Как сместить точку росы в сторону улицы: Как сместить точку росы в сторону улицы. Возможны три варианта размещения ТР в стене. Несколько фактов о точке росы

Как сместить точку росы в сторону улицы. Возможны три варианта размещения ТР в стене. Несколько фактов о точке росы

В статье подробно рассказан метод расчета точки росы. Также вы сможете рассчитать точку росы на калькуляторе онлайн, он схож с калькуляторами на сайтах смарткальк и теплорасчет рф.

Содержание

Калькулятор точки росы онлайн

Что такое точка росы

Точка росы - температура, до которой должен охладиться воздух, чтобы содержащийся в нем водяной пар достиг границы насыщения. Иными словами, чтобы относительная влажность газа при этом составляла 100%. Дальнейший приток водяного пара или охлаждение воздуха вызывает образование конденсата. При положительных температурах - росы, при отрицательных - инея, льда или снега.

Практический пример - в теплое помещение заносится какая-либо вещь с мороза. Воздух над поверхностью такой вещи охлаждается ниже точки росы (для текущей влажности и температуры) и на поверхности образуется конденсат. В дальнейшем вещь нагревается до температуры помещения, и конденсат испаряется. Собственно, с этим и связана рекомендация не включать сразу бытовые приборы, занесенные с мороза.

Формула расчета точки росы взята отсюда http://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D1%87%D0%BA%D0%B0_%D1%80%D0%BE%D1%81%D1%8B

где a = 17.27, b = 237.7, ln - натуральный логарифм, RH - относительная влажность воздуха в долях единицы, Tp - точка росы
Согласно Википедии, в диапазоне от 0 до 60 градусов Цельсия формула обладает погрешностью 0.4 градуса Цельсия.

Определение температуры внутренней поверхности ограждающей конструкции (окна, двери, витражи)

Очень часто возникает вопрос о выборе того или иного оконного или дверного профиля для изготовления из них конструкций с последующей установкой в жилые/общественные/со спец требованиями помещения. Чтобы ответить на этот вопрос, среди прочих равных условий, является необходимость определения при каких условиях на профиле со стороны отапливаемого помещения выпадет конденсат.

В СНиП II-3-79 “Строительная климатология” п. 2.11* есть формула как раз для данного случая.

Разберу на примере из жизни:

Относительная влажность для нашего случая должна = 55%.

Итак: Tросы = 10,7 0С — это означает что если в комнате + 20 0С и влажность =55% то конденсат начнет образовываться на любой поверхности, температура которой = +10,7 0С или ниже.

Однако у нас расчетная температура на профиле уже ниже, и составляет +5,406 0С. К сожалению это означает что, при температуре на улице = -26 0С и в помещении +20 0С, температура внутренней поверхности профиля не дотягивает до нормируемой +10,7 0С, соответственно конденсат будет. И будет обильный.

Проводим проверку на соответствие нормативам

В СНиП 23-02-2003 “Тепловая защита зданий”

п.5.10 “Температура внутренней поверхности конструктивных элементов остекления окон зданий (кроме производственных) должна быть не ниже плюс 3 °С, а непрозрачных элементов окон - не ниже температуры точки росы при расчетной температуре наружного воздуха в холодный период года, для производственных зданий - не ниже 0 °С.”

Это нам годится!

Расшифровка, - для алюминиевого профиля [конструктивные элементы остекления], температура внутренней поверхности должна быть не ниже +3 0С.

Сравниваем: +5,406 0С > +3 0С. Условие выполняется. Вот такая вот законная “лазейка” для установки окон из алюминиевого термоизолированного профиля а также из ПВХ-профиля.



Как видно из рис.2 повышение приведенного сопротивления теплопередачи произошло в большей степени за счет установки двухкамерного стеклопакета (а также и в меньшей за счет установки уплотнителей), в “узел” КПТ-74 рама+створка. Технические характеристики стеклопакета: толщина 36мм, формула: 4 – 12Ar – 4 – 12 Ar – 4И.

Как правило в во всех каталогах указывают приведенное сопротивление именно “связки” :

алюминиевый профиль+заполнение с высокими теплосберегающими свойствами. Однако данный показатель не отменяет выпадение конденсата на внутренней поверхности профиля.

Но зато согласно строй.нормативам, данная система годится для остекления жилых зданий в большинстве регионов России. Там где, требуемое приведенное сопротивление теплопередаче для светопрозрачных ограждающих конструкций (Roприв.)

Формула для расчета точки росы

Результат предоставлен в градусах Цельсия.

Формула корректна только для положительных температур.

Википедия пишет, что данная формула является приблизительной. Как бы там не было, но в нормативном документе СП 23-101-2004 “Проектирование тепловой защиты зданий”, есть Приложение Р (справочное). “Температуры точки росы…” где для Т = 20 °C и относит. влажности воздуха в 55%, точка росы (Тр)составит 10,69 °C.

Произведу расчет по данной формуле и сверюсь с результатом в данном Приложении.

Результат полученный с помощью формулы: 10,67 °C

Табличное значение: 10,69 °C

10,69 °C - 10,67 °C = 0,02 °C

Расхождение в две сотых градуса настолько не существенно, что им можно пренебречь.

Данной формулой можно пользоваться.

Особенности внутреннего и наружного утепления стен

Наиболее эффективным вариантом утепления считается сочетание внутреннего и наружного утепления , но при соблюдении ряда важных моментов.

При утеплении всех стен дома изнутри, ограждающая конструкция не способна аккумулировать тепло, что впоследствии может привести к образованию различных грибков. Это связано с тем, что между внутренней стеной и слоем теплоизоляции будет образовываться конденсат. Недостатком только лишь внутреннего утепления является то, что сама стена здания будет расположена в зоне более низкой температуры, и все также будет подвергаться влиянию негативных атмосферных явлений.

Все эти моменты отсутствуют при утеплении дома с наружной стороны. Кроме того, устройство теплоизолирующей конструкции снаружи предотвращает отрицательное влияние окружающей среды, а это, в свою очередь, предотвращает появление грибка и продлевает срок эксплуатации самого здания. Для домов с маленькой площадью внешнее утепление экономит и без того небольшую жилую площадь. Единственным минусом утепления дома с внешней стороны является сезонность проведения работ, так как в зимнее время невозможно, да и не рекомендуется, проводить такие работы.

При сочетании двух методов утепления, то есть и внутреннего и наружного, важно знать и соблюдать некоторые пропорции. Каждый используемый для утепления зданий материал имеет свой определенный коэффициент термического сопротивления, и для наружного утепления используют материалы с большим показателем (в три раза).

Важным моментом при защите здания от скопления конденсата является правильное расположение теплоизолирующего материала. С наружной стороны на охлаждаемой поверхности располагают пористые материалы, которые легко пропускают водяной пар, а с внутренней стороны укладывают более плотный материал. Это позволит конденсату свободно испаряться, и при этом все тепло останется в доме.

Где будет находиться точка
росы

Могут существовать три варианта конструкции стены: без утеплителя, с наружной и внутренней обшивкой. Рассмотрим, где может находиться точка росы в каждом из этих случаев?

  1. Конструкция без утеплителя, тогда точка росы расположена:
  • внутри стены ближе к наружной поверхности;
  • внутри стены смещена к внутренней поверхности;
  • на внутренней поверхности – внутри помещения стена будет оставаться мокрой на протяжении всего зимнего периода.


2. Имеется наружный утеплитель, тогда точка росы находится:

  • внутри утеплителя – это говорит о том, что расчет точки росы и толщины утеплителя проведены правильно, и стена в помещении будет сухой;
  • любой из трех описанных случаев в пункте 1 – причиной является неправильный выбор утеплителя и его характеристики.

3. Сделана внутренняя обшивка, то точка росы будет:

  • внутри стены ближе к утеплителю;
  • на внутренней поверхности стены под обшивкой;
  • в самом утеплителе.


Из рассмотренного выше становится понятно, что расположение точки росы также зависит от таких характеристик ограждения, как температура и паропроницаемость. Большинство современных утеплителей практически не пропускает пар, поэтому рекомендуется наружная обшивка стен.

Если вы выбираете внутреннее утепление, то нужно соблюсти следующие условия, чтобы:

  • стена была сухой и теплой;
  • утеплитель имел хорошую паропроницаемость и небольшую толщину;
  • в здании функционировали вентиляция и отопление.


Зная возможные зоны образования конденсата, т.е. место расположения точки росы, можно для определенных климатических зон подобрать такой вид и материал утеплен

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

  • температура воздуха на улице
  • температура воздуха внутри помещения
  • отдельно толщина каждого слоя стены
  • коэффициент теплового сопротивления материалов, из которых возведены стены дома
  • точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

  1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель – Тр ( точка росы)
  1. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

онлайн калькулятор для определения точки росы

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

тепловизор для точки росы

Точка росы в деле мокрых стен

Что такое точка росы? Где она в стене? И где появляется точка росы при утеплении балкона изнутри? Преднамеренно или по незнанию ответы на эти вопросы иногда искажаются или выдёргиваются из контекста. Возникают мифы и, что гораздо опасней, ошибки монтажа, а отсюда растут ноги неприятностей для хозяев квартиры и самого ремонта. Мы решили разложить всё по полочкам, чтобы читатель получил чёткую картину этого процесса.

Что такое роса и где её точка

Природа росы на луговой траве и влаги на отделке, окнах либо, что ещё хуже, внутри строительных конструкций – одна. Роса конденсируется из водяного пара в воздухе, когда он охлаждается до температуры точки росы.

Где искать точку росы? Представим упрощённую структуру воздуха (рис. 1). При обычном атмосферном (комнатном) давлении молекулы воздуха находятся достаточно далеко друг от друга. Между ними остаётся много свободного пространства, в котором может разместиться некоторое количество молекул воды (тот самый водяной пар).

Рисунок 1

Теперь представим, что воздух охлаждается. Известно, что объём любого остывающего тела уменьшается. Молекулы воздуха сближаются, места между ними всё меньше. В микромире становится тесно. Наступит момент, когда молекулы воды начнут «выдавливаться» из объёма воздушной смеси. Что им остаётся? Дружно объединяться в крупные капли – росу – или мелкие – туман.

Достигнута температура точки росы воздуха – когда из воздуха «сливается» лишняя вода – выпадает конденсат (рис. 2).

Рисунок 2

Другими словами, каждой температуре соответствует определённый максимум растворённых в воздухе паров (рис. 3). Меньше их может быть, тогда воздух суше и конденсат невозможен. Больше – нет, так как избыток воды из невидимого пара сконденсируется в капельную влагу. Это важный момент, основа для понимания, как проектируется и собирается толковое утепление балкона, да и утепление любого помещения вообще.

Воздух можно сравнить с пористой губкой. Пока вода внутри – мы её не видим. Если сжать губку (охладить воздух), то часть воды вытечет, а часть останется. Прижмём сильнее – вытечет ещё чуть-чуть.

Рисунок 3. График точки росы в воздухе

Например, если при +20 °С в 1 м3 (в кубометре) воздуха квартиры содержится 15 г воды, то никакой конденсат нам не грозит (рис. 4). Ведь при этой температуре воздух способен растворить до 17,3 г водяного пара. Охлаждаем помещение до +10 °С. В точке росы при этой температуре воздух может содержать максимум 9,4 г воды. Значит, теперь в каждом кубометре воздушной смеси 5,6 г жидкости лишние (15–9,4=5,6). Она соберётся каплями конденсата на плотных предметах или в виде сырости на впитывающих материалах.

Рисунок 4

Расследуем дело мокрых стен

Структура большинства строительных материалов состоит из многочисленных капилляров – пор, микротрещин, по которым перемещается растворённая в воздухе влага. Количество и размеры таких «дырок» влияют на показатель паропрозрачности.

Представьте два муравейника. Один со множеством крупных ходов (паропрозрачный материал), а в другом ходов мало и они узкие (непаропрозрачный материал). В первом толпы букашек (молекул воды) могут свободно бегать вглубь и обратно. Во втором – лишь единицы.

Паропрозрачность выражается через коэффициент паропроницаемости либо величину сопротивления паропроницанию:

1. Коэффициент паропроницаемости зависит от самого материала. Грубо говоря, от того, насколько он пористый. Чем больше коэффициент (табл. 1), тем легче пару проходить сквозь материал.

2. Сопротивление паропроницанию – обратная величина, учитывающая ещё и толщину слоя. Например, чем толще стена, чем длиннее и запутанней в ней капилляры, тем труднее молекулам пара протискиваться через них.

У толстого слоя плотного материала сопротивление паропроницанию будет выше, чем у тонкого и пористого.

Таблица 1.

Коэффициент и величину сопротивления используют для расчёта точки росы в стене и утеплителе. Расчёты требуют определённых инженерных знаний, но для общего понимания расшифруем:

1. Коэффициент паропроницаемости показывает, сколько миллиграмм (мг) пара пройдёт через образец материала толщиной 1 метр за 1 час, если разница давлений пара между противоположными поверхностями образца – один паскаль (Па, 100 000 Па=1 бар?1 атм) – рис. 5. Обозначение коэффициента «мг/(м*ч*Па)» можно найти на упаковках некоторых строительных материалов. Например, его указывают для пенопласта или газобетона.

2. Сопротивление паропроницанию ((м2*ч*Па)/мг) находят, разделив толщину слоя материала в метрах (м) на коэффициент паропроницаемости. Таким образом, сопротивление, в отличие от коэффициента, уже показывает паропрозрачность не 1 м, а слоя материала конкретной толщины.

В расчётах паропрозрачности многослойной конструкции, например «стена + утеплитель + отделка», общее сопротивление паропроницанию определяют с учётом сопротивления каждого из слоёв.

Рисунок 5

Почему пар хочет на улицу?

Рассмотрим простую (неутеплённую) стену из кирпича или бетона. Пусть в помещении +20 °С при -20 °С снаружи. Дома теплее и фактической влаги в воздухе больше, чем на улице.

Источники пара в квартирах – санузлы, кухни, сохнущее бельё, дыхание человека и растений.

Чем больше влаги, тем она тяжелей – выше её давление. Имеем систему с перепадом давлений и паропрозрачной прослойкой (стеной) внутри (рис. 6). Что произойдёт? Пар будет выравнивать давление. Поэтому зимой направление его потоков всегда направлено из помещения на улицу.

Рисунок 6

Откуда в стене или на стене появляется вода?

Точка росы: калькулятор для расчета утепления

Одно из важнейших понятий в строительстве – точка росы. На этапе утепления стен это позволяет правильно подобрать вид и толщину теплоизоляционного материала, сформировать оптимальный микроклимат внутри строения. Определить точку росы можно несколькими способами. Однако нужно также знать, что делать с полученным результатом.

Точка росы в каркасном домеТочка росы в каркасном доме

Небольшой экскурс в физику явления

Точка росы – это температура воздуха, при которой излишки содержащейся в нем влаги выпадают в виде конденсата. Почему ее становится слишком много? Дело в том, что теплый воздух удерживает большое количество водяных паров, холодный – гораздо меньше. Именно эта разница при перепаде температур образует конденсат. Примером явления служат капли воды на холодных водопроводных трубах или окнах, туман.

Что еще нужно знать про точку росы:

  • Чем выше влажность, тем она ближе к температуре воздуха, и наоборот.
  • Ее значение не может быть выше температуры воздуха.
  • Конденсат всегда появляется на холодных поверхностях. Это объясняется тем, что теплый воздух рядом с ними охлаждается, и его влажность снижается.

Единица измерения точки выпадения конденсата – градусы Цельсия.

Смещение точки росыСмещение точки росы

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель. При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Смещение точки росы при изменении температурыСмещение точки росы при изменении температуры

Варианты расположения проблемных зон

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие, нарушения микроклимата.

Обратите внимание! На образование конденсата в стене влияет не только температурно-влажностный режим со стороны улицы и помещения. Определяющими факторами являются также толщина конструкции, коэффициент теплопроводности применяемых материалов.

Влияние точки росы на самочувствиеВлияние точки росы на самочувствие

Расчет точки росы

Рассчитывают значение параметра несколькими способами. Это может быть онлайн-калькулятор, сводная таблица, специальный прибор, математическая формула.

Использование данных таблицы

Специальная таблица для расчета точки росы содержит приблизительные ее значения. Это обусловлено тем, что при их выведении учитывалась только температура воздуха и его относительная влажность. В левом столбце таблицы указана температура воздуха, в верхней строке – относительная влажность воздуха в процентах. На пересечении столбцов и строк как раз и получается нужное значение.

Существует несколько вариантов таблиц. Однако чаще всего диапазон температур составляет -5°C..+30°C, а влажности – 30-95%. Применение таблицы удобно, если нужно произвести расчеты быстро. При возможности результат лучше перепроверить другим способом, например, с помощью специального калькулятора в режиме онлайн.

Таблица для расчета точки росыТаблица для расчета точки росы

Расчет по математической формуле

Математическая формула для вычисления температуры конденсатообразования – сложная и громоздкая. Для выполнения расчетов используют две константные величины, фактическое значение температуры воздуха и относительной влажности. Последнюю нужно брать в объемных долях.

В отличие от работы с таблицей, диапазон последних двух параметров больше. Формула позволяет учитывать температуру от 0 до +60°C, влажность – от 1 до 100%. Погрешность результата не превышает половины градуса Цельсия. Однако пользоваться формулой удобно лишь тогда, когда на это есть свободное время.

Расчет в программе-калькуляторе

Специальные калькуляторы позволяют в онлайн-режиме рассчитать точку росы в стене дома. Найти их можно на специализированных сайтах. Для расчета понадобится ввести ряд исходных данных. От ресурса к ресурсу они разнятся, но стандартный набор включает в себя информацию о следующих параметрах:

  • материал стены;
  • количество ее слоев и их толщина;
  • температура снаружи и внутри дома;
  • влажность в помещении и на улице.

Большинство калькуляторов не просто рассчитывают нужное значение. Они также выдают графики ее возможного перемещения и зоны конденсации влаги.

Пример калькулятораПример калькулятора

Применение приборов для выполнения расчетов

Вне зависимости от способа, которым будут выполняться расчеты, понадобятся исходные данные. Для их получения нужно запастись некоторыми приборами. Так, для определения температуры подойдет обычный термометр, а для определения влажности – гигрометр. Для удобства они объединены в таком устройстве, как цифровой термогигрометр. Все полученные значения выводятся на небольшой экран. Некоторые модели приборов определяют и температуру выпадения конденсата. Определить проблемную зону могут и некоторые модели строительных тепловизоров.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

  • увеличить слой утеплителя снаружи;
  • использовать материал с высокой паропроницаемостью;
  • демонтировать слой внутреннего утепления, перенеся его наружу;
  • корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев. Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома.

Закладка Постоянная ссылка.

Точка росы в стене или в утеплителе

Точка росы в стене или в утеплителеОчень вредное явление эта точка росы, увидеть его не просто, но и вычислить тоже не простая задача. Чем опасна и где она должна быть, об этом и попытаюсь рассказать.

 Понятие «точка росы» хорошо известно всем, кто хоть раз сталкивался с решением строительных задач. Место расположения точки росы варьируется – она может находиться как на наружной или внутренней поверхности стены, так и в ее толще. Выяснив, где именно находится точка росы, уже можно определить место, в котором будет конденсироваться влага. Безусловно, лучше, когда точка росы располагается снаружи здания. При соблюдении этого условия влажность внутри помещений жилого дома будет поддерживаться в нормальном состоянии, а климат будет сухим и благоприятным.

Немного теории. Наверняка, Вы знаете о таком понятии, как «относительная влажность воздуха». Но задумывались ли Вы, что оно значит на самом деле? Все просто: в воздухе постоянно содержится то или иное количество влаги, находящейся во взвешенном состоянии. Объем этой влаги имеет прямую зависимость от температуры. Чем более горячий воздух, тем большее количество влаги в нем содержится. Максимальный показатель влажности воздуха – 100%, при котором обязательно указывается, что данная влажность наступила при определенной температуре. Если привести грубые условные данные, то при t +30 °C в 1 куб. м воздуха будет находиться 1 л воды, а при t -30 °C – всего 0,5 литра (оставшиеся 0,5 л воды при понижении t выпадут в осадок).

Этим интересным свойством воздуха объясняются многие природные явления. Например, туман. Вспомните, как после длительного теплого дождя к утру температура воздуха значительно снижается и на горизонте появляется туман – это и есть та «лишняя» вода, конденсирующаяся остывающим воздухом.

К чему мы ведем? Все просто – именно благодаря этому свойству воздуха мы можем объяснить появление точки росы. Иначе говоря, образование той температуры, по достижению которой воздух уже не может удерживать находящуюся в нем воду. И это вовсе не 0 °C, при которой вода замерзает. Точка росы появляется как в связи с изменением температуры, так и из-за перемен влажности, поэтому для ее точного определения имеется ряд специальных формул и созданы особые методики. Хотя в теме нашего сегодняшнего разговора они вряд ли уместны. Остановимся на том, что в зимний период влажность воздуха будет выше снаружи помещения и продолжим наши исследования.

Направление вектора влажности внутрь стены

В этом случае вектор влажности будет направлен, скорее всего, со стороны внутреннего помещения. При этом далеко не факт, что будет он упираться в стену. Нам любопытно, что произойдет, если стена будет более влажной, чем окружающий ее воздух? Для наглядности возьмем увлажненный кирпич или камень и поместим его в центр комнаты. Что будет дальше? Конечно, наш предмет обретет ту влажность, которая содержится в воздухе, окружающем его – т.е. он высохнет. А вектор влажности в течение всего времени, пока существует разница во влажности предмета и окружающего воздуха, будет направлен из кирпича.

Пароизолятор – пенопласт

Есть такое мнение, но оно далеко не верно. Чтобы убедиться в этом, достаточно посмотреть в СНиП II-3-79. Паропроницаемость пенопласта даже выше, чем у бетона (коэффициент паропроницаемости бетона – 0,03, пенопласта – 0,23). Меньше пара пропускает даже пенополистирол. Несмотря на очевидные доказательства, мнение о пенопласте как о пароизолирующем материале весьма распространено.

Любая стена, из чего бы она ни была построена, имеет ту или иную влажность. Вряд ли мы можем увидеть стену из стали или чугуна, которые влагу не впитывают, а вот все другие традиционные строительные материалы – бетон, кирпич, дерево – активно принимают в себя влагу, находящуюся в окружающем воздухе. Крайне важно учитывать этот факт, а также условия, в которых стена находится. В том случае, когда обе – внешняя и внутренняя – поверхности стены имеют одинаковую либо немного отличающуюся температуру, вся стена будет иметь влажность, идентичную влажности обтекающего ее воздуха. При таких условиях «мокрой» наша стена быть не может.

А какова температура рассматриваемой нами стены? Это вы можете узнать из расчетов, приведенных в статье. Здесь мы хотим отметить лишь то, что увеличивая теплопроводность стены, можно добиться минимальной разницы температур. А что будет, если из конструкции стены убрать утеплитель? Ведь если рассматривать его свойства, то именно утеплитель несет ответственность за приблизительное уравновешивание температур поверхности стены. Тут мы можем вспомнить про мокрый кирпич, который мы положили в помещении. Этот кирпич находился почти в таких же условиях, в каких эксплуатируется стена с утеплителем. Как будут обстоять дела, если мы удалим из стены пенополистирол?

Ситуация, честно говоря, будет не самой радужной.  При таких условиях температура внутренней поверхности стены будет +20 °C, в то время как внешняя поверхность охладится до -20 °C. Данные эти весьма приблизительны, так как из-за высокой теплопроводности стены ее внутренняя поверхность будет иметь температуру ниже, чем у окружающего ее воздуха. Но мы не будем учитывать этот факт, а предположим, что температурный разрыв именно такой. Здесь и проявятся худшие свойства точки росы. Влага будет накапливаться в толще нашей стены, и постепенно начнет проявляться на ее внутренней поверхности. И это даже не вся суть проблемы. Плохая теплоизоляция приведет к смещению точки росы к поверхности внутренней стены. Вспомним, что эта поверхность имеет меньшую, чем внутренний воздух, температуру – к примеру, +5 °C. При условии, что точка росы в теплом помещении с определенной влажностью составляет 10-12 °C, на стене начнет образовываться влага, возникающая практически из воздуха. Доказательством такого явления может служить пример трубы холодного водоснабжения, расположенной в теплом помещении – Вы наверняка замечали, что поверхность такой трубы всегда мокрая. Но влага-то не через металл проникает, а собирается из воздуха. Такие последствия влечет игнорирование утеплителя в конструкции стены – она будет не только холодной, но также мокрой.

И даже это еще не все! Еще одна проблема заключается в образовании влаги на внутренних слоях конструкции стены. Ведь при понижении температуры она станет замерзать, а уж какие последствия это повлечет, нетрудно догадаться.

Более подробную консультацию можно получить у наших специалистов в Вашем регионе
или позвонить в call-центр:
+7 923 775-13-44 / +7 923 775-13-22

Как определить точку росы? Только проверенные способы!

Влажная трава под ногами, запотевшие окна, капельки на стенах сырого подвала – все это результат конденсации паров воды из атмосферного воздуха. Каждый с этим сталкивался, но не каждый интересовался, как определить точку росы. Чаще всего эту задачу приходится решать архитекторам, строителям и проектировщикам, а люди, далёкие от этой сферы, едва ли знакомы с таким понятием.

Как определить точку росыКак определить точку росы

Природа появления росы

Конденсация воды на различных поверхностях происходит следующим образом. Атмосферный воздух всегда в той или иной степени насыщен парами воды. Вода из газообразного состояния в жидкое переходит в случае понижения её температуры. Это происходит при соприкосновении атмосферного воздуха с более холодными поверхностями и последующей потере тепла. Как результат – появление капелек воды.

Утренняя роса легко объясняется законами физикиУтренняя роса легко объясняется законами физики

Температура, по достижению которой пары воды из воздуха переходят в жидкое агрегатное состояние, называется точкой росы.

Чем выше содержание паров воды в воздухе (или другой смеси газов), тем выше температура конденсации воды, или точка росы. Так, при относительной влажности воздуха 100% точка росы точно совпадает с его температурой. И наоборот: чем меньше показатель относительной влажности воздуха, тем ниже и точка росы. Значит, для выпадения конденсата придётся охладить воздух сильнее.

Изучаем точку росы в строительствеИзучаем точку росы в строительстве

Область применения понятия

Широко применяется этот термин в промышленном и гражданском строительстве. Необходимость определять эту величину возникает при утеплении стен помещения. Если пренебречь расчетом этого показателя, после работ по утеплению появятся проблемы. Один из вариантов – порча отделки стен за счёт оседающей влаги. Если же отделка терпима к воздействию воды, но капли конденсата будут выпадать на стенах, тоже ничего хорошего в этом нет. Влажная среда способствует развитию патогенных микроорганизмов, плесени.

В авиации также рассчитывается точка росы. Во время полёта на некоторых частях самолета выпадает конденсат. В таком случае конденсат замораживается и части самолета обледеневают.

Игнорирование точки росы может привести к крушению самолетаИгнорирование точки росы может привести к крушению самолета

Используют эту величину и в лесном хозяйстве. Специалисты по охране леса от пожаров используют точку росы для вычисления класса пожарной опасности, который характеризует возможность возгорания лесных массивов. На основании этого проектируются защитные мероприятия.

Точка росы применяется в расчетах для планирования противопожарных мероприятийТочка росы применяется в расчетах для планирования противопожарных мероприятий

В сельском хозяйстве, зная точку росы, определяют вероятность повреждения посевов неинфекционными болезнями (повреждениями, вызванными погодными условиями). При этом одна из задач селекции – вывести сорта культурных растений, способных конденсировать влагу из воздуха на своих вегетативных органах. Это позволит успешно заниматься сельским хозяйством в условиях малого выпадения осадков.

Размещение точки росыРазмещение точки росы

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

Формула для расчёта точки росыФормула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

  1. Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
  2. Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
  3. Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
  4. Слои конструкции. Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
  5. Материал перекрытия или стены.
  6. Температура и относительная влажность внутреннего и наружного воздуха.

После заполнения всех необходимых полей программа составит график точки росы.

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателямОпределение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометраЭтот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

  1. Включите прибор. Обратите внимание на заряд батареи.

    Так выглядит один из популярных приборовТак выглядит один из популярных приборов

  2. Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.

    Правильное положение прибора обеспечит точность замеровПравильное положение прибора обеспечит точность замеров

  3. Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.

    Зафиксировать – еще не значит сохранитьЗафиксировать – еще не значит сохранить

  4. Для сохранения данных нажмите кнопку Save.

    Возможность сохранения избавляет от необходимости записывать данные в блокнотВозможность сохранения избавляет от необходимости записывать данные в блокнот

  5. При необходимости перенести информацию на компьютер подключите прибор к сети через USB.

    Подключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефонПодключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефон

  6. Скопируйте данные на компьютер.

    Компьютер – надежное хранилище данныхКомпьютер – надежное хранилище данных

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Важность определения точки росы

Если не учитывать положение точки росы в стене, за этим последует ряд негативных событий.

Утеплительный материал быстро приходит в негодность, срок службы материала самой стены сокращается. Отделка из-за регулярного намокания держаться не будет: обои постепенно отклеиваются, штукатурка сыплется, краска шелушится. Из-за избыточной влажности в помещении за короткий срок на стенах, вентиляционных системах, потолке и других поверхностях развивается плесневый слой, грибок и другие патогенные микроорганизмы.

Игнорирование физической природы конденсации чревато антисанитарией в помещенииИгнорирование физической природы конденсации чревато антисанитарией в помещении

Как ведёт себя роса при неутеплённых стенах

При неутеплённых стенах есть несколько вариаций поведения точки росы. В некоторых ситуациях она располагается во внутреннем пространстве стены – ближе к улице либо ближе к комнате. Во втором случае при сильном понижении температуры место конденсации пара будет смещаться на внутреннюю поверхность стены. Тогда на её поверхности непременно образуются капли конденсата.

Неутеплённые стены часто намокаютНеутеплённые стены часто намокают

В некоторых случаях (холодный материал каркаса здания) точка росы может круглый год располагаться внутри помещения, то есть на внутренней поверхности стены. Тогда необходимо произвести прикладные расчеты и озаботиться утеплением стены с учетом климатических особенностей населенного пункта, в котором расположено здание.

В целом место нахождения точки росы в перекрытии или стене взаимосвязано с рядом физических факторов:

  • влажности наружного воздуха и воздуха внутри помещения;
  • температуры наружного воздуха и воздуха внутри помещения;
  • толщины перекрытия или стены.

Точка росы в утеплённых снаружи стенах

При корректном подборе материала и грамотно просчитанной толщине утеплительного слоя точка росы всегда будет находиться в утеплителе и никогда не будет сдвигаться в сторону внутренней поверхности. Стены сухие круглый год. Повреждается погодными условиями только утеплитель, износ стен замедляется.

Наружное утепление – верная защита от выпадения конденсата в квартиреНаружное утепление – верная защита от выпадения конденсата в квартире

В случае если толщина утеплителя меньше необходимой, либо не была учтена теплопроводность материала, точка росы будет вести себя так же, как и в неутеплённой стене, то есть влага будет продолжать скапливаться в помещении, если она скапливалась до утепления. Если это происходит, выход один – увеличить толщину утеплительного материала. Это можно сделать, добавив еще один слой термоизоляции либо заменив старый материал на новый, подходящий по толщине.

При избыточной толщине утеплительного слоя точка росы не будет выходить за его пределы на протяжении всего года. Никаких негативных последствий это за собой не повлечет: стена будет сухая круглый год. Однако расчеты для того и производятся, чтобы избежать необоснованных финансовых трат. Ведь если можно спастись от влаги и сохранить тепло меньшим количеством утеплителя, то зачем тратить больше?

Внутри или снаружи утеплять стеныВнутри или снаружи утеплять стены?

Точка росы в утеплённых изнутри стенах

Утепление стен только лишь с внутренней стороны неизбежно приводит к сдвигу точки росы в сторону помещения. Происходит это по причине того, что термоизоляционный материал удерживает тепло в комнате, тем самым делая стену более холодной. А, как известно, чем холоднее поверхность, тем вероятнее факт конденсации воздушной влаги на ней.

Если при нормальных для данного региона температурах точка росы располагается близко к внутренней поверхности стены и не доставляет неудобств, то в особо холодные дни она может смещаться в комнату, то есть на внутреннюю поверхность стены. Тогда стена будет намокать под утеплителем.

Если на неутеплённой стене влага скапливалась постоянно, то после проведения работ по внутреннему утеплению помещения весь холодный сезон стена будет продолжать намокать под утеплителем. Это приведёт к постепенной порче всех слоёв строительных материалов, расположенных на внутренней стороне стены, включая отделку.

Внутреннее утепление не спасает от намоканияВнутреннее утепление не спасает от намокания

В некоторых случаях после внутреннего утепления нормальной стены точка росы изменяет местоположение на утеплитель. Тогда в течение всей зимы будет мокрой не только стена, но и сам термоизоляционный материал.

Так или иначе, чтобы избежать порчи отделки и внутренних утеплительных слоёв, надо запомнить одно простое правило: утепление внутренней поверхности стены проводится только после наружного её утепления.

О точке росы в пластиковых окнах

Если речь заходит о точке росы в стеклопакетах, то многие представляют себе какое-то конкретное загадочное место. В действительности же точку росы увидеть нельзя, что мы с вами уже успели выяснить. Повторимся: под точкой росы подразумевается температура, при охлаждении до которой пар в воздухе насыщается и конденсируется. Существуют специальные таблицы, позволяющие рассчитать точку росы при относительной влажности и конкретной температуре. Одна из таких таблиц приведена ниже.

Точка росы при относительной влажности воздухаТочка росы при относительной влажности воздуха

На заметку! Допустим, влажность воздуха составляет 50%, а температура — +21 градус. При таких обстоятельствах точка росы составит +10,2. Что это значит? Если температура какой-то поверхности в квартире опустится до +10,2 градусов, то на ней (поверхности) начнет появляться конденсат. Как правило, самые холодные поверхности в квартире – это пластиковые окна, а потому именно на них в большинстве случаев выпадают излишки влаги.

Люди часто сталкиваются с выпадением конденсата на стеклопакетах. Если исходить из всего, сказанного выше, то можно сделать вывод, что с конденсатом можно бороться двумя способами – повышением температуры стекол и снижением влажности в квартире. Так, комфортной влажности можно добиться посредством обеспечения нормального воздухообмена. Вся лишняя влага – от стирки, кипящих кастрюль и проч. – должна покидать помещение, а не накапливаться в нем. В первую очередь, квартиру следует регулярно проветривать. Частота проветривания определяется в индивидуальном порядке, однако мы советуем делать это минимум по 10 минут дважды в день. Не стоит забывать и о специальных клапанах приточной вентиляции.

Видео — Что такое точка росы?

Точка росы

Для начала заметим: не холод поникает в помещение, а тепло уходит из него. Тепловое излучение можно представить как множество горячих молекул, которые бросаются вперед и борются с «пришельцами» – холодными молекулами. Проблема в том, что количество горячих молекул ограничено, а количество холодных – безгранично. Теплоизоляция – это меры к тому, чтобы горячие молекулы не атаковали заведомо превосходящие силы противника, а сидели бы тихонько в «окопах», то есть внутри помещения.

Точка росы в стене

При утеплении зданий необходимо учитывать такое явление, как точка росы. Это определённая температура, при которой находящийся в воздухе пар начинает конденсироваться и оседать в виде капелек на окружающие предметы. А как на практике выглядит точка росы в стене дома? Рассмотрим возможные варианты. Исходя из этой информации, вы сами поймете, что выбрать – внутреннее или наружное утепление стен.

Точка росы в неутепленнной стене

При отсутствии дополнительного утепления происходит регулярное перемещение точки росы в стене, в зависимости от температуры атмосферы улицы и температуры воздуха в помещении. При понижении температуры воздуха на улице точка росы смещается к внутренней стороне стены и может располагаться внутри помещения, что приведёт к образованию конденсата на стенах.

Стена не утеплена дополнительно, но ее теплосопротивление соответствует необходимым значениям. Точка росы располагается в стене, ближе к улице.

В этом случае внутренняя поверхность стены будет сухой. Утепление не требуется.

 Если толщина стены недостаточна, теплосопротивление ниже необходимого, то при понижении температуры воздуха на улице точка росы смещается ближе к комнате.

В этом случае возможно временное намокание стен в квартире. Если такие минимумы являются достаточно частным явлением, а не происходят «раз в пятилетку», стоит задуматься об утеплении.

Если же толщина стены, ее теплосопротивление не достаточны критически, точка росы в холодное время года постоянно находится в помещении. То есть на внутренней поверхности стены.

Весь холодный сезон стены мокнут. Здесь выбора быть просто не может: утепление необходимо.

ТОЧКА РОСЫ ПРИ УТЕПЛЕНИИ СТЕНЫ

Точка росы при утеплении стены тоже может находиться в разных местах ограждающей конструкции. И прежде, чем мы рассмотрим варианты, отметим некоторые моменты:

  1. Влажность утеплителя снижает его теплоизоляционные свойства, так как вода является хорошим проводником тепла.
  2. Если между стенами и утеплителем имеются воздушные карманы,  этот дефект утепления создаёт благоприятное место для возникновения конденсата.
  3. Капельки воды не только снижают теплоизоляционный эффект, они являются местом для развития колоний плесневого грибка.

Следовательно, если для утепления используется материал, который хорошо впитывает влагу, данное обстоятельство непременно приведёт к снижению теплозащиты материала, постепенному разрушению ограждающих конструкций.

Ниже приведены схемы, наглядно показывающие расположение точки росы при утеплении стен снаружи и внутри помещения.

НАРУЖНОЕ УТЕПЛЕНИЕ СТЕН

Наружное утепление стены – идеальный вариант защиты помещения от холода и сырости. С одним условием: оно должно быть правильным.

При оптимальной толщине слоя утеплителя точка росы перемещается из стены в сам утеплитель. В итоге стена по всей толщине всегда сухая. И даже в том случае, когда наблюдается похолодание до температур необычных для данного региона, точка росы не приблизится к внутренней поверхности стены.

При недостаточной толщине теплоизолирующего слоя точка росы располагается на границе наружной стороны стены и теплоизоляции. Если существуют неплотности в прилегании теплоизоляции к стене, в этих пустотах будет скапливаться влага. Низкая температура будет способствовать образованию льда, который, расширяясь, разрушит теплоизоляцию и частично стену. Оставшаяся с зимы влага

этих местах при потеплении будет способствовать жизнедеятельности плесени.

Возможны и такие варианты, когда точка росы сместится ближе к внутренней поверхности стены, и она будет мокнуть.

ВНУТРЕННЕЕ УТЕПЛЕНИЕ СТЕН



Внутреннее утепление стены вообще-то не лучший вариант.

При тонком слое теплоизоляции точка росы располагается на границе внутренней стороны стены и теплоизоляции. Тепловое излучение из нагретой комнаты при недостаточной толщине теплоизоляции практически будет достигать стены, но внутрь нее не проникнет. То есть:

  • стена будет промерзать и мокнуть;
  • утеплитель будет увлажняться и разрушаться;
  • плесень получит отличные условия для размножения.

Многолетние наблюдения показали, что такой способ эффективен, если:

  • вентиляция соответствует нормативам – нет избыточной влажности;
  • несоответствие теплосопротивления ограждающей конструкции нормативам не превышает 30%.

Но что же делать, если наружное утепление невозможно?

Внутреннее утепление: ППУ может помочь

Точка росы располагается внутри теплоизоляционного материала. Но при правильном подходе это не означает, что влага будет конденсироваться. Чтобы конденсат выпал, необходимо соблюдение условия соответствия количества пара и температуры воздуха. Если пара меньше «нормы», то он не выпадет, даже если температура подходящая.

Как достичь такого «несоответствия»? Для этого случая предусмотрено увеличение теплоизолирующего слоя до толщины, при которой сопротивление проникновению пара будет составлять 1,6 м2·ч·Па/мг. Тогда количество пара в толще теплоизоляции будет столь мало, что им смело можно пренебречь.

Для ППУ с закрытой ячейкой толщина слоя, который будет удовлетворять требованиям, составит 7 см. Для легкого ППУ с открытой ячейкой – 12 см.

Используя для утепления дома ППУ достаточной толщины, мы исключаем условия возникновения точки росы в непосредственной близости к несущим конструкциям здания. Так как в результате напыления и увеличения ППУ в объёме, заполняются все возможные пустоты, ППУ надёжно прилипает к большинству материалов. Сам пенополиуретан обладает минимальным процентом впитывания влаги. Все эти положительные моменты переносят точку росы в утепляемых ППУ зданиях, за пределы поверхностей стен, потолков и т.д., исключая негативное влияние влаги в плане нарушения теплоизоляции.

Что такое точка росы и как она связана с влажностью?

Осень - пик сезона ураганов, также известный как сезон Кабо-Верде, после островов, где происходит так называемое "ураганное шоссе". Вот семь фактов об этом удивительном, а иногда и смертельно опасном явлении погоды.

1. Ураганное шоссе начинается у побережья Африки.

Острова Кабо-Верде, расположенные у северо-западного побережья Африки, начинаются ураганным шоссе. Грозы, которым суждено стать ураганами, часто превращаются в тропическую депрессию около островов, медленно организуясь и усиливаясь в течение следующей недели, когда система движется к Карибскому морю.Этим штормам еще долго не хватать сил, но им также приходится преодолевать большие расстояния, не теряя своей силы, чтобы достичь восточного побережья как урагана. Некоторые штормы могут процветать с небольшим сдвигом ветра, достаточным количеством теплой воды и влажным воздухом, в то время как другие голодают и рассеиваются, если они сталкиваются с более прохладной водой и сильными ветрами, или глотают сухой, пыльный воздух, дующий с пустыни Сахара.

2. Восточно-реактивный поток порождает ураганное шоссе.

Трудно представить себе, что из Северной Америки пара гроз на другом континенте за тысячи миль может превратиться в чудовищный шторм, но это случается почти каждый год.Чрезвычайный градиент температуры между волдырями пустыни Сахара и более умеренным климатом саванны на юге создает восточно-реактивный поток, который вызывает скопления ливней и гроз. Эти облака затем движутся с востока на запад, появляясь у западноафриканского побережья около островов Кабо-Верде. Каждый год подходящие условия превращают горстку этих локальных штормов в тропические штормы, которые пересекают Атлантику.

3. Самые большие ураганы начинаются с самых маленьких ураганов на шоссе ураганов.

Ураганы, циклоны, тайфуны - все это имена одной и той же силы природы, такой как ураган Эндрю, который обрушился на Восточное побережье в 1992 году. Циклоны, такие как Эндрю, не просто образуются из воздуха. Для развития всех тропических циклонов требуется относительно крошечное «ядро» гроз. Когда температура воздуха и воды правильная, эти группы гроз иногда превращаются в жесткую систему низкого давления, способную нанести большой ущерб. Мы видим множество этих грозовых проростков над океаном каждый год, но лишь небольшое их количество становится ураганами.

4. Ураганы образуются в разных местах в разные месяцы.

Когда тропический шторм или ураган начинает свое путешествие через океан, зависит от того, в какое время года он образуется. Штормы, которые формируются в начале сезона, обычно начинаются с гроз или холодных фронтов, которые падают над водой очень близко к земле; почти все штормы, которые образуются в Атлантике в июне, оживают на расстоянии нескольких сотен миль от земли. Однако, когда мы достигаем пика сезона ураганов, они начинают формироваться все дальше и дальше в океане - вплоть до берегов Африки.

5. Осень - пик сезона ураганов на шоссе ураганов.

Сезон ураганов в Атлантическом океане длится с 1 июня по 30 ноября. Штормы наиболее распространены в течение этого шестимесячного отрезка года, но иногда они могут формироваться и раньше или позже. Тем не менее, период между серединой августа и серединой октября, как правило, является климатологическим пиком сезона. Это связано с тем, что по мере того, как вода в океане становится теплее, атмосфера способствует сильным штормам, увеличивая риск ураганов и тропических штормов.

6. Ураганы Кабо-Верде могут легко попасть в книги рекордов.

Тропические волны, распространяющиеся на запад от побережья Африки в середине лета, являются виновниками некоторых из самых страшных ураганов, которые мы испытали в Соединенных Штатах. Например, 8 августа 2005 года у побережья Африки возникла небольшая тропическая волна, которая вскоре превратилась в тропическую депрессию 10. Эта депрессия развалилась через несколько дней, но ее остатки продолжали двигаться в сторону США, превращаясь в новый тропический депрессия из-за Багамских островов 23 августа.Эта новая тропическая депрессия стала ураганом Катрина, самым дорогим ураганом, когда-либо случившимся в Соединенных Штатах.

Подобная история для многих, но не для всех, крупных ураганов в новейшей истории. Ураганы «Эндрю», «Деннис», «Иван», «Изабель» и «Айк» были штормами типа Кабо-Верде, которые возникли за тысячи миль от того места, где они в конечном итоге могли бы нанести ущерб.

7. Сильные ураганы еще могут образовываться в других местах осенью.

В то время как дальневосточная часть Атлантического океана является очагом активности в это время года, это не единственное место, которое вам нужно наблюдать, если вы живете недалеко от побережья.Штормы, которые формируются близко к земле, могут быстро превратиться в катастрофу. Ураган «Сэнди» сформировался к югу от Ямайки и обрушился на Нью-Джерси в течение нескольких дней в 2012 году. Тропическая депрессия, которая развилась к востоку от Флориды 18 сентября 2005 года, взорвалась ураганом Рита всего три дня спустя, с ветрами на 180 миль в час - наиболее интенсивным шторм когда-либо зарегистрирован в Мексиканском заливе.

Метеорологи в настоящее время предсказывают сезон ураганов выше среднего в 2020 году. Может быть, стоит подготовиться: NOAA предлагает собрать несколько ключевых запасов стихийных бедствий, которые можно иметь под рукой, пройти страховую проверку и найти самое безопасное возвышение.

,

Точка росы воды - энциклопедия артикул

Точка росы воды (или просто точка росы ) газовой смеси - это температура при данном давлении, при которой любой водяной пар в газовой смеси начнет конденсироваться в жидкую воду. Точка росы воды газовой смеси при данном давлении часто упоминается как точка, в которой газовая смесь насыщается водяным паром (то есть газ не может удерживать больше водяного пара).

Точка росы воды в газовой смеси зависит от ее относительной влажности (RH). Относительная влажность 100% указывает на то, что газовая смесь находится в точке росы воды и насыщена водяным паром. Относительная влажность менее 100% указывает на то, что газовая смесь не находится в точке росы и еще не насыщена водяным паром. Вопреки общему мнению, что относительная влажность относится только к атмосферному воздуху, она применяется к любой газовой смеси, содержащей водяной пар.

Определение точки росы воды любой газовой смеси

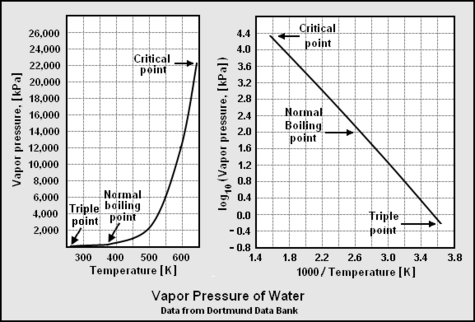

(PD) График: Милтон Бейчок

Методология

Предполагая идеальное поведение газа газовой смеси, содержащей водяной пар, из закона Дальтона и того факта, что мольная доля газового компонента в газовой смеси равна объемной доле этого компонента в газовой смеси, мы имеем:

(1)

Учитывая общее давление газа () и либо мольную долю (), либо объемную долю () водяного пара в газовой смеси, парциальное давление водяного пара () в газовой смеси можно легко определить с помощью вышеуказанное уравнение. [1]

Когда парциальное давление водяного пара () в газовой смеси равно давлению пара чистой жидкой воды (), газовая смесь насыщается водой и находится в точке росы воды (). [1]

Существует ряд уравнений Антуана и аналогичных уравнений, которые связывают давление пара чистой жидкой воды () с температурой воды. Одним из таких уравнений, которое является довольно точным, является:

(2)

Уравнение явной температуры (2) может быть преобразовано в эту явную форму давления:

(3)

В обоих уравнениях 2 и 3 давления даны в килопаскалях (кПа), а температуры - в Кельвинах (К).

Примеры

Используя уравнение (2), мы можем определить температуру точки росы воды () для различных значений и затем сравнить их со значениями, полученными из набора таблиц пара: [1] [2]

(a) Учитывая , было рассчитано 313,1821 К (40,032 ° C), а значение таблицы паров составляет 40,0 ° C.

(b) Дано , рассчитано как 373,1508 К (100,001 ° С), а значение таблицы паров составляет 100,0 ° С.

(с) Учитывая , был рассчитан как 477.32 K (204,17 ° C), а значение таблицы паров - 204,4 ° C.

Важность

Определение точки росы воды в газовых смесях важно при проектировании оборудования для сжигания топлива (т.е. промышленных печей и парогенераторов), чтобы избежать охлаждения дымовых газов продуктов сгорания ниже точки росы воды. Другими словами, чтобы предотвратить конденсацию водяного пара в дымовых газах в жидкую воду и вызвать коррозию в установках для обработки дымовых газов.

Это также важно при обработке и транспортировке природного газа по той же причине, а именно для предотвращения или уменьшения проблем коррозии. При определенных температурах конденсация водяного пара, присутствующего в трубопроводах природного газа, может образовывать гидраты метана (также известные как клатраты, которые могут закупорить трубопроводы).

Рекомендации

  1. 9009 1,0 1,1 1,2 V. Ganapathy (2002). Промышленные котлы и парогенераторы с рекуперацией тепла: разработка, применение, расчеты , 1-е издание.CRC Press. ISBN 0-8247-0814-8.
  2. Американское общество инженеров-механиков (1989). Паровые столы: свойства насыщенного и перегретого пара , 16-я печать. Сжигание Инжиниринг, Inc.
,
Хороший вопрос: в чем разница между точкой росы и влажностью? - WCCO

МИННЕАПОЛИС (WCCO) - Нетрудно найти слова, чтобы описать погоду городов-побратимов за последние несколько дней. «Липкий», сказал один человек. "Горячий и полный", сказал другой. «Глупый», - сказал другой.

Это влажно. Но метеорологи редко говорят об относительной влажности. Вместо этого они склонны обсуждать точки росы. Зачем?

Какая разница между точкой росы и влажностью?

Они оба являются различными показателями содержания воды в воздухе, но ученые упали в пользу влажности, потому что «это зависит от слова относительный.Это так относительно », - сказал главный метеоролог WCCO-TV Крис Шаффер.

Относительная влажность - это количество влаги в воздухе по сравнению с тем, что воздух может «удерживать» при этой температуре, сказал Шаффер. Проблема в том, что «более теплый воздух может удерживать больше водяного пара», сказал он, поэтому относительная влажность может дать людям искаженное ощущение липкого фактора.

Точка росы - более конкретное число, сказал он.

«Я могу сказать вам, если точка росы 60 градусов, вы будете чувствовать себя неловко. Если дойдет до 70, вам будет очень неудобно », - сказал Шаффер.

Точка росы - это температура, при которой образуются капли росы. Так что, если точка росы 75, а температура воздуха 75, вы увидите туман или росу.

Но посмотрите, что происходит с относительной влажностью. Допустим, постоянная точка росы равна 72: при температуре воздуха 90 градусов относительная влажность составляет всего 55 процентов.

«Это кажется почти удобным, но вы выходите отсюда, а мы потеем», - сказал Шаффер.

Если это 100 и точка росы 72, относительная влажность будет 40 процентов.

Зимой у вас может быть 40-градусный день с точкой росы 38, а относительная влажность будет 93 процента.

«Но кто выходит и говорит:« Это так влажно! »Никто, потому что на улице так прохладно», - сказал Шаффер.

Таким образом, метеорологи предпочитают последовательное сообщение, которое идет с точкой росы.

Многие считают, что влажный влажный воздух тяжелее сухого. На самом деле, верно обратное.

Средняя молекулярная масса воздуха (80 процентов азота, 20 процентов кислорода, смеси или N2 и O2 с молекулярной массой 28 и 32 соответственно) составляет около 29.Молекулярная масса водяного пара (h3O) равна 18. Когда вводится водяной пар, он вытесняет часть воздуха и снижает общую молекулярную массу на единицу объема. На самом деле, разница настолько велика, что облака (которые содержат как капли влаги, так и водяные пары) легко остаются в воздухе.

Жидкая вода тяжелее или плотнее воздуха. Но жидкая вода не делает воздух влажным, это водяной пар - газ легче азота и кислорода.

,
UPSC География - влажность, относительная влажность и точка росы

ВЛАЖНОСТЬ

Количество водяного пара, присутствующего в воздухе, называется влажностью. Это выражается количественно по-разному.

Типы влажности

Абсолютная влажность
  • Общее количество присутствующего водяного пара, измеренное в граммах в атмосфере, называется абсолютной влажностью.
  • Это вес водяного пара на единицу объема воздуха и выражается в граммах на кубический метр.
  • Способность воздуха удерживать водяной пар полностью зависит от его температуры. Абсолютная влажность отличается от места к месту на поверхности земли.
Относительная влажность
  • Процент влаги, присутствующей в атмосфере, по сравнению с ее полной емкостью при данной температуре, называется относительной влажностью.
  • Ночью максимальная мощность низкая, поэтому относительная влажность будет выше.
  • Относительная влажность обратно пропорциональна температуре .
  • Относительная влажность максимальна на экваторе и уменьшается к полюсам. Это минимум в субтропических антициклонах.
  • С изменением температуры воздуха способность удерживать влагу увеличивается или уменьшается, что также влияет на относительную влажность.
  • Это выше по океанам и меньше всего по континентам.

Точка росы

  • Воздух, вмещающий влагу в полную силу, т.е.е. воздух насыщен до 100%, или относительная влажность составляет 100%, при данной температуре говорят, что она находится в точке росы.
  • Это означает, что воздух при данной температуре не способен удерживать какое-либо дополнительное количество влаги на этой стадии.
  • Температура, при которой происходит насыщение в данном образце воздуха, называется точкой росы, когда температура воздуха падает ниже температуры точки росы. Пар конденсируется.
  • Пар при конденсации образует жидкую каплю, когда точка росы превышает 0 градусов.
  • Пары образуют ледяные кристаллы, когда точка росы меньше нуля градусов. В свободном воздухе конденсация возникает в результате охлаждения вокруг крошечных частиц, называемых гигроскопическими ядрами конденсации. Частицы пыли, дыма и соли из океана являются особенно хорошими ядрами, потому что они поглощают воду.
.

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
