Как выбрать паяльник для полипропиленовых труб

На сегодняшний день полипропилен является наиболее распространенным и безопасным материалом как для внутренних трубопроводов, так и для наружных инженерных сетей. Полипропиленовые трубы выбирают благодаря свойствам материала: высокой химической стойкости, способности выдерживать повышенное давление, способности хорошо свариваться и образовывать монолитное соединение, а также длительному сроку службы – 50 лет и более. В отличие от металлических труб пластиковые трубы легко режутся. Для их соединения используется паяльник для труб – сварочный аппарат, который можно купить на Московском заводе FDplast. Разогретым паяльником нужно оплавить концы трубы и соединить их с помощью фитинга. Такой метод соединения называют раструбным, или муфтовым. Так можно собрать даже самую сложную, разветвленную схему водопровода.

Конструкция и принцип работы инструмента

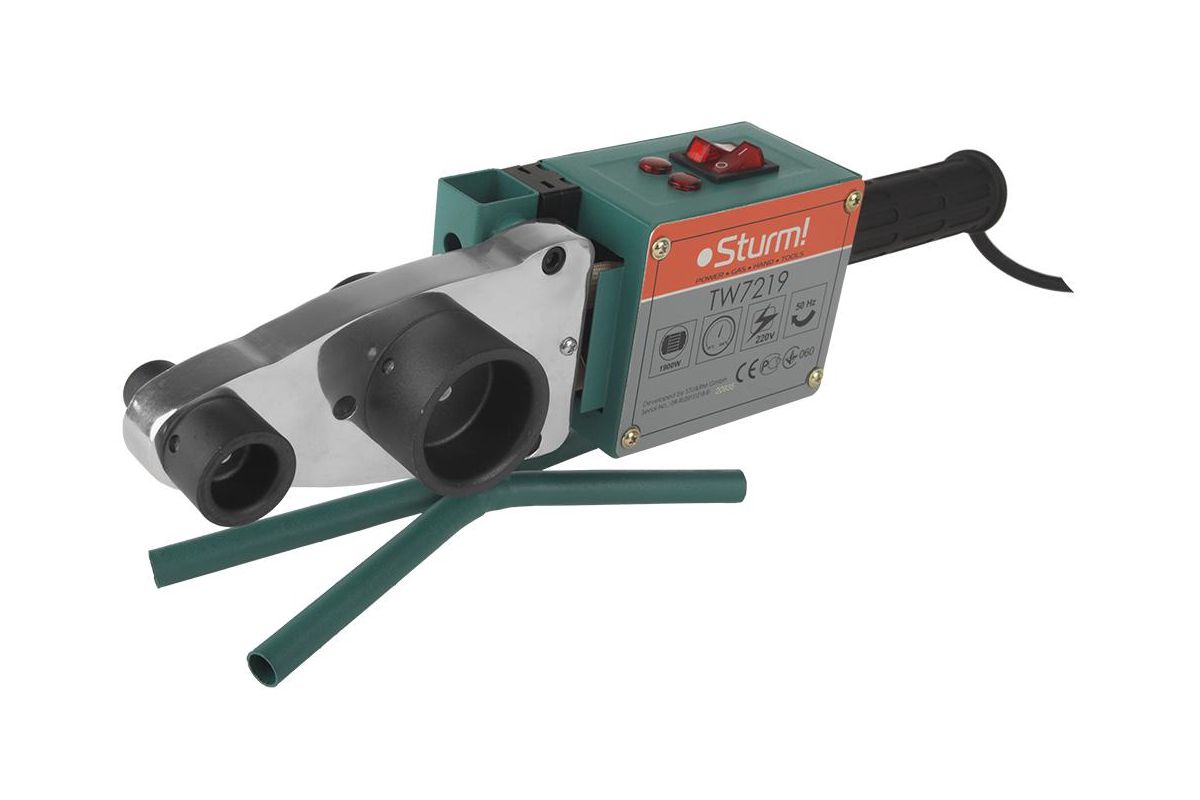

Форма нагревательного элемента «утюжок».

Часто паяльник для полипропиленовых труб сравнивают с утюжком, так как его рабочая часть имеет очень характерную форму. Она состоит из нагревательного элемента и двух насадок. Одна насадка оплавляет наружную часть трубы, а вторая – внутреннюю стенку фитинга. Нагревательный элемент накаляется до +260°С и разогревает насадки. На них удерживают сразу обе детали одновременно и, как только они оплавились, стыкуют друг с другом. Полипропилен очень быстро застывает и образует прочное соединение. Таким образом можно собрать весь водопровод, стыкуя различные фитинги, чтобы получить нужную конфигурацию системы. Во время нагрева, в перерывах между работой паяльник устанавливается на съемную опорную подставку. Его можно поставить на стол или верстак для удобной работы. Но если пайку нужно выполнить в труднодоступном месте, паяльник можно снять с опоры и разогревать пластиковые детали в месте монтажа.

Цилиндрическая форма нагревательного элемента. Существуют конструкции паяльников, где нагревательный элемент выполнен в форме цилиндра.

Благодаря его небольшим размерам этим инструментом можно выполнять пайку даже в самых труднодоступных местах, а удобные насадки облегчают операцию, гарантируя герметичность и надежность стыка на долгие годы.

Технические характеристики

Если Вы уже точно знаете диаметр полипропиленовых труб, которые будете монтировать, и определились с тем, как часто будете пользоваться инструментом, нужно переходить к подбору паяльника для полипропилена исходя из технических характеристик.

Мощность. Сварочные аппараты для пайки пропиленовых труб делятся условно на два типа.

• Инструменты до 1000 Вт. У них, как правило, один нагревательный элемент, и для выхода на рабочую температуру им нужно время.
• Паяльники с мощностью до 2000 Вт нагреваются уже от двух элементов. Такие аппараты больше подходят профессиональным строителям. Для домашнего использования отлично подойдут маломощные модели. Ведь основная разница – в скорости нагрева. А цена на них ниже, да и электричества они потребляют значительно меньше более мощных аналогов.

Диаметр и количество насадок. Диаметр насадки соответствует диаметру трубы, которая монтируется. Например, комплект насадок диаметрами: 20, 25, 32, 40, 50 и 63 миллиметра позволяют монтировать совершенно разные коммуникации: подводки к смесителям, водопроводные трубы для холодной и горячей воды, системы водоотведения и сливные канализации. В общем – трубопроводы для решения практически любых задач.

Возможность регулировки температуры. Максимальная температура нагревательного элемента достигает +260-300 °С. Для сварки полипропиленовых труб, например, устанавливается температура +260 °С. Если Вы планируете работать с разными материалами, выбирайте тот паяльник, у которого можно регулировать температуру нагрева от +50 до +300 °С. Он станет для Вас универсальным рабочим инструментом.

Дополнительные функции контроля и управления. Полезная опция у паяльника – световая индикация нагрева и питания от сети. Встроенный в аппарат термостат поддерживает постоянную температуру нагрева насадок на протяжении всей работы, по необходимости включая и отключая нагревательный элемент.

Как выбрать инструмент для своих задач

Выбор сварочного аппарата зависит от задач, которые Вы будете решать с его помощью. Если Вы не профессиональный строитель, и паяльник необходим для ремонта в доме или на даче, выбирайте модели с насадкой соответствующей диаметру Вашей трубы. Если Вы профессиональный строитель, то обратите внимание на профессиональные модели сварочных аппаратов, которые есть в ассортименте Завода. Перед покупкой изучите технические характеристики аппарата.

Требования к паяльникам в зависимости от применения

• Однократный ремонт или обновление трубопровода в квартире/доме/даче. Для решения задачи подойдут недорогие модели мощностью до 1000 Вт с подставкой для пайки на столе.
  Комплексный монтаж водопровода, подводок, канализационной системы в квартире/офисе/коттедже или периодические работы по установке сантехники на различных объектах. Выбирайте модели аппаратов с мощностью от 1500 Вт, возможностью регулировки температуры и насадками разных диаметров вплоть до 63 мм.
• Профессиональные регулярные работы по монтажу всех видов трубопроводов. Для сварки труб, фитингов потребуются функция электронной регулировки температуры, набор насадок с диаметром до 110 мм.

Модели сварочных аппаратов Московского завода FDplast – это решения для частных и профессиональных задач

Московский завод FDplast предлагает свои клиентам широкий ассортимент паяльников для полипропиленовых труб, которые можно использовать как для решения личных, так и профессиональных задач.

Универсальные модели сварочных аппаратов

• Сварочный аппарат YMD 20-32 1200 Вт
• Сварочный аппарат YMD 20-63 1600 Вт
• Сварочный аппарат YMF 20-63 2200 Вт
• Сварочный аппарат YMF 75-110 1800 Вт

Форма нагревательного элемента: «утюжок». У некоторых моделей есть функция ручной регулировки температуры в диапазоне +50-300 °С.

Профессиональные модели сварочных аппаратов

• Сварочный аппарат КС 63-200 2500 Вт
• Сварочный аппарат КС 63-160 1800 Вт

Эти модели паяльников предназначены для выполнения профессионального монтажа трубопроводов.

Как купить оборудование

По вопросам приобретения сварочных аппаратов Московского завода FDplast обращайтесь по телефонам 8 (495) 514-38-72, 8 (495) 514-38-71 или отправляйте сообщение на адрес электронной почты: [email protected]. Специалисты Завода помогут сделать выбор и оформить заказ.

Как выбрать паяльник для труб?

Установка систем отопления и водоснабжения из полипропиленовых труб подразумевает использование специального паяльника. По конструктивным отличиям ТЭНа можно купить паяльник для труб ( lituoklis vamzdziams ) двух основных типов:

1. Стыковая сварка осуществляется на специальных станках, оборудованных системой центровки.
2. Нагреватель цилиндрический. Такой инструмент удобен для установки сантехники и систем отопления в труднодоступных местах, а по форме похож на обычную плойку. К цилиндру прикреплены насадки для обуви. В зависимости от модели тепловая мощность составит 700 — 2000 Вт.
3. С плоским нагревателем (пластина может быть похожей на подошву утюга или круглой формы). Чем толще окажется элемент, тем более стабильной будет температура и меньше влияние внешних факторов. В пластине есть несколько отверстий для закрепления различных насадок.

Почему так важно обращать внимание на это место?

Потому что без него жесткость конструкции может сильно пострадать.

Базовые критерии подбора паяльника:

• Мощность. Скорость нагрева находится в прямой зависимости от данного показателя. Его диапазон варьируется в пределах 500 — 2500 Вт. Для функционирования с трубками малого диаметра (до 32 мм) достаточно моделей с потреблением от 700 до 1200 Вт. Наиболее мощные двухрежимные модели оснащены двумя ТЭНами. Первый режим эксплуатируется для труб малого диаметра, для паяных соединений диаметром 40 мм и более применяют преимущественно полновесную версию (2–2,5 кВт).
• Стабильность температурного режима. Стандартная температура спайки — 260 ° С. Благодаря подобному показателю можно достичь необходимый уровень диффузии для расплавленных поверхностей у соединяемых элементов. Чем обычно оснащено высококачественное оборудование? Чувствительными микропроцессорными датчиками, которые могут поддерживать постоянную заданную температуру.

Основная теплопотеря возникает, когда трубы снимаются, и датчик должен немедленно среагировать, чтобы предотвратить изменения в нагреве.

Комплектация (виды навесного оборудования и дополнительного) зависит от производителя. Стандартные наборы поставляются в кейсе с основанием 20, 25, 32 и 40 мм, дополняют список ключ и подставка. Профессиональная аппаратура в максимальной комплектации снабжена всеми базовыми насадками, труборезом, спиртовым уровнем, перчатками, а иногда и специальными зажимами для крепления инструмента к разным поверхностям (например, бортик ванны, дверная рама и пр.). Для впаивания заглушек с диаметром 0,7-0,9 см некоторые модели комплектуются насадками для проведения ремонтных работ.

Высококачественные наконечники должны оказаться достаточно толстыми, чтобы они не деформировались. Антипригарное покрытие повысит надежность соединения и обеспечивает нагрев трубы без прилипания к аппаратуре. Если в базовой комплектации паяльника нет насадок необходимого диаметра, их всегда можно приобрести отдельно. Безопасность и комфорт при работе осуществляется благодаря подставке и ручке оборудования. Устойчивость и прочность держателя являются обязательным условием для такого инструмента. Серьёзно нужно отнестись и к термостойкости изоляции силового кабеля.

Паяльник для полипропиленовых труб – что выбрать кобра, дитрон

Паяльник пригодится тем, кто решил осуществить самостоятельную замену полипропиленовых труб в доме. Выбор этих приборов на сегодняшний день достаточно обширный. Как же выбрать паяльник, чтобы он удовлетворял все потребности, но при этом не был слишком дорогим. При выборе внимание нужно обращать на долговечность, функциональность и производительность аппарата.

Критерии выбора

Сегодня самыми популярными и качественными, согласно многочисленным отзывам, считаются паяльники производства Чехии, например, приборы компании Дитрон. Они не самые дешевые, но качество таких аппаратов говорит само за себя.

набор инструментов

На втором месте по качеству паяльники производства Турции, в том числе приборы компании Кобра. Они лишь немного уступают по качеству чешским аналогам. Но при их выборе необходимо быть очень осторожным, ведь среди них встречается много китайских подделок.

Паяльники из Китая для полипропиленовых труб не очень качественные, но зато доступны широкому кругу пользователей. Покупать их рекомендуется лишь в том случае, если пользоваться прибором нужно лишь в редких случаях.

Мощность

От мощности паяльника зависит, насколько быстро прибор будет нагреваться. Существует ошибочное мнение, что для пайки полипропиленовых труб необходим паяльник мощностью около 1,5 КВт. Нужно сразу отметить, что такая мощность, по отзывам специалистов, в домашних условиях будет чрезмерной. Она необходима для сварки труб диаметром более 13 сантиметров, которые в частных домах и квартирах используются нечасто.

паяльник

Для сварки полипропиленовых труб диаметром от 1 до 6 сантиметров необходимо выбрать паяльник мощностью 680 Вт, для труб диаметром от 6 до 8 сантиметров – 850 Вт, а для полипропиленовых конструкций диаметром от 8 до 13 сантиметров – 1,2 КВт. При этом аппарат должен подключаться к сети с напряжением 220 В.

Функциональность

Паяльник считается тем функциональней, чем больше насадок одновременно можно использовать. Хорошо, если прибором одновременно можно спаять полипропиленовые трубы разного диаметра. Чаще всего, когда приходится выбрать аппарат, этот фактор является решающим. Насадки к паяльнику могут иметь различные покрытия, среди которых самые востребованные металлические и тефлоновые, которые, по отзывам, являются наиболее прочными.

фото процесса

Перед началом работы с прибором необходимо ознакомиться с инструкцией, которая всегда идет в комплекте. Это поможет избежать получения травм, а также пайки низкого качества. Нужно учитывать, что пайка конструкций разного диаметра предусматривает разное время сварки и разное время охлаждения материала. Чтобы получить качественное соединение, по отзывам специалистов, обязательно нужно придерживаться описанных в инструкции правил.

Прессование против пайки | DEWALT

:

1. Дом
2. DEWALT ДНК
3. Избранные статьи
4. Прессование против пайки

Навигация по разделам 5 полезных функций приложения Tool Connect Безопасность батареи Рекомендации по продлению срока службы батареи Индивидуальное литье под корону DEWALT и электрик DEWALT продвигает безопасные рабочие места Электронные инструменты Как получить надежный Wi-Fi в любом месте на вашей строительной площадке Присоединяйтесь к Салюту Готовое решение для строп Руководство по покупке лазера Прессование против пайки Что такое жесткая система Что на самом деле означает крутящий момент Женщины в строительстве: 5 вопросов директору по проектированию DEWALT XP молотки Резка кроны

Майк Пайффер — старший менеджер по продукции в Stanley Black & Decker с более чем 10-летним опытом работы в строительной отрасли. На протяжении всей своей карьеры Майк имел возможность работать в сфере продаж, маркетинга, управления и развития обучения как на уровне дистрибуции, так и на уровне конечных пользователей. Сейчас он возглавляет разработку продукции DEWALT для механических, электрических и сантехнических электроинструментов. «Мне нравятся вызовы и волнения, связанные с управлением разработкой постоянно меняющейся категории продуктов».



В: Зачем сантехнику использовать пресс-фитинги, а не спаивать две трубы?



A: «Несмотря на то, что у обоих есть преимущества, все больше и больше сантехников переходят на пресс-фитинги.Мы в DEWALT считаем, что есть несколько наиболее важных причин. Для пайки требуется горячая горелка с открытым пламенем и разрешение на проведение огневых работ. Из-за этого во многих местах в стране требуется присутствие двух рабочих в этом процессе. Один человек выполняет соединение труб, а второй – пожарный дежурный, следящий за отсутствием опасности возгорания. В некоторых случаях пожарная вахта должна оставаться на месте в течение нескольких часов после того, как подсоединившийся рабочий ушел. В то время как многие сантехники, возможно, изучили свое ремесло с помощью этой техники, удаление компонента открытого пламени устраняет потенциальную опасность.





В: Какой метод более эффективен, прессование или пайка?



A: «Опрессовка соединений по сравнению с пайкой более эффективна. Время, необходимое для резки, подготовки и соединения трубы пресс-соединением по сравнению с пайкой, значительно меньше. Сокращается время простоя и не нужно ждать, пока труба высохнет, в отличие от паяного соединения».





В: Каков главный вывод о тенденции к связям с прессой?



A: «Обжимные соединения вместо пайки экономят время и деньги и устраняют риск возгорания.В сочетании с повышенным спросом на высокую производительность и объем работы профессионалы в области сантехники ориентируются на инновационный продукт. Мы в DEWALT стремимся предоставлять более безопасные и эффективные инструменты для профессиональных сантехников, потому что работа и промышленность просто требуют этого».

{{#каждый список элементов}} {{#если только @index}} {{#каждый список товаров}} {{/каждый}} {{/пока не}} {{/каждый}}

Ищете соединитель для медных труб без пайки?

Медную трубу можно соединить без пайки.Медь нашла применение во многих типах трубопроводных систем, от горячей и холодной питьевой воды до систем противопожарной защиты. В то время как пайка, как правило, использовалась для создания соединений в этих трубопроводных системах, этот традиционный подход оставляет некоторые проблемы для установщиков, пытающихся оптимизировать эффективность. Низкая скорость процесса установки, связанные с ним огневые работы и использование расходных материалов — вот лишь некоторые из постоянных проблем.

Хорошей новостью является то, что пайка — не единственный доступный метод соединения медных труб.На нескольких разных примерах (и выделив их плюсы и минусы) мы объясним, как соединить медную трубу без пайки.

1. Соединители с компрессионной посадкой

В соединениях с компрессионной посадкой фитинги снабжены наружной гайкой и внутренним кольцом, называемым обжимным кольцом, которое обычно изготавливается из латуни или бронзы. Когда внешняя гайка затягивается с помощью гаечного ключа (другой гаечный ключ удерживает фитинг на месте), сила затяжки гайки заставляет обжимное кольцо прижиматься к трубе и создает водонепроницаемое соединение.

В то время как компрессионные соединители избавляют от хлопот, связанных с разрешениями на проведение огневых работ и наблюдением за пожарной безопасностью, этот метод также предполагает некоторую степень догадок в отношении ручной затяжки. Вместо того, чтобы скручивать сустав, есть тенденция затягивать его по опыту. Когда гайка чрезмерно затянута, это приведет к растрескиванию нажимной гайки, что приведет к выходу из строя. С другой стороны, недостаточно затянутая гайка может протечь.

Более того, даже когда выполнены надлежащие компрессионные соединения, они немного слабее, чем их паяные аналоги, и не такие гибкие.Если по какой-либо причине труба не входит идеально прямо в фитинг, это приведет к возникновению пути утечки и, таким образом, к будущим утечкам.

2. Вставные соединители

В соединениях с нажимной посадкой фитинги для труб содержат ряд металлических зазубрин и уплотнительное кольцо из неопреновой резины. Каждый фитинг надевается на трубу до упора, при этом резиновое уплотнительное кольцо плотно прилегает к трубе, обеспечивая водонепроницаемое соединение.

Как и компрессионные соединители, соединители с плотной посадкой исключают использование факелов и пламени, которые могут создавать риски для безопасности и создавать препятствия для проектов. Они также не требуют инструментов для установки, и трубы не должны быть полностью сухими для выполнения соединений.

Однако могут возникнуть проблемы с безопасностью этих подключений. Всего несколько лет назад журнал «Отопление, вентиляция и сантехника» (HVP), ведущее издание для монтажников сантехники и отопления, опубликовал статью о росте претензий по воде из-за того, что трубы с вставкой разъединяются под давлением, что приводит к утечкам. Такое повреждение водой может быть связано с любым количеством незначительных ошибок в процессе установки, будь то одно слабое соединение между трубой и фитингом или слишком много раз снятие и повторная установка фитинга, что приводит к ослаблению уплотнительного кольца.

Как и их аналоги с компрессионной посадкой, соединители с нажимной посадкой также подвержены утечкам, когда труба не входит идеально прямо в фитинг. По этой причине ни один из них не может удовлетворить требованиям к изгибу, которые необходимы для некоторых применений, таких как пожарные спринклеры.

3. Соединители с прессовой посадкой

В соединениях с прессовой посадкой для соединения фитингов с трубами используется пресс-инструмент с питанием от аккумулятора. Всего одним нажатием кнопки инструмент зажимает фитинг на трубе и обеспечивает прочное герметичное соединение.

Соединители с нажимной посадкой

обладают многими из тех же преимуществ, что и соединители с нажимной посадкой. Для их установки не требуется тепла или пламени, а останова оборудования можно избежать, поскольку монтажные работы можно выполнять, даже если система трубопроводов не полностью сухая. Не говоря уже о том, что фактические соединения выполняются за считанные секунды — гораздо более быстрое время выполнения работ по сравнению с пайкой.

Что особенно уникально в соединителях с прессовой посадкой, так это их способность сочетать скорость и надежность .В то время как другие методы соединения оставляют место для догадок, пресс-фитинги каждый раз создают стабильное и надежное соединение, ограничивая возможность дорогостоящих утечек и других проблем в будущем.

Пресс-фитинги

могут использовать самые современные технологии для определения наличия незапрессованных соединений в трубопроводных системах. Одним из способов выявления непрессованных соединений является технология Viega Smart Connect®. Эта функция, встроенная непосредственно в фитинги ProPress, постоянно предупреждает установщиков о незапрессованных соединениях, пропуская воду или воздух через уплотнительный элемент во время испытаний системы под давлением.

Готовы узнать больше о преимуществах прессовой технологии для соединения медных труб? Загрузите бесплатную копию нашей электронной книги Как Viega ProPress помогает вам расти и добиваться успеха на рынке .

Различные типы паяльников

Пайка – это процесс, который позволяет вам соединять два или более металлических объекта вместе, вплавляя сплав (припой) в соединение с помощью инструмента, называемого паяльником. Паяльник имеет форму палочки или ручки и имеет металлические наконечники, которые нагреваются, чтобы расплавить припой. Этот инструмент можно использовать для обработки труб, электроники и печатных плат или даже для изготовления украшений. В этой статье мы рассмотрим газовые и электрические паяльники, паяльные пистолеты, а также различные наконечники и типы припоя, которые можно с ними использовать.

Различные типы жал для паяльника

В зависимости от типа проекта, над которым вы работаете, вам, вероятно, потребуются разные типы наконечников для паяльника.Наконечники бывают разных размеров и форм, от маленьких игольчатых наконечников до больших клиньев. Здесь мы рассмотрим шесть распространенных стилей, которые вы, возможно, захотите иметь в своем комплекте, и тип работы, для которой эти советы могут быть использованы. Обратите внимание, что эти советы предназначены для использования с газовым паяльником, а электрическая модель будет иметь аналогичные, но, вероятно, меньшие стили.

1. Наконечник с маленьким отверстием для концентрированной области

2. Наконечники большего размера для работы с трубами

3. Веерные насадки для больших участков трубы

4.Наконечники заостренные для соединения соединений, используемые для жестяных работ

5. Клиновой наконечник для больших поверхностей

6. Острый наконечник для деликатной работы

Наборы для электропайки

Комплект электрического паяльника — отличный универсальный стандартный вариант для ваших проектов. Он доступен по цене и универсален, так как в наборы входят несколько различных насадок для использования. Паяльник в форме палочки, как правило, легче и с ним проще работать, чем с паяльником или газовой горелкой, но они могут не нагреваться до такой высокой температуры. У электрических утюгов будет циферблат, который позволит вам контролировать температуру в зависимости от проекта, над которым вы работаете, и материалов, которые вам нужно расплавить. Для использования этого типа паяльника также требуется доступ к розетке, в отличие от газовой версии, которая является беспроводной и более портативной. Как правило, электрический паяльный набор — отличный вариант для начала и для небольших домашних проектов, над которыми вы, возможно, работаете.

Паяльные пистолеты

Паяльник отличается от паяльника, хотя назначение у него такое же, как у утюга; для соединения двух или более объектов вместе.Как видно из названия, он имеет форму пистолета и имеет курок для управления инструментом. Паяльник лучше подходит для крупных проектов, таких как бытовая техника, тогда как паяльник можно использовать для мелких деталей. Пистолеты имеют более высокую мощность, которая производит больше тепла, что позволяет использовать их для больших работ. Паяльник может быть физически тяжелее утюга, поэтому им может быть сложнее пользоваться. Как и у утюга, у паяльника есть разные сменные наконечники разных размеров и стилей.

Типы припоя

Припой — это материал, который расплавляют, чтобы затем соединить два разных металла вместе. Это сплав, и температура плавления будет варьироваться в зависимости от смеси материалов. Обычно используются свинец и олово, но сплавы также могут состоять из цинка, латуни, меди или серебра. Тот, который вы выберете для своего проекта, должен иметь более низкую температуру плавления, чем объекты, которые вы хотите соединить, а ваш паяльник должен быть в состоянии достичь достаточно высокой температуры, чтобы действительно расплавить припой.

Вы найдете три основных типа припоя: на основе свинца, без свинца и с флюсовым сердечником. Припой на основе свинца чаще всего встречается с соотношением 60 / 40 — 60% олова и 40 % свинца, составляющих смесь. Более высокое содержание олова облегчает плавление и обеспечивает более твердое соединение, что делает его одним из самых прочных материалов, с которыми можно паять. Бессвинцовый припой чаще используется в бытовой электронике. Бессвинцовый припой имеет более высокую температуру плавления, чем припой из свинцового сплава. Затем идут провода для пайки с флюсовым сердечником.В этот продукт встроена смола для адгезии, так как флюс удаляет окисление с металла, что улучшает рабочую поверхность.

Независимо от того, занимаетесь ли вы ремонтом электроинструментов, труб, сантехники, электроники, проводов или изготовлением ювелирных изделий и витражей, существует множество различных инструментов для пайки, которые удовлетворят ваши потребности. Следите за нашим каналом на YouTube, чтобы узнать, какой ремонт мы можем сделать с помощью паяльника. Если вам нужны запасные части для любого из ваших электроинструментов, вы можете легко найти их по номеру модели на сайте eReplacementParts.ком.

---

СДЕЛАЙ САМ: Припаяйте, вооружившись легионами практических советов

Когда между двумя кусками металла расплавляется более мягкий металл, называемый припоем, они соединяются. Среди множества применений припоя — работа с листовым металлом, электропроводка, изготовление ювелирных изделий и ремонт.

Обыкновенный припой представляет собой смесь олова и свинца. Припой 60-40 (60 % олова, 40 % свинца) является самым дорогим, но обеспечивает самое прочное соединение и с ним проще всего работать из-за его низкой температуры плавления.Менее дорогой припой 40-60 более сложен в использовании. Припой 50-50 — хороший компромисс между стоимостью и простотой использования. Существуют также высокотемпературные припои, не содержащие свинец. Серебряный припой, например, представляет собой сплав серебра, меди и олова.

Флюс, еще один компонент припоя, используется для очистки соединяемых металлических поверхностей, для предотвращения окисления металла при его нагревании и для снижения поверхностного натяжения расплавленного припоя, чтобы он легче растекался и проникал внутрь.

Припой поставляется в катушках из полой проволоки с флюсом из канифоли или кислотой в центре проволоки. Для некоторых работ, таких как медная сантехника, лучше использовать твердый припой и наносить флюс отдельно.

Свинцовый припой токсичен, поэтому важно проветривать рабочее место, держать руки подальше от рта и мыть их по окончании работы. Используйте специальный бессвинцовый припой на трубах и фитингах, проводящих воду, а также на любых поверхностях, контактирующих с пищевыми продуктами.

Для начала соберите материалы для очистки соединяемых поверхностей: стальную мочалку, наждачную ткань и спирт или чистящий растворитель.Затем вам нужно выбрать правильный припой и флюс для металла, который вы соединяете, и выбрать инструмент для пайки.

Типы припоя

* Алюминий: специальный алюминиевый припой, специальный алюминиевый флюс.

* Латунь, бронза или медь: 60-40 или 50-50; канифоль или кислотный флюс. Используйте бессвинцовый припой на медных трубах.

* Электропроводка: 60-40; канифольный флюс.

* Оцинкованный металл: 60-40 или 50-50; кислотный флюс.

* Применение при высоких температурах: серебряный припой; флюс для серебряного припоя.

* Серебро: серебряный припой; канифоль или серебряный флюс.

* Сталь, олово, цинк: 60-40 или 50-50; кислотный флюс.

* Нержавеющая сталь: 60-40 или 50-50; флюс из нержавеющей стали.

Кислотный флюс обладает высокой коррозионной активностью; Избегать попадания на кожу и глаза. Очистите все остатки от работы спиртом или коммерческими чистящими средствами.

Инструменты для пайки

Используйте паяльник, паяльник, паяльник (небольшой паяльник) или пропановую горелку. Паяльные пистолеты быстро нагреваются и остывают и полезны для пайки электрических и других тонких работ.Паяльники бывают разных размеров и работают с любой розеткой. Используйте горелку для крупных работ, таких как соединение труб или листового металла.

Как паять

Всегда помните, что при пайке необходимо нагревать металл, а не припой.

Очистите припаиваемые металлические поверхности от ржавчины, грязи, жира, потускнения и влаги. Не прикасайтесь пальцами к чистым участкам.

Чтобы подготовить холодный пистолет или утюг, отшлифуйте каждую поверхность наконечника гладкой и чистой, пока не обнажится блестящий металл.

В качестве дополнительной подготовки нагрейте инструмент до тех пор, пока припой с флюсовой сердцевиной не расплавится, затем равномерно покройте наконечник припоем. Удалите излишки влажной губкой или чистой сухой тряпкой.

Нанесите флюс-пасту на соединяемые поверхности (если вы не используете припой с флюсом).

Нагрейте рабочую поверхность, желательно снизу, и нанесите припой сверху так, чтобы он расплавился и стекал в соединение. Металл должен быть достаточно нагрет, чтобы расплавить припой и выкипятить флюс. Если слишком жарко, припой сформирует шарик, который не растечется.Смыть лишний флюс.

Краткое руководство по выбору проволочного припоя

Проволочный припой является одним из самых популярных видов припоя, который продается. Он используется во многих отраслях промышленности, в которых используется припой. Не все провода для пайки созданы одинаковыми — разные провода подходят для разных применений и температур. Проволока для припоя также может сильно отличаться от в зависимости от типа припоя, который вы хотите приобрести. Проволока для припоя — это проволока с низкой температурой плавления, которая может плавиться вместе с паяльником.В зависимости от области применения и температуры пайки доступно множество различных типов проволоки для пайки.

Проволочные припои, как правило, бывают двух разных типов: припой из свинцового сплава и бессвинцовый припой. Существуют также проволочные припои со смоляным сердечником, в центре которых находится трубка, содержащая флюс. Проволока для свинцового припоя обычно изготавливается из сплава свинца и олова. Олово обычно используется со свинцом, так как оно имеет более низкую температуру плавления. Он имеет соотношение сплава 63/37 или 60/40. При работе с электрическими компонентами лучше всего подходит 63/37.Это означает, что этот припой имеет резкий переход между твердым и жидким состояниями при изменении температуры. Это свойство очень полезно для уменьшения холодных соединений, которые обычно происходят, когда компоненты перемещаются во время охлаждения.



В прошлом припой на основе свинца был отраслевым стандартом, хотя проблемы со здоровьем, связанные со свинцом, сделали его менее популярным выбором. В результате за последние несколько лет цены на свинцовую проволоку и прутки свинцового припоя снизились.

Проволока для бессвинцового припоя обычно содержит олово, серебро и медь.Бессвинцовые проволоки дороже свинцовых припоев, а также их температура плавления выше. Это означает, что они требуют более высокой температуры потока. Проблема с бессвинцовым припоем заключается в том, что он может быть очень хрупким. Бессвинцовые припои сыграли очень важную роль в уменьшении размера портативных устройств. При изготовлении корпусов малых форм-факторов с полупроводниками высокой плотности с помощью бессвинцового припоя возникает меньше проблем по сравнению с припоем на основе свинца.

При выборе паяльной проволоки важно понимать ваши требования к пайке, чтобы убедиться, что покупка эффективно подходит для вашего приложения. В сантехнике используется припой 95Sn/5Sb и 97Sn/3Cu. Некоторые примеры материалов, используемых в этой отрасли, включают 15Sn/85Pb, 20Sn/80Pb, 30Sn/70Pb, 25Sn/65Pb и 40Sn/60Pb, а также алюминий и медь. В витражной промышленности рекомендуется использовать 60Sn/40Pb, но вы также можете использовать 50Sn/50Pb и 63Sn/37Pb в зависимости от того, над чем вы работаете. Припой на основе канифоли и кислоты также широко используется в электрических цепях или электрических соединениях.

Майер сплавы

Mayer Alloys является дистрибьютором припоев, который хранит и поставляет полную линейку припоев.Как главный дистрибьютор AIM Solder, все материалы, которые мы храним и поставляем, гарантированы и сертифицированы в соответствии со стандартами ISO 9001. Mayer Alloys предлагает полную линейку высококачественных цветных металлов, специализирующихся на сплавах на основе олова и свинца, а также сплавах, не содержащих свинца, для производства и/или производства. В большинстве случаев мы отправляем ваши товары в день заказа. Служба поддержки клиентов и техническая поддержка всегда доступны, чтобы убедиться, что вы получаете правильные материалы. Для получения технической поддержки свяжитесь с нами по телефону 888-513-7971 или напишите нам по адресу sales@mayeralloys.ком.

Паяльное оборудование и инструменты для ремонта электроники – ТОП 15

Как начинающие, так и профессиональные инженеры в какой-то момент своей жизни сталкиваются с трудным моментом, когда им приходится выбирать оборудование и инструменты для пайки. Выбор подходящего оборудования никогда не бывает легким: некоторые люди смотрят сотни видеоруководств и обзоров от ведущих блоггеров YouTube, другие часами проводят часы в чатах и ​​форумах или день за днем ​​читают обзоры продуктов на веб-сайтах.Чтобы сэкономить ваше драгоценное время и терпение, мы подготовили список 15 лучших продуктов для пайки от ToolBoom.

Паяльное оборудование

Паяльник

Паяльник, пожалуй, самый необходимый инструмент для пайки.

В настоящее время существует огромный выбор паяльников разных видов, но мы хотели бы выделить следующие:

• традиционный паяльник;
• USB-паяльник;
газовый паяльник
• ;
Паяльник
• с регулируемой температурой.

Традиционный паяльник – известный и широко используемый инструмент для пайки. При выборе традиционного утюга обратите внимание на его мощность. Для пайки электронных компонентов вам понадобится паяльник мощностью 25-40 Вт, для бытовых нужд подберите паяльник мощностью 60 Вт. В случае, если вам необходимо паять массивные детали или элементы (толстые провода, листовой металл и т.д.), рассмотрите возможность приобретения паяльника большей мощности не менее 100 Вт и более.

Паяльник USB – одна из новинок современного рынка паяльного оборудования.Возможно, вы не поверите, но паяльник мощностью 8 Вт с питанием от USB — идеальный выбор практически для любой небольшой работы по пайке, о которой вы только можете подумать. Но давайте посмотрим на конкретную модель, например, Pro’sKit SI-168U.

Одной из его отличительных особенностей является то, что он питается от обычного USB-порта. Поэтому вы легко сможете зарядить его, например, от повербанка. Из-за этого USB-паяльник является портативным устройством, и его очень легко держать или носить с собой.

Газовый паяльник – еще одно портативное устройство.

По сравнению с USB-паяльником газовый паяльник намного мощнее, поэтому больше подходит для «тяжелой» пайки толстых проводов, медных трубок, листового металла. Есть у него и особенность – его можно использовать как обычную тепловую пушку. Одной из самых популярных моделей газовых паяльников является Goot GP-510SET, которая выгодно отличается от других благодаря высокому качеству и современному дизайну.

Паяльник с регулируемой температурой – по сравнению с традиционным паяльником, паяльник с регулируемой температурой, несомненно, более универсален. Этот паяльник с керамическим нагревателем мощностью 60 Вт и регулятором температуры в рукоятке подходит как для бессвинцовой, так и для обычной пайки свинцом. Ассортимент терморегулируемых паяльников достаточно широк – от бюджетных моделей до дорогих моделей для профессионального использования.

Одной из лучших профессиональных моделей является GOOT PX-201 — качественный паяльник с широким выбором сменных жал от уважаемого японского производителя.Его также часто сравнивают с мини паяльной станцией.

Программируемый паяльник Miniware TS100 — еще одна интересная модель, недавно появившаяся на рынке. Это компактный паяльник с цифровым дисплеем и контролем температуры. Паяльник удобен и функционален, так как оснащен встроенным акселерометром и автоматически переключается между рабочим и спящим режимами. Удобный контроль температуры, малый вес и высокая мощность делают этот инструмент достойной заменой портативной паяльной станции.Кроме того, вы можете загрузить в инструмент новую прошивку. Еще одной интересной особенностью является широкий диапазон питающего напряжения: от 12 В до 24 В.

Паяльная станция

Паяльная станция – незаменимый инструмент для пайки и ремонта электроники. Как правило, паяльные станции имеют гальваническую развязку, что обеспечивает дополнительную безопасность при пайке. Также, по сравнению с традиционным паяльником, паяльные станции позволяют более точно контролировать и регулировать температуру жала.Все паяльные станции можно разделить на два типа:

Штатные контактные паяльные станции состоят из паяльника и блока управления. Большинство из них оснащены паяльным жалом серии HAKKO 900M, а их мощность составляет около 50 Вт. В целом они подходят для большинства работ с электроникой. Однако их нельзя использовать для бессвинцовой пайки. Для бессвинцовой пайки мы рекомендуем использовать паяльные станции с паяльным жалом серии HAKKO T12 или бессвинцовые индукционные паяльные станции.Эти два варианта более мощные (от 60 Вт до 90 Вт), и с гораздо меньшим временем нагрева наконечников.

Термовоздушные паяльные станции – универсальный инструмент для комплексного ремонта электроники. В отличие от обычных паяльных станций, они комплектуются термофенами, могут быть разной мощности и могут использоваться для гораздо более широкого спектра паяльных работ — от обычной пайки до пайки SMD-компонентов. Отдельно хотелось бы выделить паяльные станции Accta за их компактную конструкцию и отличный нагрев и термостабилизацию.

Подогреватели

Если вы используете термофен для нагрева электронных компонентов, в конечном итоге вы можете столкнуться с проблемой перегрева. Чтобы свести к минимуму риски деформации или повреждения компонентов из-за разницы температур, мы рекомендуем использовать предпусковые подогреватели. Предварительные нагреватели используются для обеспечения равномерного предварительного нагрева печатных плат, что очень полезно при работе с интегральными микросхемами.

Есть два типа подогревателей:

• Подогреватели горячего воздуха;
• Инфракрасные подогреватели.

Паяльные станции с инфракрасными подогревателями намного лучше, и этот тип подогревателей гарантирует равномерный и устойчивый нагрев печатных плат. Более того, существуют комплексные паяльные комплексы, например, AOYUE Int866, сочетающие в себе функции термофена, паяльника и инфракрасного подогревателя. Эти ремонтные станции являются не чем иным, как комплексным решением для любой мастерской.

Принадлежности для пайки

Подставка для паяльника

Тщательно подобранная подставка для паяльника является ключом к тому, чтобы сделать процесс пайки простым и удобным.При выборе подставки для паяльника учитывайте как вес, так и габариты паяльника. Есть модели, например, Pro’sKit 1PK-362D, совместимые практически с любым паяльником. Эта особая подставка для паяльника отличается хорошим соотношением веса и размеров и может удерживать паяльник под разными углами.

Держатель печатной платы (помощник при пайке)

Держатель печатной платы

, который иногда называют помощником при пайке, является еще одним прекрасным дополнением к любой паяльной станции, особенно когда речь идет о пайке тонких компонентов. Зажимы держателя могут фиксировать предметы практически в любом положении и под любым углом. Помимо зажимов типа «крокодил», держатели печатных плат обычно поставляются с держателем для увеличительного стекла или паяльника. Некоторые модели, например, Pro’sKit SN-396, являются универсальными и поставляются как с увеличительным стеклом, так и с держателем паяльника.

Демонтажный насос

Название этого устройства говорит само за себя. Но мы расскажем вам подробнее о том, где и как его использовать. Демонтажные насосы очень полезны при работе с микросхемами в DIP-корпусах.Есть несколько способов удалить остатки припоя: вы можете сделать это, используя тонны демонтажного фитиля, что экономически неэффективно; для этого можно использовать термофен, что довольно рискованно, так как можно перегреть микросхему. Или вы можете просто использовать демонтажный насос и быстро и легко всасывать припой.

Конструкция оловоотсосов достаточно проста, а их цена во многом зависит от материала, из которого изготовлены насосы. Пластиковые помпы, например, Pro’sKit DP-366D, стоят довольно дешево.Алюминиевые, например Pro’sKit 908-366A, стоят дороже.

Рабочая платформа

В отличие от обычных рук для пайки, рабочие платформы обеспечивают более надежный захват печатных плат при ремонте или пайке. Поверхность рабочих платформ имеет специальное антистатическое покрытие, предотвращающее короткое замыкание, что особенно полезно при работе с печатными платами. В нашем интернет-магазине вы можете найти различные модели рабочих платформ. Простой, но практичный AOYUE 326 имеет два режима крепления печатных плат.

Более сложные и дорогие модели, например, AOYUE 328 и AOYUE 488, оснащены дополнительными держателями для ручного инструмента, а также встроенным вытяжным устройством.

Kaisi F-204 имеет дополнительную опорную стойку и отвертку для реболлинга BGA, доработки и других паяльных работ.

Принадлежности для пайки

Жала для пайки

Все паяльные жала можно разделить на три группы:

• Обычные паяльные жала;
• Паяльные жала HAKKO серии 900M;
• Паяльные жала HAKKO серии T12.

Существует еще один тип паяльных жал, который становится все более популярным – паяльные жала для индуктивных паяльных станций.

Почти все паяльные жала, выпускаемые в настоящее время, имеют специальное антипригарное покрытие. Количество производителей так же впечатляет, как и количество типов паяльных жал, которые они выпускают. Однако по стандартам качества хотелось бы выделить японского производителя HAKKO. Aoyue также заслуживает упоминания. Он выпускает высококачественные паяльные жала Aoyue серии T, которые можно использовать в качестве хорошей альтернативы известным жалам серии HAKKO 900M.

В нашем интернет-магазине доступны как оригинальные насадки серии HAKKO T12B, так и насадки серии Aoyue T.

Очиститель жала паяльника

Несмотря на то, что паяльные жала прочны, они требуют небольшого ухода, особенно если вы хотите, чтобы они прослужили долго. Поэтому в процессе пайки нужно очищать их от любого скопления нагара и старого припоя.

Для очистки жала паяльника у вас есть два варианта: чистящая губка или специальная химчистка, состоящая из мягкой металлической стружки.. Губки для чистки довольно дешевы и практичны. Однако будьте готовы, что их использование приведет к тому, что паяльное жало потеряет заданную температуру. Чтобы этого не произошло, воспользуйтесь вторым вариантом – химчисткой, который намного долговечнее и позволяет сделать качественную уборку. Японская компания Goot по праву считается одним из лучших производителей качественных чистящих средств для паяльных жал.

Фитиль для отпайки

При ремонте платы постоянно нужно очищать от остатков припоя.Чтобы сделать этот процесс быстрым и легким, мы рекомендуем использовать демонтажный фитиль. Фитиль для удаления припоя представляет собой тонко плетеную медную проволоку, покрытую канифольным флюсом, способную легко и точно удалять излишки припоя. Это также снижает вероятность перегрева печатной платы и установленных компонентов. При выборе демонтажного фитиля обратите внимание на его ширину. Наиболее популярны те, что имеют ширину от 1,5 до 2 мм. И снова хотелось бы выделить паяльные фитили Goot, которые можно приобрести в нашем интернет-магазине.

Набор вспомогательных инструментов для пайки

Процесс пайки иногда может быть сложным, и требуется быстрое исправление неполадок непосредственно в месте пайки. Голыми руками у вас это явно не получится, но всегда можно обратиться к специализированным наборам инструментов, например, Pro’sKit 1PK-3616. Этот набор инструментов для паяльника состоит из различных крючков, скребков, держателей, зажимов и твитеров, предназначенных для облегчения процесса пайки. Вы найдете инструмент для всего: от удаления старого флюса с печатных плат до демонтажа интегральных схем и компонентов.

Набор пинцетов

Использование обычного пинцета для всех паяльных и ремонтных работ не доставляет удовольствия. Для удобной работы с мелкими деталями и узлами вам понадобится изогнутый носик или даже пинцет запасного действия. Вот почему вам обязательно понадобится хороший набор пинцетов в вашем арсенале для пайки и ремонта. Одним из лучших многоцелевых вариантов является Pro’sKit 808-389, который состоит из 4 разных пинцетов и его можно приобрести в нашем интернет-магазине.

У нас также есть широкий выбор одинарных пинцетов.Например, антистатический пинцет очень полезен при работе с электроникой, чувствительной к статическому электричеству.

Вакуумный съемник

идеально подходит для монтажа и демонтажа интегральных схем.

Измерительное оборудование

Цифровой USB-микроскоп

Ремонт современной электроники требует высокой аккуратности и внимания: при пайке мелких деталей и компонентов нужно быть очень аккуратным и точным, так как эти элементы легко повредить.Чтобы сделать ремонт проще и менее стрессовым, используйте USB-микроскоп.

Несмотря на то, что они более доступны по цене, чем традиционные оптические микроскопы, они обладают сравнительно высоким разрешением изображения, а также увеличением, достаточным для любого типа пайки и ремонта. Например, давайте посмотрим на модель Supereyes B008.

Как и другие модели данной ценовой категории, Supereyes B008 имеет следующие преимущества:

• тонкая регулировка кратности;
встроенная светодиодная подсветка
• ;
• поддержка фото и видеозаписи.

Этот микроскоп поставляется с регулируемой подставкой; он портативный и очень простой в использовании. Чтобы узнать больше о работе и назначении микроскопа Supereyes B008, предлагаем вам посмотреть представленный ниже видеообзор.

Блок питания

Лабораторные источники питания находят практическое применение как при ремонте, так и при диагностике современных электронных устройств. Их можно использовать для питания материнских плат электронных устройств, например, смартфонов, без использования аккумулятора.Кроме того, вы можете регулировать ток и напряжение, что очень полезно при ремонте любых электронных устройств.

Блоки питания мощностью до 30 Вт и силой тока до 3 А, например, UNI-T UTP3315TFL-II, можно использовать практически для любых видов паяльных и ремонтных работ.

Мультиметры

Мультиметр

— это базовый инструмент как для пайки, так и для ремонта современной электроники. Если вам нужно проверить напряжение в точках подключения материнской платы или устранить неполадки в электронной схеме, даже самый доступный мультиметр будет очень удобен.

Если вам нужен универсальный прибор, при выборе мультиметра убедитесь, что он обладает следующими измерительными функциями:

• измерение емкости;
измерение сопротивления
• ;
• измерение индуктивности;
проверка диодов
• ;
Устранение неисправностей транзисторов
• .

В нашем интернет-магазине представлен широкий ассортимент мультиметров. Но хотелось бы выделить модель UNI-T UTM 158D — один из лучших вариантов для тех, кто занимается ремонтом электроники.

Мы очень надеемся, что эта статья поможет вам выбрать и купить подходящее паяльное оборудование и аксессуары. Ассортимент паяльного оборудования нашего интернет-магазина не ограничивается только вышеперечисленными 15 товарами. Поэтому, если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться в нашу службу технической поддержки. Мы всегда будем рады помочь и ответить на все ваши вопросы.

Команда Toolboom

Все права защищены. Этот материал с веб-сайта toolboom.com не может быть опубликован, переписан или перераспределен полностью или частично без указания авторства и предоставления обратных ссылок.

Типы припоя — Руководство покупателя Thomas

Припой — это материал, который используется для соединения или сплавления объектов, таких как труба с трубным фитингом или электрический провод с клеммой или разъемом. В концепции пайки используется металлический сплав, температура плавления которого ниже температуры плавления соединяемых объектов. Для пайки тепло подается с помощью горелки или других средств, например, к стыку между медной трубой и коленом трубы, и после достаточного нагрева припой может быть помещен в стык, и он расплавится и потечет, чтобы герметизировать стык и обеспечить прочная связь между медной трубой и коленом трубы.

Пайка отличается от других способов соединения металлов, таких как пайка или сварка, как температурами, используемыми для создания соединения, так и результирующей прочностью соединения. Общепринятое определение пайки, данное Американским обществом сварщиков, состоит в том, что пайка происходит при температурах ниже 840 ^o F (450 ^o C). Процессы склеивания при более высоких температурах производят более прочные соединения, которые не подвержены ползучести, вызванной напряжением.

Припой в основном применяется в сантехнической промышленности, где припой сантехников используется для обеспечения герметичных соединений в трубах, и в электронной промышленности, где электрический припой используется для соединения компонентов схемы с печатными платами (PCBs), проводки жгуты и разъемы, например.

Часто используются три основных типа припоя, а именно:

• Кислотный припой
• Припой с канифолью
• Твердый припой

Припои также доступны в различных форм-факторах, и существуют припои для конкретных приложений или отраслей. В этом руководстве представлен краткий обзор различных типов припоя с учетом типа сердечника, сплава или материала, форм-фактора и области применения.

Типы припоев по Core Style

Припой

с кислотным сердечником состоит из припоя, изготовленного в виде проволоки, но с полым сердечником, заполненным флюсом на кислотной основе, который является более прочной и агрессивной формой очищающего флюса.Использование флюса для пайки помогает удалить и предотвратить образование оксидов металлов, препятствующих образованию прочного паяного соединения. Эти припои предназначены для использования со сталью или другими металлами, но требуют очистки остатков флюса после завершения пайки во избежание коррозии. Кислотные припои чаще всего используются в сантехнике для соединения металлических труб или листового металла.

Припой с сердечником из канифоли

также изготавливается с полым сердечником внутри проволоки припоя, но используемый флюс представляет собой более мягкую разновидность канифоли, которая представляет собой твердую форму смолы, полученную из хвойных деревьев, таких как сосна. Остаток флюса, связанный с припоем со смоляным сердечником, не вызывает коррозии и поэтому используется для изготовления паяных соединений в электрических приложениях, где может быть трудно удалить остатки флюса после завершения операции пайки.

Кислотные и канифольные припои характеризуются как припои с флюсовым наполнителем или самофлюсующиеся припои.

Припои с твердым сердечником, в отличие от разновидностей кислотного или канифольного сердечника, не имеют полого сердечника, заполненного флюсовым материалом.Вместо этого эти припои состоят из сплошной проволоки, состоящей из припоя или материала. Флюс необходимо наносить отдельно в случае использования твердого припоя.

Типы припоя по сплаву или материалу

Существует множество сплавов или материалов, используемых для производства припоев для различных применений. Как правило, пропорция элементов, используемых в припоях, будет определять температуру плавления припоя, которая затем согласуется с возможными применениями этого припоя.

Одно из основных различий заключается в том, содержит ли припой свинец в качестве элемента. Свинец, хотя и ценится при пайке из-за его низкой температуры плавления, как было показано, представляет опасность для здоровья людей, особенно детей младшего возраста. По этой причине использование бессвинцового припоя в приложениях, где существует потенциальный риск воздействия или выщелачивания в источники воды (например, при использовании для соединения медных труб в линиях подачи питьевой воды), широко используется.

Некоторые примеры бессвинцовых припоев включают:

Большинство припоев представляют собой сплавы одного или нескольких элементов.Например, бессвинцовый сплав, такой как серебряный припой, может состоять из 94% олова и 6% серебра. Другие примеры припоев из сплавов без свинца включают:

.

• олово-сурьма (95/5)
• олово-медь (97/3)
• олово-серебро (95/4)

Припои на основе свинца используют систему нумерации, которая указывает процентное содержание свинца, а также смешанного металла в сплаве, называемое соотношением свинцового сплава (где первое число — это % олова, второе — % свинца). Обычные сплавы, которые представляют собой оловянные припои, включают:

• 63/37
• 60/40
• 50/50
• 30/70
• 10/90

Типы припоев по форм-фактору

Хотя наиболее распространенным форм-фактором припоя является проволока для припоя, поставляемая на катушках, припой также можно приобрести в виде стержней припоя, гранул припоя, колец припоя, ленточного припоя, стержней припоя, слитков припоя, фольги припоя и полосок припоя, в зависимости в приложении.Существуют также шайбы для пайки с предварительным покрытием, которые используются для автоматизации операций пайки сквозных компонентов в электронике. Сферы припоя, продаваемые на лентах и ​​катушках, также могут использоваться в автоматизированных операциях пайки.

Типы припоя по применению

Хотя наиболее широко припой используется в сантехнике и электронике, этот материал можно использовать и в других целях. Припой для самолетов должен соответствовать условиям окружающей среды, которые включают вибрацию и термоциклирование. При ремонте радиаторов автомобильный припой используется для устранения течи, возникающей в теплообменниках охлаждающей жидкости автомобилей и других транспортных средств. Припой также используется для бытового ремонта и в таких хобби, как создание витражей.

Существуют специальные составы припоев для соединения металлов, которые трудно паять. Примеры их включают алюминиевый припой и чугунный припой.

Резюме

В этой статье представлен краткий обзор распространенных типов используемых припоев с разбивкой по типу сердечника, сплаву/материалу, форм-фактору и применению.Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

1. https://www.hunker.com/13417672/what-is-acid-core-solder-used-for
2. https://www.harrisproductsgroup.com/en/Expert-Advice/tech-tips/rosin-and-acid-core-solders. aspx
3. https://www.machinedesign.com/fasteners/whats-difference-between-soldering-brazing-and-welding
4. https://www.hooverandstrong.com/platinum-solder
5. https://chestofbooks.com/home-improvement/workshop/Handy-Man/Gold-Solders.html
6. https://app.aws.org/
7. https://superiorflux.com/techniques-for-soldering-aluminum/
8. https://www.indium.com/solders/wire/indium-wire/
9. http://armyordnance.tpub.com/OD0017/Fluxes-141.htm

Прочие «Типы» изделий

Другие товары от Машины, инструменты и расходные материалы

.
