Какое сечение провода нужно для электроплиты: Какой провод нужно использовать для подключения электроплиты . Электропара

Содержание

Какой провод нужно использовать для подключения электроплиты . Электропара

Новая электроплита или варочная панель – большая радость для хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны ранее. Современные модели могут работать в разных режимах мощности да и выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только сам прибор, нужно заранее выяснить: какой провод следует использовать для подключения электроплиты.

Основным критерием выбора провода для электроплиты являются характеристики проводки – однофазная или трехфазная. В домах старой постройки сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов. Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более высокие  характеристики.

В данной статье мы рассмотрим отличительные особенности проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину), а также пройдем все этапы ее подключения.

Расчет мощности электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно  озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра.

Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.

Определяем сечение провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если вы живете в новом доме, можете смело выбирать провод для трехфазной сети. Определить тип проводки можно и визуально, достаточно посмотреть на провод, который идет к  электроплите. Если в кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть трехфазная.

Выбор провода  для электроплиты зависит также от того, открытая проводка или закрытая. В таблице приведены значения сечения кабеля для разных материалов и разного типа проводки.

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²

Проводка с медной жилой

Проводка с алюминиевой жилой

Ток, А

Мощность, кВт при однофазной сети

Мощность, кВт при трехфазной сети

Ток, А

Мощность, кВт при однофазной сети

Мощность, кВт при трехфазной сети

0,5

11

2,4

-

-

-

-

0,75

15

3,3

-

-

-

-

1,0

17

3,7

6,4

-

-

-

1,5

23

5,0

8,7

-

-

-

2,0

26

5,7

9,8

21

4,6

7,9

2,5

30

6,6

11,0

24

5,2

9,1

4,0

41

9,0

15,0

32

7,0

12,0

6,0

50

11,0

19,0

39

8,5

14,0

10,0

80

17,0

30,0

60

13,0

22,0

16,0

100

22,0

38,0

75

16,0

28,0

25,0

140

30,0

53,0

100

23,0

39,0

Выбор марки провода для электроплиты

Существует множество видов проводов, от обычного соединительного провода до многожильных толстых кабелей, использующихся при уличной прокладке. Как выбрать нужный провод для электроплиты?

В первую очередь нужно понимать, что потребуется два вид провода: один пойдет от розетки до вводного автомата, второй – от розетки  до электроплиты.

Для подключения электрической плиты к автомату лучше всего использовать многожильные медные кабели, которые обладают достаточной гибкостью и могут быть легко уложены по периметру помещения. Самый распространенный вариант – провод ВВГ 3х6  3-х жильный, медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь плиту подключают один раз, можно немного потратиться. Если прибор малой мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4 мм².

Для подключения электроплиты к розетке широко используется ПВС (провод соединительный в ПВХ изоляции),  он обладает многопроволочной многожильной конструкцией и может использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380 В).

Данный вид провода не подходит для стационарной проводки, однако служит прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть не может о его подключении к розетке с другими электроприборами. Для электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к автомату без розетки, но данный способ уместен лишь в том случае, если промежуточный электрощит находится в квартире. В противном случае как вы будете мыть плиту, если не сможете отключить ее от сети?

Представим, что в квартире расположен электрощит. Для электроплиты нужно выделить отдельную линию с автоматом для безопасности. Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано соответствие номинала автомата сечению выбранного провода.

Сечение медного кабеля

3 x 1,5

3 x 2,5

3 x 4

3 x 6

3 x 10

Номинальный ток автомата, А

10

16

25

32

50

Предельный ток автомата, А

16

20

32

40

63

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для трехфазной.

Для подключения электроплиты к автомату лучше обратиться за помощью к профессиональному электрику – это разовая работа и выполнить ее лучше качественно, без риска для жизни и здоровья.

Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.

При покупке и подключении новой плиты, варочной панели (обычной электрической, индукционной) или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.

Сечение кабеля для электрической плиты - выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

ВАЖНО НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!

Что нужно знать для выбора сечения кабеля для электроплиты?

  1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
  2. Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
  3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

 Для подбора сечения кабеля для варочной панели (в т. ч. и индукционных) вы можете воспользоваться таблицей 1.

Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.

]]>
Сечение жилы, мм2 Однофазная сеть (220В) Трехфазная сеть (380В)
Мощность, кВт Ток, А Мощность, кВт Ток, А
1.5 4.1 19 10.5 16
2.5 5.9 27
16.5
25
4 8.3 38 19. 8 30
6 10.1 46 26.4 40
10 15.4 70 33 50
16 18.7 85 49.5 75
25 25.3 115 59.4 90
35 29.7 135
75.9
115

ВАЖНО При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.

Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).

Марки кабеля для электроплиты – обзор, сравнение цен

Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, шнур ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.


Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты.  Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.

Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

ВАЖНО Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.

Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.

ПВС ШВВП КГ ВВГнг-LS/FRLS
Материал изоляции/оболочки ПВХ/ПВХ ПВХ/ПВХ резина/резина ПВХ/ПВХ с пониженным горением и выделением дыма
Количество жил 2-5 2-3 2-5 2-5
Сечение, мм2 0,75-25 0,5-2,5 (очень редко сечения 4-6) 0,5-240 1,5-240
Форма исполнения круглый плоский круглый круглый (возможен в плоском исполнении)
Особенности эксплуатации соединительный провод для подключения бытовых приборов, в качестве шнура питания приборов, подходит для удлинителей, отлично подходит в качестве шнура для электроплиты шнур больше рассчитан на подключение маломощной техники, освещения предназначен для подключения подвижного оборудования и рассчитан на многократные сгибания подходит для стационарного монтажа, для электропроводки в квартирах и домах, кабель достаточно жесткий
Цена за кабель сечением 3х4, руб/м *** от 62 руб/м от 72 руб/м от 70 руб/м от 60 руб/м
Купить кабель для электроплиты вы можете в магазине

Отправить запрос

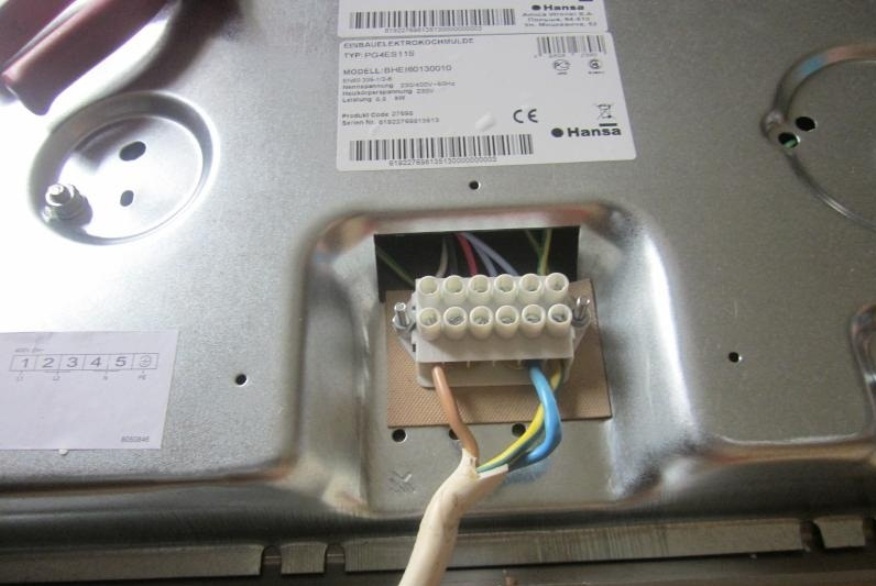

Подключение кабеля к электроплите

Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.

Существует 3 основных способа подключения электроплит:

  1. проводом от клемм ввода к специальной силовой розетке
  2. через клеммную коробку
  3. напрямую силовым кабелем от щитка к клеммам ввода

Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.

Схема подключения электроплиты через клеммную коробку

Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.

какой провод нужен для подключения электрической плиты? Особенности термостойких и других вводных кабелей для плит с духовкой

Электрическая плита уже давно является одним из наиболее важных элементов на кухне для любой хозяйки. В этом нет ничего удивительного по причине того, что именно благодаря данному типу техники представляется возможным готовить вкусную и полезную пищу для себя и своей семьи. Но несмотря на использование такого устройства, многие даже не задумываются о том, какие именно элементы обеспечивают качественную работу этой вещи.

Одним из них является кабель для электроплиты, который снабжает ее электрической энергией. Характеристики электропроводки очень важны, ведь если электроплита еще и с духовкой, то она должен выдерживать большие нагрузки.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

  • номинальное напряжение;
  • материал, что служит основой для проводных жил;
  • кабельное сечение;
  • удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Еще одним важным параметром будет сечение – оно должно соответствовать нагрузке, что будет обозначаться в амперах. Для проведения подсчетов силы тока, необходимо общий показатель мощности всех электроприборов, что подключаются в данную сеть, поделить на напряжение.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты.

  • Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
  • Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Виды

В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.

Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.

Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.

Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.

Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.

Как выбрать?

Если говорить о выборе кабеля для подключения электроплиты, то следует ориентироваться на материал, из которого он изготовлен, мощность и сечение. Часть этой информации можно узнать лишь после того, как будут проанализированы характеристики плиты, которая будет приобретена. Точнее, будет необходимо знать ее мощность. А чтобы выбор оказался верным, к этому показателю следует прибавить примерно еще 20 процентов. Лучше всегда иметь небольшой запас на случай непредвиденных обстоятельств. Но следует сказать, что мощность не должны быть выше той, что имеет вводной кабель, иначе именно на него ляжет основная нагрузка.

Как правило, многие модели электрических плит, которые производятся сейчас, рассчитаны на питание 380 В и имеют усредненный показатель мощности в 6 кВт. Но можно найти модели и более мощные. Для таких моделей необходим кабель, выполненный из меди для напряжения 380 В и имеющий сечение не менее 1,5 кв. мм. Этот тип провода может выдержать силу тока в 16 ампер. Если же параметры устройства больше, то лучше брать кабель с сечением 2,5 кв. мм.

Для электрических плит, что питаются от однофазной сети кабеля, следует проводить такие расчеты:

  • если мощность до 3,5 киловатт – требуется медный кабель, имеющий диаметр жилы 1,5 кв. мм;
  • если до 5 киловатт – 2,5 кв. мм;
  • если до 7 киловатт – 4,0 кв. мм.

А также важным будет момент того, что все провода должны иметь изоляцию двойного типа.

Особенности подключения

Непосредственное подключение рассматриваемого типа электрических приборов осуществляется по принципиальному алгоритму, что позволяет осуществлять подключение в сеть 220 или 380 вольт. Необходимый показатель питания можно обеспечить, если использовать специальные перемычки.

Схема подключения будет с ориентированием на цвет жил. Кабель, который имеет черную либо коричневую изоляцию, идет на фазный контакт, синюю – на нулевой, зелено-желтую – на контакт с землей. Возле клемм будут стоять латинские буквы L, N и перевернутая буква Т, обозначающие соответственно фазу, ноль и землю. После того как выполнено надежное соединение кабеля с плитой, остается только осуществить правильно подключение к электрощиту.

По окончании соединений нужно с использованием мультиметра проверить правильность подключения. Работа считается завершенной, если производитель для подключения электроплиты укомплектовал ее розеткой. Если же ее нет, то требуется купить модель с вилкой, имеющей 3 штырька на 25-32 А, кабель типа ПВС 3 на 2,5 кв. мм двухметрового размера, а также нужное устройство соединения.

Проверку правильности подключения следует осуществлять мультиметром для выяснения отсутствия короткого замыкания между кабельными проводами и вилкой при отсутствии контакта между фазой и землей. При этом все переключатели на устройстве должны быть неработающими. Такая же проверка осуществляется и при различных режимах работы переключателей. Если установлен режим 100 Ом, то нормальным будет сопротивление в диапазоне 4–10 Ом.

В любом случае ящик для подключения провода питания либо кабеля имеет 6 зажимных контактов, а в документах по эксплуатации (иногда на самой плите) есть принципиальная схема, при помощи которой можно осуществить подключение электрической плиты при наличии тестера. Чтобы защитить провода или кабель, в щитке дома или квартиры монтируется дифавтомат либо автоматический выключатель, имеющий характеристику С и УЗО. Еще один важный момент состоит в том, что электроплита должна быть заземлена. Работы в этом вопросе могут делиться на 2 момента:

  • наличие общего контура заземления;
  • его отсутствие.

В первом случае будет нужен гибкий провод из меди не менее 2,5 кв. мм, который необходимо провести от электрощита и присоединить к корпусу плиты. Если же контура нет, то необходимы монтаж УЗО и осуществление зануления или использование двух методов вместе.

Еще один момент, о котором следует немного сказать – вопрос переноса электроплиты. Часто бывает так, что в кухне проводится ремонт или перестановка и требуется перенести электрическую плиту. Учитывая, что розетка в кухне, как правило, одна, это может быть проблематично. Тогда появляется необходимость удлинить существующий кабель. Это можно сделать несколькими способами.

Один из наиболее простых – приобретение удлинителя. Но проблема в том, что редко можно найти удлинитель трехфазного типа. Поэтому приходится осуществлять удлинение кабеля. Для этого следует приобрести такой же провод, что использовался ранее, и просто осуществить удлинение.

Главное – не ошибиться с маркой и мощностью провода, дабы не нарушить баланс всей системы.

О том, как правильно подключить электроплиту, смотрите в следующем видео.

Какой провод нужен для подключения электроплиты — RozetkaOnline.COM

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения.

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Остались вопросы по выбору шнура питания для электроплиты или варочной? – смело оставляйте их в комментариях к статье, будем разбираться вместе. Кроме того, пишите о вашем опыте подключения электроплит и используемых при этом проводах.

Какой кабель нужен для подключения плиты

Импортные электрические плиты зачастую продаются без провода по двум причинам. Во-первых, напряжение и вилки различаются в разных странах. Во-вторых, согласно современным требованиям безопасности плиты, рассчитанной на ток от 32 А, устанавливаются безрозеточным способом посредством клеммных колодок.

Конечно, при совершении покупки кухонной техники, лучше уточнить в самом магазине, прилагаются ли к ней кабели. Но, как всегда, обо всех нюансах узнается после приобретения товара, точнее, в ходе проведения установки.

Если плита оснащена реле, адаптерами на напряжение 110-380 В, прилагаемыми вилками и монтажными коробками, считайте, что повезло, и можно приступать к подключению. Если же перечисленные элементы в комплекте отсутствуют, вам понадобится отдельно приобрести провод.

Без сомнений, в магазине, где приобретается плита, продавцы предлагают множество аксессуаров, но лучше не спешить. Как правило, они обходятся намного дороже, нежели их приобрести в магазине «Товары для дома» либо на рынке.

Какой кабель для плиты нужно купить?

Подключать любую бытовую технику в доме нужно исключительно по ПУЭ (Правилам устройства электроустановок). Требования, изложенные в этом издании, написаны с учетом многолетнего опыта профессионалов. Пренебрегать ими окажется себе дороже, можно просто лишиться гарантии на желанную электроплиту. Необоснованный выбор кабеля для подключения электроплиты, его сечения и марки  – основная причина возгорания электропроводки,которая приводит к возникновению пожара.

Мощность потребляемой электроэнергии – самый важный параметр, который нужен при определении сечения проводника для подключения электроплиты. Она равна произведению напряжения и силы тока (P = U х I). Так, к примеру, плиты, рассчитанные на ток 13 А при 220 В,потребляют ровно столько же энергии, как если бы им нужно было 7,5 А при 380В. Значит, чем выше напряжение, тем больший выигрыш получается в передаче (больше напряжения = меньше ток = меньше сечение проводов). Потребление электроэнергии зависит от работы устройства, подстроиться под сетевое напряжение не составит труда.

Мощность электроплит различается в зависимости от фирмы производителя и модели, и обычно составляет 5-8 кВт. В таблице приведена зависимость основных показателей.

Внимание! Сечения кабелей в таблице показаны для медного кабеля, лучше всего подходящего для подключения плиты.

Что произойдет с током, если сечение проводника выбрать больше? Ничего,кроме увеличения стоимости кабеля. Тем не менее сечение отходящей линии не должно быть больше, чем у вводной, иначе получится большая нагрузка на главную сеть.

Пользоваться таблицей достаточно просто: по значению мощности электроприбора, взятому из технического паспорта, выбрать соответствующие параметры.

В таблице одна колонка предназначена для однофазной, другая – для трехфазной сети. Подключение выбирается в зависимости от типа проводки. При подводе трехжильного провода к розетке означает, что сеть однофазная, пятижильный провод говорит о трехфазном подключении. Помимо этого, обязательно стоит учесть, какой тип подключения поддерживает сама электроплита.

Как правило, приборы небольшой мощности (до 3-5кВт) подключают к однофазной сети (фаза L, ноль N и земля PE), а начиная от 5кВт, применяется уже двух- либо трехфазное подключение (фазы А, В, С, ноль N и земля PE). Последний вариант нередко приходится применять в частном секторе.

Итак, с сечением и количеством жил в проводнике определились. Остаётся выбрать марку кабеля. Для обычных условий прокладки удобнее применять марку КГ (кабель гибкий) либо ПВС (провод виниловый соединительный).

Чем же они хороши? Данные проводники силового назначения отличаются преимуществами по сравнению с другими типами:

  • использование в помещениях с повышенной влажностью;
  • высочайшая гибкость;
  • двойная изоляция;
  • применение (рекомендуемое) в установках с повышенной вибрацией;
  • разрешённый радиус изгиба составляет не менее 8 наружных диаметров сечения;
  • недорогая цена.

К потребляемой электроприбором мощности всегда рекомендуется прибавлять 20%, а потом выбирать кабельное сечение не ниже полученного результата. Даже не зная точно о том, какая мощность у плиты, можно смело брать провод с запасом ПВС 3х6 либо КГ 3х6. Как правило, они подходят к большинству случаев, так как выдерживают до 10 кВт потребляемой мощности.

Предположим, мощность вашей электрической электроплиты 7 кВт, в этом случае, можно использовать проводник меньшего значения в соответствии с номиналом автомата – ВВГнг (3х4) (марка тоже хорошо подходит) или ПВС (3х4). А в щиток лучше смонтировать автоматический выключатель на 25 А.

Если же у вас трехфазная сеть, то проводником питания должен стать пятижильный кабель для электроплиты сечение не менее 2,5 мм2. Почему? Да потому что такой вариант обеспечивает питание трехфазной нагрузки до 16,4 (кВт), что вполне подойдет для любой плиты.

Схема питания

Фрагмент схемы подключения питающего провода к электроплите показан на рисунке, на котором видно, что розетка должна быть защищена УЗО.

Схему следует периодически проверять, функционирует ли она. Ведь все элементы со временем подвергаются износу.

Помните! Прежде чем начинать манипуляции с кабельной прокладкой, следует отключить рубильник питания сети в электрощитке.

Вся важная информация, включая схему электроснабжения плиты, находится на задней панели агрегата либо в инструкции от производителя. Людям, совсем не имеющим представления о нюансах электротехнического монтажа, самим иногда трудно справиться. В любом случае можно просто позвонить в службу ремонта бытовой техники в своём городе.

Видео: какой кабель нужен для подключения плиты?

Какой кабель нужен для подключения электроплиты

Владельцы квартир и жилых домов при проведении электромонтажных работ, задаются вопросом какой кабель нужен для электроплиты.

Наши специалисты дают разъяснения.

В первую очередь необходимо понимать какой уровень напряжения приводится в ваше помещение (380 В или 220В) Сказать обывательским языком: три фазы или одна?

Давайте рассмотрим вариант при напряжении 220 В (одна фаза)

Сечение кабеля для электроплиты необходимо рассчитывать исходя из потребляемой мощности, например, плита имеет мощность 7.5 кВт. Cos f = 0,96 (усредненные данные согласно паспорта на электроплиты)
Для определения сечения проводника нам необходимо найти ток, токи находим по формуле (обратите внимание, что напряжения берется в киловольтах 220В = 0,22кВ):

I=P/ Cos f/U
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
7,5/0,96/0,22=35,5 А
35,5 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Почему максимально возможный-это тот ток, который будет протекать при одновременном включении всех конфорок, и то на период их разогрева.
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 4 мм. кв.
Но согласно правил (СП 256.1325800.2016 «Электроустановки жилых и общественных зданий
Правила проектирования и монтажа») п. 10.2 указано, что сечение проводника для однофазных плит должно быть не менее 6 мм. кв.



Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2

Следовательно, кабель для питания однофазной электроплиты должен быть сечением не менее 6 мм. кв., например, кабель ВВГ нг (A) LS 3х6 мм. кв.

Теперь рассмотрим вариант при напряжении 380 В (три фазы)

Возьмем те же характеристики для электроплиты, мощность 7,5 кВт, Cos f = 0,96.
Считаем по той же формуле поиска тока, но с учетом напряжения 380 В (три фазы) (обратите внимание, что напряжения берется в киловольтах 380 В = 0,38 кВ):
I = P / (корень (3) * 380V * Cos f).
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
I=7,5/(1,73*0,38*0,96)=11,88

11,88 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 2,5 мм. кв.
При проектировании электроснабжения квартир, наши специалисты всегда закладывают провод для питания трехфазной электроплиты сечением не менее 4 мм. кв., например, ВВГ нг (A) LS 5х4 мм. кв.
Так же при расчете кабеля на электроплиту необходимо учесть длину кабельной трассы, с целью уточнения падения напряжения на кабельной линии, если оно менее 25 м, то дополнительный расчет падения напряжения производить не следует.
Обращаем ваше внимание, что, если вы планируете подключить к кабелю для электроплиты еще и духовой шкаф, то вам необходимо увеличить сечение на уровень увеличенной мощности, но расчет тока для двух потребителей на одной кабельной линии выполняется иначе!

О типах и видах розеток для электроплиты, вы можете узнать из этой статьи.

О кабеле для подключения бытовых розеток, читайте в этой статье.

особенности подключения и заземления плиты

На чтение 5 мин Просмотров 305 Опубликовано Обновлено

Импортные производители бытовой техники последнее время выпускают электрические плиты и встроенные духовые шкафы без проводов. Обусловлено это двумя весомыми причинами. Во-первых, особенности строения вилки и напряжение во многих странах разные, а во-вторых, в требования безопасности плиты были внесены изменения и теперь они устанавливаются безрозеточным способом при помощи клеммных колодок (электроприборы, рассчитанные на ток от 32 А).

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

  • возможность использования в комнатах с высоким уровнем влажности;
  • приемлемая цена;
  • отличные показатели гибкости;
  • разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
  • оснащение двойной изоляцией;
  • возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплитыСечение жил
Однофазная сеть (3 жилы, мм.кв.)Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ1,51,5
От 3 до 5 кВт2,5
От 5 до 7,5 кВт42,5
От 7,5 до 10 кВт6

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Особенности подключения и заземление

Схема подключения через розетку к автомату и земле

Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

  1. Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
  2. Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
  3. В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
  4. Провод или кабель протягивается к штепсельной розетке от щитка.
  5. Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
  6. Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
  7. Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Как подключить розетку 120/240 В к электрической плите

Электрические плиты (плиты) нуждаются в специальной проводке, потому что они требуют цепи и розетки на 120/240 вольт. В то время как газовые плиты также подключаются к электросети для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые электрические цепи на 120 В. Электрическая плита, с другой стороны, использует ток 120 В для тех же целей, но также использует ток 240 В для нагрева нагревательных элементов плиты и нагревательных катушек духовки.Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части схемы. В этом отношении электрическая плита очень похожа на электрическую сушилку для одежды, в которой также используется розетка на 120/240 вольт. В случае сушилки для белья таймер и камера тумблера питаются от тока напряжением 120 вольт, а нагревательный блок сушилки питается от тока 240 вольт.

Отдельно стоящие и встраиваемые диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит.Выдвижные варочные панели или настенные духовые шкафы, как правило, имеют аппаратную проводку, а - электрическая проводка, подключенная непосредственно к коммутационной панели прибора, без использования шнура и розетки. Следующие ниже инструкции обычно используются только для отдельно стоящих вертикальных плит / духовых шкафов.

Цепи для электрических диапазонов

Прежде чем подключать концевую розетку, к которой вы будете подключать прибор, необходимо выполнить некоторые предварительные действия. Во-первых, необходимо провести 240-вольтовую цепь с надлежащей номинальной силой тока от главной панели автоматического выключателя к месту, где вы хотите установить розетку.В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели прерывания цепи, для большинства людей это работа профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового 240-вольтового автоматического выключателя и прокладку электрического кабеля через стены к месту, где будет расположена розетка.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для подачи необходимой мощности на плиту.Потребляемая мощность диапазонов варьируется в зависимости от номинальной мощности устройства, но в большинстве случаев требуется цепь на 50 А и 240 В с проводом калибра № 6. Для меньших диапазонов может потребоваться схема на 40 А с проводом № 8. В любом случае схема соединена трехжильным кабелем, включающим белый, черный и красный провода, а также голый медный провод заземления.

Правила NEC

У NEC разные правила для разных типов диапазонов. Диапазоны включения обычно жестко подключаются, а размер проводов цепи должен точно соответствовать мощности, указанной на паспортной табличке прибора.Но схемы для съемных автономных диапазонов могут быть ниже номинальных значений, указанных на паспортной табличке. Если номинальная мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки на 12000 Вт вы могли бы снабдить свою новую розетку кабелем №8 AWG и автоматическим выключателем на 40 А, а не кабелем № 6 и автоматическим выключателем на 50 А.

NEC делает это допущение, потому что номинальные значения на паспортной табличке основаны на том, что духовка и конфорки находятся в ВЫСОКОМ состоянии одновременно, что случается не очень часто.Но если вы когда-нибудь устраивали большой ужин, вы знаете, что увольнение всего сразу и на длительные периоды иногда случается. Таким образом, рекомендуется подключать цепь диапазона с автоматическим выключателем на 50 А и кабелем калибра №6.

Подключение кабеля питания к диапазону

Еще одна предварительная подготовка - подключение шнура питания прибора к плите. К большинству диапазонов шнур питания не прилагается; это компонент, который вам нужно будет купить отдельно и подключить самостоятельно.В отличие от монтажа самой схемы, подключить шнур питания относительно несложно, поэтому большинство домашних мастеров могут сделать это самостоятельно. Размер схемы может быть разным, но не может отличаться только тип шнура питания и розетки: с 1996 года Национальный электротехнический кодекс (NEC) требует четырехпроводных цепей для электрических плит, духовок и варочных панелей. Это означает, что в розетке есть четыре гнезда для 4-контактной вилки шнура. Установка новой розетки, предназначенной для старых трехконтактных шнуров, является нарушением норм.Взаимодействие с другими людьми

Этот предварительный этап включает в себя снятие задней панели доступа на диапазоне, продевание кабеля питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

3-контактные и 4-контактные вилки

Похожая история с кухонными плитами и сушилками для одежды. До 1996 года (фактически это было ближе к 2000 году, когда новые правила были широко приняты) электрические плиты и сушилки были подключены с тремя проводниками: двумя «горячими» и одним нейтральным.Корпус или корпус прибора был заземлен через нейтраль, так что шнур и розетка сушилки не имели отдельного заземления. После смены кода бытовая техника стала продаваться с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на приборе. Старая система работала нормально, но новая безопаснее.

Правило четырехпроводности применяется только при установке новой розетки, например, при новом строительстве или во время капитального ремонта кухни.NEC по-прежнему позволяет использовать существующие 3-контактные розетки, которые работают со старыми трехконтактными шнурами. Если вы просто заменяете линейку и у вас уже есть розетка с 3 контактами, вам разрешается установить вилку с 3 контактами. Однако вы должны сконфигурировать проводку диапазона так, чтобы заземление корпуса было привязано к клемме нейтрали. Многие диапазоны продаются с металлической лентой или проводом именно для этой цели. За инструкциями обращайтесь к руководству пользователя или к производителю диапазона.

Электропроводка

- Требуется калибр проводов для стандартной комбинации плита / духовка

Или вы можете просто посмотреть температуру провода, никогда не предполагая, что калибр провода - правильный ответ.Всегда смотрите, с какой температурой он может справиться. Пример: никелированные или покрытые никелем медные кабели Soow 10/3 на 35 ампер при 80 ° C, 40 ампер при 90 ° C, 58 ампер 105 ° C, 70 ампер при 125 ° C. У нас есть тот же кабель, но теперь это луженая медь 55 Ампер 150c, 60 Ампер 200. Эти практические правила относятся к допустимой силе тока или «допустимой нагрузке» проводника (провода) и часто верны. Иногда эти общие правила заставляют технических специалистов полагать, что если прибор рассчитан на защиту от перегрузки по току (MOCP) с автоматическим выключателем / предохранителем на 50 А, вы должны использовать провод калибра 6 и автоматический выключатель на 50 А.

Это не так просто в соответствии с Национальным электрическим кодексом (NEC) NFPA 70 по нескольким причинам. Вот некоторые дополнительные факторы, которые следует учитывать: Из чего сделан проводник? Это алюминий, медь или что-то еще? Каковы внешние характеристики жилы (провода) и точек его окончания (подключения)? Какой тип нагрузки контролируется? Какие еще существуют условия снижения тепловых характеристик? Есть ли несколько проводов в кабельном канале, в условиях высокой температуры окружающей среды и т. Д.? Какое допустимое падение напряжения зависит от длины провода? Это диктуется не NEC, а требованиями подключенной нагрузки.Когда мы используем эмпирическое правило, мы упускаем две основные области, связанные с проводником.

Проводник алюминиевый или медный и соответствует ли класс изоляции 60 ° C (140 ° F) или выше?

Алюминиевый провод имеет меньшую допустимую нагрузку, чем медный провод того же калибра, что означает, что алюминий должен быть больше, чтобы обеспечить такую ​​же нагрузочную способность, как и медный провод. Эмпирические размеры основываются на самом низком допустимом диапазоне температур провода; в некоторых случаях цепь может иметь более высокую допустимую нагрузку, если изоляция провода и конечных точек подключения рассчитана на 75 ° C (167 ° F) или 90 ° C (194 ° F).

Все эти характеристики можно найти в таблице 310.15 (B) (16) NEC (NFPA 70), но в качестве примера, в соответствии с этой таблицей NEC, медная цепь 6 калибра рассчитана на температуру 90 ° C (194 ° C). F) имеет допустимую нагрузку на ток 75 ампер, в то время как алюминиевый провод 6-го калибра, рассчитанный на температуру 60 ° C (140 ° F), имеет допустимую нагрузку на ток 40 ампер. Конечно, есть и другие соображения в дополнение к этому, но ясно, что часто используемые нами практические правила могут доставить нам неприятности, если мы не знаем, что существуют исключения и что это за исключения.Имейте в виду, что для того, чтобы цепь имела номинальную температуру выше 60 ° C (140 ° F), провод, а также прерыватель, разъединительные наконечники и соединительные наконечники в оборудовании должны быть рассчитаны на температуру, равную или превышающую температуру. рейтинг используется. Если в какой-либо части схемы используется неметаллический (NM) кабель, часто известный под торговым названием Romex®, он должен быть рассчитан на 60 ° C (140 ° F) в соответствии со статьей 334.80 NEC.

Площадь поперечного сечения к диаметру пересечение круга пересечения диаметр поперечного сечения электрического кабеля формула проводника диаметр провода и расчетное сечение провода AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрического кабеля формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толстая площадь сплошного провода формула удельное сопротивление многожильный провод длина литца ток - sengpielaudio Sengpiel Berlin

Преобразование и расчет - поперечное сечение <> диаметр

Диаметр кабеля до окружности площадь поперечного сечения и наоборот ●

Круглый электрический кабель , провод , провод , шнур , строка , проводка и веревка

Поперечное сечение - это просто двухмерный вид среза через объект.
Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга
или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ?
Почему значение диаметра больше, чем значение площади? Потому что это не то же самое.
Сопротивление обратно пропорционально площади поперечного сечения провода.

Требуемое сечение электрической линии зависит от следующих факторов:
1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS))
2) Предохранитель - резервный восходящий поток = Максимально допустимый ток (А)
3) По графику передаваемая мощность (кВА)
4) Длина кабеля в метрах (м)
5) Допустимое падение напряжения (% от номинального напряжения)
6) Материал линии. Медь (Cu) или алюминий (Al)
Используемый браузер не поддерживает JavaScript.
Вы увидите программу, но функция работать не будет.

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если за площадь принять квадрат этой меры.

Литцовый провод (многожильный провод), состоящий из множества тонких проводов, требуется на 14% большего диаметра по сравнению с сплошным проводом.


Площадь поперечного сечения не диаметр.



Поперечное сечение - это площадь.
Диаметр - это линейная мера.
Это не может быть то же самое.

Диаметр кабеля в миллиметрах
- это не сечение кабеля в
квадратных миллиметрах.


Поперечное сечение или площадь поперечного сечения - это площадь такого разреза.
Это не обязательно должен быть круг.

Размер имеющегося в продаже провода (кабеля) как площадь поперечного сечения:
0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 , 16 мм 2 .
Расчет сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель
Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)
На сопротивление проводника влияют четыре фактора:
1) площадь поперечного сечения проводника A , рассчитанная по диаметру d
2) длина проводника
3) температура в проводнике
4) материал, составляющий проводник

Нет точной формулы для определения минимального сечения провода от максимального значения силы тока .
Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или
даже для трехфазного тока, отпускается ли кабель свободно или проложен под землей
. Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения
, а также от наличия одножильного или гибкого провода. И всегда есть хороший, но неудовлетворительный совет
использовать по соображениям безопасности более толстый и, следовательно, более дорогой кабель
.Часто задаваемые вопросы касаются падения напряжения на проводах.

Падение напряжения Δ В

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho):


Δ V = I × R = I × (2 × l × ρ / A )

I = Ток в амперах
l = Длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод)
ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное сопротивление
) для меди = 0.01724 Ом × мм 2 / м (также Ом × м)
(Ом для l = длина 1 м и A = 1 мм 2 площадь поперечного сечения провода) ρ = 1/ σ
A = Площадь поперечного сечения в мм 2
σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм 2

Количество сопротивления
R = сопротивление Ом
ρ = удельное сопротивление Ом × м
л = двойная длина кабеля кв.м.
A = поперечное сечение мм 2

Производная единица удельного электрического сопротивления в системе СИ ρ - Ом × м, сокращенная от прозрачное Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное электрическое сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление
ρ = 1/ κ = 1/ σ

Разница между удельным сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака .

Значение электропроводности (проводимости) и удельного электрического сопротивления
(удельное сопротивление) зависит от температуры материала постоянной. Чаще всего его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой.
В ограниченном температурном диапазоне это примерно линейно:

, где α - температурный коэффициент, T - температура и T 0 - любая температура,
, например T 0 = 293,15 K = 20C, при котором известно удельное электрическое сопротивление ρ ( T 0 ).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака .

1 миллисименс = 0,001 МОНО = 1000 Ом

Математически проводимость является обратной или обратной величине сопротивления:

Символом проводимости является заглавная буква «G», а единицей измерения является
МОм, что означает «Ом», записанное в обратном порядке. Позже блок MHO был заменен блоком
на блок Siemens - сокращенно буквой «S».

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d 0.798 мм 0,977 мм 1,128 мм 1,382 мм 1.784 мм 2,257 мм 2.764 мм 3,568 мм
Номинальное сечение кабеля A 0,5 мм 2 0,75 мм 2 1,0 мм 2 1,5 мм 2 2,5 мм 2 4,0 мм 2 6,0 мм 2 10.0 мм 2
Максимальный электрический ток 3 А 7,6 А 10,4 А 13,5 А 18,3 А 25 А 32 А

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим импедансом. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля
в м
Профиль
в мм 2
Сопротивление
Ом
Потери мощности при Коэффициент демпфирования при
Импеданс
8 Ом
Импеданс
4 Ом
Импеданс
8 Ом
Импеданс
4 Ом
1 0.75 0,042 0,53% 1,05% 98 49
1,50 0,021 0,31% 0,63% 123 62
2,50 0,013 0,16% 0,33% 151 75
4,00 0,008 0,10% 0,20% 167 83
2 0.75 0,084 1,06% 2,10% 65 33
1,50 0,042 0,62% 1,26% 85 43
2,50 0,026 0,32% 0,66% 113 56
4,00 0,016 0,20% 0,40% 133 66
5 0.75 0,210 2,63% 5,25% 32 16
1,50 0,125 1,56% 3,13% 48 24
2,50 0,065 0,81% 1,63% 76 38
4,00 0,040 0,50% 1,00% 100 50
10 0.75 0,420 5,25% 10,50% 17 9
1,50 0,250 3,13% 6,25% 28 14
2,50 0,130 1,63% 3,25% 47 24
4,00 0,080 1,00% 2,00% 67 33
20 0.75 0,840 10,50% 21,00% 9 5
1,50 0,500 6,25% 12,50% 15 7
2,50 0,260 3,25% 6,50% 27 13
4,00 0,160 2,00% 4,00% 40 20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм - American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д.
Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число.

AWG означает американский калибр проводов и относится к прочности проводов.
Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода.
Они используются только в США. Иногда вы можете найти номера AWG также в каталогах
и технических данных в Европе.

Американский калибр проводов - диаграмма AWG

AWG
номер
46 45 44 43 42 41 40 39 38 37 36 35 34
Диаметр
дюйм
0.0016 0,0018 0,0020 0,0022 0,0024 0,0027 0,0031 0,0035 0,0040 0,0045 0,0050 0,0056 0,0063
Диаметр (Ø)
в мм
0,04 0,05 0,05 0,06 0,06 0,07 0,08 0,09 0,10 0,11 0.13 0,14 0,16
Поперечное сечение
в мм 2
0,0013 0,0016 0,0020 0,0025 0,0029 0,0037 0,0049 0,0062 0,0081 0,010 0,013 0,016 0,020

AWG
номер
33 32 31 30 29 28 27 26 25 24 23 22 21
Диаметр
дюйм
0.0071 0,0079 0,0089 0,0100 0,0113 0,0126 0,0142 0,0159 0,0179 0,0201 0,0226 0,0253 0,0285
Диаметр (Ø)
в мм
0,18 0,20 0,23 0,25 0,29 0,32 0,36 0,40 0,45 0,51 0.57 0,64 0,72
Поперечное сечение
в мм 2
0,026 0,032 0,040 0,051 0,065 0,080 0,10 0,13 0,16 0,20 0,26 0,32 0,41

AWG
номер
20 19 18 17 16 15 14 13 12 11 10 9 8
Диаметр
дюйм
0.0319 0,0359 0,0403 0,0453 0,0508 0,0571 0,0641 0,0719 0,0808 0,0907 0,1019 0,1144 0,1285
Диаметр (Ø)
в мм
0,81 0,91 1,02 1,15 1,29 1,45 1,63 1,83 2,05 2,30 2.59 2,91 3,26
Поперечное сечение
в мм 2
0,52 0,65 0,82 1,0 1,3 1,7 2,1 2,6 3,3 4,2 5,3 6,6 8,4

AWG
номер
7 6 5 4 3 2 1 0
(1/0)
(0)
00
(2/0)
(-1)
000
(3/0)
(-2)
0000
(4/0)
(-3)
00000
(5/0)
(-4)
000000
(6/0)
(-5)
Диаметр
дюйм
0.1443 0,1620 0,1819 0,2043 0,2294 0,2576 0,2893 0,3249 0,3648 0,4096 0,4600 0,5165 0,5800
Диаметр (Ø)
в мм
3,67 4,11 4,62 5,19 5,83 6,54 7,35 8,25 9,27 10,40 11.68 13,13 14,73
Поперечное сечение
в мм 2
10,6 13,3 16,8 21,1 26,7 33,6 42,4 53,5 67,4 85,0 107,2 135,2 170,5

Как высокие частоты демпфируются длиной кабеля?

FAQ: диаграмма AWG и метрическая система

AWG или американский калибр для проводов - это стандартная мера в США для диаметра электрических проводников.Таблица размеров проволоки American Wire Gauge основана на количестве матриц, изначально необходимых для протягивания меди до требуемого размерного размера. Это означает, что чем выше номер AWG, тем меньше диаметр провода. Наши кабели Belden и пары в кабелях для КИП - это некоторые из электрических кабелей, у которых размер жилы выражается в формате AWG. Наш кабель с тройным номиналом, соответствующий американскому стандарту UL758, при необходимости может быть преобразован в провода сечений AWG.

Самый распространенный метод определения размеров проводов - это площадь поперечного сечения, выраженная в мм².Следующая таблица преобразования AWG в метрическую систему преобразует AWG в миллиметры и дюймы, а также указывает площадь поперечного сечения.

Метрическая таблица преобразования AWG (AWG в мм)

Американский калибр проводов (AWG)

Диаметр (дюйм)

Диаметр (мм)

Площадь поперечного сечения (мм 2 )

0000 (4/0) 0.460 11,7 107,0
000 (3/0) 0,410 10,4 85,0
00 (2/0) 0,365 9,27 67,4
0 (1/0) 0,325 8,25 53,5
1 0,289 7,35 42,4
2 0,258 6,54 33.6
3 0,229 5,83 26,7
4 0,204 5,19 21,1
5 0,182 4,62 16,8
6 0,162 4,11 13,3
7 0,144 3,67 10,6
8 0,129 3.26 8,36
9 0,114 2,91 6,63
10 0,102 2,59 5,26
11 0,0,907 2,30 4,17
12 0,0808 2,05 3,31
13 0,0720 1,83 2,63
14 0.0641 1,63 2,08
15 0,0571 1,45 1,65
16 0,0508 1,29 1,31
17 0,0453 1,15 1,04
18 0,0403 1,02 0,82
19 0,0359 0,91 0,65
20 0.0320 0,81 0,52
21 0,0285 0,72 0,41
22 0,0254 0,65 0,33
23 0,0226 0,57 0,26
24 0,0201 0,51 0,20
25 0,0179 0,45 0,16
26 0.0159 0,40 0,13


Если этот метрический калькулятор AWG не предоставит вам необходимую информацию, свяжитесь с техническими экспертами The Cable Lab, которые с удовольствием ответят на ваши вопросы или рассчитают соответствующий размер AWG / метрики для ваша установка.

Вернуться к часто задаваемым вопросам

Калибр для электрических проводов

: размер и их применение

Для каждой потребности в электричестве в вашем доме важно установить кабели, прошедшие электрическую проверку .Эти кабели обеспечат надежное электрическое соединение, по которому подается питание. Сохранение высокого качества при подборе гарантирует грамотную систему схем по всей резиденции.

Wire Vs. Кабель

Обычно провода и кабели одинаковы. Единственная разница в том, что первый - это электрический проводник, а кабель - это группа проводников, заключенных в защищенное покрытие. Существуют правила, определяющие, какие провода и кабели подходят для конкретных электрических применений, и их точные методы монтажа.

Каковы размеры проводов и сечение электрических проводов?

Хотя разные провода служат определенным целям, знание правильного размера провода, также известного как калибр, поможет вам в электротехнике. Измерения определяют количество тока, который может безопасно проходить через провод, не вызывая повреждений. В дополнение к этому, каждый калибр проводов имеет безопасную допустимую нагрузку, которая является мерой электрического тока.

Калибр провода относится к физическому размеру и допустимой нагрузке на провод.Ему дается фиксированное числовое обозначение, обратно пропорциональное диаметру проводов. Проще говоря, если номер калибра провода небольшой, он будет иметь больший диаметр. Очень важно знать размеры кабеля, чтобы обеспечить надежную передачу соответствующего количества тока. Ранг калибра также определяет сопротивление провода и его вес на единицу длины.

Это «калибр» или «AWG»?

В идеале калибр и AWG одинаковы. Когда мы пишем, мы называем это мерой ясного понимания.При измерениях AWG изоляция проводника не учитывается. Чем выше номер AWG, тем меньше размер проводника.

Стандартные размеры калибра AWG

Калибры проводов

поставляются в наборе стандартных размеров, из которых вы можете выбирать, в зависимости от величины тока, который вы хотите, чтобы они пропускали, и цели, для которой они будут служить. Эти размеры включают:

  • Проволока 14 калибра.
  • Провод 12 калибра.
  • Провод 10 калибра.
  • Провод 8-го калибра.
  • Провод 6 калибра.
  • Провод 2-го калибра.

Значение калибра электрических проводов

Учитывая, что калибр кабеля показывает толщину проводника, по которому проходит поток электронов, проводник также должен подавлять сопротивление и поддерживать улучшенную передачу.

Знание калибра провода позволяет профессионалам отрасли и домовладельцам быстро и легко определить, подходит ли он для конкретного применения.

Измеритель помогает пользователям узнать допустимую нагрузку по току твердых электропроводящих кабелей, используя площадь поперечного сечения провода в качестве определяющего аспекта.

Выбор сечения электрического провода

Вы можете определить калибр на основе нижеприведенных полезных указателей, назначенных в соответствии с номинальной допустимой нагрузкой на провод:

  • 18 калибр для низковольтного освещения и шнуры ламп на 10 ампер
  • калибр 16 используются для легких удлинителей на 13 ампер
  • калибр 14 применяется для светильников, ламп, цепей освещения на 15 ампер
  • калибра 12 используются на кухне, в ванных комнатах, в розетках на открытом воздухе и в кондиционерах на 120 вольт, поддерживающих ток 20 ампер
  • калибра 10 используются в электрических сушилках для одежды, оконных кондиционерах на 240 вольт, электрических водонагревателях на 30 ампер
  • 6 калибра используются для варочных панелей и плит на 40-50 ампер
  • 4 калибра используются для электрических печей и больших электронагревателей с защитой 60 ампер

Надеюсь, это руководство поможет вам сделать правильный выбор.Если вам нужна дополнительная помощь, свяжитесь с D&F Liquidators по телефону 800-458-9600, чтобы получить высококачественные и надежные электрические материалы от ведущих производителей по конкурентоспособным ценам. У них есть обширный инвентарь из источников электропитания , предохранительных выключателей и автоматических выключателей .

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

AWG в мм2 - Американский калибр провода в сравнении с квадратным сечением, мм

91 971 0,10 141971 12 12 4 0,3210 371971
Номер AWG Сечение кабеля в мм² Внешний диаметр Ø мм Сопротивление проводника в Ом / км
1000 MCM 507 29,3 0,036
900 456 27,8 0,04
750 380 25,4 0,036 304 22,7 0,061
550 279 21,7 0,066
500 253 20,7 0,071 0,01 228 19,6 0,08
400 203 18,5 0,09
350 177 17,3
300 152 16,0 0,12
250 127 14,6 0,14
4/0 , 2 11,68 0,18
3/0 85,0 10,40 0,23
2/0 67,4 9, 27 0,29
0 53,4 8,25 0,37
1 42,4 7,35 0,47
2 33,6 6,54 0,57
3 26,7 5,83 0,71
4 21,2 5, 19 0,91
5 16,8 4,62 1,12
6 13,3 4,11 90 129 1,44
7 10,6 3,67 1,78
8 8,34 3,26 2,36
9 6,62 2,91 2,77
10 5,26 2,59 3,64
11 4,15 2,30 4,44
12 3,31 2,05 5,41
13 2,63 1,83 7,02
2,08 1,63 8,79
15 1,65 1,45 11,2
16 1,31 1,29 14,7
17 1,04 1,15 17,8
18 0,8230 1,0240 23,0
19 0,6530 0,9120 28,3
20 0,5190 0,8120 34,5
21 0,4120 0,7230 44,0
22 0,3240 0,6440 54,8
23 0,2590 0,5730 70,1
24 0,2050 0,5110 89,2
25 0,1630 0,4550 111,0
26 0,1280 0,4050 146,0
27 0,1020 0,3610 176,0
28 0,01971
232,0
29 0,0646 0,2860 282,0 90 129
30 0,0503 0,2550 350,0
31 0,0400 0,2270 446,0
32
0
0,0 0,2020 578,0
33 0,0252 0,1800 710,0
34 0,0200 0,1600 899,0
35 0,0161

0,1430

1125,0
36 0,0123 0,1270 1426,0
0,0100

0,1130

1800,0
38 0,00795 0,1010 2255,0
39 0,00632 0 0897 2860,0

4/0 также известен как 0000; 1 мил = дюйм = 0,0254 мм
* показано в MCM (круговые фрезы) для больших поперечных сечений

1 CM = 1 круг.mil = 0,0005067 мм²
1 MCM = 1000 Circ. mils = 0,5067 мм²

Учебное пособие по физике: электрическое сопротивление

Электрон, движущийся по проводам и нагрузкам внешней цепи, встречает сопротивление. Сопротивление - помеха прохождению заряда. Для электрона путешествие от терминала к терминалу не является прямым маршрутом. Скорее, это зигзагообразный путь, который возникает в результате бесчисленных столкновений с неподвижными атомами в проводящем материале. Электроны сталкиваются с сопротивлением - препятствием для их движения.В то время как разность электрических потенциалов, установленная между двумя выводами , способствует перемещению заряда , - это сопротивление, которое препятствует ему. Скорость, с которой заряд проходит от терминала к терминалу, является результатом совместного действия этих двух величин.

Переменные, влияющие на электрическое сопротивление

Поток заряда по проводам часто сравнивают с потоком воды по трубам.Сопротивление потоку заряда в электрической цепи аналогично эффектам трения между водой и поверхностями трубы, а также сопротивлению, создаваемому препятствиями на пути. Именно это сопротивление препятствует потоку воды и снижает как скорость потока, так и скорость дрейфа . Подобно сопротивлению потоку воды, общее сопротивление потоку заряда в проводе электрической цепи зависит от некоторых четко идентифицируемых переменных.

Во-первых, общая длина проводов влияет на величину сопротивления.Чем длиннее провод, тем большее сопротивление будет. Существует прямая зависимость между величиной сопротивления, с которым сталкивается заряд, и длиной провода, который он должен пройти. В конце концов, если сопротивление возникает в результате столкновений между носителями заряда и атомами провода, то, вероятно, столкновений будет больше в более длинном проводе. Больше столкновений означает большее сопротивление.

Во-вторых, на величину сопротивления влияет площадь поперечного сечения проводов.Более широкие провода имеют большую площадь поперечного сечения. Вода будет течь по более широкой трубе с большей скоростью, чем по узкой. Это можно объяснить меньшим сопротивлением, которое присутствует в более широкой трубе. Таким же образом, чем шире провод, тем меньше будет сопротивление прохождению электрического заряда. Когда все другие переменные одинаковы, заряд будет течь с большей скоростью через более широкие провода с большей площадью поперечного сечения, чем через более тонкие провода.

Третья переменная, которая, как известно, влияет на сопротивление потоку заряда, - это материал, из которого сделан провод. Не все материалы одинаковы с точки зрения их проводящей способности. Некоторые материалы являются лучшими проводниками, чем другие, и обладают меньшим сопротивлением потоку заряда. Серебро - один из лучших проводников, но никогда не используется в проводах бытовых цепей из-за своей стоимости. Медь и алюминий являются одними из наименее дорогих материалов с подходящей проводящей способностью, позволяющей использовать их в проводах бытовых цепей.На проводящую способность материала часто указывает его удельное сопротивление . Удельное сопротивление материала зависит от электронной структуры материала и его температуры. Для большинства (но не для всех) материалов удельное сопротивление увеличивается с повышением температуры. В таблице ниже приведены значения удельного сопротивления для различных материалов при температуре 20 градусов Цельсия.

Материал

Удельное сопротивление (Ом • метр)

Серебро

1.59 х 10 -8

Медь

1,7 х 10 -8

Золото

2,2 х 10 -8

Алюминий

2,8 х 10 -8

Вольфрам

5.6 х 10 -8

Утюг

10 х 10 -8

Платина

11 х 10 -8

Свинец

22 х 10 -8

Нихром

150 х 10 -8

Углерод

3.5 х 10 -5

Полистирол

10 7 -10 11

Полиэтилен

10 8 -10 9

Стекло

10 10 -10 14

Твердая резина

10 13

Как видно из таблицы, существует широкий диапазон значений удельного сопротивления для различных материалов.Материалы с более низким сопротивлением обладают меньшим сопротивлением потоку заряда; они лучше дирижеры. Материалы, показанные в последних четырех строках вышеприведенной таблицы, обладают таким высоким удельным сопротивлением, что их даже нельзя рассматривать как проводники.

Посмотрите! Используйте виджет Resistivity of a Material , чтобы найти удельное сопротивление данного материала. Введите название материала и нажмите кнопку Submit , чтобы узнать его удельное сопротивление.

Математическая природа сопротивления

Сопротивление - это числовая величина, которую можно измерить и выразить математически. Стандартной метрической единицей измерения сопротивления является ом, представленный греческой буквой омега -. Электрическое устройство с сопротивлением 5 Ом будет представлено как R = 5 . Уравнение, представляющее зависимость сопротивления ( R ) проводника цилиндрической формы (например,, провод) от влияющих на него переменных равно

, где L представляет длину провода (в метрах), A представляет площадь поперечного сечения провода (в метрах 2 ) и представляет удельное сопротивление материала (в Ом • метр). В соответствии с вышеизложенным, это уравнение показывает, что сопротивление провода прямо пропорционально длине провода и обратно пропорционально площади поперечного сечения провода.Как показано в уравнении, знание длины, площади поперечного сечения и материала, из которого изготовлен провод (и, следовательно, его удельного сопротивления), позволяет определить сопротивление провода.

Расследовать!

Резисторы - один из наиболее распространенных компонентов в электрических цепях. На большинстве резисторов нанесены цветные полосы или полосы. Цвета отображают информацию о значении сопротивления.Возможно, вы работаете в лаборатории и вам нужно знать сопротивление резистора, используемого в лаборатории. Используйте виджет ниже, чтобы определить значение сопротивления по цветным полосам.

Проверьте свое понимание

1. В бытовых цепях часто используются провода двух разной ширины: 12-го и 14-го калибра. Проволока 12-го калибра имеет диаметр 1/12 дюйма, а проволока 14-го калибра - 1/14 дюйма.Таким образом, провод 12-го калибра имеет более широкое сечение, чем провод 14-го калибра. Цепь на 20 А, используемая для настенных розеток, должна быть подключена с использованием провода 12-го калибра, а цепь на 15 А, используемая для цепей освещения и вентиляторов, должна быть подключена с помощью провода 14-го калибра. Объясните физику, лежащую в основе такого электрического кода.


2. Основываясь на информации, изложенной в предыдущем вопросе, объясните риск, связанный с использованием провода 14-го калибра в цепи, которая будет использоваться для питания 16-амперной пилы.


3. Определите сопротивление медного провода 12 калибра длиной 1 милю. Дано: 1 миля = 1609 метров и диаметр = 0,2117 см.


4. Два провода - A и B - круглого сечения имеют одинаковую длину и изготовлены из одного материала.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
