Клапан для котла: Трехходовой клапан для твердотопливного котла: подбор, принцип работы, расчет

Содержание

Предохранительный клапан в системе отопления

Советы по выбору оптимальной модели

Перед тем как остановиться на конкретном предохранительном оборудовании, нужно обязательно подробно ознакомиться с техническими характеристиками котельной установки.

Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения.

Решающую роль в выборе устройства для отопления имеют несколько критериев:

  1. Производительность котла.
  2. Максимально допустимое давление среды для тепловой мощности нагревательного оборудования.
  3. Диаметр предохранительного клапана.

Следует проверить, чтобы регулятор давления в устройстве имел диапазон, в пределы которого входят параметры того или иного котла. Давление срабатывания должно быть на 25-30% больше рабочего показателя, требуемого для стабильной работы системы.

Диаметр предохранительного клапана не может быть меньше разъема подводящего патрубка. Иначе постоянное гидравлическое сопротивление не даст предохранителю в полной мере выполнять непосредственные задачи.

Оптимальный материал изготовления оборудования – латунь. Она обладает малым коэффициентом температурного расширения, при котором исключено разрушение корпуса от воздействий сильного давления.

Регулирующий блок производят из термостойких пластиковых материалов, сохраняющих нужную жесткость даже при контакте с кипящей жидкостью.

Запорная арматура

Такой тип арматуры уменьшает/прекращает подачу теплоносителя в определённом месте трубопроводов или радиаторов. Делается это в принудительном порядке.

Как правило, представлена в виде краников, задвижных элементов с различными конструктивными особенностями. Выбирая модель запорной арматуры для систем отопления следует учитывать способ монтажа и материал, из которого она изготовлена.

Качественный элемент должен выдерживать пиковые температуры, которые способна выдать система и максимальный уровень давления. Эта информация фиксируется производителем в инструкции по эксплуатации или на корпусе запорной арматуры.

Запорная арматура — один из самых важных составляющих отопительной системы. Монтаж осуществляется по всему периметру в местах, где может потребоваться ограничение потоков теплоносителя.

Почти все заводы, выпускающие данные изделия, предоставляют широкий ассортимент моделей для выбора подходящей

Существуют особые параметры, на которые следует обращать внимание при покупке

Для присоединения к магистрали запорная арматура оснащена патрубками. Диаметр которых играет значимую роль. Устройство не должно вызывать какие-либо ограничения потока и объёма вода в открытом состоянии.
От уровня регулировки зависит точность

Шаровые краны могут быть использован

Предохранительный клапан в системе отопления частного дома

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

Рекомендуем:

Как выбрать и установить терморегуляторы на батареи отопления Как правильно установить расширительный бак в системе отопления Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать

Системы отопления > Как выбрать предохранительный клапан сброса давления в котле

Как сделать предохранительный клапан самогонного аппарата своими руками

Посмотрим на конструкцию клапана внимательней.

Конструкция предохранительного клапана

Берем старый шланг от душа или гибкой подводки и снимаем с него гайки. Комплектуем фторопластовой прокладкой и силиконовой прокладкой. Прокладку можно взять из пивной пробки. Остается все собрать. Правда, от оригинала это будет отличаться шайбой с проточкой под мембрану. Толщина мембраны – 1 мм, а проточки – 1,3 мм, при аккуратном монтаже работать будет.

Есть и еще одна довольно простая и функциональная система предотвращения проблем, связанных с избыточным давлением. Идея проста: на штуцер слива одевается трубка, позволяющая заливать (1) или сливать (3) барду. В процессе перегонки (2) эта трубка помещается выше куба на 600-800 мм и отводится в раковину. Высота перегиба трубки над уровнем барды определяет избыточное давления в мм вод. ст., после которого жидкость начнет переливаться в раковину. Естественно, кран слива должен быть открыт.


Система предотвращения избыточного давления

Просто, надежно и предусматривает возможность множества модификаций.

Эти недорогие и не сложные устройства позволяют избежать серьезных рисков при самогоноварении. Не стоит пренебрегать их использованием.

Авто

виды повреждений, правила выбора газового клапана, порядок замены

Газовый клапан – это деталь, регулирующая подачу газа на горелочное устройство котла. Меняя настройки газового клапана, можно уменьшать или увеличивать объемы потребляемого топлива в зависимости от необходимости. В результате варьируются мощность котла и экономия топлива. Кроме того, клапан обеспечивает безопасное использование оборудования с полным автоматическим управлением процессами.

В газовом котле присутствуют разные виды клапанов:

  • газовый отвечает за стабильность горения;
  • предохранительный помогает сбрасывать излишки тепла из контура отопления при завышенных показателях давления;
  • трехходовый есть только в двухконтурных котлах, и он перераспределяет поток воды из отопительного контура с систему горячего водоснабжения.

Все клапаны имеют разную конструкцию и выполняют разные функции.

Интернет-магазин «Avitek-i» предлагает широкий ассортимент газовых клапанов разных модификаций для водогрейных газовых котлов (Honeywell VR4601, VR 4605), калориферов (Honeywell VR4905), оборудования атмосферного типа (SIT 845 SIGMA) и др.

Какие бывают неисправности газового клапана

Все поломки газового клапана условно можно поделить на две категории:

  • механические повреждения элементов;
  • нарушение электрики

Наиболее часто встречаются следующие неисправности:

  1. Нарушения питания электромагнитного устройства газового клапана. Найти место обрыва проводки можно с помощью амперметра. Поврежденные провода меняют, а контакты зачищают и затягивают.
  2. Засорение каналов частичками нагара и солями кальция из-за некачественного топлива. Проблему решают с помощью простой механической чистки.
  3. Поломка термопары по причине выгорания края. При этой поломке обычно требуется полная замена газового клапана. Когда термопара выходит из строя, прекращается подача тока на электромагнит, и котел не зажигается, либо прекращает работу совсем.
  4. Повреждение самого клапана или одной из его деталей. Устраняется путем полной замены.
  5. Замыкание электромагнитной катушки происходит из-за перегрева пластиковой втулки, на которую намотан электромагнит.

Любая поломка газового клапана может привести к аварии в отопительной системе. Вероятные причины поломок:

  • низкое давление топлива;
  • плохая тяга;
  • недостаток жидкости в системе;
  • утечка газа.

Все эти ситуации опасны для жизни людей. Поэтому так важна бесперебойная работа газового клапана, который в случае аварии срабатывает и перекрывает работу системы.

Порядок замены газового клапана

Чтобы самостоятельно произвести замену газового клапана, необходимо выполнить следующую последовательность действий:

  1. Отключить котел от электричества, перекрыть подачу газа и слить жидкость.
  2. Открутить трубу отопления и снять насос.
  3. Клапан открыть, освободить его от хомутов и демонтировать.
  4. Установить новый клапан в посадочное место, закрепить хомутами.
  5. Вставить провод насоса, присоединить трубу для выхода воды.
  6. Установить ранее снятый фильтр.
  7. Включить котел, запустить газ, проверить на отсутствие утечки.
  8. Выставить нужную температуру.

Обращаем Ваше внимание, что замена газового клапана в котле, требует профессиональной подготовки и специальных навыков, поэтому, мы рекомендуем обращаться в аккредитованные организации

Как выбрать газовый клапан, на что обратить внимание


Перед покупкой газового клапана следует определить его тип и вид. Один из критериев классификации – количество входов, согласно которому клапаны бывают двух-, трех- и четрёхходовые. По типу управления клапаны подразделяют на электромагнитные и ручные. Но самый главный критерий при выборе – качество.

Следует учитывать также место расположения, уровень сетевого напряжения и рабочее давление. Чтобы не запутаться в огромном ассортименте газовых клапанов, закажите консультацию специалиста.

В компании «Авитек-И» вы всегда можете получить квалифицированный четкий ответ на все ваши вопросы и подобрать оптимальный вариант оборудования, соответствующего конкретным техническим условиям.


Трехходовой клапан для твердотопливного котла. Виды. Принцип работы

Системы отопления с твердотопливным котлом обладают большой тепловой инерционностью и плохо поддаются контролю температуры теплоносителя. Единственное эффективное техническое решение, это применение теплоаккумулятора, основным элементом обвязки которого является трёхходовой клапан.

Принцип действия

Основным назначением трёхходового клапана является разделение единого кольца отопления, по которому циркулирует теплоноситель на два контура. Один из них имеет постоянный, а другой переменный режим подачи теплоносителя:

  • Постоянный выполняет регулировку, путем подмешивания в поток более теплого теплоносителя, от твердотопливного котла или теплоаккумулятора – качественный контроль температуры;
  • Переменный подает потребителю теплоноситель определенной температуры более интенсивно, посредством циркуляционного насоса – количественный контроль температуры системы отопления.

Главной особенностью функционирования трёхходовых клапанов любого типа является непрерывная подача теплоносителя в систему отопления независимо от типа гидравлического режима. При этом интенсивность подачи остается стабильной в любой позиции затвора. На схемах общий патрубок (подающий или принимающий) обозначается буквенным кодом «АВ», соответственно патрубки, подключаемые к разным по температуре потокам (контурам) обозначаются раздельно «А» и «В».

По выполняемым функциям трехходовые клапаны  для твердотопливных котлов разделяют на два основных типа:

  • Разделительные. Теплоноситель подается на один входящий патрубок и разделяется на два потока. Используется в обвязках с переменной подачей теплоносителя на различные потребляющие контуры, выполняет количественную регулировку температуры. Как правило, это системы косвенного нагрева воды в ГВС и обвязка нагревательных (охладительных) узлов в вентиляции и кондиционирования.
  • Смесительные. Имеет два патрубка для приёма теплоносителя и один выход. Применяется в контрах с качественным регулированием температуры теплоносителя. Требуемая температура достигается за счёт смешивания двух разных потоков теплоносителя, имеющих различные температуры.

Принципиальная конструкция

Было реализовано несколько конструкций трёхходовых клапанов, которые, тем не менее, не влияют на выполнение устройством своих основных функций.

Трёхходовой седельный клапан

Основным элементом устройства является подвижный шток, имеющий значительный запас хода. На штоке установлен затвор, перекрывающий один из двух патрубков. Если шток пребывает в крайнем верхнем или нижнем положении. Независимо от положения затвора интенсивность подачи теплоносителя из основного патрубка «АВ» не снижается.

Конструкция применяется как для смешивания, так и для разделения потоков. В зависимости от типа теплоносителя или другой разновидности рабочей среды может изменяться конфигурация затворов, свобода хода штока, форма седел и т.п. Для таких моделей характерно использование электроприводов для дистанционного автоматического управления.

Поворотный трёхходовой клапан

Устройство имеет радиально вращающийся шток. Угол поворота составляет строго 90° и перекрывает только два патрубка. В крайнем левом или правом положении один из патрубков перекрывается полностью. В диапазоне между этими двумя позициями осуществляется подача и смешивание теплоносителя. В качестве устройства автоматического управления могут использоваться ротационные приводы.

Критерии подбора

Выбирая трёхходовой клапан  для твердотопливного котла необходимо ориентироваться на следующие параметры системы теплоснабжения:

  • Количество контуров в системе отопления, в том числе для бойлера косвенного нагрева ГВС;
  • Конструкционные решения устройств управления клапаном;
  • Диаметр патрубков. Как правило, принимается во внимание входной патрубок;
  • Пропускная способность устройства и трубопроводов контуров системы отопления;
  • Материал изготовления клапана.

Конструкционные особенности моделей, использующихся в системах отопления

В зависимости от способа управления механизмом затвора, различают три разновидности трехходовых клапанов:

  • Механическая – управление потоками осуществляется вручную;
  • Термостатическая – термореактивный материал, который находится в термостатической головке, под воздействием температуры теплоносителя расширяется. Он сдвигает шток, поднимая затвор патрубка, увеличивая интенсивность поступления холодного теплоносителя;
  • Смесительная (механическая с электроприводом) – представляет собой модель с механической конструкцией. На внешнюю часть штока устанавливается электропривод, к которому подключается термочувствительный сенсор.

Каждая из представленных конструкций имеет свои достоинства и недостатки при установке в систему отопления с теплоаккумулятором и твердотопливным котлом.

Механический

Основным преимуществом является крайняя дешевизна изделия, простота и надежность устройства. В остальном же наблюдаются значительные недостатки при эксплуатации системы отопления. Механический трёхходовой клапан управляется вручную. В связи с этим пользователь должен самостоятельно определять температуру подачи теплоносителя от твердотопливного котла и теплового аккумулятора. И на основе этих данных устанавливать требуемую температуру поворотом ручки управления. Основная проблема заключается в том, что в процессе эксплуатации теплоноситель от ТТ котла и теплоаккумулятора будут иметь различные температуры и пользователю необходимо постоянно их замерять. Для этого в систему отопление на каждую трубу подачи и обратки необходимо устанавливать термометр. Такое решение не является оптимальным как с точки зрения экономических затрат, технических решений и трудоемкости дальнейшей эксплуатации.

Термостатический

Трёхходовой кран с термостатической головкой предоставляет гораздо больше удобств и преимуществ. Он поддерживает установленную температуру теплоносителя на выходе независимо от того, какую температуру теплоноситель имеет на поступлении. Это устройство является энергетически независимым. И, теоретически, идеально подходит для системы отопления на твердом топливе. Однако термостатические трехходовые краны имеют целый ряд недостатков и технических ограничений:

  1. Небольшой диапазон рабочих температур. Одно из основных ограничений данного устройства. Большинство современных моделей может выполнять свои функции регулировки при температуре теплоносителя от 30°С(35°С) до 65°С. Этого достаточно для поддержания комфортного уровня тепла в помещении при минимальной температуре внешней среды -15°С (-17°С). Однако если температуры теплоносителя недостаточно для первоначального нагрева или более интенсивного обогрева помещения, термостатический трёхходовой кран необходимо исключить контура циркуляции теплоносителя. Для этого до и после трёхходового клапана устанавливается запорная арматура, а также байпас, по которому движется теплоноситель.
  2. Низкая пропускная способность. Большинство моделей такого типа имеют показатель KVS около 3-4 м3 при перепаде давления в 1 бар. Этого достаточно для обеспечения управления системой теплоснабжения небольшого коттеджа или квартиры. Но в масштабных системах могут возникнуть проблемы с циркуляцией теплоносителя. Для решения этой проблемы используются более мощные циркуляционные насосы. Что в свою очередь может негативно сказаться на эффективности и работоспособности трубопроводов и системы отопления в целом.

Электромеханический (механический с электрическим сервоприводом)

В своей функциональности и эффективность управления теплоносителем смесительный электромеханический трёхходовой клапан не уступает термостатическому. Кроме того, имеет ряд существенных преимуществ:

  • Высокая точность – контроль температуры теплоносителя может производиться с точностью до 1°;
  • Широкий диапазон пропускной способности до 12 м3. Это обеспечивает потребности практически любой бытовой системы отопления;
  • Возможность подключения внешнего термостата для контроля температуры в помещениях.

Электромеханический трёхходовой клапан не лишён определенных недостатков. Прежде всего, это энергозависимость. Однако он потребляет сравнительно немного электроэнергии и для непродолжительной работоспособности может подключаться к блоку бесперебойного питания.

Читайте так же:

виды, термостатический смесительный клапан для котла, термосмесительный клапан, подключение

Содержание:

В современных системах обогрева помещений, работающих на твёрдом топливе, есть возможность установки трёхходового клапана для твердотопливного котла, который помогает регулировать режим температуры теплоносителя, идущего к батареям. Это актуально ещё и в связи с тем, что в системах, которые работают на твёрдом топливе, существует такая проблема, как резкие перегревы и закипание жидкости, выполняющей роль теплоносителя. Не всегда есть возможность проконтролировать этот процесс, поэтому установка такого оборудования ещё и выполняет роль системы безопасности.


Как работает клапан и для чего он нужен

Стремление к экономии энергоресурсов приводит к созданию всё новых видов оборудования, которое позволяет решать эту задачу. По своей конструкции трёхходовые клапаны объединяют в себе пару двухходовых устройств. Однако они не перекрывают течение теплоносителя, а выполняют функцию регулировки интенсивности водного потока для достижения нужного температурного режима.

Важно. Трехходовой клапан дает возможность, не меняя площадь радиаторов, обеспечивать помещение необходимым количеством тепла, исключительно в границах мощностных характеристик отопительной системы.


У трехходового клапана бывают внешне различные конфигурации и разные типы приводов, но задача одна: смешать два потока воды разной температуры в один поток с установленным температурным уровнем. Жидкость при этом будет перемещаться от одного патрубка к другому, пока температура не дойдёт до необходимой величины. После этого привод будет поэтапно впускать теплоноситель из третьего патрубка для поддержания температуры требуемого температурного уровня. Поэтому и называют его «трёхходовой клапан», так как все действия происходят в три шага.

Главное назначение трехходового смесительного клапана для котла — стабильное поддержание в помещении комфортного теплового баланса. При этом такая задача решается не путём уменьшения температуры теплоносителя, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно. Несмотря на то, что устройство выполняет такую сложную задачу, по своей конструкции оно достаточно простое.

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

  1. Смесительный клапан с регулированием штока вверх и вниз («шток-седло»). Шток перемещается с помощью электромеханического привода. По сути, здесь речь идёт о предельной автоматизации работы и регулировки системы. Смесительный клапан предназначен для соединения водных потоков и терморегуляции. Для входящих потоков, у которых различная температура, предусмотрено два входа, и один выход. Эти клапаны часто применяют и при монтаже тёплых полов, чтобы не допустить перегрев системы.
  2. Второй вид — это разделительный клапан, работающий по системе «шарик-гнездо». Местоположение шарика изменяется благодаря его вращению. Этот клапан используют, если теплоноситель требуется подавать сразу в несколько направлений. По сути, он представляет собой смеситель, формирующий водный поток необходимой температуры.  Устройство обладает хорошей износостойкостью, так как предназначено выдерживать резкие перепады температур жидкости. Классифицируют его в качестве запорной арматуры. В домовладениях, где воду расходуют в небольшом объёме, он может применяться и как обычный смеситель.


По форме клапан похож на обычный тройник. Однако функциональные возможности у него совершенно иные. Клапан трехходовой используют и в качестве смесителя, а так же распределителя воздуха или горячей воды.

Какие виды трехходовых клапанов используются

Термостатический смесительный клапан для котла оснащён двумя патрубками для входа и одним для выхода. Типы приводов, посредством которых распределяется жидкость, бывают следующими:

  • пневматическими;
  • гидравлическими;
  • ручными;
  • электромеханическими.


Электромеханические, в свою очередь, бывают следующих видов:

  • термостатические;
  • головчатые.

Термостатический тип приводов обычно используют в быту. Под воздействием высокой температуры чувствительный элемент расширяется, давит на шток устройства и открывает его. Таким образом смешиваются холодная и прогретая жидкости. Термостатическая головка оснащена температурным выносным датчиком, который устанавливают вместо термостата.


Важно. Наиболее удобным, простым и точным способом регулировки потока теплоносителя считается термостатический привод, который не использует электроэнергию.

Устройства с электроприводом принимают сигналы для смешивания жидкости с управляющего блока. Клапаны с сервоприводами — это упрощённые варианты моделей с контролёрами, где управление клапаном происходит напрямую.

Если привод у трехходового термосмесительного клапана для котла головчатый, то кран управляется посредством нажима головки на шток. Этот тип с успехом применяют в напольных системах отопления. Ручной привод приводится в действие путём вращения колпачка, который поставлен на вентиль.

Важно. Если приобрести трехходовой термостатический клапан для котла, к которому можно подключить сервопривод, то авторежим особенно пригодится при системе водяного тёплого пола.

Как выбирать термостатический смесительный клапан

Термостатический смесительный клапан для твердотопливных котлов следует подбирать по параметрам, которые имеют отношение как регулирующей арматуре, так и к характеристикам конкретного отопительного котла:

  1. По материалу изготовления. Это чрезвычайно важный критерий выбора, влияющий на технические и эксплуатационные характеристики устройства. Лучшим считается медный или чугунный клапан.
  2. По объёму потребления теплоносителя. Этот показатель можно узнать из техпаспорта к котлу или из проектной документации к отопительной системе. Расход теплоносителя следует обязательно знать, чтобы соотнести его с пропускной возможностью клапана.
  3. Трехходовой термостатический клапан для твердотопливного котла выбирают, исходя из модификации привода и схемы обвязки. В упрощённом варианте схема следующая: клапан подаёт теплоноситель с третьего патрубка на первый. Как только жидкость в котле нагреется до необходимой температуры, из второго патрубка выйдет поток не прогретого теплоносителя. По сути, произойдёт обмен, когда холодная жидкость из бака теплового аккумулятора сменяется на горячую. Если на кране стоит контролёр, то обвязка более сложная. Здесь понадобится двухконтурный и двухприводный смесители. Первый (термостатический) ставят рядом с источником тепла. Второй привод электрический и управляется контролёром, подающим сигналы от датчика. Термостатический клапан для твердотопливных котлов держит заданную температуру воды.

    Важно. Выбор привода это чрезвычайно важная составляющая при приобретении термосмесительного клапана для твердотопливного котла. Ручные гораздо дешевле, более надёжные, но менее функциональны, электрические ломаются быстрее и стоят значительно дороже, но задачу решают кардинально.

  4. Важнейшим рабочим параметром трехходового смесительного клапана для твердотопливного котла является предельно допустимая температура теплоносителя. Она должна быть от 35 до 60 градусов. Если речь идёт о клапанах для горячего водоснажбения или о полах с водяным подогревом, там требования к устройствам с термостатическим приводом иные, так как температура доходит до 90 градусов.
  5. При приобретении клапана нужно учитывать размеры внутреннего и наружного диаметров для подсоединения к отопительной системе. В том случае, когда не удаётся найти нужный размер, можно использовать для решения проблемы обычный переходник.

Требования к эксплуатации

При подключении трехходового клапана к котлу, который работает на твёрдом топливе, нужно строго соблюдать правила эксплуатации системы:

  1. Периодически проводить тщательный осмотр системы, чтобы убедиться в его стабильной работе.
  2. Не допускать применения оборудования не по его назначению.
  3. Всё оборудование для отопительной системы должно соответствовать техническим возможностям отопительного котла.
  4. Нельзя устанавливать запорную арматуру между расширительным баком и системой отопления.
  5. Чтобы котёл соответствовал правилам по безопасному использованию, отопительная система оснащается краном аварийного сброса, который экстренно срабатывает, когда необходимо понизить давление в отопительной системе.
  6. Для простоты монтажа, направление движения теплоносителя с трехходовым термосмесительным либо распределительным клапаном, изображено на корпусе устройства стрелками либо буквами. Ставить устройство в отопительную систему следует только по указанным направлениям. Несоблюдение этого правила может стать причиной поломке всей системы и даже взрыву котла.

Монтаж трёхходового термостатического смесительного клапана для твердотопливного котла делают и в случае одновременного подключения нескольких контуров отопления с различными температурными показателями. Достаточно популярный трехходовой клапан esbe, который весьма надежен и практичен в использовании.


Все перечисленные требования необходимо неукоснительно соблюдать, чтобы увеличить срок службы всего оборудования отопительной системы и обеспечить безопасную и эффективную работу.


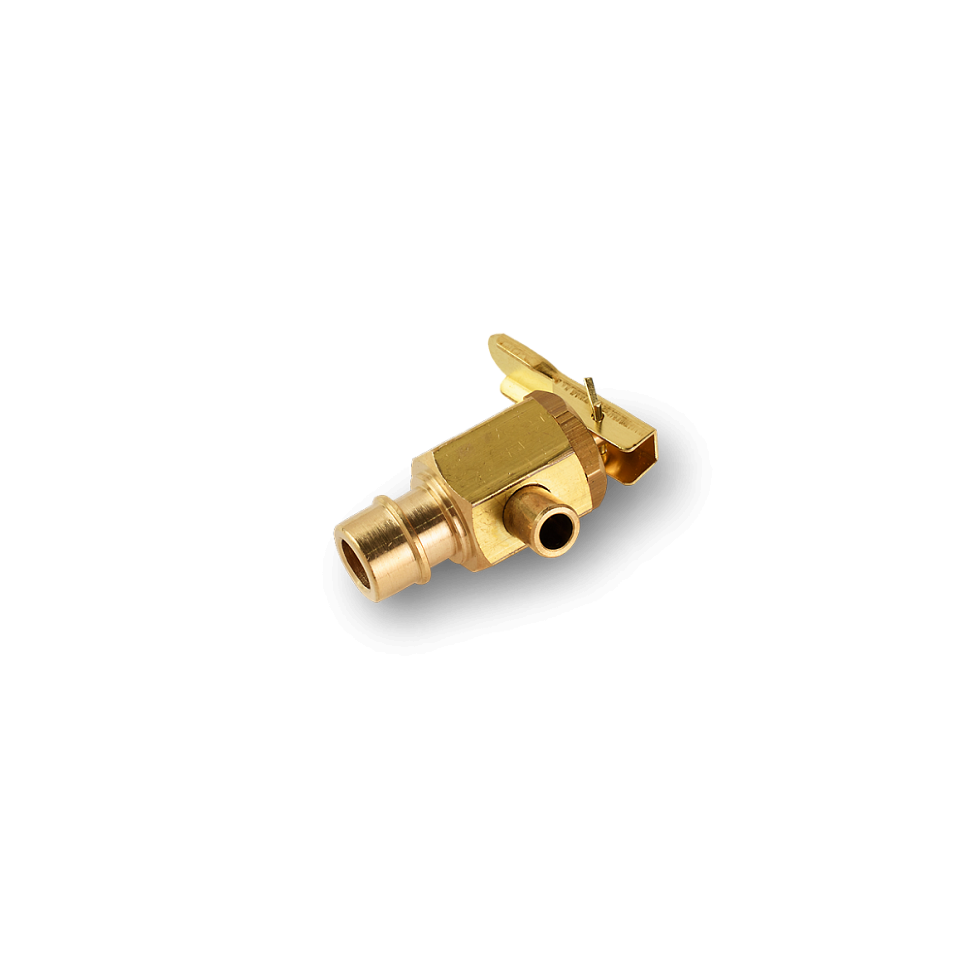

Как выбрать и установить предохранительный клапан для котла

Установка обогревателя в частном доме или квартире сейчас довольно распространена. Такой сантехнический прибор, способный нагревать воду независимо от ее напора, и бойлеры накопительного типа предназначены для подачи горячей воды даже в выключенном состоянии. Чтобы водонагреватель работал исправно и безопасно, на нем устанавливается специальный предохранительный клапан.

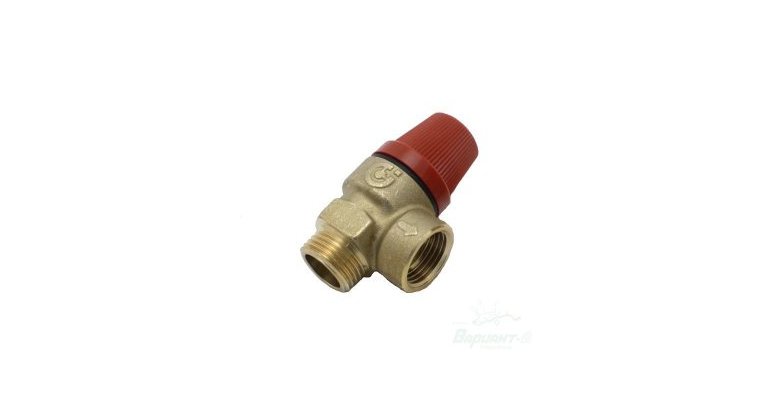

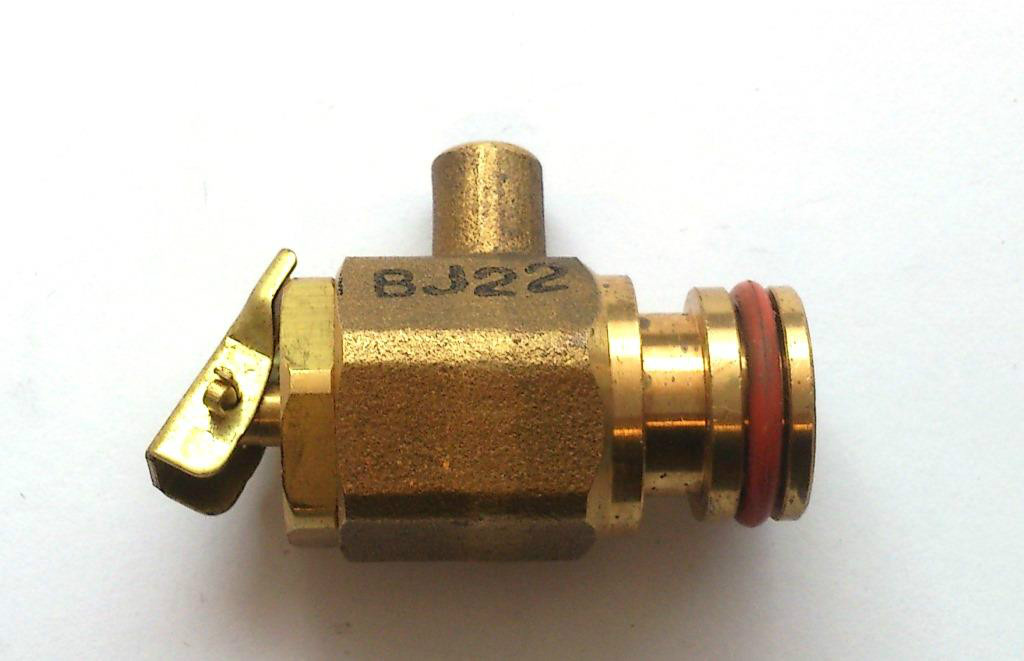

Как устроен предохранительный клапан, его функции

Называется устройством предохранительного клапана, способным защитить водонагреватель от скачков давления в водопроводе.Второе его название - обратный клапан, в связи с тем, что по своей функции он препятствует выходу воды из бака при аварийной поломке. Таким образом, при отключении воды не нужно беспокоиться, что сгорит нагревательный элемент прибора.

Снаружи предохранительный клапан имеет корпус с покрытием из латуни, внутри которого расположены 2 пружинных запорных элемента. Первая пружина расположена внутри проточного канала и обратного клапана - она ​​не позволяет воде течь обратно в трубопровод, который она принимает.

Как только давление воды увеличивается, пружинный элемент выдвигается и, запирающее отверстие, позволяет воде попадать в емкость. После заполнения бака давление с двух сторон становится равномерным, и запорные элементы закрывают отверстие. Если есть способ перекрыть воду или снизить ее давление, бойлер все равно будет заполнен, потому что обратный клапан не позволит ей вылиться.

Вторая пружина расположена у крана, и ее функция сбрасывается в случае повышения давления воды.Это действие происходит так: давление, возникающее в трубах, преодолевает жесткость пружины, она сжимается, и запорный элемент открывает отверстие для прохождения жидкости к нагнетанию. Предельное значение давления, при котором пружина сжимается, устанавливается при изготовлении клапана водонагревателя.

По сути, это устройство содержит 2 элемента: предохранитель и обратный клапан. Его основные функции:

  • бак от разрыва защиты;
  • предотвращает попадание нагретой воды в котловую воду;
  • сглаживает скачки давления холодной воды при ее поступлении в отопительный бак;
  • слив воды из емкости при превышении критических давления и температуры;
  • слить воду из бака котла при обслуживании или ремонте водонагревателя.

Кроме того, в комплект может входить предохранительный клапан манометров и клапаны. Это зависит от производителя.

Важность правильного функционирования клапана

Если предохранительный клапан системы водяного отопления не установлен, это может привести к трагическим последствиям, вплоть до произвольного самовозгорания котла. Рассмотрим несколько ситуаций:

  • Аппарат не будет работать должным образом, даже если в водопроводе постоянное давление.Это связано с тем, что отопительная вода способна расширять емкость, в которой она находится, следовательно, и давление в приборе будет расти.

В какой-то момент давление выше нормы при отсутствии клапана приведет к сбросу нагретой воды в трубу. Это приведет к выходу из строя и возможному повреждению водной системы.

  • Так же может возникнуть ситуация, при которой давление в трубах резко упадет, и вода исчезнет. В этом случае при отсутствии клапана ТЭНы будут нагревать пустой бойлер, что приведет к их быстрому выгоранию.Некоторые художники в этой ситуации возлагают надежды на автоматику котла, однако оборудование может выйти из строя.
  • Еще один пример критической ситуации. При поломке термостата на бойлере может случиться непоправимый ущерб. Вода постепенно нагревается, и, не вылезая из емкости, она достигает максимального предела кипения - 100 градусов. Произойдет мгновенное образование большого количества пара и в результате взрыва.

Так что не игнорируйте установку предохранительного клапана, во избежание критических ситуаций в водонагревателе.

Обычно электронагреватели оснащаются предохранительными клапанами, но в редких случаях требуется отдельная покупка и установка клапана

Как выбрать предохранительный клапан для котла

При выборе правильного предохранительного клапана на котле необходимо учитывать определенные критерии:

  1. Цена устройства. Сегодня на рынке компонентов безопасности представлены низкоуровневые модели, которые обычно комплектуются котлами, а также образцы более высокого класса с улучшенным качеством.Не экономьте на этом важном элементе.
  2. Для удобства установки выбирайте модель, у которой на водоеме нанесены направления.
  3. Современные предохранительные клапаны оснащены специальными патрубками для подсоединения шлангов для слива воды. Выбирайте те модели, к которым будет удобно подключить и закрепить сливной шланг.
  4. Выберите те клапаны, устройство которых можно разобрать и почистить. Таким образом можно исключить засорение, возникающее из-за некачественной водопроводной воды.

При покупке обращайте внимание на вес товара. Иногда вместо латуни производитель более дешевой продукции выпускает предохранительный клапан из силумина. Качество товара оставляет желать лучшего.

Особенности установки клапана на котел

После того, как котел установлен и закреплен, можно переходить к установке предохранительного клапана. Установка клапана следующая:

  1. Выключите прибор и слейте из него всю воду;
  2. Установка клапана происходит на входе холодной воды в котел.Клапан закручивается ключом, применяя необходимые дополнительные материалы для уплотнения - сантехнический лен, фум-ленту, а с другой стороны клапана подключается к трубе холодной воды. На этом этапе необходимо следить за направлением стрелки на корпусе клапана и настраивать его в соответствии с рекомендациями.

Как видно, установка предохранительного клапана не вызывает затруднений, но если вы не уверены и не имеете навыков работы с установкой сантехники и сантехнических систем, лучше вызвать специалиста.Такая услуга не займет много времени и не повлечет за собой больших затрат.

Видео:

Видео:

Полное руководство по диагностике неисправного переключающего клапана котла

Может быть неисправен переключающий клапан вашего котла?

В этой статье мы собираемся объяснить, что такое переключающий клапан, как он работает и каковы признаки того, что он не работает должным образом, а также возможные решения.

Что такое переключающий клапан?

Переключающий клапан комбинированного котла - это клапан, который открывается и закрывается для подачи тепла на радиаторы или для нагрева воды.

Переключающий клапан всегда будет отдавать приоритет вашей горячей воде, поэтому, если вы включите отопление, а затем горячий кран, он сначала нагреет воду до крана.

Как диагностировать неисправный переключающий клапан

Если при открытии крана вы обнаруживаете, что не получаете горячую воду, это может быть связано с тем, что клапан заблокирован и не работает должным образом.

Еще один верный признак - включить отопление, чтобы горячая вода шла через кран. Это означает, что клапан заклинивает в режиме обогрева.

Если вы получаете всю необходимую горячую воду, но не получаете отопления, сначала проверьте, все ли часы и регуляторы работают. Если все остальное в порядке, это почти наверняка тот случай, когда клапан отопления не открывается.

Что мне теперь делать?

Теперь, когда вы диагностировали проблему, вам следует вызвать зарегистрированного инженера по газовой безопасности, чтобы он приехал и заменил переключающий клапан или отремонтировал рабочие части клапана.

Для котлов младше восьми лет это должно быть обычным ремонтом и не должно занимать больше часа, так как запчасти должны быть легко доступны.

Однако для пароконвектомата старше восьми лет может быть труднее найти запчасти, и это также является признаком того, что другие части вашего котла могут изнашиваться.

Сколько это будет стоить?

Переключающий клапан комбинированного котла должен стоить от 100 до 150 фунтов стерлингов, плюс затраты на рабочую силу и время. Принимая это во внимание, ремонт неисправного дивертора должен стоить около 250 фунтов стерлингов. Он также должен иметь гарантию на детали и работу на срок от 3 до 12 месяцев, хотя это может зависеть от возраста вашего котла, так как некоторые детали могут быть близки к выходу из строя.

Если у вас есть план обслуживания, это покроет расходы, однако, если ваш котел старый и вам часто требуются запасные части, возможно, стоит подумать о его замене.

Замена бойлера со временем станет более рентабельной, а поскольку гарантия составляет до восьми лет, вам может даже не понадобиться план обслуживания. Вы также заметите разницу в своих ежемесячных счетах за отопление.

Заключение

Если вы не уверены, что ваш переключающий клапан работает должным образом, довольно легко диагностировать проблему.Контрольные признаки включают необходимость включить отопление, чтобы получить горячую воду, или наличие большого количества горячей воды, но без отопления.

Ваш переключающий клапан должен стоить около 250 фунтов стерлингов для ремонта с зарегистрированным инженером по газовой безопасности.

Однако, если ваш котел старый и часто испытывает проблемы, вы можете подумать о его замене, которая в конечном итоге сэкономит вам деньги.

У вас проблемы со старым пароконвектоматом и вы думаете о приобретении нового?

Газовая арматура для котлов: виды, характеристики, методы работы

Что такое газовые клапаны? Это специальные механические устройства, предназначенные для регулирования давления и расхода газов, жидкостей, а также шламов в пределах всей системы газового отопления. Такие клапаны также обычно называют регуляторами, которые используются в довольно большом количестве различных приложений. К вашему сведению, для всех типов сред, которые транспортируются по трубам, должны быть газовые клапаны для котлов, чтобы контролировать их поток.

Все газовые клапаны для котлов различаются по конструкции, принципу действия, размерам и функциям, не говоря уже об их мощности, размерах на выходе и входе, а также по типу: ступенчатое открытие, стоячий пилот или медленно открывающийся. Выбор клапана, который может обеспечить удовлетворительную работу, минимальное количество обслуживания и срок службы клапана имеет большое значение.

Для чего нужен клапан?

Нет нужды упоминать, что газовый котел - важнейшая часть системы центрального отопления. Это большой агрегат с непрерывной подачей природного газа, который поступает в устройство из трубы, а затем выходит в газовую шахту, которая находится на улице.

Когда человек хочет обогреть свое жилище, он просто включает газовый котел с помощью электрического выключателя. Что тогда происходит? Газовый клапан открывается, и природный газ через огромное количество маленьких форсунок попадает в герметичную камеру сгорания.Затем система электрического зажигания поджигает их. Форсунки воздействуют на трубу с холодной водой, нагревая ее до определенной температуры (140 ° F).

Клапан предназначен для управления природным газом, поступающим в камеру сгорания газового котла. Сам клапан управляется аквастатом и термостатом. Любой клапан такого типа предназначен для регулирования потока газа в горелку, управления и контроля потока среды (природного газа и / или сжиженной нефти). Газовые клапаны, созданные для таких специальных целей, изготавливаются из пластика или металла и обычно различаются по номинальному давлению, размерам, расходу и количеству портов.

Клапаны и органы управления

Очень важно, чтобы регуляторы и газовые клапаны для котлов соответствовали типу топлива системы отопления. Комплекты для конверсии природного газа всегда доступны, и клапан следует переоборудовать в соответствии с требованиями системы. При проверке типа системы необходимо также определить ее мощность. Выбор закрытого / открытого газового клапана обычно зависит от частоты и интенсивности его использования.

На сегодняшний день для котла установлено три газовых регулирующих клапана.Они включают системы ODS, термобатареи и одиночные термопары. Если говорить о последнем варианте, то в этом случае один конец термопары нагревается, позволяя природному газу течь к пилотной части нагревателя. Большинство газовых клапанов системы термопар имеют так называемую кнопку байпаса, которая позволяет зажигать пилот, как только термопара остывает.

Тогда он позволяет природному газу течь, несмотря на довольно медленный нагрев термопары. Эту кнопку байпаса можно отпустить через 30 секунд.Затем подача газа должна продолжаться. Теперь вы знаете, насколько важны газовые балки для котлов.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
