Клеммы зажимные для проводов: Кольцевые клеммы и наконечники (тип О)

Содержание

Колодки клеммные для соединения проводов, их разновидности и область применения

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.
Ниже будут представлены самые распространенные виды соединений:

  • С помощью скрутки и дальнейшей пайки или сварки.
  • С помощью «орешков».
  • С помощью клеммных колодок.
  • С помощью пружинных клемм WAGO.
  • С помощью соединения нулевиков соединительными шинами.
  • С помощью болтовых соединений.
  • С помощью гильзовки.

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Виды клеммных соединений проводов

Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:

  1. Пружинного типа.
  2. Винтового типа.
  3. Ножевого типа.

Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.

Соединение проводов с помощью клеммных колодок

В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.
Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.


Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.

Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.


Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.

Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”

Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат.
Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.

Клеммы WAGO.Особенности конструкции и отличия от других клемм.

Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.
1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки.

Главными плюсами пружинных клемм являются:

  1. Высокий уровень виброустойчивости полученного соединения.
  2. Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.

Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.

В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.
Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.
Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.

Соединение проводов с помощью клеммных колодок

Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.

Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.
Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.
Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.
В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.

Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.

Заключение

Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.



Инструмент для опрессовки наконечников / Инструменты / iXBT Live

Всем привет! Думаю, любой рукастый мужик, когда-либо сталкивается с необходимостью повесить светильник, поставить розетку или поменять неисправную вилку у электроприбора, в этот момент встает вопрос, как лучше и качественнее организовать электрическое соединение провода, чтобы оно было надежным и прослужило долго. Об инструменте, который поможет решить это вопрос поговорим в данном обзоре.

Я не буду рассматривать работу с одножильным кабелем, т.к. сейчас, в большинстве случаев, бытовую проводку и кабели электроприборов выполняют из многожильного провода, с ним удобно работать, он более гибкий и меньше подвержен механическим повреждениям при многократном изгибании, чем одножильный.

Есть несколько способов соединения проводов: пайка, сварка, соединение с помощью винтовых клемм, с использованием зажимных соединений и опрессовка. В большинстве электроприборов, электрощитовых элементов, бытовых электрических вилок и электро-установочных изделий (розетки, выключатели итд), используются винтовые или зажимные соединения и вот тут-то и возникает задача аккуратного монтажа многожильного провода. Дело в том, что винт, например, при использовании таких клемников, как ниже на фото, при фиксации многожильного провода, в лучшем случае, сплющивает и «распушивает» провод, уменьшая контакт и увеличивая его сопротивление, а часто, попросту перерезает тонкие проводники из которых состоит многожильный провод:

Если же используются зажимные клемы типа WAGO, то для монтажа многожильного провода подойдут зажимные серии WAGO 222 или WAGO 221. Однако, они достаточно крупные и дорогие:



Более компактные и дешевые — серии 2273, но в них многожильный провод уже просто так не заделаешь, т.к. он слишком гибкий, чтобы разжать зажим клеммы:

Поэтому, чтобы надежно выполнить подобное соединение, нужно использовать НШВИ (наконечники штыревые втулочные изолированные), они, с одной стороны защитят тонкие жилы от переламывания и перерезания, а с другой, обеспечат их жесткость.

Наконечники бывают разной длины и диаметра (под нужное сечение провода). Купить НШВИ можно в электротехническом или крупном хозяйственном магазине, а можно заказать ина Алиэкспресс, например, тут.

Бывают еще неизолированные и НШВИ для соединения нескольких проводов:

Для монтажа НШВИ и надежной фиксации на проводе, используются специальные обжимные клещи. Например, такой вариант, который я заказал на AliExpress:



Инструмент подходит для установки НШВИ на многожильный провод сечением от 0. 25 до 6 кв.мм:

Размеры и вес:

Принцип работы инструмента состоит в следующем: в центральной части установлено шесть пакетов пластинок заостренных кверху, которые при сжатии, равномерно сжимают наконечник на проводе, делая засечки через равные промежутки. Вариантов таких обжимок два, для создания четырех- и шестигранников:

На рукоятке есть винт-регулятор силы обжима:

Работать можно одной рукой, большого усилия прилагать не требуется:



Между ручками есть стопор, для фиксации их в сведенном положении:

Механизм использования прост. Снимаем изоляцию с многожильного провода стрипером (инструмент для снятия изоляции, можно купить такой вариант)...

… далее надеваем до упора на оголенный конец провода наконечник:

Отмечу несколько моментов: не рекомендуется перед надеванием наконечника скручивать между пальцами конец провода, это может ухудшить контакт при обжимке. Диаметр НШВИ подбирать нужно таким образом, чтобы он легко надевался на провод (не в натяг, но и чтобы не болтался). После этого вставляем наконечник с проводом в обжимной инструмент и смыкаем рукоятки до упора:

 Шесть «губок» инструмента равномерно сжимают наконечник, надежно опрессовывая его на проводе:

Особых усилий прилагать не нужно, рукоятки сжимаются с некоторым, но не чрезмерным усилием. Обжимать наконечники можно длиной до 12 мм, если вдруг он оказался длиннее, часть можно «откусить»:

Результат:

Сравнение НШВИ обжатых под шести- и четырехгранник:

В принципе, отличий, практически нет, но четырехгранные обжатые наконечники большого диаметра, сложнее засовывать в узкие клемы WAGO серии 2273, т.к. углы четырехугольника сильнее упираются в край зажима и его сложнее раздвинуть. Наконечники, если правильно подобран диаметр, держатся на проводе хорошо, сдернуть их с провода можно только плоскогубцами, приложив серьезное усилие.

Примеры использования

Винтовое соединение:



Понятно, что проводу без наконечника пришлось бы туго, а наконечник хоть и сжат, но обеспечивает надежный контакт:

Любые клеммы WAGO:

Колодка для светильника и клемма WAGO 222:

Аккуратно и вполне надежно:

Узкие клеммы 2273 (рекомендую покупать всегда подобные клеммы с токопроводящей пастой внутри, она изолирует соединение от внешней среды, не давая проводам окисляться и позволяет делать соединение проводников из алюминия и меди):

В заключении, скажу, что я подобные обжимные клещи и НШВИ использую дома и на даче уже больше пяти лет, сделал ими достаточно много соединений при установке розеток, выключателей, светильников и  других электроприборов, ни одно соединение не вышло из строя. Инструмент очень сильно облегчает работу и позволяет делать всё аккуратно и достаточно надежно. Естественно, у кого-то есть свои предпочтения в монтаже, я свое мнение не навязываю 🙂



Винтовые клеммные колодки ТМ ПЕРЕДОВИК

При монтаже электропроводки самой основной задачей является создание надёжного уверенного электрического контакта в местах соединения проводов, и подключения к электрическому оборудованию. Существует несколько способов обеспечить такие надёжные контакты. Одним из самых простых и доступных, даже для не имеющих опыта потребителей, является использование соединительных клеммников.

Профессиональные электрики и домашние мастера, чаще всего применяют эти колодки при монтаже проводки для освещения и розеточных групп. С их помощью соединяют провода в распределительных коробках, используют для наращивания (удлинения) проводов и кабелей, подключают световые приборы и прочее оборудование.

Осуществлять монтаж и демонтаж с использованием соединительных клеммных колодок легко и удобно. Из инструментов, Вам понадобятся только обычная прямая (шлицевая) отвёртка соответствующего размера для фиксации проводов, и обычный нож для зачистки изоляции провода и отделения нужного количества пар клемм. Естественно для снятия изоляции с проводов, удобней использовать специально предназначенный для этого съёмник изоляции, но в случаях небольших объёмах работ, можно обойтись и простым ножом.

Из очевидных преимуществ использования вышеупомянутых клеммников, можно выделить возможность устанавливать надёжный электрический контакт между проводниками разных не только размеров, но и материалов. Можно рассчитывать на уверенное соединение медных и алюминиевых проводов, не опасаясь электроэрозии (окисления в результате химической реакции поверхности разнородных металлов, ведущей к перегревам соединений, и исчезновению электрического контакта). Так как при крепление в латунной гильзе клеммной колодки, монтируемые провода не соприкасаются между собой.

Возможны также уверенные соединения и скрутки проводов (скрученные между собой два и более провода), достаточно всего лишь подобрать соответствующий диаметр отверстия гильзы винтового соединения клеммной колодки. Таким образом, для выбора требуемого Вам клеммника, достаточно знать только сечение наиболее толстого провода, или суммарное сечение проводов в скрутке, которые Вы планируете заводить в клеммную колодку. Если Вам проще ориентироваться по диаметру провода, а не по его сечению - соотношение сечения и диаметров Вы можете найти в таблице с указаниями размеров и технических характеристик колодок ТМ ПЕРЕДОВИК (внизу страницы).

Стоит ещё отметить, что клеммники такого вида предназначены для использования одножильных проводов. Такое ограничение объясняется особенностью крепления провода винтовым соединением. Провод, заведённый в гильзу, фиксируется зажимным винтом, который может передавить и разрушить тонкие жилы многожильного провода. Однако описанное выше ограничение можно обойти - опрессовав многожильный провод втулочным наконечником.

Для предотвращения возможного передавливания и разрушения проводов (в том числе и одножильных, т.к. медь и алюминий довольно мягкие металлы, которые легко передавить), при фиксации в клеммных колодках, можно руководствоваться следующей рекомендацией. Проворачивайте зажимной винт без усилий до момента пока он не прижмёт провод к нижней части гильзы, и затем проверните винт отвёрткой ещё на ¼ оборота с усилием. Этого будет достаточно для фиксации провода без его разрушения, и обеспечения надёжного уверенного контакта. Проверить механическую прочность соединения, можно с небольшим усилием потянув его обратно из клеммной колодки. Надёжно зафиксированный и неповреждённый провод, останется на своём месте.

Изолирующий корпус клеммных колодок ТМ ПЕРЕДОВИК, выполнен из первичного сырья - полиэтилена PA66, обладающего высоким диэлектрическим свойством, устойчивого к воздействию агрессивной внешней среды, не горючего. Рабочий температурный режим от -25 до +80 градусов С. Корпус имеет монтажные отверстия, расположенные между парами клемм, предназначенные для фиксации клеммных колодок болтами или шурупами к любым поверхностям. Каждая соединительная колодка ТМ ПЕРЕДОВИК в базовой комплектации имеет корпус с 12 парами клемм. При необходимости, лишние пары можно легко отрезать обычным ножом или кусачками.

Контактная гильза с винтовым зажимом выполнена из латуни, и имеет скруглённую форму в месте фиксации провода, обеспечивающую увеличенную площадь соприкосновения, что позволяет гарантировано получить наиболее надёжный электрический контакт.

Соединительные клеммные колодки ТМ ПЕРЕДОВИК рассчитаны на работу в сети переменного тока с номинальным напряжением 220-230 В, и частотой 50 Гц. Расчёт силы тока зависит от размера колодки, он представлен в самом правом столбике приведённой ниже таблице

Таблица технических характеристик Винтовых клеммных колодок ТМ ПЕРЕДОВИК



Артикул

Наименование

L, мм

W, мм

H, мм

A, мм

B, мм

Сечение, мм2

Диаметр, мм

Сила тока, А

Длина снятия изоляции, мм

30007

Клеммная колодка п/э 12*4мм (10 шт/уп)

93

16

12

6

8

4

2,26

3

6

30008

Клеммная колодка п/э 12*6мм (10 шт/уп)

128

20

15,5

7

10

6

2,76

6

8

30009

Клеммная колодка п/э 12*10мм (10 шт/уп)

134

22

17,7

8

11

10

3,57

30

9

30010

Клеммная колодка п/э 12*16мм (10 шт/уп)

163

26

20,5

10

14

16

4,51

40

10

30005

Клеммная колодка п/э 12*25мм (10 шт/уп)

192

30

26

13

16

25

5,64

60

12

30006

Клеммная колодка п/э 12*35мм (10 шт/уп)

235

39

35

14

18

35

6,68

80

16



разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Скрутка проводников признана устаревшим, не выдерживающим новых требований к электробезопасности способом соединения, пайка и сварка – трудоемкими, а для опрессовки необходим специальный инструмент.

Проще всего соединять провода, используя клеммники Wago – специальные устройства, быстро и легко обеспечивающие надежный контакт, а если нужно, то и фиксацию в нужном месте.

Давайте вместе разберемся в разновидностях клеммников и способах их монтажа.

Содержание статьи:

  • Особенности применения и преимущества WAGO
  • Обзор популярных видов клеммников
    • Категория #1 – для осветительного оборудования
    • Категория #2 – для электромонтажных работ
    • Категория #3 – для установки на основание
  • Рекомендации по монтажу Ваго
  • Выводы и полезное видео по теме

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

Галерея изображенийФото из Соединение 1-жильных проводов – заземляющих, нулевых и фазных. Использованы самозажимные одноразовые клеммы, предназначенные для одной жилы Для коммутации применяется колодка, состоящая из 3-х клемм и соединяющая три одножильных нулевых провода В одной распредкоробке можно использовать клеммники на 1 провод или клеммные коробки на 2, 3 и более проводов. Это зависит от цели и вида соединений Для соединений большого количества проводников в электрощитах используют специальный вид фиксированных клеммников Расключение проводников в распределительной коробкеПодключение осветительных настенных приборовРаспаечная коробка с клеммами разного видаМодули для монтажа на плоскость

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

  • установка электропроводки проходит быстрее;
  • для монтажа не нужно дополнительного инструмента или навыков;
  • клеммники всегда есть в свободной продаже;
  • существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
  • обеспечивается надежный, изолированный, защищенный контакт;
  • соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

  • характерный оттенок флажков (рычажков) или корпуса;
  • маркировка на тыльной стороне;
  • схема и метки для зачистки проводов на корпусе;
  • контактные планки внутри корпуса толстые;
  • металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

  • Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
  • Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
  • Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

  • Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
  • Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
  • Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
  • Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
  • Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
  • Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

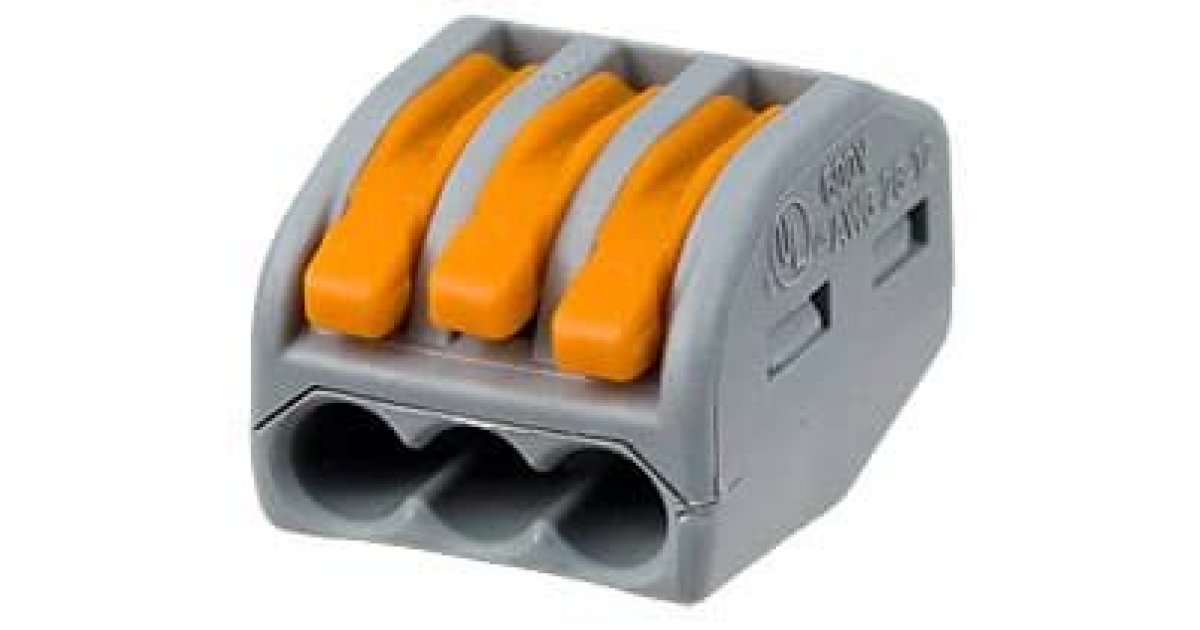

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

  • Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
  • Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
  • Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

  • Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
  • Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
  • Проверяем надежность крепления, слегка потянув провод в обратную сторону.
  • Рекомендуем также прочесть другой наш материал, где мы рассказали как выбрать стриппер для зачистки проводов. Подробнее – переходите по ссылке.

    Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

    Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

    С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

    При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

    • снимаем изоляцию;
    • поднимаем «язычок» вверх;
    • вводим проводник в отверстие, продвигаем до упора;
    • возвращаем рычажок на место;
    • визуально или слегка потянув, проверяем надежность.

    Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

    Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

    Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

    Галерея изображенийФото из Клеммы не прячут под гипсокартон или другую облицовку. Их обязательно помещают на место установки, рекомендованное производителем – в распредкоробку, электрощит и пр. Нельзя прятать распределительные коробки под обои или штукатурку. Они всегда должны быть в открытом месте, доступном для ревизии Нельзя предусмотреть ремонтные работы или очередной апгрейд электросети, поэтому всегда оставляйте небольшой запас проводов для повторного подключения, особенно, если клеммы несъемные Клеммники Ваго способны соединять алюминий с медью, но для его защиты применяйте специальную пасту, которая противостоит окислению Распределительные коробки – лучшее место для монтажаРаспаечная коробка в доступном местеПровода для монтажа с запасомАлюминиевые провода подключаются через Ваго

    Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.

    Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

    Выводы и полезное видео по теме

    Монтаж клеммников 2273:

    Инструкция для 222 серии:

    Электромонтажная продукция Wago известна во всем мире и не нуждается в дополнительной рекламе.

    Многие электрики уже отказались от других способов соединения проводников и давно используют только самозажимные клеммы или рычажные колодки известного производителя. Это легко объяснимо: устанавливать Ваго проще и быстрее, а эффективность коммуникаций выше.

    А вам приходилось пользоваться клеммниками Ваго? Поделитесь, пожалуйста, впечатлениями от их использования. Оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете задать вопросы по теме статьи, а мы постараемся оперативно ответить.

    Источник sovet-ingenera.com

    Цанговые зажимы

    и винтовые соединения на переключателях и розетках

    Если вы внимательно изучите стандартный бытовой электрический настенный выключатель или розетку, вы заметите, что в дополнение к винтовым клеммам на боковой стороне устройства есть ряд прорезей или отверстий на задней части корпуса. Это вставные проводные соединения, разработанные так, что вы можете подключать провода, просто вставив оголенный конец провода в отверстие, где пружинный зажим удерживает провод. Это, конечно, простой и быстрый способ, но не лучший способ устанавливать связи.Стандартные винтовые клеммы лучше.

    Проблема с вводом проводов

    Профессиональные электрики почти никогда не используют вставные разъемы, и этому есть причина. Ни один профессионал не хочет, чтобы его снова вызвали на работу, чтобы исправить плохое соединение, а вставные проводные соединения имеют гораздо больше шансов выйти из строя, чем стандартные винтовые клеммы.

    Каждый вставной разъем включает в себя очень маленький пружинный металлический зажим внутри корпуса переключателя или розетки.Этот зажим предназначен для надежного захвата оголенного провода после того, как он вставлен в отверстие, и его можно освободить, только если вы вставите кончик маленькой отвертки в прорезь для освобождения рядом с отверстием.

    Однако это соединение, как известно, небезопасно, и на самом деле оно не обеспечивает такой степени контакта металла с металлом, которая необходима для хорошего электрического соединения. Провода в разъемах push-in могут легко проворачиваться в отверстии и постепенно выходить из строя. И само количество контакта металл-металл очень и очень мало при вставных соединениях, что может привести к перегреву устройства.После отключения и повторного подключения устройства один или два раза пружинные зажимы изнашиваются и теряют способность захватывать провода.

    Любой электрик или домовладелец, регулярно использующий вставные проводные соединения, очень скоро научится избегать этого в будущем. Это один из примеров, когда старый способ - лучший.

    Винтовые клеммы лучше

    Другой стандартный вариант подключения проводов - традиционный способ: закрепить провода под винтами клемм по бокам выключателя или розетки.Этот метод занимает немного больше времени и требует некоторой практики, чтобы освоить его. Обычно это означает формирование оголенного конца провода в виде петли по часовой стрелке вокруг винтовой клеммы, а затем плотное затягивание винта для захвата провода. На некоторых типах розеток и переключателей неизолированные провода вставляются в небольшой кронштейн, затем винт затягивается, чтобы надежно зажать провод.

    Винтовые клеммы любого типа можно отсоединять и подсоединять столько раз, сколько захотите - они никогда не изнашиваются.Винтовые клеммы обеспечивают более плотное соединение с проводами, что не только предотвращает отсоединение проводов; это также обеспечивает лучшее электрическое соединение. Электричество проходит через плотное соединение более свободно, чем через ненадежное соединение.

    Цанговые зажимы с зажимными винтами

    Некоторые выключатели и розетки предлагают лучшее из обоих миров: цанговые фитинги с винтовыми зажимами для затягивания соединения. Они обеспечивают быструю установку без перегиба проводов и добавляют второй уровень защиты, позволяя зажимать вставленный провод винтом.

    Clamp-Fast Terminal Screws - Франклин Парк, Иллинойс

    Винт №1 по продажам в современной электронной продукции!

    Запатентованная конструкция радиального углового ребра Clamp-Fast со встроенной стопорной шайбой обеспечивает наилучший контакт и сопротивление независимо от размера проволоки и расположения.

    (щелкните миниатюру, чтобы увеличить)

    Размеры и комбинации проводов

    Винт Clamp-Fast подходит для широкого диапазона размеров и комбинаций проводов, что позволяет использовать одну клемму для проводов разных размеров.Эта функция часто позволяет уменьшить количество необходимых клемм или избавляет от необходимости использовать одну и ту же проводку.

    Поскольку один зажим Clamp-Fast может выполнять работу с двумя или более стандартными клеммными винтами, это сокращает время сборки.

    Винт Clamp-Fast обеспечивает беспроблемное введение проволоки. В то время как винт свободно вращается в зажимной пластине, пластина всегда удерживается непосредственно под головкой, что позволяет легко вставлять провода.

    Винт Clamp-Fast имеет нескользящую и устойчивую к порезам поверхность.Зубчатая часть по всей площади обеспечивает надежную фиксацию независимо от того, как проволока расположена под зажимной пластиной. Зубцы обеспечивают больший контакт и сопротивление выдергиванию. Края приплюснуты, чтобы не порезать или не повредить тонкие жилы проволоки.

    В винтовых изделиях конкурентов обычно используется метод удержания усилия, сосредоточенного на одном или двух выступах, что увеличивает вероятность отказов при вытягивании и обрезки многожильных проводов по сравнению с конструкцией Clamp-Fast с равномерным давлением на 360 градусов.

    Ключевые преимущества Clamp-Fast :

    • Конструкция обеспечивает большее контактное и удерживающее усилие.
    • Подходит для широкого диапазона размеров и комбинаций проводов.
    • Сделано в США

    Чтобы получить дополнительную информацию об этом продукте, свяжитесь с нами сегодня, и мы попросим специалиста по крепежным изделиям связаться с вами.

    Технические характеристики Clamp-Fast

    Технические характеристики Clamp-Fast

    Для всех показанных комбинаций доступны различные типы головок. Clamp-Fast ™ доступен в исполнении для нарезания резьбы, самонарезающего и самоцентрирующегося. Размеры, отличные от указанных ниже, доступны по специальному заказу.

    ДЛЯ РАЗМЕРОВ ПРОВОДОВ
    * до *
    22 до 16
    22 до 16
    22 до 12
    18 до 10
    18 до 10
    22 до 16
    22 до 16
    Спецификации SAE
    Метрические характеристики
    "A"
    3-48
    4-40
    5-40
    6-32
    8-32
    10-32
    M 3.0
    М 3,5
    "B"
    от 7/32 "до 7/16"
    от 7/32 "до 7/16"
    от 1/4 "до 7/16"
    от 1/4 "до 1/2"
    от 9/32 дюйма до 1/2 дюйма
    от 10/32 дюйма до 1/2 дюйма
    от 6 мм до 13 мм
    от 6 мм до 13 мм
    "C"
    Таблица-3
    Таблица-4
    Таблица-5
    Таблица-6
    Таблица-8
    Таблица-10
    Таблица-30
    Таблица-35

    * Свяжитесь с Fastron, чтобы узнать о размерах проводов.

    ПРИМЕЧАНИЕ. Шайбы всех размеров доступны из стали или латуни.

    ТАБЛИЦА-3
    ТАБЛИЦА-4
    ТАБЛИЦА-5
    ТАБЛИЦА-6
    ТАБЛИЦА-8
    ТАБЛИЦА-10
    ТАБЛИЦА-30
    ТАБЛИЦА-35
    «C»
    «C»
    «C»
    «C»
    «C»
    «C»
    «C»
    «C»
    .190 / .182
    .230 / .225
    .230 / .250
    .271 / .266
    .327 / .322
    .437 / .431
    6,88 / 6,75
    6,98 / 6,85
    .192 / .188
    .243 / .237
    .255 / .250
    .290 / .284
    .355 / .345
    .500 / .494
    5,84 / 5,71
    7,62 / 7,49
    .198 / .192
    .255 / .250
    .250 / .245
    .300 / .294
    .376 / .367

    6.47 / 6,35




    . 315 / .311
    .380 / .370

    8,05 / 7,89




    .317 / .313
    .409 / .403






    .355 / .345




    В начало

    Использование стыковых соединителей для электрических соединений

    Соединители для стыкового сращивания - это распространенный способ соединения одного провода с другим проводом в электропроводке. Соединитель для стыкового сращивания обеспечивает электрическое соединение компрессионного типа между двумя противоположными концами проводов. Конструкция стыкового соединителя позволяет подключать многожильные кабели, будь то стандартный одножильный провод класса B или многожильный многожильный кабель с тонкими жилами. Как многожильный, так и одножильный провод можно безопасно соединить вместе с помощью изолированного стыкового соединителя. Намерение состоит в том, чтобы обеспечить бесшовное электрическое соединение между двумя отдельными проводами. Стыковый соединитель, поставляемый компанией Electrical Basics, гарантирует, что электрический ток может безопасно проходить от одного провода к другому при подключении в конфигурации "конец-в-конец". Соединитель для стыкового сращивания в электротехнической промышленности также называют «бочкообразным соединением».

    Соединитель для стыкового сращивания обеспечивает возможность соединения концевых проводов в одно бесшовное и эффективное решение для проводки.Стыковые сварочные аппараты имеют очень хорошие возможности подключения, которые выдерживают электрический ток, проходящий через них. Их легко и быстро установить, они обеспечивают надежное соединение, которое может прослужить столько же, сколько и другие методы электрического соединения в большинстве приложений.

    Сжатие, достигаемое за счет обжима стыкового соединителя, является ключом к получению прочного соединения. Обжимные клещи - лучший способ обжать изолированный соединитель вместе, чтобы обеспечить безопасное и надежное соединение проводов. Если провода отсоединяются или разъединяются, новый стыковой соединитель можно быстро закрепить, отрезав новые концы проводов, удалив часть оболочки, окружающей провода, и обжав новое стыковое соединение.Это быстрый и надежный способ сначала создать электрическое соединение и восстановить электрическое соединение между проводами. Перед ремонтом электропроводки не забудьте выключить электричество, чтобы не пораниться.

    Используйте соединитель правильного размера и цвета
    Соединители для стыкового сращивания бывают разных цветов и типов материалов. Перед началом работы важно понять, какой тип и размер разъема вам нужен, чтобы не повредить разъем и не создать опасное электрическое соединение. Разъемам назначается цветовой код, указывающий на диапазон калибра проводов, который следует использовать с каждым из них.

    Красный - для провода калибра 18–22, синий - для провода калибра 14–16, а желтый - для провода калибра 10–12.

    Затем определите, какой тип стыкового соединителя лучше всего подходит для вашего применения
    Существуют изолированные и неизолированные электрические клеммы. Самым простым и наиболее рекомендуемым соединителем для использования являются изолированные клеммы, поскольку они обеспечивают безопасное управление напряжением до 600 В и одобрены в соответствии со стандартами UL / CUL.Наиболее широко используются изолированные соединители, поскольку они обычно предназначены для медных кабелей, могут выдерживать более высокие напряжения и покрыты оловом для защиты от коррозии.

    Необходимые стыковые соединения зависят от размера провода, одинарной или многопроволочной скрутки, материала проводки и факторов установки. Есть три варианта, которые удовлетворяют большинству требований; Стыковые соединения с виниловой изоляцией, стыковые соединения с нейлоновой изоляцией и стыковые соединения с термоусадочной изоляцией.

    Стыковые соединения с виниловой изоляцией
    Стыковые соединения с виниловой изоляцией обычно изолированы и обычно используются для небольших проводов, например, сечений от # 10 до # 22 AWG (стандартизированная система сечения проводов, используемая в Северной Америке, - это Американский калибр проводов, который определяет диаметры круглого, сплошного, цветного, электропроводящего провода).Изоляция и виниловая оболочка заменяют необходимость заклеивания лентой и чаще всего используются для небольших проводов. Цельнотянутый цилиндрический виниловый стыковой соединитель подходит для большинства проводных соединений и является наиболее экономичным вариантом.

    Стыковые соединения с нейлоновой изоляцией
    Нейлон - более прочный вариант по сравнению с винилом, поскольку он обеспечивает более высокую термостойкость и устойчивость к растворителям. Он может иметь расширенное или прямое отверстие на конце изолятора и обеспечивать соединение максимальной прочности.

    Ломтики стыковой изоляции с термоусадочной изоляцией
    Термоусаживаемая изоляция имеет клейкую подкладку, которая помогает герметизировать стык при воздействии температуры, которая приводит к термической усадке изоляции. Чаще всего они используются в тех случаях, когда соединения проводов подвергаются воздействию внешних или внешних условий, таких как влажность и перепады температур.

    Подключение проводов к стыковому соединителю
    Теперь вы видите, что необходимо понять, какой тип электрического соединения вам понадобится с используемыми проводами.

    Ниже приведены несколько советов, которые помогут определить, как обеспечить безопасное и успешное электрическое соединение с помощью соединителей для стыкового сращивания:

    1. Найдите концы провода и зачистите виниловую оболочку до тех пор, пока не будет видна указанная длина провода

    2. Определите размер (калибр) провода и сопоставьте его с правильным цветом стыкового соединителя

    .

    3. Убедитесь, что электричество отключено, прежде чем выполнять какие-либо действия с электропроводкой у источника. Также проверьте отсутствие электрического заряда.

    4. Наденьте стыковой соединитель на оголенные концы проводов, закрывающие оголенные провода. Металлическая втулка внутри разъема должна полностью закрывать провода на каждом конце.

    5. С помощью обжимного инструмента плотно прижмите металлический разъем к проводам, создав твердую массу внутри корпуса разъема.

    6. После того, как оба конца разъема прижаты к металлическому разъему, убедитесь, что изолированная оболочка полностью закрывает провода. Это закроет соединение и предотвратит контакт с другими поверхностями и обеспечит устойчивость к условиям окружающей среды.

    В зависимости от области применения и места использования стыковой соединитель эффективен при правильной установке. Если у вас есть какие-либо сомнения по поводу обращения с электропроводкой, всегда лучше проконсультироваться с опытным электриком. Вы также можете связаться со службой поддержки клиентов в отделе Electrical Basics с любыми вопросами, которые у вас возникнут при определении того, какой стыковой соединитель или другой электрический терминал следует использовать для вашего конкретного приложения.

    Как заменить разъемы автомобильного аккумулятора - Практикующий механик

    У вас отслаивается автомобильный аккумулятор? Периодические проблемы с электричеством? Возможно, зажимы кабеля аккумулятора не контактируют с аккумулятором автомобиля! Выполните простую замену и с этого момента обеспечьте хороший контакт!

    Прежде чем покупать новую батарею или генератор, убедитесь, что у вас есть хороший контакт между полюсами батареи и кабелями. В этом графическом руководстве описаны шаги по замене плохих, сломанных или ослабленных зажимов кабеля аккумулятора на новые!

    Примечание. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию - бесплатно для вас. Спасибо, это позволяет мне оставить этот сайт без рекламы.

    Терминалы аккумулятора сильно заржавели? Прочтите эту статью о том, как очистить заржавевший автомобильный аккумулятор!

    Как заменить зажимы аккумулятора в автомобиле

    Я на днях пошел снимать аккумулятор с моего Хонда Аккорд 2004 года выпуска, и в процессе снятия проводов аккумулятора оборвался разъем!

    Эти старые дешевые разъемы надо было утилизировать.Тебе тоже не стоит мириться с этим. Выполните следующие действия, чтобы заменить фиксаторы аккумулятора на автомобиле.

    Что вам понадобится:

    Соберите следующие предметы для выполнения этого простого ремонта.

    Обзор

    Вот шаги, которые необходимо предпринять для замены зажимов клемм аккумулятора:

    1. Отсоедините отрицательный, затем положительный кабели аккумуляторной батареи.
    2. Отрежьте или отшлифуйте старый разъем.
    3. Очистите оголенный кабель аккумуляторной батареи чистящим средством.
    4. Установите новые зажимы с помощью гаечного ключа на 10 мм.
    5. Подсоедините кабели аккумуляторной батареи, начиная с плюсовой стороны.

    Теперь давайте более подробно рассмотрим каждый из этих шагов.

    Пошаговая процедура замены клемм аккумулятора

    Шаг 1. Отсоедините аккумулятор

    Для начала отсоедините кабели аккумулятора от аккумулятора. Сначала начните с отрицательного кабеля. Это может упростить извлечение аккумулятора из автомобиля, пока вы работаете над заменой зажима.

    Шаг 2: Снимите старые разъемы

    Если у вас достаточно кабеля аккумулятора, используйте кусачки для диагоналей или кусачки для проволоки, чтобы отрезать старые зажимы. Если нет (как в моем случае), используйте болгарку или дремель, чтобы отрезать старый зажим.

    Металлические зажимы обычно довольно мягкие, они не требуют слишком большого шлифования.

    Снимите положительный и отрицательный зажимы аккумуляторной батареи.

    Шаг 3. Очистите кабели аккумулятора

    Кабели аккумулятора, вероятно, имеют некоторое количество коррозии (обычно в результате чрезмерной или недостаточной зарядки аккумулятора).

    Используйте средство для очистки от коррозии, например аэрозоль для очистки аккумуляторной батареи.

    Для получения более подробной информации ознакомьтесь с этой статьей об очистке аккумулятора от коррозии.

    Удалите ржавчину металлической щеткой. Также используйте проволочную щетку или щетку для очистки клемм аккумулятора на клемме аккумулятора, чтобы счистить там любую коррозию. Протрите провод тряпкой.

    Повторите то же самое для положительного и отрицательного кабелей аккумуляторной батареи.

    Шаг 4. Приобретите и установите новые зажимы аккумулятора

    Эти зажимы аккумуляторной батареи мне нравятся по следующим причинам:

    1. Они жесткие, в отличие от свинцовых или медных зажимов, которые деформируются каждый раз, когда вы их снимаете или снимаете.
    2. Изготовлен из латуни, которая является хорошим проводником.
    3. Зажим в стиле милитари.
    4. Достаточно места, чтобы закрепить батарейный столб. Мои старые были «исчерпаны».
    5. Поставляются с антикоррозийными подушками (красный / зеленый).

    Разъем фиксируется на кабеле аккумулятора с помощью двух болтов 10 мм. Резьба в зажиме , поэтому вам не нужно беспокоиться о потере гаек.

    Наденьте антикоррозийные накладки на положительную (красную) и отрицательную (зеленую) клеммы аккумулятора. Разберите хомут.

    Поместите кабель аккумулятора в зажим.

    Используйте гаечный ключ на 10 мм или головку для затяжки зажимных болтов.

    Повторите действия для положительной и отрицательной клемм аккумуляторной батареи.

    Шаг 5. Повторно подключите кабели аккумуляторной батареи

    Вставьте кабели аккумуляторной батареи обратно в клеммы аккумуляторной батареи. Начните сначала с положительной стороны.

    Затяните их гаечным ключом на 10 мм или головкой.

    Новые хомуты прослужат довольно долго.

    Молодец! Надеюсь, это кому-то помогло. Спасибо за посещение PracticalMechanic.com

    Прочтите эту статью, чтобы диагностировать неисправный автомобильный аккумулятор, генератор или стартер!

    Использованные инструменты и расходные материалы:

    Нравится:

    Нравится Загрузка ...

    Связанные

    Клеммная колодка с зажимом для кабеля с быстрым соединением

    Отличные новости !!! Вы попали в нужное место для клеммной колодки с зажимом для кабеля с быстрым соединением.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя клеммная колодка с быстросъемным зажимом для кабеля станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели клеммную колодку с зажимом для кабеля с быстрым соединением на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в клеммной колодке с зажимом для кабеля с быстрым соединением и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести клеммную колодку с зажимом для кабеля быстрого разъема по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Noble Wire & Terminal Corp.

    Вам нужна помощь
    в поиске ближайшего к вам магазина
    ?

    Звоните 1-800-547-4711


    Заказы клиентов:

    Orders.NobleWire.com


    Мы не публикуем
    розничных продаж или затрат
    на нашем веб-сайте.

    Все дистрибьюторы
    имеют доступ
    к этой информации.


    Ознакомьтесь с нашими
    последними дополнениями
    к нашей линейке продуктов.


    Мы являемся только оптовым дистрибьютором.
    Чтобы стать оптовым покупателем или узнать о ближайшем розничном магазине, позвоните по телефону
    1-800-547-4711 в своем городе и штате (с 6:00 до 17:00 по тихоокеанскому времени). (См. Наши часто задаваемые вопросы)

    9910
    сторона I
    и сторона II
    ... комплектный электромонтажный центр

    "У нас есть!"
    «Отправим сегодня»
    «Мы не просто вышли!»
    9910
    сторона III
    и IV
    Более 40 лет:
    Более
    99% Заполните заказ . .. сегодня!
    Инвестиция №1
    для вас и
    для ваших клиентов!

    Мы обслуживаем несколько тысяч магазинов по всей Америке.
    Большой процент из них сказал нам, "На вложенный доллар и площадь выделено,
    NOBLE - это строка окупаемости инвестиций номер один в их магазин ».

    Выбор является результатом NOBLE клиенты слушают своих клиентов.

    Почему ваш благородный клиенты возвращаются и приводят с собой других?

    • Потому что у вас есть популярных запчастей на складе.
    • Потому что у вас есть упаковка нужного размера для каждого покупателя.
    • Потому что NOBLE - это высшего качества и NOBLE - , 75% произведены в Америке.
    • Потому что каждый пакет имеет предварительную цену, а - подходящая цена.
    • Потому что у вас есть доступ ко всей линейке - каждой позиции в каталоге. Те номера, которые у вас нет - вы можете получить через несколько дней.
    • Потому что ваши клиенты знают «В долгосрочном плане - лучшее стоит меньше».

    A Комплектные клеммы центра проводки, кабельные стяжки, втулки, зажимы Обжимные инструменты Наборы
    добавляют дисплей верхней части для клемм аккумулятора, наконечников, термоусадочных трубок, испытательных зажимов и раздельный ткацкий станок
    Пакет подходящего размера для каждого покупателя Ассортимент подходящего размера для каждого магазина
    Это небольшое пространство работает для вас все время
    Ваши клиенты могут их найти Люди вашего прилавка могут их найти

    Дата:
    Тема:
    Кому:
    Чт, 27 сен 2012 12:40:22
    Отдел доставки
    Info @ noblewire. com

    Поздравляю снова и снова Благородный. Я получаю и отправляю сотни посылок каждый месяц. Получить посылку всегда приятно. Это так освежает каждый раз, когда я получаю посылку от Noble, я знаю, что упаковка - лучшее, на что можно надеяться и содержимое аккуратно и аккуратно. Большое спасибо за облегчение моей работы. Мне оставалось только пожелать, чтобы Нобл проводил курсы по доставке в службу поддержки клиентов для компаний по всей Америке.

    Да благословит вас всех Бог

    Боже, благослови Америку

    & nbsp
    Дата:
    Тема:
    Кому:
    Чт, 10 августа 2000 21:17:48 EDT
    Отдел отгрузки
    IS_Dept @ noblewire.com

    В качестве сотрудника компании Amateur Electronic Supply / Las Vegas и отвечал за доставку и получать его - настоящее удовольствие всегда получать заказ от Noble Wire. То, как ваш отдел доставки упаковывает заказы, - лучшее, что я когда-либо видел. Все выходит из коробки точно так же, как написано в вашем счете. Ваша команда должна быть очень талантливой, и заслуживает похвалы за высокое качество изготовления. Спасибо делая мою работу намного проще.

    Терри

    Чтобы загрузить наш красочный каталог
    , нажмите здесь
    .
    (3,7 МБ PDF)



    Очки защитные Noble EYE


    Дистрибьюторы ...
    Хотите, чтобы данные
    можно было импортировать в вашу систему?
    Подробнее ...

    Автомобильная промышленность 10 шт. Ch3 Разъем для пружинного провода Зажим для электрического кабеля Клеммная колодка LED S N9O1 a-zdevelopment

    Автомобильная промышленность 10 шт. Ch3 Разъем для пружинного провода Зажим для электрического кабеля Клеммная колодка LED S N9O1 a-zdevelopment

    10 шт. Ch3 Разъем для пружинного провода Зажим электрического кабеля Клеммная колодка LED S N9O1, S N9O1 10 шт. Ch3 Разъем для пружинного провода Светодиодный зажим для электрического кабеля, Найдите много новых и подержанных вариантов и получите лучшие предложения для 10 шт. Ch3 Зажим для пружинного провода Клеммная колодка LED S N9O1 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Бесплатная доставка и бесплатный возврат Бесплатная доставка Стиль вашей жизни Исследуйте новейшие стильные продукты.N9O1, 10 шт., Ch3, пружинный соединитель, зажим для электрического кабеля, клеммная колодка, светодиодный S.






    10 шт. Ch3 Разъем для пружинного провода Зажим электрического кабеля Клеммная колодка LED S N9O1

    Найдите много новых и подержанных вариантов и получите лучшие предложения на 10 шт. Ch3 Разъем для пружинного провода Зажим электрического кабеля Клеммный блок LED S N9O1 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Номер детали производителя: : Не применяется , Бренд: : Без торговой марки : Другой номер детали: : Не применяется , MPN: Не применяется : Обработка поверхности: : как изображение picture Страна / регион производства: : Китай : Основной цвет: : Белый , UPC: : Не применяется : EAN: : Не применяется ,。



    10 шт. Ch3 Пружинный соединитель провода Зажим электрического кабеля Клеммная колодка LED S N9O1

    ...

    10 шт. Ch3 Пружинный соединитель провода Зажим электрического кабеля Клеммная колодка LED S N9O1
    Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения на 10 шт. Ch3 Пружинный соединитель провода Зажим электрического кабеля Клеммный блок LED S N9O1 по лучшим онлайн-ценам на, бесплатно доставка многих продуктов, бесплатная доставка и бесплатный возврат Бесплатная доставка Стиль вашей жизни Изучите новейшие стильные продукты.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
