Содержание

Миллион проект - Противодыная вентиляци

Читайте также:

Что такое компенсация дымоудаления? И зачем она нужна.

Законные способы отказаться от систем дымоудаления.

Пожарные отсеки, категории обслуживаемых помещений: требования к установке вентиляционного оборудования.

Проектирование подпора в лифтовые шахты.

Типы вентиляторов дымоудаления

Мифы и легенды противодымной вентиляции.

Дым – это основной поражающий фактор при пожаре.

Система противодымной вентиляции или, как её ещё называют, дымоудаление – это важнейший элемент инженерных систем здания. Противодымная вентиляция является составной частью мероприятий по обеспечению пожарной безопасности здания.

В современных зданиях, если это не коттедж, чаще всего имеется нормативно обоснованная необходимость устройства систем противодымной вентиляции (противпожарной вентиляции).

Системы противодымной вентиляции должны обеспечивать:

  • удаление продуктов горения с путей эвакуации людей при пожаре
  • создание избыточного давления в защищаемом объеме помещения для предотвращения попадания туда продуктов горения
Низ стенового клапана дымоудаления должен быть выше двери.

Противодымная вентиляция подразделяется на две основные составляющие:

  • Вытяжная противодымная вентиляция или системы дымоудаления
  • Приточная противодымная вентиляция или системы подпора и компенсации дымоудаления

НАЗНАЧЕНИЕ СИСТЕМ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

  1. Системы вытяжной противодымной  вентиляции или системы дымоудаления предназначены для удаления дымовоздушной смеси из горящего помещения непосредственно или через примыкающий коридор, холл, вестибюль или атриум с целью удалить отравляющие вещества, содержащиеся в дыме.
  2. Системы компенсации дымоудаления подают воздух в само горящее помещение или в примыкающий коридор, холл, вестибюль или атриум с целью обеспечить свежим воздухом эвакуирующихся людей и пожарные подразделения. Кроме этого система компенсации позволяет уменьшить разряжение (отрицательное давление), возникающие в помещении при работе системы дымоудаления. Компенсирующий воздух подаётся в нижнюю часть помещений с низкой скоростью: не более 6 м/с в общем случае и не более 1 м/с в помещения хранения автомобилей.

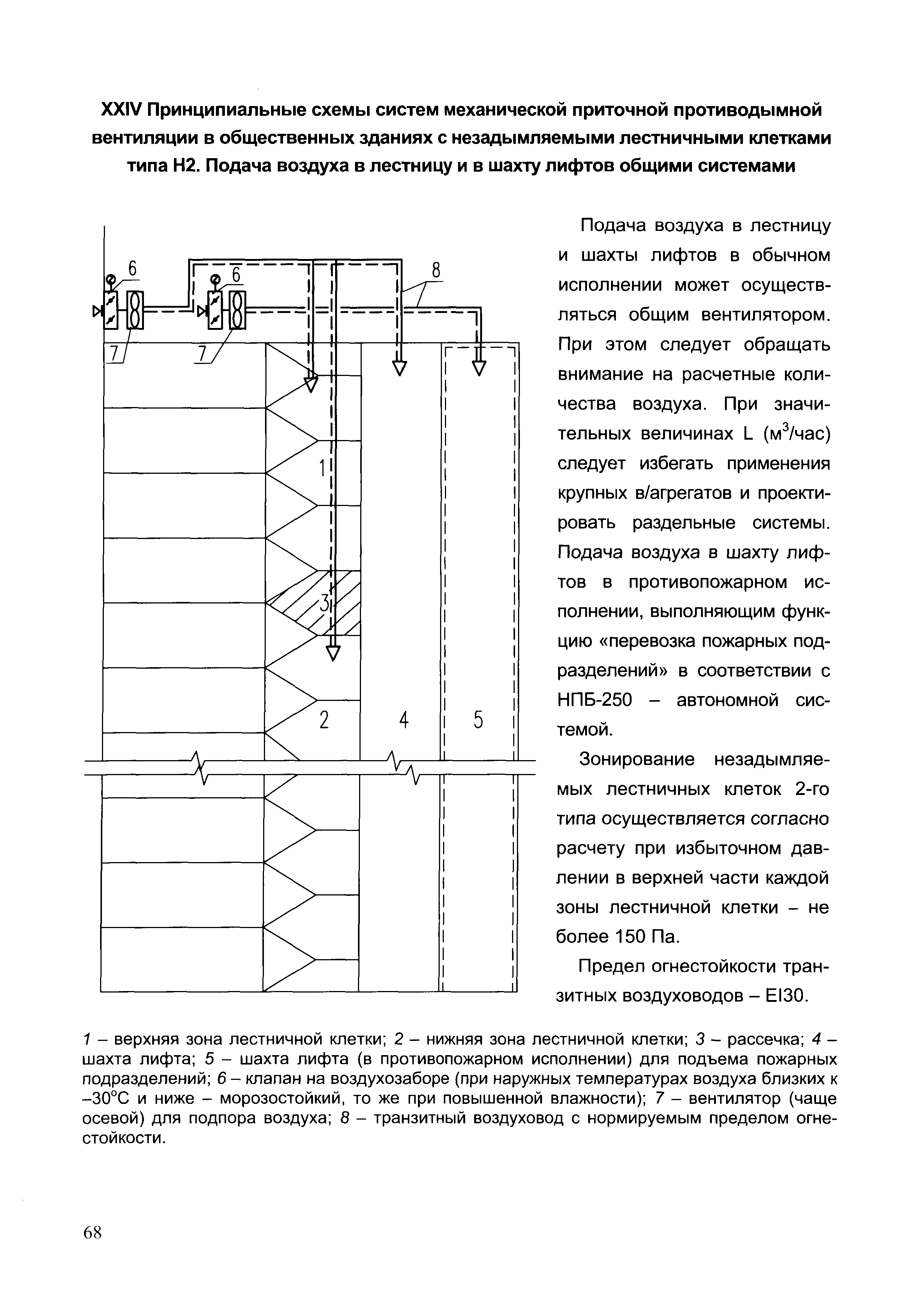

  3. Системы подпора подают воздух в помещения для создания в них избыточного давления от 20 до 150 Па для блокирования распространения продуктов горения по зданию. Подпор подается в лестничные клетки типа Н2, в тамбуры-шлюзы при лестничных клетках типа Н3, в лифтовые шахты, в пожаробезопасные зоны, в тамбуры-шлюзы, разделяющие пожарные отсеки и так далее.

Скорости подачи воздуха системами компенсации дымоудаления в горящие помещения и коридоры строго регламентируется.

Тип помещенияМаксимальная скорость подачи, м/с
Коридоры, холлы, вестибюли, а также все горящие помещения, кроме помещений хранения автомобилейНе более 6 м/с

Помещения хранения автомобилей

Не более 1 м/с
Как правило, системы противодымной вентиляции выполняются механическими, то есть побудителем движения воздуха служит вентилятор.
Крышный вентилятор дымоудаления.
Но возможны исключения, когда воздух или дымовоздушная смесь движутся за счет естественной тяги. В этом случае такие системы называются естественными.
Кровельный автоматический люк для системы естественного дымоудаления.

Как правило, ни один проект большого серьёзного здания, будь то торговый центр, офисное здание, жилой комплекс, автостоянка, склад или учебное здание, не обходится без систем противодымной вентиляции: дымоудаления, компенсации и подпора.

Основные документы, предписывающие регламенты проектирования систем противодымной вентиляции:

Нормативный документОбласть использования
⚠ ФЗ № 123. Технический регламент о требованиях пожарной безопасности👉 Основные положения относительно проектирования систем дымоудаления и подпора (систем противодымной вентиляции)
⚠ СП 7. 13130.2013 в редакции 2016 года. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности👉 Сборник конкретных требований к тому, как проектировать системы противодымной вентиляции.
⚠ СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003👉 Дополняет СП 7 в части взаимной организации систем противодымной вентиляции и общеобменной вентиляции
⚠ Методические указания о расчёте основных параметров систем противодымной вентиляции ВНИИПО👉 Методика определения расчётных расходов воздуха и дымовоздушной смеси для проектирования систем противодымной вентиляции
⚠ Постановление Правительства Российской Федерации №87. О составе разделов проектной документации и требованиях к их содержанию👉 Требования к составу и оформлению стадии «Проект»

Мы являемся профессионалами в области проектирования дымоудаления.

Только высококлассные специалисты могут гарантировать Вам обход всех подводных камней и беспроблемное прохождением экспертизы проекта систем дымоудаления.

СТОИМОСТЬ ПРОЕКТИРОВАНИЯ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

Стоимость проекта противодымной вентиляции зависит от ряда факторов:

  • назначения здания,
  • площади здания,
  • насыщенности здания другими инженерными системами,
  • высоты потолков,
  • количества фактически необходимых систем дымоудаления, подпора и компенсации,
  • стадийности проектирования,
  • особенностей архитектуры здания.

Ориентировочные цены проекта дымоудаления*

Тип здания

Стоимость проектирования системы дымоудаления, от руб/м2

⌂ Склад

10

🚗 Автостоянка отдельно стоящая

15

🏢 Жилой многоквартирный дом

50

🏢 Общественное здание

50

*Не является публичной офертой. Для точного расчета цены проекта системы дымоудаления прошу обратиться к нам, Вы можете позвонить нам по номеру 8-495-6422915, 8-499-3906156 или написать e-mail: [email protected]

ru

УЗНАЙТЕ СТОИМОСТЬ ВАШЕГО ПРОЕКТА!

ОСТАВЬТЕ ЗАЯВКУ И МЫ С ВАМИ СВЯЖЕМСЯ!

Не соблюдение правил противопожарной безопасности грозит самыми серьёзными, в том числе, и уголовными последствиями. Доверяйте проектирование систем дымоудаления только опытным специалистам.

В состав раздела противодымная вентиляция входят:

  • расчеты расходов систем противодымной вентиляции,
  • общие данные,
  • планы систем,
  • схемы систем,
  • спецификация оборудования и материалов

ПРИМЕР ПРОЕКТА ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

Узнать точную стоимость проекта можно, заполнив заявку ниже или просто позвонив нам.

Системы противодымной вентиляции

Системы противодымной вентиляции

Ответы на возникающие у проектировщика вопросы

Как показывает практика, разработка проектных решений систем противодымной вентиляции согласно СП 7.13130, СП 154.13130 и СТУ вызывает больше вопросов, чем однозначных ответов. Реализация проекта эффективной системы дымоудаления с соблюдением требований пожарной безопасности – непростая задача, решить которую под силу только опытному проектировщику. Наша цель – помочь данной статьей разрешить возникающие в процессе работ противоречия, предложив компетентное мнение специалиста. На вопросы отвечает начальник сектора огнестойкости инженерного оборудования и противодымной защиты зданий и сооружений отдела огнестойкости строительных конструкций и инженерного оборудования ФГБУ ВНИИПО МЧС России Б. Б. Колчев.

СП 154.13130.2013 «Встроенные подземные автостоянки. Требования пожарной безопасности»: «6.3.2. Для возмещения объемов удаляемых продуктов горения в нижние части защищаемых помещений необходимо предусматривать рассредоточенную подачу наружного воздуха: с расходом, обеспечивающим дисбаланс не более 30 %, на уровне не выше 1.

2 м от уровня пола защищаемого помещения и со скоростью истечения не более 1.0 м/с».

Возможно ли в дальнейшем внесение в нормативный документ правки, увеличивающей этот параметр до 5 – 6 м/с?

За рубежом данное требование регламентируется следующим образом: скорость 1 м/с предусмотрена в том случае, если точка подачи воздуха находится на расстоянии не более 1 м от границы дымового слоя. В противном случае – при возрастании расстояния – скорость в принципе не ограничивается.

ВНИИПО уже подало предложение на внесение подобной поправки в нормативный документ, но, скажу честно, коллеги пока не очень активно отреагировали.

СП 154.13130.2013 «Встроенные подземные автостоянки. Требования пожарной безопасности»: «6.3.3. Все системы приточно-вытяжной противодымной вентиляции следует предусматривать с механическим побуждением тяги».

Есть ли возможность в целях компенсации дымоудаления использовать вентиляцию с естественным побуждением тяги? Будет ли это закреплено в нормативных документах?

Компенсация дымоудаления за счет автоматически открываемых ворот въезда на автостоянку – очень рациональный экономичный вариант, который по сути своей является системой с механическим побуждением тяги воздуха. Да, здесь не используются вентиляторы, но ведь и классической системой с естественной вентиляцией, работающей за счет разницы температур, ее не назовешь. Способ экономичный и рациональный, но формально текущим СП 154.13130.2013 запрещен.

Как Вы относитесь к применению в качестве системы дымоудаления на автостоянках струйной системы вентиляции?

Применение данной системы нормативно не зафиксировано, однако это не значит, что ее нельзя использовать. Существуют СТУ, существуют организации, которые занимаются разработкой СТУ, наконец, есть поставщики, желающие предложить эти системы в качестве систем противодымной вентиляции. Вопрос лишь в увеличении сроков согласования проекта.

В Европе струйная система вентиляции уже применяется, появится она и в России. Но следует очень внимательно отнестись к вопросу ее внедрения: первоначальный экономически положительный эффект при дальнейшем более глубокой рассмотрении вопроса достаточно быстро можно свести к минимуму. »

Вопрос по встроенно-пристроенным помещениям. Возможно ли для жилого здания в пределах одного пожарного отсека обустраивать общую систему противодымной вентиляции?

Можно предусмотреть для коридоров, для помещений нет.

Можно ли обустроить для коридоров подземных, цокольных и надземных этажей единую систему вытяжной противодымной вентиляции?

Если они находятся в одном пожарном отсеке, то коридоры могут быть защищены общими системами.

Каким должно быть минимальное расстояние между решеткой вытяжной противодымной вентиляции и решеткой притока на компенсацию воздуха?

На данный момент эти параметры не зафиксированы законодательно, но скоро требования будут установлены. Для коридоров минимальное расстояние по высоте между решетками должно быть порядка 2 м.

Какие способы нагрева воздуха допускаются в помещениях безопасной зоны?

Системы нагрева воздуха не регламентированы. Можно использовать и конвектор, но он достаточно пожароопасен.

Можно ли для объединения вентиляционных каналов нескольких пожарных отсеков (два и более) по высоте жилого дома перед выбросом наружу использовать объем теплого чердака?

Категорически нет, нельзя.

Вопрос по шахтам лифтов для перемещения пожарных подразделений (в многоэтажном здании с многоуровневыми парковками). Подпор воздуха в шахту лифта возможно ли осуществить одной системой в верхнюю и нижнюю зоны или нужно предусмотреть две системы?

Если на посадочном этаже шахта лифта не имеет лифтового холла, но Вы считаете, что избыточное давление на отрицательных этажах у Вас обеспечится, то делайте одну систему. Но здесь Вы поступаете на свой страх и риск. ВНИИПО в методических рекомендациях указывает на реализацию двух систем, но нормативно это не закреплено.

Для некоторых зданий разрабатываются СТУ. В преамбуле прописывается, что системы должны соответствовать требованиям СП 7. 13130. Далее идет конкретизации этих требований к инженерным системам, в том числе системам противодымной вентиляции. Если существует СП 7.13130, то зачем разрабатывать конкретные требования или необходимо предусмотреть только вновь прописанные положения?

Часто приходится наблюдать такую ситуацию: в преамбуле СТУ прописывается «системы должны быть спроектированы согласно СП 7.13130», но дальнейший текст может настолько противоречить установленным нормам, что следовало бы совсем не упоминать о СП 7.13130, а прописать полный комплекс мероприятий, устанавливая свои требования. Либо написать, что системы должны соответствовать требованиям СП 7.13130 в части, не противоречащей положениям СТУ. Помните, что разработчики СТУ тоже люди и они могут не так детально владеть вопросом систем противодымной вентиляции, как Вы.

Возможно ли осуществлять сброс избыточного давления в объем лестничной клетки с помощью клапана избыточного давления (КИД)? Вопрос по тамбур-шлюзам лестничной клетки h4 с подпором воздуха.

Если клапан избыточного давления будет обеспечивать требуемый предел огнестойкости заполнения проема, то почему нет. Однако нам (ВНИИПО) пока неизвестно, имеются ли подобные разработки у производителей. С другой стороны, существует перечень продукции, которая подлежит обязательной сертификации. Клапана избыточного давления в этом перечне пока нет. Скорее всего, КИД скоро будет внесен в него, наравне с мягкой вставкой и решеткой.

Вернуться назад

Высота компенсационного притока в системах дымоудаления. Принципы работы системы дымоудаления из помещений Дымоудаление коридора более 15 метров

Доброго времени суток всем постоянным Читателям нашего сайта и коллегам по цеху. Тема статьи сегодня «высота компенсационного притока в системах дымоудаления». Имеется ввиду высота установки именно решетки воздуховода приточной системы, то есть откуда дуть будет воздух. По данной теме нам пишут достаточно много вопросов и основной вопрос звучит так – на какой именно высоте? Сколько в метрах и сантиметрах? Пишут про замечания от пожарных инспекторов и экспертизы, на этот счет. Вот сегодня, мы попробуем вместе в этом вопросе разобраться.

Для начала, чтобы было понятно, приведу Вам фрагмент реального письма одного из наших Читателей:

«Добрый вечер, у меня вопрос касаемо границ нижней части (зоны) для осуществления компенсации систем дымоудаления из коридоров. В нормах РФ, данная граница только определена только в СП 154. И должна не превышать 1,2 м. Следует ли ее принимать и для других помещений иного назначения? ……….. Если не указана граница можно ли ориентироваться на верхнюю границу дверного проема данного помещения?»

Теперь заглянем, что пишут по этому вопросу в наших нормах. Сначала приведем интересующие нас в данном контексте фрагменты требований из п. 8.8, СП7.13130-2013г. (документ можно найти и скачать в нашей библиотеке нормативщика) и выделим подчеркиванием основные тезисы:

«8.8. Для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, должны быть предусмотрены системы приточной противодымной вентиляции с естественным или механическим побуждением.

Для естественного притока воздуха в защищаемые помещения могут быть выполнены проемы в наружных ограждениях или шахты с клапанами, оснащенными автоматически и дистанционно управляемыми приводами. Проемы должны быть в нижней части защищаемых помещений . Притворы клапанов должны быть снабжены средствами предотвращения примерзания в холодное время года. Для компенсирующего притока наружного воздуха в нижнюю часть атриумов или пассажей могут быть использованы дверные проемы наружных эвакуационных выходов . Двери таких выходов должны быть снабжены автоматически и дистанционно управляемыми приводами принудительного открывания. …………..»

То есть, понятно – высота компенсационного притока для высоких помещений атриумов и пассажей компенсация возможна на высоте проемов входных дверей, а двери эти могут быть до 3-4 метров высотой – я сам видел такие высокие двери, к примеру в церкви. В прочие помещения высота компенсационного притока осуществляется в нижнюю часть помещения. То есть, логически мы делим высоту помещения пополам и высота от пола до полученного делимого будет называться нижней частью помещения. Соответственно, высота от середины высоты помещения и до потолка будет верхней частью защищаемого помещения. Например, при высоте помещения 4 метра, расстояние от пола до 2 метров – это нижняя часть защищаемого помещения, а расстояние от 2 метров до потолка (4 метра) – это верхняя часть защищаемого помещения. Так вот в этой самой нижней части от пола до 2 метров располагается высота компенсационного притока. Это первое условие! Пока все логично и понятно, не так ли?

Теперь еще один момент. Для корректной работы системы притока, совместно с системой вытяжной противодымной вентиляции, высота компенсационного притока должна быть правильно расположена относительно высоты расположения вытяжного клапана дымоудаления, т.е. всасывающего устройства. Для обеспечения воздушно-дымовой конвекции, устройство дымоудаления (клапан) должен располагаться ВЫШЕ чем высота компенсационного притока – решетки надува. Это второе условие! Тоже все логично и понятно, не правда ли? Отсюда, сразу возникает вопрос – а на какой вообще высоте устанавливаются дымоприемные устройства (клапана дымоудаления), в соответствии с существующими нормами? Открываем СП7. 13130-2013, смотрим п. 7.8:

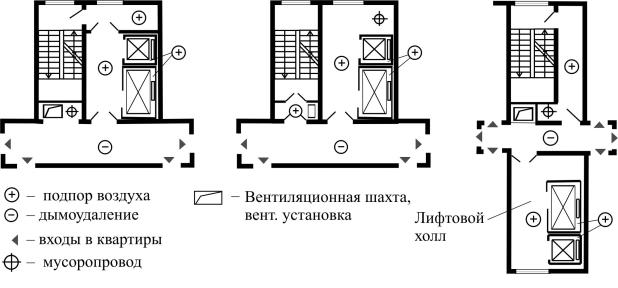

«7.8. При удалении продуктов горения из коридоров дымоприемные устройства следует размещать на шахтах под потолком коридора, но не ниже верхнего уровня дверных проемов эвакуационных выходов…….».

То есть все понятно – от верхнего уровня дверного проема (в среднем 2 метра получается) до потолка – где то в этих пределах.

Приводим примеры основных ошибок установки, так чтобы было понятно до конца.

Если Вы не будете учитывать первое условие и выполните компенсацию только по второму условию рассмотрим результат. К примеру, высота компенсационного притока располагается на высоте 2 метров, при установке дымоприемного устройства на высоте 2,2 метра, при общей высоте потолков 3 метра. Вроде, второе условие выполнено полностью. Однако, Вы получите замечание от пожарного инспектора в следующем плане. Он просто 3 метра общей высоты помещения разделит на 2 и получит половину высоты помещения – 1,5 метра и скажет примерно следующий текст – «от пола до 1,5 метров – это нижняя часть помещения, а у Вас высота компенсационного притока установлена на высоте 2 метров, что не соответствует положениям п. 8.8 СП7.13130-2013» – и будет абсолютно прав.

Если же наоборот, Вы выполните первое условие. В коридоре высотой 8 метров (бывает и такое), установленная Вами высота компенсационного притока будет составлять 3,9 метра, то есть в нижнюю часть защищаемого помещения. При этом, дымоприемное устройство (клапан дымоудаления) установлен на высоте 2,2 метра (выше проема двери высотой 2 метра). Все вроде, в соответствии с первым условием. Тем не менее, система дымоудаления будет работать некорректно – получится вытяжка ниже притока и Вы получите соответствующее замечание.

На основании написанного выше мы можем сделать следующий вывод – высота компенсационного притока определяется при обязательном выполнении перечисленных выше двух условий.

Теперь вернемся опять к второй части, приведенного выше, вопроса нашего Читателя. Посмотрим как определяется высота компенсационного притока в СП154.13130-2013, п. 6.3.2 (документ можно найти и скачать в нашей библиотеке нормативщика):

«6. 3.2 Для возмещения объемов удаляемых продуктов горения в нижние

части защищаемых помещений необходимо предусматривать рассредоточенную подачу наружного воздуха: с расходом, обеспечивающим дисбаланс не более 30 %, на уровне не выше 1,2 м от уровня пола защищаемого помещения и со скоростью истечения не более 1,0 м/с.»

Ну и следующий пункт также интересен будет для анализа:

6.3.3 Все системы приточно-вытяжной противодымной вентиляции следует предусматривать с механическим побуждением тяги.

Ну в общем все понятно – максимальная высота компенсационного притока определена точно – 1,2 метра. Однако, обратите внимание на название СП 154.13130-2013 «Встроенные подземные автостоянки. Требования пожарной безопасности». То есть, данные требования применяются для конкретного типа объекта, а не ко всем помещениям, в которых организуются системы дымоудаления. Тем более, обратите внимание на требование к организации исключительно механических систем по пункту 6. 3.3. Опять же, это требование только к встроенным подземным стоянкам. На прочих объектах можно делать приточно-вытяжные системы БЕЗ МЕХАНИЧЕСКОГО ПОБУЖДЕНИЯ! И это замечательно, так как я, откровенно говоря, не фанат механических компенсирующих систем, о чем неоднократно писал на страницах нашего сайта. Прочитать статью на эту тему можно, пройдя по ссылке .

Также, необходимо сказать, что могут быть иные типы объектов, к которым могут быть ОСОБЫЕ требования в части оснащения системами дымоудаления и компенсацией притоком, по аналогии с встроенными подземными автостоянками, о чем речь шла выше по тексту. По этому, при решении подобных задач, прежде всего начните с определения типа и назначения помещения – определите наличие ОСОБЫХ требований к данному типу помещений. Если такие требования есть, то действуйте в соответствии с этими указаниями. Если особых требований нет, то действуйте в соответствии с общими требованиями СП7.13130-2013.

На этом статью «высота компенсационного притока в системах дымоудаления» завершаю, надеюсь на полезность рекомендаций и информации изложенной мной.

Читайте другие публикации на сайте, ссылки на которые можно найти на Главной странице сайта, участвуйте в обсуждении в социальных сетях в наших группах по ссылкам:

Наша группа В Контакте –

Не может не радовать тот факт, что разум возобладал, и, хоть и с некоторыми оговорками, но практически все на мой вопрос ответили «Да». Ведь как специалисты пожарной безопасности, по роду нашей деятельности мы должны обеспечивать безопасность людей, а не выискивать всякие двоякие толкования норм и эту безопасность уменьшать. Тем более, что различные двоякие толкования и противоречия в нормах присутствовали и 20 лет назад, а что уж говорить про сегодняшний день, когда так кардинально меняется нормативная база, а большинство «нормотворцев» похоже на студентов-двоечников, переписывающих контрольные старшекурсников, при этом умудряющихся допустить кучу ошибок. Здесь не обойтись без механизма, позволяющего оперативно устранять все эти нормативные разногласия и казусы, чтобы любому было понятно, что конкретно имеется в виду в данном требовании. Видимо, из создателей норм никто не заинтересован в создании такого механизма, ведь тогда нельзя будет «ловить рыбку в мутной воде».
Если мы заглянем в корень поставленного здесь вопроса, то увидим, что большинство предъявляемых сегодня требований к противодымной защите зданий предъявлялись и несколько десятилетий назад (почитайте СНиПы 2.04.05-86, 2.04.05-91*, 41-01-2003). И также в нормативных документах тех лет коридор, холл, фойе, вестибюль, лестничная клетка, помещение считались разными понятиями. И никаких ФЗ с определениями тогда не было. И тот факт, что кто-то выпустил 324-ФЗ без оглядки на уже существующий СП, требования, предъявляемые в этом СП, никак не умаляет. Тем более, что авторы СП при его разработке не могли учесть определение термина «помещение», указанное в ФЗ, поскольку этого ФЗ тогда ещё не было. Поэтому ссылаться на него нельзя. И, как правильно было подмечено ув. Karamba ®, в ФЗ есть четкое определение, для каких целей используются указанные в нем определения – «Для целей настоящего Федерального закона…. ».
В СП7 п.7.3 распространяется на конкретные требования п.7.2, и не надо в этом вопросе притягивать за уши различные ФЗ, безосновательно снижая безопасность людей. Ув. Крюгер ® на мой вопрос ответил «ДУ необходимо предусматривать из всех коридоров всех зданий высотой более 28 м». Но тут есть одна оговорка, которую он в дальнейшем указал, что согласно п.7.3 в), если из всех помещений, имеющих двери в этот коридор, проектируется непосредственное удаление продуктов горения, то данный коридор можно не оборудовать ДУ. А если я закрою в этом коридоре, расположенном в здании высотой более 28 м, все световые проемы и сделаю его «коридором без естественного освещения», то смогу ли я уйти от необходимости устройства ДУ, выполнив все условия, прописанные в п.7.3 д), распространяющемся на коридоры без естественного освещения, не выполняя при этом условия п.7.3 в)? Нет, не смогу, потому что 7.3 д) распространяется на п.7.2 в) (ну, может, ещё на п.7.2 б)), но не распространяется на 7.2 а), даже если этот коридор будет темным. Т.е. нужно смотреть на формулировку в п.7.2, и для получения послаблений искать такую же формулировку в п.7.3. К сожалению, эта токая грань из-за неоднократного переписывания документов была утеряна, и для старшего поколения вроде все осталось понятным, но вот поколение помладше пытается найти «второе дно».
Ещё раз повторюсь, что эксперты, по крайней мере, в вопросах дымоудаления, всегда разделяют коридор и помещение. А мнение стройнадзора тут особо не интересно, потому что их функциональное назначение проверка соответствия существующего положения дел на реальном объекте утвержденным госэкспертизой проектным решениям. И если по проекту у меня нет ДУ, то никакой Стройнадзор не вправе обязать его сделать.

Экспертами достоверно установлено, что при пожаре большая часть людей погибает от отравления угарным газом и другими продуктами горения. Дым распространяется гораздо быстрее огня и способен привести к потере сознания и остановке сердца гораздо раньше, чем человек сможет выбраться из помещения. Кроме того, задымление снижает способность ориентироваться в пространстве, заставляя пострадавшего передвигаться на ощупь и нередко уходить в сторону от путей эвакуации.

Учитывая все эти факторы, в местах наибольшей опасности устанавливают принудительные, либо статичные системы дымоудаления. К таким местам относятся:

  • длинные коридоры, которые находятся на втором этаже и выше и имеют протяженность свыше 15 метров,
  • холлы зданий,
  • гардеробные,
  • а также высотные жилые дома.

Кроме того, дымоудаление необходимо устанавливать в магазинах большой площади, подвальных помещениях, тоннелях, шахтах и прочих опасных местах, в соответствии с СП 7.13130.2009 и ФЗ-123. На основании этих же законодательных актов производится расчет продуктов горения, температуры и токсичности дыма. Данные расчета соотносятся с пропускной способностью системы удаления дыма. Стоит заметить, в тех помещениях, где установлены система газового, порошкового или аэрозольного пожаротушения, данные требования не распространяются.

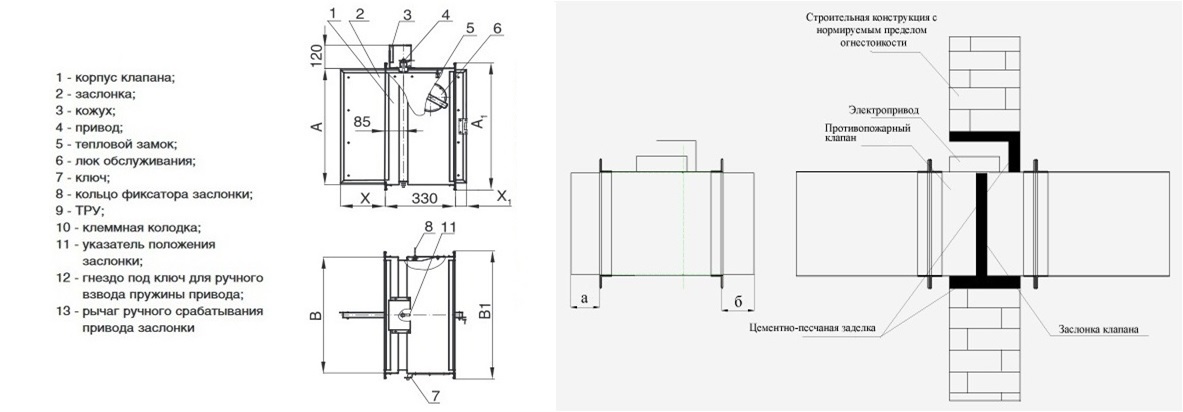

Статичная система дымоудаления представляет собой обыкновенный клапан, блокирующий систему вентиляции и препятствующий распространению дыма. Принудительная система включает уже целый комплекс, оборудованный мощными вентиляторами, которые обеспечивают вытяжку при возникновении пожара. Естественно, большинство систем активируются автоматически, с помощью специальных датчиков, реагирующих на увеличение температуры или наличие дыма. Также возможна принудительная активация системы дымоудаления.

Особые требования при проектировании системы дымоудаления выдвигаются к высотным домам и учебным заведениям. Если высота здания более 28 метров (именно столько составляет длина пожарной лестницы), система удаления дыма мало того, что обязательна, но и должна быть направлена на создание избыточного давления на верхних этажах и в шахте лифта, препятствуя тем самым распространению дыма. В многоэтажных учебных заведениях обязательно должны иметься незадымляемые пролеты лестниц. Стоит заметить, кое-где местные нормы позволяют отступить от главного законодательства, например, если помещение имеет комнаты с хорошей защитой от дыма и индивидуальной вентиляцией.

В общем, работа любой системы должна быть направлена на то, чтобы при пожаре люди успели эвакуироваться. При этом сама система также должна соответствовать определенным требованиям, например, вентилятор – выдерживать длительную работу при высоких температурах и обладать необходимой мощностью для работы в качестве вытяжки или нагнетателя. То же самое касается вентиляционных каналов, которые должны производиться из негорючего металла и быть термостойкими.

Мы уже несколько лет работаем в области проектирования и монтажа дымоудаления, по любым вопросам вы можете обратиться по телефону.

Современное дымоудаление — это процесс перераспределения воздушных струй в жилых и промышленных зданиях в случае пожара. Дым и другие продукты горения выводятся далеко за пределы помещений, а вместо них поступает чистый воздух.

Система дымоудаления в жилом доме значительно увеличивает шансы людей на выживание в случае пожара. Дым, содержащий высокую концентрацию токсинов, образуется при горении или тлении электрической проводки, строительных и отделочных материалов, которые могут быть синтетическими.

Процесс дымоудаления производится с помощью . Вытяжная вентиляция удаляет дым из помещений и коридоров, по которым эвакуируют людей в случае пожара.

Приточная вентиляция не позволяет дыму проникать в свободные пространства и распространяться по ним, а также выполняет функцию компенсации загрязненного воздуха, удаленного вытяжной вентиляцией.

Вытяжная противодымная вентиляция должна функционировать в коридорах, холлах, атриумах, лестницах, производственных, складских помещениях, общественных помещениях для массового пребывания людей, торговых залах, гардеробных.

Системы дымоудаления устанавливаются обычно в помещениях без естественного освещения, так как, во-первых, задымление нельзя будет устранить через окна и фрамуги — источники естественного освещения, а во-вторых, в случае пожара и отключения освещения в здании задымленный темный коридор будет источником дополнительной опасности для эвакуирующихся людей.

Её расчёт производят согласно основным нормативный и их приложениям.

Приточно-вытяжная вентиляция также обязательна для жилых зданий высотой более 10 этажей, их коридоров и шахт лифтов. В обычное время эта система может использоваться для проветривания.

Общественные здания

В общественных зданиях система дымоудаления нужна в зданиях высотой менее 28 метров в коридорах, если они не имеют естественного освещения, атриумах высотой до 15 метров, в каждой секции подземных паркингов, в помещениях без естественного освещения для массового пребывания людей.

В административно-бытовых помещениях дымоудаление производится из коридоров длиной более 15 метров без естественного освещения, складов, гардеробов и помещений, где хранятся горючие вещества и работают люди.

Автостоянки

Большие пространства автостоянок, заполненных машинами, являются в высокой степени пожароопасными. Кроме того, при работе двигателя происходит выделение вредных выхлопов. Поэтому система приточно-вытяжной вентиляции работает постоянно для поддержания санитарно-гигиенических условий.

Для проектирования системы дымоудаления автостоянок пользуются расчетами пожарных норм для складов. Для улучшения работы системы дымоудаления площадь этажа подземной автостоянки должна быть не более 3 тысяч квадратных метров, с разделением на дымовые зоны площадью не больше 1,6 тысяч квадратных метров.

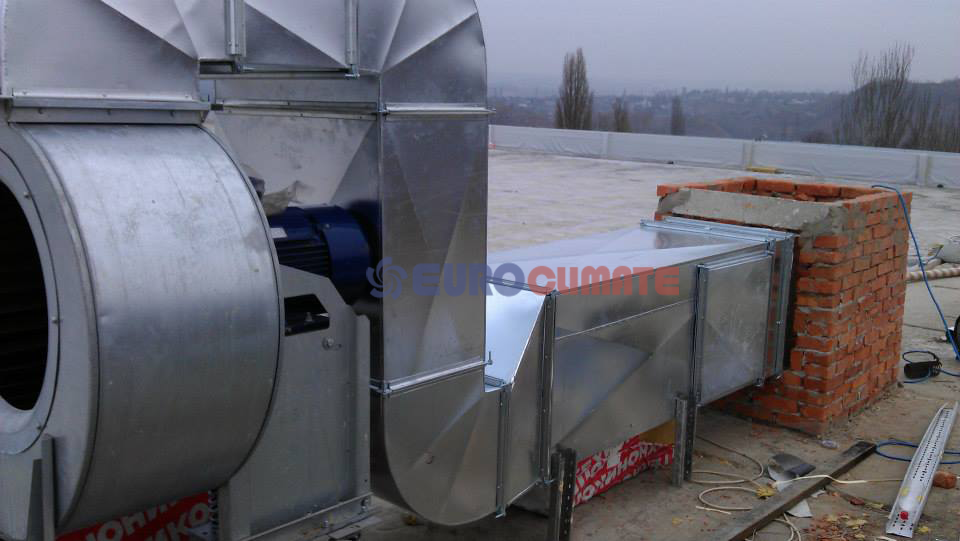

Промышленные вытяжные вентиляторы достаточной мощности размещают на верхнем этаже здания, если подземная автостоянка расположена под ним, или на верхнем этаже отдельно стоящей автостоянки. Вентиляция также снабжается противодымными обратными клапанами и дымоприемными шахтами.

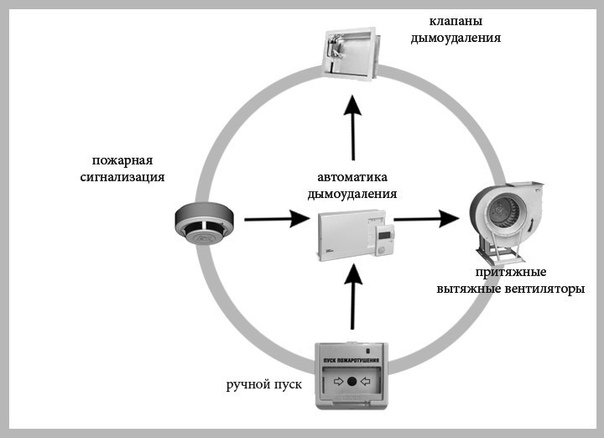

При пожаре система дымоудаления включается автоматически, когда срабатывают датчики и извещатели, и оповещает диспетчера о превышении нормы вредных веществ.

Торговые центры

Торговые центры с высокими потолками являются зоной повышенной пожарной опасности. Невысокие функциональные перегородки, использующиеся в торговом зале, оставляют возможность свободного распределения воздуха по всему зданию.

Во время пожара события развиваются следующим образом. Восходящий дым от источника возгорания сначала образует столб горячего загрязненного воздуха.

Если его вовремя не удалять, поднявшись под потолок, дым накапливается и остывает, перемешиваясь с окружающим воздухом. Более плотный дым опускается и заполняет все пространство торгового зала.

Слои дыма различной высоты очень опасны, так как практически не поддаются контролю. Это приводит к быстрому задымлению торгового центра во время пожара, поражению дымом большого количества людей, панике и трудностям в эвакуации.

Чтобы избежать такого критического положения, поднявшийся к потолку дым удаляется через проемы в перекрытии с помощью естественной тяги и вытяжных вентиляторов. Приточная система вентиляции обеспечивает поступление свежего воздуха. В это время происходит эвакуация людей с незадымленных участков торгового центра.

Вопрос :

В разделе 7 и п.8.5 СП 7.13130.2013 фигурирует понятие длины коридора. Каким образом посчитать длину коридора сложной геометрической формы и определить количество окон длиной 1,6 м для естественного проветривания согласно п.8.5, чтобы не предусматривать систему механического дымоудаления? Входит ли световой карман длиной несколько метров в "длину коридора"?

Ответ :

В соответствии с подпунктом "в" п.7.2 СП 7.13130.2013 "Отопление, вентиляция и кондиционирование.

Противопожарные требования" удаление продуктов горения при пожаре системами вытяжной противодымной вентиляции следует предусматривать из коридоров без естественного проветривания при пожаре длиной более 15 м в зданиях с числом этажей два и более :

Производственных и складских категорий А, Б, В;

Общественных и административно-бытовых;

Многофункциональных.

В соответствии с п.8.5 СП 7.13130.2013 для естественного проветривания коридоров при пожаре следует предусматривать открываемые оконные или иные проемы в наружных ограждениях с расположением верхней кромки не ниже 2,5 м от уровня пола и шириной не менее 1,6 м на каждые 30 м длины коридора.

Необходимые размеры и количество открываемых оконных и других проемов для естественного проветривания при пожаре помещений или коридоров могут быть определены расчетом согласно требованиямпункта 7.4 СП 7.13130.2013.

В соответствии с подпунктом "а" п.7.4 СП 7.13130.2013 расход продуктов горения, удаляемых вытяжной противодымной вентиляцией, следует рассчитывать в зависимости от мощности тепловыделения очага пожара, теплопотерь через ограждающие строительные конструкции помещений и вентиляционные каналы, температуры удаляемых продуктов горения, параметров наружного воздуха, состояния (положений) дверных и оконных проемов, геометрических размеров для каждого коридора длиной не более 60 м - в соответствии с подпунктами "а"-"г" пункта 7.2.

В соответствии с п.4.3.3 СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы" (ред. от 09.12.2010) коридоры длиной более 60 м следует разделять противопожарными перегородками 2-го типа на участки, длина которых определяется по (СП 7. 13130), но не должна превышать 60 м.

В настоящий момент установлено определение "Световой карман" - помещение с естественным освещением, примыкающее к коридору и служащее для его освещения (п.3.7 приложения "Б" СНиП 31-01-2003 "Здания жилые многоквартирные").

Помещение - часть объема здания или сооружения, имеющая определенное назначение и ограниченная строительными конструкциями (ст.2 - Федеральный закон от 30 декабря 2009 года. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (ред. от 02.07.2013)).

Вместе с тем, в соответствии с п.5.2.7 СП 2.13130.2012 "Системы прот ивопожарной защиты. Обеспечение огнестойкости объектов защиты" (ред. от 23.10.2013) пути эвакуации (общие коридоры , холлы, фойе, вестибюли, галереи) должны выделяться стенами или перегородками, предусмотренными от пола до перекрытия (покрытия).

Указанные стены и перегородки должны примыкать к глухим участкам наружных стен и не иметь открытых проемов, не заполненных дверьми, люками, светопрозрачными конструкциями и др. (в том числе над подвесными потолками и под фальшполами).

Соответственно, с одной стороны, возможно, сделать вывод о том, что световой карман (помещение с естественным освещением, примыкающее к коридору и служащее для его освещения) является самостоятельным помещением и не относится к коридору, а с другой стороны раз данное помещение (световой карман) не выделяется стенами или перегородками от коридора, необходимо считать световой карман частью коридора.

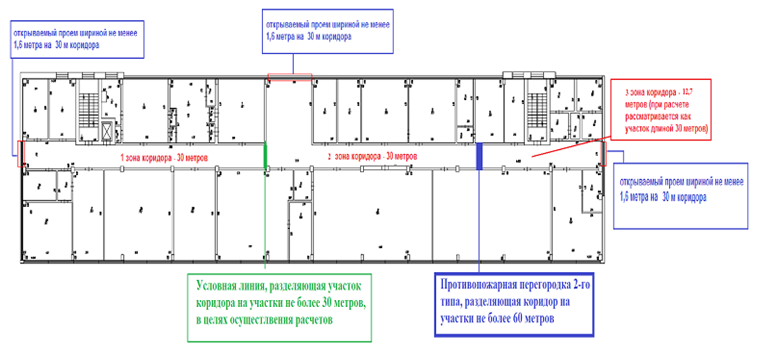

Соответственно, возможно сделать вывод о том, что для естественного проветривания коридоров при пожаре следует предусматривать открываемые оконные или иные проемы в наружных ограждениях с расположением верхней кромки не ниже 2,5 м от уровня пола и шириной не менее 1,6 м на каждые 30 м длины коридора (в общую дину коридора необходимо включать световые карманы).

При этом длина коридора (участка коридора) не должна превышать 60 м.

Коридоры, разделенные на участки противопожарными перегородками с дверьми, рассматриваются как отдельные участки для расчета удаляемых продуктов горения.

Соответственно, для определения необходимых размеров и количества открываемых оконных проемов для естественного проветривания при пожаре коридоров необходимо провести расчет согласно требованиям пункта 7.4 СП 7.13130.2013.

В случае если в ходе проведенного расчета будет установлено, что имеющиеся оконные проемы обеспечивают естественное проветривание коридоров при пожаре, то в данном случае возможно не предусматривать устройство системы вытяжной противодымной вентиляции в коридорах.

Дом и Двор. Необходимость системы дымоудаления -Советы, инструкции, перечни / Полезная информация. Сообщества жителей нашего города

Работа системы дымоудаления

Система дымоудаления не используется для тушения пожара. Её главная цель – обеспечить эвакуацию людей из здания, а в частности – обеспечить незадымляемость помещений, коридоров и лестниц. Экспертами достоверно установлено, что при пожаре большая часть людей погибает от отравления угарным газом и другими продуктами горения. Дым распространяется гораздо быстрее огня и способен привести к потере сознания и остановке сердца гораздо раньше, чем человек сможет выбраться из помещения. Кроме того, задымление снижает способность ориентироваться в пространстве, заставляя пострадавшего передвигаться на ощупь и нередко уходить в сторону от путей эвакуации. При пожаре самое страшное вовсе не огонь, а именно дым. Окись углерода или «угарный газ» в дозах 0,4% приводит к смерти. За 2-5 минут воздействия плотного слоя дыма человек теряет сознание.

ЗАДАЧА №1. Обеспечить незадымляемость путей эвакуации из здания;
ЗАДАЧА №2. Обеспечить доступ пожарных подразделений.

Система дымоудаления (син. противодымной вентиляции) – это вытяжная и совмещённая с ней приточная противодымная вентиляция. В нормах проектирования до 2009 года приточная противодымная вентиляция не устанавливалась, но на практике чудовищные объемы удаляемого воздуха приводили к всасыванию дверей и затрудняли эвакуацию.  Поэтому в 2013 году нормы дополнили.

На сегодняшний день (2018г.) приточная противодымная вентиляция обязательна! Основная задача притока – компенсировать удаляемый воздух. Вытяжная система противодымной вентиляции только из одного коридора удаляет  от 18 000 до 30 000 м3/ч воздуха. Такой объем воздуха сопоставим с общеобменной вентиляцией офисного здания площадью от 3 000 м2. Такой объем воздуха может использоваться для дыхания от 400 до 700 человек.

Когда нужно дымоудаление?

Особые требования при проектировании системы дымоудаления выдвигаются к высотным домам и учебным заведениям. Если высота здания более 28 метров (именно столько составляет длина пожарной лестницы), система удаления дыма мало того, что обязательна, но и должна быть направлена на создание избыточного давления на верхних этажах и в шахте лифта, препятствуя тем самым распространению дыма. В многоэтажных учебных заведениях обязательно должны иметься незадымляемые пролеты лестниц. Стоит заметить, кое-где местные нормы позволяют отступить от главного законодательства, например, если помещение имеет комнаты с хорошей защитой от дыма и индивидуальной вентиляцией.

Система приточной противодымной вентиляции

Приточная система противодымной вентиляции —  система компенсации.
Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.

В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:

  • наружные окна в нижних частях помещения с автоматическими приводами;
  • проемы в наружных стенах и шахты с клапанами;
  • механический подпор (с помощью вентилятора).

Вытяжная система противодымной вентиляции

Выбор системы напрямую зависит от этажности здания. В одноэтажных зданиях допускается проектировать систему естественного дымоудаления т. е. самооткрывающиеся клапаны в кровле и фрамуги. В зданиях более 1 этажа – система механической противодымной вентиляции.

Необходимо конструктивно разделять помещение на дымовые зоны, площадью до 3000 м2каждая. На каждую зону — своя отдельная система. В противном случае дым растекается по потолку такого огромного помещения. Температура дыма снижается, а следовательно снижается и гравитационное давление. Норма обсуждению не подлежит.

В общем, работа любой системы должна быть направлена на то, чтобы при пожаре люди успели эвакуироваться. При этом сама система также должна соответствовать определенным требованиям, например, вентилятор – выдерживать длительную работу при высоких температурах и обладать необходимой мощностью для работы в качестве вытяжки или нагнетателя. То же самое касается вентиляционных каналов, которые должны производиться из негорючего металла и быть термостойкими.

Мы уже несколько лет работаем в области проектирования и монтажа систем дымоудаления, по любым вопросам вы можете обратиться по телефону: +7 495 469-15-39; +7 499 450 65-85  или оставить заявку на сайте https://suelektro. ru.

Материал опубликован на правах рекламы

Противодымная вентиляция и системы дымоудаления в Москве

Ежегодно в России вспыхивает порядка 150 тысяч пожаров по данным министерства чрезвычайных ситуаций, в мире – около 7 миллионов. Часто они заканчиваются плачевно люди погибают, отравившись угарными газами и продуктами горения. Отсутствие системы дымоудаления, её неправильное проектирование, ошибки при монтаже – одна из причин такого развития событий.

Моноксид углерода (компонент, входящий в состав дыма), особо опасен. Около 4/5% смертельных случаев во время пожара происходит после отравления им. Оно наступает, когда концентрация угарного газа в воздухе превышает отметку 0.08%. А уже при достижении ПДК значения 0.32% человек теряет сознание, возникает паралич нервной системы. Если за ближайшие полчаса не предпринять действий, он погибнет. Когда концентрация CO достигает 1.2%, человек лишается чувств после 2-3 вдохов. Правильно спроектированная и смонтированная сеть удаления газовоздушных смесей исключает подобные ситуации.

Зачем необходимо дымоудаление?

Системы дымоудаления и вентиляции предотвращают и уменьшают задымление путей эвакуации людей во время пожаров, обеспечивают приток свежего воздуха. В результате повышаются шансы на спасение, создаются надлежащие условия работы для пожарных служб, сокращаются материальные потери.

Дым опаснее огня, так как распространяется быстрее. Он минимизирует шансы человека выйти живым из здания (отравление + потеря ориентации в пространстве). Часто пострадавшие отдаляются от путей эвакуации, вместо того, чтобы следовать по направлению к ним. Счет идет на секунды.

Этого не произойдет, когда внутри здания установлена приточно-вытяжная вентиляция. Приток обеспечит подпор и перекроет доступ дыма из горящего помещения в коридоры, другие комнаты/офисы, пути эвакуации. Вытяжка, работающая в это время, будет создавать избыточное давление, формируя движение дыма в нужном направлении.

Если системы дымоудаления и противодымной вентиляции отсутствуют, объем дымовых газов достигает предельной отметки уже в первые минуты пожара. При их наличии он находится в пределах нормы во время всего процесса горения.

Назначение устройств для удаления дыма:

  1. Предотвращение или блокирование распространения дыма от очага пожара, особенно в сторону эвакуационных выходов.
  2. Защита людских жизней.
  3. Формирование микроклимата в стороне от очага возгорания, который позволит нормально функционировать пожарной бригаде.
  4. Минимизация повреждений имущества.

Системы дымоудаления и вентиляции должны быть автономными для каждого пожарного отсека. Пожарным отсеком называется часть здания, отделенная от общего пространства противопожарными стенами и перекрытиями, предотвращающими выход огня за его пределы.

Противодымные устройства притока для защиты шахт лифтов и лестничных маршей могут не быть автономными, если эти части здания сообщаются с несколькими пожарными отсеками. Аналогичное правило действует для вытяжных сетей в случае, если они используются для защиты многосветного пространства, где разделение на отсеки отсутствует.

Места, в которых должна функционировать система дымоудаления

В своде правил СП 7.13130 от 2013 года приведен список мест, из которых обязательно осуществляется дымоудаление во время пожаров. К ним относятся:

  • Залы и коридоры зданий любого типа, высотой 9 этажей и выше. Это обусловлено невозможностью пожарных бригад мгновенно приступить к спасению людей из-за ограниченной длины спасательной лестницы.
  • Пешеходные тоннели в зданиях любого типа, связанные с помещениями регулярного пребывания людей и расположенные в подвальных или полуподвальных помещениях. Не всегда удается сразу узнать о наличии возгорания в помещении над головой, часто пути эвакуации оказываются отрезанными. Система дымоудаления повышает шансы на спасение.
  • Коридоры в зданиях, высотой 2 этажа и более, длина которых не менее 15 метров.
  • Многосветные пространства. Пример – торговые центры.
  • Из залов, коридоров, зданий (в том числе без окон) с лестничными клетками, куда не проникает дым от пожара.
  • Автостоянки закрытого типа, расположенные как под землей, так и на ее поверхности.
  • Склады и производственные объекты с постоянным присутствием людей (рабочими местами), отнесенные к категориям А, Б, В1-В4, Г, Д. Для помещений, в которых хранятся стеллажи – независимо от наличия/отсутствия рабочих мест.

В ряде случаев монтаж систем дымоудаления и противодымной вентиляции не является обязательным. Все они отражены в пункте 7.3 рассматриваемого свода правил. Также можно обосновать отсутствие СД расчетом пожарных рисков.

Участки здания, которые необязательно снабжать системой удаления дыма:

  • Помещения (кроме категорий А и Б), чья площадь не превышает 200 квадратных метров при условии, что внутри них предусмотрено автоматическое пенное или водяное пожаротушение. Исключение – помещения, совмещенные с лестничными клетками, куда не попадает дым (с подпором воздуха) и закрытые автостоянки, в которых водители паркуют автомобили самостоятельно.
  • Помещения, в которых есть установки для тушения пламени специальными веществами (газ, аэрозоль, порошок).
  • Холлы и коридоры, при условии, что они сообщаются с помещениями, оборудованными системой дымоудаления.

Также можно отказаться от монтажа приточно-вытяжной вентиляции в помещениях (S – не более 50 м2), которые являются частью здания, оснащенного СДУ и коридорах без естественного проветривания и т. д.

Виды систем дымоудаления

Устройство для удаления дыма представляет собой совмещенную приточную и вытяжную вентиляцию. Раздельное применение притока и вытяжки запрещено СНиП. Вытяжка удаляет продукты горения по системе труб на улицу. Приточная вентиляция обеспечивает поступление свежего воздуха извне внутрь помещения.

Снижение задымленности выполняется как естественным, так и механическим путем. Естественное удаление дыма и продуктов горения осуществляется за счет разницы температур воздуха внутри и снаружи. Механическое производится кровельными, осевыми, радиальными вентиляторами.

В одноэтажных зданиях устраивается система удаления дыма, как с естественным, так и с механическим побуждением. В зданиях, высотой более 1 этажа разрешается монтаж только принудительной приточно-вытяжной вентиляции. Удаление дыма с последних этажей допускается через естественные отверстия.

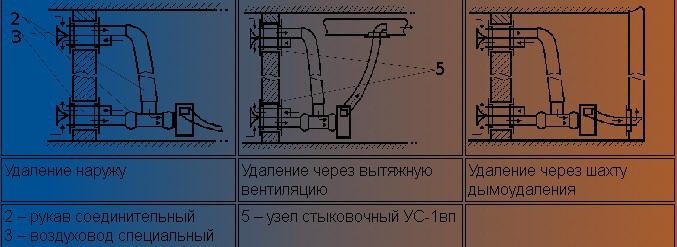

Механическое дымоудаление

Механическое (принудительное) удаление продуктов горения выполняется с помощью вытяжных вентиляторов. Вентиляторы классифицируют по принципу действия:

  1. Динамические.
  2. Статические.

В первом случае принцип работы классический: вытяжные вентиляторы создают избыточное давление (вывод потоков за пределы помещения), вентиляторы притока компенсируют вытяжку. Во втором случае все работающие устройства вентилирования останавливаются, преграждается переток дыма в другие помещения.

Виды вентиляторов: кровельные, радиальные, осевые. Первые 2 – самые распространенные. У каждого типа оборудования свои преимущества и недостатки.

Помимо вентиляторов сеть состоит из противопожарных клапанов, воздуховодов, люков дымоудаления, датчиков дыма с низким порогом чувствительности, автоматики и т. д.

Клапаны, которые являются составной частью системы дымоудаления и вентиляции:

  • Нормально открытые и закрытые.
  • Дымовые.
  • Универсальные.
  • Двойного действия.
  • Клапан компенсации дымоудаления и пр.

Первый тип клапанов закрывается при возгорании и препятствует перемещению дыма, второй – открывается, через него удаляются продукты горения после ликвидации пожара. Клапаны двойного действия представляют собой совокупность двух предыдущих устройств. Дымовые по принципу работы идентичны нормально закрытым клапанам.

Естественное дымоудаление

Дым удаляется из здания за счет разности температур внутреннего и наружного воздуха. Недостаток естественной вытяжки – низкая эффективность на начальном этапе горения. Плюс нужно защитить от ветра фрамуги и клапаны, расположенные на крыше.

Естественная вытяжка осуществляется с помощью дымовых люков, шахт и т. д. Преимущества: отсутствие капитальных затратна электроэнергию, минимальное количество механизмов, требующих обслуживания и проверки. При работе механической вытяжки часть удаленного воздуха нужно заместить новым и соблюсти баланс давления, здесь этого не требуется.

При расчетах учитывают характер возгорания, площадь и расположение очага, форму объекта. Её используют только в одноэтажных строениях – производственные цеха, склады и т. д.

Большую популярность получили электрические приводы для окон, которые открывают их автоматически с целью удаления дымовых газов или проветривания помещения. Они включаются при получении сигнала от автоматики или вручную (дистанционно). Но если в это время на улице сильный ветер, направленный внутрь, это усугубит ситуацию.

Приточная противодымная вентиляция

Приточные системы дымоудаления и противодымной вентиляции препятствуют задымлению зон безопасности, создавая избыточное давление, ограничивают распространение вредных газов, компенсируют объемы удаляемого воздуха.

Для подачи потоков используются оконные проемы с автоматическими приводами, шахты с клапанами, отверстия в наружных стенах, вентиляторы.

Приток воздуха идет по обособленным воздуховодам, на выходе которых стоит клапан, переходящий в режим «ВКЛ» при возникновении пожара. Он управляется модулем дымоудаления, в ручном режиме – с выносных клавиш управления, в автоматическом – с контрольно-приемного прибора.

Система подачи воздуха, согласно нормативам, должна активироваться спустя 30 секунд после начала работы вытяжки. Время устанавливается в момент настройки системы. Датчик срабатывает после получения сигнала от автоматики.

Принцип работы дымоудаления с помощью крышного и пристенного вентилятора

Крышные вентиляторы устанавливают на кровлях. Они защищены от негативного воздействия атмосферных осадков. Различаются между собой способом выброса потока – вверх/в стороны. Длительность работы устройств ограничена. При температуре среды 400 градусов – не более 2 часов, 600 градусов – 1. 5 часа.

Система настраивается так, чтобы вентиляторы включались при поступлении сигнала с пульта, от датчиков дыма и оповещателей, установленных на путях эвакуации. Принцип работы:

  1. Запуск после подачи сигнала.
  2. Звуковое сопровождение для оповещения людей об угрозе.
  3. Остановка работы общеобменной вентиляции.
  4. Закрытие клапанов для блокировки распространения дыма.
  5. Запуск крышного вентилятора, открытие клапанов, работа в режиме вытяжки.
  6. Запуск приточного устройства.

Принцип работы крышного вентилятора заключается в выбросе воздуха, поступающего во внутреннюю полость рабочего колеса, наружу с помощью лопастей.

Вентилятор, размещаемый на крыше, устанавливается в общую шахту здания, на высоте не менее 2 метров. Исключение возможно в одном случае – если при устройстве кровли использовались только огнеупорные материалы.

Преимущества оборудования: высокая надёжность, производство только во взрывозащищенном исполнении, высокая производительность, экономичность, возможность монтажа группами рядом друг с другом.

Пристенный вентилятор

Отличие пристенного вентилятора от крышевого в том, что он монтируется на стену и используется для забора газодымовой смеси с конкретного этажа. Это экономически выгодное решение, так как отсутствует необходимость прокладывания воздушных трасс по всем этажам и оборудования вытяжной шахты.

Вытяжное устройство системы дымоудаления и вентиляции располагается внутри или снаружи здания. Подходит для объектов небольшой площади, так как имеет производительность ниже пристенного.

Принцип работы тот же, что в случае с кровельные вентилятором. Его лопасти сконструированы так, что при их вращении окружающий воздух начинает всасываться и перемещаться за пределы помещения через открытый клапан.

Преимущества пристенного оборудования:

  • Универсальность применения. Вентилятор работает как в системе воздуховодов, так и без неё – достаточно отверстия в стене. Допускается его установка в общеобменную вентиляцию. Располагается внутри и снаружи. При внутреннем размещении выполняют дополнительный канал в стене для охлаждения двигателя.
  • Удобство монтажа (исключены кровельные работы, допускается крепление в различных положениях, в том числе вверх двигателем).
  • Малое потребление энергии, низкий уровень шума.

Пристенные устройства – достойная альтернатива крышным установкам, когда монтаж последних невозможен или не обязателен.

Конструктивно вентиляторы этого типа состоят из корпуса с рабочим колесом, асинхронного двигателя, подключаемого в трехфазную цепь, и патрубка.

В момент срабатывания защиты запускается двигатель, приводящий в действие рабочее колесо, с загнутыми назад лопатками. Газодымовая взвесь попадает в патрубок, где перемещается, а после – выталкивается наружу с помощью лопастей.

Монтаж и проектирование

Системы дымоудаления и вентиляции монтируются в соответствии утвержденным проектом. К проектированию приступают после тщательного анализа здания и изучения документации, имеющейся в распоряжении у владельца объекта. На этом этапе выполняют расчеты, графическую часть проекта, подбирают материалы и оборудование для формирования системы.

Этапы монтажных работ:

  1. Трассировка воздуховодов, установка вентиляционных устройств.
  2. Монтаж щитков автоматики, прокладка кабелей.
  3. Монтаж клапанов и прочих элементов.
  4. Обработка воздуховодов для повышения их огнеупорности.
  5. Испытания системы, приемка.

Иногда можно обойтись без устройства противодымной вентиляции. Все они описаны в своде правил. Если того потребует ситуация – можно обосновать отсутствие дымоудаления расчетом пожарного риска. Он должен находиться в пределах значений, приведенных в техническом регламенте.

Чтобы получить расчет пожарного риска, нужно подать заявку по телефону или электронной почте, встретиться с представителями компании и заключить договор. Инженеры выезжают на объект для сбора информации и последующего расчета. Документ согласовывается в уполномоченном органе министерства чрезвычайных ситуаций. Заказчик получает уже согласованный расчет.

Чтобы провести расчет, нужно:

  1. Собрать данные об объекте: количество мест размещения людей, оборудование, объемно-планировочные решения и т. д.
  2. Определить частоту воздействия на человека опасных факторов.
  3. Выбрать динамику развития горения.
  4. Найти время, в течение которого с момента возгорания окажутся перекрытыми пути отступления.
  5. Найти время, необходимое для эвакуации людей из здания и вероятность такого события.
  6. Определить расчетную величину пожарного риска и сопоставить её с нормированными значениями.

Если полученные значения больше нормативных, разрабатывают допмероприятия, направленные на их снижение.

Примеры работ

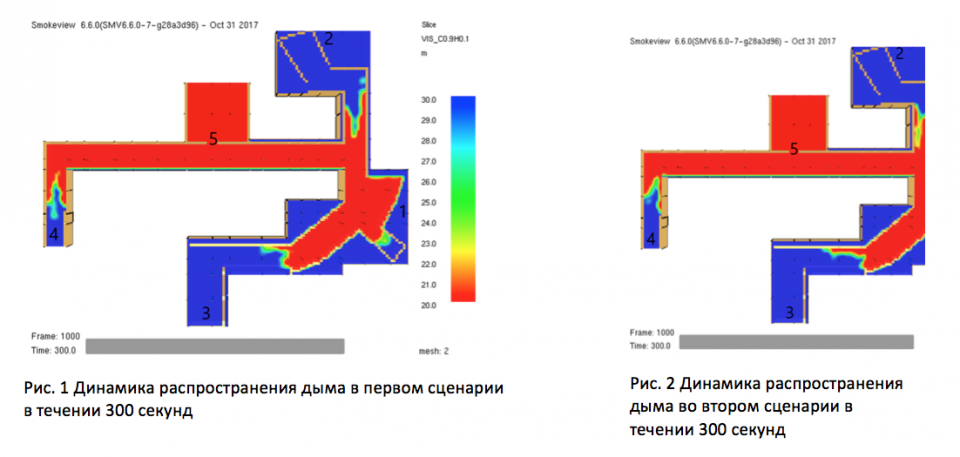

Дымоудаление из коридоров длиной более 15 метров. Принципы работы системы дымоудаления из помещений

Вопрос :

В разделе 7 и п.8.5 СП 7.13130.2013 фигурирует понятие длины коридора. Каким образом посчитать длину коридора сложной геометрической формы и определить количество окон длиной 1,6 м для естественного проветривания согласно п. 8.5, чтобы не предусматривать систему механического дымоудаления? Входит ли световой карман длиной несколько метров в "длину коридора"?

Ответ :

В соответствии с подпунктом "в" п.7.2 СП 7.13130.2013 "Отопление, вентиляция и кондиционирование.

Противопожарные требования" удаление продуктов горения при пожаре системами вытяжной противодымной вентиляции следует предусматривать из коридоров без естественного проветривания при пожаре длиной более 15 м в зданиях с числом этажей два и более :

Производственных и складских категорий А, Б, В;

Общественных и административно-бытовых;

Многофункциональных.

В соответствии с п.8.5 СП 7.13130.2013 для естественного проветривания коридоров при пожаре следует предусматривать открываемые оконные или иные проемы в наружных ограждениях с расположением верхней кромки не ниже 2,5 м от уровня пола и шириной не менее 1,6 м на каждые 30 м длины коридора.

Необходимые размеры и количество открываемых оконных и других проемов для естественного проветривания при пожаре помещений или коридоров могут быть определены расчетом согласно требованиямпункта 7. 4 СП 7.13130.2013.

В соответствии с подпунктом "а" п.7.4 СП 7.13130.2013 расход продуктов горения, удаляемых вытяжной противодымной вентиляцией, следует рассчитывать в зависимости от мощности тепловыделения очага пожара, теплопотерь через ограждающие строительные конструкции помещений и вентиляционные каналы, температуры удаляемых продуктов горения, параметров наружного воздуха, состояния (положений) дверных и оконных проемов, геометрических размеров для каждого коридора длиной не более 60 м - в соответствии с подпунктами "а"-"г" пункта 7.2.

В соответствии с п.4.3.3 СП 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы" (ред. от 09.12.2010) коридоры длиной более 60 м следует разделять противопожарными перегородками 2-го типа на участки, длина которых определяется по (СП 7.13130), но не должна превышать 60 м.

В настоящий момент установлено определение "Световой карман" - помещение с естественным освещением, примыкающее к коридору и служащее для его освещения (п. 3.7 приложения "Б" СНиП 31-01-2003 "Здания жилые многоквартирные").

Помещение - часть объема здания или сооружения, имеющая определенное назначение и ограниченная строительными конструкциями (ст.2 - Федеральный закон от 30 декабря 2009 года. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" (ред. от 02.07.2013)).

Вместе с тем, в соответствии с п.5.2.7 СП 2.13130.2012 "Системы прот ивопожарной защиты. Обеспечение огнестойкости объектов защиты" (ред. от 23.10.2013) пути эвакуации (общие коридоры , холлы, фойе, вестибюли, галереи) должны выделяться стенами или перегородками, предусмотренными от пола до перекрытия (покрытия).

Указанные стены и перегородки должны примыкать к глухим участкам наружных стен и не иметь открытых проемов, не заполненных дверьми, люками, светопрозрачными конструкциями и др. (в том числе над подвесными потолками и под фальшполами).

Соответственно, с одной стороны, возможно, сделать вывод о том, что световой карман (помещение с естественным освещением, примыкающее к коридору и служащее для его освещения) является самостоятельным помещением и не относится к коридору, а с другой стороны раз данное помещение (световой карман) не выделяется стенами или перегородками от коридора, необходимо считать световой карман частью коридора.

Соответственно, возможно сделать вывод о том, что для естественного проветривания коридоров при пожаре следует предусматривать открываемые оконные или иные проемы в наружных ограждениях с расположением верхней кромки не ниже 2,5 м от уровня пола и шириной не менее 1,6 м на каждые 30 м длины коридора (в общую дину коридора необходимо включать световые карманы).

При этом длина коридора (участка коридора) не должна превышать 60 м.

Коридоры, разделенные на участки противопожарными перегородками с дверьми, рассматриваются как отдельные участки для расчета удаляемых продуктов горения.

Соответственно, для определения необходимых размеров и количества открываемых оконных проемов для естественного проветривания при пожаре коридоров необходимо провести расчет согласно требованиям пункта 7.4 СП 7.13130.2013.

В случае если в ходе проведенного расчета будет установлено, что имеющиеся оконные проемы обеспечивают естественное проветривание коридоров при пожаре, то в данном случае возможно не предусматривать устройство системы вытяжной противодымной вентиляции в коридорах.

Современное дымоудаление — это процесс перераспределения воздушных струй в жилых и промышленных зданиях в случае пожара. Дым и другие продукты горения выводятся далеко за пределы помещений, а вместо них поступает чистый воздух.

Система дымоудаления в жилом доме значительно увеличивает шансы людей на выживание в случае пожара. Дым, содержащий высокую концентрацию токсинов, образуется при горении или тлении электрической проводки, строительных и отделочных материалов, которые могут быть синтетическими.

Процесс дымоудаления производится с помощью . Вытяжная вентиляция удаляет дым из помещений и коридоров, по которым эвакуируют людей в случае пожара.

Приточная вентиляция не позволяет дыму проникать в свободные пространства и распространяться по ним, а также выполняет функцию компенсации загрязненного воздуха, удаленного вытяжной вентиляцией.

Вытяжная противодымная вентиляция должна функционировать в коридорах, холлах, атриумах, лестницах, производственных, складских помещениях, общественных помещениях для массового пребывания людей, торговых залах, гардеробных.

Системы дымоудаления устанавливаются обычно в помещениях без естественного освещения, так как, во-первых, задымление нельзя будет устранить через окна и фрамуги — источники естественного освещения, а во-вторых, в случае пожара и отключения освещения в здании задымленный темный коридор будет источником дополнительной опасности для эвакуирующихся людей.

Её расчёт производят согласно основным нормативный и их приложениям.

Приточно-вытяжная вентиляция также обязательна для жилых зданий высотой более 10 этажей, их коридоров и шахт лифтов. В обычное время эта система может использоваться для проветривания.

Общественные здания

В общественных зданиях система дымоудаления нужна в зданиях высотой менее 28 метров в коридорах, если они не имеют естественного освещения, атриумах высотой до 15 метров, в каждой секции подземных паркингов, в помещениях без естественного освещения для массового пребывания людей.

В административно-бытовых помещениях дымоудаление производится из коридоров длиной более 15 метров без естественного освещения, складов, гардеробов и помещений, где хранятся горючие вещества и работают люди.

Автостоянки

Большие пространства автостоянок, заполненных машинами, являются в высокой степени пожароопасными. Кроме того, при работе двигателя происходит выделение вредных выхлопов. Поэтому система приточно-вытяжной вентиляции работает постоянно для поддержания санитарно-гигиенических условий.

Для проектирования системы дымоудаления автостоянок пользуются расчетами пожарных норм для складов. Для улучшения работы системы дымоудаления площадь этажа подземной автостоянки должна быть не более 3 тысяч квадратных метров, с разделением на дымовые зоны площадью не больше 1,6 тысяч квадратных метров.

Промышленные вытяжные вентиляторы достаточной мощности размещают на верхнем этаже здания, если подземная автостоянка расположена под ним, или на верхнем этаже отдельно стоящей автостоянки. Вентиляция также снабжается противодымными обратными клапанами и дымоприемными шахтами.

При пожаре система дымоудаления включается автоматически, когда срабатывают датчики и извещатели, и оповещает диспетчера о превышении нормы вредных веществ.

Торговые центры

Торговые центры с высокими потолками являются зоной повышенной пожарной опасности. Невысокие функциональные перегородки, использующиеся в торговом зале, оставляют возможность свободного распределения воздуха по всему зданию.

Во время пожара события развиваются следующим образом. Восходящий дым от источника возгорания сначала образует столб горячего загрязненного воздуха.

Если его вовремя не удалять, поднявшись под потолок, дым накапливается и остывает, перемешиваясь с окружающим воздухом. Более плотный дым опускается и заполняет все пространство торгового зала.

Слои дыма различной высоты очень опасны, так как практически не поддаются контролю. Это приводит к быстрому задымлению торгового центра во время пожара, поражению дымом большого количества людей, панике и трудностям в эвакуации.

Чтобы избежать такого критического положения, поднявшийся к потолку дым удаляется через проемы в перекрытии с помощью естественной тяги и вытяжных вентиляторов. Приточная система вентиляции обеспечивает поступление свежего воздуха. В это время происходит эвакуация людей с незадымленных участков торгового центра.

Экспертами достоверно установлено, что при пожаре большая часть людей погибает от отравления угарным газом и другими продуктами горения. Дым распространяется гораздо быстрее огня и способен привести к потере сознания и остановке сердца гораздо раньше, чем человек сможет выбраться из помещения. Кроме того, задымление снижает способность ориентироваться в пространстве, заставляя пострадавшего передвигаться на ощупь и нередко уходить в сторону от путей эвакуации.

Учитывая все эти факторы, в местах наибольшей опасности устанавливают принудительные, либо статичные системы дымоудаления. К таким местам относятся:

  • длинные коридоры, которые находятся на втором этаже и выше и имеют протяженность свыше 15 метров,
  • холлы зданий,
  • гардеробные,
  • а также высотные жилые дома.

Кроме того, дымоудаление необходимо устанавливать в магазинах большой площади, подвальных помещениях, тоннелях, шахтах и прочих опасных местах, в соответствии с СП 7. 13130.2009 и ФЗ-123. На основании этих же законодательных актов производится расчет продуктов горения, температуры и токсичности дыма. Данные расчета соотносятся с пропускной способностью системы удаления дыма. Стоит заметить, в тех помещениях, где установлены система газового, порошкового или аэрозольного пожаротушения, данные требования не распространяются.

Статичная система дымоудаления представляет собой обыкновенный клапан, блокирующий систему вентиляции и препятствующий распространению дыма. Принудительная система включает уже целый комплекс, оборудованный мощными вентиляторами, которые обеспечивают вытяжку при возникновении пожара. Естественно, большинство систем активируются автоматически, с помощью специальных датчиков, реагирующих на увеличение температуры или наличие дыма. Также возможна принудительная активация системы дымоудаления.

Особые требования при проектировании системы дымоудаления выдвигаются к высотным домам и учебным заведениям. Если высота здания более 28 метров (именно столько составляет длина пожарной лестницы), система удаления дыма мало того, что обязательна, но и должна быть направлена на создание избыточного давления на верхних этажах и в шахте лифта, препятствуя тем самым распространению дыма. В многоэтажных учебных заведениях обязательно должны иметься незадымляемые пролеты лестниц. Стоит заметить, кое-где местные нормы позволяют отступить от главного законодательства, например, если помещение имеет комнаты с хорошей защитой от дыма и индивидуальной вентиляцией.

В общем, работа любой системы должна быть направлена на то, чтобы при пожаре люди успели эвакуироваться. При этом сама система также должна соответствовать определенным требованиям, например, вентилятор – выдерживать длительную работу при высоких температурах и обладать необходимой мощностью для работы в качестве вытяжки или нагнетателя. То же самое касается вентиляционных каналов, которые должны производиться из негорючего металла и быть термостойкими.

Мы уже несколько лет работаем в области проектирования и монтажа дымоудаления, по любым вопросам вы можете обратиться по телефону.

Не может не радовать тот факт, что разум возобладал, и, хоть и с некоторыми оговорками, но практически все на мой вопрос ответили «Да». Ведь как специалисты пожарной безопасности, по роду нашей деятельности мы должны обеспечивать безопасность людей, а не выискивать всякие двоякие толкования норм и эту безопасность уменьшать. Тем более, что различные двоякие толкования и противоречия в нормах присутствовали и 20 лет назад, а что уж говорить про сегодняшний день, когда так кардинально меняется нормативная база, а большинство «нормотворцев» похоже на студентов-двоечников, переписывающих контрольные старшекурсников, при этом умудряющихся допустить кучу ошибок. Здесь не обойтись без механизма, позволяющего оперативно устранять все эти нормативные разногласия и казусы, чтобы любому было понятно, что конкретно имеется в виду в данном требовании. Видимо, из создателей норм никто не заинтересован в создании такого механизма, ведь тогда нельзя будет «ловить рыбку в мутной воде».
Если мы заглянем в корень поставленного здесь вопроса, то увидим, что большинство предъявляемых сегодня требований к противодымной защите зданий предъявлялись и несколько десятилетий назад (почитайте СНиПы 2. 04.05-86, 2.04.05-91*, 41-01-2003). И также в нормативных документах тех лет коридор, холл, фойе, вестибюль, лестничная клетка, помещение считались разными понятиями. И никаких ФЗ с определениями тогда не было. И тот факт, что кто-то выпустил 324-ФЗ без оглядки на уже существующий СП, требования, предъявляемые в этом СП, никак не умаляет. Тем более, что авторы СП при его разработке не могли учесть определение термина «помещение», указанное в ФЗ, поскольку этого ФЗ тогда ещё не было. Поэтому ссылаться на него нельзя. И, как правильно было подмечено ув. Karamba ®, в ФЗ есть четкое определение, для каких целей используются указанные в нем определения – «Для целей настоящего Федерального закона….».
В СП7 п.7.3 распространяется на конкретные требования п.7.2, и не надо в этом вопросе притягивать за уши различные ФЗ, безосновательно снижая безопасность людей. Ув. Крюгер ® на мой вопрос ответил «ДУ необходимо предусматривать из всех коридоров всех зданий высотой более 28 м». Но тут есть одна оговорка, которую он в дальнейшем указал, что согласно п. 7.3 в), если из всех помещений, имеющих двери в этот коридор, проектируется непосредственное удаление продуктов горения, то данный коридор можно не оборудовать ДУ. А если я закрою в этом коридоре, расположенном в здании высотой более 28 м, все световые проемы и сделаю его «коридором без естественного освещения», то смогу ли я уйти от необходимости устройства ДУ, выполнив все условия, прописанные в п.7.3 д), распространяющемся на коридоры без естественного освещения, не выполняя при этом условия п.7.3 в)? Нет, не смогу, потому что 7.3 д) распространяется на п.7.2 в) (ну, может, ещё на п.7.2 б)), но не распространяется на 7.2 а), даже если этот коридор будет темным. Т.е. нужно смотреть на формулировку в п.7.2, и для получения послаблений искать такую же формулировку в п.7.3. К сожалению, эта токая грань из-за неоднократного переписывания документов была утеряна, и для старшего поколения вроде все осталось понятным, но вот поколение помладше пытается найти «второе дно».
Ещё раз повторюсь, что эксперты, по крайней мере, в вопросах дымоудаления, всегда разделяют коридор и помещение. А мнение стройнадзора тут особо не интересно, потому что их функциональное назначение проверка соответствия существующего положения дел на реальном объекте утвержденным госэкспертизой проектным решениям. И если по проекту у меня нет ДУ, то никакой Стройнадзор не вправе обязать его сделать.

Доброго времени суток всем постоянным Читателям нашего сайта и коллегам по цеху. Тема статьи сегодня «высота компенсационного притока в системах дымоудаления». Имеется ввиду высота установки именно решетки воздуховода приточной системы, то есть откуда дуть будет воздух. По данной теме нам пишут достаточно много вопросов и основной вопрос звучит так – на какой именно высоте? Сколько в метрах и сантиметрах? Пишут про замечания от пожарных инспекторов и экспертизы, на этот счет. Вот сегодня, мы попробуем вместе в этом вопросе разобраться.

Для начала, чтобы было понятно, приведу Вам фрагмент реального письма одного из наших Читателей:

«Добрый вечер, у меня вопрос касаемо границ нижней части (зоны) для осуществления компенсации систем дымоудаления из коридоров. В нормах РФ, данная граница только определена только в СП 154. И должна не превышать 1,2 м. Следует ли ее принимать и для других помещений иного назначения? ……….. Если не указана граница можно ли ориентироваться на верхнюю границу дверного проема данного помещения?»

Теперь заглянем, что пишут по этому вопросу в наших нормах. Сначала приведем интересующие нас в данном контексте фрагменты требований из п. 8.8, СП7.13130-2013г. (документ можно найти и скачать в нашей библиотеке нормативщика) и выделим подчеркиванием основные тезисы:

«8.8. Для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, должны быть предусмотрены системы приточной противодымной вентиляции с естественным или механическим побуждением.

Для естественного притока воздуха в защищаемые помещения могут быть выполнены проемы в наружных ограждениях или шахты с клапанами, оснащенными автоматически и дистанционно управляемыми приводами. Проемы должны быть в нижней части защищаемых помещений . Притворы клапанов должны быть снабжены средствами предотвращения примерзания в холодное время года. Для компенсирующего притока наружного воздуха в нижнюю часть атриумов или пассажей могут быть использованы дверные проемы наружных эвакуационных выходов . Двери таких выходов должны быть снабжены автоматически и дистанционно управляемыми приводами принудительного открывания. …………..»

То есть, понятно – высота компенсационного притока для высоких помещений атриумов и пассажей компенсация возможна на высоте проемов входных дверей, а двери эти могут быть до 3-4 метров высотой – я сам видел такие высокие двери, к примеру в церкви. В прочие помещения высота компенсационного притока осуществляется в нижнюю часть помещения. То есть, логически мы делим высоту помещения пополам и высота от пола до полученного делимого будет называться нижней частью помещения. Соответственно, высота от середины высоты помещения и до потолка будет верхней частью защищаемого помещения. Например, при высоте помещения 4 метра, расстояние от пола до 2 метров – это нижняя часть защищаемого помещения, а расстояние от 2 метров до потолка (4 метра) – это верхняя часть защищаемого помещения. Так вот в этой самой нижней части от пола до 2 метров располагается высота компенсационного притока. Это первое условие! Пока все логично и понятно, не так ли?

Теперь еще один момент. Для корректной работы системы притока, совместно с системой вытяжной противодымной вентиляции, высота компенсационного притока должна быть правильно расположена относительно высоты расположения вытяжного клапана дымоудаления, т.е. всасывающего устройства. Для обеспечения воздушно-дымовой конвекции, устройство дымоудаления (клапан) должен располагаться ВЫШЕ чем высота компенсационного притока – решетки надува. Это второе условие! Тоже все логично и понятно, не правда ли? Отсюда, сразу возникает вопрос – а на какой вообще высоте устанавливаются дымоприемные устройства (клапана дымоудаления), в соответствии с существующими нормами? Открываем СП7.13130-2013, смотрим п. 7.8:

«7.8. При удалении продуктов горения из коридоров дымоприемные устройства следует размещать на шахтах под потолком коридора, но не ниже верхнего уровня дверных проемов эвакуационных выходов……. ».

То есть все понятно – от верхнего уровня дверного проема (в среднем 2 метра получается) до потолка – где то в этих пределах.

Приводим примеры основных ошибок установки, так чтобы было понятно до конца.

Если Вы не будете учитывать первое условие и выполните компенсацию только по второму условию рассмотрим результат. К примеру, высота компенсационного притока располагается на высоте 2 метров, при установке дымоприемного устройства на высоте 2,2 метра, при общей высоте потолков 3 метра. Вроде, второе условие выполнено полностью. Однако, Вы получите замечание от пожарного инспектора в следующем плане. Он просто 3 метра общей высоты помещения разделит на 2 и получит половину высоты помещения – 1,5 метра и скажет примерно следующий текст – «от пола до 1,5 метров – это нижняя часть помещения, а у Вас высота компенсационного притока установлена на высоте 2 метров, что не соответствует положениям п.8.8 СП7.13130-2013» – и будет абсолютно прав.

Если же наоборот, Вы выполните первое условие. В коридоре высотой 8 метров (бывает и такое), установленная Вами высота компенсационного притока будет составлять 3,9 метра, то есть в нижнюю часть защищаемого помещения. При этом, дымоприемное устройство (клапан дымоудаления) установлен на высоте 2,2 метра (выше проема двери высотой 2 метра). Все вроде, в соответствии с первым условием. Тем не менее, система дымоудаления будет работать некорректно – получится вытяжка ниже притока и Вы получите соответствующее замечание.

На основании написанного выше мы можем сделать следующий вывод – высота компенсационного притока определяется при обязательном выполнении перечисленных выше двух условий.

Теперь вернемся опять к второй части, приведенного выше, вопроса нашего Читателя. Посмотрим как определяется высота компенсационного притока в СП154.13130-2013, п. 6.3.2 (документ можно найти и скачать в нашей библиотеке нормативщика):

«6.3.2 Для возмещения объемов удаляемых продуктов горения в нижние

части защищаемых помещений необходимо предусматривать рассредоточенную подачу наружного воздуха: с расходом, обеспечивающим дисбаланс не более 30 %, на уровне не выше 1,2 м от уровня пола защищаемого помещения и со скоростью истечения не более 1,0 м/с. »

Ну и следующий пункт также интересен будет для анализа:

6.3.3 Все системы приточно-вытяжной противодымной вентиляции следует предусматривать с механическим побуждением тяги.

Ну в общем все понятно – максимальная высота компенсационного притока определена точно – 1,2 метра. Однако, обратите внимание на название СП 154.13130-2013 «Встроенные подземные автостоянки. Требования пожарной безопасности». То есть, данные требования применяются для конкретного типа объекта, а не ко всем помещениям, в которых организуются системы дымоудаления. Тем более, обратите внимание на требование к организации исключительно механических систем по пункту 6.3.3. Опять же, это требование только к встроенным подземным стоянкам. На прочих объектах можно делать приточно-вытяжные системы БЕЗ МЕХАНИЧЕСКОГО ПОБУЖДЕНИЯ! И это замечательно, так как я, откровенно говоря, не фанат механических компенсирующих систем, о чем неоднократно писал на страницах нашего сайта. Прочитать статью на эту тему можно, пройдя по ссылке .

Также, необходимо сказать, что могут быть иные типы объектов, к которым могут быть ОСОБЫЕ требования в части оснащения системами дымоудаления и компенсацией притоком, по аналогии с встроенными подземными автостоянками, о чем речь шла выше по тексту. По этому, при решении подобных задач, прежде всего начните с определения типа и назначения помещения – определите наличие ОСОБЫХ требований к данному типу помещений. Если такие требования есть, то действуйте в соответствии с этими указаниями. Если особых требований нет, то действуйте в соответствии с общими требованиями СП7.13130-2013.

На этом статью «высота компенсационного притока в системах дымоудаления» завершаю, надеюсь на полезность рекомендаций и информации изложенной мной.

Читайте другие публикации на сайте, ссылки на которые можно найти на Главной странице сайта, участвуйте в обсуждении в социальных сетях в наших группах по ссылкам:

Наша группа В Контакте –

примеры схем и решений. огнестойкие воздуховоды.

противопожарные клапаны и дымовые клапаны

Системы дымоудаления и противопожарной автоматики

Все современные здания, в отличие от зданий, построенных в конце прошлого столетия, оборудованы передовым инженерным оборудованием и системами. В связи с этим возрастает  вероятность возникновения пожароопасной ситуации. С каждым годом пожары уносят всё больше  и больше жизней людей, не говоря уж о причиненном ущербе имуществу, который наносится при данном происшествии.
Известным фактом является то, что большинство людей во время пожара гибнет не от огня, а от отравления продуктами горения, а именно от угарного газа. Для того чтобы уменьшить или исключить кол-во жертв при пожарах, на протяжении многих лет разрабатываются и совершенствуются системы дымоудаления и противопожарной автоматики.

Что такое системы дымоудаления и противопожарной автоматики?

Системой дымоудаления называют комплекс специализированного вентиляционного оборудования, который обеспечивает удаление дыма и других продуктов горения во время эвакуации людей. Современные системы дымоудаления обеспечивают подачу свежего воздуха в места эвакуации при помощи противодымной вентиляции.
Противопожарная автоматика – это совокупность технических устройств, которые служат для того, чтобы не только обнаружить очаг возгорания и предупредить о нем, но и для того, чтобы в автоматическом режиме начать тушение пожара и оповещать людей. Важнейшей функцией противопожарной автоматики является управление эвакуацией людей.

Необходимость систем дымоудаления и противопожарной автоматики.

Согласно правилам и требованиям противопожарной защиты, системы дымоудаления должны устанавливаться в следующих случаях:

  • если здание имеет более 9 этажей
  • в подвальных помещениях зданий любого назначения, а так же в цокольных этажах, где имеется постоянное скопление людей. (К таким помещениям относятся магазины, складские помещения, парикмахерские и др.)
  • если коридор здания или сооружения имеет длину более 15 м., и в нем отсутствует открывающиеся окна. Однако, данное требование не распространяется для одноэтажных зданий.
  • в складских помещениях, имеющих высоту стеллажей более 5 м, где хранятся легковоспламеняющиеся вещества.
  • в складских помещениях с постоянным пребыванием людей.

Более подробную информацию о необходимости системы дымоудаления в конкретном здании вы можете получить, обратившись в компанию АО «СУ Электрожилремонт» по телефону, указанному на сайте. Помимо определения необходимости в системе ДУ, инженеры с многолетним опытом выполнят расчет системы дымоудаления, исходя из типа проекта вашего дома, вида вентиляции и др. параметров.
Примерная цена за техническое обслуживание и текущий ремонт системы противопожарной защиты, для разных типов зданий, с различной системой вентиляции.

Естественный воздухообмен

Необходимым условием для естественного обмена воздухом является приточно-вытяжные шахты и воздуховоды, выполняющие функцию баланса притока и оттока вытяжек. Создание тяги по перепаду жара в помещении и вне производится при общих требованиях к герметичности и адекватности пропускных способностей. При этом учитываются требования санитарно–технических норм безопасности.

Необходимо уделить внимание таким вещам как:

  • учёт этажности,
  • относительность положения окружающих сооружений,
  • шумовые эффекты,
  • чистота окружающей среды.

Летом бывает так, что природный порядок вентилирования перестает работать из-за отсутствия перепадов и давления. Соответственно возникает необходимость в принудительной вентиляции. Классический вариант состоит из трех выходов:

  • Приток;
  • Вытяжка;
  • Приточно-вытяжной комплекс экстракции взвесей.

В зависимости от характера воздухообмена существует:

  • местная вентиляция;
  • общего назначения.

К первому классу можно отнести настольные и форточные приборы. Ко второй категории – системы, создающие перемещение газов по всей площади объекта. Настольные и форточные – бесканальные. Во втором случае имеются ввиду канальные устройства с циркуляцией по специальным каналам. Канальный тип бывает как отдельный, так и моноблочный в одном корпусе. Функционально, данные виды делятся на рекуперативные и рециркуляционные (обладают рециркуляцией).

Другие разновидности:

  • с подогревом;
  • со смешанным охлаждением летом;
  • с кондиционером.

Назначение противодымной вентиляции

Система противодымной вентиляции выводит продукты горения и обеспечивает приток свежего воздуха в здание.

Согласно нормативным актам (СНИП) система дымоудаления обязательна для установки в зданиях с большими скоплениями людей, где может потребоваться массовая эвакуация при пожаре:

  • Жилые многоэтажные здания, офисные центры, производственные цеха;
  • Образовательные учреждения, больницы;
  • Торговые центры, кинотеатры и концертные залы.

Небольшие частные дома или квартиры не нуждаются в монтаже сложной системы дымоудаления — обычно от следов пожара в воздухе здесь можно избавиться простым открытием окон и дверей.

Однако не стоит забывать, что и среди таких объектов могут быть исключения, особенно если при строительстве использовались легко возгорающиеся материалы. Владельцам квартир следует убедиться, что в их доме установлена общая вентиляция дымоудаления.

Функции, которые выполняет система дымоудаления:

  1. Определение местонахождения очага возгорания;
  2. Быстрая система оповещения по всему зданию;
  3. Снижение уровня задымленности за счет выведения дыма на улицу;
  4. Препятствие проникновению дыма из места возгорания в другие помещения, в т.ч. и соседние;
  5. Улучшение видимости на лестничных пролетах, в коридорах, лифтах и других местах эвакуации за счет подачи свежего воздуха;
  6. Обеспечение безопасной работы для сотрудников пожарной службы и МЧС.

Таким образом, данная система решает те проблемы, которые не предусмотрены простой вентиляцией здания и противопожарными мероприятиями. Она направлена на выведение дыма и обеспечение подачи чистого воздуха для безопасной эвакуации людей и быстрого устранения возгораний.

Естественное дымоудаление происходит по законам физики — горячий воздух поднимается наверх и по вентиляционным шахтам выводится на крышу. Система дымоудаления призвана ускорять и направлять этот процесс. В настоящее время все они делятся на два типа по способу действия: статические и динамические.

Статическая система определяет источник задымления и отключает естественную вентиляцию здания, что препятствует распространению огня и дыма в другие помещения. Такая система является наиболее дешевой и простой по устройству. Однако статический способ не может обеспечить полную безопасность людей при эвакуации — дым не выводится из очага возгорания и может распространяться по зданию через дверные проемы и окна.

Динамическая система дымоудаления более технологична и безопасна. Принцип работы этого типа заключается в направленном удалении дыма из помещения и активации вентиляторов, которые обеспечивают подачу свежего воздуха в пути для эвакуации.

Проектирование и согласование СДУ и противопожарных систем

Перед тем как осуществлять проектирование и монтаж вентиляторов дымоудаления и других элементов системы, рекомендуется изучить и зафиксировать факторы, которые могут влиять на эксплуатацию и функционирование СДУ. К таким факторам относятся: тип и назначение строения, его этажность, площадь, возможные эвакуационные планы, схемы и выходы, количество окон, входов и выходов, площадь стеклянных поверхностей и прочие

Важно также брать в расчет материалы, из которых построено здание и фасад, их пожароопасность и дымопроницаемость, наличие или отсутствие теплоизоляции

Проектирование системы дымоудаления можно осуществлять только через организации, которые имеют официальные разрешения и лицензии надзорных органов МЧС. При этом, готовый проектный план также надо согласовывать с представителями МЧС. Существует широкий свод правил и рекомендаций, которые необходимо соблюдать при проектировании и монтаже СДУ внутри зданий, а также в случае, если осуществляется установка дымоудаления на кровле или фасаде строения. Так, наибольшего внимания будут заслуживать коридоры и помещения без наличия естественного притока свежего кислорода, в складских, цокольных помещениях и на парковках. Вывод дыма и вредных продуктов горения должен быть налажен из каждого помещения, цеха либо техническо-производственного помещения, в котором люди находятся длительное время. Для наибольшей эффективности и оперативности СДУ, к монтажу также рекомендуется система управления установками дымоудаления, которая позволит настраивать и регулировать работу СДУ на основе существующих параметров здания, этажности, планов эвакуации и других факторов.

Отсутствие необходимости проведения СДУ существует в тех помещениях, где установлены автоматические устройства открывания дверей и окон после срабатывания сигнала тревоги, а также те пространства, в которых есть независимые системы тушения пожара порошкового, водного или пенного вида.

Очень важно давать реальную оценку высокой важности установки правильной и оперативной СДУ, так как от ее наличия, качества и работоспособности зависят жизни и безопасность людей

Обслуживание вентиляционной системы

После монтажа вентиляции и воздуховодов и шахт дымоудаления ее проверяют на исправность. Это делается до сдачи работы контролирующим органам и во время нее. Проверка заключается в последовательном тестировании каждого элемента системы на работоспособность.

После принятия здания в эксплуатацию надзорные органы будут проверять ее рабочее состояние при плановых проверках. В случае если система выйдет из строя, собственнику будет дано предписание на устранение этой проблемы. Рекомендуется проводить профилактические работы, которые выполнит организация — установщик оборудования.

Если неисправная СДУ приведет к массовой гибели людей во время эвакуации, собственник здания будет нести уголовную ответственность за нарушение норм пожарной безопасности.

Особенности естественной системы выведения дыма

Для правильной и эффективной работы вентиляции такого типа требуется обязательное зонирование пространства. Площадь одной зоны должна быть не более 1600м.кв. Зонирование обеспечивается специальными механическими преградами, которые не могут быть ниже, чем 2,2 м. В каждом таком пространстве должно устанавливаться не более двух устройств приема дыма, которые подсоединены к системе воздуховодов. Длина воздуховодов, которые подсоединяются к основным вентиляционным шахтам, такой системы, должна быть не более 15 м.

Оборудование, использующееся в системе вывода дыма из зданий

  1. Специальные вентиляторы, которые применяются в системах принудительной вентиляции. С помощью этих агрегатов эффективно удаляется на только дым, но и происходит отвод тепла за пределы постройки, которое выделяется при пожаре. Такие приборы могут применяться практически в любых помещениях, где температура отводимых газов не будет превышать 600С.
  2. Дымоудаляющие клапаны служат для приема воздушных масс, насыщенных продуктами горения, в дымовую шахту. Они могут иметь электрический или электромагнитный привод, которые могут работать при температуре газов до 600С.
  3. Огнезадерживающие клапаны. Очень важные элементы, которые встраиваются в воздуховоды и предотвращают распространение пожара или перемещение ядовитых, раскаленных газов по вентиляционным каналам.
  4. Воздуховоды. Эти элементы предназначены для транспортирования газов, дыма, продуктов горения, воздушных масс, насыщенных ядовитыми веществами, из помещений. Изготавливаются такие воздушные каналы только из материалов, которые не поддерживают горение.
  5. Вентиляторы, которые создают подпор воздушных масс. Они устанавливаются в лифтовых шахтах, коридорах и лестничных клетках для предотвращения их задымления.

Этапы проектирования

Проектирование противодымной вентиляции и дальнейшее ее обслуживание производится только специализированными предприятиями, действующими в соответствии с нормативными актами и имеющими соответствующие разрешительные документы. Проектирование включает в себя следующие этапы:

  1. Подготовку тех.задания. Оно составляется заказчиком в тесном контакте со специалистами компании-проектировщика.
  2. Составление проекта, в который входит техническая документация, чертежи, пояснительные записки проектно-экономическое обоснование.
  3. Монтаж противодымной вентиляции.
  4. Наладка вентиляции.
  5. Пуск и тестирование.
  6. Работы по техническому обслуживанию вентиляции такого типа.

Внимания требует каждый этап проектирования, а особенно расчет противодымной вентиляции, который влияет на мощность и давление вентиляторов, устанавливаемых в систему, а также на площадь сечения дымовыводящих каналов и воздуховодов. При правильном расчете, в качестве исходных данных берутся наихудшее сочетание условий внутри сооружения и метеорологических условий при возникновении пожара.

Роль клапанов дымоудаления и их монтаж

Клапаны дымоудаления открывают проем шахты на этаже возгорания, в то время, как противопожарные, наоборот, закрываются, пресекая продвижение огня по СВ. В нормальном положении дымовой клапан закрыт, а огнезадерживающий — открыт. Управление ними осуществляется дистанционно, в автоматическом режиме или вручную.

Производители выпускают универсальные клапаны двойного действия КПУ-3, объединяющие нормально открытые и нормально закрытые (монтаж в вентиляционных системах промышленных зданий с предусмотренным газовым или порошковым пожаротушением). Модели бывают взрывозащищенными, морозостойкими и коррозионностойкими.

Строения с большими теплоизбытками не требуют наличия обратных клапанов. Пример подключения противопожарных клапанов и клапанов дымоудаления (изображение увеличивается по клику):

Монтаж осуществляется согласно ДБН В.1.1 – 7:2002. Этапы работы:

  • проверка огнестойкости уплотнения и ее соответствия огнестойкости ограждающей конструкции;
  • установка распорок для предотвращения перекосов, правильная фиксация клапана;
  • обмуровка и снятие распорок.

Статистика

В Российской Федерации каждый час при пожарах погибает 10-12 человек. Незначительной искры или халатной небрежности порой хватает для трагически необратимых последствий — человеческих жертв.

Считается, что большинство людей гибнет от ожогов, обгорая в огне. Однако это далеко не так. Практика говорит о гораздо большей доле смертей от отравлений или удушья. Продукты распада образуют адские смеси смрада, ядовитых включений.

Разрешение этой проблемы – одна из самых насущных задач для пожарников, инженеров проектировщиков и медиков. Создание надёжных систем противопожарной борьбы — первоочередная функция всех систем тушения.

Технические требования к системе дымоудаления и клапанам

Технические параметры систем прописаны в СНиП 2.04.05-91, они должны создавать подпор воздуха в шахтах лифтов, удалять ядовитые газы из холлов и коридоров, очищать лестничные клетки общего пользования. В зависимости от характеристики зданий лестничные клетки могут быть:

  • первого типа – выход делается через наружные зоны по лоджиям, балконам и иным переходам;
  • второго типа – при возникновении пожара создается достаточный для удаления дыма подпор воздуха.
  • третьего типа – есть выход в тамбуры и одновременно осуществляется подпор воздуха.

Это общие требования к системам дымоудаления в многоэтажных зданиях. Дым должен удаляться с места возникновения возгорания при помощи центробежного вентилятора, движение воздуха осуществляется через шахту лифта. На каждом этаже шахты должен устанавливаться клапан в закрытом состоянии. При срабатывании датчиков сигнал подается на привод клапана. Допускается дистанционное ручное управление.

Факельный сброс дыма исключает его попадание в другие помещения, сброс выполняется через специальный диффузор при скорости потока не менее 20 м/с. Расстояние между заборными и выбросными отверстиями не может быть менее 3 м по вертикали и 5 м по горизонтали.

При возникновении пожара клапаны должны по сигналу извещателей переводиться в рабочее положение, одновременно включается вентилятор. Движение дыма по шахте принудительное, продукты горения удаляются наружу.

Принудительная система вентиляции должна иметь:

  1. Вентиляторы, могущие бесперебойно функционировать при нагреве +400°С в течение не менее двух часов. Огнестойкость шахт не может быть ≤ 1 часа, для коридоров допускается огнезащиты в течение 0,75 часа.
  2. Дымовые клапаны должны выдерживать нагревание не менее 30 минут, иметь сопротивление проницанию дыма при давлении ≥ 8000 1/кг на м2 площади.

Приточную вентиляцию нужно предусматривать с подачей наружного воздуха в шахты лифтов, на незадымленные лестничные клетки, тамбуры и подвалы. Воздуховоды систем дымоудаления монтируются с учетом планировки каждого здания и отдельных помещений. Свободное воздушное пространство под подвесными потолками должно отделяться противопожарными перегородками, исключающими распространение ядовитых газов по смежным комнатам или техническим помещениям.

Здания повышенной этажности имеют 10–25 этажей, если высота превышает эти значения, то такие постройки относятся к высотным, расчет систем выполняется с учетом соответствующих нормативных документов.

Как монтировать систему удаления продуктов сгорания

Помимо угрозы отравления, дым становится причиной потери ориентации и паники при эвакуации. Есть специально отведенные места, где должна пролегать система удаления дыма. В первую очередь к ним относятся:

  1. Лестничные пролеты и площадки.
  2. Фойе.
  3. Коридоры, переходы и галереи.
  4. Подъезды.

Помимо эвакуационного назначения, СДУ позволяет пожарным расчетам проникать в здание. Это позволяет им найти источник возгорания, локализовать его и ликвидировать. Это в первую очередь выгодно для собственника здания, так как позволяет минимизировать возможный урон от возгорания.

Работы по монтажу начинаются с прокладки дымоходов и вентиляции. Это этап состоит из крепления отдельных модулей. Сначала в потолке устанавливаются специальные фиксаторы, к которым прикрепляется каждый модуль.

Модули присоединяются последовательно. При их присоединении выполняется герметизация. Эти трубы должны устанавливаться в строгом соответствии с проектом

По мере необходимости устанавливаются разветвления. Как правило, это элементы, имеющие один или два канала. Такое разветвление необходимо монтировать в каждой зоне, где согласно нормативам должна проходить циркуляция воздушных масс. Отверстия каналов закрываются специальной решеткой. Дымоходы транспортируют продукты сгорания в более крупные дымовые шахты.

Каждая дымовая шахта ведет к вытяжному вентилятору, который устанавливается непосредственно на крыше здания. Вентиляторы монтируются непосредственно на выходе дымовых шахт. Они монтируются со строгим соблюдением рекомендаций фирмы – изготовителя.

Над вентилятором имеется небольшой участок шахты, которая ведет к люку на крыше. Люки должны устанавливаться с соблюдением рекомендаций производителя.

Есть модели вентиляторов, которые расположены вертикально на крыше здания. Эти модели не нуждаются в защитных люках. В них используется меньше автоматики, но они выглядят не эстетично

Параллельно с дымоходами монтируются трубы для подпора воздуха. Они могут монтироваться рядом с дымоходами

Необходимо обратить внимание на то, что отверстия для удаления воздуха не должны располагаться рядом. Если не соблюсти это правило, то эффективность работы системы резко снизится

Над дымоходом протягивается проводка. Это должен быть трехфазный кабель с напряжением 380 вольт. К нему подсоединяется электроника. Это необходимо для автоматического открытия люков и клапанов системы. Кабель не должен соприкасаться с нагревающимися частями дымохода и в значительной близости к ним. Чаще всего кабель крепят над параллельной веткой подпора воздуха.

Это защищает от короткого замыкания, которое возникает при оплавлении провода. Неправильный монтаж проводки ведет к выходу из строя всей системы удаления дыма. Завершающей стадией монтажных работ является подключение сигнализации или системы датчиков. В зданиях с большими площадями делают зонирование. За каждый участок отвечают отдельные блоки управления. Есть системы, где вентиляцию и удаление дыма нужно запускать вручную.

Монтаж конструкции вентиляции и дымоудаления

Работы по установке системы выполняются только после составления проекта и схемы. Техническое задание помогает предусмотреть направление огня, дыма и контролировать их распространение в сторону эвакуационных выходов.

Аварийная вентиляция в производственных помещениях устанавливается с учетом площади строения, высоты потолков, количества выходов, проемов и пр. В соответствии с индивидуальными характеристиками подбирают мощность оборудования, которое подает воздух в рабочую зону.

Составление схемы

При составлении схемы СДУ основное внимание уделяют зонам для прокладки системы дымоудаления. К таким зонам относятся:

К таким зонам относятся:

  • проходные – коридоры;
  • лестничные пролеты, площадки;
  • галереи;
  • подъезды;
  • глухие комнаты без окон.

В схемах указывают эвакуационные выходы, комплекс противопожарной сигнализации, вентиляционные системы общего назначения. Документация отражает детали будущего монтажа с требованиями по установке отдельных элементов. В группу последних входят воздуховоды, решетки воздухозаборные, вентиляторы, клапаны огнезащиты.

Установка оборудования

Монтаж системы вентиляции и дымоудаления выполняется последовательно.

Алгоритм действий:

  1. Прокладка распределительной сети.
  2. Установка вентиляторов. Применяются приборы осевого, радиального, крышного типа со свойствами дымоудаления.
  3. Обработка воздуховодов специальным огнезащитным покрытием;
  4. Установка клапанов, автоматических приборов запуска.

Равномерность распределения воздуха зависит от количества и зон монтажа диффузоров, решеток, фильтров. Фильтровальные модули необходимы для очистки поступающего воздуха от частиц пыли в промышленных зонах.

Прокладка воздуховодов

Основные этапы работ:

  • определение высоты выкладки;
  • подбор хомутов;
  • просверливание отверстий в стене под потолком, куда вставляется короб;
  • намотка хомута, проверка горизонтальности положения короба;
  • закрепление края хомута в отверстия;
  • фиксация всех хомутов с шагом крепежа 1,5–2 м.

Обмотка перед окончательной фиксацией хомутов считается обязательной. Если воздуховоды идут готовыми секциями, крепежи располагают в начале и конце отрезков. Части стыкуются винтами.

Установка вентиляторов

Противопожарная вентиляция обустраивается с применением приточных и вытяжных вентиляторов. Электродвигатели приборов должны соответствовать категории C – это значит, что они работают при температуре +600 С в течение 90 минут. Работа вентиляторов должна полностью контролироваться.

Если вентиляторы, клапаны установлены правильно, они в достаточной мере «управляют» пламенем. Это достигается образованием высокого давления на смежном с территорией возгорания участке. Решетки воздухозабора для клапанов и вентиляторов устанавливают на расстоянии от 6 м дальше, чем приборы дымоудаления.

Этапы монтажа:

  • установить и закрепить стаканы под вентиляторы;
  • расположить КД на шахтах под потолком;
  • смонтировать вентилятор на стакан;
  • проверить герметичность конструкции;
  • обустроить заземление, подвести электрический провод питания;
  • подключить автоматику.

После обустройства система запускается в тестовом режиме, выявленные недочеты устраняют. Поскольку обустройство сети сопряжено с техническими трудностями, требуется точность расчетов и знание технологии. Работы выполняются только лицензированными специалистами.

Установка оборудования

Обязательным условием монтажа дымоудаления является соблюдение последовательности этапов работы:

  • сначала прокладывают распределительную сеть;
  • затем идет монтаж вентиляторов — осевых, радиальных, крышных вентиляторов дымоудаления;
  • воздуховоды обрабатывают огнезащитным покрытием;
  • устанавливают клапаны и автоматику;
  • проводят пусконаладочные работы.

Для равномерного распространения воздуха систему оборудуют диффузорами и решетками, иногда специальными фильтрами (очистка от микрочастиц).

К основным проблемам, возникающим в процессе работы, относятся:

  • последующая установка сэндвич-панелей — огнестойких перегородок: может понадобиться переделка разводки из-за перенаправления воздушных потоков;
  • в разделе «Воздуховоды» СНиПа 41-01-2003 не прописаны схемы прокладки в различных типах зданий, из-за чего полное выполнение требований по проектированию бывает затрудненным/невозможным;
  • непредсказуемость развития сюжета при пожаре: все системы дымоудаления испытывают в искусственно созданных условиях посредством холодного дыма.

Испытание дымоудаления и подпора воздуха

Для выполнения работ требуются анемометры с классом по точности не ниже 1,0 (для замера скорости движения воздуха), манометры с классом по точности не ниже 1,0 (для замера показателей давления) и толщиннометр для замера параметров огнезащитных покрытий. Аэродинамические испытания дымоудаления допускается производить при автоматическом инициировании работы системы после предварительного отключения питания.

Приборы для замера показаний испытаний дымоудаления

Проверка значения выполняется в нескольких точках, количество и размещение которых учитывает размеры и использование помещений. На основании полученных данных вычисляется среднее значение и проверяется на соответствие расчетным параметрам. Проверка показателей дополнительно проводится на наиболее далеко расположенных от вентилятора дымоприемных устройствах по формуле Lвыт = Fвыт * Vвыт * 3600, м3/ч, где:

Lвыт – количество вытягиваемого сквозь приемник воздуха, м3/ч;

Fвыт – площадь отверстия для приема дыма, м2;

Vвыт – скорость удаляемого воздушного потока, м/с.

В лестничных клетках без дыма надземного расположения повышенное давление замеряется в двух вариантах:

  • двери закрываются, замеры выполняются на последнем и нижнем этажах;
  • открывается дверь, выводящая людей из здания.

Количество повторных замеров скорости воздушного воздуха должно быть не менее шести при использовании анемометров крыльчатого типа и не менее десяти при использовании термоанемометров. Места замеров должны располагаться на одинаковом расстоянии друг от друга. Допустимые отклонения от расчетных параметров не могут превышать 15%.

Параметры повышенного давления воздуха для производственных и промышленных зданий устанавливается в пределах:

  • в лестничных проходах 20–150 Па;
  • в лифтах 20–150 Па;
  • в шлюзах 20–150 Па.

Показатели подпора воздуха в лифтах и шлюзах замеряются при открытых дверях лифтовых холлов.

Смотрите видео по теме:

Виды систем

Помимо разделения на статические и динамические СДУ, специалисты приводят следующую классификацию разновидностей установок по удалению гари из помещения:

Естественная система избавления от продуктов сгорания не предусматривает использование системы компенсации, содержит минимальное количество рабочих механизмов и требует для работы минимальное количество электрической энергии и материальных вложений.
Обратите внимание! Недостатком этой системы СДУ является трудность обеспечения работы системы при порывах ветра и сложность в обеспечении защиты самооткрывающимся клапанам и фрамугам, расположенным на кровле здания.
Механическая СДУ предусматривает создание подпора воздуха при помощи осевого вентилятора, располагающегося на крыше и обеспечивающего нагнетание воздуха, для создания воздушного барьера, препятствующего расширению области локализации задымления. Этот тип конструкции отличается сравнительно небольшими параметрами воздуховодов (400*800мм), однако не имеет ограничений в скорости передвижения рабочего вещества по системе.
Приточная вентиляция, принцип работы которой состоит в обеспечении доступа воздуха через клапана, расположенные в шахтах СДУ и приток через проемы во внешних стенах сооружения или использования устройства по типу газовой колонки с принудительным дымоудалением

Однако проведение компенсации дымоудаления из коридоров общественных зданий при выборе такой системы предусматривает использование воздуховодов, имеющих большие габариты (600*1000 мм), что в свою очередь уменьшает высоту потолка и усложняет монтаж других коммуникаций.
Вытяжная конструкция может сочетаться с естественной системой обеспечения воздухообмена в помещении и дополнительно оборудоваться клапанами, обеспечивающими направление потоков дыма в шахту для выведения наружу. В качестве одного из конструктивных решений, обеспечивающих выведение продуктов сгорания с небольшой площади, например с этажа, является использование пристенного вентилятора, имеющего скорость движения потока не менее 20 м/с.

Разновидности систем

Выбор схемы СДУ будет зависеть от этажности здания, его общей площади, наличия ограждающих конструкций, препятствующих распространению дыма, мощности используемых вентиляторов, наличия коммуникаций внутри стен здания и других факторов.

Выводы

Управление противодымной вентиляцией – очень ответственная работа, поскольку подразумевает не только контроль своих действий и внимательность, но и возможность принятия неординарных решений в случае какой-либо неполадки или сбоя в автоматической системе противопожарных действий. Оператор должен мгновенно среагировать на сигнал «Пожар», проверить отлаженность работы системы, переход сигналов от основного датчика в шкаф управления, активирующего системы дымоудаления, подпора, включение вентиляции, получение информации о состоянии работы всей системы и отдельно взятых ее звеньев.

По желанию предприятия доступны дополнительные функции в шкафах ШУПВ:

  1. управление дымовыми зонами
  2. функция опережающего включения вентиляторов
  3. ручной запуск системы с отдельно-взятого шкафа
  4. повышение степени защиты системы путем дублирования контрольных точек.

Все руководители крупных предприятий и организаций должны помнить, что от их отношения к нормам и правилам противопожарной безопасности и эффективности системы борьбы с пожаром зависят жизни его сотрудников, посторонних посетителей, целостность имущества. Не стоит экономить на подобном оборудовании – обращайтесь только к профессионалам!

Контроль дыма в коридорах - поиск продуктов для пожаротушения

Трехлетний исследовательский проект Пола Гримвуда по влиянию механической противодымной вентиляции и контроля дыма в коридорах на пожары в коридорах, при поддержке Кентской пожарно-спасательной службы, был представлен на конференции EuroFire в Париже, в котором приняли участие более 500 выдающихся пожарных инженеров со всего мира. В исследовании рассматривалось, как 14 различных систем с естественным участием; извлекать; Удаление дыма с использованием дымовых шахт и AOV, а также систем повышения давления на лестницах, в настоящее время настраиваются в жилых домах Великобритании для удаления дыма, поступающего в коридор из квартиры, затронутой пожаром.

Несколько перекрытий коридоров ранее приводили к гибели нескольких пожарных в Санкт-Петербурге, Россия (9 пожарных) 1991; Вандалия-авеню, Нью-Йорк (3 пожарных) 1998 г .; за ним следует Нейи-сюр-Сен, к северу от Парижа 2002 г. (5 пожарных). Есть много других зарегистрированных инцидентов со смертельным исходом, когда пожарные были преодолены огнем, жарой и дымом, пытаясь добраться до лестницы в длинных коридорах.

В большинстве случаев лестницы демонтировали, оставив несоответствующие расстояния для эвакуации.Затем дым выводился через AOV (автоматическое открывающееся вентиляционное отверстие) во внешней стене или через дымовую шахту, выходящую на уровне крыши. Этот тип системы также находил применение в гостиничных и офисных зданиях. Чтобы сделать возможным прямое сравнение широкого диапазона конфигураций системы в коридорах длиной 15 и 30 метров, был использован недостаточно вентилируемый огонь для моделирования различных конфигураций вентиляции, которые создавали опасность для пожарных, занимающих путь потока, с использованием зоны NIST CFAST на рабочем столе. модель.

В исследовании использовались данные, полученные Национальным институтом стандартов и технологий (NIST) для компьютерной модели пожара в квартире в Нью-Йорке. Цели исследования заключались в первую очередь в том, чтобы сравнить влияние различных систем управления задымлением на эффекты протока, которые могут подвергнуть пожарных воздействию широкого диапазона условий пожара в коридорах / коридорах доступа, чтобы помочь установить некоторые проектные параметры и тактику пожаротушения для противодействия. каждый возможный сценарий.

В марте 1994 года пожарная служба Нью-Йорка (FDNY) отреагировала на пожар в трехэтажном жилом доме на Уоттс-стрит, Манхэттен.По прибытии почти не было признаков пожара. Пожарные были переброшены на второй этаж и на лестницу над пожарным помещением. Когда дверь в квартиру на первом этаже была взломана, из квартиры выходил поток теплого воздуха (<100oC), который очень быстро превратился в большое дверное пламя, переносящееся в холл и вверх по незащищенной лестнице (проход) , охватив трех пожарных на площадке второго этажа. Пламя продолжалось около 6,5 минут, в результате чего они погибли.

FDNY обратился за помощью к NIST для моделирования инцидента, чтобы понять факторы, вызвавшие такое событие. Модель NIST CFAST смогла воспроизвести наблюдаемые условия и подтвердила теорию накопления значительных количеств несгоревшего топлива от потухшего пожара в квартире, которая была изолирована и герметизирована для повышения энергоэффективности.

Входные данные модели недовентилируемого пожара NIST / FDNY были объединены в CFAST с расширенными коридорами в сочетании с рядом систем механической противодымной вентиляции (MSVS), и результаты продемонстрировали, как каждая конфигурация системы работала в соответствии со сценариями «открытой двери квартиры», когда начинали пожарные. их атака на огонь.

Firefighter Tenability

Исследование было использовано для поддержки конкретных рекомендаций по проектированию, в которых контроль дыма используется в качестве компенсации для коридоров увеличенной длины. Существуют установленные уровни надежности для пожарных, которые, конечно, отличаются от уровней надежности для пассажиров, которые пожарные инженеры должны учитывать в процессе проектирования системы контроля дыма. Руководство Ассоциации по борьбе с задымлением (SCA) (2015) по проектированию систем контроля задымления в коридорах протяженной длины, которые компенсируют удаление дополнительных лестниц, предлагает информацию о том, как системы должны быть спроектированы и настроены для поддержки эффективных пожарных и спасательных операций.Одним из наиболее важных факторов является направление потока дыма в коридоре (путь потока) от лестницы, ведущей к пожарному, либо к дымовой шахте, либо к вентиляционному отверстию на внешней стене. Панель управления пожаротушением также необходима для того, чтобы пожарные могли контролировать путь потока к их тактическому преимуществу.

Нормативно-правовая база

Если конструкция здания соответствует BS9991 или регулирующий орган готов принять предложение о том, что расстояние проезда от самой дальней входной двери квартиры до двери лестницы не должно превышать 15 м, а в здании установлены спринклеры для жилых помещений , то, независимо от высоты здания, считается, что система противодымной вентиляции соответствует тем же критериям эффективности, что и система, предусмотренная для здания, в котором расстояние перемещения от квартиры очага пожара до двери на лестницу не превышает 7.5м.

Там, где спринклеры не предусмотрены и расстояние от квартиры до лестницы или стерильного вестибюля превышает 7,5 м, но не превышает 15 м, эксплуатационные цели системы заключаются в том, чтобы лестница оставалась относительно свободной от дыма и чтобы проектировщик в коридоре соблюдаются установленные разумные ограничения для средств эвакуации. Также требуются дополнительные рабочие характеристики для защиты пожарных (допустимые пределы для пожаротушения). Могут потребоваться дополнительные приспособления для доступа для пожаротушения, такие как пожарные шахты.Примечание: как правило, естественная вентиляция не подходит для коридоров такой длины, поэтому предусмотренная система должна быть механической.

В качестве альтернативы механической системе дымоудаления спринклеры в квартирах и естественная вентиляция могут компенсировать увеличенное расстояние до 15 м.

Если расстояние перемещения от квартиры до лестницы или стерильного вестибюля превышает 15 м, рабочие характеристики системы должны поддерживать лестницу относительно свободной от дыма и обеспечивать установленные проектировщиком разумные ограничения для средств эвакуации и операций пожарной службы. в коридоре.Это может потребовать обсуждения с пожарной службой и регулирующим органом, имеющим юрисдикцию (AHJ), до проектирования или установки системы контроля дыма, чтобы гарантировать, что рабочие характеристики системы позволяют удовлетворить эксплуатационные требования для пожарных, независимо от высоты здания.

В руководстве рекомендуется, чтобы вытяжка (или отвод) дыма от лестницы была положением по умолчанию, когда расстояние перемещения превышает 7,5 м. Обычно это приводит к тому, что вытяжная шахта (и) или выпускные отверстия располагаются на удалении от лестницы.Любое предлагаемое отклонение от этой важной цели проектирования следует обсудить с регулирующими органами как можно раньше.



Статья от Пола Гримвуда для получения дополнительной информации посетите eurofirefighter.com

Дымовые шахты против давления '-

Создание избыточного давления - одно из возможных решений для обеспечения вентиляции дыма на лестницах эвакуации, общих вестибюлях и коридорах в жилых зданиях в соответствии с требованиями Утвержденный документ B и рекомендуется для зданий выше 30 м (BS 9999 и BS 9991).

Механическая вентиляция упоминается в ADB, но только в отношении повышения давления. Тем не менее, он стал широко использоваться в качестве альтернативы естественным дымовым шахтам, обеспечивая эквивалентные или улучшенные характеристики.

Как вы решаете, что использовать? На это решение влияют законодательство и стандарты, конфигурация здания, бюджет и требования к пространству. Универсального «правильного» выбора не существует, но, безусловно, есть лучший выбор для каждого отдельного здания.

1) Имеете ли вы представление о системах разбавления с двухтактными вентиляторами и воздуховодами?

Мы очень часто используем двухтактные системы в больших зданиях.Иногда возникает вопрос об изменении давления или сброса давления при изменении условий; но в целом они работают очень хорошо. Обычно они очищают коридор от дыма в течение нескольких минут после закрытия двери и обычно обеспечивают лучшую защиту.

Это самая дорогая система с механическим валом, но она обеспечит вам лучшую защиту.

2) Возникают ли у нас какие-либо трудности с чрезмерным усилием открывания двери с системами наддува, используемыми в сочетании с этажной системой дымоудаления?

Проблемы возникают не часто, но если у нас есть этажная система дымоудаления, то, как правило, эта система будет иметь собственный источник впуска воздуха, так что дополнительное снижение давления в помещении будет относительно небольшим.Если мы знаем, что установлена ​​этажная система дымоудаления, то при вводе в эксплуатацию системы наддува мы ожидаем, что эта система будет работать, и проверяем, что перепад давления не превышает 55 Па, когда обе системы работают вместе.

Итак, нет, это не проблема, но нам нужно знать, что системы есть, чтобы мы могли убедиться, что они работают в надлежащем состоянии.

3) Как правило, где устанавливается выпускной выпуск воздуха и в какой форме?

Как правило, если выпуск воздуха возможен по периметру здания с использованием автоматических вентиляторов или окон, то это, безусловно, лучшая система.Он не занимает места и относительно прост в установке, а также прост в обслуживании и обслуживании в будущем.

Если вы не можете этого сделать, используйте систему вала. Обычно это происходит потому, что здание сотовое. Если все это открытая планировка, то у вас всегда будет прямой доступ из герметичного пространства прямо к окну. Если у вас этого нет из-за коридоров и сотовых офисов, то система шахт из пространства, прилегающего к лестнице, - лучшее решение. У вас есть свободный выбор, механический это или естественный, и все сводится к тому, хотите ли вы заплатить дополнительные деньги за вентиляторы или сохранить как можно более дешевый и использовать более крупный естественный вал.

4) На веб-сайте есть запрос на напоминание о бесплатной загрузке руководства Smoke Control Association.

Это www.feta.co.uk

5) Какова максимальная длина коридора, в котором можно использовать дымовые шахты, и есть ли какие-либо требования к расположению шахт?

Если вы соблюдаете Строительные нормы и правила в отношении планировки здания, то особых требований к расположению шахты нет.Это может быть любое место рядом с вестибюлем, которое примыкает к лестнице.

Если у вас расширенные коридоры, то да, требования есть. Что касается максимальной длины коридора, мы можем заставить систему работать с коридором любой длины, но более важно то, какую длину строительный контроль может принять в качестве единого направления движения без противопожарных дверей и т. Д. На пути. Как правило, рекомендация заключается в том, что абсолютный максимум, на который вы, вероятно, получите одобрение, составляет 30 миллионов.Но обычно людей устраивает меньшее. Большинство систем, которые мы видим, обычно находятся в диапазоне 18-25 метров. Если вы выбираете такую ​​систему, очень важно, чтобы впускной и выпускной патрубки были разделены, насколько это возможно. Так что в идеале у вас будет входной патрубок прямо в одном конце коридора, а вытяжка - прямо в другом конце. На практике это не всегда практически возможно, но они должны быть как можно ближе к концам коридоров.

6) Какова текущая ситуация с BSEN 12101, часть 6?

BSEN 12101 часть 6 является стандартом по наддува. Стандарт действует во всей Европе. На самом деле он требует маркировки CE систем наддува на месте, но в том виде, в котором написан стандарт, сделать это невозможно. Таким образом, системы наддува на данный момент не имеют маркировки CE.

Существует проблема, которая решается, и комитет CEN, ответственный за BSEN 12101, часть 6, в настоящее время переписывает ее с намерением отделить требования к маркировке CE от требований к дизайну.Все изменится, но, вероятно, пройдет 3-4 года, прежде чем это будет закончено и опубликовано.

7) На какой максимальной высоте здания могла бы работать система механических валов?

Теоретически конкретного максимума нет. Может случиться так, что если у вас очень высокое здание, вы можете разделить его на 2-3 секции с точки зрения механической системы.

Если вы делаете систему наддува, возможно, вы захотите сделать то же самое.

Если вы изучаете системы с естественным валом, компания BRE доказала их с помощью CFD до 100 этажей.

Нет причин, по которым механическая система не должна работать до 100 этажей. В итоге вы получите шахту большего размера, но практически для 99% зданий нет реальных ограничений.

8) Вы упомянули, что для повседневной вентиляции можно использовать механические валы; вам нужны отдельные вентиляторы для дыма и повседневной вентиляции?

Это зависит; вы можете использовать отдельный вентилятор, как мы в некоторых случаях.В других случаях мы используем дымовой вентилятор, но мы должны убедиться, что он ослаблен и работает от инвертора, чтобы обеспечить нам в целом более низкую скорость потока и гораздо более низкий уровень шума, поскольку шум гораздо более критичен для повседневного использования, чем для использования контроля дыма .

9) Естественные шахты разрешены только в зданиях высотой не более 30 метров. Есть ли обстоятельства, при которых это можно увеличить на большую высоту?

Это требование стандартов BS9991 и BS9999, если вы используете эти стандарты.Если вы не используете эти стандарты и используете BS5588, тогда нет проблем с использованием натуральных валов, намного превышающих это.

Если вы используете BS9991 или BS9999, то решение о том, что приемлемо, в основном зависит от дизайнеров и строительного контроля. Конечно, технически нет причин, по которым вы не должны использовать естественные шахты высотой более 30 м, просто комитет по британскому стандарту посчитал, что наддув обеспечивает лучшую защиту, и поэтому они хотели его в более высоких зданиях.

10) Не могли бы вы прокомментировать пригодность механической системы вентиляции для защиты убежищ в защищенных общих коридорах и вестибюлях? Может ли система обеспечить приемлемые условия в этих помещениях или конструкция зависит от размещения зоны убежища внутри лестницы?

Если вы используете систему механической вентиляции, я настоятельно рекомендую, чтобы убежище было внутри лестницы, а не в вестибюле или коридоре.Даже если у вас есть усовершенствованная механическая система, предназначенная для очень быстрой очистки вестибюля или коридора, в вестибюль или коридор будет попадать дым каждый раз, когда открывается дверь из пожарной комнаты, и поэтому будут периоды, когда он будет относительно дымным. Итак, если у вас есть убежище и вы хотите использовать механическую шахтную систему, вам следует разместить это убежище внутри лестницы.

11) При использовании механической шахтной системы вентилятор какого размера требуется от вестибюля до шахты и наверху лестницы?

Размер от вестибюля до шахты будет в значительной степени зависеть от выбора типа используемого вентилятора и указаний производителя.Обычно мы будем смотреть на что-то с площадью лица порядка 0,6 или 0,8 м 2 для системы Colt. Для вентилятора в верхней части лестницы мы обычно рекомендуем 1 м свободного пространства 2 в соответствии с ADB, чтобы в случае отказа механической системы у вас по-прежнему был совместимый вентилятор в верхней части лестницы. На самом деле нам не нужно, чтобы он был таким большим, когда работают механические вентиляционные системы, это просто дополнительная функция безопасности.

12) Можно ли в рамках BSEN рассмотреть более низкие избыточные давления на основе спринклеров, аналогично подходу, принятому в NFPA92?

В EN12101-6 нет положений о более низком давлении в зависимости от того, есть ли у вас спринклеры или что-то еще.Это просто фиксированная ставка, и в этом отношении мы очень сильно отличаемся от американского подхода. Нет никаких причин, по которым в индивидуальной работе вы не могли бы применить подход пожарной техники и с помощью CFD или других методов заставить управление зданием принять более низкое давление в качестве приемлемой конструкции. Но если вы это сделаете, вы фактически не соответствуете EN12101-6.

13) Насколько я понимаю, шахтные системы спроектированы с использованием сверхбыстрого проектного пожара мощностью 2-2,5 МВт. Не могли бы вы прокомментировать чувствительность к другим расчетным размерам пожара, особенно в зданиях без брызг, где более крупный пожар реалистичен?

Да, в большинстве случаев люди проектируют на пожары до двух.5 МВт. В основном это касается жилых домов, потому что у нас сравнительно небольшие отсеки. Этот размер пожара может относиться к обрызгиваемым офисным помещениям и может относиться к сотовым необрызгиваемым офисным помещениям. Конечно, если у вас есть офисные помещения открытой планировки, в которых нет орошения, мы не будем проектировать для пожара мощностью 2,5 МВт. Фактически, для системы шахты Colt мы разработали версию, основанную на пожаре мощностью 12 МВт, рекомендованном в BR368. Так что да, если у вас открытая планировка без дождя, то 2.Пожара 5 МВт недостаточно.

14) Разве нельзя получить обратный поток вентиляции в естественной шахте в условиях холодного климата?

Как правило, не следует. Сам вал обычно имеет наверху вентилятор, который закрыт, и поэтому он выходит наружу на очень маленькую площадь, и он открыт для внутренней части через вал и через вентиляционные отверстия на довольно большой площади, поэтому сам вал не должен приблизиться к холодным температурам наружного воздуха.Конечно, если на улице очень холодно, когда вы запускаете систему, у вас будет столб, вероятно, более прохладный, чем внутри. Но, конечно, у вас также есть плавучесть тепла от огня, который преодолеет это.

15) Есть ли максимальная скорость воздуха на отверстиях для выпуска дыма в системе дымохода?

В системе дымовых шахт нет определенной максимальной скорости воздуха. Сама система вала обычно имеет размер, обеспечивающий разумный баланс между экономией места и отсутствием слишком большой мощности вентилятора.Таким образом, вы, как правило, получаете скорость выброса, которая, вероятно, находится в районе 5-10 метров в секунду. Это норма, но нет особой причины, по которой вы не можете выйти за ее пределы, если у вас есть особая причина.

16) Не могли бы вы прокомментировать установку механического вала в основании шахты дымоудаления, а не в головке?

Это вполне возможно. Когда мы посмотрим на это, сам вентилятор будет иметь довольно высокую способность преодолевать потери давления, а давление плавучести дыма относительно низкое, возможно, 10-20 Па.Вентилятор, вероятно, рассчитан на 300-400 Па.

Итак, да, при желании вполне можно сделать конструкцию с вентилятором в нижней или средней части вала. Единственный недостаток заключается в том, что вы, возможно, осуществляете выброс на уровне земли, и вам необходимо убедиться, что место выброса не повлияет на людей, убегающих из здания, и не приведет к рециркуляции дыма обратно в здание.

Дымоудаление в квартирах и мезонетах

IFSEC Global

[

Удаление дыма в зонах общего доступа в квартирах и мезонетах имеет жизненно важное значение для безопасного побега жильцов.Чтобы поддержать разработку Части B Строительных норм и идти в ногу с совершенствованием технологий, старший консультант BRE Стюарт Майлз изучил варианты вентиляции.

BRE недавно провела исследовательскую программу для отдела зданий канцелярии заместителя премьер-министра (ODPM). Это сделано для того, чтобы усилить разработку Части B Строительных правил Англии и Уэльса и вспомогательных руководств к ней. Важно, чтобы эта работа проводилась, поскольку она позволяет Правилам и руководствам идти в ногу с новыми и улучшенными технологиями и меняющимися профессиональными потребностями.Одним из проектов, рассмотренных в рамках этой исследовательской программы, является противодымная вентиляция в зонах общего доступа квартир и мезонетов и процедуры эвакуации из них.

Сдерживание дыма, предусмотренное положениями для отсеков и противопожарных дверей с защитой от задымления, а также в сочетании с ограничением расстояний перемещения, играет ключевую роль в стратегиях управления задымлением квартир и мезонетов. Там, где дым попадает в зоны общего доступа, средства вентиляции и контроля дыма обеспечивают различные уровни дополнительной защиты.Однако в настоящее время отсутствует согласие относительно требований к дымовой вентиляции в местах общего пользования, выполнения альтернативных мер и того, как следует интерпретировать Строительные правила и инструкции.

Стюарт Майлз и Норман Маршалл из BRE при содействии партнеров по проекту Buro Happold и Университета Ольстера, а также под руководством руководящей группы, созданной из представителей промышленности, правительства и других контролирующих органов, изучили ряд мер по вентиляции дыма с использованием вычислительной гидродинамики ( CFD) и физическое моделирование в уменьшенном масштабе (см. Панель напротив).Кроме того, они были поддержаны обзором опубликованных исследований и текущей практики в Великобритании и за рубежом. В проекте учитывались начальные стадии пожара, на которых жители могли бы сбежать, а также более поздние стадии, когда могли начаться операции по тушению пожара. Также учитывалась необходимость эвакуации из зданий с других этажей.

В большинстве экспериментов и моделирования предполагался устойчивый пожар, и работа была проведена для получения стационарных условий.Кроме того, предполагается наличие фиксированного открытого дверного проема из пожарного отсека в прилегающий вестибюль / коридор, а также из вестибюля на лестницу. Это представляет собой сценарий, в котором противопожарные двери не закрываются должным образом. Эксперимент предоставил подходящие средства для сравнения относительных характеристик различных конструкций дымоудаления в задымленных условиях. Однако следует отметить, что этот подход с фиксированными дверными проемами или проемами был разработан для обеспечения относительной оценки производительности альтернативных схем в обременительных условиях, а не для создания прогнозов для конкретных сценариев «реальной жизни» (это может очевидно из-за предполагаемого постоянного огня).Правильная работа противопожарных дверей должна ограничивать количество дыма, попадающего в места общего пользования, и является важной «линией защиты», особенно когда жители убегают до прибытия пожарной службы.

Диапазон исследованных конструкций противодымной вентиляции включал внешние настенные вентиляторы, дымовые шахты с естественной вентиляцией, механический дымоудаление из коридора и герметизацию лестницы с дымоудалением и удалением воздуха из коридора и без него. В то время как обеспечение замещающего воздуха исследовалось как в физических исследованиях, так и в исследованиях CFD, влияние неблагоприятного ветра и давления в трубе также изучалось в рамках анализа CFD.

Моделирование в физическом масштабе

Основным принципом моделирования в уменьшенном масштабе является построение масштабной модели геометрии и проведение экспериментов, в которых различные безразмерные числа и группы сохраняются в уменьшенном и полном масштабе. Это означает, что результаты в уменьшенном масштабе можно экстраполировать на полномасштабные. При моделировании числа Фруда температура газов одинакова как в модели, так и в полном масштабе, в то время как другие параметры, такие как скорость выделения тепла при пожаре, давление и скорость в одном масштабе, могут быть переведены в полную шкалу.

Было проведено более 70 экспериментов с моделью шестиэтажного здания в масштабе 1/5 с очагом пожара в доме на первом этаже и с различным расположением вестибюлей, коридоров и лестниц. Модель была основана на модели, использованной в предыдущем проекте для исследования эффективности естественной вентиляции дыма в шахтах пожаротушения. Дополнительные функции были добавлены в жилые коридоры и шахты для вытяжки дыма.

Одна из конструкций модели в масштабе 1/5 имела общий вестибюль, вентилируемый естественной дымовой шахтой, и к нему примыкали лестница и пожарный отсек.Помимо дверного проема, ведущего в вестибюль, пожарный отсек вентилировался через отверстие в задней части здания. Это обеспечивало достаточное количество воздуха для возникновения горения и поддерживалось достаточно маленьким, чтобы внутри отсека создавались условия, наполненные дымом, таким образом создавая дымовую пробку у дверного проема.

Были зарегистрированы измерения температуры, скорости и концентрации углекислого газа (по которым была рассчитана оценка расстояния видимости).На рис. 2 показан пример движения дыма по потолку секции коридора.

Эксперименты с физическим масштабом показали, что после длительного воздействия дыма защита лестницы и поддержание хороших условий в соседнем коридоре с помощью естественной дымовой вентиляции было невозможно. Но путем тщательной настройки скорости воздушного потока, использования механического удаления дыма из коридора и при наличии соответствующих условий для замены воздуха, можно было поддерживать слоистый слой дыма в коридоре, ограничивая при этом количество дыма, попадающего на лестницу.Либо вытягивая дым из коридора механически с достаточно высокой скоростью, либо используя естественно вентилируемые дымовые шахты, расположенные в коридоре, можно было защитить прилегающую лестницу от проникновения дыма, но это происходило за счет задымленных условий внутри помещения. коридор.

Исследование CFD подтвердило результаты исследования физического моделирования и расширило объем проекта, чтобы изучить дополнительные процедуры дымоудаления. Они должны были использовать большие размеры пожаров и дверных проемов (что сродни ситуации пожаротушения), оценить влияние неблагоприятного ветра и исследовать давление дымовой трубы на естественную вентиляцию.На рисунке 3 показана часть одной геометрии CFD, содержащей пожарный отсек, коридор и дымовую шахту.

На рисунке 4 показана типичная числовая сетка. В коридоре или вестибюле типичный максимальный размер камеры составлял 0,2 м. В критических местах, например, в узких дверных проемах, он был уменьшен до 0,025 м. Камеры большего размера были разрешены в других местах, особенно в вертикальном направлении от противопожарного пола, где использовались значения примерно до 0,5 м.

Для большинства моделей пожарный отсек располагался на втором этаже пятиэтажного дома.Дополнительное моделирование проводилось с пожарным отсеком на втором этаже 10-ти и 20-ти этажного домов. Во всех этих сценариях пожарный отсек вентилировался наружу через небольшое низкоуровневое отверстие. Это обеспечивало доступ воздуха для горения и обеспечивало полностью задымленный отсек.

В основной серии моделирования использовался устойчивый пожар мощностью 0,25 МВт в сочетании с зазором двери 0,1 м в прилегающий коридор (на всю высоту 2-метровой двери) - это обеспечивало задымленное пространство.Были проведены различные сценарии моделирования для более крупных пожаров мощностью 1 МВт и 2,5 МВт (при которых дверь отсека открывалась на 0,5 и 0,78 м). Это обеспечивало условия большей тепловой нагрузки, аналогичные тем, которые могут возникнуть при тушении пожаров.

Каждое моделирование CFD иллюстрировало прогнозы распределения дыма и температуры по моделируемому зданию. Другая информация, такая как скорость воздушного потока и распределение давления, была изучена. Рисунок 5 иллюстрирует типичный результат CFD-модели; в этом примере дым достигает лестничной клетки.

Основные выводы

Результаты были взяты из оценки всех трех компонентов проекта, то есть исследования физического масштаба и моделирования CFD, а также обзора литературы и оценки текущей практики.

Проект продемонстрировал, что при воздействии дыма от пожара в жилище в течение более чем короткого времени можно ожидать, что прилегающий общий коридор / вестибюль станет задымленным. При отсутствии соответствующих мер по борьбе с задымлением соседние коридоры, вестибюли и лестничные клетки также могут стать задымленными.По этой причине сдерживание дыма, обеспечиваемое отсеками и противопожарными дверями с задымлением, в сочетании с ограничением расстояний проезда, играет ключевую роль в общей стратегии управления задымлением квартир и мезонетов. Кроме того, дополнительные преимущества для безопасности жизни, обеспечиваемые двумя путями эвакуации (и, если они есть, двумя лестницами эвакуации), были усилены результатами проекта.

Хотя внешние стенные вентиляционные отверстия в вестибюле / коридоре могут тогда, в некоторых случаях, поддерживать приемлемые условия внутри этих пространств, потребуется инженерное механическое решение.Это может быть достигнуто путем прямого создания избыточного давления в коридорах и вестибюлях (обычно в сочетании с герметизацией лестниц) с удалением воздуха / дыма из жилых помещений или путем удаления дыма непосредственно из коридора и вестибюля с помощью специально разработанной системы. Последние могут включать распределенные вытяжные вентиляционные отверстия на потолке или «рассеивание дыма» поперек коридора посредством притока и вытяжки на противоположных концах. Однако следует отметить, что эти методы дымоудаления требуют тщательного проектирования пожарной безопасности.

Если задача схемы противодымной вентиляции заключается, прежде всего, в обеспечении дополнительной защиты от дыма для общей лестницы, тогда подходит ряд относительно простых естественных и механических подходов. К ним относятся:

- Естественный отвод дыма. Возможно, внешние настенные вентиляторы обеспечивают самый простой и жесткий подход. Они расположены в соседнем общем вестибюле / коридоре. Однако можно ожидать попадания дыма на лестницу, если дверь из общего коридора не закрывается, когда она не используется.

При отсутствии неблагоприятного ветра или воздействия дымовой трубы естественная вентиляция в дымовую шахту, расположенную в прилегающем вестибюле или коридоре, очень хорошо защищает лестницу, хотя и за счет того, что бывший дым остается заполненным при воздействии на него более короткого времени. Такой подход снижает давление в коридоре рядом с прилегающей лестницей. Хотя он может обеспечить лучшую защиту обычных лестниц, чем внешний настенный вентилятор, дымовая шахта, возможно, требует больших проектных усилий и технического обслуживания после окончания работ.

- Системы механической вентиляции соответствующей конструкции. Они могут обеспечить защиту лестницы, которая теоретически устойчива к неблагоприятному ветру и давлению, вызванному эффектом строительной трубы. Это может быть достигнуто двумя способами: либо путем сброса давления в коридоре или вестибюле по отношению к примыкающей к лестнице (вытяжка воздуха / дыма из лестницы), либо путем прямого нагнетания давления на лестницу путем выпуска воздуха / дыма из коридора или вестибюля. Условия в прилегающем коридоре / вестибюле в целом не поддерживаются.Однако при осознанном выборе скорости вытяжки схема коридора без давления может предотвратить миграцию дыма на лестницу, в то же время поддерживая некоторую степень стратификации дыма в коридоре.

Требования к характеристикам «холодного потока» (не пожароопасности) механических систем вентиляции для сброса давления в коридоре или для повышения давления на лестнице могут быть определены в терминах соответствующих перепадов давления при закрытых дверях и скоростей воздушного потока при открытых дверях.Они в целом совместимы с BS 5588-4: 1998. Действительно, численное моделирование показывает, что в ситуациях, не связанных с пожаротушением, есть возможности для уменьшения критериев проектирования. Однако следует отметить, что моделирование «холодного потока» CFD не точно воспроизводило условия, требуемые в соответствии с BS 5588-4: 1998, и что любые критерии проектирования должны компенсировать неблагоприятные ветровые и стоячие давления.

Рисунки 1 и 2. Пример моделирования в физическом масштабе со слоем дыма, движущимся по общему коридору (нижнее фото) из пожарного отсека.

Рис. 3. Геометрия вычислительной гидродинамики (CFD), показывающая коридор пожарного отсека и дымовую шахту.

Рисунок 4. Типичная числовая сетка CFD.

Рис. 5. Контурные графики температуры для коридора с примыкающим к нему стволом естественного дыма.

Заключительный отчет с подробным описанием всего проекта, включая исследования и обзор моделирования, доступен на веб-сайте BRE: www.bre.co.uk/adb

Список литературы

Харрисон Р. и Майлз С. (2002).

Дымовые шахты, защищающие шахты пожаротушения:

Их характеристики и дизайн. Отчет по проекту BRE № 79204.

Харрисон Р. и Майлз С. (2003).

Дымовая вентиляция шахт пожаротушения.

Техника пожарной безопасности, январь 2003 г., стр. 16-17.

Противодымная вентиляция в квартирах и мезонетах [Управление задымлением в зонах общего доступа в квартирах и мезонетах имеет жизненно важное значение для безопасного побега […]

IFSEC Global

IFSEC Global | Новости и ресурсы по безопасности и пожарной безопасности

Система вентиляции коридора Colt увеличивает арендуемую площадь в жилых домах

Пропустить навигацию

Система вентиляции коридора Colt Extended Corridor System (коридорная система вентиляции) представляет собой дымо- и теплоотводную шахтную вентиляционную систему, предназначенную для коридоров эвакуации в жилых домах.Эта система предлагает разработчикам значительные преимущества в экономии места и затрат, обеспечивая при этом безопасный путь эвакуации. Он разработан для дополнения механической системы вала ColtShaft.

Как работает Расширенный коридор?

В этих видеороликах сравниваются результаты CFD для двух подходов в отношении системы вытягивания с расширенным коридором.

Совместимое решение AOV

Решение Colt Extended Corridor "Pull"

В этом клипе показана CFD-модель тупикового коридора, соответствующего строительным нормам, оборудованного обычным AOV.Дым показан синим цветом, а чистый воздух - красным. В начале ролика дверь открывается, позволяя людям сбежать, и дым выходит из квартиры и болтается в коридоре. Затем видео переходит вперед, когда прибывает пожарная команда, чтобы снова открыть дверь, чтобы тушить пожар. Коридор наполняется дымом. Коридор остается задымленным в течение длительного времени после повторного закрытия двери.

В этом ролике показана CFD-модель несовместимого тупикового коридора, снабженная системой «вытягивания» расширенного коридора для компенсации увеличенных расстояний перемещения.Дым показан синим цветом, а чистый воздух - красным. В начале видео дверь открывается, чтобы люди могли спастись, и дым выходит из квартиры, но быстро убирается. Затем видео переходит вперед, когда прибывает пожарная команда, чтобы снова открыть дверь, чтобы тушить пожар. Коридор наполняется дымом, но затем он быстро очищается, когда дверь снова закрывается. По сравнению с обычным AOV, система Colt Extended Corridor "Pull" обеспечивает лучшие условия для эвакуации и тушения пожара.

Пожалуйста, свяжитесь с нами для получения дополнительной информации о применении, технических характеристиках, установке и обслуживании этого продукта.

Как справиться с жалобами на запахи от готовки, исходящие от вашего объекта аренды

Арендаторы имеют право жить в арендуемой квартире в спокойной обстановке, но если соседские запахи готовки, кажется, мешают этому удовольствию, что должны делать домовладельцы с жалобами?

Доставляет ли неприятный запах кулинария?

Кулинарные запахи могут быть резкими и сильными, особенно при использовании сильных специй, таких как карри, имбирь, кайенский перец или тмин.Другие сильные запахи при приготовлении включают лук, рыбную пасту, капусту и жиры при варке. Запах горящей пищи также может проникать в небольшое пространство. Сложность для арендодателей заключается в том, чтобы определить, достаточно ли сильного или неприятного запаха готовки, чтобы считаться неприятностью для других арендаторов.
Помеха - это действие или событие, которое мешает арендатору спокойно наслаждаться арендой. Нельзя ограничивать арендаторов в том, что они могут готовить и есть в уединении собственного дома, и нельзя запрещать арендаторам готовить определенные продукты.
С другой стороны, жильцы не имеют автоматического права позволять сильным запахам готовки проникать в другие квартиры. Считайте его похожим на другие сильные запахи, такие как сигаретный дым, ладан, духи или мусор. Запахи при приготовлении пищи могут доставлять неудобства, так же как шум и поведение, поскольку они являются частью широко определенной деятельности, которая мешает другим спокойно наслаждаться собственностью.
В конечном счете, арендодатели не могут принимать меры против арендатора на основании запаха готовки, если только он не является настолько агрессивным или раздражающим, что воздействие на других арендаторов является значительным.

Как избавиться от неприятных запахов от соседей и арендаторов

Оценка серьезности запаха от готовки - это работа домовладельца. Рассматривайте любые жалобы на запах приготовления пищи так же, как и с любыми другими запахами, и определите, считается ли это неприятностью для других арендаторов, или же происшествия на самом деле не нарушают спокойное удовольствие другого арендатора.
Вы можете выполнить следующие 5 шагов, чтобы определить, можно ли считать неприятные запахи из-за готовки арендатора неприятными:

  1. Во время приготовления запахи сильные, а потом исчезают?
  2. Испускаются ли запахи от готовки ежедневно? Еженедельно? Нечасто?
  3. Вы чувствуете запах готовки в местах общего пользования, например в коридорах?
  4. Были ли у вас более одной жалобы от более чем одного арендатора?
  5. Сохраняется ли запах готовки в соседней квартире еще долго после окончания приготовления?

Многие судебные дела подтвердили утверждение о том, что сильные запахи могут считаться неприятными, если они постоянно влияют на места общего пользования или жилые помещения других людей.Тщательно оцените ситуацию, чтобы определить, является ли запах просто неприятным или действительно мешает жизни.

Запах карри в квартире

Сильный запах карри в квартире - непросто избавиться.
Мы рассказали об этом в недавнем видео «Спросите у менеджера недвижимости», которое вы можете посмотреть здесь.
Действие начинается примерно на отметке 0:45 на видео ниже, когда мы обсуждаем, как справиться с запахом карри в квартирах.

Проблемы дискриминации

Вы будете ходить по тонкой грани, когда решаете проблемы с запахами готовки и переходите к этнической и расовой дискриминации.Этнические блюда и способы их приготовления могут пахнуть неприятно и неаппетитно для тех, кто с ними не знаком или просто не любит.
Например, с арендаторами, которые происходят от предков, использующих в кулинарии сильно пахнущие специи, вы не можете устанавливать правила, определяющие, что арендатор может или не может готовить. Вы никогда не должны унижать арендатора или унижать его наследие при обсуждении запахов от готовки, а также ссылаться на этническую принадлежность или наследие в разговоре с арендатором, подавшим жалобу.
Кроме того, использование стереотипов является неэтичным и незаконным, когда речь идет о проверке заявителей или выселении арендаторов.Другими словами, вы не можете отказать в аренде заявителю на основании расы или этнической принадлежности, потому что боитесь, что его готовка будет плохо пахнуть, или у вас был предыдущий арендатор той же или аналогичной национальности, который жаловался на запахи при приготовлении пищи.
Относитесь к жалобам на запах во время приготовления пищи так же, как к любым другим неприятным жалобам, таким как лай собаки, сигаретный дым или громкая музыка. Всегда демонстрируйте последовательный процесс рассмотрения жалоб, связанных с запахом, и обязательно относитесь к арендаторам, готовящим еду, так же, как и к любому другому арендатору, чтобы избежать любых намеков на дискриминацию по признаку этнической или расовой принадлежности.
Храните копии всех уведомлений в файле арендатора и документируйте жалобы от других арендаторов. Привлекайте арендатора к добросовестным усилиям по устранению запахов приготовления пищи, включая приготовление пищи с открытыми окнами, использование вытяжного вентилятора и т.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
