Коннектор для интернета как подсоединить: Разъем распиновка Ethernet-коннектора схема подключения кабеля

Содержание

Выбираем правильный патч-корд. Как быстро подключить роутер по кабелю

Мир современных гаджетов и компьютеров невозможен без обмена информацией. Для коммутации  между собой или для подключения  к сети Интернет эти устройства используют два вида соединения — проводное и беспроводное.

Несомненно, беспроводной тип соединения — «по воздуху» — сегодня более популярен и актуален в мобильном сегменте. Стационарное же оборудование — сервера, системы хранения данных, маршрутизаторы, концентраторы, модемы, мощные игровые ПК и прочие — предпочитают кабельное подключение. Дело в том, что у проводного соединения есть как минусы, так и плюсы, причем, в ряде случаев плюсы перевешивают недостатки.

Преимущества проводного подключения:

  • Стабильная связь
  • Высокая защита от помех благодаря экранированию
  • Высокий уровень безопасности, т. к. нет возможности незаметно «врезаться» в линию и осуществить перехват данных

Недостатки проводного подключения:

  • Привязка к месту
  • Ограниченная подвижность для владельцев ноутбуков. Хотя некоторых это не смущает, и они используют LAN-кабель длиной до 5 метров, дефилируя от рабочего стола до дивана.
  • Возможность поломки коннекторов. При частых переподключениях пластиковые разъемы приходят в негодность. Чаще всего ломается язычок-фиксатор, из-за чего теряется контакт. Либо происходит обрыв проводников в коннекторе.

Таким образом, в случае стационарного расположения ПК и подключения к нему роутера, проводное соединение оказывается более предпочтительным. А если случайно повредился патч-корд (сетевой кабель), то его можно легко заменить или заново обжать коннектор. Благо эта операция проходит быстро, а стоимость патч-корда или нового разъема невелика.

1. Что такое патч-корд

Патч-корд (от англ. patching cord, соединительный шнур) —  это отрезок кабеля, состоящий из витых пар изолированных проводников и с двух концов обжатого коннекторами. Также его называют коммутационным шнуром. Такие кабели используют в структурированных кабельных системах (СКС) для коммутации устройств, передачи данных между ними.

Для подключения домашнего сетевого оборудования чаще всего используется коннектор типа RJ45 8P8C.

Патч-корд

Сокращение RJ обозначает Registered Jack — стандартизированный физический сетевой интерфейс с описанием конструкции обеих частей разъема («вилки» и «розетки») и схемы их коммутации. Первоначально этот разъем был создан для подключения трубок телефонных аппаратов, а потом «прижился» на другом оборудовании — АТС, модемах, сетевых концентраторах, роутерах и т.д. Причем комбинация цифр после букв как раз и позволяет определить, для какого устройства предназначен этот разъем и порт. Модификация RJ45 получила наибольшую популярность. Однако, справедливости ради, отметим, что его ошибочно употребляют для обозначания разъема 8P8C, который используется для построения ЛВС. Но название RJ45 лучше «прижилось в народе» и ныне повсеместно используется.

У внимательного читателя может возникнуть вопрос: почему в патч-корде используется витая пара? Тут нам поможет небольшой исторический экскурс. Дело в том, что в 1881 году Грэхем Белл обнаружил, что скрутка из двух проводников улучшает  качество трансляции сигнала. Тогда он впервые применил эту технику к телефонным проводам, пролегающим вдоль линий электропередач. Ученый выявил, что витая пара позволяет значительно снизить помехи, отчего дальность передачи сигнала возрастает.

В итоге витая пара стала основой для всех Ethernet-кабелей в будущем. И что важно, до наступления эпохи Интернета для непосредственного соединения друг с другом двух устройств, например двух компьютеров, хабов или роутеров, использовался кроссовый патч-корд. Ныне же необходимость в этом отпала и устройства «общаются» по сети через прямой патч-корд. Отличие этих двух типов – в схеме подключения. Различают прямые и кроссовые патч-корды в зависимости от того, в каком порядке витой пары расположены проводники в коннекторах. Современные устройства автоматически определяют тип патч-корда (прямой или кроссовый) и могут совместно работать на любом из типов кабеля.

Однако для некоторых устаревших моделей сетевого оборудования такой критерий выбора коммутационного шнура еще важен.

2. Разновидности патч-кордов

Все патч-корды различаются типу проводников, коннекторам (например, BNC или RJ45), по категории, а также по длине. Как уже говорилось выше, RJ45 8P8C – самый распространенный вид разъемов, применяемых совместно с витой парой при организации сети интернет либо кабельного телевидения. Конструктивно RJ коннектор представляет собой пластиковый корпус с одной стороны которого запрессованы контактные вставки. Сверху расположена фиксирующая защелка (язычок), которая отвечает за фиксацию коннектора в гнезде и за разъединение (путем нажатия на защелку).

Сетевые кабели длиной до 50 м используются для подключения компьютерной техники непосредственно к розеткам. Стандартные патч-корды длиной от 0,5 м до 15 м применяют для коммутации двух устройств между собой или для их настройки и конфигурирования. Впрочем, можно купить сетевой кабель любой длины и осуществить передачу данных на гораздо большие расстояния. Но в этом случае нужно учесть затухание и потерю сигналов.

Также различают патч-корды по типу кабеля — оптические, медные и омедненные (ССА). В данной статье рассматриваются обычные проводные патч-корды (не оптические). Лучший выбор среди них — медные, многожильные. Эти шнуры отличаются хорошей проводимостью, а применение многожильных линий вместо цельных проводов обеспечивает повышенную прочность изделию и его устойчивость к изгибам.

Категория кабеля указывает на его пропускную способность. В настоящее время сетевые кабели делятся на такие категории:

Категория и класс

Частота

Пропускная способность

Cat 3

16 МГц

10 Мбит/с на 100м

Cat 5

100 МГц

100 Мбит/с на 100м

Cat 5e — Class D

100 МГц

1 Гбит/с на 100м

Cat 6 — Class E

250 МГц

10 Гбит/с на 55м

Cat 6A — Class Ea

500 МГц

10 Гбит/с на 100м

Cat 7 — Class F

600 МГц

10 Гбит/с на 100м

Cat 7A — Class A

1000 МГц

10 Гбит/с на 100м

Cat 8. 1 — Class I

2000 МГц

25 Гбит/с на 30м

Cat 8.2 — Class II

2000 МГц

40 Гбит/с на 30м

Чем выше номер категории, тем более высокие требования предъявляются к подавлению перекрестных помех и эффективности изоляции проводников. Кабели Cat.5е, Cat.6 обеспечивают пропускную способность 1 Гбит/с, достаточную для большинства домашних и офисных сетей, компьютеров и Wi-Fi роутеров. Поэтому они и пользуется самым большим спросом. Так восьмижильный кабель Сat. 6A поддерживает передачу данных на скорости до 10 Гбит/с на расстоянии 100м, что оптимально для высокоскоростных соединений дата-центров, сетей крупных корпораций. И как можно догадаться, пропускная способность существенно влияет на цену при покупке кабеля.

На наличие защиты от помех указывают две аббреввиатуры: FTP (экранированный шнур) и UTP (неэкранированный кабель). Патч-корд с маркировкой UTP под внешней полихлорвиниловой оболочкой не содержит «рубашку» из тонкой алюминиевой фольги или металлизированного лавсана и тем самым не обеспечивает экранирование от мощных помех. Это самый распространенный и недорогой вид коммутационных шнуров, который чаще всего используют в офисах, в домашних сетях, на небольших предприятиях.

Если же выбирать FTP соединение, то его следует использовать только в экранированных сетях, где все компоненты имеют такую же защиту и заземление. Существуют и другие варианты защиты патч-кордов от помех — к примеру, шнуры STP. В них присутствует не только общий экран из фольги, но каждая витая пара в кабеле также отдельно обернута экранирующим слоем. Эти две марки кабеля чаще всего используются в линиях операторов и провайдеров.

И еще. Нередко можно услышать мнение, что кабель UTP не защищен от помех. Это не так. В кабелях UTP используется балансная защита от помех, достаточно эффективная в большинстве случаев.

С защитой от помех (экранирован) Без защиты от помех

3.

Выбираем качественный патч-корд

Патч-корд с неправильно подобранными или плохо обжатыми разъемами может стать причиной падения качества соединения по локальной сети – возникнут потери пакетов и снижение скорости.

Следовательно, к факторам, влияющим на скорость передачи данных можно отнести:

  • надежное и прочное соединение проводника с коннектором
  • качество самого отрезка проводника
  • надежный электрический контакт коннектора в разъеме

Производители компьютерных аксессуаров решили выпускать патч-корды двух типов — литые и не литые. У кабелей второго типа явно заметно место соединения провода с коннектором. Такие патч-корды менее надежны, но стоят дешевле. У литых коммутационных шнуров коннекторы прочно соединены с проводниками (спаяны), такое соединение более надежное и характеризуется лучшей проводимостью сигнала. В случае повреждения патч-корда его можно восстановить с помощью специального инструмента – стриппера и кримпера.

Первый служит для зачистки проводников, второй – для обжимки коннекторов. Также, когда требуется патч-корд нестандартной длины или нестандартного вида (например, кроссовый) именно эти инструменты решат проблему.

Длину патч-корда следует выбирать по расстоянию между подключаемыми устройствами. Можно использовать более длинные коммутационные шнуры, чем требуется. Однако следует иметь в виду, что длина каждой линии витопарного кабеля в локальных сетях ограничена. Так для сетей со скоростью до 1000 Мбит/с максимально допустимая длина кабеля без усилителей сигнала составляет 100 м. Если же подключение производится не напрямую к хабу, а к коммутационной розетке, то следует учесть и длину кабеля от розетки к хабу. Для сетей со скоростью 10 Гбит/с максимальная длина линии составляет 100 м.

4. Подключаем патч-корд к роутеру

Благодаря унификации разъема RJ45 сетевые кабеля подключаются практически к большинству компьютерного оборудования. Роутеры – не исключение. Большинство моделей проводных и беспроводных роутеров на задней стенке имеют один порт WAN и набор портов LAN. Их назначение легко понять из расшифровки: LAN (Local Area Network) – локальная сеть, WAN (Wide Area Network) – глобальная сеть. Нередко WAN порт изображают значком в виде «глобуса» — так интуитивно понятно, что этот порт обеспечивает доступ к Всемирной Сети. Следовательно, интернет-кабель от провайдера подключаем к порту WAN роутера, а патч-корд от ПК – к одному из разъемов LAN на роутере.

В исключительных случаях к роутеру можно подключить другое устройство через сетевой адаптер LAN-USB. Например, этот адаптер позволяет соединить ПК, ноутбук, Nintendo Switch, Xiaomi Mi Box 3/S к гигабитной сети Ethernet через высокоскоростной порт USB 3.0 в случае если сломан или отсутствует порт LAN (RJ45). Скорость передачи данных достигает до 5 Гбит/с и обеспечивается совместимость с ОС Windows, MacOS, Linux и Chrome OS.

Патч-корды Ethernet с проводниками из меди:

Патч-корды Ethernet с проводниками из CCA:

Тестеры кабелей и сети Ethernet:

Узнаем как подключить витую пару к розетке? Витая пара для интернета

В правильном алгоритме подключения розетки для доступа в интернет заинтересованы и домашние мастера, и профессиональные инженеры-строители. Ведь от этого зависит и функциональность, и скорость работы. В статье мы пошагово разберем, как подключить витую пару к розетке. Также представим советы специалистов в данной области.

Интернетный кабель

Как подключить витую пару к розетке? Пошаговый алгоритм решения задачи начинается со следующего:

  1. Установите в слаботочном щите роутер. Он подключается к стандартной силовой розетке 220 В.
  2. Далее следует в отдельной штробе или кабельном канале (естественно, не связанном с силовыми линиями) проложить четырехпарный кабель UTP серии 5E. Иное его название — «витая пара». Оно объясняется просто: провода внутри кабеля скручены в своеобразные косички по двое. Делается это производителем не просто так: создано для уменьшения влияния помех.
  3. Что же с выбором витой пары для интернета? Указанная нами, к примеру, допускает скорость соединения до 1 Гб/сек на промежутках до 100 м. Более подробные технические характеристики продукции вы можете получить у продавца, на официальном сайте изготовителя.
  4. Важно определиться с типами витых пар — экранизированной и неэкранизированной версией. Экраном выступает фольга. Это применимо для сетей, где есть нормальное заземление.
  5. Отметим, что на кабель типа 5Е (четыре пары проводов) подключаются только две интернет-розетки. Две пары тут будут задействованы по отдельности.
  6. Как подключить витую пару к розетке? Следующим шагом ведем монтаж кабеля от щита с роутером до подрозетника. Необходимо задействовать цельный отрезок витой пары.
  7. В заключение кабель заводится в монтажную коробку. Мастер обязательно оставляет необходимый запас — от 15 см и длиннее.

Установка розетки

Переходим теперь к монтажу интернет-розетки:

  1. Первым делом с розетки снимается накладка. Для удобства монтажа легче всего достать суппорт.
  2. Если конструкция розетки позволяет, то вы можете сначала установить рамку на подрозетник. Благодаря пазам в ней (стандартной рамке) горизонтальность положения легко регулируется.
  3. Закрутите конструкцию винтиками 3*25 мм.
  4. Рекомендуется проверить строго горизонтальное положение конструкции специальным уровнем электрика Pocket Electric. Если соответствие строгое, то можно подтянуть затянуть винты. Отметим, если рамка из алюминиевого сплава (что крепче предыдущих по конструкции), то он будет магнититься к уровню (последний мастеру придется держать рукой на весу).
  5. Как проводится монтаж розетки для интернета витой парой? Следующий этап действий — «откусить» и оставить в подрозетнике запас провода длиной не меньше 15 см.
  6. Теперь осторожно снимите верхний слой изоляции с витой пары. Чтобы не повредить жилы кабеля, советуем проводить процедуру специальным инструментом — стриппером. Если вы не новичок в этом деле, то аккуратно справиться с задачей сможете и обычным канцелярским ножом.
  7. Какая максимальная длина зачищенной поверхности? Порядка 2,5 см. Не забудьте также осторожно обрезать ножницами лишний отрезок нити между проводами. Зачем она нужна здесь? Нить применяется для облегчения вскрытия внешних оболочек кабеля на большой длине. Отсюда и ее название — разрывная нить. Например, в телефонных кабелях она будет разделять повивы и пучки.
  8. Далее следует аккуратно расплести по отдельности жилы-проводки.
  9. Достаньте внутреннюю часть розетки — ту, что имеет контакты.
  10. Для соединения витой пары следует быть вооруженным инструкцией к розетке. Она идет либо в комплекте, либо доступна на сайте производителя устройства.

Стандарты подключения

Как подключить витую пару к розетке? Следующим этапом вам нужно открыть крышку ее (розетки) контактной части и скрупулезно изучить маркировку. Помните, что каждую розетку вида RJ45 можно подключить двумя способами:

  • Тип А. Расположение цветов: бело-оранжевый, ярко-оранжевый, бело-зеленый, голубой, бело-голубой, зеленый, бело-коричневый, насыщенный коричневый.
  • Тип В. Расположение цветов: бело-зеленый, зеленый, бело-оранжевый, голубой, бело-голубой, оранжевый, бело-коричневый, насыщенный коричневый.

Схема подключения

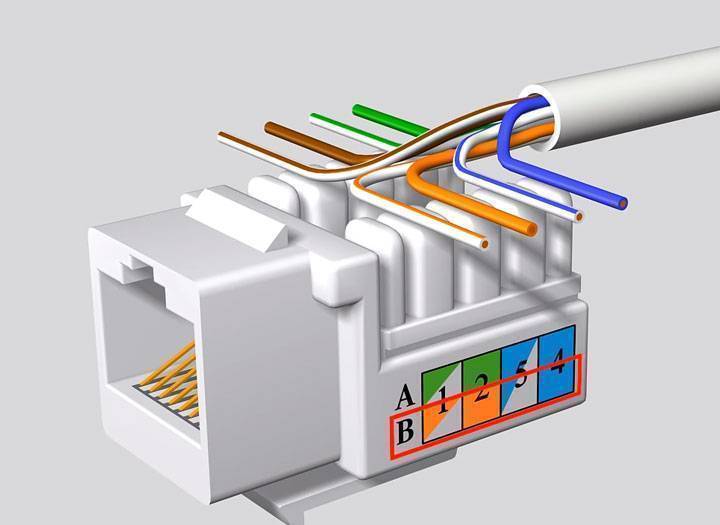

Как правильно произвести соединение витой пары с контактами розетки? В большинстве случаев мастера выбирают второй вариант — В. Разобраться, куда подключать провода, просто — нужно внимательно осмотреть корпус розетки. Там производитель указывает, какой стандарт какому конкретному контакту соответствует.

В качестве примера разберем Unica:

  • Протокол типа А тут будет относиться к верхней цветовой маркировке. Соответственно, при подключении надо ориентироваться на данные оттенки.
  • Протокол типа В, логически, — нижняя цветовая маркировка.

Если вы разобрались со стандартами и типами подключения, то фактически преодолели самый сложный этап работы. Дальнейшее соединение витой пары уже не будет вызывать трудностей.

Выбранный нами протокол В соответствует цветовой схеме стандарта EIA/TIA-568B. На одной стороне зажима вы будете наблюдать цвета:

  • Бело-оранжевый.
  • Ярко-оранжевый.
  • Бело-зеленый.
  • Ярко-зеленый.

На другой стороне следующие цвета:

  • Ярко-синий.
  • Бело-синий.
  • Бело-коричневый.
  • Насыщенный коричневый.

Прокладка кабеля «витая пара» была произведена нами заранее. На данном этапе работ вы предпринимаете следующее:

  1. Пропустите провод через крышку. Напомним, что его слой изоляции уже должен быть снят на 2,5 см. Под самую стенку подрозетника в данном случае зачищать не нужно! Отрезок с отсутствием изоляции должен быть самой минимальной длины. И это не просто слова. Количество повивов на 1 м кабеля строго рассчитывается и регламентируется.
  2. Теперь осталось вставить все расплетенные провода по контактным пазам розетки.
  3. Затем защелкните крышку. Именно на этом этапе рекомендуется срезать выступающие кончики проводов-жил.
  4. Остановимся на главном преимуществе интернет-розеток. Снимать изоляцию с самих жил, а также «заголять» их до медного провода не нужно! Если присмотреться, то внутри подобной розетки уже установлены ножи. В чем же их предназначение? После того как вы захлопните крышку, автоматически эти инструменты перерезают изоляцию, в результате чего и устанавливается контактное соединение. Именно поэтому в некоторых инструкциях производителем указано, что использование обжимок запрещено. Дело в том, что кроссователь уже включен в конструкцию: крышка закрывается, ножи срезают провода, укладывая их на нужную глубину разъема. Вот так все просто и функционально.
  5. Фактически розетка уже подключена. Осталось вставить ее в суппорт, разъем под витую пару.
  6. Теперь дело за малым: установите лицевую панель и (при наличии) декоративную рамку.

Подключение к роутеру, проведение обжима коннектора

Мы в целом разобрались, как работать с внутренней витой парой при подключении розетки. Переходим к следующему этапу работ. После монтажа интернет-розетки мастер обращается к подключению витой пары к роутеру, расположенному в коммутационном щите.

Это следующий алгоритм действий:

  1. С противоположного розетке конца кабеля снимают небольшой участок изоляции — не более 2-3 см.
  2. Далее расправьте, «распушите» жилы.
  3. Вставлять их будем по уже приведенному выше стандарту В.
  4. Будьте внимательны, расположение цветов нужно считать слева направо: бело-оранжевый, ярко-оранжевый, бело-зеленый, голубой (синий), бело-голубой, ярко-зеленый, бело-коричневый, насыщенный коричневый.
  5. Когда же применяется стандарт А? Как инструмент для витой пары, он необходим только для соединения двух компьютеров между собой. Алгоритм действий тут несколько иной: один конец кабеля обжимается по типу В, другой — по типу А.
  6. Кстати, приведем профессиональные формулировки. Как обжимать витую пару «8 жил» интернет-соединения? Патч-корд — это обжатие обоих концов кабеля по одному и тому же стандарту — АА или ВВ. Кросс — тот случай, когда они поменяны местами (АВ или ВА).
  7. Обратим ваше внимание на то, что при подсоединении к роутеру зачищать проводки кабеля снова не следует. Вам лишь нужно вставить их до упора в коннектор.
  8. Идем дальше. Коннектор с проводками спрессовывается специальным устройством — кримпером. Впрочем, многие мастера заменяют его острием ножа или тонкой отверткой. При использовании подручных средств будьте осторожны: коннектор легко повредить.
  9. Отметим, что витые пары 5Е и cat6 в коннекторе типа RJ45 обжимаются по единому принципу. Никакой другой «вилки» вам здесь не потребуется. В чем же различие? Это скорость передачи данных. Соответственно, у cat6 эта характеристика будет выше.

Проверка подключения

С одной стороны кабеля мы выполнили монтаж интернет-розетки, с другой — обжим коннектора. Далее желательно проверить как само подключение, так и целостность соединений. Можно здесь ограничиться даже недорогим прибором китайского производства.

Устройство состоит из двух частей. Первая — генератор сигнала, который производит подачу импульса по определенным кодам. Вторая — приемник данных импульсов.

Генератор подключается мастером в месте установке роутера, а приемник — непосредственно в саму интернет-розетку. Следующим этапом подаются импульсы. Мастер сравнивает их:

  • Поочередно загораются зеленые лампочки на корпусе прибора. Система работает исправно.
  • Одна или более лампочек не горят. Где-то в системе наблюдается короткое замыкание либо обрыв. В первую очередь, в неполадках «обвиняется» плохой контакт в коннекторе. В большинстве случаев именно там полностью не срезается изоляция с одной из жил, в результате чего не устанавливается соединение.

После того как вы проверили проделанную работу, достаточно вставить коннектор в роутер, подключить компьютер к сети, после чего тестировать интернет.

Подключение телефонного четырехжильного кабеля

Нередко возникает и такая ситуация: розетка создана под стандарт «8 жил», а в вашем доме для интернета используется только четырехжильный телефонный кабель. Как быть в этом случае?

Если вы просто начнете соединять контакты с проводами по цветам, это ни к чему не приведет. Сигнал попросту не пройдет, даже если вы скрупулезно совместите цветные проводки с соответствующими по оттенку разъемами. Мастера объяснят это тем, что для действенной передачи сигнала необходимо использование контактов 1-2-3-6.

Объясним, как это сделать на практике:

  1. Заведите два проводка жилы на контакты 1-2. Делается это так: бело-оранжевый провод к бело-оранжевому контакту, оранжевый проводок к оранжевому контакту.
  2. С другой стороны будем заводить жилы на оставшиеся контакты 3-6. Это делается так: бело-синий проводок к бело-зеленому контакту, голубой (синий) проводок — к зеленому контакту.

Лишь в таком случае возможна беспроблемная работа системы. Здесь важными будут уже не цвета, а именно позиции. Разные оттенки используются производителем для того, чтобы вам было визуально легче различать местоположение одной и той же жилы на противоположных концах витой пары.

Важно иметь в виду и другую особенность. Использование четырех проводов (двух пар в кабеле) делает возможной максимальную скорость передачи данных в 100 Мбит/сек. А вот если вам необходимо подключение к гигабитной сети (до 1 Гбит/сек), то нужен уже восьмижильный кабель.

В заключение повествования хотелось бы разобрать три самые распространенные ошибки, что допускают как начинающие, так и опытные мастера при установке интернет-розетки.

Ошибка № 1

Самая распространенная ошибка — это неправильное положение жил по протоколу в коннекторе и самой розетке. Как это выглядит? Мастер мог перевернуть их на 180°.

Проверку ошибки можно исполнить более внимательным изучением информации на корпусе интернет-розетки, знакомством с цветовой окраской самих жил.

Проще всего выявить неточность подключения с помощью специального тестера с приемником и генератором. Он будет показывать ошибку так: лампочки станут загораться не поочередно (от 1-8), что типично для нормальной работы, а в произвольном, рандомном порядке.

Ошибка № 2

Вторая по популярности ошибка с первого взгляда незначительна. Как вы помните, мы рекомендовали при монтаже интернет-розетки обрезать проводки после захлопывания крышки. Некоторые мастера торопятся и укорачивают жилы до этого момента — сразу после укладки проводков в соответствующие прорези.

В таком случае жила может случайно выпасть из разъема до захлопывания. Вставить ее обрезанной обратно уже будет проблематичным. Нередко выход из проблемы — это проведение новой зачистки и повтор цикла подключения по новому кругу.

С большими проблемами встречаются те мастера, кто оставил запас кабеля «витая пара» в монтажной коробке слишком маленьким — менее 15 см.

Ошибка № 3

Последний пример некачественной работы — это зачистка внешней изоляции кабеля на большее, чем 2,5 см расстояние. То есть практически до стенок подрозетника. Опытные мастера допускают такую ошибку порой даже автоматически, так как в сетях 220 В необходимо именно таким образом зачищать изоляцию.

Итогом будет заметное ухудшение качества сигнала и скорости передачи данных. Решить вопрос можно только, переделав всю работу заново.

Отсюда совет бывалых мастеров: не расплетайте «косички» жил вплоть до места среза изослоя. Не нужно использовать для этого и такой грубый инструмент, как отвертка. Лучше всего аккуратно раздвигать жилы пальцами на такую длину, которая бы позволяла проводкам зайти в прорези.

Мы с вами «от и до» разобрали, как подключить кабель «витая пара» к розетке и коннектору для создания интернет-соединения между роутером и компьютером. Как вы убедились, процесс несложный. Самый трудный этап: разобраться, какая жила с каким контактом соединяется в самой розетке по существующим стандартам. Просим вас также обратить внимание и на распространенные ошибки мастеров.

Как обжать витую пару: пошаговое руководство

1. Разберитесь с основами

Витая пара — это кабель для соединения устройств в локальной сети. Внутри у него восемь разноцветных проводников, которые свиты между собой попарно. На каждом конце кабеля есть коннектор 8P8C. Да‑да, не RJ‑45, а именно 8P8C — именно так правильно называются штекеры, которые мы вставляем в роутер и компьютер.

Жилы внутри коннекторов располагаются в определённой последовательности в зависимости от стандарта — сейчас актуальны T568A или T568B. При этом порядок проводников в штекерах с двух сторон может быть как одинаковым (прямой кабель), так и разным (кросс‑кабель). Первыми соединяются пассивное и активное устройства, например, компьютер и роутер, а вторым — два пассивных, например пара компьютеров.

Во всём этом легко запутаться, но не спешите пугаться: строгое соблюдение подобных правил было актуально много лет назад. Сейчас порты во всех относительно современных устройствах умеют автоматически распознавать тип соединения и подстраиваться под него. Поэтому неважно, какой кабель или схему использовать, — всё будет работать.

Чаще всего применяют прямой кабель — чтобы не путаться — и стандарт T568B, как более актуальный. Мы рекомендуем поступить именно так.

Исключение составляют разве что PoE‑устройства, вроде камер, которые получают питание по витой паре. При разном порядке жил на концах кабеля они не смогут работать.

2. Приготовьте всё необходимое

Вот что вам понадобится:

  • кабель;
  • коннекторы 8P8C;
  • кусачки или ножницы;
  • отвёртка с плоским шлицем.

Желательно, взять штекеров с запасом — на случай,  если не получится с первого раза. Сама обжимка выполняется специальным инструментом — кримпером. Но для разового использования покупать его нет смысла. Ведь можно легко обойтись подручными средствами, вроде плоской отвёртки или ножа.

3. Снимите внешнюю оболочку с кабеля

Кадр: Electronics&Computers / YouTube

Отрежьте кусок витой пары необходимой длины и аккуратно снимите по 2–3 см внешней изоляции с обоих концов. Её нужно прорезать не до конца, чтобы не повредить жилы. Для этого возьмите ножницы, слегка сожмите их и покрутите вокруг оси кабеля. Затем просто снимите надрезанную оболочку руками.

Не зачищайте слишком много: если изоляция не будет заходить внутрь разъёма, он плохо зафиксируется на кабеле и со временем контакт может нарушиться.

4. Выровняйте и подрежьте жилы

Кадр: Electronics&Computers / YouTube

Отрежьте капроновую нить, которая проходит рядом с жилами, чтобы она не мешала. Расплетите пары проводников, выпрямите их и выровняйте в одну линию. Теперь кусачками или ножницами подрежьте жилы на несколько миллиметров, чтобы все они были одинаковой длины.

5. Расположите проводники в правильном порядке

Схема размещения проводников в коннекторах для прямого кабеля T568B Иллюстрация: Артём Козориз / Лайфхакер

Как и договаривались, мы будем использовать прямой обжим по схеме T568B. Ориентируясь на схему, расставьте все жилы в нужной последовательности. Первым должен идти бело‑оранжевый проводник, а последним — коричневый. И так на обоих концах кабеля. Если после перестановки жилы стали разной длины — подрежьте их ещё раз.

6. Наденьте коннектор

Кадр: Electronics&Computers / YouTube

Переверните штекер язычком защёлки вниз. Возьмите его так, чтобы сторона, куда вставляется кабель, была направлена к вам, и вставьте проводники в отведённое для них место. Предварительно зачищать их не нужно.

Проследите за тем, чтобы жилы вошли до упора и не перепутались в процессе. Обратите внимание: для надёжного соединения в разъём должны входить не только проводники, но и 8–10 мм внешней оболочки.

7. Закрепите разъём

Кадр: Electronics&Computers / YouTube

Далее нужно зафиксировать штекер, который нужен для того, чтобы кабель ненароком не выдернулся и вы не остались без интернета. Это можно сделать и потом, но лучше не откладывать: так не придётся придерживать жилы при обжиме.

Для этого разверните штекер контактами вверх и положите на стол или другую твёрдую поверхность. Убедитесь, что внешняя оболочка входит чуть глубже фиксатора. Если это не так, вытащите провод и немного укоротите жилы. Надавите отвёрткой на небольшой лепесток в углублении у края разъёма, чтобы прижать кабель.

8. Выполните обжим

Кадр: Electronics&Computers / YouTube

Теперь самое время обжать коннектор. При наличии кримпера его достаточно просто вставить в инструмент и нажать на рукоятку. Мы же будем действовать несколько иначе. Но этот способ ненамного сложнее.

Не переворачивая штекер, придерживайте его рукой. Возьмите плоскую отвёртку и с усилием (но не чрезмерным) поочерёдно надавите на все контакты. Вы почувствуете, как они поддадутся и немного опустятся, прорезав изоляцию жил и зафиксировав их.

Правильно обжатые контакты должны располагаться вровень с поверхностью штекера — они должны быть немного утоплены в неё. В противном случае коннектор будет туго вставляться в разъём.

9. Проверьте работу кабеля

Остаётся соединить нашей витой парой роутер и компьютер (ну или другие устройства) и проверить, есть ли интернет. Если всё сделано верно, то на разъёмах девайсов замигают светодиоды и через пару секунд появится подключение.

Если кабель не заработает, попробуйте ещё раз прожать контакты — возможно, какой‑то из них сел не полностью. Также обязательно убедитесь, что жилы в коннекторе расположены в правильной последовательности. Если они перепутаны — обрежьте штекер и выполните обжим ещё раз.

Читайте также 💿⚙️💻

Интернет розетка: простая инструкция по подключению

ТВ и всемирная сеть давно стали неотъемлемой частью нашей жизни, поэтому практически в каждой квартире выполняются подключения интернет кабеля. В большинстве семей к всемирной паутине подсоединяется одновременно несколько устройств посредством wi-fi, но для того, чтобы включить роутер, необходимо выполнить подключение интернет розетки.

Устройство, которое обеспечивает подключение кабеля к всемирной сети, может быть погружено в стену или расположено на поверхности. В первом случае монтаж сетевой розетки выполняется после монтажа подрозетника, а во втором случае установка интернет розетки осуществляется поверх стены.

Информационная или компьютерная розетка может оснащаться разъемами различных типов, но наибольшее распространение получил разъем под интернет RJ 45. Разобраться в том, как подключить компьютерную розетку, совсем не сложно, выполнить все необходимые работы может даже человек без соответствующего опыта.

Подготовительные работы

Этот раздел будет интересен тем, кто хочет узнать, как подключить розетку для интернета «с нуля». Если на этапе строительства дома не был проведен провод к квартире, то его нужно подвести к тому месту, где будет располагаться точка беспроводного подключения или к любому другому месту, в котором мастер собирается установить розетку для интернета.

Затем монтируется подрозетник. С помощью перфоратора со специальной коронкой в стене формируется отверстие подходящих размеров. Затем ниша очищается от загрязнений. После этого в неё устанавливается подрозетник, и, при необходимости, закрепляется алебастровой смесью. Через отверстие в подрозетнике наружу выводится кабель к будущей сети.

После этого нужно присоединить витую пару к интернет розетке, а точнее к коннектору RJ 45. Коннектор представляет собой небольшой пластиковый разъем с прозрачным корпусом, через который видны разноцветные провода. Аналогичные коннекторы используются для соединения компьютеров друг с другом или с модемом, а также для подключения интернет к компьютерной электророзетке. Отличается только порядок расположения (распиновка) проводов. Чтобы понять, как подключить интернет розетку, нужно, прежде всего, узнать, как распределяются провода в коннекторе.

Схема подключения витой пары

Чтобы правильно подключить интернет, следует разобраться с количеством проводов в витой паре. На данный момент на рынке представлены 2-х парные и 4-х парные изделия для подключения сети. 2-х парные применяются для передачи данных со скоростью до 1 Гб/с, а если скорость интернета варьируется от 1 до 10 Гб/с, то необходимо использовать 4-х парный кабель.

В жилых домах подключение сетевой розетки чаще всего выполняют 2-х парным кабелем (скорость до 100 Мб/с), но следует помнить, что развитие виртуальных технологий происходит стремительными темпами, поэтому через несколько лет скорость передачи данных может исчисляться Гигабайтами. Поэтому специалисты рекомендуют выполнять подключение компьютерной розетки 4-х проводниковым кабелем. Тогда при изменении скорости передачи данных не нужно будет ничего переделывать.

Для выполнения монтажа мастеру нужна схема подключения компьютерной розетки. На данный момент существуют две схемы: T568А и T568В, однако первая из них (схема «А») практически не используются, а общероссийским стандартом является схема «B». Именно ее нужно запомнить специалисту.

В соответствии с этой схемой интернет кабель нужно присоединять к коннектору в такой последовательности:

Бело-оранжевый.
Оранжевый.
Бело-зеленый.
Синий.
Бело-синий.
Зеленый.
Бело-коричневый.
Коричневый.

Если сеть разведена 2-х парным, а не 4-х парным проводником, то можно использовать те же коннекторы, но после первых трех проводников (бело-оранжевого, оранжевого, бело-зеленого), уложенных вместе, нужно пропустить два контакта и разместить зеленый проводник на место шестого.

Подготовка проводника

Обжим сетевой розетки можно выполнить при помощи специальных клещей, стоимость которых составляет порядка 10 долларов. Установка компьютерной розетки с этим приспособлением выполняется намного быстрее и проще, чем без него, однако можно обойтись и обычной отверткой с тонким краем.

Сначала интернет кабель очищается от наружной изоляции (ее нужно снять на расстоянии порядка 7 см от конца кабеля). Под изоляцией можно обнаружить 2 или 4 пары проводников различных цветов, скрученных попарно. Иногда также присутствует тонкий экранирующий провод, который нужно отогнуть в сторону, так как он для работы не понадобится.

Обжим сетевой розетки начинается с того, что пары проводников раскручиваются, выравниваются, а затем складываются по схеме «В». Как сделать это правильно? Чтобы провода не перепутались, их нужно зажать между большим и указательным пальцем, и выложить ровно, плотно прижав друг к другу. Затем при помощи кусачек необходимо отрезать лишнюю длину, должно остаться около 10 мм.

На следующем этапе осуществляется подключение витой пары к розетке – проводники заводятся в коннектор. При этом сам коннектор при подключении розетки для интернета должен располагаться защелкой (выступом на крышке) вниз. Как установить проводники в RJ 45? Каждый провод должен попасть в предназначенную для него дорожку. Провода необходимо вставлять до самого упора, то есть до края коннектора.

Выполнение обжима

Теперь встает вопрос о том, как обжать сетевую розетку. Главная задача этой манипуляции – обеспечить надежный контакт проводника и интернет розетки. Для этого нужно обеспечить плотное прилегание металла контактов к металлу проводников. С этой целью в процессе обжима защитную оболочку каждого провода должен прорезать микронож, присутствующий на соответствующем контакте.

Обжим сетевой розетки можно сделать двумя способами:

Специальным инструментом. Если у мастера имеются специальные клещи, то коннектор необходимо вставить между ручками клещей, а затем плавно свести ручки вместе. Процедура не требует специально усилий. Если при выполнении этой операции не раздается характерный щелчок, то нужно проверить, правильно ли RJ45 установлен в гнезде.
Отверткой. Если у мастера нет специальных клещей, то ему надо знать, как подключить кабель подручными средствами. Для этого следует взять обыкновенную прямую отвертку с достаточно тонким лезвием, и краем лезвия опустить провода вниз до упора. Обжим сетевой розетки также можно выполнить неострой стороной ножа.

В первом случае монтаж компьютерной розетки выполняется более аккуратно, провода в коннекторе располагаются ровно. Однако интернет розетка, обжатая подручными средствами, также будет исправно функционировать.

Типы компьютерных электрорезеток

Теперь пришло время обсудить, как правильно выполнить подключение интернет розеток. Они, как и обыкновенные одинарные или двойные электророзетки, бывают следующих типов:

Для внутренней установки. Подключение интернет розетки начинается с того, что в стену устанавливается пластиковая монтажная трубка, а затем внутри нее закрепляется контактная часть розетки для интернет кабеля. Сверху всё закрывается декоративной панелью из пластика.
Для наружной установки. Монтаж компьютерной розетки этого типа выполняется так же, как установка оборудования для телефонной линии. Конструкция представляет собой небольшой пластиковый корпус, который прикрепляется к стене.

Подключение сетевой розетки начинается с монтажа корпуса, оснащенного контактной пластиной. На следующем этапе присоединяются провода, а затем конструкция закрывается защитным колпачком.

Монтаж электророзетки наружного типа

Подключение интернет розетки наружного типа выполняется в соответствии со схемой размещения проводов. Такая схема (в цветном варианте) обычно наносится на внутреннюю сторону корпуса устройства. Производители предлагают выполнить обжим сетевой розетки по варианту «А» или «B», а пользователю следует выбрать второй вариант.

Затем корпус крепится на стену. Подключение розетки чаще всего выполняется отверстием для кабеля вверх и компьютерным разъемом вниз. Затем витая пара зачищается от изоляции, выравнивается и заводится в небольшой хомут на корпусе, которым оснащена розетка для интернета. При этом зачищенный от изоляции фрагмент должен располагаться ниже хомута.

Как подсоединить контакты? На корпусе устройства можно увидеть контакты-микроножи. К каждому из контактов нужно подвести провод соответствующего цвета и вставить его в отверстие, стараясь дотянуть до самого низа. Когда проводник проходит ножи, раздается характерный щелчок. Он означает, что провод занял положенное ему место, а, значит, подключение розетки выполнено правильно.

Если мастеру не удалось добиться щелчка, то обжим нужно завершить при помощи отвертки. После того, как подключение компьютерной розетки выполнено, все торчащие края проводников обрезаются, затем на корпус надевается крышка.

Сборка внутренней электророзетки

Установка компьютерных розеток внутреннего типа предусматривает монтаж подрозетника и вывод кабеля через него наружу. Подключение интернет розеток начинается с разбора конструкции. Основная сложность заключается в том, что электророзетки разных производителей разбираются по-разному.

Так, с изделия компании Legrand нужно снять лицевую крышку, а затем повернуть по стрелке находящуюся внутри белую пластиковую крыльчатку. После этого в отверстия контактной пластины заводятся провода, затем выполняется подключение. У электророзетки Lezard нужно открутить лицевую панель и металлическую рамку, а потом снять контактную пластину, отжав зажимы отверткой. После присоединения контактов изделие собатно.ирается обр


Основы работы с компьютером: подключение к Интернету

Урок 13: Подключение к Интернету

/en/computerbasics/знакомство с ОС/контент/

Как подключиться к Интернету?

После того, как вы настроите свой компьютер, вы можете приобрести домашний доступ в Интернет , чтобы вы могли отправлять и получать электронную почту, просматривать веб-страницы, транслировать видео и многое другое. Возможно, вы даже захотите настроить домашнюю беспроводную сеть , широко известную как Wi-Fi , чтобы вы могли одновременно подключать несколько устройств к Интернету.

Посмотрите видео ниже, чтобы узнать о подключении к Интернету.

Ищете старую версию этого видео? Вы все еще можете просмотреть его здесь.

Виды интернет-услуг

Тип интернет-услуги, которую вы выберете, во многом будет зависеть от того, интернет-провайдеров (ISP) обслуживают ваш район, а также от типов услуг, которые они предлагают. Вот некоторые распространенные типы интернет-услуг.

  • Dial-up : Как правило, это самый медленный тип подключения к Интернету, и вам, вероятно, следует избегать его, если только это не единственная услуга, доступная в вашем регионе. Коммутируемый доступ в Интернет использует вашу телефонную линию , поэтому, если у вас нет нескольких телефонных линий, вы не сможете использовать стационарный телефон и Интернет одновременно.
  • DSL : Услуга DSL использует широкополосное соединение , что делает ее намного быстрее, чем коммутируемое соединение.DSL подключается к Интернету через телефонную линию , но не требует наличия стационарного телефона дома. И в отличие от коммутируемого доступа, вы сможете одновременно пользоваться Интернетом и телефонной линией.
  • Кабельное : Кабельное телевидение подключается к Интернету через кабельное телевидение , хотя для его получения не обязательно иметь кабельное телевидение. Он использует широкополосное соединение и может быть быстрее, чем коммутируемое соединение и услуга DSL; однако он доступен только там, где доступно кабельное телевидение.
  • Спутник : Спутниковое соединение использует широкополосный доступ, но не требует кабельных или телефонных линий; он подключается к Интернету через спутники, вращающиеся вокруг Земли . В результате его можно использовать практически в любой точке мира, но на соединение могут влиять погодные условия. Спутниковые соединения также обычно медленнее, чем DSL или кабель.
  • 3G и 4G : услуги 3G и 4G чаще всего используются с мобильными телефонами и соединяются по беспроводной связи через сеть вашего интернет-провайдера.Однако эти типы соединений не всегда такие же быстрые, как DSL или кабель. Они также будут ограничивать объем данных, которые вы можете использовать каждый месяц, что не относится к большинству планов широкополосного доступа.

Выбор интернет-провайдера

Теперь, когда вы знаете о различных типах интернет-услуг, вы можете провести небольшое исследование, чтобы выяснить, какие интернет-провайдеры доступны в вашем районе. Если у вас возникли проблемы с началом работы, мы рекомендуем поговорить с друзьями, членами семьи и соседями о интернет-провайдерах, которыми они пользуются.Обычно это дает вам хорошее представление о типах Интернет-услуг, доступных в вашем районе.

Большинство интернет-провайдеров предлагают несколько уровней обслуживания с различной скоростью Интернета, обычно измеряемой в Мбит/с (сокращение от мегабит на секунд ). Если вы в основном хотите использовать Интернет для электронной почты и социальных сетей , более медленное соединение (от 2 до 5 Мбит/с) может быть всем, что вам нужно. Однако, если вы хотите загружать музыку или потоковое видео , вам потребуется более быстрое соединение (не менее 5 Мбит/с или выше).

Вы также захотите рассмотреть стоимость обслуживания, включая плату за установку и ежемесячную плату. Вообще говоря, чем быстрее подключение, тем дороже будет в месяц.

Хотя коммутируемое соединение традиционно было наименее дорогим вариантом , многие интернет-провайдеры повысили цены на коммутируемое соединение до уровня , равного широкополосному . Это призвано побудить людей перейти на широкополосную связь. Мы не рекомендуем коммутируемый доступ в Интернет, если это не единственный вариант.

Необходимое оборудование

Модем

Когда у вас есть компьютер, вам действительно не нужно много дополнительного оборудования для подключения к Интернету. Основное аппаратное обеспечение, которое вам нужно, — это модем .

Тип выбранного вами доступа в Интернет будет определять тип модема, который вам нужен. Dial-up доступ использует телефонный модем , DSL сервис использует DSL модем , кабель доступ использует кабельный модем , и спутник сервис использует aВаш интернет-провайдер может предоставить вам модем — часто за определенную плату — когда вы подписываете контракт, что помогает гарантировать, что у вас есть модем правильного типа . Однако, если вы предпочитаете покупать модем лучше или менее дорогой модем , вы можете купить его отдельно.

Маршрутизатор

Маршрутизатор — это аппаратное устройство, позволяющее подключать несколько компьютеров и других устройств к одному интернет-соединению, известному как домашняя сеть .Многие маршрутизаторы являются беспроводными , что позволяет создавать домашнюю беспроводную сеть , , широко известную как сеть Wi-Fi .

Вам не обязательно покупать маршрутизатор для подключения к Интернету. Компьютер можно подключить напрямую к модему с помощью кабеля Ethernet. Кроме того, многие модемы включают встроенный маршрутизатор , поэтому у вас есть возможность создать сеть Wi-Fi без покупки дополнительного оборудования.

Настройка подключения к Интернету

После того, как вы выбрали поставщика услуг Интернета, большинство провайдеров направят к вам на дом специалиста для подключения. Если нет, вы сможете использовать инструкции, предоставленные вашим интернет-провайдером или прилагаемые к модему, для настройки подключения к Интернету.

После того, как вы все настроите, вы можете открыть веб-браузер и начать пользоваться Интернетом. Если у вас возникли проблемы с подключением к Интернету, вы можете позвонить в службу технической поддержки вашего интернет-провайдера по номеру .

Домашняя сеть

Если у вас дома несколько компьютеров и вы хотите использовать их все для доступа в Интернет, вы можете создать домашнюю сеть , также известную как a Wi-Fi сеть .В домашней сети все ваши устройства подключаются к вашему маршрутизатору , который подключен к модему . Это означает, что все члены вашей семьи могут одновременно пользоваться Интернетом .

Ваш специалист интернет-провайдера может настроить домашнюю сеть Wi-Fi при установке службы Интернета. Если нет, вы можете просмотреть наш урок «Как настроить сеть Wi-Fi», чтобы узнать больше.

Если вы хотите подключить компьютер, у которого нет встроенного модуля Wi-Fi, вы можете приобрести адаптер Wi-Fi , который подключается к USB-порту вашего компьютера.

/en/computerbasics/начало работы с Интернетом/контент/

Настройка беспроводной сети в Windows

Домашняя беспроводная сеть позволяет выходить в Интернет из большего количества мест в доме. В этой статье описаны основные шаги по настройке беспроводной сети и началу ее использования.

Получите правильное оборудование

Прежде чем вы сможете настроить беспроводную сеть, вам потребуется следующее:

Широкополосное подключение к Интернету и модем .Широкополосное подключение к Интернету — это высокоскоростное подключение к Интернету. Цифровая абонентская линия (DSL) и кабель являются двумя наиболее распространенными широкополосными соединениями. Вы можете получить широкополосное соединение, связавшись с поставщиком услуг Интернета (ISP). Как правило, интернет-провайдеры, которые предоставляют DSL, являются телефонными компаниями, а интернет-провайдеры, которые предоставляют кабельное телевидение, являются компаниями кабельного телевидения. Интернет-провайдеры часто предлагают широкополосные модемы. Некоторые интернет-провайдеры также предлагают комбинированные модемы и беспроводные маршрутизаторы. Вы также можете найти их в магазинах компьютеров или электроники, а также в Интернете.

Беспроводной маршрутизатор . Маршрутизатор отправляет информацию между вашей сетью и Интернетом. С помощью беспроводного маршрутизатора вы можете подключать компьютеры к своей сети с помощью радиосигналов вместо проводов. Существует несколько различных типов технологий беспроводной сети, включая 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac и 802.11ax.

Адаптер беспроводной сети . Адаптер беспроводной сети — это устройство, которое подключает ваш компьютер к беспроводной сети.Чтобы подключить портативный или настольный ПК к беспроводной сети, на нем должен быть адаптер беспроводной сети. Большинство ноутбуков и планшетов, а также некоторые настольные ПК – поставляются с уже установленным адаптером беспроводной сети.

Чтобы проверить, есть ли на вашем ПК адаптер беспроводной сети:

  1. Выберите Пуск , введите диспетчер устройств в поле поиска, а затем выберите Диспетчер устройств .

  2. Развернуть Сетевые адаптеры .

  3. Найдите сетевой адаптер, в названии которого может быть wireless .

Настройка модема и интернет-соединения

После того, как у вас будет все необходимое оборудование, вам нужно настроить модем и подключение к Интернету. Если ваш модем не был настроен вашим интернет-провайдером (ISP), следуйте инструкциям, прилагаемым к вашему модему, чтобы подключить его к компьютеру и Интернету.Если вы используете цифровую абонентскую линию (DSL), подключите модем к телефонной розетке. Если вы используете кабель, подключите модем к кабельному разъему.

Расположение беспроводного маршрутизатора

Поместите беспроводной маршрутизатор в такое место, где он будет принимать самый сильный сигнал с наименьшим количеством помех. Чтобы получить лучшие результаты, следуйте этим советам:

Разместите беспроводной маршрутизатор в центральном месте .Разместите маршрутизатор как можно ближе к центру вашего дома, чтобы увеличить мощность беспроводного сигнала по всему дому.

Расположите беспроводной маршрутизатор над полом, вдали от стен и металлических предметов , таких как металлические картотечные шкафы. Чем меньше физических препятствий между вашим компьютером и сигналом маршрутизатора, тем больше вероятность того, что вы будете использовать полную мощность сигнала маршрутизатора.

Уменьшить помехи .Некоторое сетевое оборудование использует радиочастоту 2,4 гигагерца (ГГц). Это та же частота, что и у большинства микроволновых печей и многих беспроводных телефонов. Если вы включите микроволновую печь или вам позвонят по беспроводному телефону, ваш беспроводной сигнал может быть временно прерван. Вы можете избежать большинства этих проблем, используя беспроводной телефон с более высокой частотой, например 5,8 ГГц.

Защита беспроводной сети

Безопасность всегда важна; с беспроводной сетью это еще более важно, потому что сигнал вашей сети может передаваться за пределы вашего дома.Если вы не поможете защитить свою сеть, люди с компьютерами поблизости могут получить доступ к информации, хранящейся на ваших сетевых компьютерах, и использовать ваше подключение к Интернету.

Чтобы сделать вашу сеть более безопасной:

Измените имя пользователя и пароль по умолчанию. Это помогает защитить ваш маршрутизатор. У большинства производителей маршрутизаторов есть имя пользователя и пароль по умолчанию на маршрутизаторе, а также сетевое имя по умолчанию (также известное как SSID). Кто-то может использовать эту информацию для доступа к вашему маршрутизатору без вашего ведома.Чтобы избежать этого, измените имя пользователя и пароль по умолчанию для вашего маршрутизатора. Инструкции см. в документации к вашему устройству.

Установите ключ безопасности (пароль) для вашей сети . Беспроводные сети имеют сетевой ключ безопасности, помогающий защитить их от несанкционированного доступа. Мы рекомендуем использовать безопасность Wi-Fi Protected Access 3 (WPA3), если ваш маршрутизатор и компьютер поддерживают ее. См. документацию к вашему маршрутизатору для получения более подробной информации, в том числе о том, какой тип безопасности поддерживается и как его настроить.

Некоторые маршрутизаторы поддерживают защищенную настройку Wi-Fi (WPS). Если ваш маршрутизатор поддерживает WPS и подключен к сети, выполните следующие действия, чтобы настроить сетевой ключ безопасности:

.
  1. Выполните одно из следующих действий в зависимости от версии Windows, установленной на вашем ПК:

    • В Windows 7 или Windows 8.1 выберите Начать , начните вводить Центр управления сетями и общим доступом , а затем выберите его в списке.

    • В Windows 10 выберите Пуск , затем выберите Настройки > Сеть и Интернет   > Статус  > Центр управления сетями и общим доступом .

    • В Windows 11 выберите Пуск , введите панель управления , затем выберите Панель управления > Сеть и Интернет  > Центр управления сетями и общим доступом .

  2. Выберите Установите новое соединение или сеть .

  3. Выберите Настроить новую сеть , затем выберите Далее .

Мастер поможет вам создать имя сети и ключ безопасности. Если ваш маршрутизатор поддерживает эту функцию, мастер по умолчанию использует защищенный доступ Wi‑Fi (WPA2 или WPA3).Мы рекомендуем использовать WPA3, если это возможно, так как он обеспечивает более высокий уровень безопасности, чем WPA2, WPA или защита, эквивалентная проводной конфиденциальности (WEP). С WPA3, WPA2 или WPA вы также можете использовать кодовую фразу, поэтому вам не нужно запоминать загадочную последовательность букв и цифр.

Запишите свой ключ безопасности и храните его в надежном месте . Вы также можете сохранить ключ безопасности на USB-накопителе, следуя инструкциям мастера. (Сохранение ключа безопасности на USB-накопителе доступно в Windows 8 и Windows 7, но не в Windows 10 или Windows 11.)

Используйте брандмауэр . Брандмауэр — это аппаратное или программное обеспечение, которое помогает защитить ваш компьютер от неавторизованных пользователей или вредоносных программ (вредоносных программ). Запуск брандмауэра на каждом компьютере в вашей сети может помочь контролировать распространение вредоносного программного обеспечения в вашей сети и защитить ваши компьютеры при доступе к Интернету. Брандмауэр Windows включен в эту версию Windows.

Подключите ПК к беспроводной сети

В Windows 10

  1. Выберите значок Network  или Wifi   в области уведомлений.

  2. В списке сетей выберите сеть, к которой вы хотите подключиться, а затем выберите Подключить .

  3. Введите ключ безопасности (часто называемый паролем).

  4. Следуйте дополнительным инструкциям, если они есть.

Если у вас возникли проблемы с сетью Wi-Fi при использовании Windows 10, дополнительные сведения об устранении неполадок см. в разделе Устранение проблем с Wi-Fi в Windows.

В Windows 11

  1. Выберите значок Сеть в области уведомлений, затем выберите значок > рядом с быстрой настройкой Wi-Fi , чтобы просмотреть список доступных сетей.

  2. Выберите сеть, к которой вы хотите подключиться, а затем выберите Подключить .

  3. Введите ключ безопасности (часто называемый паролем).

  4. Следуйте дополнительным инструкциям, если они есть.

Если у вас возникли проблемы с сетью Wi-Fi при использовании Windows 11, дополнительные сведения об устранении неполадок см. в разделе Устранение проблем с Wi-Fi в Windows.

Настройки подключения к Интернету (проводное подключение)

Установите способ подключения системы к Интернету.При проводном подключении с помощью кабеля Ethernet вы можете следовать инструкциям на экране, чтобы автоматически выбрать основные настройки.

Параметры сети различаются в зависимости от сетевой среды и используемых устройств. Следующая процедура описывает типичную настройку при подключении к Интернету с помощью кабеля Ethernet.

1.

Подключите кабель Ethernet к системе PS3™.

2.

Выберите (Настройки) > (Настройки сети).

3.

Выберите [Настройки подключения к Интернету].
Выберите [Да], когда появится экран подтверждения о том, что вы будете отключены от Интернета.

4.

Выберите [Простой].

После подтверждения конфигурации сети отобразится список настроек.

В зависимости от сетевой среды могут потребоваться дополнительные настройки для PPPoE, прокси-сервера или IP-адреса. Для получения подробной информации об этих настройках обратитесь к информации от вашего интернет-провайдера или к инструкциям, прилагаемым к сетевому устройству.

5.

Сохраните настройки.

6.

Проверить соединение.
Если вы выберете [Проверить соединение], система попытается подключиться к Интернету.

7.

Подтвердите результаты теста соединения.
В случае успешного подключения отобразится информация о сети.


Подсказка

Если соединение не установлено, следуйте инструкциям на экране, чтобы проверить настройки. См. также информацию от поставщика услуг Интернета и инструкции, прилагаемые к используемому сетевому устройству.

Что делать, если ваш Ethernet не подключается

Если у вас есть работающий Wi-Fi, но ваше проводное подключение к сети Ethernet не работает, первое, что нужно сделать, это отключить Wi-Fi. Хотите верьте, хотите нет, но это может сказать вам, что Ethernet работает. Если Windows имеет доступ к обоим, она отдаст приоритет Ethernet, но отобразит значок Wi-Fi в области уведомлений. Щелкните правой кнопкой мыши значок, перейдите на Открыть настройки сети и Интернета , затем на вкладку Wi-Fi и выключите.

Даже если это не решит вашу проблему, это упростит выполнение приведенных ниже тестов. Вы сразу увидите, работает ли Ethernet, а это именно то, что вам нужно знать.

Если Wi-Fi отключен, но подключение к сети по-прежнему отсутствует, убедитесь, что Ethernet включен в том же разделе Настройки сети и Интернета  .

Найдите нужную сеть. Скорее всего, будет указано Подключение по локальной сети . Если вы видите Не подключено под именем, щелкните его правой кнопкой мыши и выберите Включить. Для начала работы соединения может потребоваться несколько секунд, но не более того.

Если это не помогло, подключите кабель к другому порту маршрутизатора. Если это решит проблему, у вас неисправный маршрутизатор. Пока вам не нужны все ваши порты, вы можете обойтись. В противном случае обратитесь к руководству или к производителю, чтобы узнать об исправлении. В крайнем случае можно заменить.

Если это не сработает, замените кабели Ethernet, даже если для этого вам придется одолжить или купить новый кабель. Если это решит проблему, вы нашли очень простое решение.

Если ни один из этих тестов не устраняет проблему, проблема связана с вашим ПК. Но это аппаратное обеспечение или операционная система?

Чтобы выяснить это, установите диск или флешку с Live Linux и загрузитесь с него. Если Ethernet здесь не работает, проблема в оборудовании. Если вы действительно не умеете чинить компьютеры, я бы посоветовал вам обратиться к профессионалу.

Но если Ethernet работает в Linux, проблема в Windows.Попробуйте переустановить драйверы Ethernet:

.
  1. Вернувшись в Windows, перейдите в поле поиска в меню «Пуск», введите диспетчер устройств и выберите Диспетчер устройств .
  2. Разверните раздел Сетевые адаптеры .
  3. Щелкните правой кнопкой мыши адаптер Ethernet (подсказка, в его имени нет Wi-Fi или беспроводной связи) и выберите Удалить.
  4. Подтвердите, нажав OK.
  5. Перезагрузите компьютер, чтобы переустановить драйвер.

Это должно исправить.

Как подключить телевизор к Интернету?

1 кредит

Если вы недавно купили новый телевизор от крупного бренда, такого как LG, Panasonic, Samsung, TCL, Hisense или Sony, в прошлом году, скорее всего, вам потребуется подключить его к Интернету, чтобы получить больше всего из него.

Большинство новейших телевизоров в наши дни полагаются на Интернет и используют его для доступа к онлайн-сервисам, таким как IPTV, фильмы с видео по запросу, потоковые сервисы, такие как Netflix, Disney+, Amazon Prime, информация о погоде, обновления новостей и многое другое.Некоторые телевизоры могут даже получить доступ к службам социальных сетей, таким как Twitter и Facebook.

Если вы выбираете новый телевизор и хотите решить, что лучше для вас, прочитайте нашу статью «Покупка телевизора в 2018 году?». Вот все, что вам нужно знать, а также руководства для покупателей ЖК-телевизоров, светодиодов и плазменных телевизоров.

Хотите узнать о разнице между телевизорами OLED, QLED и HDR? Взгляните на наши руководства «Все, что вам нужно знать о QLED-телевизорах», «Все, что вам нужно знать о OLED-телевизорах» и «Все, что вам нужно знать о HDR-телевизорах».

Если вы находитесь в ситуации, когда вы купили один из этих телевизоров и не знаете, как подключить его к Интернету, не бойтесь, мы составили краткое руководство о том, как это сделать.

Шаг 1. Есть ли у вас работающий интернет?

Кредит: ID 157985009 © Киттичай Бунпонг | Dreamstime.com

Прежде чем возиться с любыми кабелями, сначала убедитесь, что у вас есть активное широкополосное подключение к Интернету в вашем доме и проводной или беспроводной маршрутизатор, настроенный для распределения этого подключения к Интернету.Mesh Wi-Fi тоже имеет значение.

Без вышеперечисленного вы не сможете подключить свой Smart TV к Интернету (по понятным причинам).

Шаг 2.

Есть ли у вашего телевизора порт Ethernet? ID 12879070 © Оливье Ле Кенек | Dreamstime.com

Для начала вам нужно выяснить, есть ли у вашего телевизора проводной порт Ethernet на задней панели — он выглядит как негабаритная телефонная розетка. Взгляните на картинку (включенную слева), если вы не понимаете, как выглядит порт Ethernet.

Если это так, вам необходимо подключить телевизор к маршрутизатору с помощью кабеля Ethernet (не телефонного кабеля!), подключив один конец к свободному порту LAN на маршрутизаторе, а другой конец — к телевизору.

Шаг 3. Быстрый переход к меню настроек

Кредит: ID 51416698 © Дрфото3 | Dreamstime.com

После этого войдите в меню настроек телевизора и найдите сетевые параметры. Если у вас есть стандартная настройка сети, это должно быть так же просто, как выбрать параметр для включения проводной сети — все автоматически уладится через ваш маршрутизатор.

Если у вашего телевизора нет кабеля Ethernet, пока не беспокойтесь. Вы также можете подключить телевизор к Интернету с помощью беспроводного сетевого подключения, которое является встроенной функцией многих современных моделей телевизоров.

Если ваш новый телевизор не имеет ни проводного, ни беспроводного подключения, есть еще один вариант. Многие телевизоры также могут использовать беспроводную сеть через дополнительный беспроводной USB-адаптер. Обычно они стоят около 50 долларов. Например, этот USB-ключ для телевизоров Samsung стоит 36 долларов на Amazon.

Шаг 4а. Going Wireless

Кредит: ID 128600472 © Криссикунтербунт | Dreamstime.com

Подключение телевизора к Интернету с помощью беспроводной сети может быть немного сложнее, чем альтернатива, но ненамного.

Для начала необходимо настроить домашний маршрутизатор и обеспечить беспроводное вещание. Если в вашем доме уже настроена беспроводная сеть и вы подтвердили, что ваш телевизор поддерживает беспроводную сеть, следующим шагом будет вход в меню настроек вашего телевизора и поиск опции для настройки беспроводной сети.

Если вы хотите знать, на что обращать внимание в магазине, ознакомьтесь с нашими советами экспертов. Руководство по покупке телевизоров 4K.

Шаг 4б. Введите Ваш пароль

Кредит: ID 110784862 © Богданст | Dreamstime.com

После того, как вы найдете свою сеть в списке доступных точек доступа, вам нужно будет ввести сетевой пароль.

Если у вас его еще нет, обратитесь к человеку, настроившему вашу беспроводную сеть. Некоторые новые маршрутизаторы и телевизоры также поддерживают WPS (Wireless Protected Setup), поэтому вместо ввода пароля все, что вам нужно сделать, это нажать кнопку на маршрутизаторе, когда телевизор предложит это сделать.

После ввода пароля или нажатия кнопки WPS вы должны получить сообщение о завершении настройки беспроводной сети.

После того, как вы настроите доступ в Интернет на своем телевизоре, вы сможете получить прямой доступ к веб-службам — на большинстве телевизоров есть меню, которое позволяет вам выбирать и настраивать службы по своему усмотрению.

Подключив телевизор к маршрутизатору и Интернету, вы также получите доступ к компьютеру, что позволит вам обмениваться медиафайлами через DLNA и аналогичные приложения.

[См. также: Обзор телевизора LG NANO99 NanoCell 8K: Престиж по цене]

Шаг 5. Последние штрихи

Кредит: ID 185056403 © Креативика | Dreamstime.com

В зависимости от операционной системы вашего телевизора вам может быть предложено загрузить обновление программного обеспечения. Однако, помимо этого, вы в значительной степени готовы к работе.

Поздравляем! Теперь ваш телевизор должен быть подключен к Интернету.

Запутались в разнице между HDMI и DVI, компонентным и композитным? Наше гигантское руководство по покупке кабелей поможет вам разобраться.

Взгляните на то, что мы считаем лучшими телевизорами 2018 года.

Подпишитесь на рассылку новостей!

Ошибка: проверьте свой адрес электронной почты.

Теги домашние развлеченияЖК-телевизорысветодиодные телевизорыЖК-телевизорплазменные телевизорыLED-телевизор4K-телевизорыOLED-телевизоры

Что такое кабель Ethernet? Что вам нужно знать

  • Кабель Ethernet позволяет физически подключить компьютер к Интернету.
  • Соединения
  • Ethernet почти всегда быстрее, чем соединения Wi-Fi, и обычно более стабильны.
  • Вам необходимо подключить один конец кабеля Ethernet к маршрутизатору, а другой — к компьютеру.
  • Посетите библиотеку технических справочников Insider, чтобы узнать больше.

Большинство пользователей выходят в Интернет с помощью беспроводных устройств, таких как телефоны или ноутбуки.Эти устройства подключаются к Интернету с помощью Wi-Fi, беспроводных сигналов, которые транслируются по всему дому.

Но если вы некоторое время пользуетесь Интернетом или у вас есть настольный компьютер для которых вы не используете Wi-Fi — вместо этого вы, вероятно, будете использовать кабель Ethernet. Кабели Ethernet — это провода, которые физически соединяют ваш компьютер с маршрутизатором или модемом.

Кабели Ethernet могут показаться неуклюжими или неудобными, но они могут существенно повысить скорость и стабильность вашего Интернета.

Вот что вам нужно знать о кабелях Ethernet, о том, как они работают и что делает их удобной альтернативой Wi-Fi.

Кабель Ethernet «жестко подключает» ваш компьютер к интернет-соединению

Кабель Ethernet, иногда называемый сетевым кабелем, представляет собой кабель, который проходит от маршрутизатора, модема или сетевого коммутатора к вашему компьютеру, предоставляя вашему устройству доступ к локальная сеть (LAN) — другими словами, предоставление ей доступа в Интернет.

Преимущество проводного подключения к Интернету заключается в том, что оно быстрее и стабильнее. Без стен или других объектов, блокирующих ваши сигналы Wi-Fi, вам не нужно беспокоиться о внезапных падениях скорости интернета.

Игры с кабелем Ethernet означают меньше задержек и более быструю загрузку многопользовательских игр. И каждая крупная игровая консоль может подключаться к порту Ethernet, хотя для подключения Nintendo Switch вам понадобится адаптер.

Кабели Ethernet могут иметь необходимую длину или короткую длину.Эмма Уитман/Инсайдер

Будьте осторожны, не отсоединяйте кабель во время его использования, так как это мгновенно отключит вас от Интернета. К счастью, кабели Ethernet плотно защелкиваются, поэтому их трудно случайно выдернуть.

Кабели Ethernet бывают разной длины и цвета, но обе стороны кабеля одинаковы, независимо от марки кабеля или устройства, которое вы подключаете.

Кабели Ethernet двусторонние. Амазонка Аксессуары Ethernet

могут помочь вам подключить любое устройство

Хотя более новые тонкие модели ноутбуков, как правило, не имеют портов Ethernet, вы все равно можете использовать кабель Ethernet с USB или USB-C адаптер.

Адаптеры Ethernet могут конвертироваться в USB, как показано здесь, или в USB-C. Эмма Уитман/Инсайдер

Другим распространенным аксессуаром для сопряжения с кабелем Ethernet является сетевой коммутатор.Это дополнение позволяет преобразовать Ethernet-соединение в несколько соединений, что позволяет, например, соединить как Xbox, так и Chromecast в интернет одновременно.

Сетевой коммутатор, который подключается к маршрутизатору через Ethernet, позволяет одновременно подключить несколько устройств к Интернету. Эмма Уитман/Инсайдер

Как преобразовать коаксиальный кабель в Ethernet? | Обучение

Простая настройка

Вы можете настроить адаптер MoCA в два этапа:
Шаг 1 : Возьмите один из адаптеров HT-EM4 и один кабель Ethernet. Подключите один конец адаптера MoCA к коаксиальной телевизионной розетке, а другой конец с помощью кабеля Ethernet подключите к маршрутизатору.

Шаг 2 : Возьмите второй адаптер HT-EM4 MoCA и подключите его к любой другой коаксиальной розетке в вашем доме. Он должен автоматически установить сетевое соединение MoCA с маршрутизатором.

С адаптерами MoCA вы можете пользоваться беспроводным Интернетом, а также пользоваться проводной сетью с надежным и надежным подключением к Интернету.

Создайте лучшую домашнюю сеть

Лучшее покрытие Wi-Fi
MoCA увеличивает скорость вашей сети, что повышает скорость вашего Wi-Fi, так что вам не приходится иметь дело с пропаданием сигнала и низкой скоростью, которые вызывают неприятные перебои.

Улучшенная потоковая передача видео
Адаптеры MoCA обеспечивают чрезвычайно стабильное подключение к Интернету, которое позволяет передавать потоковое видео 4K и HD через любое устройство Wi-Fi без прерываний, таких как буферизация или зависание.

Лучше онлайн-игры
Высокоскоростное проводное соединение MoCA устраняет задержки, и вам не нужно беспокоиться о задержках во время онлайн-игр. С MoCA задержка вашей сети остается низкой, поэтому действия в вашей игре всегда происходят в режиме реального времени.

Более высокая скорость Wi-Fi и лучшее покрытие
Адаптеры MoCA создают надежное проводное подключение к Интернету, которое повышает скорость всей вашей сети Wi-Fi, помогая вашему сигналу WiFi распространяться дальше.

Лучший опыт работы из дома
MoCA делает работу из дома и проведение видеоконференций более удобными. Вы получите плавное и бесперебойное соединение для выполнения своей работы, даже если остальные члены семьи также подключены к Интернету в то же время.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
