Оптимальный режим работы газового котла: Оптимальный режим работы газового котла: настенного и напольного

Содержание

Оптимальный режим работы газового котла: настенного и напольного

Здравствуйте, друзья. Каков оптимальный режим работы газового котла? Здесь есть ряд обуславливающих факторов. Это и условия его работы, и потенциал, и конструкция и т.д.

Главным мотивом поиска лучшего режима является экономическая выгода. Техника при этом должна выдавать максимальный КПД, а топливо расходуется минимально.

Факторы, влияющие на работу котла

Они таковы:

  1. Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
  2. Нормативный и действительный КПД.
  3. Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
  4. Технические кондиции котла.
  5. Качество газа.

Все эти пункты нужно оптимизировать, чтобы аппарат выдавал лучший КПД,

Вопрос по конструкции.

У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.

У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол.  И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.

П.2 факторы КПД.

В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:

  1. Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
  2. Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.

Методы повышение действительного КПД котла:

  1. Устранение сажи с трубопровода.
  2. Ликвидация накипи с водного контура.
  3. Ограничить тягу на дымоходе.
  4. Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
  5. Устранение копоти на отсеке сгорания.
  6. Установка коаксиального дымохода.

П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.

Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:

Площадь (кВ.м.)Мощность.
МинимумМаксимумМинимумМаксимум
6020025
2003002535
3006003560
600120060100

Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.

Технические кондиции. Для продления срока службы аппарата своевременно удаляйте с внутренних деталей сажу и накипь.

Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.

Есть аспект, на который нельзя воздействовать – это качество газа.

Методы установки оптимального режима

Многие аппараты программированы на температуру теплового носителя. Когда она доходит до требующихся значений, агрегат ненадолго выключается. Пользователь сам может задавать температуру. Параметры меняются и от погоды. Например, оптимальный режим работы газового котла зимой получается при значениях 70-80 С. Весной и осенью – при 55 – 70 С.

В современных моделях есть термодатчики, термостаты и автонастройка режимов.

Благодаря термостату можно задать нужный климат в комнате. И тепловой носитель будет греться и стынуть с конкретной интенсивностью. При этом аппарат реагирует на температурные скачки в доме и снаружи. Это оптимальный режим работы напольного газового котла. Хотя с помощью таких приборов можно оптимизировать и навесную модель. На ночь параметры можно убавить на 1-2 градуса.

Благодаря этим приборам газа тратится меньше на 20%.

Если желаете солидного КПД и экономии от котла, приобретайте нужную модель. Далее предлагаются некоторые примеры.

Примеры моделей

  1. Бакси.

Оптимальный режим работы этого настенного газового котла достигается так: в небольших квартирах показатели ставятся на F08 и F10. Спектр модуляции стартует с 40% от наивысшей мощности. И минимально возможный рабочий режим – 9 кВт.

  1. Бош.

Многие модели данной фирмы очень экономичны и могут трудиться при низком давлении газа. Пределы давления: 9 – 17 мбар. Диапазон подходящего напряжения: 165 – 240 В.

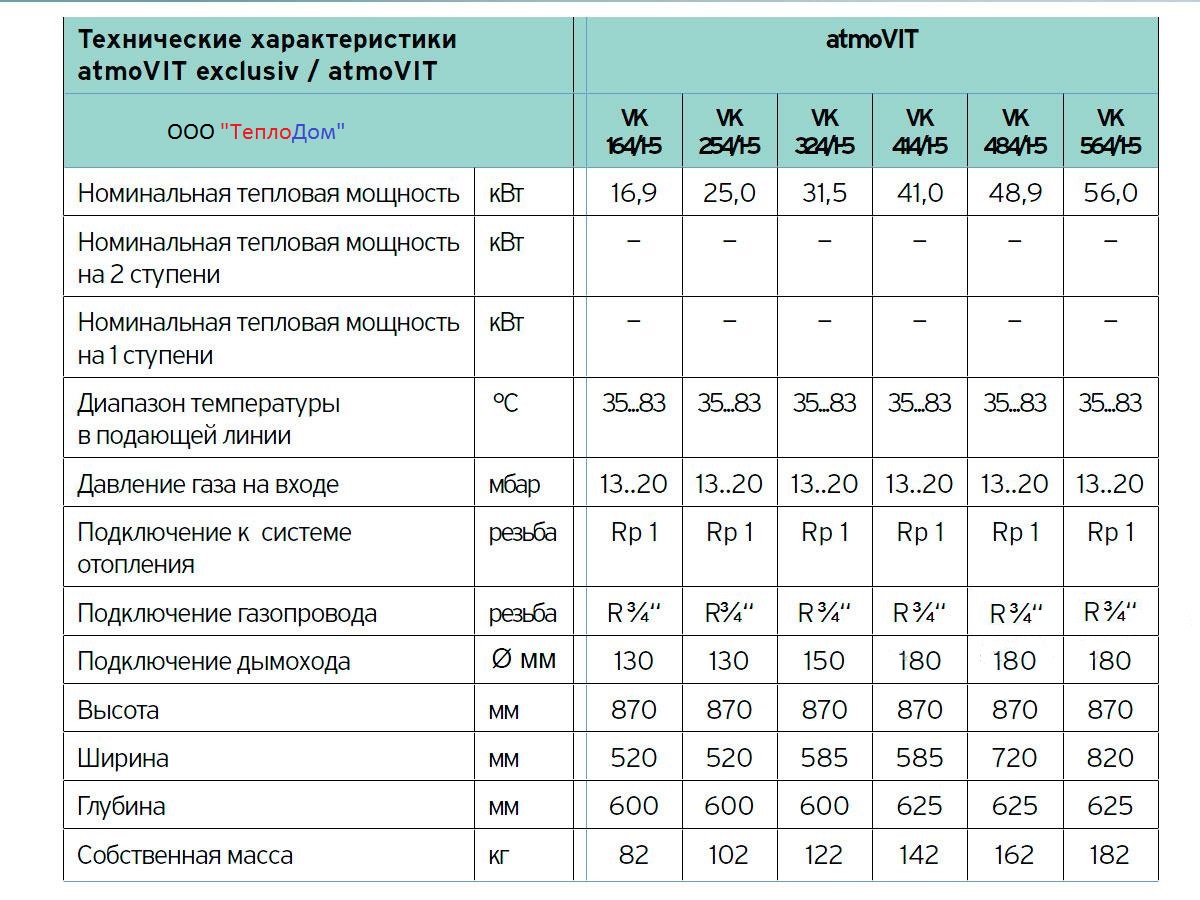

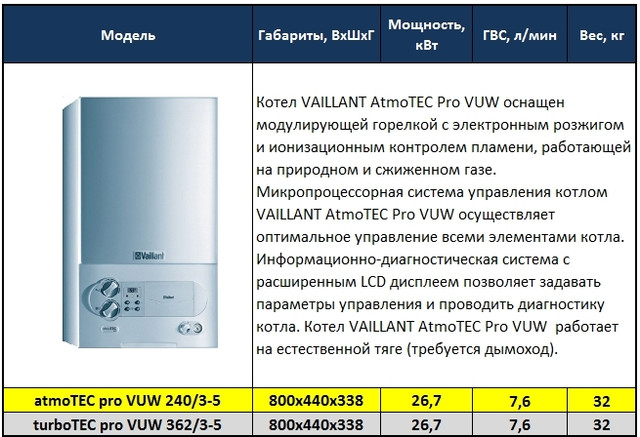

  1. Вайлант.

Многие аппараты данной марки оптимально трудятся при таких условиях: мощь — 15 кВт. Подача ставится на 50-60. 35 минут аппарат трудится, 20 минут – отдыхает.

  1. Ферроли.

Лучшие условия: на отопление 13 кВт, для нагрева воды – 24 кВт.

  1. Меркурий.

Давление воды в сети – максимум 0,1 МПа. Высший температурный показатель на выходном участке – 90 С, номинальный показатель уходящих газов – минимум 110 С. Разрежение за аппаратом – максимум 40 Па.

  1. Навьен.

В основном, это двухконтурные агрегаты. Здесь работает автоматика. Режим настраивается сам. Задаётся параметр прогрева комнаты. Есть насос, который может снижать параметры на 4-5 градусов.

  1. Аристон.

Тоже действует автоматическая настройка режимов. Часто люди выбирают модели с режимом «Комфорт-Плюс».

  1. Будерус.

На подаче обычно ставятся значения: 40 — 82 С. На мониторе обычно отражается текущий параметр. Самый удобный летний режим – при 75 С.

Заключение

Благодаря газовому котлу можно удобно настраивать климат в доме. Особенно, если вы применяете новаторскую технику с автоматизацией режимов и множеством полезных опций.

Какую температуру выставлять на котле для отопления и горячей воды?

С наступлением холодов на тематических форумах все чаще появляется вопрос, какую температуру выставлять на котле отопления. Ведь владельцы хотят добиться комфортной температуры в жилье, но при этом не платить лишнего за отопление. Конечно же, здесь нет каких-то точных значений, но мы постараемся дать общие рекомендации.

Сразу же скажем, что температурный режим будет зависеть от погодных условий на улице, качества утепления дома, типа и качества окон в доме, а также ряда других объективных факторов, которые нужно учитывать. Поэтому утверждать, что все наши рекомендации подойдут лично вам, мы не можем. Тем не менее, мы должны ими поделиться.

Какую температуру ставить в котле отопления: низкие и высокие значения

Поделимся своим опытом относительно разных температурных режимов.

  1. 40 градусов. Такой режим часто оказывается экономически невыгодным. При такой температуре газовый котел вполне может недогревать до полградуса. Из-за этого циркуляционный насос и нагрев не отключаются. Соответственно, расход газа только увеличивается. В некоторых моделях котлов расход может быть даже выше, чем при установленной температуре 70°С. Кроме того, от такого температурного режима лучше отказаться еще и в случаях нестабильной работы электросети. Теплоноситель за короткое время остынет, в помещении станет холодно уже через несколько часов.
  2. 50 градусов. Большинство тестов показывает, что при установке этой температуры расход газа самый низкий. Однако циркуляционный насос работает довольно долго, что повышает расходы на электричество. Плюс в случае перебоев электросети батареи немного дольше сохраняют тепло. При общих подсчетах такой режим работы системы менее экономичен, чем следующий.
  3. 60 градусов. Это по праву самый экономичный режим. Газа требуется больше, чем при режиме 50 градусов, но заметно снижаются расходы электричества. Суммарные расходы оказываются ниже. Да и помещение обогревается лучше.
  4. 70 градусов. В таком режиме электроэнергия тратится меньше, но расход газа увеличивается. Но более важная проблема в том, что с некоторыми моделями котлов при таком режиме работы возможны скачки температуры воздуха в помещении. Они могут быть как практически незаметными, так и довольно ощутимыми. Дело в том, что радиаторы продолжают сильно греть помещения даже после отключения нагрева в котле, затем остывают, потом вновь сильно разогреваются.

Устанавливать еще более высокую температуру не стоит, если только вы не живете в холодных северных регионах. И причин тому несколько. Главная – в доме просто не нужны такие высокие температуры. И даже если нужно максимально обогреть помещения, лучше устанавливать температуру ниже. При слишком высоких значениях появляется неприятный запах паленой пыли с батарей, полипропиленовые трубы изнашиваются быстрее.

Так какая температура должна быть на котле отопления? Мы рекомендуем около 60-65 градусов, если температура на улице не ниже -10°С. Если ниже, можно увеличить мощность. Если на улице около нуля, больше 50-55 градусов не понадобится.

Какая температура на котле оптимальна для отопления без разницы температур в помещениях?

Часто владельцу жилья важнее не экономия, а равномерный обогрев всех помещений в доме. Котел работает постоянно, не допуская снижения температуры ниже выбранного значения. Конечно, электричества для такого режима нужно больше, но вот на газе можно сэкономить.

40 градусов для комфортного и равномерного обогрева не всегда достаточно. При таком режиме дом будет прогреваться в среднем на 20-20,5 градусов при температуре на улице не ниже -9°С. Если двадцати градусов в помещении вам недостаточно, можно установить 45-50 градусов на котле.

Обратите внимание! Многие говорят, что если установлена температура работы котла меньше 70 градусов, это провоцирует образование конденсата в котле, что вредно для системы. Однако и слишком высокие значения могут со временем портить оборудование. Те же полипропиленовые трубы, о которых мы уже говорили. Потому решая, какую температуру горячей воды выставить на котле, обязательно узнавайте, что по этому поводу говорит производитель конкретной модели. Возможно, им установлена четкая норма.

Какая должна быть температура нагрева котла по актуальным нормам?

В России действует ГОСТ Р 51617-2000, согласно которому норма температуры воздуха в жилых помещениях в отопительный сезон должна быть в пределах 18-25 градусов Цельсия. Соответственно, вы можете попробовать несколько режимов работы котла, изменяя показатель температуры, чтобы выбрать наиболее подходящий.

Рекомендуем не допускать частых и заметных изменений температурного режима. Это плохо сказывается на здоровье и может нарушить работу котельного оборудования. Если вы при этом хотите немного сэкономить, можно поставить комнатный термостат с возможностью настройки графика работы. Например, установить, чтобы в ночное время максимальная температура в помещении не превышала 18-20 градусов, а под утро воздух прогревался сильнее. Регулируя подачу газа, можно неплохо сэкономить за отопительный сезон, не пожертвовав комфортом.

Оптимальную температуру для себя можно подобрать методом проб – просто определите, при каком режиме работы вам комфортно и расходы топлива наиболее рациональные. Также можно получить консультацию у представителя компании-производителя. Или у специалистов «Профтепло». Мы не только продаем и устанавливаем котельное оборудование в Калуге и области, но и можем дать рекомендации по работе с разными видами котлов. Чтобы получить консультацию, обратитесь к менеджеру «Профтепло» по номеру телефона +7 (4842) 75 02 04.

Температура воды в газовом котле отопления. Оптимальный режим работы настенного газового котла

2. КИТ котла при разной температуре поступающего в него

Чем меньшей температуры в котел поступает , тем больше разность температур на разных сторонах перегородки теплообменника котла, и тем эффективнее тепло переходит из выхлопных газов (продуктов сгорания) в через стенку теплообменника. Приведу пример с двумя одинаковыми чайниками, поставленными на одинаковые конфорки газовой плиты. Одна конфорка включена на максимальное пламя, а другая на среднее. Закипит быстрее тот чайник, который стоит на максимальном пламени. А почему? Потому, что разность температур между продуктами сгорания под этими чайниками и температурой воды для этих чайников будет разная. Соответственно скорость теплообмена при бОльшей разнице температур будет бОльшей.

Применительно к котлу отопления, мы не можем увеличивать температуру сгорания, так как это приведет к тому, что большАя часть нашего тепла (продуктов сгорания газа) будет вылетать через выхлопную трубу в атмосферу.

Но мы можем так спроектировать нашу систему отопления (далее СО), чтобы понизить температуру , поступающего в , а следовательно, понизить и среднюю температуру циркулирующего через . Среднюю температуру на обратке (входе) в и подаче (выходе) из котла будем называть температурой «котловой воды».

Как правило, наиболее экономичным тепловым режимом работы неконденсационного котла считают режим 75/60. Т.е. с температурой на подаче (выходе из котла) +75 градусов, а на обратке (входе в котел) +60 градусов Цельсия. Ссылка на этот тепловой режим есть в паспорте котла, при указании его КПД (обычно указывают режим 80/60). Т.е. в другом тепловом режиме, КПД котла будет уже ниже заявленного в паспорте.

Поэтому современная система отопления должна работать в проектном (например 75/60) тепловом режиме весь отопительный период, вне зависимости от уличной температуры, кроме случаев использования уличного датчика температуры (смотрите ниже). Регулирование же теплоотдачи отопительных приборов (радиаторов) в период отопительного периода должно осуществляться не посредством изменения температуры , а посредством изменения величины протока через отопительные приборы (применение термостатических вентилей и термоэлементов, т.

е. «термоголовок»).

Во избежание образования кислотного конденсата на теплообменнике котла, для неконденсационного котла температура в его обратке (входе) не должна быть ниже +58 градусов Цельсия (принимают обычно с запасом, как +60 градусов).

Оговорюсь, что на образование кислотного конденсата также существенное значение оказывает соотношение поступающего в камеру сгорания воздуха и газа. Чем больше избыток воздуха, поступающего в камеру сгорания — тем меньше кислотного конденсата. Но не стоит этому радоваться, так как избыток воздуха приводит к большому перерасходу газового топлива, что в конечном итоге «бьёт нас по карману».

Приведу для примера фото, показывающее, как разрушает теплообменник котла кислотный конденсат. На фото теплообменник настенного котла Вайлант, проработавшего всего один сезон в неверно спроектированной системе отопления. Видна довольно сильная коррозия со стороны обратки (входа) котла.

Для конденсационных же , кислотный конденсат не страшен. Так как теплообменник конденсационного котла изготавливается из специальной качественной легированной нержавеющей стали, которая «не боится» кислотного конденсата. Также и конструкция конденсационного котла устроена так, что кислотный конденсат стекает через трубочку в специальную емкость для сбора конденсата, но не попадает ни на какие электронные узлы и компоненты котла, где он мог бы повредить эти узлы.

Некоторые конденсационные котлы умеют сами изменять температуру на своей обратке (входе) за счет плавного изменения процессором котла мощности циркуляционного насоса. Тем самым увеличивая, экономность сжигания газа.

Для дополнительной экономии газа, используют подключение датчика уличной температуры к котлу. Большинство настенных имеют возможность автоматически менять температуру в зависимости от уличной температуры. Делается это для того, чтобы при уличной температуре, которая теплее, чем температура холодной пятидневки (самые сильные морозы), автоматически понижать температуру котловой воды. Как писалось выше, это уменьшает расход газа. Но при использовании неконденсационного котла, важно не забывать о том, что при изменении температуры котловой воды, температура на обратке (входе) котла не должна падать ниже +58 градусов, иначе будет образовываться кислотный конденсат на теплообменнике котла и разрушать . Для этого при пуско-наладке котла, в режиме программирования котла, выбирается такая кривая зависимости температуры от уличной температуры, при которой бы температура в обратке котла не приводила бы к образованию кислотного конденсата.

Хочу сразу предупредить, что при использовании неконденсационного котла и пластиковых труб в системе отопления, устанавливать датчик уличной температуры практически беЗсмысленно. Так как мы можем проектировать для долговременной службы пластиковых труб температуру на подаче котла не выше +70 градусов (+74 в период холодной пятидневки), а во избежание образования кислотного конденсата, проектировать температуру на обратке котла не ниже +60 градусов. Эти узкие «рамки» и делают применение погодозависимой автоматики беЗполезным. Так как такие рамки требуют температуры в интервале +70/+60. Вот уже при применении медных или стальных труб в системе отопления, уже появляется смысл использовать погодозависимую автоматику в системах отопления даже при использовании неконденсационного котла. Так как можно проектировать тепловой режим котла 85/65, который режим может меняться под управлением погодозависимой автоматики, например, до 74/58 и давать экономию в расходе газа.

Приведу пример алгоритма изменения температуры на подаче котла в зависимости от температуры уличной температуры на примере котла Baxi Luna 3 Komfort (ниже). Также, некоторые котла, например, Вайлант, могут поддерживать заданную температуру не на своей подаче, а на своей обратке. И если Вы установили режим поддержания температуры на обратке +60, то Вы можете не опасаться появления кислотного конденсата. Если же при этом температура на подаче котла будет изменяться до +85 градусов включительно, но если Вы применяете медные или стальные трубы, то такая температура в трубах не уменьшает срок их службы.

Из графика мы видим, что, например, при выборе кривой с коэффициентом 1,5 автоматически будет менять температуру на своей подаче от +80 при уличной температуре -20 градусов и ниже, до температуры подачи +30 при уличной температуре +10 (на среднем участке кривой зависимости температура подачи +.

Но насколько температура подачи +80 уменьшит срок службы пластиковых труб (Справка: по данным производителей, гарантийный срок службы пластиковой трубы при температуре +80, составляет всего 7 месяцев, поэтому на надейтесь на 50 лет), или температура обратки ниже +58 снизит срок службы котла, к сожалению, не имеется озвученных производителями точных данных.

И получается, что при применении погодозависимой автоматики с неконденсационным газ экономить-то Вы сможете, но вот насколько уменьшиться срок службы труб и котла предугадать невозможно. Т.е. в вышеописанном случае применение погодозависимой автоматики будет на Ваш страх и риск.

Таким образом, наибольший смысл в применении погодозависимой автоматики при использовании конденсационного котла и медных (или стальных) труб в системе отопления. Так как погодозависимая автоматика сможет автоматически (и без вреда для котла) изменять тепловой режим котла с, например, 75/60 для холодной пятидневки (к примеру, -30 градусов на улице) до режима 50/30 (к примеру, +10 градусов на улице). Т.е. можно безболезненно выбрать кривую зависимости, например, с коэффициентом 1,5 не опасаясь высокой температуры подачи котла в морозы, в тоже время не опасаясь появления кислотного конденсата в при оттепелях (для конденсационных справедлива формула, что чем больше в них образуется кислотного конденсата, тем больше они экономят газ). Для интереса выложу график зависимости КИТ конденсационного котла, в зависимости от температуры в обратке котла.

3.КИТ котла в зависимости от соотношения массы газа к массе воздуха для сгорания.

Чем полнее сгорает газовое топливо в камере сгорания котла, тем больше тепла мы сможем получить от сжигания килограмма газа. Полнота же сгорания газа зависит от соотношения массы газа к массе поступающего в камеру сгорания воздуха для горения. Это можно сравнить с настройкой карбюратора в двигателе внутреннего сгорания автомобиля. Чем лучше настроен карбюратор, тем меньше при одной и той же мощности двигателя.

Для регулировки соотношения массы газа к массе воздуха в современных котлах используется специальное устройство, дозирующее количество подачи газа в камеру сгорания котла. Его называют газовой арматурой или электронным модулятором мощности. Основное назначение этого устройства – автоматическое модулирование мощности котла. Также и регулировка оптимального соотношения газа к воздуху производиться на нем, но уже вручную, единожды при пуско-наладке котла.

Для этого, при пуско-наладке котла, нужно вручную, настроить давление газа по дифференциальному манометру на специальных контрольных штуцерах газового модулятора. Настраивается два уровня давления. Для режима максимальной мощности, и для режима минимальной мощности. Методика и инструкция по проведению настройки изложена обычно в паспорте котла. Дифференциальный манометр-же можно не покупать, а изготовить из школьной линейки и прозрачной трубочки от гидроуровня или системы переливания крови. Давление газа в газовой магистрали очень малое (15-25 мБар), меньше, чем при выдохе человека, поэтому при отсутствии рядом открытого огня проведение такой настройки безопасно. К сожалению, далеко не все сервисники при проведении пуско-наладки котла производят процедуру настройки давления газа на модуляторе (от лени). Но если Вам нужно получить максимально экономную по расходу газа работу Вашей системы отопления, то такую процедуру Вам нужно обязательно произвести.

Также при пуско-наладке котла, нужно по методике и таблице (приводится в паспорте котла) настроить сечение диафрагмы в воздуховодных трубах котла в зависимости от мощности котла и конфигурации (и длины) труб выхлопа и забора воздуха для горения. От правильности выбора этого сечения диафрагмы, также зависит правильность соотношения объема воздуха подаваемого в камеру сгорания к объему подаваемого газа. Правильное это соотношение обеспечивает наиболее полное сгорание газа в камере сгорания котла. А, следовательно, и сводит к необходимому минимуму потребение газа. Приведу (для примера методики правильной установки диафрагмы) скан из паспорта котла Бакси Нувола 3 Комфорт —

П.С. Некоторые из конденсационных , умеют помимо управления количеством подачи газа в камеру сгорания, также управлять и количеством воздуха для сгорания. Для этого в них применяется турбокомпрессор (турбина) мощностью которой (оборотами) управляет процессор котла. Такое умение котла, даёт нам дополнительную возможность экономить расход газа помимо всех вышеперечисленных мер и способов.

4. КИТ котла в зависимости от температуры поступающего в него для горения воздуха.

Также экономность расходования газа зависит от температуры воздуха, поступающего в камеру сгорания котла. Приведенный в паспорте КПД котла, справедлив для температуры воздуха поступающего в камеру сгорания котла +20 градусов Цельсия. Это объясняется тем, что при поступлении в камеру сгорания более холодного воздуха, часть тепла уходит на разогрев этого воздуха.

Котлы бывают «атмосферные», которые забирают воздух для горения из окружающего пространства (из помещения в котором они установлены) и «турбокотлы» с закрытой камерой сгорания, в которую воздух поступает принудительно с помощью турбокомпрессора, расположенного в . При прочих равных условиях «турбокотел» будет обладать большей экономичностью расхода газа, чем «атмосферный» .

Если с «атмосферным» все понятно, то с «турбокотлом» возникают вопросы, откуда лучше забирать воздух в камеру сгорания. «Турбокотел» устроен так, что приток воздуха в его камеру сгорания, можно организовать из помещения в котором он установлен, а можно сразу с улицы (посредством коаксиального дымохода, т.е. дымохода «труба в трубе»). К сожалению, у обоих этих способов есть и плюсы и минусы. При поступлении воздуха из внутренних помещений дома, температура воздуха для сгорания выше, чем при заборе с улицы, но вся пыль, образующаяся в доме, прокачивается через камеру сгорания котла, засоряя её. Особенно забивается пылью и грязью камера сгорания котла при проведении отделочных работ в доме.

Не забывайте, что для безопасной работы «атмосферного» или «турбокотла» с забором воздуха из помещений дома, необходимо организовать правильную работу приточной части вентиляции. Например, должны быть установлены и открыты приточные клапаны на окнах дома.

Также при удалении продуктов сгорания котла вверх через крышу, стоит учесть стоимость изготовления утепленного дымохода с конденсатоотводчиком.

Поэтому наибольшую популярность (в том числе по финансовым соображениям) приобретают системы коаксиального дымохода «через стену на улицу». Где по внутренней трубе выбрасываются выхлопные газы, а по наружной трубе закачивается с улицы воздух для горения. При этом выхлопные газы подогревают засасываемый для горения воздух, так как коаксиальная труба при этом выступает как теплообменник.

5.КИТ котла в зависимости от времени непрерывной работы котла (отсутствию «тактования» котла).

Современные котлы сами подстраивают свою вырабатываемую тепловую мощность, под тепловую мощность потребляемую системой отопления. Но пределы автоподстройки мощности ограничены. Большинство неконденсационных могут модулировать свою мощность примерно от 45 до 100% номинальной мощности. Конденсационные модулируют мощность в соотношении 1 к 7 и даже 1 к 9. Т.е. неконденсационный котел номинальной мощностью 24 кВт, сможет в режиме непрерывной работы выдавать не менее, к примеру, 10,5 кВт. А конденсационный, к примеру, 3,5 кВт.

Если же при этом температура на улице намного теплее, чем в холодную пятидневку, то может быть ситуация, когда теплопотери дома меньше, чем минимально возможно вырабатываемая мощность. Например, теплопотери дома 5 кВт, а минимально модулируемая мощность 10 кВт. Это приведет к периодическому отключению котла по превышению заданной температуры на его подаче (выходе). Может случиться так, что котел будет включаться и выключаться каждые 5 минут. Частое включение/выключение котла называют «тактованием» котла. Тактование помимо того, что снижает срок службы котла, еще и существенно повышает расход газа. Сравню расход газа в режиме тактования с расходом бензина автомобилем. Считайте, что расход газа при тактовании – это езда в городских пробках по расходу топлива. А непрерывный режим работы котла – это езда по свободной автотрассе по расходу топлива.

Дело в том, что в процессор котла заложена программа, которая позволяет котлу при помощи встроенных в него датчиков косвенным образом измерять потребляемую системой отопления тепловую мощность. И подстраивать вырабатываемую мощность под эту потребность. Но на это котлу требуется от 15 до 40 минут в зависимости от емкости системы. И в процессе подстраивания своей мощности работает не в оптимальном по расходу газа режиме. Сразу после включения котел модулирует максимальную мощность и только с течением времени, постепенно методом аппроксимации выходит на оптимальный расход газа. Получается, что когда котел тактует чаще, чем 30-40 минут, у него не хватает времени, чтобы выйти на оптимальный режим и расход газа. Ведь с началом нового такта, котел начинает подбор мощности и режима заново.

Для устранения тактования котла устанавливается комнатный термостат. Его лучше установить на первом этаже посередине дома и, если в помещении где он установлен имеется отопительный прибор, то ИК излучение этого отопительного прибора должно попадать на комнатный термостат в минимуме. Также на этом отопительном приборе не должен быть установлен термоэлемент (термоголовка) на термостатическом вентиле.

Многие котлы уже комплектуются выносной панелью управления. Внутри этой панели управления и расположен комнатный термостат. Причем он электронный и программируемый по часовым зонам суток и по дням недели. Программирование температуры в доме по времени суток, по дням недели, и когда уезжаете на несколько дней, также позволяет очень существенно сэкономить на расходе газа. Вместо съемной панели управления на котел устанавливается декоративная заглушка. Для примера приведу фото съемной панели управления Baxi Luna 3 Komfort, установленной в холле первого этажа дома, и фото этого же котла установленного в пристроенной к дому котельной с установленной декоративной заглушкой вместо панели управления.

6. Использование бОльшей доли лучистого тепла в отопительных приборах.

Также можно экономить любое топливо, а не только газовое, применяя отопительные приборы с бОльшей долей лучистого тепла.

Объясняется это тем, что у человека нет возможности чувствовать именно температуру окружающей среды. Человек может чувствовать только баланс между получаемым и отдаваемым количеством тепла, но не температуру. Пример. Если мы возьмём руки алюминиевую болванку с температурой +30 градусов, нам она будет казаться холодной. Если же мы возьмём в руки кусок пенопласта с температурой -20 градусов, то он будет нам казаться тёплым.

Применительно же к среде, в которой человек находится, при отсутствии сквозняков, человек не чувствует температуру окружающего воздуха. А только температуру окружающих его поверхностей. Стен, пола, потолка, мебели. Приведу примеры.

Пример 1. Когда Вы спускаетесь в погреб, то через несколько секунд Вам становиться зябко. Но это не от того, что температура воздуха в погребе, например, +5 градусов (ведь воздух в неподвижном состоянии является лучшим теплоизолятором, и Вы не могли замерзнуть от теплообмена с воздухом). А от того, что изменился баланс взаимообмена лучистого тепла с окружающими поверхностями (Ваше тело имеет температуру поверхности в среднем +36 градусов, а погреб имеет температуру поверхностей в среднем +5 градусов). Вы начинаете отдавать лучистого тепла намного больше, чем получаете. Поэтому Вам и становиться холодно.

Пример 2. Когда Вы находитесь в литейном или сталеплавильном цеху (или просто у большого костра), то Вам становится жарко. Но это не от того, что высока температура воздуха. Зимой, при частично выбитых окнах в литейном цеху температура воздуха в цеху может быть -10 градусов. Но Вам всё равно очень жарко. Почему? Конечно же, температура воздуха здесь ни причём. Высокая температура поверхностей, а не воздуха изменяет баланс лучистого теплообмена Вашего тела и окружающей среды. Вы начинаете получать намного больше тепла, чем излучаете. Поэтому люди, трудящиеся в литейных и сталеплавильных цехах, вынуждены надевать на себя ватные штаны, ватники и шапки ушанки. Для защиты не от холода, а от слишком большой величины лучистого тепла. Чтобы не получить тепловой удар.

Отсюда делаем вывод, который не осознают многие современные специалисты по отоплению. Что нужно нагревать поверхности окружающие человека, но не воздух. Когда мы греем только воздух, то сначала воздух поднимается к потолку, а только потом, опускаясь, воздух нагревает стены и пол за счет конвективного круговорота воздуха в помещении. Т.е. сначала тёплый воздух поднимается под потолок, нагревая его, затем по дальней стороне комнаты спускается на пол (и только тогда начинает нагреваться поверхность пола) и далее по кругу. При таком чисто конвективном способе отопления помещений, возникает некомфортное распределение температуры по помещению. Когда самая высокая температура в помещении на уровне головы, средняя на уровне пояса, и самая низкая на уровне ног. Но Вы наверняка помните пословицу: «Держи голову в холоде, а ноги в тепле!».

Не случайно в СНИПе указано, что в комфортном доме, температура поверхностей наружных стен и пола не должна быть ниже средней температуры в помещении более, чем на 4 градуса. Иначе возникает эффект, что одновременно жарко и душно, но в то же время зябко (в том числе по ногам). Получается, что в таком доме нужно жить «в трусах и валенках».

Вот так издалека был вынужден привести Вас к осознанию того, какие отопительные приборы лучше использовать в доме, не только для комфортности, но и для экономии топлива. Конечно же отопительные приборы, как Вы уже и догадались, нужно использовать с наибольшей долей лучистого тепла. Давайте посмотрим, какие отопительные приборы дают нам наибольшую долю лучистого тепла.

Пожалуй, к таким отопительным приборам можно отнести так называемые «тёплые полы», а также «тёплые стены» (приобретающие всё бОльшую популярность). Но и среди обычно наиболее распространенных отопительных приборов можно выделить по наибольшей доле лучистого тепла стальные панельные радиаторы, трубчатые радиаторы и чугунные радиаторы. Вынужден считать, что наибольшую долю лучистого тепла дают стальные панельные радиаторы, так как производители таких радиаторов указывают долю лучистого тепла, а производители трубчатых и чугунных радиаторов хранят это в тайне. Так же хочу сказать, что получившие в последнее время алюминиевые и биметаллические «радиаторы» вовсе не имеют права называться радиаторами. Их так называют только потому, что они такие же секционные, как и чугунные радиаторы. То есть называют их «радиаторами» просто «по инерции». Но по принципу своего действия алюминиевые и биметаллические радиаторы нужно относить к классу конвекторов, а не радиаторов. Так как доля лучистого тепла у них менее 4-5%.

У панельных же стальных радиаторов доля лучистого тепла варьируется от 50% до 15% в зависимости от типа. Наибольшая доля лучистого тепла у панельных радиаторов типа 10, у которых доля лучистого тепла 50%. У типа 11 доля лучистого тепла 30%. У типа 22 доля лучистого тепла 20%. У типа 33 доля лучистого тепла 15%. Есть еще стальные панельные радиаторы, производимые по так называемой технологии Х2, например фирмы Керми. Она представляет собой радиаторы типа 22, в которых проходит сначала по лицевой плоскости радиатора, а уже только потом по тыльной плоскости. За счет этого увеличивается температура лицевой плоскости радиатора относительно тыльной плоскости, а следовательно и доля лучистого тепла, так как только ИК излучение лицевой плоскости попадает в помещение.

Уважаемая фирма Керми утверждает, что при использовании радиаторов сделанных по технологии Х2, потребление топлива уменьшается минимум на 6%. Конечно же, сам лично не имел возможности в лабораторных условиях подтвердить или опровергнуть эти цифры, но исходя из законов теплофизики, применение такой технологии действительно позволяет экономить топливо.

Выводы. Советую в частном доме или коттедже использовать стальные панельные радиаторы во всю ширину оконного проема, в порядке убывания предпочтительности по типам: 10, 11, 21, 22, 33. Когда величина теплопотерь в помещении, а также ширина оконного проема и высота подоконника не позволяют использовать типы 10 и 11 (не хватает мощности) и требуется применение типа 21 и 22, то при наличии финансовой возможности, посоветую использовать не обычные типы 21 и 22, а по технологии Х2. Если, конечно, применение технологии Х2 окупится в Вашем случае.

Перепечатка не возбраняется,
при указании авторства и ссылки на этот сайт.

Здесь же, в комментариях прошу писать только замечания и предложения к этой статье.
Подскажите по котлам и по тактованию. При достижении заданной темп-ры теплоносителя, котел должен же снижать расход газа и выходить на минимальную (или около того) мощность? В итоге тактования быть не должно. Если только минимальная мощность не оказывается больше, чем нужно для поддержания заданной темп-ры теплоносителя.

Тогда вопрос: как узнать диапазон мощности котла (или, что эквивалентно, диапазон расхода газа). С максимальной понятно — она указана везде.

Нажмите, чтобы раскрыть…

В одной комнате? Как бы в каждом отдельном помещении темп-ра может меняться (на +- 1 гр. хотя бы) по не зависящим от погоды и котла причинам (открыли дверь в соседнее помещение, где темп-ра другая, приоткрыли окошко, зашли люди, включили к.-л. мощный прибор, изменилось направление ветра на противоположное — в итоге разница температур по помещениям составила 1гр: в одном конце дома +0. 5гр, в другом -0.5, итого 1гр, и тд). Достаточно 1 градуса. Для всего же дома 1 градус — это очень и очень прилично. Нужно затратить много кубометров газа, чтобы поднять темп-ру в доме на 1 градус (особенно если дом > 200 квадратов). И выходит, что по одному датчику в одном помещении котлу придется долго шпарить на полную мощь. А потом условия в конкретном помещении, где датчик, изменятся, и котлу придется резко отключаться. А отопление — вещь весьма инерционная. Воды прилично (сотни литров, если дом не маленький), чтобы поднять в помещениях темп-ру на 1гр, нужно сначала всю эту воду нагреть и только потом она будет отдавать тепло в помещения дома. В итоге теплоноситель нагреется, а в помещении, где датчик, условия уже поменялись (выключили прибор, ушла куча людей, закрыли дверь в соседнее помещение). Т.е., вроде как, сигнал котлу понижать темп-ру ВО ВСЕМ ДОМЕ, а теплоноситель уже нагрет, и деваться некуда, будет отдавать свое тепло дому тогда, когда судя по датчику в одном помещении, нужно ее снижать. ….

В общем, смысл в том, что по одной точке измерения темп-ры в доме определять работу котла для всего дома, наверное, не сильно правильно, т.к. если помещение «обычное», то не зависящие от погоды и работы котла колебания темп-ры слишком большие (точнее, достаточные для изменения режима работы котла ТОГДА, когда изменение интегральной темп-ры по всему дому НЕ ДОСТАТОЧНО для изменения режимы работы котла), и будут приводить к изменению режима работы котла тогда, когда это в реальности не нужно.

Нужно знать интегральную температуру по дому — тогда на основе такой темп-ры можно определять режим работы котла. Т.к. интегральная температура по дому (особенно в большом доме) меняется очень и ОЧЕНЬ медленно (если полностью отключить отопление — то точно более 4 часов пройдет, чтобы упала на 1 гр.) — и изменение этой температуры хотя бы на 0.5гр. — это уже достаточный сигнал, чтобы увеличить котлу расход газа. От простого открытия двери, от того, что в доме стало сильно больше людей, и т. д. — от всего этого интегральная по дому теп-ра не поменяется даже на 0.1гр. Итог — нужна куча датчиков по разным помещениям и потом сводить все показания в одно усредненное (при этом, по хорошему, брать не просто среднее, а интегральное среднее, т.е. учитывать не только темп-ру каждого конкретного датчика, но и объем помещения, в котором этот датчик находится).

P.S. Для относительно маленьких домов (наверное, 100м и менее), наверное, все вышеописанное некритично.

P.P.S. Все вышесказанное — imho

На подаче это – от 95 до 105 °С, а на обратке – 70 °С.Оптимальные значения в индивидуальной системе отопления h3_2 Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов. Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С. С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Температура теплоносителя в разных системах отопления

Она же в свою очередь зависит от того, какая минимальная и максимальная температура воды в системе отопления могут быть достигнуты в процессе эксплуатации. Измерение температуры батареи отопления Для автономного теплоснабжения вполне применимы нормы центрального отопления. Они подробно изложены в постановлении ПРФ №354. Примечательно, что там не указывается минимальная температура воды в системе отопления.

Важно лишь соблюдать степень нагрева воздуха в помещении. Поэтому в принципе температурный режим работы одной системы может быть отличен от другой. Все зависит от влияющих факторов, которые были указаны выше.

Для того чтобы определить, какая температура должна быть в трубах отопления, следует ознакомиться действующими нормами. В их содержании есть разделение на жилые и нежилые помещения, а также зависимость степени нагрева воздуха от времени суток:

  • В комнатах в дневное время.

Нормы и оптимальные значения температуры теплоносителя

Инфо

Со временем максимальная температура воды в системе теплоснабжения приведет к поломке.Также нарушение графика температуры воды в системе автономного отопления провоцирует формирование воздушных пробок. Это происходит за счет перехода теплоносителя из жидкого состояния в газообразное. Дополнительно это влияет на образование коррозии на поверхности металлических компонентов системы.

Внимание

Именно поэтому необходимо точно рассчитать, какая температура должна быть в батареях теплоснабжения, учитывая их материал изготовления. Чаще всего нарушение теплового режима работы наблюдается у твердотопливных котлов. Это связано с проблемой регулировки их мощности. При достижении критического уровня температуры в трубах отопления сложно быстро уменьшить мощность котла.

Отопление в частном доме. есть сомнения в правильности сделанной системы.

По этим причинам санитарные нормы запрещают осуществлять больший нагрев. Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

  • При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
  • При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
  • При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения.

Температура теплоносителя в системе отопления: расчет и регулирование

Согласно нормативным документам, температура в жилых домах не должна опускаться ниже 18 градусов, а для детских учреждений и больниц — это 21 градус тепла. Но следует учитывать, что в зависимости от температуры воздуха снаружи здания строение через ограждающие конструкции может терять разную величину тепла. Поэтому температура теплоносителя в системе отопления, исходя из внешних факторов, варьируется пределе от 30 до 90 градусов.

При нагреве воды свыше в отопительной конструкции начинается разложение лакокрасочных покрытий, что запрещено санитарными нормами. Чтобы определить, какая должна быть температура теплоносителя в батареях, используют специально разработанные температурные графики для конкретных групп зданий. В них отражена зависимость степени нагрева теплоносителя от состояния наружного воздуха.

Температура воды в системе отопления

  • В угловой комнате +20°C;
  • На кухне +18°C;
  • В ванной +25°C;
  • В коридорах и на лестничных пролетах +16°C;
  • В лифте +5°C;
  • В подвале +4°C;
  • На чердаке +4°C.

Надо учесть, что данные температурные нормативы относятся к периоду отопительного сезона и на остальное время не распространяются. Также, полезной будет информация, что горячая вода должна быть от +50°C до +70°C, согласно СНиП-у 2.08.01.89 «Жилые здания». Различают несколько видов отопительных систем: Содержание

  • 1 С естественной циркуляцией
  • 2 С принудительной циркуляцией
  • 3 Расчет оптимальной температуры отопительного прибора
    • 3.1 Чугунные радиаторы
    • 3.2 Алюминиевые радиаторы
    • 3.3 Стальные радиаторы
    • 3.4 Тёплый пол

С естественной циркуляцией Теплоноситель циркулирует без перерывов.

Оптимальная температура воды в газовом котле

Обычно ставят решетчатое ограждение, не препятствующее циркуляции воздуха. Распространены чугунные, алюминиевые и биметаллические устройства. Выбор потребителя: чугун или алюминий Эстетика чугунных радиаторов – притча во языцех.
Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность отопительного прибора имела гладкую поверхность и позволяла легко удалить пыль и грязь. На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

  • мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
  • обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
  • инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия.
Однотрубная отопительная система может быть вертикальной и горизонтальной. В обоих случаях в системе появляются воздушные пробки. На входе в систему поддерживается высокая температура, чтобы прогреть все помещения, поэтому трубная система должна выдерживать высокое давление воды. Двухтрубная система отопления Принцип работы заключается в подключение каждого обогревательного устройства к подающему и обратному трубопроводам. Охлаждённый теплоноситель по обратному трубопроводу направляется к котлу. При монтаже потребуются дополнительные вложения, но воздушных пробок в системе не будет. Нормативы температурного режима для помещений В жилом доме температура в угловых комнатах не должна быть ниже 20 градусов, для внутренних помещений норматив составляет 18 градусов, для душевых — 25 градусов.

Норматив температуры теплоносителя в системе отопления

Обогрев лестничной клетки Раз уж речь зашла о многоквартирном доме, то следует упомянуть лестничные клетки. Нормы температуры теплоносителя в системе отопления гласят: градусная мера на площадках не должна опускаться ниже 12 °С. Конечно, дисциплина жильцов требует закрывать плотно двери входной группы, не оставлять раскрытыми фрамуги лестничных окон, сохранять стёкла в целостности и оперативно сообщать в управляющую компанию о неполадках.


Если УК не примет вовремя меры по утеплению точек вероятных потерь тепла и соблюдению температурного режима в доме, поможет заявление на перерасчёт стоимости услуг. Изменения в конструкции обогрева Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Оптимальная температура теплоносителя в частном доме

Состоит данное устройство, изображенное на фото, из следующих элементов:

  • вычислительный и коммутирующий узел;
  • рабочий механизм на трубе подачи горячего теплоносителя;
  • исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
  • повысительный насос на участке подачи;
  • не всегда повысительный насос на отрезке «холодного перепуска»;
  • датчик на линии подачи теплоносителя;
  • клапаны и запорная арматура;
  • датчик на обратке;
  • датчик температуры наружного воздуха;
  • несколько датчиков температуры помещения.

Теперь необходимо разобраться, как происходит регулирование температуры теплоносителя и как функционирует регулятор.

Оптимальная температура теплоносителя в системе отопления частного дома

Если показатель температуры воды в системе отопления частного дома превысит норму, могут произойти следующие ситуации:

Котёл у меня BAXI 24Fi, стартовал буквально на днях и мне сразу не понравился его цикличный режим. Уж очень часто от поджигает горелку (3 минуты, после выбега насоса). Но горелка горит немного, буквально секунд 20-40 и всё. Возможно мощность котла для моей системы отопления великовата

У меня BAXI Eco3 Compact 240FI, квартира 85 м кв. Первый сезон отопления, прошлый год работал только на ГВС. До подключения комнатного термостата тактовал с похожим интервалом. При бОльшей температуре воды (60-70 град) горелка работает от 40 сек до 1.5 минут, затем идет установленная задержка включения горелки 30 или 150 секунд в зависимости от переключателя T-off на плате. Все это время работает насос, так как в плате зашито время выбега при работе на отопление — 3мин (жаль, что менять нельзя). За это время t воды снижается на 10 град от заданной и цикл повторяется. Задав t воды ниже (40 град), снижал время работы горелки до 30-50 секунд.
Экспериментировал с регулировкой максимальной мощности контура отопления — значительных отклонений во времени работы горелки не заметил. Температура воды влияет сильнее.

Да он уже настроен. Перемычка на клеммах 1 и 2 как бы является «вечным запросом на включение» от термостата. Заменив ее на умную коробочку с релюхой можно ограничивать периоды работы горелки расписанием в течение дня и недели (электронные программируемые термостаты) и температурой воздуха в комнате (электронные и механические термостаты). Температуру теплоносителя рекомендуют выбирать повыше (70-75 градусов).

При работе без термостата приходилось следить за температурой на улице
Сейчас +10 +15 за бортом и даже задав t=40 можно получить жару в комнатах, плюс тактование и перерасход газа.
С термостатом рекомендуется 75 градусов. Тогда за период нагрева, позволяющий поднять температуру воздуха в комнате на «дельту термостата» температура воды не успевает достигнуть 75 градусов и котел все это время работает непрерывно. Пока, при плюсовой температуре за окном, у меня это время составляет 15-20 минут, когда вода нагревается до 60-65 градусов при последующем простое в 1,5-2 часа.
Даже если и нагреет воду до 75 раньше, чем прогреется воздух, котел отключится и повторно включится через обязательные 150 сек. простоя. Здесь уже периоды нагрева будут короткими, но не многочисленными. Так как насос все это время работает, радиаторы горячие и температура воздуха быстро достигнет величины, заданной в термостате. После чего снова простой в 1,5-2 часа.
Сразу ставить максимально возможную температуру (85 град), думаю, не надо — еще зима впереди.
И такое замечание. После выключения по термостату за время выбега насоса воздух в комнате еще нагревается (у меня на +0,1 к заданному)
При более горячей воде будет некий «перекомфорт» и перерасход
Так что температура теплоносителя при наличии комнатного термостата определяет в основном скорость нагрева до заданой температуры воздуха.

Если про дельту температуры воздуха в характеристиках термостатов — то 0,5 вполне достаточно. В более дорогих марках бывает и регулируемая от 0,1 град. Пока потребности в таком точном поддержании температуры не заметил.
Гораздо интереснее момент выбора значений комфортной и экономичной температуры (в терминах некоторых марок термостатов с двумя уровнями задаваемой температуры это могут быть «дневная» и «ночная»).
Обычно заводские установки предусматривают разницу в 2-3 градуса.
Но тогда утром перед пробуждением на поднятие температуры до комфортной потребуется гораздо больше времени, чем на цикл нагрева при поддержании температуры с дельтой 0,5. Отсюда повышение расхода. Та же ситуация если настроен подогрев перед возвращением с работы, а днем в отсутствии людей квартира топится по экономичному режиму.
Здесь, конечно, нужен опыт и статистика в наблюдениях за расходом.

Если термостат держит разрешение на работу котла (температура ниже установленной), то горелка в котле горит постоянно пока термостат не снимет разрешение (при достижении уставки) или как? А не может ли он просто перегреться в это время?

Не перегреется. Термостат именно разрешает, но не обязывает котел работать. При достижении заданной температуры теплоносителя горелка отключится вне зависимости от режима на термостате.

Здравствуйте, друзья. Каков оптимальный режим работы газового котла? Здесь есть ряд обуславливающих факторов. Это и условия его работы, и потенциал, и конструкция и т.д.

Главным мотивом поиска лучшего режима является экономическая выгода. Техника при этом должна выдавать максимальный КПД, а топливо расходуется минимально.

Факторы, влияющие на работу котла

Они таковы:

  1. Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
  2. Нормативный и действительный КПД.
  3. Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
  4. Технические кондиции котла.
  5. Качество газа.

Все эти пункты нужно оптимизировать, чтобы аппарат выдавал лучший КПД,

Вопрос по конструкции.

У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.

У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол. И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.

П.2 факторы КПД.

В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:

  1. Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
  2. Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.

Методы повышение действительного КПД котла:

  1. Устранение сажи с трубопровода.
  2. Ликвидация накипи с водного контура.
  3. Ограничить тягу на дымоходе.
  4. Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
  5. Устранение копоти на отсеке сгорания.
  6. Установка коаксиального дымохода.

П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.

Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:

Площадь (кВ.м.) Мощность.
Минимум Максимум Минимум Максимум
60 200 25
200 300 25 35
300 600 35 60
600 1200 60 100

Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.

Технические кондиции. Для продления срока службы аппарата своевременно удаляйте с внутренних деталей сажу и накипь.

Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.

Есть аспект, на который нельзя воздействовать – это качество газа.

Методы установки оптимального режима

Многие аппараты программированы на температуру теплового носителя. Когда она доходит до требующихся значений, агрегат ненадолго выключается. Пользователь сам может задавать температуру. Параметры меняются и от погоды. Например, оптимальный режим работы газового котла зимой получается при значениях 70-80 С. Весной и осенью – при 55 – 70 С.

В современных моделях есть термодатчики, термостаты и автонастройка режимов.

Благодаря термостату можно задать нужный климат в комнате. И тепловой носитель будет греться и стынуть с конкретной интенсивностью. При этом аппарат реагирует на температурные скачки в доме и снаружи. Это оптимальный режим работы напольного газового котла. Хотя с помощью таких приборов можно оптимизировать и навесную модель. На ночь параметры можно убавить на 1-2 градуса.

Благодаря этим приборам газа тратится меньше на 20%.

Если желаете солидного КПД и экономии от котла, приобретайте нужную модель. Далее предлагаются некоторые примеры.

Примеры моделей

  1. Бакси.

Оптимальный режим работы этого настенного газового котла достигается так: в небольших квартирах показатели ставятся на F08 и F10. Спектр модуляции стартует с 40% от наивысшей мощности. И минимально возможный рабочий режим – 9 кВт.

Многие модели данной фирмы очень экономичны и могут трудиться при низком давлении газа. Пределы давления: 9 – 17 мбар. Диапазон подходящего напряжения: 165 – 240 В.

  1. Вайлант.

Многие аппараты данной марки оптимально трудятся при таких условиях: мощь — 15 кВт. Подача ставится на 50-60. 35 минут аппарат трудится, 20 минут – отдыхает.

  1. Ферроли.

Лучшие условия: на отопление 13 кВт, для нагрева воды – 24 кВт.

  1. Меркурий.

Давление воды в сети – максимум 0,1 МПа. Высший температурный показатель на выходном участке – 90 С, номинальный показатель уходящих газов – минимум 110 С. Разрежение за аппаратом – максимум 40 Па.

  1. Навьен.

В основном, это двухконтурные агрегаты. Здесь работает автоматика. Режим настраивается сам. Задаётся параметр прогрева комнаты. Есть насос, который может снижать параметры на 4-5 градусов.

  1. Аристон.

Тоже действует автоматическая настройка режимов. Часто люди выбирают модели с режимом «Комфорт-Плюс».

  1. Будерус.

На подаче обычно ставятся значения: 40 — 82 С. На мониторе обычно отражается текущий параметр. Самый удобный летний режим – при 75 С.

Заключение

Благодаря газовому котлу можно удобно настраивать климат в доме. Особенно, если вы применяете новаторскую технику с автоматизацией режимов и множеством полезных опций.

Поделитесь статьей с друзьями:

Похожие статьи

Неперехваченное исключение

Несмотря на то, что газ считается самым экономичным видом топлива, стоимость отопления периодически растет. Для того чтобы немного снизить свои расходы можно настроить газовый котел на экономичный режим. Газовые котлы Baxi потребляют небольшое количество топлива, а при настройке такого режиме расход значительно уменьшится. Рассмотрим в данной статье температуру теплоносителя, подключение комнатного термостата, техническое обслуживание и настройку газового котла Baxi на экономичный режим.



Содержание:

  1. Что такое тактование газового котла?
  2. Температура теплоносителя
  3. Настройка газового котла Baxi на экономичный режим
  4. Как подключить комнатный термостат?
  5. Техническое обслуживание газового котла Baxi
  6. Система зонального регулирования

Что такое тактование газового котла?

Тактование газового котла – это частота включений для нагрева носителя тепла. Если к оборудованию не подключить внешние приборы управления, то промежуток между включениями газового котла может быть не более 10 минут. По умолчанию интервал составляет 3 минуты.

Не рекомендуется часто включать оборудование. Наиболее экономичный расход будет при непрерывной работе газового котла. Если оборудование работает долгое время непрерывно, то значит, был настроен режим, при котором осуществляется компенсация тепловых потерь в доме при поддержании подходящей температуры носителя тепла.

Жители небольших квартир часто сталкиваются с проблемой большого расхода газа. Это связано с тем, что оборудование было рассчитано на отопление и нагрев воды, поэтому имеет высокую мощность.

Разные модели газовых котлов Baxi отличаются номерами параметров конфигурации, поэтому требуется изучить инструкцию перед настройкой оборудования.

Температура теплоносителя

Экономия газа еще связано с правильной регулировкой носителя тепла. Стандартная комплектация газового котла не включает датчик уличной температуры, поэтому необходимо самостоятельно регулировать температурный режим в зависимости от погоды. Например, убавлять или прибавлять. Такой способ не всем подходит, так как необходимо постоянно контролировать температурный режим.
Газовые котлы Baxi имеют возможность подключения дополнительных функций. Поэтому можно прибрести отдельно датчик уличной температуры и подключить его. Таким образом регулироваться температура будет автоматически в соответствии с изменениями погоды. Кроме этого можно использовать погодозависимую автоматику. В настройках оборудования необходимо выбрать климатическую кривую. В соответствии с параметрами газовый котел будет расходовать меньшее количество газа.

Настройка газового котла Baxi на экономичный режим

Газовый котел можно настроить на экономичный режим. Если оборудование установлено в небольшой квартире, то необходимо выбрать минимальные параметры F08 и F10. Первый обозначает максимальную полезную мощность отопительной системы, а второй – минимальную полезную мощность системы отопления.

Диапазон модуляции газового котла мощностью 24 кВт начинается с 40% от наибольшей мощности. Следовательно, минимальный режим работы может быть на 9 кВт. Такой мощности достаточно для отопления дома площадью до 80 кв.м, а интервалы между включениями увеличатся.

Кроме того чтобы происходит экономия газа, еще продлевается срок службы элементов газового котла. Например, вентилятора, реле на плате управления и газового клапана.

Наименьший расход газа будет при работе оборудования на максимальной мощности.

Как подключить комнатный термостат?



Практически все газовые котлы Baxi имеют возможность подключения комнатного термостата. Если в помещении будет температура падать, то прибор подаст сигнал отопительному оборудованию и котел автоматически начнет работу.

Все показатели зависят от сбалансированности и типа отопительной системы. Благодаря программируемому термостату можно настроить необходимый температурный режим в течение дня. Если в комнате будет снижена температура на 1 градус, то за год можно сэкономить около 5% газа.

В Европе обязательным является установка комнатного термостата для энергоэффективности системы отопления.

Техническое обслуживание газового котла Baxi

Практически все газовые котлы имеют одинаковое устройство вне зависимости от фирмы производителя. Через теплообменник происходит передача тепловой энергии от сгорания топлива теплоносителю. В газовом котле может быть 1 или 2 теплообменника. Поверхность теплосъема во время работы загрязняется сажей, а внутри газового котла образуется накипь. Из-за данных загрязнений снижаются характеристики тепловых передач, следовательно, расход энергии увеличится.

Для того чтобы газовый котел Baxi работал в экономичном режиме, необходимо периодически проводить техническое обслуживание системы. Особое внимание следует уделить агрегатам с битермическими теплообменниками, которые из-за конструкции тяжело промываются.

Система зонального регулирования

В такой системе можно регулировать температуру отдельно в каждом помещении благодаря устройству управляемых термоголовок на каждой батареи отопления. В радиаторе происходит регулирование количества теплоносителя в зависимости от температуры в помещении. Газовый котел будет включаться только при необходимости. Такая система помогает сэкономить около 30% топлива и создает комфортную атмосферу в помещении. Единственным недостатком зонального регулирования является стоимость.

Читайте также:

Правила безопасной эксплуатации газового котла

Для поддержания экономичной работы газового котла необходимо контролировать и периодически корректировать температуру теплоносителя на выходе из него с помощью котлового термостата (термостата). Температура воды в котле регулируется в зависимости от температуры наружного воздуха и в соответствии с желаемой комфортной температуры воздуха в отапливаемых помещениях. Практические пределы регулирования колеблются между минимальной (45°С) и максимально допустимой температурой теплоносителя в котле (95°С).

Не рекомендуется устанавливать регулятор котлового терморегулятора на максимальную отметку, поскольку вследствие допустимой погрешности индикатора температуры и собственно терморегулятора фактическая температура теплоносителя в котле может превысить 95°С, и в теплообменнике начнется парообразование, а это недопустимо.Оптимальный диапазон рабочей температуры теплоносителя на выходе из котла составляет 60-80°С. При более низкой от 60°С температуры на стенках камеры сгорания и внешних поверхностях теплообменника котла может конденсироваться влага из продуктов сгорания; конденсат капать на горелки, и они начнут киптявиты. Копоть оседать на мокрые поверхности камеры сгорания и теплообменника, а это является фактором неэффективной теплопередачи и забивания газоходов котла и дымоходного канала сажей. При температуре, высшей 80°С, на внутренних поверхностях теплообменника котла может интенсивно откладываться накипь, особенно если система заполнена неподготовленной водой со значительной твердостью. Накипь, как и сажа, значительно ухудшает коэффициент полезного действия (КПД) котла.

Не рекомендуется длительно эксплуатировать котел при более низкой от 45°С температуры теплоносителя в подающем стояке на выходе из котла и низшего от 40°С — в обратном трубопроводе на входе в котел, а также разницы температур теплоносителя на подаче и обратной более 20°С, поскольку в таком случае на внешней нагревательной поверхности теплообменника может конденсироваться влага из продуктов сгорания топлива. Конденсат отличается повышенной кислотностью, что приводит к быстрой коррозии металла, поэтому следует предотвращать образование конденсата или сводить к минимуму процесс его образования.

Если котлы (особенно с чугунными теплообменниками) нуждаются, согласно условиям эксплуатации, соответствующей минимальной температуры теплоносителя из обратного трубопровода, то необходимо следить, чтобы эта температура не была ниже минимально допустимой. В противном случае возникает опасность низкотемпературной коррозии. Чтобы этого не допустить, предпринимаются специальные меры по повышению температуры теплоносителя на входе в котел. Для защиты котлов от низкотемпературной коррозии в каждом конкретном случае на стадии проектирования отопительной системы разрабатывают подходящий вариант такой защиты, например, путем подмешивания горячей воды из подающего трубопровода в обратный с применением пидмишувальнои циркуляционного насоса на байпасе или четырехходового смесительного клапана.

Производительность пидмишувальнои циркуляционного насоса, установленной между подающим и обратным трубопроводами, должна составлять примерно 30% от производительности циркуляционного насоса отопительного контура, обеспечивая минимально допустимую расход теплоносителя через котел. Управление пидмишувальною помпой осуществляется простым регулятором за температурой от контактного температурного датчика, который крепится специальной лентой на обратном трубопроводе перед котлом. Термостат регулятора, настроен на 40°С, включает насос после снижения температуры в обратном трубопроводе ниже заданного предела (40°С). Пидмишувальна помпа представляет теплую воду из подающего трубопровода в обратный, что приводит к повышению температуры воды, поступающей в котел. После достижения заданной температуры (40°С) регулятор выключает насос. Пружинный обратный клапан исключает при этом естественную циркуляцию теплоносителя через трубопровод, соединяющий подачу с оборотом.

Благодаря четырехходового смесительном клапана, образованы два контура: контур котла и отапливаемый. Такой смесительный клапан позволяет одновременно снижать температуру теплоносителя в подающем трубопроводе отопительного контура и повышать температуру в обратном трубопроводе котла. Температура воды на входе в котел повышается вследствие подмешивания к ней горячей воды из подающего трубопровода, при условии, что смесительный клапан установлен непосредственно у котла.

Кроме низкотемпературной коррозии, в котлах с чугунным теплообменником при попадании холодного теплоносителя в разогретый теплообменник возникают тепловые напряжения, и в результате происходит растрескивание чугуна. Поэтому почти все случаи повреждения таких теплообменников случаются вследствие неправильного подпитки отопительной системы холодной водой или чрезмерной разницы температур между подачей и оборотом (более 20°С) и в случае поступления в работающий котел из обратного трубопровода теплоносителя с ниже 40°С температурой. Подпитки системы можно выполнять только тогда, когда котел выключен и чугунный теплообменник полностью охлажденный, а минимально допустимая температура на обороте достигается благодаря подмешиванию теплой воды с подачи путем установления байпасной линии с пидмишувальною помпой или четырехходового смесительного клапана.

В открытых системах отопления, в связи с постоянным обогащением теплоносителя (воды) кислородом из воздуха, концентрация свободного кислорода в воде в процессе эксплуатации не уменьшается. Чтобы предотвратить язвенной кислородной коррозии элементов такой системы, необходимо поддерживать концентрацию свободного кислорода на минимальном уровне (менее 0,1 мг/л). Поэтому рекомендуется обеспечивать нейтрализацию негативного воздействия свободного кислорода на элементы системы. Для этого целесообразно применять автоматические дозаторы для подмешивания в теплоноситель специальных химических реагентов — деаэраторов.

При эксплуатации закрытых систем отопления необходимо предотвращать большим утечкам воды из системы. Следствием легкомысленного отношения к утечкам воды, кроме непосредственной стоимости воды и повышенного расхода топлива, коррозия элементов системы.

С целью противокоррозионной защиты трубопроводов рекомендуется поддерживать температуру горячей воды в контуре горячего водоснабжения (ГВС) двухфункциональные котла или однофункционального котла с бойлером на уровне не выше 50°С. Особенно это касается контуров ГВС, в которых используются оцинкованные трубы. Скорость коррозии цинка при температуре воды 55 и 60°С (по сравнению с 50°С) возрастает соответственно в 5 и 30 раз.

КПД конденсационного котла в значительной мере зависит от температурного режима эксплуатации системы отопления.

Высокий КПД системы с таким котлом достигается благодаря соблюдению следующих условий:

  • температура воды в обратном трубопроводе не превышает 50°С;
  • разность температур в подающем и обратном трубопроводах составляет минимум 20°С;
  • не принимаются меры по повышению температуры воды на обороте.

Для создания оптимального теплового комфорта и обеспечения экономичной работы котла применяют автоматический цикл обогрева в зависимости от потребностей и времени присутствия жильцов в доме — программирование и поддержания температурного режима с помощью комнатных регуляторов температуры (комнатных термостатов), программаторов (хронотермостатом), регулятора, (контроллеров) и автоматизированных систем управления, безопасности и регулирования. Программный цикл работы системы отопления зависит от способности дома аккумулировать тепло и от внутреннего распорядка дня или тепловых потребностей жителей. Комнатные термостаты и другие средства автоматического регулирования и поддержания температуры позволяют экономить топливо и способствуют более плавному функционированию котла, продлевает срок его службы.

Эти устройства, оснащенные дисплеями, с широким выбором программ для установки температуры и времени, часто — беспроводной передачей данных, позволяют пользователям можно лучше отрегулировать систему отопления в соответствии со своими потребностями и привычек. Такие программные опции как автоматическое снижение температуры в помещениях на ночь, так называемая «программа отпусков» и другие способствуют существенному снижению расхода топлива. Особенно ощутимый эффект дает применение регулятора, температуры, которые поддерживают заданную температуру в отапливаемых помещениях, постоянно отслеживая изменения внешней температуры. По некоторым данным, стоимость отопления дома с использованием программируемой регулирующей автоматики в четыре раза ниже, чем в домах с системами отопления без такой автоматики.

Хотите больше узнать о системах отопления и водоснабжения?

Подписывайтесь на нашей канал в Telegram и будьте в курсе всех новинок!

Все новости

BetterBricks | Эксплуатация котлов и техническое обслуживание котлов

Введение

Котлы представляют собой сосуды под давлением, предназначенные для нагрева воды или производства пара, которые затем могут использоваться для обогрева помещений и/или нагрева технической воды в здании. В большинстве систем отопления коммерческих зданий источником тепла в котле является горелка, работающая на природном газе.Также можно использовать масляные горелки и электрические нагреватели сопротивления. В некоторых областях применения пар предпочтительнее горячей воды, включая абсорбционное охлаждение, кухни, прачечные, стерилизаторы и паровое оборудование.

Котлы имеют несколько сильных сторон, которые сделали их обычным элементом зданий. Они имеют долгий срок службы, могут достигать КПД до 95% и выше, обеспечивают эффективный метод обогрева здания, а в случае паровых систем требуют мало энергии для перекачки или вообще не требуют ее.Однако затраты на топливо могут быть значительными, требуется регулярное техническое обслуживание, а если техническое обслуживание затягивается, ремонт может оказаться дорогостоящим.

Руководство по строительству, эксплуатации и техническому обслуживанию котлов предоставляется главным образом ASME (Американское общество инженеров-механиков), которое производит следующие ресурсы:

  • Правила устройства отопительных котлов, Кодекс по котлам и сосудам под давлением, раздел IV-2007
  • Рекомендуемые правила по уходу и эксплуатации отопительных котлов, Кодекс по котлам и сосудам под давлением, раздел VII-2007

Котлы часто являются одним из самые крупные потребители энергии в здании. Каждый год без присмотра котельной установки стоимость котлов может увеличиваться примерно на 10% (1). Таким образом, эксплуатация и техническое обслуживание котла являются хорошей отправной точкой при поиске способов снижения энергопотребления и экономии денег.

Как работают котлы

Как газовые, так и жидкотопливные котлы используют контролируемое сжигание топлива для нагрева воды. Ключевыми компонентами котла, участвующими в этом процессе, являются горелка, камера сгорания, теплообменник и органы управления.

Рис. 1: Огнетрубный котел (источник изображения: www.hurstboiler.com)

Горелка смешивает топливо и кислород и с помощью устройства зажигания создает платформу для горения. Это сгорание происходит в камере сгорания, а выделяемое при этом тепло передается воде через теплообменник. Органы управления регулируют зажигание, мощность горелки, подачу топлива, подачу воздуха, тягу выхлопных газов, температуру воды, давление пара и давление в котле.

Горячая вода, произведенная котлом, перекачивается по трубам и доставляется к оборудованию по всему зданию, которое может включать змеевики горячей воды в установках обработки воздуха, служебное водонагревательное оборудование и оконечные устройства. Паровые котлы производят пар, который течет по трубам из областей высокого давления в области низкого давления без помощи внешнего источника энергии, такого как насос. Пар, используемый для отопления, может быть непосредственно использован паровым оборудованием или может обеспечивать тепло через теплообменник, который подает горячую воду в оборудование.

При рассмотрении различных типов котлов ниже более подробно рассматриваются конструкции конкретных котельных систем.

Типы котлов

Котлы подразделяются на различные типы в зависимости от их рабочего давления и температуры, типа топлива, метода тяги, размера и мощности, а также того, конденсируют ли они водяной пар в дымовых газах. Котлы также иногда описываются их ключевыми компонентами, такими как материалы теплообменника или конструкция труб. Эти другие характеристики обсуждаются в следующем разделе, посвященном ключевым компонентам котлов.

Два основных типа котлов включают жаротрубные и водотрубные котлы. В жаротрубном котле горячие газы сгорания проходят по ряду труб, окруженных водой. В качестве альтернативы, в водотрубном котле вода течет внутри труб, а горячие газы от сгорания обтекают трубы снаружи.Чертеж водотрубного котла представлен на рисунке 2.

Рис. 2: Водотрубный котел

Жаротрубные котлы чаще используются для пара низкого давления или горячей воды и доступны в размерах от 500 000 до 75 000 000 БТЕ на входе (5). Водотрубные котлы в основном используются в паровых установках более высокого давления и широко используются для комфортного отопления. Обычно они имеют размер от 500 000 до более чем 20 000 000 БТЕ (5).

Чугунные секционные котлы

(рис. 3) — это еще один тип котлов, обычно используемых для обогрева коммерческих помещений. В этих типах котлов не используются трубы. Вместо этого они состоят из чугунных секций, в которых есть каналы для воды и дымовых газов. Чугунные отливки скреплены болтами, как старый паровой радиатор. Секции уплотнены между собой прокладками. Они доступны для производства пара или горячей воды и доступны в размерах от 35 000 до 14 000 000 БТЕ на входе (2).

Преимущество чугунных секционных котлов

состоит в том, что их можно собирать на месте, что позволяет транспортировать их через двери и небольшие проемы. Их основной недостаток заключается в том, что, поскольку секции уплотнены вместе с прокладками, они склонны к утечке по мере старения прокладок и подвергаются воздействию химикатов для обработки котлов.

Рисунок 3: Чугунный секционный котел (источник изображения: www.chestofbooks.com)

Рабочее давление и температура
Котлы классифицируются как котлы низкого или высокого давления и сконструированы в соответствии с требованиями ASME для котлов и сосудов под давлением. Котлы низкого давления ограничены максимальным рабочим давлением 15 фунтов на квадратный дюйм (фунт-сила на квадратный дюйм манометра) для пара и 160 фунтов на квадратный дюйм для горячей воды (2). Большинство котлов, используемых в системах HVAC, представляют собой котлы низкого давления. Котлы высокого давления рассчитаны на работу выше пределов, установленных для котлов низкого давления, и обычно используются для выработки электроэнергии. Рабочая температура воды для водогрейных котлов ограничена 250°F (2).

Тип топлива
В коммерческих зданиях природный газ является наиболее распространенным топливом для котлов, поскольку он обычно легко доступен, легко сгорает и, как правило, дешевле, чем нефть или электричество.Некоторые котлы предназначены для сжигания нескольких видов топлива (обычно природного газа и мазута). Двухтопливные котлы обеспечивают оператору резерв топлива в случае прекращения подачи топлива. Они также позволяют потребителю использовать мазут во время «пиковых» тарифов на природный газ. В периоды, когда ставки на природный газ выше, чем на альтернативное топливо, это может снизить затраты на топливо за счет использования более дешевого альтернативного топлива и ограничения использования природного газа только в периоды «непиковой нагрузки».

Электрические котлы используются на объектах, требующих небольшого количества пара или при отсутствии природного газа. Электрические котлы известны своей чистотой, бесшумностью, простотой установки и компактностью. Отсутствие сгорания приводит к снижению сложности конструкции и эксплуатации, а также к меньшему техническому обслуживанию. Нагревательные элементы легко заменяются в случае выхода из строя. Эти типы котлов могут использоваться для производства пара или воды низкого или высокого давления и могут быть хорошей альтернативой для клиентов, которые ограничены нормами выбросов.Размеры варьируются от 30 000 до 11 000 000 БТЕ с общей эффективностью, как правило, в диапазоне от 92% до 96% (2).

Методы тяги
Разность давлений между камерой сгорания котла и дымоходом (также называемым выхлопной трубой) создает тягу, которая уносит продукты сгорания через котел вверх по дымоходу. Котлы с естественной тягой полагаются на естественную плавучесть горячих газов, которые выбрасывают продукты сгорания в дымоход котла и втягивают свежий воздух в камеру сгорания.К котлам с механической тягой относятся: с принудительной тягой, когда воздух нагнетается в камеру сгорания вентилятором или воздуходувкой для поддержания положительного давления; и принудительная тяга, когда воздух продувается через камеру сгорания вентилятором или воздуходувкой для поддержания отрицательного давления.

Размер и мощность
Модульные котлы имеют небольшие размеры и мощность и часто предназначены для замены одного большого котла несколькими небольшими котлами. Эти модульные котлы легко проходят через стандартный дверной проем и транспортируются в лифтах и ​​по лестницам.Блоки могут быть расположены в различных конфигурациях для использования ограниченного пространства или для размещения нового оборудования. Модульные котлы могут быть установлены таким образом, чтобы эффективно удовлетворять потребность в тепловой нагрузке.

Метод конденсации
Традиционные водогрейные котлы работают без конденсации водяного пара из дымовых газов. Это необходимо для предотвращения коррозии компонентов котла. Конденсационные котлы работают при более низкой температуре обратной воды, чем традиционные котлы, что приводит к конденсации водяного пара из выхлопных газов.Это позволяет конденсационному котлу извлекать дополнительное тепло из фазового перехода от водяного пара к жидкости и повышает эффективность котла. Некоторое количество углекислого газа растворяется в конденсате и образует угольную кислоту. В то время как некоторые конденсационные котлы предназначены для работы с коррозионно-активным конденсатом, другие требуют некоторых средств нейтрализации конденсата. Традиционные неконденсационные котлы обычно работают в диапазоне эффективности сгорания от 75% до 86%, в то время как конденсационные котлы обычно работают в диапазоне от 88% до 95% эффективности сгорания (2).

Ключевые компоненты котлов

К основным элементам котла относятся горелка, камера сгорания, теплообменник, выхлопная труба и органы управления. Дополнительное оборудование котла, включая экономайзер дымовых газов, также широко используется в качестве эффективного метода рекуперации тепла из котла и будет кратко обсуждаться в разделе «Наилучшие методы эффективной эксплуатации».

В котлах, работающих на природном газе, используется один из двух типов горелок: атмосферные горелки, также называемые горелками с естественной тягой, и горелки с принудительной тягой, также называемые механическими горелками. Из-за более строгих федеральных и государственных норм в отношении качества воздуха горелки с низким содержанием NOx и горелки с предварительным смешиванием становятся все более распространенными и даже обязательными в некоторых областях. Обеспечивая эффективное смешивание воздуха и топлива на входе в горелку, эти типы горелок обеспечивают снижение выбросов NOx.

Рисунок 4: Котел с принудительной тягой (источник изображения: www.Hurstboiler.com)

В камере сгорания, обычно изготовленной из чугуна или стали, находятся горелки и процесс горения. Температура внутри камеры сгорания может очень быстро достигать нескольких сотен градусов.

Теплообменники могут быть изготовлены из чугуна, пучков стальных труб или, в случае некоторых небольших котлов, из меди или стали с медным покрытием.

Выхлопная труба или дымоход представляет собой трубопровод, по которому горячие дымовые газы отводятся от котла наружу.Обычно этот трубопровод изготавливается из стали, но в случае конденсационных котлов он должен быть изготовлен из нержавеющей стали для работы с коррозионно-активным конденсатом. Еще одно соображение заключается в том, будет ли выхлопная труба находиться под положительным или отрицательным давлением. Это может определить, как стыки выхлопной трубы должны быть герметизированы.

Блок управления котлом

помогает производить горячую воду или пар регулируемым, эффективным и безопасным способом. Органы управления горением и эксплуатация регулируют расход топлива в соответствии с потребностью.Главный орган управления контролирует температуру горячей воды или давление пара и посылает сигнал для управления скоростью горения, скоростью, с которой топливо и воздух поступают в горелку. Общие последовательности розжига горелки включают в себя включение/выключение, высокий/низкий/выключенный режим и модуляцию.
Контроль безопасности котла включает средства контроля высокого давления и температуры, высокого и низкого давления газа/мазута, а также контроля высокого и низкого уровня воды и контроля пламени. Эти элементы управления считаются предохранителями или ограничениями, которые разрывают электрическую цепь, чтобы предотвратить возгорание котла.Например, если давление в котле превышает установленный предел давления, топливный клапан закрывается, чтобы предотвратить небезопасное состояние высокого давления. Цепь безопасности системы контроля пламени обычно включает в себя переключающие контакты для отсечки воды при низком уровне, ограничения по верхнему пределу, переключатели контроля наличия воздуха, резервные элементы управления безопасностью и работой, а также датчики пламени. Детекторы пламени часто состоят из стержней пламени и ультрафиолетовых или инфракрасных сканеров для контроля состояния пламени и отключения горелки в случае отсутствия возгорания или других небезопасных условий. Средства контроля пламени запрограммированы на работу горелки и ее циклическое прохождение через этапы работы.

Вопросы безопасности

Все оборудование для сжигания должно эксплуатироваться надлежащим образом, чтобы предотвратить возникновение опасных условий или катастроф, которые могут привести к травмам и материальному ущербу. Основной причиной взрыва котла является воспламенение горючего газа, скопившегося внутри котла.Эта ситуация может возникнуть по-разному, например, топливо, воздух или воспламенение по какой-либо причине прерывается, пламя гаснет, а горючий газ накапливается и воспламеняется. Другой пример — когда происходит ряд неудачных попыток розжига без соответствующей продувки накопившегося горючего газа.

В котле хранится огромное количество энергии. При изменении состояния перегретой воды из горячей жидкости в пар (пар) выделяется огромное количество энергии. Например, 1 фут3 воды расширится до 1600 фут3, когда превратится в пар. Следовательно, «если бы вы могли уловить всю энергию, высвобождаемую, когда 30-галлонный домашний бак с горячей водой взрывается при температуре 332 ° F, у вас было бы достаточно силы, чтобы отправить средний автомобиль (весом 2500 фунтов) на высоту почти 125 футов. Это эквивалентно высоте 14-этажного многоквартирного дома, начиная со скорости отрыва 85 миль в час!» (5).

Безопасность котлов является ключевой задачей Национального совета инспекторов котлов и сосудов под давлением.Эта организация ежегодно сообщает и отслеживает безопасность котлов и количество инцидентов, связанных с котлами и сосудами под давлением. Их работа показала, что первой категорией происшествий, приводящих к травмам, были плохое техническое обслуживание и ошибки оператора (5). Это подчеркивает важность надлежащего технического обслуживания и обучения операторов.

Котлы необходимо регулярно проверять в соответствии с рекомендациями производителя. Должны быть проверены целостность сосудов под давлением, проверка предохранительных клапанов, водозапорных устройств и надлежащей работы поплавков, манометров и указателей уровня воды.Система топлива и горелки котла требует надлежащего осмотра и технического обслуживания для обеспечения эффективной работы, теплопередачи и правильного обнаружения пламени. Руководство Федерального проекта управления энергопотреблением (FEMP) по передовой практике эксплуатации и техобслуживания для достижения эффективности эксплуатации является хорошим ресурсом, в котором описывается план профилактического обслуживания, а также объясняется важность такого плана. Этот документ доступен здесь: http://www1.eere.energy.gov/femp/pdfs/omguide_complete.pdf.

Лучшие практики для эффективной работы

Эффективность

Процент тепловой энергии, содержащейся в топливе, которая захвачена рабочим телом (т. г. воды) в котле определяется как эффективность сгорания котла. Эффективность сгорания 80% или выше обычно возможна для водогрейных котлов и паровых котлов низкого давления для коммерческих зданий.

Полное сгорание происходит, когда углеводородное топливо, такое как природный газ или нефть, сгорает и производит только двуокись углерода, воду и тепло. При недостаточном количестве кислорода и/или плохом смешивании топлива и кислорода произойдет неполное сгорание, что приведет к образованию других продуктов сгорания, включая угарный газ и несгоревшее топливо.

Когда происходит неполное сгорание, химическая энергия топлива не полностью выделяется в виде тепла, и эффективность сгорания снижается. Это также является проблемой безопасности, поскольку несгоревшее топливо может воспламениться в дымовой трубе и вызвать взрыв. Котлы должны быть настроены на полное сгорание. Одной из стратегий обеспечения полного сгорания является подача некоторого количества избыточного воздуха. Однако, как показано на рисунке ниже, небольшое количество избыточного воздуха улучшит эффективность сгорания, а большое количество снизит эффективность.

Рисунок 5: Эффективность сгорания по сравнению с избытком воздуха

Для обеспечения высокого общего КПД котла тепло, выделяющееся при сгорании, должно эффективно передаваться рабочему телу. Любое тепло, не переданное жидкости, будет потеряно через корпус котла или дымовые газы. Температура дымовых газов в дымовой трубе котла является хорошим индикатором этой теплопередачи и, следовательно, эффективности. Существуют практические пределы того, насколько низкой может быть температура дымовой трубы.Температура будет выше, чем рабочая жидкость в котле. В неконденсационных котлах она должна быть достаточно высокой, чтобы водяной пар в отходящих газах не конденсировался и не омывал поверхность теплопередачи агрессивным конденсатом. Конденсационные котлы, работающие на природном газе, спроектированы и изготовлены из материалов, устойчивых к коррозии. Таким образом, они могут иметь температуру выхлопных газов менее 150 ° F. Улавливание тепла из конденсата может привести к эффективности сгорания более 90%.

Рисунок 6: Диаграмма эффективности сгорания природного газа (источник изображения: Федеральная программа управления энергопотреблением, Министерство энергетики США)

На рис. 6 представлена ​​диаграмма эффективности сгорания природного газа в форсированных горелках, показывающая взаимосвязь между избытком воздуха, температурой дымовых газов и эффективностью сгорания. В качестве примера, прослеживая линию Этапа 1, при 9% кислорода в дымовых газах (эквивалентно примерно 67% избытка воздуха, как видно на графике) и повышении температуры дымовых газов на 500°F соответствующий коэффициент полезного действия сгорания составляет около 76.5%. Используя то же повышение температуры дымовых газов на 500°F, шаг 2 показывает, что снижение содержания кислорода в дымовых газах до 2% приводит к улучшению эффективности сгорания примерно на 81,5%. Это показано как шаг 2 на рисунке 6 выше. По мере снижения процентного содержания кислорода в дымовых газах избыточному кислороду передается меньше тепла, и эффективность сгорания увеличивается. По мере увеличения эффективности сгорания больше тепла передается питательной воде, а не дымовым газам, и, следовательно, температура дымовых газов снижается.

Используйте средства управления котлом для оптимизации соотношения воздух-топливо

Для обеспечения полного сгорания в горелку подается дополнительный воздух.Но слишком много приведет к расточительному нагреву и выбросу воздуха из дымохода котла, что снизит эффективность сгорания и создаст проблему безопасности. Когда котел настроен, цель состоит в том, чтобы максимизировать эффективность сгорания, обеспечивая достаточное количество избыточного воздуха для обеспечения полного сгорания, но не слишком много, чтобы снизить эффективность. Сколько избыточного воздуха достаточно для обеспечения полного сгорания? Это зависит от конструкции и состояния горелки и котла, а также от различной скорости горения горелки, но обычно считается, что она составляет от 2% до 3%. Избыток воздуха также необходимо отрегулировать, чтобы учесть колебания температуры, плотности и влажности воздуха для горения котла при любых ежедневных и сезонных колебаниях. Желательно поддерживать постоянное количество избыточного воздуха на всем диапазоне стрельбы.

Важно помнить, что полное сгорание имеет решающее значение для обеспечения эффективной работы котла. Неполное сгорание топлива может значительно снизить КПД котла на 10% и более, в то время как увеличение избытка воздуха на 10% может повлиять на КПД котла только примерно на 1%.Признаками неполного сгорания являются дымный выхлоп, желтое пламя, пропадание пламени и закопченные трубы котла. Рекомендуется ежегодно настраивать котел, чтобы обеспечить оптимизацию процесса горения.

Как правило, избыток воздуха около 10% для котла, работающего на природном газе, является оптимальным для обеспечения полного сгорания и максимальной эффективности. Это соответствует избытку O2 примерно от 2% до 3%. Работа с избытком воздуха более 10% нежелательна, так как это может привести к снижению эффективности и увеличению выбросов. Поэтому предпочтительнее поддерживать оптимальный уровень избытка воздуха на всем диапазоне стрельбы. Это может быть достигнуто с использованием средств управления горелкой, включая средства управления параллельным позиционированием, средства управления перекрестным ограничением и средства управления кислородной подстройкой. Эти типы управления являются превосходной альтернативой традиционным механическим устройствам управления промежуточным валом. Краткое описание каждого типа автомата горения приведено ниже (3):

  • Механическое управление промежуточным валом  является простейшим типом модулирующего управления горелкой, обычно используемым на небольших горелках.Также называется одноточечным управлением, потому что один узел механической связи управляет и воздухом, и топливом. Эти элементы управления не могут измерять расход воздуха или расход топлива. Диапазон управления ограничен, что приводит к избыточному уровню избыточного воздуха для обеспечения безопасной работы при любых условиях и темпах стрельбы. Провисание в соединениях затрудняет точное и многократное управление и требует регулярного обслуживания и регулировки.
  • Элементы управления параллельным позиционированием  используют отдельные двигатели для регулировки расхода топлива и воздуха, что позволяет регулировать каждый из них во всем диапазоне работы котла.Во время настройки многие точки «сопоставляются», обычно от 10 до 25 точек, для создания кривой воздушного потока и соответствующего расхода топлива. Таким образом, соотношение воздух-топливо может варьироваться на всем диапазоне стрельбы, чтобы обеспечить оптимальное соотношение при любых условиях стрельбы. Кроме того, при использовании электронных серводвигателей этот метод управления очень воспроизводим.
  • Регуляторы поперечного ограничения , обычно применяемые к более крупным котлам, используются для определения и компенсации некоторых факторов, влияющих на оптимальное соотношение воздуха и топлива.Расход воздуха и расход топлива измеряются и регулируются для поддержания оптимального значения, определенного во время начальной калибровки.
  • Регулятор балансировки кислорода  используется в сочетании со стандартными регуляторами параллельного позиционирования или поперечного ограничения. Он анализирует содержание кислорода в дымовых газах и соответствующим образом регулирует соотношение воздух-топливо, чтобы поддерживать заданное количество избыточного кислорода. Эти средства управления обычно устанавливаются на более крупных котлах с высоким годовым потреблением топлива и могут повысить энергоэффективность на один или два процента по сравнению с тем, что достигается только с помощью стандартного управления.

Датчики контроля котла

Возможно возникновение течи в контуре распределения горячей воды. Такие утечки увеличивают потребление энергии и воды системой, а также могут привести к повреждению водой. Системы распределения горячей воды и пара должны быть обеспечены подпиточной водой для замены любого пара или воды, потерянных из-за утечки в системе. Это обеспечит простой способ обеспечить постоянную полную заправку системы водой. Лучше всего установить счетчик на линии подпитки к системе.Счетчик следует считывать еженедельно, чтобы проверить наличие неожиданных потерь воды из системы.

В паровых системах рекомендуется ежедневно контролировать объем подпиточной воды. При утечке пара из системы требуется дополнительная подпиточная вода для возмещения потерь. Мониторинг подпиточной воды обеспечит максимальный возврат конденсата, тем самым снизив потребность в подпиточной воде.

Сезонная операция

Если система пара или горячей воды не используется в течение части года, отключение системы может привести к значительной экономии.Поддержание котла при его рабочей температуре потребляет энергию, эквивалентную его потерям в режиме ожидания. В случае системы горячего водоснабжения потребление энергии может также включать работу насоса.

Эксплуатация нескольких котельных

Нагрузка котлов в коммерческих зданиях сильно варьируется от лета к зиме, от дня к ночи и от рабочего дня к выходному. С одним котлом трудно эффективно снабжать эти переменные нагрузки. Когда потребность здания в отоплении падает ниже количества тепла, отдаваемого котлом при его минимальной мощности, котел выключается.Циклическое включение и выключение котла очень неэффективно, потому что существует продувка перед зажиганием и продувка после зажигания, которые отбирают тепло из котла с каждым циклом. Кроме того, в случае немодулируемого котла, цикличность не позволяет котлу работать с частичной нагрузкой и постоянной скоростью горения, когда эффективность сгорания максимальна.

Если на объекте имеется несколько котлов, можно установить последовательность котлов, чтобы избежать частого переключения. При использовании немодулируемых котлов может быть лучше включить последующие котлы после того, как основной котел достигнет полной мощности, а не циклически включать и выключать несколько котлов для удовлетворения нагрузки.С другой стороны, с модуляционными котлами КПД котла увеличивается в условиях частичной нагрузки. Следовательно, может быть выгоднее одновременно эксплуатировать несколько котлов в условиях частичной нагрузки, чем один котел на 100% мощности. На Рисунке 7 ниже показана взаимосвязь между скоростью горения и эффективностью котла с возможностью регулирования расхода воздуха и подачи топлива.

Рисунок 7: КПД в зависимости от подачи топлива и воздуха для модулирующих котлов

Наконец, автоматическая последовательность котлов необходима для эффективной работы.Когда строительные нагрузки снижаются в ночное время и в выходные дни, скорее всего, произойдет повышенное количество циклов работы котлов, если нет никого, кто мог бы отключить котлы по мере необходимости.

Если на вашем объекте имеется несколько котлов, вам следует оценить, действительно ли необходимо держать какие-либо котлы в режиме ожидания (по давлению или температуре), поскольку это приводит к потере энергии. Резервный котел будет не только включаться и выключаться, но и отдавать тепло в окружающую среду за счет потерь на излучение, которые значительно возрастают в процентном отношении к потребляемой мощности котла при сниженной мощности горения. При низком расходе топлива, например, когда котел находится в режиме ожидания, потеря эффективности может достигать 15% (7). Наличие резервного котла позволит быстро восстановиться в случае выхода из строя ведущего котла, но это необходимо взвесить с учетом такого большого энергопотребления. Если резервный котел не имеет решающего значения для вашей работы или если потребность в резервном котле носит сезонный характер, вам следует рассмотреть возможность отключения любых ненужных котлов, чтобы предотвратить эти потери энергии.

Реализовать последовательность управления блокировкой котла

Включение блокировки котла в последовательность работы системы HVAC важно для достижения энергоэффективности.При обычном применении систем VAV в коммерческих зданиях сегодня одновременный нагрев и охлаждение, а также чрезмерный повторный нагрев первичного воздуха часто могут оставаться незамеченными. Внедрение блокировки котла на основе температуры наружного воздуха, например, когда температура наружного воздуха выше 65°F, является эффективным способом предотвращения таких условий.

Конденсационные котлы

Как конструкция системы, так и условия эксплуатации имеют решающее значение для успешной работы и производительности конденсационного котла.Для достижения номинальной эффективности конденсационного котла обычно требуется температура обратной воды ниже 130°F. Температура обратной воды выше 130°F предотвращает конденсацию дымовых газов и приводит к тому, что котел работает не более эффективно, чем традиционный котел.

Рисунок 8: Влияние температуры обратной воды на эффективность конденсационных котлов


Экономайзеры дымовых газов

Экономайзеры дымовых газов предлагают наилучшие возможности для рекуперации тепла (3).По сути, это теплообменники в выхлопе котла, которые передают тепло от дымовых газов либо питательной воде котла, либо воздуху для горения. Даже с эффективными котлами, которые работают с относительно низкой температурой дымовых газов, есть достаточно места для рекуперации части тепла дымовых газов, которое в противном случае ушло бы вверх по дымовой трубе. Экономайзеры обычно повышают общую эффективность котла на три-четыре процента (3).

Лучшие практики обслуживания

Содержите бойлер в чистоте

Как упоминалось ранее, любые остатки, такие как сажа или накипь, которые покрывают теплопередающие поверхности котла, снизят его эффективность, а также повысят вероятность отказа оборудования.Очистка этой поверхности в соответствии с рекомендациями производителя важна для поддержания оптимальной производительности котла и срока службы оборудования. Остатки, покрывающие трубы котла, будут препятствовать теплопередаче и повышать температуру дымовых газов. Если происходит неполное сгорание, образующаяся сажа скапливается на стороне сгорания трубок. Точно так же неправильная обработка воды может привести к накоплению накипи на водяной стороне труб. Слой копоти или накипи всего 0.Толщина 03 дюйма может снизить теплопередачу на 9,5%. Слой толщиной 0,18 дюйма может снизить теплопередачу на 69%. (3).

План химической очистки воды

Хорошая химическая очистка котловой воды необходима для поддержания эффективной работы. Каждый план химической обработки должен быть адаптирован на основе растворенных минералов в подпиточной воде, процентного содержания возвращаемого конденсата и наличия или отсутствия деаэратора. Растворенные твердые вещества в котловой воде и уровень химикатов для обработки следует проверять ежедневно на небольших установках низкого давления и ежечасно на более крупных установках высокого давления.Приборы следует калибровать ежемесячно. Ежегодные осмотры котлов должны включать тщательный осмотр поверхностей со стороны воды на наличие накипи и коррозии. Даже тонкий слой накипи препятствует теплопередаче и тем самым снижает эффективность сгорания.

Тенденция к повышению температуры дымовых газов в течение нескольких недель или месяцев обычно указывает на то, что на поверхностях теплообмена котла со стороны топки или со стороны воды образовались отложения. Если это условие наблюдается, необходимо срочно проверить котел.

Минимизация продувки котла

Наличие слишком большого количества растворенных твердых веществ (TDS) в котловой воде может привести к образованию накипи и снижению эффективности котла. Следовательно, необходимо поддерживать содержание твердых веществ ниже определенных пределов. По мере увеличения концентрации TDS становится более вероятным, что растворенные твердые вещества будут осаждаться из воды и образовывать накипь. Слив воды, называемый продувкой котла, необходим для удаления некоторых из этих растворенных твердых веществ и поддержания концентрации TDS ниже уровня, при котором они будут осаждаться.Постоянные и частые продувки небольшого объема лучше, чем нечастые продувки большого объема, поскольку они экономят энергию, воду и химикаты. Большие паровые котлы с постоянной нагрузкой должны иметь непрерывную продувку, когда из котла непрерывно сливается небольшое количество воды, в то время как вводится свежая подпиточная вода.

Осмотр и ремонт изоляции

Изоляция имеет решающее значение для трубопроводов пара и конденсата. Неизолированные трубы, клапаны или фитинги требуют значительного энергопотребления.Как правило, экономически выгодно изолировать любую поверхность с температурой выше 130°F (4). Трубы для пара, конденсата и горячей воды в помещениях с кондиционированием воздуха, если они не изолированы, приводят к двойному штрафу, поскольку потери тепла из труб должны устраняться за счет дополнительного кондиционирования воздуха.

Образцы журналов технического обслуживания и контрольных списков котлов

Лучшие методы эксплуатации и обслуживания котлов начинаются с регулярного ведения журналов плановых проверок и контрольных списков для обеспечения надлежащей работы оборудования.Давление, температура воды и температура дымовых газов должны регистрироваться ежедневно, поскольку они могут служить базовым ориентиром для работы системы и устранения неполадок. Для документирования производительности системы следует проводить более подробные осмотры и проверки, что может быть очень важно, поскольку постепенное изменение условий работы системы с течением времени может быть неочевидным без использования такой документации. Руководство Федеральной программы управления энергопотреблением по передовым методам эксплуатации и техобслуживания для достижения операционной эффективности (5) содержит примеры ежедневных, еженедельных и ежемесячных журналов технического обслуживания и проверок, которые можно адаптировать к вашему объекту.Следующие контрольные списки технического обслуживания также были составлены на основе рекомендуемых передовых практик, содержащихся в этом документе.

Таблица 1: Образец ежедневного контрольного списка котла

9 Следуйте рекомендациям производителя по смазыванию всех компонентов 8
Описание Комментарии Уход частоты
Ежедневно Weekly Ежемесячно Ежегодно
котел использование / секвенирования Выключить / последовательность Ненужные котлы x Сравните температуры с результатами испытаний, проведенных после ежегодной очистки X
Проверьте давление пара на ожидаемое разные нагрузки? При слишком быстром падении давления может образоваться влажный пар
Проверить горелку Проверить на правильный контроль и чистота x
Проверка мотора Проверка на правильность функции температуры x
Проверенные воздушные температуры в котельной температуры не должны превышать или падать ниже пределов дизайна x
Beale Blowown Проверьте нижнюю, поверхность и водяную колонну происходят и являются следствием X
Журналы котлов Ведите ежедневные журналы: • Тип и количество используемого топлива • Температура дымовых газов • Следите за объемом и количеством подпиточной воды, вариациями давления пара Как метод обнаружения неисправности x Убедитесь, что нефть в надлежащей температуре до сжигания x
Подтверждение системы очистки воды функционирует правильно x 9028

Источник таблицы: Federal Energy Manag ement Program, Руководство по передовой практике O&M для достижения операционной эффективности

Таблица 2: Образец еженедельного контрольного списка котла

8 8
Описание Комментарии Уход частоты
Ежедневно Weekly Ежемесячно Ежегодно
Проверить температуры дымовых газов и состава Измерение дымового состав газа и температура на выбранных огневых позициях – рекомендуемые O2% и CO2% Топливо O2% CO2% Природный газ 1. 5 10 № 2 Размочное масло 2.0 11.5 № 6 Топливо Масло 2.5 12.5 Примечание: проценты могут варьироваться в зависимости от изменений состава топлива x
Проверьте все предохранительные клапаны Проверка на утечки X
Проверьте контроль уровня воды Остановите насос питательной воды и дайте системе управления остановить подачу топлива к горелке. Не допускайте падения уровня воды ниже рекомендованного уровня.   X
Проверьте узлы запальника и горелки Очистите запальник и горелку в соответствии с рекомендациями производителя. Проверьте на наличие минеральных или коррозионных отложений.   X
Проверить рабочие характеристики котла Прекратить подачу топлива и наблюдать за исчезновением пламени. Запустите котел и наблюдайте за характеристиками пламени. x
Проверка системы для воды / паровых утечек и возможностей утечки Ищите: утечки, дефектные клапаны и ловушки, корродированный трубопровод, состояние изоляции x
Осмотр всех связей на амортизаторы воздуха сгорания и топливные клапаны Проверка на правильную настройку и герметичность x
X

Источник таблицы: Федеральная программа управления энергопотреблением, Руководство по передовым методам эксплуатации и технического обслуживания для достижения операционной эффективности

Таблица 3. Образец ежемесячного контрольного списка котла

8 Подача воздуха для горения 8 8 8 8 x
Описание Комментарии Уход частоты
Ежедневно Weekly Ежемесячно Ежегодно
Проверить продувочные и водоочистные процедуры Определить, Друсть адекватна, чтобы предотвратить накопление твердых веществ
Измерение дымовых газов Измерение и сравнить последние месячные показания дымовых газов Композиция на целом стрельба x
Проверить впуск воздуха для горения в котельную и котел, чтобы убедиться, что отверстия адекватны и чисты   X
Проверить топливные манометры, топливные насосы 1 90 э. Очищайте фильтры по мере необходимости.     X
Проверьте ремни и сальники Проверьте правильность натяжения ремней. Проверьте сальниковые уплотнения на наличие компрессионных утечек.     X
Проверьте на наличие утечек воздуха Проверьте на наличие утечек воздуха вокруг отверстий для доступа и сканера пламени в сборе.     X
Проверьте все ремни вентилятора Проверьте натяжение и минимальное проскальзывание. x x
Проверить все прокладки Проверить прокладки для жестких уплотнений, заменить, если не обеспечивать уплотнение x
Осмотрите изоляцию котлов Все котловые изоляции и оболочки для горячих пятен x
Cale Control Клапаны калиброванные клапаны управления пара, указанные производителем x
Регулирование Проверка на правильные операции клапаны x
Выполните тест качества воды Проверьте качество воды для правильного химического баланса

кислый ce: Федеральная программа управления энергопотреблением, Руководство по передовым методам эксплуатации и технического обслуживания для достижения операционной эффективности

Таблица 4. Образец ежегодного контрольного списка котла

9 9027 Очистите приемники конденсата и систему деаэрации .Запишите состав, огневую позицию и температуру.
Описание Комментарии Уход частоты
Ежедневно Weekly Ежемесячно Ежегодно
Чистая сторона воды поверхности рекомендации Следуйте производителя на Уборка и подготовка поверхностей воды воды x x
Чистая сторона пожара Следуйте рекомендациями производителя о уборке и подготовке огня боковых поверхностей x
Проверка и ремонт огнеупоры на стороне огня Используйте рекомендованные материалы и процедуры       X
Проверьте топливную систему Проверьте манометр, фильтры, перекачивающие линии. Очищайте фильтры по мере необходимости. x 8 x
Удаление и восстановление или замена x
      X
Топливная система Очистите и восстановите насосы системы, фильтры, пилот, подогреватели масла, резервуары для хранения масла и т. д.       X
Электрические системы Очистите все электрические клеммы. Проверьте электронное управление и замените неисправные детали. x
Проверка операции и ремонт по мере необходимости x
x 8 x
Эдди Тест по мере необходимости, провести видимый тест на оценку толщины стенки трубки x

Источник стол: Федеральная энергия Программа управления, Руководство по передовой практике эксплуатации и техобслуживания для достижения операционной эффективности

использованная литература
  1. Кейпхарт, Б., Тернер В. и Кеннеди В., 2006 г. Руководство по управлению энергопотреблением.
  2. Справочник ASHRAE, Системы и оборудование HVAC, 2008 г.
  3. Бойлер и нагреватели, Повышение энергоэффективности, Канадская промышленная программа энергосбережения, август 2001 г.  http://oee.nrcan.gc.ca/publica…
  4. Информационный бюллетень Федеральной программы управления энергопотреблением, PNNL, январь 2005 г. S. Министерство энергетики, август 2010 г.  http://www1.eere.energy.gov/femp/pdfs/omguide_complete.pdf
  5. Справочник по эффективному использованию котлов, четвертое издание, Ф. Уильям Пейн и Ричард Э. Томпсон, 1996 г.
  6. Управление котлами, 2-е издание, Сэм Г. Дьюклоу, 1991.
Другие источники
  1. Национальный совет инспекторов по котлам и сосудам под давлением, http://www.Nationalboard.org/default.aspx.
  2. 2010 Кодекс ASME по котлам и сосудам под давлением (BPVC), http://go.asme.org/bpvc10.

15 способов повысить эффективность котлов на вашем предприятии

Один из самых простых способов снизить эксплуатационные расходы для бизнеса — повысить эффективность котлов. Отличное место, чтобы начать снижать свои счета, — это посмотреть, как недавно вы выполняли техническое обслуживание котла и насколько эффективен ваш котел.

Прежде чем мы перейдем к нашим советам по эффективности, нам нужно понять эффективность котла. Большая часть тепла, теряемого в вашем котле, приходится на дымовую трубу или котловую воду. Цель состоит в том, чтобы создать условия, при которых образуется минимально возможное количество дымовых газов при минимально возможной температуре. Это приводит к увеличению КПД котла.

Подумай об этом; котел всасывает холодный воздух, нагревает его и выбрасывает в дымовую трубу. Более низкая температура дымовых газов идеальна, поскольку чем выше температура, тем больше энергии уходит с дымовыми газами. С другой стороны, котельная система забирает холодную воду, нагревает ее до пара и использует тепло.Везде, где мы теряем тепло, пар, конденсат или горячую воду, мы теряем ценные БТЕ.

Независимо от того, арендуете ли вы котел или владеете им, вам необходимо экономить деньги. Вот 15 простых советов, которые помогут сделать вашу котельную более эффективной и сэкономить деньги на ежемесячных счетах:

1. Повышение эффективности котла: снижение температуры дымовой трубы

Снижение температуры дымовой трубы может быть таким же простым, как дневной/ночной режим. Это снижает рабочее давление для паровых котлов и рабочую температуру для водяных котлов при простое ночью или в теплые дни.

2. Установите экономайзер

Экономайзер использует отработанные горячие дымовые газы для нагрева питательной воды на пути к котлу. Если ваш паровой котел не имеет экономайзера или ваш экономайзер не работает, это должно быть первоочередной задачей. Экономайзеры экономят топливо и предотвращают вредные последствия подачи на котел холодной воды. Для серьезной экономии посмотрите, подходит ли Heatmizer® для вашего котла или системы горячего водоснабжения.

3.

Регулярная настройка горелки

Другая распространенная проблема, связанная с эффективностью котла, заключается в недостаточном количестве воздуха.Для правильного сгорания топлива внутри котла требуется определенное количество кислорода. Если воздуха слишком мало, углерод в топливе будет окисляться, образуя монооксид углерода. Это приводит к выделению меньшего количества тепла, поскольку топливо сгорает не полностью, что снижает эффективность использования топлива. Низкий уровень воздуха приводит к образованию сажи, дыма и угарного газа, которые очень опасны. Слишком много воздуха также снижает эффективность. Дополнительный воздух поступает холодным и выбрасывается из дымовой трубы горячим, теряя тепло.

Оптимальный процесс обеспечивает достаточное количество воздуха для безопасного горения топлива.Для этого мы измеряем необходимое количество воздуха с помощью зонда O2. Мы вставляем зонд в дымовую трубу, пока настраиваем горелку на оптимальную эффективность котла. Однако на некоторых объектах температура воздуха, поступающего в горелку, меняется в зависимости от времени года. Это требует более частой настройки горелки для максимальной экономии.

4. Установите преобразователь частоты

Сегодня не так много вентиляторов горелок или насосов без частотно-регулируемого привода. Однако, если вы не слышали о частотно-регулируемых приводах или у вас есть система, в которой они не используются, обратите внимание.Невероятная экономия энергии достигается за счет концепции, известной как законы подобия для насосов и вентиляторов. Если в вашей системе есть вентилятор или циркуляционный насос, управляемый заслонкой или клапаном, ваша система тратит электроэнергию впустую при частичных нагрузках. Вместо этого частотно-регулируемый привод позволяет вашей системе управлять потоком с помощью скорости вентилятора или насоса, и именно здесь происходит волшебство.

5. Повысьте эффективность котла: изолируйте клапаны

Многие заводы снимают изоляцию на клапанах в котельной для обслуживания и никогда не кладут ее обратно, потому что это хлопотно. Однако воздействие воздуха на эти большие клапаны приводит к большим потерям тепла и может сделать котельную невыносимо ГОРЯЧЕЙ. Изоляция этих клапанов с помощью съемного одеяла Heatmizer® может значительно сэкономить и повысить комфорт в котельной. Одеяла также снижают риск ожогов, сохраняя при этом легкий доступ для обслуживания.

6. Очистите камин

Со временем сажа может скапливаться на топке труб котла, особенно на старом оборудовании. Этот слой сажи действует как изолятор, снижая скорость теплопередачи и увеличивая расход топлива.Из-за более низкой скорости теплопередачи горячие газы проходят без передачи тепла воде, повышая температуру дымовой трубы. Очистка и осмотр труб котла в рамках регулярного обслуживания котла гарантирует, что сажа остается минимальной. Это повышает общий КПД котла.

7. Подогрев воздуха для горения

Горелка должна нагревать поступающий на горение воздух пламенем. Если воздух, подаваемый в горелку, теплее, то для производства такого же количества пара в котле требуется меньше топлива.Небольшое повышение температуры свежего воздуха на 40 °F может сэкономить 1 % расходов на топливо. Если круглосуточно эксплуатировать большие котлы, то это действительно может окупиться даже при наших исторически низких ценах на газ. В некоторых случаях подогреватель воздуха может окупиться менее чем за год.

Поддержание водяной стороны вашего котла в чистоте и отсутствии утечек требует тщательной обработки воды. Регулярно проверяйте водяную сторону вашего котла. Очистите все грязевые опоры или грязевые барабаны, чтобы обеспечить хорошую передачу тепла от металла к воде.Накипь будет скапливаться на поверхностях теплопередачи из-за высокой жесткости воды, неподходящих химикатов и отсутствия регулярной продувки котла. Эта накипь будет препятствовать передаче тепла, снижая эффективность вашего котла. Накипь также будет препятствовать охлаждению водой этих поверхностей теплообмена. Если не лечить, накипь может привести к перегреву котла, что приведет к дорогостоящему ремонту котла и утечкам.

Конденсат образуется, когда пар передает свое тепло и конденсируется. Безответственно тратить этот побочный продукт.Чистая вода без растворенных твердых частиц или газов готова к повторному использованию в вашем котле. Вода уже горячая, и поэтому требуется значительно меньше топлива, чтобы снова превратить ее в пар. Повторное использование конденсата также снижает потребность в холодной подпиточной воде, химикатах и ​​обработке для вашего котла. Наконец, перенаправление конденсата обратно в систему питательной воды может снизить затраты на очистку сточных вод и канализацию.

Для еще большего повышения эффективности котла рассмотрите возможность установки системы возврата конденсата высокого давления на ваших крупнейших потребителях пара.Это удерживает конденсат под более высоким давлением. Конденсат не испаряется, поэтому вы возвращаете больше воды со значительно более высокой температурой непосредственно в бойлер. Свяжитесь со службой механического строительства, чтобы узнать, подходит ли это для вашего процесса. Подобно возврату конденсата в котел, рекуперация тепла от продувки котла может повысить эффективность котла. Продувочный клапан используется для удаления котловой воды, содержащей растворимые и нерастворимые твердые вещества. Это помогает снизить уровень растворенных твердых веществ в котловой воде, чтобы предотвратить образование накипи в котле.К сожалению, когда он удаляет горячую воду, он также тратит энергию. Установка продувочного теплообменника, расширительного бака или их комбинации может помочь рекуперировать часть этой энергии для вашей котельной системы. Использование рекуперации тепла для охлаждения продувочной воды и нагрева подпиточной воды повысит энергоэффективность. Продувка удаляет из котла примеси, такие как жесткость воды, и необходима для поддержания чистоты поверхностей котла. Однако продувка также удаляет тепло из системы. Вода поступает в систему холодной, нагревается до температуры котла и выходит через продувку. Некоторые котельные установки имеют непрерывную продувку, которая не меняется в зависимости от нагрузки котла. Чтобы контролировать тепло, отводимое в канализацию, продувку следует ограничивать только до количества, необходимого для контроля растворенных твердых веществ. Для серьезной экономии контролируйте содержание растворенных твердых частиц с помощью автоматического продувочного клапана. Если вы будете регулярно продувать котел, вы сможете сэкономить много энергии. Это также снижает риск повреждения вашего котла из-за накипи.

12. Уменьшение избыточного воздуха

Котлам требуется избыток воздуха для полного сгорания.Хотя это необходимо, количество избыточного воздуха может привести к совершенно разной эффективности вашего котла. Слишком мало избыточного воздуха, и котел будет накапливать сажу и опасный угарный газ, а слишком много избыточного воздуха снижает эффективность. К счастью, существуют автоматические системы управления горением, которые могут интеллектуально контролировать необходимое количество воздуха для ваших систем горения. Как обсуждалось выше, настройка может поддерживать работу вашей горелки в лучшем виде, но она ограничена тем, что может предложить ваша старая горелка.

Переход на высокоэффективную горелку сэкономит значительное количество топлива и многократно окупится. Если вашей горелке более 15 лет, в ней используются рычажные механизмы или она работает с содержанием O2 выше 3 %, обратитесь к нам по поводу модернизации горелки. В большинстве случаев модернизация горелки может сэкономить более 20% на счетах за газ!

13. Уменьшить перенос

Перенос – это котловая вода, которая выходит из котла в виде пара, но остается водой. Он несет с собой примеси, такие как растворенные твердые вещества. Эти примеси оставляют отложения вокруг паровой системы.Они попадают внутрь сложных устройств, таких как регулирующие клапаны и регуляторы давления. Это приводит к большому ущербу и увеличению объема технического обслуживания.

Что касается эффективности, эта влага снижает содержание BTU в паре при конечном использовании. По сути, это больше вода, нагретая в котле, но не отдавшая полезного тепла перед уходом в конденсатную систему. Перенос происходит из-за ряда вещей. Решение зависит от причины. Подозревайте в качестве виновника методы эксплуатации, такие как размещение нагрузок на быстром, высоком TDS или плохом сепарационном оборудовании.

Узнайте больше о переносе в нашем блоге «Как качество питательной воды котла может повлиять на работу котла».

14. Обзор конденсатоотводчиков

Застрявшие, изношенные или только что сломанные конденсатоотводчики могут заклинить в открытом положении, что позволит ценному пару пройти прямо в систему конденсата. Если вы хотите убедиться, что работаете с максимальной эффективностью, регулярно осматривайте свои конденсатоотводчики и заменяйте сломанные или залипающие конденсатоотводчики. Не знаете как или нет времени? Мы можем найти любые неисправные ловушки и заменить их, сэкономив ваше время и деньги вашей компании. Свяжитесь с нами, чтобы начать.

15. Сокращение использования пара

Лучший способ сэкономить на топливе и электроэнергии для вашего котла — это уменьшить использование пара в ваших процессах. Например, теплоизоляция трубопроводов и резервуаров, обогреваемых паром, может значительно сократить использование пара и, следовательно, расход топлива. Конденсатные системы высокого давления могут снизить расход пара в деаэраторе и расход топлива в котле. Обеспечение эффективности вашего котла – это ключ к контролю ваших ежемесячных счетов. Регулярное обслуживание вашей горелки, котла и паровой системы квалифицированной компанией поможет вам обеспечить максимальную эффективность вашего котла.Позвольте Rasmussen Mechanical Services помочь вам продлить срок службы вашего оборудования и снизить затраты на ремонт в будущем. Если вам нужна помощь, зайдите на страницу контактов и отправьте нам сообщение!



ЕЖЕГОДНОЕ ОБСЛУЖИВАНИЕ КОТЛА – НАИЛУЧШАЯ ПРАКТИКА

Это репост страницы блога Patterson Kelley:

ПОЧЕМУ ЕЖЕГОДНОЕ ОБСЛУЖИВАНИЕ?

Подобно замене масла в Ferrari F60 каждые 3000 миль, все отопительное оборудование, как бойлеры, так и водонагреватели, требуют ежегодного обслуживания. Независимо от предполагаемого срока службы системы отопления, «ИЗНОС» будет мешать работе вашего отопительного оборудования.

Ежегодное техническое обслуживание и ежемесячные проверки качества воды могут предотвратить преждевременные неисправности и потенциальные поломки, вызванные плохим качеством воды, утечками или давлением воды. Функциональность котла может быть легко скомпрометирована, а влияние на энергоэффективность может привести к большим расходам для конечного пользователя.


В связи с этим возникает вопрос… как лучше всего поддерживать работу вашего котла в пиковых условиях? Наша команда перечислила 8 этапов ежегодного технического обслуживания котла, которые могут помочь сохранить энергоэффективность и потенциально продлить срок службы вашего оборудования.

1. Ежегодно заменяйте все изношенные детали!

В комплект для ежегодного технического обслуживания должны входить все детали, подлежащие замене, в том числе прокладки для повторной герметизации крышек контроля горения, которые были сняты для очистки топки.

2. Осмотр теплообменника со стороны топки

Через 2500 часов работы или не реже одного раза в год необходимо осматривать теплообменник со стороны топки. Вы можете получить доступ к камину, сняв смотровые крышки.Любое загрязнение со стороны очага должно быть удалено с помощью чистящих инструментов и воды, омывающей поверхность со стороны очага. Тонкий слой минерального масла можно нанести на алюминиевый котел, чтобы свести к минимуму потенциальное загрязнение между ежегодными проверками технического обслуживания. Убедитесь, что мусор не оторвался и не упал на дно, потенциально забивая воздушный тракт.

3. Снимите горелку, тщательно промойте и очистите сетку

Это следует сделать, даже если горелка выглядит чистой. После промывки горелки; переустановите его и используйте опцию проверки вентилятора, чтобы высушить горелку.НЕ зажигайте горелку, пока она мокрая.

4. Замените старый воспламенитель, стержень пламени и прокладки

Эти детали должны быть включены в ваш комплект для обслуживания. Важно НЕ использовать повторно старые прокладки.

5. Выберите правильную обработку воды для предотвращения образования накипи

Накипь со стороны воды эквивалентна тонкой изоляционной пленке между топочными газами и котловой водой. Это может снизить эффективность котла на целых 12-21%.

6. Перезапустите оборудование и отрегулируйте горение с помощью калиброванного анализатора

Для проверки правильности показаний тяги потребуется водотрубный манометр.

7. Осмотрите электрические соединения на наличие коррозии

Конденсат может вызвать коррозию электрических соединений котла. Если предохранители перегорели или вызывают проблемы, замените и проверьте устройство. Также важно обеспечить герметичность электрических соединений

8. Очистить конденсатоотводчик

Опять же, конденсат, образующийся в конденсационных котлах на природном газе, вызывает коррозию. Конденсатоуловитель необходимо очищать ежегодно и проверять на возможные утечки.

Автор Patterson-Kelley

Компания Patterson-Kelley, расположенная в Ист-Страудсбурге, штат Пенсильвания, является признанным лидером рынка и крупным производителем оборудования для теплопередачи. Наши водяные котлы и водонагреватели устанавливаются в учреждениях, коммерческих и промышленных зданиях, таких как школы, офисы, многоквартирные дома, общежития, больницы и гостиницы.

зимой и для экономии газа

2.КОМПЛЕКТ котла при разных температурах на входе в него

Чем ниже температура поступает в котел, тем больше разница температур по разным сторонам перегородок теплообменника котла, и тем эффективнее передается тепло от уходящих газов (продуктов сгорания) через стенку теплообменника.Приведу пример с двумя одинаковыми чайниками, поставленными на одни и те же конфорки газовой плиты. Одна конфорка работает на максимальное пламя, а другая на среднее. Чайник на максимальном огне закипит быстрее. И почему? Потому что разница температур продуктов горения под этими котлами и температура воды для этих котлов будет разной. Соответственно, скорость теплообмена при большом перепаде температур будет больше.

Что касается котла отопления, то мы не можем увеличивать температуру горения, так как это приведет к тому, что большая часть нашего тепла (продуктов сгорания газа) будет выбрасываться через выхлопную трубу в атмосферу.Но мы можем спроектировать нашу систему отопления (далее СО) таким образом, чтобы понизить температуру на входе и, следовательно, понизить среднюю температуру циркуляции. Среднюю температуру на обратке (входе) в и подаче (на выходе) из котла будем называть температурой «котловой воды».

Как правило, наиболее экономичным тепловым режимом работы неконденсационного котла считается режим 75/60. Те. с температурой на подаче (на выходе из котла) +75 градусов, а на обратке (на входе в котел) +60 градусов по Цельсию.Ссылка на этот тепловой режим есть в паспорте котла, при указании его КПД (обычно указывается режим 80/60). Те. в другом тепловом режиме КПД котла уже будет ниже заявленного в паспорте.

Таким образом, современная система отопления должна работать в расчетном (например 75/60) тепловом режиме весь отопительный период, независимо от температуры наружного воздуха, за исключением случаев использования датчика наружной температуры (см. ниже). Регулирование теплоотдачи отопительных приборов (радиаторов) в отопительный период должно осуществляться не изменением температуры, а изменением величины расхода через отопительные приборы (применение термостатических вентилей и термоэлементов, т.е. «термоголовок»). «).

Во избежание образования кислого конденсата на теплообменнике котла, для неконденсационного котла температура на его обратке (на входе) должна быть не ниже +58 градусов Цельсия (обычно принимается с запасом +60 градусов) .

Оговорюсь, что соотношение воздуха и газа, поступающих в камеру сгорания, также имеет большое значение для образования кислого конденсата. Чем больше избыточного воздуха поступает в камеру сгорания, тем менее кислый конденсат. Но радоваться этому не стоит, так как избыток воздуха приводит к большому перерасходу газового топлива, что в итоге «бьет по карману».»

Для примера приведу фото как кислотный конденсат разрушает теплообменник котла. На фото теплообменник настенного котла Вайлант, проработавший всего один сезон в неправильно спроектированной системе отопления. Довольно сильная коррозия со стороны обратки (входа) котла.

Для конденсата не страшен кислотный конденсат. Так как теплообменник конденсационного котла изготовлен из специального высококачественного сплава нержавеющей стали, которому «не страшен» кислый конденсат.Также конструкция конденсационного котла устроена таким образом, что кислый конденсат стекает по трубке в специальную емкость для сбора конденсата, но не попадает на какие-либо электронные блоки и узлы котла, где он может повредить эти блоки.

Некоторые конденсационные котлы способны самостоятельно изменять температуру на своей обратке (на входе) за счет плавного изменения мощности циркуляционного насоса процессором котла. Тем самым повышая экономичность сжигания газа.

Для дополнительной экономии газа используйте подключение датчика наружной температуры к котлу. Большинство настенных блоков имеют возможность автоматического изменения температуры в зависимости от температуры наружного воздуха. Это делается для того, чтобы автоматически понизить температуру котловой воды при уличной температуре, более теплой, чем температура холодной пятидневки (самых сильных морозов). Как сказано выше, это снижает потребление газа. Но при использовании неконденсационного котла важно не забывать, что при изменении температуры котловой воды температура на обратке (входе) котла не должна опускаться ниже +58 градусов, иначе на котле будет образовываться кислый конденсат теплообменник и уничтожить…Для этого при пуско-наладке котла в режиме программирования котла выбирается такая кривая зависимости температуры от температуры наружного воздуха, при которой температура в обратке котла не приводила бы к образованию кислоты конденсат.

Сразу хочу предупредить, что при использовании в системе отопления безконденсаторного котла и пластиковых труб установка датчика наружной температуры практически бессмысленна. Поскольку мы можем рассчитывать на длительную службу пластиковых труб, температура на подаче котла должна быть не выше +70 градусов (+74 в холодную пятидневку), и во избежание образования кислотного конденсата, расчетная температура на обратке котла не ниже +60 градусов.Эти узкие «рамки» делают бесполезным использование погодозависимой автоматики. Так как для такого каркаса необходимы температуры в диапазоне +70/+60. Уже при использовании в системе отопления медных или стальных труб уже есть смысл использовать погодозависимую автоматику в системах отопления, даже при использовании неконденсационного котла . Так как можно спроектировать тепловой режим котла 85/65, который можно менять под управлением погодозависимой автоматики, например, до 74/58 и давать экономию расхода газа.

Приведу пример алгоритма изменения температуры подачи котла в зависимости от температуры наружного воздуха на примере котла Baxi Luna 3 Komfort (ниже). Также некоторые котлы, например Вилант, могут поддерживать заданную температуру не на своей подаче, а на обратке. А если у вас установлен режим поддержания температуры на обратке +60, то можно не опасаться появления кислого конденсата. Если при этом температура на подаче котла изменится до +85 градусов включительно, но если использовать медные или стальные трубы, то такая температура в трубах не снижает срок их службы.

Из графика видим, что, например, при выборе кривой с коэффициентом 1,5 она автоматически изменит температуру на своей подаче с +80 при уличной температуре -20 градусов и ниже, на температуру подачи + 30 при уличной температуре +10 (в среднем сечении температура подачи + кр.

А вот насколько температура подачи +80 сократит срок службы пластиковых труб (Справка: по заявлениям производителей гарантийный срок службы пластиковой трубы при температуре +80 всего 7 месяцев, так что надеемся на 50 лет ), либо температура обратки ниже +58 сократит срок службы котла, к сожалению, точных данных заявленных производителями нет.

И получается, что при использовании погодозависимой автоматики с неконденсирующимся газом можно что-то сэкономить, но нельзя предсказать, насколько снизится срок службы труб и котла. Те. в вышеописанном случае использование погодозависимой автоматики будет на ваш страх и риск.

Таким образом, наибольший смысл в применении погодозависимой автоматики при использовании конденсационного котла и медных (или стальных) труб в системе отопления. Так как погодозависимая автоматика сможет автоматически (и без вреда для котла) изменять тепловой режим котла с, например, 75/60 ​​на холодную пятидневку (например, -30 градусов на улице ) в режим 50/30 (например, +10 градусов для улицы).Те. можно безболезненно подобрать кривую зависимости, например, с коэффициентом 1,5, не опасаясь высокой температуры подачи котла в морозы, в то же время не опасаясь появления кислого конденсата в оттепели (для конденсата справедлива формула, что чем больше в них образуется кислого конденсата, тем больше они экономят газ). Для интереса выложу график зависимости КИТ конденсационного котла в зависимости от температуры на обратке котла.

3.КОМПЛЕКТ котла в зависимости от соотношения массы газа к массе воздуха для горения.

Чем полнее сгорает газовое топливо в камере сгорания котла, тем больше тепла мы можем получить от сжигания килограмма газа. Полнота сгорания газа зависит от отношения массы газа к массе воздуха для горения, поступающего в камеру сгорания. Это можно сравнить с настройкой карбюратора в двигателе внутреннего сгорания автомобиля. Чем лучше настроен карбюратор, тем меньше при той же мощности двигателя.

Для регулировки соотношения массы газа к массе воздуха в современных котлах используется специальный прибор для измерения количества газа, подаваемого в камеру сгорания котла. Он называется газовым клапаном или электронным модулятором мощности. Основное назначение этого устройства – автоматическая модуляция мощности котла. Также на нем осуществляется регулировка оптимального соотношения газа и воздуха, но уже вручную, один раз при вводе котла в эксплуатацию.

Для этого при вводе котла в эксплуатацию необходимо вручную отрегулировать давление газа по показаниям дифференциального манометра на специальной контрольной арматуре модулятора газа.Два уровня давления регулируются. Для режима максимальной мощности и для режима минимальной мощности. Методика и инструкция по проведению регулировки обычно изложены в паспорте котла. Дифманометр можно не покупать, а сделать из школьной линейки и прозрачной трубки от гидроуровня или системы переливания крови. Давление газа в газопроводе очень низкое (15-25 мбар), меньше, чем при выдохе человека, поэтому при отсутствии поблизости открытого огня это можно делать безопасно.К сожалению, не все сервисники при пуско-наладке котла выполняют процедуру регулировки давления газа на модуляторе (от лени). Но если вам нужно получить максимально экономичную работу вашей системы отопления по расходу газа, то вам необходимо произвести такую ​​процедуру.

Также при вводе котла в эксплуатацию необходимо отрегулировать сечение диафрагмы в воздуховодах котла по методике и таблице (приведенной в паспорте котла) в зависимости от мощности котла и комплектации (и длины ) выхлопных труб и воздухозаборника. От правильного выбора этого сечения диафрагмы зависит и правильность соотношения объема воздуха, подаваемого в камеру сгорания, к объему подаваемого газа. Правильное соотношение обеспечивает наиболее полное сгорание газа в камере сгорания котла. А, следовательно, еще и снижает расход газа до необходимого минимума. Приведу (для примера техники правильной установки диафрагмы) скан паспорта котла Бакси Нувола 3 Комфорт —

П.S. Некоторые из конденсационных, кроме регулирования количества газа, подаваемого в камеру сгорания, также способны регулировать количество воздуха для горения. Для этого используют турбонагнетатель (турбину), мощность (обороты) которого регулирует процессор котла. Такое умение котла дает нам дополнительную возможность экономить расход газа в дополнение ко всем вышеперечисленным мерам и методам.

4. КОМПЛЕКТ котла в зависимости от температуры воздуха, поступающего в него на горение.

Также экономия расхода газа зависит от температуры воздуха, поступающего в камеру сгорания котла. Указанный в паспорте КПД котла действителен для температуры воздуха, поступающего в камеру сгорания котла +20 градусов Цельсия. Это связано с тем, что при попадании в камеру сгорания более холодного воздуха часть тепла уходит на прогрев этого воздуха.

Различают «атмосферные» котлы, которые забирают воздух для горения из окружающего пространства (из помещения, в котором они установлены) и «турбокотлы» с закрытой камерой сгорания, в которую воздух нагнетается с помощью турбонагнетателя, расположенного в .При прочих равных «турбокотел» будет иметь более высокий КПД расхода газа, чем «атмосферный».

Если с «атмосферником» все понятно, то с «турбокотлом» возникают вопросы, откуда лучше брать воздух в камеру сгорания. «Турбокотел» устроен так, что поступление воздуха в его камеру сгорания может быть организовано из помещения, в котором он установлен, а может быть и непосредственно с улицы (при помощи коаксиального дымохода, то есть дымохода» труба в трубе»).К сожалению, оба этих метода имеют как плюсы, так и минусы. При поступлении воздуха из внутренних помещений дома температура воздуха для горения выше, чем при заборе с улицы, но вся образующаяся в доме пыль прокачивается через камеру сгорания котла, забивая ее. Камера сгорания котла особенно забивается пылью и грязью при проведении отделочных работ в доме.

Не забывайте, что для безопасной работы «Атмосферного» или «Турбокотла» с забором воздуха из помещений дома необходимо организовать правильную работу приточной части вентиляции.Например, приточные клапаны на окнах дома должны быть установлены и открыты.

Также при выводе продуктов сгорания котла вверх через крышу стоит учитывать стоимость изготовления утепленного дымохода с отводом конденсата.

Поэтому наиболее популярными (в том числе и по финансовым соображениям) являются системы коаксиального дымохода «сквозь стену на улицу». Где выхлопные газы выбрасываются через внутреннюю трубу, а во внешнюю трубу воздух для горения закачивается с улицы.При этом выхлопные газы нагревают всасываемый для горения воздух, так как коаксиальная труба выступает в данном случае в качестве теплообменника.

5.КОМПЛЕКТ котла в зависимости от времени непрерывной работы котла (отсутствие «часов» котла).

Современные котлы сами регулируют свою выходную тепловую мощность, под тепловую мощность, потребляемую системой отопления. Но пределы автонастройки мощности ограничены. Большинство неконденсационных агрегатов могут модулировать свою мощность примерно от 45 до 100% от номинальной мощности.Конденсация модулирует мощность в соотношении 1 к 7 и даже 1 к 9. То есть. безконденсационный котел номинальной мощностью 24 кВт, сможет выдавать в непрерывном режиме не менее, например, 10,5 кВт. А конденсационная, например, 3,5 кВт.

Если при этом температура на улице намного теплее, чем в холодную пятидневку, то может возникнуть ситуация, когда теплопотери дома меньше минимально возможной вырабатываемой мощности. Например, теплопотери дома 5 кВт, а минимальная модулируемая мощность 10 кВт.Это приведет к периодическому отключению котла при превышении установленной температуры на его подаче (выходе). Может случиться так, что котел будет включаться и выключаться каждые 5 минут. Частое включение/выключение котла называется «циклом» котла. Зацикливание, помимо сокращения срока службы котла, еще и значительно увеличивает расход газа. Сравню расход бензина в режиме часов с расходом бензина автомобиля. Расход газа при ударе считайте по расходу топлива ездой в городском потоке.А непрерывная работа котла — это езда по свободной трассе по расходу топлива.

Дело в том, что в процессоре котла есть программа, позволяющая котлу косвенно измерять тепловую мощность, потребляемую системой отопления, с помощью встроенных в него датчиков. И настроить генерируемую мощность на эту потребность. Но на это у котла уходит от 15 до 40 минут в зависимости от мощности системы. И в процессе регулировки его мощности он не работает в оптимальном режиме расхода газа.Сразу после включения котел модулирует максимальную мощность и только со временем постепенно, методом аппроксимации, достигает оптимального расхода газа. Получается, что когда котел работает чаще, чем 30-40 минут, ему не хватает времени для выхода на оптимальный режим и расход газа. Ведь с началом нового цикла котел заново начинает подбор мощности и режима.

Для устранения цикла котла установите комнатный термостат. Его лучше установить на первом этаже в середине дома и, если в помещении, где он установлен, есть отопительный прибор, то инфракрасное излучение этого отопительного прибора должен как минимум попадать на комнатный термостат.Также этот нагреватель не должен иметь термопару (термоголовку) на термостатическом клапане.

Многие котлы уже оборудованы пультом дистанционного управления. Внутри этой панели управления находится комнатный термостат. При этом он электронный и программируется по часовым поясам суток и дням недели. Программирование температуры в доме по времени суток, по дням недели и при отъезде на несколько дней также позволяет очень существенно сэкономить на потреблении газа. Вместо съемной панели управления на котел устанавливается декоративная заглушка. В качестве примера приведу фото съемного пульта управления Baxi Luna 3 Komfort, установленного в тамбуре первого этажа дома, и фото такого же котла, установленного в котельной, пристроенной к дому декоративной заглушкой устанавливается вместо панели управления.

6. Использование большой доли лучистого тепла в отопительных приборах.

Также можно экономить любое топливо, а не только газ, используя отопительные приборы с большой долей лучистого тепла.

Это объясняется тем, что человек не имеет возможности точно чувствовать температуру окружающей среды. Человек может чувствовать только баланс между количеством полученного и отданного тепла, но не температурой. Пример. Если мы возьмем в руки алюминиевую заготовку с температурой +30 градусов, она покажется нам холодной. Если мы возьмем кусок пенопласта с температурой -20 градусов, то он покажется нам теплым.

В отношении среды, в которой находится человек, при отсутствии сквозняков человек не ощущает температуру окружающего воздуха. А только температура окружающих поверхностей. Стены, полы, потолки, мебель. Вот несколько примеров.

Пример 1. Когда вы спускаетесь в подвал, через несколько секунд вам становится холодно. Но это не потому, что температура воздуха в погребе, например, +5 градусов (ведь воздух в стационарном состоянии — лучший теплоизолятор, а от теплообмена с воздухом можно было и не замерзнуть). И от того, что изменился баланс взаимообмена лучистым теплом с окружающими поверхностями (у вашего тела средняя температура поверхности +36 градусов, а у подвала средняя температура поверхности +5 градусов).Вы начинаете отдавать лучистого тепла гораздо больше, чем получаете. Поэтому вы простудитесь.

Пример 2. Когда вы находитесь в литейном или сталелитейном цехе (или просто у большого костра), вам становится жарко. Но это не потому, что температура воздуха высокая. Зимой при частично разбитых окнах в литейном цехе температура воздуха в цехе может быть -10 градусов. Но ты все еще очень горяч. Почему? Конечно, температура воздуха здесь ни при чем. Тепло поверхностей, а не воздуха, изменяет баланс лучистой теплопередачи между вашим телом и окружающей средой.Вы начинаете получать гораздо больше тепла, чем излучаете. Поэтому люди, работающие в литейных и сталеплавильных цехах, вынуждены надевать ватные штаны, телогрейки и шапки-ушанки. Для защиты не от холода, а от слишком сильного лучистого тепла. Чтобы не получить тепловой удар.

Отсюда делаем вывод, который многие не осознают. современные специалисты по отоплению. Что нагревать надо поверхности, окружающие человека, а не воздух. Когда мы нагреваем только воздух, то сначала воздух поднимается к потолку, и только потом, опускаясь, воздух нагревает стены и пол за счет конвективной циркуляции воздуха в помещении.Те. сначала теплый воздух поднимается к потолку, нагревая его, затем по дальней стороне помещения опускается на пол (и только потом поверхность пола начинает нагреваться) и далее по кругу. При этом чисто конвективном способе отопления происходит неудобное распределение температуры по помещению. Когда самая высокая комнатная температура находится на уровне головы, средняя – на уровне талии, а самая низкая – на уровне ног. Но вы, наверное, помните пословицу: «Держи голову в холоде, а ноги в тепле!»

Неслучайно в СНиП указано, что в благоустроенном доме температура поверхностей наружных стен и пола не должна быть ниже средней температуры в помещении более чем на 4 градуса.Иначе возникает эффект, что и жарко, и душно, и в то же время зябко (в том числе и на ногах). Получается, что в таком доме нужно жить «в шортах и ​​валенках».

Так что издалека вынужден был подвести вас к осознанию того, какие отопительные приборы лучше использовать в доме не только для комфорта, но и для экономии топлива. Разумеется, отопительные приборы, как вы могли догадаться, должны использоваться с наибольшей долей лучистого тепла. Давайте посмотрим, какие отопительные приборы дают нам наибольшую долю лучистого тепла.

Пожалуй, к таким отопительным приборам относятся так называемые «теплые полы», а также «теплые стены» (которые становятся все более популярными). Но даже среди обычно наиболее распространенных отопительных приборов наибольшей долей лучистого тепла можно выделить стальные панельные радиаторы, трубчатые радиаторы и чугунные радиаторы. Я вынужден полагать, что наибольшую долю лучистого тепла дают стальные панельные радиаторы, поскольку производители таких радиаторов указывают долю лучистого тепла, а производители трубчатых и чугунных радиаторов держат ее в секрете.Еще хочу сказать, что недавно полученные алюминиевые и биметаллические «радиаторы» не имеют права называться радиаторами. Их называют так только потому, что они такие же секционные, как и чугунные радиаторы. То есть «радиаторами» их называют просто «по инерции». Но по принципу своего действия алюминиевые и биметаллические радиаторы следует отнести к конвекторам, а не радиаторам. Так как доля лучистого тепла меньше 4-5%.

Для панельных стальных радиаторов доля лучистого тепла варьируется от 50% до 15%, в зависимости от типа.Наибольшая доля лучистого тепла приходится на панельные радиаторы типа 10, в которых доля лучистого тепла составляет 50%. Тип 11 имеет долю лучистого тепла 30%. В типе 22 доля лучистого тепла составляет 20%. Тип 33 имеет долю лучистого тепла 15%. Существуют также стальные панельные радиаторы, выпускаемые по так называемой технологии Х2, например, фирмы Kermi. Он представляет собой радиаторы типа 22, у которых он проходит сначала по передней плоскости радиатора, и только потом по задней плоскости.За счет этого увеличивается температура передней плоскости радиатора относительно задней, а, следовательно, и доля лучистого тепла, так как в помещение поступает только инфракрасное излучение с передней плоскости.

Уважаемая компания Kermi утверждает, что при использовании радиаторов, изготовленных по технологии Х2, расход топлива снижается не менее чем на 6%. Конечно, у него лично не было возможности в лабораторных условиях подтвердить или опровергнуть эти цифры, но, исходя из законов теплофизики, использование такой технологии действительно позволяет экономить топливо.

Выводы. Советую в частном доме или коттедже использовать стальные панельные радиаторы на всю ширину оконного проема, в порядке убывания предпочтения по типу: 10, 11, 21, 22, 33. При величине теплопотерь в помещении, а так же ширина оконного проема и высота подоконника не позволяют использовать типы 10 и 11 (недостаточно мощности) и требуется использование типов 21 и 22, то если есть финансовая возможность , я бы посоветовал использовать не обычные типы 21 и 22, а по технологии Х2.Если, конечно, использование технологии Х2 окупится в вашем случае.

Перепечатка не запрещена,
при указании авторства и ссылке на данный сайт.

Здесь в комментариях прошу писать только замечания и предложения к этой статье.

На подаче она составляет от 95 до 105°С, а на обратке — 70°С. Оптимальные значения в системе индивидуального отопления h3_2 Автономное отопление помогает избежать многих проблем, возникающих с централизованной сетью, а оптимальную температуру теплоносителя можно регулировать в зависимости от времени года.При индивидуальном отоплении в понятие нормы входит теплоотдача отопительного прибора на единицу площади помещения, где этот прибор расположен. Тепловой режим в этой ситуации обеспечивается конструктивными особенностями отопительных приборов. Важно следить за тем, чтобы теплоноситель в сети не охлаждался ниже 70°С. Оптимальным считается показатель 80°С. С газовым котлом проще контролировать нагрев, ведь производители ограничивают возможность нагрева теплоносителя до 90°С.С помощью датчиков регулирования подачи газа можно контролировать нагрев теплоносителя.

Температура теплоносителя в различных системах отопления

Он, в свою очередь, зависит от того, какая минимальная и максимальная температура воды в системе отопления может быть достигнута при эксплуатации. Измерение температуры батареи отопления Для автономного отопления вполне применимы нормативы центрального отопления. Они подробно изложены в Постановлении ПРФ №354. Примечательно, что минимальная температура воды в системе отопления там не указана .

Важно только соблюдать степень нагревания воздуха в помещении. Поэтому, в принципе, рабочая температура одной системы может отличаться от другой. Все зависит от влияющих факторов, о которых говорилось выше.

Для того, чтобы определить, какая температура должна быть в трубах отопления, следует ознакомиться с действующими нормами. В их содержании есть деление на жилые и нежилые помещения, а также зависимость степени нагрева воздуха от времени суток:

  • В номерах днем.

Нормы и оптимальные значения температуры охлаждающей жидкости

Информация

Со временем максимальная температура воды в системе отопления приведет к поломке. Также нарушение графика температуры воды в автономной системе отопления провоцирует образование воздушных пробок. Это связано с переходом теплоносителя из жидкого состояния в газообразное. Кроме того, это влияет на образование коррозии на поверхности металлических компонентов системы.

Внимание

Именно поэтому необходимо точно рассчитать, какая температура должна быть в батареях отопления с учетом материала их изготовления. Наиболее часто нарушение теплового режима работы наблюдается в твердотопливных котлах. Это связано с проблемой регулировки их мощности. При достижении критического уровня температуры в трубах отопления сложно быстро снизить мощность котла.

Отопление в частном доме. есть сомнения в правильности сделанной системы.

По этим причинам санитарные нормы запрещают дополнительное отопление. Для расчета оптимальных показателей могут использоваться специальные графики и таблицы, в которых определяются нормы в зависимости от сезона:

  • При среднем показателе за окном 0°С подачу для радиаторов с различной разводкой устанавливают на уровне от 40 до 45°С, а температуру обратки от 35 до 38°С;
  • При -20°С подача нагревается от 67 до 77°С, а обратка должна быть от 53 до 55°С;
  • При -40°С за окном для всех отопительных приборов устанавливаются максимально допустимые значения.

Температура теплоносителя в системе отопления: расчет и регулирование

Согласно нормативным документам температура в жилых домах не должна опускаться ниже 18 градусов, а для детских учреждений и больниц — это 21 градус. Но следует учитывать, что в зависимости от температуры воздуха снаружи здания строение через ограждающие конструкции может терять разное количество тепла. Поэтому температура теплоносителя в системе отопления, исходя из внешних факторов, колеблется от 30 до 90 градусов.

При нагреве воды сверху в нагревательной конструкции начинается разложение лакокрасочных материалов, что запрещено санитарными нормами. Для определения, какой должна быть температура теплоносителя в батареях, используют специально разработанные графики температур для конкретных групп зданий. Они отражают зависимость степени нагрева теплоносителя от состояния наружного воздуха.

Температура отопительной воды

  • В угловой комнате +20°С;
  • На кухне +18°С;
  • В ванной +25°С;
  • В коридорах и на лестничных клетках +16°С;
  • В лифте +5°С;
  • В подвале +4°С;
  • На чердаке +4°С.

Следует отметить, что данные температурные нормы относятся к периоду отопительного сезона и не распространяются на остальное время. Также нелишним будет знать, что горячая вода должна быть от +50°С до +70°С, согласно СНиП-у 2.08.01.89 «Жилые здания». Существует несколько типов систем отопления: Содержание

  • 1 С естественной циркуляцией
  • 2 С принудительной циркуляцией
  • 3 Расчет оптимальной температуры нагревателя
    • 3.1 Чугунные радиаторы
    • 3.2 Алюминиевые радиаторы
    • 3.3 Стальные радиаторы
    • 3.4 Теплый пол

С естественной циркуляцией Теплоноситель циркулирует непрерывно.

Оптимальная температура воды в газовом котле

Обычно устанавливается решетчатое ограждение, не препятствующее циркуляции воздуха. Широко распространены чугунные, алюминиевые и биметаллические устройства. Потребительский выбор: чугун или алюминий Эстетика чугунных радиаторов является притчей во языцех.
Требуют периодической покраски, так как правилами предусмотрено, что рабочая поверхность нагревателя имеет гладкую поверхность и легко очищается от пыли и грязи. На шероховатой внутренней поверхности секций образуется грязный налет, снижающий теплоотдачу устройства. А вот технические характеристики чугунных изделий на высоте:

  • слабо подвержен водной коррозии, может использоваться более 45 лет;
  • имеют высокую тепловую мощность на секцию, поэтому компактны;
  • инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в помещении.

Другой тип радиатора изготовлен из алюминия.
Однотрубная система отопления может быть вертикальной и горизонтальной. В обоих случаях в системе возникают воздушные пробки. На входе в систему поддерживается высокая температура, чтобы прогреть все помещения, поэтому система трубопроводов должна выдерживать высокое давление воды. Двухтрубная система отопления Принцип работы заключается в подключении каждого отопительного прибора к подающему и обратному трубопроводу. Охлажденный теплоноситель направляется по обратному трубопроводу в котел.При монтаже потребуются дополнительные вложения, но воздушных пробок в системе не будет. Температурные нормы для помещений В жилом доме температура в угловых помещениях должна быть не ниже 20 градусов, для внутренних помещений норма составляет 18 градусов, для душевых – 25 градусов.

Норматив температуры теплоносителя в системе отопления

Лестничное отопление Поскольку речь идет о многоквартирном доме, то следует упомянуть и лестничные клетки… Нормы температуры теплоносителя в системе отопления гласят: градусник на объектах не должен опускаться ниже 12°С. Разумеется, дисциплина жильцов требует плотно закрывать двери входной группы, не выходя из открывать фрамуги лестничных окон, сохраняя целостность стекол и своевременно сообщая о неисправностях в управляющую компанию.


Если УК не примет своевременных мер по утеплению точек вероятных теплопотерь и поддержанию температурного режима в доме, поможет заявка на перерасчет стоимости услуг.Изменения в конструкции отопления Замена существующих отопительных приборов в квартире осуществляется с обязательным согласованием с управляющей компанией. Самовольные изменения элементов обогревающего излучения могут нарушить тепловой и гидравлический баланс конструкции.

Оптимальная температура теплоносителя в частном доме

Данное устройство, изображенное на фото, состоит из следующих элементов:

  • вычислительно-коммутационный узел;
  • рабочий механизм на трубу подачи горячего теплоносителя;
  • исполнительный блок, предназначенный для подмешивания теплоносителя, поступающего с обратки.В некоторых случаях устанавливается трехходовой клапан;
  • подкачивающий насос в секции подачи;
  • не всегда бустерный насос на участке «холодный байпас»;
  • датчик на магистрали подачи охлаждающей жидкости;
  • вентили и клапаны;
  • датчик обратки;
  • датчик наружной температуры;
  • несколько датчиков комнатной температуры.

Теперь нужно разобраться, как регулируется температура охлаждающей жидкости и как работает регулятор.

Оптимальная температура теплоносителя в системе отопления частного дома

Если температура воды в системе отопления частного дома превышает норму, могут возникнуть следующие ситуации:

Disclaimer:
Сразу скажу, что я не специалист и мало что понимаю в котлах. Поэтому ко всему написанному ниже можно и нужно относиться скептически. Не пинайте меня, но буду рад услышать альтернативные точки зрения. Искал для себя информацию, как оптимально использовать газовый котел, чтобы он прослужил как можно дольше и чтобы меньше выделялось тепла в трубу.

Все началось с того, что я не знал какую температуру охлаждающей жидкости выбрать. Колесико выбора есть, но информации на эту тему нет.ни в инструкции нигде. Найти ее было действительно сложно. Я сделал несколько заметок для себя. Я не могу гарантировать, что они верны, но они могут быть кому-то полезны. Эта тема не ради холивара, я не призываю покупать ту или иную модель, а хочу понять как она работает и что от чего зависит.

Суть:
1) КПД любого котла тем выше, чем холоднее вода во внутреннем радиаторе. Холодный радиатор поглощает все тепло от горелки, выпуская воздух минимальной температуры наружу.

2) Единственная потеря эффективности, которую я вижу, это только выхлопные газы. Все остальное остается в стенах дома (рассматриваем только случай, когда котел стоит в помещении, которое нуждается в отоплении. Я уже не вижу, почему КПД может снижаться.

3) Важно. Не путайте вилку эффективности, которая написана в характеристиках (например, от 88% до 90%) с тем, о чем я пишу. Эта вилка относится не к температуре теплоносителя, а только к мощности котла.

Что это значит? Многие котлы могут работать с высоким КПД даже при 40-50% номинальной мощности. Например, мой котел может работать на 11 кВт и 28 кВт (это регулируется давлением в газовой горелке). Производитель говорит, что КПД при 11 кВт будет 88%, а при 28 кВт – 90%.

А вот какая температура воды должна быть в радиаторе котла, производитель не указывает (или я не нашел). Вполне возможно, что при нагреве радиатора до 88 градусов КПД падает процентов на 20.Я не знаю. Необходимо измерить потери тепла с уходящим газом. но я слишком ленив для этого.

4) Почему бы не настроить все котлы на минимальную температуру теплоносителя? Потому что когда радиатор холодный (30-50 градусов, уже очень холодный, по отношению к пламени горелки), на нем образуется конденсат из воды и соединений, подмешанных в газ. Это как холодное стекло в ванной, где скапливается вода. Только там не чистая вода, а всякая химия из газа. Этот конденсат очень вреден для большинства материалов, из которых сделан радиатор внутри котла (чугун, медь).

5) Конденсат в большом количестве выпадает при температуре радиатора ниже 58 градусов. Это довольно постоянное значение, поскольку температура горения газа приблизительно постоянна. А количество примесей и воды в газе нормируется ГОСТами.

Поэтому существует правило, что обратка в обычные котлы должна доходить до 60 градусов и выше. В противном случае радиатор быстро выйдет из строя. У котлов даже есть особенность – при включении горелки они отключают циркуляционный насос, чтобы быстро нагреть ваш радиатор до заданной температуры, уменьшив образование на нем конденсата.

4) Да конденсационные котлы — их фишка в том, что они не боятся конденсата, наоборот стараются максимально охлаждать продукты сгорания, что способствует увеличению конденсации (чуда в таких котлах нет , конденсат в данном случае просто побочный продукт охлаждения выхлопных газов). Таким образом, они не выделяют лишнее тепло в трубу, максимально используя все тепло. Но даже при использовании таких котлов, если вам нужно сильно нагреть теплоноситель (если в доме установлено мало батарей/теплых полов и вам не хватает тепла), горячий радиатор (не менее 60 градусов) этого котла больше не может забирать все тепло из воздуха.И его эффективность падает почти до нормальных значений. Практически не образуется конденсат, вылетающий в трубу вместе с киловаттами тепла.

5) Низкая температура теплоносителя (та характеристика, которая дается в нагрузку к конденсационным котлам) всем хороша — не разрушает пластиковые трубы, можно сразу ставить в теплый пол, горячие радиаторы не поднимает пыли, не создают ветра в помещении (движение воздуха от горячих батарей снижает комфорт), об них невозможно обжечься, они не способствуют разложению лакокрасочных материалов вблизи батарей (менее вредных веществ).Кстати, нагревать батареи больше 85 градусов вообще запрещено из-за санитарных мер, именно по указанным выше причинам.

Но у низкой температуры теплоносителя есть один недостаток. Эффективность радиаторов (батарей в доме) сильно зависит от температуры. Чем ниже температура охлаждающей жидкости, тем ниже КПД радиаторов. Но это не значит, что вы будете платить больше за газ (эта эффективность вообще не имеет отношения к газу). Но это значит, что придется покупать и ставить больше радиаторов/теплых полов, чтобы они могли отдавать в дом такое же количество тепла при меньшей рабочей температуре.

Если при 80 градусах нужен один радиатор в помещении, то при 30 градусах их нужно три (эти цифры я взял из головы).

6) Кроме конденсационных есть котлы «низкотемпературные» … У меня как раз один. Кажется, они способны жить при температуре воды в 40 градусов. Там тоже образуется конденсат, но он не такой сильный, как в обычных котлах. Есть некоторые инженерные решения, снижающие его интенсивность (двойные стенки радиатора внутри котла или еще какая петрушка, информации об этом очень мало). Возможно, это тупой маркетинг и работает только на словах? Я не знаю.

Для себя решил ставить не менее 50-55 градусов, чтобы обратка была хотя бы около 40 (термометра у меня нет). Для меня это спасение, т. к. у меня неправильно установлены теплые полы (в доме уже была вся проводка на момент покупки), и нагревать их 70-градусной водой было бы совершенно неправильно. Придется коллектор переделывать, поставить еще насос…А 50-60 градусов мне вообще нормально в теплых полах, стяжка у меня толстая, пол не горячий. Плохо это или неплохо, не знаю, но оно уже есть и с этим ничего не поделаешь. Хотя, подозреваю, что КПД от этого все-таки немного страдает, и от диких перепадов стяжка крепче не становится. Но что делать.

Вопрос, конечно, как все это повлияет на КПД и радиатор котла. Но у меня нет информации по этой теме.

7) Для обычный бойлер, судя по всему оптимально нагревать воду до 80-85 градусов. Судя по всему, если скорость потока 80, то обратка будет около 60 в среднем по больнице. Кто-то даже говорит, что КПД так выше, но я не вижу разумных причин, по которым КПД может повышаться с температурой теплоносителя. Мне кажется, КПД котла должен падать с повышением температуры теплоносителя (вспомним газы, уходящие из дома в дымоход).

8) Я уже писал почему не приветствуется горячая охлаждающая жидкость. И еще раз подчеркну одно мнение, которое я увидел в Интернете. Говорят, что для пластиковых труб максимально допустимая температура составляет 75 градусов. Я уверен, что трубы выдержат даже 100 градусов, но высокие температуры, похоже, приводят к повышенному износу. Я понятия не имею, что там «изнашивается», может быть, это подделка. Но я все же не сторонник кипячения воды по трубам. Все причины указаны выше.

9) Из всего этого следует мнение (не мое), что погодозависимая автоматика почти никогда не нужна, т.к. она регулирует температуру теплоносителя не оптимально для длительного использования котла (или убивая его КПД). То есть, если котел конденсационный, то лучше нагреть до одной температуры, а повышать только , если в доме очень холодно. Это зависит в первую очередь от дома, утепления и количества радиаторов (и в последнюю очередь от температуры за бортом).А обычный котел все же лучше нагреть до 70 градусов, а то хана. Соответственно низкая температура где-то в районе 50-55 в среднем. Ручное управление рулит? Дважды за зиму можно вручную повышать температуру, если чувствуете, что радиаторы перестали отдавать в дом достаточно тепла.

Вообще жаль, что нет заводской таблички с идеальной конструкцией теплоносителя для каждого котла. Точить все СО при этой температуре.

Еще раз — наконец-то могу чайник сделать и ни на что не претендую, разбирался в теме всего несколько часов. Но я точно знаю, что информации по этой теме очень мало и буду рад, если эта ветка послужит отправной точкой для обсуждения, даже если я ошибаюсь по всем пунктам.

Здравствуйте, друзья. Какой оптимальный режим работы газового котла? Здесь есть ряд способствующих факторов. Это и условия его работы, и его возможности, и его конструкция и т. д.

Основным мотивом для поиска наилучшего режима является экономическая выгода. При этом техника должна обеспечивать максимальную эффективность, а топливо расходуется минимально.

Факторы, влияющие на работу котла

Они следующие:

  1. Конструкция. Техника может иметь 1 или 2 контура. Он может быть настенным или напольным.
  2. Стандартная и фактическая эффективность.
  3. Грамотная система отопления. Мощность техники сравнима с площадью, которую необходимо обогреть.
  4. Технические условия котла.
  5. Качество газа.

Все эти пункты нужно оптимизировать, чтобы устройство выдавало наилучшую эффективность,

Вопрос по дизайну.

Устройство может иметь 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагрева. Во втором уже есть все необходимое. И ключевым режимом в нем является обеспечение горячей водой. Когда вода подается, отопление прекращается.

Настенные модели имеют более скромную мощность, чем напольные. И они могут отапливать максимум 300 кв.м. Если ваша жилая площадь больше, требуется напольное устройство.

А.2 КПД.

В документе на каждый котел отражен стандартный параметр: 92-95%. Для конденсационных модификаций она составляет около 108%. Но реальный параметр обычно на 9-10% ниже. Еще больше уменьшается за счет тепловых потерь. Их список:

  1. Физический недожог.Причина – избыток воздуха в аппарате при сжигании газа и температура отходящих газов. Чем они больше, тем скромнее КПД котла.
  2. Химический недожог. Здесь важен объем монооксида CO2, образующегося при сгорании углерода. Тепло теряется через стенки аппарата.

Методы повышения фактического КПД котла:

  1. Удаление сажи из трубопровода.
  2. Удаление известкового налета из водяного контура.
  3. Ограничить тягу дымохода.
  4. Отрегулируйте положение дверцы вентилятора так, чтобы теплоноситель достиг максимальной температуры.
  5. Удаление нагара из камеры сгорания.
  6. Монтаж коаксиального дымохода.

ч.3 Вопросы по отоплению. Как уже отмечалось, мощность прибора обязательно соотносится с площадью обогрева. Нужен грамотный расчет. Учитываются особенности строения и возможные потери тепла.Расчет лучше доверить профессионалу.

Если дом построен по СНиП, то формула 100 Вт на 1 кв.м. Получается следующая таблица:

Площадь (кв.м) Мощность.
Минимум Максимум Минимум Максимум
60 200 25
200 300 25 35
300 600 35 60
600 1200 60 100

Котлы лучше приобретать иностранного производства.Также в продвинутых версиях есть множество полезных опций, помогающих добиться оптимального режима. Так или иначе, оптимальная мощность устройства находится в пределах 70-75% от наибольшего значения.

Технические условия. Чтобы продлить срок службы устройства, своевременно удаляйте копоть и накипь с внутренних деталей.

Оптимальный режим работы газового котла по экономии газа достигается за счет исключения цикла. То есть нужно поставить подачу газа в наименьшее значение… В этом поможет прилагаемая инструкция.

Есть аспект, на который нельзя повлиять — это качество газа.

Способы настройки оптимального режима

Многие устройства программируются на температуру теплоносителя. При достижении требуемых значений агрегат на короткое время отключается. Пользователь может сам установить температуру. Параметры также меняются от погоды. Например, оптимальный режим работы газового котла зимой получается при значениях 70-80 С.Весной и осенью — при 55-70 С.

В современных моделях есть датчики температуры, термостаты и режимы автонастройки.

Благодаря термостату можно установить желаемый климат в помещении. И теплоноситель будет прогреваться и остывать с определенной интенсивностью. При этом устройство реагирует на колебания температуры в доме и на улице. Это оптимальный режим работы напольного газового котла. Хотя с помощью таких приспособлений можно оптимизировать и навесную модель.Ночью параметры могут снижаться на 1-2 градуса.

Благодаря этим устройствам газ расходуется на 20% меньше.

Если вам нужна стабильная эффективность и экономия от котла, выберите правильную модель. Некоторые примеры предлагаются ниже.

Примеры моделей

  1. Бакси.

Оптимальный режим работы данного настенного газового котла достигается следующим образом: индикаторы малогабаритных квартир ставятся на F08 и F10. Спектр модуляции начинается с 40% максимальной мощности.А минимально возможный режим работы – 9 кВт.

Многие модели этой фирмы очень экономичны и могут работать при низком давлении газа. Диапазон давления: 9 — 17 мбар. Подходящий диапазон напряжения: 165–240 В.

  1. Vilant.

Многие устройства этой марки оптимально работают при следующих условиях: мощность — 15 кВт. Подача настроена на 50-60. Аппарат работает 35 минут, а отдыхает 20 минут.

  1. Ферроли.

Лучшие условия: на отопление 13 кВт, на отопление воды — 24 кВт.

  1. Меркурий.

Давление воды в сети не более 0,1 МПа. Наибольший температурный показатель на выходном участке 90 С, номинальный показатель дымовых газов не менее 110 С. Разрежение за аппаратом не более 40 Па.

  1. Навьен.

В основном это двухконтурные агрегаты. Здесь работает автоматика. Режим настраивается сам. Устанавливается параметр прогрева помещения.Есть насос, который может снизить параметры на 4-5 градусов.

  1. Аристон.

Также работает автоматическая установка режимов. Люди часто выбирают модели с режимом «Комфорт-Плюс».

  1. Будерус.

На подаче обычно устанавливаются значения: 40 — 82 С. Текущий параметр обычно отображается на мониторе. Самый удобный летний режим при 75 С.

Вывод

Благодаря газовому котлу вы можете удобно регулировать климат в доме.Особенно, если вы используете инновационную технику с режимами автоматизации и множеством полезных опций.

Отопительный котел — это устройство, которое за счет сжигания топлива (или электроэнергии) нагревает теплоноситель.

Устройство (конструкция) котла отопительного : теплообменник, теплоизоляционный кожух, гидроблок, а также элементы безопасности и автоматики для управления и контроля. Для газовых и дизельных котлов в конструкции предусмотрена горелка, для твердотопливных – топка на дровах или угле.Такие котлы требуют подключения дымохода для отвода продуктов сгорания. Электрические котлы оснащены ТЭНами, не имеют горелок и дымохода. Многие современные котлы оснащены встроенными насосами для принудительной циркуляции воды.

Принцип работы котла отопления — теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплые полы, полотенцесушители, а также обеспечение нагрева воды в бойлере косвенного нагрева (если он подключен к бойлеру).

Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть изготовлена ​​из стали, чугуна, меди и т.д. Чугунные теплообменники устойчивы к коррозии и достаточно долговечны, но они чувствительны к резким перепадам температуры и имеют большой вес. Сталь может страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями для увеличения срока службы. Эти теплообменники наиболее распространены в котлостроении.Медным теплообменникам не страшна коррозия, а благодаря высокому коэффициенту теплопередачи, небольшому весу и габаритам такие теплообменники пользуются популярностью, часто используются в настенных котлах, но обычно дороже стальных.
Помимо теплообменника важной частью газовых или жидкотопливных котлов является горелка, которая может быть разных типов: атмосферная или вентилируемая, одноступенчатая или двухступенчатая, плавно-модулированная, двойная. (Подробное описание горелок представлено в статьях о газовых и жидкотопливных котлах).

Для управления котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для дистанционного управления котлом — GSM-модуль (регулирование работы устройства через SMS Сообщения).

Основными техническими характеристиками котлов отопления являются: мощность котла, тип энергоносителя, количество контуров отопления, тип камеры сгорания, тип горелки, тип установки, наличие насоса, расширительного бака, автоматики котла и др.

Для определения требуемой мощности котла отопления для дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения с высотой потолков до 3 м. Соответственно, если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п., мощность котла необходимо увеличить. Также необходимо увеличить мощность (примерно на 20-50%) при обеспечении котла и горячего водоснабжения (особенно если необходимо подогреть воду в бассейне).

Отметим особенность расчета мощности газовых котлов: номинальное давление газа, при котором работает котел на 100 % мощности, заявленной производителем, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовые сети в России могут быть 10 мбар, а иногда и ниже. Соответственно газовый котел часто работает только на 2/3 своих возможностей и это нужно учитывать при расчетах. При выборе мощности котла обязательно учитывайте все особенности теплоизоляции дома и помещений.Более подробно с таблицей расчета мощности котла отопления можно

Так какой котел лучше выбрать ? Рассмотрим типы котлов:

«Средний класс» — средняя цена по уровню, не столь престижны, но вполне надежны, стандартные представлены стандартные решения. Это итальянские котлы Аристон, Германн и Бакси, шведские Electrolux, немецкие Unitherm и котлы Protherm из Словакии.

«Эконом класс» — бюджетные варианты, простые модели, срок службы меньше, чем у котлов более высокой категории.У некоторых производителей есть бюджетные модели котлов, например,

Котлы на природном газе |

Котлы на природном газе

По экономическим причинам, а также в соответствии с правилами, связанными с котлами MACT/MATS, работающими на природном газе, природный газ быстро заменяет уголь в качестве предпочтительного топлива. Большая часть новых мощностей, работающих на газе, представляет собой установки с комбинированным циклом, включающие в себя турбину внутреннего сгорания и HRSG.

Однако существует большое количество настенных или тангенциально-водотрубных коммунальных котлов, которые ранее работали на угле.Настенные блоки имеют несколько горелок на одной или противоположных стенках печи, в то время как котлы с тангенциальным нагревом имеют вертикальные ряды горелок в каждом из четырех углов печи.

Что такое природный газ?

Природный газ состоит в основном из метана (обычно >85%), а остальное состоит из различных количеств этана, пропана, бутана и некоторых инертных компонентов (азота, двуокиси углерода и гелия). Средняя валовая теплотворная способность составляет 1020 БТЕ/куб. куб. футов.

Выбросы при сжигании природного газа

Выбросы при сжигании природного газа могут включать закиси азота (NOx), окись углерода (CO), двуокись углерода (C02), метан (Ch5), закись азота (N2O), летучие органические соединения (ЛОС) и следовые количества двуокиси серы ( SO2) и твердые частицы (PM).

NOx

Основным механизмом образования NOx при сжигании природного газа являются тепловые NOx, что сильно отличается от сжигания угля в современных котлах, где NOx в основном представляют собой топливные NOx. Термический NOx возникает в результате термической диссоциации и последующей реакции молекул азота (N2) и кислорода (O2) в воздухе для горения, который составляет примерно 78% N2 и 20,9% O2.

Большая часть NOx образуется в высокотемпературной зоне горелки, на которую влияют 3 фактора:
  • Избыточный воздух (Избыток кислорода).
  • Пиковые температуры пламени и топки.
  • Время воздействия пиковой температуры.
Окись углерода (СО)

Эффективность сгорания ниже оптимальной приводит к высокому уровню CO. Неоптимальная настройка котла, недостаточное количество воздуха для горения, плохое распределение воздушного потока, плохое смешивание в зоне горелки или механические неисправности горелки — вот несколько причин, вызывающих высокие выбросы CO.

Летучие органические соединения (ЛОС)

Эффективность сгорания ниже оптимальной также увеличивает выбросы летучих органических соединений.Выбросы летучих органических соединений сведены к минимуму благодаря правильному сгоранию, что способствует хорошему перемешиванию на горелках. Более энергичное и турбулентное перемешивание, которое способствует более высокой температуре пламени и более длительному времени пребывания при высокой температуре, уменьшит содержание летучих органических соединений, но должно быть тщательно сбалансировано с выбросами NOx. Следовые количества ЛОС, содержащиеся в сыром топливе, такие как бензол и формальдегид, способствуют выбросам ЛОС при плохом или неполном сгорании в печи.

Твердые частицы

Поскольку природный газ является газообразным топливом, выбросы твердых частиц (ТЧ) низки.ТЧ из природного газа очень мелкие, обычно менее (1) одного микрометра. Твердые частицы при сжигании природного газа обычно представляют собой углеводороды с более высокой молекулярной массой, которые не сгорают полностью. Учитывая это, увеличение выбросов ТЧ является результатом плохого сгорания, вызванного плохим смешиванием, чрезмерным поступлением воздуха для настройки котла, механическими проблемами горелки и/или несбалансированным воздухом для горения, поступающим в горелки.

Оксиды серы

Природный газ содержит очень мало серы, поэтому выбросы SO2 очень малы.Наиболее распространенной добавкой для придания запаха природному газу является меркаптан (Ch4SH: метантиол).

ЧЕГО ОЖИДАТЬ ПРИ СЖИГАНИИ ПРИРОДНОГО ГАЗА В УГОЛЬНОМ КОТЛЕ

⇧ Вероятно повышение температуры газа на выходе из печи (FEGT)

Коэффициент излучения пламени при сжигании природного газа ниже, чем у угля. Это означает, что поглощение воды стенками печи обычно ниже при сжигании природного газа. Количество тепла, поглощаемого водяными стенками, регулирует FEGT. Когда меньше тепла от сгорания поглощается водяными стенками печи, результатом является более высокий FEGT, поступающий в конвекционный проход (также известный как обратный проход).

⇩ Низкий КПД котла

В зависимости от ряда факторов, включая свойства угля, КПД котла при сжигании угля обычно составляет от 87% до 89%. КПД котла обычно снижается до 84-85% при переводе угольного котла на природный газ. Самое большое изменение связано со сжиганием водорода. Обычно потери тепла составляют 4% при сжигании угля и около 11% при сжигании природного газа. При сжигании природного газа другие потери, такие как потери сухого газа, влага в топливе и несгоревший углерод, ниже по сравнению с сжиганием угля, примерно на 1% для каждой из этих потерь.

⇔ Расход воздуха и дымовых газов немного ниже или примерно такой же

Котлы, работающие на природном газе, работают при более низком избытке воздуха (O2) и другом расходе воздуха, необходимом для стехиометрического сжигания. Угольные котлы обычно работают с 3-3,5% O2 (около 20% избытка воздуха). В то время как котлы, работающие на природном газе, обычно работают при 1-1,5% O2 (около 7% избытка воздуха).

? Температура пара и выходящего газа

При переходе с угля на природный газ ухудшатся характеристики теплопередачи котла.Характеристики этих воздействий в значительной степени зависят от конструкции и конфигурации агрегата и зависят от конкретного агрегата. Уголь содержит золу, а природный газ – нет. При сжигании угля возникает зола, а также обрастание или шлакообразование на поверхностях нагрева. Эти отложения отсутствуют при сжигании природного газа, а теплообмен в конвекционном тракте может увеличиться на 10–20 % в зависимости от ряда факторов.

Оптимизация котла для повышения энергоэффективности

Часть первая статьи из пяти частей о котлах и водонагревателях



Одной из наиболее важных переменных, влияющих на оптимизацию котла для повышения энергоэффективности, является обеспечение полного сгорания топлива.Нагнетатели воздуха для горения котла выполняют несколько функций, в том числе создают турбулентность в топке, что способствует полному сгоранию и поддерживает температуру поверхности металла в топке и трубах котла. Без воздуходувки трубы перегревались бы и разрывались.

Идеальная топливно-воздушная смесь – это стехиометрическая точка баланса, при которой все топливо используется для сгорания. Слишком малое количество воздуха приводит к неполному сгоранию топлива, в результате чего расходуется ценный товар, приобретенный за счет операционного бюджета отдела.

Избыток воздуха приводит к тому, что из котла отводится больше тепла, чем необходимо, что приводит к удалению из котла энергии, которую необходимо будет подавать повторно. Типичное значение, обеспечивающее полное сгорание без чрезмерных потерь, составляет 10 процентов избытка воздуха — больше воздуха, чем требуется для стехиометрического сгорания — во всем диапазоне горения.

Поскольку нагрузка котла меняется в течение дня, меняется необходимая смесь топлива и воздуха. Непрерывный мониторинг кислорода (O2) — лучший способ оптимизировать это соотношение.Операторы могут использовать двуокись углерода (CO2) или окись углерода (CO) в качестве индикатора доступного кислорода в продуктах сгорания. Отслеживание содержания O2 в продуктах сгорания минимизирует затраты топлива, необходимые для удовлетворения отопительной нагрузки. Оптимизированный избыток воздуха — уровень O2 — может сократить годовой расход топлива в среднем на 5 процентов.

Еще одним важным параметром, который необходимо контролировать, является энергия, уходящая из котла в виде продуктов сгорания в результате пробоя. Высокая температура дымовой трубы указывает на то, что энергия не передается воде.

Если операторы отслеживают температуру дымовой трубы и обнаруживают, что она со временем повышается, это может указывать на то, что поверхности теплопередачи нуждаются в очистке.

Высокие температуры дымовых газов — продукты сгорания более 600 градусов — возникают из-за загрязнения поверхностей теплообмена или из-за процесса, при котором подается больше воздуха для горения, чем требуется. Более типичны температуры штабеля 350-450 градусов. Очистка поверхностей теплопередачи с помощью перфорационных труб и надлежащего водно-химического режима может снизить температуру дымовой трубы и связанные с ней паразитные потери.

Третья стратегия управления включает в себя оптимизацию цикла продувки и регулирование горелки на более низком непрерывном уровне вместо частого включения и выключения котла. Предварительная и последующая продувка топки котла необходима для безопасного розжига горелок, но непрерывная работа горелки на более низкой температуре может минимизировать количество циклов продувки.

Работа котла может быть такой простой, как включение/выключение или высокая/низкая/выключение, но количество циклов продувки может быть значительным. Эффективный диапазон горения горелки был увеличен с 4:1 до 20:1 с появлением прямого цифрового управления и технологических усовершенствований.Экономия, связанная с непрерывной работой с ограниченным числом циклов продувки, составляет 1-2 процента годового расхода топлива. Это недорогая мера для полезного повышения энергоэффективности.

Стратегия окончательного контроля включает снижение давления пара или планирование нагрева горячей воды в зависимости от температуры наружного воздуха. Для реализации одной из этих мер операторам необходимо подтвердить требования к нагрузке.

Какова фактическая тепловая нагрузка критических систем? Эта цифра включает как давление, так и расход энергии в БТЕ.В больницах автоклавы, используемые для стерилизации инструментов, могут быть критической нагрузкой. Требуются повышенные значения температуры и давления в месте использования.

Чтобы определить, является ли этот ECM жизнеспособным в определенных условиях, операторам необходимо проверить критические нагрузки здания и доступное качество пара в точке использования. Снижение давления пара на 75 фунтов на квадратный дюйм приводит к экономии 1 процента годового расхода топлива.

Если котельная вырабатывает горячую воду, операторы могут аналогичным образом установить требования к критической нагрузке.

Если текущая стратегия управления заключается в подаче постоянной температуры 180 градусов в течение всего отопительного сезона для обеспечения комфортных условий, то планирование этой отопительной воды на основе температуры наружного воздуха представляет собой простой ECM.

Операторы могут начать работу с температурой воды 180 градусов при пиковой нагрузке на отопление, например, при температуре наружного воздуха 0 градусов, и при температуре воды 120 градусов при минимальной нагрузке, например, при температуре наружного воздуха 50 градусов.

Операторы могут уточнять этот график в зависимости от тепловой массы здания и его внутренних нагрузок.Экономия от сброса горячей воды может составить 5-15 процентов годовых значений.






Похожие темы:

Котельные установки | Машиностроительные услуги

Котельные установки

Котлы незаменимы в зимние месяцы, поскольку они обеспечивают тепловую мощность, необходимую для поддержания подходящей температуры внутри здания.Как и следовало ожидать, котельные потребляют большое количество топлива, и на них приходится значительная часть выбросов зданий.

С проектными и консультационными услугами профессиональных инженеров по проектированию инженерных систем вы можете снизить расходы на отопление и снизить воздействие котельных на окружающую среду. Специалисты-инженеры также разрабатывают проекты, отвечающие всем применимым стандартам и строительным нормам.

Несмотря на то, что их название говорит об обратном, многие котлы подают горячую воду ниже точки кипения, которая затем используется для распределения тепла внутри зданий с помощью гидравлических трубопроводов.Системы отопления помещений также могут быть спроектированы с распределением тепла на основе пара, хотя они более распространены в старых зданиях. Пар также используется в некоторых производственных процессах и специальных приложениях, таких как здравоохранение и общественное питание.

Поскольку в котле используется высокотемпературное сжигание ископаемого топлива, безопасность является очень важным фактором для инженеров-проектировщиков. Котельная установка должна быть спроектирована таким образом, чтобы люди, находящиеся в здании, не подвергались воздействию компонентов с высокой температурой, и она должна иметь надлежащую вентиляцию для предотвращения скопления дымовых газов.



Типы котельных

Котельные установки можно классифицировать на основе потребляемой ими энергии, а также системы распределения, используемой для обеспечения эффекта обогрева во внутренних помещениях. Обычно котельные проектируются для работы на сжигании топлива, поскольку это наиболее экономичный вариант.

  • Природный газ  является наиболее распространенным топливом для котлов, так как он предоставляется как коммунальная услуга и нет необходимости планировать поставки топлива.Кроме того, поскольку системы газораспределения очень устойчивы, газовые котлы имеют преимущество в надежности — они могут продолжать работу, когда такие условия, как суровые погодные условия, препятствуют подаче других видов топлива.
  • Многие котлы предназначены для других видов топлива, таких как пропан и печное топливо, которые являются экономически эффективными при некоторых обстоятельствах. Тем не менее, другие виды топлива, кроме природного газа, требуют плановых поставок для поддержания работы котельной.
  • Для клиентов, имеющих доступ к большому количеству органического вещества, биомасса также может быть жизнеспособным топливом для котельных.

Электрические котлы также существуют, и они полностью независимы от ископаемого топлива. Однако эти котлы имеют гораздо более высокие эксплуатационные расходы, чем котлы, работающие на сжигании, что ограничивает их полезность в зданиях.

Большинство современных котельных спроектированы таким образом, чтобы распределять свое тепловое воздействие по трубопроводу горячей воды. Однако в более старых системах для подачи тепла часто используется пар и радиаторы. Водогрейные котлы являются рекомендуемым вариантом в новых постройках, если только проект не включает специальные приложения, требующие пара.Существующие паровые системы отопления могут быть перенастроены на горячую воду.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
