Как установить розетку на гипсокартон



От автора

Прежде чем, установить розетку на гипсокартон, нужно провести ряд подготовительных работ. Причем часть работ, делается еще во время монтажа перегородки.

Подготовительные работы

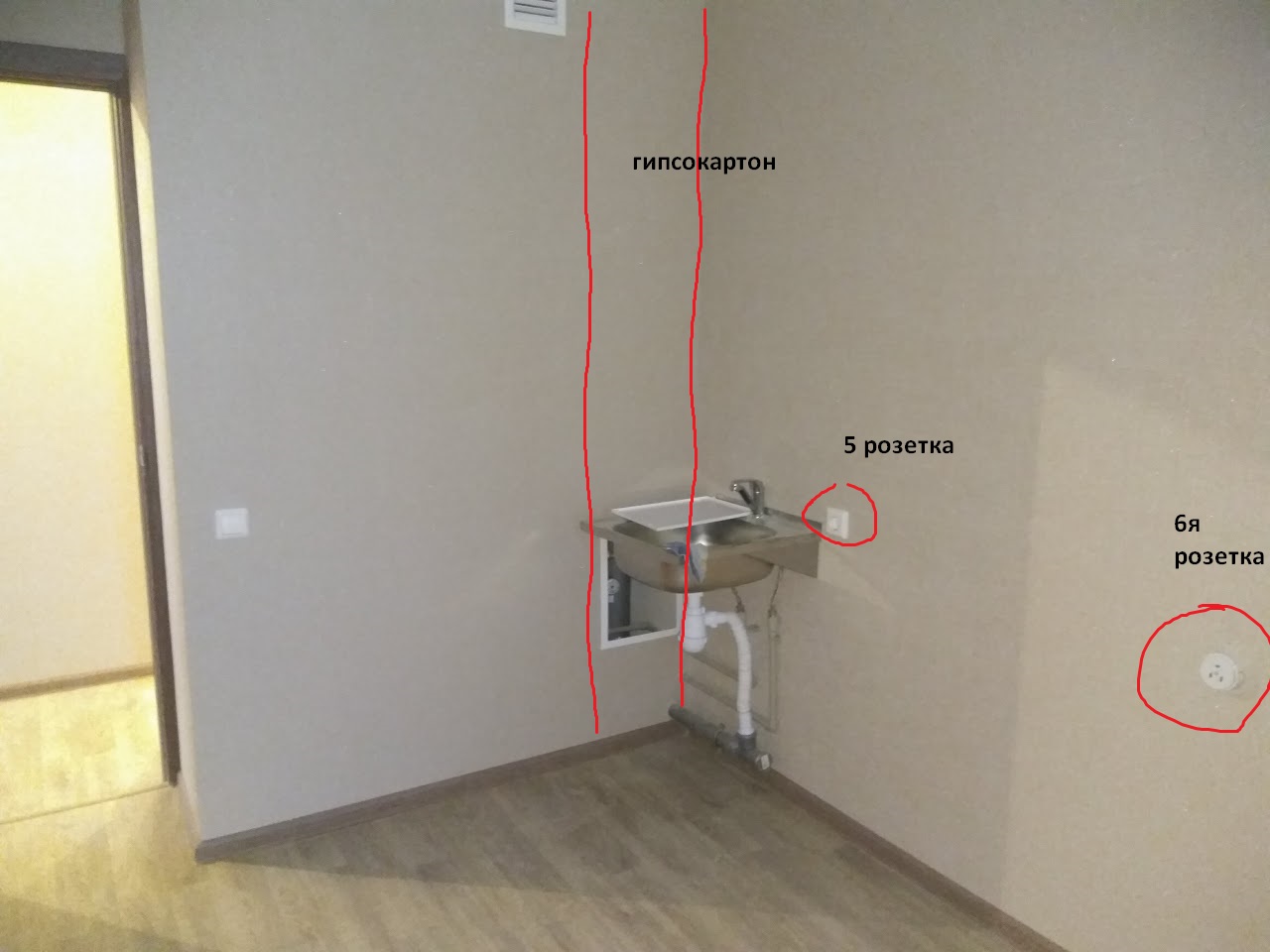

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Инструмент для установки розеток на гипсокартон

Для работ понадобится следующий инструмент:

• Строительный уровень и карандаш для разметки;
• Дрель с насадкой, которая называется коронка. Коронка предназначена для сверления отверстий больших размеров;
• Монтажный нож и отвертка с маленьким шлицом.

Важно! Любые работы с электропроводкой, нужно проводить при отключенном электропитании. Перед работами проверьте отключение электропитания в цепи, где планируете работать.

Разметка места под розетку

Разметка производится по плану расстановки розеток. Стоит обратить внимание на высоту установки розеток. Она должна быть раной по всей комнате. За единый уровень установки розеток можно взять низ монтажной коробки (подрозетника) или ее середину.

О подрозетнике для стен из гипсокартона

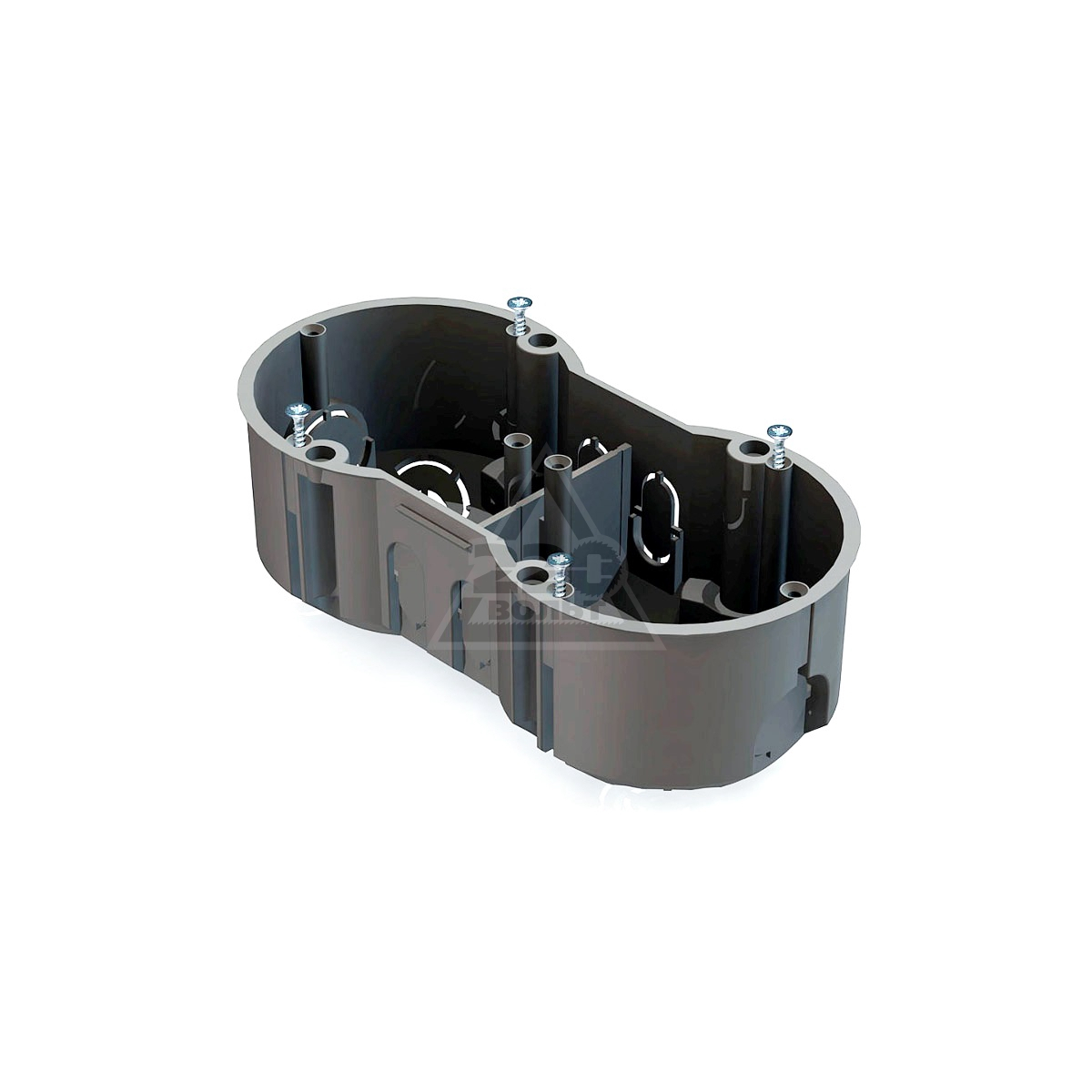

Подрозетник для гипсокартона это специальная монтажная коробка, с конструкцией для прочного крепления. Суть конструкции крепления в следующем. В подрозетнике сделаны специальные пластиковые распоры, которые изнутри цепляются за листы гипсокартона при вращении монтажных винтов.

Сверление отверстия для подрозетника

Стоит отметить, что подрозетники могут скрепляться между собой для установки в ряд 2-5 розеток. Отверстие или отверстия для подрозетников сверлятся в гипсокартоне дрелью с насадкой типа коронка. Диаметр коронки выбирается по размеру подрозетника.

Перед сверлением делается разметка и ищется центр установки подрозетника. Сверление производится на средних оборотах.

На фото показано сверление гипсокартона для двух подрозетников. Кстати, для установки встроенных выключателей на гипсокартон, используются одинаковые монтажные коробки.

Установить розетку на гипсокартон просто

Пройдем по этапам установки розетки на гипсокартон.

• Просверлить отверстия для подрозетника;
• Вывести, заранее проложенные кабели в просверленные отверстия;
• В подрозетниках выломать перфорированные дырки для кабелей;
• Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;
• Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;
• Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;
• Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
• Винты клемм заворачивайте надежно с повторным подворачиванием;
• Открутите в подрозетниках монтажные винты, которые стоят по его краям;

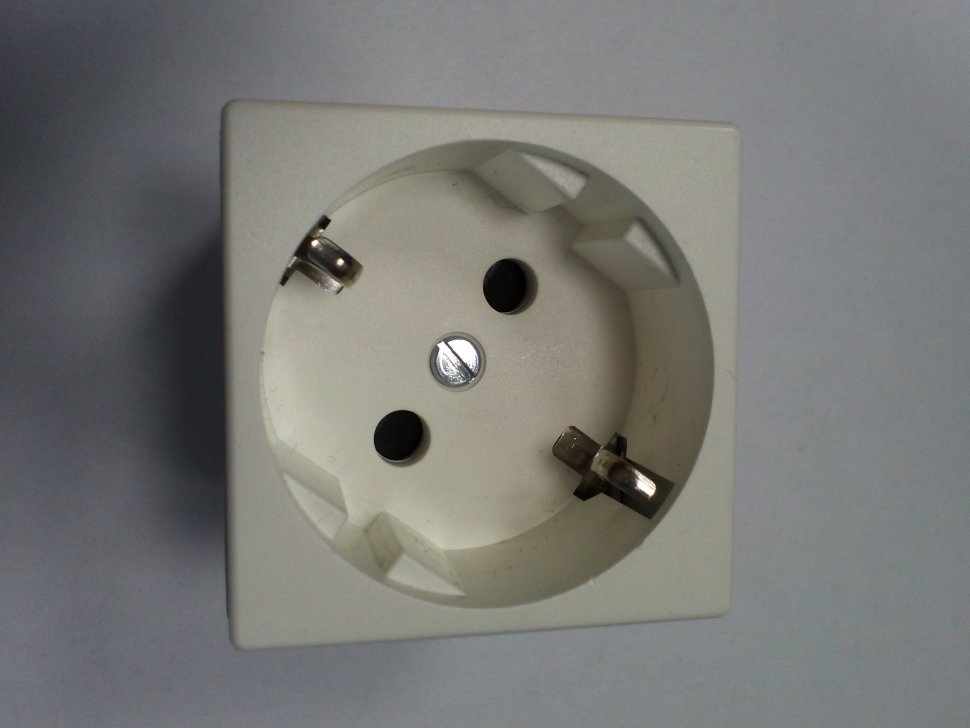

• После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
• Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;
• Завершается установка розетки установкой защитной крышки и декоративного обрамления.

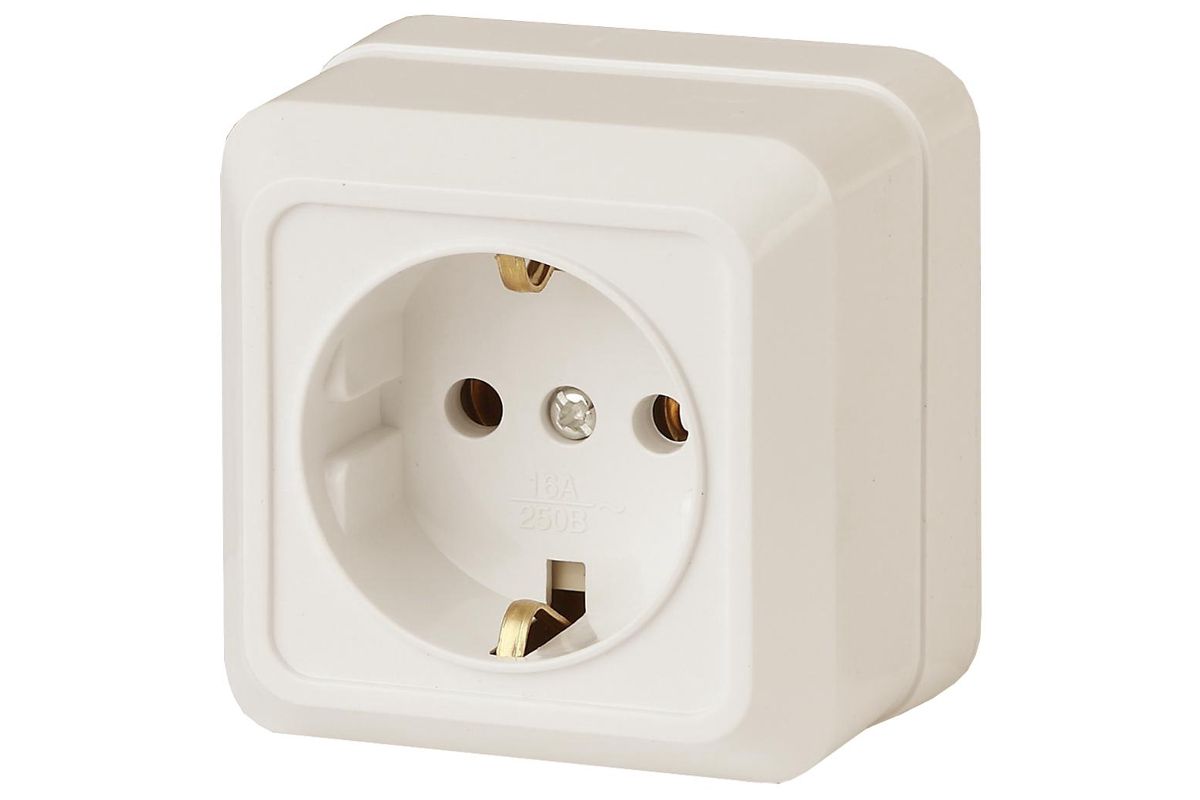

Установка накладной розетки

Как я уже упоминал, накладные розетки ставятся на гипсокартон на заранее установленные, в каркасе конструкции, бруски.

Электрический кабель выводится сверху или снизу бруса или в отверстии по его середине. Важно вывести кабель так, чтобы он не повредился при закреплении розетки к брусу.

• Розетка разбирается,
• Подключается к выведенному электрическому кабелю;
• Крепится на гипсокартонную стену саморезами.
• Саморезы вворачиваются в монтажные бруски.

На этом все. Теперь вы знаете, как установить розетку на гипсокартон.

©Gipsokart.ru

Другие статьи раздела: Электрика





Похожие статьи

Как установить розетку в гипсокартон своими руками

На сегодняшний день обшивка стен листами ГКЛ используется очень часто. Это удобно, т.к. все неровности несущих стен и перегородок тщательно скрываются за каркасом из профилей и гипса. Самому установить розетку в гипсокартон совсем не сложно, даже если Вы чайник в электрике. Далее мы расскажем все нюансы монтажа своими руками, а также предоставим наглядную видео инструкцию и фото примеры каждого этапа установки.

Шаг 1 – Подготовительные работы

Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:

• Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
• Строительный уровень и маркер для разметки отверстий.
• Индикаторная отвертка для проверки напряжения в сети.
• Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.

Обращаем Ваше внимание на то, что инструкцию по монтажу изделия в гипсокартоне мы предоставим с того момента, как будет разведена электропроводка по всем комнатам и в то же время все стены будут зашиты листами ГКЛ. Подробнее узнать об основных электромонтажных работах Вы можете в статье – как провести электропроводку в доме!

Шаг 2 – Штробление гипса

Итак, переходим ближе к основному процессу.

Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.

Тут ничего сложного нет – установите сверло коронки по центру крестика и аккуратно сверлите гипс. Вся технология врезки подробно рассмотрена на видео примере, с которым мы и рекомендуем Вам ознакомиться.

Обзор возможных ошибок и советы по монтажу

Шаг 3 – Крепление подрозетника

Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.

Следует обратить Ваше внимание на то, что пустота между несущей стеной (кирпичной) и листом ГКЛ должна быть не менее 45 мм (высота подрозетника). Если в Вашем случае зазор меньше, нужно будет немного поработать перфоратором – раздробить выемку в бетоне либо кирпиче, чтобы пластиковую коробку можно было без проблем установить. Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.

Шаг 4 – Подключение проводов

Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.

Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.

Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.

Видео инструкция по установке своими руками

Вот и вся технология монтажа. Как Вы видите, установить розетку в гипсокартон своими руками совсем не сложно, главное учитывать все рекомендации и быть внимательным при электромонтажных работах. Кстати, по аналогичной инструкции производится установка и подключение выключателя света в гипсокартонной стене, а также двойной розетки. Если что-то Вам было непонятно, советуем просмотреть видео примеры, в которых подробно рассмотрено, как монтировать корпус, штробить гипс и подключать провода!

Похожие материалы:

монтаж материала, как установить в гипсокартон, как поставить крепление

Последнее время обшивка стен гипсокартоном пользуется огромной популярностью. Это не только удобно и легко, но и недорого, к тому же гипсокартон помогает скрыть все неровности стен. Однако при этом стоит вопрос об установке розеток. Чтобы это правильно сделать, необходимо тщательно изучить вопрос.

Особенности

Установка розеток в гипсокартон немного отличается от других ремонтных процессов. Для успешного выполнения работ необходимо правильно подобрать розетки и выключатели. И также необходимо обратить внимание на подрозетники. Они немного отличаются от тех, что устанавливаются в бетонные или кирпичные стены.

Их особенность состоит в том, что их дополняют прижимные лапки, которые установлены на винтах. Вращая их, можно переместить лапки вдоль корпуса. Что касается выключателей и розеток, они выпускаются в стандартных размерах. И закупая все нужные элементы, обязательно необходимо проверить, совпадают ли они.

Необходимо помнить, что розетка является электроустройством, а значит, при ее монтаже нужно придерживаться правил техники безопасности. Если нет уверенности в собственных силах, то стоит поручить эту работу специалистам.

Все монтажные работы необходимо проводить, когда электричество отключено. Все проводки нужно проверить на наличие напряжения. Нельзя касаться оголенных проводов. Это простые правила безопасности, о чем нельзя забывать, чтобы не рисковать своей жизнью и здоровьем.

Инструменты

Чтобы установить розетку в гипсокартон, нужно иметь в наличии все необходимые инструменты.

1. Перфоратор или дрель, с помощью которых проделываются все нужные отверстия. Так как стандартные размеры подрозетника – шестьдесят восемь миллиметров, то и диаметр фрезы на дрели или перфораторе должен быть таким же.
2. Отвертки. Одна – фигурная для установки розетки, другая – индикаторная, для проверки напряжения.
3. Маркер, чтобы точно отметить, где будет размещаться розетка.
4. Уровень. При желании можно использовать даже короткий, ведь розетки совсем маленькие по размеру.
5. Зубило и молоток, которые используют в тех случаях, если нужно перерубить металлический профиль.

Этого минимального набора инструментов вполне хватит для того, чтобы установить розетки в обшитой гипсокартоном комнате.

Монтаж своими руками

Для того чтобы установить розетку в гипсокартоне, для начала необходимо сделать разметки. Следующим этапом будет установка на дрель заранее подготовленной насадки. Затем с ее помощью вырезается сквозное отверстие в ГРЛ. Чтобы немного облегчить работу, для начала можно использовать обычное сверло. А также стоит учесть, что при работе с дрелью не надо сильно нажимать на нее, так как это может привести к образованию рваных краев в отверстии.

Крепление розетки в гипсокартонной стене можно сделать и без насадки. Это будет дольше и труднее. Для этого используется обычный нож. Им необходимо прорезать всю толщину гипсокартона.

Одна из самых частых проблем, которые возникают при установке подрозетника – это возможность попадания в профиль, к которому прикрепляется гипсокартон. Чтобы этого избежать, нужно сделать дополнительное место для подрозетника. Сделать это можно с помощью зубила и молотка. Для этого вырубается мешающий кусок профиля.

Для того чтобы поставить двойную или тройную розетку, нужно сделать между отверстиями перемычки. Как и в случае с обычной моделью, перед установкой для начала необходимо сделать разметку. Выбирается место, где будет находиться сама розетка, и отмечается ее центр. Затем через эту точку проводится горизонтальная линия.

Далее отмеряется семьдесят два миллиметра от первой точки и ставится отметка, где будет находиться второе отверстие. Отметок делается столько, сколько имеется розеток в блоке, а расстояние между ними должно быть одинаковыми. Затем прорезаются отверстия. В результате получаются перемычки по четыре миллиметра толщиной.

Установка подрозетников

Перед установкой необходимо обязательно проделать отверстие, где будут проходить провода. Дальше через монтажную коробку нужно протянуть провод. Ее надо поставить в отверстие и зафиксировать с помощью лапок. Но также необходимо знать, что некоторые коробки имеют паз с плавным переходом. Поэтому получается так, что возле дна подрозетника лапка почти утоплена в паз. Однако когда винт закручивается, она медленно выступает над верхом. Это позволяет закрепить подрозетник.

Есть еще один вид коробок, имеющий ровный паз. Тут для того чтобы лапки не мешали, для них сделаны специальные ниши, где они прячутся. Для монтажа такого подрозетника необходимо следить, чтобы лапки при установке его в отверстие находились в нишах. Дальше коробка проворачивается так, чтобы лапка находилась вертикально, и лапка с нижнего винта выступала над самим корпусом. Чтобы она не смогла изменить свое положение, ее нужно подтянуть винтом.

Дальше нужно перевернуть подрозетник на сто восемьдесят градусов, и вытянуть вторую лапу из ниши. И лишь потом обе лапки протягиваются и фиксируют коробку.

Установка розетки и выключателя

Для того чтобы установить выключатель или розетку, для начала нужно обесточить проводку и укоротить так, чтобы остался запас длиной до пятнадцати сантиметров. После нужно зачистить ее концы. С выключателя снимается верхняя часть и ослабляются болты. Нужно не перепутать их при фиксации. Это относится и к трехжильной проводке, которая имеет заземляющий провод. Если в розетке или выключателе нет для него специального контакта, то он просто прячется внутрь коробки. Перед этим его необходимо хорошо заизолировать.

Присоединяя нулевой и фазный провод, важно хорошо закрепить болты на контактах. После того как подключение сделано, необходимо установить внутреннюю часть розетки или выключателя в подрозетник. Дальше он фиксируется при помощи винтов.

Водорозетка

Установка водорозеток позволяет присоединить питающий водопровод к нужным приборам. Принцип работы подобного элемента электросети заключается в передаче напора воды с водопровода на конкретный кран. Что позволяет менять смесители в любое время. Водорозетки бывают разных видов.

1. Одинарными, которые применяются, чтобы подключить лишь одну магистраль.
2. Сплошными двойными – они применяются, чтобы подключить сразу две магистрали вместе.
3. Двойными, имеющими рельефную доску. Такие водорозетки устанавливаются на некотором расстоянии друг от друга. Они прикрепляются на специальный кронштейн.

Материалы, необходимые для водорозеток – это цветные и черные металлы. Для их установки нужно, чтобы расстояние между концами было не меньше пятнадцати сантиметров. Диаметр отверстия в стене должен соответствовать размеру нужной детали. Обязательно перед началом работы необходимо провести разметку, а затем рассверлить отверстия. Их должно быть по три штуки.

Дальше на обратную поверхность водорозетки клеится резина и только затем она прикрепляется к стене и подтягивается при помощи саморезов. Пространство, которое образовалось между стеной и розеткой, можно заполнить шпатлевкой.

После того как розетка зафиксирована и подключена к сети, ее можно спокойно использовать.

Если все сделано правильно, то подрозетники не расшатаются со временем, и не нужно будет проводить монтажные работы заново.

Советы и рекомендации

Если установка розетки производится своими руками, обязательно нужно прислушаться к советам специалистов.

Монтаж лучше делать еще до того как будет установлен сам гипсокартон. Сначала устанавливают каркас из металопрофиля, который закрепляется на поверхности стены. Чтобы защитить провода, можно использовать гофрированную трубу.

Чтобы подвести ток к розетке, нужно использовать трехжильный кабель, имеющий двойную обмотку. Если использовать для закрепления отрезки медного провода, то это придаст конструкции надежности.

А также стоит помнить, что, устанавливая розетки, нужно брать во внимание не только свои нужды, но и принятые всеми строительные нормы. Например, устанавливать розетку нужно не ниже чем на тридцать сантиметров над полом. Для выключателя высота от пола должна составлять приблизительно девяносто сантиметров, и не меньше пятнадцати сантиметров от двери.

Но если электрические приборы находятся в других местах, то розетки можно расположить там, где удобнее всего. Например, на кухне наиболее удобно будет расположить их прямо над столом. При этом расположение розетки должно быть не ниже ста двадцати сантиметра от пола, и не меньше тридцати сантиметров от двери. Это позволит подключать приборы, не пользуясь переносками.

Но также, если телевизор размещен прямо на стене, то можно спрятать розетку за ним. Такое размещение радует и практичностью, и привлекательным внешним видом. В ванной комнате правильно будет поместить розетку на шестьдесят сантиметров от пола. Но если она служит для подключения стиральной машинки, то высота должна быть не меньше одного метра.

Обязательно нужно знать, что для устанавливания розетки в детской комнате, их нужно располагать на недоступной для малыша высоте. И также можно использовать розетки со специальным механизмом, таким как закрывающиеся шторки. Это позволит защитить ребенка от удара током. Можно дополнительно купить специальные накладки на розетки. Они бывают яркими, красивыми и вполне могут стать частью интерьера детской.

Стоит помнить, что крепежные элементы нельзя зажимать и разжимать по нескольку раз. Это может привести к немедленному замыканию в розетке.

Установка розеток в гипсокартон не доставит много забот хозяину. Даже если человек хочет решить эту проблему самостоятельно и провести монтаж своими руками. В процессе монтажа электропроводки всегда стоит помнить о правилах техники безопасности и соблюдать их в работе.

Если нужна помощь, то лучше обратиться к специалистам, которые справятся с работой в разы быстрее, и будут действовать увереннее.

О том, как установить подрозетники, смотрите в следующем видео.

Монтаж подрозетников в гипсокартон | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.



Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

• внешний диаметр (d2)
• глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения. К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.

Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.

Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке. При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника. Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов.  В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).



Коронка по гипсокартону

Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.

Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).

Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.



Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.

Отверстия для подрозетников готовы.



Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т.к. они мешают при установке подрозетника в высверленное отверстие.

Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.

Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.

Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.

Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники.  В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.

Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене. Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.

После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как самостоятельно установить наружную (накладную) розетку на гипсокартон что для этого понадобится?

Тут есть ряд нюансов.

ГКЛ может быть монтирован клеевым методом, то есть использовался монтажный гипсовый клей и между ГКЛ и основной поверхностью практически нет пустот (зазоров).

В этом случае накладная (наружная) розетка крепится как на «обычную» стену нужны простые распорные дюбеля, длина дюбеля с учётом толщину ГКЛ, дюбель вбивается в стену под ГКЛ.

Если использовался каркас под монтаж ГКЛ, то между ГКЛ и стеной есть зазор (пустоты), распорные дюбеля не подойдут, нужны дюбеля-бабочки для пустотелых конструкций.

Но есть и другой вариант, я крепил накладную розетку на вот такие

дюбеля Дрива.

Далее наружная розетка может быть с заземлением и к ней подходят 3 провода, может быть без заземления 2 провода.

В первую очередь обесточиваем помещение.

Накладная розетка состоит из двух частей, основной механизм и крышка.

Откручиваем 1 винт крепления крышки к основе, снимаем её.

Далее прикладываем розетку к стене из ГКЛ сверху уровень, прочерчиваем ровную линию, или по уровню отмечаем границы розетки.

В корпусе механизма розетки есть отверстия (проушины) под шурупы.

Прикладываем розетку и через эти отверстия делаем разметку.

Убираем розетку, сверлим отверстия, вставляем или дюбель-бабочку, или вкручиваем Дриву.

Всё, через корпус розетки в дюбель вкручиваем шурупы.

Далее подключение проводов, зачищаем концы проводов от изоляции (8-10 мм).

Вставляем провода в колодки и затягиваем винты.

Устанавливаем крышку накладной розетки.

Включаем электричество, индикаторной отвёрткой проверяем напряжение (его наличие).

что для этого понадобится?

Дрель, или перфоратор.

Крестовая и плоская отвёртки, индикаторная отвёртка.

Уровень.

Маркер.

Дюбеля, шурупы.

Пассатижи.

Возможно понадобится изоляционная лента.

Нож для зачистки проводов.

Возможно понадобится молоток, если ГКЛ на клею и распорный дюбель вбивается в стену.

Установка розеток в гипсокартон

Наша конструкция из ГКЛ окончательно готова. Шпаклевка, покраска или оклейка обоями уже позади и настал самый приятный момент на этом этапе работ – монтаж электротехнических устройств, выключателей, светильников и, наконец, установка розеток в гипсокартон. Но приятным он может быть только в одном случае – если мы заранее позаботимся обо всех важных мелочах и учтем все особенности материала.

Кое-что придется сделать ещё до шпаклевания и финишной отделки. Например, просверлить отверстия для подрозетников и выключателей. Ничто не мешает вам сделать это и позже, но тогда любая ошибка или неточность будет уже неисправимы. Да и тонкий слой шпаклевки в этом месте может отслоиться или потрескаться. Самой собой разумеется, что вся проводка должна быть грамотно разведена к местам установки ещё до монтажа гипсокартона. Напомню вкратце основные правила:

• Провода должны прокладываться в защитной гофре в пустотах между профилями.
• Укладывать провод внутри профиля по всей его длине запрещено!
• Отверстия для прохождения провода через стоечный профиль должны быть защищены специальными пластиковыми вставками. (К слову сказать, ни разу не видел их в продаже. Поэтому гофра и обязательна!)

Где расположить розетки и выключатели?

При выборе места расположения розеток и выключателей следует руководствоваться общим правилом: делайте так, как это будет вам удобно, исходя из целевого назначения помещения и будущего интерьера. Существуют, конечно же, строительные правила и нормы монтажа электрооборудования, но они имеют строгие ограничения только по некоторым типам помещений, таким, как детские дошкольные или лечебные учреждения. В жилом секторе общепринятым является так называемый европейский стандарт: розетки — на высоте 30 см от пола, выключатели – 90 см. Реальные жизненные потребности диктуют свои варианты установки: выключатели — на уровне свободно опущенной руки, розетки – в зависимости от удобства пользования и подключаемых устройств. Если, к примеру, это розетка под телевизор или компьютер, то ей самое место внизу на 30-ти сантиметрах. Вы же не выдергиваете каждый день телевизор из розетки? А если это рабочее место на кухне, где постоянно подключается то кухонный комбайн, то пароварка, то ещё что-нибудь, то каждый раз нырять под стол – замучаешься. Да и длины шнура не хватит. Поэтому, выбирайте высоту и место расположения розеток, исходя из местных условий. Ну и смотрите, чтобы ваши розетки не оказались потом за шкафом или за стенкой. Также запрещается размещать розетки внутри кладовок, на расстоянии менее одного метра от труб отопления и в труднодоступных местах.

Установка розеток и выключателей в гипсокартон

Переходим непосредственно к технологии. Для конструкций из ГКЛ предназначены специальные подрозетники с механизмом крепления в виде «лапок». Эти «лапки» при затягивании винтов упираются в лист гипсокартона с тыльной стороны, а снаружи подрозетник удерживает выступающая на его корпусе «юбочка». Получается надежное крепление без каких-либо дополнительных приспособлений и подготовки места монтажа. При установке нескольких подрозетников в ряд крепежные лапки должны располагаться вертикально. Впрочем, иначе и не получится. Существуют также и блочные подрозетники до пяти посадочных мест.

1. Отмечаем высоту от уровня пола. Если чистовой пол ещё не готов, то следует учитывать и его высоту. (Более правильный способ – отбить единый уровень по всей стене и использовать его в качестве горизонта, т.к. уровень чернового пола может отличаться.)
2. Пильной коронкой по гипсокартону диаметром 68 мм (типовой размер) сверлим отверстие для подрозетника. Будьте аккуратны, не допускайте растрепывания картона по краям и повреждения гипсового сердечника, иначе наш подрозетник может потом «провалиться» при установке. Исправить это уже не получится.
3. Между ГКЛ и базовой стеной должно быть свободное пространство по высоте подрозетника (40 или 50 мм для разных модификаций). Этот момент, разумеется, надо учитывать ещё при планировании всей конструкции. Если гипсокартонный лист слишком близко расположен к стене, то в ней следует заранее подготовить углубление.
4. Внутрь подрозетника пропускается провод с запасом.
5. Подрозетник вставляется в ГКЛ и винты закручиваются до уверенной фиксации. Следим за горизонтальностью установки, чтобы наши будущие механизмы не встали криво.
6. И уже после окончания всех отделочных работ можно подключать механизмы розеток и выключателей, устанавливать декоративные рамки и панели.

Сделаете один подрозетник – дальше установка пойдет уже на автомате. Ничего сложного в самом процессе установки розеток в гипсокартон, как видите, нет. Главное – внимание к деталям, среди которых наиболее важной является техника безопасности и полное обесточивание проводки на время монтажа.

И напоследок ещё немного советов:

• В розетках фазный провод принято располагать слева.
• При покупке механизмов обратите внимание на то, что накладные рамки делятся на горизонтальные и вертикальные.

Установка розеток в стену из гипсокартона

Зачастую при возведение конструкций из гипсокартона возникает необходимость оснастить стены инженерными системами и коммуникациями. Если коммуникации проводятся еще до монтажа гипсокартона то подрозетники устанавливают уже на финишном этапе.

Вначале всего собирается каркас из метало профиля для ГКЛ, закрепляется сверху и снизу, а также перегородки жесткости. Если это не стена а перегородка то с одной стороны стразу можно монтировать гипсокартон. Эта базовая обшитая гипсокартоном стена у нас будет служить в качестве опоры.

Дальше нам следует определится с местами размещения будущих розеток и выключателей, это все отмечается на местах и на бумаге со всеми нужными для нахождения отступами.
В вертикальных профилях делаются отверстия нужного диаметра и на нужной высоте, в которые будет проложен гофрированная трубка с проводником. Следует дать предпочтения гофре с огнеупорными свойствами.

Как правило для подведения напряжения к розеткам, используется трехжильный провод с диаметром жил в 2.5мм, а к выключателям достаточно и в 1.5мм.

Монтируя гофропровод нужно обращать внимания на такие моменты, чтоб в местах его монтажа не было опасных острий саморезов. Их нужно или откусывать или оминать.
Уложив таким способом гофру в металлоконструкции из профилей, ее следует зафиксировать с помощью пластиковых хомутов.

После завершения монтажа провода еще раз следует убедится в правильности указанных на бумаге точек и можно приступать к обшивке стены гипсокартоном.

Выбирая места для розеток и выключателей, следует впервую очередь обращать внимание на удобство их использования и безопасность. Так к примеру от совмещений кухонной столешницы розетки должны быть над ней. Ну а по европейским стандартам, оптимальная высота для розеток 30см от пола, а для выключателей 90см.

Следующий этап наступает уже на этапе законченных малярно-покрасочных работ.
Пользуясь составленным на бумаге планом и рулеткой, переносим отметки будущих розеток и выключателей на стену. Дальше нам потребуется проделать отверстия для подрозетника в гипсокартоне в котором у нас и будет крепится наша розетка или выключатель.

С помощью уровня на нужной по плане высоте проводится линия, это будет центр ряда розеток. Затем зная нужное расстояние между подрозетниками (для стандартного блока — 72мм) ставятся вертикальные линии образуя центровочные крестики для сверления.
Используя специальные острые «коронки» (фрезы) по гипсокартону (или дереву) на 68мм (68-70мм), с помощью дрели в отмеченных крестиках проделываются отверстия.

Далее следует убедится, поместится ли наш подрозетник в проеме гипсокартон-стена. Глубина стандартного подрозетника составляет 45мм. Если расстояние до стены меньше, нужно с помощью молотка и зубила продолбить небольшое углубление в основной стены (с кирпича или бетона).

Для гипсокартона существуют специальные пластиковые подрозетники, они оснащаются 4 винтами. Два отвечают за фиксацию конструкции, а другие два за крепление наружной металлической накладки.

Дальше монтируем подрозетники:

• В дне подрозетника, с нужной стороны, подрезается небольшое отверстие под проводку
• В отверстие прокладывается провод в обшивке, оставляя нужный запас для подключения розетки 20-30см
• Вставляем подрозетник в отверстие, обращая внимание чтоб он не пережимал электропровод
• С помощью уровня выставляем подрозетник и затягиваем винты отвечающие за крепление

После монтажа подрозетников приступают к подключению розеток и выключателей

• Убедится в отсутствие напряжения в проводниках
• Разобрать розетку, сняв с нее декор накладку
• К клеммной части розетки подсоеденяются нужные провода, как правило чтоб с лева была фаза а с права ноль, по середине заземление. Если надо, провода укорачиваются.
• Отверткой стягиваем распорные «лапки» внутрь, вставляем розетку и поправляем тонким тупым предметом внутри провода, чтоб не прикасались (отводим друг от друга в стороны). Обращаем внимание, чтоб не было слишком острых изгибов проводника.
• Отверткой закручиваем болты «лапок» раздвигая их в стороны и фиксируя розетку в подрозетнике. Следует закручивать до конца так как если не до крутить — декор накладка может не прилегать к стене.
• Осматриваем надежность соединений и закрываем розетку накладной декор рамкой, а сверху защитной крышкой.
• Затягиваем крепежный винт (без усилий).

Как установить розетку в гипсокартон | Руководства по дому

Электрики называют электрические розетки розетками или розетками, а установка одной розетки в гипсокартон включает установку электрического шкафа. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта. Один из них — вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования.Поскольку он прикрепляется к самому гипсокартону, его необязательно размещать рядом с стойкой.

Новое строительство

Нанесите карандашом отметку для грубой электрической коробки на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выходить на 1/2 дюйма за край стойки, чтобы она находилась заподлицо с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытяните достаточно провисания, чтобы выполнить соединения. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.

Измерьте точное расположение коробки относительно пола и края листа гипсокартона, который накрывает его. Перенесите мерки на гипсокартон и на лицевой стороне листа нарисуйте прямоугольник такого же размера, как коробка.Вырежьте отверстие пилой для гипсокартона.

Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы один фиксатор в шпильку рядом с коробкой. Подключите розетку после оклейки изолентой и отделки гипсокартоном.

Добавление выпускного отверстия к существующему гипсокартону

Найдите удобный стержень с прибором для поиска стержней и отметьте расположение нового выпускного отверстия рядом с ним, чтобы установить коробку для грубого монтажа. Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.

Используйте пилу для гипсокартона, чтобы вырезать в гипсокартоне отверстие достаточно большого размера, чтобы можно было прибить коробку с грубым покрытием к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. Откройте половину обеих поверхностей шпильки универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.

Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.

Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие. Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы прикрепить коробку к гипсокартону.

Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к ремоделирующему ящику после того, как ящик будет надежно прикреплен к гипсокартону.

Ссылки

Ресурсы

Советы

• Самый простой способ провести провода к отверстию для новой розетки в существующей стене — это пропустить их через чердак или подвал, просверлить отверстие в верхней или нижней пластине стену и подайте их вертикально в нужное место.

Предупреждения

• Перед работой с электрическими проводами обязательно убедитесь, что питание отключено.Если вы не уверены, проверьте их с помощью тестера напряжения.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Установка незакрепленной розеточной коробки

Когда вы что-то подключаете и вытаскиваете, возникает ли ощущение, что вся розеточная коробка собирается вместе с вами? Скорее всего, выходные коробки ослабли из-за того, что «тонкий» гипсокартон треснул или откололся. Вот как надежно закрепить эти розетки.

Ваша коробка может выглядеть немного иначе, чем эта коробка, но большинство из них имеют ту же концепцию. Сначала отключите электричество и снимите крышку. Крышка будет либо иметь винт, либо просто отламываться. Затем полностью отсоедините коробку от стены, открутив верхний правый и нижний левый винты. Поверните эти винты примерно на 5-6 оборотов.

Осторожно вытяните розетку из стены. Надеюсь, вам не придется отключать какие-либо провода.Обратите внимание на маленькую синюю вкладку в правом верхнем углу. Это встроенный зажим, который удерживает коробку на стене при затяжке шурупа. У вас также есть зажим слева внизу. Гипсокартон, вероятно, оторвался от этого выступа, поэтому ему не за что ухватиться, поэтому коробка ослабла. Продолжайте переворачивать винт, пока язычок не окажется в самой задней части винта. Не выкручивайте настолько, чтобы язычок отвалился.

Уловка для фиксации розетки состоит в том, чтобы положить несколько опор за стену, чтобы зажим на розетке тоже плотно прилегал. Деревянные прокладки хорошо подходят для опор. Обратите внимание на расположение регулировочных шайб на картинке. Это желаемый вариант, но прокладки будут позади стены.

Вставьте регулировочные шайбы в отверстие и поместите их на верхний и нижний края отверстия. Чтобы они оставались на месте, пока вы не сможете переставить и затянуть электрическую коробку, я люблю приклеивать нижнюю прокладку на место. С верхней прокладкой немного сложнее. Один из приемов состоит в том, чтобы нанести немного герметика на каждый конец прокладки и закрепить ее на месте.Если ваша электрическая коробка имеет несколько входов и выходов проводов, установка регулировочных шайб может оказаться затруднительной. Возможно, вам придется отсоединить часть проводов, чтобы установить прокладки на место.

После плотного и плотного прилегания (не перетягивайте) снова прикрутите или защелкните крышку. Обратите внимание на это изображение, что вы все еще можете видеть, где был сломан гипсокартон. Чтобы скрыть это, купите большую крышку розетки.

Обычный ремонт гипсокартона — Fine Homebuilding

Во время ремонтных работ электрические розеточные коробки, нагревательные каналы и другие приспособления часто перемещаются или удаляются, что означает, что исходное отверстие должно быть закрыто и залатано.Вы можете установить планки обрешетки для поддержки заплатки, как описано в « Ремонт отверстий в гипсокартоне », или вы можете скосить края проема и заплатки. Когда двери или окна убираются во время ремонта, вам нужно будет добавить обрамление к проему, прежде чем заделывать его гипсокартоном.

Удаление электрической коробки

Если исключить электрическую розетку , коробку можно снять или оставить в стене. Если коробку оставили на месте, убедитесь, что внутри нет электрических проводов (электрические провода под напряжением должны быть закрыты заглушкой, а не гипсокартоном).Чтобы залатать участок, начните с обрезки всей незакрепленной бумаги или гипсокартона вокруг проема, а затем скосите внешние края канцелярским ножом. Затем отрежьте кусок гипсокартона того же размера, что и проем (см. «Закладка неиспользуемых розеток: метод первый») и скосите задние края. Отрегулируйте прилегание заплатки с помощью универсального ножа, чтобы заплатка плотно прилегала к месту, не выступая за лицевую сторону гипсокартонной панели.

Нанесите обильный слой герметика на все края заплатки (или отверстия), а затем прижмите заплатку на место, убедившись, что она находится заподлицо с поверхностью панели.Чтобы пластырь не растрескался по краям, наклеить на швы стеклоткань или бумажную ленту и заделать ленту в шов. Когда смесь высохнет, накройте ленту вторым слоем и пригладьте края к поверхности гипсокартона. После высыхания второго слоя слегка отшлифуйте поверхность и при необходимости нанесите третий слой.

Ремонт неиспользуемых розеток: метод первый Реконструкция часто означает перемещение торговых точек. Вы можете легко залатать дыры, оставшиеся от устаревших розеток, используя лишь кусок гипсокартона, скотч и немного шовного герметика. Подготовьте заплату: Срежьте кромку отверстия и заплатки универсальным ножом. Заплатка должна плотно прилегать и располагаться чуть ниже поверхности гипсокартона. Нанесите состав: Нанесите состав для швов по краям скошенного отверстия или заплатки. Установите заплатку на место: Вдавите заплатку в смесь до тех пор, пока она не будет на одном уровне с поверхностью стены. Лента и грязь: Закройте края сетчатой ​​лентой и закройте их двумя или тремя слоями состава.

Один из моих любимых способов прикрыть отверстие электрической розетки — создать бумажный фланец по краям заплатки из гипсокартона (см. «Заплаты с фланцами: метод второй» ниже). Начните с квадратной формы отверстия и вырежьте кусок гипсокартона примерно на 2 дюйма больше отверстия со всех сторон. Отметьте размеры на обратной стороне заплатки, вычтя примерно 2 дюйма со всех сторон. Убедитесь, что отметки находятся в центре нашивки. Сделайте надрез по меткам и осторожно защелкните по одному краю, стараясь не повредить лицевую бумагу. Снимите гипсокартон с бумаги, оставив на месте только заплатку. Нанесите тонкий слой герметика по краям отверстия и прижмите пластырь. Закрепите бумажные фланцы с помощью ножа для клейкой ленты. Нанесите еще два слоя герметика для швов, чтобы скрыть ремонт.

Патчи с фланцами: метод второй Более простой способ залатать неиспользуемую розетку электрической коробки — это сделать заплатку со встроенным бумажным фланцем. Патч легко делается из куска гипсокартона. Сделайте заплатку: Чтобы сделать заглушку для отверстия и бумажный фланец, чтобы удерживать ее на месте, надрежьте заплатку на обратной стороне гипсокартона, а затем отломите и снимите отходы. Готово проем: Нанесите тонкий слой состава по периметру отверстия. Установите нашивку: Вставьте заплатку в отверстие и вставьте бумажные клапаны. Нанесите один или два слоя состава, и стена будет как новая.

Ремонт электрической коробки с перерезом Коробка электрических розеток и крышки выключателей обычно не закрывают площадь намного больше, чем сама коробка, поэтому даже небольшой перерез может потребовать некоторой исправления. Перед тем, как приступить к ремонту, отключите питание коробки. Затем надавите рукой на гипсокартонную панель рядом с коробкой. Если панель кажется незакрепленной, вставьте винт в элемент каркаса, ближайший к коробке. (Пластырь будет прочнее, если гипсокартон прочно прикручен к электрической коробке.) Сначала заполните большие зазоры герметиком, затем закройте отверстие сеткой или бумажной лентой и заделайте ленту в герметик. Когда шовный состав высохнет, нанесите второй тонкий слой, который только покрывает ленту и растушевывает ее с окружающей областью.Если вы спешите, воспользуйтесь закрепляющим составом, чтобы заполнить промежуток — он быстро схватывается, что позволит вам завершить ремонт быстрее. Для небольшого участка обычно требуется всего два слоя перед шлифовкой. Если после шлифовки вы считаете, что по-прежнему требуется еще один слой, нанесите тонкий слой и повторно отшлифуйте его, когда он высохнет. Если не можете закрыть, залатайте: Если крышка розетки не закрывает зазор перерезанной коробки электрической розетки, эту область необходимо залатать. Нанесите состав: Заполните края выреза герметиком.Убедитесь, что закрыли все участки, которых не закрывает выпускная крышка. Заклейте изолентой: Закройте зазор слоем сетки или бумажной ленты.

Делаем патч невидимым

Проблема с любым ремонтом заключается в том, что мы знаем, где он находится, поэтому, если есть хотя бы небольшая разница в текстуре поверхностей, мы, скорее всего, увидим залатанный участок. Это особенно актуально, если используется краска с блеском и если окрашенная поверхность немного шершавее, чем обычно.Это тот же принцип, о котором я говорил, когда я обсуждаю покрытие уровня 5 в главе 4. Чтобы исправить ситуацию, вы можете нанести тонкий слой герметика для швов на всю стену. Оставьте ровно столько смеси, чтобы выровнять поверхность.

Облегченное пальто для текстуры При заделке старых розеток или ремонте вмятин и дыр на стене часто остаются две разные текстуры — одна от существующей краски, а другая от ремонтных работ.Чтобы создать равномерный блеск на поверхности, нанесите тонкий слой состава на всю стену. Плохое совпадение: После шлифовки ремонта у вас остается очень гладкая пористая поверхность рядом с окрашенной поверхностью, которая немного шероховатая и не такая пористая, как состав. Поверхность всей стены: Чтобы выровнять блеск стены, нанесите на всю поверхность тонкий слой состава. После покраски ремонтные работы будут органично вписываться в общую картину.

Устранение больших отверстий

Для достижения наилучших результатов при устранении дверного или оконного проема следует покрыть всю стену новым слоем гипсокартона. Однако эта тактика часто непрактична, и более распространенный подход заключается в том, чтобы залатать только отверстие. Однако этот тип большой заплатки имеет стыковые швы по всем краям, и ее очень трудно скрыть, если вы не позаботитесь о том, чтобы сделать работу должным образом.

Первый шаг — обрамить проем. Убедитесь, что брус для каркаса ровный, и установите его примерно на 1/8 дюйма за заднюю часть уже установленного гипсокартона. Отрежьте цельный кусок гипсокартона, чтобы закрыть проем. Чтобы не повредить края при прикручивании заплатки, убедитесь, что гипсокартон не сидит слишком плотно (оставьте около 1/8 дюйма по периметру). Прикрепите гипсокартон на месте, а затем срежьте все высокие или свободные края канцелярским ножом или рашпилем.

Поскольку все швы стыкованы, я рекомендую использовать бумажную ленту и закрепляющий состав для первого слоя, чтобы обеспечить дополнительную прочность.Нанесите второй широкий слой, растушевывая края. Когда смесь высохнет, используйте линейку, чтобы проверить наличие выступов и вогнутых участков. Сделайте это снова после третьего слоя. Обычно требуется четыре слоя герметика.

Закрытие больших проемов Когда окно или дверь перемещают или убирают, проем необходимо обрамить, залатать частью гипсокартона, а затем отделать лентой и компаундом. Рама в проеме: После снятия окна рама в проеме с помощью шпилек.Отведите стойки от поверхности стены чуть больше толщины гипсокартона. Заполните проем: Заполните проем одним куском гипсокартона, оставив примерно 1/8 дюйма. разрыв вокруг. Заклейте швы лентой: Обработайте все края как стыковые швы, используя бумажную ленту для дополнительной прочности. Завершите стену: Растушуйте края при нанесении второго, третьего и, при необходимости, четвертого слоя герметика.

Ускорьте аварийный ремонт

Смешайте то, что вам нужно: Для простых ремонтных работ вы можете смешать небольшие партии закрепляющего состава в посуде. Чтобы состав быстро схватился, добавьте немного ускорителя. Также доступен 5-минутный пластырь.

Как вы знаете, пленка — это трех- или четырехэтапный процесс, который иногда требует ожидания до 24 часов между этапами. Однако, если вы делаете ремонт, вы обычно не хотите ждать дольше необходимого, чтобы завершить ремонт и перейти к следующей работе.

Однажды я сам шлифовал дополнение. Было уже поздно, и, наверное, я торопился домой. Я, очевидно, не мог ясно мыслить, потому что, когда я отсоединил последнюю поперечную распорку на своих трубных лесах, две боковые секции упали. Оба врезались в стены. Мне потребовалась минута, чтобы преодолеть шок, увидев дыры в моих только что законченных стенах. Когда я собрался с духом, я направился к своему грузовику, чтобы закрепить смесь, ускоритель и ленту.

Я вырезал поврежденные участки и вставил заплатки, но вместо использования универсального состава я использовал закрепляющий состав и добавил ускоритель (см. « One-Day Taping »).Менее чем через полчаса я нанес тонкий слой сушильного состава на отремонтированный участок. Качество работы осталось неизменным, и мне не пришлось совершать дополнительные поездки на работу, чтобы закончить ремонт.

Как заделать неиспользуемые электрические коробки и другие отверстия в гипсокартоне

Если у вас есть нефункционирующие электрические коробки в стенах, которые вызывают раздражение, или дыра в гипсокартоне от дверной ручки или, возможно, части тела, есть нашивка, с любовью называемая «Калифорнийская нашивка», которая работает как шарм. Я не говорю, что это лучший, правильный или единственный способ залатать дыру в гипсокартоне, но я использовал этот метод несколько раз, и я не буду заделывать дыры другим способом.

У меня на кухне было четыре электрических ящика в нескольких футах друг от друга. Три из этих ящиков не работали, поэтому их пришлось убрать.

Добро пожаловать на выставку аутлетов.

Предыдущий владелец моего дома установил новые столешницы, но переделал их перед ремонтом и покраской, поэтому я зафиксировал поверхность столешницы одновременно с коробками.Как вы можете видеть на следующей фотографии, испорченная область столешницы находилась очень близко к одной из коробок, которую нужно было заделать. Поэтому, прежде чем я начал с розеток, я удалил герметик между задней стенкой и стеной, чтобы заделать все одновременно.

Я начал с двух верхних ящиков, которые раньше были телефонными разъемами. Я снял пластины и провода, которые были прикреплены к одному из них.

Я знал, что телефонная линия неактивна, поэтому мне не пришлось волноваться, что меня шокирует.И да, вы можете поймать электрический треп от телефонной линии — вроде как прикоснуться языком к 9-вольтовой батарее. А кто не сделал ? Дело в том, что шок от телефонной линии не повредит вам, но это тоже не совсем теплое нечеткое ощущение.

Я обнаружил, что эти две розетки были подключены. Оригинальный телефонный разъем находился справа, а проводка была выведена в коробку слева.

Я перерезал провод и вытащил его.

Я устроил небольшой танец счастья, когда заметил синие выступы на гипсокартоне этой коробки. Это подсказало мне, что он был добавлен после того, как дом был построен, и его будет легко удалить.

Я вывернул винты и вытащил коробку из гипсокартона.

Удаление коробки перед установкой патча — идеальный вариант, но, как вы увидите, когда я перейду ко второй коробке, вы все равно можете залатать дыру, оставив коробку внутри, если нет возможности удалить ее.

Следующие шаги — очистить все неровности на краях коробки, зачистить углы ножом, чтобы они были красивыми и квадратными, и удалить комочки и неровности на поверхности гипсокартона вокруг отверстия. .

Я вырезал кусок гипсокартона на два дюйма больше, чем мой проем, поэтому у меня было по крайней мере по одному дюйму с каждой стороны проема.

Затем я измерил размер отверстия и перенес его на лицевую сторону куска гипсокартона.

Я сделал отметку на каждой строчке линейкой. Я попытался забить только внутри своих линий, чтобы быть уверенным, что заплатка будет чуть меньше, чем настоящая дыра.

У меня не хватило сил, чтобы сломать гипсокартон, поэтому я прошел по каждой линии с надрезами и вонзил нож в гипсокартон в нескольких местах, чтобы гипсокартон легче ломался.

Сделав более глубокие надрезы, я смог щелкнуть по краям с надрезами, стараясь не порвать бумагу на обратной стороне гипсокартона.

Я снял все края, оставив центральный прямоугольник приклеенным к гипсокартону. Это мой патч.

Важный совет №1: Важно глубоко врезаться в гипсокартон, потому что, если вам придется приложить много усилий, чтобы оторвать края, вы можете оторвать заднюю бумагу, и бумага должна оставаться нетронутой, чтобы ее можно было отремонтировать. дыра.

Затем я проверил заплатку, чтобы убедиться, что она войдет в мою дыру в стене.Великолепный!

Если заплатка не входит в отверстие легко, я не заставляю ее, потому что мне нужно будет вытащить ее обратно, чтобы запачкать грязь. Если он не входит, я сбриваю некоторые участки вокруг отверстия в стене, пока пластырь не войдет плотно, но я не хочу, чтобы он был настолько плотным, чтобы бумага оторвалась от обратной стороны, когда я пытаюсь его удалить.

Я знаю, что это похоже на квадратную бабочку, но потерпите меня.

Поскольку этот первый патч был у меня на спине, я хотел усилить его на случай, если в какой-то момент я решу выложить плитку.Я не хотел, чтобы этот патч снова выскакивал при нажатии на плитку. Я бы также сделал этот следующий шаг, если бы ремонтировал место, которое может выдержать дополнительное насилие, например, детская комната или главный коридор. Я решил не делать этот следующий шаг с двумя моими другими патчами из-за их безопасного расположения.

Я взял кусок обрезков дерева — в данном случае палку для перемешивания — вставил в отверстие и прикрутил.

Я немного зенковал винты.

Затем я вбил два шурупа для гипсокартона в переднюю часть заплатки, чтобы прикрепить ее к дереву.

Итак, патч номер один готов к грязи, но мне нужно сначала подготовить два других патча.

Второй патч пришлось отремонтировать с выходным коробом внутри, потому что он не сдвинулся с места. Он был четко установлен, когда дом был построен, и был прикреплен к шпильке. Препятствиями на этом патче должны были быть две точки внутри коробки, где винты удерживали крышку.Эти винтовые пятна должны были помешать моему патчу, но у меня был план . ..

Но перед моим генеральным планом, как и в случае с первой коробкой, я соскоблил все неровности и неровности, включая область вокруг отверстия для шурупа над коробкой, края которой были покрыты краской, из которой торчала краска. (Обратите внимание на последнее фото. Похоже, я превратил аути в инни.)

Итак, теперь план. Чтобы следующий патч поместился вокруг винтовых креплений внутри коробки, я использовал сверло того же размера, что и эти надоедливые держатели для винтов, и просверлил отверстие в соответствующих местах на моем патче.Здесь я измерил бит правильного размера. Этот был победителем!

Я наклеил на сверло синюю ленту в качестве направляющей, чтобы не сверлить слишком глубоко. Я не хотел полностью изучать свой патч. Если бы я это сделал, мне пришлось бы исправлять свой патч!

Вот одна из двух моих частичных дыр.

Потом вырезал этот патч так же, как и первый.

Это сработало как шарм! Если у вас нет дрели, я уверен, что отрезать часть гипсокартона острым ножом тоже подойдет. У меня под рукой была дрель, и я решил пойти по этому пути, чтобы не беспокоиться о том, что нож проткнет лицевую часть пластыря.

Теперь, когда патч номер два готов, можно приступить к патчу номер три. В ближайшем к полу ящике находился ТВ-кабель. Несколько месяцев назад я отключил все 2000 кабелей прямого телевидения от дома. Приветствую всех, кто изобрел беспроводную технологию! Сторона моего дома выглядела как фабрика по производству черной лакрицы, пока я не отключил все телевизионные кабели.

Этот отличался от двух других тем, что у него была металлическая лицевая панель в стиле фанк, которая была прикреплена к поверхности стойки за гипсокартоном. Я ощупал коробку и понял, что если переместить пластину и ударить ее молотком под правильным углом, я смогу удалить ее.

Я хочу в последний раз подчеркнуть, насколько важно удалить весь мусор вокруг проема в стене, особенно с лицевой стороны стены. Эта дыра была особенно плохой.Если у вас под патчем есть неровности, он не пойдет! Посмотрите, насколько гладко после чистки?

Наконец, все мои патчи были проверены.

Тут я наконец-то вылез из грязи! Этот процесс был одинаковым для всех трех исправлений.

Я выбрал Durabond, потому что он прочнее, чем обычный герметик для швов, сохнет намного быстрее, и он всегда у меня под рукой. Это порошок, который смешивается с водой, образуя грязь. Я использовал 20-минутный Durabond.(Это означает, что у вас должно быть 20 минут рабочего времени, но обычно это не длится так долго.)

Я удалил свои пластыри после их тестовой подгонки, а затем распределил Durabond вокруг отверстия, чтобы использовать его в качестве «клея» для приклеивания бумажных клапанов на моих пластырях.

Вставил свой патч.

Прижав бумагу пальцами к грязи, я взял свой широкий нож и нажал достаточно сильно, чтобы выдавить как можно больше грязи из-за заплатки, чтобы она была как можно более плоской.Я старался не порвать бумагу.

После того, как я удалил как можно больше грязи, я покрыл всю поверхность заплатки слоем грязи, и да, это было некрасиво. Это всегда некрасиво. Ожидайте этого. На этом этапе вы тоже можете получить крошечные дырочки для булавок, но не беспокойтесь о них на данном этапе. Я выкладываю как можно меньше грязи. Если бы я нанёс слишком много грязи, мне либо пришлось бы очень много шлифовать, либо у меня на стене образовалась бы большая бугорка, что меня не волнует.

Я сказал вам, что это уродливо. Я мог бы перебирать это и повторять и пытаться сделать так, чтобы это выглядело красиво в течение всего дня, но на данном этапе этого просто не произойдет. Также нормально видеть контур пятна после нанесения первого слоя.

После высыхания я отшлифовал шлифовальной губкой до тех пор, пока не стал виден участок под ним. Вы можете видеть здесь, внизу в центре следующего снимка, который я на самом деле зашкурил в гипсокартон, чего вам действительно следует избегать.

Однако я не профессиональный отделочник гипсокартона, поэтому для меня лучше всего шлифовать до тех пор, пока я едва не коснусь бумаги только на первом песке . Таким образом, я могу видеть, где нахожусь, и знать, что у меня не будет много лишней грязи перед нанесением второго слоя.

Позвольте мне прояснить это. Как только вижу мельчайшее пятно на бумаге, перестаю шлифовать. Я не предлагаю отшлифовать всю грязь, чтобы обнажить всю бумагу на заплате. Для меня лучше подойти поближе, потому что меньше грязи на участке означает меньше плавания в дальнейшем, пытаясь выровнять только что созданную мною приподнятую область.

Я нанес последующие слои грязи, чтобы избавиться от приподнятых участков, которые я создал толщиной гипсокартона с моего участка (также известного как крылья бабочки), а также грязи, которую я нанес. Для этого мне пришлось увеличить участок и выпустить грязь дальше, пока приподнятая часть постепенно не сузилась до готовой стены. Поскольку два патча были близко друг к другу, имело смысл объединить их в один патч уровня. Я повторно нанесла покрытие еще два раза, шлифуя между слоями, пока не исчезли выступающие участки.

Это грязно и требует немного терпения.

Важный совет № 2: если вы чувствуете, что ваш патч готов, потрите рукой всю область, начиная с готовой стены, затем по патч, а затем по готовой стене с другой стороны вашего патча. Если вы чувствуете на стене волны или неровности, от которых не можете избавиться, продолжайте шлифовать до тех пор, пока неровности не исчезнут, либо вылейте еще грязи по краям участка, чтобы выровнять их.Если вы почувствуете, что стена не та, эти проблемы усугубятся, когда вы покрасите стену. И после того, как вы закрасите неровности, вы больше не сможете их шлифовать!

Еще раз. Пятно может казаться визуально нормальным на совершенно белой грязи, не имеющей блеска. Но если вы чувствуете неровности на стене, после того, как вы рисуете, блеск краски подчеркнет их, и они проявятся. И с грунтовкой они могут быть не слишком заметны, но после окраски они поднимут свои уродливые головы.Доверься мне в этом.

Самая сложная часть Калифорнийского патча — это избавление от приподнятой области. Секрет заключается в том, чтобы заплатить таким образом, чтобы заплатка медленно и постепенно переходила в существующую стену.

Вот моя (почти) стена без розеток! Намного лучше!

Ну и конечно надо сделать хоть одно фото до и после! Имейте в виду, что мне еще нужно заделать и покрасить. Это часть реконструкции мини-кухни, и я пока не буду красить.Я постараюсь добавить более законченное фото «после», когда кухня будет покрашена.

Патчи

California лучше всего использовать на «маленьких» отверстиях — примерно до 6 дюймов или около того. Таким образом я отремонтировал вентиляционные отверстия сушилки, дыры от старых динамиков домофона и дыры от дверных ручек. Это хороший способ, потому что в большинстве случаев для этого не требуется бумажная лента, сетка или какие-либо материалы, кроме куска гипсокартона и грязи.

Этот пост написала Трейси Эванс, художник-подмастерье и сертифицированный домашний стейджер / редизайнер.Не стесняйтесь посетить ее веб-сайт www. HelpAtHomeStaging.com, чтобы увидеть больше фотографий ее проектов до и после. А если вам нравится заниматься садоводством, вы можете посетить ее блог по садоводству на MyUrbanGardenOasis.

Нравится:

Нравится Загрузка …

Связанные

Следует ли устанавливать электрические коробки заподлицо с гипсокартоном? — Руководство по эффективности дома

Если вы много работаете по дому или считаете себя мастером по дому, в какой-то момент вам может понадобиться установить или переместить электрическую коробку в стену.

Независимо от того, ремонтируете ли вы комнату или проводите полную реконструкцию дома, электрические коробки должны быть установлены правильно, чтобы свет горел и электрические устройства работали после завершения работ.

Электрические коробки следует монтировать так, чтобы внешние края были углублены не более чем на четверть дюйма (6 мм) от поверхности гипсокартона. Причина не в эстетике, а в том, чтобы свести к минимуму риск возникновения дуги и электрического пожара в целях безопасности.

Хотя стандартный гипсокартон (наиболее распространенный из гипсокартонных материалов) является достаточно огнестойким, на самом деле он не является огнестойким.(Источник: Angie’s List — Центр решений)

Таким образом, необходимо соблюдать определенные меры предосторожности при установке электрических коробок в стены, включая их установку так, чтобы они были заподлицо с поверхностью гипсокартона. Это не только хорошая практика, но и национальный электрический стандарт в США.

Следует ли устанавливать электрические коробки заподлицо с гипсокартоном?

Электрические коробки

предназначены для безопасного размещения электропроводки для таких вещей, как электрические розетки и выключатели света.Они могут различаться по размеру и форме, но чаще всего конфигурируются для одного (одинарного) или двух (двойного) электрических соединений.

Таким образом, электрические коробки выполняют жизненно важную функцию с точки зрения электрической и пожарной безопасности в доме или строении. (Источник: Этот старый дом)

В соответствии со статьей 314.20 Национального электротехнического кодекса электрические коробки, которые устанавливаются в стенах или потолках с материалами поверхности, состоящими из «бетона, плитки, гипса, гипса или другого негорючего материала», должны располагаться таким образом, чтобы передняя (внешняя ) край коробки утоплен не более чем на четверть дюйма.

В случае использования горючих материалов, таких как деревянные панели, края электрической коробки должны быть полностью заподлицо с поверхностью стены или потолка. (Источник: Национальная ассоциация подрядчиков по электротехнике — NECA)

Что такое национальный электротехнический кодекс?

Национальный электротехнический кодекс (NEC) является «официальным» сводом правил для Соединенных Штатов (и большей части мира) в части установления и поддержания стандартов электробезопасности. NEC охватывает практически все, что касается бытовых, коммерческих и промышленных электрических приложений.

Также известный как NFPA 70, NEC публикуется Национальной ассоциацией противопожарной защиты, и обновления выпускаются каждые три года. Последней версией является NEC 2020 года, и четыре штата США соответствующим образом обновили свои правила.

Тем не менее, подавляющее большинство штатов (31 из 50) имеют электрические коды, основанные на версии NEC 2017 года, в то время как остальные штаты полагаются на еще более старые версии. (Источник: Национальная ассоциация противопожарной защиты — NFPA)

Как установить электрические коробки заподлицо с гипсокартоном

При установке электрических коробок они обычно крепятся к стойкам или балкам для большей устойчивости.Этот этап работы выполняется перед установкой гипсокартона, поэтому правильное расположение важно, чтобы при установке гипсокартона края электрической коробки в конечном итоге находились заподлицо с поверхностью гипсокартона.

К счастью, есть несколько простых советов и шагов, которые помогут избежать догадок при установке электрических коробок на нужной глубине стены:

• Стандартная толщина гипсокартона составляет 3/8 «или 1/2» (также доступны гипсокартоны 1/4 «и 5/8», но это нестандартная толщина).
• Установив электрическую коробку, но еще не прикрепив ее к стойке или балке, возьмите кусок лома гипсокартона той же толщины, что и устанавливаемый, и положите его сбоку от электрической коробки.
• Отрегулируйте глубину распределительной коробки относительно стойки или балки так, чтобы внешние края были на одном уровне с куском гипсокартона, когда он удерживается сбоку от коробки.
• После проверки правильности положения можно приступить к окончательному креплению электрической коробки к стойке или балке.

Многие электрические коробки, доступные сегодня, поставляются со встроенными в них глубиномерами , поэтому вы можете быстро определить правильное положение коробки и быстро закрепить их, не прибегая к дополнительному этапу измерения глубины с помощью куска гипсокартона. (Источник: Better Homes & Gardens)

Измерители глубины выходного короба, используемые для обеспечения правильной посадки гипсокартона.

При определении правильной глубины расположения электрических коробок необходимо учитывать, будет ли добавлен дополнительный материал поверх гипсокартона. Например, декоративная плитка, клеящиеся панели из искусственной плитки и аналогичные настенные покрытия добавят толщину гипсокартону.

Следовательно, если вы планируете добавить дополнительный материал к стене, края вашей электрической коробки должны выступать дальше, чем толщина гипсокартона, чтобы учесть дополнительный материал стены.

Почему установка электрических коробок выполняется заподлицо с гипсокартоном?

Если вам интересно, почему правильная установка электрических коробок так важна, причина в том, что неисправные электрические работы являются фактором, способствующим возникновению тысяч домашних пожаров каждый год, вызывая миллиарды долларов убытков и убытков и, к сожалению, сотни смертей. .

Данные отрезвляют и подчеркивают постоянную потребность в жестких электрических стандартах и ​​строгом соблюдении электрических норм.

Вот несколько цифр, которые следует учитывать:

• Ежегодно более 50 000 пожаров вызваны проблемами с электричеством и приводят к почти 500 смертельным случаям, более 1400 травмам и материальному ущербу на сумму более 1,3 миллиарда долларов.
• Третья ведущая причина пожаров в домах — это системы распределения электроэнергии.
• Более 28 000 домашних пожаров ежегодно вызываются электрической дугой.
• Неисправные электрические розетки ежегодно вызывают более 5300 пожаров.

(Источник: Международный фонд электробезопасности)

Ключевой вывод здесь при установке электрических коробок заключается в том, что, устанавливая их заподлицо с поверхностью гипсокартона, сводится к минимуму возможность образования дуги от проводов к основанию стены, что снижает риск электрического пожара.

Это особенно важно, когда легковоспламеняющиеся материалы используются для поверхностей стен, таких как деревянные панели или синтетические материалы, такие как наклейки из искусственной плитки, которые наносятся поверх гипсокартона.

Ваша электрическая коробка не заподлицо с гипсокартоном?

Иногда, даже если вы все делаете по расписанию, не всегда все получается так, как задумано. А когда дело доходит до ремонта дома своими руками, они делают это редко.

В случае электрических коробок, если гипсокартон поднимается вверх и вы обнаруживаете, что электрический шкаф утоплен более чем на четверть дюйма, разрешенный Национальным электротехническим кодексом, не нужно паниковать.

Это случается чаще, чем вы думаете.

Это случается так часто, что есть легкодоступное средство для таких случаев, и оно известно как расширитель электрической коробки .

Купите удлинитель электрического ящика в Интернете (ссылка на Amazon)

Этот недорогой гаджет действует как электрическая коробка, которая скользит внутри самой (и неправильно установленной) электрической коробки, позволяя установить его край заподлицо с поверхностью гипсокартона, сохраняя при этом надежную изоляцию электропроводки.

В этом видео на YouTube рассказывается, как использовать удлинители электрических коробок:

Имея под рукой несколько удлинителей электрических коробок, определенно можно считать профессиональным ходом, особенно в большом проекте. (Источник: Майк Холт, General Electric Forum)

Заключение

Самостоятельное выполнение электромонтажных работ в вашем доме может быть безопасным и с удовлетворительными результатами, если вы привержены изучению правильной техники.

В случае электрических коробок планирование так, чтобы края были заподлицо или не более чем на четверть дюйма от поверхности стены, гарантирует, что ваша работа будет соответствовать нормам. Это также приведет к завершению работы, выполненной с учетом требований электробезопасности.

Ссылки по теме:

Электрические розетки и изолированный гипсокартон | Изоляция | Кингспан

Повышение уровня изоляции в собственности — эффективный способ сокращения счетов за топливо, и распространенный метод достижения этого — добавление изоляционного гипсокартона к внутренним стенам.

Однако это работает лучше всего, когда вокруг собственности есть сплошной слой изоляции — что не всегда возможно, когда к стенам добавляются электрические розетки. Если они не установлены правильно, тепло будет потеряно через место, где гнездо проникает в изоляцию.

В этом посте мы рассмотрим, как лучше всего установить электрическую розетку на гипсокартон, чтобы предотвратить потерю тепла. Обратите внимание, что к работе с электрикой допускаются только квалифицированные электрики.В этом сообщении блога рассматривается только исправление коробок розеток.

Установка электрической розетки в стену, покрытую изоляционным гипсокартоном, означает разрыв сплошного слоя изоляции, который может вызвать линейные тепловые мостики; дополнительные потери тепла на стыках между элементами и вокруг отверстий в элементах, а также неконтролируемая утечка воздуха через проходы.

Решения

Считайте лучшее место для размещения ваших услуг.

Самым простым и эффективным решением будет установка электрических розеток на стене, не покрытой изоляционным гипсокартоном, например, на внутренней стене. Это означает, что не будет необходимости проникать в утепленный гипсокартон, сохраняя сплошной слой изоляции и снижая риски конденсации, тепловых потерь из-за утечки воздуха и тепловых мостов.

Это не всегда возможно, поэтому, если вам все же необходимо установить розетку на стене с изоляционным гипсокартоном, следует использовать следующую процедуру. Перед сухой футеровкой следует установить услуги «First fix».

Есть два разных типа розеток, которые можно установить.

Розетки для открытого монтажа

Оберните монтажную коробку на утепленном гипсокартоне. Убедитесь, что он расположен горизонтально, используя спиртовой уровень.

Сделайте отверстие в изолированном гипсокартоне для прокладки проводки — его можно просверлить или вырезать дисковой пилой. Убедитесь, что достаточно кабеля для подключения к розетке. Убедитесь, что все отверстия в изолированном гипсокартоне загерметизированы, нанеся гибкий герметик на отверстие и края розеточной коробки, и зафиксируйте блок на месте с помощью анкерных фиксаторов с сухой облицовкой.

Розетки встраиваемые

Для утопленных розеток мы рекомендуем вам установить фирменные пластиковые выключатели и розеточные коробки, которые должны быть прикреплены непосредственно к гипсокартону. Это устраняет необходимость в подкладке башмаков. Однако они должны быть подкреплены гибкой изоляцией достаточного уровня, поскольку изоляционный компонент изоляционного гипсокартона удаляется.

Когда вы определились с тем, куда будет идти розетка, оберните монтажную коробку, убедившись, что она расположена горизонтально, с помощью спиртового уровня.Острым ножом или дисковой пилой проделайте аккуратное отверстие в изолированном гипсокартоне.

Гибкая изоляция может быть приклеена или установлена ​​за розеточной коробкой, в зависимости от типа используемого изоляционного гипсокартона.

• При использовании изоляционного гипсокартона Kingspan Kooltherm K118 между деревянными балками (перед установкой изоляционного гипсокартона) следует разместить гибкую изоляцию в месте установки розетки.

Для обеспечения герметичности нанесите герметик по периметру розеточной коробки и либо добавьте больше герметика в месте входа кабеля, либо используйте специальную втулку.В качестве альтернативы самоклеящаяся прокладка может быть вставлена ​​в заднюю часть задней коробки или в качестве подкладки внутри задней части коробки.

После установки розеточной коробки подключение розетки может произвести квалифицированный электрик.

Как вырезать отверстия в гипсокартоне для электрических коробок

Панели переключателей закроют только небольшой зазор, поэтому, если ваш разрез небрежный, вам придется вернуться, чтобы залатать. И кто-то должен заплатить за это

Подвешивание гипсокартона — это то, что каждый ремонтник делает чаще, чем ему хочется.Полные листы — это хорошо, но распределительные коробки и розетки усложняют процесс. Майрон Фергюсон, возможно, самый увлеченный специалист по гипсокартону, показывает нам, как найти и аккуратно разрезать коробки.

Потому что, если вы не станете их чистить, вы вернетесь, чтобы навести порядок. Это требует времени и заставляет вас выглядеть новичком. #Фигово.

ОФИЦИАЛЬНЫЕ ОСОБЕННОСТИ:

При резке коробок пилой, ножом или маршрутизатором по гипсокартону нужно остерегаться номер один, чтобы не перерезать провода.Убедитесь, что они заправлены в коробку, если это еще не сделал электрик.

Пластины переключателей и крышки розеток не будут закрывать зазор больше 3/16 дюйма вокруг коробки, поэтому, если разрез будет неряшливым, вам придется вернуться, чтобы залатать его.

Не проделывать отверстия в гипсокартоне

Лучший способ точно вырезать отверстие для электрической коробки — это вырезать его после того, как гипсокартон будет закреплен на месте.

Кажется, что просто снять мерки и перенести их на гипсокартон, но у гипсокартона есть способ не следовать плану, так что в итоге вы получаете зазоры и перезваниваете.

Держите крепежные детали подальше от коробки, чтобы уменьшить давление на гипсокартон. Если лист будет слишком плотно прилегать к коробке, он может сломаться во время резки.

Вместо этого отметьте расположение коробок на полу перед тем, как повесить гипсокартон. Отметьте центр поля, а затем добавьте числа, чтобы указать высоту центра поля.

Для выключателей, которые находятся близко к краю панели, вы можете просто заглянуть за гипсокартон, чтобы увидеть, где находится коробка, но маркировка на полу — хорошая двойная проверка, чтобы убедиться, что вы не пропустите (закопайте) любые коробки.

Как использовать фрезер по гипсокартону, чтобы вырезать коробку:

1. Вставьте сверло в центральную метку коробки.
2. Медленно доведите до края коробки.
3. Перепрыгните через край коробки и бегите против часовой стрелки, следуя за пределами коробки.

Пара инструментов для поиска ящиков

• Набор инструментов для определения местоположения электрического шкафа из гипсокартона с слепыми метками — это набор на основе мегасети, который позволяет отслеживать внешнюю часть коробки.
• Mark-N-Guard защищает провода и проделывает отверстие в гипсокартоне в центре.

Важно сделать все правильно с первого раза, потому что каждый ремонт может занять десять минут вашего времени. Если у вас в доме 200 ящиков (вероятно, небольшое количество) и вам нужно отремонтировать 10% из них. то есть (20 ремонтов) x (10 минут) = 200 минут, или примерно полдня.

— Майрон Фергюсон, также известный как тот парень из гипсокартона, указывает на своем веб-сайте, что более 80% видимого интерьера дома покрыто гипсокартоном, и «горечь низкого качества сохраняется еще долго после того, как сладость низкой цены забыта.
Аминь, брат.

.
