Устройство, схема и подключение промежуточного реле

Здравствуйте, уважаемые читатели сайта sesaga.ru. Промежуточные электромагнитные реле применяются во многих электронных и электрических схемах и предназначены для коммутации электрических цепей. Они используются для усиления и преобразования электрических сигналов; запоминания информации и программирования; распределения электрической энергии и управления работой отдельных элементов, устройств и блоков аппаратуры; сопряжения элементов и устройств радиоэлектронной аппаратуры, работающих на различных уровнях напряжений и принципах действия; в схемах сигнализации, автоматики, защиты и т.п.

Промежуточное электромагнитное реле представляет собой электромеханическое устройство, которое может коммутировать электрические цепи, а также управлять другим электрическим устройством. Электромагнитные реле делятся на реле постоянного и переменного тока.

Работа электромагнитного реле основана на взаимодействии магнитного потока обмотки и подвижного стального якоря, который намагничивается этим потоком.

На рисунке показан внешний вид промежуточного реле типа РП-21.

1. Устройство реле.

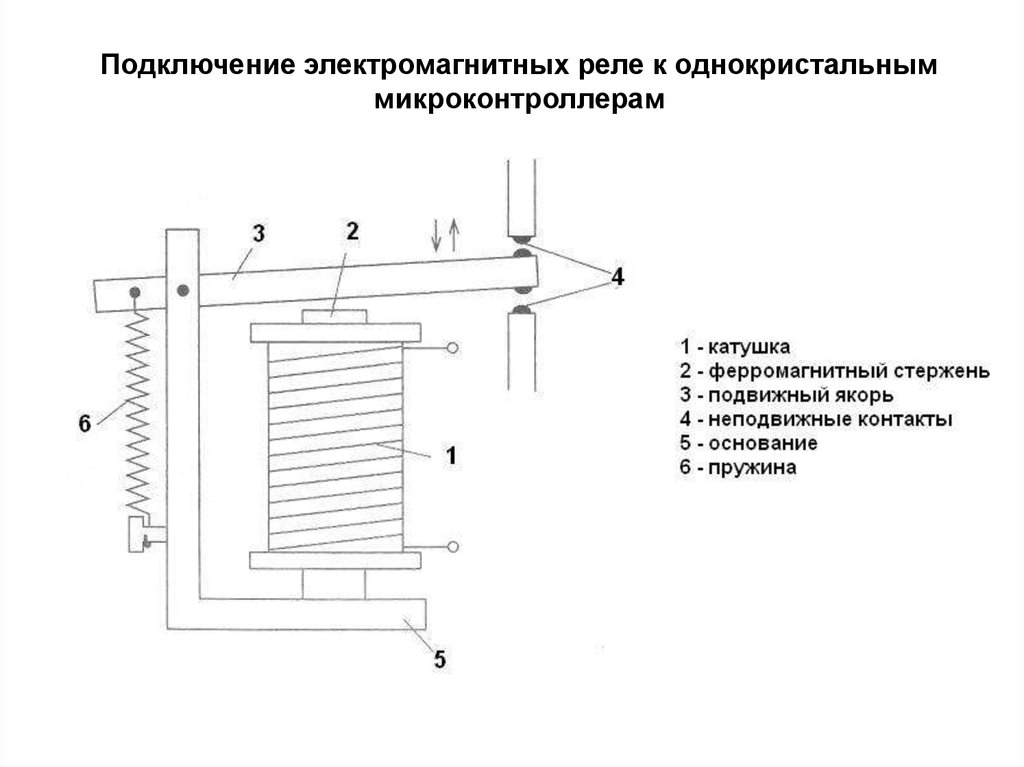

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют магнитопровод реле.

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

2. Как работает реле.

В исходном состоянии, пока на обмотку реле не подано напряжение, якорь под воздействием возвратной пружины находится на некотором расстоянии от сердечника.

При подаче напряжения в обмотке реле сразу начинает течь ток и его магнитное поле намагничивает сердечник, который преодолевая усилие возвратной пружины, притягивает якорь. В этот момент контакты, закрепленные на якоре, перемещаясь, замыкаются или размыкаются с неподвижными контактами.

После отключения напряжения ток в обмотке исчезает, сердечник размагничивается, и пружина возвращает якорь и контакты реле в исходное положение.

3. Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты

. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому

общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

4. Электрическая схема реле.

На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле.

Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.

Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.

На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов:
7 — 1 — 4
8 — 2 — 5
9 — 3 — 6

Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.

Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.

На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.

Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.

Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.

На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.

До встречи на страницах сайта.
Удачи!

Литература:

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.

2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).
3.

В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

Электромагнитное реле на схеме — Весёлый Карандашик

2013, Апрель 5 , Пятница

Домашняя старницаНемного электричестваЭлектромагнитное реле на схеме

Автор: Игорь Александрович Немного электричества 3 комментария

С какой лёгкостью ныне обходится написание и отправка писем друзьям и родственникам, да и кому угодно, если использовать возможности сети интернета. Раньше почтовые курьеры только мечтали о таком способе доставки важных поручений и не могли представить, как быстро передаётся сообщение сейчас.

Пеших гонцов со срочным поручением(франц. estafette) заменили верховыми, специально посланными курьерами, которые меняли(relay — англ. смена) лошадей на почтовых станциях и продолжали свой путь, передавая срочное сообщение до указанного адресата.

Сейчас не много осталось памятников архитектуры, объединяющих релейные почтовые станции.

В сентябре 1837 года Самюэл Финли Бриз Морзе продемонстрировал работу изобретённого аппарата, который смог передать электрический сигнал по проволоке длиной около 1000 футов( 305 м). Это была предельная длина, которую можно было использовать для передачи, так как в цепи аппарата использовалась всего лишь одна маломощная электрическая батарея, напряжение которой значительно падало и электромагниту, находящемуся на обратном конце линии, не хватало электрического тока из-за препятствующего электрического сопротивления линии передачи.

Джозеф Генри оказал огромную помощь Самуэлю Морзе, предложив использовать изобретённое Генри в 1831 году электромагнитное устройство — ‘предок’ нынешнего электромагнитного реле.

По предложению Генри, электрическая цепь передатчика не должна соединяться непосредственно с приёмником, а с устройством из подковообразного сердечника, сделанного из мягкого железа, с обмотанным проводом, и между полюсами магнита что бы помещался металлический якорь.

Когда электрическая цепь замыкалась или размыкалась, через обмотку подковообразного электромагнита проходил электрический ток, создавая вокруг сердечника электромагнитное поле. Якорь, который находился между полюсами подковы-сердечника, притягивался к магниту или отходил от него, а своим обратным концом размыкал или замыкал расположенные рядом электрические контакты. Контакты, в свою очередь, управляли следующей, такой же, похожей на предыдущую электрической цепью. Вторая цепь управляла третьей и так далее.

Таким образом, получалась единая цепь, осуществляющая передачу электрического сигнала, напоминающую эстафету(передать сигнал) и смену участков(отдельных цепей), как смену почтовых лошадей(relay,англ). Одним словом будет сказано, была собрана первая релейная проводная связь. Подобным образом, но используя беспроводную — радио связь, работают мобильные телефонные сети, телевидение, телеграф.

Вот краткая история появления современного электромагнитного выключателя — реле́, название которого связано с курьерской почтовой службой.

Из чего состоит современное электромагнитное реле.

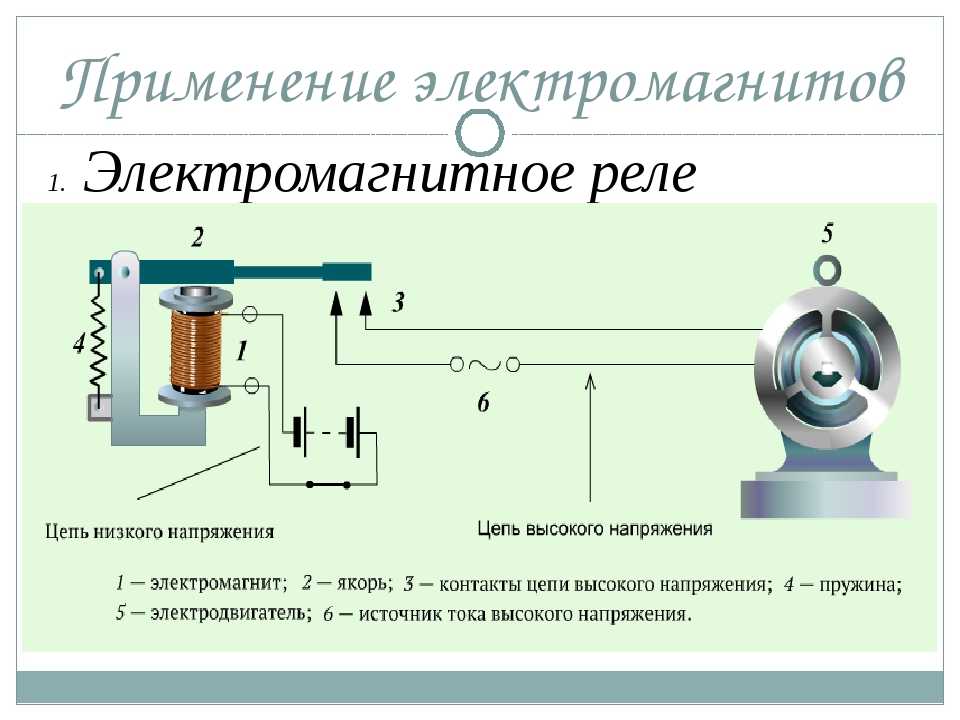

Современное электромагнитное реле имеет основные три части: электромагнит, якорь, притягивающийся к сердечнику, и контактный переключатель, управляемый движением якоря.
Электромагнит представляет собой сердечник, во многих моделях — стержень, из магнитного — обычно стального материала с намотанным поверх катушкой из электрического провода. Пластина, притягивающаяся к электромагниту, называется якорем, который управляет через изолированный толкатель контактами, то есть размыкает или смыкает их.

Катушка реле может питаться токами малой величины, а срабатываемый якорь — управлять контактами с бо́льшими в тысячи раз токами.

Какие электромагнитные реле бывают.

Электромагнитные реле делятся на две основные группы: с нормально замкнутыми контактами и с нормально разомкнутыми. В зависимости от тока управляющего сигнала, они делятся на реле постоянного и переменного тока. Далее разделяются по типу исполнения, по времени срабатывания, по нагрузке на контакты, по контролируемой величине, а также на специальные виды.

Как обозначаются электромагнитные реле на схеме.

Основу любого электромагнитного реле выполняет его обмотка — катушка электрического провода. Она изображается прямоугольником, с отводом от длинных сторон линий, указывающих на подключение к цепи, с обозначением: А1 и А2.

Символьное обозначение соответствует букве (К).

KA — токовое реле;
KH — указательное реле;
KK — электротепловое реле;
KM — контактор или магнитный пускатель;
KT — реле времени;
KV — реле напряжения;
KCC — реле команды включения;
KCT — реле команды отключения;
KL — промежуточное реле.

Изображение контактов напоминает рисунок выключателей. На концах контактов указываются геометрические символы, характеризующие их тип и функциональность. Символьное обозначение соответствует порядковому обозначению электромагнитного реле в схеме, а через точку номер группы контакта этого реле. К примеру: К1.2.

Область применения реле весьма обширна: холодильники, компьютеры, телевизоры, автомобили, утюги — перечислять можно долго и Вы в этом сами убедитесь, как только сможете находить их на схемах.
