Отопительная варочная печь из кирпича: Проекты отопительно-варочных печей из кирпича «Шведка», с лежанкой и духовкой

Содержание

Отопительно варочные печи из кирпича

Отопительно-варочная печь из кирпича своими руками

На сегодняшний день существует множество приспособлений для отопления жилых и нежилых помещений. Кто-то обогревает свое жилье котлом отопления, кому-то достаточно стандартных радиаторов, а кто-то выбирает кирпичные отопительные печи. Существуют кирпичные печи. использующиеся чисто в декоративных целях, а есть полнофункциональные отопительно-варочные печи из кирпича, которые способны выполнять несколько функций. Сегодня мы расскажем о том, как своими руками построить отопительно-варочную печь из кирпича .

Отопительно-варочные печи обладают очень многими преимуществами, так как они соединяют в себе кухонную плиту и отопительную печь.

«Шведка» – самая популярная отопительно-варочная печь

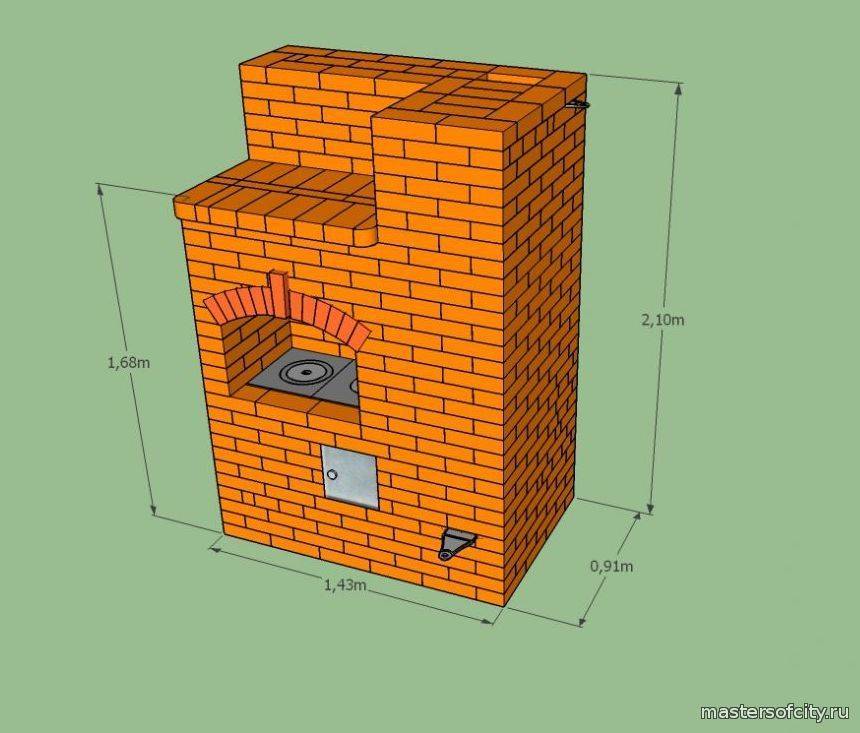

Схема печи “Шведка”.

Отопительно-варочные печи из кирпича пользуются большой популярностью. Иногда печи такого типа называют «голландкой», но это неправильно. «Голландки» не предназначены для приготовления пищи, они выполняют исключительно отопительные функции и являются дополнением к русским печам, использующимся для более интенсивного прогрева изолированных помещений.

Отопительно-варочная печь – это «шведка». Если вы решаете строить печь из кирпича своими руками. лучше всего сразу сделать ее с функцией духовки. Такой вариант очень понравится хозяйкам, любящим готовить различные запеканки и печь вкусные пироги.

Варочно-отопительные печи – универсальное и удобное решение

Стандартные варочно-отопительные печи имеют духовой шкаф и регулируемую заслонку зима-лето.

Схема отопительно-варочной печи “Шведка”.

Эта функция позволяет использовать отопительно-варочные функции печи раздельно, пользуясь при этом всего одной топкой. Подобное решение позволяет использовать печку в любое время года.

Кроме чертежа и порядовки печи потребуется подготовить необходимые инструменты и материалы.

Для постройки печи из кирпича своими руками вам понадобится следующее: красный кирпич, топочная дверка, прочистные дверки, поддувальная дверка, чугунная плита с одной малой конфоркой (вырезается из обычной плиты), духовой шкаф, задвижки, колосниковая решетка, лист плоского шифера, предтопочный лист, стальная полоса.

Количество и размер приспособлений подбираются в соответствии с выбранными габаритами печи и особенностями ее конструкции. Инструменты – стандартный набор для кладки кирпича.

При возведении варочно-отопительной печи из кирпича своими руками обязательно нужно устроить фундамент и обеспечить его гидроизоляцию.

Кирпичные печи отопления: что нужно знать о кладке

Схема кладки кухонной кирпичной печки-плиты с котлом.

Кладка варочно-отопительной печи из кирпича своими руками должна быть ровной и прочной, внутренние поверхности каналов конструкции должны быть гладкими, без пустот и остатков раствора в швах. Допустимое вертикальное отклонение на всю высоту конструкции – не больше 1 см, неровности на лицевой стороне печки – не больше 0,5 см. Каждый из рядов кирпичной кладки должен быть ровным и горизонтальным, это контролируется правилом и уровнем. Толщина швов в кладке варочно-отопительной конструкции из красного печного кирпича должна быть не более 5 мм, а из шамотного (огнеупорного) – 3 мм.

Чем меньше толщина швов, тем лучше печная кладка. Швы при этом не растрескиваются и не выкрашиваются, а кладка получается максимально прочной. Перевязку швов лучше делать в полкирпича, хотя перевязка в ¼ кирпича также допускается.

Дымовые каналы должны быть постоянного сечения на всем протяжении, сужения не допускаются. Сечение и длина канала должны быть таковыми, чтобы тягой дымовой трубы обеспечивалось нормальное движение газов из топки в каналы и дальнейший отвод в атмосферу. Выход дымовых газов из топливника и прочих отверстий в пространство помещения не допускается.

Кладка отопительно-варочной печи своими руками

Кухонная плита полной заводской готовности, работающая на твердом топливе: а – общий вид, б – элементы плиты; 1-варочный настил, 2 – патрубок, 3 – ограждение, 4 – боковая поверхность, 5 – топливник, 6 -дверка, 7 – решетки, 8 – порог, 9 -зольниковая коробка, 10 – полость, 11 – термометр, 12 – окно, 13 – духовой шкаф, 14 – кран, 15 – водогрейная коробка, 16 – переключатель.

Устраивая первый ряд кирпича своими руками, нужно помнить, что он самый важный. От устройства первого ряда зависит общая конфигурация отопительно-варочной печи. Кирпичи нужно укладывать аккуратно. Обязательно проверяйте каждый из них строительным уровнем. Перед укладкой второго нужно установить дверцу поддувала, после чего можно возобновлять кладку.

Третий выкладывается в соответствии с порядовкой. За счет стесывания кирпичей обеспечивается необходимая конфигурация поддувала. Верхняя часть кладки должна совпадать с высотой дверцы. Укладка следующего начинается с правой стороны, причем лишь после того, как будет выполнена установка дверцы для чистки. Именно здесь выполняется перекрытие дверцы поддувала. За счет скалывания кирпича достигается получение квадратного отверстия над зольником.

Пятый ряд укладывается аналогично четвертому. Зольное отверстие продолжает сужаться. Следующий, как и все предыдущие, кладется в соответствии с порядовкой. В некоторых местах кладка осуществляется огнеупорным кирпичом (согласно чертежу). Чтобы обеспечить максимальное удобство укладки топлива на решетку, кромку кирпича перед ней скалывают. Решетка лежит на пятом.

Как известно, при нагреве металл расширяется. Ввиду этого между колосниковой решеткой и кирпичами шестого нужно оставить зазор в 1-1,5 см. Потом его можно заполнить золой или сухим песком.

Схема печи-голландки: 1 – заглушка для трубы, 2 – духовой шкаф, 3 – перекрывающая плита со встроенной задвижкой, 4 – каркас ниши из металла, 5 – топка, 6 – поддувало, 7 – колосники, 8 и 12 – отверстия для чистки, 9 – стальная полоса-опора, 11 – задвижка растопки, 13 – одноконфорочная плита.

В седьмом сначала нужно выполнить установку дверцы топочной камеры. Перекрытие правого канала осуществляется таким образом, что его место занимают три небольших канала. Восьмой и девятый ряды выполняются в полном соответствии седьмому. Высота кладки – на уровне дверцы топки. Кромки кирпичей, уложенных на перегородку правого канала и топки, стесываются для плавного течения дыма.

Укладка 10-го выполняется с использованием огнеупорного кирпича. Его укладка должна осуществляться с особой аккуратностью. С помощью строительного уровня контролируется горизонтальность каждого кирпича. Подобная осторожность обуславливается тем, что именно на него в дальнейшем укладывается металлическая варочная панель, поэтому перекосы здесь недопустимы. В данном ряду выполняется перекрытие дверцы топки. С правой стороны нужно оставить пару каналов с квадратным сечением.

Отопительно-варочная печь № 1—типа «шведки», малогабаритная, предназначена для отопления двух комнат площадью 25—30 м2.

Для 11-го ряда подходит обыкновенный кирпич. Осуществляется укладка варочного настила, он опускается на предыдущий. В 11-м у тех кирпичей, которые граничат с варочной плитой, необходимо стесать кромку. Если вы делаете печь из кирпича своими руками с духовым шкафом, в этом ряду нужно смонтировать раму для заслонки варочной камеры. Металлическая рамка дает возможность закрывать варочную камеру заслонкой, образуя тем самым духовой шкаф.

Порядовка отопительно варочной печки, как правило, не имеет этого элемента.

В 12-м ряду нужно соединить два правых канала в один. Кладка осуществляется в соответствии с порядовкой. В следующем ряду правый канал снова перекрывается таким образом, что получается два канала. В 14-м есть очень важный момент – заслонка, которая позволяет перекрывать отводящие газы так, что во время варки не будет нагреваться вся печь. Этот элемент конструкции дает возможность готовить в летнее время, не нагревая помещение. В остальных моментах он полностью выполняется аналогично предыдущему. В следующем выполняется перекрытие заслонки.

Печь отопительно-варочная угловая.

В 16-м ряду необходимо установить дверцу. Она монтируется с правой стороны варочной камеры и выполняет функцию своеобразной вытяжки, через нее удаляются неприятные запахи и гарь, образующиеся в процессе приготовления пищи. В 17-м над варочной камерой необходимо уложить две металлические полосы. Они используются в качестве опоры при перекрывании камеры.

В данном ряду также перекрывается дверца вентиляции. В простой русской печи перекрытие делается немного по-другому, как правило, в форме купола.

В 18-м и 19-м рядах полностью перекрывается варочная камера. Стальные полосы на данном этапе будут очень кстати. В 20-м на перекрытие варочной камеры необходимо установить на ребро два кирпича. Расстояние от них до задней стенки при этом должно равняться 40 мм. Устанавливается самоварная дверца, а также дверца для чистки. Следующий выкладывается аналогично. В 22-м выполняется перекрытие всех дверец. Справа нужно оставить два канала. Каналы над варочной камерой выполняются в следующих размерах: средний – 50 мм, а крайние – 110 мм.

В 23-м ряду кирпича осуществляется перекрытие каналов, находящихся над варочной камерой. Кирпичи укладываются на ребро подобно тому, как это делалось в 20-м ряду кладки. Следующий полностью повторяет предыдущий. 25-й и 26-й укладываются аналогично 22-му ряду. В следующем три кирпича устанавливаются на ребра.

Расстояние друг от друга и от стенок кирпича должно быть в точности одинаковым. Справа снова остается один канал с квадратным сечением.

В процессе укладки 28-го ряда особое внимание необходимо уделить перевязке швов. Сам же он выполняется аналогично предыдущему. В 29-м справа должен быть один канал. С передней части вплотную выполняется укладка двух кирпичей. Эти кирпичи утапливаются в кладку наполовину своей толщины. Одной стороной они опираются на ребро на кирпичи, которые были уложены в предыдущем. Данный ряд кладки полностью перекрывает тепловую камеру. Обязательно нужно установить задвижку в дымовом канале.

Два последующих ряда кирпичной кладки своими руками выполняются в соответствии со схемой порядовки. Как уже становится понятным, над тепловой камерой выполнено три ряда кирпичной кладки. За счет этого достигается хорошая пожарная безопасность и прекрасная теплоемкость печи.

Следующий этап – устройство дымохода. Обязательно следите за перевязкой кирпичей. Когда укладка кирпича дымохода будет завершена, отопительную печь с духовкой можно считать готовой. Конструкция этой печи позволяет очень хорошо отапливать помещение, готовить домашнюю пищу, выпекать хлеб и вкусные пироги, используя всего лишь одну топку.

Как, используя чертежи, сложить кирпичные печи для дома с варочной плитой своими руками

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны. от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки. показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки. топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций. отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху. благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается. так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно .

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

  • кирпич красный полнотелый марки М 150 — 580 штук;
  • смесь сухая кладочная на глиняной основе — 200 кг;
  • колосниковая решетка чугунная;
  • дверца топки;
  • дверца поддувала;
  • чугунная плита с двумя разборными конфорками;
  • духовка сварная из листового металла;
  • задвижка дымохода — 2 шт;
  • чистка — 3 штуки;
  • стальной уголок равнополочный 40 мм — 170 см;
  • полоса стальная 5х50 мм — 65 см;
  • плоский шифер толщиной 10 мм — 1 лист;
  • кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

  1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
  2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
  3. следом — еще один аналогичный слой асбеста с теми же размерами;
  4. лист кровельного железа с теми же отступами, что и асбест;
  5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке :
Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах. продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда. в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

  • 1 — топка;
  • 2 — зольник и поддувало;
  • 3 — духовой шкаф;
  • 4 — водяной бак;
  • 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича. что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда. как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Отопительно-варочные печи из кирпича: особенности и проекты

Отопительные печи из кирпича для дачи. при наличии минимальных навыков и необходимых материалов и инструментария под рукой, можно построить своими руками. Это не настолько тяжело, как может сперва показаться. Однако, чтобы сэкономить пространство помещения на установке плиты для приготовления блюд лучше всего остановиться на сооружении печи отопительно-варочного типа. Проект такой конструкции вы можете увидеть на фото ниже.

Как построить отопительно-варочную печь своими руками, какие виды печей такого типа существуют, мы и расскажем в данной статье. Также вы сможете взглянуть на готовые проекты отопительно-варочных печей из кирпича и взять их за основу своей работы и познакомиться с порядовками кладки кирпичей.

Классификация отопительно-варочных печей и их проекты

Отопительно-варочные печи подразделяются на такие типы конструкций, как:

  • плита с отопительным щитком – такая конструкция имеет вид кухонной плиты, ее удобно использовать. Как правило, корпус такой плиты включает в себя духовой шкаф, из него дымовые газы выводятся в дымовой канал в стене, затем они пропускаются через каналы отопительного щитка и нагревают помещение;
  • отопительно-варочная печка – включает в себя варочную нишу и дымооборот, который находится прямо над ней.

Также можно выделить следующие конструкции печей такого вида, которые можно брать за основу проекта по сооружению печи у себя дома:

  • очаг кухонный – открытая плита, которая располагается по соседству с отопительным щитком. Можно оснащать дымооборотом вертикальной формы даже в помещениях постоянного проживания;
  • печки, оснащенные сушильным шкафом – такой проект очень хорошо подходит для домов в деревне, используемых как постоянное жилище. Шкаф оснащают вытяжкой для вывода водяных паров во время сушки продуктов питания вроде фруктов или грибов. Печи с закрытой варочной нишей дополнены вытяжкой и дверцей из металла. А сама ниша при этом применяется в качестве сушильного шкафа. Если вам понравился проект такой конструкции, то порядовки включают в себя алгоритм установки дверок и их способ изготовления;
  • печь с лежанкой – лежанка при этом отапливается отдельно от топливника всей печи, также, в зависимости от типа помещения, она может находиться параллельно или перпендикулярно печи. Ее устанавливают на деревянный пол, покрытый предварительно войлоком и железом для кровли;
  • угловые печи ;
  • с двумя ярусами ;
  • печи, оснащенные дополнительными элементами для приготовления барбекю и домашнего хлеба.

Как видите, вариантов достаточно много, а проектов – еще больше. Ниже мы рассмотрим основные моменты, которые касаются возведения печи отопительно-варочного типа своими руками из кирпичей.

Из чего состоит отопительно-варочная печь

Для печи необходимо сделать отдельный фундамент из кирпичей и ни в коем случаем не перевязывать печь с фундаментом дома, поскольку они будут иметь разную усадку, соответственно, на стенах со временем начнут появляться трещины. Если речь деть о печи легче 750 килограмм. то ее можно будет устанавливать на пол из досок, если он не прогибается. Но даже этого лучше не делать, поскольку доски – вещь тоже недолговечная, а фундамент из кирпичей может стоять десятилетиями.

  • гидроизоляционный слой из рубероида;
  • выкладывается основание конструкции в виде нескольких рядов с перевязкой;
  • затем – зольник и поддувало;
  • кладка;
  • еще сверху – колосниковой решеткой;
  • потом идет топка;
  • прямо над ней или с небольшим зазором размещены духовка и варочная печь;
  • дымоход сложной формы или колпак (один или два).

Поскольку дым способен задерживаться изнутри, отопительно-варочная печь может считаться максимально эффективным решением в плане экономии топлива. Продукты сгорания способны в такой конструкции отдавать тепло дольше.

Отопительно-варочная печь из кирпичей должна быть оснащена специальной перемычкой. при помощи которой печные газы отводятся от колпака или дымохода в необходимую вам сторону, если вы летом хотите готовить так, чтобы в помещении не было слишком жарко.

На самом дымоходе есть две задвижки для отопительной функции и исключительно варочной. Также печка оснащается дверцей для очистки. каналом для подсоса кислорода и бачком для разогрева воды. Стенки печки, как правило, выходят на несколько комнат и это обеспечивает обогрев всего помещения небольшого дома.

Какие материалы нужны для сооружения отопительно-варочной печи своими руками

Итак, что же необходимо приготовить для работы своими руками:

  • полнотелые красные кирпичи;
  • огнеупорные кирпичи;
  • раствор из песка и глины и цемент;
  • чугунные дверцы, задвижки;
  • чугунный колосник;
  • плита и духовка из чугуна;
  • для теплоизоляции – лист из асбеста или шнур;
  • вязальная проволока для фиксации дверок на кладке.

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

  • с лицевой стороны выложите кирпичи с перевязкой рядов;
  • изнутри фундамент заливают жидким раствором, куда кладут камни;
  • каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола .

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции. укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь. Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины .

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Соблюдение правил безопасности

Применение печи отопительно-варочного типа связано с необходимостью соблюдения следующих правил безопасности:

  • перед топочной дверцей следует уложить лист кровельного железа ;
  • в месте, где дымовая труба пересекает перекрытие, должна быть разделка в виде пространства, заполненного негорючим материалом, обладающим низкой теплопроводностью ;
  • расстояние от дыма в канале до прочих горючих конструкций должно составлять как минимум 50 сантиметров ;
  • нельзя выкладывать печи вплотную к стенам сруба, поскольку бревенчатая усадка может негативно повлиять на кладку кирпичей.

Отопительно-варочная печь независимо от своего типа – достаточно экономичное и эффективное решение для вашей дачи. И чтобы ее построить своими руками, не нужно владеть какими-то сверхъестественными строительными навыками. Достаточно определиться с проектом и дизайном, составить или найти порядовку, подготовить необходимые материалы и можно смело приступать к работе.

Шувалов Пётр Васильевич

Источники: http://1pokirpichy.ru/postrojki/otopitelno-varochnye-pechi-svoimi-rukami.html, http://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html, http://pechi.guru/pechi/proekty/otopitelno-varochnye-pechi-iz-kirpicha-osobennosti-i-proekty.html

Отопительно-варочные печи из кирпича: на что обращать внимание при выборе модели | Камины в Москве

Несмотря на то, что существует множество достойных металлических печей, хозяева дач и загородных строений предпочитают использовать отопительно-варочные печи из кирпича. А все благодаря тому, что такой материал как кирпич имеет массу достоинств, которые и привлекают потребителей.

Стандартный вариант отопительно-варочной печи

Описание и преимущества

Во-первых, отопительно-варочная печь из кирпича собирает и со временем отдает энергию тепла в течение длительного промежутка времени. Также кирпичная печь помогает поддерживать благоприятный климат в жилом помещении.

Отопительно-варочные печи состоят из двух частей:

  • плита для еды
  • отопительный щит.

Форма щита выбирается исключительно для удобства. Размеры и объем щита должны пропорционально соответствовать отапливаемому помещению. А сама плита выполняется по стандартным замерам и формам.

На выбор различные модели

На выбор различные модели

При выборе отопительно-варочной печи важно обратить внимание на глубину топки, чем она глубже, тем удобней будет в использовании. Идеальный размер разъема для топки для дров до 60 см составляет 3. 5 кирпича.

Второй важный критерий при выборе печи – это ее настил, а именно его высота. Лучше если высота будет составлять около 12 кирпичей, тогда плита будет стандартной по высоте. Помните, что современные чугунные дверки, которые стали очень популярными, не подходят для старых деревенских конструкций.

Обратите внимание! Важно корректно рассчитать высоту ниши – кладка должна составлять около семи рядов. Если кладка будет более низкой, то возникнут неудобства при необходимости посмотреть в нишу и проследить за процессом приготовления пищи.

Если же кладка будет чересчур высокой, не получится организовать сушилку во второй нише.

Красота и практичность

Красота и практичность

На что еще обратить внимание

Следует проследить и за равномерным нагревом всех сторон отопительно-варочной печи, от которых и зависит температура в отапливаемой комнате.

Общий для всех заказчиков параметр – это экономичность отопительно-варочного устройства, которое в то же время должно обеспечивать простоту использования и надежность. К таким печам и относятся отопительно-варочные из кирпича колпакового типа.

Недостаток любой печи, это его духовой отсек, который следует располагать выше топки, а не параллельно с ней.

Источник

Отопительно-варочные печи из кирпича: инструкция по возведению

Если у вас есть загородный дом, то дополнить его можно отопительно-варочной печью из кирпича. Такие конструкции возводят своими руками. Они могут иметь самые разные модификации, но все выполняют две основные задачи, которые выражены в обогреве помещения и приготовлении пищи. В зависимости от того, какова площадь дома, печь может иметь разные размеры. Проект, в зависимости от расположения устройства, тоже может быть разным:

  • угловым;
  • пристенным;
  • островным;
  • встроенным.

Подготовка материалов инструментов

Отопительно-варочные печи из кирпича, проекты которых были упомянуты выше, предусматривают необходимость приобретения определённого набора стройматериалов. Для того чтобы возвести печи, вам понадобятся:

  • глина;
  • кирпич;
  • отделочные материалы;
  • фурнитура.

Следует позаботиться еще и о наличии просеянного песка, который пригодится для приготовления раствора. Состав может быть приготовлен по-разному. Но вы можете взять соотношение 1,5 к 1 или 2 к 1. Что касается кирпича, то следует приобрести красный и шамотный. Материал предстоит подготовить к работе: в течение двух суток его выдерживают в воде.

Отделочные стройматериалы можно выбрать по своему усмотрению. Но довольно часто стенки штукатурят глиной. Выбирая фурнитуру, вы должны позаботиться о наличии:

  • варочной плиты;
  • заслонок;
  • дверок.

Сюда можно отнести армирующую сетку, металлические уголки и шины. Помимо вышеперечисленных материалов, вы должны будете подготовить следующие инструменты печника:

  • отвес;
  • мастерок;
  • ведро;
  • уровень;
  • сито.

Работа над фундаментом

Отопительно-варочные печи из кирпича имеют довольно внушительный вес, поэтому требуют устройства фундамента. Он может быть монолитным. В данном случае осуществляется заливка раствора в котлован, а сама конструкция армируется сеткой и усиливается бутом.

Однако отопительно-варочные печи из кирпича, проекты которых представлены в статье, могут иметь основание из кладки, для этого в углублении располагаются железобетонные блоки или кирпичи. Если сравнивать эти варианты между собой, то первый окажется экономичнее и лучше. Но возводить на нём печь можно будет лишь через 3 недели максимум. Важно помнить еще и о том, что перевязку между фундаментом печи и дома делать не следует.

Инструкция по возведению фундамента

Отопительно-варочные печи из кирпича весят довольно много, поэтому для них обычно устраивается надежный и прочный фундамент. Действовать необходимо по определенному алгоритму. На первом этапе он предусматривает подготовку котлована. Его линейные размеры на 25 см больше самой конструкции. Заглубление должно составить 1 м или несколько меньше. На дно засыпается подушка из сухого песка, толщина такой подготовки составит 15 см.

Печь на даче устраивается по технологии, которая предусматривает укладку подготовки под фундамент. Следующим ее слоем станет щебень, его толщина должна быть равна 20 см. Материал должен иметь крупную фракцию. Для того чтобы получить экономию, щебень перемешивается с камнями и боем кирпича. Присыпать поверхность необходимо песком, а после вы должны уложить еще один слой щебня, на этот раз его толщина составит 10 см, далее следует гидроизоляция, в качестве которой наиболее часто используется рубероид.

Сооружение опалубки и заливка смеси

Когда возводится отопительно-варочная печь из кирпича, мастер должен следовать определённому алгоритму. На следующем этапе технология предусматривает сооружение опалубки. Между ней и стенками котлована необходимо оставить 10 см для последующего демонтажа конструкции.

На дно котлована печи на даче заливается бетонный раствор, толщина слоя которого составит 5 см, далее располагается армирующий каркас. Следующим шагом станет заливка небольших порций раствора по 15 см. Смесь уплотняется, чтобы удалить из неё пузырьки воздуха. Когда вы доберетесь до крайней отметки, фундамент необходимо оставить до момента застывания.

Порядовка печи

Порядовка варочно-отопительной печи из кирпича должна быть вами соблюдена. Первые два ряда укладываются сплошным слоем, швы должны быть перекрыты. Использовать для этого необходимо красный кирпич. Важно следить за горизонтальность ряда, ведь в дальнейшем могут появиться подкошенные участки. На каждом ряду необходимо проверять углы с помощью угольника.

В третьем ряду можно приступать к организации зольной камеры, вертикальных каналов и нижней камеры прогрева. С лицевой стороны нужно оставить проем для дверцы. Вся печь выкладывается из огнеупорного красного кирпича, а вот зольник и поддувало будут выстраиваться из шамотных изделий.

Когда возводится отопительно-варочная печь с духовкой из кирпича, в четвёртом ряду следует действовать так же, как и в третьем. Вертикальные каналы соединяются в единое целое. В следующем ряду нужно действовать, направляясь направо. Зольная камера на этом этапе будет завершена, ее накрывают дверцей. Последняя фиксируется проволокой. Затем нужно установить колосник. Между решеткой и кирпичом оставляется расстояние в 15 мм, которое после следует заполнить песком, ведь металл при нагревании будет расширяться.

Выполнение топочной и духовки

В шестом ряду можно приступать к топочной, на лицевой стороне для этого оставляется проём. Канал, который был сформирован ранее, следует разделить на 3 вертикальных отсека. Камеры делятся стенкой, которая формируется из шамотного кирпича. Следующие два ряда позволят сформировать топочный отсек. В девятом ряду можно начинать работы с кирпичом, которые стесываются под углом. Это необходимо для того, чтобы дым переходил в дымоход, а не задерживался около уголка.

Установка варочной плиты и укладка сушильных камер

Внутренняя часть 10 ряда выкладывается шамотным кирпичом. На этом этапе необходимо накрыть духовую дверцу. Кирпичи должны быть сточены под тот же угол, как и в предыдущем ряду. Однако перегородку между топочной и духовкой устанавливать уже не нужно. Для варочной плиты, как и в случае с колосниковой решеткой, необходимо сделать зазоры в пределах 18 мм максимум. Это позволит учесть тепловое расширение.

На лицевой стороне следует уложить металлический уголок, сторона которого может составить предел от 45 до 50 мм. Кладка печи из кирпича на следующем этапе предусматривает формирование камеры, которая будет располагаться над варочной плитой. Использовать для этого необходимо красный кирпич. При желании вы можете возвести еще одну духовку. С 12 по 15 ряды можно заниматься стенками варочной камеры, но в первом ряду следует соединить пару каналов, которые располагаются слева.

В семнадцатом ряду варочная камера накрывается кладкой. Однако при этом нужно оставить отверстие в полкирпича, через него будет удаляться пар. В 18 ряду следует уложить металлический уголок, который будет фиксировать основание сушильных камер. Оставленные ранее отверстия перекрывать не следует. В 19 и 21 рядах формируются сушильные камеры, они должны иметь дверцы и вентиляцию из варочной.

Кладка печи из кирпича предусматривает формирование двух сушилок, одна из которых будет иметь меньший размер. Перекрытие осуществляется железной пластиной. В 23-м ряду устанавливается задвижка вытяжного канала, а следующий ряд станет объединяющим для 1-го и 2-го вертикальных каналов. Сушильные камеры перекрываются в 26 ряду. Верх печи нужно накрыть в 27 ряду. При этом периметр кладки расширяется на 5 см.

Для того чтобы обеспечить удаление дыма, третий канал оставляется, в нем будут сходиться все предыдущие. 29-й ряд станет последним, в нём следует вернуться к прежнему периметру. Теперь мастеру предстоит установить задвижку, которая будет перекрывать дымоход. С помощью этого приспособления вы сможете регулировать тягу.

Работа над дымоходом

Для того чтобы выложить дымоход, сверху печи устанавливается насадная труба. Для этого необходимо соблюдать перевязку между рядами. Кирпичи располагаются таким же образом, как и во время основной кладки, но всё же следует соблюдать некоторые особенности проведения работ. Важно следить за горизонтальностью каждого ряда, проверяя ровность строительным уровнем.

Для того чтобы сделать сцепление между кирпичами прочным, в качестве раствора лучше использовать смесь из песка, цемента и глины. Соотношение первых двух ингредиентов должно выглядеть следующим образом: 2 к 5. Что касается глины, то она понадобится в объеме 1 части.

О герметизации и толщине швов

Раствор наносится на кирпич толщиной слоя в пределах до 10 мм. Если это значение увеличить, то конструкция получится не столь прочной, ведь перепады температур станут причиной растрескивания смеси. Кладка дымохода из кирпича должна вестись с обязательной герметичной заделкой всех стыков. Если этой процедурой пренебречь, то искры из дымохода будут попадать в помещение. При кладке необходимо пользоваться целыми кирпичами. Если же необходимо использовать лишь некоторую часть изделия, то слой раствора должен быть минимальным.

Выбор кирпича для дымохода

Перед приобретением кирпича необходимо поинтересоваться, является ли он огнеупорным. Минимальное значение марки – 200. Важно оценить кирпич ещё и по внешнему виду, он должен иметь ровные края и прямоугольную четкую форму. Оптимальный размер изделий для дымохода составляет 25х12х6,5 см.

Кладка дымохода из кирпича выполняется с помощью раствора, в составе которого присутствуют следующие ингредиенты:

  • глина;
  • песок;
  • вода;
  • цемент.

Если вы хотите приготовить высококачественный раствор, то следует выбирать мелкофракционный песок. В противном случае толщина слоя увеличится, а прочность дымохода снизится. Особое внимание следует уделить глине, в ней не должно быть посторонних включений, тогда как вода должна быть чистой и мягкой.

Печная кровля должна примыкать к дымоходу с помощью специального материала, который обеспечит гидроизоляцию этого участка. Для того чтобы исключить попадание внутрь помещения влаги и осадков, с внешней стороны дымохода должно быть утолщение, которое называется выдрой. Если дымоход кирпичной печи не имеет этого узла, то можно использовать материал в виде оцинковки, которая устанавливается на кровлю.

Труба не должна быть слишком маленькой, ведь в этом случае в отопительном приборе будет отсутствовать тяга. Такой дымоход не станет нормально работать, поэтому перед проведением работ нужно подумать, какого размера следует сделать дымоход для вашей печи.

Рекомендации по возведению угловой печи

Строительство такой конструкции ничем не отличается от той, которая имеет стандартную форму. В качестве отличия выступает лишь проект, который вы можете создать самостоятельно. Угловая отопительно-варочная печь из кирпича обычно занимает меньше места в помещении, а ее теплоотдача ничуть не хуже.

Работы, как и в вышеописанном случае, необходимо начинать с возведения фундамента. Он может располагаться на 50 см ниже уровня пола. После его строительства укладывается гидроизоляция, на которой и нужно будет располагать кирпичи. Первый ряд делается сплошным. Далее можно заняться формированием рядов для зольника с нишей.

После можно переходить на шамот, который позволит создать топочную зону. Кладку в этом случае необходимо осуществлять с помощью огнеупорной глины. Далее можно начинать возведение печи с топливника, на заключительном этапе следует возвести трубу. При этом нужно обеспечить сужение, которое идёт от начала трубы к ее концу.

Отопительно-варочная печь: схема, чертежи, варианты

Дровяные отопительно-варочные печи из кирпича со встроенным духовым шкафом отлично подойдут для деревянного дома либо кирпичного жилища и могут полностью заменить даже современные многофункциональные кухонные плиты. Проекты устройства многообразны, но зачастую строятся модели с двухъярусной системой дымооборота. Чтобы кирпичная печь нормально функционировала, важно тщательно изучить чертежи, при выкладывании рядов строго соблюдать схему. Конструкцию можно выложить своими руками либо пригласить мастера-печника.

Варианты печей

Для дома из кирпича строятся печки разнообразных моделей. Если нет опыта в сооружении таких конструкций, сооружается простая, малогабаритная постройка с варочной панелью. Опытные мастера могут соорудить более сложные варианты, например, модель круглой печи. Популярными доступными конструкциями считаются «шведка», «голландка» и варочная печь из кирпича.

Часто деревенские дома отапливает отопительно-варочная дровяная печка, названная в честь разработчиков, например, печь Проскурина, Потапова, Кузнецова, Быкова.

Другие распространенные виды устройств для отопления и приготовления пищи на дровах:

  • Т-образная модель с чугунной плитой. Размеры сооружения внушительны, поэтому его стоит установить посередине большой комнаты. Такая конструкция может быть угловая, встроенная между стенами трех комнат.
  • Компактная, малогабаритная постройка, в которую встроена варочная плита. Сооружение отапливает небольшую площадь, поэтому часто возводится на дачах. Кроме обогрева, на устройстве можно готовить еду.
  • Каркасная отопительно-варочная с сушилкой. Здесь встроена жаровая камера, где, кроме привычного приготовления блюд, выпекают изделия из теста. Над варочной панелью располагается сушилка, где сушат фрукты и овощи.
  • Оригинальная отопительно-варочная печь с камином. Устанавливается посредине дома и разделена на отдельные секции: каминная топка располагается в гостиной либо спальне, варочная панель — на кухне. Глухая стенка строения тоже может обогреть малогабаритное помещение. Также устройство используется как печь-камин.
Вернуться к оглавлению

Характеристика и описание других видов

При нечастом посещении дачи лучше установить в помещении печь из металла.

Более современным вариантом считаются отопительно-варочные печи с водяным контуром. Такие конструкции, благодаря совмещению с контуром водяного отопления, способны полностью обогревать жилище. Сооружение имеет характеристики твердотопливного котла и обыкновенной печи, где, кроме обогрева, готовят пищу. На даче предпочтительна металлическая модель плиты, потому что кирпичное сооружение из-за периодического использования разрушается.

Хорошо зарекомендовала себя печь длительного горения с варочной поверхностью, где одной закладки дров достаточно на 12 часов обогрева помещения. Удобным вариантом для дачи является печь Бренеран с теплообменником и отдельно встроенным воздуховодом, работающая по принципу газогенерации. Способна отапливать помещения разных габаритов. Еще популярна модель металлической отопительно-варочной плиты — «Комбат 150», которая при правильной эксплуатации обогревает площадь до 150 м³. Кроме того, в конструкции предусмотрен варочный настил, на котором готовят пищу.

Вернуться к оглавлению

Чему уделить внимание при выборе?

Чтобы варочно-отопительная печь из кирпича функционировала полноценно, перед сооружением важно обратить внимание на такие детали:

  • Размер конструкции. Если жилище небольшое, для обогрева подойдет простейшая печка, которая боковой стороной размещается внутрь главной комнаты, а варочную камеру располагают в сторону кухни.
  • Форма. Для большого дома подойдут угловые варианты, потому что такая конструкция, при правильной установке, обогревает одновременно 2—4 комнаты.
  • Теплоотдача. Важно, чтобы конструкция печи максимально отдавала тепло внутрь помещения.
Для небольших помещений лучше соорудить более компактную постройку.

Для небольших домов и дач не стоит сооружать массивные отопительно-варочные конструкции, потому что в этом случае расход топливных материалов большой, а для такой площади этого не требуется. Кроме установки кирпичной печки, для большего эффекта и теплоизоляции рекомендуется ответственно отнестись к утеплению всего жилища, потому как в противном случае, все тепло будет уходить наружу сквозь щели в стенах, окнах, потолке.

Вернуться к оглавлению

Где поставить?

Чтобы обогрев помещения был качественным, а при эксплуатации не возникло угрозы пожара, важно правильно выбрать месторасположения конструкции. Если дом маленький, печку стоит соединить с углом, в котором перекрещиваются стены нескольких отдельных комнат. Важно удобно расположить дверцу топки, чтобы при закладке дров по дому распространялось меньше мусора. Отопительно-варочная печь с духовкой должна располагаться плитой в кухню, в противном случае во время приготовления пищи будет неудобно перемещаться в другую комнату с кастрюльками и сковородками.

Порядовка печи выкладывается на отдельный, не связанный с основным, фундамент, потому что усадка основы происходит неравномерно, из-за чего конструкция печи может преждевременно разрушиться. Дымоход печки размещается между балками перекрытия. Для обеспечения пожаробезопасности, деревянные балки изолируются жароустойчивыми материалами, а возле топки, куда закладываются дрова, необходимо оборудовать невозгораемую площадку, например, из керамической плитки.

Вернуться к оглавлению

Материалы и инструменты

Для кладки топки лучше приобрести шамотный кирпич.

Чтобы каркас печи был прочным и хорошо переносил высокие температуры, важно выбрать качественный жаростойкий, полнотелый кирпич. Изнутри топочная камера облицовывается шамотным кирпичом, который выдерживает температуру до 1500 °C. Немаловажно правильно приготовить раствор для кладки, крепким материалом считается глиняно-песчаная смесь. Топка формируется с добавлением кварцевого песка. Дымоход с улицы формируется цементным раствором, а кладка печи в первых двух рядах начинается с использованием известковой смеси. Также потребуются:

  • чугунные и металлические элементы;
  • стальная проволока отожженная.

Необходимые инструменты:

  • молоток;
  • кельма;
  • расшивка;
  • лопаты — штыковая и совковая;
  • уровень, угольник, отвес, шнур;
  • рулетка.
Вернуться к оглавлению

Схемы и чертежи отопительно-варочной печи

Перед началом строительства нужно подобрать нужный чертеж и все просчитать.

Простые варианты, для которых не нужны дополнительные сложные приборы, получится сложить самостоятельно. Для жилого дома небольшой площади подойдет схема печи 3 на 3 со встроенной варочной поверхностью и духовым шкафом. Чтобы отопительное сооружение функционировало эффективно, важно не ошибиться с чертежами и учесть все моменты. Если нет опыта в печном деле, рекомендуется заказать чертеж у мастера. После того как все важные моменты согласованы, приступают к кладке.

Вернуться к оглавлению

Установка конструкции

При формировании порядовки важно строго соблюдать рабочую схему, в противном случае печь не будет полноценно функционировать и придется перекладывать все заново.

На устроенный фундамент укладывается гидроизоляционный материал. Важно, чтобы кладка была идеально ровной, иначе конструкция будет неустойчива. Порядовая кладка представлена в таблице:

РядВыполняемые работы
1Укладывается кирпич, который должен закрыть всю поверхность ряда
2Сплошной, со стороны расположения камина крепят металлические арматурины, к которым приваривается каминная решетка
3Отводится место под поддувало
4Устанавливается поддувальная дверца
5Проводится установка духовки в кирпичную печь, укладывается решетка колосника
6Формируется топочная часть шамотным кирпичом
7Устанавливается дверка топки, после чего перекрывается первый канал, чтобы он стал в 3 раза меньше
8—9Кладутся аналогично седьмому
10Аккуратно выкладывается огнеупорный кирпич
Для формирования варочной панели перекрывается дверца топочного отделения
11Укладывается варочная панель и рамка для заслонки варочного отделения

Всего формируется 33 ряда, после установки варочной поверхности приступают к перекрытию топочной двери, чтобы газы не проникали внутрь помещения. Далее, выстраивается дымоход, конструкция выводится между балками на крышу, а потом уже и на улицу. Когда печь с варочной панелью будет полностью готова, по желанию можно облицевать ее специальной жаропрочной краской или лаком. Если конструкция выложена строго по схеме, с соблюдением всех правил и этапов, получится надежная, многофункциональная варочно-отопительная система.

Отопительно варочные печи – классификация и способы сооружения

Владельцы небольших загородных коттеджей давно не озабочены проблемами отопления. Существует достаточно широкий ряд отопительных агрегатов, которые не надо завязывать трубной разводкой с установкой радиаторов. Небольшие печки из разных материалов, работающие на твердом топливе, решают задачи, связанные с обогревом небольших помещений. Но дачники предъявляют этим печкам достаточно жесткие требования, где одним из них является многофункциональность агрегата. Что это значит? К примеру, отопительно варочные печи, на которых можно еще и готовить пищу. Это конструкция, если так можно сказать, два в одном.

То есть, с помощью этих отопительных установок можно решить сразу две задачи: отопление дома и приготовление пищи. И это не только удобно, это просто экономно. Представьте себе, что вам не надо растапливать еще один прибор, на котором пришлось бы готовить. А, значит, не надо будет расходовать топливо. По всем показателям отопительно варочные печи для дачи – идеальный вариант.

Печь с плитой и духовкой

Что предлагают производители

Есть два варианта, которые могут быть использованы для реализации установки: готовые металлические печи и кирпичные, которые придется сооружать по месту.

Металлический вариант – это два подвида, в основе которых лежит используемый в производстве металл. Это чугун или сталь. Обе конструкции сегодня присутствуют на рынке, обе востребованы. Не будем в этой статье разбираться, какая модель лучше другой. В настоящее время производители стараются подойти к изготовлению, используя современные технологии и материалы, учитывая новейшие разработки ученых. Поэтому, если вы уже сделали свой выбор в сторону приобретения металлической конструкции, то советуем выбирать модели, которые относятся к категории «отопительно варочные печи длительного горения».

Они не так «прожорливы», как традиционные металлические печки, поэтому являются экономными. Есть модели, в которые закладку дров производят два раза в сутки. При этом они прекрасно выделяют тепловую энергию. Есть еще несколько преимуществ у данной категории печей:

  • Компактные размеры, небольшой вес.
  • Их можно переставлять по вашему усмотрению в любое место. Главное – правильно подвести дымоходную трубу.
  • Приемлемая цена.
  • Презентабельный внешний вид.
  • С их помощью можно быстро нагреть помещение.

Кстати, о внешнем виде. В настоящее время производители дверцы топки снабжают жаропрочным стеклом, получается своеобразная печь камин с плитой. Вот одна из таких моделей на фотографии ниже. Это чугунная печка.

Чугунный агрегат

Если рассмотреть этот вариант внимательно, то вы сможете увидеть, что над камерой сгорания установлен еще один отсек, закрытый дверцей и с установленным на ней термометром. Это духовой шкаф. То есть, получается, что данная модель – это три в одном, печь камин с духовкой и варочной плитой. Для небольшой дачи это просто идеальная конструкция.

Модельная линейка

Хотелось бы несколько слов сказать о производителях и представляемых ими моделях. Вариантов на рынке немало. И, как обычно, каждая модель обязательно находит своего потребителя. Мы же хотим остановиться на некоторых из них, чтобы вы понимали, каков современный выбор.

  • Модель Alma Mons – это печь каминного типа, изготовленная из чугуна. Особенность конструкции – футеровка топки из шамотного кирпича, что обеспечивает долгую сохранность тепла внутри агрегата.
  • Бавария – это вертикальные установки из чугуна или стали, топку в которых также отделывают огнеупорным кирпичом.
  • Бренеран – некоторые называют ее канадкой. Это бочкообразная модель горизонтального типа. Небольших размеров и веса, обычно используется на не отапливаемых дачах для быстрого прогрева помещений.
  • Тайга – чем-то похожа на канадку, но у нее варочная плита – это, скорее всего, функциональное дополнение, чем одна из основных частей печки. Кстати, вот ее фотография расположена снизу.

Модель «Тайга»

Многие из металлических моделей домашние мастера изготавливают своими руками. Чертежи приборов можно найти в Интернете, используются достаточно простые и общедоступные материал. Здесь важно умение владеть навыками работы с электрическим сварочным аппаратом. Так что, если вы неплохой сварщик, то Тайгу или канадку сможете сделать сами без проблем.

Компактная конструкция

Кирпичные конструкции

Итак, мы переходим к достаточно сложной теме – отопительно варочные печи из кирпича. В чем сложность данной конструкции? Во-первых, отметим, что если вы никогда печными работами не занимались, то придется разобраться в данной теме досконально, добравшись до мелочей. Как и любая сложная работа, она требует определенных знаний. И если схему сооружения и ее внутреннюю конструкцию можно сегодня узнать быстро, то с нюансами возведения придется повозиться.

Во-вторых, надо правильно подобрать необходимые материалы. К примеру, для сооружения любой кирпичной печки потребуется красный огнеупорный кирпич, а вот топочную камеру обычно выкладывают из шамотного кирпича. В отопительно варочных приборах можно устанавливать готовую топку, изготовленную из чугуна. Это не только сокращает время проведения строительства печи, но и уменьшает ее стоимость. Шамотные кирпичи – материал дорогой.

Три в одном

Конструктивные особенности

Какие элементы являются основными в данном типе печей?

  • Топочная камера. В принципе, это обычная камера, конфигурация которой может изменяться в зависимости от используемого топлива. А так как мы говорим в этой статье о дровяных варочных печах, то выкладывать камеру надо будет с высоким потолком. Для дров необходим объем.
  • Варочная чугунная плита для печи. Обращаем ваше внимание – именно чугунная. Сталь не выдержит высоких температур, а в некоторых случаях и соприкосновение с открытым огнем. Стальной лист просто начнет изменять свои размеры и коробиться. Чугун с такими нагрузками справиться без проблем. Что касается размеров чугунной плиты для печи, то это в основном зависит от размеров самой печки и от того, как интенсивно вы будете готовить. Поэтому на рынке вы можете приобрести варочные чугунные панели с одной или двумя конфорками. Кстати, панель чаще всего устанавливается над топочной камерой, редко в специальной нише. Именно такое расположение уменьшает тепловые потери, идущие на обогрев плиты.
  • Духовка. Это готовое изделие, обычно из чугуна. Место ее установки зависит от конструкции печки. Она может быть установлена над камерой сгорания топлива или рядом по горизонтали. Чаще всего духовой шкаф используется для поддержания приготовленных блюд в горячем состоянии.

Самая простая модель

Самое важное в конструкции такого типа отопительных агрегатов – это завязать все конструктивные элементы в одну единую систему, в которой основой является эффективное распределение горячих воздушных масс. То есть, нагретый в топке воздух должен пройти по определенному контуру, чтобы оставить все свое тепло и для варки, и для подогрева, и для отопления.

Внимание! Есть одна конструктивная деталь, которая делает такую печь уникальной. Это естественная вытяжка над варочной плитой. Правда, придется при сооружении уделить особое внимание сборке дымохода.

Печка Волкова

Типы кирпичных печей с варочной панелью

Как уже было сказано выше, существует достаточно большой модельный ряд данного типа конструкций, которые друг от друга будут отличаться габаритами, функциональными дополнениями (к примеру, отопительно варочная печь с лежанкой), используемыми материалами, различной конфигурацией основных элементов. Мы просто обозначим в нашей статье некоторые из них.

  • Печь Волкова. Одна из часто встречаемых моделей с размерами 110×90х244 см, в конструкцию которой кроме всех основных элементов входит водяной контур. Этот агрегат может быть использован и в летнее время, на нем просто можно готовить пищу.
  • Печь Потапова. Здесь присутствуют две модели, отличающиеся между собой размерами. Есть большая печь, и есть малая. Кстати, вот размеры малой печки – 51 х 64 х 182 см.
  • Печь Жирнова, Стержнева, Кузнецова и так далее.

Устройство топочной камеры

Возведение печи

Итак, давайте разберемся со схемой кладки печи с плитой. Но сначала скажем вот что – возвести отопительно варочную печь своими руками – дело сложное. Печники много лет обучаются этому искусству, чтобы стать мастерами. Мы не задаемся целью научить вас этому мастерству. Мы просто хотим рассказать, как собирается такая установка, чтобы вы имели об этом процессе представление.

Итак, порядовка отопительно варочной печи:

  • В первую очередь заливается фундамент. Он должен быть отдельно стоящим и по размерам верхней       плоскости быть на 5 см больше, чем размеры самой печки.
  • Производится кладка двух первых рядов, которые должны заполнять плоскость полностью.
  • 3-5 ряды формируют зольник. В процессе этой операции можно дверцу от зольника установит сразу или оставить для нее проем. Первый вариант лучше.
  • Поверх пятого ряда возводится перекрытие.
  • Шестой укладывается с таким расчетом, чтобы была возможность нарастить стенки под колосниковую решетку.
  • Производится установка этой решетки.
  • Затем поднимаются стенки, которые будут формировать топку. Как только она будет поднята до необходимой высоты, нужно обложить ее шамотным кирпичом. Обратите внимание, что шов между шамотным кирпичом и огнеупорным должен быть достаточно большим. К тому же оба вида не скрепляются между собой.
  • Устанавливается дверца на топочную камеру.
  • Теперь над топкой устанавливаются кирпичи, срезанные по одному краю. Таким образом, создается посадочное место под чугунную варочную плиту.
  •  Производится установка варочной панели.
  • Теперь можно поднимать кирпичную кладку до необходимой высоты агрегата.

Место для дымохода

Что касается дымохода. В данной конструкции он обычно выводится сзади, поэтому под него оставляется место за варочной плитой. Если конструкция печи не очень большая, то дымоход выкладывается в полкирпича, уложенного на ребро. Вот такая простая конструкция. По сути, это порядовка так называемой отопительно варочной печи-малютки.

Если в выбранной вами конструкции предусматривается установка духового шкафа или водогрейного бака, тогда придется формировать под них ниши по типу топочной камеры. Правда, придется все это соизмерить с габаритами бака или духовки. Кстати, и о месте расположения придется позаботиться заранее.

В принципе, небольшую отопительно варочную печь-теплушку своими руками возвести будет не очень трудно. Вы сами в этом смогли убедиться. Но если перед вами стоит задача сооружения более сложного агрегата, то, наверное, перед принятием решения стоит сто раз подумать, а сможете ли вы гарантировать качество конечного результата. К примеру, двухколпаковая отопительно варочная печь – установка архи сложная, здесь необходимы не только знания схемы и технологии возведения. Здесь нужен большой опыт, знание нюансов. Так что печка печке рознь, когда дело касается ее сборки.

И еще два момента, на которых хотелось бы обратить ваше внимание.

  1. Существует достаточно большой ряд кирпичных печей, в конструкции которых могут быть установлены варочные панели. В них есть два варианта: с панелью и без таковой. Сюда можно отнести известные печки: шведку, голландку, печи-камины и прочие.
  2. В металлической категории мы уже упомянули о печах длительного горения. Никогда не путайте их с пиролизными печами, в которых топочная камера разделена на две части. В одной тлеют дрова, во второй сгорают пиролизные газы. В печах длительного горения процесс пиролиза присутствует, но в их конструкциях нет разделения топки. В одной камере сгорают и дрова, и пиролизные газы.

Печь-малютка

Заключение по теме

Мы сделали акцент в этой статье на печки с повышенной функциональностью. Их можно использовать и в качестве обогревателя, и в качестве места, на котором готовится пища. Агрегаты данной категории в настоящее время достаточно популярны. Это и понятно.

Но тут встает другой вопрос, насколько они эффективны, и какова их стоимость. Насчет эффективности можно сказать так – все зависит от сложности агрегата. Даже если проводить сравнение традиционных дровяных печей, то можно сопоставить буржуйку с печью длительного горения. Чем проще конструкция, тем она малоэффективнее.

Со стоимостью то же самое. Чем сложнее прибор, тем он дороже. Конечно, не забываем и о габаритах конструкции, о ее мощности. Это также влияет на финансовые затраты.

Отопительно варочные печи прошлого века — Своими руками — Статьи по печному делу



Содержание:



Отопительно-варочная печь «Малютка»


Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

Отопительная печь «Малютка-5»


Печь под любое твердое топливо . Топку при необходимости можно переставить на боковую стенку, где находятся задвижка и дверка чистки. Печь можно сложить ниже или выше. Для этого после 17-го ряда нужно убавить или добавить от одного до восьми рядов кладки. Топка футеруется (т.е. обкладывается на ребро) огнеупорным кирпичом. Если вы не будете топить углем, то можно всю кладку вести из красного кирпича. Если будете топить дровами, то колосниковую решетку нужно сделать меньшего размера, по ней выкладывается и поддувало.

На печь нужно:

кирпич красный — 370 штук,

кирпич огнеупорный — 16—21 штука,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — одна,

задвижка с отверстием 12×21 см — одна,

колосники штучные длиной 30 см — 10 штук.



Отопительно-варочная печь со щитком в торце


Самая простая печь, годная для летней кухни, по принципу которой можно сложить целый ряд подобных. Печь без поддувала. Для доступа воздуха в дверке имеются отверстия. Газы из топки идут прямо в насадную трубу-1, которую можно делать любой высоты, постепенно сужая ее. Печь можно подсоединить к газоходу в кирпичной стене или к отдельно стоящей трубе. Печь можно ставить прямо на крепкий пол. В противопожарных целях нужно снизу установить сквозные отверстия-шанцы-2, из которых будет выходить теплый воздух, выделяемый подиной печи. Плита втесывается в кирпич.

На печь нужно:

кирпич красный — 240 штук,

дверка топочная с отверстиями 21×25 см — одна,

плита чугунная 41×71 см — одна,

задвижка 12×21 см или 13×13 см — одна.





Отопительно-варочная печь без дверок и топочного отверстия


Печь годная для летней кухни,тила самовара, т.к. топливо загружается через большое отверстие в плите-1, в котором кружки можно заменить на крышку от старой кастрюли. Топить такую печь можно только дровами. Печь имеет поддувальное отверстие без дверки-2. Для лучшего горения в топке имеются колосники.из целого кирпича-3, которые устанавливаются на четвертом ряду. Газы из топки идут через перевальную стенку-4, опускаются вниз, нагревая стенки печи, и поднимаются вверх в стояк-трубу. Имеется окно чистки сажи-5, которое закладывается кирпичом на ребро. Самодельную задвижку из листового железа-6 можно установить там, где удобно хозяевам. Для задвижки в основании 27-го ряда вытесывается щель глубиной 0,3—0,5 см. Высота щели делается по толщине железной задвижки так, чтобы над задвижкой было не более 0,2 см зазора и задвижка двигалась свободно. Плита закладывается на 11-м ряду. Печь нагревается до самого пола и имеет минимум печных приборов.

На печь нужно:

кирпич красный — 260 штук,

плита чугунная 41×71 см — одна,

задвижка.

Отопительно-варочная печь с бачком


Печь под каменный уголь. Газы из топки идут через перевальную стенку-1. Попадая вниз, они нагревают воду в бачке-2. Если вам нужно не очень много горячей воды, то бачок можно установить на другое место-3, здесь вода будет дольше нагреваться, но зато будет дольше сохраняться горячей. Газы, минуя бачок, обогревая печь до низу, уходят в стояк-трубу. Для удобства и безопасности бачок лучше установить, как показано на рис. 42,6 (3). На 11-м ряду закладываются плита и железный уголок. В печи можно установить духовой шкаф (рис. 42,6).

На печь нужно:

кирпич красный — 220 штук,

кирпич огнеупорный — 20 штук,

дверка топочная 25×21 см — одна,

дверка чистки 14×14 см — одна,

дверка для поддувала 14×14 см — одна,

плита чугунная 41×71 см — одна,

колосники штучные длиной 25 см, задвижка 12×21 см — одна, бачок самодельный 15x37x28 см — один, духовой шкаф самодельный 30x37x27 см.





Отопительно-варочная печь со щитком


Топка под каменный уголь. Для отопления дровами кладка ведется из красного кирпича, в этом случае дверка опускается на один ряд ниже, а над ней кладется два ряда кладки. Если духовой шкаф снизу плохо прогревается, то нужно в девятом ряду сзади шкафа заложить отверстие куском железа.

Задвижку можно установить одну, но тогда нужно после протапливай ия печи закрывать все дверки.

На десятый ряд кладется плита и уголок. Если нет уголка, то плита втесывается в кирпич.

Для лучшего обогрева перегородки удобнее устанавливать заподлицо со щитком-1, или щиток должен выступать на 25 см.

На печь нужно:

кирпич красный — 400 штук,

кирпич огнеупорный — 17 штук,

плита 41×71 см — одна,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — четыре,

колосники штучные длина 30 см,

задвижка 12×21 см — две.









Печи для больших помещений.

вернуться к разделу «Фото»

Печи для больших помещений.


&nbsp&nbsp&nbsp&nbspВ этом разделе собраны печи, спроектированные для обогрева больших помещений, площадью от 40 до 80 кв. метров. Расчетный элемент таких печей — отопительный щит. Именно он аккумулирует тепло и отдает его в помещение. Так как щит должен быть довольно большим и при этом не казаться чересчур громоздким, его форма выбирается в соответствии с планировкой комнат.

&nbsp&nbsp&nbsp&nbspНа все изделия можно заказать чертежи-порядовки для самостоятельной кладки.

&nbsp&nbsp&nbsp&nbspДля увеличения фотографии нажмите на нее.

&nbsp&nbsp&nbsp&nbspПроект «Барыня» — наиболее популярная модель.

&nbsp&nbsp&nbsp&nbspТиповая отопительная печь с П-образным отопительным щитом. Мощная и теплоёмкая. Прогревается равномерно со всех сторон и, располагаясь в центре дома, эта печь способна обогреть целый этаж — 2-3 комнаты общей площадью до 80 кв. м. Большая стеклянная топочная дверь помогает создать иллюзию камина. Задняя и боковые стенки печи могут быть дополнены духовкой, нишей-сушилкой или баком для воды.
&nbsp&nbsp&nbsp&nbspШирина фасада этой печи — 1270 мм. Глубина — от 890 мм и более.

&nbsp&nbsp&nbsp&nbspПечь, по конструкции аналогичная предыдущей. Изменился дизайн, и такую печь уже хочется поставить в центре большой гостиной. Печь уже не кажется такой громоздкой — она скорее напоминает теплоёмкий камин.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича производства фирмы «LODE».

&nbsp&nbsp&nbsp&nbspИ ещё одна вариация! Та же самая конструкция, но за счёт использования топочной дверки меньшего размера мы уменьшили ширину фасада. Хороший вариант для небольших загородных домов — размер основания всего лишь 890х1020 мм, а площадь обогрева — до 50 кв. м.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича Витебского завода с применением углового кирпича «Terca».

&nbsp&nbsp&nbsp&nbspОтопительная печь, 890х1780 мм по основанию. Имея мощный отопительный щит, такая печь может обеспечить теплом несколько комнат общей площадью до 60 кв. м. По просьбе клиента в задней стенке печи, со стороны кухни, установлена духовка, нагрев которой может плавно регулироваться.
&nbsp&nbsp&nbsp&nbspПечь выполнена из нескольких видов кирпича производства фирмы «LODE».

&nbsp&nbsp&nbsp&nbspОтопительная печь для двух комнат, общей площадью до 60 кв. м. Размер основания 890х1400 мм. Лицевая сторона данной печи имеет стилизацию под камин и может быть обращена в гостиную, а задняя сторона — например, в спальню.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича производства фирмы «LODE».

&nbsp&nbsp&nbsp&nbspОтопительно-варочная печь с одноконфорочной плитой и увеличенным отопительным щитом Г-образной формы. Такой тепловой щит способен эффективно обогревать помещение площадью 50-55 кв. м. Размеры печи в основании — 890х1400 мм.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича производства фирмы «LODE».

&nbsp&nbsp&nbsp&nbspОтопительно-варочная печь c одноконфорочной плитой, 630х1650 мм по основанию. Печь имеет вытянутый отопительный щит, который может являться частью межкомнатной перегородки.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича производства Витебского завода.

&nbsp&nbsp&nbsp&nbspОтопительно-варочная печь с лежанкой. Для данной печи лежанка — часть отопительного щита с возможностью включения и выключения. Печь располагается между двух комнат, лежанка проходит вдоль стены. Это самое рациональное размещение печи и лежанки в доме — максимальная теплоотдача при минимальном «съедании» полезной площади.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича «LODE».

&nbsp&nbsp&nbsp&nbspОтопительно-варочная печь с двухконфорочной плитой и лежанкой. Лежанка может быть расположена и так — спрятавшись за печь и тепловой щит. Таким способом можно отгородить спальное место от жилой зоны.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича производства завода «Эталон» с применением радиального кирпича «Terca» по углам.

&nbsp&nbsp&nbsp&nbspОтопительно-варочная печь с П-образным отопительным щитом. Это большая печь для больших помещений. В силу большой тепловой энертности такая печь ориентирована на использование в домах с постоянным проживанием.
&nbsp&nbsp&nbsp&nbspПолностью симметричная форма позволяет равномерно обогревать сразу 4 комнаты общей площадью до 80 кв. м, то есть целый этаж большого загородного дома! Размеры печи по фасаду от 1140 мм для одноконфорочной плиты и от 1400 мм для двухконфорочной. Глубина печи — от 890 мм.
&nbsp&nbsp&nbsp&nbspНаряду с варочной плитой печь легко может быть дополнена и духовкой, и водогрейным баком.
&nbsp&nbsp&nbsp&nbspПечь выполнена из шамотного кирпича марки «ШБ-8».

&nbsp&nbsp&nbsp&nbspОтопительный щит этой печи расчитан на обогрев нескольких комнат. Чтобы протопка такой огромной печи не занимала слишком много времени, левая и правая части щита сделаны независимыми. По мере необходимости они могут протапливаться как одновременно, так и по отдельности.
&nbsp&nbsp&nbsp&nbspПечь выполнена из кирпича «Terca» с применением радиального кирпича по углам.

вернуться к разделу «Фото»

Строительство русской каменной печи из кирпича — Новости Матери-Земли

1 / 8

Первый ряд кирпичей.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

2 / 8

Схема: русская печь Марва и Маргарет.

БЕТ ГЛИК

3 / 8

Маргарет стоит рядом с внутренней частью печи, сделанной из мягкого и огнеупорного кирпича.Далее вокруг всей этой коробки был построен жесткий кирпичный корпус.

ФОТО: СОТРУДНИКИ НОВОСТИ МАТЬ-ЗЕМЛЯ

4 / 8

Автоматическая топка угля Hitzer E-Z Flo, изготовленная вручную мастерами-амишами.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

5 / 8

Пять дымоходов формируются внутри печи. Обратите внимание на облицовку из огнеупорного кирпича в первом (заднем) дымоходе.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

6 / 8

«Крыша» топки.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

7 / 8

Начинаем внешний корпус из кирпича.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

8 / 8

Котел Harman DVC-500 с прямой вентиляцией.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

❮ ❯

Незадолго до начала истории было обнаружено, что кирпичи обладают особой способностью временно накапливать тепло и отдавать его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и брала его с собой в качестве переносного обогревателя.Со временем люди строили из кирпича разного рода печи, топки и т. п. и использовали этот принцип для выравнивания теплоотдачи дров.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, так как доступные запасы древесины стали настолько истощены, что временами им приходилось использовать солому, ветки или навоз животных, чтобы согреться. Используя теплоаккумулирующую способность кирпича помимо простого камина, они начали строить каменные печи, которые были закрыты (чтобы подача воздуха могла быть наружным воздухом, а не уже нагретым комнатным воздухом), и они спроектировали дымоход так, чтобы горячие газы от огня бежали по длинному кирпичному лабиринту. Это привело к тому, что большая часть тепла впиталась в кирпич, а не ушла в дымоход. По мере того, как тепло проникает в кирпичи, газы охлаждаются и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и создает в этих печах огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически любым топливом. горючий.

На домашней выставке в Сиэтле я увидел одну из таких русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из показанных вариантов с ним была труба конденсатора, обеспечивающая вывод горячей воды из печи. Это может быть труба вокруг дома, чтобы распределить тепло печи. Отлично! Только одна проблема: цена. Каменщики уже не работают дешево, а каменщики по специальности еще дешевле. (Продавец кирпичной компании сказал мне, что его угнал со стройплощадки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это делается.) Минимальная цена, которую мне назвали, составляла 6500 долларов за самую маленькую печь, которую они сделали. – без излишеств, без горячей воды и без учета командировочных расходов.

Хоть я и не каменщик, но кое-что построил из кирпича. В студенческие годы я смешивал и таскал воду для каменщиков, так что знаю основы. На самом деле, чтобы начать, нужны четыре ингредиента: тяжелая работа, хороший глаз, много-много терпения. . . и библиотека. После недолгих поисков я наткнулся в публичной библиотеке на книгу, в которой были подробные планы и инструкции по строительству русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вам нужно быть немного сумасшедшим, чтобы попытаться построить собственную печь.Как оказалось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Я начал искать сначала того, кто продаст мне дверь и змеевик для печки. Я узнал, что производители железных печей не будут продавать вам только дверь, потому что они должны потратить непомерную сумму денег, чтобы получить разрешение государства на продажу своей продукции, и они боятся, что если кто-то купит дверь с их государственным номером на ней, затем он изготовит свою собственную печь, не тратя денег на одобрение своего проекта. Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно добьется успеха и построит свою собственную печь, и что, продав мне детали, он зацепит меня и в конечном итоге получит контракт на строительство моей печи. Так или иначе, через некоторое время он придумал дверь из закаленного стекла и водяной змеевик, которые я хотел. Он также дал небольшой совет. Он был знаком с рисунком, который мы получили в библиотеке. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он порекомендовал нам положить еще один полный слой кирпича снаружи. Это сделало и без того большой проект намного больше. Но его доводы казались оправданными, поэтому мы так и сделали. Всего кирпичей, необходимых сейчас: 1900.

Мне нужен был еще один специальный предмет: труба, чтобы пройти сквозь пол. Медная трубка подошла бы, но я немного беспокоился, что со временем она может вступить в реакцию с химическими веществами в бетоне и разъесться. Как только материал окажется в бетоне, вы не сможете заменить или отремонтировать его.На той же домашней выставке я увидел дисплей шведского производителя системы подогрева пола с использованием пластиковой трубы. Это был трехслойный сэндвич из очень жесткого пластика. Теоретически он должен прослужить дольше дома. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор и что мне придется покупать у одного из их дилеров, которых было три в моем районе. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного разозлился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую, по цене дилера! Его отчаянные дилеры только что избавились от своего дела.

Одна неприятная вещь в дровяной печи – это необходимость вытаскивать золу. Я по натуре разбрасыватель, и таскание пепла по ковру в гостиной казалось верным источником жалоб со стороны моей жены.Так как тепловые трубы не шли в жилую комнату, где должна была быть печь, мы сделали пол гостиной с нижней стороны деревянным. В эту деревянную часть пола входила печь. Мы залили большой кусок бетона в качестве основания для печи, затем заложили чистку под пол.

Теперь я просто снимаю решетку над вентиляционным отверстием. Затем я беру садовую мотыгу и втягиваю золу в топку, позволяя ей падать через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать пепел под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Укладка кирпичей для дровяной печи

В какой-то момент моя семья начала понимать, что я серьезно отношусь к тому, чтобы положить огромную (32 дюйма на 76 дюймов и 7 1/2 футов в высоту) груду кирпичей прямо посреди дома, и что это будет самое заметное место в доме. наша кухня-гостиная.Мой сын Джефф — перфекционист, и его очень беспокоит, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпелив и осторожен, чтобы убедиться, что этот предмет был красивым, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (Большую часть раствора я все равно сам замешал.) Он внимательно изучил книгу и, хотя до сих пор ни одного кирпича не клал и не видел, как это делается, объявил, что будет строить печь.

Добавление второго слоя дало нам возможность сделать несколько незаметных ошибок.Используя старую мастерскую с пильным полотном для кирпичей, я разрезал кирпичи, которые нужно было разрезать. Я также установил дверь и прочистки. Изнутри сделали из мягкого садового кирпича (дешевле и легче режется). Участки топки и дымохода, которые будут получать много тепла, мы обложили огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и гораздо труднее резать). Печь стоит посреди комнаты, семь с половиной футов высотой, над ней еще семь футов кирпичного дымохода. После того, как мы пробили потолок, мы не видели смысла лезть на всю работу по строительству сквозной крыши из кирпича, поэтому установили металлический дымоход, который все равно практически не виден снаружи.Я могу быть предвзятым, но я не верю, что профессионал справился бы лучше.

Горение в дровяной печи

Чтобы дом оставался теплым, нам нужно топить его всего один-два часа утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это удерживает горячий воздух в печи, и он остается горячим в течение примерно 24 часов и теплым в течение 48 часов. Максимальное тепло поверхности возникает примерно через 30 минут после выключения печи, настолько короткое, что наиболее эффективными являются очень горячие ожоги.Когда вы достигли максимального тепла, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду комнатная температура ночью падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также разжигаем вечером. ) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, что делает идеальную длину дров около 36 дюймов.Однако, если вы случайно сделаете один немного длиннее, в нижней части первого дымохода останется около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я удаляю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Утонения из этих областей очень хорошо подходят для печи. Тогда, конечно, много мертвых падений. Чем меньше диаметр дров, тем быстрее (и, следовательно, эффективнее) они горят.

После того, как вы разожжете горячий огонь, из трубы не будет видно дыма. К тому времени, когда дымовые газы проходят около 35 футов от топки до потолка, они едва нагреваются. Все тепло проникает в кирпичи. Пожар в дымоходе невозможен. Примерно раз в месяц я открываю две прочистные дверцы в нижней части дымоходов и вычищаю небольшое количество летучей золы, которая там скапливается. Отложений креозота нет, хотя иногда я нахожу его немного на внутренней стороне дверей.Я считаю, что это формируется, когда огонь только начинается и до того, как он набрал скорость.

Помимо физического тепла печь дает, видя пламя через дверь, «согревает сердечки» Зимними вечерами мы иногда разводим небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда ночью не сплю из-за боли в спине. Когда это происходит, я сажусь спиной к этому горячему кирпичу и впитываю тепло. Не дает мне потянуться за аспирином.

Друг дал нам двухдюймовый клен, только грубо распиленный.Мы разрезали его и отшлифовали, чтобы сделать полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают надежное крепление кленовых кронштейнов, удерживающих каминные полки.

Распределение тепла внутри пола не работает должным образом. Это в первую очередь связано с тем, что мы не топим печь достаточно часто, чтобы поддерживать нагрев бетона, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Тем не менее, нам удается сохранять достаточно тепло и комфортно.К счастью, мы построили именно тогда, когда мы это сделали, потому что по сегодняшним правилам строительства нам все равно пришлось бы установить тепловой насос, нужен он нам или нет, а мы, конечно, этого не делаем.

Вы должны научиться управлять своим теплом. Точно так же, как долго остывает, так же долго и нагревается. Если вы подождете, пока печь остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий холодный период, прежде чем она нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Только очень немного излучает из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу излучалось больше тепла. )

Лучшая часть системы отопления — это то, чего у нее нет — счета за топливо в конце месяца.


Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем направляется обратно в комнату.

• Чугун в основном выделяет лучистое тепло (тепло, которое исходит от материала) и более красив, потому что чугун можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и поглощает тепло лучше, чем сталь или чугун.

Опубликовано 1 октября 1997 г.

РОДСТВЕННЫЕ СТАТЬИ

Я узнал, что лед, хранящийся в надлежащим образом изолированном здании (ледяном доме), может храниться более года без электричества и обеспечивать круглогодичное охлаждение.

Приготовьте этот ароматный, но простой рецепт рассолов капусты с любым жареным белком по вашему выбору.

Эти маленькие бобы типа чили представляют собой нечто среднее между розовой фасолью и маленькой белой фасолью и хорошо растут на плодородной почве и в мягком климате долины Санта-Мария.

Плюсы и минусы каменных обогревателей

Каменные каменки представляют собой дровяные печи со сварным стальным или чугунным корпусом, замененным кирпичом и раствором. Они очень эффективны при обогреве всего дома, производя гораздо более высокие температуры от своего топлива, чем стандартные металлические печи. Как и все виды отопления, они имеют определенные преимущества и недостатки.

Преимущества

  • Они используют возобновляемое топливо, которое в изобилии доступно и легкодоступно.Поэтому они невероятно устойчивы.
  • Кирпичные обогреватели служат двойной цели: они могут выступать в качестве резервного источника тепла для пассивного солнечного дома и в качестве основного источника в периоды с небольшим количеством солнечного света.
  • Они бывают разных конструкций и размеров, подходящих для всего, от одной комнаты до всего дома площадью 2000 квадратных футов.
  • Они очень просты в эксплуатации – не сложнее, чем обычная дровяная печь.
  • Они используют 35-50 фунтов (16-22 кг) дров на одну топку, обычно два раза в день в отопительный сезон, обеспечивая достаточное количество накопленного тепла на весь 24-часовой период.
  • Они очень эффективны и почти не загрязняют окружающую среду.
  • Они горят так чисто, что на них не распространяется запрет на сжигание дров (даже в Вашингтоне).
  • Они относятся к категории сверхнизких выбросов.
  • Каменные печи безопаснее, чем дровяные, потому что нет риска возгорания креозота.
  • Они требуют минимального обслуживания — каждые пять или десять лет необходимы, хотя ежегодная чистка часто стоит усилий, чтобы все было быстро и легко.
  • Они холоднее на ощупь, чем большинство дровяных печей (от 155°F до 175°F или от 68°C до 80°C). Исторически в них были встроены скамейки.
  • Воздух не нагревается непосредственно печью, поэтому кажется более свежим и прохладным. Они не вызывают сквозняков.
  • Можно установить заслонку для перекрытия дымохода при тушении огня, что также улучшит тягу дымохода при розжиге и защитит дымоход от дождя, снега, птиц и сильных нисходящих потоков воздуха (при условии, что это заслонка на крыше).
  • Их можно установить со стеклянными дверцами, чтобы вы могли видеть огонь. В них даже могут быть встроены печи для пиццы/хлеба!
  • Вы можете купить чертежи и построить их самостоятельно.
  • Они очень эстетичны и, в отличие от большинства печей и обогревателей, могут стать привлекательным украшением дома.



Недостатки

  • Обогреватели для каменной кладки не так просто достать в США (хотя в Европе гораздо проще).
  • Они требуют чьего-либо активного присутствия и не могут использоваться для резервного копирования, когда вас нет.
  • Вырабатывают замедленное тепло – дневное отопление будет греть вечером и ночью, в зависимости от массы обогревателя.
  • Они должны быть очень тщательно подобраны. Нагреватели с большой массой обеспечивают больше тепла в течение более длительного времени. Большинство моделей весят от 2 до 4 тонн, хотя существуют варианты меньшего размера для мягкого климата и действительно массивные конструкции (до 8 тонн) для очень холодных регионов.
  • Кирпичные обогреватели очень тяжелые, поэтому часто требуют усиления фундамента. Это затрудняет их модернизацию.
  • При постройке они должны быть герметичными.
  • Они должны быть изготовлены из материалов, способных выдерживать значительное расширение и сжатие, и установщик должен понимать необходимость таких изменений.
  • Облицовочные материалы должны принимать

Minnesota Masonry Heat — Tulikivi и утеплители для кирпичной кладки на заказ

Каменные обогреватели

веками обогревали дома по всему миру. Они украшают бесчисленное количество домов по всей Европе, и спрос на них в Северной Америке неуклонно растет.

В отличие от традиционного американского камина или дровяной печи, которые бесконечно потребляют дрова и направляют большую часть вашего тепла прямо в дымоход, каменный обогреватель будет излучать тепло в ваш дом от 12 до 24 часов от одной охапки дров. Когда огонь горит при температуре 1500 ° F или выше, горячие дымовые газы проходят через лабиринт каналов внутри сердцевины нагревателя, где тепло аккумулируется массой каменной кладки. Во время пожара и еще долгое время после его тушения дом наполняется лучистым теплом, а внешняя поверхность обогревателя сохраняет идеальную температуру, чтобы согреть руки и ноги без риска ожогов.В некоторых нагревателях также есть печь для выпечки пиццы, хлеба и жаркого или подогреваемая скамья, на которой можно отдохнуть.

Каменные обогреватели

идеально подходят для аллергиков. Это закрытая система, и дым не проникает в дом. Они не создают опасных побочных продуктов, таких как смола и креозот. Помимо этих преимуществ, они отличаются очень низким уровнем выбросов и являются наиболее эффективным источником тепла, работающим на древесном топливе. Кирпичные обогреватели изготавливаются на заказ из кирпича и камня или из твердого мыльного камня компанией Tulikivi в Финляндии.

С обогревателем для кирпичной кладки вы тоже можете с нетерпением ждать зимы в Миннесоте!

Minnesota Masonry Heat проектирует и производит дровяные каменные обогреватели и печи для пиццы. Мы предлагаем индивидуальные конструкции обогревателей из кирпича и камня на ваш выбор, а также обогреватели из стеатита Tulikivi. Мы являемся официальным дилером Tulikivi и предлагаем долгосрочное финансирование всех наших продуктов и услуг.

Как лицензированный генеральный подрядчик, мы можем выполнить любую необходимую реконструкцию, структурную поддержку, дымоход или кровельные работы, необходимые или необходимые для завершения вашего проекта обогревателя каменной кладки.Мы также являемся активным полноправным членом Ассоциации нагревателей каменной кладки Северной Америки.

Узнать о каменных утеплителях Tulikivi →

Узнать о наших нагревателях для кирпичной кладки, разработанных по индивидуальному заказу →

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами!

Кооперативное расширение Корнелла | Сравнение оборудования для сжигания

При правильном размере дровяные печи могут очень эффективно обогревать помещения практически любого размера.

Работающая печь на пеллетах с мешками с топливом (справа)

Большая тепловая масса каменных печей выделяет тепло в течение длительного периода времени.

Со всеми различными технологиями отопления, доступными сегодня, может быть трудно принять решение о том, какая система лучше всего удовлетворяет ваши личные потребности в отоплении. Ниже вы найдете обсуждение преимуществ и недостатков основных типов систем, а также диапазон тепловой мощности для каждой системы, допустимые выбросы и общий диапазон цен на типичный агрегат. Дополнительную информацию можно найти, посетив ссылки и ресурсы в левой части страницы. Здесь мы ориентируемся на дровяные печи, пеллетные печи, камины, каменные обогреватели и котлы. При рассмотрении вопроса о том, какой тип оборудования лучше всего подходит для вас, наиболее важными соображениями являются выбор самого экологически чистого оборудования в своем классе, его размер и размещение в соответствии с вашими потребностями в отоплении.

Для тех из вас, кто интересуется характеристиками сгорания самого эффективного и экологически чистого оборудования для сжигания топлива, которое в настоящее время производится в любой точке мира, в апреле 2010 года Управление энергетических исследований и разработок штата Нью-Йорк (NYSERDA) опубликовало отчет, озаглавленный Европейское исследование технологий дровяного отопления: обзор принципов сжигания и характеристик энергии и выбросов коммерческих систем в Австрии, Германии, Дании, Норвегии и Швеции .

Другой отчет, который может представлять интерес для некоторых, — это отчет, обобщающий сжигание биомассы в Европе, который был опубликован в 2008 году и также был заказан NYSERDA.

Примечание. Мы включили фотографии для иллюстрации различных типов оборудования для сжигания, но показанные модели не следует рассматривать как рекомендацию или одобрение продукта какого-либо конкретного производителя.

Дровяные печи

Количество твердых частиц, выделяемых вашим дровяным прибором, является важным фактором при покупке новой или подержанной печи.В 1990 году EPA выпустило правила, регулирующие выбросы дровяных печей, которые должны соблюдать все производители дровяных печей. Эти так называемые печи, сертифицированные по Фазе II, выделяют на 15-30 граммов дыма в час меньше, чем старые несертифицированные печи. Поэтому важно заменять старые устройства и не покупать какие-либо старые бывшие в употреблении устройства, которые вы можете найти в Списке Крейга или на распродаже.

Важно отметить, что дровяные печи в основном обогреватели помещений. Они лучше всего работают в зданиях с открытой планировкой, где тепло может циркулировать относительно легко.Тем не менее, при правильном размере они могут очень эффективно обогревать помещения практически любого размера. Большинство новых дровяных печей, представленных в настоящее время на рынке, имеют теплопроизводительность в диапазоне от 35 000 до 100 000 БТЕ/час, при этом каталитические печи имеют тенденцию производить несколько более высокую тепловую мощность, чем некаталитические печи того же размера. Стоимость дровяных печей варьируется от 1500 до 5000 долларов США, включая установку.

Каталитический

В каталитических дровяных печах используются керамические соты с покрытием для снижения температуры, при которой сгорают печные газы.Из-за того, как они спроектированы, и того факта, что их эффективность в значительной степени зависит от надлежащего обслуживания, каталитические печи имеют более крутую кривую обучения для новых дровяных горелок. Тем не менее, пропуская дым через каталитические соты, эффективность вашей печи значительно повышается, а ее выбросы уменьшаются по мере сжигания вредных твердых частиц. EPA требует, чтобы каталитическая дровяная печь имела максимальный уровень выбросов 4,1 грамма дыма в час, что ниже ограничения выбросов, установленного для некаталитических печей.

Некаталитический

Подавляющее большинство дровяных печей, с которыми вы столкнетесь, будут некаталитическими. Эти печи регулируются EPA до максимального уровня выбросов 7,5 граммов твердых частиц в час. Как следует из их названия, они не используют катализатор для сжигания дыма, образующегося при сгорании. Вместо этого они используют изоляцию топки и перегородки для рециркуляции воздуха для горения для достижения более полного сгорания, что повышает эффективность вашей печи и обеспечивает более чистое горение.

Мыльный камень

Из материалов, обычно используемых для строительства печей, мыльный камень уникален тем, что он сохраняет и излучает тепло в течение более длительного периода времени и при более равномерной температуре, несмотря на колебания интенсивности горения. Даже когда ваш огонь гаснет, мыльный камень высвобождает тепло, которое он накопил за время горения, что позволяет обогреть ваш дом ночью, не оставляя огонь горящим. Печи из чугуна или любого другого металла не могут так же эффективно сохранять тепло, они более горячие на ощупь и склонны выделять сильные потоки тепла.Тем не менее, будьте готовы заплатить более высокую цену за печь из стеатита и дольше ждать после разведения огня, чтобы устройство достигло максимальной тепловой мощности.

Передовые технологии

Хотя производители постоянно вносят незначительные улучшения в свое оборудование, по большей части в конструкции печей не было никаких серьезных изменений с 1990-х годов. Единственным исключением является двухступенчатая газифицирующая дровяная печь, изготовленная в Германии компанией Specht (и импортированная в США нью-йоркской фирмой Wittus-Fire по замыслу).«xeoos TwinFire» нагревает древесину в одном отсеке при относительном отсутствии кислорода, что высвобождает горючие газы в отдельном отсеке, где они обдуваются свежим воздухом (вентиляторы и, следовательно, электричество не требуются). Эта двухступенчатая газификация, обычно наблюдаемая в гораздо более крупных дровяных котлах (см. ниже), обеспечивает очень полное сгорание, что приводит к очень низким выбросам и высокой эффективности.

Камины

Открытые камины, как класс, являются наименее эффективным способом обогреть ваш дом из обычных, обсуждаемых здесь.Тем не менее, в настоящее время они не регулируются по эффективности или выбросам. Каминные топки могут быть значительно лучше, но в настоящее время (декабрь 2010 г.) промышленность устанавливает для них единственные стандарты. Это изменится, когда Агентство по охране окружающей среды перепишет свои стандарты производительности источников для всего оборудования для сжигания (которые, как ожидается, будут утверждены в 2011 году для внедрения в 2012 году). Однако на данный момент следует избегать использования открытого камина и, по крайней мере, рассмотреть возможность установки вставки, которая является максимально эффективной и с низким уровнем выбросов.

Каменные нагреватели

Каменные нагреватели имеют две особенности, которые отличают их от других типов оборудования для сжигания. Первые видны снаружи: они покрыты большим количеством камня или кирпичей. Второй скрыт внутри: они спроектированы с системой туннелей, через которые проходит воздух для горения, прежде чем попасть в дымоход или дымоход. Вместе эти конструктивные особенности делают нагреватели очень эффективными и экологически чистыми. Каменные каменки еще имеют топку, где сжигаются дрова.Но в отличие от дровяных печей нагреватель нагревается очень долго. Большая тепловая масса (кирпичи или камень покрывают раму из огнеупорного кирпича) может занять целый день, чтобы нагреться, но она также будет удерживать это тепло в течение очень долгого времени (и на ощупь она теплая-горячая, но далеко не жарко, как в дровяной печи). Один или два небольших горячих очага в день будут поддерживать в обогревателе комфортное равномерное тепло, которое излучается во всех направлениях. Каменные обогреватели также часто имеют встроенные отделения для приготовления пищи, идеально подходящие для выпечки хлеба или приготовления рагу.

Недостатком является их цена наклейки. Поручить кому-то построить каменный обогреватель на заказ может стоить от 15 000 до 30 000 долларов. Доступны комплекты для внутренностей нагревателя (от 5000 долларов), которые позволяют вам собрать его самостоятельно.

Котлы (дрова и пеллеты)

В основном существует два типа дровяных котлов: стандартный водяной нагреватель, широко известный как открытый дровяной котел, и двухступенчатые котлы с газификацией, работающие на дровах или пеллетах. Однако даже внутри каждой категории могут быть большие различия с точки зрения выбросов, эффективности и стоимости.(В 2010 г. NYSERDA опубликовало результаты исследования производительности четырех распространенных дровяных котлов.) Как правило, котлы имеют теплопроизводительность в диапазоне от 50 000 до 200 000 БТЕ/ч, хотя коммерческие пеллетные и дровяные котлы могут быть намного больше, в 1 -2 миллиона БТЕ/час (больше, и топливом обычно является древесная щепа, которая дешевле и лучше управляется более крупными установками). Котлы, которые сжигают кордовую древесину, стоят от 3000 до 12000 долларов. Некоторые котлы предназначены для сжигания древесной щепы или пеллет.Они варьируются в цене от 4500 до 25 000 долларов за небольшие котлы на щепе и от 13 000 до 17 000 долларов за пеллетный котел до установки.

Котлы можно использовать для нагрева воды или гликоля (антифриза), который циркулирует по зданию для его обогрева, или через теплообменники его можно использовать в системе принудительной вентиляции (хотя это менее эффективно).

Наружные дровяные котлы

Наружные дровяные котлы (OWB) обычно страдают конструктивными особенностями, которые делают их печально известными из-за очень высоких выбросов и низкой эффективности: они основаны на большой топке, что означает частое тление большого огня; обогревают водяную рубашку, которая часто плохо утеплена; и у них обычно низкие выхлопные патрубки, что позволяет выхлопу парить близко к земле.В настоящее время не существует установленных на национальном уровне законных пределов выбросов для OWB. Часовые выбросы одной (OWB) могут быть в двадцать раз выше, чем часовые выбросы дровяной печи, сертифицированной EPA. В то время как EPA инициировало программу добровольного регулирования, чтобы побудить производителей производить более чистые и более эффективные устройства, на рынке все еще много не отвечающих требованиям, вредных для здоровья котлов. Так что будьте осторожны при покупке и установке одной из этих систем.

В начале 2011 года Департамент охраны окружающей среды штата Нью-Йорк (DEC) учредил положения, регулирующие ОВБ.Они ограничивают типы OWB, которые могут быть проданы в штате, и были разработаны, чтобы предложить рекомендации по оптимальному использованию этих устройств (в основном для минимизации выбросов). Положения о поэтапном отказе от существующих единиц не вошли в окончательный вариант закона.

Двухступенчатые системы сжигания с газификацией намного эффективнее и чище, чем одноступенчатые системы. Всякое горение является газификацией: древесина (или другой материал) нагревается до такой степени, что выделяются летучие газы, и именно эти газы сгорают. В одноступенчатой ​​системе многие газы выбрасываются в дымоход до того, как они полностью сгорают (что означает увеличение выбросов и снижение эффективности). При двухступенчатом сгорании горючий материал (обычно корд или древесные пеллеты) нагревается в одной камере при относительном отсутствии кислорода, а газы выпускаются в другую камеру, где впрыскивается свежий воздух, что ускоряет горение. и почти полностью сжигает газы при гораздо более высоких температурах, чем можно достичь в дровяной печи, печи на пеллетах или традиционном дровяном котле на открытом воздухе (большинство газифицирующих котлов выделяют <1 грамм дыма в час).

Европейцы лидируют в мире по котлам с двухступенчатой ​​газификацией, но многие из этих установок в настоящее время доступны по импорту. Кроме того, несколько компаний в настоящее время производят очень чистые и высокоэффективные установки внутри страны, в том числе в штате Нью-Йорк.

Термоаккумулятор

Многие котлы используют аккумулирование тепла для повышения эффективности за счет сведения к минимуму количества циклов включения-выключения. Обычно это большой изолированный металлический резервуар (от 600 до 1500 галлонов), в котором хранится нагретая вода перед ее циркуляцией по дому или зданию.Без накопления тепла каждый раз, когда дом нуждается в тепле, включается нагреватель, что означает, что нагреватель включается и выключается довольно часто. Высокая эффективность достигается только тогда, когда горит горячий огонь, поэтому каждый раз, когда оборудование включается и выключается, эффективность падает, а выбросы увеличиваются. При теплоаккумуляторе котел работает в течение длительного периода времени, чтобы нагреть большое количество воды в накопителе, а затем отключается на длительный период времени, пока дом забирает горячую воду из накопителя.Это значительно повышает эффективность и снижает выбросы. Но есть цена: аккумулирование тепла может добавить к котлу, работающему на биомассе, от 1500 до 3000 долларов.


Отопление с использованием древесины разработано Гильермо Метцем, руководителем группы по энергетике в CCE-Tompkins

Последнее обновление: 30 сентября 2019 г.

Плюсы и минусы систем обогрева из глиняной кладки

В качестве альтернативы прямым пассивным солнечным батареям могут иметь смысл сверхэффективные обогреватели для каменной кладки.

В течение последнего десятилетия я сосредоточился на устойчивом отоплении дома. Средние домохозяйства в Северной Америке используют 30-70% энергии для отопления и охлаждения. Это прямые затраты на поддержание нашего образа жизни, как в потраченных долларах, так и в воздействии на сообщества и глобальные ресурсы.

В этом контексте самым «зеленым» способом отопления и охлаждения дома будет:

— Дружественный к жизни на Земле: здоровый, нетоксичный, возобновляемый

— Эффективность: минимизация потерь ресурсов, загрязнения окружающей среды, времени и денег

— Полезный: эффективный, физически удобный и доступный

— Дружественный образ жизни: привлекательный, культурно совместимый, возможно, даже модный.

Ограничения пассивной солнечной энергии

По всем этим причинам я предпочитаю пассивные солнечные батареи. Он использует все возможные приемы: солнечные лучи, лучистое тепло и тень, аккумулирование тепловой массы, изоляцию, изоляцию воздуха и вентиляцию, чтобы превратить сезонные экстремальные погодные условия в круглогодичный комфорт.

Однако пассивное солнечное проектирование имеет ограниченное применение во многих существующих зданиях или зданиях, расположенных в глубоко затененных местах или в высоких и холодных широтах с короткими зимними днями. Однако, к счастью, тенистые склоны и умеренные широты являются прекрасными местами для выращивания деревьев и других видов топлива из биомассы.Познакомьтесь с ракетными обогревателями — сверхэффективными каменными нагревателями горячего горения.

Факты о нагревателях массы

Массовые нагреватели

Rocket используют те же приемы, что и пассивные солнечные батареи, и могут быть интегрированы в большинство домов. Однако вместо того, чтобы улавливать солнечную энергию, нагреватели ракетных масс улавливают тепло биомассы.

По сравнению с дровяными печами или обычными каминами, чистый огонь ракетного нагревателя посылает мало тепла, дыма и креозота в горячую трубу. Вместо этого тепло от чистого выхлопа улавливается и сохраняется в тепловой массе для постепенного высвобождения в течение дня или ночи.

В качестве топлива ракетные нагреватели могут использовать местные «отходы», включая палки, обрезки плотницких работ, корд и даже высушенные садовые отходы. Теплоаккумулирующая масса может быть упакована землей, камнем, кирпичом, плиткой, восстановленным бетоном или смесью глины, песка и волокон, которую мы называем «глыба».

Сама топка требует жаростойких материалов, как правило, огнеупорного кирпича, покрытого перлитом или керамической ватой. «Тепловой стояк» или дымоход с изолированной тягой поддерживает правильное горение пламени. Стальной баллон, часто переработанный ствол, отводит выхлопные газы обратно к удобному входу теплообменных каналов в кладочную массу.

Традиционные каменные печи, широко используемые в Северной Европе, часто конструировались в виде большой колонны или большого дымохода. Эти формы работают хорошо, но на них трудно свернуться калачиком, чтобы вздремнуть. Современные производители ракетных обогревателей, как правило, выбирают конструкции, которые можно использовать как встроенную мебель, такую ​​как скамейки с подогревом, кушетки, платформы для кроватей или теплые полы.

Плюсы подогревателей ракетной массы:

Чистое горение: Наблюдатели-новички с трудом могут поверить, что чистый влажный ветерок, исходящий из выхлопной трубы ракетного нагревателя массы, на самом деле является конечным продуктом сгорания древесины.Когда дрова горят эффективно, дыма нет, только пар, CO2, тепло и немного светлого пепла.

Удобство и эффективность: по сравнению с обычной дровяной печью, вы можете поддерживать огонь меньше половины времени и сжигать только 10-25% дров.

Тепло прямого контакта: будь то грелка для всего тела или личная сауна. Холодные пальцы, встречайте своего нового друга!

Здоровый и нетоксичный: кирпичная кладка из необработанной глины обладает высокой термостойкостью, долговечностью, низким или нулевым содержанием углерода, более удобной и легче поддается ремонту или реконструкции, чем бетон. Глина регулирует влажность, а также температуру для удивительно полного решения климат-контроля без движущихся частей.

Минусы нагревателей ракетной массы:

Труд: может потребоваться несколько тонн кирпичной кладки, чтобы сохранить достаточно тепла для скромного дома, так что это большой проект «сделай сам» или дорогой наемный проект.

Космос: наиболее эффективное долгосрочное место для вашего дивана с ракетным обогревом, конечно, прямо посреди ваших жилых помещений, что редко бывает удобным местом для ремонтной бригады.

Recycle Chic: переработанные детали привлекают внимание одних людей, но не других. Стальной барабан в моей гостиной? Ты смеешься? Не волнуйтесь, есть варианты.

Соответствие: не все строительные инспекторы будут знакомы или примут с первого взгляда; прочтите примечания к кодам в нашей книге «Руководство по сборке ракетных нагревателей массы» и ознакомьтесь с местными нормативными актами.

Ручное исполнение: Это не ваша старая дровяная печь. Он не будет гореть так же, и есть кривая обучения, чтобы работать с ним, но вам не нужно будет сжигать так много, так долго или так часто.После освоения причудливая маленькая топка щедро вознаграждает усилия и внимание.

Суть

Высокоэффективное дровяное отопление отличается низким уровнем выбросов, потенциально углеродно-нейтральным, обеспечивает отказоустойчивость и возможность использования местных источников, а также обеспечивает высокий уровень комфорта для пользователя, атмосферу и возможность красивого дизайна.

Если вы думаете об экологичном древесном отоплении, стоит изучить потенциал ракетных обогревателей для вашего следующего проекта.




Эрика и Эрни построили более 700 сверхэффективных каменных печей с чистым горением и провели более 50 мастерских по всей Северной Америке.Они являются авторами Руководства по сборке ракетных нагревателей массы.

Плита Ecco | Кирпичные обогреватели и печи

Позвоните нам сегодня, чтобы обсудить ваши требования
01527 857814

Каменные обогреватели и каменные печи упоминаются под разными названиями, такими как Speicherofen, Приборы с медленным выделением тепла, Kachelofen (изразцовые печи), Finish печь, Grundofen, Specksteinofen (или печь/обогреватель из мыльного камня), а теперь и Ecco Stove®. Все они имеют три общих черты: удержание тепла, медленное распределение тепла и улавливание тепла от дымовых газов с высокоэффективным сжиганием.



Русский Обогреватель на ранней стадии строительства



Как правило, каменный обогреватель намного крупнее и тяжелее, чем традиционные дровяные печи. отопление и очень разные результаты



Традиционная дровяная печь может стоить около 1200 фунтов стерлингов за относительно хорошую, эффективную модель и является комнатным обогревателем.Дровяная печь быстро набирает тепло и быстро излучает его в помещение. Контроль тепла может быть проблематичным из-за очень высокой температуры поверхности, но если вы хотите иметь уютную гостиную, это может быть быстро достигнуто.



Каменный обогреватель изготавливается либо из кирпича, плитки, бетона и других кладочных материалов, либо, как печь Ecco Stove®, из карбида кремния. Цены будут выше, чем у традиционной дровяной печи, в основном с ценами, начинающимися примерно от 3000 до 4000 фунтов стерлингов, если вы хотите построить ее самостоятельно, или от 4000 до 5000 фунтов стерлингов и выше, если ее строит для вас инженер. Тепло аккумулируется в каменной кладке, и излучается гораздо более низкая температура поверхности, что делает более удобным находиться рядом и удивительно более эффективным при обогреве большей площади.





Противоточный обогреватель для кирпичной кладки



Печь Ecco ® является одним из лучших в распределении тепла, что делает ее больше, чем просто комнатный обогреватель, так как он обогревает помещение. Это достигается за счет уникального способа выделения тепла корпусом из карбида кремния, который фактически создает и генерирует естественную циркуляцию воздуха в доме.Все это достигается из одного источника без необходимости в сложной сантехнике, электрике и воздуховодах, и именно поэтому Ecco Stove ® оказывается очень популярным выбором для тех, кто живет в сельской местности без систем центрального отопления или вынужден полагаться на дорогое топливо, сжиженный газ. или другое произведенное топливо, так как Ecco Stove ® достигает этого, просто сжигая дрова.





Традиционная установка с Ecco Stove® E678



Благодаря дизайну и конструкции Ecco Stove® имеет очень низкие затраты на техническое обслуживание и требования.



Распределение тепла —  Аккумулятор тепла —  Высокоэффективные печи —  Недорогое обслуживание

—  Отопление с одним источником —  Простая установка  — Тепловая масса



Горячие ссылки



Следуйте за нами в социальных сетях:



Каменные нагреватели

Обогреватели из каменной кладки, давно популярные в Европе, приобретают все большую популярность в Соединенных Штатах, поскольку люди открывают для себя преимущества, которые они предлагают. Каменные печи, которые я строю, созданы по образцу финских печей. Эти печи горят чисто и очень эффективно. Кроме того, я специально обучаюсь в Швеции строить старинные шведские изразцовые печи.

Также есть перепечатка журнала Stratton Magazine об одной из моих печей.

Финские печи очень эффективно сжигают дрова, что соответствует использованию около 85% БТЕ в процессе горения. Обычные дровяные печи, напротив, имеют КПД от 45% до 60%.

Финские печи расходуют примерно 3-4 связки дров за отопительный сезон.В обычных дровяных печах обычно используется более 6 связок дров, и через дымоход уходит много тепла. Кроме того, горение далеко не такое чистое, как в финской печи.

В каменной печи примерно от 30 до 40 фунтов дров сжигается мгновенно, пока не погаснет. Огонь передает свое тепло кирпичной массе, и кирпичи равномерно излучают тепло в течение дня. Один этот огонь может обогреть хорошо изолированный дом площадью 2000 квадратных футов от 12 до 24 часов. Вы можете топить печь два раза в день, если погода холоднее. Время горения лиственных пород около 40 минут, хвойных меньше. Вы можете сжигать в этих печах хвойные породы, потому что они горят настолько жарко и эффективно, что газы, которые обычно не сгорают и собираются в дымоходе в виде креозота, полностью сгорают.

Нет необходимости присматривать за этими печами. Температура поверхности печи никогда не превышает 160 градусов по Фаренгейту. На самом деле, эти печи любят, когда их обнимают! Дымоход отделен от массы каменки горизонтальным дымоходом, который является частью конструкции и выполнен в виде скамейки для обогрева.(Постарайтесь уберечь своих кошек от этого.) Скамейки могут быть достаточно длинными, чтобы на них можно было лечь, и шириной от 18 до 24 дюймов. Помимо обеспечения отличного тепла, печи могут быть оснащены печной камерой для приготовления пиццы с индейкой, пирогов, хлеба и так далее.

Эти обогреватели для кирпичной кладки обеспечивают функциональное тепло и привлекательный внешний вид. Печь в гостиной не поставишь, а вот финская печь из кирпича, камня или изразца — это красота.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
