Мембранный клапан принцип работы: Мембранный Клапан VeeValv

Содержание

Мембранный клапан принцип работы | ООО ТЭХ-Групп: всё для промышленной водоподготовки и водоочистки

29 мар 2021 в 00:00

Содержание статьи:

Принцип работы предохранительного клапана

Принцип работы и устройство запорного мембранного клапана

Особенность устройства

Основные виды мембранных клапанов

Основной тип соединения мембранных клапанов

Материалы, используемые для изготовления мембранных клапанов

Преимущества выбора запора мембранного типа

Мембрана (membrana), в переводе с латинского означает — тонкая кожица. В трубопроводной арматуре мембрана представляет собой эластичную упругую перегородку небольшой толщины, она разделяет полость на две части, с разным давлением. Иногда ее называют диафрагмой.

Мембранные клапаны (или диафрагменный клапан) широко используют при работе с различными жидкостями, в составе которых присутствует большое количество твердых частиц (примесей).



Клапаны сконструированы так, что препятствуют образованию налета, в виде осадка после фильтрации жидкости.

Первые мембранные клапаны начали использовать в Римской империи, их делали из кожи. Клапаны помогали регулировать поток воды. А вот впервые в промышленном устройстве стали применять клапан мембранный в 1928 году. Его разработал горный инженер П. К. Саундерс в Южной Африке. Новую разработку начали устанавливать на различные виды оборудования во многих отраслях промышленности. С появлением новых технологий и материалов, автоматизации производства, инженеры улучшили конструкцию и функции устройства.

Запорный и предохранительный мембранный клапан (запор).

Работа клапанов мембранного типа осуществляется за счёт разницы давлений, как и в поршневых клапанах.

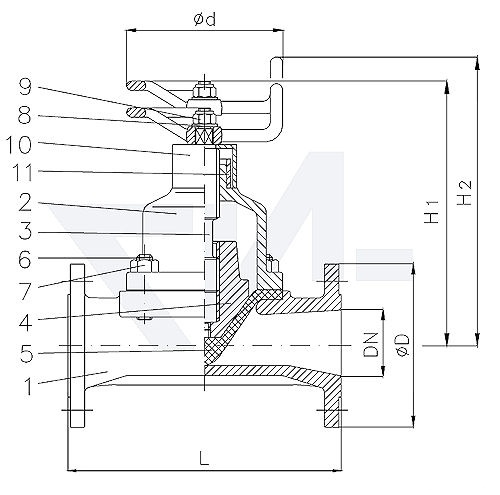

Конструкция устройства довольно простая, состоит из привода, мембраны и корпуса.


Принцип работы предохранительного клапана.



При появлении в трубах аварийного напора, происходит разрыв мембраны, осуществляется сброс рабочей среды. Но такие устройства выпускаются только одноразовые, требующие постоянную замену.


Принцип работы и устройство запорного мембранного клапана.

Снизу в трубопроводе, по которой протекает поток жидкости, устанавливается до нужной высоты вертикальная перегородка (седло). Над ней горизонтально монтируют гибкую мембрану. Когда запор открыт, жидкость спокойно протекает по трубопроводу. Над мембраной установлен шток, роль золотника здесь выполняет сама мембрана. Мембранное устройство открывается и закрывается при движении штока вверх и вниз. При движении штока клапана вниз, центральная часть мембраны прогибается с достаточной амплитудой и прижимается к седлу запора, полностью перекрывая рабочий поток. Клапан закрыт. При движении штока в исходное положение вверх, пластичная мембрана принимает первоначальный вид, клапан снова открыт.


Особенность устройства.



Контакт рабочей среды происходит только с мембраной, которая герметично закрывает полость трубопроводной арматуры. Механизмы внутри надежно защищены от всех загрязнений рабочей среды. Запор не нуждается в замене уплотнений или затвора. В устройстве, вместо сальникового уплотнения стоит — мембранное. И главное, здесь отсутствуют застойные зоны. Мембранные запоры бывают одно- и двухседельные.

Асептический мембранный клапан применяют в асептических технологических процессах, где очень высоки требования гигиены, нужна стерильность. Благодаря эластичности мембраны, открытый запор исключает обратного движения рабочей среды и достигается высокая гигиеничность производства.

Мембранные клапаны используются в пищевой, фармацевтической, металлургической, газовой, горнодобывающей, нефтеперерабатывающей и химической промышленности, на стерильных производствах, для перекачки растворов солей и агрессивных сред на ТЭС в системах химической водоподготовки. Также служат для целлюлозно-бумажной промышленности, для производства и переработки гипса и цемента.


Основные виды мембранных клапанов:

  • Проходные и многопроходные мембранные клапана.

  • Т-образные мембранные запоры.

  • Мембранные клапана для емкостей (емкостные).

Все эти виды могут быть отсечными, донными, электромагнитными соленоидными клапанами, регулирующими клапанами (запорно-регулирующими клапанами).

Обратный мембранный запор. Устанавливают в системах автономного теплоснабжения, чтобы избежать гидроудар.

Мембранный клапан можно разделить по типу управления:


  • С электрическим и электромагнитным приводом.

  • С ручным управлением.

  • С пневматическим приводом (мембранный пневматический клапан).

Привод бывает внешним (выносным) и встроенным, является частью конструкции устройства. Самый простой привод — маховичок линейного клапана или рычаг поворотного


Основной тип соединения мембранных клапанов:

  1. Кламп/Кламп (Clamp/Clamp).

  2. Кламп/Сварка (Clamp/S).

  3. Сварка/Сварка (S/S).

  4. Муфтовое (муфты под склейку «True union») или штуцерное (Spigot).

По принципу действия:

Для различных условий эксплуатации применяют клапаны прямого действия, срабатывающие при нулевом перепаде давлении и пилотные клапаны (непрямого действия) — срабатывающие только при минимальном перепаде давления.


Материалы, используемые для изготовления мембранных клапанов.

Корпус выполняется из разных материалов:

  • Из высокопрочного, ковкого или литейного чугуна.

    Этот материал относительно недорогой, используют в водопроводах.

  • Из нержавеющей, углеродистой стали. Выполняют клапана, которые испытываю повышенное давление, для агрессивных сред, так как не подвергаются коррозии. Чаще всего используются в пищевой промышленности.

  • Из сплава никеля. Жаропрочные изделия. Это один из самых дорогих материалов.

  • Из бронзы. Запоры стойкие к образованию коррозии.

  • Из пластика. PVC-U (поливинилхлорид) применяются для слабоагрессивных сред, при невысоких температурах.

Облицовка выполняется из мягкой и твердой (эбонит) резины, бутилкаучука, фторопласта и других. Иногда делают гальванизацию в цинковой ванне.

Внешней поверхности санитарных или антибактерицидных мембранных клапанов делают вакуумную струйную обработку или сатинирование.

Внутренней поверхности проводят струйную вакуумную обработку, сверх или просто зеркальную полировку и сатинирование.

Используют уплотняющий материал для мембранных клапанов:

Силиконовый каучук (SILICONE). Сохраняет эластичность при температуре -55°C до +180°C. Устойчив к спиртам, но не абразивостойкий. Теряет свойства в концентрированных щелочах и кислотах, в бензине, минеральном масле.

Пищевая резина (этилен-пропиленовый каучук EPDM). Эластичность не теряется от -40°C до +130°C. Отлично подходит для рабочей среды — морская вода, малая концентрация кислот, щелочей. Не допустимо применять для различных масел и жиров. Постепенно теряет свои свойства и разрушается от сухого воздуха, пропан-бутана и бензина.

Термостойкая резина (VITON) или фторкаучук. Может применяться для любых агрессивных сред, стоек к маслам и жирам, бензину, керосину и дизельному топливу, выдерживает температуру от -20°C до +200°C. Это огнестойкий материал, практически не стареет и не набухает.

Не стоит использовать в кислотах, аммиачных соединениях, растворителях.

Фторопласт (PTFE). Работает во всех средах, исключение составляют соединения фтора под высоким давлением и температурой. Работает при от -200°C до +200°C, имеет лучшую механическую

прочность, но не такой гибкий, как другие материалы. Отличных свойств достигает в паре с EPDM.


Преимущества выбора запора мембранного типа.

  • Благодаря мембране, клапан защищен от негативного влияния рабочей среды.

  • Размеры устройства довольно разные — DN 4 — DN 300.

  • Рабочее давление запоров — от 0 до 10 бар.

  • Гарантия высокой герметичности.

  • Мембранные клапаны управляются вручную и автоматически.

  • Нет застойных зон.

  • Возможна работа в вакууме.

  • Универсальность.

  • Устойчивость ко многим агрессивным средам, коррозионная стойкость.

  • Имеют высокую надежность и качество.

  • Просты в установке и обслуживании, замена частей клапана не занимает много времени и трудностей.

  • Большой срок эксплуатации.

Выбирая необходимый запор мембранного типа, стоит учесть условия работы устройства, диаметр трубопровода, температуру и давление подачи рабочей среды в системе и тип управления.



Мембранный клапан: как насчет этой альтернативы?

Мембранные клапаны в работе и по конструкции схожи с пережимными клапанами.
У обоих в корпусе установлен резиновый элемент с мягким уплотнением, обеспечивающий выполнение возложенной на него задачи при остановке потока транспортируемой среды.
В клапанах обоих типов этот изготовленный из различных эластомерных композиций эластичный запорный элемент приводится в действие действующей извне силой (например, механическим, электрическим или пневматическим приводом) и, таким образом, вдается в поток среды до тех пор, пока этот поток в конце концов не будет герметично перекрыт, или в необходимой степени не будет отрегулирован расход транспортируемой среды.

Узнайте больше о преимуществах клапанов компании AKO Armaturen по сравнению с мембранным клапаном.

Источник изображения мембранного клапана: Muskid, мембранный клапан, исходный файл, расширенный за счет труб, транспортируемой среды и анимации, CC BY-SA 3.0

Приведенные ниже общие сравнения основаны на общедоступной информации, заимствованной из скачиваемых в сети документов / веб-сайтов различных поставщиков. Указанные характеристики у отдельных производителей мембранных клапанов могут различаться. Гарантия на полноту данных / достоверность не предоставляется. Специальные и высокопроизводительные конфигурации, а также отличительные особенности специализированных типов клапанов, не учитывались.

Тип клапана ►
▼ Характеристика
Мембранные клапаныПережимные клапаны
Жидкие / беспроблемные транспортируемые среды
Проблемные транспортируемые среды
Не имеющая застойных зон конструкция
Пригодны для CIP / SIP / RIP /  / / / Отчасти допускают внутреннюю очистку скребками
Поток среды без отклонения
Поток среды без сужения
Небольшая конструктивная высота
Неподверженность износу
Совокупно большой диапазон условных проходов
Сигнализация о дефекте мембраны / эластичного патрубка
Принудительное управление *
Различные варианты привода   **
Исполнения из высококачественной стали, алюминия и ПОМ / ПВХ
 = Да / Возможно   = При опр. усл. / Ограниченно   = Нет / Не возможноОтправить компании AKO запрос на
альтернативное решение мембранному клапану

* Мембраны с принудительным управлением доступны только для механических типов клапанов.
** Пневматические запорные клапаны от AKO обеспечивают только непосредственную подачу сжатого воздуха (требует меньших затрат). Другие варианты приводов только в сочетании с решениями компании AKO для приводимых в действие механически / вручную запорных клапанов.

Для многих транспортируемых сред характеристика протока внутри клапана имеет существенное значение. Для предотвращения закупорок, образования отложений или схожих нежелательных форм поведения транспортируемой среды проходное отверстие клапана в идеале должно быть без сужения. Кроме того, не лишним будет наличие прямого протока, характеризующегося отсутствием отклоненных движений внутри клапана.

Как правило, мембранные клапаны не обеспечивают ни отсутствие сужения, ни наличие прямого протока. Они уменьшают диаметр трубы в области клапана и отклоняют поток продукта. Не считая транспортировки воды или прочих чистых жидкостей, это может вызывать определенные проблемы. Кроме того, для поддержания на постоянном уровне прохождения среды после уменьшенного диаметра трубы в области клапана, насос должен работать с повышенной мощностью.

Поскольку мембранные клапаны, как правило, закрываются с одной стороны и, таким образом, оборудованы мембраной только на одной стороне, то на противоположной стороне, не используемой активно в процессе закрытия, из-за усилия сжатия мембраны возможны образования отложений среды, которые со временем будут увеличиваться и тем самым способствовать возникновению закупорок. Помимо всего прочего, это еще больше усложнит транспортирование среды.

Мембранный клапан Пережимной клапан
Прямое и невозмущенное транспортирование сквозь клапан
Транспортирование сквозь клапан без сужения
Опасность закупорки отсутствует
Отсутствие необходимости работы насоса с повышенной мощностью благодаря идентичному поперечному сечению трубопровода в области клапана

Транспортирование и регулирование проблематичных транспортируемых материалов, таких как, например, сыпучие материалы, волокнистые среды, суспензии или загрязненные жидкости, является «высшим пилотажем» для клапанов.
Здесь также в большинстве случаев у мембранных клапанов вскрываются недостатки, обусловленные их конструкцией.

Из-за отклоненного движения, которому подвержен проходящий через мембранный клапан транспортируемый материал, в случае твердых веществ и вязкотекучих сред возможно возникновение закупорок в области клапана.

Даже уменьшенный проход мембранного клапана может привести к самопроизвольным отказам, поскольку частицы, встречающиеся в уменьшенном месте прохода в области клапана, залипают и тем самым нарушают проток или могут привести к прекращению протока.

Мембранный клапан Пережимной клапан
Транспортируемые среды, состоящие из небольших частиц (напр. грануляты, таблетки и т.п.)
Сыпучие материалы, состоящие из крупных частиц (напр. минералы, щебень и т.п.)
Суспензии с включениями в них твердых материалов или волокнистые продукты

Хотя мембранные клапаны и работают по такому же принципу действия, что и вариант клапана компании AKO Armaturen (путем сжатия резиновой манжеты или резинового шланга осуществляется управление или прерывание потока среды), для многих процессов они имеют значительные недостатки по сравнению с клапанами от AKO Armaturen.

Если эксплуатанты и производители оборудования ориентируются на компактную форму клапанов, то использование мембранных клапанов может оказаться проблематичным. Поскольку механизм управления мембранным клапаном обычно монтируется на корпусе клапана, то уже для небольших условных проходов имеет место быть значительная по размерам надстройка, выступающая далеко за пределы диаметра трубных соединений или трубопроводов.

Более высокая подверженность износу, обусловленная, помимо всего прочего, отклоненным движением потока транспортируемой среды, и связанное с этим повышенное трение, может привести к дополнительным отказам из-за ремонтных работ и работ по техническому обслуживанию. Кроме того, мембранные клапаны в случае повреждения мембраны не имеют возможности сигнализации об ограниченной работоспособности (и тем самым о сопутствующем этому загрязнению управляющей камеры над мембраной). Поэтому, при необходимости, эксплуатант должен планировать периодическое техническое обслуживание.

Мембранные клапаны имеют преимущество в транспортировке беспроблемных сред в узком диапазоне условных проходов (например, для условных проходов менее DN 10), так как в этом диапазоне на отдельные компоненты действуют меньшие силы, чем при больших условных проходах. Таким образом, многие производители специализируются именно на мембранных клапанах с небольшим условным проходом.

Мембранный клапан Пережимной клапан
Минимальный занимаемый объем (монтажный объем) в сторону от трубных соединений
Низкая подверженность износу
Возможность обнаружения дефекта мембраны / эластичного патрубка *
Индикатор положения (откр. / закр.)

* С помощью установленного в виде опции реле давления возможно измерение возросшего давления внутри корпуса клапана. Отсутствие требуемого значения давления или роста давления свидетельствует о разрыве эластичного патрубка вследствие улетучивания сжатого воздуха через место разрыва.

Веским преимуществом мембранных клапанов по сравнению с пневматическими запорными клапанами компании AKO Armaturen является так называемое принудительное управление установленной мембраной. Установленный приводной механизм неподвижно соединен со вставленной мембраной и непосредственно и без задержки осуществляет передачу растягивающей силы в движении в направлении открытия. Таким образом можно противодействовать непреднамеренной деформации (например, вследствие длительного перекрывания).
Поскольку у компании AKO нет принудительного управления для пневматических запорных клапанов, то предлагаются эластомеры специального качества, обладающие повышенной эластичностью по отскоку. Даже по прошествии длительного перекрывания они обеспечивают открывание без сужения. Если вам необходимо принудительное управление, то компания AKO предложит вам несколько приводимых в действие механически или вручную серий клапанов с установленным принудительным управлением. Преимущество этих типов клапанов заключается в том, что вы можете надежно и в соответствии с вашими требованиями дозировать поток среды и получать соответствующую информацию с помощью визуального индикатора положения.

Хотя на пневматические запорные клапаны компании AKO сжатый воздух (или жидкость) подается исключительно непосредственно, они не могут конкурировать с мембранными клапанами по разнообразию приводов. Однако благодаря непосредственной подаче сжатого воздуха вы экономите на внешнем приводе, который быстро может взвинтить цену клапана, даже если речь идет о небольших условных проходах. Если несмотря на высокую стоимость и большую конструктивную высоту) для вас актуален внешний привод, то компания AKO предложит вам альтернативу в виде приводимых в действие механически или вручную серий запорных клапанов (таких как мембранные клапаны) с широким выбором приводов.

С принудительным управлением, различными вариантами привода и преимуществами абсолютно свободного и прямого прохода среды.

Тип клапана ►
▼ Характеристика
Мембранный клапанПережимной клапан (пневматический)Пережимной клапан (механический)
С принудительным управлением
Безопасное положение – закрыто
Индикатор положения (откр. / закр.)
Осуществление регулирования / дозирования  *
Индикатор положения (промежуточные положения)  *
Электрический привод
Пневматический привод (пневмоцилиндр)
Пневматический привод (с непосредственной подачей сжатого воздуха)
Гидравлический привод   **
Ручной привод

* С помощью редукционного клапана пропорционального регулирования можно согласовать нарастающее давление так, чтобы оказывать грубое воздействие на степень закрытия эластичного патрубка. Точное регулирование расхода возможно только для механических типов клапанов компании AKO.
** На пневматические варианты клапанов компании AKO Armaturen также может быть непосредственно подана жидкость, но только не с помощью гидроцилиндра.

Наши специалисты по сервисному обслуживанию с удовольствием проконсультируют вас о возможностях предлагаемых пережимных клапанов.
Если вы уже определились с конкретной целью применения, специалисты по сервисному обслуживанию компании AKO на основании предъявленных вами требований подготовят ни к чему не обязывающее вас предложение.
Мы с удовольствием пришлем вам техническую информацию по нашим изделиям. В качестве альтернативы вы также можете скачать ее с веб-сайта компании AKO в разделе Материалы для загрузки.

Position

Фирма *

Имя *

Фамилия *

Телефон *

Электронная почта *

Файлы:

Разрешенные форматы файлов: pdf, jpg, jpeg, png, tif, tiff, doc, docx, xls, xlsx, zip
Макс. общий размер: 10,00 MB
Количество загруженных файлов: 0 / 10
Размер загруженных файлов: 0 Bytes / 10,00 MB

* Отправляя запрос, вы соглашаетесь на его обработку и установление контакта в соответствии с нашим Заявлением о защите данных.

Поля, помеченные звездочкой (*), обязательны для заполнения.

Лидер мирового рынка

38 лет семейное предприятие

600 новый клиент каждый год

20.000 клиентов по всему миру

Уникальный сервис доставки

< 0,2 % рекламаций

> 99 % довольных клиентов

30 дилер по всему миру

Крупнейший ассортимент продукции

10.000 вариантов шланговой арматуры

2.500 вариантов в наличии на складе

100.000 проданных единиц продукции в год

Обширный пакет услуг

80 формат CAD

32 видео и анимационных роликов по монтажу

16 язычная документация

Мембранные клапаны: принцип работы и функции

Схематическая диаграмма мембранного клапана (Ссылка: en. wikipedia.org )

Что такое мембранный клапан?

В мембранном клапане (или мембранном клапане) имеется два или более порта в корпусе клапана, эластомерная диафрагма и седло или седло, на котором диафрагма закрывается. В зависимости от предполагаемого использования корпус клапана может быть изготовлен из пластика, металла, дерева или другого материала.

Основные сведения о мембранном клапане

Мембранный клапан представляет собой двухпозиционный двунаправленный дроссельный клапан. Эти клапаны регулируют поток жидкости, регулируя площадь, в которую среда может входить и выходить, эффективно влияя на ее скорость и скорость. Тонкая гибкая мембрана контролирует открытие и закрытие клапана, поэтому они называются «мембранными» клапанами. Они изготавливаются из таких материалов, как нержавеющая сталь, пластик или одноразовые материалы.

Мембранные клапаны аналогичны пережимным клапанам, но в них используется линейный компрессор, который прижимает тонкую мембрану к корпусу клапана. Устройства могут приводиться в действие как вручную, так и автоматически и обеспечивают дискретное и переменное регулирование давления. Чистые, герметичные, простые в обслуживании, безопасные и эффективные мембранные клапаны хорошо подходят для приложений с умеренным давлением и температурой, где требуется управление пуском/остановкой потока жидкости.

Есть много мембранных клапанов Компаний , Производителей и Поставщиков услуг в Linquip.

Принцип работы мембранного клапана

Эта гибкая мембрана крепится к опорному элементу. Компрессор представляет собой закрывающий элемент. В случае открытого клапана диафрагма будет поднята из пути потока, что приведет к обтекаемому потоку жидкости. Во время закрытия клапана диафрагма плотно прилегает к седлу внутри корпуса, известному как водослив. Когда диафрагма опускается вниз, клапан полностью закрывается.

Поскольку на пути потока нет штока клапана, в этом клапане нет необходимости в уплотнении штока. Этот клапан требует меньше обслуживания, чем обычные клапаны. Мембраны изготавливаются из прорезиненных материалов, что позволяет использовать эти клапаны в высококоррозионных средах.

Мембрана клапана приводится в действие открытием воздуха от пилота. Существуют клапаны с мембранами прямого действия, а также клапаны с мембранами обратного действия. Рабочее давление воздуха управляющего пилота подается непосредственно на диафрагму клапана, когда конструкция имеет прямое действие. Всякий раз, когда конструкция работает в обратном направлении, давление воздуха подается на диафрагму клапана с нижней стороны. Проще всего описать это как движение диафрагменного регулирующего клапана обратного или прямого действия. Кроме того, он может быть посажен вверх или вниз.

Размещение мембранного регулирующего клапана и его пневматического управляющего пилота определяется этими факторами, а также целью установки.

Компоненты мембранного клапана

Мембранный клапан состоит из следующих частей:

  • Корпус клапана
  • Крышка
  • Водослив
  • Диафрагма-диск
  • Шпилька
  • Плунжер
  • Стержень
  • Привод

Функция мембранного клапана

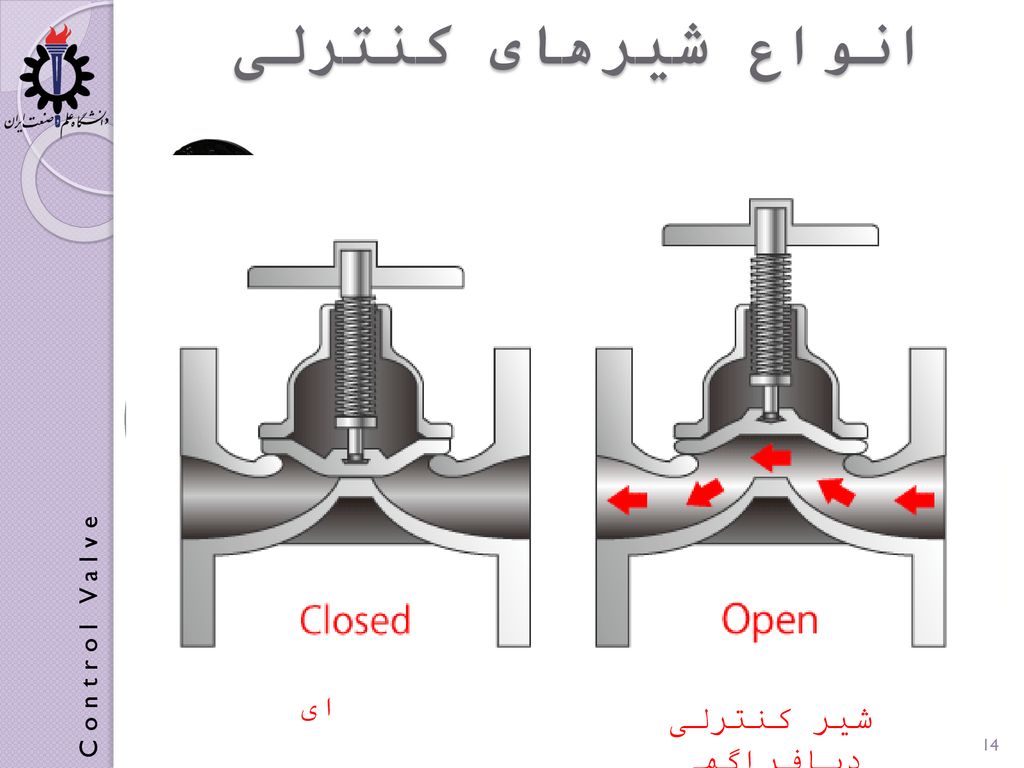

Функция мембранного клапана (Ссылка: www. instrumentationtools.com )

Работа и конструкция мембранных клапанов просты. В открытом положении клапана привод находится в контакте с диафрагмой (или внутренней мембраной) клапана. Чтобы закрыть клапан, необходимо нажать или повернуть привод, а мембрану необходимо вдавить в твердый край плотины, тем самым закрыв клапан. Мембранный клапан также может иметь полуоткрытое положение, когда мембрана частично закрыта, что дросселирует поток через клапан.

Непосредственное воздействие среды внутри трубопровода на рабочий механизм мембранного клапана отсутствует. Ни липкие, ни вязкие жидкости не могут попасть в капот и вызвать проблемы. Мембранные клапаны пропускают жидкости, которые обычно засоряют, разъедают и склеивают рабочие части других клапанов. И наоборот, перекачиваемая жидкость не может быть загрязнена смазкой, используемой в рабочем механизме. Нет необходимости обслуживать сальниковые уплотнения или беспокоиться о протечках штока.

Доступны различные материалы диафрагмы. Срок службы диафрагмы зависит от типа обрабатываемого материала, температуры, давления и частоты использования. Превосходная химическая стойкость некоторых эластомерных материалов диафрагмы при высоких температурах может сделать их достойными внимания.

Тем не менее, любой эластомерный материал теряет свои механические свойства при более высоких температурах, что может привести к разрыву диафрагмы при высоком давлении. Следовательно, при использовании в приложениях, связанных с повышенными температурами, это следует учитывать производителю.

Linquip предлагает широкий выбор мембранных клапанов , дистрибьюторов , Experts и оборудования для продажи .

Использование мембранных клапанов

Мембранный клапан может использоваться с агрессивными жидкостями при низких температурах и давлениях. Эти клапаны могут использоваться для питьевой воды, воздуха, шлама, химикатов, а также низкоскоростных шламов и стоков. Их можно устанавливать вблизи насосов и отводов, а также вертикальных трубопроводов.

Общие области применения мембранных клапанов

Мембранные клапаны широко используются во многих отраслях промышленности благодаря их доступности, эффективности и разнообразию. Существует множество возможных применений мембранных клапанов, но вот некоторые из наиболее распространенных:

  • Водоочистные сооружения
  • Фармацевтические системы
  • Предприятия пищевой и химической промышленности
  • Электростанции
  • Вакуумные системы
  • Пивоваренные заводы
  • Коррозионно-активные среды.

Преимущества мембранных клапанов

Мембранные клапаны обладают следующими преимуществами:

  • Этот клапан обладает наилучшей коррозионной стойкостью или стойкостью к истиранию, какие только можно найти.
  • Нет утечки пара.
  • Они подходят для использования с опасными химическими веществами и радиоактивными жидкостями.
  • Эти клапаны используются в пищевой и фармацевтической промышленности
  • , поскольку они не допускают загрязнения протекающей среды.
  • Клапаны просты по конструкции и удобны в эксплуатации.

Недостатки мембранных клапанов

Ниже перечислены недостатки мембранных клапанов:

  • Они могут не обеспечивать полного дренажа.
  • Материал мембраны ограничивает рабочую температуру и давление, поэтому ее нельзя использовать при высоких температурах или давлении.
  • Мембрана ограничивает гидростатическое давление.

Часто задаваемые вопросы о мембранном клапане

  1. Как работает мембранный клапан?

В случае мембранного клапана гибкая диафрагма крепится к воздушному компрессору с помощью шпильки, запрессованной в диафрагму. Чтобы перекрыть клапан, вместо того, чтобы зажать вкладыш в закрытом состоянии, диафрагма прижимается к нижней части корпуса клапана.

  1. Что делает мембранный клапан?

Мембранный клапан представляет собой двунаправленный двухпозиционный дроссельный клапан. Регулируя площадь, через которую среда может входить и выходить из клапана, поток жидкости можно контролировать, изменяя его скорость и скорость.

Как работает мембранный клапан?

Содержание

  • 1 Что такое мембранный клапан?
  • 2 Мембранный клапан Рабочий
  • 3 Типы мембранных клапанов
    • 3.1 1) Переливной мембранный клапан
    • 3.2 2) Прямая диафрагма клапана
  • 4 Дополнительные типы клапана диафрагмы
  • 5 части диафрагмы клапана
      • 5.0.1 1) Стем
      • 5.0.2 2). ) Bonnet
      • 5.0.4 4) Actuator
  • 6 Methods Of Flow Control
  • 7 Construction materials of Diaphragm Valves
    • 7.1 1) Diaphragm Materials
    • 7.2 2) Valve Body Materials
  • 8 типов соединений клапана диафрагмы
  • 9 Применение клапанов диафрагмы
  • 10 Преимущества и недостатки диафрагмы
  • Диафраг.
  • 12 Часто задаваемые вопросы Раздел
    • 12. 1 Для чего используется мембранный клапан?
    • 12.2 Как еще называется мембранный клапан?
    • 12.3 Какие существуют типы мембранных клапанов?
    • 12.4 Из какого материала чаще всего изготавливают диафрагму?

Клапаны используются во всем мире для регулирования потока жидкостей. Они используются для контроля различных типов жидкостей. Существует несколько типов клапанов, и мембранный клапан является одним из них. Мембранные клапаны используются для закрытия, открытия и дросселирования потока жидкости. В этой статье в основном объясняется работа мембранного клапана, типы, детали и многие другие аспекты.

Что такое мембранный клапан?

Мембранный клапан представляет собой тип клапана, в котором используется гибкая мембрана для регулирования потока жидкости . Мембранный клапан также известен как мембранный клапан .

Мембрана или мембрана представляет собой гибкую деталь, реагирующую на давление. Эта часть обеспечивает усилие для регулирования, закрытия или открытия клапана. Этот тип клапана очень похож на пережимной клапан, но в нем используется эластичная мембрана вместо гибкого вкладыша для изоляции потока жидкости от запорной части.

Мембранные клапаны бывают двух типов:

  1. Переливной клапан
  2. Прямоходовой клапан

 Переливной клапан является наиболее часто используемым мембранным клапаном. Линейный или прямоходовой клапан нуждается в дополнительном расширении мембраны, что сокращает срок службы мембраны. Поэтому прямоходовой клапан встречается реже, чем водосливной клапан.

Основное преимущество мембранного клапана в том, что можно изолировать детали клапана от рабочей жидкости. Эта конструкция также не нуждается в сальниковых уплотнениях (набивках) для предотвращения утечек жидкости, которые вы используете в других типах клапанов.

Мембрана клапана соединяется с компрессором с помощью болтов, запрессованных в диафрагму.

Этот компрессор перемещает шток клапана вверх и вниз. Таким образом, диафрагма движется вверх и вниз вместе с движением компрессора вверх и вниз.

Эти типы клапанов могут также использоваться для дросселирования. Клапан водосливного типа имеет хорошее дросселирование, но диапазон ограничен. Из-за большой площади закрытия вместе с седлом клапана характеристики дросселирования в основном соответствуют характеристикам быстрооткрывающегося клапана.

Мембранный клапан в рабочем состоянии

Мембранный клапан использует метод « защемления» для регулирования потока жидкости через клапан. Диафрагма соединяется с компрессором. Этот компрессор дополнительно соединяется со штоком.

Когда оператор клапана хочет увеличить расход жидкости, он перемещает шток вверх. По мере того, как шток перемещается вверх, он дополнительно перемещает компрессор в направлении вверх. Далее этот компрессор передает свое движение присоединенной диафрагме, и диафрагма также начинает двигаться вверх.

По мере движения диафрагмы поток жидкости увеличивается в соответствии с требованиями оператора.

Когда оператор хочет опустить или перекрыть поток жидкости, он поворачивает шток и перемещает его вниз. Этот шток передает свое движение компрессору, который дополнительно давит на диафрагму в направлении вниз и уменьшает или перекрывает поток.

Некоторые клапаны также имеют дросселирующие потоки жидкости. В таком случае диафрагма частично закрыта и частично открыта.

Чтобы лучше понять работу мембранного клапана, посмотрите следующее видео:

Читайте также: Работа обратного клапана

Типы мембранных клапанов

Мембранный клапан бывает следующих типов:

13
  • Переливной клапан
  • Прямоходовой клапан
  • 1) Переливной мембранный клапан

    Это один из самых известных типов мембранных клапанов. Эта конструкция идеальна для небольших регуляторов расхода без утечек благодаря кожуху на приводе и диафрагме.

    Наклонная конструкция корпуса этого клапана обеспечивает уникальную функцию самослива, и этот слив может происходить в обоих направлениях клапана. Поэтому  это не лучший вариант для некоторых конкретных приложений.

    Эти клапаны лучше всего подходят для коррозионно-активных или опасных газов и жидкостей, поскольку крышка клапана предотвращает повреждение диафрагмы или любую утечку через клапан.

    Водосливные клапаны в основном используются для однородных чистых жидкостей, поскольку вязкий шлам и загрязнения могут скапливаться на стороне седла. Они чаще всего используются в таких приложениях, как вода, коррозия, производство газа, химикаты и пищевые продукты.

    2) Прямоходовой мембранный клапан

    Прямоходовой или линейный клапан имеет такую ​​же конструкцию, что и водосливной клапан, но имеет полностью прямой проход вместо характерного седла.

    Эти клапаны имеют более гибкие мембраны. Эти диафрагмы соприкасаются с днищем клапана, что может увеличить расстояние перемещения диафрагмы. Из-за гибкости диафрагмы эти клапаны обычно имеют более короткий срок службы, чем водосливные конструкции, и требуют частого ремонта/замены.

    Проходные или прямоходовые мембранные клапаны используются для вязких жидкостей, водяного шлама и других применений, где необходимо уменьшить засорение. Это также полезно для диапазонов двунаправленного потока, поскольку нет седла, предотвращающего быстрое переключение с входа на выход.

    См. также: Работа шарового клапана

    Дополнительные типы мембранных клапанов
    1. Технологический клапан: Это наиболее распространенные механические диафрагмы, предназначенные для остановки, запуска или регулирования потока жидкости.
    2. Мембранные задвижки: Двунаправленный предохранительный клапан. Он использует комбинированный метод задвижки и мембранного клапана для получения очень надежного гибрида.
    3. Гигиенические мембранные клапаны: Помогают предотвратить загрязнение жидкости. Для изготовления этих мембранных клапанов используются стерильные материалы. У них есть способность способствовать стерилизации атмосферы.
    4. Клапаны с нулевым статическим сопротивлением: Этот клапан лучше всего подходит для чистых рабочих мест, поскольку он способен устранять застой потока и возможности роста бактерий.
    5. Запорные клапаны : Это наиболее распространенный тип клапана, который использует принудительное закрытие для остановки потока жидкости.
    6. Мембранный электромагнитный клапан: Это тип обычного электромагнитного клапана, представляющего собой электромеханический клапан, используемый для управления потоком. В дополнение к электромагнитной катушке этот клапан также имеет резиновую диафрагму в корпусе клапана. Он открывается и закрывается против жесткого сиденья. Он может действовать косвенно или прямо.
    7. Мембранные электромагнитные клапаны непрямого действия: Его также называют пилотным электромагнитным клапаном. Для работы требуется давление на диафрагму. Когда жидкость, протекающая через клапан, получает достаточное давление, положение диафрагмы изменяется. Проще говоря, давление жидкости ведет себя как пилот, управляющий положением диафрагмы.
    8. Мембранные электромагнитные клапаны прямого действия: Когда электромагнитная катушка начинает работать, электромагнитный мембранный клапан прямого действия изменяет положение мембраны. Мембрана открывается и закрывается в зависимости от того, нормально закрыт клапан или нормально открыт.

    Parts of Diaphragm Valve

    The diaphragm valve has the following major components:

    1. Stem
    2. Compressor
    3. Bonnet
    4. Actuator

    1) Stem

    The valve stem may be неуказывающий или указывающий. Если этот шток не показывает показания, маховик вращает втулку штока клапана, чтобы зацепить резьбу штока. Это зацепление помогает перемещать компрессор, соединенный со штоком, вверх и вниз и соединяет диафрагму с компрессором. В штоке без индикации используется уплотнительная втулка с герметичными крышками.

    Индикаторный стержень имеет ту же конструкцию, что и неиндикаторный стержень, но имеет более длинный стержень, вытянутый вверх через маховик. В корпусе индикатора используется уплотнительная крышка с уплотнительным кольцом и герметичная втулка.

    2) Компрессор

    Компрессор является наиболее важной частью мембранного клапана. Он использует для работы диафрагму. Один конец компрессора соединяется со штоком, а другой конец соединяется с диафрагмой.

    Когда вы поворачиваете маховик для перемещения штока вверх или вниз, шток передает свое движение компрессору. Когда компрессор получает движение, он заставляет диафрагму двигаться вверх или вниз, чтобы регулировать поток жидкости в соответствии с вашими требованиями.

    См. также: Различные типы компрессоров

    3) Крышка

    Выступает в качестве кожуха в верхней части клапана и содержит несмачиваемые части клапана, такие как компрессор, шток и маховик механизм. Он свинчен с корпусом клапана.

    Крышка мембранного клапана управляется рычагом. Имеет быстро раскрывающийся характер. В случае обычного водосливного типа эти крышки могут быть заменены стандартной крышкой.

    При использовании крышек с максимальным размером 10 см мембранный клапан можно использовать для работы с вакуумом. Для больших клапанов необходимо использовать герметичную крышку.

    4) Привод

    Эта часть клапана используется для управления штоком, который дополнительно открывает или закрывает диск клапана для регулирования потока жидкости. Различные типы приводов используются в соответствии с требованиями приложений, такими как требуемый крутящий момент, автоматические требования и требования к скорости для работы клапана.

    Различные приводы выполняют различные функции, такие как позиционеры, электрические реле положения клапана и регулируемые отверстия для точного управления потоком.

    Читайте также: Работа дискового затвора

    Методы управления потоком

    Мембранный клапан имеет гибкую мембрану, соединенную с компрессором с помощью болта, запрессованного в диафрагму. Вместо того, чтобы сжимать и закрывать вкладыш, компрессор толкает диафрагму в направлении вниз, чтобы вступить в контакт с нижней стороной корпуса и остановить поток жидкости.

    Ручной мембранный клапан регулирует перепад давления на клапане и обеспечивает переменную и точную степень открытия. Следовательно, это один из лучших клапанов для регулирования расхода.

    Клапан этого типа имеет маховик. Оператор поворачивает маховик до тех пор, пока через систему не пойдет необходимое количество жидкости.

    Для открытия и закрытия потока жидкости маховик используется для перемещения компрессора вверх и вниз. При вращении маховика компрессор прижимает диафрагму к нижней части корпуса клапана и останавливает поток или поднимает ее вверх до тех пор, пока через систему не пройдет желаемое количество жидкости.

    Конструкция Материалы мембранных клапанов

    Для изготовления мембранных клапанов используются различные материалы. Выбор материала зависит от свойств материала, таких как эффективность, рабочая частота, давление и температура.

    Мембрана из эластичного материала обладает отличной химической стойкостью при высоких температурах. Однако механические характеристики эластичных материалов снижаются при высоких температурах (например, более 150°F) и высоком давлении. Концентрация среды, которую может контролировать диафрагма, является еще одним фактором, влияющим на функциональность диафрагмы.

    Ниже приведены некоторые известные материалы, используемые для изготовления мембранного клапана:

    1) Материалы мембраны
    • Тип с резиновой футеровкой или без футеровки: Viton, кожа, силиконовый каучук, натуральный каучук, Buna-N или нитрил .
    • Фторопласт Тип: PFA EPDM-подложка, PTFE с EPDM-подложкой или FEP с EPDM-подложкой.

    2) Материалы корпуса клапана
    • Дерево
    • Латунь
    • Пластик: Поливинилиденфторид, полиэтилен, полипропилен, поливинилхлорид, акрилонитрилбутадиенстирол.
    • Сталь: углеродистая сталь, нержавеющая сталь, чугун, пластичный железо и сплав 20.

    Считание также: различные типы клапанов

    Типы диафрагмы. присоединяются к различным трубопроводным системам. Тип соединения клапана зависит от требований существующей системы и требуемого типа уплотнения. Существует несколько типов соединений, и некоторые из них приведены ниже:

    • Резьбовое: На концах резьбового клапана имеется внутренняя или внешняя резьба, позволяющая навинчивать трубу на конец клапана или в него. Резьбовая конструкция является одной из самых простых и распространенных конструкций мембранного клапана.
    • Металлическое поверхностное уплотнение: Металлическое поверхностное уплотнение использует металлическую прокладку между двумя секциями фитинга. Прокладка обеспечивает торцевое уплотнение с обеих сторон фитингов.
    • Компрессионные фитинги: Этот фитинг позволяет герметизировать соединения труб без резьбы или сварки. Уплотнение образуется при затягивании гайки, а шайба сжимается вокруг 2 и для создания герметичного уплотнения.
    • Сварка/пайка враструб: Сварка враструб между двумя частями припаяна и ее трудно потерять.
    • Стыковая сварка: Эта сварка фиксирует стыковое соединение. Это стыковое соединение располагается между двумя секциями, стержнями или пластинами. Таким образом, стыковое соединение соединяет две детали без блокировки или
    • Болт Фланцы: Этот тип соединения используется на выходе или входе клапана.
    • Трубный фитинг: Обеспечивает прямое соединение трубопровода с клапаном.
    • Зажимной фланец: Это пружинный шарнирный фланец, обернутый вокруг трубы для соединения.

    Применение мембранных клапанов
    • Мембранные клапаны используются в агрессивных средах.
    • Используются для регулирования грязного или чистого воздуха и воды.
    • Эти типы клапанов используются в энергетике.
    • Используются в системах деминерализованной воды.
    • Мембранный клапан используется в системе водоподготовки.
    • Используются в системах химической и пищевой промышленности.
    • Используются в вакуумных службах.
    • Они используются в фармацевтических производственных системах.

    Преимущества и недостатки мембранных клапанов

    Преимущества мембранных клапанов
    • Их можно использовать как для дросселирования, так и для двухпозиционного потока.
    • Из-за этого у него много подкладок; обеспечивает хорошую химическую стойкость.
    • Проблем с протечкой штока нет.
    • Обеспечивает герметичность.
    • Эти клапаны не имеют карманов для улавливания загрязнений.
    • Это лучший выбор для вязких и шламовых жидкостей.
    • Мембранный клапан является лучшим выбором для радиоактивных жидкостей и опасных химических веществ.
    • Не допускают попадание примесей в поток жидкости. Поэтому они чаще всего используются в пивоварении, фармацевтике, пищевой промышленности и других областях.

    Недостатки мембранного клапана
    • Водослив клапана может остановить полный дренаж трубопровода.
    • Корпус этого клапана должен быть изготовлен из коррозионностойкого материала.
    • Этот тип клапана не подходит для приложений с очень высоким давлением (более 300 фунтов на кв. дюйм).
    • Мембрана может подвергаться коррозии, когда она наиболее широко используется для тяжелого дросселирования с загрязнением.
    • Эффективно работает только при умеренном давлении (до 300 psi).
    • Эти клапаны не подходят для многооборотных операций.
    • Его можно использовать только при умеренных температурах (до 400 F).
    • Может ограничивать гидростатическое давление.

    Различите клапан диафрагмы между диафрагмой и заживящим клапаном 88888888888888888888 888888 888 888 888 888 888 88 88 88 88888 88 88 88888 888 888 888 888 888 88 88888 888 888 888 888 888 888 888 888 888 88878.
    Клапан диафрагмы ЗАПРЕЖДЕНИЕ
    Для контроля потока жидкости используется резиновая втулка.
    Менее надежен. Пережимной клапан более надежен, чем мембранный клапан.
    Срок службы этих клапанов меньше, чем у мембранных клапанов. Имеют длительный срок службы.
    Невозможно немедленно остановить поток жидкости. Для полного закрытия потока жидкости требуется некоторое время. Пережимной клапан позволяет быстро остановить поток жидкости.

    Часто задаваемые вопросы Раздел

    Для чего используется мембранный клапан?

    Основной функцией мембранного клапана является регулирование потока различных жидкостей. В этих клапанах используется резиновая диафрагма для управления потоком жидкости. Эта диафрагма перемещается вверх и вниз, закрывая или открывая поток жидкости.

    Как иначе называется мембранный клапан?

    Мембранный клапан также известен как мембранный клапан . В нем используется резиновая мембрана или диафрагма для управления потоком жидкости.

    Какие существуют типы мембранных клапанов?

    Мембранные клапаны бывают следующих основных типов:

    1. Прямоходовой клапан
    2. Переливной клапан
    3. Мембранные задвижки
    4. Санитарные мембранные клапаны
    5. Нулевые статические клапаны Какой материал мембраны наиболее распространен?

      EPDM — наиболее популярный материал, используемый для изготовления диафрагм.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
