27.08.2020

Качество питьевой воды оказывает влияние на человека, и современная бытовая техника может работать бесперебойно только с использованием максимально чистой воды. В условиях глобальной индустриализации найти действительно чистую воду очень проблематично, поэтому водоочистные приборы и системы постоянно усовершенствуются. Промывной фильтр механической очистки воды удаляет из нее сразу на входе загрязнения механического характера – песок, окалину, ржавчину, глину, ил и других крупные включения.

Они считаются фильтрами магистрального типа, и подразделяются на системы для тонкой и грубой очистки. В них не используются какие-либо химические вещества для вступления в реакцию с примесями в воде.

Решения BWT для промышленной и бытовой очистки воды:

Фильтры механической очистки

Фильтр с активированным углем

Удаление железа и марганца

Фильтры под мойку

Получить консультацию

Почему необходим промывной фильтр механической очистки воды для дома

Вода, перемещаясь по магистральным трубопроводам, несет с собой все, что встречает на своем пути, поэтому способна забить не только краны, но и испортить дорогостоящую сантехнику и бытовое оборудование. Крупные механические загрязнения опасны для механизмов бытовой техники — низкокачественная бытовая вода быстро выводит из строя бойлеры, котлы, стиральные машины и прочее.

Поэтому промывные фильтры механической очистки воды широко распространены повсеместно и выполняют ряд важных функций:

• осуществляют очистку воды от различных нерастворимых частиц – глины, песка, трубопроводной ржавчины, некоторых коллоидных соединений создающих высокую мутность;
• способствуют понижению коррозии труб и поверхностей оборудования, соприкасающихся с водой;
• имеют высокую пропускную способность;
выдерживают высокое давление;
• являются важной составной частью комплексной системы очистки воды для дома.

Многие механические частицы задерживаются фильтрующей сеткой и в зависимости от ее типа не пропускаются частицы больше 20 и до 200 мкм. Очень удобно то, что у нее нет выработки ресурса, потому что при засорении осуществляется обратная промывка, которая к тому же проводится без разбора фильтрующего устройства. Но для увеличения срока службы сетки рекомендуется разбирать фильтр после 6 промывок и очищать ее вручную щеткой.

Существуют различные модели промывных фильтров механической очистки воды для монтажа в системах водоснабжения и отопления. Они хорошо противостоят гидравлическим ударам. Другие модели используются для фильтрации и горячей, и холодной воды. Они способны улавливать твердые мельчайшие частицы окалины песка и комплектуются дополнительно манометром и редуктором давления. Некоторые промывные сетчатые фильтры тонкой очистки горячей воды хорошо задерживают мелкие частицы ржавчины, песчинки, окалину, волокна пеньки и отличаются компактностью, что позволяет монтировать их в мизерном пространстве. Есть комплекты, состоящие из двух моделей – для холодной и горячей воды. В одном колба из латуни, в другом из бронзы. Также промывные фильтры бывают с функцией автоматической обратной промывки или с запуском ее вручную. Для автоматической промывки предусмотрен специальный блок, состоящий из привода и таймера, который задает интервалы между промывками. Они также обязательно комплектуются манометром и элементами подключения.

Конструкция промывного фильтра механической очистки

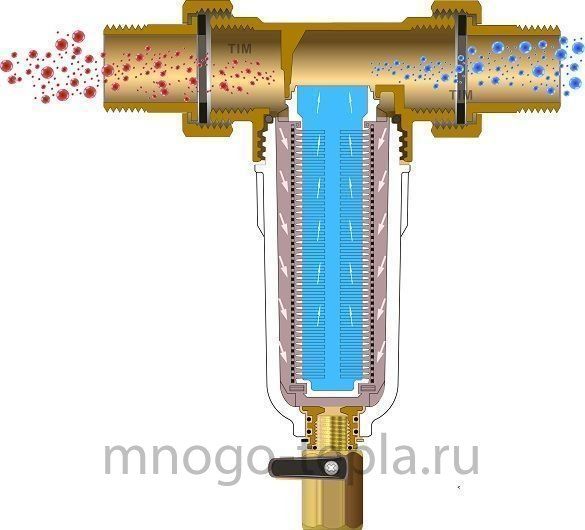

Промывной фильтр механической очистки воды очень просто устроен и имеет в корпусе чашу, крышку с обвязкой и соединительную трубку для присоединения к канализационному стоку. Основной фильтрующий элемент – специальная сетка. Корпус может производиться из штампованной латуни, из пластика. Внизу корпуса имеется кран для промывания сетки фильтра вручную или таймер для автоматической. Таким образом, промывка осуществляется вручную или автоматически и длится около 30 секунд. Во время процедуры работа фильтра не прерывается. Таким образом, поры сетки очищаются от попавших на нее загрязнений и, следовательно, основной фильтрующий элемент не нуждается довольно долго в замене. Фильтр устанавливается в соответствии с направлением хода воды и указателем на крышке корпуса.

Промывной фильтр механической очистки воды легко устанавливается и запускается в работу. Он также может доукомплектовываться манометром, который работает как индикатор степени загрязнения фильтра. Как только перепад давления становится большим, то это значит — необходима промывка. Также как только вода в прозрачной части фильтра мутнеет — это тоже является сигналом необходимости очистки сетки, которая осуществляется поворотом вентиля или срабатывает таймер при установке приборов для автоматической промывки.

Выбор наиболее подходящего промывного фильтра механической водоочистки определяется требуемой степенью ее очистки и финансовых возможностей.

Статьи BWT

Чтобы вода в бассейне оставалась всегда чистой и прозрачной, используйте безопасные средства для очи…

Все статьи

Мы используем файлы «cookie», чтобы обеспечить максимальное удобство пользователям. Продолжая использовать сайт, вы соглашаетесь с условиями использования файлов cookie. Согласен

Вход на сайт

Восстановить пароль

Введите код авторизации из письма, после чего Вы будете перенаправлены в «Личный кабинет» для изменения пароля.

Регистрация

Получать новости об акциях и скидках

Сообщить о поступлении

Получить консультацию по товару, снятому с производства

Получите предложение по аренде диспенсеров

Купить товар у дилера

Заказать оптом

Получить консультацию

Частное лицо

Сообщить о поступлении

Нажимая на кнопку «Отправить», вы соглашаетесь с политикой конфиденциальности

Спасибо!

Ошибка!

—>

Механическая очистка воды | компания «Waterman»

При механической очистке воды происходит удаление таких механических примесей, как ржавчина, песок, глина и другого «крупного мусора».

Сетчатые и картриджные магистральные фильтры механической очистки:

Так как в настоящее время трубы водопроводной системы сильно изношены, трудно обойтись без фильтра механической очистки (или, в качестве альтернативы можно постоянно ремонтировать водопроводные сети).

Фильтры механической очистки воды — это устройства, которые не пропускают в нашу бытовую сеть инородные механические тела, содержащиеся в водопроводной воде. Конечно, эти фильтры не решают задачу подготовки воды в качестве питьевой (как фильтры для питьевой воды), но они увеличивают срок службы смесителей и бытовой техники.

Ведь чаще всего именно низкое качество водопроводной воды является причиной выхода из строя сантехнического оборудования и бытовой техники в доме. Наличие в воде множества нерастворимых твердых частиц способствует быстрому износу смесителей и, как следствие, более частому их ремонту или замене. Для нежной импортной сантехники это особенно актуальная проблема.

Конкретные требования и условия эксплуатации определяют выбор фильтра механической очистки воды. По сути, правильный выбор фильтра для воды — это уже половина успеха. При подборе фильтра мы исходим из тех задач, которые необходимо решить, а также из своих финансовых возможностей. Не все модели фильтров можно разместить в любом положении, поэтому надо определиться, на какую трубу будем устанавливать фильтр: горизонтальную или вертикальную. Колба фильтра выбирается в зависимости от того, для какой воды мы будем использовать фильтр. Материалы колб для холодной и горячей воды – разные: для холодной воды — ударопрочный синтетический материал, например, оргстекло; для горячей воды колба должна быть гораздо прочнее, поэтому используется бронза или армированный нейлон. Латунные колбы используются и для горячей, и для холодной воды.

При выборе колбы фильтра мы также следим за тем, она была достаточно прочной и выдерживала давление воды в сети. Хотя в водопроводе нормальное давление не должно превышать 6 бар, наши сети водоснабжения зачастую подвержены такой неприятной вещи, как гидроудар — многократное, резкое увеличение давления. С учетом этого качественная колба должна выдерживать давление 16-25 бар. В паспорте и на корпусе устройства должно быть указано максимальное давление фильтра. Многие фильтры укомплектованы редуктором давления — устройством, понижающим давление воды на входе в стояк квартиры.

Установить фильтр достаточно просто, и с этим делом может справиться любой сантехник. Фильтр врезается в трубу, которая подает горячую и холодную воду в Вашу квартиру. Таким образом, через него пропускается вся поступающая в квартиру вода.

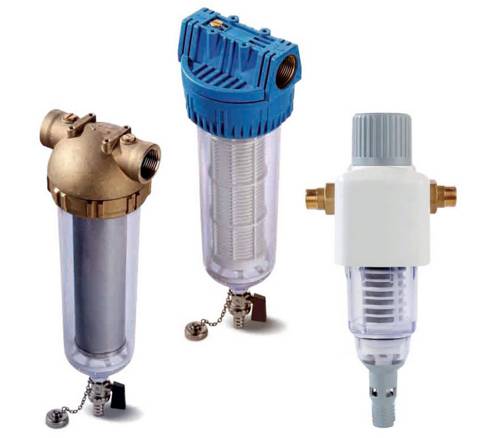

Фильтры бывают картриджные и промывные. В картриджном фильтре имеется разборная колба, в нее вставляется фильтрующий элемент, сменный картридж. Если картридж засорился — его требуется промыть, для этого отключается вода, а фильтр разбирается.

Картриджи производятся двух видов: сетчатые и нитяные.

Сетчатый картридж – это металлический цилиндр с мелкими отверстиями, похожий на ситечко. Его фильтрующая способность — от 20 до 100 микрон. Фильтры с сетчатыми картриджами используются и для холодной, и для горячей воды; их максимальная рабочая температура — 120^оС, максимальное рабочее давление — около 20 бар. Такие фильтры легко моются и применяются повторно. Основные преимущества: низкая стоимость, универсальность монтажа (установка на вертикальных и горизонтальных трубопроводах), простота конструкции, отсутствие необходимости в расходных материалах, широкий диапазон рабочих температур и др.

Недостатки: защищают систему только от крупных механических примесей; при очистке фильтрующей сетки приходится демонтировать заглушку и прервать подачу воды.

Фильтры с сетчатыми картриджами применяются для систем холодного и горячего водоснабжения в офисах, квартирах, загородных домах и др.

Нитяной картридж — это катушка капроновой нити или армированного нейлона, намотанная на сетчатую трубку. Фильтрующая способность фильтра определяется плотностью шнура и намотки и составляет до 1 микрона. Нитяные картриджи используются только для холодной воды, т.к. от горячей воды нить набухает, что ухудшает ее фильтрующие свойства. Эти картриджи однократного употребления – из-за невозможности их промыть.

Более дорогой промывной фильтр избавляет Вас от необходимости разборки фильтра для промывки. Состоящий также из колбы и фильтрующего элемента, промывной фильтр, в отличие от картриджного, имеет сливное отверстие, подключаемое прямо к канализации. Накопившаяся в отстойнике грязь просто периодически сливается. Если поток воды стал слабее, значит, фильтр пора чистить.

Фильтры с функцией обратной промывки удобны в эксплуатации и более эффективны. Обратная промывка бывает двух видов — ручная и автоматическая. Для промывки вручную поворачивается, в зависимости от конструкции, кран или крышка фильтра. В результате этого вода из общего водопровода начинает поступать с обратной стороны фильтрующей сетки, промывая осажденные на ней элементы, после чего сливается в канализацию. В идеале фильтры обратной промывки подключаются к канализации; если такой возможности нет, используется отдельная емкость не менее 10-12 л. Промывка фильтра проводится с определенной периодичностью, зависящей от степени загрязненности входящей воды.

Фильтры с функцией автоматической обратной промывки гораздо удобнее в эксплуатации, хотя и дороже. В них очистка фильтрующего элемента выполняется автоматически – при максимальном загрязнении сетки или по установленному времени на промывочном устройстве. На основе замера давления происходит определение максимального загрязнения. В момент, когда потери давления достигают определенной величины, режим промывки включается.

В зависимости от качества воды (содержания в ней примесей) производится настройка интервалов промывки.

Как правило, очистку фильтров производят один или два раза в месяц.

Производительность фильтров механической очистки определяется размером фланцевых соединений (пропускной способности труб), размерами ячейки фильтрующего элемента и гидравлическими потерями.

Фильтры механической очистки засыпного типа:

Механическая очистка водопроводной и артезианской воды получила широкое распространение благодаря простоте эксплуатации, аппаратурного оформления, обслуживания и автоматизации и наличию на рынке готовых фильтровальных колонн (в последнее время наиболее популярны стеклопластиковые).

Основной рабочий элемент в фильтровальных сооружениях — фильтрующая загрузка, поэтому так важно правильно выбрать ее параметры. Фильтрующие слои выполняются из отсортированного зернистого материала, который должен удовлетворять санитарным требованиям и обладать достаточной механической прочностью и химической стойкостью.

В качестве фильтрующих материалов для фильтров механической очистки воды применяют:

• кварцевый песок (речной или карьерный) — природный материал с высоким содержанием оксида кремния и незначительным количеством растворимых соединений железа, кальция и марганца. При небольшом содержании примесей известняка кварцевый песок отвечает всем требованиям, предъявленным к фильтрующим материалам;

• зерна дробленного антрацита используются в качестве верхнего слоя загрузки двухслойных фильтров, так как антрацит имеет меньшую плотность, чем кварцевый песок. Преимущества антрацита: вследствие разнородности его состава взвешенные частицы глубже проникают в слой фильтрующей загрузки, тем самым обеспечивается более длительная работа в режиме сервиса и снижаются потери напора. Из-за меньшей насыпной плотности скорость потока и расход воды на обратноточную промывку значительно меньше, чем у кварцевого песка;

• Filter-Ag — легкие частицы, поэтому для обратной промывки требуются меньшие потоки воды. Гранулы Filter-Ag (безводный оксид кремния) имеют значительную поверхность фильтрации, что позволяет добиться максимальной эффективности при удалении взвешенных частиц. Преимущества Filter-Ag по сравнению с другими фильтрующими загрузками: меньшие габаритные размеры оборудования при их использовании;

• керамзит — граннулированный пористый материал, получаемый обжигом глинистого сырья в специальных печах. Способы получения: отсев из общей массы неоднородного керамзита, либо дробление крупных гранул с последующим отсевом нужных фракций. Материал имеет хорошие технологические свойства за счет того, что зерна дробленого керамзита имеют более развитую поверхность;

• Гарнет различного гранулометрического состава применяется в качестве поддерживающего слоя. Преимущество гарнета: в результате обратной промывки его частицы с высоким удельным весом и небольшим размером распределяются в нижней части резервуара, в то время как более крупные частицы располагаются в верхних слоях загрузки. За счет такого перераспределения происходит наиболее полное удаление механических частиц различного размера, что способствует обеспечению высоких скоростей фильтрации и более длительной работе в режиме сервиса без снижения потерь напора воды.

Дисковые фильтры механической очистки:

Одними из самых экономичных промышленных установок тонкой механической очистки воды являются промышленные установки для механической очистки воды на базе дисковых фильтров. Они предназначены для удаления песка, осадочных частиц, окалины; для грубой и предварительной фильтрации.

Эти установки обладают повышенной грязеемкостью по сравнению с сетчатыми фильтрами, высокой производительностью; их легко промыть вручную или автоматически (с полным восстановлением их фильтрующей способности).

В качестве фильтрующего элемента в этих фильтрах применяется пакет специальных дисков, сделанных из полимерных материалов. Канавки определенной ширины и глубины, нанесенные на поверхности каждого диска, образуют при сжатии двух соседних дисков объемную сетчатую структуру, которая и является рабочим фильтрующим элементом.

При прохождении воды через пакет плотно сжатых дисков происходит удаление находящихся в ней нерастворенных частиц. Фильтрующая поверхность здесь — площадь всех дисков, входящих в пакет. Минимальный размер фильтруемых частиц определяется глубиной и шириной канавок, нанесенных на диске. Во время промывки диски разжимаются и освобождают задержанные механические частицы, которые легко смываются. Легкость промывки — важное преимущество дисковых фильтров (в сравнении со стандартными сетчатыми фильтрами). В сетчатых фильтрах бывает, что частицы и проходное сечение сетки соизмеримы по размерам. Тогда частицы могут забить ячейки сетки, что значительно усложняет (или даже делает невозможным) очистку сетки.

Чтобы промыть дисковый фильтр, сбрасывается давление в магистрали, снимается кожух фильтра и вынимается фильтрующий элемент — пакет дисков (при этом они разожмутся). После чего диски легко промыть струей воды.

Есть модификации дисковых фильтров (обычно промышленного назначения), оснащенные дополнительными устройствами, которые обеспечивают режим автоматической обратной промывки. При поступлении внешнего сигнала в таких фильтрах начинается обратная промывка. При этом клапанами меняется направление потока воды через фильтр на противоположное («изнутри-наружу»), одновременно разжимается пакет дисков. Специальные форсунки создают тангенциальный поток воды, под действием которого диски приходят во вращение, и все частицы с их поверхности быстро и эффективно вымываются.

Обращайтесь к специалистам  компании  «Waterman» — они подберут вам механические фильтры и системы для любых целей (очистка воды для коттеджей, частных домов и промышленных предприятий).
