Все процедуры подъема, погрузочно-разгрузочных работ и установки заводского оборудования будут соответствовать инструкциям производителя, гарантируя, что комплектные блоки кондиционирования воздуха и FCU не будут подвергаться чрезмерным нагрузкам.

ОПИСАНИЕ МЕТОДА УСТАНОВКИ ФАНкойлов FCU

• Убедитесь, что устанавливаемый фанкойл имеет правильную модель и тип.
• Блоки, устанавливаемые на полу, будут отдельно стоящими, самонесущими узлами и будут прикручены к «Бытовой площадке» с помощью анкерных болтов, обеспечивающих горизонтальное и вертикальное выравнивание, и изолированы от подушки с помощью резиновых изоляторов, работающих на сдвиг с минимальный прогиб 5 мм.
• Установки, установленные на подвесных плитах с двигателями вентиляторов мощностью до 7,5 кВт, будут изолированы с помощью пружинных изоляторов с минимальным статическим отклонением 20 мм. Для блоков с более высоким номиналом двигателя вентилятора пружинные изоляторы будут иметь минимальный статический прогиб 40 мм.
• Все агрегаты в сборе будут иметь виброизолятор, установленный внутри на все поршневое оборудование.
• Найдите устройство, как показано на последнем утвержденном заводском чертеже. При установке опор необходимо убедиться, что они обладают достаточной прочностью, чтобы выдерживать вес агрегатов.Размеры опор должны соответствовать утвержденным заводским чертежам.
• Установите штанги подвески и проверьте совмещение с агрегатом.
• Поднимите и установите блок безопасным образом, используя подъемные приспособления, если это необходимо, или подходящие подъемные механизмы.
• Надежно закрепите блок на опорах и убедитесь, что основание фанкойла выровнено по горизонтали.
• Убедитесь, что FCU доступен для замены фильтров и общего обслуживания и ремонта.

• Проверьте и убедитесь, что вспомогательные прокладки выровнены и находятся в правильном положении согласно утвержденному чертежу компоновки.
• Надежно установите и прикрутите блок к опорным подушкам, убедившись, что он выровнен во всех направлениях, а также установите антивибрационные прокладки в соответствии с утвержденными строительными чертежами.
• Окружение установки должно хорошо вентилироваться, и не должно быть никаких препятствий для потока воздуха внутрь или наружу.

ЗАЯВЛЕНИЕ О МЕТОДЕ ДЛЯ ТРУБОПРОВОДА МЕДНОГО ХЛАДАГЕНТА

• Уменьшите длину трубы и количество изгибов в соответствии с рекомендациями производителя.Изгибы будут формироваться аккуратно, чтобы не раздавить трубу. Будет использован трубогиб.
• В идеале не должно быть стыков в трубопроводе между фанкойлом и конденсаторным агрегатом.
• Жидкостные контуры или маслоуловители будут предоставлены в соответствии с положением наружного и внутреннего блоков — внимательно проверьте утвержденный чертеж на предмет положения и размеров требуемых контуров. Если фанкойл расположен над наружным конденсаторным блоком, контур будет над решеткой потолка до окончательного подключения к фанкойлу.Если фанкойл установлен под конденсатным блоком, контур будет непосредственно примыкает к конденсатному блоку.

• Обрежьте трубу поэтапно, медленно продвигая лезвие трубореза. Если приложить дополнительное усилие, разрез будет более глубоким и может вызвать большую деформацию трубы и нежелательную шероховатую отделку.
• Удалите с помощью съемника заусенцев (обычно встроенного в труборез). Это позволит избежать неровностей раструба, которые могут вызвать утечку хладагента.
• Удерживайте развальцованный конец вниз, чтобы заусенцы не попали внутрь трубы.
• Точная длина трубы, выступающей из торца плашки, определяется с помощью инструмента для развальцовки.
• Надежно закрепите трубу на развальцовке.
• Совместите центры развальцовки и пуансона; и полностью затяните развальцовочный пуансон.

ИЗОБРАЖЕНИЕ МЕТОДА ДЛЯ КОМПРЕССИОННОГО СОЕДИНЕНИЯ

• Поместите гайку компрессионного соединения на медную трубку с конца без раструба или, в качестве альтернативы, на трубку до начала развальцовки.
• При окончательном соединении обжимного фитинга затяните гайку вручную и, используя гаечный ключ правильного размера, полностью затяните гайку до тех пор, пока фитинг плотно не захватит трубку. Не затягивайте слишком сильно, иначе может произойти перекос трубы.

УСТАНОВКА КЛАПАНА AEROQUIP НА КОНДЕНСАТОРНОМ УСТРОЙСТВЕ

• Смажьте охватываемую половину мембраны и уплотнение из синтетического каучука охлаждающим маслом.
• Скрутите полумуфты вручную, чтобы обеспечить правильное соединение резьбы. Используйте гаечные ключи подходящего размера (на шестиграннике корпуса муфты и на накидной гайке) и затягивайте до тех пор, пока корпуса муфты не «дно» или не останется определенное сопротивление.
• С помощью маркера наметьте линию в продольном направлении от накидной гайки до перегородки, затем затяните еще на 1/4 оборота: перекос линии покажет величину затяжки муфты. Этот последний поворот необходим для образования герметичного соединения.

ОПИСАНИЕ МЕТОДА ДЛЯ СЛИВНЫЕ ТРУБЫ КОНДЕНСАТА

• Изолированные заводские поддоны с изоляцией должны быть предоставлены с каждым фанкойлом.
• Трубное соединение дренажа со дном поддона через утвержденный штуцер и герметичный сифон на внешней стороне корпуса агрегата.
• Ловушка будет сконфигурирована и рассчитана таким образом, чтобы обеспечивать герметичность при полной нагрузке, загрязненном фильтре и влажном змеевике, а также слив в резервуар, подключенный к линии слива конденсата. Инженер проверит глубину ловушки по последним данным конструкции.
• Слив конденсата будет направлен к ближайшей точке слива и должен быть виден для осмотра и обслуживания в месте окончательного слива.

ИСПЫТАНИЕ ДАВЛЕНИЯ В ТРУБОПРОВОДЕ ХЛАДАГЕНТА И КРИТЕРИИ

• Проверьте конусные соединения на фанкойле и конденсаторном агрегате.
• Убедитесь, что клапаны изолированы на компрессорно-конденсаторном блоке.
• Подсоедините линию от конденсационной установки (сторона трубопровода к азоту и установите давление в системе примерно на 0,2 кПа. Откройте порт доступа к жидкостной линии и удалите воздух из системы, используя азот, введенный через порт доступа всасывающего клапана.
• После того, как система установится на установите давление, изолируйте соединительные линии к азотной и другой системе.
• Установите «Быстроразъемные соединения»: к одному из отверстий доступа для измерения давления с помощью манометров.
• Запишите дату, время и измеренное давление в системе.
• Используя пенящийся жидкий течеискатель, проверьте все видимые развальцовочные соединения.
• Через 2 часа проверьте давление в системе и сравните результаты.
• Увеличьте давление до 30 кПа.
• Запишите дату, время и давление в системе, которое необходимо удерживать в течение 10 часов для успешного испытания под давлением, падение давления не допускается.
• По завершении испытания под давлением выпустите весь азот из системы через отверстия для доступа к клапанам.

ЗАЯВЛЕНИЕ О МЕТОДЕ ИЗОЛЯЦИИ СЛИВНОЙ ТРУБЫ КОНДЕНСАТА

• Трубопровод отвода конденсата будет изолирован изоляцией из нитриловой резины толщиной 19 мм с матовой матовой поверхностью.
• Эта изоляция является трубчатой ​​и будет непрерывно протягиваться по трубопроводу.
• Если необходимо установить небольшие участки на фитингах или в конце участков, трубчатая изоляция будет разрезана на отрезки соответствующей длины, готовые к установке. Эти секции будут разрезаны в продольном направлении, затем открыты и вставлены в соответствующий зазор.
• Если стыки образованы, они будут аккуратно стыковаться друг с другом, полученное стыковое соединение будет заклеено одобренной самоклеющейся изоляционной лентой.
• Трубопровод хладагента будет изолирован изоляцией из резины Nitrle толщиной 32 мм для диаметров менее 40 мм и толщиной 50 мм для диаметров 40 мм и выше.

СПРАВОЧНАЯ ДОКУМЕНТАЦИЯ

• Контрольный список для отслеживания установки FCU
• Утвержденный производственный чертеж
• План проверки и испытаний
• Инструкции производителя для агрегатного кондиционера / навигационных фанкойлов

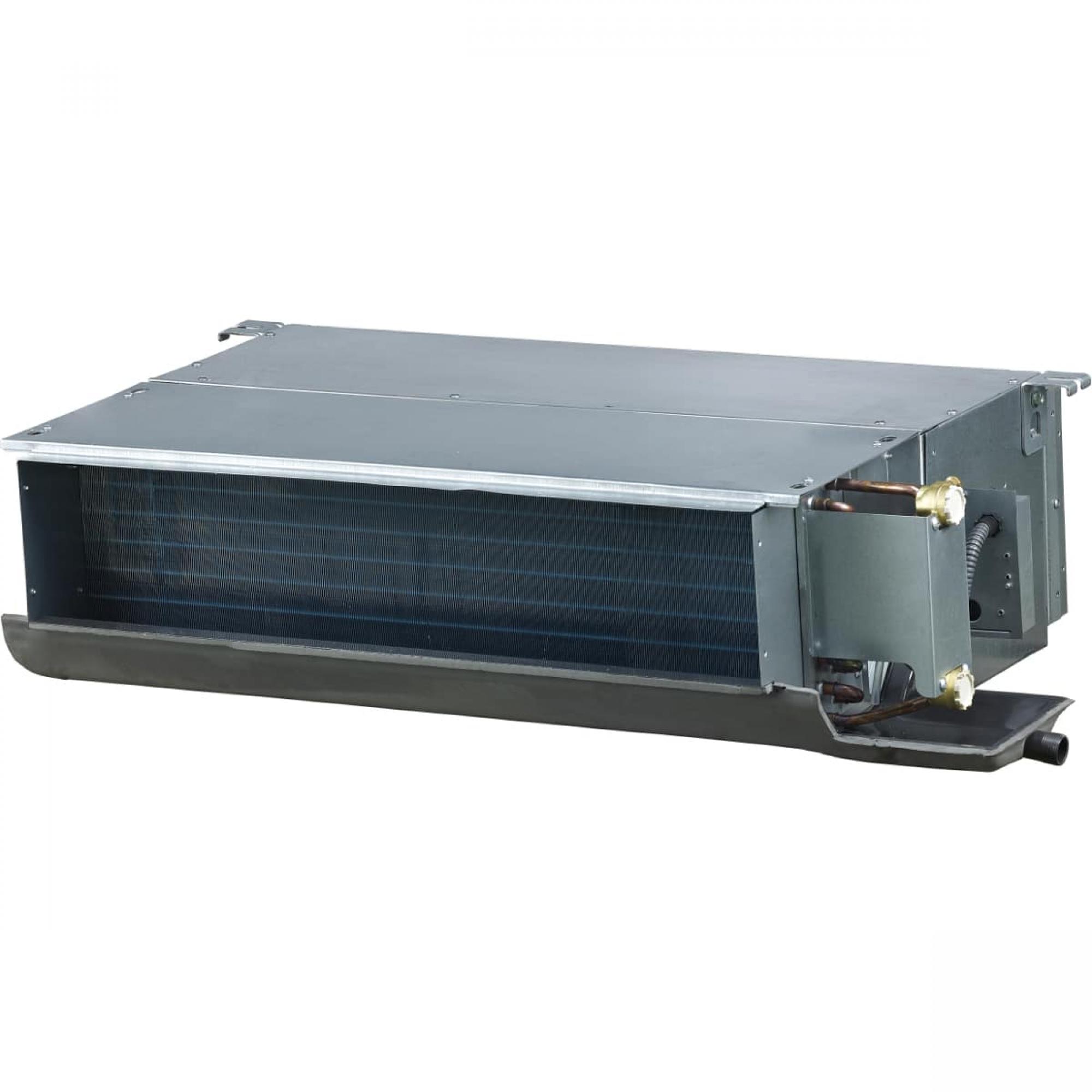

Post ™ 42C Горизонтальные фанкойлы

Характеристики производительности

• Пропускная способность от 200 до 1200 кубических футов в минуту
• Комбинации 2-х или 4-х трубных систем
• Экономичные трехскоростные вентиляторы обеспечивают необходимое количество кондиционированного воздуха для обеспечения комфорта при любой нагрузке
• Дополнительные двигатели с электронной коммутацией обеспечивают максимальную эффективность работы
• Для облицовки шкафа используется звукопоглощающая изоляция
• Сертифицированная производительность в соответствии со стандартом AHRI 440

Характеристики надежности

Змеевики
• проходят заводские испытания на герметичность при давлении воздуха 300 фунтов на кв. Дюйм, при погружении змеевика в воду
• Электромонтаж всего оборудования соответствует требованиям NEC
• Базовые блоки сертифицированы ETL по стандартам США и Канады
• Корпус устройства соответствует стандартам UL 181 и NFPA 90A
• Агрегаты прошли независимые испытания и сертифицированы в соответствии с IBC и OSHPD для сейсмических приложений

Функции обслуживания

• Доступны очищаемые или одноразовые фильтры
• Съемные панели упрощают доступ к компонентам и соединениям
• Информация на этикетке, прикрепляемая к каждому устройству, включает модель, размер, информацию о катушке, электрическую информацию и данные маркировки
• Поддоны для слива конденсата доступны в конструкциях из нержавеющей стали или оцинкованной стали большой толщины вместе с дополнительными реле перелива конденсата

Особенности установки

• Легкодоступные соединения трубопроводов, дренажа и электропроводки
• Органы управления, установленные на заводе
• Одноточечное электрическое соединение
• Предварительно просверленные монтажные отверстия и пазы
• Компактный корпус агрегата для установки в ограниченном пространстве потолочной камеры
• Доступны клапанные блоки

Стандартная гарантия

Опции, устанавливаемые на заводе

• 3-ступенчатые переключатели
• Термостаты линейного напряжения
• Программируемые или непрограммируемые термостаты Carrier Debonair® 24 В
• Продукт Встроенное цифровое электронное управление прямого действия (система управления i-Vu® с использованием протокола BACnet)
• Охлаждающие змеевики с охлажденной водой или прямым расширением
• Змеевики водяного или парового отопления
• Общее или дополнительное электрическое тепло
• Сервисные выключатели
• Пользовательские цвета
• Постоянные или одноразовые фильтры
• Автоматический воздухоотводчик и слив на водяных змеевиках
• Выпускные решетки с двойным отклонением
• Контрольные сливы и поддоны из нержавеющей стали
• Реле перелива конденсата
• Стекловолокно двойной плотности, стекловолокно с фольгированным покрытием или изоляция с закрытыми порами
• Двигатели PSC, High Static PSC или ECM
• Сейсмостойкое строительство (OSHPD & IBC)

Принадлежности, устанавливаемые на месте

• Термостаты выносного монтажа
• Блоки клапанов смонтированы на заводе и собраны для монтажа на месте
• Отводные губы для сбора конденсата под блоками клапанов

Размер блока 42C	02	03	04	06	08	10	12
Номинальный расход воздуха, фут / мин	200	300	400	600	800	1000	1200
Масса брутто (фунт. ) *
42CA	36	39	49	59	64	95	107
42CE	55	60	70	82	95	135	157
42CG	98	118	126	168	176	215	245
42CK	115	120	135	150	155	227	241
Вес змеевика для воды (прибл.фунтов на ряд катушки)	0,7	0,8	1,0	1,4	1,7	2,3	2,7
Катушки (количество ребер на дюйм)	10	10	10	10	10	10	10
Площадь лицевой поверхности змеевика (кв. Футы)	0,8	1,1	1,4	1,9	2,3	3,2	3,7
Двигатель (кол-во) только 42C	1	1	1	1	1	2	2
Воздуходувка (кол-во)	1	1	2	2	2	4	4
Фильтры Номинальный размер (дюйм. ) (Толщиной 1 дюйм)
42CA	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ	НЕТ
42CE †	10 х 18	10 х 22	10 х 28	10 х 33	10 х 40	10 х 54	10 х 62
42CG (нижний возврат)	10 x 23½	10 х 28	10 x 32½	10 х 37	10 х 41	10 x 54½	10 х 63
42CG (задний возврат)	8 x 23½	8 х 28	8 x 32½	8 х 37	8 х 41	8 x 54½	8 х 63
42CK (нижний возврат)	10 х 28	10 х 28	10 х 33	10 х 45	10 х 45	10 х 62	10 х 62
42CK (задний возврат)	7 х 21	7 х 21	7 х 27	7 х 38	7 х 38	7 х 52	7 х 52
Кол-во	1	1	1	1	1	1	1
Манжета приточного воздуховода	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.	1 дюйм.
Соединения трубопроводов (пот) (дюймы)
Выход и вход змеевика	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD
Дренажное соединение	⅞OD	⅞OD	⅞OD	⅞OD	⅞OD	⅞OD	⅞OD
Контрольный слив	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD	⅝OD

* Рассчитайте рабочий вес устройства: отгрузочный вес + вес воды в змеевике x количество рядов змеевика.

† Размер фильтра, если он расположен в камере вытяжного воздуха.

Condo в Торонто

Содержание

Home Trade Standards предлагает комплексные услуги по модернизации, замене и установке фанкойлов для владельцев квартир и управляющих недвижимостью в Торонто и районе GTA. Мы тесно сотрудничаем с уважаемыми производителями фанкойлов от одного проекта к другому.

Наша команда может помочь вам найти лучшее решение для модернизации встроенного фанкойла для существующей модели горизонтального или вертикального фанкойла.

Установка фанкойлов началась в 1970 году. Это означает, что системы фанкойлов используются в многоэтажных квартирах в Торонто уже более полувека. По данным производителей Fan Coil , фанкойлы имеют срок службы 20 лет . Плесень, грязь, пыль и другие мелкие частицы, переносимые по воздуху внутри вашего кондоминиума, могут со временем накапливаться внутри шкафа фанкойла и вентиляционных систем и отрицательно распространяться в воздухе во время работы устройства.Самое главное, что плесень может легко накапливаться и расти внутри шкафа фанкойла, особенно в сезон кондиционирования воздуха из-за чрезмерной влажности и влажности. Со временем это может вызвать серьезные проблемы со здоровьем у жителей из-за токсичности переносимых по воздуху частиц. Модернизация и ремонт фанкойла — безусловно, лучшее решение, когда дело доходит до улучшения качества воздуха в старых многоквартирных домах.

1. Улучшение качества воздуха в помещении после завершения модернизации
2. Новые фанкойлы — более тихие и эффективные системы по сравнению со старыми моделями
3. Новые системы фанкойлов с датчиками защиты от наводнений
4. Уменьшение плесени Преимущества за счет замены старой изоляции внутри шкафа, а также использования антимикробного материала
5. Стоимость кондоминиума увеличивается из-за новой системы отопления, вентиляции и кондиционирования воздуха

Ремонт фанкойла по сравнению с модернизацией

С более чем миллионом уже установленных систем Fa n Coil Systems в Торонто и GTA, модернизация и замена фанкойлов Condo станет важной темой, на которую стоит обратить внимание, когда речь идет о качестве воздуха в помещении.Но вопрос в том, зачем модернизировать фанкойл, а не заниматься ремонтом?

Фанкойлы в старых зданиях требуют замены детали с течением времени из-за ржавчины, коррозии и износа. Если вашему фанкойлу более 20 лет, вы больше не сможете получить выгоду от ремонта и замены деталей, потому что полная замена будет более рентабельной по сравнению с тратой больших денег на устаревший фанкойл. Новые фанкойлы предназначены для установки в тот же шкаф в более короткие сроки, что позволяет нам более эффективно заменять все внутренние изоляционные материалы и компоненты системы.

Модернизация и замена фанкойла в многоэтажной кондоминиуме в Торонто

Вот недавний проект по демонтажу и установке фанкойлов, который мы выполнили в 30-летнем кондоминиуме Toronto High Rise Condominium. Фотографии размещены для того, чтобы шаг за шагом показать, как это делается.

Кондоминиум, замена фанкойла и стоимость могут варьироваться от одного здания к другому. Каждая квартира уникальна, и каждая квартира имеет особую спецификацию модернизации. Большинство менеджеров кондоминиумов имеют резервный фонд, предназначенный для модернизации и ремонта зданий.Модернизация и замена фанкойла может стоить от 2800 до 4000 долларов за единицу в многоэтажном здании кондоминиума в Торонто и районе GTA.

Существует два типа конструкций фанкойлов в кондоминиумах. 1. Продувка 2. Продувка. Эти проекты зависят от структуры вашей квартиры, и их не рекомендуется изменять.

Ниже приведена иллюстрация установки модернизации вентиляторного доводчика продувочного типа по сравнению с протяжным вентилятором.

Фанкойл обычно забирает воздух изнутри вашего кондоминиума, а затем пропускает воздух через водяной змеевик и подает его обратно в апартаменты.В старых системах фанкойлов вы позволяете воздушному потоку обходить ржавчину и коррозию вашего старого фанкойла. При модернизации удаляются все старые ржавые компоненты из шкафа. Это устранит грязный змеевик, ржавый поддон и, самое главное, плохую изоляцию внутри шкафа. Правильная замена фанкойла должна состоять из удаления всех этих компонентов перед установкой новой системы фанкойла. Это значительно улучшит качество воздуха в помещении.

Стандарты домашней торговли Услуги по модернизации фанкойлов и ремонту пресс-форм предназначены для того, чтобы помочь владельцам кондоминиумов пройти непрерывный процесс поиска подходящего фанкойла для своей квартиры. Мы помогаем домовладельцам кондоминиумов и менеджерам кондоминиумов в Торонто выбрать правильные системы отопления и кондиционирования с фанкойлами для своей квартиры. Каждый люкс имеет уникальную вентиляционную мощность, теплопотери и систему отопления, вентиляции и кондиционирования. Наша команда инженеров может помочь вам найти подходящую модернизированную систему фанкойлов для вашего кондоминиума, такого как гостиная, спальня и помещения общего пользования.

: 3 вопроса, на которые следует обратить внимание

Рон Портер, LEED AP

По всей стране растущий процент строительных проектов основан на плане модернизации здания, а не на новом строительстве. Независимо от того, идет ли речь о сокращении затрат, повышении энергопотребления или внедрении новых стандартов в области здравоохранения и безопасности, модернизация почти всегда возможна в течение всего срока службы коммерческого или жилого здания и часто является лучшим выбором по сравнению с новым строительством.

Важным компонентом модернизации зданий является приведение технологий HVAC в соответствие с современными стандартами энергии и комфорта. Что касается систем водяных фанкойлов, у владельцев зданий есть три варианта модернизации: отремонтировать, отремонтировать или заменить. В прошлом восстановление и ремонт оборудования были более рентабельными, чем замена. Владельцы и операторы зданий изо всех сил стараются продлить срок службы своей механической системы и отложить капитальную модернизацию или замену.Тем не менее, эти усилия часто оказываются временными, поскольку реконструкция и ремонт обеспечивают дополнительные 5-7 лет (в среднем) срока службы стандартного фанкойла.

Исторически замена фанкойла требует дорогостоящего проекта модернизации, включающего несколько строительных работ. Появились новые решения, дающие возможность модернизировать стареющие фанкойлы с вертикальной стойкой (высотными). Пакет решений включает сменное шасси, предназначенное для установки в существующие настенные шкафы, заменяя, таким образом, все внутренние компоненты.Такая конструкция снижает или исключает основные затраты на ремонт, такие как столярные работы, гипсокартон и отделка поверхностей, уборка и воздействие на пассажиров.

Учтите следующие факторы при принятии решения о ремонте, обновлении или замене оборудования фанкойла для жидкостных помещений в сценарии модернизации.

Требования к ОВК в помещении

Замена старого фанкойла на новую модель той же конструкции кажется самым простым и быстрым решением, но требования к зданию и применение могут сильно отличаться по сравнению с первоначальной конструкцией и планом размещения.Комфорт обитателей должен быть в числе ваших приоритетов, наряду с энергоэффективностью, стоимостью эксплуатации и соблюдением текущих требований норм механики и вентиляции. С момента установки исходной системы структура размещения и потребности здания могли измениться. Однако, если потребности не изменились, лучшим решением может быть переоборудование фанкойла.

Контроль затрат

Хотя первоначальные затраты на ремонт оборудования могут показаться незначительными, стоимость жизненного цикла нового и более эффективного оборудования может быть ниже, учитывая, что дополнительных ремонтов в будущем можно избежать.Новое шасси на замену может легко вставляться в существующую инфраструктуру для каждой комнаты, уменьшая влияние крупномасштабной остановки на реконструкцию на заполняемость и работу здания. Клиенты отелей рассказали о своем опыте выполнения полного ремонта фанкойла менее чем за четыре часа. Результатом часто является отсутствие потери дохода от размещения. Тот же метод, при использовании в общежитии, коммерческом здании или многоквартирном доме, может помочь завершить проект реконструкции здания в течение ограниченного периода времени.

Гибкость конструкции

Процесс переоборудования и обновления дает возможность улучшить работу и настроить работу оборудования в соответствии с текущими потребностями помещения. Технология термостатов и электродвигателей вентилятора значительно изменилась за последние несколько лет, что существенно повлияло на эффективность работы и последовательность операций. Последние улучшения в конструкции змеевика могут быть использованы для повышения комфорта пассажиров и повышения качества жизни за счет улучшения вентиляции и контроля влажности.

На рынок вышли новые продукты, которые предлагают преимущества владельцам зданий и операторам, планирующим переоборудование фанкойлов в зданиях. Управляющие производством могут узнать о последних рентабельных решениях по модернизации систем кондиционирования воздуха и обеспечения комфорта.

Портер — специалист по системным приложениям в Международной экологической корпорации (IEC), компании из Оклахома-Сити, которая специализируется на разработке, проектировании и производстве широкого спектра гидравлических систем фанкойлов для применения в строительстве, включая гостиничный бизнес, образование. , здравоохранение, многоквартирные дома и офисы.

Связанные статьи в Интернете

• 5 причин для модернизации старых зданий

Вентилятор (фанкойл) Стоимость, обзор и руководство по покупке 2021

В этом руководстве обсуждаются марки и стоимость кондиционеров воздуха, а также факторы, влияющие на стоимость. Марки кондиционеров указаны по качеству и ценам — подробностей вы не найдете больше нигде. Вот подробная профессиональная информация, которую вы можете использовать, чтобы принять решение о покупке оборудования для обработки воздуха, которым вы останетесь довольны сейчас и в ближайшие годы.

Вам нужен кондиционер (фанкойл)?

Для тепловых насосов и систем с принудительной подачей воздуха, работающих только на переменном токе, требуется обработчик воздуха, который проталкивает нагретый и охлажденный воздух через воздуховоды и решетки в ваш дом, в то же время втягивая неочищенный воздух в систему. Воздухоочистители также называют фанкойлами по понятной причине. Их ключевые внутренние компоненты:

• Комбинация двигателя нагнетателя / вентилятора для циркуляции воздуха
• Змеевик, используемый для циркуляции хладагента и передачи тепла в проходящий через него воздух и из него

При просмотре вы увидите эти сокращения: AHU — кондиционер / FCU — фанкойл.

4 фактора стоимости кондиционера

Почему цены на кондиционеры начинаются ниже 700 долларов и достигают более 2000 долларов? За счет трех факторов стоимости:

1. Качество воздуха для обработки воздуха

Как и все товары народного потребления, от автомобилей до мебели, кондиционеры различаются по качеству. Вот как они ломаются. Мы сгруппировали бренды, идентичные, потому что они производятся одной и той же материнской компанией:

• Бюджетные бренды — Самая низкая стоимость, срок службы +/- 15 лет: примеры: Goodman, Aire-Flo и Payne
• Стандартные бренды — Средняя стоимость, срок службы от 15 до 18 лет: Примеры: Amana / Daikin, Rheem / Ruud, Armstrong / Ducane, York / Coleman / Luxaire, Heil / Tempstar / Arcoaire / ComfortMaker / Keep Rite, Maytag / Westinghouse / Таппан / Броан / NuTone / Frigidaire
• Бренды премиум-класса — Самая высокая стоимость, срок службы от 18 до 22 лет: примеры: Lennox, Carrier / Bryant, Trane / American Standard

Примечание о качестве бренда: Большинство брендов выпускают модели более чем одного уровня качества.Например, модели Carrier серии Comfort представляют собой кондиционеры стандартного качества. Infinity и Performance Series — это серии премиум-класса. Лучшие модели Goodman стандартного качества, а остальные — бюджетного качества. Просто имейте в виду, что серия объекта, на который вы смотрите, важна. Вы можете проверить веб-сайт производителя, например эту страницу от Carrier, чтобы узнать, относится ли устройство, которое вы оценили, к базовой, лучшей или лучшей серии.

2. Производительность

Все бренды производят модели с различными уровнями производительности:

• Базовая производительность: Односкоростные или с постоянным крутящим моментом воздуходувки PSC, поддерживающие одноступенчатые кондиционеры и тепловые насосы
• Лучшая производительность: Многоскоростные нагнетатели PSC или ECM, поддерживающие одноступенчатые и двухступенчатые кондиционеры и тепловые насосы
• Лучшая производительность: Вентиляторы ECM с регулируемой скоростью, поддерживающие двухступенчатые и регулируемые кондиционеры и тепловые насосы

Примечание: Важно, чтобы рабочие характеристики оборудования, которое вы выбираете для системы, были совместимы по производительности.

3. Размер

Когда вы покупаете фанкойлы / воздухообрабатывающие устройства, вы увидите их список в тоннах и / или BTU в следующих стандартных размерах / мощностях:

3. 3. • 1,5 тонны = прибл. 18000 БТЕ
      • 2 тонны = прибл. 24000 БТЕ
      • 2,5 тонны = прибл. 30,000 БТЕ
      • 3 тонны = прибл. 36 000 БТЕ
      • 4 тонны = прибл. 48000 БТЕ
      • 5 тонн = прибл. 60 000 БТЕ

Рейтинг в БТЕ — это количество тепла в час, которое система может подавать в ваш дом или из него.

4. Общение

• Carrier Infinity
• Trane ComfortLink
• Система контроля комфорта Rheem / Ruud
• Леннокс Икомфорт
• Гудман ComfortNet

Коммуникационные кондиционеры некоторых брендов (например, Trane) могут поддерживать только коммутируемые термостаты, что означает, что вам нужно доплатить 200-400 долларов по сравнению с обычным программируемым термостатом.

Как определить размер системы отопления, вентиляции и кондиционирования воздуха для вашего дома

Чем больше центральный кондиционер или тепловой насос, тем больше воздуха он может охладить или нагреть. Для достижения ожидаемого уровня охлаждения и нагрева:

3. 3. • Змеевик кондиционера должен быть достаточно большим, чтобы выдерживать хладагент в системе
      • Нагнетательный вентилятор должен быть достаточно большим, чтобы толкать / тянуть нужный объем воздуха, но не должен быть настолько мощным, чтобы циркулировать воздух до того, как он будет должным образом охлажден или нагрет

Определение размеров системы HVAC — одна из самых важных задач, которую выполняет технический специалист HVAC, и технический специалист должен быть обучен и иметь опыт, чтобы постоянно выполнять ее правильно.Позже мы поговорим о важности тщательного выбора установщика HVAC. На данный момент имейте в виду, что система HVAC небольшого размера не будет эффективно нагревать или охлаждать и будет подвержена механическим сбоям.

Теперь правильный выбор размера блока зависит от ряда факторов, включая размер вашего дома, его конструкцию и диапазон температур в вашем климате.

Мы подробно рассмотрели эту тему в нашем Руководстве по покупке центрального кондиционера, где вы найдете карту климатической зоны США и список, показывающий количество БТЕ на квадратный фут домов в каждой зоне, необходимое для комфортного отопления и охлаждения.

Цены на кондиционеры от ведущих брендов

Самым популярным агрегатом для обработки воздуха является 3-тонный агрегат мощностью 36 000 БТЕ с вентилятором с регулируемой скоростью. Все бренды также производят устройства меньшего и большего размера, но мы используем этот размер в качестве основы для нашей таблицы затрат, представленной ниже. Вы заметите, что, хотя некоторые бренды идентичны, их стоимость различается. Причины отличий:

3. 3. • Сумма денег, потраченных на маркетинг каждого бренда (например, маркетинговые бюджеты компаний Trane и Carrier выше, чем у American Standard и Bryant)
      • Рыночная ниша, на которую нацелен каждый бренд
      • У некоторых брендов более короткие гарантии, чем у сестринских брендов, чтобы снизить цены

Воздухообрабатывающий агрегат (фанкойл) Цены по размеру

Это средняя цена для 20 распространенных брендов, указанных выше.Базовый уровень эффективности кондиционера составляет 15 SEER с установкой.

Стоимость и дополнительные услуги по установке кондиционера

Мы включили в таблицу затраты на установку кондиционеров, но давайте разберем их, чтобы показать вам, какие оценки вы можете включить.

Монтаж основного кондиционера:

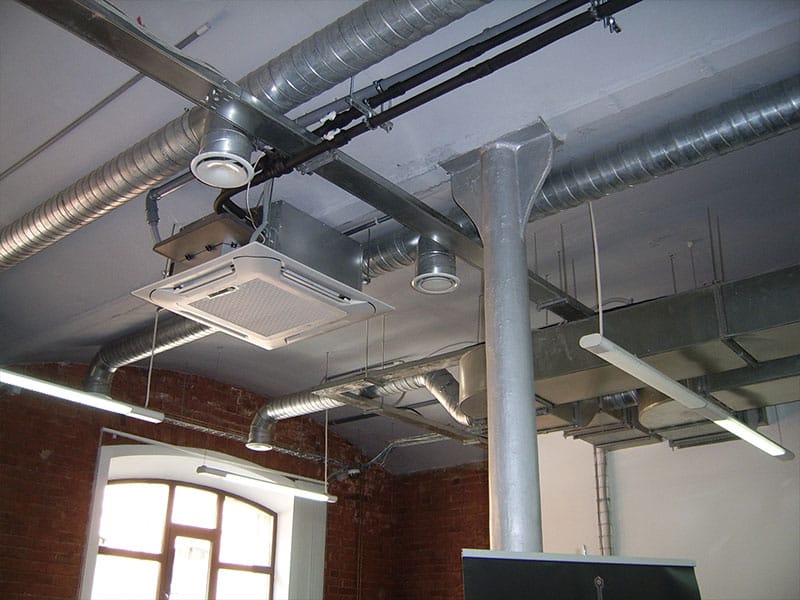

Установка воздухообрабатывающего агрегата включает установку воздухообрабатывающего агрегата, подключение его к воздуховоду, установку внутреннего змеевика и прокладку линий хладагента от внутреннего змеевика к змеевику в наружном конденсаторном блоке.

Исходя из этого, давайте разделим затраты на установку на три категории в зависимости от объема необходимых работ:

$ 1,200–1450 | Односкоростной воздухообрабатывающий агрегат, использование тех же соединений из листового металла

1400–1900 долларов | Многоскоростной или регулируемый воздухообрабатывающий агрегат, новые соединения из листового металла

1600–2100 долларов | Воздухообрабатывающий агрегат с регулируемой скоростью, новые соединения из листового металла

Новые воздуховоды: Воздуховоды устанавливаются в новых домах, когда существующие воздуховоды подлежат замене или имеют неправильный размер.

8–13,50 $ | Воздуховоды подачи и возврата воздуха на погонные футы, плюшевые решетки

Ремонт воздуховодов: Старый воздуховод может быть подходящего размера, но протекает. Затяжка воздуховодов и их герметизация мастикой перед изоляцией также снизят потери энергии и уменьшат счета за отопление / охлаждение.

2–4 доллара | Ремонт воздуховодов на погонный фут открытого воздуховода

Разрешение и проверка: Большинству населенных пунктов требуется разрешение на установку новой системы HVAC.Разрешение включает одну или две проверки, чтобы убедиться, что работа выполнена должным образом.

50–125 долларов | Разрешение на обработку воздуха и осмотр

Термостат: Современные термостаты обеспечивают экономию энергии и удобство программирования. Некоторые из них поддерживают Wi-Fi для мониторинга и управления из любого места с помощью смартфона. Вот общие затраты:

$ 12- $ 100 | Непрограммируемый термостат

15–124 доллара | Базовый программируемый термостат

135–375 долларов | Программируемый термостат Wi-Fi

Наше руководство по покупке термостата окажется полезным, если вы планируете заменить регулятор термостата.

Как получить лучшие цены

Если вы сделаете своей главной задачей получение минимальной цены на установку, это может привести к проблемам. Недорогие подрядчики часто срезают углы или не рассчитывают размер устройства должным образом, и эти проблемы приводят к механическому отказу и дому, который становится не таким удобным, как должен быть.

Во-первых, когда вы ищете лучшие предложения для кондиционера, имейте в виду, что качество монтажа всегда является самым важным для жилищного проекта HVAC.

• Так что никогда не жертвуйте качеством подрядчика ради более низкой цены.
• Во-вторых, не забудьте посмотреть последние налоговые льготы и скидки.
• В-третьих, запросите как минимум 3 заявки , прежде чем принимать решение. Вы можете щелкнуть здесь, чтобы получить 3 бесплатные оценки для вашего местного подрядчика, и эта оценка уже учитывает скидки и налоговые льготы и автоматически фильтрует неквалифицированных подрядчиков.

Наконец, как только вы выбрали подходящего подрядчика, не забудьте использовать тактику из этого руководства: Тактика домовладельцев при переговорах с дилером HVAC для получения окончательной лучшей цены.

Услуги по замене и установке кондиционера или фанкойла

Что такое кондиционер или фанкойл?

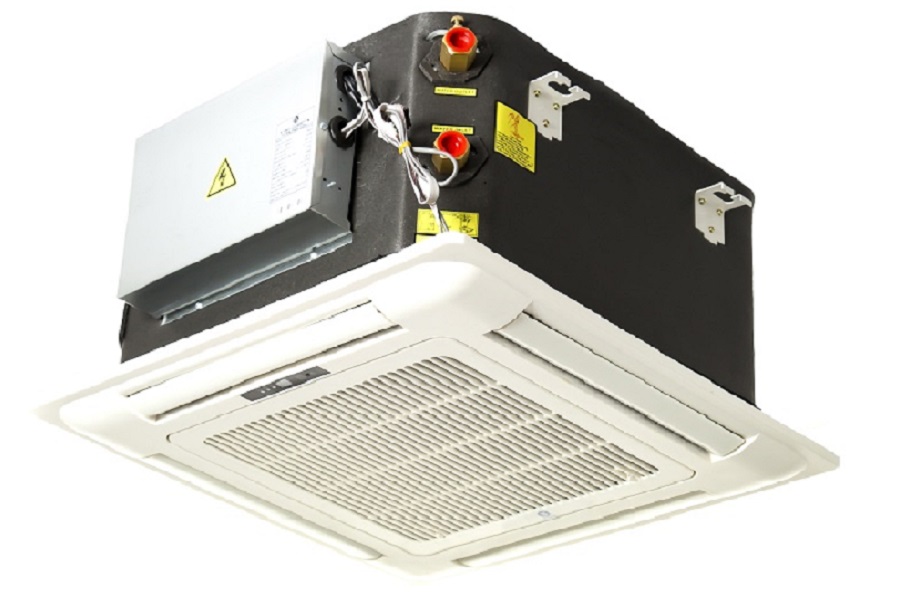

Воздухоочистители или фанкойлы — это внутренняя часть всей электрической системы, используемой для обогрева и охлаждения вашего дома. Эти агрегаты содержат вентиляторный двигатель, который обеспечивает циркуляцию кондиционированного воздуха по всему дому, а также тепловые полосы, которые обеспечивают дополнительное тепло в ваш дом, когда становится слишком холодно для теплового насоса, чтобы обеспечить все необходимое тепло.

Когда мне следует заменять кондиционер или фанкойл?

Если вашему устройству более 10 лет и он требует очень дорогостоящего ремонта, было бы разумно изучить доступные варианты замены вашего устройства. Например, у вас может возникнуть утечка в змеевике вашего устройства. Их ремонт может быть почти таким же дорогим, как покупка устройства на замену. К сожалению, лучше заменить тепловой насос и кондиционер одновременно. Эти устройства созданы для совместной работы друг с другом.В настоящее время во всех новых установках используется хладагент R-410A. Вполне вероятно, что в вашей старой системе используется хладагент R-22, поэтому новый блок не будет совместим со старым. Хладагент R-22 выводится из употребления и больше не будет доступен после 2020 года. R-22 небезопасен для окружающей среды, поэтому его заменяют на R-410A. Любая новая система, которую вы приобретете, будет намного эффективнее старой, что значительно снизит ваши эксплуатационные расходы. Кроме того, на все детали вашей новой системы будет предоставляться 10-летняя гарантия, так что вам не придется беспокоиться надолго.

Какие типы кондиционеров воздуха или фанкойлы доступны?

За последние несколько лет произошло много улучшений, которые дают вам несколько вариантов, которые следует учитывать при выборе нового воздухообрабатывающего агрегата. Раньше воздухоочистители поставлялись только с вентиляторами PSC. Теперь вы можете выбрать энергоэффективные нагнетательные двигатели PSC, ECM и воздуходувки с регулируемой скоростью, которые являются энергоэффективными, энергоэффективными и повысят рейтинг SEER вашего теплового насоса. Электродвигатель вентилятора ECM будет просто работать на одной скорости, установленной вашим установщиком, как PSC, но будет потреблять гораздо меньше энергии, поскольку электродвигатель преобразует электричество, используемое для его работы, из переменного (переменного тока) в постоянный (постоянный ток). мощность.Электродвигатель вентилятора с регулируемой скоростью также преобразует мощность переменного тока в постоянный, но также работает с различными скоростями. Воздуходувка будет работать с очень низкой скоростью и при необходимости увеличивать и уменьшать скорость во время работы. Этот вентилятор работает очень тихо и помогает уменьшить количество горячих и холодных точек в вашем доме.

Если ваш тепловой насос или кондиционер нуждается в замене, свяжитесь с Westin Air, чтобы назначить бесплатную консультацию одного из наших квалифицированных специалистов по продажам.
