Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

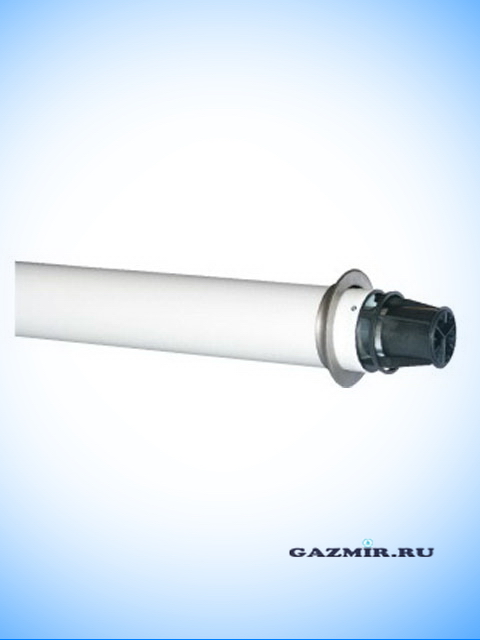

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

1. Прямые трубы. Они используются для сооружения основного корпуса.
2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
5. Соединительные приспособления. Они являются отводами на 90^о и 45^о или муфтами.
6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

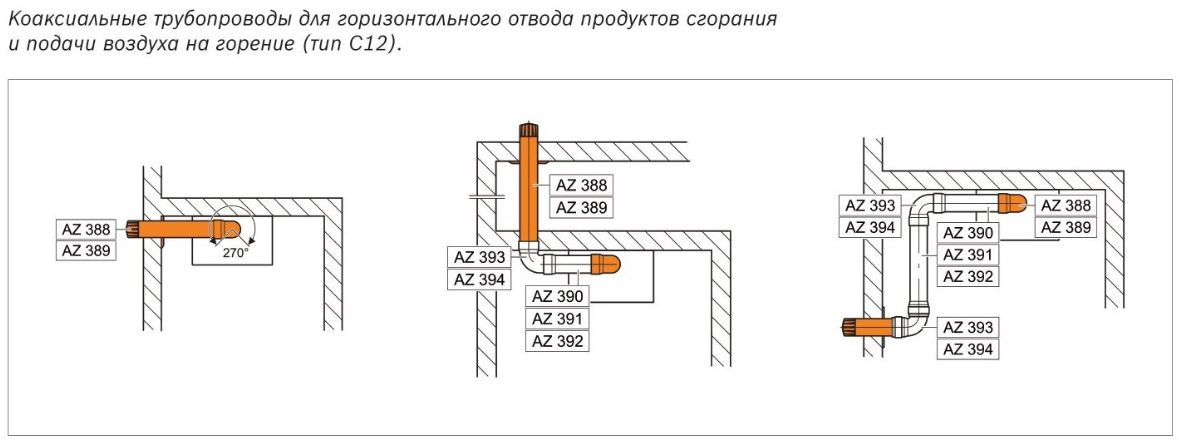

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах — от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
4. Зафиксировать соединение при помощи болтов и хомутов.
5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
7. Вывести трубу дымохода на улицу.
8. Обеспечить герметичность стыка.
9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

1. Определить место выхода и отметить его расположение на стене здания.
2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
4. Закрепить «сооружение» к стене при помощи кронштейнов.
5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
2. Количество поворотных муфт (меньше трёх).
3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Оцените статью: Поделитесь с друзьями!

Установка коаксиальных дымоходов для газовых котлов

Коаксиальные дымоходы – современное решение для обустройства систем для удаления продуктов горения. Представляют они собой систему, которая состоит из двух труб, вложенных одна в одну. Между собой трубы не соприкасаются, поэтому через свободное пространство осуществляется подача кислорода в котел. Внутренняя труба отвечает за выведение дыма наружу. И хотя система кажется довольно простой, она отличается эффективностью и имеет немало преимуществ.

Установка коаксиальных дымоходов для газовых котлов с использованием технологии ФуранФлекс набирает все большей популярности. Полимерный материал используется для внутренней трубы. Он способен выдерживать высокие температуры, устойчив к кислотным газам и другим факторам воздействия, отличается долговечностью и механической прочностью. Преимущество использования полимерных труб еще и в том, что легко подобрать вариант необходимого диаметра.

В чем преимущества коаксиальной системы?

Выбор в пользу коаксиальных дымоходов и отказ от традиционных систем обусловлен их особенностями конструкции. К тому же они насчитывают немало преимуществ:

• Так как забор воздуха производится извне, газовый котел не расходует кислород из помещения, а значит, нет необходимости регулярно проветривать помещение. Постоянно поддерживаются комфортные условия, нет чрезмерной сухости воздуха.
• Из-за постоянного притока подогретого кислорода повышает КПД котла, так как обеспечивается полное сгорание топлива.
• Обеспечивается высокая степень пожаробезопасности, так как горячие продукты горения проходят через внутреннюю трубу. Наружная труба сильно не нагревается, поэтому риск возникновения возгорания практически отсутствует даже при применении в деревянных домах.
• Отсутствие теплопотерь из-за необходимости регулярного проветривания позволяет существенно экономить на энергоносителе.

Применение технологии ФуранФлекс для монтажа коаксиального дымохода позволяет провести работы в краткие сроки, обеспечить высокую эффективность работы системы для удаления продуктов горения и повысить производительность газового котла.

Особенности монтажа

Установка коаксиального дымохода для газового котла с применением технологии ФуранФлекс проводится с соблюдением ряда норм и правил. При монтаже отдают предпочтение горизонтальному типу установки. По этой причине труба сразу выводится наружу, обычно через стену. Если это невозможно, тогда применяется вертикальное выведение дымохода, но труба должна располагаться под определенным углом. Вне зависимости от типа расположения системы длина трубы должна соответствовать как требованием завода производителя котлов так и СНиП.

Не менее важно правильно подобрать диаметры труб для эффективной работы дымохода. Если мощность котла не превышает 35 кВт, диаметр внешней трубы должен быть 125 мм, а внутренней – 80 мм. Если мощность котла находится в пределах от 40 до 65 кВт, то наружная труба должна быть диаметром 150 мм, а внутренняя – 100 мм. Для более мощных отопительных устройств номинальный диаметр дымохода должен рассчитывать специалист.

Система обязательно должна иметь отверстие для ревизий, то есть обслуживания дымохода. Несмотря на то, что коаксиальный дымоход считается безопасным, в местах прохода его через стену, требуется использование теплоизоляционных материалов, которые обеспечат безопасную эксплуатацию.

Заказать установку коаксиального дымохода для газового котла при помощи технологии ФуранФлекс вы можете, позвонив нам по телефону.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

Устройство коаксиального дымохода + нормы установки и монтажа

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов.  Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

• Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
• Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
• Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
• Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
• Экономия места за счет компактных размеров устройства.
• Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м.  Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т. п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену — любые негорючие материалы. Коаксиальный дымоход всегда холодный — это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход — активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

Оцените статью: Поделитесь с друзьями!

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Содержание

  1. Как работает коаксиальный дымоход
  2. Классификация коаксиальных дымоходов
    2.1 Классификация по утеплению
    2.2 Классификация по числу обслуживаемого оборудования
    2.3 Классификация по типу вывода
    2.4 Классификация по расположению
  3. Материалы, из которых изготавливают коаксиальные дымоходы
  4. Выбор дымохода
  5. Требования к устройству дымохода
  6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

• С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.

Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.

• Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
• Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
4. Дымоход должен выступать от стены на расстояние более 0,3 м.
5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

• У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
• У дымоходного канала не должно быть больше двух сгибов;
• Дымоход не должен находиться ниже уровня земли;
• Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
• Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
• Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
• Если отверстие трубы находится над уровнем земли ниже чем 1,8 м., то следует установить решетку от защиты горячего дыма;
• Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
• Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Купить газовый котел 24 квт вы можете в нашем магазине.

Читайте также:

Коаксиальный дымоход для газового котла

Сейчас мы с вами разберемся в устройстве коаксиального дымохода для газового котла вертикального и напольного. Так же посмотрим как выполнить монтаж и установку такого дымохода. Какие преимущества и недостатки у него?

Современная отопительная система, функционирующая автономно, конструируется из обилия различных элементов. Осуществляя установку котла отопления, необходимо особое внимание уделить системе отведения продуктов сгорания. Для агрегатов, топливом для которых выступает газ, отличным вариантом станет коаксиальный дымоход.

Все подробности об устройстве и функционировании этого важного звена в системе отопления вы узнайте, ознакомившись с этой статьей.

Коаксильный дымоход для котлов Vaillant

Устройство

Строение коаксиального дымохода не сложное. Устройство представляет собой дымоход, состоящий из двух трубок различных диаметров, помещенных одна в другую и выведенных на улицу. Для того, чтобы трубы не контактировали между собой, расстояние между ними разделено перемычками.

В подобной конструкции объединяются два самостоятельных канала, и тот и другой имеют свое особое предназначение:

1. Основная задача трубы с меньшим диаметром — выводить продукты сгорания топлива.
2. Труба большего диаметра используется для забора воздуха в камеру сгорания.

Отсюда следует, что процессы выведения дыма из котла и подачи воздуха происходят отдельно. Главное достоинство подобной системы заключается в том, что она хорошо закрыта и воздух, находящийся внутри помещения, не смешивается с воздухом и дымом коаксиального дымохода.

Как правило, монтируются горизонтальные коаксиальные дымоходы, изредка встречаются вертикальные.

В типичном строении коаксиального дымохода для газовых котлов присутствуют элементы:

1. Прямые трубы. Из них образуется канал дымоходной системы,
2. Тройник. Он применяется для скрепления прямых участков и подключения дымохода к котлу. Участок, где собирается водяной конденсат — водяной пар, находящийся в продуктах сгорания газа, в процессе охлаждения может оседать на стенках. Он служит для того, чтобы впоследствии этот пар не попал в камеру сгорания.
3. Верхний участок дымохода. Его основная задача — защищать внутренние контуры коаксиальной системы от дождя, снега, ветра.

Комплектующие для коаксиального дымохода

Применение

Коаксиальные дымоходы подходят для конденсационных и турбированных котлов с закрытой камерой сгорания, с принудительной и естественной тягой. Также такие устройства пригодны для парапетных котлов и газовых конвекторов. Если трубы изготовлены из нержавеющей стали, то можно установить на котел с атмосферной горелкой.

Простота конструкции значительно увеличивает производительность газовых котлов. Многие модели, выпускаемые сегодня, подсоединяются к двухканальным системам. Разрешается осуществлять монтаж дымоходов коаксиального типа для одноконтурных и двухконтурных, вне зависимости от принципа работы и строения топочной камеры.

Если у вас установлен конденсационный турбированный котел с раздельной системой отвода продуктов сгорания через два разных вывода, то к такой модели не рекомендуется подсоединять коаксиальный дымоход.

Горизонтальный и вертикальный вывод коаксиального дымохода

Преимущества и недостатки

Установка коаксиального дымохода в деревянном доме

Отметим основные преимуществе коаксиального дымохода для газового котла:

• Дымоход расположен горизонтально. Благодаря этому не нужно делать отверстие в крыше для отводов продуктов сгорания.
• Т.к. воздух, который забирается с улицы, проходит сквозь внешнюю трубу и внутреннюю, через которую горячий, отработанный дым выводится наружу, то в камеру сгорания он попадает уже подогретым. Благодаря этому КПД котла значительно увеличивается.
• Процесс подсоединения коаксиального дымохода простой. Чтобы осуществить монтаж, не нужно перепроектировать помещение для обустройства дымоотводной трубы. Используя такую систему дымоотведения, котел можно монтировать даже в квартире,
• Безопасность. Поскольку вся система охлаждается уличным воздухом, поступающим по каналу между труб, дымоход обладает высокой степенью защиты и риск возгорания минимален.
• Для устройства коаксиального типа не придется оборудовать отдельное помещение. Вы можете устанавливать котел на кухне, в подвале и любом другом удобном месте.

Отметим основные недостатки коаксиального дымохода для газового котла:

• Высокая цена. На 30-40% дороже, чем раздельные системы отопления.
• Из-за концентрического расположения труб с холодным и горячим дымом в воздухопроводящем канале образуется конденсат, который может привести к обледенению канала. Чтобы этого избежать, надо оборудовать устройство сливом конденсата и утеплить дымоход.

Виды

Осуществляя выбор коаксиальной трубы для газового котла, не стоит забывать, что для некоторых котлов пригодны только дымоходы, произведенные той же фирмой, что и сам аппарат.

Например, такие компании, как Viessmann, Buderus, Baxi, производят оборудования с нестандартными размерами выходных патрубков. Поэтому для монтажа системы дымоотведения лучше использовать фирменные детали.

Во всех остальных случаях достаточно подобрать подходящий материал трубы: алюминий, нержавейка, пластик. Большим спросом пользуются трубы из пластика и нержавеющей стали.

Как работает коаксиальный дымоход

Материалом для пластиковых дымоходов выступает термоустойчивое вещество, способное выдерживать температуру нагрева до 205°С, трубы подсоединяются к конденсационному газовому оборудованию.

Плюсы:

• невысокая цена;
• маленький вес;
• легкий монтаж.

Главный минус — недолговечность, к тому же такие устройства нельзя подключать к обычным газовым котлам. Подобную систему можно использовать лишь в условиях низкой температуры газоотведения.

Нержавеющая сталь кислотоустойчива и способна выдерживать температуру до 550°С. Выделяются следующие виды:

1. Неутепленные коаксиальные трубы, в которых внутренняя труба является кислотоустойчивой. Недостатком является необходимость их утеплять для того, чтобы уменьшить выпадающий конденсат. Достоинства: долгий срок службы, можно использовать в бытовых и промышленных целях.
2. Утепленные коаксиальные трубы. Такие системы чаще всего применяются для установки коллективного вертикального дымохода. Утепленная конструкция обладает хорошими аэродинамическими свойствами, ее можно подсоединять к котлам с естественной и принудительной системой удаления дымовых газов. Срок использования — от 30 лет.

Приобретая коаксиальную трубу, нужно учитывать советы и рекомендации производителей отопительных устройств, которые указаны в технической документации.

Монтаж

Осуществляя монтаж коаксиального дымохода, очень важно соблюдать все условия и требования. Ведь неправильная установка чревата негативными последствиями и недостаточной эффективностью работы котла.

Установка включает следующие этапы:

1. Обзаведитесь всеми требуемыми деталями и инструментами: набором коаксиальных труб и соединительных элементов, накладками на стены, чтобы сформировать уплотнения и уличным наконечником.
2. Перед тем как начать установку дымохода, сделайте разметку, расчет пути устройства, просверлите в стене отверстие требуемого диаметра. На этапе проектирования убедитесь, что около труб не будут располагаться легковоспламеняющиеся предметы.
3. Лучше всего производить одновременный монтаж котла и коаксиального дымохода.
4. Выход дымохода должен находиться выше уровня камеры сгорания газа на 1-1,5 м.
5. Коаксиальная труба подсоединяется к выходному патрубку камеры сгорания при помощи хомута, который крепится двумя болтами.
6. На следующем этапе производится сборка системы дымоотведения в соответствии с запланированной конфигурацией.
7. Колена дымохода крепятся между собой с помощью хомутов.
8. Далее на выходном участке дымохода необходимо создать небольшой уклон вниз для того, чтобы конденсирующая влага непосредственно выводилась из системы.

Установка коаксиального дымохода для газового котла должна быть выполнена в соответствии с требованиями действующих нормативных документов.

Соблюдая всю технологию монтажа, коаксильный дымоход для газового котла будет эффективно выполнять свои функции.

нормы установки, требования к монтажу своими руками

В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.

Данные конструкции отличаются по некоторым характеристикам

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:

1. Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
2. Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
3. Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности — колена, хомуты, накладки, — а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

1. Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
2. Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
3. Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
4. Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.

Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла, а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.

Горизонтальный тип коаксиального дымохода — это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

1. Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
2. Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
3. Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
4. Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
5. При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
6. Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

Данное оборудование обладает массой плюсов

У такой системы есть лишь один недостаток — замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.

Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.

Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Коаксиальный дымоход для газового котла: конструкция и монтаж

Автор aquatic На чтение 6 мин. Просмотров 2.9k. Обновлено 16.06.2020

В современных устройствах отопления могут использоваться различные элементы. Их состав зависит от разновидности теплоносителей и способа нагрева. Обязательной составляющей подобных установок является дымоход, отвечающий за  отвод дыма и прочих продуктов сгорания из помещения. Давайте разберемся, что это такое – коаксиальный дымоход для газового котла и в чем его преимущества. При грамотной установке подобная конструкция не только избавляет от гари и дыма, но и обеспечивает приток свежего воздуха.

Так выглядит конструкция для отвода продуктов сгорания

Что из себя представляет коаксиальный дымоход для газового котла?

Конструкция коаксиального дымохода для газового котла не так сложна. Она состоит из двух труб различного диаметра, которые устанавливаются друг в друга. При этом между стенками оставляется просвет в несколько сантиметров.

Крепление для коаксиальной установки

Подобные дымоходы бывают двух типов:

• коллективные конструкции производятся только в промышленных условиях и монтируются только на этапе строительных работ. Устройство предполагает наличие теплоизолирующих компонентов;
• индивидуальные варианты используются в быту и могут подсоединяться только к одному отопительному агрегату.

На схеме показано как работает подобная конструкция

Работает коаксиальная установка так: по внешней магистрали воздух забирается с улицы, далее он перемещается по трубам и нагревается. Воздух подается в топку уже прогретым, что позволяет понизить расход газа. По каналу изнутри выводится дым. В определенных устройствах предусмотрена система утепления. Чтобы дымоходная конструкция работала правильно, следует  проводить качественную сборку. При этом включаются узлы безопасности.

Принцип работы системы

Для агрегатов с камерами закрытого типа подойдут дымоходы, длина которых не более двух метров. Это предотвратит от появления завихрений.

Полезная информация! Коаксиальный вариант можно установить даже в деревянном здании, так как он отлично защищен от возгораний.

Статья по теме:

Газовый настенный двухконтурный котел с закрытой камерой сгорания. А знаете ли Вы, чем так хороша данная техника? В данном обзоре мы с вами рассмотрим все преимущества и недостатки, а также секреты выбора этого типа котлов

Расположение коаксиальной дымоходной системы

Чаще всего установка коаксиального дымохода производится при помощи прямого прохождения через стену. В некоторых случаях применяется прохождение устройства через кровлю или через перекрытия. Лучшее расположение для подобной конструкции – горизонтальное. Если обогреватель находится в труднодоступном месте, то воздуховод выводится с применением вертикальных участков.

Установка конструкции через стену

Подобные магистрали идеально подходят для парапетного оборудования и конвекторов. Может применяться система коаксиального типа с горелкой. Стальные дымоходы подходят для двухконтурных и одноконтурных агрегатов. При производстве труб применяется нержавеющая сталь, алюминий или пластик.

Комплектация для дымохода

К сведению! При подборе труб под газовое оборудование, необходимо учитывать, что для отдельных отопительных приборов подходят только конструкции, изготовленные тем же производителем, что и основные агрегаты.

Статья по теме:

Газовые котлы отопления настенные двухконтурные. В статье рассмотрим конструктивные особенности конструкции, средние цены, отзывы покупателей и секреты правильного выбора данного типа котлов.

Состав коаксиальной трубы к газовому котлу

Коаксиальный дымоход для газового котла содержит такие элементы:

• прямые трубы применялись для формирования дымохода;
• в качестве соединяющих деталей применяется поворотный элемент или тройник. С их помощью монтируются к котлу прямые части устройства;
• специальный участок для выполнения работ по обслуживанию;
• емкость для накопления конденсата;
• верхняя часть конструкции, использующаяся для защиты контуров установки.

Составляющие элементы установки

Для изготовления  установки применяется кислотоустойчивая нержавеющая сталь, способная выдерживать значительные повышения температуры. Дымоходы бывают такие:

• трубы без утепления имеют простое устройство. Подобную конструкцию нужно дополнительно утеплять, чтобы уменьшить выпадающий конденсат;
• трубы с утеплением применяются для вертикальных конструкций. Утепленные магистрали имеют превосходные аэродинамические характеристики.

Вариант с утеплением

Важная информация! Многие производители котлов советуют монтировать коаксиальное оборудование с уклоном к отопительному агрегату.

Зачем нужна коаксиальная установка?

Важнейшим достоинством напольного газового котла с коаксиальным дымоходом считается то, что потоки свежего воздуха позволяет поддерживать процесс горения. При монтировании такого устройства, вы не будете иметь проблем с лишней засушливостью в помещении. Кроме того, вам не придется часто проветривать комнаты.

Конструкция для больших производств

Воздух, проходящий по контуру установки, прогревается, тем самым улучшая процесс горения. Это способствует большей эффективности оборудования. Из-за постоянного притока воздуха – газ в топочной камере полностью сжигается, что повышает кпд системы. Коаксиальная магистраль имеет не такую высокую температуру поверхности, как традиционный дымоход.

Схема для многоэтажного здания

К сведению! Подобрать дымоход коаксиального типа можно к каждой отопительной конструкции. Существуют трубы различного диаметра и из различных типов материала. Такое устройство запросто установит даже неподготовленный специалист.

Коаксиальный дымоход: требования к установке  и монтаж

Некоторые правила монтажа коаксиального дымохода помогут вам соорудить качественную отопительную систему. Особое значение имеет пошаговая инструкция:

• убедитесь, что все элементы находятся на своих местах. Кроме комплекта труб должны быть соединительные детали и различные утеплители;
• перед установкой нужно провести разметку, рассчитать все каналы дымохода и проделать все необходимые отверстия;
• монтажа отопительного агрегата и дымохода производится одновременно;
• выход размещается выше топочной камеры на полтора метра;
• магистраль дымохода фиксируется к выходному патрубку при помощи хомута и пары болтов;
• конструкция собирается по специальному проекту;
• колена установки крепятся при помощи хомутов;
• на выходящем участке дымохода создается небольшой уклон.

Правильная схема установки коаксиального устройства

Устройство дымохода через стену не требует специальных приспособлений и навыков. Подобная конструкция актуальна для построек с автономной отопительной системой.

Вариант крепления дымоходной установки

Такие дымоходные элементы просты в монтаже, а также имеют высокий срок эксплуатации. Под воздействием низких температурных значений некоторые участки дымоотводной конструкции могут промерзать, что влияет на эффективность всей системы. Избежать таких ситуаций поможет утепление. При этом важно учитывать особенности специфического устройства, когда труба в трубе. Эффективным решением станет уменьшение сечения дымоходной установки. Можете попробовать сделать внутреннюю трубу покороче. Это предотвратит обледенение конденсата. Практикуется монтаж раздельных труб из стали. При этом одна будет забирать воздух, а вторая выводить продукты сгорания.

В таблице можно посмотреть цены на отдельные модели.

Решение об установке коаксиального дымохода даст хорошие результаты. А полезные рекомендации и применение инструкций поможет установить подобную конструкцию самостоятельно, без привлечения специалистов.

Коаксиальный дымоход для парапетного газового котла (видео)

Цена и тип

. Турбированный газовый котел без дымохода

При невозможности установить классический вертикальный дымоход для отопления используют без дымохода. газовые котлы. Для такого отопительного оборудования не обустраивают отдельное вентилируемое помещение для естественной тяги.

Несмотря на название «бездымный», в таких котлах есть дымоход. Его роль играет компактная коаксиальная труба, обеспечивающая тягу и отвод дымовых масс из камеры сгорания.

Внешний выход коаксиальный дымоход

Устройство и принцип работы бездымного котельного оборудования.

Не дымоходные, как и классические газовые котлы, работают в режиме отопления — одноконтурном, и даже как водонагреватели (ГВС) — двухконтурном.

Отличительной особенностью конструкции является закрытая камера сгорания. Горелка, с помощью которой газ нагревает воду в системе, находится в герметичной камере. Таким образом, окись углерода, сажа и дым от сгорания топлива не проникают в помещение, а КПД котла увеличивается.

Кислородный воздух для горения поступает в закрытую камеру через наружный блок дымохода.Воздух, нагретый элементом горелки, нагревает медный контур, по которому течет хладагент. Затем «отработанный» воздух вместе с продуктами сгорания топлива проходит через внутренний блок коаксиального патрубка.

Схема работы напольного коаксиального котла

Коаксиальный дымоход прост по конструкции. Это две коаксиальные трубы разного диаметра, скрепленные между собой. Таким образом, отработанный нагретый газ охлаждается поступающим в камеру воздухом, что делает котел пожаробезопасным и экологичным для жителей дома.При охлаждении продуктов сгорания воздух попадает в камеру сгорания уже нагретым, что позволяет экономить энергию.

Газовые котлы большой мощности для предотвращения недостаточной тяги оснащены дефлекторами, увеличивающими поток воздуха в полтора раза. При вероятности дуновения ветра на выходе из трубы устанавливается специальный блок лобового стекла.

Особенности установки газовых котлов с коаксиальным дымоходом.

Котлы дымоходные без напольные для автономных систем отопления устанавливаются в небольших домах и во многих многоквартирных домах или производственных помещениях.

Котлы дымовые газовые устанавливаются на специальный стенд. Если котел управляется электронной платой, то он подключается к электричеству по правилам монтажа электрогазового оборудования специалистами.

Входит в систему отопления и газопровода, а также в дымоходные газовые котлы. Отличие — установка коаксиального дымохода.

Схема установки горизонтального коаксиального дымохода

Требования для монтажа коаксиальной трубы в качестве дымохода:

1. Вывод дымохода на улицу проходит через стену горизонтально.Длина этого отрезка трубы не более 1 метра.
2. Дымоход горизонтальный, но если невозможно выполнить флангирование, используется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
3. Наружная часть трубы находится не ниже 2 метров от земли.
4. Расстояние от трубы до оконных или дверных проемов не менее полуметра.
5. Не размещайте выпускной патрубок под окном.
6. Для предотвращения скопления конденсата его устанавливают под углом 3-5 градусов.
7. Соблюдайте диаметры коаксиальных труб дымохода и их соотношение в целях пожарной безопасности.
8. Просверленное в стене отверстие для трубы облицовано негорючим материалом.

Соблюдение этих требований сделает работу котла безопасной и эффективной.

Газовые котлы — их достоинства и недостатки в эксплуатации.

Преимущество напольных обогревателей с коаксиальной трубой — установка в жилом помещении. Чтобы котлы вписались в интерьер, подбирается отделка стен и стыков дымохода со стеной.

Подробнее о коаксиальных дымоходах и их использовании для газовых котлов можно узнать из видео ниже.

Коаксиальный котел в интерьере квартиры

Дополнительно другие преимущества:

• простота и невысокая стоимость монтажа;
№
• отсутствие необходимости в установке вытяжной вентиляции;
• высокомощных агрегатов данной конструкции, отапливающих большие площади;
• некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать помещение без радиатора;
• долгий срок службы.

Недостатки коаксиальных котлов в системе дымоудаления. Длина трубы для отвода дыма не более 5 метров. В мороз бездымные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и дымоудаление. Выдувание дымохода происходит, если он не оборудован лобовым стеклом.

В контакте с

А вот среди владельцев частных домов это удобство стало необходимым в квартирах.

Но почему-то установка газового котла в квартире была невозможна, и вот эта проблема.

Для устройства автономного газового отопления необходима система отвода дымовых газов, выполненная по всем нормам. газоотвод — это дымоход. Его конструкция обеспечивает наличие естественной тяги. Именно она вытягивает дымовые газы из котла и обеспечивает необходимое количество воздуха для поддержания процесса горения.

Котлы с естественной нагрузкой

Дымоход коаксиальный.Требования для установки

Коаксиальный дымоход представляет собой конструкцию «труба в трубе». Внутренние контуры продуктов горения, а внешний воздух взят для поддержания процесса горения.

Расположение коаксиального дымохода может быть:

• вертикальный — выполняется через крышу при невозможности проведения сквозь стену;
• наклонная — труба угловая;
• по горизонтали — наиболее распространенное расположение.

Трудностей с установкой коаксиальной трубы возникнуть не должно, но необходимо соблюдение некоторых требований:

№

• все элементы трубы, соприкасающиеся с поверхностью стен или кровли, должны быть из теплоизоляционного материала;
№
• : все соединения труб должны быть подходящего размера; герметизация не заводскими материалами запрещена;
• длина внутренней части трубы должна быть в пределах 3 метров;
• в вертикальном исполнении должна быть предусмотрена система отвода конденсата;
• при горизонтальном расположении необходимо соблюдать небольшой уклон для стекания конденсата;
• подбор диаметра трубы необходимо производить с учетом мощности котла и выхода самого котла.

Котлы принудительного действия могут быть различных модификаций и исполнений. Их классификация с котлами с естественной тягой практически такая же, как и выполняемые ими функции.

Например, для квартиры неплохим вариантом будет компактная стенка. А для обогрева более обширных площадей, но без возможности установки дымохода, можно использовать напольные котлы с закрытой камерой сгорания.

Газовые котлы без дымохода — турбокотлы

Турбированный газовый котел — газовый котел, в котором подача воздуха для горения и отвода продуктов сгорания осуществляется с улицы с помощью встроенного вентилятора через специальные воздуховоды небольшого диаметра.

Достоинством котлов данного типа является отсутствие необходимости сооружать дымоход и, как следствие, возможность разместить их в любом месте дома или квартиры.

Назначение газовых котлов с турбонаддувом

Газовые котлы с турбонаддувом могут быть использованы в производстве. Тонкие водогрейные котлы нашли применение в быту, а именно: в частных домах, квартирах, на дачах, офисах и в других зданиях и помещениях.

Функции газовых котлов с турбонаддувом

Если есть необходимость обеспечить и отопление, и горячую воду, то эти функции может выполнять двухконтурный котел.

Только для отопления подходит одноконтурный котел. Если уже есть одноконтурный агрегат, но есть потребность в подогреве воды для бытового потребления, то к котлу можно подключить бойлер косвенного нагрева.

Сгоревшее топливо

Газовые котлы с турбонаддувом могут работать на природном газе или на сжиженной пропан-бутановой смеси. Специалист легко настроит горелку на тот или иной вид топлива.

КПД газотурбинных котлов

Традиционные конвекционные котлы обладают достаточно высоким КПД.Но на выходе из агрегата продукты сгорания имеют высокую температуру. Эта температура использовалась в качестве предварительного нагрева охлаждающей жидкости. С этой целью в конструкцию конвекционного котла был добавлен дополнительный теплообменник, в результате чего получился газовый котел конденсационного типа. За счет дополнительного теплообменника КПД конденсационных котлов выше КПД конвекционных аналогов на 15%.

Газовые котлы могут изготавливаться только с системой естественной тяги. Ведь для работы на принудительной тяге нужен электровентилятор.

Турбированные газовые котлы могут быть любого размера, мощности и назначения. Они более удобны, экономичны и эффективны, чем аналоги с натуральным пеком.

Котлы газовые? ПУЛЬСАТОР?: Принципиальная новинка на рынке

Эти котлы? Яркая демонстрация революционного прорыва в совершенно неожиданном направлении.

Новая модельная серия напольных газовых котлов? PULSA-TOIRE? (? PULSER?) Французской компании AUER Gianola можно назвать не только потому, что этот котел только начинает находить свое применение в России, но и потому, что в нем реализован совершенно новый принцип работы.Как заявляют разработчики котла, идею они позаимствовали у известной военной разработки Вермахта? ракета Фау-1.

Суть его работы уже отражена в названии «пульсатор». Как и в В-1, газо-воздушная смесь подается в камеру сгорания, в которой находится движущаяся диафрагма и «свеча зажигания». Когда котел только начинает работать («Прогрев»), воспламенение смеси происходит от искры. Через какое-то время смесь уже воспламеняется от горячей поверхности камеры сгорания? свеча не работает.Конечно, смесь не просто горит? она взрывается. При взрыве давление в камере резко возрастает, подвижная диафрагма закрывается и в горячих газах (по аналогии, как в струйной струе в В-1) выход только один? проходят вниз по спиральным патрубкам, которые омываются противоточным теплоносителем (водой).

Газовоздушная смесь перед попаданием в камеру сгорания готовится в специальной камере смешения. Ведь для оптимального сгорания топлива в целом и газа в частности очень важно поддерживать необходимое соотношение «газ-воздух».Именно это и происходит в смесительной камере. К нему через сопло подается газ из газового блока, а воздух смешивается методом впрыска. Воздух для горения забирается либо непосредственно из помещения, либо наружу через воздуховод.

Поскольку почти все тепло, содержащееся в газах, передается воде, их температура на выходе лишь незначительно превышает температуру теплоносителя на входе в котел («Обратный поток»). При определенных условиях из выхлопных газов выделяется конденсат, т.е.е. котел конденсационный.

Еще одно замечание относительно принципа работы: поскольку процесс теплопередачи носит импульсный характер, газы в трубках также движутся турбулентно. Означает ли это, что на границе со стенкой трубы нет пограничного слоя? передача тепла происходит беспрепятственно, что влияет на КПД, а значит, и на КПД.

Для снижения уровня шума работы котла (в нем постоянные мини-взрывы смеси, а не ее горение), как и в автомобилях, используется глушитель.К тому же утеплитель котла играет роль звукоизоляции, а важнейшие элементы конструкции не имеют жесткого соприкосновения друг с другом, и амортизируются. Благодаря этому котел можно установить в жилом помещении, он не создаст шумового дискомфорта: работает не громче холодильника.

Одно из главных достоинств этого котла? не нужно устраивать обычный дымоход. Так как температура выхлопных газов невысокая, можно сделать из труб ПВХ, а за счет их высокого давления (напомним, в камере сгорания у нас не постоянное горение, а мини-взрывы? Импульсы)? любая конфигурация.Итак, не делать дымоход вертикальным с минимальным количеством изгибов? Вы можете смело адаптироваться к существующим условиям и внешним факторам. Другими словами, стоимость установки дымохода минимальна.

Так как обычная горелка отсутствует, нет необходимости делать какие-либо настройки на газ, поэтому объем сведен к минимуму. Причем котел может работать как на природном, так и на сжиженном газе. Чтобы перейти от одного вида к другому, достаточно поменять насадку.

Ограничений по температурному графику котла нет? это может быть до 25/20? С (если у нас только теплый пол, то смесительные узлы не нужны).

В котел уже встроено управляющее устройство, которое может осуществлять погодозависимое управление 3-мя независимыми контурами (радиаторы, теплые полы, горячее водоснабжение).

Модельный ряд котлов данной серии имеет 3 мощности: 20, 32 и 40 кВт. Если требуется большая мощность, можно подключить несколько котлов параллельно.

Все необходимые уровни защиты, конечно, есть: в случае нештатной ситуации котел просто отключится.

Итак, с помощью этих котлов можно снизить затраты на, максимально сохранив внешний вид здания, запрограммировать управление всей системой отопления и ГВС; для монтажных компаний? иметь небольшое количество запасных частей для проведения минимального сервисного обслуживания и использовать эти котлы там, где другие были бы проблематичны.

Удачи в строительстве! Мир тепла компании.

Если для нужд котельной отводится небольшое помещение, либо требуется установка отопительного оборудования на кухне многоквартирного дома, то существующие нормы не позволят установить газовый котел с открытой камерой сгорания. Для работы атмосферный котел использует воздух, забираемый из помещения. Из-за этого к месту, где расположено отопление, предъявляются повышенные требования к газовой технике.

Котлы на дымовых газах имеют камеру сгорания закрытого типа.Основная особенность используемого принципа работы заключается в том, что для сжигания газа воздух забирается с улицы. Некоторое количество кислорода также забирается из помещений, по показателям менее чем в два раза по сравнению с работой атмосферного оборудования.

Что такое бездымный котел

Конденсационный, с турбонаддувом, котлы с закрытой камерой сгорания, бездымные агрегаты — все эти названия называют однотипное отопительное оборудование. Установлены агрегаты для отопления жилых помещений, максимальная площадь которых составляет 300 м².

Главное преимущество газового безгазового котла — низкие требования к помещению для установки, тяговым характеристикам и наличие хорошей вентиляции котельной.

Принцип работы турбированного котла

Принцип работы бездымчатого котла несколько отличается от того, что используется в обычном атмосферном агрегате. Конструктивные особенности устройства следующие:

• Внутри устройства находится герметичная камера сгорания закрытого типа.
• Забор воздуха осуществляется через наружный патрубок.
• Поступающие в камеру сгорания воздушные массы подводятся к горелке.
• Нагретый воздух проходит через водяной контур, расположенный вертикально, что обеспечивает наилучший теплообмен.
• После этого поток, содержащий продукты сгорания, выводится наружу за пределы помещения по внутреннему контуру коаксиального дымохода.

Это общий принцип работы, применяемый во всех дымовых котлах.Однако предлагаемые потребителю агрегаты существенно отличаются по дизайну, функциональным особенностям. Холодильное оборудование принято классифицировать по следующим критериям:

• Расположение — бывают модели, выполненные в напольном и настенном исполнении. Первые мощнее, вторые компактнее. Напольный бескамерный газовый котел имеет больший вес за счет использования толстостенной стали при изготовлении камеры сгорания. Модели в основном энергонезависимы, имеют простую конструкцию и редко выходят из строя.Бытовые напольные одноконтурные котлы Выпускаются мощностью до 40 кВт.
  Настенный вариант имеет облегченную конструкцию, за счет использования при изготовлении топки сплавов легких металлов. Экономичные настенные бездымные одноконтурные газовые котлы и двухконтурные аналоги имеют высокий КПД до 90%, и в основном используют системы принудительной циркуляции и регулирования теплоносителя, а также приточного и вытяжного воздуха.
• Функциональность — основное назначение газового оборудования — обогрев помещения.С этой целью конструкция одноконтурного бездымного котла оснащается водяным контуром — узкой медной трубкой, по которой циркулирует теплоноситель.
  В двухконтурных установках сразу две трубки или пластины. В одном из них нагревается теплоноситель от системы отопления, а во втором — вода бытовая. Напольный байпасный, безгазовый газовый котел имеет достаточную мощность для обогрева помещения с большой площадью и для удовлетворения потребности в горячей воде большой семьи.
• Тип тяги — канальные двухконтурные навесные котлы последнего поколения имеют систему контроля содержания свинца в продуктах сгорания.Работа оборудования полностью зависит от наличия электроэнергии. Преимущество конструкции — высокая производительность и экономичность.
  Котлы с естественной циркуляцией воздуха энергонезависимы. Преимущество агрегатов — простая конструкция и отсутствие сложной автоматики. Котлы работают дольше, чем летучие аналоги, реже ломаются, нуждаются в несложном обслуживании.
• Тип розжига — бывают агрегаты, с механическим зажиганием газа, с помощью пьезоэлемента или с электронной системой, автоматически зажигающие газ при необходимости.
• Производительность — современные устройства используют принцип конденсационного нагрева. В этой конструкции температура выхлопных газов используется для дополнительного нагрева теплоносителя. Атмосферные модели имеют меньшие характеристики, но стоят дешевле.
№

Для обеспечения бесперебойной работы энергозависимых котлов необходимо установить устройство с запасом емкости, обеспечивающим работу в течение нескольких часов.

Как организован отбор газа безгазовым котлом?

Для отвода продуктов сгорания использовать только коаксиальную трубу.Это связано с принципом работы устройства. Конструкция дымохода для закрытой камеры сгорания с турбонаддувом следующая:

• Труба имеет два контура. Фактически конструкция состоит из двух труб разного диаметра, вставленных одна в другую.
• Внешний контур — это воздухозаборник, поступающий в камеру сгорания. Воздух контактирует с поверхностью внутреннего контура и в результате попадает в уже нагретую топку, что увеличивает тепловую эффективность и КПД устройства.
• Внутренний контур используется для удаления продуктов сгорания. Температура дымовых газов нагревает поверхность трубы. Охлаждение осуществляется холодным воздухом, циркулирующим во внешнем контуре.

Конструкция коаксиального дымохода абсолютно безопасна и не может стать причиной возгорания. На наконечнике установлено ветрозащитное устройство, чтобы котел не задул.

Бездымному котлу нужен коаксиальный дымоход. Обычная труба в качестве системы дымоудаления запрещена.

В чем разница — без дымоходных и дымоходных котлов

Котел на дымоходе отличается от дымохода основной конструкцией камеры сгорания и принципом отвода отработанных газов.

• Конструкция камеры сгорания — в обычных атмосферных котлах установлена ​​горелка открытого типа. При сжигании газа используется воздух из помещения, в котором установлен котел. Агрегаты без дымохода имеют закрытую топку. Воздух забирается с улицы.
• Принцип отвода газов — нужны атмосферные котлы, для бездымного использования коаксиальная труба.Хотя вертикальный дымоход для котла с закрытой камерой сгорания допускается, производители настоятельно рекомендуют использовать горизонтальный выход.
• Производительность — сравнение дымовых и дымовых котлов отопления явно не в пользу первого. Котлы с закрытой камерой имеют КПД 95%, обычные не более 80-85%.

Всего несколько десятилетий назад для отопления частных домов и квартир использовались только атмосферные агрегаты. На данный момент, как показывает статистика, все чаще устанавливают аналоги без курантов с высокими характеристиками и теплоотдачей.

Какой бездымный котел лучше выбрать для дома

Выбирая бездымный котел, обращайте внимание на технические характеристики, функциональные особенности, способ установки и другие параметры. Дополнительно узнайте все о преимуществах и недостатках выбранной модели. Газовые котлы производят ряд компаний, расположенных в России, Украине и за рубежом.

Турбированные котлы российского производства

Отечественные российские безгазовые газовые котлы пока еще редкость. А изделия с высоким качеством сборки и теплопередачей производят всего несколько компаний.Стоит обратить внимание на котлы следующих марок: Преимущество отечественной продукции — полная адаптация к отечественным условиям эксплуатации. В конструкции используется топка из толстостенной стали или чугуна, что обеспечивает долгий срок службы.

Украинские котлы бездымного типа

Украинские производители выпускают газовое оборудование различных типов и конфигураций. Агрегаты негерметичные, на которые можно обратить внимание, производят всего 1-2 компании. Украинские газовые безгазовые котлы предлагают следующие компании: Большинство представленных моделей оснащены современной автоматикой производства Европы и США.

Турбокотлы импортные.

Европа практически родоначальник турбированных котлов. Неудивительно, что на рынке представлено несколько десятков моделей от разных производителей с разными техническими характеристиками и характеристиками. Следующие компании предлагают потребителям свою продукцию:

Как правильно выбрать вентиляцию для камина

Независимо от того, купили ли вы камин, планируете купить печь или просто хотите заменить трубу старого агрегата в вашем доме, выбор правильных компонентов вентиляции имеет решающее значение как для надлежащей работы, так и для безопасности. В этой статье мы обсудим основные сведения о различных типах вытяжных и дымоходных труб, которые используются в этих очаговых приборах.

Новый камин, топка или плита

Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газ или дровяной камин и печь имеют определенные требования к соответствующим вентиляционным компонентам, как это определено производителем.

Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газ или дровяной камин и печь имеют определенные требования к соответствующим вентиляционным компонентам, как это определено производителем.Определенные марки или типы труб относятся к определенной категории. Например, вы не стали бы использовать ту же трубу для дровяной печи, как для вентилируемого газового камина. Совершенно необходимо приобрести правильные компоненты дымохода. Частое заблуждение, которое мы часто видим, — это то, что домовладелец или подрядчик полагает, что существующая дымовая труба от старого камина может быть использована на новой модели, особенно если диаметр трубы, используемой на новом агрегате, соответствует диаметру дымохода, который уже установлен. Однако это действительно редкое явление, потому что большинство старых дымоходных и вентиляционных систем больше не используются с новыми агрегатами.

Старый камин, топка или печь

Старые камины и печи могут не иметь таких перечисленных опций или могут потребовать использования определенной марки, поэтому идеальные вентиляционные компоненты будут определяться размером камеры сгорания и воротника дымохода на агрегате. Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу точно такой же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.Промышленность по производству каминов и печей заполнена производителями, которые прекратили свою деятельность, и одна из наиболее частых проблем, с которыми мы сталкиваемся здесь ежедневно, — это попытка найти подходящие детали для камина или печи, которым более 20 лет. Иногда это можно сделать, если детали все еще доступны у исходного производителя или у действующей компании, которая приобрела оригинального производителя. В последнем случае возможно, что детали, необходимые для старого агрегата, будут заказаны по специальному заказу.

Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу точно такой же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.

** Всегда консультируйтесь с руководством пользователя камина / печи перед покупкой или установкой вентиляционных компонентов для устройства. Если у вас нет инструкций по установке от производителя, свяжитесь с нами и сообщите производителя и номер модели, и мы проверим, сможем ли мы найти необходимую информацию. **

предупреждение: Дезинформация и ошибки могут быть смертельными при работе с подовыми изделиями и вентиляционной трубой. Если вентиляционная система не соответствует требованиям производителя и / или местным нормам, последствия могут быть серьезными, включая возможные утечки угарного газа и возгорание дымохода, что может привести к смерти, серьезному заболеванию и значительному материальному ущербу.

Чтобы избежать опасных ошибок при установке, мы настоятельно рекомендуем вам посмотреть видео по установке ниже, чтобы узнать о пяти наиболее распространенных ошибках, допускаемых некоторыми из самых опытных подрядчиков.

Камины с вентиляцией и камины без вентиляции / без вентиляции / без вентиляции

Прежде чем мы обсудим особенности выбора правильных компонентов вентиляции, мы должны прежде всего признать появление безвентиляционных печных устройств за последние несколько десятилетий.Термин «без вентиляции», «без вентиляции» или «без вентиляции» применяется к топочным приборам, которые сжигают газ (природный газ или пропан) и не требуют каких-либо дымоходов или вентиляционных систем. Эта терминология также используется для описания других каминов нишевого типа, таких как электрические и этанольные модели.

Действительно, развитие технологии чистого сжигания газа создало альтернативный вариант для потребителей, которые не хотят устанавливать дымоход из-за логистических трудностей или бюджетных проблем. Однако есть несколько вопросов, которые следует учитывать перед тем, как идти по этому маршруту (поэтому мы всегда рекомендуем вентилируемую систему, если это вообще возможно).Прежде чем мы даже перейдем к этому, вы должны отметить, что в некоторых районах Соединенных Штатов (например, весь штат Калифорния и части многих других штатов) запрещено использование газовых приборов без вентиляции внутри помещений по всем направлениям. Невентилируемые устройства также не разрешены для использования в Канаде.

Есть несколько основных проблем с газовыми каминами, печами и топками без вентиляции, которые следует тщательно изучить перед принятием решения, ни одна из которых не относится к вентилируемым каминам. Во-первых, подавляющее большинство потребителей газовых приборов без вентиляции сообщают о заметном запахе, исходящем от горелки.Это особенно важно для людей с сильным обонянием. Для большинства это просто неприятность, но иногда запах может быть достаточно сильным, чтобы вызвать беспокойство об утечке газа, даже если это не так.

Подавляющее большинство потребителей газовых приборов без вентиляции сообщают о заметном запахе, исходящем от горелки.

Во-вторых, камины чистого горения без вентиляции тщательно спроектированы для достижения полного сгорания, но без вентиляции выхлопу некуда идти, кроме как обратно в комнату.Хотя при этом образуется безвредный водяной пар и углекислый газ (не ядовитый окись углерода), это может быть проблемой в небольших помещениях. В некоторых случаях, особенно с пропаном в качестве топлива, чрезмерное количество водяного пара может вызвать конденсацию на окнах и влагу на занавесках, что может привести к появлению плесени или плесени, если не высушить должным образом.

Наконец, еще одним недостатком агрегатов без вентиляции является отсутствие реализма. Поскольку эти модели должны гореть чисто, дровяной камин без вентиляции или газовый камин без вентиляции не будет производить такое же пламя, как настоящий дровяной камин, и они также не могут сравниться с более реалистичными эффектами, наблюдаемыми в вентилируемом газовом камине.

Некоторые из этих проблем смягчаются в определенных ситуациях, например, при установке в большом открытом помещении или в комнате, которая всегда открыта как минимум для одной другой комнаты. Но хотя удобство и экономические преимущества устройства без вентиляции могут быть привлекательными, мы рекомендуем вентилируемый камин почти в любой ситуации. Для получения дополнительной информации и подробностей о плюсах и минусах газовых каминов без вентиляции, пожалуйста, ознакомьтесь с нашим Руководством по покупке газовых каминов и плит.

«Камины» vs.«Вкладыши»

Еще одна частая путаница в области производства каминов — это дифференциация терминов «камин» и «топка». Короче говоря, камин — это промышленный блок, который может быть обрамлен деревянным ограждением, стеной или каминным шкафом, а вставка — это модель, которую необходимо установить внутри существующего и действующего камина.

Для вентиляции ключевое отличие состоит в том, что камин должен иметь специальный дымоход или вентиляционную систему, которая может быть расположена в пределах 2 или 3 дюймов от горючих материалов (например, внутри деревянной вытяжки или возле внешней стены), но вставка требует использования облицовки дымохода, которая проходит внутри существующей, функциональной, полностью негорючей дымовой трубы (например, кирпичной дымовой трубы с глиняным или терракотовым дымоходом или трубы из нержавеющей стали).

В бытовых приборах, работающих на твердом топливе, таких как дровяная или угольная печь, используется дымовая труба класса A, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом.

Например, в камине с прямым отводом используется коаксиальный (двустенный, система труба в трубе) газовый камин, который может оканчиваться либо горизонтально на внешней стене, либо вертикально над крышей, но в камине с прямым выпуском газа В вставке используется коллинеарная (бок о бок) система алюминиевого вкладыша (обычно два вкладыша диаметром 3 дюйма), которая соединяется со вставкой и проходит внутри существующего дымохода до самого верха.

Точно так же для дровяного камина требуется дымоходная труба из нержавеющей стали с двойными или тройными стенками, а в топке для дровяного камина можно использовать одностенный вкладыш из нержавеющей стали внутри дымохода, который уже установлен.

Чрезвычайно важно использовать соответствующий тип дымохода или вентиляционной трубы с соответствующим устройством, и теперь мы более подробно рассмотрим эти различные категории вентиляционных труб.

Вентиляционная труба категории

Для каждого камина требуется определенный тип вентиляционной трубы, которые классифицируются соответственно.Например, твердотопливный прибор, такой как дровяная или угольная печь, использует дымоходную трубу класса A, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом. Для этого внутренняя стенка этих двустенных или тройных труб сделана из нержавеющей стали. С другой стороны, камины с прямой вентиляцией используют в качестве топлива природный газ или пропан, а выхлопные газы значительно менее горячие. Таким образом, газовая труба прямого выпуска, которая используется на этих агрегатах, имеет внутреннюю стенку из алюминия.

См. Список типов печных устройств и соответствующую требуемую категорию вентиляционных труб, используемых для каждого из них, в таблице ниже. У нас есть эти категории, организованные в отдельные группы на нашей странице продуктов для дымоходов.

Таблица категорий вентиляционных труб

* В отдельно стоящих дровяных и угольных печах используется соединитель дымохода (дымовая труба), который представляет собой одинарную или двустенную черную трубу, которая подключается к агрегату и затем проходит либо вертикально к потолку, либо горизонтально к стене, прежде чем она должна быть перешел через соответствующий переходник на дымоходную трубу класса А.

Если вы заинтересованы в покупке модели на нашем веб-сайте или если вы уже приобрели ее на месте, но вам нужны необходимые компоненты для вентиляции, вы можете заполнить нашу форму проектирования дымоходной трубы и расценки, чтобы получить бесплатную подробную смету. Если вы предоставите правильную информацию о производителе и модели, мы обязательно процитируем материалы из соответствующего списка и избавим вас от многих хлопот. Мы также проверим, если возможно, соответствует ли предложенная вами конфигурация вентиляции перечисленным требованиям данной модели.

Допуск для горючих материалов

При установке любого камина, как самого агрегата, так и дымоходной системы, наиболее важным аспектом является соблюдение надлежащих расстояний до горючих материалов. Что касается дымохода, разные типы вентиляционных отверстий имеют разные зазоры.

При установке любого камина, как самого агрегата, так и дымоходной системы, наиболее важным аспектом является соблюдение надлежащих расстояний до горючих материалов.

Дымоход класса A обычно имеет зазор 2 дюйма до горючих материалов, а газоотводное отверстие типа B обычно имеет зазор 1 дюйм.Вентиляционная труба для прямого газового камина уникальна. Обычно он имеет зазор в 1 дюйм, когда он движется вертикально, но когда он движется горизонтально, требования к зазору различаются. В некоторых случаях горизонтальные участки трубы по-прежнему имеют зазор в 1 дюйм для горючих материалов по бокам и снизу, но сверху трубы он может составлять до 3 дюймов и, возможно, больше из-за горячих выхлопных газов. поднимается в вентиляционном отверстии.

Диаметр дымохода

Диаметр вентиляционной трубы также зависит от модели.В каждом камине, плите и топке будет использоваться труба или вкладыш, размер которых должен соответствовать диаметру воротника дымохода на агрегате. Обратите внимание, что проверка необходимого диаметра никогда не должна быть основным или единственным соображением при поиске вентиляционной трубы, потому что используемые компоненты должны попадать в правильную категорию, как указано в приведенной выше таблице.

Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов — одна из наиболее распространенных ошибок при покупке вентиляционной трубы.Это особенно часто встречается, когда домовладельцы или подрядчики пытаются установить новые детали дымохода на старую систему дымохода. Никогда не смешивайте и не подбирайте секции дымохода разных марок / производителей, даже если диаметр (диаметры) труб совпадают. В вентиляционных трубах разных типов и марок используются патентованные соединения, обычно это система поворотного замка, которая соединяет вместе отрезки трубы и колена. Следовательно, невозможно будет правильно соединить два разных типа вентиляционных труб, даже если их диаметры будут одинаковыми.Монтажник никогда не должен пытаться «заставить его работать» путем обжима, герметизации или сварки двух труб разных марок / категорий вместе.

Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов — одна из наиболее распространенных ошибок при покупке вентиляционной трубы.

Увеличители и редукторы дымохода, которые являются компонентами, изменяющими диаметр дымохода, никогда не рекомендуются, кроме случаев крайней необходимости (и допустимых в рамках требований производителя для данной модели) или в случае необходимости для конкретной конфигурации (использование удлинителя для печи на пеллетах. или вставка встречается довольно часто).

Высота дымохода

Общая высота вентиляционной системы — еще один фактор, который следует учитывать для вентилируемых каминов, которые заканчиваются вертикально над крышей. Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге. Следовательно, даже если соблюдены требования производителя к вертикальному окончанию, минимальная высота дымохода должна соблюдаться для правильной работы прибора. Это обычная проблема с дровяными каминами в одноэтажных домах с дымоходом над пологой крышей.

Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге.

Требования и ограничения к минимальной и максимальной высоте дымохода могут быть изменены в зависимости от смещений в системе.

Смещения / колена / горизонтальные проходы

Как и в случае с категорией вытяжной трубы и диаметром дымохода, для каждого прибора также должны быть инструкции, определяющие допустимые отклонения, допустимые в системе дымохода.Дымоходы класса A не допускают изгибов более 30 градусов (45 градусов в Канаде), а длина каждого смещения ограничена в зависимости от модели. Колена не могут быть объединены для создания больших смещений. Единственное предостережение — отдельно стоящие дровяные или угольные печи с соединителем дымохода (также известным как дымовая труба), который проходит горизонтально через стену, может подключаться к тройнику класса A, который, по сути, служит изгибом на 90 градусов, чтобы повернуть дымоход вертикально. .

Вентилируемые газовые камины гораздо более терпимы к смещениям, но в руководстве по установке каждой модели есть ограничения, касающиеся допустимой длины смещения, количества используемых колен и длины горизонтального участка (ов).По большей части вентилируемые газовые камины позволяют использовать изгибы под углом 90, 45 и 30 градусов. Более того, большинство систем вентиляции газовых каминов позволяют использовать гибкую вентиляционную трубу, которая, конечно, может создавать любое отклонение от 0 до 90 градусов.

Концы вентиляционных отверстий и заглушки для дымоходов

У каждого камина также есть ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система. Все твердотопливные камины и печи должны заканчиваться над крышей в соответствии с «Правилом 3-2-10», которое гласит, что дымоход должен быть не менее чем на три фута над крышей в точке проникновения (измеряется с высокой стороны). и на два фута выше любого препятствия в радиусе 10 футов от верха дымохода.

У каждого камина также есть ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система.

Требования к минимальной высоте дымохода

Это правило не распространяется на вентилируемые газовые камины. Газовые камины B-Vent должны заканчиваться над крышей, как дровяная печь, но необходимая высота над крышей может составлять всего один фут, в зависимости от требований модели и угла наклона крыши (степени наклона).Между тем, камины с прямой вентиляцией могут использовать вентиляционную систему, которая заканчивается вертикально над крышей или горизонтально на внешней стене. Опять же, допустимые заделки для каждой модели перечислены в руководстве по установке, как это определено производителем.

В конце этих вентиляционных систем необходимо использовать подходящую заглушку. Дымоходные трубы класса А имеют собственные заглушки, специально разработанные для определенной марки и диаметра. Хотя для этих дымоходов доступны универсальные заглушки, использование чего-либо, кроме разрешенного производителем камина, печи или дымохода, может привести к аннулированию гарантии на прибор или компоненты дымохода.Однако в случае старых дымоходов, когда необходимо заменить колпачок, а замена больше не доступна, эти универсальные варианты модернизации являются единственным вариантом. То же самое касается газовых каминов B-Vent.

В конце этих вентиляционных систем необходимо использовать подходящую заглушку.

Камины с прямой вентиляцией, однако, обязательно должны иметь соответствующий оконечный элемент, поскольку каждый из них предназначен для впуска воздуха для горения при безопасном удалении выхлопных газов из системы.Для вертикального и горизонтального заделки используются разные заглушки, причем оба типа обычно имеют несколько различных вариантов, из которых можно выбрать в эстетических целях.

Как обсуждалось ранее, все вставки заканчиваются в верхней части дымохода, в котором они установлены.

Об авторе

Тайлер Маклеллан

Тайлер со степенью бакалавра журналистики от Оле Мисс работает в eFireplaceStore с июня 2011 года. Он является одним из сертифицированных технических специалистов нашего Национального института каминов (NFI).Кроме того, он имеет звание Master Hearth Professional, что означает, что он сертифицирован во всех трех областях — древесине, газе и пеллетах.

В свободное от работы время он любит проводить время со своей женой Эмбер и семью детьми; Эшли (18), Натаниэль (14), близнецы Исаак и Иеремия (10), Дэвид (5), Джуд (4) и Энди (1).

Вентиляция водонагревателя без резервуара — полное практическое руководство с советами

TanklessWaterHeaterExpress поддерживает считыватель. Как партнер Amazon я зарабатываю на соответствующих покупках.

Пришло время для вентиляции вашего безрезервуарного водонагревателя в вашем доме или на рабочем месте. Правильное обслуживание и установка вашего водонагревателя оптимизируют энергию вашего водонагревателя. Правильная установка зависит от нескольких факторов.

Некоторые из них включают тип топлива, требования местной кодификации, климат и вопросы безопасности, особенно в отношении газовых агрегатов, требующих сжигания. Поэтому лучше всего нанять сертифицированного подрядчика по отоплению или сантехника для установки водонагревателя по вашему выбору.

Компоненты вентиляции безрезервуарного водонагревателя

Существуют различные компоненты, которые необходимо учитывать при удалении воздуха из безбаквального водонагревателя на ваш дом или рабочее место. Вот что вам следует знать об установке Ваш водонагреватель:

• Vent Адаптер и выхлопная труба из нержавеющей стали

Вентиляционный адаптер необходим для подключения водонагревателя без бака к выхлопному шлангу. Выберите либо трехдюймовый, либо четырехдюймовый переходник, в зависимости от того, какую модель водонагревателя вы выберете.

Для всех выхлопных водонагревателей, работающих без резервуаров, требуются вентиляционные трубы, изготовленные из нержавеющей стали и одобренные UL. Это происходит из-за тепла, выделяемого в процессе вентиляции. Использование обычных трубопроводов из ПВХ не рекомендуется.

Последнее обновление 16.02.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

• Электрооборудование Установка безрезервуарного водонагревателя

Многие люди могут не иметь оборудования, необходимого для безбакерного резервуара для хранения газа, или могут не иметь возможности вентилировать газовую модель.Они могут выбрать электрическую модель, потому что она не требует какой-либо вентиляции.

Электрические модели, однако, требуют значительного количества энергии. Пожалуйста, прочтите инструкцию по эксплуатации, прежде чем устанавливать электрический водонагреватель без бака.

Размер коробки выключателя и количество предлагаемых вам ампер являются чрезвычайно важным фактором, который следует учитывать при покупке электрического водонагревателя.

Вы можете выбрать водонагреватели с электрическим приводом в зависимости от требований вашего дома, указанные значения — сто пятьдесят или двести ампер.В случае, если электрическое явление не соответствует требованиям, изложенным в инструкции по эксплуатации, как вы должны адаптироваться?

Некоторые домовладельцы предпочитают устанавливать дополнительную коробку выключателя в существующую проводку, тогда как другие просто используют более крупную коробку выключателя и заменяют свои уже существующие коробки выключателей. Обратитесь к установщику или электрику, прежде чем переходить к следующему этапу покупки водонагревателя с электрическим приводом, чтобы убедиться, что вы сможете использовать его в своем доме.

Последнее обновление 16.02.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

• На открытом воздухе Установка модели

Наружные водонагреватели без резервуара также являются честным вариантом для вас, если вы не можете удалить воздух из стандартной газовой модели. Вам может потребоваться обратиться к руководству по эксплуатации внешней модели, которая вас интересует, чтобы проверить, какие зазоры необходимы для наружной установки.

Как удалить воздух из водонагревателя без резервуара?

Удаление воздуха из проточного водонагревателя в соответствии с инструкциями производителя очень важно для установки водонагревателя.Это позволит вашему водонагревателю работать эффективно и результативно, и, что наиболее важно, позволит избежать любой опасности и, следовательно, риска отравления угарным газом. Безрезервуарные водонагреватели обеспечивают либо горизонтальную, либо вертикальную вентиляцию, которую также называют безбакерновой вентиляцией воды через крышу.

Можно сделать горизонтальный установка в основном двумя способами. Одна установка имеет наклон вниз, где вы хотели бы иметь переходник для вентиляции, изгиба под углом девяносто градусов, вдоль с вентиляционным шлангом из нержавеющей стали, который будет подходящим длина.Это позволит удерживать выхлоп за пределами боковой стены вашего дома.

Затем вы закончите вытяжку, где будет использована небольшая металлическая или пластиковая заглушка для соединения внутренней части вашего вентиляционного отверстия с внешней стеной. Затем вы завершите установку коленом под углом девяносто градусов.

Принимая во внимание, что вертикальная установка, которая предполагает наклон вверх, все, что вам нужно сделать, это просто добавить вертикальный конденсатоотводчик в список ваших компонентов вместе с вышеупомянутыми компонентами.

Rinnai 223176PP, 12 дюймов

• Разработано специально для вентиляции газовых приборов
• Надежная посадка и блокировка обеспечивают уверенность при установке

Последнее обновление 16.02.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

• Вертикально Установка газового водонагревателя

Водонагреватель без резервуара можно выбрать для вертикальной установки, и это обычно имеет гораздо больше переменных, чем горизонтальная установка.Тем не менее, детали, необходимые для установки, могут оставаться неизменными. Вы хотели бы приобрести переходник для вентиляционного отверстия с коленом не менее одного девяноста градусов вместе с уловителем конденсата.

Сифон для конденсата практически не нужен в случае газовых водонагревателей Rheem. Агрегаты Bosch имеют встроенный конденсатоотводчик. Возможно, вам придется приобрести нержавеющую сталь, которой будет достаточно для выхода выпускной трубы за пределы вашего дома.

Вам также необходимо приобрести противопожарное устройство для каждого потолка, через который проходит вентиляция водонагревателя.Наконец, вы хотели бы иметь в наличии штормовой воротник, кровельную планку и дождевик или колено 90 ° для завершения навесного оборудования.

Последнее обновление 2021-02-16 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Бесконтактным водонагревателям нужен воздух для горения. Жизненно важно знать, как подавать воздух для горения к обогревателю и сколько воздуха для горения требуется. После установки на открытом пространстве воздух для горения просто будет приносить воздух в ваш дом. Ряд водонагревателей, которые имеют тенденцию работать в различной атмосфере, где они не должны притягивать свежий воздух за пределы внешней области, где они установлены.

Как правило, любой газовый обогреватель без бака, использующий воздух для горения, должен иметь минимальную площадь 10 000 куб. футов вокруг водонагревателя. В закрытых помещениях, как и в туалете, могут потребоваться воздуховоды и дополнительные воздухозаборники. Модели, которым требуется воздух для горения снаружи, должны иметь второй шланг, который должен быть вставлен.

Он будет втягивать чистый воздух снаружи вашего дома в место, где устанавливается водонагреватель. Обратитесь к руководству по вентиляции безрезервуарного водонагревателя Rinnai для получения дополнительных указаний в случае необходимости подачи воздуха для горения.

Опции для Удаление воздуха из водонагревателя без резервуара

Удаление воздуха из водонагревателя без резервуара действительно может быть довольно пугающим, но очень важно знать о ваших возможностях. Вот несколько вариантов, которые помогут вам сделать правильный выбор:

• Вентилятор Непрямая вентиляция с дополнительным вентилятором На открытом воздухе

Это подходит для как горизонтальная, так и вертикальная вентиляция. Он использует электрический вентилятор, который толкает газы за пределами вашего помещения. Он забирает кислород изнутри необходимого пространства. для горения.

• Вентилятор Закрытая вентиляция с принудительным сжиганием и прямым выпуском воздуха в помещении

Из нее также можно отводить как вертикально, так и горизонтально. Воздух для горения подается в газовую горелку непосредственно снаружи. Сам обогреватель имеет герметичную крышку и не использует воздух из помещения, где он установлен.

В него входят две трубы и один концентрический зазор трубы, который проходит от водонагревателя через стену или крышу дома. Из двух труб одна предназначена для выпуска отработавших газов, а другая — для забора свежего воздуха.

Наружный водонагреватель получает воздух для горения из окружающей атмосферы и постоянно отводит выхлопные газы. Этот тип вентиляции рекомендуется только для теплого климата.

7 советов по удалению воздуха из безрезервуарных водонагревателей

Вот несколько советов, которые вы должны помнить при удалении воздуха из безрезервуарных водонагревателей:

1. Безбакерные водонагреватели, установленные в помещении, притягивают воздух снаружи. Бесконтактные водонагреватели вентилируются двумя способами: вытяжной и прямой.Блоки с прямой вентиляцией притягивают наружный воздух из дома или здания, в то время как блоки вытяжной вентиляции нуждаются только в вытяжном вентиляторе, и их следует устанавливать на большей площади для получения достаточного количества воздуха для горения.

2. Бесконтактные водонагреватели, устанавливаемые снаружи, позволяют освободить внутреннее пространство. Установка безбаквального водонагревателя на улице очищает внутреннее пространство и не требует дополнительных выбросов.

3. Безбаковый водонагреватель позволяет использовать несколько вариантов выбросов. Бесконтактные водонагреватели выдувают выхлопные газы из водонагревателя горизонтально с помощью вентиляторов, благодаря чему вентиляционные отверстия заканчиваются в другом месте вашего дома.

4. Конденсационные водонагреватели без резервуаров минимизируют стоимость установки. Вытяжное отверстие также выполнено из ПВХ или пластика, а не из металла, что снижает стоимость установки.

5. Бесконтактные водонагреватели с коаксиальной вентиляцией обеспечивают дополнительные преимущества в плане безопасности. Если какая-либо труба выходит из строя, воздух, как правило, остается в коаксиальном вентиляционном отверстии и не попадает в дом.

6. Коробки для ниш позволяют безбактовым водонагревателям приспосабливаться к стене, а не навешивать снаружи дома.Такая конфигурация позволяет водонагревателям размещаться внутри каркаса дома, а не подвешиваться сбоку.

7. Крышки для труб и оригинальные оконечные устройства обеспечивают эстетически приятные решения по выбросам вредных веществ.

Часто задаваемые вопросы [FAQs]

Q1. Требуется ли вентиляция в безрезервуарных водонагревателях?

A1. Да, требуется вентиляция, но не сложная. Вам не нужно грабить банк, чтобы получить выход.На самом деле это довольно эффективно и недорого.

2 кв. Можете ли вы выпустить воздух из безрезервуарного водонагревателя через дымоход?

3 кв. Отводится ли мощность в безбаквальных водонагревателях?

A3. Да, он вентилируется. Он просто использует воздух для горения изнутри и выводит выхлоп наружу.

4 кв. Требуется ли вентиляция электрического проточного водонагревателя?

A4. Нет, электрический водонагреватель питается только от электричества.Вам не потребуется вентиляционный комплект или какой-либо дополнительный трубопровод.

Q5. Можно ли проветрить газовую колонку через стену?

А5. Да, все водонагреватели должны выводиться на улицу. Вентиляционные отверстия выходят прямо наружу через стену, втягивая наружный воздух для горения.

Q6. Можно ли вентилировать газовый водонагреватель ПВХ?

А6. Да, вы можете вентилировать газовый водонагреватель с ПВХ. Однако очень важно проверить требования к ПВХ перед установкой.Его можно устанавливать как вертикально, так и горизонтально.

Q7. Можете ли вы проветрить газовый водонагреватель и печь вместе?

A7. Да, удаление воздуха из бака-водонагревателя с топкой возможно. Это связано с тем, что в большинстве домов есть водонагреватели и печи с одним и тем же выходным отверстием. Однако главное здесь — установить вентиляционную трубу такого размера, который требуется водонагревателю.

Q8. Может ли кто-нибудь сказать инструкции по вентиляции безрезервуарного водонагревателя Rinnai?

А8. Как и в случае с большинством водонагревателей без резервуаров, для вентиляции безрезервуарных водонагревателей Rinnai требуется квалифицированный специалист и сантехник. Неправильная установка может быть не только опасной, но и повлиять на гарантийный срок Rinnai. Лучше не устанавливать самостоятельно, а воспользоваться помощью лицензированного подрядчика. Вот подробное руководство по поиску и устранению неисправностей водонагревателя без резервуара Rinnai.

404

Топливо Биомасса Каменный уголь Электрический Газ Масло Пеллет Дерево Стиль Традиционный Современный Материал Чугун Стали Мыльный камень

Цвет Чернить Серый белый красный коричневый Мыльный камень Золото Никель Зеленый Синий Материал варочной панели Стали Эмаль Нержавеющая сталь Стекло Чугун

Опции водяного отопления Гидравлическая плита Бытовая горячая вода Резервуар для воды Ориентация дымохода Верхнее вентиляционное отверстие Заднее отверстие Характеристики Катлайтик Наружный воздух Одобрено передвижной дом Духовка с подогревом Вентиляция (газовые плиты) Вентиляция бесплатно Прямая вентиляция

Конструкция Высокая эффективность Декоративные Область обзора Односторонняя Смотреть сквозь Полуостров Угол Остров Стиль интерьера Традиционный кирпич Кирпич в елочку Светоотражающие панели — черные

Установка камина с прямой вентиляцией в существующий каменный камин

Думаю, я имел в виду вставку, это самодостаточный блок, верно? Полностью закрытое сгорание? Я планирую вставить вставку в существующую топку из каменной кладки.

Да, вставка представляет собой герметичный блок сгорания .

Это полезно, и это похоже на то, что нужно делать. Есть ли какое-либо преимущество в том, чтобы выпускать выхлоп наверх, при этом воздух для горения всасывался из дымохода, по сравнению с коллинеарной адаптацией (2 гибкие трубы полностью вверх)?

Наличие ОБЕИХ переходов от вставки к крышке позволяет удвоить изоляцию. Вы можете изолировать демпфер и вы можете изолировать под крышкой.Это создаст столб мертвого воздуха (между изолированными областями), который ТАКЖЕ будет действовать как изоляция … Все комплекты поставляются с двумя полными вкладышами. С таким же успехом вы можете использовать их …

Думаю, мой процесс выглядит следующим образом:
1) Покупка и установка вставки в существующую топку (похоже, что большинство 36-дюймовых устройств подойдет для моего места)

Вы будете Необходимо измерить ширину и высоту проема, глубину сверху и снизу и заднюю ширину сверху и снизу…

2) Снимите демпфер и установите блок с пластины.

Нет. Откройте заслонку достаточно далеко, чтобы обеспечить прохождение коллинеарных вкладышей. Возможно, вам придется отключить механизм открывания, но, как правило, нет необходимости его снимать. Вкладыши обычно имеют диаметр 3 дюйма. Большинство демпферов открываются так далеко.

3) Коаксиальная труба идет от вставки к блокирующей пластине

Для вставок, как правило, коаксиальная вентиляция не используется.В основном они используют коллинеарные лайнеры. С газовой вставкой блокирующая пластина НЕ требуется. Вы просто набиваете МНОГО неокрашенной стекловолоконной изоляции в области демпфера, вокруг и между вкладышами .

4) одинарная гибкая труба идет от выхлопной части (внутренней трубы) до крышки. Нет необходимости устанавливать еще одну трубу для воздуха для горения.

Это нормально?

См. Мои ответы выше …

Centrotherm — Северная Америка | Решения за пределами

Материал и конструкция

InnoFlue® Concentric объединяет нашу ведущую в отрасли одностенную InnoFlue®, огнестойкую, полипропиленовую технологию и металлические наружные панели с порошковым покрытием белого цвета.Эта интегрированная система позволяет как дымовым газам, так и свежему воздуху проходить через один компонент, сокращая время установки и сокращая количество проходов через крышу или стену.

InnoFlue® Concentric внесен в списки UL-1738 и ULC-S636. InnoFlue® Concentric указан в списке с нулевым зазором до горючих веществ.

Концентрические вентиляционные отверстия и фитинги соединяются с помощью высокоэффективных прокладок EPDM h2, которые подходят для рабочего давления до 20 дюймов водяного столба (5000 Па) и устойчивы к коррозионному конденсату.

InnoFlue® Concentric используется для вентиляции отдельных приборов. InnoFlue® Concentric можно комбинировать с InnoFlue® Single Wall и InnoFlue® Flex. Для получения дополнительной информации о конфигурации системы посетите страницу InnoFlue® Concentric Solutions.

Размеры

Диаметр	2/4 ″	3/5 ″	4/6 ″
	(60/100 мм)	(80/125 мм)	(110/160 мм)

Концентрическая длина вентиляционного отверстия (эффективная длина): 1 фут, 2 фута и 3 фута

Приложения

Подходит для U.S. Категория II и IV или канадский тип газоотводящего канала BH, отопительное оборудование класса II:

Газовое отопление — 110 ° C (230 ° F), максимальная температура дымовых газов
На жидком топливе — 120 ° C (248 ° F) макс. Температура дымовых газов
Тип устройства: конденсационные котлы, печи, водонагреватели без резервуаров и водонагреватели с резервуаром

Строительство

• Жесткий полипропилен толщиной 2+ мм с наружной поверхностью из металла с порошковым покрытием
• Цельносварные металлические наружные отверстия
• Отводы алюминиевые литые
• Прокладки из EPDM с номинальным давлением h2 (5000 Па).

Особенности и преимущества

Металлическая конструкция с порошковым покрытием

• Ударопрочный
• Эстетически привлекательный

Цельносварные вентиляционные отверстия, длина

• Качественное строительство
• Устраняет утечки в гофрированных системах

Встроенный воздухозаборник и выхлоп

• Единственная вентиляционная система для установки, сокращающая трудозатраты
• Проход через одинарную крышу или стену

Хранилище

Компоненты следует хранить в чистом, сухом месте в оригинальной упаковке.

Здоровье и безопасность

Для получения дополнительной информации о преимуществах использования InnoFlue® для здоровья и безопасности посетите нашу страницу «Здоровье и безопасность». Если установка InnoFlue® предполагает работу на высоте, необходимо провести полную оценку рисков и принять соответствующие меры безопасности.

Качество изготовления

Для установки InnoFlue® не требуются специальные инструменты. Centrotherm рекомендует, чтобы температура материала во время установки была не ниже 32 ° F (0 ° C).

Установка Трубы соединяются плотными соединениями с прокладками из EPDM или Viton, расположенными в патрубках. Трубы и компоненты должны устанавливаться так, чтобы их муфты были направлены к выходу, а охватываемые концы — к прибору.

Присоединение к

Смазывайте уплотнения и охватываемые части труб только смазкой CENTROCERIN или водой. Вставьте охватываемый конец трубы в отверстие легким вращательным движением.

Раскрой

Компоненты следует выбирать так, чтобы минимизировать порезы.Там, где необходима резка, секции трубы можно отрезать до нужной длины на охватываемом конце (конец без раструба). При резке в полевых условиях всегда оставляйте внутреннюю трубу на 10 мм длиннее, чем внешняя труба. Любые разрезы необходимо делать под прямым углом к ​​трубе. Для облегчения установки труба может иметь фаску для вставки в примыкающий патрубок. Все полевые разрезы должны быть очищены от заусенцев. Нельзя обрезать отводы и другие детали.

Для получения полных инструкций по установке InnoFlue® посетите раздел литературы и загрузите руководство по установке.

Запуск устройства

После завершения установки InnoFlue® систему отопления и дымоход следует ввести в эксплуатацию в соответствии с инструкциями производителя котла. Нет времени на лечение или время ожидания.

гибкая вентиляционная труба водонагревателя

гибкая вентиляционная труба водонагревателя Хотя в полученном нами руководстве по установке водонагревателя рекомендуется использовать трубы из ПВХ в качестве дымохода, производители труб из ПВХ не рекомендуют этого. Имеет высокую рабочую температуру до 200 ° C.Я согласен с тем, что канал осушителя сам по себе вряд ли будет ни надлежащим, ни безопасным. 10 ИНСТРУКЦИИ ПО УСТАНОВКЕ Рис. 9 1) Коаксиальная гибкая труба… Просмотреть этот документ Мы не предоставляем продукцию или услуги для гибких труб для водонагревателей, пожалуйста, свяжитесь с ними напрямую и внимательно проверьте информацию их компаний. Но может быть гибкая металлическая вентиляционная труба, рассчитанная на использование с газовыми обогревателями, и это может быть нормально. Водонагреватель увеличился в размерах из-за наличия минералов в системе водоснабжения; это вызвало повышение температуры дымовых газов, что создало указанные проблемы.Выхлопные газы можно отводить через горизонтальные выхлопные трубы с помощью вентилятора или воздуходувки. Высокопроизводительный силиконовый шланг обогревателя специально предназначен для шланга обогревателя автомобиля. Номер детали: PFXCHFT18N. Водонагреватель с вытяжной вентиляцией использует вентилятор или нагнетатель для удаления выхлопных газов из водонагревателя. Допускаются медь, главанизированная сталь, ХПВХ, РЕХ или РЕ-РТ. По сравнению с типичной вентиляционной установкой водонагревателей резервуарного типа, установка без резервуара обеспечивает большую гибкость и дешевле, особенно при установке на боковую стенку при реконструкции дома.Этот отвод можно использовать для бойлеров или водонагревателей. Этот тип системы вентиляции отличается от того, что вы видите на большинстве газовых водонагревателей. Эту алюминиевую теплозащитную трубку можно использовать для управления кабелями, кабелями редуктора, охлаждающими трубками, системой кондиционирования воздуха и… В модели с вытяжной вентиляцией отверстия выходят из трубы горизонтально. По сравнению с обычным резиновым шлангом обогревателя, силиконовый шланг обогревателя намного более гибкий и долговечный. Noritz VP4-18FLEXIBLE Бесконтактный водонагреватель, 18 дюймов, гибкая вентиляционная труба, 64,99 долларов США. Noritz VP5-48STRAIGHT, бесконтактный водонагреватель, 48 дюймов, прямая вентиляционная труба, 84 доллара США.99 Noritz VP5-21.4ADJUST Регулируемая вентиляционная труба для бесконтактного водонагревателя $ 54,99 Гофрированный гибкий соединитель для водонагревателя из нержавеющей стали. ТЕПЛООТРАЖАЮЩИЙ РУКАВ на продажу, Качественный ШЛАНГ ВОЗДУХОВОДА НАГРЕВАТЕЛЯ ГИБКИЙ ВОЗДУШНЫЙ ШЛАНГ в продаже Ningguo BST Thermal Products Co., Ltd из Китая. Одобрено для использования на электрических или газовых водонагревателях с дымоотводом. Основное преимущество водонагревателя с вытяжкой — это возможность размещать водонагреватель вдали от дымохода. Гибкая труба более подвержена утечкам из-за ее подвижности.11) Труба должна быть из утвержденных материалов. FIP x 24 дюйма В эту категорию входят 3-дюймовые и 4-дюймовые Z-FLEX, вентиляционные отверстия и детали Hart and Cooley. Водонагреватель с вытяжной вентиляцией отличается от более старых водонагревателей с прямой вентиляцией тем, где находится вентиляция. Алюминиевый алюминиевый шланг воздуховода Нагреватель Гибкий шланг воздуховода. По какой-то причине установщик показанного ниже водонагревателя решил, что дренажный трубопровод TPR нуждается в вентиляционной трубе. Модели с прямой вентиляцией могут быть прикреплены только к дымовой трубе вашего дома, где газы вертикально выводятся из обогревателя.Я купил новый дом, и каждый раз, когда включается горячая вода, меня стучат в дымоходе водонагревателя. SharkBite U3088FLEX24LF Гибкий соединитель для водонагревателя 3/4 дюйма x 3/4 дюйма FIP x 24 дюйма, плетеный шланг из нержавеющей стали с нажимным соединением, нажимное соединение, PEX, медь, ХПВХ 4,7 из 5 звезд 444 $ 13,25 $ 13 . Эта гофрированная теплозащитная трубка изготовлена ​​из алюминия, нержавеющей стали, стекловолокна с покрытием, ПЭТ-флиса, бумаги, изоляционного материала. Доступна двухслойная, трехслойная или более слойная алюминиевая фольга.Температура вентиляционной трубы передается в окружающую среду и все материалы, находящиеся рядом с вентиляционной трубой. Добавить в корзину $ PROFLO® PFXC Series 3/4 FIP x 3/4 дюйма 4. КАНАЛИЗАЦИОННЫЙ ШЛАНГ ВЕНТИЛЯЦИОННАЯ ТРУБКА НАГРЕВАТЕЛЯ ГИБКИЙ ШЛАНГ ВОЗДУХОВОДА. Они всегда одиночные, пока не сольются в дымоход печи. Особенности моделей видео. Модель: W2-WBT4. Вентиляция может идти как вертикально, так и горизонтально с более длинной линией, чтобы помочь с пространством и размером… Единственная труба, которую мне нужно установить, — это 43-футовый участок от буквы «Т» к гибкой трубе, а затем подсоединить другой конец к нагревателю.Если это не работает или не работает, установите короткие гибкие перемычки (обычно плетеные из нержавеющей стали, например, соединители водонагревателя) над и под насосом. Просто хочу убедиться, приемлемо это или нет, прежде чем я буду это комментировать. Подойдет и для любого другого газового отопительного прибора категории II, III и IV! Вы даже можете обрезать заклепку, чтобы освободить место. ТОЧКИ. Если вы установите водонагреватель, работающий на природном газе (или пропане), с вытяжкой с вытяжкой, будет легче управлять вентиляцией. DuraVent Внутренний диаметр 3 дюйма — Специальная газоотводная труба FasNSeal W2 AL29-4C — Двустенная — 3.5-дюймовый дренажный фитинг IPS. Перед надлежащим вентилированием газового водонагревателя важно определить, есть ли естественный приток воздуха. У нас также есть аксессуары, такие как комплекты дренажных трубок и герметик. 25 ни при каких обстоятельствах не должны использоваться горючие материалы, такие как бензин или Растворитель для краски следует использовать или хранить поблизости от этого водонагревателя, системы вентиляции и забора воздуха или в любом месте, откуда пары могут попасть в водонагреватель или систему вентиляции и забора воздуха. DuraVent Колено с двойными стенками под углом 45 градусов для вентиляции с внутренним диаметром 3 дюйма Труба от… Модель: W2-IPSDF3.Проблемы начинают возникать, если эти материалы горючие и расположены близко к топке, вентиляционной трубе водонагревателя. Покупайте аксессуары для водонагревателей и различные сантехнические изделия в Интернете на сайте Lowes.com. Найдите аксессуары для водонагревателя Vent kit в магазине Lowe’s сегодня. Иллюстрации надлежащей вентиляции газового водонагревателя с использованием двустенной вентиляционной трубы типа B через крышу (вверху) или через дымоход (внизу) включают детали для вентиляционного соединителя дымохода, такие как требование минимального вентиляционного соединителя с наклоном вверх 1 4 дюйма на фут горизонтального хода.Вентиляционные трубы газовых приборов выделяют тепло при выпуске выхлопных газов наружу. 9,63 долларов США. Вентиляционная труба и аксессуары для вентиляционной трубы для газовых водонагревателей, газовых котлов, дровяных печей и пеллетных печей Z-Flex Z Vent 4-дюймовая вентиляция Novavent Z-Flex 3-дюймовая труба Cat III Вентиляционная труба должна подниматься в гору минимум на четверть дюйма на фут. Инновационный дизайн снижает потребность в… 8,35 $. Спасибо! Похожие темы: Дымоход из АБС-пластика на водонагревателе низкого давления; Комментарий к бесконтактному водонагревателю Расположение водонагревателя; Водонагреватель Вопрос; Обратный водопровод к водонагревателю DuraVent Колено с двойными стенками, 88 градусов, для вентиляционной трубы внутреннего диаметра 4 дюйма От… $ 273.95. X. Водонагреватель состоит из нескольких компонентов, но некоторые из них наиболее подвержены повреждению и утечкам — это трубы, включая любую гибкую трубу. Вытяжной колпак необходимо правильно установить в верхней части резервуара. Я никогда не видел вентиляционную трубу с двойными стенками у водонагревателя. 12 дюймов B vent flex www.amazon.com. PROFLO® PFX Series 3/4 FIP x 3/4 дюйма. В качестве трубы использовалась труба из ПВХ Schedule 40. В настоящее время недоступна. Воздуходувка выталкивает выхлопные газы и избыточное тепло через вентиляционные отверстия. К сожалению они проприетарные.Типичная установка вентиляции внутреннего водонагревателя без бака осуществляется горизонтально через боковую стенку или вертикально через крышу. гибкая труба водонагревателя. 148,40 долл. США. Доступен в 1 отделке. Газовые водонагреватели A.O. Smith Power Vent оснащены электрическим нагнетательным вентилятором, который устанавливается в верхней части водонагревателя, поэтому электрическая розетка должна располагаться рядом с водонагревателем. Я впервые увидел алюминиевый канал (канал сушильного типа), используемый для вентиляции газового водонагревателя. Вентиляционная труба, газовая среда ø3.54-дюймовая (90 мм) алюминиевая выхлопная труба для газового водонагревателя, гибкая и прочная дымовая труба для пропанового водонагревателя без резервуара, проста в установке, защищает семью. Посетите магазин GASLAND. Доступны в 1 отделке. Они очень удобны в установке, так как они экономят время, и обычно требуется меньше материала, поскольку его можно настроить гораздо больше, чем жесткую трубу. Поднимите воздуховод и вставьте верхний конец через оклад на крыше. Как правило, вентиляционная труба, выходящая из вытяжки на воду нагреватель никогда не следует уменьшать.компоненты водонагревателя и воздухозаборника. Гибкие соединители для водонагревателей позволяют работать в ограниченном пространстве и легко подключать водонагреватели к существующим трубам, которые не совпадают. Новая высокоэффективная печь теперь может вентилировать через пластиковую трубу, выходящую из боковой стены дома, а не через дымоход. Давайте узнаем номер модели водонагревателя — тогда мы сможем сделать одно или два авторитетных замечания, посмотрев, что производитель разрешает для этого конкретного нагревателя. C vent 90s меньше по размеру и с ними проще работать.Осторожно X. Заброшенный водонагреватель — это водонагреватель, который выходит в дымоходную трубу, которая раньше принимала выхлопные газы водонагревателя и обычно печи. Я не знаю, как насчет Оклахомы, но в Калифорнии нельзя использовать какой-либо тип гибкой выхлопной трубы для вентиляции печи или водонагревателя. FIP x 18 дюймов. Гофрированный гибкий водонагреватель из нержавеющей стали. jfunderburk (Джо Фандерберк, CMI) 14 октября 2009 г., 18:01 # 7. mnahrgang: Я никогда не видел вентиляционную трубу с двойными стенками у водонагревателя. DuraVent Внутренний диаметр 4 дюйма — Специальная газоотводная труба FasNSeal AL29-4C — Двустенная — Тройник с широким горлом.а затем оба проходят через пол или стену вдвое. Собранный воздуховод расположите вертикально рядом с водонагревателем. Перед поворотом у вас должен быть как можно больше вертикального подъема. ТОЧКИ. Расположите все так, чтобы гибкие перемычки образовывали единую петлю над и под насосом, затем жестко закрепите насос, чтобы отделить конструкцию от трубопровода. Все оптовые торговцы гибкими трубами для водонагревателей и производители гибких труб для водонагревателей поступают от ее членов. Отправить запрос. Если вы нагреете горючее… Novavent Z Flex имеет настенные гильзы, ограничители вентиляции, прямые вентиляционные отверстия, колена и многое другое.Вентиляционная труба, газовая магистраль ø3,54 (90 мм), алюминиевая выхлопная труба для газового водонагревателя, гибкая и прочная дымовая труба для пропанового водонагревателя без резервуаров, простота установки, защита семьи. Безопасность: Amazon.com.au: Улучшение дома, поскольку все было установлено подрядчиком ОВКВ во время черновой работы, можно было бы поверить, что 3/4-дюймовая гибкая линия, которую они проложили, позволит обеспечить надлежащую скорость потока на этом расстоянии. .
