Вступление

Проводные локальные сети (LAN, ЛВС), крупные компьютерные сети CAN (между зданиями), MAN (в городской среде), WAN (глобальная компьютерная сеть) пока не могут обойтись без кабельного соединения, то есть без специальных сетевых кабелей локальных сетей.

Принцип построения LAN сети в оборудовании каждого рабочего места телекоммуникационным разъемом, который соединяется специальным сетевым кабелем с этажным распределительным пунктом. Расстояние от каждого компьютера до телекоммуникационного разъема не более десяти метров. Расстояния от разъема до распределительного пункта не более 90 метров.

Все телекоммуникационное оборудование монтируется в специальные шкафы, называемыми телекоммуникационные шкафы. Они могут быть настенными или напольными. Кстати, приобрести шкаф телекоммуникационные от производителя вы можете в компании ООО «ВИОНЕТ».

О проводных и беспроводных технологиях

Современные производители компьютерной техники и периферии к ней, а также мобильных телефонов постепенно заменяют кабельную передачу данных и электроэнергии на беспроводную.

Яркими примерами такой тенденции могут служить беспроводные наушники и зарядные устройства. Получили широкое распространение беспроводные протоколы передачи данных wi-fi и bluetooth.

Вполне возможно, что вскоре наступит такой момент времени, когда компьютеры и другие электронные устройства, находящиеся на большом расстоянии друг от друга, будут связываться между собой с помощью беспроводных протоколов передачи данных.

Однако сейчас, для локальной компьютерной сети и периферийных устройств к компьютерам, используют обычные кабели. Ниже мы расскажем вам об их видах и особенностях.

Для соединения между собой компьютеров в локальной сети или для их соединения с глобальной сетью, применяют сетевой кабель.

Основные типы кабелей для сетевого соединения компьютеров

Широкое распространение получили следующие виды сетевых кабелей:

• Коаксиальные;
• С витой парой;
• Оптоволоконные.

Коаксиальный сетевой кабель

К наиболее старому по времени выпуска, среди всех  видов сетевых кабелей относится коаксиальный кабель. В нынешнее время его довольно редко используют, однако бывают такие ситуации, когда он просто необходим.

Конструктивно такой тип кабеля представляет собой проводник из металла имеющий изоляцию и оплетку, выполненную из меди или алюминия. В качестве соединительных точек сетевого кабеля используют специальные гнёзда типа BNC и BNC-T.

К главному недостатку данного кабеля относится его низкая устойчивость к влиянию электромагнитного поля. Те времена, когда посредством коаксиального кабеля соединяли вычислительные машины между собой, ушли давно в историю.

Однако сейчас такой кабель используют при подключении спутниковых тарелок. Помимо этого, коаксиальный кабель обладает отличными характеристиками скорости, во — время одновременной передачи аналогового и цифрового сигнала. В связи с этим, его часто используют в кабельном телевидении.

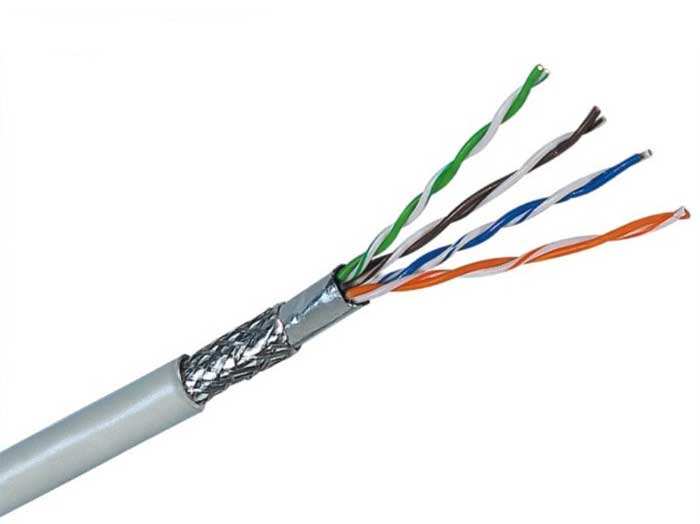

Кабель из витой пары

Следующим в эволюции сетевых кабелей для подключения компьютеров стал кабель, состоящий из витой пары. Почему данный вид кабеля стали так называть? Дело в том, что этот кабель состоит из медных проводников с изоляцией,  которые переплетены между собой попарно.

Стандартным считается такой кабель, у которого присутствуют четыре пары жил, то есть всего восемь проводов. Тем не менее на рынке можно встретить кабель   с двумя витыми парами, в котором присутствует четыре медных проводника.

Цветовая маркировка изоляции производится в соответствии с регламентом. Для защиты витой пары производители могут использовать медную оплетку или алюминиевую фольгу.

В зависимости от используемой защиты, витая пара кабеля может быть следующих типов:

• UTP. Данная маркировка обозначает, что кабель из витой пары не имеет дополнительной защиты. Проводники в этом кабеле обладают обычной пластиковой защитой;
• F/UTP- представляет собой проводник из витой пары и все вместе они оплетены фольгой;
• STP — защитной фольгой оплетена каждая из пар проводников;
• S/FTP- здесь, помимо оплетки из фольги для каждой пары, используется дополнительный медный экран для защиты проводников;
• SF/UTP- каждый из проводников защищен оплеткой из фольги и медным экраном.

Кабель из витой пары, у которого нет защиты по стоимости дешевле, чем защищённые кабели. Применение кабеля с витой парой, обладающего  всеми степенями защиты имеет смысл, при качественной передаче данных на большие расстояния.

Кроме вышеперечисленной маркировки,  кабели из витой пары маркируются от CAT1 до CAT7. Чем больше числовой показатель этой маркировки, тем предпочтителен выбор кабеля. Для создания компьютерной локальной сети вполне подойдет кабель с маркировкой CAT5. Однако специалисты рекомендуют применять кабель CAT5e, так как по сравнению с CAT5 он имеет лучшую пропускную способность высокочастотных сигналов.

С помощью кабеля из витой пары соединяются компьютеры и другие электронные устройства на расстоянии не более чем 100 метров, от каждого из устройств.

Оптоволоконный сетевой кабель

Кабель из оптоволокна относится к самому современному виду кабеля, с помощью которого строят компьютерные сети. Главными достоинствами этого кабеля, является  неограниченная скорость передачи информации и высокая степень защиты от внешних факторов.

С помощью этого кабеля можно построить сеть, которая будет передавать данные на расстояние до 100 км. Цена кабеля из оптоволокна невысокая. Однако  используемые для него коннекторы и другое оборудование стоят достаточно дорого. Кроме этого, при работе с таким оборудованием нужно иметь специальные знания и навыки.

Тем людям, которые только начинает изучать теоретическую часть построения компьютерных сетей и применять эти знания на практике нужно обратить внимание, что периферийные устройства подключаются к компьютеру посредством совершенно других кабелей.

USB кабель используют для подключения мобильных телефонов, принтеров, сканеров и других электронных устройств. С помощью такого кабеля можно обеспечить зарядку некоторых моделей мобильных телефонов и цифровых аудио видео плееров, у которых потерялось зарядное устройство.

Кабели типа HDMI/VGA/DVI используют для соединения компьютерной видеокарты с монитором или телевизором.

Заключение

При построении компьютерной сети необходимо руководствоваться целесообразностью применение того или иного вида кабеля. Для небольшого офиса или домашнего соединения компьютеров, оптимально подойдёт кабель из витой пары. Для банковской и военной сферы оправдано использование кабелей в компьютерной сети из оптоволокна.

©webonto.ru

Еще статьи

Похожие статьи:

Виды кабеля и разъемов для компьютерных сетей

1. Виды кабеля и разъемов для компьютерных сетей

2. Коаксиальный кабель

3. Разъемы коаксиального кабеля

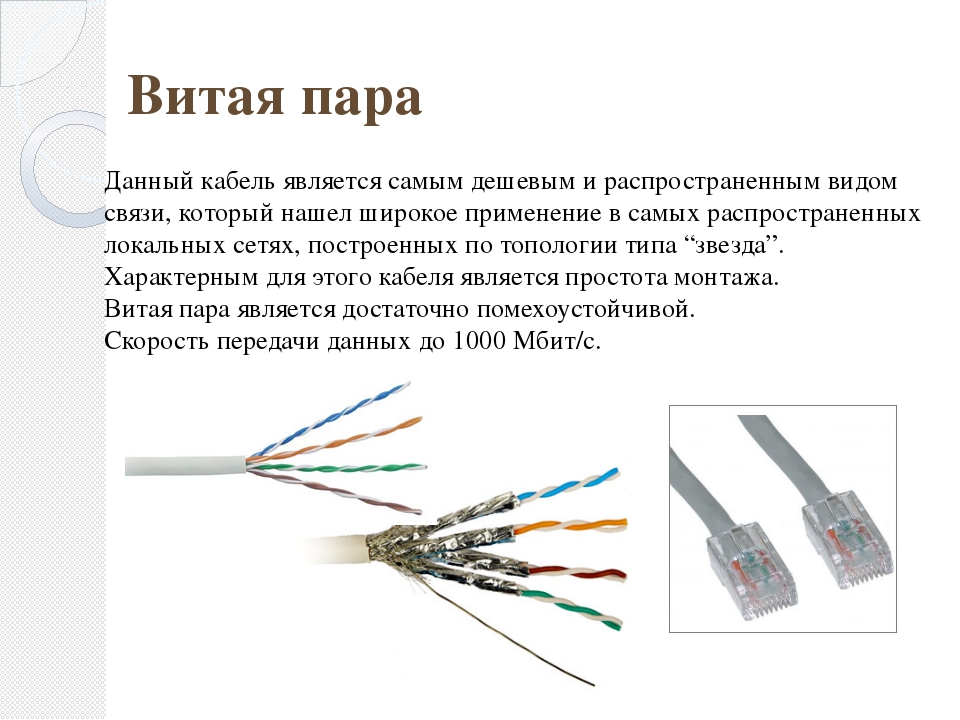

4. Витая пара

5. Марки витой пары

6. Витая пара. 1-я категория

7. Витая пара. 2-я категория

8. Витая пара. 3-я категория

9.

10. Витая пара. 5-я категория

11. Витая пара. 6-я категория

12. Витая пара. 6-я категория

13. Витая пара. 7-я категория

14. Разъемы для витой пары

15. Конструкция кабеля

16. Моножила или многопроволочная жила

17. Диаметр жил

18. Количество пар

19. Оболочка

20. Задание

21. Оптоволоконный кабель

22. Оптоволоконный кабель

23. Оптоволоконный кабель

24. Спасибо за внимание

Виды сетевых кабелей и для чего нужны сетевые провода

Опубликовано: 04.02.2013

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов.

Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.

В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали. BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников.

Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны.

Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:Применение оптоволокна в локальных сетях ограничено двумя факторами.

Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование.

Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Источник: http://blogsisadmina.ru/seti/osnovnye-vidy-kabelej-i-razemov-ispolzuemyx-pri-postroenii-lokalnyx-setej.html

Основные виды сетевых кабелей для локальных сетей

Современный мир всеми силами пытается избавиться от проводов, и лишь малым свидетельством этого становится появление беспроводных наушников и зарядных устройств. Что же касается функционирования компьютерных сетей, то здесь на смену проводам пытаются прийти технологии передачи данных по Wi-Fi и Bluetooth. Не спорим, в будущем, наверное, мы сможем полностью обходиться без всевозможных кабелей, но пока беспроводная передача данных во многом уступает проводной: она больше подвержена помехам, имеет меньший радиус и скорость действия. Сегодня для соединения компьютеров в локальную сеть и для подключения периферийных устройств используют старые добрые провода, в видах которых и постараемся разобраться.

Чтобы соединить компьютеры между собой в локальную сеть или подключить их к глобальным сетям, используют сетевые кабели.

Основные виды сетевых кабелей для локальных сетей:

• коаксиальный кабель;
• витая пара;
• оптоволоконный кабель.

Коаксиальный кабель – наиболее древний, если так можно сказать, представитель сетевых кабелей, сегодня его используют нечасто, но все же совсем без него не обойтись. Конструкция его достаточно проста: металлический проводник заключен в слой изоляции, сверху которой идет оплетка из алюминия или меди.

Для соединения применяются специальные коннекторы типа BNC и BNC-T.

Основной минус коаксиального кабеля – он подвержен воздействию электромагнитного поля, поэтому компьютерные сети с его помощью уже давно не строят, зато сегодня такие провода используют для подключения спутников тарелок.

Также неплохо коаксиальный кабель показывает себя как проводник высокоскоростных сетей для передачи одновременно цифровых и аналоговых сигналов, поэтому часто его используют для обустройства сетей кабельного телевидения.

На смену коаксиальным вариантам пришла витая пара. Почему новые модификации получили такое название? Такой кабель сетевой для компьютера состоит из попарных проводников, изготовленных из медного материала.

Стандартный вариант содержит 4 пары жил, то есть 8 элементов, но в продаже можно найти кабель с 4 проводниками (2 парами). Цвет внутренней изоляции определяется стандартом.

В зависимости от наличия защиты в виде медной оплетки или алюминиевой фольги витая пара делится на такие виды:

• UTP, или незащищенная витая пара, – это проводники в обычной пластиковой защите, никакие дополнительные элементы защиты не используются;
• F/UTP, или фольгированная витая пара, ­– все пары проводников оплетены фольгой;
• STP – каждая пара кабелей имеет собственную защиту из фольги;
• S/FTP – здесь каждая пара защищена оплеткой из фольги, а все они вместе дополнительно защищены медным экраном;
• SF/UTP – все кабели вместе помещены в фольгу и медный экран.

Незащищенная витая пара стоит дешевле. Использование кабелей с экранирующим слоем оправдано, если требуется высокое качество передачи информации на значительные расстояния.

Витая пара также маркируется от CAT1 до CAT7: чем числовой показатель выше, тем лучше.

Для построения локальных компьютерных сетей подойдет витая пара CAT5, но лучше все же использовать CAT5e – она лучше пропускает высокочастотные сигналы.

Витой парой соединяют устройства, расположенные на расстоянии не более 100 м друг от друга.

Оптоволокно – наиболее быстрый и современный вариант, использующийся при построении компьютерных сетей. Главное преимущество заключается в высокой степени защиты от помех и неограниченной скорости передаче данных.

Такой кабель обеспечивает передачу данных на значительные расстояния – до 100 км.

Само оптоволокно стоит не сильно дорого, а вот адаптеры для него и прочее оборудование – удовольствие не из дешевых, поэтому пока применение такого рода кабелей ограничено только лишь соединением сегментов больших сетей, передачей данных на солидные расстояния и высокоскоростным доступом в интернет.

Для работы с оптоволокном необходимо иметь специальные навыки и дорогостоящее оборудование.

Для тех, кто только начинает осваивать теорию и практику построения компьютерных сетей, отметим, что для соединения компьютера с периферийными устройствами используют кабели другого типа. USB-кабели нужны для подключения принтера, сканера, МФУ и т.д. С помощью такого шнура также обеспечивается питание смартфона или плеера в случае утери оригинальной зарядки.

HDMI/VGA/DVI-кабеля соединяют компьютер с телевизором или монитором. Такой подход позволяет получить более детализированную картинку и объемный звук. Преимущество в том, что для запуска не требуются драйвера. Важным параметром является пропускная способность такой продукции. Чтобы отображать фото и видео, будет достаточно и стандартной вариации.

Игры и фильмы требуют наличия высокоскоростного провода.

Источник: https://www.tehnoprosto.ru/osnovnye-vidy-setevyx-kabelej-dlya-lokalnyx-setej/

Как не запутаться в проводах. Типы сетевых кабелей

Хотите оптоволокно прямо в квартиру? Вы уверены, что это хорошая идея? Давайте поговорим о том, как применяются различные типы сетевых кабелей, и разберемся, почему лучше, чтобы в квартиру была подведена витая пара.

Скорость и стабильность передачи сигнала напрямую зависят от среды его распространения. Несмотря на стремительное развитие беспроводных технологий, кабельные сети по-прежнему обеспечивают максимальную скорость и помехозащищенность.
Сегодня для построения сетей применяются три основных типа кабеля: коаксиальный, витая пара и оптоволокно.

Провода могут быть экранированными и неэкранированными. Экран обеспечивает защиту от помех и наводок. Кроме того, в состав кабеля может входить одна или несколько жил. Все эти характеристики влияют на прохождение сигнала, стоимость кабеля и его монтажа.

Коаксиальный кабель

Коаксиальный кабель состоит из одной медной жилы в толстом диэлектрике и внешней изоляции.

Этот «старожил» построения локальных сетей самый стойкий к механическим повреждениям, но сегодня в компьютерных сетях практически не применяется.

Все дело в ограниченной скорости передачи данных — всего 10 Мбит/с. Кроме того, коаксиальный кабель — не самый дешевый и на него сильно влияют соседние электрические поля.

Сегодня его не используют в компьютерных сетях, зато широко применяют в сетях кабельного телевидения.

К достоинствам можно отнести высокую прочность и возможность передавать данные на большие расстояния. Экранирование кабеля позволяет эффективно избавиться от помех. Также для монтажа не требуется специальных инструментов и навыков.

Основные недостатки — низкая пропускная способность, дороговизна и небольшое количество сетевых плат, которые до сих пор поддерживают данный тип кабеля.

Витая пара

Витую пару сегодня активно применяют в построении домашних и административных локальных сетей из-за хорошей пропускной способности (100 Мбит/с — 100 Гбит/с) при невысокой стоимости.

Кабель состоит из четырех (8-жильный) или двух (4-жильный) скрученных пар медных проводов, изолированных поливинилхлоридом.

Пропускная способность для 4-х жил — до 100 Мбит/с, а кабель на 8 жил используется для подключения гигабитного интернета.

Витая пара может быть неэкранированной и экранированной. В построении сетей с применением данного типа кабеля есть важное правило: им можно соединять устройства, находящиеся не далее, чем 100 метров друг от друга.

Маркировка витой пары

Чем больше число, тем больше пар проводов и выше пропускная способность. Для скорости 100 Мбит/с нужна витая пара не ниже CAT 5, для 1 Гбит/с — не ниже CAT 5e. Выбирая кабель, желательно останавливаться на проводниках из меди. Для наружных работ не следует применять витую пару, рассчитанную на прокладку в помещениях, ее изоляция не выдержит воздействие внешних факторов.

Главными достоинствами витой пары являются: высокая пропускная способность, простой монтаж за счет гибкости и небольшой толщины кабеля, невысокая цена, несложный ремонт.

К недостаткам конструкции можно отнести низкую протяженность соединения и полную незащищенность при отсутствии экрана.

Оптоволокно

Считается, что все описанные выше сетевые кабели существенно уступают оптоволоконному. Тем не менее, мало кто может похвастаться подведенным в квартиру оптоволоконным кабелем.

Его активно используют исключительно при строительстве скоростных магистралей для соединения локальных сетей на больших расстояниях и для особых условий подключения.

Сигнал в таком кабеле передается не в виде электрических колебаний, а в виде световых волн, идущих по стеклянным или пластиковым жилам, отражаясь от их стенок.

Такая форма обеспечивает сигналу иммунитет к любым помехам, однако сильно усложняет монтаж и требует особых условий эксплуатации. Кабель нельзя сгибать на угол, меньше указанного в спецификации, нельзя, чтобы на него случайно поставили диван и нельзя, чтобы его даже немного укусила собака.

Проблема разрыва устраняется только сваркой. Большинство пользовательских сетевых карт не поддерживают оптоволокно, поэтому нужно покупать дополнительное оборудование (медиконвертер, sfp модуль).

Достоинства: никаких помех, скорость ограничена только возможностями сетевого оборудования, длина соединения — десятки километров, максимальная безопасность передаваемых данных.

Недостатки: сложный ремонт, затруднительный монтаж в помещениях, необходимость установки дополнительного оборудования, высокая стоимость кабеля.

Таким образом, описанные типы кабелей распространены повсеместно. Каждый выполняет свою роль в построении сетей и кардинальная смена оборудования пока не предвидится. Однако уже сегодня говорят о модификации конструкции волоконно-оптического кабеля, что приведет к его удешевлению и расширению применения.

Как видите, от того, по какому кабелю в Ваш дом подведен интернет, очень сильно зависит качество соединения. Если Вы проводите или планируете пользоваться гигабитным интернетом, проконтролируйте, чтобы к Вашему компьютеру или роутеру подключили 8-жильную витую пару.

Источник: https://blog.maxnet.ua/2018/04/kak-ne-zaputatsya-v-provodakh-tipy-setevykh-kabeley/

Кабель для локальной сети: разновидности, витая пара

Беспроводные технологии безусловно начинают лидировать при организации домашних и офисных сетей, но они никогда не заменят проводные, а если это и случится, то не в скором будущем.

Основная масса провайдеров монтируют свои провода непосредственно к клиенту, а уж только потом начинается работа WiFi маршрутизаторов. Существует несколько типов кабелей для локальной сети, они отличаются пропускной способностью канала, способом подключения к компьютеру, методом укладки и другими.

Рассмотрим по порядку как менялись стандарты, какими они были, и что используется на сегодняшний момент.

Какой бывает кабель для локальной сети

Выбор проводника изначально всегда обусловлен топологией ЛВС, и самыми распространенными являются коаксиальные провода и витая пара.

Сейчас широкое распространение находят оптоволоконные технологии, но это пока еще развивающийся стандарт, используемый в основном для прокладывания магистралей на дальние расстояния.

Для подключения конечного пользователя применяется не очень широко. Итак, провод для локальной сети Ethernet бывает двух видов:

• Коаксиальный — представляющий собой одножильный провод с экраном, отделенные друг от друга изоляционным материалом или воздушной прослойкой. Очень сильно напоминает телевизионный провод сопротивлением 70 Ом.
• «Витая пара» — состоит из восьми жил, переплетенных между собой попарно. Каждая жила маркируется отдельным цветом для упрощения монтажа. Цвета закреплены и описаны спецификацией и все производители продукции придерживаются этих правил.
• Оптоволоконный или волоконно-оптический — имеет очень сложную конструкцию и довольно дорогой для монтажа. Сигнал в нем передается в виде световых импульсов через специальные световоды.

В 90-х годах прошлого века для построения локальных сетей применялся исключительно коаксиальный провод, и на его основе были разработаны такие известные топологии, как «шина» и «кольцо».

Немногим позже появилась топология «звезда» на основе витой пары, которая до настоящего времени является наиболее востребованной и популярной архитектурой для локальной и глобальной сетей.

Теперь время остановиться и описать каждый используемый кабель для локальной сети отдельно.

Коаксиальный кабель и используемые разъемы

Этот тип провода является наиболее старым из проводников. Этот шнур имеет одну несущую медную или алюминиевую жилу, которая покрыта толстым слоем изоляционного материала.

Далее идет экран, выполненный в виде ленты, опоясывающей центральную жилу ил алюминия или меди. Верхним внешним слоем идет оболочка, защищающая жилы от повреждений, изготавливаемая из полиэтилена или поливинилхлорида.

Существует несколько разновидностей такого кабеля, применяемого для ЛВС:

• 10Base 5 — толстая разновидность проводника, с сечением 12 мм и общим сопротивлением 50 Ом для 8-й категории и 75 Ом для 11-й. Скорость передачи данных не превышает 10 Мбит/с на расстояния между конечными узлами до 500 метров.
• 10Base 2 — тонкий, около 6 мм в диаметре, наиболее распространен для организации домашних или небольших офисных сетей. Его сопротивление 50 Ом, но максимальная длина составляет 185 метров при скорости 10 Мбит/с.

Благодаря хорошей изоляции сигнал в проводнике практически не гасится, т.е. пакеты не теряются, и не нужны дополнительные алгоритмы проверки, переданной или принятой информации. Единственным недостатком является довольно высокая стоимость производства и низкая скорость, поэтому впоследствии он был вытеснен «витой парой».

«Витая пара» — разновидности и способы обжима

Кабель для локальной сети «витая пара» получил свое название из-за того, что он состоит из восьми жил, попарно переплетенных между собой.

Каждая жила имеет изоляцию строго закрепленного в спецификации цвета. В качестве внешнего изолирующего материала, защищающего сигнал от электромагнитных помех, используется поливинилхлорид или полиэтилен.

Существует несколько разновидностей такого кабеля:

• UTP (Unshelded Twisted Pair) — не экранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда не оказываются сильные помехи на передаваемый сигнал.
• FTP (Foiled Twisted Pair) — кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
• STP (Shelded Twisted Pair) — помимо общего экрана имеет дополнительный, для каждой пары по отдельности.

Витая пара имеет 7 категорий, и, чем больше номер категории, тем провод более защищен от электромагнитного излучения. Для сетей Ethernet применяется кабель 5-й категории (CAT5), который имеет полосу пропускания 100 МГц. Рекомендуется при монтаже новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой в 125 МГц.

Витая пара используется для создания соединения на скоростях от 100 Мбит/с до 40 Гбит/с в зависимости от категории и качества самого кабеля и от его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.

Провод должен иметь разъем для подключения в сетевые устройства. Для витой пары используется разъем RJ-45 (8P8C — 8 position and 8 contacts). Внутри коннектора есть специальные канавки с контактами для каждой жилы. Есть несколько вариантов обжима сетевых кабелей: прямой и обратный (кроссовер).

Прямой патч-корд применяется для соединения компьютера с маршрутизатором или коммутатором или для соединения активного сетевого оборудования между собой. Кросовый используется довольно редко и служит для соединения двух компьютеров между собой.

В настоящее время практически все производители устанавливают «умные» сетевые карты, которым не важно расположение проводков в разъеме, но желательно придерживаться стандартов, и располагать жилы так, как написано в спецификации. Это поможет избежать коллизий в работе всей сети.

Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:

• бело-оранжевый;
• оранжевый;
• бело-зеленый;
• синий;
• бело-синий;
• зеленый;
• бело-коричневый;
• коричневый.

Чтобы изготовить патч-корд для простоты работы используются специальные клещи — кримпер (или «обжимка» в простонародье). Кримпер позволяет не только равномерно зажать провод в коннекторе, но и правильно обрезать и зачистить изоляцию.

В исключительных случаях можно использовать плоскую отвертку или нож, но тогда качество не будет удовлетворительным.

Существуют разъемы, которые зажимаются без кримпера, но они предназначены для многожильных мягких проводов и для стандартной витой пары могут не подойти.

Оптоволоконный кабель

Оптоволокно — наиболее прогрессивная технология для передачи сигнала на большие расстояния на огромной скорости. Отличием в передаче сигнала является то, что в качестве импульса используется не электричество, а свет.

Свет передается по жилам из стекольного волокна отражаясь от внутренних стенок проводника. Можно одновременно передавать несколько сигналов: они не будут пересекаться или гасить друг друга.

Скорость передачи информации по такому кабелю ограничена возможностями только самих сетевых карт или адаптеров. Кабель не подвержен помехам, и выполняется из негорючих материалов.

Стоимость такого кабеля относительно низкая, по сравнению с другими проводниками, но его монтаж может проводиться только квалифицированными сотрудниками с применением высокоточного и дорогого оборудования, поэтому в домашних условиях его использовать практически невозможно.

Зато такой проводник нашел широкое применение для прокладки магистралей, ведь расстояния между усилителями сигнала могут достигать сотен километров.

Некоторые провайдеры уже предоставляют услугу по подключению оптики в дом, но конечные устройства все равно подключаются по витой паре, поэтому именно она и является основополагающим стандартом для организации сети.

Источник: http://PoSetke.ru/internet/kabel-dlya-lokalnoj-seti.html

Виды кабелей — Компьютерные сети

В зависимости от наличия защиты — электрически заземлённой медной оплётки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

• неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана;

• фольгированная витая пара (англ. FTP — Foiled twisted pair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги;

• экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;

фольгированная экранированная витая пара (англ.

S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;

незащищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair).Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединён с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения.

Волоконная оптика — раздел прикладной науки и машиностроения, описывающий такие волокна. Кабели на базе оптических волокон используются в волоконно-оптической связи, позволяющей передавать информацию на большие расстояния с более высокой скоростью передачи данных, чем в электронных средствах связи. В ряде случаев они также используются при создании датчиков.

Источник: https://www.sites.google.com/site/komputernyesetijulia/setevoe-oborudovanie/vidy-kabelej

Кабель для интернета: устройство, виды + как правильно выбрать провод для интернета

Как для подключения компьютера, так и для создания сети необходим кабель для интернета. Это хоть и пассивная составляющая, но не менее важная, чем остальные элементы.

Чтобы неправильно подобранный проводник не вывел из строя оборудование, нужно ознакомиться с видами кабелей, их особенностями и предназначением. Обо всем этом мы детально поговорим в нашей статье. Также приведем перечень характеристик, на которые следует в первую очередь смотреть при выборе подходящего кабеля.

Основные виды кабелей для интернета

С целью увеличения скорости передачи данных в локальных сетях, требования стандартов к передающим кабелям все время усложняются. Отличаются интернет-кабели один от другого разными характеристиками.

Рассмотрим основные виды этих изделий:

• витая пара;
• оптоволоконный;
• коаксиальный.

Кроме категории кабеля, важными моментами являются: тип жилы, способ экранирования.

Существует широкий ассортимент разновидностей шнуров для компьютерных сетей. Самые востребованные — витая пара. Набирает популярности оптоволокно, а вот коаксиальный проводник постепенно уходит в прошлое

Вид #1 — витая пара

Для возможности после прочтения обозначения получить необходимые сведения о витой паре, была придумана международная классификация кабелей.

В основу классификации заложили формулу: АА/ВСС. Здесь первая пара символов «АА» указывает на присутствие общего экрана.

Символ «В» информирует о наличии индивидуальной защиты каждой пары. Два последних символа расскажут о виде скрутки. Если это «ТР», то проводники скручены попарно. В случае «TQ» — присутствует скрутка четверками.

Создателями международной классификации были учтены такие моменты, как присутствие общего экрана, наличие индивидуальной изоляции пар, метод скрутки

Наличие защиты является особенной характеристикой витой пары.

Много информации можно узнать, прочитав маркировку:

1. Незащищенная пара. Это кабель без защитного экрана. Проводники помещены в обычный пластик. Маркируют такую пару аббревиатурой U/UTP.
2. Фольгированная пара. Кабель имеет один для всех пар экран. Маркировка — F/UTP.
3. Незащищенные пары. Единый экран, представляющий собой оплетку. Маркируют кабель сочетанием символов S/UTP.
4. Фольгированная защита для пар. Плюс к этому — общий медный экран. Маркировка — S/FTP.
5. Экран из фольги защищает пары. Общего экрана нет. Обозначение — U/ FTP.
6. Общий экран из фольги плюс оплетка. Пары без экрана. Маркировка — SF/UTP.
7. Экран из фольги как для пар, так и в качестве общей защиты. Обозначение F/FTP.
8. Фольгированный экран для пар. В качестве общего экрана — фольга и оплетка. Распознают по маркировке SF/ FTP.

В этом перечне приведено обозначение по международной классификации витой пары. Наши общепринятые обозначения несколько отличаются.

Таким видом провода для интернета, как витая пара можно объединить в одну сеть устройства, удаленные друг от друга не более чем на 100 м.

Если вы планируете использовать этот вид кабеля, рекомендуем ознакомиться с лучшими способами соединения витой пары между собой.

Вид #2 — оптоволоконный сетевой кабель

На сегодня более быстрой технологии передачи информации в интернете, чем оптоволокно, не существует.

Лимит на длину каналов у оптоволоконного кабеля отсутствует. По этой причине он может соединять объекты, находящиеся очень далеко друг от друга

Через оптоволоконные кабели, протянутые по дну океана, высокоскоростной интернет связывает не только города, но и материки.

К преимуществам оптического кабеля относятся:

• хорошие пропускные данные;
• долговечность;
• быстрота обнаружения несанкционированного доступа, что повышает безопасность сети;
• подавление шума, достаточная степень защиты от помех;
• значительная скорость передачи информации;
• возможность реализации дополнительных опций.

Оптоволоконные кабели бывают одномодовыми и многомодовыми. Отличаются они друг от друга режимами продвижения лучей света в кабеле.

Несмотря на небольшую стоимость и все другие преимущества кабеля этого вида, существует два фактора ограничивающие их применение – оборудование и адаптеры для оптоволоконной сети очень дорогие.

Профессиональный инструмент для фиксации витых пар в ножах-контактах разъема гарантирует надежное соединение.

Такое возможно, благодаря строго перпендикулярной траектории движения пуансонов к плоскости разъема

Оконцовка кабеля выполняется с применением дорогостоящего оборудования.

Непростым является монтаж, а также ремонт сети, выполнять работы могут только высококвалифицированные специалисты. По этой причине оптоволоконный кабель применяют в крупных сетях.

Вид #3 — коаксиальный провод

Основная характеристика — волновое сопротивление. От него зависит качество кабеля и передаваемого сигнала. Влияет на эти величины материал и его диэлектрическая проницаемость, а также индуктивность, емкость, удельное сопротивление. Сила сигнала зависит от расстояния передачи.

Существует две разновидности кабелей такого вида: тонкий и толстый. Диаметр первого — не более 0,5 см. Его специфические черты — повышенная гибкость и быстрое затухание сигнала, поэтому сигнал с его помощью передают на незначительные расстояния со скоростью до 10 Мбит/с.

Тонкий кабель относится к категории RG-58/U. Волновое сопротивление его равняется 50 Ом.

Кабель RG-58 простой в применении. С его помощью можно создать сети любого вида. Все, что нужно – это вставить его в разъем сетевого адаптера

Сечение толстого коаксиального кабеля — 1 см. Поскольку жесткость у него повышенная, монтаж осуществляют с использованием недешевых специальных приспособлений.

Сам толстый кабель также в два раза дороже тонкого. Он относится к категории RG-11 или RG-8. В первой из моделей сопротивление составляет 75 Ом, во второй — 50 Ом.

Способность проводника к накоплению заряда характеризует индуктивность и погонная емкость. Краткие характеристики содержатся в маркировке.

Так, в обозначении КМГ первая буква обозначает К – коаксиальный, вторая — М – магистральный, Г — прокладываемый в канализации. КМК — присутствует броня для возможности подводной прокладки.

Было время, когда этот тип кабеля встречался во многих областях. Некоторые его характеристики даже выше, чем те, которыми обладает витая пара. Сейчас коаксиальный кабель все еще применяют для прокладки трасс под аналоговые системы видеонаблюдения, тогда как витую пару – для подключения IP систем видеонаблюдения.

Все же со временем последняя стала вытеснять коаксиальный кабель. Пользователи оценили ее более простой и быстрый монтаж, а также меньшую стоимость.

Устройство сетевого кабеля

Устройство каждого вида кабеля различное. Самая простая конструкция у коаксиального проводника, самая совершенная — у оптоволоконного.

Строение коаксиального кабеля

Еще на заре создания сетей применяли исключительно коаксиальный кабель. В его структуру входит центральный проводник.

Вокруг него — толстый слой изоляции, далее следует оплетка — алюминиевая или медная, а в заключение — изолирующая оболочка.

Верхняя (последняя) оболочка в основном изготавливается из полихлорвинила и обладает устойчивостью к ультрафиолету. Есть варианты и с тефлоновой защитой, но они более дорогие

Устройство витой пары

Самым распространенным проводом для интернета является витая пара. Этот кабель позволяет через один канал подключить все компьютеры, а заодно другие необходимые устройства. Дает возможность обеспечить определенным пользователям использование информации со всех компьютеров.

Чаще всего покупают нужный отрезок этого провода, обжатый со всех сторон коннекторами. Реже берут простой отрезок витой пары, а обжимку выполняют уже после после монтажа, используя правильную схему распиновки.

Состоит кабель из пар медных проводников. В классическом исполнении это кабель с 4 парами, хотя бывают и с двумя. Первые состоят из 8 жил, а вторые — из четырех. Цвет изоляции внутри регламентирует стандарт

Экранирующий слой может находиться всего в двух местах — поверх отдельной пары и тогда его называют индивидуальным и поверх всех пар, тогда его называют общим.

Особенности строения оптического кабеля

Этот современный кабель имеет особое конструктивное строение. Его образуют тончайшие проводки, а отделяет их друг от друга специальное покрытие.

Эти проводки являются проводниками оптических лучей, переносящих информацию при прохождении через кремниевые сердечники, имеющиеся у каждого волокна. Кроме сердцевины у волокна имеется оптическая оболочка, защита, буферное покрытие.

Составными волоконно-оптического кабеля являются такие элементы, как центральный сердечник, оболочка, которая его окружает.

Если за основу построения сети взять оптический кабель, появится возможность соединить устройства, значительно удаленные друг от друга

Как и сердечник, “рубашка”состоит из стекла, но такой параметр, как преломление света у него меньше. Световые лучи, отражаясь от стекла, расходятся по сердечнику, но за его пределы не выходят.

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

1. Первая категория Cat.1

Источник: https://sovet-ingenera.com/elektrika/provodka/kabel-dlya-interneta.html

Виды сетевых кабелей: обзор основных типов и внешний вид

Привет, дорогие читатели! Сегодня мы простым языком и интересно, расскажем вам – что такое сетевой кабель. Начнем, наверное, с самого начала.

Как вы, наверное, знаете или слышали – компьютер понимает только информацию из нулей и единиц. Что-то подобие «Морзе», но гораздо в глобальном размере. В принципе тут все просто, есть определенный вид сигнала – 1, нет – 0.

Именно поэтому для передачи информации используют определенные виды сетевых кабелей.

Почему именно сетевые – дело в том, что связь компьютера с другим подобным устройством или ещё одним компьютером уже можно назвать сетью. На данный момент интернет сетью пользуются огромное количество людей, а это подключенное множество компьютеров, ноутбуков, телефонов, серверов, коммутаторов, маршрутизаторов и других сетевых устройств.

Сетевые кабели и используются для взаимосвязи между несколькими компьютерами или серверами. Даже сейчас вы читаете эту статью, а сигнал проходит через тысячи подобных проводов и попадает к вам.

Коаксиальный кабель

Данный тип можно назвать первым сетевым кабелем. Первый прототип имел центральную жилу или жёсткий проводок, пластиковую оплетку и один фальгированный экран. Посмотрите как на данное время выглядит кабель.

Скорее всего вы уже сталкивались с подобными проводами, но используют их сейчас чаще для телевидения. Некоторые телевизионные компании до сих пор также используют их для раздачи интернета, но они для этого не предназначены. Скорость при этом будет не выше 1 Гбит в секунду, а расстояние, на которое можно передать информацию не более 100 метров.

Плюс он очень толстый и жесткий. Очень тяжело прокладывать подобные провода в кабель-каналах. Современная «коаксиалка» имеет несколько уровней оплетки. Она нужна для того, чтобы уменьшить электромагнитное воздействие. В противном случае будут возникать помехи и компьютер просто не поймёт, что ему пытаются передать другое устройство.

ПРИМЕЧАНИЕ! Лично я не считаю данный кабель сетевым, хоть по нему и можно передавать данные для компьютерных устройств. Плюс его уже глобально в сетевой индустрии давно уже не используют.

Как выглядит витая пара, и для чего нужна

Для начала подумаем, а почему же этот шнур имеет такое интересное название – «витая пара». Давайте взглянем на картинку ниже.

Под общей оплеткой можно увидеть пары скрученных проводком. То есть по два провода скручены в одну жилу, а далее идёт общая скрутка 4 пар. Всего 8 проводков. Как вы неверное могли заметить внутри у обычной витой пары нет общей оплётки.

Это сильно удешевляет сам кабель. А проводки так свиты для того, чтобы была возможность передавать данные без металлической оплётки, которая защищает от электромагнитного воздействия.

На одну пару, то есть на два проводка подается один и тот же сигнал. Каждый раз, когда сигнал проходит по паре, он сначала находится внутри, а потом снаружи кабеля. То есть один проводок принимает удар электромагнитного воздействия, а второй защищается от него, а потом они меняются местами.

Х1 это сигнал от одного проводка, а Х2 — это сигнал от второго. В конце на сетевом устройстве они складываются или вычитаются. В итоге программно, помехи убираются и компьютер получает чистый сигнал.

Вот именно этот кабель чаще всего используют для сетевого подключения и чаще всего его называют сетевым. Витая пара имеет разные категории от Cat. 1 до Cat. 8.1. Все они отличаются видом и типом использования. Чаще всего используют Cat5 — это та витая пара, которую вы видели, без оплетки.

При этом скорость передачи варьируется от 100 до 1000 Мбит в секунду. 100 – при использовании 2 пар, и 1000 при использовании всех 4. Более высокие категории имеют дополнительную оплётку или специальный плотный материал, который позволяет прокладывать «Витуху» даже на улице.

Как вы, наверное, догадались, при использовании каждого проводка по отдельности, а не парой, то можно передать информации куда больше. Именно так и используют витую пару более высокой категории с дополнительной фальгированной и сетчатой оплеткой.

Для подключения подобного вида кабеля используют специальные коннекторы – RJ-45 (8P8C). С помощью специального устройства их соединяют между собой. Далее для подключения используют сетевой порт. Подобные входы вы можете увидеть на своем домашнем роутере, компьютере, ноутбуке или даже телевизоре, если он был куплен недавно.

Единственным минусом подобного шнура является – небольшое расстояние передачи данных, которая варьируется от 50 до 100 метров, в зависимости от категории кабеля. Поэтому чаще всего его используют для близкого подключения. Вся же глобальная сеть строится на основе оптоволоконных линий. Но если вам интересно узнать больше о витой паре, то можете прочесть мою подробную статью по этой ссылке.

Оптоволоконный кабель

Оптоволокно имеет вид центральной стеклянной жилы из одного материала, и второго оболочки, которая имеет другую плотность. Информация передаётся за счет пучком света.

При этом расстояние, на которое можно передать информацию без потери данных вырастает в несколько десятком раз, по сравнению с витой парой.

Самое главное, что свет почти не имеет воздействия от внешней среды: температура, электромагнитные, радиоволны и т.д.

Поэтому не нужно использовать толстые металлические оплетки. Принцип действия достаточно простой, в жилу с помощью лазера пускают луч света, который проходит по кабелю отражаясь от второго слоя. Скорость передачи данных при этом вырастает в несколько раз. Именно оптоволоконные сети и используют для передачи информации на большое расстояние. Более подробно об «оптике» можно прочесть тут.

Источник: https://WiFiGid.ru/poleznoe-i-interesnoe/chto-takoe-setevoj-kabel

Кабели и разъемы для локальных сетей.

   В наше время люди все быстрее и быстрее увеличивают требования ко всему, что делает их жизнь и работу более удобной. Процесс изменения стандартов не обошел и локальные сети. Ради увеличения скорости передачи многие варианты построения сетей давно оставили в прошлом, а ряд инноваций в данном вопросе только начинают внедрять. Стоит рассмотреть основные виды составляющих сети, что сейчас распространены.
Коаксиальный кабель в ходу со времен начальных проводников, что строили сети. Под толстой изоляцией у него находится центральный проводник, а сверху его покрывает оплетка из алюминия и внешняя оболочка. При эксплуатации данной проводки применяют различные виды разъемов.

   Для подсоединения проводника к баррел-коннектору и Т-коннектору в ход идут BNC-коннекторы, которые крепят на концы кабеля.

   BNC Т-коннектор соединяет компьютер и основную магистраль. Он являет собой тройник благодаря трем разъемам, соединяющим разные концы магистрали и компьютера. При надобности подключения новых компьютеров или изменения области сети используют BNC баррел-коннектор. Так же он способен восстановить соединение при разрыве магистрали.

   Сеть, работающая на коаксиальном кабеле не способна работать без BNC-терминатора. Это заглушка, мешающая прохождению сигнала. Используется два терминатора и один из них заземляют.

   Лидирующий способ применения данного типа кабеля – это соединение различных антенн, а так же обеспечение передачи данных кабельным телевидением. Сетевые соединения прекратили его использовать из-за уязвимости проводки перед электромагнитными наводками.

   В виду этого сети приняли витую пару за основную проводку. Этот кабель разделен на 8 проводников закрытых изоляцией фиксированной расцветки. Они перевиты попарно. Однако такая проводка имеет лимит длины. Максимальная дистанция ровняется сто метров. Существует несколько видов витых пар.

• UTP – не использует провода заземления и дополнительных оплеток, исключительно стандартную пластиковую защиту.
• F/UTP – в данном проводнике каждая пара обладает личным экраном из фольги.
• STP –в наличии имеет сеточный экран единый для всей проводки и экранирующую оплетку на каждой паре.
• S/FTP – имеет оплетку на каждой паре, и все они помещены в медный экран.
• SF/UTP -, характерна двухступенчатым экраном оплетки из меди и фольги.

   Качество кабелей витой пары можно определит по уровню маркера, где CAT1 – худший, а CAT7 – лучший. В большинстве случаев интернет соединения применяют маркировку пятой уровня. Их частота равна 100 МГц. Рекомендуются прокладывать новые магистрали при помощи CAT5e проводки – 125 МГц.

   Оптоволоконный кабель – идеальная область перемещения данных. Он состоит из световодов с изоляцией из пластика. Данный тип кабеля бывает одномодовый и многомодовый. Это зависит от типа пропускной способности. Зачастую он соединяет разные части больших сетей.

Это может заинтересовать Вас

Основные типы сетевых кабелей, используемых в системах связи

Волоконно-оптический кабель, витая пара и коаксиальный кабель — это три основных типа сетевых кабелей, используемых в системах связи. Каждый из них индивидуален и подходит для разных приложений.

Волоконно-оптический кабель

Волоконно-оптический кабель состоит из пучка стеклянных нитей, каждая из которых способна передавать сообщения, модулированные на световые волны.

Волоконно-оптический кабель имеет сложную конструкцию и структуру.Этот тип кабеля имеет внешний оптический кожух, который окружает свет и улавливает его внутри центральной жилы. Внутренняя часть кабеля (жила) должна быть настроена двумя разными способами — одномодовым и многомодовым; хотя разница может показаться небольшой, она имеет огромное значение для производительности и использования оптоволоконных кабелей.

Кабель витой пары

Кабель витой пары — это тип обычной проводки, которая соединяет домашние и многие рабочие компьютеры с телефонной компанией.Он состоит из двух отдельных изолированных проводов, скрученных вместе и прокладываемых параллельно друг другу, что помогает уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов. Кабель витая пара подходит для передачи сбалансированных дифференциальных сигналов. Метод передачи сигналов восходит к первым дням телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые дает сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения.

В зависимости от того, имеет ли кабель экранирующий слой, существует два распространенных типа кабелей витой пары — кабель с экранированной витой парой (STP) и кабель неэкранированной витой пары (UTP). Кабель STP доступен для сетей Token Ring, а кабель UTP больше подходит для сетей Ethernet. Наиболее распространенными типами кабелей UTP, применяемыми в сети Ethernet, являются кабели cat5e, cat6a, cat7 и т. Д. На следующем изображении показаны различные структуры кабелей UTP и STP.

Коаксиальный кабель

Коаксиальный кабель, или коаксиальный кабель, представляет собой другой тип медного кабеля, у которого есть внутренний проводник, окруженный вспененной изоляцией, симметрично обернутый тканым экраном из металлической оплетки, а затем покрытый пластиковой оболочкой ( как показано на следующем изображении).Эта уникальная конструкция позволяет прокладывать коаксиальные кабели рядом с металлическими объектами, такими как водостоки, без потерь мощности, которые возникают в других типах линий передачи. Коаксиальный кабель действует как кабель высокочастотной передачи, состоящий из одной сплошной медной жилы и по сравнению с кабелем витой пары. Он имеет пропускную способность 80 или более раз. Этот тип кабеля в основном используется в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, соединениях компьютерных сетей и распределении сигналов кабельного телевидения.

Заключение

Выбор коаксиального кабеля, кабеля витой пары и оптоволоконного кабеля в основном зависит от ваших потребностей и топологии сети. Вы можете сбалансировать стоимость и требования к пропускной способности, чтобы сделать выбор. Независимо от того, коаксиальный кабель, витая пара или оптоволоконный кабель, наилучшим образом соответствует требованиям вашей сети.

Общие типы сетевых кабелей — FireFold

Четыре типа сетевых кабелей

Сетевые кабели — это тип сетевого оборудования, используемого для подключения сетевого устройства к одному или нескольким другим сетевым устройствам или для подключения двух или более устройств к одному компьютеру или сетевому устройству.

Сетевые кабели действуют как среда, по которой информация и данные передаются от одного сетевого устройства к другому. Тип кабеля, используемого в сети, зависит от топологии, размера и процедуры сети.Различные типы сетевых кабелей, выступают в качестве опорной базы сетевой инфраструктуры.

Выбор правильного типа сети и кабеля Ethernet может повлиять на многие различные бизнес-функции, поскольку администраторы корпоративной сети используют новые технологии. Тип сетевого кабеля, используемого в сетевой инфраструктуре, является одним из наиболее важных аспектов создания сетей в различных отраслях промышленности.

Коаксиальные кабели имеют один медный провод в центре, а пластиковый слой обеспечивает изоляцию между центральным проводом и экраном из металлической оплетки. Металлический экран блокирует внешние помехи от люминесцентных ламп, двигателей и других компьютеров.

Коаксиальные кабели обладают высокой устойчивостью к помехам для сигналов, хотя их установка может быть сложной. Он может обрабатывать кабели большей длины между сетевыми устройствами, чем кабели с витой парой. Два типа коаксиальных кабелей — толстый коаксиальный и тонкий коаксиальный.

Волоконно-оптические кабели имеют центральную стеклянную сердцевину, окруженную несколькими слоями защитных материалов.Они избегают электрических препятствий, передавая свет вместо электронных сигналов, что делает их идеальными для сред с большим количеством электрических помех. Волоконно-оптические кабели стали стандартом для соединения сетей между зданиями из-за их устойчивости к влаге и освещению.

Часто называемые просто Ethernet-кабелями, STP-кабели используют особый тип медной телефонной проводки, используемый для бизнес-инсталляций.К стандартной витой паре телефонных проводов добавляется внешний экран, выполняющий функцию заземления.

может быть идеальным решением, если вы хотите прокладывать кабели в зоне с потенциальными помехами и рисками для электрического тока неэкранированной витой пары. Экранированная витая пара также может помочь увеличить расстояние между кабелями.

Неэкранированная витая пара (UTP) широко используются в телекоммуникационной и компьютерной отраслях в качестве кабелей Ethernet и телефонных проводов.В кабеле UTP проводники, образующие единую цепь, скручены друг вокруг друга, чтобы нейтрализовать электромагнитные помехи (EMI) от внешних источников.

Вы ищете собственную кабельную сеть для передачи данных для округов Монмут или Мерсер? Если да, не стесняйтесь позвонить нашей команде сегодня!

Какие основные типы компьютерных сетевых кабелей?

Компьютерные сети — жизненно важные структуры в современном мире. Самая известная и широко используемая общедоступная компьютерная сеть — это Всемирная паутина, хотя во всем мире существует множество других, как государственных, так и частных.

Конечно, создание компьютерных сетей было бы невозможно без нескольких типов компьютерных сетевых кабелей. Из чего сделаны сетевые кабели? Каковы преимущества каждого вида? Продолжайте читать, чтобы узнать больше об удивительно интересном мире сетевых кабелей!

Различные типы компьютерных сетевых кабелей

Следующее должно быть полезным для демистификации различных типов кабелей, их материалов и ситуаций, в которых каждый из них обеспечивает наилучшие результаты.Правильный выбор компьютерного сетевого кабеля должен производиться с такой же тщательностью, как и выбор любого другого аппаратного компонента.

Неэкранированная витая пара (UTP)

UTP — самый популярный и недорогой тип компьютерного сетевого кабеля на рынке сегодня. Они считаются одним из лучших вариантов объединения компьютеров в школьную сеть. Качество продукции в этой категории варьируется от телефонных кабелей до высокоскоростных кабелей высочайшего качества.

Каждый кабель UTP имеет внешнюю оболочку, содержащую четыре отдельные пары проводов.Каждый кабель подвергается разному количеству скручиваний, измеряемых на дюйм, чтобы гарантировать минимальное взаимодействие между парами. Чем сильнее эти скрутки, тем выше скорость передачи данных по кабелю.

UTP относятся к следующим категориям. Опущены редко используемые категории:

• Cat 1 : скорость до 1 Мбит / с (телефонное качество, используется для передачи голоса)
• Cat 3 : скорость до 16 Мбит / с (используется для 10BaseT Ethernet)
• Cat 5, 5e и 6 : скорости от 100 Мбит / с до 10 000 Мбит / с (используется для Gigabit Ethernet)

Экранированная витая пара (STP)

UTP доступны по цене и удобны, но сетевые инженеры могут заменить кабели STP в случае электрических и радиопомех — e. грамм. от фонарей и промышленных двигателей — это беспокойство. Кабели STP также поддерживают более длинные кабели и, следовательно, более крупные физические сети.

STP представлена ​​в трех вариантах:

• Каждая пара проводов внутри оболочки имеет собственный экран из фольги.
• Кабель имеет экран из фольги по всем парам проводов как единой группе.
• Витые пары с двойным экраном имеют экранирующую фольгу вокруг каждой пары, а также вокруг всей группы.

Коаксиальный кабель

— один из наиболее сложных вариантов для установки в сети, но он физически более надежен, чем другие типы, и очень хорошо выдерживает помехи.Более того, коаксиальные кабели, также называемые просто «коаксиальными кабелями», поддерживают гораздо более длинные участки сети, чем кабели UTP или STP.

эффективно действуют как проводник для сигнальных волн, распространяющихся на полезных частотах, например, необходимых для радио и телевидения. В центре каждого коаксиального кабеля находится один медный провод. Толстый пластиковый слой служит изоляцией между этим проводником и вторым слоем — металлической оплеткой. Внешний слой — это толстый, но гибкий пластик.

Коаксиальный кабель может быть тонким или толстым:

• Thin : Эти коаксиальные кабели, также называемые «thinnet» или «10Base2», поддерживают максимальную длину 185 метров (приблизительно 606 футов).
• Толстый : эти более толстые кабели, также называемые «толстой сетью» или «10Base5», поддерживают сегменты длиной до 500 метров (1640 футов). Кабели с толстой сеткой устойчивы к воздействию влаги и помех.

Волоконно-оптический кабель

Волоконно-оптические кабели передают свет, а не электронные сигналы, через центральную стеклянную жилу.Это стекло защищено несколькими слоями гибких защитных материалов. Поскольку свет является носителем, этот тип компьютерного сетевого кабеля полностью решает проблему помех сигнала.

В то время как каждый из предшествующих типов кабелей обычно находит применение в одной комнате, здании или серии офисов, оптоволоконные кабели являются стандартом для расширения компьютерных сетей между несколькими зданиями или на территории университетского городка.

Волоконно-оптические кабели поддерживают значительно более высокую скорость передачи, а также гораздо более длинные кабели.Этот кабель лучше всего подходит для сложных задач по распространению контента, например для потоковой передачи видео высокого разрешения.

Медные компьютерные сетевые кабели обычно обеспечивают максимальную скорость 100 Мбит / с. Оптоволоконные кабели поддерживают гигабитный Интернет, например Google Fiber, который может похвастаться скоростью 1000 Мбит / с.

Волоконно-оптические кабели сейчас настолько близки к «перспективной» компьютерной сетевой кабельной технологии. Некоторые технические демонстрации показали скорость 1 петабит в секунду даже на расстояниях в километры за раз.Это емкость, необходимая для одновременной передачи видео с разрешением 8K 10 миллионам человек.

Не могу остановить сигнал

Эти типы компьютерных сетевых кабелей являются наиболее распространенными в настоящее время, но они, вероятно, не будут последними, которые мы разрабатываем на нашем марше в будущее. В наши дни сетевые технологии стремительно развиваются, и инженеры быстро изменяют даже эти обманчиво простые устройства на регулярной основе.

просмотров публикации:
72

в сети: типы, категории и цветовой код

В настоящее время компьютерные сети превратились в важную часть для профессионалов, частных лиц и ученых, поскольку они используют компьютерные сети для различных целей, таких как электронная почта, вход в удаленные базы данных для расследования.Таким образом, сети становятся все более распространенными, поскольку они эффективны, имеют хорошие возможности подключения, быстрые, эффективные, недорогие, легкие и надежные для перехода к высокоскоростным сетям. Для обычного пользователя компьютера загадка узнать, как все данные передаются, хранятся, классифицируются. Это не единый протокол, но набор разнородных стандартов, которые исходят от IEEE с 802.3. Итак, это основная альтернатива для локальных сетей. Если вы хотите знать, что такое Ethernet, вы должны знать о передовых технологиях, таких как плата для разработки Arduino, Raspberry pi и многие другие.Это стандартный протокол связи, встроенный в программные и аппаратные устройства. Он используется для построения локальной сети. Локальная сеть — это компьютерная сеть, которая соединяет группу компьютеров и обменивается информацией с помощью кабелей или проводов.

Что такое Ethernet?

В настоящее время наиболее часто используемой технологией локальных сетей физического уровня является Ethernet. Ethernet означает, что — это система, которая используется для соединения нескольких компьютеров для создания LAN (локальной сети).Эта система использует протоколы для управления передачей данных, избегая немедленной передачи с использованием ряда систем. Для его подключения необходимо количество проводников, обеспечивающее основу передачи данных.

Типичный диапазон передачи данных составляет до 10 Мбит / с (мегабит в секунду). Другими типами локальных сетей являются Token Ring, 10 Gigabit, Gigabit, Fast, FDDI (оптоволоконный интерфейс с распределенными данными), LocalTalk и ATM (режим асинхронной передачи).Он наиболее популярен, потому что обеспечивает хороший баланс между стоимостью, скоростью и простотой установки. Благодаря этим плюсам, Ethernet в компьютерной сети s будет поддерживать все популярные сетевые протоколы.

В настоящее время это идеальная сетевая технология для пользователей компьютеров. Ethernet можно определить как как метод соединения компьютеров как одного в LAN (локальную сеть). Это наиболее часто используемый метод за последние много лет для совместного соединения компьютеров в локальные сети. Базовая конструкция этого может быть реализована путем подключения множества компьютеров, и основная функция этой сети заключается в передаче данных в любое время.

IEEE (Институт инженеров по электротехнике и электронике) реализовал стандарт IEEE 802.3, который называется стандартом Ethernet. Этот стандарт описывает политику организации сети, а также указывает, как элементы в сетевой системе взаимодействуют с другими. Используя стандарт IEEE, сетевое устройство связи, а также сетевые протоколы могут взаимодействовать очень эффективно.

Проводная сеть Ethernet

Эта технология в основном работает с оптоволоконными кабелями, соединяющими устройства на расстоянии до 10 км, и поддерживает скорость 10 Мбит / с.

Компьютерная сетевая карта (NIC) устанавливается в каждый компьютер, и ей назначается уникальный адрес. Кабель Ethernet проходит от каждой сетевой карты к центральному коммутатору или концентратору. Коммутатор и концентратор действуют как ретранслятор, хотя у них есть существенные различия в способах обработки сетевого трафика — получении и передаче пакетов данных по локальной сети.Таким образом, эта сеть создает систему связи, которая позволяет обмениваться данными и ресурсами, включая принтеры, факсы и сканеры.

Wireless Ethernet

Эти сети также могут быть беспроводными, вместо того, чтобы использовать кабель Ethernet для подключения компьютеров, беспроводные сетевые адаптеры используют радиоволны для двусторонней связи с беспроводным коммутатором или концентратором. Он состоит из портов Ethernet, беспроводных сетевых адаптеров, коммутаторов и концентраторов. Технология беспроводной сети может быть более гибкой в ​​использовании, но также требует особой осторожности при настройке безопасности.

Как выглядит кабель Ethernet?

Этот кабель похож на телефонный кабель, за исключением разъема, потому что он шире. Телефонный кабель имеет четыре контакта, а кабель Ethernet — восемь контактов.

Например, если в портативном компьютере есть порт Ethernet, то кабель можно подключить, чтобы установить проводное соединение с помощью маршрутизатора или модема. Кабельный соединитель этой сети будет издавать шум после того, как пластиковая пружина вставлена ​​в порт сети, что указывает на то, что кабель плотно вставлен в розетку, поскольку он должен иметь подходящее электрическое соединение.Эти кабели доступны разной длины и цвета.

Популярные стандарты

Популярные стандарты Ethernet включают в себя следующие.

• Для полосы пропускания 10 Мбит / с неофициальное имя Ethernet — 10BASE-T, имя IEEE — 802.3, а тип кабеля — UTP 100 м.
• Для полосы пропускания 100 Мбит / с имя Fast Ethernet — 100BASE-T, имя IEEE — 802.3u, а Тип кабеля — UTP 100 м.
• Для пропускной способности 1000 Мбит / с имя Gigabit Ethernet — 1000BASE-LX, имя IEEE — 802.3z и тип кабеля — Fiber 5000m
• Для пропускной способности 1000 Мбит / с имя Gigabit Ethernet — 1000BASE-T, имя IEEE — 802.3ab, а тип кабеля — UTP 100m
• Для полосы пропускания 10 Гбит / с имя 10 Gigabit Ethernet — 10GBASE-T , IEEE называется 802.3an, а тип кабеля — UTP 100 м

10 лучших кабелей Ethernet

Кабели Ethernet являются наиболее часто используемыми сетевыми кабелями для проводных сетей. Эти кабели в основном используются для подключения устройств, расположенных в локальных сетях (локальных сетях), таких как ПК, коммутаторы и маршрутизаторы.Это проводная сеть, в которой используются кабели для подключения через порты Ethernet на компьютерах, сетевых маршрутизаторах и т. Д.

На рынке доступны различные типы кабелей Ethernet. Эти кабели можно классифицировать в зависимости от области применения. Здесь мы перечисляем 10 лучших кабелей Ethernet.

• Cat5e RJ45 с загрузкой
• Cat6 RJ45 с загрузкой
• Cat6a SSTP LSOH с загрузкой
• Cat5e RJ45, экранированный
• PatchSee Cat5e RJ45
• Cat5e RJ45124 LSOH6 с кабелем
UHD Cat5e RJ454 LSOH6 с защитой Cat5e RJ45 LSOH6 Cat5e RJ45
• PatchSee Cat6 RJ45

Типы сетей Ethernet

Существует несколько типов сетей Ethernet , таких как Fast, Gigabit и Switch. Сеть — это группа из двух или более компьютерных систем, соединенных вместе.

Fast Ethernet

Fast Ethernet — это тип сети, которая может передавать данные со скоростью 100 Мбит / с с помощью кабеля витой пары или оптоволоконного кабеля. Старый Ethernet 10 Мбит / с все еще используется, но такие сети не обеспечивают необходимой пропускной способности для некоторых сетевых видеоприложений.

Сеть быстрого типа основана на проверенном протоколе CSMA / CD Media Access Control (MAC) и использует существующие кабели 10BaseT.Данные могут перемещаться с 10 Мбит / с до 100 Мбит / с без какой-либо трансляции протокола или изменений в приложении и сетевом программном обеспечении.

Что такое скорость порта Ethernet?

По сравнению с портом 10 Мб, порт 100 Мб теоретически в 10 раз быстрее стандартного порта. Следовательно, с портом 100 Мбайт больше информации может передаваться на ваш сервер и с него. Это будет вам большим подспорьем, если вам действительно нужно исследовать очень высокую скорость, но не если вы подвергаетесь DDOS-атаке, потому что вы обнаружите, что очень быстро исчерпываете распределение трафика.

Если вы используете стандартный веб-хостинг, больший канал 100 Мбит / с не принесет вам реальной выгоды, потому что вы не можете использовать даже более 1 Мбит / с в любой момент времени. Если вы размещаете игры или потоковое мультимедиа, то больший канал 100 Мбит / с действительно будет вам полезен.

По каналу 10 Мбит / с вы можете передавать до 1,25 Мбит / с, а канал со 100 Мбит / с позволяет передавать до 12,5 Мбит / с.

Однако, если вы оставите свой сервер без присмотра и на полную мощность, канал 10 Мбит / с может потреблять около 3240 ГБ в месяц, а канал 100 Мбит / с может потреблять до 32 400 ГБ в месяц.Было бы действительно противно, когда вы получите свой счет.

Gigabit Ethernet

Gigabit — это тип сети, способный передавать данные со скоростью 1000 Мбит / с на основе витой пары или оптоволоконного кабеля, и он очень популярен. Тип кабеля с витой парой, который поддерживает Gigabit Ethernet, — это кабель Cat 5e, где все четыре пары витых проводов кабеля используются для достижения высокой скорости передачи данных. 10 Gigabit Ethernet — это последнее поколение, способное передавать данные со скоростью 10 Гбит / с по витой паре или оптоволоконному кабелю.

Коммутатор Ethernet

Для нескольких сетевых устройств в локальной сети требуется сетевое оборудование, такое как сетевой коммутатор или концентратор. При использовании сетевого коммутатора вместо перекрестного кабеля используется обычный сетевой кабель. Перекрестный кабель состоит из пары передачи на одном конце и пары приема на другом конце.

Основная функция сетевого коммутатора — пересылка данных с одного устройства на другое устройство в той же сети. Таким образом, сетевой коммутатор эффективно выполняет эту задачу, поскольку данные передаются от одного устройства к другому, не затрагивая другие устройства в той же сети.

Сетевой коммутатор обычно поддерживает разные скорости передачи данных. Наиболее распространенные скорости передачи данных включают 10 Мбит / с — 100 Мбит / с для Fast Ethernet и 1000 Мбит / с — 10 Гбит / с для новейшего Ethernet.

В сети этого типа используется звездообразная топология, организованная вокруг коммутатора. Коммутатор в сети использует механизм фильтрации и переключения, аналогичный тому, который используется в шлюзах, в которых эти методы используются в течение длительного времени.

Порт Ethernet

Порт Ethernet также называется розеткой или разъемом на компьютерном сетевом устройстве, используемом для подключения кабелей.Основная функция этого порта — подключение оборудования проводной сети в пределах MAN (городской сети), Ethernet LAN или WAN (глобальной сети).

В компьютерах или портативных компьютерах эти сетевые подключения доступны на задней панели. Маршрутизатор включает в себя множество портов для подключения нескольких проводных устройств в сети. Это также применимо к другим сетевым устройствам, таким как модемы и концентраторы.

Кабель с разъемом RJ45, поддерживаемый портом Ethernet.Таким образом, Wi-Fi является альтернативой использованию кабеля через этот порт, что устраняет необходимость как в порту, так и в кабеле. По сравнению с гнездом для телефона этот порт шире. Поэтому невозможно вставить этот кабель в телефонную розетку из-за его формы, которая упрощает подключение кабелей. Конструкция кабеля Ethernet может быть выполнена с помощью зажима для удержания кабеля внутри порта.

Большинство компьютеров имеют один встроенный порт, и основная функция этого порта — подключение устройства к проводной сети.Этот порт может быть подключен к его внутреннему сетевому адаптеру, известному как карта Ethernet , который подключен к материнской плате.

Обычно портативные компьютеры включают в себя порт Ethernet, используемый для подключения к сети, которая не поддерживает беспроводную связь. Например, MacBook Air не имеет порта, но поддерживает переходник Ethernet к порту USB на компьютере.

В настоящее время эти порты доступны практически в сетевых устройствах. Это очень мощные инструменты, которые можно использовать для взаимного подключения нескольких устройств через кабель, например маршрутизатор, Xbox, компьютер, модем, Apple TV, PlayStation и т. Д.

В некоторых устройствах технология WiFi заменила необходимость в портах, однако они все еще используются в сети любого размера. Но стабильное, а также более надежное сетевое соединение можно получить, подключив порты Ethernet с помощью кабеля.

Альтернативные технологии

Альтернативные технологии Ethernet поддерживают различные типы сетей или топологий, такие как топология шины, кольцевая топология, звездообразная топология, древовидная топология и т. Д. Эти топологии могут использоваться для передачи и приема данных с использованием различных типов кабелей, таких как коаксиальный кабель, витая пара, оптоволоконный кабель и т. Д.

Альтернативные технологии этой сети включают протокол Token Ring, разработанный IBM, и надежную технологию асинхронного режима передачи (ATM). ATM позволяет устройствам подключаться на очень больших расстояниях для создания глобальных сетей (глобальных сетей), которые ведут себя как локальные сети. Однако для недорогой сети, расположенной в одном здании, эта сеть является общепризнанным стандартом с солидной репутацией, которая на протяжении более трех десятилетий обеспечивает надежную сетевую среду.

Официальное обозначение для стандартизации протокола Ethernet обозначается как IEEE 802.3. Третий подкомитет работает над разновидностью, по существу идентичной Ethernet, хотя есть незначительные различия. Следовательно, общее использование термина «Ethernet» может относиться к IEEE 802.3 или DIX Ethernet.

Различные типы кабелей

различных типов кабелей Ethernet обозначаются в соответствии с типом и диаметром используемых кабелей, как указано ниже:

• 10Base2: Используемый кабель представляет собой тонкий коаксиальный кабель.
• 10Base5: Используемый кабель представляет собой толстый коаксиальный кабель.
• 10Base-T: Используемый кабель представляет собой витую пару (T означает витая пара), и достигнутая скорость составляет около 10 Мбит / с.
• 100Base-FX: Позволяет достичь скорости 100 Мбит / с при использовании многомодового оптоволокна (F означает оптоволокно).
• 100Base-TX: аналогично 10Base-T, но со скоростью в 10 раз большей (100 Мбит / с).
• 1000Base-T: Использует двойную витую пару кабелей категории 5 и обеспечивает скорость до одного гигабита в секунду.
• 1000Base-SX: Основанный на многомодовой оптоволоконной сети, использует коротковолновый сигнал (S означает сокращенно) 850 нм (от 770 до 860 нм).
• 1000Base-LX: Основанный на многомодовой оптоволоконной сети, использует длинноволновый сигнал (L означает длинный) 1350 нм (от 1270 до 1355 нм). эта сеть является широко используемой сетевой технологией, поскольку стоимость такой сети не очень высока.

Функции

Функции контроллера Ethernet включают следующее.

1. Включает «переход» 1-го раунда к провайдеру уровня 1
2. Обеспечивает оптовые цены для всех типов предприятий
3. Подключается напрямую к магистрали оператора
4. Предлагает соглашения об уровне обслуживания для каждого соединения
5. Обеспечивает низкую пропускную способность
6. Обеспечивает более высокую скорость передачи данных
7. Предлагает подготовку по принципу «Plug and Play»

Адаптер Ethernet

Сетевой адаптер также известен как карта Ethernet, или сетевая карта, или сетевая карта.Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о сетевой интерфейсной карте.

Коммутатор Ethernet

Коммутатор Ethernet в офисе или дома работает как центральная станция, используемая для подключения принтеров, компьютеров, принтеров и других проводных устройств друг к другу. Доступ в Интернет можно получить, подключив коммутатор к модему или маршрутизатору. Здесь Wi-Fi является беспроводным аналогом Ethernet.

В беспроводном маршрутизаторе коммутатор Ethernet выполняет три основные функции. Хотя отдельные коммутаторы Ethernet включают максимум 48 портов, тогда как коммутатор Ethernet в этом маршрутизаторе включает всего четыре порта.

Категории для кабелей Ethernet

Различные категории кабелей Ethernet, такие как UTP, в основном были созданы для обеспечения превосходной производительности в некоторых конкретных приложениях. Как правило, номер категории высокий, шумоподавление будет высоким, затухание будет низким, и, следовательно, полоса пропускания будет высокой.

Например, категория CAT6 обеспечивает более высокие скорости передачи данных на больших расстояниях по сравнению с категорией CAT5. Новые категории также добавлены в качестве уникальной версии для достижения таких высоких скоростей передачи данных. CAT5e является наиболее часто используемым кабелем, применимым для большинства приложений на базе Gigabit Ethernet. Такие кабели, как CAT5e, CAT6 и CAT6a, доступны от разных производителей на рынке. Кабель любого типа можно использовать в нескольких приложениях, только если он достигает скорости передачи, необходимой для данного приложения.

К различным категориям кабеля UTP относятся следующие.

• Для такой категории, как CAT5, типичным приложением является Ethernet 10/100 Мбит / с, максимальная частота составляет 100 МГц, а максимальная длина приложения составляет 100 метров для 100BASE-T
• Для такой категории, как CAT5e, типичным приложением является 10/100 / Gigabit Ethernet, максимальная частота составляет 100 МГц, а максимальная длина приложения — 100 метров для 1000BASE-T
• Для такой категории, как CAT6, типичным приложением является Gigabit Ethernet, максимальная частота составляет 250 МГц, а максимальная длина для приложения составляет 100 метров для 1000BASE-T
• Для такой категории, как CAT6a, типичным приложением является 10-Gigabit Ethernet, максимальная частота составляет 500 МГц, а максимальная длина приложения составляет 100 метров для 10GBASE-T

Это Характеристики кабеля в основном зависят от используемой длины, а также от того, как этот кабель оконцован.

Цветовой код кабеля Ethernet

Кабели Ethernet наиболее часто используются в компьютерных сетях коммерческих, а также жилых приложений, когда требуется проводная сеть для обмена данными посредством доступа в Интернет. Эти кабели используются, частотные кабели доступны в различных цветах, которые помогают указать предполагаемое применение. Эти кабели доступны в разных цветах, таких как желтый, синий, серый, оранжевый и белый. Если кабель расположен снаружи, то цвет будет черным с водонепроницаемым покрытием, чтобы он дольше сохранялся внутри элементов.

Значение цвета кабеля Ethernet в основном меняется в зависимости от области применения. Например, с DoD (Министерство обороны) правительство использует разные шнуры Ethernet разного цвета, чтобы назначить определенный уровень организации данных, передаваемых по кабелю. Например, кабель желтого цвета используется для сверхсекретных данных, синий цвет — для несекретных данных, а красный цвет — для среднего уровня.

Стандартные цвета кабелей, которые используются в оболочках патч-кордов в Университете Висконсина, в основном включают следующие.

• Кабель серого цвета используется для типичных подключений
• Кабель зеленого цвета используется для перекрестных подключений
• Кабель желтого цвета используется для подключений POE
• Кабель оранжевого цвета используется для аналоговых подключений без Ethernet
• Фиолетовый цветной кабель используется для цифровых подключений не через Ethernet
• Кабель синего цвета используется для соединений с терминальным сервером
• Кабель красного цвета используется для IP-камер
• Кабель черного цвета используется в качестве основного цвета
• Кабель розового цвета используется как дополнительный цвет
• Белый кабель используется как дополнительный цвет

До сих пор вы могли понять, что такое Ethernet.Теперь вы можете лучше понять основные компоненты часто используемой интернет-службы. Тем не менее, пока что основной и простой вопрос для всех вас — как вы можете использовать Ethernet в проектах, связанных с коммуникациями?

Дайте свой ответ и отзыв в разделе комментариев ниже.

Фото

Все, что вам нужно знать о кабельной разводке

Какие бывают типы кабелей?

Теперь, когда вы знаете, как прокладывать кабели, какие существуют типы кабелей? Что ж, это самые распространенные типы сетей:

1.Кабель Cat5e
2. Кабель Cat6
3. Волоконно-оптический кабель

Кабель Cat5e — это витая пара, используемая для компьютерных сетей. Этот тип кабеля обеспечивает частоту до 100 МГц и подходит для большинства соединений Ethernet.

Кабель Cat6 , с другой стороны, также является кабелем витой пары для Ethernet и других сетей, однако он обратно совместим с cat5e. Это позволяет выполнять более точные спецификации и используется для более сложных сетевых настроек.

Последний кабель, который мы обсудим, — это оптоволоконный кабель , с которым вы, скорее всего, знакомы. Оптоволоконный кабель состоит из прядей стеклянных волокон, которые используются для сверхбыстрых, высокопроизводительных сетей и телекоммуникаций на большие расстояния. Эти кабели являются самыми быстрыми в отрасли и стандартными сетевыми кабелями, используемыми в большинстве стран третьего мира.

Иногда провода кабеля неопрятны. Как спрятать кабели?

Есть много разных способов скрыть различные сетевые кабели, которые у вас есть.Независимо от того, есть ли у вас удлиненный кабель для настройки сети или он просто у вас дома, существует множество вариантов.

Во-первых, вы можете использовать кабельные стяжки, чтобы связать незакрепленные кабели вместе, скрывая неопрятные кабели и поддерживая аккуратный вид кабеля, не говоря уже об устранении любых опасностей, связанных с споткнувшись. Во-вторых, мы рекомендуем либо встроить кабель в шкаф или блок для хранения (особенно если это сеть), либо, в качестве альтернативы, проложить кабель на всю его длину вокруг задней части комнаты (за пределами площадки и вне зоны опасности споткнуться, вы спасибо позже!).

Установка сетевого кабеля

Команда ICAS может удовлетворить ваши потребности в кабельной сети вашего бизнеса с помощью наших профессиональных и доступных по цене услуг. Если вам нужна совершенно новая инфраструктура или всего несколько настроек, обязательно свяжитесь с нами.

Щелкните здесь для получения дополнительной информации.

Коаксиальные кабели, кабели витой пары STP и UTP, категории кабелей витой пары (CAT)

обычно используются для передачи сигналов связи в локальных сетях (LAN). Существует три распространенных типа кабельных носителей, которые можно использовать для подключения устройств к сети: коаксиальный кабель, кабель с витой парой и оптоволоконный кабель.

Коаксиальные кабели

Коаксиальный кабель похож на кабель, по которому передается ТВ-сигнал. Сплошной медный проводник проходит по середине кабеля. Вокруг этого медного провода с твердым сердечником находится слой изоляции, покрывающий эту изоляцию плетеным проводом и экраном из металлической фольги, который защищает от электромагнитных помех.Последний слой пластмассовой изоляционной оболочки покрывает плетеный провод.

На следующем изображении показана общая структура коаксиального кабеля.

Существует два типа коаксиальных кабелей: ThinNet и ThickNet. ThinNet — это гибкий коаксиальный кабель толщиной около дюйма. ThinNet используется для коротких расстояний. ThinNet подключается непосредственно к карте сетевого адаптера рабочей станции с помощью британского военно-морского разъема (BNC). Максимальная длина тонкой сети составляет от 185 до 200 метров. Коаксиальный кабель ThickNet толще, чем ThinNet.Кабель ThickNet имеет толщину около ½ дюйма и может поддерживать передачу данных на большие расстояния, чем ThinNet. ThickNet имеет максимальную поддерживаемую длину кабеля 500 метров и обычно используется в качестве магистрали для подключения нескольких небольших сетей на основе ThinNet.

Для Ethernet на основе коаксиального кабеля определены два стандарта среды передачи данных. Это стандарты 10Base2 и 10Base5.

10Base2 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 200 метров. 10 обозначает скорость полосы пропускания, а 2 обозначает 200 метров.База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи 10Base2 Ethernet — ThinNet.

10Base5 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 500 метров. 10 обозначает скорость полосы пропускания, а 5 обозначает 500 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи данных 10Base5 Ethernet — ThickNet.

Пропускная способность, доступная для 10Base2 (Thinnet Ethernet) и 10Base5 (Thicknet Ethernet), составляла 10 Мбит / с (мегабит в секунду).

Тип кабеля, который в наши дни используется для подключения к локальным сетям (LAN), — это витая пара. Найти действующую бизнес-сеть с помощью коаксиального кабеля крайне сложно.

Кабели витой пары

Кабель типа «витая пара» — это наиболее распространенный тип кабельной разводки, который можно встретить в современных локальных сетях (LAN). Пара проводов образует цепь, по которой можно передавать данные. Пары скручены для защиты от перекрестных помех. Перекрестные помехи — это нежелательный сигнальный шум, создаваемый электромагнитными полями соседних проводов.

Когда по проводу проходит ток, он создает вокруг провода магнитное поле. Это поле может мешать сигналам на соседних проводах. Чтобы устранить это, пары проводов передают сигналы в противоположных направлениях, так что два магнитных поля также возникают в противоположных направлениях и нейтрализуют друг друга. Этот процесс известен как отмена.

Цветовые коды, используемые для пластиковой изоляции проводов витой пары: оранжевый, оранжево-белый, синий, сине-белый, зеленый, зелено-белый, коричневый и коричнево-белый.

Два типа кабелей витой пары — это неэкранированная витая пара (UTP) и экранированная витая пара (STP).

Кабели неэкранированной витой пары (UTP)

— это наиболее распространенный сетевой носитель. Неэкранированная витая пара (UTP) состоит из четырех пар тонких медных проводов, покрытых цветной пластиковой изоляцией, которые скручены вместе. Затем пары проводов покрываются пластиковой внешней оболочкой. Кабели UTP имеют небольшой диаметр и не требуют заземления.Поскольку для кабелей UTP нет экранирования, они полагаются только на «отмену», чтобы избежать шума.

На следующем изображении показан кабель неэкранированной витой пары (UTP).

Кабели экранированной витой пары (STP)

с экранированной витой парой (STP) дополнительно имеют общие токопроводящие металлические экраны, закрывающие четыре провода витой пары. Также могут быть другие проводящие металлические экраны, закрывающие отдельные витые пары. Эти металлические экраны блокируют электромагнитные помехи, чтобы предотвратить нежелательный шум в цепи связи.

Дренажные провода также используются в кабелях с экранированной витой парой (STP) вместе с металлическими экранами для заземления. Дренажный провод обеспечивает соединение с экраном с низким сопротивлением для лучшего заземления. Основное назначение дренажного провода — отводить нежелательные помехи на землю.

Щелкните следующую ссылку, чтобы узнать о различных типах кабелей STP — F / UTP, S / UTP, SF / UTP, S / FTP, F / FTP, U / FTP.

На следующих изображениях показаны два разных типа кабелей с экранированной витой парой (STP).

Разъем, используемый на кабеле UTP, называется разъемом RJ-45 (Registered Jack 45). На рисунке ниже показан разъем RJ45, подключенный к кабелю UTP. Восемь проводов с цветовой кодировкой внутри кабеля витой пары подключены к восьми контактам в разъеме RJ45, как показано ниже. Каждый провод в кабеле витой пары обжимается с 8 контактами в разъеме RJ45.

Один конец кабеля витой пары с подключенными разъемами RJ45 подключается к порту сетевой карты Ethernet компьютера, а другой конец подключается к пластине для настенного монтажа с гнездом RJ45 (розетка), как показано ниже.

От розетки RJ45 для настенного монтажа кабель витой пары подключается к коммутаторам локальной сети (LAN). Пожалуйста, обратитесь к изображению ниже.

Кабели витой пары Категории

Кабели витой пары бывают разных категорий. Каждая категория витой пары была разработана для определенного типа связи или скорости передачи. На сегодняшний день наиболее популярными категориями являются кабели витой пары Cat 6, Cat 6a и Cat 7. Кабели витой пары Cat 6, Cat 6a и Cat 7 могут достигать скорости передачи более 1000 Мбит / с (1 Гбит / с).

Обычно кабели витой пары поддерживают максимальное расстояние 100 метров (от сетевой карты до порта коммутатора) без искажения сигнала.

В следующей таблице показаны различные категории витых пар и соответствующая скорость передачи.

Оптоволоконный кабель

используются оптические волокна, по которым передаются цифровые сигналы данных в виде модулированных световых импульсов.
