Монтаж теплого пола в частном доме: плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Содержание

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

Водяной тёплый пол.
Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C.
По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

температура излучающей поверхности;
нагрузка на фундамент и несущие конструкции;
теплотехнические характеристики материалов дома;
бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

	Радиаторы	Водяной тёплый пол
Стоимость проекта	Дешевле на 20-40% как по оборудованию, так и по работам.	Увеличение цены начинается с этапа проектирования. Но это разовые траты!
Распределение тепла и прогрев помещения	Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.	Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.
Срок службы	Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.	Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.
Доступность ремонта	Никаких сложностей даже с минимальным набором инструментов.	Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.
Инерционность − регулировка	Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.	Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.
Экономичность	Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!
Экономичность	Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.	Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.
Эстетичность	Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.	Идеальная, потому что систему водяного тёплого пола вообще не видно.
Комфорт	Только рядом с радиатором отопления.	Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России

никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м

2 стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м². Нагрузка на пол в комнате площадью 20 м² превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

Котёл.
Группа безопасности. Нужна для сброса повышенного давления в системе.
Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

Радиатор.
Блок управления и регулировки, в т.ч.:
1. Насосно-смесительный узел.
2. Коллектор.
Нагревательный контур.
Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

Горячая вода (ГВ) из котла попадает в основной стояк.
Из стояка часть ГВ проходит в радиаторы.
Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность.

И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м² выходят на улицу. Есть два окна общей площадью 5 м². Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

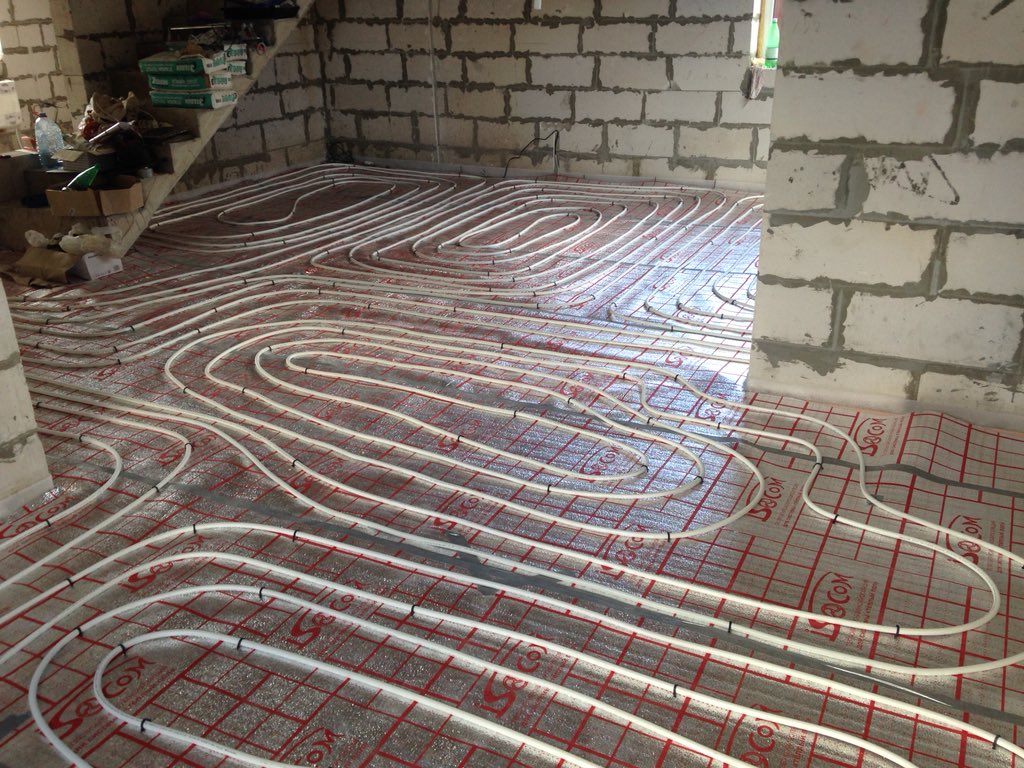

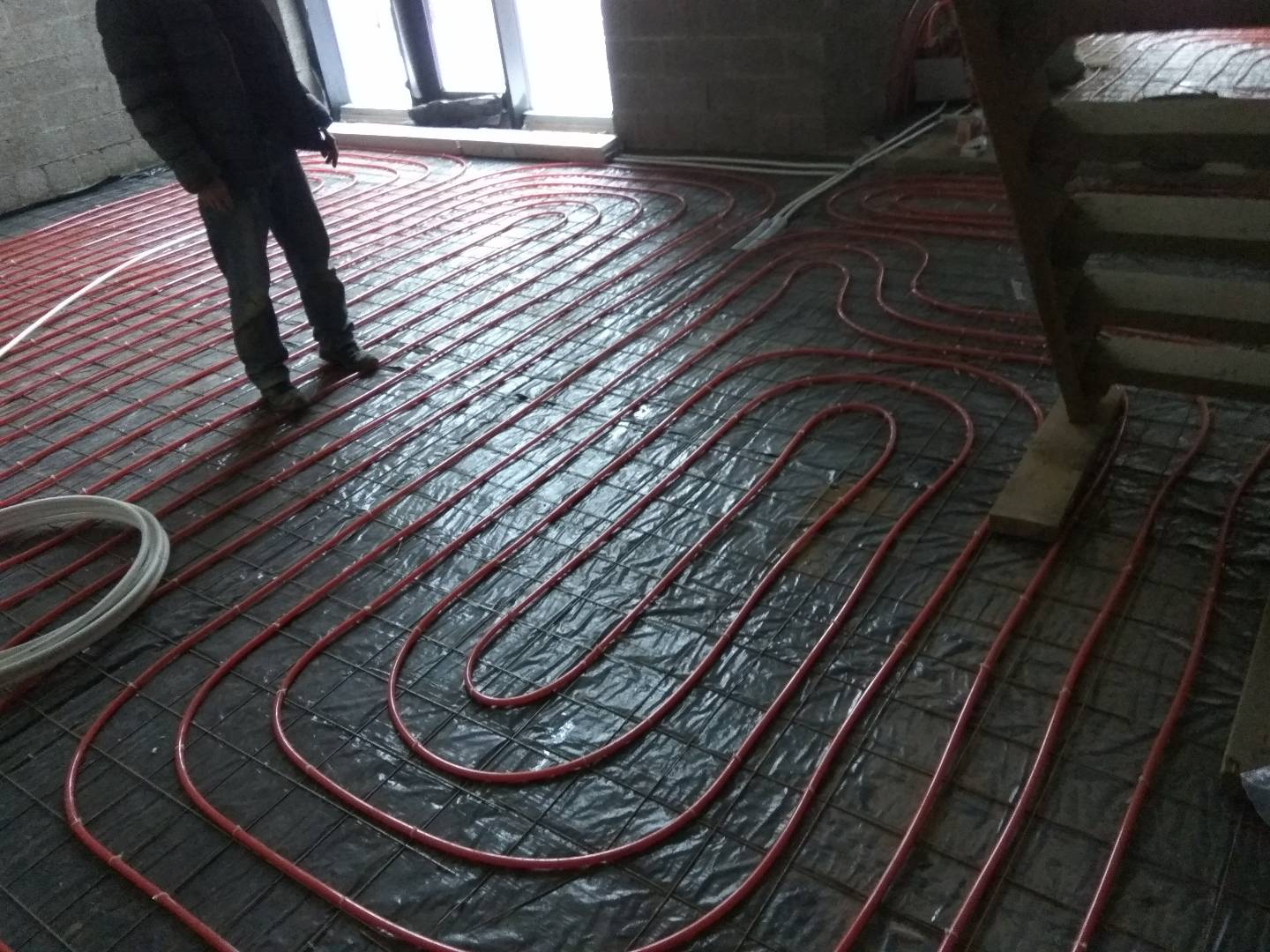

Улитка.
Змейка.
Двойная улитка.
Двойная змейка.
Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

	Змейка	Улитка
Сложность	Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.	Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.
Равномерность прогрева	В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».	Прогрев равномерный.
Расход материала	Выше, чем у улитки, на 7-10%.	Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

Длина труб в каждом контуре не должна превышать 100 м.
Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м² водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м².

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

Один контур – одна труба.
Стыки и швы недопустимы.
Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

высокая теплопроводность;
невосприимчивость к перегреву;
стойкость к повышенному давлению;
электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

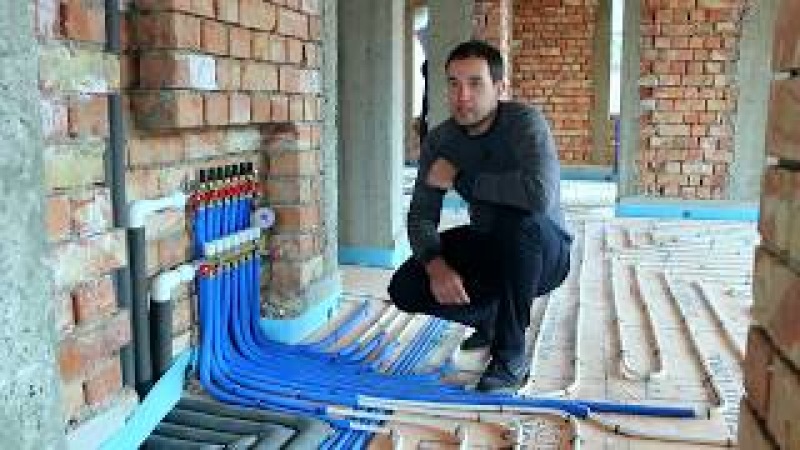

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/T_Δ, где W – закладываемая тепловая мощность, а T_Δ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, T_Δустановим в 5˚C, получим (0,86 × 20)/5 = 3,44 м³/ч. Если же повысить T_Δ до 10˚C, то (0,86 × 20)/10 = 1,72 м³/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м². Т.е. для коттеджа в 200 м² потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

Глина.
Песок.
Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

Полиэтиленовая плёнка.
«Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

Наплавленный рубероид.
Теплоизолятор.
Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

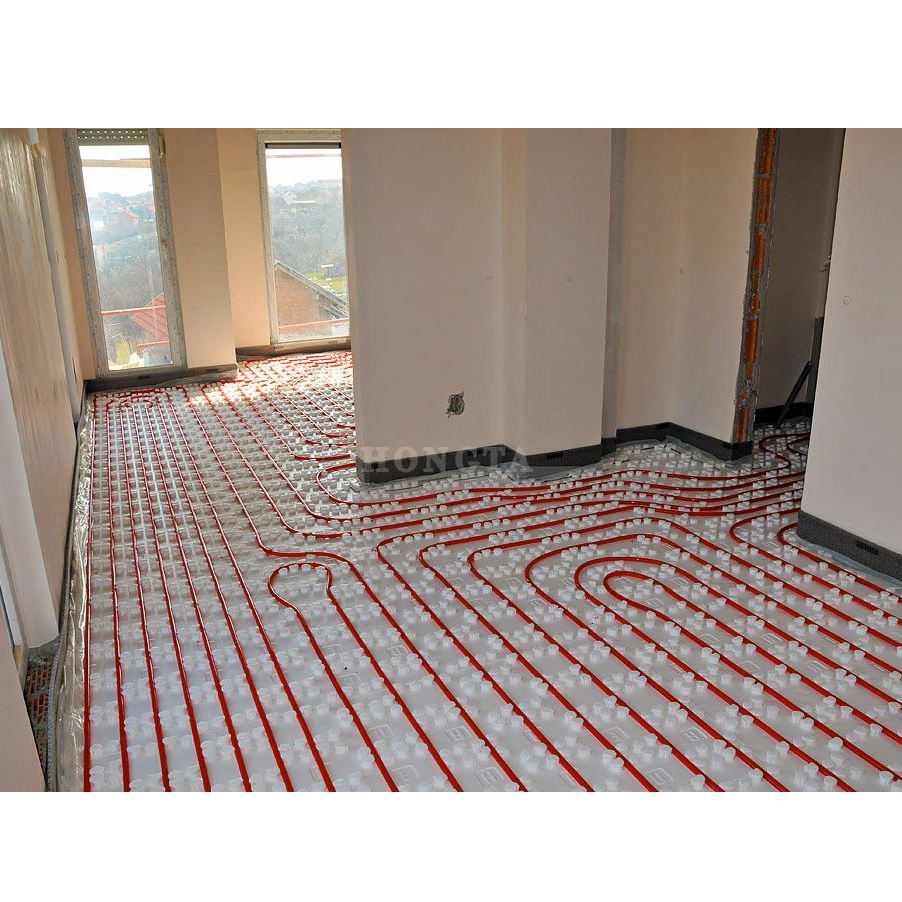

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

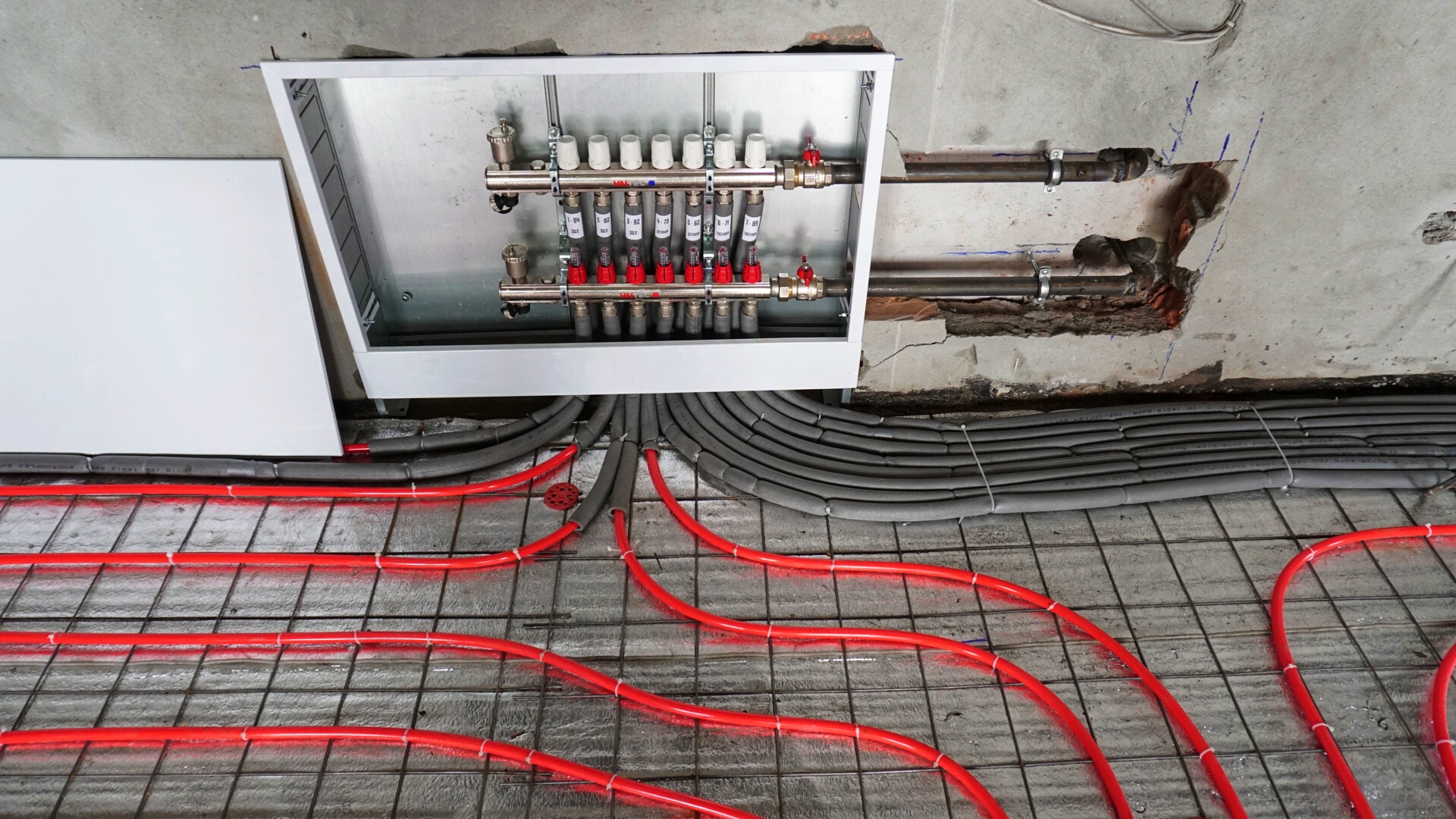

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

Труба куплена в фирменном центре, и есть гарантия.
Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

Воздухом под давлением.
Холодным теплоносителем под давлением.
Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

Как сделать теплый пол в доме

При выполнении ремонта или строительстве частного жилья обустройство теплого пола позволяет существенно повысить уровень комфорта и оптимизировать затраты на отопление.

В настоящее время в ассортименте продукции Caleo присутствует несколько актуальных решений для частных домов, коттеджей и дач. Поэтому вы можете выбрать наиболее рациональный вариант в зависимости от финансовых возможностей и требуемых эксплуатационных характеристик.

В зависимости от условий монтажа мы предлагаем системы двух типов:

для косметического ремонта рекомендуется инфракрасный теплый пол в виде термопленки, который отличается простым и быстрым методом укладки, не требуя выполнения большого объема подготовительных и строительных работ;
для капитального ремонта предназначены кабельные или стержневые системы, которые отличаются возможностью укладки как в стяжку (для последующего монтажа эластичных напольных покрытий), так и в слой плиточного клея (для последующей укладки керамогранита или кафельной плитки).

Как сделать теплый пол в частном доме при косметическом ремонте

Основным решением для утепления пола при небольших объемах ремонтных работ считается пленочный пол. В зависимости от конкретной модели можно выбрать бюджетную линейку Line, систему среднего сегмента Gold или теплый пол премиум-класса Platinum, подробные характеристики которых представлены на сайте Caleo.

Следует отметить, что основное внимание при выборе конкретной модели следует уделить условиям ее эксплуатации. Если теплый пол будет уложен в стандартном помещении и планируется в качестве дополнения системы радиаторного отопления, то экономически более выгодно использовать решения с потребляемой мощностью не более 160 Вт/м². При большей удельной мощности системы подходят для лоджий, балконов и прочих помещений с холодными полами, в том числе и без обогрева батареями. Эти же закономерности требуется учитывать и при выборе стержневых или кабельных систем.

Этапы обустройства пленочного теплого пола:

проектирование системы и покупка комплектующих в зависимости от площади и мощности обогрева;
освобождение помещения от мебели, демонтаж старого напольного покрытия;
выравнивание и заделка трещин в стяжке;
укладка теплоотражающего материала «Изолон»;
раскрой и размещение термопленки на поверхности, соединение секций в соответствии со схемой монтажа;
укладка термодатчика и присоединение всех элементов к установленному на стене терморегулятору;
проверка системы и укладка финишного напольного покрытия.

В зависимости от типа покрытия, методика укладки пленочного теплого пола может отличаться:

для ламината и паркетной доски достаточно накрыть термопленку слоем полиэтилена;
для линолеума и ковролина требуется поверх полиэтиленовой пленки уложить слой фанеры или МДФ, который обеспечит жесткость всей системы.

При необходимости установки мебели на обогреваемую поверхность следует монтировать пленочный пол Platinum, который имеет функцию саморегуляции и предназначен специально для этих целей.

Как правильно сделать теплый пол в доме при капитальном ремонте

При капитальном ремонте или строительстве нового дома, как правило, осуществляется заливка стяжки, что можно использовать для параллельного монтажа более долговечных систем обогрева. Такие системы могут использоваться не только в качестве аналога термопленки, но и для последующей укладки плитки или керамогранита.

Как залить теплый пол в частном доме на базе кабельной системы

После подготовки пола под монтаж кабельных систем на базовую поверхность укладываются либо готовые маты Unimat, либо витки кабеля Caleo Cable. В последнем случае снижается стоимость комплектующих, но усложняется процесс монтажа. Подбор, проверка и присоединение нагревательных элементов и термодатчика к терморегулятору осуществляются по той же схеме, что и в случае пленочных полов (Изолон не используется). Следует учесть, что укладка теплого пола производится только на открытых участках без установки тяжелой мебели и на расстоянии не менее 100 мм от других нагревательных приборов.

После проверки работоспособности системы обогрева требуется залить стяжку. Для этого используется специальная смесь для теплого пола, которая выливается на базовую поверхность для формирования слоя толщиной 20-30 мм, разравнивается пластиковым шпателем и уплотняется игольчатым валиком. При заливке стяжки требуется использовать инструменты, которые не способны повредить кабельную систему. Монтаж финишного напольного покрытия можно производить после затвердевания стяжки.

Кроме стяжки, кабельные маты допускается укладывать в слой плиточного клея (следует выбирать смеси, подходящие для теплых полов) или использовать при заливке наливного пола. Также в качестве аналога нагревательных матов вы можете выбрать более бюджетный вариант – систему Caleo Cable, которая представляет собой просто отрезок кабеля с силовым проводом и аксессуарами в комплекте. Это решение наилучшим образом подходит для помещений нестандартной площади, но требует ответственного подхода к укладке самого кабеля в части соблюдения минимально допустимого расстояния между витками.

Как делать теплый пол дома с использованием стержневой системы

Стержневые теплые полы Unimat представляют собой специальные готовые маты из карбоновых стержней. По принципу работы они относятся к инфракрасным системам (как и термопленка), поскольку стержневые элементы излучают именно в этом спектре, позволяя сократить потери на сопротивление в проводнике.

Основные этапы монтажа стержневых теплых полов аналогичны укладке кабельных систем, однако для повышения эффективности рекомендуется использовать теплоотражающий материал «Изолон». На нашем сайте вы также можете изучить видео, как сделать теплый пол частного дома своими руками и методические материалы по технологии выполнения работ.

Водяной теплый пол в загородном доме

Виктор Джин

сделал теплый пол в своем доме

Профиль автора

Вместо батарей я сделал теплые полы и не жалею.

В конце 2011 года я приобрел 14 соток под Санкт-Петербургом и начал строить двухэтажный дом площадью 140 м². Отапливать дом я планировал тепловым насосом, который, как я выяснил, отлично работает с водяными теплыми полами.

Расскажу подробнее, какие есть способы обустройства теплых полов, как рассчитать такую систему и сколько она будет стоить.

Теплый пол как основная система отопления дома

Теплый пол работает по тому же принципу, что и обычные радиаторы, просто он иначе расположен. Батареи стоят вертикально под окнами. Теплый пол — это, условно, большая положенная на бок батарея: он расположен горизонтально и занимает всю площадь помещения. За счет этого дом отапливается более равномерно. В трубы водяного теплого пола, как и в радиаторы, подается жидкость — обычно это вода, но ее температура меньше, чем в радиаторах.

Часто теплый пол дополняет радиаторную систему, но современные технологии позволяют использовать теплый пол и как основное отопление. У меня именно так: на первом этаже водяной теплый пол вмонтирован в бетонную стяжку, а на втором сделан «сухим» способом на деревянном перекрытии.

Отапливать дом целиком теплыми полами я решил главным образом потому, что планировал поставить тепловой насос. Тепловой насос — это современное и технологичное решение. К тому же это было чуть дешевле, чем платить 500 000 Р за подключение газа. Я присмотрел недорогой тепловой насос мощностью 8 кВт.

Что такое тепловой насос

Это аппарат, который использует геотермальное тепло — то есть забирает его из земли. Грунт ниже уровня промерзания круглогодично имеет положительную температуру. Я живу под Санкт-Петербургом, где такая температура — около +6 °C. Тепловой насос использует эту энергию и способен отапливать дом. Устройство работает от электричества. На каждый потребляемый 1 кВт электричества тепловой насос выдает 3—4 кВт тепловой энергии.

Наибольшую эффективность насос показывает как раз при отоплении теплыми полами. Это связано с тем, что в последние нужно подавать воду с низкой температурой: +30…35 °C. В случае с радиаторами пришлось бы греть воду до +70 °C и не факт, что мощности теплового насоса хватило бы для обогрева всего дома в морозы.

Но позже от теплового насоса пришлось отказаться: я выходил за рамки бюджета. В итоге решил обогревать дом электричеством по ночному тарифу. Для такой системы теплые полы тоже хорошо подошли.

Ночной тариф на электричество у нас почти в два раза дешевле дневного. Согласно текущим тарифам Ленинградской области, стоимость киловатта по дневному тарифу — 4,96 Р, по ночному — 2,68 Р.

Вот так происходил монтаж геоколлектора для теплового насоса. 800 м трубы уложены в четырех траншеях ниже глубины промерзания грунта. Сейчас все это не задействовано, но у меня еще теплится идея установить тепловой насос

Я сразу отказался от электрокотла, так как он показался мне дорогим и ненужным для моего случая.

Принцип действия моей системы такой: с 23:00 до 07:00 включается ТЭН — своего рода большой кипятильник, который нагревает буферную емкость объемом 1000 л. Вода в ней нагревается до +90…95 °C и затем в течение дня подмешивается в теплые полы. Полы постепенно забирают тепло, и к концу дня в буферной емкости температура воды обычно опускается до +30…40 °C.

Если погода не слишком морозная или мы затапливаем в доме камин, полы расходуют меньше энергии и температура воды в баке опускается не так сильно.

В 23:00 снова включается ТЭН и начинается новый цикл: бак нагревается всю ночь, чтобы днем отдавать запас энергии и остывать. По моим прикидкам, за 8 ночных часов мне удается запасти более 70 кВт тепловой энергии и это обходится где-то в 190 Р.

9 кВт

составляет мощность ТЭНа в буферной емкости

В качестве теплоносителя, то есть жидкости, которая циркулирует в системе отопления, у меня используется вода. Иногда в частных домах вместо воды заливают антифриз, но это более дорогой вариант и он больше подходит, например, для дач, где зимой не живут: антифриз точно не замерзнет в трубах, и их не разорвет из-за перепадов температур.

Так выглядит система отопления и водоснабжения в моем доме. Бак слева нагревается ТЭНом и в течение дня запасенная энергия используется в теплых полах

Плюсы и минусы теплых полов

О то, что лучше, теплые полы или радиаторы, сломано немало копий. Оба варианта имеют достоинства и недостатки. И если вам тяжело сделать выбор, всегда можно совместить обе системы.

Вот аргументы в пользу теплых полов.

Равномерное распределение тепла. Больше тепла у ног, а менее нагретый воздух — на уровне головы. Принцип как в известной народной мудрости: «держи голову в холоде, ноги в тепле».

Экономичность. Часто теплые полы более эффективны, особенно если они питаются от возобновляемых источников энергии: тепловые насосы, солнечные батареи, ветровая энергия. Жидкость в теплых полах достаточно подогреть до +30 °C, а в батареях ее температура может доходить до +70 °C. КПД теплых полов выше.

Скрытый монтаж. Батареи занимают пространство под окнами, многим не нравится их внешний вид. Бывает, на батареи вешают декоративные сеточные экраны, но это только ухудшает теплообмен, а выглядит на любителя. Теплый пол в доме незаметен.

НОВЫЙ КУРС

Курс о больших делах

Разбираемся, как начинать и доводить до конца масштабные задачи

Покажите!

А вот минусы теплых полов.

Сложности с ремонтом. Трубы теплого пола, например, от финской компании Uponor или немецкой Rehau прослужат не менее 50 лет. Но если использовать менее качественные трубы или нарушить технологию монтажа, отремонтировать теплый пол, который уже залили цементом, будет очень тяжело. Радиаторы ремонтировать гораздо проще: потекший можно просто снять и поставить новый. Если все продумано, не придется даже сливать систему отопления.

Невозможность сверлить пол. Даже если знаешь схему укладки труб, не хочется лишний раз рисковать и ненароком повредить трубу. Если надо закрепить унитаз или шкаф, придется использовать жидкие гвозди.

Дороговизна. В сравнении с радиаторами теплый пол стоит дороже, а рассчитать и смонтировать его сложнее.

Сложности при монтаже в уже готовом здании. Водяные теплые полы лучше всего закладывать на этапе строительства дома. В уже эксплуатируемом здании гораздо проще поставить радиаторы, чем заново заливать стяжку. Например, на даче, которая отапливалась печью и к которой подвели газ, проще, быстрее и дешевле установить радиаторы.

Насчет того, какой способ отопления более здоровый, однозначного мнения нет. С одной стороны, радиаторы создают циркуляцию воздуха и поднимают пыль. С другой — я неоднократно слышал мнение, что теплые полы тоже поднимают пыль и аллергики хуже чувствуют себя при таком варианте отопления.

Радиаторы создают конвекцию: движение воздуха по всей комнате через батарею. Теплый пол просто излучает тепло снизу вверх

Электрические и водяные теплые полы

Водяные теплые полы — это гибкий трубопровод, который замурован в полу. По этим трубам непрерывно циркулирует подогретая жидкость.

Существуют также электрические теплые полы: в них нет воды, а подогрев происходит за счет электричества и «напрямую», без котлов и буферных емкостей.

По конструкции выделяют два типа электрических полов:

Кабельные. Их кладут в слой плиточного клея или стяжку.
Пленочные. Их кладут под напольное покрытие, например под ламинат. Такой пол еще излучает инфракрасные лучи, благодаря чему обогреваются стоящие на полу предметы.

В электрополах также ставят термодатчик и терморегулятор. Они позволяют устанавливать нужную температуру и экономить на электричестве: как только пол прогреется до нужного значения, нагрев выключится.

Электрические теплые полы — более дорогостоящее решение, чем водяные, особенно в эксплуатации. В среднем 10 м² электрического пола потребляют в час 1,5 кВт электроэнергии, а на дом площадью 100 м² может даже не хватить стандартной выделенной для дома электрической мощности в 15 кВт.

Поэтому электрические теплые полы обычно используют локально, как дополнительный отопительный элемент на небольшой площади. Например, в ванной или на лоджии.

Для сравнения: 1100 Р стоит 1 м² нагревательного мата для теплого пола. А монтаж 1 м² электрического теплого пола стоит 350 Р.

Главное преимущество водяной системы перед электрической — ее можно использовать с любым источником отопления. Жидкость в трубах можно подогревать в газовом или электрическом котле, камине с водяным теплообменником, тепловым насосом, солнечными батареями.

Более того, разные источники отопления для водяных теплых полов можно комбинировать, чтобы они работали параллельно. Например, вы используете газовый котел, но решили затопить камин, который имеет водяной теплообменник и встроен в общую систему отопления.

Тогда огонь в каминной топке будет не только выполнять эстетическую функцию, но и подогревать пол, а газовый котел на время отключится. Также в эту систему может быть встроен электрический котел как резервный источник тепла на случай, если с газом что-то случится.

Электрический теплый пол — это такой же электроприбор, как холодильник или телевизор. Мощности проводки должно хватать, чтобы такой теплый пол исправно работал. Чем большую поверхность вы собираетесь покрыть теплым полом, тем больше нужно мощности. Источник: market.yandex.ru Инфракрасные пленочные полы. Самый дешевый из тех, что выбирают покупатели, стоит 3000 Р за 1 м² и расходует 170 ватт на 1 м². Чтобы обогреть комнату площадью 40 м², потребуется запас мощности в 6,8 кВт — почти половина от стандартных 15 кВт, которые выделяют для частных домов энергетики. Источник: market-yandex.ru

Где можно и нельзя делать теплые полы

Ограничения на применение теплого пола. Обустроить водяные теплые полы в квартире с центральным отоплением сложно.

По жилищному кодексу запрещено самостоятельно вносить изменения в схемы инженерных коммуникаций квартиры. Прямой запрет на это есть также в постановлении правительства Москвы.

Запрет связан с тем, что встраивание водяного теплого пола влияет на работу отопления по всему стояку многоэтажного дома. Тепловой баланс между квартирами может нарушиться: у всех соседей ниже квартиры с теплым полом возможно снижение давления в трубах, батареи будут хуже прогреваться.

Кроме того, в случае неисправности теплого пола велика вероятность затопить соседей.

За нелегальное устройство теплого пола можно получить судебный иск от УК или ТСЖ, и суд обяжет демонтировать систему.

Но внести изменения в систему обогрева квартиры все же можно, если добиться разрешения от ЖКХ и теплосетей. На практике это удается только в домах с автономным отоплением.

Электрические теплые полы не запрещено устанавливать в квартире и их монтаж не нужно согласовывать, главное — чтобы проводка справилась.

Также существует ряд стандартов ГОСТ для каждого типа напольного покрытия и к клеевым смесям.

Проектирование и расчет теплых полов

На этапе проектирования дома делается теплотехнический расчет. Это нужно в том числе чтобы понять теплопотери, то есть сколько тепла теряет дом при холодной погоде. Например, показатель теплопотерь моего каркасного дома площадью 140 м² — 9 кВт. Это 64 Вт на 1 м².

Расчет делают для самой холодной пятидневки в году для конкретного региона — в моем случае при −26 °C на улице. При этом внутренняя температура в жилых помещениях принималась за +22 °C, в ванной комнате — за +25 °C, в нежилых помещениях, у меня это топочная, — за +20 °C.

Проектирование системы отопления лучше доверить специалистам, но можно сделать и самостоятельно, воспользовавшись примером детального расчета водяного теплого пола.

Здесь я не буду вдаваться в технические детали и только обозначу основные моменты.

Расчет теплого пола производится исходя из теплопотерь, при этом необходимо посчитать теплопотери всех контактирующих с улицей конструкций: стен, окон и дверей.

Чтобы учесть весь «пирог» стены из нескольких слоев различных материалов, удобно воспользоваться теплотехническим калькулятором.

Учебно-методические указания по теплотехническому расчету ограждающих конструкций — Московский архитектурный институтPDF, 1,7 МБ

Теплотехнический калькулятор для ограждающих конструкций

В результате мы узнаем удельные теплопотери на 1 м² площади. Если значение теплопотерь превышает 100—150 Вт на м², отопление только теплым полом нежелательно: дополнительно к нему нужны батареи. Дело не в том, что теплый пол не справится с нагревом, а в том, что его придется делать настолько горячим, что ходить по такому полу будет неприятно.

Максимальные значения температуры на поверхности пола для комфортного пребывания

Максимальная температура	Где
+26 °C	Жилые помещения с длительным пребыванием людей, согласно СНиП 41-01-2003
+27 °C	Если на полу покрытие из натурального дерева, паркета, ламината
+29 °C	Жилые помещения с длительным пребыванием людей, согласно европейским нормам
+33 °C	Для ванных комнат, душевых, бассейнов
+35 °C	Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Макс. температура

Где

+27 °C

Если на полу покрытие из натурального дерева, паркета, ламината

+29 °C

Жилые помещения с длительным пребыванием людей, согласно европейским нормам

+33 °C

Для ванных комнат, душевых, бассейнов

+35 °C

Полоса шириной 0,5 м по периметру помещений с временным пребыванием людей

Источник: home-engineering.net

Помимо потерь тепла, стоит также учесть, откуда оно поступает: например, от полотенцесушителя в ванной или от постоянно работающих электроприборов.

При расчете площади помещения, где будет проходить теплый пол, обычно вычитают место под встроенной мебелью, где циркуляции воздуха нет. Например, если в комнате предполагается шкаф-купе, под ним пол греть не нужно. Но трубу стоит заложить под мебелью, которую потом вы можете переставить. Если вы, например, не уложите трубу под кроватью, а в будущем переместите кровать в другое место, у вас появится неотапливаемый квадрат пола.

Как выбрать трубы для теплого пола

Для водяного теплого пола можно использовать различные виды труб диаметром 16—20 мм. Вот самые популярные варианты.

Медные — из старого и проверенного материала. Основное его преимущество — долговечность. Недостаток — высокая цена, от 400 Р за погонный метр. Также медь чувствительна к жесткости и кислотности воды, и срок службы теплого пола из-за этого может уменьшиться.

Металлопластиковые трубы — стандартное решение для радиаторной системы, используется и для теплых полов. Это недорогие трубы — 35—47 Р за погонный метр. Трубы не подвержены коррозии, у них гладкая внутренняя поверхность, что исключает наслоение отложений в трубе.

Трубы PEX — из поперечно сшитого полиэтилена. В зависимости от способа изготовления такие трубы обозначают PEX-a, PEX-b, PEX-c и PEX-d. Это современный, прочный материал, который не подвержен коррозии и действию агрессивных химических веществ. Трубы обладают так называемой молекулярной памятью — после экстремальных загибов и заломов труба восстанавливает свою исходную форму, что облегчает монтаж. Цена за погонный метр трубы PEX-a марки Valtec диаметром 16 мм — 70 Р, 20 мм — 110 Р.

Трубы из полиэтилена повышенной термостойкости — PERT. Бюджетный и популярный вариант: порядка 30 Р за погонный метр трубы 16-го диаметра и 40 Р — 20-го диаметра. Но у этого материала есть ряд минусов: он менее стойкий к перепадам температуры и давления, восприимчив к качеству жидкости, не обладает молекулярной памятью.

В своем доме я использовал трубы PEX-a 20-го диаметра с кислородным барьером EVOH — это дополнительный наружный слой, который предотвращает попадание молекул кислорода внутрь и, следовательно, препятствует коррозии металлических элементов в системе отопления.

Схемы укладки труб водяного пола

Шаг укладки трубы, то есть через какое расстояние друг от друга она кладется, ее диаметр и температуру жидкости вычисляют исходя из проектной мощности теплого пола на 1 м².

Например, при шаге укладки 20 см на каждый 1 м² площади пола в среднем будет приходиться по 5 погонных метров трубы. Прогрев пола на этом участке будет лучше, чем на такой же площади при шаге 30 см. Приблизительная зависимость шага укладки и мощности указана ниже.

Важно также постараться запроектировать все ветки теплого пола примерно одной длины, и чтобы длина каждой не превышала 100—120 погонных метров. Оптимальная длина одной ветки для труб 16-го диаметра — 80 м, для 20-го диаметра — 100 м. При таких параметрах не будет сильных потерь давления в трубах, а жидкость будет циркулировать исправно. Если длина ветки получается больше 100 м, лучше разбить ее на несколько.

Соответствие шага укладки трубы и мощности теплого пола на 1 м²

Шаг укладки трубы	Тепловая энергия
30 см	до 50 Вт/м²
20 см	50—80 Вт/м²
15 см	от 80 Вт/м²

Шаг укладки трубы

Тепловая энергия

30 см

до 50 Вт/м²

20 см

50—80 Вт/м²

15 см

от 80 Вт/м²

Есть два основных способа укладки труб — улитка и змейка, причем для второй есть несколько вариаций.

Улитка. Наиболее популярный и эффективный вариант с точки зрения энергопередачи. В этом случае горячая жидкость сначала проходит по периметру помещения, а затем идет к центру комнаты. Улитка дает равномерное распределение тепла, так как трубы подачи и обратки чередуются.

Также преимущество улитки — трубу можно укладывать с частым шагом от 10 мм, так как все повороты трубы, кроме изгиба в самом центре, имеют угол 90 градусов.

Змейка. Основное преимущество — простота укладки. Петля идет последовательно от стенки до стенки с поворотами на 180 градусов. Оптимальный шаг укладки — 20—30 см.

Самый существенный недостаток — может ощущаться разница температур в разных концах помещения, и чем длиннее помещение, тем выше риск появления такой проблемы. Ведь в одной части поступает горячая жидкость, а к концу контура она остывает.

Сгладить этот недостаток помогает укладка двойной змейкой. В этом случае участки подачи и обратки чередуются.

Существует еще один способ укладки — угловая змейка. В этом случае начало ветки концентрируется вдоль наружных стен с окнами.

Способ укладки змейкой более простой, но может создавать ощутимый перепад температур в разных частях помещения. Двойная змейка и улитка исключают этот недостаток, но укладывать трубы сложне План раскладки труб теплого пола на первом и втором этаже моего дома. Вокруг камина на первом этаже пришлось разложить трубу змейкой, чтобы обойти его со всех сторон. На первом этаже у меня получилось шесть веток теплого пола, а на втором этаже — четыре ветки

Коллекторная группа и узел смешения

Коллекторная группа, она же коллектор или «гребенка», распределяет жидкость по разным контурам — веткам — теплого пола. Обычно для каждой комнаты пускают свой контур, на втором этаже у меня так и сделано: четыре контура на три комнаты и один санузел.

Если контур получается слишком длинным, его разделяют на несколько, и тогда в одном помещении может быть несколько контуров. Так, на первом этаже у меня шесть контуров на общее пространство гостиной и кухни.

Кроме того, на коллекторе стоит узел смешения: с его помощью можно уменьшить или увеличить температуру жидкости, которая идет на контуры. Также для каждого контура на коллекторе можно регулировать количество пропускаемой жидкости и таким образом отрегулировать температуру в каждой комнате: например, законсервировать гостевую комнату, где никто не ночует, установив там минимальную температуру в +10—15 °C.

В моем случае вода нагревается в буферной емкости до +90 °C. А в полы подается около +30 °C. Узел смешения контролирует, чтобы в контурах постоянно циркулировала вода заданной температуры, и как только температура снижается, устройство подмешивает горячую воду из большой емкости. Поэтому жидкость в системе всегда одной температуры.

Также к каждому контуру на втором этаже я подвел электрические кабели, чтобы потом настроить блоки управления, через которые можно будет задавать температуру воздуха. Блок управления должен подавать сигнал на сервоприводы — механизмы, которые будут регулировать на коллекторе количество подаваемого теплоносителя в каждую ветку.

Коллекторная группа первого этажа. Циркуляционный насос один — качает на оба этажа. На этом фото магистраль, идущая на второй этаж, еще не подключена Коллектор на втором этаже имеет четыре контура

Теплый пол в бетонной стяжке

Мой фундамент — утепленная шведская плита. Это подразумевает разведение труб теплого пола внутри стяжки еще на этапе строительства фундамента.

Толщина стяжки пола в моем случае — 10 см, под ней расположено еще 20 см пенопласта: он нужен, чтобы тепло не уходило в землю. На весь первый этаж площадью 90 м², который оформлен единым пространством, у меня получилось шесть веток теплого пола. Способ монтажа — улиткой.

Трубы укладывались прямо на арматурный каркас, который рабочие приподняли на пластиковых креплениях. Таким образом трубы оказались прямо в середине стяжки. Перед тем как заливать фундамент, мы загнали в трубы воду под давлением 3,5 бара, чтобы бетон своей массой не деформировал их.

Позже поверх стяжки залили выравнивающий слой и постелили керамогранит.

Теплый пол по деревянным лагам

Это устройство теплых полов «сухим» методом, когда не предполагается заливка стяжки. Трубы укладываются между досками или другим материалом, а сверху накрываются плитами с хорошей теплопроводностью — обычно ГВЛ или ЦСП.

Часто для легкого монтажа используются специальные пенопластовые маты, но это дорого. Плюс я, например, стараюсь избегать использования пенопласта внутри дома.

Для лучшего распределения тепла по поверхности пола трубы монтируются вместе с металлическими пластинами, чья задача — увеличить площадь и эффективность теплопередачи.

Такой теплый пол я делал сам на втором этаже своего дома. В качестве основания использовал фиброцементные плиты «Гринборд» толщиной 25 мм, которые остались у меня от других работ.

Труба PEX также осталась после заливки фундамента. На второй этаж у меня ушло порядка 300 метров трубы, и после этого осталось еще около 400 метров — в свое время я их купил с большим запасом. Эти остатки я в итоге продал на «Авито» за 5000 Р.

Укладывал трубы змейкой — самым простым вариантом. Я выбрал шаг укладки 25 см, так как трубу 20-го диаметра сложно сгибать. Теплораспределительные пластины в количестве 150 штук я заказал в Москве по 155 Р за штуку.

23 250 Р

стоили теплораспределительные пластины

Было сложно найти их под 20-ю трубу, в основном они выпускаются под 16-й диаметр.

Поверх плит «Гринборд», внутри которых скрылись теплые трубы, я уложил листы ГВЛ толщиной 10 мм, затем постелил подложку, а на нее ламинат. Только в ванной комнате сделал иначе: ЦСП 20 мм, потом керамогранит.

На втором этаже получилось четыре ветки теплого пола. Коллектор для них установлен также на втором этаже — в ванной.

Сколько стоит обустройство водяного теплого пола

Стоимость моего теплого пола на первом этаже тяжело посчитать, так как он смонтирован при заливке фундамента и вошел в его стоимость. В 2012 году фундамент мне обошелся в 680 000 Р, включая работы по укреплению склона и обустройству геоколлектора для теплового насоса.

Текущие цены на монтаж водяного теплого пола в бетонной стяжке — от 860 Р за 1 м².

Когда я узнавал цены на устройство теплого пола сухим методом, мне называли цену в 600 Р за м². Площадь пола на втором этаже у меня составляет 75 м², то есть заплатить за работу мне бы пришлось 45 000 Р.

Я решил сэкономить эту сумму и проделал работы самостоятельно. Часть материалов у меня уже были — трубы PEX и плиты «Гринборд». Остальное пришлось докупать.

Потратил на материалы для теплого пола сухим методом 45 500 Р

Материалы	Цена
Теплораспределительные пластины	23 250 Р
20 листов ГВЛ 10 мм	14 350 Р
3 листа ЦСП 20 мм	7900 Р
Плиты «Гринборд»	Остались от других работ
Трубы PEX	Остались от других работ

Материалы

Цена

Теплораспределительные пластины

23 250 Р

20 листов ГВЛ 10 мм

14 350 Р

3 листа ЦСП 20 мм

7900 Р

Плиты «Гринборд»

Остались от других работ

Трубы PEX

Остались от других работ

Запомнить

Теплые полы бывают водяные, на основе электрического кабеля и пленочные с ИК-излучением. Водяные дешевле в эксплуатации, но сложнее в монтаже.
Водяные теплые полы можно использовать как в качестве основного источника отопления в доме, так и дополнительно к радиаторному отоплению. В первом случае важно, чтобы расчетные теплопотери 1 м² помещения не превышали 100 Вт.
Трубы теплого пола обычно закладывают в бетонную стяжку, но существует и сухой способ монтажа по деревянным балкам — с использованием теплораспределительных пластин.

Теплые полы в частном доме своими руками: рекомендации по установке

Подогрев полов последнее время стал очень востребованным и популярным. Применяется подобная система теплоснабжения не только в городских квартирах, а и в частных домах. Используются данные конструкции и при обогреве бань, теплиц и т.п. И все благодаря наличию таких преимуществ у теплых полов, как удобство, эффективность, экономичность. Владельцам загородных построек повезло: можно поставить любую нагревательную систему. Выполнить эту работу можно самостоятельно. О том, как оборудовать теплый пол от отопления в частном доме своими силами, расскажет данная статья.

Теплый пол: основной либо вспомогательный обогрев?

При оборудовании системы теплых полов важно придерживаться одной важной рекомендации: температура поверхности не должна превышать +30 градусов. Также следует выбирать изделие такой мощности, чтобы теплопотери здания были полностью восполнены.

Применяться теплый пол в каркасном доме может как основной источник тепла, так и вспомогательный, для повышения комфортности условий проживания. Какой именно вариант выбрать, все зависит от климатических особенностей той местности, в которой расположена постройка, от качества утепления дома, наличия уже имеющегося источника тепла.

Если нагревательный пол способен дать тепла не меньше, чем теряет постройка, его можно с успехом применять в качестве главной системы обогрева.

Если же тепла недостаточно, теплые полы в частном доме своими руками устанавливаются в сочетании с другими обогревательными конструкциями. Например, можно удачно применять совместно с инфракрасными излучателями либо конвекторами. Таким образом, создается комбинированная система, способная эффективно и качественно прогреть загородный коттедж.

Можно также сделать теплым не только пол, а и потолок либо стены. Конечно, конструкции водяного типа для этого не годятся. А вот электрические аналоги могут быть очень кстати. Совмещать теплый пол можно и с плинтусным отоплением. Так что вариантов масса. И перед тем, как сделать теплые полы в частном доме, важно все хорошенько продумать, и выбрать наиболее оптимальный вариант для эффективного обогрева. А что нужно непосредственно для монтажных работ можно узнать в нашей статье «Что нужно для монтажа теплого пола?».

Какой теплый пол подойдет для каркасного дома?

Каркасные строения последнее время становятся более популярными. И наиболее экономичным и оптимальным вариантом обогрева такой постройки является теплый пол. Укладка не требует стяжки. Технология монтажа имеет некоторые особенности. Но перед тем как перейти к рассмотрению такого вопроса, как сделать теплый пол в каркасном доме, следует определиться с видом системы. Можно в сооружениях каркасного типа устанавливать теплые полы электрического и водяного типа. Монтируются они сверху утеплительных отражающих материалов.

Водяной теплый пол

Если коттедж находится в процессе возведения, то предпочтительнее оборудовать водяной теплый пол. Он отличается надежностью и экономичностью. Но водяной вариант имеет один недостаток – при возникновении протечки, ремонт будет достаточно сложным и громоздким.

Электрический теплый пол

Если же водяную систему установить по определенным причинам не представляется возможным, можно создать и пол с электроподогревом. Тем более кабельный теплый пол под плитку своими руками – это вполне реальная задача. Выбор полов данного типа достаточно широкий. На рынке можно приобрести как полы низкой либо средней, так и высокой мощности. Также кабель для теплого пола своими руками создать вполне реально. Но секционная кабельная система нуждается в создании стяжки. Конечно, бетонная стяжка под теплый пол своими руками – задача совсем не трудная. Но все же это создает дополнительные хлопоты во время монтажа.

Предлагают сегодня производители и удобные нагревательные маты. Но греющие маты в качестве единственного источника теплоснабжения неэффективны. Популярностью пользуется и полезный, сверхтонкий инфракрасный пол. Поэтому большинство пользователей отдает предпочтение инфракрасной пленке. Что именно выбрать, зависит от предпочтений хозяина дома, размера бюджета.

Пол с подогревом под пол из дерева

Как было уже сказано, нагревательные полы могут быть водяными и электрическими. Электрические теплые полы под деревянные полы применяются редко. А вот водяные распространены достаточно широко. Данная конструкция представляет собой магистраль, скрытую под напольным покрытием. Теплоносителем в этом случае выступает вода, нагретая до определенной температуры.

Оборудуя теплый пол на деревянный пол своими руками, бетонную стяжку не делают. Поскольку это может создать ненужную дополнительную нагрузку на деревянные перекрытия. Что крайне нежелательно. В принципе оборудовать теплый пол на напольное покрытие из дерева не представляет трудностей. И, правильно подобрав материалы, подготовив необходимые инструменты, четко следуя технологии, с подобной задачей способен справиться и человек, не имеющий специального строительного либо инженерного образования.

Алгоритм того, как сделать теплый пол на деревянном полу, следующий:

Подготовить черновой пол. Тщательно выровнять основание, зашпаклевать имеющиеся щели.
Положить гидроизоляционный слой. Важно, чтобы слой был герметичным. Поэтому желательно использовать сплошную пленку. Также можно использовать и полосы. Но все стыки тогда нужно будет проклеить лентой гидроизолирующей.
Уложить деревянные лаги.
Между лагами поместить утеплитель. Слой должен быть не менее 10 см. Но, конечно, все зависит от теплопроводных свойств материала.
На утеплитель уложить трубы.
Провести монтаж финишного покрытия.

Данная схема очень простая. Но в плане эффективности, это не лучший вариант. Лучше создать теплый пол на деревянное основание с арматурной сеткой.

Пример монтажа по второму способу следующий:

Гидроизоляция, слой утеплителя.
Фольга из алюминия. Класть ее нужно отражающей поверхностью в комнату. Все места соединения нужно проклеить лентой теплоизоляционной.
Арматурная сетка. Она позволит усилить конструкцию.
Лаги, трубы.

Надо не забыть поместить под напольное покрытие термодатчик в гофрированном кожухе. От него сигнал будет поступать на регулятор температуры. Устанавливать терморегулятор следует на небольшой высоте от пола. Его либо монтируют в пластиковой коробке накладным способом либо помещают в штробу.

Таким образом, теплый пол на даче своими руками – задача вполне осуществимая. Главное соблюдать технологию, выполнять работу аккуратно и внимательно.

Кладка плитки на нагревательный пол

Надо отметить, что теплые полы сочетаются с большинством финишных покрытий. Нередко хозяева домов выбирают в качестве напольного покрытия плитку. Данный материал отличается благородным видом. Подходит под любой тип нагревательных полов. К тому же укладка плитки на теплый пол своими руками не представляет сложностей и не отличается технологически от облицовки обычного пола.

Для укладки применяется специальный клей. Его наносят на участок пола. Обрабатывают клеящим составом и саму плитку. Укладывают изделие на пол и немного прижимают. Когда вся плитка уложена, а клей полностью высох, можно приступать к затирке швов. Включать систему нагревательного пола нельзя до полного окончания плиточных работ.

Сфера использования теплых полов в загородных объектах

Теплые полы часто устанавливают хозяева частных домов. Вариантов создания системы может быть множество. Например, можно оборудовать теплый пол от газового котла своими руками и получить надежный и качественный обогрев.

Теплый пол в теплице

Используют подобные системы и в теплицах для обогрева земли. Можно нагревать грунт при помощи кабельных матов, инфракрасной тонкой пленки либо электрического кабеля. Кабельный теплый пол в теплице своими руками укладывается очень просто. Применяется та же схема, что и при монтаже водяных контуров. Единственное существенное отличие состоит в подключении к сети и установке терморегуляторов.

Прокладывая инфракрасную тепловую пленку нужно знать, что оптимальная глубина ее прокладки составляет 20 см. Слишком глубоко в грунт ее помещать не стоит из-за невысокой температуры нагрева. Но и чересчур близко к поверхности земли располагать также не рекомендуется. Поскольку можно легко повредить садовыми инструментами. Водяные системы стоят дороже, нежели электрические теплые полы. Поэтому внедряются реже.

Теплый пол в бане

Применяются нагревательные полы и в бане. Раньше у хорошей и качественной бани был лишь один недостаток – прохладный пол. Сегодня же, сделав теплый пол в бане от печки, это неудобство можно легко устранить. Оборудовать систему теплого пола рекомендуется не только в парилке, а и во всех составляющих комнатах: в моечном помещении, в зоне отдыха. Перед созданием теплого пола в сауне, следует утеплить покрытие в бане. Для этого могут использоваться керамзитовое вещество, специальная базальтовая либо минеральная вата, пенопласт.

В целом, установка теплого пола своими руками в бане представлена такими работами:

Монтаж специальной балки на основание. К балкам следует закрепить бруски, которые будут служить в качестве основания для пароизолятора.
Укладка чернового покрытия. Применяются доски.
Между балками провести застилку выбранного утеплителя.
На утеплитель настелить слой гидроизоляционного материала.
Закрыть полученную конструкцию досками. Это и будет финишное напольное покрытие.

Некоторые строители считают, что укладка теплого пола своими руками в бане должна проводиться на основе пиломатериалов, изготовленных из хвойной древесины. Ведь данный материал имеет более долгий эксплуатационный срок. Не скользит при увлажнении. И к тому же создает приятный аромат, благотворно воздействующий на состояние всего человеческого организма. А вот материалы на основе липы, тополя либо дуба специалисты применять не советуют.

Устройство теплых полов в существующем доме

Когда дело доходит до систем теплого пола, часто задают вопрос, можно ли модернизировать новую систему в существующем доме. В этом руководстве мы рассмотрим:

Разница между «дооснащением» и «переоборудованием» системы
Если UFH поднимет уровни пола
Простота установки напольных обогревателей в старых домах
Общие проблемы при переоборудовании системы
Лучшие регуляторы нагрева для использования
Почему рекомендуется утепление пола

МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Если вы планируете свой предстоящий проект ремонта дома, полы с подогревом идеально подходят для обеспечения сияющего тепла в уже существующих домах — процесс, известный как модернизация.Термины «переоборудование» и «модернизация» легко перепутать; Когда речь идет о системах подогрева пола, «переоборудование» означает удаление текущего обогревателя и перемещение его в другое место, «переоборудование» означает установку нового обогревателя в существующем доме, а не в новом доме. В большинстве случаев люди имеют в виду модернизацию системы теплого пола для своего дома, и многие системы теплого пола Warmup могут быть встроены как в новые, так и в существующие дома с исходными черновыми полами.

Электрические полы с подогревом хорошо подходят для проектов модернизации, при этом большая часть электрической системы Warmup практически не влияет на высоту пола — ключевую проблему для проектов ремонта дома, где высота потолков и уровни дверей фиксированы.Например, система StickyMat использует ультратонкий нагревательный провод и может быть установлена непосредственно в слое плиточного клея при установке на плиточный пол. Узнайте больше о влиянии UFH на уровни пола.

Как упоминалось ранее, электрические полы с подогревом могут быть установлены как в новых, так и в старых зданиях, а также на существующих черновых полах. Однако фактическую отделку пола, такую как плитка, ламинат или винил, необходимо удалить и заменить новой отделкой пола. Другими словами, установка теплого пола на существующие полы означает удаление существующего напольного покрытия, добавление изоляционных плит (при необходимости), установку на них обогревателя и затем укладку нового напольного покрытия над системой отопления. Поднять существующую отделку пола и снова положить тот же пол на место после установки системы теплого пола очень сложно. Само собой разумеется, что большая часть отделки пола, например плитка, обречена на повреждение при подъеме пола. Таким образом, электрические полы с подогревом являются идеальным вариантом для людей, которые хотят поменять пол во время ремонта, потому что обогреватель очень тонкий и не увеличивает высоту пола заметно.

Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто.Однако важно привлечь к проекту квалифицированного электрика, сертифицированного по Части P, чтобы обеспечить правильное проектирование и выполнение электрических распределительных сетей.

Модернизация других систем отопления обычно означает более трудоемкие работы, включая удаление старых полов (не только отделку пола, но и всего пола), установку новых и, наконец, установку трубопроводов и котлов. Это снова увеличивает общую стоимость ремонта.

УСТАНОВКА СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Как обсуждалось ранее, многие люди путают термины «переоборудование» и «модернизация». Тем, кто, тем не менее, действительно хочет переоборудовать систему, мы должны сказать, что система электрического теплого пола должна быть установлена только один раз. Невозможно переместить существующую систему в другую комнату. Это связано с рядом проблем:

Провода могут быть повреждены при снятии отделки пола, в частности плитки или камня:

Провода могут быть повреждены при снятии их с клея, особенно если их потянуть, растянуть или согнуть.

Если проволока находится на сетке, может оказаться невозможным удалить систему, не повредив ее, так как сетка должна полностью погрузиться в клей.

Также хорошо иметь в виду, что переоборудование системы отопления приведет к аннулированию гарантии или гарантии.

Если у вас есть какие-либо вопросы по поводу переоборудования вашей системы отопления и последствий для вашей гарантии, свяжитесь с нашей командой, которая будет рада помочь.

КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

Простота установки систем электрического теплого пола позволила миллионам домовладельцев установить теплое, комфортное и хорошо управляемое отопление в отдельных комнатах или в целом доме.

Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического управления позволило системам отопления работать автоматически, без необходимости ручного управления ими. Термостат Warmup 4iE Smart WiFi изучает ваши привычки, знает, когда вы находитесь, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating в комплекте с термостатом вы можете управлять отоплением в своем доме из удаленного места.Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление включается меньше времени и только тогда, когда оно вам нужно, что приводит к экономии средств.

Во многих случаях пол можно запитать от существующей кольцевой сети с плавким ответвлением, питающим термостат. Все системы отопления всегда должны получать питание от цепи, защищенной устройством защитного отключения (УЗО). Если какой-либо из этих терминов кажется вам незнакомым, рекомендуется проконсультироваться с квалифицированным электриком, сертифицированным по Части P, в отношении УЗО.

НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ПОЛА?

Существует широкий спектр систем подогрева полов, доступных для различных напольных покрытий, включая ковровые покрытия, дерево, камень, ламинат и винил, а также типы черновых полов, включая бетонные полы и полы с деревянными балками. При рассмотрении вопроса о модернизации системы теплого пола рекомендуется обеспечить надлежащую изоляцию пола.

Мы предлагаем коллекцию изоляционных материалов для пола, которые значительно повысят энергоэффективность вашей новой системы отопления.В наших решениях для водяного отопления используется изоляция для конкретной системы, которая входит в состав выбранной вами системы отопления. Получите мгновенное предложение по водонагревателям сегодня, чтобы узнать, сколько вы можете рассчитывать заплатить за установку водяного теплого пола в своем существующем доме.

Большинство наших электрических систем можно устанавливать вместе с изоляционными плитами, которые обладают отличными теплопроводными свойствами.

Если говорить о высоте пола, то изоляционная плита Warmup для бетонных полов имеет толщину всего 10 мм, а для деревянных полов — 6 мм.Хотя изоляция не является обязательным условием, рекомендуется направлять тепло вверх, а не на черный пол. Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.

При укладке плитки или каменного пола всегда важно следить за тем, чтобы пол был прочным и не деформировался, независимо от установки системы теплого пола. В случае сомнений пол может потребовать дополнительного усиления из качественной фанеры или другого подходящего материала.

Наконец, электрические теплые полы не требуют обслуживания, в отличие от обычных систем отопления с котлами. Таким образом, это безопасная и экономичная система обогрева, которая работает всю жизнь, сохраняя при этом тепло и уют. Позвоните в службу технической поддержки Warmup по телефону 0345 345 2288 для получения дополнительной информации или отправьте быстрое предложение, чтобы узнать цены для вашего проекта.

Полы с подогревом — Сколько стоит пол с подогревом?

Общие сведения о системе теплого пола

Полы с подогревом — отличная замена более традиционным методам обогрева вашего дома.Это устраняет необходимость в радиаторах и других традиционных методах отопления, освобождая место в вашем доме.

Однако не многие домохозяйства в Великобритании имеют полы с подогревом. Мы выясним, почему это так, и что вы должны учитывать, думая об установке теплого пола.

Сравните поставщиков энергии и сэкономьте деньги за пять минут!

Достоинства и недостатки теплого пола

В то время как полы с подогревом обычно используются в элитных отелях и роскошных домах, они все чаще встречаются в новых домах в Великобритании.

Преимущества

Одним из главных достоинств теплых полов является то, что они освобождают место в вашем доме. Это устраняет необходимость в радиаторах и других отопительных приборах, которые обычно занимают много места. Перемещая систему отопления под землю, вы позволяете себе роскошь использовать больше площади дома.

Еще одна привлекательность полов с подогревом заключается в том, что они обогревают комнаты намного эффективнее, чем традиционные методы, такие как радиаторы. Причина этого в том, что радиаторы работают, нагревая воздух вокруг себя.Поскольку радиаторы почти всегда устанавливаются сбоку от комнаты, они нагревают только воздух в непосредственной близости от них. После того, как радиатор нагреет эту область, большая часть тепла уйдет вверх и не уйдет далеко, когда дело доходит до обогрева остальной части комнаты. С другой стороны, теплый пол нагревает комнату равномерно снизу. Это означает, что почти все выделяемое тепло идет непосредственно на обогрев помещения, в котором он установлен.

Поскольку радиаторы в значительной степени неэффективны при обогреве помещения, в котором они находятся, для достижения желаемых результатов им необходимо работать при более высокой температуре.Однако полы с подогревом обогревают помещения намного эффективнее. В результате они могут работать при гораздо более низких температурах и при этом быть столь же эффективными при поддержании заданного уровня тепла. Это может сэкономить вам деньги на счетах за газ и электроэнергию, поскольку вам не нужно будет использовать столько энергии, чтобы получить тот же результат.

Недостатки

Самым большим недостатком теплого пола является стоимость его установки. Поскольку для работы система должна располагаться под помещением, для ее установки часто может потребоваться довольно большая работа.Важно понять, хватит ли экономии, которую вы получите от более эффективного отопления дома, для компенсации затрат на установку системы подогрева полов.

Еще одним недостатком системы теплого пола является то, что для обогрева помещения часто требуется больше времени, чем при использовании более традиционных методов. Это потому, что они работают при более низких температурах, чем другие варианты, такие как радиаторы. Один из способов обойти эту проблему — настроить пол с подогревом на установленный таймер.Таким образом вы убедитесь, что ваш дом всегда нагревается к тому времени, когда вы этого хотите.

Виды теплых полов

Существует два основных вида полов с подогревом. Вы можете выбрать либо электрические полы с подогревом, либо водяные полы с подогревом.

Электрический теплый пол

В этой форме полов с подогревом используется большая система проводов, которые будут проложены под полом в комнате, которую вы хотите отапливать. Некоторые люди предпочитают нагревательные маты, которые можно уложить, чтобы покрыть большую часть комнаты, в то время как другие используют систему отдельных проводов, которые могут подключаться ко всем частям комнаты.Нагревательные маты, как правило, немного более доступны, поскольку они могут производиться серийно в различных формах и размерах.

Сами полосы обычно располагаются поверх слоя изоляции и, как правило, могут проходить под большинством типов полов.

Одним из преимуществ электрического теплого пола является то, что провода намного проще установить, чем трубы, необходимые для водяного теплого пола. Это означает, что установка зачастую не требует таких больших затрат, а иногда даже может быть установлена самостоятельно.

Одним из недостатков электрического теплого пола является то, что его эксплуатация, как правило, дороже, чем водяного теплого пола, это зависит от того, есть ли у вас дешевый поставщик электроэнергии. Это означает, что если вы планируете разместить его у себя дома, возможно, будет разумным попытаться ограничить его областями меньшего размера, такими как ванные комнаты.

Водяной теплый пол

Системы водяного теплого пола создаются путем создания разветвленной системы труб, которые будут покрывать большую часть вашего пола.Эти трубы будут подключены к котлу вашего дома, и вода будет прокачиваться через них так же, как через радиатор.

Одним из больших преимуществ системы водяного теплого пола является то, что для обогрева помещения, в котором она находится, требуется более низкая температура воды. Это связано с тем, что водяные системы водяного теплого пола могут обогревать комнату более равномерно, чем радиатор. В результате эти системы теплого пола более энергоэффективны и стоят намного меньше в эксплуатации, чем традиционные методы отопления.Стоимость этого будет зависеть от того, есть ли у вас дешевый поставщик газа.

Недостатком выбора системы водяного теплого пола является то, что трубы установить намного сложнее, чем электропроводку. Это означает, что затраты на установку таких систем теплого пола зачастую намного выше. В дополнение к этому, не рекомендуется пытаться установить систему водяного теплого пола без помощи квалифицированного сантехника.

Поскольку работа, необходимая для установки системы водяного теплого пола, настолько обширна, возможно, не удастся провести ее в каждом доме.

Как установить теплый пол

Из двух типов систем теплого пола; электрические и водные, самостоятельно можно установить только электрические системы. Это действительно простой способ сэкономить деньги, поскольку затраты на установку будут минимальными. Однако, хотя вы можете проложить проводку самостоятельно, вам все же необходимо обратиться к квалифицированному электрику, прежде чем подключать провода к электросети.

При установке этих систем важно помнить, что проводку необходимо прокладывать поверх любой изоляции.Если вы этого не сделаете, вы не почувствуете выделяемого тепла, поскольку оно будет изолировано от попадания в комнату.

Важно отметить, что некоторые системы работают только с определенными типами полов. Это означает, что ваши возможности могут быть ограничены в зависимости от того, какой у вас настил.

При установке системы на водной основе не пытайтесь установить ее самостоятельно. Вам понадобится большое количество трубопроводов, а в некоторых случаях потребуется приподнять уровень пола, чтобы оставить место для системы под ним.

Сколько стоит теплый пол?

Ответ на этот вопрос может сильно различаться в зависимости от того, какой тип системы теплого пола вы выберете и насколько широко вы решите ее установить.

Цены на электрические теплые полы могут варьироваться от 75 фунтов стерлингов за квадратный метр за грелки до 100 фунтов стерлингов за метр за индивидуальную проводку. Также вам нужно будет потратиться на изоляцию и плату за электрику.

Если вы решите использовать систему водяного теплого пола, то вам придется заплатить намного больше денег.Стоимость всей системы, несомненно, вырастет до тысяч фунтов, когда все будет сказано и сделано.

Сколько стоит теплый пол?

Системы теплого пола могут быть более энергоэффективными, чем другие виды центрального отопления, что позволяет сэкономить деньги на газе и электричестве. Но такая экономия на эксплуатационных расходах вряд ли компенсирует затраты на установку этих систем, особенно если они дополняют существующую систему отопления.

Электрические системы стоят менее 10 пенсов за квадратный метр для работы на полной мощности в течение шести часов.
Электрический пол с подогревом в ванной стандартной площади 3,5 квадратных метра, работающий в течение двух часов утра и двух часов вечера, будет стоить 3,16 фунтов стерлингов в месяц.
Электросистема в гостиной площадью 10 м ², работающая четыре часа в день, будет стоить 10,80 фунтов стерлингов в месяц.
Подпольные системы на водной основе на 25% эффективнее радиаторов при работе от традиционного бойлера, поскольку в них используется вода, нагретая до более низкой температуры — 50 ° C, а не 70–90 °.

Подходит ли вам теплый пол?

Полы с подогревом вряд ли сэкономят вам много денег, даже если речь идет о счетах за электроэнергию.В среднем, по оценкам, теплый пол сэкономит вам около 20 фунтов в год на газе или электричестве. Это означает, что это определенно выбор, сделанный не по бюджету, а по другим причинам.

Одна из ситуаций, когда полы с подогревом являются исключительно хорошей идеей, — это строительство нового дома или даже новой комнаты. Поскольку вам в любом случае нужно будет установить электричество и трубопроводы под полом, вряд ли это будет стоить вам намного дороже, и, как только вы это сделаете, вряд ли вы пожалеете об этом.

Конечно, главное достоинство системы теплого пола — это комфорт. Равномерное распределение тепла по комнате — особенность, которую нельзя недооценивать. Он также отлично работает с каменными полами. Это связано с тем, что каменный пол остается теплым даже при открытом окне, в отличие от тепла от радиатора, которое рассеивается при малейшем сквозняке.

Еще одна вещь, которую следует учитывать, — это аспект экономии места. Полы с подогревом убирают беспорядок и придают вашему дому более минималистичный и аккуратный вид.

Полы с подогревом: роскошь и разумное вложение | Independent

Улучшение вашего дома — отличный способ повысить ваши шансы привлечь внимание покупателя, когда придет время продавать. Но какой проект лучше всего предпринять для увеличения стоимости и привлекательности?

Раньше агенты по недвижимости предлагали новые кухни или ванные комнаты, каждая из которых могла стоить вам тысячи долларов. Более поздняя тенденция — полы с подогревом, которые, хотя изначально дороги, могут быть рентабельными.

Полы с подогревом похожи на установку традиционной системы центрального отопления как по цене, так и по технологии. «Думайте об этом, как о большом горизонтальном низкотемпературном радиаторе, установленном в полу», — говорит Грэм Пул, менеджер по продажам компании Floor Heating Online.

С ростом счетов за топливо и растущим зеленым лобби меры по энергосбережению становятся все более важными для охотников за домом. Но, по данным Национального строительного общества, нам также нужны теплые дома — отсутствие центрального отопления снижает стоимость недвижимости в среднем на 9%.

Nationwide также сообщает, что британские дома являются одними из наименее энергоэффективных в Европе, на них приходится 27 процентов общих выбросов углерода в Великобритании. «В Германии крайне редко можно найти дом без полов с подогревом, и аналогичная ситуация наблюдается в Скандинавии», — говорит Ян Миллс из Ассоциации производителей систем обогрева полов.

Экологически чистые улучшения помогают сократить расходы и сократить выбросы, что послужило толчком для ряда государственных инициатив, направленных на поощрение домовладельцев к их осуществлению.Но слишком многие из них выходят за рамки бюджетов многих домовладельцев. Такие меры, как изоляция, более простые, поскольку почти вся недвижимость в Великобритании имеет право на получение гранта определенного уровня.

Схема утилизации котлов, запущенная ранее в этом году, предусматривает скидку до 400 фунтов стерлингов на установку нового (конденсационного) котла класса А взамен котла с рейтингом G. Любой котел старше 15 лет, скорее всего, будет иметь рейтинг G. Но если вы обдумываете это, вам нужно действовать достаточно быстро, поскольку официальные ваучеры заканчиваются; так что, возможно, стоит вообще подумать о новой системе отопления.

Конденсационные котлы идеально подходят для теплого пола. Но во многих британских домах котлы поставляют тепло системе динозавров. Конденсационные котлы конденсируют только тогда, когда обратный поток горячей воды ниже 60 ° C, но традиционное центральное отопление через радиаторы часто включает возвратный поток около 60-70 ° C.

Тенденции в сфере отопления приходят и уходят. Тем не менее, радиаторы в значительной степени остались стандартом, и ведутся давние споры о том, являются ли радиаторы энергоэффективными.Краткий ответ: нет. Несмотря на то, что радиаторы не позволяют многим новым котлам работать в соответствии с их экологическими требованиями, чтобы ощутить все преимущества, вам, вероятно, придется забраться на верхнюю часть шкафа, так как горячий воздух поднимается к потолку. . Энергия, необходимая для теплого пола, может составлять всего две трети энергии, необходимой для стандартного центрального отопления.

Стоимость материалов и установки варьируется, но вы столкнетесь с тысячами счетов. Напротив, новая система повысит ценность вашего дома, в отличие от некоторых других так называемых улучшений.

Berkeley Homes уже использует в своих разработках различные системы теплых полов — газовые, электрические и вытяжные тепловые насосы. Последний предполагает забор воздуха из теплых частей дома, таких как кухня и ванная, и его использование для нагрева воды для теплого пола. В этом вся прелесть такой системы. В отличие от радиаторов, здесь требуется теплая вода. Например, для деревянного пола требуется вода с температурой около 40 ° C, и можно использовать любой источник тепла.

Воздушные тепловые насосы теперь имеют право на грант в размере до 900 фунтов стерлингов и могут использоваться вместо котла (что позволяет домовладельцам воспользоваться схемой утилизации котла стоимостью 400 фунтов стерлингов). Насосы на 310% эффективнее современных бытовых котлов. Поскольку это рециркуляция воздуха, на каждый 1 кВт электроэнергии, использованной для работы насоса, циркулирует 3,1 кВт тепла, по сравнению с чуть менее 1 кВт выходной мощности стандартного котла.

Тепловые насосы также могут использоваться для обогрева традиционных радиаторов, что позволяет использовать смешанную систему теплого пола в пристройках или переоборудовании в сочетании с существующими радиаторами в других местах.

Модернизация системы — например, подъем половиц и установка труб между существующими балками — будет стоить дороже, чем работа с нуля, но здесь одержимость британцами DIY вступает в силу. Уложить трубы и подсоединить их к коллектору относительно просто. «Любой компетентный домашний мастер должен уметь справиться с этим», — говорит Грэм Пул. Затем квалифицированный сантехник может подключить коллектор к источнику тепла. Самодельный комплект для трехкомнатного дома площадью 120 квадратных метров будет стоить от 3500 до 5000 фунтов стерлингов.

Одним из недостатков является то, что ванные комнаты труднее отапливать, поскольку ванна занимает большую часть площади пола. Но в другом месте система пола будет казаться высотой роскоши, отправляя тапочки в корзину для собаки, но собака не будет в корзине: она будет растянута по полу.

Ассоциация производителей теплых полов ( uhma.org.uk) для получения списка участников для поставки и установки; Напольное отопление онлайн ( floorheatingonline.com) продает системы и аксессуары; Фонд энергосбережения ( энергосберегающее доверие.org.uk) для получения подробной информации о грантах и различных способах экономии энергии

«Мы можем организовать комнаты так, как нам нравится, без радиаторов»

Карен Мейн и ее муж Джордж установили полы с подогревом в 2003 году, когда они переехали в свой викторианский фермерский дом за пределами Райда на острове Уайт.

«Мы выбрали полы с подогревом в основном из-за гибкости и отсутствия радиаторов, которые ограничивают ваши возможности. стены и как можно оформить комнату », — говорит Карен.«Кроме того, потому что он дает более равномерный нагрев. У нас есть отопление под плавающими деревянными полами, и они работают очень хорошо. Под ногами приятно, и животным это нравится». Слово предупреждения, хотя. На Рождество дочь Карен купила ей пару шоколадных туфель на шпильке, которые сели под елкой. 25-го она открыла лужу растопленного шоколада.

Полы с подогревом 12в | Система теплых полов 12в

ДЛЯ ПАРТНЕРОВ

Система отопления Salmerk — уникальная технология.Экономичность, долговечность и простота использования делают систему Salmerk одним из наиболее экономичных и рациональных решений для отопления объектов различного специального назначения.

Системы отопления Salmerk широко используются в частном жилищном строительстве, промышленном и коммерческом строительстве, сельском хозяйстве, автомобилестроении и других отраслях промышленности.

Компания-производитель приглашает к сотрудничеству партнеров во многих странах мира:

◦ Дистрибьюторы

◦ Торговая сеть

◦ Специализированные сайты электронной торговли

◦ Строительные и специализированные магазины

◦ Девелоперы и строительные компании

◦ Подсобные помещения и здания строительных модулей выпускает

◦ Рулевая рубка и монтажные дома производит

◦ И прочие оптовые покупатели

Для специализированных объектов, таких как:

◦ Открытые и закрытые спортивные центры и стадионы

◦ Агрокомплексы, тепличное хозяйство

◦ Тепловые трубопроводы

◦ Склады и производственные помещения

◦ Школы, детские сады и др.

, а также объектов площадью более 500 м2 Salmerk предлагает дизайнерские решения и подготовку индивидуальных коммерческих предложений с использованием отопительной техники Salmerk.

Предложение сделано на основании предоставленной Вами проектной документации.

Присылайте свои предложения о партнерстве на [email protected]

Крытый | DEVI

Электрический обогреватель для помещений

Все тепло движется вверх! Этот простой факт объясняет, почему система электрического теплого пола обеспечивает более комфортное тепло, чем альтернативная радиаторная система.Радиаторная система обеспечивает конвективное движение воздуха до уровня головы и потолка, только для того, чтобы двигаться вниз и возвращаться в виде холодного сквозняка вокруг ног. Напротив, система электрического теплого пола в помещении обеспечивает приятное тепло ногам, телу и голове.

Электрическое отопление для помещений обеспечивает комфортную температуру в помещении, будь то дома, в офисе, в мастерской, спортивном зале или практически везде, где требуется комфортное тепло. Не менее важно и то, что наша система подогрева пола может быть установлена на всех типах полов, будь то новые бетонные или деревянные полы или отремонтированные полы.

Система электрического теплого пола имеет долгий срок службы. На практике наши нагревательные кабели и маты служат столько же, сколько и дом, в котором они установлены, и не требуют обслуживания!

Типичные области применения систем теплого пола — ванные комнаты, кухни, спальни, офисы или где угодно, где требуется комфортное тепло, с различными типами конструкции пола.

Внутренние системы теплого пола состоят из нагревательных кабелей, матов, термостатов и монтажных принадлежностей.

Интеллектуальные цифровые термостаты с датчиками гарантируют достижение оптимальных результатов с минимальным потреблением энергии.

Рекомендации по системе подогрева пола в помещении

Основное назначение системы подогрева пола — обеспечение комфортной температуры воздуха и пола в помещении:

• Гостиницы и коммерческие здания
• Многоквартирные дома — Квартиры и апартаменты
• Морские перевозки и транспорт
• Дом на одну семью

Руководство по применению: внутренние кабельные системы теплого пола
В данном руководстве по проектированию представлены рекомендации DEVI по проектированию и установке кабельных систем теплого пола для внутреннего применения. В нем содержатся инструкции по размещению нагревательного кабеля, электрические данные и конфигурации системы.

Видео

Кабели DEVIflex ™: способ монтажа
Монтаж электрических кабелей для теплого пола
Монтаж электрических матов для теплого пола
DEVIdry ™ — теплый пол

Ваш путеводитель по лучистому теплому полу: плюсы и минусы

2. Как работает лучистый пол с подогревом?

Макон Total Comfort

Таким образом, вместо вентилятора, распределяющего теплый воздух, система лучистого пола использует естественное движение тепла, которое проходит прямо в комнату с платформы в полу.Подобно теплому солнечному свету зимой, весь пол используется как обогреватель, и при достижении диапазона 70-72 градусов нагревает все пространство с равномерным распределением в соответствии с сигналами термостата. Теперь у вас есть неизменно комфортное пространство без движущихся частей, вызывающих беспокойство, и без шума. Одна из лучших особенностей этой системы — ее конфигурация, не требующая обслуживания. Полностью закрытый пол, сохраняет его в первозданном состоянии на неопределенный срок. Вы устанавливаете желаемую производительность.

Двумя типами систем полов с подогревом являются полы с электрическим подогревом и пол с водяным подогревом:

Электрическое лучистое тепло обеспечивается электрическими кабелями для теплого пола.
Гидравлическая система лучистого теплого пола с помощью бойлера вырабатывает горячую воду, а затем перекачивает ее по пластиковым трубкам PEX, установленным под нагреваемой поверхностью.

Обе системы основаны на правильной конструкции, обеспечивающей равномерное нагревание и оптимальную температуру для помещения.

Обе системы состоят из непрерывного ряда трубок под полом и управляются термостатом, который реагирует на датчики. Эта система — это то, что способствует созданию однородной среды с полами, поддерживающими наилучшую температуру для комфорта вашей семьи. Какой из них лучше всего подходит для вашего проекта? Это зависит от того, кто выполняет установку.

3. Каковы плюсы водяного теплого пола?

Основным преимуществом лучистого напольного отопления является точность его воздействия — равномерная температура во всем помещении, которая, будучи настроенной на ваш комфорт, не требует регулировки в холодное время года.На высоте головы пространство так же тепло, как и у ваших ног. Никакой регулировки термостата или вентиляционных отверстий для размещения пассажиров или реагирования на погодные условия. Вы также можете поддерживать постоянный счет за электроэнергию, и, прежде чем вы это узнаете, система окупится сэкономленными деньгами. Лучше всего то, что не нужно беспокоиться о ремонте или замене системы. Без движущихся частей система всегда остается полностью работоспособной.

4. Каковы недостатки водяного теплого пола?

Инновационные строительные материалы

Домовладельцы должны быть готовы заменить полы в своем существующем доме, что является значительным расходом и часто является препятствием для сделки. Если к полу нет доступа снизу между балками перекрытия, других вариантов нет. Однако, если вы строите новый дом или планируете заменить полы в ходе реконструкции, желаю счастливого дня! Легко монтируется перед окончательной укладкой напольного покрытия.

Кабель и коврик Установка

Было некоторое обсуждение предпочтительного способа установки излучающего кабеля.

Чтобы дать домовладельцам представление о ходе обсуждения, мы предоставляем следующую информацию, чтобы расширить ваши знания для принятия правильного решения, когда появится возможность приобрести тот или иной дом.

Главный контраст между кабелем и матовой излучающей системой — это способ обращения с кабелем в каждом конкретном случае.

Если вы делаете все сами и не возражаете посвятить одну субботу тому, чтобы оставить 200 долларов на вашем банковском счете (примерно разница между 200 кв. Футов кабеля и мата), выберите кабель. Однако, если вы — генеральный подрядчик, которому нужно, чтобы бригада пришла, уехала и перешла к следующему актуальному проекту раньше, чем позже. Наконец, если вы независимый торговец, то многое зависит от того, насколько хорошо вы планируете свои дни, но все три решения основаны на выборе версии этого блестящего устройства для обогрева ваших комнат с помощью самой эффективной системы отопления на планете.

В кабельной системе кабель не закреплен и может быть сконструирован по-разному. В то время как система матов предварительно спроектирована на поверхности, которую нужно разрезать на секции и затем нанести. Вы можете согласиться с тем, что система матов займет меньше времени, поскольку вы можете вырезать и подогнать секции в пределах области быстрее, чем тратите время на проектирование свободной кабельной системы. Особенно в комнате площадью около 200 квадратных футов. Так всегда ли получается, что матовая версия экономит время? Когда вы рассматриваете меньшую комнату, такую как ванная комната площадью 40 квадратных футов, и у вас есть другая проблема, с которой, кажется, легко справиться с помощью незакрепленной кабельной системы, которой можно манипулировать вокруг предметов в комнате, тогда как с ковриком будет сложно. Время сэкономлено в этих условиях. Попытка обернуть коврик вокруг комода или в комнате, чтобы подогнать его под душ, или вокруг ванны на изогнутой растительной форме, потребует определенных навыков, если вы выберете установку коврика. Разумно взглянуть на комнату и решить, какая конфигурация лучше всего подходит, обращая внимание на размер и форму при принятии решения.

Не меньшее из них — стоимость при выборе системы. Естественно, что при меньшем количестве материала свободный кабель будет стоить меньше, чем версия со встроенным матом.Чем больше пространство, тем больше вы сэкономите на кабеле. Но есть компенсация, когда дело доходит до более просторной комнаты, если вы решите использовать версию с ковриком. Установка займет гораздо меньше времени, поэтому вы будете делать выбор, исходя из того, насколько ценно ваше время.

В конце концов, если вы заядлый любитель DIY, который может посвятить выходные, чтобы сэкономить 200 долларов (плюс или минус разница между 200 кв. Футами кабеля и ковриком, вы могли бы выбрать кабель. генеральный подрядчик с несколькими бригадами для перемещения между работами, вы наверняка выберете матовую версию.А независимый торговец примет более взвешенное решение. Насколько домовладелец стремится экономить деньги? Или, как вы думаете, сколько времени вы можете посвятить небольшому проекту в одной комнате?

5. Кто занимается раздачей электрического теплого пола?

Группа компаний КАН

Дистрибьютор	Товар 1	Товар 2	Товар 3	Гарантия
NuHeat Системы обогрева пола Nuheat поддерживают оптимальную температуру на плиточных, каменных, гранитных, мраморных и сланцевых поверхностях.	Плитка / камень излучающая установка	Ламинат	Душ / Коврики на заказ	25 лет
С уважением WarmlyYours также предоставляет дизайнерские услуги	Плитка / камень бетон установка	Ламинат	Дерево	25 лет
Suntouch	Коврики напольные	Провод подогрева пола	Полы с подогревом	25 лет
Schluter DITRA-HEAT	DITRA-HEAT — единственная система, которая обеспечивает утепление и разборку пола в один слой.	Плитка / камень установка	Дерево: Натуральный спроектировано	Условно 25 лет
Термософт	Керамика / камень укладка плитки	Монтаж ламината и дерева	Ковролин и виниловая плитка	Пожизненная гарантия
Heatizon	Устройство пола из плитки и камня	Паркетные полы с подогревом	Ковровые покрытия с подогревом Плавающие полы с подогревом	Различный См. Информацию о продукте на веб-сайте
Тихое тепло	Для традиционных плиточных полов с лучистым обогревом, клееных полов и полов из паркетной доски.	Не предназначен для использования под натуральными камнями.	Поставляется в двух удобных размерах: 3 ‘x 5’ с покрытием 15 S.F и 3 ‘x 10’ с покрытием.	Инструкция по установке на сайте
Разминка Системы подогрева пола и интеллектуальный термостат 4iE поддерживают оптимальную температуру плитки, камня, ковров, ламината и даже винила.	Плитка / камень укладка	Ламинат	Коврики для душа / индивидуальные	30 лет

6.Как установить систему лучистого отопления под ковровое покрытие?

Подовы

Установка подогрева пола под ковровое покрытие, по рекомендации Warm Zone, Inc .:

Прикрепите компоненты к черному полу, следя за тем, чтобы они не соприкасались друг с другом; Вы можете сделать это, применив скобы, специальную ленту или мортер из модифицированного латекса, чтобы удерживать их на месте при установке. (Избегайте использования клея — они могут повлиять на функциональные характеристики полупроводниковых компонентов.)
Будьте особенно осторожны, чтобы не повредить компоненты с обеих сторон гвоздями или другими острыми фиксирующими предметами, потому что, опять же, это может привести к короткому замыканию и стать причиной возгорания.
После того, как электрические контакты будут выполнены, проложите провода к трансформатору в соответствии с инструкциями производителя, а также в соответствии с электрическими и местными правилами.
Провода могут располагаться на полу, на обычных фундаментах или под основанием.
Закройте компоненты и установите настил сверху в соответствии с инструкциями производителя.

7. Как установить теплый пол под плитку?

Если владелец дома решает установить этот пол, мы советуем провести исчерпывающую консультацию с дистрибьютором, чтобы узнать все детали укладки, прежде чем приступать к проекту. Компания Schluter предоставила отличный пример подробного руководства по установке и критериев гарантии; пожалуйста, загрузите это руководство и изучите его перед консультацией со своим дистрибьютором. На их веб-сайте также есть видео, которое мы призываем вас просмотреть и помочь вам определить различные элементы, указанные в инструкциях по установке.

Очень важно учитывать требования к материалам и быть уверенным, что вы можете получить точную спецификацию, чтобы формат плитки подходил для установки.

Минимальный размер плитки 2 ″ x 2 ″ (5 см x 5 см).
Убедитесь, что фундамент чистый, сливовый и соответствует спецификации несущей способности, чтобы убедиться, что поверхность ровная.
Указанный раствор предназначен для нанесения на платформу фундамента «тонким слоем». Строительная смесь должна легко обрабатываться шпателем с квадратными зубьями ¼ ”x ¼”.
Флисовой стороной вниз нанесите его на фундамент, плотно интегрировав мат в раствор с помощью терки, шпателя для стяжки или возьмите DITRA-ROLLER. Важно дождаться времени схватывания клеевого раствора. Если раствор «покрылся коркой» перед укладкой матирования, удалите его и нанесите повторно.

Schluter сообщает нам, что может быть преимуществом «закатать конец покрытия перед укладкой или поместить коробки с плиткой поверх покрытия после укладки, чтобы избежать скручивания».Компания Schluter рекомендует: * При использовании DITRA-ROLLER поместите на полку DITRA-ROLLER груз (например, мешки с раствором / раствором или коробку с плиткой), не превышающий 75 фунтов. Медленно перемещайте валик от одного конца мата к другому, слегка перекрывая последовательные проходы.

1. Проверьте раствор в углу покрытия, чтобы убедиться, что достигнут полный контакт между флисовой лентой и раствором. Обратите внимание, что покрытие может отличаться в зависимости от консистенции раствора, угла затирки, поверхности фундамента и т. Д.. Удалите и повторно нанесите, если покрытие неисправно; должны быть одинаковыми по всей поверхности.
2. Совместите концевые и боковые части соседних матов и выровняйте шпильки в верхней части матов при установке, чтобы облегчить установку кабеля.

Кабели и плитку можно укладывать непосредственно на мембрану после того, как кабели были проложены с использованием «немодифицированного» набора think-set. Руководство содержит эти инструкции.

8.Как установить лучистое тепло под ламинатный пол?

ArchDaily

Первое, что необходимо сделать, — это расположить теплые полы так, чтобы они подходили к той области, которую вы хотите отапливать.
В неотапливаемых помещениях используйте изоляционный материал или альтернативную подкладку.
Подключите датчик температуры пола и подведите подводящие провода от конца каждой площадки к электрической коробке.
Установите термостат и выполните электрические соединения.
Приклейте маты к основному полу, затем приклейте ламинат или деревянный пол к «ThermoFloor».
Уложите пол в соответствии с инструкциями производителя.

9. Какие материалы для полов лучше всего работают с тепловым излучением?

Можно считать, что с теплыми полами подойдут все напольные покрытия. Однако некоторые из них будут способствовать более эффективному использованию системы, чем их аналоги. Лучше подумать об этом при определенных обстоятельствах, а точнее, чтобы получить лучший ответ.

Керамическая плитка, камень и бетон обладают теплопроводными свойствами, которые позволяют им хорошо работать, известны своей способностью проводить, эффективно переносить и отводить тепло, одновременно поддерживая постоянную температуру.
Поскольку они склонны расширяться и сжиматься при переменных температурах, установщик должен применить средства памяти для компенсации этого действия.

** Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для полов с тепловым излучением.

Винил и пластик имеют температурные границы, в то время как ковры могут иметь переменный интервал.
По общему мнению, наиболее часто рекомендуемый материал — плитка. Его регулярные черты и термостойкость являются главными атрибутами.
Если выбрано, бетон будет хорошо работать при использовании гидравлической системы, интегрированной в бетон, когда он заливается бетонной компанией.
Производители согласны с тем, что дерево, ковер и плитка положительно реагируют на водяное тепло. Убедитесь, что при проектировании с использованием этого типа тепла выполнено тщательное планирование, и проконсультируйтесь с дистрибьютором для получения максимальной производительности. .

10. Сколько стоит система лучистого отопления?

Категория	Младшая оценка	Высокая оценка
Резиденция площадью 2000 квадратных футов с открытой / прямой системой.
40 часов рабочего времени
Площадь перекрытия с балками 2000 квадратных футов	1 700,00 долл. США	3 000,00 долл. США
Две зоны нагрева	1 200,00 долл. США	1450 долларов.00
Допуск на бойлер или водонагреватель	3 000,00 долл. США	3 500,00 долл. США
Итого	5 900,00 долл. США	7950,00 долл. США

Ознакомьтесь с нашими другими замечательными статьями:

Источники:

История теплых полов | Полы с подогревом от прошлого до настоящего

Easyflow обсуждает историю теплых полов

Полы с подогревом на протяжении всей истории использовались как роскошный источник тепла, вплоть до наших дней. Хотя современные инновации сделали полы с подогревом более доступными для широкого круга домовладельцев, в прошлом они, безусловно, были роскошным дополнением к недвижимости.

В этой статье мы рассмотрим некоторые цивилизации, которые изобрели, внедрили инновации и произвели системы теплого пола, а также то, как они были адаптированы к модернизированным системам теплого пола, которые существуют сегодня на рынке. Если вы хотите узнать больше о системах теплого пола, обратитесь в службу Easyflow , заполнив онлайн-форму на нашем веб-сайте или позвонив по телефону: 01743 298001

Кто изобрел систему теплого пола?

Самая ранняя система теплых полов была обнаружена в современной Северной Корее.Считалось, что эти системы были изобретены в 5000 году до нашей эры! Эти полы либо отапливались, либо обжигались, что позже в конце XIX века было названо «ондолом» или «теплым камнем». Факты свидетельствуют о том, что первые ондолы начинали как гудылы, которые, по сути, были системой приготовления пищи и обогрева в доме. Когда огонь разводили внутри печи для приготовления пищи, пламя распространялось горизонтально из-за того, что вход в дымоход располагался рядом с печью. Если дым поднимется вверх, огонь погаснет слишком быстро, и еда не сможет готовиться достаточно долго.Затем серия проходов будет направлять пламя с дымом, и целые комнаты будут построены на дымоходе печи, чтобы создать комнаты, в которых можно было бы наслаждаться полом с подогревом!

К 3000 году до нашей эры корейцы использовали систему очага огня, которая использовалась как форма системы отопления, а также как ранняя версия печи. Также считалось, что в 900 г. до н.э. использовалась система с двумя топками, одна из которых использовалась для приготовления пищи, а другая — в качестве системы отопления. Документально подтверждено, что древние римляне и греки использовали напольные системы отопления в форме гипокауста. Эти системы поднимали пол с помощью столбов, в то время как горячий воздух проходил через пространство под ним, нагревая пол.

Движение к более совершенным методам теплого пола

К 500 году нашей эры была заметная разница по сравнению с азиатскими и европейскими системами теплого пола. Европейцы выбрали систему отопления с открытым огнем, тогда как ондол получил дальнейшее развитие в Азии. К 700 году нашей эры в домах высшего класса и во дворцах использовалась более сложная форма гудыла.Гипокаусты широко использовались как в общественных банях, так и в частных домах в странах Средиземноморья. Когда мы наблюдаем системы теплого пола в 1400 году нашей эры, мы видим обширные и сложные гипокаусты, такие как турецкие бани, построенные Османской империей.

Одноразовое открытие ведет к жизненно важному изобретению для современных систем теплого пола

В 19 веке проводились обширные исследования по разработке современной системы центрального отопления с использованием водогрейных котлов и трубопроводных систем. Это включало исследования теплопроводности, отражательной способности поверхности и коэффициента излучения поверхности. Открытие, которое в то время было случайным, привело к открытию самого широко используемого пластика в мире. Ганс фон Пехманн в 1899 году во время эксперимента обнаружил восковой остаток на дне одной из своих пробирок. Его коллеги Ойген Бамбергер и Фридрих Чирнер придумали этот восковой остаток как полиметилен. Это было обнаружено при саморазложении диазометана в эфире.Этот полимер практически идентичен полиэтилену. Полиэтилен был получен Эриком Фосеттом и Реджинальдом Гибсоном в 1935 году, которые в 1939 году увидели промышленное использование полиэтилена в качестве изолятора для кабелей радаров во время Второй мировой войны.

Полиметилен был выброшен после его открытия в 1899 году, но стал жизненно важным компонентом в системах влажных полов. Концепция гипокауста использовалась еще в 1904 году, что можно увидеть в системе полов с подогревом, которая использовалась в Ливерпульском соборе в 1904 году.

Современная система теплых полов

В 1940-х годах в США было проведено крупномасштабное строительство, в ходе которого в ряде новых домов были установлены радиаторные системы водяного отопления. Это доказало, что эти типы систем отопления могут быть включены в любой дизайн-проект и проложат путь к установке современной системы центрального отопления в огромном количестве домов. В 1960-х годах в Канаде изобретают первую систему влажных полов.К 1980-м годам системы теплого пола стали обычным явлением по всему миру, причем Корея, возможно, была одним из ведущих пользователей системы, поскольку почти во всех жилых зданиях были установлены системы теплого пола. В Скандинавии системы теплого пола все чаще используются в качестве метода обогрева жилых домов и все чаще используются в нежилых зданиях.

Как работает система теплого пола сегодня

Сегодня широко используются два типа систем теплого пола. Они бывают в виде систем влажного теплого пола и электрического теплого пола. Влажная система перекачивает теплую воду по трубопроводу под полом, тогда как в системе электрического теплого пола используются электрические змеевики, которые размещаются под полом. Когда-то система обогрева полов стала очень популярной системой отопления для домов по всей Великобритании. В связи с тем, что системы теплых полов стали более доступными, они также становятся обычным явлением в новостройках.Это связано с тем, что конструкция системы полов с подогревом может быть включена в постройку дома. Однако это не должно оттолкнуть вас, если вы подумываете о подогреве полов в более старом доме. Вы по-прежнему можете установить систему теплых полов в старых домах и пользоваться преимуществами полов с подогревом. Удаление радиаторов — это способ увеличить пространство в комнатах вашей собственности, что также является большим преимуществом.

Чему нас может научить прошлое о системах теплого пола?

Хотя система теплого пола кажется очень современным изобретением, история систем теплого пола насчитывает тысячи лет.

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Принципиальная схема водяного тёплого пола в частном доме

Расчёт водного пола. Общие представления

Способы монтажа водных контуров

Проектирование по бетонному и деревянному перекрытию: отличия

#1. Выбор труб

#2. Выбор утеплителя

#3. Прочие комплектующие и коллектор

#4. Выбор котла

#5. Некачественные материалы и возможные последствия

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Шаг № 2 — укладка теплоизолирующего слоя

Шаг № 3 — разметка и размещение труб

Шаг № 4 — монтаж армирующей сетки

Шаг № 5 — тестирование системы

Шаг № 6 — укладка цементной стяжки

Шаг № 7 — ввод в эксплуатацию

Как сделать теплый пол в доме

Как сделать теплый пол в частном доме при косметическом ремонте

Как правильно сделать теплый пол в доме при капитальном ремонте

Как залить теплый пол в частном доме на базе кабельной системы

Как делать теплый пол дома с использованием стержневой системы

Водяной теплый пол в загородном доме

Теплый пол как основная система отопления дома

Что такое тепловой насос

Плюсы и минусы теплых полов

Курс о больших делах

Электрические и водяные теплые полы

Где можно и нельзя делать теплые полы

Проектирование и расчет теплых полов

Максимальные значения температуры на поверхности пола для комфортного пребывания

Как выбрать трубы для теплого пола

Схемы укладки труб водяного пола

Соответствие шага укладки трубы и мощности теплого пола на 1 м²

Коллекторная группа и узел смешения

Теплый пол в бетонной стяжке

Теплый пол по деревянным лагам

Сколько стоит обустройство водяного теплого пола

Потратил на материалы для теплого пола сухим методом 45 500 Р

Запомнить

Теплые полы в частном доме своими руками: рекомендации по установке

Теплый пол: основной либо вспомогательный обогрев?

Какой теплый пол подойдет для каркасного дома?

Водяной теплый пол

Электрический теплый пол

Пол с подогревом под пол из дерева

Кладка плитки на нагревательный пол

Сфера использования теплых полов в загородных объектах

Теплый пол в теплице

Теплый пол в бане

Рекомендации по установке

Устройство теплых полов в существующем доме

МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

УСТАНОВКА СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ПОЛА?

Полы с подогревом — Сколько стоит пол с подогревом?

Общие сведения о системе теплого пола

Достоинства и недостатки теплого пола

Преимущества

Недостатки

Виды теплых полов

Электрический теплый пол

Водяной теплый пол

Как установить теплый пол

Сколько стоит теплый пол?

Сколько стоит теплый пол?

Подходит ли вам теплый пол?

Полы с подогревом: роскошь и разумное вложение | Independent

Полы с подогревом 12в | Система теплых полов 12в

Крытый | DEVI

Ваш путеводитель по лучистому теплому полу: плюсы и минусы

2. Как работает лучистый пол с подогревом?

Макон Total Comfort

3. Каковы плюсы водяного теплого пола?

4. Каковы недостатки водяного теплого пола?

Инновационные строительные материалы

Кабель и коврик Установка

5. Кто занимается раздачей электрического теплого пола?
