Как подключить розетку от вылключателя и выключатель от розетки правильно

Установка розеток и выключателей

Количество электронной техники, которое сегодня используется человеком, возросло многократно. Каждый прибор требует подключения к электрической сети, да вот многие дома построенные еще в Советском Союзе не обладают необходимым количеством электроточек на комнату. Подобные ситуации встречаются и в бюджетных коттеджах, где застройщик максимально экономит средства и сводит количество розеток к минимуму. Как быть в такой ситуации? Как подключить розетку от выключателя и возможно ли это, вообще, в принципе? В сегодняшней статье мы подробно обсудим эту тему, ответим на самые распространенные вопросы и покажем, как сделать все максимально аккуратно, качественно и красиво.

Содержание статьи

• 1 Как устроена квартирная или домовая электрическая сеть
• 2 Как подключены розетки и выключатели
  • 2.1 Видео – Подключение розетки и выключателя
• 3 Меняем назначение электроточки или подключаем одну от другой
  • 3. 1 Замена розетки выключателем и наоборот
  • 3.2 Цены на регулируемые выключатели
  • 3.3 Подключаем выключатель от розетки
  • 3.4 Цены на популярные модели штроборезов
  • 3.5 Подключаем розетку от выключателя
  • 3.6 Цены на розетки с заземлением
  • 3.7 Видео – Как разобраться в проводах в распределительной коробке

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

• Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
• От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
• Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

• Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
• Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Интересно знать! Раньше коробки монтировали в стены, под потолком. Сейчас их расположение может кардинально различаться – их переносят на потолок, прячут за инсталляциями и так далее. Если вы заказываете монтаж проводки, то рекомендуем установить их там, куда впоследствии будет открыт доступ. Да, эта часть цепи пассивная и обслуживать ее, в принципе, не нужно, но иногда все же доступ требуется, например, при подключении новых веток или исправлении ошибок электрика.

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

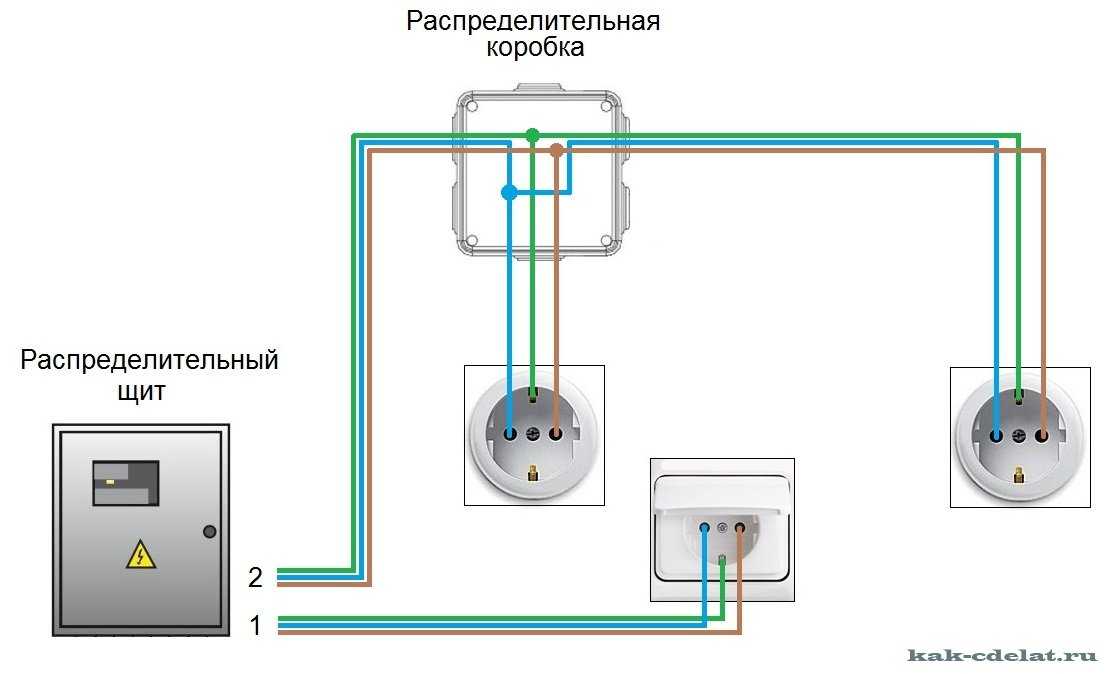

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

• Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
• Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» — с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

• С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
• Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
• Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
• Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

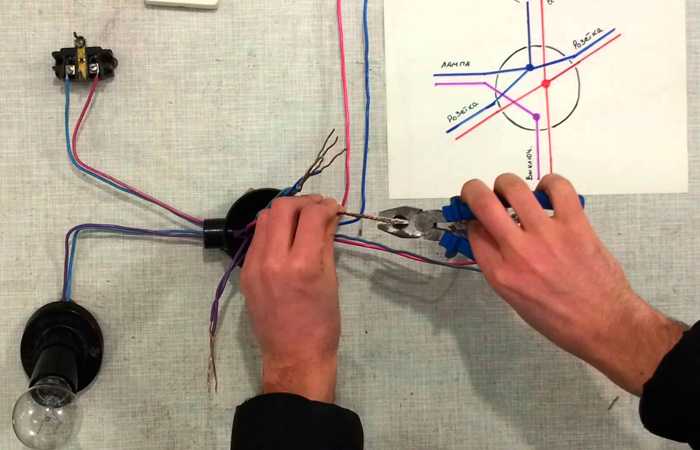

Соединение проводов в распределительной коробке

Решили сделать дома ремонт? Статья о ремонте пола в квартире наверняка будет вам очень полезна. Информация, которая поможет вам предотвратить возможные дефекты в поле во время работы. Также в статье инструкция по ремонту пола!

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Узнайте, как поменять выключатель света с одной клавишей пошагово, в специальной статье на нашем портале.

Меняем назначение электроточки или подключаем одну от другой

Как бы вы не хотели сделать все максимально незаметно, но прокидывать провода все же придется. Конечно, это не протяжка через всю комнату от распределительной коробки, но все же. Вариантов укладки провода всего два – открытая и скрытая. В первом случае можно использовать кабель-канал из ПВХ, а во втором придется проштробить стену, чтобы спрятать провод.

Замена розетки выключателем и наоборот

Цены на регулируемые выключатели

Диммер

Начнем мы с самого на наш взгляд простого – смена назначения электроточки. Такая мера может пригодиться, когда установлен старый выключатель, который больше не используется, или розеток в комнате и так хватает, а вот света совсем мало.

Принцип соединения выключателя и розетки

В описании работ мы будет, прежде всего, заострять свое внимание на изменениях, которые нужно произвести.Демонтаж и монтаж опишем лишь раз, чтобы постоянно не повторяться. Мы надеемся, что с этим вы справитесь без подсказок, иначе лезть в электрическую сеть мы вам не советуем.

Внимание! Все работы с электрической проводкой выполняются только при условии предварительного отключения подачи питания. В противном случае вы рискуете получить серьезный удар током, что может привести даже к смертельному исходу. Все работы должны выполнять подготовленные специалисты, так что отдавайте себе отчет в том, с чем имеете дело.

Меняем розетку на выключатель.

Таблица 1. Пошаговая инструкция монтажа выключателя.

Шаг, фото:	Описание:
Шаг 1. Вынимание розетки. Вынимаем розетку из коробки	Работа начинается со снятия старой розетки. Для этого сначала требуется выкрутить винт по ее центу – он удерживает лицевую пластиковую панель. Далее вы по краям увидите еще два винта, которые отвечают за расклинивание зажимов в коробке. До конца их выкручивать не нужно, просто ослабьте, и вытяните основание розетки из коробки, как показано на фото.
Шаг 2. Отсоединение проводов. Отсоединяем провода	Все провода зажаты в розетке специальными клеммами, которые стягиваются при помощи винтов. Правильно – выкручиваем и их. Убираем розетку в сторону, после чего временно изолируем оголенные концы проводов. Совет! На этом этапе вам стоит определить, где есть фаза, а где нуль. Используем для этого отвертку с индикатором. Подробная инструкция будет в видео в конце статьи.
Шаг 3. Снятие крышки распределительной коробки. Снимаем крышку распределительной коробки	Вот вам яркий пример ситуации, когда потребуется доступ в распределительную коробку, ведь чтобы выключатель заработал как розетка, нужно переподключить выводы проводов.
Шаг 4. Пометка проводов. Прозвонка проводов	Итак, коробку мы открыли, а что делать дальше, ведь внутри просто огромное количество проводов? Как найти нужные? Да, не все так просто, как кажется на первый взгляд. Чтобы ничего не напутать и не устроить короткое замыкание, провода нам потребуется прозвонить. Используется для этих целей специальный тестер, как у мастера на фото. ·Первым делом нам нужно найти фазу и нуль общего питающего провода. Как вам повезет, если все соединения сделаны при помощи клеммников!В противном случае придется разматывать изоленту и разъединять все скрутки, что долго, и есть риск сломать жилу. · Мы приблизительно можем понимать, какой провод у нас групповой, и какой идет в сторону нашей бывшей розетки, по направлениям, в котором они уходят в стену. · Разъединяем все провода и разводим их в стороны, чтобы они друг друга никак не касались. При этом смотрим, соотносятся ли они по цвету. Рекомендуем дополнительно клеить маркеры, на которых отмечается группа, чтобы потом было меньше мороки с прозвонкой. · Далее подаем напряжение на питающий кабель и поочередно прикасаемся отверткой-индикатором до каждого вывода – лампочка на отвертке должна загореться. · Затем  берем тестер, одним его концом касаемся найденной фазы, а вторым перебираем провода, пока лампочки не загорятся и на нем.Так вы находите нуль. Отключаем напряжение, помечаем провода и двигаемся дальше.
Шаг 5. Поиск проводов, идущих к розетке. Ищем провода, идущие к розетке	Возвращаемся к розетке и соединяем два провода, которые раньше были фазой и нулем. Снова идем к коробке и тестером ищем их обратные выводы, ориентируясь по цвету изоляции. Вы правильно поняли, цепь получилась замкнутой и при прикосновении к нужным выводам, на приборе загорится лампочка.
Шаг 6. Соединение проводов в новой последовательности. Соедините провода в новой последовательности	Далее снова скручиваем провода по пометкам, как они были соединены ранее, кроме выводов от розетки, которые мы нашли. Один из этих проводов подключается к фазе, а второй пойдет на светильник, от которого в розетку вернется еще один или два провода (нуль и заземление).

Подключаем к проводам в коробке выключатель, крепим его и пользуемся. Замена выключателя на розетку осуществляется в обратной последовательности, по тем же шагам, поэтому повторно описывать процесс не будем.

Подключаем выключатель от розетки

Двигаемся дальше. На пути у нас последовательное подключение одного прибора от другого. Сразу скажем, что нормами ПУЭ такие переделки не предусмотрены, но иногда ситуация диктует свои условия, а не наоборот. Поэтому действовать мы будет в следующем порядке:

Демонтаж розетки

• Откручиваем розетку и извлекаем ее из коробки. Провода при этом отсоединять нет необходимости.
• Дальнейшие действия будут зависеть от расположения светильника. Если он находится в непосредственной близости от выключателя и не подключен до сих пор к сети, нам потребуется прокинуть к нему провод с нужным количеством жил, любым из перечисленных выше способов.

Провода можно аккуратно спрятать в кабель-канале

• Такой метод подключения выключателя от розетки является самым безопасным и правильным.
• Итак, мы соединили, например, двухжильным проводом светильник и выключатель. При этом нулевая жила остается целой, тогда как фаза разрезается, и получившиеся концы подключаются к выключателю. Тянем провод дальше и заводим в коробку розетки. Затем фаза соединяется с фазой, а нуль с нулем.

К розетке с заземлением подключается три провода

• Если провода от светильника выходят в распределительную коробку, то для подсоединения выключателя розетка должна быть обязательно с заземлением, к ней должно подходить три провода.
• Прокидываем двухжильный кабель от выключателя в коробку розетки, предварительно соединив его с прибором. Один вывод подключаем к фазе, а второй – соединяем с проводом заземления, который предварительно из розетки нужно вытащить. Контакт необходимо надежно заизолировать ПВХ изолентой. Как вы понимаете, таким образом, мы осознанно отказываемся от заземления розетки. Такое допустимо только в том случае, если от нее будет запитываться прибор, корпус которого сделан не из металла, а из пластика. То есть его не пробьет током.

Провода в штробах – это более надежное решение

Цены на популярные модели штроборезов

Штроборез

• Далее в распределительной коробке находим вывод того самого провода заземления, к которому мы подключились. Как это сделать, вы уже знаете. Этот провод мы подключаем к фазовому проводу, который уходит на светильник.

В результате у нас получилась обычная цепь, только питание на выключатель пойдет не от группового провода, а от розетки.

Подключение розетки, коммутируемой через выключатель

Подключаем розетку от выключателя

Цены на розетки с заземлением

Розетка с заземлением

И на последок мы вам оставили «вкусненькое». Эта схема из всех перечисленных самая сложная в реализации и для ее выполнения есть одно обязательное условие – выключатель должен быть двухклавишным. То есть к нему идет три провода от коробки, один из которых мы также задействуем под свои нужды, а выключатель при этом станет одноклавишным. Не самое изящное решение, но в некоторых ситуациях оно может пригодиться в качестве временной меры, например.

Вариант компоновки электроточек

Итак, действуем в следующей последовательности:

• Извлекаем из коробки выключатель и видим идущие к нему три провода. Один из них будет фазой от группового провода – его мы вычислим при помощи той же отвертки-индикатора.

Проверка отверткой-индикатором

• Подключаемся к клемме, в которую он входит концом провода. Это будет фаза на розетку. Стоит ли напоминать, что розетка должна быть установлена и от нее к коробке выключателя уже подведен провод.
• Далее откручиваем любой из оставшихся проводов и соединяем его со вторым проводом от розетки, заизолировав соединение.

Спаивать провода в распределительной коробке не стоит, так как их потом будет сложно разъединить

• Отправляемся в распределительную коробку и находим этот отсоединенный ранее провод. Его потребуется соединить с нулем, но перед тем, как его раскрутить, пометьте провод, с которым он соединен. Он будет идти к светильнику. Мы же не хотим, чтобы они перестали гореть? Нет! Значит, соединим его с третьим проводом, который у нас остался в выключателе нетронутым, так же в распределительной коробке. В итоге оба светильника у нас станут включаться с одной клавиши.

Узнайте, как соединять провода в распределительной коробке, а также ознакомьтесь с популярными методами, в специальной статье на нашем портале.

Видео – Как разобраться в проводах в распределительной коробке

После качественной изоляции всех соединений возвращаем все на места. Теперь ваша розетка будет работать так, как нужно.

Как подключить розетку от выключателя: можно ли запитать, последствия

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Содержание

1. Устройство квартирной или домовой электросети
2. Главная схема квартирной электросети
3. Подключение выключателей и розеток
4. Изменение назначения электроточки и подключение одной от другой
5. Замена розетки на выключатель
6. Замена выключателя на розетку
7. Подключение от розетки выключателя
8. Подключение выключателя от розетки без распредкоробки
9. Подключение выключателя и розетки от одного провода
10. Подключение от выключателя розетки
11. Как подключить светильник через выключатель от розетки

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

• замкнуть накоротко кабели осветительного прибора;
• выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Можете ли вы превратить выключатель света в электрическую розетку?

1. Дом
2. Блог
3. Преобразование выключателя света в розетку

В вашем доме у вас будут разные потребности в электричестве. В результате вы можете оказаться в комнате с выключателями в том месте, где розетка была бы гораздо более практичной. Если вы не обученный электрик, легко не знать, что вы можете и чего не можете делать, когда дело касается электричества в вашем доме.

Можно ли превратить выключатель света в розетку?

Да, вы можете превратить выключатель света в электрическую розетку. Однако, поскольку розетки и выключатели света имеют разные функции, проводка для одного или другого будет достаточно разной, поэтому вам следует доверить выполнение проекта лицензированному электрику, такому как Mr. Electric.

Как электрик заменит выключатель на розетку

Первые два варианта выбора — решить, оставить ли выключатель и как должна работать новая розетка. Хотя вы, возможно, не часто используете существующий выключатель света и думаете, что розетка лучше удовлетворит ваши потребности, полное удаление выключателя света может быть не лучшим решением. К счастью, вам не нужно выбирать между розеткой и выключателем, поскольку у вас есть варианты, которые дадут вам и розетки, и выключатели. Вы можете попросить электрика подключить розетку так, чтобы выключатель управлял ей, или розетка может работать независимо от выключателя.

Все, что связано с электропроводкой, не подходит для домашнего проекта «сделай сам». Неотъемлемая опасность работы с электричеством и возможность неправильного подключения розетки не стоят рисков. Вот как ваш местный мистер Электрик установит розетку там, где находится ваш выключатель света:

• Снимите выключатель со стены и пометьте подсоединенные к нему провода. Общее правило для цветовых кодов электрических проводов заключается в том, что красный и черный провода будут проводами под напряжением, а белый провод будет нейтральным, но возможно использование другого цвета.

• Подсоедините провода к соответствующим клеммам на розетке. Все провода должны быть правильно подключены для правильной работы переключателя. Это то, что обученный профессионал может сделать для вас. Потенциальная проблема может возникнуть, если человек, который изначально устанавливал выключатель, неправильно подключил провода; если вы воспроизведете то, что было сделано ранее, вы получите ту же неисправную проводку.

Связанная тема: 6 типов модернизации электрических розеток

Что может пойти не так при включении выключателя света в розетку?

Электричество делает жизнь проще и удобнее, но неправильно выполненная проводка может привести к трагическим последствиям. Потратьте секунду, чтобы рассмотреть эти распространенные негативные последствия преобразования своими руками, прежде чем пытаться превратить свой выключатель света в розетку.

• Комбинированный выключатель/розетка не всегда включен. Если вы не пытаетесь полностью заменить выключатель света розеткой, комбинированный выключатель света и розетка могут помочь вам получить лучшее из обоих миров. Однако, если вы неправильно подключите это приспособление, вы получите розетку, которая включается только с помощью выключателя, что может противоречить цели иметь оба.

Связанная тема: Избегайте опасного ремонта домашней электросети своими руками

Электрики, которые могут помочь вам заменить выключатель на розетку

Если вы хотите увеличить количество розеток в комнате, замените выключатель розетка может быть отличным решением. Но возиться с электропроводкой и розетками может быть опасной задачей, даже если вы опытный мастер. Чтобы обеспечить правильное и безопасное выполнение электромонтажных работ, обратитесь к профессионалам в местную компанию Mr. Electric. Запишитесь на прием или позвоните нам по телефону (844) 866-1367 сегодня.

Как подключить электрические розетки и выключатели

Предупреждение

Перед началом любых работ с электрическими компонентами убедитесь, что электрический ток в цепи, с которой вы работаете, отключен щитком выключателя дома. Прежде чем продолжить, убедитесь, что ток отключен с помощью мультиметра или аналогичного устройства. Ознакомьтесь с правилами электробезопасности, прежде чем приступать к выполнению задачи по замене проводки розетки.

Ель / Кевин Норрис

Правильные соединения винтовых клемм

Стандартная передовая практика для подключения проводов цепи к выключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Для безопасного и надежного соединения с помощью винтовых клемм:

1. Зачистить провод

   Снимите около 3/4 дюйма изоляции с каждого провода цепи с помощью инструмента для зачистки проводов. (Заземляющий провод может быть неизолированным.)

   Ель / Кевин Норрис

2. Согните проволоку

   Согните оголенный конец проволоки в виде крючка или буквы «U» с помощью острогубцев.


   Ель / Кевин Норрис

3. Прикрепите провод к винту

   Наденьте крючок каждого провода на соответствующую винтовую клемму так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть рядом с винтом (но не под ним); только оголенный металл провода должен соприкасаться с какой-либо частью винта.

   Ель / Кевин Норрис

4. Замкнуть проволочную петлю

   Плотно закройте крючок вокруг стержня винта с помощью острогубцев.

   Ель / Кевин Норрис

5. Затяните винт

   Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше подходит для винта. Поскольку крючок закручивается вокруг винта по часовой стрелке, затягивание винта еще больше закрывает крючок. Винт должен быть очень тугим, прочно удерживая проволоку под головкой винта.

   Ель / Кевин Норрис

Электропроводка Розетки средней длины

Когда розетка расположена в середине цепи — с другими розетками «вверх по течению» и дополнительными розетками «вниз по течению» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключались к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а исходящие провода подключались к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это обеспечивает довольно простое подключение, но его недостаток заключается в том, что, если что-то пойдет не так с розеткой, выходная часть цепи также обесточится, поскольку ток не может течь через розетку. По этой причине профессионалы обычно подключают розетки, используя второй метод, если это возможно.

Второй метод подключения промежуточных розеток заключается в подключении их к проводам цепи через «косички». Косичка представляет собой короткий отрезок провода, идущий от клеммы с горячим или нейтральным винтом на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя проводов. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нисходящей части цепи; косички просто подключаются к горячей и нейтральной линиям, чтобы питать розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приборам после розетки.

Большинство электриков будут использовать эту вторую конфигурацию, когда в коробке достаточно места для разъемов проводов.

Соблюдение правильной полярности

Полярность является частью системы безопасности, которая удерживает электричество в правильном направлении. В типичной бытовой электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, передающими питание от источника к выключателю или розетке. Белые провода являются «нейтральными» и передают электричество обратно к сервисной панели дома (коробка выключателя) после того, как оно пройдет через все устройства или светильники в цепи.

Чтобы соблюдать правильную полярность при подключении к розетке, подключите черный горячий провод к одной из клемм бронзового цвета. Подсоедините белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных выключателей оба провода, подключенные к выключателю, горячие. Если в электрощитке присутствуют нулевые провода, их просто соединяют между собой проводным соединителем, минуя выключатель.

Со всеми выключателями и розетками подключите заземляющий провод цепи (оголенный медный или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие выключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

Качественные устройства имеют винты, которые можно затянуть после вставки провода для врезного соединения. Эти устройства обеспечивают безопасное соединение, и их можно использовать. В дешевых устройствах часто нет этих винтов, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине данный тип подключения не рекомендуется.

Если устройство не имеет винтов для зажима втычных соединений, вместо втычных соединений используйте стандартные боковые винтовые клеммы.

Ель / Кевин Норрис

Подключение трехпозиционных переключателей

Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. Эти переключатели имеют два «путевых» провода и один «общий» провод. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе, прежде чем отсоединять провода. Контактные провода не нужно маркировать, поскольку любой контактный провод может подключаться к любой винтовой клемме контактного зажима на переключателе.

Чтобы подключить новый коммутатор, подключите помеченный общий провод к разъему COM (обычно бронзового или темного цвета) на коммутаторе. Подсоедините каждый из двух других проводов к одной из клемм светлого цвета. Наконец, подключите оголенный или зеленый провод заземления к зеленому винту.

Ель / Кевин Норрис

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: одна с пометкой LINE, а другая с пометкой LOAD.

• Если вы хотите, чтобы розетка обеспечивала защиту от замыканий на землю для устройств, расположенных после розетки, используйте клеммы LINE и LOAD, следуя схеме подключения производителя.
• Если вам не нужно обеспечивать защиту GFCI для других устройств или если розетка находится в конце цепи (конец цепи), используйте только клеммы LINE, следуя схеме подключения производителя.
