Как правильно установить розетки и выключатели в квартире?

Содержание [Скрыть]

• Спальня
• Гостиная
• Кабинет
• Детская комната
• Кухня
• Санузел
• Сколько нужно розеток?

Этим вопросом задаются многие новоселы в ходе ремонта квартиры. Самым правильным, перед началом работ, будет создать дизайн проект квартиры, где расположению электроприборов посвящен целый раздел. Еще до начала ремонта Вы с дизайнером тщательно продумаете расположение электропотребителей и выключателей.

А что бы Вы ничего не забыли при встрече с дизайнером, предлагаем Вам ознакомиться с базовыми принципами расположения розеток и выключателей и сформировать свои приоритеты по электромонтажным приборам.

Рассмотрим основные требования по расположению розеток, планированию их размещения и необходимого количества для различных типов комнат.

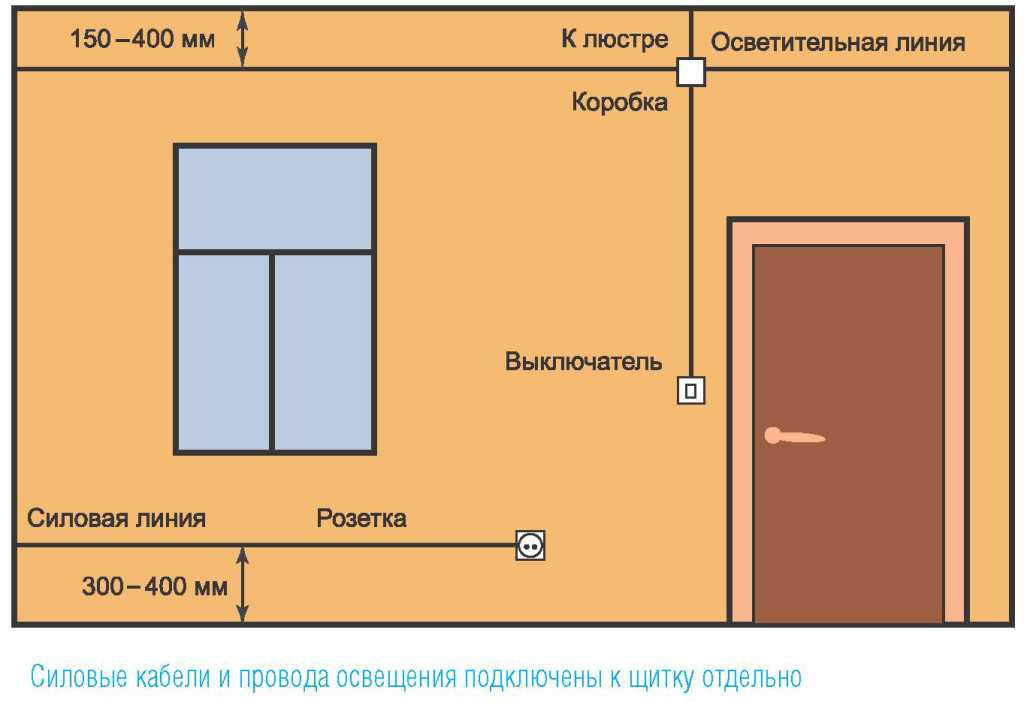

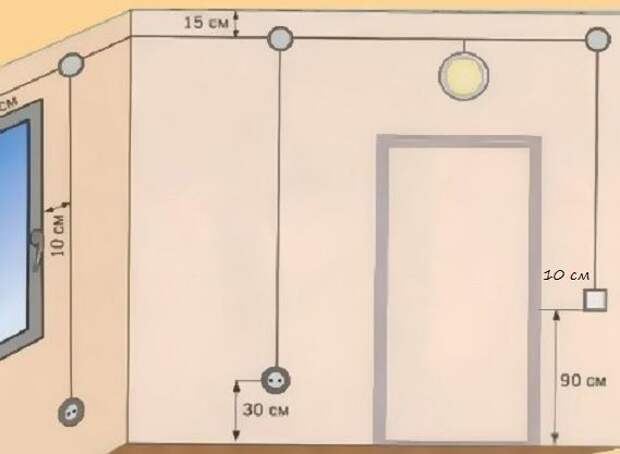

Ниже представлена типовая схема с определениями, где указываются какой тип выключателя используется, их назначение и высота размещения.

Выключатели основного освещения комнаты чаще всего устанавливают при входе в помещение. Высота установки зависит от среднего роста всех взрослых в семье. Обычно она варьируется от 750 до 900 мм. от уровня пола. Там же, под выключателем, на высоте 300 мм.

от уровня пола располагают дежурную розетку для подключения пылесоса во время уборки. Еще по одной рекомендуется установить по углам комнаты, напротив входной двери, для возможности подключения торшера или увлажнителя воздуха. Высота их так же равняется 300 мм. от уровня пола. Решение с расположением розеток по углам комнаты и одной при входе в комнату является стандартным, и применяется чаще всего во всех жилых помещениях квартиры.

Если помещение проходное, лучше предусмотреть так называемые проходные выключатели. Они позволяют управлять освещением из нескольких точек. Так же такая схема управления часто используется в спальне. Зайдя в комнату и включив верхний свет при входе, вы сможете выключить его уже лежа в кровати выключателем, расположенным около прикроватной тумбочки.

Розетки и выключатели в спальне

Первым делом по одной, а то и по две розетки потребуется в районе каждой прикроватной тумбочки. Они будут использоваться для зарядки мобильного телефона, электронной книги или прочих электронных гаджетов. Еще в этой зоне следует предусмотреть выключатель, который будет включать бра и возможно верхнее освещение в случае использования проходных выключателей. Пару розеток следует предусмотреть в зоне туалетного столика. Если в спальне предусмотрена медиа зона, то в ее районе потребуется пару электрических и одна розетка для ТВ.

Розетки в гостиной

В зале или в гостиной важно предусмотреть розетки в следующих зонах:

Медиа зона. Как правило, нужно предусмотреть возможность подключения 3 – 4 потребителей: ТВ, аудио системы, медийная приставка и запасную. Высота расположения розеток в этой зоне зависит от дизайна самой медиа зоны.

Зона дивана. Здесь необходимо предусмотреть розетки по обе стороны дивана, куда Вы будете подключать зарядные устройства телефонов, ноутбуков и торшеры или бра. При наличии тумбы по бокам дивана, располагаем розетку на 10-15 см выше тумбы. При ее отсутствии, на высоте 300 мм. от пола. Ну а в случае, если диван стоит не у стены, а расположен посередине комнаты (так называемое островное расположение мебели), то следует предусмотреть возможность подключения электроприборов в розетки, расположенные в полу. В этом случае у Вас не будут тянуться длинные провода удлинителей для торшера, стоящего с боку дивана. Не забываем расположить розетку так же около каждого кресла в гостиной. Бывает, что в гостиной располагается рабочая зона. В этом случае не забудьте запланировать 2 — 4 розетки для техники, которая будет расположена в этой зоне. Их располагают часто за рабочим столом. Плюс одну для настольной лампы на уровне 10 – 15 см выше высоты столешницы. И там же пару розеток для зарядки ноутбука и мобильного телефона.

Розетки в кабинете

Главной зоной в кабинете является рабочая зона. Если это письменный рабочий стол, то потребуется не менее двух розеток. Если же рабочее место требует наличие оргтехники, то необходимо предусмотреть источники для подключения каждого потребителя и добавить пару запасных для настольной лампы и зарядки мобильных гаджетов. Избежать нагромождения проводов, свисающих по бокам рабочего стола как лианы, помогут розетки встроенные в мебель.

Детская комната

К розеткам в детской комнате уделяется особое внимание, а в частности на первое место выходит безопасность. Если Ваш ребенок еще не подросток, и не понимает опасности поражения электрическим напряжением, то при выборе розеток обязательно обратите внимание на электрические изделия со специальной защитой. У каждого производителя в большинстве коллекций есть линейка данных изделий.

Аналогично другим помещениям, минимум одна розетка при входе в помещение, под выключателем основного освещения, и по одной по углам комнаты, напротив входа в помещение. Пару розеток предусмотрите около кровати ребенка. Туда будут подключаться ночник, увлажнитель воздуха или прочая бытовая техника. В одной рамке с этой группой розеток можно расположить и выключатель включения бра над кроватью. Еще одну розеточную группу на 3-4 подключения располагаем в зоне рабочего стола ребенка.

Кухня

Идеально сначала составить перечень всех бытовых приборов, которые будут располагаться на кухне. Потом этот перечень разделить на две части. 1 – стационарная бытовая техника. 2 – мобильная бытовая техника.

Большинство крупной бытовой техники на современных кухнях — это встраиваемая техника. В расположении розеток для этих потребителей есть одна особенность. Их нельзя устанавливать за самой техникой. Вы должны иметь возможность включения электроприборов без демонтажа варочного шкафа или посудомоечной машины. Поэтому традиционно их устанавливают справа или слева от самого потребителя, за выдвижными ящиками или в глубине шкафа. При таком расположении, выдвинув ящик и сняв его с направляющих или убрав кухонную утварь с полки, Вы получаете полноценный доступ к розеткам.

Итак, давайте распланируем розетки для стационарной техники.

Розетку для встраиваемого холодильника предусматриваем слева или справа за выдвижными ящиками. Если холодильник отдельно стоящий, розетка может быть как за кухонным шкафом, так и за самим холодильником. Высота расположения от пола в среднем от 150 мм. до 750 мм. При расположении розетки за холодильником, поместите ее не далее 50 мм. от края холодильника, что бы остался свободный доступ.

Варочная поверхность, духовой шкаф и СВЧ печь. Если духовой шкаф расположен под варочной поверхностью, то розетки для этих двух потребителей лучше предусмотреть на уровне 150-180 мм. от уровня пола прямо под духовым шкафом. Как раз на этом уровне будет находиться выдвижной ящик под духовым шкафом. Второй вариант расположения, это вертикально справа или слева от духового шкафа, так же за выдвижными ящиками в глубине шкафа. А в случае расположения духового шкафа и СВЧ печи в отдельной колонне, то и розетки для них планируем в ящике под ними на высоте от 150 мм до 750 мм. Или за соседним шкафчиком, на высоте от 1000 мм до 1300 мм.

Посудомоечная и возможно стиральная машина. Эти элементы располагаются чаще всего по соседству с кухонной мойкой. Розетки для них планируем так же в соседнем шкафчике.

Обязательно предусмотрите возможность подключения для вытяжки. В зависимости от модели она может устанавливаться на высоте от 2000 мм. до 2400 мм. и располагаться либо в ящике с вытяжкой, либо в соседнем ящике.

Для подключения мелкой бытовой техники планируем розетки в зонах приготовления еды с отступом от столешницы по высоте на 150 мм. – 350 мм. Обычно их устанавливают группами на 2-4 подключения с интервалами не более 1200 мм. вдоль всей рабоче поверхности. Если вы не хотите портить фартук, то Вам должен понравиться вариант скрытых розеток, встраиваемых в столешницу или выдвигающиеся из нижней полки навесного шкафа.

У многих хозяев обязательным условие является наличие медиа зоны на кухне. Для нее тоже не забываем предусмотреть блок электророзеток и подключение кабеля ТВ.

Еще желательно предусмотреть пару розеток в зоне обеденного стола и несколько, как и в большинстве комнат. Одну при входе и по углам кухни, если там не планируется расположиться кухонная мебель.

Розетки в санузле

Здесь достаточно поставить блок из двух розеток для фена и электробритвы. Запланировать его нужно неподалеку от зеркала. Но важно помнить, что данные розетки должны быть на достаточном удалении от водопровода и источников брызг и обязательно иметь определенную степень защиты корпуса IP.

Стиральная машина в ванной так же потребует возможность подключения электропитания, расположить которую можно непосредственно над самой стиральной машиной или на расстоянии 100 мм. сбоку от машинки, но не ниже 300 мм. от пола.

Как не забыть ни одну розетку?

Итак, мы с Вами прошлись по всем основным помещениям квартиры и рассказали базовые принципы расположения розеток и выключателей. Так же поэтапно, заходя в каждую комнату, Вы можете сформировать свои пожелания по розеткам и выключателям, детально продумать их расположение. Для тех, кто работает над проектом своей квартиры с дизайнером, дизайнер отразит все пожелания заказчика с размерными привязками на чертежах. А те, кто работает над проектом своей квартиры самостоятельно, могут воспользоваться таблицей, которую мы подготовили для Вас с примером заполнения. Заполнив ее перед началом работ, Вы никогда не забудете при постановке задачи строителям про какую-либо розетку или выключатель. И Вам не придется после проведения чистовой отделки производить демонтаж и дополнительно прокладывать кабеля или пользоваться удлинителями и переходниками.

Перечень розеток и выключателей

СПАЛЬНЯ

Наименование	Расположение	Назначение
РОЗЕТКИ
1 одинарная	при входе в комнату	для пылесоса
1 тройная	в зоне туалетного столика	фен и прочие приборы
2 двойных	над прикроватными тумбочками	зарядка смартфона и часы
ВЫКЛЮЧАТЕЛИ
1 двух клавишный	при входе в комнату	включение основного света и светодиодной подсветки потолка
2 одинарных	над прикроватными тумбочками	включение бра

ДЕТСКАЯ

Наименование	Расположение	Назначение
РОЗЕТКИ
1 одинарная	при входе в комнату	для пылесоса
1 двойная	над прикроватной тумбочкой	зарядка читалки
1 четверная	в зоне письменного стола	ноутбук, лампа, зарядка смартфона
ВЫКЛЮЧАТЕЛИ
1 двух клавишный	при входе в комнату	включение основного света и светодиодной подсветки ниши кровати
1 двух клавишный	над прикроватными тумбочками	включения прикроватного бра и подсветки ниши кровати

ГОСТИНАЯ

Наименование	Расположение	Назначение
РОЗЕТКИ
1 одинарная	при входе в комнату	для пылесоса
1 четверная	медиазона	ТВ, интернет, ресивер
1 двойная	в районе мягкого кресла	подключение бра
ВЫКЛЮЧАТЕЛИ
1 двух клавишный	при входе в комнату	включение основного света и светодиодной подсветки ниши кровати

Поделитесь с друзьями ссылкой на статью. Если что-то осталось непонятным, смело пишите в наш чат и задавайте вопросы. Поделиться:

Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Содержание

• Основные варианты
• Общие требования и правила
• Кухня
• Ванная

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

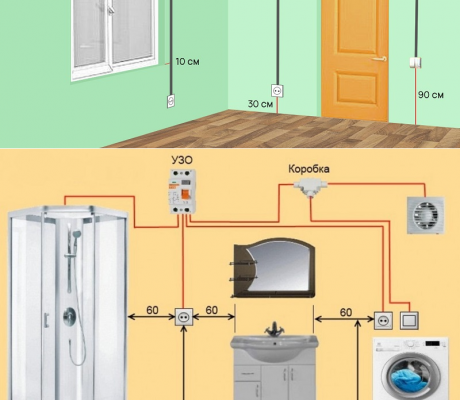

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Какова стандартная высота выключателей и розеток?

Когда дело доходит до выключателей света и розеток, некоторые люди думают, что они достаточно малы, чтобы их можно было легко починить своими руками. Однако люди часто не знают, что на самом деле существует ряд требований к расположению выключателей и розеток. Например, знаете ли вы, что они должны быть размещены на определенной высоте, чтобы быть внутри кода?

Стандартная высота выключателей света составляет 48 дюймов или около четырех футов (1,2 метра) от пола до основания коробки выключателей света. Нижняя часть распределительной коробки должна находиться на высоте около 12 дюймов или одного фута (0,3 метра) над полом. Это может измениться в зависимости от типа выключателя или розетки.

Понимание того, почему люди размещают выключатели света и розетки на определенной высоте, может быть важной информацией для установки этих функций. Читайте дальше, чтобы узнать больше о стандартной высоте выключателей света и розеток, в том числе о том, почему существуют определенные стандарты, каким стандартам вы должны следовать, и многое другое.

» НАВИГАЦИЯ «

Почему существуют стандартные высоты для выключателей света?

Существуют разные правила и положения в зависимости от того, где находится выключатель света и что он контролирует.

Например, если вы думаете об изменении местоположения распределительной коробки, управляющей верхним освещением, имеет смысл расположить ее подальше от переключателя, управляющего вывозом мусора, чтобы избежать путаницы.

Точно так же не имеет смысла ставить выключатель в прихожей в другой комнате.

Стандартная высота и расположение выключателей света предназначены для обеспечения безопасности пользователя и доступности выключателя для всех. Национальный электрический кодекс (NEC) фокусируется на простоте использования и безопасности, а Закон об американцах-инвалидах (ADA) устанавливает стандарты, связанные с доступностью.

В дополнение к этим стандартам, многие государственные и местные органы власти имеют правила относительно того, где можно разместить выключатели света для регулирования:

• Безопасность электриков
• Операторы выключателей света
• Имущество, в котором находится выключатель света

Обязательно проконсультируйтесь с местными стандартами, когда решаете, где разместить выключатели света. Последнее, что вам нужно, — это переделывать электропроводку в своем доме, потому что вы не нашли время, чтобы правильно проверить местные и государственные коды.

Давайте подробнее рассмотрим стандарты NEC и ADA, чтобы лучше их понять.

Стандарты NEC

Основное требование NEC к выключателям света заключается в том, чтобы они находились в легкодоступном месте для работающего оборудования.

Это не обязательно означает, что выключатель света всегда находится в пределах досягаемости рук, но это означает, что как для оператора выключателя, так и для электрика можно посмотреть на выключатель и сделать хорошее предположение о том, чем он управляет.

Например, если вы входите в новый дом и видите два выключателя, скорее всего, они управляют освещением на крыльце и в коридоре. Если они этого не делают, а контролируют кухню и коридор наверху, они не соответствуют стандартам NEC.

Хотя стандарт и не очень точен, он, безусловно, имеет смысл.

Тем не менее, NEC предписывает, что хотя минимальной высоты для выключателей света не существует, они обычно должны быть ниже шести футов и семи дюймов над полом.

Если он находится рядом или немного выше работающего оборудования; выключатель света может быть выше этого порога. Тем не менее, у вас должны быть легкодоступные портативные средства доступа к источнику света, которые может использовать любой оператор.

Стандарты ADA

Стандарты ADA для выключателей света гораздо более строгие, чем стандарты NEC, поскольку стандарты ADA закреплены в законе.

Например, Закон о справедливом жилищном обеспечении предусматривает, что от пола до середины панели выключатель света не должен превышать 48 дюймов, чтобы он был доступен для человека в инвалидной коляске.

Он также устанавливает, что минимальная высота должна быть не менее 15 дюймов.

ADA также утверждает, что если выключатель света расположен непосредственно над прилавком, он должен соответствовать другим условиям.

Например, если выключатель находится над прилавком со встроенным пространством для колен, а глубина прилавка превышает 20 дюймов, то стандартная высота выключателя света уменьшается до 44 дюймов над полом.

Последнее условие ADA касается выключателя над прилавком, в котором нет места для коленей. В этом случае ширина прилавка не должна превышать 24 дюйма, а максимально допустимая высота выключателя света составляет 46 дюймов. выше земли.

Стандартная высота выключателя освещения в особых случаях

Приведенные выше стандарты являются общими рекомендациями по установке выключателей света. Однако есть некоторые конкретные случаи, в которых установка выключателей света должна соответствовать другим требованиям.

Ниже приведены наиболее распространенные исключения из этих правил:

• Выключатели над прилавками: Когда речь идет о выключателях непосредственно над прилавками, рекомендуемая высота составляет около 40 дюймов над полом. Предполагается, что счетчик находится на стандартной высоте 36 дюймов над землей.
• Выключатели для удаления мусора: Для выключателей для удаления мусора рекомендуются те же стандарты для выключателей над счетчиками. Если необходимо, чтобы кнопка находилась под раковиной или рядом с ней, она должна располагаться как можно выше, чтобы не наклоняться.
• Разъединители печи: Разъединители печи часто рекомендуют устанавливать немного выше, чтобы они четко отличались от других выключателей. Некоторые люди предпочитают их на высоте от 40 до 52 дюймов над землей, но это действительно суждение.
• Выключатели для бассейнов и джакузи: Выключатели света или другие выключатели для бассейнов, джакузи или других видов водоворотов должны находиться на расстоянии пяти футов от водоема, согласно NEC. Это мера безопасности, предотвращающая использование выключателя кем-либо, находящимся в воде. Также рекомендуется увеличить высоту этих переключателей, чтобы детям было труднее до них дотянуться.
• Случаи, когда требуется много выключателей: Иногда вы можете столкнуться с ситуацией, когда вам нужно много выключателей света, необходимых для управления освещением и приборами в помещении. В этом случае лучше всего использовать сдвоенный выключатель света — панель, которая собирает в себе несколько выключателей. Это сделано для того, чтобы оператор не ходил туда-сюда слишком много раз.
• Прикроватные выключатели: Некоторым людям нравится иметь выключатель рядом с кроватью, чтобы они могли быстро включать и выключать свет, не вставая с кровати. В этом случае нет применимой стандартной высоты. Однако обычно рекомендуется, чтобы переключатель находился не выше уровня плеча, когда вы ложитесь. Однако «высота плеч» будет зависеть от высоты каркаса вашей кровати.

Вам также может быть интересно: Как сделать выключатели света с защитой от детей

Почему существуют стандартные высоты для розеток?

Что касается стандартной высоты розеток, вы можете заметить, что эти правила кажутся несколько смягченными.

Стандарт высоты розеток существует в качестве руководства для электриков и строителей, но никаких законов, касающихся этих правил, не существует. Они больше связаны со стандартизацией и удобством, а не с соображениями безопасности или доступности. Вот почему иногда выходы могут казаться случайными.

Как правило, людям проще всего использовать розетку, которая находится примерно в 30 см от пола, просто потому, что большинство продуктов, которые нужно подключать к сети, либо стоят на земле, либо имеют достаточно длинные шнуры, чтобы достать до земли.

Предположим, вы пользуетесь предметом, который часто стоит на столешнице, и вам нужен легкий доступ к розетке. В этом случае рекомендуется разместить розетку примерно на четыре дюйма выше столешницы.

Если у вас есть розетка рядом с источником воды, в них также должен быть установлен автоматический «выключатель» из соображений безопасности.

В других случаях, например, в местах проведения мероприятий, вы можете увидеть розетки на полу, очень высоко на стене или даже на потолке. Это связано с тем, что оборудование, используемое в этих местах, часто размещается в разных местах, поэтому, например, имеет смысл иметь розетку, легко доступную для аксессуара, свисающего с потолка.

В конечном счете, это ваш выбор, где вы хотите разместить свои розетки, если они удобны для вас. Если вы не уверены, сколько розеток вам нужно установить, ознакомьтесь со статьей по ссылке.

Заключительные мысли

Часто существуют нечеткие рекомендации по установке выключателей света и розеток, но в конечном итоге все сводится к личным предпочтениям. Хотя верно то, что выключатели света подлежат большему регулированию из-за стандартов NEC и ADA, все же существует некоторая свобода действий в отношении того, где их следует размещать.

Однако наиболее важной рекомендацией является то, что при установке выключателя света или розетки следует проконсультироваться с квалифицированным электриком. Проводка может быть сложной, а иногда и опасной. Консультация электрика устраняет эти проблемы еще до того, как они могут возникнуть.

См. также: Покраска электрических розеток: все, что нужно знать

Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, то обязательно столкнетесь с проблемами электрики. Лучше всего не переделывать имеющуюся бытовую электрическую сеть, а провести заново проводку, продумав до мелочей расположение коммутационных аппаратов. В этом случае возникают вполне естественные вопросы – какая должна быть высота розеток от пола, где установлены выключатели?

Содержимое

• Базовые опции
• Общие требования и правила
• Кухня
• Ванная комната

Основные опции

Официально принятых стандартов не существует. Есть только рекомендации и требования по установке розеток и выключателей относительно коммуникаций (газ, вода, трубы отопления). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы устанавливать коммутационные аппараты самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что есть два наиболее распространенных варианта, на какой высоте от пола их можно установить:

• установка розеток и выключателей по т. н. «евростандарту»;
• «Советская» система установки.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определять какая должна быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «европейским ремонтом».

Разницы между ремонтами в Европе, Америке или России нет, они могут быть как хорошими и качественными, так и не очень.

Но так уж получилось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». И тот, который не очень сильно отождествлялся со всем советским и заслужил соответствующее название.

Исполнение «Евро» предполагает высоту розетки от пола 0,3 м, а выключателя — 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки — 0,9-1 м от пола.

Вариант размещения розетки для ТВ на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь все сугубо индивидуально. В «евро» версии для управления освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. Кроме того, такое коммутационное устройство может включать и выключать ребенок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда необходимо установить под ним какую-либо мебель (шкаф, книжный шкаф, холодильник).

Розетка «Евро», расположенная почти у самого пола, опасна для маленького ребенка, который только научился ползать и интересуется всем, что попадется ему на глаза. При этом, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, которые постоянно подключены к какой-то технике, например телевизору, компьютеру или музыкальному центру, то их лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стену и портить внешний вид комнаты.

Общие требования и правила

Электромонтажники имеют основной нормативный документ — Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите, чтобы увеличить

Правила созданы для того, чтобы ими руководствоваться, поэтому дадим вам основные рекомендации, какое расстояние от пола до розетки или выключателя необходимо в различных помещениях:

• В подсобных или подсобных помещениях высота монтируемых розеток от пола в пределах 0,8-1 м. Ее можно увеличить до 1,5 м, если подвести провода сверху.
• Очень важно, чтобы расстояние от распределительного устройства до газовых труб было более 0,5 м.
• В жилых и служебных помещениях высота розеток от пола должна быть такой, чтобы к ним было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.

Возможна установка розеток на специальные плинтуса из негорючих материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Их рекомендуется монтировать на стены со стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то допускается ставить выключатели для них под потолком.

• В помещениях, где постоянно находятся дети, высота устанавливаемых розеток и выключателей регламентируется цифрой не менее 1,8 м от уровня пола. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки закроет розетку.
• Запрещается установка розеток в санузлах и душевых бань, саун и прачечных. Их разрешается устанавливать только в ванных комнатах квартир и гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (разделение санузлов на зоны будет рассмотрено ниже). Розетки в санузлах должны быть установлены на расстоянии не менее 0,6 м от дверей душевых кабин.

В последнее время широкое распространение получил монтаж напольных моделей розеток, питание к которым подается в специальные плинтуса (кабель-каналы). Они очень хороши с точки зрения дизайна (практически незаметны), но при влажной уборке помещений необходимо соблюдать осторожность, чтобы в них не попала вода.

В наших жилых домах есть помещения, заслуживающие отдельного разговора об установке в них розеток. Это и кухня, напичканная огромным количеством различной бытовой техники, и ванная комната, представляющая собой опасное помещение из-за сырости и повышенной важности. Поговорим об этих комнатах подробнее.

Кухня

Главное условие для электроэлемента, устанавливаемого на кухне, — он не должен быть ближе 0,6 м к водопроводным трубам и раковине. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

О дизайне розеток на кухне в видео:

Вообще с электропроводкой кухни ситуация самая сложная. Во-первых, есть много коммуникаций — отопление, водоснабжение, канализация, газ. Во-вторых, бытовой техники, требующей отдельного электроснабжения, на кухне намного больше, чем в любых других помещениях (стиральная машина, водонагреватель, варочная панель, электрическая духовка). При этом необходимо монтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

На кухнях установку этих коммутационных аппаратов лучше всего производить на трех уровнях от пола:

• Первый уровень (или ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель отходов).
• Второй уровень (или средний) 1,0-1,2 м. На этой высоте делаются выключатели элементов освещения и розетки для бытовой кухонной техники (СВЧ, тестер, блендер, комбайн, электрочайник, хлебопечка, кофеварка, мультиварка , так далее.). П.). Точное расстояние выбирайте сами, в зависимости от конфигурации мебели на кухне.

Чтобы было удобно включать вилки бытовой техники, разместите розетки немного выше столешницы.

• Третий уровень (или верхний) 2,0-2,5 м. К розеткам, расположенным на этой высоте, подключаются вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные приборы, ни шнуры, идущие к ним, интерьер кухни не испортят, ведь они практически незаметны за мебелью (навесными шкафчиками).

Розетки допускается размещать под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.

Минимальное расстояние от пола до выпускного отверстия должно быть не менее 0,1 м, иначе в него может попасть вода при влажной уборке (мытье полов).

Ванная комната

Помещение условно разделено на несколько зон:

• Зона 0 (внутренняя часть самой ванны или душевого поддона).
• Зона 1 (наружная вертикальная поверхность ванной комнаты).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (остальная часть ванной).

Розетки можно устанавливать только в зоне 3. Даже если очень хочется смонтировать их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки, это категорически невозможно (если зеркало не в зоне 3). Кроме того, розетки должны иметь степень защиты IP44 из-за постоянной повышенной влажности в ванной комнате.

Уровень от пола, на котором рекомендуется устанавливать розетки в санузлах, также может иметь три положения:

1. Розетку для подключения стиральной машины можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно для подключения мелких бытовых электроприборов устанавливаются розетки на высоте 1,1-1,2 м.
