На каком расстоянии выключатель от пола: Высота установки выключателей и розеток от пола

Содержание

Высота установки розеток и выключателей от пола. Рекомендации по высоте установки розеток и выключателей Стандарты розеток и выключателей по высоте

Установка розеток должна выполняться в соответствии с существующими нормативами, ведь от этого зависят не только эксплуатационные качества, но и безопасность. Если не продумать этот момент, в устройство может попасть вода, увеличится опасность повреждений механического характера и т. д. Кроме того, придется пользоваться удлинителями, ведь вилки не будут доставать до розеток. Именно поэтому крайне важно устанавливать эти приспособления на определенной высоте.

Уже долгое время все стремятся делать ремонт в соответствии с зарубежными требованиями, полагая, что именно это решение наиболее привлекательно с эстетической и практической точки зрения. Скажем сразу: такого норматива не существует. Под ним обычно понимается просто использование в работе последних технологий.

Несмотря на это, считается, что высота выключателя от пола по евростандарту равна 100 см, а розетки — 30 см.

Такая дистанция выбрана исключительно из соображений практичности, ни в каких документах не оговаривается. Именно поэтому вы можете несколько изменять расстояние от плинтуса. Ничего страшного в этом нет.

Предписания ПУЭ

Совсем другое дело правила устройства электроустановок (ПУЭ ), закрепленные во многих документах. Такой стандарт существовал еще в советское время и регламентировал установку розеток в 90 см, а выключателей в 1,6 м от поверхности пола.

Объясняется такое решение просто: электротехнический прибор всегда в поле зрения, а значит — возникновение чрезвычайной ситуации гораздо легче обнаружить или предотвратить.

Современные требования несколько отличаются. ГОСТом предписано любые подобные приспособления размещать в соответствии со следующими требованиями:

  • не ближе 0,6 м от дверей душевой;
  • не менее, 5 м от газопроводов;
  • приблизительно 0,6 м от моек;
  • на предприятиях общепита и торговли данные электротехнические приборы предписано монтировать на высоте 1,3 м, в общественных местах — до 1 м.

Указаний на высоту приспособлений для штепселей в квартирах и частных домах нет, но любой электрик вам скажет, что она должна быть не ниже 10 см. Что касаемо выключателей, то оговоренный выше 1 м — это просто оптимальный вариант для всех членов семьи, но он тоже нигде не зафиксирован. В детских дошкольных учреждениях этот показатель нормирован — 180 см.

Из вышесказанного можно сделать вывод, что так называемый стандарт «Евро» и ПУЭ не нарушают общих правил пользования электроприборами, а значит — вы сами решаете, на каком расстоянии от пола должна располагаться розетка или выключатель, но в пределах, описанных ранее.

Критерии выбора места расположения и высоты электроприборов

Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от плинтуса. Но не стоит ставить это во главу угла, ведь на первом месте находится безопасность и комфорт эксплуатации.

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

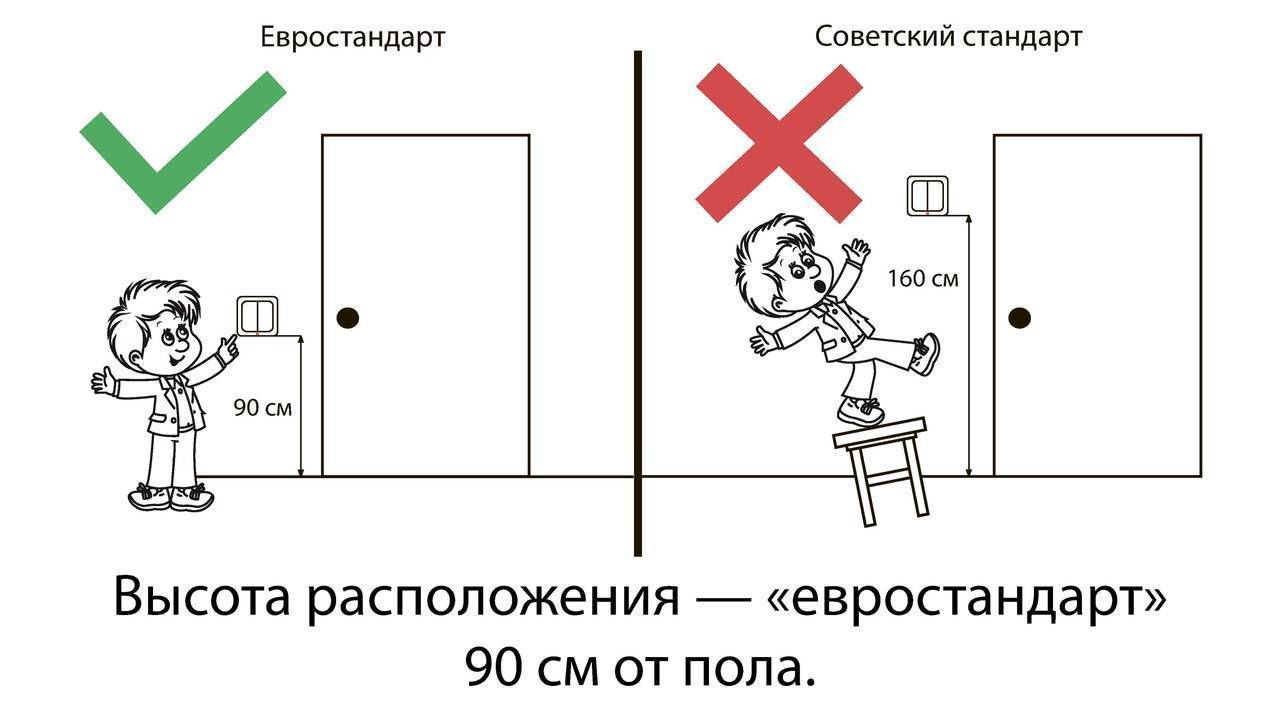

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.

При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.

Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Общие нормы

Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки увеличиваются.

Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Чтобы более подробно разобраться в этом вопросе начнем с выключателей.

Есть три варианта установки выключателей:

Советский. Заключается он в том, что устанавливаются выключатели на расстоянии примерно 160 см от пола. Для многих людей именно этот вариант был и остаётся самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является самым рациональным, когда в районе выключателя стоит низкая мебель не позволяющая установить выключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.

Установка выключателей по евростандарту . Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также могут устанавливаться на разном расстоянии от пола, но в данном случае евростандарт установки розеток, наиболее рационален, так как они устанавливаются на расстоянии 30 см. от пола. Это гораздо удобнее, чем привычный нам советский вариант, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно использовать бытовые приборы и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, в кухне иногда провода необходимы над столом, где непосредственно используется техника.

И несколько слов о технической части темы установки розеток, все мы используем розетки евростандарта, так как те розетки, которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных.

Расстояние между ними, также отличается. Сила тока в евророзетках – 10 А или 16 А, в отечественных – 6,3 А либо 10 А. Т. е. в данном случае евростандарт установки розеток дает большие возможности в использовании бытовой техники.

Евростандарт монтажа розеток

Установка розеток по евростандарту включает в себя перечисление многих пунктов, которые по некоторым мнениям лучше соблюдать, и выполнять в точности с написанием. Ведь все объяснения из руководств по возведению собственной проводки ссылаются на евростандарт, который выполняет функцию Вашего спасителя.

Несмотря на излюбленные высказывания о правильности всех изречений евростандарта, об устоявшейся системе, которую следует соблюдать, установка розеток по евростандарту может принимать различный вид. Основное правило – розетку необходимо устанавливать в двадцати — тридцати см. от пола, на выбор можно устанавливать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования — нет. По этому же евростандарту выключатели должны находиться на высоте 90 см.

Но следует помнить, что евростандарт не всегда применим для повседневной жизни, большую роль играет собственный комфорт и удобство использования. В этом случае розетку можно разместить исходя из ваших будущих намерений, ведь всегда существует необходимость к чему-либо, невозможно устанавливать розетку просто так, не зная для чего она будет предназначена.
При появлении в странах постсоветского пространства западной бытовой техники, население столкнулось с проблемой подключения этих приборов к нашим отечественным розеткам. Для бесперебойной работы заграничных бытовых приборов и обеспечения безопасности потребовалась установка розеток по евростандарту. Вошедшие в практику переходники себя не оправдали по причине пожарной безопасности, они становились источниками возгораний не только приборов, но и окружающих их предметов, что ставило под угрозу жизнь владельцев бытовой техники.

Установка розеток по евростандарту выполняется с учетом требований безопасности, предъявляемых к современной бытовой технике, включая , выбор оптимальной высоты розеток и прочее.

В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Больше и расстояние между штырями. Сила тока в евророзетках – 10 или 16 А, в отечественных – 6,3 либо 10 А. Из этого следует, что установка розеток по евростандарту, позволяет одновременно использовать большее количество электроприборов.

Нормативы и стандарты установки розетки, выключателя

Единого норматива или стандарта на установку розеток нет. Существует так называемый евростандарт. Согласно этим правилам, разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Имеет значение техника безопасности и комфорт эксплуатации. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.

Евророзетки несколько отличаются от отечественных устройств. Диаметр штырей и расстояние между ними в евророзетке больше. Сила тока тоже больше, почти в два раза: евро – 10-16 А, отечественные – 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т. к. позволяет подключать одновременно несколько приборов.

В России долго время действовал другой вариант установки розеток и выключателей. 160 см высота от пола – это советский стандарт расположения выключателя. Очень многие люди по-прежнему считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, любящих «пощелкать» клавиши.

Можно выбрать и более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате – 1,8 м, начиная от дверного проема.

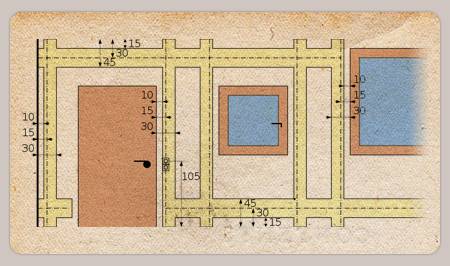

Установка розеток и выключателей в разных стенах

Для разметки розетки ее контур обводится на стене. При работе по бетону отверстие под подрозетник выдалбливается перфоратором с алмазной коронкой. Подрозетник может иметь разную форму: круглый или квадратный. Для бетонных монолитных стен существуют также установочные коробки. Чтобы закрепить подрозетник в стене, используется гипсовый клей, обычная штукатурка или строительный гипс.

Колодка в подрозетнике прикрепляется раздвижными лапками или шурупами. Сверху на нее крепится пластиковый корпус.

В гипсокартонной стене установить розетку или выключатель тоже можно. При этом отверстие вырезается с помощью специального инструмента.

Устанавливая розетку в гипсокартоне, используют другую насадку для перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. К месту отверстий протягивают кабеля, которые и выводят в подготовленные дырки. Подрозетники для полых поверхностей, таких как гипсокартон, имеют специальные лапки. Они держат розетку на листе.

Устанавливать розетки, выключатели при открытой проводке электрикам случается все реже, поскольку они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стену, все аккуратно и эстетично.
Требования к современным розеткам и к установке:

При установке розетки или выключателя нельзя путать порядок подключения контактов. Особенно важно это помнить, когда подключается трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов, с заземляющим контактом.
Розетки устанавливаются с расчетом на ток в 6 А, одна штука на 10 м2 площади – по комнатам, в кухне любой площади – две розетки.
Устанавливать розетку в ванной комнате можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подсоединяются к источнику питания БСНН или ЗСНН или защищаются УЗО.
Нельзя устанавливать розетки в ванной комнате под раковиной или над ней. Нужно выбирать такую схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от перегрузок по току, иначе основной предохранитель не справится и в приборе будет короткое замыкание.
Контакт вилки с розеткой не должен быть «расшатанным». Надежный контакт не даст разогреться разъему и не приведет к пожару или порче кабеля.
Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки имеют защиту от неправильного подключения, когда нельзя в розетку вставить только один штырь вилки.

Среди множества электромонтажных работ, установка розетки, выключателя является одной из самых простых, однако это не значит, что ее нужно выполнять как угодно, не соблюдая определенных правил.

Обработан

Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.

Стандарты, СНиПы, нормативы – где найти точный ответ?

Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.

В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение . В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.

Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:

  • в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
  • не разрешается размещать их над и под мойками;
  • в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
  • удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

Жилые комнаты – много розеток не бывает

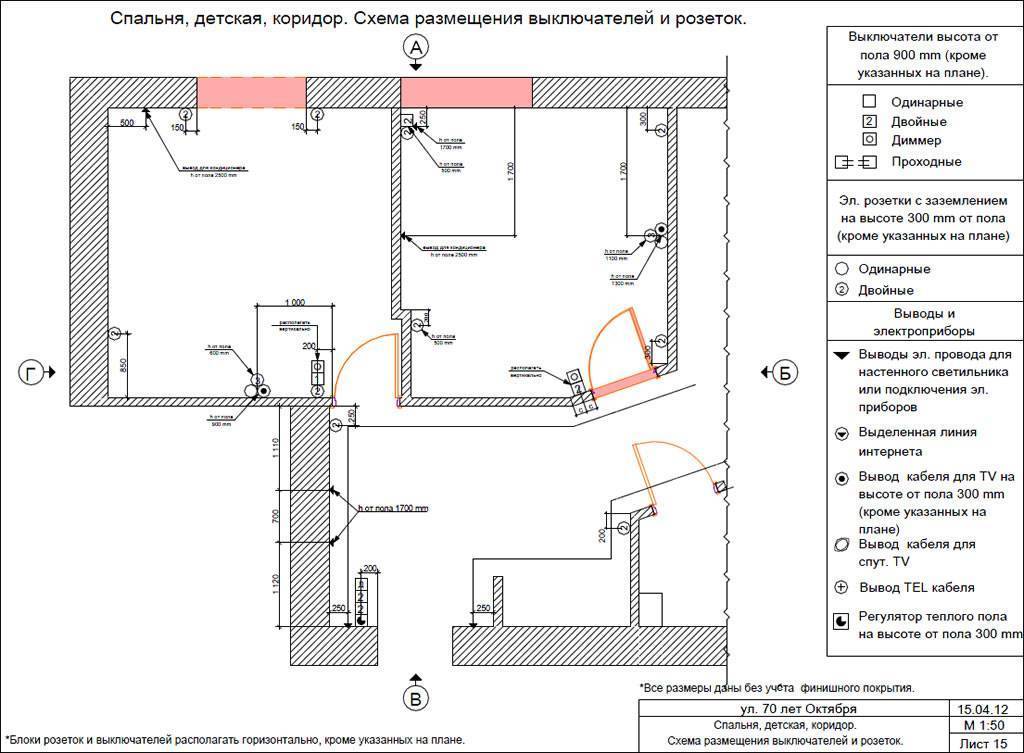

Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.

Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.

Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.

Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.

Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.

Где еще нужны розетки в доме

Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.

Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .

Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

  1. Штепсельные приборы располагают на расстоянии от 0. 6 м от открытых источников воды и входа в комнату.
  2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
  3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
  4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

  1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
  2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
  3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

  • высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
  • для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0. 3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

  1. Заранее продумать расстановку мебели и электроприборов по квартире.
  2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
  3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
  4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

  1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
  2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

Рекомендуем также

Высота розеток от пола. Какой должна быть высота установки розеток по правилам? Практические советы для разработки проекта электросети в доме или квартире

Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола — ПУЭ.

Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.

Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Особенности расположения выключателей и розеток

При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.

При проектировании разводки следует учитывать такие особенности:

  1. Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
  2. Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
  3. Количество розеток нужно рассчитывать с запасом.
  4. Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
  5. Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната — возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.

В коридоре

В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр.). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.

Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.

В ванной комнате

В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.

При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.

В гостиной

В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.

Основными устройствами в гостиной являются:

  • телевизор;
  • домашний кинотеатр;
  • спутниковый приемник;
  • бра или торшеры;
  • кондиционер;
  • Wi-Fi роутер;
  • компьютер;
  • колонки;
  • дополнительные устройства для компьютера и пр.

Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.

При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.

На кухне

Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:

  • холодильник;
  • микроволновая печь;
  • вытяжка;
  • посудомоечная машина;
  • мультиварка;
  • телевизор.

Часто эти устройства подключены постоянно. Дополнительно используются:

  • блендер;
  • чайник;
  • тостер;
  • соковыжималка;
  • кофеварка;
  • миксер и пр.

Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.

Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.

Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.

В спальне

В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.

Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.

Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.

В детской

В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей — компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.

Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.

В рабочем кабинете

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:

  • лампу;
  • компьютер;
  • колонки;
  • сканер;
  • принтер и др.

Дополнительными приборами являются:

  • кондиционер;
  • бра или торшер.

Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.

Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.

Вопрос: «На какой высоте делать розетки?» волнует каждого человека, столкнувшегося с необходимостью замены электропроводки в квартире. Чтобы грамотно рассчитать расстояние, на котором стоит разместить элементы, следует принимать во внимание несколько объективных факторов, влияющих на их расположение.

Нужно подумать о предотвращении возможности попадания в розетку жидкости, минимизации риска механического повреждения электрофурнитуры, беспрепятственном подключении в сеть различной бытовой техники — шнуры приборов должны доставать до входа в сеть.

Освобождаемся от предрассудков

Практически всех новоиспеченных электриков, решивших самостоятельно заменить проводку в своем жилище, интересует информация о европейских стандартах, согласно которым, высота розеток на стене от пола должна составлять 30 см.

Это не что иное, как миф, никаких нормативных документов, подтверждающих такую цифру, не существует. Поэтому совсем необязательно располагать «электрические точки» в квартире именно таким образом.

В «Правилах устройства электроустановок» (далее – ПУЭ), говорится о том, на какой высоте должны быть розетки от пола в помещениях с повышенной влажностью, а точнее, в ванных комнатах.

Данное условия выдвинуто лишь в целях безопасности населения, оно поможет защититься от поражения током. Более подробно данный вопрос мы рассмотрим в следующем разделе.

Упоминания в нормативных документах

Итак, некие евростандарты высоты розеток все же существуют. Требования к высоте электрофурнитуры описаны в нескольких разделах следующих документов:

  • ГОСТ Р 50571.11-96;
  • СП 31-110-2003.

Согласно ПУЭ, штепсельные розетки должны устанавливаться на расстоянии не менее 60 см от дверного проема душевой кабины. Так же определяется минимальное расстояние от «электрической точки» до элементов системы газопровода, оно равно 50 см. В ГОСТе упоминается аналогичное требование, касающееся 60 сантиметрового расстояния до двери душкабины.

Изучив СП, можно наткнуться на условие, что запрещено монтировать розетки под и над кухонными мойками.

Обговаривается также высота их размещения в школах и детских садах, электрофурнитура должна устанавливаться на расстоянии 180 см от уровня пола.

Кухонные розетки

Очень остро стоит вопрос размещения элементов электропитания именно в кухонной зоне. Это связано с наличием большого количества электроприборов, которые необходимы каждой хозяйке.

Итак, высота розеток на кухне, которые используются для подключения самой популярной бытовой техники, составляет:

  • для включения в сеть холодильника, машины-автомата или посудомойки оптимальное значение — 15 – 20 сантиметров от пола;
  • для подключения мелкой бытовой техники (кофемашины, электрочайника, микроволновой печи, мультиварки) идеальной высотой от кухонной столешницы считается 20 см, то есть от уровня пола следует отмерить 1 метр и 10 сантиметров;
  • розетка под вытяжку обычно делается на расстоянии двух метров от пола.

Электрофурнитура в гостиной

Перед тем, как намечать точки установки розеток, продумайте, где будет располагаться мягкая мебель, телевизор, кондиционер, рабочий стол и прочее.

Высота розеток для телевизора может варьироваться в зависимости от того, какой способ установки техники выбран. Если он располагается на невысокой тумбе, допустимо установить «электрическую точку» на расстоянии 30 см от пола, если телевизор висит на стене, высоту лучше увеличить до одного метра.

Розетки около мягкой мебели размещаются на уровне 75-90 см от пола, такое решение дает удобный доступ к ним для любых приборов.


Розетки для торшеров, пылесосов располагаются в 30 см от уровня напольного покрытия.

Розетки в спальне

Со спальной зоной все гораздо проще. Одну или две розетки можно установить около прикроватной тумбы, они будут использоваться для подзарядки смартфона, включения ночника. Если планируется установка кондиционера, необходимо предусмотреть одну точку непосредственно под потолком.

Следует учесть еще пару запасных розеток, которые будут использованы для включения фена, вентилятора, пылесоса. Когда в спальне будет находиться компьютерный стол, элемент питания предусматривается около него на высоте 30 см над полом.

Грамотно составить схематичное расположения новых розеток в квартире несложно, главное – хорошо продумать места размещения всех электроприборов.

На созданном чертеже не забудьте отметить оптимальную высоту, это поможет не ошибиться в процессе ремонта.

Фото розеток

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

  • установка розеток и выключателей по так называемому «евростандарту»;
  • «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

  • В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
  • Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
  • В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

  • Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

  • В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
  • Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

  • Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
  • Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

  • Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

  • Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
  • Зона 1 (внешняя вертикальная поверхность ванной).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

  1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
  3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.

Стандарты, СНиПы, нормативы – где найти точный ответ?

Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.

В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение . В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.

Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:

  • в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
  • не разрешается размещать их над и под мойками;
  • в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
  • удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

Жилые комнаты – много розеток не бывает

Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.

Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.

Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.

Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.

Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.

Где еще нужны розетки в доме

Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.

Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше .

Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.

Читайте подборку статей про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

  1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

Стандарты размещения розеток и выключателей

Существует несколько основных правил монтажа розеток и выключателей в помещении. Их важно учесть, чтобы не возникло перебоев с электропитанием или короткого замыкания.  Можно выделить несколько категорий правил для разных зданий и помещений.

Частные дома и квартиры

  • В обычных комнатах розетки устанавливаются на расстоянии до 30 см от пола и 50 см от угла. Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.
  • Для ванной и кухни есть особые требования. Розетки вешаются на расстоянии 110 см от пола для удобного подключения электроприборов и в 50 см от водоразборных точек и газопровода для безопасности. Последнее касается и выключателей. Кроме этого необходимо, чтобы изделия имели защиту от брызг IP 44 (Volsten V01-11-R12-S Magenta 8959, Volsten V01-18-R24-S Magenta Perl 10068). А для подключения бытовой техники, например, стиральной машины или микроволновой печи, необходимо наличие заземления (Volsten V01-12-R18-M Magenta Crema 9000).

Обратите внимание: если в доме есть дети, розетки в их досягаемости должны иметь крышки (Volsten V01-43-R28-S Marin Grey 9450).

Муниципальные учреждения

В школах, детских садах и т.п. розетки должны быть установлены на высоте 1,8 м от пола, чтобы дети не могли получить травму или повредить устройство. В офисах, лабораториях, административно-конторских помещениях электротехнические изделия монтируются в зависимости от меблировки и оформления, но не выше 1 м.

Промышленные помещения

Рекомендуется монтаж розеток на высоте 0,8-1 м, как и везде, но при прокладке по стене проводов допускается размещение выше – до 1,5 м от пола.

Данные стандарты приняты не только в России, но и в Европе, отвечая всем требованиям по электробезопасности. Соблюдая эти несложные правила пользоваться розетками и выключателями будет как удобно, так и безопасно для всех людей находящихся в помещении.


Каком расстоянии от пола ставят розетки. Оптимальная высота установки розеток и выключателей – советские и европейские стандарты. Высота установки и расположение розеток

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т. е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т. п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА


  • на каждый токоприемник ставится отдельная розетка


Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1 Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2 Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3 Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4 Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5 При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка .

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.


Читайте подборку статей про установку розеток в квартире :

Высота установки выключателей

Используется два варианта установки выключателей.

  1. Установка на расстоянии 160 сантиметров от уровня пола , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами .

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?


Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

  • для бойлера 1,5 м;
  • для фена, бритвы – 1 м;
  • для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.


На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

  • 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
  • 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
  • 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне


В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.


Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

  • составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
  • на схеме пометить расположение бытовых приборов, записать их мощность;
  • отметить места, где имеется газопровод и водопровод;
  • отметить окна, двери.

Следуя , стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Осветительные приборы, электрические розетки размещаются во всех помещениях строящихся зданий, квартирах, офисах предприятий в наиболее приемлемых местах, способствующих максимальному удобству пользования.

Высота розеток от пола регламентируется строительными стандартами по эксплуатации промышленных приборов.

Вконтакте

Нормативы по монтажу узлов энергопотребления

Стандарты установки розеток и выключателей, типовые правила устройства электроустановок – ПУЭ и СП 31-110-2003 предписывают осуществлять монтаж всех электрических тумблеров домового пользования на стене квартиры с той стороны, где находится ручка для открывания дверей.

Так человеку наиболее комфортно включать свет и вставлять вилки электроприборов.

Для электрических выключателей правила предписывают расположение на расстоянии от полового покрытия до одного метра, в любом удобном месте на плоскости стены комнаты.

Количество и расположение розеток в квартире никак не регламентируется стандартами. До недавнего времени российские новостройки комплектовались электрическими выходами для сетей на расстоянии 100 см до плоскости полового покрытия комнаты.

Поскольку правила установки розеток предписывают только один параметр – высоту, их монтаж часто осуществляется в различных точках помещения. Приборы располагаются рядом с дверным косяком, в середине стен, возле . Часто новоселы, получив , переделывают электросети по своему усмотрению.

Правила безопасности при размещении розеток и выключателей

Осуществляя монтаж электрооборудования, необходимо соблюдать следующие нормы и правила:

  1. Планируемое количество выходов для подключения электрических приборов должно соответствовать объему техники, которая будет получать питание через них. Во избежание последующего загромождения сетей несметным количеством переходников и сетевых удлинителей следует учитывать все бытовые электроприборы – компьютеры, утюги, пылесосы, детские сетевые игрушки, устройства для зарядки мобильников. Высота установки розеток допускается до более низкого расстояния от пола – менее одного метра.
  2. Осуществляя монтаж розеток по обе стороны общей стены квартиры, необходимо их располагать зеркально по отношению друг к другу . В таком случае их можно подключить параллельно, осуществляя соединение через сплошную нишу в стене. Такое соединение практиковалось в домовом строительстве прошлых лет. В данном случае высота размещения розеток и выключателей должна соответствовать российскому стандарту – до одного метра.
  3. Подключение общего блока к распределительной сетевой системе должно осуществляться исключительно через автоматы с УЗО.

Евростандарт

Высота розеток от пола по евростандарту отличается от отечественных параметров. Эти нормы размещения распределительных приборов в жилых и офисных помещениях появились в России только после перестройки, в 90-х годах прошлого столетия.

В соответствии с европейскими правилами расстояние от пола до розетки по евростандарту может быть разным для различных электрических устройств .

Пылесос, работая в нижней зоне квартирного пространства, удобнее всего включать на высоте 30 см от пола. Для компьютеров, утюгов, наиболее комфортная высота включения вилки в гнездо – на высоте опущенной руки человека. Следовательно, расстояние от пола до розетки для них должно соответствовать высоте 1 метр. Поэтому евростандартом и предусмотрен подобный уровень для розеток в жилых помещениях и офисах.

Обратите внимание! Евростандарт считается более удобным вариантом расположения электрических выключателей в жилых квартирах и офисных помещениях. Разъемы для пылесосов позволяют подключать машины при уборке помещений, не поднимаясь до высоты 1 метра. Выключателями света гораздо комфортнее пользоваться, когда они расположены на высоте опущенной руки.

Как выполнить установку розеток

В процессе устройства электропроводки стоит придерживаться следующего порядка:


Расположение и высота розеток на кухне

Количество мест для подключение к электросети в кухне прямо пропорционально объему используемого оборудования. По правилам электрических установок, собственные ветки обязательно должны быть у следующей бытовой техники:

  • электроплита;
  • машина для стирки;
  • машина для мытья посуды;
  • холодильник;
  • духовой шкаф, мощность которого более 5 кВт.

Важно! Собственной веткой оборудуются потребители кухонной рабочей зоны: электрочайник, микроволновая печь, телевизор, миксер, кофемолка, блендер. Две машины – посудомоечную и стиральную, установленные в одном кухонном блоке, подключают к одной ветке, защищенной УЗО. Мощность в сумме не должна превышать 4 кВт. Нежелательно, чтобы обе машины работали одновременно.


Для длительной бесперебойной работы холодильник необходимо подключать к собственной ветке потребления электроэнергии
.

Подобрать соответствующие вилку с розеткой, установить заземление.

Высота розеток на кухне равняется расстоянию до плоскости полового покрытия 30 см. Это касается газовой плиты, посудомоечной, стиральной машины, духового шкафа.

Для электрочайника, микроволновой печи, блендера высота розеток над столешницей на кухне должна быть на уровне 15 см.

Расположение и высота розеток в ванной комнате

В ванных комнатах используются специальные устройства с защитой от попадания влаги. Они оснащены резиновыми уплотняющими кольцами. Снаружи корпус закрыт плотными шторками из пластика. Электровыходы в ванной располагаются по безопасной схеме:

  • помещение разделяется на зоны: 0 – критическая, 1 – опасная, 2 – менее опасная, 3 – нейтральная;
  • высота розеток в ванной в данных зонах должна быть не менее 60 см;
  • от места подключения до ближайшего источника воды должно быть не менее 60 см.

Устанавливать электромонтажные устройства можно в зонах 2 и 3 с соблюдением всех мер безопасности.

Полезное видео: как правильно расположить розетки по высоте

Правильное расположение розеток и выключателей в квартире способствует рациональному потреблению электроэнергии, соблюдению всех правил техники безопасности и противопожарной безопасности. Продуманный, технически грамотный монтаж всех источников электрической энергии создает удобства для их использования, длительную и надежную эксплуатацию.

Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

  • Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
  • Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
  • Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

  • Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
  • Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.


Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

  • Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
  • Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
  • Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
  • Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
  • Запрещается размещать в банях и саунах.


Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

  • Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
  • Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
  • Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

  • Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
  • Стиральная машина – 1 м;
  • Водонагреватель – 1,8 м.

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.


В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.


Фото оптимального размещения розеток по высоте

Стандарты установки розеток и выключателей

Подробности
Опубликовано 08. 07.2015 21:50

Начнем с того, что не существует ни каких строгих строительных нормативов, регламентирующих количество и расположение розеток и выключателей в квартире или частном доме. Единственные документы затрагивающие этот вопрос — это – СП 31-110-2003 – в котором говорится, что выключатели желательно размещать со стороны дверной ручки на высоте до метра, а розетки – в любом месте на таком же расстоянии, а так же ПУЭ (Правила Устройства Электроустановок), они обговаривают, некоторые правила электробезопасности, которые нужно соблюдать при размещении.

Например, выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 100 см, допускается устанавливать их под потолком с управлением при помощи шнура, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.,в ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 (Зона 3 начинается на расстоянии 60 см от ванны, раковины и прочих подобных сан. тех устройств) по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см от дверного проема душевой кабины.

Последнее время получил широкое распространение, так называемый «евростандарт» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели 0,9 м от пола. На самом деле, как такого «евростандарта» высоты расположения выключателей и розеток не существует, это определение пришло к нам вместе со всем известным понятием «евроремонт», придя на смену так называемому «советскому стандарту», по которому выключатели устанавливались на уровне плеча 160 см от пола, а розетки на расстоянии 0,9 м.

У каждого варианта есть свои плюсы и минусы, так даже «советский» способ монтажа выключателей многие люди по-прежнему считают самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей. В то же время «евростандарт» более эргономичный, так как позволяет управлять освещением, не поднимая высоко руки, «не глядя». В розетки, расположенные на 90см по «советскому» стандарту, удобнее включать электроприборы, не приходится нагибаться, но если прибор не требует постоянно выключения из сети, стоит всегда в одном и том же месте, удобнее будет розетка расположенная ниже, чтоб по максимуму были скрыты от взгляда провода питания.



Стандартная высота выключателя света — как обсудить

Стандартная высота выключателя освещения

Какой код высоты выключателя света?

Национальный электротехнический кодекс предписывает, чтобы в каждой комнате дома был хотя бы один выключатель, чтобы свет в комнате работал, но ничего не говорится о высоте выключателя. Многие строители домов размещают блоки управления так, чтобы нижняя часть коробки находилась на расстоянии 48 дюймов от пола.

Какова стандартная высота выключателя таким образом?

Стандартная высота распределительной коробки Стандартная высота настенного переключателя в большинстве комнат (за исключением тех, которые расположены над кухонной стойкой) составляет 48 дюймов над верхом мата (измеряется в нижней части коробки).

А на какой высоте должны быть контейнеры от земли?

Типичная высота розетки составляет от 12 до 16 дюймов в нижней части устройства. В редких случаях розетки устанавливаются в плинтусах и в полу с соответствующими коробками/крышками.

Какова высота ADA для переключателей?

ADA требует, чтобы выключатели света располагались на расстоянии от 15 до 48 дюймов. Установленный 48-позиционный выключатель света недоступен для парализованных людей с электрическими инвалидными креслами, людей небольшого роста или людей с тяжелыми контейнерами.

Какой код сокетов?

NEC 210-52 Как правило, электрические розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любой области стен не находилась на расстоянии более 1,8 м (6 футов) от электрической розетки в этой комнате. Электрическая розетка должна быть встроена в любую стену шириной 2 фута или более.

Какова максимальная высота счетчика?

Высота от пола до центра щитка переключателя не должна превышать 48 дюймов, а минимальная высота должна быть не менее 15 дюймов.Если переключатель находится над переключателем коленного сустава и глубина переключателя больше 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.

Какой высоты выключатели и розетки?

В жилых комнатах розетки должны находиться на расстоянии не менее 450 мм от чистого пола, а выключатели, звонки и домофоны должны иметь максимальную высоту 1200 мм. Все электрические выключатели, розетки или органы управления должны располагаться на расстоянии не менее 350 мм от углов помещения.

Сколько розеток можно подключить к автомату на 15 ампер?

10 розеток

На каком расстоянии от раковины может находиться выключатель? Правило

NEC 4077 (B) (2) гласит, что любой переключатель рядом с приемником должен находиться на расстоянии не менее 2 длин плитки от края пула.

Сколько розеток может быть в цепи на 20 ампер?

Как правило, на каждую розетку назначайте не более 1,5 А, чтобы в цепи на 20 А было 10 розеток.

Как далеко выключатели от душа?

Выключатели не следует устанавливать во влажных зонах ванн или душевых, если только они не являются частью указанной комбинации ванны или душа. {ПРИМЕЧАНИЕ. Согласно NEC и IRC, в пределах 36 дюймов от любого края раковины или бассейна и/или области, подверженной брызгам, есть влажная/влажная зона.

На каком расстоянии от двери должен быть выключатель?

Я всегда думал, что выключатель может располагаться как можно ближе к 11/2 двери (d — это Адааг? Совет по доступу отвечает за разработку и поддержание руководств по проектированию, известных как Руководящие принципы ADAAG). Эти руководящие принципы используются Министерством юстиции. (DOJ) и Департамент транспорта (DOT) для установления обязательных стандартов для населения.

Что такое освещение, соответствующее требованиям ADA?

Какое освещение соответствует требованиям ADA? Закон об американцах-инвалидах гласит, что все настенные светильники в общественных местах, которые находятся на высоте от 28 до 80 метров над полом, должны достигать от стены 4 или меньше.

Какова высота установки ADA для розетки?

Розетки и выключатели или розетки должны соответствовать требованиям ADA в разделе 308 стандартов. Диапазон высоты ограждения для беспрепятственного доступа спереди или сбоку составляет от минимум 15 дюймов от пола до максимум 48 дюймов.

Какова высота ADA термостата?

48 дюймов

Почему некоторые контейнеры перевернуты?

Потому что, если провод или кабель упадут на частично подключенную правую сторону, произойдет короткое замыкание между горячим и нейтральным током.В описанной выше ситуации, если вилка перевернута вверх дном, шнур первым коснется земли.

Земля должна быть вверху или внизу?

Розетка должна быть совмещена с острой иглой, направленной вниз, потому что у того, кто берется за розетку, указательный палец будет находиться внизу вилки, а указательный палец будет выступать за пределы большого пальца. Низкий пол не позволяет людям касаться рычагов.
Стандартная высота выключателя освещения

Как высоко должны быть переключатели над полом?

При проектировании любого помещения может быть довольно сложно определить оптимальное положение для размещения выключателей.Вы хотите, чтобы переключатели были легко доступны для всех, кто может их использовать, и может быть трудно определить, где будет лучшее место. К счастью, мы тщательно изучили эту тему, чтобы дать вам наилучшие шансы на успешное размещение коммутатора.

Стандарт, используемый большинством профессионалов, составляет 48 дюймов или 4 фута от пола. В большинстве комнат это будет работать просто отлично. Однако, если вы проектируете комнату, где выключатели будут часто использоваться детьми, инвалидами или людьми ростом ниже среднего, вы, скорее всего, захотите разместить их ниже.Не забывайте всегда проверять, что разрешено, а что нет, в местном строительном отделе, поскольку местное законодательство имеет приоритет над всеми другими правилами.

Прочитав это, вы можете подумать, что готовы приступить к установке выключателей света, но пока не берите инструменты. Продолжайте читать, и мы обсудим правила и нормы размещения выключателей света, а также несколько наших рекомендаций, чтобы направить вас на правильный путь. Не волнуйтесь, правил не так уж и много, но те правила, которые существуют, очень важны!

Требования к коду расположения выключателя света

Хотя NEC — Национальный электротехнический кодекс — не регулирует конкретное расположение выключателей света на стене, они регулируют, когда их следует размещать в комнате.Во всех жилых помещениях (помещениях, предназначенных для сна, приема пищи, приготовления пищи и вообще для проживания) должна быть хотя бы одна розетка, управляемая настенным выключателем для освещения.

Однако в комнатах, отличных от кухонь и ванных комнат, у вас может быть вместо этого переключатель, который напрямую управляет осветительным прибором, а не подключенной розеткой.

Еще следует отметить, что вы можете обойти правила использования настенного выключателя, установив вместо него в комнате розетки, управляемые датчиком движения/датчиком присутствия.Это может быть более полезным для вас, если вы предпочитаете не использовать руки или если у вас есть инвалидность, из-за которой вам сложнее управлять настенными выключателями.

Помимо жилых помещений, все коридоры, лестницы и гаражи, подключенные к электросети, должны иметь хотя бы одну розетку освещения, управляемую настенным выключателем. В таких помещениях, как чердаки или подвалы, потребуется разместить на входе настенный выключатель, управляющий розеткой освещения, но только при наличии в помещении оборудования, требующего обслуживания или ремонта.

Какая высота ADA для коммутаторов?

Чтобы соответствовать требованиям ADA, коммутатор должен находиться на высоте не ниже 15 дюймов от пола и не выше 48 дюймов от пола. Однако при наличии препятствия, выступающего из стены, например стойки, максимальная высота переключателя может быть меньше.

Если препятствие выступает менее чем на 20 дюймов, вы все равно можете установить переключатель на максимальной высоте 48 дюймов от пола. Если препятствие выступает на 20–25 дюймов от стены, то максимальная высота, при которой сохраняется соответствие требованиям, падает до 40 дюймов от пола.

Насколько близко выключатель света может быть к раковине?

Ответ на этот вопрос заключается в том, что вы можете разместить выключатель как можно ближе к раковине. Однако это не означает, что вы должны ставить выключатель прямо за раковиной. Хотя в NEC нет конкретных правил относительно расстояния между выключателем света и раковиной, мы рекомендуем вам размещать выключатель на расстоянии не менее фута, на всякий случай.

Важно отметить, что при подключении проводки в ванной комнате вам необходимо иметь по крайней мере одну розетку GFCI на 20 ампер для комнаты, и она должна находиться на расстоянии не менее 6 футов от ванны и не менее одного фута от раковины.Если вы планируете установить только одну требуемую розетку, это может повлиять на размещение выключателя.

Существует ли максимальное расстояние между выключателями света?

Размещая выключатель в комнате, вы, скорее всего, захотите разместить его рядом с дверью. Поскольку в NEC нет правил для этого, вы будете предоставлены своему воображению и здравому смыслу. В большинстве случаев вы не хотите размещать переключатель слишком близко к двери, так как можно наткнуться на шпильки из-за дверного проема.И, конечно же, если вы разместите его слишком далеко, вы отправитесь в погоню за гусями в темноте каждый раз, когда вам нужно включить свет.

Также нет правил относительно расстояния между выключателями света, так что опять же, вам остается руководствоваться здравым смыслом. Мы настоятельно рекомендуем размещать выключатели света как можно ближе друг к другу, чтобы у вас была единая точка доступа для всех выключателей, которые вам понадобятся в комнате.

Тем не менее, вы можете обнаружить, что размещение их дальше друг от друга также дает преимущества, например, в случаях, когда вы хотите, чтобы 2 или более выключателей были подключены к одному и тому же источнику света, и вам нужна возможность управлять светом из нескольких мест в одном месте. большой номер.

Стандартная высота выпускного отверстия

Говоря о том, как высоко разместить выключатель света, мы, вероятно, должны упомянуть, насколько высоко вы будете размещать розетку, к которой он подключен. Хотя нет никаких правил NEC, касающихся высоты розеток, по-прежнему применяются те же правила ADA в отношении высоты выключателя света, что означает, что вы должны размещать розетки на расстоянии от 15 до 48 дюймов от земли.

Несмотря на это, стандарт, используемый многими профессионалами, заключается в том, что нижняя часть розетки находится на расстоянии фута от земли, а верхняя часть розетки находится на расстоянии 16 дюймов от земли.Если вы планируете, чтобы розеткой пользовались люди с ограниченными возможностями, вы, вероятно, захотите разместить ее немного выше.

Что такое код для расстояния между выпускными отверстиями?

В зависимости от назначения помещения, которое вы проектируете, требования NEC — Национального электротехнического кодекса — сильно различаются. Кроме того, в то время как большинство областей следуют рекомендациям NEC, в некоторых сообществах действуют свои собственные правила. Очень важно, чтобы вы связались с местным строительным отделом, чтобы подтвердить, что вы соблюдаете правила, действующие в вашем регионе.Обратите внимание, что эти требования в основном сосредоточены на минимальном расстоянии, которое вы можете оставить между розетками, а это означает, что вы можете уменьшить расстояние и добавить больше розеток по своему усмотрению во многих случаях.

Общие разделы

В общих зонах, таких как гостиные, столовые, спальни и т. д., минимальное расстояние между двумя розетками составляет 12 футов. Однако у вас также должна быть электрическая розетка в пределах 6 футов от любых разрывов или препятствий в стене, таких как дверные проемы. Самое главное, о чем следует помнить, это то, что эти правила действуют для того, чтобы электронные приборы всегда имели доступную розетку для подключения.Вы также должны предположить, что шнур прибора имеет длину 6 футов.

Кухня

Кухонные приборы обычно имеют более короткие шнуры, а это означает, что при установке розеток над кухонной столешницей их нужно располагать ближе друг к другу. Вы должны предположить, что шнуры приборов будут иметь длину 2 фута вместо 6 футов. Расположите розетки не дальше 4 футов друг от друга. Если прилавок шире 12 дюймов, для него требуется разместить розетку, и вы разместите вторую розетку только в том случае, если ширина прилавка превышает 48 дюймов из-за правила расстояния.

Ванные комнаты

В ванных комнатах необходимо разместить хотя бы одну розетку на всю комнату. Этот единственный обязательный выход должен быть в пределах 3 футов от края раковины, хотя вам, вероятно, не следует размещать его слишком близко к раковине, так как это может оказаться опасным. Вы можете, конечно, разместить дополнительные розетки в ванной, но они не могут считаться необходимой розеткой для комнаты, если они не находятся в пределах 3 футов от края раковины. Кроме того, если в ванной комнате несколько раковин, необходимо разместить выход для каждой раковины.

Пора приступать к работе!

Теперь, когда вы ознакомились с правилами и положениями, касающимися размещения выключателей света, вы можете быть уверены, что размещаете их надлежащим образом. Пожалуйста, помните, что, несмотря на то, что большинство областей следуют NEC, вы можете столкнуться с дополнительными правилами или даже с большей небрежностью правил там, где вы живете. Поэтому убедитесь, что вы согласовали это с местным строительным отделом, прежде чем размещать переключатели. Самое главное, чтобы переключатели были доступны, поэтому всегда учитывайте, кто будет их использовать!

Прежде чем уйти, ознакомьтесь с другими сообщениями, которые могут вас заинтересовать:

12 типов настенных выключателей и диммеров, которые вы должны знать

Пол в ванной не ровный — что делать?

На какой высоте устанавливать розетки, розетки и выключатели

Во время ремонта клиенты задают мне множество вопросов.Недавно мне задали вопрос о правилах установки розеток, розеток и выключателей. Существует несколько правил размещения розеток, однако высота розетки или настенного выключателя не является частью кода NEC. По крайней мере, в кодексе избегаются правила относительно стандартной высоты как выключателей, так и розеток.



Общее практическое правило для выпускных отверстий

Интервал

Основным правилом является то, что известно как правило 6 футов/12 футов. В NEC 210-52 указано следующее (сокращенно для облегчения восприятия):

Розетки необходимы в каждой комнате дома, чтобы ни одна точка на стене не находилась на расстоянии более 6 футов от розетки.Это означает, что вам нужна розетка в пределах 6 футов от дверного проема или камина. Однако длинная стена может иметь до 12 футов между выходами. Любое выпускное отверстие выше 5 футов 6 дюймов не может учитываться в этом уравнении. Напольные розетки менее 18″ от стены могут.

Существуют и другие правила, которым необходимо следовать. Например:

  • В каждом коридоре должна быть как минимум одна розетка, если его длина составляет 10 футов или более.
  • Розетки на кухонной столешнице требуют не менее двух 20-амперных цепей и должны иметь защиту GFCI.Оставляйте не более 4 футов между розетками на столешнице.

Как высоко устанавливать розетки или розетки

Теперь к сути этой статьи. Что касается типичной высоты, то она не так хорошо регулируется (и мы этому рады). Как правило, вы хотите установить коробки с розетками так, чтобы нижняя часть коробки находилась на расстоянии около 16 дюймов от пола. По совпадению, это примерно соответствует той же высоте, что и ваш садовый молоток на 22 унции. Однако мы все же рекомендуем использовать линейку.

Высота установки кухонных емкостей

Высота установки емкостей для кухонных столешниц зависит от планировки.Нет никаких рекомендаций по высоте, за исключением того, что они должны быть не более 20 дюймов. Это кажется очевидным, так как верхние шкафы начинаются с 18 дюймов). Размещение несколько зависит от того, как вы собираетесь сделать фартук. Если вы установите нижнюю часть коробки примерно на 2-3 дюйма выше верхней части плитки, твердой поверхности или каменной задней панели, у вас будет удобно расположенная розетка, к которой легко получить доступ.

Для холодильников у вас есть некоторая гибкость. Как правило, мы монтируем эти розетки на высоте около 48 дюймов от пола.

Как высоко вы устанавливаете выключатели света?

Как правило, выключатели света устанавливаются на высоте около 48 дюймов от пола (в центре). Это может варьироваться, но мы находим это отличным практическим правилом и очень согласующимся со строителями и субподрядчиками в нашем районе. Мы также склонны запускать их как выделенную цепь на 15 А или 20 А, хотя код может не требовать этого.

Примечание редактора: Мы знали парня, у которого все переключатели были установлены на высоте 30 дюймов от пола.Сначала мы подумали, что это какое-то жилье для инвалида члена семьи. После дальнейших расспросов мы обнаружили, что это было просто позволить ему включить свет в каждой комнате без необходимости поднимать руку… Хотя в этом нет ничего плохого с технической точки зрения, мы не рекомендуем портить потенциальную стоимость при перепродаже. вашего дома над модным решением, основанным на лени или попытке быть другим! Следуйте подразумеваемым стандартам.

Заключительные мысли

Планы зданий могут иметь размеры, указывающие размеры по центру, верху или даже низу коробки.Просто дважды проверьте свою работу, чтобы убедиться, что все имеет смысл, и что у вас есть достаточная эргономика, чтобы активировать все переключатели и эффективно получить доступ к вашим розеткам. Надеемся, что знание того, как высоко устанавливать розетки и выключатели, позволит вам приступить к более важным задачам компоновки и дизайна!

Где выключатель? — Расположение выключателей света и опции «Умный дом»

Одним из замечательных удобств дома является знание того, где находятся выключатели света и какой выключатель управляет каким источником света.Это может быть неприятной дилеммой, когда вы останавливаетесь в отеле или в качестве гостя в чьем-то доме. — Где выключатель?

Фонарики смартфона, безусловно, помогли. Что также помогает, так это стандартизация расположения переключателей.

На начальном этапе нашей строительной документации мы размещаем все розетки, освещение и расположение выключателей на планах этажей и проверяем их с клиентами. Многие правила для выключателей определяются строительными нормами. К ним относятся минимальное количество выключателей и их расположение относительно лестницы.Примером этого типа кодового правила является то, что наверху и внизу лестницы требуется трехстороннее освещение (огни, которыми можно управлять с помощью 2 отдельных выключателей). Помимо требований кода, существуют стандартные методы размещения и высоты. Например, хотя это не требование кодекса, чтобы выключатель света располагался на высоте 4 фута на распашной стороне двери при входе в комнату, это стандартная практика, и люди обычно ожидают найти его в этих местах. Если переключатель расположен в другом месте, это может привести к тому, что кому-то придется ощупывать стену в темной комнате.

Помимо кодексов и стандартных практик, существует множество субъективных и индивидуальных настроек. Я часто стремился к индивидуальной настройке с несколькими переключателями, диммерами и трехсторонним освещением. К счастью, у ведущего дизайнера нашей фирмы более консервативный подход к количеству выключателей с очень логичным расположением. Иногда то, что кажется логичным вариантом настройки, на практике может не сработать. Может показаться отличной идеей разместить все выключатели света в спальне рядом с кроватью.Так было и в доме, который я недавно купил. К сожалению, даже прожив здесь год, я до сих пор не понимаю, какой выключатель какой свет включает. Я вполне доволен своей простой прикроватной лампой. Я знаю, какой свет включится, мне не нужно тянуться так далеко, чтобы включить настенные выключатели, а лампа дает достаточно света, чтобы ориентироваться в темной комнате. Для наших проектов мы любим предусмотреть оба варианта: как выключатель, так и розетку для лампы.

Домовладельцам, приступающим к реконструкции дома или новому строительству, я настоятельно рекомендую пройтись со своим подрядчиком в точке после того, как стены были обрамлены, но до были проложены все провода и установлены коробки.Им важно понять, прочувствовать и пройти пространство, где будут располагаться все выключатели и розетки. То, что казалось хорошей идеей в планах электроснабжения, может показаться домовладельцу неправильным, когда он прогуляется по пространству. Я рекомендую использовать большой маркер Sharpie, чтобы физически указать на стойках стены, где должны располагаться выключатели. Отметки в конечном итоге будут закрыты гипсокартоном, но они дадут электрику четкое указание о желаемых местах. Если прохождение происходит после прокладки проводов и установки электрических коробок, перемещение вещей будет затруднено; если это произойдет после установки гипсокартона, перемещение будет еще более затруднено, возможно, потребуется распоряжение о внесении изменений от подрядчика.

Новый мир домашней автоматизации произвел революцию в проводке выключателей света. Сегодня, с умными лампочками и устройствами для умного дома, управление диммерами и сложная трехсторонняя проводка не нужны. Необходима новая технология, заменяющая переключатель и диммер голосовой активацией или смартфоном. Это устраняет ошибки установки 3-полосного освещения, которые я так часто вижу. Вот фото моих родственников с неправильно подключенным 3-ходовым светом. В выключенном состоянии он остается включенным на очень низком уровне, как ночник.Они смирились с этой ситуацией, так как моя свекровь любит ночник. Мой тесть менее доволен, так как он оплачивает счет за электричество.

Недавно я вызвал проблему в доме моей мамы. Я был в Бразилии, объясняя моей подруге в Мемфисе, как система умного дома моей мамы в Арканзасе так хорошо работает для нее. Мой собственный Google Mini услышал меня, подключился к устройству моей мамы и выключил ей свет. Теперь мы используем аббревиатуру «HG», а не всемогущее «Привет, Google», когда объясняем функциональность.

Очевидно, что с этой технологией «умного дома» возникнут проблемы, и потребуется некоторое время, чтобы наверстать упущенное. Тем не менее, для простоты использования технология рисует очень яркий горизонт.

Пигтейлы для коммутаторов? | JLC Онлайн

Q: Было много дискуссий о проводке розеток с косичками вместо того, чтобы делать соединения на самой розетке. А как же выключатели, особенно трехпозиционные? Есть ли какое-либо преимущество (или требование) для проводки с косичками?

A: Дэвид Херрес, лицензированный электрик из Кларксвилля, Северная Каролина.Х., отвечает: Это правильно, что Национальный электротехнический кодекс, который имеет юрисдикцию в таких вопросах, устанавливает, что розетки должны быть подключены с использованием отдельных косичек, ответвляющихся от ответвленной цепи, которая питает последующие устройства. Целью этого требования является обеспечение непрерывности заземления во всей ответвленной цепи даже при временном удалении устройства. Непрерывность заземления является проблемой для нейтрального (белого) проводника и для заземляющего оборудования (зеленого или неизолированного) проводника.

Однако с переключателями поддержание непрерывности нейтрали не является проблемой. Когда правильно установленные выключатели помещаются последовательно с нагрузкой или нагрузками в незаземленном (обычно черном или красном) проводнике, заземленный проводник не прерывается при снятии переключателя. Линия от выключателя напрямую подключается к следующему корпусу, например, к потолочному светильнику. Что касается проводника заземления оборудования, то необходимо внимательно осмотреть установку и убедиться, что при обрыве этой линии не создастся опасная ситуация.

Что касается трехходовых и четырехпозиционных выключателей, ситуация одинакова. Думайте о паре трехпозиционных переключателей в сочетании с любым количеством четырехпозиционных переключателей как о «черном ящике», который эквивалентен одному однополюсному переключателю. Они размещены в незаземленной (горячей) линии, и их не нужно цеплять косичками, так как опять же нейтраль не прерывается. Но всегда следите за тем, чтобы проводник заземления оборудования сохранял непрерывность.

На каком расстоянии от пола должна быть розетка?

Стандартная высота для распределительных коробок Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа распределительной коробки (или 16 дюймов до верха коробки).

Должны ли электрические розетки располагаться у пола?

NEC 210–52 Как правило, розетки в жилых помещениях должны быть установлены таким образом, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась на расстоянии более 6 футов от розетки в этом пространстве. Розетка должна быть установлена ​​в каждом пространстве стены шириной 2 фута или более.

Какой код настенных розеток?

Национальный электротехнический кодекс США, раздел 210.52, гласит, что электрическая розетка должна быть на каждой кухне, в спальне, гостиной, семейной комнате и любой другой комнате, в которой есть выделенное жилое пространство.Они должны располагаться по крайней мере через каждые двенадцать футов вдоль линии пола.

Какова стандартная высота выключателей и розеток?

В большинстве комнат строители обычно размещают нижнюю часть выключателей на высоте 48 дюймов над полом. Это удобная высота для большинства жителей дома, когда они сидят или стоят, а также облегчает установку выключателей во время строительства.

На каком расстоянии от пола должна находиться розетка в подвале?

Электрическая розетка в подвале должна находиться на высоте не менее 15 дюймов от пола.Этот размер измеряется от дна коробки с розеткой.

Почему электрики устанавливают розетки вверх ногами?

Электрики могут расположить розетку в перевернутом положении, чтобы вы могли быстро идентифицировать розетку, управляемую выключателем. Поскольку он сразу бросается в глаза большинству людей, он позволяет жильцам легко запомнить, какая розетка управляется выключателем.

Насколько близко к углу может быть розетка?

Национальный электротехнический кодекс требует, чтобы у вас была электрическая розетка в пределах 6 футов от угла стены и не менее 12 футов от той же стены.

Какой высоты должны быть емкости в гараже?

Расположение электрических розеток в гараже: электрические розетки в гараже должны располагаться на высоте 18 дюймов или более над уровнем пола.

Какое максимальное расстояние между электрическими розетками?

Поскольку максимальное расстояние до розетки составляет 6 футов (1,8 метра), максимальное расстояние между двумя розетками удваивается. Таким образом, максимальное расстояние между розетками составляет 12 футов (3,6 метра).

Насколько близко к кухонной раковине может быть розетка?

Это должен быть GFCI, и он должен быть в пределах 3 футов от края раковины.Либо за, либо рядом с раковиной допустимо — напротив раковины на противоположной стене — нет. Если в ванной комнате есть две раковины, каждая из них должна иметь электрическую розетку в пределах 3 футов.

Где должны быть размещены электрические розетки?

Где разместить электрические розетки в новом доме

  • Ваша кухня. На кухне много мелких и крупных электроприборов.
  • Семейный номер или бар. Вам понадобится несколько мест для зарядки в вашем семейном номере.
  • Ваша гостиная.
  • Ванные комнаты.
  • Установите несколько наружных розеток.
  • Ваш домашний офис.
  • Все спальни.
  • Гараж.

На каком расстоянии от пола можно разместить выключатель в новостройке?

Многие строители располагают распределительные коробки так, чтобы нижняя часть коробки находилась на высоте 48 дюймов над полом. Однако, чтобы удовлетворить требованиям доступности Закона о справедливом жилищном обеспечении, сам выключатель должен находиться на высоте не более 48 дюймов от пола.Чтобы быть доступным с инвалидной коляски, шкафы переключателей должны быть ниже.

Нужны ли для готовых подвальных емкостей GFCI?

Защита

GFCI требуется для розеток от 125 до 250 вольт, питаемых от однофазных ответвленных цепей с номинальным напряжением 150 вольт или менее на землю. Сосуды GFCI требуются в ванных комнатах, гаражах, подвальных помещениях, подвалах, прачечных и местах, где присутствует источник воды.

Требуются ли розетки в подвале на 20 ампер?

Большинство людей не будут использовать 20-амперные розетки, но я рекомендую всегда использовать 20-амперную цепь (провод #12), если вы можете ее развернуть.Затем используйте розетки на 15 ампер (поскольку они дешевле), а розетки легко заменить.

Какой код для розеток в недостроенном подвале?

В жилых помещениях, определяемых как незавершенные подвалы, все 125-вольтовые, однофазные, 15- и 20-амперные розетки должны быть защищены GFCI, если они не соответствуют одному из исключений. Сосуды должны быть защищены GFCI, даже если в планы на будущее входит преобразование подвала в жилое помещение.

Розетки, выключатели и органы управления

Конструкция и расположение электрических розеток, выключателей и элементов управления имеют решающее значение для их удобного использования.

Электрические розетки, выключатели и органы управления должны быть последовательно расположены по всему зданию в логической последовательности и положениях, чтобы обеспечить удобство работы стоящим или сидящим.

Каждый сможет найти и использовать выключатели, розетки и органы управления, если они находятся в последовательном, логичном расположении и последовательности, контрастируют с фоном и имеют большие сенсорные панели.

Важно, чтобы люди, использующие прикосновение для идентификации переключателей и элементов управления, не делали непреднамеренный выбор.Это особая проблема с интерфейсами с сенсорным экраном.

Некоторые пользователи зданий и те, кто переносит вещи, не смогут управлять объектами, требующими одновременного использования обеих рук.

Высота переключателей и элементов управления над полом определяет тех, кому будет удобно ими пользоваться, и насколько легко ими управлять. Например, слепые люди должны почувствовать ориентацию электрической вилки, прежде чем пытаться вставить ее на ощупь в розетку.Если эта точка питания находится на низком уровне или закрыта мебелью, это может быть затруднительно.

Людям с ограниченной ловкостью будет трудно работать с переключателями и элементами управления, расположенными близко друг к другу (например, с двойными розетками с переключателями, расположенными по центру).

Каждый должен уметь определять, когда выключатели включены, а когда выключены. Люди со слабым зрением или дальтоники могут испытывать трудности с этой задачей, если красный и зеленый цвета используются без дополнительной информации. Слепые будут полагаться на тактильные методы.

Важно, чтобы розетки располагались в местах, где можно использовать вилки со шнурами питания стандартной длины.

Рекомендации по дизайну

  • Убедитесь, что выключатели, розетки и элементы управления расположены в согласованном, логичном положении и последовательности, контрастируют с фоном и имеют большие сенсорные панели.
  • Убедитесь, что переключатели и элементы управления контрастируют с задней панелью, которая затем контрастирует со стеной.
  • Выбирайте переключатели и элементы управления так, чтобы люди, использующие сенсорное управление, не вносили непреднамеренные изменения.
  • Убедитесь, что переключатели и органы управления не требуют одновременного использования обеих рук.
  • Располагайте переключатели и органы управления на такой высоте и в таком месте, чтобы их было легко использовать, особенно при коротких шнурах питания.
  • Убедитесь, что вокруг всех отдельных переключателей и элементов управления достаточно места.
  • Убедитесь, что легко определить, включены или выключены переключатели.

Требование Строительного кодекса

Строительный кодекс, пункт G9 Электричество:

G9.3.4 В зданиях, предназначенных для использования людьми с ограниченными возможностями, выключатели света и штепсельные розетки должны быть доступны и пригодны для использования.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
