Назначение насосов – Принцип работы центробежных насосов — Все о канализации

Содержание

Основные виды и типы насосов. Их классификация и область применения

Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.

Общая классификация

В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.

Виды насосов и их классификация

Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.

По техническим характеристикам:

  • в зависимости от объема жидкости, перемещаемой в единицу времени;
  • давление и напор;
  • КПД.

По области применения:

  • бытовые;
  • промышленные.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

  • погружные насосы;
  • поверхностные насосы.

По способу энергопитания:

  • электрические насосы;
  • жидкотопливные насосы.

В зависимости от типа воды:

  • для чистой воды;
  • для воды средней степени загрязненности;
  • для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

  • садовые;
  • насосные станции;
  • дренажные;
  • глубинные.

Описание и характеристики насосов

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

  1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
  2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

  1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
  2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
  3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
  4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
  5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
  6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

  1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
  2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
  3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

  • для организации систем водоснабжения на промышленных предприятиях;
  • для организации систем водоснабжения жилых кварталов;
  • для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

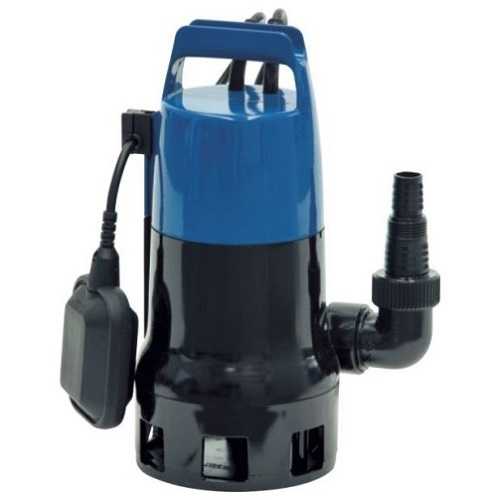

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

  1. Водоподъемные.
  2. Циркуляционные.
  3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

  1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
  2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
  3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

  • чистой жидкости и жидкости малой загрязненности;
  • жидкостей средней степени загрязненности с примесями легкой взвеси;
  • не сильно загазованных жидкостей;
  • смесей газа и жидкости;
  • агрессивных жидкостей;
  • жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

  • многоступенчатые;
  • маслонасосы шестеренные;
  • насосы химические погружные;

Промышленные насосы используются в различных областях

  • в легкой промышленности;
  • в химической промышленности;
  • в строительстве;
  • в машиностроении;
  • при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

  • насосы, работающие за счет механической энергии;
  • водоструйные насосы;
  • насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

  • напор;
  • частота вращения колеса;
  • КПД;
  • высота всасывания;
  • объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Погружные насосы

Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.

При выборе насоса важно учитывать большое количество факторов:

  • цель использования;
  • место использования;
  • необходимость установки вспомогательных агрегатов;
  • габариты насоса;
  • способ работы насоса.

Загрузка…

proagregat.com

Виды насосов, их устройство, область применения и классификация

Насос – это гидравлическое устройство, которое обеспечивает всасывание воды, ее нагнетание и перемещение. В своей работе они используют принцип передачи жидкости кинетической и потенциальной энергии. Насосы бывают нескольких видов, и деление происходит исходя из их технических параметров. Основные отличия между разными типами насосов для воды является разный КПД, мощность, производительность, напор и давление выходящего потока.

Общая классификация

В настоящее время существует более трех тысяч видов насосов. Они отличаются строением и назначением, а также подходят разных сфер использования. Все это многообразие можно разделить на две большие группы: динамические и объемные насосы.

Объемные насосы — это устройства, в которых вещество перемещается за счет постоянного изменения объема камеры, при этом она поочередно совмещается с входным и выходным отверстием. Их, в свою очередь, можно поделить на:

  • мембранные;
  • роторные;
  • поршневые.

Динамические – это модели, в которых вода перемещается вместе с камерой за счет гидродинамических сил, при этом присутствует постоянное сообщение с входным и выходным патрубком насоса. Динамические насосы бывают струйные и лопастные, при этом последние в свою очередь делятся на центробежные, осевые и вихревые.

Ниже все эти виды насосов, а также их классификация будут рассмотрены более подробно.

Роторные устройства

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства роторных насосов:

  • высокий КПД;
  • самовсасывание воды;
  • возможность обратной подачи воды;
  • перекачивание веществ любой вязкости и температуры;
  • низкий уровень шума;
  • отсутствие вибрации.

Из минусов стоит отметить, что должна быть обеспечена чистота перекачиваемых жидкостей (без твердых вкраплений). Кроме того, сложная конструкция требует дорогостоящего ремонта.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

Поршневые модели

Устройство поршневого насоса основано на вытеснении воды механическим способом. Это один из самых старых типов насосов для воды, но в современном виде его устройство гораздо сложнее, чем раньше. В частности, данные насосы имеют эргономичный и прочный корпус, развитую базу входящих в него элементов, а также гибкие возможности подключения к водопроводу. В связи с этим они широко распространены, как в промышленности, так и в быту.

Насос представляет собой металлический полый цилиндр, который, по сути, является корпусом — в нем осуществляется перемещение жидкости. Физическое воздействие на нее осуществляет поршень плунжерного типа, работа которого может напоминать гидравлический пресс. Работа данного устройства основана на возвратно-поступательных движениях. При движении вверх (поступательное движение) в камере создается разрежение воздуха, что обеспечивает всасывание воды. Вода в камеру поступает через входное отверстие с клапаном, который в этот момент открывает отверстие. При возвратном движении этот клапан возвращается на место, и открывается заслонка выходного отверстия. При этом поршень выдавливает воду. Почти по такому же принципу работает самый обычный шприц.

В такой работе есть один недостаток – жидкость поступает неравномерно. Чтобы устранить это явление, используется сразу несколько поршней, которые двигаются с определенной периодичностью, что и обеспечивает ровный поток.

Существуют поршневые насосы двойного действия. Здесь клапаны расположены с двух сторон, и вода несколько раз проходит по всему цилиндру, то есть поршень при движении перегоняет воду внутри рабочего пространства и некоторую ее часть выталкивает из насоса. За счет этого удалось добиться снижения пульсации в трубопроводе. У конструкции двойного типа есть минус – более сложная система, что делает ее менее надежной.

Основное преимущество поршневых насосов – простота и прочность, основной недостаток – низкая производительность. В целом, подобный тип насосов можно сделать более эффективным, но в этом нет смысла, так как большие мощности с меньшими затратами могут обеспечить другие виды насосов для перекачки воды.

Область применения подобного насосного оборудования достаточно широка. Они позволяют работать не только с водой, но и агрессивной химической средой, а также взрывоопасными смесями. По причине того, что такие устройства не могут перекачивать большие объемы жидкости, они не используются для крупных задач. Тем не менее, подобные насосы часто встречаются в химической промышленности. Также с их помощью можно обеспечить автономную систему подачи воды для дома или для полива. Еще одно место, где такие устройства успешно себя зарекомендовали — пищевая промышленность. Это объясняется тем, что поршневые модели деликатно относятся к пропускаемым через них веществам.

Мембранные устройства

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

  • мембрану;
  • рабочую камеру;
  • шток для соединения диафрагмы с валом привода;
  • кривошипно — шатунный механизм;
  • клапаны для защиты от поступления вещества назад;
  • входной и выходной патрубок.

Подобные насосы могут иметь одну или две рабочих камеры. Устройства с одной камерой более распространены, с двумя используются в тех местах, где требуется более высокая производительность.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

  • могут работать с любой средой;
  • небольшой размер;
  • тихая работа;
  • отсутствие вибрации;
  • простота и надежность конструкции;
  • экономичность по энергопотреблению;
  • поддержание высокой чистоты перекачиваемого вещества;
  • невысокая цена;
  • длительный срок службы;
  • не требуют особого или частого ухода, им не нужна смазка;
  • заменить испорченные детали сможет человек без специального образования;
  • обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

  1. Эжекторный только перекачивает вещество. Работает с водой.
  2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
  3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Таким образом, струйные насосы используются для работы с водой, парой или газом. Также они могут выступать для смешивания разных веществ или для поднятия жидкостей (аэролифтовая функция).

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

  • надежность;
  • нет необходимости постоянного технического обслуживания;
  • простая конструкция;
  • широкая сфера применения.

Минус — низкий КПД (не более 30%).

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Стоит отметить, что простые насосы с центробежной системой предназначены для чистой воды без твердых элементов. Различные подвиды позволяют работать и с загрязненной средой.

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Классификация по типу питания

Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо.

Бензиновые модели стоят дешевле и работают более тихо. Дизельные устройства заправляются соляркой. Цена у них дороже, но топливо стоит дешевле. Кроме того, они более шумные.

Насосы на жидком топливе иначе называют мотопомпой. Основное их преимущество заключается в простоте использования и мобильности, то есть использовать можно в любом месте, если нет электричества.

Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.

Классификация по качеству жидкости

Разные типы насосов предъявляют те или иные требования к чистоте воды. Все устройства можно делить на три типа.

  1. Для чистой воды. Содержание в ней твердых частиц не должно превышать 150 грамм на кубический метр. К таким моделям относятся поверхностные насосы, а также колодезные и скважинные.
  2. Для среднезагрязненной воды. Нерастворимых вкраплений от 150 до 200 грамм на кубометр. Дренажные, циркуляционные и самовсасывающие виды. Также некоторые фонтанные модели.
  3. Для грязной воды. Твердых веществ от 200 грамм на метр в кубе. Дренажные и поверхностные канализационные модели.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

  1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
  2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

  • скважинные;
  • колодезные;
  • дренажные;
  • фекальные.

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

  • самовсасывающие;
  • автоматические;
  • насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Удобство пользования таким агрегатов в простоте и функциональности, возможности использовать при перебоях с подачей электроэнергии. Также им можно обеспечить водой сразу несколько точек.

tehnika.expert

Раздел первый. насосы глава 1 назначение, принцип действия и области применения насосов различных типов § 1. основные параметры и классификация насосов

Раздел первый. НАСОСЫ

ГЛАВА
1

НАЗНАЧЕНИЕ, ПРИНЦИП ДЕЙСТВИЯ

И
ОБЛАСТИ ПРИМЕНЕНИЯ НАСОСОВ РАЗЛИЧНЫХ ТИПОВ
§ 1. ОСНОВНЫЕ ПАРАМЕТРЫ И КЛАССИФИКАЦИЯ
НАСОСОВ

Насосы представляют собой
гидравлические машины, предназначенные для
перекачивания жидкостей. Преобразуя
механическую энергию приводного двигателя
в механическую энергию движущейся
жидкости, насосы поднимают жидкость на
определенную высоту, перемещают ее на
необходимое расстояние в горизонтальной
плоскости или заставляют циркулировать в
какой-либо замкнутой
системе.

Выполняя одну или несколько
упомянутых функций, насосы в любом случае
входят в состав оборудования насосной
станции, принципиальная схема которой
применительно к условиям водоснабжения и
канализации изображена на рис. 1. 1. В этой
схеме для привода насоса исполь-

Рис.
1.1. Принципиальная схема насосной
станции

1 — водоприемник;
2 — насос; 3
приводной электродвигатель;
4—силовой понижающий
трансформатор; 5— ЛЭП;
6
—валорный трубопровод;
7
—эодовыпуюк

зуется
электродвигатель, подключенный к
электрической сети. Вода для другая
.рабочая жидкость всасывается насосом из
нижнего бассейна и перекачивается по
напорному трубопроводу в верхний бассейн
за • счет преобразования энергии двигателя
в энергию жидкости. Энергия ¦’ жидкости
после насоса всегда больше, чем энергия
перед насосом.

Основными,
параметрами насосов, определяющими
диапазон изменения режимов работы насосной
станции, состав ее оборудования и
конструктивные особенности, являются
напор, подача, мощность и коэффициент
полезного- действия.

Напор
представляет собой разность удельных
энергий жидкости & сечениях после и до
насоса, выраженную в метрах. Напор,
создаваемый насосом, определяет предельную
высоту подъема или дальность перекачки,
жидкости (соответственно Я и L; см. рис.
1.1).

П о д а ч а, т. е. объем
жидкости, подаваемой насосом в напорный
трубопровод в единицу времени, измеряется
обычно в л/с или м3/ч.

Мощность,
затрачиваемая насосом, необходима для
создания нужного капора и преодоления всех
видов потерь, неизбежных при
преобразовании подводимой к насосу
механической энергии в энергию движения
жидкости по всасывающему и напорному
трубопроводам. Измеряемая в кВт мощность
насоса определяет мощность приводного
двигателя и суммарную (установленную)
мощность насосной
станции.

Коэффициент полезного
действия учитывает все виды потерь,
связанных с преобразованием механической
энергии двигателя в энергию движущейся
жидкости. КПД определяет экономическую
целесообразность эксплуатации насоса при
изменении остальных его рабочих параметров
(напора, подачи, мощности).

История
возникновения и развития насосав
показывает, что первоначально они
предназначались исключительно для подъема
воды. Однако в настоящее время область их
применения настолько широка и
многообразна, что определение насоса как
машины для перекачки воды было бы
односторонним. Помимо .водоснабжения и
канализации городов, промышленных
предприятий и электростанций насосы
применяются для орошения и осушения земель,
гидроаккумулирования энергии,
‘транспортирования материалов. Существуют
питательные насосы котельных установок
тепловых электростанций, судовые насосы,
специальные насосы для нефтяной,
химической, бумажной, пищевой и других
отраслей промышленности. Насосы
используются при производстве
строительных работ (намыв земляных
сооружений, водопонижение, «откачка ‘воды,
из котлованов, подача бетона и строительных
растворов к сооружениям и т.п.), при
разработке месторождений и
транспортировании полезных ископаемых
гидравлическим способом, при гидроудалении
«отходов производственных предприятий. В
качестве вспомогательных устройств насосы
служат для обеспечения смазки и охлаждения
машин.

Таким образом, насосы
являются одним из наиболее
распространенных видов машин, причем их
конструктивное разнообразие чрезвычайно
велико. Поэтому классификация насосов по их
назначению весьма затруднительна. Более
логичной представляется классификация,
основанная на различиях в принципе
действия. С этой точки зрения все
существующие в настоящее время насосы
могут быть разделены на следующие
¦основные группы: лопастные насосы,
объемные насосы и струйные насосы. Особую
группу составляют водоподъемники
некоторых специальных типов.

Лоп астные насосы преобразуют
энергию за счет динамического
взаимодействия потока перекачиваемой
жидкости и лопастей вращающегося колеса,
которое и является основным рабочим
органом насоса.

Объемные насосы
работают по принципу вытеснения, который
заключается в создании гидравлической
системы, имеющей изменяющийся объем. Если
этот объем заполнить перекачиваемой
жидкостью, а -затем его уменьшать, то
жидкость будет вытесняться в напорный
трубопровод.

Струйные насосы
работают по принципу смешения потока
перекачиваемой жидкости со струей
жидкости, пара или газа, обладающей
«большим запасом кинетической
энергии.

Необходимо отметить, что,
несмотря на большие различия в принципе
действия, конструкции насосов всех типов,
включая насосы, применяемые в системах
водоснабжения и канализации, должны
удовлетворять требованиям, к числу которых
в первую очередь
относятся:

надежность и
долговечность работы;

экономичность
и удобство эксплуатации;

изменение
рабочих параметров в широких пределах при
условии сохранения высокого
КПД;

минимальные габариты и
вес;

простота устройства,
заключающаяся в минимальном числе деталей
и полной их
взаимозаменяемости;

удобство
монтажа и демонтажа.

Выбор типа
насоса в каждом конкретном случае
производится с учетом его эксплуатационных
и конструктивных качеств, наиболее полно
удовлетворяющих технологическому
назначению рассматриваемой насосной
станции.

§ 2. СХЕМЫ УСТРОЙСТВА И
ПРИНЦИП ДЕЙСТВИЯ ЛОПАСТНЫХ НАСОСОВ

К
числу лопастных насосов, серийно
выпускаемых отечественной промышленностью
и нашедших наибольшее распространение при
сооружении современных систем
водоснабжения и канализации, относятся
центробежные, осевые и вихревые насосы. Как
уже отмечалось ранеег работа этих
насосов основана на общем принципе —
силовом взаимодействии лопастей рабочего
колеса с обтекающим их потоком
‘Перекачиваемой жидкости. Однако механизм
этого взаимодейств

www.neftemagnat.ru

Назначение, устройство и сборка насосов

Назначение, устройство и сборка насосов

Категория:

Слесарно-механосборочные работы

Назначение, устройство и сборка насосов

Назначение насосов. Насосами называют машины, всасывающие и нагнетающие жидкость и сообщающие ей энергию для перемещения по трубопроводам на заданное расстояние и высоту, а также служащие для повышения давления жидкости, заполняющей замкнутую полость. Насос является главным рабочим органом гидросистемы, от его работы зависит работа всей гидросистемы.

По принципу действия, т. е. по способу передачи механической энергии жидкости, насосы подразделяются на объемные (поршневые, пластинчатые, шестеренчатые, винтовые) и центробежные. Основными величинами, характеризующими работу насоса, являются производительность, напор, потребляемая мощность, коэффициент полезного действия и высота всасывания.

Производительностью насоса называется объемное количество жидкости, подаваемое насосом в единицу времени.

Напором насоса называется работа жидкости, проходящей через насос, т. е. разность полных напоров на выходе из насоса и на входе в него.

Принцип действия насосов основан на разности давлении на поверхности жидкости в нижнем резервуаре и у входа в насос, “ результате чего происходит всасывание. Для насосов металлорежущих станков высота всасывания жидкости обычно равна 5-6 м.

В технике за единицу давления принимается давление, получающееся при действии силы в 1 кгс на площадь 1 см2. Эта единица^ давления называется технической атмосферой и обозначается ата. В СИ килограмм-сила на квадратный сантиметр будет равна 100 кПа. Соотношения между основными единицами давления приведены в Приложении.

В гидроприводах промышленного оборудования применяют различные поршневые насосы, которые отличаются друг от друга по производительности и развиваемому давлению, количеству и расположению поршней.

При изготовлении и сборке поршневых насосов обращают серьезное внимание на пригонку сопряженных деталей. Особенно хорошо должны быть притерты поршни в своих цилиндрах, причем цилиндры делают по допускам Н6 (/!,), а поршни (плунжеры) — по допускам Н5 (Ct). Поршни должны входить в цилиндры плотно, без качки, но так, чтобы могли медленно перемещаться от собственной массы. Овальность и конусность поршней не должна превышать 0,005 мм, а цилиндров — 0,01 мм. При сборке каждый поршень вставляют в свой цилиндр, для этого их клеймят. Тарелки или пояски всасывающих и нагнетательных клапанов должны быть хорошо притерты к своим посадочным местам.

На рис. 1, а показан горизонтальный трехплунжерный насос. Насос состоит из четырех основных частей: части низкого давления, переключающего золотника, части высокого давления и выключения высокого давления.

Часть низкого давления образуют два зубчатых колёса, входящих взаимно в зацепление. Одно из зубчатых колес посажено на ось, имеющую на одном торце паз, с помощью которого она соединяется с зубом коленчатого вала поршневой группы. Часть низкого давления поставляет большое количество масла для быстрого хода поршня вхолостую.

Часть высокого давления — трехпоршневая — создает высокое давление. Поршни с закаленной и шлифованной поверхностью уплотнены в корпусе насоса чугунными пробками.

Рис. 1. Горизонтальный трехплунжерный насос: а – общий вид, б – клапанная коробка, в – переключающий золотник

Примыкающая к корпусу насоса клапанная коробка показа-а на рис. 100,6 отдельно.

Переключающий золотник (рис. 1, в) находится в нижней части клапанной коробки (показан также отдельно). Работает золотник так, что при достижении нижнего предела давления он автоматически выключит зубчатую часть и приведет в действие поршневую часть насоса. Зубчатая часть прогоняет масло через фильтр и нагнетает его через канал вокруг переключающего золотника к камере под всасывающие клапаны.

Большое (постоянное) количество масла придерживает всасывающий клапан 14 и расположенный над ним нагнетательный клапан в приподнятом положении (поршневая часть не работает, так как всасывающий клапан не прилегает к седлу) и поэтому протекает в распределительное устройство и далее, в рабочий цилиндр.

Если давление в нагнетательном пространстве начнет подниматься, то поднимется также и давление под переключающим золотником, куда масло попадает по другому каналу. Давление поднимается до тех пор, пока усилие, образующееся вследствие давления на поверхность золотника, не преодолеет усилие пружины и золотник не переключится.

Некоторое количество масла подается зубчатой частью и идет через соответствующий канал на слив, а часть масла протекает дальше в камеру под всасывающим клапаном. Дросселирование выбрано так, что под всасывающим клапаном остается небольшое избыточное давление 0,2-0,3 МПа (2-3 кгс/см-). Всасывающий клапан начнет прилегать, и вследствие этого начнет работать поршень.

Резкое снижение производительности (замедление подач ра. бочих органов машины, стук, шум) указывает на то, что еэ время сборки поршневого насоса были плохо притерты конуса нагнетательных и всасывающих клапанов к своим седлам. Очень часто причиной плохой работы вновь собранного насоса является слабое затягивание пробки. Поэтому в течение первых дней эксплуатации насоса пробку подтягивают, так как кольца 19 под действием давления спрессовываются, герметичность нарушается, что приводит к неисправностям в работе насоса.

Шестеренчатые насосы. Эти насосы бывают низкого, среднего и высокого давления. Шестеренчатые насосы низкого давления применяют в системах смазки и охлаждения станков. Насосы среднего давления применяют в гидравлических системах шлифовальных, фрезерных и других станков. Насосы высокого давления применяют в гидравлических системах сверлильно-расточных, протяжных, токарных и фрезерных станков.

Шестеренчатый насос (рис. 2) состоит из чугунного корпуса, крышек, скрепленных винтами. Их точное расположение фиксируется контрольными штифтами. В корпусе расположены зубчатые колеса, закрепленные на валах шпонками. Шпонка ведомого вала укреплена штифтом. Валы вращаются в игольчатых подшипниках, которые расположены во втулках, помещенных в чугунные вкладыши. Между корпусом и крышками проложены уплотнения из бумажной кальки, пропитанной нитролаком.

Утечка жидкости по ведущему валу устраняется подтягиванием винтами чугунной втулки, сжимающей пробковую прокладку или сальниковую набивку. Выступающий конец вала имеет шпонку для соединения с приводом. Чем больше количество зубьев, тем равномернее подается жидкость. Насосы, у которых зубчатые колеса имеют 5 — 10 зубьев, применяют для охлаждения систем. В гидроприводах используют зубчатые колеса с 10 — 20 зубьями.

Рис. 2. Устройство шестеренчатого насоса

Основные требования при сборке шестеренчатых насосов Следуюшие: достижение плотности в посадочных местах корпуса соблюдение межосевого расстояния для осей зубчатых колес, получение хорошего зацепления.

При сборке шестеренчатых насосов обращают особое внимание на зазор между зубчатыми колесами и вкладышами, который должен составлять 0,04 — 0,08 мм. Соблюдение равномерности и величины этого зазора — основное условие правильной сборки насоса.

Недостаток обычных шестеренчатых насосов состоит в том, что зубчатые колеса в них испытывают одностороннее давление жидкости, направленное со стороны полости* нагнетания в сторону всасывания, вследствие чего расточка корпуса получает односторонний износ (чем больше давление жидкости, тем быстрее износ).

Если при обработке зубчатых колес или корпуса насоса не выдержан допуск, в пределах которого они должны быть обработаны, следует прошлифовать торцы зубчатых колес (когда зазор меньше требуемого) или торец корпуса (когда зазор больше допускаемого).

Сборка насоса заканчивается установкой винтов и контрольных штифтов, после чего проверяют вручную вращение ведущего вала, которое должно быть легким и плавным. Защемление вращающихся деталей объясняется небрежной сборкой или перекосом осей под подшипники. В этом случае ослабляют винты, крепящие крышки насоса, и если зубчатые колеса будут вращаться легко, вновь затягивают их без перекоса. Если при Этом не будет получено хороших результатов, выполняют перештифтовку крышек.

Рис. 3. Устройство лопастного насоса Г12-1

На рис. 3 показан насос Г12-1 с постоянной производительностью, применяемый для подачи масла в гидравлические системы станков, экскаваторов, гидропрессов и других машин. Между чугунным корпусом и крышкой смонтировано стальное закаленное кольцо (статор), имеющее внутри профилированную поверхность, по которой скользят двенадцать лопаток. Ротор посажен на шлицы вала, свободно вращающегося в шариковых подшипниках. К торцам статора и ротора прижаты распределительные диски. В дисках имеются два окна для всасывания и два окна для нагнетания масла.

При вращении ротора лопатки под воздействием центробежной силы и давления масла, подведенного под лопатки через отверстия, прижаты к внутренней поверхности статора. За один оборот ротора осуществляется два цикла всасывания и нагнетания, поэтому насос называется насосом двойного действия.

Уплотнение между корпусом и крышкой достигается с помощью пробкового кольца. Чтобы предотвратить утечку по валу насоса, во фланце установлены уплотнения — манжета из маслостойкой резины и фетровые прокладки. Между статором и дисками неизбежно просачивается масло. Для его отвода в крышке насоса имеется отверстие, через которое масло направляется в резервуар по трубке, соединяемой со штуцером.

Пластинчатые насосы работают более надежно на маслах вязкостью 2,5 —5 СЕ. Масло более высокой вязкости может нарушить работу насоса, так как центробежная сила может не преодолеть вязкость масла и не вытолкнет лопасть к периферии ротора.

Винтовые насосы. Во многих отраслях промышленности винтовые насосы начали вытеснять шестеренчатые благодаря ряду преимуществ: небольшие размеры и масса, бесшумность, отсутствие взбалтывания перекачиваемой жидкости, способность к перекачиванию жидкостей с самой различной вязкостью, большая допустимая скорость вращения, а значит, и возможность прямого соединения с быстроходными двигателями.

Рабочими органами винтовых насосов служат роторы с витками, идущими по винтовой линии. Роторов может быть два, три, а иногда и более, причем один из них является ведущим, а остальные — ведомыми. Камеры всасывания и нагнетания располагаются по торцам винтовых роторов, а по цилиндрическим поверхностям роторы плотно охватываются корпусом насоса. Конструкция винтового насоса проста и для сборки не требует высокой квалификации слесаря-сборщика.

Рабочая жидкость, находящаяся во всасывающей полости, поступает в раскрывающуюся винтовую впадину каждого ротора. При дальнейшем вращении ротора эта впадина замыкается выступающими витками других роторов, которые проталкивают жидкость, находящуюся во впадине, к нагнетательной полости.

На рис. 4,б показаны поперечные сечения винтовых роторов наиболее распространенного трехвинтового насоса, у которого средний ротор является ведущим, а два боковых — ведомыми. У такого трехвинтового насоса профиль винтов циклоидальный, нарезка двухзаходная, передаточное отношение между ведущим и ведомыми роторами равно единице.

Характерной особенностью винтовых насосов является постоянство соотношений между размерами основных его элементов независимо от размеров насоса.

Силовые гидроцилиндры. Гидроцилиндры предназначены для преобразования энергии потока жидкости в механическую энергию возвратно-поступательного или возвратно-поворот-ного (качательного) движения выходного звена (поршня со штоком или лопасти с валом) и связанных с ним устройств. Гидроцилиндры делятся на поршневые и плунжерные, с двумя или одним штоком.

Поршневые гидроцилиндры могут выполняться или с неподвижным цилиндром и перемещающимся поршнем, или с неподвижным поршнем и подвижным цилиндром. Простые поршневые гидроцилиндры (рис. 5, а) имеют поршень с двумя штоками одинакового диаметра, обеспечивающими равные скорости прямого и обратного хода.

Рис. 4. Устройстцо насоса

Собранные гидроцилиндры испытывают следующим образом. В одну из полостей цилиндра нагнетают под определенным давлением подогретое до 323 К (50 °С) масло. При этом утечка его через неплотности в сопряжении поршня с цилиндром во вторую полость не должна быть более установленных норм. Аналогично проверяют сальниковое уплотнение.

Уплотняющие устройства плунжерных сборочных единиц служат для устранения утечки жидкостей или газов, которые вследствие избыточного внутреннего давления просачиваются через зазоры между неподвижными и движущимися деталями. Уплотнение плунжерных сборочных единиц можно разделить на две группы. К первой относят уплотнения, в которых необходимое гидравлическое сопротивление в зазоре достигается притиркой плунжера и цилиндра без применения специальных уплотняющих деталей.

Рис. 5. Устройство гидроцилиндра:

Плунжеры должны быть притерты к цилиндрам до полного прилегания. Зазоры между плунжером и цилиндром устанавливаются согласно ТУ. Овальность цилиндров и разность диаметров должны соответствовать ТУ.

Ко второй группе относят уплотнения, в которых гидравлическое сопротивление достигается с помощью дополнительных деталей (манжет, колец, набивок), непрерывно прижатых к уплотняемым поверхностям соединений.

К простейшим уплотнениям штоков относят сальники с мягкой набивкой (рис. 6, а). Мягкие набивки делаются из эластичных материалов, асбестовых, льняных или хлопчатобумажных плетеных и крученых нигей, из пробки, маслостойкой резины или асбест-графита. Сальник с мягкой набивкой представляет собой коробку, в которую набивка укладывается отдельными кольцами. Стыки имеют скосы, которые смещены один по отношению к другому. Требуемую плотность набивки достигают подтягиванием сальника. Однако при сильном затягивании сальника могут возникнуть значительное трение и повышенный износ в сборочной единице.

Поршневые кольца, вставленные в цилиндр, должны плотно, без просвета, прилегать своей поверхностью к зеркалу цилиндра и иметь зазор S в стыке не более величин, рекомендуемых заводскими инструкциями и чертежами, для данного диаметра D.

Рис. 6. Уплотнение соединений в насосах, гидроцилиндрах и гидродвигателях:
а — сальники с мягкой набивкой, б — поршневым кольцом, в — воротниковой манжетой, г — манжетой U-образного сечения, д — манжетой шевронной; 1 — шпилька, 2 — нажимный стакан, 3 — набивка, 4 — сальниковая коробка, 5 — поршневой шток, б — грунд-букса

Рис. 7. Устройство уплотнительных сборочных единиц:

Реклама:

Читать далее:

Контрольно-регулирующие устройства

Статьи по теме:

pereosnastka.ru

Принцип работы насоса. Типы насосов. Работа насоса. Устройство насоса

В этой статье мы постарались собрать все возможные принципы работы насосов. Часто, в большом разнообразии марок и типов насосов достаточно трудно разобраться не зная как работает тот или иной агрегат. Мы постарались сделать это наглядным, так как лучше один раз увидеть, чем сто раз услышать.

В большинстве описаний работы насосов в интернете есть только разрезы проточной части (в лучшем случае схемы работы по фазам). Это не всегда помогает разобраться в том как именно функционирует насос. Тем более, что не все обладают инженерным образованием.

Надеемся, что этот раздел нашего сайта не только поможет вам в правильном выборе оборудования, но и расширит ваш кругозор.

Водоподъемное колесо

С давних времен стояла задача подъема и транспортировки воды. Самыми первыми устройствами такого типа были водоподъемные колеса. Считается, что их изобрели Египтяне.

Водоподъемная машина представляла собой колесо, по окружности которого были прикреплены кувшины. Нижник край колеса был опущен в воду. При вращении колеса вокруг оси, кувшины зачерпывали воду из водоема, а затем в верхней точке колеса , вода выливалась из кувшинов в специальный приемный лоток. для вращения устройства применялать мускульная сила человека или животных.

Винт архимеда

Архимед (287–212 гг. до н. э.), великий ученый древности, изобрел винтовое водоподъемное устройство, позже названное в его честь. Это устройство поднимало воду с помощью вращающегося внутри трубы винта, но некоторое количество воды всегда стекало обратно, т. к. в те времена эффективные уплотнения были неизвестны. В результате, была выведена зависимость между наклоном винта и подачей. При работе можно было выбрать между большим объемом поднимаемой воды или большей высотой подъема. Чем больше наклон винта, тем больше высота подачи при уменьшении производительности.

Поршневой насос

Первый поршневой насос для тушения пожаров, изобратенный древнегреческим механиком Ктесибием, был описан еще в 1 веке до н. э. Эти насосы, по праву, можно считать самыми первыми насосами. До начала 18 века насосы этого типа использовались довольно редко, т.к. изготовленные из дерева они часто ломались. Развитие эти насосы получили после того, как их начали изготавливать из металла.

С началом промышленной революции и появлением паровых машин, поршневые насосы стали использовать для откачки воды из шахт и рудников.

В настоящее время, поршневые насосы используются в быту для подъема воды из скважин и колодцев, в промышленности — в дозировочных насосах и насосах высокого давления.

Существуют и поршневые насосы, объединенные в группы: двухплунжерные, трехплунжерные, пятиплунжерные и т.п.

Принципиально отличаются количеством насосов и их взаимным расположением относительно привода.

На картинке вы можете увидеть трехплунжерный насос.

Крыльчатый насос

Крыльчатые насосы являются разновидностью поршневых насосов. Насосы этого типа были изобретены в середине 19 века.

Насосы являются двухходовыми, то есть подают воду без холостого хода.

Применяются, в основном, в качестве ручных насосов для подачи топлива, масел и воды из скважин и колодцев.

Конструкция:

Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении

Сильфонный насос

Насосы этого типа имеют в своей конструкции сильфон («гармошку»), сжимая который производят перекачку жидкости. Конструкция насоса очень простая и состоит всего из нескольких деталей.

Обычно, такие насосы изготавливают из пластика (полиэтилена или полипропилена).

Основное применение — выкачивание химически активных жидкостей из бочек, канистр, бутылей и т.п.

Низкая цена насоса позволяет использовать его в качестве одноразового насоса для перекачивания едких и опасных жидкостей с последующей утилизацией этого насоса.

Пластинчато-роторный насос

Пластинчато-роторные (или шиберные) насосы представляют собой самовсасывающие насосы объемного типа. Предназначены для перекачивания жидкостей. обладающих смазывающей способностью (масла. дизельное топливо и т.п.). Насосы могут всасывать жидкость «на сухую», т.е. не требуют предварительного заполнени корпуса рабочей жидкостью.

Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.

Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него.

Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок.

Шестеренный насос с наружным зацеплением

Шестеренные насосы с наружным зацеплением шестерен предназначены для перекачивания вязких жидкостей, обладающих смазывающей способность.

Насосы обладают самовсасыванием (обычно, не более 4-5 метров).

Принцип действия:

Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого в полость всасывания поступает жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания невозможен.

Шестеренный насос с внутренним зацеплением

Насосы аналогичны по принципу работы обычному шестеренному насосу, но имеют более компактные размеры. Из минусов можно назвать сложность изготовления.

Принцип действия:

Ведущая шестерня приводится в действие валом электродвигателя. Посредством захвата зубьями ведущей шестерни, внешнее зубчатое колесо также вращается.

При вращении проемы между зубьями освобождаются, объем увеличивается и создается разряжение на входе, обеспечивая всасывание жидкости.

Среда перемещается в межзубьевых пространствах на сторону нагнетания. Серп, в этом случае, служит в качестве уплотнителя между отделениями засасывания и нагнетания.

При внедрении зуба в межзубное пространство объем уменьшается и среде вытесняется к выходу из насоса.

Кулачковый насос с серпообразными роторами

Кулачковые (коловратные или роторные) насосы предназначены для бережной перекачки вызких продуктов, содержащих частицы.

Различная форма роторов, устанавливаемая в этих насосах, позволяет перекачивать жидкости с большими включениями (например, шоколад с цельными орехами и т.п.)

Частота вращения роторов, обычно, не превышает 200…400 оборотов, что позволяет производить перекачивание продуктов не разрушая их структуру.

Применяются в пищевой и химической промышленности.

На картинке можно посмотреть роторный насос с трехлепестковыми роторами.

Насосы такой конструкции применяются в пищевом производстве для бережной перекачки сливок, сметаны, майонеза и тому подобны жидкостей, которые при перекачивании насосами других типов могут повреждать свою структуру.

Например, при перекачке центробежным насосом (у которого частота вращения колеса 2900 об/мин) сливок, они взбиваются в масло.

Импеллерный насос

Импеллерный насос (ламельный, насос с мягким ротором) является разновидностью пластинчато-роторного насоса.

Рабочим органом насоса является мягкий импеллер, посаженый с эксцентриситетом относительно центра корпуса насоса. За счет этого при вращении рабочего колеса изменяется объем между лопастями и создается разряжение на всасывании.

Что происходит дальше видно на картинке.

Насосы являются самовсасывающими (до 5 метров).

Преимущество — простота конструкции.

Синусный насос

Название этого насоса происходит от формы рабочего органа – диска, выгнутого по синусоиде. Отличительной особенностью синусных насосов является возможность бережного перекачивания продуктов содержащих крупные включения без их повреждения.

Например, можно легко перекачивать компот из персиков с включениями их половинок (естественно, что размер перекачиваемых без повреждения частиц зависит от объема рабочей камеры. При выборе насоса нужно обращать на это внимание).

Размер перекачиваемых частиц зависит от объема полости между диском и корпусом насоса.

Насос не имеет клапанов. Конструктивно устроен очень просто, что гарантирует долгую и безотказную работу.

Принцип работы:

На валу насоса, в рабочей камере, установлен диск, имеющий форму синусоиды. Камера разделена сверху на 2 части шиберами (до середины диска), которые могут свободно перемещаться в перпендикулярной к диску плоскости и герметизировать эту часть камеры не давая жидкости перетекать с входа насоса на выход (см. рисунок).

При вращении диска он создает в рабочей камере волнообразное движение, за счет которого происходит перемещение жидкости из всасывающего патрубка в нагнетательный. За счет того, что камера наполовину разделена шиберами, жидкость выдавливается в нагнетательный патрубок.

Винтовой насос

Основной рабочей частью эксцентрикового шнекового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора, и подвижной – ротора.

Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.

Стоит указать, что наиболее распространены в настоящее время агрегаты с 2-заходными статором и 1-заходным ротором, такая схема является классической практически для всех производителей винтового оборудования.

Важным моментом, является то, что центры вращения спиралей, как статора, так и ротора смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет конечное давление агрегата, а объем каждой полости – его производительность.

Винтовые насосы относятся к объемным насосам. Эти типы насосов могут перекачивать высоковязкие жидкости, в том числе с содержанием большого количества абразивных частиц.

Преимущества винтовых насосов:

— самовсасывание (до 7…9 метров),

— бережное перекачивание жидкости, не разрушающее структуру продукта,

— возможность перекачивания высоковязких жидкостей, в том числе содержащих частицы,

— возможность изготовления корпуса насоса и статора из различных материалов, что позволяет перекачивать агрессивные жидкости.

Насосы этого типа получили большое распространение в пищевой и нефтехимической промышленности.

Перистальтический насос

Насосы этого типа предназначены для перекачивания вязких продуктов с твердыми частицами. Рабочим органом является шланг.

Преимущество: простота конструкции, высокая надежность, самовсасывание.

Принцип работы:

При вращении ротора в глицерине башмак полностью пережимает шланг (рабочий орган насоса), расположенный по окружности внутри корпуса, и выдавливает перекачиваемую жидкость в магистраль. За башмаком шланг восстанавливает свою форму и всасывает жидкость. Абразивные частицы вдавливаются в эластичный внутренний слой шланга, затем выталкиваются в поток, не повреждая шланга.

Вихревой насос

Вихревые насосы предназначены для перекачивания различных жидкотекучих сред. насосы обладают самовсасыванием (после залива корпуса насоса жидкостью).

Преимущества: простота конструкции, высокий напор, малые размеры.

Принцип действия:

Рабочее колесо вихревого насоса представляет собой плоский диск с короткими радиальными прямолинейными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопаток, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.

При вращении колеса жидкость увлекается лопатками и одновременно под воздействием центробежной силы закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Отличительная особенность вихревого насоса заключается в том, что один и тот же объем жидкости, движущейся по винтовой траектории, на участке от входа в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а следовательно, и напора.

Газлифт



Газлифт (от газ и англ. lift — поднимать), устройство для подъёма капельной жидкости за счёт энергии, содержащейся в смешиваемом с ней сжатом газе. Газлифт применяют главным образом для подъёма нефти из буровых скважин, используя при этом газ, выходящий из нефтеносных пластов. Известны подъёмники, в которых для подачи жидкости, главным образом воды, используют атмосферный воздух. Такие подъёмники называют эрлифтами или мамут-насосами.

В газлифте, или эрлифте, сжатый газ или воздух от компрессора подаётся по трубопроводу, смешивается с жидкостью, образуя газожидкостную или водо-воздушную эмульсию, которая поднимается по трубе. Смешение газа с жидкостью происходит внизу трубы. Действие газлифта основано на уравновешивании столба газожидкостной эмульсии столбом капельной жидкости на основе закона сообщающихся сосудов. Один из них — буровая скважина или резервуар, а другой — труба, в которой находится газожидкостная смесь.

Мембранные насосы

Мембранные насосы относятся к объемным насосам. Существуют одно- и двухмембранные насосы. Двухмембраные, обычно выпускаются с приводом от сжатого воздуха. На нашем рисунке показан именно такой насос.

Насосы отличатся простотой конструкции, обладают самовсасыванием (до 9 метров), могут перекачивать химически агрессивные жидкости и жидкости с большим содержанием частиц.

Принцип работы:

Две мембраны, соединенные валом, перемещаются вперед и назад под воздействием попеременного нагнетания воздуха в камеры позади мембран с использованием автоматического воздушного клапана.

Всасывание: Первая мембрана создает разрежение, когда она движется от стенки корпуса.

Нагнетание: Вторая мембрана одновременно передает давление воздуха на жидкость, находящуюся в корпусе, проталкивая ее по направлению к выпускному отверстию. Во время каждого цикла давление воздуха на заднюю стенку выпускающей мембраны равно давлению, напору со стороны жидкости. Поэтому мембранные насосы могут работать и при закрытом выпускном клапане без ущерба для срока службы мембраны

Оседиагональные насосы (шнековые)

Шнековые насосы часто путают с винтовыми. Но это совершенно разные насосы, как можно увидеть в нашем описании. Рабочим органом является шнек.

Насосы этого типа могут перекачивать жидкости средней вязкости (до 800 сСт), обладают хорошей всасывающей способностью (до 9 метров), могут перекачивать жидкости с крупными частицами (размер определяется шагом шнека).

Применяются для перекачивания нефтешламов, мазутов, солярки и т.п.

Внимание! Насосы НЕСАМОВСАСЫВАЮЩИЕ. Для работы в режиме всасывания требуется заливка корпуса насоса и всего всасывающего шланга)

Центробежный насос

Центробежные насосы являются самыми распространенными насосами. Название происходит от принципа действия: насос работает за счет центробежной силы.

Насос состоит из корпуса (улиитки) и расположенного внутри рабочего колеса с радиальными изогнутыми лопастями. Жидкость попадает в центр колеса и под действием центробежной силы отбрасывается к его перифирии а затем выбрасывается через напорный патрубок.

Насосы используются для перекачивания жидких сред. Существуют модели для химически активный жидкостей, песка и шлама. Отличаются материалами корпуса: для химических жидкостей используют различные марки нержавеющих сталей и пластика, для шламов — износостойкие чугуны или насосы с покрытием из резины.

Массовое использование центробежных насосов обусловлено простотой конструкции и низкой себестоимостью изготовления.

Многосекционный насос

Многосекционные насосы — это насосы с несколькоми рабочими колесами, расположенными последовательно. Такая компоновка нужна тогда, когда необходимо большое давление на выходе.

Дело в том, что обычное центробежное колесо выдает максимальное давление 2-3 атм.

По этому, для получения более высоких значение напора, используют несколько последовательно установленных центробежных колес.

(по сути, это несколько последовательно соединенных центробежных насосов).

Такие типы насосов используют в качестве погружных скважинных и в качестве сетевых насосов высокого давления.

Трехвинтовой насос

Трехвинтовые насосы предназначены для перекачивания жидкостей, обладающих смазывающей способностью, без абразивных механических примесей. Вязкость продукта — до 1500 сСт. Тип насоса объемный.

Принцип работы трехвинтового насоса понятен из рисунка.

Насосы этого типа применяются:

— на судах морского и речного флота, в машинных отделениях,

— в системах гидравлики,

— в технологических линиях подачи топлива и перекачивания нефтепродуктов.

Струйный насос

Струйный насос предназначен для перемещения (откачки) жидкостей или газов с помощью сжатого воздуха (или жидкости и пара), подающегося через эжектор. Принцип работы насоса основан на законе Бернули (чем выше скорость течения жидкости в трубе, тем меньше давление этой жидкости). Этим обусловлена форма насоса.

Конструкция насоса чрезвычайно проста и не имеет движущихся деталей.

Насосы этого типа можно использовать в качестве вакуумный насосов или насосов для перекачивания жидкости (в том числе, содержащих включения).

для работы насоса необходим подвод сжатого воздуха или пара.

Струйные насосы, работающие от пара, называют пароструйными насосами, работающие от воды — водоструйными насосами.

Насосы, отсасывающие вещество и создающие разряжение, называются эжекторами. Насосы нагнетающие вещество под давлением — инжекторами.

Гидротаранный насос

Этот насос работает без подвода электроэнергии, сжатого воздуха и т.п. Работа насоса этого типа основана на энергии поступающей самотеком воды и гидроудара, возникающего при резком её торможении.

Принцип работы гидротаранного насоса:

По всасывающей наклонной трубе вода разгоняется до некоторой скорости, при которой отбойный подпружиненный клапан (справа), преодолевает усилие пружины и закрывается, перекрывая поток воды. Инерция резко остановленной воды во всасывающей трубе создает гидроудар (т.е. кратковременно резко возрастает давление воды в питающей трубе). Величина этого давления зависит от длины питающей трубы и скорости потока воды.

Возросшее давление воды открывает верхний клапан насоса и часть воды из трубы проходит в воздушный колпак (прямоугольник сверху) и отводящую трубу (слева от колпака). Воздух в колпаке сжимается, накапливая энергию.

Т.к. вода в питающей трубе остановлена, давление в ней падает, что приводит к открытию отбойного клапана и закрытию верхнего клапана. После этого вода из воздушного колпака выталкивается давлением сжатого воздуха в отводящую трубу. Так как отбойный клапан открылся, вода снова разгоняется и цикл работы насоса повторяется.

Спиральный вакуумный насос

Спиральный вакуумный насос представляет собой объёмный насос внутреннего сжатия и перемещения газа.

Каждый насос состоит из двух высокоточных спиралей Архимеда (серповидные полости) расположенных со смещением в 180° друг относительно друга. Одна спираль неподвижна, а другая крутится двигателем.

Подвижная спираль совершает орбитальное вращение, что приводит к последовательному уменьшению газовых полостей, по цепочке сжимая и перемещая газ от периферии к центру.

Спиральные вакуумные насосы относятся к категории «сухих» форвакуумных насосов, в которых не используются вакуумные масла для уплотнения сопряженных деталей (нет трения — не нужно масло).

Одной из сфер применения данного вида насосов являются ускорители частиц и синхротроны, что само по себе уже говорит о качестве создаваемого вакуума.

Ламинарный (дисковый) насос

Ламинарный (дисковый) насос является разновидностью центробежного насоса, но может выполнять работу не только центробежных, но и прогрессивных полостных насосов, лопастных и шестеренчатых насосов, т.е. перекачивать вязкие жидкости.

Рабочее колесо ламинарного насоса представляет собой два и более параллельных диска. Чем больше расстояние между дисками, тем более вязкую жидкость может перекачивать насос. Теория физики процесса: в условиях ламинарного течения слои жидкости движутся с различной скоростью по трубе: слой, наиболее близкий к неподвижной трубе (так называемый пограничный слой), течёт медленнее, чем более глубокие (близкие к центру трубы) слои текущей среды.

Аналогично, когда жидкость поступает в дисковый насос, на вращающихся поверхностях параллельных дисков рабочего колеса образуется пограничный слой. По мере вращения дисков энергия переносится в последовательные слои молекул в жидкости между дисками, создавая градиенты скорости и давления по ширине условного прохода. Эта комбинация граничного слоя и вязкого перетаскивания приводит к возникновению перекачивающего момента, который «тянет» продукт через насос в плавном, почти не пульсирующем потоке.

*Информация взята из открытых источников.

www.ampika.ru

¸Классификация насосов

К числу нагнетателей,
получивших распространение в водоснабжении
и водоотведении, относятся::

1. лопастные насосы:
центробежные, диагональные, осевые,
вихревые;

2. поршневые насосы

3. роторные
нагнетатели (винтовые, шестеренчатые)

4. воздушные
водоподъемники

5. струйные насосы
(нагнетатели)

6. компрессоры.

Наибольшее
распространение получили – центробежные
насосы.

Принцип действия
насоса легко уяснить по рис.1.

Центробежный насос
– не герметичная машина.

Для обеспечения
герметичности насоса – его заливают
водой. (способы заливки различные: из
водопровода, вакуум насосом, из напорного
резервуара).

При
вращении рабочего колеса жидкость,
заполняющая рабочее колесо, также
начинает вращаться, приобретая при этом
центробежную силу. Под действием этих
сил частицы жидкости устремляются от
центра к периферии по радиусу. Чем
больше радиус колеса R
и частота его вращения n,
тем больше скорость движения жидкости,
тем с большей скоростью частицы жидкости
устремляются к напорному патрубку
насоса. Объем заполняемый жидкостью
опорожняется и в нем создается пониженное
давление – вакуум. Под действием
атмосферных сил вода из расходной
емкости по всасывающей трубе поступает
на лопасти колеса в зону пониженного
давления. И цикл повторяется.

Корпус насоса
имеет форму улитки и служит для
преобразования кинетической энергии
жидкости в потенциальную (зона расширения
корпуса), а также для гашения поперечных
сил (осевые силы и поперечные или
радиальные силы).

Поршневой насос.

Поршневой насос
– герметичная машина, поэтому не требует
заливки. Он может нагнетать как жидкости,
так и газы (Объемные насосы вытеснения).

Основные
конструкционные элементы насоса:

К роторным
нагнетателям относятся такие насосы,
которые, как и поршневые, перемещают
жидкость за счет ее вытеснения. Только
у поршневого наоса рабочий орган имеет
возвратно-поступательное движение, а
у роторных – рабочие органы вращаются
по окружности и этих органов больше,
чем количество поршней.

Примером роторного
нагнетателя может служить шестеренчатый
насос:

За счет герметичного
защемления зубьев шестерен друг с другом
рабочая камера насоса делится на две
части: всасывающую и напорную. Во
всасывающей камере зубья попеременно
вытесняют находящуюся там среду (масла,
жидкости). Создавая тем самым вакуум, а
в напорной части создают избыточное
давление за счет поступления вытесняемой
среды.

Примерно по этому
же принципу работают винтовые насосы
(один ведущий и два ведомых винта),
пластинчатый насос.

Вихревой насос.

Принцип действия
вихревых наосов основан также на
передаче энергии от лопасти к потоку
жидкости.

1 –рабочее колесо
с радиальными лопастями. 2 – кольцевой
канал

6ºА
– окно в боковой части корпуса.

Жидкость поступает
на лопасти рабочего колеса, через окно
А. Рабочее колесо представляет собой
своеобразное центробежное колесо с
радиальными лопастями. Вокруг периферии
колеса в корпусе насоса выполнен
кольцевой канал, заканчивающийся
напорным патрубком. Область входных
каналов отделяется от напорного патрубка
участком, плотно прилегающим к колесу
(радиальный зазор) не более 0,2 мм и
служащим уплотнением.

Жидкость, вошедшая
через входное отверстие в насос, попадает
межлопастные пространства, в которых
ей сообщается механическая энергия.
Центробежные силы выбрасывают ее из
колеса. В кольцевом канале жидкость
движется по винтовым траекториям и
через некоторое расстояние вновь
поступает в межлопастное пространство,
где снова получает приращение механической
энергии.

Таким образом, в
корпусе работающего насоса образуется
своеобразное кольцевое вихревое
движение, от которого насос и получил
название вихревого. Многократность
приращения энергии частиц жидкости
приводит к тому, что вихревой насос при
прочих равных условиях создает значительно
больший напор, чем центробежный. Наличие
уплотняющего участка позволяет насосу
перекачивать газы.

Недостаток –
низкий КПД – 40-50-%

Воздушные
водоподъемники бывают двух типов:

-вытеснители
(монтжю, пульсометры, джаты, нагнетатели
Кремера)

— эрлифты.

Вытеснители
применяются для перемещения загрязненных
или агрессивных жидкостей. Состоят: из
приемника – куда подводится жидкость,
компрессора, нагнетательной трубы,
которая присоединяется к верхней части
приемника.

Под действием
сжатого воздуха жидкость по напорной
трубе вытесняется на желаемую высоту.

Эрлифты –
применятся для
извлечения воды из глубоких трубчатых
колодцев.

Рис.
2. Воздушный подъемник

а—схема
устройства;
б—напорная
характеристика; /—приемный бак;
2—воздушная
труба от компрессора; 3—водоподъемная
труба; 4—обсадная
труба скважины; 5—форсунка

Водоподъемная
труба (3) спущена под уровень воды в
колодец . Воздушная труба (2) подводит
сжатый воздух от компрессора в нижнюю
часть водоподъемной трубы с помощью
дырчатого распределителя воздуха (5).
Сжатый воздух, растворяясь в воде,
насыщает воду. Благодаря чему удельный
вес водовоздушной смеси внутри
водоподъемной трубы оказывается меньше,
чем удельный вес воды в колодце. Регулируя
количество подаваемого воздуха, можно
добиться того, что водовоздушная смесь
начнет подниматься по трубе и выливаться
в емкость.

Недостаток –
низкий КПД – 20-30%

Струйные
водоподъемники

работают по принципу использования
энергии рабочей среды для перемещения
жидкости.

В качестве рабочей
среды могут выступать: вода, пар, газ.

Если газ – то
эжектор. Вода – гидроэлеватор

Рис.
3. Водоструйный насос

а—схема
устройства: /—всасывающий трубопровод;
2—труба;
3—сопло;
4—подводящая
камера; 5—камера
смешения; 6—диффузор;
7—напорный трубопровод; б—теоретическая
расходно-напорная характеристика

В
водоструйных – гидроэлеваторах –
рабочая жидкость (вода) под высоким
напором h
по трубе 2 поступает в насадку, а из нее
в сужающую часть трубы – 4, где скорость
движения жидкости возрастает за счет
энергии рабочей жидкости. При увеличении
скорости в сечении 1-1 падает давление
и в это место устремляется поток жидкости
из резервуара под действие атмосферного
давления.

Недостаток низкий
КПД.

studfiles.net

Центробежные насосы: классификация, конструкция, назначение, типы

Центробежные насосы являются самыми распространённым насосами в мире. Благодаря своей конструкции и стабильной работе этот тип насосов нашел широкое применение, как для решения бытовых задач, так и для основных технологических процессов в самых различных отраслях промышленности. В данной статье будет дано полное описание центробежных насосов, рассказано как работает центробежный насос, его классификация и основные области использования.

Принцип действия центробежного насоса

Основным элементом центробежного насоса является рабочее колесо (импеллер), расположенное внутри спирального корпуса (улитка), которое имеет лопасти, направленные в обратную сторону относительно вращению самого колеса. Импеллер устанавливается на вал, который соединен с приводом насоса. При старте работы агрегата рабочее колесо начинает вращаться, и жидкость через всасывающий патрубок поступает вдоль оси вращения колеса.

Под действием центробежной силы, жидкость перемещается по каналам между лопастями в радиальном направлении (от центра импеллера к его периферии)  в спиральную камеру корпуса насоса, а затем и в нагнетательный патрубок насоса. На периферии рабочего колеса располагается зона повышенного давления. В центре же давление понижено, что обеспечивает постоянное поступление  жидкости в насос.

Конструкция центробежных насосов

Центробежный насос состоит из следующих основных частей:

  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Спиральный корпус (проточная часть насоса)
  • Рабочее колесо (импеллер)
  • Уплотнение вала
  • Картер насос

Классификация центробежных насосов

Центробежные насосы можно классифицировать по конструктивным исполнениям   его основных элементов, по типу установки  и назначению.

По расположению патрубков насосов

  • Насос «ин-лайн» типа. У данного типа насоса всасывающий и нагнетательный патрубок находятся на одной линии друг напротив друга. Перекачиваемая жидкость проходит сквозь насос. Насос устанавливается на прямых участках трубопровода.

Насос ин-лайн

    • Консольные насосы. Жидкость поступает в центр рабочего колеса (импеллера). Патрубки расположены под 90˚С относительно друг друга.

    Консольные насосы

    По количеству ступеней насоса

    • Многоступенчатый насос имеет на валу более одного последовательно соединённых колес. Такой тип насосов используется для обеспечения высокого напора при сравнительно небольшом расходе. Высокий напор создается благодаря сумме напоров, создаваемых каждым отдельным колесом. Перекачиваемая жидкость переходит последовательно от одной ступени к другой.
  • Многоступенчатый насос

    По типу уплотнения вала

    Для защиты от попадания перекачиваемой жидкости  в окружающую среду и в механическую часть центробежного насоса  используются различные уплотнительные системы. По типу применяемой системы насосы можно разделить на:

    • Центробежные насосы с сальниковым уплотнением (ссылка на сальниковое уплотнение)
    • Центробежные насосы с торцевым уплотнением (одинарным или двойным) (ссылка на торцевое уплотнение)
    • Центробежные насосы с магнитной муфтой (ссылка на магнитную муфту)
    • Центробежные насосы герметичные с мокрым ротором (ссылка на мокрый ротор)
    • Центробежные насосы с динамическим уплотнением (ссылка на динамическое уплотнение)



    По типу соединения с электродвигателем

    Центробежные насосы разделяются также по типу соединения гидравлической части насоса с электродвигателем. Выделяют типы:

    • Насос с соединительной муфтой. Упругая муфта — это элемент, позволяющий соединить вал электродвигателя и вал, на котором крепится рабочее колесо. Для этого используется, как обычная муфта, так и муфта с промежуточным элементом. Использование промежуточного элемента позволяет не отсоединять электродвигатель при  техническом обслуживании насоса, например при замене торцевого уплотнения.

      Обычная муфта

      Муфта с промежуточным элементом

    • Моноблочный насос. У данного типа насосов рабочее колесо крепится либо сразу на удлиненном валу электродвигателя, либо для соединения вала двигателя и насоса используется неподвижная постоянная глухая муфта.
      Центробежный насос с глухой муфтой

      По назначению

      Благодаря своим конструкционным возможностям назначение центробежного насоса может быть самым различным. По данному показателю выделяют следующие типы центробежных насосов:

      • Дренажные
      • Скважинные
      • Фекальные
      • Шламовые
      • Пищевые
      • Санитарные
      • Пожарные
      • Самовсасывающие

      Материальное исполнение центробежных насосов

      Центробежные насосы применяются практически во всех отраслях промышленности, перекачивают самые различные  жидкости, начиная с воды и заканчивая высоко агрессивными и абразивными суспензиями.

      Поэтому выбор материалов для основных элементов центробежных насосов очень широкий и чаще всего он основывается на стойкости данного  материала к свойствам перекачиваемой жидкости (ссылка на таблице хим. стойкости) и условиям работы самого насоса.

      Можно выделить следующие основные материалы:

      Металлическое исполнение

      • Чугун
      • Бронза
      • Углеродистая сталь
      • Нержавеющая сталь
      • Дуплекс
      • Супер-дуплекс
      • Титан
      • И.т.д

      Футерованные и пластиковые исполнения

      При работе с высоко агрессивными жидкостями, например с кислотами, металлическое исполнение не всегда может обеспечить  необходимой коррозионной защиты. Либо применения сверхстойких сплавов может привести к значительному удорожанию всей конструкции.

      Поэтому широкое распространение приобрело использования самых различных пластиков, в качестве основного материала контактирующего со средой в центробежных насосах.

      Можно выделить два основных типа:

      • Футерованные насосы. Футеровка – это процесс нанесения пластикового покрытия на металлический корпус насоса. Все элементы контактирующие с перекачиваемой средой покрыты слоем полимера, что значительно увеличивает коррозионною устойчивость всей проточной части. Современные технологии обеспечивают отличное сцепление между покрытием и корпусом, т.к при отливке полимер заполняет все полости и зазоры.



      • Пластиковые центробежные насосы. Основные элементы насоса, контактирующие со средой, выполнены из цельного пластика, обработанного на специальных станках.


      Материалы для футерованных и пластиковых насосов:

      • PP — полипропилен
      • PVDF- поливинилденефлуорид
      • PE – полиэтилен
      • PVC – поливинилхлорид
      • PFA – перфторалкоксил
      • PTFE – политетрафторэтилен
      • ETFE – этилентетрафторэтилен (Tefzel)
      • FEP – фторэтиленпропилен



      Материалы уплотнительных колец

      В качестве уплотнительных колец в центробежных насосах чаще всего используют следующие эластомеры:

      • EPDM — Этилен-пропиленовые каучук
      • NBR — Бутадиен-нитрильный каучук
      • FPM/FKM/Viton — Фторкаучук
      • FFKM — Каучук перфторированный

      Преимущества и недостатки центробежных насосов

      Преимущества:

      • Простая конструкция
      • Немного движущихся частей, большой срок службы
      • Высокий КПД
      • Высокие показатели производительности
      • Постоянная подача, без пульсаций
      • Регулировка производительности с помощью дроссельного клапана на линии нагнетания или частотного преобразователя

      Недостатки

      • Невозможность «самовсасывания»
      • Большой риск кавитации
      • Производительность сильно зависит от напора
      • Наиболее эффективны только в одной заданной рабочей точке. При регулировании подачи с помощью частотного преобразователя эффективность понижается
      • Не может работать с мультифазными жидкостями с содержанием воздуха или газа
      • При перекачки абразивных жидкостей возможный быстрый износ основных элементов из-за высокой скорости вращения рабочего колеса (около 1500 об/мин).
      • Не может работать с высоковязкими жидкостями (макс. 150 сСт)

      Области применения

      Центробежные насосы применяются практически во всех отраслях промышленности.

      Основные из них:

      Водоснабжение и водоотведение

      Водоочистные сооружения

      Энергетика

      Нефтяная и газовая промышленность

      Химическая промышленность

      Целлюлозно-бумажная промышленность

      Горнодобывающая промышленность

      Пищевая

      Фармацевтическая

Основные производители

Крупных игроков на рынке  центробежных насосов можно также разбить по отраслям в которых они наиболее сильны:

Водоснабжение, водоотведение, водоочистка

  • Grundfos : grundfos.com
  • Wilo :wilo.ru
  • Группа компаний Xylem. Насосы Lowara, Goulds, Flygt, Vogel и.т.д : http://xylem.ru
  • KSB: https://www.ksb.com/ksb-ru/
  • Pentair : www.pentair.com
  • Ebara : http://www.ebaraeurope.ru/
  • Caprari : www.caprari.it

Нефтехимическая отрасль

  • Flowserve www.flowserve.com
  • ITT www.itt.com/
  • Sulzer www.sulzer.com
  • Hermetic Pumpen www.hermetic-pumpen.com
  • Kirloskar pumps www.kirloskarpumps.com/
  • Ruhrpumpen www.ruhrpumpen.com

Химическая промышленность

  • Munsch munsch.de/
  • Pompe Travaini www.pompetravaini.it/
  • Someflu pump www.someflu.com/
  • Rutschi Gruppe www.grupperutschi.com

Горнодобывающая отрасль

  • Warman . Группа компания Weir mineral https://www.global.weir/brands/
  • Krebs . Группа компаний flsSmidt http://www.flsmidth.com/en-US/Krebs
  • Habermann pumpen www.aurumpumpen.de/ru/







rupumps.com

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
