Нужна ли розетка для душевой кабины?

Содержание

• Выбор места для монтажа розетки
• Розетка с уровнем защиты
• Какой кабель нужен для подключения душевой кабины?
• Подключение кабины

Апрель 5, 2016 Советы электрику kmelectric

Вряд ли стоит говорить о том, что любые электрические приборы в ванной комнате должны быть эффективно защищены от влаги. Это в полной мере относится и к электрической розетке, которая становится необходимой в случае наличия у душевой кабины таких функций, как:

• гидромассаж;
• сауна.

Купить сантехнику в Киеве по доступной цене Вы сможете на сайте http://mirsant.com.ua/. Доступные цены и широкий ассортимент дадут возможность выбрать и приобрести всё необходимое.

Выбор места для монтажа розетки

Прежде всего, она должна находиться на некотором удалении от пола на случай затопления. Специалисты говорят о том, что розетка в ванной комнате должна быть выше уровня пола хотя бы на 1,5-2 м.

Не рекомендуется располагать розетку за душевой кабиной. В этом случае доступ к ней будет ограничен. Не будет возможности экстренно выключить оборудование из розетки.

Монтаж розетки должен осуществляться самым корректным образом. Суть в том, что кабель для соединения розетки с системой электропитания всей квартиры необходимо осуществлять при помощи провода ВВГ. Так же допускается NYM.

Не стоит забывать о необходимости установки монтажа защитного автомата. Настоятельно рекомендуется выбирать его по мощности, а также по сечению провода. Так как в противном случае, проводка выгорит, а УЗО не сработает.

Розетка с уровнем защиты

Естественно, розетка для душевой кабины должна обладать заземлением. Но это не всё, современные розетки, которые специально предназначены для применения в ванных комнатах, должны обладать уровнем защиты IP44.

Это означает, что они располагают надёжной защитой от проникновения влаги внутрь.

Наличие защиты у розетки не подразумевает возможность отказа от создания эффективной вентиляции в ванной комнате. Ведь именно благодаря ей излишки влаги (в виде пара или конденсата на стенах) будут удаляться.

Электрическая часть в душевой кабине также должна быть хорошо защищена. При выборе на этот критерий необходимо обращать особое внимание. Конечно, нет необходимости разбирать кабину при покупке.

Однако рекомендуется взять с продавца гарантийные обязательства, которые позволят использовать душевую кабину в полной мере без опасения хотя бы в течение одного года.

Корректный монтаж является основной для длительной эксплуатации душевой кабины, вне зависимости от производителя и модели.

На видео будет продемонстрировано, как специалист ведёт установку душевой кабины:

По материалам: http://mirsant.com.ua/

Если вы решили выбрать душевую кабину, имеющую дополнительные функции, такие как гидромассаж или паровая баня, то вы столкнетесь с необходимостью подключения кабины не только к водопроводу и канализации, но и к электросети.
Ванная это помещение в квартире с повышенной вероятностью получения удара электротоком, так как именно здесь мы чаще всего находимся без одежды, а микроклимат ванной предполагает наличие повышенной влажности.
Если вы неправильно подключите душевую кабину к водопроводу или канализации, то вряд ли произойдет что-то ужасное, неправильное же подключение к электричеству может оказаться фатальным.
Поэтому выполнение присоединения к электросети любого электрооборудования, использующегося в ванной комнате, должно выполняться в соответствии со всеми требованиями правил безопасной эксплуатации электроустановок.

Какой кабель нужен для подключения душевой кабины?

Для подключения душевой кабины к электросети следует применять кабель ВВГ или NYM. Это силовой кабель с полимерной изоляцией из ПВХ и круглой медной жилой из мягкой проволоки.
Кабель прокладывается от электрического щитка на лестничной площадке с установкой устройства защитного отключения (УЗО).
Чтобы правильно выбрать сечение кабеля, следует знать мощность подключаемой электронагрузки. Электрическая мощность электрического оборудования душевой кабины должна быть указана в паспорте изделия.
Для определения сечения в соответствии с указанной мощностью, можно воспользоваться следующей таблицей:

Так при покупке душевой кабины мощностью 1кВт, сила тока составит 4,5 А, ток автомата защиты 6 А, сечение кабеля – 3х1 мм2.

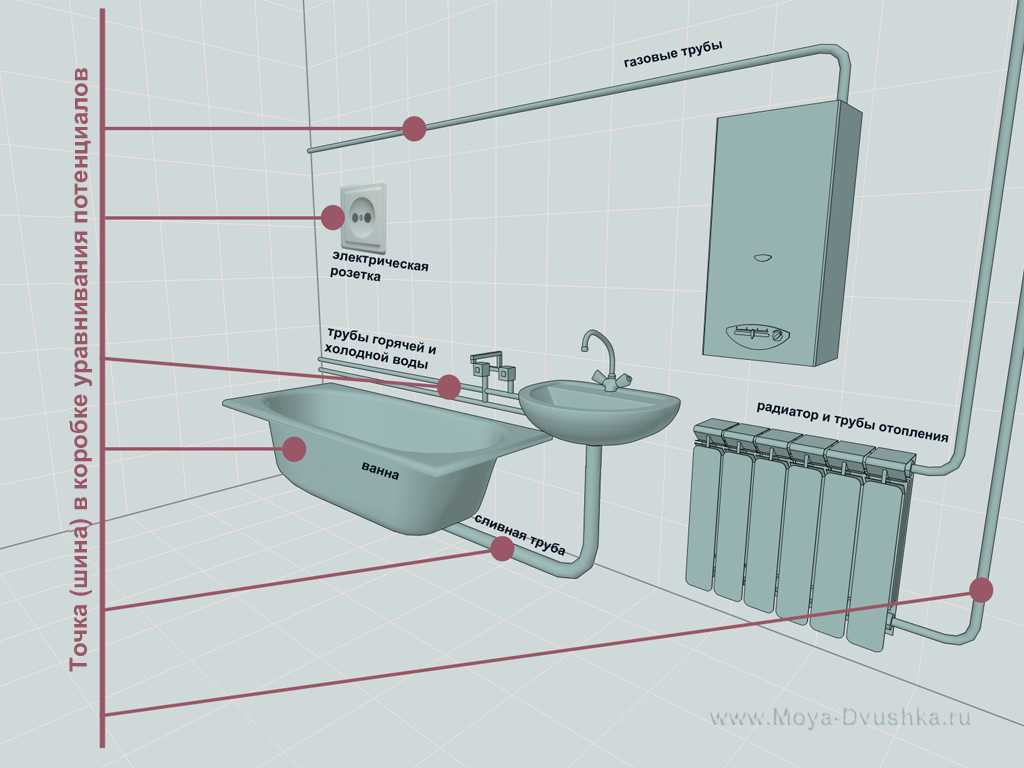

Если в устройстве душевой кабины предусмотрено заземление, то следует обязательно заземлить ее через подключение к системе уравнивания потенциалов.

Подключение кабины

Для защиты от поражения током потребуется установка дифавтомата с током утечки 10-30 мА или УЗО с автоматическим выключателем.
Электророзетку допускается устанавливать в помещении ванной комнаты. При этом она обязательно должна иметь маркировку не ниже IP44 по пылевлагозащищенности и устанавливаться в месте, не подверженном попаданию прямых струй воды. Как правило, это стена за душевой кабиной.

Установить розетку лучше повыше – на расстоянии 2,2-2,3 м от пола.
Электрическая схема подключения розетки к электрощитку показана на рисунке ниже:

***
Не пренебрегайте правилами электрической безопасности при выполнении присоединения душевой кабины к электросети. Помните, что это этого может зависеть жизнь не только ваша, но и ваших близких.
Лучше для этого прибегнуть к помощи квалифицированных специалистов, имеющих необходимые теоретические знания и практический навык выполнения таких работ.

При подключении душевой кабины, которой требуется заземление, используется вот такой трансформатор.

Отметил красной линией провод «земли» выходящий из трансформатора.

То есть «навороченные» душевые кабины (вся «электрика») работает не напрямую от сети 220-ь Вольт, а через понижающий трансформатор, на выходе 12-ь Вольт.

У Вас в доме, или квартире проводка уже должна быть с землёй.

От щитка к месту подключения душевой кабины идёт трёхжильный провод (ноль, фаза, земля).

Естественно и розетка идёт с заземлением.

При монтаже трансформатора с «землёй», Вам лишь остаётся клеммой «земля» трансформатора подсоединиться к «земле» которую мы подвели к душевой кабине и на этом всё заканчивается.

Трансформатор (понижающий) с клеммой «земля», идёт в комплекте с душевой кабиной.

Если речь о квартире, тяните землю от щитка на лестничной площадке, такие кабины не подключаются двухжильным проводом.

Иногда, есть смысл заземления поддона душевой кабины, это если она работает не через трансформатор, а поддон металлический.

Заземляется через болт с шайбой,

на поддоне должно быть «штатное» место (пластина с отверстием) под крепление заземляющего провода.

Где установить розетку для душевой кабины? Рекомендации, которые позволят избежать аварийных ситуаций.

0

Апрель 5, 2016 Советы электрику kmelectric

Вряд ли стоит говорить о том, что любые электрические приборы в ванной комнате должны быть эффективно защищены от влаги. Это в полной мере относится и к электрической розетке, которая становится необходимой в случае наличия у душевой кабины таких функций, как:

• гидромассаж;
• сауна.

Купить сантехнику в Киеве по доступной цене Вы сможете на сайте http://mirsant.com.ua/. Доступные цены и широкий ассортимент дадут возможность выбрать и приобрести всё необходимое.

Выбор места для монтажа розетки

Прежде всего, она должна находиться на некотором удалении от пола на случай затопления. Специалисты говорят о том, что розетка в ванной комнате должна быть выше уровня пола хотя бы на 1,5-2 м.

Не рекомендуется располагать розетку за душевой кабиной. В этом случае доступ к ней будет ограничен. Не будет возможности экстренно выключить оборудование из розетки.

Монтаж розетки должен осуществляться самым корректным образом. Суть в том, что кабель для соединения розетки с системой электропитания всей квартиры необходимо осуществлять при помощи провода ВВГ. Так же допускается NYM.

Не стоит забывать о необходимости установки монтажа защитного автомата. Настоятельно рекомендуется выбирать его по мощности, а также по сечению провода. Так как в противном случае, проводка выгорит, а УЗО не сработает.

Розетка с уровнем защиты

Естественно, розетка для душевой кабины должна обладать заземлением. Но это не всё, современные розетки, которые специально предназначены для применения в ванных комнатах, должны обладать уровнем защиты IP44.

Это означает, что они располагают надёжной защитой от проникновения влаги внутрь.

Наличие защиты у розетки не подразумевает возможность отказа от создания эффективной вентиляции в ванной комнате. Ведь именно благодаря ей излишки влаги (в виде пара или конденсата на стенах) будут удаляться.

Электрическая часть в душевой кабине также должна быть хорошо защищена. При выборе на этот критерий необходимо обращать особое внимание. Конечно, нет необходимости разбирать кабину при покупке.

Однако рекомендуется взять с продавца гарантийные обязательства, которые позволят использовать душевую кабину в полной мере без опасения хотя бы в течение одного года.

Корректный монтаж является основной для длительной эксплуатации душевой кабины, вне зависимости от производителя и модели.

На видео будет продемонстрировано, как специалист ведёт установку душевой кабины:

По материалам: http://mirsant.com.ua/

Требования к электрическим нормам для ванных комнат

Как и проводка в других частях дома, электроснабжение в ванных комнатах должно соответствовать требованиям, установленным местным отделом строительной инспекции. С годами эти требования стали более строгими, поскольку нормы стремятся идти в ногу с растущими требованиями к электричеству в ванных комнатах.

Большинство требований к электрическим нормам для домов основаны на NEC (Национальном электрическом кодексе). NEC — это официальный документ, составленный комитетом электриков и специалистов по строительству, целью которого является обеспечение минимальных стандартов безопасности для электропроводки. Он пересматривается каждые три года (2014, 2017, 2020 и т. д.), и хотя изменения, вносимые в новые издания, обычно незначительны, при планировании новой ванной комнаты рекомендуется всегда проверять последнюю версию NEC.

Помните, что ваш местный код всегда имеет приоритет над NEC. Хотя большинство местных кодов основаны на NEC, это не всегда так. Местные нормы могут иметь более мягкие требования, чем NEC, или, в редких случаях, более строгие стандарты.

Некоторые домовладельцы с удивлением узнают, что существующая электропроводка в ванной комнате не соответствует действующим требованиям.

Обычно это не повод для беспокойства. Последний код содержит требования, направленные на новое строительство или капитальный ремонт, когда площадь ванной комнаты расширяется. Существующие ванные комнаты в старых домах редко отвечают всем этим требованиям, и домовладельцам обычно разрешается делать текущий ремонт и реконструкцию, не приводя всю ванную комнату «в соответствие с нормами». Например, в старой ванной, обслуживаемой одной электрической цепью, обычно разрешается заменить светильники или розетки, не добавляя дополнительных цепей, необходимых для новой конструкции.

Когда профессиональный электрик выполняет работы в вашей ванной комнате, он или она будет знать, какие типы обновлений кода являются обязательными, и когда существующие конфигурации проводки могут оставаться прежними. Если вы делаете электропроводку самостоятельно, обратитесь за консультацией в местное управление строительной инспекции.

Но каждый раз, когда вы делаете капитальный ремонт, вы должны следить за тем, каковы текущие требования к коду для нового строительства. Там, где это возможно, полное приведение вашей ванной комнаты в соответствие с нормами сделает ее более безопасной, а также сделает ее более привлекательной для будущих покупателей.

Количество цепей

Хотя ванная комната может показаться небольшим пространством, которое может эффективно обслуживаться расширением цепи от соседней комнаты, NEC теперь требует как минимум две выделенные цепи для каждой ванной комнаты:

• 20-амперная розетка для электроприборов. Все розетки должны быть защищены AFCI и GFCI либо автоматическими выключателями, либо отдельными розетками, обеспечивающими защиту AFCI и GFCI.
• Светильники и настенные выключатели должны быть на отдельной цепи. Минимальная схема на 15 ампер, но часто это схема на 20 ампер, особенно если в эту цепь встроена лампа накаливания. Вентилятор вентиляции может питаться от этой цепи.
• Для гидромассажной ванны или любого другого крупногабаритного оборудования в ванной комнате требуется отдельный контур.

Хотя NEC предлагает, чтобы контуры ванных комнат были предназначены для ванной комнаты, а не для обслуживания других комнат, ваша местная юрисдикция может разрешить это, поэтому уточните этот вопрос в местной строительной инспекции.

Освещение ванной комнаты

NEC требует по крайней мере один постоянно установленный светильник в ванной комнате. Это может быть потолочный светильник, комбинированный вентилятор/светильник или светильник в туалетном столике.

Однако в большинстве ванных комнат добавляется по крайней мере еще один светильник, часто это настенный светильник над зеркалом или пара настенных бра по бокам зеркала. Освещение является важной потребностью в ванных комнатах, и нередко бывает три разных источника освещения: потолочный светильник, освещение туалетного столика и третий свет в душе или интегрированный с вытяжным вентилятором. Если вы добавите свет в душевую кабину, не забудьте необходимую водонепроницаемую линзу, которая защитит и вас, и лампочку.

Джордж Гутенберг / Getty Images

Вытяжной вентилятор

В большинстве сообществ требуется, чтобы в ванных комнатах было либо окно, которое можно открыть, либо электрический вентилятор, который будет вытягивать влагу из ванной комнаты на улицу. В некоторых сообществах может потребоваться вытяжной вентилятор, даже если в ванной комнате есть окно. Вентилятор, безусловно, является хорошей идеей, какими бы ни были требования, поскольку вентиляция влажного воздуха — единственный лучший способ предотвратить рост плесени и грибка в вашей ванной комнате.

Вентилятор для ванной комнаты должен быть достаточно мощным, чтобы адекватно удалять влагу из помещения и вытеснять ее наружу. Вентиляторы измеряются в CFM (кубических футах в минуту). Обратитесь к местному продавцу, чтобы приобрести блок вентилятора с производительностью кубических футов в минуту, соответствующей площади вашей ванной комнаты.

Некоторые местные правила позволяют вам управлять вентилятором самостоятельно, в то время как другие требуют, чтобы вентилятор включался с подсветкой. Доступны также комбинированные светильники, которые объединяют освещение, вытяжной вентилятор и обогревательную лампу или воздуходувку-нагреватель, все в одном. В зависимости от силы тока, потребляемой устройством, возможно, для этого прибора потребуется отдельная схема.

Розетки

Минимальное требование к розеткам в ванной комнате — одна розетка с защитой GFCI, обслуживаемая 20-амперной цепью. Однако это абсолютный минимум, и в большинстве ванных комнат есть по крайней мере две розетки, а часто и четыре или пять.

При выборе емкостей для ванной помните о правильном размещении. Вы должны держать сосуд за пределами зоны размером 3 фута по горизонтали и 8 футов по вертикали от верхней части ванны или порога душа. Он должен быть на расстоянии не менее 1 фута от раковины, но не более 3 футов. Избегайте размещения емкости над центром раковины, где шнуры от фена и электробритвы могут свисать в раковину. Емкости лучше всего располагать в футе или около того слева или справа от раковины.

В зависимости от размера и глубины вашей ванной комнаты вы можете добавить общую розетку рядом с дверью для подключения пылесоса. Если у вас есть столик для макияжа, включенный в план ванной комнаты, это отличное место для выхода.

ПОСМОТРЕТЬ Фотография / Getty Images

Ванная комната Национальные нормы электропроводки

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.05.21

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Питер Мукерджи/Ветта/Getty Images

Национальный электротехнический кодекс (NEC) был написан, чтобы обеспечить набор правил и положений, обеспечивающих безопасное использование электричества в вашем доме. NEC является основой для большинства местных электротехнических норм, хотя местные нормы имеют приоритет над NEC, если между ними есть несоответствие. NEC пересматривается каждые три года (2017, 2020 и т. д.), поэтому важно использовать самые последние нормы при планировании новой или реконструированной ванной комнаты. В то время как изменения в правилах довольно постепенны, когда дело доходит до проводки в жилых помещениях, они иногда происходят, и иногда изменения значительны.

Предупреждение

Каждая юрисдикция отличается, поэтому обязательно проконсультируйтесь с местным отделом разрешений, прежде чем начинать или вносить какие-либо серьезные изменения.

Важные правила NEC для ванных комнат

• Требуется общий контур освещения/вентилятора: В каждой ванной комнате должен быть контур для освещения и вытяжной вентилятор. Согласно Кодексу, эта цепь может быть на 15 ампер, если она служит только для освещения, но должна быть на 20 ампер, если она также обслуживает вентилятор. Если вытяжной вентилятор включает лампу обогрева, то отдельная 20-амперная цепь, в дополнение к цепи освещения, должна питать комбинацию вытяжного вентилятора и лампы обогрева.
• Требуется по крайней мере один потолочный светильник: Установите по крайней мере один потолочный светильник, управляемый настенным выключателем, чтобы обеспечить достаточное освещение. Это может быть дополнение к настенным бра или ленточному освещению в ванной комнате. Необходимый потолочный светильник можно комбинировать с вытяжным вентилятором.
• Требуется как минимум одна розетка с защитой GFCI: Как минимум, в ванной комнате требуется одна розетка с защитой GFCI, согласно NEC. Но гораздо лучше установить две, три или даже больше розеток с защитой GFCI, особенно в большой ванной комнате. Защита GFCI предназначена для предотвращения ударов, которые могут возникнуть при замыкании на землю, и может быть обеспечена специальными розетками GFCI или автоматическим выключателем GFCI, который защищает всю цепь. NEC требует, чтобы все розетки в ванной были защищены GFCI.
• Розетка должна быть на 20 ампер: Розетки в ванной должны обслуживаться 20-амперной цепью, отдельной от цепи освещения, для питания таких предметов, как щипцы для завивки, бритвы и фены. Нагревательные приборы потребляют большую мощность, поэтому Кодекс требует, чтобы цепь этого прибора для ванной комнаты была 20-амперной, а не 15-амперной цепью. Разумеется, допускается установка более одной цепи прибора.
• Защита AFCI: С 2014 года NEC требует, чтобы все розетки, обслуживающие жилые помещения в доме, включая ванную, имели форму защиты, известную как AFCI (прерыватель цепи дугового замыкания). В то время как GFCI в основном предназначены для защиты от ударов, AFCI служат для защиты от искрения (искрения), которое может вызвать пожар. Защита AFCI обычно обеспечивается специальными автоматическими выключателями, которые защищают всю цепь, хотя существуют также специальные розетки, обеспечивающие защиту отдельных мест.
• Выключатели должны быть заземлены: В старых настенных выключателях зеленый винт заземления часто отсутствовал, но теперь NEC требует, чтобы настенные выключатели во всех местах, включая ванные комнаты, были подключены к проводам заземления системы.
• Настенные выключатели должны располагаться за пределами ванны и душа. Если настенные выключатели не являются частью сборки производителя ванны или душа, их следует держать за пределами ванны или душа, чтобы пользователи не прикасались к выключателям при контакте с водой.
• Может потребоваться вытяжной вентилятор: NEC требует, чтобы ванная комната была оборудована вытяжным вентилятором, выбрасывающим воздух наружу, если в помещении нет окна, которое можно открыть для обеспечения вентиляции (при открытии не менее 1 1 /2 квадратных метра). Но некоторые местные правила могут требовать наличия вытяжного вентилятора, даже если в комнате есть окно, и, как правило, рекомендуется его установить. Вытяжной вентилятор часто входит в состав комбинации верхнего света и лампы обогрева. Многим людям нравится располагать вытяжной вентилятор над туалетом. NEC не требует, чтобы вентиляционный вентилятор имел защиту GFCI.

Итог

В то время как старые ванные комнаты часто обслуживались одной 15-амперной цепью, для новой или реконструированной ванной обычно требуется как минимум две цепи — цепь общего освещения на 15 или 20 ампер и розетка на 20 ампер. Для питания вытяжного вентилятора может потребоваться третья цепь на 20 ампер, если она включает лампу обогрева.
