Как работает реле контроля напряжения?

Реле контроля напряжения заняло достойное место в домашней электрике из -за нестабильности напряжения  в электросети.

Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом,  испытывая  “стресс”, а то и совсем могут выйти из строя.

Что такое реле контроля напряжения?

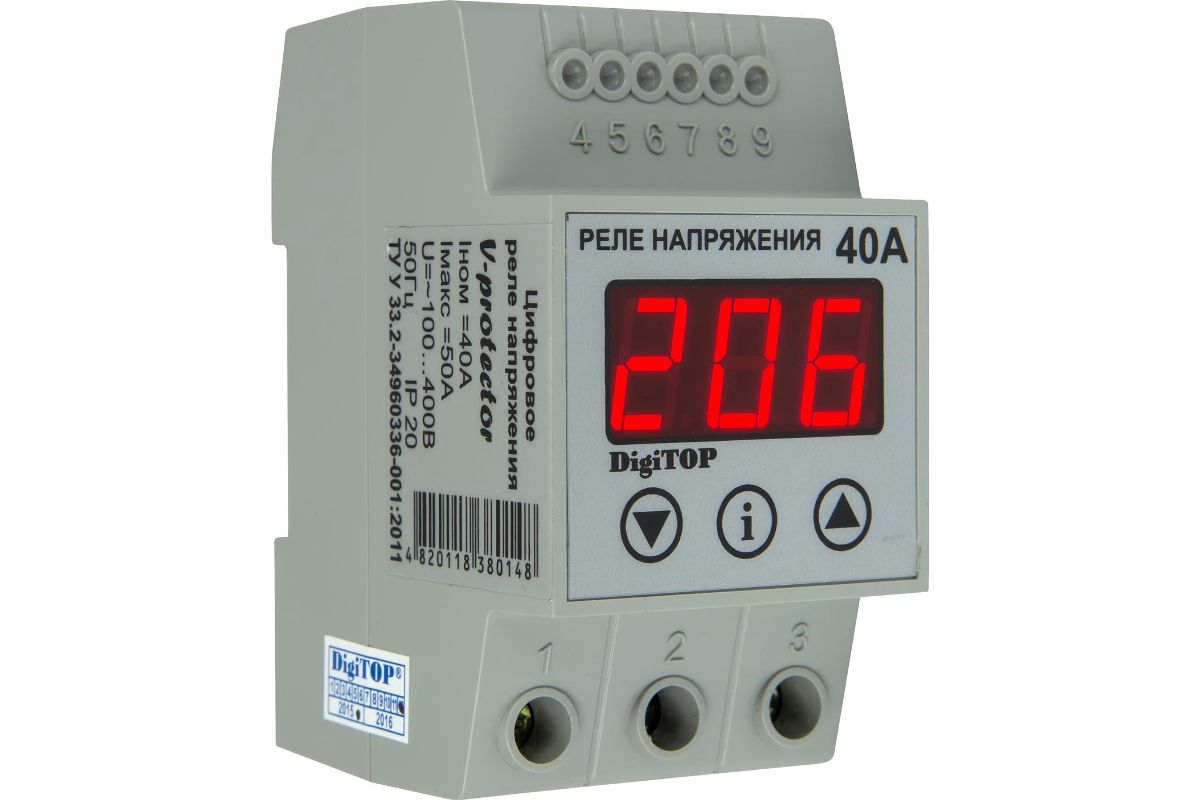

Реле контроля напряжения – это устройство, которое контролирует опасное напряжение,  завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т.д.  Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.

Какие есть причины для установки реле контроля напряжения?

• Обрыв воздушной линии в частном секторе. Попадание линейного провода (L)на провод нейтрали (N). В итоге в доме окажется линейное напряжение 380 В, вместо 220 В.
• Обрыв нейтрали (N) —  нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380В. Это тот опасный момент в «жизни» электросети,  который может оказаться «смертельным» приговором для бытовой техники.
• Если дом находиться далеко от трансформаторной подстанции, напряжение, по мере распределения, может упасть до критически низкой отметки.
• Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения. На “опустошенной” фазе может “сидеть” холодильник, в итоге из-за нехватки напряжения может сгореть электродвигатель.

Как работает реле контроля напряжения?

Пример:  человеку, прежде чем совершить какое-либо действие, нужен сигнал из мозга.“Мозгом” реле является микросхема (микроконтролер). У прибора есть  «руки» — это электромагнитное реле. “Мозг” четко контролирует напряжение и, если пошло что- то не так, он подает сигнал.  Электромагнитное реле тут же срабатывает, причем весь этот процесс занимает доли секунд. После того как “мозг” определил, что напряжение вошло в допустимые пределы работоспособности приборов, он подает сигнал на включение.

Область применения реле контроля напряжения?

Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля.

• Для эффективной защиты электрооборудования.
• Там, где требуется наличие полноценного напряжения.

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания.

реле контроля напряжения: РНПП — 311

Автономное реле напряжения РН-101

Работает от розеточной сети. Допустима нагрузка не более 3,5 кВт (16А).

• Минимальный порог срабатывания 160-210 В.
• Максимальный порог срабатывания 230 – 280 В.
• Время повторного включения 5 – 250 сек.

реле контроля напряжения: РН-101

Однофазное реле напряжения РН -111

Устанавливается на DIN-рейку в распределительном щите.

• При нагрузке до 3,5 кВт разрывает питание самостоятельно.
• На превышающюю нагрузку более 3,5 кВт требуется магнитный пускатель.

реле контроля напряжения: РН-111

Удлинитель реле напряжения ZUBR / P316y

Отличная возможность защитить одновременно несколько приборов. Общая мощность до 3,5 кВт.

Реле ZUBR/P316y

Может ли реле контроля напряжения защитить от молнии?

Нет, не может. Реле работает в диапазоне 100В – 400В. Импульсный разряд молнии может достигать нескольких тысяч вольт. Для защиты от молнии используются четырех ступенчатые газонаполненные разрядники об этом можно прочитать в статье Ограничитель перенапряжения — эффективная защита от молнии. Первая ступень устанавливается на вводе опорного столба, другие ступени в металлическом распределительном щите. Устанавливают при наличии заземления, для того чтобы импульсное перенапряжение отвести в землю.

Вся подробная информация про УЗО собрана в статье «Что такое УЗО?»

Видео: реле напряжения ZUBR

Оцените качество статьи:

Устройства защита от скачков напряжения для дома и квартиры

Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону. И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

Допустимые отклонения сетевого напряжения по ГОСТ

Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

Причины и последствия перепадов напряжения в сети

Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

1. Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

Спасут ли пробки или автоматы?

Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

Как защитить технику от скачков напряжения?

Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

Рассмотрим основные типы данных устройств.

Сетевой фильтр

Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

Реле контроля напряжения (РКН)

Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

Обратите внимание!
В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

Устройства защиты от импульсных перенапряжений (УЗИП)

Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

Стабилизаторы напряжения

Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
Инверторные стабилизаторы напряжения «Штиль».

Источники бесперебойного питания (ИБП)

Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
Источники бесперебойного питания топологии онлайн от ГК «Штиль».

Эффективность приборов для защиты от скачков напряжения

Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

Реле напряжения и отсекатель напряжения | Voltmarket

Пять аргументов в пользу РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ:

1. максимальная скорость срабатывания — гарантия защиты техники. При опасных колебаниях напряжения, которые способны вывести электрооборудование из строя, реле напряжения срабатывает в течение считанных милисекунд, не давая малейшего шанса повредить аппаратуру;

2. минимальная цена — доступность для любого покупателя. Реле напряжения для целого дома или квартиры мощностью в районе 10 кВт имеют цену порядка нескольких сотен грн., что ни в какой сравнение не идет с потенциальным ущербом, который может нанести некачественная электроэнергия;

3. простота конструкции — удобство в эксплуатации. Реле напряжения не требует прфоессиональных навыков для монтажа и подключения. Достаточно следовать простейшим официальным инструкциям, которые, к слову, доступны для скачивания на страницах товара;

4. корпус из самозатухающего пластика — безопасность. Самозатухающий пластик и клеммы из фибергласса — стандартный набор практически любого реле напряжения. Некоторые производители идут дальше в вопросе пожарной безопасности и устанавливают в корпус отсекателя термодатчик, контролирующий температуру контактов, которые могут нагреваться вследствие плохого контакта;

5. регулируемые настройки — идеальная «подгонка» под Ваши нужды. Любое реле напряжение за редчайшим исключением имеет базовый настраиваемый функционал, позволяющий установить пределы срабатывания по напряжению и время задержки на повторное включение. Более профессиональные реле напряжения имеют гораздо более широкий набор параметров, позволяющих полностью настроить реакцию отсекателя на отдельные виды неисправностей, максимальный ток и т.д.



Как выбрать реле напряжения?

Как и раньше, стабильная и долговечная работа электрооборудования зависит от особенностей сетевого напряжения, однако техника становится все более точной и требовательной, что практически обязывает потребителя пользоваться отсекателями напряжения во избежание отказов и поломок бытовых приборов. Казалось бы, нет ничего проще, чем объединить устройство контроля напряжения и прерыватель нагрузки, но отзывы покупателей говорят о противоположном: купить нужный отсекатель напряжения стало сложно как никогда благодаря их большому разнообразию на рынке Украины.

Современные реле напряжения отличаются компактными размерами и умной электроникой, значительно превосходят своих предшественников по дизайну и выполнены в любой форме и цветах. Им свойственны различные

настройки порога отключения и времени включения после нормализации параметров сети, различная погрешность в измерении напряжения, а также потребляемая и коммутируемая мощность. Не менее важным критерием выбора является и цена прибора.

Рекомендуем купить реле с учетом следующего:

• диапазон минимального и максимального входного напряжения;
• суммарная мощность приборов, которые можно подключить к отсекателю напряжения;
• порог срабатывания защиты;
• установки таймера на включение;
• возможность работы в непрерывном режиме;
• наличие тепловой защиты на контактах реле
• наличие энергонезависимой памяти для сохранения настроек прибора;
• наличие заземляющего контакта и удобство подключения к удлинителям и розеткам;
• особенности монтажа и эксплуатации.

Разновидности реле напряжения в зависимости от способа подключения:

1. «Вилка-розетка». Данные реле напряжения предназначены для защиты какого-либо одного устройства от сетевых колебаний. Чаще всего такие отсекатели подключают к холодильникам. Максимально допустимый ток реле напряжения формата «Вилка-розетка» обычно не превышает 16А, что как раз и объясняется ориентированностью  на один мощный прибор.
2. Удлинитель. Крайне комфортное внешнее исполнение реле напряжения. Вы подключаете отсекатель в розетку, а блок розеток (от 2 до 6 штук) устанавливаете куда Вам удобно. При покупке отсекателя в виде удлинителя обращайте внимание, что максимально допустимый ток таких реле напряжения чаще всего сопоставим с аналогами «Вилка-розетка», ввиду чего подключением большого количества потребителей можно довольно легко перегрузить прибор, что приведет к защитному отключению.
3. Реле на DIN-рейку. Самый распространенный тип реле напряжения. Отсекатели на DIN-рейку монтируются в электрощитовой и осуществляет защиту всего электрооборудования в дома или квартире. Если для Вашей сети свойственны постоянные перепады напряжения, рекомендуем все же установить варианты для подключения в розетку, которые будут осуществлять защитное отключение только чувствительных потребителей, а не всей техники в доме.

Технические характеристики современных реле напряжения

На современном этапе развития электроприборов большинство отсекателей напряжения в магазинах Харькова, Киева и Днепра оборудованы микропроцессором, который позволяет плавно и точно регулировать верхний и нижний пороги срабатывания реле. Шаг настройки обычно составляет 1 В. Нижний порог отключения, как правило, устанавливается в пределах 130-210 В, тогда как верхний порог можно отрегулировать в пределах 225-280 В. У многих моделей заводские настройки напряжения установлены в диапазоне

от 175 В до 253 В.

Напряжение в сети можно отслеживать с помощью вольтметра, данные которого отображаются на цифровом дисплее. Максимально допустимым напряжением на входе, как правило, считается 400 В при возможности пиковых скачков напряжения до 630 В. Некоторые производители расширяют возможности реле напряжения, устанавливая в его корпусе трансформатор тока. Данное устройство позволяет измерять ток нагрузки, который впоследствии отображается на дисплее (нередко даже — на дополнительном дисплее). В таких моделях пользователь может, помимо допустимого напряжения, выставить максимальный ток.

Реле напряжения рассчитаны на непрерывную эксплуатацию в сети, устанавливаются на DIN-рейку или непосредственно в розетку. Многие модели имеют заземляющий контакт. Оповещение о работе или отключении прибора осуществляется с помощью светодиодной индикации в зеленом или красном цвете соответственно на передней панели корпуса. Иногда отсекатели имеют энергонезависимую память, которая хранит не только установленные пользователем параметры, но и аварийные сообщения.

В большинстве случаев мощность приборов, которые можно подключить к реле напряжения, колеблется от 2,2 кВт до 22 кВт, однако при выборе модели необходимо учитывать мощность с запасом 20-30%. Это связано с тем, что некоторые потребители, в составе которых есть электродвигатели (к примеру, холодильник), имеют высокие пусковые токи, многократно превышающие номинальную мощность, потребляемую прибором в обычном режиме.

Важнейшим параметром отсекателя напряжения является его быстродействие, сниженное у некоторых моделей до нескольких миллисекунд и подлежащее регулировке пользователем. Если же перепады напряжения не носят лавинный характер, а амплитуда колебаний лишь немного выходит за установленные пользователи рамки, отсекатель обычно отсчитывает время задержки, чтобы исключить ложные срабатывания. Реле напряжения не способно выровнять напряжение, но

эффективно защищает электротехнику в случае замыкания, перекоса фаз (для трехфазной сети), перегрузки, перепадов напряжения или обрыва нейтрали. После возникновения опасной ситуации в сети прибор включается через 10 секунд, если другое значение таймера не установлено пользователем.

Клиенты из Киева, Днепра и других городов Украины найдут в нашем интернет-магазине реле напряжения с наилучшими отзывами и по разумной цене. Мы стараемся постоянно держать весь ассортимент на нашем центральном складе-магазине, расположенном по адресу: г. Днепр (Днепропетровск), проспект Богдана Хмельницкого, 15. Там же, в демонстрационном зале, Вы сможете протестировать выбранное Вами реле или (почему бы и нет) стабилизатор напряжения.

%PDF-1.4 % 1506 0 объект > эндообъект внешняя ссылка 1506 54 0000000016 00000 н 0000001454 00000 н 0000001696 00000 н 0000001850 00000 н 0000001916 00000 н 0000003087 00000 н 0000003733 00000 н 0000003766 00000 н 0000003930 00000 н 0000004098 00000 н 0000004131 00000 н 0000004711 00000 н 0000005343 00000 н 0000005366 00000 н 0000006129 00000 н 0000006152 00000 н 0000006980 00000 н 0000007003 00000 н 0000007832 00000 н 0000007855 00000 н 0000008555 00000 н 0000008578 00000 н 0000009346 00000 н 0000009369 00000 н 0000010204 00000 н 0000010518 00000 н 0000010688 00000 н 0000010721 00000 н 0000010744 00000 н 0000011467 00000 н 0000015015 00000 н 0000015038 00000 н 0000015741 00000 н 0000015825 00000 н 0000015907 00000 н 0000015987 00000 н 0000016072 00000 н 0000016575 00000 н 0000016655 00000 н 0000020898 00000 н 0000021138 00000 н 0000021374 00000 н 0000021616 00000 н 0000021813 00000 н 0000022376 00000 н 0000027456 00000 н 0000028006 00000 н 0000028086 00000 н 0000031722 00000 н 0000034932 00000 н 0000038424 00000 н 0000042246 00000 н 0000002056 00000 н 0000003064 00000 н трейлер ] >

> startxref 0 %%EOF 1507 0 объект > /StructTreeRoot 1510 0 R /Метаданные 1505 0 R /МаркИнфо > /PageLayout /Одностраничный /OpenAction 1509 0 Р >> эндообъект 1508 0 объект 0^[*+[sF#J1z*zo䞮!z) /У (ТД. J|6

Регуляторы напряжения SFR | Изделия для наружного распределения среднего напряжения

Ступенчатые регуляторы напряжения

могут повысить окупаемость инвестиций за счет увеличения потребления в непиковые периоды, а с некоторыми аксессуарами даже снизить пиковую нагрузку. Это приводит к увеличению доходов коммунальной компании, а также к повышению качества обслуживания клиентов.



Регулятор напряжения ступенчатого типа принимает входное напряжение, которое будет меняться в зависимости от условий нагрузки, и поддерживает постоянное значение

Выходное напряжение

.По мере увеличения нагрузки вдоль распределительного фидера напряжение будет падать. Это снижение напряжения

снижает количество энергии, потребляемой осветительной частью нагрузки. При увеличении напряжения на этой нагрузке потребляется дополнительная мощность. Это увеличение мощности приводит к увеличению доходов коммунальной компании. По тому же принципу можно

работают на коммунальную компанию, когда ей необходимо снизить напряжение на заданную величину, тем самым снижая общий спрос на электроэнергию и откладывая капитальные вложения для удовлетворения пикового спроса.



Siemens предоставляет полный диапазон номинальных значений для большинства системных напряжений и токов; производство всего

от самого маленького однофазного блока для монтажа на опоре до больших регуляторов подстанции.



Когда дело доходит до регулирования напряжения, Siemens предлагает технологию, которая служит покупателю. Наше производство

Опыт

в области регуляторов и элементов управления напряжением не имеет себе равных в отрасли. На сегодняшний день Siemens имеет самое большое количество

регуляторов установлено по всему миру.



Тип SFR представляет собой вертикально интегрированный трехфазный регулятор, который также имеет возможность разделения переключателя ответвлений. Это значительно увеличивает срок службы регулятора. Siemens предлагает явные преимущества со всеми

наши трехфазные регуляторы, спроектированные и изготовленные собственными силами.



Наш опыт как в области технологий, так и в сервисе дает нам дополнительные преимущества в индивидуальном проектировании, необходимом для

.

большинство приложений трехфазного регулятора.Регулятор напряжения SFR доказал свою надежность и долговечность в самых жестких условиях

испытаний.

среды. Конструкция агрегата, прочное внешнее покрытие и боковая смотровая дверца — это лишь некоторые из проверенных временем

.

особенностей сегодняшнего SFR.



Кроме того, Siemens предлагает популярную модель SFR-X с отдельным отсеком для механизма переключения отводов, что упрощает осмотр и обслуживание. Разделение переключателя ответвлений регулятора значительно увеличивает срок службы регулятора за счет устранения дугового разряда в основном баке, содержащем катушку и сердечник.

STABILINE Автоматические регуляторы напряжения | Улучшенный электрический

Superior Electric предлагает обширную линейку регуляторов напряжения как часть серии WHR. Автоматические регуляторы напряжения STABILINE® серии WHR поддерживают постоянное напряжение на вашем оборудовании, даже когда входное напряжение и нагрузка системы сильно различаются.

Удары молнии, нарушения в линии и неравномерная нагрузка приводят к выходу из строя переходных процессов, всплесков, провалов и скачков напряжения. Если не регулировать эти условия, они будут ухудшать и даже разрушать чувствительную вещательную электронику на приемных станциях, в студиях, на мобильных транспортных средствах и в местах передатчиков.Избегайте катастрофических отказов оборудования, повреждения программного обеспечения, сокращения срока службы силовых ламп и плохого качества сигнала с помощью регуляторов напряжения WHR.

Автоматические регуляторы напряжения STABILINE предназначены для использования во всех системах переменного тока напряжением до 660 вольт. В регуляторах напряжения STABILINE серии WHR используются стандартные модули управления, силовые модули, корпуса и другие опции. Варианты модулей управления включают однофазное и индивидуальное управление фазами, варианты силовых цепей включают узкие или широкие диапазоны коррекции, а варианты корпусов включают корпуса для монтажа на полу и в стойке. Все регуляторы напряжения STABILINE спроектированы и изготовлены специально для использования в регуляторах и в настоящее время используются во всем мире.

Во всех моделях регуляторов напряжения WHR используется наша основная технология специальных регулируемых трансформаторов POWERSTAT®, также специально разработанных для использования в регуляторах. POWERSTAT® предлагает конструкцию катушки с ограниченным диапазоном, позволяющую значительно увеличить номинальные токи и мощности без увеличения размера или веса устройства. Это достигается за счет использования «ограниченной» части обмоток катушки для обеспечения регулирования.Конструкция позволяет напрямую управлять выходным напряжением без необходимости использования вторичных устройств, таких как повышающие/понижающие трансформаторы и полупроводниковые переключатели.

Устройства STABILINE WHR мощностью от 2 кВА до 1680 кВА обеспечивают исключительную защиту, помогая вещательным предприятиям поддерживать выходное напряжение на уровне ±1% с эффективностью 99%.
