Выключатель проходной, все модели, цены, наличие, доставка по РФ
Всем, кто сталкивается с электромонтажом, приходилось слышать такой термин, как проходной выключатель.
Это приспособление может использоваться для управления системой освещения или определёнными приборами из нескольких мест одновременно. Далее мы рассмотрим, как устроены проходные выключатели, какими они бывают и где чаще всего применяются.
Особенности конструкции
Такой механизм правильнее всего называть переключателем (проходным если речь идёт об управлении с двух мест). В отличие от обычного ключа, который подключается к одной электрической линии, это устройство оснащено сразу двумя «выходными» контактами. При этом такие «выходы» подключаются не к прибору, а к аналогичному переключателю (ещё одно «народное» название — проходящий выключатель).
Конечно, такая конструкция намного сложнее, чем у классического ключа. Однако она имеет очень серьёзное преимущество — проходной выключатель света позволяет управлять подключёнными к нему приборами сразу из двух мест. Для того, чтобы система освещения получала необходимое электропитание, необходимо, чтобы функциональные элементы на обоих устройствах находились в одинаковом положении. Такая схема подключения ламп нашла применение во многих местах — об этом стоит сказать подробнее.
Где применяются проходные выключатели?
Такое электромонтажное изделие нередко называют лестничным выключателем. Действительно, он обеспечивает удобство управления системой освещения сразу из двух мест, представленных основанием лестницы и её верхней точкой. Благодаря этому пользователю не придётся спускаться или подниматься, затрачивая много усилий, чтобы включить свет.
Также широко распространено название «переходный выключатель». Это приспособление может устанавливаться в длинных коридорах (переходах). За счёт этого человеку не приходится преодолевать большие расстояния для включения или отключения света. Аналогичным образом проходные выключатели устанавливаются и в больших помещениях, имеющих не менее двух выходов.
Проводной выключатель такой конструкции будет очень удобен в спальне или в гостиной.
С его помощью пользователь сможет включать и отключать освещение, не вставая с кровати или дивана. Также его устанавливают в прихожих — для того, чтобы включить свет, не обязательно заходить в обуви внутрь, и не обязательно подходить вплотную к двери.
Основные разновидности
При покупке такого выключателя стоит обратить внимание на его технические характеристики, представленные напряжением и предельно допустимой силой тока. Существенное отклонение реальных показателей от разрешённых производителем может стать причиной повреждения самого электроустановочного изделия, а также подключённого к нему дорогостоящего оборудования. Стоит учитывать, что в электросети могут происходить всплески напряжения и перегрузки, поэтому лучше выбирать устройства с запасом по силе тока.
Как и обычный выключатель, такое приспособление может иметь двухполюсную конструкцию. В таком случае количество подключённых к нему проводов удваивается, поскольку оно производит расцепление фазной и нулевой линии одновременно. Подобные устройства необходимы для установки в помещениях с повышенной опасностью распространения пожара — например, с деревянной отделкой.
По типу управляющего механизма переключатели подразделяются на поворотные (роторные), клавишные и тумблерные. Наиболее распространёнными являются изделия, оснащённые клавишами — они удобны в использовании, поскольку позволяют производить отключение и выключение линии, не прикладывая к этому никаких усилий. Выключатели с двух мест, имеющие роторные и тумблерные механизмы, часто применяются в системах ретро-электрики. Кроме того, их используют в промышленных и служебных помещениях.
Электроустановочные изделия такого типа различаются и по дизайну. Они могут иметь различные цветовые решения — в том числе и имитирующие текстуру специфических материалов. Кроме того, стоит обращать внимание и на то, насколько форма и стиль устройства сочетаются с дизайном интерьера в помещении. Наконец, проходные выключатели могут иметь декоративные элементы, изготовленные из различных материалов.
Особая конструкция
В некоторых случаях функциональности описанного выше электроустановочного изделия оказывается мало. При этом установить три проходных выключателя не получится по понятной причине — такая схема будет попросту неработоспособной. Чтобы получить возможность управлять системой освещения из трёх мест одновременно, стоит использовать специальные перекрёстные выключатели — в качестве него может выступать упомянутый выше двуполюсный переключатель со специальными перемычками (как говорят, «скоммутированный по перекрёстной схеме»). Работает такой выключатель с трёх мест при условии присоединения к нему двух устройств проходного типа. Кроме того, с его помощью можно создать и систему, позволяющую включать и выключать свет одновременно из четырёх, пяти и более точек. Для этого потребуется использовать два проходных (по «краям» схемы) и ещё сколько нужно — перекрёстных.
Выключатель двухполюсный одноклавишный схема
Электрик сказал купить выключатели: «обычные» и «проходные«. А продавец говорит: в этой серии есть только «переключатели«. Что делать? Брать! Потому что переключатель — он и как «проходной» используется, и как «обычный выключатель» сгодится.
Все дело в путанице терминологии. Ниже представлен краткий « словарь синонимов» для домашней электрики. Первой строкой идет распространенное «бытовое название», вторая строка — правильное наименование и описание, далее — варианты названий. Иногда разные изделия называют одним и тем же термином, что и порождает путаницу. Если есть сомнения, всегда лучше уточнить — что именно имеется в виду под, например, «проходным выключателем»: это может быть и переключатель, и сдвоенный переключатель и даже импульсное реле с кнопкой.
Обычный выключатель (бытовой)
Двухпозиционный ключ (техн.) — предназначен для замыкания-размыкания цепи, включается «в разрыв» единственного проводника. Когда говорят «электрические выключатели», чаще всего имеют в виду именно этот функционал.
Варианты: включатель, ключ, выключатель света, «Схема 1».
Двухполюсный выключатель (бытовой)
Сдвоенный двухпозиционный ключ (техн.) — предназначен для замыкания-размыкания 2-х цепей (это может быть «
Варианты: двойной выключатель, «Схема 2».
Проходной выключатель (бытовой)
Двухпозиционный переключатель (техн.) — коммутирует один контакт со вторым или третьим. Может использоваться, как обычный выключатель (у некоторых производителей выключатели вообще отсутствуют в серии — вместо них предлагается использовать переключатели, оставив один контакт незадействованным). Чаще всего используется для организации управления одной нагрузкой из двух мест, например, в коридорах — отсюда и название «проходной«.
Варианты: перекидной, «Схема 6».
Перекрестный выключатель (бытовой)
Сдвоенный двухпозиционный переключатель (тех.) — прибор представляет собой два переключателя под одной клавишей, часто уже перекрестно-скоммутированные. Основное назначение — организация управления одной нагрузкой из трех и более мест. При этом используются два проходных выключателя (на концах схемы) и один и более перекрестных (по схеме — в промежутке между проходными, отсюда вариант названия « промежуточный«). Также может использоваться и как обычный выключатель, и как проходной.
Варианты: промежуточный, проходной (вот она, путаница!), «Схема 7».
Кнопка (бытовая)
Нормально-разомкнутый ключ (тех.
) — то же, что и выключатель, но контакт подпружинен и цепь размыкается после отпускания клавиши. Основное назначение: кнопка дверного звонка и организация управления нагрузкой из многих мест с использованием импульсных реле.
Варианты: звонковый выключатель, подпружиненный контакт, «Схема 1Т».
Многоклавишные устройства
Некоторые из вышеперечисленных приборов производятся в двух- и трех-клавишном исполнении: механизмы объединяются в одном устройстве (
Кстати, в ряде случаев, возможно изменить функционал прибора, поменяв клавишу (клавиши). Речь идет, конечно, не о другом цвете клавиши выключателя, а о конфигурации. Например, если снять клавиши с 2-хклавишного переключателя LK60 и надеть одну общую, то получится прибор, который можно использовать и как перекрестный выключатель (после коммутации контактов), и как полноценный сдвоенный переключатель (такого устройства в серии вообще не предусмотрено).
Подсветка и индикация
Клавиши устройств могут быть снабжены «окошечками«, за которыми располагается светодиод или неоновая лампа. Выключатели легранд, вернее их описание в каталогах компании, диктуют такое деление на «индикацию» и «подсветку«: огонек подсветки горит при выключенной нагрузке (чтобы легче искать выключатель в темноте), а индикация показывает, что нагрузка включена (например, выключатель в доме, а управляет он освещением на улице).
У других производителей могут встречаться серии с другим подходам к индикации и подсветке, так что лучше уточнять в описании прибора. Использование светодиодов и ламп для подсветки и индикации приводит к ряду ограничений при использовании энергосберегающих ламп, устройств плавного зажигания и прочей электроники, включаемой за такими приборами, поэтому для их использования требуется уточнить характеристики нагрузки и рассмотреть варианты включения — иногда достаточно правильно подключить фазу или использовать двухполюсный выключатель вместо обычного.
Здесь рассмотрены только классические приборы — механические, встречающиеся в подавляющем большинстве серий электроустановочных изделий. Особенности их включения, всякие хитрости, а так же другие распространенные приборы для управления освещением — импульсные реле, диммеры, датчики движения и т.д. — тема отдельных статей.
Дата публикации: 18 февраля 2015 .
Категория: Освещение.
Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.
Чем отличается проходной выключатель от обычного выключателя?
Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.
У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.
Рисунок 1.
Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей
У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.
Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.
Где применяется подобная система управления освещением?
Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.
Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.
При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой.
Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.
Подключение проходного одноклавишного выключателя
На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.
Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей
На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.
Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением.
Все остальное я думаю и так понятно.
Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей
На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.
Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.
Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей
Для лучшего понимания прочитанного, советую посмотреть следующее видео:
Подключение проходного двухклавишного выключателя
Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.
Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.
Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5.
Направления токов указаны стрелками.
Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя
Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей
Управление освещением с трех мест и более
Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.
Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей
Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.
Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя
Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.
Рисунок 9. Принципиальная схема управления освещением с пяти мест
Промышленность выпускает большое количество разнообразных выключателей, различающихся по назначению, внешнему виду, коммутируемому току, способу управления (воздействия на выключатель), количеству контактов и схеме их соединения, способу монтажа, зажимам для подключения проводов, степени защиты от пыли и влаги, и некоторым другим, менее важным с точки зрения потребителя параметрам.
Выключатели для управления световыми приборами являются одними из наиболее распространенных изделий электротехники.
От их надежной работы во многом зависит работоспособность осветительных сетей жилых, общественных и производственных зданий. В данной статье рассмотрены основные типы выключателей и схемы их контактов.
Схемы контактных групп
Наиболее распространенные схемы контактов выключателей показаны на Рис. 1
Схемы контактов выключателей
Рис. 1 Схемы контактов выключателей
Схема 1 . Выключатель однополюсный. Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом.
Схема 2 . Выключатель двухполюсный. На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.
Схема 3 . Выключатель трехполюсный. Содержит три контакта, управляемых одним исполнительным элементом. Такие выключатели используют для коммутации трехфазных цепей, например для ручного управления электродвигателями.
Схема 03 . Выключатель трехполюсный с коммутируемой нейтралью. В таком выключателе контакт для подключения нулевого рабочего проводника обозначают символом «N». Конструкцию выключателя делают такой, что бы цепь нулевого рабочего проводника включалась первой и выключалась последней. Цепи защитных проводников разрывать выключателями недопустимо.
Схема 4 . Переключатель однополюсный на два направления, имеющий положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.
Схема 5 . Выключатель однополюсный для двух цепей с общим вводом. Это широко распространенный выключатель с двумя независимыми исполнительными элементами. Например, двухклавишный выключатель для включения люстры.
Схема 05 . Выключатель однополюсный для трех цепей с общим вводом. Имеет три самостоятельных механизма, содержащих контакт и исполнительный элемент.
Это может быть трехклавишный выключатель.
Схема 6 . Переключатель однополюсный на два направления. Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест. Его использование совместно с переключателем по схеме 7 описано в статье Управление освещением из нескольких мест.

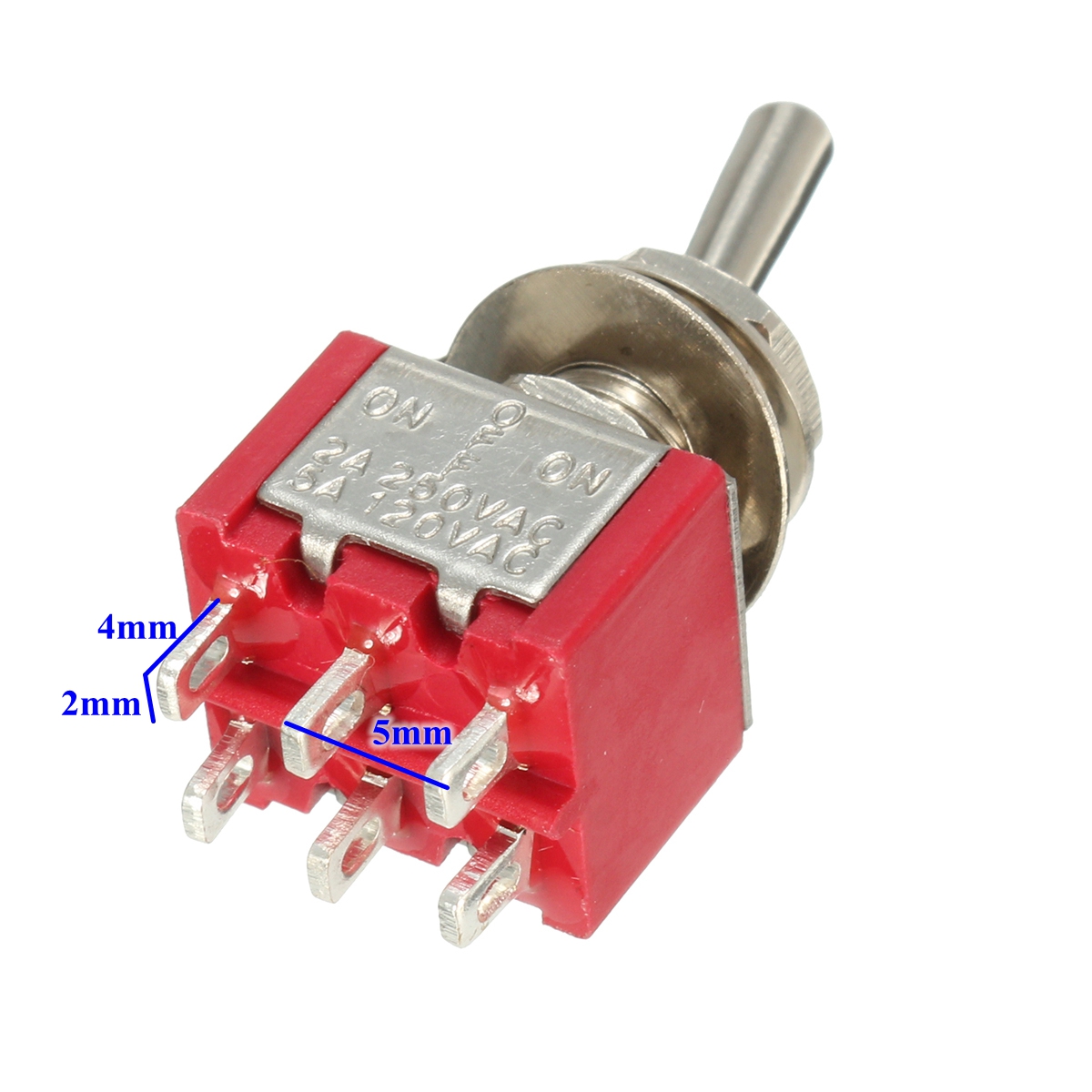

Схема 6/2 . Переключатель двухполюсный на два направления. Содержит два переключателя по схеме 6, управляемых одним исполнительным элементом. Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента. Каждая контактная группа при этом управляется отдельно, например двумя клавишами.
Схема 7 . Переключатель реверсивный на два направления (другое название – промежуточный выключатель). Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6. Этот переключатель может быть построен из переключателя по схеме 6/2. Для этого устанавливают внешние перемычки.
Приведенные номера схем выключателей и их названий соответствуют ГОСТ Р 51324.1-2005. (С января 2014 г. действует ГОСТ Р 51324.1-2012).
В зависимости от метода воздействия на исполнительный элемент выключателя — часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.
Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.
Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.
Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях, цехах и подвалах.
Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом. Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.
Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.
Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.
Клавишный выключатель
Рис. 2 Клавишный выключатель
Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.
Поворотный выключатель
Рис. 3 Поворотный выключатель
Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.
Перекидной выключатель
Рис. 4 Перекидной выключатель
Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4. Могут иметь две группы таких контактов.
Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.
2-ходовой переключатель | Как подключить выключатель света
Схема освещения двухпозиционного переключателя
Вот наша подборка принципиальных схем двухпозиционного переключателя.
Электрический символ указывает, где в цепь поступает питание. Если вам нужно знать, как подключить двухпозиционный переключатель, то это место для начала. Вам нужно знать, как работает двухпозиционный переключатель, прежде чем изучать принципиальные схемы?
Теги: 2-ходовой переключатель, принципиальная схема, как подключить 2-ходовой переключатель, двухсторонний переключатель света, двухсторонний переключатель
Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она присоединяется к свету (LT1) и через кабель C3 ко второму свету LT2.Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.
Теги: 2 фары, 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через переключатель, два фары, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель
Источник питания входит в осветительную арматуру, где нейтраль подключается непосредственно к нейтральному выводу светильника.Горячий провод от источника соединяется с двухпозиционным переключателем, а через переключатель — с горячим выводом светильника.
Теги: 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через свет, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель
Источник питания входит в распределительную коробку, где нейтраль соединяется с клеммой нейтрали осветительной арматуры. Горячий от источника подключается к двухпозиционному переключателю, где его можно переключить на горячий терминал светильника.
Теги: 2-ходовой переключатель, как подключить 2-сторонний переключатель, как подключить переключатель света, подача питания через переключатель, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель
Простой двухпозиционный выключатель: две клеммы либо соединены вместе (позволяя току течь), либо отключены друг от друга, разрывая цепь, когда вы нажимаете выключатель.
Иногда его называют однополюсным переключателем на одно направление (сокращенно SPST). Также может называться тумблером.
Теги: 2-позиционный переключатель, электрический переключатель, как подключить выключатель света, однополюсный, однопозиционный, SPST, переключатели, тумблер, двухсторонний
В чем разница между однополюсным и двухполюсным переключателем? — Улучшенный дом
Выключателииспользуются для рабочего освещения, вентиляторов, вывоза мусора и даже для крупных электрических механизмов. Однако не все переключатели одинаковы. При выборе выключателей и розеток в доме возникает много вопросов.
Один из наиболее распространенных вопросов, связанных с переключателями, — это разница между однополюсным и двухполюсным переключателем.
Проще говоря, обычные простые выключатели света, которые вы видите у себя дома, являются однополюсными выключателями. Они управляют одним контуром и предлагают стандартные функции включения и выключения. Двухполюсные переключатели обычно используются для управления цепями 240 В и управления приборами и двигателями с высокими требованиями.
Чтобы узнать больше об однополюсных и двухполюсных переключателях, а также о различиях между ними, ознакомьтесь с нашим подробным руководством ниже.
Что такое электрические переключатели?
Электрические переключатели используются для прерывания электрического тока в цепи. По сути, переключатель — это бинарный механизм: он либо полностью замкнут (ВКЛ), либо разомкнут (ВЫКЛ). Выключатели используются на всем, что работает с электричеством.
Когда переключатель выключен (разомкнут), цепь разомкнута, что указывает на отсутствие тока в цепи. Когда переключатель включен (замкнут), создается непрерывный путь, позволяющий электрическому току проходить через цепь.
Существует много различных типов переключателей, и, как упоминалось ранее, мы обсудим однополюсный и двухполюсный переключатель, а также их основные различия.
Что такое шесты и броски?
Термины «полюса» и «броски» относятся к вариациям контактов переключателя. «Полюса» — это отдельные цепи, которые управляются переключателем. И наоборот, «броски» описывают количество отдельных положений, которые может принимать переключатель.
Однопозиционный переключатель имеет пару контактов, которые могут быть замкнутыми или разомкнутыми.С другой стороны, двухпозиционный переключатель имеет контактную точку, которая подключается к любому из двух других контактов.
Основными типами переключателей являются: однополюсный, двухпозиционный (SPDT), , , двухполюсный, двусторонний (DPDT) , , однополюсный, одинарный (SPST) и , двухполюсный, одинарный (DPST) .
Что такое однополюсный коммутатор?
Что касается переключателей, то однополюсный переключатель — это рабочая лошадка общего назначения.Этот тип переключателя используется для управления освещением, вентиляторами или любым другим устройством из одного места. Переключатель управляет только течением тока в одном направлении.
Пожалуй, наиболее отличительной особенностью однополюсного переключателя является включение и выключение . Однако не все однополюсные переключатели имеют маркировку включения / выключения, особенно это касается клавишных переключателей .
Под крышкой однополюсные переключатели оснащены двумя винтовыми клеммами цвета латуни, которые подключаются к проводам источника питания.Кстати, источник питания или провода под напряжением имеют черный цвет. Один из выводов предназначен для входящего провода источника питания, а другой вывод — для отходящего провода под напряжением.
Как правило, нейтральные провода (обычно белого цвета) не подключаются к переключателю. Однако в том случае, когда нейтраль присоединена к переключателю, он функционирует как горячий провод. В этом случае следует обернуть черный провод вокруг белого провода, показывая, что нейтраль работает как горячий провод.
Что такое двухполюсный переключатель?
Хотя двухполюсные переключатели, также известные как четырехпозиционные переключатели, в основном используются в промышленных условиях, они также встречаются в системах электропроводки в жилых помещениях. Подобно однополюсному переключателю, двухполюсный переключатель имеет маркировку включения / выключения. Кроме того, переключатель управляет устройством, приспособлением или механизмом из одного места.
Примечательной особенностью двухполюсных переключателей является их четыре вывода из горячей латуни и вывод заземления. Это позволяет подключить коммутатор к двум парам источников питания от цепи 240 В .
Двухполюсные переключатели оснащены двумя наборами из двух винтов, по паре с каждой стороны переключателя. Двухполюсная проводка используется для настройки двух- и трехпозиционного переключения светильников и светильников. Хороший пример этого — когда у вас есть переключатель как вверху, так и внизу вашей лестницы.
Двухполюсный переключатель обычно рассчитан на 30 ампер, что в два раза больше, чем у стандартного переключателя на 15-20 ампер. Эти переключатели позволяют безопасно изолировать приборы. Как уже упоминалось, двухполюсная проводка используется для высоконагруженных приборов, таких как душевые и кухонные плиты.
Ключевые различия между однополюсными и двухполюсными переключателями
Внешний вид однополюсных переключателей
Когда переключатель подключен к цепи на 120 вольт, его назначение — отключать одиночный горячий провод. У него только одна пара клемм, поэтому он называется однополюсным переключателем. Если вы внимательно посмотрите на однополюсный переключатель, вы увидите пару латунных клемм и винт заземления.
В однополюсной системе подключения провод под напряжением обычно черный, и он подключается к одной стороне клеммы.Выходящий горячий провод подключается к другому концу клеммы.
Как выглядят двухполюсные переключатели
С другой стороны, двухполюсный переключатель имеет два набора латунных клемм и винт заземления.
Этот тип переключателя управляет цепью с двумя горячими проводами. К двухполюсной проводке прикреплены четыре провода под напряжением: два черных и два красных.
Одна пара черного и красного проводов подключается к выключателю источника питания. Другая исходящая пара проводов питает устройство. Когда переключатель включен, ток отключается одновременно в обеих цепях.
Как видите, основное отличие однополюсного переключателя от двойного — это количество клемм и управляемых цепей.
Однополюсные и двухполюсные переключатели
Помимо клемм и цепей, еще одним важным отличием двухполюсной коммутации является то, что она рассчитана на более высокий ток. Как правило, текущий рейтинг маркируется, и он должен быть равным или выше, чем текущее потребление устройства. Для более высоких номиналов идеально подходит двухполюсный переключатель, потому что в нем больше места для более толстых проводов.
По сути, подключение однополюсного и двухполюсного переключателя аналогично. Однако вы должны иметь в виду, что красные провода идут с одной стороны переключателя, а черные провода — с другой. Перепутывание проводов означает неисправный переключатель и может быть опасным.
Что касается нейтральных проводов, то ни на одинарном, ни на двойном полюсе нет клемм для них. Нейтральные провода соединены вместе в распределительной коробке, чтобы полностью обойти выключатель. С точки зрения безопасности, для обоих переключателей требуются винты заземления, которые должны быть прикреплены к заземлению цепи.
Выбор переключателя, соответствующего вашим потребностям
В большинстве случаев стандартный однополюсный выключатель должен выполнять свою работу. Например, если вам нужен выключатель для управления освещением или вентилятором, лучше всего подойдет один выключатель. С другой стороны, если вы хотите управлять устройством в двух местах, вам понадобится двухполюсный переключатель.
Вот некоторые вещи, которые следует учитывать при выборе правильного переключателя.
- Если вы используете блок питания на 120 В, вам понадобится только однополюсный переключатель.
- Если вы хотите иметь возможность управлять выключателем света в двух местах (например, вверх и вниз по лестнице), используйте двухполюсную проводку.
- Если вы хотите включить или выключить требовательное электрическое устройство, необходим двухполюсный выключатель.
ПРЕДУПРЕЖДЕНИЕ: В целях безопасности обязательно заземляйте переключатели.
В чем преимущество двойного полюса перед однополюсным?
Это случай включения-выключения и переключения с изоляцией. Однополюсные переключатели лучше всего подходят для включения и выключения осветительной арматуры или прибора.Однако для изоляции цепи лучше подходит двойной полюс, главным образом потому, что он безопаснее.
В США у нас есть способ обеспечить два полюса более высоким напряжением (240 В). В таких случаях необходим двухполюсный переключатель, чтобы на машину не оставалось другое напряжение. Кроме того, для электроинструментов с большим током и металлическим корпусом безопаснее использовать двухполюсные переключатели.
В целом, для большинства стандартных приложений вам подойдет однополюсный переключатель.Для тяжелых условий эксплуатации, таких как электроинструменты и водонагреватели, следует использовать двухполюсный переключатель.
Связанные вопросы
Могу ли я подключить двухполюсный переключатель для работы в качестве однополюсного?
Да, можно! Подключить двухполюсный переключатель как однополюсный довольно просто, поскольку используется только одна сторона, а не обе. По сути, двойной полюс — это всего лишь два одиночных переключателя вместе, и им можно управлять в двух разных местах.
Идея состоит в том, чтобы подключить провод для подключения только с одной стороны, и только один переключатель или место управляет цепью.Когда вы подключаете переключатели, обязательно проверяйте питание перед началом процесса.
Кроме того, при использовании металлической коробки оберните винты изолентой для защиты от коротких замыканий и дуг.
Всегда ли нужно заземлять выключатели света?
Согласно Национальному электротехническому кодексу (NEC), все новые электрические цепи должны иметь надлежащее заземление. Для старых домов нередко можно найти выключатели без заземления. В этом случае его можно оставить как есть.При замене выключателей заземление оборудования не требуется.
Коммутаторыне требуют заземления, если распределительная коробка металлическая, а указанная коробка заземлена. В этой установке переключатели соединяются с коробкой через винты заземления. Пока лицевая панель не токопроводящая, отсутствует реальный риск поражения электрическим током или возгорания.
Выключатели освещения заземлены, чтобы добавить еще один уровень защиты от ударов, поражения электрическим током и огня. Даже если заземляющий провод не подключен должным образом, переключатель все равно будет работать.Заземление — это безопасность.
Определение того, как подключена ваша существующая двусторонняя цепь
Необходимо определить, как подключена двусторонняя цепь, чтобы выбрать лучшее место для установки переключателя Shelly, чтобы добавить возможности домашней автоматизации. Этот процесс может быть несколько сложным и должен выполняться только людьми, которые обучены и компетентны в использовании мультиметра и работе с домашней электропроводкой. Если есть какие-либо вопросы относительно вашей способности следовать приведенным здесь инструкциям, вам следует нанять квалифицированного электрика.В этом руководстве рассматриваются схемы, в которых у источника света есть только два провода, и ясно, что свет находится на одном конце ряда переключателей, а не в середине.
В двухпозиционных цепях (наша терминология для любых цепей, использующих более одного переключателя для управления освещением) используются переключатели другого типа, чем в обычных цепях с одним переключателем.
Вы можете распознать эти переключатели, потому что они имеют больше электрических соединений, чем обычные переключатели.
Обычный переключатель
В схемах с одним переключателем переключатель имеет два соединения (плюс заземление), как показано выше.В одном положении подключаются две винтовые клеммы справа. В другом положении они отключены. Это контролирует ток света. В двухпозиционной схеме два переключателя будут иметь три разъема (плюс заземление):
Переключатель SPDT
Это «однополюсный двухпозиционный переключатель», что означает, что соединение переключается между общими (черными) клемма и левая или правая латунная клемма, когда переключатель поднят или опущен. Это позволяет двум переключателям работать вместе для управления одной световой цепью.
Два переключателя, управляющих одним светом
Если более двух переключателей управляют одними и теми же огнями, переключатели между ними будут иметь 4 контакта плюс заземление.
Переключатель кроссовера
С 3 или более переключателями каждый промежуточный переключатель будет иметь четыре соединения (плюс заземление), как показано здесь:Три переключателя, управляющие одним светом
При определении того, как подключена двусторонняя цепь, в основном только три вопросы о любом данном переключателе: находится ли он в середине, первом (всегда присутствует LIVE) или последнем («бегущие» провода поочередно пропускают ток в зависимости от состояния других переключателей).Это процесс устранения.Определить, какие переключатели находятся посередине, несложно. У них будет 4 контакта плюс земля. Поскольку нам нужно подключить наше устройство Shelly к последнему переключателю в серии, если вы снимете крышку с распределительной коробки и найдете переключатель с 4 контактами и заземлением, вы можете продолжить поиск на следующем переключателе.
Может потребоваться более сложное определение первого и последнего переключателей. В зависимости от цвета проводов, основанного на местных обычаях и кодексах, можно быстро определить, что наиболее вероятно, но использование мультиметра или индуктивного усилителя и тонального генератора — более точные способы определить, какой переключатель является первым или последним.
Один очень четкий индикатор того, какой переключатель стоит первым в очереди, — это когда он использует общую распределительную коробку, и вы можете четко определить ЛИНИЮ, идущую от коробки выключателя, поскольку она используется несколькими переключателями. Еще раз, если вы не можете проводить эти измерения, наймите электрика.
Если схема подключена, как на одной из двух схем, показанных выше, процесс сводится к следующему: когда свет не горит, последний переключатель (один с 3 выводами плюс земля) не будет иметь питания на общем (черный) Терминал.Первый переключатель всегда будет иметь питание на черном выводе.
Определив, какой переключатель является последним в очереди, с общим, ведущим к свету, и двумя переключаемыми сторонами, исходящими от других переключателей, мы можем решить, где установить переключатель Shelly.
При традиционном способе установки Shelly он должен входить в распределительную коробку с последним переключателем, но должен иметь ЛИНИЮ и НЕЙТРАЛЬНОЕ соединение, которые всегда доступны (не переключаются). Также возможно, что лучшее место для установки Shelly находится на потолке рядом с источником света, если там есть все требования к некоммутируемой линии и нейтрали, а также к проводу от последнего переключателя.
Подключение 4-позиционного переключателя
Схема подключения 4-позиционного переключателя очень удобна, если вы хотите управлять осветительной арматурой из более чем двух мест.
В то время как разводка трехпозиционного переключателя достаточно хороша для лестницы или коридора, подключение четырехпозиционного переключателя имеет решающее значение для добавления третьего, четвертого или более переключателей.
Зачем вам нужно больше двух выключателей света? Что ж, на то есть ряд причин. Возможно, у вас есть большая комната с более чем двумя выходами, и вы хотите подключить выключатель света к каждому дверному проему.Или, может быть, вы хотите включить свет в гараже от входной двери, задней двери и боковой двери.
Если вы думаете, что другой переключатель пригодится, научиться подключать третий или четвертый переключатель света на самом деле довольно легко, если вы освоите трехпозиционный переключатель.
Первое, что сбивает с толку, — это покупка правильного выключателя света. Есть много типов переключателей; однополюсные, двухполюсные, трехполюсные, четырехполюсные …
Четырехполюсные переключатели очень похожи на двухполюсные переключатели, но работают по-другому.Двухполюсный переключатель используется в основном для включения и выключения одной цепи на 240 В, почти так же, как однополюсный переключатель используется для включения и выключения одной цепи на 120 В.
Четырехходовой переключатель позволяет перемещающемуся проводу от одного переключателя до проходить через или крест-накрест между другим переключателем.
Ну хватит об этом! Давайте приступим к подключению четырехпозиционного переключателя.
Чтобы 4-х позиционные переключатели работали, они должны быть установлены между двумя 3-х позиционными переключателями на 14/3 провода. На самом деле существует только два основных метода подключения четырехпозиционного переключателя…
Варианты схемы 4-позиционного переключателя:
Вариант №1: Питание от света на выключатели
В этом сценарии у вас будет провод 14/2, идущий от осветительной арматуры к трехпозиционному переключателю. Затем используется провод 14/3 для подключения к четырехпозиционному переключателю. Еще один провод 14/3 используется для подключения еще одного трехпозиционного переключателя на конце цепи.
Вариант 2: питание переключателей
Здесь у вас будет провод 14/2, идущий от источника питания к трехпозиционному переключателю.Затем используется провод 14/3 для подключения к четырехпозиционному переключателю. Другой провод 14/3 используется для подключения еще одного трехпозиционного переключателя, и, наконец, провод 14/2 используется для подключения к свету или нескольким осветительным приборам.
Если вы хотите добавить четвертый, пятый, шестой или несколько переключателей в одну из вышеперечисленных схем, все, что вам нужно сделать, это добавить еще один 4-позиционный переключатель (подключается так же, как и четырехпозиционный переключатель на схемах) рядом с другим четырехпозиционным переключателем.
Итак, если вам нужно четыре выключателя света, это будет 3-ходовой — 4-ходовой — 4-ходовой — 3-ходовой.
Я говорю вам, как только вы освоите эту схему подключения трехпозиционного переключателя, подключение четырехпозиционного переключателя станет проще простого!
- Дом ›
- Сделай сам ›
- Подключение 4-позиционного переключателя
Эй, делать это самому — это здорово, но если вы не уверены в данном совете или в методах выполнения работы … не делайте этого. Этот сайт представляет собой просто сборник информации о том, как некоторые люди занимаются ремонтом дома. Мы не можем предвидеть каждую ситуацию, и мы делаем все возможное, чтобы информировать о любых рисках для каждой работы.Обязательно проверьте местные строительные нормы и правила для правильной установки и разрешений.
Если сомневаетесь, сдайте в аренду .
Двухсторонние переключатели (ЕС / Великобритания) — Инженерное мышление
Двухпозиционные переключатели. В этом уроке мы рассмотрим, как управлять осветительной арматурой с помощью 2 переключателей. Это очень удобно, например, при размещении выключателя света вверху и внизу лестницы или у разных дверей комнаты.
Прокрутите вниз, чтобы посмотреть обучающее видео YouTube по двустороннему переключению
Мы рассмотрим несколько распространенных вариантов того, как это сделать.
Цвет кабелей различается по всему миру в соответствии с различными стандартами. Я использую европейский цветовой код для этого видео, но вам следует ознакомиться с местными правилами.
Предупреждение
Электричество опасно, мы рассмотрим теорию в этом руководстве, пожалуйста, не выполняйте никаких электромонтажных работ, если вы не обладаете квалификацией и компетентностью. Никогда не работайте с цепями под напряжением.
Итак, чтобы управлять светом с помощью двух переключателей, нам, конечно же, нужны два переключателя с 3 выводами на задней панели.
Название этих типов переключателей различается в зависимости от того, в какой части мира вы находитесь.
В США эти трехпозиционные переключатели называются , а в ЕС эти двухсторонние коммутаторы называются .
См. Наше руководство по трехстороннему переключению между США и Канадой здесь
Переключатель можно повернуть только двумя способами: вверх или вниз, но если вы посмотрите на заднюю часть, вы увидите, что есть три клеммы и четыре способа подачи электричества, в зависимости от того, как подключен переключатель.Один терминал называется общим, а затем у нас есть терминал, который называется линией 1, и другой терминал, который называется линией 2.
Метод 1
Итак, у нас есть электричество, поступающее от потребителя. и питание осветительной арматуры.
Поэтому мы берем провод под напряжением и перенаправляем его на общий клемма переключателя один. Проведем еще один провод от общего вывода выключателя. 2 и подключите к лампе.
Теперь нам нужно соединить два переключателя, поэтому мы подключаемся клемма L1 на первом переключателе и клемма L2 на переключателе 2.Нам нужно разместить коричневые гильзы на каждом конце этого провода, чтобы предупредить, что он периодически находится под напряжением.
Затем мы проводим еще один провод от клеммы L2 первого переключателя и
подключите его к клемме L1 переключателя 2.
Снова поместите коричневую втулку на
указать, что он может быть живым.
Когда первый переключатель включен, а второй выключен. Электричество может пройти через выключатель один и во второй выключатель, но на втором выключателе цепь разомкнута. Если затем щелкнуть выключателем два, цепь замыкается, поэтому электричество проходит через всю цепь, и загорается лампа.
Если затем щелкнуть первым переключателем, цепь снова разомкнется, и лампа погаснет, но электричество все еще будет течь к переключателю два, где цепь разорвана. Мы могли бы снова щелкнуть переключателем, чтобы соревноваться в цепи. Или мы можем щелкнуть выключателем два, и цепь тоже будет замкнута.
Таким образом, мы можем щелкнуть выключателем 1 или 2, чтобы или разорвать цепь и, таким образом, управлять светом с помощью двух переключателей.
Метод 2
Второй распространенный способ управления светом с двумя переключателями — это преобразование схемы одностороннего переключателя в двухстороннюю .
Нам снова нужны два переключателя, и вам нужно проверить обратную сторону на убедитесь, что на каждом есть по 3 клеммы. Если у вашего одностороннего переключателя только два терминалы, то вам нужно будет заменить это.
Итак, мы протягиваем провод под напряжением к клемме L1 переключателя 1.
Затем проводим серый провод от клеммы L1 переключателя 1 к клемма L2 переключателя 2. Нам нужно поместить коричневую гильзу с обоих концов, чтобы предупредить что это с перерывами в прямом эфире.
Проводим коричневый провод между двумя общими выводами обоих переключатели.
Затем пропускаем черный провод от клеммы L2 переключателя 1 к клемме L1 переключателя 2. Нам снова нужно поместить коричневые втулки на каждом конце, чтобы предупредить, что это периодически в прямом эфире.
В последнюю очередь для замыкания подключаем клемму L2 обратно к питанию для осветительной арматуры. Снова используйте коричневый рукав, чтобы предупредить, что это с перебоями жить.
Когда переключатель 1 включен, а переключатель 2 выключен. Электричество может проходить через выключатель 1 в выключатель 2, где цепь разрывается.Если мы щелкнем выключателем два, мы замкнем цепь, чтобы электричество могло течь через общий провод и попадать в лампу.
Если щелкнуть выключателем 1, мы разорвем цепь на свет установка, чтобы лампа выключилась.
Если мы затем щелкаем выключателем 2, мы снова замыкаем цепь и электричество будет поступать к светильнику.
Альтернативный способ 1
Альтернативный способ работает почти так же, как «Метод 2», который мы только что рассмотрели. Но в этом методе мы запускаем прямую трансляцию на L2 коммутатора 1
.Затем пропустим коричневый кабель от L2 переключателя 1 к L1 переключателя. переключатель 2
Затем проводим серый провод от L2 переключателя 2 к L1 переключателя. переключатель 1, нам нужно поместить коричневые рукава на каждом конце, чтобы предупредить, что это с перебоями жить.
Затем мы проводим черный провод между обоими общими переключатели, снова нам нужно разместить коричневые втулки на каждом конце.
Наконец, мы подключаем синий провод от L1 переключателя 1 обратно к светильник. Снова кладем на каждый конец по коричневому рукаву.
Итак, начнем с того, что цепь разомкнута, поэтому электричество проходит через переключатель 1 и в переключатель 2, но заходит в тупик. Если мы затем щелкнем выключателем 1, мы замкнем цепь, и электричество сможет течь через выключатель 1 в выключатель 2, затем обратно в выключатель 1 и вверх в лампу.
Если мы щелкнем выключателем 2, мы разорвем цепь, электричество просто протечет между двумя выключателями и не достигнет света.
Если мы перевернем выключатель 1, тогда электричество может течь в выключатель 1, через выключатель 2, через выключатель и обратно в выключатель 1, где оно может течь к свету.
Альтернативный способ 2
На 2 и мы подключаем под напряжением к L1 переключателя 1, затем проложим коричневый провод между L1 переключателя 1 и L1 переключателя 2. Затем мы проведем серый провод между L2 переключателя 2 и L2 переключателя 1, Затем мы протягиваем черный провод между двумя общими проводами и, наконец, подключаем синий провод между L2 переключателя 1 и лампой.Не забудьте добавить ко всем кабелям коричневую гильзу, чтобы предупредить, что они периодически находятся под напряжением.
Альтернативный способ 3
Вариант 3 rd очень похож на предыдущий, за исключением того, что черный провод подключается между двумя L1 обоих переключателей, а коричневый провод подключается к двум общим клеммам. Снова наденьте коричневую гильзу на провода, чтобы указать, что они периодически находятся под напряжением.
ресурсов
Коммутаторы
Простая электрическая осветительная схема состоит из одного источника света и одного выключателя.Однако цепи освещения могут быть подключены в различных конфигурациях с несколькими лампами и переключателями. Чтобы использовать эти конфигурации, производители выпускают переключатели различных типов. Общие типы переключателей, используемых в цепях освещения, включают:
- односторонний (однополюсный)
- двухходовой (двухполюсный)
- средний
- двойной полюс.
Различные производители предоставляют немного разные конфигурации клемм на переключателях, но в рабочем состоянии они одинаковы.На следующих схемах показана конфигурация переключателя и клемм, а также его работа.
Переключатель одностороннего действия
В одну сторону
Переключатель «одностороннего действия» контактирует только в одном положении. Он используется для размыкания или замыкания одиночной электрической цепи. В положении «включено» контакты обеспечивают соединение между C (общим) и клеммным. Коммутатор может иметь один или два дополнительных вывода для зацикливания.
Двухпозиционный переключатель
Двусторонний
Двусторонний переключатель устанавливает контакт между общей точкой и любым из двух других контактов.Это обычно используется для двухстороннего переключения света или может использоваться для подачи питания на любую из двух цепей. Четвертый терминал предназначен для создания петель.
Двусторонний переключатель можно использовать как односторонний, используя только одну секцию (клемма 2 оставлена пустой).
Средний
Промежуточный переключатель не имеет положения «выключено». Это четырехконтактный переключатель, который обеспечивает путь между двумя активными проводами и двумя проводами нагрузки. При изменении положения переключателя питание переключается.Этот переключатель используется вместе с двухпозиционными переключателями для обеспечения трех или более переключателей для одной цепи освещения. Терминала для зацикливания нет.
Есть две разные схемы, используемые для представления промежуточных переключателей.
Первый показан на схеме ниже.
Перемещение промежуточного выключателя
Приведенная ниже диаграмма также может использоваться для представления движения промежуточного переключателя.
Перемещение промежуточного выключателя
Двухполюсный выключатель
Двухполюсный
Это похоже на два односторонних переключателя в одном устройстве, работающих от одного механизма.Он имеет четыре клеммы и используется для одновременного размыкания или замыкания двух отдельных цепей. Есть две отдельные активные клеммы, которые замыкаются или размыкаются между двумя отдельными клеммами нагрузки. Терминала для зацикливания нет.
Как установить двухполюсный переключатель
При установке стационарных приборов или оборудования всегда полезно установить поблизости доступный разъединитель, от которого можно будет легко отключить питание. Таким образом, в случае возникновения чрезвычайной ситуации, например, возгорания компонента или просто запаха горелого, можно быстро отключить питание, исключив риск дальнейшего повреждения.Такой переключатель также может обеспечить немедленный доступ к электричеству, если это необходимо.
Если подключение работает на 110 В, однополюсный переключатель достаточен для отключения единственной горячей линии, питающей его. Однако, если подключение составляет 220 вольт, питание будет состоять из двух горячих линий, помимо нейтрали, для питания электричества. Такая установка может быть оборудована распределительной коробкой, но более простое решение может быть достигнуто с использованием двухполюсного выключателя за небольшую плату.
Применение двухполюсного переключателяДвухполюсный переключатель, такой как показанный на рис.1 немного больше обычного переключателя, но сконструирован как два отдельных переключателя, соединенных рядом и активируемых одним общим переключателем.
Двухполюсные переключатели обычно рассчитаны на 30 ампер, поэтому любой прибор или оборудование, требующие большего энергопотребления, должны быть подключены к разъединителю соответствующего номинала.
Эта статья посвящена установке двухполюсного переключателя для водонагревателя, потолочного обогревателя, компрессора или чего-либо еще с номинальным током менее 30 ампер.
Линия 220 В может быть подключена двумя разными способами, каждый для определенной цели. Если двухполюсный переключатель должен быть добавлен к линии 220 В с помощью двухжильного кабеля, только два провода будут проходить в электрическую коробку переключателя, помимо медного заземляющего провода. Каждый из них горячий и находится под напряжением 220 вольт (если проверять оба провода). Второй способ — через трехжильный кабель, в котором будут использоваться один белый нейтральный провод и два горячих провода, один черный и другой красный.
Такое подключение необходимо, если некоторые элементы управления в приборе или оборудовании работают от 110 вольт, в то время как основная часть, генерирующая действие, например двигатель или нагреватель, требует 220 вольт.Если белый провод должен быть измерен поперек красного или черного, в каждом случае будет измерено 110 вольт.
Однако, если бы мультиметр был подключен к двум цветным (горячим) проводам, показание было бы 220 вольт, что дает этому типу проводки дополнительную возможность. В любом случае следует использовать двухполюсный переключатель, поскольку в каждом случае он отключает обе цветные (горячие) линии и останавливает прохождение тока. Следующие шаги покажут, как выполнить установку.
Часть 1 — Установка распределительной коробки и проводов
В этой установке, показанной здесь, используется трехжильный кабель, но это точно такая же проводка на переключателе при установке двухжильного кабеля для цветных проводами, за исключением нейтральных (белых) проводов.
Шаг 1.1 — Отключение питанияПервое, что нужно сделать перед запуском установки, — это отключить автоматический выключатель, выделенный для части оборудования, над которым выполняется работа, на главной электрической панели. Убедитесь, что питание выключено, попытавшись включить оборудование.
Шаг 1.2 — Перережьте линиюЛиния 220 В, идущая к оборудованию, должна быть отключена в месте рядом с оборудованием, но там, где имеется достаточно слабины для подключения электрической коробки.Перед тем, как разрезать кабель, поместите электрическую коробку в подходящее место и закрепите на месте.
Если кабель слишком тугой, чтобы не менее шести дюймов с каждого конца входили в коробку, сначала отрежьте подачу от прерывателя. Чтобы приспособиться к дополнительной длине, оставьте кабель к прибору для сращивания внутри дополнительной распределительной коробки или для замены.
Шаг 1.3 — Подготовка подключенияОбрежьте кабель, убедившись, что есть не менее шести дюймов кабеля, которые можно пропустить через коробку.Удалите из коробки соответствующие заглушки и вставьте кабельные разъемы на место.
Шаг 1.4 — Вставьте кабельУдалите примерно шесть дюймов от оболочки с каждого конца отрезанного кабеля и намотайте черную изоленту на кусок провода, подключенный к панели, в месте соединения была оболочка концы и провода оголены, чтобы указать, какая линия будет горячей. Вставьте кабель через разъем в электрическую коробку, как показано на рисунке 3.
Шаг 1.5 — Зачистите концы проводовС помощью инструмента для зачистки проводов или универсального ножа удалите 1/2 дюйма изоляции с концов черного, красного и, если применимо, белого провода. как показано на рисунке 4.
Затем кабель можно поставить в исходное положение и затянуть кабельный разъем, чтобы он надежно удерживался на месте.
Шаг 1.6 — Подсоедините кабель к коробкеДлина кабеля, подключенного к прибору, со снятой частью оболочки, затем вставляется в электрическую коробку и зажимается на месте с помощью кабельного разъема, как показано на Рисунок 5.Затем с концов проводов можно снять 1/2 дюйма их изоляции.
Шаг 2 — Подключение коммутатора Шаг 2.1 — Подключение нейтральной линииНа этом этапе, если кабель имеет нейтральную линию, оба нейтральных провода должны быть соединены вместе с помощью соединителя с гайкой. заземляющий провод от линии 220 В обвивается вокруг и прикрепляется к винтовой клемме заземления распределительной коробки, как показано на Рисунке 6. Конец этого провода затем подключается к заземляющему проводу от другого кабеля, ведущего к оборудованию, и дополнительный кусок длиной около четырех дюймов, который позже будет подсоединен к переключателю (рис.
