Теплообменник в бане. Как подключить регистр к выносному баку своими руками | Баня на 5+

Всем привет! Ко мне продолжают поступать вопросы по поводу подключения теплообменника банной печи к баку, люди пишут и звонят с вопросами, как правильно подключить теплообменник, чтобы вода циркулировала, чтобы она нагревалась нужным образом!

Сам регистр, даже если это будет не такой как на схеме и в видео ниже, имеет 2 штуцера для подключения. Попросту говоря, в нижний поступает холодная вода, а с верхнего выходит горячая вода.

Для правильного подключения теплообменника к баку, нам нужно понимать на какой высоте находятся эти штуцеры и как высоко нужно будет расположить бак, чтобы вода циркулировала в системе как следует. Чтобы было понятно, о чем я говорю, давайте посмотрим на схеме.

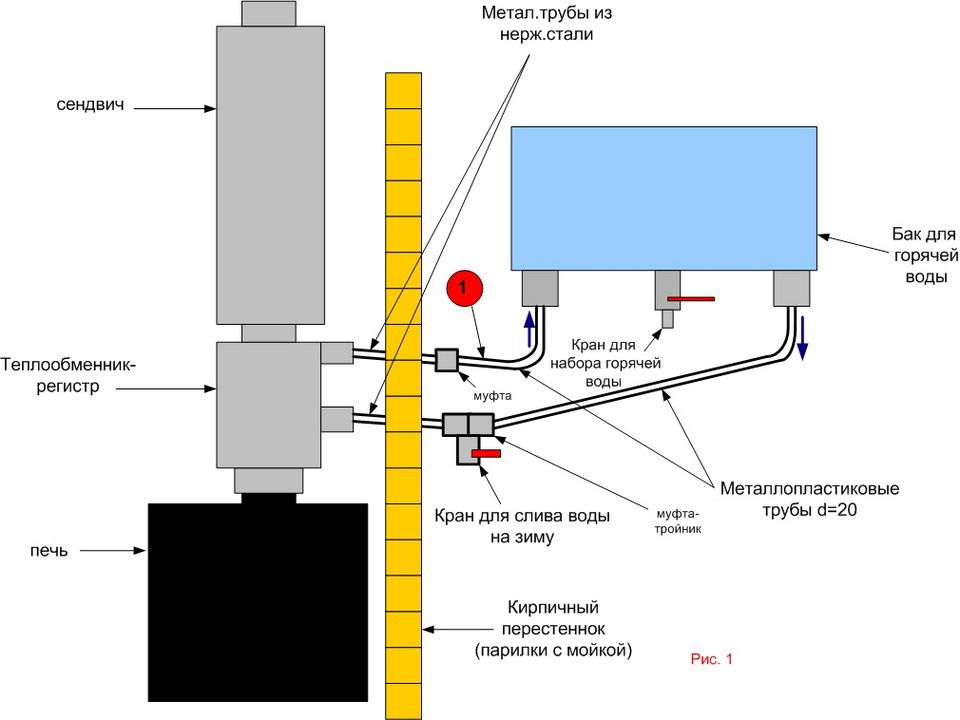

Основная схема подключения теплообменника к баку

Рассмотрим вариант подключения к баку Теплов и Сухов объёмом 60 литров. Бак имеет 2 штуцера на дне для подключения подающего и отводящего контура.

По правилам вход в бак горячей воды должен быть как минимум на 5 см выше верхнего штуцера регистра. И нужно это для должной циркуляции воды в системе и, соответственно, лучшего её прогрева.

В некоторых источниках рекомендуют делать подъём больше и, наверное, правильно, т.к. циркуляция должна быть в таком случае лучше, хотя я пробовал по-разному и не заметил существенной разницы. Но будем исходить из минимума.

Высота подключения для различных моделей печей

Высота различных моделей печей будет отличаться. В нашем случае, при установке дымохода на печь Ферингер Уют с пароиспарителем ПИФ, верхний штуцер регистра будет на высоте около 1,4 метров от пола (это при установке печи на подиуме в 15 см высотой). Следовательно, низ бака должен быть где-то на уровне 1,5 метров. Сам бак 0,5 м. И в сумме это уже будет 2 метра.

Если высота в моечной (или там, где вы будете располагать бак) не сильно выше, то нужно понимать, как будет заливаться холодная вода в бак.

Возможно, у Вас есть водопровод, тогда нет проблемы подвести отдельную трубу с краном для наполнения бака. Если же предполагается наполнение в ручную, то здесь может быть проблема, потому что заливная горловина бака находится сверху и туда будет не подлезть ковшиком и тем более ведром.

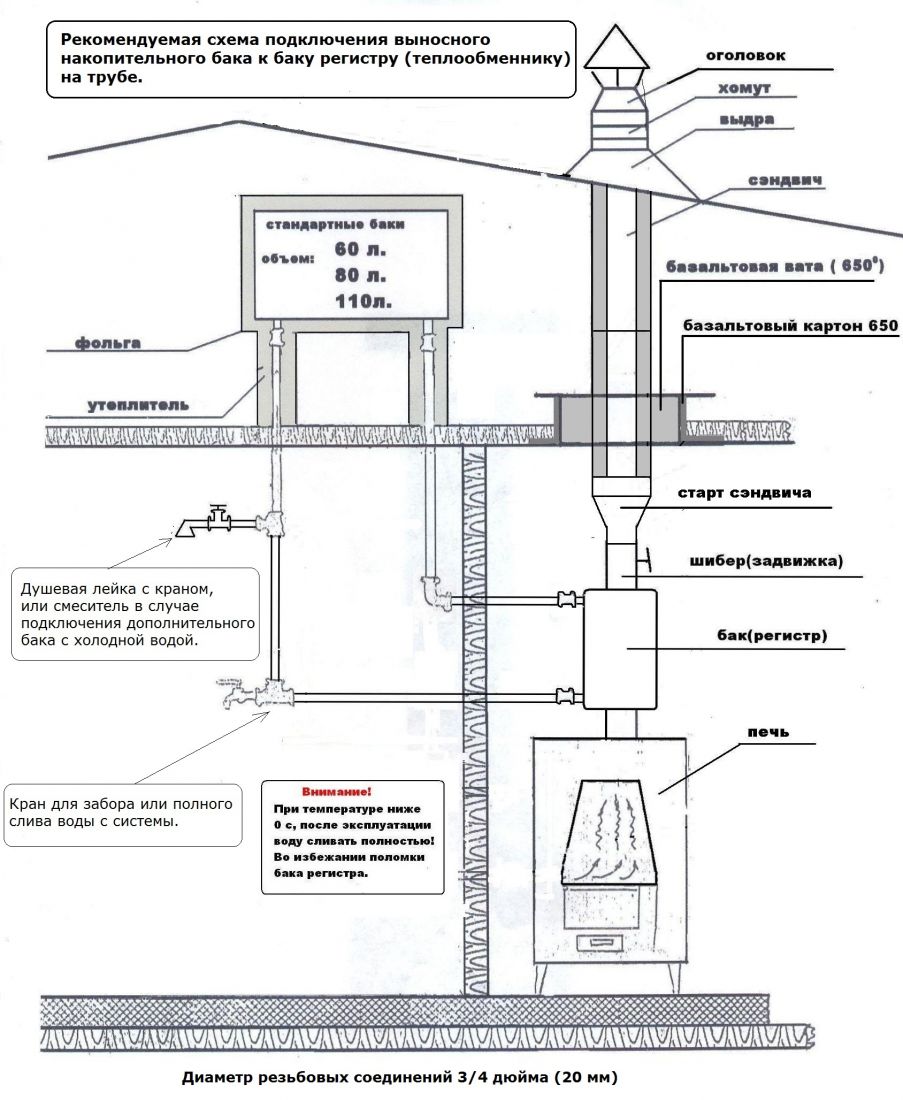

Другой вариант подключения — в случае низких потолков

Другим вариантом может быть установка такого бака. В данном случае бак можно опустить ниже, но есть минус такого варианта. Если уровень воды будет ниже верхнего штуцера, то вода не будет циркулировать, но в тоже время будет закипать в регистре и с шумом выбрасываться в бак периодически.

Не очень удобный вариант, но не плохой, у меня в бане до недавнего времени было что-то похожее. Тогда нужно либо искать бак с похожими штуцерами, либо врезать дополнительный штуцер для подающего контура с боку в имеющемся баке.

В обоих случаях нужно не забыть про краны для забора воды и полного опорожнения системы. Для опорожнения системы кран нужен в самой нижней точке. Нужно это для того, чтобы слить все остатки воды после бани и она у Вас не замёрзла в системе , если баня уходит в минус.

Можно дополнительно установить кран в парной для забора воды на поддачи в каменку, ну или сделать возможность автоматической подачи воды в каменку и пароиспаритель, как было реализовано у меня.

А чем соединять регистр и бак?

Остался вопрос, чем соединять бак и регистр. Самым, наверное распространённым вариантом является гофрированная нержавеющая труба.

Её достоинствами являются гибкость, т.е. простота монтажа, материал, который хорошо подходит для бань, отсутствие заужений в фитингах, что не тормозит воду. Недостатком может быть сама форма, т.к. гофра в какой-то мере тормозит движение воды.

У меня по-началу был металопластик и я продолжительное время не видел никаких проблем с ним, пока не сделал режим сауны без воды в регистре и не оплавил металопластик в соединениях с фитингами. Потом уже поставил нержавеющую трубу.

Разницы в нагреве воды я не заметил. Но по монтажу должен сказать металопластик сложнее, т.к. толстая металопластиковая труба гнётся сложно, соединить её с финингами в неудобных местах может быть не простой задачей. Да и сами фининги внутри имеют заужение, что в какой-то мере будет тормозить циркуляцию. Но в общем, система работает и в том и в другом случае.

Оцените статью, не забудьте ПОДПИСАТЬСЯ, если ещё этого не сделали! Всего Вам доброго, до свидания!

Другие мои статьи:

Как я установил самое дешёвое обливное ведро в своей бане

Как запарить веник для бани? Закопай его в снег!

Как сделать проход перекрытия в бане?

Теплообменник для бани — подключение и установка: как сделать, установить и подключить рекуператор в банной печи

Содержание

Сделав правильный выбор отопительного оборудования, можно париться и мыться без покупки и установки бойлера. Надежный, современный, вместительный теплообменник для бани отлично справится с ролью нагревателя: он сможет поставлять в накопительный бак нужный объем горячей воды. В этой статье вы узнаете существующие сегодня варианты и особенности работы технического средства, практические достоинства и наиболее популярные модели.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева. Мы рекомендуем обратить внимание на следующие условия эксплуатации:

использование бака самоварного типа допускается только с печами для бань;
запрещается эксплуатировать пустой бак во время работы печи;
если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

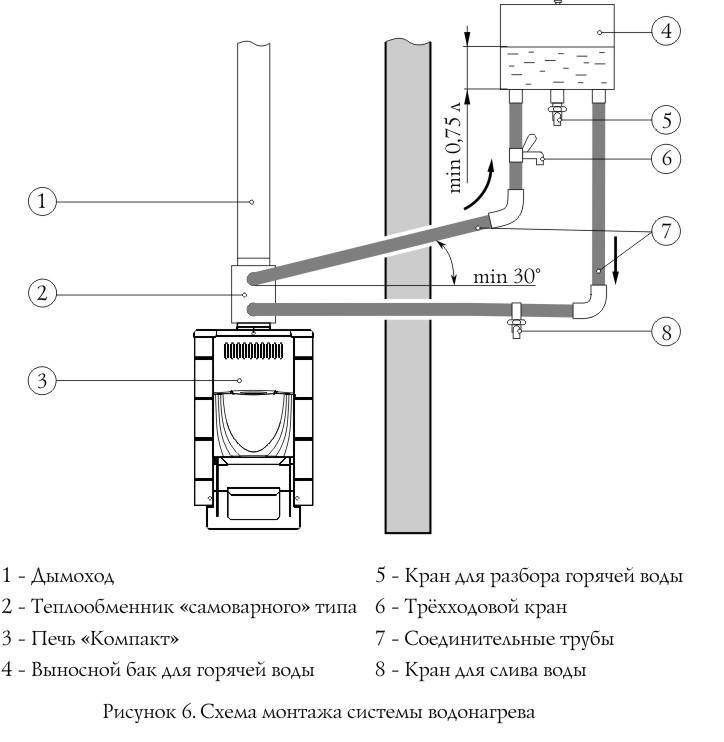

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

Вмонтирован в печь – при появлении накипи теряет КПД.
Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

По месту расположения бака с водой

Выделяют два способа:

На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.

Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

высокая скорость нагрева воды;
экономия свободного пространства парной;
широта вариантов установки бака – в парилке или в душевой.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

встраивается в печь;
крепится на дымоход;
или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.
Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.
Важно заложить запас мощности на остывание после прогорания топлива.
Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.

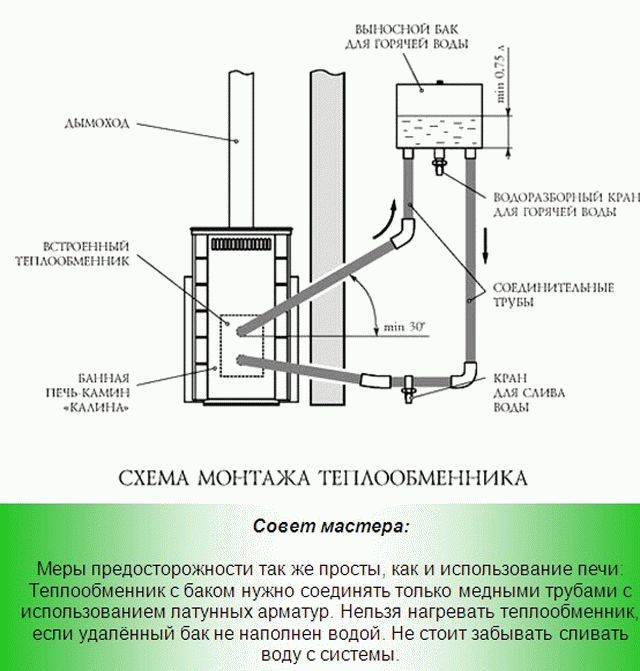

Как подключить теплообменник, если бак находится в парной:

Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
Верхний регистр от 1,4-1,5 м от пола, это при том, что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м³^{. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.}

Установка и подключение теплообменника и бака в бане

Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.

Укрепите сборку кронштейнами – для большей надежности.
Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
Уплотнители обязаны быть изготовлены из термостойких материалов.
Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам;
следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено. Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Бак выносной 70л (для теплообменника)0,8мм нерж. горизонтальный

4,770.00 р. Включая НДС 20%

Основные характеристики
Группа товаров	Выносной бак
Страна производства	Россия
Объем воды, л	70
Встроенный ТЭН	нет

Размеры и подключение
Высота, мм	470
Глубина, мм	315
Толщина, мм	0,8
Ширина, мм	680
Тип установки бака	горизонтальный

Бак выносной подключается к теплообменнику печи и предназначен для нагрева воды за счет естественной циркуляции. За счет такого бака можно нагреть большое количество воды, при этом сэкономив значительное место в бане. Бак может быть вынесен в предбанное помещение или даже на чердак.

Регистр или теплообменник предназначен для нагрева проточной воды. Может быть встроенным в банную печь или идти как элемент дымохода. Устанавливается совместно с навесным баком.

Преимущества такой схемы:

Нагревается большое количество воды
Схема теплообменник+ навесной бак идеальна для создания сухой бани — в парилке находится только герметичный регистр, не создающий водяного пара.
За счет вынесения бака в соседнее помещение экономиться место в бане. Для экономии места сам бак может быть вынесен в соседнее помещение – предбанник или чердачное помещение.
Пополнение бак происходит через отверстие в крышке.

Все контуры подключения баков должны производиться только металлическими трубами.

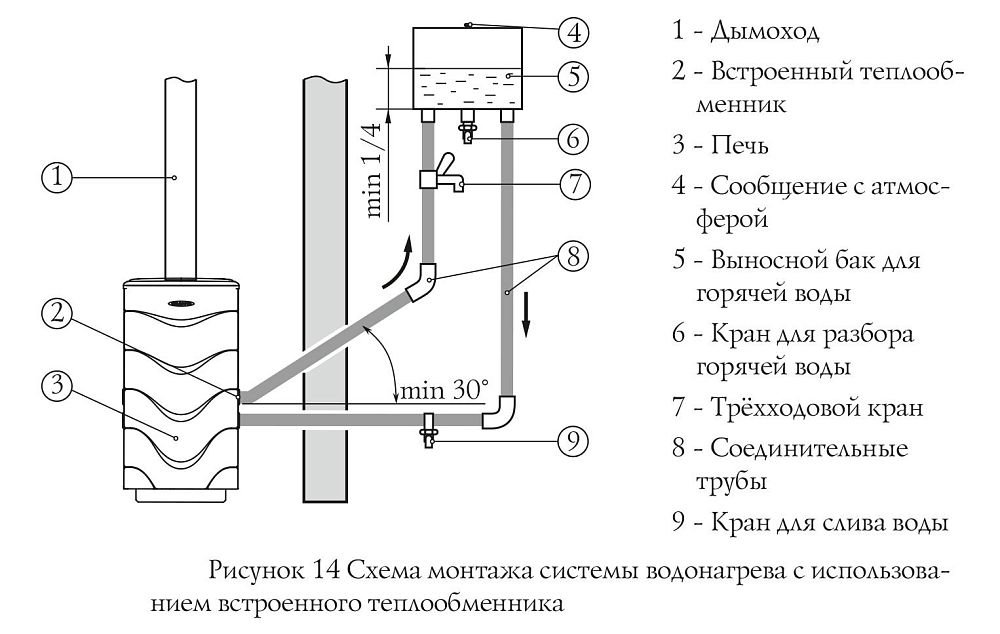

Подключение выносного бака к встроенному теплообменнику:

Непрямой нагрев резервуаров | HEAT Exchange and Transfer, Inc.

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

Хром
Фаерфокс
Internet Explorer Edge
Сафари

Закрыть

Одним из наиболее точных и эффективных методов контроля температуры резервуара является циркуляция жидкой среды через змеевик или рубашку теплопередачи.Одна жидкость может использоваться как для обогрева, так и для охлаждения, если это необходимо для контроля температуры содержимого резервуара. В зависимости от диапазона температур такими жидкостями могут быть вода, смеси гликолей или масла-теплоносители. Циркуляционные системы теплопередачи могут быть оснащены независимыми системами отопления и охлаждения или могут быть подключены к существующим системам центрального отопления и охлаждения предприятия. Резервуары могут быть оснащены внутренними или внешними змеевиками различных конфигураций и способов установки.

Найдите свое решение сегодня

Почти в каждом резервуаре для хранения жидкости можно использовать непрямой контроль температуры нагрева и охлаждения. Общие области применения включают: большие резервуары для хранения воды и нефти, нефтебазы, железнодорожные и трубопроводные терминалы. Новые резервуары обычно оснащены змеевиками из змеевиковых труб или U-образными трубчатыми змеевиками. Существующие резервуары могут быть оснащены внешними панелями с болтовым креплением или трубчатыми трубками.

Для правильного проектирования системы теплопередачи для непрямого контроля температуры резервуаров требуется следующая информация:

Деталь кожуха или катушки; размер насоса должен быть рассчитан в соответствии с конструкцией путей потока
Детальный чертеж резервуара очень полезен
Количество и размер соединительных портов помогут определить максимальную пропускную способность
Размер нагревателя зависит от объема резервуара или сосуда в дополнение к желаемому времени нагрева

Приведенные ниже системы обогрева обеспечивают непрямой контроль температуры различных типов резервуаров и емкостей

НАЖМИТЕ НА СИСТЕМУ, ЧТОБЫ ПОЛУЧИТЬ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ О РАСЧЕТНЫХ ТЕМПЕРАТУРАХ И ХАРАКТЕРИСТИКАХ ПРОДУКТА, СООТВЕТСТВУЮЩИХ ТРЕБОВАНИЯМ ВАШЕГО ПРОЦЕССА

Дополнительные методы косвенного нагрева резервуаров

Резервуары-теплообменники из нержавеющей стали

Солнечные водонагреватели или другие косвенные баки со змеевиковыми теплообменниками можно использовать для нагрева воды для бытовых нужд с помощью тепловых насосов воздух-вода Chiltrix.

Chiltrix также предлагает совершенно уникальные сверхвысокопроизводительные резервуары непрямого действия из нержавеющей стали DHW80 и DHW40.

Дополнительной функцией чиллера Chiltrix с обратным циклом (также известного как тепловой насос воздух-вода или водяной тепловой насос) является нагрев горячей воды для бытовых нужд. Специальный 3-ходовой клапан позволяет блоку Chiltrix автоматически обеспечивать высокоэффективный нагрев воды, делая короткую паузу в своих текущих обязанностях по обогреву или охлаждению помещений, быстро возвращая бак ГВС (бытовая горячая вода) к заданной температуре и затем возобновите свою прежнюю задачу по обогреву или охлаждению помещений.

Эта функция использует высокий КПД блока теплового насоса и обеспечивает нагрев воды в два-четыре раза эффективнее, чем электрический нагрев воды, обеспечивая до 70 % экономии энергии по сравнению с электрическим водонагревателем. Это означает, что вы можете получать до 70% годового нагрева воды бесплатно.

Обратите внимание, что стандартный электрический водонагреватель имеет коэффициент полезного действия (COP) 1,0, что означает 100% КПД.1 кВт потребляемой электроэнергии дает 1 кВт тепловой мощности. 100% КПД звучит хорошо, но на самом деле это не так. В зависимости от температуры окружающей среды тепловой насос, такой как Chiltrix, будет иметь КПД от 2 до >4 (эффективность от 200% до >400%) в зависимости от температуры окружающей среды. Именно поэтому водонагреватели с тепловым насосом становятся все более популярными.

Используя европейский подход к проектированию системы теплового насоса, многофункциональный метод Chiltrix DHW позволяет вашей системе отопления/охлаждения также работать как высокоэффективный водонагреватель.И метод Chiltrix имеет более высокую чистую эффективность, чем типичный автономный водонагреватель с тепловым насосом в американском стиле, потому что «охлаждающая» сторона системы водяного нагрева Chiltrix находится на открытом воздухе и не отбирает тепло из помещения зимой. Функция нагрева воды может использоваться с Chiltrix в канальной конструкции, с фанкойлами, с лучистым отоплением, с кондиционирующими устройствами или с любой комбинацией вышеперечисленного. Внизу: Схема основных компонентов фанкойла с водяным нагревом.

Обратите внимание, что ни CX34, ни эти баки не предназначены и не поддерживаются для рециркуляционных систем ГВС. Во многих случаях система Chiltrix работает с рециркуляционными системами горячего водоснабжения, но мы не рекомендуем их использовать таким образом.

Сверхэффективные баки-теплообменники (сверхвысокоэффективные баки из нержавеющей стали)

Произведенные Chiltrix для максимальной производительности с тепловым насосом, эти баки имеют гигантские, увеличенные, запутанные змеевики.

Внутренние баки изготовлены из нержавеющей стали 2205 Duplex для максимальной коррозионной стойкости, внешний бак изготовлен из нержавеющей стали SUS 304.

70 галлонов
Резервуар теплообменника из нержавеющей стали, 1x 72 фута. * 1,25-дюймовый одностенный спиральный змеевик, DHW80 имеет чистый объем 70 галлонов Спецификация

35 галлонов Резервуар теплообменника из нержавеющей стали, 1x 36 футов.* 1,25-дюймовый одностенный спиральный змеевик, DHW40 имеет чистый объем 35 галлонов. Спецификация

Внутренний бак из нержавеющей стали 2205 Duplex обеспечивает самую высокую коррозионную стойкость среди всех доступных материалов для баков из нержавеющей стали. Резервуары Chiltrix DHW80 (70 галлонов без змеевика) и DHW40 (35 галлонов без змеевика) спроектированы таким образом, чтобы превзойти все имеющиеся на рынке баки с непрямым теплообменником или солнечные коллекторы.2 на галлон площади поверхности змеевика, самая быстрая теплопередача и действительно исключительная долговечность. Гофрированный змеевик бака DHW 40/80 также разрушает ламинарный поток для дальнейшего повышения тепловых характеристик.

См. спецификацию DHW80

См. спецификацию DHW40

См. разницу между стандартной катушкой и спиральной катушкой здесь

См. фотографии бака косвенного нагрева DHW80 из нержавеющей стали

О дуплексной нержавеющей стали 2205

Резервуар ГВС Руководство

Автоматическая функция защиты от легионелл

Характеристики теплообменника DHW80

*ВАЖНОЕ ПРИМЕЧАНИЕ*
Добавление ГВС всегда требует добавления клапана ГВС Chiltrix.

Свяжитесь с нами

Резервуары горячей воды для бытовых нужд SBB для солнечных, геотермальных или гидравлических систем

Превосходство в инженерии и производстве — более 90 лет немецких технологий

Танки обжигают фарфором на заводе Stiebel Eltron в Хольцминдене, Германия.

Все баки Stiebel Eltron серии SBB/SB-E производятся на наших заводах в Германии и Словакии. Их можно использовать в жилых или коммерческих установках в качестве резервуаров для хранения горячей воды для бытовых нужд с непрямым нагревом в сочетании с любым типом котла, геотермальной или солнечной системой горячего водоснабжения.

Сосуды и теплообменники в резервуарах SBB/SB-E изготовлены из толстолистовой стали. Все поверхности, контактирующие с горячей водой для бытовых нужд, после дробеструйной обработки для очистки стальной поверхности покрываются толстым слоем фарфоровой эмали. Кроме того, внешние поверхности сосудов получают легкое фарфоровое покрытие. Изоляция из пенополиуретана толщиной до трех дюймов гарантирует, что горячая вода остается горячей, а потери тепла в режиме ожидания сведены к минимуму. Все резервуары SBB/SB-E оснащены сверхмощными протекторными анодами и видимыми индикаторами износа анодов.Резервуары SBB/SB-E также оснащены очень большим люком для очистки, что упрощает техническое обслуживание.

Резервуары серии

Stiebel Eltron SBB оснащены одним или двумя теплообменниками большого диаметра, разработанными для обеспечения максимальной теплопередачи. Для солнечных тепловых установок можно использовать бак SBB с внешним резервным нагревателем или бак SB-E со встроенным электрическим элементом. Модели с двойным теплообменником обычно используются в солнечных тепловых установках, при этом нижний змеевик подключается к массиву коллекторов, а верхний змеевик подключается к котлу любого типа для резервного подвода тепла или в качестве отвода для контура лучистого отопления.

Новые баки SB-E с одним теплообменником и электрическим элементом

Особенности:

Подходит для солнечной батареи
Стальная внешняя оболочка с порошковым покрытием
Стандартная распределительная коробка для электрического подключения
Все соединения имеют резьбу NPT
Два дополнительных порта
Нагревательный элемент с рукавом можно заменить без слива бака

4 типа теплообменников

19 декабря 2021 г.

— Вы когда-нибудь ехали по шоссе и видели дым, поднимающийся из дымовой трубы? Правда в том, что весь этот дым — потраченная впустую энергия, которую можно было бы использовать для другой цели.Для этого существуют теплообменники. Теплообменник позволяет теплу от жидкости (жидкости или газа) проходить через вторую жидкость, при этом они никогда не вступают в прямой контакт друг с другом. Например, отопительная печь сжигает природный газ, который переносится по трубам над водой. Если бы газ и вода вступили в непосредственный контакт, теплообмен прекратился бы, и вода никогда бы не прогрелась. Несмотря на то, что все теплообменники выполняют одну и ту же функцию, существуют разные типы, которые имеют разные области применения.Изучение этих различных теплообменников поможет вам определить, какое оборудование подходит для вашего бизнеса. Давайте рассмотрим 4 типа теплообменников и их применение ниже:

1. Двухтрубные теплообменники:

Двухтрубные теплообменники используют так называемую трубу внутри трубной конструкции.

Есть две трубы, одна из которых встроена в другую. Как и в приведенном выше примере, одна жидкость течет по внутренней трубе, а вторая жидкость обтекает первую жидкость во внешней трубе.Этот тип теплообменника известен как самый простой и доступный из всех. Его размер делает его идеальным для ограниченного пространства, что обеспечивает дополнительную гибкость в организации производственного процесса.

2. Кожухотрубные теплообменники:

Из всех типов теплообменников кожухотрубные теплообменники являются наиболее универсальными. Кожухотрубный теплообменник состоит из нескольких труб, размещенных внутри цилиндрической оболочки. Популярная конструкция этого типа теплообменника допускает широкий диапазон давлений и температур.Если вам необходимо охладить или нагреть большое количество жидкостей или газов, можно рассмотреть применение кожухотрубного теплообменника. Несмотря на меньший размер по сравнению с некоторыми другими типами, кожухотрубный теплообменник легко разбирается, что упрощает очистку и ремонт.

Посмотреть наш ассортимент оборудования из нержавеющей стали

3. Теплообменники типа «труба в трубе»:

Подобно другим типам теплообменников, теплообменник типа «труба в трубе» состоит из двух труб, по одной для каждой жидкости.Однако трубки скручены вместе, образуя внешний и внутренний узор. Применение трубки в дизайне трубки может быть довольно творческим. Поскольку трубки скручены вместе, большинство конструкций этого типа компактны. Применение трубчатых теплообменников связано с высокими температурами и высоким давлением. Поскольку он работает с более высокой выходной мощностью, теплообменник типа «труба в трубе» имеет большую эффективность.

4. Пластинчатые теплообменники:

Хотя все рассмотренные до сих пор типы теплообменников имеют одинаковую конструкцию, пластинчатый теплообменник является исключением.Металлические пластины используются для передачи тепла между двумя жидкостями. Пластина представляет собой металлическую оболочку с промежутками внутри каждой пластины, которые действуют как коридоры для прохождения жидкостей.

Пластинчатый теплообменник имеет большую площадь поверхности, контактирующую с жидкостью, поэтому он имеет лучшую скорость теплопередачи по сравнению со всеми другими типами. Хотя пластинчатые теплообменники могут быть более дорогими, эффективность, обеспечиваемая их конструкцией, является большим плюсом. Этот тип теплообменника лучше всего использовать в таких местах, как электростанции, из-за его долговечности и низкой скорости ремонта.

Zwirner Equipment предлагает восстановленные теплообменники из нержавеющей стали для вашего бизнеса

Наша цель Zwirner Equipment — предоставить вам высококачественное оборудование из нержавеющей стали, которое поможет обеспечить бесперебойную и эффективную работу вашего предприятия. Мы предлагаем теплообменники, в том числе пластинчатые, трубчатые, двухтрубные или трубчатые, а также кожухотрубные теплообменники для удовлетворения всех потребностей вашего бизнеса. Мы также поставляем такие компоненты, как клапаны и рамы, если у вас есть существующие теплообменники.

Узнайте больше о наших резервуарах из нержавеющей стали, технологическом оборудовании и услугах, которые мы предлагаем, и свяжитесь с нами сегодня, чтобы начать работу.Позвоните сегодня

Изготовленные на заказ резервуары для хранения — Vaughn

Косвенный водонагреватель Vaughn Top Performer Plus сочетает в себе передовые инженерные решения и облицовку из цемента Hydrastone, что делает его самым долговечным и надежным косвенным водонагревателем в отрасли. Высокоэффективная конструкция включает установленный на заводе и съемный на месте полностью медный змеевик теплообменника для обеспечения максимальной производительности горячей воды при значительном снижении накопления минералов. Передовые технологии Vaughn включают в себя электронный термостат с регулируемым дифференциалом, обеспечивающий высокую точность и точность.

Тяжелая конструкция

Футеровка из цемента Hydrastone обеспечивает длительный срок службы резервуара
Пластиковая оболочка не ржавеет, не царапается и не вминается, что устраняет повреждения и не требует технического обслуживания
Защитный анодный стержень не требуется

Высокая эффективность

Самые низкие потери тепла в режиме ожидания снижают эксплуатационные расходы

Усовершенствованный электронный контроллер

Электронный термостат обеспечивает точное и надежное регулирование температуры

Информация о гарантии

Первая в отрасли, ограниченная гарантия 2/10
Два года работы, десять лет полной замены бака, включая змеевик.

Коммерческая 5-летняя ограниченная гарантия
Опциональная пожизненная ограниченная гарантия
Ремонт или замена предоставляется (за исключением работы и перевозки), если бак или теплообменник протекают, пока дом принадлежит первоначальному покупателю.

Технические характеристики бака

Модель	Хранение Емкость (галлоны)	Габаритные размеры (дюймы)		Доставка Вес (фунты)	Бытовая вода		Котловая вода Подача/возврат (Тепловой змеевик)	Предохранительный клапан T&P
		Габаритные размеры (дюймы)			Холодная вода Вход	Горячая вода Выход
		Высота	Диаметр		Холодная вода Вход	Горячая вода Выход
С35ТПП	35	39 дюймов	22 3/4 дюйма	185	3/4″ МНПТ	3/4 дюйма с нормальной трубной резьбой	3/4″ МНПТ	3/4 дюйма с нормальной трубной резьбой
С50ТПП	50	40 дюймов	26 дюймов	238	3/4″ МНПТ	3/4 дюйма с нормальной трубной резьбой	3/4″ МНПТ	3/4 дюйма с нормальной трубной резьбой
С70ТПП	70	46 1/2 дюйма	28 дюймов	290	3/4″ МНПТ	3/4 дюйма с нормальной трубной резьбой	3/4″ МНПТ	3/4 дюйма с нормальной трубной резьбой
С70ДТПП	70	46 1/2 дюйма	28 дюймов	290	1 1/2 дюйма с нормальной трубной резьбой	1 1/2 дюйма с нормальной трубной резьбой	1″ МНПТ	3/4 дюйма с нормальной трубной резьбой

Примечание: Для выхода 3/4″ поставляется латунный тройник для установки предохранительного клапана T&P на выходе ГВС.

Для моделей с выпускным отверстием 1 1/2 дюйма предохранительный клапан T&P устанавливается непосредственно в резервуар.

Технические характеристики

Модель	Рейтинг первого часа (галлонов в час)		Мощность котла (6 галлонов в минуту при 200°F)	Непрерывный поток котловой воды		Поддерживать Потери тепла
Модель	115°F	140°F	БТЕ/ч	Скорость потока (гал/мин)	Потеря напора (фт.Туалет.)	°F/ч
С35ТПП	300	230	150 000	6 галлонов в минуту	7 футов вод. ст.	0.72
С50ТПП	320	250	150 000	6 галлонов в минуту	7 футов вод. ст.	0,56
С70ТПП	340	270	150 000	6 галлонов в минуту	7 футовТуалет.	0,45
С70ДТПП	475	385	235 000	14 гал/мин	14 футов вод. ст.	0,45

Оценка за первый час на основе:

Температура воды на входе 50°F
Подача котловой воды 200°F к змеевику
Мощность может варьироваться в зависимости от размера котла, температуры воды на подаче в бойлер, скорости потока через змеевик и условий установки и использования.

Скоро

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Proin iaculis varius dolor, sagittis dignissim dui ultrices non. Duis pellentesque lacinia bibendum. Integer congue velit et nisi placerat ID ullamcorper leo aliquam. Nulla facilisi. Donec vitae libero orci. Integer elementum neque and nibh aliquam pellentesque faucibus vel lorem. Fusce urna lacus, adipiscing eget hendrerit in, pretium ut metus. Aliquam rhoncus varius dictum.Aenean venenatis augue et diam fringilla id consectetur ante ullamcorper.

Скоро

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Proin iaculis varius dolor, sagittis dignissim dui ultrices non. Duis pellentesque lacinia bibendum. Integer congue velit et nisi placerat ID ullamcorper leo aliquam. Nulla facilisi. Donec vitae libero orci. Integer elementum neque and nibh aliquam pellentesque faucibus vel lorem. Fusce urna lacus, adipiscing eget hendrerit in, pretium ut metus.Aliquam rhoncus varius dictum. Aenean venenatis augue et diam fringilla id consectetur ante ullamcorper.

Опции

Альтернативный цвет куртки — синий или красный
Теплообменник с двойными стенками
Резервный электрический нагревательный элемент для дополнительного обогрева
Дополнительная пожизненная ограниченная гарантия

Скоро

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Proin iaculis varius dolor, sagittis dignissim dui ultrices non. Duis pellentesque lacinia bibendum. Integer congue velit et nisi placerat ID ullamcorper leo aliquam. Nulla facilisi. Donec vitae libero orci. Integer elementum neque and nibh aliquam pellentesque faucibus vel lorem. Fusce urna lacus, adipiscing eget hendrerit in, pretium ut metus. Aliquam rhoncus varius dictum. Aenean venenatis augue et diam fringilla id consectetur ante ullamcorper.

Особые вопросы по нагревателям, разработанным по индивидуальному заказу

Как работает тепловая ловушка?

Водонагреватель Vaughn оснащен тепловой ловушкой, установленной в выходном патрубке горячей воды водонагревателя.Это устройство помогает предотвратить утечку тепла через выпускное отверстие для горячей воды накопительного бака в периоды ожидания, что повышает эффективность работы. Тепловая ловушка изготовлена из бронзового патрубка специальной конструкции с внутренним плавающим шаром, который в периоды отсутствия потока оседает и перекрывает накопительный бак, тем самым предотвращая теплопроводность горячей воды, излучаемой через выпускное отверстие для горячей воды.

Можно ли установить таймер на мой водонагреватель Vaughn?

Таймеры водонагревателей – это устройства, обеспечивающие автоматическое управление электрическими водонагревателями.Их можно запрограммировать на выключение или включение водонагревателя в то время, которое обычно устанавливается местной коммунальной службой. Ваша местная электроэнергетическая компания может иметь тарифы «вне пиковой нагрузки» или тарифы на время использования (TOU), которые предлагают потребителю стимул потреблять электроэнергию в определенные периоды дня. Модели Vaughn S и ME доступны с различными вариантами управления таймером, от программируемых 7-дневных таймеров до специальных устройств, управляющих водонагревателем.

Съемный ли теплообменник Vaughn?

Да.Теплообменник полностью съемный во всех косвенных водонагревателях Vaughn. Преимущество наличия съемного теплообменника заключается в том, что змеевик можно снять для очистки и удаления накипи для повышения производительности и эффективности при использовании в системах с жесткой водой. Следует отметить, что теплообменник несъемный, и змеевик не может быть очищен во многих других марках косвенных водонагревателей.

Почему так важна диэлектрическая изоляция?

Уникальная конструкция теплообменника Vaughn электрически изолирует теплообменник от бака с помощью непроводящего барьера, установленного между ними.Это обеспечивает диэлектрическую изоляцию между резервуаром и теплообменником, тем самым устраняя электролиз между ними из-за разнородных металлов. Эта функция является одной из причин, по которой косвенный водонагреватель Vaughn намного превосходит модели конкурентов.

Общие вопросы

Обогреватели Vaughn сделаны в США?

Да. Все водонагреватели Vaughn производятся в США, а наши фабрики расположены в Коннектикуте и Массачусетсе и имеют право на льготы в соответствии с Законом о покупке в Америке и Законом о восстановлении и реинвестировании Америки (ARRA).Для получения дополнительной информации перейдите по следующей ссылке Здесь.

Где можно купить водонагреватель Vaughn?

Существует множество способов приобрести водонагреватель Vaughn в зависимости от желаемой модели и вашего географического положения. Самый простой способ — либо посетить нашу опцию «Где купить» в красной строке меню на веб-сайте, либо связаться с Воном напрямую по телефону 978-462-6683 и попросить отдел продаж, где вы будете перенаправлены либо к нашему местному представителю, либо наш отдел ввода заказов для быстрого и легкого заказа.

Какие требования к коду применимы к моей установке?

Установка водонагревателей в основном регулируется Едиными нормами сантехники (или CPC в Калифорнии), Едиными механическими нормами и Национальными электротехническими нормами. Это стандартные коды, которые используются в Соединенных Штатах, и каждый штат может изменить их по своему усмотрению. Чтобы продвинуться дальше, каждый город и юрисдикция округа назначили одного или нескольких должностных лиц здания с так называемым административным органом.«Этот орган» предоставляет каждой юрисдикции право интерпретировать нормы и правила по своему усмотрению. Из-за этого многие города различаются по своим требованиям. Вон настоятельно рекомендует вам заключить контракт с инженером-сантехником, который знает и понимает тонкости требований строительных норм и правил для вашего дома. адрес

Можно ли использовать в моей водопроводной системе пластиковые трубы (ПВХ или PEX)?

Да.Все водонагреватели Vaughn совместимы с обоими типами пластиковых труб.

Мой вопрос не найден в этих часто задаваемых вопросах, где мне искать дальше?

Посетите Центр продуктов Vaughn по адресу Здесь, чтобы получить полный список всех технических руководств по эксплуатации и техническому обслуживанию, доступных для каждой модели. Получите легкий доступ к брошюрам по установке и продажам, бюллетеням по обслуживанию, схемам электропроводки, деталям, поломкам и другим техническим документам, относящимся ко всей линейке водонагревателей Vaughn.Или, если хотите, позвоните нам по телефону 978-462-6683 и попросите поговорить с отделом продаж.

загрузок

Технические документы

Многие материалы по нашим продуктам доступны для скачивания в Интернете. Чтобы открыть эти файлы, требуется программа для просмотра PDF. Если у вас его нет, Adobe бесплатно предоставляет Acrobat Reader только для просмотра. Используйте эту ссылку для загрузки Acrobat Reader. Вы также можете загрузить файл на свой компьютер для дальнейшего использования или печати.В большинстве операционных систем просто щелкните правой кнопкой мыши ссылку ниже, выберите «Сохранить цель как…» или «Сохранить ссылку как…», выберите место, и документ будет сохранен на вашем компьютере для дальнейшего использования.

Резервуар теплового насоса WP для ГВС

Внутренний эмалированный бак для центральных систем горячего водоснабжения, верхний теплообменник со специальной увеличенной поверхностью для лучшей производительности теплового насоса или конденсационного котла; Солнечные системы могут быть подключены ко второму нижнему теплообменнику, подготовленному для дополнительного нагрева с помощью электрического элемента.Доступны стандартные размеры 350 и 500 литров.

ОЧЕНЬ БОЛЬШАЯ ПОВЕРХНОСТЬ ТЕПЛООБМЕНА

Использование современных тепловых насосов в сочетании с нашими высокими производительность солнечных коллекторов была проблемой для нашего строительства инженеры. Продуманная технология гарантирует самые высокие прибыли.

Применение теплового насоса: тепловой насос может достичь наилучшего энергоэффективность благодаря огромному двойному регистру в верхняя часть бака. Поверхности теплообменника больше чем достаточно для достижения адекватного коэффициента полезного действия даже для приготовления ГВС.

Солнечное применение: нижняя часть бака состоит из специального теплообменник с дополнительной поверхностью теплообменника в двойном баке Нижний. Это дно объединяет обычно неиспользуемую область резервуара под ним. теплообменник в зону солнечного тепла. Солнечная обратная линия является самым нижним соединением бака.Таким образом, ГВС полностью прогревается до дна, что гарантирует идеальную теплоэффективность.

Благодаря своей специальной конструкции бак теплового насоса Solarbayer обеспечивает для непрерывного производства и наилучшего качества питьевой воды. Более того, эксплуатационные расходы тепловых насосов остаются низкими.

Солнечные водонагреватели с тепловым насосом также предлагают много преимуществ для конденсационной технологии. Время работы горелки будет увеличено из-за большей емкости дозаправки и в то же время пуски горелки уменьшаются.Конденсационные котлы предпочитают низкую обратку температуры. Чрезвычайно большой заправочный теплообменник увеличивает ΔT между расходом котла линии и обратной линии котла и, таким образом, обеспечивает высокий коэффициент полезного действия котла.

Воспользуйтесь этими преимуществами

Двойной регистр теплообменника для теплового насоса
Гладкотрубный солнечный теплообменник
Двойное дно бака для максимальной теплопередачи вашей солнечной системы
идеально подходит для конденсационной техники благодаря большой верхней поверхности теплообменника
этот бак является высокопроизводительным баком для ГВС благодаря огромной мощности верхнего теплообменника, он даже соответствует требованиям многоквартирных домов
высококачественная сталь S235JR (толстостенная, устойчивая к сжатию)
внутренняя защита от коррозии с двойным эмалированием (Сделано в Германии), два магнезиальных анода
жесткая изоляция из вспененного полиуретана, несъемная, защита изоляции ок. 50 мм, оболочка из ПВХ серебристого цвета, класс огнестойкости: B2
возможна установка ТЭНа

Раритан Инжиниринг

Компания Raritan Engineering Company Inc. начала с одного простого морского продукта — ручного морского туалета, разработанного для ВМФ. Этот первый в своем роде ручной морской туалет был полностью изготовлен из бронзы и позволял пользователю набирать морскую воду, а также сливать содержимое, просто нажимая на ручку.Тот первый туалет был назван PH. В дополнение к прочному материалу он отличался кожаными уплотнителями для надежности и долговечности. Сегодня очень похожий туалет все еще существует в линейке морских туалетов Raritan. За прошедшие годы PHII претерпел множество изменений, но первоначальная конструкция подачи воды при одновременном сливе осталась прежней. Raritan во многом отличается от большинства своих конкурентов.

Помимо того, что компания Raritan стала пионером в производстве морских ручных туалетов, компания Raritan представила электрический мацерирующий туалет — Crown Head. Некоторые из них все еще существуют в этой области сегодня! Впервые представленный в конце 1960-х годов, мы до сих пор время от времени получаем в нашей программе обмена один, датированный концом 1960-х или началом 1970-х годов. Интересно, сколько компаний сегодня могут заявить, что их туалеты эксплуатируются более 45 лет? В то время как головка Crown по-прежнему остается популярной среди многих, наиболее впечатляющим нововведением на сегодняшний день был туалет Marine Elegance, который дает возможность установить туалет для мацерации в очень ограниченном пространстве. В то время как вакуумные туалеты были в моде в начале 1990-х годов, их популярность снижается, поскольку утечка вакуума вызывает головную боль у владельцев.При разработке Marine Elegance требовалось, чтобы он помещался на небольшой площади, имел мощный бесшумный смыв и был простым в обслуживании. Кроме того, мы разработали уникальную систему крепления, позволяющую создавать чрезвычайно четкие линии, что особенно понравится тем, кто любит чистоту в ванной!

Морские санитарные системы

Разумеется, вместе с туалетными отходами возникает и экологическая ответственность, и именно здесь родился первый электрохимический хлоратор. Компания Raritan представила способ обработки туалетных отходов с помощью бутылки с отбеливателем задолго до того, как появились какие-либо правила или нормы, касающиеся туалетов на лодках.Конечно, в сегодняшнем мире это было бы неуместно, но это был шаг, чтобы попытаться защитить воды, в которых мы плаваем, а не заставлять людей сбрасывать сырые отходы. К тому времени, когда был принят Закон о чистой воде, компания Raritan стала партнером Diamond Shamrock и представила морское санитарное устройство Типа I, которое по-прежнему значительно превосходит стандарт Типа I! Электроскан на сегодняшний день является самым популярным устройством типа I на рынке и остается лучшим выбором для тех, кто предпочитает заботиться об окружающей среде.Несмотря на то, что сброс за борт за пределами 3-мильной зоны является законным, мы обнаружили, что многие предпочитают делать это внутри без лечения. Установка устройства типа I гарантирует, что неочищенные сточные воды не будут сбрасываться в пределах 3 миль.
Создание надежных продуктов для морской санитарии является ключом к основным ценностям Raritan, но более важным, чем надежные продукты для морской санитарии, является знание того, что независимо от того, насколько хорошо они изготовлены, все происходит. Raritan гордится тем, что предоставляет поддержку по телефону в течение недели, чтобы пользователи могли получить ответы на свои вопросы или отправить запасные части в тот же день.Мы стремимся вернуть каждого клиента на воду или запустить его как можно быстрее. Инвестиции в морскую санитарную продукцию Raritan всегда подкреплены непревзойденной послепродажной поддержкой.
