как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Особенности установки коллектора
Коллекторные системы сборного типа
Подсоединение к котлу
Выполнение подключения теплого пола
Видео

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

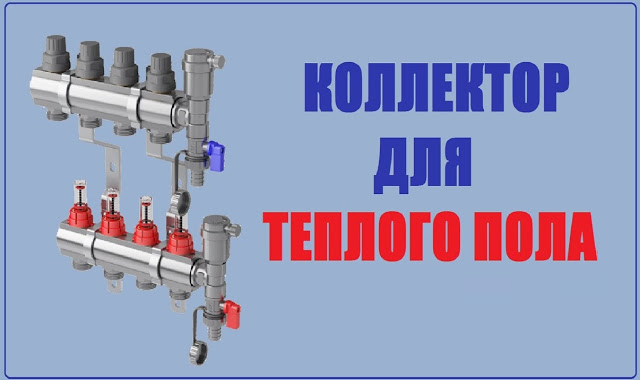

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.

Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

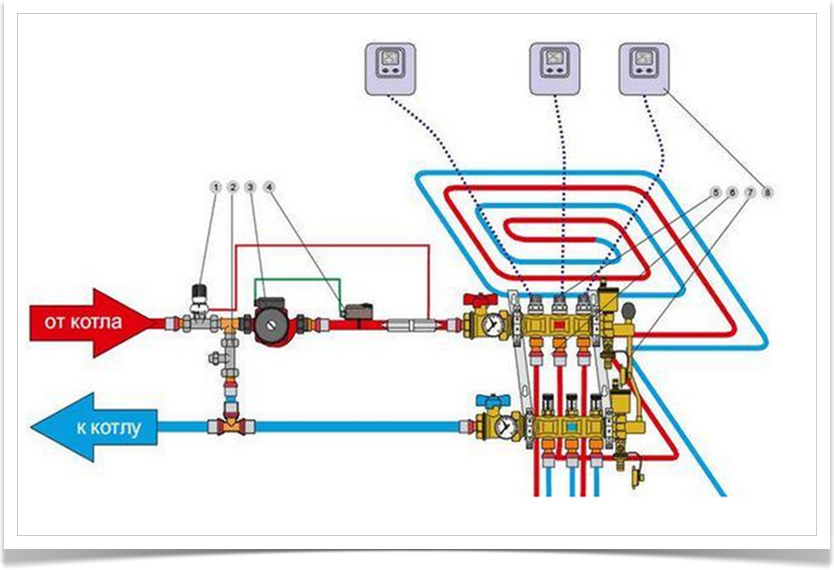

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

• узел подмеса для теплых полов;
• кран для слива;
• воздухоотводчик;
• циркуляционный насос.

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.

Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.

После того как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.

Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.

Подключение теплого пола к котлу: оптимальные схемы и их особенности

От того, насколько правильно будет выполнено подключение теплого пола к котлу, во многом зависит эффективность работы такой системы в будущем. В зависимости от типа используемого отопительного оборудования (может быть установлен агрегат настенной или напольной установки) для подачи теплоносителя в трубопровод после подогрева возможно использование нескольких вариантов схем.

Каждый из используемых при этом способов смешивания и подключения имеет свои особенности, которые необходимо учитывать, чтобы в ходе эксплуатации выбранный вариант отвечал всем базовым требованиям пользователей. При этом каждая схема подключения теплого пола к котлу предполагает использование циркуляционного насоса, термостата, запорных вентилей, коллекторного шкафа.

Основные этапы подключения водяного теплого пола к котлу отопления

• Устройство стяжки.
• Установка котла (при этом необходимо учитывать, что петли водяных труб должны идти от коллектора). Желательно выделить для этих целей отдельное помещение.
• Монтаж коллекторного шкафа, основной функцией которого является создание циркуляции теплоносителя в трубах и совместить тёплый пол с другими видами отопления.
• Подведение труб подачи и обратки к коллекторному шкафу, на каждой из них устанавливается запорный кран, который в случае необходимости позволит оперативно перекрыть воду.
• Подключение теплых полов к котлу отопления (труба соединяется с вентилем) через компрессионный фитинг.
• Вход коллектора подключается к вентилю и к контурам тёплого пола.
• Установка циркуляционного насоса на трубе подачи (для удобства регулировки температуры нагрева лучше использовать модель с термостатом).
• Тестирование системы перед её введением в эксплуатацию.

Важно! Специалисты рекомендуют завершать установку тёплого пола только после того, как система успешно проработает в тестовом режиме не менее 10-12 ч, чтобы впоследствии не создавать себе проблем с необходимостью выполнения повторного ремонта.

Схемы подключения теплого водяного пола к котлу

Однотрубная система отопления

Схема подключения теплого пола к котлу отопления в данном случае включает в себя котёл напольной установки, запорную арматуру на подаче и обратке, блок безопасности, циркуляционный насос и расширительный бак. Система подключения радиаторов выполнена двумя ветками, на каждой из которых предусмотрен запорный вентиль. В качестве основного трубопровода в данном случае используется полипропиленовая труба 25 мм, для подключения к радиаторам используется её аналог диаметром 20 мм.

Такое подключение теплого пола к газовому котлу актуально для небольших одноэтажных домов, так как для второго этажа потребуется устройство своей отдельной ветки, что крайне неудобно в монтаже. Возможна работа системы через смесительный узел с автоматическими клапанами или байпас. Первый вариант более удобен в эксплуатации, но второй при этом станет недорогим бюджетным решением.

Для того чтобы подключить тёплый пол к настенному котлу используется следующая однотрубная схема.

Ключевым отличием от схемы подключения, которая была представлена выше становится тот факт, что в данном случае тёплый пол будет подключен к линии подачи. В результате теплоноситель будет подаваться в контур с той же температурой, что и в радиаторы, поэтому необходимо установить термоконтроль, чтобы не допустить перегрева. Использования только байпаса будет недостаточно.

Как подключить теплый пол к газовому котлу отопления в двухтрубной системе

Двухтрубная система отопления представляет собой схему, в которой трубы подачи и обратки выполняются отдельно. Важно учитывать, что при её использовании будет наблюдаться разница температур между первым и последним в цепи радиатором. Подключение коллектора теплого пола к котлу по такой схеме больше подходит для двухэтажных строений.

Как подключить теплый пол к котлу в квартире

Сам факт использования водяного тёплого пола в квартире в большинстве случаев проблематичен, но возможен, поэтому стоит рассмотреть и эту схему подключения. В простейшем варианте такой схемы предусматривается наличие распределительного коллектора, смесительного узла и циркуляционного насоса, термостатического клапана, запорной арматуры. В данном случае отопление в квартире полностью реализовано через тёплый пол. Проблемой в данном случае может стать систематический перегрев. Именно поэтому в схеме предусмотрена регулировка температуры.

Подключение теплого пола к двухконтурному котлу

При использовании в системе отопления двухконтурного котла задача терморегуляции и поддержания оптимальной температуры в контуре тёплого пола существенно упрощается. В этом случае оптимальным решением становится подключение системы к линии горячего водоснабжения, которая изначально соответствует требованиям по всем параметрам.

Как правило, каждая из схем подключения вызывает множество дополнительных вопросов, которые связаны в первую очередь с необходимостью учёта конкретных условий монтажа и системы отопления на объекте. Именно поэтому для начала лучше проконсультироваться с опытным специалистом в Москве, чтобы определиться с лучшим вариантом схемы подключения тёплого пола через насосный узел к двухконтурному котлу или его одноконтурному аналогу. Обращайтесь, ваши сомнения будут разрешены.

Как настроить грунтовый котел?

Как настроить грунтовый котел?

2 сентября 2020 г.

ИСИТМАКС

in Uncategorized

Yazının içeriği

• 1 Что такое система комбинированного котла в системах отопления?
• 2 Сколько градусов должна быть уставка котла грунтового отопления?
  • 2.1 Как работает грунтовый котел?
  • 2.2 Каков принцип работы котла в системе грунтового отопления?
  • 2.3 Как обслуживать систему обогрева пола?
• 3 Как установить коллектор для обогрева грунта?
• 4 Какой должна быть температура для радианных тепловых потолков?
• 5 Сколько должна быть температура радиационной тепловой воды, циркулирующей в трубах?
• 6 Какой должна быть температура верхней поверхности полов с радиальным подогревом?

Как настроить котел теплого пола? При регулировке котла вас должны проинформировать о том, какая будет температура. Теплый пол, который выгоднее радиаторной системы, обеспечивает комфорт и хороший обогрев.

Трубы Pex с кислородным барьером используются в системах теплого пола, которые не занимают места, как соты, и не имеют каких-либо препятствий для размещения предметов. Однако могут возникнуть различные проблемы с системами теплых полов, которые сооружаются вне зависимости от типа пола.

Что такое комбинированный котел в системах отопления?

Если вы хотите установить эффективную систему отопления, вы можете воспользоваться системой подогрева полов. Это наиболее предпочтительный котел бойлерного типа в системах отопления. В комбинированных котлах не требуется отдельный бак или бойлер для горячей воды.

Комбинированные котлы берут холодную воду прямо из сети, нагревают ее и распределяют по кранам. Скорость потока ограничена в случае интенсивного использования, в то время как при одновременном заборе горячей воды из нескольких кранов возникает меньшее давление.

Сколько градусов должна быть установка котла отопления на грунте?

У тех, кто пользуется системой теплого пола, может возникнуть вопрос, как отрегулировать котел теплого пола. В типовых системах лучистого пола обеспечивается температура воды 29-51 градус.

Температура поверхности земли позволяет настроить температуру комнатного термостата в среднем выше 5 градусов. Системы теплых полов с системой трубопроводов Pex работают от 51 до 54 градусов.

Как работает грунтовый котел?

Котел для теплого пола используется для отопления в зимнее время. Радиационные обогреватели используются в системах климат-контроля. Тепло генерирует энергию для передачи от источника окружающей среды к другому.

Обогреватели начинают передавать это тепло или температуру по воздуху. Источник тепла нагревает окружающий воздух. Вместо того, чтобы нагревать воздух напрямую, нагревают воздух между полостями, размещая систему на полу или стенах конструкции. Таким образом, пол и стены начинают нагревать весь воздух в комнате или определенной зоне.

Принцип работы котла в системе грунтового отопления?

В котлах с подогревом пола металлические трубы, по которым проходит горячая вода или пар, замуровываются в стену или пол.

Для нагрева воды бойлер использует количество воды, хранящейся в резервуаре.

Нагретая вода затем нагревается до пола и потолка благодаря другой насосной системе. Охлажденная после нагрева вода подается в котел для повторного нагрева. Вместо традиционных чайников для домашнего использования больше подходят настенные безрезервуарные чайники.

С комбинированным котлом «теплый пол»;

• Закрытые конструкции начинают равномерно нагреваться за считанные минуты.
• Зимой это самый простой способ обогреть дом.
• Экологичен, снижает теплопотери на 25%.
• Концентрация влаги заканчивается.

Опасность отравления угарным газом или возгорания отсутствует . Он безопасен при аллергических состояниях, астме или артрите.

Как обслуживать систему обогрева пола?

Системы напольного отопления необходимо регулярно обслуживать. В процедурах технического обслуживания, которые должны выполняться профессиональными лицами, следует очищать избыточный шлам, накопившийся в системах напольного отопления.

Все трубы в комнатах чистятся одна за другой, будь то в одной комнате или во всем доме. При уборке используются специальные машины. Поэтому скопившиеся в трубе оползни разрушаются. Хотя матрац с подогревом пола является очень прочным изделием, со временем он может изнашиваться из-за внешних факторов.

Как установить коллектор для обогрева грунта?

Существует четыре различных системы обогрева в зависимости от типа обогреваемых поверхностей.

• Система подогрева пола
• Система настенного отопления
• Радиальные потолочные панели
• Газовые лучистые обогреватели сверху

В нем используются системы напольного отопления, электрические змеевики, гидрологические или водяные котлы, которые становятся все более популярными в современной жизни. В электрических лучистых обогревателях змеевики размещаются непосредственно под поверхностью пола или потолка и нагревают поверхность.

Для нагрева горячей воды или пара в радианных тепловых котлах; имеется ряд труб, трубок или вентиляционных отверстий. Соответственно, для регулировки коллектора теплого пола используется коллектор с расходомером. Благодаря коллектору с расходомером регулировать температуру достаточно просто.

В коллекторе с расходомерами на каждом вентиле стоит расходомер, и ртутоподобное вещество в нем поднимается и опускается в соответствии с потоком воды. Таким образом, настройку коллектора теплого пола можно легко отрегулировать одним движением, не прибегая к методу проб и ошибок.

Какой должна быть температура для радианных тепловых потолков?

Потолки лучистого тепла обычно работают при температуре 150-170 градусов. Эти градусы довольно высоки по сравнению с температурой теплого пола. Потолки с радиальным подогревом и панели с радиальным подогревом способны работать при более высоких температурах, чем полы с радиальным подогревом.

Температура потолочных панелей лучистого тепла в среднем составляет 30-60 градусов. Радианные системы напольного отопления сильно отличаются от радианных панелей, используемых в стенах и потолках.

Сколько должна быть температура радиационной тепловой воды, циркулирующей в трубах?

Радианное тепло Температуру грунта не следует завышать. В общем, если температура на полу с радиальным подогревом слишком высока, становится трудно ходить по полу. Ковер, который также расстилается при раскладке ковра, чтобы было удобнее ходить по полу, предотвращает повышение температуры.

Температура излучения в контуре отопления не должна быть ниже 57 градусов. В готовой к установке системе температура грунта не должна превышать 29градусов. Для нахождения этой степени вода из котла смешивается с водой обратного контура и регулируется от смесительного клапана, который поддерживает температуру грунта.

При нагреве выше рекомендуемого деревянный пол повреждается. Когда полученное избыточное тепло превышает градус используемой излучающей трубы, это может привести к трещинам в трубе.

Какой должна быть температура верхней поверхности полов с радиальным подогревом?

Для регулировки комбинированного котла теплого пола необходимо отрегулировать температуру на верхней поверхности полов. Температура поверхности земли в готовом здании – это температура, которую люди, использующие систему, ощущают при ходьбе по земле. Соответственно, градус температуры пола не должен превышать 29градусов.

В норме под деревянным полом температура излучения должна быть в пределах 29-57 градусов. В системе теплого пола, сделанной под ламинат, должна быть температура 27 градусов.

Для того, чтобы использовать системы подогрева пола и обеспечить нагрев в пределах нужного градуса, вы можете воспользоваться этой системой, связавшись с экспертом и опытной командой Heatmax.

Вы можете получить доступ к нашему предыдущему контенту по ссылке https://www.isitmax.com/boru-tipi-isitma-sistemleri-ve-ozellikleri/.

2 сентября 2020 г.

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные схемы подключения контроллеров I-Link

Содержание

• Стандартные схемы подключения контроллеров I-Link
  • Мы предлагаем неограниченную техническую поддержку по бесплатному телефону 866-теплые пальцы ног (927-6863)
  Базовый контроллер для одной зоны
  • Базовый контроллер для нескольких зон
• Специальные схемы подключения для контроллеров i-Link
  • Активация котла с помощью однозонного контроллера
  • Активация газового клапана с помощью зонального контроллера
  • Электропроводка системы теплообменника/первичного контура
• Электропроводка термостата
  • Электропроводка термостата Honeywell Pro 1000 (6 клемм) 13 9000 и настройка термостата Honeywell Pro 1000 (8 клемм)
  • Термостат марки Robert Shaw
• Управление насосом с помощью «датчика пола»
• Контроллер солнечного дифференциала
  • Краткое руководство
  • Выбор треугольника T

Важное примечание. водонагреватель. Единственным электрическим подключением к водонагревателю On Demand / Tankless,… является питание (вилка) к/от устройства (независимо от количества зон) . Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!

Краткое руководство по подключению для многозонных систем. Для получения более подробной информации прокрутите страницу вниз для получения дополнительных схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный номер 866-теплые пальцы ног (927-6863)

Базовый контроллер для одной зоны

Итак…..Если у вас есть простая однозонная излучающая система и вы используете I- Подключите реле SP-81 , которое мы поставили вместе с вашей системой, следуя приведенной ниже схеме.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 Провод термостата от термостата в зоне подключается к клеммам R/W. Красный или белый могут идти к любому терминалу. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Для питания системы лучистого отопления (реле/насос) рекомендуется электрический провод 14/2 Romex.

ПРИМЕЧАНИЕ. «Питание термостата» на приведенной выше схеме указывает на то, что напряжение 24 В переменного тока поступает от контроллера для питания цифрового дисплея термостатов, в которых для этой цели не используются батареи. Термостаты которые мы продаем используйте батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

---

Базовый «многозональный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и вышеприведенный SP-81, многозональные контроллеры используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (работа циркуляционных насосов). Ряд оранжевых выступов вдоль верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонального насоса.

Конечно, во всех приложениях блок реле должен питаться от линии 110 В (см. схему ниже) от щита. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также рекомендуется подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваш релейный блок подключен через переключатель, вам не придется полагаться только на термостаты, чтобы отключить вашу систему во время сезона охлаждения. Эта функция может помешать кому-то «играть» с вашими термостатами и нагревать ваш пол летом.

В этом примере соединения термостата выполняются в верхнем ряду «Т», клеммы Т1, Т2, Т3 и т. д. Циркуляционные насосы подключаются к нижним высоковольтным клеммам для зон 1, 2, 3 и т.д. на блоке 120 вольт. Линии от источника питания (электрощита) подключаются к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «ХХ» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка практически одинакова для всех многозонных контроллеров. Многозональный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

---

Специальные электрические схемы для контроллеров i-Link

В некоторых ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. Следующие схемы иллюстрируют три общих специальных приложения.

Включение котла с помощью контроллера одной зоны

Контроллер одной зоны включает котел каждый раз, когда зона требует тепла зональный термостат требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется всякий раз, когда замыкается этот контур.
(вернуться наверх)

---

Используйте приведенную выше схему «мультизон», если у вас более одной зоны и вам нужно использовать «конечный выключатель» ( 9соединения 0218 XX ) на контроллере i-Link для включения котла всякий раз, когда какая-либо из излучающих зон требует тепла.

Активация газового клапана с помощью зонального контроллера

Контроллер активирует газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан с помощью приведенной выше схемы.
(вернуться наверх)

---

Электропроводка системы теплообменника/первичного контура

Включение «насоса системы» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, управляющий теплообменником/первичным контуром, называется системным насосом . Очевидно, что он должен работать, когда любая зона требует тепла.

Для (любого) соединения насоса первичного контура или насоса теплообменника, как нейтрали (белый провод), так и нагрузки (черный провод) к соединениям «системного насоса» в нижней части блока реле (эти соединения находятся слева от соединения насосов зоны.  Все провода заземления будут соединены между собой внутри релейной коробки.  Провода заземления будут заземлены на источнике питания или от него, пройдут через релейную коробку (через кабельную гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(наверх)

---

Подключение термостата

Термостат Honeywell Pro 1000 (6 клемм)

Pro Th2000 — это универсальный многофункциональный термостат, очень простой в использовании и проводке. Но вы никогда не узнаете об этом, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую фотографию, чтобы сделать процесс быстрым и простым.

ШАГ 1 : рекомендуется использовать провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устранить необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W». 9и v) и удерживая их в течение трех секунд. Это переводит вас в режим «программирования».

B) Находясь в режиме «программирования», одновременно нажмите обе кнопки и переключайтесь между цифрами вверх, чтобы перейти в режим программирования №5.

C) Заводская настройка — «1» (5-минутная задержка «включена»), и вам нужно установить этот режим на «0», чтобы деактивировать функцию 5-минутной задержки.

D) Нажмите кнопку переключения «вниз» («v»), и на экране отобразится «0».

E) Нажмите оба переключателя еще раз, чтобы выйти из режима «программирования». Отобразится текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Расположение проводов для Honeywell Pro 1000 (модель с 6 клеммами)

Подключение и установка термостата Honeywell Pro 1000 (8 клемм)

Версия Pro 1000 с «8 клеммами» также проста в использовании. провод и программа, но настроены немного по другому. Вместо (2) 3-контактных блоков, слева и справа, эта версия имеет (1) вертикальный 8-контактный блок посередине. Выглядит так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подсоедините один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». » Терминал. Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».

ШАГ 2: Установите (2) батарейки AAA и установите на место крышку. 9и v) пролистывает различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не придется переключаться четырнадцать раз, чтобы перейти к функции №15. На самом деле, вам нужно будет переключиться только три раза. Это потому, что разработчики термостатов не считают последовательно, как все мы. Они инженеры, и в их непознаваемом квантовом мире числа представляют эзотерические концепции дизайна, а не упорядоченную систему расположения. Нам, убрав банан из грозди из шести, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана в связку будет выражаться как «функция № 23», или, говоря простым языком, 6 бананов.

Термостат марки Robert Shaw

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(возврат наверх)

---

Управление насосом с помощью «датчика пола»

Термостат/датчик пола AZEL D-508F (показан ниже) может использовать либо окружающий воздух , либо температура пола для управления зоной. Воспользуйтесь этой ссылкой для получения дополнительной информации и инструкций по установке:  http://azeltec. com/images/D-508Finstruction.pdf

Для напольного датчика/термостата Azel (D-508) необходимы четыре (4) провода (калибр 18). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы термостата «R&W/TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчиков (калибра 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. для обеспечения абсолютной непрерывности, так как это устойчивый к омам датчик.

Датчик/реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставленный в короткую трубку из PEX, залитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе сшивания. Этот датчик контролирует температуру фактического пола и игнорирует температуру воздуха в помещении. Это очень полезно в лучистых зонах с более чем одним источником тепла.

Если система принудительной вентиляции или дровяная печь регулярно используется, например, в зоне излучения, стандартный термостат контроля воздуха, обычно используемый для управления полом, большую часть времени будет выключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер заданного значения» Запорный и температурный термистор:

коробка Джонсона

Датчик пола

Схема подключения

Правильно проводной датчик пола

STACTER-SENSOR/RELAY также доступен в модели LOW Voltage (24VAC). В этом случае датчик пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Приложения, использующие низкое напряжение 9Датчик отключения 0039/реле подключены, как показано на фотографиях ниже.

Макет, показывающий низковольтный «датчик пола», подключенный к реле I-Link.

Проводные соединения крупным планом

Другие области применения датчика так же разнообразны, как и ваше воображение. Его можно использовать, например, для контроля температуры воды в накопительном/резервном резервуаре. Датчик крепится к одной из труб, входящих или выходящих из накопительного бака, изолированных пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.

Когда температура в баке падает до установленного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Эта установка будет полезна для системы, в которой используется открытый дровяной котел, подключенный к постоянно активному теплообменнику. В зависимости от заданных вами параметров накопительный бак получает необходимое ему тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой теплоноситель, включая гидромассажные ванны, тепличные грядки, аквариумы, червячные фермы, полотенцесушители и т.д.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в баке с водой поднимается до заданного значения, и бак необходимо охладить.

Чаще всего для этого подхода используется «Комплект сброса тепла» , сантехника, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – находятся в «снятом» положении на своих штырях), а датчик присоединен к ГОРЯЧЕЙ выходной трубе бака-аккумулятора. При достижении высокой уставки в накопительном баке включается циркуляционный насос сброса тепла.

Пружинный таймер для систем снеготаяния

(наверх)

---

Дифференциальный контроллер солнечной энергии

Resol DeltaSol BS

Контроллер Resol DeltaSol BS

. Как следует из названия, это реле активирует насос или насосы, когда достигается диапазон (или разница) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный регулятор активирует необходимый(е) насос(ы) и всасывает это полезное тепло в систему.

Передача тепла из более горячего резервуара в более холодный для выравнивания температуры в обоих резервуарах и увеличения общей накопительной емкости — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуар и солнечный) необходимы для правильного «дифференциала». Датчик бака прикреплен к трубе возле дна бака для хранения солнечной энергии или в специальном «колодце» в некоторых баках.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, закрепленный на горячей трубе, НЕ будет точно считывать фактическую температуру воды. На самом деле вода обычно на 15–20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком прохладная для горячего душа). Что имеет значение, так это разница между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ОТОБРАЖЕНИЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя справа), НАЗАД (крайняя слева) и кнопкой SET (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в ПРОГРАММНОМ РЕЖИМЕ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (часы) накопленного солнечного усиления)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку ВПЕРЕД, вы начнете быстро переключаться между всеми параметрами программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку НАЗАД, чтобы вернуться назад.

Delta T представляет собой разницу между температурой на ваших солнечных коллекторах и температурой на дне вашего резервуара для хранения. При достижении Delta T контроллер Resol активирует солнечный насос и обеспечивает циркуляцию нагретой жидкости из солнечных коллекторов.

См. раздел ВЫБОР DELTA T (ниже) для получения рекомендаций по оптимальному Delta T для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в ПРОГРАММНЫЙ РЕЖИМ и нажмите центральную кнопку SET. На экране начнет мигать значок SET. Переключите вверх или вниз до желаемого перепада температур. Нажмите SET еще раз, чтобы зафиксировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра ВЫКЛ насоса.

В этом поле можно решить, когда отключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже температуры насоса ПО
.

Как правило, когда температура жидкости в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, циркуляция жидкости мало что дает. Выключите насос и дайте коллекторам снова нагреться. Перепад температур от 3 до 5 градусов, вероятно, подходит для этого поля.

S MX , следующее поле позволяет установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В БАКЕ. Заводская настройка по умолчанию — 140 градусов. Это слишком низко. Установите в этом поле значение не менее 180 градусов. Вы можете даже подняться выше. Контроллер Resol позволяет нагревать аквариум до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным регулирующим клапаном (обязательным для любой солнечной системы), чтобы защитить дом от ожогов, вы также можете сохранить столько тепла, сколько сможете.

Однако, если вам нужна более низкая максимальная температура, просто нажмите центральную кнопку SET и переключитесь на нужную температуру. Нажмите SET еще раз, чтобы зафиксировать предпочтительную температуру.

Следующее поле EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к теплу компоненты, эта настройка отключит ваш насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая, 285 градусов, потому что ничто в нашей системе даже близко не приближается к опасной зоне при такой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть нормально.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не нужны. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной базовой солнечной системы нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛ.

Тем не менее, внимательное прочтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

---

Краткое руководство

В основном режиме доступны только поля «Температура коллектора» (COL), «Температура бака» (TST) и «Накопленная солнечная энергия» (HP).

Удерживайте кнопку ВПЕРЕД две секунды для входа в режим программирования.

Переключитесь на нужное поле, нажмите SET, используйте ВПЕРЕД или НАЗАД, чтобы найти нужное значение, затем снова нажмите SET для подтверждения.

Примечание: Приблизительно через 45 секунд бездействия подсветка дисплея гаснет. Нажмите кнопку FORWARD, чтобы снова включить дисплей, нажмите еще раз, чтобы переключиться на нужное поле.

Кроме того, через несколько МИНУТ простоя контроллер RESOL автоматически выйдет из ПРОГРАММНОГО РЕЖИМА и вернется в ОСНОВНОЙ РЕЖИМ.

Если вы хотите выйти из ПРОГРАММНОГО РЕЖИМА до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно в COL (поле номер один).

---

Выбор треугольника T

Почему широкий дифференциал обычно лучше всего

«Коллекторная петля» представляет собой общую длину медной трубы 3/4″, как подачи, так и возврата, которая соединяет солнечную батарею с механические компоненты, т. е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы, расположенные на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы, установленные на земле в шестидесяти футах от дома). ). Длина трубы в коротком контуре составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в контуре коллектора должна быть доведена до температуры, прежде чем система будет «работать» в течение любого промежутка времени. Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора еще холодная. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшая к датчику коллектора, быстро нагревается и запускает систему. Но, как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это способствует совершенно нормальному состоянию, известному как «короткий цикл». Ожидайте, что солнечный насос выполнит короткий цикл, пока вода в общем контуре коллектора не нагреется. Если контур коллектора длинный, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем какое-либо полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Эмпирическое правило: петля коллектора должна быть короткой… и хорошо ее изолировать.

Из приведенного выше описания видно, что «узкий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла.
