Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

• долгое зажигание;
• пульсирование;
• наличие шумов;
• отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Подключение люминесцентной лампы без дросселя и стартера: схемы

• Статья
• Видео

Люминесцентные трубчатые лампы долгое время были популярны в освещении помещений любой площади. Они долго работают и не перегорают, а значит их нужно значительно реже обслуживать. Основная проблема — это не перегорание самой лампочки (выгорание спирали и люминофора), а выход из строя пускорегулирующей аппаратуры. В этой статье мы расскажем, как выполнить подключение люминесцентной лампы без дросселя и стартера, а также запитать от низковольтного источника постоянного тока.

• Классическая схема включения люминесцентных ламп
• Питание от 220В без дросселя и стартера
• Питание ламп от 12В

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:

Люминесцентная лампа — это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:

Фаза-дроссель-спираль-стартер-вторая спираль-ноль.

В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ. Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели.

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Питание ламп от 12В

Но любители самоделок часто задаются вопросом «Как зажечь люминесцентную лампу от низкого напряжения?», мы нашли один из вариантов ответа на этот вопрос.

Для подключения люминесцентной трубки к низковольтному источнику постоянного тока, например, аккумулятору на 12В, нужно собрать повышающий преобразователь. Простейшим вариантом является схема автогенераторного преобразователя на 1 транзисторе. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.

Такую схему можно использовать для подключения люминесцентных ламп к бортовой сети автомобиля. Для её работы также не нужен дроссель и стартер. Более того она будет работать даже если её спирали перегорели. Возможно вам понравится одна из вариаций рассмотренной схемы.

Запуск люминесцентной лампы без дросселя и стартера можно осуществить по нескольким рассмотренным схемам. Это не идеальное решение, а скорее выход из ситуации. Светильник с такой схемой подключения не следует использовать в качестве основного освещения рабочих мест, но допустимо для освещения помещений, где человек не приводит много времени — коридоры, кладовые и прочее.

Наверняка вы не знаете:

• Преимущества ЭПРА перед ЭмПРА
• Для чего нужен дроссель
• Как получить напряжение 12 Вольт

Устранение неисправностей и ремонт люминесцентных ламп и ламп

По шкале домашнего ремонта от 1 до 10 (10 — самая сложная), ремонт люминесцентный светильник — это 3 или 4… довольно простой, но некоторые основные электрические необходимы навыки, такие как умение идентифицировать провода по цвету, зачистку изоляция с концов обрезанных проводов, установка проволочных гаек и чтение инструкции. Я добавил первое и последнее с иронией … Я знаю большинство из вас не дальтоники, и большинство из вас умеет читать… иначе вас бы здесь не было!

Вот некоторые распространенные флуоресцентные выходки и некоторые решения! Обратите внимание, что я буду в первую очередь ссылаться на фикстуры, использующие прямые люминесцентные лампы в этом обсуждении. Изогнутые трубы работают в похожая мода, но разные способы крепления.

Я использую термины «лампа» и «трубка» несколько бессистемно и непоследовательно. Мои извинения. Хотя оба правы «трубка» — более правильный термин и, вероятно, немного менее запутанный.

Люминесцентные лампы, предназначенные для замены ламп накаливания в стандартные светильники, такие как встроенные светильники или настольные лампы, имеют одинаковые Особенности люминесцентного светильника. Увы, ремонту они не подлежат… они должны быть заменены, если они вышли из строя.

Наконец, пусть покупатель остерегается!! Части для некоторых небольших флуоресцентных светильники могут стоить дороже, чем новый светильник!

Поиск и устранение неисправностей неработающих или мерцающих флуоресцентных ламп… может быть лампочка, стартер или балласт!!

Перегоревший люминесцентный светильник может быть вызван недостатком электроэнергии (сработал автоматический выключатель). или перегоревший предохранитель), севший или умирающий балласт, неисправный стартер или перегоревшие лампочки. Проверять сначала для питания… затем стартер (если применимо), а затем лампочки. Когда все остальное терпит неудачу, балласт следует заменить. Так как это самый дорогой товар, будьте конечно он действительно мертв!! Перед покупкой проверьте цену… некоторые балласты дороже новых светильников!!

Если проблема заключается в мерцании, вы все равно должны сделать то же самое. устранение неполадок начиная с

все те же проблемы которые могут привести к тому что лампа не загорается работа также может вызвать мерцание… неисправные стартеры, неисправные лампочки или неисправный балласт.

ВАЖНО: мерцание люминесцентных ламп может привести к выходу балласта из строя. перегреваться и преждевременно выходить из строя! Они могут даже привести к тому, что стартер сгорит! Не ждите слишком долго, чтобы решить проблему, иначе вы можете получить большую ремонт!

Проверка люминесцентных ламп…

Первый и прежде всего. .. посмотри на лампочки! Если какая-либо лампочка выглядит очень темной рядом с любым концом лампочка неисправна или близка к отказу. Примечание верхняя лампочка на левом рисунке… она определенно приближается к своему золотому годы! Хотя эта лампочка все еще излучает свет, ее дни сочтены.

Там представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть два видимых штифта, которые входят в монтажные гнезда на обоих концах приспособление. Проверив эти контакты, вы можете определить, электроды целы. Электрически говоря, если есть непрерывность через контакты, электрод должен работать. Однако

даже если электроды целы, лампочка может не загореться.  Это может произойти если часть или весь газ вытек из колбы… состояние, при котором нюхательного теста нет! Кроме того, может быть небольшое короткое замыкание в электроды, которые дают положительный результат, но электрод на самом деле каблой !

Таким образом, самый надежный способ проверить люминесцентную лампу — установить ее в известный рабочее приспособление. Если вы устраняете неисправности 4-лампового люминесцентного приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп. трубки и замените ее каждой из сомнительных трубок по одной. 99% время это будет одна из трубок, которая является виновником.

А как насчет пар люминесцентных ламп?

Мерцающая люминесцентная лампа означает, что она или одна из зависимой пары лампочки в светильнике есть купил в колхозе . Во многих люминесцентных светильниках мощность передается через пару лампочек. Если какая-либо лампочка неисправна, они могут оба мерцают или один может мерцать, а другой не показывает жизни.

Моя философия разумного ремонта заключается в том, чтобы всегда заменять обе лампочки.

Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с за исключением некоторых лампочек «естественного света»), что в этом нет смысла скупиться.

Я признаю, что замена всех лампочек не самое экономичное решение.

.. это просто практическая точка зрения того (меня), кто получает оплату за выполнение такой работы для других (вас). Люминесцентные лампы представляют собой общий экономичный выбор по сравнению с альтернативами! Просто логичнее менять обе трубки сразу. Чтобы получить второй сервисный звонок за месяц из-за того, что одна из других лампочек вышла из строя. ни с точки зрения клиента ($$), ни с моей (гордость за работу) сделано правильно).

Однако, если обе трубки исправны, проблема связана с балластом или, если применимо, стартер . Сначала заменяют стартер, и если это не решит проблему, балласт следует заменить. Читайте дальше…

Есть ли у вашего светильника стартер? Может быть… хотя вряд ли!

А Люминесцентный стартер представляет собой небольшой серый металлический цилиндр, который вставляется в розетку. крепится к раме светильника. Его функция состоит в том, чтобы послать отложенный выстрел электричество высокого напряжения к газу внутри флуоресцентной лампы. Задержка позволяет газу стать ионизированным, так что он может проводить электричество. Поскольку этот процесс не мгновенный, лампочки будут мигать в течение нескольких секунд. секунд до освещения. Следовательно, неисправный стартер может вызвать либо мерцание или полная темнота!

Большинство современных люминесцентных светильников не используют стартеры, поэтому вы можете не найти один, если вашему приспособлению меньше 15-20 лет. При определении использует ли ваш прибор стартер, обязательно загляните под лампочки… Иногда приходится снимать лампочки, чтобы получить доступ к стартер. Если вы не видите стартера… они никогда не прячутся ни под каким крышки или «люки»… ваш светильник — современный типа «самозапуск».

Стартеры рассчитаны на мощность ламп, которыми они будут управлять. если ты есть приспособление, но потеряли стартер, запишите мощность любого люминесцентных ламп и отнести эту информацию в хозяйственный магазин, чтобы вас не отругал скупой приказчик и не отправил домой без ужина. .. или стартер.

К сожалению, домашний мастер не может устранить неисправность стартера, кроме как заменив его. Однако перед заменой существующего стартера убедитесь, что он надежно закреплены в основании, сняв и переустановив его. А стартер устанавливается вдавливанием в гнездо и последующим вращением по часовой стрелке пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните против часовой стрелки… затем вытащите стартер.

Если у вас есть люминесцентные светильники со стартером, всегда держите под рукой несколько для устранения неполадок! И не забудьте выкинуть б/у … большую часть времени невозможно отличить хорошее от плохого стартер!

Замена балласта (или нет) может иметь неожиданные последствия. побочные эффекты для вашего кошелька!

Я уверен, что многие из вас задаются вопросом, откуда произошло название «балласт». из. Ведь есть морской термин «балласт», который относится к содержимому баков на подводной лодке, которые контролируют ее плавучесть. Заполните балластные цистерны водой, и подводная лодка пойдет ко дну… с воздухом, и она поверхности.

Из-за неисправного балласта в вашем люминесцентном светильнике вы можете захотеть его утопить. в ближайшем пруду! Действительно, стоимость замены балласта в приспособление может соперничать со стоимостью нового приспособления… особенно если вы хотите использовать современный электронный балласт, который быстрее зажигает лампочки, меньше нагревается и практически без шума. (Да, Вирджиния, это мычание, когда ты включаешь люминесцентная лампа от пускорегулирующего аппарата, а не от лампочки!)

Когда мои клиенты спрашивают у меня совета в этом вопросе, я всегда склоняюсь к прежде всего эстетика. Нравится ли им внешний вид прибора? Если не, добавьте одну точку в сторону «заменить». Затем я противостою Проблема с ремонтом потолка. Если новое приспособление меньше или имеет другую «след», чем оригинальный светильник, потолок, возможно, потребуется перекрасил, чтобы закрыть неокрашенный участок под старым светильником. Иногда, Текстура потолка также должна быть подправлена ​​​​после того, как светильник снят!

Небольшие люминесцентные светильники, например, на кухне для освещения столешницы или встроенные в мебель, следуют одним и тем же основным критериям. С у вас могут возникнуть проблемы с поиском точной замены приспособления (особенно если приспособление имеет очень точный размер), замена балласта может быть лучшим выбором.

Таким образом, если приспособление абсолютно безобразно, замена балласта обычно самый дешевый ремонт в целом, когда все остальные факторы считается!

Замена балласта… просто следуйте цветам!

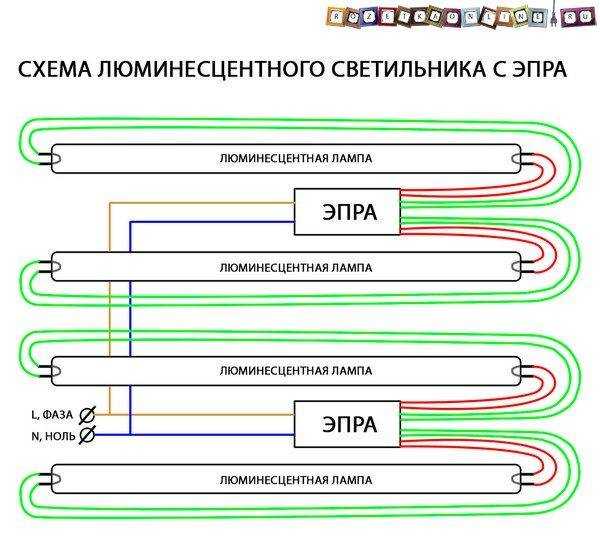

Слева изображение двухбалластной четырехламповой люминесцентной лампы. системы со снятой крышкой балласта для доступа к проводке. Один взгляд на проводку, похожую на спагетти, может свести с ума любого. аппетит! Но получить Rolaids… не все потеряно! В этом рычащем беспорядок в порядке… просто следите за цветами!

К счастью, большинство современных балластов имеют правильную схему подключения. на корпусе балласта с четко обозначенными цветами проводов. Если не, схема будет упакована в коробку или напечатана на ней. В качестве если этого недостаточно, обычные балласты часто используют одну и ту же цветовую схему, сделать работу настолько легкой, насколько это возможно!

Universal Lighting Technologies имеет множество технических информация и даже инструмент выбора балласта, который является довольно тщательным. Посетите их сайт http://www.unvlt.com )

ПРИМЕЧАНИЕ. Ваш новый балласт может иметь ту же проводку, что и старый, но цвета проводки могут отличаться . Обязательно сравните их перед отключением старого балласта.

Выбор правильного балласта…

Излишне говорить, что когда вы идете за покупками, возьмите с собой старый балласт. убедитесь, что вы получите правильный размер. Однако размер — это еще не все. Поскольку вы должны приобрести балласт, равный подключен так же, как к существующий, ваш единственный выбор — тип балласта, магнитный или электронный .

Магнитные балласты — старые рабочие лошадки в флуоресцентном мире. Они недороги и прослужат от 10 до 20 лет. Существовал некоторые люминесцентные светильники на заправке моего отца, которым было более 40 лет и до сих пор работает!!

Электронные пускорегулирующие аппараты — это новинка в мире. У них есть некоторые особые преимущества перед магнитными балластами. Во-первых, они быстрее начинают чем магнитные балласты. Во-вторых, они не шумят. Магнитные балласты гул прямо из коробки. Звук исходит от внутренних вибраций. вызванный магнитным сердечником, который питает лампы. Как они с возрастом магнитные балласты имеют тенденцию становиться все громче и громче… пока, наконец, потерпеть неудачу. Электронные балласты бесшумны из коробки и остаются таковыми… до тех пор, пока смерть разлучит вас.

Удваивают ли дополнительные расходы на электронный балласт стоимость зависит от вас. Я лично предпочитаю электронные балласты, потому что гул сводит меня с ума. Тебе решать!

Можно ли использовать диммер с люминесцентными светильниками?

Да и нет. Да, есть специально разработанный диммер, который будет работать с или . люминесцентные светильники. Тем не менее, этот тип диммера «зависимый от балласта», что означает, что каждая марка люминесцентного диммера будет работать только с некоторые балласты от некоторых производителей . Другими словами, попытка найти диммер, подходящий к вашему прибору, может оказаться неудачной. умопомрачительное занятие. Идеальная ситуация – выбрать диммер и Светильник вместе для обеспечения совместимости. Кроме того, эти диммеры не подходит для ламп накаливания. Нельзя смешивать люминесцентные светильники и лампы накаливания на одном диммере.

Ответ «Нет» в этом вопросе состоит в том, что «обычный» диммерные выключатели, которые вы можете приобрести в хозяйственном магазине, предназначены для только лампы накаливания, а не люминесцентные лампы. Если вы попытаетесь использовать их, люминесцентный светильник может работать, но только в полностью включенном положении, если вообще.

Оставить флуоресцентные лампы включенными… Энергосбережение??

Не обязательно! Как и в большинстве вещей в жизни, умеренность является ключом к долголетие! Прочтите нашу статью о фактах и ​​мифах о великом люминесцентное отключение! Нажмите ЗДЕСЬ для полной статьи!

Прочие ресурсы…

Если вам нужна хорошая техническая информация по тестированию балластов, наиболее полный источник, который я нашел в сети, — The Lighting Center, http://www.thelightingcenter.com/lcenter/technica.htm.

Если вы хотите подробно ознакомиться с работой люминесцентных светильников, посетите «Как Stuff Works» для подробного, высокоинтеллектуального объяснения, на http://www.howstuffworks.com/fluorescent-lamp.htm

Вернуться к списку статей по электротехнике

Как заменить старый люминесцентный светильник

Обновлено в 2019 г.

Мы только что заменили два старых люминесцентных светильника на нашей кухне, и для каждого из них потребовались немного разные методы, потому что — сюрприз! — у одного из них не было коробки с креплением в потолке за ним. Ага, просто провода торчат из гипсокартона! Итак, мы покажем вам два способа заменить флуоресцентное освещение на более современный подвесной светильник или светильник для скрытого монтажа.

Снятие большого люминесцентного светильника

Сначала мы заменили большой люминесцентный светильник возле нашей плиты. Это было невероятно просто сделать, поэтому мы описали пошаговый процесс ниже:

Шаг 1. Отключите питание

Когда вы работаете с осветительным прибором, всегда полезно отключить питание, чтобы этот свет на автоматическом выключателе в вашей электрической панели, а не только на выключателе света. Это гарантирует, что кто-то не включит выключатель, пока вы работаете. И если вы сделаете это в первую очередь, вы не забудете об этом позже. Если вы хотите быть очень осторожным, вы также можете использовать детектор напряжения, чтобы убедиться, что ток не течет к каким-либо проводам, прежде чем вы соприкоснетесь с ними.

Шаг 2.

Снимите пластиковый абажур и лампочки

Затем я снял пластиковую крышку абажура, которая только что встала на место со щелчком. Затем я вынул длинные люминесцентные лампы и отложил их в сторону, просто чтобы убедиться, что люминесцентные лампы не сломаются в процессе.

Шаг 3: Отсоедините металлическую панель

Затем мы сняли металлическую крышку, которая скрывала всю проводку в задней части люминесцентного светильника. Мы были очень рады видеть, что проводка проходит через центр приспособления. В нашей последней кухне провода шли через потолок на одном конце флуоресцентного света. Если бы это было так, потребовалась бы более сложная проводка, чтобы переместить коробку с приборами в нужное место.

Шаг 4: Отсоедините провода в старом светильнике

Затем, при отключенном питании, я отвинтил колпачки проводов, чтобы мы могли отсоединить проводку светильника от потолочной проводки. Вам не нужно возиться с какой-либо проводкой внутри самого прибора (она же синий и красный провода справа на фотографии ниже). Кроме того, вы можете видеть, что этот шаг был сделан после того, как мы покрасили стены.

Шаг 5. Отвинтите коробку светильника и снимите ее с потолка

Теперь флуоресцентное приспособление удерживалось только на двух больших винтах с обоих концов. Однажды я открутил их своей беспроводной отверткой…

…Наконец-то я смог удалить его полностью. Очевидно, я был так взволнован тем, что это исчезло, что затуманил свое лицо.

Если ваше старое приспособление все еще находится в достаточно хорошем состоянии, мы настоятельно рекомендуем пожертвовать его куда-нибудь, например, в Центр восстановления человечества.

Шаг 6. Зашпаклевать отверстия и покрасить участок

Поскольку ваш новый светильник, скорее всего, не закроет то же место, вам нужно будет зашпаклевать все отверстия (например, те, что от шурупов), отремонтировать любые другие скрытые повреждения, а также покрасить, чтобы смешать область с остальной частью твой потолок. Вы увидите, что мы подойдем к этому позже в этом посте, но это важный шаг, чтобы убедиться, что нет никаких следов вашего старого флуоресцентного светильника!

Установка подвесного светильника на свое место

Теперь, когда ваш люминесцентный светильник снят, вы можете заняться установкой нового подвесного, полуутопленного или скрытого светильника. Мы планировали установить четырехлистный абажур из мешковины из нашего местного магазина декора, о котором мы упоминали здесь, который висит на подвеске с двумя лампочками ниже.

Примечание. Если вас не устраивает этот шаг, вы всегда можете нанять электрика (а также похлопать себя по спине за то, что вы сэкономили на демонтаже старого флуоресцентного щенка). Но если вы зашли так далеко, довольно просто закончить работу самостоятельно.

Шаг 1. Обрежьте лишний провод

Мы хотели, чтобы он располагался почти вровень с потолком, поэтому нам пришлось отрезать много лишнего провода, прежде чем его повесить. Это можно сделать, чтобы укоротить любой подвесной светильник или даже преобразовать подключаемый светильник в проводной.

Шаг 2: Используйте инструмент для зачистки проводов на шнуре, чтобы оголить провода

Затем я использовал инструмент для зачистки проводов, чтобы обнажить кончик каждого отдельного провода, создав место для их соединения с проводами в потолке. Этот инструмент для зачистки проводов, который я купил некоторое время назад (похожий на этот), был отличной покупкой, если вы планируете в ближайшее время повесить какие-либо светильники.

Шаг 3. Установите новый прибор

С укороченным шнуром и готовыми проводами я мог завершить установку как обычно. Сначала я прикрепил монтажный кронштейн к коробке потолочного крепления, а затем соединил соответствующие провода с помощью колпачков для проводов. Как только они были закреплены, я затянул потолочную крышку двумя маленькими винтами, которые прилагались к ней.

Вот наша новая подвеска после установки абажура, а также после того, как мы покрасили и залатали потолок (обратите внимание, как исчезли дыры и обесцвечивание на фото выше?).

Завершив этот проект, мы обратили внимание на маленькую флуоресцентную лампу над кухонной раковиной. С той стороны он был спрятан за шкафом, но теперь, когда мы его убрали (в пользу некоторых открытых стеллажей, которые нам не терпится добавить) — ну, он очень заметен. Итак, мы повторили некоторые из тех же шагов, что и выше, хотя у этого даже не было пластиковой крышки, которую нужно было сначала снять.

Хотя то, что провода проходили по центру окна, было облегчением (опять же, на нашей последней кухне этого не было), было довольно обидно снять старый свет и обнаружить, что в нем нет коробки с приборами. потолок. Просто большая дыра, куда торчали провода.

Установка потолочной коробки «Старая работа»

Нам понадобится коробка для крепления, чтобы установить новую подвесную стеклянную воронку, которую мы запланировали для помещения. Я пошарил рядом с проводами, чтобы посмотреть, есть ли балка, к которой я мог бы прикрепить коробку с приспособлениями, но ничего не нашел. Так что это означало установку одной из этих «старых» потолочных коробок. Они предназначены для вставки в существующие стены или потолки, где в качестве «новых рабочих» коробок крепятся к стойкам или балкам до установки гипсокартона . Поскольку поблизости не было шпильки, этот старый рабочий ящик просто плотно прижимался к гипсокартону тремя маленькими боковыми крыльями (см. ниже). После того, как вы поместили коробку в гипсокартон, вы затягиваете винты на лицевой стороне коробки, которые откидывают крылья и вытягивают их вперед, в конечном итоге ударяя по задней части гипсокартона и зажимая коробку на месте.

Мое исследование показало, что технически они не предназначены для поддержки светильников (рекомендуется то, что прибивается гвоздями или винтами к каркасу дома), но многие обозреватели на сайте Home Depot сообщили, что используют их для подвешивания легкие светильники , такие как наши, поэтому мы чувствовали себя комфортно, попробовав их. Обновление : он без проблем продержался пару лет, после чего мы, наконец, переделали всю кухню и заменили ее встроенным светильником.

Шаг 1. Убедитесь, что питание отключено!

Если вы еще не выключили автоматический выключатель на распределительном щите, обязательно сделайте это, прежде чем продолжить.

Шаг 2. Отметьте место для установки нового блока приспособлений

Для установки коробки мне сначала пришлось вырезать для нее отверстие в потолке. Он пришел с шаблоном, но где-то между кассой и домом мы потеряли лист. Так что Шерри сделала мне одну из моих собственных, убедившись, что она немного меньше, чем самая большая часть коробки (поскольку это край, который должен опираться на гипсокартон).

Шаг 3: Вырежьте новое отверстие

Затем я провел этот шаблон на потолке, убедившись, что мои провода выходят через центр. Я вырезал отверстие с помощью ножовки по гипсокартону. У меня было ощущение, что я нахожусь в центре олдскульного мультфильма, где один персонаж вырезает пол из-под другого.

Шаг 4. Проденьте провода через коробку

Прорезав отверстие, я смог пропустить провода через заднюю часть коробки и обрезать их по размеру (они были на удивление длинными!). Опять же, убедитесь, что питание отключено, прежде чем делать это.

Шаг 5. Затяните винты для крепления коробки

Затем я затянул винты на лицевой стороне коробки с помощью отвертки, чтобы закрепить ее на месте с помощью этих крыльев.

Шаг 6. Установите легкое приспособление

После этого фактическая установка светильника была простой (подсоедините нужные провода, закрепите навес, включите питание и наблюдайте, как он светится). Нам нравится, что он простой и визуально не привлекает слишком много внимания (в отличие от двух других источников света в комнате) и что вид из окна не затенен большим тяжелым абажуром.

ОБНОВЛЕНИЕ! Мы наконец-то перевели весь наш дом на светодиодные лампочки (они экономят массу энергии и денег, и они лучший друг ленивого человека, потому что вам никогда не придется их менять). Для тех, кому интересно, это наши любимые внутренние светодиодные лампочки. Их свечение теплое и естественное (не странное / голубое, как у некоторых других, которые мы пробовали), и они используют около 90% меньше энергии.

После того, как люминесцентные светильники наконец исчезли, мы наконец-то смогли снять грунтовку и покрасить потолок, чтобы он снова выглядел как новый. Мы просто загрунтовали участки, которые были необработанным гипсокартоном, а затем покрасили все это в простой белый (тот же цвет, что и отделка) в плоской отделке. Как обычно, Шерри делала все врезки вокруг молдинга, а я был резидентом.

Разница в крашеном потолке на фотографиях едва уловима, но в жизни она делает всю комнату намного свежее (бело-глянцевая корона рядом со старым пожелтевшим потолком была не bueno лично, так что мы рады это ушло навсегда). Да, и два больших светильника в настоящее время имеют шнуры разного цвета, но мы можем распылить белый ORB, как мы сделали с этим кулоном на нашей предыдущей кухне, если он будет беспокоить нас после того, как мы покрасим шкафы. Обычно нам нравится бронзовый шнур с протертой маслом для некоторого визуального контраста, но в этом случае мы ценим то, что белый становится невидимым над обеденной зоной, поэтому мы будем держать вас в курсе, если мы что-то изменим в комнате. сходится больше.

Приятно отметить еще три пункта из списка, но это означает, что мы опасно близки к задаче, которой мы одновременно взволнованы и страшимся: покраске шкафов. Но, черт возьми, какая разница (особенно когда они выглядят так вблизи).

• Удаление обоев
• Переместить шкаф холодильника вперед
• Снимите верхние шкафы на стене с окном, чтобы подготовить открытые полки
• Переустановите молдинг короны (вы можете прочитать о том, как мы сделали первые четыре шага здесь)
• Загрунтовать и покрасить кладовую и дверь в гараж
• Загрунтовать и покрасить отделку, карниз и плинтуса
• Загрунтуйте и покрасьте обшивку (о том, как мы выполнили последние три действия, вы можете прочитать здесь)
• Загрунтовать и покрасить стены
• Удалите существующую микроволновую печь (список на Craigslist?) и получите столешницу, которую мы можем установить в кладовой (вот сообщение о последних двух пулях)

• Установите дешевую вытяжку (мы нашли ее за 25 долларов на сайте Craigslist, которую нам не терпится повесить), чтобы осветить эту стену
• Зашпаклевать, загрунтовать и покрасить потолок
• Замена люминесцентного светильника в зоне приготовления пищи и подвески над раковиной
• Замена и центрирование светильника над обеденным столом
• Повесьте парящие полки на стене у окна
• Покрасьте шкафы (здесь вы можете увидеть цвета, к которым мы склоняемся)
• Обновление старых петель и ручек шкафа
• Получить коврик для столовой? Возможно, установить плитку с кожурой и наклейкой везде?
• Шторы для окон?

Кто-нибудь еще отметил несколько пунктов в своем списке дел? Мы знаем, что для многих из вас это была интересная погодная неделя, так что, может быть, вы смогли выполнить свои задачи «выпить горячего какао» и «покататься на санках»? Мы бы немного позавидовали этому, учитывая, что все, что у нас есть, это лед и ледяной дождь.
