Соотношение топки и дымохода печи: , . . . . 8 (495) 926-26-22

Содержание

Проектирование и расчет дымоходов для каминов, печей, барбекю

Основы проектирования дымохода для камина

На этапе создания проекта дымохода и во время дальнейших подготовительных к строительству работ следует правильно подобрать материал, при помощи которого он и будет построен. Более того, нужно точно знать, чем будет отапливаться данный прибор. Бывают случаи, когда установленные трубы и соединения в дымоходе камина обнаруживаются непредназначенными для функционирования с приобретенным типом топлива, в результате чего приходится экстренно менять либо тип топлива, либо демонтировать неподходящие трубы или другие компоненты.


Дымовая труба камина: 1 – Эффективная часть высоты; 2 – Высота оголовника; 3 – Разделка; 4 – Перекрытие; 5 – Песчаная засыпка.

В качестве наглядного примера обычно приводят дымоходы камина, сделанные из кирпича, которые отлично функционируют с древесными типами топлива, но совершенно не подходят при использовании газовых источников тепла.

Важным моментом является то, насколько правильно вы выберете высоту и величину диаметра дымохода. Неверный выбор какого-либо из данных параметров подействует на эффективность отопительной системы, снизив ее к минимальной отметке, это может привести к плохим результатам.

Существует ли реальная возможность построить универсальный дымоход?

Как уже упоминалось, фундаментальным основанием для любой трубы считается материал, с использованием которого она сделана. Некоторые производители предлагают потенциальным клиентам современные системы дымоходов, которые в своих многочисленных рекламах они называют универсальными, способными работать в любых погодных условиях и, что удивительно, с каждым из существующих видов топлива. Специалисты же могут с уверенностью сказать, что таких систем нет. Не исключают, конечно, того, что отдельные системы дымоходов способны хорошо работать в разных вариациях подключений и с разнообразными видами топлива. Однако тут надо понимать, что если прибор при таких условиях работает хорошо, это вовсе не будет означать, что он качественным образом отличается от обыкновенного дымохода камина

Внутреннее сечение дымохода

Лучше привычной цилиндрической формы для сооружения дымохода пока нет. Учитывая неравномерность движения вверх продуктов горения, которые движутся по окружности вдоль оси дымохода, цилиндр выглядит наиболее приемлемой формой, которая способна обеспечить самую сильную тягу. В прямоугольной трубе на угловых частях будут образовываться завихрения, которые препятствуют осуществлению нормального уровня тяги. Однако отмечают, что прямоугольная труба может успешно использоваться с тепловыми устройствами, не требующими высокой тяги.

К таким каминам и печам относят варианты, отапливающие помещения дровами. Если, например, сечение дымохода прямоугольное и дымообороты в нем достаточно правильно устроены, то это позволит сохранить температуру, до которой был нагрет отопительный прибор. В сравнении с трубами, имеющими круглое сечение, это выглядит идеально, так как из цилиндрического дымохода все тепло довольно быстро улетучится. Камины нового поколения все чаще снабжаются дымоходами цилиндрического типа. Они работают по системе быстрого нагрева – когда система нагревается до заданной температуры, котел самостоятельно отключится и переходит в ждущий режим, экономя таким образом энергию.

Расчет высоты и диаметра дымохода

Некоторые владельцы частных домов, решившиеся сделать дымоход для камина самостоятельно, задаются вопросом, который касается того, какими параметрами должен обладать диаметр трубы изнутри. Это важно потому, что расчет дымохода подразумевает и правильно взятый диаметр труб дымохода, которые могут отличаться в случаях использования с различными нагревательными приборами.

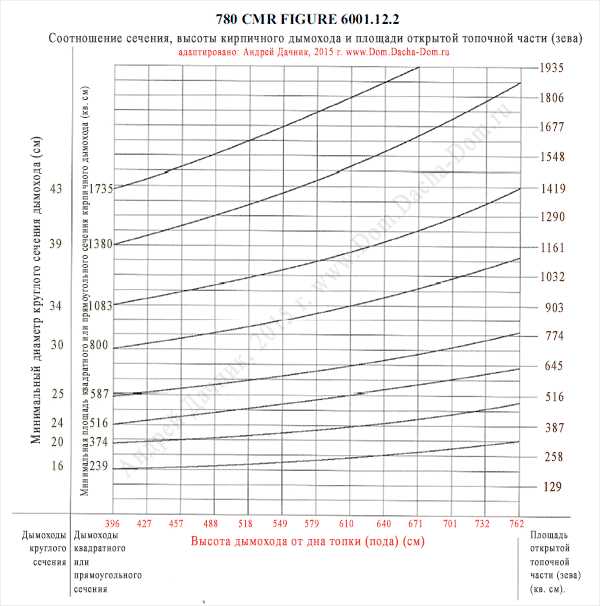

Специалисты советуют для расчета диаметра для цилиндрического дымохода у камина с открытой топкой воспользоваться соотношением 1:10, то есть диаметр должен в 10 раз быть меньше размера топки.

Что касается поперечного сечения квадратных труб, то для них используют пропорцию 1:1,5 – чтобы диаметр дымоходной трубы был не меньше, чем диаметр поддувала. Не забывайте, что правильно сделанный выбор диаметра трубы – это половина успеха на пути создания функциональной системы отопления и ее дальнейшей эксплуатации.

Расчет высоты дымохода.

Определившись с формой и сечением дымохода, можно перейти к расчету его высоты.

Однозначно на вопрос уникальности этой величины пока ответить нельзя. Для того чтобы понять, как вычислить правильную высоту дымовой трубы, необходимо учитывать множество разных факторов.

Горячий воздух из камина стремится в трубу – вверх. На выходе за пределы трубы он охлаждается. А чем больше воздух находится внутри трубы, тем выше будет его температура. Стало быть, воздух будет еще с большей силой стремиться вверх, тем самым создавая сильную тягу. Исходя из этих фактов, можно понять, что от объема камеры сгорания или топки камина будет зависеть то, сколько теплого воздуха будет вытягиваться вверх. Однако объем дыма можно увеличить и за счет увеличения внутреннего сечения трубы.

Но в этом случае не будет наблюдаться увеличения тяги, так как большой внутренний диаметр поспособствует быстрому охлаждению выходящего из топки дыма из-за увеличения площади поверхности. Кроме того, на стенах дымохода будет образовываться конденсирующая влага, которая помешает нормальному выводу дыма.

Такой результат неприемлем, как и совместное увеличение высоты и уменьшение сечения, так как тяга в таком дымоходе камина будет слишком сильной, из-за чего все топливо будет мгновенно сгорать, не выполняя своей главной практической функции – нагрева помещения. Слишком высокая труба может не позволить всему дыму выходить на поверхность, в результате чего он будет искать пути выхода ниже, то есть прямо в дом.

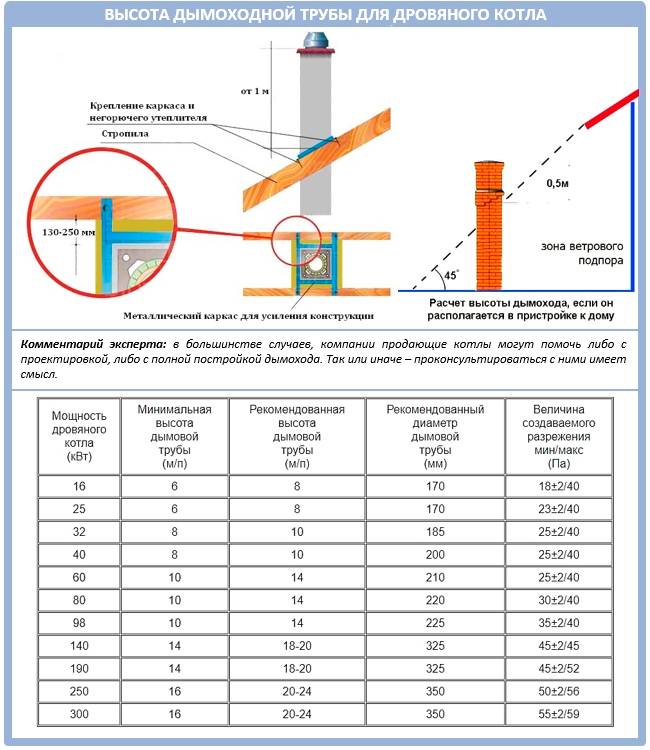

Схема расчета высоты дымохода.

Ни в коем случае нельзя устраивать трубу на одном уровне с коньком или ниже него. Это приведет к задуванию выходящего из дымохода горячего воздуха, который со всеми продуктами сгорания направится вниз, принеся с собой в жилую комнату угарный газ или затушив огонь в камине. В том случае, если расстояние между коньком дома и точкой установки трубы не будет превышать полтора метра, труба должна возвышаться над коньком примерно на 50 сантиметров. Но, учитывая эти общие правила, все расчеты нужно делать индивидуально, исходя из всех технических и физических характеристик здания.

Высотный расчет дымохода основывается на следующих параметрах:

  • величина угла ската крыши;
  • ее толщина;
  • расстояние от дымохода до конька.

При этом учитывать вместе с высотой дымохода стоящий на нем грибок не рекомендуют.

Нормы проектирования дымовых труб:

СП 89.13330.2012 Котельные установки. Актуализированная редакция СНиП II-35-76

СП 43.13330.2012 Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85

СП 60.13330.2010 Отопление, вентиляция и кондиционирование.

Правильный монтаж печного дымохода — советы производителя печей

Печной дымоход является неотъемлемым элементом системы отопления бани, поэтому от его конструкции и правильности монтажа зависит не только эффективность работы печи, но и безопасность её использования. И это не просто общие слова, а проверенные многолетней практикой рекомендации, основанные на знании свойств различных материалов, опыта их практического использования в различных условиях эксплуатации. Поэтому эти рекомендации необходимо учитывать при проектировании и монтаже дымохода, особенно тем пользователям, которые самостоятельно решили его сделать.

Оптимальная конструкция дымохода

Что касается выбора конструкции дымохода, то в настоящее время лучшим решением, по критерию эффективность — стоимость, является сэндвич система, которая представляет из себя отрезки из двух тонкостенных труб, между которыми размещён слой теплоизоляции. Стандартная длина отрезков сэндвича составляет 1 метр, но, как правило, производители дымоходов по заказу изготавливают отрезки необходимой длины, если возникнет необходимость подгонки или удобства монтажа дымохода в конкретном помещении.

Какой металл для дымохода лучше?

Чтобы обеспечить возможность эксплуатации дымохода на многие годы внутренняя труба должна изготавливаться из нержавеющей стали толщиной 0,7 — 1 мм. Использование чёрного металла не рекомендуется по причине его быстрого разрушения под действием высоких температур, периодического выпадения конденсата и наличия кислотных соединений в дымовых газах. Оцинкованное железо лишь немного увеличивает срок службы, поскольку цинк с поверхности железа довольно быстро выгорает, а дальше железо разрушается по выше указанным причинам. Для наружной трубы можно использовать нержавеющую сталь или оцинкованное железо. Чёрный металл если и использовать, то при условии его окраски термостойкой краской, поскольку температура наружной трубы может достигать в отдельных случаях температуры 150 — 200 градусов, даже при использовании качественной теплоизоляции.

Теплоизоляция дымохода

Теперь несколько рекомендаций по теплоизолирующему материалу в сэндвиче. Поскольку банные печи не редко используются в форсированном режиме (топливо интенсивно сжигается в большом объёме для ускорения нагрева бани или повышения температуры камней), то температура в дымоходе может быть выше 700 градусов. Поэтому требования к рабочей температуре теплоизоляции должны быть не ниже 900 градусов. Этим требованиям удовлетворяет базальтовая вата и кремнеземные рулонные материалы. Стекловата начинает разрушаться (спекается), уменьшается в объёме и её теплоизоляционные свойства резко снижаются, уже при температуре 400 — 450 0С. Ускоряет этот процесс влага, которая может попадать в теплоизоляцию при не правильном монтаже дымохода. В этом случае при разрушении теплоизоляции между трубами наружная труба нагревается до ещё больших температур, даже при топке в умеренном режиме, и создаются условия для воспламенения близко расположенных горючих материалов, в том числе случайно оказавшихся рядом с дымоходом. Минеральная вата хотя и имеет более высокую предельную температуру применения (600 — 700 0С), но со временем также может потерять свои теплоизоляционные свойства по указанным причинам.

Учитывая перечисленные обстоятельства в целях пожарной безопасности теплоизоляции дымохода необходимо уделять должное внимание. Это касается не только толщины слоя теплоизоляции в сэндвиче, который должен составлять не менее 40 мм, а если позволяют средства, то 50 — 80 мм, но и толщины дополнительной теплоизоляции при прохождении дымоходом элементов конструкции бани из горючих материалов — потолка и кровли.

Для проведения дымохода через ограждающие конструкции как правило используются проходные узлы для потолка, кровли и стены, в виде короба («песочницы») на высоту соответствующего элемента конструкции. После установки дымохода короб заполняется негорючим материалом. Рекомендуется использовать достаточно теплоёмкие материалы (песок, глина), чтобы тепло от наружного слоя дымохода не могло далеко распространиться по металлической поверхности короба к горючим элементам конструкции бани, а отбиралось (аккумулировалось) теплоизолирующим и теплоёмким материалом. Поперечные размеры короба выбираются порядка 500 — 600 мм, чтобы обеспечить достаточный объём теплопоглощающего материала.

Чтобы дымоход был максимально эффективным он должен быть теплоизолированным на всю высоту. Кроме того, обязательным является гидроизоляция оголовка дымохода для предотвращения попадания атмосферной влаги (осадков) в теплоизоляцию, которая не только способствует разрушению теплоизоляции, но и резко увеличивает её теплопроводность, что, в свою очередь, резко снижает эффективность дымохода (снижается тяга).

Оптимальные размеры дымохода

Площадь поперечного сечения дымохода выбирается примерно равной одной десятой от площади поперечного сечения топки печи. При выполнении указанного соотношения высота дымохода должна составлять не менее 4 — 4, 5 м (для небольших бытовых печей) и быть выше конька крыши, чтобы не было опрокидывания тяги при порывах ветра. Если диаметр дымохода оказался меньше требуемого, то высоту дымохода необходимо увеличить. Кроме того, рекомендуется несколько увеличивать высоту дымохода и из соображений пожарной безопасности из-за возможного выброса искр (или устанавливать искрогаситель), а также для увеличения радиуса рассеяния дымовых газов и снижения их концентрации вблизи бани.

Дымоходы из других материалов

Категорически не рекомендуется использовать асбестоцементную трубу в качестве дымохода. Она не предназначена для использования в условиях воздействия высоких температур. Такая труба может разрушиться в любой момент после чего остановить пожар уже почти невозможно.

Кирпичный дымоход, раньше являвшийся классическим вариантом выполнения дымоходов, сегодня мало находит применение из-за сравнительно высокой стоимости и трудоёмкости изготовления, а также необходимости более частой чистки из-за быстрого роста отложений сажи на неровностях его внутренней поверхности и некоторых других недостатков.

Керамические дымоходы пока не получили широкого распространения из-за высокой стоимости и значительной массы, но их использование не отменяет необходимость теплоизоляции дымохода и её гидроизоляции.

Таким образом, краткий обзор особенностей проектирования и монтажа печных дымоходов показывает, что они имеют целый ряд особенностей, которые необходимо учитывать, чтобы исключить возможные ошибки. Лучшим вариантом дымохода, обеспечивающим его эффективную работу в различных условиях эксплуатации и приемлемую цену, является модульная сэндвич система.

Дымоход для печи или камина: какой лучше?

Камин – это конструкция, часто применяемая в частных домах для обогрева помещения и создания эстетичной атмосферы. Для обеспечения правильной и безопасной работы домашнего камина необходимо правильно выбрать и сконструировать дымоход. Дымовая труба должна быть прочной и надежной, чтобы предотвратить попадание едкого дыма в жилое помещение. Также важный аспект при выборе дымохода – это способность материала противостоять агрессивному воздействию сажи в смеси с конденсатом.

Без правильно установленного дымохода камин или печь не сможет выполнять свои функции

Функции дымоходов под камины и печи

Не вдаваясь в подробности, можно сказать, что печной дымоход предназначен только лишь для выведения в атмосферу едких продуктов сгорания, которые образуются при сгорании любого топлива. Но на самом деле дымовой канал – это полноценная часть отопительного устройства. Без дымохода невозможна работа ни печи или котла, ни газового оборудования.

Работоспособность автономного обогревательного прибора зависит от того, какое количество кислорода попадает в его топку. Неверно утверждать, что чем больше кислорода будет поступать к устройству, тем лучше оно будет работать: воздуха должно быть строго определенное количество. И переизбыток, и недостаток кислорода способен привести к потере мощности оборудования, его нестабильной работе или повышенному расходу топлива.

Принцип работы дымохода можно описать следующим образом:

  • по большому счету, каждый дымоход – это часть закольцованной системы;
  • после прохождения через дымовую трубу отработанные едкие газы выводятся в открытый воздух. За счет этого в приемной части печи или котла происходит разряжение, и в дымовой рукав запускается чистый воздух из атмосферы;
  • поступивший в дымоход кислород сгорает, нагревается и снова удаляется из системы наружу. Так происходит до тех пор, пока в топке печи не исчерпывается топливо.

Если неправильно выбрать размер дымохода для камина или использовать дымовую трубу, совершенно не подходящую по другим характеристикам данному типу отопительного прибора, цикл циркуляции нарушается. Это приводит к нежелательным моментам, таким как:

  • перерасход топлива;
  • заброс угарных газов, опасных для жизнедеятельности, в жилое помещение;
  • высокая вероятность возникновения пожара от выброса искр;
  • малопродуктивная работа отопительного агрегата;
  • неэффективное сгорание топлива.

Дымоход обеспечивает тягу, от которой зависит процесс горения топлива

Хороший дымоход должен обеспечить такое состояние в печной системе, при котором твердое топливо будет сгорать без остатка, и при этом не будет допускаться его перерасход. Другими важными аспектами, влияющими на выбор, будет простота монтажа и возможность дальнейшего обслуживания.

Какой из дымоходов лучше для печи или камина?

Определяясь с тем, какой дымоход лучше подойдет для камина,следует ориентироваться на тип отопительного прибора. Для дровяных печей и каминов подходят те дымоходы, которые нежелательны при использовании, к примеру, газового оборудования.

1. Дымоход для печи или камина из кирпича. Наиболее традиционный материал для устройства печных дымовых труб, использующийся с давних времен. Контакт с агрессивными веществами и постоянное нахождение в высокотемпературной среде способны выдержать далеко не все разновидности кирпича. Силикатный кирпич достаточно быстро разрушается под воздействием высокой температуры, поэтому для данных целей не подходит совсем.

Керамический кирпич также является не лучшим средством для установки дымохода для каминной топки. Многие производители указывают в характеристиках товара, что керамический кирпич способен выдерживать температуры до 800 градусов, но на деле эта температура является критичной для данного материала. Постоянно функционировать в таких условиях кирпичный дымоход не может, и уже при температуре в 650-700 градусов материал начинает подвергаться разрушению.

Кирпичные дымоходы разрушаются под действием высоких температур, поэтому для мощных печей они не годятся

Наилучшим вариантом для постройки кирпичного дымохода будет огнеупорный кирпич, но при условии наличия у производителя соответствующего сертификата.

Кирпичные дымоходы обладают относительно невысокой тягой, что делает их использование приемлемым для твердотопливного оборудования, но нежелательным для газовых котлов. Дымовой рукав, сделанный из кирпича, неплохо аккумулирует тепло, но нуждается в правильной сборке – для его кладки лучше привлекать специалистов.

2. Керамические дымоходы для каминов. Приспособления из керамики представляют собой плотную керамическую трубу, помещенную в оболочку из керамзитобетона или кирпича. Для изготовления дымовых труб используется только специальная термостойкая керамика.

Сборка керамического дымохода для камина производится из отдельных секций. Соединительные швы обязательно утепляются жаростойким герметиком. Внешняя оболочка также имеет секционную структуру, в ней присутствуют отверстия для установки армирующих стержней из металла. Соединение блоков осуществляется обычным раствором. Между трубой из керамики и наружными блоками укладывается слой огнеупорного утеплителя.

3. Сэндвич-дымоходы (модульные конструкции). Дымоходы, сделанные по принципу «труба в трубе» производятся из листовой жаростойкой нержавеющей стали (оба контура). Внутренняя труба, являющаяся непосредственно дымовым каналом, должна быть также кислотостойкой. Для производства внутренней трубы подходит сталь марок AISI304, 310, 321, 316, 430, 439. Между слоями стальных труб также проходит слой изоляции, чаще всего — выполненный из минеральной ваты.

Современные модульные дымоходы производятся из нержавеющей стали, они надежны и практичны

Важно! Еще одно важное требования к стальным сендвич-дымоходам – это высокая коррозийная устойчивость сварного шва, по показателям не меньшая, чем коррозийная устойчивость на всех остальных участках изделия.

4. Асбестоцементные трубы. Спорный вариант в качестве установки дымовых каналов. Их использование оправдано только в тех случаях, если температура в системе не поднимется выше 300 градусов. Но гарантировать такие условия сложно, поэтому специалисты советуют избегать постройки конструкции для отвода дыма из асбестоцемента.

Требования к дымоходам для печи и камина

Существуют особые правила, касающиеся эксплуатации дымовых каналов.

1. Выбор формы сечения дымохода для камина. От этого параметра зависит тяга в полости дымохода. Лучшие динамические показатели зафиксированы у круглых труб (керамические дымовые каналы, сендвич-дымоходы). Если выбирать среди труб с профильным сечением, то квадратное сечение дымохода будет более предпочтительным, чем прямоугольное. Трубы с овальным сечением для данных целей самостоятельно почти не используются, основное их применение – это гильзование прямоугольных кирпичных каналов.

2. Диаметр дымохода для камина. Рекомендации о подходящем диаметре трубы для камина обычно указываются в технических паспортах, прилагаемых к отопительному прибору. Размеры дымового канала всегда соответствуют размерам выходного патрубка каминной топки. Если инструкция завода-изготовителя отсутствует, то расчет диаметра сечения производится следующим образом:

Для дровяных банных печей с открытой топкой берется пропорция 1 к 10 по отношению к топке. Это правило актуально, если в качестве дымохода берутся цилиндрические трубы. Для дымоходов квадратного сечения соотношение к размеру топки берется в пропорции 1 к 1,5. При теплоотдаче, составляющей менее 300 ккал в час, минимальный размер сечения будет равен 140 х 140 мм.

Обычная закрытая каминная топка обычно оснащена патрубком, диаметр которого составляет 200 мм (при прямоугольном канале в 270 х 140 мм). Открытые камины с топливником в более чем 80 см, имеют диаметр 250 мм.

Диаметр дымохода выбирается в зависимости от типа печи, форма сечения предпочтительнее круглая

3. Высота каминного дымохода. Схема расчета высоты дымового канала диктуется техническими характеристиками материала, из которого изготовлен рукав, а также конструкции самого здания. Высота определяет один из главных факторов в работоспособности отопительного прибора – его тягу. Чем выше труба для камина, тем дольше воздух остается в полости дымового канала, сильнее нагревается и, соответственно, образует большую тягу.

Чтобы избежать возникновение трудностей с розжигом огня в печи или камине, следует не использовать дымоходы с высотой менее 5 м. Это также опасно задымлением помещения при горении твердого топлива и даже возникновением обратной тяги.

Важно! При любой фактической длине дымохода высота его возвышения над скатом кровли фиксированная: она не может составлять менее, чем 500 мм.

Высота дымового канала корректируется в зависимости от расположения по отношению к вертикальной линии конька. Допускается вариант, когда верхушка дымохода находится на одном уровне с коньком. Происходит это в том случае, если расстояние от трубы до конька составляет от 1,5 до 3 метров.

Высота дымохода определяется на этапе проектирования. Для ее расчета необходимы следующие параметры: размер топливника, площадь поперечного сечения, высота и расположение оголовка дымового канала по отношению к коньку кровли и мощность отопительного прибора.

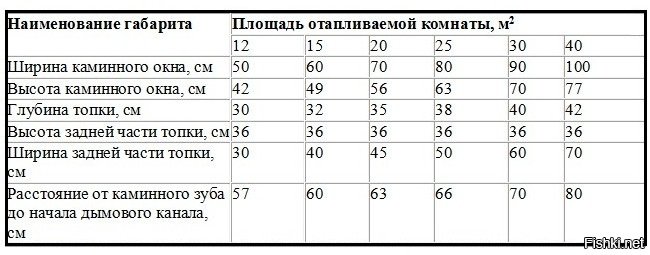

4. Соответствие с величиной помещения. Площадь помещения, внутри которого планируется установка камина, не должна составлять менее 15 квадратных метров. Тяга в дымовом канале напрямую связана с достаточным воздухообменом в помещении, а также его вентиляцией.

Как правильно расположить дымовой канал

Дымовые трубы по типу расположения делятся на:

  • насадные – устанавливаются над обогревательным прибором и фактически являются его вертикальным продолжением;
  • отдельно стоящие (коренные) – дымовой канал располагается вертикально сбоку от агрегата, под него строится отдельный фундамент;
  • стенные каналы – дымовая труба проектируется в стене дома.

Дымовую трубу можно вывести через стену, это возможно сделать даже в уже построенном здании

По отношению к зданию расположение дымовой трубы может быть таким:

  1. Наружное. Его преимущества: простота монтажа как в новом доме, так и в построенном ранее; доступность обслуживания.

Недостатки наружного расположения: дымоход нуждается в обязательном утеплении, организации герметичности места прохода через стену. Достаточно сложно придать эстетичный вид дымоходу при его наружном расположении; неизбежно его поднятие выше уровня ветрового подпора.

  1. Внутреннее. Преимущества: внутреннее расположение обеспечивает хорошую тягу, дымоход может находиться в максимально вертикальном положении.

Недостатки внутреннего расположения: дополнительные работы при проходе дымового канала через межэтажные и кровельные перекрытия, очень тщательное соблюдение противопожарных мер в этих участках. Такой дымоход также будет занимать полезную площадь помещения.

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

  1. Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора. Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
  2. Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
  3. Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Соблюдение допустимых отклонений по вертикали – также важный вопрос. Лучшую тягу способна обеспечить вертикальная труба, а ухудшают тягу большое количество наклонных или горизонтальных участков. Если дымоход не получается сделать прямым, то смещение по вертикали делается при помощи наклонных частей. Подключение камина к дымоходу предполагает наличие горизонтального участка, но его длина строго ограничивается 1 метром. Сумма всех участков со смещением с вертикальной оси по всей длине не должна быть большей, чем 2 м.

Постройка дымовой трубы для барбекю

В условиях загородного дома может возникнуть вопрос с постройкой, выбором материалов и размера для дымохода не только для камина, но и для барбекю. Постройка дымовой трубы обязательно должна быть продумана, первым этапом всегда будет чертеж ее плана на бумаге.

Важно! Приступать к постройке дымовой трубы для барбекю можно только полного затвердевания раствора основной части конструкции.

Самым простым решением для строительства дымовой трубы для барбекю будет использование цементного раствора и армирующих металлических брусьев. Остов дымохода выгибается, а затем сваривается из металлических стержней. Металлический каркас цементируется, опутывается сеткой. На стержни наносится раствор изнутри и снаружи. После затвердевания цементного раствора дымоход обмазывается изнутри огнеупорной глиной. Арка формируется после затвердевания раствора в дымоходе, для нее необходим шаблон из фанеры.

Срок высыхания цементного раствора, применяемого при постройке барбекю и дымохода для него – 3-4 дня. До этого времени разжигать огонь в топке нельзя, иначе стены сооружения растрескаются и барбекю будет непригодным для дальнейшего использования.

Вопрос того, как сделать дымоход для камина, решается с обязательным учетом всех требований к технологии и безопасности. При их нарушении под угрозой находится не только эффективность работы камина, но и жизнедеятельность всех людей, находящихся в отапливаемом помещении. Поэтому лучший вариант для тех, кто не имеет должного опыта в возведении подобных конструкций – обратиться к проверенным в данном вопросе специалистам.

Дымоход размеры. Расчеты размеров дымохода для безопасной эксплуатации печи

Здравствуйте! Так и не смог найти ответ на нужный мне вопрос, посоветуйте, пожалуйста. Есть стальная самодельная печь, примерный размер: высота – 70, длина – 70, ширина – 50. Нужно сделать трубу. От основания выходит труба (133 мм), хочу уменьшить до 108 мм, поднять вверх на 1 метр, потом колено, 70 см в сторону стены, сквозь стену, на улицу, затем второе колено и вверх. Хочу длину вверх сделать около двух метров. Правильны ли мои расчёты? Или надо длиннее делать?

Ответ на вопрос

При монтаже систем печного отопления нужно делать проектирование, включающее расчеты на основаниях СНиПов и нормативных актов. Это очень важно для правильной работы будущей печи и безопасности её эксплуатации.

На фото показаны способы подключения дымохода к печи

Правила работы отопительного оборудования

Одну печь можно использовать для отопления не более трех комнат, находящихся на одном этаже. В домах с несколькими этажами допустимо устройство многоярусной печи, и при этом у каждой должен быть отдельный отвод и топливник.

Недопустимо:

  • Устанавливать принудительно вытяжную вентиляцию без обустройства соответствующей приточной системы
  • Применение для отвода продуктов горения вентиляционного канала, а не дымохода
  • Делать дымовой отвод, который располагается в наружной стене, установка которого делается из разного каменного негорючего материала.

С использованием коренной или насадной дымовой трубы. Каждая печь должна комплектоваться своим дымоходом (расчеты нужно делать так, чтобы один отопительный прибор имел отдельный отвод и дымовую трубу). В нескольких вариантах допустимы присоединения к одному каналу двух и более отопительных оборудований, которые находятся на одном этаже.

Базовые параметры конструкции

При применении двух или нескольких труб для обустройства отвода, предусматривают рассечки толщиной 0, 12 мм на расстоянии не меньше одного метра от стыка трубы. Расчеты должны включать монтаж задвижек в каналах. При этом в задвижке должно быть одно отверстие с диаметром 15 мм в случае применения такого топлива, как торф или уголь.

Дымоходную трубу желательно проектировать вертикально, без уступов и изгибов. Если для монтажа канала применяется огнеупорный кирпич с толщиной стенки больше 120 мм или жаростойкий бетон с толщиной больше, чем 60 мм, нужно предусматривать карманы глубиной 250 мм с отверстием для чистки.

Трубу лучше монтировать строго вертикально, но допустимо отклоняться от вертикали на тридцать градусов, с откосом, который не превышает 1м. Если дымоходная труба используется в здании с кровлей из горючего материала, монтируются искроуловители из металлической сетки, размер отверстий не должен превышать 5 х 5 мм.

Если у печки есть присоединяющиеся конструкции из горючего материала, то их защищают разделками из негорючего материала, который предотвратит возгорание. Промежуток между частями системы отопления и горючим материалом может быть разным. Это зависит от применяемого топлива, материала дымохода и ряда других параметров.

О монтаже дымохода для бани говорится в видео:

Параметры системы отвода продуктов горения

Расчеты основных параметров, влияющих на работу печки, заключаются в том, чтобы определить сечение и высоту дымохода. Диаметр или сечение, который имеет дымоход, зависит от мощности тепла, которую выделяет печь.

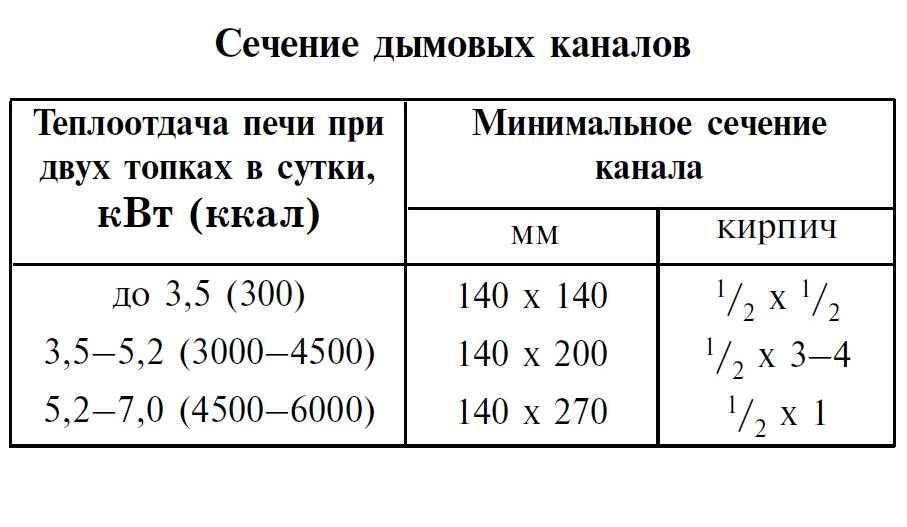

Размеры такие:

  • С мощностью до 3, 50 кВт – 140 х 140 мм
  • С мощностью от 3, 50 до 5, 20 кВт – 140 х 200 мм
  • С мощностью от 5, 20 до 7, 20 кВт – 140 х 270 мм.

Если печь имеет круглый диаметр для отвода продукта горения, то расчеты производятся с учетом того, что площади сечений круглых каналов будут не меньше площади сечений прямоугольных.

Высота дымоходов рассчитывается так, чтобы конструкция:

  1. Возвысилась над коньком на 0, 5 м
  2. Была на удалении 1, 5 м от конька
  3. Была не ниже уровня плоской кровли, желательно, выше на 1 м.

Если печь с каналом, который превышает уровень кровли на 1, 5 м, применяют дополнительную растяжку. Данная высота может приводить к повышенной ветровой нагрузке и деформированию конструкции. Печь может иметь разные конструкции, высоту, диаметр дымохода, поэтому нужно применять для расчетов дополнительные формулы с целью обеспечения эффективности работы печи и увеличения пожаробезопасности.

Вопрос
Хочу в своем загородном доме переложить печку и заменить трубу с кирпичной на цементно — асбестовую. И чтобы была лучше тяга и не дымила, хочу сделать её повыше. Какой диаметр трубы лучше всего поставить?

Вистр
Сразу могу посоветовать не делать трубу печи слишком высокой. Делайте её выше конька крыши
на 50 — 60 см. В противном случае труба будет остывать на ветру и тяга будет плохой.
Есть правило для печи: температура выходных газов на срезе трубы не должна быть ниже 95 — 105
градусов. Если хотите сделать трубу выше, то Вам прийдется её обязательно утеплить.

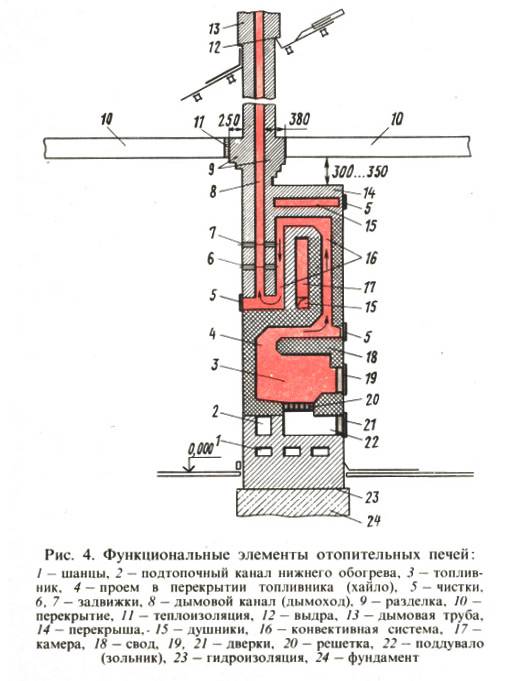

Диаметр трубы для печи зависит от многих факторов: от объёма топки, сечения и формы дымоходов,
от количества змеевика дымоходов и от типа топлива.
Есть ещё одно правило, обеспечивающее хорошую тягу в печи: сечение дымоходов в сторону
трубы должно постепенно сужаться. Тогда газы, продвигаясь в сторону трубы, постепенно
уменьшают свой объём, но сохраняют свою температуру (закон Бойля-Мариотта).
Но Вы дали слишком мало данных, чтобы можно было что-то ответить конкретно.
Если топка печи будет сложена с подворотом, то при таких размерах входное сечение дымохода после
топки должно быть равно не менее площади широкой стороны кирпича.
Затем, пять колен дымода змеевика для таких размеров слишком много. Их должно быть четыре.
Змеевик делайте не по классике, т.е. располагайте каналы не вертикально, а горизонтально.
Тогда проходные горячие газы будут постепенно подниматься вверх не создавая газовых пробок.
Причём у нижнего и второго канала сечение должно быть равно площади широкой части кирпича,
у третьего и четвертого канала — 3/4 кирпича, сечение оголовка трубы 1/2 кирпича и сечение трубы
тоже 1/2 кирпича. Отсюда: если Вы хотите установить асбесто-цементную трубу, то вполне подойдёт
диаметра 150 мм. Но с условием, что топливом будут дрова. Если будете применять кору или уголь,
то трубу прийдётся часто чистить.
При указанных размерах, тяга в разогретой печи будет всегда хорошей при любой погоде.
Но обязательно трубу надо утеплить от оголовка и, желательно, до среза трубы.

Ихалайнен
Не ставил бы я асбестоцементную трубу на дымоход. Не для этих дел она создавалась.
Впрочем если без нее никак то выбираете асбестоцементную трубу диаметром 200 мм.
Такой диаметр взят потому, что типоразмеров асбестоцементных труб не так много.
100 мм слишком мал, тем более что 100 мм это не внутренний проход а наружный диаметр.150 мм пойдет но в без запаса. 200 мм самое то.
Vistr, Вы про двух оборотный дымоход писали? Помнится сложил дымоход двух оборотный с горизонтальными каналами. Дымы было много. Пришлось перекладывать на однобортный с вертикальными каналами. Более менее стало. Без опыта с горизонтальными каналами я бы связываться не советовал бы.
У них тяга плохая.
Если уж делать для себя, и бюджет позволяет то есть на металобазах толстостенные трубы из нержавейки. Это не те дымоходы где стенка максимум 1 мм. Там толщина стенки бывает 2,3,4 мм.
Ассортимент диаметров тоже большой. Хотя для нержы 150 мм в самый раз будет.
Эти трубы бывают не везде и стоят они дорого но они того стоят.

Монтаж печи требует определения места установки изделия и соответственно расчет всех параметров. Размеры и диаметр трубы, зависят от мощности, изделия.

Важной составляющей в строительстве бани является строгое следование правилам и стандартам, нужно действовать согласно составленному проекту, малейшие изменения повлекут за собой последствия. Определить диаметр трубы, полезно еще во время составления проекта.

Цилиндрическая форма не дает скапливаться саже и позволяет продуктом сгорания свободно уходить наружу. Размеры определяются с учетом параметров проходного отверстия и высоты.

Труба в бане не является объектом сложных расчётов, её можно подобрать по готовым диаграммам, главное знать мощность установленной печи.

Существуют стандарты, которым нужно придерживаться, от мощности изделия зависят параметры. Прямоугольные, квадратные дымоходы рассчитываются в пропорциях: 140х140 мм используется до 3,5 кВт, соответственно 140х200 мм 3,5-5,2 кВт, 140х270 мм 5,2-7,2 кВт.

Если ваша дымовая труба круглая она не должна быть меньше места выхода с отверстия печи, больше допустимо, меньше нет.

Площадь трубы должна быть не меньше 8 см² с расчетом на каждый кВт мощности. Вычисления можно производить самостоятельно, в этом поможет «светлая голова» и формула площади круга.

Про высоту и размеры

Расчет высоты дымохода зависит от уровня возвышенности самого помещения, и вида кровельного материала. Высота трубы, которая будет находиться на крыше, очень важна.

Как высоко необходимо поднять дымоход, чтобы он нормально функционировал?

Правила очень просты, запомните их. Если труба находится над коньком 0,5 м, тогда расстояние будет составлять до 1,5 м от конька. Труба вровень или даже немножко выше конька, устанавливается в случае, если находиться 1,5–3 м от конька.

Обязательно посмотрите видео с подробным объяснением.

Коротко о важном

Создавая трубу для бани, учитывайте все мельчащие детали. Единственная ошибка может привести к достаточно тяжелым последствиям и устранить неполадки будет крайне сложно.

В сети можно встретить «40 бочек арестантов» вариаций стандартов для измерения от «самоделкинов», но лишь соблюдая все эти рекомендации и правила, вы получите качество и надежность.

Все эти данные нам были нужны для качественного монтажа. можно прочитать подробнее как это сделать.

Как правильно рассчитать необходимый диаметр дымоходной трубы? При проектировании автономной отопительной системы этот вопрос должен решаться в первую очередь. В подавляющем большинстве случае дымоходная труба подбирается по примерным параметрам – почему-то считается, что чем больше ее диаметр, тем лучше. Но это далеко не так. Для того, чтобы система отопления работала в оптимальном режиме, необходимо сделать правильный расчет дымохода.

Исходные параметры

Существуют определенные параметры, которые прямым образом будут влиять на характеристики будущего дымохода. Наиболее важными из них являются:

  • Тип отопительного прибора. В большинстве случаев организация системы газоотведения нужна для твердотопливных печей и котлов. При этом в расчет берется объем камеры сгорания и площадь проема камеры поступления воздуха в топку – зольника. Нередко она рассчитывается и для самодельных котлов, работающих на газу или дизельном горючем.
  • Общая длина дымохода и его конфигурация. Оптимальной является 5 метровая конструкция с прямой магистралью. Каждый поворотный узел создает дополнительные вихревые зоны, которые отрицательно сказываются на тяге.
  • Геометрия сечения дымохода. Идеальный вариант – это цилиндрическая конструкция. Но для кирпичной кладки добиться такой формы очень сложно (). Поэтому квадратное (прямоугольное) сечение менее эффективно, но при этом и требует меньших трудозатрат.

Беря во внимание все эти факторы, можно приступать к расчетам.

Примеры расчета – точный и приблизительный

Точные вычисления базируются на довольно сложной математической платформе. Для них требуется знать основные физические характеристики дымохода, прибора отопления и топлива. В качестве примера можно привести расчет стандартной трубы круглого сечения без поворотных узлов, которая подключена к печи, работающей на дровах. Входными параметрами вычисления послужат:

  1. Показания температуры газов при входе в трубу t– 150°С.
  2. Средняя скорость их прохождения по всей длине – 2 м/с.
  3. Оптимальная высота дымохода – 5 м.
  4. Скорость сжигания топлива (дров) при одной закладке B= 10 кг/час.

Исходя из этих данных можно приступать непосредственно к вычислениям. На первом этапе необходимо узнать объем выходящих газов. Для этого существует формула:


Где V – объем воздуха, который понадобится для поддержания процесса горения со скоростью 10 кг/час. Он равен 10 м³/кг.

Подставляя значения получаем результат:


Как видно, для такого точного расчета необходимо знать все параметры будущей системы отвода газов. На практике эта схема применяется крайне редко, во всяком случае – для организации бытового автономного отопления. Существуют и другие способы узнать диаметр дымохода.

Можно руководствоваться габаритами камеры сгорания. Ведь от ее размеров зависит количество сжигаемого топлива, а следовательно – и объем выходящих газов. Для открытых топок и дымохода с круглым сечением принято соотношение 1:10. Т.е. если размер камеры сгорания составляет 50*40 см, то оптимальный диаметр дымохода будет равен 18 см.

Если планируется возведение кирпичной конструкции, то соотношение будет несколько другим — 1:1,5. В этом случае диаметр дымоходной системы должен быть больше, чем размер поддувала. Причем квадратное сечение будет не менее 140*140 мм. Как уже говорилось выше, это связанно с завихрениями, которые создаются в кирпичной трубе.

Шведский метод

Во всех вышеописанных методиках не берется во внимание высота газоотводной системы. Для нее применяется соотношение площади камеры сгорания к сечению трубы. При этом учитывается и ее высота. Основополагающим инструментом является представленный график.

В качестве расчетных данных потребуются:

  1. Площадь топки – F.
  2. Площадь дымохода — f.

Например, пусть F равно 77*35=2695 см, а f — 26*13=338. Следовательно, соотношение составляет (338/2695)*100%=12,5%. Сверив это значение по графику можно увидеть, что оптимальная высота трубы для таких параметров может быть около 5 м.

Но этот метод больше применим для каминных систем, так как не берется в расчет объем воздуха для топки.

Выбор метода расчета диаметра может быть различным, но при сложных системах отопления важен оптимально точная схема. В особенности это касается низкотемпературных отопительных приборов длительного горения.

Расчет размеров дымохода камина с открытой топкой – высота и диаметр

Одной из изюминок интерьера любой комнаты, несомненно, является камин. Современные камины могут работать не только на классическом топливе, но и на электричестве, природном газе, что позволяет использовать данный тип отопительного оборудования даже в квартирах многоэтажных домов. А если вы счастливый обладатель частного дома, то можно установить классический камин, открытая топка которого позволяет любоваться огнем и горящими, мерно потрескивающими поленьями. Но для этого необходимо еще и возвести дымоход.

Основные нюансы

Отметим, что дымоход камина и печи конструкционно практически ничем не отличается. Разница лишь в том, что в камине открытая топка, а в печке закрытая. Неправильный расчет дымохода камина может привести к задымлению помещения. Поэтому важно правильно рассчитать размеры топки, определиться какой диаметр будет иметь канал и какую высоту будет иметь конструкция.

При этом дымоход должен быть максимально простым, оптимальный вариант–прямым и вертикальным. В том случае, если используется более сложная конфигурация, необходимо предусмотреть отводы с углом более 45 градусов.

Для регулирования воздухообмена не забудьте использовать шибер (заслонку), а для чистки камина необходимо предусмотреть тройник, облегчающий чистку отопительного оборудования.

Важное условие эффективного и безопасного функционирования отопительного оборудования данного типа является надежная теплоизоляция. Дымоход нагревается, поэтому необходимо надежно защитить от возгорания перекрытия и стены (для этого используется минеральная базальтовая вата). Также необходимо подумать и о защите от холода, если канал располагается в наружной стене или на улице, что крайне не желательно. Сверху дымоход защищается от атмосферных осадков флюгером или грибком.

Также отметим, что современный камин может иметь различную конфигурацию, конструкции из огнеупорного кирпича или камня с открытой топкой используются все реже, на смену им пришли камины с чугунной закрытой топкой (лицевая панель изготавливается из специального огнеупорного стекла).

Расчет для камина с закрытой топкой практически аналогичен расчету дымохода печи. А вот о том, как выполняется расчет в том случае, если камин имеет открытую топку, поговорим ниже.

 Определение размеров конструкции на конкретном примере

Выполнить расчет дымохода камина самостоятельно очень трудно. Для этого необходимо иметь знания и практический опыт в такой сложной сфере, как теплотехника. Поэтому воспользуйтесь теми методическими материалами, которые были разработаны специалистами, благодаря чему размеры, в том числе диаметр дымохода, определяются очень легко.

Одной из классических таблиц является соотношение открытого топочного пространства к общей эффективной высоте дымохода, которая позволяет определить сечение канала

Открытое топочное пространство измеряется в квадратных метрах, для этого достаточно высоту топки умножить на ее длину.

Параметры общей высоты дымохода измеряются в метрах, в данном случае просто необходимо сделать расчет, в котором определить общую высоту конструкции.

Возьмем конкретный пример и размеры.

Высота топки равна 0,5 метра, а длина 1,1 метра. В этом случае площадь топки 0,55 м2. Эффективная высота, при которой дымоход выходит за конек, составляет 8,00 метров. Берем таблицу и определяем что точка пересечения вертикальной и горизонтальной линий находится непосредственно в секторе, где диаметр равен 25 см2. Таким образом мы определили, что открытая топка камина должна иметь дымоход с внутренним сечением канала, равным 25 сантиметров.

Следует обратить внимание и на другой момент. Камин должен иметь приточную вентиляцию. При ее отсутствии в помещении создается разряжение, это в свою очередь приводит к образованию обратной тяги и выходу дыма в комнату. Камин дымит. Поэтому необходимо также рассчитать диаметр канала приточного воздуха, при котором отопительное оборудование будет работать правильно.

Для этого воспользуйтесь таблицей соотношения открытого топочного пространства (площадь, которую имеет открытая топка) к объему помещения в кубических метрах.

Объем помещения определяется путем умножения высоты на длину и ширину комнаты.

Так выполняются простейшие расчеты, позволяющие ответить на вопрос: «Какой дымоход должен иметь камин с открытой топкой». Все в упрощенном варианте. Более сложные варианты предполагают использование сложных формул, которые являются основополагающими в теплотехнике. Но об этом в следующих материалах.

Детальная страница статьи

Печь в доме – это символ тепла и уюта. Интерьер дома без печи или камина кажется незавершенным. С древнейших времен печи использовались для обогрева, приготовления пищи и даже в медицинских целях. В наш век высоких технологий дровяные печи находят себе применение в жилищах людей.

В этой статье мы рассмотрим основные разновидности домашних печей, их устройство и материалы, необходимые для постройки этих сооружений у себя дома.

Существует большое количество разновидностей домашних печей. Некоторые специализируются на отоплении, другие предназначены для приготовления пищи, третьи играют декоративную роль.

  • Отопительно-варочные печи – основное назначение этих сооружений содержится в их названии. Главное отличие от других разновидностей – наличие возможности приготовления пищи. Печь нагревает помещение, но в большинстве сооружений главной функцией все-таки является приготовление еды, поэтому в конструкцию добавляются различные приспособления для готовки: варочные поверхности, духовки, конфорки и др. Печь может использоваться для разогрева, жарки, варки, запекания, сушки продуктов и др.

В отопительно-варочных печах иногда присутствует два дымохода: летний и зимний. Летний дымоход – прямой путь наружу, зимний – извилистая система внутри корпуса печи, блуждая по ней, тепло нагревает дом.

Русская печь в современном интерьере

Среди всех конфигураций отопительно-варочных печей можно выделить русскую печь. Она представляет собой универсальный тандем из отопительного сооружения, места для сна и кухни. В традиционной печи нагревалась только средняя и верхняя часть, современные конструкции обеспечивают полный прогрев. Главная особенность – наличие лежанки, которая нагревается с помощью внутренней камеры – горнила.

  • Отопительная печь используется исключительно для обогрева помещения. К таким сооружениям относится голландская печка (голландка). Она представляет собой вертикальную печь, имеющую один или два яруса. Печь кладется из кирпича, не занимает много места, при этом отличается высоким коэффициентом полезного действия.

Голландская печь, украшенная изразцами

  • Камин – разновидность отопительных сооружений, в которых камера со сгорающим топливом открыта. Благодаря этому в топке виден огонь. Различаются камины с открытой и закрытой топкой. Классическим вариантом считается камин с открытой топкой и прямым дымоходом. При такой конструкции огонь ничем не отделен от жилого помещения. В первую очередь камины с открытой топкой выполняют декоративную функцию, так как КПД на обогрев у таких сооружений не будет превышать 15 – 20%. В закрытых каминах огонь в топке отделен с помощью огнеупорного стекла, эффективность отдачи тепла возрастает до 60 – 80%. При этом прозрачное стекло не мешает наслаждаться видом языков пламени. Некоторые камины работают в режиме длительного горения, процесс происходит с ограничением доступа кислорода.

Камин в стиле кантри отделан под необработанный камень

Небольшие отопительные конструкции с закрытой топкой часто называют каминными печами или печь-камин. Их конструкция напоминает печку-буржуйку. Из-за небольших габаритов конструкцию при желании можно перенести вместе с дымоходом с одного места на другое. Часто в печах-каминах нагрев осуществляется с помощью конвекции, в корпусе между топкой и стенками делаются полости, куда попадает воздух из помещения, нагреваясь от топки, воздушные массы распространяют тепло по всей комнате.

  • Банные печи (каменки) – печи для нагрева воздуха внутри парилки. Каменки состоят из топки и дымохода. Традиционные каменки делаются из кирпича или чугуна. Кирпичная печь для бани имеет большие габариты и дольше топится, при этом тепло в ней сохраняется тоже дольше. Главным элементом конструкции являются камни, которые погружаются в специальную емкость или нишу. Благодаря высокой теплоемкости камни накапливают большой запас тепла и медленной отдают его окружающему пространству. Распространение тепловой энергии при этом происходит по принципу, как у инфракрасного обогревателя (с помощью инфракрасного излучения). Наличие воздушных каналов внутри печи позволяет нагревать парилку еще и с помощью конвекции. Некоторые печи для бани оснащаются специальным топливным тоннелем, благодаря которому дрова можно закладывать не из парилки, а из соседнего помещения.

Традиционная каменка из кирпича

Кроме традиционных печей, работающих от дров, существуют небольшие устройства, функционирующие от электрической сети. Нагрев в них происходит с помощью трубчатых электронагревателей, которые располагаются под камнями.

  • Уличная печь – сооружение для приготовления шашлыка и барбекю. Устройство заменяет собой мангал и гриль. Такая печь может состоять из основной топки для запекания, жаровни, варочных поверхностей. Жаровня может использоваться для приготовления пищи на решетке (гриль) или на шампурах. Иногда предусмотрена камера для копчения. Для удобства готовки к печи пристраивают столешницу, а внизу располагают отделение для дров. Уличную печь обычно размещают в зоне патио (внутренний дворик) или в специальном строении (беседка или отдельный домик для гостей).

Уличная печь для барбекю снабжена столешницей под раковину и дополнительной плитой с конфорками для варки

Родиной печей-барбекю считаются южные штаты США, оттуда и появилось слово «барбекю». Его используют в самых разных смыслах – от названия соуса до целого мероприятия по отдыху на свежем воздухе (аналогично слову «шашлыки»).

Все печи различаются в зависимости от конструкции и назначения, но при этом общие элементы у разных видов печей все-таки есть.

  • Фундамент – основа всей конструкции, фундамент делают в зависимости от габаритов самой печи. Крупногабаритной печке потребуется прочный фундамент. Фундамент может изготавливаться из кирпичей или из бетона. Бетонное основание может быть монолитным или состоять из блоков.
  • Топка (топочная камера) – сердце любой печи, в ней происходит процесс сгорания твердого топлива. Топка может быть открытой, как у камина или закрытой, как у голландской печки. Температура в топке может достигать 500 градусов. Топки отопительных печей имеют прочную дверцу с небольшим смотровым окошком из огнеупорного стекла или совсем без него.

В отопительно-варочных печах топка может снабжаться дополнительными элементами для приготовления пищи. Духовой шкаф представляет собой стальной ящик, в котором нет прямого огня, но при этом он нагревается огнем из топочной камеры. Конфорки находятся над топкой, они нагреваются и могут передать тепло еде. В духовке часто имеется доступ к открытому огню.

  • Колосник (колосниковая решетка) – это решетка из чугуна, которая устанавливается в нижнюю часть топки. Твердое топливо располагается на колоснике, сквозь щели поступает воздух, необходимый для горения. Под колосником располагается зольная камера. В некоторых типах печей (в каминах) колосник может отсутствовать.
  • Поддувало (зольная камера) – камера для улучшения снабжения воздухом продуктов горения. Поддувало располагается над колосником, поэтому часть пепла из топки попадает прямо туда. После растопки камеру необходимо чистить от золы. Поддувало может быть с небольшой чугунной дверкой или без неё. Вариант с дверкой позволяет регулировать количество поступающего воздуха. Полностью закрытая зольная камера замедляет процесс горения и повышает отдачу тепла. Поддувало иногда используется в мангалах или каминах.
  • Дымоход – один из важных элементов печи, представляет собой систему для отвода газов, возникающих в результате горения. В уличных печах, предназначенных для приготовления шашлыка или барбекю дымоход обычно небольшой, у каминов часто используется прямоточный дымоход. Вместе с дымом из печи уходит и тепло, поэтому на многих печных сооружениях для отопления предусмотрена более сложная система извилистых ходов. На верхней части дымохода располагается воздушная заслонка, которую можно закрыть для сохранения тепла.

Нарушение технологических норм при строительстве дымохода может привести к тому, что в печи или камине будет возникать обратная тяга – дым будет поступать в помещение.

  • Лежанка – главный элемент русской печки. При этом лежанка давно перестала быть элементом интерьера избы или стилизованного «домика в деревне», а стала полноценным предметом мебели современных интерьеров. Лежанка может играть декоративную роль, дополняя печь, или прогреваться с помощью системы дымоходов, как положено настоящей русской печке.

В печном деле применяется много разнообразных материалов. Для каждого элемента может использоваться целый комплекс различных строительных изделий.

  • Огнеупорный кирпич – самый распространенный материал для производства печей, для кладки топки используется огнеупорный кирпич (шамотный). Он изготавливается методом прессования или пластического формования из шамотной глины. Шамот получают с помощью высокотемпературного обжига глины до полной потери влаги, затем глина затвердевает, её измельчают и добавляют в различные изделия для повышения их огнеупорных свойств. Шамотный кирпич обладает высокой теплоемкостью и может использоваться при температурах до 1200 градусов.
  • Строевой кирпич – может применяться для возведения конструкций, которые не подвергаются воздействию высоких температур. Если строевой кирпич используется для возведения дымохода, то он должен иметь высокую морозостойкость, так как вне дома дымоход будет подвергаться агрессивным воздействиям окружающей среды.

Морозостойкость кирпича обозначается буквой F. Цифра обозначает количество циклов заморозки и оттаивания, которые может выдержать материал до начала разрушения структуры.

  • Облицовочный кирпич – материал для облицовки фасадной части печи. Кирпич имеет близкую к идеальной геометрию. Сколы и трещины на таком кирпиче не допускаются. Для придания печи декоративного облика используется фасонный кирпич с закругленными краями.
  • Чугун используется для всех подвижных элементов печи: колосника, заслонок, задвижек, топочной дверцы и дверцы поддувала. Чугун обладает высокими огнеупорными свойствами. Он производится методом литья, поэтому на нем нет хрупких сварных швов.
  • Кладочная смесь – для кладки печей не используется обычный цементно-песчаный раствор. В состав смеси для кладки печей входит глина, речной песок мелкой фракции и вода. Соотношение песка и глины должно составлять 4 к 1. Смесь перемешивается и размачивается в течение двух часов.

В печном деле применяется ряд специальных инструментов. Во многом они схожи с теми, которыми пользуются каменщики, но есть и отличия.

  • Угловая шлифовальная машина (УШМ) Болгарка – один из главных инструментов для печника, так как резать и колоть кирпич при кладке печей приходится часто. Болгарки бывают одноручными или двуручными, более безопасным вариантом считаются инструменты с двумя ручками. Болгарка подойдет для резки кирпича, изразцов, арматуры и для шлифовки срезов. Для работы потребуется несколько дисков с алмазным напылением, для кирпичей часто используются диски с прорезями. Абразивные круги помогут отшлифовать выгнутые плоскости.

Для безопасной работы с УШМ производители предусматривают на устройствах различные системы безопасности. К таким системам относятся безопасное отключение при заедании инструмента, защитный кожух на диске и трубка для отвода пыли, которая возникает при пилении.

Болгарка с двойным хватом и защитным кожухом для рук

  • Кирка каменщика – инструмент с режущим лезвием и молотком. Предназначен для раскалывания кирпичей. По эффективности инструмент уступает болгарке и обеспечивает меньшую точность при расколе. Рукоятка покрывается резиной для защиты рук от отдачи.

Кирка каменщика с деревянной ручкой

  • Киянка – используется для усадки кирпичей на раствор. Киянки могут иметь деревянный или резиновый боек. Резиновый снижает повреждения, которые наносятся кладочному материалу. Рукоятка также бывает деревянной или стальной.

  • Кельма – инструмент для нанесения раствора на кирпичи. Основная рабочая плоскость у кельмы печника имеет треугольную форму и закругленный конец. Кельма печника меньше, чем кельма каменщика, так как глиняная смесь наносится меньшими порциями. Рукоятка может изготавливаться из дерева или пластика. С полотном рукоятка соединяется с помощью кронштейна. Работа печника более точечная, раствор не кладется с запасом, поэтому необходимости в крупной кельме у печников нет. Некоторые печники вовсе не используют ручного инструмента, нанося раствор на кирпичи руками.

Кельма печника

  • Расшивка – ручной инструмент для затирания швов. Состоит из пластмассовой или деревянной ручки и прямого пера. От формы пера зависит фактура шва, бывают треугольные, угловые, округлые выгнутые или прямоугольные. Расшивка швов требуется только в том случае, если не планируется делать оштукатуривание или облицовку (изразцами или плиткой).

Швы печи из кирпича должны выглядеть идеально, если не планируется делать облицовку

  • Инструменты для приготовления кладочной смеси – к ним относятся лопата, емкости и сито. Лопата подойдет любая совкового типа. В качестве емкости можно воспользоваться пластиковыми строительными ведрами, или пластиковыми ванными. При кладке печи не прибегают к использованию грузоподъемной техники, поэтому большие тяжелые емкости тут не подойдут. Сито желательно иметь в двух экземплярах – одно для просеивания песка, другое – для глины.

Дрель-миксер поможет упростить работы по перемешиванию кладочной смеси. Насадка-миксер устанавливается на дрель или на перфоратор, затем инструмент переключается на низкие обороты.

  • Измерительные приборы – при кладке печи не обойтись без основных измерительных приборов. Главный кладочный инструмент – уровень. Он необходим для определения равнения вертикальной и горизонтальной плоскостей объектов. Обычно в арсенале печника имеется два или три уровня длинной до 1,5 м. Для проверки углов пользуются отвесом (небольшой грузик на веревке). Отвес печника меньше и легче, чем отвес каменщика, так как печь обычно кладут в помещении, где нет ветра. Полезными измерительными приборами окажутся рулетка и угольник.

Если необходимо проверить уровень печи относительно других объектов в помещении на значительном расстоянии, то полезным окажется гидроуровень. Прибор работает на основе принципа сообщающихся сосудов. Две колбы со шкалами соединяются трубкой, внутрь заливается вода.

  • Защитные аксессуары – работая в замкнутом помещении важно позаботиться о защите дыхательных путей. От резки кирпичей в воздухе может оставаться большое количество абразивной пыли. При работе с киркой каменщика или болгаркой обязательно надо надевать респиратор и защитные очки. Так как печная кладка часто происходит вручную, надо позаботиться о перчатках для защиты рук.

Печь – это сложная конструкция, которая может служить не только для отопления, но и для приготовления еды. Большое разнообразие конструкций позволяет выбрать печь для своих нужд. На улице, в доме, в бане – везде найдется место этому уютному источнику тепла.

Как правильно подобрать мощность печи или камина?

Если основное назначение печи или камина – это отопление дома, тогда на первое место встают отопительные показатели тепловой эффективности печи. Одним из таких показателей является мощность.

От чего зависит мощность?

Мощность печи напрямую будет зависеть от объема вашего помещения. Принято считать, что на 25 куб. метров отапливаемого помещения нужен 1 кВт мощности прибора.

Например, у вас 3 смежные комнаты по 30 кв. метров, высота потолков 2,5 метра. В смежную комнату тепло пойдет при открытой двери без каких либо проблем. Тогда объем отапливаемого помещения получается (30 + 30 + 30) * 2,5 = 225 кубических метров. Объем делим на 25 и получаем 225 / 25 = 9 кВт. Лучше взять печь с запасом по мощности в 2 кВт. Тогда 9 + 2=11 кВт. Это мощность вашей печи.

Но дома мы строим из разных строительных материалов, да и климат отличается на просторах нашей необъятной родины. Поэтому, кроме объема самого помещения нужно учитывать теплоизоляцию помещения и климатическую зону.

Существуют такие показатели мощности как минимальная, номинальная и максимальная мощность. Так вот нас с вами интересует номинальная мощность печи. Некоторые производители указывают номинальную мощность печей (Jotul, Supra, Hark, Edilkamin).

Номинальная мощность печи определяется после учета количества тепла за 3 часа испытаний. Максимальной мощности печи достигает за 40-60 минут после растопки. Она может превосходить номинальную мощность в 2 раза. Часто продавцы говорят не о номинальной, а о максимальной мощности, тем самым вводя в заблуждение потребителя. Например, печь-камин с номинальной мощностью в 9 кВт, указывают максимальную мощность в 18 кВт.

Чтобы не попасть впросак смотрите шильдик на самой печи, если его нет, то паспорт изделия или инструкцию.

Коэффициент полезного действия

Коэффициент полезного действия определяется как отношение числа тепловой энергии, переданное от печи на обогрев помещения к количеству энергии, которую можно получить при полном сжигании топлива, выраженное в процентах.

Понятно, что чем выше КПД печи, тем больше тепла будет поступать в помещение и меньше уходить в дымоход. КПД печей колеблется от 60 до 80%. Высокое КПД это всегда хорошо, но за счет чего она становится таким? Какие новые технологии используются в современных печах, что влияет на высокие показатели КПД и мощности?

Система дожига дымовых газов способствует белее полному сгоранию топлива в печи. Осуществляется дожиг дымовых газов за счет подачи воздуха в разные участки топочной камеры. Из курса химии мы знаем, что катализатором для горения служит кислород. Он то и поступает вместе с воздухом через специальные каналы и дымовые газы, содержащие частички углерода, дожигаются вторично или третично. Поэтому и существует двойная и тройная система дожига дымовых газов. На выходе из печи дымовые газы после дожига становятся более холодными, значит, больше тепла выделилось в помещение, а не в трубу. Чем выше степень дожига дымовых газов, тем выше показатели КПД! Кроме этого, воздух, врываясь в топочную камеру и, воспламеняясь в ней, создает невообразимое огненное шоу, Качество дров сильно влияет на тепловую эффективность отопительной печи. Нужно использовать только сухую древесину и желательи, так и на дымоходе.

При сгорании хвойные породы образуют очень много сажи, которая налипает на стекло и на внутренних стенках трубы. Следовательно, чистить дымоход и стекло придется гораздо чаще. Есть большая вероятность возгорания этой сажи внутри дымохода. Температура возгорания сажи внутри дымохода может достигать 1500 градусов по Цельсию, так как это углерод в чистом виде. Такую температуру дымоход выдержит только минут 15-20, дальше происходит разрушение дымохода и опасность возникновения пожара.

Будьте предельно требовательны к качеству используемого топлива!

Система очистки стекла

Отдельно хотелось бы остановиться на системе очистки стекла. Существует несколько систем:

  • Очистка стекла холодным воздухом. Осуществляется через зазор между стеклом и чугунной рамкой печи. Воздух поступает сверху вниз, создавая при этом барьер между очагом воспламенения и стеклом. Недостаток — остаются следы нагара на стекле, которые очень трудно чистить.

  • Очистка стекла горячим воздухом (CB). На мой взгляд, самая эффективная система очистки стекла. Воздух в топку подается уже горячим, благодаря двойному корпусу печи. По специальным каналам в двойном корпусе воздух подается на стекло и отсекает сажу от стекла.

  • Двойное стекло. Эффект лучше, чем от очистки стекла холодным воздухом, но есть дополнительные трудности при чистке из-за двойных стекол. — пиролизное напыление. Такое напыление на стекле, в виде пленки, защищает стекло от образования на нем сажи. Но оно со временем прогорает и эффект пропадает.

Материалы

Материалы из которых изготовлена печь имеют важное значение:

  • чугунные печи-камины наиболее долговечны и лучше сохраняют тепло. Они конечно не являются накопителями тепла, так как вес их очень мал, но остывают в 2-3 раза дольше стальных печей.

  • стальные печи с чугунными, керамическими или шамотными вставками в топочной камере. Быстро нагревают помещение и гораздо легче чугунных.

  • печи из нержавейки. Еще быстрее, чем стальные с футировкой, отдают тепло. Но тепловое излучение от них жесткое. Боятся перегрева, так как нержавейка при высоких температурах сильно деформируется.

Конвекция воздуха

Почти все современные приборы работают по принципу конвекции воздуха. В основе конвекции воздуха лежит элементарное физическое явление: горячий воздух поднимается наверх, а холодный занимает его место.

Печь, снабженная кожухом конвектором быстрее и равномернее прогревает помещение, так как способна за короткий промежуток времени пропустить через себя и нагреть большое количество воздуха. Если печь не оборудована кожухом конвектором, то она отдает тепло в воздух, не перемешивая его. Получается, что у печи тепло, а в углу помещения холоднее.

Благодаря конвекции этого можно избежать, то есть воздух у печи и в углу помещения будет примерно одинаковым по температуре. Герметичность топочной камеры, прежде всего, влияет на режим медленного горения. Достигается она за счет использования различных уплотнителей на дверцах печей. Но уплотнители – это расходный материал. Они не вечны и с течением времени их нужно менять.

При износе уплотнителя в топочную камеру начинает поступать воздух и контроль за режимом горения пропадает. Перевести печь в медленный режим работы или режим тления, когда печь на одной закладке дров может работать несколько часов, становится проблематичным. Так как режим тления наступает при ограниченной подаче воздуха в топочную камеру.

Режим медленного горения очень полезен. В таком режиме мы экономим дрова, не изнашиваем печь, поддерживаем температуру в помещении. Есть и минусы в медленном горении. Стекло очень сильно коптится, какая бы система очистки стекла не использовалась в печи. КПД тоже падает.

Заключение

Итак, на что нужно обращать внимание при выборе печи. При выборе печи в первую очередь обращаем внимание на мощность. Она должна соответствовать объему отапливаемого помещения. Чем эффективнее система очистки стекла, тем меньше проблем с его чисткой и лучше дожиг дымовых газов. Чем выше степень дожига дымовых газов, тем выше КПД ,значит больше тепла будет выделяться в помещение и меньше улетать в трубу. Самые долговечные и надежные — чугунные печи или печи с чугунными или керамическими вставками в топке. Вот только чугун – чугуну рознь, следует выбирать среди известных брендов, которые на рынке не один десяток лет. Печи снабженные кожухом конвектором быстрее и равномернее прогревают помещение, но если комната небольшая, то особого эффекта от конвекции вы не почувствуете. Какую печь поставить в дом – это индивидуальное решение каждого. А вот установку печи и дымохода лучше доверить профессионалам, которые выполнят монтаж печи согласно требованиям пожарной безопасности, дадут гарантию и будут нести ответственность за свою работу.

Специалисты магазина «ПечкинЪ» готовы помочь вам с выбором и провести через весь тернистый путь приобретения печи, камина или каминной топки от определения модели до финального розжига после завершения монтажа.

Дровяная печь и вентиляция камина: Полное практическое руководство

Когда вы хотите установить дровяной камин или печь в своем доме, вы можете подумать, что у вас есть все необходимое. Но часто люди упускают из виду одну важную часть — вентиляцию. Правильная вентиляция жизненно важна для исправной и эффективной печи. Но, когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество доступных вариантов. Итак, с чего начать?

Большинство производителей оценивают свои приборы так, чтобы они могли работать только с несколькими системами вентиляции.Это делает процесс выбора менее пугающим. Тем не менее, есть несколько вещей, которые следует учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей похоже. Они на самом деле сильно отличаются. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет свободно проходить наружному воздуху.

Во многих системах используются две стены, но есть и системы с тремя стенками. Поскольку воздух не изолирует так же хорошо, как твердый материал, эти дымоходы обычно имеют большие размеры. Их конструкция позволяет оставить не менее двух дюймов воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо друг от друга и собираться в отдельные секции.В большинстве сборных декоративных дровяных каминов используется такая система. И почти все производители имеют специальные системы вентиляции для этих приборов.

Таким образом, эти системы делают невозможной замену вентиляции других марок. В противном случае это приведет к небезопасной вентиляции и отклонению от действующих правил.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Как правило, эта изоляция состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходах используется комбинация компонентов с воздушным охлаждением и изоляцией. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центром и внешними стенами циркулирует воздух для большего охлаждения.

Изолированные дымоходы отличаются от систем с воздушным охлаждением своей конструкцией.Обычно это сплошные конструкции, которые предотвращают разделение внутренних и внешних стен. Вот как это работает. К концу каждой секции дымохода крепятся приваренные или приклепываемые заглушки, либо приклепываемые распорки между стенками трубы делают физическое разделение невозможным.

Встроенные высокоэффективные камины и дровяные печи способны работать при очень высоких температурах. Таким образом, им нужны изолированные дымоходы для поддержания безопасной температуры для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на определенные приборы. В некоторых случаях к одному устройству подходят разные бренды, что может вызвать некоторую путаницу в выборе лучшего. Подробнее о различиях между брендами и классами материалов мы расскажем ниже.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие черты. В обеих системах используется внутренняя стенка дымохода из нержавеющей стали. Эта стенка предотвращает износ от постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные затворы для прохождения системы через каждый горючий этаж. Наконец, каждая система предлагает собственный набор компонентов поддержки и завершения. В совокупности эти части работают вместе, чтобы обеспечить водонепроницаемое уплотнение над крышей.

Этап проектирования

Перед покупкой устройства необходимо определить, какая вентиляция вам необходима.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какая вентиляция разрешена вашим местным законодательством. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел вентиляции в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие варианты. Проведя исследование заранее, вы можете избежать дорогостоящей ошибки и хлопот, связанных с возвратом и пополнением запасов.Это руководство поможет вам разгадать тайну размеров и зазоров вентиляции. Если следовать им, это может гарантировать, что ваша установка пройдет гладко.

При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам разработать полный список компонентов вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома является лучшей отправной точкой для такого рода планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного применения.

Дымоход

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут проходить через потолок. Другой способ сделать это — использовать специально построенную оболочку дымохода или желоб, прикрепленный к внешней стороне дома.

Популярный выбор дымоходов. Эти конструкции содержат всю систему дымохода без ущерба для необходимого пространства. Они также скрывают вентиляционную трубу, проходящую через верхние этажи многоэтажного дома. Несмотря на то, что это более дорого, чейз является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Так что, если вы хотите оградить свой камин и дымоход, вы можете это сделать. Основание погона должно соответствовать размерам обрамления вашего камина. Вы также можете сузить погоню над камином. При этом остается место, чтобы окружить трубу дымохода.

Меньшие размеры черновой рамы дымохода составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать погоню больше, чем требуется, чтобы соответствовать эстетике вашего дома, хотя это и не обязательно. Другой вариант — встроить в погоню набор утопленных книжных полок или корпус для телевизора.

Производители указывают требования к зазору в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может оказаться сложной задачей для новичка.Поэтому мы рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и кода. Мы также рекомендуем изолировать погоню перед закрытием. Это предотвратит большие перепады температур и плохую работу прибора.

Без беседки

В некоторых случаях камин или печь не встраивается в кладовку. Вместо этого он находится в оболочке здания внутри собственного корпуса. Отдельно стоящие печи могут располагаться даже на специальной подушке для очага или аналогичной поверхности.В этом случае вам нужно будет подумать, как вентиляционная система будет работать от прибора и через дом.

Если нет возможности выделить место для вентиляционной трубы в доме, вы можете наклонить вентиляционную решетку к внешней стене. Это позволит ему попасть в консольный дымоход, предназначенный для удержания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему, используя каркасный корпус. Можно отделать гипсокартоном или каким-либо другим материалом.В идеале вы должны провести вентиляционную трубу в угол комнаты или в шкаф, чтобы ее не было видно.

Компоненты вентиляции

Выбрав маршрут вентиляции и устройство, проверьте список компонентов вентиляции. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своего продукта. Вот когда все становится немного сложнее.

Для бытовой техники с несколькими вариантами торговых марок вы можете не знать, какую из них выбрать.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Вентиляционные системы из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

Выбор материалов часто сводится к типу топлива и личным предпочтениям. Например, древесное топливо не так агрессивно, как уголь или мазут. Таким образом, дымоходы более низкого класса могут прослужить много лет. Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для душевного спокойствия.

Если вы не уверены, проконсультируйтесь с одним из наших сертифицированных технических специалистов NFI. Они будут рады помочь вам найти лучшую систему вентиляции по вашей цене.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените свой план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате, и это ваш единственный вариант, вы должны закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать сплошной дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы определились с маркой вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проложенной через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха «установленного» дымохода прибора до «исходной» высоты дымохода.После этого добавьте любую необходимую высоту над желобом дымохода для штормового воротника и колпака дымохода. Это измерение обычно составляет от 8 до 12 дюймов, хотя оно может варьироваться в зависимости от бренда.

В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. В то время как некоторые производители предлагают регулируемую длину, другие нет. В таких случаях необходимо использовать комбинацию компонентов, которые соответствуют требуемой высоте или превышают ее. Многие производители дымоходов перечисляют трубы по количеству дюймов, добавляемых каждой секцией.

Например, 48-дюймовая труба может увеличить высоту существующей трубы на 46 дюймов из-за перекрытия на каждом стыке. Таким образом, учитывайте эти размеры, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях кода или дизайна, вы также можете удлинить вентиляционный канал. Просто добавьте еще один участок трубы.

К сожалению, не все установки включают в себя дымоходы и прямые участки трубы. Вам могут понадобиться смещения, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют таблицу смещения. Он указывает, сколько наборов колен или секций труб можно добавить между ними.

Большинство производителей предлагают наборы углов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный канал. Это включает в себя, насколько может быть смещена общая длина трубы.

3-2-10 Правило

Подсчитав смещения и определив точку прохода через крышу, вы можете рассчитать необходимое количество дымоходной трубы.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и правильную вентиляцию. Слишком короткий дымоход может привести к плохой работе прибора. Это может привести к появлению пятен сажи или повреждению прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

  • 10 — это число задает радиус, чтобы определить, достаточно ли труб над крышей. Число соответствует 10 футам пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям зазора. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
  • 2 — После того, как вы установили 10-футовый радиус, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с тягой дымохода, вызванных эффектом дымовой трубы.Эффект дымохода относится к вентилируемой части дома, которая выше дымохода.
  • 3 — Это правило применимо ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши на стороне проходки вверх по склону.

Если есть крутая крыша или поблизости препятствие, дымоходу потребуется больше длины над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны приложить трубу любой длины на пять футов выше крыши.Большая открытость трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в холодном климате.

Установка камина

После того, как вы спланировали установку и заказали компоненты вентиляции, вы готовы к установке. Пожалуйста, имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или крепления.

Установка обшивки крыши

Камины, установленные внутри дома с обшивкой крыши, должны быть правильно выровнены.Перед креплением устройства проверьте совмещение вентиляционной манжеты и вентиляционного канала. Изменение вентиляционного канала во время строительства часто приводит к смещению между ними.

Вам может понадобиться смещение между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше в участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционному отверстию на камине.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю часть, а затем внешнюю часть. Этот тип дымохода имеет систему кромки и трубки, которая слышимым щелчком при фиксации в нужном положении.

Дымоходы со сплошным пакетом, напротив, обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы поворотных замков поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите наружную стенку с помощью трех саморезов #10, 3/4 из нержавеющей стали для листового металла.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая расстояния до горючих материалов. Мы рекомендуем закреплять вертикальную вентиляцию через каждые 5-6 футов. Это можно сделать с помощью перфорированной ленты или настенных кронштейнов. Их предоставляет производитель.

Противопожарные экраны и экраны

В соответствии с инструкциями производителя установите противопожарный экран или экран от излучения. Эти детали располагаются там, где трасса трубы встречается с потолком.Производители часто предлагают вам прибить кусок OSB толщиной от 1/2 до 3/4 дюйма поперек проема. Вам также понадобится отверстие, вырезанное по размеру противопожарной перегородки. Затем прибейте или привинтите противопожарный упор на место.

Продолжайте последовательность сборки и крепления, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать чердачный изоляционный щит. Этот экран особенно важен для домов с продуваемой изоляцией. Вы можете получить изоляционный щит чердака от производителя дымоходной системы.Или вы можете заключить дымоход в корпус. Если вы выберете последний метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При проходе через крышу необходимо использовать оклад, соответствующий уклону крыши. Прибейте отлив на место сразу после того, как вы положили толь или атмосферостойкую мембрану. Это следует сделать и перед монтажом кровельного материала.

Для черепицы задняя кромка основания гидроизоляции должна располагаться сверху. Поэтому убедитесь, что верхний и соседние ряды черепицы перекрываются под краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрывать все основание оклада и вырезать отверстие достаточно большого размера, чтобы конус оклада выступал наружу. Затем можно приклеить крышу к основанию конуса кровельным герметиком.

После установки оклада продолжайте сборку трубы дымохода. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установили трубы, вы должны установить штормовой воротник вокруг верхней части гидроизоляционного конуса.

Штормовой воротник и колпак дымохода

Штормовой воротник представляет собой узкую полосу из стали или алюминия, которая огибает трубу. Он отводит воду с внешней стороны трубы к гидроизоляционному конусу. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите на наружную стенку трубы каплю гидроизоляционного герметика. Здесь находится штормовой ошейник. Соберите штормовой воротник вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он адекватно заполнил зазоры между манжетой и трубой. Возможно, вам придется добавить больше по мере необходимости.

Наконец, установите заглушку дымохода. Для дымоходов с твердой изоляцией заглушка обычно поворачивается в нужное положение. В дымоходах с воздушной изоляцией отсутствуют трубки из крышки, поэтому их можно легко снять и очистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. Когда крышка установлена, система готова и готова к тестированию.

Внутренняя труба с дымоходом

Для этой установки процесс сборки такой же, как и для чердака.Оказавшись на чердаке, строитель оформляет дымоход. Он должен проходить от настила крыши к потолочным балкам для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание лотка. Или они могут закрыть погоню после запуска трубы. Труба должна проходить так же, как и остальные предыдущие секции, на всем протяжении канала.

В зависимости от размера канавки она может не соответствовать каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше, а затем установите сверху вниз. Закрепите каждую секцию трубы крепежными элементами перед тем, как вставить ее в паз. Как только это будет завершено, повторите процесс, чтобы собрать штормовой воротник и кепку.

Дымоходы

Верхняя часть почти каждого дымохода закрыта затвором или отливом.Обычно это кусок оцинкованной стали размером от 18 до 22 калибра, вырезанный по размеру внешнего размера погони. Соответствующий изготовленный поддон должен иметь 90-градусную кромку. Он должен быть не менее 2 дюймов в глубину и соответствовать краю погони.

В идеале, большие поддоны должны иметь поперечные распорки непосредственно сбоку от трубы для поддержки поддона. Или они образовали распорку по диагонали через сковороду. Отверстие под поддоном должно быть примерно на 1/2 дюйма больше, чем внешняя стенка трубы дымохода.У него должен быть формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник препятствует обратному скатыванию воды в желоб по трубе дымохода.

Вы можете приобрести поддоны у местных производителей листового металла и поставщиков кровли. Из-за различных размеров необходимых лотков для чеканки многие производители их не поставляют.

Полный наружный дымоход

Этот тип установки более прост, чем внутренняя установка. Вам все еще нужно завершить кадрирование погони.Но вы должны оставить внешнюю обшивку для легкого доступа во время установки.

Вы должны установить по крайней мере одну противопожарную защиту на середине канала. Вы можете построить погоню из OSB, фанеры или любого другого материала, разрешенного вашими местными нормами. Установите металлическую противопожарную пробку производителя дымохода в центре материала. Местные правила могут потребовать больше противопожарных мер в зависимости от общего метража, поэтому учтите это в своих планах.

Установив камин, соберите секции дымохода и закрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части канавки. В этот момент остановите установку, пока вы завершаете внешний вид погони. После этого установите поддон и поместите штормовой воротник и крышку на место.

Как установить трубу дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Дымоход отличается от дымоходной системы. Трубы печи или соединители дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикального, горизонтального или их комбинации.

Одностенная дымовая труба обычно имеет калибр 24 или 22. Черные оцинкованные стальные трубы имеют двойные стенки. Внутренняя труба состоит из стали марки 430 или нержавеющей стали марки 304. Внешняя стена построена из оцинкованной стали 22 или 24 калибра, окрашенной в черный цвет.

Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Он имеет эстетичный дизайн и в то же время позволяет рекуперировать тепло из вентиляционного канала.Установка печи определяет конфигурацию вентиляционного канала.

Вертикальный вентиляционный канал

Для печей с полностью вертикальным вентиляционным каналом требования такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть прогона вам нужно установить для любых модификаций конструкции.

При установке в существующем доме проверьте расположение потолочных балок и стропил крыши. В идеале вентиляционный участок должен располагаться так, чтобы избежать этих элементов каркаса.Но иногда вам может понадобиться вырезать и закрепить потолочные балки или стропила крыши, чтобы разместить вентиляционную трубу. Только квалифицированные и знающие люди должны взять на себя эту часть проекта.

Определившись с местом расположения печи, теперь вы должны решить, какая труба вам нужна: одностенная или двустенная. Одностенная труба служит не так долго, как нержавеющая внутренняя часть трубы с двойными стенками, но они стоят дешевле.

Еще один момент, на который следует обратить внимание, — это необходимое свободное пространство.Для одностенной дымоходной трубы требуется 18 дюймов, тогда как для двустенной требуется только 6 дюймов. При установке в углу или нише пространство ограничено. Таким образом, зазоры могут потребовать использования трубы с двойными стенками.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы покрывают нечетные расстояния между плитой и потолком. Одностенные системы также предлагают скользящие соединители. Это короткие куски трубы. Они гладкие на одном конце, что позволяет им скользить в секцию трубы, прежде чем она соединяется с системой дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на печи и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть щель. Учитывайте также длину, добавленную от опорной коробки дымохода или потолочной опоры.

Как уже говорилось, для встроенных каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокой температурой дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но, связанные компоненты делают.

Потолочные опорные коробки и манжеты

В печах используются потолочные опорные коробки или опорные манжеты для вентиляции. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут вертикальный вес компонентов дымохода.

Хомуты потолочные опорные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных коробок. Потолочные опорные коробки бывают разной длины и выступают вниз в комнату.Можно использовать опорную коробку на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка, чтобы поддерживать зазоры.

С помощью отвеса определите центральное положение потолочной опорной коробки или опоры над вентиляционным отверстием печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы разместить светильник. Почти все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте бруски 2х4 или аналогичные пиломатериалы, чтобы закрепить все стороны приспособления. Это позволяет прикрутить потолочную опору на место.

После установки потолочной опоры и отвеса соберите дымоход. Почти во всех современных дымоходных системах используются гладкие концы. Секции крепятся друг к другу с помощью саморезов для листового металла. Они скрепляют секции.

Переходники для печных труб

Размер вентиляционных манжет зависит от производителя. Из-за этого производители предлагают переходники для печных труб для запуска труб.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и соединяется с первой секцией печной трубы.

При монтаже дымохода рекомендуется использовать как можно больше жестких секций. Избегайте использования слишком большого количества телескопических секций, так как они плохо герметизируются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжайте сборку, пока между дымоходом и опорной коробкой не останется только зазор.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его вниз настолько, чтобы он поместился между последней секцией трубы и потолочной опорой. Затем соедините эту трубу с секцией дымохода ниже. Не забудьте закрепить нижние секции вместе. Сдвиньте верхнюю часть в положение напротив потолочной опорной коробки. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении. Но учтите, многие производители не допускают крепления дымохода к опорной коробке.

Для завершения дымохода установка дымохода почти такая же, как у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Эта часть может происходить либо с чердака, либо со второго этажа. Вы повернете этот кусок на место. После ввода трубы дымохода через опорную коробку установите вокруг нее чердачный теплоизоляционный экран или радиационный экран. В остальном установка такая же.

Горизонтально-вертикальная вентиляция

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома. В этих случаях возможно вентилирование горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, закрепленному снаружи дома.

Горизонтальные установки очень похожи на вертикальные установки. Вы переходите от трубы печи к трубе дымохода, проходя сквозь стену. Но вместо потолочной опорной коробки вы будете использовать настенный наперсток.

Настенные коуши

Настенные коуши представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть воротник, который адаптируется между двумя типами труб.Адаптеры подходят для стен разной толщины.

При горизонтальной вентиляции необходимо соблюдать особые правила, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прогона дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей предлагают не менее 12 дюймов вертикального хода от плиты. Это позволяет дымовым газам набирать обороты вверх, прежде чем они столкнутся с ограничениями.

Горизонтальная секция должна иметь подъем на 1/4 дюйма на фут длины. Небольшой уклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционном канале.Производители также указывают соотношение горизонтального и вертикального пробега.

Горизонтальный участок не должен превышать 50 % от общего вертикального участка. Каждый производитель указывает свои допустимые проценты пробега.

Вместо потолочных опорных коробок при горизонтальной установке используются настенные коуши. Поэтому перед установкой обязательно определите идеальное положение. Возможно, вам придется вырезать и упаковать стенную стойку, чтобы оставить место для установки наперстка. Но инструкции производителя охватывают это дальше.

Учитывайте вертикальную высоту трубы дымохода от верха печи. Не забудьте учесть высоту, добавленную коленом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете отмерить от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и работайте от плиты до стены.Устанавливайте скользящий соединитель или телескопическую секцию в последнюю очередь. В последнюю очередь закрепите каждую секцию дымохода саморезами. Затем соедините его с настенным наперстком.

Установка дымохода отличается для внешней установки. Короткий отрезок горизонтального дымохода необходимо прикрепить к наружной стороне стены наперстком. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор вертикальной секции, когда он движется вдоль стены вашего дома.

Дымоходные тройники

После установки горизонтальной секции используйте дымоходный тройник для обратного перехода к вертикальному дымоходу. Тройник состоит из трех элементов. Первая — это горизонтальная ножка, на которую крепится часть горизонтального дымохода. Второй – вертикальная ножка, от которой идет вертикальный дымоход. Последняя представляет собой заглушенную нижнюю часть, чтобы предотвратить утечку.

Заглушка легко снимается для чистки вертикальной части дымохода.Используйте опорный кронштейн для тройника. Он может быть предоставлен производителем или изготовлен самим домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры через каждые 5 футов. Сделайте это с помощью настенных ремней или подобных металлических фиксирующих лент.

Карнизы и софиты

Во многих домах есть карнизы или закрытые софиты, которые выходят за пределы внешней стены. В зависимости от глубины карниза, есть несколько методов борьбы с этим.

Неглубокие карнизы не более 2 или 3 дюймов могут иметь смещения. Это позволяет дымоходу делать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубоким карнизом, от 6 до 10 дюймов, имеют несколько других вариантов.

Первый – вырезаем карниз, оставляя открытый вырез для прохода трубы дымохода. Вы можете закончить его с помощью бордюрных досок и отвода дождя, чтобы предотвратить попадание воды в выемку.

Второй вариант – встраивание дымохода в карниз с использованием металлического фартука для его ограждения.Конечно, вам все равно нужно будет поддерживать зазоры до деревянной конструкции. Этот способ идеален благодаря подведенной к дымоходу опоре.

Дома с карнизом высотой от 10 до 36 дюймов требуют, чтобы дымоход проходил сквозь конструкцию. Они закончены миганием на крыше. Это позволяет правильно поддерживать дымоход. И это предотвращает необходимость вырезать слишком большую выемку. Вы можете добавить металлическую обшивку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях необходимо придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Закрытие дымохода колпаком такое же, как и при других установках. Но вам не понадобится штормовой воротник, если на крыше нет гидроизоляции.

Надкрышные опоры

Любая установка трубы над крышей, которая не опирается на желоб дымохода, требует надлежащей поддержки над линией крыши. Допускается не более пяти футов неподдерживаемой трубы.

Сильный ветер изгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать тросы, чтобы привязать трубу к опорным точкам.

Проверьте вентиляцию

После завершения установки вы должны проверить тягу и утечку. Разведите в приборе небольшой огонь на основе растопки и зажгите его. Когда он горит, не забудьте проверить как можно больше доступных участков вентиляции.

Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно переместив дымоход или дымоход. Возможно, вам придется добавить больше креплений.

Если дымоход плохо тянет, проверьте горизонтальный участок. Оно не должно превышать допустимого соотношения. Кроме того, убедитесь, что труба соответствует требованиям по высоте и придерживайтесь правила 10-3-2.

Слишком короткая труба может вызвать конкуренцию со стороны дома. Это известно как эффект стека домов. Если вентиляционная система слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь у вас правильная вентиляция

Попытка найти правильную вентиляцию для вашего дровяного прибора поначалу может показаться сложной задачей. Но с этим руководством и небольшим количеством времени и терпения вы можете быть уверены, что у вас есть правильно вентилируемый и эффективный дровяной прибор.

У вас остались вопросы о вентиляции, желобах или других проблемах с камином? Не беспокойся. Наши специалисты, сертифицированные NFI, всегда рады помочь!

Об авторе

Дэни Белл

Дэни — страстный писатель с жаждой знаний.Когда она не пишет, ее все равно обычно можно найти за компьютером: она играет с мужем в видеоигры, занимается цифровым искусством или ищет что-то новое, чему можно научиться. Дэни также любит читать, одна из ее любимых книг — «Властелин колец».

Крепление камина | Carson Dunlop Home Inspection

Хотя камины больше не используются в качестве основного источника отопления домов, мало что может быть приятнее, чем веселый огонь, особенно холодным зимним вечером.Точно так же мало что может причинить больше беспокойства, чем камин, который не втягивает дымный воздух в трубу: извержение дыма в дом, изгнание людей, срабатывание детекторов дыма и засыпание вашего дома грязью.

Так почему же одни камины тянут идеально, а другие так плохо? Обычно дело сводится к дизайну камина. Некоторые из факторов, влияющих на характеристики камина, включают:

1)  Отношение размера отверстия камина к размеру дымохода

Площадь дымохода должна составлять примерно 1/12 th площади отверстия.Если дымоход слишком мал, камин будет дымить.

2)  Высота дымохода

В этом случае чем выше дымоход, тем лучше – слишком короткие дымоходы вызовут проблемы с тягой. Хорошим правилом для подражания является установка дымохода не менее чем на 3 фута над крышей и на 2 фута выше, чем что-либо в пределах 10 футов от нее.

3)  Размер и расположение демпфера

Важно убедиться, что ваш демпфер не слишком мал, слишком низок или слишком далеко назад.Он должен быть на всю ширину топки и не менее чем на 6 дюймов выше верха проема. Заслонка обычно ближе к передней части камина, чем к задней.

4)  Наклон и гладкость дымовой камеры

Дымовая камера над заслонкой должна быть как можно более гладкой и иметь уклон не более 45 , так как она направляет дым из отверстия заслонки в дымоход .

Хотя большинство каминов нарушают по крайней мере некоторые из правил хорошего дизайна, многие из них, несмотря на это, работают хорошо.Дизайн камина — это больше искусство, чем наука. Поскольку на вытяжку влияет очень много факторов, невозможно знать, насколько «совершенным» должно быть устройство, чтобы оно работало должным образом. Если у вас возникли проблемы с тем, что ваш камин плохо тянет, рассмотрите некоторые из следующих решений:

Уменьшите размер проема —  Этого можно добиться, уложив дополнительный ряд огнеупорных кирпичей на пол топки. Прежде чем приступить к кладке кирпича, вы можете проверить раствор, зажав кусок металла над частью проема и понаблюдав, улучшится ли сквозняк.

Удлинить дымоход –  Это дорого, но часто успешно. Менее дорогие альтернативы включают дождевик или металлический вытяжной колпак, который вращается вместе с ветром, так что дым всегда выбрасывается по ветру.

Убедитесь, что дымоход свободен —  Иногда нежелательные гости могут поселиться в вашем дымоходе. Убедитесь, что дымоход свободен на всем пути вверх. Изредка это можно сделать снизу зеркалом при открытой заслонке. В противном случае может потребоваться взгляд сверху вниз.(Для этой проверки может потребоваться специалист).

Переместите огонь назад —  Часто огонь находится слишком близко к передней части топки, и его необходимо переместить назад. К сожалению, если камин слишком мелкий, чтобы допустить это, его, возможно, придется перестроить.

Добавить воздух —  Камин, которому не хватает воздуха, не будет работать должным образом. Иногда достаточно открыть окно в комнате с камином. Тягу камина труднее добиться, если дом находится под отрицательным давлением.Отрицательное давление возникает, когда давление воздуха в доме меньше, чем давление воздуха снаружи дома. Не включайте вытяжные вентиляторы или сушилку для белья, когда пытаетесь разжечь огонь. Это особенно верно для новых, более тесных домов. Вы также обнаружите, что легче разжечь огонь, когда печь находится в выключенном состоянии. Кроме того, стеклянные дверцы помогают защитить камин от воздействия отрицательного давления в доме, особенно если воздух для горения может подаваться снаружи.

Подогрев дымохода —  Этот трюк известен большинству людей.Проталкивание горящего куска свернутой газеты через заслонку поможет преодолеть столб холодного воздуха в дымоходе и позволит быстро установить хорошую тягу.

Модификации заслонки или дымовой камеры возможны, но их следует рассматривать в крайнем случае, тем более что они дороги. Если вы проработали этот список решений, но по-прежнему испытываете проблемы с камином, пришло время позвонить специалисту, так как может потребоваться более масштабная работа.


вот как это остановить!

Почему мой камин дымит и что с этим делать?

Для большинства людей вечер у камина может стать успокаивающим и расслабляющим занятием.Однако есть, ничего особенно успокаивающего в нежелательных клубах дыма от камина, которые проникают в дом, пока горит огонь. сжигание. Дым, выходящий через каминное отверстие, является результатом плохой тяги в камине, что может быть вызвано рядом факторов. Вот некоторые из наиболее распространенных причин и решений.

Дом хорошо изолирован:
В отличие от дома с умеренным сквозняком, относительно герметичный дом может быть не в состоянии обеспечить достаточное количество наружного воздуха для пожара, что приведет к негативным последствиям. давление в быту.Дома с хорошей изоляцией могут извлечь выгоду из вентиляционного отверстия для подачи наружного воздуха, установленного в камине, чтобы удовлетворить потребности огня. Много раз хороший каменщик может модернизировать вентиляционное отверстие в существующем камине. Попробуйте открыть окно в каминной комнате во время горения. Если камин начинает лучше притягиваться, скорее всего проблема в нем.

Вытяжные вентиляторы в доме:
Работающий вытяжной вентилятор на кухне или в ванной комнате может быть причиной дыма в вашем камине. Другим виновником может быть вентилятор вентилятора система принудительного воздушного отопления, особенно если обратка топки находится в том же помещении, что и камин.Эти типы вентиляторов могут очень легко создать мощное отрицательное давление, препятствующее правильной тяге камина. Если вы убедитесь, что все эти типы вентиляторов выключены, пока горит камин, проблема дыма может исчезнуть.

Снаружи слишком тепло:
Даже камины с хорошей тягой, когда на улице холодно, могут выпускать дым из камина, когда немного теплее снаружи. Чем больше разница между температурой внутри помещения и наружной температурой, тем лучше огонь будет сквозняком.Обратите внимание на температуру наружного воздуха при разжигании камина. Разводить огонь, когда на улице холодно может помочь.

Проблемы с заслонкой/крышкой дымохода:
Убедитесь, что заслонка полностью открыта. Иногда сверху есть дождевик или даже еще один демпфер. дымоход, который может быть засорен и требует внимания. Попросите специалиста посмотреть, так ли это.

Дымоход нуждается в чистке:
Креозот, скапливающийся в дымоходе, может уменьшить поток выхлопных газов, что может стать причиной дыма в камине, а также может привести к пожару в дымоходе.Разбитый дымоход также может стать причиной проблем с тягой. Наймите трубочиста, чтобы осмотрите камин на наличие повреждений и почистите дымоход. Это то, что нужно делать хотя бы раз в год, даже если ваш камин работает отлично.

Влажные дрова:
Нередко проблема заключается в намокании мокрых дров. Огонь, который тлеет или издает шипящие звуки при горении, может иметь высокое содержание воды. Такой огонь просто не может генерировать достаточно тепла, чтобы дымоход мог хорошо тянуться.Если вы ударите два небольших кусочка сухих дров вместе, вы должны услышать четкий, резкий звук. Если вы слышите глухой «стук», скорее всего, древесина мокрая. Попробуйте разжечь костер из дров, которые, как вы уверены, сухие, как обрезки пиломатериалов, которые были под навесом.

Неправильно построенный камин:
Если вам удалось исключить возможные причины, перечисленные выше, вероятно, неправильная конструкция камина является причиной проблем с задымлением вашего камина. Существуют важные части камина, которые должны иметь определенные размеры по отношению к другим компонентам.Соотношение объема дымохода и размера каминного отверстия чрезвычайно важно. Другие факторы включают конструкцию дымовой полки, размер и форму заслонки, высоту дымохода по отношению к вершине высоты крыши и так далее.

Перестройка или модификация существующего камина – просто нереальный вариант для большинства домовладельцев. Реконструкция дымовая полка, топка или увеличение высоты дымохода может стоить 10 000 долларов и более! Много раз такие амбициозные попытки модифицировать дымовой камин не увенчались успехом, и проблема осталась.Дорогая вытяжка на дымоходе доступны вентиляторы, которые будут тянуть дым вверх по трубе. Однако мы не рекомендуем эти устройства, так как их мощная способность пылесосить на самом деле вытягивает слишком много тепла из дома и дымохода.

Вот как сделать так, чтобы ваш неправильно построенный камин работал как чемпион:
Создать правильную тягу из своего темпераментного камина, а также получить удовольствие от резкого увеличения теплоотдачи — вполне в ваших силах! Просто снимите существующую решетку-корзину и замените ее нашей эксклюзивной вертикальной решеткой для камина «Wall of Fire».Наш революционный дизайн переносит весь огонь и тягу к задней стенке камина. Весь каминный дым теперь плотно прилегает к задней части топки. Другие преимущества нашей уникальной решетки включают в себя большую теплоотдачу и работу с самоподачей, что практически исключает пожаротушение.

Наша удивительная решетка «Wall of Fire» настоятельно рекомендуется многими уважаемыми каменщиками и трубочистами по всей стране. Проще говоря, они знают, что это остановит дым в камине, когда ничто другое не поможет.

6 советов по устранению проблем с чертежами дымохода

Понимание вашего дымохода и устранение проблем с чертежами

Понимание развития проблемы очень поможет в ее устранении. То, как работают дымоходы, может включать некоторые запутанные технические объяснения. Простая проблема со сквозняком может стать причиной очень некомфортных условий проживания. Вот почему, прежде чем приступать к ремонту дымохода или даже разбираться в проблемах тяги, мы должны знать, что такое тяга в первую очередь.

Вытяжка камина — это то, насколько хорошо ваш камин избавляется от продуктов пожара, поднимаясь по дымоходу и выбрасываясь в атмосферу. Если вы столкнетесь с проблемой сквозняка, результатом будет то, что продукты горения вернутся обратно и попадут в ваш дом. Тогда у вас останутся некоторые неприятные и небезопасные условия. Правильно работающая тяга означает, что вредные газы и дым от огня выходят через дымоход, как и должно быть.

Проблемы со сквозняком могут быть вызваны многими причинами.Тем не менее, решения для этого типа проблемы, как правило, довольно просты. Тем не менее, первый шаг — найти проблему.

Принцип работы дымохода

То, как работают дымоходы, во многом зависит от концепции подъема горячего воздуха. Это основа работы дымоходов. Эту концепцию, также известную как эффект дымовой трубы, можно объяснить следующим образом: когда горячий воздух и дымовые газы, вызванные пожаром, поднимаются в верхнюю часть дымохода, пустое пространство должно быть заполнено более холодным воздухом, что поможет горячий воздух продолжает подниматься по дымоходу и выходит в атмосферу.При правильном выполнении этого процесса продукты горения выходят из дымохода, а газ не выходит в помещение дома. Проблемы начинаются, когда горячий воздух не выходит через дымоход из-за отрицательного давления воздуха. Это вызовет обратную тягу, а это означает, что воздух не выходит через верхнюю часть дымохода, а попадает в дом. Обратная вытяжка заносит в помещения дома вредные химические вещества и копоть, и это создает огромную проблему.

Факторы сквозняка

Проблемы с тягой в вашем камине могут быть вызваны различными факторами.К ним относятся забитый дымоход, неправильный размер топки или ошибки при установке. Засоренная или закрытая заслонка или даже засоренный дымоход — это некоторые простые проблемы, которые можно легко устранить. Некоторые менее очевидные причины включают грязный колпак дымохода, колпак, который не подходит должным образом или был установлен неправильно, некоторые структурные повреждения, незавершенный ремонт или даже нежелательные животные и насекомые, которые выбрали неудобное место для дома. Кроме того, скопление креозота (или сажи) вдоль стенок дымохода или искрогасителя может частично закрыть дымоход, что вызовет серьезную проблему, поскольку может привести к возгоранию дымохода.

При забитом проходе дымохода или забитом колпаке дымохода вредные газы не могут выйти наружу дома, а застревают внутрь. Материалы, которые гнездящиеся животные заносят в дымоход, могут создать серьезные засоры, что повлияет на функцию тяги дымохода. Еноты, птицы, белки или даже разные насекомые могут сделать ваш дымоход своим летним домом. Выполнение ежегодного осмотра дымохода позволит убедиться, что ваши выходы дымохода не заблокированы.

Топка

Топка является причиной двух основных проблем, которые приводят к некоторым проблемам с тягой. Чтобы система работала исправно, топка и дымоход должны иметь правильное соотношение друг к другу. На каждые 10 квадратных дюймов топки требуется один квадратный дюйм дымохода для обработки дыма и продуктов сгорания, образующихся в топке такого размера. Неправильное соотношение приведет к вредному подпору в дом. Еще одна вещь, которую следует учитывать, это то, что топка должна находиться не более чем в одном дюйме от задней стенки дымохода. Причина этого в том, что дым и газы, возникающие в результате пожара, иногда слишком близко к передней части топки, чтобы их можно было поднять сквозняком, и таким образом они попадут в дом. Чтобы убедиться, что газы не попадут в ваш дом, перед тем, как разжечь огонь, прижмите решетку к задней стенке камина. Кроме того, всегда разжигайте огонь поверх решетки для костра, чтобы огонь получал достаточно кислорода.

Дизайн дымохода

Иногда конструкция дымохода может вызывать проблемы с тягой.Убедившись, что камин спроектирован в соответствии с правилами камина, вы полностью избавитесь от любых опасений, что что-то пойдет не так в процессе строительства. Иногда камин изготовлен неправильно. Еще одна проблема – неправильное соотношение топки и дымохода. Кроме того, неглубокая топка (менее 20 дюймов) приведет к тому, что дым будет попадать в комнату, а не выходить через дымоход. Другой причиной проблемы являются углы дымохода; тепло может не производить достаточной силы, чтобы покинуть стены дымохода, если проход не был вертикальным. Кроме того, отложения креозота могут частично блокировать экраны на крышках дымоходов, что уменьшит тягу дымохода.

Некоторые внешние факторы

Иногда проблема не в дымоходе, а в доме или в комнате, где стоит камин. Как упоминалось ранее, дымоход нуждается в эффекте стека для работы. Если в комнате есть другой прибор, вытягивающий воздух наружу, это может вызвать некоторые проблемы со сквозняком. Например, эту проблему могут вызвать вентиляционные отверстия.Вентиляционные отверстия, такие как центральный пылесос, сушилка для белья или печь с принудительной подачей воздуха, которые находятся в той же комнате, что и ваш камин, и они оба работают одновременно, тогда это вызовет проблему, потому что они оба высасывают воздух из комнаты. . Таким образом, камин может вернуться назад, а затем выпустить нежелательный дым в комнату вместо того, чтобы выталкивать газы наружу.

Кроме того, в плотно закрытых стенах могут возникнуть проблемы с замещением воздуха, выходящего через верхнюю часть дымохода. Воздух, который уходит вместе с газами и дымом, должен быть заменен чем-то другим.Если птичник слишком герметичен и новый воздух не поступает, произойдет обратная тяга. Решить эту проблему можно так же просто, как оставить окно открытым. Другой причиной этой проблемы является сильный ветер; дым может быть направлен обратно в дымоход и прямо в комнату, а не выходить сверху.

Не гори зеленый

Чтобы избежать проблем со сквозняком, вы должны использовать правильное топливо для своего костра. Горение зеленых или влажных дров приведет к тому, что огонь не будет гореть достаточно сильно, чтобы воздух поднялся вверх и был заменен более холодным воздухом.Таким образом, возникнут проблемы со сквозняком, а дым и газы останутся в помещении.

Если проблема не исчезнет, ​​вот что вы можете сделать:

  1. Звать на помощь — отличное место для начала. Позвоните местному сертифицированному трубочисту, который проведет необходимые проверки и порекомендует необходимые корректирующие действия. Плата за небольшую плату, безусловно, будет стоить душевного спокойствия.
  2. Перед тем, как разжечь огонь, отодвиньте металлическую решетку как можно дальше.
  3. Используйте металлический экран, чтобы оградить очаг от летящих искр и тлеющих углей.
  4. Убедитесь, что заслонка открыта при использовании камина.
  5. Выключите все другие вентиляционные отверстия в той же комнате, где находится камин, когда вы его используете.
  6. Если вашему дому меньше 25 лет, он может быть запечатан слишком плотно, поэтому открывайте окно, когда горит огонь.
  7. Возможно, вы захотите увеличить высоту дымохода, чтобы увеличить тягу. Однако помните, что это не всегда правильное решение, потому что существует ограничение на высоту, которую вы можете добавить из-за сил трения.

Хотя вы, возможно, захотите выяснить, как решить все ваши проблемы с избыточным дымом, было бы целесообразно проконсультироваться со специалистом по дымоходам, чтобы убедиться, что ваш дом безопасен, потому что обратная тяга связана со многими последствиями для здоровья. И теперь, с вашим новым опытом работы с дымоходами и способом предотвращения попадания вредных дымовых газов в ваш дом, вам не придется беспокоиться о разжигании пожара.





Размер дымохода

Мощность дымохода зависит от потенциальной тяги дымохода – разницы давлений, создаваемой разницей температуры воздуха внутри и снаружи и высотой дымохода – и площади дымохода.

Разность давлений в дымоходе вытягивает воздух и топливный газ из котла или камина через дымоход и из здания.

Черновик дымоходов

Разница в диапазоне давления или тяга давления может быть выражена как:

DP CH = H (ρ O ρ I ) A G (1 )

, где

DP CH CH = Действие давления в дымоходе (PA)

H = высота дымохода (м)

ρ o = окружающая наружная плотность воздуха (кг / м 3 )

ρ I = Внутри дымоходной плотности воздуха (кг / м 3 )

A г = ускорение гравитация (9. 81 м / с 2 )

С тех пор, как идеальный газовый закон говорил, что

ρ O = ρ o = ρ I T I

или

ρ I = ρ O / O / O / T I (2) (2)

, где

t = t + 273 = абсолютная температура (k)

где

t = температура (° C)

— (1) можно альтернативно выражено как:

DP CH = H ( ρ o ρ O T O / O / T I ) G

или 9059 1

дп ч = ч ρ О ( 1 — T O / T я ) ) г 90 (3)

Пример — Черновой тяги

A 20 м Высокая дымоход работает с температурой дымовых газов 200 ° C (473 K) . Наружная температура составляет 0 °C (273 K) . Плотность наружного воздуха 1,292 кг/м 3 .

Черновик в дымовой трубы можно рассчитать с (3) как

DP CH = (20 м) (1,292 кг / м 3 ) ( 1 — (273 K) / (473 K) ) (9.81 м / с 2 )

= 107 Па

Черновой калькулятор дымоходов

ч — высота дымохода (м) ч — высота дымохода (м)

ρ O — плотность наружного воздуха (кг / м 3 )

T I — дымоход внутри Температура ( O C)

T

T O — Температура наружного воздуха ( O C )

Диаграмма чемодания

Тернирная площадь

Скорость воздуха Скорость дымовых газов в меньшей печи не должна превышать 2 м/с . Расчетные скорости больших печей не должны превышать 10 м/с .

Требуемая площадь дымохода может быть рассчитана как

a = q / v (3)

90 (3)

, где

A = поперечное сечение тромы (M 2 )

Q Q = Объем дымовых газов при температуре дымохода (M 3 / S)

V = скорость (м / с)

в целом 1 кВт Котельная температура требует 1100 мм 2 площади дымохода.

Таблица производительности дымохода – БТЕ/ч и кВт

Как увеличить тягу в дымоходе

Тяга – это движущая сила, которая тянет дым вверх по дымоходу, позволяя огню эффективно гореть в камине или дровяной печи. В камине или дровяной печи с плохой тягой будет трудно разжечь огонь, и из-за передней части камина или дровяной печи будет подниматься дым. Дым, идущий из камина или дровяной печи, очень неприятный и вызывает пятна копоти на стенах и потолке. Это также приведет к тому, что в доме будет пахнуть дымом и сажей, что сделает ваши жилищные условия не идеальными. Улучшение тяги дровяной печи или камина обеспечит выход дыма из дома.

1. Начните с горячего, быстрого огня

Если зажечь холодную дровяную печь горячим пламенем, тяга появится быстрее. Если вы будете лениво разводить огонь, в вашем жилом помещении останется много дыма. Лучше всего разжечь огонь быстро и быстро. Выработка большого количества тепла в дымоходе заставит тягу начаться быстрее и эффективно вытянет дым вверх по дымоходу.Лучше всего разжигать огонь методом «сверху вниз».

Как: Развести костер сверху вниз

Техника розжига огня сверху вниз создаст больше тепла, направляемого в дымоход, и увеличит тягу. Вы начнете с больших кусков дерева нормального размера для основания костра. Затем положите слой бумажных шариков или узелков на нижний слой. Следующий слой будет состоять из еще 5 или 6 мелко расколотых кусков дерева диаметром от 2 до 3 дюймов. Далее еще один слой бумаги.Сверху положите очень тонкий слой растопки и накройте его узлами бумаги. Узлы заставят бумагу гореть медленнее. Когда верхний игрок загорается, каждый из следующих двух слоев загорается, создавая нисходящий огонь. Важно пересекать слои древесины, создавая турбулентность для огня. Турбулентность имеет решающее значение для эффективного горения древесины. Плотно сложенные дрова не будут иметь достаточного движения, чтобы воздух стал достаточно турбулентным, чтобы разжечь огонь.

2. Сжигайте древесину с очень низким содержанием влаги

Ключ к горячему и быстрому огню – это сжигание дров с содержанием влаги 20% или ниже.Древесина с высоким содержанием влаги будет гореть медленно и потеряет большую часть эффективности древесины. Огонь в основном выпаривает лишнюю влагу, прежде чем древесина может полностью сгореть. Влажная древесина сделает метод розжига сверху вниз чрезвычайно трудным. Хорошая тяга начинается с хорошо зажженного огня.

Как: использовать бревна с содержанием влаги менее 20 %

Лучший способ добиться низкого содержания влаги в древесине — правильно укладывать и хранить древесину. Как и при разведении костра, дрова следует укладывать свободно, чтобы воздух мог свободно перемещаться вокруг дров.Дрова следует складывать снаружи и накрывать, чтобы на них не попал проливной дождь. Это позволит ветру пройти сквозь древесину и высушить ее. Не следует плотно накрывать древесину брезентом. В этом случае дождь может не попадать на древесину, но брезент удерживает влагу внутри ворса, вызывая образование конденсата, из-за которого древесина сохнет дольше. Твердые породы, такие как дуб, клен и ясень, являются лучшими видами древесины для сжигания в камине или дровяной печи. Древесина лиственных пород при правильном хранении может храниться от 1 до 2 лет в зависимости от размера расколотых бревен.Покупка влагомера — лучший способ измерить влажность древесины.

3. Улучшение воздушного потока вокруг огня

Разведение горячего огня имеет решающее значение для хорошей дымоходной трубы. Один из способов улучшить производительность топки — добавить каминную решетку.

Как: использовать каминную решетку

Каминная решетка позволит большему движению воздуха через дрова, создавая больше турбулентности, которую любит огонь. Каждый дровяной камин должен иметь каминную решетку.Если у вас есть дровяная печь, вам придется проконсультироваться с производителем печи, чтобы определить, одобрена ли каминная решетка для этой конкретной печи. Новые дровяные печи с рейтингом EPA предназначены для полной загрузки печи дровами, что обеспечивает более длительное время горения. Решетка камина может фактически снизить эффективность печи с рейтингом EPA, заставляя дрова гореть быстрее. Хотя это поможет улучшить тягу, это снизит эффективность печи. Сжигание каминной решетки в дровяной печи также может привести к аннулированию гарантии на печь.Вы бы хотели проконсультироваться с производителем, прежде чем принимать такое решение.

4. Обогрев дымохода

Один из лучших способов создать тягу в холодном дымоходе – это заправить и нагреть дымоход. В очень холодном климате это может потребоваться даже для создания сквозняка. Очень холодный дымоход может создать холодный пузырь, который в основном блокирует дымоход и тягу. Если вы попытаетесь разжечь огонь с очень холодным дымоходом, вы можете заполнить дом дымом, потому что дымоход настолько холодный, что тепло от огня не может обогнать холодный дымоход, в результате чего камин или дровяная печь дымят.

Как: заполнить дымоход перед тем, как разжечь огонь или увеличить высоту решетки или корзины

Существует множество способов предварительного нагрева дымохода. Вы можете использовать обычные предметы домашнего обихода, такие как фен, большую свечу с тремя фитилями, тепловую пушку или ручную пропановую горелку, чтобы предварительно нагреть дымоход. Поместите нагревательный элемент в дымоход на минуту или две, и это может создать достаточно тепла, чтобы создать сквозняк. Существует также продукт под названием Draw Collar, который представляет собой нагревательный элемент, встроенный в секцию печной трубы. Это создаст до 400 градусов внутри печной трубы и выгонит дым в дымоход. Draw Collar — лучший продукт, гарантирующий, что у вас не будет дымить дровяная печь, когда вы пытаетесь зажечь ее при холодном запуске.

5. Обеспечьте достаточное количество воздуха, чтобы заменить потерянный воздух

Ключевым компонентом для сжигания древесины является кислород и свежий воздух. Чем больше у вас свежего воздуха, тем горячее будет огонь. Когда огонь горит, он вытягивает весь свежий воздух из дома, продолжая гореть.Может быть момент, когда огонь истощит комнату свежим воздухом, и огонь начнет дымиться и угаснет.

Как: открыть окно или вентиляцию в комнате, в которой находится дымоход

Новый дом, построенный с учетом энергоэффективности и герметичности, может привести к тому, что дровяная печь или камин будут быстрее вытягивать свежий воздух, тем самым препятствуя сквозняку. В этом случае вы можете приоткрыть окно или дверь на несколько минут, чтобы обеспечить свежий воздух печи или камину. Вы также можете установить забор свежего воздуха непосредственно в дровяную печь, чтобы обеспечить постоянную подачу воздуха в печь, если печь оснащена такой возможностью.Вы можете установить вытяжку для забора свежего воздуха сбоку от дома и провести трубу через стену к задней части печи. Очень важно установить приток свежего воздуха в недавно построенном доме, который спроектирован так, чтобы быть чрезвычайно герметичным.

Что делать, если эти шаги не улучшают тягу вашего камина?

Возможно, вы все делаете правильно, храните дрова, разводите огонь и запускаете печь, но у вас по-прежнему плохая тяга. Это может быть результатом конфигурации вашего дымохода или печных труб.Отдельно стоящая дровяная печь никогда не должна иметь более двух изгибов под углом 90 градусов в конфигурации трубы печи. Более двух 90-градусных колен препятствуют тяге, потому что выхлоп оказывает слишком большое сопротивление. Вы можете решить эту проблему, изменив конфигурацию печных труб и используя колена под углом 45 градусов вместо колен под углом 90 градусов.

Еще одной причиной может быть длинный отрезок горизонтальной печной трубы. Дым и тепло стремятся подняться вверх, но наличие длинного горизонтального участка печной трубы заставит дым подниматься медленнее и ухудшит тягу.Горизонтальная печная труба также не должна быть по-настоящему горизонтальной. Труба печи должна иметь высоту не менее 1/4 дюйма на фут горизонтальной трубы печи, ведущей к дымоходу. Длина горизонтальной трубы печи не должна превышать 50% высоты дымохода. Простая реконфигурация трубы печи могут кардинально изменить и помочь тяге печи.Если вы решите не изменять конфигурацию труб печи, вы можете использовать встроенный вентилятор, создающий тягу.Автоматический вентилятор AD-1 крепится сбоку одностенной печи трубу, и это заставит дым подниматься и выходить, создавая лучшую тягу.

Причина, по которой у камина может быть плохой дымоход, может заключаться в недостаточном размере дымохода. Это происходит чаще, чем вы хотели бы видеть. Самый большой строительный провал, который может случиться, — это когда камин был построен слишком большим для размера дымохода. Если размер дымохода не соответствует размеру отверстия камина, это приведет к плохой тяге. В дымоходе просто недостаточно места, чтобы учесть объем дыма, создаваемого большим камином. Общее правило заключается в том, что площадь дымохода должна быть не менее 1/12 площади торца камина для круглых дымоходов и не менее 1/10 площади камина для квадратных и прямоугольных дымоходов с соотношением сторон менее 2 к 1.Для прямоугольных дымоходов с соотношением сторон более 2 к 1 размер дымохода должен составлять не менее 1/8 части лицевого отверстия камина. Если вы обнаружите, что у вас есть камин, в котором дымоход слишком мал для камина, вы можете улучшить тягу, уменьшив размер отверстия камина. Этого можно добиться, установив дымовую защиту на верхний край камина. Это эффективно уменьшит высоту каминного проема, уменьшив площадь камина. Если размер дымохода слишком мал для камина, вы можете установить верхний вытяжной вентилятор Enervex для выпуска дыма и создания положительной тяги.

Одной из самых частых причин плохой тяги в камине и дровяной печи является недостаточная высота дымохода. Несмотря на то, что ваш дымоход может соответствовать нормам и иметь правильную высоту над крышей, ваш дымоход все еще может быть недостаточно высоким для правильной тяги. Как правило, чем больше расстояние между горячим огнем и наружным холодным воздухом, тем сильнее сквозняк. Производители дровяных печей обычно заявляют, что минимальная высота дымохода должна быть не менее 15 футов. Согласно их тестам, 15 футов — это высота, при которой у вас будет оптимальная тяга.Вы можете установить специальный удлинитель дымохода, чтобы увеличить высоту дымохода и улучшить тягу.

Если ваш камин или дровяная печь какое-то время работали отлично, и вы начинаете замечать, что в ней нет сквозняка, как всегда. Причиной может быть грязный или забитый дымоход. Когда в дымоходе начинает накапливаться креозот, площадь дымохода начинает уменьшаться. Если дымоход засорен и на стенке дымохода скопилось слишком много креозота, у него не будет достаточно места для надлежащей тяги.Самый простой способ решить проблему с тягой в такой ситуации – просто прочистить дымоход. Роторная система очистки SootEater — отличный инструмент для очистки дымохода. Щеточная насадка проникает в каждую щель в облицовке дымохода, удаляя креозот со стенок дымохода, создавая в дымоходе надлежащее пространство для правильного выпуска дыма. Не говоря уже о том, что чистка дымохода чрезвычайно важна для предотвращения возгорания дымохода.

Почему не работает камин — Трубочист D&R

Заслонка полностью открыта?

Все рано или поздно забывают открыть заслонку.Многие заслонки также перестают полностью открываться из-за повреждения водой или скопления сажи за ними на дымовой полке. Хорошая профессиональная чистка обычно может решить эту проблему.

Ваши дрова зеленые или мокрые от дождя или снега?

Помните, что главная причина, по которой ваш камин вообще работает, — это тепло внутри дымохода. Если ваши дрова не сухие и хорошо выдержанные, они производят больше дыма, чем тепла, и может просто не хватать тепла для правильной работы дымохода.

Ваш дымоход грязный?

Постепенное накопление сажи может серьезно повлиять на работу дымохода.Толстые слои сажи, конечно, могут физически ограничить дымоход, так что больше не будет достаточно свободного места для правильной вентиляции камина (см. ты можешь подумать. Учтите, что наращивание 1/2 дюйма ограничит воздушный поток на 17% для типичного каменного каминного дымохода и на целых 30% для среднего сборного. Птицы и мелкие животные также думают, что ваш дымоход выглядит как полое дерево, в котором можно установить Чистильщики часто находят дымоходы, буквально забитые листьями, ветками и детёнышами животных.Решением, конечно же, является хорошая чистка и заглушка дымохода.

Достаточно ли высок ваш дымоход?

Для правильной работы дымоход должен иметь общую высоту не менее 10 или 12 футов. Там, где он выступает над крышей, дымоход должен быть не менее 3 футов в высоту и не менее чем на 2 фута выше всего в пределах 10 футов от него, включая другие здания, деревья и т.  д. Если ваш камин дымит из-за того, что ваш дымоход слишком короткий, проблема обычно усугубляется, когда дует ветер.

Размер дымохода достаточен для открытия камина?

Существует множество факторов, которые могут повлиять на это, включая общую высоту дымохода, степень сохранения тепла в дымоходе, конфигурацию горловины и т. д., но основное эмпирическое правило заключается в том, что площадь каминного отверстия не может превышать площадь каминного отверстия более чем в 10 раз. площадь дымохода (12 раз для круглых дымоходов). Небольшой дымоход просто не может справиться с объемом производимого дыма, и часть его будет выбрасываться обратно в комнату. Поскольку нет практического способа увеличить размер дымохода, решение может состоять в том, чтобы уменьшить отверстие в комнате с помощью металлических противодымных экранов или какой-либо творческой работы по кладке.На самом деле, в настоящее время существует несколько готовых модернизированных огнеупорных топок, которые хорошо работают с соотношением 15: 1 и обеспечивают вдвое больше тепла, чем обычные топки.

Ваш дымоход снаружи дома?

Помните, что основной движущей силой здесь является теплый восходящий воздух. Если у вас есть большой каменный дымоход снаружи дома, а снаружи холодно, воздух внутри дымохода также будет очень холодным, и он будет падать в дымоход, а не подниматься. Это может произойти даже через день или два после того, как на улице прогреется.Эти дымоходы может быть трудно запустить, и они могут дымить, так как огонь горит слабо. Чтобы помочь разжечь огонь, многие люди зажигают свернутую газету и держат ее возле заслонки, чтобы холодная свеча двигалась вверх. В этой ситуации также может помочь поддержание небольшого, но яркого активно горящего огня. Помните, что когда огонь утихнет, он вернется к исходному направлению течения.

В вашем доме слишком тесно?

aДля горения каминов требуется большой объем воздуха.Визуализируйте столб воздуха размером 12 x 12 дюймов, поднимающийся вверх по дымоходу и выходящий из него все время, пока работает камин (но не визуализируйте свой счет за тепло!). Этот воздух поступает из жилого помещения и должен каким-то образом заменяться. В связи с современными проблемами энергоэффективности большинство домов тщательно изолированы и защищены от атмосферных воздействий, чтобы не допустить проникновения холодных сквозняков. Но нежелательным побочным эффектом является то, что всему воздуху, выходящему из дымохода, часто некуда вернуться. Это может привести к тому, что камины будут гореть вяло и дымить.Временное решение — открыть окно, чтобы впустить немного свежего воздуха, желательно с наветренной стороны дома. Это также может привести к очень опасному накоплению угарного газа, если ваш камин и печь должны конкурировать за воздух для горения, и нужно немедленно найти постоянное решение.

В вашем доме тоже может быть слишком свободно!

Дом, в котором слишком много воздуха выходит наружу, особенно многоэтажный дом, в котором воздух просачивается на верхних этажах, может создать собственную тягу или эффект дымохода, достаточно сильный, чтобы перекрыть дымоход вашего камина, особенно если камин находится в подвале на холодной наружной стене.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
