Как устанавливается электропроводка

Разводка электропроводки производится по разным технологиям в зависимости от планировки и размеров квартиры. Прокладка проводки может иметь несколько нюансов и особенностей:

• проводка прокладывается только под прямым углом, такое расположение позволяет хозяину жилья всегда знать, где в квартире проходят провода
• при отсутствии в квартире каналов для кабеля производится бережное штробление стен, однако, в этом случае следует иметь в виду, что монтировать проводку следует только перед косметическим ремонтом в доме
• в зависимости от бюджета возможна прокладка трехфазной или двухфазной, алюминиевой или медной проволоки
• перед выполнением разводки делается контур заземления
• схема составляется в зависимости от размеров квартиры и предполагаемого количества электрооборудования
• в каждой комнате необходимо устанавливать распределительные щитки, помимо общего квартирного щита с автоматами защиты, которые подбираются в зависимости от мощности потребления
• соединение с общедомовой системой выполняется в самую последнюю очередь для проверки корректности подключения всех элементов к проводке

При заказе работ с электричеством через сервис Юду вы получите высококачественные услуги по самым выгодным ценам. Соединение каждого дополнительного метра кабеля оплачивается отдельно.

Сколько времени займет задача

Внутренняя разводка в вашем жилье выполняется в разные сроки. Время ожидания сдачи проекта будет зависеть от следующих особенностей вашего заказа:

• расположение комнат и электрооборудования в них (проводка какой мощности необходима)
• сложность проекта – наличие подсветки, стационарных осветительных приборов, количество розеток, выключателей и т.д.
• наличие контурной системы заземления (в частных домах)
• тип электроразводки
• техника и технологии прокладки проводов в помещениях
• площадь помещения
• объем работы – необходимость штробления стен, последующей облицовки и т.д.

Обычно на подготовку и обустройство электропроводки в квартире средних размеров требуется не менее 2х дней. Если в вашем жилье нет отделки и присутствуют каналы под электроразводку, то сроки могут быть меньше – 1-1,5 дня. Узнать точно, сколько времени займут работы, вы можете непосредственно у того специалиста, которого вы планируете нанять. После осмотра помещения и диагностики существующей проводки мастер обозначит, в какие сроки он сможет предоставить услугу и во сколько это обойдется.

Почему стоит оформить заказ у частника

Если требуется новая электроразводка в доме, цена будет самой выгодной именно у частника, а не в строительной компании. Частные специалисты предлагают несколько выгодных преимуществ:

• оптимальные цены – стоимость не включает в себя сопутствующие затраты на содержание и аренду офиса или рекламу
• высокое качество – мастера сделают работу на самом высоком уровне за счет использования высококлассных приборов диагностики и способов монтажа
• гарантии – все исполнители Юду могут поручиться за качество материалов и собственных услуг
• гибкий график – некоторые задачи могут быть выполнены в ночное время, если требуется срочно закончить проект

Сколько стоит прокладка проводов

Стоимость услуг электриков может быть самой разной. На конечную сумму влияют следующие особенности и показатели вашего заказа:

• площадь жилья (квартиры, дома, дачи) – как правило, цены определяются за метр квадратный площади, чем больше квартира, тем выше будет стоимость
• сложность проекта – расценки могут варьироваться в зависимости от количества электрощитов, наличия подсветки, числа розеток и выключателей
• изначальное состояние распределительных коробок, проводов, автоматических выключателей и типы проблем, требующих устранения

Вы можете обсудить расценки на услуги непосредственно с тем исполнителем, которого нанимаете. Он осмотрит ваш дом, дачу или квартиру, определит особенности эксплуатации в соответствии с инструкциями по безопасности проведения электричества, составит смету и согласует ее с вами. В отдельных случаях предоставляются скидки.

Почему стоит оформить заказ на Юду

Если нужно установить проводку на даче или в квартире, обратитесь к специалистам Юду. Для этого достаточно просто оставить свою заявку и получить отклики лучших исполнителей. Все поставленные задачи будут выполнены качественно и корректно – начиная с установки внутренних изолированных проводов и заканчивая обустройством освещения. Тарифы при этом будут вполне доступными. Цена на разводку проводки остается приемлемой за счет скидок непосредственно от специалистов Юду.

Правильная разводка электрики: советы и рекомендации эксперта

Продолжаем посвящать вас во все секреты профессионального ремонта. В заключение темы черновой отделки дизайнер Валерия Белоусова поведала нам о тонкостях правильной разводки электрики.

Правильная разводка электрики

Продолжаем посвящать вас во все секреты профессионального ремонта. В заключение темы черновой отделки дизайнер Валерия Белоусова поведала нам о тонкостях разводки электрики. Как уже неоднократно говорилось в предыдущих статьях, план расположения осветительного оборудования, розеток и выключателей, вам нужно иметь на руках уже на моменте начала черновых работ, чтобы иметь возможность предоставить его строителям или самому учитывать все его тонкости. Подсчитав количество всего необходимого, вы можете смело ехать в магазин за покупками.

Имейте в виду, что есть два стандарта монтажных коробок под розетки и выключатели: немецкий (круглый) и итальянский (квадратный). В России чаще всего использует немецкий, если вы будет использовать итальянский — не забудьте предупредить об этом строителей.

Определившись с внутрянкой, вы можете преступить к выбору подходящих для вашего дизайна розеток и их рамок. Чтобы вы ни о чем не забыли, все правильно распланировали и установили, мы подготовили для вас маленькую шпаргалку.



1) Рамки под розетки или выключатели обычно продаются максимум пятипостовые, а выключатели — трехклавишные (более распространенный вариант — двухклавишные). Заранее определитесь, какие именно элементы нужны вам.

2) Помимо этого, вам стоит знать и учитывать, в каких местах у вас будут:

• Переходной выключатель.

• Диммер.

• Интернет, TV, радио и телефонный вывод.

• Вывод под духовку.

• Домофон, охрана и пр.

3) На этапе черновых работ рекомендуется оставлять по 30 см провода под розетки, выключатели и светильники, чтобы в последствии у вас была возможность сместить их.

4) Если вы решили расположить некоторые розетки за техникой или легко отодвигающейся мебелью, не забывайте учесть глубину вилки. Если вы хотите, чтобы при этом, например, телевизор плотно прилегал к стене, розетку надо утопить в стену хотя бы на 5 см.

5) Электрику на кухне необходимо просчитывать совместно с людьми, продающими вам кухонный гарнитур.

На фотографиях ниже вы можете посмотреть, как команда Валерии учла эти пункты при работе над квартирой на Ленинском, о которой мы, кстати, уже писали, когда она была только в стадии проекта.





6) Электрика в ванной должна быть влагозащищенной и с крышками.

7) Не забывайте про безопасность детей, заказывайте «шторки» для розеток. Прецеденты с любознательными испытателями очень распространены.

8) Располагая электрику по высоте, представляйте, как вы будете ей пользоваться в будущем: лучше расположить розетку на высоте 90-100 см от пола, чем каждый раз нагибаться вниз, чтобы пропылесосить.

9) Выбирая розетки, врезающиеся в пол, проверьте позволяет ли высота стяжки сделать такой монтаж.

10) Обязательно до завершения черновых работ перепроверьте, в тех ли местах строители сделали все запланированные пункты электрики, чтобы не пришлось переделывать что-то в конце ремонта.

Читайте предыдущие части статьи о черновой отделке и в скором времени ожидайте советов на тему чистовых работ:

Ремонт: знать, учитывать, контролировать. Часть 1. Черновые работы

Ремонт: знать, учитывать, контролировать. Часть 2. Кондиционирование, вентиляция и отопление

Ремонт: знать, учитывать, контролировать. Часть 3. Сантехника

своими руками, ремонт

Монтаж и разводка электрики в частном доме «под ключ»

Проектирование

Фото и видео

Цены

Электроснабжение частного дома, коттеджа, бани или хозяйственных построек – важная область поддержания жизнеобеспечения объекта, влияющая на комфорт и личную безопасность владельцев. Если вы владеете загородной недвижимостью или планируете строительство, компания «Канал» предлагает монтаж электрики под ключ. Мы полностью возьмем на себя заботы от этапа проектирования до выполнения всех работ.

В штат наших сотрудников входят опытные инженеры-проектировщики, инженеры-строители и квалифицированные рабочие. Установка электрики регламентируется действующими нормативными документами (СНиП, ПУЭ, ГОСТ).

Отправить запрос на разводку электрики

Правильная разводка электрики в доме зависит от типа и особенностей объекта: материала стен, количества точек потребления, предельно допустимой нагрузки, типа и особенностей электрооборудования и т.д. Наши специалисты выполнят качественный монтаж электричества в частном доме, коттедже, бане, хозпостройках, на кухне, в котельной, осуществят монтаж ввода электричества в дом, сделают заземление и молниезащиту.

Наши преимущества

Мы понимаем, что на рынке высокая конкуренция, однако не боимся ее. Компания «Канал» это:

• высокая квалификация, профессионализм, репутация;
• разводка и монтаж любой сложности под ключ;
• проводка электрики скрытого и наружного типа;
• выполнение монтажа заземления и молниезащиты;
• контроль качества работ и их соответствия проекту квалифицированными инженерами;
• предоставление гарантии;
• доступные цены.

Если вы станете нашим ЗАКАЗЧИКОМ, то вы можете быть уверены, что:

1. вас не будут кормить «завтраками», все будет выполнено точно в срок;
2. вам не нужно будет бегать по инстанциям;
3. не понадобится переделка;
4. будут использованы только качественные сертифицированные материалы.

Разводка электрики на кухне. Правила размещения розеток и выключателей

Прокладка проводки на кухне — один из самых важных этапов электромонтажных работ в квартире. Ведь именно в этом помещении обычно и находится большая часть используемой в доме бытовой техники. А следовательно, выполнять разводку электрики на кухне нужно по всем правилам и с соблюдением положенных нормативов. Иначе пользоваться бытовой техникой здесь в последующем будет неудобно и небезопасно.

Общие правила прокладки проводки в жилых помещениях

Приступать к электрификации кухни, конечно же, стоит на самых первых этапах ремонта — до начала выполнения отделочных работ. При прокладке проводки в этом помещении, как и в любом другом, необходимо соблюдать следующие правила:

• розетки и распределительные коробки должны монтироваться в легкодоступных местах;

• все токопроводные элементы следует изолировать;

• розетки и выключатели не допускается монтировать ближе 50 см к металлическому оборудованию (батареям, водопроводу) и газовым трубам;

• провода должны прокладываться по строго горизонтальным или вертикальным линиям.

Особенностями электрификации именно кухни является то, что протягивать кабели здесь, в отличие от других помещений квартиры, открытым способом не допускается. Это может быть небезопасным. То есть вопроса о том, как спрятать провод на кухне, к примеру, за декоративными элементами у владельцев квартиры не должно возникать в принципе. Прокладывать кабели в этом помещении допускается исключительно в штробах. Вид кухонной электропроводки должен использоваться точно такой же, как и в других комнатах квартиры или дома. Также считается, что в этом помещении в общей сложности должно быть предусмотрено не менее трех розеток.

Подготовительные работы

Начать прокладывать провода на кухне желательно не только до проведения окончательных отделочных работ, но и до покупки мебели. Ведь наиболее удобное расположение розеток в этом помещении напрямую зависит от того, какой конструкции гарнитур будет здесь установлен.

Прежде чем приступать к монтажу проводки на кухне, следует:

• нарисовать простую схему помещения и «разместить» на плане элементы гарнитура;

• наметить примерное расположение розеток.

Далее нужно начертить более подробную развертку стен — уже с соблюдением масштабов и точным расположением всех обслуживающих элементов. Разработанную таким образом схему нужно будет предоставить вызванным для монтажа проводки специалистам.

Какие розетки установить?

Зависеть количество этих элементов схемы проводки будет, конечно же, от того, какую бытовую технику предполагается использовать в дальнейшем. На современной кухне, скорее всего, придется смонтировать розетки для:

• холодильника;

• микроволновки;

• посудомоечной машины;

• электроплиты;

• вытяжки;

• электрочайника или термопота;

• телевизора.

Также правильная разводка электрики на кухне предполагает использование еще одной дополнительной розетки. Она может понадобиться для включения, к примеру, блендера, овощерезки, мясорубки или какой-нибудь другой подобной мелкой техники.

Конечно же, монтировать подобные элементы следует таким образом, чтобы в последующем пользоваться бытовой техникой было бы безопасно и удобно. Общим правилом расположения розеток в жилых помещениях является то, что устанавливают их обычно на высоте в 1 м от пола. Но на кухне такие элементы, по вполне понятным причинам, монтируют чаще всего над столешницей.

Производители холодильников обычно рекомендуют устанавливать розетки прямо под ними — в плинтус. Однако большинство владельцев квартир считают это не особенно удобным. И действительно, если холодильник вдруг понадобится отключить, при таком расположении розетки его придется, скорее всего, отодвигать. Процесс же это, безусловно, трудоемкий. Поэтому розетки для холодильников обычно монтируют или рядом с ними или же над ними. Именно такое расположение этих элементов в данном случае будет наиболее удобным.

Подключение вытяжки при выполнении разводки электрики на кухне обычно происходит подобным же образом. Розетку для нее чаще всего устанавливают над ней или же рядом с ней. Иногда вытяжки подключаются к проводке и напрямую. В этом случае никаких розеток для такой бытовой техники устанавливать, конечно же, не приходится вовсе.

Плита и варочная поверхность обычно располагаются в самом центре рабоче зоны кухни. Как следствие — рядом с ними часто наблюдается дефицит свободного места. Поэтому розетки для такой бытовой техники в большинстве случаев монтируются именно в плинтус. Но если рядом с плитой или варочной поверхностью в гарнитуре имеется распашной шкаф, установку этих элементов лучше произвести туда. Это будет на самом деле гораздо удобнее.

О чем стоит знать

Посудомоечные машины имеются сегодня на многих кухнях. При разводке электрики в этой комнате подключить розетки, конечно же, придется и для этой бытовой техники. Располагать их в данном случае рекомендуется также в распашном шкафу гарнитура или же в плинтусе. Устанавливать розетку на стене за машиной не стоит. Иначе агрегат может попросту не влезть до конца в гарнитур.

Электропроводка на кухне, конечно же, должна быть максимально безопасной. Поэтому выбирать для посудомоечной машины следует только розетки, снабженные защитой от влаги. В противном случае внутрь этих элементов может попасть вода с соответствующими последствиями. Розетки, установленные рядом с раковинами, также должны быть защищенными от влаги.

Дополнительные элементы

«Свободные» розетки над столешницей или вообще рядом с гарнитуром размещают редко. Обычно такой дополнительный элемент монтируют рядом с обеденным столом. Ведь около гарнитура и так обычно устанавливается довольно-таки много розеток. Расположение же дополнительного элемента рядом со столом позволит в случае необходимости легко расширить на время рабочую зону кухни за счет обеденной.

Еще несколько правил размещения

Устанавливать розетки, согласно нормативам, следует на высоте минимум в 5 см от поверхности столешницы. В процессе готовки на последней может по каким-нибудь причинам скопиться, к примеру, влага. Попасть в розетки она, конечно же, не должна ни при каких обстоятельствах.

Также считается, что на фартуке, отделанном кафелем, розетки следует устанавливать таким образом, чтобы их края совпадали со швами керамической поверхности. Монтируют розетки именно так на кафеле в том числе и из эстетических соображений.

Как установить выключатель

Расположить правильно этот элемент, конечно же, также очень важно. Выключатели на кухнях рекомендуется устанавливать двухклавишные. Подвесные шкафы для продуктов и посуды в современных квартирах очень часто оборудуются автоматической подсветкой. За нее то и будет отвечать вторая клавиша.

Располагать выключатель, конечно же, следует рядом со входной дверью. Смонтировать его можно как непосредственно в самой кухне, так и поблизости — в коридоре. Выбор конкретного места в данном случае зависит от планировки обоих помещений, а также способов расстановки в них мебели. Согласно правилам, располагаться выключатель, однако, должен на расстоянии не более чем в 15 см от ближайшего косяка входной двери.

Подключение подсветки в шкафах

Наличие подобного дополнения делает работы по приготовлению пищи, к примеру, вечером максимально удобными. Подключить подсветку в шкафах на кухне будет не слишком сложно. Как уже упоминалось, присоединить ее лучше всего к выключателю, расположенному рядом с входной дверью. Единственное правило, которое в данном случае следует соблюсти — это оставить видимыми до установки шкафов выхода проводки. В противном случае при подключении последних в последующем у монтажников могут возникнуть определенные сложности.

Светильник на кухне

Особенностью любой кухни является прежде всего то, что люди здесь не только обедают и завтракают, но и выполняют разного рода работы по приготовлению пищи. Следовательно, освещение этой комнаты должно быть максимально качественным. Никаких настенных ламп и бра в этом помещении обычно не используют. Лучшее решение — повесить на кухне светильник достаточной мощности по центру потолка. Настенные же варианты ламп в этом помещении могут быть уместными только в качестве дополнительного источника света.

Технические моменты

Итак, как расположить розетки и выключатели на кухне — понятно. Но какие же материалы и оборудование стоит использовать для монтажа электрики в этом помещении? Считается что:

• розетки для кухни подходят с показателем не менее 16 А;

• выключатели для этого помещения из-за возможности быстрого загрязнения стоит выбирать с гладкой, а не шершавой поверхностью.

Конечно же, владельцев квартир часто интересует в том числе и вопрос о том, какого сечения провод на кухне следует использовать. Выбирают этот параметр в зависимости от того, сколько приборов в помещении в последующем предполагается использовать.

Для того чтобы правильно подобрать провода, в данном случае следует суммировать номинальную мощность всей имеющейся на кухне бытовой техники. В результате обычно получается показатель от 7 до 15 кВт. Определить необходимое сечение кабеля, имея такие сведения, можно по специальной таблице.

УЗО и щиток

Конечно, эти два элемента в схемах электропроводки непосредственно самой кухни используются редко. Обычно щиток устанавливается общий для всей квартиры или даже сразу для нескольких на площадке. Однако бытовой техники на кухнях в наше время используется в большинстве случаев очень много. Поэтому иногда специалисты советуют монтировать в этом помещении вместо распределительных коробок именно особые мини-щитки. На входе на такие приборы устанавливается, помимо всего прочего, и защитное устройство — УЗО. Для однофазного подключения мощность последнего должна быть равна примерно 50 А. Розеточные шлейфы в таких устройствах обычно подсоединяются с помощью кабеля НГ 3х2,5.

Разводка электрики по полу квартиры



Вступление

Одно из классических назначений стяжки пола в квартире или доме — это укрывание инженерных коммуникаций. В СНиП «О полах» это звучит, как «укрытия проложенных трубопроводов». Именно на это нормативной основе делается электрика по полу в квартире.

Электрика квартиры

Работы по электрике в квартире, проводимые, как при ремонте старого жилья, так и при первичной отделки новостройки, относятся к наиболее сложному этапу работ. От правильного их выполнения зависит спокойная и безопасная жизнь в этом жилище в дальнейшем.

По нормативам, электромонтажные работы выполняются в открытом или скрытом варианте. Скрытый вариант электропроводки, по вполне понятным причинам, для квартир предпочтителен.

Выполняется скрытая проводка внутри ограждающих конструкций (стенах, полах, перекрытиях), а также по поверхности перекрытий при устройстве стяжки (подготовки пола). ПУЭ 2.1.4-2.

Для выполнения работ по скрытой электропроводки в полу, а также стенах лучше нанять специалистов имеющих опыт подобных работ. Для жителей Москвы рекомендуем посетить сайт http://www.setkasnab.ru/services/electra-kvartira/ организации выполняющей работы по электрике в квартирах квалифицированными специалистами.

По нормативной базе электрика по полу в квартире вполне законна, а вот с реализацией этой задачи могут быть разногласия.

Электрика по полу в квартире

Прокладка электрики по полу должна выполняться по проекту или, как минимум, по заранее рассчитанной схеме электропроводки квартиры (комнаты).

На схеме должны быть указаны:

• Трассы электропроводки;
• Марки и сечения используемого кабеля;
• Способ защиты кабеля в стяжке;
• Вариант подъёма кабеля до розеток и их высота установки;
• Другая информация обеспечивающая нормативный процесс электромонтажа.

Так как стяжка, особенно мокрая, довольно агрессивная и подвижная среда, обратим внимание на способ защиты кабеля в стяжке.

Способ защиты кабеля в стяжке

Прокладка кабеля в стяжке без защиты запрещена. Под защитой кабеля понимается его прокладка в трубах, электротехнической гофре, коробах.

Надёжность защиты должна быть такой, чтобы во время ремонтных работ невозможно было повредить ни кабель проводки, ни саму защиту.

Лучший вариант это прокладка в пластиковых электротехнических трубах или специальной электротехнической гофре. Последняя отличается боле высокой прочностью и не деформируется при случайном контакте.

Прокладка в стальных трубах не запрещена, однако в современных реалиях не практикуется в квартирах из-за сложности и необходимости сварных работ.

Заливка стяжки по проводке

В этом этапе работ нет никаких специальных технологий. Заливается стяжка стандартно по технологиям практикуемым для выбранного вида стяжки. Сама проводка делается по плитам перекрытия.

Электрика по полу в квартире считается качественно выполненной, если в любой необходимый момент электрик может перетянуть кабель в стяжке без её вскрытия.

Вывод

Электрика по полу в квартире отличный вариант скрыть электропроводку с минимальными затратами, без проведения глобальных шумных работ по штроблению стен.

Еще статьи



Похожие статьи

трехфазное напряжение, монтаж, устройство электропроводки

Электропроводка — это все кабеля, по которым электричество поступает к энергопотребителям. Также к проводке относится различное электрооборудование, крепления, защитные устройства. От качества электропроводки зависит не только комфорт энергопользователей, но и пожарная безопасность. Чтобы сделать электрическую проводку в доме из газобетона раз и навсегда и в будущем избежать штробления стен к выбору схемы электропроводки и ее монтажу нужно подойти продуманно и ответственно.

Система электроснабжения в России трехфазная (380 В). Однофазное напряжение (220 В) в обычной розетке — это фазное напряжение одной из трех фаз. По линиям ЛЭП к дому из газоблока подходит электричество с огромным напряжением — 10 000 В. Электричество поступает в понижающий трансформатор, из которого расходится 4 провода(3 фазных + 1 нулевой). В дом проводится 2 провода: фазный и нулевой. Оба провода попадают в вводный щиток, в котором установлен автомат и ограничитель напряжения для защиты электросети от резких перепадов, например в случае попадания молнии. Также в щитке происходит заземление. Причем заземление выполняется до автомата. Непосредственно в дом из газобетона уходит трехжильный кабель, от которого и ведется вся разводка.

Электропроводка частного дома включает следующие элементы:

• электрощиток;
• распределительные короба;
• мощные приборы-энергопотребители;
• осветительные приборы;
• выключатели и розетки.

Соединяются элементы при помощи электрического кабеля нужного сечения.

Самый важный элемент электропроводки — распределительная коробка. Это устройство, в котором размещаются кабели, выполняется их соединение, разводка и т.д. Другими словами это — точка разветвления проводов, отсюда кабеля идут к приборам-потребителям электроэнергии, к выключателям и розеткам. Функции распределительных коробов в газоблочном доме:

• равномерное распределение нагрузки от энергопотребителей;
• возможность добавления новых энергопотребителей;
• ремонт и модернизация электрической системы дома.

По типу расположения распределительные короба делятся на два типа:

1. Встраиваемые (вмурованные) в стены. Это более предпочтительный и удобный вариант. Газобетон легко штробится и вырезать в стене место под коробку не составит труда.
2. Накладные (наружные). Крепятся на стену с помощью дюбелей или саморезов. В этом случае короб будет на виду, что не совсем эстетично и удобно. Способ применяется для устройства дополнительных коробок в уже эксплуатируемом доме из газоблока, когда штрабление стен не желательно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

По типу используемого материала распределительные коробки бывают металлическими и пластиковыми. Для бытовых условий достаточно короба из пластика с показателем пылевлагозащиты IP 54-56.

Схема электропроводки должна быть не только удобной, но и соответствовать действующим СП 76.13330.2016 и СНиП 31-110-2003. Основные правила, которые нужно соблюдать при разработке схемы прокладки проводки в доме из газобетонных блоков:

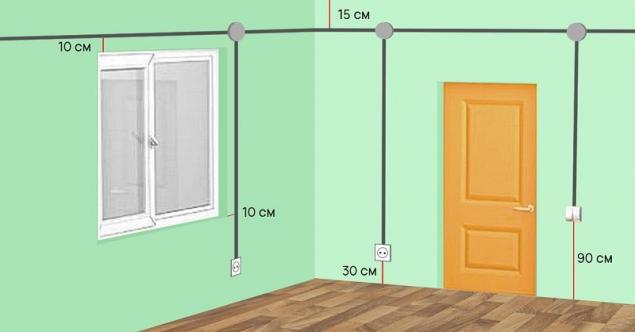

1. Кабели и провода должны располагаться строго вертикально или горизонтально. Не допускается прокладка кабеля под углом, скругленные изгибы. Поворот возможен только под углом 90 градусов. Прямолинейно проложенные провода легко найти для ремонта.
2. Расстояние выключателей, розеток и других элементов от дверных и оконных проемов должно быть не менее 0.2 метров, от уровня пола — не менее 0.8 метров, от газовых труб — не менее 0.5 метра.
3. Для мощных бытовых приборов должны быть предусмотрены отдельные контуры. К таким приборам относят: стиральные машины, водонагреватели (бойлеры), газовые и электрические котлы, насосы, кондиционеры.

Все схемы электропроводки частных домов строятся по одному принципу и различаются только количеством розеток, выключателей, контуров. На схеме указываются места расположения всех энергопотребителей: мощные и маломощные бытовые приборы, светильники, розетки, выключатели. По схеме можно подсчитать требуемое количество автоматов, щитков, УЗО и нужный метраж проводов.

В небольшом одноэтажном домике из газобетона электрощиток может быть один. Для двух-, трехэтажных коттеджей целесообразно монтировать электрощитки отдельно для каждого этажа. При наличии резервного источника питания — генератора лучше расположить электрощиток в подсобном помещении или гараже. Здесь же устанавливается входной рубильник, стабилизаторы напряжения и электросчетчики. Если в помещении планируется устанавливать мощный прибор с отдельным контуром и много мелких энергопотребителей, например, на кухне, то на входе нужно монтировать распределительный короб. Для жилых комнат короб может быть на несколько помещений.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

При составлении схемы электропроводки в доме из газобетона с трехфазным напряжением не забывайте о пристройках. Баня, гараж, беседка — все это тоже должно освещаться и учитываться при расчете мощности и выборе сечения электрических проводов.

Расчет мощности выполняется очень просто: нужно суммировать мощность всех электропотребителей в доме и прибавить 10% запаса. В Интернете есть специальные калькуляторы, используя которые можно быстро подсчитать мощность. Для бытовой проводки, как правило, используется трехжильный медный электрокабель ВВГнг, ШВВПнг сечением 4-8 мм. Если использовать провода меньшего сечения, то они не будут выдерживать нагрузку и начнут плавиться. В соответствии с требованиями ПУЭ п 7.1.35 минимальное сечение провода для внутридомовой проводки — 2.5 мм.

В зависимости от типа энергопотребителей рекомендуемое сечение кабеля составляет:

• контуры освещения — 3*1.5 или 3*2 мм;
• группы бытовых розеток — 3*2.5 мм;
• электроплита — 3*4 мм;
• кондиционер — 3*2.5 мм;
• насосы, котлы — 3*4 мм.

Для мощных приборов производитель всегда указывает оптимальное сечение питающего электрокабеля. Исходя из сечения проводов, выбирается номинал автоматов. Для кабеля 2.5 мм — 25 А, менее — не более 16 А.

Для прокладки проводки в газобетоне выполняются штробы — выемки под короба, подрозетники и провода. Устройство красивых ровных штроб возможно только при использовании штробореза. Теоретически можно использовать перфоратор, но делать всю проводку в доме таким способом весьма трудоемко и затратно: разоритесь на круги, и пыль будет стоять буквально «столбом». Поэтому даже самый маломощный или ручной штроборез справится лучше. Перед началом штробления нужно на стенах и полу сделать разметку. Это поможет не отклониться от в сторону и выполнить штробы строго в горизонтальном или вертикальном положении. Глубина штробы составляет 2-3 см.

Нужно ли использовать гофру для проводов, идущих в газобетоне? Пластиковая гофра служит для дополнительной защиты кабеля от механических повреждений. Так как провода будут проложены внутри газоблока, и на стене не будут действовать интенсивные нагрузки, то на гофре можно сэкономить. А вот электрокабель, проложенный по полу, лучше заключить в гофру. Провода укладываются в штробы крепятся при помощи дюбель-хомутов, алюминиевой закладки или алебастрового раствора. После укладки кабеля штроба заделывается цементно-песчаным или гипсовым раствором.

Проводка в доме из газобетона — это не сложно и большинство работ можно выполнить своими руками. Работы выполняются на основании схемы, на которой указано расположение всех элементов электропроводки.

1. Разметка проводки. Используя строительный уровень и рулетку, размечаем будущую проводку прямо на газобетоне. Рисуем места установки подрозетников, распределительных коробов, мощных электроприборов, светильников.
2. Штробление газоблочных стен. При помощи штробореза, зубила и молотка делаем штробы по намеченной разметке. Вырезаем углубления под розетки и ниши под короба. Штробы и ниши очищаем от пыли.
3. Установка элементов проводки. Для монтажа потребуются инструменты: пассатижи, кусачки, строительный нож, набор отверток, пресс-клещи, паяльник, тестер, стриппер. Электрические магистрали прокладываем от щитка к потребителям. Для проводов нужно оставлять выпуски для распределительных коробок — по 0. 2 метра на каждую. Коробки устанавливаем в ниши и закрепляем на дюбеля или гипсовый раствор. В последнюю очередь осуществляем подключение розеток и выключателей, оснащаем электрощиток автоматами и УЗО.

Проводка в доме своими руками

Введение

Перед тем как планировать расположение кабелей, нужно составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться нужно именно от него. Если, к примеру, в зале достаточно двух-трех розеток для подключения телевизора и торшера, то на кухню нужно вести несколько линий для подключения мощной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Классическая схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+запас+подумайте, что еще вы подключите к сети в будущем. К примеру, если вы планируете бить скважину, то вам надо будет запитать мощный двигатель, если в гараже планируется поставить станок – то думайте, какой кабель выдержит нужную силу тока. На первом этапе надо составить детальный план всего электрооборудования, которое есть и будет в доме. Учитывайте кондиционеры, системы видеонаблюдения, ландшафтного освещения и пр.

Затем на основе схемы расстановки потребителей составляется принципиальная схема монтажа электропроводки в частном доме своими руками. По данной схеме будет производиться сборка, чтобы вы нигде не запутались и не ошиблись. По ней можно будет быстро рассчитать количество нужного кабеля, его сечение, количество розеток и выключателей, определить местоположение щитка и счетчика, стабилизаторов и других элементов цепи. Согласно схеме закупается все оборудование и проводится монтаж – она считается основополагающей.

Подытожим

Итак, сделать электропроводку в доме своими руками — это непросто. Но задача выполнима, если хорошенько изучить вопрос, ознакомиться с существующими правилами и нормами, почитать рекомендации специалистов. Тем более, что далеко не каждый мастер, которому домовладельцы доверяют свою проводку, может справиться с заданием «на отлично». Приходится контролировать, поправлять или потом страдать от чужих ошибок. А для себя и своей семьи можно постараться все сделать максимально аккуратно и точно, с учетом всех существующих требований, и в первую очередь — требований безопасности.

В чем и как замешать правильный раствор для штукатурки стен.

Существует два способа замешивания – ручной и машинный. Выбор зависит от объемов работ и возможности автоматизации.

Замешивание вручную.

Небольшое количество штукатурного раствора можно приготовить в эмалированном или пластиковом ведре. Для этого емкость наполняют песком и цементом, перемешивают их мастерком, шпателем или рукой в резиновой перчатке. Затем добавляют воду небольшими порциями, пользуясь ковшом для штукатурки.

Таким же образом работают в более вместительных емкостях. Например, 20-40 литровых ведрах. Цементный раствор для ремонта штукатурки стен замешивают в стандартной пропорции, но отмеряют не ведрами, а ковшами, мастерками и проч.

Труд можно автоматизировать применением миксеров – насадок на дрели. В качестве насадки используются специальные лопасти или изогнутый кусок толстой проволоки.

Лучше не загибать проволоку буквой «Г», поскольку большие обороты дрели вызовут в ведре целую «бурю», масса разлетится по комнате.

Как сделать в корыте раствор для штукатурки из цемента и песка.

Корыто – широкая емкость с плоским дном. Наиболее удобно при ручном производстве раствора.

Ингредиенты перемешиваются штыковой или тупой совковой лопатой. Но удобнее использовать тяпку с плоским (не скругленным) лезвием. Таким приспособлением работу ведут движениями «на себя». Это легче для поясницы и рук.

Корыто может быть, как металлическим, так и деревянным. В крайней нужде для замеса вырывают яму с плоским дном, которую устилают рубероидом с перехлестом не менее 20 см. Работать в углублении не так удобно. Но такая емкость – отличное решение в некоторых ситуациях.

Правила монтажа электрощита

Обычно электрощит устанавливают на входе в дом. Он бывает двух видов – внутренний и наружный. Размеры щита выбирают исходя из количества групп автоматов, электросчетчика, УЗО. Также необходимо оставить несколько групп в качестве резервных.

Электрощит следует надежно защитить от повреждений. Кроме того, он должен быть недоступен для детей.

Электрощит следует выбирать на основании следующих требований:

• каждый электрощит обязан быть оснащен техническим паспортом. В нем следует указать тип изделия, номинальный ток, способы установки;
• электрощит должен быть покрашен негорючей краской. На его корпусе нанесены соответствующие знаки опасности и напряжение сети;
• корпус электрощита предусмотрен быть заземлен, дверцы имеют специальные ушки для установки пломб.

Перед установкой электрощита следует убедиться, что все потребители дома смогут быть запитаны с этого места. Зная, как сделать разводку электропроводки в доме кратчайшим путем, можно значительно сэкономить на длине проводов. Правила разводки проводов должны соответствовать требованиям пуэ. Например, разводка электропроводки на кухне производится особым способом, так как относиться к помещениям повышенной влажности.

Популярные виды электрощитов

Разводка групп в электрощите

Прежде чем узнать, как развести электропроводку в щите, следует определиться по каким параметрам будет осуществляться разделение групп. Группировка потребителем может быть по этажам, комнатам, идентичным устройствам. Выбор группировки зависит от площади дома и количества потребителей.

Обычно после вводного автомата следуют группы, которые отвечают за конкретные помещения. За ними ниже расположены следующие группы конкретных потребителей. Распределение групп должно выглядеть логично в электрощите, чтобы можно было быстро разобраться со всей структурой.

Узнайте процесс монтажа электрощита от профессионального электромонтера

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой. Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Разные схемы соединения

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Типичная 3-комнатная планировка

В типовой 3-комнатной квартире жилое пространство распределено различным образом, причем некоторые варианты весьма удобны, другие способны доставить дискомфорт.

Существует вариант с двумя маленькими и одной большой комнатой, с одной комнатой изолированного типа и двумя смежными помещениями. Есть так называемая схема «самолет», когда окна комнат выходят на разные стороны дома.

Если в семье есть дети, то распределение помещений имеет смысл сделать следующим: одну комнату отвести под детскую, одну оставить для спальни, а большую отдать гостиной. Во многих 3-комнатных квартирах присутствует раздельный санузел, они максимально удалены от лестницы и лифта, площадь составляет от 56 до 80 кв. м.

Расположение комнат в «новостройках»

В настоящее время санузел принято располагать рядом с кухонной комнатой. Также в современных планировках может использоваться открытый тип жилья, когда нет изолированных друг от друга комнат, что может быть не совсем удобно.

Трехкомнатное жилье также может иметь и угловое расположение. В этом случае одна из комнат становится проходной и ее обычно превращают в гостиную. В этом случае часто совершают перепланировку такой квартиры.

Нельзя не упомянуть про чешскую типовую планировку трехкомнатной квартиры. Она является весьма продуманной, но лишенной оригинальности. Хотя в этом случае вы всегда можете совершить перепланировку, так как далеко не все стены в ней являются несущими.

В настоящее время в современных многоквартирных домах может применяться самое разнообразное расположение комнат. Постоянно появляются новые виды планировок трехкомнатных квартир, что позволяет удовлетворить самые различные вкусы будущих владельцев квартир.

В панельных домах

Также старые типовые планировки в панельных домах при помощи опытных дизайнеров всегда можно превратить в нечто новое и современное, кардинально поменяв облик квартиры.

Что касательно квартир в пятиэтажных «хрущевках», то для них сейчас стараются выбрать более комфортную перепланировку. Например, кладовку в такой квартире превращают в гардеробную для хозяйки.

Также применяют частичное объединение помещений, например, балкон со спальной или кухню с гостиной. Пол в такой квартире меняют, используя плитку и убирая старое деревянное покрытие и стяжки.

Один из интересных вариантов – перепланировка стандартной типовой трехкомнатной «распашонки» в девятиэтажках в квартиру с объединенной кухней-гостиной и двумя изолированными комнатами.

Необходимо отметить, что трехкомнатные квартиры в пятиэтажках проектировались не совсем удачными. Смежные комнаты и небольшие площади помещений были не очень удобны. Поэтому в настоящее время для улучшения условий проживания применяют кардинальную перепланировку квартиры.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Функциональность штор

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

10 правильных шагов при подключении электропроводки в вашем доме

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «правообладателем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключите питание

Отключение питания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте письменную схему

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3.Установка кабелепроводов

Начните с прокладки самых длинных проводов, чтобы избежать ненужных кабелепроводов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится что-то передвинуть позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме.При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6.

Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы.Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи.Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Прежде чем закрывать и говорить, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны. Включите питание и убедитесь, что все сделано правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы также для увеличения срока службы.

Электропроводка в вашем доме не является невыполнимой задачей, но вам необходимо проконсультироваться с профессионалом, чтобы убедиться, что все правила соблюдены, а ваша безопасность также обеспечена!

Домашняя электропроводка — Советы по дому

Всегда отключайте электричество перед работой с выключателями или розетками.

Типичный домашний электрический кабель имеет оголенный заземляющий провод и два изолированных провода внутри.

Домашняя электропроводка может показаться загадочной, но не бойтесь: это полезное руководство поможет вам понять, как работает электропроводка и как работать с проводами.

«Электрический провод» — это общий термин, который относится к проводникам, которые направляют электричество от источника питания к источникам света, приборам и другим электрическим устройствам.

Провода и кабели различных размеров подводят электричество к дому и направляют его ко всем источникам света, выключателям, розеткам и электроприборам.Вообще говоря, большие кабели доставляют электричество в дом, а меньшие кабели и провода распределяют его по всему дому. Неметаллический кабель прокладывается между стенными стойками; выключатели и розетки крепятся к электрическим коробкам. © HomeTips

Почти все бытовые провода медные, хотя иногда используется алюминий. Резиновое, пластиковое или похожее на бумагу покрытие, называемое изоляцией, служит барьером, удерживающим электрический заряд (и тепло) там, где ему и место — в проводе (эта изоляция снимается с концов проводов в местах соединения). .Для заземления используются неизолированные (неизолированные) проводники.

Как работает электрическая проводка

Провод — это всеобъемлющий термин, обычно используемый для обозначения всех типов кабелей и проводов. Технически отдельный провод называется одиночным проводником; несколько одиночных проводников, скрученных вместе или объединенных вместе в оболочке, образуют кабель.

Точно так же, как автомагистрали могут пропускать больше автомобилей, чем маленькие улицы, большие проводники могут пропускать больше электричества, чем маленькие. Диаметр металлического проводника обозначается номером AWG (American Wire Gauge); чем меньше число, тем больше проволока.Большинство цепей бытового освещения и розеток подключаются проводниками AWG 14 или AWG 12.

В дополнение к стандартным электрическим проводам в доме есть несколько других типов проводов, необходимых для телефона, кабельного телевидения, стереодинамиков и т.д. По большинству этих проводов не протекает опасный электрический ток, потому что они работают от очень низкого напряжения или передают только звуковые или графические сигналы, а не электричество.

В этом разделе HomeTips вы узнаете больше о типах электропроводки и типах проводов и кабелей.

Ремонт и уход за электрическими проводами

С электрическими цепями может возникнуть множество проблем, и из-за потенциальной опасности возгорания, которую может представлять неисправная проводка, важно немедленно диагностировать и устранять проблему. В разделе «Ремонт электропроводки» мы рассмотрим список наиболее распространенных проблем и отсылаем вас к другим статьям, которые помогут вам сузить круг возможных проблем. Одна из самых распространенных проблем возникает с электрическими шнурами и вилками, которые могут испортиться после многих лет использования. Мы покажем вам, как их заменить.

Электромонтажные работы своими руками

Этот раздел «Электропроводка» посвящен многим проектам по электромонтажу дома, которые вы можете выполнить самостоятельно. Сначала мы познакомим вас с некоторыми основными методами, такими как «Как разрезать и зачистить провода» и «Как разрезать и разорвать электрический кабель». Затем мы познакомим вас с такими распространенными проектами, как «Как расширить электрическую цепь» и «Как установить новую электрическую коробку». Как и во всех самостоятельных работах, связанных с электричеством, убедитесь, что питание цепи с главной панели отключено, прежде чем приступать к ремонту или установке.

Обычные электроинструменты

Если у вас есть навыки и интерес к самостоятельному ремонту электрооборудования, вот инструменты, которые вам понадобятся практически для любой работы:

Бесконтактный тестер напряжения

Бесконтактный измеритель напряжения Тестер позволяет определить, заряжены ли провода или электрические устройства электрическим током, не открывая и не отсоединяя провода. Показанный тип предназначен для обнаружения стандартного напряжения в электрических кабелях, шнурах, осветительных приборах, выключателях, розетках, автоматических выключателях и проводах.Он также обнаружит электрический заряд в низковольтном оборудовании, таком как системы безопасности, связи, развлечения и системы полива сада. Просмотрите тестеры напряжения на Amazon. Бесконтактный тестер напряжения проверяет электрический заряд как низкого, так и стандартного напряжения. Klein Tools

Тестер электрических розеток

Простой и недорогой тестер электрических розеток просто подключается к обычной розетке, чтобы определить, является ли цепь «горячей» (заряженной) и правильно ли заземлена.Тестер электрической розетки просто подключается к электрической розетке, чтобы сообщить вам, находится ли она под напряжением. Sperry

Тестер непрерывности

Небольшой тестер непрерывности с питанием от батареи стоит менее 10 долларов. С его помощью можно определить, повреждена ли проводка или не повреждены ли электрические цепи. Вы можете купить тестер непрерывности на Amazon. Недорогой тестер непрерывности быстро сообщит вам, если провод оборван или отсоединен. Инструмент для повышения производительности

Плоскогубцы наладчика

Плоскогубцы наладчика — лучший инструмент для резки толстого провода или кабеля и скручивания концов проводов.Чтобы скрутить два провода вместе, держите их бок о бок одной рукой, выровняв их зачищенные концы, и направьте тупой конец плоскогубцев на одну линию с ними, зажмите и скрутите по часовой стрелке. Плоскогубцы Lineman отлично подходят для резки кабелей. и провода и скручивание концов проводов. Irwin

Длинногубцы

Длинногубцы отлично подходят для сгибания небольших петель на концах проволоки или для отрезания проволоки (большинство из них имеют секцию для резки проволоки). Используйте заостренный конец плоскогубцев, чтобы сформировать на конце провода гладкий круг диаметром 3/4, предназначенный для обведения вокруг винтовой клеммы (всегда цепляйте провод за клемму так, чтобы конец изгиба отходил от провода по часовой стрелке). Плоскогубцы с длинными губками проникают в узкие места и помогают с соединениями проводов. Irwin

Мультиметр

Вам понадобится иметь под рукой мультиметр для различных проверок непрерывности, проверки напряжения и других подобных задач. Прочитайте инструкции производителя для полного понимания методов. Мультиметры, которые выполняют работу омметров, вольтметров и связанных с ними инструментов, продаются в магазинах бытовой электроники менее чем за 20 долларов. Вы можете купить мультиметр здесь. Мультиметр помогает при устранении всех типов электрических неисправностей.Innova

Отвертки для электриков

Вам понадобится набор отверток для электриков с изолированными резиновыми ручками. Обязательно приобретите как плоские, так и крестовые отвертки. Отвертки с резиновыми рукоятками помогут защитить вас от ударов при работе с электричеством. Титан

Инструмент для зачистки проводов

Большинство электрических проводов проходят в изоляционной оболочке — пластиковом, резиновом или бумажном покрытии, которое предотвращает короткое замыкание оголенных проводников друг на друга или поражение вас электрическим током. При сращивании проводов или их подключении к устройствам необходимо снять изоляцию, что относительно несложно, если у вас есть недорогой инструмент для зачистки проводов. Инструмент для зачистки должен быть установлен таким образом, чтобы он срезал изоляцию, но не надрезал провод (используйте прорезь, соответствующую размеру проводника). Инструмент для зачистки проводов позволяет быстро снять изоляцию и обрезать провода. Irwin

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Выявление и устранение проблем с проводкой дома

По оценкам Международного фонда электробезопасности (ESFI), более 51 000 домашних пожаров ежегодно возникают из-за той или иной проблемы с электричеством. Это, в среднем, около 1000 домов, пострадавших каждую неделю. Большинство этих проблем вызваны какой-либо проблемой, такой как старая, плохо установленная или неисправная проводка.Проблемная проводка должна быть устранена немедленно; но как именно выглядит неисправная или плохая проводка? Можно ли решить эту проблему самостоятельно или потребуется помощь специалиста? Насколько опасна плохая проводка?

В этом руководстве читатели узнают о некоторых распространенных признаках неисправности проводки. Вы узнаете, как выявлять и устранять распространенные проблемы, связанные со старой проводкой. Мы обсудим разницу между алюминиевой и медной проводкой и вопросы безопасности, о которых должен знать каждый домовладелец.

В вашем доме могут быть общие проблемы с проводкой, а вы можете даже не знать об этом. Вот как лучше заметить признаки неисправной проводки и шаги, которые можно предпринять для ее устранения.

Признаки проблем с проводкой

Многие домовладельцы с удивлением узнают, что в их домах могут быть внешние признаки неисправной электропроводки. Однако, если вы не знаете, каковы симптомы или на что обращать внимание, их можно легко проигнорировать или просто пропустить. В этом разделе мы рассмотрим и объясним некоторые из этих распространенных симптомов, их причины и способы их устранения.

Если ваш дом демонстрирует некоторые из следующих характеристик, у вас, вероятно, проблема с проводкой, которую необходимо решить как можно скорее. Вот что нужно искать.

Горячие выходы

Одной из относительно распространенных проблем, особенно в старых домах, являются перегрев электрических розеток. Следует понимать, что электрическая розетка ни в коем случае не должна быть горячей; если это так, это указывает на то, что что-то не так и требует немедленного решения. Вот шаги, которые необходимо предпринять:

• Отключите все, что подключено к розетке.
• Найдите цепь, которая управляет розеткой, и выключите ее.
• Проверьте устройства, которые были подключены к розетке. Если в шнуре питания есть трансформатор, это может быть причиной теплой розетки, хотя она никогда не должна быть горячей.
• Дайте розетке остыть и снова включите автоматический выключатель.
• Вставьте предмет без трансформатора в шнур питания.
• Убедитесь, что розетка ранее не была перегружена.
• Если розетка не нагревается, проблема была вызвана включенным трансформатором или перегрузкой.
• Если розетка снова станет горячей, выключите выключатель и обратитесь к электрику.

Горячая розетка возникает либо из-за типов или количества подключенных к ней предметов, либо из-за неисправной проводки или неисправной розетки. Если было установлено, что проблема не в предметах, подключенных к розетке, необходимо заменить проводку или саму розетку.

Мерцающие огни

Мерцание индикаторов может быть либо незначительной проблемой, которую можно просто устранить, либо признаком более серьезной проблемы.Давайте сначала рассмотрим некоторые распространенные, более легко устраняемые причины мерцания света.

Если мерцание ограничено одной лампой или прибором, это может быть связано с тем, что лампочка не обеспечивает надежного соединения со своим патроном. Убедитесь, что лампа надежно закреплена. Если он все еще мерцает, выключите питание лампочки и удалите ее. Проверьте, не погнулись ли контакты. Возможно, вы сможете подтянуть контакт в розетке. Замените лампочку и снова включите питание. Если он продолжает мигать, проблема может быть в шнуре или розетке.Это также может быть выключатель света, в котором со временем накопилась пыль или грязь. Быстрое включение и выключение света несколько раз может решить проблему. В противном случае, возможно, потребуется замена переключателя.

Если мигают все лампы в комнате или во всем доме, возможно, напряжение в вашем доме колеблется. Это может произойти, когда в контурах установлен дренаж, например, при запуске системы отопления, вентиляции и кондиционирования воздуха или электрической сушилки. Это также может быть связано со старой, ослабленной или некачественной проводкой в ​​доме.В случае мерцания всего дома лучше обратиться к электрику. Они могут лучше всего устранять неполадки, связана ли проблема с проводкой дома или с автоматическим выключателем.

Алюминиевая проводка

Многие дома, построенные в период с 1965 по 1972 год, были построены с использованием экономичной алюминиевой проводки. Хотя алюминий является отличным проводником электричества, он также может создавать опасность возгорания. Подсчитано, что алюминиевая проводка более чем в 50 раз чаще вызывает пожар, чем медная.Хотя это звучит тревожно, важно отметить, что проблемы вызывает не сам алюминиевый провод. Проблема чаще всего возникает с соединениями между алюминиевой проводкой и розетками и выключателями, и даже в коробке выключателя. Со временем эти соединения могут ухудшаться, создавая опасность.

Во многих случаях проблему можно значительно решить, если электрик заменит концы алюминиевых проводов медными. Затем медный провод надежно подключается к розеткам и выключателям, улучшая соединение и сводя к минимуму опасность возгорания.

Как определить, есть ли в вашем доме алюминиевая проводка? Самый безопасный и простой способ — проверить, где кабели проходят через чердак или подвал в коробки выключателей. Алюминиевая проводка часто имеет маркировку AL, ALUM или ALUMINIUM.

Проблемы с алюминиевой проводкой не позволяют сегодня использовать ее в новой домашней проводке. Помимо повреждений при установке или ремонте, он слишком легко расширяется и сжимается при нагревании и охлаждении, ну и, конечно же, имеет проблемы с соединениями. Если в вашем доме полностью алюминиевая проводка, ее должен осмотреть лицензированный электрик.

Запах гари

Одним из признаков неисправности электропроводки или электропроводки, который обязательно привлечет ваше внимание, является запах гари. Первоначальный запах может быть запахом горящего пластика или резины. Часто это запах нагретой или подгоревшей изоляции проводов от металлической проводки. Это также может быть запах расплавленного пластика от выключателя или розетки.

Сначала вам нужно определить источник запаха, который может быть вызван недавно использованным выключателем или электрической розеткой.Отключите питание выключателя или розетки на автоматическом выключателе. Проверьте область на наличие следов дыма, ожогов или ожогов. Снимите крышку розетки или выключателя света и проверьте на наличие повреждений или даже пламени. Если есть какие-либо сомнения, не бойтесь использовать домашний огнетушитель в этом районе. Если запах или дым сохраняются, обратитесь в пожарную службу.

Электротехнические правила разработаны для сведения к минимуму потенциальных пожаров в электрических коробках. Соединения, выполненные в современных домах, исключительно безопасны.Проблема часто возникает в старых домах и в домах, которые, возможно, ремонтировались своими руками или «модернизировались» в их электрической системе на протяжении многих лет. Этот ремонт часто производится без учета передового опыта или норм.

При обнаружении запаха гари в вашем доме немедленно принимайте меры. Если есть какие-либо сомнения в безопасном решении проблемы, обратитесь к электрику и/или в пожарную службу.

Неправильно заземленные гибкие газопроводы

Гофрированные трубы из нержавеющей стали (CSST) и гибкие газопроводы создают некоторые особые проблемы, когда речь идет о возможных проблемах с домашней проводкой. Удары молнии и скачки напряжения могут создать дыры в гибких газопроводах, если они не заземлены должным образом, что может привести к пожару и даже взрыву.

Гибкие газопроводы должны быть профессионально установлены и должным образом заземлены. Другие электроприборы не должны заземляться через гибкие газопроводы или КССТ.

При профессиональной установке, правильном заземлении и соединении гибкие газопроводы и CSST доказали свою надежность и безопасность. Опять же, профессиональный электрик может проверить систему заземления в вашем доме на предмет максимальной защиты от ударов молнии и скачков напряжения.

Отсутствие заземления может привести к поражению электрическим током

В зависимости от возраста вашего дома у вас могут быть заземленные или незаземленные розетки. Незаземленные розетки имеют две вертикальные прорези, а заземленные розетки имеют аналогичные прорези с закругленным третьим отверстием. Это третье отверстие служит заземляющим портом для электрического шнура. Этот заземляющий порт особенно важен при использовании на больших бытовых приборах. В случае удара молнии или скачка напряжения избыточная мощность может быть направлена ​​на землю через заземляющий провод, а не повредить устройство или систему электропроводки.Он также используется для минимизации рисков шоков.

Дом только с двухштырьковыми розетками — это признак того, что дом был построен до 1960 года. Это также признак того, что дом остро нуждается в обновлении электроснабжения.

Свободные выходы

Существует множество потенциальных причин незакрепленных выпускных отверстий, и некоторые из них могут даже иметь разные определения. Они могут быть определены розетками, которые неплотно удерживают штыри шнура питания или розетками, которые физически не закреплены на стене. Сначала вам нужно определить вашу проблему.При работе с любой настенной розеткой перед ее осмотром или заменой убедитесь, что питание отключено. После отключения питания можно смело приступать к устранению неполадок.

Если проблема заключается в том, что розетка не «захватывает» или крепко не держит штыри шнура питания, это признак того, что контакты розетки изношены или иным образом повреждены. Хотя иногда можно обеспечить более надежный контакт, слегка раздвинув вручную штыри вилки на шнуре питания, долгосрочным решением является замена розетки.Часто это легко исправить, просто купив новую розетку и повторно подключив провода в том положении, в котором они были в предыдущей розетке. Убедитесь, что соединения безопасны.

Если вся розетка ослаблена, это можно исправить, затянув установочные винты в верхней и нижней части розетки, которые входят в электрическую коробку, или даже просто затянув заглушку на пластине розетки, которая крепится к самой розетке.

Поддельные наклейки UL

В США Underwriter Laboratories Inc.(UL) использует процесс сертификации для множества различных кабелей и проводов, используемых в электроприборах. Этот процесс гарантирует, что кабели устройства соответствуют стандартам UL и считаются безопасными. Наклейка UL на приборе является гарантией того, что изделие электрически безопасно. Но что, если наклейка поддельная?

Знак UL представляет ценность, и неудивительно, что при попытке продать дешевые или некачественные продукты знак UL может быть ненастоящим. Хотя маркировка UL часто размещается на наклейке, она также может быть нанесена трафаретной печатью, напечатана или иным образом нанесена на продукт.Вот четыре способа определить, является ли знак UL законным.

• Буквы U и L должны быть написаны с заглавной буквы, при этом буква U должна быть слегка приподнята над буквой L. Прямо справа от буквы L в кружке должна быть крошечная буква «R». отметка.
• Продукт также содержит 4–6-значный контрольный номер или номер выпуска.
• Слово СПИСОК написано заглавными буквами рядом с маленькой буквой «R» или под ней.
• Короткая фраза идентифицирует продукт.

Если какой-либо из этих элементов отсутствует или не соответствует описанию, этикетка UL может быть поддельной, а кабель неисправен.

Грязная проводка

Грязная проводка принимает разные формы и создает множество опасностей. Грязная проводка может быть внешней, сеткой из проводов, кабелей и удлинителей, проложенных по полу и ковровому покрытию. Это может не только создать опасность возгорания, но и стать причиной падения. Любые шнуры должны проходить вдоль стены и никогда не пересекать дверные проемы. Проверьте удлинители и кабели на предмет износа и прочных концевых соединений.

Грязная проводка может существовать и в стенах дома. Это особенно верно, когда дом старше и на протяжении многих лет получал уведомления об обновлении, иногда сделанные своими руками. Слишком часто при замене проводки старая проводка не удаляется. Это может привести к путанице, потенциальным ударам и, возможно, даже к пожару. Удаление старой проводки по мере ее замены — лучший способ справиться с беспорядком проводки в стене.

Существует множество креативных и эффективных способов управления кабелями и удлинителями. Помимо разнообразия продуктов для управления проводкой, доступных в магазинах, есть и другие шаги, которые вы можете предпринять, чтобы сделать свой дом более безопасным.

• Стяжки-молнии: Они эффективно удерживают кабели, удерживая их натянутыми и вместе. Разместите стяжки через каждые два-три фута, чтобы провода не отделялись друг от друга.
• Держатели для «конского хвоста» или резинки для волос: Используйте их как резинки для скрепления кабелей и шнуров. Тот факт, что они покрыты тканью, сводит к минимуму трение о шнуры, уменьшая вероятность износа.
• Завязки: Остатки завязок от хлеба и выпечки могут быть эффективным средством для управления шнурами. Они бесплатные и малоинвазивные.
• Зажимы: Зажимы большего размера — это оригинальный способ укладки кабелей. Проденьте провода через большую часть зажима для переплета, а затем прикрепите его к краю стола, чтобы они оставались на месте.

Запутанные кабели могут стать причиной возгорания и опасности споткнуться, а также могут выглядеть некрасиво. Слишком часто мы к ним привыкаем.Взгляните на свой дом свежим взглядом и устраните проблемы с грязным кабелем, прежде чем они вызовут проблемы.

Грызуны

Грызуны могут быть серьезной проблемой, когда речь идет о домашней электропроводке, особенно если их не обнаруживают в течение длительного периода времени. Крысы и мыши часто ищут убежища от ненастной погоды или ищут источники пищи.

Электропроводка привлекательна для грызунов, потому что это привлекательный материал для строительства гнезд. Медная проволока также помогает грызунам сохранять остроту зубов.Эти факторы, в свою очередь, приводят к более эффективной машине для жевания проволоки, и цикл продолжается.

Проблемы с проводкой, связанные с грызунами, могут быть относительно очевидными. Провода будут выглядеть изношенными или даже иметь признаки очевидного жевания. Настоящая проблема может заключаться в обнаружении пережеванных проводов в тех местах вашего дома, где это может быть не так очевидно.

Лучший способ предотвратить проблемы с проводкой от грызунов — сделать свой дом менее привлекательным. Это включает в себя ограничение областей, куда мыши могут проникнуть.Это также включает в себя ограничение источников легкодоступной пищи для грызунов. Положите продукты в пакетах или коробках в пластиковые контейнеры и надежно запечатайте их.

Существуют также спреи для отпугивания мышей, которые можно использовать вблизи проводки. Также можно использовать ловушки для мышей или звуковые средства отпугивания грызунов. Это может быть дорогостоящей модернизацией, но для защиты проводки можно использовать металлический кабелепровод.

Важно, чтобы проблемы с проводкой от грызунов решались немедленно, а если проблема серьезная, скорее всего, потребуется обратиться к профессионалу.

Как решить распространенные проблемы с проводкой

Многие проблемы с проводкой относительно распространены, и большинство из них может решить либо домовладелец, либо, конечно, профессионал. Знание разницы между незначительной проблемой и серьезным нарушением кода, а также уровней опасности, связанных с каждым из них, может помочь вам найти правильный путь к решению.

От перекрытия и незакрытых распределительных коробок до пробитых проводов и отсутствия розеток GFCI — вот некоторые распространенные проблемы с проводкой в ​​домах и шаги, которые можно предпринять для их решения.

Перекрытие

Частой проблемой, которая может вызвать проблемы с электричеством в доме, является чрезмерное освещение. Каждый осветительный прибор изготавливается с максимальной номинальной мощностью. Любые лампочки, помещенные в эти светильники, не должны превышать эти рейтинги. Перелампование — это когда мощность лампы выше, чем у ее светильника.

Самая большая проблема с перелампированием — это нагрев. Лампочка будет пытаться потреблять электричество до максимальной мощности. Когда это превышает температуру приспособления, оно может нагреть приспособление и провода до точки потенциального плавления и искрения. Эта дуга может вызвать пожар.

Решение проблемы переоснащения начинается с простого просмотра максимальной мощности всех используемых вами светильников и проверки того, что мощность ламп не превышает эту номинальную мощность. Поскольку номинальная мощность для производителей не требовалась до 1985 года, определение мощности старых светильников может быть более сложным. В таких случаях лучше ограничить максимальную мощность лампы до 60 Вт.

Если вы заметили, что шнуры лампы теплые или даже горячие, это может быть признаком перегрева.Меры по устранению проблемы должны быть предприняты быстро.

Распределительная коробка без крышки

Открытые электрические распределительные коробки могут быть обычным явлением в некоторых домах, обычно на чердаках или в подвалах. Эти открытые коробки обычно являются результатом поспешного обновления или ремонта. Возможно, крышка или винты были установлены не на место, или человек, выполняющий ремонт, может не до конца осознать важную роль, которую могут играть эти крышки. Чем старше дом, тем больше вероятность того, что с годами пропало покрытие.

Распределительная коробка служит «перекрестком» проводов в месте их соединения друг с другом. Важно понимать, что каждое из этих соединений увеличивает сопротивление и уровень нагрева, даже если он минимален. Чем больше соединений в распределительной коробке, тем больше тепла может быть выделено. Распределительная коробка служит для сдерживания выделяемого тепла и является важным элементом безопасности.

Крышки электрических распределительных коробок

также помогают предотвратить повреждение проводов грызунами и минимизируют загрязнение от грязи и пыли.Крышка может предохранить изоляцию от контакта с электрическими соединениями и свести к минимуму попадание влаги на провода. Они также могут служить барьером от случайного контакта домовладельца с соединением, что создает опасность поражения электрическим током.

Распределительные коробки без крышки выглядят некрасиво и могут только создать проблемы. Возможно, самое главное, их можно легко и недорого исправить своими руками. Составьте список непокрытых распределительных коробок и типов коробок.Отправляя изображения каждого в магазин товаров для дома или в хозяйственный магазин, вы можете быть уверены, что получите правильные чехлы. Отключите питание цепей, проверьте соединения и установите на место крышки. Несколько долларов и час или два времени могут сделать ваш дом более безопасным с точки зрения электричества.

Свет мерцает при ветре

Быстрое мерцание света при запуске крупного электроприбора можно считать относительно нормальным явлением и не вызывать серьезного беспокойства. Однако когда такое мерцание происходит в ветреную или ненастную погоду, это может вызывать беспокойство.

В грозу или при сильном ветре линии электропередач могут трястись, греметь и подвергаться скачкам напряжения от ударов молнии. Подача электричества по основным линиям электропередач в дом может быть прервана на короткое время или дольше. В некоторых случаях свет может просто мерцать.

Если ваш дом единственный в вашем районе, где возникают такие проблемы, проблема может заключаться в том, где к вашему дому подключается электричество. Если проблема затрагивает весь ваш дом, также может быть проблема с панелью автоматического выключателя.

Если проблема мерцания света ограничена этажом или определенными комнатами в вашем доме, возможно, в доме есть какая-то другая внутренняя проблема. Проверяйте комнату за комнатой и розетку за розеткой, чтобы попытаться локализовать проблему. Обратите внимание, работает ли основное устройство или работает ли система HVAC, когда происходит мерцание. Все это может подсказать потенциальную проблему и указать на ее решение.

Если во время шторма или сильного ветра происходит мерцание света во всем доме, это может рассматриваться как проблема с высоким уровнем опасности, и вы можете обратиться в свою коммунальную компанию и, возможно, к электрику.Вы можете предоставить им полезную информацию о происходящем мерцании, чтобы помочь им локализовать проблему.

Слишком мало розеток

Большой проблемой для многих домовладельцев является то, что в их домах слишком мало электрических розеток. Эта проблема часто решается с помощью ответвителей, удлинителей и удлинителей. Это могут быть простые, доступные и эффективные решения, если следовать нескольким простым рекомендациям.

• Разветвители предпочтительнее удлинителей, когда расстояние является проблемой.
• Не накрывайте удлинители или разветвители питания чехлами, подушками или коврами.
• Разветвители и удлинители могут выделять тепло. Если их спрятать под мебелью, это может увеличить тепло и создать опасность возгорания.
• Не натягивайте разветвители и удлинители.
• Никогда не подключайте электроприборы с большой силой тока, такие как обогреватели, к удлинителю.
• Никогда не прокладывайте удлинители или кабели разветвителей через проезжие части или дверные проемы.

Если в вашем доме очень мало розеток, возможно, пришло время подумать об обновлении. Наряду с более безопасным и менее загроможденным жилым пространством вы можете обнаружить, что дополнительные розетки предлагают исключительное удобство, особенно при добавлении настенных розеток с портами USB. Этот проект лучше доверить профессионалам.

Без GFCI

До введения розеток с прерывателями цепи замыкания на землю (GFCI) около 800 человек погибли от ударов электрическим током в домашних условиях. Сегодня эти смерти сократились на 75%. Розетки GFCI, очевидно, спасают жизни. Они также могут снизить риск разрушительных пожаров в доме и особенно ценны в тех местах дома, где присутствует вода, таких как ванная комната или кухня.

УЗО встроено в розетку. Обычно он идентифицируется по этикетке GFCI и / или красному переключателю сброса, расположенному в центре розетки между двумя розетками. GFCI быстро определяет изменения в подаче питания на любое электрическое устройство, подключенное к нему, и немедленно отключает это питание. Это эффективно, когда небольшой электрический прибор, электрический фен или бритва соприкасаются с водой, так как это может предотвратить удары током и потенциальное поражение электрическим током.

В вашем доме должны быть розетки GFCI, по крайней мере, в ванных комнатах, на кухнях и на улице, особенно рядом с источниками воды, такими как краны.Их можно относительно легко модернизировать, если домовладелец обладает некоторыми базовыми навыками и может следовать указаниям.

После приобретения сменных розеток GFCI необходимо отключить питание в помещении и на заменяемой стандартной розетке. После отключения сетевой розетки и следования инструкциям по подключению, прилагаемым к новой сменной розетке GFCI, ее следует вкрутить в электрическую коробку и закрыть. Затем можно восстановить питание и проверить розетку.

Если вам некомфортно работать с электричеством или выполнять ремонт электрооборудования, обратитесь к электрику.Добавление розеток GFCI — это недорогой способ обновить проводку вашего дома и повысить безопасность. Их можно купить примерно за 10 долларов за штуку.

Панель с кабелем

Электрическая панель с избыточной проводкой — это панель с большим количеством цепей, чем она предназначена для обработки. Проблему можно решить, заменив ее платой большего размера или добавив боковую панель.

Несмотря на то, что опасность перекрытия панели может быть минимальной, обычно это считается нарушением кодекса и, вероятно, будет проблемой, если дом будет продан и жилищный инспектор заметит проблему.Каждая цепь должна быть четко обозначена и иметь свое место на панели.

Проволока с ударом в спину

Прокладывание проводов к розеткам и выключателям было общепринятой практикой, часто использовавшейся в 1970-х и 1980-х годах, и с тех пор не одобрялось качественными подрядчиками по электроснабжению. Backstabbing — это когда концы нейтральных или горячих проводов обрезаются от изоляции, а оголенные провода втыкаются в заднюю часть розетки. Отверстия как бы «хватают» провода на месте. Несмотря на то, что удар в спину упростил и ускорил установку, со временем он показал себя менее надежным, чем крепление проводов к винтовым соединителям.С тех пор было показано, что эта практика увеличивает пожароопасность.

Чтобы проверить, есть ли у вас забитые розетки, отключите питание цепи в распределительной коробке. Снимите розетку со стены. Если в его спину вставлены провода, он заколот и должен быть заменен розеткой с винтовыми разъемами. Обычно это можно сделать самостоятельно, но если у вас есть какие-либо сомнения, обратитесь к профессионалу.

Оценка безопасности старой электропроводки

Сам по себе возраст не должен быть единственным фактором, определяющим, является ли система электропроводки безопасной или устаревшей.Например, некоторые электроустановочные изделия, такие как алюминиевая проводка и розетки, могут быть не очень старыми, но все же требуют внимания. Нужно также учитывать, как изменились их собственные потребности в электричестве с годами и достаточно ли дом обеспечивает эти потребности.

В этом разделе мы покажем, как лучше определить старую проводку в доме. Мы покажем вам, на что обращать внимание при определении возраста старой проводки, и углубимся в то, почему заземление является таким важным фактором безопасности вашей проводки.

Определение старой проводки

В вашем доме есть несколько подсказок, указывающих на возраст проводки. Знание того, что искать и что это значит, может помочь вам определить, насколько старая ваша электрическая система. Также будет указано, когда и какой ремонт и модернизация производились ранее. Вот несколько советов по идентификации старой проводки.

• Электропроводка с ручкой и трубкой: Это самая старая проводка, встречающаяся в домах, часто в домах, построенных до 1940 года. В ней используются изолирующие ручки, трубки и отдельные участки горячей и нейтральной проводки.Из-за возраста и грязи может быть трудно определить разницу между горячими и нулевыми проводами. Он не заземлен и должен быть удален и заменен.
• Проводка в свинцовой оболочке: Использовалась в строительстве до 1948 года, это проводка, покрытая свинцом, которую следует снять и заменить, поскольку она представляет электрическую опасность и из-за содержания в ней свинца.
• Проводка с жесткой резиновой оболочкой: Используемая в жилищном строительстве в период с 1950 по 1980 год, изоляция часто выходит из строя и создает опасность искрения и возгорания.Эта проводка потенциально достаточно опасна, поэтому ее следует профессионально осматривать/проверять каждые несколько лет.
• Осветительная проводка из ПВХ без CPC: Используемая в основном в 1970-х годах, это проводка, которая не заземлена с защитным проводником цепи и больше не считается приемлемой в строительстве. Однако, если он находится в хорошем состоянии и прикреплен к приспособлениям класса II, он может оставаться на месте.
• Черный и красный ПВХ: Кабели из ПВХ с красной и черной жилами и неизолированным медным заземлением.Это одна из самых современных проводок, используемых в строительстве с 1980 года. Если установка и модификации были выполнены правильно, не должно быть никаких проблем с этой проводкой.

Электрик сможет быстро определить возраст проводки и даже проверить целостность изоляции.

Нет заземления

Насколько важно правильное заземление вашего дома и системы электропроводки? Если заземления нет или оно плохое, вы можете в конечном итоге стать этим заземлением, а это означает, что вы более подвержены удару током или даже поражению электрическим током.

Шли годы, и мы все больше осознавали ценность надежного заземления для отвода паразитного и/или высокого напряжения в землю, а не через приборы и схемы. Учитывая количество дорогого электронного оборудования в современных домах, оно ценится больше, чем когда-либо. Короче говоря, если ваш дом не заземлен должным образом, вы подвергаете риску свою семью, дом и электронику.

Прежде чем определить, заземлены ли розетки в вашем доме, нужно проверить, имеют ли они три контакта.Третий контакт указывает на то, что розетка заземлена. Даже если заземлена одна розетка, это не обязательно означает, что заземлены все розетки. Вам нужно будет проверить заземление для каждой розетки с помощью тестера цепи.

Простой тестер цепей прост в использовании. Вставьте красный проводной зонд в меньшую вертикальную прорезь розетки и в большую прорезь розетки. Если он горит, розетка заземлена. Если он не горит, поменяйте местами щупы. Если при этом загорается индикатор, он заземлен проводами в обратном порядке.Если света по-прежнему нет, розетка не заземлена. Конечно, если вам неудобно проверять что-либо электрическое, обратитесь к профессионалу. Профессионал также может определить, достаточно ли заземлен ваш дом.

Можно ли оставить старую проводку?

За исключением старой проводки с ручкой и трубкой, большую часть старой проводки можно оставить в эксплуатации, если она по-прежнему сохраняет свои изоляционные свойства, соединения надежны, а любой ремонт или модернизация были выполнены должным образом. В интересах домовладельца заменить старую проводку с ручкой и трубкой и заменить старые блоки предохранителей на автоматические выключатели, особенно если предохранители рассчитаны на 30 ампер и более.

При наличии старой проводки ее может проверить электрик, который измерит изоляцию, правильно ли она заземлена и надежно ли подключены. Чем старше проводка, тем более важным может быть тестирование.

Когда заменять старую проводку

Когда следует заменить старую проводку? Первым соображением всегда должна быть безопасность. Старая проводка должна быть заменена, если она создает потенциальную опасность поражения электрическим током или возгорания. К таким ситуациям относятся:

• Использование старой проводки ручки и трубки
• Электропроводка старше 30 лет
• Электропроводка, не прошедшая испытания на эффективность изоляции
• Если освещение часто мигает
• Ломкая проводка
• Автоматические выключатели часто срабатывают
• Незаземленная проводка
• Проводка настолько запутана и запутана, что создает опасность

Кроме того, домовладелец может рассмотреть вопрос о замене или обновлении электропроводки, если его электропроводка больше не соответствует его потребностям или создает неудобства. К таким ситуациям относятся:

• Чрезмерное использование удлинителей или разветвителей
• Неудобные настенные электрические розетки
• Недостаточное количество электрических коммуникаций, выключателей или розеток для сегодняшних нужд

Замена существующей проводки — недешевое мероприятие, но оно может принести большие дивиденды в плане безопасности и удобства. Возможно, вам не придется заменять или модернизировать проводку, но, возможно, это стоит рассмотреть.

Преимущества перехода на медную проводку

Модернизация вашего дома с помощью современной медной проводки имеет множество преимуществ, наиболее важным из которых является проверенный и безопасный проводник электричества.Поскольку он обладает высокой проводимостью, он эффективен даже при длинных участках проводки, а соединения обеспечивают минимальное сопротивление.

Хотя медь недешева, она определенно более доступна, чем другие металлы с аналогичной проводимостью, такие как золото и серебро. Медь также эластична и гибка, что делает ее достаточно податливой для использования в различных обстоятельствах, где требуется проводка и электрические соединения.

Другим аспектом, который делает медь ценной для электропроводки, является ее термостойкость.Наконец, медная проводка показала себя как надежный и проверенный выбор, когда речь идет о безопасности и надежности. Это обеспечивает больше уверенности и спокойствия для домовладельцев. Когда это указывается как особенность, это может служить добавленной стоимостью и служить аргументом при продаже дома, когда он выставляется на продажу.

Различия между алюминиевой и медной проводкой

Благодаря своей проводимости и надежности медь всегда считалась стандартом для электропроводки. Алюминий широко использовался в 1970-х годах, а из-за роста стоимости меди его использование возродилось в 1990-х годах.Вот преимущества и недостатки каждого из них.

• Преимущества медной проводки: Медь обладает высокой проводимостью, эластична, термостойка и надежна. Его чаще всего выбирают профессионалы.
• Недостатки медной проводки: Медная проводка может быть дорогой, особенно при полной замене проводки. Медь также физически тяжелее, и ее может быть сложнее установить, особенно при длительных пробегах.
• Преимущества алюминиевой проводки: Алюминиевая проводка значительно дешевле медной.Он гибкий и легкий. Это является преимуществом, в частности, в долгосрочных установках.
• Недостатки алюминиевой проводки: При неправильной установке алюминиевая проводка может создать повышенный риск возгорания. Поскольку он легче нагревается и охлаждается, со временем изоляционные свойства могут ухудшаться, а соединения ослабевают. Это может привести к возникновению дуги, опасности поражения электрическим током и возгоранию.

При финансовой целесообразности медная проводка считается первым выбором профессионалов-электриков.

Как безопасно удалить и утилизировать старую проводку

Чтобы безопасно утилизировать провода в старом доме, нужно знать разницу между электрическим кабелем и проводом, кабельной антенной или коаксиальным кабелем кабельного телевидения и идентифицировать старые домашние телефонные провода.

Телефонные кабели или провода: Сегодня во многих домах больше не используются проводные телефоны, но провода остались. Если вас вдохновило очистить эти провода, то это можно смело делать, так как в них нет питания. Обычно это более тонкие кабели с резиновым покрытием светло-серого цвета.Они содержат очень тонкие разноцветные провода внутри. Снимите старые телефонные розетки и/или найдите кабель, проходящий через потолок чердака или подвала. Начинайте резать и протягивать телефонные провода сквозь стены. В большинстве случаев, если они не были частью исходной конструкции, любое место, где они могут быть физически установлены, будет видно.

Старая электропроводка: Крайне важно, чтобы вы были уверены, что старая электропроводка больше не используется перед демонтажем.Невыполнение этого требования может привести к поражению электрическим током или возгоранию. Как только старая, неиспользуемая проводка будет четко идентифицирована, удалите ее из любых соединений, включая розетки, выключатели и розетки. Доступ к проводам обычно лучше на потолке подвала или чердаке. Полное удаление старой электропроводки может быть проблемой, потому что много раз она устанавливалась как часть оригинальной конструкции, когда стены были открытыми. Их часто прикрепляли до укладки штукатурки или стеновых панелей.

Коаксиальный кабель для антенны или кабельного телевидения: Это толстый кабель с черным экраном, который часто проходит из комнаты в комнату в доме, соединяя телевизоры с внешней антенной или местной кабельной системой.Их можно удалить, отрезав концы разъемов в каждом месте, удалив все разветвители, которые могут быть в «сети», и протянув кабели через стены.

Электропроводка, особенно содержащая медь, должна быть переработана или даже продана как лом. Удаление старой, неиспользуемой проводки должно быть частью любого проекта модернизации или замены проводки, чтобы предотвратить опасность путаницы в будущем.

Сделай сам или наймите подрядчика?

Понимание основ электричества и того, как работает домашняя система электропроводки, может в значительной степени помочь укрепить уверенность в себе. При этом замена проводки ставит на карту значительно больше, чем замена кухонного шкафа. Шкаф, в конце концов, не ударит вас током, не убьет вас электрическим током и не вызовет разрушительного пожара.

Итак, в каких случаях стоит заняться электрическим проектом самостоятельно, а в каких следует обратиться к профессионалу? Ответ может быть, когда у вас есть чувство дискомфорта по поводу проекта. Вы можете начать с относительно простой замены розетки или выключателя. Всегда следите за тем, чтобы питание цепи, над которой вы работаете, было отключено.Попросите помощи у более опытного друга или родственника. Когда вы научитесь, ваш страх перед работой с проводкой может уменьшиться, хотя всегда полезно поддерживать здоровое уважение к электричеству. Вы можете получить высшее образование, чтобы стать способным установить потолочный вентилятор или утопленное освещение.

Однако в какой-то момент даже уверенный в себе домашний мастер захочет воспользоваться услугами профессионального подрядчика по электроснабжению, особенно для проекта электропроводки по всему дому или установки 220-вольтовой сети. Оставайтесь в пределах своих знаний и зоны комфорта.Нет ничего постыдного в том, чтобы просить о помощи.

Электробезопасность

Хотя вам не нужно бояться работы с электричеством, все должны уважать его возможности. Это может не только привлечь внимание, но и привести к поражению электрическим током и пожару с повреждением имущества. Если вы не знаете, что делаете, обратитесь к профессионалу.

При этом, если вы уверены в своих знаниях и навыках, вы все равно хотите предпринять обычные шаги, чтобы защитить себя.Это включает в себя отключение питания на выключателе, на автоматическом выключателе, а затем тестирование цепи для проверки отсутствия питания. Этот простой процесс будет иметь большое значение для вашей безопасности при работе с электричеством и проводкой.

При работе с электричеством обязательно используйте изолированные инструменты с прорезиненными или иными изолированными ручками. Сюда входят отвертки, кусачки, острогубцы и плоскогубцы. Изолированные перчатки могут обеспечить защиту от острых концов проводов и ударов. Уделяя особое внимание своей безопасности, можно укрепить уверенность при работе с электричеством.

Электромонтажные работы своими руками

Электромонтажные работы своими руками могут помочь вам сэкономить деньги, помогая вам сделать некоторые необходимые обновления в вашем доме. Вот некоторые из наиболее распространенных проектов, которые вы можете сделать своими руками.

• Переключатели для модернизации: Замена простого переключателя на кулисный или диммерный выключатель не составляет труда. После отключения питания выключателем и автоматическим выключателем снимите крышку выключателя и выключатель с настенной коробки.Удалите провода и держите их отдельно друг от друга. Установите новый переключатель, следуя прилагаемым инструкциям, верните устройство обратно в настенную коробку и переустановите. Снова включите питание цепи и проверьте. Если он работает правильно, установите на место крышку переключателя.
• Замена розеток: Как и замена выключателей, замена розеток — относительно простой процесс. Отключите питание цепи, удалите старую розетку и замените ее новой. Верните питание и верните переключатель крышки, если он работает правильно.
• Добавьте потолочный вентилятор: Хотя это немного сложнее (и тяжелее), заменить потолочный светильник вентилятором можно всего за час или два. Обычно это работа для двух человек, и необходимо соблюдать меры предосторожности с автоматическим выключателем.
• Замена старых светильников: Замена старого освещения на более современное — еще один простой проект, который можно сделать своими руками, если просто соблюдать меры предосторожности и инструкции. Во многих случаях это вопрос удаления и замены.

Не позволяйте страху помешать вам расширить свои возможности для творчества.Проводите исследования, используйте подходящие инструменты, получайте помощь, когда это необходимо, и уважайте электричество. Вы можете быть удивлены тем, что вы можете сделать.

Начните сегодня

Вы обеспокоены тем, что свет слишком часто мерцает? Вы обеспокоены тем, что электропроводка в вашем доме небезопасна или не соответствует требованиям? Добавление новой настенной розетки с USB-портом сделает вашу жизнь более удобной? Возможно, пришло время проявить это здоровое уважение к электричеству, чтобы начать исследовать, на что вы можете быть способны. По крайней мере, вы сможете составить список пожеланий, который может включать в себя очистку старой проводки и выполнение некоторых обновлений, даже если это означает получение профессиональной помощи.

Как новое освещение улучшит внешний вид вашего дома? Будет ли полезна новая розетка или две в нескольких комнатах? Начните сегодня и наслаждайтесь безопасностью, мощностью и удобством модернизации вашей электрической системы.

Руководство по базовой электропроводке в вашем доме и подобных местах

Электрическая проводка и символы

Электрические символы используются на планах домашней электропроводки, чтобы показать расположение, контрольные точки и тип необходимых электрических устройств. в тех местах.Эти символы, нарисованные в верхней части плана этажа, показывают розетки для освещения, розетки, розетки специального назначения, розетки для вентиляторов и выключатели.

Инструкции по базовой электропроводке в вашем доме и подобных местах (на изображении: пример схемы электроснабжения — нажмите, чтобы развернуть)

Пунктирные линии нарисованы между символами, чтобы обозначить, какие выключатели управляют определенными источниками света или розетками.

Существует довольно много символов, используемых для обозначения устройств, используемых в домашней электропроводке, но некоторые из них очень похожи, поэтому при работе с ними следует соблюдать осторожность !

Инструкции по электропроводке вокруг вашего дома или других мест

«Розетка» — это любая точка в электрической системе, где ток отбирается из системы для подачи питания на подключенное электрическое оборудование.Розетка может быть одного из двух основных типов: розетка «розетка» или розетка «освещение».

Розетка – розетка, в которой одна или несколько розеток установлены для подключения устройств типа «вилка и шнур», а осветительная розетка – розетка, предназначенная для прямого проводного соединения с патроном лампы, светильником ( осветительный прибор) или потолочный вентилятор.

Существуют также специальные торговые точки. Они могут быть предназначены для определенного типа оборудования, такого как печь, настенная печь, мусоропровод или другое подобное оборудование.

Как электричество распространяется по дому?

Электричество подается в ваш дом по воздушным или подземным линиям электропередач вашего предприятия. Прежде чем войти в ваш дом, электричество проходит через счетчик ватт-часов, который измеряет количество использованной электроэнергии.

Затем он продолжается в ваш дом через служебную входную панель (также называемую «центром нагрузки») , где расположены устройства защиты цепи, такие как автоматические выключатели или предохранители.

Дуплексные розетки

Затем электричество распределяется по всему дому с помощью ответвленных цепей для обеспечения питания приборов и освещения через розеток, выключателей и светильников .

Основные рекомендации по электропроводке в вашем доме

Сопутствующий контент EEP со рекламными ссылками

Статьи по электропроводке

Резюме: Это главный каталог сайта Ask-The-Electrician, который ведет к сотням полнофункциональных статей по электротехнике, охватывающих несколько тем, связанных с домашней электропроводкой и самодельными электрическими проектами.

Узнайте, чем делятся другие, на Спросите электрика:
Очень прост в использовании! Дэн из Алмы, Иллинойс

	Главная Электропроводка Каталог статей Это основной каталог Ask-The-Electrician, который ведет к сотням полнофункциональных статей по электротехнике, охватывающих несколько тем, связанных с домашней электропроводкой и самодельными электрическими проектами.
	Список основных электрических кодов для домашней электропроводки с примерами кодов электропроводки, которые используются для большинства проектов домашней электропроводки, включая цепи, заземление, освещение, розетки, GFCI, AFCI, детекторы дыма, услуги, метро и многое другое.
	Встраиваемое освещение для дома Основы установки встроенного освещения Улучшите свой дом с помощью кухонных светильников под шкафом Основы установки освещения под шкафом
	Электрик отвечает на вопросы о плохом коротком замыкании встроенного освещения, можно ли использовать лампы F40 и F34 с одним и тем же балластом, достаточно ли у меня мощности для моих переносных блоков переменного тока, можно ли добавить второй потолочный вентилятор, каковы требования к электрической цепи для беговая дорожка.
	Эта новая область загружена несколькими статьями, посвященными . Электробезопасность для дома и проекты «Сделай сам».
	Здесь вы увидите разнообразие электроинструментов, которые я использую почти во всех своих работах и ​​проектах.

Обширный ресурс вопросов и ответов по электрике на самые популярные темы о домашней электропроводке. В этом каталоге схем электропроводки для домашних электрических проектов представлено несколько тем, включая 3-позиционные выключатели, 4-позиционные выключатели, розетки, коммутируемые розетки, плиты, сушилки, детекторы дыма, потолочные вентиляторы, вытяжные вентиляторы, домашняя проводка и многое другое со статьями и фотографиями. Домашнее освещение Статьи, посвященные встраиваемому освещению, освещению под шкафами, терминологии освещения и многому другому. Статьи, охватывающие широкий спектр домашних электромонтажных работ, снабженные подробными пояснениями к фотографиям и схемам подключения в процессе работы. Список основных электрических кодов для домашней электропроводки с примерами кодов электропроводки, которые используются для большинства проектов домашней электропроводки, включая цепи, заземление, освещение, розетки, GFCI, AFCI, детекторы дыма, услуги, метро и многое другое.Узнайте об электробезопасности Эта новая область загружена несколькими статьями, посвященными Электробезопасность для дома и проекты «Сделай сам». Использование правильных инструментов сделает любую работу более безопасной и эффективной. Вот фактические электрические инструменты, которые я использую в большинстве своих электрических работ и проектов. У вас есть вопрос по электрике, на который вы хотели бы получить ответ? Тогда это место, чтобы получить ваш ответ. Мне очень нравятся все замечательные вопросы, которые я получаю, и я с нетерпением жду ваших. Показ обучающих видеороликов о том, как безопасно и в соответствии с нормами выполнять домашние электромонтажные работы. Энергосберегающие улучшения не только сделают ваш дом более комфортным, но и могут принести долгосрочную финансовую выгоду. Сокращение счетов за коммунальные услуги более чем компенсирует более высокую стоимость энергоэффективных приборов и улучшений в течение их срока службы. Кроме того, ваш дом может принести более высокую цену при продаже. Найдите подрядчика по электроснабжению в вашем районе, используя этот список.Спросите у электрика Архив информационных бюллетеней по электротехнике

Видео по электромонтажу #2 Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки. Смотрите больше видео о проводке дома от Ask The Electrician: Узнайте больше из моего видеокурса по домашней электротехнике:

Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга: Полное руководство по домашней электропроводке Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Идеально подходит для домовладельцев, студентов и электриков Включает: Домашняя электропроводка — по комнатам Цепи 120 В Цепи 240 В Многопроводные схемы Методы прокладки проводки домашней электрической цепи Электрические коды для домашней электропроводки ….и многое другое.

Как проверить электропроводку (без особых усилий) перед покупкой дома — советы по переезду от HireAHelper

Покупка нового дома может быть захватывающей, но она также может стать прелюдией к трате денег на то, чего вы не ожидали. По опыту, это, как правило, где проводка дома подходит.

Немногие молодые домовладельцы осознают важность правильной электропроводки в новом доме. Это может быть связано с тем, что электрика (например, провода, вилки, розетки и т. д.) не так очевидна, как остальные проблемы, с которыми вы можете столкнуться.

Я объясню явные признаки распространенных проблем с электричеством, которые подскажут вам, что в вашем предполагаемом новом доме неисправна проводка, а затем расскажу, что с этим делать.

Плохие розетки

Самая простая проверка при посещении потенциального дома — электрические розетки.В идеале они должны быть чистыми, без трещин внутри пластикового корпуса . Они также должны иметь заземление, так как незаземленные розетки могут представлять опасность пожара.

Розетки с заземлением — это те, у которых есть третий контакт (или отверстие). Они действуют как способ разрядки избыточного электричества на землю.

Если вы когда-нибудь включали электроприбор или устройство в розетку с двумя контактами и видели, как вылетали искры, вы бы поняли, почему они так опасны! Электричество идет по самому простому пути к земле, а заземленная розетка обеспечивает простой и безопасный путь электрического тока к земле. Незаземленные розетки не имеют этой дополнительной меры безопасности и потенциально могут привести к пожару и травмам в старых домах.

Как понять, что розетка неисправна?

Помимо трещин, неисправные розетки выделяются тем, что вокруг них может витать запах дыма .

Это могут скрыть продавцы жилья. Как вы можете сказать? На стенах вокруг розетки может отсутствовать краска или они могут быть недавно окрашены и не сочетаться с остальной частью стены. Когда это происходит, перекрашивание обычно выполняется, чтобы покрыть почерневшую стену, возникшую в результате электрического пожара.

Если эти признаки присутствуют в одной или двух розетках, обратитесь к профессиональному электрику, так как, возможно, проблему удастся устранить. Однако, если вы видите эти знаки в нескольких розетках, это признак того, что проводка в здании может быть неисправна. Треснувшие или сломанные настенные пластины можно заменить, но важно отметить, что это может быть признаком более серьезной проблемы. Но понимание того, что проблема существует на ранней стадии, предотвращает потенциальные долгосрочные проблемы.

Предостережение: Замена незаземленных розеток — это не проект «сделай сам» .Заручитесь помощью квалифицированного электрика, чтобы провести заземляющий провод к электрической панели. Простая замена розетки с двумя контактами на розетку с тремя контактами не решает проблему, а попытки самостоятельно заземлить провод очень опасны.

Будьте предельно осторожны при обращении с электрическими проводами.

Сколько стоит замена розетки?

Вы можете заплатить от от 100 до 200 долларов США , чтобы заменить розетки с 2 контактами на розетки с 3 контактами.Если электрику нужно заземлить проводку, то затраты увеличатся как минимум вдвое.

Устаревшая или устаревшая проводка

Некоторые покупатели считают старые дома привлекательным антиквариатом. Однако с точки зрения электрика старый корпус означает старую проводку. Старая проводка повидала свою долю использования и, вероятно, будет сильно изношена. Старая проводка может быть опасной, поскольку она не соответствует современным правилам техники безопасности.

Хотя вы можете подключать свои современные электроприборы к розеткам, подключенным к старой проводке, вы рискуете, делая это.

Электропроводка с ручкой и трубкой

Хотите верьте, хотите нет, но в США до сих пор есть дома, в которых используется проводка с трубкой и ручкой, которая вышла из моды в 1930-х годах. Проводку с ручкой и трубкой легко обнаружить из-за контрольных керамических ручек, похожих на катушки, и трубок, которые поддерживают одножильную проводку через балки. Электропроводка с ручкой и трубкой считается устаревшим и небезопасным методом электропроводки для жилых помещений. Со временем провода изнашиваются, создавая пожароопасность по всему дому.Проводка с ручкой и трубкой также обычно не поддерживает заземление, поэтому она представляет значительный риск поражения электрическим током.

Алюминиевая проводка

Кроме того, в некоторых относительно новых домах по-прежнему используется алюминиевая проводка, которая была нормой в 60-х и 70-х годах. В то время как алюминиевая проводка не представляет угрозы безопасности при правильной установке, когда провода стареют, они начинают изнашиваться, что приводит к аналогичным проблемам, которые могут стать опасными, если их не контролировать. Алюминий расширяется больше, чем медь, и постоянный нагрев и охлаждение проводов иногда выталкивают их из винтов, используемых для их соединения, что приводит к коротким замыканиям и риску возгорания.

Как определить, что проводка устарела?

Если вы просто посещаете дом, держите ухо востро и прислушивайтесь к возможному гудению. Старая проводка также может испускать искры от выключателей или розеток, поэтому, возможно, попробуйте подключить что-нибудь (безопасно). Если человек, показывающий вам дом, отмечает, что в доме время от времени перегорают предохранители или отключаются выключатели, это еще одна подсказка о проводке.

Вы можете обнаружить алюминиевую проводку, проверив электрическую панель.Если провода помечены «AL», «ALUM» или «ALUMINUM», вы имеете дело с этим типом проводки.

Сколько стоит модернизация электропроводки?

Если электропроводка устарела, единственным выходом будет вызвать электрика, который восстановит электропроводку в доме в соответствии с действующими стандартами. В среднем вам, возможно, придется заплатить от 1500 до 10 000 долларов (в зависимости от площади вашего дома), чтобы заменить старую проводку. Для некоторых новых домовладельцев расходы просто не стоят того.

Плохие электрические панели

Электрические щиты (или «выключатели») являются сердцем электрической системы дома. Каждый электрический прибор в вашем доме получает питание через электрическую панель. Попросив показать коробку выключателя, вы сможете оценить, нужно ли вам вкладывать средства в ремонт.

Как осмотреть электрическую панель/коробку выключателя?

Электрические панели часто называют «коробкой выключателя»

В идеале коробка выключателя должна быть установлена ​​аккуратно, а провода должны быть на своих местах. Должно быть легко проследить, где они покидают панель. Если вы обнаружите в коробке лишние провода, это плохой знак . Блуждающие провода могут привести к короткому замыканию, что может привести к повреждению ваших электроприборов.

Кроме того, вы должны проверить правильность питания источников света. Если вы обнаружите, что маленькие лампочки внутри коробки мигают, это может быть признаком того, что коробка выключателя не имеет нужной силы тока. Что это значит? Сила тока просто означает силу тока в цепи, и разные дома имеют разные потребности, когда речь идет о том, сколько ампер они могут поддерживать.Современные дома с выключателями на 60 ампер нуждаются в обновлении, так как это слишком маленькая нагрузка для поддержки современных приборов. Как правило, в новых домах используются установки на 100 или 200 ампер.

Старые дома в первую очередь полагались на более низкую силу тока для распределения. Остальной мир пошел дальше, но эти выключатели по-прежнему используют пониженную силу тока для своих электрических нужд. Если в блоке предохранителей вместо автоматических выключателей видны предохранители, значит, пришло время для апгрейда.

Сколько стоит модернизация коробки выключателя?

Модернизация панели — простой процесс, но он может занять много времени и отключить электропитание как минимум на несколько часов.Модернизация или замена электрической панели потенциально может стоить вам от 500 до 4000 долларов . Эта стоимость включает стоимость рабочей силы и зависит от того, нуждается ли коробка в перемонтаже или требуется замена одной или двух цепей.

Безопасность освещения и выключателей

Электробезопасность может спасти вам жизнь. Электричество по-прежнему является дикой силой, и, хотя мы в определенной степени приручили его, нам все еще нужно опасаться его влияния на нашу жизнь.

Как узнать, безопасно ли в доме используется электричество?

Розетки GFCI часто имеют маленькую красную кнопку

Во время прогулки по дому следите за мерцающими огнями. Как я упоминал ранее, это может быть связано с проблемой коробки выключателя с силой тока. Однако это также может быть связано с рядом других небезопасных методов работы с электричеством из-за оригинальной проводки.

Электрические розетки также очень важны. Прислушайтесь к гудению электрических розеток и понюхайте, нет ли запаха гари или хлорки . Либо можно предположить плохую проводку, либо провода внутри повреждены и их необходимо заменить. Кроме того, вы должны убедиться, что розетки «прерыватель цепи замыкания на землю» (или «GFCI») установлены в соответствующих местах.Эти розетки предназначены для разрыва цепи в случае короткого замыкания, гарантируя, что вас случайно не ударит током. Отсутствие этих розеток является признаком того, что здание, вероятно, не соответствует нормам.

Нанять электрика для отслеживания этих проблем — единственный способ выяснить, что их вызывает. Мерцание может быть едва заметным и характерным только для одной комнаты или ванной комнаты, но если оно очень явное (например, мерцание в нескольких или во всех комнатах), то проблемы с электрической системой могут быть серьезными.

Сколько стоит переустановить дом?

Вычисление суммы, необходимой для модернизации здания и получения акта проверки, может привести к тому, что вы решите не вкладывать деньги в дом. В среднем домовладельцы могут рассчитывать заплатить от до 4000 долларов за замену электропроводки в доме площадью 1500 квадратных футов. Это может быть мудрым выбором, поскольку плохая электробезопасность является питательной средой для пожаров.

Все еще не уверены в надежности электромонтажных работ в доме?

Если вы выполнили эти проверки, прогуливаясь по предполагаемому дому, и вас все еще беспокоит состояние электромонтажных работ в доме, обратитесь к местному подрядчику по электроснабжению.Электрик может оценить безопасность выключателей, розеток и освещения и определить, заземлены ли провода или устарели. Осмотр на месте, выполненный профессиональным электриком, может сэкономить вам тысячи долларов в долгосрочной перспективе .

Как профессиональный электрик, я имел честь помогать многим людям переделывать проводку в их новых домах. Некоторые из моих прошлых клиентов повысили стоимость своего дома, модернизировав электропроводку. Это не только обеспечивает более надежную (и безопасную) схему, но и гарантирует, что они могут быть уверены, что их дом не загорится из-за скачка напряжения или неуместного провода.

И если вы намерены купить старый дом, крайне важно знать об этих проблемах до того, как подпишете пунктирную линию. Вашему электрику также будет очень полезно сообщить ему или ей, с чего начать ремонт.

---

Бобби Линн — владелец LiveWire Electrical, полностью лицензированной и застрахованной компании по электроснабжению жилых помещений, обслуживающей Шарлотт, Северная Каролина и прилегающие районы. Бобби работает в электротехнической промышленности более 20 лет и обладает обширными знаниями обо всем, что связано с электричеством.Узнайте больше об услугах LiveWire здесь.

Ручка и проводка трубки | Опасности, замена и многое другое

Что вы можете сделать, чтобы сохранить проводку ручки и трубки?

Если в настоящее время в вашем доме есть электропроводка K&T, Международная ассоциация сертифицированных домашних инспекторов (InterNACHI) дает следующие рекомендации:

• Попросите квалифицированного электрика оценить систему. Только эксперт может подтвердить правильность установки и модификации системы.

• Не включайте в доме чрезмерное количество электроприборов, так как это может привести к пожару.

• Замените все розетки на розетки с прерывателем цепи замыкания на землю (GFCI). Это трехконтактные розетки со встроенной кнопкой сброса.

• Если проводка ломкая или треснувшая, ее следует заменить. Правильное техническое обслуживание имеет решающее значение.

• Электропроводка K&T не должна использоваться на кухнях, в ванных комнатах, прачечных или на открытом воздухе.Проводка должна быть заземлена для безопасного использования в этих местах.

• Замена электропроводки в доме может занять несколько недель и стоить тысячи долларов, но ненадежная электропроводка может вызвать пожар, осложнить сделки с недвижимостью и вызвать беспокойство у страховых компаний.

• Домовладельцы должны тщательно взвесить свои возможности, прежде чем принимать решение о переделке электропроводки в доме.

• Домовладелец или электрик должны тщательно удалить любую изоляцию вокруг проводов k&t.

• Потенциальные покупатели жилья должны получить оценку стоимости замены электропроводки k&t. Они могут использовать эту сумму, чтобы договориться о более низкой цене дома.

Каков ожидаемый срок службы проводки ручки и трубки?

Медная проводка

может прослужить до 100 лет. Ручка и трубка тоже могут прослужить долго, но одна из основных проблем с проводкой k&t, из всех перечисленных выше, это проблема со старой, изношенной, изоляцией.Он имеет тенденцию становиться хрупким и может легко сломаться, оставив оголенные провода открытыми. Специалисты рекомендуют заменить проводку, как только изоляция станет хрупкой.

Стоимость замены всей системы дома с медной проводкой действительно варьируется в зависимости от размера дома и количества проводки k&t. Но это не возмутительно дорого, и может быть сделано довольно быстро и с минимальным ущербом. Конечным результатом будет более эффективный и безопасный дом, а также повысится стоимость перепродажи, если придет время, когда вы решите продать.

Что нужно знать вашей страховой компании?

Ваша страховая компания всегда захочет знать, какой тип электропроводки есть в вашем доме. Они захотят узнать, весь ли дом был подключен таким образом или часть дома была обновлена. Они могут потребовать от вас, чтобы электрик проверил проводку, прежде чем они смогут предложить вам страхование дома. Ряд проблем может возникнуть, когда проводка была заменена только в части дома, а в остальной части дома все еще есть ручка и трубка.Соединения между двумя системами могут расширяться и сужаться с разной скоростью, что приводит к ослаблению соединений.

Кроме того, проводка ручек и трубок проходит через 60-амперную сеть, но большинство страховых компаний требуют, чтобы в вашем доме была 100-амперная панель обслуживания/автоматического выключателя.

Есть компании, которые откажутся застраховать вас проводкой k&t, так как считают риск слишком высоким. Однако есть и другие, которые застрахуют ваш дом, возможно, с более высокой премией или более высокими франшизами.Также может потребоваться проведение электрического осмотра профессионалом, прежде чем может быть предложено покрытие.

Покупка красивого старого дома имеет как свои преимущества, так и свои проблемы. Необходимость справиться с проводкой ручки и трубки, безусловно, является одной из самых больших проблем, с которыми вы столкнетесь. Однако, если проводка в вашем доме находится в хорошем состоянии и находится в хорошем состоянии, даже если она существует уже некоторое время, у вас не должно возникнуть проблем с получением страховки на жилье.

Другие часто задаваемые вопросы

Можно ли заземлить проводку ручки и трубки?

Если электрические розетки в вашем доме имеют три контакта, можно с уверенностью сказать, что подключенная к ним проводка заземлена надлежащим образом. Проводка с ручкой и трубкой не имеет третьего разъема, расположенного сразу под двумя другими, и, таким образом, не обеспечивает надлежащей защиты от поражения электрическим током в случае отсоединения провода.

Однако, если вы пытаетесь выяснить, какой тип электропроводки в вашем доме в целом, простой проверки розеток на наличие двух или трех вилок будет недостаточно. Поскольку в других электрических системах, таких как дуплексная электропроводка с защитной оболочкой, также используются розетки с двумя контактами, вам необходимо провести более тщательное исследование, прежде чем прийти к окончательному диагнозу.

К сожалению, если вы надеетесь заземлить существующую систему k&t, вас ждет сильное разочарование. В интересах соблюдения правил — не говоря уже о том, чтобы ваш дом был правильно и безопасно подключен сверху вниз — вам придется перемонтировать всю собственность.

Сколько стоит замена ручки и проводки трубки?

Точная стоимость замены электропроводки в вашем доме может резко меняться в зависимости от размера, общего состояния, возраста объекта, доступа к электропроводке и других факторов, которые невозможно предсказать без личного осмотра. Поэтому лучше всего проконсультироваться с лицензированным электриком, чтобы получить точную оценку того, что вы можете ожидать к концу проекта.

Как узнать, есть ли в доме проводка с ручкой и трубкой?

Если вы не уверены, используется ли в вашем доме электропроводка K&T, стоит потратить некоторое время на краткий осмотр имущества, чтобы выяснить это. Самый простой метод заключается в проверке ключевых областей, таких как открытые стыки в подвале или на чердаке, на наличие белых керамических ручек, прибитых к балкам с проходящей через них электропроводкой.За исключением каких-либо непредсказуемых обстоятельств, наличие этих контрольных признаков почти наверняка будет означать, что ваш дом был подключен с использованием метода k&t.

Стоит также отметить, что в вашем доме все еще может быть электропроводка k&t, даже если вы не найдете ни одного из этих признаков. В этих случаях вам нужно спланировать полную диагностику, чтобы быть абсолютно уверенным в том, какая проводка используется в вашем доме.
