Принцип работы газового счетчика: Диафрагменные (мембранные, камерные) счетчики газа

Содержание

конструкция и принцип работы, схема и назначение

Для учета потребления газа в частных жилищах и на предприятиях устанавливают расходомер. Устройство газового счетчика может быть разным. На точности измерений разница в конструкции не сказывается. Но это влияет на длительность работы, надежность и особенности ремонта прибора.

Содержание

Необходимость газового счетчика
Разновидности газовых счетчиков
Мембранные
Ротационные
Турбинные
Барабанные
Вихревые
Устройство и принцип работы
Схема счетчика
Принцип работы электронного газового счетчика
Правила выбора
Особенности монтажа
Преимущества и недостатки

Необходимость газового счетчика

Газовый счетчик обязаны устанавливать все пользователи, но если газ идет только на плиту, можно не ставить

ФЗ№261 «Об энергоснабжении» обязывает всех владельцев частных домов и квартир установить в жилище счетчик газа подходящей конструкции. Установка выполняется за счет потребителя. Исключение представляют некоторые категории граждан: в этом случае расходомеры монтируют бесплатно.

Установка устройств является обязательной. Если владелец жилья отказывается добровольно ставить расходомер, сотрудник газовой службы имеют право сделать это принудительно. В противном случае Горгаз имеет право подать иск в суд о препятствии проведения техобслуживания. При положительном решении суда собственнику вменяется в обязанность оплатить установку счетчика и штраф.

На деле сроки обязательного оборудования расходомерами продляют уже несколько раз. Не хватает средств учета и специалистов, очереди на монтаж расходомера огромны. Это позволяет многим владельцем частных домов игнорировать требование правительства.

Первый этап в процесс установки – подача заявления в местное отделение газовой службы. Если владелец его не подает, никаких санкций к нему применить нельзя. А поскольку существует большая очередь тех, кто уже ждет установки, Горгаз временно игнорирует людей, уклоняющихся от установки.

Если в квартире имеется только 1 газовый прибор – плита, и газ расходуется только для приготовления еды, разрешается не устанавливать расходомер.

Разновидности газовых счетчиков

Газовый счетчик измеряет расход газа. Прибор встраивают в газовый контур, через который в жилище подается энергоноситель. В частном доме или предприятии аппарат монтируют на улице – в специальном шкафу под навесом. В многоквартирном доме расходомер устанавливают прямо в помещении.

Устройство счетчика газа зависит от множества фактов: механизмы измерения регистрации, питание, назначение, пропускная способность. Основными считают 2 категории:

Механические – газ сквозь трубу протекает с определенной скоростью, зависящей от давления. Поток его приводит в действие механизм передачи на счетное устройство.
Электронные – датчики определяют объем перемещаемого газа и посылают соответствующие импульсы. Количество импульсов регистрируется и пересчитывается в показатели расходомера. Электронные модели оборудуются ЖК-дисплеем.

У каждого вида есть свои достоинства и недостатки. Механические модели проще в обслуживании, независимы от электричества. Электронные точнее и дольше служат.

По конструкции учетные средства разделяют на 5 групп.

Мембранные

Диафрагменный или мембранный расходомер чаще всего встречается в быту. Прибор прост в обслуживании, рассчитан на измерение малых и средних объемов газа.

Достоинства мембранного обустройства:

срок работы более 20 лет – это важно, так как замена отработанного счетчика производится за счет потребителя;
большой межпроверочный интервал – 10 лет;
может работать с недостаточно очищенным метаном;
низкая цена.

Недостатки:

большие размеры – на тесной кухне сложно найти ему место;
прибор шумит, и чем больше расход, тем сильнее издаваемый шум.

Конструкция сложная, но надежная. Несколько чувствительных мембран связаны с системой каналов и клапанов. Когда газ поступает в счетчик, он заполняет первую камеру, после чего открывается клапан и пропускает газ во вторую. Цикл постоянно повторяется, пока по трубе идет газ. Поскольку объем камеры известен, несложно пересчитать число открываний в объем пропущенного через счетчик газа. Управляются клапаны путем передачи усилия через кривошипно-рычажный механизм.

Ротационные

Ротационный счетчик

Разновидность механических моделей. Используются в быту, в котельных, на небольших и средних предприятиях. Не зависят от электричества, надежны, легко переносят кратковременные нагрузки.

Принцип работы следующий: в корпусе вращается 2 восьмеркообразных ротора, обкатываясь боковыми поверхностями. Первый связан с передаточным механизмом, второй – со счетным. Вращаются роторы благодаря разнице в давлении газа, возникающей при поступлении через входной патрубок и выходе через выходной.

Точность измерения зависит от легкости хода роторов. При осмотре счетчика этот параметр тщательно оценивают.

Турбинные

Схема турбинного счетчика

Более сложны по конструкции и включают турбину с опорами вращения, струйный выпрямитель и насосный узел. Последний обслуживает подшипники вращения. В зависимости от величины давления турбина вращается с разной скоростью. Число оборотов фиксирует счетный механизм.

Механический прибор можно автоматизировать. В этом случае контроль за учетом выполняет вычислительное устройство.

Турбинный счетчик надежен, прост в обслуживании, при работе создает небольшой шум. Используется на предприятиях. Недостаток: точность измерения зависит от стабильности и непрерывности потока. В пульсирующем режиме погрешность измерений заметно возрастает.

Барабанные

Барабанный ГС

Такой счетчик работает по принципу вытеснения. В затворной жидкости – воде, масле – под действием давления вращается барабан. При этом заполняются и опорожняются 4 измерительные камеры. Объем газа в этом случае измеряется непосредственно. Тщательная калибровка камер обеспечивает очень высокую точность измерения.

Показания барабанного счетчика не зависят от температуры или степени очистки газа.

Приборы используют в местах, где более всего важна высокая точность: в заводских лабораториях, в институтах.

Вихревые

Вихревой расходомер

Базируются на создании вихревого движения в потоке газа, пара или жидкости. В трубе, по которой подается газ, устанавливают тело обтекания трапециевидной формы и датчики, фиксирующие величину появляющихся завихрений. Парность датчиков обеспечивает более высокую точность измерения и нечувствительность к вибрационным и акустическим помехам.

Вихревые газовые счетчики предназначены для работы в трубах с диаметром от 50 до 500 мм при давлении до 30 МПа и температура от -60 до +500 С.

Устройство и принцип работы

Принцип работы любого газового счетчика зависит от устройства и способа измерения:

Мембранный расходомер разделен на 2 или больше камеры. Каждая подключена к клапанному механизму, а к валу последнего присоединен счетчик.
Ротационный устроен аналогично. Здесь механическую энергию создают вращающиеся роторы.
в турбинном рабочим телом выступает турбина.

Хотя сами приборы являются механическими, счетное устройство в современных моделях представляет собой настоящую компьютерную систему.

Схема счетчика

Общая схема следующая:

Рабочее тело или механизм, помещенный в поток газа, совершает какую-либо механическую работу: вращается ротор, заполняются камеры.
Механическая работа фиксируется каким-либо образом: счетчик регистрирует число оборотов, камеры измеряют объем газа, энергия вращения преобразуется в электрические сигналы.
Датчики передают данные на измерительное устройство. Последнее обычно помещают на трубу.

Конструкция может включать дополнительные приспособления. Например, температурный компенсатор позволяет избежать погрешности при повышении температуры.

Принцип работы электронного газового счетчика

Электронные ГС показывают высокую точность измерений

«Умные» газовые счетчики оснащены электронными измерительными модулями. Приборы полностью автоматизированы и обычно независимы от электричества. Работу электроники обеспечивает аккумуляторная батарея.

Электронный модуль дает некоторые преимущества:

Большая точность измерения – перевод механической энергии в электрическую выполняются быстрее и точнее, сенсорные датчики позволяют учитывать изменения в давлении при разной температуре газа и прочее.
Счетчики оборудуются ЖК-дисплеями. Они удобнее и передают пользователю больше информации.
У модулей есть память. Прибор позволяет регистрировать текущие показатели и сравнивать все измерения в течение длительного времени.
Точность настройки – измерительные модули буквально «подгоняют» под показатели подаваемого газа.
Электроника нуждается в большей защите. Но в результате весь прибор оказывается более долговечным.

Модели могут включать опции: запорный клапан, срабатывающий при утечке газа, механизм считывания смарт-карты, позволяющий сразу же оплатить голубое топливо.

Правила выбора

Как правило, модель счетчика выбирают по рекомендации газовой службы

Выбор прибора осуществляют по рекомендациям газовой компании, обслуживающей здание. С их стороны эти требования обусловлены особенностями газового контура, степенью очистки газа, ремонтоспособностью.

Пользователь учитывает и другие характеристики:

Пропускная способность – максимальный объем газа, который может пропустить прибор, указывается в паспорте изделия. Пропускная способность расходомера должна превышать суммарное потребление всех газовых приборов в жилище на 10%.

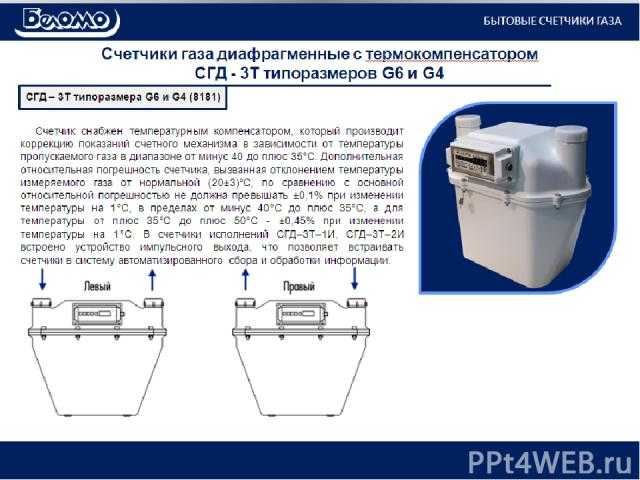

Конструктивные особенности – выпускают счетчики право- и левосторонние. В зависимости от направления подачи газовой смеси – слева или справа, выбирают нужный тип прибора. Также учитывают диаметр соединительного патрубка: он должен совпадать с сечением трубы.
Термокорректор – газ при повышении или понижении температуры изменяется в объеме. Обычный расходомер рассчитан на измерение при нормальной температуре – +20 С. Термокорреткор учитывает изменения в объеме.
Дата изготовления – срок эксплуатации прибора начинается не с момента установки, а с даты выпуска. Она указывается в техпаспорте.
Место монтажа счетчика.
Межповерочный интервал – чем он больше, тем реже придется платить за техосмотр.

В квартире температура поддерживается стабильная. Термокорректор требуется в частных домах и в котельных.

Особенности монтажа

Выполняют установку только сотрудники газовой компании. Однако потребителю тоже стоит знать основные требования к монтажу:

По правилам температура подаваемого газа должна находиться в пределах от -20 до +60 С. На деле чем меньше разброс, тем лучше. Если речь идет о загородном доме, нарезные газовые трубы стоит теплоизолировать.
Устанавливают расходомер на высоте не менее 1,6 м. До отопительных приборов, влияющих на работу измерителя, сохраняется дистанция от 0,8 до 1 м.
Помещение, в котором монтируется счетчик, должно хорошо проветриваться.
В многоквартирном доме перед установкой отключают подачу газа во всем подъезде. На подводящих газопроводах закрывают запорную арматуру.

После установки до ввода в эксплуатацию счетчик должен быть опломбирован.

Достоинство любого счетно-измерительного средства – возможность точно оценить расход. Приблизительное измерение, основанное на усредненных показателях потребления, на деле заставляет потребителя платить на 30% больше. Счетчик решает эту проблему.

Недостатки связаны с необходимостью устанавливать, обслуживать и заменять приборы по истечении срока эксплуатации. Эти процедуры не бесплатные: за счетчик, техосмотр и ремонт платит потребитель.

Устройство газового счетчика: особенности и нюансы работы

Сегодня наличие газового счётчика является неотъемлемой частью обустройства коммуникаций в домах и квартирах. Для того чтобы понять принцип работы счётчика, требуется знать его особенности, которые связаны с устройством прибора. Предназначение его состоит в том, чтобы контролировать расход топлива и фиксировать количество кубометров.

Устройство прибора: разновидности

Для того чтобы лучше понимать, как устроен тот или иной счётчик, необходимо знать разновидности этого прибора. Сегодня в продаже можно найти:

мембранные или диафрагмальные;
ротационные;
турбинные;
барабанные;
вихревые.

Мембранные счётчики состоят из герметичного корпуса, измерительного механизма и отсчетного устройства. Принцип работы этой разновидности аппарата основан на учете энергии, которая образуется во время отбирается при поступлении газа. Так, при подаче газа в счетчик происходит поочередное вытеснение газа из одной рабочей камеры в другую при помощи диафрагм. Их движение преобразуется во вращательное, которое затем и передается отсчетному устройству. Выбор мембранного счётчика обусловлен надежностью его работы.

Ротационный газовый счетчик стал применяться одним из первых. Выделяют несколько преимуществ устройства среди аналогов:

большую пропускную способность;
небольшие габариты;
небольшую массу.

Немаловажен и тот факт, что подобная модель счётчика долговечна и работает без сбоев и других проблем дольше остальных приборов для измерения потребленного газа. Из минусов подобных моделей можно выделить лишь их высокую стоимость, так как запчасти и детали для их производства изначально стоять не дешево. Устройство счётчика газового схоже с мембранным – прибор состоит из корпуса, двух валов, шестеренчатой передачи и привода счетного механизма. Схема работы ротационного газового счетчика — валы, находящиеся внутри корпуса образуют два кармашка, один из которых находится непосредственно над входом газа в корпусе. В кармашке в это время создается определенное давление, которое запускает движение валов.

Таким образом, за один полный оборот валов, образуется четыре кармашка с одинаковым объемом. Счетный механизм, установленный в приборе, подсчитывает полные обороты за определенный период времени. На панели высвечивается результат, который и дает человеку информацию о том, сколько газа было потрачено.

Турбинный газовый счетчик рассчитан на применение в условиях предприятий, где объемы потребляемого топлива высоки, а нагрузки постоянные. В домах для постоянного проживания, а также на дачах они не используются. Конструкция этого газового счетчика сложная и состоит из:

корпуса;
колеса турбины;
подшипников.

Принцип действия счётчика – устройство начинает работать благодаря газу, который запускает движение турбины. Этот элемент, в свою очередь, приводит в движение вал привода ферритового магнита, который всего за один оборот включает механизм выключателя, через который пропущен электрический ток. Импульсы, создаваемые электричеством, поступают на счетный механизм, и устройство подсчитывает потребленный газ.

Сегодня подобные счетчики оснащены компьютерной системой подсчета данных, дополнительно она осуществляет контроль за бесперебойной работой всего агрегата. Существуют модели, в которых встроен модем, позволяющий отправлять показания прибора непосредственно на сервер газовой службы.

Одним из самых совершенных и одновременно сложных в части конструкции считается вихревой расходометр – этот счетчик устанавливается на предприятиях, потребляющих большой объем топлива. Устройство имеет очень сложный принцип работы, понятный в полной мере исключительно специалистам.

Немного о других типах счетчиков

Счетчики, которые устанавливаются в частных домах и на производствах, бывают разных видов, поэтому необходимо помнить о том, что все они по — разному устроены. Устройство барабанного типа имеет в корпусе барабан с полостями, которые заполняются газом, как только начинается его потребление.

Счетчик потребления газа вихревого типа работает, соответственно, от возникающих во время прохождения газа, вихревых потоков, образуемых непосредственно движением топлива внутри. Они считываются установленными в корпусе газового счётчика датчиками-детекторами. В свою очередь, количество израсходованного газа учитывается относительно количеству времени.

Еще один тип счётчика, который используется для того чтобы узнать сколько газа было потрачено называется ультразвуковым. Устройство представляет собой трубу, к которой с разных сторон поступают ультразвуковые волны. Узнать количество потребленного газа позволяет разница в скорости движения ультразвука.

Домашние счетчики

Интересно знать:
В частных домах и на мини предприятиях, которые потребляют небольшое количество газа для своей работы, чаще всего используется счетчик мембранного типа, поскольку он позволяет получать точные сведения, а также каждый человек может без труда разобраться с тем, где смотреть данные.

Отличительная особенность работы этого устройства заключается в том, что когда происходит потребление газа, оно издает характерный звук. Потрескивание объясняется работой мембран, так как их заполняет проходящий газовый поток, за счет этого детали растягиваются, переключая клапан на другую камеру. Затем топливо проходит дальше, переключая следующий клапан. Процесс переходов-переключений происходит постоянно, пока идет потребление газа. На дисплее счётчика отображаются итоговые цифры, дающие понимание того, сколько газа было затрачено в результате работы приборов.

Разновидностей и модификаций газовых счетчиков сегодня представлено много. Чтобы можно было сделать выбор в пользу наиболее удобного и качественного из них. Однако важно помнить, что как устройство, так и принцип работы каждого прибора отличаются. Современные приборы учета потребления газа работают на пропорциональном изменении колебаний газа, проходящего через специальный блок датчика расхода. Происходит подсчет импульсов, что и позволяет получить сведения, необходимые для понимания того, сколько газа затрачено. В корпусе такого прибора имеются металлические пластины с отверстиями определенного размера и формы. Между ними и проходит газовый поток, создающий колебания. Они в последствие преобразуются в показания на экране, которые и записывает человек при расчете суммы к оплате.

Корпус и крышка подобного изделия изготавливают из прочной стали или алюминия. В свою очередь детали и узлы измерительного механизма — из пластмассы. Подобный подход позволяет снизить стоимость счетчика для потребителей, а также коэффициент трения в движущихся частях, что продлевает его бесперебойную работу.

Таким образом, учет потребляемого газа, как в частном доме, так и на предприятиях производится при помощи разнообразных счетчиков. Выбрать оптимальный вариант не сложно, если знать особенности устройства и принципы работы каждого из них.

Как работает мембранный газовый счетчик

30 марта 2022 г.
Счетчики газа

Потребление природного газа значительно увеличилось за последние несколько лет, особенно в Канаде. Согласно последним данным Worldometer, Канада является 6-м по величине потребителем природного газа в мире.

Естественно, газовым компаниям необходимы приборы учета при поставке газа клиентам. Это делается для того, чтобы клиенты получали счет только за то, что они использовали.

Счетчик газа – это измерительный прибор, который регистрирует объем газа, подаваемого в помещение потребителя. Хотя существуют различные газовые счетчики, такие как ротационные, турбинные и кориолисовые, мы здесь, чтобы обсудить, как работает диафрагменный газовый счетчик.

Что такое мембранные газовые счетчики?

Мембранный газовый счетчик является одним из старейших и наиболее часто используемых типов газовых счетчиков с момента его разработки в 19 веке. Счетчик имеет четыре камеры, разделенные двумя стенками, известными как диафрагмы. Он также имеет вращающиеся поршни, которые соединяют диафрагмы.

Мембранные газовые расходомеры представляют собой расходомеры прямого вытеснения или объемные расходомеры. Как следует из названия, они работают, измеряя точный объем газа, когда он проходит через отсеки камеры.

Как работает мембранный газовый счетчик?

Мембранные счетчики работают по тому же принципу, что и ротационные счетчики, и состоят из камер, разделенных диафрагмой и деформируемой стенкой. Эти камеры попеременно наполняются и выбрасывают газы.

Процесс начинается при поступлении газа через вход в одну камеру. Когда он заполняется, давление заставляет диафрагму выдавливать газ через выпускное отверстие через клапаны. Это действие толкает газ в другую камеру.

Когда другая камера заполнена газом, она выталкивает его из выходного отверстия. Во время каждого цикла, когда одна часть камеры заполнена, другая пуста. Каждый цикл вращает измерительный поршень.

Используемый газ измеряется путем умножения пути перемещения пластин диафрагмы на площадь их поверхности. При снятии показаний расходомера с диафрагменной пластиной вы читаете и записываете числа, начиная с левой стороны.

Мембранные расходомеры могут работать с газами при давлении до 0,5 бар, обеспечивая расход более 160 м3/ч, а также при низких температурах до -4°F и высоких 122°F.

В некоторых случаях может потребоваться установка генератора импульсов в счетчики газа. Генераторы импульсов присоединены к одометру, и их функция будет заключаться в сборе импульсов и их регистрации в регистраторе данных о пульсе.

Счетчики преобразуются в читаемые данные и передаются в AMR (автоматическая система считывания). AMR — это технология автоматического сбора данных со счетчиков электроэнергии и газа. Эти данные полезны при выставлении счетов и обнаружении необычного использования и возможного вмешательства в работу счетчика.

Применение мембранных счетчиков газа

Мембранные счетчики газа надежны и дают точные результаты, что делает их пригодными для широкого спектра применений.

Тем не менее, вот некоторые из наиболее распространенных применений диафрагменных расходомеров газа:

Жилые дома: Используется для определения количества природного газа, потребляемого домохозяйством.
Больницы: Полезен при измерении подачи газа к больничным устройствам, таким как наркозные аппараты.
Коммерческий учет: Относится к передаче природного газа или нефтепродуктов от одного оператора к другому. Высокая точность мембранных счетчиков делает их пригодными для коммерческого учета природного газа.
Коммерческое использование: Они подходят для легких коммерческих применений, измеряя количество газа при низком давлении и низкой скорости потока. В отличие от турбинных расходомеров, они не подходят для газов высокого давления в крупных промышленных установках.

9на Flickr

Плюсы и минусы Мембранные счетчики газа

Плюсы

Относительно доступные.
Высокая точность
Прочный и долговечный.
Проще в обращении и установке.
Компактный и легкий.
Имеют механизмы компенсации температуры и давления.

Минусы

Требуют регулярного обслуживания.
Газ может вытекать из зазоров вокруг диафрагмы и клапанов.
Не подходит для газов под высоким давлением с высокой скоростью потока.

Final Word

Мембранные расходомеры представляют собой объемные расходомеры природного газа, такие же, как ротационные газовые счетчики. Они в основном используются в жилых и небольших коммерческих установках в качестве надежного и недорогого средства измерения минимального расхода газа для целей выставления счетов. Важно понимать, как работает диафрагменный расходомер, чтобы убедиться, что он подходит для вашего приложения.

Свяжитесь с нашей командой экспертов сегодня для получения дополнительной информации о счетчиках газа. Мы будем рады порекомендовать лучшие газовые счетчики, газовые регуляторы и газовые клапаны для вашего применения. Кроме того, у нас есть большой ассортимент товаров, готовых к отправке, независимо от того, насколько велик или мал ваш заказ.

Политика конфиденциальности и использования файлов cookie

Вернуться к началу

Счетчики газа – принципы работы

Счетчики газа можно разделить на две категории: счетчики объемного расхода и расходомеры. Объемные расходомеры измеряют объем непосредственно путем периодического заполнения и опорожнения одной или нескольких измерительных камер. Вот почему расходомеры считаются объемными счетчиками. Наиболее распространенные расходомеры:

Мембранные расходомеры
Роторные расходомеры

С другой стороны, расходомеры косвенно измеряют объем. Они используют естественные законы и принципы потока, чтобы определить влияние входящего газа. Турбинные счетчики являются наиболее распространенными расходомерами.

Мембранные счетчики

Мембранные счетчики имеют четыре измерительные камеры. Попарно измерительные камеры образуют секцию, разделенную деформируемой стенкой — диафрагмой. Обе диафрагмы соединены друг с другом и через вращающийся поршень ведут к счетчику.

Зная заранее объем каждой камеры, мы можем непосредственно измерить объем газа, который проходит через диафрагменный счетчик. Основными причинами увеличения погрешности измерения диафрагменных счетчиков являются утечки как на движущихся частях, так и на диафрагме. утечка. Эта утечка обычно влияет на диапазон низкого расхода и приводит к заниженным показаниям.

Мембранные счетчики в основном устанавливаются в бытовых целях, поскольку они имеют особенно большой диапазон измерений (Q _макс /Q _мин = 160).

Принцип действия мембранного счетчика

Мембранные счетчики могут быть оснащены генераторами импульсов для передачи показаний счетчика.

Роторный Объемный Расходомеры

Ротационные расходомеры состоят из двух вращающихся крыльчаток, которые движутся навстречу друг другу. Рабочие колеса размещены внутри корпуса. Сечение рабочих колес по вертикали

Сечение ротационного расходомера

расположен относительно оси вращения, сформирован таким образом, что зазор между крыльчатками и корпусом очень мал, независимо от положения крыльчаток.

Крыльчатки расположены таким образом, что при вращении не касаются друг друга. Объем газа может быть измерен непосредственно, поскольку объем каждой измерительной камеры хорошо известен. Ротационные расходомеры также могут обеспечивать высокие диапазоны измерений, такие как Q _max / Q _min = 250, но небольшие зазоры приводят к высокой чувствительности к частицам пыли. . Во избежание повреждения крыльчаток, поскольку они изготовлены из легких металлов, необходимо уделить особое внимание правильной установке и принять меры предосторожности, например, установить фильтры перед счетчиками.

Кривая погрешности ротационного расходомера определяется потерями между рабочими колесами, а также между рабочими колесами и корпусом.

Во время измерения объема газа газ постоянно проходит через счетчик. Это приводит к пульсации, которая из-за неправильного расположения трубопровода может привести к пикам и стать причиной значительных ошибок измерения. Чтобы избежать влияния кривой погрешности из-за пульсаций во время калибровки, часто используются глушители, а также соответствующие трубопроводы перед расходомером.

Турбинный Счетчик

Турбинный счетчик состоит из герметичного корпуса, прессованной секции, турбинного колеса и системы зубчатых колес, которая ведет указатель счетчика.

Принципиальная схема турбинного счетчика

Во время потока газа колесо турбины вращается. Турбинный счетчик изготовлен таким образом, что частота вращения колеса турбины пропорциональна скорости потока. Таким образом, объем газа рассчитывается на основе вращения колеса турбины.

Отклонения кривой погрешности в основном вызваны механическими потерями из-за трения в подшипниках и системе зубчатых колес. Турбинные счетчики обычно устанавливаются там, где необходимо измерять большие объемы газа, на станциях среднего и высокого давления. Эти счетчики оснащены одним или несколькими генераторами импульсов, которые могут генерировать высокочастотные или низкочастотные импульсы.

Турбинные счетчики, как и другие расходомеры, чувствительны к возмущенному профилю потока вверх по течению.

Использование и поверка счетчиков газа

В настоящее время, когда все измерения физических величин являются частью производственного процесса, а также процесса выставления счетов, очень важно быть точными и надежными.

Счетчики газа не исключение. В период эксплуатации счетчики газа должны быть в исправном состоянии и иметь действующее свидетельство о поверке. Надлежащее рабочее состояние зависит от правильного использования и технического обслуживания.

Тем не менее, для того, чтобы калибровка счетчика газа была действительной, должны выполняться следующие критерии:

Условия калибровки должны быть эквивалентны условиям установки газового счетчика.

Калибровка счетчиков газа рекомендуется производить в условиях, максимально приближенных к условиям реальной эксплуатации счетчика. Особое внимание следует уделить калибровочной среде (природный газ или атмосферный воздух), давлению, температуре, а также трубопроводу до и после прибора.

По возможности должны быть выполнены необходимые регулировки для обеспечения предсказуемой и надежной работы газового счетчика.

Все счетчики газа требуют периодической калибровки, хотя в некоторых коммерческих источниках утверждается обратное. Счетчики газа, не прошедшие регулярную поверку, могут давать значительные погрешности.

Калибровка Должен BE выполнен по Аккредитован и Тракально Лаборатории .

Когда лаборатория, выполняющая калибровку, аккредитована в соответствии с ISO/IEC 17025, гарантируются следующие параметры:

Достоверность результатов измерений и сертификатов калибровки.
Соответствующие условия окружающей среды и лабораторные условия во время калибровки.
Точность эталонного оборудования, используемого для калибровки.
Достоверность процедур калибровки и расчета погрешностей измерения.
Соответствие измерений национальным стандартам.

Участие лаборатории в межлабораторных сличениях.
Наилучшие возможности измерения, которые представляют собой наименьшую неопределенность измерений, которую лаборатория может достичь в рамках своей области аккредитации.

Поверка счетчика газа должна быть действительна в течение срока его эксплуатации .

Для выполнения этого требования необходимо ответить на следующий вопрос:

Как часто мы проводим поверку газового счетчика?

Часто возникает такой вопрос. Ответить на этот вопрос непросто. Все газовые счетчики должны регулярно калиброваться, независимо от их типа, размера, конструкции или возраста. Но как часто?

Время оказывает существенное влияние на работу газового счетчика. С течением времени газовые счетчики имеют тенденцию дрейфовать из-за постепенного и иногда незаметного воздействия окружающей среды. Вариации могут существовать, даже если нет очевидных повреждений их внутренних частей. Вот почему необходима повторная калибровка.

Наиболее распространенной практикой является определение короткого периода повторной калибровки для новых газовых счетчиков и счетчиков, используемых в новых приложениях или условиях. Впоследствии, когда выполняются последовательные калибровки, можно оценить дрейф между каждой калибровкой. На основании этих данных пользователь может принять решение об увеличении или уменьшении интервала повторной калибровки.

Калибровочная лаборатория может помочь своим клиентам определить соответствующие интервалы калибровки. История калибровки газового счетчика может быть изучена в лаборатории, и может быть выполнена оценка дрейфа, чтобы определить подходящий интервал повторной калибровки.

Факторы, влияющие на работу газового счетчика

Наиболее важными факторами, влияющими на работу газового счетчика, являются:

Отложения на внутренних поверхностях. Слои соли, минералов, окисления и т. д. могут заметно влиять на работу газового счетчика, даже если кажется, что он работает правильно. Могут быть затронуты все типы газовых счетчиков, даже счетчики без движущихся частей, такие как кориолисовые, вихревые, ультразвуковые и т. д.
Химическая атака, влияет на счетчики газа, особенно на те, которые имеют движущиеся части. Например, изменение геометрии турбинного расходомера повлияет на его характеристики.
Неправильное обращение (удары, превышение скорости и т. д.), даже при отсутствии видимых повреждений, может привести к изменению рабочих характеристик газового счетчика.
Старение газовых счетчиков вызывает изменения (иногда даже улучшения) в их работе.

Электрические изменения обычно происходят в результате старения.
Механические изменения в работе счетчика из-за подшипников обычно происходят вскоре после изготовления счетчиков или замены подшипников и продолжаются гораздо медленнее в течение срока службы газового счетчика.
Различия в свойствах жидкостей являются очень важным фактором. Если счетчик газа был откалиброван для одного типа жидкости, а использовался для другого, могут наблюдаться значительные различия.
Неправильная установка – еще один важный фактор, влияющий на различия между результатами калибровки и фактической работой газового счетчика.
Внешние воздействия действуют на все типы счетчиков газа. Одни счетчики подвержены влиянию вибрации, другие — температуре или давлению.

Вывод, вытекающий из вышеизложенного, заключается в том, что счетчики газа, в зависимости от их типа и условий эксплуатации, должны проходить калибровку в соответствующие промежутки времени и в подходящей калибровочной лаборатории для обеспечения надежных результатов.
