Принцип работы кондиционера домашнего: устройство и принцип работы сплит-системы в квартире

Содержание

Принцип работы кондиционера: устройство и схема

В России преобладает континентальный климат. Это значит, что зимой во всех регионах прохладно и выпадает снег, а летом — жарко. Из-за этого у людей возникает потребность в покупке кондиционера или сплит-системы. Но как обычному человеку выбрать, когда магазины предлагают десятки вариантов, отличающиеся по виду, мощности и стоимости? Для этого необходимо не только разбираться в марках, но и знать принцип работы устройств.

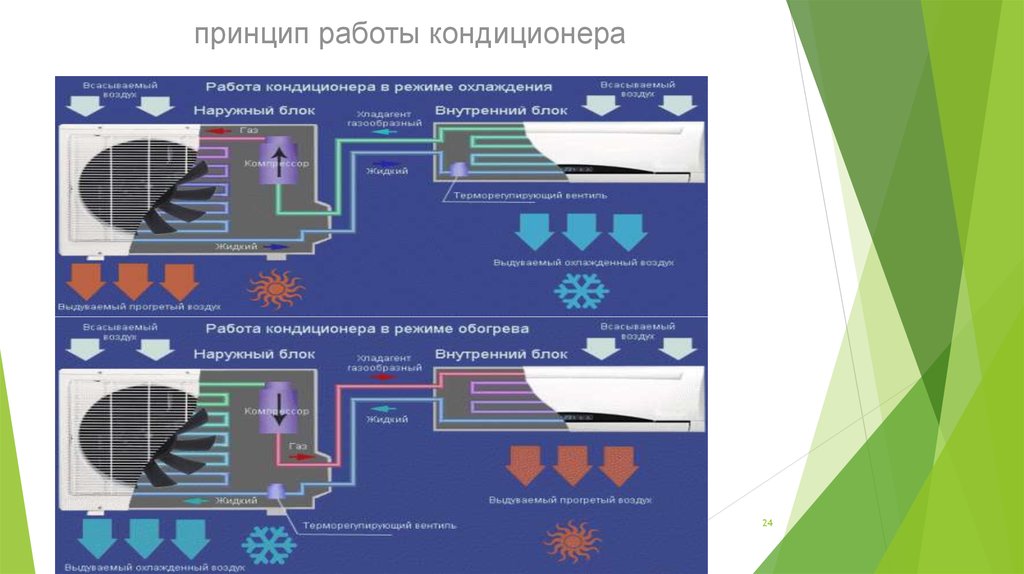

Как работает кондиционер

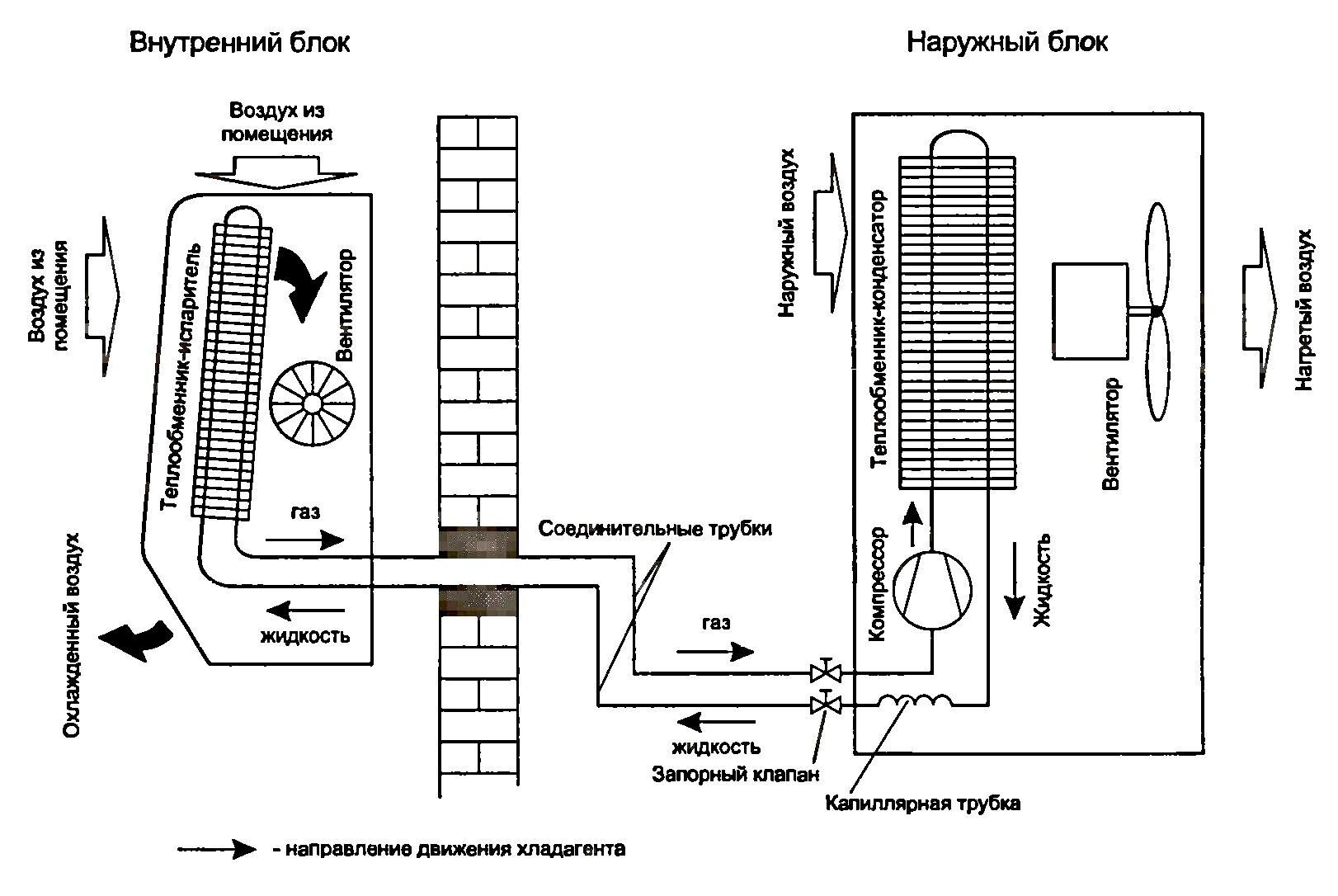

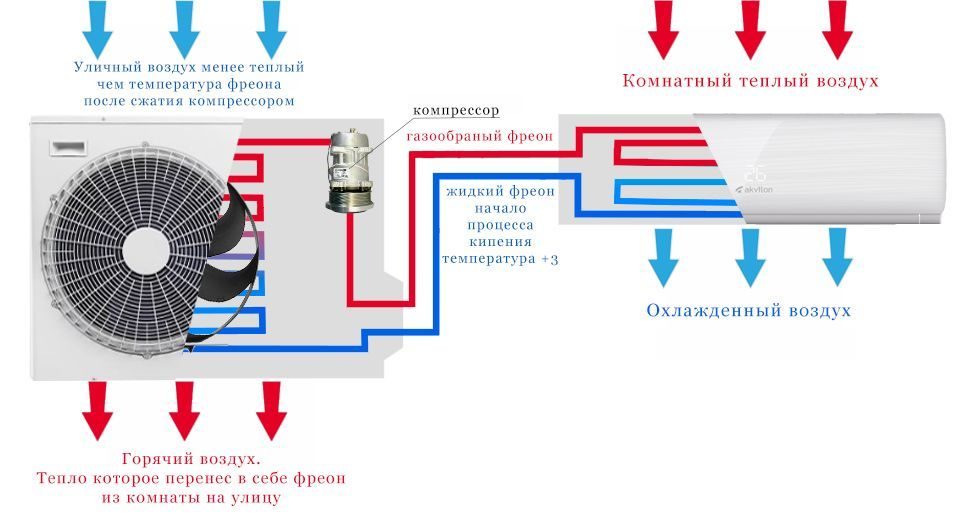

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через теплообменник внутреннего блока, в котором испаряется хладагент. Рассмотрим схему работы устройства поэтапно.

  • Компрессор, установленный во внешнем блоке, сжимает холодильный агент и в газообразном состоянии из испарителя внутреннего блока нагнетает его в конденсатор.
  • В конденсаторе фреон охлаждается за счет теплообмена с наружным воздухом и конденсируется.
    Все это происходит в теплообменнике внешнего блока.
  • Далее холодильный агент проходит через дросселирующее устройство, где происходит резкое понижение давления и температуры фреона. При этом часть жидкого холодильного агента неизбежно переходит в газообразное состояние.
  • Холодный фреон поступает в теплообменник внутреннего блока (испаритель), где за счет теплообмена с воздухом из помещения он закипает и переходит из жидкого состояния в газообразное. Воздух же, в свою очередь, охлаждается и поступает в комнату.

Из-за особенности работы кондиционера на испарителе образуются капли воды — конденсат. Обычно при монтаже системы, для отвода конденсата устанавливают отдельную трубку. Она выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Направление выходящего воздуха из внутреннего блока регулируется с помощью специальной шторки и жалюзи по горизонтали и вертикали.

Как устроен принцип работы инверторного кондиционера

Особенность данного устройства состоит в том, что компрессор включается один раз за все время работы кондиционера и находится в этом состоянии постоянно, изменяя число оборотов в зависимости от нагрузки на кондиционер. В свою очередь обычный кондиционер (on/off) периодически включается и выключается, не меняя число оборотов. Инвертор экономит электроэнергию и продлевает срок жизни компрессора, поскольку работает, не включаясь/выключаясь, а плавно меняя количество оборотов.

Инверторная модель будет экономичней, чем любой другой кондиционер, если он будет работать как минимум несколько часов без выключения.

У инверторной модели, как у обычного кондиционера, есть два блока – внешний и внутренний. В наружном установлен компрессор, медные фреоновые трубопроводы, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, жалюзи, фильтра и специального поддона для образовавшегося конденсата.

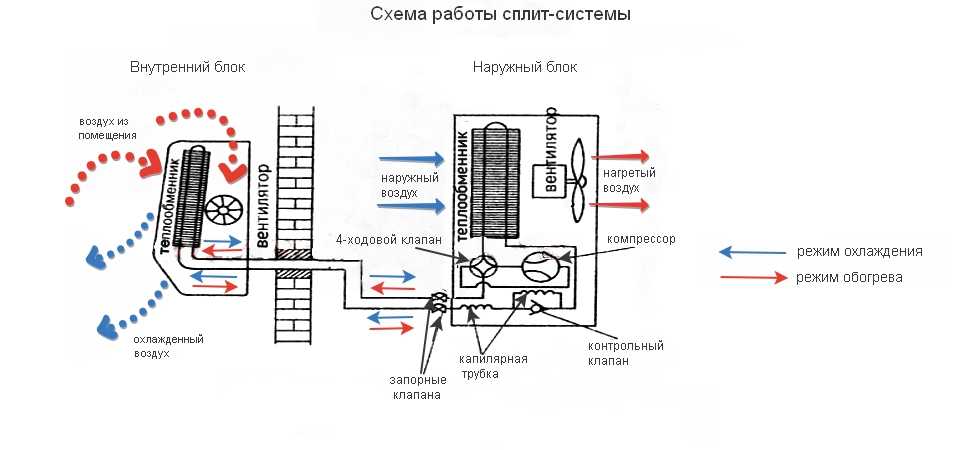

Устройство и принцип функционирования сплит-системы

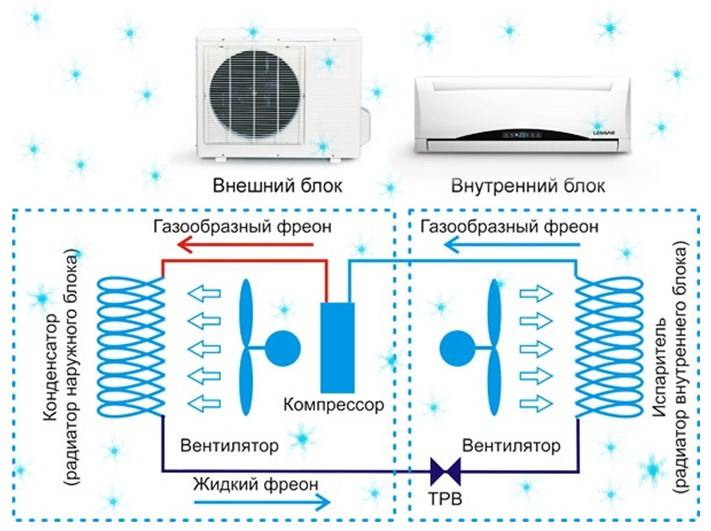

Обычная классическая сплит-система состоит из двух модулей (блоков) – внешнего и внутреннего. Устройство внешнего блока сплит-системы типа on/off практически всегда одинаково.

Внешний блок

Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапан, также в нем есть капиллярная трубка. Во всех блоках находится фильтр-осушитель, который очищает и осушает холодильный агент от возможного попадания влаги в систему и различного рода загрязнений. В сплит-системах инверторного типа во внешнем блоке также расположена плата управления, которая есть и в мультисплит-системах. Благодаря тому, что компрессор располагается именно в наружном блоке, уровень шума от работающего кондиционера в квартире гораздо ниже, чем со стороны улицы. Размеры внешнего блока могут отличаться в зависимости от производительности модели, а также от бренда. Соединение внутреннего блока с внешним происходит с помощью фреоновых трубопроводов. Также имеется дренажная магистраль, и электрический кабель для питания внутреннего и внешнего блока.

Внешний блок кондиционера всегда должен располагаться со стороны улицы. Он крепится на наружную сторону стены. Если кондиционер необходимо устанавливать на достаточной высоте от земли и смонтировать наружный блок обычным способом не представляется возможным, то приглашаются монтажники-альпинисты со специальным снаряжением и оборудованием. Без таких приспособлений невозможно установить внешний блок высоко.

Также наружный блок может быть установлен на крыше зданий, на незастекленных балконах и лоджиях, открытых общих балконах или лестничных пролетах с открытым доступом к улице.

Часто внешние блоки поставляются в антивандальном корпусе, если это не предусмотрено производителем, то блок, установленный на уровне первых этажей, может быть дополнительно помещен в специальный защитный короб из металлических прутьев. Во избежание скапливания снега или дождевой воды, а также мусора, над внешними блоками иногда устанавливают специальный скошенный навес.

Внутренний блок

Внутренние блоки сплит-системы существенно отличаются друг от друга. Во-первых, это зависит от производителя, т.е. все внутренние блоки отличаются дизайном, во-вторых, блоки различаются по типу установки, и, соответственно, имеют существенное различие не только в дизайне фронтальной панели, но и корпуса в целом. Также внутренние блоки, в зависимости от производителя, мощности и модели, могут различаться комплектующими, функционалом, габаритными размерами.

Внутренние блоки сплит-системы могут быть следующих типов:

  • настенные – они предназначены для установки на стену;
  • кассетные – размещаются в зоне подпотолочного пространства;
  • канальные – устанавливаются в зоне подпотолочного пространства с системой воздуховодов;
  • напольно-подпотолочные – могут быть установлены как на пол, так и в зону под потолком;
  • колонные – устанавливаются на пол, имеют большие размеры, в сравнении с другими типами внутренних блоков классических сплит-систем.
Работа внутреннего блока регулируется благодаря электронной плате. Во внутреннем блоке расположены фильтры для очистки воздуха, автоматика, испаритель и вентилятор для обдува теплообменника испарителя. Основные функции современных сплит-систем – вентиляция, осушение, охлаждение, обогрев и поддержание заданной температуры воздуха в помещении.
Управление при помощи пульта дистанционного управления. Практически все современные модели сплит-систем оснащены пультом ДУ. С его помощью происходит не только включение и отключение прибора, но и управление всеми функциями  – установка температурного режима, включение таймера, программирование задач, включение всех режимов, предусмотренных конкретной моделью кондиционера. Если в модели реализована функция «I feel», то благодаря датчику температуры в пульте ДУ кондиционер отслеживает окружающую температуру воздуха в помещении, и при достижении установленной пользователем температуры оборудование поддерживает ее. На внутреннем блоке происходит регулировка направления воздушного потока путем изменения угла наклона жалюзи. Работа компрессора внешнего блока регулируется постоянным контролем всех систем.

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры также бывают только стационарными.
Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагается внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на обработке воздуха, который находится внутри помещения.

Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

В чем отличие кондиционера от сплит-системы

Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения.
Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем.  Кондиционер – это общее понятие климатической холодильной техники. Видов кондиционеров на сегодняшний день представлено очень много. Кондиционером можно назвать как бытовой прибор для охлаждения воздуха, например, оконный кондиционер или мобильный кондиционер, так и чиллер – промышленное климатическое оборудование большой мощности. Для более точного определения существуют названия кондиционеров, например, сплит-система.

Сплит-система представляет собой кондиционер, состоящий из двух блоков – внешнего и внутреннего. Внутренний блок включает в себя систему управления – автоматики, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапана, капиллярную трубку и систему автоматики.

Бытовая сплит-система чаще всего устанавливается в относительно небольших по площади помещениях, например, бытовая настенная сплит-система предназначена для создания оптимального микроклимата в помещениях от 10 до 70 м2, в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливаются в квартирах или в небольших офисных помещениях.

Один внутренний блок способен поддерживать температуру в одном помещении, если требуется поддержание температуры сразу в нескольких комнатах, то для этого существуют мультисплит-системы. Такая система предполагает подключение сразу нескольких внутренних блоков к одному наружному.


Есть также и другие типы сплит-систем, которые больше подходят для просторных помещений большой площади – торговых центров, ресторанов, бизнес-центров и т.д. Все эти сплит-системы также имеют по одному внутреннему и одному внешнему блоку, отличаются они только внутренними блоками и производительностью. Внутренние блоки делятся по типу установки – кассетные, канальные, колонные, напольно-подпотолочные, колонные. Сплит-системы могут отличаться опциями и функциями, это зависит от модели и производителя. Например, в сплит-системах может быть разное количество очищающих воздушных фильтров. Количество режимов также может отличаться – в некоторых кондиционерах предусмотрены следующие популярные режимы – «I feel», ночной режим, самоочистка, авторестарт, автоотключение, самодиагностика, турборежим, интеллектуальная оттайка и др.

Как выбрать сплит-систему для дома

Выбирая кондиционер для домашнего использования, учитывайте размер помещения. Для малогабаритной комнаты (до 15-20 метров) подойдет система 7000 BTU. Для помещения до 25 квадратных метров лучше выбрать более мощную модель — 9000 BTU.

Подумайте о затратах на электричество и выбирайте энергосберегающие модели  A++, потребление около 700-800 ватт. Если бюджет позволяет можно купить кондиционер A+++ с потреблением 500-600 ватт.

Оцените уровень шума. Если есть возможность, послушайте, как работает система, ведь вам придется находиться в комнате во время работы кондиционера. Допустимое значение шума для внутреннего блока — 19-32 дБ.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

  • Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
  • Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
  • Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы.

Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате.

Во время работы компрессоры издают небольшой шум. Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Обслуживание и ремонт

Необходимо регулярно чистить кондиционер и проводить профилактический ремонт, чтобы обеспечить исправность всех систем. Почистить фильтр можно самостоятельно, зная устройство модели или вызвать специалиста, который справится с этим за 30-60 минут.

Если кондиционер сломался, не занимайтесь ремонтом самостоятельно, позвоните в сервисную службу и опишите проблему. Иногда поломки решаются в течение нескольких часов на месте. Например, если сплит-система отключилась из-за перегрева после продолжительной работы, причина, скорее всего, кроется в перегреве компрессора или в загрязнении радиатора. Проблема решается чисткой решетки.

Если агрегат работает не на полную мощность, проверьте воздушные фильтры. Возможно, их нужно почистить.

Как устроен кондиционер или сплит-система

Кондиционеры и сплит-системы различных моделей уже прочно вошли в жизнь современного человека — сегодня эта бытовая техника не считается роскошью, как это было в недавнем прошлом. Эти изделия специально разработаны для создания благоприятного микроклимата внутри зданий знойным летом, но многие модели могут обогревать помещения и в межсезонье. Принципиально устройство кондиционера схоже с компоновкой отдельных блоков сплит-систем, различие только в том, что первые, как правило, имеют один корпус, а вторые — два блока. Принцип работы сплит-системы аналогичен работе стандартного бытового кондиционера оконного или напольного.

Конструкция

Как устроен кондиционер, понять довольно просто, надо только изучить по отдельности составные части кондиционера: внутренний и внешний блоки.

Выносной блок

Конструкция наружного блока весьма сложная, ведь он управляет работой всей системы, основываясь на заданных режимах, которые набираются пользователем вручную. Его компоненты представлены на фото:

  1. Вентилятор — его обязанности создавать обдув внутренних частей.
  2. Радиатор, в котором осуществляется охлаждение хладагента, называется конденсатором, он отдает тепло потоку наружного воздуха.
  3. Компрессор кондиционера сжимает хладагент и осуществляет его циркуляцию между блоками. Описание принципа работы компрессора легко найти в интернете, поэтому мы не будем перегружать статью излишними техническими подробностями.
  4. Плата автоматического управления имеет такое размещение на моделях инверторного класса, у остальных — вся электроника располагается внутри внутреннего блока кондиционера.
  5. Сложной конструкции клапан устанавливается только на моделях класса «холод-тепло», при включении режима обогрев, принцип действия блоков меняется зеркально.
  6. Крышка, защищающая штуцерные соединения.
  7. Фильтр — защищает устройство от попадания посторонних частиц, которые могли проникнуть в систему во время монтажа изделия.
  8. Внешний корпус.

Корпус испарителя

Его конструкция не отличается особой сложностью.

  1. Решетка из прочного пластика — сквозь нее воздух поступает вовнутрь устройства, при необходимости она удается, открывая доступ ко всем частям.
  2. Сетка или фильтр — его основная задача задерживать крупные частицы пыли, находящиеся во взвешенном состоянии. Специалисты советуют чистить его несколько раз в месяц.
  3. Теплообменник или испаритель — он охлаждает воздушный поток перед поступлением в комнату.
  4. Горизонтальные жалюзи, регулируют направление воздушного потока. Положение регулируется двумя способами: вручную или задать колебательное движение в автоматическом режиме, тогда поток охлажденного воздуха равномерно распределяется по всему помещению.
  5. Индикаторная панель, показывающая режимы работы изделия, индикаторы сигнализируют обо всех неполадках, когда работа кондиционера становится некорректной.
  6. Система тонкой очистки, которая состоит из угольного фильтра для удаления различных запахов, устройства для фильтрации мелкодисперсной пыли, антибактериальные и прочие.
  7. Вентилятор тангенциального класса — он способствует постоянной циркуляции воздушных масс в данном помещении.
  8. Жалюзи вертикального типа — регулируют поступление воздуха по горизонту.

Микропроцессор и плата электроники, а также штуцера, к которым подключают медные трубки с циркулирующим фреоном, на фото не указаны — они находятся сзади.

Основная конструкция кондиционера практически не меняется — разные модели имеют специфические доработки, но выносной и внутренний блок всегда присутствуют.

Теперь вы в курсе из чего состоит кондиционер, поэтому можно переходить к краткому ознакомлению с принципом конкретной работы кондиционера.

Функциональные нюансы

Жидкие вещества при нагревании испаряются, активно поглощая тепло с той поверхности, на которой находятся, а при выпадении конденсата происходит обратный процесс — на этом и основывается принцип действия любой системы кондиционирования. Эти изделия не могут производить холод, а только переносят тепло из охлаждаемого объекта на улицу или наоборот, что происходит при включении режима обогрев. Тепло — это энергия, а она не может исчезать бесследно или возникать ниоткуда, основным переносчиком ее в кондиционерах является хладагент.

Во время охлаждения фреон испаряется, конденсация его происходит в выносном блоке, после того, как сжатый до определенной консистенции хладагент выходит из компрессора. Если работа кондиционера или сплит-системы настроена на обогревание помещения, то все происходит наоборот.

Питание изделия происходит от электрической сети, и пользователи должны знать, что применять такие устройства для обогрева помещения довольно выгодно: потребляя 1 кВт электричества, они переносят в строение 3 кВт тепловой энергии и не пересушивают воздух.

Технические характеристики бытовых кондиционеров складываются из номинальной мощности изделия, которая расходуется на охлаждение или обогрев внутренних помещений. Такой конструкции изделия используются в межсезонье, но только при температуре выше ноля — включать при морозе их нельзя. Причем нагрев происходит по специальной схеме: обогревается пол, создавая комфортную атмосферу для ног.

Далее, идет мощность потребления, расход воздуха, уровень производимого шума, который допускается в жилых помещениях не более 34 дБ. Учитывать надо шум при минимальной и максимальной мощности работы изделия.

Основные характеристики кондиционеров учитывают и хладагент, используемый в изделии — все устройства используют разные виды фреона от R-12 до R-410А, который состоит из равных долей (50 на 50) R32 и R125.

Основные функции

Для комфортного использования у бытового кондиционера есть определенный набор функциональных возможностей:

  • охлаждение, для отдельных модификаций есть и обогревание воздуха;
  • вентиляция — из всех узлов агрегата задействован только вентилятор;
  • автономный режим — система сама управляет всеми основными функциями;
  • осушение — происходит удаление излишней влаги из воздуха;
  • очистка — производится перед поступлением его к теплообменнику;
  • установка температуры — весьма полезная функция, которая позволяет точную ее установку при охлаждении и обогреве;
  • скорость вращения вентилятора — имеет несколько режимов, которые позволяют изменять производительность изделия;
  • направление — жалюзи регулируют направление движения воздуха, горизонтальные меняют высоту, а вертикальные — сторону;
  • таймер — позволяет назначить точное время для включения или выключения кондиционера;
  • режим «ночь» — встроенная система автоматического контроля самостоятельно регулирует скорость работы вентилятора, плавное понижение/повышение температуры воздуха на 2-3о.

Каждая модель бытовых кондиционеров имеет еще и различные дополнительные функции, которые прописаны в инструкции по использованию изделия.

Всевозможные дополнительные фильтры тонкой  очистки, ионизаторы и ультрафиолетовые лампы значительно повышают качество нагнетаемого воздуха, но стоимость изделия также неуклонно стремится ввысь.

В чем разница работы кондиционера и сплит-системы

Многие покупатели спрашивают, какая существует разница между оконными, напольными изделиями для охлаждения помещений и системами типа сплит? Второй вариант считается более функциональным и эффективным. Любая сплит-система обладает такими преимуществами:

  • испаритель может располагаться на потолке, стене или на полу, при этом идеально подходит к любому интерьеру помещения;
  • охлаждение осуществляется быстрее за счет большей мощности;
  • очищает, увлажняет и ионизирует нагнетаемый воздух;
  • при функционировании производит довольно низкое шумовое воздействие на окружающих.

Для квартиры с большой площадью или загородного строения приобретают мультисистемы с несколькими внутренними испарителями и одним выносным блоком, что облегчает пользователям весь процесс эксплуатации. К тому же внешний вид коттеджа не портит обилие выносных блоков одинаковой конструкции, но с разным шумовым воздействием.

Устройство и принцип работы кондиционера ничем не отличаются от устройства любой сплит-системы, разница только в специфических нюансах, поэтому дать точный ответ, какая техника лучше справляется с поставленными задачами весьма непросто — каждая из них имеет свои недостатки и преимущества, которые определяют сферу их применения.

Строение кондиционеров оконного типа отличается своеобразной конструкцией — одна часть их находится внутри, а другая снаружи оконного блока. С моноблочным напольным вариантом они схожи только конструкцией, т. к. все компонента находятся внутри одного корпуса. Работающие детали — вентилятор и компрессор — издают шума больше, чем у сплит-системы, потому что у них эти компоненты находятся в отдельном блоке, расположенном снаружи помещения.

Прежде, чем сделать выбор при покупке такого изделия в свой дом, надо сделать сравнение технических характеристик самых недорогих сплит-систем с аналогичными параметрами напольного или оконного типа устройства — найдется много положительных и негативных нюансов у каждого вида, поэтому сделать окончательный вывод весьма непросто.

Наиболее частые проблемы, возникающие с кондиционерами | Статьи на сайте компании Элвес | Статьи на сайте компании Элвес | Статьи на сайте компании Элвес | Статьи на сайте компании Элвес | Статьи на сайте компании Элвес | Статьи на сайте компании Элвес

Кондиционер имеет сложное строение: рассмотрим проблемы, которые могут возникнуть
  1. Кондиционер дует прямо на вас, создавая ощущение сквозняка. В этом случае надо включить функцию автоколебаний горизонтальных жалюзи, превратив сквозняк в легкий ветерок, либо зафиксировать горизонтальные заслонки в более удачном положении. Если это не дает результата, нужно повернуть воздушный поток влево или вправо с помощью вертикальных воздушных заслонок. В большинстве кондиционеров эта операция делается вручную, но в некоторых моделях ее можно провести при помощи пульта.
  2. Если в наиболее жаркие дни кондиционер не создает необходимую прохладу, несмотря на то, что работает постоянно, его мощность не покрывает всех теплопоступлений. В этом случае следует проверить, не засорились ли фильтры, закрыты ли окна и двери, не работают ли в помещении дополнительные нагревательные приборы, такие, как кипятильники или тостеры. Можно рекомендовать повесить на окна плотные белые жалюзи, хорошо отражающие тепло и свет, таким образом уменьшив теплопоступления через окна почти вдвое. Если и это не поможет, модель необходимо заменить на более мощную.
  3. Если с внутреннего блока сплит-системы капает вода, то, судя по всему, забился дренажный трубопровод. Чаще всего такая ситуация возникает, когда кондиционер с выведенным на улицу дренажным трубопроводом включают на охлаждение при минусовой температуре. В этом случае конденсат может замерзнуть, образовав ледяную пробку. Для того чтобы такая ситуация не возникала, необходимо организовать подогрев дренажного трубопровода до +5°С с помощью специального кабеля. Если же ледяная пробка все-таки возникла, то стоит подождать оттепели, а до того момента не включать систему на охлаждение.
  4. Если вы чувствуете ослабление воздушного потока, то попробуйте почистить воздушный фильтр. Это можно сделать с помощью пылесоса или промыв его мягкой губкой в теплой воде. Эксплуатировать кондиционер без фильтра не рекомендуется, поскольку он защищает не только ваши легкие, но и теплообменник внутреннего блока. При запылении последнего эффективность работы кондиционера падает.
  5. При работе кондиционера на обогрев в условиях небольших отрицательных температур и высокой влажности внешний блок может обледенеть. Если кондиционер не оборудован системой автоматической разморозки, попробуйте включить его в режиме охлаждения. В этом случае внешний блок начинает отдавать тепло улице, нагревается и постепенно оттаивает.
  6. Для избежания преждевременного выхода кондиционера из строя не стоит эксплуатировать его при температурах ниже минус 10-15°С. При более низких значениях масло в компрессоре густеет и его износ многократно увеличивается.

Обслуживание бытовых кондиционеров

Кондиционер имеет сложное строение: рассмотрим проблемы, которые могут возникнуть

В периодической печати регулярно появляются статьи, рассказывающие о том, как правильно выбрать кондиционер. Благодаря им, у читателей появилась возможность объективно оценить достоинства и недостатки различных моделей и совершить покупку, о которой не придется сожалеть. В большинстве случаев, купив и установив кондиционер, его начинают использовать так же, как и любую другую бытовую технику – телевизор, утюг или пылесос, действуя по принципу: пусть работает, пока не сломается. В отношении того же телевизора или пылесоса этот принцип оправдывает себя – до первой поломки может пройти не один год (качественная техника вполне может проработать без ремонта 5-7 лет). Однако для наиболее распространенного типа кондиционера – сплит-системы – такая эксплуатация с большой вероятностью приведет к серьезной поломке уже через 2-3 года. Эта особенность присуща как недорогим моделям – LG, SAMSUNG, так и элитным – DAIKIN, PANASONIC. Разница между ними в том, что в более дорогих моделях, как правило, больше степеней защиты от неправильной эксплуатации и такие кондиционеры просто \»откажутся\» включаться даже при незначительном отклонении от нормального режима работы. Что бы понять причину такой \»капризности\» сплит-систем рассмотрим в общих чертах их внутреннее устройство. Любая сплит-система состоит из двух блоков – внешнего, в котором находятся компрессор, вентилятор и радиатор (называемый конденсатором) и внутреннего, в котором так же находятся вентилятор и радиатор (называемый испарителем). При монтаже эти блоки соединяются медными трубопроводами, по которым под давлением около 15 атмосфер циркулирует смесь из фреона R-22 и небольшого количества компрессорного масла. Вентиляторы, расположенные во внутреннем и внешнем блоке обеспечивают обдув радиаторов для улучшения теплообмена и равномерного распределения холодного воздуха в помещении. Итак, что же является наиболее распространенными причинами выхода кондиционера из строя?

Загрязнение фильтров внутреннего блока

Эти фильтры представляют собой обычную мелкую сетку и расположены под передней панелью, через которую засасывается воздух. Они предназначены для задержания пыли, находящейся в воздухе и защищают от нее не только обитателей комнаты, в которой установлен кондиционер, но и радиатор внутреннего блока. По сути, кондиционер работает как пылесос, а фильтры играют роль пылесборника. Для очистки фильтров достаточно промыть их в теплой воде и несколько минут просушить. Снять и установить фильтры – не сложнее, чем заменить пылесборный мешок в пылесосе (за исключением случаев, кода внутренний блок кондиционера находится на большой высоте). В Инструкции по эксплуатации всегда подробно рассказывается о том, как это сделать. Мыть фильтры, как правило, необходимо один раз в две-три недели.

Если в воздухе находится большое количество пыли или копоти, мыть их надо чаще, следя за тем, чтобы они всегда оставались чистыми. Если же фильтры долгое время не мыть, то в первую очередь уменьшится обдув радиатора внутреннего блока, как следствие, воздух в помещении будет хуже охлаждаться. Кроме этого нарушится режим работы холодильной системы, что может привести к обмерзанию медных трубопроводов. В этом случае, при выключении кондиционера лед начнет таять, и из кондиционера будет капать вода. В дальнейшем, при сильно загрязненных фильтрах, возможно засорение дренажной системы комками пыли и тогда вода из кондиционера польется ручьем. В совсем запущенных случаях на пластинах радиатора нарастает такой слой грязи, что его можно удалить только с помощью сильнодействующих химических очистителей.

Заметим, что чистка фильтров не входит в стандартное гарантийное обслуживание и должна выполнятся потребителем (так же как замена мешков в пылесосе) в соответствии с требованиями Инструкции по эксплуатации.

Утечка фреона

Второй по распространенности причиной выхода кондиционера из строя является утечка фреона. Утечки бывают двух видов – нормируемая (до 6-8% в год) и вызванная некачественным монтажом. Нормируемая утечка происходит при любом, даже самом качественном монтаже – это неизбежное следствие соединения межблочного трубопровода путем развальцовки. Для ее компенсации кондиционер необходимо дозаправлять фреоном каждые 1,5-2 года. При некачественном монтаже фреон может вытечь практически полностью за короткое время (от нескольких дней до нескольких месяцев). Для человека это не опасно, поскольку фреон – это инертный, неядовитый и не имеющий запаха газ, однако для кондиционера это может иметь самые печальные последствия. Во-первых, компрессор при работе охлаждается фреоном и при его недостатке возможен перегрев компрессора. Во-вторых, вместе с фреоном из системы вытекает масло, и компрессор может заклинить. А стоимость замены компрессора составляет около половины стоимости нового кондиционера. Для обнаружения факта утечки необязательно иметь специальное оборудование. Первые признаки уменьшения количества хладагента в системе – образование инея или льда на штуцерных соединениях наружного блока (это место, куда подсоединяются медные трубки), а так же недостаточное охлаждение воздуха в помещении (разность температур на входе и выходе внутреннего блока ориентировочно должна составлять 10°С). В случае появления подобных симптомов, необходимо выключить кондиционер и обратиться в сервисную службу для устранения неисправности.

Не включается кондиционер, не включается компрессор, вентилятор

Не включающийся кондиционер — наиболее частая жалоба пользователей. Причин у неисправности кондиционера, при которой не получается его запустить может быть множество. Среди них есть простые — их под силу устранить самостоятельно. А есть и более сложные, требующие квалифицированной помощи специалиста сервис-центра.



Причины

Весь спектр причин можно разделить на три группы:

  1. Проблемы с электропитанием оборудования
  2. Нарушение передачи управляющего сигнала
  3. Кондиционер в режиме защиты, выдаёт код ошибки
  4. Кондиционер не включается зимой
  5. Не включается компрессор

Рассмотрим все эти причины по порядку.

Проблемы с электропитанием оборудования

Чаще всего из этой группы встречаются: отсутствие и нестабильность напряжения, выход из строя платы управления, прерывание связи между блоками.

Выявлять нарушения в электросети следует начать с определения способа подключения кондиционера — вилкой или напрямую через автомат. В первом случае, нужно убедиться включена ли вилка в розетку. Если включена, проверить с помощью вольтметра или специальной индикаторной отвёртки наличие напряжения.

Если индикаторы показывают наличие тока в сети, то проверяем функционирование кабелей в самом кондиционере: на клеммах внутреннего или внешнего блока.

Дальнейшие шаги по поиску проблемного места зависят от полученного результата:

  • Отсутствие напряжения свидетельствует о дефекте питающего кабеля. Его нужно заменить.
  • Если напряжение есть, то проблему следует искать во внутренних платах.

При подключении аппаратуры непосредственно к распределительному щитку, ищем щиток и анализируем автоматы.

  • Если питающий автомат по какой-то причине выключен – переводим его во включенное состояние.
  • Если отдельного автомата нет, то ищем питающий и замеряем его входное и выходное напряжение.

Если входное напряжение определяется, а выходное – нет, то неисправность в автомате – требуется замена. Если напряжение определяется и на выходе, то ищем пробой кабеля.

Итог диагностики поломок первой группы: для восстановления работы кондиционера потребуется минимальный набор монтажных инструментов и индикаторная отвёртка, а лучше вольтметр. Если сгорел автомат, то его придётся покупать.

Внимание! Если у вас нет опыта работы с электропроводкой, не стоит пытаться исправить дефект самостоятельно. Доверьте своё оборудование и своё здоровье специалистам.

Нарушение передачи управляющего сигнала

Современные кондиционеры оборудуются настенными, проводными и беспроводными дистанционными пультами управления. Для передачи сигнала в беспроводных пультах используется ИК датчик. Поэтому исправность пульта легко проверяется с помощью любой камеры. Если направить пульт в объектив, то при нажатии, на экране должна быть вспышка. С таким же успехом неработоспособность пульта можно проверить, включив кондиционер нажатием клавиши на корпусе. Если кондиционер заработал, значит, проблема в пульте. Если пульт сигналы посылает, кондиционер вручную запускается, а дистанционно нет, значит проблема в плате приёма сигнала.

Настенные пульты традиционно комплектуются информационным дисплеем. При отсутствии индикации на нём, первую очередь, разбираем его и проверяем клеммное напряжение.

  • При наличии напряжения – неисправен пульт и его требуется заменить.
  • При отсутствии напряжения – неисправность проводки или платы внутреннего блока.

Кондиционер в режиме защиты, выдаёт код ошибки

Наличие системы диагностики в современных кондиционерах защищает дорогие детали от повреждения при возникновении неполадок.

Панель внутреннего блока сообщает об ошибке следующими способами:

  1. На ней непрерывно мигают индикаторы
  2. Подача сигнала с пульта ДУ сопровождается звуковым сигналом или изменением мигания индикаторов
  3. На дисплее высвечивается код ошибки

Каждый производитель заносит в память оборудования свои коды. Расшифровать код обычно можно только по сервисной инструкции.

Кондиционер не включается зимой

Подобное поведение сплит систем при отрицательных температурах характерно для современных моделей, не адаптированных для условий наших зим. Но это не поломка, а самозащита. На корпусе внешнего блока устанавливается термодатчик и, если внешняя температура ниже запрограммированного порога, кондиционер не включится. Если планируется эксплуатация аппаратуры зимой, то это нужно учитывать при покупке. Второй способ – это доукомплектование кондиционера специальным «зимним комплектом», позволяющим не замерзать при температурах ниже 0 градусов по Цельсию.

Не включается компрессор

Выявить сбой в работе компрессора способен внимательный владелец кондиционера. Заподозрить наличие проблемы позволяют участившиеся перебои в работе, повышение уровня масла, появление масляных потёков на наружной панели корпуса. Ремонт лучше поручить квалифицированным специалистам.

Основная причина выхода компрессора из строя — утечка хладагента. К этому могут приводить:

  • Появление трещин в корпусе;
  • Растрескивание от времени резиновой прокладки;
  • Повреждения магистрали.

Спровоцировать поломку могут загрязнение, ослабление натяжения ремня, сбои электропитания. Если ранние дефекты ещё могут быть исправлены, то более грубые решаются исключительно заменой детали.

Советы по правильной эксплуатации

Следование нашим советам поможет избежать или отсрочить появление поломок.

  1. Регулярная промывка фильтров. Аккуратно достаньте фильтр, промойте под холодной проточной водой и установите на место. Выполнять подобную процедуру необходимо минимум 2 раза в год.
  2. Регулярно пополняйте фреон. Ежегодная утечка в норме составляет 7-9%. Выявление более значительных потерь – сигнал к внимательному обследованию системы.
  3. В сезон минусовых температур аппаратура требует более пристального внимания. Минимальная рабочая температура кондиционера без спец подготовки – 0 градусов по Цельсию. Для работы при отрицательных температурах требуется специальный блок или дооснащение «зимним комплектом».

Есть вопросы?
Звоните!
Мы все расскажем

Вопрос:

Какое количество хладагента заправлять в кондиционер?

Ответ:

Необходимое количество хладагента для работы системы устанавливается заводом изготовителем. Обычно это кол-во рассчитано на нормальную работу кондиционера при длине трубопровода не более 5-7 метров. Так же устанавливается максимально возможная длина медного трубопровода и какое количество хладагента необходимо добавить на определенную длину трассы. Так что принцип «чем больше, тем лучше» в этом случае станет губительным для Вашей системы. От этого производительность системы снизится и может привести к поломке компрессорной части.

Вопрос:

Какой фреон выбрать для заправки кондиционера?

Ответ:

Заводом изготовителем предусмотрено, на какой марке хладагента должна работать Ваша система.

Эти параметры закладываются изначально при проектировании кондиционера. Основные параметры можно узнать, взглянув на шильдик (табличку) на внешнем блоке либо посмотрев в инструкции. (чаще всего используется марка фреона R410A, R22, R407c и др.)

Замена хладагента другой маркировки в этом случае недопустима.

(если же завод допускает замену марки хладагента на аналогичгый, то это прописано в инструкции к системе и на шильдике наружнего блока, где указаны все основные параметры)

Устройство и принцип работы сплит-системы.

Подключение кондиционера. Особенности и требования Схема подключения вентилятора уличного блока кондиционера домашнего

Многие из нас пользуются дома или на работе агрегатами для охлаждения воздуха в помещениях – кондиционерами. Но о том, как они функционируют, знает далеко не каждый. Задача данной статьи – объяснить устройство и принцип работы сплит-системы, что наиболее часто встречаются в нашей повседневной жизни.

Устройство бытового кондиционера

Современная сплит – система разделена на две части – наружный и внутренний блоки. Каждый из них выполняет свою функцию и содержит набор соответствующего оборудования. Внутри корпуса наружного блока находится теплообменник – конденсатор, вентилятор, призванный прогонять через него воздух, и компрессор – нагнетатель давления. Из более мелких, но не менее важных функциональных элементов следует выделить осушитель, расширительный клапан и соединительные трубки из меди. Кроме того, устройство данного узла предусматривает запитку от электросети, для чего в нем имеется необходимые электротехнические элементы, а также средства автоматизации.

Примечание. В случае когда конструкцией предусматривается работа сплит-системы на обогрев, в наружном блоке дополнительно установлен четырехходовой клапан с электроприводом, подогреватель компрессора и регулятор давления конденсации.

Внутренняя часть кондиционера помимо корпуса содержит теплообменник – испаритель с , фильтрующие элементы, жалюзи для направления потока воздуха и ванночку для сбора конденсата. Между внутренним и наружным блоком прокладываются 2 магистрали для хладоносителя, по трубе с большим диаметром он движется в виде газа, с меньшим – в жидком состоянии. Ниже на рисунке показано устройство сплит-системы с указанием основных элементов:

1 – компрессор; 2 – четырехходовой клапан для переключения режимов «зима – лето»; 3 – электронный блок; 4 – осевой вентилятор; 5 – теплообменник – конденсатор; 6 – магистрали для хладагента; 7 – центробежный вентилятор; 8 – теплообменник – испаритель; 9 – фильтр грубой очистки; 10 – фильтр тонкой очистки.

Принцип работы

Сплит – система, как и всякая холодильная машина, отличается очень высокой эффективностью. Для примера: охладитель, потребляющий электрическую мощность в размере 1 кВт, обладает холодопроизводительностью ориентировочно 3 кВт. При этом никакие законы сохранения энергии не нарушаются и КПД установки вовсе не 300%, как можно подумать.

Следует понимать, что принцип работы кондиционера заключается не в производстве холода, а в переносе тепловой энергии из одного места в другое посредством хладагента, называемого рабочим телом.

В качестве рабочего тела выступает фреон, чья температура кипения почти на 100 ºС ниже того же показателя у воды. Хитрость состоит в том, что для парообразования любая жидкость должна получить большое количество тепловой энергии, ее рабочее тело и отнимает у комнатного воздуха в испарителе. В физике эта энергия называется удельной теплотой парообразования.

Испаренный во внутреннем блоке фреон по трубке большого диаметра поступает в компрессор, создающий давление в сплит-системе и далее, в теплообменник – конденсатор. Рабочее тело, находящееся под давлением, интенсивно конденсируется в нем при контакте с наружным воздухом, высвобождая в атмосферу ранее поглощенное тепло. Только теперь это называется удельной теплотой конденсации, при постоянном количестве фреона в системе ее величина равна затраченной энергии парообразования. Как происходит описанный процесс, показывает схема работы кондиционера сплит-системы:

После перехода в жидкую фазу хладагент проходит через осушитель с целью отделения влаги и входит в расширительный клапан. Здесь за счет резкого увеличения размера канала (сопла) снижается давление и рабочее тело снова возвращается в испаритель за очередной порцией тепла.

Из электрооборудования, потребляющего значительную мощность, на схеме можно увидеть два вентилятора и компрессор, остальные источники энергопотребления ничтожно малы. То есть, приведенный в примере 1 кВт электричества расходуется лишь на вращение осей вентиляторов и компрессора, всю остальную работу проделывает фреон.

Все прочие функции – за системами автоматики. По достижении установленной температуры в помещении датчик подает сигнал на блок управления, а тот останавливает компрессор и вентиляторы, процесс прекращается. Воздушная среда в комнате нагрелась, — и датчик снова инициирует запуск охладителя, такая циклическая работа идет непрерывно. В то же время инверторные сплит – системы, чья конструкция немного отличается от устройства обычных кондиционеров, никогда не останавливают процесс. Такие агрегаты характеризуются плавным изменением температуры и тихим режимом работы компрессора.

Примечание. При интенсивных процессах теплообмена на ребрах испарителя и конденсатора выпадает влага, содержащаяся в воздухе, для ее сбора и отвода конструкция кондиционера предусматривает ванночку и систему трубок.

Для перехода установки в режим подогрева воздуха происходит переключение направления движения рабочего тела, вследствие чего теплообменники меняются функциями, наружный становится испарителем и отбирает теплоту из окружающей среды, а внутренний действует как конденсатор, передавая эту энергию в помещение. Для перераспределения потоков в схему введен четырехходовой клапан, чтобы не приходилось мудрить с компрессором.

Заключение
Сплит – система, как и другие холодильные машины, является очень экономичной в силу эффективности своей работы. Именно по этой причине они получили широкую популярность для создания комфортных условий в зданиях различного назначения.

Как работает система чиллер-фанкойл Что такое инверторный кондиционер Как включить кондиционер на обогрев Как выполняется антибактериальная чистка кондиционера

Содержание:

В современных помещениях уже длительное время с помощью кондиционеров создаются наиболее комфортные климатические условия. В жаркую погоду температура понижается до нужного значения, а в холодное время в помещении создается теплый микроклимат. Электрическая схема кондиционера применяется в различных типах и моделях. Они устанавливаются на стенах, на полу и под потолком. Благодаря современному дизайну, кондиционеры органично вписываются в интерьер любого помещения.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.

Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Общая схема кондиционера

В каждом конденсаторе присутствуют основные элементы, выполняющие определенные функции. Внутри внешнего блока расположен конденсатор, превращающий газообразный хладагент в жидкую форму. Другим важным элементом является дроссель или терморегулирующий вентиль. С его помощью происходит снижение давления хладагента при подходе к испарителю. Сам испаритель изготовлен в виде радиатора, установленного во внутреннем блоке.

Во время снижения давления именно здесь осуществляется переход хладагента из жидкой в газообразную форму. С помощью компрессора хладагент сжимается и циркулирует по кругу. Вентиляторы создают потоки воздуха, необходимые для обдува испарителя и конденсатора. Соединение всех основных элементов выполняется с помощью медных трубок. В результате, образуется замкнутый контур, по которому происходит циркуляция хладагента.

Электрооборудование кондиционера

Все основные элементы систем кондиционирования не могут работать сами по себе. Всю работу обеспечивает электрическая схема кондиционера. Общая схема включает в себя несколько основных частей. к внутреннему блоку осуществляется при помощи клеммной колодки Terminal. В самой колодке имеется несколько клемм. N является электрической нейтралью, №2 подает питание с платы управления на компрессор, №3 обеспечивает работу вентилятора на первой скорости, а №4 — на второй скорости. Пятая клемма подает питание к приводу 4-х ходового клапана при переходе в режим обогрева.

В самом компрессоре существует три вывода: C, R и S, обозначающие соответственно, общий вывод обмоток, рабочую обмотку и стартовую обмотку двигателя компрессора для сдвига фаз. Кроме того,в схему включена защита от перегрузок и перегрева, а также клеммы для подключения вентилятора, конденсатора, электромагнитного клапана и других элементов.

Как работает кондиционер

    Какую информацию можно найти в сервис мануале (инструкции)
    Сервис мануал (инструкция) содержит в себе информацию, относящуюся к обслуживанию и мелкому ремонту того или иного оборудования. Как правило, Вы получаете сервис мануал для Вашего устройства при его покупке. Кроме того, на сегодняшний день существует множество Интернет ресурсов, предоставляющих инструкции для устройств различных моделей и марок.

    Что такое схемы?
    Схемы и схематические диаграммы являются неотъемлемой частью электротехнической промышленности, так как они представляют собой наглядное описание конструкций тех или иных устройств. Схемы необходимы для обслуживания и ремонта различного оборудования и электромеханических систем.

    Использование руководств (инструкций) по ремонту.
    Руководства (инструкции) по ремонту для того или иного устройства обычно выпускаются независимыми издательствами, не имеющими отношения к официальным производителям оборудования. Это не те инструкции, которые изначально поставляются вместе с приобретаемой техникой. Хотя в целом информация, содержащаяся в руководствах по ремонту, схожа с той, которую можно найти в обычной инструкции, между данными документами есть явные различия. Дело в том, что руководства по ремонту обеспечивают нас более детальной, полной и специфичной информацией.

После монтажа следует подключение кондиционера к электросети, которое проводится по схемам, указанным как на внутреннем, так и на внешнем блоках. Подробное описание этапов этого процесса и требования к электросети обычно даны в инструкции отдельно для каждого прибора в зависимости от его мощности.

Стоит иметь в виду, что электрические схемы подключения кондиционера для маломощных бытовых и более мощных полупромышленных (коммерческих) моделей различаются. Первые имеют однофазное, а вторые как однофазное, так и трехфазное подключение.

Существуют два способа запитки сплит-системы: напрямую через розетку и с помощью подведения провода к электрощитку. Первый вариант подходит для бытовых приборов и в случае уже завершенного ремонта в помещении. Второй способ приемлем для мощных агрегатов, а также для устройств различной мощности при начальной стадии черновых ремонтных работ. Бытовые модели чаще вводят в эксплуатацию первым способом, поэтому в этой статье более подробно будет рассмотрен именно он.

Как правило, запитка сплит-системы проходит в несколько этапов, которые следует строго соблюдать, если пользователь планирует выполнить это самостоятельно. Итак, как подключить кондиционер своими руками без соответствующего опыта? Это сложно, но вполне осуществимо.

Последовательность работ

В первую очередь владелец сплит-системы обязан запомнить последовательность работ. Они проводятся по такой схеме:

  • подготовка материалов и инструментов;
  • изучение схем подключения кондиционера;
  • прокладка межблочных кабелей – подключение их к клеммам внутреннего и внешнего блоков кондиционера;
  • подключение прибора к сети;
  • проверка параметров работы обоих модулей.

В зависимости от внутреннего устройства кабель может проходить как от наружного, так и от комнатного блока к источнику питания.

Соединение и подключение межблочных кабелей кондиционера

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

  • Розетка должна иметь заземление или дифференциальное реле;
  • Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
  • Кондиционер не размещают на одной линии с другими мощными приборами;
  • Запрещено запитывать прибор с розетки, если используется алюминиевая проводка. Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
  • Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
  • Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Подключение проводится согласно схемам на блоках, на которых указаны клеммные колодки, соответствующие межблочным кабелям. Неподключенные жилы кабеля требуется изолировать, чтобы они не соприкасались с токоведущими частями кондиционера.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

В некоторых китайских кондиционерах эконом-класса между блоками прокладывается отдельный провод для подключения температурного датчика.

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Подбор провода для подключения

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

В целях обеспечения надежной работы кондиционера используют только медные провода. Для однофазного подключения берут трехжильные провода (фаза-ноль-земля), а для трехфазного – пятижильные.

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Автоматический выключатель

Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.

Подобрать необходимые значения автомата по току можно по формуле: мощность кондиционера (кВт) разделить на напряжение сети (220 В) и увеличить полученные данные на 20-30%.

При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке.

Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.

Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.

Стоит помнить о том, что как для кондиционера, так и для других бытовых электрических приборов, наиболее надежным является подключение через отдельную линию. При таком варианте не обязательно устанавливать устройство защитного отключения и дифференциальное реле.

Подключение кондиционера LG ART COOL GALLERY по электрическим схемам

Ниже на фото будет дана электрическая схема подключения кондиционера LG инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².

Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:

Несмотря на то что кондиционеры есть почти в каждом доме, лишь немногие пользователи правильно представляют себе схему такого устройства и то, как оно работает, подключается. В данной статье постараемся развернуто раскрыть эту тему.

Общая схема работы кондиционера

Вся система построена на способности веществ поглощать тепло при испарении и выделять его при конденсации. Такая схема кондиционера и заложена в работу современной сплит-системы. Основным веществом внутри замкнутой системы устройства является фреон. Имея возможность изменять его агрегатное состояние путем изменения температуры и давления, мы сможем охлаждать радиатор и прогонять через него воздух с улицы.

Но для начала ознакомимся с основными элементами сплит-системы. Схема и принцип работы кондиционера предполагают использование двух блоков: наружного и внутреннего. Для чего они нужны?

Наружный блок

Данный блок устанавливается на улице и главным образом служит для охлаждения перегретого фреона (воздух с улицы он не забирает, кондиционер служит для охлаждения воздуха в помещении. Для забора уличного воздуха используются вентустановки). Он состоит из следующих узлов:

  • Вентилятор.
  • Конденсатор. В этой части осуществляется охлаждение фреона и его конденсация. Воздух, который проходит через конденсатор, нагревается и отводится на улицу.
  • Компрессор. Главный элемент кондиционера, который сжимает фреон и обеспечивает его циркуляцию по всему контуру.
  • Блок управления. Обычно он используется в наружных блоках инверторных систем. В обычных кондиционерах вся электроника чаще всего находится во внутреннем блоке.

  • 4-ходовой клапан. Применяется в моделях, которые могут работать на обогрев (большинство современных кондиционеров). Этот элемент при активации функции обогрева изменяет направление движения хладагента. В результате наружный и внутренний блоки меняются местами: внутренний работает на обогрев, наружный — на охлаждение.
  • Различные штуцерные соединения, посредством которых происходит подключение медных труб между внутренним и наружным блоками.
  • Фильтр хладагента. Устанавливается перед компрессором с целью защиты последнего от грязи, которая при монтаже может попасть в систему.

Внутренний блок

Он включает в себя элементы:

  • Передняя панель, через которую внутрь поступает воздух. Она легко снимается, чтобы пользователь мог добраться до фильтров.
  • Фильтр грубой очистки — это обычная пластиковая сетка, которая задерживает крупную пыль (например, шерсть животных, пух и т. д.). Эту сетку нужно чистить 1 раз в месяц.
  • Система фильтров, состоящая из угольного, антибактериального, электростатического фильтров. В зависимости от модели кондиционера, некоторых фильтров может не быть вообще.

  • Вентилятор для циркуляции чистого воздуха в помещении — холодного или подогретого.
  • Испаритель. Представляет собой радиатор, куда попадает ледяной хладагент. Этот радиатор сильно охлаждается фреоном, и вентилятор прогоняет через него воздух, который вмиг становится холодным.
  • Жалюзи регулировки направления потока воздуха.
  • Индикаторная панель показывает, в каком режиме работает кондиционер.
  • Плата управления. На ней находятся центральный процессор и блок электроники.
  • Штуцерные соединения — к ним подключаются трубы соединения внутреннего и наружного блоков.

Схема кондиционера проста и логична, но некоторым пользователям непонятно, для чего нужно два блока? Ведь можно брать теплый воздух из помещения и прогонять его через кондиционер, охлаждая его. Но не все так просто: нельзя произвести холод, не производя тепло. А тепло нужно отвести наружу. Для этой цели идеально подходит двухблочная система. Есть также и другие системы, например одноблочные. Там тепло отводится наружу по специальному воздуховоду, выведенному за пределы квартиры.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, можно рассмотреть более подробно схему работы данной системы. Итак, при активации режима охлаждения с пульта управления в системе включается компрессор. Он нагнетает давление и гонит газ через радиатор. Пройдя радиатор (в наружном блоке), газ становится жидким и горячим (если помните, при конденсации он выделяет теплоту).

Теперь горячий жидкий фреон (который до радиатора был газом) поступает на где давление фреона понижается. В результате этого происходит испарение фреона, и на испаритель поступает газожидкостная холодная смесь (фреон становится холодным при испарении). Испаритель охлаждается, и вентилятор сдувает с него холод в помещение. Затем газообразный фреон снова попадает в конденсатор, и на этом этапе круг замыкается.

Эта принципиальная схема кондиционера справедлива для всех типов. Вне зависимости от модели, мощности и функционала системы все кондиционеры построены именно по такому принципу, включая автомобильные, промышленные и бытовые.

Подключение кондиционера

Схема установки кондиционера проста, а вот сама установка достаточно сложна. Произвести ее могут только специалисты, у которых есть соответствующее оборудование. Вся сложность заключается в монтаже наружного блока и закачке фреона внутрь. Также требуется проделать огромную дыру в стене, а если дом панельный, то сложность работ возрастает.

Что касается подключения к электросети, то достаточно просто подсоединить внутренний блок устройства к розетке, не более того. А вот схема подключения кондиционера по питанию — это документ, в котором отображено расположение различных компонентов и информация для сервисных центров. Он в большей степени интересует инженеров, которые занимаются ремонтом и подключением техники. В контексте этой статьи нельзя привести единую схему подключения кондиционера, так как она для различных моделей может быть разной.

Соединение блоков

После того как были установлены внешний и внутренний блоки кондиционера, их необходимо соединить между собой. Делается это с помощью медного четырехжильного кабеля. Жилы должны иметь сечение не менее 2,5 мм 2 . Схема подключения кондиционера, которая идет вместе с самим устройством, является в некоторой степени инструкцией. Обычно соединительный кабель прокладывается вместе с фреоновой магистралью, хотя его можно проложить и в отдельной пластиковой коробке.

Подключение по выделенной линии

После соединения двух блоков между собой необходимо подключить внутренний блок к сети. Можно использовать ближайшую розетку, однако, учитывая довольно высокую мощность установки, специалисты рекомендуют выделять для нее отдельную линию питания, которая будет идти непосредственно до счетчика. Это позволит снять большую нагрузку с общей линии электросистемы квартиры. Прокладка кабеля до щитка может быть произведена по специальной штробной канавке или в пластиковом коробе. Не оставляйте провод открытым.

Щиток, в который будет заходить линия питания кондиционера (и общая линия электросистемы квартиры), должен быть заземлен. При этом питание кабеля должно быть подключено через автомат определенной мощности. Она рассчитывается по специальной формуле: мощность кондиционера, деленная на напряжение (220 или 230 В). К полученному значению нужно прибавить 30 % для запаса по мощности.

Подключение к общей системе электропитания квартиры

Подключение устройства к обычной розетке, которая принадлежит общей линии питания, возможно только в том случае, если ваш кондиционер не мощный и не создаст большую нагрузку на сеть. При потребляемой мощности кондиционера 1 кВт и менее его можно подключать к обычной розетке. Обычно такую мощность имеют модели, предназначенные для охлаждения 20 квадратных метров.

Принципиальная схема кондиционера

Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации — то есть соединения между ними.

Условно кондиционер можно разделить на две функциональные части:

  • холодильный контур
  • электрическая часть

Основную функцию — охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).

В данной статье мы рассмотрим схемы неинверторных кондиционеров.

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

  • outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
  • indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

  • сплошной стрелкой — в режиме охлаждения
  • пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

  • датчики давления
  • отделители жидкого хладагента
  • линии перепуска
  • системы инжекции (впрыска) в компрессор
  • маслоотделители

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Электрическая схема кондиционера

Схема электрических соединений внешнего блока сплит системы:

Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — runningрабочая обмотка компрессора

S — startingфазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера:

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

    • пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
    • на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели — где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

  • выписать точную модель оборудования
  • найти сервис мануал в разделе «Техническая документация»
  • можно воспользоваться поиском по сайту или в интернете
  • получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

как правильно почистить кондиционер дома самостоятельно

Автор Евгений Апрелев На чтение 6 мин Просмотров 48.3к.

Любая климатическая техника за время своей эксплуатации перегоняет через себя бесчисленное количество воздуха, который содержит в себе механические включения различной фракции, пыль, бактерии и споры грибков, а также пух и шерсть домашних животных. Так бы это все оставалось в воздухе, если не установленные в кондиционере фильтрующие элементы, которые периодически необходимо заменять или чистить. В зависимости от конструкции кондиционера, его мощности и назначения, чистить фильтры нужно в разные сроки, рекомендованные изготовителем, а в некоторых случаях основываясь на «клинических» показателях работы кондиционера. В этой статье мы расскажем как правильно почистить кондиционер в своей квартире самостоятельно.

Когда и зачем нужно чистить климатическую технику

Как правило, ситуация когда предстоит чистить бытовую сплит-систему возникает крайне редко: нужно и все, а вот как ее чистить, самостоятельно или с помощью мастера, или вызывать для такого случая специализированную бригаду из клининговой компании – это вопрос беспокоит пользователя наиболее часто. Эта статья призвана ответить на несколько распространенных вопросов, связанных с чисткой кондиционеров, что можно делать своими силами, а где требуется вмешательство специалистов.

Прежде всего, нужно ответить на вопрос: «Зачем нужна чистка сплит-системы своими руками»? Конечно же, для этих целей можно и вызвать специалиста и заплатить ему несколько кровно заработанных тысяч, но зачем же платить за то, что выполнить не сложнее, чем почистить, к примеру, пылесос. Мало кто для этого вызывает специально обученного человека.

В кондиционере, который долго не проходил процедуру профилактики, внутри скопилось много пыли, которая непременно приведет к появлению проблем, а именно:

  • Значительное ухудшение микроклимата в помещении. Пыль, которая осела на устройствах кондиционера, будет распространяться по помещению, чем может вызвать аллергические приступы у находящихся в комнате людей. Как проверить воздух в квартире вы можете прочесть в статье «Эффективные методы анализа воздуха в квартире».
  • Затруднение в работе этого климатического прибора. Все дело в том, что скопившаяся пыль и грязь в фильтрующих элементах будет препятствовать свободному прохождению воздушных потоков.
  • Значительное снижение КПД кондиционера. Это последствия нарастания пыли на теплообменник.
  • Возрастания риска выхода из строя сплит-системы в связи с увеличением воздушного сопротивления и как следствие, повышенной нагрузки на электродвигатель вентилятора.

«Клинические» показатели кондиционера, указывающие на чистку

Одно из самых ярких проявлений длительного отсутствия профилактики кондиционеров является появления из внутреннего модуля неприятного запаха. Прежде всего, это говорит о развившихся в устройстве колониях грибков и плесени. И с каждым включением кондиционера миллионы спор разлетаются по квартире и неизбежно попадают в дыхательную систему человека, приводя к страшным заболеваниям, таким, как астма, аллергия и различного вида дерматитам.

При появлении запаха плесени требуется незамедлительно чистить внутренности кондиционера, и его фильтрующие элементы. Если затянуть с чисткой, то возрастает вероятность последующего ремонта кондиционера. Кроме запаха есть еще несколько признаков необходимости чистки сплит-системы:

  • Понижение мощности работы устройства.
  • Увеличение потребляемой энергии.
  • Обледенение магистралей и соединительной арматуры.

Поэтапно очищаем нашу климатическую технику

Чистка кондиционера своими руками состоит из трех стадий:

  • чистка или замена фильтра кондиционера;
  • прочистка «внутренностей» внутреннего модуля;
  • профилактическая очистка внешнего блока.

Перед проведением, каких либо работ климатическая система должна быть полностью отключена от электросети. Чтобы провести эффективную очистку фильтрующих элементов во внутреннем блоке сплит-системы, нужно провести ряд последовательных операций, которые предлагаются в этой статье:

  1. Прежде всего, нужно тщательно изучить инструкцию по эксплуатации, где написано, каким образом нужно извлекать фильтр кондиционера. Если модель климатической системы более дорогая, то в ней находится барабанный фильтрующий элемент, который считается более эффективным, нежели плоский, так как за счет изогнутой поверхности имеет большую площадь соприкосновения с воздухом.

    Совет:
    Постелите вокруг кондиционера полиэтиленовую пленку или с бумагу. Если устройство долго не проходило чистку, то на внутренние поверхности механизмов и фильтр налипло большое количество пыли.

  2. Второй этап очистки фильтра заключается в демонтаже крышки кондиционера и удаления защитной решетки удерживающей фильтрующий элемент на отведенном ему месте и предназначенной для защиты его от повреждений.
  3. Третий этап подразумевает демонтаж фильтра и его чистку. Изначально следует очистить сухой фильтр при помощи пылесоса или щетки, а потом осуществить его промывку в холодной воде. Сушка фильтра должна происходить исключительно естественным способом, так как при воздействии на него горячим воздухом может произойти его деформация.
  4. После окончания сушки произвести сборку устройства в обратном порядке и подключить шнур питания к электросети.

Совет:
Не производите более 8 промывок одного фильтрующего элемента, так как вода нарушает его пропускную способность, которая влияет на КПД всей климатической системы.

Как почистить внутренний блок кондиционера дома самостоятельно

Очень часто вопрос: «Как почистить кондиционер дома» стоит подразумевать так: «Как произвести очистку внутреннего блока кондиционера своими руками».

Кроме замены и очистки фильтров внутреннего модуля сплит-системы, можно самостоятельно очистить теплообменник-испаритель от набившейся в него пыли. Это основная часть любой климатической системы, которая для хорошей работы устройства должна содержаться в идеальной чистоте.

Он представляет собой конструкцию, собранную из трубок, в которых проходит процесс испарения фреона, в результате которого и происходит охлаждение испарителя. Воздушные потоки «омывают» теплообменник, и сами охлаждаются. Для того чтобы произвести чистку испарителя кондиционера, нужно:

  1. Обесточить климатическую систему.
  2. Снять защитную решетку согласно инструкции изготовителя.
  3. При помощи пылесоса и тонкой кисти очистить теплообменник и пространство между трубками и запорной арматурой от пыли.

    Важно!
    Если на поверхности теплообменника есть следы коррозии металла, то следует срочно обратиться в сервисный центр, во избежание утечки фреона.

  4. Собрать устройство в обратном порядке.

Совет:
При чистке испарителя кондиционера не используйте жесткую щетку или металлические предметы, которыми можно повредить фреоновую магистраль и теплообменник.

Иногда требуется произвести очистку вентилятора внутреннего блока от пыли и жировых отложений, но настоятельно не рекомендуется эту процедуру производить своими силами. Лучшим вариантом будет вызвать профессионала сервисной службы.

Очистка компрессорного блока сплит-системы

Очистка наружного блока кондиционера

Сразу нужно прояснить, что конструкция сплит-системы предполагает расположение внешнего блока сплит-системы за пределами помещения, поэтому разборкой и чисткой его должны заниматься профессионалы. Единственное, что нужно делать – это промывку кондиционера, вернее его внешнего блока. Для этого нужно:

  1. Обесточить климатическое устройство и вынуть вилку из розетки.
  2. При помощи мягкой щетки и тряпки убрать пыль и грязь с корпуса блока.
  3. Подключив шланг к водопроводной сети или автомобильную мойку, направить струю прямо внутрь устройства и постараться максимально тщательно промыть содержимое, не раскрывая корпус внешнего блока климатической системы.
  4. После окончания чистки убрать излишки воды и корпуса устройства.

Теперь вы узнали как произвести чистку кондиционера своими руками. Если своевременно и тщательно проводить такие несложные процедуры, то можно значительно продлить срок службы климатической системы.

Читайте также: 5 лучших средств для очистки кондиционеров в домашних условиях

Как работает кондиционер (AC)?

Кондиционер в помещении или автомобиле работает, поглощая горячий воздух из определенного помещения, перерабатывая его в себя с помощью хладагента и ряда змеевиков, а затем выпуская холодный воздух в то же помещение, где горячий изначально был собран воздух.

Эта обработка в основном проводится через пять компонентов:

  • Испаритель
  • Компрессор
  • Condenser
  • Расширный клапан
  • хладагенты

Представьте себе на улицу в Swilluging Heat особенно жаркого летнего дня, делая богорассу дела, которые уже нельзя откладывать.Жара настолько невыносима, что кажется, что это самый жаркий день на земле со времен зарождения цивилизации. Но одно держит вас в напряжении: знание того, что через час вы будете в своем доме с кондиционером.

Время наконец пришло: вы открываете дверь и входите в свой дом. Порыв прохладного воздуха обволакивает каждую клеточку вашего тела и вы сразу чувствуете себя лучше.

Я уверен, что каждый из вас хотя бы раз в жизни сталкивался с этим: нельзя сбрасывать со счетов «охлаждающую революцию», которую кондиционеры привнесли в человеческое общество; хотя у предыдущих поколений были вентиляторы и другие способы сохранять прохладу в жаркие дни, они никогда не были столь же удивительно эффективными, как современные кондиционеры, с точки зрения чистой охлаждающей способности.

В этой статье мы поговорим о кондиционерах и о том, что они делают — и как они это делают — что делает их практически необходимостью в городских условиях.


Рекомендуемое видео для вас:


Детали кондиционера

Существует два основных типа систем кондиционирования воздуха: оконные системы и сплит-системы, которые в свою очередь делятся на мини-сплит-системы и центральные системы. На повседневном языке их обычно называют оконными AC или разделенными AC.

Независимо от типа установки все кондиционеры состоят из четырех основных компонентов, которые перечислены ниже:

(Фото: ScienceABC)

Испаритель

Испаритель представляет собой змеевик теплообменника, отвечающий за сбор тепла изнутри помещения с помощью охлаждающего газа.Этот компонент называется испарителем, и именно здесь жидкий хладагент поглощает тепло и испаряется в газ.

Внутренний блок сплит-кондиционера содержит змеевик испарителя (Фото: Shutterstock)

Наиболее распространенные газы-хладагенты, используемые в системах кондиционирования воздуха, включают гидрофторуглероды или ГФУ, такие как R-410A, хлорфторуглероды или ХФУ, такие как R-22. и углеводороды, такие как R-290. Этот газ фактически поглощает тепло из помещения и переходит к следующему компоненту для дальнейшей обработки, который…

Компрессор

Как следует из названия, здесь происходит сжатие газообразного хладагента.Он находится в наружном блоке, т.е. в той части, которая установлена ​​снаружи дома.

Конденсатор

Конденсатор поглощает испарившийся хладагент из компрессора, превращает его обратно в жидкость и отводит тепло наружу. Конечно, он также расположен на внешнем блоке раздельного кондиционера.

Конденсатор переменного тока (Фото предоставлено tradekorea)

Расширительный клапан

Расширительный клапан, также известный как дроссель, расположен между двумя змеевиками, охлаждающими змеевиками испарителя и горячими змеевиками конденсатора.Он регулирует количество хладагента, движущегося к испарителю.

Обратите внимание, что в случае оконных кондиционеров все три компонента, упомянутые выше, находятся в небольшой металлической коробке, устанавливаемой в оконном проеме.

Это основные компоненты кондиционера. Давайте посмотрим, как они работают вместе, чтобы заставить кондиционер делать то, что он делает.

AC принцип работы кондиционера

Кондиционер собирает горячий воздух из определенного помещения, перерабатывает его в себя с помощью хладагента и ряда змеевиков, а затем выпускает холодный воздух в то же помещение, где горячий изначально был собран воздух.В принципе, так работают все кондиционеры.

Развенчание мифа

Многие люди считают, что кондиционер с помощью установленных в нем машин вырабатывает охлажденный воздух, который может так быстро охладить помещение. Это также может объяснить, почему он потребляет так много электроэнергии. Однако на самом деле это ошибка. Кондиционер — это не волшебное устройство; он очень эффективно использует только некоторые физические и химические явления для охлаждения конкретной комнаты.

Что происходит, когда вы включаете кондиционер?

Когда вы включаете кондиционер и устанавливаете желаемую температуру, скажем, 20 градусов Цельсия, установленный в нем термостат определяет разницу между температурой воздуха в помещении и выбранной вами температурой.

Фото: Flickr

Этот теплый воздух всасывается через решетку в нижней части внутреннего блока, а затем проходит по некоторым трубам, по которым течет хладагент, то есть хладагент. Хладагент поглощает тепло и сам становится горячим газом. Таким образом, от воздуха, попадающего на змеевики испарителя, отводится тепло. Обратите внимание, что змеевик испарителя не только поглощает тепло, но и вымывает влагу из поступающего воздуха, что способствует осушению помещения.

Этот горячий газообразный хладагент затем подается в компрессор, расположенный на внешнем блоке.В соответствии со своим названием компрессор сжимает газ так, что он становится горячим, поскольку сжатие газа увеличивает его температуру.

Этот горячий газ высокого давления затем достигает третьего компонента – конденсатора. И здесь конденсатор остается верным своему названию и конденсирует горячий газ в жидкость.

Хладагент поступает в конденсатор в виде горячего газа, но быстро превращается в более холодную жидкость, поскольку тепло от «горячего газа» рассеивается в окружающую среду через металлические ребра. В результате хладагент теряет тепло при выходе из конденсатора и становится более холодной жидкостью.Он проходит через расширительный клапан — крошечное отверстие в медной трубке системы, — который регулирует поток холодного жидкого хладагента в испаритель, так что хладагент достигает точки, с которой начался его путь.

Вот упрощенная схема процесса:

(Фото: Илмари Каронен / Wikipedia Commons)

Хотя все компоненты, участвующие в процессе кондиционирования воздуха в оконных кондиционерах, находятся в одном и том же металлическом корпусе, основной процесс охлаждения остается прежним. тоже самое.

Детали оконного кондиционера. (Фото: Википедия)

Весь процесс повторяется снова и снова, пока не будет достигнута желаемая температура. Короче говоря, кондиционер снова и снова всасывает теплый воздух, охлаждает его и выталкивает обратно в комнату до тех пор, пока не останется теплого воздуха для охлаждения.

Как бы мы ни зависимы от кондиционера, удивительно, что он изначально не был разработан для человеческого комфорта. Мотивация первой современной системы кондиционирования воздуха заключалась в том, чтобы устранить определенные проблемы в производственных процессах издательства! Верить в то, что машина, которая должна была поддерживать публикацию газет в больших масштабах, когда-нибудь могла стать неотъемлемой частью каждого современного дома, — это нечто, не так ли?

Вы действительно знаете, как работает кондиционер?

Пройдите небольшой тест, чтобы проверить свои знания!

Начать викторину

Ваш ответ:

Правильный ответ:

Следующий

Вы получили {{SCORE_CORRECT}} из {{SCORE_TOTAL}}

Повторная викторина

Рекомендуемая литература

Как работают кондиционеры

Кондиционеры бывают разных форм и размеров, но все они работают на одном основном принципе.Кондиционер обеспечивает холодный воздух в вашем доме или закрытом помещении, фактически удаляя тепло и влажность из воздуха в помещении. Он возвращает охлажденный воздух в помещение, а нежелательное тепло и влажность выводит наружу. Стандартный кондиционер или система охлаждения использует специальный химикат, называемый хладагентом, и состоит из трех основных механических компонентов: компрессора, змеевика конденсатора и змеевика испарителя. Эти компоненты работают вместе, чтобы быстро преобразовать хладагент из газа в жидкость и обратно.Компрессор повышает давление и температуру газообразного хладагента и направляет его в змеевик конденсатора, где он преобразуется в жидкость. Затем хладагент возвращается в помещение и попадает в змеевик испарителя. Здесь жидкий хладагент испаряется и охлаждает внутренний змеевик. Вентилятор продувает воздух из помещения через холодный змеевик испарителя, где тепло внутри дома поглощается хладагентом. Охлажденный воздух затем циркулирует по всему дому, а нагретый испаренный газ направляется обратно в компрессор.Затем тепло выделяется в наружный воздух, когда хладагент возвращается в жидкое состояние. Этот цикл продолжается до тех пор, пока в вашем доме не будет достигнута желаемая температура.

Этот чертеж, результат новаторского проекта Уиллиса Кэрриера, был представлен компании Sackett & Wilhelms 17 июля 1902 года и послужил основой для изобретения, которое изменит мир, — первой современной системы кондиционирования воздуха.

Процесс кондиционирования воздуха

Во многих домах в Северной Америке установлены сплит-системы кондиционирования воздуха, часто называемые «центральными кондиционерами».Системы кондиционирования воздуха включают в себя ряд компонентов и делают больше, чем просто охлаждают воздух внутри. Они также могут контролировать влажность, качество воздуха и воздушный поток в вашем доме. Поэтому, прежде чем мы ответим на вопрос о том, как работают кондиционеры, будет полезно узнать, из чего состоит типичная система.

Что такое Централ Эйр?

Типичная система кондиционирования воздуха, часто называемая «система кондиционирования воздуха» или «сплит-система кондиционирования воздуха», обычно включает следующее:

  • термостат, контролирующий работу системы
  • наружный блок с вентилятором, змеевиком конденсатора и компрессором
  • внутренний блок (обычно либо печь, либо фанкойл), в котором находится змеевик испарителя и вентилятор для циркуляции охлажденного воздуха
  • Медная трубка
  • , позволяющая хладагенту течь между внутренним и наружным блоками
  • расширительный клапан регулирует количество хладагента, поступающего в змеевик испарителя
  • воздуховод, обеспечивающий циркуляцию воздуха от внутреннего блока в различные жилые помещения и обратно во внутренний блок

Источник: У. S. Министерство энергетики – Энергосбережение 101 Инфографика

В самом простом описании процесс кондиционирования воздуха включает в себя два действия, которые происходят одновременно: одно внутри дома, а другое вне дома.

  1. Внутри дома (иногда называемого «холодной стороной» системы) теплый воздух в помещении охлаждается, проходя через холодный охлаждающий змеевик, наполненный хладагентом. Тепло от воздуха в помещении поглощается хладагентом, когда хладагент превращается из жидкости в газ.Охлажденный воздух подается обратно в дом.
  2. За пределами дома (иногда называемого «горячей стороной» системы) газообразный хладагент сжимается перед поступлением в большой змеевик наружного блока. Тепло высвобождается наружу, когда хладагент снова превращается в жидкость, а большой вентилятор прогоняет наружный воздух через наружный змеевик, отбрасывая тепло, поглощаемое из дома.

Результатом является непрерывный цикл: тепло и влажность удаляются из воздуха в помещении, холодный воздух возвращается в дом, а тепло и влажность выходят из дома.

Как работает система кондиционирования — более подробно

Теперь, когда у вас есть общее представление о том, как работают кондиционеры, давайте копнем немного глубже и опишем весь процесс работы.

Термостат, который обычно монтируется на стене в центре дома, отслеживает и регулирует температуру воздуха в помещении. Процесс охлаждения начинается, когда термостат определяет, что температуру воздуха необходимо понизить, и посылает сигналы компонентам системы кондиционирования воздуха как внутри, так и снаружи дома, чтобы они начали работать.Вентилятор внутреннего блока вытягивает горячий воздух из помещения через воздуховоды рециркуляции. Этот воздух проходит через фильтры, в которых собираются пыль, пух и другие взвешенные частицы. Затем отфильтрованный теплый воздух помещения проходит через холодный змеевик испарителя. Поскольку жидкий хладагент внутри змеевика испарителя превращается в газ, тепло из воздуха в помещении поглощается хладагентом, таким образом охлаждая воздух, проходящий через змеевик. Затем вентилятор внутреннего блока нагнетает охлажденный воздух обратно через воздуховоды дома в различные жилые помещения.

Газообразный хладагент выходит из дома по медной трубке и проходит в компрессор в блоке кондиционера снаружи. Думайте о компрессоре как о большом электрическом насосе. Компрессор сжимает газообразный хладагент и направляет хладагент в змеевик конденсатора наружного блока. Большой вентилятор прогоняет наружный воздух через змеевик конденсатора, позволяя воздуху поглощать тепловую энергию из дома и высвобождать ее наружу. В ходе этого процесса хладагент снова превращается в жидкость.Затем он проходит по медной трубке обратно во внутренний блок, где проходит через расширительное устройство, которое регулирует поток хладагента в змеевик испарителя. Затем холодный хладагент поглощает больше тепла из воздуха в помещении, и цикл продолжается.

Типы кондиционеров

Как видите, вопрос «как работают кондиционеры» может привести к очень простому или очень сложному объяснению. То же самое и с описанием типов кондиционеров. А поскольку внутренние жилые помещения бывают самых разных форм и размеров, от сегодняшних новых крошечных домов до поместий площадью 30 000 квадратных футов, системы кондиционирования воздуха для жилых помещений также доступны в различных стилях и конфигурациях.Существует три основных типа кондиционеров: сплит-системы, компактные кондиционеры и бесканальные кондиционеры. Каждый из них имеет свое собственное специализированное применение, но все они, по сути, делают одно и то же — делают его прохладным в вашем доме. Тип системы охлаждения, который лучше всего подходит для вас, зависит от вашего географического положения, размера и физических ограничений вашего дома, а также от того, как вы его используете.

Кондиционер сплит-системы

Сплит-системы предлагают самый распространенный ответ на вопрос «что такое система кондиционирования?» Эти системы включают в себя как внутренний блок, так и внешний блок.Внутренний блок, обычно печь или фанкойл, включает в себя змеевик испарителя и нагнетательный вентилятор (обработчик воздуха), который циркулирует воздух по всему дому. Наружный блок содержит компрессор и змеевик конденсатора.

Кондиционеры со сплит-системой

предлагают множество опций, включая базовые одноступенчатые системы, более тихие и эффективные двухступенчатые системы и самые тихие и энергосберегающие многоступенчатые системы. Кондиционер сплит-системы обеспечивает постоянный и надежный контроль температуры во всем доме.А поскольку в системе обработки воздуха в помещении используются фильтры, она может очищать воздух во время его охлаждения.

Упакованный кондиционер

Комплексные системы — это комплексные решения, которые также отвечают на вопрос «что такое система кондиционирования?» Комплектные системы содержат змеевик испарителя, вентилятор, компрессор и змеевик конденсации в одном блоке. Они хорошо работают, когда на чердаке или в чулане не хватает места для внутреннего блока кондиционера сплит-системы. Они также являются хорошим выбором в местах, где предпочтительна установка на крыше.Как и сплит-системы, блочные системы вытягивают теплый воздух из дома через возвратные воздуховоды в секцию змеевика испарителя. Воздух проходит через змеевик испарителя, а более холодный воздух возвращается обратно в дом через приточные воздуховоды. И, как и в сплит-системе, нежелательное тепло выбрасывается наружу через змеевик конденсатора.

Комплектные системы

также предлагают множество опций для повышения энергоэффективности. Они доступны в двухступенчатых системах и одноступенчатых системах.Модели с более высоким КПД включают многоскоростные вентиляторы. В США блочные системы наиболее распространены в южных и юго-западных районах страны.

Бесканальный кондиционер

Бесканальные системы не считаются системами кондиционирования воздуха, поскольку они обеспечивают охлаждение в определенных целевых зонах дома. Они требуют менее инвазивной установки, потому что, как следует из их названия, они не полагаются на воздуховоды для распределения охлажденного воздуха. Как и сплит-системы, бесканальные системы включают наружный блок и по крайней мере один внутренний блок, соединенные медными трубками для хладагента. В бесканальной системе каждый внутренний блок предназначен для подачи холодного воздуха только в помещение, в котором он установлен. Внутренний блок можно установить на стене, на потолке или на полу. Некоторые бесканальные системы могут включать несколько внутренних блоков, подключенных к одному наружному блоку. Независимо от количества внутренних блоков принцип работы аналогичен сплит-системе. Внутренний блок содержит змеевик испарителя и нагнетательный вентилятор, который вытягивает теплый воздух из помещения через холодный змеевик испарителя, а затем возвращает более холодный воздух обратно в помещение.Хладагент проходит по медным трубкам к наружному блоку, где расположены компрессор и змеевик конденсатора. Тепло изнутри высвобождается через наружный змеевик конденсатора. Хладагент возвращается во внутренний блок, и цикл продолжается.

Эти гибкие системы обеспечивают максимальный комфорт в помещениях, где расположены внутренние блоки. Они также действуют как система зонирования, предлагая индивидуальный контроль температуры в каждой отдельной комнате. Например, если вы хотите, чтобы в домашнем офисе было прохладнее, а в спальне было теплее, установите по воздуховоду в каждой комнате.Теперь вы можете установить разные температуры в каждой области в зависимости от ваших потребностей в комфорте.

Независимо от того, какой тип системы подходит для вашего дома или участка, зная ответ на вопрос «Как работают кондиционеры?» может помочь вам выбрать наиболее подходящую систему. Кроме того, это позволит вам лучше понять варианты, которые предлагает ваш подрядчик по ОВКВ.

Как работают кондиционеры — Archtoolbox

Кондиционирование воздуха работает на основе принципов фазового преобразования, которое представляет собой преобразование материала из одного состояния (или фазы) вещества в другое, например, когда материал переходит из жидкости в газ.Когда происходит переход жидкости в газ, материал поглощает тепло. И наоборот, когда материал переходит из газа в жидкость, он выделяет тепло. Кондиционер — это, по сути, машина, которая принудительно преобразует фазы и использует полученные принципы теплопередачи для охлаждения зданий.

Кондиционеры состоят из множества компонентов, основными из которых являются компрессор жидкости, конденсатор и змеевик испарителя. Мы выберем точку в цикле кондиционирования воздуха и опишем, как движение хладагента по системе работает для охлаждения здания.Поскольку компрессор является одним из наиболее важных элементов оборудования в системе кондиционирования воздуха, давайте начнем с него.

Цикл кондиционирования воздуха

Во всех системах кондиционирования воздуха используется специальный материал, подвергающийся фазовому преобразованию. Этот материал называется хладагентом и содержится в трубках, которые проходят по всей системе кондиционирования воздуха. Хладагент втягивается в компрессор системы (поз. 1 на схеме ниже) в виде теплого пара после выхода из змеевика испарителя (что будет объяснено ниже).

Компрессор увеличивает плотность входящего пара хладагента, вызывая повышение его давления и температуры. Обычно это достигается с помощью центробежной системы, в которой ряд вращающихся лопастей быстро выталкивает пар наружу из камеры компрессора, после чего он выходит. Затем этот горячий пар под высоким давлением поступает в конденсатор кондиционера воздуха (поз. 2), где проходит через ряд змеевиков с прикрепленными к ним тонкими металлическими ребрами. Вентилятор обдувает ребра воздухом, и тепло переходит от хладагента к ребрам и в воздушный поток, что очень похоже на метод, используемый радиатором для отвода тепла от охлаждающей жидкости, циркулирующей внутри автомобильного двигателя.Воздух, проходящий через змеевики конденсатора, выбрасывается наружу здания и выбрасывается в атмосферу.

Это путешествие через конденсатор приводит к тому, что пар теряет значительное количество тепла и впоследствии переходит из газообразной фазы в высокотемпературную жидкость. Затем жидкий хладагент нагнетается через расширительный клапан   (поз. 3), который представляет собой точечное отверстие, из-за которого жидкость образует туман. Внезапное падение давления и расширение материала, когда жидкость превращается в туман, приводит к быстрому охлаждению жидкости, поскольку она отдает тепловую энергию.Этот холодный туман проходит через змеевик испарителя (поз. 4), который расположен непосредственно в воздушном потоке циркуляционного вентилятора, вытягивающего воздух из здания. Вентилятор проталкивает воздух через холодные змеевики, которые забирают тепло из воздуха, заставляя воздух охлаждаться. Передача тепла хладагенту заставляет его снова превращаться в теплый пар, и он поступает в компрессор, чтобы снова начать цикл.

Схема работы кондиционеров

Удаление влаги — осушение

Помимо охлаждения внутренних помещений, кондиционеры также обеспечивают осушение.Первоначальная цель изобретения кондиционера заключалась в том, чтобы удалить влажность из промышленных помещений, при этом охлаждение воздуха считалось вторичным эффектом. Удаление влаги при работе кондиционера происходит, когда относительно теплый воздух внутренних помещений здания проходит через холодные змеевики испарителя. Поскольку физика подсказывает, что теплый воздух может содержать больше воды, чем холодный, охлаждение воздуха в здании при контакте со змеевиками испарителя приводит к выделению влаги, которая образуется в виде конденсата на змеевиках.Этот конденсат в конечном итоге стекает, собирается и сливается наружу здания или в канализацию. Снижение влажности в здании, как правило, повышает уровень комфорта жильцов за счет повышения эффективности естественной системы охлаждения тела. Сочетание удаления влаги и снижения температуры определяет «кондиционирование» воздуха.

Хладагенты

Хладагенты для кондиционирования воздуха обычно состоят из материалов, не вызывающих коррозию и способных легко переходить из газообразной фазы в жидкую при рабочих температурах системы кондиционирования воздуха.Обычно используемые хладагенты представляют собой двуокись углерода, аммиак и химические вещества, называемые негалогенированными углеводородами, при этом тип хладагента выбирается в зависимости от конкретного применения охлаждения.

В прошлом использовались хлорфторуглероды (ХФУ) и гидрохлорфторуглероды (ГХФУ), но производство ХФУ было прекращено в 1990-х годах, а производство ГХФУ будет прекращено к 2030 году из-за их способности разрушать озоновый слой.

Статья обновлена: 29 мая 2021 г.

Помогите сделать Archtoolbox лучше для всех.Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Как работает кондиционер?

Обновлено 6 января 2022 г.

Вы знаете, что ваша система кондиционирования воздуха поддерживает прохладу в вашем доме или офисе в жаркие летние месяцы, но задумывались ли вы когда-нибудь, как она работает? Один интересный факт, о котором вы, возможно, не знали, заключается в том, что ваш кондиционер и холодильник работают в основном одинаково.Разница в том, что ваш холодильник охлаждает небольшое изолированное пространство, а кондиционер поддерживает комфортную температуру в вашем доме, офисе или коммерческом помещении.

Кондиционеры являются частью системы центрального отопления и центрального охлаждения, которая получает тепловую энергию снаружи дома и передает ее.

Проще говоря, кондиционер как в доме, так и на предприятии представляет собой центральную систему отопления и охлаждения, которая обеспечивает подачу холодного воздуха через воздуховоды из листового металла посредством процесса, при котором теплый воздух вытягивается внутрь, удаляя его тепло, которое заменяется более прохладный воздух.

Весь процесс создания комфортной температуры воздуха в вашем доме основан на очень простом научном принципе, а остальное достигается механическими средствами. Давайте посмотрим, как работает кондиционер для охлаждения вашего дома.



Процесс охлаждения вашего дома с помощью кондиционера

В вашем кондиционере используются химические вещества, которые быстро превращаются из газа в жидкость и обратно. Эти химические вещества передают тепло от воздуха внутри вашей собственности к наружному воздуху.

Блок переменного тока состоит из трех основных частей. Это компрессор, конденсатор и испаритель. Компрессор и конденсатор вашего устройства обычно располагаются во внешней части системы кондиционирования воздуха. Внутри дома вы найдете испаритель.

Охлаждающая жидкость поступает в компрессор в виде газа низкого давления. Компрессор сжимает этот газ/жидкость, и молекулы жидкости упаковываются ближе друг к другу. Чем ближе компрессор сжимает эти молекулы, тем выше поднимаются температура и энергия.



Как ваш кондиционер удаляет горячий воздух и выдувает холодный воздух

Эта рабочая жидкость выходит из компрессора в виде горячего газа под высоким давлением и поступает в конденсатор. Внешний блок системы кондиционирования воздуха имеет металлические ребра по всему корпусу. Эти ребра работают как радиатор автомобиля и помогают быстрее рассеивать тепло.

Когда жидкость выходит из конденсатора, она намного холоднее. Он также превратился из газа в жидкость из-за высокого давления. Жидкость попадает в испаритель через крошечное узкое отверстие, и когда жидкость достигает другой стороны этого прохода, ее давление падает. Когда это происходит, жидкость начинает испаряться, превращаясь в газ.

При этом тепло извлекается из окружающего воздуха. Это тепло необходимо для разделения молекул жидкости на газ. Металлические ребра испарителя также способствуют обмену тепловой энергией с окружающим воздухом.

Когда хладагент покидает испаритель, он снова представляет собой охлажденный газ низкого давления.Процесс начинается сначала, когда он возвращается к компрессору. К испарителю подключен вентилятор, который обеспечивает циркуляцию воздуха внутри помещения и через ребра испарителя.

Кондиционер всасывает воздух в воздуховоды через вентиляционное отверстие. Этот воздух используется для охлаждения газа в испарителе, и по мере отвода тепла от воздуха он охлаждается. Затем воздуховоды подают воздух обратно в дом.

Этот процесс продолжается до тех пор, пока воздух внутри вашего дома или офиса не достигнет желаемой температуры. Когда термостат определяет, что температура в салоне находится на желаемом уровне, он выключает кондиционер. Когда комната снова нагревается, термостат снова включает кондиционер до тех пор, пока снова не будет достигнута предпочтительная температура окружающей среды.



Доверьтесь Howard Air для удовлетворения всех ваших потребностей в кондиционерах в районе Феникса

Хорошая новость заключается в том, что вам не нужно знать, как работает система кондиционирования воздуха, чтобы пользоваться ее эффектами! В Howard Air мы можем помочь вам, если ваша система выходит из строя, вы хотите перейти на новый кондиционер или если у вас есть какие-либо вопросы.Мы разбираемся в кондиционировании воздуха и готовы предоставить нашим уважаемым клиентам исключительный сервис, качественный ремонт и профессиональную установку. Нажмите здесь, чтобы написать нам по электронной почте, или позвоните по телефону (623) 201-5153, чтобы немедленно поговорить с представителем.





*Схема предоставлена: Explainthatstuff.com

Как работает центральный кондиционер

Как работает система кондиционирования воздуха? Эта экспертная статья, наряду со схемами и видео, ясно объясняет, как центральный кондиционер охлаждает дом, циркулируя хладагент через свою систему и доставляя охлажденный воздух через воздуховоды.

Схема центральной системы кондиционирования дома, включая сеть воздуховодов теплого и холодного воздуха. ©Don Vandervort, HomeTips

Центральный кондиционер похож на гигантский холодильник для вашего дома. Фактически, в нем используются те же типы компонентов, материалов и систем, что и в холодильнике, включая хладагент, который переходит из жидкого состояния в газообразное и обратно в жидкое по мере прохождения через систему трубок и змеевиков или ребер, которые собирают и отдают тепло. .

Проходя этот цикл, он собирает тепло из одного места и передает его в другое. В то же время он создает холод (отсутствие тепла) в одном месте и доставляет этот холод в другое. В случае с кондиционером местом, куда поступает холод, является воздухораспределитель или топочный шкаф, оснащенный вентилятором, который проталкивает охлажденный воздух по всему дому.

Вентиляционная установка или печь обычно располагаются в труднодоступном месте, например, в подвале или на чердаке. Этот прибор прокачивает охлажденный воздух по всему дому через систему воздуховодов, часто ту же систему, которая используется в печи с принудительной подачей воздуха во время отопительного сезона.Один или несколько термостатов в доме служат для включения и выключения системы охлаждения при повышении и понижении температуры в помещении.

Центральный кондиционер работает от электричества. В летние месяцы, когда он работает много, он может потреблять много энергии, поэтому эффективность кондиционера может быть очень важной характеристикой. Если вы покупаете новый кондиционер, это означает, что вы должны выбрать тот, который разработан с учетом энергоэффективности и соответствует размеру вашего дома. Для получения дополнительной информации о покупке нового кондиционера см. Руководство по покупке центральных кондиционеров.Для получения информации о покупке правильного размера см. разделы «Подбор центрального кондиционера» и «Сколько стоит центральный кондиционер?».

+

Найдите профессиональную помощь по кондиционерам рядом с вами



Как работает кондиционер

Когда термостат подает сигнал системе кондиционирования воздуха на понижение температуры воздуха, начинается целая последовательность событий.

Сначала включается приточно-вытяжная установка, всасывающая воздух в помещение из разных частей дома через воздуховоды рециркуляции. Этот воздух проходит через один или несколько фильтров, где удаляются переносимые по воздуху частицы, такие как пыль и ворсинки. На самом деле сложные фильтры могут также удалять микроскопические загрязнители.Затем воздух направляется в приточные воздуховоды, по которым воздуходувка выталкивает его обратно в помещения.

Но каким образом змеевик испарителя вообще охлаждается? Вот где принципы охлаждения вступают в игру.

Каждый кондиционер состоит из трех основных частей: конденсатора, испарителя и компрессора. В типичной «сплит-системе» конденсатор и компрессор расположены в наружном блоке. Испаритель монтируется на или внутри блока обработки воздуха, который часто представляет собой печь с принудительной подачей воздуха.В «пакетной системе» все компоненты объединены в один наружный блок, который может быть расположен на земле или на крыше.

Центральный кондиционер охлаждается наружным компрессором и змеевиком конденсатора, соединенным с внутренней печью, оснащенной змеевиком испарителя. ©Дон Вандерворт, HomeTips

Хладагент циркулирует по медным трубкам, соединяющим испаритель и конденсатор. Этот хладагент получает и выделяет тепло по мере повышения и понижения температуры, переходя из жидкого состояния в газообразное, а затем обратно в жидкое.Хладагент становится особенно холодным, когда он начинает циркулировать по внутреннему змеевику.

Когда вентилятор проталкивает теплый воздух через змеевик, хладагент поглощает из воздуха столько тепла, что превращается в пар. В виде пара он попадает в наружный компрессор, который создает в нем давление и перемещает его через наружный змеевик. Там он выбрасывает тепло через змеевики или тонкие металлические «ребра». Вентилятор в компрессоре также помогает рассеивать тепло. Затем хладагент проходит через расширительное устройство, которое преобразует его в низкотемпературную жидкость низкого давления, которая возвращается во внутренний змеевик.И так цикл идет.

Следующее видео дает четкое представление о том, как работают компоненты центрального кондиционера для охлаждения вашего дома.



Если ваш кондиционер не работает должным образом, см. раздел Поиск и устранение неисправностей центрального кондиционера.
Или вы можете позвонить нашему сервисному партнеру HomeAdvisor. Их БЕСПЛАТНАЯ услуга поможет вам найти квалифицированного местного специалиста по кондиционерам.

Следующий см.:
Central AC Обзор
Как работает ваш дом отопления и система охлаждения
Что такое относительная влажность и почему это важно для вашего дома?

Позвоните, чтобы получить бесплатную оценку от местных профессионалов сейчас:
1-866-342-3263

Редактор журнала Home Magazine, автор более 30 книг по благоустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Как работает система кондиционирования воздуха?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем кондиционирования воздуха существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) — очень сложная инженерная область, мы должны отметить, что это не претендует на роль исчерпывающего руководства и должно рассматриваться как краткий обзор.

СВЯЗАННЫЕ С: КАК ЛЮДИ ОБЕСПЕЧИВАЛИ ПРОХЛАДУ ДО КОНДИЦИОНЕРОВ

Как работает кондиционер?

Короче говоря, они работают так же, как обычный кухонный холодильник. Технология, лежащая в основе как систем кондиционирования воздуха, так и холодильников, одинакова — цикл охлаждения.

В системах, которые используют преимущества этого цикла, используются специальные химические вещества, называемые хладагентами (вода в некоторых системах), для поглощения и/или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором кондиционера , хладагент меняет состояние с газообразного на жидкое и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит за его пределами. Этот холодный воздух под высоким давлением подается во внутренний блок и снова расширяется до газа с помощью расширительного клапана системы .

Это, как следует из названия, заставляет жидкий хладагент расширяться обратно в газообразную форму.Когда хладагент расширяется, он «всасывает» тепло и заставляет воздух охлаждаться в рассматриваемом пространстве на испарителе системы кондиционирования воздуха.

Этот расширенный и «горячий» газ далее транспортируется к компрессору системы, и цикл начинается заново.

Чтобы визуализировать это, представьте себе губку как хладагент, а воду как «тепло». Когда вы сжимаете намокшую губку (компрессор и конденсатор), вода выталкивается и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и может поглощать больше воды или тепла в нашей аналогии.

В основе этого цикла лежат научные принципы термодинамики, законы Бойля, Шарля и Ги-Люссака.

В первую очередь тот факт, что «жидкость, расширяющаяся в газ, извлекает или вытягивает тепло из своего окружения». — Кондиционер и отопление Goodman.

В этом смысле кондиционеры и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока переносят «тепло» из вашей комнаты, офиса или дома и выбрасывают его в воздух за пределами вашего дома или офиса.

Источник:  Pixabay

Этот цикл является обратимым и может использоваться для обогрева вашей комнаты или всего дома в холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока заключается в том, что блок обычно делится на две отдельные части; внешний блок конденсатора (или чиллера) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть такими).

Любое тепло, удаляемое из его внутренней части, сбрасывается в то же помещение в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене за ним.

Вы можете проверить это, прикоснувшись (будьте осторожны, она может сильно нагреться) к задней части холодильника во время его работы. На ощупь оно должно быть теплым или горячим.

Какие существуют типы систем кондиционирования воздуха?

Сегодня блоки кондиционирования воздуха бывают разных форм и размеров: от массивных воздуховодов в офисах и промышленных зданиях до небольших бытовых систем кондиционирования, с которыми вы, вероятно, более знакомы.

Некоторые из более крупных установок имеют очень большие наружные чиллеры с водяным или воздушным охлаждением или, в более старых системах, с градирнями. Они соединены изолированными трубами с перекачкой хладагента для охлаждения воздуха внутри большого или набора больших агрегатов, называемых блоками обработки воздуха (AHU).

Эти системы могут быть очень сложными с нагревательными элементами и увлажнителями, а также фильтрами для очень точного контроля температуры и качества воздуха в помещениях здания, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электроэнергии (или газа), необходимого для нагрева/охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха  (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой поток воздуха контролируется вокруг воздуховодов системы.

Ими также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и приводов, называемых системами управления зданием (BMS).

Эти большие системы HVAC «всасывают» свежий наружный воздух и при необходимости нагревают/охлаждают его перед транспортировкой по воздуховодам в требуемые помещения. Эти системы также могут иметь терминальные блоки повторного нагрева или фанкойлы для дальнейшего улучшения температуры подаваемого воздуха в помещение.

Более современные установки отказываются от централизованных кондиционеров в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Это так называемые системы с переменным потоком холода (VRF), которые охлаждают воздух непосредственно в месте использования.

Но большинство людей привыкли к сплит- или мульти-сплит-системам воздушного теплового насоса (ASHP) или блокам переменного тока для охлаждения одной комнаты.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в жилых помещениях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю как «свалку» или источник тепла, а не воздух или источник тепла. И ASHP, и GSHP также могут подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторой модификацией.

Как работает кондиционер в автомобиле?

Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой кондиционер.Разница лишь в том, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Охладительная часть системы (с расширительным клапаном и испарителем) обычно монтируется за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля — сюда вдувается свежий воздух, когда вы едете).

Обе части соединены цепью труб, по которым хладагент проходит между блоками во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы обычно также поставляются с обогревом и осушителями для смягчения воздуха по мере необходимости. Точно так же, как и при строительстве систем кондиционирования воздуха, автомобильный кондиционер будет преобразовывать охлаждающую жидкость между газом и жидкостью, высоким и низким давлением, высокой и низкой температурой по мере необходимости.

Дешевле ли оставить кондиционер включенным на весь день?

Проще говоря, нет.Причина этого в том, что если вы оставите систему переменного тока на весь день, это:

1. Бесполезно использовать энергию, если вы не дома или комнаты/зоны не используются.

2. Эксплуатация системы приводит к ее износу. Это сокращает срок его службы.

Также следует убедиться, что окна закрыты или установлена ​​защита от сквозняков во время работы кондиционера. В конце концов, вы не хотите «кондиционировать» мир.

Вы также должны убедиться, что используете затеняющие устройства (например, навес или стратегически посаженные деревья) снаружи, чтобы уменьшить «солнечное усиление» или пассивный нагрев вашего дома солнечным светом.

Другие меры включают улучшение теплоизоляции вашего дома, поддержание систем кондиционирования воздуха в хорошем состоянии (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего перемешивания воздуха (т. е. предотвращения расслоения горячего воздуха у потолка или наоборот).

Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя бытовые BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональное управление и другие меры по снижению энергопотребления, вы можете значительно повысить эффективность и снизить стоимость своих систем кондиционирования.

Вы также должны использовать «бесплатные» решения для охлаждения и обогрева, рассматривая возможность использования природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома значительно сократит затраты на использование энергии, связанной с обогревом/охлаждением, путем ее отключения.

Но это возможно только в том случае, если это позволяет качество воздуха за пределами вашего дома. Например, жизнь в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

Как работает кондиционер с обратным циклом?

Системы кондиционирования воздуха с обратным циклом или тепловые насосы, как их чаще называют, работают почти так же, как и любой другой тип кондиционера. Исключением является то, что они специально разработаны для того, чтобы иметь возможность изменять цикл по своему желанию.

Как и другие системы кондиционирования, они также могут фильтровать и осушать воздух по мере необходимости.

Кондиционер: как это работает?

91% новых домов, построенных с 2000 года, имеют систему отопления, включающую центральные воздуховоды для охлаждения дома.В 1940 году это число составляло всего 50%. Вы, наверное, знаете, что такое кондиционер и для чего он нужен, но понимаете ли вы, что кондиционеры действительно работают? «Охлаждающая революция», которую системы охлаждения принесли нашему человеческому обществу, никогда не может быть дискредитирована. В то время как в предыдущих поколениях были вентиляторы, а также другие методы охлаждения в жаркие дни, просто ни один метод не был столь же эффективным, как наши современные кондиционеры с точки зрения охлаждающей способности.



Как работает кондиционер

Все кондиционеры работают по одному и тому же принципу: тепло извлекается из одной области и заменяется сухим, охлажденным воздухом, поскольку горячий воздух выбрасывается наружу.

Система кондиционирования воздуха проходит два отдельных этапа на своем пути; испаритель, в котором находится переохлажденный хладагент, выдувает охлажденный сухой воздух в помещение, а конденсатор собирает тепло, когда теплый воздух проходит и выбрасывается наружу.



Основные операции

Система кондиционирования воздуха способна эффективно охлаждать целые здания, заполненные людьми, удаляя горячий воздух из помещений и выводя его наружу. Это достигается с помощью ряда простых, но необходимых процессов.Химический хладагент, находящийся в системе, поглощает нежелательное тепло из собранного воздуха и перекачивает его через систему трубопроводов во внешний змеевик. Внешний блок, в котором находится вентилятор, обдувает горячий змеевик холодным воздухом, передавая его во внешнюю среду.

Большинство систем кондиционирования воздуха имеют 4 основных механических компонента:

  • Конденсатор
  • Компрессор
  • Змеевик испарителя
  • Расширительный клапан

Наиболее распространенные центральные кондиционеры работают под сплит-систему. Сплит-система кондиционирования воздуха описывает «горячую» сторону, также известную как конденсаторный блок, который состоит из вентилятора, компрессора и конденсаторного змеевика, расположенного снаружи вашего дома, и «холодную» сторону, которая расположена изнутри.

Холодная сторона вашего агрегата состоит из охлаждающего змеевика и расширительного клапана. Как правило, это часть печи или воздухообрабатывающего устройства другого типа. Печь начинается с продувки воздуха через змеевик испарителя, который охлаждает его. Затем этот холодный воздух распространяется по всему дому через серию воздуховодов.Оконный блок кондиционера работает по тому же принципу, с той лишь разницей, что и холодная, и горячая стороны вашей системы кондиционирования воздуха размещены в одном и том же блоке.



Компоненты кондиционера

Независимо от типа вашей установки, все системы кондиционирования воздуха состоят из этих четырех основных компонентов.



Испаритель

Испаритель представляет собой змеевик теплообменника, который отвечает за сбор тепла внутри помещения с газообразным хладагентом. В этом компоненте, известном как испаритель, жидкий хладагент превращается в газ за счет поглощения тепла. Наиболее распространенные типы газообразных хладагентов, используемых в системах кондиционирования воздуха, включают гидрохлорфторуглероды (ГХФУ) и гидрофторуглероды (ГФУ). Это газ, который на самом деле работает, поглощая тепло в комнате, когда оно перемещается к следующему компоненту устройства.



Компрессор

Как следует из названия, здесь происходит сжатие вашего газообразного хладагента.Этот компонент расположен на холодной стороне вашего устройства, также известный как часть вашего устройства, установленная на установленной части вашего дома.



Конденсатор

В конденсатор поступает хладагент в виде пара от компрессора. В этом секторе конденсатор переводит хладагент обратно в жидкое состояние и отводит тепло наружу. Этот компонент также расположен во внешнем блоке вашего сплит-кондиционера.



Расширительный клапан

Расширительный клапан агрегата находится между обоими змеевиками – горячими змеевиками конденсатора и охлаждающими змеевиками испарителя.Клапан регулирует количество хладагента, которое движется к испарителю.

Весь процесс повторяется снова и снова с помощью этих четырех основных компонентов, пока в вашей комнате или здании не будет достигнута желаемая температура. Короче говоря, ваш кондиционер продолжает всасывать более теплый воздух и выбрасывать его в окружающую среду до тех пор, пока внутри не останется теплого для охлаждения.



Поддержание эффективности

Наиболее важным аспектом обслуживания кондиционера для обеспечения общей эффективности вашей системы кондиционирования воздуха является регулярная очистка или замена ее фильтров.Забитые или грязные фильтры блокируют нормальный воздушный поток вашей системы и значительно снижают ее энергоэффективность. Когда обычный воздушный поток блока каким-либо образом затруднен, воздух в конечном итоге проходит мимо фильтра и переносит грязь в змеевик испарителя, ухудшая способность змеевика поглощать тепло. Фильтры системы обычно располагаются по длине обратного воздуховода. Другие распространенные места расположения воздушных фильтров также расположены в печах, потолках, стенах или внутри самого кондиционера.

В некоторых системах кондиционирования воздуха фильтры многоразовые, в других их необходимо периодически заменять.Воздушные фильтры доступны с различной эффективностью и типами. Планируйте замену или чистку фильтров или фильтров системы кондиционирования воздуха как минимум раз в два месяца в теплое время года, когда ваше устройство работает с наибольшей нагрузкой. Фильтры вашего кондиционера могут потребовать более частого ухода, если ваша система постоянно используется, у вас дома есть пушистые друзья или в вашем доме необычно пыльные условия. Если в вашей системе используются одноразовые фильтры, всегда разумно держать дома несколько запасных.



Заключение

Несмотря на то, что наше общество в наши дни зависит от кондиционеров, будь то дома, на работе или в нашем бизнесе, удивительно узнать, что кондиционеры не были созданы для человеческого комфорта, когда они были впервые разработаны . Напротив, мотивация наших современных кондиционеров заключалась в том, чтобы устранить определенные проблемы в производственном процессе издательской компании. Кто бы мог подумать, что это случайное открытие однажды станет неотъемлемой частью каждого современного дома и бизнеса?

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
