Принцип работы настенного газового котла

Принцип работы двухконтурного газового котла, комплектация и виды

Двухконтурный газовый котел – это устройство, которое обеспечивает теплоносителем 2 контура, а именно отопительный контур и горячее водоснабжение (рис. 1). Принцип работы двухконтурного газового котла должен знать каждый, кто имеет в доме такое оборудование. Следует отметить основные функции этого устройства:

  • Обеспечение системы отопления теплоносителем и дальнейшее поддержание температуры в системе;
  • Горячее водоснабжение, то есть обеспечение дома горячей водой для бытовых нужд.

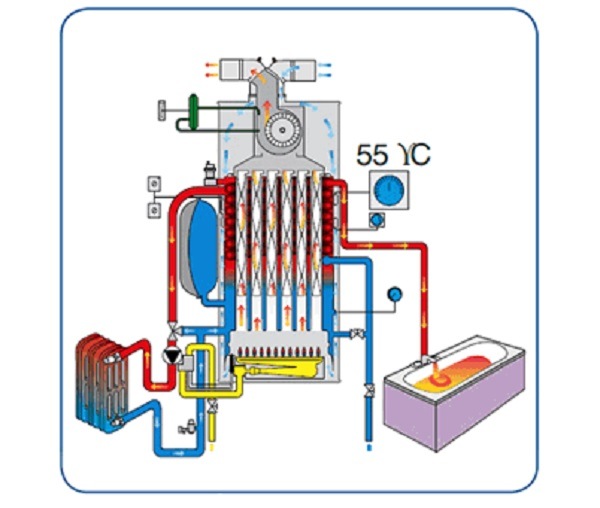

Рис. 1 Работа двухконтурной системы

Принцип работы

Двухконтурный котел нагревает теплоноситель в теплообменнике. Весь отопительный процесс работает благодаря термостату, который запускает двухконтурный котел, если температура теплоносителя снижается до определенного уровня. Когда термостат запускается, то дает команду и циркуляционному насосу. Насос в свою очередь также начинает функционировать и производит движение теплоносителя в обратном трубопроводе. В результате этого теплоноситель, который нагревается в теплообменнике, начинает циркулировать по системе.

После запуска газовый прибор начинает работу на низкой мощности, но в процессе нагревания она увеличивается до максимальной. Но в случае, когда установлен режим работы, то котел производит нагревание до нужной температуры. Этот процесс контролируется автоматикой, при очень быстром нагревании она отключает котел, то есть перекрывает подачу газа в горелку.

Рис. 2 Настенный двухконтурный котел

Теплообменник нагревается посредством выделяемой тепловой энергии от сжигания газа. Таким образом, камера сгорания с горелкой находится снизу, а уже над ней расположен теплообменник.

Когда теплоноситель в системе отопления достиг заданного температурного режима, горелка постепенно затухает, а потом газ и вовсе не поступает. Далее двухконтурный газовый котел находится в режиме ожидания, до новой команды термостата.

Что касается второй функции двухконтурного агрегата – подача горячей воды, то она осуществляется с помощью трехходового клапана. Он перекрывает путь теплоносителю в систему отопления, при этом вода попадает во вторичный теплообменник, который рассчитан на ГВС. Этот теплообменник находится над первичным. Трехходовой клапан срабатывает во время открытия водопроводного крана, а после его закрытия двухконтурный котел дальше работает на подогрев теплоносителя для радиаторов.

Розжиг газовых котлов может быть двух видов:

  • Электрический – этот вид розжига есть в приборах, которые работают от электричества. Благодаря узлу управления такой розжиг происходит в автоматическом режиме;
  • Пьезорозжиг – этим типом розжига оснащены недорогие котлы, это энергонезависимая система. Розжиг происходит от нажатия кнопки на корпусе. При этом запальник постоянно горит.

Рис. 3 Напольный двухконтурный
котел

Работа контура ГВС

Устройство двухконтурного котла заключается в том, что в летнее время его можно использовать как газовую колонку. Как работает двухконтурный газовый котел летом? Котел активируется из режима ожидания после открытия водопроводного крана. Это происходит из-за замыкания реле давления.

Расход воды для этого нужен не более 2,5 литров. В результате команды автоматики происходит розжиг и постепенно увеличивается подача газа. На открытие крана также реагирует трехходовой клапан, перекрывая отопительный контур. Далее из первичного теплообменника вода подается во вторичный, где и нагревается.

После того как вода в теплообменнике нагрелась до нужной температуры, оборудование начинает работать на меньшей мощности и просто регулирует плавное нагревание. Газовая горелка активируется, если температура понизилась на 1 градус.

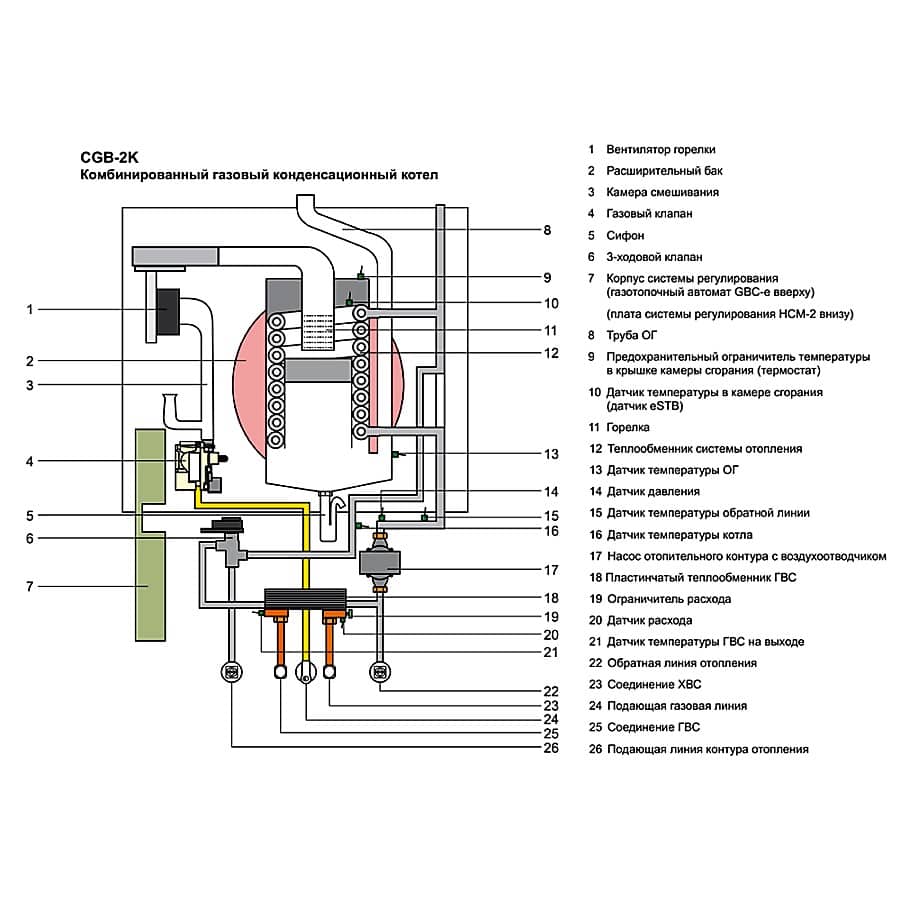

Конденсационные и конвекционные приборы

Двухконтурные газовые котлы могут работать по двум принципам:

Принцип работы газового конвекционного агрегата заключается в выделении пара от сгорания газа, который в дальнейшем выводится через систему отвода продуктов сгорания. А вот конденсационные модели работают иначе. Они имеют дополнительную камеру сгорания, в которую поступают отработанные пары от горения топлива. Там они еще подогреваются до определенной температуры, а далее нагревают вторичный теплообменник. Вторичный теплообменник предназначен для контура горячего водоснабжения.

Что касается, конвекционного принципа работы котла то он проще и легче в управлении. Так как пар выходит в дымоход, то конденсат не образуется внутри, а значит и минимальные шансы образования коррозии. Конденсационные котлы имеют показатель КПД выше, так как есть в комплектации дополнительная камера сгорания.

Конструкция двухконтурного прибора

Устройство двухконтурного газового котла (рис. 4) заключается в трех основных узлах, которые есть во всех видах прибора:

Также неизменной частью газового отопительного агрегата является корпус со слоем теплоизоляции.

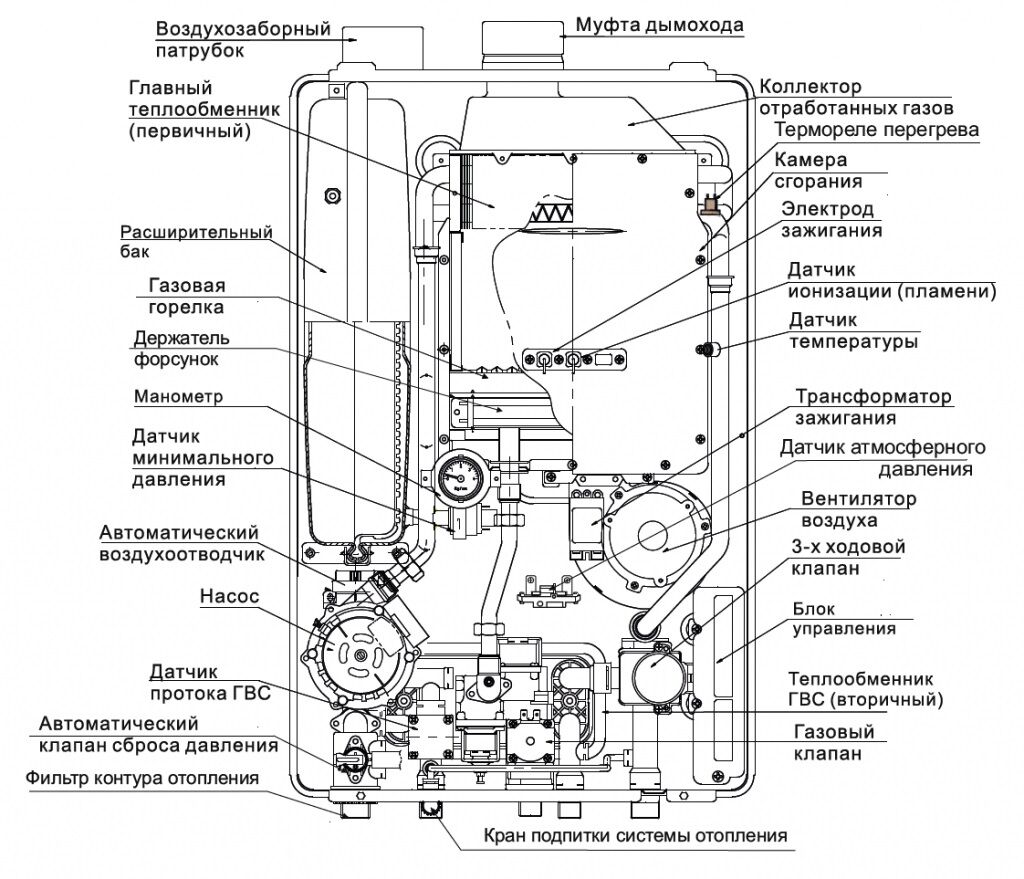

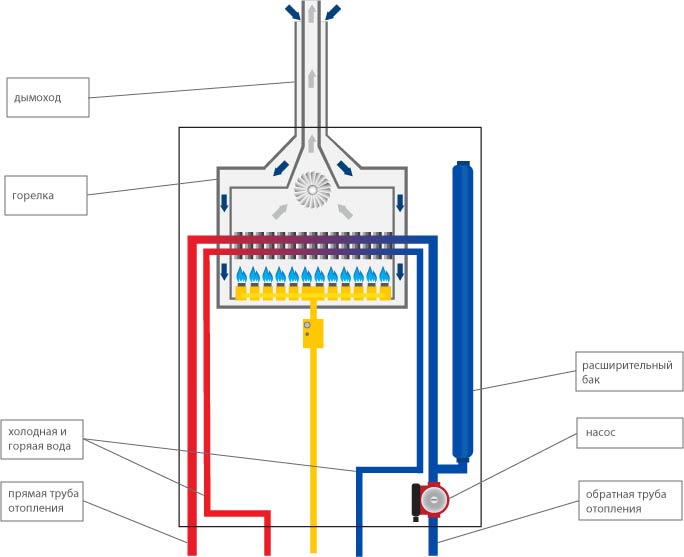

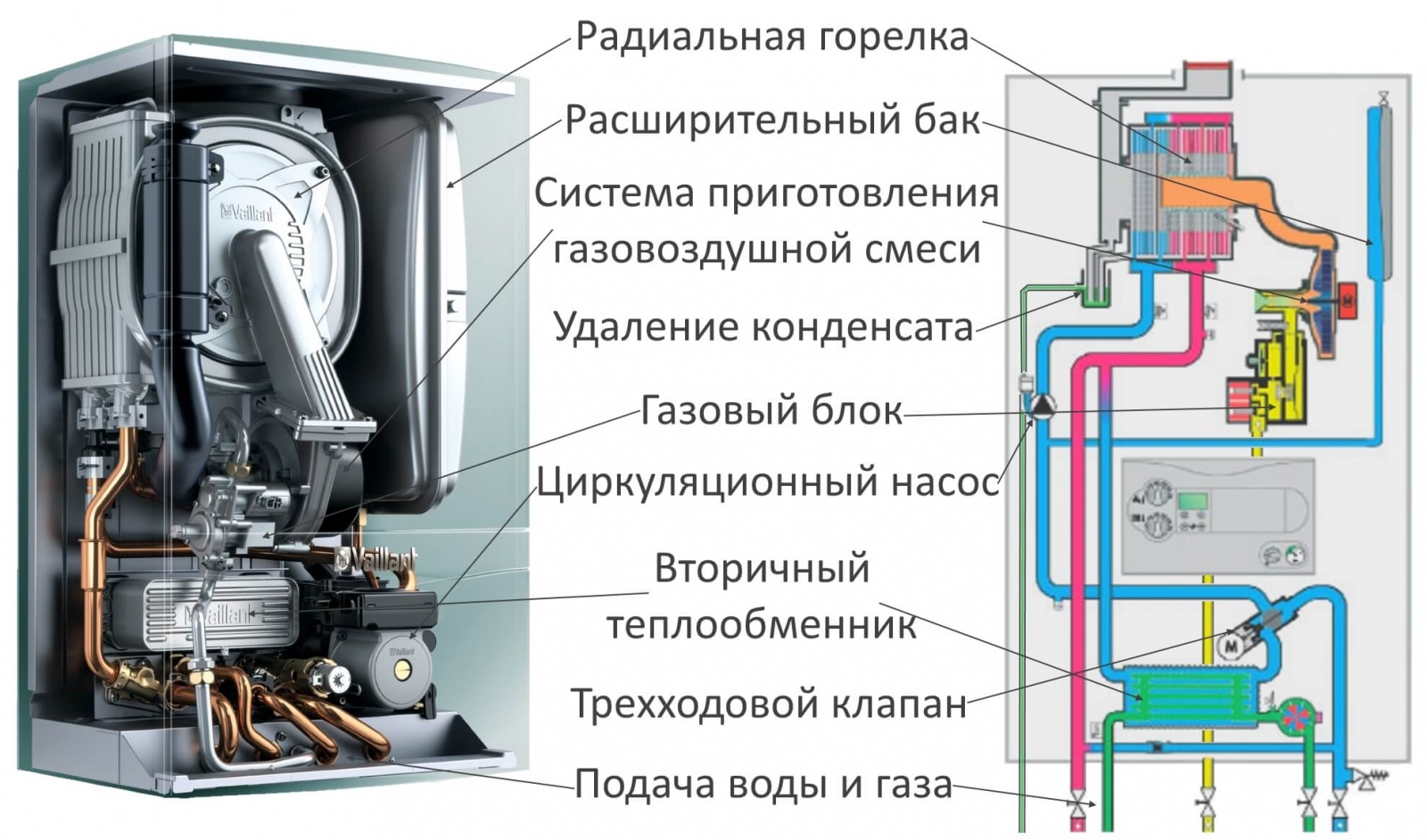

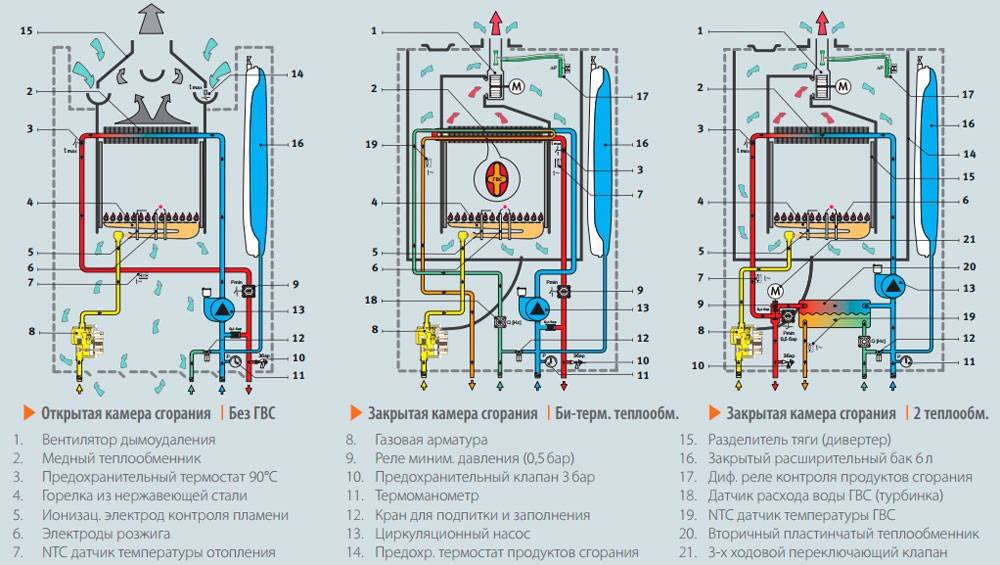

Рис. 4 Конструкция двухконтурного газового котла

Газовая горелка – это конструкция с перфорацией вдоль всего корпуса, а внутри находятся форсунки. Форсунки подают и распределяют газ, для равномерного пламени. Горелка может быть нескольких видов:

  • Одноступенчатая – эта горелка устроена, так что ее нельзя регулировать, она работает в одном режиме;
  • Двухступенчатая – это устройство имеет 2 позиции регулировки мощности;
  • Модулированная – мощность такой горелки можно регулировать, за счет этого котлы экономнее расходуют топливо.

Теплообменник. В двухконтурных газовых приборах есть 2 теплообменника:

  • Первичный – в нем нагревается теплоноситель для отопительного контура. Изготавливается из стали или чугуна;
  • Вторичный – это теплообменник, в котором нагревается вода для контура горячего водоснабжения. На него обычно влияет температура несколько меньше чем на первичный, поэтому он может быть изготовленным из таких материалов как медь, нержавеющая сталь и т.д.

Рис. 5 Первичный теплообменник для
двухконтурного газового прибора

Автоматика – это узел, который управляет работой газового устройства. Он включает электронную схему и систему датчиков. Датчики подают показания работы двухконтурного котла в электронную схему, которая задает режим функционирования либо же отключает прибор.

Циркуляционный насос – это устройство нужно для системы отопления с принудительной циркуляцией. Это комплектующая деталь для энергозависимой системы. Такой насос обеспечивает нужный показатель давления.

Система отведения продуктов горения может быть с:

  • естественной тягой. В этом случае продукты горения выводятся в дымоходную трубу, которая должна возвышаться над крышей минимум на 1 метр;
  • принудительной тягой. Котлы с такой системой имеют в конструкции вентилятор для вывода продуктов горения в коаксиальный дымоход (труба в трубе). Такие котлы называют турбированными.

Расширительный бак. Когда теплоноситель нагревается до высокой температуры, то он расширяется, и его излишки временно попадают в расширительный бак. Объем бака может быть разным, это зависит от объема теплоносителя в системе и мощности котла.

Камера сгорания выглядит как емкость из металла с теплоизоляцией. Именно над ней находится первичный теплообменник, а на ее дне расположена горелка. Камера сгорания газового устройства может быть:

Газовый двухконтурный прибор с открытой камерой – это устройство, которое может быть энергонезависимым, так как воздух для горения он берет прямо из помещения, в котором установлен. Рекомендуется устанавливать такие агрегаты в отдельно отведенных помещениях – котельных. Они должны быть устроены по всем правилам, а именно иметь хорошую вентиляцию и окно. Если двухконтурному котлу с открытой камерой горения не хватает воздуха, он будет выделять углекислый газ.

Газовый двухконтурный прибор с закрытой камерой – это устройство, которое воздух для горения берет с улицы через коаксиальный дымоход. Принцип коаксиальной системы отведения газов заключается в ее особенной конструкции – «труба в трубе» (рис. 6). То есть труба с меньшим диаметром находится в трубе большего диаметра. Через маленькую трубу выходят продукты горения, а через большую происходит забор воздуха в газовый котел.

Преимуществом коаксиального дымохода является то, что его можно устанавливать как горизонтально, так и вертикально.

Рис. 6 Труба для коаксиального дымохода (труба в трубе)

Энергозависимые и энергонезависимые котлы

Принцип работы двухконтурного газового котла энергозависимого типа практически не отличается от энергонезависимых котлов. Они функционируют благодаря комплектующим, которые работают от электричества. Это циркуляционный насос, автоматика (полная регулировка роботы агрегата), вентилятор для отвода продуктов горения. В работе энергозависимых двухконтурных агрегатов есть такие недостатки:

  • такое оборудование чувствительно к перепадам напряжения в сети, поэтому нужно дополнительно приобрести стабилизатор напряжения;
  • если возникнут, какие либо аварии на линии электросети и света не станет, то котел не будет функционировать. На этот случай нужно обзавестись генератором или же блоком бесперебойного питания.

В энергонезависимых моделях котлов теплоноситель циркулирует естественным образом, по принципу конвекции. Для нормальной работы такого агрегата трубы в системе отопления должны быть большего диаметра. А также в этом случае расширительный бак должен быть открытым. Также для хорошей циркуляции трубопровод системы отопления проектируется под наклоном. Система отвода продуктов горения работает по принципу естественной тяги. Для этого устанавливается дымоходная труба, которая должна быть не менее 4 метров в высоту.

Энергонезависимым приборам нужно постоянное поступление воздуха, так как они оборудованы открытой камерой горения. А значит, в помещение должно происходить регулярное проветривание. Но конечно, несомненным преимуществом этого двухконтурного котла является то, что отсутствие электроэнергии никак не влияет на его работу.

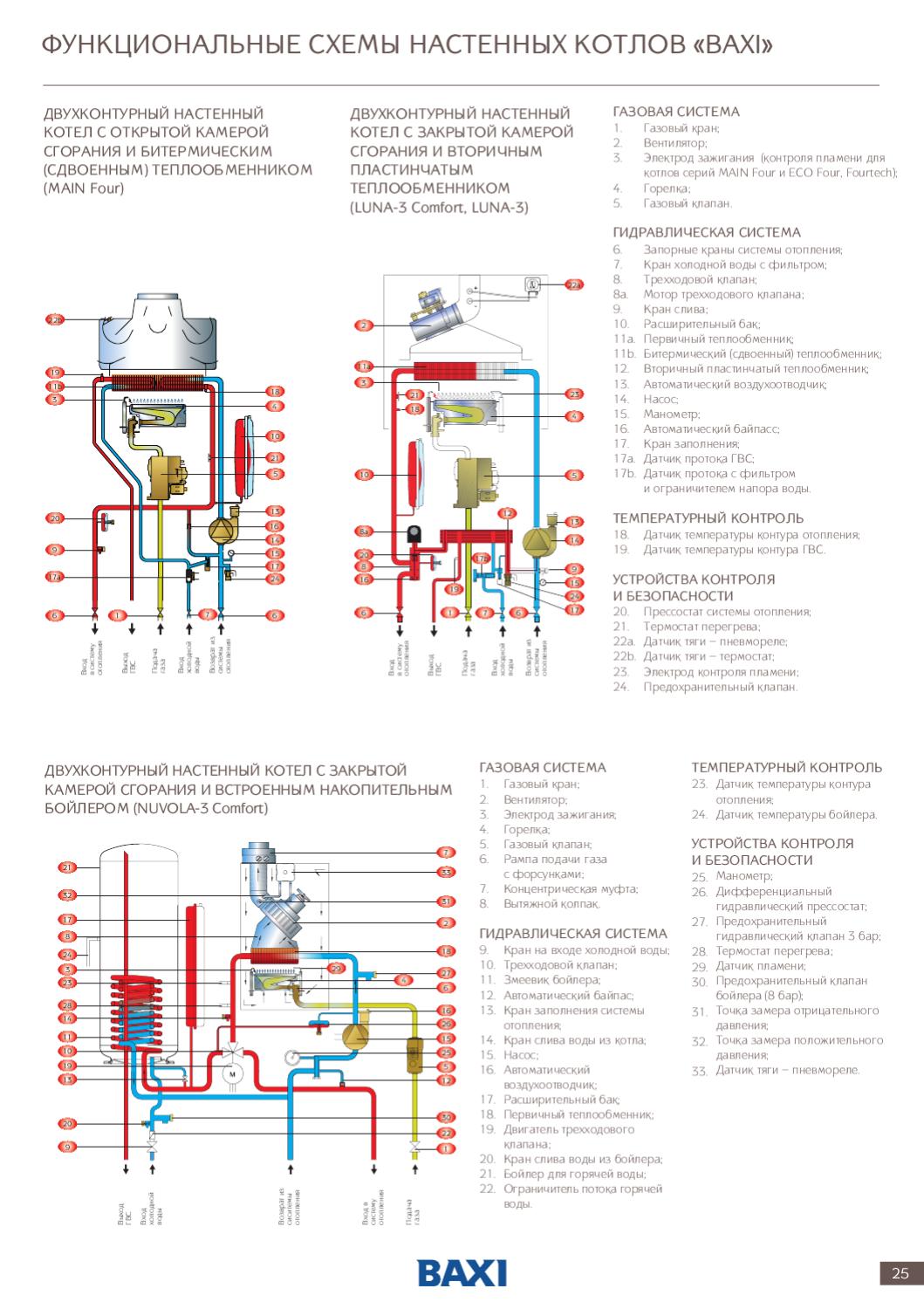

Газовый котел Бакси: неисправности и их устранение

Принцип действия двухконтурного котла

  • Особенности и типы выпускаемых котлов
  • Принцип работы котла и его устройство
  • Виды газовых горелок

Особенности и типы выпускаемых котлов

Двухконтурный газовый котел является прибором, который нагревает до заданных значений теплоноситель в системе отопления и может приготавливать горячую воду для сантехнических нужд. Использование такого котла позволяет обойтись без дополнительного оборудования для приготовления горячей воды, такого как газовая колонка, накопительные и проточные электрические нагреватели. Принцип работы двухконтурного газового котла основан на процессах и способах передачи тепловой энергии сгорания газа контурам отопления и горячего водоснабжения.

Подключение двухконтурного газового котла к схеме обвязки .

Двухконтурные котлы настенного типа выпускаются в большом технологическом ассортименте. Основные виды выпускаемых двухконтурных котлов:

  • с открытой газовой горелкой;
  • с закрытой газовой горелкой, турбированные;
  • имеющие два отдельных контура нагрева для отопительной системы и горячей воды;
  • комбинированного типа;
  • конденсационные.

Вернуться к оглавлению

Принцип работы котла и его устройство

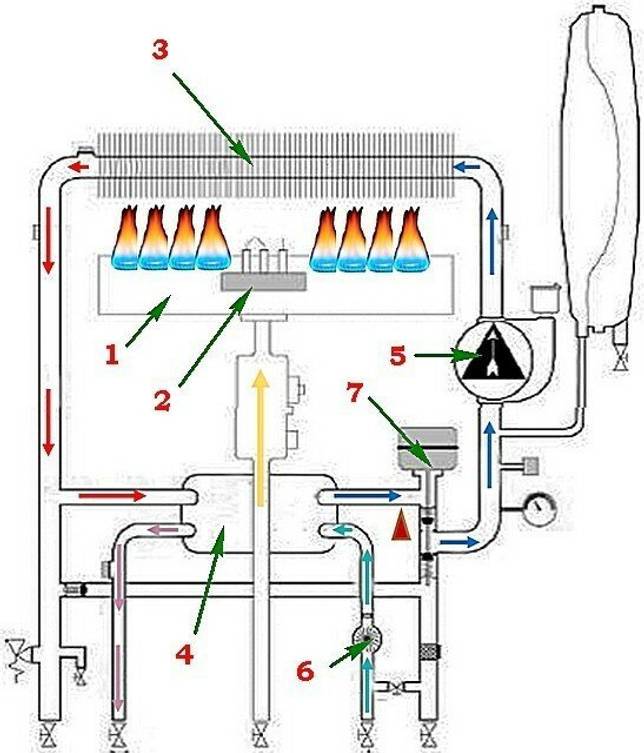

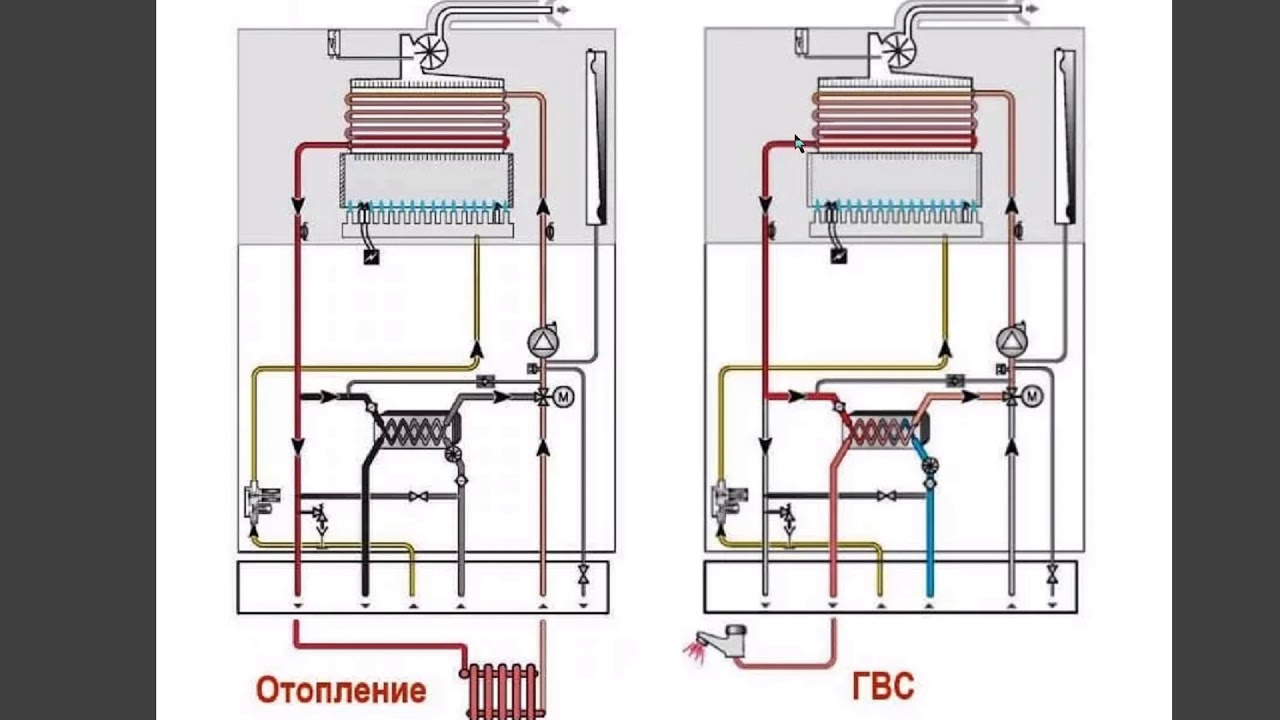

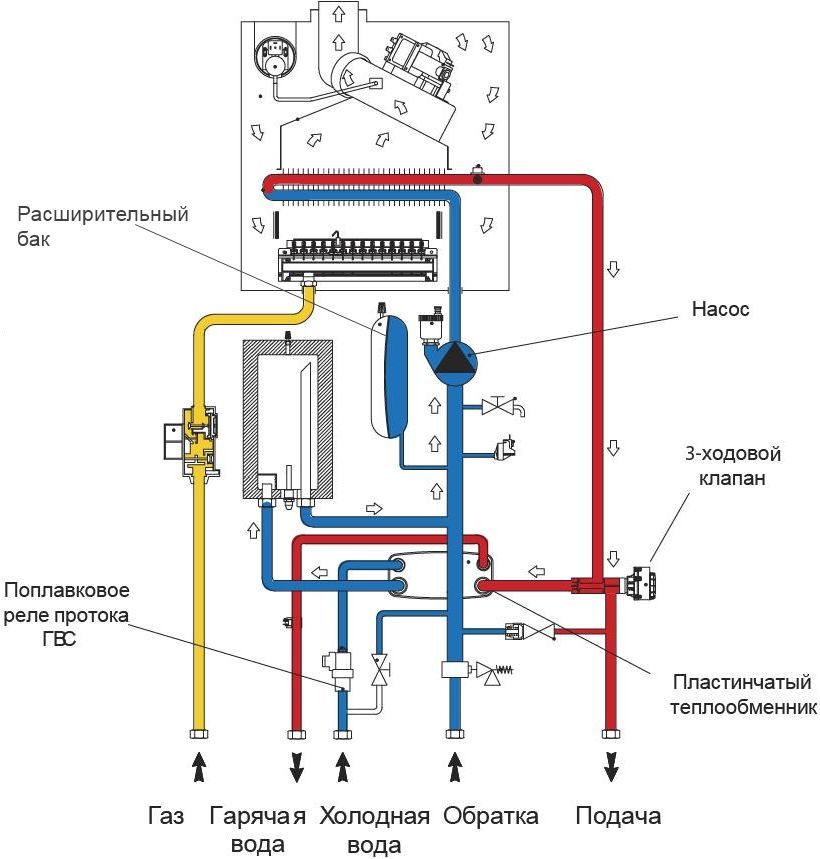

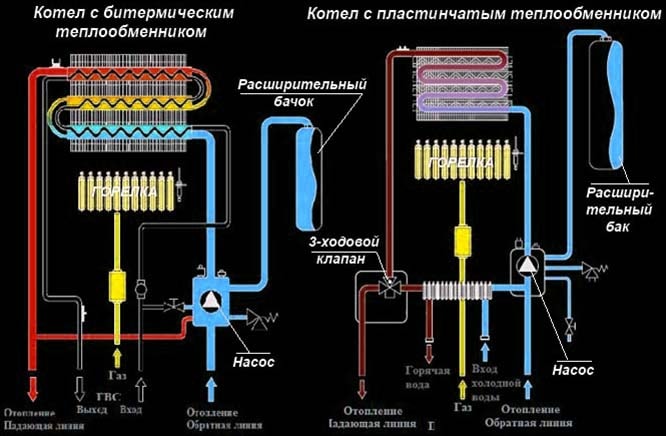

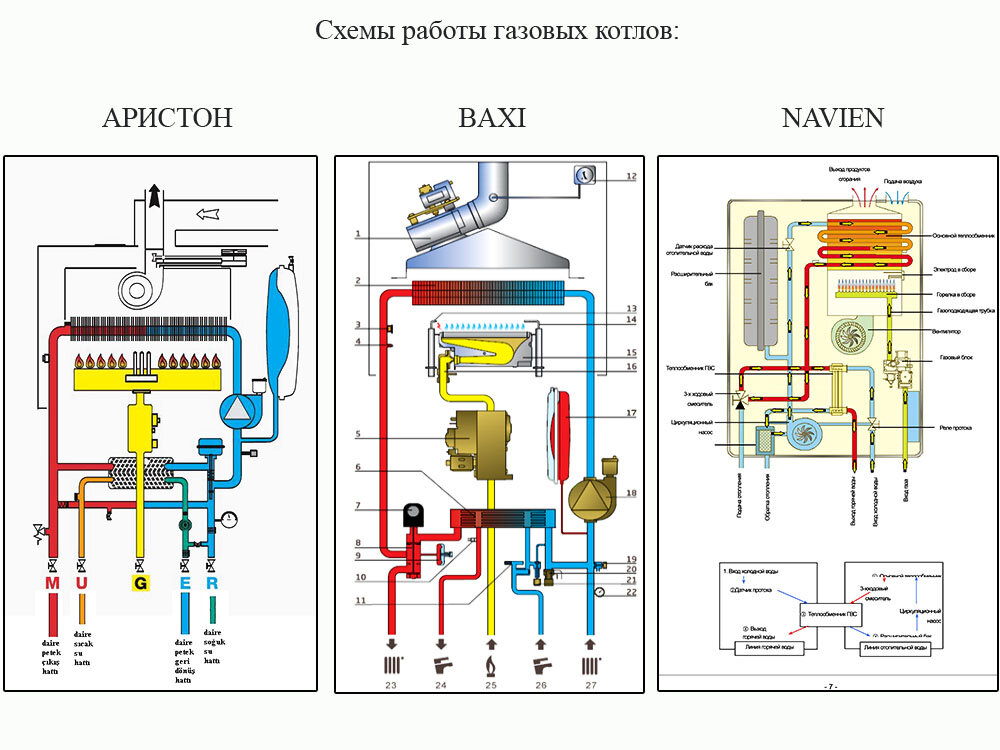

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

  1. Газовая горелка.
  2. Циркуляционный насос.
  3. Трехходовой клапан.
  4. Контур ГВС, пластинчатый теплообменник.
  5. Теплообменник контура отопления.
  • D — вход (обратка) отопительной системы для нагрева;
  • A — подача готового теплоносителя для отопительных приборов;
  • C — вход холодной воды из магистрали;
  • B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

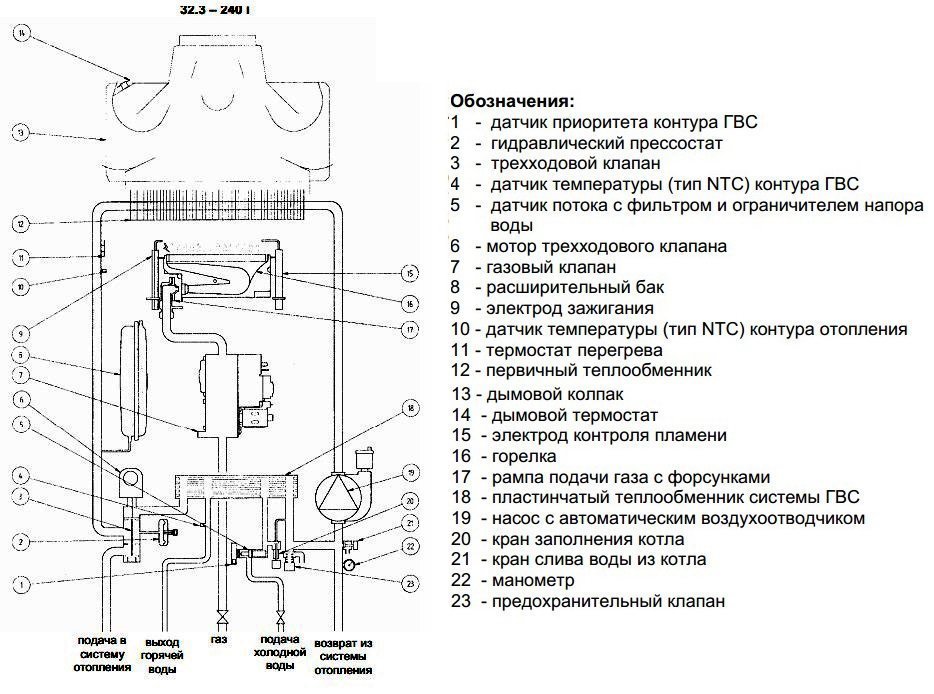

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Вернуться к оглавлению

Виды газовых горелок

Двухконтурные котлы настенного типа выпускают с открытым типом газовой горелки и с закрытым. Открытая газовая горелка в котле требует подачу необходимого количества воздуха для сгорания газа из помещения, где установлен газовый котел. Например, привычная схема типовой газовой колонки для нагрева воды.

Устройство с закрытой горелкой имеет изолированное пространство для сгорания газа от помещения. Забор воздуха для процесса горения производится снаружи здания. Чаще всего такие устройства подключены с помощью коаксиального дымохода, выходящего на наружную стену здания. Состоит он из двух труб, расположенных одна в одной. Через внешнюю трубу забирается воздух для горения, а через внутреннюю трубу удаляются продукты сгорания.

Возможно подключение с выбросом продуктов сгорания в предусмотренный дымоход здания и забор воздуха с боковым подводом трубопровода. Котлы с закрытой горелкой называют турбированными, так как они имеют встроенный электрический нагнетатель воздуха турбинного типа. Преимущество таких газовых приборов заключается в безопасности эксплуатации. Их работа не требует постоянного контроля подачи воздуха, проветривания помещения, исключено попадание продуктов сгорания в квартиру или дом. За счет избыточной тяги происходит более эффективное сгорание и более быстрый прогрев воды.

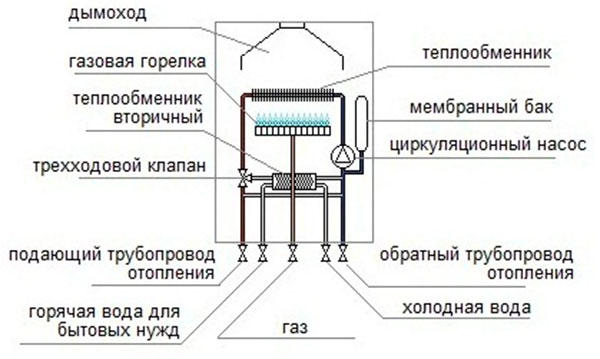

Устройство настенного газового котла.

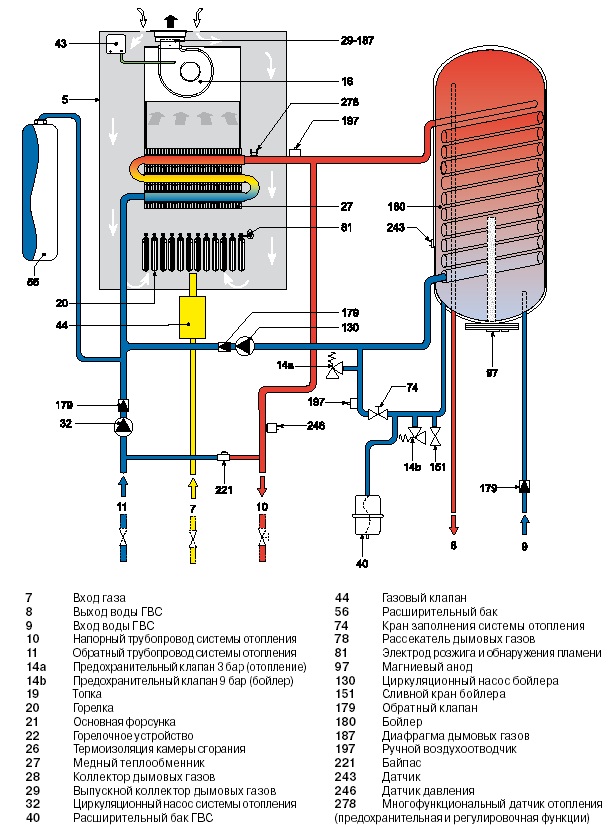

Двухконтурные газовые приборы могут подключаться в бойлерном режиме. Такой режим работы подразумевает нагрев воды и последующее ее накопление в бойлере, а из него вода уже поступает в точки водозабора.

Конденсационные газовые нагревательные приборы отличаются тем, что их конструкция позволяет конденсироваться водяному пару, содержащемуся в продуктах сгорания газа. При процессе конденсации происходит выделение дополнительного тепла, которое используется или для контура отопления, или для контура ГВС. Схема может включать образование конденсата на первичном теплообменнике специальной формы или на дополнительным устройстве, которое расположено над первичным теплообменником.

Все газовые котлы двухконтурного типа обязательно включают в себя блок автоматики и контрольных датчиков для правильной и безопасной работы. Автоматика отслеживает заданные параметры нагрева воды в контурах, может совместно использоваться с выносными датчиками температуры воздуха в помещении. Датчики тяги, контроль аварийного отключения газоснабжения позволяют эксплуатировать котел наиболее безопасным способом.

Для долговременного использования газового прибора следует произвести грамотную установку, включающую в себя расчет мощности, монтаж в соответствии с нормами безопасности, качественно выполненные пусконаладочные операции.

Работа по монтажу газового оборудования должна производиться только специальными газовыми службами, имеющими сертификат на ее выполнение.

Устройство и принцип работы двухконтурного газового котла

Здесь вы узнаете:

Двухконтурные отопительные котлы получили большое распространение за счет удобства и компактности. Они согревают дома и одновременно служат источниками горячего водоснабжения. То есть, необходимость покупать отдельный водонагреватель и отдельный отопительный прибор полностью отпадает. Каков принцип работы двухконтурного газового котла и из каких частей состоит это устройство? Об этом мы расскажем в нашем обзоре.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

  • Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
  • Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
  • Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
  • Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
  • Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
  • Вторичный теплообменник – именно в нем происходит подготовка горячей воды ;
  • Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности .

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

  • В режиме обогрева;
  • В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан. Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду.

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

  • Более простая конструкция;
  • Высока вероятность образования накипи;
  • Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь. Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях.

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете понять назначение отдельных узлов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд, устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение – все-таки разработчикам удалось создать почти идеальное отопительное оборудование. Двухконтурные котлы, таких фирм как Vaillant. активно используются для обогрева зданий различного назначения и для генерации горячей воды, заменяя собой сразу два прибора. А их компактность позволяет сэкономить место и избавиться от необходимости приобретения напольного котла.

Источники: http://kotlomaniya.ru/gazovye/princip-raboty-dvuhkonturnogo-gazovogo-kotla.html, http://1poteply.ru/kotly/princip-raboty-dvuxkonturnogo-gazovogo-kotla. html, http://remont-system.ru/kotly/ustroystvo-i-princip-raboty-dvuhkonturnogo-gazovogo-kotla

Принцип работы двухконтурного газового котла

Двухконтурные газовые котлы для отопления являются самыми продаваемыми на рынке газового отопительного оборудования. Возможность совмещения двух функций в одном приборе – вот визитная карточка данного котла. Он может нагреть воду для бытовых нужд, а может обеспечить функционирование отопительной системы и поддерживать горячую воду нужной температуры.

С этими двумя задачами могут справиться только коты, оснащенные двумя теплообменниками. Благодаря большому диапазону мощностей, двухконтурный газовый отопительный котел способен обеспечить функционирования отопительной системы как в небольшой квартире, так и в загородном коттедже. В зависимости от производительности котлы разделяются на напольные и настенные. Как правило, настенные котлы используют для небольших помещений. Мощность напольных двухконтурных газовых котлов может достигать нескольких тысяч киловатт, которой будет достаточно, чтобы обогреть огромное здание. (См. также: Газовые котлы отопления двухконтурные турбированные)

Особенности двухконтурного котла

  • При использовании двухконтурного котла потребление газа значительно уменьшается.
  • Благодаря компактности и небольшому весу монтаж двухконтурного котла не вызовет трудностей.
  • Двухконтурный котел оснащен гидравлической системой, которая обеспечивает бесшумную работу.
  • Двухконтурный котел прост в управлении и обслуживании.
  • Благодаря широкой линейки мощностей можно подобрать модель под конкретные условия работы.
  • Возможность пользоваться горячей водой не приобретая дополнительные оборудования.

Недостатки двухконтурных котлов

  • Выполнять одновременно две задачи двухконтурный отопительный газовый котел не может. При переключении на режим подогрева горячей воды, автоматически отключается поддержка отопительной системы.
  • Нагрев технической горячей воды происходит в поточном режиме. Отсутствует возможность связки с бойлером.
  • Требуется от 30 секунд до 1 минуты, чтобы двухконтурный котел стал нагревать воду. До этого из крана будет поступать холодная вода.
  • (См. также: Газовые котлы отопления двухконтурные Бакси)

Устройство двухконтурного котла

Каждая модель двухконтурных газовых отопительных котлов имеют свои различия. Но существуют базовые элементы, единые для всех двухконтурных котлов. Поговорим про теплообменник котла. Его целью является высвобождение тепла, образующегося при сгорании топлива. Теплообменник расположен непосредственно под газовой горелкой. В результате сгорания газа образуется тепло, передающиеся на стенки теплообменника, изготовленного из металла. Движущаяся в замкнутом контуре жидкость отдает тепло радиаторам. Те в свою очередь отдают свое тепло воздуху, нагревая тем самым помещение.

Двухконтурные котлы можно разделить на два вида по устройству теплообменника. Первый вид оснащен первичным и вторичным теплообменниками. Второй вид котлов укомплектован биометрическим теплообменником.

  • Первичный теплообменник изготовлен из медных труб и пластин. Чтобы защитить первичный теплообменник от коррозии и действия высоких температур его поверхность покрывается защитным слоем. Основной задачей первичного теплообменника является передача тепла, которое образуется вследствие сгорания газа теплоносителю отопительной системы.
  • (См. также: Как установить настенный газовый котел своими руками?)

  • Вторичный теплообменник передает тепло от теплоносителя к среде, которую необходимо нагреть. Второй теплообменник предназначен для обеспечения функционирования горячего водоснабжения. Тепло передается непосредственно через тонкие пластины. Именно им он обязан своему названию – пластинчатый теплообменник.
  • Биометрический теплообменник представляет собой конструкцию, в которой меньшая диаметром труба расположена в трубе большего диаметра. При этом внутренняя труба обеспечивает функционирование системы горячего водоснабжения, а наружная используется для нагрева воды для отопления.

Принцип работы

Принцип работы двухконтурного газового котла основан на нагреве теплоносителя, расположенного в теплообменнике. Теплоносителем в двухконтурном котле является вода. В зависимости от температуры воды, которую необходимо получить на выходе, теплоноситель поддерживает температуру в диапазоне от 35 до 80 градусов. Медный теплообменник установлен над камерой сгорания. Она представляет собой небольшую металлическую коробку, покрытую теплоизоляционным материалом. Установленная на дне камеры горелка зажигается в момент необходимости подачи воды в систему. Одновременно с горелкой начинает работать насос, который принудительно заставляет теплоноситель, в нашем случае воду, поступать в радиаторы системы отопления. При достижении нужной температуры, котел переходит в режим ожидания, автоматически уменьшив подачу газа. (См. также: Монтаж двухконтурного газового котла)

Так как в качестве теплоносителя используется вода, поступающая извне, то она содержит соли кальция и марганца. В процессе работы при высокой температуре данные соли образуют осадок, который откладывается на стенках теплообменника, тем самым затрудняют движение воды. А вот вода, в первом теплообменнике двигается по замкнутому контуру и менее подвержена загрязнению. В связи с этим можно сделать заключение о целесообразности использования котлов с раздельными контурами. Как правило, выходит из строя второй теплообменник, при этом котел может продолжать работу в режиме отопления. А это является немаловажным, особенно в холодное время года.

Профилактические работы

Чтобы котел прослужил как можно больший эксплуатационный срок, необходимо придерживаться некоторых предписаний:

  • для уменьшения загрязнения теплообменника на входе холодной воды в котел необходимо установить механический фильтр;
  • (См. также: Критерии выбора газового отопительного котла)

  • чтобы уменьшить процесс образования накипи на стенках теплообменника, рекомендуется не допускать нагрев воды выше, чем 50 градусов;
  • рекомендуется проводить профилактическую чистку перед сезоном отопления. Не рекомендуется проводить ее самостоятельно. Каждая модель двух контурных котлов имеет свои нюансы, разобраться в которых может специалист, прошедший специальную подготовку.

как работает и устроен настенный аппарат, что это такое, как правильно им пользоваться летом

Содержание

Такие отопительные приборы получили широкое распространение. Благодаря небольшим размерам, отличным мощностным характеристикам и простоты в обслуживании, их все чаще используют для обогрева. К тому же, стоимость газа сейчас гораздо ниже альтернативных источников топлива. Конструкция позволяет одновременно отапливать жилое помещение и осуществлять подогрев воды, что избавляет от необходимости приобретать водонагреватель отдельно. Если вы решили установить такое оборудование, следует выяснить все нюансы установки и узнать, как работает двухконтурный газовый котел.

Как устроен прибор, обслуживающий два контура

Данный генератор тепла, если сравнивать с одноконтурной версией, оборудован двумя теплообменниками. Согласно установленной технической терминологии, они называются первичным и вторичным. Один располагается в самой зоне горения огня. С его помощью осуществляется нагрев жидкости для системы. Второй отвечает за функционирование ГВС. И это только основа.


Агрегат состоит из многочисленных взаимосвязанных узлов, выполняющих разнообразные действия. Разбирать его досконально нет необходимости. Достаточно понимать, что лишь слаженное взаимодействие может гарантировать продолжительное и беспроблемное пользование, и знать о наиболее важных элементах.

Чтобы понять, что это такое двухконтурный газовый котел, следует в подробностях разобрать строение его основных составных частей.


Виды горелок

Эти приборы осуществляют подогрев воды и генерируют тепло для обогрева. При сжигании горючего вырабатывается энергия. Устройство находится в отделении, куда нагнетаются газ и воздух, обеспечивающие процесс горения.

Классификация по рабочим режимам:

  • Одноуровневая. Агрегаты, оснащенные такими приспособлениями, способны работать только в двух положениях: «пуск» и «стоп». Они не отличаются экономичностью и быстро выходят из строя, но пользуются популярностью за счет простоты конструкции и невысокой стоимости.
  • Двухуровневая. Генераторы, оборудованные элементами такого типа, могут функционировать как на полной, так и на половинной мощности. Эта особенность выступает ощутимым преимуществом, так как отпадает надобность использовать прибор во всю силу в летний период.
  • Модулируемая. Умная система котлов позволяет настраивать и регулировать интенсивность. Для этих агрегатов характерна экономичность и весьма продолжительный срок действия.


Горелки бывают открытыми или закрытыми. В первом варианте кислород поступает из помещения, в котором установлен отопительный аппарат. Чтобы исключить попадание отходов горения в жилую зону, задействуется дымоход, обеспечивающий вытяжку.

Атмосферные генераторы тепла оборудованы металлическим патрубком. Дымовой канал обычно монтируется в вертикальном положении или под наклоном.

Турбированные вариации оснащаются закрытыми камерами. Они считаются очень надежными, но отличаются сложностью в функционале и стоят недешево. Помимо дымоотвода, необходим канал, по которому кислород поступает в камеру. Поэтому агрегаты данного типа оборудуют коаксиальными трубами, так как, им нужно не только выводить дым, но и затягивать воздух.

Во всех моделях присутствуют вентиляторы, защитные системы и автоматика. Для функционирования перечисленных генераторов требуется электричество. Энергозависимость, из-за которой существенно возрастают эксплуатационные расходы, выступает их основным недостатком.


Виды теплообменников

Эти устройства получают тепло и передают его носителю. Первичный расположен над горелкой, имеет форму оребренной изогнутой змеевидной трубки. Под воздействием огня температура жидкости повышается и начинает перемещения к разводке отопления.

Вторичный состоит из пластин и двух пар патрубков. По одной из них протекает вода, другая предназначена для движения теплоносителя по отопительному контуру. Такая система называется сдвоенной.


Кроме этого, существуют генераторы с битермическим механизмом теплообмена, производимые из меди. Это пара труб, располагающихся одна над другой. По наружной перенаправляется носитель, по внутренней – раствор для ГВС. Такие агрегаты сложны в эксплуатации, из-за конфигурации непросто производить их очистку от загрязнений. Соответственно, нужно знать, как правильно пользоваться двухконтурным котлом. Но благодаря мобильности и высокой скорости нагрева, они имеют неплохой спрос.

Автоматика и управляющий блок

Автоматически действующий механизм обеспечивает стабильное и безопасное функционирование. Контролирует температуру воды в системе водоснабжения теплообменника. В аварийных ситуациях препятствует активности отопительного прибора.


Он перестает включаться, если:

  • понизилось давление газа;
  • внезапно отсутствует тяга;
  • произошло перегревание.

ЭБУ координирует устройства защиты и автоматизации процесса. Состоит из нескольких переключателей, микросхем и их комбинаций.

Интеллектуальное управление — отличительная черта современных генераторов с различными эксплуатационными характеристиками.

В каких режимах может функционировать

Или как работает настенный двухконтурный газовый котел летом и зимой. Деятельность его осуществляется в двух вариациях:

  • Зимний. Все системы агрегата активированы — происходит нагрев носителя тепла, подготовка нагретой воды согласно параметрам.
  • Летний. В жаркое время года контур отопления отключается, действует только подогрев ГВС.


Решение о смене позиции (когда выключать и запускать) принимает пользователь, это элементарное действие, не требующее присутствия специалиста. Подача кипятка необходима постоянно, из-за этого периметр водоснабжения работает бесперебойно. Если возникнет надобность — его можно отключить.

Существует еще один режим — защитный. Он исключает замерзание при резком понижении температуры до установленного уровня. В критических ситуациях запускается усиленная циркуляция, насос принимается прогонять жидкость с большой скоростью, не давая ей замерзнуть. Для российских регионов это весьма актуально, учитывая климатические условия. Размороженные трубы — распространенная проблема.

Основы и специфика функционирования

Мало кто задумывается о схемах и принципах работы настенного двухконтурного газового котла отопления. Отопительный контур и вода нагреваются не единовременно. Агрегат функционирует в обычном режиме только для нагрева содержимого, движущегося по системе. Частоту включения и интенсивность горения огня контролирует температурный датчик. В одно время с горелкой запускается циркуляционный насос, если в процессе не предусмотрено естественное движение.


Когда температура поднимается до определенного уровня, измеритель передает сигнал о снижении активности теплогенератора. Пока она снова не опустится до заданной величины, аппарат остается в бездействии.

Схема действия прибора, обслуживающего два контура

Задействовать двухконтурное устройство для одновременного прогрева помещения и водоснабжения не представляется возможным. Как только водяной кран активируется, прекращается перемещение носителя тепла по отопительному механизму.

Если подогретая жидкость используется для обихода в слишком больших количествах, не исключена вероятность приостановки функционирования котла в отношении обогрева. Выйти из сложившейся ситуации удастся двумя способами: установить более мощный агрегат или дополнить комплекс бойлером.

При интенсивном задействовании ГВС оптимальной окажется установка прибора с вмонтированным нагревающим устройством. Расход горючего, конечно, увеличится, но не намного. Объясняется это тем, что в промежутках между функциональными циклами горелка обеспечивает поддержание температурного режима воды в добавочном водонагревателе.


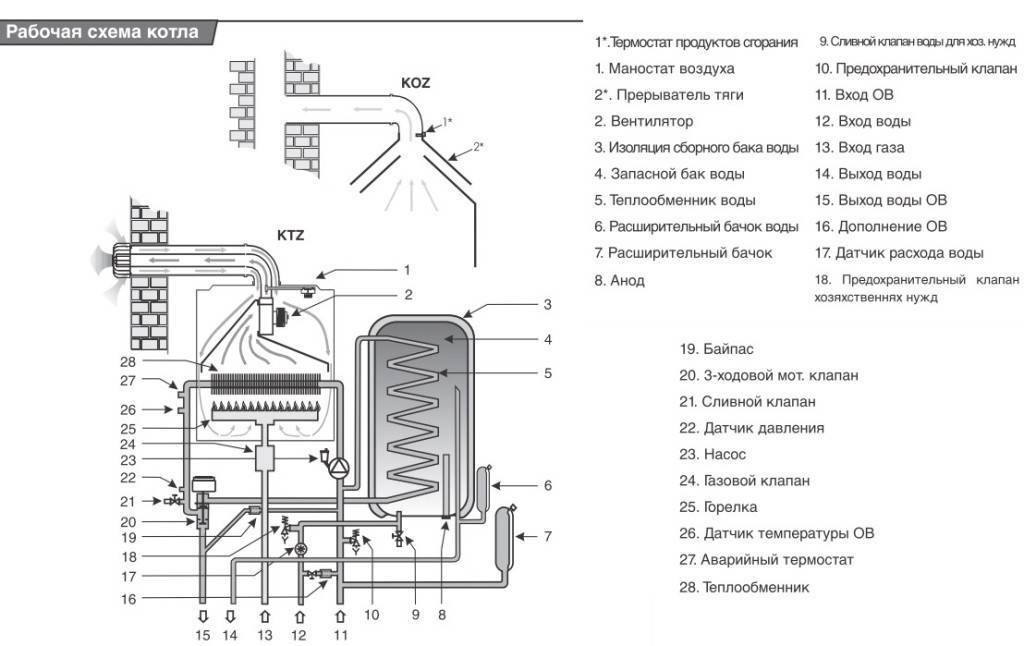

Запасы, находящиеся во встроенном бойлере, дают возможность использовать воду без выключения отопительного контура, который позволяет получать требуемую температуру в нужное время, автоматически обеспечивая достаточное количество.

Работа двухконтурного газового котла с проточным нагревателем

При этом, берется именно пластинчатый теплообменник, отличающийся высокой эффективностью, но низкой производительностью. Он пропускает два потока в перпендикулярном направлении между металлическими пластинами, которые совмещены таким образом, что течения не смешиваются. Обширная площадь обеспечивает хорошую теплопередачу, что позволяет подогревать воду в процессе (на ходу).

При компактных размерах конструкция повышает уровень температуры до 50° и даже выше, что характерно лишь для высокоэффективных агрегатов.

В качестве минусов следует отметить нестабильный режим нагрева и обязательную регулярную очистку от известкового налета.


Принцип действия двухконтурного газового котла с биотермическим теплообменником

Это устройство в виде змеевика, представлено в виде коаксиальной трубы. Проще говоря – два трубопровода, вставленных друг в друга. Теплоноситель движется по внешнему объему, а жидкость для ГВС — по внутреннему. Данный нагревающий метод значительно меняет качественные характеристики работы. Увеличивается запас горячей воды, возрастает эффективность, что прекрасно подходит для удовлетворения нужд большой семьи.

Ощутимым недостатком такого теплообменника выступает сложность в его строении, что затрудняет промывку.

Следует не забывать своевременно устранять известковые отложения, которые быстро накапливаются на поверхности трубы. В противном случае сечение окажется полностью перекрытым. Кроме того, чем толще слой налета, тем ниже активность нагрева. Скопившиеся загрязнения превращаются в теплоизолятор. Корректируя работу отопительного прибора, приходится постоянно усиливать подачу топлива. В таких условиях устройство очень скоро выходит из строя. Этому способствует внутренняя накипь и систематический перегрев.


За промывку агрегата берутся далеко не все обслуживающие центры. В некоторых особо сложных ситуациях генератор проще поменять, чем привести в порядок. Минусы биотермических конструкций в основном обусловлены ненадлежащей эксплуатацией. Если рассматривать данную установку в плане продуктивности — она вполне подходит для использования.

Классификация

Ответ на вопрос о том, как устроен двухконтурный газовый котел, варьируется от его разновидности. По методу монтажа приборы разделяются на:

  • Пристенные. Это малогабаритные устройства умеренной и низкой мощностей. Как правило, их устанавливают в небольших домах.
  • Напольные. Массивные, поэтому для их расположения нужно больше пространства. Несмотря на габаритные неудобства, такие агрегаты могут единовременно поддерживать деятельность ГВС и прогревать большую площадь помещения.


По планировке:

  • Атмосферные. Размещаются рядом с дымоходом, забирая воздух из комнаты, в которой монтирован аппарат. Требуется обязательное наличие оконных проемов и хорошего вентилирования.
  • Турбированные. Функционирование этого котла независимо от тяги, так как отходы горения выводятся вентилятором, питаемым от электричества.

Подразделение по функционалу:

  • Одноконтурные. Работа на отапливание.
  • Двухконтурные. Оборудованы 2-мя радиаторами. Поддерживают деятельность отопительной системы и наполняют краны горячей водой.

По разновидности горелок:

  • Моделируемая. Отличается автоматическим управлением пламенем.
  • Обычная. Полное отсутствие самостоятельного регулирования.

По типу поджигания:

  • Пьезорозжиг. Включение агрегата производится путем нажатия кнопки и изменением положения пьезоэлемента. Характеризуется энергонезависимостью. Из недочетов стоит отметить: внушительное расходование горючего, необходимость ручного воздействия.
  • Электронный. Срабатывает вмонтированный трансформатор, управляемый автоматикой.


По принципу работы:

  • Конвекционные. При этой стандартной схеме тепло передается воде при сгорании.
  • Конденсационные. Задействуется температура водяного пара.

Особенности установки

Монтаж такого рода оборудования дело очень ответственное. Чтобы обеспечить правильное его функционирование и собственную безопасность, надлежит подойти к этому вопросу со всей тщательностью. В первую очередь следует обратить внимание на следующие моменты:

  • Место, где планируется устанавливать котел, должно соответствовать всем нормативным параметрам. Необходимо заранее согласовать его расположение с представителями газовой службы.
  • Проект подключения изначально составляется на бумаге, а затем отправляется на одобрение в соответствующую организацию.
  • После получения разрешения ее сотрудники собственноручно установят необходимые учетные приборы, контролирующие расход горючего.
  • Прежде чем приниматься за установку, нужно убедиться в полной комплектации агрегата. Если каких-то частей не хватает, монтировать такое устройство нельзя. Это может привести к возникновению аварийной ситуации.
  • В первую очередь на поверхностях стен определяют точки монтажа, только потом приступают к поэтапному монтированию всех элементов.
  • По завершении установочной деятельности последовательно подключают систему. Испытывают заполнение контура водой, после протапливают котел.
  • При обнаружении каких-либо неполадок или появлении запаха газа, не нужно пытаться устранить проблему самостоятельно. В таких случаях стоит сразу же вызывать специалиста, который на месте оценить состояние конструкции и проведет необходимые ремонтные работы.

Достоинства и недостатки

Из преимуществ прибора следует отметить:

  • экономичный расход горючего;
  • небольшие размеры;
  • универсальность.

Помните и о минусах таких агрегатов:

  • отсутствие возможности единовременно задействовать ГВС и контур;
  • пристенные версии ограничены в плане мощности;
  • зависимость от качественных характеристик воды.

Где купить

Разобравшись с устройством двухконтурного настенного газового котла, стоит подумать о его приобретении. Кроме того, вам понадобится комплект дымохода.

Среди зарекомендовавших себя на данном рынке, можно отметить один из крупнейших в России производителей дымоходов — производственную компанию «Ferrum». Благодаря новейшим инструментам металлообработки и тщательному подходу к выбору сырья, она выпускает только высококачественные изделия.

Неоспоримые преимущества дымоходов FERRUM:

  • Не уступают по качеству европейским аналогам, но стоит в 2 раза дешевле.
  • Подходят для любых отопительных приборов.
  • Отличаются легкостью установки.
  • Изготавливаются из нержавеющей жаропрочной стали.
  • Средний срок службы — 20 лет.

Получить всю необходимую информацию и узнать цены на дымоотводы можно по телефону, указанному на официальном сайте ПК «Феррум».


Полезное видео по теме

Заключение

Детально изучив, что такое двухконтурный газовый котел отопления и как он работает, можно понять, как добиться оптимального набора функций в одном устройстве. Задействование такого прибора очень удобно. Он позволяет сэкономить пространство и совместить аппаратуру благоустройства в одном месте. Конечно, у таких агрегатов имеются недостатки, но все они оказываются незначительными перед преобладающими преимуществами.

Одноконтурный настенный газовый котел: устройство, виды, схема подключения

Содержание
  1. В каких ситуациях лучше устанавливать одноконтурный котел?
  2. Устройство и принцип работы одноконтурного котла
  3. Какой котел лучше: с открытой камерой сгорания или турбированный?
  4. Одноконтурные конденсационные котлы
Введение

Несмотря на способность современных котлов отопления, производить горячую воду для санитарных нужд, существуют ситуации, когда требуется только отопительная функция, а переплачивать за дополнительные опции не хочется. Для этих целей прекрасно подойдет одноконтурный настенный газовый котел.

В этой статье мы расскажем о ситуациях, когда установка одноконтурного газового котла предпочтительнее, о его устройстве и принципе работы, а также о различных модификациях встречающихся в продаже.

В каких ситуациях лучше устанавливать одноконтурный котел?

Среди покупателей, настенные двухконтурные газовые котлы пользуются большей популярностью по вполне понятными причинам. Установка такого прибора позволяет одним махом решить две задачи: отопления и получения горячей воды. Несмотря на это существенное преимущество, бывают ситуации, когда монтаж двухконтурного котла нецелесообразен:

Фото 1: Подключение навесного одноконтурного газового котла к водонагревателю
  1. Иногда горячая вода вовсе не требуется. К примеру вы устанавливаете отопительный газовый котел в производственном помещении или в доме, который уже имеет подключение к сети горячего водоснабжения. Зачем в таком случае переплачивать за дополнительные опции, которые к тому же довольно существенно увеличивают цену прибора.
  2. Двухконтурный котел хоть и производит горячую воду, но в очень небольшом количестве. В тех случаях, когда этого объема недостаточно, разумным выходом из ситуации будет установка одноконтурного настенного котла в паре с накопительным бойлером.
  3. В случае если требуется небольшое количество горячей воды, но сама вода, подаваемая в контур ГВС жесткая, также не рекомендуется использовать двухконтурные модели. Отложения на стенках вторичного теплообменника будут быстро приводить его в негодность, что потребует частого ремонта, а значит и дополнительных трат.

Во всех этих случаях следует устанавливать одноконтурный газовый котел, а при больших потребностях в горячей воде, подключать к нему в пару водонагреватель нужного объема.

Вернуться к оглавлению

Устройство и принцип работы одноконтурного котла

Одноконтурный газовый котел устроен довольно просто. Внутри него располагается камера сгорания с газовой горелкой и теплообменником, трехходовой клапан, циркуляционный насос, расширительный бачок. В нижней части настенного котла имеются патрубки для подключения к системе отопления и внешнему водонагревателю. Там же расположен клапан для подключения к газовой магистрали.

Фото 2: Принцип работы одноконтурного котла в системе отопления

Принцип работы настенного одноконтурного котла изменяется в зависимости от того, подключен внешний бойлер или нет. Если водонагреватель не подключен, насос качает теплоноситель в систему отопления, пока не поступит сигнал от комнатных термостатов о достижении необходимой температуры. При получении, сигнала газовый котел выключается и ожидает дальнейших распоряжений от терморегуляторов.

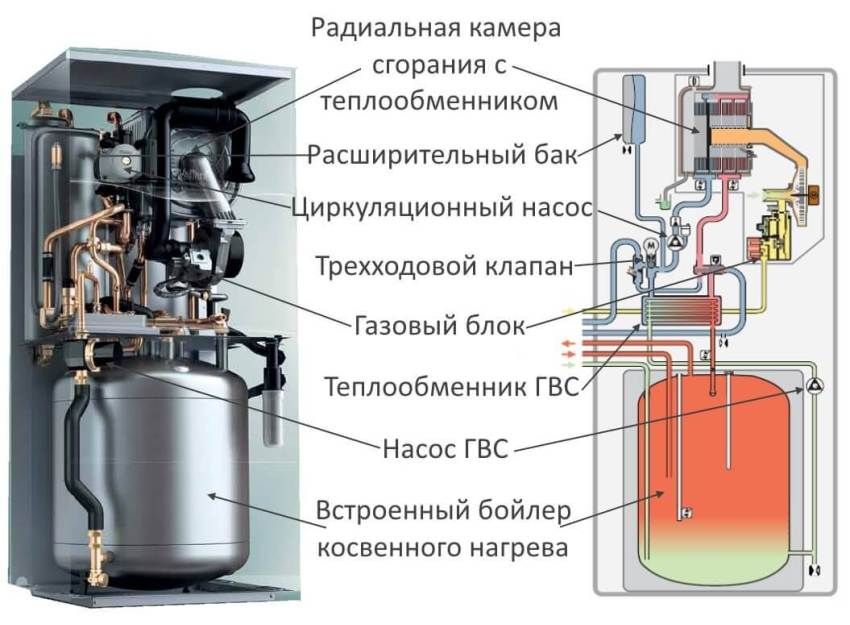

Фото 3: Схема работы одноконтурного котла с бойлером косвенного нагрева

В схеме совместной работы одноконтурного котла, бойлера и отопительной системы все происходит по-другому. Приоритет в этой цепи получает водонагреватель, а не система отопления. Если газовый котел видит, что температура санитарной воды в бойлере ниже положенных значений, трехходовой клапан переключает циркуляцию на водонагреватель, до тех пор пока температура в нем не достигнет установленных значений. После того как вода в бойлере нагрета, трехходовой клапан перенаправляет теплоноситель в систему отопления.

Неспособность параллельной работы настенного одноконтурного котла с отопительной системой и бойлером косвенного нагрева, пожалуй один из главных минусов этой схемы. Ведь в то время когда котел занят водонагревателем, дом фактически не отапливается. По этой причине рекомендуется устанавливать бойлер как можно ближе, к отопительному котлу, чтобы сократить время нагрева водонагревателя и избежать лишних теплопотерь.

Вернуться к оглавлению

Какой котел лучше: с открытой камерой сгорания или турбированный?

Выбирая одноконтурный газовый котел следует обращать внимание на то, каким способом в нем выводятся дымовые газы и подается воздух в камеру сгорания. В зависимости от этого, все настенные котлы можно разделить на устройства с открытой и закрытой камерой сгорания.

Одноконтурные котлы с открытой камерой сгорания работают на естественной тяге и требуют подключения к традиционной дымовой трубе. В них применяются атмосферные горелки, которые для работы используют воздух из помещения в котором установлен газовый котел. Эти отопительные приборы рекомендуется устанавливать в специально оборудованных нежилых помещениях с хорошим притоком свежего воздуха необходимого для горения.

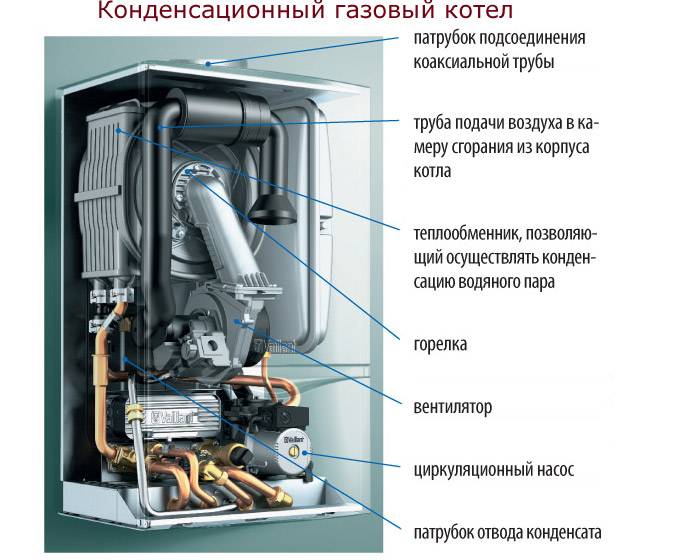

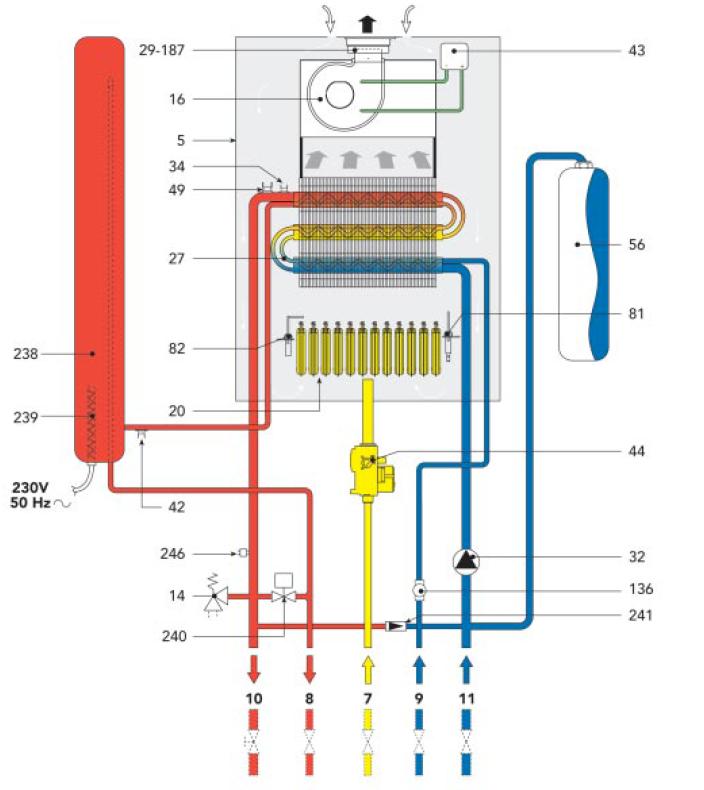

Фото 4: Устройство одноконтурного настенного турбированного газового котла

Более современные и безопасные турбированные газовые котлы имеют закрытую камеру сгорания. По причине отсутствия естественной тяги, дымовые газы выводятся наружу с помощью вентиляторов, через небольшой горизонтальный коаксиальный дымоход, который легко можно подключить своими руками. Создаваемое при этом разряжение, затягивает по второму каналу дымовой трубы наружный воздух внутрь камеры сгорания для поддержания горения.

Одноконтурные турбированные котлы требуют постоянного подключения к электросети и не будут работать в случае отсутствия электропитания. Вся установленная в них электроника очень чувствительна и требует подключения газового котла к стабилизатору напряжения.

Настенные котлы с открытой камерой сгорания напротив могут быть полностью электронезависимыми. Они хоть и обладают низким функционалом, но зато могут без труда работать там, где подключение к электросети недоступно.

Вернуться к оглавлению

Одноконтурные конденсационные котлы

Не так давно, на рынке отопительной техники стали появляться конденсационные котлы с поразительной эффективностью. Разработчикам этих приборов удалось повысить и без того высокий КПД газовых отопителей.

Для повышения эффективности в них используется технология отбора тепла из влаги, содержащейся в дымовых газах. Все дело в том, что подаваемый в настенный котел газ, содержит определенный процент жидкости, которая испаряется в камере сгорания и выводится в трубу вместе с дымовыми газами. На испарение тратится полезная энергия, которую и пытаются компенсировать производители путем конденсации водяного пара на стенках теплообменника и отбора тепла из него.

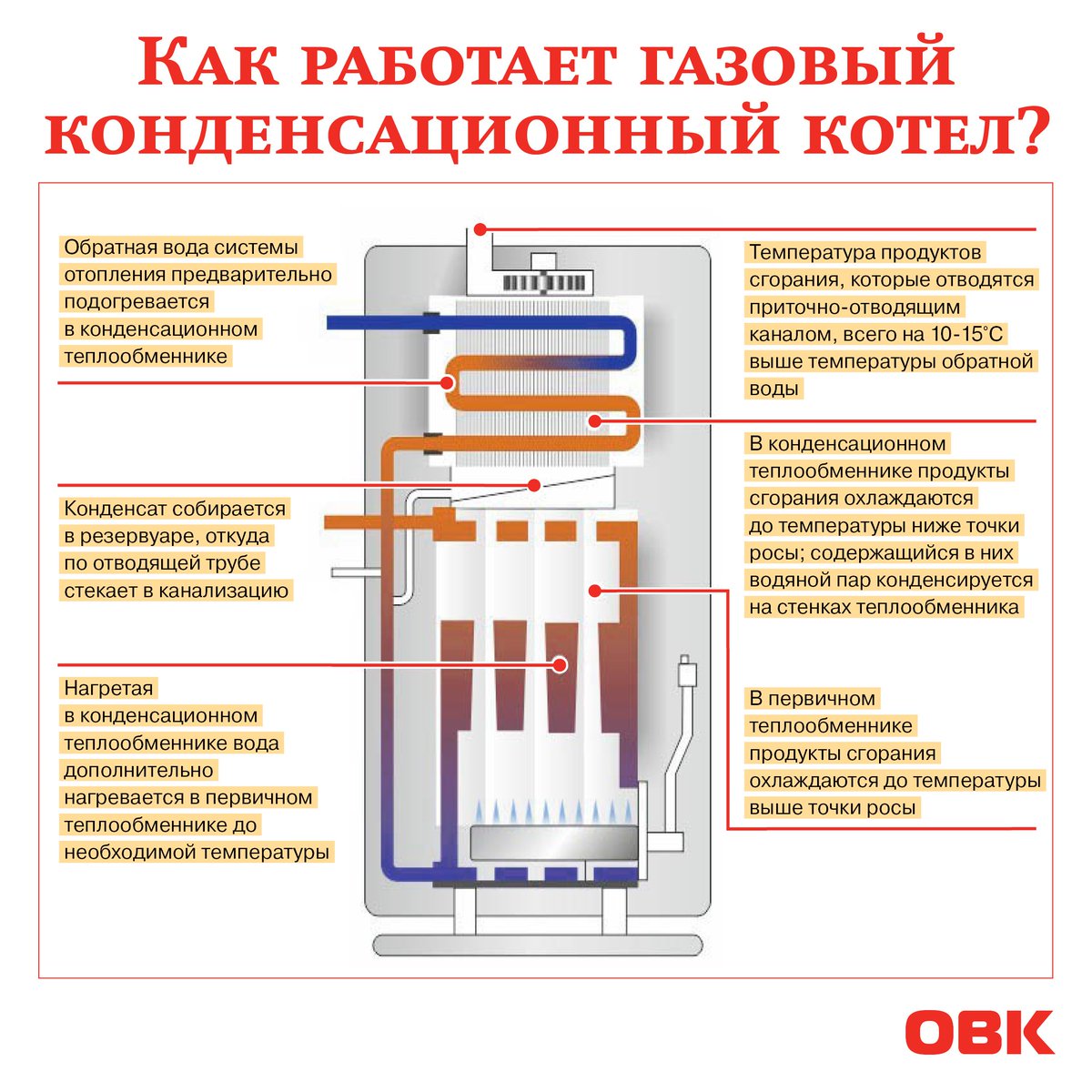

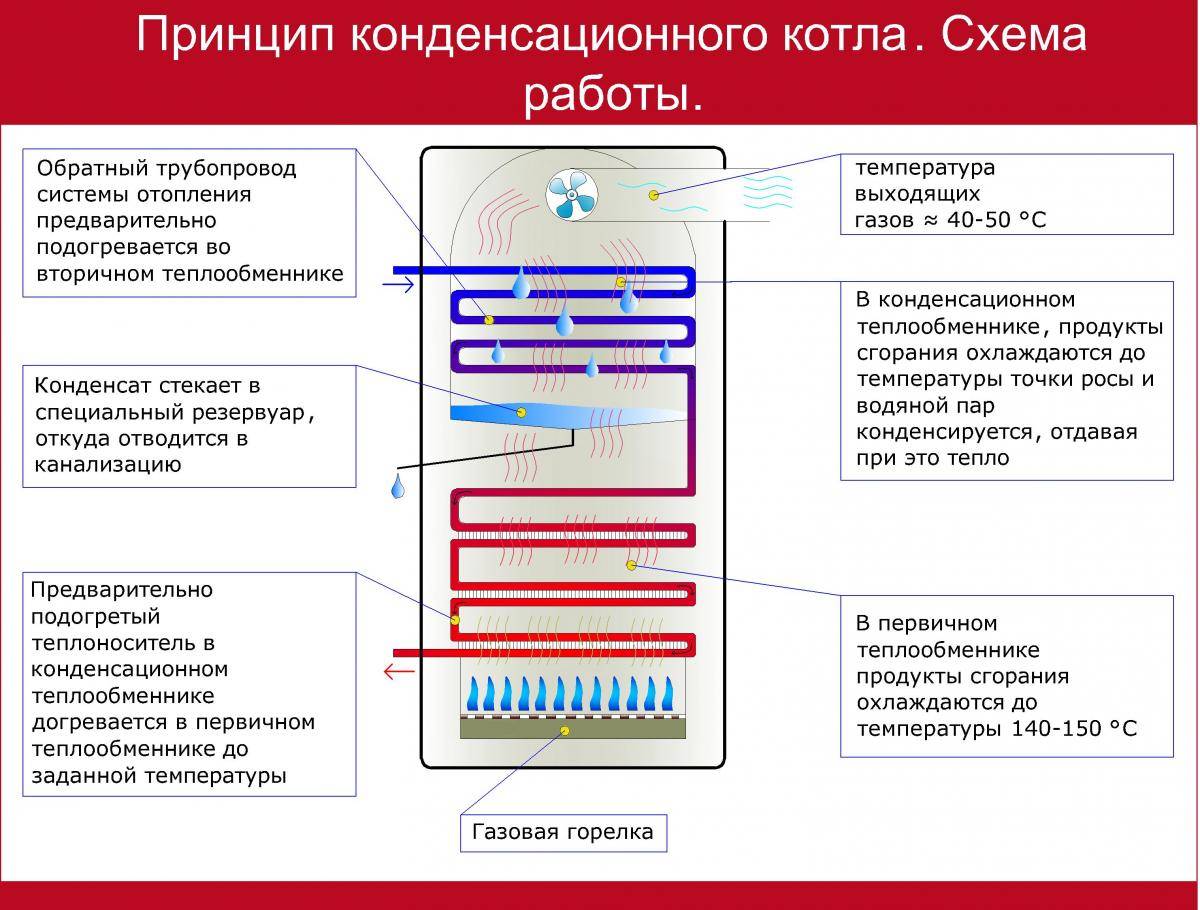

Фото 5: Как работает газовый конденсационный отопительный котел

Конденсат является очень агрессивной средой и теплообменники из традиционных материалов здесь не годятся. Для производства элементов одноконтурных конденсационных котлов устойчивых к коррозии чаще всего применяется нержавеющая сталь.

Пока такие устройства стоят достаточно дорого и не подходят для традиционных радиаторных систем отопления. Конденсационные котлы предназначены для специальных низкотемпературных отопительных систем, которые пока тоже не получили широкого распространения.

В завершении нашего рассказа, предлагаем вам посмотреть небольшое видео о работе одноконтурных газовых котлов и способах их подключения:

Вернуться к оглавлению Заключение

Проектируя систему отопления, очень важно выбрать наиболее подходящий одноконтурный настенный котел, идеально подходящий под конкретную задачу. Мы надеемся, что наша статья немного структурировала ваши знания и поможет вам сделать правильный выбор.

устройство и принцип работы настенных отопительных приборов

Отопление дома «голубым топливом» пользуется популярностью во всём мире. Разработано большое количество модификаций газовых котлов.

В продаже есть напольные, настенные, одноконтурные, двухконтурные, с открытой или закрытой камерой сгорания, с биметаллическим теплообменником или бойлером косвенного нагрева, конденсационные или атмосферные.

Правильно выбрать функции и конструкцию котла можно только точно сформулировав задачи, которые стоят перед отопительным оборудованием.

Один или два контура для настенного и напольного котлов?

Главное отличие одноконтурного котла от двухконтурного — возможность нагрева проточной водопроводной воды.

Одноконтурный состоит из трёх частей:

  1. Горелки.
  2. Теплообменника.
  3. Системы контроля и управления.

Двухконтурный гораздо сложнее одноконтурного. В нём есть узлы, отвечающие за нагрев горячей воды. Это дополнительный теплообменник, трёхходовой клапан, циркуляционный насос, система датчиков и электронная автоматика.

Двухконтурный котёл работает в двух режимах:

  1. Режим нагрева теплоносителя отопления. В горелке сжигается газ, нагревающий теплоноситель. Включение и интенсивность пламени регулирует простейшая механическая или электрическая автоматика, теплоноситель прокачивается насосом.
  2. Режим ГВС. Пользователь открывает кран душа, например. Вода начинает циркулировать через котёл, включается датчик давления. Автоматика включает трёхходовой клапан. Горячий теплоноситель начинает циркулировать через вторичный теплообменник, который нагревает воду для душа. Как только пользователь закрыл кран, циркуляция теплоносителя через вторичный теплообменник прекращается.

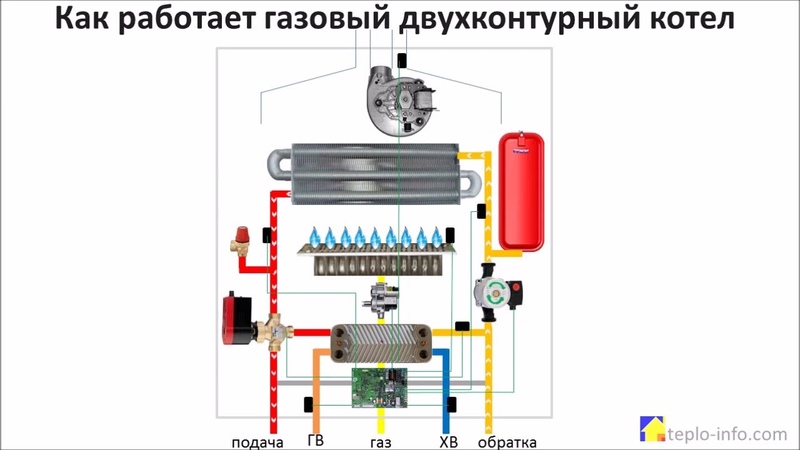

Фото 1. Схема, показывающая работу двухконтурного котла. Синим цветом изображено движение холодной воды, красным — горячей.

Если в доме уже есть система отопления с одноконтурным котлом, горячее водоснабжение обеспечивается дополнительным бойлером косвенного нагрева. Такая схема имеет как достоинства, так и недостатки. Использование двухконтурного дешевле, современные котлы технологичны и позволяют нагреть столько воды, сколько требуется с точностью соблюдения заданной температуры.

Устройство отопительного оборудования

Различные элементы газового котла изготавливаются из соответствующих поставленным задачам материалов.

При выборе стоит обратить на несколько полезных мелочей, влияющих на стоимость и долговечность прибора.

  • Корпус и детали трехходового клапана или датчиков с подвижной частью делаются из латуни, бронзы или пластика. Применение корродирующих металлов нежелательно.
  • Трубы обвязки котла чаще выполняются из того же материала, что и теплообменник.
  • Корпус и каркас — из листовой стали.
  • Теплообменники одноконтурных котлов изготавливаются из стали или чугуна, реже из алюминия или меди. Для двухконтурных применяется медь или нержавеющая сталь. Лучше всего выбирать котлы с медными теплообменниками, так как медь меньше подвержена коррозии, имеет отличные характеристики по теплопередаче.

Важно! При выборе и монтаже котла желательно следить за тем, чтобы не образовывалось электрохимической пары. При наличии в системе медных и алюминиевых элементов, последние неизбежно корродируют. Поэтому не стоит ставить алюминиевые батареи и медный теплообменник.

Характеристики двухконтурного газового котла

При выборе двухконтурного котла, стоит обратить внимание не только на материалы, но и заявленные характеристики:

  1. Мощность. Чем больше площадь отапливаемого дома и больше его теплопотери, тем мощнее потребуется котёл. Для дома в 100 квадратных метров в умеренных широтах понадобится котёл мощностью 12 Квт.
  2. Коэффициент полезного действия. Усовершенствованные теплообменники и горелки двухконтурных котлов, наличие «умной» автоматики и программ управления позволяет приблизить КПД к фантастическим 98%.
  3. Вид камеры сгорания. Выделяют котлы с открытой и закрытой камерами сгорания.

При закрытой камере сгорания подача воздуха и выброс продуктов горения осуществляется специальным коаксиальным дымоотводом. Открытая камера сгорания использует воздух в помещении, а выхлоп идёт в стационарный дымоход с естественной тягой. Для котлов с открытой камерой сгорания необходим дымоход, отдельное котельное помещение. С закрытой камерой сгорания можно устанавливать вблизи любой наружной стены, но стоят они дороже.

  1. Наличие дополнительной конденсационной системы. Температура выходящих газов обычного котла около 150 градусов, а конденсационного — всего 40. Разница температур идёт на отопление дома.

Вам также будет интересно:

Схемы отопления

Двухконтурные котлы работают только с закрытыми системами отопления с принудительной циркуляцией воды.

Фото 2. Схема подключения двухконтурного котла к системе отопления. Указаны основные элементы.

Такие системы состоят из:

  1. Котла.
  2. Расширительного бака мембранного типа. Он держит всю систему под определённым давлением — 1.2—2 атмосферы.
  3. Группы безопасности. Она состоит из клапана и штуцера сброса пара. При закипании теплоносителя или слишком большом давлении излишки теплоносителя сбрасываются в систему канализации. Устанавливается в самом высоком месте системы, и служит для развоздушивания при заполнении теплоносителем.

Внимание! Отсутствие клапана сброса может привести к разрыву системы отопления, выходу из строя дорогостоящего котла.

  1. Системы труб и батарей для распределения тепла по всему дому.

Принципы работы разных видов систем

Выделяют три популярных вида компоновки:

  1. Однотрубная. Батареи подключаются к одной трубе последовательно. Один конец трубы — подача, второй — приходит к котлу в виде обратки. Однотрубная система позволяет без труда отопить небольшой одноэтажный дом.
  2. Двухтрубная. Нагретый в котле теплоноситель поступает в батареи отопления через трубу подачи, а остывшим возвращается по трубе обратки. Такая система уместна, если дом состоит из нескольких этажей или логически разделяется на секции по комнатам.
  3. Тёплый пол. Эта система набирает популярность. Длинные трубки из тонкого пластика равномерными спиралями уложены в толщине стяжки пола. По трубкам циркулирует теплоноситель с невысокой температурой, и вся площадь пола постепенно греет помещение. Подключение разных комнат происходит через коллектор-гребёнку с терморегулирующими кранами. Если есть необходимость подключения тёплых полов и батарей, в систему ставится трехходовой клапан подмеса горячей воды.

Параметры

Планируя отопление частного дома, стоит обратить внимание на следующие характеристики систем отопления:

  • Мощность. Она рассчитывается с учётом теплопотерь здания и объёма воздуха.
  • Возможность регулировки температуры. Газовые двухконтурные котлы способны держать температуру теплоносителя в точно заданных пределах.
  • Энергонезависимость. Минус двухконтурных котлов — их зависимость от электричества. Работа блока управления, датчиков и насоса требует подключения тока с определёнными параметрами. Нивелировать этот минус способны автономные системы электроснабжения: блоки бесперебойного питания, солнечные панели, автономные генераторы с двигателями внутреннего сгорания.

Полезное видео

Ознакомьтесь с видео, в котором рассматриваются параметры газовых котлов, объясняется, как сделать оптимальный выбор.

Что надо учесть перед выбором

При выборе надо определить положительные и отрицательные качества двухконтурных котлов:

  • Стоимость. Стоит подсчитать, есть ли необходимость переплачивать за дорогое оборудование, нужны ли некоторые дополнительные элементы. Двухконтурный котёл дороже, но выйдет дешевле, чем связка одноконтурного и водогрейной колонки.
  • Удобство использования. Дешёвые системы регулируются и обслуживаются вручную. Если в котле есть электронный блок управления, учитывающий десятки параметров, подходить к отопительному оборудованию надо будет реже. Такая система стоит дороже, и не всегда нужна. Двухконтурные из-за сложной конфигурации, нуждаются в правильном управлении.

Фото 3. Двухконтурный газовый котел Аристон ALTEAS X 24 FF NG с электронным блоком управления и сенсорным дисплеем.

  • Необходимость нагрева неограниченного количества проточной воды. С этой задачей двухконтурные котлы справляются блестяще. Но стоит понимать, что в большинстве котлов оба контура одновременно работать не могут. Функционирует либо отопление, либо нагрев проточной воды.
  • Правильное регулирование температуры горячей питьевой воды. У двухконтурных котлов есть с этим проблемы — вода из крана может резко изменять температуру. Бойлер косвенного нагрева или электрический с этой задачей справляются лучше, но количество воды в них ограничено.

Двухконтурный котёл — отличный компромисс для отопления и снабжения частного дома. Этот аппарат замечательно справляется с возложенными на него задачами, и подойдёт для любой закрытой системы отопления.

Двухконтурный газовый котел – принцип работы, устройство и схемы подключения

Газовые котлы чаще всего свое применение находят в частных домах, которые не подключены к централизованным отопительным сетям. Поэтому собственникам приходится заботиться о температурном режиме внутри дома и об организации системы горячего водоснабжения самостоятельно. Отсюда и популярность автономного типа отопления, где двухконтурные газовые котлы нашли свое применение. Это уникальные агрегаты, с помощью которых работает и отопление, и система ГВС. Поэтому в этой статье нам хотелось бы разобраться с некоторыми вопросами: двухконтурный газовый котел – принцип работы, устройство и модельный ряд.

Классификация

Начнем именно с модельной линейки, в основу которой вкладывается способ установки отопительного агрегата. Здесь, как и во всех других видах, всего лишь две позиции:

  • Напольные.
  • Настенные.

Первый вариант – это газовые котлы, обладающие высокой мощностью. Их используют чаще всего в домах с большими размерами (многоэтажность также учитывается). Они сами по себе имеют большие габариты и достаточно высокий вес. Под них обязательно заливается надежный фундамент, но существует определенный ряд требований к их установке. Если есть необходимость отапливать дом площадью больше 200 м² и потребностью в горячей воде не меньше 14 л/мин, то напольный газовый котел — оптимальное решение. В остальных случаях используются настенные конструкции.

Настенный вариант

Настенные котлы – это компактные устройства с небольшой массой изделия. Соответственно у них небольшая мощность. Но именно эти приборы можно назвать мини котельными. Почему? Производители в их комплектацию сразу вносят и циркуляционный насос, и расширительный бачок. То есть все приспособления находятся внутри корпуса котла. С одной стороны, это удобно, потому что уже сам производитель квалифицированно и точно подсчитал необходимые параметры дополнительных приборов. А это очень важный момент. Но с другой стороны такие газовые котлы являются энергозависимыми, так что придется дополнительно оплачивать счета за электроэнергию. К тому же срок службы газового котла этой категории меньше.

Типы двухконтурных газовых котлов

В этой классификации учитывается чисто конструктивная особенность камеры сгорания. Поэтому двухконтурные котлы делятся и в данном случае на две группы:

  1. С открытой камерой сгорания.
  2. С закрытой.

Чем они отличаются друг от друга? В первом случае это полная энергонезависимость. Не самый плохой показатель, потому что, что греха таить, отечественные электрические сети в загородных поселках не могут похвастаться постоянством подачи электроэнергии, да и напряжение все время скачет, особенно зимой. Если говорить о настенных приборах, то это самое дешевое изделие на сегодняшний день. Но и в случае с настенным образцом, и с напольным вам придется выдерживать достаточно строгие требования, касающиеся правил и норм пожарной безопасности и организации системы вентиляции.

Напольный вариант

С газовыми котлами с закрытой камерой сгорания требования не такие уж и жесткие. Но у них один большой минус – они зависимы от электроэнергии, потому что котлы данной группы являются обладателями самой современной автоматики, которая без электричества не работает. Зато есть и достаточно большой плюс – нет необходимости организовывать под них отдельную котельную или топочную. Такие котлы можно установить, к примеру, на кухне, в ванной комнате, в кладовой. К тому же их презентабельный внешний вид прекрасно впишется в любой интерьер помещения.

Устройство

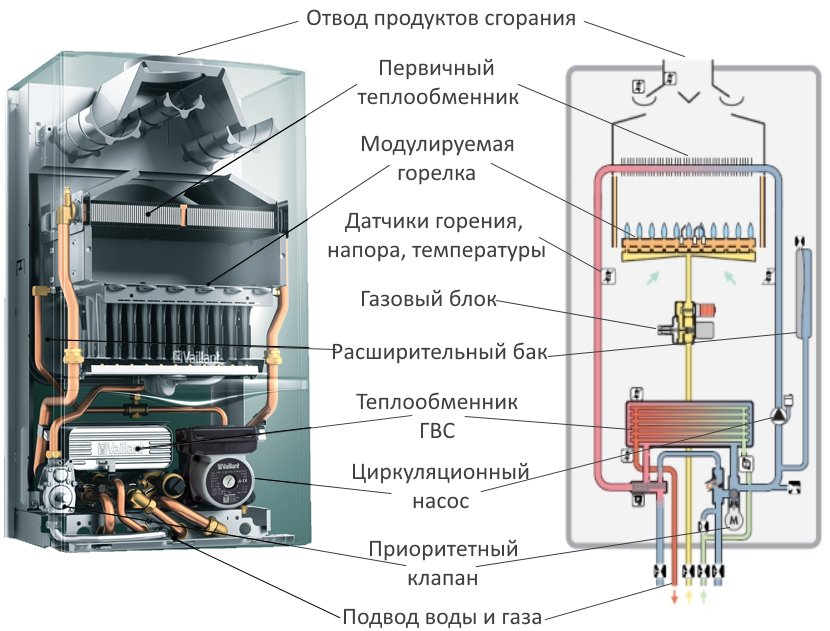

Если рассматривать устройство газового котла (двухконтурного), то его отличает от одноконтурного только дополнительный теплообменник, который используется для системы горячего водоснабжения. Все остальное в них одинаково, а это теплоизоляционный корпус, горелка и система автоматики, которая контролирует и регулирует происходящие внутри агрегата процессы.

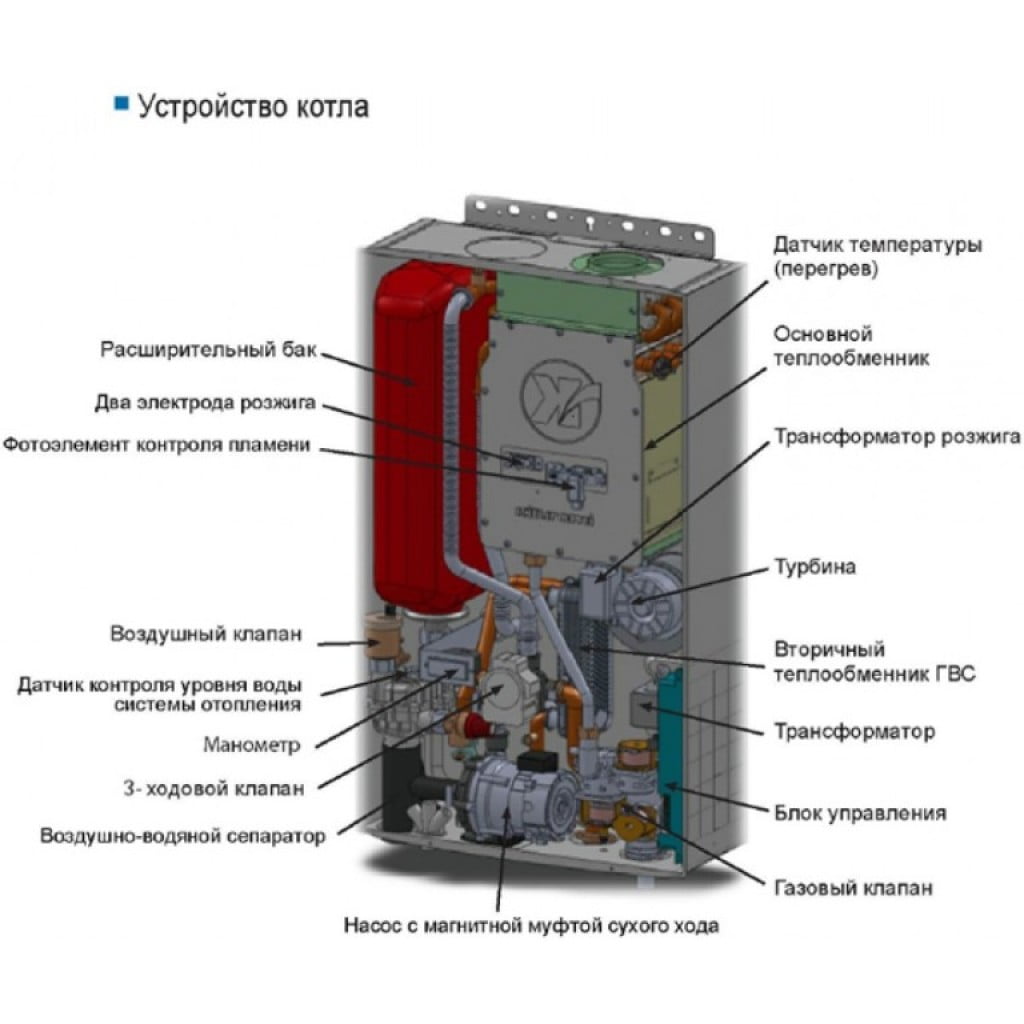

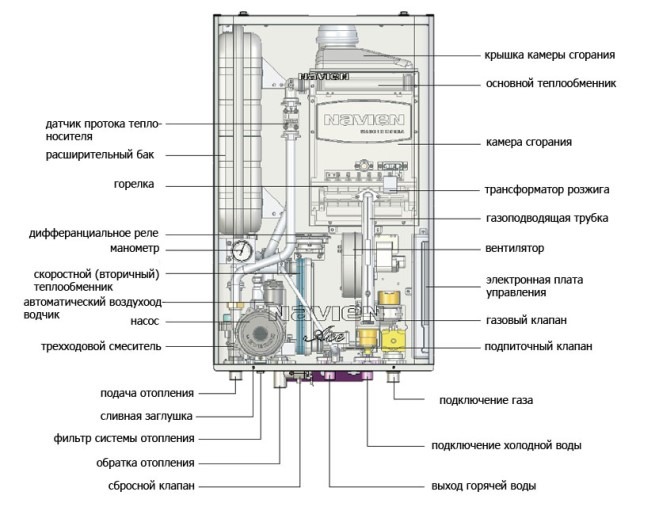

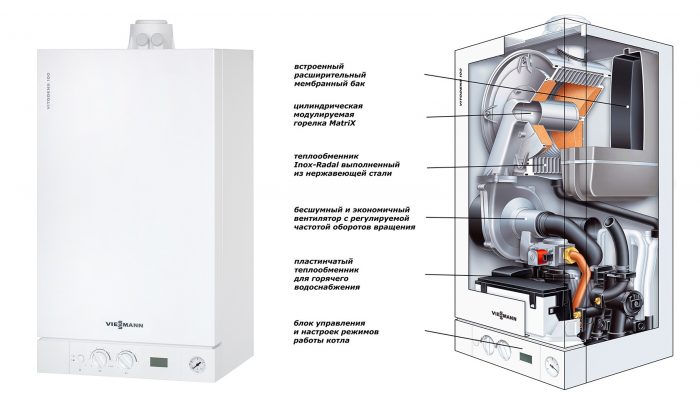

Внутреннее устройство

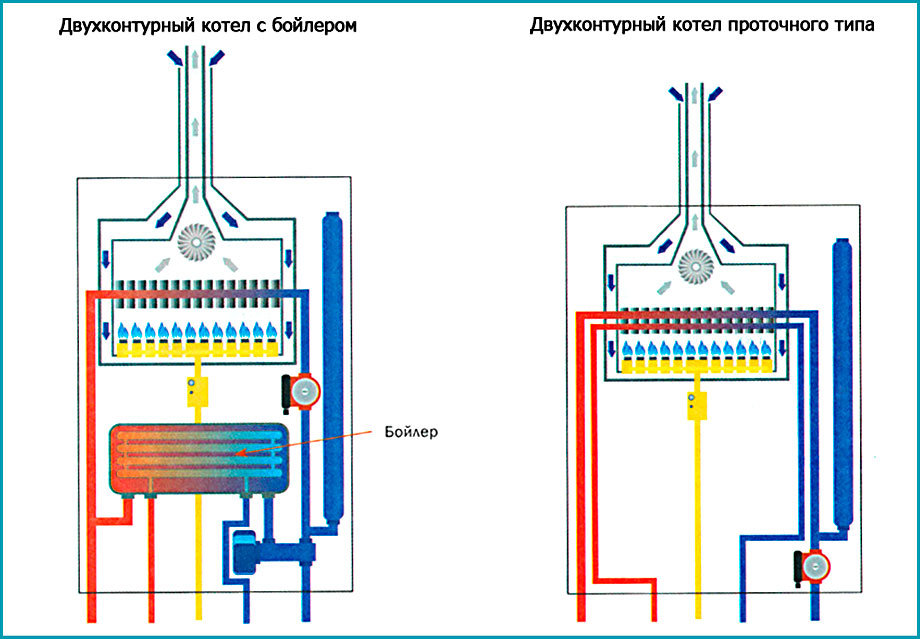

Но именно второй теплообменник делает конструкцию прибора сложнее.

  • Во-первых, чаще всего принцип работы двухконтурного газового котла основан на нагреве первого теплообменника в камере сгорания топлива, а второго в дополнительной камере, где нагрев прибора осуществляется топочными газами, которые переходят в дымоход.
  • Во-вторых, именно это физическое действие, когда газы покидают первую топку, является основополагающим в конструкции агрегата. То есть первая камера сгорания находится снизу, вторая сверху. Существуют модели, где обе камеры находятся на одном уровне, но в этом случае производитель использует сложную конструкцию отводящих каналов. А это снижает мощность газового котла в плане выработки горячей воды для системы ГВС.

Кстати, хотелось бы сделать небольшое отступление, которое касается материалов, из которых изготавливаются теплообменники. Обычно те устройства, которые работают на отопление, изготавливаются из более прочных материалов. Это чугун или сталь. А вот вторые должны обладать более высоким показателем теплопроводности, потому что во второй камере температура отводящих газов меньше по номиналу. Поэтому здесь используют медные или алюминиевые теплообменники. Редко из нержавейки.

Хотя в напольных двухконтурных газовых котлах не редко можно встретить оба теплообменника или из чугуна, или из стали. Скорее всего это продиктовано характеристиками газовых котлов этого типа, где учитывается не только температурный режим внутри камер сгорания, но и потребляемой мощностью газового котла. Чем она выше, тем больше температура должна быть на теплообменниках. Хотя объем этого узла также будет играть немаловажную роль.

Внимание! Хотелось бы отметить, что теплообменники для системы ГВС настенных моделей чаще всего – это змеевики из меди или алюминия. Таким образом, уменьшается себестоимость изделия, но в тоже время увеличивается плоскость нагрева воды.

Котел с коаксиальным дымоходом

Дополнительные требования

Итак, принцип работы двухконтурного газового котла для отопления и ГВС нам понятен. И мы думаем, что на вопрос, который волнует многих потребителей, как работает двухконтурный газовый котел, мы ответили полностью. Но существует еще несколько дополнительных параметров, обойти стороной которые мы не можем.

Начнем с одного очень важного узла – это дымоход. Так как в нашей модельной линейке присутствуют два вида: с открытой и закрытой камерой сгорания, то можно для каждого из них использовать разные дымоходы. Для закрытой камеры хорошо подойдут коаксиальные трубы, для открытой — обычные. Важный момент – это размеры дымохода для газового котла. В первую очередь вас должен интересовать его диаметр или сечение. Здесь очень важно точно соотнести мощность агрегата – диаметр и длину отводящей трубы. Обычно производитель это соотношение показывает в паспорте изделия, где указаны размерные параметры самого газового котла.

Внимание! Диаметр выходящего патрубка должен быть меньше внутреннего диаметра дымохода. Это основа основ правильно подобранной конструкции. Если вы ее будете придерживаться, то ошибиться с подбором трубы будет сложно.

Технические характеристики с учетом расхода топлива

Расход топлива

Как правильно определить расход газа в газовом котле? Многие могут сказать, что это очень странный вопрос.

  • Во-первых, такие показатели обычно указываются производителем в сопроводительных технических документах.
  • Во-вторых, это можно определить чисто практическим способом, установив на котле счетчик газа.

Но нас интересует совершенно другой вопрос. Ведь не редко в настоящее время газовое оборудование приобретают владельцы частных домов, где магистрального газа и нет в помине. Они пользуются баллонным газом. И вот тут наш вопрос будет очень даже актуальным. Скажем так, что расход пропана в газовом котле обычно меньше, чем магистрального. Почему?

  • Баллонный сжиженный газ всегда подается на горелку с одинаковым давлением. Никаких скачков и перепадов.
  • Он очищается на заводе по максимуму, так что при его сжигании количество несгораемых частиц минимально. А это высокий коэффициент полезного действия самого отопительного оборудования.

Пожалуй, достаточно, чтобы дать высокую оценку данному виду топлива. Кстати, тот, кто решил установить газовое оборудование в своем доме, которое будет работать на сжиженном газе, должен обязательно понять, как работает газовый котел отопления именно на этом топливе. Принцип работы тот же, а вот обслуживание усложняется. Все дело в баллонах, которые придется вручную менять. И это самое сложное, все остальное делает автоматика.

Схема трубного подсоединения

Расход электроэнергии

В устройстве энергозависимых газовых котлов отопления двухконтурного типа используется система автоматики. Об этом уже выше упоминалось. Так вот многих интересует вопрос: а сколько газовый котел потребляет электроэнергии, будет ли это сильно влиять на финансовое положение семьи?

Все будет зависеть от того, насколько сложна автоматика, и какое количество дополнительных приборов и узлов, работающих от сети переменного тока, будут находиться в составе отопительного агрегата. Конечно, циркуляционный насос сильно поднимет эту планку. В конструкции котла это самый энергопотребляемый элемент. Все остальные узлы маломощные, так что больших затрат они не принесут.

Одноконтурный настенный газовый котел | Отопление дома и квартиры



Вступление

Выбор типа отопления для своего дома, а вернее выбор котла отопления дома начинается с принципиального выбора котла отопления по типу, планируемого топлива, необходимого для работы котла. В России по себестоимости, самое дешевое топливо это магистральный газ. Если вам повезло и в вашем поселке есть возможность подключения дома к магистральному газопроводу, это нужно сделать.

Для подключения к газопроводу нужно пройти все этапы, так называемой процедуры газификации дома, от сбора документов, до монтажа системы отопления дома. Обо всех этапах этого непростого процесса можно почитать в разделе: Газификация дома.

Как вы уже поняли, выбирать и монтировать газовый котел придется на этапе подготовительных работ перед подключением к газопроводу. Если, конечно, вы не меняете котел отопления и уже подключены к магистральному газу.

Если у вас небольшой дом, можно рассмотреть покупку одноконтурного газового котла настенной установки. Для ГСВ можно подключить бойлер косвенного нагрева.

Что такое одноконтурный настенный газовый котел

Давайте расшифруем само, название котла. Что значит одноконтурный, настенный и какой может быть газовый котел такого исполнения.

Что такое одноконтурный котел

Одноконтурный котел может использоваться только в одном отопительном контуре, то есть только для нагрева теплоносителя системы отопления или для ГСВ.

Примечание: И здесь есть маленькая хитрость. Можно использовать одноконтурный котел отопления с косвенным нагревом горячего водопровода, через бойлер.

Мощность одноконтурного настенного газового котла

Как было упомянуто, одноконтурные газовые котлы относительно небольшой мощности. Как правило, средняя мощность таких котлов 10-15-20 кВт, максимальная не превышает 35 кВт. Что это значит?

Вспомним упрощенный расчет котла отопления:

Вариант расчета 1: На 10 кв. метров обогреваемого помещения нужно 1 кВт мощности котла;

Вариант расчета2: Мощность необходимого котла равняется площади помещения умноженной на 1/10 удельной мощности отопительного котла, для вашего региона (юг:0,8 кВт; средняя полоса:1,1 кВт; Подмосковье: 1,2-1,5; север:1,5-2,0)

Даже самый простой расчет, показывает, что одноконтурный газовый котел мощностью 35 кВт, сможет отопить дом площадью 250 кв. метров. В этом расчете несколько упущений. Во-первых, 35 кВт это максимальная мощность котла, во-вторых, расчет не учитывает теплопотери дома.

Одноконтурный газовый котел может отпить дом площадью 150-300 метров, реже 350 метров.

Точный расчет мощности котла отопления можно сделать на онлайн сервисе: www.teplodvor.ru/raschet_kotla.php.

Примечание: Стоит отметить, что распространено использование одноконтурного газового котла не для отопления, а для горячего водоснабжения.

Схема монтажа одноконтурного газового котла

Монтаж одноконтурного газового котла

Основные достоинства настенного газового котла это небольшое место для установки и возможность установить котел на кухне, а не в отдельной топочной комнате.

Однако, при монтаже настенного газового котла, нужно соблюсти все правила монтажа:

  • Кухня должна иметь размеры, окна, двери и форточки соответствующие нормативным размерам для топочной комнаты;
  • Высота подвески не менее 80 см. При монтаже над мойкой, нижний патрубок котла должен быть выше «носика» кухонного смесителя;
  • При установке на деревянную стену, котел нужно изолировать от дерева слоем негорючего материала, например, лист плоского шифера вместе с листом стали 3 мм.

Выбор горелки и типа настенного газового котла

При выборе котла нужно обратить внимание на тип его горелки:

  • Открытого или скрытого горения;

А для экономичности котла рассмотреть выбор типа газового котла:

©Obotoplenii.ru

Другие статьи раздела: Газовый котел т газификация дома





Похожие статьи

Принцип работы газового настенного котла

— Новости

Когда переключатель розжига настенного котла переходит в рабочее состояние, вентилятор сначала начинает формировать отрицательный перепад давления в камере сгорания, а реле давления воздуха посылает команду на водяной насос. После запуска водяного насоса реле протока воды отправляет команду на высоковольтный разрядник. Пропорциональный газовый клапан, запускается газовый пропорциональный клапан. Из-за отрицательного давления в камере сгорания природный газ не накапливается и не горит, поэтому не будет явления дефлаграции, что обеспечит тихое и бесшумное зажигание и позволит избежать опасных аварий.Этот стандарт может определить стабильность печи. Некоторые клиенты беспокоятся о газовой безопасности, потому что не понимают принцип работы и принцип управления газовым пропорциональным клапаном настенного котла. Пропорциональный газовый клапан, реле давления ветра и датчик дымовых газов заблокированы. В камере сгорания имеется пропорциональный газовый клапан отрицательного давления. Работа: когда переключатель датчика дымовых газов не обнаруживает выхлопных газов в течение 5 секунд, он отключает пропорциональный газовый клапан, чтобы остановить подачу газа, чтобы обеспечить безопасное использование газа.

Это принцип работы традиционных настенных котлов. На самом деле есть еще конденсационный настенный котел, который более энергоэффективен. Принцип работы конденсационного настенного котла аналогичен принципу работы стандартных настенных котлов, но конденсационный настенный котел имеет дополнительную систему рекуперации тепла, давайте познакомимся с принципом работы настенного конденсационного котла.

Настенный конденсационный газовый котел полностью поглощает явное тепло дымовых газов и скрытую теплоту водяного пара через два теплообменника.Теплотворная способность газа относится к теплу, выделяемому при полном сгорании 1 Нм3 газа. Теплотворная способность делится на высокую теплотворную способность и низкую теплотворную способность. Высокая теплотворная способность относится к теплу, выделяющемуся, когда 1 нм3 газа полностью сгорает, дымовой газ охлаждается до исходной температуры, а водяной пар выводится в виде конденсированной воды; низкая теплотворная способность относится к 1 нм3 газа. После полного сгорания дымовой газ охлаждается до исходной температуры, но водяной пар в дымовом газе по-прежнему является теплом, выделяемым, когда он находится в парообразном состоянии. Видно, что разница между высокой теплотворной способностью и низкой теплотой сгорания газа заключается в скрытой теплоте испарения водяного пара.

принцип действия и внутреннее устройство

Газовое отопительное оборудование на сегодняшний день является самым популярным и, как следствие, востребованным. В значительной степени это связано с высокой доступностью топлива. Полученная тепловая энергия при сжигании природного газа используется для отопления различных помещений и объектов. Можно с уверенностью сказать, что такой способ отопления и получения горячей воды будет популярным еще много лет, на это указывает, как минимум, рост добычи природного газа во всем мире.Рассмотрим подробнее газовый котел. Устройство и принцип работы — обо всем этом и пойдет речь в статье.

Общая информация

Сегодня большинство людей могут позволить себе установить такое оборудование. Все, что для этого нужно, — это наличие поблизости газовой центральной трубы и разрешение соответствующих органов. Далее ваши дела — вы можете поставить горшок напольный или пристенный. Кстати, последние считаются более современными и предпочтительными, но об этом мы поговорим чуть позже.

Стоит отметить, что газовый котел, устройство которого полностью заключено в металлический корпус, является очень безопасным отопительным оборудованием. Конечно, необходимо помнить об опасности и возможности протечки и поэтому необходимо соблюдать все важные правила. Еще одна ключевая особенность — работа в автоматическом режиме. Вам нужно будет установить желаемую температуру и периодически добавлять или спускать охлаждающую жидкость. Ну а теперь пойдем дальше.

Котлы газовые: цены на оборудование

Одним из первых вопросов, интересующих потребителей, является стоимость агрегата.Конечно, за потраченные деньги хочется получить надежный и долговечный прибор, который обеспечит тепло в квартире или доме. Что касается цены, то она зависит от нескольких факторов, ключевой из которых является производитель. Именно там, где было произведено оборудование, будет формироваться его стоимость. Например, отопительное газовое оборудование отечественного производства или, скажем, украинского обойдется вам немного дешевле, чем такие же европейские аналоги. Продукция Bosch из Германии по праву может считаться эталонной.Качество оборудования на высшем уровне, а точность работы порой поражает воображение. Но нужно понимать, что котел мощностью 24 кВт будет стоить около 40 000 рублей. Если взять отечественный аналог, то при тех же параметрах покупка обойдется на 10-15% дешевле. Кстати, второй фактор, влияющий на цену, — это мощность. Чем он выше, тем дороже, не забывайте об этом при покупке газовых котлов. Цены на все оборудование колеблются от 12 000 до 100 000 рублей и выше.

Кол-во контуров

Необходимо понимать, что некоторое оборудование не предназначено для нагрева воды для бытовых нужд. Такие котлы называют одноконтурными. Конечно, двухконтурные агрегаты предпочтительнее. Это связано с тем, что есть горячая вода и теплые дома. Тем не менее, если вы ставите котел на даче, где нет необходимости в нагреве воды, подойдет одноконтурный вариант. Так вы сэкономите не только деньги, но и площадь в помещении.

Виды зажигания

Еще один важный момент — это тип зажигания. На сегодняшний день есть ручное (пьезоэлектрическое) и автоматическое (электронное). Трудно говорить о более-менее предпочтительном варианте. Если вы выберете пьезоискру, то можете быть уверены, что даже отсутствие электричества в доме не оставит вас в холоде, но за счет того, что такое оборудование полностью энергонезависимо. Но есть минус. Например, если котел тухнет, вы узнаете об этом, когда в комнате станет холоднее.Электронное зажигание — это хорошо, потому что оборудование зажигается автоматически. Даже если котел тухнет, он сам включается. Если у вас нет проблем с электричеством, то это такой газовый котел. Устройство несколько сложнее, электроники больше, но зато вы получите комфорт.

Ключевые элементы газового котла

Независимо от того, используете ли вы настенный или напольный вариант размещения, внутреннее наполнение будет примерно одинаковым.«Начинка» состоит из следующих элементов:

  • Горелка газовая — прямоугольной формы с форсунками внутри. Через них газ подается в камеру сгорания, и за счет его равномерного распределения тепло распределяется сбалансированным образом.
  • Теплообменник — металлическое изделие в виде ящика. Внутри находится радиатор с трубками, по которым движется теплоноситель. Этот элемент нагревается от горелки. Одноконтурный котел содержит один теплообменник, двухконтурный — два — первичный и вторичный.
  • Циркуляционный насос нужен для принудительной циркуляции, то есть для обеспечения давления в замкнутой системе. Есть на всех моделях.
  • Расширительный бачок — это разновидность аккумулятора. Укомплектованы всеми газовыми котлами для дома. Он накапливает в себе хладагент при интенсивном нагревании.
  • Автоматика — блок управления оборудованием. Приведена электрическая схема газового котла, от которой зависит работоспособность датчиков при работе.

Принцип работы

Возьмем для примера электронный одноконтурный котел.После первого запуска железо запускается. На этом этапе определяется температура в помещении и проверяется работоспособность системы в целом. Далее любые газовые котлы для дома включают в себя систему розжига. При подаче топлива подается искра, и горелка начинает работать. Постепенно теплообменник и теплоноситель нагреваются. Последний с помощью циркуляционного насоса по трубам передается на радиаторы, установленные в квартире или дома.

Что касается двухконтурных котлов, то основным отличием от вышеописанной технологии является наличие второго контура, обеспечивающего ГВС в помещении.Следует понимать, что две схемы не могут работать одновременно. Если включить радиаторы, то вода не нагревается, и наоборот. Но вряд ли этот маленький нюанс можно назвать недостатком двухконтурных котлов, так как, по мнению потребителей, это не доставляет никаких хлопот.

Газовые котлы: отзывы потребителей

Крайне важно всегда обращать внимание на то, что пишут рядовые потребители такого оборудования. Многие пользователи говорят, что двухконтурный котел чрезвычайно удобен и эффективен.Обеспечить такую ​​технику теплом и горячей водой сможет небольшая семья из 3-4 человек. Но если требования несколько выше, то установка бойлера обязательна. Отзывы покупателей свидетельствуют о том, что современные газовые котлы могут готовить около 10 литров горячего теплоносителя в минуту. Как ни странно, приверженцы пьезоэлектрических огней больше, чем электронные. Многие говорят, что внезапное отключение электричества зимней ночью может испортить все настроение, но это касается электроники. Но если газовые котлы, отзывы о которых просто замечательные, энергонезависимые, то виновато все.Большой популярностью у покупателей пользуется оборудование фирм «Аристон», «Бош» и др.

Особенности, преимущества и недостатки напольных котлов

Если несколько лет назад чрезвычайно популярным было размещение отопительного оборудования вне помещений, сейчас все чаще устанавливают настенные котлы. Тем не менее, давайте посмотрим на особенности, которыми обладают напольные блоки. Главный из них — большая мощность. Причина в том, что в большинстве случаев вес и габариты не ограничиваются, скажем, 20 килограммами. По этой простой причине уличный газовый котел — идеальное решение для дачи или большого дома.Кроме того, для установки не требуется специального фундамента, хотя заранее подготовить нишу все же необходимо.

Основные недостатки — большой размер и сложность услуги. Что касается габаритов, то тут все понятно — большая мощность за счет габаритов. Что касается сложности периодического обслуживания, то это касается не всех моделей и во многом зависит от размещения оборудования. Из всего вышесказанного можно сделать вывод, что напольный газовый котел лучше подходит для установки в просторных или подвальных помещениях.

Описание настенных котлов

Отдельного внимания заслуживает оборудование, которое размещается на стене. Как правило, это электронные модели, которые активно выпускались 5-7 лет назад. Компоновка этих агрегатов несколько сложнее, а использование передовых технологий сделало газовый настенный котел более компактным. Еще одна особенность — небольшой вес. Обычно для оборудования средней мощности он не превышает 20-25 килограммов. Это позволяет надежно закрепить котел на стене и не беспокоиться о большой нагрузке.

Конечно, есть минусы. Один из них — малая мощность. Это связано с тем, что в большинстве случаев есть ограничения в виде габаритов и массы, и это не позволяет постоянно увеличивать мощность, как, скажем, в напольных моделях. Однако в настоящее время настенный газовый котел — идеальное решение для небольших помещений, где необходимо сэкономить место и нет подвала. В этом случае оборудование, размещенное на стене, вам не будет мешать, а его обслуживание упрощается в разы.

Немного о сервисе

Современное отопительное оборудование требует минимального периодического обслуживания. Примерно 1-2 раза в год требуется профилактика техники. Для этого вызовите мастера сервисной компании, и он выполнит необходимые работы за определенную плату. В перечень услуг входит: чистка горелки, ее ремонт, чистка системы, теплообменника и др. По сути, обслуживание газовых котлов — это целый комплекс работ, которые невозможно провести без специальной подготовки.Тем не менее не обязательно, чтобы всю работу выполнял специалист. Согласитесь, при падении давления в системе или росте мастером называть глупо. Такую работу можно выполнить самостоятельно. Для этого есть два клапана — один сливает воду, а другой запускает в систему. Также вы можете самостоятельно поменять фильтры для тонкой и грубой очистки, так как здесь нет никаких сложностей.

Заключение

Вот и все, что можно сказать о таком оборудовании, как газовый котел.Устройство и принцип работы отопительного оборудования мы рассмотрели. Теперь вы знаете, что лучше для вас — автоматический розжиг или ручной, напольный или настенный монтаж. Не забывайте, что настенные котлы имеют точно такое же устройство, что и напольные. Отличие может заключаться только в том, что обслуживание газовых котлов будет иметь другую стоимость. Чтобы не остаться зимой на морозе, чаще вызывайте специалиста, который будет проводить профилактические работы. Учитывая то, что качество воды в нашей стране оставляет желать лучшего, необходимо как можно чаще и тщательнее проверять внутреннее пространство оборудования.На медных трубках теплообменника может скапливаться накипь, которая будет препятствовать свободному движению жидкости.

Газовый котел

— обзор

ЭКОНОМИЧЕСКИЕ СООБРАЖЕНИЯ

Пусть основные капитальные затраты на систему теплового насоса будут C FC в фунтах стерлингов на киловатт потребляемой высококачественной энергии. Когда речь идет о начислении процентов, основные капитальные затраты могут быть связаны с годовыми затратами A FC в фунтах стерлингов / кВт для расчетного срока службы теплового насоса n год по уравнению

(4) AFC = CFCfAP

, где

fAP = i (l + i) n (1 + i) n − 1

коэффициент приведенной стоимости аннуитета, а i — это дробная годовая процентная ставка, подлежащая уплате по заемным деньгам.

Holland and Watson (3) показали, что срок окупаемости в годах для системы теплового насоса зависит от стоимости энергии, подаваемой на компрессор c I , в фунтах стерлингов / кВт и времени работы y в часах / год по формуле

(5) (PBP) = CFCcIy [(COP) E − 1] −AFC

(COP) E — эквивалентный коэффициент полезного действия, определяемый как

(6) (COP) E = r (COP) A

, где r — отношение удельной стоимости базовой подачи тепла к удельной стоимости подводимой энергии к компрессору i.е.

(7) r = cBcI

На практике к коэффициенту A FC в уравнении (5) следует добавить ежегодные затраты на техническое обслуживание. Однако это добавление, вероятно, будет относительно небольшим для теплового насоса, использующего надежную рабочую жидкость.

Самый распространенный тип привода компрессора — электродвигатель. Если основным источником тепла также является электроэнергия, то коэффициент r в уравнении (7) равен единице. Чаще всего в качестве основного источника тепла используется газ или масло, поэтому для компрессора с электрическим приводом r будет меньше единицы.Хотя в большинстве случаев r ⩽ 1, можно, скажем, использовать компрессор с приводом от ветряной мельницы, где r> 1.

Пример 1

Существующая система центрального отопления работает на циркулирующей воде, нагреваемой газовым котлом с КПД 70%. При каких обстоятельствах замена этой системы тепловым насосом с электрическим приводом была бы экономически целесообразной? Возьмем стоимость установки системы теплового насоса как 150 фунтов стерлингов за входной кВт, стоимость газа 0,01365 фунтов стерлингов за кВтч (40 пенсов за терм), электроэнергии как 0 фунтов стерлингов.05460 за кВтч, а ежегодные расходы на выплату процентов, техническое обслуживание и т. Д. Составляют 20 процентов от капитальных затрат.

Расчеты

Эффективная стоимость тепла, обеспечиваемого газовым обогревателем с КПД 70%, составляет 0,01365 фунта стерлингов / 0,70 = 0,0195 фунта стерлингов за кВтч. Отношение стоимости единицы базового теплоснабжения, газа, к стоимости единицы энергии, подаваемой на компрессор теплового насоса, электроэнергии, определяется из уравнения 7

r = 0,01950,0546 = 0,357

Из уравнения (4)

AFC = 0.20 × 150 фунтов стерлингов = 30 фунтов стерлингов / кВт

Подставьте значения в уравнения (5) и (6), чтобы получить

(PBP) = 1500,0546y [0,357 (COP) A − 1] −30

Решение этого уравнения представлен на Рисунке 4 как период окупаемости (PBP) по отношению к годовому времени эксплуатации y, с фактическим коэффициентом полезного действия системы теплового насоса в качестве параметра. Видно, что даже при полной замене существующего нагревателя можно ожидать период окупаемости менее двух лет при условии, что может быть достигнут коэффициент полезного действия 5 и что установка будет работать не менее 2500 часов в год.Оба эти условия возможны для бытовой системы центрального отопления при наличии жидкого источника тепла для теплового насоса. Если агрегат предназначен для непрерывного фонового нагрева или для промышленных целей, возможно время работы около 7000 часов в год. В таких случаях период окупаемости 1 год или меньше может быть получен с коэффициентом полезного действия, превышающим 4.

Рисунок 4. Срок окупаемости теплового насоса с электрическим приводом, заменяющего газовый обогреватель с КПД 70%

Если система отопления работает должны быть предоставлены в первый раз, то, конечно, применимые затраты на основной капитал, которые будут использоваться в уравнениях (5) и (6), представляют собой разницу между стоимостью системы теплового насоса и альтернативной системы отопления.В таких условиях коэффициент полезного действия, необходимый для достижения желаемого периода окупаемости при заданном годовом времени эксплуатации, заметно снижается. Аналогичное сокращение можно было бы найти, если бы стоимость установки систем тепловых насосов могла быть значительно снижена за счет массового производства или инновационного дизайна.

Пример 2

Оцените приблизительные основные капитальные затраты на систему теплового насоса вода-вода для обеспечения 100 кВтч / м 2 в год фонового отопления полов в хорошо изолированном здании с площадью пола 142.5 м 2 с использованием грунтовых вод со средней температурой 10 ° C в качестве источника тепла. Требуемый срок окупаемости (PBP) — 4 года, требуемый подъем температуры нетто (T D — T S ) — 20 ° C, ожидаемое время работы y — 3000 ч / год, стоимость энергии на входе компрессор c T составляет 0,05 фунта стерлингов / кВтч, дробная процентная ставка i равна 0,15, ежегодные затраты на техническое обслуживание составляют 1,5% от основных капитальных затрат, а R12 будет использоваться в качестве рабочего тела. В качестве проектных допущений для этого расчета используйте повышение температуры брутто (T CO — T EV ) на 40 ° C, срок службы оборудования n 15 лет, коэффициент эффективности теплового насоса (HPE) R , равный 0. 75 и значения отношения удельной стоимости базового отпуска тепла к удельной стоимости отпуска полноценной энергии 1, 1/2 и 1/4. Также оцените приблизительные максимальные экономические затраты на основной капитал системы, если бы компрессор в качестве альтернативы приводился бы от ветряной мельницы с эффективными затратами на входящую энергию c I 0,01 фунта стерлингов / кВтч по сравнению с базовой стоимостью тепловой нагрузки c B 0,015 фунта стерлингов / кВтч.

Расчеты

Из таблиц термодинамических данных для R12 в ссылке (2)

(COP) R = 6.63 и (CR) = 3,11

для

TCO = 40oC и (TCO-TEV) = 40oC.

Из уравнения (3)

(COP) A = (HPE) R (COP) R = 0,75 × 6,33 = 4,75

Для i = 0,15 и n = 15 лет f AP = 0,17102

Следовательно, из Уравнение (4)

AFC = 0,171 CFC

Поскольку 0,015 C FC следует добавить к годовой стоимости обслуживания, замените A FC = 0,186 C FC , (COP) A = 4,75, (PBP ) = 4, c I = 0. 05 и y = 3000 в уравнения (5) и (6) и переставляем так, чтобы получить

CFC = 344 (4,75 r − 1)

Следовательно,

CFC = 1290 фунтов стерлингов / кВт для r = 1 CFC = 473 фунтов стерлингов / кВт для r = 12CFC = 65 фунтов стерлингов / кВт для r = 14

Поскольку годовая тепловая нагрузка составляет 100 × 142,5 = 14250 кВтч за период 3000 ч, требуемый средний расход отпущенного тепла

QD = 14,2503,000 = 4,75 кВт

Поскольку (COP) A = 4,75, подставьте в уравнение (1), чтобы получить

Вт = 1 кВт.

Таким образом, тепловой насос с компрессором мощностью 1 кВт обеспечит необходимую тепловую нагрузку.Чтобы иметь 4-летний период окупаемости, основные капитальные затраты на систему теплового насоса не должны превышать 1290 фунтов стерлингов при замене базовой нагрузки электрического отопления. Соответствующие затраты на основной капитал составляют 473 фунта стерлингов и 65 фунтов стерлингов при r = 1/2 и r = 1/4 соответственно.

Для компрессора с приводом от ветряной мельницы замените A FC = 0,186 C FC , (COP) A = 4,75, (PBP) = 4, c I = 0,01, y = 3000 и r = 0,015 / 0,01 = 1,5 в уравнения (5) и (6) и преобразовать, чтобы получить C FC = 421 £ / кВт.

Таким образом, чтобы иметь 4-летний период окупаемости компрессора с приводом от ветряной мельницы, основные капитальные затраты на систему теплового насоса не должны превышать 421 фунт стерлингов. Обратите внимание, что ветряную мельницу и тепловой насос не следует оценивать как единое целое, поскольку стоимость электроэнергии может оказаться нулевой. Это означало бы нулевой срок окупаемости независимо от коэффициента полезного действия или стоимости основного капитала, что абсурдно.

Пример 3

Следует рассмотреть вопрос о замене существующего парового ребойлера и конденсатора с водяным охлаждением, прикрепленных к дистилляционной колонне, работающей с коэффициентом орошения 8. Система теплового насоса для этой цели в настоящее время разрабатывается Омидей и Каспржицки (4) в Салфордском университете, которая перекачивает тепло из конденсатора в ребойлер. Требуемый температурный подъем таков, что коэффициент полезного действия (COP) A , равный 4,5, можно ожидать с учетом текущих температурных движущих сил через ребойлер и конденсатор колонны. Текущая стоимость технологического пара для ребойлера составляет 0,012 фунта стерлингов / кВт · ч в условиях работы колонны. Если тепловой насос будет работать 8000 часов в год, используя электричество по 0 фунтов стерлингов.030 / кВтч, рассчитайте максимальную установленную капитальную стоимость, которая обеспечит период окупаемости в один год или меньше.

Расчеты

При коэффициенте флегмы 8 на каждый кг верхнего погона 9 кг материала будет испаряться в кубе и конденсироваться в конденсаторе. Для упрощения в этом примере предполагается, что скрытая теплота испарения и конденсации не зависит от состава, так что такое же количество тепла должно быть доставлено в испаритель теплового насоса за счет конденсации пара, которое будет доставлено в испаритель теплового насоса. ребойлер за счет конденсации рабочего тела.Это означает, что экономическая жизнеспособность системы не зависит от коэффициента рефлюкса. Однако размер теплообменников, компрессора и т. Д. На единицу веса верхнего погона будет пропорционален коэффициенту обратного потока плюс один. Из уравнения (1) также следует, что мощность, необходимая компрессору, равна нулю, что абсурдно.

На практике необходимо принять возможный коэффициент полезного действия, а избыточная энергия, передаваемая работой компрессора W, должна быть исключена из системы.Ясно, что лучше отклонять это избыточное тепло при более высокой температуре конденсирующейся рабочей жидкости, поскольку существует большая вероятность использования этого тепла во вспомогательном процессе. В данном примере предполагается, что потеря тепла из колонны составляет 10%, а оставшееся тепло должно быть потрачено впустую.

Рассмотрим потребляемую мощность компрессора 1 кВт. При коэффициенте полезного действия 4,5 тепло, забираемое испарителем, согласно уравнению (1) составляет 3,5 кВт. Таким образом, тепло, которое должно подаваться в котел, равно 1.1 × 0,3,5 = 3,85 кВт с учетом тепловых потерь колонки. Стоимость этой энергии в час в качестве электричества для системы теплового насоса составляет 0,030 фунта стерлингов. Соответствующее значение r = 0,012 × 1,1 / 0,03 = 0,44. Подставьте это в уравнение (6), чтобы получить эквивалентный коэффициент полезного действия (COP) E = 0,44 × 4,5 = 1,98.

Предполагая значение A FC = 0,186, как в Примере 2, подстановка значений в уравнение (5) приводит к выражению

CFC = 235.20.186 + (PBP) -1

Подставьте желаемое значение единицы год на период окупаемости, чтобы получить 198 фунтов стерлингов / кВт в качестве максимально допустимой установленной стоимости системы теплового насоса.

Если оставшиеся 4,50 — 3,85 = 0,65 кВт тепла можно было бы использовать для замены некоторых других затрат на первичное отопление, то эта экономия была бы вычтена из значения c I = 0,030 фунта стерлингов / кВтч, таким образом увеличивая значения r и, следовательно, из C FC . Опять же, если рассматривалась первоначальная установка, а не замена переоборудования, то C FC было бы незначительным увеличением стоимости системы теплового насоса по сравнению с лучшей альтернативной компоновкой, тем самым сокращая эффективный период окупаемости.

Выводы

Был представлен простой метод, с помощью которого можно оценить экономическую привлекательность предлагаемой системы теплового насоса. Несколько проработанных примеров показали, как можно применить этот метод. Хотя эти примеры несколько упрощены для ясности изложения, сроки окупаемости и капитальные затраты реалистичны и показывают, что промышленное применение систем тепловых насосов может быть экономически целесообразным сейчас. Привлекательность систем тепловых насосов возрастает по мере увеличения стоимости альтернативных источников энергии и снижения установленных капитальных затрат на систему тепловых насосов.Таким образом, кажется, что настало время серьезно подумать о проектировании и установке таких тепловых насосных систем.

Насколько эффективны и экономичны газовые настенные обогреватели для вашего дома на северо-западе?

Если вы живете в небольшом доме, квартире или многоквартирном доме, достаточное отопление возможно с помощью переносных нагревательных приборов, таких как настенные обогреватели. Прикрепив настенный обогреватель прямо к стене, вы сэкономите ценную площадь пола. Газовые настенные обогреватели стали популярными примерно в 1950-х годах как альтернатива портативным обогревателям и плинтусам.Настенные обогреватели по-прежнему являются отличным вариантом обогрева небольших жилищ?

История и эволюция настенных электрических обогревателей

Принцип работы настенного обогревателя основан на радиаторах. Обычные радиаторы работают с использованием бойлеров для нагрева воды и распределения нагретой воды по трубам, циркулирующим вокруг многоквартирных домов. Чугунные радиаторы выделяют тепло для обогрева помещения за счет нагретой воды. В наши дни в старых зданиях по-прежнему используются радиаторы для отопления, но в новых постройках используются газовые обогреватели, а не традиционные бойлеры.

Газовый настенный обогреватель, установленный непосредственно на стене, обеспечивает постоянный беспрепятственный теплообмен. Источником тепла является газовая печь, расположенная внизу. В целом газовые настенные обогреватели дешевы и эффективны. Однако для этого требуется система вентиляции, что может стать проблемой для некоторых квартир.

Безопасны ли настенные газовые обогреватели?

Газовые настенные обогреватели эффективны для обогрева небольших помещений при относительно невысокой стоимости. Даже если он не подключен к центральному отопительному агрегату или печи, вырабатываемого тепла достаточно для сохранения тепла и комфорта в небольшом помещении.В газовых настенных обогревателях в качестве источника топлива используется природный газ, который чище, чем другие виды ископаемого топлива. Поскольку при сжигании топлива он выделяет тепло, возникают вредные побочные продукты, такие как окись углерода. При использовании, установке и обслуживании газовых настенных обогревателей важно сосредоточиться на безопасности вашего дома. Примите во внимание следующие советы, чтобы обеспечить безопасность газовых обогревателей.

• Выбирайте обогреватели с отводом газа. В большинстве частей страны определенные горючие виды топлива, такие как керосин, запрещены для использования в помещениях, особенно с невентилируемыми газовыми обогревателями.Точно так же невентилируемые газовые обогреватели также не рекомендуются для использования в жилых помещениях и разрешены только в определенных местах. Настенные обогреватели с отводом природного газа состоят из воздуховода, соединенного с выпускным отверстием, отводящим дым наружу. Хотя у невентилируемого настенного обогревателя нет выхлопа, у него есть датчик, который автоматически отключается при низком уровне кислорода. В местах, где допускается использование невентилируемых настенных обогревателей, их лучше всего использовать в помещениях дома, где есть естественные точки выхода дыма, например, в гаражах.Для оптимальной безопасности всегда выбирайте настенный обогреватель с вентиляцией, а не модели без вентиляции.

• Выберите подходящую модель. Если вы остановились на настенных обогревателях с вентиляцией как лучший выбор, следующим шагом будет поиск лучшей модели. При покупке настенного обогревателя сосредоточьтесь на качественных характеристиках и ищите новейший продукт. Изделие U.L. список должен быть указан на видном месте, что указывает на то, что изделие прошло испытания продукции регулирующими органами. В дополнение к этому настенный обогреватель должен иметь полностью герметичное сгорание и индикацию «100% наружный воздух».

• Инвестируйте в качественный монтаж. Вы всегда должны нанимать надежного подрядчика для установки настенного обогревателя. Это необходимо для обеспечения безопасности газового подключения. Этот процесс не следует делать своими руками или доверять кому-то с небольшим опытом. Неисправные газовые соединения могут привести к утечкам, которые являются ядовитыми.

• Планируйте ежегодное техническое обслуживание. Как и в любой другой системе отопления, вентиляции и кондиционирования воздуха, настенный обогреватель необходимо регулярно проверять. Техник оценит нагреватель на предмет утечек, ослабленных соединений, повреждений и проверит общую работоспособность.Техническое обслуживание и регулярный осмотр не требуют больших затрат и необходимы для безопасности вашего дома.

При соблюдении этих мер предосторожности газовые настенные обогреватели могут быть безопасной альтернативой обогрева помещений для небольших помещений и квартир.

Также прочтите: Сломанная печь 6 признаков того, что она у вас есть, и как их исправить

Преимущества настенных обогревателей, работающих на природном газе

Помимо безопасного обогрева, настенный обогреватель дает дополнительные преимущества для обогрева помещений.

• Работает быстро. Дождаться прогрева комнаты очень неудобно. Если настенный обогреватель правильно установлен и эксплуатируется, он может работать в течение 60–120 секунд. Эта скорость достаточно эффективна и эффективна, когда вам нужно как можно быстрее отапливать комнату.

• Может работать как дополнительное отопление. Если вы хотите сэкономить на расходах на электроэнергию, вы можете использовать настенный обогреватель в качестве решения для зонирования своего дома. Централизованная система HVAC может быть дорогостоящей в обслуживании.Используя настенные обогреватели, вы можете наслаждаться теплом в помещении при меньших затратах, чем система HVAC.

• Функция контроля температуры. Большинство настенных обогревателей имеют регулировку температуры. Вы можете наслаждаться комфортным обогревом, если можете регулировать температуру в соответствии со своими потребностями.

• Тепло длится несколько часов. Настенный обогреватель не только эффективен для обогрева, но и позволяет ценить теплую комнату, которая прослужит несколько часов. Это актуально даже тогда, когда настенный обогреватель выключен. Если у вас есть проблемы с продолжительностью нагрева от обогревателя, вам следует изучить изоляцию вашего дома. Возможно, большая часть тепла уходит из-за плохой изоляции.

• Экономия места. Настенные обогреватели популярны для квартир и небольших домов, в частности, потому, что они экономят место. Он монтируется на стену, и большинство моделей изящные и компактные.

• Простота обслуживания и установки. Настенные обогреватели также просты в обслуживании и установке. С минимальным количеством запчастей вам не придется беспокоиться о серьезном ремонте.В случаях, когда вам нужно отремонтировать устройство, вам нужно только снять нагреватель и произвести ремонт, а затем заменить его вскоре после этого.

Настенные обогреватели, работающие на природном газе, экономичны и очень эффективны с точки зрения энергопотребления.

Поиск и устранение неисправностей газовых настенных обогревателей

Несмотря на то, что настенные обогреватели довольно просты в обслуживании, можно столкнуться с некоторыми типичными проблемами, которые доставляют неудобства, если их оставить без присмотра. Вот некоторые из распространенных проблем, с которыми встречаются настенные обогреватели, и способы их устранения.

• Контрольная лампа не работает. Если вы выполняете рекомендуемые процедуры, но контрольная лампа по-прежнему не работает, вам следует проверить подачу газа. Если вы подтвердили наличие достаточного количества газа, проверьте наличие засоров в пилотном отверстии. Суньте руку в камеру сгорания и воткните иглу в отверстие. Если вы знаете, как это сделать, вы можете разобрать контрольную лампу и почистить ее с помощью компрессора.

• Контрольная лампа полностью гаснет. Настенный обогреватель не будет работать, если сигнальная лампа слабая, мигает или полностью погаснет.Это вызвано либо засорением, либо неисправной термопарой. Термопара — это датчик рядом с пилотной лампой, сигнализирующий, что газовый клапан должен оставаться открытым, пока горит пилотная лампа. Неисправная термопара или если она расположена слишком далеко от контрольной лампы, приведет к тому, что контрольная лампа погаснет. Вы можете попробовать отрегулировать термопару и поднести ее ближе к контрольной лампе.

• Контрольная лампа горит, но обогреватель не работает. Контрольная лампа работает, но нагреватель не производит тепла, возможно, из-за неисправности термостата.Если термостат не отправляет сигнал для работы нагревателя, возможно, температура вокруг нагревателя недостаточно низкая. Попробуйте повернуть термостат до упора. Если это не помогает, проблема может быть более серьезной и требует помощи специалиста.

При возникновении любых проблем или опасений, связанных с настенным обогревателем, лучше всего обратиться к специалисту по отоплению, чтобы избежать дополнительных повреждений устройства. Если вы ищете специалиста по отоплению в районе Сиэтла и Белвью, свяжитесь с Fisher Heating сегодня.

Что такое настенная печь | Билл Хау

Есть много способов обогреть дом. И хотя не существует подходящего способа для каждого дома и семьи, обычно существует «лучший» тип отопления в зависимости от потребностей домовладельцев и его планировки. Многие дома уже настроены для центрального отопления и кондиционирования воздуха, в то время как другие не имеют возможности для воздуховодов и нуждаются в чем-то, что не требует предварительно установленных воздуховодов, таких как бесканальные мини-перегородки или настенные обогреватели.Когда домовладельцы узнают, что настенный обогреватель им подходит и что такое настенная печь?

Что такое настенная печь?

Настенные обогреватели

идеально подходят для небольших помещений, небольших домов или квартир, компактных жилых и офисных помещений, а также во многих старых домах Сан-Диего в ремесленном стиле.

Системы отопления развивались с момента их изобретения. Настенные печи стали более распространенными в 1950-х годах как альтернатива плинтусам или радиаторным отопительным системам.Хотя во многих домах по всей стране все еще используются оба этих стиля отопления, в Сан-Диего они менее распространены. Тем не менее, настенные печи все еще широко используются, и Bill Howe Plumbing является экспертом в области настенных печей с 1980 года.

Настенные печи устанавливаются прямо в стену и вентилируются через дом в одноэтажных домах и через потолок в многоэтажных домах. Сантехнический кодекс требует, чтобы в настенных печах была установлена ​​новая вентиляция во время плановой замены.

Хотя настенные печи небольшие и компактные, они очень эффективно нагреваются. Настенные печи обычно дешевле, чем традиционное центральное отопление, а также бесканальные мини-раздельные печи.

В настенных печах есть запальная лампа, очень похожая на водонагреватель. Они также требуют ухода, но домовладельцам их намного проще обслуживать. Поскольку у них есть система пилотного освещения, настенные печи также обычно можно легко отремонтировать, если что-то пойдет не так, поскольку есть детали, которые позволяют легко обслуживать и ремонтировать по сравнению с полной заменой.

Настенные обогреватели производят тепло через настенный обогреватель, а не через систему воздуховодов, поэтому они быстро нагревают небольшое пространство и поддерживают тепло в комнате. Настенные печи также имеют термостат, поэтому домовладельцам не нужно включать и выключать систему каждый раз, когда они хотят обогреть помещение; термостат настенной печи считывает температуру в помещении и соответственно включается и выключается.

Настенные печи безопасны?

Применительно к любому устройству, работающему на природном газе, все домовладельцы должны учитывать меры безопасности.Как и традиционное центральное отопление, настенные печи могут выделять угарный газ, а также вызывать утечки природного газа.

Важно, чтобы настенные печи устанавливал только лицензированный специалист, чтобы обеспечить надлежащую вентиляцию. Существует множество причин, по которым вентилируемый настенный обогреватель будет пропускать опасные газы, в том числе через уплотнения и соединения. Нанимая лицензированного подрядчика, имеющего опыт работы с настенными печами и газопроводами, домовладельцы могут быть уверены в безопасности. Лицензированные специалисты также разрешат установку, чтобы городской инспектор и специалист по газоснабжению провели окончательную проверку.

Домовладельцы, у которых есть настенные печи, также должны иметь детекторы угарного газа, установленные в помещении, а также проводить настройку печи профессиональным специалистом по HVAC или сантехническим оборудованием каждый год перед использованием. Во время ежегодного технического обслуживания, как и в случае традиционной системы центрального отопления, специалист проверяет герметичность, надлежащие уплотнения и соединения, а также очищает горелки и проверяет наличие окиси углерода.

Поскольку нет фильтра, важно, чтобы внешняя решетка оставалась чистой и свободной от любой мебели.Домовладельцы должны обеспечить трехфутовый зазор вокруг настенной печи и регулярно протирать ее влажной тканью, но при этом убедитесь, что печь не работает во время чистки. Домовладельцы также могут пропылесосить настенную печь, но будьте осторожны при использовании насадки и делайте это только с включенной и закрытой передней панелью.

Домовладельцы также могут проверить пламя во время работы агрегата через переднюю панель. Визуально оцените пламя и убедитесь, что оно чистое и ярко-синее. Если пламя желтое, тусклое и тусклое, выключите устройство и назначьте осмотр у лицензированного сантехника или специалиста по отоплению.

Некоторые настенные печи расходуют электричество вместо газа. Хотя они безопасны от окиси углерода, они все же требуют ухода, поскольку нагревательные спирали могут загрязняться и представлять опасность пожара.

Настенные печи дорогие?

Настенные печи намного меньше, чем центральные печи и бесканальные системы, но они также идеальны только для небольших помещений, таких как комната в доме, небольшая квартира или кондоминиум. Многие дома в стиле ремесленников в Сан-Диего были построены либо с настенными, либо с напольными печами.Билл Хоу не обслуживает и не заменяет напольные печи и обычно рекомендует перейти на центральную или бесканальную систему или в идеальных помещениях, просто заменив старую напольную печь на настенную. Если домовладелец не заменил эти системы, замена их настенных печей на новые вместо центральной системы или бесканальной системы будет проще простого.

Настенные печи стоят примерно 1800-2500 долларов, в зависимости от вентиляции. Они составляют небольшую часть стоимости традиционных систем и являются отличным способом согреться зимой в Сан-Диего.Настенные печи особенно удобны для людей, которые не хотят вкладывать средства в более крупную систему в те несколько холодных месяцев, которые испытывает Сан-Диего. Но они не являются эффективными системами для больших помещений или открытых планировок.

Когда домовладельцы будут готовы заменить устаревшую настенную печь, свяжитесь с Биллом Хоу. Настенные печи устанавливают лицензированные и обученные сантехники. С 1980 года специалисты Bill Howe профессионально занимаются установкой настенных печей для домовладельцев. Bill Howe Plumbing предлагает бесплатные сметы для замены настенной печи, а в некоторых случаях может диагностировать проблемы неработающих настенных печей во время бесплатного осмотра.

Позвоните по телефону 1-800 BILL HOWE (245-5469) сегодня же!

News-Некоторые основные настройки отопления газового котла и меры предосторожности при обслуживании и чистке.-baedin.com

Некоторые основные настройки отопления газового котла и меры предосторожности при техническом обслуживании и чистке:

Газовый настенный котел для обогрева — при использовании отопления необходимо обратить внимание на установку температуры в разумном диапазоне: температура на улице зимой низкая, температура в помещении должна не должен быть слишком высоким, но должен находиться в комфортном диапазоне.Если установить температуру газового настенного котла относительно высокой, не на градус выше, расход газа увеличится на 6%. Пользователь может установить немного более низкую температуру днем, когда никого нет, и когда есть люди ночью, температуру можно немного повысить, но когда человеческое тело находится в состоянии сна, ее можно немного снизить, от 20 градусов до 18 градусов вполне достаточно.

Газовый настенный котел отопления — никому в доме не нужно настраивать вентиль на минимум или закрывать на определенный период времени: когда пользователь живет в большом помещении с большим количеством комнат, малочисленным населением, некоторыми в комнатах никого нет или нет никого в течение длительного времени. Радиатор газового настенного котла можно установить в крайнее нижнее положение, а можно сразу выключить.Этот метод не только уменьшает площадь обогрева, но и очень экономит электроэнергию. Когда температура включена на минимум, скорость повышается, когда температура снова повышается, что может снизить потребление газа.

Газовый настенный котел отопление-Чистка настенного газового котла проводится регулярно: газовый настенный котел подключается к радиатору отопления. После периода использования его необходимо часто чистить. Поверхность газового подвесного котла легко чистится. Используйте чистую тряпку, чтобы уменьшить скопление пыли.Для внутренних пользователей, если пользователи не могут сделать это сами, они могут попросить об этом профессиональных сотрудников. Благодаря очистке газовый настенный котел может работать более эффективно, нагревать лучше, и это может сэкономить определенную сумму денег. Потеря газа.

Газовые настенные котлы по-прежнему очень удобны в эксплуатации. После базового понимания их можно легко использовать. Единственное, на что нужно обращать внимание, — это обращать внимание на безопасность при его использовании. Газовые настенные котлы еще очень горячие и их нужно правильно использовать, чтобы избежать ожогов.

Настенный газовый котел: Настенный газовый котел представляет собой современное оборудование, объединяющее воду, электричество и газ (огонь), и может обеспечить горячее водоснабжение и автономное отопление. Удобен в использовании и не подвержен влиянию внешних факторов. В последние годы он получил широкое распространение на внутреннем рынке. Фактическая стоимость эксплуатации настенного котла из-за характеристик теплопроводности тесно связана с его конструкцией. Основными факторами, влияющими на это, являются изоляция дома, толщина стены, изоляционный материал и изоляция окон.

Назначение продукта: Газовый настенный котел имеет мощную функцию центрального отопления всей семьи, которая может удовлетворить потребности в отоплении многоквартирных домов. В каждой комнате может быть установлена ​​комфортная температура в соответствии с потребностями, или комната может быть отключена отдельно в соответствии с потребностями, и может обеспечить большой поток горячей санитарной воды постоянной температуры, которая используется для домашних ванн, кухни и других мест.

Принцип работы: Когда выключатель розжига настенного котла переходит в рабочее состояние, вентилятор сначала начинает формировать отрицательный перепад давления в камере сгорания, реле давления воздуха посылает команду на водяной насос, после того, как водяной насос запускается. , реле расхода воды отправляет команду на высоковольтный разрядник после его запуска. Команда отправляется на пропорциональный газовый клапан, и газовый пропорциональный клапан начинает запускаться.Из-за отрицательного давления в камере сгорания природный газ не создает воображение горения, поэтому не будет воображения горения, обеспечивая тихое и сверхтихое зажигание, а также обеспечивая опасные аварии. Этот стандарт может определить стабильность печи. Некоторые клиенты беспокоятся о газовой безопасности, потому что не понимают принцип работы и принцип управления газовым пропорциональным клапаном настенного котла. Пропорциональный газовый клапан, реле давления ветра и датчик дымовых газов управляются с блокировкой, а камера сгорания имеет определенный пропорциональный клапан для газа отрицательного давления.Работа, когда 5-секундный переключатель датчика дымовых газов не обнаруживает выхлопные газы, он отключает пропорциональный газовый клапан, чтобы остановить подачу газа, чтобы обеспечить безопасное использование газа. Это принцип работы традиционных настенных котлов. На самом деле есть еще конденсационный настенный котел, который более энергоэффективен. Принцип работы конденсационных настенных котлов аналогичен принципу работы стандартных настенных котлов, но конденсационный настенный котел имеет дополнительный комплект рекуперации тепла. Система, давайте рассмотрим принцип работы конденсационного настенного котла.Настенный конденсационный газовый котел полностью поглощает явное тепло дымовых газов и скрытую теплоту водяного пара через два теплообменника. Теплотворная способность газа относится к теплу, выделяемому при полном сгорании 1 Нм3 газа. Теплотворная способность делится на высокую теплотворную способность и низкую теплотворную способность. Высокая теплотворная способность относится к теплу, выделяющемуся при полном сгорании 1 нм3 газа, а дымовой газ охлаждается до исходной температуры, а водяной пар отводится в виде конденсата; низкая теплотворная способность относится к 1 нм3 газа. После полного сгорания дымовой газ охлаждается до исходной температуры, но водяной пар в дымовом газе по-прежнему является теплом, выделяемым, когда он находится в парообразном состоянии.Видно, что разница между высокой теплотворной способностью и низкой теплотой сгорания газа заключается в скрытой теплоте испарения водяного пара.

Преимущества продукта: Пользователь самостоятельно создает систему и одновременно решает проблемы отопления и горячего водоснабжения. Односемейный газовый настенный котел отопления имеет большую гибкость настройки. Использование полностью автономно, температуру нагрева можно регулировать независимо, время нагрева можно регулировать самостоятельно, температуру в каждой комнате можно свободно регулировать, нет потерь тепла в котельной и внешней тепловой сети, а также внешняя сеть сохраняется.Инвестиции в строительство. Он соответствует принципу зарядки от тепла: потребление газа может быть точно измерено, а потребление газа может контролироваться пользователем для экономии газа. Цикл нагрева имеет низкое энергопотребление, экономит электроэнергию и улучшает коэффициент использования и экономические преимущества газопроводов.

Назад : Каковы характеристики встроенной печи Beadin? Далее :

% PDF-1.4 % 468 0 объект > эндобдж xref 468 74 0000000016 00000 н. 0000002342 00000 п. 0000002701 00000 п. 0000002753 00000 н. 0000003159 00000 п. 0000003364 00000 н. 0000003488 00000 н. 0000003660 00000 н. 0000003824 00000 н. 0000003959 00000 н. 0000004348 00000 п. 0000004375 00000 н. 0000004534 00000 п. 0000004785 00000 н. 0000005031 00000 н. 0000005054 00000 н. 0000005105 00000 н. 0000006183 00000 п. 0000007263 00000 н. 0000008460 00000 н. 0000009675 00000 н. 0000010709 00000 п. 0000011840 00000 п. 0000012940 00000 п. 0000026920 00000 н. 0000027794 00000 п. 0000029336 00000 п. 0000078932 00000 п. 0000079193 00000 п. 0000079394 00000 п. 0000079553 00000 п. 0000079580 00000 п. 0000080002 00000 п. 0000080072 00000 п. 0000080165 00000 п. 0000081707 00000 п. 0000130499 00000 н. 0000130765 00000 н. 0000130963 00000 п. 0000131127 00000 н. 0000131197 00000 н. 0000131375 00000 н. 0000132917 00000 н. 00001

00000 н. 0000190532 00000 н. 0000190767 00000 н. 0000190945 00000 н. 0000190972 00000 н. 0000191353 00000 н. 0000191423 00000 н. 0000191521 00000 н. 0000193063 00000 н.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
