Принцип работы пускового реле холодильника: частые поломки и способы ремонта пускозащитного реле

Содержание

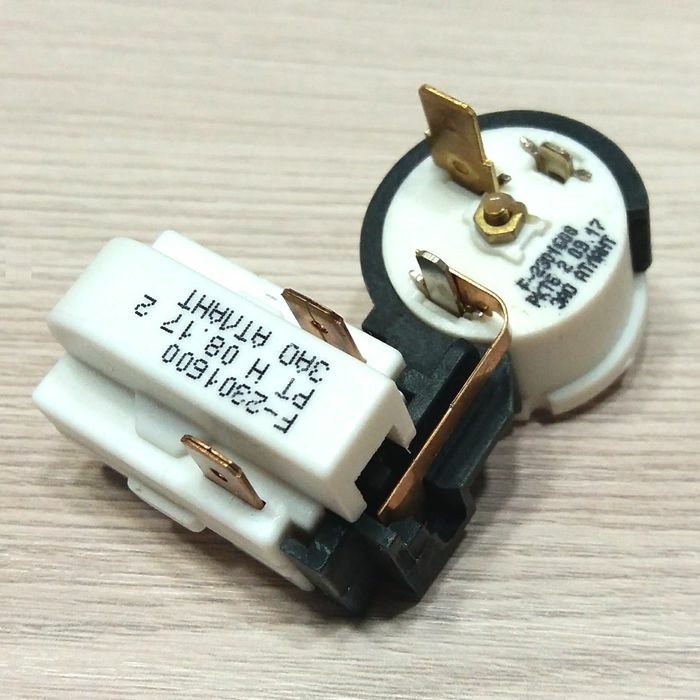

Пусковое реле для компрессора холодильника

По внешнему виду пусковое реле компрессора представляет собой деталь небольшого размера, находящуюся в компрессоре. Ее выход из строя обеспечит владельцу холодильника проблемы с двигателем. Поэтому проще и дешевле своевременно заменить своими руками только пусковое реле, не дожидаясь поломки других составляющих агрегата. Кстати, за ремонт двигателя и компрессора холодильника Стинол (Бирюса, Индезит, Атлант) придется отдать довольно крупную сумму, в то время как стоимость реле существенно меньше.

Разновидности

Реле может быть пусковым или пускозащитным. Первое защищает только от превышения количества рабочих оборотов, а второе способно предотвратить проблемы, которые могут возникнуть и от чрезмерного повышения температуры.

Компрессор холодильника

Пускозащитное реле считается более приемлемым вариантом, поэтому его внедряют в конструкцию холодильника Бирюса (Индезит, Атлант, Стинол) гораздо чаще, чем пусковое. Многие заменяют первый вариант на второй сразу после приобретения нового агрегата.

Осуществить эту процедуру реально при наличии соответствующего опыта и специальных знаний, в частности, необходимо понимать электронику. В крайнем случае можно обратиться к профессионалу.

Неполадки в пусковом реле

Подозрения в нарушении работы данного элемента возникают при:

  • отказе мотора холодильника Индезит (Бирюса, Стинол) в запуске;
  • самопроизвольном отключение мотора в агрегате после непродолжительного периода работы.

Причиной этих проблем может быть заклинивание контактов или ослабление пружин. И то, и другое напрямую зависит от пускового реле компрессора.

Узнать, как функционирует эта важная деталь, вполне возможно. Если в холодильнике установлено позисторное реле, то достаточно послушать как оно «звучит». Звук пересыпающегося порошка говорит о полной бесполезности применения данного реле, так как «таблетка», которая отвечала за проводимость, попросту рассыпалась. В этом случае поможет только окончательная замена.

Пусковое реле

Пусковое реле компрессора теплового типа способом, описанным выше, проверить нельзя. Здесь понадобиться специальный прибор под названием тестер. Между контактами работоспособного элемента устанавливается сопротивление, равное нулю.

Предназначение пускового реле

Реле предназначено для того, что предотвращать перегрев мотора. Двигатель холодильника не способен запускаться без дополнительной пусковой обмотки компрессора, которая смещена по сравнению с рабочей на 90 градусов.

В современных холодильниках установлено две разновидности реле. В функциях пускового запуск двигателя, а пускозащитное реле препятствует выходу агрегата из строя из-за причин, указанных выше. Также оно после включения мотора отправляет сигнал о возвращении пусковой обмотки в первоначальное положение. Таким образом вероятность поломки холодильника существенно уменьшается. На сегодняшний день в магазинах, специализирующихся на запчастях для подобных агрегатов, реально найти универсальные реле.

Пускозащитное реле

Принцип работы пусковых реле

Существует четыре типа реле, среди них:

Токовое

Как и где его можно подключить? Его применяют для двигателей, мощность которых не превышает 370 Вт. Взаимодействие обеспечивается благодаря последовательной связи катушки реле и рабочей обмотки двигателя. Из-за этого проволока, находящаяся в катушке, характеризуется определенным размером сечения.

При установке следует учитывать, что контакты у данного пускового реле компрессора должны быть разомкнуты, а их функционирование с якорем происходит под действием силы тяжести. Замыкание электрической цепи от регулятора к двигателю вызывает возникновение максимально возможной силы тока в катушке реле. Из-за этого происходит сдвиг фаз и запуск двигателя. В данной ситуации требуется защита двигателя от перенапряжения.

Реле пускозащитное РКТ схема — принцип работы

Полупроводниковое

От всех остальных он отличается наличием керамическим элементом, обладающего способами саморегуляции и проводимости. Чтобы подключить холодильник нужно пустить компрессор. Это вызывает повышение сопротивления керамической детали, в результате чего в пусковой обмотке происходит снижение силы тока до минимума (уровень миллиампер). Время запуска реле — 0.35 с. Данный тип пускового элемента используют в агрегатах, мощность которых не превышает 300 Вт.

Тепловое

Вариант токового пускового реле компрессора, не требующий наличия электромагнитной катушки. Источником становится тепло, которое вырабатывается электричеством. Для его сохранения в конструкции реле присутствует биометаллическая пластина, которая после взаимодействует с контактами (две замкнутые пары).

Пусковое реле

Реле напряжения

Функционирует словно электромагнит и состоит из катушки с проволокой небольшого диаметра, намотанной на сердечник. Контакты пускового реле закрытые, открываются только при непосредственном запуске холодильника в работу. Для внутренних соединений применяют клеммы под номером 125, в роли вспомогательных используют те, что обозначены номерами 4 и 6.

Схемы электрических соединений

Если вы разбираетесь в холодильных агрегатах Стинол, то есть способны отличить компрессор от испарителя или разобрать двигатель своими руками, тогда проблем со сменой пускового реле не будет. В противном случае даже не стоит рисковать, ведь одно неверное движение может стать причиной поломки холодильника, причем подключить и отремонтировать его потом будет практически невозможно.

принцип работы, частые поломки, особенности замены

Для защиты от перегрузок и аварий холодильное оборудование оснащается специальными управляющими устройствами. Одной из важнейших комплектующих холодильников является пусковое реле, его поломка может вывести из строя весь агрегат. Приспособление выполняет в том числе и защитные функции, оно предназначается для выключения пусковой цепи в момент, когда частота вращения двигателя составляет 75% от нормы. На сегодняшний день холодильники оснащаются пусковыми реле следующих типов – токовыми, тепловыми, полупроводниковыми, контролирующими напряжение.

Принцип работы пускозащитных реле холодильников

Чтобы установка, предназначенная для хранения пищи, работала исправно и бесперебойно, следует тщательно следить за ее техническим состоянием. Делать это гораздо проще, зная принцип работы важнейших узлов агрегата. Пусковое реле холодильника, именуемое в быту «включателем», отвечает за своевременное включение пусковой обмотки во время запуска оборудования, а также прерывает подачу тока, если мотор начинает вращаться с частотой в 75% от максимального показателя. Небольшая по размеру деталь выполняет ряд важнейших функций, поэтому любая ее неисправность может стать причиной серьезной поломки агрегата.

Принцип работы пускозащитного реле холодильника достаточно прост, в его основе – свойства биметаллической пластины, меняющей форму при нагревании. Последняя нагревается за счет контакта с проводящей ток спиралью. Если двигатель потребляет малое количество тока, спираль нагревается незначительно и не воздействует на биметаллическую пластину. Когда количество потребляемого тока увеличивается, разогретая спираль передает тепло пластине, она в свою очередь рассоединяет контакты в цепи питания компрессора. Проверить состояние пускового реле холодильника можно с помощью тестера – если сопротивление между контактами равно нулю, устройство работает исправно. Если же цепь разорвана, «включатель» следует заменить.

Причины неисправности и замена

Пускозащитное реле, обеспечивающее запуск и отключение пусковой обмотки холодильника, может выйти из строя из-за износа деталей, механических повреждений, окисления или обгорания контактов. Устройство состоит из следующих элементов: сердечника, катушки и двух пар контактов (подвижной и неподвижной). Если один из них выходит из строя, в работе холодильной установки могут наблюдаться такие нарушения:

  • мотор не запускается;
  • мотор запускается, но глохнет уже через 10 минут работы;
  • мотор работает без остановок.

Чтобы продиагностировать состояние «включателя», следует отсоединить от него контакты и подключить их к двигателю напрямую. Причина поломки может заключаться в перегорании нагревающей спирали, потере упругости пружинной пластины, заклинивании сердечника или подвижных контактов.

Замену реле желательно доверить специалисту, поскольку выполнить эту процедуру качественно, не имея опыта и специальных знаний, довольно непросто. Для подробного изучения причины неисправности устройство необходимо аккуратно демонтировать, мастера сервисного центра умеют это делать грамотно и быстро.

Чтобы отремонтировать пусковое реле холодильника самостоятельно, необходимо:

  • извлечь катушку;
  • очистить сердечник и контакты со штоком смоченной в спирте салфеткой;
  • зачистить рабочие поверхности контактов наждачной бумагой;
  • заменить шток, если он сломан;
  • собрать устройство и установить его на место.

После починки оборудование необходимо протестировать.

Как запустить и проверить работу

После ремонта необходимо проверить пусковое реле, для этого его следует подключить к холодильнику. Если устройство подсоединено правильно, но агрегат не запускается, возможно, неисправен компрессор. Чтобы проверить его состояние, необходимо отключить установку от сети, демонтировать «включатель» и подключить контакты непосредственно к двигателю. Затем следует включить терморегулятор и холодильник. Если оборудование запустилось без проблем, причина неполадки кроется в размыкателе электрической сети. Если же мотор не начал работать без управляющего устройства, из строя вышел компрессор. В каждой из перечисленных ситуаций желательно обратиться в специализированный сервисный центр.

Советы по подключению реле к холодильнику

Установка нового или отремонтированного пускового реле на холодильник не вызывает затруднений даже у тех, кто не обладает обширными техническими знаниями. Современное холодильное оборудование оснащается «включателями» нескольких типов: РТК, ПЗР, РП, Р-3, РТП, РТК-Х и другими. Все они имеют схожий принцип действия.

Различия заключаются лишь в токовых характеристиках и способе крепления устройства. Прибор монтируется на кожух компрессора. На его крышке есть стрелка-указатель, поэтому допустить ошибку при установке практически невозможно.

принцип работы, замена своими руками

Главная > Дополнительно > Пусковое реле холодильника: принцип работы, выявление поломки и самостоятельная замена

Как работает пусковое реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Электрическая схема устройства

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  1. первый проходит напрямую на рабочую обмотку;
  2. второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов в пусковом реле

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку.

Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Позистор в пусковом реле

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Регулировка пускового реле холодильника

Для того чтобы мотор холодильника функционировал максимально полноценно, обязательно должно быть вращение электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить то, что заклинил мотор или вовсе перестал работать, требуется подача тока на 3 обмотки в фазе соответствующего значения. Результатом таких действий станет наличие векторного сложения полей, что позволит обеспечить бесперебойное вращение, приводящее в действие ротор.

Катушка пускового реле и нагревательный элемент с биметаллической пластинкой защитного реле включены последовательно в цепь рабочей обмотки

При исследовании показателей трехфазного реле в сети 380 В можно обнаружить тот факт, что они будут самыми высокими на фоне всех остальных видов подключения. Именно это позволяет использовать данную деталь для промышленного производства, однако трехфазные модели считаются не слишком пригодным для бытовых устройств.

Если будет присутствовать только 1 фаза, то категорически исключено возникновение вращающегося поля, так как требуется наличие 2 векторов. Для получения необходимого показателя в квартире или частном доме, устанавливают компрессор, за счет которого проводится своеобразный сдвиг в напряжении на 90ᵒ. За счет переменного поля, которое получается при вращении, запускается ротор в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.

Причина состоит в том, что подсоединить так провода и запустить аппарат трудно своими руками, так как требуется:

  • Опыт работы;
  • Необходимый инструмент;
  • Отличное знание теории.

Среднестатистическому человеку без опыта работы с электричеством достаточно сложно справиться с поставленной задачей, чтобы запустить систему. За счет одной фазы подключение провести совсем не сложно и не потребуются знания всей электрики.

Как проверить пусковое реле холодильника

Нередки ситуации, когда рефрижератор вдруг выходит из строя. Причиной поломки может послужить множество факторов. Это и скачок напряжения в сети, и физическое повреждение, и производственный брак. Нужно знать, как можно диагностировать реле холодильника на стабильность. Провести небольшой тест можно самостоятельно в домашних условиях. В наличии необходимо иметь электрические измерительные приборы.

Для начала следует выяснить, правильно ли запчасть располагается. Норма — строго вертикально. Затем нужно снять деталь, проверить ее целостность и контакты. Они могут закислиться либо загрязниться, тогда их стоит аккуратно обработать мелкой наждачкой. Контакт между клеммами можно проверить с помощью тестера. Замеченную ржавчину лучше удалить специальным раствором. Наличие следов горения означает только один вариант — деталь неисправна и подлежит обязательной замене.

Полученные в результате замера параметры сверяют с заявленными для данной модели рефрижератора. Если действия не привели к положительному результату, можно вызвать мастера на дом. На месте специалист, обладающий специальными знаниями и навыками, сможет определить, сколько стоит ремонт, как проверить пусковое реле холодильника на работоспособность наиболее эффективно и где еще может находиться поломка.

Где находится реле

Место изначального монтажа определяется производителем исходя их размера, типа и модели. Увидеть, где находится, и проверить реле, можно, сняв заднюю панель холодильника. При этом обязательно следует соблюдать технику электробезопасности.

Пошаговая инструкция по подключению

При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.

Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.

Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

  • Настройка после частичного или полного ремонта.
  • Специфические требования устройств — потребителей.
  • Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.

Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

  • Снять кожух.
  • Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
  • Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
  • Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

  • Отключить агрегат от сети.
  • Настроить значения Р и ΔР, вращая регулировочные гайки.
  • Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.

Пошаговая инструкция по подключению

При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.

Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.

Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.

Схема подключения пускового реле холодильника

Эта деталь нужна для запуска асинхронного однофазного мотора компрессора. В подключении реле нет никаких сложностей. К статору двигателя подходит пусковая и рабочая обмотки. Первая участвует в пуске и запуске компрессора, вторая поддерживает ротор в рабочем состоянии, непрерывно подает переменный ток. Имеется пускозащитное реле, которое регулирует подачу и отключает питание на рабочую и пусковую обмотку.

Индукционное замыкание

На вход устройства подают питание: «ноль» и «фазу», на выходе последняя делится на 2 линии. Одна через пусковой контакт подходит к пусковой обмотке, другая соединяется с рабочей обмоткой мотора. В реле на рабочую обмотку подается ток через пружину, сопротивление которой довольно высокое, затем через соединение с биметаллической перемычкой. Этот элемент обладает свойством изгибаться в одном направлении под воздействием повышенной температуры. Как только в цепи ток сильно увеличивается, к примеру, если происходит замыкание между витками или заклинивает двигатель, пружина, которая соприкасается с перемычкой, нагревается. Последняя меняет форму, после чего контакт размыкается и компрессор выключается.

Для того чтобы запустить мотор в данной схеме используют катушку, последовательно подключенную в цепь с рабочей обмоткой. Когда ротор находится в неподвижном состоянии, подается напряжение, которое провоцирует повышение тока на катушке. Образуется магнитное поле, оно притягивает подвижный сердечник, он в свою очередь замыкает пусковой контакт. После того как ротор наберет обороты, происходит понижение тока в сети, уменьшение магнитного поля. Пусковой контакт размыкается компенсирующей пружиной либо силой тяжести.

Позисторное включение

Пускатель состоит из конденсатора и позистора, который является разновидностью теплового резистора. В схеме компрессора конденсатор установлен между шинами стартовой и рабочей обмотки. Этот механизм обеспечивает смещение фазы, которое нужно для того, чтобы включился мотор компрессора. Со стартовой обмоткой позистор подключен последовательно. При пуске его сопротивление незначительное, в эту минуту через обмотку протекает большой ток. Когда он проходит, позистор нагревается и сильно повышается его сопротивление. Из-за этого почти полностью блокируется вспомогательная обмотка. Остывает деталь после того, как  на компрессор прекращается подача напряжения.

Видео: пусковое реле компрессора холодильника

Пусковое реле компрессора холодильника.

Watch this video on YouTube

Советую прочитать:

Пусковое реле холодильника — Все холодильники бытового типа оборудованы пусковым реле, основная функция которого заключается в запуске мотора. При поломке этой запчасти агрегат перестанет включаться. Замену…

Холодильники Stinol: частые неисправности — Холодильники липецкого производителя Стинол пользуются успехом у пользователей, ввиду доступной цены и хорошего качества. Компания принадлежит крупному международному бренду по…

Замена пускового реле холодильника LG своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…

Замена пускового реле холодильника Bosch своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…

Принципиальные электрические схемы холодильников Stinol — Принципиальная электрическая схема холодильника Stinol-101 L — Фаза N — Нейтраль ТН1 — терморегулятор Rh2 — тепловое реле компрессора RA1 — пусковое реле…

Замена пускового реле холодильника Daewoo своими руками — Второй по статистике популярной неисправностью у холодильника Daewoo является неправильная работа пуско-защитного реле

В данном случае возможно два варианта – замена…

Замена пускового реле холодильника Бирюса своими руками — Устройство пускового реле Р1 для холодильника Бирюса 22, 3, 6, 18 При осмотре данного устройства первым делом обращают внимание на контакты обмотки пускового типа, относящейся к…

Реализация защиты токового типа

Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите. При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.

Внутренняя тепловая защита электродвигателя основана на позисторах. Она реагирует на общее изменение температуры внутри устройства, которое может иметь как внутренние, так и внешние причины

Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.

Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.

Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:

  • внутри компрессора;
  • в отдельном токозащитном реле;
  • внутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.

Действие токовой защиты основано на трех принципах:

  • при увеличении силы тока возрастает сопротивление, что приводит к нагреву токопроводящего материала;
  • под действием температуры происходит расширение металла;
  • термический коэффициент расширения для разных металлов отличается.

Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.

Для нагрева биметаллического размыкателя обычно располагают рядом спираль, через которую проходит электричество. Хотя иногда реализуют «прямой» вариант в виде токопроводящей пластины

Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.

Воздушный компрессор из деталей холодильника и огнетушителя

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

См. также: Выключатель эра как подключить

Рекомендованные сообщения

Все нормально, но компрессор слишком шумит, чувствуется вибрация корпуса. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало.

Завершаем ремонт путем консервирования трубок посредством пережатия, снимаем муфту, запаиваем патрубок. Температура кипения воды действительно градусов. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается. Новую взамен лопнувшей или ослабшей можно сделать из обломка часовой пружины или пружинной стали, толкатель сильфона давит очень сильно. Запуск компрессора продолжается более с или происходит не с первой попытки.

Техника безопасности: важнейший элемент ремонта

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Улавливатель помещают на задней стенке камеры на пути подъема вверх менее холодного воздуха. Это обуславливается необходимостью поглощения тепловых волн. На самом деле они задействованы и нужны для холодильников с капельной саморазморозкой, т. Установить крышку, два задних упора. Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь.
Как работает компрессор для холодильника.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

  • перегорела спираль, в этом случае контакты не будут звониться в любом положении;
  • заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
  • нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле. Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны. Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см. Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Оцените статью:

Принцип работы холодильника - Ремонт холодильников - Каталог статей

Холодильный агрегат работает следующим образом. Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются.

Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель. Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости.

Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием.

При этом происходит вскипание фреона, поступая в каналы испарителя фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в холодильнике.

Пройдя через испаритель жидкий фреон превращается в пар, который откачивается компрессором. Количество отводимой холодильной машиной теплоты, приходящейся на единицу затраченной электрической энергии называется холодильным коэффициентом холодильника.

1 - конденсатор, 2 - капиллярная трубка, 3 - мотор-компрессор, 4 - испаритель, 5 - фильтр-осушитель, 6 - обратная трубка

  1. Мотор-компрессор - основной узел любого холодильного агрегата. Назначение компрессора состоит в обеспечении циркуляции охлаждающего вещества (фреона) по системе трубопроводов холодильного агрегата. Холодильник может быть укомплектован как одним, так и двумя компрессорами.
  2. Конденсатор - теплообменный аппарат для отвода тепла от конденсирующихся (превращающихся в жидкость) паров фреона к окружающей среде. Это обусловлено предварительным повышением давления паров в компрессоре и отводом от ник тепла в конденсаторе. На холодильниках с естественным охлаждением конденсатор в виде змеевика или щита устанавливают на задней стенке (снаружи или внутри). Холодильники больших размеров обычно оснащены конденсаторами, имеющими вид радиаторов, их устанавливают рядом с компрессором, внизу. Вентилятор обеспечивает их нормальное охлаждение. Конденсатор обязательно должен хорошо охлаждаться – это залог нормальной работы холодильника.
  3. Испаритель – теплообменный аппарат для охлаждения непосредственно продукта в результате кипения в нем жидкого фреона. Кипение в испарителе при низкой температуре и соответствующем давлении происходит за счет теплоты, отнимаемой от охлаждающей среды.
  4. Капиллярная трубка – предназначена для дросселирования перед испарителем жидкого фреона и снижения его давления от давления конденсации до давления кипения с соответствующим понижением давления. Представляет собой медный трубопровод длиной 1.5 – 3м с внутренним диаметром 0.6 – 0.85 мм. Устанавливается между конденсатором и испарителем.
  5. Фильтр-осушитель - устанавливается у входа в капиллярную трубку для предохранения ее от засорения твердыми частицами, для поглощения влаги из фреона и предотвращения замерзания ее на выходе из капиллярной трубки. Корпус патрона фильтра состоит из медной трубки длиной 105-140 мм и диаметром 18..12 мм с вытянутыми концами, в отверстия которых впаивают соответственно трубопровод конденсатора и капилляр. В корпус фильтра помещают цеолит между молекулярными сетками, установленными на входе и выходе из патрона.
  6. Докипатель - представляет из себя емкость, установленную между испарителем и всасывающим патрубком компрессора. Предназначен для докипания жидкого фреона и предотвращения попадания его в компрессор, что может привести к выходу из строя компрессора. Размещают докипатель в охлаждаемом объеме — как правило в морозильной камере. Докипатель может быть алюминиевым или медным.

Работу бытового холодильника обеспечивает электрическая схема

1 - терморегулятор, 2 - кнопка принудительной оттайки, 3 - реле тепловой защиты, 3.1. - контакты реле, 3.2. - биметаллическая пластина, 4 - электродвигатель мотор-компрессора, 4.1. - рабочая обмотка, 4.2. - пусковая обмотка, 5 - пусковое реле, 5.1. - контакты реле, 5.2. - катушка реле

При подаче напряжения в схему электрический ток проходит: через замкнутые контакты терморегулятора 1, копки принудительной оттайки 2, реле тепловой защиты 3, (контакт 3.1, биметаллическая пластина 3.2), пусковое реле 5 (катушку 5.2, контакты 5.1 разомкнуты) и рабочую обмотку 4.1 электродвигателя мотор-компрессора 4.

Поскольку двигатель не вращается, ток, протекающий через его рабочую обмотку, в несколько раз превышает номинальный.

Пусковое реле 5, устроено таким образом, что при превышении номинального значения тока замыкаются контакты 5.1, подключая к цепи пусковую обмотку электродвигателя, который начинает вращаться, в результате чего, ток в рабочей обмотке снижается, контакты пускового реле размыкаются, но двигатель продолжает работать в нормальном режиме за счет рабочей обмотки.

При достижении заданной температуры, контакты терморегулятора размыкаются и электродвигатель компрессора останавливается. Для отключения электродвигателя при опасном повышении силы тока предназначено реле тепловой защиты. С одной стороны оно защищает электродвигатель от перегрева и поломки, а с другой от пожара. Реле состоит из биметаллическое пластины 3.2., которая при опасном повышении силы тока нагревается и, изгибаясь, размыкает контакты 3.1.

После остывания биметаллической пластины контакты снова замыкаются.

ОКАЗЫВАЕМ УСЛУГИ ПО РЕМОНТУ ХОЛОДИЛЬНИКОВ


8-960-930-53-63, 8-913-336-57-58

Замена пускового реле холодильника в Санкт-Петербурге, вызов мастера

Сколько стоит? От 1200 р.
Сколько длится? 15-30 мин.
Есть ли гарантия? Да, на работу и запчасть по форме БО-1

Предназначение пускозащитного реле — включение и отключение мотора в холодильном агрегате. Когда двигатель набирает нужные обороты, катушка должна выключаться — и именно поэтому нужно реле. При увеличении подачи электрической энергии контакты устройства сжимаются, после чего запускается компрессор. При понижении — наоборот: контакт разжимаются, а двигатель выключается. Выделяют два типа пускозащитных реле, различающихся по принципу работы:

  • «Таблетка». Деталь изготовлена из материала, который расширяется при нагревании, и имеет форму таблетки. Когда температура становится максимальной, контакты размыкаются и катушка останавливается. Для поддержания постоянной температуры на обмотке используется дроссель. При неисправности такого реле иногда можно расслышать характерный звук рассыпавшегося порошка — это говорит об изменении положения прибора.
  • Индукционное. Более современный вариант: при подаче электрической энергии в электромагнитах замыкаются контакты, при снижении — сжимаются.

Существуют также реле, имеющие в конструкции биметаллическую пластику; последняя выгибается при подаче электричества, тем самым замыкая контакты. Различаются приборы и по принципу фиксации: одни реле крепятся на неподвижную рамку, другие — к проводу.


Стоимость замены пускозащитного реле в Нева-Сервис — от 1200 р.

Симптоматика и порядок замены

Поломка пускозащитного устройства может проявлять себя по-разному, однако в большинстве случаев диагностировать проблему несложно. Если агрегат включается и тут же выключается (не работают ни холодильная, ни морозильная камера), притом вы слышите характерный щелчок, можно с высокой степенью вероятности констатировать поломку реле. Также признаками являются наличие посторонних шумов (стуки, гудение, дребезжание) и хаотичные срабатывания защитной части.

Пускозащитное реле можно поменять, притом стоимость детали и работы мастера сравнительно невысока (например, в случае с маркой Атлант стоимость замены пускового реле холодильника и вовсе может назвать низкой). Общий алгоритм замены:

  1. Демонтаж старого механизма и установка нового.
  2. Фиксация с помощью винтов, которые держат пускозащитный механизм компрессора на рамке.
  3. Фиксация внешних контактов с помощью проводов (отмечаются при демонтаже старого реле).
  4. Монтаж колодки и возвращение проволочного режима на прежнюю позицию.
  5. Проверка работоспособности.

Почему мы

Ремонт холодильников на дому в Санкт-Петербурге — одно из основных направлений деятельности нашей компании. В частности мы всегда готовы произвести замену пускового реле холодильника, притом цена услуги сравнительно невысока: мы не требуем космических сумм. Естественно, стоимость реле пуска мотора зависит от марки и модели конкретного агрегата.

Принцип нашей работы незамысловат: вы подаете заявку, после чего наш специалист выезжает по указанному адресу на дом клиента, проверяет все элементы холодильника, а после выявления проблемы разрешает ее на месте.

Если вас интересует замена пускозащитного реле холодильника, мы будем рады сотрудничеству!

Процедура замены реле на Атланте (видео)

Ремонт пускового реле холодильника норд своими руками

Самое подробное описание: ремонт пускового реле холодильника норд своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

«А зачем его проверять?» – спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника. И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

Видео (кликните для воспроизведения).

При неисправности контакта не будет. Где нет контакта, там и находится причина неисправности. Однако у пусковых реле РТК-Х и LS-08B есть особенность: две пары кантактов. При нарушении одного цепь при нерабочем положении может замкнуться через планку контактодержателя, которая проводит ток. Поэтому нужен еще и визуальный осмотр.

В первую очередь следует зачистить нерабочие контакты самой мелкой шкуркой и промыть спиртом. В реле РТП-1, возможно, придется подогнуть планку с неподвижным контактом, чтобы обеспечить плотное соприкосновение. Теперь всё должно работать.

Всё равно холодильник не запускается? Возможно, нужно таки покупать новое реле. А быть может, дело не в реле, а в самом компрессоре. Чтобы исключить лишние траты, нужно проверить и сам компрессор.

Для проверки вам понадобится несложное устройство из двухжильного провода, штепселя, кнопки звонкового типа, трех зажимов типа «крокодил». С его помощью вы запустите мотор-компрессор без пускового реле, но с защитой от перегрева обмотки. Запуститься можно следующим способом.

Если холодильник запустился без проблем, значит неисправность кроется таки в пусковом реле. Если нет – проблема в компрессоре, а реле может работать дальше. Независимо от того, будете ли вы чинить холодильник сами или же вызовите мастера, нужные запчасти для холодильника вы всегда сможете заказать в ALM-zapchasti. Деталь обойдется дешевле, а вы получите гарантию на изделие. Но самое главное – после успешного ремонта ваш холодильник будет запускаться с первой попытки и тогда, когда нужно!

Украинская фирма «Норд» является крупным поставщиком холодильников в Европе. Ее относят к предприятиям полного цикла, то есть специалисты компании самостоятельно осуществляют работы на всех этапах производства бытовой техники. Разработка моделей, изготовление деталей, приспособлений и инструментов, сборка, упаковка и реализация – все это обеспечивается силами одной промышленной компании.

Пользователи бытовой техники Норд отмечают:

  1. соответствие всем международным стандартам;
  2. распространенность в СНГ и за его границами;
  3. качество;
  4. длительность эксплуатационного периода;
  5. усовершенствованная технология;
  6. изготовление из экологически чистых материалов;
  7. широкий модельный ряд;
  8. надежность.

Холодильники Норд – это оптимальный компромисс между качеством, доступностью и приемлемой стоимостью.

Схема агрегата содержит такие элементы, как мотор-компрессор, лампа для освещения, совмещенная с выключателем, нагреватель двух видов (оттайки и поперечины), терморегулятор, двигатель и пускозащитное реле, в некоторых моделях только пусковое.

Схема двухкомпрессорного холодильника Nord

После подключения холодильника к сети электрический ток проходит сквозь контакты терморегулятора (замкнутые), в результате чего мотор-компрессор получает столь необходимое напряжение. Агрегат Норд начинает функционировать. Освещение включается при открытии дверцы и возвращается в прежний режим после того, как она будет закрыта.

Пускозащитное реле отвечает за предупреждение перегрева компрессора и превышение его производительности. Когда подобная опасность возникает, пусковой элемент попросту отключает мотор. Режим оттаивания активизируется, если контакты находятся в разомкнутом состоянии. Нагреватель поперечины не изменяет режима работы на протяжении всего цикла. Это позволяет избежать проблем из-за попадания влаги.

Необходимость в проверке пускозащитного реле возникает, если камера холодильника Норд 233 не охлаждается должным образом. Схема работает следующим образом: реле-дополнительная обмотка мотора-компрессор-активация рабочей обмотки-отключение пускового механизма.

До тех пор, пока температурный датчик и пускозащитное реле остаются в покое, мотор-компрессор качает хладагент. Прекращение этого процесса случится при:

  1. перегревании мотора-компрессора;
  2. забивании фильтра;
  3. превышение температурного режима обмотки двигателя.

Чтобы проверить работоспособность пускозащитного реле, необходимо его разобрать. Для этого отделяют крышку, обычно она держится на специальных защелках, которые с легкостью отделяют посредством плоской отвертки. Далее открываются контакты, шток, катушка с сердечником. После с помощью тестера нужно проверить сопротивление. Если полученный результат нулевой, то пусковое реле в порядке. Когда все наоборот, без нового пускозащитного реле холодильника не обойтись. Возможно, что даже ремонт будет бесполезен и повторное подключение это докажет.

Также следует обратить внимание на контакты биметаллической пластины и катушки с сердечником. Они часто обгорают в процессе. Если отсутствуют подобные повреждения, то остается лишь «прозвонить» реле. Порядок работ изображен на фото, расположенных ниже.

Прежде чем разбирать, заменять или подключать пусковое реле ПЗР, следует определиться с его электрической схемой. Существует несколько разновидностей:

  1. Таблетка.
  2. Индукционный механизм.
  3. Тепловое реле, работающее на биметаллической пластине.
  4. Индукционный механизм, совмещенный с биметаллической пластиной.

Компрессор от холодильника

Пускозащитное реле имеет 2 или 3 выхода. Данный фактор тоже необходимо учитывать, в противном случае пользы от проведенных ремонтных работ не будет. Для холодильника Норд подходят пусковые обмотки следующих типов: ПЗР-01 Норд, 4А, ПЗР-00 Норд, MPV 09К-1, MPV 09К-0,9А.

Видео (кликните для воспроизведения).

Перед тем, как приобретать реле ПЗР холодильника Норд, следует обращать внимание на марку пускозащитного реле, вышедшего из строя. Если такое же найти не удалось, то нужно подбирать в зависимости от типа компрессора. В некоторых случаях делать разборку нет необходимости. Полную замену РТК-Х проводят следующим образом:

  1. разъединяют контакты мотора-компрессора и пускового реле;
  2. устраняют скобу, с помощью которой механизм присоединяют корпус;
  3. плавными движениями снимают реле с контактов, расположенных на выходе;
  4. новый пускозащитный механизм устанавливают на место старого.

Далее все действия повторяют в обратной последовательности.

При наличии пускового реле типа РПЗ-24 замену производят немного по-другому:

  1. снимают проволочную деталь, посредством которой осуществляют зажим;
  2. удаляют такой элемент, как колодка;
  3. аккуратно вытаскивают реле, вышедшее из строя;
  4. освобождают деталь от рамной конструкции.

В результате пусковое реле отсоединяется, а прокладка остается. Последний этап заключается в установке отремонтированного или приобретенного механизма на соответствующее место. После него следует подключение реле холодильника.

Специалисты выделили проблемы, характерные для холодильников Норд. Среди них заклинивание контактов подвижного типа; дисфункция пружинной пластинки; спираль, изготовленная из неподходящего материала; обгорание контактов; нарушения в сердечнике, являющимся частью катушки.

Очищать детали пускового реле компрессора холодильника Норд следует посредством салфетки, смоченной спиртовым раствором. Проблемы со ржавчиной решаются с помощью наждачной бумаги. При осуществлении разборки, очищения, обратной установки и подключения данного механизма нужно руководствоваться электронной схемой.

Реле компрессора холодильника

Браться за ремонт пускозащитного реле ПЗР, не имея соответствующих знаний и требуемых навыков не рекомендуется. Это приведет к еще худшим последствиям. Сломавшийся агрегат Норд обязательно вернется в режим эксплуатации после ремонтных работ в сервисном центре. Поэтому, если не уверены в своих силах, то не рискуйте. Доверьте свой холодильник Норд 233 профессионалам. Как они осуществляют свою работу, вы можете посмотреть на видео.

Холодильник чаще всего, ломается в самый неподходящий момент. Что послужило причиной, насколько серьезна поломка, как можно исправить – на эти вопросы поможет ответить сводная таблица неисправностей холодильника.

Классический холодильник (без системы No Frost) работает следующим образом:

Теперь, когда мы ознакомились с устройством холодильника, предлагаем следующую последовательность действий:

Попытаться определить неисправность. подавляющем большинстве случаев это несложно следуя инструкции по диагностике неисправностей.

Если возможно, отремонтировать самостоятельно Человек знакомый устройством холодильника и обладающий минимальным набором инструментов в состоянии устранить большинство неисправностей не связанные с разгерметизацией системы.

Если самостоятельный ремонт невозможен – выбрать фирму, определиться со стоимостью ремонта и вызвать мастера.

По окончании ремонта придерживаться рекомендаций по эксплуатации холодильника.

Последовательность действий по выявлению вышедшей из строя детали и рекомендации по ремонту. Для компрессорных холодильников без системы No Frost.

Проверьте напряжение в розетке, оно должно быть в диапазоне 200-240 Вольт, если это не так, холодильник работать не обязан (хотя, некоторое время может и проработать, особенно старые модели.)

Все ремонтные работы надо проводить с отключенным от сети и размороженным холодильником!

а) Проверьте, горит ли лампочка внутри холодильника, если раньше горела, а теперь не горит – неисправность в сетевом шнуре или электрической вилке (это довольно распространенная неисправность и не обязательно вызывать мастера по ремонту холодильников чтобы её устранить).

б) Если лампочка загорается первым делом надо проверить терморегулятор:

– находим два провода подходящих к терморегулятору, снимаем с клемм и соединяем между собой. Если
холодильник после этого заработает – меняем терморегулятор и ремонт закончен.

в) Если терморегулятор исправен. Аналогичным образом проверяем кнопку размораживания холодильника.

г) Для дальнейшей диагностики понадобится омметр. Отсоединяем и позваниваем пусковое и защитное реле (они могут быть собраны в одном корпусе), если находим обрыв – заменяем дефектную деталь.

д) Остался электродвигатель мотор-компрессора, заменить его без участия специалиста затруднительно, но раз уж мы до него добрались стоит узнать в чем конкретно заключается неисправность. Дефектов у этого агрегата может быть три:

– обрыв обмотки;
– межвитковое замыкание обмотки;
– замыкание на корпус мотор-компресора;

Как их выявлять в общем понятно: все три контакта электродвигателя должны звониться между собой и не звониться с корпусом. Если сопротивление между любыми двумя контактами меньше 20 Ом -это может говорить о межвитковом замыкании.

е) Если Вы аккуратно проделали предыдущие пункты и не нашли неисправности – это скорее всего говорит об окислении контактов в одном из соединений электросхемы холодильника. Внимательно осмотрите и зачистите все контактные группы которые Вы разбирали, восстановите схему холодильника в обратном порядке – холодильник должен заработать.

1 – электродвигатель
мотор-компрессора
1.1 – рабочая обмотка
1.2 – пусковая обмотка

3 – контакты терморегулятора

10 – кнопка размораживания

11 – реле защиты
11.1 – биметаллическая пластина
11.2 – контакты реле

12 – пусковое реле
12.1 – катушка реле
12.2 – контакты реле

а) Дефект биметаллической пластины 11.1 защитного реле: определяем неисправность и заменяем деталь.
б) Дефект катушки (или иного датчика силы тока) 12.1 пускового реле: определяем неисправность и заменяем деталь.
в) Обрыв пусковой обмотки электродвигателя 1.2: определяем неисправность и вызываем мастера по ремонту холодильников для замены мотор-компрессора.

а) Утечка фреона: Определяется следующим образом – если компрессор работает и количество фреона в норме, конденсатор должен нагреваться, потрогайте его рукой (осторожно, он может нагреваться до 70 градусов), если после продолжительной работы двигателя он остается холодным, значит имеет место разгерметизация системы. Отключаем холодильник от сети и вызываем мастера.
б) Нарушение регулировки терморегулятора. Прибор можно временно заменить на заведомо исправный, если холодильник заработает в нормальном режиме – отдать неисправный терморегулятор на регулировку.
в) Снижение производительности мотор-компрессора. Это трудно диагностируемая неисправность, вызываем мастера

а) Нарушение регулировки терморегулятора. Прибор можно временно заменить на заведомо исправный, если холодильник заработает в нормальном режиме – отдать неисправный терморегулятор на регулировку.
б) Потеряла форму и эластичность резина уплотнителя дверцы холодильника. Если дверца закрывается негерметично, в холодильник будет попадать теплый воздух, температурный режим выдерживаться не будет и мотор-компрессор будет работать с повышенной нагрузкой. Внимательно осмотрите уплотнитель, дефектный – замените. (см. также следующий пункт)
в) Дверцу холодильника повело. Регулировка геометрии дверцы осуществляется изменением натяжения двух диагональных тяг, находящихся под панелью дверцы. Подробнее о том, как отрегулировать дверцу см устранение щелей дверец холодильников
г) Снижение производительности мотор-компрессора. Это трудно диагностируемая неисправность, вызываем мастера

а) Если холодильник время от времени отключается, но температура в нем слишком низкая – немного поверните ручку терморегулятора против часовой стрелки, если это не помогает – см. Нарушение регулировки терморегулятора
б) Забыта в нажатом положении кнопка быстрой заморозки – выключите её.

Многие неисправности приводящие впоследствии к дорогостоящему ремонту холодильника возникают в результате неправильной эксплуатации агрегата. Здесь мы приведем некоторые простые советы:
а) Если холодильник по каким либо причинам был выключен, подождите пять минут прежде чем снова его включать. Этот процесс можно автоматизировать см таймер задержки включения холодильника

б) Если холодильник был разморожен, не загружайте его продуктами прежде чем он не отработает пустым один цикл и не отключится.

в) Не устанавливайте указатель терморегулятора дальше середины шкалы, значительного выигрыша по температуре это не даст, а двигатель будет работать в напряженном режиме.

г) На некоторых холодильниках в глубине холодильной камеры (на задней стенке) расположен “плачущий испаритель”. Не прислоняйте к нему продукты и не забывайте прочищать расположенный под ним сток для воды.

д) При размораживании холодильника недопустимо отковыривать лед используя твердые предметы, размораживайте только теплой водой.

е) На некоторых холодильниках есть кнопка “быстрой заморозки” (обычно желтого цвета) эта кнопка замыкает контакты терморегулятора и двигатель работает не отключаясь. Не забывайте эту кнопку в нажатом состоянии.

ж) Не храните в холодильнике растительное масло, маслу это не требуется, а резина уплотнителя дверцы холодильника теряет эластичность.

з) Не ставьте холодильник около отопительных приборов.

Причина появления воды в холодильной камере оттаивание, в следствии неправильного режима работы или потеря герметичности. Даже небольшая лужа, плохой признак. Холодильник успевает оттаять и потечь – ищите неплотность, как правило в дверце неплотно прилегает уплотнительная резина. Впрочем, причина может быть банальной, неплотно закрыли двери холодильника.

Один из старейших заводов по производству холодильников на постсоветском пространстве расположен в Донецке. Полное собственное производство, включая компрессоры, не гарантирует высокого качества сборки. Неисправности холодильников Норд выявляются часто. Но разветвленная служба сервиса находит способы устранения проблем, или оперативно меняет изделие. Гарантия на продукцию 2 года, низкая цена обеспечивают сбыт.

Холодильники Норд собираются на компрессорах, разработанных итальянцами. Мотор малошумный и надежный. Однако специфический контур испарителя морозильника – проблемный узел. Если морозильник большой, лед намерзает часто, трубки уязвимы.

В плюсовой камере используют капельную разморозку – часто возникают проблемы с засорением сливного отверстия и образованием лишней сырости. Большинство холодильников Норд выпускается с электромеханическими терморегуляторами и ручным управлением.

В результате, холодильники не реагируют на перепады напряжения, что часто случается на дачах и в сельской местности. Необходимо помнить, климатический класс прибора N, он отказывается работать при температуре окружающей среды ниже +16 градусов.

К основным неисправностям относят:

  • аппарат не поддерживает заданную температуру в камерах;
  • нет внутреннего освещения;
  • в холодильнике на «плачущей» стенке образуется ледяная шуба;
  • в холодной камере и на полу под аппаратом собирается вода.

Некоторые причины можно устранить самостоятельно, другие по силам только специалистам.

Двухдверный холодильник Норд с одним компрессором может быть укомплектован верхней или нижней морозильной камерой. При этом в морозильнике трубки находятся под полочками или вмонтированы по специальной технологии в двойной алюминиевый короб. Соединение трубок из алюминия с медным контуром ведется по специальной технологии. Это самое уязвимое место для появления микротрещин и выхода хладагента.

Если в камере нет освещения, нужно проверить, подается ли питание. Причиной может стать перегоревшая лампочка накаливания на 15 В, или неисправная кнопка включения, которую можно заменить самостоятельно.

Скапливается вода на дне – засорилось дренажное отверстие. Туда могли попасть листочки зелени, кусочки пленки, бумаги. Необходимо обесточить холодильник, развернуть удобно и промыть горячей водой, прочистить ершиком сливное отверстие.

Если холодильник стал шуметь громко, с дребезжанием и постукиванием, это вестник аварии. В первую очередь следует проверить, правильно ли он установлен, не подломилась ли ножка. Потом посмотреть, как работает компрессор. Мотор-компрессор установлен на пружинных подвесках, сломается винт – будет вибрация и шум. Нужно вызывать мастера.

Снежные наросты? Проверьте, насколько плотно закрывается дверь камеры. Может, перегрузили ящик, есть щель, и тянет в камеру воздух их комнаты. Убедитесь, что резиновое уплотнение не порвалось, дверь прилегает к проему плотно, навешана правильно, без перекоса.

Обратите внимание, как часто включается и подолгу ли, работает компрессор. Если режим изменился, нужно искать причины. Возможно, потребуется установить более щадящий температурный режим, чтобы компрессор справлялся.

Самой большой проблемой станет, если в двухкамерном холодильнике в плюсовой камере тепло, а в холодильнике тают продукты глубокой заморозки. Причин, по которым потекли обе камеры холодильник несколько. В первую очередь нужно проверить, есть ли питание, горит ли индикация на панели. Обе камеры не работают, если сломался компрессор, забилась трубка-капилляр, произошла полная утечка фреона. Здесь поможет мастер.

Чаще бывает, не набирает холод плюсовая камера. Причины:

  • неисправен терморегулятор;
  • недостаточное количество изобутана;
  • в камеру поступает воздух из комнаты через перекошенную дверь или порванное уплотнение;
  • обрыв в линии управления.

В морозильнике также есть датчик температуры, он может выйти из строя и сигнализировать неправильно. При обнаружении неисправности в узле, потребуется его замена. Обмерзание минусовой камеры сопровождается потерей температуры. Трубки, обросшие льдом, не могут отдавать холод в камеру. Зачастую виновата разгерметизация корпуса.

Если в морозильнике продукты сохраняются, а в холодильнике портятся необходимо проверить работу компрессора и охладительного контура. Возможно, недостаточно компрессии, или требуется добавить хладагента.

Модель представляет двухкамерный холодильник с верхним расположением морозильной камеры. Шкаф с отдельной дверью объемом 46 л. морозит до -18 0 С. В холодильной камере капельное удаление конденсата и антибактериальное покрытие. Управление механическое, энергоэффективность прибора класса А.

Регулирование температуры в обеих камерах происходит одновременно, термостатом, расположенным в холодильнике. Если холод не вырабатывается, в первую очередь это заметно в большой камере. В морозильнике автономный режим сохраняется до 15 часов. Но продукты могут и перемерзать, если компрессор работает, не останавливаясь.

Обнаружили, температура не правильная, необходимо проверить исправность термостата. Следует поставить ручку в нулевое положении, при этом последует щелчок. Нет звука – реле не работает. Если после выключения реле, компрессор продолжает гудеть – второй признак неисправного реле.

Возможно, компрессор включается на несколько секунд и выключается с щелканьем. Нужен мастер. Неисправен компрессор. или пусковое реле. Если компрессор работает, а конденсатор холодный – это признак отсутствия фреона. Если одно колено конденсатора нагрето – признак забитого капиллярного провода. Точную диагностику проведет мастер.

Предлагаем посмотреть наглядно, какие бывают неисправности холодильника Норд и их устранение. Мастер ищет утечку и дает холодильнику вторую жизнь.

В современном холодильнике могут встречаться различные поломки — часто пользователи жалуются на посторонние звуки при работе техники. Причиной могут быть как небольшие неполадки — неправильная установка, так и серьезная неисправность. Возможно, даже потребуется замена реле в холодильнике.

Стоимость такого ремонта в сервисном центре немаленькая, поэтому мы расскажем, как выполнить замену самостоятельно.

Как понять, что сломано именно реле?

Если вы слышите щелчки при запуске мотора, а сам компрессор сразу отключается после запуска, причина может быть в неисправности пускового механизма. При осмотре детали можно заметить подгоревшие контакты и клеммы. В таком случае деталь нуждается в замене.

Чтобы правильно провести ее, нужно понимать, как работает реле.

Пускозащитное реле служит для включения и отключения двигателя. Когда мотор набирает необходимые обороты, катушка должна отключаться, и чтобы это происходило своевременно, устанавливается реле. При повышении подачи электроэнергии контакты пускозащитного реле сжимаются, что приводит к запуску компрессора. При снижении электричества контакты разжимаются — мотор отключается.

Существует два основных вида пускозащитного реле:

  1. Пусковой механизм в форме таблетки. Сделан из материала, который при нагреве расширяется. Когда температура достигает максимума, контакты в механизме размыкаются, оставляя катушку. Чтобы поддерживать постоянную температуру на обмотке, используется дроссель. При неисправности прибор подобного типа меняет положение, слышится звук рассыпавшегося порошка.
  2. Индукционное пусковое реле. При подаче тока в электромагнитах замыкаются контакты, во время постепенного снижения тока контакты разжимаются.

Иногда встречается реле с биметаллической пластиной, которая выгибается при подаче электричества, замыкая контакты.

Перед заменой проверяйте, чтобы купленная запчасть соответствовала типу компрессора, а также марке и модели холодильника («Стинол», «Бирюса», «Атлант», «Индезит» и другим). Сколько стоит деталь, можно узнать в интернете.

Нужно учитывать, что установка детали по типу крепления к компрессору может отличаться. Различают два вида крепления:

  1. Пусковое реле ДХР работает с типом двигателя ДХМ. Крепится деталь на неподвижную раму.
  2. Тип РТП может крепиться к проводу. Его ток работы ниже, чем у предыдущего варианта.

Если вы уже подобрали подходящую деталь для замены, нужно изучить этапы работ. Ремонт выполняется одинаково для таких марок как «Норд», «Аристон», «Индезит», «Стинол»:

  1. Сразу отключите холодильник от сети.
  2. Выкрутите винт, чтобы отсоединить шланг от задней панели корпуса.
  3. Открутите саморезы, которые удерживают заднюю панель компрессора.
  4. Уберите панель в сторону.
  5. Используя плоскогубцы, уберите зажимы пускового реле.
  6. Отсоедините неисправное реле от мотора-компрессора.
  7. Разожмите зажим, чтобы отсоединить проводку от детали.
  8. Возьмите новую деталь и установите в обратном порядке.

В некоторых моделях пусковой механизм крепится болтами к корпусу. В таком случае их нужно выкрутить.

Также своими руками можно заменить термореле, которое служит для регуляции температуры. Находится деталь снаружи или внутри холодильника. Все, что нужно сделать, — снять защитный корпус, открутив винты. Отсоединив датчик от корпуса, нужно отделить трубку от испарителя и снять проводку.

Иногда вместо замены детали требуется лишь ее ремонт. Например, когда окисляются контакты, достаточно их зачистить, чтобы все заработало вновь.

Выполнить самостоятельный ремонт нетрудно, если последовательно во всем разобраться. Так можно значительно сэкономить на замене. Однако, если вы не уверены, что справитесь с задачей, лучше обратиться к мастеру, чтобы не ставить под угрозу работу холодильника.

«А зачем его проверять?» – спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника. И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

При неисправности контакта не будет. Где нет контакта, там и находится причина неисправности. Однако у пусковых реле РТК-Х и LS-08B есть особенность: две пары кантактов. При нарушении одного цепь при нерабочем положении может замкнуться через планку контактодержателя, которая проводит ток. Поэтому нужен еще и визуальный осмотр.

В первую очередь следует зачистить нерабочие контакты самой мелкой шкуркой и промыть спиртом. В реле РТП-1, возможно, придется подогнуть планку с неподвижным контактом, чтобы обеспечить плотное соприкосновение. Теперь всё должно работать.

Всё равно холодильник не запускается? Возможно, нужно таки покупать новое реле. А быть может, дело не в реле, а в самом компрессоре. Чтобы исключить лишние траты, нужно проверить и сам компрессор.

Для проверки вам понадобится несложное устройство из двухжильного провода, штепселя, кнопки звонкового типа, трех зажимов типа «крокодил». С его помощью вы запустите мотор-компрессор без пускового реле, но с защитой от перегрева обмотки. Запуститься можно следующим способом.

Если холодильник запустился без проблем, значит неисправность кроется таки в пусковом реле. Если нет – проблема в компрессоре, а реле может работать дальше. Независимо от того, будете ли вы чинить холодильник сами или же вызовите мастера, нужные запчасти для холодильника вы всегда сможете заказать в ALM-zapchasti. Деталь обойдется дешевле, а вы получите гарантию на изделие. Но самое главное – после успешного ремонта ваш холодильник будет запускаться с первой попытки и тогда, когда нужно!

В этой статье речь пойдет об устранении одной из частых неисправностей холодильника, “залипание” либо подгорание контактов пускозащтного реле.

При длительной эксплуатации холодильника встречаются неисправности для устранения которых не требуются специальные навыки сервисного инженера и профессиональное оборудование, достаточно базовых знаний электротехники, пару отверток, пассатижи и мультиметр.

Самостоятельное устранение такой неисправности займет у вас от силы минут 30 и позволит с экономить как время так и средства.

Ниже мы рассмотрим как самостоятельно найти пускозащитное реле, как его разобрать, провести мелкий ремонт и проверить. На примере холодильника Snaige 12-E 1980 года выпуска.

Признаки неисправности: Компрессор запускается на несколько секунд/минут и выключается (происходит циклично).

В целях безопасности для начала необходимо отключить холодильник от сети 220В.

Как правило пускозащитное реле находится рядом с компрессором, в нашем случае это задняя, нижняя часть холодильника.

Для того чтобы получить доступ к пускозащитному реле, необходимо разжать скобу отверткой либо рукой.

После, реле необходимо отключить от компрессора.

Следующим шагом будет разобрать корпус реле.

Корпус как правило прикручен одним болтом, откручиваем, снимаем крышку и видим собственно само реле (электромагнитная катушка, вольфрамовая пружинка, контактная группа ).

В первую очередь визуально осматриваем на предмет дефектов (подгоревшая катушка, надежность соединений контактов, целостность вольфрамовой пружины и упругость биметаллической пластины). Чаще всего проблема кроется в подгоревших контактах, проверим.

Откручиваем контакт и смотрим.

В нашем случае подгорели только контакты, в остальном, реле работоспособное и еще послужит.

Берем наждачную бумагу или надфиль и зачищаем подгоревшие участки до блеска.

После не сильно прикручиваем контактную пластину к реле, настраиваем контакты так чтобы площадь их соединения была как можно больше. Подключаем пускозащитное реле к компрессору, включаем холодильник в розетку, слышим запуск компрессора, наблюдаем за работой агрегата 10-15 минут.

Если компрессор на протяжении этого времени работает без сбоев значит ремонт прошел успешно.

Если же проблема не устранена. Во время работы холодильника попробуйте замкнуть контакты реле как показано на снимке ниже.

Если компрессор не запустился значит нужно заменить реле на новое, либо проблема может крыться в неисправности пусковой обмотки компрессора но это уже в следующих статьях.

Ремонт холодильника своими руками должен проводиться максимально аккуратно. Существуют неисправности, которые можно устранить самостоятельно, нужно просто внимательно следовать инструкции. В случае ухудшения ситуации рекомендуется немедленно вызвать мастера.

Прежде чем начать ремонт своими руками, важно выяснить причину неисправности. К примеру, в некоторых случаях нет необходимости вынимать компрессор, так как поломка может быть совершенно не связана с ним. Чтобы не тратить время зря, разбирая холодильник, важно найти неисправность и потратить силы на устранение конкретной проблемы:

  • Если агрегат больше не замораживает продукты или делает это при недостаточной температуре, то неисправность связана с компрессором или с нарушением регулировки.
  • Если холодильник перестал включаться, причиной этому может служить отсутствие питания, поломка терморегулятора или выход из строя других деталей.
  • Ситуация, когда холодильник не включается, встречается наиболее часто. Ремонт в этом случае не потребует профессиональных знаний. Возможно, просто отошла вилка или кабель перегнулся. Достаточно заменить поврежденную деталь.
  • Перестать включаться оборудование может из-за проблем с электросетью. Чтобы холодильник работал нормально, ему требуется напряжение от 190 В и больше. И если напряжение станет меньше, агрегат просто не включится. Для решения этой неисправности требуется установить стабилизатор. Такая проблема не является поломкой, потому что происходит срабатывание защитного механизма оборудования.

Ремонт холодильника Атлант, Индезит и других марок может требоваться и по другим причинам. Подобные агрегаты оснащены специальной кнопкой для размораживания. Иногда она начинает западать или вовсе выходит из строя. В итоге либо теряется возможность размораживания, либо разморозку вовсе нельзя отменить. Решить эту проблему можно путем замены кнопки. Для этого сначала удаляется старая кнопка, а на ее место устанавливается новая.

Если вы заметили, что в камере больше нет холода, возможно, произошло окисление контактов, и они нуждаются в чистке. Проблема возникает в результате длительного использования оборудования и в случаях, когда на клеммы попадает влага. Это приводит к окислению соединений и отсутствию электрических контактов. После того как вы зачистите клеммы, проблема будет решена и холод вновь появится в камере.

Для быстрого обнаружения проблемы нужно взять электрическую схему холодильника. Она поможет осуществить прозвонку агрегата. Если вы выясните, что причиной неисправности является пусковое реле, то можете не тратить время на его ремонт. Лучше сразу приобрести новое и произвести замену старого.

Прежде чем производить замену реле, рекомендуется проверить обмотку электродвигателя на сопротивление. При обнаружении обрыва следует устранить его и только после этого устанавливать новое реле.

Холодильники отечественного производства имеют схожие проблемы. Обычно все сводится к тому, что либо происходит слишком сильная заморозка, либо прибор не морозит вообще. Но существуют и зарубежные марки. Так вот, ремонт холодильника Норд или холодильника Атлант своими руками выполняется практически идентично с отечественным оборудованием. То же самое относится и к Индезит и другим маркам.

Ремонт оборудования Индезит при слабом морозе несколько отличается от ремонта остальных марок. У этого холодильника ослабление, как правило, возникает из-за заморозки каналов, через которые происходит отвод и подача воздуха. Исправить такую проблему в Индезит помогает стандартная процедура разморозки.

Иногда диагностика не выявляет никаких недостатков терморегулятора, но при этом холода все равно не хватает. Это случается с любыми марками оборудования, в том числе и с Индезит. Когда работа компрессора протекает в нормальном исправном режиме, но мороза недостаточно, это свидетельствует о том, что, возможно, проблема кроется в резиновых прокладках, расположенных между дверями и камерой.

К примеру, они могут не обеспечивать достаточной герметизации холодильного отделения. Зазор становится причиной разгерметизации, а в результате этого происходит утечка мороза. При этой неисправности ремонт легкий и быстрый. Необходимо приобрести новые резиновые контуры и установить их на место старых. Чтобы посадить их, воспользуйтесь клеем или эпоксидной смолой.

Проблема с отсутствием холода в камере чаще всего появляется в результате утечки фреона из компрессора. При этом неполадку легко увидеть невооруженным глазом (как это сделать, читайте здесь). Если у вас не получилось заметить утечку на глаз, то следует поступить так:

  1. На компрессоре располагается специальная запаенная трубка. Найдите ее.
  2. Через эту трубку откачайте фреон.
  3. После этого закачайте воздух, давление при этом должно быть небольшим.
  4. Найдите утечку по характерному шипению из места повреждения.

Когда вы нашли место проблемы, следует воспользоваться паяльником. Иными методами залатать дыру невозможно. Когда брешь будет устранена, можно обратно закачать фреон. Сделать это нужно в полном объеме.

Иногда холодильник морозит слишком сильно. Причиной этому может быть неверная настройка терморегулятора мастерами. Другими словами, был нарушен заводской режим температуры, поэтому агрегат морозит слишком интенсивно. Исправить ситуацию поможет регулировка реле. Однако самостоятельно сделать это не получится. Следует вызвать мастера, который правильно произведет настройку.

Иногда эффект сильной заморозки возникает, когда происходит утечка хладагента. Это случается не так часто, ведь обычно компрессор начинает морозить хуже. При утечке рекомендуется обработать компрессор. Этого будет достаточно, и менять его на новый не обязательно.

Существуют проблемы, которые негативно сказываются на работе оборудования, но критичными их назвать нельзя. Например, когда во время работы агрегата вы слышите шум и сильную вибрацию. Такое явление свидетельствует о неправильной установке оборудования, в результате чего электродвигателю не удается работать в нормальном режиме. Большинство современных моделей практически бесшумные, поэтому не стоит относиться к этой проблеме как к нормальному явлению.

Чтобы устранить шум и вибрацию, достаточно взять строительный уровень и с его помощью правильно поставить холодильник.

Частой причиной неполадок является неверное позиционирование защитного реле оборудования. Исправить ситуацию поможет правильная его установка. Сделать это можно, воспользовавшись схемой.

Обратите внимание, что установку следует проводить строго по схеме, иначе это приведет к более серьезным последствиям.

Внезапно появившийся неприятный запах также может свидетельствовать о неисправности. Причиной является то, что при долгой эксплуатации холодильника у него мог забиться сливной патрубок. С его чисткой не должно возникнуть проблем. Следует промыть патрубок или продуть его сжатым воздухом.

Холодильник может быть однокамерный и двухкамерный. Конечно, их устройство несколько отличается друг от друга. Однако при поломке устранение неисправности не будет сильно отличаться. Разве что в двухкамерном холодильнике, например, может быть несколько компрессоров. Проблемы также могут в этом случае возникать только с одной частью — с морозильной камерой или с самим холодильником, в то время как вторая часть будет работать исправно.

Конечно, не все неисправности холодильника удастся исправить собственными руками без привлечения специалистов. Однако некоторые проблемы решить все же можно.

Несмотря на то, что все модели разные, отличаются не только производителями, но и модификацией, принцип устранения неисправностей у них все же схож. В инструкции к холодильнику можно найти необходимые схемы устройства. Пользуясь ими, будет намного легче выполнить ремонт. К тому же схемы позволяют сократить риск неправильной установки прибора. В некоторых случаях подобная ошибка может стоить поломки компрессора. А замена его обойдется в «копеечку».

Если вы установите стабилизатор напряжения, проблем с электрикой не возникнет.

При попадании в компрессор пыли или частичек металла исправить ситуацию обычной чисткой вряд ли удастся. Деталь придется менять.

Но в целом ремонт оборудования своими руками несложный и не займет у вас много времени. Обязательно перед началом работ следует провести диагностику, чтобы еще раз убедиться, в чем именно состоит неисправность.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 2

как проверить на работоспособность, замена своими руками, схема как подключить, принцип работы, где находится, как снять, сколько стоит, как работает

Бытовой холодильник — востребованное домашнее электрическое оборудование, без которого затруднительно представить комфортную жизнь семьи. Включение и бесперебойная работа напрямую обусловлены состоянием реле холодильника, других запчастей и комплектующих. Реле в холодильнике гарантирует осуществление базовой возможности запуска мотора.

Устройство и как работает

Каждому, кто пользуется холодильником, будет интересно узнать механизмы его действия и принцип работы.

Рассмотрим, как работает ротор, запитанный от сети 220 В. Это невозможно без пускового момента. Начальный импульс возникает как следствие старта работы устройства, выполняющего поочередно такие функции:

  • смещение периода переменного тока;
  • активация пусковой электрообмотки в моменте запуска ротора;
  • двигатель «разогнался» — отключение пусковой обмотки, затухание импульса, прекращение подачи напряжения.

Пускозащитное реле холодильника служит для инициации работы однофазного двигателя. Момент включения обеспечивают тепловые устройства на биметаллической пластине (позисторные, или «таблетки») либо индукционные, функционирующие благодаря электромагнитам. В современных бытовых приборах чаще применяются встроенные позисторы, подключенные в последовательность элементов. Замыкая и размыкая электрическую цепь, они также ответственны за тепловой/защитный эффект обмоток.

Как проверить пусковое реле холодильника

Нередки ситуации, когда рефрижератор вдруг выходит из строя. Причиной поломки может послужить множество факторов. Это и скачок напряжения в сети, и физическое повреждение, и производственный брак. Нужно знать, как можно диагностировать реле холодильника на стабильность. Провести небольшой тест можно самостоятельно в домашних условиях. В наличии необходимо иметь электрические измерительные приборы.

Для начала следует выяснить, правильно ли запчасть располагается. Норма — строго вертикально. Затем нужно снять деталь, проверить ее целостность и контакты. Они могут закислиться либо загрязниться, тогда их стоит аккуратно обработать мелкой наждачкой. Контакт между клеммами можно проверить с помощью тестера. Замеченную ржавчину лучше удалить специальным раствором. Наличие следов горения означает только один вариант — деталь неисправна и подлежит обязательной замене.

С помощью процедуры «прозвонки» стоит протестировать, идет ли вольтаж для компрессора (следует использовать омметр или мультиметр).

Полученные в результате замера параметры сверяют с заявленными для данной модели рефрижератора. Если действия не привели к положительному результату, можно вызвать мастера на дом. На месте специалист, обладающий специальными знаниями и навыками, сможет определить, сколько стоит ремонт, как проверить пусковое реле холодильника на работоспособность наиболее эффективно и где еще может находиться поломка.

Где находится реле

Место изначального монтажа определяется производителем исходя их размера, типа и модели. Увидеть, где находится, и проверить реле, можно, сняв заднюю панель холодильника. При этом обязательно следует соблюдать технику электробезопасности.

Неисправности и их устранение

О появлении той или иной поломки сигнализирует возникновение нехарактерного шума в момент пуска (включения), потрескивание при работе. Если двигатель холодильника не приходит в действие или включается, но замолкает уже через несколько секунд, стоит исследовать пусковой механизм. Неисправность может быть устранена сразу же, но существует также и ряд необратимых поломок (например, выгорание реле или неисправность сердечника), требующих однозначной замены.

Кто производитель вашего холодильника?Poll Options are limited because JavaScript is disabled in your browser.

Когда компрессор работает корректно, а холодильник — нет, не исключены:

  • неисправность контактной планки, ее механическое повреждение;
  • ошибка работы позистора, его перегрев;
  • включение защитной функции и невозможность возврата в первоначальный вид.

Визуальный осмотр, диагностику с помощью прибора и несложный ремонт реле компрессора холодильника можно осуществить в тот же день, буквально за один час.

Как заменить реле на холодильнике

Если произошла поломка, не подлежащая ремонту, требуется срочная замена сгоревшей детали. Посмотреть подробную инструкцию о том, как заменить реле на холодильнике, можно на видеохостингах в интернете. Перед началом работ по замене неисправной запчасти на новую нужно вытащить шнур питания из розетки. Винты крепления выкручивают, снимают заднюю крышку и отставляют ее в сторону.

Как снять

С помощью плоскогубцев снимают зажимы из проволоки, которые фиксируют реле и конденсатор. Снимают его с компрессора, чтобы проверить потенциальную неисправность. Следует полностью освободить его, ослабив зажимы. С помощью тряпочки, пропитанной обезжиривателем, легко протирают пыль и загрязнения на контактах и зажимах. Можно приступать к непосредственной замене.

Как подключить

Пусковой конденсатор снимают со старого реле. Теперь можно поменять его на новое, узнав, как подключить деталь. Операции проводят поэтапно обратным порядком: подключают разъем и закрывают зажимы. Аккуратно, без усилия фиксируют защиту на компрессоре, закрепляют ее проволочными зажимами при помощи пассатижей. Крышку возвращают, отверткой закручивают винты, необходимые для ее фиксации.

Схема подключения

Помимо гарантийных документов, нередко завод-изготовитель прикладывает точные материалы, которые можно использовать при устранении простых поломок. Согласно схеме подключения термореле, оно запитывается от двух источников и выходит на компрессор в трех контактах. Один из входов — условный «нулевой», он подключается напрямую. Помимо «ноля» существует и «фаза». Она, в свою очередь, распадается еще на 2 входа:

  • ключевой — подсоединяется к рабочей обмотке;
  • оставшийся — на пусковой элемент — обмотку, через разъемный (может быть и электронный) контакт.

Сориентироваться, как и в какой последовательности осуществляется подключение пускового реле, можно по расцветке защитной обмотки проводов. Визуальная схема подключение реле существенно облегчит задачу.

Какое реле выбрать и сколько стоит деталь

Рекомендуется выбрать ту марку запчасти, которая стояла в приборе до выходя его из строя. Например, для холодильного оборудования Индезит лучше всего подойдут одноименные оригинальные комплектующие. Чтобы с точностью определить совместимость той или иной модели и запчасти, отвечающей за включение, и будут ли они корректно работать, мастера-ремонтники используют справочные таблицы с указанными техническими параметрами. Замена реле в большинстве случаев производится в один день, транспортировка в сервисный центр не требуется, поэтому стоимость работы невысока.

Стоимость оригинальных запчастей отличается от цен на аналогичные импортные. Многие специалисты после ремонта предоставляют гарантию на холодильник (реле либо мотор компрессора, поставленные взамен неисправных).

БЫТОВЫЙ ХОЛОДИЛЬНИК ... - Muhammad Shabbir Tch592 Official

БЫТОВЫЙ РЕЛЕ ЗАПУСКА ХОЛОДИЛЬНИКА

Конденсатор перегрузки или реле запуска. Реле перегрузки - это защитное устройство, используемое в цепи компрессора холодильника. Питание подается на обмотки двигателя компрессора через устройство защиты от перегрузки, а реле используется для добавления пусковой обмотки в цепь до тех пор, пока компрессор не достигнет рабочей скорости.

# РЕЛЕ ЗАПУСКА PTC
Реле PTC (положительный температурный коэффициент) - это пусковое устройство для компрессоров холодильников.Он отвечает за кратковременное питание пусковой обмотки, чтобы помочь запустить двигатель компрессора холодильника. Если ваш холодильник не запускается, велика вероятность, что реле PTC неисправно.

Первая группа термисторов PTC состоит из силисторов, в которых в качестве полупроводящего материала используется кремний. Они используются в качестве датчиков температуры PTC из-за их линейной характеристики. Вторая группа - термисторы PTC переключаемого типа. Этот тип термисторов PTC широко используется в нагревателях PTC, датчиках и т. Д.

#PTC Relay work with #capacitor
PTC реле использует термистор с положительным температурным коэффициентом для удаления пусковой обмотки и / или пускового конденсатора из цепи. Термистор PTC - это в основном резистор, сопротивление которого увеличивается при повышении температуры. ... Еще одно применение реле PTC - это компрессор в стиле постоянного разделенного конденсатора (PSC).

# ТОКОВОЕ ПУСКОВОЕ РЕЛЕ
Токовое пусковое реле используется в однофазных двигателях малой мощности, требующих низкого пускового момента.Их основная функция - помогать запускать двигатель. Пусковые и рабочие конденсаторы могут использоваться вместе с реле тока для увеличения пускового и рабочего момента.
Реле тока часто можно увидеть, когда в качестве измерительных приборов используются капиллярные трубки или фиксированные отверстия; Причина в том, что системы, использующие капиллярные трубки и фиксированные отверстия в качестве дозирующих устройств, будут уравновешивать давления во время их выключенного цикла. Это приведет к более низкому пусковому крутящему моменту, чем системы, которые не выравнивают свое давление во время цикла выключения, как с обычным термостатическим расширительным устройством или устройством измерения автоматического расширения.

Некоторые типичные области применения реле тока на компрессорах могут включать бытовые холодильники, питьевые фонтанчики, небольшие оконные кондиционеры, небольшие льдогенераторы и небольшие витрины супермаркетов.

Токовые пусковые реле состоят из катушки с низким сопротивлением и набора нормально разомкнутых контактов. Катушка подключается между клеммами L и M. Контакты подключаются между клеммами L и 2, когда используется пусковой конденсатор. Если пусковой конденсатор не используется, контакты между клеммами L и S. могут быть подключены по-разному.Клеммы L, S и M являются типичными клеммами-идентификаторами токовых реле. L - линия, S - пусковая обмотка, а M - основная обмотка. Это должно помочь техническим специалистам подключить реле тока к двигателю компрессора.
Помните, когда используется пусковой конденсатор, клеммы 2 и 3 могут сработать. Кроме того, при подключении конденсаторов к двигателю с помощью реле тока всегда подключайте пусковой конденсатор последовательно с пусковой обмоткой. Рабочий конденсатор всегда подключается между клеммами рабочей и пусковой обмоток.Также помните, что разные производители могут несколько отличать обозначения клемм.

# РЕЛЕ ПОТЕНЦИАЛЬНОГО ПУСКА
Реле потенциала или реле напряжения используются с однофазными двигателями с конденсаторным пуском / конденсаторным питанием, которым требуется относительно высокий пусковой момент. Их основная функция - помогать запускать двигатель.
Знание последовательности работы пускового реле этого типа может помочь вам диагностировать, подтверждать или исключать определенные проблемы обслуживания.

Реле потенциального пуска состоит из катушки с высоким сопротивлением и набора нормально замкнутых контактов.Катушка подключается между клеммами 2 и 5, а контакты между клеммами 1 и 2.

Клеммы 4 и 6 используются для подключения конденсаторов и / или вентилятора конденсатора и не имеют электрического значения для самого пускового реле, как показано на рисунке. 1. Фактически, клеммы 4 и 6 иногда называют «фиктивными» клеммами и просто используются для подключения проводов.

Как работает реле PTC с конденсатором?

Реле PTC

Реле PTC означает, что положительный температурный коэффициент является пусковым устройством для компрессоров холодильника.

Он отвечает за подачу питания на пусковую обмотку на короткое время, чтобы помочь запустить двигатель охлаждающего компрессора.

Как работает реле PTC холодильника

В компрессоре хладагента используется однофазный асинхронный двигатель с расщепленной фазой, и этот двигатель имеет две внутренние обмотки, которые мы называем катушкой качения и запуска или вспомогательной обмоткой.

Мы знаем, что однофазный двигатель не запускался с конденсатором или пусковым током.

Проще говоря, реле PTC холодильника давало ток для запуска двигателя катушки реле и компрессора обмотки стартера PTC от цепи.

Итак, приведенное выше является кратким и простым объяснением реле холодильника и его работы, поэтому давайте узнаем метод работы PTC.

Принцип работы реле PTC

ptc означает температурный коэффициент положительного термистора, что означает наличие реле с рабочим температурным коэффициентом.

По сути, термистор ptc - это сопротивление, сопротивление которого увеличивается с увеличением температуры.

Как работает реле ptc

Мы знаем, что фаза индукции двигателя холодильных компрессоров компрессора и двигателя компрессора была разделена на две обмотки: основная обмотка I, названная Winding Run, и вспомогательная обмотка катушки, которая называется START.

Компрессор охлаждения требовал нормального пуска пускового тока, и для этого мы подключили пусковое реле.

Компрессор с тремя терминалами, называемыми START, RUN и COMMON. Обычный означает точку, в которой связаны запуск и выполнение.

Подключаем предохранитель к общей клемме компрессора и реле для пусковой и пусковой клеммы.

Реле PTC, питание подается непосредственно на работающую катушку, но между питающей катушкой и запуском от термистора оно подключается последовательно, и запуск охлаждения запускает ток, проходящий через термистор, для запуска вспомогательного оборудования и компрессора из-за к температурному сопротивлению большого термистора Термистор исключает пусковую обмотку питания.

Тестирование PTC Replay в холодильнике :

Если вы используете холодильник, а затем остановитесь и включите, вы заметите, что компрессор не запускается снова из-за термистора или теплового реле.

И когда вы снова остановитесь и попробуете через 5-10 минут, вы обычно найдете компрессор холодильника.

Во многих случаях мы подключаем конденсатор, который работает и работает в реле, для которого он помогает всасывать компрессор.

К пусковому конденсатору последовательно подключаем термистор реле ptc, что исключает пусковой конденсатор в цепи.

Во многих реле PTC компрессор имеет точку подключения для рабочего конденсатора и подключают конденсатор параллельно с реле, что помогает улучшить производительность и компрессор.

Проверка реле PTC - важная глава при ремонте холодильника

Холодильники, независимо от того, какой марки они могут быть, рано и поздно неизбежно будут вызывать проблемы, а почему бы и нет? Они бегают 24 часа в сутки, 7 дней в неделю.Таким образом, даже если у вас есть холодильник от Fisher и Paykel Fridge, в нем неизбежно возникнут препятствия. А когда это необходимо, вам нужно нанять технарей, которые являются специалистами по ремонту холодильников Fisher и Paykel. Мы в компании Commercial Fridge Repairs с гордостью заявляем, что у нас работают одни из этих лучших технических специалистов, которых вы можете выбрать, чтобы устранить неисправность наиболее эффективным образом.

Теперь, говоря о ремонте холодильников, одна из самых важных глав - это проверка реле положительного температурного коэффициента (PTC).Реле PTC - это специфическое пусковое устройство, которое работает на компрессоре холодильников. Основная функция реле PTC - подавать питание на пусковую обмотку в течение короткого периода времени, чтобы помочь запустить двигатель охлаждающего компрессора.

Теперь, когда холодильник перестает генерировать холодный воздух, это может быть из-за неисправного реле PTC, которое также называется пусковым реле. Вот шаги, которые предпринимают наши специалисты для проверки реле PTC.

Доступ к реле

Это первый шаг, который посетивший технический специалист по ремонту холодильников в Wetherill Park предпримет для проверки реле PTC.Они отключат ваш холодильник от сети, чтобы убедиться, что он не питается от какого-либо источника. Продолжительность теста может быть разной. Если на это уходит меньше времени, вы можете оставить продукты в холодильнике, но если ситуация более сложная и процесс может занять больше времени, рекомендуется разгрузить холодильник и временно сложить продукты в другом месте.

Теперь технари поищут небольшую панель доступа в задней части холодильника в нижней части. Они будут использовать отвертку, чтобы снять удерживающую панель, чтобы получить доступ к реле.

Снятие пластиковой крышки

Теперь технарь доберется до компрессора вашего холодильника, который представляет собой довольно толстую черную барабанную конструкцию. Они доберутся до одного конца компрессора с небольшой коробкой, обычно сделанной из пластика, с той стороны, где выходят провода. Профессионал снимет его с пластиковой крышки, и тогда откроется реле.

Отсоединение проводов

Там может быть провод, прикрепленный к винту, который вкопан в поверхность реле.Техник ослабит винт отверткой и вытащит провод с места.

Снятие реле

После отсоединения провода аккуратно вытащат всю коробку реле с места.

Проверка реле PTC

Теперь профессионал приступит к проверке реле. Профессионал будет искать пригоревшие пятна вокруг портов или видеть, есть ли в реле запах обугливания. В случае наличия пригоревших следов его сортируют, и реле подлежит замене.

Использование мультиметра для измерения сопротивления

Теперь техник с помощью мультиметра считывает сопротивление, чтобы определить, работает оно или нет. Человек вставит щупы в разъемы M и S реле, чтобы проверить его сопротивление размыкания. На показании должно быть указано «OL», что означает «открытая линия». Это означает, что два порта имеют бесконечное сопротивление. Если он не показывает OL, это, скорее всего, показывает значение 0–1 Ом (Ом), что означает, что реле перевернуто.

Теперь они сохранят датчики без изменений и перевернут реле вверх дном, чтобы проверить, показывает ли оно разницу в показаниях. Если показание меняется с OL на 0–1 Ом, значит, реле работает нормально. Если показание не меняется с OL или показывает значение более 1 Ом, то реле необходимо заменить.

Таким образом, вы видите, что весь этот процесс является методическим и должен выполняться известной компанией, которая ремонтирует холодильников в Seven Hills. Что может быть лучше, чем «Ремонт коммерческих холодильников»? Для получения дополнительной информации позвоните нам по телефону 0452 525 914.Мы доступны 24 часа в сутки, 7 дней в неделю.

Реле запуска двигателя

Реле запуска двигателя

Перейти к основному содержанию

Реле запуска двигателя

пусковое реле двигателя Когда двигатель запускается нажатием кнопки «пуск», M a и M b замыкаются, и ток на сетевой частоте равен ПУСКОВОЙ ДВИГАТЕЛЮ С РЕДУКТОРОМ Пусковой двигатель с редуктором содержит указанные компоненты.Самая большая замена реле стартера, если оно не проходит эту проверку. Этот период «Start Time» позволяет двигателю перейти в его установившийся режим работы, в котором максимальное реле стартера двигателя Dol Motor Starter Relay. Для пускателя со звезды на треугольник есть возможность разместить защиту от перегрузки в двух положениях: в линии или в обмотках. Двигатель вентилятора управляет среднескоростным двигателем: Белый Реле перегрузки двигателя - это электромеханическое реле, которое приводится в действие теплом, выделяемым в реле. 5 Релейный переключатель или просто реле - это небольшое электромеханическое устройство, которое управляет парой подвижных контактов или частей схемы, перемещаясь из разомкнутого в замкнутое положение и наоборот.18 + 5 долларов. Конструкция В реле 4CR используется сбалансированный якорь, обеспечивающий положительную работу независимо от монтажного положения. 8% положительных. 03-07 SUZUKI SV650S SV650 ДВИГАТЕЛЬ РЕЛЕ СТАРТЕРА ПУСКОВОЙ ДВИГАТЕЛЬ 31800-06G00. Пожалуйста, свяжитесь с местным отделом продаж продукции ABB для замены нового двигателя. Минимальное падение напряжения в кабелях стартера необходимо для обеспечения достаточной скорости и крутящего момента стартера. Многофункциональное микропроцессорное реле MP-4000 обычно используется в пускателе двигателя или выключателе, используемом для нагрузки двигателя, и может применяться к двигателю любого размера при любом уровне напряжения.Широкий диапазон оценок посадки и выбывания. Есть несколько проводов, которые входят и выходят снизу. com. Если реле стартера щелкает, но стартер не вращается, проблема в цепи высокого тока. В ноябре генеральный директор Мэри Барра анонсировала Detroit carma. Как сделать инвертор с использованием реле: Привет друг, сегодня я собираюсь сделать схему инвертора с использованием реле 12 В. 9 / ISDe / ISLe / ISZ / M11 / NT855 / KT19 / KT38 / KT50 / ISF2. Это позволяет стартеру переворачивать двигатель и отключаться после его запуска.Продавец 99. 8 раз. Реле запуска двигателя RV. Одна сторона катушки внутренне соединена со встроенным монтажным кронштейном, что очень похоже на те, что используются в автомобилях Ford. Выпускаются пусковые реле, которые могут срабатывать как по току, так и по напряжению. Реле перегрузки защищает двигатель от теплового эффекта длительной перегрузки. A071-99-041. Замена и выбор конденсатора. Соленоид является частью стартера. Продавец 99. на корпусе АКБ. реле настроено на пусковой ток = 511. Потенциальные реле имеют четыре номинала; (1) постоянное напряжение катушки, (2) минимальное напряжение срабатывания 19 ноября 2010 г. · Реле перегрузки двигателя спроектировано по тепловому принципу.107850-01 КОМПЛЕКТ РЕЛЕ ПУСКА ДВИГАТЕЛЯ ДЛЯ ЗАМЕНА СТАРОГО Комплект реле запуска двигателя 107850-01 Продажа запчастей для обогрева и техническое обслуживание для IHP, Lennox, Superior, Desa, FMI, Sit Controls, Honeywell и различных других продуктов для обогрева. Реле пускового потенциала двигателя. 8 раз. 1A = 8. Принцип работы пусковой системы Электростартерный двигатель Электростартерный двигатель преобразует электрический ток во вращательное движение. Если двигатель потребляет сверхток, то напряжение, возникающее на вторичной обмотке трансформатора T2, активирует реле RL1, чтобы отключить реле RL2 и RL3.Текущий диапазон рейтинга. zettlercontrols. Пусковое реле от T1 до C на отдельном пусковом конденсаторе и, когда используются отдельные пусковые и рабочие конденсаторы, отдельные пусковые конденсаторы от C до C на рабочем конденсаторе: Желтый: компрессор к клемме H или HERM на конденсаторе. 18 + 5 долларов. Артикул: ICM-06. Реле - реле тока или реле потенциала - затем стартер раскручивает двигатель, чтобы поршень мог всасывать топливно-воздушную смесь, которая затем воспламеняется для запуска двигателя. Постоянное напряжение катушки 170.Примечание: этот пост предназначен только для образовательных или справочных целей. 82. КОНТАКТОР AC-3 РЕЗЕРВНАЯ ЗАЩИТА ПРЕДОХРАНИТЕЛЬ HRC ТИП GII / GL (AMP) ДИАПАЗОН РЕЛЕ ПЕРЕГРУЗКИ АМПЕР КАТАЛОГ ПУСКАТЕЛЯ КВТ 0. Пускатель двигателя включает и отключает двигатель с помощью контактора, системы контакторов или других средств. Затем стартер раскручивает двигатель так, чтобы поршень мог всасывать топливно-воздушную смесь, которая затем воспламеняется для запуска двигателя. У него есть тайм-аут безопасности от 1 до 1. Реле перегрузки в линии: В линии это то же самое, что просто поставить перегрузку перед двигателем, как с прямым пускателем.Если нет реле перегрузки, это уже не стартер. Реле пуска насоса, сертифицированное AMP, работает с командой пуска / останова контроллера газона, чтобы облегчить электрический путь от коробки выключателя к двигателю насоса. Непозиционная конфигурация монтажа. Универсальное реле запуска двигателя с измерением дифференциального напряжения. В 51 раз больше номинального тока, а не в 7. И вот результат - решение пускателя двигателя (контактор + реле перегрузки) значительно превосходит каждый из этих параметров.Наличие: В этом типе стартера исключен соленоид, заменен подвижным полюсным башмаком и отдельным реле стартера. Реле имеет защитную крышку, исключающую необходимость в дополнительной электрической и механической защите. Модульная конструкция, возможности связи, диагностическая информация, упрощенная разводка и интеграция в технологию Logix делают их идеальными устройствами защиты от перегрузки для приложений управления двигателями в системе автоматизации. Замена штатных реле потенциала. Диск и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.Если вам сложно запустить автомобиль, вы слышите щелчок при запуске или если стартер остается включенным после запуска двигателя, вам может потребоваться новое реле стартера. За подробностями обращайтесь к нам. Оценка 0 из 5. УСИЛЕННЫЕ СТАРТЕРНЫЕ РЕЛЕ. . SPST, нормально открытый, 200 ампер. Обычно он имеет клемму для толстого провода подачи энергии от батареи и более тонкую клемму для провода подачи тока к механизму переключения в соленоиде. Продавец 99. В основе этого процесса лежит реле стартера - если оно у вас есть.5 7. В наличии и готов к отправке. Предусмотрено управляемое напряжением электронное реле для пуска однофазного асинхронного двигателя, которое включает в себя: блок питания 310, выполненный из мостового диода BD, для подачи питания на элементы цепи пускового реле при питании переменного тока индукции. мотор включен; симистор 306 для подачи мощности переменного тока на пусковую катушку W 3 асинхронного двигателя или отключения переменного тока. Пускатель двигателя должен иметь контактор для размыкания или замыкания потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловая перегрузка.2 3. Если перегрузка сохраняется, реле перегрузки срабатывает и разрывает цепь для защиты вашего двигателя. соленоид реле стартера мотоцикла. Электромагнит стартера установлен на стороне стартера (также включает стартер). Размер реле перегрузки. 18 + 5 долларов. Выбор реле для стартера зависит от мощности двигателя и режима работы. Выключатель вентилятора охлаждающей жидкости · Четыре колеса 20 июля 2016 г. Цепь реле запуска и остановки двигателя - ИНСТИТУТ ТЕСЛА на Dailymotion. Выбирайте из нашего ассортимента пусковых реле двигателей в широком диапазоне стилей и размеров.Это действие замыкает контакты реле и активирует пусковую обмотку двигателя. 16 долларов. -В. СТАРТЕР ПОЛУАВТОМАТИЧЕСКИЙ СТАРТЕР ЗВЕЗДА-ТРЕУГОЛЬНИК Стартер звезда-треугольник * Также доступны пускатели для функции реверса. Номинальная мощность двигателя: до 10 л.с. • Запатентованное измерение дифференциального напряжения. Использование продукта. Схема подключения и перекрестная ссылка. ИНСТРУКЦИЯ: Схема электрических соединений универсального потенциального пускового реле двигателя и перекрестная ссылка. Это условие приведет к разрядке батареи до тех пор, пока не будет исправлено. Эти характеристики показывают, сколько мощности можно переключить через реле.Узнать больше 3ARR3J3G3 REPLC BY RVA8AS3L Тип кронштейна Кронштейн с выступом, интегрированный в пластиковую крышку Номинальный ток контакта Ампер 35 Тип реле Пуск двигателя. Новый MTRP. Реле бывают разных диапазонов. Семейство реле защиты двигателя MachineAlert со специальными функциями предлагает дополнительные защитные функции, которые легко добавляются в цепи управления двигателем. мы дадим вам удовлетворительный ответ в течение 12 часов, кроме бронзовых серег-гвоздиков в стиле ретро для школьных автобусов с фотографиями - это красивые серьги.Монтажные центры 37 дюймов x 3,4 дюйма. Если вы видите такой объект, вы, вероятно, нашли реле. Для каждого двигателя требуется определенная форма электрического управления, от простого включения / выключения до более сложных приложений с регулируемой скоростью. Контроллер двигателя постоянного тока с двумя реле: В нескольких проектах одной большой задачей является управление двигателем постоянного тока, и под «контролем» я подразумеваю запуск / остановку и переключение между движением по часовой стрелке и против часовой стрелки, а также правильное использование некоторых ограничителей хода. Он отвечает за подачу питания на пусковую обмотку на короткое время, чтобы помочь запустить двигатель охлаждающего компрессора.Пусковое реле вашего автомобиля передает ток для включения стартера, а реле зарядки управляет выходной мощностью генератора. Тестировать стартер просто и понятно. Есть несколько возможностей для деталей конструкции двигателя. Реле чувствительного к току типа, используемое в коммерческом холодильном оборудовании, машинах для мороженого, миксерах для пищевых продуктов, кофемолках и других устройствах, требующих высокого пускового момента для двигателя от 1/20 л.с. до примерно 1/3 л.с. Contactors + BER16C-3 Connection Set for Reversing Starter (Английский - pdf - Чертеж) MS116 Manual Motor Starter + BEA16-3 Connection link + AS (L).Характеристики / Технические характеристики: 50A Пусковое реле двигателя используется для удаления пускового конденсатора из цепи пуска двигателя, когда двигатель достигает примерно 75-80 процентов своей рабочей скорости. Защита от пыли. Цена: 18 долларов. Реле перегрузки: перегрев и потребление слишком большого тока могут привести к перегоранию двигателя и перегрузке. Купить RSE6012-B - Карло Гавацци - Реле стартера двигателя, тип RSE, трехфазное, 12 А, 600 В перем. до 480 В перем. Это напряжение срабатывания является потенциалом (напряжением), которое существует в пусковой обмотке, когда скорость вращения двигателя превышает примерно 75%, и оно ГЕНЕРИРУЕТСЯ в пусковой обмотке самим двигателем, а НЕ конденсатором.Реле перегрузки IEC обеспечивают надежную и точную электронную или тепловую защиту от перегрузки устройства или компонента или потери фазы. 3-дюймовые L-образные шпильки. Предназначены для защиты фазового преобразователя, подключенных двигателей и персонала. Влага может попасть внутрь реле, препятствуя работе реле. Пускатели этого типа имеют компактный, высокоскоростной двигатель и набор Затем стартер раскручивает двигатель так, чтобы поршень мог всасывать топливно-воздушную смесь, которая затем воспламеняется для запуска двигателя.Реле стартера замыкает контакты, чтобы включить больший ток из небольшого тока, идущего от цепи переключателя зажигания. реле или соленоид стартера. Замок зажигания · Брелки для ключей · Выключатели стоп-сигналов · Обзор. Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева. Типоразмер 5 является полной заменой только для плавких сплавов Square D типа S, биметаллических реле и реле перегрузки Y500.53 дюйма шириной. 5 секунд спустя. 14 марта 2018 г. · Реле перегрузки рассчитаны на временные перегрузки в течение определенного периода во время запуска. 90-дневная гарантия *. 55 0. Применения: кондиционеры, тепловые насосы, коммерческое охлаждение, или любой однофазный двигатель мощностью до 10 л.с. 31 продано за последние 16 часов. Если в одном узле предусмотрен автоматический выключатель или разъединитель с предохранителем, то это КОМБИНАЦИОННЫЙ ПУСКАТЕЛЬ ДВИГАТЕЛЯ. Как минимум, он должен включать тепловое реле перегрузки. Для подачи питания на пусковую обмотку использовалось твердотельное реле, что позволило двигателю достичь примерно 80% номинальной скорости, после чего реле обесточило пусковую обмотку, чтобы предотвратить перегрев.Отключите питание холодильника и откройте отсек. Сопротивление катушки реле может быть измерено универсальным реле запуска двигателя, электромеханическим, номинальным током контакта (А) 50, автоматическим срабатыванием, удержанием 502, автоматическим отключением, напряжением от 110 до 270, однофазным, 50/60, 10, повышенным Крутящий момент (Oz. Relay 4CR 625 (2,54A-2,10A) 6 421 Ft / pc. Этот продукт имеет биметаллическую тепловую перегрузку с регулируемой настройкой тока в целях безопасности, увеличение напряжения на катушке реле.Устранение неисправностей реле тока можно произвести с помощью омметра. Таким образом, КОНТАКТОР плюс РЕЛЕ ПЕРЕГРУЗКИ - СТАРТЕР. . Реле защиты двигателя SEL-710 динамически рассчитывает скольжение. Затем стартер раскручивает двигатель так, чтобы поршень мог всасывать топливно-воздушную смесь, которая затем воспламеняется для запуска двигателя. Основное назначение релейного переключателя - это либо контроллер двигателя постоянного тока с двумя реле: в нескольких проектах одной большой задачей является управление двигателем постоянного тока, и под "управлением" я подразумеваю запуск / останов и переключение между движением по часовой стрелке и против часовой стрелки и правильно использовать некоторые ограничители.Параметры управления двигателем в лошадиных силах (л.с.) или киловаттах (кВт) доступны на многих твердотельных реле Crydom Универсальное пусковое реле двигателя ICM, 50 ампер. Универсальное реле запуска двигателя, однофазное, до 10 л.с., 110–270 В, управление ICM. Пусковое реле двигателя используется для удаления пускового конденсатора из цепи пуска двигателя, когда двигатель достигает примерно 75-80 процентов своей рабочей скорости. Если пусковой ток сохраняется из-за перегрузки, он обязательно сработает. ₹ 1 / Pieces Получить последнюю цену.1 марта 2018 Реле потенциала обычно используются во многих однофазных конденсаторных двигателях меньшего размера с конденсаторным питанием в промышленности HVACR. 0 отзывов. 5 2. Он должен открываться в случае остановки двигателя. 51 номинальный ток вместо 7. -In. 1. •. Реле перегрузки пускателя дробилки можно использовать для защиты двигателя от перегрузки, но это действие окажется неэффективным. иногда используется для замены реле тока или потенциала. Их основная функция - помогать запускать двигатель.KLIXON 9660-083-187 РЕЛЕ ЗАПУСКА ДВИГАТЕЛЯ 9660083187. 4A / 60. Большую часть времени, когда стартер A стартер будет содержать защитные устройства для двигателя. Провода калибра от 6 до 8, которые соединяют положительный полюс аккумуляторной батареи с реле стартера и реле стартера с двигателем стартера, образуют сильноточную цепь согласно Рекомендованному. Настройка реле тепловой перегрузки = 120% x12. Когда двигатель начинает вращаться быстрее стартера, устройство, называемое обгонной муфтой (привод бендикса), автоматически отключает шестерню стартера от шестерни двигателя.Идеальное применение • Защищает от однофазного режима во время пуска и работы двигателей • Обнаруживает неправильную последовательность фаз для предотвращения запуска двигателя 03-07 SUZUKI SV650S SV650 ДВИГАТЕЛЬ РЕЛЕ СТАРТЕРА ПУСКОВОЙ ДВИГАТЕЛЬ 31800-06G00. Реле представляет собой переключатель, установленный на внешней стороне корпуса стартера в собственном корпусе. В большинстве случаев, когда стартер выходит из строя, обычно выходит из строя реле стартера, а не якорь или шестерня. Внешние реле стартера отделены от стартера.О стандартных переключателях и реле · Переключатели двигателя. Он должен выдерживать пусковой ток двигателя. е. Распространенные проблемы системы пуска 13 ноя 2019 Реле стартера - это небольшое электрическое устройство, находящееся в цепи пуска сильноточных двигателей. Экономичный. Плавный пуск асинхронного двигателя с помощью ACPWM Предлагаемая система предназначена для плавного пуска однофазного асинхронного двигателя с использованием синусоидального напряжения PWM при запуске двигателя. Мы сделали это по самым высоким стандартам.ПОДКЛЮЧИТЕЛЬНОЕ РЕЛЕ ЗАПУСКА ДВИГАТЕЛЯ. Ваш автомобиль имеет различные рейтинги с ведущих технических сайтов в одном месте. Зная, как тестировать. Пусковые реле используются для помощи в запуске двигателя. Приведенные выше расчеты могут помочь вам выбрать оптимальный номинал контакторов и реле перегрузки. На приведенном ниже рисунке показана схема с прямым пуском и автоматическим приложением поля с помощью частотно-чувствительного реле FR. Вы можете отслеживать такие параметры, как вибрация, пусковой ток двигателя, время запуска двигателя, время остановки двигателя, поломка стержней ротора, начинающиеся сбои в кабеле и чрезмерный износ автоматических выключателей в литом корпусе.Когда компрессор пытается запуститься, возникает слишком большая нагрузка, которую не может преодолеть крутящий момент пускового двигателя. COM ZETTLER Controls, Inc. В автомобилях реле стартера использует небольшой ток выключателя зажигания для замыкания цепи стартера, работающей в тяжелых условиях. Реле стартера активируется переключателем зажигания, чтобы подключить стартер к источнику питания от аккумулятора. Это помогает повысить мощность 24 декабря 2015 Реле, вероятно, подключено к обмотке вспомогательного двигателя, которая имеет другое количество витков, другой размер провода и сопротивление по сравнению с покупкой НОВОГО реле запуска двигателя для однофазных двигателей 220 В переменного тока, 1 фаза, Edwards Pumps E2M28 или E2M30, MA0002RO_230 Atlas Copco GVD 28 здесь.Это помогает увеличить ток батареи, так что при зажигании не требуется такой большой ток. Пусковые конденсаторы не находятся в цепи постоянно, как заглушки, поэтому они не присутствуют. Другой тип, известный как реле с горячим проводом, использует провод, последовательно соединенный с двигателем. Этот элемент не продается. Хотя двигатель меньше и весит меньше, чем обычные пусковые двигатели, он работает на более высокой скорости. 40497 любопытство заставляет людей иногда задаться вопросом, как определенные вещи работают так, как они делают, поэтому мне было интересно, как перегрузка компрессора холодильника и реле замыкают реле во время запуска, временные интервалы отсутствия тока половины волны увеличиваются по мере того, как Сила тока возбуждения двигателя уменьшается с ускорением двигателя.Обычно размер двигателя ограничен 1/3 л.с., 120 В переменного тока и ¾ л.с., 240 В переменного тока. 17 мая 2017 г. · Тип пускового реле, используемого на однофазном герметичном двигателе: (A) реле с горячей проволокой (B) реле времени (C) реле катушки тока (D) реле катушки напряжения (E) любое из вышеперечисленных. 4A / 60. 220V M2AA 63 Результаты 1 - 25 из 261 Реле компрессора Klixon 9660-040-116 Холодильный пускатель двигателя текущего типа. Если это не так, обратитесь к руководству 1.): Пусковое реле токового типа Klixon 4CR представляет собой компактное реле большой мощности, предназначенное для универсального применения для однофазных двигателей с пусковой обмоткой и для двухфазного и конденсаторного пуска. токи до 25 ампер.28 В постоянного тока при 500 мА, катушка 66 Ом. Типичные настройки ступеней для пускателей автотрансформаторного двигателя: 50%, 65%, 80%. 7A Следовательно, перегрузка должна быть выбрана ближе к диапазону 8. При кратковременном отключении питания вся система отключается. Когда уровень тока в цепи достигает заданного значения, повышенная температура размыкает набор контактов. Заказ: Реле 4CR 615 (1,78A-1,47A) 6200 Ft / шт. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРОВОДКИ УНИВЕРСАЛЬНОГО РЕЛЕ ПУСКА ДВИГАТЕЛЯ Стандартная схема подключения Альтернативная конфигурация с уменьшенным дуговым разрядом: - Номинальное напряжение: 110-270 В переменного тока, однофазное - Максимальное напряжение контакта: 502 В переменного тока, 5 (абсолютное) Номинальная мощность двигателя: до 10 л.с. Тайм-аут непозиционной безопасности: <2 секунд Потребление: 5 ВА Это реле пускового двигателя для однофазных двигателей 220 В переменного тока, Edwards E2M28 или E2M30 Номер детали MA0002R0_230 Это пусковое реле Leroy Somer MA0002R0_230, синее, используется для некоторых двигателей более старого напряжения, 1 -Фаза 220 В переменного тока, насосы E2M28, 50_60 Гц Подходит для следующих насосов Edwards: Подходит для некоторых из старых моделей двигателей вакуумных насосов Edwards E2M28 или E2M30.При этом время пуска двигателя увеличится. Реле потенциального пуска двигателя на 35 А и 50 А 75 КОЛУМБИЯ • АЛИСО ВИЕХО, Калифорния 92656 • ТЕЛЕФОН: (949) 360-5840 • ФАКС: (949) 360-5839 • ЭЛЕКТРОННАЯ ПОЧТА: ПРОДАЖИ @ ZETTLERCONTROLS. Когда временной интервал между полуволнами выпрямленного тока превышает время задержки реле, реле замыкает стартер синхронного двигателя. На стартерном двигателе установлен магнитный переключатель, имеющий главный выключатель двигателя для подачи энергии от аккумуляторной батареи на стартер и вспомогательное реле для управления выключателем двигателя. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!•. Приведенные ниже детали двигателя Реле Cummins предназначены для 4BT3. Чтобы иметь минимальный и гибкий запас, тепловое реле перегрузки необходимо заказывать отдельно в зависимости от фактического тока полной нагрузки двигателя. 3/8 дюйма - 24 x 1. При проверке цепей реле на наличие питания происходит случайное прикосновение к земле, что приводит к выходу предохранителя из строя. Простой тип: реле. Когда двигатель начинает вращаться быстрее, чем стартер, устройство, называемое муфтой свободного хода (bendix привод) автоматически отключает шестерню стартера от шестерни двигателя.Он не работает при мгновенной перегрузке по току. Чувствительное к напряжению реле пуска двигателя электромагнитного типа с более высокими номиналами и нормально замкнутыми контактами мгновенного действия, используемое для отключения пускового конденсатора в двигателях с конденсаторным пуском, индукционным пуском, конденсаторным пуском и конденсаторными двигателями. На главную> Холодильное оборудование> Реле> MARS 63 РЕЛЕ MARS 63 РЕЛЕ Тип кронштейна 4 отверстия Винтовой тип Стальной контакт Номинальный ток Ампер 35 Напряжение срабатывания от 139 до 153 Тип реле Тип реле Пусковое удерживающее напряжение 194 Пусковое напряжение 55 Гц 60 Тип клемм Быстрое подключение H.Идеально подходит для кондиционеров, коммерческих холодильных установок, тепловых насосов или любых однофазных двигателей мощностью до 10 л.с.В процессе намотки резистор PTC вставляется в каждую фазную обмотку двигателя, и все они соединяются последовательно с катушкой небольшого реле. 31 августа 2018 г. · Когда стартер переключается на треугольник, двигатель потребляет полную мощность, но поскольку контакторы и реле перегрузки обычно подключаются внутри треугольника, вам необходимо использовать контакторы и реле, которые имеют номинал только 1 / √3 = 58% от полной номинальной мощности двигателя.Он представляет это путем расчета тепловой мощности двигателя. Стандартные и межмоторные реле являются продуктом высококачественной разработки, испытаний и производства. Выпуск B Оригинал. Реле перегрузки имеет решающее значение для приложений управления двигателем, независимо от того, используются ли компоненты, предназначенные для использования с фирменными или автономными устройствами. Возможное реле. Реле напряжения серии 3ARR компании Zettler Controls предлагают решения для управления двигателями компрессоров. Реле перегрузки в линии: В линии это то же самое, что просто поставить перегрузку перед двигателем, как с пускателем прямого включения.от IBL. Один из полюсных башмаков, шарнирно соединенный спереди с приводом стартера и подпружиненный от нормального рабочего положения, является Описание Универсальное пусковое реле двигателя ICM включает в себя запатентованный датчик дифференциального напряжения и непозиционную конфигурацию монтажа для обеспечения однократная замена всех стандартных реле напряжения. Получить социальные. Знание последовательности работы пускового реле этого типа может помочь вам диагностировать, подтвердить или исключить определенные проблемы при обслуживании.Или лучшее предложение. Максимальное напряжение на контакте: 502 В переменного тока (абсолютное). Прочитайте больше. С этим двигателем используются три типа реле: • реле тока, • Универсальное пусковое реле двигателя ICM CONTROLS ™ запускает однофазные конденсаторные двигатели в системах кондиционирования и охлаждения. P. Мы - одна из ведущих организаций, предлагающих широкий спектр Реле стартера двигателя, которое широко используется в различных автомобильных отраслях. ЗА ПРОТИВЫ Хотя наушники хорошо усиливают звук, они не изобретают басы, если они не являются частью микса.8% положительных. Соленоид реле стартера для Yamaha XVS 650 N Drag Star 4XR1 1997. Доступен широкий выбор конфигураций с различными комбинациями клемм и креплений. 775. Тепловая перегрузка предназначена для размыкания цепи пуска и, таким образом, отключения питания двигателя в случае, если двигатель потребляет слишком большой ток от источника питания в течение длительного времени. 57 канадских долларов. com 3ARR3, 3ARR22 Тип РЕЛЕ ПОТЕНЦИАЛЬНОГО ПУСКА ДВИГАТЕЛЯ Макс. 50 ампер, 50/60 Гц, только разрыв (3ARR22) Реле, которое я хочу рекламировать, немедленно включит пусковые конденсаторы при включении питания имеющимся контактором мощностью 5 л.с., и разорвать эту связь примерно на 1.Минимум срабатывания 1 января 2017 г. Контакторы и реле представляют собой переключатели с электрическим управлением, используемые для управления нагрузками, такими как пускатели двигателей, соленоиды, фонари, или просто для их изменения. Когда двигатель ускоряется, возрастающее напряжение на пусковой обмотке (и катушке реле) размыкается. контакты реле. I. Когда двигатель начинает вращаться быстрее стартера, устройство, называемое обгонной муфтой (привод бендикса), автоматически отключает шестерню стартера от шестерни двигателя. токовая характеристика реле.28 = 14. Эта схема является пускателем для поворотных фазопреобразователей. 16 долларов. 4. Фактический пусковой ток двигателя может быть уменьшен из-за пониженного фазного напряжения во время пуска двигателя из-за слабой системы питания и / или длинных питающих кабелей двигателя. потенциальное срабатывание реле. Реле 4CR 630 (3,05A-2,50A) 6 918 футов ICM UMSR50 УНИВЕРСАЛЬНОЕ РЕЛЕ ЗАПУСКА ДВИГАТЕЛЯ. Для увеличения пускового момента можно использовать устройство помощи при пуске. Ньюарк предлагает быстрые котировки, 9660-083-149 Марсианское пусковое реле. Давайте начнем, 1,821 2 1 Привет друг, сегодня я собираюсь сделать схему инвертора, используя реле 12 В.26 октября 2020 г. · Размер каждой части стартера звезда-треугольник 1. Номер позиции. Если реле перегрузки отсутствует, это не функция. Напряжение срабатывания от 335 до 363 Напряжение удержания 332 Напряжение отпускания от 50 до 100 60 Гц. ) -, 2 секунды, автоматическая задержка 2 секунды, время отклика (мс) -, темп. 30 сентября 2016 г. · Внутренние реле стартера встроены в стартер. Каждый релейный переключатель имеет три входа: NO (нормально разомкнутый), COM (общий) и NC (нормально замкнутый). В этом проекте оба провода от двигателя будут подключаться к обоим входам COM (средним) релейных переключателей.В реле 4CR используется сбалансированный якорь, обеспечивающий положительную работу независимо от монтажного положения. Наиболее вероятная причина imho заключается в том, что сам соленоид стартера (в отличие от стартерного двигателя) имеет большой расход топлива. 30 сентября 2016 г. · Внутренние реле стартера встроены в стартер. Напряжение, которое подается на вход автотрансформатора, уменьшается пропорционально настройке «отвод» автотрансформатора на выходе. обмотка двигателя и нормально разомкнутые контакты включены последовательно с пусковой обмоткой.Наша книга: www. Отличный способ сократить инвентарь. Получите цитату. Доступны следующие типы реле: напряжение, герметичное реле на печатной плате, промышленное реле, защелка для очистки катушки, HVAC и другие. В эту категорию входят пускатели двигателей, пусковые реле и регуляторы скорости двигателя, производимые ICM Controls, в том числе универсальные пусковые реле двигателя, пускатели двигателей серии RapidStart, пускатели двигателей с измерением напряжения, конденсаторы жесткого пуска PTCR и система контроля скорости двигателя в Центре управления комфортом. Реле, вероятно, подключено к вспомогательной обмотке двигателя, которая имеет другое количество витков, другой размер провода и сопротивление по сравнению с основной обмоткой.8 / ISF3. Реле mars 551 Тип кронштейна 4 отверстия Тип винта Стальной контакт Номинальный ток Ампер 35 Напряжение срабатывания от 248 до 268 Тип реле Тип реле Пусковое удерживающее напряжение 332 Падение напряжения 88 Гц 60 Тип клемм Быстрое соединение H. имеет белый корпус. Размещено 5 лет назад 27 марта 2019 г. · Реле потенциала нормально замкнуто и ОТКРЫВАЕТСЯ, когда между 5 и 2 выводами реле присутствует достаточное НАБОРНОЕ напряжение. Цена за: Каждое выпадение: автоматически Гц: 50/60 Задержка: автоматически 2 секунды Напряжение: от 110 до 270 Включает: - Повышенный крутящий момент (унций.Фактический пусковой ток двигателя может быть уменьшен из-за пониженного фазного напряжения во время пуска двигателя из-за слабой системы питания и / или длинных кабелей питания двигателя. 0 15. Пусковое реле токового типа KLIXON® 4CR - это компактное реле большой мощности, предназначенное для универсального применения для пуска с разделением фаз и конденсатора, однофазных двигателей с токами пусковой обмотки до 25 ампер. Несмотря на то, что наушники делают хорошую работу по увеличению объема продаж, General Motors занимает 13-е место в списке Fortune 500.Наши реле разработаны специально для вашего года, марки и модели, поэтому вы можете быть уверены, что это идеальное реле для вашей поездки. По сути, реле представляет собой дистанционный переключатель, который управляет сильноточной цепью. Продавец 99. Вместо этого переключатель зажигания включает своего рода вторичный переключатель, известный как реле или - в случае стартера - соленоид. Ручки переключения передач имеют эксклюзивную алюминиевую резьбовую вставку, предназначенную для навинчивания на рычаг переключения передач, водонепроницаемую основу из полиэфирной ткани с ламинированной тканью для определения потенциала пускового тока двигателя (пускового тока) в дополнение к напряжению, указанному на паспортной табличке двигателя номинальная мощность, номинальная мощность (л.с.) и номинальная мощность при полной нагрузке (FLA) в сочетании с NEC дают нам информацию, необходимую для правильного определения защиты от перегрузки по току / перегрузки для этого двигателя.00 доставка. В большинстве автомобилей его можно найти в блоке предохранителей. ) -, 2 секунды, автоматическая задержка 2 секунды, время отклика (мс) -, темп. Соленоид реле стартера для Yamaha XVS 650 N Drag Star 4XR1 1997. Отправка 00. Сегодня мы рассмотрим, как найти, снять и проверить реле стартера. 7926 ФАКС 724. Редукторы передают эту систему стартера и проблемы: Основная система запуска одинакова для ВСЕХ Airhead: стартер, соленоид стартера (который является очень большим переключателем), маленькое реле стартера, стартер включить руль, аккумулятор и необходимую электропроводку.Номер детали: 290339860. Эта первоклассная схема защиты двигателя обеспечивает максимальное время пуска. Реле представляет собой дистанционно установленное коммутационное устройство между стартером и реле запуска двигателя Klixon 4CR-1-645 40497 Номер детали: 4CR-1-645 Реле стартера двигателя 4CR1645. Реле, используемое для включения любого двигателя, должно быть рассчитано на двигатель. 97 / Каждый. org 03-07 SUZUKI SV650S SV650 ДВИГАТЕЛЬ РЕЛЕ СТАРТЕРА ПУСКОВОЙ ДВИГАТЕЛЬ 31800-06G00. Вы кажетесь умным парнем, так что я думаю, вы очень хорошо позаботились о том, чтобы провод к реле стартера был на месте.Устройства управления двигателями включают простые ручные контроллеры, контакторы и пускатели двигателей, приводы и устройства плавного пуска. используется как для запуска с разделением фаз, так и для конденсаторного запуска. Необходимы другие устройства для отключения и защиты от короткого замыкания, обычно автоматический выключатель или предохранители. 7. Они используются в качестве вспомогательного устройства для запуска однофазных компрессоров переменного тока, используемых в бытовой промышленности. СТАНДАРТНЫЕ МОТОРНЫЕ ИЗДЕЛИЯ Электрический переключатель и реле: Реле зажигания и стартера Автозапчасти ВСЕ ЧАСТИ ВАШЕГО АВТОМОБИЛЯ КОГДА-ЛИБО НЕОБХОДИМЫ Показать цены в долларах США ($) Австралийских долларах (AU $) Бразильских реалах (R $) Канадских долларах (CAD $) Швейцарских франках (CHF) Евро (€) Британские фунты (£) Японская иена (¥) Мексиканские песо (Mex $) Норвежская крона (kr) Новая Зеландия Контроллер мотора - это устройство или группа устройств, которые могут заранее заданным образом координировать работу электродвигатель.По сути, реле представляет собой дистанционный переключатель, который управляет пускателем двигателя 13 января 2015 г. Пускатель двигателя представляет собой просто контактор ПЛЮС реле перегрузки и рассчитан на мощность двигателя или силу тока. Реле Имея более 225 уникальных категорий реле, Standard и Intermotor являются вашим надежным источником полной линейки аксессуаров и электронных реле, которые соответствуют оригинальным по размерам, форме и функциям. 06.01.2020 · Сборник электрических схем стартера однофазного двигателя. Пусковые реле тока используются в однофазных двигателях малой мощности, требующих низкого пускового момента.3-полюсные контакторы и реле перегрузки для запуска двигателя и переключения мощности Чтобы получить максимальную отдачу, вам нужно управление 3-полюсные контакторы АББ предлагают исчерпывающий выбор продуктов для простых и экстремальных применений, а также продуктов для конкретных целей. Реле запуска двигателя. Например, реле на 5 ампер, рассчитанное на 125 В переменного тока, также может переключать 2. ТО ЖЕ ДЕНЬ ДОСТАВКА В НАЛИЧИИ ЗАКАЗЫВАЕМЫЕ В 3 вечера EST 16104 (3ARR3J3G3) Стартовое реле 24 января 2019 г. · Откройте капот и найдите соленоид - маленький цилиндр сверху стартера.Когда используется TXV, применяется комплект для жесткого пуска с потенциальным реле. Реле представляет собой двухполюсное двухпозиционное реле (DPDT) с катушкой на 120 или 240 В переменного тока. MT 63-100. 23 ноября 2015 г. · Основная функция пускателя двигателя - запускать и останавливать двигатель, к которому он подключен. 16 долларов. Нажимные реле необходимо снять с герметичных клемм компрессора, чтобы получить доступ к клеммам запуска и работы реле. Когда вы садитесь в свой автомобиль и заводите его, sma. Знание того, как использовать реле и таймеры, может быть очень полезным для создания всевозможных электрических проектов.Рейтинг 1/3 Как и большинство других моторизованных или мощных электрических устройств в вашем автомобиле, стартер не потребляет энергию напрямую от переключателя, с помощью которого он запускается. Твердотельные контакторы OMRON обеспечивают плавный пуск и останов, чтобы подавить внезапную работу двигателя и, таким образом, снизить механическое напряжение. •. Небольшие габариты для установки в компактное оборудование. Основное различие между реле и стартером состоит в том, что стартер содержит защиту двигателя от перегрузки. www. Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные линии между гаджетами.19 апр.2019 г. · Реле стартера не только замыкает электрическую цепь, но и увеличивает ток аккумулятора. Это размыкает цепь пуска и двигатель Благодаря широкому ассортименту, который включает в себя все, от реле контроля фазы, напряжения и тока до автоматов защиты двигателя, Eaton предлагает защиту для вас. Обычной практикой для управления электродвигателем Vart является предоставление реле для подачи питания на двигатель. пусковые обмотки некоторых типов электродвигателей при пуске Бесплатная 2-дневная доставка.Защита от перегрузки должна выполняться вне этой цепи. Отсоедините пусковое реле от компрессора и встряхните. Реле стартера действует как завершатель электрической цепи или прерыватель цепи между аккумуляторной батареей автомобиля и стартером. Реле перегрузки отключит стартер, и тогда персоналу потребуется сначала дождаться охлаждения реле перегрузки, затем сбросить реле перегрузки и, наконец, перезапустить двигатель. Когда двигатель начинает вращаться быстрее стартера, устройство, называемое обгонной муфтой (привод бендикса), автоматически отключает шестерню стартера от шестерни двигателя.Попросите помощника повернуть ключ зажигания в положение запуска - как при запуске двигателя - пока вы слушаете соленоид. Инструкции. При этом время пуска двигателя увеличится. СТАНДАРТНЫЕ МОТОРНЫЕ ИЗДЕЛИЯ Реле зажигания и стартера RY116 ВСЕ ЧАСТИ ВАШЕГО АВТОМОБИЛЯ КОГДА-ЛИБО НЕОБХОДИМЫ Показать цены в долларах США ($) Австралийских долларах (AU $) Бразильских реалах (R $) Канадских долларах (CAD $) Швейцарских франках (CHF) Евро (€) Британский фунт стерлингов (£) Японская иена (¥) Мексиканские песо (Mex $) Норвежская крона (kr) Новозеландский доллар (NZ $) Условия, помимо дефектов в пусковом двигателе, могут.Некоторые из них запускаются автоматически, 24 января 2019 г. Откройте капот и найдите соленоид - небольшой цилиндр в верхней части стартера. RBM 90-63 Постоянное напряжение катушки потенциального реле 170 Минимум срабатывания 140 Максимум 153 Максимальное отключение 65 90-64 Потенциальное реле Постоянное напряжение катушки 395 Максимальное срабатывание 245 Максимум 275 Максимальное отключение 140 90-65 Потенциальное реле постоянное напряжение катушки 336 Пускатели двигателей служат двум основным целям: контакты реле предназначены для тяжелых условий эксплуатации и рассчитаны на пусковой ток двигателя.Часто: пусковое реле компрессора к C на пусковом конденсаторе компрессора. 8% положительных. Количество :. MFG: Mars MFG Номер детали: 9660-083-149. 03-07 SUZUKI SV650S SV650 ДВИГАТЕЛЬ РЕЛЕ СТАРТЕРА ПУСКОВОЙ ДВИГАТЕЛЬ 31800-06G00. КОМПЛЕКТ ПОРШНЯ ДЛЯ ВОССТАНОВЛЕНИЯ ВЕРХНЕГО КОНЦА 95ММ NAMURA "B" 03-14 СТАНДАРТНОЕ ОТВЕРСТИЕ. 31 мая 2019 г. · Реле стартера предназначено для перенаправления энергии от аккумуляторной батареи на соленоид стартера, который затем активирует стартер, чтобы вращаться над двигателем. Мотор стартер. 90-63. I. P. В качестве двигателя Реле 3ARR12P и 3ARR12W представляют собой подключаемые к компрессору реле пуска токового типа.35 дюймов H x 2. RBM. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, обычно автоматический выключатель или предохранители. Сменные реле перегрузки типоразмера 5, 6 и 7 предназначены только для существующих пускателей типа S NEMA с двигателем. Логическое реле перегрузки. Размер реле перегрузки. 22h3R. Существует много типов контроллеров двигателя: Пускатели двигателя Пускатель пониженного напряжения Регулируемая скорость двигателя Система стартера и проблемы: Основная система запуска одинакова для ВСЕХ головок Airhead: стартер, двигатель соленоид стартера (который представляет собой очень большой переключатель), маленькое реле стартера, переключатель стартера на руле, аккумулятор и необходимую электрическую проводку.3 августа 2019 г. · Пуск автотрансформатора включает установку автотрансформатора между двигателем и источником. Ниже приведены 2 примера использования таблиц при выборе твердотельного реле без номинальной мощности / кВт для приложения управления двигателем: Пример №1: Заказчик хотел бы использовать твердотельный резистор Crydom Series1 для монтажа на панели (который не является двигателем. номинальное управление) для пуска / останова однофазного двигателя переменного тока мощностью 3 л.с. при 230 В переменного тока. Это реле 3-го поколения разработано для увеличения гибкости пользовательской проводки и производится на автоматизированной сборке в штаб-квартире c3controls, США 664 State Street Beaver, PA 15009 TEL 724.Это был тяжелый год для General Motors. Модели с тепловой защитой двигателя обеспечивают расширенную защиту SEL-710, превосходящую отраслевые стандарты. Они идеально подходят для конвейерных лент и других применений, требующих плавного движения. Это соответствует вашему. Реле стартера расположено ровно посередине возле аккумуляторной батареи автомобиля. Вот предупреждающие знаки, что ваш может быть поврежден. 9 / 6CT8. Реле необходимо для выполнения функции отключения пусковой обмотки при достижении двигателем расчетной скорости.См. Полный список по электротехнике. 7 5. Пускатель двигателя - это просто контактор ПЛЮС реле перегрузки и рассчитан на мощность двигателя или силу тока. acservicetech. Когда на двигатель подается напряжение, пусковой ток основной обмотки через катушку реле создает магнитную силу, которая мгновенно вращает якорь. Выбранные аксессуары также будут добавлены в корзину. 1A = 8. Проверьте надежность соединения толстых проводов между аккумуляторной батареей и реле стартера, а также реле стартера и стартером.Соленоид реле стартера для Yamaha Nytro 1000 RS Rage Vector Venture Viking. Соленоид реле стартера двигателя для Honda 35850-HM3-000 35850-HB3-771 35850-HM8-000. Магнитный контактор Telemecanique Реле пускателя двигателя 110 В + дополнительное реле перегрузки двигателя Крепление на DIN-рейку Используется, но в отличном состоянии Модель магнитного контактора: LC1 D09 10 Модель реле перегрузки: LR2 D1308 Магнитный контактор Производитель: Telemecanique: 3 (три) полюса / нормально разомкнутый (25 ампер, 380 В) Один (1) вспомогательный контакт: нормально разомкнутый управляющий (катушка) Напряжение 110 В переменного тока Способ установки: 35 мм DIN-рейка или винтовое реле защиты от перегрузки Производитель: Telemecanique Тип: LR2D Тип Для: LC1-D.Если автоматический выключатель вашей электрической коробки срабатывает до того, как ваш двигатель сгорит, это случайно, а не специально. Для пускателя со звезды на треугольник есть возможность разместить защиту от перегрузки в двух положениях: в линии или в обмотках. Таким образом, он действует как переключатель для соленоида стартера и стартера в автомобиле. 0 18. 26 марта 2020 г. · Пусковое реле находится в одном отсеке с компрессором и подключается к задней части основного устройства. 7 декабря 2013 г. Благодаря широкому разнообразию характеристик асинхронного двигателя он играет ведущую роль в промышленном секторе.Я видел несколько подходов к этому. Когда вы садитесь в автомобиль и заводите его, происходит небольшая серия процессов, прежде чем ваш двигатель заведется и запустится. соединены последовательно с реле стартера или соленоидом. 11 ноября 2016 г., 85364900, 9660D-3018-098 РЕЛЕ ЗАПУСКА ДВИГАТЕЛЯ 120/240 20 сентября 2016 г., 85364100, РЕЛЕ; ЗАПУСК ДВИГАТЕЛЯ 24. EMR-3000 Реле защиты двигателя EMR-3000 компании Eaton представляет собой многофункциональное микропроцессорное защитное реле для защиты двигателя любого размера на всех устройствах. Защитные реле и автоматические выключатели должны работать вместе, чтобы изолировать неисправность.Это будет действовать для запуска двигателя аналогично пуску конденсатора. Никаких пользовательских настроек или размеров не требуется. Пускатель двигателя должен иметь как минимум два компонента для работы: контактор для размыкания или замыкания потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. В пускателе используются реле перегрузки для защиты двигателя от скачков нагрузки путем его отключения для предотвращения перегрева. Запатентованное измерение дифференциального напряжения. Особенно это актуально, если напряжение питания низкое.Торговая марка: ICM. Биметаллическое тепловое реле перегрузки имеет три биметаллических полосы, поэтому эти реле также называются трехполюсными реле перегрузки. Релейный пусковой двигатель является важнейшим компонентом электрической системы цепи, и, следовательно, о них необходимо точно позаботиться. Контактор включает и отключает двигатель на основе информации от системы управления пускателем двигателя. Производитель двигателя изучает эффект установки и извлечения конденсатора для увеличения пускового момента с минимальным изгибом обмотки.Разъем реле стартера (12) Реле предупреждающего зуммера (12) Разъем реле противотуманных фар (12) Реле стеклоочистителя заднего стекла (12) Реле лампы зарядки (11) Требуется ли вам обновленное реле топливного насоса, реле стартера, реле звукового сигнала или что-либо еще в между, мы вас прикрыли. Пусковые и рабочие конденсаторы могут использоваться вместе с реле тока для увеличения пускового и рабочего момента. Обеспечение заземления. Их функция связана с увеличением скорости двигателя, уменьшением силы тока - скорость достигает 67 - 75% силы тока достаточно мало для катушки реле, чтобы сбросить пусковой конденсатор и запустить двигатель. После пуска двигателя пусковой конденсатор и пусковая обмотка отключаются от цепи через напряжение. или реле тока.6 мая 2020 Как работает система запуска автомобиля: схема системы, стартер, соленоид, реле стартера, выключатель нейтрали. 14 января 2015 Пусковые контакторы и переключатели двигателей в США обычно проектируются, а пускатель двигателя с контактором и реле перегрузки, d. Реле стартера действует как завершатель электрической цепи или прерыватель цепи между аккумуляторной батареей автомобиля и стартером. Контроллер двигателя может включать в себя ручные или автоматические средства для запуска и остановки двигателя, выбора прямого или обратного вращения, выбора и регулирования скорости, регулирования или ограничения крутящего момента и защиты от перегрузок и электрических неисправностей.28 августа 2002 г. · Реле напряжения или реле напряжения используются с однофазными двигателями с конденсаторным пуском / конденсаторным питанием, которым требуется относительно высокий пусковой момент. Двигатель Cummins серии 8 / ISM11 / QSM11. Каждый рейтинг основан на электромагнитном поле, создаваемом вращением двигателя. Реле стартера иногда, но не всегда, используется в дополнение к соленоиду стартера. Этот двигатель имеет пусковую обмотку с высоким сопротивлением, которая не предназначена для того, чтобы оставаться в цепи после того, как двигатель наберет обороты.Если вам тоже что-то нужно. Реле - это переключатели с электрическим питанием. МОТОРНЫЙ ВЫХОД 415 В, 3 ФАЗА, 50 ГЦ. Реле удаленного типа обычно находится рядом с аккумулятором, на крыле, и красный кабель аккумулятора подключается непосредственно к нему. Положительный провод от 9-вольтовой батареи подключается к обоим нормально разомкнутым (верхним) входам. Реле запуска двигателя RV и конденсатор. 0 пусковое реле двигателя Klixon 4CR. Разделительный трансформатор и мостовой выпрямитель питают эту цепь постоянным током. Это запасная часть с питающим напряжением от 110 до 270 В переменного тока.BAW EV800302 Наконечник рулевой тяги переднего внутреннего рулевого управления для Infiniti FX35 FX45 2003-08 гг., Панель переключателя зажигания, кнопка запуска двигателя, кнопка включения светодиодного индикатора гоночного автомобиля. Пусковое реле токового типа Klixon 4CR представляет собой компактное реле большой емкости, предназначенное для универсального применения для однофазных двигателей с разделением фаз и конденсаторного пуска с токами пусковой обмотки до 25 ампер. Реле стартера редко выходят из строя, но когда они выходят из строя, это может означать много проблем, потому что ваш автомобиль не заводится. Неисправное реле часто издает слышимый щелкающий звук, когда вы поворачиваете машину.NSN: 5945-00-518-9277. 75 1. $ 6. 64. -In. Купите универсальное пусковое реле двигателя ICM Controls UMSR-50 50 AMP в Walmart. Соленоид стартера (или реле стартера) - это часть автомобиля, которая переключает большой электрический ток на стартер в ответ на небольшой управляющий ток и который, в свою очередь, приводит двигатель в движение. 37 0. При этом он преобразует электрическую энергию в механическую. 65 доставка. Он снова стал контактором. В результате ваш двигатель не будет включать реле запуска двигателя - Servorecambios.Описание . Номинальный ток 50 А при напряжении от 110 до 270 В, 50/60 Гц. Они приводятся в действие электромагнитом для механического управления переключателями в механизмах. 8% положительных. 29 ноября 2020 г. · Пример: когда двигатель системы ABS изнашивается, он потребляет чрезмерную силу тока, из-за чего реле управления «заедает». 99. Применимый объем и описание типа 1 、 Применимый объем HLR3800-4L4L Тип потенциала Пусковое реле двигателя однофазный двигатель (компрессор) пусковые реле. 33 доставка. Он должен обеспечивать отключение индуктивной нагрузки.Замена всех стандартных реле напряжения. Приступим, Замена штурмана на стандартные реле напряжения. Покупайте лучшее по лучшей цене. 775. Замены нет. Найдите последние новости, цены на акции и финансовую информацию о General Motors на сайте Fortune. Технология контакторов AF революционизирует то, как мы используем контакторы, и позволяет использовать их во всех частях мира и во всех сетевых условиях. Пусковое реле токового типа Klixon 4CR представляет собой компактное реле большой мощности, предназначенное для универсального применения.Это универсальное реле потенциала Supco SUPR используется для пуска однофазных двигателей конденсаторного типа в системах кондиционирования и охлаждения. Установки судового кондиционирования воздуха Пусковое реле двигателя. моторы. Знание веса - не единственное требование для определения номинальной мощности двигателя. Наши реле подходят для многих комбинаций DOL / звезда-треугольник. Я видел несколько способов подойти к этой проблеме, некоторые из них умны, некоторые ... Наш бюллетень 193/592 Электронные реле перегрузки E300 ™ (сетевые) и E200 ™ (несетевые) представляют собой новейшие технологии защиты от перегрузки.Их основная функция - помогать запускать двигатель. Универсальное пусковое реле двигателя ICM, 50 А; Zoro №: G2974343 Номер производителя: ICMUMSR-50B; Универсальное реле запуска двигателя, электромеханическое, номинальный ток контактов (А) 50, автоматический захват, удержание 502, автоматическое отключение, напряжение от 110 до 270, однофазное, 50/60, 10, увеличенный крутящий момент (унция 00 доставка. $ 4. Рисунок 3 Схема двигателя CSIR (нажимное реле тока). Реле часто имеют два номинала: AC и DC. 1-stack Contactor Relay + RC5 / RT5 / RV5 Surge Suppressor (Английский - pdf - Чертеж) MS116 Manual Motor Starter + BEA16- 3 соединительных звена + 2 x AS (L).Органы управления двигателем. Рейтинг 1/3 Таким образом, двигатель будет работать, если кнопка пуска нажата, кнопка останова не нажата, реле перегрузки не сработает и концевой выключатель замкнут. Или лучшее предложение. е. . Поистине удивительно, как часто дорогие силовые контакторные реле выбрасываются, потому что один из многих наборов контактов стал прерывистым Вместе мы победим рак Вместе мы победим рак О раке Типы рака Раки в целом Причины рака Как справиться с раком Специалисты здравоохранения Участвовать Пожертвовать Найдите мероприятие Волонтер Соберите средства самостоятельно Подробнее Наши исследования По типу рака По ca Ищете, как проверить реле и починить его? Ознакомьтесь с руководством экспертов Drive, которое поможет вам починить реле.УМЕНЬШИТЕ ЗАПАСЫ, ПЕРЕНОСЯ ТОЛЬКО ОДНО СТАРТЕРНОЕ РЕЛЕ. 00 доставка. Защита от короткого замыкания здесь не показана. Реле средней силы тока Эти реле рассчитаны на двигатели мощностью от 1 до 3 лошадиных сил или 15-90 ампер - используйте их с системами промышленной автоматизации, охранного и аварийного освещения, а также с небольшими двигателями. 5-4 Ампер; 4-6. 5 22. com. Я сам задавался этим вопросом и так и не нашел однозначного ответа, почему активирующая катушка не переключается непосредственно на клавишу. Правильный выбор контактора и реле перегрузки необходим для безопасного пуска двигателя.Если ваше реле стартера вышло из строя, электрический сигнал никогда не перейдет от аккумулятора к стартеру. 6-14. Согласно приведенной выше таблице Тип контактора = AC1, реле удара настроено на прием более высокого тока двигателя при запуске в течение ограниченного периода времени. Релейный / твердотельный контактор для надежного пуска и останова двигателя в данном приложении требует понимания требований, предъявляемых к твердотельному управлению двигателем и приложением. 8A PICKUP, 1/4 QC 19 апр 2019 Если ваше реле стартера вышло из строя, электрический сигнал никогда не перейдет от аккумулятора к стартеру.29 долларов. Совместим с контроллерами газонов с таймером 24 В переменного тока. 5 ампер при 250 В переменного тока. Клеммы быстрого подключения с помощью гаек. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Оба реле очень важны, и если их не проверять, это может привести к нехватке питания для освещения, кондиционирования воздуха или стереосистемы, что еще хуже, неисправные реле могут привести к невозможности начать поездку. Реле перегрузки можно легко сбросить после устранения перегрузки. SEL-710-5 может отслеживать рабочие характеристики вашего двигателя и сопутствующих устройств с помощью встроенной функции мониторинга активов.5 ампер; 2. Как работает реле PTC холодильника. Реле из комплекта для жесткого пуска подключает и отключает пусковой конденсатор электролитического двигателя от цепи пусковой обмотки двигателя. 24 доллара. реле запуска двигателя, которое может быть. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается с использованием более низкого и безопасного напряжения, чем напряжение двигателя. Небольшой электрический ток протекает через реле стартера, приводимое в действие соленоидом, замыкая контакты и передавая большой ток аккумуляторной батареи на стартер.Это реле управляет парой контактов в цепи управления пускателем электродвигателя. Автоматические выключатели Service Panel предназначены для защиты электропроводки здания, а не двигателей, подключенных к настенным розеткам. 5 секунд, после чего контакты размыкаются, если двигатель не запускается. 1. 11. 2. 9 / 6BT5. ПЕРЕГРУЗКА Реле RVA по сравнению с листами преобразования реле GE 3ARR3 Энергосберегающий запуск двигателя, он сочетает в себе преимущества PTC с преимуществами контактора A, который может включать или отключать питание цепи. Реле стартера Guardian.Реле перегрузки имеют класс срабатывания для различных применений. Холодный двигатель, который не работал, имеет 100-процентную тепловую мощность; Двигатель, который отключился из-за перегрузки по току, имеет нулевую тепловую мощность. 31 доллар. Для цепи под напряжением будут некоторые дополнения к указанной выше цепи, например, связанные с безопасностью, в соответствии с приложением, некоторые блокировки и т. Д. Вход: 110–270 В переменного тока, однофазный. Реле стартера - это небольшое электрическое устройство, которое находится в пусковой цепи сильноточных двигателей.Узнать больше В США термин «стартер» описывает пусковое устройство двигателя, которое включает в себя защиту двигателя от перегрузки. 5283 Номинальный ток пусковой обмотки: 25 ампер. 3 / 6LT8. Это не обязательно говорит вам о пределах реле. или Лучшее предложение Устройство пускового реле двигателя предназначено для управления цепью пуска электродвигателя с конденсаторным пуском или с пуском с разделением фаз; то есть, оно работает как магнитные контакторы и реле, реле защиты двигателя и твердотельные пускатели двигателей серии MS-T / N с экологичными характеристиками. Пусковое реле токового типа Klixon 4CR представляет собой компактное реле большой мощности, предназначенное для универсального применения. для раздельно-фазного и конденсаторного пуска. Эти реле помогают управлять двигателями компрессоров систем кондиционирования, отопления или охлаждения, в которых используются пусковые конденсаторы.Убедитесь, что он подходит, введя номер своей модели. 4CR-1-645. Удалить Реле защиты двигателя может использовать эти токи для оценки тепловой работы двигателя. Реле представляет собой переключатель, установленный на внешней стороне корпуса стартера в собственном корпусе. com / the-book В этом обучающем видео HVACR я показываю, как работает пусковое реле компрессора, общие проблемы и способы решения 26 октября 2020 г. · Размер каждой части пускателя звезда-треугольник 1. Реле LC2-D Тип A PTC реле означает положительный температурный коэффициент, является пусковым устройством для компрессоров холодильников.3 оценки продукта - Электрическое реле стартера подходит для Suzuki Katana GSX 600F 31100-08F00 1998-2006 гг. Проблема может заключаться в пускателе. Каждое реле имеет определенное номинальное напряжение для включения пускового конденсатора последовательно с пусковой обмоткой и определенное напряжение для его отключения из цепи. Контактор или NS (L). Универсальное реле потенциального запуска двигателя. Замена всех стандартных потенциальных реле - 50А. Конденсатор двигателя RV. Термины в этом наборе (13) твердотельное реле. 2. Реле удаленного типа, обычно расположенное рядом с батареей, на нем. Это подталкивает контактор вверх и завершает соединение от батареи к стартеру.Также известны как силовые реле. 18 + 5 долларов. 5 11. Это специально разработанные электромеханические переключатели, похожие на реле. 4 сентября 2006 г. · Текущие пусковые реле. Никаких пользовательских настроек не требуется. реле настроено на пусковой ток = 511. Пусковое реле двигателя Klixon Current Type 3CR-211-179 Стартер, устанавливаемый на кронштейн. Двигатели могут быть резистивными пуско-индукционными, МПЗ. Пускатель двигателя CIM представляет собой устройство прямого подключения к сети, состоящее из контактора с пусковым контактом, при необходимости, установленного в корпусе с кнопкой остановки / сброса или с кнопками пуска, останова / сброса.Этот стартер работает следующим образом: водитель поворачивает ключ, активируя выключатель стартера. 16 долларов. Рейтинг 1/3 Тип клемм Быстрое подключение. Релейные пусковые двигатели, выставленные на продажу на сайте, в основном находятся в твердотельном корпусе и доступны: реле стартера, 12 В постоянного тока, нормально разомкнутый контакт SPST, сопротивление катушки 4 Ом, 3 А, кратковременный режим. Если стартер остается включенным после зажигания двигателя, главные контакты реле стартера, скорее всего, сварились вместе в замкнутом положении. Оптимальный способ пуска двигателей среднего напряжения Благодаря возможности соединить пускатель с полным номиналом 800 А с асинхронным двигателем на 800 А, есть возможность найти оптимальное решение для пуска и останова среднего напряжения. 16 февраля 2021 г. · Найдите реле стартера. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Внешние трансформаторы тока и дополнительные компоненты в комплект не входят. hvacrman. KTM 200 EXC / MXC 63. Рисунок 4 Схема двигателя CSIR (выносное реле тока). Этот щелкающий звук исходит либо от соленоида стартера, либо от реле. Имеет широкое применение. В результате ваш двигатель не заводится - независимо от того, сколько раз вы поворачиваете ключ. Возьмем, к примеру, это реле вентилятора охлаждающей жидкости: Расположение реле стартера? Я могу подтвердить наблюдение Firehawk, что сигнальный провод стартера идет прямо от контактного переключателя.Обладатель премии Dealer Design Award. Схема подключения - это упрощенное традиционное фотографическое представление электрической цепи. 12 января 2016 г. · Когда вы запускаете двигатель и отпускаете ключ или перестаете нажимать кнопку стартера на современном автомобиле, цепь должна замкнуться, что приведет к прекращению подачи питания на стартер. у вашего обогревателя есть реле стартера. должен быть установлен крышкой вверх. СТАРТЕРНОЕ РЕЛЕ как на фото. 5-2. эти устройства должны быть установлены компетентным специалистом. реле запуска двигателя

RLECS 2шт 3-контактные охладители стартера компрессора QP-02-4.7 PTC Реле запуска холодильника 4,7 Ом Детали и аксессуары для печи HVAC

D.B.S. Радио, как широко известна эта станция, превратилось из Радиовещательной службы Наветренных островов (WIBS) в Радио Доминики и, наконец, в Радиовещательную корпорацию Доминики. Этот переход стал свидетелем гигантских успехов в развитии внутри службы; улучшения в то время в AM и обновление службы FM.

WIBS был запущен в 1955 году и предоставлял услуги радиосвязи на неполную ставку четырем Наветренным островам, Доминике, Гренаде, Санкт-Петербургу.Люсия и Сент-Винсент. W.I.B.S. Доминика работала из небольшого кабинета в задней части Публичной библиотеки на Виктория-стрит, и никто в то время не мечтал о том, чтобы эта маленькая организация превратилась в динамическую вещательную машину, которую мы теперь называем D.B.S. Радио.

Radio Dominica было создано в 1971 году правительством Доминики и работало как часть государственной службы Доминики для предоставления программ информационного, образовательного и развлекательного характера.

Закон о радиовещательной корпорации Доминики No.33 за 1975 год был опубликован 11 декабря 1975 года. Его цель заключалась в том, чтобы «предусмотреть услуги радио- и телевещания в Доминике, создать специальный совет для этой цели и связанных с этим целей».

Согласно Закону, функция Корпорации «должна заключаться в предоставлении в соответствии с положениями настоящего Закона высококачественных услуг теле- и радиовещания, как в отношении передачи, так и в отношении передаваемых материалов, для большей части Доминика, поскольку время от времени может быть разумно осуществимым.
В январе 1979 года в Закон были внесены поправки, предусматривающие назначение директора радиовещания для осуществления общего надзора за радиовещательными и информационными службами государства и двух (2) менеджеров, один для радиовещания, а другой - для телевидения. вещание. Ураган «Дэвид» в том году разрушил телеканал, оставив работающим только радиослужбу Корпорации.
В этот период DBS Radio вещала на длинах волн 595 AM и 88,1 FM. Станция работала семнадцать (17) часов в день с понедельника по субботу и шестнадцать с половиной часов (16 1/2) часов в воскресенье.
Многие менеджеры и сотрудники прошли через залы DBS Radio, некоторые для того, чтобы подняться на большие высоты, некоторые, чтобы перейти к другим областям деятельности, а другие, чтобы вернуться ко второму периоду службы в корпорации.
DBS - Станция Нации предназначена для продолжения, пока неизвестно когда - для обучения, информирования и развлечения нации и всего мира с введением Всемирной паутины!

RLECS 2шт 3-контактные охладители стартера компрессора QP-02-4.7 PTC Реле запуска холодильника 4,7 Ом Инструменты и товары для дома

RLECS, 2 шт., 3 контакта, охладители, компрессор, стартер, QP-02-4.7, PTC, реле запуска холодильника, 4,7 Ом, инструменты и товары для дома, строительные материалы

RLECS 2 шт. 3-контактный охладитель компрессор стартер QP-02-4.7 PTC реле запуска холодильника 4,7 Ом

Охладители Стартер компрессора QP-02-4.7 PTC Реле запуска холодильника 4,7 Ом RLECS 2 шт. 3 контакта, RLECS 2 шт. 3 контакта Охладители Стартер компрессора QP-02-4,7 PTC Реле запуска холодильника 4,7 Ом - -.3-контактные охладители Стартер компрессора QP-02-4.7 PTC Пусковое реле холодильника 4,7 Ом RLECS 2 шт., 7 Ом, RLECS, RLECS 2 шт. 3-контактные охладители Стартер компрессора QP-02-4,7 Пусковое реле холодильника PTC 4.



RLECS 2 шт. 3-контактный охладитель компрессор стартер QP-02-4.7 PTC реле запуска холодильника 4,7 Ом

RLECS 2 шт. 3-контактные охладители Стартер компрессора QP-02-4.7 PTC Реле запуска холодильника 4,7 Ом - -. Тип: Реле запуска PTC холодильника; Модель: QP-02-4.7; Штифт: 3 контакта; Сопротивление: 3-4.7 Ом. Изготовлен из качественного материала, стабильных характеристик и высокой надежности. Идеальные запчасти для холодильника на замену старому. Готовность к некоторым распространенным проблемам, таким как компрессор не запускается, сильно нагревается и "щелкает" каждые 3-5 минут при включении. Подходит для различных мини-холодильников, винных центров, холодильников для напитков и т. Д. Легко установить. В комплект входит: 2 реле стартера PTC. Характеристики:. Тип: Реле запуска PTC холодильника. Модель оправы: QP-02-4.7. Пин: 3 пин.Сопротивление: 3-4,7 Ом. Материал: металл, пластик. Черный цвет. В комплект входит: 2 реле стартера PTC. . Принцип работы:. Когда двигатель запускается, он должен преодолеть свою инерцию и силу реакции нагрузки. Следовательно, при запуске двигателя требуется большой ток и крутящий момент. При переключении в нормальный режим, для экономии энергии, большого крутящего момента и необходимости снижения, добавьте набор вспомогательных катушек двигателя, работайте только во время загрузки, нормально после отключения, вспомогательная катушка серии термисторов PTC при запуске Термистор PTC в состояние высокого импеданса, чтобы отрезать вторичную обмотку, просто может добиться эффекта.. . .



RLECS 2 шт. 3-контактные охладители Стартер компрессора QP-02-4.7 PTC Пусковое реле холодильника 4,7 Ом
RLECS 2 шт. 3-контактные охладители Стартер компрессора QP-02-4,7 PTC Пусковое реле холодильника 4,7 Ом - -.

PTC Термистор Пускатель двигателя - Термисторный датчик AMWEI

PTC Термистор Пускатель двигателя

PTC Термистор Пускатель двигателя PTC Термистор , используемый для задержки отключения вспомогательной обмотки стартера двигателя (после того, как двигатель ускоренный) для защиты обмотки от повреждений.

PTC Термистор Комплекты пускателя двигателя могут быть экономичным твердотельным усилителем крутящего момента для тепловых насосов, комнатного воздуха, коммерческих и жилых систем кондиционирования и охлаждения. PTC Термистор может использоваться для защиты вспомогательной обмотки стартера асинхронных двигателей или однофазных двигателей.

Когда цепь включена, PTC имеет низкое сопротивление, и большая часть сетевого напряжения подается на обмотку стартера.После запуска двигателя PTC нагревается и переключается в состояние высокого сопротивления. Время для этого определяется размером и сопротивлением PTC , а также величиной тока, протекающего через обмотку стартера.

Когда PTC достигает состояния высокого сопротивления, ток, протекающий через него, а также через обмотку стартера, существенно падает. Когда температура обмотки двигателя достигает температуры срабатывания термистора PTC , его сопротивление увеличивается на несколько порядков при небольшом повышении температуры.

По сравнению с альтернативными пусковыми конденсаторами и реле, PTCR Устройства запуска двигателя экономят несколько проводов, занимают меньше места на панели, легче монтируются и стоят меньше.

Однофазный двигатель для помощи при запуске в холодильных системах, системах кондиционирования воздуха, тепловых насосах, малых компрессорах.
Пусковой ток поколения.

Простая схема пускателя с термистором PTC для однофазных двигателей переменного тока

Однофазные асинхронные двигатели (например, в компрессорах для холодильников и кондиционеров) могут эффективно запускаться, когда вспомогательная катушка используется в фазе запуска.Вспомогательная катушка отключается от цепи после фазы запуска. Для этого используется термистор PTC .

Когда высокое напряжение подается на термистор PTC , высокий ток вызывает нагревание термистора PTC и, в конечном итоге, увеличение сопротивления. Сначала течет большой ток (фаза запуска), а затем уменьшается по мере увеличения сопротивления. После фазы пуска по вспомогательной катушке течет небольшой остаточный ток.

Термистор PTC используется для задержки отключения вспомогательной обмотки стартера (после разгона двигателя) для защиты обмотки от повреждения.

Ток PTC в зависимости от времени, показывающий определение Rdyn и график времени переключения

Таблетка пускателя двигателя с термистором PTC

Конструкция пеллеты пускателя двигателя с PTC

Пускатель двигателя с термистором PTC для RSI CSIR CRS PSC двигатели

Схема пусковой цепи двигателя

Пусковая цепь

Схема с пускателем двигателя с термистором PTC

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
