Приточный клапан с подогревом воздуха: типы, принципы работы, видео и стоимость

Содержание

Приточная вентиляция с подогревом - виды, расчет и монтаж

Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.

В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.

Содержание статьи

В каких случаях применяется приточная вентиляция с подогревом воздуха

Приточная вентиляция отличается тем, что она берет воздух снаружи, в отличие от большинства систем кондиционирования. В итоге воздух не просто охлаждается или нагревается, но и обогащается кислородом. Приточная вентиляция с подогревом воздуха используется в тех помещениях, где нужен чистый и теплый воздух постоянно.

Она может отлично работать и в квартире, и в частном доме, и в производственном помещении. Специальная конструкция не позволяет смешиваться уже отработанному воздуху из помещения и свежему нагретому. Это одновременно и система очистки воздуха, и его обогрева. Приточный клапан в стену с подогревом чаще всего монтируют в квартирах и частных домах, где есть пластиковые окна, поскольку с ними естественная вентиляция невозможна.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

  1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
  2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
  3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Прежде чем остановить свой выбор на одной конкретной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется потратить, чтобы нагреть вашу квартиру или частный дом.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

Детали, составляющие систему вентиляции

Приточная вентиляция с подогревом воздуха для квартиры включает в себя несколько основных деталей, от которых зависит качество работы всей системы. К таким деталям относятся:

  1. Воздушный фильтр.
  2. Отсечный клапан.
  3. Нагреватель.
  4. Вентилятор, который загоняет воздух.
  5. Глушитель шума. Он делает работу всего устройства максимально тихой.

Наиболее важными деталями в приточной вентиляции являются воздушный (отсечный) клапан, элемент фильтрации и нагреватель. При помощи воздушного клапана воздух будет попадать в вентиляцию только тогда, когда это необходимо. Фильтрация максимально очищает весь поступающий воздух и препятствует попаданию в дом частичек пыли.

Благодаря вентилятору воздух поступает изнутри в помещение. Если устройство выключить, то забор воздуха осуществляться не станет.

По принципу работы и своим характеристикам приточка с подогревом для квартиры не подходит для тех помещений, где слишком много влаги и постоянно образуется газ. Поэтому приточку лучше не вешать на кухню и в ванну.

Особенности и нюансы технологического процесса монтажа приточной вентиляции с подогревом воздуха

Монтаж приточной вентиляции не сложен для профессионала. В принципе, технологический процесс не имеет большого количества сложностей. В первую очередь, чтобы предотвратить конденсацию, нужно участок до входа в устройство изолировать при помощи рулонного утеплителя.

Воздуховоды необходимо закрепить на стене или на потолке. Чтобы не возникало лишней вибрации, рекомендуется закрепить вибрационные круглые вставки между установкой и сетью. Приточная вентиляция с подогревом и охлаждением воздуха должна располагаться так, чтобы вентиляционные решетки были направлены на места максимального скопления людей.

Если речь идет о крупном производственном помещении, то обязательно предварительно произвести расчет мощности оборудования, исходя из показателей давления, шума, а также загрязненности и температуры помещения.

Гораздо проще происходит монтаж оборудования в простой квартире или частном доме. Для этого используются компактные установки с небольшими размерами. Если в помещении имеются пластиковые окна, значит, естественная вентиляция невозможна, а потому придется монтировать приточную принудительную модель.

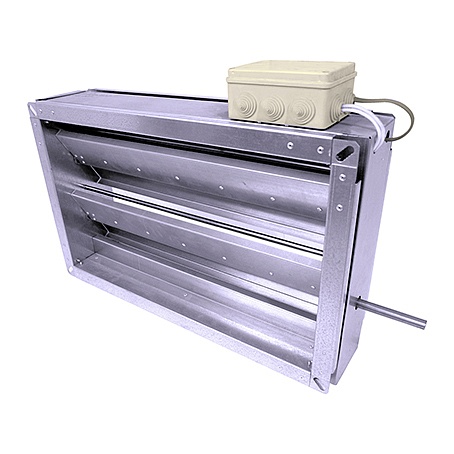

Приточный клапан с подогревом может крепиться как в стену, так и в потолок, все зависит от дизайна помещения и личных предпочтений хозяина.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

  1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Обязательно необходимо просчитать все помещения и, в том числе, цокольные этажи, при необходимости сделать в них естественную циркуляцию воздуха при помощи отверстий.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

  1. Перфоратор.
  2. Гаечные ключи.
  3. Кувалда.
  4. Шуруповерт.
  5. Молоток.
  6. Трещоточный ключ.
  7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры. Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки.

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Приточная вентиляция с подогревом своими руками: как организовать подогрев воздуха и собрать приточную систему

Что такое приточная вентиляция с обогревом воздуха?

Вентиляция с притоком воздушных масс отличается от стандартных систем кондиционирования. Принцип ее работы заключается в черпании воздуха извне. Таким образом, помимо охлаждения  и обогрева такая вентиляция обогащает помещение кислородом, в то  время, как обычные кондиционные системы просто циркулируют воздух пространства помещения.

Нагрев приточного воздуха осуществляется в вентиляционном блоке. Вентиляционный блок приточной вентиляции с подогревом обладает высокой теплоотдачей. Поэтому, даже во время сильных морозов, вентиляция беспрерывно подает массы свежего горячего воздуха.

Вентиляция с обогревом производиться за счет воздухообмена. Циркуляция и обогрев притока воздушных масс осуществляется в приточно – вытяжных установках с рекуператором. Черпаемый извне воздух нагревается в рекуператоре, за счет температуры выводящихся воздушных масс. Рекуператор препятствует смешиванию «отработанного» и приточного свежего воздуха.

Другой способ обогрева приточной вентиляции – с помощью рециркуляции. При данном методе обогрева происходит смешивание свежих воздушных масс с «отработанными». Приток воздуха из улицы нагревается до нужной температуры и подается в помещение.

Необходимость приточной вентиляции с подогревом

Приточная вентиляция – проверенный способ обеспечения нормального воздухообмена в квартире. Замещать тяжелый спертый воздух необходимо не только на кухне или в ванной комнате: во всех помещениях, где жители проводят основную массу времени, нужно заранее позаботиться о подводе свежего воздуха с улицы.

По старым, принятым еще в советское время, нормам, на каждого человека, постоянно пребывающего в жилой комнате, необходимо поступление минимум 60 куб. м свежего воздуха в час. Подобный показатель актуален для спальни или детской комнаты.

Для зоны с периодическим пребыванием жильцов, например, гостиной, минимальным порогом количества приточного воздуха являются 30 куб. м/ч. Современные европейские нормы производительности системы приточной вентиляции являются более низкими и предлагают 30 и 20 куб. м/ч на человека для комнат с постоянным и периодическим пребыванием соответственно.

Однако даже сниженный приток свежего воздуха с улицы может существенно сказаться на температуре во всей квартире. Холодные воздушные массы усиливают нагрузку на систему отопления, снижая ее эффективность. В результате нерационально расходуется энергия, которая затрачивается на прогрев охлажденного приточкой воздуха.

Дополнительно пребывание в помещении с низкой температурой воздуха может стать причиной переохлаждения и спровоцировать возникновение определенных заболеваний.


Холодное помещение и повышенная влажность из-за некачественной вентиляции являются идеальной средой для развития плесени, которая не только портит ремонт, но и наносит существенный ущерб здоровью

Решить эти проблемы можно с помощью нагревателя воздуха, который устанавливается на приточную вентиляцию квартиры. Для отечественного климата подобный узел в вентиляционной системе является острой необходимостью. При ощутимом снижении температуры за окном нагревающий воздух элемент станет единственным эффективным способом предотвратить сквозняки и сохранить тепло в доме.

Вентиляционная система с нагревателем воздуха позволяет одновременно компенсировать теплопотери и насыщать внутренний климат необходимым объемом свежих воздушных масс.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

  • Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
  • Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
  • Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
  • Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
  • Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.


Элементы приточно-вытяжной вентиляции

Дополнительные элементы

  • Вентиляторы.
  • Диффузоры (способствуют распределению масс потока воздуха).
  • Глушитель шума.
  • Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Типы вентиляции с подогревом воздуха

Системы вентиляции с подогревом приточного воздуха делятся на два основных типа.

Центральная вентиляция

За температуру притока отвечают, как правило, приточные вентиляторы с подогревом воздуха. Подогрев осуществляется при помощи калорифера, который бывает электрическим и водяным. Первый работает от электросети, второй встраивается в центральную отопительную систему. Некоторые воздухонагреватели снабжаются рекуператором, благодаря которому возможен теплообмен между выводимым наружу нагретым воздухом и поступающим с улицы холодным.

Центральная вентиляция, без сомнения, очень функциональная система. Однако она имеет свои требования: ей нужно много места под размещение, для проектирования придется привлекать специалистов, а установка потянет на полноценный ремонт. А самое главное – понадобятся значительные денежные вложения.

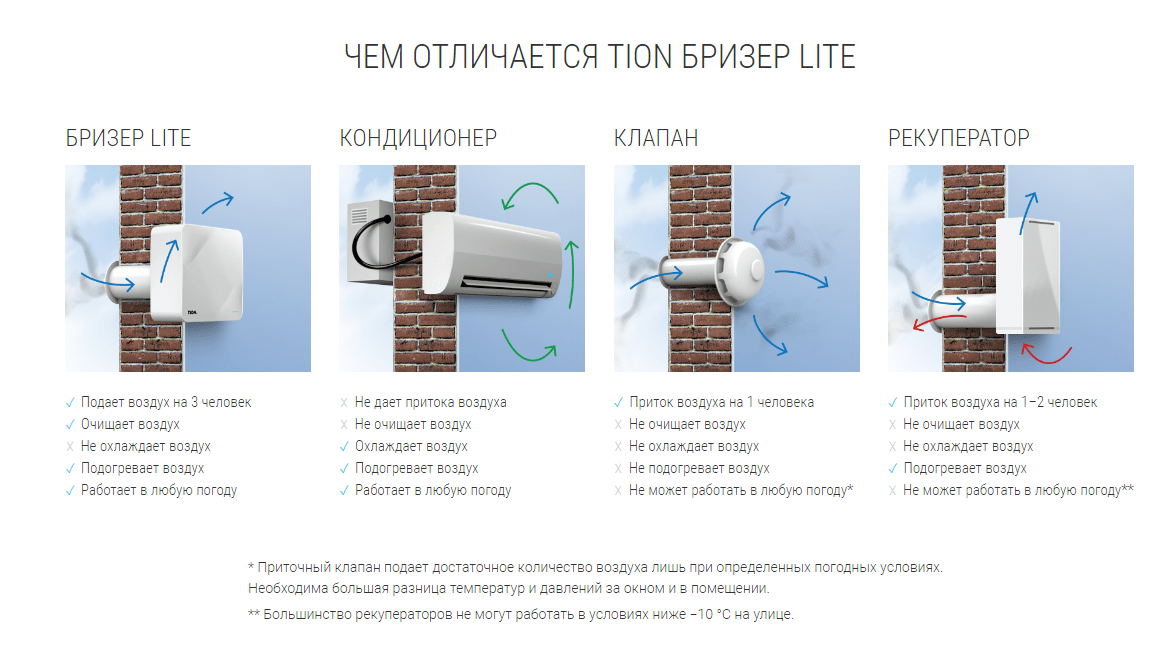

Компактная приточная вентиляция с подогревом воздуха – бризер

Это небольшое бытовое устройство, которое вешается на стену и подает свежий воздух в комнату. Керамический нагревательный элемент подогревает входящий воздух, причем функция климат-контроля позволяет задать для него желаемую температуру. Кроме того, прибор очищает воздух при помощи трехступенчатой системы фильтрации. Она задерживает пыль, грязь, сажу, пыльцу, аллергены, болезнетворные микроорганизмы и запах

Монтаж бризера занимает всего один час и не портит ремонт. Поэтому если Вам нужна эффективная и удобная вентиляция в квартиру с подогревом воздуха, бризер может стать оптимальным вариантом.

Принцип работы компактной вентиляции с подогревом

  1. Прежде всего, воздух с улицы проходит через воздухозаборник, закрытый пластиковой решеткой. Она не мешает поступлению воздуха, зато препятствует попаданию внутрь крупных загрязнений, пуха и насекомых.
  2. Далее воздух идет через сквозной канал в стене – воздуховод. Стенки воздуховода утепляются при помощи тепло- и шумоизоляционной пластиковой трубы. Все стыки обрабатываются герметиком. Это защищает стену от промерзания.
  3. На стыке воздуховода с корпусом прибора располагается автоматическая заслонка. Если прибор выключить, она автоматически закроется, чтобы холодный воздух с улицы не поступал в комнату. А еще она закрывается, когда входящий воздух становится холоднее, чем установлено владельцем. Бризер работает до температуры –40°С.
  4. Проходя через нагреватель, воздух прогревается до заданной температуры при помощи функции климат-контроля. Пользователь указывает желаемую температуру подогрева приточного воздуха (до +25°С), и она поддерживается автоматически.

Благодаря такому устройству, бризер исключает возникновение сквозняка даже в самые сильные холода. Температура воздуха поддерживается на комфортном уровне без усилий со стороны пользователя.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

  1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
  2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
  3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Прежде чем остановить свой выбор на одной конкретной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется потратить, чтобы нагреть вашу квартиру или частный дом.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Типы фильтров для вентиляции

Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): h20 (Е10), h21 (Е11), h22 (Е12), h23 и h24. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ:
Крупные загрязнения Фильтры G
Средняя и мелкая пыль Фильтры F
Мельчайшие загрязнения, PM2.5 Фильтры НЕРА
Пыльца и споры плесени Фильтры F
Запахи и вредные газы Фильтры АК

Устройство приточной системы с функцией нагрева

Технически конструкция приточной воздушной установки не является высокотехнологичным устройством. Правда, последние разработки в этой области, направленные на обеспечение воздушными приточными машинами специализированных областей народного хозяйства, шагнули далеко вперед.

Промышленные конструкции оснащаются в соответствии с последним словом техники:

  • контроллерами управления;
  • регуляторами оборотов электродвигателей;
  • системами датчиков контроля и анализа;
  • эффективными фильтрами и рекуператорами;
  • модулями нагрева (охлаждения) воздуха;
  • механизмами отсечки каналов.

Как результат, обработка наружного воздуха достигается действительно на высоком уровне, что способствует созданию благоприятной атмосферы внутри рабочих помещений.

Можно ли сделать нечто подобное для эксплуатации в частном доме?


Промышленная высокотехнологичная система притока и обработки наружного воздуха, оснащённая полноценной автоматикой, способная стабильно работать при поддержке периодического обслуживания

Пожалуй, для частного дома на одну семью такая обработка воздуха вполне допустима.

А вот для реализации в городской квартире – это уже задача трудноразрешимая. Обусловлена сложность задачи для городского жителя разными нюансами – как техническими, так и экономическими.

Конструктивные особенности «приточки» с подогревом

Для лучшего понимания сложности задачи рассмотрим классическую конструкцию приточной установки с функциями дополнительной обработки уличного воздуха.

В первую очередь, следует принять во внимание чисто монтажный фактор. Всё-таки система обработки воздуха – это довольно габаритная установка, под которую требуется выделение части площади помещения.


Выпускаются относительно малогабаритные фирменные приточно-вытяжные системы, рассчитанные на подпотолочный монтаж. Для случаев с частными домами такой подход можно рассмотреть

Конструкция «приточки» по умолчанию содержит:

  • электродвигатель;
  • крыльчатку;
  • диффузор захвата воздуха;
  • диффузор нагнетания воздуха;
  • отсечные канальные клапаны;
  • фильтры;
  • систему воздушных каналов.

Для того чтобы обеспечивался стабильный подогрев воздушного потока, нагнетаемого крыльчаткой вентилятора, после нагнетательного диффузора устанавливается нагревательная система.

Типы нагревательных систем для вентиляции

Технологически совместно с приточной вентиляцией использовать водяную или электрическую нагревательную систему. Или же возможен вариант применения одновременно двух вариантов подогрева, что хотя и редко, но встречается при эксплуатации промышленных машин обработки приточного воздуха.

Реализация водяного варианта в бытовых условиях (в квартире) для обустройства вентиляции с подогревом воздуха своими руками – это крайне сложная задача, особенно если предполагается эксплуатировать приточную систему в зимних условиях.


Исполнение приточной установки, где в качестве обогревателя воздушного потока применяется водяной калорифер. Этот вариант, однако, крайне проблематично реализовать для городских условий, но возможно для частного дома на одну семью

Водяной подогрев требует надёжного контроля, обязательную защиту от «размораживания» водяного контура. Для достижения высокой эффективности нагрева, водяной контур необходимо выполнять многоходовой, многорядной конструкцией. Такое устройство нагрева обязательно должно быть съёмным. Рекомендуем ознакомиться с видами водяных нагревателей для приточки и их принципом работы.

Несколько меньшими сложностями обещает обернуться внедрение электрического подогревателя в конструкцию домашней приточной системы. Однако в этом случае неизбежно возрастет потребление электричества, а соответственно и ежемесячные суммы затрат.

Для обеспечения прогрева приточного воздуха электрическим способом потребуется установка мощных электрических нагревателей (ТЭН).

Пример квартирного проекта «приточки» с подогревом

Современный рынок технологического оборудования, в частности, различных по исполнению вентиляторов и электрических ТЭНов, теоретически позволяет реализовать проект домашней «тёплой приточки». Например, вполне можно рассмотреть конструкцию на основе канального вентилятора.


Таким выглядит исполнение канального осевого вентилятора – устройства, теоретически пригодного для изготовления домашней приточной установки с подогревом

Конструкция осевого вентилятора, к примеру, фирмы «Dospel», удачно подходит для квартирного проекта. Этот прибор малогабаритный, облегчённый, малошумящий. Техника отличается относительно малым потреблением энергии при достаточно высокой производительности. Поддерживает ступенчатую регулировку скорости, что также актуально для домашней «приточки» при изготовлении своими руками.

Однако дополнительно к осевому канальному вентилятору потребуется подобрать электрический нагреватель (ТЭН), – конструкцию, которая бы обеспечивала полноценно прогрев пропускаемой вентилятором воздушной массы.

То есть, необходимо рассчитать мощность ТЭНа, достаточную для максимальной производительности устройства «Dospel».

Для расчётов можно использовать такую формулу:

Qt = L * 0.36 * (Tv – Tn),

где: Qt – мощность ТЭНа; L – производительность канального вентилятора; Tv и Tn – температура воздуха внутри и снаружи.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

  1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

  1. Перфоратор.
  2. Гаечные ключи.
  3. Кувалда.
  4. Шуруповерт.
  5. Молоток.
  6. Трещоточный ключ.
  7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Как подогреть воздух с помощью рециркуляции?

Принцип работы устройства за счёт рециркуляции:

  1. Воздушный поток поступает извне в воздуховод. Часть его с помощью специальной системы выводится обратно за пределы помещения, а остатки попадают в смесительный отсек (об особенности монтажа выходов вентиляции, выводящих воздушный поток наружу, читайте отдельно).
  2. В отсеке происходит перемешивание свежего воздуха, обогащённого кислородом, с отработанным, то есть тем, который уже был в помещении. Перемешиваясь, воздушные массы прогреваются и направляются в калорифер или кондиционер, а затем в комнату.

Автоматизированный подогрев воздуха в приточной вентиляции


Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Внимание! Автоматически управляемая приточная вентиляция в частном доме с подогревом дорогая в обслуживании. Установку и ТО производят только специализированные фирмы. Хотя она очень удобна в использовании.

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

  1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
  2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
  3. Высота пассивного клапана над полом – 180…200 см.
  4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
  5. Переточное устройство размещайте в удобном месте без ограничений.

Замечание. Если комната обогревается теплыми полами, то проветриватель пассивного типа можно отнести от окна на любое расстояние, минимальный отступ остается прежним – 30 см.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

  1. Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
  2. Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
  3. Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
  4. Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
  5. Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.


    Схема сборки внутренней части комнатного проветривателя

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Справка. Существуют модели проветривателей с вентилятором, работающим от собственной солнечной батареи. Пример – клапан «Вентс» ПСС-102, изображенный на фото.


Модель клапана с вентилятором, питающимся от солнечной батареи

Интеграция нагревателя в вентиляционную систему

Качественно установить необходимый подогрев в приточку можно на этапе монтажа всей вентиляционной системы, так как разбор уже готового комплекса для интеграции отдельного узла является достаточно трудоемким процессом. А для установки водяного калорифера эта процедура практически невозможна, так как этот блок необходимо связать с отопительной системой квартиры.

Для монтажа электрокалорифера в уже готовую наборную и функционирующую вентиляционную систему необходимо выполнить разборку последней вплоть до блока с вентилятором включительно.


На рисунке представлено схематическое устройство приемлемой для квартиры приточной вентиляционной системы с подогревом уличного воздуха с помощью электрического нагревателя

Нагреватель устанавливается перед вентилятором сразу после фильтров.

Подобное месторасположение связано с тем, что в зимний период смазка подшипников в радиальных вентиляторах склонна с загустению, что может спровоцировать заклинивание деталей и перегрев обмотки. Нагревательный элемент нивелирует воздействие холода и предотвратит поломку столь важного узла.

Выводы и полезное видео по теме

В видео ниже предоставлены рекомендации по выбору приточной вентиляции с подогревом и рассмотрены ключевые различия между наборной вентиляционной системой и моноблоком:

Автор следующего видео рассматривает преимущества и недостатки приточной вентиляционной системы и популярного среди владельцев квартир бризера:

Воздухообмен и вывод углекислого газа из помещения являются основой здорового микроклимата в квартире. Осуществить максимально полноценную циркуляцию воздуха можно с помощью приточной вентиляционной системы. Эффективный подогрев воздуха, поступающего из приточной вентиляции, практически незаменим в условиях нашего климата

Источники

  • https://AeroClima.ru/ventilyaciya/s-obogrevom/
  • https://sovet-ingenera.com/vent/montazh/podogrev-pritochnoy-ventilyatsii-v-kvartire.html
  • https://tion.ru/ventilyaciya/s-podogrevom-vozduha/
  • https://TopVentilyaciya.ru/ventilyaciya/pritochnaya-ventilyatsiya-s-podogrevom.html
  • https://tion. ru/ventilyaciya/ventilyatsiya-s-filtraciey/
  • https://sovet-ingenera.com/tech/klimat/pritochnaya-ventilyatsiya-s-podogrevom-svoimi-rukami.html
  • https://stroycollege12.ru/pritocnaa-ventilacia-s-podogrevom/
  • https://okcomfort.com/elektrika/ventilyacia/s-podogrevom-vozduha-svoimi-rukami.html
  • https://dom-naveka.ru/remont-v-kvartire/ventilyaciya-s-podogrevom.html
  • https://otivent.com/pritochnyj-klapan-v-stenu

[свернуть]

как выбрать и установить нагреватель воздуха на приточку


Вентиляционная система является основой благоприятного микроклимата как в доме, так и в квартире. Полноценный воздухообмен, при котором осуществляется регулярное замещение спертого отработанного воздуха свежим, способствует хорошему самочувствию домочадцев и снижению частоты респираторных заболеваний.

Однако уличный воздух, поступающий через приточный клапан, может существенно понизить температуру в помещении и увеличить затраты на отопление жилья. В таких случаях требуется подогрев приточной вентиляции в квартире, благодаря которому температура не будет опускаться ниже желаемых показателей.

В этом материале мы рассмотрим популярные и эргономичные виды систем подогрева воздуха для приточек, определимся с ключевыми характеристиками нагревателей и расскажем о подходящих этапах установки вентиляционной системы, на которых уместно осуществить монтаж этих узлов.

Содержание статьи:

Необходимость приточной вентиляции с подогревом

Приточная вентиляция – проверенный способ обеспечения нормального воздухообмена в квартире. Замещать тяжелый спертый воздух необходимо не только на кухне или в ванной комнате: во всех помещениях, где жители проводят основную массу времени, нужно заранее позаботиться о подводе свежего воздуха с улицы.

По старым, принятым еще в советское время, нормам, на каждого человека, постоянно пребывающего в жилой комнате, необходимо поступление минимум 60 куб. м свежего воздуха в час. Подобный показатель актуален для спальни или детской комнаты.

Для зоны с периодическим пребыванием жильцов, например, гостиной, минимальным порогом количества приточного воздуха являются 30 куб. м/ч. Современные европейские нормы производительности системы приточной вентиляции являются более низкими и предлагают 30 и 20 куб. м/ч на человека для комнат с постоянным и периодическим пребыванием соответственно.

Однако даже сниженный приток свежего воздуха с улицы может существенно сказаться на температуре во всей квартире. Холодные воздушные массы усиливают нагрузку на систему отопления, снижая ее эффективность. В результате нерационально расходуется энергия, которая затрачивается на прогрев охлажденного приточкой воздуха.

Дополнительно пребывание в помещении с низкой температурой воздуха может стать причиной переохлаждения и спровоцировать возникновение определенных заболеваний.

Холодное помещение и повышенная влажность из-за некачественной вентиляции являются идеальной средой для развития плесени, которая не только портит ремонт, но и наносит существенный ущерб здоровью

Решить эти проблемы можно с помощью нагревателя воздуха, который устанавливается на приточную вентиляцию квартиры. Для отечественного климата подобный узел в вентиляционной системе является острой необходимостью. При ощутимом снижении температуры за окном нагревающий воздух элемент станет единственным эффективным способом предотвратить сквозняки и сохранить тепло в доме.

Вентиляционная система с нагревателем воздуха позволяет одновременно компенсировать теплопотери и насыщать внутренний климат необходимым объемом свежих воздушных масс.

Способы прогрева вентиляционного воздуха

Фактически прогреть поступающий извне воздух можно с помощью разных способов:

  • использование рекуператора;
  • установка специального нагревателя или теплового вентилятора;
  • применения принципа рециркуляции.

Эти системы подогрева уличного воздуха в приточной вентиляции являются наиболее популярными среди пользователей. Рассмотрим их детальнее.

Достаточно эффективный механизм снижения теплопотерь – . Рекуператор представляет собой теплообменник, в котором холодный воздух извне нагревается за счет теплоотдачи ранее прогретых в квартире воздушных масс, которые отводятся самой вентиляционной системой. Однако существенным минусом конструкций с рекуператором является их дороговизна, которая не всегда окупается быстро за счет минимизации затрат на эксплуатацию приточной вентсистемы.

Нагревательный элемент, встроенный в цепочку узлов приточной системы вентиляции, является не менее надежным и эффективным способом нагреть холодный уличный воздух. При таком способе потоки прогреваются еще в вентканале, проходя через тепловой калорифер, и поступают в квартиру, имея необходимую температуру.

Подобные вентиляционные системы с подогревом приточки с улицы часто оснащены термостатом, который позволяет самостоятельно регулировать температуру поступающего в квартиру воздуха

Приточная вентиляция с нагревательным элементом обычно обходится дешевле в установке, однако сам прогрев воздуха требует больше энергоресурсов, чем процесс теплообмена при рекуперации.

Рециркуляция воздуха во многом схожа с рекуперацией, при которой подогрев воздушных масс происходит за счет тепла отработанного воздуха. Однако, если при рекуперации воздушные потоки не смешиваются, рециркуляция предусматривает слияние квартирного воздуха со свежим уличным, благодаря чему повышается температура последнего.

Для интеграции в квартиру наиболее удобной остается вентиляционная система с подогревом приточки с помощью отдельного нагревательного узла. Подобные комплексы обходятся дешевле в установке и зачастую более компактны.

Устройство и работа приточной вентиляции

Конструкция приточной вентиляции с подогревом воздушных масс состоит из нескольких ключевых звеньев:

  1. На входе в систему расположена воздухозаборная решетка, которая несет декоративные и барьерные функции, препятствуя попаданию в систему крупных частиц грязи, насекомых, пыли.
  2. Обратный клапан регулирует объемы пропускаемого воздуха, при необходимости ограничивая его потоки.
  3. Блоки с фильтрами очищают воздушные массы.
  4. Калорифер, рекуперационный или рециркуляционный блок осуществляют нагрев воздуха.
  5. Вентилятор направляет потоки, способствуя образованию необходимого уровня тяги, после чего воздух попадает в квартиру.

Кроме этих элементов система может иметь диффузоры, помогающие распределять воздух, шумоглушители и вентиляторы.

Шумоглушитель в вентиляционной системе чаще работает на подавление гула, генерируемого самим вентилятором. Для снижения уровня шума с улицы, проникающего в квартиру, необходимо дополнительно использовать шумоизоляционные материалы

Неотъемлемой частью конструкции является и теплоизоляция канала, благодаря которой не промерзает сама система и стена, в которой проделано отверстие для забора и вывода воздуха.

Более подробно устройство и принцип обустройства приточной вентиляции мы рассмотрели в .

Виды нагревателей для вентиляционной системы

В систему подогрева воздуха в приточной вентиляции могут быть встроены нагреватели-калориферы двух видов: водяные и электрические. Рассмотрим их особенности детальнее.

Вид #1 — водяной нагреватель

Водяной нагреватель чаще всего используется в центральной вентиляции и взаимосвязан с системой отопления. Интеграция с отопительной системой позволяет сэкономить электроэнергию, так как подогрев воздуха осуществляется за счет теплоносителя.

Блок представляет собой радиатор с трубками, содержащими теплоноситель. Сама поверхность трубопровода имеет оребрение, которое увеличивает площадь соприкосновения нагревателя с воздушными массами. Теплообмен происходит следующим образом: теплоноситель прогревает трубки, которые отдают полученное тепло оребрению. От последнего осуществляется непосредственный нагрев воздуха.

Более подробно устройство и принцип работы водяного калорифера мы рассмотрели в .

Водяной нагреватель для приточной вентиляции является достаточно громоздким узлом, однако его эффективность и экономичность полностью компенсируют крупные размеры

Однако монтаж подобного комплекса стоит существенных средств и требует значительного вмешательства в само помещение, после которого вполне может потребоваться ремонт. Проектированием таких вентиляционных систем обязательно должны заниматься специалисты. Кроме этих недостатков всегда остается риск промерзания воды в нагревателе при минимальной работе радиатора.

Вид #2 — электрический калорифер

Электрический калорифер работает от сети и является не менее эффективным. Подобный узел незначительно, но все же повышает расход электроэнергии. Однако осуществление прогрева воздуха с помощью электрического нагревателя является наиболее приемлемым решением для небольшой квартиры.

Как и водяной, электрический калорифер может иметь оребрение для увеличения площади соприкосновения с воздухом.

На схеме выше показано устройство электрического калорифера. ТЭН в узле может быть изготовлен из нержавеющей или черной стали. Последняя больше поддается коррозии и быстрее приходит в негодность. Реже нагревательный элемент изготавливается из керамики

Дополнительно электрические и водяные нагреватели различаются по форме. В зависимости от конфигурации вентиляционного канала они могут быть круглыми, квадратными или прямоугольными.

О правилах расчета мощности водяного и электрического калорифера мы писали в статье: .

Интеграция нагревателя в вентиляционную систему

Качественно установить необходимый подогрев в приточку можно на этапе монтажа всей вентиляционной системы, так как разбор уже готового комплекса для интеграции отдельного узла является достаточно трудоемким процессом. А для установки водяного калорифера эта процедура практически невозможна, так как этот блок необходимо связать с отопительной системой квартиры.

Для монтажа электрокалорифера в уже готовую наборную и функционирующую вентиляционную систему необходимо выполнить разборку последней вплоть до блока с вентилятором включительно.

На рисунке представлено схематическое устройство приемлемой для квартиры приточной вентиляционной системы с подогревом уличного воздуха с помощью электрического нагревателя

Нагреватель устанавливается перед вентилятором сразу после фильтров.

Подобное месторасположение связано с тем, что в зимний период смазка подшипников в радиальных вентиляторах склонна с загустению, что может спровоцировать заклинивание деталей и перегрев обмотки. Нагревательный элемент нивелирует воздействие холода и предотвратит поломку столь важного узла.

Выводы и полезное видео по теме

В видео ниже предоставлены рекомендации по выбору приточной вентиляции с подогревом и рассмотрены ключевые различия между наборной вентиляционной системой и моноблоком:

Автор следующего видео рассматривает преимущества и недостатки приточной вентиляционной системы и популярного среди владельцев квартир бризера:

Воздухообмен и вывод углекислого газа из помещения являются основой здорового микроклимата в квартире. Осуществить максимально полноценную циркуляцию воздуха можно с помощью приточной вентиляционной системы. Эффективный подогрев воздуха, поступающего из приточной вентиляции, практически незаменим в условиях нашего климата.

Рационально подобранный нагреватель даст возможность сэкономить энергоресурсы и поддерживать оптимальную температуру в квартире, обеспечивая помещение необходимым объемом свежего воздуха.

А каким способом подогрева приточного воздуха пользуетесь вы? Считаете ли вы свой вариант наиболее рациональным – делитесь своим мнением и полезной информацией по монтажу нагревателя с другими пользователями в блоке для комментариев, расположенном ниже.

виды клапанов в стену, критерии выбора и обзор лучших производителей


Популярность пластиковых окон обусловлена герметичностью конструкции, возможностью эффективно отгородиться от внешнего шума. Однако многие собственники подобных систем сталкиваются с проблемой недостатка поступления свежего воздуха. В результате окна запотевают, на них образуется конденсат. Высокий уровень влажности в области оконных конструкций способствует развитию , существенному ухудшению микроклимата в помещении.

Восстановить баланс можно несколькими способами. Один из самых простых, но эффективных методов – установка приточного клапана. Простое приспособление обеспечит оптимальную скорость воздухообмена, поможет решить проблему избытка влажности, создать благоприятную атмосферу в помещении.

Чтобы совершить удачную покупку, необходимо разобраться, какой приточный клапан выбрать, на изделия каких торговых марок обратить внимание. Именно об этом мы и поговорим в нашей статье. Также уделим внимание конструкционным особенностям такого проветривателя и принципу его работы.

Содержание статьи:

Когда необходим приточный клапан?

В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.

Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:

  1. Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
  2. Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
  3. Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
  4. Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.

Установка приточного клапана легко решает указанные проблемы.

Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков

Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.

Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.

Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана

Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.

Конструктивные особенности и принцип работы

Просматривая информацию о том, какую модель приточного клапана лучше выбрать, где стоит установить приспособление, важно сначала разобраться в особенностях конструкции, а также изучить принцип работы устройства.

По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления.

Конструкция приточного клапана элементарна. Для монтажа устройства не требуется узкопрофильных навыков. Однако миниатюрное приспособление способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме

Далее рассмотрим более подробно об основные элементы конструкции приточного клапана:

  • Воздуховод приточного клапана. Выглядит, как пластиковая трубка, диаметром 6-14 см. От этого параметра зависит производительность клапана, максимальный объем воздуха, который может быть подан в квартиру с его помощью. По трубке воздух с улицы попадает в помещение.
  • Вентиляционная решетка проветривателя может иметь разный внешний вид, отличаться по функционалу. Самый простой вариант – алюминиевая или пластиковая сетка, препятствующая проникновению в квартиру мусора, крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются противомоскитной сеткой, способной противостоять мухам, комарам, мошкам.
  • Оголовок (регулятор интенсивности работы) – элемент, закрывающий клапан с внутренней стороны. Он обеспечивает регулировку подачи воздуха, отличается привлекательным внешним видом. Размеры, форма, место расположения отверстий, пропускающих воздух, могут отличаться в различных моделях.
  • Тепло-шумоизоляция клапана. Чтобы стена, соприкасающаяся с воздуховодом, не промерзла зимой, пластиковая трубка по всей длине выкладывается теплоизоляционным материалом. Зачастую изделие имеет форму рукава.
  • Фильтр стенового проветривателя. Материал располагается в оголовке, не позволяет проникать в квартиру пыли, цветочной пыльце, прочим аллергенам. В зависимости от модели, бренда используются разные наполнители.

Дополнительным элементом в конструкции приточного клапана является уплотнительное кольцо, заслонка. Благодаря их использованию сильные порывы ветра не доставляют дискомфорта во время эксплуатации приспособления.

Несомненным плюсом приточного клапана являются его небольшие размеры, возможность установки в любом месте. Располагая приспособление над радиатором отопления легко избежать снижения температуры воздуха в комнате без дополнительных усилий

Принцип работы проветривателя, такой же простой, как и его конструкция:

  1. Воздух забирается с улицы через решетку.
  2. Проходя через воздуховод, поток прогревается.
  3. Фильтр обеспечивает очистку воздушных масс от пыли.
  4. Скорость потока регулируется специальной заслонкой.

При наличии приточного клапана, воздух в квартиру поступает без перерыва. При этом окна будут закрыты, в помещение не будет проникать холод, пыль с улицы, как при обычном проветривании.

Устанавливая приточный клапан, важно понимать, что только созданием притока воздуха не решить проблемы с вентиляцией. Чтобы обеспечить здоровую атмосферу в помещении, необходимо наладить работу вытяжки, создать условия для перемещения воздушных потоков между комнатами. Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров.

Чтобы разобраться с тонкостями создания эффективного воздухообмена в комнатах, рекомендуем ознакомиться с правилами обустройства или .

Виды приточных клапанов

Сегодня производители предлагают самые разные модификации проветривателей.

Среди них:

  • оконные приспособления, имеющие постоянное сечение;
  • стеновые модели, оснащенные регулятором интенсивности подачи воздуха;
  • стеновой клапан с принудительной подачей воздуха.

Чтобы выбрать лучший приточный клапан и установить его в окно или стену, важно разобраться, чем отличаются модели.

Разнообразие моделей приточных клапанов позволяет подобрать оптимальное решение для каждого пользователя. Заказчик может подобрать устройство с нужной производительностью, подходящим внешним видом, функционалом

Все модели выполняют одну задачу – обеспечивают здоровую атмосферу в помещении, повышают скорость воздухообмена. Однако различия в конструктивных особенностях приводят к разнице в функциональности приспособлений.

Вид #1 — проветриватели для пластиковых конструкций

Приточные клапаны, предназначенные для окон ПВХ, считаются самыми распространенными решениями, позволяющими обеспечить эффективный воздухообмен в квартире, частном коттедже. Конструктивно, оконный проветриватель мало чем отличается от стенового. Он представляет собой щель, оснащенную заслонками. Производительность приспособления колеблется в пределах 3-7 кубических метров в час.

Чаще всего оконные проветриватели используются для пластиковых конструкций, обеспечивающих высокую герметичность. Однако они могут быть установлены и на деревянных или алюминиевых системах.

Для корректного функционирования оконного приточного клапана должны быть выполнены перечисленные ниже условия:

  • в помещении должна быть исправная вытяжка;
  • разница температур в квартире и на улице должна составлять не менее 5°.

Минусом использования устройства считается вероятность понижения температуры воздуха во время сильных морозов. К сожалению, полностью перекрыть оконный клапан не получится. Для обеспечения изоляции его наружную часть заклеивают.

Оконный приточный клапан обеспечивает круглосуточный приток воздуха при закрытых створках. Подобные системы отличаются невысокой производительностью, не имеют возможности регулировки интенсивности движения воздушных потоков

К плюсам оконных проветривателей относится:

  • небольшой размер приспособления, который располагается на створке, не портит интерьер;
  • не требует наличия профессионального инструмента, специальных навыков, пол времени не занимает более часа;
  • при использовании клапана не нарушается звукоизоляция;
  • поступающий в помещение воздух направляется вверх, что исключает возникновение сквозняков;
  •  доступная стоимость.

Благодаря разнообразию моделей, можно выбрать клапан приточной вентиляции с необходимой производительностью.

Вид #2 — стеновые клапаны с регулятором подачи воздуха

Клапан приточной вентиляции может быть оснащен ручным или автоматическим управлением.

При наличии электронного контроллера, устройства реагируют на перепады давления, уровень загрязнения воздуха в помещении, показатели влажности.

Особенности эксплуатации стеновых моделей практически не отличаются от использования оконных клапанов, кроме отдельных моментов:

  • мощность стенового проветривателя может достигать 70 кубических метров в час;
  • приспособление оснащено фильтром, который очищает воздух;
  • монтаж устройства сложнее, требует использования профессионального оборудования.

Помимо всего перечисленного выше, стеновые модели оснащены регулятором подачи воздуха.

Стеновой приточный клапан более громоздкий, по сравнению с оконными моделями. Однако его использование обеспечивает широкий функционал, исключает вероятность промерзания воздуховода

Благодаря конструктивным особенностям приспособления предотвращается попадание влаги с улицы в помещение, обеспечивается высокий уровень шумоизоляции.

Особенностью эксплуатации стеновых моделей является необходимость обслуживания, о которой известно не всем пользователям. Каждый сезон необходимо разбирать приточный клапан, чистить фильтры.

Вид #3 — клапаны с механической вентиляцией

Модели, которые осуществляют принудительную подачу воздуха, имеют перечисленные ниже конструктивные особенности:

  • использование вентилятора с электроприводом;
  • наличие дополнительной фильтрации;
  • обеспечение подогрева воздушных потоков.

Устройства с принудительной подачей воздуха отличаются повышенной производительностью. Они обеспечивают подачу до 120 кубических метров каждый час, оснащаются угольными фильтрами, способными тщательно очистить входящий поток от вредоносных примесей.

К преимуществам подобных решений стоит отнести:

  • эффективную работу даже при отсутствии исправной вытяжки;
  • высокое качество очистки поступающего в помещение воздуха;
  • быстрая нормализация уровня влажности в квартире.

Единственным минусом клапана с принудительной подачей воздуха, считается высокая стоимость.

Выбирая высокотехнологичное устройство, легко получить проветриватель с высокой производительностью, возможностью подогрева поступающего в квартиру воздуха, качественной очисткой входящего потока от примесей

Такое устройство может быть установлено в любом удобном месте, без привязки к радиаторам отопления, подогревающим воздушные массы, поступающие с улицы.

Критерии выбора проветривателя

Изучая особенности различных модификаций клапанов приточной вентиляции и разбираясь, какой вариант выбрать, стоит учесть основные критерии, оказывающие влияние на комфорт эксплуатации устройства:

  1. Пропускная способность – позволит оценить, какую скорость воздухообмена обеспечит приточный клапан, достаточно ли его для конкретного помещения, количества домочадцев, проживающих в нем.
  2. Рабочая температура – клапаны с металлическим воздуховодом часто промерзают. Выбирая изделие с пластиковой трубкой, вероятность промерзания существенно снижается.
  3. Тип регулировки – автоматический контроль над работой приточного клапана обеспечивает комфорт эксплуатации устройства. Возможность механической корректировки позволит изменить интенсивность входящего потока воздуха при резком перепаде температур.

Иногда домашние мастера самостоятельно изготавливают приточные клапаны. Это позволяет сэкономить средства, но не обеспечивает достаточного уровня комфорта эксплуатации.

Краткий обзор лучших производителей

При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана – его производитель.

Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.

Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия

Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.

Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents – украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.

Ventec – российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.

Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu – производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.

Tion – российский бренд, стремительно набирающий популярность. Компания создает «умную» вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.

Выводы и полезное видео по теме

Чтобы подобрать подходящую модель приточного клапана, важно изучить конструкцию приспособления, его принцип работы, оценить лучшие модели. В этом поможет подборка предложенных ниже видео.

Принцип работы, конструктивные особенности приточного клапана:

Рекомендации по выбору проветривателя:

Обзор лучших моделей:

Клапан приточной вентиляции становится практичной альтернативой открытой фрамуге, обеспечивая эффективную подачу воздуха с улицы при закрытых окнах. Его использование позволяет запустить свежий воздух, не остужая помещение, не допуская в него большого количества пыли, аллергенов. Но, выбирая подходящую модель, стоит изучить виды проветривающих устройств, оценить продукцию ведущих производителей.

Вы уже установили дома приточный клапан? Делитесь опытом в комментариях, добавляйте уникальные фото своего проветривателя. Если же вы только присматриваетесь к такому приспособлению для проветривания помещений, задавайте вопросы по особенностям выбора и его эксплуатации нашим экспертам и другим посетителям нашего сайта.

Приточная вентиляция с подогревом воздуха своими руками

Если вы решили создать приточную вентиляцию с подогревом воздуха своими руками и не знаете с чего начать, попробуем в этой статье рассказать о составе такой системы и методике расчета оборудования и воздуховодов.

Состав приточной системы

Приточная система вентиляции с использованием нагрева воздуха состоит из вентилятора, обратного клапана, фильтра, электрического нагревателя, шумоглушителя и системы контроля мощности нагревателя. Шумоглушитель применяется в тех случаях, когда необходимо снизить уровень шума от работающего вентилятора. Для максимального уменьшения шума иногда применяют несколько шумоглушителей.

Шумоглушитель круглый серии СР

Обратный клапан перекрывает канал при неработающей вентиляции. Бывают типа бабочка или в виде заслонки с сервоприводом. При подаче напряжения заслонка открывается, при прекращении подачи закрывается.

Фильтр грубой очистки защищает элементы за собой от загрязнений с улицы и очищает приточный воздух от пыли, аллергенов и насекомых. Бывают кассетного и карманного типа. Карманный фильтры имеют большую площадь фильтрации, но дороже стоят. Фильтры для вентиляции имеют сменные вставки, которые снимаются и хорошо чистятся.

Электрический нагреватель предназначен для подогрева воздуха в холодный период года. Используется совместно с системой контроля нагрева. Это может быть и отдельная система автоматики, которая приобретается отдельно или может быть нагреватель со встроенным блоком управления. Также работу нагревателя может контролировать регулятор мощности нагрева Pulser.

Необходимо также позаботиться об установке реле времени для задержки отключения вентилятора для принудительной продувки тэнов нагревателя после его отключения.

Для уменьшения передачи вибрации и шума от вентилятора в сеть воздуховодов используются гибкие вставки ВВГ.

Гибкая вставка

Определение производительности

Первое, что необходимо сделать, это определиться с производительностью системы приточной вентиляции, то есть какое именно количество свежего воздуха с улицы будет подаваться в помещения. По старым, еще советским нормам, в жилые помещения необходимо подавать 60 м³/ч на каждого человека в помещении с постоянным пребыванием (спальня, детская) или 30 м³/ч в помещение с периодическим пребыванием (гостиная, кабинет). Европейские нормы в этом плане более лояльные и требуют меньшее количество свежего воздуха, в среднем м³/ч в час на каждого человека.

Примерный расчет приточного воздуха в квартире по старым нормам

  • спальня, 2 человека: 60 х 2 = м³/ч
  • детская, 1 человек: 60 м³/ч
  • гостиная, 3 человека периодическое пребывание: 30 х 3 = 90 м³/ч

Итого, для трехкомнатной квартиры необходимо подавать м³/ч

Расчет по европейским нормам

  • спальня, 2 человека: 30 х 2 = 60 м³/ч
  • детская, 1 человек: 30 м³/ч
  • гостиная, 3 человека периодическое пребывание: 20 х 3 = 60 м³/ч

Итого, для квартиры необходимо подавать м³/ч.

Какой метод правильный и как правильно подобрать расход? Мы рекомендуем ориентироваться на место расположения самого здания. Если это здание, которое находится в районе города с большим трафиком, то лучше остановиться на большем расходе воздуха. Если это тихий район или за городом, то логично выбрать меньший расход воздуха.

С расчетным методом мы ознакомились, есть еще нормы расхода воздуха по кратности воздухообмена. Кратность воздухообмена это величина, которая показывает сколько раз за один час должен смениться воздух.

Расчет всегда ведется или по кратности воздухообмена или по расчету. Выбирают большее значение.

Бытовые помещения Кратность воздухообмена
Жилая комната (в квартире или общежитии) 3 м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития
Ванная комната
Душевая
Туалет
Прачечная (бытовая) 7
Гардеробная комната 1,5
Кладовая 1
Гараж
Погреб

Таблица кратности воздухообмена для коммерческих или производственных помещений

Промышленные помещения и помещения большого объема Кратность воздухообмена
Театр, кинозал, конференц-зал м3 на чел.
Офисное помещение
Банк
Ресторан
Бар, кафе, пивной зал, бильярдная
Кухонное помещение в кафе, ресторане
Универсальный магазин 1,
Аптека (торговый зал) 3
Гараж и авторемонтная мастерская
Туалет (общественный) (или м3 на 1 унитаз)
Танцевальный зал, дискотека
Комната для курения 10
Серверная
Спортивный зал Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест) 2
Парикмахерская (более 5 рабочих мест) 3
Склад
Прачечная
Бассейн
Промышленный красильный цех
Механическая мастерская
Школьный класс

Расчет сети воздуховодов

Значения производительности, которые указываются в технических характеристиках вентилятора, подразумевает максимальную производительность при свободном напоре, то есть работающий вентилятор без воздуховодов и комплектующих.

Для того, чтобы подобрать вентилятор с правильным расходом, необходимо произвести расчет сечений воздуховодов и потерю давление этой сети и комплектующих.

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором.

Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

Начнем с выбора скорости движения воздуха в воздуховоде с помощью таблицы

Тип Скорость воздуха, м/с
Магистральные воздуховоды 4,,0
Боковые ответвления 3,,0
Распределительные воздуховоды 1,,0
Приточные решетки 1,,0
Вытяжные решетки 1,,0
Решетка забора воздуха 3,,0

Определение скорости движения воздуха в воздуховодах происходит по формле:

V= L / *F (м/сек)

где L – расход воздуха, м³/ч; F – площадь сечения канала, м2.

Таким образом можно подобрать сечение каналов, зная допустимую скорость движение воздуха в воздуховоде.

Предлагаем воспользоваться таблицей для подбора сечения круглого воздуховода

Диаметр воздуховода, мм Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
Ø мм 52 78
Ø мм 90
Ø мм
Ø мм
Ø мм
Ø мм

Таблица для подбора прямоугольного воздуховода

Сечение воздуховода, мм Расход воздуха при скорости воздуха, м³/ч
2 м/с 3 м/с 4 м/с 5 м/с 6 м/с
55х 43 65 87
60х 52 78
60х 88
90х

Например, вы выбрали требуемый расход воздуха м³/ч и хотите рассчитать, какое сечение круглого воздуховода необходимо для корневого или магистрального воздуховода, который будет идти от приточной системы вентиляции в помещения до первого ответвления.

Примем скорость в корневом сечении м/с. По таблице подходит воздуховод диаметром мм или прямоугольный сечением 60х мм.

Расчет потерь

После того, как определены сечения всех ответвлений, необходимо подсчитать потери каждого участка воздуховода, включая ответвления.

Потери на прямых участках можно определить по диаграмме ниже, где приводятся потери в одном метре круглого воздуховода при определенном расходе воздуха.

Например, при расходе воздуха м.куб. и диаметре воздуховода мм падение давления составит 0,2 Па на каждый метр воздуховода.

Для определения потерь на поворотах удобно пользоваться графиком ниже

Далее подсчитываются потери на обратном клапане, фильтре, шумоглушителе и нагревателе по таким же диаграммам, которые приводятся в документации.

Все потери суммируются и данная величина в Па является давлением, которое необходимо продавить вентилятору для того, чтобы обеспечить требуемую производительность.

Например, вы определили общую потерю давления в Па. По диаграмме выше слева проводим прямую до пересечения с кривой ВКМ и видим, что при таком давлении производительность приточной системы составит м³/ч.

Рекомендуется всегда выбирать вентилятор с запасом по производительности как минимум 30%, снизить производительность до необходимого параметра всегда можно сделать с помощью тиристорного регулятора (это справедливо, если используется однофазный электродвигатель).

При эксплуатации приточной системы неизбежно возникает ситуация, когда фильтр начинает постепенно засоряться, что вызывает потери давления. Поэтому регулятор может помочь для повышения производительности. Также следует всегда проверять степень его засорения, периодически производить чистку фильтра.

Итоги

Использование наборной приточной системы вентиляции иногда оправданно при коммерческой вентиляции, когда необходимо обеспечить подачу свежего воздуха при минимальных затратах на создание системы. Мы рекомендуем при финансовой возможности использовать готовые моноблочные системы, где все компоненты находятся внутри корпуса установки.

Такие установки комплектуются современными системами автоматики, которая полностью контролирует всю работу системы, сигнализирует о поломке или необходимости сервисного обслуживания, обеспечивает безопасность использования вентиляции, что немаловажно при вентиляции жилых помещений. Также они оборудованы недельными таймерами, с помощью которых можно программировать автоматическое включение и выключение системы.

Лучшее соотношение цены и качества клапана теплового воздуха - Отличные предложения на клапан теплового воздуха от глобальных продавцов тепловых воздушных клапанов

Отличные новости !!! Вы находитесь в нужном месте для клапана нагрева воздуха. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот воздушный клапан верхнего нагрева вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели воздушный клапан на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе клапана нагрева воздуха и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести heat air valve по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Инструмент для выбора теплообменника с воздушно-воздушной трубкой (HP-AAHX)

  • Дом
  • О
    • Новости
    • События
    • О нас
    • Объект
    • Качество
    • Наша команда
    • Отзывы клиентов
    • Туристическая информация
    • ACT Социальная ответственность
  • Карьера
  • Связаться
    • Связаться с ACT
    • Найдите свою репутацию
  • Звоните: 717. 295.6061

  • Звоните: 717.295.6061
Связаться с инженером Передовые технологии охлаждения

  • Дом
  • О
    • Назад
    • Новости
    • События
    • Около
    • Объект
    • Качество
    • Наша команда
    • Отзывы клиентов
    • Корпоративная социальная ответственность
    • Карьера: мы нанимаем!
  • Связаться
    • Назад
    • Найти представителя
  • Рынки
    • Назад
    • Авиация
    • Охлаждение электроники
    • Охлаждение корпуса
      • Назад
      • Заказать на сайте
      • Инструмент выбора
    • Рекуперация энергии HVAC
    • Обработка материалов
    • Медицинский
    • Военные
      • Назад
      • Оружие направленной энергии
      • Решения для встраиваемых вычислений
    • Фотоника
    • Силовая электроника
    • Солнечная
    • Тепловой контроль космического корабля
    • Калибровка и контроль температуры
    • Транспорт
  • Продукты
    • Назад
    • Тепловые трубки для управления температурой
      • Назад
      • Тепловые трубки в сборе
      • HiK ™ пластины
      • Узлы паровой камеры
    • Растворы для двухфазного охлаждения с насосом
    • Радиаторы PCM
    • Продукты терморегулирования космических аппаратов
      • Назад
      • Тепловые трубки постоянной проводимости
      • Космические медные водяные тепловые трубы
      • Тепловые трубки с регулируемой проводимостью
      • Контурные тепловые трубки
      • Аккумулятор для гидравлических систем
    • Герметичные охладители корпуса
      • Назад
      • Охладители радиатора ACT-HSC
      • ACT-HPC Охладители с тепловыми трубками
      • ACT-TEC Термоэлектрические кондиционеры
      • ACT-VCC Паро-компрессионные кондиционеры
      • Заказать онлайн
      • Инструмент выбора
    • Теплообменники HVAC
      • Назад
      • Теплообменник с тепловой трубкой для улучшенного осушения
      • Термосифонный теплообменник с пассивным разделением контура WAHX
      • Теплообменник с воздушно-воздушной трубкой
      • AAHX Термосифонный теплообменник с пассивным разделением контура

Клапан Часто задаваемые вопросы | Хантер Индастриз

Ниже вы найдете полезную информацию и практические советы. Если вам все еще нужна помощь, перейдите к концу страницы, чтобы просмотреть варианты связи. Мы в Hunter Industries ценим ваш бизнес и стремимся предоставлять качественные продукты и услуги.

Таблица идентификации клапана для бытового использования

Почему из моего клапана вытекает вода при отключении?

Вполне возможно, что в клапане есть мусор, из-за которого он остается открытым. Чтобы исправить это, вам нужно разобрать клапан, промыть все детали чистой водой и снова собрать клапан.Если вы не можете найти клапанные коробки или отремонтировать клапан, рекомендуется обратиться к подрядчику, установившему систему, или воспользоваться нашей страницей рекомендаций профессиональных подрядчиков, чтобы найти профессионального подрядчика в вашем районе.

Почему моя спринклерная система продолжает работать даже после отключения контроллера?

Возможно, ваши клапаны были открыты вручную. Вам нужно будет найти клапанные коробки и повернуть соленоид (ы) на клапанах по часовой стрелке до упора. Соленоид расположен в верхней части клапана и имеет вид цилиндра, из которого выходят два провода.

Вполне возможно, что в клапане есть мусор, из-за которого он остается открытым. Чтобы исправить это, вам нужно разобрать клапан, промыть все детали чистой водой и снова собрать клапан. Если вы не можете найти свои клапанные коробки или починить клапан, рекомендуется связаться с подрядчиком, установившим систему, или посетить нашу страницу с рекомендациями профессиональных подрядчиков, чтобы найти компанию в вашем районе.

Как очистить оросительный клапан от мусора?
  1. Переведите контроллер в положение «System Off», чтобы он не пытался циклически повторять программу.
  2. Перекройте подачу воды. Открытие клапана под давлением опасно и может быть травмировано.
  3. Выкрутите соленоид (цилиндр с двумя проводами) и убедитесь, что плунжер чистый и свободно движется.Вы можете проверить соленоид, запустив эту станцию ​​вручную с контроллера и посмотреть, втягивается ли плунжер при подаче напряжения.
  4. Отвинтите винты крышки или верхнюю часть банки в зависимости от модели клапана. Соблюдайте осторожность, когда снимаете крышку с корпуса, чтобы не потерять диафрагму или пружину.
  5. Диафрагма может находиться в корпусе или захвачена крышкой. Снимите диафрагму и пружину. Обратите внимание на ориентацию диафрагмы, чтобы вы могли собрать ее так же, как она вышла.
  6. Осмотрите диафрагму и пружину. Диафрагма должна быть чистой, без морщин, разрывов или перфораций. Прокладка должна быть чистой и без зазубрин, вмятин или потертостей. Вымойте диафрагму чистой пресной водой, чтобы удалить весь мусор, который мог там скопиться.
  7. Пружина диафрагмы должна быть целой и отскакивать при сжатии.
  8. Осмотрите корпус клапана и удалите мусор, гальку или грязную воду.
  9. Седло уплотнения должно быть чистым и без зазубрин, канавок или потертостей.
  10. Осмотрите отверстия как в корпусе клапана, так и в крышке. Все порты должны быть чистыми и свободно пропускать воду. Через порты можно пропустить небольшой кусок гибкого провода, чтобы устранить засорение.
  11. Соберите клапан в порядке, обратном его разборке. Диафрагма должна располагаться так, чтобы кромка находилась в соответствующей канавке как на корпусе, так и на крышке. Винты или крышка банки должны быть затянуты вручную. Чрезмерная затяжка может повредить клапан.
НЕ НАЙДЕТЕ ОТВЕТОВ?
Специалисты службы технической поддержки

Hunter готовы ответить на ваши вопросы о продуктах Hunter и их использовании. Просто нажмите кнопку контакта ниже, чтобы отправить запрос по электронной почте.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
