Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно.

Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу.

Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

соединение проводов и правила установки

На чтение 9 мин. Просмотров 34 Опубликовано 26.08.2019 Обновлено 15.08.2019

При замене переключателя или установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет разные варианты исполнения, из которых можно выбрать наиболее удобный. Важна также правильная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

1. Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
2. Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
3. Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать». Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
4. Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Также можно проверить отсутствие напряжения наружной стороной кисти – кожа обязательно должна быть абсолютно сухой, не иметь ран и иных нарушений целостности. Это место отличается высокой сопротивляемостью электротоку по сравнению с другими участками руки.

Инструмент для выполнения работ

Кусачки, плоскогубцы

Потребуется подготовить инструментарий:

• плоскогубцы,
• хорошо заточенный нож,
• тонкую и обычную отвертки шлицевого типа,
• кусачки.

Хорошо, если удастся найти инструмент со специальными прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукой нарисованную схему подключения лампочки и продумать последовательность работ.

Рекомендуемые кабели и провода

Кабель ВВГ-нг

Намереваясь выполнить прокладку осветительной сети и последующее подключение лампочки с нуля, лучше выбрать кабельные элементы ВВГнг с одинарными жилами из меди в 1,5 мм2, покрытые устойчивым к горению изоляционным материалом. Лучше всего соблюдать принятое соответствие расцветок кабелей их функциональному предназначению – так будет легче обслуживать сеть в будущем. Провод, предназначающийся для заземления, должен иметь желто-зеленую расцветку, рабочий нуль – синюю, а фазовый кабель – любую, отличную от этих двух.

Если в доме есть старая проводка из алюминия и нужно заменить фрагмент линии освещения, жилы кабелей тоже должны быть сделаны из этого металла – при контакте с медью внутри распредкоробки в месте скручивания оба провода будут окисляться. Подойдет вариант АППВ 1,5. Но если есть возможность сделать вместо крутки конфигурацию с зажимами, допустимо использовать и кабель из меди. Однозначно не стоит в этом случае использовать изделия с многопроволочными жилками.

Применение разветвительной коробки

Коробки распаячные для открытой проводки

Провода не идут от щита непосредственно к электрическому прибору или от переключателя к лампе. Отходящие и направляющиеся на прибор линии коммутируются в специальных распределительных коробках. Внутри такой конструкции обычно имеется свободное пространство, где предполагается формировать и размещать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных друг с другом посредством скручивания. Для более надежного сцепления хвостовые участки целесообразно обваривать. Провода из меди допускается только пропаивать.

Прежде чем укладывать оголенные контакты внутрь распредкоробки, надо покрыть их изоляционной лентой – это предотвратит соприкосновение металлических частей.

Вместо летны можно воспользоваться особыми зажимами для изоляции. Если у коробки есть винтообразные клеммы, они используются и в контактах. Традиционные зажимы можно использовать в том случае, если коробочное пространство достаточно велико для размещения объединенных ими кабельных окончаний.

Удаление изоляции с проводки

Техника удаления изоляции с проводки

Наружный слой изоляционного материала на оконечниках кабелей удаляют максимально острым ножом. Сначала нужно сделать продольный надрез на 3 см длины. Затем берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубаху, которая в процессе треснет самопроизвольно. Длина снятия должна быть максимальной, какую смогут вместить подстаканник для розетки, распредкоробка или корпус светильника. Некоторый запас не является проблемой – он может быть полезен в будущем, если контакты подгорят. Рубаху аккуратно выворачивают внутренней стороной наружу и осторожно обрезают по кругу.

Жилы лучше всего зачищать специальным стрипперным устройством. При его отсутствии подойдут острый нож или кусающие поверхности пассатижей. Производить процедуру нужно максимально аккуратно, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Необходимо следить, чтобы она не затрагивала проводниковый металл: в этом случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, зависит от метода включения. Минимальна для винтовых клемм: зачастую в этом случае достаточно 7-10 мм. Скручивание с проводами осветительного устройства требует длины 20-30 мм. При расположении скруток в распредкоробке (особенно если их не планируют спаивать или делать сварку) нужна большая длина – 30-50 мм.

Нюансы формирования скрутки

Варианты соединения проводов способом скрутки

Делая конфигурацию из пары проводков, их оголенные окончания укладываются крест-накрест. Точка пересечения при этом должна располагаться возле места, где начинается изоляция. После этого концы сжимают пальцами и скручивают. В конце сжимают плоскогубцами.

Если число соединяемых проводов больше двух, с ними работают по такому же принципу. Если конфигурация получилась длинной, ее можно сложить вдвое и поджать инструментом, чтобы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов голых хвостов, делают 2 добавочных оборота «про запас», загибают ее на скрутку для ее защиты и мотают второй ряд снизу вверх. Несколько оборотов обязательно должны покрывать заводскую изоляцию.

Установка выключателя

Накладной клавишный выключатель

Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Главная задача устройства – прерывание цепи фазы, чтобы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, внутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

Разновидности бытовых выключателей

Поворотный диммер для светодиодных ламп

Приспособления бывают с одной и двумя кнопками. Первый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. Второй позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

• диммеры – выполняют функции включения и отключения и контролируют степень яркости освещения посредством кнопки или рукоятки;
• устройства с парой или тройкой клавиш и ступенчатой регуляцией горения ламп;
• проходные приборы с единственной кнопкой, перекидывающие фазу между двумя кабелями – когда на один из них идет напряжение, от другого оно отрубается;
• перекрестные однокнопочные, в которых изменение положения кнопки позволяет подсоединить линии перекрестным способом вместо прямого;
• сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Способы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение светильника

Простейшая схема подключения

Простейшая электросхема – подсоединение светильника к устройству с одной кнопкой, выполняющему исключительно операции включения и вырубания света. Она подойдет для осветительного прибора с одной лампой. Для исполнения такой конфигурации понадобится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть заново затруднительно, допустимо подсоединять и прибор с несколькими лампами. Но тогда при включении света будут загораться все лампочки сразу.

Можно для такой структуры использовать диммер с контролем яркости освещения, но его не получится использовать в комбинации с рядом типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным прибором по критерию мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Такой выключатель тоже запитывается через пару проводов. Монтировать его нужно в подрозетник.

Светильник один, выключателя два

Схема подключения двух проходных переключателей

Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта — неопределенность положения кнопок включения-выключения.

Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Подключение лампы к выключателю – несложная процедура с точки зрения монтажных работ, к тому же имеющая несколько вариантов конфигурации. Пользователь может выбрать вариант, подходящий своим задачам.

бюджетные DIY-идеи – DIY и мастер-классы

Делаем модный светильник с помощью каната, бусин, шестеренок и других подручных средств. Быстро, просто и бюджетно.

Если после очередного ремонта вы не смогла подобрать в комнату подходящую люстру, из-за чего под потолком до сих пор сиротливо раскачивается голая лампочка, не спешите что-то радикально менять. Лучше вспомните о моде на «голые» светильники и выберите из наших советов тот, который поможет превратить именно вашу сиротку в гордый объект современного интерьерного дизайна.

1. Добавьте труб или шестеренок

Помните мастер-класс, в котором мы рассказывали, как сделать настольную лампу из водопроводных труб? Почему бы не оформить в таком же стиле и подвесной светильник? Базовые элементы — молдинг-муфта и подходящий патрон — останутся теми же, а украсить конструкцию можно всем, что найдется в гараже. В стиле лофт особенно уместны будут крупные гайки и шестеренки, а для светлых интерьеров можно выбрать белый цвет и керамические детали.

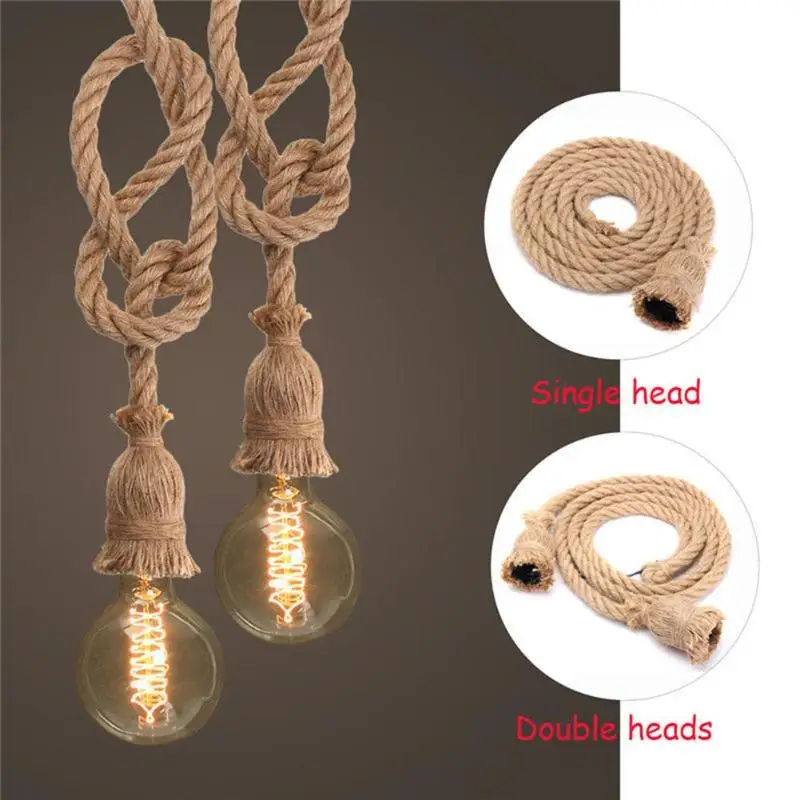

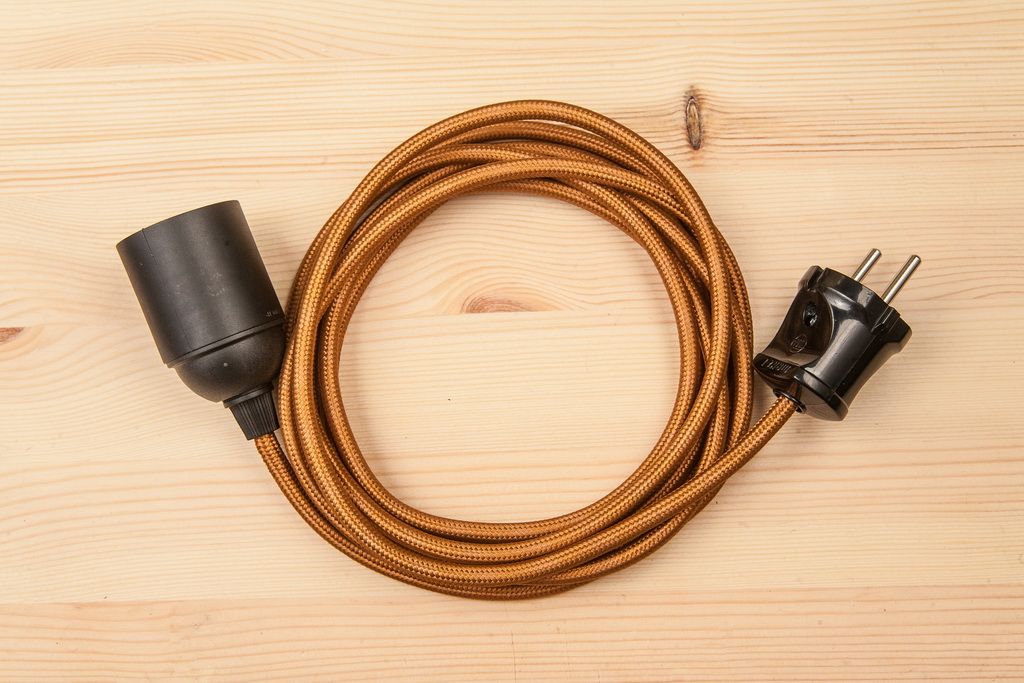

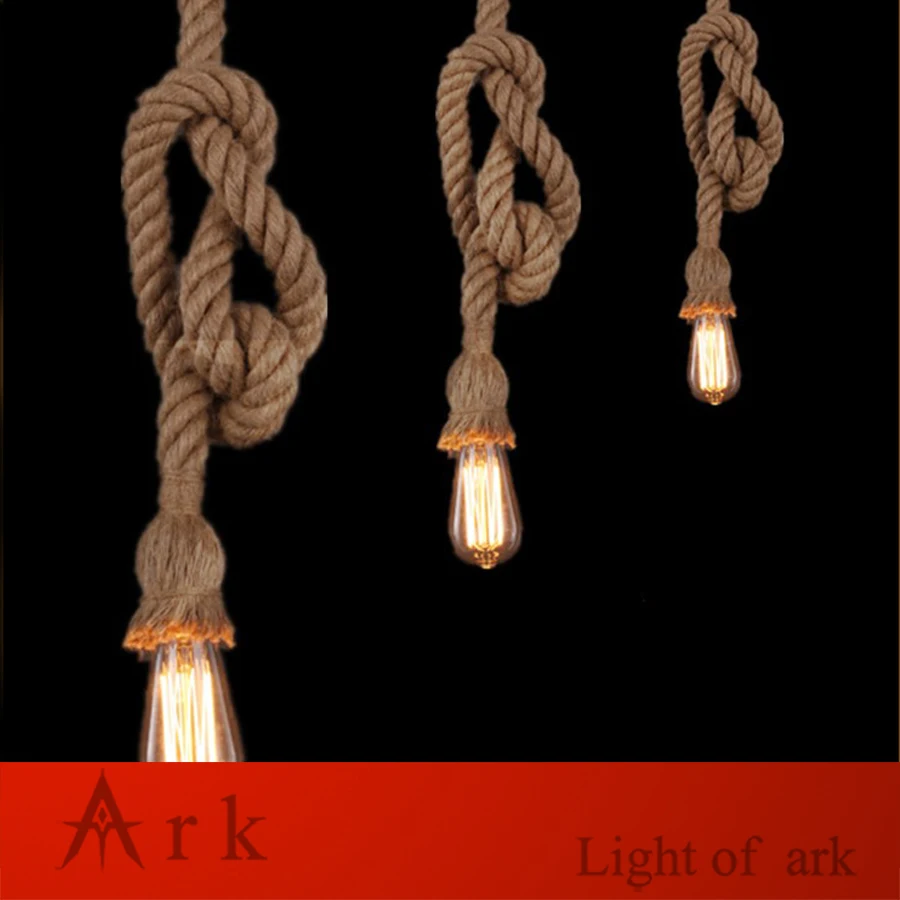

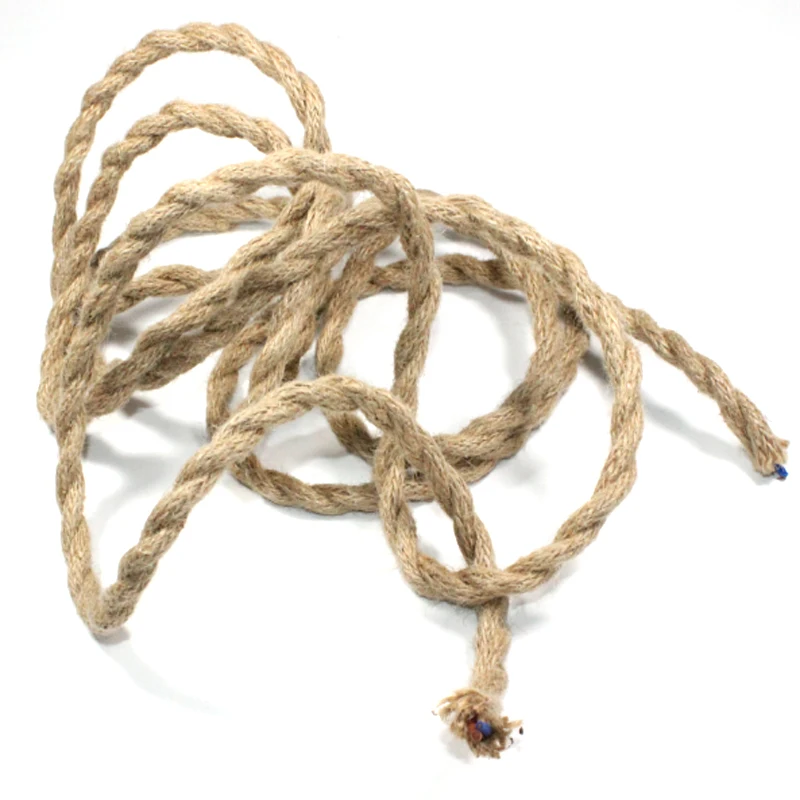

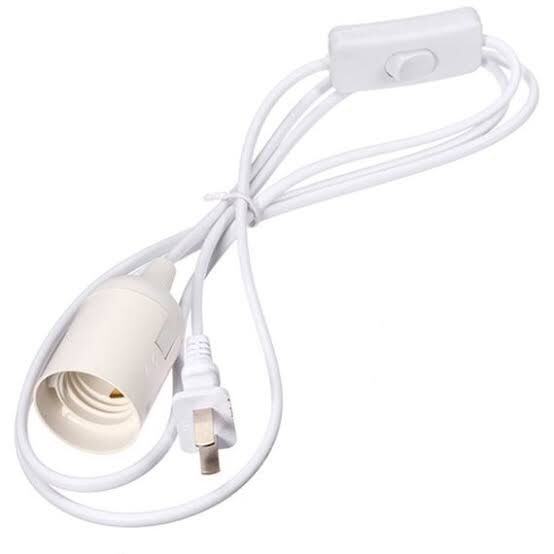

2. Спрячьте шнур в канат

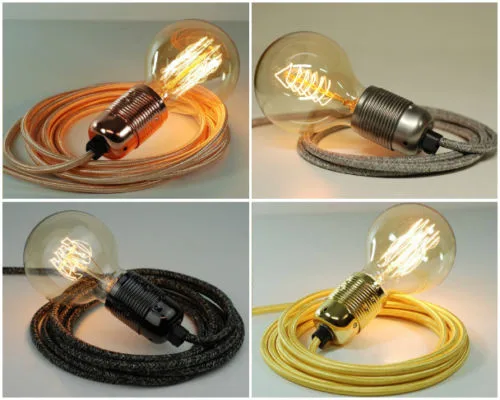

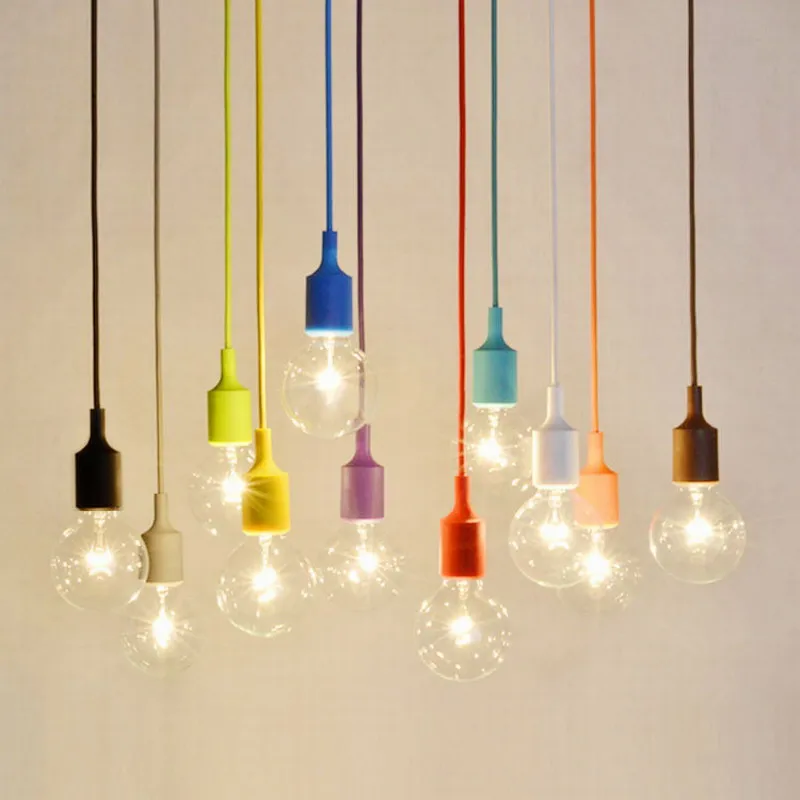

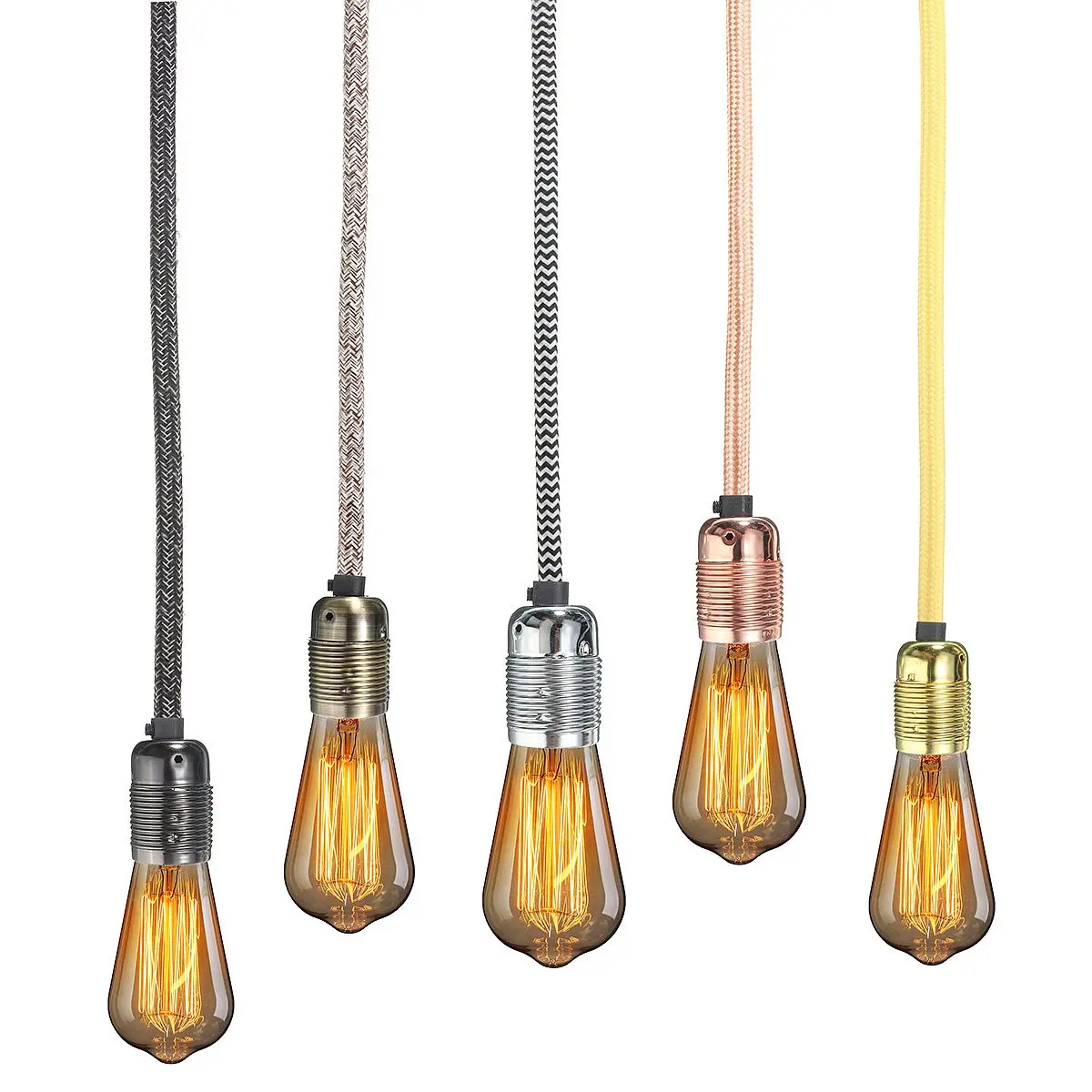

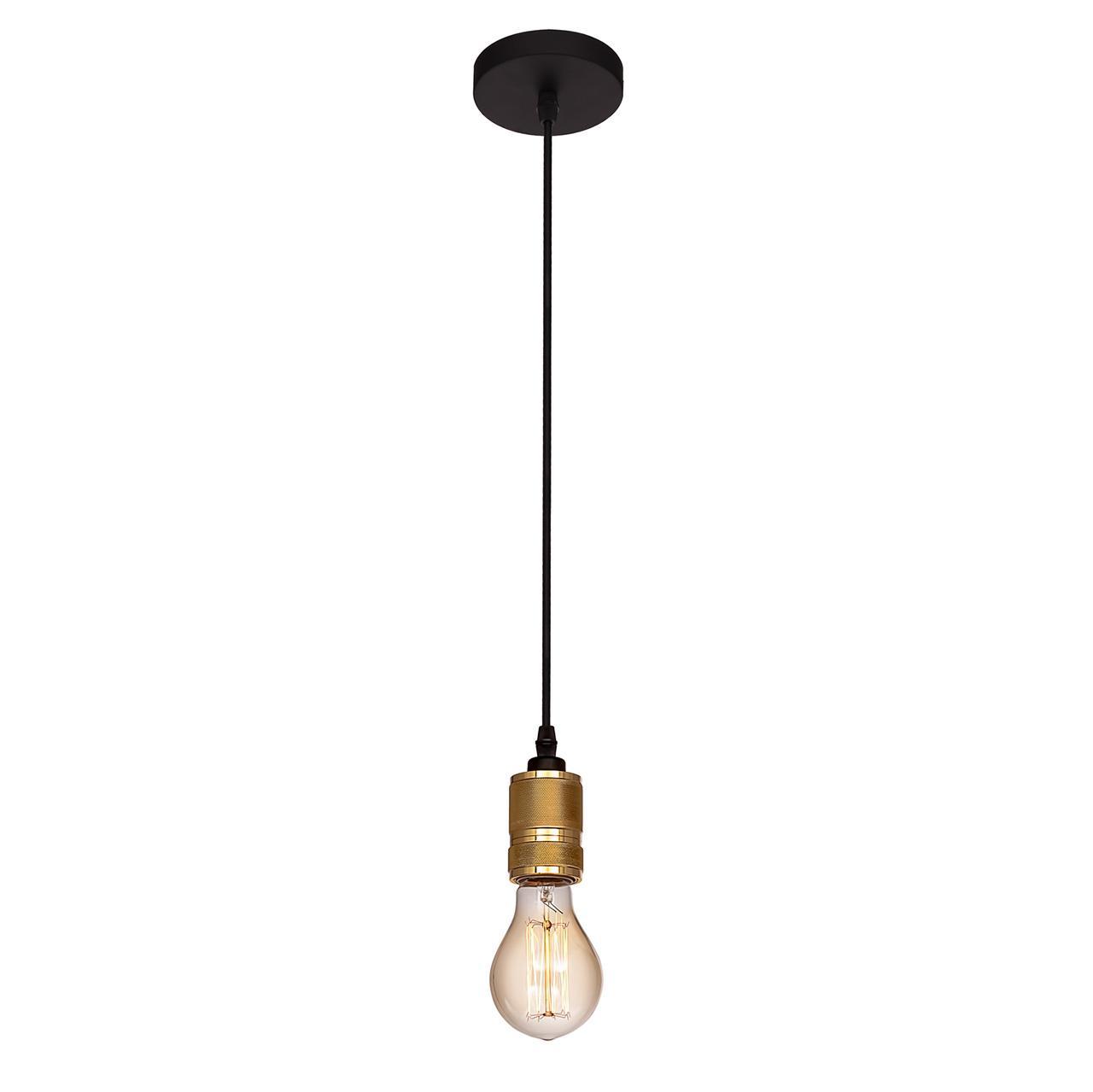

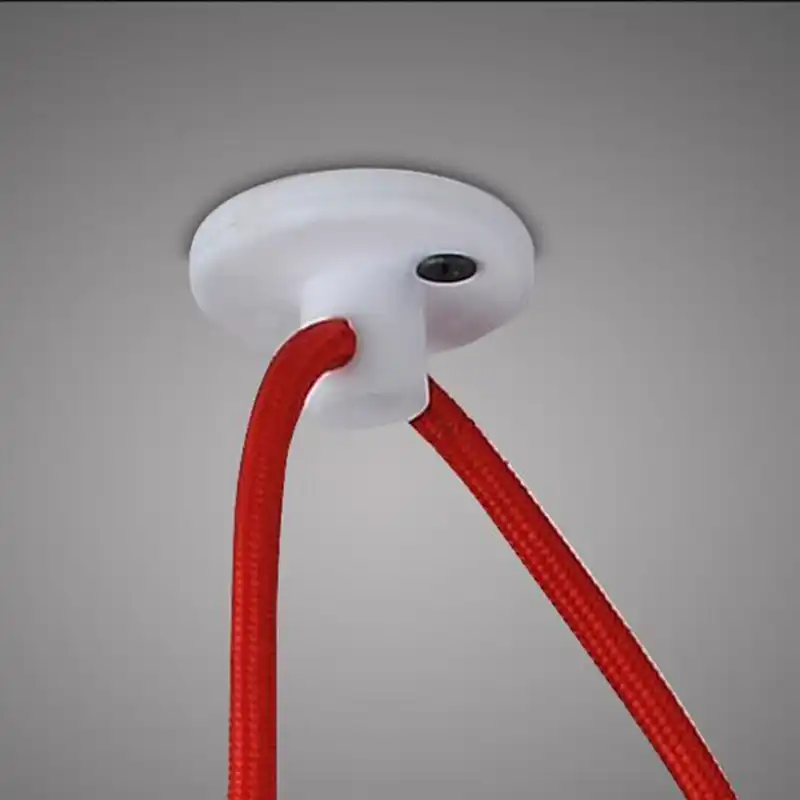

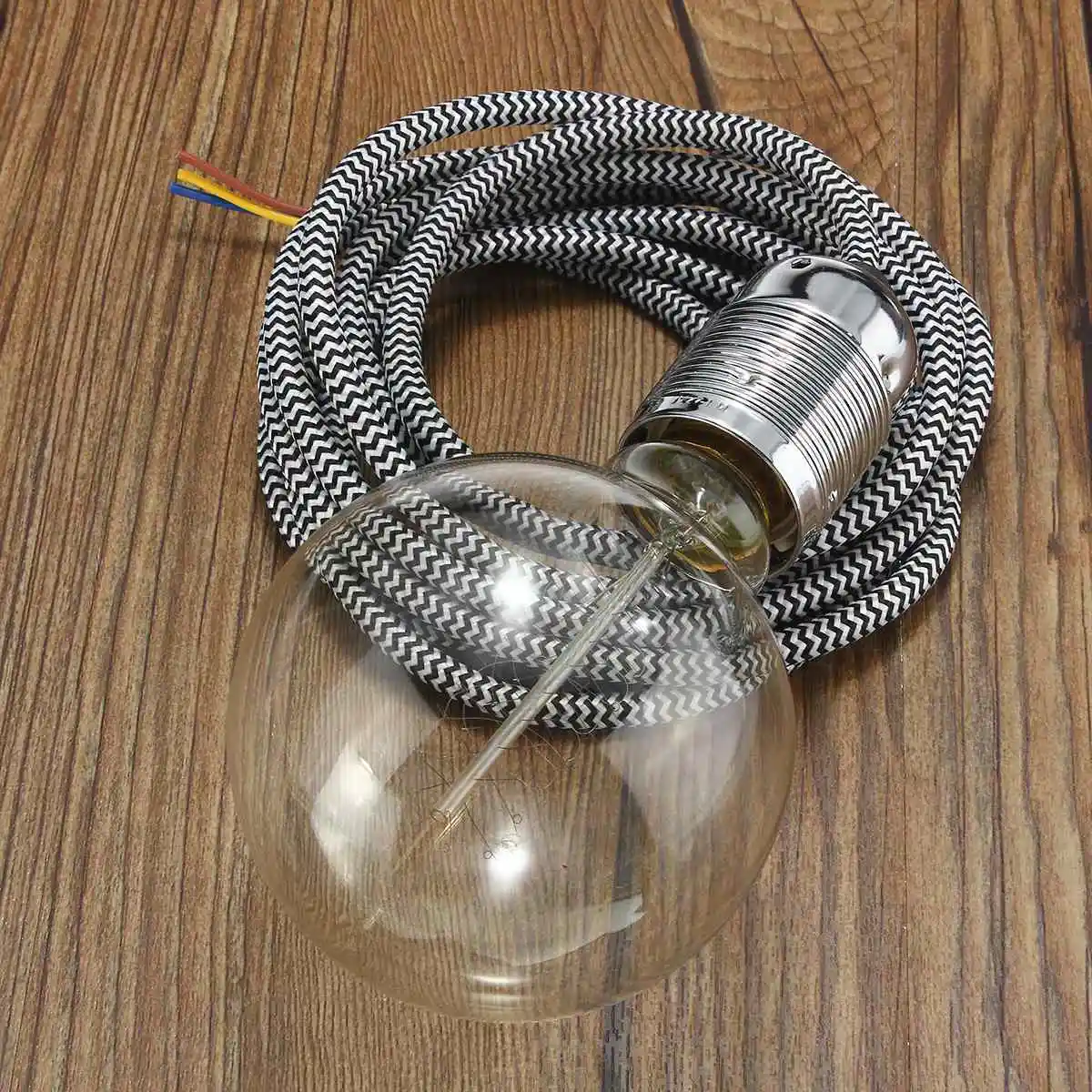

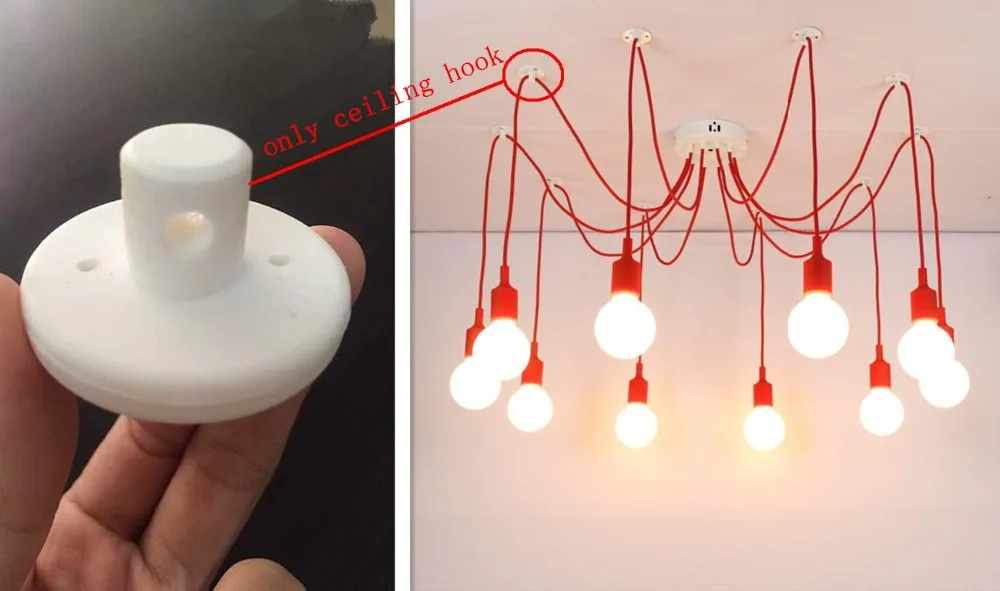

Одна из модных модификаций «лампочки Ильича» — лампа на канате. Такие светильники считаются подходящими для стиля шале, но их можно вписать и в лофт, и в «скандинавию». Самое приятное, что их легко сделать своими руками — достаточно найти канат. Если нужна подсказка, как спрятать шнур в канате, загляните в блог датчанки Катарины Натали: она сделала на эту тему мастер-класс и сняла видео.

3. Добавьте бусин

Исландцы Dottir & Sonur придумали очень симпатичный светильник для детской — с нанизанными на провод деревянными бусинами. Чтобы сделать такой же, вам понадобятся деревянные шары (проще всего заказать на AliExpress) и дрель, чтобы расширить отверстия в них. Прелесть деревянных бусин в том, что их можно раскрасить в любой цвет обычными акриловыми красками, так что ваш светильник будет уникальным и точно подойдет к интерьеру.



4. Оплетите макраме

Для нежных, светлых интерьеров канат может не подойти, а вот макраме придется в самый раз. Возьмите за основу мастер-класс от автора блога Vintage Revivals и экспериментируйте с размером и цветом веревок и лампочки. Кстати, уроки можно найти не только в книгах по макраме, но и в подростковых youtube-видео о том, как оплести провода наушников или ручку.

5. Наденьте трубочки

Еще один дизайнерский прием можно позаимствовать у Volker Haug. Он придумал надевать на провода изогнутые трубочки разных цветов и форм. В домашних условиях это проще всего повторить с медными трубками из обычного строительного магазина. Тонкость здесь одна: трубки перед тем, как гнуть, нужно будет наполнить песком (или мелкой крупой), чтобы они не деформировались и не потеряли круглого сечения. А вот раскрашивать их не обязательно: медь все еще не вышла из моды и в сочетании с белым или цветным проводом будет смотреться хорошо.



6. Сделайте бра

Не обязательно лампочки должны свисать с потолка. Вы можете сделать из них прикроватные бра, повесив на самые обычные консоли для полок от IKEA. Здесь упор нужно делать на минимализм: лампочка + красивый шнур + материал и цвет консоли. Можете срифмовать цвет шнура с картинами на стене или другими элементами декора, но иные украшения будут лишними. Хороший пример воплощения этой идеи — светильники в доме стилиста и блогера Тиффани Грант-Райли.

лампа, потолочные светильники, освещение

Сколько лампочек можно подсоединить к одному проводу. Подключение точечных светильников

Для бытового применения выпускают светодиодные лампы с рабочим напряжением в 220 и 12 вольт. Решение о том, как подключать светильники, не зависит от выбранной модели. На прокладку провода будет влиять способ подачи питания и количество приборов в сети. В этой статье вы найдете описание конкретных схем для подключения. Хотя все операции и можно выполнить самостоятельно, лучше обратиться за помощью к специалистам.

В этой статье:

Подключение светильников на 220В

Главное преимущество таких светильников перед моделями, работающими от 12 вольт, заключается в том, что питание подается напрямую от выключателя. В результате затрачивается меньше средств и усилий на монтаж ламп. В настоящее время существуют три способа подключить светильник:

• последовательный;
• параллельный;
• лучевой.

Каждый имеет свои достоинства и недостатки, применяется в разных ситуациях. Обсудим схемы более подробно.

Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов. При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств. К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Для экономии средств, реализуя последовательную схему, применяют провод, так как в кабеле вторая жила будет просто обрываться и никак не использоваться.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевой

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

При желании в цепь можно подключить диммеры - устройства, позволяющие управлять яркостью светильников.

Особенности подключения ламп на 12В

Так как для работы некоторых разновидностей точечных светильников требуется напряжение в 12 вольт, к сети подключают понижающий трансформатор. Кроме того, в домашней сети находится переменный ток, а для светодиодов нужен постоянный. Если есть навык и опыт, преобразовать электричество можно самостоятельно, использовав диодный мост, резистор и емкость. Все же рекомендуется выбирать заводские устройства, так как они более надежны, безопасны и имеют гарантийный срок.

Перед тем как купить трансформатор, рассчитывают максимально разрешенные величины тока. Этот показатель зависит от количества подключаемых светильников. Общая мощность устройств должна быть на 20% ниже, чем у блока питания. Так, если планируете устанавливать 6 ламп по 20 Вт, тогда потребуется трансформатор с мощностью в 150 Вт (6 шт. * 20 Вт * 1,2 = 144 Вт). Все характеристики устройств указаны на их упаковках и в описании.

При выборе трансформатора учитывайте место его установки. Так, для ванной комнаты лучше отдать предпочтение моделям, защищенным от проникновения влаги.

Схема подключения низковольтных светодиодных светильников мало чем отличается от описанных в предыдущих разделах. В цепь после распределительной коробки устанавливается трансформатор, и уже дальше протягивают кабель. Чтобы при монтаже не ударило током, не забудьте отключить подачу питания.

Все описанные схемы просты в реализации, а чтобы избавиться от лишних трат и головной боли, покупайте светильники, работающие от напряжения в 220 вольт. Если не уверены в собственных силах или недостаточно инструмента для выполнения работ, обращайтесь к профессионалам. Качественный монтаж гарантирует долгий срок службы светильников и безопасность работы электропроводки.

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание. На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию. Она составляется по определенным правилам:

• проводники графически обозначаются прямыми неразрывными линиями;
• соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
• электрическая арматура и проводка на плане изображаются по ГОСТ 21.614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки. Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис. б) изображает соединения нагляднее.

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока (I) в питающих проводах равна сумме сил токов всех участков (I 1 , I 2 , I 3 ), подключенных параллельно (рис. б выше):

I = I 1 + I 2 + I 3 .

Мощность цепи (Р) находится как сумма мощностей всех участков (Р 1 , Р 2 , Р 3 ):

Р = Р 1 +Р 2 + Р 3 .

Сопротивление (R ) для трех нагрузок определяется из выражения:

1/R = 1/R 1 + 1/R 2 + 1/R 3 ,

где R 1 , R 2 , R 3 – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

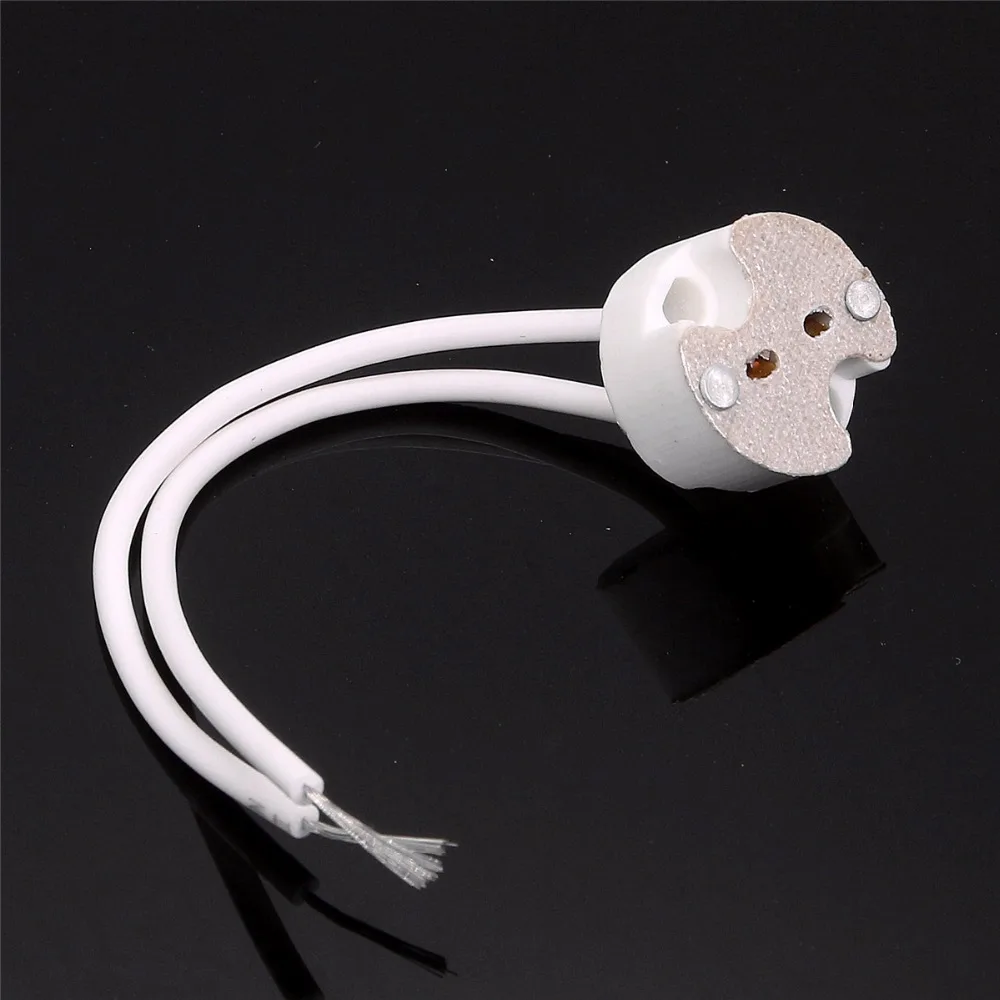

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V 1 = VR(2r + R)/(4r 2 +6rR + R 2) = 10,34 В,

V 2 = VR 2 /(4r 2 +6rR + R 2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L 1) и (L 2). Но к лампе (2) подключен дополнительный балластный конденсатор (С б), благодаря которому создается сдвиг тока по фазе на 60 0 .

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

• начертить принципиальную электрическую схему системы освещения;
• выполнить расчет проводки;
• подобрать электрооборудование, арматуру и светильники;
• правильно выполнить монтаж лампочек.

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий 2*1,5 или 3*1,5 (трехжильный провод используют если проводка с заземлением). Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.

Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника). Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер .

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если , можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, сделано правильно.

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса - в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп - L1 и L2, общий нейтральный узел - N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной - пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В - это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Как подключить точечные светильники своими руками если их много

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.


   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света.

Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс.

Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
  Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление.

Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой.

Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%.

Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек).

Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока.

В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп.

При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов.

В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг.

По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов.  Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov

Подключение точечных светильников: параллельно или последовательно, монтаж трансформатора

Установка точечных осветительных приборов подходит для создания основного освещения и добавочной местной подсветки.

Благодаря разнообразию патронных конструкций для монтажа могут использоваться лампочки с разными видами цоколей.

Конструкция устройств достаточно проста, поэтому даже новичку в электромонтажных работах под силу разобраться, как подключить точечные светильники и выполнить правильное подсоединение их к домашней сети.

Конструкция приборов и разновидности

Монтаж точечного светильника

Чаще всего подключение точечных светильников выполняют в навесную или накладную потолочную конструкцию, содержащую некоторое пространство между черновой и чистовой поверхностью. В этих пустотах располагаются задники приборов, а также проводка и иные элементы, ответственные за электроснабжение. Размещать такие светильники в ванной и других помещениях с повышенной влажностью нежелательно. Один или несколько приборов можно установить в шкаф для создания подсветки.

Каждый отдельный светильник включает в себя следующие элементы:

• Отражающее устройство с возможностью задания направления потока света.
• Лампа. Используются лампочки разных типов – с галогенным газом, на светодиодах, люминесцентные.
• Корпус с крепежными элементами (пружинный механизм и лапки).
• Наружная панель, ограничивающая площадь. Она может иметь самые разные дизайнерские исполнения, цвета, формы (звезда, цветок и проч.), быть выполненной из различных материалов – дерева, пластмассы, металла.

Конструкция точечного светильника

По способу монтажа светильники можно разделить на две категории. Первые принято встраивать в заранее обустроенные углубления, вторые – монтировать на саму поверхность посредством специальных зажимов. Последний вариант отличается крупными габаритами, для маленькой комнаты он не подойдет.

На эксплуатационные качества устройства влияет и тип используемых ламп. Галогенные варианты отличаются длительным сроком службы, яркостью и естественностью освещения, экологической безопасностью.

Но у них есть и минусы: большое потребление энергии и недостаточная устойчивость к скачкам сетевого напряжения. Куда более экономичны устройства со светодиодами и люминесцентные лампы.

При использовании последних нужно обращаться с колбой весьма аккуратно, так как в ней находится некоторое количество ртутных соединений. Не менее осторожным нужно быть с галогенками: до их колб вообще нельзя дотрагиваться руками.

Светодиодные лампы отличаются наиболее высокой ценой из всех типов. Зато они долго служат и хорошо переносят скачки напряжения до 60 В. В продаже можно найти лампочки с белым светом и с теплым желтоватым.

Материалы для монтажа

Выключатель с функцией подсветки в корпусе

Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:

• кабели,
• выключатель света,
• изоленту с термоусадочными свойствами,
• зажимные колодки и гильзочки для монтажа проводов.

Должно быть подготовлено требуемое число светильников и лампочек для них.

Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.

Требования к монтажу

Оптимальный вариант для натяжного потолка – светодиодные светильники

Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп.

Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка.

Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.

Пренебрежение правилами пожаробезопасности может привести к повреждению изоляционного слоя проводов и короткому замыканию.

Схемы подключения на 220 В

Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.

Последовательное подключение

Последовательная схема подключения

Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.

Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль.

Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента.

Организовать его можно через переключатель света или розеточное гнездо.

Схемы параллельного подключения

Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.

При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим.

Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя.

Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.

При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.

Подключение точечных светильников на 12 В

Схема подключения с трансформатором на 12 В

Электросхемы имеют идентичны вид, но провод от переключателя ведут к преобразователю, а с его выходных зажимов к лампочкам. При использовании большого числа осветительных приборов используют двухклавишный выключатель и пару трансформаторов. Тогда схема имеет разветвленный на две линии вид. Для плавной регуляции степени освещенности рекомендуется использовать переключатель-диммер с кнопкой или округлой рукояткой.

Выбор мощности преобразователя/трансформатора

Для бесперебойной работы светильников требуется, чтобы мощность устройства на 12-20% превышала суммарный показатель подсоединенных к нему устройств.

Если надо приобрести понижающий трансформаторный аппарат, чтобы подключать к нему 6 точечных осветительных элементов с 40-ваттными лампочками накаливания, оптимальный мощностный показатель для него будет равен (6*40)*1,2=288 Вт (на практике – 280).

Для подсоединения большого числа источников света требуются высокомощные трансформаторы, отличающиеся большими габаритами. Зачастую сложно подобрать оптимальное место для размещения такого устройства в комнате. Можно разделить источники на две группы и к каждой подключить подходящий по мощности аппарат.

Особенности монтажа

Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки

Монтаж светильника в натяжной потолок

Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона

Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

Этапы монтажа

Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.

Расположение точечных светильников

Подготовка к установке натяжных потолков

На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.

Прокладка провода

Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.

Подготовка отверстий

Расположение светильника в натяжном потолке

Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.

Подключение точечных светильников

Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.

Закрепление

Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.

Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.

Источник: https://StrojDvor.ru/elektrosnabzhenie/sxema-podklyucheniya-tochechnyx-svetilnikov-na-potolke/

Подключение светильника своими руками — пошаговая инструкция с фото и видео. Правила монтажа + схема подключения

Раньше или позже, но каждый столкнётся с необходимостью заменить люстру или светильник. Возможно это будет неудачно брошенный мяч ребёнком или ремонт, но когда придёт время придётся разбираться в хитросплетениях проводки.

И если опытный электрик без труда определит какой провод за что отвечает, то у человека не опытного могут возникнуть проблемы. Также не стоит забывать что работать придётся с электричеством, которое не терпит к себе небрежного отношения.

Просто посмотреть на фото с инструкцией, как подключить светильник, будет недостаточно. Давайте разберёмся как безопасно и качественно осветить свою квартиру.

Как найти разобраться в проводах?

Люди хорошо знакомые с электросетями, знают как определить фазу и как найти ноль в веере проводов. Но человек, не имеющий постоянного общения с проводкой, может столкнутся со сложностями.

На самом деле в этом нет ничего сложного и при должном подходе каждый сможет справиться с поставленной задачей.

• И прежде чем разобраться с инструкцией как подключить светильник, разберёмся как с проводкой.

Как найти провод заземления

Взглянув на потолок можно увидеть торчащие от туда провода. Их может быть два, три, а то и восемь. Хотя бы один из точно является нулём, также в новых домах может быть провод с заземлением. Остальные провода это фаза.

Если на вашей люстре есть провод заземления, а в проводке его не нашлось, ничего страшного. По стандарту он должен быть жёлто зелёного цвета.

Необходимо просто качественно его заизолировать и оставить не подключённым. Но заизолировать его нужно обязательно, в противном случае, лень и невнимательность может привести к короткому замыканию и возгоранию проводки.

Ищем фазы и ноль

К сожалению нет единого обязательного стандарта обозначения проводов фаза и ноль. И гадание по цвету не принесёт результата. Единственно правильным решением будет прозвонить провода.

Прозвонить провода можно либо специальным устройством мультиметром, либо индикаторной отвёрткой. На проводах на которых будет напряжения и будут фазами.

Проверять необходимо при включенном выключателе светильника и при включённом щитке. А вот перед подключением люстры следует наоборот всё выключить, чтобы случайно не допустить роковой ошибки.

1. При работе с мультиметром нужно поставить режим больше 220 В и щупами проверить все возможные пары проводов.

Если провода не прозваниваются, то это фазы, а если мультиметр показывает 220, то один из них ноль. Работая с индикаторной отвёрткой всё куда проще, прикасаетесь кончиком к проводу, если горит лампочка фаза, если нет ноль.

А если провода только два, то тут для анализа мультиметр подойдёт слабо. Так как у нас только два варианта фаза и ноль, то чтобы точно определить провода индикаторная отвёртка подойдёт как нельзя лучше.

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

Нельзя просто скрутить провода и думать если работает, то и хорошо. Электрика очень серьёзно наказывает попустительское к ней отношение.

• Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

Подключение различных светильников

Кроме всего прочего существую некоторые нюансы для подключения различных типов светильников.

Люминесцентные светильники

Ответ на вопрос как подключить люминесцентные светильники прост. Так же как и обычные, но с одним существенным условием.

В сеть для запуска таких светильников должны быть внедрены специальные пусковые устройства. От их качества и будет зависеть как долго проработают лампы.

И если вы решили использовать именно такой тип светильников позаботьтесь заранее о пусковых устройствах.

Точечные светильники

Как подключить точечные светильники? Так же как и остальные, но для них потребуется заранее подготовить пространство для их установки. Необходимо заранее провести проводку и установить крепёжные элементы.

Светодиодные светильники

Шаги для подключения светодиодных светильников, не отличаются от подключения обычных ламп накаливания. Но качество и долговечность работы таких светильников заметно больше.

Фото процесса подключения светильника своими руками

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert.ru/podklyuchenie-svetilnika-svoimi-rukami/

Схема подключения точечных светильников 220В и 12В

Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

Схема подключения точечных светильников 220в

Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):

Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель.

В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников.

На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

Схема подключения точечных светильников 220В к одноклавишному выключателю:

Схема подключения точечных светильников 220В к двухклавишному выключателю:

• Основные преимущества использования точечных светильников 220в:
• — Простая схема подключения, соответственно максимально надежная
• — Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.
• — Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.
• Минусы использования точечных светильников 220в:
• — Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации
• — Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.

  Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

Схема подключения точечных светильников 12в

Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему.

Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.

  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

к их основным достоинствам относятся:

— малый габаритный размер и вес

— встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

1. — автоматическая регулировка напряжения
2. — постоянное напряжение на выходе
3. — низкий уровень шума

Выбор трансформатора (блока питания) для точечных светильников

• К основным характеристикам трансформаторов для точечных светильников относятся:
• — Выходное напряжение
• — Номинальная мощность
• —  Выходной ток
• Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.
• Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.

Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.

Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1. 5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

1. Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).
2. Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

Схема параллельного подключения точечных светильников на 12В выглядит так:

Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того.

Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть.

Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.

 Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме «+» и «-«.

• Основные преимущества точечных светильников 12В:
• — Безопасность, низкая вероятность поражения током человека или возникновения возгорания
• — Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.
• Основные минусы точечных светильников на 12В:
• — Необходимость установки в схему трансформатора и связанные с этим сложности.
• — Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами.

У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/40-skhema-podklyucheniya-tochechnykh-svetilnikov-220v-i-12v

Гирлянда из светодиодных лампочек на 5 ватт: grodenski — LiveJournal

Скоро Новый год. Захотелось разнообразить этот праздник чем-то нестандартным. Например, собрать гирлянду из больших лампочек, используемых для освещения. Они стоят недорого, нагреваются слабо, энергии потребляют мало.

Решил делать ее аккуратно. Для этого купил новые патроны, провода, лампочки в ближайшем магазине электротоваров.

основные компоненты для гирлянды

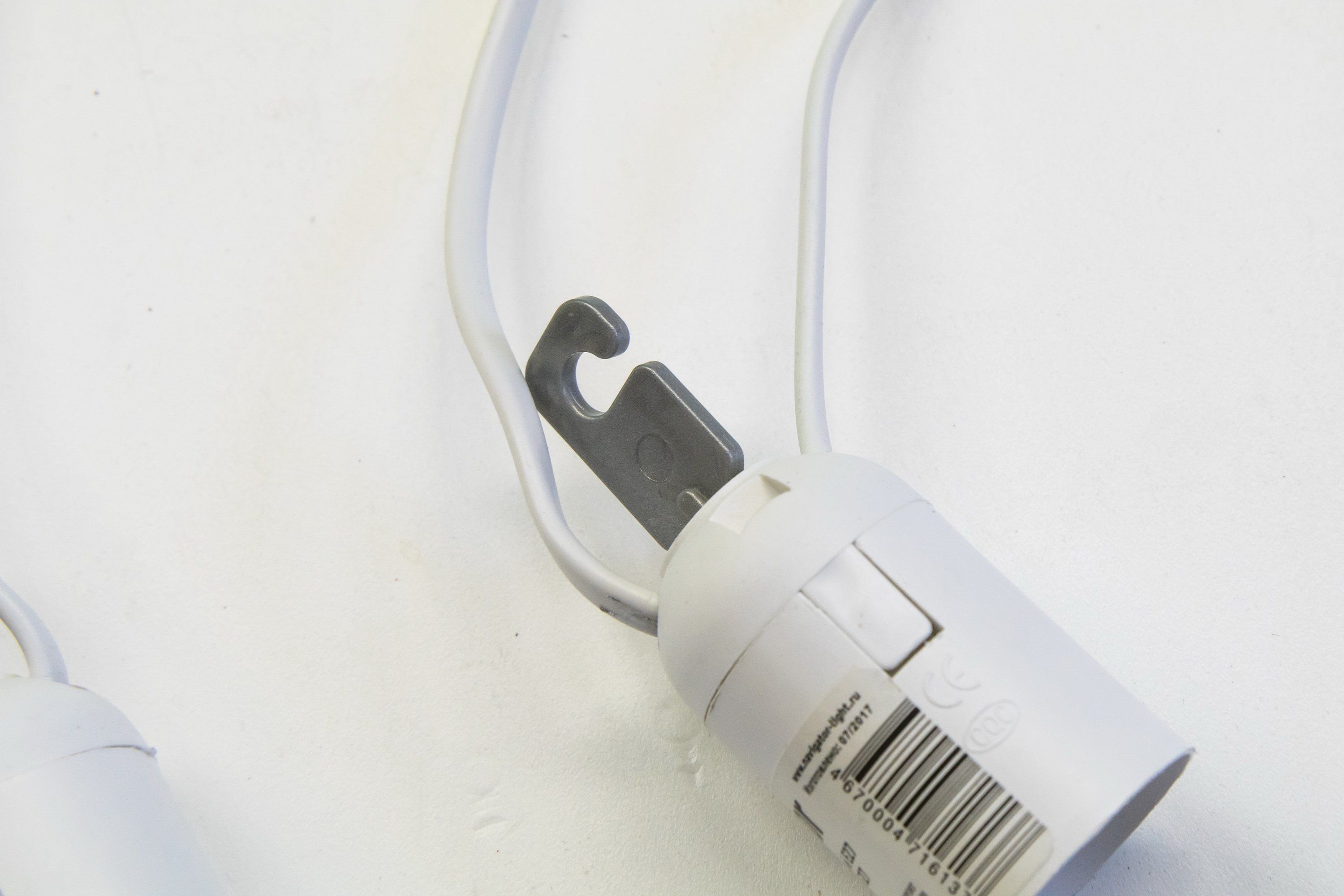

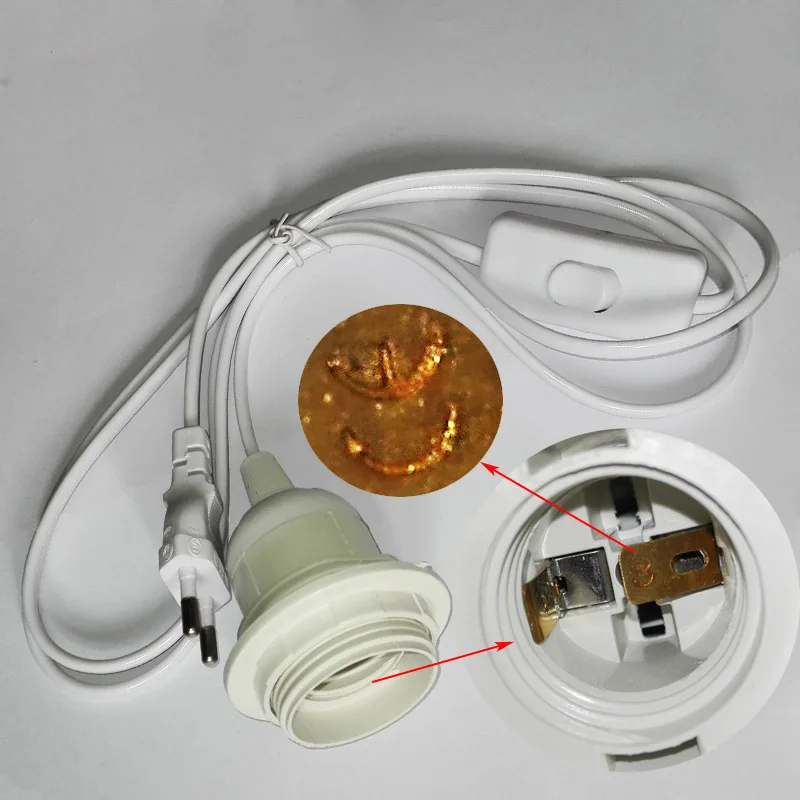

У патронов отвинчивается нижняя крышка под которой расположены клеммы для подключения проводов.

патрон отвинчен для подключения

Далее нужно нарезать провод на равные части и снять изоляцию для подключения к патрону. В каждый из них идет по 4 провода — 2 вход, 2 — выход на соседнюю лампочку. Соединение параллельное.

Для надежности лучше все это дело спаять и как-нибудь зафиксировать в крышке патрона чтобы не вырвать случайно т.к. напряжение 220 вольт опасно для жизни!

Я зафиксировал провод двумя автомобильными полосками для проводов укоротив их. Держат, но не очень крепко. Лучше, чем ничего вообще. Помещаются в корпус патрона в отличие от узлов.

провода соединены пайкой и закреплены

 Следующий этап — подключение проводов к клеммам и сборка патронов. .

провода подсоединены к клеммам патронов

Получается примерно вот такое устройство. Почти как заводское.

готовая гирлянда без лампочек

Вставляем лампочки и любуемся. Не слабо так светит!

в работе

Ее можно так же использовать для проверки купленных на скидке лампочек в запас. Если за несколько часов работы не сгорят — есть вероятность, что свои деньги отработают в будущем.

Лампы накаливания устанавливать крайне не желательно — сильно нагреваются и могут стать причиной пожара! Спасибо за внимание!

Как правильно и безопасно сделать электропроводку для освещения

Все знают какими цветами обозначаются проводники. Нейтральный проводник – всегда голубого, защитный – только желто-зеленого, и фазный – коричневого или белого цветов. Для розеток в силовой цепи это все понятно, путаница возможна при прокладке осветительной сети. Сколько проводов и какого цвета стоит закладывать для люстр? Как соединять «разноцветные» провода в монтажных коробках и в выключателях? Попробуем найти формулу, которая сделает электропроводку не только эстетически красивой и понятной, но и безопасной.

Как правильно соединять провода к светильникам и выключателю

Посмотрите на рисунок. Как правильно размыкать провода? С одной стороны в первом случае все понятно: фазный оставляем в покое, а размыкать будем «нефазный», если и перепутаем нейтральный и защитный – ничего страшного. На самом деле все наоборот! В первом случае, когда выключатель в разомкнутом состоянии опасное напряжение будет подано на светильник. При замене лампочки, например, человек может оказаться под напряжением. Это недопустимо. Правильный вариант - второй!

Сколько проводников должно идти к светильнику

Теперь давайте определимся как правильно подключать светильник. По новым правилам, светильники, как и другие бытовые приборы, оборудуются защитным или заземляющим проводником. Этот проводник соединяется с соответствующим контактом в монтажной коробке и продолжается вплоть до щитка, где он соединен с общим контуром заземления. Таким образом на металлическом корпусе электроприбора никогда не окажется опасного напряжения.

Тогда для подключения светильника требуется иметь трехпроводный кабель. А если светильник с разделением на группы и управляется сдвоенным выключателем? Тогда требуется еще один проводник.

Как происходит в жизни? До светильника доходит всего три, а то и всего два проводника. Где же тут взяться защитному проводнику? Значит при замене проводки или капительном ремонте, нужно проложить 4-х или 5-и проводный кабель до люстры. Три всегда найдут применение, при увеличении зон подсветки и остальные не останутся без дела. Проблема только одна – такие типы кабелей стоят дороже и, самое главное, мало распространены. Поэтому то и не хватает духа потратить время хотя бы на поиски нужного кабеля.

Посмотрите еще на один рисунок. Из потолка торчит три проводника для люстры: общий нейтральный и два фазных проводника. К каким из них подключать подключить лампочку? А к каким из них вторую? Вот тут совершенно непредсказуемая ситуация, которая усугубляется, если отсутствует выключатель, который, в свою очередь, также предназначен для включения трех проводников. Даже цветовое обозначение проводников может не спасти, а даже навредить.

Для выхода из состояния неопределенности, предлагаем действовать по правилу. Это правило можно выработать для себя самостоятельно. Мы же предлагаем то, которым с успехом пользуемся сами.

Правило безопасного цветового обозначения проводников

Давайте будем рассматривать реальную ситуацию, когда повсеместно использован трехжильный кабель. Это хоть и не правильно, зато жизненно. Даже если мы проложим защитный проводник до люстры, в коробке не к чему его будет подключить. Можем условно назвать этот принцип «0 вольт». Итак, мы решили, что при подключении светильников размыкаем фазовый проводник. Значит, и при подключении к лампочке будем уверены, что голубой проводник всегда присоединен к щитку и имеет нулевой потенциал. Тогда третий провод используем для коммутации второй цепи, если такая будет в будущем.

Для случая с одноцветными проводами используют метку с помощью изоленты. Например, можно обозначить синей изолентой нейтральный проводник, а цветной изолентой (красной или черной) - проводники, находящиеся под напряжением. Или не помечать ни какие проводники, кроме нейтрального, ведь на нем всегда напряжение – 0 вольт.

Как соединять проводники в выключателе? Давайте рассуждать по принципу наглядности: что можно подумать о напряжении, глядя на цветовое обозначение? Если на выключателе размыкается или размножается только фазное напряжение, то будем считать, что на коричневом проводнике всегда присутствует напряжение. Значит коричневый проводник подводится от щитка, а голубой и желто-зеленый от выключателя подводятся через монтажную коробку к лампочкам.

Как ни странно, но намного проще, если все три проводника одного цвета. Мы обозначим красной или черной (главное не синей) изолентой один фазный провод, идущий от щитка, тогда бесцветные уходят к светильнику.

Самое веселое – разобраться в монтажной коробке. Давайте примем за основу факт, что все голубые проводники – безопасные (как бы игриво это не звучало). Обычно в коробке можно определить направление откуда отходят провода: от щитка, выключателя или люстры. Значит, нейтральные проводники от щитка с люстрой автоматически объединены по смыслу. Появилось странное сочетание N-L – соединение между выключателем и люстрой. Это и является иллюстрацией того, что данная связь порождение размыкающегося контакта.

Если в монтажной коробке все проводники одного цвета, то придется делать пометки изолентой: нейтральный проводник голубого цвета, значит все остальные под напряжением. С использованием второго цвета – все становится предельно ясно. Не исключается разметка буквами «L», «N», «1L», «2L» и т.п., а также обозначение по назначению «L1/выкл», «L2/выкл». Также по окончании работ не плохо бы иметь схему с обозначением цветов проводников. Но это уже творческий момент – главное, чтобы система обозначений стала понятна тем, кто будет затем в ней разбираться!

Как подключить фонарь - пошаговое руководство

Подключение света на первый взгляд может показаться немного сложным.

Он включает в себя отключение источника питания, проверку изоляции электричества, знание того, где должен быть размещен каждый провод, и идентификацию коммутируемого провода под напряжением. В нашем руководстве этот процесс описан пошагово, чтобы упростить вам задачу.

---

---

1. Способны ли вы?

Выполняя любую электрическую задачу в доме, вы должны быть уверены, что можете уверенно выполнить ее от начала до конца.

Если у вас есть какие-либо сомнения, проконсультируйтесь с квалифицированным электриком, который выполнит эту работу за вас. Переходите к шагу два, только если уверены, что способны.

Важное примечание: Для вашей собственной безопасности убедитесь, что все электрические изделия установлены в соответствии с местными строительными нормами. Если у вас есть сомнения или это требуется по закону, сообщите об этом тому, кто зарегистрирован в схеме самосертификации электрооборудования.

---

2. Выключите питание и убедитесь, что электричество отключено.

Убедитесь, что вы делаете это правильно, чтобы не получить удар током.

Перед тем, как подключить светильник, убедитесь, что в нем нет бытовой техники, прежде чем выключить все переключатели на потребительском блоке или блоке предохранителей. Это подает питание на вспомогательные цепи.

Затем проверьте отключение электричества с помощью детектора напряжения. Держите устройство напротив проводов, и предупреждающий символ (например, красный свет или мигающий красный свет и звуковой сигнал) обычно загорается, если цепь все еще находится под напряжением.

---

3. Снимите имеющуюся лампочку и фитинг.

Снимите лампочку вручную, а фитинг - отверткой.Если ваш коммутируемый провод под напряжением уже отмечен рукавом или изоляционной лентой, не удаляйте ее.

Если в наличии нет лампочки или фитинга (только ослабленные провода), пропустите этот шаг и перейдите к шагу 4.

---

4. Правильно настройте домашний измерительный прибор.

Бытовой измерительный прибор позволит вам определить, какой из оголенных проводов является коммутируемым проводом под напряжением, поскольку он не маркирован во всех случаях.

Убедитесь, что ваш бытовой измерительный прибор настроен на сопротивление и режим проверки звуковым сигналом - это позволит измерить сопротивление и целостность провода, когда к каждому проводу прикреплены красные и черные зажимы или щупы типа «крокодил».

---

5. Найдите коммутируемый провод под напряжением

Независимо от того, имеется ли в наличии фитинг (например, потолочная розетка), вам необходимо прикрепить красные и черные зажимы или щупы «крокодилы» домашнего тестового прибора к каждому из трех комплектов. красного (или коричневого) и черного (или синего) проводов, чтобы найти коммутируемый провод под напряжением.

Каждый раз нажимайте на выключатель света, чтобы проверить, нет ли звукового сигнала. Звуковой сигнал - это коммутируемый провод под напряжением.

---

6. Различите коммутируемый провод под напряжением

Теперь, когда вы нашли коммутируемый провод под напряжением, вам нужно отличить его с помощью изоляционной ленты или рукава.

---

7. Правильно прикрутите все провода на место

Если у вас уже есть фитинг или нет, теперь вам нужно вкрутить все провода в правильные клеммные колодки нового светильника.

Вкрутите два нейтральных провода (черный или синий) в левый блок (нейтральный блок), три провода под напряжением (красный или коричневый) в центральный блок (токоведущий блок) и переключаемый токоведущий провод в правый блок ( блок переключателей).

В двух оставшихся отсеках для винтов будут находиться нейтральный и токоведущий провода, принадлежащие держателю лампы.

---

8. Присоедините патрон лампы и лампочку

Теперь ваш свет подключен правильно, установите патрон лампы, ввинтив нейтральный и токоведущий провода в последние два пустых отсека для винтов. После этого установите лампочку вручную.

---

9. Снова включите питание

На этом этапе вы можете снова включить питание. Процесс подключения вашего света завершен!

---

Чтобы узнать больше о том, как использовать ваши новые светильники с переключателем диммера, прочтите наше руководство по диммированию.

Если вам требуются дальнейшие инструкции, основанные на различных типах осветительных приборов, не стесняйтесь позвонить одному из наших дружных сотрудников сегодня по телефону 01494 723 286. Мы открыты с 09:00 до 17:00 с понедельника по пятницу.

Какой калибр у лампового шнура? | Руководства для дома

Крис Дезиел Обновлено 19 декабря 2018 г.

Если ваша лампа находится в комнате, в которой наблюдается большая активность, шнур может быть поврежден из-за того, что его неоднократно выдергивали из розетки или наезжал пылесос.Даже без такого обращения старые шнуры могут стать хрупкими. Замена одной из них - несложная задача, благодаря которой лампа может работать долгие годы. Новые шнуры для ламп найти несложно; их обычно делают из проволоки 18-го калибра.

Калибр провода

Калибр проводящего провода - это мера его площади поперечного сечения, а меньшие номера калибра обозначают провода большего диаметра. Это связано с тем, что первоначальный метод измерения диаметра проволоки заключался в протягивании проволоки через предварительно заданное отверстие, и чем толще проволока, тем меньше жил можно было связать вместе, чтобы подогнать под размер. Провода, питающие розетки и осветительные приборы в типичном доме, имеют калибр 12 или тоньше 14, а провода в шнурах лампы еще тоньше 18 калибра. В отличие от обычных кабелей в домашней электрической системе, шнуры ламп обычно содержат многожильный провод, который состоит из нескольких тонких нитей, связанных вместе.

Требования к шнуру лампы

Провод 18 калибра внутри шнура лампы рассчитан на максимальное потребление тока около 5 ампер. Этого более чем достаточно для типичной 120-вольтовой лампочки - или даже для нескольких из них.Мощность, потребляемая нагрузкой, равна величине тока, протекающего к нагрузке, умноженному на напряжение источника питания. 60-ваттная лампа, работающая от 120-вольтового электричества, потребляет только 1/2 ампер тока. Однако, если та же лампа работает от 12 вольт, вам следует заменить шнур на 16 или даже 14 калибра, чтобы избежать перепадов напряжения и тусклого света.

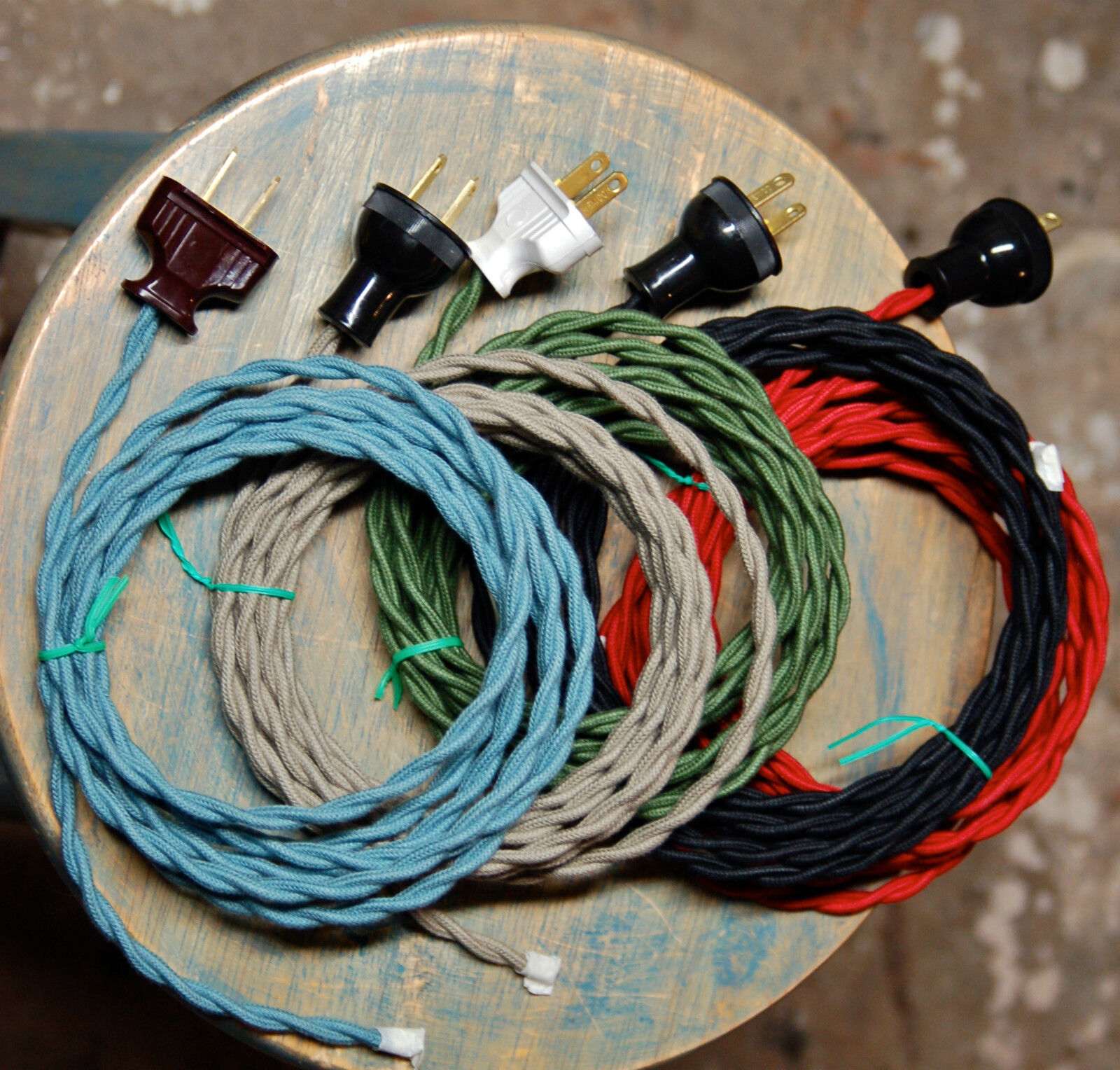

Покупка шнура лампы

Когда вы подойдете к розетке электросети для замены шнура, у вас будет выбор: отрезать нестандартную длину из рулона и прикрепить вилку самостоятельно или купить предварительно отрезанный шнур с уже вставленной вилкой. .Вы можете найти шнуры с поляризованными вилками с штырями разного размера. Хотя нет ничего плохого в использовании поляризованных вилок и шнуров, они требуются не для каждой лампы. Кроме того, некоторые светильники для наружного освещения могут иметь клемму заземления. В таком случае вам понадобится трехконтактная вилка и шнур, который включает в себя два проводящих провода и заземляющий провод.

Поляризованные вилки

Простой светильник не обязательно должен быть поляризован - лампа будет гореть независимо от того, к какой клемме вы подключаете горячий провод.Однако некоторые приспособления имеют внутреннюю проводку, которая требует подключения горячего провода к определенной клемме. Вы можете определить один из них, посмотрев на клеммные разъемы на приспособлении. Если один из них латунный, а другой серебряный, то вам понадобится поляризованная вилка. Большой штырь на такой вилке является нейтральным, и подключенный к нему провод обычно имеет белую полосу или ребро для идентификации.

Как установить светильник

Фото: Kit Stansley

Поскольку моя нынешняя резиденция закончена только наполовину, на потолках много световых коробов без светильников, что означает, что я спотыкаюсь об инструменты в середине ночь чаще, чем я могу признаться.

Электротехнические проекты «сделай сам» мне не нравятся; вероятно, это результат того, что в детстве он был поражен током от перерезанной телефонной линии (или, возможно, из-за врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому небольшие знания и подходящие инструменты могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Перед тем, как начать

Вот несколько вещей, которые вы должны знать об электричестве и домашней электропроводке, прежде чем начать.

• Вся электроэнергия подается через счетчик на вашу панель выключателя. Если отключить что-то на панели, в доме не будет питания на провода или коробки.
• Отключение чего-либо с помощью переключателя не обязательно означает отсутствие питания на проводах в электрической коробке.
• Если смотреть на провода, черный или красный означает ток, белый - нейтраль, а зеленый или медь - заземление.
• Не вставляйте заколку для бобби в электрическую розетку, даже если ваш двоюродный брат посмеет.

Инструменты и материалы

Как установить светильник

Шаг 1: Отключение питания

Для некоторых светильников вы можете просто отключить питание с помощью переключателя, но я рекомендую всегда отключать питание с помощью выключателя . Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это что-то вроде игры в догадки: отключите выключатели, а затем используйте детектор напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).

Фото: Kit Stansley

Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями под винты с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое необходимо поддерживать во время прокладки проводов). связаны.)

Провода можно подключать к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 дюйма оболочки провода. Чтобы прикрепить к резьбовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)

Фото: Kit Stansley

Чтобы прикрепить провода к проводам, скрутите провода одинакового цвета вместе, а затем намотайте на них проволочную гайку.

Шаг 3: Прикрепите приспособление к коробке

Это простое приспособление с тянущей цепью было прикреплено двумя винтами, которые входят непосредственно в коробку, но вы также можете прикрутить только один винт непосредственно к монтажной пластине. После того, как приспособление установлено, установите лампочку, снова включите прерыватель и дайте свету загореться.

Фото: Kit Stansley

Покупаете светильник за границей? Путеводитель по США и Канаде Globe Trott - Little Light Bazaar

Вы находитесь на базаре в Марракеше или Стамбуле, чувствуя энергию от пребывания в экзотическом месте.Незнакомость вашего окружения обостряет ваши чувства, так что все, что вы видите, красиво, все, что вы едите, восхитительно и почти все, что выставлено на продажу, похоже на то, что нужно привезти домой. Мы знаем это чувство - мы были там. Но, как продавцы освещения, мы также получаем много звонков от клиентов, только что прибывших из заграничных поездок, разочарованных тем, что великолепная лампа, которую они привезли домой, не работает или не дает страшной искры (ох!).

Итак, здесь мы собрали несколько советов, которые помогут вам при покупке турецкой люстры или марокканской лампы, чтобы вы не вернули себе головную боль или крупный проект.

1. Напряжение . Существует заблуждение, что схема подключения лампы отличается от страны к стране из-за разного напряжения. Это не так. Провод проводит электричество, будь то 110 вольт или 220 вольт - провод не различает. Если вы используете лампу, купленную в США (рассчитанную на 110 вольт), вам не нужно беспокоиться о разнице напряжений.

Pro Совет . Не привозите из-за границы лампу с лампочкой и не подключайте ее к розетке в США.В противном случае свет от лампочки будет очень тусклым или просто не будет работать.

2. Цоколь . Чаще всего в США используются патроны для ламп E26 (стандартные / средние) и E12 (канделябры / люстры). Европейские эквиваленты - патроны E27 и E14. Вы можете вставить лампу E26 (US) в патрон E27, так что вы сможете без особых проблем использовать американскую лампу E26, если у вас есть европейский патрон E27. Но меньшие американские лампы для цоколя люстры (E12) не подходят для цоколя E14.Вам нужно будет либо приобрести адаптер (широко доступный), который преобразует E14 в E12, либо заменить патрон лампы.

Совет для профессионалов : Не вставляйте лампу цоколя люстры США в патрон E14 и включайте ее, чтобы проверить. Лампа может глубоко войти в патрон лампы и вызвать короткое замыкание, что приведет к искре, перегоранию лампы и расплавлению металла или пластика внутри патрона лампы.

3. Электропроводка . Здесь нужно быть осторожным. Мы видели много светильников, проданных в Турции, Марокко и других странах, где проводка представляет собой очень тонкий провод. Проволока очень тонкого сечения быстро нагревается и представляет опасность пожара, так что к этому не следует относиться легкомысленно. В США в лампах обычно используется провод 18 калибра, который имеет толщину около 1 мм. Правильная толщина (калибр) провода зависит от силы тока, который будет потреблять лампа. Чем выше мощность лампы или лампочек, тем больше амперная нагрузка, которую они накладывают на провод. С типичными турецкими мозаичными люстрами с несколькими лампочками вы должны учитывать не только рейтинг каждой отдельной нити, но и рейтинг линии, которая соединяется с этими отдельными нитями и переходит в стену.

Pro Tip : Не вдаваясь в технические подробности, мы рекомендуем начать со светодиодных ламп малой мощности (5-7 Вт). Мозаичные глобусы не будут такими красивыми или блестящими, как при использовании с лампами накаливания более высокой мощности (из-за разницы в цветовой температуре), но безопаснее использовать ваш светильник с этими лампами, пока вы не выясните, какой калибр используется и какой лампочки мощности будут безопасны в использовании.

4. Подвешивание .В США мы используем перекладину и навес для подвешивания большинства наших светильников. Навес диаметром 5 дюймов закрывает большинство отверстий для распределительных коробок в потолке. Не так в Турции или Марокко. В большинстве случаев вы найдете либо крючок, либо навес, который слишком мал, чтобы закрыть распределительную коробку.

Профессиональный совет : Спросите продавца, могут ли они предоставить приспособление с навесом диаметром 5 дюймов (13 см) и перекладиной. Если они продают много покупателям из США, как они могут заявить, они смогут удовлетворить ваш запрос.Если у вас есть приспособление только с крюком, то переделать его для потолков в США - непростая задача, поэтому, если есть способ избежать неприятностей, мы рекомендуем вам хотя бы попробовать.

5. Цена . Цена на мозаичные глобусы зависит от качества стекла, затирки и конструкции и, конечно же, от размера глобуса. Вот несколько советов, на которые следует обратить внимание, чтобы обнаружить шары низкого качества: ищите осколки стекла, которые выступают, когда вы проводите рукой по глобусу (что указывает на некачественную конструкцию), затирка (белая часть между стеклом) легко соскабливается, когда вы поцарапаете ее. ногтем и становится пыльным (в отличие от пастообразного), а стекло выглядит тусклым при освещении (в отличие от блестящего).

Как правило, в Турции вы должны иметь возможность приобрести лампу за 50-60% от цены, которую вы заплатили бы за аналогичный предмет, купленный в США. Выполните быстрый поиск в Google и найдите продукт на Amazon или на нашем сайте www.littlelightbazaar.com и получите представление о его розничной цене в США, а затем о половине ее. Вот с чего вам следует начать торг!

Что касается цен на светильники в Марокко, в целом мы обнаружили, что они стоят довольно дорого, и большинство продавцов не очень склонны сильно занижать цену.Так что, если вы ожидаете выгодной покупки светильников в Марокко, удачи. Мы обнаружили, что на большинство товаров наши цены часто ниже, чем те, которые вы найдете на аналогичные светильники в Марокко, с дополнительным преимуществом, заключающимся в том, что наше освещение специально создано для домов в США или Канаде и внесено в список UL (соответствует электрическим нормам).

Совет от профессионала : Если вы нашли в магазине что-то, что не можете найти с помощью поиска в Google, помните, что многие поставщики в США, включая нас, могут заказать лампу, к которой вы любите, от известных производителей. и доставить его вам в США, и это может стоить не намного дороже, чем покупка на базаре, и избавит вас от хлопот с помещением его в багаж и потенциальной поломки.Просто сделайте хороший снимок целевой лампы и запишите размер.

Что касается металлических ламп в марокканском стиле, ищите более толстые металлические конструкции из латуни или меди. Приспособления, которые кажутся изготовленными из тонкого металла и легкими, легче сломать во время транспортировки и, как правило, не высокого качества. Если лампа сделана из железа, она также будет подвержена коррозии в более влажной среде, характерной для большей части США.

Надеюсь, это небольшое руководство помогло! Удачных покупок и безопасных путешествий всем!

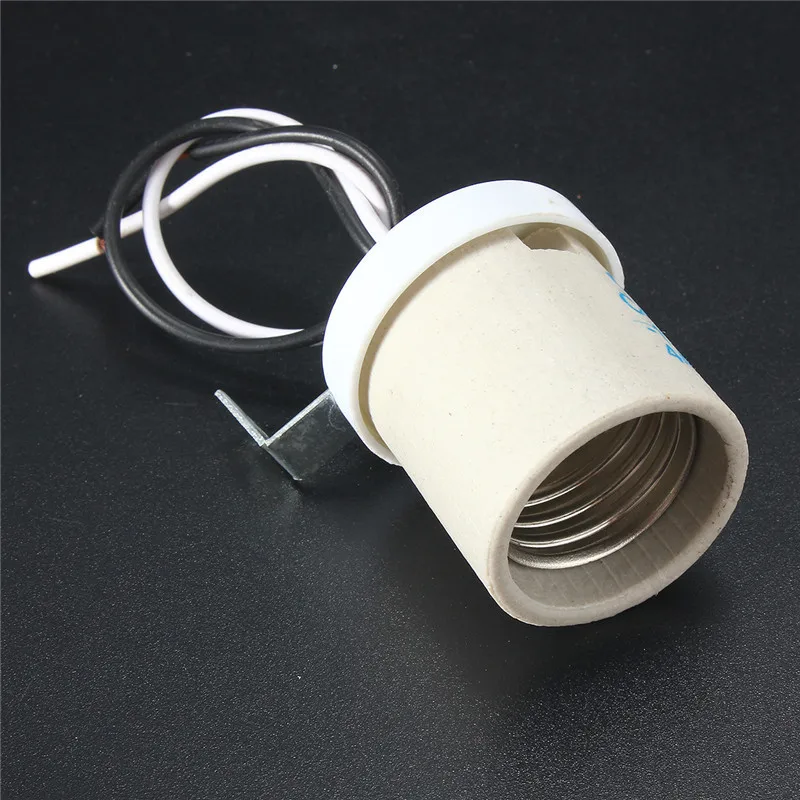

Цоколь лампочки и патрон для осветительного прибора

Как определить положительные и отрицательные части лампочки: основание лампочки и гнездо крепления, электрические советы по электрическим лампам и проводке светильников.

Цоколь лампочки и патрон для крепления
Электрический вопрос: Я хотел бы узнать больше о цоколе лампочки.

• Какие положительные и отрицательные части у лампочки?

Этот вопрос по электропроводке пришел от: Ноэля, домовладельца из Мексики.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Ноэль.

Цоколь лампы и патрон

Как определить положительные и отрицательные части лампочки

Отличный вопрос, Ноэль, большинство людей этого не понимают.

• Обычно стандартная лампа с винтовым цоколем имеет две области, которые соприкасаются с патроном лампы.
• В самом конце лампочки находится маленький круглый наконечник, который является положительной контактной поверхностью.
• Наружная резьбовая часть основания является контактной поверхностью отрицательного соединения.
• Эти две части обычно изолированы стеклянным основанием лампочки.
• Так как положительная область находится на кончике лампочки, это помогает предотвратить поражение человека электрическим током, если он открутил перегоревшую лампочку, и его рука соприкоснулась с боковым основанием лампочки или разъем.

Электрический совет по электрическому подключению ламп и светильников

• Всегда проверяйте правильность подключения проводов осветительной арматуры, иначе вы можете запитать отрицательную часть лампочки вместо положительного центрального наконечника.
  Подробнее об идентификации проводов плоских шнуров

Следующее поможет вам с лампами и электропроводкой :

• Планирование и установка домашнего освещения
• Товары для домашнего освещения, включая встроенное освещение, освещение под шкафом, терминологию освещения и многое другое.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 120 и 240 В Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки 900 13. ...и многое другое.

Базовая домашняя электрическая проводка на примере Краткий обзор домашней электропроводки Поможем правильно подключить Узнайте больше из моего курса «Домашняя электрическая проводка»: Базовая домашняя электрическая проводка на примере

Будьте осторожны и безопасны - никогда не работайте в цепях под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

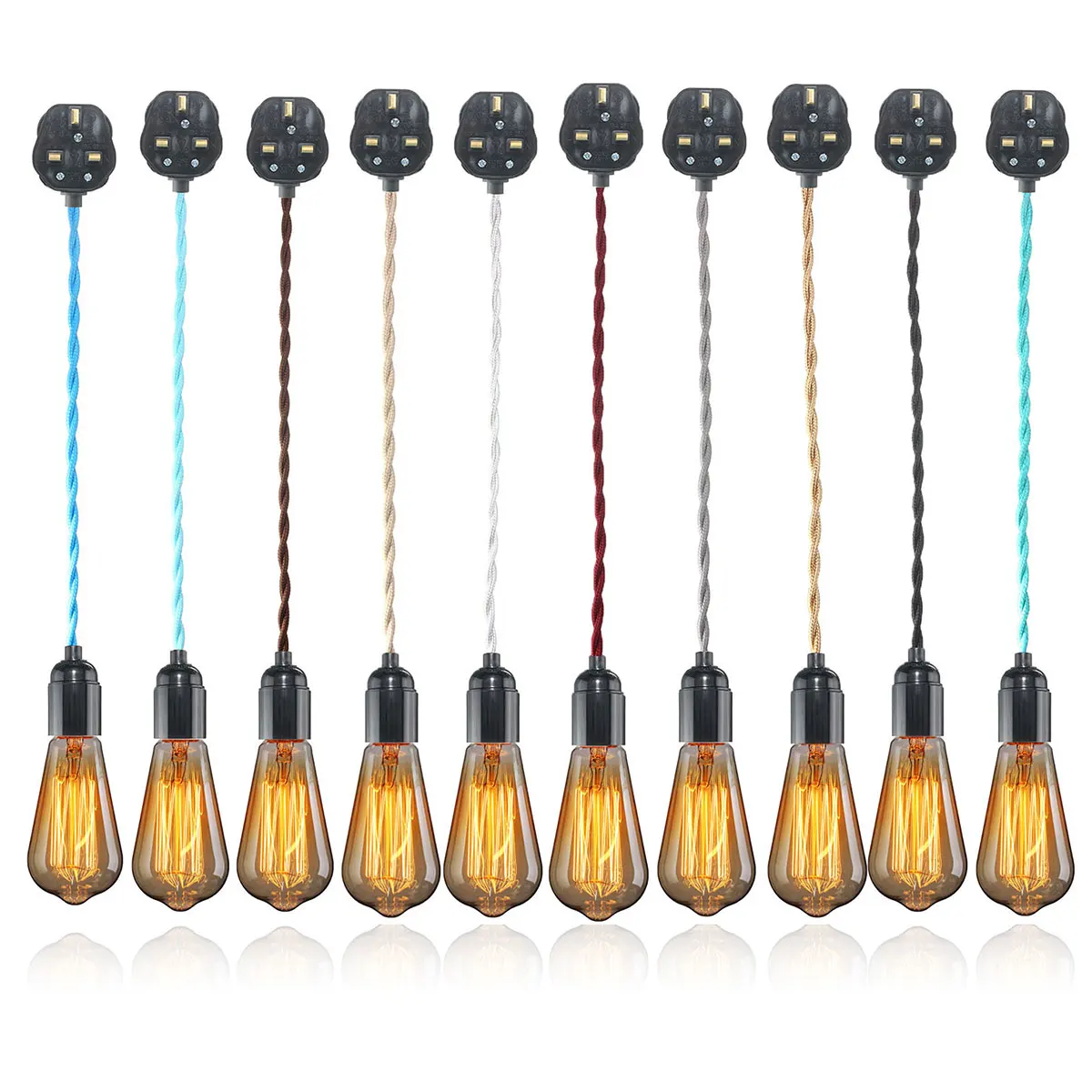

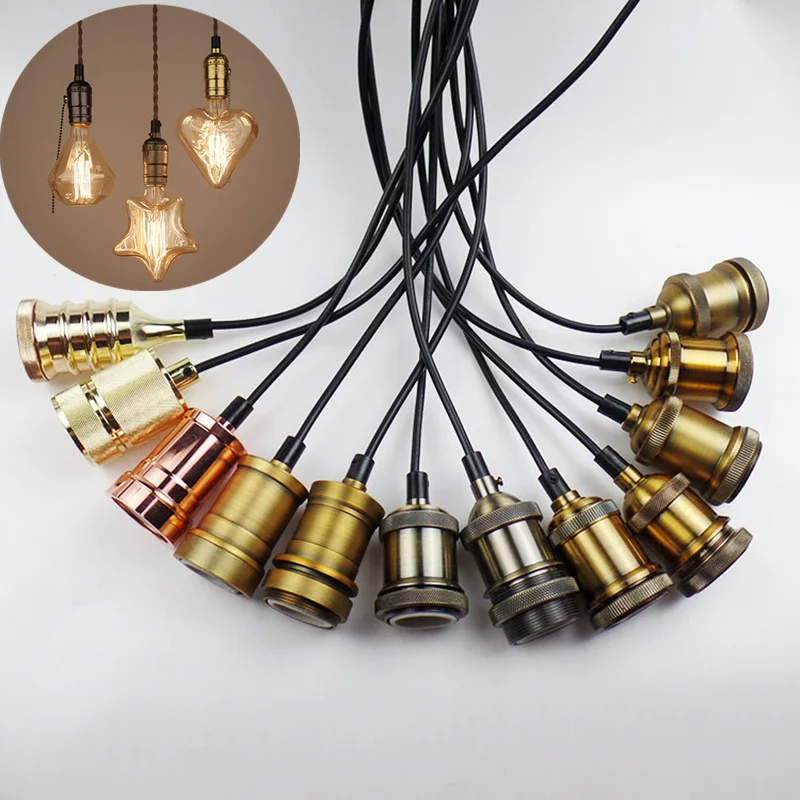

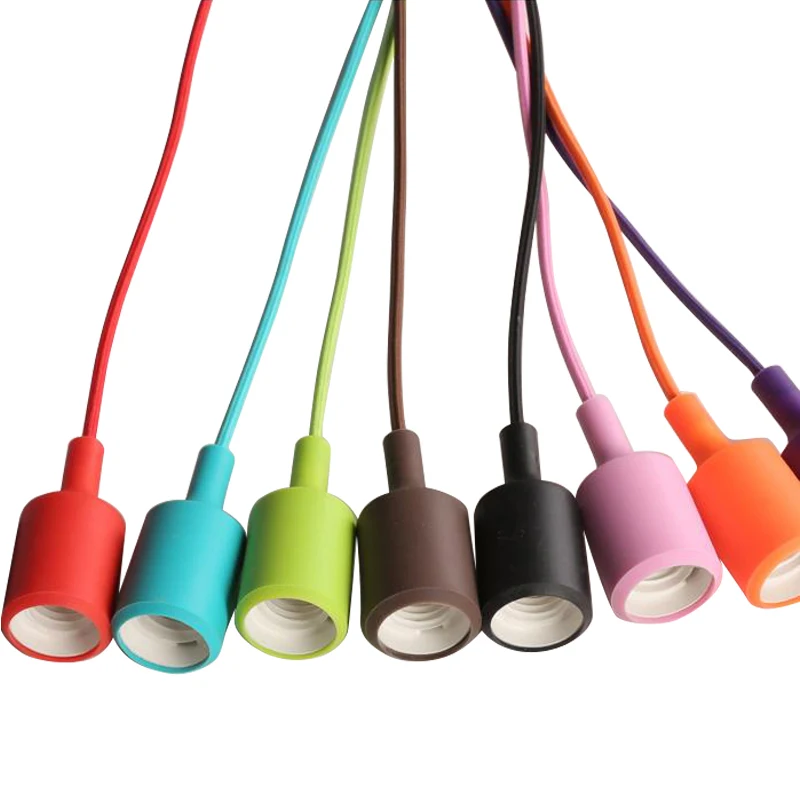

Простая подвесная лампа для самостоятельной сборки

Некоторые проекты «сделай сам» занимают часы или даже дни, в то время как другие волшебным образом объединяются в считанные минуты. Последнее имело место в моем последнем DIY-предприятии, которое я не исследовал до поездки. В некотором смысле, после того, как я отступил, чтобы полюбоваться своим творением, это было слишком хорошо, чтобы быть правдой, и как будто это должно было стоить мне еще нескольких долларов, крови, пота и / или слез.

Недавно я создал светильник с открытой лампочкой, который повесил рядом с моей кроватью и заменил прикроватную лампу - в основном потому, что моя дешевая лампа Walmart проработала в общей сложности около четырех дней, а затем полностью отказалась от меня.Я также полностью увлечен простым, минималистичным дизайном. Так что может быть минималистичнее, чем выбросить в окно идею абажура целиком?

К счастью, это усилие обошлось мне всего в несколько долларов, и я очень доволен легким видом, которого я добился всего за несколько минут «ручного труда». Я просто купил «Make-A-Lamp Kit» и винтажную лампочку на 40 ватт в Home Depot во время массового шопинга домашних растений. Я действительно понятия не имел, будут ли эти две вещи работать вместе, чтобы создать то, что я представлял себе перед поездкой в ​​магазин.Тем не менее, я купил их уверенно и без истории поиска в Google, заполненной «практическими рекомендациями по освещению лампочки», но цеплялся за свою квитанцию ​​только на случай электрического кошмара.

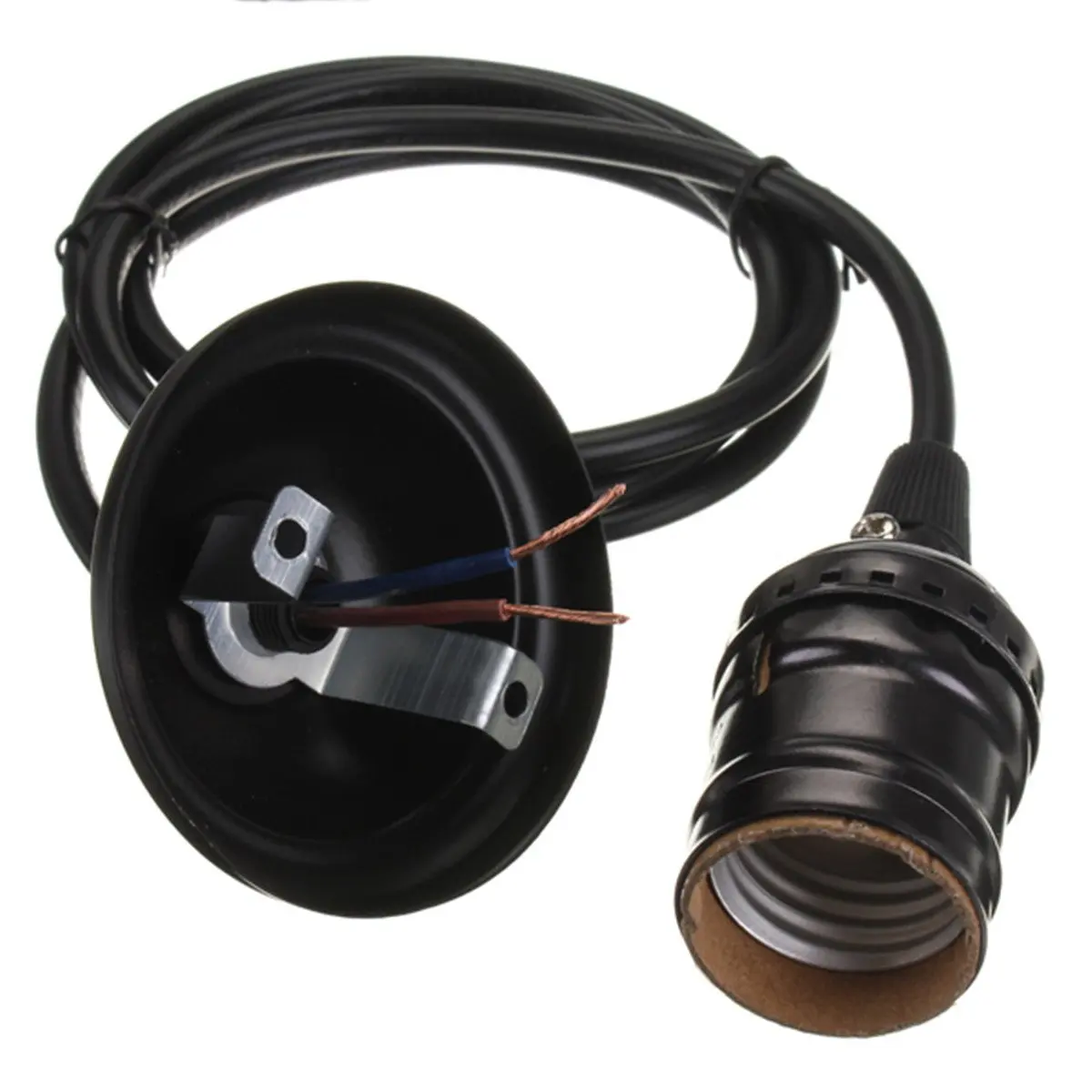

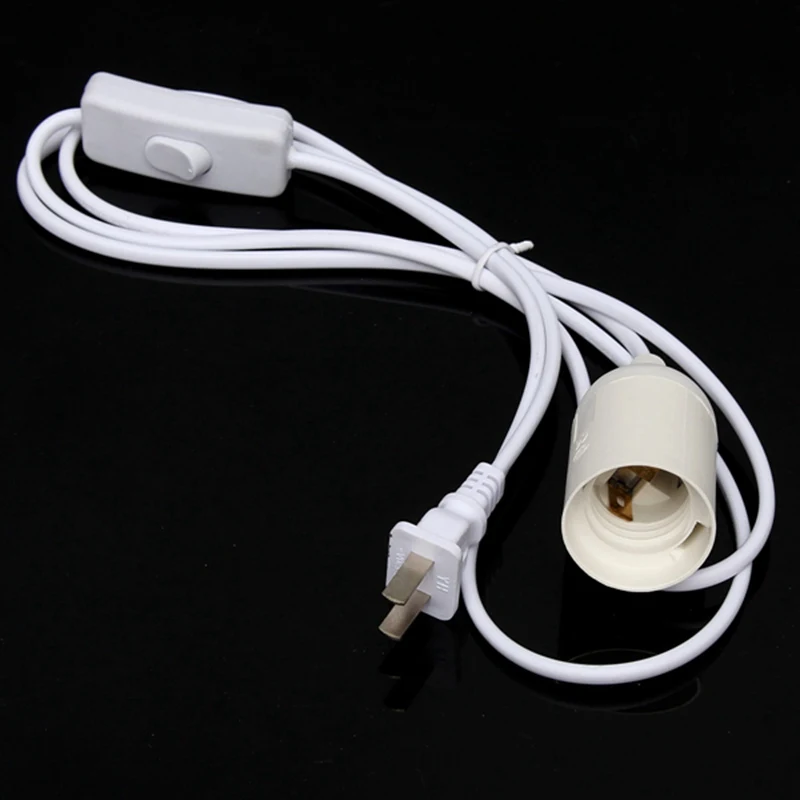

Для целей этого проекта комплект Make-A-Lamp включает в себя несколько ненужных компонентов, таких как адаптеры для бутылок и несколько загадочных винтов, но я использовал наиболее важные части для создания своей открытой подвесной лампочки. Вот как вы можете создать такой же образ!

Материалы:

- Комплект для изготовления лампы

Винтажная лампочка мощностью 40 Вт

-Гвоздь

- Предохранительный штифт

-Удлинитель

Инструменты:

- Отвертка Phillips

- Молот

Процедура:

1. Сначала проденьте провод через центр проверки латунного кольца. Убедитесь, что закругленная сторона находится на той же стороне, что и вилка. Другими словами, представьте, что кольцо покоится на лампочке, когда все сказано и сделано.

2. Согните металлический провод в форме буквы U и найдите нейтральный проводник по выступу или оребрению на изоляции. Подключите этот провод к винту серебристого цвета. Подсоедините другой провод к винту цвета латуни. Затяните винты клемм, убедившись, что все проводники находятся под головкой винта.

3. Поместите латунный кожух на патрон лампы, выровняв его так, чтобы выключатель выглядывал через отверстия в латунном кожухе.

4. Вытащите латунную стопорное кольцо вниз по направлению к свету, так что лежит на латунной оболочке. Он не будет идеально подходить к этой части, поскольку технически предназначен для установки в противоположном направлении на верхнюю часть лампы. Но это помогает прикрыть оголенные провода и придает изделию более законченный вид.

5. Просто вкрутите лампочку и проверьте работу электрика, подключив ее к розетке и включив выключатель.(Это та часть, где я был удивлен, что все сработало так легко!)

6. Чтобы подвесить лампочку к потолку, просто пропустите провод через английскую булавку или другую небольшую металлическую петлю. Затем прибейте булавку к потолку молотком. Затем вы можете отрегулировать провод так, чтобы лампочка висела именно там, где вы хотите. Есть несколько других способов добиться того же результата; Я просто использовал все имеющиеся у меня материалы и импровизировал это решение, и оно отлично сработало.(У меня есть четырехлетний опыт работы с самодельными подвесами для комнат в общежитии.) Однако покупка U-образного гвоздя или винтового крючка, вероятно, была бы более цивилизованным подходом к этой дилемме крепления. Я также не возражал против деревенского вида ржавой английской булавки, поэтому, если вы хотите еще немного скрыть свою работу, я бы выбрал крючок для винта.

7. Прикрепите провод к другому месту на потолке ближе к стене. Мне повезло, и я смог полностью спрятать проволоку за тканевым гобеленом, висящим за моей кроватью.Поэтому мне нужно было прикрепить лампочку только к одному месту, что хорошо сработало, потому что у меня была только одна английская булавка! Делайте то, что лучше всего подходит для вашего пространства. На самом деле я тоже предпочитаю внешний вид оголенного провода, поэтому не думаю, что вам абсолютно необходимо замаскировать провод - я думаю, это добавляет к общему индустриальному виду!

8. Возможно, вам понадобится удлинитель, чтобы вилка подключилась к розетке. Я был благодарен за гобелен на стене на этом этапе, потому что мне удалось полностью скрыть уродство удлинителя, соединяющегося с проводом лампы.

9. Полюбуйтесь вашей (не очень тяжелой) работой! Лучшее в использовании этого комплекта ламп - это возможность выключать и включать свет прямо на оборудовании, вместо того, чтобы тянуться за кроватью или прикроватной тумбочкой, чтобы подключить и отключить ее, или возиться, чтобы найти выключатель, прикрепленный к проводу.

А теперь выключите другой свет, включите новый и свернитесь калачиком в постели с книгой и чашкой чая. Затем вы можете поблагодарить Томаса Эдисона за новую атмосферу у постели больного. Но прежде чем вы сделаете что-либо из вышеперечисленного, посмотрите, как выглядят люди с открытыми лампочками.С этим проектом открываются безграничные возможности!

Этот вид очень похож на то, что я сделал, за исключением того, что провод спрятан в потолке, поэтому потребуется немного больше времени на установку. Но, как уже упоминалось, мне нравится этот минималистичный вид и резкий контраст черного провода, окруженного таким большим количеством белого в комнате.

Другой популярный метод подвешивания включает прикрепление деревянного кронштейна к стене и наматывание на него проволоки или пропускание через какое-то отверстие, просверленное в конструкции.Боковое примечание: серая матерчатая проволока на втором фото особенно красива!

Что такое поиск в Pinterest, если не увидишь какую-то поделку из фляги Мейсона? Может быть, вы думаете, что они зашли слишком далеко, но, тем не менее, вы должны признать, что в этой обстановке из них получается прекрасный прозрачный искусственный абажур. Нам нравится деревянная петля, создающая вид ступенчатой ​​винтовой лестницы! Это, конечно, потребует немного больше финансовых вложений, но внешний вид того стоит - особенно для столовой или кухни.

Если вы не так заинтересованы в проектах DIY и предпочитаете, чтобы за вас работал кто-то другой, покупка бра будет прекрасным решением. Это простое и простое приспособление подчеркивает элегантность.

Металлические клетки и геометрический дизайн в целом прекрасно вписываются в этот минималистичный вид. Случайный и намеренно запутанный вид проводов в этом конкретном пространстве выглядит смелым и забавным, но тонкость как проводов клетки, так и электрических проводов делает эти приспособления чистыми, свежими и яркими.

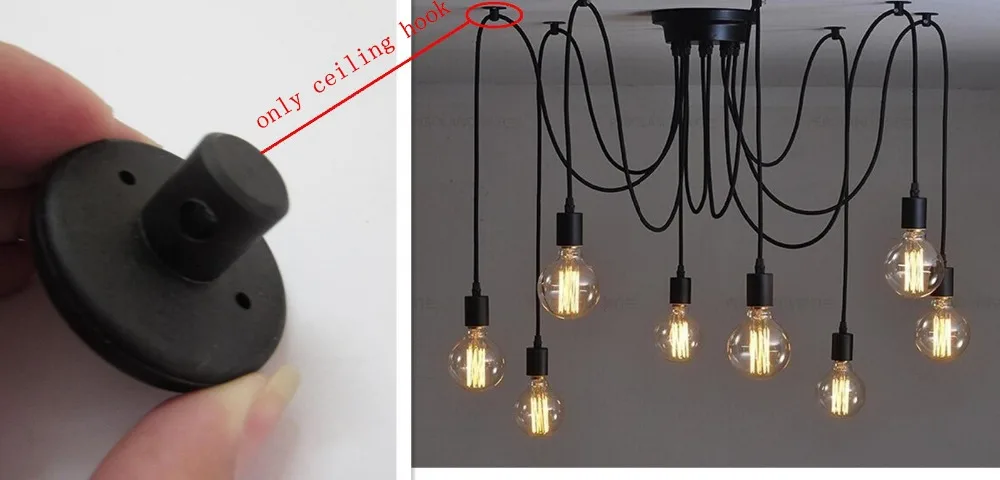

Говоря о балке, поддерживающей множество огней, это еще один вид, который мне нравится. Различные размеры лампочек и разная длина шнура привлекают внимание и создают эклектичный, но легкий поток. А можно ли просто поговорить о том, насколько в целом идеальна эта кухня?

Сообщите нам, если вы в конечном итоге сделаете проект, похожий на этот, или если у вас есть какие-либо другие идеи, о которых мы не думали! * Cue лампочка, освещающая шутки над головой *

ФОТО ПРЕДОСТАВЛЕНЫ: The Interiors Addict, Curate & Display, Remodelista, Simplifying Fabulous, Restoration Hardware, OneFortyThree, Apartment Therapy и ArchStudios

Руководство по цоколю для ламп

, часть 3: 3-х сторонние цоколи, цоколи

Винтовые цоколи для 3-х полюсных ламп имеют три контактных провода, припаянных к цоколю лампы. Провод, припаянный к боковой стороне лампы, остается таким же, как и у стандартной лампы с винтовым цоколем. Однако, в то время как стандартная винтовая основа имеет один контактный провод, подключенный к нижней части основания, основание трехходовой лампочки имеет два контактных провода, припаянных к нижней части лампы в двух разных местах.

Припой в нижней части цоколя трехходовой лампы разделен пластиковым кольцом на две точки контакта по напряжению. Внизу основания трехпозиционной лампочки есть небольшой кружок припоя, пластиковое кольцо, окружающее припой, и еще одно кольцо припоя вокруг пластикового кольца.Один контактный провод соединен с помощью внутреннего паяльного круга, а другой контактный провод - с помощью внешнего паяльного кольца.

Когда лампочка выключена, нет контакта с какой-либо точкой пайки, и лампочка не горит. Когда лампочка переключается на первое положение, напряжение соприкасается с боковым припаянным контактным проводом и внутренним верхним паяным кругом. Электрический ток, протекающий через эти две точки, возбуждает нить накала или балласт, чтобы генерировать самый низкий световой поток.Когда лампочка переключается на второй режим, напряжение контактирует с боковой точкой пайки и внешним паяным кольцом в нижней части цоколя. Электрический ток, протекающий через эти две точки, возбуждает нить накала или балласт, обеспечивая средний уровень светоотдачи. Наконец, когда лампочка переключается на третью настройку, напряжение контактирует со всеми тремя точками пайки. Электрический ток, протекающий через все три контактных провода, возбуждает нить накала или балласт, чтобы генерировать максимальную светоотдачу.Обратите внимание, что боковой контактный провод всегда будет контактировать с напряжением при каждой настройке 3-сторонней лампочки.

Если стандартная лампочка с винтовым цоколем помещается в трехходовой светильник, лампочка включается только на полную мощность. Только лампочки с 3-сторонним цоколем могут нормально работать в 3-сторонних светильниках с низким, средним и высоким уровнями светоотдачи.
