Из этой статьи вы узнаете:
- Зачем нужна схема электрики в коттедже
- Как рассчитать сечения провода для электрики в коттедже
- Какие провода выбрать для электрики в коттедже
- Как выбрать розетки и выключатели для электрики в коттедже
Электричество появилось в домах у людей примерно столетие назад, и теперь существование жилья без него кажется просто немыслимым. Причем электрика в коттедже – это не просто провод, который мастера протянули к дому от линии электропередач. В этой статье мы расскажем о том, какие необходимо провести работы, чтобы обеспечить свой коттедж электроэнергией.
Зачем нужен проект электрики в коттедже
Многие конструкторские бюро в Москве (а также и частные проектировщики) уверяют, что при строительстве коттеджа или при проведении капитального ремонта квартиры обязательно должен быть составлен проект электроснабжения.
Попросту говоря, это уловка, попытка заработать на застройщике. Если в будущем доме планируется не больше двух этажей, проект электроснабжения не нужен, и заставить его делать никто не вправе, ни какие-либо инспекции по жилью, ни Ростехнадзор, ни энергосбыт. И уж тем более никто не может требовать наличия проекта электроснабжения от владельцев квартир.
Резонно будет спросить, зачем вообще нужен проект электрики в коттедже или квартире? Законодательство не обязывает домовладельцев делать проект, а собственников квартир – и подавно. Здесь вы сами решаете, как провести разводку электрики, кроме лишь работ по замене вводной автоматики (на более мощное оборудование).
Однако не все так просто. Вы можете обратиться к грамотному электрику и при его содействии поменять вводный автомат на более мощный. Однако это чревато тем, что вы, потребляя мощность электричества, большую, чем выделено на вашу квартиру, можете перегрузками сети спровоцировать серьезную аварию.
Или, допустим, разводка электрики в коттедже проведена, всё работает, но вдруг случается непредвиденная авария. Проект электроснабжения вы не делали, однолинейную схему тоже. И коттедж стоит без электричества. Первое, что вы предпримете – немедленно позвоните дежурным электрикам вашего района. Без проекта, схемы или хотя бы описания проведенных работ, скорее всего, действия мастеров могут быть такими:
- Первое: потратят на поиск причины аварии и ее устранение намного больше времени, чем это могло бы быть при наличии проекта.
- Второе: скорее всего, назовут завышенную цену за оказание услуг.
- Третье: может оказаться, что и вовсе ничем не смогут помочь. Не потому, что они плохие специалисты, а потому, что они не могут видеть сквозь стены и точно догадаться, как там были сплетены провода при монтаже.
Получается, что наличие проекта электрики в коттедже значительно упрощает решение подобных проблем и позволяет в экстренных случаях не тратить понапрасну ни время, ни средства.
Проект электроснабжения поможет электромонтерам наглядно понять, где планируются в коттедже розетки, люстры, светильники, выключатели и прочая электрика.
Если на руках есть проект электроснабжения, проще будет заказать и электрощит. В проекте обязательно будет однолинейная схема, руководствуясь которой электрики подбирают электрощит, подходящий по всем параметрам именно для вашего жилья.
В проекте электроснабжения обязательно указано местоположение скрытой проводки. Благодаря этому вы точно будете знать, где можно сверлить, долбить или штробить стены помещений, не рискуя задеть электрический кабель. Можно не опасаться получить удар током или навредить своими действиями соседям.
Если у вас есть проект монтажа электрики в коттедже, вам проще будет высчитать длину проводов, необходимых для проведения работ.
Тогда не придется приобретать сотни метров кабеля с запасом или регулярно подкупать по мере необходимости. Куда удобнее сразу знать, сколько нужно, и запастись необходимым количеством материалов.
Существует расхожее заблуждение, что проект электроснабжения – это простенькая схема, не представляющая большой важности. Однако это не совсем так. Проект электроснабжения – это набор документации, в которой учтены все особенности подведения и распределения электричества именно для вашего коттеджа. Он сопровождается подробными комментариями и рекомендациями для электромонтеров, которые будут заниматься проведением всех необходимых работ. Кроме того, в проект электроснабжения входят:

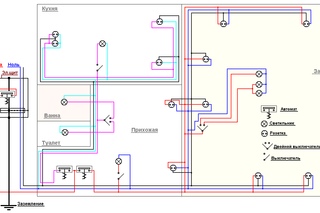

- чертеж (графическое отображение) плана каждого этажа коттеджа, где четко обозначены места размещения электроточек, а также трасс для осветительных кабелей и для проводов, предназначенных для электрооборудования;
- однолинейная схема электрики в коттедже;
- расчет контура заземления;
- расчет мощности (предполагаемых нагрузок) электроприемников;
- выбор коммутационных аппаратов;
- информация о сечениях кабелей;
- напряжение и максимальный ток электросчетчика.

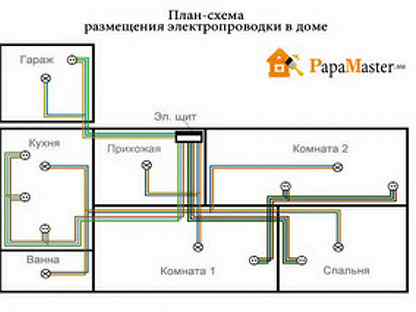

Схема размещения выключателей и розеток в коттедже
Перед тем как начать монтирование электрических осветительных приборов в построенном коттедже, нужно сначала продумать расположение всех розеток и выключателей. Разметить всё схематически на планах комнат и рассчитать необходимое количество электрооборудования.
Допустим, в гостиной или другой жилой комнате, скорее всего, будет телевизор, настольные лампы или торшеры, компьютер и проч. Всё это нужно продумать до начала монтажа электрики в коттедже.
Наверняка у вас возникнет вопрос, какая высота для установки розеток и выключателей в доме считается приемлемой?
Чтобы по незнанию не нарушать основные принципы по монтажу электрооборудования, полезно будет ознакомиться с Правилами устройства электроустановок (ПУЭ), а именно с тем разделом, где разъясняются основополагающие моменты по разводке электрики в коттедже.
- Расположение розеток
- Расположение выключателей
Рекомендуемая высота расположения розеток в жилых комнатах составляет 0,2–0,3 м от пола (напольного покрытия). Если в доме есть маленькие дети, позаботьтесь о том, чтобы доступ к розетке был для них закрыт (приобретайте модели со специальными защитными шторками).
В кухонных помещениях розетки располагают чуть выше, 1,3 м от пола. Эта цифра варьируется в зависимости от конфигурации и расположения кухонной меблировки. Важный нюанс: согласно пункту 7.1.50 ПУЭ розетки нельзя размещать ближе чем на 50 см к газопроводным трубам и газовому оборудованию.
Отдельные правила монтажа электрики в коттедже существуют для помещений с повышенной влажностью (ванных, душевых, санузлов). Высота для расположения розеток предписывается не менее 1 метра от поверхности пола.
Внутри душевых кабин располагать розетки запрещено.
Согласно пункту 7.1.48 правил ПУЭ выключатели и розетки следует располагать не ближе чем 60 см от дверного проема душевой кабины с обязательным подключением через УЗО (устройство защитного отключения).
В отношении высоты расположения выключателей ведутся споры, а именно – как правильнее располагать, на уровне плеч или ниже, примерно на высоте опущенной руки?
Правила советских времен предписывали располагать выключатели примерно на высоте 170–180 см от пола.
|
Современные стандарты заимствованы из Европы:
|
Возможно, такие стандарты удобнее, чем давнишние советские. В ПУЭ нет строгих предписаний по расположению розеток при монтаже электрики в коттедже. Но нужно помнить и выполнять такие важные правила:
- 1.48. Обязательное расстояние для выключателей и штепсельных розеток от дверного проема душевой кабины – не меньше 60 см.
- 1.50. Не допускается расстояние до газопроводов, меньшее чем 50 см.
Случается, что в силу каких-либо особенностей проекта дома или технических условий не удается соблюсти рекомендуемые расстояния. Это не страшно, и каждый домовладелец стремится сделать электрику в коттедже максимально удобной для себя. Однако помните все же, что безопасность будущих обитателей строящегося коттеджа должна быть для вас на первом месте.
Читайте также: Виды электрических розеток и их особенностиОсобенности скрытой и открытой проводки
Провести и смонтировать электрику в коттедж под ключ можно либо с помощью открытой проводки, либо закрытой.
И у каждого метода есть как преимущества, так и недостатки. Мы поможем досконально разобраться, какие в этой работе есть подводные камни, плюсы и минусы, на какой проводке лучше останавливать свой выбор в каждом конкретном случае, чтобы коттедж, на радость своим хозяевам, засиял светом, как настоящий дворец.
Говоря о преимуществах той или иной проводки, в первую очередь подразумевается ее рациональность. Итак, рассмотрим конкретно оба способа проведения электрики в доме.
Скрытый вид проводки
На сегодняшний день это самый распространенный способ довести электричество до каждой комнаты в вашем доме или квартире. Большинство людей сами вполне четко представляют себе (практически с детства) этот способ монтажа электрики в коттедже.
- Стена или потолок штробится под закладку проводов.
- Провода можно закладывать в пустоты перекрытий, тогда штробить не нужно.
- Штробление ведется от коробки распределения до конкретных точек размещения выключателей и розеток.
- Провода аккуратно укладываются в проделанный канал.
- Фиксация проводов обеспечивается с помощью гипсовой штукатурки.
- Концы проводов подключаются с одной стороны к распределителю, с другой – к розетке или выключателю.
Рекомендуемые статьи по данной теме:
Что можно отнести к достоинствам такой проводки:
- Отсутствие внешних коробов, которые вряд ли могут стать украшением интерьера.
- Провода надежно укрыты от случайных повреждений (допустим, при передвижении мебели и т. д.).
Недостатки:
— Штробление – процесс довольно грязный и пыльный.
— В случае аварии или перегорания провода приходится разрушать стену, чтобы добраться до очага проблемы и отремонтировать.
Прокладку каналов для скрытой проводки нужно производить до начала отделочных работ.
После разводки электрики в коттедже штробы закрывают гипсовой смесью, а затем эти места обрабатывают так же, как и остальные части стен: шпатлюют, красят, клеят обои и так далее по желанию домовладельца. При необходимости детектор легко укажет местонахождение кабелей, поэтому совершенно нет необходимости делать точный план.
Открытая, или так называемая внешняя проводка
При таком способе монтажа электрики в коттедже все необходимые провода убирают в специальные кабель-каналы. Метод имеет свои плюсы и минусы.
Каков порядок действий при монтаже открытой проводки:
- От коробки распределения до конечных точек расположения розеток или выключателей прокладывается и закрепляется дюбелями специальный кабель-канал.
- Провода помещаются в канал, который сверху закрывается защелкивающейся крышкой.
- Цепь между энергопотребителями, кабелем и распределительной коробкой замыкается.
Положительные моменты:
- Процедура монтажа практически не загрязняет территорию помещения.
- Провода всегда доступны для ремонта и замены.
- Можно легко добавлять сколько угодно электроточек и ответвлять от них новые провода.
Недостатки:
— Кабель-каналы не всегда смотрятся эстетично.
— При любых ремонтных работах (или, например, перепланировке) все кабели, находясь практически на виду, подвергаются опасности случайного повреждения.
Забронируйте скидку на ремонт
до 10% на 15 дней!
Введите свой номер, и мы забронируем
за Вами персональную скидку
Проводить сравнительный анализ способов монтажа электрики в коттедже можно лишь с точки зрения эстетичности получаемого внешнего вида стен и вкусовых предпочтений домовладельца.
А чисто с технической точки зрения можно отметить следующие моменты:
- Мягкие стены (типа газосиликатных и им подобных) лучше штробить. Для этого отлично подойдет простое зубило или перфоратор.
- В квартирах короба на потолке смотрятся, мягко говоря, не очень привлекательно.
- Максимально-пригодные места для проведения кабель-каналов – прихожая или кухня с бетонными стенами.
- Если вы собираетесь сделать электрику в коттедже открытым способом, постарайтесь подобрать короба для кабелей в одинаковой цветовой гамме со всем интерьером.
- В детской комнате короба ведите как можно выше, не искушайте ребенка познать мир электрики раньше, чем ему это положено.
Допускается комбинирование открытого и закрытого способов монтирования электрики в одном доме. А вот чего ни в коем случае делать нельзя – так это соединять между собой провода из разных металлов, например алюминиевые и медные. Часто места таких соединений являются источниками возгораний, и хорошо еще, если это случится не внутри стены.
Такие соединения при необходимости легко выполняются с помощью шайбочки-переходника и лучше в пределах быстрого доступа (в коробке-распределителе, но не внутри штробы).
Расчет сечения кабеля для электрики в коттедже
Для того чтобы сделать максимально функциональную электрику в коттедже, важно грамотно подобрать сечение необходимых проводов.
Начало начал всего электричества в доме – вводный кабель. Он несет на себе нагрузку всех электрифицированных помещений. Толщина вводного кабеля рассчитывается исходя из количества всей электротехники, которая предположительно будет работать в доме: бойлер, утюги, стиральные машины, микроволновая печка, кондиционеры и многое другое. Тогда можно будет высчитать суммарную мощность энергопотребления всего коттеджа. Завершающее действие – умножить полученное значение на коэффициент 0,75. Теперь у нас есть нужная цифра.
Подсчитать потребляемую различными электроприборами мощность можно, опираясь на таблицу:
|
Название электроприемника |
Приблизительная мощность, Вт |
Название электроприемника |
Приблизительная мощность, Вт |
|
телевизор |
300 |
кондиционер |
1500 |
|
принтер |
500 |
проточный нагреватель воды |
5000 |
|
компьютер |
500 |
бойлер |
1500 |
|
фен для волос |
1200 |
дрель |
800 |
|
утюг |
1700 |
перфоратор |
1200 |
|
электрочайник |
1200 |
электроточило |
900 |
|
вентиляторы |
1000 |
дисковая пила |
1300 |
|
тостер |
800 |
электрорубанок |
900 |
|
кофеварка |
1000 |
электролобзик |
700 |
|
пылесос |
1600 |
шлифовальная машина |
1700 |
|
обогреватель |
1500 |
циркулярная пила |
2000 |
|
СВЧ-печь |
1400 |
компрессор |
2000 |
|
духовка |
2000 |
газонокосилка |
1500 |
|
электроплита |
3000 |
сварочный агрегат |
2300 |
|
холодильник |
600 |
водяной насос |
1000 |
|
стиральная машина |
2500 |
электромоторы |
1500 |
|
освещение |
2000 |
|
|
А дальше выполнить расчеты уже просто.
Смотрим в другую таблицу, которая поможет определить необходимую толщину кабеля (способного нести предстоящие нагрузки по мощности и силе тока).
Так как алюминиевые провода при монтаже электрики в коттеджах сейчас используются крайне редко, в таблице собраны сведения, применимые для медных проводов:
|
Сечение токопроводящей жилы, мм2 |
Напряжение 220 В |
Напряжение 380 В |
||
|
ток, А |
мощность, кВт |
ток, А |
мощность кВт |
|
|
1,5 |
19 |
4,1 |
16 |
10,5 |
|
2,5 |
27 |
5,9 |
25 |
16,5 |
|
4 |
38 |
8,3 |
30 |
19,8 |
|
6 |
46 |
10,1 |
40 |
26,4 |
|
10 |
70 |
15,4 |
50 |
33,0 |
|
16 |
85 |
18,7 |
75 |
49,5 |
Следующий шаг – рассчитываем толщину сечения проводов для розеток и осветительных групп.
Согласно таблице (можно использовать и специальные формулы для расчета сечения проводов), например, для групп освещения отлично сгодится провод с сечением 0,5 мм2, а для розеточных групп – 1,5 мм2.
Однако на практике большинство домовладельцев предпочитают использовать для монтажа электрики в коттедже провода чуть толще рекомендуемых значений. А именно, для розеток – 2,5 мм2, и для осветительных приборов – до 1,5 мм2. Такая подстраховка делается на случай коррозии проводов (явление частое и распространяется на любые металлы), а также всевозможных механических воздействий на них как в процессе монтирования, так и во время эксплуатации.
Приведем наглядный пример работы с данными таблиц. Если напряжение в сети 220 В, то провод с сечением 2,5 мм2 будет выдерживать силу тока до 27 А (5,9 кВт). С целью максимально обезопасить потребителя и не перегружать провода устанавливается автомат, который срабатывает на выключение уже при токе 25 А.
Длина магистрали, которая будет питать конечного потребителя, тоже должна учитываться при монтаже электрики в коттедже. Данные в приведенных выше таблицах помогут рассчитать сечения для всех видов электропроводов, которые будут в доме. Не забывайте принимать во внимание селективность автоматов.
Читайте также: Ремонт электрики в квартире: особенности и правила монтажаКакой выбрать кабель для электрики в коттедже
Мастера выбирают кабели, подходящие для электропроводки в доме, опираясь на существующую классификацию. Мы расскажем о четырех видах кабелей, которые чаще всего используются для проведения электрики в коттедж, и покажем их фото.
ВВГ-кабель
Обычно ВВГ кабель применяют при разводке электрики в квартирах и жилых домах, где есть необходимость поставить распределительную коробку. Он рассчитан на рабочее напряжение до 1000 V. Кабель ВВГ бывает одножильным, двужильным, а может включать в себя и до пяти жил.
Выпускаемые промышленностью кабели ВВГ отличаются формой сечения, которое бывает плоским, круглым, треугольным либо квадратным.
Плюсом изделий этого типа можно считать высокий диапазон температур, в которых он может сохранять работоспособность. Такой кабель отлично годится для работ по разводке электрики в коттеджах, хорошо функционирует как при низких отрицательных температурах (от -50 °С), так и при сильной жаре (до +50 °С). Провод влагостойкий (выдерживает влажность до 98 %) и зарекомендовал себя как очень прочный на разрыв.
|
На кабелях ВВГ могут встречаться следующие заводские маркировки:
|
Если на кабеле ВВГ нет обозначения «з», это говорит о том, что в нем свободно пространство между внешней оболочкой и изоляцией жил.
Цвет внешней оболочки этого изделия чаще всего черный, а изоляция внутренних проводов может быть голубого, желто-зеленого, красного или белого с синей полосой цвета. В быту можно использовать кабель сечением от 1,5 мм2, а вот для разводки электрики в коттедже лучше выбирать варианты потолще, например 6 мм2. Чтобы высчитать величину радиуса изгиба кабеля, нужно взять показатель его меньшей величины сечения и умножить на 10.
Кабель NYM
Это качественный кабель, который отлично подходит для монтажа электрических сетей даже с довольно высоким напряжением, до 660 V. Токовые жилы в нем многопроволочные и изготавливаются из меди.
Количество жил в NYM кабеле варьируется от одного до пяти.
На прилавках магазинов можно встретить изделия этого типа разных сечений от 1,5 мм2 до 16 мм2.
Для вычисления радиуса изгиба берется величина толщины сечения и умножается на четыре.
Кабель производится с двойной изоляцией:
- внешняя оплетка делается из поливинилхлорида;
- внутренняя оболочка – из невоспламеняющегося ПВХ.
В качестве наполнителя между внутренней и внешней изоляцией используется мелованная резина. Это делает кабель прочнее и выносливее по отношению к высоким температурам. NYM-кабель – влаго- и термостойкий. Он не теряет своих функциональных возможностей даже при очень низких (от -40 °С) и очень высоких (до +70 °С) температурах.
Наряду со всеми положительными характеристиками у такого кабеля есть один минус – он боится УФ-лучей. Поэтому, если при разводке электрики в коттедже он оказывается на участках, открытых для прямого солнечного света, нужно будет продумать, как его прикрыть.
Первый кабель, о котором мы говорили (ВВГ), имеет более низкие эксплуатационные характеристики по сравнению с NYM-кабелем.
При желании сэкономить средства на проводке можно протянуть ВВГ кабель по всей территории дома или квартиры, а NYM-кабель использовать только в местах соединения внутренних щитков с общим, находящимся вне помещения.
Провод ПУНП
Это более дешевый (по сравнению с предыдущими двумя) вид провода. Однако он тоже часто используется для монтажа электрики в коттеджах. Может быть двух- и трех жильным, толщина сечения варьируется от 1,5 мм2 до 6 мм2. Жилы внутри такого провода медные, состоящие из одной проволоки.
Провод УНП хорошо подходит для подведения электричества к розеткам в доме, а так же для подключения приборов стационарного освещения. Рассчитан на номинальное напряжение 250 V при частоте в 50 Гц. Изоляция у такого провода двойная: внешняя из ПВХ-пластиката, а внутренняя поливинилхлоридная. Прямо можно сказать, что УНП не самый качественный из существующих проводов. Практическое его применение показывает посредственные результаты: изоляция начинает разрушаться от нагревания и неустойчива к перепадам температур.
Бронированный кабель ВБбШв
Полностью сделать электрику в коттедже – означает не только подвести электричество к дому, но еще и обустроить освещение территории, на которой он расположен. Для этого идеально подходит бронированный силовой кабель ВБбШв. Он отлично выдерживает большие перепады номинального напряжения от 660 V до 1000 V.
Кабель ВБбШв обладает высокой влагоустойчивостью. Поэтому он отлично годится для укладки в земле, внутри железобетонных труб или в гофре на открытом пространстве. В последнем случае нужно позаботиться о том, чтобы укрыть его от прямых лучей солнца.
Его принципиальное отличие от других кабелей и главное преимущество – металлизированная броня. Его можно смело прокладывать внутри вырытых в земле траншей. ВБбШв-кабель может быть одножильным, но может включать в себя и больше жил, до пяти. Жилы, как правило, медные и могут состоять не только из одной проволоки, но и из большего их количества.
Толщина сечения такого кабеля находится в промежутке между 1,5 мм2 и 240 мм2. Как внешняя, так и внутренняя оболочка проводов изготовлена из поливинилхлорида.
Нюансы выбора электрофурнитуры для коттеджа
Чтобы полностью сделать электрику в коттедже, вам нужно будет выбрать и закупить необходимое количество розеток и выключателей. По неопытности в этом деле можно совершить ряд ошибок, которые через некоторое время всплывут и потребуют сил и средств для их исправления.
На что обращать внимание при выборе:
- Материал, из которого сделан продукт. Отдавать предпочтение следует твердому пластику. Мягкий потеряет свой внешний вид и даже может сломаться еще на стадии установки.
- Обращайте внимание на наличие маркировки производителя. Если обозначения отсутствуют, то вам попалась подделка сомнительного качества, которая в доме точно не нужна.
- Хорошо, если вам удастся осмотреть изделие не только снаружи, но и заглянуть внутрь. Приглядитесь внимательно к каждому зажиму, винтику и пластинке. Убедитесь, что в изделии нет бракованных частей (с заметными неровностями или зазорами). При выборе розеток обращайте внимание на заземляющие контакты. Это небольшие усики из медной проволоки в месте подключения вилки. У качественных заводских розеток эти контакты будут не из тонкого металла, а довольно плотные, упругие и аккуратные на вид.
- Опытные специалисты по монтажу электрики в коттеджах часто советуют выбирать выключатели и розетки для дома, оценивая их по запаху и весу. Качественный продукт не должен источать резкого запаха дешевой пластмассы. А легкость электрофурнитуры может говорить о том, что стенки корпуса изделия довольно тонкие и непрочные. В процессе эксплуатации они могут не выдержать рабочих нагрузок (токовых или механических) и быть причиной короткого замыкания.
- Обязательно следует обращать внимание на количество конструктивных составляющих розетки или выключателя, а также и на предусматриваемый способ их крепления. Наличие большого числа всевозможных фиксирующих элементов и запасных частей говорит о высоком качестве продукта. А в виде единого монолита чаще выпускается дешевая некачественная электрофурнитура.
- Покупая розетки, проверяйте, чтобы отверстия для вилки находились напротив фиксирующих пружин. Если совпадения нет, значит, данная модель собрана некачественно и нужно подыскать что-то получше.
- Производители, которые беспокоятся о своем потребителе, всегда позаботятся о том, чтобы внутри упаковки была инструкция по установке и сборке изделия. Поддельная продукция чаще всего уложена в простой целлофановый пакет и не сопровождается никакими инструкциями.
- Выбирая электрику (выключатели и розетки) для монтажа в коттедже, отдавайте предпочтение хорошо зарекомендовавшим себя фирмам. Продукцию отличного качества выпускают иностранные компании: Legrand («Легранд»), Jung, SchneiderElectric. Именно они занимают лидирующие позиции среди фирм – производителей электротехнических товаров. Можно остановить свой выбор и на более дешевых (однако вполне неплохих) вариантах розеток и выключателей, выпускаемых польскими и турецкими фирмами Karlik, Viko, Makel, OSPEL.
- Всегда проверяйте, указаны ли на задней стенке изделий номинальные показатели тока и напряжения, для которых они предназначены. Напряжение должно быть 250 V, а ток 6; 10; 16 А. Лучше выбирать розетки и выключатели с номинальным током не меньше 10 А, тогда можно будет подключать приборы довольно большой мощности. Розетки, рассчитанные на шесть ампер, для больших нагрузок не предназначены, быстро выйдут из строя и могут стать причиной аварии в электросети. Никогда не покупайте электрофурнитуру без маркировок!
- Сейчас многие домовладельцы, проводя монтаж электрики в коттедже, останавливают свой выбор на комбинированных моделях электрофурнитуры. Это модели, где в одном корпусе совмещены и розетка, и выключатель. Во-первых, их проще монтировать. А во-вторых, такие изделия гармоничнее вписываются в общий интерьер помещения.
Наличие большого числа всевозможных фиксирующих элементов и запасных частей говорит о высоком качестве продукта. А в виде единого монолита чаще выпускается дешевая некачественная электрофурнитура.
Можно остановить свой выбор и на более дешевых (однако вполне неплохих) вариантах розеток и выключателей, выпускаемых польскими и турецкими фирмами Karlik, Viko, Makel, OSPEL.
Чтобы электрика в коттедже не перегружалась в процессе эксплуатации и прослужила вам как можно дольше, нужно заранее продумать, какие электроприборы будут работать в доме. Для стиральной машины, например, или электрической плиты нагрузка на розетку по току должна быть 16 ампер, не меньше.
Очень энергопотребляющий предмет – духовой шкаф или плита. Для них лучше вывести прямо от щита отдельное ответвление или покупать розетку на 20–25 ампер.
Люстру или телевизор обычно подключают на розетки и выключатели, рассчитанные на 10 ампер. Есть общее правило, которым можно руководствоваться при выборе и покупке электрофурнитуры для дома: 4 А это 0,88 кВт (можно условно округлить до 1 кВт). Тогда, чтобы подключить, например, плиту, мощностью 3,5 кВт, необходима розетка не меньше чем на 16 ампер. Подсчет очень простой и по силам каждому.
Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня.
Компания «Мой Ремонт» работает по всей Москве и Московской области.
как сделать — схема электроснабжения частного дома
Автор: Кургузов А.В, инженер по электроснабжению
Сложно представить себе современный коттедж без электричества. Но для того, чтобы электрика в доме функционировала – горел свет, и можно было пользоваться электроприборами, недостаточно просто подключить его к линиям электропередач. Электропроводка в доме должна быть выполнена профессионально. При этом необходимо строгое соблюдение мер пожарной и электробезопасности.
Основные правила разводки электропроводки
Каждая работа начинается с планирования. Любой коттедж строится по проекту, включающему планировку помещений. Они также используются для создания рабочей документации. Именно по ней в дальнейшем выполняется электромонтаж в частном доме. На каждое из помещений должно быть разработано:
- Однолинейная схема – освещение, размещение розеток и электрооборудования. В ней указывается – тип и мощность электрооборудования, типы кабелей, способы их прокладки
- Схема расположения кабельных трасс – освещение, розеточные группы, силовые установки
- Спецификация – список используемого оборудования и материалов
В ней указывается – тип и мощность электрооборудования, типы кабелей, способы их прокладкиКраткие рекомендации
- Отдельно отмечаются места будущей установки потребителей, относящихся к группе мощных (электроплита, стиральная и посудомоечная машина, кондиционер, бойлер и т.д.). Схема электроснабжения частного дома для каждого из таких потребителей должна предусматривать прокладку собственной линии
- Определяясь с необходимым количеством розеток, следует руководствоваться народной мудростью о том, что их много не бывает (особенно, когда речь идет о кухне или помещении, в котором планируется установить компьютер, TV и т.д.) – с одной стороны. Но необходимо помнить, что электропроводка в частном доме может значительно подорожать из-за избыточного количества розеток. Комфортный минимум на помещение – от пяти розеток
- При выборе места под розетки и выключатели следует исходить из обеспечения удобства пользования ими для каждого члена семьи. Обязательно нужно учитывать, в какую сторону открываются межкомнатные двери
- Для помещений с повышенной влажностью (например, санузел) выключатели и розетки требуется устанавливать с наружной стороны стены. Если это невозможно, то использовать только влагозащищенные розетки
- Схема электроснабжения дома для таких помещений, как длинные коридоры, спальни и лестницы, рекомендуется предусматривать установку нескольких выключателей (проходных)
- Для питания слаботочных систем (антенные и компьютерные кабели, датчики ОПС) требуется прокладка собственных линий. Причем их требуется удалить от идущей рядом электропроводки в частном доме (силовых или осветительных трасс) на 500 мм и более. Это необходимо для исключения вероятности возникновения помех
Обязательно нужно учитывать, в какую сторону открываются межкомнатные двериОсновные правила разметки и прокладки электропроводки
Выполненные работы по электрике должны обеспечить бесперебойную доставку в нужное место требуемого количества электроэнергии для надежной работы освещения и подключаемых потребителей.
Место для прокладки электропроводки в частном доме выбирается так, чтобы она не мешала монтированию иных инженерных систем (функционированию существующих) и не налагала ограничений на осуществление плановых отделочных работ в помещении.
Добиться этого можно, если схема электрики в доме устанавливается с учетом ряда несложных правил:
- Необходимо выполнить прокладку электрической сети только параллельно, либо строго перпендикулярно поверхности полов
- При прокладке электрики по стене, от точки подключения кабель прокладывается вверх по вертикали. Если разводка выполнена под полом, то вертикально вниз до необходимой горизонтали, с которой он должен соединяться в распределительной коробке
- Если в комнате планируется установка натяжного потолка, кабель прокладывается над ним
Схемы разводки электропроводки
Электроснабжение частного дома допускает выбор любых направлений трассировки кабельных линий во внутренних помещениях.
Желательно при разработке электрической схемы руководствоваться следующими рекомендациями.
- Питающий кабель системы электроснабжения рекомендуется прокладывать под потолком на расстоянии не менее 150-200 мм. Это не создаст в дальнейшем проблем, если Вы решите смонтировать подвесной или натяжной потолок.
- При прокладке вертикального участка электропроводки оставляется «зона безопасности» по 100 мм с каждой стороны. Здесь не рекомендуется закреплять что-либо
- Расстояние от вертикального кабеля до угла стены, оконного или дверного проема должно быть не менее 200 мм (включая 100 мм зоны безопасности). Это исключит возможное разрушение стены при выполнении штроба
- Строгих требований по высоте размещения розеток и выключателей нет. Есть рекомендации.
Из личного опыта можем посоветовать устанавливать розетки на высотах:
- 400 мм от пола – во всех помещениях
- 950-1000 мм – в кухнях с низкими кухонными гарнитурами
- 1100-1150 мм – с высокими
Оптимальная высота выключателя – 900 мм.
В целом схема электроснабжения частного дома должна выглядеть следующим образом:
- ввод (220В). Ноль (N) и фаза (L) заводятся во вводной автомат защиты;
- с него, на электросчетчик;
- далее L подключается к каждому из автоматов защиты определенной группы потребителей (параллельно), затем на УЗО этой же группы;
- N подается на УЗО сразу после счетчика;
- Отсюда L параллельно подключается к защитным автоматам конкретных потребителей (холодильник, компьютер, микроволновая печь), а от них непосредственно на потребитель;
- N после УЗО подается на соответствующую шину, к которой подключается потребитель;
- Кроме этого потребитель должен подключаться к заземлению (РЕ) защитной нейтрали.
Готовимся к монтажу электропроводки
Прежде, чем перейти к практическим работам, необходимо закупить материалы и обзавестись необходимым инструментом. Если электрика в доме предполагается к выполнению по проекту, то состав необходимых оборудования и материалов указан в спецификации.
Если нет, то в зависимости от применяемой схемы из материалов Вам, скорее всего, потребуется:
- Электрический провод и кабель в ассортименте
- Распределительный щиток (ЩР). В частном доме необходимо иметь два щитка – внешний и внутренний
- УЗО и дифференциальные автоматы защиты
- Розетки
- Подрозетники
- Выключатели
- При необходимости гофрированная трубка для прокладки (гофра) и кабель-каналы требуемой геометрии
- Клеммники (соединительные элементы для монтажа кабеля без пайки)
- Изолента
- Метизы для крепежа
Количество кабеля в первом приближении рассчитывается по составленным схемам или проекту. При этом обязательно следует делать запас на монтажные припуски (из расчета 100-150 мм на каждую точку). А вот конкретные характеристики кабеля, УЗО и автоматов указано в проекте или выбирается с учетом планируемого максимума потребляемых мощностей.
Рассчитать это значение для электроснабжения дома вполне можно самостоятельно.
Для этого достаточно школьного курса физики и знания необходимых формул, которые легко можно найти в справочниках и интернете.
Чаще всего электрическая схема реализуется с использованием кабели ВВГ российского производства:
- 3х1,5 — жесткий кабель с тремя медными жилами сечением по 1,5 мм². Электрика в частном доме на участке от осветительного прибора до монтажной коробки и выключателя прокладывается этим кабелем
- 3х2,5 – самый ходовой кабель. Им прокладываются основные участки внутридомовой электропроводки (от соединительной/распределительной коробки до розетки, от ЩР до распредкоробок)
- 2х6 – разводка электрики в доме выполняется этим кабелем на участке от вводного устройства (ВРУ) до внутреннего ЩР
- 5х6 – используется, если в коттедже имеются потребители, которым необходимо трехфазное питание (электроплита, место подключения сварочного аппарата и т.п.)
Наиболее востребованными автоматами являются изделия, рассчитанные на силу тока:
- 20А – используются в розеточных группах
- 16А – для линий осветительного оборудования (внутридомовых источников освещения)
Монтаж электропроводки
Практические работы по реализации схемы электрической сети будут зависеть от следующего:
- Из каких материалов изготовлены межкомнатные стены (каменные, деревянные или гипсокартонные)
- Какого типа проводка в загородном доме (открытая, комбинированная или закрытая) предполагается к установке
- Места выполнения прокладки (по стене или под полом)
Монтаж электричества можно выполнить разными вариантами.
- Провести электромонтажные работы до этапа оштукатуривания стен (кабель крепится по поверхности стены и в дальнейшем закрывается штукатурным составом)
- Выполнить прокладку электропроводки дома в предварительно проделанных штробах (каналах в стене или штукатурке)
- Проложить кабель в полостях стен из ГКЛ
- Если планируется установка наружной электрической проводки, предварительно крепятся кабель-каналы
Разметка каналов
Электропроводка в частном доме прокладывается по факту выполнения всех подготовительных работ.
Работы начинаются с разметки. Удобнее всего выполнять ее с использованием лазерного уровня. Необходимую точность может обеспечить и водяной уровень, однако работать с ним достаточно неудобно.
Этапы этой работы следующие:
- На стены переносятся места будущей установки розеток и выключателей
- Размечаются горизонтальные и вертикальные участки кабеля, подлежащего укладке
- Обозначаются места установки соединительных и распределительных коробок, ШР, счетчика
Штробление стен
Будем исходить из того, что обустраивается электрика в доме с каменными стенами (блоки, кирпич) и предстоит скрытый монтаж.
- В местах установки оконечных элементов высверливается место под установку подрозетников (коробок). Для этого можно использовать перфоратор или ударную дрель с коронкой по бетону нужного диаметра
- Прорезаются горизонтальные штробы для последующего монтажа электропроводки в доме. Удобнее всего делать это специальным инструментом, штроборезом. Если его нет, то можно использовать болгарку с алмазным кругом по бетону и перфоратор. Данные работы приводят к образованию огромного количества пыли. Поэтому рекомендуется закрыть дверь в помещение и работать в респираторе и защитных очках
- Выполняются вертикальные штробы. Используется тот же инструмент и технология, что и при штроблении горизонтальных участков
После того, как осядет пыль, рекомендуется убрать мусор. При наличии промышленного пылесоса, собрать пыль.
Монтаж кабельно-проводниковой продукции
Согласно схеме устанавливаются подрозетники, соединительные и распределительные коробки.
Для этого рекомендуется использовать гипс или строительный алебастр.
При установке подрозетников требуется учитывать два момента.
- Если планируется оштукатуривание стен частного дома или использование иных отделочных материалов, внешняя кромка подрозетника должна выставляться в плоскости будущей наружной поверхности стены (немного выступать за пределы стены, в которой монтируется)
- Подрозетник требуется установить таким образом, чтобы нижняя грань вставленной в него розетки (вариант, выключателя) располагалась параллельно полу
Монтаж распределительной коробки
Распределительные коробки используются для стыковки и разветвления электропроводки по заранее разработанной схеме.
Установка распределительной коробки может осуществляться, как открыто, так и скрыто. При скрытой установке коробка монтируется в специально подготовленное отверстие в стене и закрепляется алебастром. Это отверстие подготавливается на стадии штробления стен.
Далее с конца, подведенного к коробке кабеля, снимается изоляция (со всего кабеля и каждого из проводников). Подготовленная часть вводится в распределительную коробку через специальные отверстия в ее стенках, которые требуется предварительно прорезать.
После этого концы разных кабелей соединяются с обязательным учетом полярности в единую схему:
- «Земля» (РЕ) имеет желто-зеленую оплетку
- Рабочий ноль (N) – синюю
- Фаза (L) – красную или коричневую (иногда белую)
Соединения выполняются с использованием специальных клеммников или иных соединительных устройств, которых существует достаточно много. Использование скруток – недопустимо.
Собранный участок электропроводки необходимо прозвонить.
Монтаж распределительного щитка
Внутренний распределительный щиток электроснабжения рекомендуется устанавливать в непосредственной близости от счетчика и места ввода подающего кабеля.
Он может крепиться на стене дома, либо убираться в специальную нишу.
Это зависит от исполнения щитка – скрытой или открытой установки.
Работы требуется выполнять в строгом соответствии с требованиями ПУЭ (седьмое издание, глава 7.1.).
В электрощитке имеются специальные рейки DIN, на которых закрепляются все защитные автоматы и УЗО. В зависимости от модели щитка в его дверце может потребоваться прорезать нужное количество отверстий.
Не рекомендуется размещать щиток в помещениях с повышенной влажностью.
После того, как схема системы электроснабжения полностью собрана, ее прозванивают (убеждаются в исправности).
После этого крышки соединительных и распределительных коробок закрываются и штробы по всей длине заделываются цементным или штукатурным раствором.
На этом электромонтаж первого этапа заканчивается.
Установка электротехнических изделий
Работы по установке электротехнических изделий относятся ко второму (завершающему) этапу. Они выполняются после окончания отделки помещений коттеджа.
Работы по установке электротехнических изделий включают в себя:
- Установку выключателей и розеток
- Расстановку и подключение потребителей
- Подключение осветительных приборов
- Проверку работоспособности электропроводки дома в целом
Заключение
Электроснабжение дома – система, которая при халатном и невнимательном отношении к ней может доставить немало хлопот ее владельцу. Некорректно разработанная схема, некачественный материал и неквалифицированный монтаж могут свести на нет все позитивные ожидания. Мы рекомендуем работать только с профессионалами своего дела. И этот профессионализм должен быть подтвержден реальными успешными примерами работ.
Читайте другие статьи по данной тематике
Услуги по данной тематике
Проектирование электрики частного дома, коттеджа или таунхауса. Электрооборудование и освещение в жилых домах. Электролаборатория и электропроект для частного дома или коттеджа.
Электрооборудование и освещение в жилых домах. Электролаборатория и электропроект для частного дома или коттеджа.Ввод электричества и заземление
В поселках подключение обычно выполнено «со столба». Между столбами натянуты провда с двумя или четырьмя жилами. Это значит, что схема заземления обычно ТТ и около дома необходимо организовать нормально заземление.
Электрощит в доме.
Подключение розеток, освещения, мощных электропотребителей должно осуществляться по группам. Таково требование ПУЭ (Правила устройства электроустановок). Можно сделать разбивку по комнатам. В одной комнате применяется группа розеток и группа освещения. Однако правила не запрещают группу освещения или розеток разводить на несколько помещений.
Силовая часть.
Всю разводку к розеткам и оборудованию в доме нужно выполнять кабелем сечением 3х2,5 кв.мм для силового однофазного оборудования, 5х4 кв.мм для трехфазных варочных панелей и другого мощного электрооборудования.
Освещение дома.
Всю разводку освещения в доме нужно выполнять жестким проводом сечением 3х1,5 кв.мм.
Ванная комната
Именно в помещении санузла или ванной комнаты наиболее вероятно поражение электрическим током и поэтому электрика во влажных помещениях существует довольно много ограничений на разводку электрики. В ванной комнате и должна быть организована система ДСУП, присоединенная с системе СУП дома и далее к собственному заземлению. Розетки в ванной комнате должны соответствовать IP44. То есть быть с крышечкой — защищенными от брызг воды.
Материалы и оборудование для электрики
Электрические кабели в доме должны быть с медными жилами. Чаще всего применяются кабели ВВГнг и NYM. В электрощите чаще всего применяются автоматы ABB, Legrand, Schneider Electric или ИЭК. Можно долго обсуждать преимущества, недостатки каждого производителя, но при правильном выборе мощности автомата все будет работать долго и хорошо, независимо от именитости производителя.
Система бесперебойного электроснабжения частного дома
Система электроснабжения частного дома – лучшие варианты
Одним из самых важных элементов среди всех коммуникаций инженерии жилого строения является снабжение электрической энергией. В наше врем невозможности себе представить загородный домик без электричества, посредством него станут доступными все привычные блага цивилизации, уют и комфорт для городского человека.
Все обширнее стал перечень электрического оборудования, применяемого в загородных домах. Далее, помимо привычных холодильников, пылесоса, обогревателей и светильников, обеспечивать электрической энергией част нужно насосы ля скважин, теплый пол, кондиционер, сауну, нагревание бассейнов, светильники для улицы и многое другое.
Система бесперебойного электроснабжения частного дома очень важна для постоянной и безопасной работы домовых систем.
Планировка и составление проекта
Составление технически правильной и подробной проектной документации дает возможность грамотно рассчитывать требуемое число материалов, учитывать все нюансы, избегать множества ошибок, исправлять которые без больших финансовых вкладов или срывов строительных сроков будет крайне трудно.
Это неудивительно, потому что прокладывание электрической проводки начинается на стадии выполнения черновых работ, а окончится уже после отделки монтажом розеточных фасадов и светильников. Кроме того, при выстраивании новых зданий для получения разрешения на применение электрической энергии домовладелец должен помимо подач заявлений с энергоснабжающую организацию для согласования проекта, в том числе с Госэнергонадзором и Энергосбытом.
В любом случае, начать электротехнические работы без планирования не получится. Обязательно требуется заранее просчитать число электрического оборудования, которое будет применено, его разновидности, мощность и спецификацию. На основании таких данных можно рассчитывать определенную нагрузку. Выполнять расчеты общей потребляемой мощности несложно – требуется сложить номинальную мощность всего оборудования и приоров, которые есть у вас и вы планируете подключать в будущем, и после умножить все на коэффициент одновременности, то есть на 0.
7. Естественно, в идеале у вас должен быть запас мощности.
Подробности
Подключение к общей сети
В большом числе случаев подключение к ЛЭП выполняется воздушным путем с применением изолированного кабеля или проводов в негорючей оболочке, часто уложенным на тросе из стали. Выберите вводные кабели и провода в соответствии с ПЭУ, а для подключения дома по грунту используют бронированный кабель, который согласован по параметрам в Энергонадзоре. Вводные воздушные линии посредством особых крюков с изоляторами, трубостоек или кронштейнов прикрепляют на капитальные домовые конструкции в непосредственной близости от электросчетчика. В домовой стене делают сквозное отверстие для того, чтобы подвести питание.
В такое отверстие заранее следует вставить пластиковую или металлическую трубу-гильзу.
Обычно ввод для садового или дачного дома производится по однофазным схемам, но если нужно запитывать больше по количеству мощных бытовых приборов и потребление электроэнергии больше 4 кВт/ч, то целесообразнее будет использовать трехфазную систему электроснабжения в частном доме, где 3 линейных и 1 нейтральный провод. Иногда люди сталкиваются с ограничением по мощности, выделенной для определенных домов (дачные поселки не больше 3 кВт, в населенном пункте до 6 кВт, а новые коттеджные поселки от 15 до 25 кВт).
Если потребность будет превышать такой лимит, выходом из ситуации может быть использование особой автоматики, которая по программе обеспечивает бесперебойность работы главных потребителей за счет второстепенных. Если лимиты и ограничения превышены, это может привести к падению напряжения в общей сети, а еще вызывает аварийное отключение снабжения электроэнергией.
Заземление
По всем нормативам безопасности современные коттеджи должны быть оснащены заземляющим контуром. В роли «естественных» заземлителей лучше всего применять трубы и металла для водоводов, которые лежат в грунте, обсадные трубы скважин, металлические и железобетонные конструкции строений и зданий, которые соприкасаются с грунтом.
Еще заземление делают из стальных прутьев с прямоугольным или круглым сечением, толщина которых от 0.6 см, а также уголки с толщиной полок от 0.4 см. Эти стержни не должны быть прокрашены, в идеале они должны быть оцинкованными.
Их требуется закапывать ниже, чем глубина промерзания грунта, а после все обваривают полосками стали, на которые посредством болтового соединения прикрепляют медный проводник с сечением в 2.5 мм2 (минимум), который идет на основную шину заземления в электрическом щите. Сопротивление заземления не должно быть более 4 Ом. В электрощите защитные проводники от всех потребителей закрепляют на главной шине.
Проводник заземляющего типа должен быть с одинаковым сечением для питающего провода. По этой причине сейчас для разводки используют трехжильные провода – линия, земля и нейтраль.
Выбор сечение проводников
От грамотного выбора сечения применяемых для электрической проводки кабелей будет зависеть функционирование и надежность сети в целом. Основным критерием для расчета сечения провода будет общая мощность потребителей, которые питаются от такого проводника. Важно и то, при какой температуре будет эксплуатироваться сеть и тип проводки (скрытый/наружный). Главные целесообразные показатели сечения проводов, которые применяют в снабжении жилого загородного дома, уже давно определены практикующими мастерами.
Для подключения и организации снабжения дома используют медные провода или кабели с сечением не меньше 6 мм2, а еще алюминиевые – не меньше 16 мм2. Для того, чтобы подключить силовые розетки, используют трехжильные медные провода с двойной изоляцией, сечение которой от 2.
5 мм2. Для освещения хватит и 1.5 мм2. Очень мощные нагреватели (варочная поверхность, котел, проточный нагреватель, духовой шкаф) запитывают от провода, сечение которого от 4 мм2 и выше – его прокладывают прямиком к электрощиту, минуя распредкоробки.Если появляются трудности с точным определением нагрузки тока, а средств достаточно – требуется брать провода/кабели с запасом по сечению. В домах из древесины, или выстроенных по каркасной технологии требуется применять особые проводники, которые не поддерживают горение, к примеру, провод самозатухающего типа ВВГнг или NYМ. В помещении с высокой температурой воздуха (баня/сауна) используют термически устойчивый кабель, изоляция которого может выдерживать до +180 градусов.
Электрощит
Электрический щит можно быть навесным или встраиваемым. Как правило, его размещают на капитальной стенке, как можно больше к месту с силовым вводом на высоте не больше 1.7 метра от пола. В щите распределительного типа устанавливают сразу несколько групп автоматов, устройство защитного отключения, шины коммутации (земля и ноль).
Также в щите часто есть счетчик. Размер щитка обычно выбирают исходя из типа и числа элементов, которые в нем размещены. Целесообразнее иметь определенный запас мест для дополнительных автоматов, если потребуется подключить новые потребители.
Чтобы упрощать разводку мощностей главного электрошкафа, рекомендуем устраивать упрощенные щитки для отдельных этажей многоэтажного дома, а еще для построек, стоящих по отдельности. Небольшие распределительные щитки запитывают от главного провода, сечение которого составляет от 4 мм2.
Разводка
Провода разводят в соответствии с планом расположения розеток, стационарных приборов, выключателей и осветительных элементов. Система электроснабжения частного дома должно быть продумана – розетки в доме поделите на несколько групп, и они будут подключены кабелем с сечением в 2.5 мм2 от распредкоробки.
За каждую группу будет отвечать определенный автомат (от 16 до 25 А), их число зависит лишь от площади и того, сколько всего планируется розеток.
Обычно в одну группу попадают розетки с определенной комнатой, но не всегда. В трехфазных сетях группы и нагрузку распределяют равномерно на каждую линию, чтобы сохранить симметрию фазного напряжения.Освещение всех комнат коммутируется в отдельных ответвительных коробках. Для идеальной защиты светильников от перегрузки применяют автоматы от 3 до 10 А. Кабели, которые идут от щита к распредкоробкам и потребителям, размещают в гофрированном рукаве из металла или пластика. В последнее время обычно используют лишь скрытую проводку в штробах. Большую часть проводов ведут по потолкам, прикрепляя их особыми клипсами или хомутами из пластика. Все магистрали легко скрываются под натяжными или гипсокартонными потолками. Можно обустроить проводку в бетонной стяжке с соблюдением определенных норм.
Местоположение коробов для ответвления еще рекомендовано обозначать на плане, потому что они будут зашпаклеваны и оклеены обоями. Коробки должны быть расположены ниже, чем подвесные потолки, и доступ к ним нельзя перекрывать предметами мебели или остальными большими конструкциями.
Обычно их устанавливают в коридоре над межкомнатными дверьми. Провода, которая приходя в распределительные коробки, зачищают от изоляции и коммутируют посредством клемм, сварки и СИЗов. В особом отношении нуждаются кабели слаботочных потребителей (интернет-кабели, телевизионные, охранные, телефонные и звуковые). Чтобы избежать помехи, их нельзя прокладывать около силовых магистралей, тем более, в едином гофре с розеточными проводами.
% PDF-1.
6
%
9124 0 объект
> / Outlines 8647 0 R / Metadata 9121 0 R / AcroForm 9125 0 R / Pages 9046 0 R / Type / Catalog / PageLabels 9041 0 R >>
endobj
8647 0 объект
>
endobj
9121 0 объект
> поток
2008-11-17T18: 19: 32 + 01: 002008-11-17T18: 19: 32 + 01: 002007-12-20T22: 21: 12ZAdobe InDesign CS3 (5.0.1)
0072.00 Inchesuuid: E2DFD09E3677DC119D118794E712FE95uuid: E1DFD09E3677DC119D118794E712FE95Как установить внешнюю солнечную панель | инструкции
- Приложение
- Смотреть вживую
- Войти
- Профиль
- Выйти
- Регистр
- Показывает
- Главный
- программа передач
- Сделай сам
- Показывает от А до Я
- Хосты от А до Я
Лучшие шоу
- Barnwood Builders
- Большой пляж Строит
- Особняки со скидкой
- Первые ласты
- Холмс: новое поколение
- Реабилитационный наркоман
- Восстановлено
- Salvage Dawgs
- Возрождение каменного дома
- Проект Vanilla Ice
Хосты
- Джейсон Кэмерон
- Джефф Девлин
- Джош Темпл
- Мэтт Блашоу
- Николь Кертис
- Ванильный лед
- Тамара День
- Бретт Уотерман
- Марни Оурслер
- Скотт МакГилливрей
Не пропустите:
- Идеи озеленения переднего двора
- 26 популярных домашних стилей
- Стильное хранение в ванной
- 35 переработанных поделок
- Как построить набор козловой ямы
- Как
Сделать и украсить
- Отделка
- Поделки
- Развлекательные
- Переработка
- Свадьбы
- Пет Проекты
- См. Все
Номера и пространства
- Кухня
- Ванная
- Спальня
- Место для хранения
- Гараж
- Этаж
- Витрина экспертов
- Креативные пространства
- См. Все
На открытом воздухе
- Садоводство
- Ландшафтный дизайн
- Патио и террасы
- Конструкции
- Открытые площадки
- Hardscaping
- Ландшафтный дизайн
- Места для детей
- См. Все
Техническое обслуживание и ремонт
- Ремонт
- Организация
- Очистка
- устойчивость
- Готовность
- См. Все
Навыки и ноу-хау
- Инструменты
- Мастерские
- Каменная кладка и плитка
- Плотницкие и деревообрабатывающие
- Живопись
- Электрооборудование и проводка
- Сантехника
- См. Все
Не пропустите:
- Идеи озеленения переднего двора
- 26 популярных домашних стилей
- Стильное хранение в ванной
- 35 переработанных поделок
- Как построить набор козловой ямы
- Лотереи
- Видео
- Как
- Навыки и ноу-хау
- Электрооборудование и проводка
Строительные нормы и правила: Общие сведения | Электрика
Если вы выполняете электромонтажные работы в своем доме или саду в Англии и Уэльсе, вы должны соблюдать правила Строительных норм.Лучше всего использовать монтажника, зарегистрированного в схеме компетентного лица («зарегистрированное компетентное лицо»), который может самостоятельно подтверждать соответствие Строительным нормам.
Если установщик не зарегистрирован, то некоторые более рискованные работы (обозначенные как «подлежащие уведомлению» в Строительных правилах) должны быть проверены, утверждены и сертифицированы:
- Орган управления зданием (местный орган власти или частный утвержденный инспектор) или
- Только в Англии: электрик, зарегистрированный в системе сертификации третьей стороны («зарегистрированная сторонняя сертифицирующая организация»).
Орган управления зданием или зарегистрированный сторонний орган по сертификации должен быть уведомлен до начала работ.
вакансий, подлежащих уведомлению:
- Установка нового блока потребителей или блока предохранителей
- Установка полностью новой цепи — например, кольцевой цепи или цепи освещения, или новой цепи для плиты, душа или погружного нагревателя
- Изменения в существующих цепях — например, добавление дополнительной точки питания или точки освещения — но только в «особых местах».В Англии особое место занимает пространство вокруг ванн и душевых. В Уэльсе особые места включают также кухни и природу.
Большинство работ по ремонту, замене и техническому обслуживанию, а также изменения или дополнения существующих цепей за пределами специальных мест не подлежат уведомлению.
Строительные нормы и правила устанавливают общие критерии и требования по обеспечению электробезопасности. Утвержденный Документ P содержит дальнейшие практические рекомендации по выполнению этого вида работ.Вы должны помнить, что любые электромонтажные работы, которые вы проводите в своем доме, саду, гараже, сарае или другом складском помещении, должны соответствовать требованиям Строительных норм. Если вы не уверены в требованиях, вам следует связаться с отделом контроля зданий местных властей.
Все электромонтажные работы должны соответствовать стандартам безопасности BS 7671 («Правила электромонтажа»), которые можно найти на веб-сайте Британского института стандартов (BSI).
Эти правила были введены, чтобы помочь снизить количество смертей, травм и пожаров, вызванных неисправными установками.
Строительные нормы и правила устанавливают нормы на электромонтажные работы только в отношении жилых помещений (домов, квартир и т. Д.). Если работы выполняются в промышленных или коммерческих зданиях, они подпадают под действие Правил об электричестве на рабочем месте 1989 года. Исполнительный орган по охране здоровья и безопасности (HSE) несет ответственность за обеспечение безопасности электромонтажных работ в таких зданиях и при наличии С любыми вопросами о работе в этих зданиях следует обращаться в НИУ ВШЭ.
Строительные нормы и правила не ограничивают круг лиц, выполняющих электромонтажные работы.Если вы хотите выполнить работу самостоятельно, вам следует убедиться, что вы знаете, что вам нужно делать, прежде чем начинать какие-либо работы. Существует ряд авторитетных руководств, которые могут вам помочь.
Строительные нормы и правила не устанавливают стандартов безопасности электроприборов, но они требуют, чтобы стационарные соединения электроприборов были безопасными.
