Сделал столярный пылесос для мастерской своими руками

Создать собственную модель пылесоса под запрос – это круто. Но для умелых рук ничего сверхтрудного в этом нет. Поэтому самоделки появляются часто и конструкции их интересны. Есть умельцы, организовавшие мастерскую пылесосов и создающие строительные инструменты под заказ, используя, отслужившую свое, бытовую технику.

Самодельный пылесос для мастерской

Как выяснилось, для тех у кого есть столярная мастерская с деревообрабатывающими станками, покупать производительную модель строительного пылесоса накладно, хозяйственные небольшие забиваются стружкой. Появление самодельных пылесосов связано с потребностью собрать своими руками производительный агрегат, пользуясь подручными материалами или недорогими комплектующими.

Во всех рассматриваемых моделях используются двигатели, а иногда полная сборка от старых советских пылесосов в металлическом корпусе и другие компоненты – гибкие шланги, пластмассовые компоненты насадок.

Именно, уже готовый, рассчитанный на создание вакуума мотор с крыльчаткой служит сердцем пылесоса. А вот как соорудить циклонный фильтр и направить стружку в бак – решается по разному. Здесь может быть использован готовый бак из пластика или оцинковки, может быть построен своими руками. Но обязательно в пылесосе для мастерской используется тангенциальный ввод, основа циркуляционного движения воздуха в камере.

Найти 15-20 литровую емкость, не проблема. Но большой бак под стружку лучше сделать самостоятельно. Для бочки днища выполняют фанерные, создают ребра жесткости из деревянных брусков и обтягивают каркас поликарбонатом. Конструкция получается легкая и вместительная.

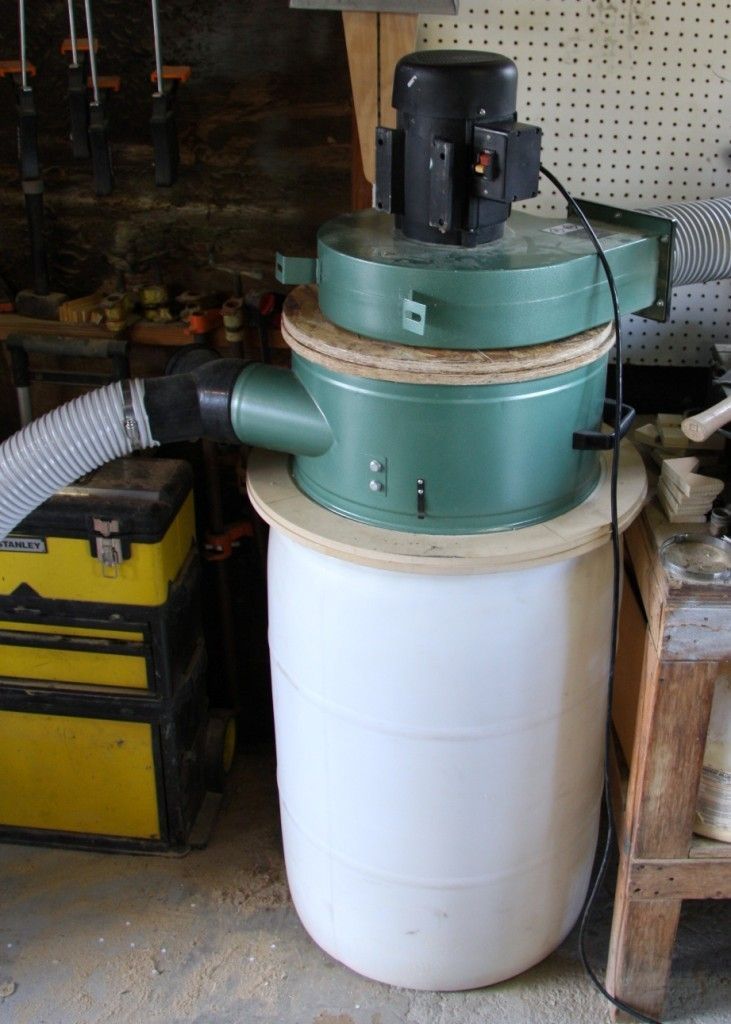

Сепаратор для отделения стружки и опилок создан из двух фанерных кругов, соединенных меду собой имеющий тангенциальный ввод мусора. Верхний блин выполнен с прорезью, в которую устанавливается патронный каркас для фильтра и предохранительный клапан.

На крышку крепится насос с крыльчаткой, фильтр взят от авто. Здесь же подведена розетка для электроинструмента и выполнена схема синхронного включения. От розетки проложена подводка к станкам, шланг достает до всех точек, а пылесос стоит в углу, пока бочка не наполнится. Такие, и усовершенствованные конструкции, выполненные из подручных материалов доступны по цене, и как пылесосы для мастерской, эффективны.

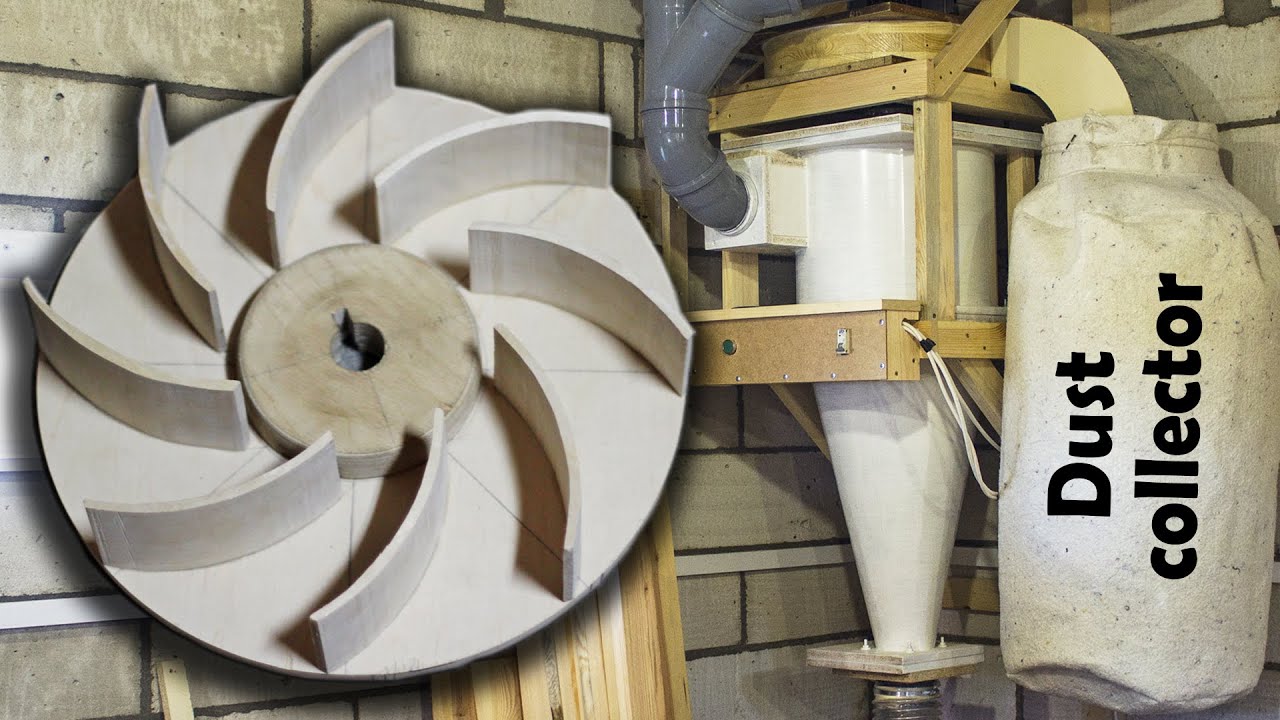

Есть и другая конструкция, сделанная своими руками, но с использованием компонентов купленных на китайском сайте. Автор предоставил на общее обозрение размеры и внешний вид поделки.

Он считает, если заниматься любимым делом, как хобби, не стоит тратить внушительные суммы на обустройство мастерской. Его установка работает. Один недостаток – мелкодисперсная пыль не успевает осесть, проходит в фильтр от инжекторного ВАЗ. Но для сбора стружки в домашней мастерской пылесос подходит.

Видео

Одну из самоделок – пылесос для столярной мастерской, сделанный своими руками мы демонстрируем на видео. Выполненная на основе старого советского пылесоса Буран и оцинкованного бачка, интересная и простая конструкция.

Как сделать пылесос из бутылки своими руками: пошаговая инструкция

Самодельный пылесос пригодится автомобилисту, радиолюбителю и любому другому человеку для сбора мелкого мусора. Основой прибора служит пластиковая емкость. Внутри установлен двигатель из детской игрушки. Простейшая инструкция поможет разобраться, как сделать пылесос из бутылки своими руками и запустить его в работу.

---

Простейшая модель пылесоса

Для тех, кто сильно не любит возиться с самоделками, предлагается простейший вариант пылесоса. В общих чертах прибор состоит из пластиковой бутылки.

На горлышке надет шланг для всасывания мусора. Внутри емкости к донышку закреплен моторчик с лопастями. Между вентилятором и входным отверстием установлен фильтр.

Из материалов понадобится ПЭТ бутылка емкостью 1–1,5 л, кусок гофрированного шланга, медная проволока, капроновый чулок, батарейки и многожильный провод. Моторчик можно взять из детской игрушки, но они обычно слабые. Чтобы пылесос хорошо всасывал мусор, двигатель лучше демонтировать с поломанного магнитофона или другого электроприбора.

Инструкция по сборке пылесоса состоит из следующих шагов:

Изготовление самоделки начинают с корпуса. Бутылку берут из-под напитка Sprite. Выбор обусловлен неправильной формой емкости, внутри которой удобнее размещать детали. На участке расширения бутылку перерезают острым ножом. Из верхушки получится крышка.

Вторая часть бутылки идет немного на сужение, а возле донышка сильно расширяется. От места среза нужно произвольно отрезать неширокую полосу. Суженая часть легко войдет внутрь крышки.

Корпус откладывают в сторону и приступают к изготовлению вентилятора. Прочный и легкий пропеллер получится из жестяной банки для пива или напитков. Ножницами отрезают дно и верхнюю часть. Получившийся цилиндр разрезают вдоль, разгибают и выравнивают, чтобы получился прямоугольный кусок жести.

На заготовке циркулем рисуют круг. Диаметр пропеллера и внутренней части бутылки возле донышка должны почти совпадать. Для зазора оставляют 2–3 мм, чтобы лопасти не цепляли стенки.

Ножницами из жести вырезают круг. Заготовку расчерчивают карандашом, разделив на 8 одинаковых треугольников. По линиям делают надрезы, не доходя до центра 10 мм.

Разрезанные сегменты подгибают под углом. Лопасти при вращении должны втягивать воздух, а не выталкивать. В какую сторону выгибать лепестки, зависит от направления вращения вала мотора. Все можно испытать опытным путем. Если вентилятор выталкивает воздух, лепестки легко можно перегнуть в обратную сторону.

По центру пропеллера шилом прокалывают отверстие. Крыльчатку насаживают на вал моторчика, фиксируют термоклеем или винтом, если имеется резьба.

Во время работы вентилятора со стороны донышка бутылки должен выходить воздух. Отверстия прожигают паяльником, просверливают или вырезают ножом.

Заднюю часть моторчика помещают в пластмассовую пробку. Сбоку выводят провода. Моторчик к пробке приклеивают или прикручивают болтиками, если на корпусе есть отверстия с резьбой.

С помощью горячего пистолета пластиковую крышку с мотором приклеивают к внутренней части донышка бутылки. Двигатель располагают строго по центру. Пробуют прокрутить вентилятор, чтобы лопасти не цепляли стенки бутылки.

Для защиты мотора от пыли изготавливают фильтр. Из толстой медной проволоки выгибают кольцо по диаметру бутылки. На каркас натягивают кусок капронового чулка.

Фильтр вставляют внутрь бутылки перед мотором. Кольцо должно войти плотно. С обеих сторон фильтра стенку емкости прокалывают канцелярскими кнопками. Ограничители предотвратят смещение кольца. Чтобы кнопки не выпали, участок бутылки обматывают изолентой или скотчем.

На горлышко второй части бутылки надевают всасывающий шланг. Его можно сделать из куска пластиковой гофры для прокладки электропроводки. Соединение шланга с горлышком плотно обматывают изолентой. Рабочие насадки изготавливают из любых пластиковых трубочек.

Две части пылесоса сделаны и их осталось соединить. Провода от электромотора выводят через вентиляционное отверстие на донышке. Подключать можно к блоку питания, но тягать провода за пылесосом неудобно. К внешней части донышка лучше приклеить пластиковый отсек для батареек. Мобильный пылесос можно будет брать с собой в дорогу.

Изготовление сложного циклона

Сборка циклона немного сложнее из-за большего количества деталей. Кроме ровной бутылки из-под сока, понадобятся одноразовые шприцы, пластиковые баночки, моторчик и DVD диск для пропеллера.

Сборка циклона состоит из следующих действий:

От донышка бутылки отступают 2–3 см и по окружности маркером рисуют линию. Отступив от разметки около 10 см, наносят еще одну линию. Острым ножом разрезают емкость, чтобы получилась нижняя часть с донышком, горлышко и кольцо.

По диаметру бутылки подбирают две пластиковые баночки с крышками. Верхнюю часть с резьбой отрезают ножовкой по металлу.

Горячий пистолет разогревают до начала плавления стержня. Перегревать нельзя, чтобы не расплавилась бутылка. Отрезанную резьбу от баночки приклеивают к срезу верхней части бутылки с горлышком.

Из двух одноразовых шприцов объемом 20 мл вытягивают поршни. Ножовкой отрезают верхние части, где надевается игла. На одном шприце отпиливают заднюю часть с рукоятками.

Шприц с обеими отрезанными сторонами прикладывают торцом к боковой части бутылки возле приклеенной резьбы от баночки. Маркером делают отметку и вырезают овальное отверстие. Шприц вставляют под углом, изнутри бутылки отмечают маркером место среза выступающей части и отпиливают лишний кусок. Полученную заготовку приклеивают горячим пистолетом.

Для корпуса компрессора берут отрезанное от бутылки кольцо. С одной стороны приклеивают вторую резьбу от баночки. К другой стороне приклеивают крышку резьбой наружу.

По центру приклеенной крышки прорезают отверстие, становят вертикально второй шприц и приклеивают горячим пистолетом.

По центру второй крышки прорезают отверстие под вал двигателя. Электромотор прикручивают болтами. Вал должен выходить внутрь крышки со стороны резьбы.

DVD диск расслаивают на две части. К одной половинке приклеивают отпиленную часть шприца с выступом для иглы. Это будет гнездо для насаживания крыльчатки на вал. Диаметр диска подгоняют под корпус компрессора, обрезав края ножницами.

Из второй половинки диска нарезают прямоугольники. Это будут лопасти вентилятора. Поверхность диска размечают на 8 равных сегментов. Строго по линиям суперклеем приклеивают нарезанные прямоугольники.

Готовую крыльчатку насаживают на вал моторчика. По окружности корпуса компрессора паяльником прожигают вентиляционные отверстия.

Для пылесборника берут пластиковый круглый контейнер. По центру крышки прорезают отверстие. На пластиковой пробке от бутылки отрезают верх. Получившуюся муфту с резьбой приклеивают на крышку контейнера, где прорезано отверстие.

Все детали готовы. Теперь нужно собрать циклон. К верхней части бутылки с горлышком прикручивают пылесборник. На свободную резьбу накручивают корпус компрессора, а сверху ставят крышку с мотором.

К патрубку циклона подсоединяют шланг и пробуют подать напряжение на мотор. Если всасывание слабое, ищут подсос воздуха на резьбовых соединениях. Проблему устраняют установкой прокладок или наматывают на резьбу ФУМ ленту.
По мощности циклон превосходит простой пылесос из бутылки. Самоделка способна всасывать вместе с пылью древесные опилки и другую мелкую крупу.

Стружкоотсос своими руками — применение

В домашней мастерской большой объем образующейся во время обработки древесины стружки и пыли представляет собой большие неудобства. Стружка не только делает уборку более длительной, но и является причиной выхода станка из строя. Если работы проводятся время от времени, то убрать помещение можно при помощи мощного пылесоса, однако при больших объёмах работ стоит все же приобрести специализированное оборудование – стружкоотсос.

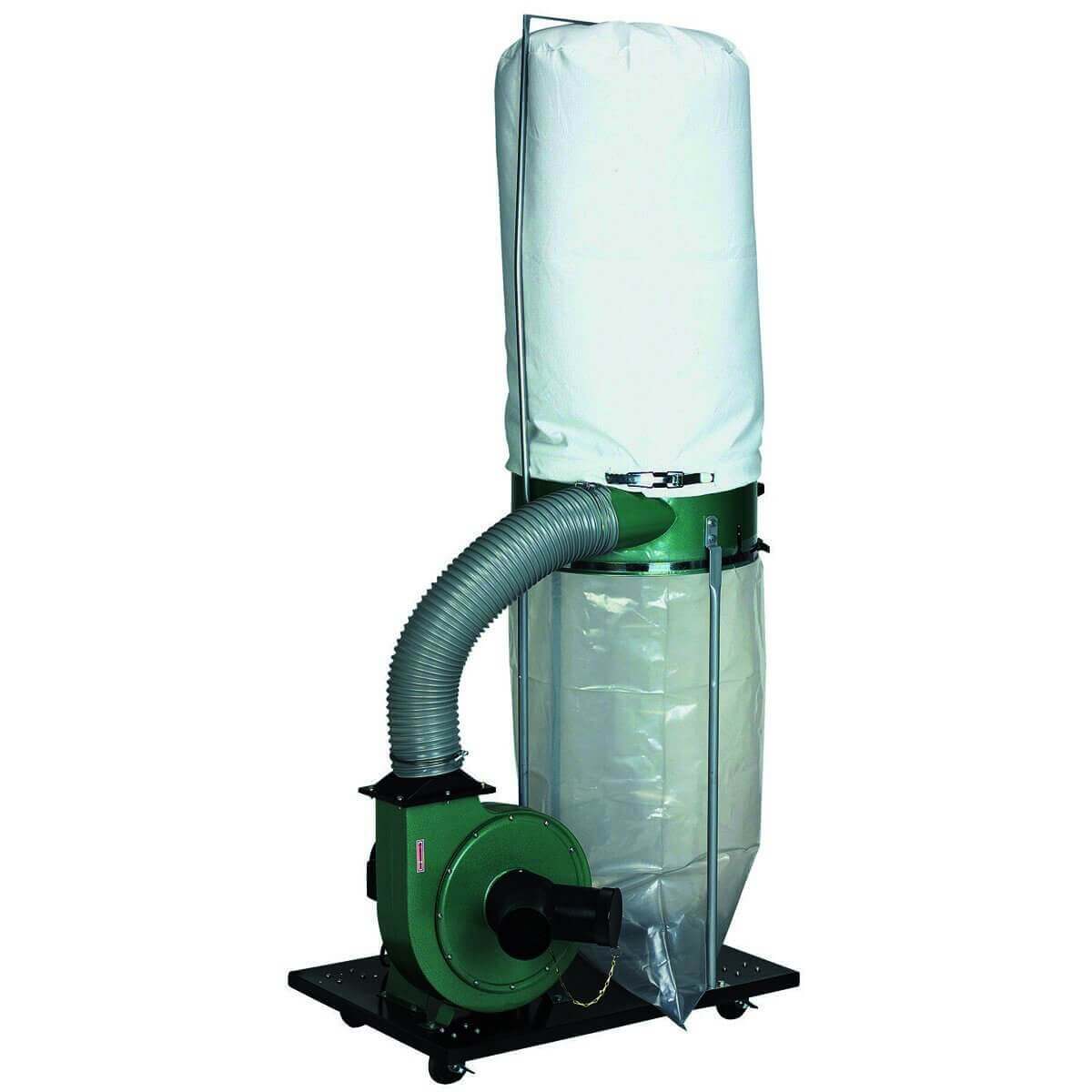

Устройство стружкоотсоса

Принцип работы стружкоотсоса напоминает обычный пылесос, оборудованный циклоном, по этой причине такие устройства еще называют стружкопылесосами. В вертикально собранном корпусе, который суживается книзу, в следующем порядке находятся:

• фланцевый электрический мотор, мощность которого свыше 3,5 кВт
• вентилятор с крыльчаткой, которая создает требуемое разрежение воздуха
• верхний циклон, который осуществляет окончательную очистку воздуха и выброс чистого воздуха в атмосферу
• узел ручного встряхивания
• очистной многоступенчатый фильтр
• нижний циклон, который осуществляет забор стружки
• сборный мешок для стружкоотсоса.

Корпус герметичный, оснащенный звукопоглотительными внутренними покрытиями, и выпускными отверстиями, расположенными по периметру верхней части стружкоотсоса. Там же установлены и элементы системы управления агрегатом.

В комплекте обязательно присутствует гофрированный шланг для стружкоотсоса, подсоединяемый через особый переходник к деревообрабатывающему устройству. Ряд конструкций предусматривает наличие транспортирующей тележки. Очень ценными можно назвать такие станки, которые можно подключить последовательно, формируя батарею из трёх-четырёх стружкопылесосов. Такую систему ставят в специально предназначенном для этого помещении, потому что уровень шума она выдает приличный.

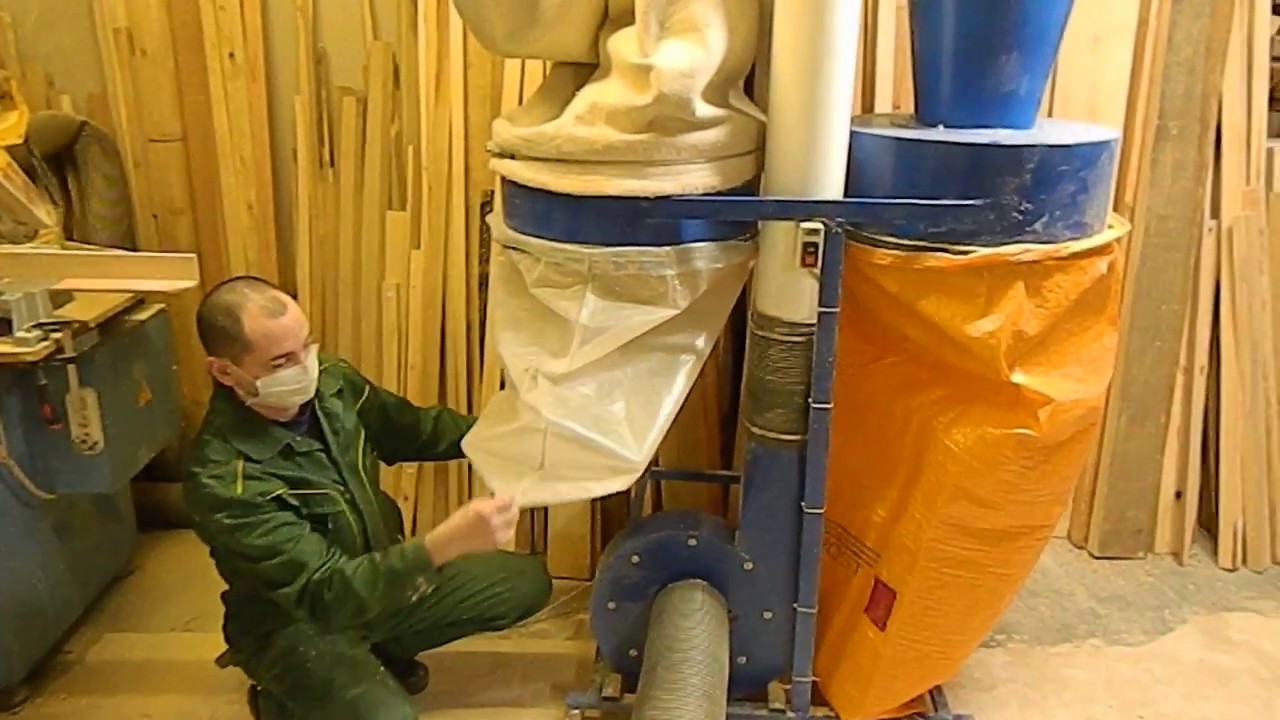

Подобные агрегаты удачно используются для улавливания мелкодисперсных отходов, образующихся в процессе обработки МДФ и прочих слоистых материалов. Кроме своего основного предназначения, стружкоотсосы имеют функцию оптимизации температурного режима в помещении, где они находятся. Они перемешивают очищенный, более тёплый воздух, температура которого составляет около 60ºС.

Типы стружкоотсосов

Такие станки бывают трех типов:

• переносные
• стационарные
• мобильные.

К категории переносных относят малогабаритные пылеулавливатели. Установку и разборку таких устройств легко осуществить за короткий промежуток времени. Они имеют малый вес, их можно ставить на стол. Они используются в тех случаях, когда работы прочих типов данного оборудования невозможна или затруднена. Это бывает по причине малой площади помещения или по техническим причинам. Стоит отметить, что переносные устройства не всегда качественно удаляют отходы, вследствие своей невысокой мощности, а, следовательно, и невысокой производительности.

Мобильные пылеулавливатели можно разместить возле станка. Они занимают мало места, и демонтаж тоже не займет много времени. Для перемещения понадобится тележка или штатные ролики. При помощи мобильных пылеулавливателей можно обслуживать два станка по очереди. Однако, обязательно выполнение следующего условия – станки должны работать в разное время. Некоторые модели таких стружкоотсосов имеют двухступенчатую систему фильтрации воздуха.

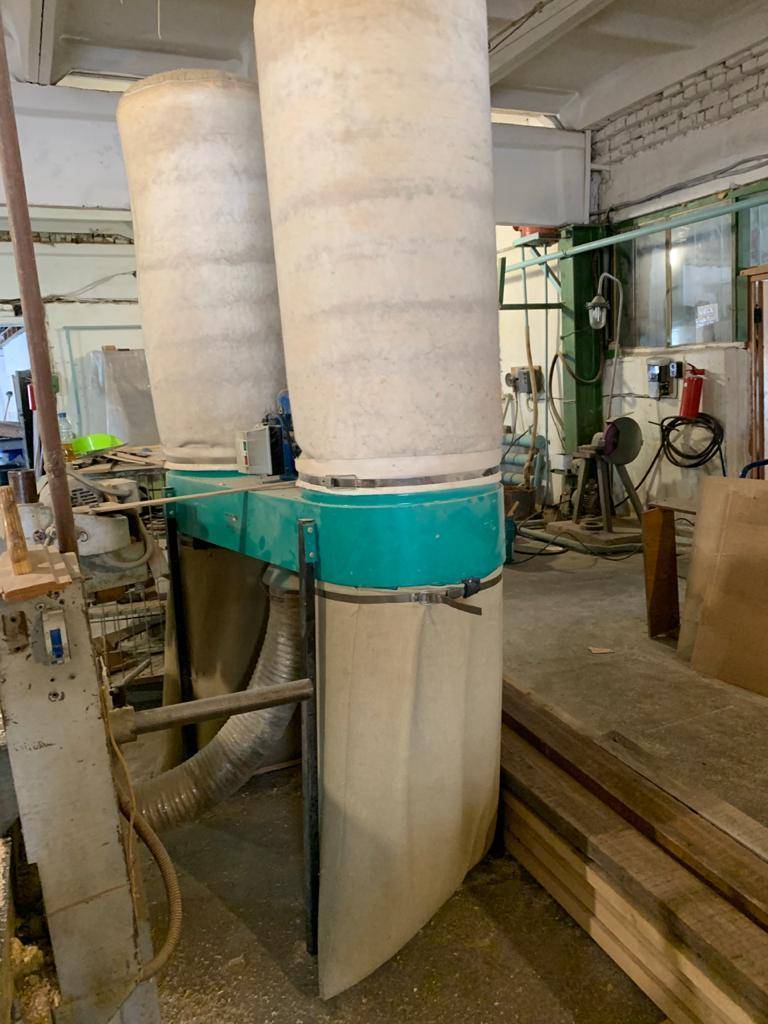

Стационарные стружкоотсосы устанавливаются на постоянное место, без возможности передвижения. Они отличаются более высоким уровнем мощности в сравнении с предыдущими вариантами.

Конструкционные особенности

Приводные электрические моторы для стружкоотсосов малой и средней производительности чаще всего рассчитаны на напряжение 220 В, и способны гарантировать аспирационную производительность в пределах 40 — 50 м3/ч. Устройства с более высоким уровнем мощности могут работать с объёмами загрязнённого воздуха в пределах от 100 до 150 м3/ч, и оснащены трёхфазными электромоторами, включаемыми посредством магнитного пускателя. Моторы портативных моделей отличаются возможностью реверсирования. Таким образом можно применять стружкоотсос не только для очистки воздуха и его подачи из корпуса, но также и для уборки помещения, где находятся деревообрабатывающие станки.

Производители создают корпуса стружкоотсосов таким образом, чтобы гарантировать спиральное закручивание воздушного потока внутри циклона. Происходит отбрасывание загрязнённых воздушных масс при помощи центробежных сил к образующей фильтра. Далее в результате действия силы тяжести они снова оседают в мешке для стружкоотсоса. Остальной объем воздуха проходит через фильтрационные элементы, последовательно очищаясь от мелкодисперсной древесной стружки. Чтобы циклон работал равномерно, портативные стружкоотсосы нужно время от времени встряхивать при помощи специального устройства. Чистый воздух удаляется из корпуса при помощи вентилятора. Подобная многоступенчатая система очистки гарантирует высококачественную работу с частицами стружки размерами от 5 до 10 мкм.

Об остальных конструкционных особенностях, которые имеют стружкоотсосы, видео расскажет более подробно.

Съёмный мешок для стружкоотсоса очень похож на стандартный мешок для пылесоса, однако делают его из более прочного нетканого сырья, чтобы гарантировать лёгкое выведение стружки из мешка и устранение возможного залипания. Уплотнители, которые создают из сплавов с регулируемым коэффициентом теплового расширения, гарантируют надёжную герметизацию мешка, не взирая на время работы устройства.

Гофрированный шланг для стружкоотсоса может иметь различный диаметр и длину, что определяет компания-производитель. К примеру, стружкоотсос для рейсмуса, у которого главный поток стружки подается снизу, имеет более короткий шланг.

Как выбрать?

При выборе стружкоотсоса стоит обратить внимание на такие характеристики:

• уровень производительности
• качество очистки воздуха
• тип и количество деревообрабатывающих станков
• площадь мастерской и взаиморасположением станков
• напряжение электросети
• объем мешков для стружкоотсоса.

Из устройств российского производства обратите внимание на модельный ряд Корвет, который выпускается торговой маркой Энкор. В результате наличия двухступенчатого процесса очистки воздуха от стружки можно свести к минимуму объем пыли до 0,5%. С Корветами идут в комплекте патрубки разного диаметра и количества (до трёх). Однако, Корветы оснащены персональным электроприводом, и функционируют от мотора деревообрабатывающего станка.

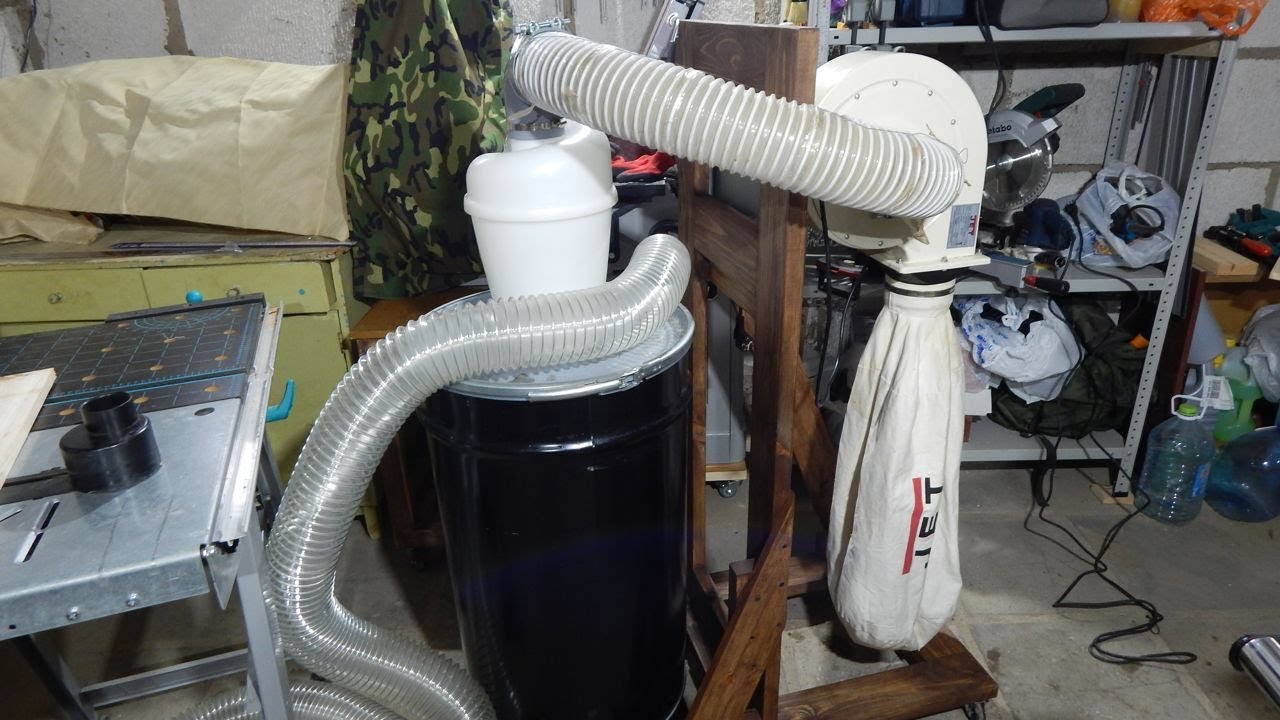

Из зарубежных вариантов очень хорошие отзывы об устройствах фирмы Jet. Эксперты в этой области акцентируют внимание на надёжной конструкции подшипников, моторы стружкопылесосов от Jet отличаются высокими оборотами и высоким моторесурсом. Однако и стоимость их существенно выше отечественных аналогов.

Компания Metabo выпускает поистине универсальные агрегаты, которые позволяют не только высококачественно фильтровать воздух от стружки, но и очищать помещение. Более жёсткая конструкция фильтров дает возможность работать не только со стружкой, но и с мелкой фракцией опилок.

Стружкоотсос своими руками

Стружкоотсос из пылесоса можно назвать самым недорогим вариантом из всех существующих решений. Конечно, сам по себе бытовой пылесос в вашей мастерской никакой пользы не принесет. Главная причина бесполезности заключается в небольшом объеме мешка. Именно поэтому между пылесосом и станком нужно установить дополнительную вытяжную систему, которая состоит из циклона и объемного резервуара для сбора опилок.

В домашних условиях стружкоотсос имеет два главных модуля:

• циклон
• емкость для стружки.

При помощи пылесоса в камере циклона формируется разрежение. Вследствие разницы давлений внутри и снаружи агрегата опилки вместе с воздухом и пылью попадают во внутреннюю полость циклона. Там действуют силы инерции и тяжести, вследствие чего механические взвеси отделяются от воздушного потока и оседают в нижней емкости.

Циклон может быть создан в виде крышки, монтируемой сверху накопительной емкости. Также эти модули можно совместить в один. Для начала нужно купить резервуар подходящего объема. К примеру, отлично подойдет бочка из пластика объемом 65 л.

Дополнительные материалы:

• винты, шайбы и гайки нужны, чтобы закрепить входной патрубок
• кусок канализационной трубы с манжетами
• переходная муфта, опять же с канализационной трубы, на всасывающий патрубок агрегата
• пистолет с монтажным клеем.

Когда все куплено и подготовлено, можно приступать к работе. Прежде всего в боковой части бочки нужно сделать отверстие для входного патрубка, который стоит разместить по касательной к корпусу. Его стоит установить в верхней части пластиковой бочки, чтобы получить наивысшую степень очистки. Зазоры между трубой и стенками бочки обязательно залейте монтажным герметиком.

После этого нужно сделать отверстие в крышке, вставить туда переходную муфту и тщательно загерметизировать все щели вокруг патрубка. Пылесос подсоединяют к верхнему отверстию, а патрубок, который будут отводить стружку от станка, вставляется в боковую трубу.

Тем не менее, небольшой процент древесной пыли циклон удержать все-таки не сможет. И чтобы добиться максимальной степени очистки, стоит оборудовать агрегат фильтром тонкой очистки. Как вариант, подойдет тканевый фильтр, которые крепится на каркас к верхней крышке циклона и обтягивается плотным материалом (к примеру, брезентом). Задача циклона заключается в отведении опилок и пыль из рабочей зоны.

Шланги, которые подключаются к стружкоотсосу, лучше купить именно от пылесоса. По стене проложите пластиковый трубопровод с гладкими внутренними стенками, который станет соединительным элементом между станком с всасывающим патрубком циклона.

Опасным может быть статическое электричество, образуемое в процессе движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, возгорание древесной пыли.

Чтобы создать конструкцию, которая будет полностью соответствовать правилам противопожарной безопасности, то в качестве опилкопровода нужно использовать гофру со встроенным металлическим проводником. Если вы подключите подобную систему к заземляющему контуру, то сможете избежать проблем во время эксплуатации.

Вытяжными элементами могут служить изделия из пластика, фанеры и прочих подходящих материалов.

Системы на базе бытового пылесоса отличаются невысокой производительностью. Такие приспособления могут обслуживать только один станок. Получается, что если у вас несколько станков, то вам нужно будет присоединять всасывающий патрубок к ним по очереди.

Всю конструкцию можно установить на единой колесной базе, что существенно повысит уровень мобильности стружкоотсоса.

Пылеудаление ЧПУ. Самодельный пылесос. –мини циклон

Пылеудаление ЧПУ. Самодельный циклонный пылесос.

Пылеудаление ЧПУ для станка просто необходимо. Потому что без устройства пылеудаления всё покроется пылью. Удаление стружки ЧПУ в моём станке я сделал по типу как циклонный пыле — отделитель. Возможно по сути это пылесос для ЧПУ станка. К нему потом я добавил фильтр циклон. Так как предыдущая система аспирации для станка с ЧПУ мне не подошла. Потому что этот циклон я делал как эксперимент. Но результат оказался хорошим, за исключением габаритов. И я решил его использовать как пылесос для сбора опилок в мастерской.
Итак, передо мной снова задача как сделать пылеудаление ЧПУ. Так как у меня уже имелся опыт, я решил сделать циклон своими руками с ноля.

Циклон для станка с ЧПУ

За основу корпуса самодельного пылесоса я взял корпус от старого пылесоса. Но этот пылесос был слишком большим. Потому что мне нужен был мини циклон.

Самодельный пылесос циклонного типа

Итак от корпуса старого пылесоса я отпилил с верхней части примерно 5 см. (рисунок 1) Но и нижнюю часть я тоже убрал. (рисунок 2) Потому что высота корпуса была большой. А мне надо было сделать пылеудаление ЧПУ компактно. Но эта часть корпуса тоже пошла в дело. Я из неё сделал циклон пылеуловитель.

Отрезать лишнюю часть

Вот фото верхней части.

вот из этого отрезка я буду делать циклон

Получился цилиндр нужного размера смотрите рисунок 3.

начало сборки пылесоса

Самодельный пылесос я сделал, используя фанеру (рисунок 4). Все детали из фанеры я делал самодельным циркулем для фрезера.Смотрите статью на моём сайте.В нижней части цилиндра я закрепил диск из фанеры. Мотор (рисунок 5) я установил на этот диск без крепления. Потому что мотор прижмётся верхней крышкой (рисунок 7А). Кстати так крепится мотор пылесоса в бытовом пылесосе Урал.

Окончание сборки пылесоса

С другой стороны я сделал канавку для крепления фильтра. Фильтр я сделал из материи прошитой ватой. Сначала кладётся отрезок этой ткани. А потом сверху для фиксации фильтра вставляется в паз (канавку) кольцо из резины. Это кольцо я взял от сантехнических труб диаметром 160 мм. На канале Железкин есть видео сборки конструкции. Возможно, конечно сделать и по-другому. Но это дело Ваше.
С торца я закрепил железную решётку (рисунок 6). Она нужна для предотвращения попадания крупных частиц в мотор пылесоса. Эта часть конструкции не требует комментариев. Сборку самого пылесоса я на этом закончил. Приступаем к изготовлению циклона для пылесоса.

Циклон своими руками

За основу конструкции циклона для ЧПУ я взял часть корпуса пылесоса, которую я отрезал ранее. Как и прежде я буду использовать фанеру. Смотрите рисунки 9-12.

делаем циклон стружка отделитель

Для циклона пылесоса мне надо всего две детали. Конструкция циклона понятна из фото сверху. Фанерные детали я вставил в корпус с одной и другой стороны. Для предотвращения подсасывания воздуха я использовал герметик. С торцов детали я закрепил саморезами.

на фото показаны детали циклона

На сборник стружки и опилок циклон крепится с помощью крышки (рисунок 13). Эта крышка от пластикового ведра. Потому что она идеально садится на кастрюлю, я её и использовал. которая используется в качестве сборника опилок. Крышку я закрепи с помощью герметика и саморезов. Возможно сделать и по -другому. Пылеудаление ЧПУ, читаем дальше.

Простейший циклон. Продолжение

Но я исходил из того что у меня было. В этой крышке я сделал отверстие (рисунок 14) равное диаметру отверстия в торцевой части. Так как меня этот диаметр 50 мм. В это отверстие я буду вставлять отрезок пластиковой трубы диаметром 50 мм и длинной 8 -10 см(рисунок 15,16). С одной из сторон в трубе я сделал прямоугольное отверстие. С торца надо запрессовать небольшой диск из фанеры. Но сделать это надо надёжно. Потому что на этот диск я закрепляю диск большего диаметра. Но помните, этот диск (рисунок 17-18) должен быть на 3-4 см меньше диаметра ёмкости для сбора опилок. Циклон готов. Смотрите рисунки 17 — 18.

Циклон в сборе

В качестве сборника пыли и опилок я буду использовать старую алюминиевую кастрюлю. Смотрите рисунки 19-22. Потому что она очень хорошо подходит.

собираю ёмкость для сбора стружки и опилок

Но имейте в виду, что эта ёмкость будет иметь двойное назначение. Верхняя часть используется как циклон, а нижняя часть как ёмкость для опилок и пыли. В верхней части я сделал отверстие для всасывания. Для подключения шланга я использовал старую щётку от пылесоса. Так как она идеально здесь. Потому что щетину я убрал и лишнее отрезал. Крепить к кастрюле я буду винтами. Но для герметичности места соединений промажу герметиком. На рисунке 22  я показал как установил циклон на этой кастрюле. Но я думаю, что всё понятно из фото. Более подробно можно посмотреть на канале. Я думаю на этом можно закончить. Если что не понятно пишите в комментариях или на почту. На странице контакты есть моя почта. Всем спасибо. До новых постов.

Пылесос для мастерской | Мастер-класс своими руками

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты:

• Моторную часть;

• Регулятор мощности;

• Провод электропитания;

• Всасывающий шланг;

• Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится:

• Кусок пластиковой канализационной трубы диаметром 50 мм;

• Фанера толщиной 5–10 мм;

• Болты и гайки М6 – по 14 штук;

• Полоса оцинкованной жести;

• Фильтр воздушный от микроавтобуса;

• Выключатель на 220 Вольт;

• Шпилька резьбовая с шайбами и гайками;

• Герметик строительный;

• Наждачная бумага;

• Стержни клеевые;

• Сливной гофрированный шланг для стиральной машины;

• Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса. Перечень используемых инструментов:

• Клеевой пистолет;

• Дрель;

• Ключи слесарные;

• Отвертки;

• Кусачки;

• Электрический лобзик;

• Острый нож;

• Напильники;

• Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.
Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Конструкция не предусматривает датчика наполнения – первое время следует почаще заглядывать внутрь, не допуская переполнения пылесоса.

Чистота и порядок в домашней мастерской – результат выполненной своими руками работы, достигнутый с минимумом денежных вложений.

Как сделать промышленный пылесос своими руками

Наличие строительного пылесоса при выполнении ремонта, от первого до последнего шага, является обязательным условием комфортной и быстрой работы. Однако, стоимость устройства часто делает его недоступным для многих пользователей, а бытовые модели не всегда могут справиться с объёмом строительного мусора. Их применения в таких условиях приводит к функционированию в режиме постоянных перегрузок. Быстрое заполнение мешка и загрязнение фильтров способствует перегреву и большой вероятности поломки двигателя. Что же делать в таком случае? Оптимальным выходом из данной ситуации станет конструирование промышленного пылесоса своими руками. Для этого потребуется немного: обычный пылесос, несколько дополнительных деталей, которые вполне можно отыскать в кладовке или гараже, либо же докупить в любом строительном магазине, а также немного времени.

С водяным фильтром

Строительные пылесосы, оснащённые аквафильтром, относятся к востребованным моделям за счёт их способности не только тщательно очищать поверхности, но и воздух в помещении. Это особенно важно при выполнении пыльных работ.

Схема

Существует несколько основных вариантов, с помощью которых можно самостоятельно смастерить аквафильтр для уже имеющегося пылесоса. При этом, рекомендуется опираться на предварительно выполненные чертежи:

Приступая к конструированию аквафильтра, следует заранее подготовить необходимые материалы и инструменты:

1. пластиковое ведро на 10 л с крышкой,
2. переходники сантехнические – 2 шт.,
3. фитинг – 1 шт.,
4. панель ПВХ.

На первом этапе с боку ведра вырезают два отверстия, диаметр которых равен диаметру переходников. В одно из отверстий вставляют фитинг с трубой таким образом, чтобы конец переходника лишь на 2-3 см не доставал до дна. Именно к нему будет подключаться шланг от пылесоса. Сверху выставляется круг панели ПВХ, вырезанный по размерам ведра и оснащённый двумя отверстиями — под переходник и для выхода чистого воздуха. Во второе отверстие вставляется патрубок и к нему присоединяется выходной шланг (если его диаметр будет несколько меньше, край можно обмотать изолентой). Зазоры между переходниками и ведром обрабатывают герметиком, а в ёмкость заливается 2,5 л воды. Вся конструкция закрывается крышкой.

Стружкоотсос из пылесоса своими руками

В процессе механической обработки различных материалов, на выходе получается большое количество отходов, в виде опилок, стружки и пыли, удалить которые вручную достаточно сложно. Для упрощения процедуры было создано специальное устройство — стружкоотсос. Специализированные магазины предоставляют широкий ассортимент данных приспособлений, которые, однако, можно сделать в домашних условиях из старого пылесоса, своими руками.

Схема

Использование бытового пылесоса в роли стужкоотсоса не принесёт желаемого результата, ввиду малого объёма мусоросборника. Но, устройство можно модернизировать, установив специальный узел между обычным пылесосом и шлангом станка, который будет подавать стружку. Именно такой прибор будет выполнять роль вытяжки, системы «циклон» и объёмного мусоросборника.

Принцип работы прибора базируется на следующих действиях:

• в процессе функционирования пылесоса, в циклоне образуется разряжение;
• разница наружного и внутреннего давления заставляет механическую взвесь поступать в камеру циклона;
• инерция и вес отходов отделяют их от воздушного потока и заставляют оседать в резервуар с водой, расположенный внизу.

Для конструирования стружкоотсоса первым делом потребуется сам циклон. В этой роле может выступить крышка, установленная сверху накопительного резервуара. Либо два модуля могут быть просто совмещены. Для реализации последнего варианта потребуются следующие материалы и инструменты:

1. ёмкость нужного объёма,
2. крепёжные детали (гайки, шайбы, винты),
3. кусок трубы (можно использовать канализационную, с манжетами),
4. герметик,
5. переходная муфта для соединения трубы и патрубка.

Сборка устройства проводится в несколько этапов

Сбоку ёмкости проделывают отверстие для входного патрубка. Он должен быть расположен по касательной резервуара. Образовавшиеся щели между стенками корпуса и трубой заливают монтажным герметиком.

В поверхности крышки прорезают отверстие, куда вставляют переходную муфту. Щели также тщательно герметизируют.

Пылесос присоединяют к верхнему отверстию стружкоотсоса, а трубу, отводящую стружку, к боковому патрубку.

Максимальной степени очистки можно добиться путём установки патрубка в верхней части ёмкости.

Пылесос своими руками для гаража

У многих автолюбителей и не только, есть гараж, который периодически нуждается в уборке. Бытовой пылесос в таких случаях не всегда может справится с количеством мусора, а приобретение специального строительного пылесоса — удовольствие не из дешёвых. В этом случае соорудить пылесос для гаража можно своими руками.

Схема

Выполняется самодельный пылесос из двух вёдер (можно использовать обычные тонкостенные ёмкости из-под краски). Внутри каждого ведра устанавливают предохранительное кольцо, которое будет препятствовать их сжатию под воздействием вакуума. Кольца могут быть выполнены из фанеры, толщиной 12–15 мм. При этом их диаметр должен соответствовать размерам ёмкостей, а ширина составлять около 10 мм.

Крышку нижнего ведра прикручивают ко дну верхнему, не забыв предварительно нанести между ними слой силикона. Затем просверливают отверстие, диаметром от 40 до 70 мм.

В стенке нижней ёмкости проделывают отверстие под шланг. При этом, воздушный поток должен быть направлен вдоль стенки, что даст возможность сработать циклонному эффекту. На второй крышке размечают и вырезают отверстие под турбину. Расположение турбины должно быть смещено несколько в сторону. Это объясняется размещением фильтра — он закрепляется шпилькой, которая находится именно по центру. Двигатель можно использовать любой, в том числе от старого бытового пылесоса. Обычно, это турбины из “Бурана”, который имел широкую популярность в своё время и его можно было найти практически в любом доме. Прикрепляют его к крышке с помощью хомута из проволоки (поскольку прикрутить возможности нет), а также не забывают о слое силикона для герметизации.

Фильтр также ставят любой. В случае с 25-литровыми вёдрами из-под краски, оптимальным вариантом станет фильтр, чей диаметр не превышает 250 мм и длинной до 430 мм. В качестве крышки моторного отсека могут выступить ведро небольшого размера. Кнопкой включения — обычный выключатель света. Также потребуется основание, на котором будет установлено самодельное устройство. Им может стать фанерная опора на колёсах.

Пылесос для мастерской по дереву своими руками

Для людей, которые плотно занимаются деревообработкой, рано или поздно остро назревает вопрос эффективного удаления стружки и опилок, особенно при работе в помещении. Как показывает практика, при больших объёмах часто не справляются даже сильные промышленные пылесосы, фильтры которых слишком быстро забиваются отходами. Именно поэтому, так часто мастера прибегают к самостоятельной сборке устройства, которое показывает отличные результаты при сборе мусора и пыли.

Схема

Существует множество различных схем стружкоотделителя. Одной из наиболее эффективных конструкций считается сепаратор-стружкоотделитель, сборка которого выполняется поэтапно. В первую очередь собирается сам сепаратор:

1. Он состоит из нескольких частей: верхней и нижней крышки в форме круга, боковины и входного отверстия. В качестве основного материала можно использовать фанеру или ДСП, толщиной 8 мм для крышек и трёхслойную фанеру, толщиной 6 мм — для боковины (при её выполнении, фанеру распиливают поперёк волокон, что обеспечит большую гибкость и лёгкое вклеивание).
2. На верхней крышке прикрепляется брусок, в котором высверливают отверстие. Его диаметр равен диаметру подключаемого шланга.
3. На входном раструбе также приклеивают брусок с высверленным отверстием.
4. Габариты сепаратора задаются размерами бака, который будет служить мусоросборником. По его диаметру на нижней части сепаратора вырезают кольцевую накладку, которая будет удерживать устройство на месте во время работы.
5. От кольцевой накладки в нижней крышке проделывают прорезь, диаметром около 20 мм. Начинается она в том месте, в котором воздушный поток соприкасается с боковой стенкой и заканчивается до входного потока.
6. Ширина боковой полосы должна составлять около 60–70 мм.

Далее следует сама сборка:

1. Сепаратор выставляется на мусоросборник, который можно сделать из железной бочки или любого прочного бака.
2. Шланг пылесоса подключают в верхнее отверстие, шланг от инструмента — в боковое.
3. На баке и сепараторе делают специальные защёлки, а к корпусу мусоросборника приваривают колёса для удобного передвижения.

Мнение эксперта

Алёна Царевская

Подстраничник для эксперта

Задать вопрос эксперту

Работу на таком устройстве можно значительно облегчить при установке электронного блока синхронного включения.

Пневмопылесос своими руками

Среди промышленных пылесосов, особой популярностью пользуются пневматические, работа которых обеспечивается сжатым воздухом. Такое устройство способно произвести качественную чистку поверхностей от различного строительного мусора: начиная от бетонной пыли, штукатурки и заканчивая осколками бетона, стружкой металла и прочее. Обычно, строительные пылесосы подобного типа имеют компактные размеры, что позволяет использовать их в самых труднодоступных местах. Однако, стоимость таких устройств оказывается не всем по карману, а потому их часто делают своими руками.

Схема

Для изготовления пневматического мини-пылесоса потребуются такие материалы и инструменты:

1. небольшой отрезок 18–мм медной трубы,
2. тройник с тем же диаметром,
3. пластиковый шланг длиной 15–20 см,
4. пластиковая бутылку в качестве компактного мусоросборника,
5. кусок натурального материала, который выступит в роли фильтра,
6. ножницы и нож,
7. степлер,
8. патрубок с наружной резьбой и болт.

Процесс сборки проводится следующим образом:

1. С одной стороны тройника вставляют отрезок трубы, с другой — патрубок с наружной резьбой. Все части спаивают.
2. В крышке бутылки просверливается отверстие, в которое вставляют патрубок и закрепляют болтом. Саму крышку крепко закручивают на горлышке бутылки.
3. С помощью ножа и ножниц, дно бутылки вырезают по кругу.
4. Снизу, бутылку укорачивают на 3–4 см.
5. Далее из материала вырезают круг, диаметр которого на 4–5 см больше дня бутылки, и накидывается на нижнюю часть бутылки, закрепляя его частью, которая была образована при укорачивании.
6. Дополнительно, фильтр фиксируют степлером.
7. К боковому отводу переходника присоединяют шланг, а к нижнему — воздушный пневматический пистолет, который крепится с помощью изоленты.

Пылесос для столярной мастерской своими руками

Электроинструмент в мастерской — постоянный генератор опилок и стружки. Их количество зависит от частоты и объёмов работ и часто превышает возможности строительных пылесосов. Самодельные же устройства имеют одно большое преимущество. Их мусоросборники могут быть именно той величины, которая требуется мастеру.

Схема

Процесс самостоятельного моделирования и сборки пылесоса состоит из нескольких частей:

1. Ёмкость. В качестве резервуара для мусоросборника можно использовать любую лёгкую бочку без сужений вверху, или же соорудить его самостоятельно. Для этого используют толстостенную фанеру, из которой выполняют каркас. Для дальнейшего заполнения применяют сотовый поликарбонат. Независимо от того, самостоятельно выполнен мусоросборник или нет, внутри должно быть кольцо, которое не даст ёмкости деформироваться во время работы устройства.
2. Сепаратор. Корпус конструируют также из прочной фанеры или ДСП, с использованием фрезерного циркуляра. Стенки выполняют из фанеры, с толщиной стенок 3–4 мм. Для изготовления патрубка можно использовать сантехтрубу на 50 мм. В боковое отверстие сепаратора, по касательной поступает воздушный поток с механическими отходами и пылью, после чего центробежная сила проталкивает их через прорезь внутрь бочки.
3. Поверх сепаратора выставляют крышку с отверстием и устанавливают фильтр, в качестве которого можно использовать фильтрующий элемент от инжекторного ВАЗа.
4. К крышке корпуса системы фильтрации закрепляют двигатель от пылесоса. Рекомендуется сохранить на нём демпферное кольцо, которое значительно понизит шум и вибрации в процессе функционирования устройства.
5. Дополнительно устанавливают выключатель и розетку для инструмента.
6. Корпус выставляют на основание с колёсами, для удобства передвижения.

Самостоятельное изготовление промышленных пылесосов — дело достаточно кропотливое и требует определённых навыков. Однако, существует и множество положительных моментов. В первую очередь, это существенная экономия ваших денежных средств, поскольку такие устройства не требуют особых затрат на детали и материал. Также, важным фактором являются их технические характеристики — при выполнении пылесосов своими руками, можно установить необходимый фильтр и выбрать объём мусоросборника.

Больше интересной информации по данной теме вы найдете в разделе нашего портала «Ремонт».

Строительный пылесос для опилок

Бытовой пылесос – вполне привычный и удобный инструмент для наведения порядка в доме. Но если прибраться бытовым пылесосом в гараже, результат может оказаться плачевным. И мусор останется на полу, и пылесос сломается.

Проблема в том, что бытовой пылесос рассчитан только на уборку пыли и совсем мелкого мусора. В мастерской отходы состоят из довольно крупных опилок, камушков, щепок и металлической стружки. С таким мусором домашнему аппарату не справиться.

Особенности

Обычно поток воздуха очищают от мусора, пропуская его через матерчатый фильтр или ёмкость с водой. Этого вполне достаточно для удержания пыли и мелкого бытового мусора.

Пылесос для стружки и опилок имеет иную конструкцию. Матерчатого фильтра в нём нет, потому что тот лишь создаёт лишнее сопротивление потоку воздуха. Пыль, стружки и опилки удаляются из воздушного потока в аппарате центробежной фильтрации, так называемом циклоне.

На крупных производствах для отсоса стружки и опилок из рабочей зоны деревообрабатывающего станка используют промышленные пылесосы-стружкоотсосы. Это большие мощные аппараты, но они устроены так же, как маленькие столярные пылесосы.

Принцип работы

Циклон устроен на первый взгляд примитивно. Это просто большая круглая ёмкость (ведро или бочка). Входящий поток воздуха поступает в верхнюю часть ёмкости, причём струя воздуха направлена горизонтально вдоль стенки. За счёт этого поток спирально закручивается.

Центробежная сила отбрасывает все твёрдые частицы мусора к стенке и они постепенно собираются на дне ёмкости. Воздух лёгкий, поэтому очищенный воздушный поток постепенно успокаивается и собирается в центре ёмкости.

Разрежение в корпусе циклона создаётся отсосом воздуха из патрубка, расположенного строго по оси ёмкости. Воздух в этой части циклона уже очищен от пыли, стружки и опилок, а потому может отсасываться любым насосом подходящей производительности. В качестве насоса часто используют обычный бытовой пылесос.

В конструкциях промышленных пылесосов на основе циклона, как правило, применяется специальный насос. Обычно используют насосы центробежной конструкции. Выглядит такой насос как «беличье колесо» с поперечными лопатками, вместо спиц.

Колесо размещается в корпусе, формой напоминающем улитку. Приводимое в движение электромотором центробежное колесо разгоняет массу воздуха по кольцу и с силой выбрасывает через выхлопной патрубок, расположенный на наружной стенке насоса. При этом в центре центробежного колеса образуется разрежение.

Насосы центробежной конструкции отличаются хорошей производительностью и неприхотливостью.

Такие агрегаты способны отсасывать даже сильнозагрязнённый воздух, что делает их незаменимыми в конструкции промышленных пылесосов на основе циклонной очистки.

Как выбрать?

Выбирая для мастерской пылесос для удаления стружек и опилок, необходимо в первую очередь определиться, какого рода загрязнения мы будем удалять.

Если обычно ведутся работы по металлу, придётся озаботиться покупкой или конструированием мощного стружкоотсоса стационарной конструкции.

В качестве столярного пылесоса для отсасывания древесной стружки и деревянной пыли обычно используют компактные передвижные агрегаты с длинным гибким шлангом стружкоотсоса.

В большинстве конструкций ручного инструмента для деревообработки уже предусмотрены патрубки для подключения отсасывающего шланга стандартного диаметра 34 мм, что точно соответствует размеру шланга бытового пылесоса.

Как сделать?

Итак, промышленный пылесос для удаления пыли и стружки, состоит из следующих основных частей:

• вакуумный насос;
• воздуховоды;
• циклонный фильтр;
• рабочая насадка.

Задавшись целью сделать стружкоотсос своими руками, рассмотрим, какие узлы и агрегаты мы можем применить готовые, а какие придётся сделать из подручных материалов.

Насос

Если нам нужно сделать мощный и производительный пылесос для удаления металлической стружки в слесарной мастерской, нам придётся подыскать или сделать мощный центробежный насос. При достаточной аккуратности узел улитки и центробежного колеса вполне можно изготовить своими руками из фанеры и металлических уголков. Для привода насоса надо использовать электродвигатель мощностью 1,5-2,5 кВт.

Если же планируется работа в столярной мастерской, в качестве насоса проще использовать обычный бытовой пылесос. Учитывая, что стружка гораздо тяжелее бытовой пыли, надо выбирать самый мощный пылесос из доступных.

Воздуховоды

Если мы конструируем для мастерской стружкоотсос высокой производительности, надо внимательно отнестись к выбору размеров и материалов, из которых будут изготовлены воздушные соединения.

Чем больше диаметр воздуховодов, тем меньше потери мощности. В трубе малого диаметра не только сильно тормозится воздушный поток, но и могут со временем образовываться заторы из скоплений мелкой стружки и остатков древесной пыли.

Сегодня в продаже есть готовые гофрированные рукава для воздуховодов самых разных диаметров. Спиральный каркас из пружинящей стали обеспечивает таким воздуховодам достаточную прочность. При сборке воздуховодов из таких гофрированных рукавов следует внимательно отнестись к заделке стыков и соединений. Малейшая щель приводит к подсосу воздуха и снижению эффективности всего стружкоотсоса.

Очень удобно для сборки стационарных воздуховодов использовать полипропиленовые канализационные трубы. Они уже имеют манжеты и муфты. Это обеспечивает лёгкость сборки и разборки, гарантируя при этом надёжное и герметичное соединение.

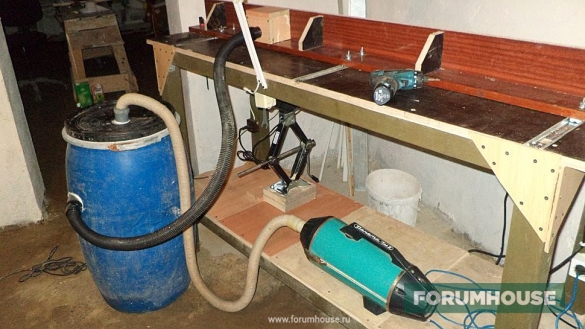

Если мы конструируем столярный стружкоотсос на базе бытового пылесоса, можно использовать для воздуховодов полипропиленовые трубы и патрубки диаметром 32 или 40 мм.

Это наиболее распространённые размеры, широкий ассортимент арматуры позволит без проблем собрать хитроумную конструкцию. Полипропиленовые детали пригодятся и для изготовления циклонного фильтра.

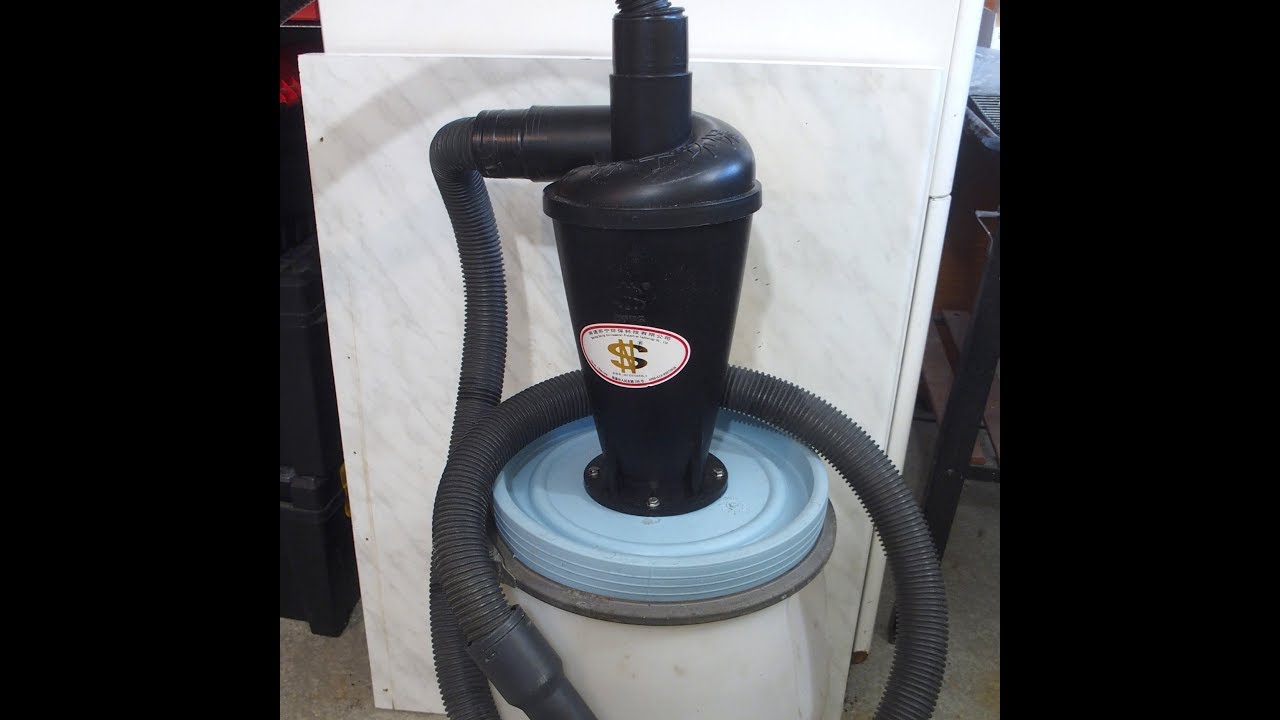

Циклонный фильтр

Самый интересный и сложный агрегат в конструкции стружкоотсоса. Разумеется, можно купить готовый циклон. Циклонные агрегаты воздухоочистки промышленным способом изготавливаются самых разных размеров и производительности. Они обеспечивают высокую эффективность очистки и удобство обслуживания.

Но гораздо дешевле и интереснее собрать самодельный агрегат. В сети нетрудно найти готовые чертежи и технологии сборки циклонных фильтров из подручных материалов. Но размеры и конструкция циклонного фильтра будут зависеть от того, что именно окажется у вас в мастерской.

Для того чтобы время от времени удалять скопившиеся отходы, ёмкость должна иметь съёмную крышку или люк. При этом крышка должна прилегать очень плотно, не допуская ни малейшего подсоса воздуха.

В качестве рабочей ёмкости можно использовать:

• самодельную ёмкость;
• большое пластиковое ведро из-под краски;
• пластиковый бочонок ёмкостью несколько десятков литров.

Своими руками ёмкость для сбора стружки и пыли можно изготовить, например, из фанеры. При изготовлении деревянной ёмкости стыки следует тщательно промазывать герметиком и соединять отдельные детали предельно жёстко.

Самым сложным будет предусмотреть в конструкции плотно закрывающееся отверстие для удаления отходов. Можно использовать, например, вырезанный верх жестяной банки из-под краски. Такая крышка легко открывается, но в то же время плотно укупоривает лючок выгрузки мусора.

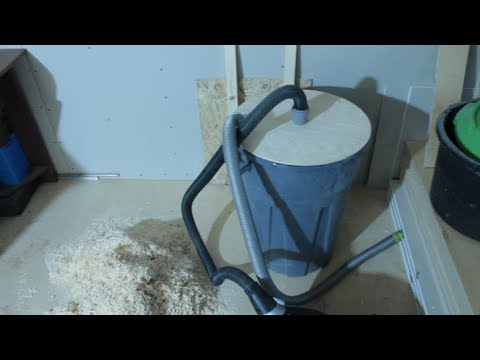

Удобно использовать для корпуса циклонного фильтра плотно закрывающееся пластиковое ведро. В такой таре продаются разнообразные краски, шпаклёвки и строительные смеси. Из ведра ёмкостью 15-20 литров можно сделать компактный и мобильный фильтр для столярного стружкоотсоса на базе бытового пылесоса.

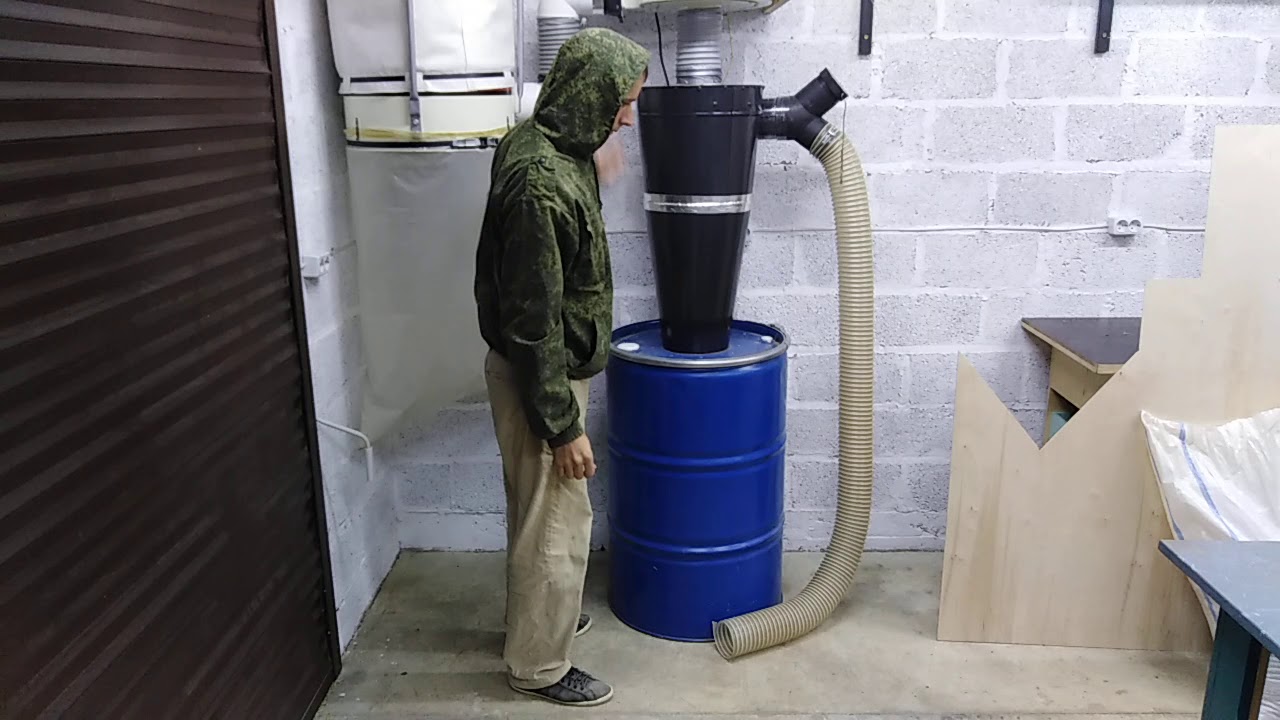

Лучшие циклонные фильтры для мастерской получаются из пластиковой бочки с плотно закручивающейся крышкой. Такие бочки есть самой разнообразной ёмкости — от 20 до 150 литров. Только имейте в виду, что бочка квадратной формы для изготовления циклона не подойдёт. Обязательно нужна круглая.

Ключевая деталь циклона — устройство отсоса из ёмкости воздуха и подачи «грязного» воздушного потока от рабочей насадки. Отсос воздуха производится вертикально по оси фильтра. Патрубок отсоса можно закрепить прямо по центру крышки нашей бочки или ведра.

Только надо учитывать, что лучшие результаты получаются, если отсасывать воздух не прямо из-под крышки, а на высоте примерно от половины до двух третей размера ёмкости. Поэтому сквозь крышку будет проходить не короткий патрубок, а трубка подходящей длины.

Подвод грязного воздушного потока осуществляется также сверху, но горизонтально. И вот тут-то заключена хитрость. Для того чтобы воздушный поток закручивался вдоль стенки циклона, впускной патрубок должен быть направлен вдоль стенки.

Самым простым способом организовать такой поток будет установка в качестве входного патрубка уголка. Воздух, поступив в патрубок, повернёт свой поток на 90° и направится вдоль стенки циклона. Но в угловом патрубке воздушный поток сильно тормозится. К тому же в углу обязательно будут скапливаться пыль и стружка.

Более качественным решением является установка входного патрубка в виде прямой трубки, вмонтированной наискось как можно ближе к стенке бака. Такой патрубок позволит загрязнениям без помех попасть внутрь циклона и хорошо разогнаться вдоль стенки. Таким образом будет сформирован мощный спиральный поток.

Все соединения должны выполняться как можно более жёсткими. При работе стружкоотсоса корпус циклона заметно вибрирует. Обязательно следует обеспечить наилучшую герметичность, для чего лучше всего использовать эластичные герметики, применяемые при монтаже окон и сантехники.

Рабочая насадка

Если конструируется стационарный стружкоотсос для металлорежущего станка, вполне допустимо собрать жёсткую конструкцию воздуховода, закреплённую непосредственно на станине станка.

Если стружкоотсос используется в столярной мастерской, шланг рабочей насадки должен быть довольно длинным и гибким. Как нельзя лучше для этого подходят обычные шланги бытовых пылесосов.

Особенно удобно то, что пылесосные шланги обычно легко стыкуются друг за другом. А также из комплекта бытового пылесоса для отсоса стружки и пыли очень хорошо подходит «щелевая» насадка на шланг. А без насадки бытовой шланг, как правило, плотно стыкуется с патрубком отсоса ручного электролобзика или ленточной шлифовальной машинки.

Особенности эксплуатации

Воздух после циклонного фильтра всё-таки не до конца очищен от древесной стружки и металлической пыли. Поэтому воздуховоды время от времени необходимо чистить.

Поэтому же выхлопной патрубок промышленного пылесоса нежелательно размещать внутри мастерской. Лучше всего от воздушного насоса (или пылесоса, если используется он) вывести воздуховод из мастерской наружу.

Следите за заполнением корпуса циклона. Накопившиеся отходы не должны подступать к центральному (отсасывающему) патрубку ближе, чем на 100-150 мм. Поэтому своевременно опорожняйте бункер.

О том, какие существуют особенности пылесосов для стружки и опилок, смотрите в следующем видео.

Пылесос для сбора стружки КОРВЕТ-61 энкор

Пылесос для стружки ELITECH ПДС 1100К (MF179473)

Пылесос для сбора стружки энкор Корвет-65

Профессиональный пылесос ЗУБР ПУ-15-1200 М1

Пылесос для стружки ПДС 1100К ELITECH

Строительный пылесос Hammer Flex PIL50A 1400 Вт

Пылесос для сбора стружки (стружкоотсос) Энкор Корвет-6.

Пылесос для сбора стружки и древесной пыли Einhell TE-V.

Строительный пылесос Hammer Flex PIL30A 1400 Вт

Пылесос для сбора стружки Энкор Корвет-60

Профессиональный пылесос ЗУБР ПУ-15-1200 М1

Пылесос для сбора стружки Энкор Корвет-60

Пылесос для сбора стружки Энкор Корвет-65

Пылесос для сбора стружки Энкор Корвет-61 90610

Пылесос строительный Диолд ПВУ-1400-60 (70010040)

Пылесос для стружки Elitech ПДС 1100К

Строительный пылесос Bort BSS-1440-Pro 1400 Вт

Пылесос для сбора стружки Энкор Корвет-61

Пылесос для сбора стружки TRIOD VC-1500

Строительный пылесос Kolner KVC 1700S 1700 Вт

Пылесос Bosch EasyVac 12 Set

Пылесос для сбора стружки (стружкоотсос) Корвет-60 (906.

Пылесос Энкор Корвет-365 влажная/сухая уборка (93650)

Пылесос строительный TORNADO V640 M

Пылесос для сбора стружки TRIOD VC-750

Пылесос для сбора стружки (стружкоотсос) Энкор Корвет-6.

Пылесос Bosch EasyVac 3

Пылесос KARCHER WD 5 Premium

Строительный пылесос ELITECH ПС 1260А 1200 Вт

Пылесос для стружки Elitech ПДС 1100К

Пылесос для стружки ELITECH ПДС 1100К

Электрический садовый пылесос ELITECH ПСМ 2600 2.6 кВт

Пылесос строительный Panda V633 M

Пылесос KARCHER WD 4 Premium

Пылесос для сбора стружки (стружкоотсос) Корвет-60 (906.

Пылесос Энкор для сбора стружки Корвет-60 (90600)

Пылесос для сбора стружки TRIOD VC-750

Строительный пылесос Bort BAC-500-22

Стружкоотсос Elitech ПДС 1100К

Строительный пылесос Makita VC2512L 1000 Вт

Пылесос для сбора стружки Энкор Корвет-64

Пылесос для работы с электроинструментом Nilfisk BUDDY.

Строительный пылесос Hammer Pil20a

Профессиональный пылесос ЗУБР ПУ-30-1400 М3

Строительный пылесос Bort Bort BSS-1425-PowerPlus 1400.

Зубр Пылесос строительный ПУ-30-1400 М3

Строительный пылесос Bort BSS-1440-Pro

Строительный пылесос Bort Bort BAC-500-22 500 Вт

Пылесос Энкор для сбора стружки и древесной пыли Корвет.

Пылесос для сбора стружки Энкор Корвет-60

Установка удаления опилок Metabo SPA 1200 (601205000)

Строительный пылесос Bort BSS-1425-PowerPlus

Аккумуляторный пылесос Metabo AS 18 L PC (602021850)

Пылесос для стружки ELITECH ПДС 1100К

Пылесос для сбора стружки и древесной пыли Einhell TE-V.

Пылесос для стружки Elitech ПДС 1100 К

Пылесос Bort BSS-1415-W

Строительный пылесос Bort Bort BSS-1230 1200 Вт

Пылесос Bort BSS-1220-Pro

Приставка к пылесосу для сбора золы Bort «BAC-18&q.

Ремонтные работы в квартире всегда ассоциируются с огромным количеством пыли и грязи. И, если раньше это было действительно большой проблемой, то сейчас справиться с ней можно буквально за считанные минуты.

А помогут обеспечить чистоту в доме строительные пылесосы, среди которых все чаще встречаются изделия без мешка. Среди большого ассортимента моделей очень просто растеряться. Чтобы этого не произошло, мы расскажем, на какие характеристики стоит обращать внимание при выборе. А также рассмотрим рейтинг лучших моделей, представленных на рынке различными производителями.

ТОП-7 лучших строительных моделей

На сегодня пылесосы, собирающие мусор в контейнеры, отличаются внушительным набором рабочих характеристик, которые влияют на стоимость. В результате оценить их объективно сложно, поэтому основным критерием в таких случаях становится востребованность у покупателей.

Согласно этому показателю, в ТОП-7 можно зачислить перечисленные ниже агрегаты.

7 место — Makita VC2512

Он не самый функциональный, высокотехнологичный и, даже, не наиболее дешевый, но имя производителя внушает доверие.

И не зря — эта модель готова служить в условиях любой сложности, делает как сухую, так и влажную уборку, а ее тысячеватная мощность, часовая продуктивность в 216 кубических метров обеспечивают эффективную очистку от загрязнений класса L.

Агрегат подходит для строительных площадок, производственных помещений, дачных участков. Он способен выполнять оба востребованных типа очистки (влажную, сухую), а пыль, частицы грязи поступают в прочный, сделанный из нержавейки двадцатипятилитровый контейнер, который легко очищать.

На корпусе размещена розетка, позволяющая использовать эту модель совместно с электрическими штроборезами, рубанками, лобзиками и прочими подобными инструментами. Относительным недостатком Makita VC2512 можно считать отсутствие выдува.

Среди достоинств можно назвать компактные размеры и умеренный вес (8 кг). Еще более универсальной эту модель делает наличие в комплекте поставки мешка для сбора пыли, то есть при необходимости его можно использовать. Хотя конструктивные особенности позволяют в большинстве случаев этого не делать.

Собран это пылесос на производственных площадях Makita в Европейском союзе, что еще больше повышает привлекательность агрегата в глазах покупателей.

Заинтересовал пылесос этого бренда, но хотите модель с другими характеристиками? В таком случае рекомендуем ознакомиться с лучшими уборщиками Makita.

6 место — EinHell TH-VC 1820 S

Этот универсальный пылесос эффективно справляется с очисткой любых поверхностей от грязи, относящейся к классу L. Что обеспечивает высокая мощность в 1250 Вт.

Сбор пыли осуществляется в просторную емкость, объем которой составляет 20 л. Дополнительно может проводиться очистка поверхности от различных жидких веществ и влажная уборка.

Важным преимуществом модели считается наличие функции выдува, что совместно со специальными насадками, позволяет удалять грязь из щелей, технологических отверстий, а при необходимости, можно быстро очистить дорожку от листьев на дачном участке.

Встроенная розетка способна обеспечивать синхронное включение с любым электроинструментом. При выключении которого пылесос EinHell TH-VC 1820S будет работать еще несколько секунд, что исключает загрязнение помещения остатками пыли, стружки.

Контейнер для грязи изготовлен из прочной нержавеющей стали, что предотвращает появление коррозии даже в сложных условиях.

Удобство в использовании обеспечивает наличие сливной горловины, ручки для переноски, держателя для кабеля. То есть все продумано до мелочей.

5 место — Bort BAC-500-22

Этот китайский безмешковый пылесос будет подходящим вариантом для уборки после ремонта в квартире или на даче. Для крупных объектов он не подойдет. Об этом свидетельствует небольшой запас мощности – 500 Вт.

Предназначен агрегат для выполнения исключительно сухой уборки мусора, относящегося к классу L.

Достоинствами модели считаются достаточная надежность и умеренная стоимость, что делает Bort BAC-500-22 доступным вариантом для всех, а отсутствие мешков снижает эксплуатационные расходы.

Небольшой вес – 2,5 кг и компактные габариты позволяют не задумываться о месте для хранения.

К недостаткам можно причислить относительную шумность, достигающую 80 дБ, что на 10-15 единиц выше, чем у гораздо более мощных изделий.

Но доступная стоимость, компактность и хорошая мощность агрегата позволяют использовать его не только для уборки после ремонта, но и в повседневной жизни.

4 место — ЗУБР ПУ-20-1400 М3 1400 Вт

Указанная модель станет оптимальным выбором для тех, кому необходимо выполнять уборку в промышленных объемах. Она обладает отличной производительностью и способна работать в условиях любой сложности. Этому способствует мощность 1400 Вт и создаваемое разрежение в 180 мБар

Пылесос справляется с сухим и влажным видами уборки: он с легкостью устранит жидкости, сухие и влажные отходы строительства, причем даже с крупными частицами.

На корпусе изделия имеется встроенная розетка, позволяющая подключать стороннее электрооборудование мощностью до 2000 Вт и использовать систему пылеудаления.

Модель гарантированно соответствует требованиям Европейского союза, а именно, способна справляться со всеми отходами строительства, относящимся к классу L.

Поскольку этот прибор относится к строительным пылесосам, разрешенным для применения в промышленных масштабах, то его контейнер имеет вместительность 20 л. Высокую производительность и маневренность устройства обеспечивают удобные колеса и выдвижная рукоять.

Ощутимых недостатков у этой модели пользователи не обнаружили. Среди плюсов: отличная производительность, небольшая стоимость, а также долговечность пылесоса.

3 место — Metabo AS 20 L 1200 Вт

Этот пылесос способен беспрерывно выполнять уборку сухого мусора на стройке. Обладая мощностью всего в 1200 Вт Metabo AS 20 L 1200 Вт способен создавать разрежение в 200 мБар с ежесекундным расходом воздуха 3600 л/с, что делает уборку эффективной и низкозатратной процедурой.

Этому способствует использование ряда современных технологий, к примеру, шланг с низким аэродинамическим сопротивлением длиной 5 м. Пылесос оснащен складчатым фильтром, который легко промывается и быстро меняется.

Поскольку Metabo AS 20 L 1200 Вт предназначен для длительной работы в тяжелых условиях, убирая сухой и влажный мусор, то ему необходима защита от перегрева. И она предусмотрена, причем надежная — предусмотрена система охлаждения двигателя и автоматическое отключение прибора при заполнении контейнера для мусора, что существенно повышает долговечность модели.

Объемный двадцатилитровый бак из качественной нержавейки способен вместить достаточное количество мусора, собрать, при необходимости, жидкость. Несмотря на мощность и производительность, этот помощник имеет довольно компактные размеры, оснащен ручкой и большими колесами, поэтому его удобно транспортировать и перемещать.

2 место — Karcher WD 3 P Premium

По своей сути эта модель является обычным бытовым агрегатом, но технические характеристики, среди которых основной является мощность – всего 1000 Вт потребляемая, но при этом 200 Вт всасывания, позволяют успешно справляться с уборкой сухих и влажных отходов от всевозможных строительно-ремонтных работ.

Этот пылесос способен выдувать пыль, другую грязь из щелей, что значительно расширяет его функционал. Кроме того, устройство способно убирать влажный мусор и небольшой объем воды.

Модель востребована у людей, периодически выполняющих небольшие ремонтные работы, к примеру, у себя дома. Да и ценник у нее более, чем приятный.

Объем контейнера составляет 17 л, изготовлен он из нержавейки, а сам корпус прибора – из современного прочного пластика. При желании можно вставлять фирменный бумажный мешок.

Еще одним важным преимуществом является наличие на корпусе розетки для включения электроинструмента. Более того, при включении последнего этот пылесос тоже начинает синхронно работать, что позволяет исключить загрязнение или повреждение имущества и перерасход электроэнергии.

Для обеспечения качества уборки используется высокоэффективный патронный фильтр, способный очистить не только от сухого мусора, но и от влажного без замены фильтрующего элемента.

Единственным минусом этой модели является довольно длинный шнур питания, который нужно регулярно сматывать самостоятельно.

Помимо строительной модели Karcher WD 3 P Premium у этого бренда есть и другие пылесосы для сухой и влажной уборки дома. Чтобы детальнее ознакомиться с лучшими предложениями бренда, переходите, пожалуйста, по следующей ссылке.

1 место — BOSCH GAS 12-25 PL 1250 Вт

Указанная модель относится к компактным строительным пылесосам, задача которых справляться с сухой уборкой и удалением частиц грязи, жидкостей на относительно крупных стройплощадках.

Эффективность уборки обеспечивает две турбины, мощность каждых в совокупности достигает 1250 Вт, а также фильтр тонкой очистки h23 HEPA. У этой модели используется запатентованная технология автоматической очистки фильтра.

Пылесос BOSCH GAS 12-25 PL 1250 Вт способен справляться с существенными объемами грязи, о чем явно свидетельствует объем его контейнера – брутто 25 л, мешок 20 л для сухого мусора и контейнер 16 л для воды.

Важной особенностью пылесоса считается встроенная розетка, позволяющая выполнять работы с электроинструментом и пылесосом одновременно. Корпус оснащен маневренными колесами, а для транспортировки устройства предусмотрена прочная ручка.

Следует помнить о том, что большое количество современных производительных, функциональных и энергоэффективных пылесосов не попало в представленный рейтинг. Поэтому при выборе оптимальной модели больше внимания следует обращать на технические характеристики, чем на место в каком-либо ТОПе.

Как выбрать достойный пылесос?

Каждая стройка отличается объемом работ и рядом других сопутствующих параметров. Это свидетельствует о том, что пылесос нужно покупать для решения конкретной задачи и не рассчитывать на его универсальность.

Поскольку такой подход может привести к лишним затратам и потере денег на обслуживание, перерасходу электричества или недостатку мощности, что не даст возможности качественно справиться с поставленной задачей.

В итоге, перед покупкой следует обратить пристальное внимание на ряд особенностей пылесосов, к которым относятся:

• назначение;
• способ сбора грязи;
• производительность;
• виды пыли, мусора с которыми агрегат должен справляться;
• степень разрежения;
• объем контейнера.

Кроме того, в каждом случае следует изучать возможности устройства, которые предоставляют дополнительные функции.

Совет №1 — назначение устройства

Все современные пылесосы способны справляться с сухим мусором, и только часть из них в силах очищать помещения от других разновидностей загрязнений.

Для этого предусмотрены такие опции:

• Универсальная уборка, то есть агрегат одновременно может всасывать сухие и мокрые частицы грязи, причем без вреда для двигателя и других элементов конструкции.
• Уборка отходов с повышенной взрыво-, пожароопасностью — к ним относятся древесная, угольная пыль, алюминиевый, цинковый порошки и другие разновидности мелкодисперсного мусора. Основной особенностью пылесосов, выполняющих такие задачи, является отсутствие в конструкции искрящих графитовых щеток.

К отдельной категории принадлежат моющие изделия, которые оснащены специальным баком для моющего раствора и способны собирать воду. Такая функция обычно является доступной совместно с сухой очисткой.

К указанной в этом пункте информации стоит относиться с вниманием, так как ее игнорирование обычно приводит к поломке оборудования или необходимости его замены на более подходящее.

Моющие пылесосы существенно облегчают мероприятия по уборке помещения не только во время ремонта, но и в повседневной жизни. Рекомендуем посмотреть наш рейтинг лучших моющих пылесосов для дома.

Совет №2 — способ сбора грязи

Даже, если пылесос не оснащается мешками, то вариантов очистки может быть несколько, что нужно учитывать, поскольку любой из них влияет на производительность.

К способам сбора пыли, других остатков строительства относятся:

Нередко используются и комбинации перечисленных вариантов, что существенно повышает эффективность процедуры уборки. Причина этого в том, что каждый способ имеет свои преимущества и недостатки, влияющие на конечный результат.

К примеру, аквафильтры позволяют добиться наивысшей степени очистки, что происходит за счет пропускания воздушных масс через специальную емкость с жидкостью. Но внушительная стоимость, во многих случаях, делает подобные пылесосы нерентабельными или недоступными.

Вас заинтересовал пылесос с аквафильтром? Рекомендуем ознакомиться с лучшими предложениями на рынке.

Циклонные фильтры на отлично справляются с относительно крупными частицами грязи, чего нельзя сказать о мелкодисперсной пыли, которой традиционно на стройке немало.

Такого недостатка лишены фильтры тонкой очистки. Но для качественной уборки понадобится использовать несколько их разновидностей одновременно. Необходимо это для того, чтобы справиться с частицами различных размеров, что существенно увеличивает трудозатраты на эксплуатацию таких изделий.

Причина в том, что они часто забиваются, а их очистка от грязи процедура продолжительная и скрупулезная. Еще фильтры тонкой очистки нередко приходится заменять, что увеличивает эксплуатационные расходы.

В результате, оптимальным вариантом станут агрегаты, оснащенные циклоном и фильтром тонкой очистки. Первый вид оборудования очистит воздух от крупных частиц, а второй от мелких, при этом сопутствующие расходы и трудозатраты на чистку станут умеренными. Более того, желая сократить расходы, многие домашние умельцы занимаются изготовлением самодельного циклона для обычного пылесоса, что позволяет приспособить бытовую модель под уборку строительного мусора.

Совет №3 — оптимальная производительность

В большинстве случаев подойдет агрегат с мощностью потребления до 1400 Вт и всасывания от 200 Вт, так как последней достаточно для обеспечения чистоты при выполнении маленьких или относительно небольших объемов строительно-ремонтных работ.

Если предстоят большие объемы уборки и необходимы более производительные агрегаты, тогда следует помнить, что можно подобрать изделие с электромотором, способным выдавать немалые 7 кВт. Это позволит всасывать до 100, а то и более, литров воздуха за секунду, что обеспечит чистоту при потоковых процессах.

Совет №4 — виды мусора

В обычных условиях на стройплощадках встречаются загрязнения, относящиеся к классу L и М. К категории L причислена большая часть пыли и других частиц. Их объединяет минимальная степень опасности. Устройства позволяют собрать не более 99% такой пыли.

К классу М относятся частицы, образовавшиеся после обработки бетона, работы со всевозможными сухими смесями. К этой же категории причислены угольная и древесная пыль, некоторые другие виды мелкодисперсных отходов.

Все они считаются веществами средней опасности, поэтому их очистка должна быть более тщательной. Так нормативы указывают на то, что необходимо очищать воздух от 99,9% перечисленных видов пыли. Для чего пылесос должен быть оснащен системой фильтрации, состоящей из нескольких элементов.

Совет №5 — степень разрежения

Если технические возможности агрегата позволяют создавать разницу давления в 120 мБар, то он предназначен для работы с любой мелкодисперсной пылью, сухими смесями. То есть указанное разрежение позволяет очищать помещения от самых мелких частиц мусора.

Когда на строительной площадке присутствуют более крупные частицы, тогда указанная характеристика должна достигать 250 мБар или эффективно справляться с ними не получится.

Совет №6 — объем контейнера

Емкость бака должна составлять 15-50 л, если необходимо обеспечить чистоту на относительно небольшой площади, где трудится несколько отделочников или специалистов другого профиля.

Меньший объем станет оптимальным при выполнении каких-либо разовых строительно-ремонтных работ и для повседневной уборки.

Когда отделка или другие операции осуществляются промышленным способом, тогда лучшим выбором будет прибор с емкостью бака, достигающей 50-100 л, а в ряде ситуаций и больше.

Совет №7 — дополнительные функции

Они все чаще определяют ценность пылесоса в глазах покупателя. Причина в том, что различные дополнительные возможности способны существенно расширить функциональность.

К примеру, наличие на корпусе или рукояти кнопки регулирования мощности позволяет проводить уборку при оптимальной производительности, что дает возможность исключить повреждение очищаемой поверхности и перерасхода недешевой электроэнергии.

Работа на выдув является эффективным способом очистки всевозможных технологических отверстий, щелей. Также позволяет сдувать пыль, листья, другие виды загрязнений с пола, остальных поверхностей.

Встроенная розетка также дает возможность выполнять дополнительную операцию, причем очень важную.

Так к строительному пылесосу, собирающему мусор без мешка, получится подсоединить любой электроинструмент и синхронизировать их работу, что позволяет удалять весь объем пыли, стружки, других отходов производства.

Индикатор заполнения указывает на то, что контейнер пылесоса заполнен полностью. Для этой же цели используется поплавковый клапан.

Комплектация различными насадками позволяет эффективно справляться с предусмотренными операциями. К примеру, для работы на выдув понадобится узкая разновидность оснастки. При ее отсутствии нужного результата достичь не получится.

У любой дополнительной функции есть и существенный недостаток, так каждая из них делает нужный пылесос более дорогим.

Выводы и полезное видео по теме

Расположенный ниже видеоролик поможет разобраться в особенностях различных видов строительных пылесосов:

В следующем видеоматериале можно ознакомиться с конструкцией, преимуществами, недостатками агрегата, оснащенного циклонным фильтром:

Современные безмешковые пылесосы способны удовлетворить любые потребности, но для этого, перед покупкой, необходимо определить задачи, которые они будут решать, а исходя из это технические параметры. Только так получится выбрать оптимальный вариант.

Сам рейтинг может только указать на то какие сегодня функции, технические решения, марки и тенденции востребованы.

Хотите дополнить наш материал полезной информацией по выбору пылесоса? Или считаете, что в нашем рейтинге не хватает еще одной модели, характеристики и возможности которой ничем не уступают строительным пылесосам, представленным выше? Пишите свои замечания и дополнения в блоке комментариев.

Создайте прозрачный циклонный пылеуловитель для вашего магазина Vac

Иллюстрация Дэмиена Скогина

Вот полезный проект выходного дня, который превращает обычный магазинный пылесос в способный мини-пылесборник. Он создает закрученный вихрь воздушного потока, чтобы раскрутить все крупные стружки и частицы опилок, так что только самые мелкие частицы выйдут из верхней части и будут захвачены вашим вакуумом. К тому же он прозрачный, так что вашим друзьям понравится наблюдать за циклоническим действием, а вы сможете похвастаться: «Да, это я сделал!»

Это простой в сборке пылеуловитель с перегородкой на основе J.Хорошо известный «циклонный» дизайн Фила Тьена. Это работает, потому что входящий воздух нагнетается вокруг внешней стены, где более тяжелая пыль и стружка попадают через щель в перегородке в большой мусорный бак внизу. При использовании воздуходувки, как я использую, перегородка устраняет необходимость в отдельной системе сбора пыли (на которую не у всех есть деньги, место или мощность). При использовании с промышленным пылесосом этот простой пылеуловитель значительно продлит срок службы ваших фильтров и предотвратит постоянную необходимость опорожнять пылесос, который обычно невелик и его трудно удалить.

ВАЖНАЯ ИНФОРМАЦИЯ: Представленные здесь размеры рассчитаны на размер используемого мной мусорного бака. Если вы используете другую емкость для сбора, вам нужно будет изменить все свои размеры, чтобы она соответствовала.

[youtube https://youtu.be/m9Sn7g-vsf8]

---

Сборник пыли DIY

Будь то опилки, твердосплавная крошка, алюминиевая стружка или порошковые печатные платы, вы не хотите, чтобы они забивали вашу заготовку, глаза или легкие.Система пылеулавливания не только защищает ваше здоровье, но и сохраняет ваши инструменты в чистоте и безопасности, снижает риск возгорания и убирает грязь с пола.

Системы

для больших мастерских, как правило, имеют мощный центральный вакуум и специальные шланги 6 или 4 дюйма для каждого инструмента с «заслонками» для отключения всасывания неиспользуемых инструментов. Это выполнимый самодельный проект, если у вас много места. Но большинство небольших мастерских могут извлечь большую выгоду из передвижной системы, основанной на обычном вакууме для мокрого / сухого цеха и его стандартном шланге диаметром 2½ дюйма, подобном описанному здесь циклонному сепаратору.

Наконечники для сбора пыли

• Новые инструменты для работы на столе / столе могут иметь стандартное отверстие для пыли 2½ дюйма, куда вы можете подключить шланг для пылесоса. С ручными инструментами, такими как шлифовальные машинки, легче работать со шлангом диаметром 1¼ ”.
• Чтобы соединить разные порты и шланги, вы можете купить стандартные переходники в местном магазине для дома или вырезать универсальный переходник, чтобы он подошел, но вы все равно должны планировать необходимость в клейкой ленте, потому что многие производители инструментов еще не стандартизировали свои пылезащитные фитинги.
• Выбросьте совок — вместо этого поместите мусор в специальный ящик для уборки пола, прикрепленный к вашему пылесосу.
• Замените фильтр вашего пылесоса на фильтр HEPA, чтобы улавливать мельчайшую пыль. Но все равно наденьте маску или респиратор — промышленный пылесос имеет хорошее статическое давление, но не перемещает достаточный объем воздуха, чтобы отфильтровать весь воздух в вашем рабочем пространстве.

—Keith Hammond

---

Шаг 1: База

Основание сепаратора находится на верхней части приемного резервуара и образует уплотнение. Внутренние размеры нижней части будут определять размер верхней части, поэтому, если вы используете другую сборную емкость, отрегулируйте ее соответствующим образом.

1. Вырежьте круг диаметром 20 дюймов из фанеры толщиной ¾ дюйма.

2. Используя фрезер, вырежьте круглую пластину шириной wide дюйма и глубиной ½ дюйма. Идея состоит в том, чтобы сделать прорезь, чтобы край мусорного ведра мог поместиться внутрь. При использовании 20-галлонной банки Rubbermaid внутренний диаметр должен составлять 18 дюймов.

3. Из круга диаметром 20 дюймов вырежьте круг диаметром 16 дюймов из середины. У вас останется кольцо из фанеры шириной 2 дюйма с канавкой на одной стороне. Если вы используете ленточную пилу для удаления середины, заполните прорезь в кольце обрезком и обрежьте ее по размеру.


Шаг 2: верх

Верх сепаратора соединяется с вакуумом или нагнетателем и обеспечивает выход воздуха. Верх того же размера, что и центральная часть, которую вы сняли с нижней части. Если вы используете другую сборную емкость, отрегулируйте ее соответствующим образом.

1. Вырежьте круг диаметром 16 дюймов из фанеры толщиной ¾ дюйма. Если вы смогли спасти центральный круг диаметром 16 дюймов из шага 1, вы можете использовать его для вершины.
2. В центре вырежьте отверстие по внешнему диаметру трубы, которую вы будете использовать для выпуска.В видео я использую трубу DWV диаметром 3 дюйма с внешним диаметром 3–1 / 2 дюйма.


Шаг 3: Боковые стенки

Используя поликарбонат для боковых стенок, вы можете увидеть, насколько хорошо работает коллектор, не поднимая крышку. Вы также можете сразу определить, заполнен ли ваш сборный сосуд.

1. Сформируйте круг из поликарбоната и вставьте его в базовое кольцо.

2. С помощью маркера или ножа отметьте точку, в которой поликарбонат образует полный круг.

3. Обрежьте поликарбонат по длине. Перехлеста быть не должно. Я использовал инструмент, предназначенный для резки пластика, но вы также можете разрезать его пилой или канцелярским ножом.

Шаг 4: Сборка корпуса

Этот шаг включает в себя сложное сверление, поэтому не торопитесь и работайте осторожно. Поликарбонат может треснуть, если приложить слишком большое давление, поэтому мы используем винты с полукруглой головкой (у которых плоская головка) и заворачиваем их вручную.

1. Вставить в нижней части поликарбоната стены в основном кольце.
2. Просверлите пилотные отверстия через каждые 4–6 дюймов изнутри по мере необходимости. Эти отверстия НЕ ДОЛЖНЫ быть потайными!
3. Прикрепите основание к стенам из поликарбоната винтами с полукруглой головкой.

4. Вставьте крышку в поликарбонат. Используйте малярную ленту, чтобы удерживать все на месте.

5. Просверлите поликарбонат и прикрутите его к крышке. Опять же, НЕ зенковывайте эти отверстия!


Шаг 5: впускной и выпускной порт

Это, пожалуй, самая сложная часть проекта, требующая большой тонкости.Входное отверстие необходимо обрезать, чтобы он соответствовал изгибу боковых стенок, и любые зазоры приведут к потере давления и неряшливому стыку, для герметизации которого потребуется много горячего клея. Для достижения наилучших результатов посмотрите видео, прежде чем приступать к этой части проекта.

1. Отрежьте два куска трубы DWV: один длиной 6 дюймов и один примерно 9 дюймов.
2. Разрежьте две муфты DWV пополам с одной стороны внутреннего шва.

3. Вырежьте отверстие размером 3 ½ дюйма в куске фанеры размером 5 дюймов на 6 дюймов. Если вы используете другую трубу, отрегулируйте соответственно.

   Примечание: это будет проще, если вы начнете с негабаритной детали, а затем обрежете ее до окончательного размера.

4. Установите трубу DWV длиной 9 дюймов в отверстие, поместив две половинки муфты DWV вокруг фанеры. Убедитесь, что он плотно прилегает. В противном случае вы можете добавить немного горячего клея, чтобы удерживать его на месте.

5. Сформируйте букву «L», прикрутив кусок 5 ″ × 6 ″ с отверстием в нем к куску фанеры 5 ″ × 8 ″.

6. Поместите впускной узел трубы и фанеры и поместите его на верхнюю часть перегородки.Труба должна быть наклонена так, чтобы входящий воздух направлялся вокруг стенок перегородки, поэтому вы хотите установить трубу так, чтобы она касалась узла круглой перегородки. Нарисуйте линию на впускном узле, где он перекрывает узел перегородки.

7. Сделайте бумажный узор снизу и перенесите его на верх, где он будет виден.

8. Обрежьте изгиб на ленточной пиле. Если у вас нет ленточной пилы, разрежьте впускной патрубок под углом, а затем отшлифуйте фанеру до нужного размера.Вы можете использовать напильник или рашпиль, чтобы придать такой же изгиб пластиковой трубе.

9. Временно установите входной кронштейн на основание и добавьте вертикальную опору, которая закроет шов в поликарбонате. вам нужно будет либо разрезать, либо отшлифовать вертикальную опору, чтобы она соответствовала радиусу 16 дюймов.

10. На внутренней стороне поликарбоната отметьте расположение впускного отверстия несмываемым маркером. Вы можете вырезать ее с помощью вращающегося инструмента, как показано на видео, или разобрать перегородку и использовать лобзик, чтобы следить за линией.

11. Используйте горячий клей, чтобы заделать зазоры между входной трубой и стенками из поликарбоната.

12. Установите трубу DWV длиной 6 дюймов в верхнюю пластину, используя оставшиеся две половинки муфты DWV, чтобы закрепить ее на месте.


Шаг 6: нижняя перегородка

1. Вырежьте круг диаметром 18 дюймов из МДФ 1/8 дюйма.
2. Проведите линию на расстоянии 2 дюйма от края круга. Проще всего это сделать с помощью компаса.
3. Отметьте участок под углом 120 ° (⅓ круга).Отрежьте 2-дюймовую внешнюю часть этой области с помощью ленточной пилы или лобзика.

   ПРИМЕЧАНИЕ. Это отличается от конструкции Thien Baffle, которая смещает 240 градусов (⅔ круга). Я сделал это частично из-за тонкого материала, который я использовал, а частично для того, чтобы я мог позже настроить систему (которая в конечном итоге оказалась ненужной). Если вы хотите использовать более широкую прорезь в стиле Thien, вам следует использовать более толстый материал для самой перегородки.

4. Установите нижнюю перегородку под нижнее кольцо с помощью винтов с полукруглой головкой, поместив начало паза сразу за впускным отверстием.


Заключение

Теперь ваш разделитель готов к использованию. Я почти исключительно использую свой с строгальным станком DeWalt 735. Рубанок имеет встроенный вентилятор, поэтому всасывание не требуется; однако это создает избыточное давление в приемном сосуде, и вам нужно будет зажать крышку. Сепаратор также довольно хорошо работает с Shop-Vac, но вам нужно будет адаптировать 4-дюймовые фитинги к вашему шлангу Shop-Vac.

Имейте в виду, что если вы засорите шланг или переполните сборный бак, внутренний циклон перестанет работать, и пыль будет выходить через верхнее отверстие.

Марка : Стажеры-инженеры Энтони Лам и Дженни Чинг построили этот пылеуловитель на основе дизайна Рэя Моудера, который был вдохновлен оригинальными перегородками для циклонов Дж. Фила Тьена. Это «цилиндр», который помещается в мусорное ведро объемом 20 галлонов без каких-либо изменений в нем, поэтому его легко перемещать или убирать, когда он не используется.

Уборка пыли

при ограниченном бюджете с серией Rockler Dust Right

«Кодекс» деревообрабатывающих предприятий гласит, что вы действительно должны серьезно относиться к улавливанию пыли.В отличие от «Пиратского кодекса», который, по словам Джека Воробья, является больше тем, что вы бы назвали «руководящими принципами», чем фактическими правилами, вам обязательно следует следовать этому кодексу. Но… это дорого.

Полноразмерная система пылеулавливания начинается примерно с 350 долларов за базовый блок, а затем повышается за счет шлангов, сепараторов и других дополнительных устройств. Это всего лишь система начального уровня, вы смотрите на 500–1000 долларов за «хорошую» настройку, а не за «отличную». Кроме того, давайте поговорим о том, сколько места занимают эти штуки.Как гордый член Tiny Shop Nation, у меня нет места для массивной специализированной системы сбора пыли (пока). Черт возьми, у меня сейчас нет места даже для моей газонокосилки. Что теперь?

Это отстойное собрание пыли. Вроде действительно.

Значит, вы выбрали решение для экономии бюджета и места, как я, и купили пылесос, верно? В настоящее время я использую RIDGID 14 Gal. Влажный сухой пылесос. Я подключаю шланг прямо к своим большим электроинструментам и даже использую комплект Rockler Small Port Hose Kit (на фото ниже), так что я могу прикрепить его прямо к маршрутизатору или шлифовальной машине и всасывать весь «человеческий блеск», известный как «опилки».

Так что плохого в этом методе? Примерно через два или три использования взгляните на свой фильтр. На нем больше пыли и грязи, чем на полу под вашим холодильником. Вы врете, если говорите, что под вашим холодильником чисто. Это маленький грязный секрет буквально каждого. Как вы думаете, насколько хорошим будет всасывание пылесоса в вашем магазине, когда он пытается дышать через этот фильтр? Поздравляю! Вы только что заразили свой пылесборник Астмой!

Поместите свой магазинный пылесос на стероиды.

Значит, это шокирующее открытие, что ваш «сборник пыли» медленно умирает от вдыхания пыли? Вы имеете в виду, что вам нужно убрать, прежде чем чистить? Еще бы. Так что я поговорил со своими друзьями из Rockler и взял в руки сепаратор пыли Dust Right и шланг для сбора пыли Dust Right Clear (он синий!). Это в точности похоже на уборку дома до того, как уборщица придет, чтобы хорошо … убрать. Но в этом есть смысл.

Так как это работает? Магия. Ага. Используя мощность вашего пылесоса, всасывание проходит через сборный шланг в пылеотделитель.Как мини-торнадо, воздух кружится вокруг, сбрасывая более тяжелую пыль и мусор на дно коллектора, сохраняя при этом всасывание и выход к вашему пылесосу, не забивая фильтр.

Попадает пыль. Выходит воздух. Я говорю вам. Это магия. На более высоком научном уровне, чем на уровне Хогвартса «ты волшебник Гарри».

Полное раскрытие, этот фильтр был забит опилками до того, как я опробовал сепаратор, так что все, что вы видите в нем, — это остатки того, что я выбил как можно больше мусора о мусорные баки в переулке.Добрых 20 минут было облако пыли. Что еще более важно, пылесос в магазине в основном пуст, и вы можете видеть, что фильтр раньше был синим. Так в чем же преимущества? Помимо продления срока службы пылесоса, я улучшил всасывание, упростил утилизацию и, самое главное, более чистый воздух в моем магазине. Мои легкие меня благодарят. Теперь это двухфазная фильтрация воздуха, когда мне не нужно беспокоиться о крошечных частицах, которые испортят мою прозрачную одежду или мой голос. Игра на опилках!

Вы можете получить комплект пылеотделителя и прозрачного шланга от Rockler Tools за немногим более 100 долларов и подключить его непосредственно к вашему текущему пылесосу.Звучит намного лучше, чем тратить почти кучу денег на грязь, не так ли? От строгального станка до торцовочной пилы и ладонной шлифовальной машины — все проходит через мой пылеуловитель, и мой магазин — гораздо более счастливое место. Как вы собираетесь жаловаться на гигантский мужественный снежный шар, наполненный человеческим блеском?

~ Ленивый парень

* ссылки на продукты являются партнерскими ссылками, что означает, что если вы нажмете на них и сделаете покупку, часть вашей продажи перейдет к Lazy Guy DIY без каких-либо дополнительных затрат для вас. Это похоже на дружбу между друзьями, но на этот раз я и продавец.И деньги. ** Сепаратор пыли справа был предоставлен мне Rockler Tools. Мое мнение в этом посте является моим собственным, и поставщик не повлиял на него. Хотя магия сбора пыли весьма влиятельна.

Уборка древесных опилок: простое мобильное решение

Торцовочная пила часто бывает первой крупной покупкой инструмента для мастерской своими руками. Он также был признан большинством домашних мастеров «средством, которое вы бы выбрали для спасения от пожара, если бы вы могли выбрать только один».Ладно, это я только что придумал.

Только что приобрели торцовочную пилу и хотите найти способ сделать ее более эффективной? Этот пост для вас.

Думаете о торцовочной пиле и хотите получить кое-какие идеи? Этот пост для вас.

Вы уже какое-то время пользуетесь торцовочной пилой, но не против тратить меньше времени на очистку опилок? Ага, это определенно для тебя.

Просто случайно попал сюда и понятия не имеете, что такое торцовочная пила? Добро пожаловать!

О торцовочной пиле…

Если вы хотите изучить основы работы торцовочной пилы, прочтите этот пост Бриттани из Pretty Handy Girl.Она все это разбивает и даже включает видео. Давай, я подожду…

Если вы еще не приобрели торцовочную пилу, возможно, вам интересно, что вам купить. Друг недавно спросил меня, что я рекомендую, и это всегда забавный вопрос. Вот три варианта, которые я ему дал, плюс хороший бюджетный вариант.

Makita LS1016L
Bosch GCM12SD
Dewalt DWS780
Ryobi 15 А 12 дюймов

Какой я куплю?

Это действительно то, к чему все сводится, верно? Часть, где вы говорите: «Даааа, но какой из них вы, , действительно рекомендуете, ?» Я использую Kobalt (продается в магазинах Lowes) последние три года и в целом очень им доволен.Тем не менее, забор часто требует регулировки, чтобы получить идеально ровные пропилы, и, в конце концов, это просто не поможет. (Видите, что я там делал?)

Итак, когда придет время заменять Kobalt, я куплю… Dewalt, Makita или Bosch. Я пока не знаю, но будьте уверены, я рекомендую только то, что поставил бы в собственный магазин.

А теперь о пылеуловителе…

Если у вас есть навороченный магазин с полноразмерной системой сбора пыли, просто похлопайте себя по спине и двигайтесь дальше.Если вы ищете хороший способ справиться с пылью от торцовочной пилы, не тратя свои сбережения (потому что, давайте будем реальными, пила стоит как есть, не так ли?), Тогда посмотрите это:

Часть 2: Подробный обзор

Мне нравится, насколько автономна эта система. Моя торцовочная пила довольно часто перемещается по магазину, и для работы всего требуется всего лишь один шнур.

Если вы хотите настроить аналогичную систему, вам понадобится:

* Обязательно проверьте, подходят ли эти размеры для вашей конкретной пилы.

* В этом блоге используются партнерские ссылки. Вы можете прочитать мое заявление о раскрытии информации здесь.

iVac Automated Vacuum Switch
Fernco Муфта 4 дюйма на 3 дюйма
Fernco Муфта 2 дюйма на 2 дюйма
Большой пылеуловитель
Разветвитель Fernco Y (по какой-то причине эта вещь на Amazon завышена по цене, поэтому я подключаюсь к Home Depot )
Жесткий пылесос для мастерской
Мобильная станция для торцовочной пилы от Fix This Build That
Универсальный нож (для разделения шланга)
отвертка или дрель (для затягивания соединений и прикрепления захвата к стойке)
C-образный зажим

Подробности: подключение торцовочной пилы к пылеуловителю

Я использую стойку для торцовочной пилы Fix This Build That.Вы можете скачать его планы за 9 долларов, и они стоят каждой копейки. Я также обманул свой выделитель с помощью системы Kreg Trak and Stop и очень рекомендую ее.

Отверстие для пилы сзади соединено с помощью гибкой муфты, которую я нашел в отделении сантехники в Home Depot. Муфта 2 × 2 дюйма очень плотно прилегает к отверстию пилы, но образует отличное уплотнение, особенно когда вы затягиваете ленту отверткой.

Следующая деталь — пылезащитный колпак. Я прикрепил свой к стойке для митры, просто вкрутив выступ в саму стойку.

Шланг проходит за кожухом для пыли и спускается к гибкому Y-образному соединителю размером 2 дюйма.

Пылезащитный кожух имеет отверстие 4 ″. Я уменьшил его до 2 дюймов, используя другой гибкий разъем, который затем подключается к Y-разъему.

Я перерезал шланг, чтобы не было лишнего движения от отверстия для пыли пилы до порта Y. Оставшаяся часть шланга соединяется снизу и проходит к вакууму в нижней части торцовочной пилы.Вы можете видеть, что есть лишние отверстия, потому что мне нужно было переместить его из предыдущей конфигурации, чтобы он работал в вакууме без перегибов.

Внутри стойки для торцовки находятся вакуумный выключатель и выключатель iVac. Пила подключается к розетке «Tool Power», а вакуум — к розетке «Vacuum Power». Основной шнур iVac проходит через другое отверстие в стойке для резки под углом и является вашим основным источником питания для работы пилы и пылесоса. Оставшийся шнур от iVac (более короткий) вставляется в нижнюю розетку.

Вот и все! Вы можете добавить пылезащитный колпак для дополнительного удаления опилок. Дочь разнорабочего подробно рассказывает, как она использовала детскую палатку, чтобы создать недорогую версию этой палатки, или вы можете купить ее на Amazon, хотя я скажу вам, что они дорогие. Если вы используете детскую палатку, вам нужно будет разрезать ее и использовать для этого только верхнюю часть, так как мобильная подставка компактна.

Эта установка изменила правила игры для меня. Я только начинаю собирать для магазина большую систему пылеулавливания, но торцовочная пила останется подключенной к этому простому мобильному решению.Как всегда, дайте мне знать, если у вас возникнут какие-либо вопросы, желаю удачного строительства!

Информационный центр

— Как работает депутат от пыли?

Как работает депутат от пыли?

Стандартные пылесосы для влажной / сухой уборки полностью полагаются на свои небольшие картриджные фильтры для очистки входящего воздуха перед его рециркуляцией в комнату. Эти фильтры могут быстро забиваться пылью и мусором, что значительно снижает эффективность всасывания воздуха пылесосом. Это особенно верно для применений, которые создают большое количество мелкой пыли, например, при шлифовании дерева и гипсокартона.

Чтобы восстановить воздушный поток вашего пылесоса, вам нужно потратить время, чтобы открыть пылесос и очистить фильтр, но как узнать, когда это сделать? И знаете ли вы, что каждый раз, когда вы чистите его, постукивая или промывая, вы необратимо повреждаете структуру тонкого волокна и уменьшаете срок службы и производительность фильтра? В конце концов вам придется его снова очистить или, что еще хуже, полностью заменить!

Заместитель пыли решает эту проблему, задерживая пыль до того, как попадет в пылесос!

Что такое депутат от пыли?

Заместитель пыли представляет собой вихревой предварительный сепаратор, разработанный для любой марки, размера или модели с пылесосом для влажной / сухой уборки.Его запатентованная конструкция использует центробежную силу, чтобы буквально вытягивать пыль и мусор из воздушного потока, удерживая их в контейнере внизу; НЕ в вашем вакууме! Dust Later отделяет от 99,7% практически любого типа пыли и мусора, при этом менее 1% попадает в пылесос, что значительно продлевает срок службы вашего пылесоса и экономит вам бесчисленное количество времени и денег на дорогостоящих сменных фильтрах и мешки для пыли!

Отлитый под давлением из полупрозрачной антистатической смолы, простой и эффективный дизайн циклона может быть адаптирован для использования в любом магазине.Он также имеет конические впускной и выпускной патрубки (внутренний диаметр 2 дюйма), что позволяет легко и надежно устанавливать шланги различных типов и диаметров.

Циклон Dust Later Сделано в США в соответствии со строгими рекомендациями Lean 6 Sigma, что обеспечивает более высокое качество продукции, снижение затрат и повышение удовлетворенности клиентов.

Что может сделать для вас помощник пыли:

• Повышенная мощность всасывания: Большинство пылесосов для влажной / сухой уборки быстро забиваются, но более 99% отходов попадает в барабан пылесоса, фильтры остаются чистыми дольше, а падение мощности на значительно меньше на .
• Увеличенный срок службы: Благодаря меньшему количеству пыли, попадающей на фильтр, и меньшему количеству необходимых чисток, вы увеличите общий срок службы фильтра.
• Более простая утилизация отходов: Теперь вы можете легко удалять пыль и мусор из ведра, даже не открывая пылесос.

Для чего можно использовать циклон для пыли?

Помощник по пыли приносит пользу любому , имеющему пылесос для влажной / сухой уборки, а не только деревообработчикам! У нас есть тысячи клиентов по всему миру, которые используют Dust Later почти для каждого типа материала , в том числе, но не ограничиваясь:

• • Стружка и стружка
  • Шлифовальная пыль
  • Пыль для гипсокартона
  • Бетонная пыль
  • Глина и кремнеземная пыль
  • Гранулированный порошок
  • Срезанная трава и листья
  • Пекарская пыль и мука
  • Зола и сажа охлажденная
• • Камни и гравий
  • Грунт / грязь
  • Волосы домашних животных / животных
  • Металлические отходы и стружка
  • Шлифовальная пыль и мусор
  • Сельскохозяйственные отходы
  • Фармацевтические отходы
  • Вода
  • , и многое другое!

Обратите внимание: Пластиковые циклоны не предназначены для использования с горячими углями, горячей золой или любой взрывоопасной / легковоспламеняющейся пылью или жидкостями.

Сделайте мастерскую пылесос-очиститель

Для большей части уборки в магазине я использую пылесборник со шлангом 2-1 / 2 ″ и палочкой, чтобы убрать пыль и древесную стружку с пола. Конечно, это работает только там, где удобно брать пылесборник. Для других уборок, например, когда я делаю ремонт в своем доме (почти всегда…), я использую свой магазинный пылесос. Поскольку я слишком дешев, я использую его без сумок. Честно говоря, у меня действительно есть проблема с поиском сумок для этой модели на месте и я использую это как оправдание, чтобы не использовать их вообще.Кроме того, я почти 20 лет пользовался своим старым пылесосом Craftsman (теперь на моей шлифовальной станции) без мешков, заменив фильтр за это время только один раз.
Проблема при использовании без мешков — очистка гофрированного фильтра. До сих пор я осторожно вынимал его и выносил на улицу, где держал длинной палкой и вытряхивал пыль. В лучшем случае неприятно, особенно если ветер переменится, и я получу порыв пудры на лице.

Во время моей последней поездки, чтобы очистить его, мне пришла в голову идея: почему бы не раскрутить пыль? Я мог бы построить коробку, в которую мог бы входить фильтр, и использовать дрель, чтобы повернуть его, позволяя центробежной силе очищать фильтр.Развивая идею дальше, я понял, что могу использовать мусорное ведро в качестве ящика и раскручивать его в нем. Все, что мне нужно было сделать, это сделать что-нибудь, чтобы удерживать фильтр, который был прикреплен к крышке для мусорного ведра.
Чтобы удерживать фильтр, я придумал простой метод, заключающийся в использовании торцевых заглушек с выступами, которые подходили бы к концам фильтра. Кусок стержня с резьбой 3/8 дюйма используется в качестве оси, на которой он будет вращаться, а также приводиться в движение.

Для начала замерил фильтр для торцевых заглушек:

Торцевые крышки должны входить в центр фильтра, а также выступать на концах.Для этого их нужно зарубить.

Я выставляю внешний диаметр своим циркулем. Это определяет выступ, который захватывает конец фильтра. Я использую обрезки сосны 3/4 дюйма для шляп. Затем я вырезал его лобзиком

.

Ленточная пила тоже работает, но резка лобзиком настолько точна, насколько это необходимо.

Просверлите центральное отверстие для полуоси сверлом 3/8 ″.

Затем на торцевых крышках нарезается паз. Правильно отрегулировав ограждение, я слегка приподнял лезвие, чтобы создать паз.Это называется «откусыванием», и делать это от руки немного сложно и не рекомендуется для тех, кто неопытен или не чувствует себя комфортно с этой процедурой.
Фальц не обязательно должен быть очень глубоким. В данном случае я сделал их глубиной примерно 1/4 дюйма и сделал это за два прохода.

A Резьбовой стержень нарезан до нужной длины. Для «штучных дел» требуется готовый запас шпильки с резьбой! Хорошо иметь под рукой несколько разных размеров.

Я использую OSB в качестве крышки для мусорного ведра.Тот, что был в банке, пластиковый, с формованной ручкой и не совсем подходит для этого. Плита OSB лежала повсюду, и ее просто нужно было обрезать до нужного размера и просверлить в ней отверстие.

Болт удерживает фильтр. Гаечный ключ действительно не нужен, так как я не мог перетянуть гайку — это сломало бы фильтр. Однако он должен быть плотно прилегающим, иначе он может отсоединиться.

И, наконец, он готов к действию. Я использую перфоратор, и он, кажется, лучше всего очищает фильтр — вибрация помогает вытряхнуть пыль.и, как видите, получилось чисто, как свисток.

Он убирал пыль, которая, как я думал, застряла там навсегда — я даже не мог выдувать ее так чисто !. Более того, процесс практически не пылит. Я подождал минут пять, прежде чем снял крышку, и к тому времени пыль осела.

Невероятно, сколько пыли может удерживать один из этих фильтров. Это было после очень небольшой уборки пылесосом.

мешков? Нам не нужны вонючие мешки!

Вот видео о сборке и очистке в действии:

Лучший пылеуловитель для небольшой мастерской (4 лучших варианта)

РАСКРЫТИЕ ИНФОРМАЦИИ: НАСТОЯЩИЙ ПОСТ МОЖЕТ СОДЕРЖАТЬ ПАРТНЕРСКИЕ ССЫЛКИ, ОЗНАЧАЮ, Я ПОЛУЧАЮ КОМИССИЮ, ЕСЛИ ВЫ РЕШИЛИ БЕСПЛАТНО СДЕЛАТЬ ПОКУПКУ ПО МОИМ ССЫЛКАМ.ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ ДЛЯ ПОДРОБНОЙ ИНФОРМАЦИИ.

В деревообрабатывающих цехах может быть беспорядок, если не убрать пыль. А грязный магазин никому не годится.

Эффективный пылеуловитель (в основном пылесос) может предотвратить образование опилок на рабочем месте.

Маленькие мастерские могут стать самым большим нарушителем беспорядка, потому что там нет места для оборудования и трудно мыть пол (мешающие вещи). Обычно это гаражи и другие узкие места, где новички устанавливают инструменты для небольшой обработки дерева.

Возможно, вы еще не вложили достаточно средств, чтобы приобрести полномасштабный пылеуловитель. Промышленный, вероятно, слишком мощный для того, что вам нужно.

И это прекрасно. Но вам все равно нужно что-то, чтобы содержать в чистоте.

Ниже я суммировал лучшие варианты для разных категорий. У каждого устройства также есть более подробный обзор его плюсов и минусов.

Принадлежности

Мой лучший выбор для этой работы — объединить два разных предмета: обычный магазинный пылесос и комплект циклонного сепаратора для работы с пылью.

Причина этого двоякая:

1. Shop Vac — это универсальный пылесос. Вы можете использовать его для всех видов вещей: для уборки машины, дома и т. Д. Так что вам все равно действительно нужно одно из них (или, возможно, оно у вас уже есть). И они не дорогие.

2. Заместитель пыли отлично справляется с опилками и мусором. Он сохраняет ваш пылесос в чистоте и увеличивает время между удалением пыли. Благодаря этой системе мощность всасывания остается высокой.

Ниже я рассмотрел особенности, плюсы и минусы каждой единицы оборудования.Некоторые могут быть более ценными, чем другие, но будьте уверены, что все они выполнят свою работу.

Каждый обзор имеет одинаковую структуру: я перечисляю детали каждого раздела, говорю о том, что хорошо, а что нет, а затем даю краткое резюме.

Если вы решите не читать полный обзор, я собрал здесь каждое заявление TL; DR.

Последнее обновление от 15.02.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Заместитель пыли отлично подходит для небольшой гаражной мастерской.Вам нужно только настроить комплект, который вы получаете с профессиональным пылесосом. Магазинный пылесос может быть практически любой марки, имеющей приличную вместимость.

Я рекомендую использовать Shop Vac.

Многие другие тоже подойдут. В описании Dust Later говорится, что он может работать практически с и любым пылесосом для влажной / сухой уборки .

Характеристики

• Циклон удаляет пыль и мусор, не доходя до фильтра
• Комплект включает все необходимые компоненты
• Простая утилизация отходов

Что в этом хорошего

Очень хорошо работает.У вас может быть циклонный пылеуловитель за небольшую часть стоимости крупных промышленных.

И, кроме того, он очень настраиваемый. Просто ищите в Интернете и вокруг есть много людей, которые построили тележки и подставки для этого устройства. Вы можете построить переносную тележку, которую можно перемещать между каждым инструментом.

Больше всего мне нравится то, как можно просто использовать обычный магазинный пылесос. У некоторых людей уже есть один из них, поэтому перейти на него — небольшой шаг.

Что не так хорошо

Он может быть недостаточно мощным для использования на нескольких машинах или для постоянной установки со шлангами, проходящими по цеху.

Лучше использовать его с каждой машиной индивидуально.

Кроме того, иногда шланги разного размера, входной и выходной диаметры могут отличаться для разных инструментов и пылесосов. Эту проблему можно решить, только работая с каждым инструментом по мере его использования. Как только вы правильно настроите все, это не будет проблемой.

TL; DR

Эффективный и быстрый способ модернизировать свой магазин до пылесборника.

Купить на Amazon

Последнее обновление от 15.02.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Это оборудование — больше, чем обычный пылесос для магазина.Он может работать так же хорошо, как и некоторые постоянные пылеуловители.

Он имеет несколько замечательных функций с несколькими недостатками. Думаю, важно понимать, насколько портативна эта установка. Все это автономно, поэтому вы можете взять свой инструмент и этот пылесос и отправиться куда-нибудь на стройплощадку.

Характеристики

• Вакуумная активация с помощью электроинструмента
• High, воздушный поток 130 CFM
• Автоматическая очистка фильтра каждые 30 секунд

Что в этом хорошего?

Отлично подходит для инструментов в столярной мастерской.Вы значительно сократите количество пыли, чем просто подключите обычный магазинный пылесос.

Одна замечательная особенность заключается в том, что вы можете подключить свой инструмент к этому пылесосу, и когда вы запускаете инструмент, пылесос также запускается автоматически.

Кроме того, фильтры HEPA гарантируют, что вы отфильтруете то, что вам нужно.

Что не так хорошо?

Один из недостатков заключается в том, что иногда использование активации электроинструмента может привести к срабатыванию выключателей, если у вас не настроена проводка для работы с обоими инструментами на одной вилке.

Кроме того, расстраивает разница в размерах шлангов. Найти правильные соединения для всего сложно. Это всегда неприятная проблема.

TL; DR

Отличный портативный пылесос с огромной мощностью всасывания.

Купить на Amazon

Последнее обновление от 15.02.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Этот пылесборник больше предназначен для энтузиастов, чем для домашних мастеров, занятых неполный рабочий день. Это может быть более постоянным приспособлением в вашей мастерской.

Но он все же достаточно маломасштабен, чтобы рассчитывать на гаражную мастерскую. Это не промышленный пылесборник.

Он имеет несколько замечательных функций, о которых мы поговорим ниже:

Характеристики

• 800 куб. Футов в минуту
• Работает по 110/220
• Большой мешок для сбора пыли (легко снимаемый)
• Выключатель с блокировкой

Что в этом хорошего?

Эта машина отлично справится со своей задачей благодаря тому, сколько воздуха она может перемещать.

Он не только пропускает больше воздуха, чем промышленный пылесос, но и работает тише. Это связано с тем, как он работает с электродвигателем и вентилятором.

Если вы будете часто работать в своем магазине и не нуждаетесь в большой мобильности (вы все равно можете перемещать его по своему магазину), вам может потребоваться обновление до такого устройства.

Что не так хорошо?

Как и в случае с другими, найти совместимые шланговые соединения непросто. Это ожидаемо и неизбежно для любых устройств.

Некоторые из материалов могут быть не такого высокого качества, как в более дорогих устройствах, но немногие пользователи сообщали о проблемах с этим.

Он не такой портативный, как магазинный пылесос.

TL; DR

Мощный пылеуловитель для небольших магазинов.

Купить на Amazon

Последнее обновление от 15.02.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Этот пылеуловитель имеет конструкцию вихревого конуса внутри устройства, которая помогает древесной стружке попадать в мешок для сбора пыли.Это предназначено для повышения эффективности фильтра.

У него также есть сумка большего размера, поэтому вы можете использовать ее дольше между сменами сумки.

Этот коллекционер неплохо подходит для небольшой столярной мастерской, может быть, слишком хорош для некоторых. Но если вы не готовы идти на компромисс, я без колебаний получу этот.

Характеристики

• Пакеты для быстрого сбора
• Промышленное управление
• Конструкция вихревого конуса увеличивает эффективность фильтра
• 1100 куб. Футов в минуту

Что в этом хорошего?

Имеет очень хорошую мощность всасывания при скорости 1100 кубических футов в минуту.Кроме того, вы избегаете частого засорения фильтра благодаря специальной конструкции Vortex, которую Jet встроил в устройство.

Он по-прежнему находится на переносных роликах, поэтому вы можете перемещать его по магазину или установить постоянно.

Что не так хорошо?

Это устройство дороже других и требует больших вложений. Это также не двухступенчатый циклонный коллектор, поэтому вы упустите тот аспект, который более распространен в более высоких ценовых диапазонах.

Один из способов решить эту проблему — приобрести циклонный сепаратор для воздушной системы Oneida (также производитель комплекта для удаления пыли).Подробнее об этом я расскажу ниже.

TL; DR

Мощный пылеуловитель для более длительного использования.

Купить на Amazon

Одноступенчатые пылеуловители могут часто забивать фильтр опилками. Чтобы решить эту проблему, вам понадобится двухступенчатый коллектор.

Любой из перечисленных здесь пылеуловителей можно превратить в двухступенчатый циклонный сборщик.

Все, что вам нужно сделать, это купить циклонный сепаратор и установить его до того, как ваша вакуумная линия подойдет к основному блоку.

Oneida производит высококачественное оборудование, которое я рекомендую использовать. 4-дюймовый Super Dust Later Deluxe, вероятно, лучший выбор, потому что он поставляется с собственным контейнером.

Если вы собираетесь заниматься деревообработкой как хобби чаще, чем раз в несколько месяцев, то вам следует приобрести какую-нибудь систему пылеулавливания.

Необязательно быть дорогим — многие из вышеперечисленных вариантов вполне доступны. И они не требуют от вас создания сложной системы.

Он окупится чистотой, и вам не придется вдыхать опилки. Особенно, если вы еще купите блок фильтрации воздуха (что особенно актуально для небольших магазинов).

Как сделать самодельный пылесборник для вашего магазина

• Facebook
• Twitter
• Pinterest

Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

Пылеуловитель — идеальный способ содержать рабочее место в чистоте и порядке. Независимо от того, увлекаетесь ли вы на выходных или профессионально работаете в промышленных условиях, скопление древесного мусора и пыли будет препятствием.

Одним из преимуществ использования пылесборника является то, что он сохранит целостность ваших инструментов. Даже самая лучшая дешевая настольная пила на рынке выиграет от системы пылеулавливания. Вам понадобится пылесборник, чтобы предотвратить ненужное скопление пыли.

Накопление пыли может ухудшить видимость, что может повлиять на производительность.Частицы пыли в воздухе также могут быть опасны для здоровья.

Пылесборник будет:

Что такое пылесборник?

Пылеуловитель — это инструмент, собирающий побочные продукты древесины, производимые электроинструментом. Будь то щепа, стружка или пыль, он сохраняет место, где вы работаете, в чистоте. Пыль хранится в контейнере или пластиковом пакете до тех пор, пока она не вытечет.

Пылесборники могут:

• Подключаются напрямую к электроинструменту
• Быть пылесосом, который вы используете вручную

Зачем нужен пылесборник?

В 2002 году правительство США классифицировало опилки как опасные для здоровья.Он включен в список известных канцерогенов после документально подтвержденной серии случаев рака легких у профессиональных плотников, даже у тех, кто носит пылезащитную маску с самым высоким рейтингом на рынке. Это одна из очень веских причин, по которой вам следует создать свой собственный циклонный пылеуловитель.

Пылеуловитель может предотвратить травмы. Скопление опилок даже на несколько миллиметров может привести к травме. Не поскользнуться поможет пылесборник своими руками.

Более того, чрезмерное количество опилок также может быть топливом для разжигания огня — даже небольшая искра может вызвать его.В редких случаях опилки, находящиеся в воздухе, могут взорваться при контакте с летящими искрами или теплом.

Сборщик опилок сделает работу лучше и чище.

Хотя сбор пыли важен, совсем необязательно тратить целое состояние на установку шлангов и другого оборудования на рабочем месте. Самостоятельное создание системы сбора пыли для ваших инструментов также поможет вам оставаться чистыми.

Для проверки используйте пылесборник для

• Защитите свои легкие
• Предотвратите возгорание в магазине
• Держите вещи в чистоте, порядке и без пыли
• Защитите свои инструменты

Как построить Пылесборник своими руками с пылесосом для магазина

Основные сведения

По своей сути пылесборник представляет собой простой деревянный ящик с вытяжным вентилятором или воздуходувкой.Затем вы подсоединяете отрезок шланга от инструмента к вентилятору. Он собирает твердые частицы и пыль и помещает их в герметичный ящик.

В первые дни работы по дереву вы можете использовать магазинный пылесос для создания централизованной системы сбора пыли со скидкой. Он всасывает большую часть опилок — вам просто нужно подмести их и пропылесосить.

Но вы быстро поймете, что это неприятно. Это не только отнимает много времени, но и требует, чтобы опилки покрыли все остальное в вашем магазине.

Универсальные адаптеры

В качестве следующего шага узнайте, что универсальные адаптеры упрощают сбор пыли. Возможно, вы сможете напрямую подключить вакуумный шланг к отверстию для пыли вашего инструмента. Однако это не слишком распространенное явление, поскольку размер порта для пыли на ручных электроинструментах может быть разным.

Лучшая стратегия — сначала купить универсальный адаптер. Их можно купить в магазинах, где продаются аксессуары для пылесосов, и в центрах для дома. Сначала вы разрезаете мягкую резину ножом так, чтобы она соответствовала отверстию для пыли на инструменте и шлангу, который вы используете для системы сбора пыли.

• Попробуйте купить инструменты с уже установленным портом.
• Быстрая и простая очистка.

С концепцией использования пылесоса и универсального адаптера, давайте поговорим о создании пылесборника для магазина своими руками.

Как построить свой собственный пылесборник без профессионального пылесоса

Мы описали два различных способа создания вашей собственной системы пылеулавливания. Первый из них невероятно прост, но не так эффективен. Если есть возможность, остановите свой выбор на втором варианте. Настроить несложно — это немного сложнее.

Оба варианта очень рентабельны, если предположить, что у вас уже есть магазинный пылесос, которым можно пользоваться. Теперь посмотрим, что делать, если у вас его нет.

Самый простой вариант: тканевый мешок и пылесборник

Самым простым типом системы сбора пыли является тканевый мешок, прикрепляемый к пылесборному отверстию инструмента. Пылесос для влажной / сухой уборки подключается к отверстию для пыли с помощью шланга. Если шланг для него слишком велик, вы можете использовать переходную часть, чтобы подогнать его под размер, или даже использовать изоленту.

• Закройте порт, чтобы создать плотный вакуум.
• Работает только с инструментами, у которых есть порт для пыли.

Необходимые материалы

Во-первых, вам нужно собрать необходимые материалы.Фильтровальный мешок, входящий в комплект пылесборника, не улавливает наиболее опасные мелкие частицы. При обновлении до 0,5-микронного фильтра свойства фильтра увеличиваются в четыре раза.

Он также увеличивает площадь поверхности, что означает большее всасывание. Чем больше всасывание, тем больше древесной стружки и пыли из вашей торцовочной пилы будет всасываться.

Обратите внимание, что ультратонкий фильтр также очень хрупкий, и вы не хотите, чтобы в него попали какие-либо запасные металлические детали. Двухкомпонентная система пылеулавливания заставляет более тяжелые предметы падать в мусорное ведро.Более легкие материалы всасываются пылесборником.

Вам потребуется:

• Пылесборник 2 л.с.
• Картридж экологического фильтра
• Крышка мусорного бака
• Большой металлический мусорный бак
• Шланг для сбора пыли шириной 4 дюйма
• Хомуты для шланга 4 дюйма

Процесс установки

1. Соберите самодельный пылесборник из ваших материалов.
2. Установите фильтр по центру и закрепите его на месте. Теперь это одноступенчатый коллектор.

Опилки и щепа проходят через 4-дюймовый шланг, затем вращаются в фильтре, и более тяжелые предметы падают в мешок. Ваша двухступенчатая система пылеулавливания готова к работе!

Добавление предварительного сепаратора

По мере наполнения фильтровального мешка мощность всасывания снижается, поскольку площадь поверхности для прилипания древесной щепы уменьшается. Включение предварительного сепаратора в вашу конструкцию сэкономит вам деньги в долгосрочной перспективе.

При такой настройке тяжелый мусор отправляется в мусорное ведро, а более легкий — в фильтр.Начните со сборки агрегата — его легко собрать. Самая большая проблема — вырезать отверстия в крышке. Вы можете сделать это, используя угол в 45 градусов.

Чтобы быть в безопасности с пылеуловителем, изготовленным своими руками, сначала заземлите контейнер, чтобы снизить вероятность искр, вызванных статическим электричеством. Пропустите оголенный медный провод через внутреннюю часть контейнера, чтобы соединить его с металлическим воздуховодом.

Как построить систему пылеуловителя до 20 долларов

Это наш предпочтительный вариант, и хотя он действительно дешевый, он работает очень хорошо.Вам понадобится пара пластиковых ведер, запечатанных силиконовым герметиком.

Необходимые материалы

Помимо трубы из ПВХ, пластиковых ведер и небольшого количества силиконового герметика, вам понадобится дрель, чтобы получить отверстия подходящего размера.

Вам необходимо:

• 2-дюймовая труба из ПВХ
• Рабочий пылесос
• Переходная горловина из ПВХ с 2 на 1,5 дюйма вниз
• Пластиковая трубка
• (2) пластиковых ведра
• Квадратный кусок дерева
• Силикон герметик

• Пистолет для герметика
• Сверло
• Измерительная лента
• Зажимы
• Dremmel
• Нож Exacto
• Плоскогубцы, болты, отвертка

Процесс установки

1. Просверлите круг из дно ведра с помощью дремеля.Отверстие должно быть 2 дюйма в диаметре.
2. Измерьте длину пластиковой трубки. Длина должна соответствовать диаметру отверстия вашего ведра. Отрежьте трубку до нужного размера.
3. Разрежьте трубку ножом Exacto. Думайте об этом, как о филетировании пластиковой трубки.
4. Поместите трубку в отверстие ведра так, чтобы она образовала выступ над горловиной ведра.
5. Просверлите три отверстия в дне ведра вокруг большего отверстия, созданного дремелем.Эти отверстия должны быть размером с ваши шурупы и должны быть расположены на достаточном расстоянии, чтобы вы могли просверлить шурупы через кусок дерева в ведро.
6. Закупорите эти отверстия по кругу и заделайте линию от одного отверстия до другого. Будьте осторожны с герметиком.
7. Прикрутите кусок дерева к герметику и к ведру. Закройте его как можно плотнее. Это помогает улучшить всасывание (что способствует лучшему улавливанию пыли). Используйте винты для дополнительной поддержки.
8. Обрежьте водопроводную трубу по размеру и вставьте ее в отверстие системы пылеуловителя (нижняя часть ведра).
9. Затем сбоку ведра вырежьте продолговатое отверстие для другого куска трубы ПВХ. Вы вставите трубу в это отверстие и закроете вокруг нее, используя болт и шайбу, чтобы закрепить ее. Это поможет создать эффект циклона при использовании вакуума. Прикрепить можно с помощью резиновой шайбы. Создание эффекта циклона поможет сохранить фильтр внутри вашего магазинного пылесоса.
10. Соберите самодельный циклонный пылеуловитель, поместив модифицированное ведро поверх неповрежденного. Используйте зажимы, чтобы скрепить их вместе.
11. Вставьте сборную трубку в верхнюю трубу из ПВХ для создания всасывания. Затем используйте вторую трубку для сбора пыли, обычно прикрепляя ее под пилой по дереву.

И вот он, очень дешевый и очень эффективный самодельный циклонный пылеуловитель. Это не принесет никаких наград за стиль, но работает очень хорошо.

Эта простая система сбора пыли требует, чтобы вы просто подметали пыль с земли и собирали ее вручную с помощью шланга. Он доступен по цене и прост в строительстве, и он послужит хорошим проектом по благоустройству дома, если вы в конечном итоге также будете убирать с ним свой дом.

Два ведра образуют большой резервуар, который можно использовать для поддержания чистоты и чистоты на рабочем месте и для безопасного сбора пыли во время работы и во время уборки после крупного проекта.

Советы по системе пылеулавливания

Вот несколько основных советов, которые следует учитывать при создании собственной системы пылеулавливания.

Подвесьте шланг.

Освободите место в магазине, установив подвесной крюк для удержания шланга. Он удерживает вакуумный шланг от земли или рабочего стола. Это безопаснее для шланга и для вас. Это особенно хорошо, если вы склонны работать в одной области, потому что это устранит путаницу.

• Подвешивание шлангов занимает несколько минут, и это упрощает работу
• Подвешивать шланги просто, и можно сделать съемную систему

Используйте грабли для сбора древесной стружки

Это предотвратит повреждение футеровки. всасывается в циклон и предотвращает его разрыв.Используйте сварной забор размером 2х4 дюйма, который помещается в мусорное ведро.

Разъемы для вакуумных шлангов своими руками

Вместо того, чтобы покупать что-то для соединения шлангов, вы можете отрезать дно пустой банки из-под кофе на 1 фунт и использовать его в качестве соединителя. Края банки имеют катаные стальные края, которые намного прочнее, чем соединители для шлангов, которые можно купить в магазине.

Вы можете прикрепить его к шлангу с помощью винтового зажима для шланга, а для фитинга, который можно быстро заменить, затем подсоедините его к 4-дюймовому шлангу с помощью 4-дюймового пружинного зажима.

Шаги по быстрому созданию взрывных ворот

Вот пошаговый процесс создания взрывных ворот.

1. Первый шаг — вырезать кусочки из фанеры балтийской березы толщиной 1/4 дюйма и проделать отверстия диаметром 4 ½ дюйма с помощью круглого резака.
2. После этого приклейте фанерные распорки и закрепите их на одном из кусков фанеры 7X7 ″.
3. Затем разрежьте 4-дюймовую секцию муфты слива холодной воды из ПВХ на две части и заклейте соответствующие половинки эпоксидной смолой в отверстиях 4 1/2 дюйма, убедившись, что они находятся заподлицо с внутренней частью фанеры.
4. Когда эпоксидная смола и клей полностью затвердеют, соедините две половинки взрывного затвора с помощью шплинтов и клея.
5. Затем вставьте эту заслонку в корпус, и вы можете подсоединить шланги для сбора пыли.
