Расчет насоса для теплых полов калькулятор: Примеры расчета насоса для водяного пола

Содержание

Расчет и выбор насоса для водяного пола

Насос теплого пола – выбор и установка

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

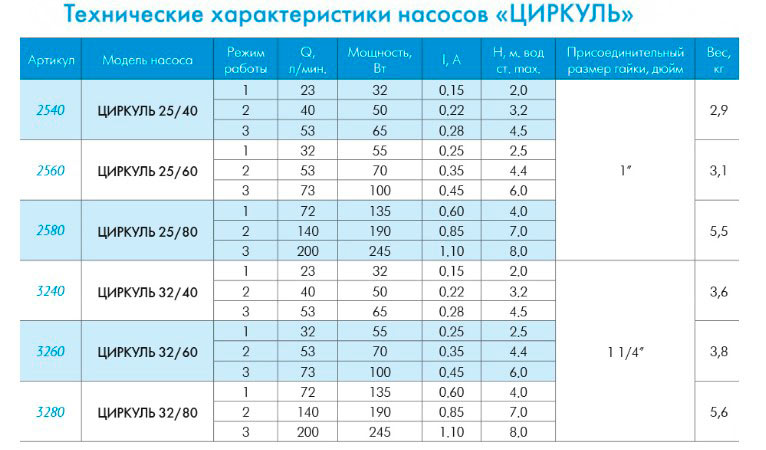

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.
Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Примеры расчета насоса для водяного пола

Все большее число домовладельцев для отопления применяют системы теплого водяного отопления. Это не очень сложное инженерное сооружение, поэтому перед началом работ надо выполнить расчет насоса для теплого пола.

Такой расчет можно выполнить своими силам или воспользоваться онлайн-калькулятором. Они обычно располагаются на сайтах компаний, которые занимаются монтажом таких отопительных систем.

Данные необходимые для правильного расчета насоса

Принцип работы типовой отопительной системы замкнутого типа довольно прост.

Котельное оборудование нагревает теплоноситель, который проходит через отопительные приборы, отдавая тепловую энергию в окружающее пространство. Если при сооружении будет использована естественная циркуляция теплоносителя, то придется укладывать трубопровод под определенным углом к горизонту. Это позволит рабочей жидкости перемещаться самостоятельно.

Но при таком способе невозможно обеспечить достаточно высокую скорость передвижения теплоносителя из-за чего он возвращается в котел сильно охлажденным и это вынуждает его работать непрерывно с предельной нагрузкой. В связи с этим теплый пол без насоса, схема подключения которого находится на сайтах компаний, может доставлять определенные трудности в эксплуатации.

Для того чтобы увеличить скорость потока, используют циркуляционные насосы. Их использование позволяет добиться разницы температуры на входе и выходе из линии трубопровода в несколько градусов. Соответственно, котел перестает работать с полной нагрузкой, так снижаются затраты на энергию.

Конструктивно насос состоит из: корпуса, для изготовления которого применяют медные и нержавеющие сплавы; электрического двигателя; рабочего колеса (крыльчатки). При его вращении появляется центробежная сила. В итоге на выходе из корпуса формируется требуемый набор, и рабочая жидкость подается в трубопровод.

Существует два типа насосов — сухие и мокрые. Они отличаются друг от друга строением ротора. В конструкции мокрого колеса расположено непосредственно в рабочей среде, но электрическая часть узла надежно герметизирована в металлическом стакане, разделяющем статор и ротор.

Но такой тип агрегатов не стоит устанавливать для перекачивания горячей воды, с течением времени соли, растворенные в воде, забьют собой микронные зазоры между ротором и статором, в результате чего двигатель перестанет функционировать.

В двигателе сухого типа рабочее колесо также погружено в рабочую среду, но при этом элемент полностью от нее изолирован. Следует отметить, что устройства последнего типа отличаются высокой производительностью.

Домовладелец должен понимать, что расчет циркуляционного насоса для теплого пола, это довольно сложное дело и будет лучше, если его выполнят специалисты теплотехники. Кстати, после проведения расчетов будет ясна и схема подключения насоса теплого пола.

Как правило, в загородных домах применяют отопительные системы двух типов – с принудительной подачей теплоносителя и естественной. Первый тип обеспечивает циркуляционный насос. Его задача заключается в обеспечении подачи теплоносителя с заданной скоростью. Для проведения расчетов циркуляционного насоса потребуются следующие данные:

Объем теплоносителя, который должен прокачиваться через трубопроводную систему за определенный отрезок времени, то есть в м.куб./ч.
Объем тепла, необходимый для обогрева помещения – этот параметр называют тепловой мощностью, ее измеряют в Вт.

При выполнении расчета необходимо учесть разницу температуры в трубопроводе, то есть в трубе выходящей из нагревательного прибора и той, через которую она подаётся обратно. Для длинных трубопроводов разница может составлять до 20 град, если в отопительной системе использованы короткие контуры, такое значение составляет 10 град. Если обогревание теплого пола выполняют с небольшой площадью, то температурный перепад принимают равным 5 градусам.

Нельзя забывать и о типе теплоносителя. Если в трубопровод залита вода, то при расчете принимают коэффициент теплоемкости, он составляет 1,163. Если в системе применяют антифриз, то этот коэффициент имеет другое значение и его определяют по специальной литературе.

Кроме названных данных, при выполнении расчетов потребуются следующие данные:

Вид строительных материалов, использованных при возведении здания.
Площадь обогреваемого помещения.
Будет ли использовано дополнительное нагревательное оборудование.

Количество контуров

При укладке теплого пола применяют цельную трубу. Наличие соединений повышает вероятность повреждения трубы по стыку, а это приводит к дополнительным затратам на ремонт и восстановление отопительной системы.

То есть домовладелец должен знать общую длину теплового контура. По сути, это самый простой расчет, но для его проведения потребуется подготовить детальную схему помещения с указанием всех линий и расстоянием между ними.

Для проведения подобного расчета применяют несколько методик:

По средней величине. На один квадратный метр пола монтируют 5 п. м. трубы. То есть, требуется перемножить площадь помещения на 5.
По размеру среднего шага. Для этого необходимо площадь помещения умножить на среднюю величину шага в метрах и к полученному значению добавить 10% на углы и повороты. Если у стены дистанция между линиями составляет 100 мм, то в центре он составляет 300 мм. То есть средний шаг будет равен 200 мм.
Можно использовать размер ширины помещения. Ее требуется перемножить на число шагов и добавить длину комнаты на повороты. Такой метод расчета применяют при монтаже пола змейкой.

Следует обратить внимание на то, что оптимальная длина трубопроводной системы составляет 80 – 120 п.м. То есть при таких параметрах теплоноситель прогреет помещение, и при этом не остынет до той температуры, при которой произойдёт падение давление в системе. Если расчетная длина будет больше этой величины, то имеет смысл смонтировать второй контур подачи тепла.

Гидравлическое сопротивление трубы

Сопротивление перемещения потока теплоносителя, которое оказывает трубопроводная система, называют гидравлическим. Его оценивают как объем утерянной тепловой энергии, израсходованной на силы трения.

Любая трубопроводная конструкция состоит не только из прямых отрезков, но и поворотов, ответвлений и пр., для их формирования применяют различные соединительные устройства. Все это приводит к появлению гидравлического сопротивления. Оно зависит и от материала, использованного для производства трубопровода.

Проведение соответствующих расчетов позволит снизить тепловые потери и, таким образом, избежать ненужных затрат энергии. Гидравлический расчет проводят для достижения следующих целей:

Расчета потерь давления на отрезках отопительной системы.
Вычисления оптимального размера трубопровода, при это необходимо учитывать рекомендованную скорость движения потока.
Вычисления тепловых потерь и размера минимального сопротивления давления в трубопроводной системе.
Правильной сборки параллельно размещенных линий и установленной арматуры.

В ходе движения по закрытому контуру поток должен преодолевать определенное сопротивление. С его увеличением должна быть повышена мощность насоса.

На самом деле нет смысла приобретать оборудование большой мощности, так как вырастут энергозатраты. Если она будет недостаточной, то насос не сможет обеспечить требуемое давление, а это приведет к росту тепловых потерь.

Маркировка насоса

Для правильного подбора насосного оборудования, который предназначен для обеспечения принудительного движения теплового носителя, требуется разбираться в его технических характеристиках. Еще необходимо понимать, какая информация зашифрована в его маркировке.

На деле требуется обращать внимание на два ключевых свойства- напор и производительность (расход).

Напором называют сопротивление, создаваемое системой, преодолеваемое агрегатом. Для измерения этой характеристики применяют метры водяного столба. По большей части предельное давление задано верхней точкой трубопровода, по которому происходит перемещение теплоносителя.

Производительность говорит о том, какое количество теплоносителя возможно передать по трубопроводу за определённое количество времени. Производительность измеряют в куб.м в час.

На шильдике, который закреплен на корпусе насоса, указываются следующие данные:

присоединительные размеры;
напор;
Производительность;
Длина насоса.

Длина насоса

При расчете длины трубопровода необходимо учитывать строительную длину насоса, то есть расстояние между торцами насоса. Если в расчете будет совершена ошибка или указан слишком короткий размер, то придется слишком сильно натягивать трубы. Это чревато повреждением рукава.

Пример расчета насоса

Исходя из того, что на один кв. м потребуется уложить пять погонных метров рукава – в помещении на 50 кв. м потребуется уложить 250 п. м рукава, плюс 37 метров запаса на повороты. Так как типовая поставка составляет 120 метров, придется устанавливать три отрезка, два по 120 метров и один на 37 м.

На 50 м.кв.(1 контур)

При использовании придется устанавливать один циркуляционный насос. Его производительность должна быть определена по выражению

Q = 0,86*Pн/(tпр. т — tобр.т, где

Pн — мощность отопительного контура, кВт,

tобр.т — температура теплоносителя в линии обратной подачи,

tпр.т — температура в линии прямой подачи.

На 50 м.кв. (2 контура)

В системе, где проложены два контура, придется проводить расчет по каждому из насосов по той же формуле, что приведена в предыдущем разделе

ВАЖНО! ПОДКЛЮЧЕНИЕ МОЖЕТ БЫТЬ ПРОВЕДЕНО ТОЛЬКО ПОСЛЕ ТОГО, КАК СМОНТИРОВАНА КОЛЛЕКТОРНАЯ ГРУППА ДЛЯ ТЕПЛОГО ПОЛА С НАСОСОМ.

В каких случаях можно обойтись без насоса

Перемещение теплоносителя в контуре может происходить благодаря законам физики. То есть, нагретая рабочая жидкость поднимается вверх, а охлажденная опускается вниз. Таким образом происходит нагрев помещения, так работает теплый пол без насоса от котла.

Больше всего такие системы применяют в загородных домах или на дачах. Это обусловлено тем, что в пригородных условиях электроснабжение не всегда отличается стабильностью или его нет вообще. Поэтому не всегда целесообразно использовать оборудование с принудительной циркуляцией.

На интернет-ресурсах компаний, которые заняты установкой подобного оборудования, можно найти схему подключения насоса для теплого пола.

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Многие хозяева загородных домов, начитавшись и наслушавшись о тех преимуществах, которые дают водяные «тепловые полы», всерьез задумываются о самостоятельном создании подобной системы обогрева помещений. Следует сразу сказать: задача эта – чрезвычайно непростая, масштабная, требующая мобилизации всех своих умений и навыков как в общестроительных вопросах, так и в сантехническом монтаже. Необходимо с особой тщательностью отнестись к подбору всех комплектующие, которые, в свою очередь, должны отвечать целому ряду важных требований.

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Если не считать котел, то в качестве основного узла, обеспечивающего требуемый уровень температуры в контурах и стабильную циркуляцию, выступает насосно-смесительный узел. Его приобретают в готовом виде, то есть заводской сборки, или же монтируют самостоятельно. Но как бы то ни было, он в любом случае должен быть в состоянии обеспечить циркуляцию необходимого для реально издаваемой системы количества теплоносителя. Как оценить эту способность? В этом может помочь калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Цены на теплый пол

Калькулятор расчета производительности насосно-смесительного узла «теплого пола»

Пояснения по принципу и порядку проведения расчета

Прежде всего, что такое производительность? Все очень просто – это способность прибора или узла (то есть каждого его элемента) пропустить через себя определённое количество теплоносителя за единицу времени. В рассматриваемом случае это прежде всего касается насоса, обеспечивающего должный уровень циркуляции по всем проложенным контурам «теплого пола». Важна пропускная способность и для двух- или трехходового термоклапана, обеспечивающего дозированное смешение горячих и холодных потоков для получения необходимой температуры.

Понятно, что насос выступает «активным звеном» то есть должен суметь прокачать необходимый объем, а клапан – всего лишь обладать способностью пропустить его через себя. Несмотря на эту принципиальную разницу, значение производительности должно соответствовать параметрам обоих приборов.

Естественно, в исходных данных ключевым параметром выступает площадь помещений, в которых расположены контуры «теплого пола», подключенные к данному смесительному узлу. Важное значение имеет и планируемый принцип эксплуатации такой системы – будет ли она зимой выступать в роли единственного источника тепла, либо ее работа необходима лишь для повышения общего уровня комфорта в комнатах, а основная нагрузка все же ляжет на радиаторы. Понятно, что необходимая тепловая мощность для этих двух случаев будет различаться.

Для помещений типа ванны, санузла, прихожей, кухни целесообразно принимать в расчет то условие, что «теплый пол» является единственным источником обогрева.

Далее, в основу вычислений положена теплоемкость теплоносителя, то есть его способность накапливать тепловую энергию в котельной и отдавать ее в помещения. Чем больше прокачано жидкости определённой температуры, тем выше перенос тепла. Этот параметр уже заложен в программу расчета.
Перепад температуры на подающем и обратном коллекторе вычисляется обычным вычитанием значений. Для водяных теплых полов, при правильной их балансировке и хорошем качестве термоизоляции помещения, оптимальной разницей является 5 ºС. Может быть и несколько больше, но за пределы 8÷10 ºС выходить нельзя. А для комфортного восприятия самой поверхности «теплого пола» достаточно 25-27, реже – 30 ºС .
По умолчанию калькулятор произведёт расчет для системы «теплого пола», заполненной водой. Если же применяется иной теплоноситель, то можно сделать поправку и на это обстоятельство. Дело в том, что ни один антифриз не может сравниться с водой по удельной теплоемкости, отличаясь вместе с тем более высокой плотностью. Эти данные могут быть указаны на заводской упаковке теплоносителя, или же их несложно найти в интернете именно для планируемого типа незамерзающей жидкости той или иной концентрации.

Результат будет показан в нескольких единицах измерения – это кубометры в част, литры в минуту и в секунду. Это для того чтобы пользователю не пришлось самостоятельно переводить из одной в другую – различные производители комплектующих практикуют нередко и разный подход в указании производительности своих приборов.

Водяной «теплый пол» — масштабная, трудная. но выполнимая задача

Весь комплекс мероприятий включает множество разноплановых операций – от подготовки основания, утепления, раскладки контуров, заливки стяжки – и до монтажа управляющего оборудования и тонкой отладки системы. Оценить всю масштабность создания водяного «теплого пола» своими руками вам поможет специальная публикация нашего портала.

Расчет и выбор насоса для водяного пола

Водяной подогрев пола — экономичная при эксплуатации система, но она сложна, трудоемка и дорога на процессе монтажа. Она состоит из большого количества компонентов, которые нужно связать и согласовать между собой. Одним из элементов является насос для теплого пола. Это далеко не самая габаритная и не самая дорогая составная часть, но от правильности его выбора и установки зависит эффективность и работоспособность системы в целом.

Функции

Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей. Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.

Выбор насоса для теплого пола — довольно сложная и ответственная задача

Расчет параметров насоса

В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы — трехскоростные.

Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают производительность насоса по следующей формуле:

Q = 0,86*Pн/(tпр.т — tобр.т)

Pн — мощность отопительного контура, кВт;
tобр.т — температура теплоносителя в обратке
tпр.т — температура подачи.

Если контуров несколько, определяете расход по каждому из них и складываете. Сумма расходов всех контуров и будет требуемой производительностью агрегата.

Разница температур в системах водяного отопления составляет обычно 5 о С, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

Таблица определения производительности насоса в зависимости от отапливаемой площади

Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).

H= (П*L + ΣК) /(1000),

H — напор насоса;
П — гидравлическое сопротивление погонного метра трубы,
Па/м; L — длина труб наиболее протяженного контура, м;
К — коэффициент запаса мощности.

Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.

По графической характеристике выбираете модель

Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.

Какой насос для теплого пола выбрать

Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя. Это ничуть не менее важно, чем верные характеристики.

Для бытового использования подходят два типа оборудования:

Насосы с мокрым ротором. Это устройства не самой большой мощности, но в большинстве случаев их производительности достаточно для обеспечения работоспособности теплого пола площадью до 400 м 2 . «Мокрым» ротор называется потому, что крыльчатка находится непосредственно в теплоносителе, соответственно, охлаждение и смазка происходят с его использованием. Это оборудование популярно потому, что тихо работает, потребляет мало электроэнергии и отличается высокой надежностью.

Строение насоса с мокрым ротором

Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.

Маркировка и материал корпуса

Это две или три цифры типа: 25/40, 25/60-130 или 32/80 и т.п. Первая цифра — диаметры входных/выходных отверстий в миллиметрах. То есть в приведенной маркировке присоединительные размеры 25 мм и 32 мм. Вторая цифра — это высота подъема, которую обеспечивает данная модель. В приведенном примере это 4 метра, 6 метров и 8 метров. Если перевести атмосферы, то это 0,4 атм, 0,6 атм, 0,8 атм. Третья цифра — монтажная длина, то есть размер всего устройства от одного конца, до другого. В нашем примере это 130 мм.

Расшифровка маркировки циркуляционных насосов

Теперь определимся с материалом корпуса. Если трубы выбраны правильно, то проблем быть не должно: система замкнутая и кислорода мало, так что ставить можно будет агрегат из любого материала. Но если вы не учли кислородопроницаемость и в системе этот активный окислитель присутствует, то чугунный корпус вашей системе противопоказан. Тогда ставьте с корпусом из нержавейки или из полимера.

Что касается фирм. Лучше всего брать оборудование европейских производителей. При выборе насоса для водяного теплого пола лучше не экономить: от того как стабильно работает этот элемент, зависит ваш комфорт и наличие тепла в доме. Выбирайте самые лучшие фирмы, с самой хорошей репутацией. Хорошо зарекомендовали себя немецкие кампании Grundfos и Wilo. Но в случае с Wilo нужно смотреть на страну, для которой изготовлена продукция: те, которые идут на рынок СНГ и Китая чаще выходят из строя. Так что будьте внимательными.

Особенности установки

Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.

При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.

Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса

При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.

Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.

Неисправности насосов и способы их исправления

Если в качестве теплоносителя используется обычная водопроводная вода, то на крыльчатке постепенно откладываются соли. Активизируется процесс, если температура воды превышает 55 о С. Потому многие модели имеют встроенный терморегулятор и просто отключают устройство до тех пор, пока состояние воды не придет в норму.

Устанавливая насос для теплого пола помните, что его ротор должен быть направлен горизонтально

Но соли все равно понемногу скапливаются. Во время отопительного сезона, пока насос работает постоянно, особых проблем не возникает. Но вот при запуске системы после летнего перерыва часто насос «не качает». Он гудит, но никакого движения теплоносителя нет. Все потому, что соли закоксовали ротор, и он не может провернуться. Решить проблему можно, если вручную (отверткой или каким-то другим инструментом) провернуть крыльчатку несколько раз. Если вам удалось сдвинуть ротор, и крыльчатка сделала несколько оборотов, можно считать, что насос в рабочем состоянии. Устанавливаете его на место и включаете. Все должно работать.

Еще раз о том, почему нужно выбирать для отопления регулируемые насосы смотрите в этом видео.

Итоги

Насос для теплого водяного пола — важная составляющая, которая обеспечивает работоспособность всей системы. Потому так важно правильно рассчитать его производительность и напор. Если с расчетом возникли сложности, может есть смысл обратиться к профессионалам, так как покупка нового — недешевое удовольствие (вряд ли кто-то согласится поменять на другую модель потому что вы ошиблись в расчетах).

Калькулятор расчета производительности циркуляционного насоса

Дачи и частные дома чаще всего не подключены к централизованному отоплению. Именно поэтому владельцы сами устанавливают различные котлы и печи, при помощи которых и обогревают жилые помещения. Но мало правильно смонтировать систему отопления. Необходимо так же и выбрать насос, который будет заставлять теплоноситель циркулировать по трубам. Ведь именно от характеристик циркуляционного насоса зависит экономичность системы и ее быстрый прогрев. Как же рассчитать необходимую производительность? В этом поможет онлайн-калькулятор расчета производительности циркуляционного насоса.

Циркуляционный насос необходим для нормального функционирования отопления

Читайте в статье

Калькулятор расчета производительности циркуляционного насоса

Как пользоваться онлайн-калькулятором

Пользоваться предлагаемой программой довольно просто. Первое, что необходимо сделать – это указать мощность отопительного котла. Эта информация указана в его технической документации и на шильдике корпуса. После этого указывается тип отопительных приборов, которые установлены в помещениях. Это могут быть радиаторы отопления, конвекторы скрытой установки или водяной теплый пол. И напоследок остается лишь нажать на кнопку «рассчитать требуемую минимальную производительность насоса». Вот и все. Результат будет указан в м³/ч, а так же в л/мин.

Приблизительная схема установки рециркуляционного насоса

Некоторые пояснения к расчетам

Все вычисления, производимые онлайн-калькулятором, основаны на следующей формуле:

G = W / (Δt × Kτ), где

Если с мощностью все понятно, то по остальным параметрам необходимы пояснения. Например перепад температур в среднем равен 20°С для радиаторов, 15°С для конвекторов и 10°С для теплого пола.

В качестве теплоносителя можно использовать и специальные жидкости

Kτ — коэффициент, учитывающий теплоемкость теплоносителя – если брать воду, то он будет равен 1.16.

Сложность в том, что при самостоятельных вычислениях получаются единицы измерения, которые не совсем удобны. Именно поэтому онлайн-калькулятор и переводит ее в м³/ч.

Ну а произведя расчеты производительности насоса можно перейти к вычислениям необходимого напора.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Расчет мощности насоса для теплого пола

Расчет насоса для теплых полов: калькулятор

Оглавление статьи:

Данные необходимые для правильного расчета насоса

Принцип работы типовой отопительной системы замкнутого типа довольно прост.

Объем теплоносителя, который должен прокачиваться через трубопроводную систему за определенный отрезок времени, то есть в м.куб./ч.
Объем тепла, необходимый для обогрева помещения – этот параметр называют тепловой мощностью, ее измеряют в Вт.

Кроме названных данных, при выполнении расчетов потребуются следующие данные:

Вид строительных материалов, использованных при возведении здания.
Площадь обогреваемого помещения.

Будет ли использовано дополнительное нагревательное оборудование.

Количество контуров

Для проведения подобного расчета применяют несколько методик:

По средней величине. На один квадратный метр пола монтируют 5 п. м. трубы. То есть, требуется перемножить площадь помещения на 5.
По размеру среднего шага. Для этого необходимо площадь помещения умножить на среднюю величину шага в метрах и к полученному значению добавить 10% на углы и повороты. Если у стены дистанция между линиями составляет 100 мм, то в центре он составляет 300 мм. То есть средний шаг будет равен 200 мм.

Можно использовать размер ширины помещения. Ее требуется перемножить на число шагов и добавить длину комнаты на повороты. Такой метод расчета применяют при монтаже пола змейкой.

Гидравлическое сопротивление трубы

Расчета потерь давления на отрезках отопительной системы.
Вычисления оптимального размера трубопровода, при это необходимо учитывать рекомендованную скорость движения потока.
Вычисления тепловых потерь и размера минимального сопротивления давления в трубопроводной системе.
Правильной сборки параллельно размещенных линий и установленной арматуры.

Маркировка насоса

На деле требуется обращать внимание на два ключевых свойства- напор и производительность (расход).

На шильдике, который закреплен на корпусе насоса, указываются следующие данные:

присоединительные размеры;
напор;
Производительность;
Длина насоса.

Длина насоса

Пример расчета насоса

На 50 м.кв.(1 контур)

Q = 0,86*Pн/(tпр.т — tобр.т, где

Pн — мощность отопительного контура, кВт,

tобр.т — температура теплоносителя в линии обратной подачи,

tпр.т — температура в линии прямой подачи.

На 50 м.кв. (2 контура)

В каких случаях можно обойтись без насоса

Калькулятор мощности насоса

Мощность гидравлического насоса

Идеальная гидравлическая мощность для привода насоса зависит от

массового расхода,
плотности жидкости
перепада высоты

— либо статического подъема от одной высоты к другой или компонент полной потери напора системы — и может быть рассчитан как

P _{ч (кВт)} = q ρ gh / (3,6 10 ⁶)
= qp / (3.6 10 ⁶) (1)
где
P _{ч (кВт)} = гидравлическая мощность (кВт)
q = расход (м ³ / ч)
ρ = плотность жидкости (кг / м ³)
g = ускорение свободного падения (9,81 м / с ²)
h = дифференциальный напор (м)
p = перепад давления (Н / м ², Па)

Гидравлическую мощность в лошадиных силах можно рассчитать как:

P _{ч (л.с.)} = P _{ч ( кВт)} /0.746 (2)
где
P _{ч (л.с.)} = гидравлический л.с. (л.с.)

Или — альтернативно

P _{ч (л.с.)} = q _{галлонов в минуту} h _футов SG / (3960 η ) (2b)
где
q _{галлонов в минуту} = расход (галлонов в минуту)
ч _футов = дифференциальный напор (фут)
SG = Удельный вес (1 для воды)
η = насос КПД

Пример — Перекачка воды

1 м ³ / ч воды — насос ед напор 10 м .Теоретическая мощность насоса может быть рассчитана как

P _{ч (кВт)} = ( 1 м ³ / ч ) (1000 кг / м ³) (9,81 м / с ²) (10 м) / (3,6 10 ⁶)

= 0,027 кВт

Мощность насоса на валу

Мощность на валу — требуемая мощность, передаваемая от двигателя на вал насоса, — зависит от КПД насоса и может быть рассчитано как

P _{s (кВт)} = P _{_{h (кВт)}} / η ( 3)
где
P _{s (кВт)} = мощность на валу (кВт)
η = КПД насоса

Онлайн Калькулятор насоса — единицы СИ

Калькулятор ниже может использоваться для расчета гидравлической мощности и мощности на валу насоса:

Онлайн-калькулятор насоса — британские единицы

Калькулятор, представленный ниже, можно использовать для расчета гидравлической мощности и мощности на валу насоса, используя Британские единицы:

Связанные мобильные приложения из Engineering ToolBox

— бесплатные приложения для автономного использования на мобильных устройствах.

.Расчет мощности насоса

| Neutrium

Энергия потребляется насосом, вентилятором или компрессором для перемещения и увеличения давления жидкости. Потребляемая мощность насоса зависит от ряда факторов, включая КПД насоса и двигателя, перепад давления и плотность жидкости, вязкость и скорость потока. В этой статье представлены соотношения для определения необходимой мощности насоса.

	:	Гидравлическая мощность насоса (кВт).
	:	Мощность на валу насоса (кВт).
	:	Требуемая мощность двигателя (кВт).
	:	Объемный расход жидкости через насос (м ³ / ч).
	:	Плотность перекачиваемой жидкости (кг / м ³).
	:	Плотность (9,81 м / с ²).
	:	Напор, создаваемый насосом (м).
	:	Перепад давления на насосе (кПа)
	:	КПД насоса (%).
	:	КПД двигателя (%).

Гидравлическая мощность, также известная как поглощаемая мощность, представляет собой энергию, передаваемую перекачиваемой жидкости для увеличения ее скорости и давления. Гидравлическую мощность можно рассчитать по одной из приведенных ниже формул, в зависимости от имеющихся данных.

Единицы	Формула
P — кВт Q — м ³ / ч ρ — кг / м ³ г — м / с ² ч — м
P — кВт Q — м ³ / ч dP — кПа
P — кВт Q — л / мин dP — кПа
P — кВт Q — л / с dP — кПа

Мощность на валу — это мощность, передаваемая двигателем на вал насоса.Мощность на валу — это сумма гидравлической мощности (обсужденной выше) и потерь мощности из-за неэффективности передачи мощности от вала к жидкости. Мощность на валу обычно рассчитывается как гидравлическая мощность насоса, деленная на эффективность насоса, следующим образом:

Мощность двигателя — это мощность, потребляемая двигателем насоса для вращения вала насоса. Мощность двигателя — это сумма мощности на валу и потерь мощности из-за неэффективности преобразования электрической энергии в кинетическую. Мощность двигателя можно рассчитать как мощность на валу, деленную на КПД двигателя.

Есть несколько других характеристик насоса и привода, которые увеличивают потребность в мощности для достижения конкретной перекачки жидкости, к ним относятся:

Редукторы
Ременные приводы
Приводы с регулируемой скоростью (VSD)

Каждый из этих компонентов будет иметь их собственные показатели эффективности, которые необходимо учитывать в мощности, выдаваемой двигателем.

В таблице ниже представлены некоторые типичные значения КПД, которые можно использовать для оценки требований к мощности для выбора типов насосов.Эти значения относятся к насосам правильного размера. Если насос слишком большой или плохо спроектирован, его эффективность может быть намного ниже, чем значения, указанные ниже, это особенно часто встречается в небольших насосах.

Тип насоса / компонент	Типичный КПД
Центробежный насос	60-85%
Пластинчатый насос	60-90% 70
	%
Ременный привод	70-96%
Привод с регулируемой скоростью на полной скорости	80-98%
Привод с регулируемой скоростью на полной скорости 75%	70-96%
Привод с регулируемой скоростью при 50% полной скорости	44-91%
Привод с регулируемой скоростью при 25% полной скорости	9-61%

Игорь Карасик, Руководство по насосам, четвертый Издание
Perry’s Chemical Engineers ‘Handbook, восьмое издание

Статья Создана: 9 июля 2012 г.

Теги статей .

Стоимость теплого пола (Руководство на 2020 год)

Сколько стоит теплый пол?

Затраты на напольное отопление могут начинаться с 30 фунтов стерлингов для небольших проектов и подниматься от до 10 000 фунтов стерлингов для более крупных проектов . Стоимость будет зависеть от множества факторов, таких как:

Систему теплого пола выбираете вы.
размер вашей комнаты.
Возраст вашего здания.

При внимательном рассмотрении и принятии решений, системы теплого пола являются отличным выбором для домовладельцев, поскольку они обеспечивают равномерно распределенное тепло и комфорт.

Полы с подогревом делятся на две категории: электрические и водяные системы . В системе электрического теплого пола, широко известной как «сухая система » , под полом или внутри него устанавливается набор проводов, где тепловая мощность регулируется термостатом.

Водяной теплый пол, также известный как влажная система , обеспечивает циркуляцию горячей воды по трубопроводам по всему полу, подключенным к бойлеру или тепловому насосу. Разбивка цен представлена в таблице ниже:

Стоимость полов с подогревом — модернизация по сравнению с новым домом
Тип теплого пола	Новый или отремонтированный	Стоимость материалов	Стоимость труда	Время завершения	Общая стоимость теплых полов
Электрический	После ремонта	£ 3 600 +	480–720 фунтов стерлингов	2-3 дня	4 000–4 500 фунтов стерлингов
Электрический	Новая сборка	£ 2 100 +	240–480 фунтов стерлингов	1-2 дня	2300–2 600 фунтов стерлингов
Вода	После ремонта	£ 9 000 +	1,200–1680 фунтов стерлингов	5-7 дней	10 000–11 000 фунтов стерлингов
Вода	Новая сборка	£ 4800 +	£ 960-1440	4-6 дней	5 500–6 500 фунтов стерлингов

Примерная таблица цен для дома площадью 60 м² с почасовой оплатой подрядчика 30 фунтов стерлингов

Расходы на теплый пол для пленочной электроизоляционной пленки начинаются от 50 фунтов стерлингов за квадратный метр , без учета термостата.Для системы горячего водоснабжения вы можете рассчитывать заплатить 40 фунтов стерлингов за квадратный метр , не включая плату за установку и покупку дополнительного оборудования.

На рынке предлагаются комплекты от 165 фунтов стерлингов для алюминиевой конструкции 140 Вт / м², включая термостат для регулируемой тепловой мощности и датчик температуры пола.

Если вы хотите получить дополнительную информацию о расходах на теплый пол, GreenMatch всегда готов вам помочь. Вы можете получить до 4 предложений, заполнив быструю форму вверху, и вскоре получите от нас ответ.Форма предоставляется бесплатно, и никаких дополнительных обязательств в отношении службы нет.

Сколько стоит установка теплых полов?

Когда дело доходит до монтажа, на стоимость теплого пола может влиять ряд различных факторов:

тип напольного покрытия
Состояние собственности
тип теплого пола.

Больше всего будут стоить материалы, за ними следует оплата продавца. Затраты подрядчика могут варьироваться от 200–300 фунтов стерлингов в день , и это зависит от продолжительности процесса установки.

Факторы, влияющие на затраты

Высококачественная изоляция и термостат являются важными факторами, которые повлияют на стоимость теплого пола .

Они различаются в зависимости от модели и размера собственности, но вы можете рассчитывать потратить от до 9000 фунтов стерлингов. Изоляция поможет системе распределять более высокий выход тепла. Термостат будет регулировать время выхода тепла.

Укладка труб для систем влажных полов будет проще в новом здании, где не нужно снимать старое покрытие пола.При ремонте дома на электрический тип теплые полы обойдутся дешевле материалов. Давайте посмотрим на стоимость установки ниже.

Ремонт дома Инсталляция

Одноместные номера или ванные комнаты отлично подходят для электрических полов с подогревом , особенно в небольшом проекте реконструкции.

Если вы не можете найти точный размер для своего проекта, всегда рекомендуется приобретать меньший размер и при желании добавлять дополнительный мат , который защищает от трещин. в неотапливаемых помещениях.Это позволит избежать ненужного перегрева в помещении.

Отдельный комплект кабелей для комнаты 4,5 м² может стоить от 290 фунтов стерлингов .

Мокрые полы с подогревом в отремонтированном здании стоит около 150 фунтов стерлингов за м² , не считая рабочих работ, которые могут занять до 6-7 дней.

Монтаж нового здания

Расходы на подогрев пола

могут быть огромными, учитывая все сопутствующие расходы, но некоторые электрические системы являются отличным доступным решением для нового строительства.

Средняя цена за м² может начинаться от £ 35 , а установка может занять до двух дней. Однако использование электрических полов с подогревом во всем здании приведет к большим счетам за электроэнергию.

Системы теплой воды «теплый пол» больше подходят для новых домов. Мокрая система может стоить более 80 фунтов стерлингов за м², что более чем вдвое превышает сумму по сравнению с системой электрического пола.

Сколько стоит обогрев пола?

Эксплуатационные расходы на водяные полы с подогревом зависят от многих факторов, таких как тип основного генератора системы — бойлер или тепловой насос.

Большим преимуществом установки водяного теплого пола является более низкая стоимость эксплуатации. Использование хорошего выравнивания пола может снизить необходимую температуру подачи на 20%. Наличие системы, работающей с более низкой температурой, может сэкономить вам около £ 10 в год по на каждый градус.

Как водяной, так и электрический теплый пол можно регулировать, чтобы предотвратить ненужное использование тепла. Не рекомендуется оставлять полы с подогревом постоянно включенными, особенно при хорошей теплоизоляции.

Возьмем, например, средний размер комнаты , ванная комната площадью 4 м², которая отапливается 4 часа в день. Средняя цена на электроэнергию в Великобритании составляет 14,37 фунта / кВт . Это может составить фунтов стерлингов от 10 до 11 фунтов стерлингов в месяц .

Расчеты зависят от местоположения — например, в Северной Шотландии цены на электроэнергию могут быть выше, чем в Лондоне.

Типы теплых полов и оборудования

Электрические системы обеспечивают простоту и гибкость установки с широким ассортиментом матов , свободных кабельных вводов и систем нагревательной пленки на выбор.

Системы водяного пола более сложны с точки зрения материалов и монтажа, но при подключении к конденсационному котлу хорошего качества или тепловому насосу они обеспечивают очень эффективную выработку энергии.

Какой пол лучше всего подходит для моего дома?
Ср. Размер номера	Подходящая электрическая система	Подходящая система водоснабжения
4 м²	Электрический коврик — Предварительно разнесенные, подходят для небольших домашних работ	Конденсационный котел — Газ дешевле электричества
14 м²	Кабель со свободной посадкой — Дешевле устанавливать в больших помещениях и вокруг нечетных углов и углов	Насос источника воздуха — Более низкие эксплуатационные расходы со временем

Система электрического теплого пола

Материалы для электрических систем полов дешевле, но, учитывая более высокие цены на электроэнергию, можно ожидать, что в долгосрочной перспективе затраты на электрические полы будут выше, чем в мокрых системах.Вот почему электрические полы — отличное решение для небольших помещений или проекта модернизации здания .

Коврики для теплого пола

Коврики с подогревом

отлично работают, если их установить под камнем, плиткой, мрамором, потому что они хорошо сохраняют тепло, что делает систему очень эффективной.

Если вы планируете использовать электрический коврик в качестве основного источника тепла, для получения достаточного тепла рекомендуется мат типа 150–200 Вт / м2 .

Коврики или ролики предварительно разнесены, и вы можете выбрать нужный размер для комнат правильной формы.

Положив тонкий слой изоляции поверх бетонного пола, вы гарантируете быстрое время прогрева, поскольку тепло распространяется вверх, сводя к минимуму тепловые потери.

Инвестиции в мат с более высокой мощностью на оптимизируют использование тепла, чтобы вы могли наслаждаться преимуществами равномерного рассеивания тепла без увеличения затрат на электроэнергию. Для достижения оптимального тепла за меньшее время и максимальной экономии энергии положите коврик поверх хорошо изолированного бетонного пола или плитного пола.

Свободные кабельные вводы

Проволока со свободной посадкой обеспечивает большую гибкость при размещении параметра в нужной комнате. Этот тип электрического теплого пола идеально подходит для ванной комнаты с ванной или любых больших или комнат неправильной формы .

Стоимость полов с подогревом этого типа зависит от производителя, но если вы работаете в комнате 14 м² , ожидайте, что кабельная система будет до на 20% дешевле , чем покупка электрического мата для комнаты того же размера.

Свободные кабели можно легко протянуть вокруг нечетных углов, а тяжелую мебель или бытовую технику можно закрепить на полу без дополнительных усилий по их удалению.

Пленка для обогрева пола

Пленочный теплый пол

легко укладывать в сухих помещениях и идеально подходит для деревянных полов , паркета и ламината . Лучше всего устанавливать этот вид поверх бетона или ДСП.

Его можно разместить под слоем теплоизоляции или использовать на деревянных и мягких полах, поместив покрытие, которое будет способствовать передаче тепла.

В зависимости от чернового пола может потребоваться дополнительная изоляция и подложка.

Система водяного отопления

Трубы для теплого пола можно подключать к котлу или тепловому насосу. Ключевой характеристикой этой системы является то, что она работает с водой с температурой ниже . По своей эффективности тепловые насосы считаются подходящим вариантом для систем обогрева полов. Однако в случае гораздо более высокой потребности в отоплении более подходящим может быть бойлер.

Если в доме уже есть бойлер, приобретение энергосберегающего котла сократит ваши счета за электроэнергию. Согласно действующим нормам, котлы, используемые для теплого пола, должны быть конденсационного типа.

Ожидайте, что при использовании конденсационного котла энергоэффективность повысится примерно на 25% по сравнению с радиаторами, в то время как тепловой насос даст еще большую разницу: до 40% более эффективной.

Температура подачи воды из бойлера может составлять от до 65 ° C в зависимости от покрытия верхнего этажа, в то время как некоторые тепловые насосы, такие как типа источника воздуха , работают с 35 ° C .Это потребует уменьшения расстояния между трубами и увеличения материальных затрат.

Инвестиции в систему водяного теплого пола окупятся в долгосрочной перспективе, так как эксплуатационные расходы на ниже и на выше эффективность .

Этот тип отопления требует профессиональной установки и может привести к более высоким расходам на теплый пол в старом здании. С учетом необходимой подготовки пола, мокрые системы будет дешевле устанавливать на новые перекрытия из балок или в новостройках.

Стоимость нового котла может достигать £ 2000 для модели с рейтингом А.

С другой стороны, стоимость теплового насоса может быть даже выше, но они считаются недорогими в эксплуатации в долгосрочной перспективе.

Если вы не уверены, какой выбрать бойлер или тепловой насос, помните, что:

Тепловые насосы в три раза эффективнее и подходят для полов с подогревом с деревянными полами, требующими более низкой температуры.

Котлы , с другой стороны, могут быть более подходящими для небольших проектов и более эффективными в более холодных регионах за счет выработки большего количества энергии.

Коллекторы теплого пола

Коллекторы для теплых полов регулируют поток воды , чтобы обеспечить постоянное тепло по всему полу.

Открытые коллекторы для низких температур до 60 ° C распределяют равномерный поток и постоянную температуру без смесительного клапана.Вода циркулирует в системе теплого пола с помощью тепловых насосов.

Коллекторы со смесительным насосом требуются там, где температура воды превышает 60 ° C, для обеспечения и поддержания правильной температуры.

Эксплуатационные расходы на пол с подогревом зависят от потребления энергии и стоимости электричества в районе собственности.

Стоит ли теплый пол дешевле, чем радиаторы?

Электричество дороже газа, поэтому электрические теплые полы будут стоить не меньше, чем использование газового радиатора.

Однако после начальной цены на материалы и установку, водяные теплые полы со временем окупятся очень дешевыми счетами. Тепло более эффективно распределяется по комнате и обеспечивает лучший контроль температуры.

Кроме того, домовладельцы из Великобритании, использующие возобновляемых источников энергии для производства тепла, могут претендовать на схему финансового стимулирования.

Поощрение возобновляемого тепла

Renewable Heat Incentive (RHI) — это программа правительства Великобритании, которая поощряет домовладельцев использовать возобновляемых источников энергии .Он предлагает поддержку котлов, работающих на биомассе, тепловых насосов земля-вода и воздух-вода.

Ofgem, регулирующий орган RHI, имеет дополнительную информацию о том, как подавать заявку, как производятся расчеты и о последних изменениях в схеме.

Следует ли оставлять теплый пол постоянно включенным?

Да, в холодные зимние месяцы рекомендуется оставлять его постоянно включенным. Для подогрева полов требуется больше времени, и их отключение приведет к ненужной трате энергии. Установка термостатов для разных комнат обеспечит наиболее эффективное регулирование тепла и оптимальное распределение тепла там, где это больше всего необходимо.Современные термостаты предлагают пониженную температуру, которая автоматически понижает температуру в ночное время и экономит ваши счета.

Найдите подходящего поставщика теплых полов в Великобритании

Чтобы найти подходящего поставщика для теплого пола, необходимо тщательное планирование и принятие решений . Важно сравнить компании, чтобы найти подходящее решение для вашего дома. Ниже вы можете найти поставщиков из Великобритании, специализирующихся на системах теплого пола.

Выбор подходящей цены на теплый пол зависит от размера и состояния вашей собственности.Если вы хотите получить индивидуальное решение в соответствии с вашими потребностями, мы готовы помочь вам, предоставив необязательную бесплатную услугу . Просто заполните нашу контактную форму с вашими потребностями и спецификациями, и мы свяжемся с вами в ближайшее время и предоставим до 4 предложений от ближайших к вам поставщиков.

Написано Рамона Гошева Контент-писатель Рамона — автор контента в GreenMatch, уделяющий большое внимание экологическим вопросам и устойчивости.Она получила образование в области творчества и письма, а также имеет опыт создания мероприятий и создания контента для различных сред. .

Основные принципы выбора насосов. Расчет насосов

Пример № 1

Плунжерный насос одностороннего действия обеспечивает расход перекачиваемой среды 1 м ³ / ч. Диаметр плунжера 10 см, длина хода 24 см. Скорость вращения рабочего вала 40 об / мин.

Необходимо определить объемный КПД насоса.

Решение:

Площадь поперечного сечения плунжера:

F = (π · d²) / 4 = (3,14 · 0,1²) / 4 = 0,00785 м²2

КПД выражается по формуле расхода плунжерного насоса:

η _В = Q / (F · S · n) = 1 / (0,00785 · 0,24 · 40) · 60/3600 = 0,88

Пример №2

Двухпоршневой насос двойного действия создает напор 160 м при перекачке нефти плотностью 920 кг / м ³. Диаметр поршня 8 см, диаметр штока 1 см, длина хода поршня 16 см. Скорость вращения рабочего вала составляет 85 об / мин. Необходимо рассчитать необходимую мощность электродвигателя (КПД насоса и электродвигателя принять 0,95, а поправочный коэффициент 1,1).

Решение:

Поперечные сечения поршня и штока:

F = (3,14 · 0,08²) / 4 = 0,005024 м²

F = (3,14 · 0,01²) / 4 = 0,0000785 м²

Производительность насоса определяется по формуле:

Q = N · (2F-f) · S · n = 2 · (2 · 0,005024-0,0000785) · 0,16 · 85/60 = 0,0045195 м³ / ч

Затем находим полезную мощность насоса:

Н _П = 920 · 9,81 · 0,0045195 · 160 = 6526,3 Вт

С учетом КПД и поправочного коэффициента получаем окончательную установленную мощность:

N _УСТ = 6526,3 / (0,95 · 0,95) · 1,1 = 7954,5 Вт = 7,95 кВт

Пример №3

Трехпоршневой насос перекачивает жидкость плотностью 1080 кг / м ³ из открытого резервуара в резервуар под давлением 1,6 бар с расходом 2,2 м ³ / час. Геометрический напор гидролифта 3,2 метра. Полезная мощность, потребляемая на перекачку жидкости, составляет 4 кВт. Необходимо определить величину потери напора.

Решение:

Находим напор, создаваемый насосом, по формуле полезной мощности:

H = N _П / (ρ · г · Q) = 4000 / (1080 · 9,81 · 2,2) · 3600 = 617,8 м

Подставляем найденное значение напора в формулу напора, выраженного в разнице давлений, и находим искомую величину

ч _п = H — (p ₂ -p ₁) / (ρ · г) — H _г = 617,8 — ((1,6-1) · 10 ⁵) / (1080 · 9,81) — 3,2 = 69,6 м

Пример № 4

Реальная производительность винтовой трубы составляет 1.6 м ³ / ч. Геометрические характеристики насоса: эксцентриситет — 2 см; диаметр ротора — 7 см; шаг винтовой поверхности ротора — 14 см. Скорость вращения ротора 15 об / мин. Необходимо определить объемный КПД насоса.

Решение:

Запрашиваемое количество выражаем по формуле производительности винтового насоса

η _В = Q / (4 · e · D · T · n) = 1,6 / (4 · 0,02 · 0,07 · 0,14 · 15) · 60/3600 = 0,85

Пример № 5

Необходимо рассчитать напор, расход и полезную мощность центробежного насоса, перекачивающего маловязкую жидкость плотностью 1020 кг / м3. ³ из резервуара с избыточным давлением 1.2 бара к резервуару с избыточным давлением 2,5 бар по данному трубопроводу с диаметром трубы 20 см. Общая длина трубопровода (суммированно с эквивалентной длиной местных сопротивлений) составляет 78 м (коэффициент трения принят равным 0,032). Перепад водохранилищ 8 метров.

Решение:

Для маловязких сред выбираем оптимальную скорость движения в трубопроводе 2 м / с. Рассчитаем расход жидкости через заданный трубопровод:

Q = (π · d²) / 4 · w = (3,14 · 0,2²) / 4 · 2 = 0,0628 м³ / с

Скоростной напор трубы:

Вт² / (2 · g) = 2² / (2 · 9,81) = 0,204 м

При соответствующей скорости напора потери на трение и местные сопротивления будут равны:

H _Т = (λ · l) / d _э · [w² / (2g)] = (0,032 · 78) / 0,2 · 0,204 = 2,54 м

Общий напор будет равен:

H = (p ₂ -p ₁) / (ρ · г) + H _г + h _п = ((2,5-1,2) · 10 ⁵) / (1020 · 9,81) + 8 + 2,54 = 23,53 м

Еще предстоит определить полезную мощность:

Н _П = ρ · г · Q · H = 1020 · 9,81 · 0,0628 · 23,53 = 14786 Вт

Пример № 6

Целесообразно ли перекачивать воду центробежным насосом производительностью 50 м ³ / час через 150 х 4.Трубопровод 5 мм?

Решение:

Рассчитываем скорость течения воды в трубопроводе:

Q = (π · d²) / 4 · w

w = (4 · Q) / (π · d²) = (4 · 50) / (3,14 · 0,141²) · 1/3600 = 0,89 м / с

Скорость для потока воды в трубопроводе подачи составляет 1,5-3 м / с. Полученное таким образом значение скорости потока не попадает в этот интервал, откуда можно сделать вывод о нецелесообразности использования данного центробежного насоса.

Пример № 7

Необходимо определить коэффициент подачи шестеренчатого насоса.Геометрические характеристики насоса: сечение зазора между зубьями шестерни 720 мм ²; количество зубьев — 10; длина зуба шестерни — 38 мм. Скорость вращения 280 об / мин. Реальная подача шестеренчатого насоса 1,8 м ³ / час.

Решение:

Теоретическая производительность насоса:

Q = 2 · f · z · n · b = 2 · 720 · 10 · 0,38 · 280 · 1 / (3600 · 10 ⁶) = 0,0004256 м³ / ч

Соответственно коэффициент доставки равен:

η _В = 0,0004256 / 1,8 · 3600 = 0,85

Пример №8

Насос КПД 0,78 перекачивает жидкость плотностью 1 030 кг / м ³ и 132 м ^{3 расходом} / ч. Напор, создаваемый в трубопроводе, составляет 17,2 м. Насос приводится в действие электродвигателем мощностью 9,5 кВт и КПД 0,95. Необходимо определить, соответствует ли этот насос требованиям по пусковому крутящему моменту.

Решение:

Рассчитаем полезную мощность, потребляемую непосредственно на перекачку среды:

Н _П = ρ · г · Q · H = 1030 · 9,81 · 132/3600 · 17,2 = 6372 Вт

Мы учитываем КПД насоса и электродвигателя и определяем полную потребляемую мощность электродвигателя:

N _{= N _{/ (η _{· η _{) = 6372 / (0,78 · 0,95) = 8599 Вт}}}}

Зная установленную мощность двигателя, определяем запас прочности электродвигателя:

β = Н _У / Н _Д = 9500/8599 = 1,105

Для двигателей мощностью от 5 до 50 кВт рекомендуется выбирать запас пусковой мощности от 1.2 до 1,15. Полученное нами значение не попадает в этот интервал, откуда можно сделать вывод, что при работе данного насоса в заданных условиях могут возникнуть проблемы при его запуске.

Пример № 9

Центробежный насос перекачивает жидкость плотностью 1130 кг / м ³ из открытого резервуара в реактор с рабочим давлением 1,5 бар и расходом 5,6 м ³ / час. Геометрическая разница напоров составляет 12 метров, при установке реактора под резервуаром.Потери на трение напора в трубах и местные сопротивления равны 32,6 м. Необходимо определить полезную мощность насоса.

Решение:

Рассчитаем напор, создаваемый насосом в трубопроводе:

H = (p ₂ -p ₁) / (ρ · г) + H _г + h _п = ((1,5-1) · 10 ⁵) / (1130 · 9 , 81) — 12 + 32,6 = 25,11 м

Полезная мощность насоса определяется по формуле:

Н _П = ρ · г · Q · H = 1130 · 9,81 · 5,6 / 3600 · 25,11 = 433 Вт

Пример № 10

Определяем предельное увеличение расхода закачки воды (плотность принята равной 1000 кг / м3 ³) из открытого резервуара в другой открытый резервуар с расходом 24 м ³ / час.Геометрический напор гидролифта 5 метров. Вода подается по трубам 40 х 5 мм. Мощность электродвигателя 1 кВт. Общий КПД агрегата принят равным 0,83. Суммарные потери напора на трение в трубах и местные сопротивления составляют 9,7 м.

Решение:

Определяем максимальное значение расхода, соответствующее максимально возможной полезной мощности, развиваемой насосом. Для этого сначала определим несколько промежуточных параметров.

Рассчитываем необходимый напор для откачки воды:

H = (p ₂ -p ₁) / (ρ · г) + H _г + h _п = ((1-1) · 10 ⁵) / (1000 · 9,81 ) + 5 + 9,7 = 14,7 м

Полезная мощность, развиваемая насосом:

Н _П = Н _общ / η _Н = 1000 / 0,83 = 1205 Вт

Находим максимальное значение расхода по формуле:

Н _П = ρ · г · Q · H

Находим искомое количество:

Q _макс = N _П / (ρ · г · H) = 1205 / (1000 · 9,81 · 14,7) = 0,00836 м³ / с

Расход воды можно увеличить 1.Максимум 254 раза без нарушения требований к эксплуатации насоса.

Q _макс / Q = 0,00836 / 24 · 3600 = 1,254

Наши инженеры всегда готовы оказать консультационные услуги или предоставить дополнительную техническую информацию по предлагаемому нами насосному оборудованию и трубопроводной арматуре.

Запросы на насосы просим направлять в технический отдел нашей компании на E-mail: [email protected], телефон +7 (495) 225 57 86

Центральный офис NCE GmbH
Наша сервисная компания Intekh GmbH

Головные представительства в странах СНГ:
Россия
Казахстан
Украина
Туркменистан
Узбекистан
Латвия
Литва

Подбор насоса для теплого пола калькулятор — Строительный портал №1

Пол с водяным отоплением может использоваться как главный источник тепла в доме, так и как дополнительный.

Однако следует учитывать, что теплый пол в качестве основного источника отопления может применяться лишь тогда, когда площадь обогрева будет более 70% по отношению к общей площади помещения.

В зависимости от схемы, по которой теплый пол будет работать, производится его расчет. Например, будет ли он для большего комфорта только немного подогревать поверхность, или он должен обеспечить теплом все помещение? Второй вариант требует, чтобы наряду с устройством более сложной конструкции пола система его настройки была очень надежной.

Однако независимо от выбранного вами варианта отопления к расчету водяного теплого пола нужно подходить очень тщательно. Потому что, если на этапе проектирования вы допустите ошибку, она дорого обойдется. Для ее исправления придется вскрывать стяжку, что, соответственно, приведет к демонтажу напольного покрытия, повреждению внутренней отделки помещения и другим неприятностям. К тому же, на это уйдет много времени и денежных средств.

На что необходимо обратить внимание при составлении проекта водяного теплого пола?

Непременно должно быть учтено:

— какой площади отапливаемое здание и какая его конфигурация;

— размеры и виды остекления;

— структура стен и материалы, из которых они выполнены;

— размещение коллекторов;

— применяемое напольное покрытие;

— площадь дверей;

— как расположен тепловой генератор и какого он вида.

Определите температурный режим, оптимальный для вашего проживания в этом помещении.

Если вы учтете все эти данные, водяной пол обеспечит вам комфортное проживание в доме и будет надежным.

С большой точностью все вычисления можно сделать, воспользовавшись онлайн-калькулятором. За основу работы специальной программы взят метод коэффициентов, в соответствии с которым берутся эталонные расчеты теплых полов. Они изменяются в зависимости от вносимых данных (шага трубы, типа, высоты стяжки и т.д.).

Шаг трубы, м.

0.050.10.150.20.250.30.35

Труба

Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)

Напольное покрытие

ПлиткаЛаминат на подложкеПаркет на фанереКовролин

Source: jsnip.ru

Как подобрать насос для теплого пола

Водяной обогрев пола предполагает большое количество труб с изгибами, которые создают преграды для свободного потока воды. Преодолевать эти преграды предназначен центробежный насос.

Проходя по трубам, вода теряет температуру, а значит давление в системе тоже падает, поэтому насос должен входить в отопительную группу. Включаться агрегат должен в момент понижения давления, после подогрева воды отключаться и быть способным работать на нескольких скоростях.

Принцип работы

Схема подключения насоса в системе теплый пол. (Для увеличения нажмите)

Водяной насос для теплого пола называют циркуляционным, потому как от его работы зависит циркуляция воды в системе отопления. Без насоса можно монтировать полы площадью максимум до 80 м².

При обустройстве полов большей площади длина выложенных труб увеличивается. Чтобы горячая вода достигала всех уголков пола, требуется принудительная циркуляция воды, которую создает водяной насос.

Конструкции центробежных агрегатов очень схожи. В основе насоса рабочее колесо, закреплено оно к приводному валу в корпусе рабочей камеры. У рабочей камеры два входа:

всасывающий;
нагнетательный.

Когда крыльчатка, приводимая в движение электродвигателем, вращается, происходит увеличение объема в зоне каждой из лопаток благодаря конструкции рабочей камеры. Создавшееся разряжение позволяет жидкости из приемного отделения перейти в рабочую камеру. Дальше вода с помощью вращающихся лопаток подается к выходному отверстию. А далее с помощью центробежной силы подается в нагнетающий канал.

Классификация

Есть агрегаты двух видов:

Сухой тип – жидкость не контактирует с ротором двигателя, для изоляции используется резиновые кольца или манжеты. Мощный, с высоким КПД. Нейтрален к жесткости воды.
Мокрый тип – моноблочная конструкция, ротор вращается в жидкости, которая служит в данном случае смазочным материалом. Работает бесшумно. Сохраняется рабочее состояние длительный период из-за минимального износа частей. В связи с малой мощностью, потребляет малое количество электроэнергии.

Классификация по скоростям:

односкоростные – работают с одним температурным режимом;
многоскоростные – скоростей больше двух, применимы для любых систем с разными температурами.

Для обустройства поверхности теплого пола идеальным может быть выбор трехскоростного типа. При прохождении воды по трубам уменьшается ее температура. Чем стабильнее скорость движения, тем равномерней происходит теплоотдача по всей поверхности.

Особенности корпуса

Насосы, используемые для обустройства теплого пола, обычно изготавливают простых и схожих конструкций.

Требования к конструкции следующие:

На изготовление корпуса используются прочные материалы: сталь нержавеющая, литой чугун, бронза (универсальные), либо особой прочности пластик.
На корпусе должны быть патрубки, чтобы подсоединять трубы.
Идеально, если крыльчатка будет изготовлена из износостойкого материала.
На корпусе должно быть приспособление для удаления воздуха из системы.

Лучшие из лучших

Отличное качество продемонстрировали марки Grundfos (датские агрегаты) и Wilo — немецкого производителя.

Продукция обеих марок широко представлена в Интернете. Когда произведен расчет всех параметров, не сложно сделать онлайн выбор.

Grundfos – наиболее популярная марка. При выборе этой марки надо рассчитать требуемую мощность, которая бывает от 25 до 245 Вт. Основное преимущество данных агрегатов: дополнительное оснащение автоматическими блоками управления.

Совсем не уступает по качеству помпы марки Wilo. Их устанавливают по следующим причинам:

обладают способностью поддерживать постоянную температуру воды;
способны работать непрерывно, бесшумны, малое потребление энергии.

При подборе циркуляционного насоса нужно точно рассчитать требуемую мощность агрегата. Калькуляцию производят по формуле: Q = N /(t2- t1).

В формуле указаны: Q – производительность; N – мощность котла; t2 – температура после котла; t1 – температура в трубах.

После сбора всей информации выбрать можно подходящую для конкретных условий помпу. Каждый вид агрегата сопровождается подробным описанием и маркировкой.

Важно учесть рекомендуемые правила установки агрегата. К примеру, Grundfos устанавливают только горизонтально.

Циркуляционный насос не должен создавать большое давление в трубах, реагируя на понижение температуры теплоносителя. После окончания монтажных работ требуется прокачать всю отопительную систему, стравить воздух. Выполнение правил установки обеспечивает длительность эксплуатации.

Смотрите видео, в котором подробно разъясняется, как подобрать циркуляционный насос для теплого пола:

Оцените статью: Поделитесь с друзьями!

Расчёт электрического теплого пола при помощи онлайн калькулятора

Калькулятор расчета электрического кабельного пола

4.5 (90%) голосов: 2

Если вы решили произвести укладку электрического теплого пола, то вам необходимо выполнить расчет мощности нагревательного кабеля по площади помещения, воспользовавшись для этого онлайн калькулятором.

Электрический кабельный теплый пол — это несколько нагревательных секций и матов. Нагревательный кабель служит для преобразования электрического тока в тепловую энергию. Причём процент преобразования должен стремиться к 100 %. Это выступает одним из показателей качества нагревательного элемента. Поэтому при его выборе нужно обращать внимание на показатель удельного тепловыделения.

Для того, чтобы произвести расчет мощности теплого пола нужно:

Учесть площадь поверхности пола. Показатели мощности кабеля будут находиться в непосредственной зависимости от размера помещения. Необходимо произвести замеры длины/ширины пола, затем перемножить данные и получить нужный результат.
Также нужно принимать во внимание теплоизоляцию стен и напольного покрытия.
Тип обогрева. Важно определить будет ли выступать система обогрева теплый пол как основной источник тепла или как вспомогательный.

Чаще всего электрический кабельный теплый пол кладется под керамическую плитку, т.к. ее поверхность воспринимается человеком как холодная, также она характеризуется высокими показателями теплоотдачи и длительное воздействие тепла на ней никак не сказывается.

Используя нашу программу, вы определите общую мощность кабеля и его удельное значение, приходящееся на 1 м².

Таким образом, расчёт электрического теплого пола потребует внесения в таблицу нескольких исходных данных:

ширина и длина пола;
тип обогрева;
уровень теплоизоляции в комнатах.

Если вам помог калькулятор, то добавьте его в закладки, чтобы не потерять! Сочетание клавиш CTRL+D вам в этом поможет.

Методические рекомендации по расчётам для обустройства теплого пола

Расчет теплого пола: пример расчета для водяной системы

На эффективность теплого пола оказывают влияние многие факторы. Без их учета даже при условии, что он правильно смонтирован, и для его устройства применены самые современные материалы, отдача от него не оправдает ожиданий.

По этой причине монтажным работам обязательно должен предшествовать грамотный расчет теплого пола, и только тогда можно гарантировать хороший результат.

Исходные данные для расчета

Изначально правильно спланированный ход проектных и монтажных работ избавит от неожиданностей и неприятных проблем в дальнейшем.

При расчете теплого пола необходимо исходить из следующих данных:

материала стен и особенностей их конструкции;
размеров помещения в плане;
вида финишного покрытия;
конструкции дверей, окон и их размещения;
расположения элементов конструкции в плане.

Для выполнения грамотного проектирования требуется обязательный учет установленного температурного режима и возможности его регулировки.

Для проведения грубого расчета принимается, что 1 м2 отопительной системы должен возмещать потери тепла в 1 кВт. Если водяной обогревательный контур используется как дополнения к основной системе, то он обязан покрывать только часть теплопотерь

Существуют рекомендации по поводу температуры у пола, обеспечивающей комфортное пребывание в помещениях разного предназначения:

29⁰ — жилая зона;
33⁰ — ванна, помещения с бассейном и другие с высоким показателем влажности;
35⁰ — пояса холода (у входных дверей, наружных стен и т.п.).

Превышение этих значений влечет за собой перегрев как самой системы, так и финишного покрытия с последующей неизбежной порчей материала.

Проведя предварительные расчеты, можно выбрать оптимальную по личным ощущениям температуру теплоносителя, определить нагрузку на обогревательный контур и приобрести насосное оборудование, безукоризненно справляющееся со стимулированием движения теплоносителя. Его подбирают с двадцатипроцентным запасом по расходу теплоносителя.

Много времени уходит на прогрев стяжки мощностью более 7 см. Поэтому при устройстве водяных систем стараются не превышать указанный предел.

Обратите внимание

Наиболее подходящим покрытием по водяным полам считается напольная керамика, под паркет из-за его сверхнизкой теплопроводности теплые полы не укладывают

На стадии проектирования следует решить, будет ли теплый пол основным поставщиком тепла или станет использоваться лишь как дополнение к радиаторной отопительной ветке. От этого зависит доля потерь тепловой энергии, которые ему предстоит возмещать. Она может составить от 30 до 60 % с вариациями.

Время нагрева водяного пола находится в зависимости от толщины элементов входящих в стяжку. Вода как теплоноситель очень эффективна, но сама система отличается сложностью в монтаже.

Определение параметров теплого пола

Целью расчета является получение величины тепловой нагрузки. Результат этого расчета влияет на последующие предпринимаемые шаги. В свою очередь, на тепловую нагрузку влияет среднее значение зимней температуры в конкретном регионе, предполагаемая температура внутри комнат, коэффициент теплопередачи потолка, стен, окон и дверей.

Причиной потери тепла служат плохо утепленные стены, окна, двери дома.

Самый большой процент тепла уходит через систему вентиляции и крышу

Итоговый результат расчетов перед устройство теплого водяного пола будет зависеть и от наличия дополнительных нагревательных устройств, включая тепловыделение проживающих в доме людей и домашних питомцев. Обязательно учитывают в расчете наличие инфильтрации. Одним из важных параметров является конфигурация комнат, поэтому потребуется поэтажный план дома и соответствующие разрезы.

Методика расчета потерь тепла

Определив этот параметр, вы узнаете, сколько тепла должен вырабатывать пол для комфортного самочувствия людей, находящихся в комнате, сможете подобрать котел, насос и пол по мощности. Другими словами: теплота, отдаваемая отопительными контурами, должна компенсировать теплопотери строения. Связь между этими 2 параметрами выражает формула:

Mп = 1,2 х Q

Здесь: Mп — требуемая мощность контуров, Q — потери тепла.

Для определения второго показателя оформляют замеры и вычисления площади окон, дверей, перекрытий, наружных стен. Так как пол будет обогреваться, площадь этой ограждающей конструкции не учитывается. Замеры делают по внешней стороне с захватом углов здания.

В расчете будет учитываться и толщина, и коэффициент теплопроводности каждой из конструкций. Нормативные значения коэффициента теплопроводности (λ) для наиболее часто используемых материалов можно взять из таблицы:

Из таблицы можно взять значение коэффициента для расчета. Важно узнать у фирмы-поставщика значение термического сопротивления материала в случае, если устанавливают окна из металлопластика

Подсчет теплопотерь выполняют отдельно для каждого элемента здания, используя формулу:

Q = 1/R х (tв — tн) х S х (1+ ∑β)

Здесь: R обозначает термическое сопротивление материала, из которого изготовлена ограждающая конструкция.

Находят его, разделив толщину конструкции на коэффициент теплопроводности материала, из которого она изготовлена:

R = δ / λ

Символом S обозначена площадь конструктивного элемента, tв и tн — температура внутренняя и наружная соответственно. При этом второй показатель берут по наиболее низкому значению. β — дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Важно

Этой таблицей удобно пользоваться при расчете потерь тепла всех основных ограждающих конструкций постройки с учетом ее ориентации

Если рассмотреть вопрос на любом примере расчета водяного теплого пола, он становится более понятным.

Допустим, стены дома для непостоянного проживания, толщиной 20 см, выполнены из газобетонных блоков. Суммарная площадь ограждающих стен с вычетом оконных и дверных проемов 60м².

Наружная температура — минус 25 внутренняя — плюс 20, а конструкция ориентирована на юго-восток.

Конкретный пример расчета

Учитывая, что коэффициент теплопроводности блоков λ = 0,3 Вт/(м°хС), можно вычислить R = 0,2/0,3 = 0,67 м²°С / Вт. Наблюдаются потери тепла и через слой штукатурки. Если ее толщина 20 мм, то Rшт. = 0,02/0,3 = 0,07 м²°С / Вт. Сумма этих 2 показателей даст значение потерь тепла через стены: 0,67 + 0,07 = 0,74 м²°С / Вт.

Имея все исходные данные, подставляют их в формулу и получают теплопотери комнаты с такими стенами:

Q = 1 / 0,74 х (20 — (-25)) х 60 х (1 + 0,05) = 3831,08 Вт.

Таким же образом вычисляют потери тепла через остальные ограждающие конструкции: окна, дверные проемы, кровлю.

Тепла отдаваемого контурами отопления может быть недостаточно для нагрева воздуха внутри дома до нужной величины, если их мощность занижена. При избыточной мощности будет иметь место перерасход теплоносителя

Для определения теплопотерь через потолок принимают его термическое сопротивление равным значению для планируемого или имеющегося вида утеплителя:

R = 0,18/0,041 = 4,39 м²°С / Вт.

Площадь потолка идентична площади пола и равна 70 м². Подставляв эти значения в формулу, получают потери тепла через верхнюю ограждающую конструкцию:

Q пот. = 1/4,39 х (20 — (-25)) х 70 х (1 + 0,05) = 753,42 Вт.

Чтобы определить потери тепла через поверхность окон нужно подсчитать их площадь. При наличии 4 окон шириной 1,5 м и высотой 1,4 м их общая площадь составит: 4 х 1,5 х 1,4 = 8,4 м².

Если производитель указывает отдельно тепловое сопротивление для стеклопакета и профиля — 0,5 и 0,56 м²°С / Вт соответственно, то Rокон = 0,5 х 90 + 0,56 х 10)/100 = 0,56 м²°С / Вт здесь 90 и 10 — доля, приходящаяся на каждый элемент окна.

Тепловой насос какого размера мне нужен?

Что касается размера теплового насоса, то не всегда лучше. Тепловой насос с воздушным источником тепла может варьироваться, но среднему дому нужна модель с выходной мощностью от 4 до 16 кВт. То же самое касается и размера теплового насоса с грунтовым источником.

Краткое руководство по выбору теплового насоса

Тепловые насосы с воздушным и грунтовым источниками имеют номинальную мощность в киловаттах (кВт), которые показывают мощность теплового насоса.Как правило, чем больше ваш дом, тем выше должна быть мощность теплового насоса.

Определение размера теплового насоса никогда не бывает простым. Не существует универсального решения, поскольку потребности в отоплении каждого дома и семьи уникальны. Чтобы выбрать подходящий размер теплового насоса с воздушным и наземным источниками воздуха для вашего дома, его должен оценить профессиональный установщик на основе следующих факторов:

Тип / размер имущества
Уровень изоляции / теплопотери
Размер радиаторов / теплых полов
Желаемая температура в помещении
Сезонная температура наружного воздуха в вашем районе

Мы провели некоторые отраслевые исследования и нашли следующие рекомендации по размеру, чтобы предоставить вам приблизительное руководство.

Размер дома / уровень изоляции	Рекомендуемая мощность ASHP (кВт)	GSHP Рекомендуемая мощность (кВт)
Дом 2 спальни / квартира	5	4
Плохо утепленный 3-х комнатный дом	9	8
Хорошо утепленный 4-х комнатный дом	9	8
Плохо утепленный 4-х комнатный дом	16	15
Хорошо утепленный 5-ти комнатный дом	16	15

Профессиональный установщик теплового насоса сможет рассчитать размер теплового насоса для вашего дома, чтобы он мог обогревать ваш дом и горячую воду круглый год с максимальной эффективностью.

Тепловой насос, который слишком мал, не сможет удовлетворить спрос, в то время как тепловой насос, который слишком большой, будет работать с коротким циклом (включаться и выключаться снова и работать короткими импульсами), что не способствует эффективности.

Хотя вы всегда должны получать расценки на тепловые насосы от установщиков, аккредитованных Microgeneration Certification Scheme (MCS), здесь мы изложили ключевые факторы, которые они будут использовать для расчета теплового насоса правильного размера для вашего дома.

Почему размер теплового насоса имеет значение?

Потратить некоторое время на изучение того, какой размер теплового насоса с воздушным или наземным тепловым насосом подходит для вашего дома, стоит того.

Если мощность слишком мала, тепловой насос должен будет работать в течение более длительных периодов времени, чтобы удовлетворить потребность. С другой стороны, тепловой насос, который слишком мощный для потребностей вашего дома, будет часто включаться и выключаться. Это называется короткими циклами и создает излишнюю нагрузку на тепловой насос, что может привести к неисправностям.

Единственный способ, которым тепловой насос будет эффективно работать и обогревать ваш дом, — это если номинальная мощность соответствует потребностям вашего дома в отоплении. И лучший способ сделать это — нанять квалифицированного установщика теплового насоса.

Какой тип теплового насоса вам нужен?

Воздушные и наземные тепловые насосы работают по-разному. Один забирает тепло из воздуха, а другой извлекает подземное тепло.

Воздушные тепловые насосы — самый популярный вариант, поскольку они не занимают много места. Однако, если в вашем саду можно установить грунтовый тепловой насос, вы можете добиться более высокой круглогодичной эффективности.

Воздушные тепловые насосы

Воздушные тепловые насосы доступны как в системах нагрева воздух-воздух, так и воздух-вода.Тепловой насос «воздух-воздух» обогревает помещение с помощью сети вентиляторов по всему дому, которые также могут обеспечивать охлаждение летом.

Если ваш дом в настоящее время отапливается котлом, то тепловой насос воздух-вода, вероятно, будет лучшим вариантом. Это связано с тем, что они нагревают воду перед ее циркуляцией вокруг влажной системы центрального отопления, такой как радиаторы или полы с подогревом. Стоит отметить, что тепловые насосы «воздух-вода» не могут нагревать воду до такой же высокой температуры, как бойлеры, поэтому рекомендуется использовать радиаторы большего размера (или теплый пол).

Вам также следует подумать, какой тепловой насос с воздушным источником воздуха — моноблочный или раздельный, лучше подходит для вашего дома. Эти термины относятся к тому, как будет установлен тепловой насос.

Моноблочный тепловой насос — это отдельный наружный блок, в котором находятся все необходимые компоненты. С другой стороны, разделенные тепловые насосы имеют как внутренний, так и внешний блок.

Земляные тепловые насосы

Земной тепловой насос извлекает тепло из земли с помощью сети труб, проложенных под поверхностью.Эти трубы могут быть установлены как горизонтальные или вертикальные петлевые системы.

Вертикальные системы контура заземления просверлены глубоко в земле. Часто на глубине до 100 метров, где температура держится на уровне 10-15C круглый год. Горизонтальные петлевые системы не заглублены так глубоко — ближе к 4 метрам — и охватывают большую площадь поверхности. Это означает, что они занимают гораздо больше места и подходят для установки только на территории с большим садом.

Все еще не уверены, какой тепловой насос подходит для вашего дома? Мы сравнили их друг с другом в разделе «Воздушный источник и наземные отопительные системы».

Как получить тепловой насос подходящего размера

При выборе наиболее подходящего размера для вашего нового теплового насоса установщик теплового насоса учтет множество факторов, например:

Размер вашей собственности
Уровень изоляции
Радиаторы или полы с подогревом
Ваше местонахождение в Великобритании

Какого размера ваш дом?

В общих чертах, чем больше дом, тем больше тепловой насос.

Установщик примет во внимание не только размер вашего дома, но и тип недвижимости. Например, отдельно стоящему бунгало может потребоваться другой размер по сравнению с домом с террасой.

Типы комнат и размер этих комнат также будут иметь значение. Это связано с тем, что, как правило, гостиная нагревается дольше и до более высокой температуры, чем спальня.

Тепловой насос мощностью от 4 до 12 кВт обычно более чем подходит для большинства домов в Великобритании. Тогда тепловые насосы мощностью 15 кВт и 16 кВт — лучший вариант для больших домов с плохой изоляцией и сетей централизованного теплоснабжения.

Насколько хорошо изолирован ваш дом?

Ключевым фактором при расчете размеров теплового насоса является соотношение уровня теплоизоляции в вашем доме.

Традиционные котлы нагревают воду до высокой температуры и отключаются по ее достижении. Однако тепловой насос нагревает воду постоянно, но до более низкой температуры.

Если ваш дом плохо изолирован, тепло будет легко уходить. В результате тепловому насосу будет сложно отапливать ваш дом должным образом или эффективно.В новом доме с высоким уровнем изоляции и двойным остеклением можно будет установить тепловой насос с меньшей мощностью, чем в более старом доме с плохой изоляцией.

Уровень теплопотерь вашего дома будет рассчитан установщиком при проектировании вашей системы теплового насоса. Вам понадобится действующий сертификат энергоэффективности (EPC), чтобы выявить любые потенциальные проблемы с энергоэффективностью дома, а после установки теплового насоса, чтобы получить право на участие в государственной программе поощрения возобновляемого тепла (RHI).

Прежде чем приступить к установке возобновляемой системы отопления, такой как тепловой насос, необходимо рассмотреть вопрос об изоляции. Чтобы установить тепловой насос в новом или старом доме, дом должен соответствовать минимальному уровню изоляции, соответствующему строительным нормам.

Без достаточной теплоизоляции возобновляемая система отопления не сможет выполнять свою работу по обогреву вашего дома так же эффективно и результативно, как это возможно.

У вас есть радиаторы или полы с подогревом?

Тепловые насосы обеспечивают горячую воду более низкой температуры, чем бойлеры.Это означает, что для отвода тепла при том же уровне комфорта требуется большая площадь поверхности.

Чтобы добиться этого, стоит подумать о теплом полу, увеличить количество радиаторов или заменить стандартные радиаторы на более крупные. Напольное отопление можно подключить к тепловому насосу с меньшей мощностью, так как площадь поверхности больше и вода может течь с более низкой температурой. Радиаторам потребуется более мощная мощность для достижения более высоких температур.

Радиатор увеличенного размера не был редкостью в прошлые годы, когда его устанавливали в составе системы отопления с бойлером.Таким образом, есть шанс, что ваши существующие радиаторы могут хорошо справиться с более низкими температурами, создаваемыми тепловым насосом.

Размер радиатора и системы теплого пола должен рассчитывать профессиональный установщик MCS. Это гарантирует, что вы получите лучшее решение для своего дома, сведете к минимуму счета за электроэнергию за счет повышения эффективности.

Где вы живете в Великобритании?

Само собой разумеется, что воздушные тепловые насосы, извлекающие тепло из воздуха снаружи, более эффективны в более теплом климате.Однако это не значит, что они не работают при более низких температурах. Многие модели по-прежнему работают при температурах до -15 ° C, а некоторые даже при -25 ° C.

Здесь, в Великобритании, невероятно редко можно увидеть такие низкие температуры. Тем не менее, установщик учтет возможную самую низкую годовую температуру в вашем регионе при определении подходящей мощности. Это будет сильно отличаться для недвижимости на севере Шотландии от дома на южном побережье Англии. Для большинства районов Великобритании это, вероятно, будет немного ниже 0 ° C.

Повлияет ли размер теплового насоса на эксплуатационные расходы?

Ряд факторов может повлиять на эксплуатационные расходы теплового насоса, и размер — один из них.

Установите геотермальный тепловой насос с номинальной мощностью, которая не подходит для отопления вашего дома, и это, безусловно, скажется на ваших эксплуатационных расходах. Слишком мощный тепловой насос приведет к ненужному росту ваших счетов за отопление. Вот почему квалифицированный установщик теплового насоса должен порекомендовать подходящую мощность для вашего дома.

Если у вас установлен тепловой насос с большой номинальной мощностью, то весьма вероятно, что у вас высокий спрос на отопление. Таким образом, в этом отношении ваши счета за отопление, вероятно, будут выше, чем в доме с меньшим тепловым насосом. Просто потому, что он будет давать больше тепла.

Помимо размера, на текущие расходы также влияют: эффективность (коэффициент полезного действия), степень теплоизоляции вашей собственности и потребность в отоплении.

Есть ли калькулятор размера теплового насоса?

Не существует универсального калькулятора размера теплового насоса, но вы можете рассчитать приблизительный размер теплового насоса, который вам понадобится, если у вас есть некоторые цифры:

Размер вашего дома (в квадратных метрах)
Сколько киловатт (кВт) необходимо для комфортного обогрева вашего дома

В качестве приблизительного ориентира профессионалы рекомендуют 1 кВт на каждые 10 квадратных метров, но при этом необходимо учитывать количество тепла, теряемого вашим домом.Это должен будет рассчитать профессионал, но в среднем недавно построенный дом потеряет 50 кВт, тогда как более старый дом с небольшой изоляцией или без нее может потерять до 100 кВт.

Используя эти цифры, профессиональный установщик сможет рассчитать тепловой насос нужного размера, который должен обеспечивать достаточно тепла и горячей воды для вашего дома круглый год при минимальных затратах на электроэнергию.

Накопитель горячей воды какого размера вам нужен?

Тепловые насосы «воздух-вода» и тепловые насосы, работающие на грунте, должны быть установлены как часть системы отопления, которая включает в себя накопитель горячей воды.Установка водонагревателя подходящего размера для удовлетворения потребностей вашего дома так же важна, как и правильный размер теплового насоса.

Поскольку тепловой насос будет отвечать за нагрев воды в водонагревателе, вам понадобится невентилируемый водонагреватель. В цилиндре косвенного нагрева находится змеевик, который нагревается тепловым насосом. Это, в свою очередь, нагревает воду, хранящуюся в цилиндре.

Приведенная ниже таблица дает приблизительное представление о том, какого размера должен быть водонагреватель для удовлетворения потребностей вашего дома в горячей воде.

Спальни	Ванные / душевые	Косвенный (литры)	Direct (литры)
Один	Один	75/120	120/150
Два	Один	150	180
Три	Два	180	210
Четыре	Два	210/250	250/300
Более крупные объекты		300+	300+

Получите расценки на тепловой насос

Лучший способ узнать, какого размера тепловой насос с воздушным или наземным тепловым насосом вам нужен, — это провести осмотр вашей собственности у профессионального установщика теплового насоса.

Ищете специалиста по установке теплового насоса в вашем районе? Уделите несколько минут, чтобы заполнить нашу онлайн-форму, а мы позаботимся обо всем остальном. Вы получите бесплатные предложения от трех установщиков, работающих в вашем регионе. После этого вы сможете сравнить расценки и продолжить установку теплового насоса, будучи уверенными в том, что вы получите наиболее конкурентоспособную цену.

Проектирование теплых полов

Системы теплого пола Thermo-Floor предлагают услуги индивидуального проектирования с использованием полноцветного AutoCAD для каждого проекта без каких-либо дополнительных затрат и могут охватывать все, от предварительных обсуждений до компьютерных расчетов потерь тепла и окончательной установки нашим собственным обученным персоналом.Зональный чертеж с указанием расположения коллекторов, секций этажа и разводки труб предоставляется вместе с приблизительной общей стоимостью проекта.

Свяжитесь с нами…

Проектирование и расчет теплых полов

Проектирование и расчеты системы водяного теплого пола в твердом полу должны проводиться в соответствии с BS EN 1264, и детали, приведенные на этих страницах, основаны на этом стандарте. Проектирование системы теплого пола в новостройке — простой процесс, состоящий из 6 основных этапов:

Расчет тепловых потерь и количества тепла, необходимого для каждой комнаты или зоны
Определить температуру потока воды и расстояние между трубками
Определить расположение коллектора
Рассчитать необходимое количество контуров
План расположения труб
Расчет мощности системы теплого пола

Для правильного расчета мощности системы теплого пола необходимо:

Установка температуры воды, протекающей по трубам
Выбор оптимального расстояния между трубами в каждой зоне и

Определение количества контуров, необходимых для обогрева помещений Необходимо получить следующую информацию о каждой из зон, подлежащих обогреву:

Максимальные почасовые потери или тепловая нагрузка
Тепловая мощность для теплых полов
Отделка полов и покрытия
Температура поверхности пола при установке системы теплого пола
Периферийные зоны
Тип укладываемой стяжки или брус и ее толщина
Регуляторы теплого пола
Источники тепла
Положение коллектора и длина контура
Технические характеристики теплого пола

вернуться к теплому полу…

Что такое расчет тепловых потерь?

Многие люди спрашивают, что такое расчет теплопотерь. Это важно знать, поскольку хорошая оценка теплопотерь является основой хорошей конструкции вашего теплового насоса, ошибитесь, и вы либо переплатите за сумму, которая больше, чем вам нужно. тепловой насос, или вам будет холодно — это не так просто, но вы поняли. Блок неправильного размера — слишком большой или слишком маленький вызовет проблемы, это одна из причин, по которой многие люди говорят о том, что тепловые насосы не работают при низких температурах или чрезмерно расходуют электроэнергию, не говоря уже о том, что это может привести к сокращению срока службы. , перегорание компрессора или другие технические проблемы, которые могут затруднить установку и стоить вам денег.

Как отрасль, у нас есть практические правила, в какой отрасли их нет? который позволяет клиентам быстро и приблизительно оценить размер и стоимость, но если продавец тепловых насосов не упомянул о выполнении расчета потерь тепла перед тем, как предоставить вам полное и точное предложение, будьте осторожны!

Так что же такое расчет теплопотерь? Q = U x A x ΔT, вероятно, не имеет большого значения для вас, но это формула, используемая для вычисления потерь тепла в помещении. Используя значения uValue для различных материалов, использованных для его создания, и разницу температур между внешней и внутренней сторонами (или теплопотери через поверхности), он определяет, сколько тепла вы теряете изнутри наружу.

Тепловые потери рассчитываются с использованием стандартов, изложенных в «Отопительных системах в зданиях — Методы расчета проектной тепловой нагрузки» BS EN12831: 2003 и «Руководстве по проектированию бытового отопления» CIBSE с дополнительными инструкциями, доступными на веб-сайте MCS.

Каждый строительный материал имеет определенное значение uValue, которое измеряет скорость теплопередачи через него, известную как коэффициент теплопередачи, или насколько этот материал эффективен как изолятор. Чем ниже uValue, тем лучше он сохраняет тепло.

Например, если у вас есть изолированные стены, у вас, вероятно, будет лучшее значение uValue, чем если бы ваши стены были неизолированными. Если у вас одинарное остекление вместо двойного, у вас будет большее значение uValue. Чем меньше uValues, тем меньше тепла вы теряете, тем меньше тепла вы теряете, тем меньше тепла вам нужно для поддержания тепла в комнате.

Также рассчитываются потери тепла из-за воздухообмена, проще говоря, это количество воздухообменов в час х коэффициент воздухообмена х общий объем конкретного помещения.

Выполнение этих расчетов для каждой комнаты определит размер теплового насоса, который вам нужен, чтобы поддерживать заданную температуру во всем доме, гарантируя, что вы платите только за то, что вам нужно.

Это миф, что тепловые насосы не могут работать в неизолированных домах, но, как и любой другой источник тепла, вам понадобится более крупный агрегат, который будет стоить дороже и будет стоить дороже в эксплуатации.

Эти расчеты используются не только для определения размера вашего теплового насоса, но и для правильного определения количества и типа необходимых радиаторов или длины и расстояния между напольными трубопроводами, необходимыми для обеспечения того, чтобы каждая комната в вашем доме могла добраться до спроектированного вами температура.Без точного определения теплопотерь для каждой комнаты существует опасность того, что установленные « излучатели » (так называемые радиаторы и полы с подогревом) не будут иметь мощности, достаточной для обеспечения тепла при более энергоэффективных и более низких температурах подачи теплового насоса. обеспечивает. Чем точнее тепловые потери, тем лучше мы сможем указать правильные скорости потока и размер трубы для обслуживания эмиттеров, что приведет к эффективному обогреву помещения.

Результатом любой хорошей оценки теплопотерь должны быть технические характеристики теплового насоса правильного размера, обеспечивающие минимально возможную температуру подачи, проходящие через трубопроводы правильного размера при расчетной скорости потока с правильными излучателями, что обеспечит вам теплый дом. , работает эффективно, экономит ваши деньги и снижает выбросы углекислого газа.

ООО «Борст Инжиниринг энд Констракшн»

Гидравлическая смесь жидкостей (% пропиленгликоль / вода)
Расчетная температура сухого термометра на открытом воздухе (град. F)
Расчетная температура сухого термометра в помещении (градус F) — зона 1
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 1
Отапливаемая зона (SF) — Зона 1
Открытая отапливаемая зона (SF) — Зона 1
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 1
Потери тепла на открытом полу (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 1
Требуемая длина выноски до манифольда (футы) — зона 1
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 1
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 1
Тип сборки пола (0 = плита на уровне земли, 1 = тонкая плита, 2 = над полом, 3 = под полом) — зона 1
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 1
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 1
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 1
Дополнительный прирост тепла (БТЕ / день) — Зона 1
Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 1
Расчетная температура сухого термометра в помещении (градус F) — зона 2
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 2
Отапливаемая зона (SF) — Зона 2
Открытая отапливаемая зона (SF) — Зона 2
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 2
Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 2
Требуемая длина выноски до манифольда (футы) — зона 2
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 2
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 2
Тип сборки пола (0 = плита на уровне земли, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 2
Значение R для поверхности пола (градусы F-H-SF / BTU) — зона 2
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 2
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 2
Дополнительный прирост тепла (БТЕ / день) — Зона 2
Настройка коэффициента расхода уравновешивающего клапана (см. Инструкции) — зона 2
Расчетная температура сухого термометра в помещении (градус F) — зона 3
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 3
Отапливаемая зона (SF) — Зона 3
Открытая отапливаемая зона (SF) — Зона 3
Общие тепловые потери (БТЕ / час, из Калькулятора тепловых потерь) — Зона 3
Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 3
Требуемая длина выноски до манифольда (футы) — зона 3
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 3
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 3
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 3
Значение R для поверхности пола (градусы F-H-SF / BTU) — Зона 3
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 3
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 3
Дополнительный прирост тепла (БТЕ / день) — Зона 3
Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 3
Расчетная температура сухого термометра в помещении (градусы F) — зона 4
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 4
Отапливаемая зона (SF) — Зона 4
Открытая отапливаемая зона (SF) — Зона 4
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 4
Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 4
Требуемая длина выноски от станции коллектора (футы) — зона 4
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 4
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 4
Тип сборки пола (0 = плита на уровне земли, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 4
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 4
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 4
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 4
Дополнительный прирост тепла (БТЕ / день) — Зона 4
Настройка коэффициента расхода уравновешивающего клапана (см. Инструкции) — зона 4
Расчетная температура сухого термометра в помещении (градус F) — зона 5
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 5
Отапливаемая зона (SF) — Зона 5
Открытая отапливаемая зона (SF) — Зона 5
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 5
Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 5
Требуемая длина выноски до манифольда (футы) — зона 5
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 5
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 5
Тип сборки пола (0 = плита на уровне земли, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 5
Значение R для поверхности пола (градусы F-H-SF / BTU) — зона 5
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 5
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 5
Дополнительный прирост тепла (БТЕ / день) — Зона 5
Настройка коэффициента расхода уравновешивающего клапана (см. Инструкции) — зона 5
Расчетная температура сухого термометра в помещении (градус F) — зона 6
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 6
Отапливаемая зона (SF) — зона 6
Открытая отапливаемая зона (SF) — зона 6
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 6
Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 6
Требуемая длина выноски до манифольда (футы) — зона 6
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 6
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 6
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 6
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 6
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 6
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 6
Дополнительный прирост тепла (БТЕ / день) — зона 6
Настройка коэффициента расхода уравновешивающего клапана (см. Инструкции) — зона 6
Расчетная температура сухого термометра в помещении (градус F) — зона 7
Допустимое падение температуры контура (рекомендуется градус F, 15 или меньше) — зона 7
Отапливаемая зона (SF) — зона 7
Открытая отапливаемая зона (SF) — зона 7
Общие тепловые потери (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 7
Потери тепла на открытом воздухе (БТЕ / час, из калькулятора анализа тепловых потерь) — Зона 7
Требуемая длина выноски до станции коллектора (футы) — зона 7
Номинальный диаметр трубки (дюймы, 0.25, 0,375, 0,5, 0,625, 0,75, 1,0) — Зона 7
Тип трубки (0 = PEX, 1 = PEX-AL-PEX) — зона 7
Тип сборки пола (0 = плита на уровне пола, 1 = тонкая плита, 2 = над полом, 3 = под полом) — Зона 7
R-значение поверхности пола (градусы F-H-SF / BTU) — зона 7
Фактическое расстояние между трубками (дюймы, 0 = рекомендуется, см. Инструкции) — зона 7
Фактическое количество контуров (0 = рекомендуется, см. Инструкции) — зона 7
Дополнительный прирост тепла (БТЕ / день) — Зона 7
Настройка коэффициента расхода балансировочного клапана (см. Инструкции) — зона 7
Точка данных кривой производительности насоса # 1 (расход в галлонах в минуту, 0.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 2 (расход в галлонах в минуту, 1,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 3 (расход в галлонах в минуту, 2,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 4 (расход в галлонах в минуту, 3,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса # 5 (расход в галлонах в минуту, 4.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 6 (расход в галлонах в минуту, 5,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 7 (расход в галлонах в минуту, 6.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 8 (расход в галлонах в минуту, 7,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса # 9 (расход в галлонах в минуту, 8.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 10 (расход в галлонах в минуту, 9,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса №11 (расход в галлонах в минуту, 10,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса №12 (расход в галлонах в минуту, 12,0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 13 (расход в галлонах в минуту, 14.0 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 14 (расход в галлонах в минуту, 16,8 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 1 (напор в футах, 14,9 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 2 (напор в футах, 14,4 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 3 (напор в футах, 13.8 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 4 (напор в футах, 13,1 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 5 (напор в футах, 12,6 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 6 (напор в футах, 11,9 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 7 (напор в футах, 11.1 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 8 (напор в футах, 10,4 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 9 (напор в футах, 9,7 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 10 (напор в футах, 8,8 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 11 (напор в футах, 7.9 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 12 (напор в футах, 5,8 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 13 (напор в футах, 3,5 для Grundfos UP15-42F)
Точка данных кривой производительности насоса № 14 (напор в футах, 0,0 для Grundfos UP15-42F)
Фактическая температура подачи источника тепла (введите «0», чтобы использовать расчетную, или введите фактическую, градусы F)

Журнал HVP — Рекомендации по выбору и размеру теплового насоса

НА ВИДУ
СОВЕТЫ ПО УКАЗАНИЮ И РАЗМЕРУ ТЕПЛОВОГО НАСОСА

Менеджер по техническому проектированию Grant UK, Стюарт Маквинни, объясняет процессы, связанные с определением и определением размеров системы теплового насоса.

Как и в большинстве случаев в жизни, полное исследование потенциальной покупки окупается в виде дивидендов. Выбор теплового насоса ничем не отличается, и если вы потратите время на всестороннее понимание требований к отоплению и его физическому строению, правильно рассчитав теплопотери в доме и спрогнозируете потребность в тепле, то это означает, что можно выбрать модель теплового насоса, наиболее подходящую для работы. и установлен, оставляя домовладельцу годы надежного, устойчивого отопления дома.

Без режущих углов

Процесс проектирования системы имеет решающее значение для успешной установки тепловых насосов с воздушным источником.При выборе теплового насоса установщики должны понимать термин «падение», который по существу относится к разнице между потенциальной мощностью теплового насоса (например, 17 кВт) и его фактической рабочей мощностью при установке и воздействии внешних температур.

Производители будут испытывать свои тепловые насосы при экстремальных температурах, чтобы измерить тепловую способность каждого блока при таких температурах, как -3 ° C (материковая часть Великобритании) и -7 ° C (Шотландия). Именно эти «спадающие» значения необходимо вводить в конструкцию системы, потому что тепловой насос мощностью 17 кВт не всегда может обеспечить такую мощность из-за изменений внешней температуры.

Если выбран слишком маленький тепловой насос, он не сможет в достаточной степени удовлетворить потребности объекта в отоплении. Точно так же выберите слишком большую модель, и система отопления может быть не такой эффективной. В любом случае выбор теплового насоса неправильного размера приведет к несчастью в семье.

Расчет потерь тепла

Полный расчет потерь тепла для каждой комнаты является необходимостью для всех тепловых насосов. Они учитывают размер комнат, уровень изоляции стен и окон, а также высоту комнат.При расчете учитывается количество помещения, которое необходимо отапливать, а также материалы здания и их способность снижать потери тепла от собственности, что является обязательным условием.

Если копнуть глубже, простая термодинамика говорит нам, что тепло будет переходить от горячего к холодному. Все материалы будут передавать тепло, и тип материала будет определять скорость, с которой тепло передается через него, поэтому это ключ к тому, как мы сохраняем тепло внутри здания, и это фундаментально при выборе теплового насоса.
Измеряя все комнаты по отдельности и оценивая все значения «U» строительной ткани (насколько быстро и с какой скоростью строительный материал будет проводить тепло), мы можем точно составить картину общих потерь тепла в доме.

Также важно учитывать ряд других переменных, таких как скорость воздухообмена, ожидаемая комфортная температура и самая низкая температура, ожидаемая зимой для этой области, но расчет потерь тепла может гарантировать, что с определенными показателями производительности для тепловой насос, можно сделать правильный выбор теплового насоса.Если будут предприняты короткие пути, с недостаточным вниманием к деталям при этих расчетах, то это будет полностью огорчено из-за недостаточного отопления, холодных комнат и высоких счетов за электроэнергию.

План тепловыделяющих

Воздушные тепловые насосы работают в низкотемпературных системах отопления, поэтому, имея это в виду, так же важно правильно подобрать тепловые излучатели, как и размер теплового насоса. Выбор наиболее подходящего типа излучателя тепла и его расположения на участке — еще один важный этап процесса проектирования.
Для эффективной передачи тепла от системы в жилые жилые помещения в доме излучатели тепла с большей площадью поверхности, как правило, являются лучшими партнерами для тепловых насосов с воздушным источником. Вот почему полы с подогревом являются наиболее популярным выбором излучателей тепла для систем тепловых насосов, но монтажники не должны чувствовать себя ограниченными, когда дело доходит до выбора лучших решений для своих клиентов. Например, сочетание полов с подогревом внизу и алюминиевых радиаторов наверху может обеспечить требуемый уровень комфорта при определенных обстоятельствах.

Вас могут попросить установить тепловой насос в доме, где будут использоваться радиаторы. Хотя нет никаких причин, по которым тепловой насос нельзя использовать таким образом, перепад Т поперек радиатора будет значительно ниже, и это повлияет на выбор размеров радиаторов, отвечающих потребностям отопления помещений. Как правило, вы можете рассчитывать на установку радиатора в два с половиной раза больше обычного, чтобы обеспечить такую же тепловую мощность. Индексный контур, возможно, придется модернизировать, чтобы справиться с более низкой температурой подачи.

Хотя все это может показаться немного сложным и пугающим, мне нравится применять «6 Ps» (предварительная подготовка и планирование предотвращают плохую работу).

Если установщики потратят время на то, чтобы всесторонне понять потребности объекта в отоплении и его физическое строение, правильно рассчитать теплопотери в доме и спрогнозировать потребность в тепле, то можно выбрать и установить модель теплового насоса, наиболее подходящую для работы.

CIPHE: Измерьте UFH

Пол Хармер, технический директор CIPHE, обсуждает возможность потери давления в системах теплого пола (UFH), если на этапе проектирования перед установкой не будут приняты должные меры.

На протяжении многих лет проектирования систем UFH я всегда рассматривал влияние на потерю давления через коллектор UFH и термостатический смесительный клапан. Однако дизайнеры и установщики стали жертвами этой распространенной ошибки, когда компоненты упускаются из виду на этапе проектирования. Это, в конечном итоге, приводит к тому, что насос имеет меньший размер, а значит, система не подходит для использования по назначению.

Проблема проистекает из существующих на рынке руководств по проектированию, которые, как правило, не повышают вероятность потерь давления через такие компоненты, как смесительные клапаны.Поэтому важно знать об этих проблемах и демонстрировать неотъемлемые риски игнорирования ограничений потока.

Расчет потери давления
Перед тем, как приступить к проектированию системы UFH, проектировщик обычно оговаривает максимально допустимую потерю давления на контур — например, 20 кПа или 20000 Па. В дополнение к этому проектировщику также необходимо рассчитать давление потери через смесительный клапан, коллектор и изоляторы при заданном расчетном расходе.

Расчетный расход — это общий расход всех контуров UFH, сложенных вместе — например, 12-портовый коллектор с расходом 2 л / мин на контур (всего 24 л / мин). Этот общий расход используется для расчета потери давления как на коллекторе, так и на термостатическом смесительном клапане. Типичный термостатический смесительный клапан UFH может иметь потерю давления 55 кПа при расходе 24 л / мин (рис. 1) и 11 кПа для изоляторов и коллектора.

Рисунок 1

Выполните математические вычисления
После того, как наибольшая потеря давления была рассчитана через контур контура UFH при 20 кПа, потеря давления через 12-канальный коллектор и изоляторы 11 кПа и потеря давления через термостатический смесительный клапан 55 кПа, общая потеря давления составляет 86 кПа.Имея это в виду, можно построить график рабочей точки на Grundfos UPS2 15/50/60 [рисунок 2], используя следующие данные; потеря давления 86кПа, расход 24 л / мин.

Рисунок 2

Не нужно много времени, чтобы понять, что при проектировании UFH-системы с коллекторами с более чем 10 отверстиями встроенный насос, поставляемый с блоком, может быть не в состоянии доставлять достаточно тепла к излучателю тепла. Поэтому установщику может быть сложно диагностировать систему UFH, которая страдает от недостатка доступного давления насоса.Например, установщик может подозревать, что воздух в системе препятствует подъему расходомеров или что не была выбрана правильная конструкция пола UFH.

Как это сделать
При обнаружении неисправностей инженеры всегда должны находить время, чтобы обдумать и проанализировать любые предположения. Чтобы диагностировать причину возникновения проблемы, требуется хорошее техническое понимание в дополнение к здравому смыслу. К счастью, есть ресурсы, которые могут помочь, например видеоролики techtalk от CIPHE.

Участники и нечлены могут в равной степени воспользоваться этими техническими консультациями, которые исследуют проблемы более подробно — от технических аспектов до того, как управлять ожиданиями при обсуждении проблем. Например, если потребитель может полагать, что его система UFH неисправна, когда это может быть связано с неправильной системой, выбранной для приложения, или что проблемы с давлением связаны с насосом меньшего размера, который требует замены.

В заключение, проектировщики, установщики и инженеры UFH должны на каждом этапе учитывать, на что следует обратить должное внимание перед установкой системы и что проверить, если что-то пойдет не так.Обладая необходимыми ресурсами и опытом, предоставляемыми отраслевыми организациями, такими как CIPHE, профессионалы находятся в надежных руках, когда они решают либо повысить квалификацию, либо обновить существующие знания.

CIPHE скоро поделится новыми техническими переговорами по теплым полам и средствам управления совместно с Polypipe и RWC. Чтобы быть в курсе этих и других технических сообщений от CIPHE, подпишитесь на канал Института на YouTube. По вопросам членства свяжитесь с командой по электронной почте: [адрес электронной почты защищен] или позвоните по телефону 01708 472791

BRE: Годовая эффективность внутренней системы тепловых насосов (DAHPSE) — Оценка

КПД можно определить как:

Поскольку энергия не может быть создана или уничтожена, эффективность никогда не может превышать 100%.Однако, поскольку тепловой насос передает или «перекачивает» тепловую энергию от источника тепла к теплоотводу, можно передать больше тепловой энергии, чем электроэнергии, подаваемой на тепловой насос — поэтому в этом особом случае КПД может превышать 100%. .

Поскольку приведенное выше может вызвать путаницу, используется «Коэффициент производительности» (COP); это просто приведенное выше уравнение без умножения на «100», то есть с таким соотношением, как 2,9.

COP — это мгновенное измерение, отражающее температуру стока и источника в определенный момент, например, во время испытания.На практике он имеет ограниченное применение для оценки или сравнения производительности в течение года, когда температура источника (например, наружного воздуха) будет значительно изменяться. Температура потока (стока) воды через излучатели тепла также может изменяться в течение года, например, из-за мер компенсации погодных условий.

Для оценки годовой производительности в правилах Европейского Союза по экодизайну используются стандарты испытаний и расчетов (EN14825: 2016) в широком диапазоне температурных условий.Они используются для расчета сезонного коэффициента производительности (SCOP) для теплового насоса, который используется для определения класса энергоэффективности (от A ++ до G) в целях сравнения.

К сожалению, оценка производительности SCOP упускает ряд важных моментов, которые могут повлиять на производительность теплового насоса при установке в домах. К ним относятся:

Не учитываются тепловые потери фактического жилища, в котором установлен тепловой насос
Использует средние европейские климатические данные
Операция нагрева горячей воды игнорируется, включая ее влияние на операцию обогрева помещения
Часы нагрева
Для инверторных (регулирующих) тепловых насосов минимальная тепловая мощность не определена, это означает, что некоторые тепловые насосы могут циклически включаться / выключаться чаще, чем другие, при идентичных температурных условиях.
Всегда предполагается наличие погодной компенсации

Строительное научно-исследовательское учреждение разработало метод расчета годовой эффективности, в котором для решения этих проблем используется технический стандарт EN15316-4-2: 2017.
