Текстильные воздуховоды TEXAIR. Расчет.

Давление

В основе принципа работы текстильных воздухораспределителей лежит принцип постоянного статического давления. Благодаря этому, можно добиться равномерного распределения воздуха по всей длине системы.

Из-за того, что к концу воздуховода падает скорость воздуха внутри, то соответственно наблюдается эффект роста статического давления. Именно поэтому, при проектировании мы учитываем эту величину, чтобы обеспечить равномерную раздачу воздуха по всей длине участка.

Рекомендованный специалистами TEXAIR показатель статического находится в пределах 60-500 Па. Но поскольку системы аспирации работают с гораздо большим давлением, мы также занимаемся расчетом и подобных проектов.

Основные факторы, учитываемые при проектирования текстильных воздуховодов

Для расчета текстильных воздуховодов мы используем программный комплекс TEXAIR-S. Так как каждая система текстильного воздухораспределения рассчитывается непосредственно под конкретный объект, технологическую задачу и параметры используемого оборудования, то на этапе проектирования мы учитываем следующие факторы: температура подаваемого воздуха, температура воздуха в помещении, избыточное давление, скорость воздуха в воздуховоде, расстояние до рабочей зоны, конфигурация объекта и другие составляющие. С помощью TEXAIR-S инженеры рассчитывают оптимальный диаметр воздуховода и диаметр перфорированных отверстий, а также их количество и расположение на воздуховоде относительно осей и деталей подвеса. Это позволяет обеспечить нормируемую скорость воздуха в рабочей зоне.

Также программный комплекс TEXAIR-S позволяет моделировать системы воздухораспределения учитывая их назначение. При воздушном отоплении и кондиционировании движение воздушных потоков различное, поэтому необходимо учитывать все термодинамические параметры, чтобы избежать расслоения (стратификация) и избежать застоя воздуха в разных зонах по высоте помещения.

На некоторых объектах, в силу технологических процессов требуется локальное зонирование воздушных потоков, причем зачастую нужно раздавать повышенные объемы воздуха, соблюдая при этом требования по скоростям воздуха в рабочей зоне. Программный комплекс TEXAIR-S позволяет произвести соответствующие расчеты и правильно подобрать соответствующие раздающие элементы системы.

Передача тепловой энергии через текстильные воздуховоды

Основным требованием, которое предъявляется к текстильным воздуховодам, является постоянный равномерный расход воздуха по всей длине участка. И с этой задачей воздуховоды TEXAIR превосходно справляются.

Но, при значительной протяженности трассы, воздух проходящий по тканевому воздуховоду может терять тепловую энергию из-за теплопотерь возникающих на разнице температур подаваемого и находящегося в помещении воздуха. Таким образом, температура воздуха в воздуховоде вначале будет отличаться от температуры в конечном участке.

Это можно увидеть на графике №1, где показан 60 метровый воздуховод, состоящий из 6 равных по длине участков.

Распределение тепловой энергии при
постоянном расходе воздуха

Для того, чтобы обеспечить равномерное распределение тепловой энергии, необходимо увеличить расход воздуха пропорционально потерям тепла по всей длине воздуховода, что можно видеть на графике №2.

Раздача воздуха для равномерного
распределения энергии

Если протяженность трассы не очень велика либо она имеет сложную конфигурацию, то для оптимального охлаждения или отопления лучше применять зональное воздухораспределение.

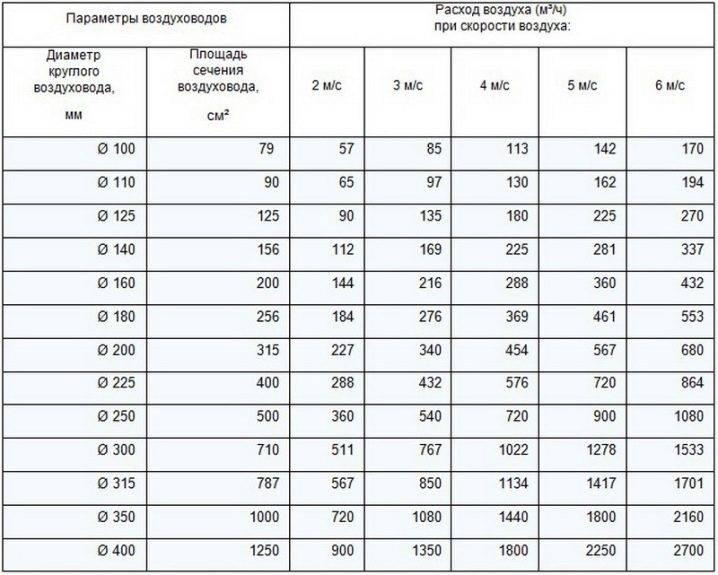

Подбор диаметра воздуховода

Диаметр воздуховода подбирается исходя из двух основных параметров — расхода воздуха и требуемой скорости потока внутри воздуховода. Эта скорость обычно регламентируется СНиП для металлических воздуховодов, но для текстильных воздуховодов верхняя граница показателя скорости воздуха может быть увеличена, так как их шумовые характеристики значительно ниже, чем у металла. Скорость воздуха в текстильных воздуховодах принимается от 6 до 10 м/с.

Правильный аэродинамический расчет по формулам и онлайн

Аэродинамический расчет систем это очень важная составляющая проекта. Ведь именно за результатами этого расчета подбирается вентиляционное оборудование, а также в процессе подбирают размеры воздуховодов. Это прям можно назвать «сердцем» проекта. Расчет производится для круглых и прямоугольных воздуховодов, также значение имеет их материал и параметры воздуха. Разберем аэродинамический расчет воздуховодов на примере общеобменной вентиляции. Для систем аспирации и некоторых других местных вентиляционных систем расчет немножко другой.

Содержание статьи:

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Рассчитывая магистральную ветвь желательно, чтобы скорость в воздуховоде увеличивалась по ходу приближения к вентилятору!

Только не забывайте об увязке остальных ветвей системы. Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки  необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой.  Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

• Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

• Записываем длину каждого участка.
• Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.

  V1=L/3600F =100/(3600*0,023)=1,23 м/с.

  V11= 3400/3600*0,2= 4,72 м/с

  Нас результат устраивает. 0,25=0,0996 Шероховатость разных материалов разная.

• Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
• Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м  и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
• Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
• Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
• Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид

Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

 При увязке ответвлений расхождение в потерях давления должно быть не более 15%, если воздух поступает в одно помещение (цех) и не более 10%, если в разные помещения

После этого аэродинамический расчет можно считать завершенным. Для круглых воздуховодов принцип расчета такой же, только эквивалентный диаметр приравнивается к диаметру воздуховода.

Поэтапная работа с аэродинамическим расчетом в Excel

Если вам нужно сделать аэродинамический расчет, но вы не готовы просчитывать эти колоссальные формулы вручную, тогда поможет Excel.

 По ссылке размещен файл Excel, который можно скачать или редактировать онлайн. Для получения результата необходимо заполнить всего 6 столбцов таблицы, а далее программа сделает все сама. Возьмем все те же офисы для достоверности результатов. Поэтапно вводим:

1. Расход воздуха на каждом участке.
2. Длину каждого из них.
3. Рекомендуемую скорость. После заполнения, в файле уже будет рассчитано минимальная необходимая площадь сечения.
4. Ориентируясь по рекомендуемой площади нужно подобрать размер воздуховода. Просто введите высоту и ширину в столбик F и G, как тут же рассчитается скорость на участке и эквивалентный диаметр. В итоге и число Рейнольдса.
5. Эквивалентная шероховатость вводится также вручную.
6. На каждом участке необходимо будет посчитать сумму КМС и также занести в таблицу.
7. Наслаждаться результатом расчетов!

Напомним, аэродинамический расчет в Excel сделан для прямоугольных стальных воздуховодов при температуре подаваемого воздуха 20°С. Если у вас параметры другие, замените значение плотности, шероховатости и вязкости на ваши. Таблица полностью отвечает расчетным формулам и готова к использованию. Успешных вам аэродинамических расчетов!!!

Читайте также:

Текстильные воздуховоды — расчет, подбор, монтаж текстильных воздуховодов из текстиля

Текстильные воздуховоды: использование и применение

На сегодняшний момент, текстильные воздуховоды являются одним из самых лучших технологических решений для систем вентиляции, кондиционирования и воздушного отопления. Использование таких систем даёт преимущество по сравнению с традиционными, так как они представляют собой не только систему воздушного отведения, но и распределительное устройство. В этом случае, отпадает необходимость установки многочисленных и часто малоэффективных воздухораспределителей.

Современный программный расчет и новые технологии позволяют нам достичь намного более высокий уровень комфорта в любых помещениях по сравнению с традиционными распределительными системами и воздуховодами.

Текстильные воздуховоды начали применяться в Европе около двадцати лет назад, как ответ на специфические требования пищевой промышленности, где скорость движения воздуха в помещениях должна быть очень невысокой, а подаваемый объем воздуха для охлаждения достаточно велик. C появлением новых технологий и видов тканей, сфера использования текстильных воздуховодов расширилась настолько, что позволяет заменить традиционные на текстильные, практически везде.

Основные преимущества текстильных воздуховодов:

• Химическая, коррозионная стойкость.
• Нейтральность по отношению к магнитным и электрическим полям.
• Негорючесть.
• Антибактериальные свойства.
• Гибкость установки: в ассортименте широкий выбор типоразмеров и геометрических форм.
• Возможность использования в широком диапазоне температур: от -40°C до +280°C.
• Небольшой вес.
• Экологичность: обладают гладкой внутренней поверхностью, обеспечивающей низкие потери на трение воздуха о стенки, что препятствует отложению загрязнений в процессе эксплуатации.
• Экономия: снижают шум и энергозатраты за счет применения менее мощных вентиляторов.
• Удобный монтаж – демонтаж, и легкость установки. Легко снимать для чистки.
• Ремонтопригодность: возможность легко заменить любой участок.
• Совместимость: легко соединяются с металлическими в единую комбинированную систему.
• Длительный срок службы 10 лет и более.
• Соответствуют современным эстетическим требованиям.

В связи с растущими потребностями рынка HVAC в России и развитием новых производственных отраслей, сфера применения текстильных воздуховодов значительно расширилась. Но вместе с этим, так же возросли требования не только к качеству, но так же и к свойствам применяемых на вентиляционном рынке материалов.

Отвечая на эти требования, компания «ОЛИЛ» недавно завершила процесс испытаний негорючей ткани из стекловолокна, удовлетворяющие самым жестким противопожарным требованиям. Испытания проводились не только по классической схеме, на горючесть, а так же на воспламеняемость, дымообразование и токсичность. Результаты испытаний на токсичность и дымообразование оказались одними из самых лучших показателей для подобных материалов в своем классе, что подтверждается соответствующим сертификатом. Это означает, что выпускаемая «ОЛИЛ» продукция будет соответствовать самым жестким требованиям, что позволит значительно расширить сферу их применения.

Теперь, текстильные противопожарные воздуховоды Klimagiel, можно применять в тех объектах или производствах, где обычно использовались из оцинкованной либо нержавеющей стали. Двухстороннее покрытие из полиуретана обеспечивает текстильным воздуховодам отличные антистатические свойства, что значительно упрощает чистку и уход за ними, а так же позволяет производить санитарную обработку их поверхности. Это дает возможность применять их в пищевых производствах, особенно в мясной и молочной промышленности.

Популярные товары нашей компании

Расчет воздуховодов равномерной раздачи и удаления воздуха с отверстиями в стенке Текст научной статьи по специальности «Механика и машиностроение»

РАСЧЕТ ВОЗДУХОВОДОВ РАВНОМЕРНОЙ РАЗДАЧИ H УДАЛЕНИЯ ВОЗДУХА С ОТВЕРСТИЯМИ В СТЕНКЕ

COLCULATION OF AIR LINES OF UNIFORM DISTRIBUTION AND REMOVAL OF AIR APERTURES IN A WALL

Е.И. Тертичник E. Tertichnik

Московский ГСУ

В статье изложены способы построения эпюр давлений по длине воздуховодов и последовательности их аэродинамического расчёта.

In article ways of construstion of schedules of pressure on lendth of air lines and sequence of their aerodinamic calculation are stated.

Воздуховоды равномерной раздачи и равномерного всасывания являются вентиляционными устройствами, применяемыми в местных отсосах различного вида, в производственных и гражданских зданиях для подачи притока и удаления загрязнённого воздуха.

Эти воздуховоды принято выполнять постоянного или изменяющегося по длине поперечного сечения. Первый вид воздуховодов прост в изготовлении, но размеры отверстий в стенке и скорости движения воздуха через них изменяются по длине. Второй вид устраивается для обеспечения одинаковых расходов и скоростей воздуха при движении через отверстия одинакового размера.

В настоящей работе излагаются вопросы расчёта воздуховодов равномерной раздачи и равномерного всасывания с отверстиями в стенке.

Расчётам этих вентиляционных устройств посвящены работы В.В. Батурина, К.К. Баулина, П.П.Каменева, Г.Н. Максимова, В.Н. Талиева и др. Работы выполнялись этими авторами несколько десятилетий тому назад с применением аналитических способов интегрирования дифференциальных уравнений. Разработанные ими методики расчёта не учитывают потери давления «на ответвление», «на проход», являющихся следствием слияния или разделения потоков в воздуховоде, хотя для случая подачи или удаления воздуха через отверстия в стенке воздуховода эти коэффициенты местного сопротивления (далее KMC) давно известны, и приводятся в справочной литературе [1, 2].

Пренебрегать этими потерями нельзя. В случае работы на приток KMC первого бокового отверстия может изменяться от 64 до -6,6, при работе на вытяжку от 65,7 до 1,7. Рядового приточного «на ответвление» -1,8___3,0, рядового вытяжного «на ответвление» от 1,4 до -21. KMC «на проход» боковых отверстий вытяжных воздуховодов невелики, в пределах 0,06_-0,06, но у приточных воздуховодов эти значения находятся в пределах 0,4. …-6,6.

В воздуховодах равномерных раздачи или удаления воздуха имеет место два направления движения воздуха: вдоль оси и перпендикулярно ей, в отверстиях.

Сояп5 к5 ¿54

АщиАхН ¿21 к1 ¿10 к0

Основание

->

Ство^^^рохоб Ответвление

I

1-озп5

у

к5Со8п5

054

//

к4С54

043

к3С43

032

2

к2С32

021

2. -\/\ \/

/Г /Г /Г /К /К /г

ъ7 V з/ & 1 о/

1

Рис. 1. Общий вид, разбивка на расчётные участки и аэродинамическая схема воздуховодов равнорасходных притока и вытяжки через отверстия в стенке

Движение воздушного потока вдоль оси обеспечивает разность полных давлений в сечениях, перпендикулярных оси воздуховода, через отверстие в стенке — статическое давление на стенке воздуховода.

Согласно рис.1, движение воздуха в воздуховодах равномерной раздачи или удаления воздуха аналогично его перемещению в прямолинейной магистрали с присоединёнными к ней под углом в 90° ответвлениями. Хотя ответвления, оформленные в виде воздуховодов — ответвлений, в случае воздуховодов равномерного притока — удаления воздуха, отсутствуют, перпендикулярные оси воздуховода потоки воздуха, имеют место быть, как и местные сопротивления «на проход» и «на ответвление» вследствие процессов разделения — слияния потоков.

В процессе аэродинамического расчёта рассматриваемого вида воздуховодов следует выполнить аэродинамическую увязку «магистрали» и «ответвлений — отверстий» с целью обеспечения в них требуемых расчётных расходов. Например, для отверстия 4 общей с «магистралью» является точка ¿, а уравниваться должны потери статического давления по направлениям: 4С и 0а + аЪ + Ьс + сС, и т.д.

Рассматриваемый вид воздуховодов состоит из участков со сплошной стенкой, маркируемых, в дальнейшем, ё10, ё21, ё32…, и участков с отверстием в стенке, маркируемых как к0, к1, к2 и т.д. Границы участков — вертикальные кромки отверстий. Заглушённый торец рассматриваемых воздуховодов в настоящей работе обозначается термином «торец», открытый торец, через который имеет место движение воздуха, -«основание воздуховода». d, e формируются разные полные давления, отличающиеся на величину потерь «на проход» и потерь на трение по длине участков. Расчётным для вычисления размеров отверстия в стенке является статическое давление в центре отверстия. По величине расчётного статического давления вычисляются требуемая скорость движения воздуха в отверстии и его размеры.

Размеры отверстий по длине воздуховода с постоянным поперечным сечением получаются разными, различны и скорости притока-вытяжки в каждом из отверстий, что может сделать воздуховод равномерной раздачи непригодным для подачи притока на фиксированные рабочие места, так как нормы ограничивают значения осевых скоростей приточной струи на входе в рабочую зону.

Изменение поперечного сечения воздуховода имеет целью получение в центре отверстий одинаковых размеров расчётной величины статического давления, обеспечивающей в них расчётный расход воздуха. Статические давления в центре отверстий приводят к расчётным значениям, переводя часть динамического давления в статическое и, наоборот, с помощью сплошных участков, выполняемых в форме диффузора или конфузора.

Расчёты воздуховодов должны производиться на основе эпюр распределения статического, динамического и полного давлений по длине воздуховода.

Эпюры давлений для воздуховодов с постоянным поперечным сечением

а) приточный воздуховод

Рис. 2. Эпюра статического и полного давлений для приточного воздуховода равномерной раздачи постоянного поперечного сечения

Эпюра полного и статического давлений для воздуховода равномерной раздачи с постоянным поперечным сечением представлена на рис. 2.

Построение эпюр начинается с ближайшего к торцу отверстия 0. Вычисляется полное давление в сечении, перпендикулярном оси воздуховода, и проходящем через центр отверстия 0.

7/2011

ВЕСТНИК

Это полное давление превышает атмосферное, так как необходимо преодолеть KMC спрямляющий поток решётки и KMC «Первое боковое приточное отверстие»:

где уоте — рекомендуемая скорость в живом сечении приточной решётки, м/с.

В сечении к0С00 в объёме воздуховода давление и полное и статическое одинаковы, так как скорость вдоль оси в этом сечении отсутствует, величина давления вычисляется как:

где Рдин, (Цо — динамическое давление воздуха на участке ё10, Па.

Значение давления в сечении к0С00 может быть использовано для построения как линии полного, так и линии статического давления.

В направлении основания воздуховода можно вычислять потери давления на преодоление сил трения и потери давления в местном сопротивлении «на проход». Эти потери есть элементы изменения полного давления. Вычислив потери давления на преодоление сил трения на участке к0 и прибавив его к давлению в сечении к0С00, получим величину полного давления в сечении к0С10. Если к полученному значению прибавить потери давления на преодоление сил трения на участке ¿10, получим значение полного давления в сечении кМ10. В участке к1 имеют место и потери на преодоление сил трения, и потери «на проход». Прибавив к полному давлению сечения кМ10 эти потери, получим полное давление в сечении кМ21 и т.д.

Динамическое давление на участке ё10 откладываются вниз от величины полного давления в сечениях №¿10 и кМ10. Динамическое давление участка ¿21 откладывается вниз от линии полного давления в сечениях кЫ21 и k2¿21 и т. д. Соединяя в указанных сечениях полученные точки статических давлений прямыми линиями, получим линию статических давлений. В пределах участка к0 соединяются точки статического давления в сечениях №¿00 и №¿10.

б) вытяжной воздуховод

Эпюра давлений для вытяжных воздуховодов равномерного всасывания строится аналогичным образом, а сами эпюры являются идентичными приточному воздуховоду, если принять за нуль давление абсолютного вакуума.

Вычисления статического (полного) в сечении №¿00, потери давления в участках к0, ¿10, к1, ¿21 и других выполняются так же, как и в случае приточного воздуховода. Но эти величины откладываются вниз от линии условного нуля, так как в вытяжном воздуховоде давление меньше атмосферного, то есть, имеет место вакуум. Полученные точки соединяются прямыми линиями, совокупность которых образует линию полного давления по всей длине воздуховода. К величинам отрицательного полного давления в расчётных сечениях прибавляются, то есть откладываются вниз, динамические давления на прочих участках и строится линия статического давления для вытяжного воздуховода.

(1)

□о а

d10 k1 d21 k2

1 атм

Усл.0

Вакуум рст,k0 dPko

dPki

dPk2

Рис. 3. Эпюра статического и полного давлений для вытяжного воздуховода равномерного всасывания с изменяющимся поперечным по длине сечением

Эпюры давления воздуховодов переменного поперечного сечения

Условием, обеспечивающим расчётный расход через отверстие является равенство статического давления в центре отверстия расчётному значению. Ю

2ВЩ10

Тоэп5

7 5

Ствол я Проход Ответвление

3

2

к5йовп5 к4й54 к3й43 к2й32 к1й21 к0й10 к5й54 к4й43 к2й32 к2й21 к1й10

Д

1

Вк0

й10 В

ТГ

/

о

Рис. 4. Разбивка на участки воздуховода равномерной раздачи с переменным

поперечным сечением

На рис. 5 представлена эпюра давлений для приточного воздуховода равномерной раздачи с переменным поперечным сечением до аэродинамической увязки участков и ответвлений.

Ломаная полного давления

Р!к2+бРпоох

1 атм.

Ломаная статического давления

Рис. 5. Эпюра полного и статического давлений приточного воздуховода с переменным поперечным сечением до аэродинамической увязки

Вычисления составляющих для эпюр полного и статического давлений выполняется аналогично воздуховодам с постоянным поперечным сечением. Рш СРс10

Линия полного давления/ Линия статического давления,

Рис. 7. Эпюра полного и статического давлений вытяжного воздуховода с переменным поперечным сечением до аэродинамической увязки

При аэродинамической увязке также приходится уменьшать сечения воздуховода кЫ10, к2ё21, к3ё32, к4ё43 и к5ё54 равномерного удаления воздуха, но в большей степени по причине большего абсолютного значения вакуума.

Расчёт воздуховодов равномерной раздачи и всасывания

Алгоритм расчёта определяется аэродинамической схемой вентиляционного устройства, представленной на рис. 1. Это прямолинейная магистраль с присоединёнными к ней под прямым углом ответвлениями. Ближайшее к торцу отверстие является 1-м боковым. Отличие в аэродинамическом расчёте рассматриваемых воздуховодов и обычных вентиляционных сетей есть. Все участки обычных вентиляционных сетей рассчитываются по полным давлениям. В рассматриваемых вентиляционных устройствах по полным давлениям рассчитывается магистраль, ответвления — на статическое давление, превышающее атмосферное для приточных, и на вакуум — для вытяжных. Статическое давление в центре отверстия определяется вычитанием динамического давления воздуха в перпендикулярном оси воздуховода сечении, проходящим через центр отверстия, из полного давления в этом же сечении.

О

ш 1 атм

2

кО 610 к1 621 к2

В акуум

Усл.О —

Рот, к0 СРкО

сСРк1 ССРк2

Линия полного давления

Линия статического давления

1

Рис. 8. Эпюра полного и статического давлений вытяжного воздуховода с переменным поперечным сечением после аэродинамической увязки

1. Аэродинамический расчёт воздуховодов с постоянным по длине поперечным сечением.

Принимаются величины диаметра или размеров поперечного сечения воздуховода Расчёт начинается с определения размеров ближайшего к торцу отверстия 0 по величине рекомендуемой скорости притока или вытяжки. Вычисленные размеры ок-

ругляются, уточняется фактическая скорость притока или вытяжки. Вычисляется давление в центре отверстия 0 и полное — статическое давление в сечении k0d00.

Далее вычисляется полное и статическое давление в центре отверстия 1. По величине статического давления вычисляются размеры отверстия 1, и расчёт продолжается в той же последовательности.

В случае не совсем удачного выбора размеров поперечного сечения воздуховода KMC отверстия 0 и KMC «на ответвление» отверстия 1 могут отличаться по величине в несколько раз. Это приведёт к большой разнице размеров отверстий 0 и 1, и недопустимой скорости воздуха в отверстии 1 по причине возникновения аэродинамического шума или недопустимо высокой осевой скорости на входе в рабочую зону.

Во избежание этого рекомендуется выбирать размеры поперечного воздуховода из условия равенства KMC отверстий 0 и 1, после чего расчёт выполняется в описанном выше порядке.

2. Аэродинамический расчёт воздуховодов с изменяющимся по длине поперечным сечением.

После определения размеров отверстия 0, которые являются обязательными для прочих отверстий, выполняется аэродинамическая увязка потерь давления в отверстии 0 плюс потери давления на участке d10 и аэродинамического сопротивления отверстия 1. Это очень важная операция. Если её не выполнить, может стать невозможной увязка аэродинамических потерь последующих отверстий , либо при продолжении расчёта статического давления, формируемого на оси воздуховода может не хватить для обеспечения расчётного расхода в прочих отверстиях. В процессе этой увязки можно изменять ширину торца, сечения k0d10. Далее вычисляются статические давления в центрах прочих отверстий, при необходимости, корректировка величин статического давления выполняется изменением ширины в сечениях k1d10, k2d21, k3d32 и т.д.

Расчёты воздуховодов равномерной раздачи и удаления воздуха достаточно трудоёмки, это связано с тем, что аэродинамическую увязку сопротивлений приходится выполнять подбором ширины воздуховода в указанных выше сечениях. Расчёты вручную потребуют большого объёма вычислений. Более целесообразно расчёты, особенно воздуховодов с переменным поперечным сечением выполнять с помощью компьюте-

Предпочтение следует отдавать пакету математических программ MathCAD или электронным таблицам Excel, используя для выполнения расчётов встроенные функции. Вычислительные возможности указанных систем уступают языкам высокого уровня, но с их помощью проще и быстрее составляются алгоритмы расчётов. MathCAD позволяет расчётные алгоритмы можно составлять в произвольной форме, весьма близкой к той, какая применяется при составлении пояснительных записок. Формулы также вводятся в традиционной форме, а не в строку, когда приходится вводить дополнительно к существующим большое количество скобок, что может провоцировать ошибки в расчётах. Пакет MathCAD и таблицы Excel хорошо согласованы с Word.

Стремление добиться предельно-возможной «автоматизации» вычислений может потребовать бо’льших затрат времени для составления алгоритма, нежели алгоритма с ручным подбором требуемой ширины воздуховода. Но при использовании компьютера и метод попыток позволяет получить результат в приемлемые сроки, а более со-

7/2011 ВЕСТНИК _7/2011_МГСУ

вершенный алгоритм можно реализовать и в более позднее время, когда будет накоплен достаточный опыт подобного вида расчётов.

Литература

1. Справочник проектировщика. Внутренние санитарно — технические устройства. Часть II. Вентиляция и кондиционирование воздуха. М.: Стройиздат, 1977. — с. 266 — 267.

2. Справочник проектировщика. Внутренние санитарно — технические устройства. Часть 3. Вентиляция и кондиционирование воздуха. Книга 2. М.: Стройиздат, 1992. — с. 213 — 214.

Literature

1. Directory of the designer. Internal sanitary — engineering devices. A part II. Ventilation and air conditioning. M,: literature Publishing house on building, 1977. — p. 266 — 267.

2. Directory of the designer. Internal sanitary — engineering devices. A part 3. Ventilation and air conditioning. The book 2. M,: literature Publishing house on building, 1992. — p. 213 — 214.

Ключевые слова: статическое давление, динамическое давление, полное давление, аэродинамическая увязка, магистраль, ответвление, коэффициент местного сопротивления, «на ответвление», «на проход», отверстие, спрямляющая поток решётка, торец, основание воздухо-

Key words: static pressure, dynamic pressure, total pressure, aerodynamic coordination, pipe main, branch, factor of local resistance, on branch, on pass, aperture, end face, the air line basis

e-mail: [email protected]

Теплоизоляция воздуховодов: расчет

Когда холодный воздух проходит по воздуховоду, на поверхности воздуховода образуется конденсат, который приводит к появлению грибка, плесени и разрушению воздуховода. Чтобы избежать этого, производят теплоизоляцию воздуховодов.

Теплоизоляция воздуховодов выполняет следующие основные функции:

• Предупреждает образование конденсата на внутренней и на наружной поверхностях воздуховода.
• Обеспечивает огнестойкость воздуховодов и препятствует распространению огня в случае возгорания.
• Ослабляет шум и вибрации, возникающие в процессе движения воздуха по воздуховоду.
• Уменьшает теплопередачу между потоком воздуха в воздуховоде и внешней средой.

Теплоизоляцию воздуховодов производят как снаружи, так и изнутри. В качестве теплоизоляционного материала используют минеральную вату, стекловолокно, вспученные фенольные смолы, пеноэластомеры и т.д. Специалисты рекомендуют изоляционные плиты «ФАЙЕР БАТТС» из каменной ваты, которые, являясь жаропрочными, подходят и для изоляции каминов и дымоходов.

Прежде чем приобретать теплоизоляционный материал для воздуховодов, необходимо произвести расчет теплоизоляции.

В том случае, если вам необходимо произвести профессиональный расчет теплоизоляции воздуховодов, стоит обратить внимание на калькуляторы расчета, которые размещены на сайте http://www.rockwool.ru. Ими можно воспользоваться совершенно бесплатно. Существует несколько разновидностей такого рода программ, которые производят расчет толщины теплоизоляции воздуховодов, расчет объема или массы выбранного теплоизоляционного материала на основании заданных вами условий.

Толщина слоя теплоизоляционного материала прямо пропорциональна его теплопроводности и обратно пропорциональна коэффициенту теплоотдачи от его поверхности.

Толщина теплоизоляционного слоя устанавливается с учетом:

• температуры и влажности воздуха в помещении;
• разности температур воздуха в воздуховоде и в помещении;
• теплопроводности изоляции;
• параметров воздуховода (формы, размера).

Размер воздуховодов — метод уменьшения скорости

Метод уменьшения скорости может использоваться при определении размеров воздуховодов. Метод можно резюмировать:

1. Выберите подходящие скорости для основных и ответвленных воздуховодов из приведенной ниже таблицы.
2. Найдите размеры основных и ответвленных воздуховодов по расходам воздуха и скоростям, используя уравнение. 1 и диаграммы ниже
3. Исходя из скоростей и размеров воздуховода — найдите потерю давления на трение в главном и ответвленном воздуховодах, используя таблицу трения ниже
4. Добавьте незначительные динамические потери

Правильные скорости

Правильная скорость зависит от области применения и окружающей среды .В таблице ниже указаны часто используемые скорости:

Имейте в виду, что высокий расположение рядом с выходными и входными отверстиями может создавать неприемлемый шум.

Скорости, обычно используемые для различных приложений:

• VAV боксы среднего давления перед потоком: 2000 до 2500 футов в минуту (10-13 м / с)
• перенос дыма, тумана или очень легких частиц: 2400 футов в минуту (12 м / с)
• Системы пылеулавливания с мелкими частицами: 3500 футов в минуту (18 м / с)
• Системы пылеулавливания с тяжелыми частицами, такими как металлы: 5000 футов в минуту (25 м / с)

Воздуховоды для калибровки

Размеры воздуховодов определяются уравнением неразрывности, например:

A = q / v (1)

, где

A = площадь поперечного сечения воздуховода (м ² )

q = расход воздуха (м ³ / с)

v = скорость воздуха (м / с)

В качестве альтернативы в британских единицах измерения s

A _i = 144 q _i / v _i (1b)

где

A = площадь поперечного сечения воздуховода (кв. дюймов)

q = расход воздуха (куб. фут / мин)

v = скорость воздуха (фут / мин)

Потери давления на трение

Оценить потери на трение в главном и ответвлении воздуховодов от диаграммы ниже:

Шаблон таблицы размеров воздуховодов

Шаблон электронной таблицы воздуховодов — метод измерения скорости

Метод скорости может быть выполнен вручную или более или менее полуавтоматически с помощью шаблона электронной таблицы ниже.

Этот шаблон основан на таблице. Настройте секции, воздушные потоки, размеры воздуховодов и коэффициенты незначительных динамических потерь — добавьте пути потери давления, оцените и перенастройте систему в соответствии с вашими критериями. Суммируйте потери давления для каждого пути и вручную добавьте потери давления в демпфере, чтобы сбалансировать систему.

Шаблон электронной таблицы Google Docs можно открыть и скопировать здесь! Таблицу также можно загрузить в виде файла Excel. Используйте меню «Файл» Документов Google в верхней части шаблона.

Вставьте воздуховоды в модель Sketchup с помощью Engineering ToolBox Sketchup Extension

Технические советы: Таблица размеров воздуховодов

Щелкните здесь, чтобы загрузить таблицу размеров воздуховодов в формате PDF.

Щелкните здесь, чтобы загрузить этот блог в виде файла .pdf.

«Привет, Рик, я слышал, что гибкий воздуховод не перемещает столько же воздуха, сколько металлический, и мой компания в первую очередь устанавливает гибкий воздуховод… это плохо? »

«Нет», — ответил Рик, — «но все воздуховоды должны иметь разные размеры, и многие правила этого не делают. полностью реализованы на практике.”
«Например, большинство технических специалистов скажут вам, что воздуховод диаметром 6 дюймов обеспечит около 100 кубических футов в минуту».
«Хотя это может быть правдой, в большинстве случаев для металлического воздуховода приточного воздуха это не относится к металлическому возвратному каналу, ни 6-дюймовый гибкий воздуховод на подаче или возврате.

Хотя калькулятор размеров воздуховодов, созданный для конкретного типа воздуховодов, является наилучшим методом для Подбирая размеры воздуховодов, прилагаемую таблицу можно использовать в большинстве одноэтажных домов с центральным расположением агрегат и участки воздуховода разумной длины.

Большинство технических специалистов скептически относятся к этим цифрам, особенно на стороне возвратного воздуха. система. Например, для 2,5-тонной системы (примерно 400 кубических футов в минуту на тонну) потребуется (2) 14 ” гибкие возвратные воздуховоды или (1) очень короткий гибкий 18-дюймовый воздуховод для перемещения 1000 кубических футов в минуту, необходимых для 2,5 тонная система.
По мере того, как системы повышаются в эффективности, толерантность к тому, «как мы всегда это делали», больше не будет быть адекватным.

Также обратите внимание на формулу размера решетки возвратного воздуха в верхней части таблицы.
«Для той же 2,5-тонной системы с решеткой фильтра размер решетки должен быть каким?» Спросил Рик

«Обычно мы используем 20 x 20 на 2,5 тонны». Сказал техник
20 х 20 х 2 = 800

«800 кубических футов в минуту… Ну, этого достаточно для 2 тонн, но 20 x 25 может быть лучшим выбором».
20 х 25 х 2 = 1000

«Вау, — сказал техник, — мне придется начать вносить некоторые изменения в мои установки».

«Не верьте мне на слово», — сказал Рик.«Начните использовать манометр и проверьте внешний статическое давление и убедитесь в этом сами.

Щелкните здесь, чтобы загрузить таблицу размеров воздуховодов в формате PDF.

Щелкните здесь, чтобы загрузить этот блог в виде файла .pdf.

Как определить размеры воздуховодов для жилых проектов

Однако подобрать воздуховод подходящего размера — не самый простой проект, и, скорее всего, потребуется консультация профессионала. Фактически, некоторые строительные нормы и правила требуют, чтобы системы вентиляции и отопления соответствовали конструкции воздуховодов, приведенной в Руководстве ACCA D.

В этом блоге мы проведем вас через несколько шагов, которые вы можете предпринять для определения правильного размера воздуховода для вашего жилого дома, прежде чем передать проект специалисту по HVAC.

Воздуховоды для жилых проектов

Первое, что вам нужно сделать, это измерить квадратные метры вашего дома.Измерьте длину и ширину каждой комнаты и умножьте их. Сложите все комнаты вместе, чтобы получить общую сумму для дома. Запишите эту информацию, так как она вам понадобится позже.

Затем вы можете немного поработать с CFM — кубическими футами в минуту — для каждой комнаты. CFM комнаты измеряет воздушный поток, необходимый для правильного поддержания температуры в комнате. Чтобы рассчитать CFM комнаты, вам нужно знать размер вашего блока HVAC в тоннах. Все блоки HVAC измеряются в тоннах, поэтому найти это число не составит большого труда.Получив это число, умножьте его на 400, а затем разделите полученный результат на общую площадь дома в квадратных футах. Результат этого общего расчета даст вам номер CFM для этой комнаты.

Наконец, вы можете рассчитать потери на трение ваших воздуховодов. Потери на трение измеряются путем включения ряда различных переменных в сложный расчет. Эти переменные включают такие вещи, как количество витков, фильтров, решеток, катушек и заслонок в вашей системе. В Интернете вы сможете найти калькулятор, который позволяет вам вводить эти переменные и рассчитывать общие потери на трение ваших воздуховодов.

Вышеупомянутые три шага — квадратные метры дома, CFM каждой комнаты и потери на трение в воздуховодах — это те шаги, которые вы можете предпринять при подготовке к правильному подбору размеров воздуховодов. Правильный размер воздуховода будет определен путем включения трех вышеуказанных факторов в очень сложный расчет. Специалист по HVAC сможет помочь вам выполнить этот расчет.

В Balanced Comfort мы с нетерпением ждем возможности помочь вам с вашим следующим проектом, независимо от того, насколько он велик или мал.Свяжитесь с нами, чтобы узнать больше о наших услугах.

Размеры воздуховодов | У меня слишком узкий воздуховод?

Функциональная система HVAC делает больше, чем просто нагревает или охлаждает воздух, она также отвечает за циркуляцию этого воздуха по всему дому через воздуховоды. Чтобы сделать это эффективно, важно, чтобы воздуховоды в помещении были правильно установлены и подогнаны в соответствии с потребностями системы отопления, вентиляции и кондиционирования воздуха.

Но как подобрать размер воздуховода? Как определить правильный размер воздуховода для определенного пространства? Пусть профессионалы HVAC в Aire Serv ^® помогут решить вашу дилемму с воздуховодами!

Определение размеров воздуховодов

Эффективная система отопления, вентиляции и кондиционирования воздуха зависит от соответствующего количества нагрева или охлаждения для данного помещения.Это означает, что комната или все жилище комфортно кондиционируются без использования большего количества энергии, чем необходимо. Чтобы определить, сколько тепла или кондиционирования воздуха действительно необходимо дому, специалисты по обслуживанию систем отопления, вентиляции и кондиционирования воздуха полагаются на расчеты нагрузки.

Давайте разберемся, что входит в этот процесс:

Что такое расчет нагрузки?

По сути, расчет нагрузки определяет, сколько тепла (или кондиционирования воздуха) потребуется комнате. Это измеряется в кубических футах воздушного потока в минуту (CFM).

Как определяется расчет нагрузки?

Специалист по обслуживанию систем отопления, вентиляции и кондиционирования воздуха выполнит расчет нагрузки для каждого помещения или всего помещения. Эта информация помещается в протокол под названием Manual J, который рассчитывает нагрузку для всего пространства.

Как расчет нагрузки преобразуется в размер воздуховода?

Расчет нагрузки (потребность в обогреве помещения) учитывается в зависимости от выходной мощности печи или переменного тока. Используя этот расчет «производительность по сравнению с требованиями», можно использовать диаграмму для определения подходящего размера воздуховода для помещения.

Duct, Duct, Goose

Надеюсь, все идет по плану и расчеты верны. Но что произойдет, если размер воздуховода неправильный, например, слишком маленький?

Вот несколько возможных сценариев:

• Duct Call
  Воздуховоды меньшего размера увеличивают статическое давление, что приводит к чрезмерному шуму при движении воздуха через систему. Часто он достаточно громкий, чтобы отвлекать внимание, поэтому его нетрудно не заметить, и к нему следует обратиться, так как воздуховоды меньшего размера перегружают отопительный агрегат.
• Воздуховод большего размера
  С другой стороны, слишком большой воздуховод приведет к тому, что меньше нагретого или охлажденного воздуха достигнет намеченного пункта назначения. Это означает, что в комнатах может быть недостаточное кондиционирование. Это также создает нагрузку на блок нагрева или охлаждения, поскольку он работает, чтобы удовлетворить неудовлетворенный спрос.
• Низкие дивиденды воздуховода
  Неправильный размер или расположение воздуховодов также могут привести к недостаточной отдаче. Без правильной компоновки воздуховодов или с недостаточным количеством обратных вентиляционных отверстий из помещения обратно в систему отопления, вентиляции и кондиционирования не поступает достаточно воздуха.Результатом является несбалансированное давление воздуха и помещения, в которых душно и плохо вентилируется.

Размеры воздуховодов не подходят для специалистов Aire Serv по HVAC

Поиск и установка надлежащих воздуховодов, соответствующих вашей системе HVAC, имеет важное значение для эффективного и комфортного обогрева и охлаждения. Чтобы убедиться, что ваш размер воздуховодов идеально подходит для вашего дома или бизнеса, воспользуйтесь услугами профессионалов! Позвоните в Aire Serv сегодня по телефону (855) 679-0011 или запишитесь на прием через Интернет и не думайте о своей системе воздуховодов!

Думаете, изолента предназначена для воздуховодов? Узнайте, почему не следует использовать клейкую ленту для ремонта или герметизации воздуховодов. Ссылка открывается в новой вкладке от Mr.HandymanLink откроется в новой вкладке. Г-н Разнорабочий является одним из участников группы Neighborly ^® Link открывается в новой вкладке семейства надежных брендов домашних услуг.

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с подробной информацией о Канзасе

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материала до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

в режиме онлайн

курса.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основе какой-то неясной секции

законов, которые не применяются

— «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признать, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

Тест потребовал исследования в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификация ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курса. Процесс прост, и

намного эффективнее, чем

придется путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов.

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

мой собственный темп во время моего утром

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE нужно

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% «

Конрадо Казем, П. E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий.»

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предоставляет удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, материал был кратким, а

хорошо организовано. «

Глен Шварц, П.Е.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефону. »

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими.

хорошо подготовлены. »

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Тщательно

и комплексное ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Никакой путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использовать в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P. E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея платить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

много разные технические зоны за пределами

по своей специализации без

приходится путешествовать.»

Гектор Герреро, П.Е.

Грузия

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}} {{добавить в коллекцию.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Elite Software — Ductsize

Обзор

Ductsize быстро рассчитывает оптимальные размеры воздуховода, используя метод восстановления статического заряда, равного трения или постоянной скорости. Ввод данных может быть выполнен вручную или графически с чертежной доски или 32-разрядных версий Autodesk Building Systems 2006 или 2007, или 32-разрядных AutoCAD MEP 2008–2012.Размеры воздуховодов можно рассчитать по круглой, прямоугольной и плоскоовальной основе. Уровни шума и требуемое затухание печатаются для каждого выходного канала. В программу встроена библиотека данных о вентиляторах для расчета шума. Размер воздуховода позволяет использовать неограниченное количество секций воздуховода и подходит как для систем постоянного объема, так и для систем с переменным расходом воздуха, поскольку учитывается разнообразие. Ductsize также имеет возможность указать ограничения высоты и ширины воздуховода для управления размерами. Эта функция также полезна для анализа проблем в существующих системах, в которых размеры воздуховодов уже указаны.Размер воздуховода основан на процедурах проектирования, приведенных в Руководстве по основам ASHRAE и Руководстве по проектированию воздуховодов систем SMACNA HVAC. Важные новые функции включают в себя Project Explorer и соответствующий отчет, который обеспечивает графическое представление в виде дерева всех стволов и биений в проекте. Кроме того, в один проект могут быть включены как приточные, так и возвратные системы воздуховодов.

Метод расчета

Программа размеров воздуховодов основана на процедурах проектирования, приведенных в Руководстве по основам ASHRAE, базе данных по фитингам воздуховодов ASHRAE и руководстве по проектированию воздуховодов систем отопления, вентиляции и кондиционирования воздуха SMACNA.Программа может рассчитывать с использованием методов восстановления статического заряда, равного трения или постоянной скорости. В руководстве пользователя содержится подробная информация об используемых точных уравнениях и объясняется, как вручную проверять результаты программы.

Ввод программы

Все введенные данные проверяются во время ввода, чтобы нельзя было ввести неправильные данные. Требуются четыре типа данных: общие данные проекта, данные системы и вентилятора, данные магистрали и данные биения. Общие данные проекта включают название проекта, местоположение, имя клиента, материал воздуховода, желаемый метод определения размеров и многое другое.Данные системы вентиляторов включают тип вентилятора, минимальную и максимальную допустимую скорость воздуха, требуемый уровень шума и многое другое. Данные ствола и биения включают такую ​​информацию, как длина воздуховода, номера соединений, тип материала, R-значения изоляции, фитинговые величины, значения биения cfm и любые ограничения по высоте и ширине воздуховода. При желании входные данные могут быть взяты непосредственно из файла чертежа воздуховода, созданного в 32-битных версиях Autodesk Building Systems 2006 или 2007, или 32-битных AutoCAD MEP 2008–2012, или из собственного окна чертежной доски Ductsize.

Программный вывод

Ductsize предоставляет четыре основных выходных отчета: общие данные проекта, информацию о размерах ствола и биения, а также анализ шума. В дополнение к этим отчетам, если вы также приобретете чертежную доску, вы можете распечатать план этажа вашей системы воздуховодов с названиями воздуховодов и фитингов, стрелками потока и регистрировать размеры и ориентацию.

Ссылка на 32-разрядные версии AutoDesk Building Systems 2006 и 2007 и 32-разрядные версии AutoCAD MEP 2008–2012.

Версия Ductsize Static Regain может импортировать системы воздуховодов из файла DWG, созданного с помощью 32-разрядных версий Autodesk Building Systems 2006 или 2007 или 32-разрядных версий AutoCAD MEP 2008–2012. Вы просто щелкаете по основной магистрали системы, которую вы требуется импортировать из чертежа, а затем Ductsize импортирует всю информацию о воздуховоде из этой системы объектов воздуховодов. Затем Ductsize рассчитает размеры воздуховодов и информацию о потерях давления и автоматически назначит эти данные обратно объектам на чертеже.Затем вы можете нажать «Изменить размер системы» в ABS или AutoCAD MEP, и он обновит чертеж и перерисует воздуховоды и фитинги с размерами, рассчитанными для Ductsize.
