Перфорированные, комбинированные и глухие короба для труб отопления.

Заказать

Компания Эко-Экран предлагает различные способы декорирования труб отопления. Наиболее часто мы используем для этого МДФ перфорированный, либо Металл.

Металлический декоративный перфорированный короб – это один из оптимальных вариантов декорирования труб отопления. Он подойдет для декорирования труб на кухне, в ванной комнате, туалете, в любом помещении по вашему желанию.

Перфорированный короб для труб отопления из металла изготавливается индивидуально, под заказ, по чертежам (эскизам) конкретно для каждого заказчика. Любого цвета по классификации RAL. Базовым цветом является — белый.

Короб для труб отопления делается как целиком из перфорированного металла, так и из комбинированного металла, то есть одна часть короба изготавливается из глухого металла, а другая часть делается из перфорированного металла любой перфорации.

Виды перфораций:

Различная перфорация короба для труб отопления решает не только декоративную задачу, скрывая от глаз проходящие трубы и прочие сантехнические элементы – вентиля, разветвления, счётчики и т.д. но и поддерживает циркуляцию тёплого воздуха в помещении идущую от труб отопления. Перфорированные и комбинированные короба для труб отопления не только превосходно сохраняют свою форму и цвет при воздействии на них перепадов температур, при включении и отключении отопления, но и при правильной эксплуатации надёжны и долговечны. Они используются для декорирования труб в различных помещениях – квартирах и частных домах, детских садах и школах, кафе и ресторанах, магазинах и зданиях общественного назначения, а так же в любых других помещениях различного назначения.

Какие бывают декоративные короба для труб отопления:

Декоративные короба для труб отопления делаются из перфорированного металла различной перфорации и цвета. При необходимости в них делаются вырезы под трубы или лючки для доступа к вентилям.

Короба для труб бывают следующих видов:

1. Прямоугольный – П образный с прямыми углами. Схема (А)
2. П — образный с закруглёнными углами. Схема (Б)
3. Округлый. Схема (В)
4. Г- образный, для труб в углу помещения. Схема (Г)

При необходимости в перфорированном коробе для труб отопления может быть смонтирован лючок для лёгкого доступа к сантехническим вентилям, разветвлению труб, счётчикам и заглушкам.

Короб П-образный металлический

Короб П-образный Уголки внутрь	Короб П-образный Уголки наружу	Короб П-образный Подгиб сетки
Короб П-образный Уголки внутрь	Короб П-образный Уголки наружу	Короб П-образный Подгиб сетки

Короб Г-образный металлический

Короб Г-образный Уголки внутрь	Короб Г-образный Уголки наружу	Короб Г-образный Подгиб сетки
Короб Г-образный Уголки внутрь	Короб Г-образный Уголки наружу	Короб Г-образный Подгиб сетки

Стыковка коробов из металла

Способы крепления коробов для труб отопления из металла:

В зависимости от желания заказчика и конструктивной технической возможности существуют следующие способы крепления перфорированных коробов для труб отопления:

1. Уголки во внутрь. ( Уголок — сплошной металл.)
2. Уголки наружу. ( Уголок — сплошной металл.)
3. Подгиб армстронг. ( Подгибается перфорированный металл.)

Указанные способы крепления используются для любых коробов на трубы отопления всех типов – «Г» образных, «П» образных — прямоугольных, «П» образных — с закруглёнными углами и округлых. Выбор способа крепления согласовывается с замерщиком на замере при составлении технического задания и обязательно указывается в чертеже (эскизе).

Цвета изделий:

Как мы уже сказали выше, различные цвета по RAL. Применяется метод порошковой покраски, имеющий ряд преимуществ:

• выдерживает высокий температурный нагрев
• не изменяет цвет под воздействием ультрафиолета (не выцветает)
• экологически чистый и безопасный для здоровья.



Экран на радиатор отопления – общие характеристики, назначение, виды / Статьи

Наверняка многим из вас знаком устрашающий вид чугунных батарей, которые приходится иногда покрывать краской, а лучше вообще прятать за длинными шторами. И даже те, кто давно поменял такие батареи на современные радиаторы, все равно ищут способы скрыть их в интерьере. Как же это сделать? Вы точно не пожалеете, если решите приобрести экран на радиатор отопления. Данная конструкция может быть изготовлена из разных материалов (металл, дерево, пластик), иметь разную архитектурную форму и размеры. Примечательно, что ассортимент экранов растет с каждым днем, что, с одной стороны, позволяет без труда выбрать подходящую модель любому человеку, независимо от его запросов, а с другой стороны, своим разнообразием затрудняет этот выбор. Если и вы задумались о подобной покупке, перед ее осуществлением стоит больше узнать об основных особенностях декоративных экранов на радиаторы отопления.

Итак, зачем же необходим экран на радиатор отопления? В чем его основные функции? Прежде всего, стоит отметить, что эта конструкция, независимо от того, из какого материала она изготавливается, устанавливается непосредственно перед видимой поверхностью отопительной батареи. Отсюда и выполняемые задачи – защита эмалированного покрытия радиатора от механических и прочих внешних воздействий, скрытие его от посторонних глаз. Тем самым, установив экран, вы избавите себя от необходимости окрашивать батареи, следить за тем, чтобы они органично смотрелись в интерьере помещения.

Выбирая

экран на радиатор отопления, вы наверняка столкнетесь с двумя типами данных изделий – с плоскими фасадами на батареи (они прикрывают только переднюю сторону радиаторов), а так же с экранами форме короба, с полкой и боковинами (закрывают радиаторы со всех сторон). Так же стоит учитывать, что экраны изготавливают из различных материалов – дерева, пластика, металла, в зависимости от чего они отличаются как качественными характеристиками, так и внешним видом, а так же стоимостью. По цене наиболее доступными являются экраны на радиаторы отопления из ПВХ, но они наименее долговечны (в среднем, служат не более 5-6 лет), хотя весьма привлекательны. Аналогичные изделия из дерева могут стать настоящим украшением интерьера любого офиса, квартиры или дома, но за них уже придется заплатить более высокую цену. Кроме того, они требуют более бережного ухода. Максимальным сроком службы обладают экраны на радиаторы отопления из металла и нержавеющей стали. Им не нужен специальный уход, они просты в обслуживании и монтаже, внешне выглядят очень стильно и современно.

Экраны для батарей отопления (54 фото): декоративное решение неэстетичной проблемы

Использовав экран для радиатора, можно по-новому обыграть место возле окна, например устроить зону отдыха, при этом никак не помешать обогревательной функции батареи

Современные экраны для батарей отопления помогают справиться с проблемой не эстетичных батарей, а также дополняют комнату сдержанным, но эффектным и уютным хенд-мейд декором.

Содержание

Радиаторы отопления зачастую имеют неприглядный и не эстетичный вид, поэтому они нуждаются в декорировании

Если раньше для человека центральное отопление становилось спасением от необходимости отапливать дом дровами, то сегодня батареи в доме – привычное дополнение. И со временем внешний вид батарей перестал устраивать обывателей: они стали казаться слишком громоздкими, невыразительными и портящими стильный образ комнаты. Но время не стоит на месте, и сегодня дизайнеры интерьера предлагают свои интересные, оригинальные варианты экранов для батарей.

Простая и лаконичная решетка для радиатора не станет отвлекать от главной идеи интерьера

Экраны для батарей: основные функции в интерьере

Правильно подобранные и качественно установленные экраны для радиаторов способны не только улучшить внешний вид помещения, но и направить потоки теплого воздуха в необходимом направлении. Решетки радиаторов отопления помогают увеличить теплоотдачу и значительно повысить эффективность обогрева комнаты.

Экраны для радиаторов могут быть любой формы

СОВЕТ! Защита маленьких детей от горячих батарей, прикосновение к которым не всегда безопасно, является еще одним доводом в пользу применения таких защитных экранов или коробов.

Экран на радиаторы необходим, если в доме есть дети

Наиболее часто встречающийся случай – это экран для чугунной батареи, поскольку именно такие радиаторы обыватели стремятся закрыть и тем самым избавить комнату от присутствия этих, как правило, громоздких и малопривлекательных изделий. Чугунные батареи неуместны во многих интерьерах, но вместо радикального способа замены их на более современные и привлекательные образцы можно воспользоваться доступным способом – закрыть их экраном или навесным коробом.

Металл и ткань — необычные материалы, использованные в декорировании радиатора

Несмотря на то, что изготовление экранов для батарей  – процесс не слишком простой, а количество фирм, производящих такие изделия, увеличивается с каждым годом, многие обыватели предпочитают обойтись собственными силами и сделать экран для батареи своими руками. Нельзя с уверенностью утверждать, что подобное невозможно, но самостоятельно изготовленный короб наверняка будет уступать по потребительским качествам фабричному собрату. Специалисты рекомендуют тщательно изучить технологии изготовления и особенности прохождения воздуха, чтобы полученный короб не стал препятствием для свободного попадания тепла в комнату.

Радиатор станет настоящим арт-объектом, если правильно подобрать ему «обложку»

Виды экранов для батарей и их особенности

Современный рынок предлагает обывателям десятки разновидностей экранов, отличающихся не только формой или материалом, из которого изделие изготовлено, но и размерами, а также фирмой-производителем. Начинается выбор экрана c определения оптимального материала для конкретных условий.

Металлический экран-короб смотрится как полноценная тумба и хорошо вписывается в общий интерьер

• Деревянные экраны батарей – наиболее распространенный вид. Привлекательными в таких изделиях является и безопасность материала для человека, и добротность, и эффектный внешний вид. Качественные изделия из дорогих пород дерева становятся не просто защитой для радиаторов, а настоящим произведением искусства и украшением интерьера. Короба из дерева будут отличным дополнением для классического или исторического интерьера, а также для мягкого и домашнего стиля кантри.

Если батарея, которую нужно спрятать, изначально не находится в нише, то лучше выбирать экран для радиатора с коробом

СОВЕТ! Деревянный экран не может быть дешевым: попытки сэкономить на стоимости с большой вероятностью приведут к приобретению некачественного и ненадежного изделия, которое потребует замены в скором времени.

Экраны из дерева отлично подходят для целей декорирования, поскольку выглядят они довольно привлекательно

• Металлический экран для батареи подходит для современных интерьеров, поскольку отличается лаконичностью и простотой. Кроме того, такие изделия из листовой стали стоят относительно недорого из-за простоты производства, но при этом остаются достаточно надежными. Куда более эффектный вариант – короб из нержавеющей стали, который будет привлекательнее внешне из-за возможности нанесения рисунка перфорацией, но при этом обойдется намного дороже. Ухаживать за металлическими моделями легче, чем за деревянными и стеклянными: достаточно простого мытья под проточной водой.

Правильно установленные экраны преобразят помещение и при этом совсем не помешают распространению в помещение излучения инфракрасного спектра и не уменьшат теплоотдачу и эффективность обогрева

Разнообразные защитные навесы из нержавеющих сталей достаточно практичны и при соблюдении определенных правил выглядят эстетично в интерьере жилой комнаты

 СОВЕТ! Простота монтажа и ухода делает металлические экраны одним из наиболее доступных и рациональных вариантов в случае желания получить защиту и при этом сэкономить.

Плоские экраны наиболее востребованы, связано это с тем, что их используют для декорирования батарей отопления, встроенных в ниши под окнами

• Стеклянные экраны для радиаторов – новое слово в защите батарей. Для их изготовления используется только закаленное стекло. Оптимальная толщина стекла должна составлять не менее 8 мм, а наличие обработанной кромки гарантирует безопасность жителей квартиры. Привлекательность таких моделей состоит в их визуальной легкости и воздушности.

Стеклянные экраны для радиаторов — стильная деталь интерьера

• Панели из ротанга считаются самыми экологичными и безопасными для здоровья человека, а широкая цветовая гамма позволяет выбрать идеальный вариант для любого интерьера. Выбирая материал, следует помнить, что искусственный ротанг является предпочтительным вариантом в плане простоты ухода. Чаще всего ротанг используется не автономно, а в качестве наполнения для короба из МДФ. Такой экран выглядит привлекательно и стильно.

Экраны из натуральных материалов больше подходят для классических и винтажных интерьеров. Искусственные же материалы больше характерны для интерьеров с современным дизайном

СОВЕТ! Среди бюджетных вариантов достойными решениями выглядят экраны из МДФ или ЛДСП, а также пластика – в определенной степени прочные и стильные модели.

Еще один способ классификации – это учет формы экрана. По этому признаку выделяют такие виды экранов:

• Плоские защитные панели для батарей подходят для расположенных в нише радиаторов. Резьба и рисунок на плоскости экрана позволяют превратить его в стильное и оригинальное украшение интерьера.

• Навесной экран для батареи без крышки применяют в том случае, когда есть необходимость задекорировать чугунные батареи, выступающие за подоконник. В отличие от короба, такой экран выглядит значительно легче и не загромождает помещение.

Навесной экран для батареи без крышки обеспечивает максимальное проникновение теплого воздуха в помещение и в тоже время отлично справляется с декоративным назначением

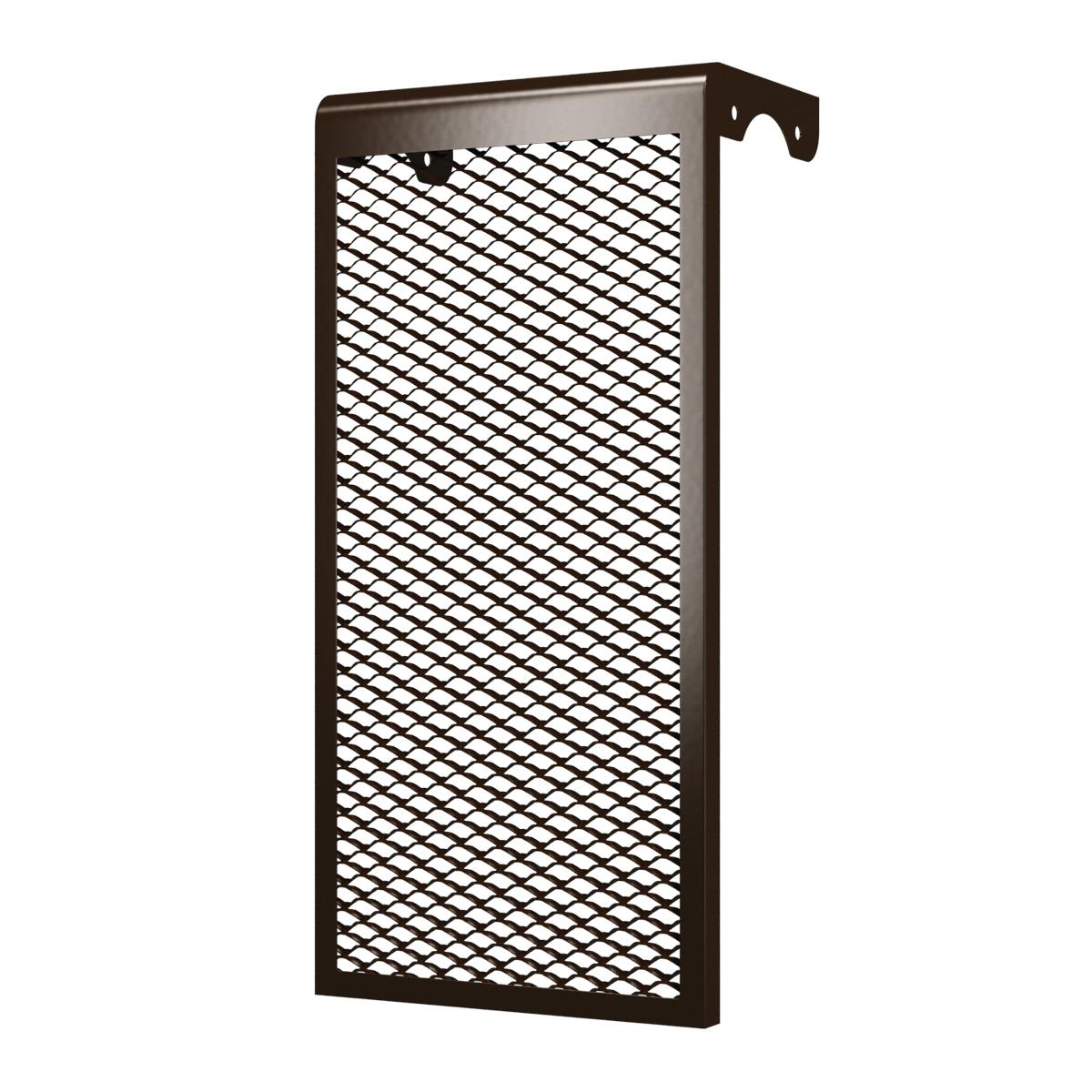

Навесной экран, выполненный из листа металла

• Навесные панели с крышкой традиционно изготавливаются из металла и устанавливаются самостоятельно без особых проблем. Такие экраны не мешают прохождению тепла и помогают поддерживать комфортную атмосферу в комнате.

Защитный экран на батарею отопления, структура которого, хаотичная сетка, — необычное и довольно привлекательное решение

• Короба позволяют полностью закрыть батарею, а сам короб можно использовать не только в качестве защиты для радиатора, но и как стильную и оригинальную тумбочку.

Короб для радиатора, который благодаря своему яркому цвету станет акцентом для любого интерьера

Ажурный металлический короб для радиатора смотрится роскошно

Экран для радиатора как часть декора комнаты

Дизайнеры отмечают, что защита для батарей все чаще становится не просто функциональной частью интерьера, но и его украшением. Используемые в качестве стильного дополнения декоративные экраны для радиаторов переходят в разряд необходимых мелочей, создающих настроение помещения. Конечно, декоративными могут быть только изящные и резные решетки из дерева, МДФ или стеклянные образцы с нанесенным рисунком.

Броский экран для радиатора, который хорошо впишется в комнату подростка

Экран для радиатора, особенным который делает вставка стекла с нанесенной надписью

• Деревянные резные экраны становятся украшением для классических интерьеров, добавляя в них легкость и изысканность четких линий и узоров. МДФ-панели выглядят просто, но не менее изящно.

Цвет экрана для радиатора зачастую подбирают под цвет мебели

• Стеклянные экраны с рисунком или без него используются преимущественно в современных интерьерах. Глянцевая поверхность такого изделия помогает визуально расширить помещение, что актуально для отечественных небольших квартир.

Навесные стеклянные экраны для радиаторов с нанесенным рисунком — это «два в одном» — необходимая защита и декор вашего интерьера

Защитные экраны и короба для радиаторов в условиях современной квартиры или дома перестали восприниматься только как средство предохранения от ожогов и травм, а перешли в разряд стильного и выразительного декора. Гармонично подобранный экран станет украшением комнаты, ее изюминкой и особенностью.

Стильный белый перфорированный защитный экран для батареи отопления

Экран на радиатор отопления

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора | Строительный портал

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора,  играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых  предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов  лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и  радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд  деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для  маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

• Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

• Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

• Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

strport.ru

Экран для батареи отопления своими руками: алгоритм работы и виды материалов

Как правило, батареи расположены на виду. И порой они сильно портят внешний вид комнаты. Большинство обогревательных приборов выглядит однообразно и скучно. Особенно, это касается старых чугунных моделей. Для решения данной проблемы были созданы защитные экраны на радиаторы отопления, которые монтируются непосредственно на саму батарею. О том, какие бывают заслонки, как их изготовить и установить, расскажет статья.

Какие функции выполняют заслонки для отопительных приборов?

Не все модели радиаторов являются украшением комнаты. Многие из них не вписываются в дизайн квартиры. Но зимой без них невозможно обойтись: обогревательные приборы создают хороший микроклимат в доме. Установив специальный экран на чугунную батарею отопления, можно улучшить ситуацию. В этом случае заслонки выполняют декоративную функцию. Сегодня в продаже имеется множество различных таких решеток.

К тому же данные элементы делают батареи более безопасными. Например, уберегают детей от острых углов обогревателей и ожогов, которые могут возникнуть при прикосновении к прибору. Защищают экраны для чугунных батарей отопления и от загрязнений, пыли. Помимо всего прочего такие элементы не только не препятствуют обогреву комнаты, а даже улучшают теплоотдачу.

Стоимость стандартных экранов зависит от количества секций батареи, используемого материала, фирмы-производителя.

Но в принципе на экраны на батареи отопления цена вполне приемлемая. Правда, в качестве экономии некоторые предпочитают делать экран самостоятельно. Это совершенно не сложно. Но для выполнения подобной работы нужно разобраться, какие бывают экраны по конструкции, какие материалы могут использоваться и каким образом происходит изготовление.

Какие бывают виды экранов на батареи?

По конструкции декоративные экраны делятся на такие типы: плоский экран, закрытый короб, навесная крышка. Вариант первый применяется для ограждения агрегатов, которые расположены в нише. Второй вариант подходит для тех случаев, когда надо закрыть радиатор полностью. А третий – идеальный способ прикрыть радиатор, который выступает из-под подоконника. Любой защитный экран на батарею отопления может быть сделан из такого материала, как: стекло, металл, пластик, дерево и ДВП.

Стекло

Изделие из этого материала всегда выглядит элегантно и очень эстетично. Цена стеклянных экранов вполне приемлемая. Поэтому многие решают купить экраны на батареи отопления именно из стекла для создания красивой заслонки.

Металл

Металлические заслонки можно красить в любой цвет. Изделие смотрится креативно и элегантно. Экран отличается высокой надежностью, поэтому замечательно выполняет защитную функцию. Ухаживать за экраном просто: периодически протирать влажной тряпкой, можно мыть под струей воды. Металлическая конструкция не теряет свои первоначальные свойства и не изменяется под влиянием высоких температур. Как правило, на такие декоративные экраны для батарей отопления цена невысокая. Для изготовления экрана из данного материала потребуются специальные инструменты, технические навыки и опыт работы с данным материалом.

Пластик

Отличается практичностью. Но тепло данный материал проводит плохо. Да и стоимость его достаточно высокая. Эстетический внешний вид придавать ему непросто. Со временем под воздействием неравномерного нагрева пластик коробится и покрывается пятнами.

Дерево

Это достаточно эстетичный и экологически чистый материал. С ним достаточно легко работать. Правда тепло дерево проводит плохо. И улучшить теплопроводность его нельзя. Высокая температура, влажность – все это негативно сказывается на внешнем виде конструкции. При эксплуатации экраны деревянные для батарей отопления очень легко деформируются. Но если грамотно использовать данный материал для изготовления экрана, может получиться достаточно эффективный вариант. Правда стоит дерево недешево.

ДВП

Экраны из этого материала являются более доступной альтернативой деревянным аналогам. Пожалуй, это самый бюджетный и практичный вариант.

Как изготовить экран своими руками?

Легче всего изготовить защитный короб для радиатора из МДФ. Поэтому рассмотрим, как сделать экран для радиатора отопления своими руками именно из данного материала. Для работы потребуется следующее: листы ДВП, специальная сетка листового типа, строительные скобы, гвозди, шурупы, столярный клей и металлический лист.

Алгоритм, который поможет сделать экран для батареи отопления своими руками, приведен ниже:

• Разметка. Делаются замеры ширины и высоты радиатора. К высоте надо прибавить 5 см, к ширине – 10 см. Эти размеры нужны для изготовления передней части изделия. Измеряется и глубина. К ней надо прибавить 2,5 см. Данный замер нужен для изготовления боковых элементов изделия. Проводится измерение и крышки экрана. Ее размер должен быть больше, чем боковых деталей, на 1,2 см.
• Обрезка. Из листов МДФ вырезаются детали прямоугольной формы в 11 см шириной. На них, используя ножовку, формируется угол в 45 градусов в том месте, где элементы будут друг с другом соприкасаться.
• Сборка. Когда все детали заготовлены, экран радиатора отопления можно собирать. Для фасадного окна применяется сетка. Нарезают ее ножовкой. Используя профиль из ДВП, выполняется декорирование граней. ДВП размещается по всему периметру с внутренних сторон передних углов. Каркас создается из деревянного бруса. В боковых сторонах делается отверстие под трубу.
• Монтаж. Крепление может выполняться разными способами. Может использоваться устойчивый каркас. Либо фиксировать короб на анкерные цанги. Некоторые монтируют решетки на ножки.

Таким образом, сегодня многие для придания батареям более эстетичного вида используют специальные экраны.

В продаже представлено множество разных моделей.

Но можно сделать заслонку и самостоятельно. Зная, как изготовить и как установить экран на батарею отопления, в итоге можно получить изделие, не хуже чем купленное в магазине, и гораздо дешевле.

spetsotoplenie.ru

Экран на радиатор отопления

Радиаторы являются неотъемлемым атрибутом отопительных систем, если вместо них не используются теплые полы. Не всегда их внешний вид легко сочетать с интерьером. Это можно сделать проще, если использовать экраны для радиаторов. Экраны имеют привлекательный дизайн и форму, поэтому всегда есть что выбрать. Из каких материалов изготавливаются экраны и какой лучше выбрать? Об этом речь пойдет в статье.

Зачем нужны экраны

Экран для радиатора отопления несет в себе несколько назначений. Одной из функций такой накладки является защита, а второй – улучшение эстетического вида. Радиаторы отопления нередко имеют острые выступающие углы. Они могут быть травмоопасными для взрослых и еще более для детей. Закрыть острые углы можно, используя экраны на радиаторы. Чаще всего формы экранов делаются скругленными, поэтому не придется переживать, что ребенок получит серьезный ушиб. За экранами для радиаторов просто скрыть недочеты самих отопительных приборов. В некоторых квартирах или домах присутствуют старые чугунные батареи, которым сложно придать приятный эстетический вид, поэтому их просто можно скрыть за экранами.

Современные радиаторы отопления также нуждаются в защите от механического воздействия. Например, алюминиевые элементы могут быть легко повреждены ударом или падением некоторого предмета. Это может произойти как случайно, так и намеренно. Дети любят экспериментировать с различными инструментами и могу протестировать молоток или другой элемент на радиаторах. Нанесенную вмятину уже невозможно будет исправить. В худшем случае будет получена пробоина, которая потребует замены секции или целого радиатора. Экран будет стоить дешевле, поэтому хорошо, если удар придется на него. Особенно это может касаться медных пластинчатых радиаторов, которые очень просто деформируются.

Если в доме нет детей, то для современных приборов в системе отопления могут и не понадобиться экраны. Сами радиаторы имеют привлекательный внешний вид и хорошо сочетаются с различными видами отделки. Перед тем как решится на установку экранов на радиаторы, необходимо знать об одном их недостатке. Панели поглощают часть тепла, которая идет от радиаторов. Этим самым снижается эффективность отопительной системы. Это может быть плюсом в том случае, если речь идет о паровом отоплении, где температура радиаторов может быть слишком высокой. Можно несколько снизить теплопотери при использовании экранов. Сделать это можно правильно подобрав форму, а также материал, из которого будет изготовлен экран.

Обратите внимание! Экраны для радиаторов могут называть по-разному. Часто можно услышать о решетке на радиаторы, о панели на радиаторы. Еще их называют накладками и другими схожими синонимами. Название может разниться в зависимости от способа исполнения конкретной модели.

Способы монтажа

Экраны для радиаторов монтируются несколькими различными способами. Среди основных выделяют:

• метод врезки;
• навесной метод;
• приставной;
• метод короба.

Во время монтажа системы отопления некоторые радиаторы могут быть утоплены в подготовленные для них ниши. Это позволяет сэкономить полезное пространство. Когда радиаторы смонтированы именно таким образом, подойдут врезные экраны. Чтобы их смонтировать, радиатор должен находится на таком расстоянии, чтобы был небольшой зазор на боковых стенках. Врезной экран фиксируется прямо перед радиатором. Его размер подбирается таким образом, чтобы полностью перекрыть нишу по периметру.

Не все батареи утапливаются в стену. В этом случае невозможно использовать врезные накладки, но отлично подойдут навесные. Под каждый вид батарей изготавливаются конструкции своего вида. Такие накладки фиксируются специальными крюками непосредственно за батарею. Преимуществом такого решения является простота доступа к батарее. Если возникнет необходимость в ликвидации протечки или другого дефекта, то можно легко снять накладку и добраться к месту, которое требует ремонта. Вес изделия подбирается таким образом, чтобы на батарею не оказывалась значительная нагрузка.

Большими по габаритам являются приставные конструкции. Их преимуществом является отсутствие необходимости крепления в некоторых моделях. Такие конструкции попросту подставляются к радиатору отопления и закрывают его со всех сторон. В некоторых случаях осуществляется фиксация изделия к стене посредством болтов. Конструкция может представлять собой несколько решеток, которые закреплены на подготовленный каркас с четырех сторон. Благодаря таким решеткам легко проводить уборку. Достаточно отодвинуть его в сторону и очистить батарею.

На рынке доступны еще встраиваемые конструкции решеток. Проще назвать их нишами. Стена за батареей частично углубляется и обшивается изнутри гипсокартоном или схожим материалом. Батарея встраивается внутрь и полностью закрывается. Остаются лишь специальные отверстия, через которые происходит воздухообмен. Минусом такого решения являются значительные теплопотери. Плюсом многие считают то, что батареи полностью спрятаны. В некоторых случаях приходится делать дополнительные отверстия в подоконниках, чтобы теплый воздух поступал к окнам и на них не образовывался конденсат.

Разновидности

Экраны могут отличаться не только способом монтажа, но и материалом изготовления. Обычно для них выбирают следующие решения:

• металл;
• пластик;
• древесина;
• МДФ;
• стекло.

Каждый из них может похвастаться своими достоинствами и огорчить недостатками. Ниже подробнее будет сказано о конкретных нюансах.

Металлические

Металлические экраны для батарей не являются чем-то новым, они в обиходе уже более трехсот лет. Все началось с того, что один инженер просто закрыл отопительный прибор крашенным листовым металлом. Из металла могут изготавливаться практически все виды решеток, кроме последнего. Не самым лучшим вариантом являются приставные модели из металла, т. к. они получаются довольно тяжелыми. Цвет окраса металлических экранов может быть подобран под интерьер или под батареи. До определенного момента изделия такого рода имели стандартный дизайн, который мало привлекал. Но на заказ можно сделать любую кованную или другую конструкцию, которая порадует своего владельца.

Совет! Есть вариант заказать изделие из нержавеющей стали. Особенно если речь идет о листовом металле. Такой экран прослужит очень долго, но не под каждый интерьер она подойдет.

У экранов из металла есть свои неоспоримые преимущества. К ним можно отнести прекрасную теплопроводность. Это означает, что потери в отдаче тепла будут минимальными. Кроме того, площадь отдачи несколько увеличивается за счет применения щитов. На металлических изделиях сложно оставить пятна, которые не вымываются. Если металлический экран легко снимается, то его можно запросто помыть в ванной. Срок эксплуатации металла может быть неограниченным, если обеспечить правильный уход за щитами. Металлические экраны на радиаторы не деформируются при перепадах температур.

Есть и свои недостатки у таких экранов. К ним можно отнести неказистый вид у дешевых моделей. Изделия с рисунком стоят дорого. В некоторых случаях придется делать индивидуальный проект под конкретный интерьер. Одним из минусов является значительный вес некоторых моделей, которые невозможно смонтировать на радиаторы.

Деревянные

Одним из самых популярных остается экран на радиатор отопления, который сделан из дерева. При правильной обработке такие экраны можно считать экологически чистыми. Натуральный материал отличается приятными тактильными свойствами, которые порадуют владельца. Деревянные экраны могут быть выполнены в различной конфигурации и форме. Все будет зависеть от мастерства столяра. Это означает, что их можно подобрать под любой интерьер, т. к. они легко окрашиваются. Одним из недостатков древесины является чувствительность к перепадам влажности и температуры. Из-за этого накладки могут потерять свою форму. Для изделий подобного рода необходимо подбирать сырье, которое отличается эластичностью и прочностью.

Обратите внимание! Некоторые нашли полезной для этих целей древесину ротанга.

Выбирая цвет для будущей конструкции, стоит остановиться на покрытиях, которые производятся на водной основе. Стоит внимательно присмотреться к составу, чтобы там не было вредных примесей. При нагревании они будут испаряться и наполнят воздух в доме. Древесина, которая будет использована для изготовления экрана должна быть хорошо и правильно высушена. В противном случае она полопается и деформируется. Изделия из древесины способны придать особый шарм внутреннему убранству, а также сделать дом уютным. Важно понимать, что за экран подобного рода придется выложить круглую сумму.

Пластик

Одним из наиболее доступных является экран из пластика. Такие чаще всего применяются в современных ремонтах. Стоит учитывать, что пластик сложно назвать экологически чистым материалом, поэтому важно правильно подходить к выбору сырья. Дешевые виды пластика могут выделять в воздух канцерогены. Кроме того, пластик легко деформируется при нагревании, а это значит, что средства могут быть потрачены впустую. Из преимуществ можно выделить простоту ухода и продолжительный срок службы. На выбор покупателя доступны различные цветовые решения.

МДФ

Многие хотели бы иметь у себя дома деревянные экраны на радиаторы, но цена кусается, поэтому реализацию идеи приходится откладывать в долгий ящик. Некоторых пугает возможность деформации при эксплуатации. Эти два больших недостатка компенсируются изделиями из МДФ. Плиты применяются при изготовлении мебельной продукции. Часто из МДФ делают фасады для кухонных гарнитуров. Это означает, что основа устойчива к повышенной влажности. Также плиты прекрасно переносят перепады температуры. Обычно при использовании МДФ плит делается комбинация с обычной древесиной. Из последней изготавливается непосредственно решетка, а из плиты – основа для нее.

Стекло

Стеклянные изделия являются одними из самых изысканных. В продаже можно найти экраны, которые выполнены методом заливки и полностью состоят из стекла или имеют комбинацию с другими материалами. Стоимость такой продукции значительная, т. к. в конструкции применяется стекло, которое имеет закалку. На лицевую сторону такого экрана может быть нанесено какое-либо изображения. Принты могут быть и пользовательскими. Для изготовления экранов такого типа применяется стекло с толщиной в 8 мм. Для большей прочности может быть нанесено специальное ламинирование, которое также удержит конструкцию, если она будет разбита. Видео об одном из видов экранов на радиаторы можно посмотреть ниже.

Совет! При покупке таких экранов лучше обращать внимание на те, которые изготовлены из триплекса. Они обладают высокой прочностью и безопасностью.

Резюме

Как видно, экраны на радиаторы могут стать идеальным дополнением интерьера. Также они отлично украсят батареи, которые находятся в плохом состоянии. Экраны легко подобать под любой интерьер. Искусные мастера создадут экраны, которые удовлетворят вкус самых требовательных заказчиков.

bouw.ru

Экран на радиаторы отопления — виды устройств и особенности выбора

Отопление частного дома » Радиаторы отопления

Декоративные экраны для батарей

Современные технологии в отоплении позволяют создавать эффективное оборудование, включая батареи из различных материалов с улучшенным дизайном. Однако не всегда внешний вид отопительных приборов соответствует желаниям потребителей. Для его улучшения используются экраны на радиаторы отопления, которые прикрывают устройство сверху и придают стильный вид помещению.

Виды экранов для батарей отопления

Несмотря на то, что внешний облик радиаторов постоянно улучшается, многие домовладельцы отдают предпочтение экранам, которые условно можно разделить на несколько видов:

1. Декоративные.
2. Конвекционные.
3. Отражающие.

Какие функции выполняют экраны, размещенные на батареях? Рассмотрим основные:

• создание привлекательного внешнего вида;
• защита от случайных травм и ожогов;
• улучшение конвекции тепловой энергии за счет оригинальной конструкции;
• дополнительная защита отопительных приборов от пыли, паутины и мусора;
• отражение тепла и повышение эффективности отопления помещений.

Экраны декоративного типа

Эти изделия предназначены только для создания привлекательного внешнего вида и поражают своей неповторимостью и стильным дизайном. Они могут быть изготовлены из самых разных материалов – дерева, металлов, полимеров и т.п. Пределов фантазии здесь нет, она ограничивается только безопасностью и целесообразностью.

Помимо чисто декоративных целей, экран на радиаторы отопления несет и важную защитную функцию, которая состоит в том, чтобы предохранить проживающих в доме от травм и ожогов. Отопительные приборы, изготовленные из металла и содержащие элементы типа углов, могут случайно травмировать человека, особенно ребенка, и экран призван минимизировать это риск.

Температура в системе отопления настолько велика, что можно получить ожоги при длительном контакте с радиаторами. Поэтому экраны призваны защитить человека и от этого риска.

Конвекционные изделия

Принцип обогрева при помощи батареи прост. Тепло распространяется по помещению за счет инфракрасного излучения и движения нагретого воздуха путем конвекции. Оба показателя прямо зависят от температуры теплоносителя в радиаторе. Однако и конструкция отопительного прибора также влияет на обогрев. А именно, традиционная «гармошка» увеличивает площадь металлического прибора.

Если температура в системе отопления невелика, то обогрев происходит, в основном, за счет инфракрасного излучения. Если температура увеличивается, то улучшается конвекция — движение теплого воздуха. Поэтому экран лучше приобретать из металла, например, из алюминия. В нем легко сделать небольшие отверстия или решетку, которые улучшат движение нагретого воздуха и увеличат быстроту и качество отопления.

Важно! Естественно, эти отверстия должны располагаться не хаотично, а в строгом порядке, который подбирается сначала на компьютерной модели, а затем воплощается в изделии.

К тому же, если металлический экран соприкасается с радиатором, то он становится его частью, что увеличивает эффективность нагрева помещения.

Отражающий экран

Батареи располагаются на стенах помещения, как правило, под окнами. Тепло распространяется равномерно во все стороны.

Если с тыльной стороны отопительного прибора установить отражающий экран из полированного или окрашенного в белый цвет металла, то тепловая энергия будет возвращаться назад в радиатор и комнату. Тем самым эффективность нагрева металлических частей прибора значительно вырастет, а значит, увеличится и нагрев помещения.

Какой экран лучше выбрать

Отражающий металлический экран

Выбор того или иного устройства — дело сугубо индивидуальное. Каждый домовладелец стремится, чтобы экран для радиатора полностью вписывался в интерьер помещения, соответствовал бы цвету обоев и мебели. Лучшие показатели по теплопроводности у металлических экранов, которые хорошо передают тепло.

С помощью деревянных изделий можно более успешно декорировать комнату и создать приятную обстановку из натурального материала.

Использовать пластик и полимеры не рекомендуется, так как в их составе могут содержаться вредные химические соединения, которые при нагреве будут выделяться в воздух.

Лучший выбор – это и сочетание декоративных функций, и обеспечение конвекции теплого воздуха, и безопасность для окружающих.

Заключение

Экраны для радиаторов отопления создают привлекательный внешний вид, улучшают обогрев помещений и предохраняют людей от случайных травм. Если выбрать данное устройство, которое отвечает всем поставленным целям, то в вашем доме всегда будет комфортно, тепло и безопасно. При покупке экрана следует учитывать не только стоимость и внешний вид, но и дополнительные функции, которые улучшат отопление дома.

Похожие записи

Комментарии и отзывы к материалу

gidotopleniya.ru

Экран на батарею (20 фото): примеры исполнения в интерьере

Старые советские батареи отопления имеют довольно большой срок эксплуатации, и даже когда он заканчивается, радиаторы продолжают неплохо исполнять своё прямое назначение. Единственным неприятным моментом является заметно испорченный внешний вид, который нарушает общую концепцию интерьера. Новые радиаторы подверглись за последнее время некоторым трансформациям и приобрели улучшенный вид, ориентированный на современные веяния в области дизайна интерьеров. Но не всегда новые батареи отопления гармонично вписываются в общий вид ремонта.

Красивый экран на батарею отопления

Для того, чтобы скрыть батареи и избавиться от изъянов в декоре жилого помещения, было изобретено уникальное и вместе с тем простое решение в виде экрана (решётки) на батарею. Они производятся из разного материала, разного цвета и формы и выполняют несколько основных функций.

Коричневый экран на батарею отопления

Функциональное назначение экрана на батарею

Экраны, независимо от их материала, являются прекрасным решением нескольких задач:

1. Защита. Радиаторы, независимо – старые или новые, представляют опасность для здоровья жильцов. От разогретой поверхности батарей возможно получить ожог кожных покровов, а выступающие части, при ударе о них, могут стать причиной механических повреждений. Особую опасность в этом плане радиаторы представляют для детей. Различные виды экранов для батарей отопления надёжно выполняют защитные функции здоровья взрослых и детей.
2. Гигиеническая чистота. Сложная форма батарей в виде гармошки всегда служила труднодоступным местом, в котором собирается пыль и грязь. Уборка возле радиаторов приносит много негативных эмоций, поэтому экран, защищая батарею от пылевых частиц, поможет облегчить процесс.
3. Улучшение конвекционных качеств радиаторов. Благодаря тому, что во многих экранах, предназначенных для систем отопления, есть вырезы, дополнительные пространства и специально предусмотренные элементы, можно увеличить общую конвекцию радиаторов. Зачастую в промежутке между батареей и стеной располагают отражающий экран, и нагреваясь, он увеличивает теплоотдачу.
4. Декоративные решения. Наиболее часто экраны для системы отопления устанавливают с целью гармонизации её с интерьером. Чтобы скрыть радиатор и внести в декор недостающие элементы, решётки выбирают нестандартного вида. Сегодня существует бесконечное множество вариантов исполнения экранов для радиаторов, отличающихся по материалу, форме, декору и рисунку, поэтому проблем с выбором не будет.

Бежево-коричневый экран на батарею отопленияБелый экран на батарею отопления с узоромБело-коричневый экран на батарею отопления в современном дизайне

Классификация защитных конструкций

Как уже изложено выше, в настоящее время представлено очень много вариаций защитных конструкций для батарей. Различаться они могут по материалу, способу установки и техническому исполнению. Если говорить о материале, из которого производят защитные конструкции, то самыми распространёнными экранами являются:

• металлические (наиболее подходящими по термическим показателям будут бронза, медь, алюминий и сталь)
• деревянные (как правило, это ценные породы)
• стеклянные
• из МДФ, ХДФ
• пластиковые

Белый навесной экран на батарею

Принято использовать только тот материал, что соответствует требованиям ГОСТов, иначе вредные испарения навредят здоровью жильцов.

Коричневый экран на батарею в интерьереСветло-бежевый экран на батарею

Исполнение и установка экранов

Все экраны для батарей отопления классифицируются по способу исполнения:

• навесная конструкция без крышки, его устанавливают, если радиатор находится в выемке под окном.
• навесная конструкция с крышкой нужна, если батарея выступает.
• плоские защиты требуются в случае, если батарея скрыта в нише.
• экран-короб устанавливают, когда скрыть требуется не только радиатор, но и все сопутствующие коммуникации.

Темно-коричневый экран на батарею

Защитные конструкции отличаются не только по виду исполнения, но и по способу установки. Зачастую продают готовые экраны-короба, которые одевают на отопительный прибор. В целях защиты маленьких детей такие короба жёстко закрепляют, предпочтительно к стене, чтобы не допустить контакта с нагретым элементом. Обычно деревянные конструкции защиты фиксируют у стен, пола, но при этом оставляют доступ к батарее через открывающиеся или съёмные решётки.

Красивый коричневый экран на батарею в интерьере комнаты

Преимущества видов защитных конструкций
У экранов, сделанных из различных материалов, существуют плюсы и минусы, зная которые, будет проще определиться с выбором.

Экран на батарею в стиле неоклассика

Металлические экраны

Если защитная конструкция для отопительных приборов выполнена из металла, то у неё есть ряд преимуществ. Главное достоинство подобных экранов в их теплопроводности. Так как металл является хорошим проводником тепловой энергии, то конвекционные характеристики самого радиатора не будут нарушены. У таких конструкций длительный срок эксплуатации. Недостатком металлических экранов служит стоимость, которая на порядок выше других, увеличиваться она может в зависимости от размеров и декоративных исполнений. Экраны идеально совместимы с алюминиевыми, чугунными, биметаллическими радиаторами и значительно улучшают их теплопроводные характеристики.

Белый металлический экран на батарею

Деревянные экраны

Деревянный массив – это универсальный материал, поддающийся любой обработке, что позволяет воплотить даже самые невероятные замыслы и превратить защитный экран в предмет интерьера с резными узорами. Экологичность выбранного материала тоже немаловажна, особенно для дома, где есть маленькие дети. Если выбрать экран-короб из деревянного массива, то можно забыть о его смене надолго, ведь такая защита долговечна и надёжна.

Деревянный экран на батареюКорчиневый деревянный экран на батарею

ХДФ и МДФ экраны

Очень приятным плюсом экранов из МДФ и ХДФ является цена. Помимо этого материал очень хорошо поддаётся обработке, что помогает реализовать самые смелые идеи интерьера. В отличии от дерева, этот материал не боится растрескивания. Довольно часто делают резные, ажурные и с рисунком экраны.

Белый экран на батарею отопления из МДФБежевый экран на батарею отопления из МДФ

Пластиковые экраны

У таких защитных конструкций есть только один плюс – это цена. На самом же деле они при нагревании выделяют вредные вещества, поэтому чаще всего такие экраны используют в офисах, промышленных помещениях и складах.

Экраны из стекла

Хорошие стеклянные экраны для батарей в исполнении не менее 8 мм являются дорогим удовольствием. Самыми используемыми вариантами являются стеклянные плоские конструкции вкупе с деревянным массивом. Часто выбирают из двух вариантов: экраны из стекла с рисунком или подсветкой.

Белый стеклянный экран на батарею отопления

При выборе экрана для радиатора следует руководствоваться не только декоративными критериями, но и функциональностью. Вариантов короба довольно много, начиная от резных деревянных и заканчивая минималистичными металлическими. У каждого вида свои преимущества и свои недостатки, но все они выполняют одну и ту же роль: защищают теплоноситель от пыли и грязи, не препятствуют конвекции, препятствуют нанесению вреда здоровью жильцов и преображают интерьер.

Прозрачный стеклянный экран на батарею отопления

В процессе установки экрана следует помнить о том, что от правильного положения будет зависеть исправная и качественная работа самого отопительного прибора. Поэтому чтобы исключить нарушение процесса конвекции стоит предусмотреть возможность свободного движения воздуха. Не следует забывать о необходимости отражающего экрана, который позволит избежать нежелательных теплопотерь.

Экран на батарею в скандинавском интерьереЭкран на батарею в классическом стиле

Заказать декоративные экраны для радиаторов отопления

---

Батареи систем отопления в помещениях традиционно располагаются на видном месте – под окнами. Их внешний вид очень редко способствует адекватному восприятию стиля интерьера. Чтобы помещение воспринималось органично, как единое целое, стоит воспользоваться простым решением в форме современных экранов для радиаторов.Установка этих неординарных и, в то же время, простых приспособлений, позволяет скрывать неприглядность батарей,улучшать внешний вид пространства и целостность интерьера.

Функции декоративного экрана для радиатора отопления

В любом помещении декоративные экраны для батарей дают возможность решения самых разных задач. Изначально использование экранов способствует созданию привлекательного внешнего вида радиаторов. Благодаря удачному конструкционному решению экраны сохраняют высокие показатели теплоотдачи.(рис 1)

Экраны оснащаются креплениями скрытого типа, продуманность которых обеспечивает надежность установки на оптимальной удаленности от поверхности стены. Все эти критерии обеспечивают эффективность решения задач теплообмена в помещении и организуют дополнительный декор непривлекательных радиаторов.

При наличии широкого ассортимента, Вам не понадобится долго выбирать приемлемую модель, не только для конкретного радиатора, но и для всего помещения. Экран для радиатора может быть изготовлен с любым орнаментом из нашего каталога.

Установка качественных и привлекательных решеток для радиаторов позволяет больше не беспокоиться о виде прибора отопления, не вписывающегося в дизайн интерьера. Преображение помещения во многом зависит от правильности выбора современных и оригинальных экранов радиаторов.
Только металлические экраны для радиаторов сохранят тепло без потерь.

Конструкция экранов для радиаторов и материал изготовления

Основным материалом для изготовления наших экранов служить сталь ,однако также может быть использована латунь и нержавеющая сталь. Использование стального и цветного металла в решетках для радиаторов обусловлено хорошими прочностными характеристиками и высокой теплоотдачей. Специалисты нашей компании не случайно остановили свой выбор именно на этих материалах, обладающих великолепными характеристиками. Как результат, реализуемые изделия максимально прочны, надежны, долговечны, привлекательны и функциональны.

Производственный процесс, основанный на использовании металла, гарантирует конструкциям устойчивость, безопасность и длительность эксплуатации, что доказывает правильность принятого решения. Еще одним замечательным достоинством современных решеток стоит назвать непритязательность в использовании и уходе. Варианты решеток из металла выгодно отличаются от моделей экранов невысокого качества,созданных из таких материалов как пластик, фанера, дерево и МДФ.

Минусы экранов из пластика, дерева и МДФ:

• хрупкость конструкции
• высокая травматичность
• малая теплоотдача
• высокая горючесть

Компания AirGrille предлагает всем только качественные услуги по изготовлению экранов радиаторов на заказ, без ограничений в формах,размерах и дизайне.
Мы изготавливаем два основных типа экранов для батареи:

Экран закрывающий радиатор расположенный в нише

Навесной экран расположенный на стене

Установка декоративных экранов для радиаторов

Практика доказывает важность правильного подбора материалов, учета размеров и точного исполнения установки. Наши сотрудники готовы в удобное для Вас время выполнить монтаж экранов быстро и добросовестно. Если установка осуществлена с учетом всех обязательных требований, то Вам не стоит ожидать или бояться снижения эффективности в работе радиаторов. Самостоятельная установка также не вызовет сложностей, для этого потребуется минимальный набор инструментов и крепления, которые входят в комплект вместе в экраном.

Таблица стоимости экранов для радиаторов

стальные решетки толщиной 2мм

высоташирина	400	600	800	1000	1200	1400	1600	1800
400	6000	8500	11500	14500	18500	24000	27500	33500
500	8500	11500	14500	18500	24000	28000	35000	39500
600	11500	14500	18500	24000	28000	35000	39500	44500
700	14500	18500	24000	28000	35000	39500	44500	51500

решетки из нержавеющей стали толщиной 2мм

высоташирина	400	600	800	1000	1200	1400	1600	1800
400	12500	16600	19500	26000	28500	35500	37000	45500
500	16600	19500	26000	28500	35500	37000	45500	51500
600	19500	26000	28500	35500	37000	45500	51500	62500
700	26000	28500	35500	37000	45000	51500	62500	68000

латунные решетки толщиной 2мм

высоташирина	400	600	800	1000	1200	1400	1600	1800
400	13500	19000	22000	27000	34000	38000	54000	75000
500	19000	22000	27000	34000	38000	54000	75000	84000
600	22000	27000	34000	38000	54000	75000	84000	87500
700	27000	34000	38000	54000	75000	84000	87500	93000

Самодельный экран на батарею своими руками

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора отопления. Варианты есть следующие:

• пластик;
• металл;
• дерево;
• панели МДФ;
• гипсокартон.

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Рекомендации по изготовлению

Первым делом рекомендуется на внутреннюю поверхность стены, находящуюся за батареей, наклеить специальный отражающий экран из фольги, такие имеются в продаже в любом магазине стройматериалов и стоят недорого. Это позволит увеличить нашу лучистую составляющую, что в стандартных условиях уходит на нагрев наружной стены. Далее, разберем изготовление своими руками короба из панелей МДФ на деревянном каркасе.

Схема укладки отражающего экрана из фольги за радиатором

Вначале необходимо четко обмерить закрываемую площадь и глубину выступа радиатора. После по этим размерам изготавливаем простой деревянный каркас и тщательно обрабатываем его, как изображено на рисунке.

Подготовка каркаса

Следующий этап – самый трудоемкий. Нам нужна передняя решетка для радиатора из МДФ множеством отверстий для воздуха. Чем их будет больше, тем лучше, за вами – придание вырезам красивой формы. Тут придется изрядно потрудиться электрическим лобзиком и прочим инструментом, чтобы вырезать узор. Его рисунок и расположение зависит только от вашей фантазии и готовности затратить свое время. Рекомендация одна: не делать глухой верхнюю часть лицевой панели, чтобы нагретый воздух не стоял под крышкой короба.

Деревянная решетка на батарею

Далее, отрезаем по размерам боковые панели (их можно сделать глухими, только прорезать проемы для труб) и верхнюю часть, в которой тоже очень желательно сделать фигурные отверстия для выхода воздуха наружу. После чего декоративный короб для батареи можно собрать и установить на место. Для лучшего понимания процесса в качестве примера приведем сборочный чертеж:

Заключение

Если вы не располагаете достаточным количеством времени, то проще приобрести готовый набор для отделки различных нагревательных элементов и быстро его собрать и установить. Но человек с руками и хорошей фантазией изготовит самостоятельно эксклюзивный декоративный экран, какого в продаже не найти. Главная сложность – обработка лицевой панели, все остальное делается достаточно просто.

43 Стильные крышки радиаторов и экраны для любого пространства

Холодные сезоны наступают постепенно, и многие из нас собираются использовать радиаторы, но проблема в том, что радиатор часто бывает некрасивым и его нужно как-то накрывать, чтобы не испортить Ваш интерьер, а это особенно важно летом, когда вы не используете радиаторы. Так какие же идеи накрыть радиатор так, чтобы он подходил к вашему интерьеру? Существуют ширмы и крышки разных типов, они могут уместиться в любом пространстве и даже выполнять функции чего-то другого — полки, подставки для растений или сиденья.

Крышки радиатора

Крышки радиатора могут быть выполнены в любом стиле: модерн, минимализм, винтаж, антик, девичий, скандинавский и многие другие. Такой экран можно сделать самостоятельно или купить в магазине, он может быть из дерева, фанеры, металла и других материалов, только имейте в виду, что они могут нагреваться, а материалы должны быть огнестойкими, поэтому фанера с металлические экраны — самый популярный вариант. Помните, что если это крышка радиатора, она не должна быть слишком прочной, так как в этом случае потери тепла будут огромными.Некоторые крышки радиаторов даже сделаны из деревянных досок с промежутком между ними, чтобы облегчить циркуляцию тепла. Если у вас очень мало места, выберите очень узкую фанеру и сделайте верхнюю часть, чтобы использовать ее в качестве полки.

Что касается функций, крышки могут быть очень практичными: они могут работать как полки в любом пространстве, от кухни до коридора, и вы можете разместить там все, что захотите. Радиаторы часто ставят под окнами, поэтому они легко становятся сиденьями у окна, и вы даже можете их обить.В холодную погоду так приятно сидеть на такой скамейке у окна, наслаждаясь теплом и видами.

старинная декоративная крышка и полка

сочетание белого каркаса и деревянной перегородки превратит любой радиатор в удивительную часть вашего декора

крышка с металлическими перегородками и полкой в ​​общей комнате для девочек

темная крышка радиатора и крышка радиатора подставка для растений в одной

крышка с круглыми вырезами определенно выглядит интереснее других

крышка радиатора в коридоре в качестве полки и держателя сумки

в каждой прихожей нужен консольный стол, так почему бы не превратить радиатор в один

ширма из-за которой радиатор выглядит как встроенная часть стены (Raad Studio)

Крышка радиатора необходима для ванной, потому что вы не можете спрятать там радиаторы никаким другим способом (Hughes Studio Architects)

Практическое решение для покрытия уродливого радиатора, который выполнен в виде консольного стола (Lisette Voute Designs)

длинная крышка из деревянных досок, которая служит сиденьем у окна и полкой

длинная обивка d сиденье у окна на крышке радиатора

минималистская крышка радиатора из белой фанеры для использования в качестве полки

современная минималистская крышка в качестве подоконника

современная деревянная крышка радиатора, которая служит полкой

когда у вас есть комната принцессы, скрывая радиаторы — необходимость

поддон крышка радиатора, которую можно легко сделать своими руками

крышка радиатора, которая работает как подоконник

крышка радиатора подоконник с подушками

крышка радиатора из переработанной древесины, которая служит полкой

простая узкая крышка в использовании в качестве полки для выставки товаров

супер узкая белая крышка радиатора и полка в одном

обтянутые тканью soft touch крышки радиатора с литыми алюминиевыми деталями

крышка радиатора белого цвета и натурального дерева прикреплена к подоконнику

крышка радиатора из белого кружева с современным дизайном

белая фанерная крышка, которая служит сиденьем у окна

деревянная крышка радиатора tha t служит подоконником и полкой для выставки товаров

Экраны радиатора

Экраны используются, когда вы хотите уменьшить тепловые потери или иметь небольшой радиатор, который легко спрятать и не требует большой крышки.Экраны легче снимать, если вы хотите их поменять или просто почистить, и они часто выглядят более современными. Вам обязательно понравятся декоративные металлические ширмы в античном стиле в белом цвете, они украсят любое пространство. Еще одна идея — это деревянная перегородка радиатора, которая выглядит теплым деревом и легко пропускает тепло. Вы можете легко сделать ее самостоятельно из дерева или фанеры. Учтите, что экран не должен касаться радиатора, чтобы он не испортился, особенно если он деревянный.

Экраны менее функциональны, чем крышки, это правда.Вы можете добавить верх к экрану, а также использовать его как полку, но, конечно, здесь нет мест. Экран радиатора — идеальный вариант для аренды дома, так как вы можете снять в любое время и взять с собой в другой дом. Если у вас действительно холодный климат или в доме мало радиаторов, подумайте об экранах, поскольку они будут меньше терять тепла от ваших радиаторов.

декоративная перегородка радиатора, прикрепленная к подоконнику

латунные перегородки с розовыми рамками идеально подходят для того, чтобы сделать радиаторы частью декора квартиры (Black and Milk)

декоративная перегородка радиатора с рисунком

металлическая перегородка радиатора в персидском стиле

деревенская деревянная экран, прикрепленный к подоконнику, чтобы увеличить его

для некоторых интерьеров, винтажный экран — лучшее решение, чтобы скрыть современный радиатор

стильный экран радиатора для традиционного интерьера

Если вы хотите знать, как сделать некоторые из этих покрытий и экраны, идите сюда.

Экраны защитной решетки радиатора Rennline

Один из самых больших недостатков конструкции Porsche в автомобилях с водяным охлаждением — бамперные воздухозаборники. При нынешней конструкции радиаторы полностью открыты и становятся магнитами для дорожного мусора, листьев и камней. Ребра на радиаторе или конденсаторе быстро повредятся или забиты, что приведет к дорогостоящему ремонту. Единственный способ предотвратить неизбежное повреждение радиаторов и конденсаторов вашего Porsche и избежать затрат на замену — это установить комплект защитной решетки радиатора Rennline.Эти решетки полностью закрывают радиаторы и предотвращают повреждение радиаторов и конденсаторов вашего Porsche.

Почему наборы Rennline самые лучшие:

• Компания Rennline разработала оригинальную систему защиты радиатора, результаты которой проверены годами.
• Носовая часть вашего автомобиля уже выглядит идеально, наши комплекты решеток для решеток устанавливаются за жалюзи, чтобы сохранить желаемый заводской вид.
• Отсутствие риска повреждения лакокрасочного покрытия бампера из-за несоосности или ослабленных компонентов, как в других передних комплектах
• Жесткая система крепления сетки для решетки, которая обеспечивает настоящую систему защиты, а не только эстетический вид
• Уникальная система винта и зажима для решетки решетки (некоторые автомобили не требуют зажимов и просто устанавливаются винтами), которая устраняет необходимость использования клея, стяжек-молний или других ненадежных методов крепления.
• Алюминиевые решетки с порошковым покрытием для максимальной защиты от окисления
• Миллионы миль трасс и победные гонки доказали, что размер сетки решетки решетки не повлияет на воздушный поток или охлаждение вашего Porsche
.
• Каждая решетка предварительно отформована для вашей конкретной модели Porsche, поэтому всегда будет идеально подходить к ней
• Простая установка, установка большинства комплектов с помощью основных ручных инструментов занимает не более часа. Не волнуйтесь, если снять кожух бампера вам кажется пугающим! Среднее время снятия бампера без автоподъемника составляет 10-15 минут на любой модели Porsche.
• Произведено в США компанией Rennline. Если у вас есть вопросы, мы готовы помочь.

* Для моделей Porsche с адаптивным круиз-контролем может потребоваться небольшая обрезка экранов ножницами или ножницами.

** Если вы выберете «Нет» для «Центральный радиатор», вы не получите центральный экран, так как нет места для его исправления, и нет никаких функциональных причин для его установки. Если вы планируете добавить третий комплект радиатора в будущем, выберите «Да» на этот вопрос.

Для получения информации о процессе снятия бампера см. Наше практическое видео 991, которое очень похоже:

RHR LT Шредер грязи экрана шейкера радиатора

Описание продукта

• Экран шейкера радиатора, изготовленный на заказ для гоночных автомобилей поздних моделей, уличных и супер стоковых автомобилей
• Легкая виниловая сетка HD — Удаляет грязь и пропускает воздух в
• Облегченная алюминиевая рама, вырезанная лазером, ширина 25 дюймов, высота 20 дюймов
• Прорези для легкой установки
• пропускает много воздуха / блокирует грязь и мусор

Автомобильные гонки по своей сути опасный вид спорта со значительным риском получения травм или даже смерти.Когда пользователь участвует в гонках на транспортных средствах, он принимает на себя связанный с этим риск. RHR Swag® & Red Headed Rebel® не дает никаких гарантий, что использование ее продуктов или деталей гарантирует личную безопасность. Установка продуктов или деталей RHR Swag® может отрицательно повлиять на другие компоненты автомобиля, защитное оборудование или промышленные товары (вместе «товары»). RHR Swag® не несет ответственности за любой ущерб, нанесенный другим товарам, или телесные повреждения, которые могут возникнуть из-за отказа других товаров, из-за установки и / или использования, правильного или ненадлежащего, его продуктов или частей.

Устали от грязи и мусора, повреждающих радиатор вашей последней модели, супер-стандартной или уличной гоночной машины? Шредер для измельчения грязи с экраном для радиатора RHR LT имеет ширину 25 дюймов и высоту 20 дюймов и отлично работает для уменьшения количества грязи и грязи, которые попадают в ваш радиатор. Изготовленный из сверхлегкой алюминиевой рамы и прочной виниловой сетки HD, этот измельчитель грязи с сетчатым фильтром LT позволяет большому количеству воздуха попадать в радиатор, блокируя при этом самую липкую грязь и самый разрушительный мусор. Легкая, но прочная виниловая сетка приклепана для надежной фиксации, а алюминиевый каркас имеет прорези для легкой установки и снятия с помощью стяжек.Вы можете легко снять его, если нужно помыть или поработать с автомобилем. Разработан, чтобы служить долго и защищать ваш радиатор, экономя ваши деньги. Поддержание радиатора в чистоте помогает предотвратить перегрев двигателя, что снижает мощность в лошадиных силах. 25 дюймов в ширину и 20 дюймов в высоту.

Жители Калифорнии: Предупреждение по предложению 65

Автомобильные гонки по своей сути опасный вид спорта со значительным риском получения травм или даже смерти. Когда пользователь участвует в гонках на транспортных средствах, он принимает на себя связанный с этим риск.RHR Swag® & Red Headed Rebel® не дает никаких гарантий, что использование ее продуктов или деталей гарантирует личную безопасность. Установка продуктов или деталей RHR Swag® может отрицательно повлиять на другие компоненты автомобиля, защитное оборудование или промышленные товары (вместе «товары»). RHR Swag® не несет ответственности за любой ущерб, нанесенный другим товарам, или телесные повреждения, которые могут возникнуть из-за отказа других товаров, из-за установки и / или использования, правильного или ненадлежащего, его продуктов или частей.

Cylinder Radiator Screen Pendant — Shades of Light

Мы пришли к этой блестящей дизайнерской идее, когда заказчик попросил нас создать светильник, который согласовывался бы с винтажным экраном радиатора, который они использовали в своих кухонных шкафах в доме, который они строили. .Наша команда местных мастеров здесь, в Ричмонде, штат Вирджиния, воплотила наши идеи в жизнь, создав этот уникальный кулон, соединив геометрический алюминиевый экран с настоящей затемненной медью.

Жители Калифорнии см. ПРЕДУПРЕЖДЕНИЯ ПРОП 65

⚠️ ВНИМАНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая: свинец, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другие нарушения репродуктивной системы. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov

.

Предупреждение, указанное на нашем веб-сайте, соответствует закону штата Калифорния под названием Proposition-65.Согласно этому постановлению, закон Калифорнии требует, чтобы компании предоставляли предупреждения о продуктах, содержащих химические вещества, которые штат Калифорния определил как канцерогены или репродуктивные токсины. Недавние поправки к этому закону требуют, чтобы все розничные торговцы, продающие жителям Калифорнии, размещали это предупреждение на своем веб-сайте.

В настоящее время в списке Proposition-65 почти 1000 веществ, от сигаретного дыма и асбеста до аспирина и древесной пыли. Один из перечисленных материалов — свинец, и поскольку большинство светильников содержат латунь в патронах или в рамах плафонов, мы обязаны наносить эту предупреждающую табличку на наши светильники.Латунь — это металлический сплав, состоящий из меди, цинка и небольшого количества свинца, что вызывает предупреждение о «свинце» в соответствии с Правилом штата Калифорния-65, поскольку было доказано, что свинец вызывает рак при попадании в организм.

Мы надеемся, что это немного проясняет ситуацию. Если у вас есть какие-либо дополнительные вопросы, мы предлагаем посетить упомянутый выше веб-сайт для получения дополнительной информации и полного списка веществ, требующих предупреждений в соответствии с Предложением-65.

Крышки радиатора — декоративные экранные панели для современного дома

Объявления

Крышки радиатора могут выглядеть некрасиво и испортить всю дизайнерскую концепцию домашнего интерьера.Однако во многих домах есть радиаторы, и мы выбрали ряд вдохновляющих решений, которые помогут вам превратить некрасивый радиатор в привлекательный элемент домашнего декора. Мы привыкли думать о крышках радиаторов как о решетках и экранах из дерева или металла, но вы увидите, как традиционные материалы могут иметь новую форму и современный внешний вид, чтобы соответствовать требованиям и визуальной эстетике современности.

Объявления

Несмотря на огромное разнообразие отопительных приборов, в большинстве многоквартирных домов радиаторы есть в каждой комнате и являются источником тепла в доме.Крышки и экраны радиатора выполняют несколько функций. Очевидно, одна из них декоративная — они скрывают громоздкий радиатор, но другая функция также очень важна. Радиаторные ширмы защищают детей и домашних животных, что особенно важно для семей с маленькими детьми, которые только начинают ходить, а также в детских учреждениях, детских садах, спортзалах и т. Д. Экраны защитят маленького ребенка не только от горячей поверхности радиатор, но и из острых углов. Правильный выбор крышки радиатора направит поток теплого воздуха в нужном направлении, что значительно повысит эффективность отопления помещений и, конечно же, повлияет на счета за электроэнергию в семье.

Как правильно выбрать крышки радиатора?

Как правильно выбрать крышки радиатора ? Это первый вопрос, который приходит на ум, когда вы сталкиваетесь с проблемой спрятать некрасивый радиатор, не теряя тепла. Неправильный выбор покрытия радиатора может резко увеличить теплопотери, что сделает радиатор неэффективным. Прежде чем сделать какой-либо выбор, вам нужно запомнить основной принцип движения воздуха: холодный воздух втягивается через низ, а теплый воздух выходит через верх.Это означает, что вы должны убедиться, что поток воздуха не заблокирован, и ваш радиатор сможет работать после того, как вы добавите покрытие. Обратите внимание — шкафы с радиаторами не подходят для использования с накопительными или конвекторными обогревателями.

---

Перед покупкой или изготовлением крышки радиатора необходимо убедиться, что выбранная вами модель впишется в имеющееся пространство. Для этого вам необходимо правильно измерить радиатор и доступное пространство вокруг него.

Высота — это первое необходимое измерение. Измерьте расстояние от пола до верха радиатора и добавьте к этому размеру не менее 25 мм, чтобы обеспечить хорошую циркуляцию воздуха.

Ширина — измерьте расстояние от внешних краев радиатора и добавьте не менее 50 мм (25 мм с каждой стороны), чтобы убедиться, что вы не блокируете циркуляцию воздуха.

Глубина — измерьте расстояние от стены до передней части радиатора и добавьте 25 мм, чтобы обеспечить эффективную циркуляцию воздуха.

---

Помимо измерений, вам необходимо убедиться, что клапаны легко доступны. Выбирая покрытие радиатора, нужно проверить, можно ли его быстро и легко снять в случае аварии. На выбор предлагается несколько видов крышек радиаторов — плоский экран, закрывающий только переднюю часть радиатора, откидной экран с крышкой или без нее, радиаторные шкафы, закрывающие радиатор со всех сторон.

Выбор подходящего покрытия радиатора также будет зависеть от возможностей установки, поскольку радиаторы устанавливаются по-разному.Некоторые из них монтируются на стене, а другие устанавливаются очень близко к полу. Это значит, что домовладельцам необходимо выбрать ширму радиатора, которая будет иметь соответствующий дизайн. Есть покрытия, которые можно использовать прямо на полу, настенные и навесные крышки радиаторов. Первый вариант очень удобен, так как крышка радиатора предназначена для размещения на полу перед радиатором, как экран, и легко снимается для очистки или смывания пыли. Настенные покрытия прочные, и вы не сможете их толкнуть или споткнуться.Настенные крышки крепятся к стенам на некотором расстоянии от радиатора, что обеспечивает хорошую циркуляцию воздуха. Самый простой вариант установки — навесные крышки радиаторов. Они крепятся винтами, но проблема только в том, что большинство моделей лежат непосредственно на поверхности радиатора, что препятствует циркуляции воздушного потока и может привести к потере тепла.

Крышки радиатора — виды и материалы

Крышки радиатора могут отличаться по внешнему виду и типу установки, но наиболее очевидным отличием является материал.Мы рассмотрим различные типы материалов покрытия радиатора — металл, дерево, пластик, стекло или их комбинацию — и рассмотрим плюсы и минусы каждого материала.

Плюсы и минусы металлических крышек радиаторов

Металлические кожухи радиатора могут быть изготовлены из алюминия или листовой стали, которые затем покрываются краской. Металлические крышки очень прочные и сохранят привлекательный внешний вид на долгие десятилетия. Металлические покрытия радиаторов служат дольше и с точки зрения воздействия на отопление, эти покрытия являются лучшим выбором.Металл быстро нагревается, а затем начинает излучать тепло. Металлические крышки просты в установке и обслуживании. Их можно протирать влажной тканью, они не деформируются и не меняют цвет при длительном воздействии высоких температур.

По внешнему виду металлические крышки бывают самых разнообразных дизайнов с отверстиями и орнаментами, которые добавляют элегантности домашнему интерьеру. Современные обложки, вырезанные лазером, имеют потрясающий внешний вид и потрясающие кружевные, геометрические и дизайнерские узоры.Вы можете комбинировать классический стиль с очень современным стилем, и крышка мгновенно станет фантастическим элементом домашнего декора и эффектным украшением стен. Единственный недостаток металлических покрытий — цена. Стандартные металлические экраны можно найти по более низкой цене, но цена моделей из нержавеющей стали или нестандартных моделей с нестандартной перфорацией может иметь немалые ценники.

Плюсы и минусы деревянных крышек радиатора

Дерево всегда было материалом премиум-класса.Деревянные крышки радиаторов бывают разных стилей и форм — от классических до авангардных — и подходят для любого типа радиаторов. Решетки изготавливаются из натурального дерева разных пород — от дуба или бука до ценных и дорогих пород дерева. От самых простых дизайнов до витиеватых резных узоров — существуют уникальные крышки радиаторов из дерева. Основные преимущества деревянных ширм в том, что они сохраняют тепло, природное происхождение материалов и экологическую безопасность, эстетичный вид, который органично вписывается практически в любой интерьер.Покрытия из натурального дерева дороже металлических и требуют тщательного ухода, поскольку дерево со временем подвержено короблению.

Более доступным вариантом деревянных покрытий являются покрытия из фанеры, ДСП, МДФ (ДВП средней плотности) или ХДФ (ДВП высокой плотности). Обычно из этих материалов изготавливают коробку, а сама решетка может быть сделана из тонких деревянных реек, ротанга или сетки. Люди, которым нравится проект своими руками, могут сами изготовить деревянную крышку радиатора.Единственное, на что следует обратить внимание, это не перекрывать циркуляцию воздуха плотным фасадом. Дерево может быть окрашено, окрашено или отделано различными способами, чтобы соответствовать существующему интерьеру дома.

Плюсы и минусы пластиковых крышек радиатора

Пластиковые накладки чаще всего используются в ванных комнатах и ​​туалетах и ​​это один из самых практичных вариантов декоративного аксессуара. Этот материал наиболее гигиеничен и его можно стирать неограниченное количество раз.Пластиковые крышки невероятно устойчивы к влаге и высокому уровню влажности, они не коробятся, как дерево, и не ржавеют, как металл. На рынке представлено множество размеров, форм и цветов. Это самый дешевый вариант, доступный на рынке, и если у вас ограниченный бюджет, пластиковые крышки — хороший выбор. Однако пластиковые покрытия со временем теряют свои свойства и из-за частых перепадов температуры быстро теряют пластичную форму, поэтому их необходимо заменять. Кроме того, низкокачественный пластик может выделять в воздух вредные вещества или запахи.

Плюсы и минусы стеклянных крышек радиатора

Стеклянные экраны появились несколько лет назад. Они имеют привлекательный внешний вид, что делает их очень популярными среди покупателей. Эти ширмы могут стать изысканным аксессуаром и существенно дополнить интерьер как неповторимый элемент декора. Стеклянные экраны изготавливаются из специального закаленного стекла толщиной около 8 мм. Специальная обработка стекла делает его устойчивым к царапинам и повреждениям, а углы закруглены в целях безопасности.Многие стеклянные экраны имеют красивую трехмерную графику на поверхности, а крышку радиатора можно использовать в качестве украшения. Например, в детских спальнях вы можете выбрать рисунки из мультфильмов, красивые и нежные цветы для спальни девочки-подростка или городской пейзаж или граффити для комнаты вашего мальчика. Обычно стеклянные экраны имеют твердую поверхность, позволяющую создавать уникальные изображения, узоры, фактуру витража, от печати до пленочного витража.

Что делает экран радиатора эффективной сборки и развертывания?

Экраны сборки (или мониторы сборки, или излучатели информации) — важный инструмент, помогающий добиться непрерывной интеграции и раннего обнаружения ошибок.Когда количество заданий сборки становится большим, может возникнуть соблазн скрыть «успешные» задания для экономии места, но мы обнаружили, что это вызывает проблемы. Я понял, что людям необходимо знать контекст для красных вакансий, если они хотят предпринять быстрые действия по исправлению сбойных сборок, поэтому важно представлять полное состояние всех сборок, показывая зеленые рабочие места.

Обновление : после разговора в Твиттере и контрастирующего сообщения в блоге @EdMcBain о Build Cow становится ясно, что необходим некоторый контекст, связанный с размером наших команд разработчиков программного обеспечения и возможностями сборки, чтобы помочь прояснить, почему разработчики «игнорировали красный».Я добавил сноску с некоторыми деталями.

Существует несколько инструментов с открытым исходным кодом для отображения информации о сборке на больших экранах «радиаторов», таких как Cradiator, BuildScreen, XFD, Jenkins Radiator View и т. Д. Например, BuildScreen (от @martinbuberl) отображает информацию о состоянии сборки, например:

Здесь передается хороший объем информации: имя задания (например, Playground ), имя ветви исходного кода (например, Trunk ), счетчик сборки и даже количество выполненных модульных тестов.

Cradiator for GO Build Information

На сайте thetrainline.com мы используем ThoughtWorks GO для управления сборкой и развертыванием, а одним из лучших радиаторных инструментов для отображения информации о сборке из GO является Cradiator. Используя скин «Стек» с пятью заданиями на сборку, вы можете получить что-то вроде этого:

Однако, когда количество заданий сборки и развертывания превышает примерно 20, дисплей начинает загромождаться с очень маленьким размером текста. У нас было более 60 рабочих мест на нашем основном сервере GO, поэтому экран выглядел примерно так:

Чтобы не загромождать экран и позволить тексту снова быть читаемым, зеленые (проходящие) задания были скрыты:

Это выглядело намного чище, и поэтому мы сначала подумали, что это должно быть улучшение.На самом деле это было хуже, чем раньше.

Устранение контекста для информации психологически плохо

Оказалось, что УКАЗАНИЕ ЗЕЛЕНОЙ РАБОТЫ ВЫЗЫВАЕТ ПЛОХОЕ ПОВЕДЕНИЕ ; Все больше и больше разработчиков стали игнорировать красные рабочие места, четко обозначенные на радиаторах всего в нескольких метрах от них. Почему это могло быть? В своей книге Continuous Delivery Джез Хамбл и Дэвид Фарли говорят об информационных излучателях и отмечают (стр.137), что:

То, что вы выберете для измерения, будет иметь огромное влияние на поведение вашей команды (это известно как эффект Хоторна).

В нашем случае мы показывали только неудачные рабочие места и скрывали истинное «состояние мира», не показывая зеленые рабочие места. Похоже, что это оказало негативное психологическое воздействие на людей, заставляя их игнорировать то, что должно было быть сильным предупреждающим сигналом. Я подозреваю, что это было аналогично (или, возможно, даже из-за) сенсорной адаптации, неврологического эффекта, который возникает, когда сильный стимул сохраняется в течение определенного периода времени, но когда сигналы от нервной системы уменьшаются, позволяя мозгу « акклиматизироваться ». к стимулу.

Поскольку мы скрыли зеленые рабочие места, экраны радиаторов всегда отображались только красным; Люди не могли узнать, представляют ли четыре «красных» работы хорошее или плохое состояние дел. Из 100 вакансий четыре красных не кажутся такими уж плохими (хотя мы хотели бы исправить их немедленно), но из шести вакансий четыре красных кажутся довольно плохими. В отсутствие контекстной информации о «красных» вакансиях разработчики не могли оценить, насколько «важным» был «красный» сигнал; экраны всегда были красными, поэтому визуально пять красных рабочих мест или 25 красных рабочих мест выглядели примерно одинаково.

Я вижу зеленые деревья

Нам нужен был способ дать некоторый контекст красным заданиям, показываемым на экранах, то есть немного зеленым! Я играл с двумя рисунками; первая показывала название каждой зеленой работы внутри небольшой плитки внизу экрана:

Примерно для 20 заданий этот дизайн, вероятно, сработал бы хорошо, но у нас было не менее 60 заданий, которые нужно было представить, поэтому я подумал, что «стопка» цветных срезов, каждый код для одного задания, будет лучше масштабироваться:

В конце концов, ребята, которые закончили кодирование изменений в Cradiator , решили пойти еще дальше и включить соотношение и процентное соотношение прямо в гистограмму в нижней части экрана, что мне очень нравится:

Это обеспечивает контекст, отсутствующий в предыдущих представлениях; Теперь мы можем видеть детали неудачных заданий, а также представление о том, насколько хорошо мы преуспеваем в целом.Благодаря восстановлению зеленых рабочих мест экраны радиаторов имеют больше контекстной информации и выглядят менее «сердитыми» за счет включения зеленых и красных рабочих мест; эффект сенсорной адаптации был снижен.

При закрытии

В настоящее время я работаю над тем, чтобы вернуть наши изменения в код Cradiator на Github, и я планирую включить более подробную информацию в сообщение в инженерном блоге на thetrainline.com.

Был ли у вас подобный опыт сборки и развертывания радиаторных экранов? Я хотел бы прочитать об альтернативных подходах.

Обновление

— некоторый контекст по количеству конвейеров сборки

Вот слайды выступления, которое я сделал на WebPerfDays 2012, который включает подробную информацию о размере сборки («больше серверов, чем в производстве» — слайд 10):

У нас есть около 250 агентов сборки, охватывающих примерно 150 конвейеров сборки, а также 7 команд разработчиков в 2 часовых поясах, что, я думаю, объясняет (но не оправдывает) поведение, которое мы наблюдали, когда зеленые конвейеры были скрыты; одна из вещей, над которыми я работаю, — как сделать информацию о сборке более актуальной для каждой команды, чтобы команды больше не «игнорировали красный».

Нравится:

Нравится Загрузка …

Связанные

Как собрать крышки радиатора

Если вы подумываете накрыть старые чугунные радиаторы, вы можете задаться вопросом, хорошая ли это идея, учитывая, что они предназначены для обогрева комнаты. Водяные радиаторы нагревают воздух вокруг себя, который затем поднимается к потолку и распределяется по пространству комнаты. Пока крышка радиатора не перекрывает полностью поток воздуха от пола до потолка, тепло будет расти.

Является ли импеданс, создаваемый крышкой, достаточно значительным, чтобы иметь значение для воздушного потока и возникающего тепла, является предметом споров, учитывая различные обстоятельства от дома к дому. Стоит ли уступать крышкам радиатора из-за внешнего вида или из-за необходимости свободного места? Это вопрос и решение, которое лучше оставить каждому домовладельцу. Что бы вы ни выбрали, если вы хотите накрыть чугунные радиаторы, вы можете использовать метод, описанный на этой странице, чтобы легко построить крышки для радиаторов любого размера в вашем доме.

Материалы

Чтобы сделать такую ​​крышку радиатора, вы можете использовать заготовку соснового бруса и перфорированные алюминиевые листы из домашнего магазина и обрезать их по размеру. С помощью нескольких простых методов столярки ваши радиаторы можно покрыть с минимальными усилиями и затратами.

Пиломатериалы 1х2, 1х3, 1х4 и в некоторых случаях 1х6. Каждый из них имеет толщину дюйма и примерно на полдюйма меньше их номинальной ширины. Таким образом, 1×2 на самом деле имеет ширину 1½ дюйма, а не 2 дюйма.Учитывайте эту фактическую ширину при расчетах по проекту.

Прежде чем выбрать размер 1 по ширине, который вы будете использовать, примите во внимание размеры вашего радиатора и размер имеющихся перфорированных экранов. Типичный размер перфорированных алюминиевых экранов составляет 36 дюймов на 24 дюйма. Это означает, что для радиатора высотой 3 фута или около того вы захотите использовать 36 дюймов для вертикальной стороны. Более короткий радиатор высотой в пару футов обычно будет длиннее по сравнению, поэтому 36 дюймов лучше подходят для горизонтальной длины передней панели.

Для радиатора длиной более 36 дюймов потребуется более одного экрана, чтобы закрыть переднюю часть. Для поддержки более чем одного экрана потребуется разделитель пиломатериалов 1by. Если вам нужно более двух экранов, чтобы закрыть переднюю часть радиатора, вам понадобится разделитель для каждого дополнительного. В некоторых случаях вы можете даже захотеть добавить разделители для более интересного дизайна обложки, даже если они не нужны для поддержки просмотра.

Измерьте радиатор

Начните с измерения радиатора.Измерьте высоту от пола до верха радиатора, а затем общую длину передней и боковых сторон. Обязательно измеряйте расстояние от самых дальних точек спереди, обычно это вентиль или водопроводные трубы, проходящие через пол.

Измерьте сбоку по полу от плинтуса до самой дальней точки, обычно это опора радиатора. Выполните эти три измерения и используйте уравнения в следующем разделе, чтобы найти пропилы, которые вам нужно сделать в деревянных деталях.

Перед тем, как начать резку, помните, как и во всех проектах по обработке дерева, прямые и квадратные концы имеют решающее значение при соединении деревянных деталей.Использование торцовочной пилы для пропила для стоек и рельсов в этом проекте даст вам наилучшие возможные результаты. Ручная резка тоже подойдет, но ваш уровень мастерства будет очевиден, и если у вас не будет очень устойчивой руки, все части не будут подходить хорошо, и конечный продукт будет это видно.

Если у вас нет торцовочной пилы, попробуйте одолжить ее или вы можете взять ее напрокат во многих домашних магазинах. Если у вас есть лишние 100 долларов или около того, вы также можете купить небольшую, которая отлично подойдет для этого и многих других проектов по деревообработке.

Точность резки вручную также можно значительно повысить, если использовать угловую коробку и заднюю пилу. Они недороги и, если их делать осторожно, могут обеспечить отличные результаты при поперечных надрезах и митрах. Если у вас нет торцовочной пилы или лишних денег, это может быть хорошей альтернативой.

Сборка передней панели

Сначала рассчитайте общую ширину передней панели , добавив размер переднего радиатора плюс 1 дюйм для расстояния и общую толщину боковых панелей.Для крышки с двумя сторонами эта толщина будет 2 X ¾ = 1½ дюйма. Результатом этого расчета является общая длина лицевой панели. Исходя из этой суммы, вы можете рассчитать размеры для вырезания частей панели.

Перед тем, как приступить к изготовлению деревянного каркаса, необходимо определить, на какой площади потребуется экранирование. Эти перфорированные алюминиевые экраны обычно имеют размер 36×24 дюйма. Вы должны убедиться, что вы строите рамы так, чтобы экран перекрывал дерево, чтобы обеспечить поверхность для крепления алюминия.После того, как у вас будет общий размер панели, выберите ширину дерева и любой размер разделителя в соответствии с размером экрана, который вы используете, обеспечивая как минимум полдюйма нахлеста со всех сторон.

Передняя распорка

Чтобы вырезать дерево для передней панели, посмотрите на диаграмму выше и начните со стоек. Возьмите высоту радиатора и добавьте 1 дюйм. Дополнительный 1 дюйм обеспечит зазор между чугуном и верхней частью готовой крышки. Итог этого расчета — длина передних стоек.

Передние направляющие

Чтобы разрезать рельсы, возьмите общий размер передней панели и вычтите общую ширину двух передних стоек. Если вы используете рейки 1×3, это будет 2 X 2½ = 5 дюймов. Таким образом, вычитая 5 дюймов из длины передней панели, вы получите длину передних направляющих.

Разделители

Если вам нужно сделать крышку для радиатора длиной более 3 футов, вам придется разделить пространство, чтобы поддержать несколько алюминиевых экранов, которые потребуются.Чтобы прикрыть более длинный радиатор, потребуется как минимум два экрана на лицевую панель. Планируйте вырезать один разделитель для двух экранов и дополнительный разделитель для каждого дополнительного экрана сверх этого.

Также не забудьте учесть воздушный зазор, необходимый в нижней части крышки. Внизу необходимо пространство, чтобы воздух мог легко входить в радиатор и двигаться вверх по направлению к потолку. Пространство, которое вы выбираете для дна, может быть от ½ или ¾ дюйма до пары дюймов, сколько места оставить — решать вам.Имейте в виду, что меньшее пространство придаст общей крышке более элегантный вид, а также поможет скрыть ножки и трубы радиатора.

Чтобы определить длину перегородки, возьмите длину передней стойки и вычтите нижнее пространство плюс 2 ширины направляющей. Опять же, для 1×3 это будет 5 дюймов ширины рельса.

Создайте боковую панель

Если ваш радиатор расположен в углу комнаты, вероятно, потребуется только одна боковая панель. Поскольку его не будет видно, угловую сторону можно оставить открытой, что также улучшит воздушный и тепловой поток.В любом случае места в углу, скорее всего, будет слишком мало для размещения боковой панели. Помните об этом, решая, сколько экрана и дерева вам понадобится для углового радиатора.

Боковые поперечины

Длина стоек боковых панелей такая же, как и передних. Однако одна боковая рейка должна быть на ¾ дюйма на тоньше на , чем другая. Это связано с тем, как передняя панель стыкуется с боковинами. Передняя часть добавит ¾ дюйма к боковой стойке, с которой она соединяется.Если вы использовали 1×3 для обеих боковых стоек, одна, соединяющая переднюю часть, будет выглядеть шире, чем другая, если смотреть сбоку. Вместо этого, используя 1×2 для этой стойки, в итоге получится 2¼ дюйма, из-за чего будет казаться, что две боковые стойки равны.

Боковые поручни

Чтобы получить длину боковых поручней, добавьте размер бокового радиатора плюс ½ дюйма для интервала, чтобы получить общую боковую панель шириной . Вычтите из этой суммы ширину двух боковых стоек.При использовании стоек 1×3 и 1×2 в приведенном выше примере общая ширина стоек будет 2½ + 1½ = 4 дюйма.

Сборка

Теперь, когда все рельсы, стойки и разделители обрезаны, самое время соединить деревянные части вместе. Для этого вам понадобится сверло Форстнера. Бита 3/8 дюйма будут лучшим выбором для размера, учитывая ширину края пиломатериала ¾ дюйма.

Разложите направляющие и стойки для каждой панели на ровной поверхности. Обязательно разместите нижнюю направляющую так, чтобы она обеспечивала пространство, которое вы выбрали для нижнего зазора.Используйте столярный угольник, чтобы обеспечить идеальное соединение под углом 90 °, и зажим, чтобы удерживать их на месте при сборке. Вы также можете использовать приспособление, подобное изображенному здесь, чтобы удерживать детали на месте во время маркировки, склеивания, крепления и т. Д.

Присоединяйтесь к Rails and Stiles

# 1

Отметьте край стоек в центральной точке, чтобы просверлить два отверстия Форстнера, равномерно разнесенных с каждой направляющей. Просверлите отверстие примерно на 2/3 ширины стойки. Используя длинное сверло 1/8 дюйма, просверлите пилотное отверстие в нижней части форстнеровского отверстия, через оставшуюся часть стойки и в конец рельса.

# 2

Нанесите на конец поручня столярный клей и прижмите его к стойке. Вверните винты в отверстия и опустите головки на дно отверстия Форстнера. Используйте винты достаточной длины, чтобы врезаться в рейку примерно на дюйм.

# 3

Приклейте деревянные заглушки диаметром 3/8 дюйма в отверстия, чтобы скрыть их. Дайте клею высохнуть и отшлифуйте заглушки до их поверхности.

Установите экраны

Если вы хотите покрасить крышку, лучше всего это сделать перед добавлением растрирования, если вы не планируете также красить экраны.Если вы хотите использовать красивую древесину твердых пород, например дуб, для своих покрытий, вы можете использовать натуральную отделку вместо краски. Однако вы все равно захотите нанести финиш, прежде чем добавлять алюминиевые экраны. Чтобы покрасить крышку, вы можете использовать технику рисования кухонных шкафов, показанную здесь, если вам нужна помощь.

Чтобы прикрепить алюминиевый экран к дереву, работайте с задней стороны рамы и измерьте проем. Вам потребуется, чтобы сетка перекрывала заднюю часть деревянной рамы не менее чем на ½ дюйма со всех сторон, чтобы было место для крепежа.Установив экран на место, используйте узкие полоски тонкого дерева или жесткого картона, чтобы закрыть края, и проденьте стержни или скобы через полоски и алюминий в раму. Выберите здесь крепеж на 1/2 дюйма, чтобы он не пробил другую сторону деревянной рамы.

Убедитесь, что экраны установлены так, чтобы вдоль внешнего края передних стоек оставалось не менее ¾ дюйма открытого пространства. Здесь боковая панель соединяется с лицевой. Эти две панели должны соединить дерево с деревом для прочного бесшовного соединения.

Если вам нужно отрезать алюминий по размеру, с помощью карандаша отметьте размеры прямой линией, а затем разрежьте металл парой высококачественных ножниц для жести. Лучше всего попробовать сделать деревянную раму, чтобы вам вообще не приходилось резать алюминий. Во время резки металл можно легко согнуть. Изгиб или изгиб металла могут создать отвлекающую линию в месте соединения с деревянным каркасом, поэтому старайтесь избегать этого.

При необходимости на длинном радиаторе с двумя передними экранами вы можете перекрыть алюминиевый слой в центре за перегородкой.Это может помочь избежать порезов металла, но не позволяйте перекрытию выходить на открытое пространство, иначе видимый эффект будет отвлекать спереди.

Присоединяйтесь к панелям

Чтобы собрать рамку крышки, соедините боковые панели с передней панелью. Нанесите столярный клей на край боковой стойки, который соприкасается с передней стойкой. Установите две панели вместе под прямым углом так, чтобы боковые стороны упирались в переднюю. Забейте отделочные гвозди 8d или 10d через переднюю стойку и в сторону.Утопить шляпки гвоздей и зашпаклевать отверстия. Вы можете подправить краску, нанеся покрытие на переднюю поверхность передней стойки сверху вниз, чтобы покрыть шпатлевку.

Второй вариант крепления передней панели по бокам заключается в использовании отверстий под винты, шурупов и деревянных дюбелей, как показано выше, при соединении рельсов и стоек. Это может сделать крышку радиатора более прочной, и вы можете пропустить клей по краю. Опять же, необходимо подправить покрытие над отверстиями.

Установите анкерные блоки

Вырежьте блок 1×2 длиной около 3 дюймов и прикрепите его заподлицо с верхом в углах, где встречаются две панели.Просверлите пилотное отверстие 1/8 дюйма в боковой части блока прямо в передней стойке. Нанесите клей на блок, где он соприкасается с панелями, а затем вбейте винт сбоку, наполовину в переднюю стойку. Убедитесь, что блок плотно прижимается к обеим панелям и устанавливает винт так, чтобы он находился близко к углу, оставляя место на внешней части блока для заворачивания винта позже, когда придет время установить верх.

Добавьте еще один блок 1×2 сбоку позади панели.Приклейте и прикрутите на место. Это тоже будет позже использовано для прикрепления верха. Если у вас есть место, вы можете просто установить 1×2, чтобы растянуть всю боковую панель, но не забудьте проверить зазор вокруг радиатора, прежде чем идти по этому маршруту. В некоторых случаях клапан давления или другие металлические детали могут быть слишком близко, чтобы обеспечить 1×2 во всем пространстве.

Создай лучший

Чтобы сделать верх крышки, используйте кусок мебельной фанеры, обрезанный по размерам готовой рамы, и обвяжите открытые края толстым молдингом.Используйте фанеру 5/8 или 3/4 дюйма для устойчивости и 1 дюйм плюс лепнину или кусок 1×2, установленный на краю для обвязки, чтобы создать впечатление толстого тяжелого верха.

Для расчета верхних размеров возьмите общий размер передней панели сверху и добавьте 2 дюйма, чтобы обеспечить хороший свес с обеих сторон. Затем возьмите общий размер боковой панели, плюс толщину передней панели, равную, дюйма, плюс 1 дюйм для свеса. Это ваши общие максимальные размеры. Чтобы разрезать фанеру, вычтите из этой общей длины в 2 раза толщину вашей лепной ленты.Чтобы сократить ширину, вычтите 1 раз толщину лепного украшения из общей ширины верха.

Мебельная фанера обычно продается в небольших магазинах для дома. Два на четыре фута — это обычно доступный размер для фанеры из клена, березы или дуба класса B-C. Если вы знаете, какой размер хотите подобрать для своего топа, вы, вероятно, можете купить в магазине такую ​​деталь, которая вам подойдет.

Построение длинной вершины

Если вам нужно накрыть радиатор большей длины, 4 фута фанеры, вероятно, будет недостаточно.Чтобы приспособиться к размеру, вы можете взять полный лист фанеры B-C и разорвать его до нужной вам ширины, но это может быть довольно дорого, если у вас нет нескольких крышек для изготовления. Другой вариант — использовать кусок фанеры 2х4 фута и соединить два отрезка вместе, чтобы получить необходимое количество.

Используя столярный клей и пиломатериалы, вы можете собрать столешницу любого нужного вам размера. Начните с того, что разорвите фанеру 2х4 посередине, чтобы сделать две требуемые детали. Опять же, вы можете попросить магазин сделать это за вас.Склейте детали встык, оставив между ними 1 кусок пиломатериала. Узкая плата 1by будет лучше, чем более широкая, поэтому планируйте использовать 1×2 для этого делителя. Также используйте 1×2 загнутый край для обвязки фанеры. Используйте большое количество столярного клея, чтобы соединить все детали, а затем прибейте полосу к краям с помощью 2-дюймовых отделочных гвоздей. Опустите шляпки гвоздей и заполните их шпатлевкой перед тем, как закончить верхнюю часть краской.

Установите верх

Перед установкой вы можете закончить верхнюю часть краской или морилкой.Обязательно отшлифуйте все детали вместе, чтобы удалить излишки клея. Вам нужно закончить только внешние поверхности, так что нижний и внутренний края можно оставить голыми.

Чтобы прикрепить верх к крышке, используйте блоки 1×2, которые вы установили при соединении панелей. Если вы построили длинный верх из двух кусков фанеры, также установите такой блок в центральной точке передней направляющей крышки. Используйте более длинный кусок 1×2, чтобы охватить штуцер сверху и плотно перекрыть его с обеих сторон.Чем длиннее 1×2, тем устойчивее будет изготовленный верх. Вы даже можете использовать 1×2, который охватывает все расстояние из стороны в сторону, и установить несколько винтов снизу, чтобы еще больше стабилизировать верх.
