Содержание:

1. Необходимость обустройства отопления
2. Способы регулировки системы отопления
3. Работы по регулировке отопления запорной арматурой

Без качественно выполненного монтажа отопительного оборудования невозможно создать условия для нахождения в здании в холодное время года. Каждый владелец частного дома должен иметь представление, как осуществляется регулировка системы отопления, иначе комфортные условия для отдыха и сна членов семьи обеспечить не удастся.

Необходимость обустройства отопления

Потребность обогревать собственный дом существовала всегда, но способы для достижения данной цели были самыми разными. Не одну сотню лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, которые по качеству и эффективности превосходят своих предшественников.

В настоящее время система отопления представляет собой конструкцию, которая, как правило, состоит из следующих основных элементов:

• нагревательный котел;
• трубопровод;
• отопительные приборы.

Внутри отопительной системы находится теплоноситель. В большинстве случаев для обогрева частных домовладений используют воду, поскольку в случае утечки она с экологической точки зрения не представляет опасности для людей и окружающей среды.
Из всех видов жидких теплоносителей именно вода лучше всего накапливает тепло и, остывая, отдает его.

Кроме этого, она хорошо течет и практически мгновенно передвигается внутри элементов системы. Вода всегда имеется в водопроводных трубах и ее в любой момент можно добавить в отопительную конструкцию.

Функционирование системы заключается в передвижении горячего теплоносителя по ней при помощи циркуляционного насоса. Вода сначала нагревается в котле, а затем распределяется по трубам, из которых поступает в радиаторы.



Способы регулировки системы отопления

Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты.

Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

• качественным способом – путем изменения температуры теплоносителя;
• количественным способом – при нем меняют объем жидкости.

Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того, как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы — водомер и расходомер.

Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными.
Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.


Работы по регулировке отопления запорной арматурой

На протяжении всего процесса поступающая в систему вода должна иметь постоянную температуру. Регулировку, как правило, производят согласно перепадам температуры при помощи изменения объема подаваемой воды, что зависит от типа отопительной системы и теплового ввода.

Зависят перепады температуры от объема расходуемой воды и эта величина обратно пропорциональна. Таким образом, чтобы увеличить перепад до необходимого значения, следует уменьшить расход теплоносителя. Для этого или прикрывают задвижку, расположенную на вводе, или уменьшают сам расход.

Чем больше проходит воды через обогревательные приборы, тем скорость ее передвижения выше и соответственно теплоноситель меньше остывает. В итоге средняя температура в радиаторе повышается и увеличивается теплоотдача прибора.

После завершения регулировки в тепловом узле, наладке подлежат отдельные стояки конструкции. В случае возникновения проблем ремонт проводят так, чтобы можно было задействовать регулировочные краны для системы отопления на стояках или балансировочные вентили (подробнее: «Регулировочные краны для радиаторов отопления, установка вентиля»).

Один из способов регулировки системы отопления показан на видео:

Когда на отопительных стояках имеются лишь краны, производят только предварительную регулировку. При этом учитывают, что чем ближе расположен стояк к вводу, тем больше следует приоткрыть кран. Это необходимо, чтобы запорная арматура на отопление на самом близком стояке пропускала минимальный объем воды.

Одновременно на стояке, находящемся дальше всего нужно открыть кран, такой как на фото. Сначала проверяют качество прогрева самого дальнего по расположению стояка и заканчивают тем, который находится ближе всего.

Обычно в двухтрубных системах по причине напора перегреваются приборы на верхних этажах. Если этого недостатка нет на нижнем этаже, тогда необходима регулировка радиаторов отопления верхних.


При наличии крана двойной регулировки есть возможность уменьшить проходное сечение (прочитайте: «Как выполняется регулировка батарей отопления – варианты и способы регулирования теплоотдачи радиаторов»). При отсутствии таких кранов регулировка батарей отопления производится при помощи установки дроссельных шайб.

В двухтрубных системах теплоснабжения равномерность прогрева радиаторов будет повышаться при увеличении расхода воды. Важнейший параметр для отопительных конструкций – рабочее давление (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему»). Чтобы его понизить используют регулятор давления в системе отопления, а для повышения – циркуляционные насосы.

Температура теплоносителя при выполнении регулирования прибора не может превышать 50-60 °С. После завершения наладки температуру воды необходимо довести до 90 °С, и проверить еще раз нагреваемость радиаторов при таком температурном режиме.  Желательно для регулировки систем отопления обращаться за услугой к специалистам.

3 интересных способа балансировки системы отопления

Согласно закону гидродинамики, любая жидкость выберет путь, на котором она будет испытывать минимальное сопротивление. На практике, в автономной нагревательной сети дома, рабочая жидкость «отправляется» к первому теплообменнику или самому короткому по протяженности контуру системы отопления «теплый пол».  Как следствие, наблюдается разность температур в различных комнатах. Для ее выравнивания, домовладельцу необходимо выполнить гидравлическую балансировку отопительной системы, о которой и пойдет речь в нашей статье.

Что такое балансировка системы теплоснабжения?

Гидравлическая балансировка системы —  это способ улучшения работы комплекса отопительной системы. Целью выполнения гидравлической балансировки является обеспечение равномерного поступления тепловой энергии к каждому из потребителей (батареи, системы отопления «теплый пол», полотенцесушители и так далее). Благодаря более эффективному распределению тепла, достигается существенное уменьшение объема рабочей жидкости, которая циркулирует в системе теплоснабжения дома. Правильно выполненная гидравлическая балансировка позволит снизить до 20% расходов, шедших на отопление дома.

Зачем нужна гидравлическая балансировка?

Независимо от типа смонтированной отопительной системы, она должна доставлять рассчитанное проектировщиком количество теплоносителя, который в свою очередь должен нагреть радиатор до необходимой температуры. При этом через каждый из теплообменников должно пройти столько рабочей жидкости, сколько указано в разработанном проекте теплоснабжения дома. Согласно же законам гидродинамики, большее количество рабочей среды пойдет по пути минимального сопротивления, то есть к ближайшему к нагревательной установке теплообменнику.

Различия в температуре и количестве протекающей через теплообменник горячей воды приведет не только к различиям в температурном режиме разных помещений, но и увеличению нагрузки на котел отопления.

Когда нужно выполнять гидравлическую балансировку?

К гидравлической балансировке системы отопления следует прибегать в следующих случаях:

1. Близко расположенные к нагревательному аппарату радиаторы заметно горячее «последних» в гидравлической системе нагрева помещений, что заметно как на ощупь, так и по показаниям комнатного термометра или личностным ощущениям.
2. В отопительный сезон один или несколько теплообменников издает шум в виде журчания протекающей в нем рабочей жидкости.
3. Расположенные в бетонной стяжке трубы системы отопления «теплый пол» прогреваются неравномерно.
4. При наладке системы отопления, которая собрана без разработанного инженером-теплотехником проекта и услуг профессиональных монтажников.

Но если система отопления функционирует без нареканий, то пытаться улучшить ее работу самостоятельно не следует, так как из-за неопытности домовладельцы добиваются прямо противоположного результата. Так же не стоит начинать балансировать систему отопления, если в ней возникли какие-либо неполадки (разрыв мембраны в расширительном бачке, засор балансировочной или радиаторной запорной арматуры, завоздушенность батарей, появление протечек и так далее). В начале необходимо устранить проблему и, вполне вероятно, нужда в регулировке отпадет.

Какие проблемы решает гидравлическая регулировка системы?

Проведенная гидравлическая регулировка системы обогрева помещений дает возможность:

1. Добиться равномерного нагрева каждого потребителя тепловой энергии.
2. Добиться экономии топлива и обеспечить работу нагревательной установки в экономичном режиме.
3. Исключить появление шума при работе в ближних к нагревательной установке радиаторах за счет снижения объема проходящего через них теплоносителе.

ПРИМЕЧАНИЕ. Согласно практике, если в автономную отопительную систему, построенную по двухтрубной технологии,  включено 4-6 потребителя тепловой энергии, то в большинстве случаев, проведение гидравлической балансировки нет нужды. Но это утверждение верно лишь для отопительных систем, смонтированных согласно подготовленному инженером-теплотехником проекту.

Способы гидравлической балансировки

Существует несколько технологий балансировки отопительных систем, о которых вы прочтете ниже.

Балансировочные клапана

Технология регулировки заключается в определении температуры всех батарей и устранении разницы при помощи балансировочных клапанов. Для того, чтобы отрегулировать систему посредством балансировочных кранов вам необходимо:

1. Полностью открыть все балансировочные клапаны в системе и нагреть рабочую жидкость до 70-80 ˚C. Если у вашего котла отсутствует измеритель, показывающий фактическую температуру воды на входе отопительной системы, то определите ее самостоятельно при помощи контактного электронного термометра. Для этого приложите прибор к металлическому выходному патрубку котла.
2. На каждом из установленных в доме радиаторов замерьте температуру батареи возле входа и выхода рабочей жидкости и запишите показания. Если различия в показаниях лежат не превышают 10 ˚C, то отдельно взятый радиатор прогревается нормально.
3. При разнице температур на входе в первый и последний теплообменник около 2 ˚C, то прикрутите балансировочные краны первых двух теплообменников на 0,5-1 оборота, подождите 10-20 минут и повторите замеры.
4. При разнице температур более 2, но менее 7 ˚C регулировочные клапаны первых двух батарей закрываются на 50-70% (определите степень закрытия по количеству оборотов вентилей), расположенные в середине системы на 30-40%, а последние 2 остаются полностью открытыми.
5. Продолжайте регулировку количества проходящей через батареи горячей воды до тех пор, пока не исчезнет шум (если он был) и/или не будет достигнута разница температуры на входе первого и последнего источника тепла, не превышающая 2 ˚C.

Не нужно увлекаться уменьшением объема проходящей через радиатор рабочей жидкости, так как это приведет к снижению температуры в помещении без сколько-нибудь значимого экономического эффекта.

Регулировка при помощи термостатических клапанов

Термостатиеские клапана устанавливаются в системах обогрева помещений, к которым подключено множество потребителей тепловой энергии, к примеру, в двухэтажном частном доме, в котором помимо радиаторов установлены трубопроводы системы «теплый пол», полотенцесушители и другое оборудование. Термостатический клапан «объединяет» трубопроводы, по которым производится подача и отвод горячей и остывшей воды и позволяет корректировать ее так, чтобы на каждом подведенном высокотемпературном контуре были близкие температурные показатели.

Гидравлическая балансировка при помощи насоса

Регулировка гидравлических показателей в отопительной системе здания вышеописанными способами если и не трудоемка, то отнимает значительное количество времени, а также не исключает повторение всех действий в будущем. Используя же «умный» циркуляционный насос, к примеру, Grundfos ALPHA 3, вы сможете значительно упростить процесс гидравлической балансировки вашей отопительной системы. В зависимости от продавца, средняя стоимость комплекта, в который входит съемный передатчик и специальное программное обеспечение для мобильных устройств составляет около $300.

Суть идеи балансировки системы отопления при помощи насоса заключается в способности насоса контролировать расход теплоносителя в каждому из контуров и передавать полученную информацию на смартфон или планшет владельца дома. Программа, работающая в качестве путеводителя, информирует домовладельца о мерах и действиях, которые необходимо выполнить для гидравлической балансировки системы отопления. Хранимая в базе данных информация о типах теплообменников, их мощности и возможность введения других данных (площадь комнаты, необходимые показатели температуры и так далее), позволяет максимально упростить процесс регулировки отопительной системы. Это настолько просто, что вы можете изменять показатели системы отопления в зависимости от текущих показаний термометра на улице.

Так же прост и процесс первоначальной настройки насоса и системы отопления. После подключения Grundfos ALPHA 3 к системе отопления для установки нулевого расхода нужно будет отключить все потребители тепловой энергии в доме. Затем, запорная арматура на каждом теплообменнике по очереди открывается полностью, что необходимо для измерения максимальной пропускной способности каждого нагревательного аппарата. Теперь вам остается выполнить индивидуальную настройку приборов в специальном окне программы в режиме реального времени. При регулировке каждого из нагревательных приборов, программа будет выдавать подсказки, которые помогут обеспечить как максимальный комфорт, так и экономичность работы нагревательного котла.

По окончании настройки, владельцу будет предоставлен отчет, в котором будет отображен расход рабочей среды в каждом из нагревательных приборов в доме.

Читайте так же:

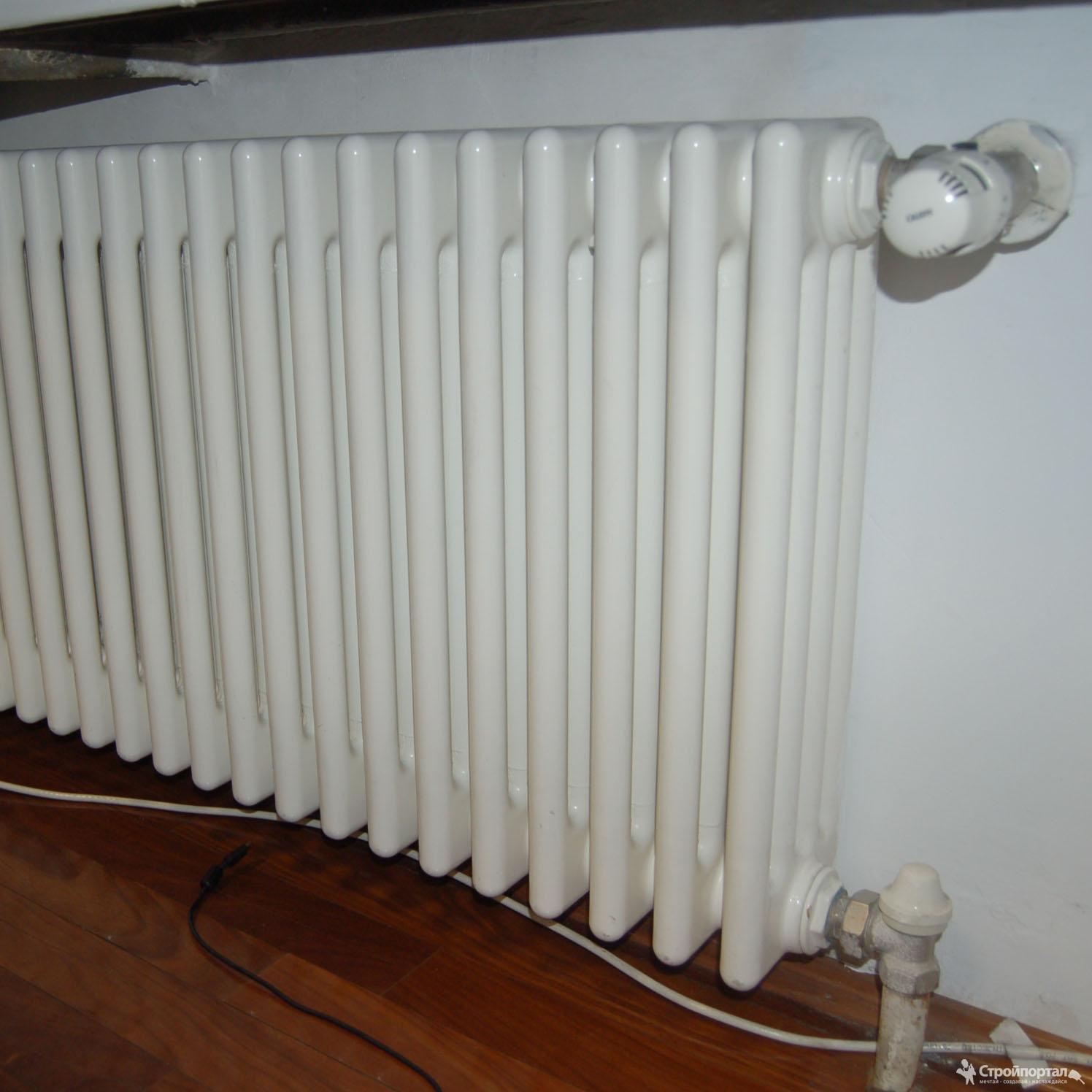

Как регулировать батареи отопления с помощью регулятора, чтобы сделать температуру в доме максимально комфортной

От автора: здравствуйте, дорогие читатели! Как известно, климат во многих регионах нашей страны довольно непредсказуем. Независимо от времени года, погода за окном может меняться совершенно внезапно. К сожалению, отопительная система обычно не подозревает о подобном природном коварстве и работает в одном и том же режиме.

В результате вы можете заснуть вечером, сетуя на жару, а утром будете лихорадочно прятать замерзшие ноги под одеяло. Такие ситуации не редкость. К счастью, современные технологии позволяют сделать так, чтобы температурный режим можно было подстроить под наши потребности. Конечно, речь идет не о погоде за окном, а о комфорте внутри дома. Его уровень довольно легко можно корректировать, если знать, как регулировать батареи отопления с регулятором.

Это нехитрое устройство устанавливается на радиаторы и в квартирах, и в частных домах. С помощью регулятора можно решить сразу несколько задач. Основная — это, конечно, корректировка температурного режима каждой конкретной батареи. Собственно, во многоквартирных домах допустимо применять только эту функцию, поскольку все прочие приведут к нарушению работоспособности отопления в соседних квартирах.

Что касается автономной отопительной системы, то тут можно получить больше «плюшек» от регулятора. Например, с его помощью вполне реально сэкономить ресурс нагревательного котла, снизив количество используемого топлива практически наполовину.

Также данное устройство может принести пользу в случае аварии в системе. Например, если какой-то радиатор неожиданно потек, вы можете отключить его от общего контура, чтобы произвести ремонт. Для сохранения работоспособности остальных батарей в подобных ситуациях рекомендуется изначально устанавливать байпасы. Но сегодня не будем останавливаться на этом вопросе подробно — при желании, о монтаже этих элементов вы можете прочитать в соответствующей статье.

Вернемся к терморегуляторам. Даже при отсутствии форс-мажоров и резких температурных перепадов за окном они приносят немалую пользу. Например, можно выставить определенный режим нагрева в разных комнатах, в соответствии с их назначением:

• спальня. Днем температурный режим здесь не так уж важен, а вот ночью его желательно устанавливать в пределах от 17 до 18 градусов. Это способствует получению высокого качества сна. Да и в целом, в небольшой прохладе спится всегда комфортнее, и просыпаться утром легче,
• кухня. Здесь тепловая энергия выделяется не только радиаторами. Плита, мультиварка и другая техника для приготовления пищи вносят свою лепту в температурный режим. Поэтому держать здесь радиатор включенным на максимум и бессмысленно, и некомфортно. Оптимальной температурой в данном случае будет 19 градусов,
• ванная комната. Здесь ситуация обратная. Тепловых приборов нет, зато есть повышенный уровень влажности, для избавления от которого необходимо создать условия для высыхания воздуха. В противном случае, будет образовываться плесень, да и в целом в такую атмосферу неприятно заходить. Поэтому выставляем режим батареи на 24–26 градусов, и все будет отлично,
• детская комната. Для малышей до года самой комфортной является температура от 23 до 24 градусов. Такой режим не мучает детей излишней жарой и в то же время не провоцирует переохлаждение. Для ребенка более старшего возраста температуру воздуха можно снизить до 21 градуса,
• другие помещения. В целом, для комнат общего назначения комфортной считается температура от 18 до 22 градусов. Но вы всегда можете подстроить этот показатель под свои индивидуальные представления о комфорте. Одним людям нравится прохлада, другим — тропики. Тем и удобен терморегулятор, что может удовлетворить любые потребности.

Также стоит отметить положительное влияние использования регулятора на состояние микроклимата в доме. Изменение температурного режима в соответствии с текущими потребностями и погодными условиями корректирует заодно и уровень влажности, что приносит исключительно пользу.

Разновидности терморегуляторов

Если ваши радиаторы не оборудованы терморегуляторами, но после всего вышесказанного вы загорелись идеей обзавестись ими, то неплохо бы разобраться в том, какие разновидности устройств предлагают нам современные производители. Все регуляторы делятся на три большие категории по типу управления. Он может быть:

• механическим,
• электронным,
• полуэлектронным.

Как обычно, любой разновидности оборудования присущи определенные преимущества и недостатки. Рассмотрим подробнее.

Механические устройства

Механические терморегуляторы управляются вручную. С одной стороны, это может быть не слишком удобно, поскольку, например, вставать среди ночи для того, чтобы повысить температуру в случае внезапного похолодания, мало кому понравится. С другой стороны, подача теплоносителя регулируется механическим способом очень четко, но при этом легко.

Эксплуатация такого прибора вообще не вызывает вопросов, поскольку единственное действие, которое вам необходимо осуществлять — это поворот ручки. Преимуществом является также низкая стоимость представителей этой разновидности устройств. Кроме того, механический регулятор не требует подключения к электросети, что позволяет использовать его без ограничений.

Единственный, пожалуй, недостаток заключается в том, что настройку температурного режима радиатора приходится производить «на глазок», поскольку никаких делений и обозначений на механическом терморегуляторе обычно нет. Впрочем, после того как вы пару раз воспользуетесь устройством, дальнейшие действия будут проходить гораздо проще.

Что касается конструкции механического термооборудования, то она состоит из трех элементов: регулятора, привода и сильфона. Внутри последнего может содержаться газ или жидкость. При повороте рычага, отвечающего за механическое управление, содержащееся в сильфоне вещество переходит в золотник. За счет этого изменяется положение штока. Тот, соответственно, начинает частично или полностью перекрывать маршрут, по которому идет теплоноситель.

Электронные устройства

Основа конструкции электронного терморегулятора такая же, как у его механического собрата. Здесь тоже главную роль играет сильфон. Он представляет собой цилиндр, сделанный из гофрированного материала. Внутри элемента находится специальное вещество, которое может сжиматься или расширяться, в зависимости от температуры воздуха в помещении.

Когда в комнате становится слишком тепло, сильфон увеличивается в размере, тем самым стимулируя шток подвинуться и перекрыть канал, по которому идет теплоноситель. И наоборот — при похолодании вещество в сильфоне сжимается, диаметр элемента уменьшается, шток сдвигается в ином направлении, и путь для теплоносителя становится открыт. Такое устройство довольно долго служит, поскольку сильфон обладает высокими прочностными характеристиками, он может сжиматься и разжиматься огромное количество раз. Срок эксплуатации этого оборудования исчисляется десятками лет.

Что еще более интересно, электронному варианту терморегулятора можно задавать определенную температуру на конкретное время. Это очень удобно, поскольку не приходится крутить ручку и подбирать режим методом «тыка». Кроме того, не требуется и подходить к радиатору каждый раз, как возникла необходимость в корректировке внутридомового климата. Встроенный датчик отслеживает изменения в окружающей среде самостоятельно и реагирует в соответствии с текущими потребностями.

Впрочем, подобная «фишка» свойственна не всем моделям регуляторов. Электронные устройства разделяются на два разных типа:

• закрытые. Настройка температуры производится вручную каждый раз, когда необходимо изменить режим. При этом устанавливать можно и основной показатель, и допустимые колебания значений,
• открытые. Могут программироваться для автоматического переключения между режимами. Способны делать это как по таймеру, так и ориентируясь на сигналы встроенного датчика, отслеживающего температуру окружающей среды.

Недостаток электронного прибора заключается том, что он требует наличия источника питания для работы. В этой роли могут выступать либо батарейки, либо аккумулятор. Первые необходимо регулярно менять, второй — заряжать. Это не слишком удобно. Но, с другой стороны, весь остальной процесс эксплуатации дает очень высокий уровень комфорта.

Полуэлектронные устройства

Полуэлектронные приборы имеют в основе такой же принцип действия, что и электронные. В быту они удобны, поскольку оборудованы цифровым дисплеем, на котором отображается заданный температурный режим, Таким образом, настройка осуществляется вообще без проблем.

Правда, никаких датчиков и таймеров здесь нет, регулировка производится вручную. В общем, это оптимальный вариант для бытового использования, обладающий одновременно удобством настройки и низкой стоимостью.

Установка и настройка прибора

Для того чтобы полноценно пользоваться терморегулятором, важно правильно произвести его установку. Существует несколько общих указаний, которых необходимо придерживаться:

• перед тем как приступить к монтажу, внимательно ознакомьтесь с инструкцией, которая прилагается к оборудованию. Зачастую там указаны важные моменты, касающиеся установки прибора,
• конструкция температурных регуляторов включает в себя некоторые довольно хрупкие элементы. Они могут выйти из строя при неосторожном движении, легком ударе и, тем более, при падении. Поэтому работы нужно осуществлять аккуратно и неторопливо,
• термостат, входящий в конструкцию клапана, необходимо устанавливать в горизонтальное положение. При этом на него не должен попадать нагретый воздух, исходящий от радиатора. В противном случае, термостат просто не сможет корректно отслеживать температурный режим в помещении и, соответственно, будет бесполезен,
• на корпусе терморегулятора нарисованы стрелки, обозначающие направление движения теплоносителя. Эти указатели необходимо учитывать в процессе монтажа и устанавливать прибор таким образом, чтобы вода потом двигалась в нужном направлении,
• если вы осуществляете работы с однотрубной системой, то в процессе монтажа терморегуляторов установите на каждый радиатор еще и байпас. Такой подход позволит сделать батареи относительно независимыми от работоспособности друг друга. Байпас является обходным путем, который будет задействован для тока теплоносителя при отключении одного из радиаторов по той или иной причине,
• следует внимательно отнестись к месту установки регулятора, чтобы он избежал впоследствии воздействий, способных повлиять на его работоспособность. Например, на него не должны попадать солнечные лучи, а также тепловая энергия, вырабатываемая различным обогревательным оборудованием — например, тепловентиляторами. Воздействие сквозняков тоже необходимо не допустить,
• если речь идет об установке полуэлектронного прибора, то батареи, где он будет размещен, нельзя закрывать декоративными панелями, шторами и т. д. Датчик температурного режима нужно располагать не менее, чем в двух сантиметрах от клапана, чтобы получать достоверные показатели,
• электронные приборы желательно устанавливать в помещениях, где нет постоянных перепадов температур. Например, для кухни такое оборудование не подойдет, поскольку ему придется слишком часто подстраиваться под изменившуюся температуру воздуха. А вот для угловых комнат, где обычно прохладнее, чем в других, устройство подходит прекрасно.

Непосредственно процедура монтажа осуществляется не слишком сложно. Главное — в процессе помните об аккуратном обращении с элементами конструкции.

1. Перекройте с помощью шарового крана или тому подобного оборудования подачу теплоносителя в радиатор и дождитесь остывания последнего.
2. Слейте воду, открыв специальную заглушку на корпусе батареи.
3. С помощью крана Маевского выпустите остатки воздуха из отопительного оборудования.
4. Отсоедините радиатор от трубы подачи теплоносителя, замените старый адаптер и воротник новыми.
5. Установите на новый воротник терморегулятор, учитывая направление движения теплоносителя. Плотно закрутите резьбу в месте соединения.
6. Проверьте работоспособность системы и убедитесь в отсутствии протечек в месте установки.

Если речь идет о двухтрубной системе, то монтаж может производиться на верхнюю трубу подводки.

После проведения процедуры установки и проверки работоспособности отопительной системы необходимо настроить терморегуляторы таким образом, чтобы наконец-то получить желаемый эффект. В случае с электронными и полуэлектронными устройствами все понятно — там процесс осуществляется нажатием буквально пары кнопок и выставлением приемлемых значений. Поэтому давайте разберем настройку оборудования на примере механической модели.

1. Закройте все окна и двери в помещениях, где была произведена установка терморегуляторов. Это предотвратит потери тепловой энергии и, соответственно, поможет получить наиболее точный результат.
2. Разместите в помещении термометр. Полностью откройте клапан и дождитесь момента, когда радиатор наполнится и прогреется.
3. Зафиксируйте показатели, полученные с помощью термометра в этой ситуации.
4. Теперь поверните регулятор в обратную сторону, тоже до упора, и следите за тем, что показывает термометр. Как только температура достигнет нужного уровня, начните открывать клапан, пока не раздастся шум жидкости, в то же время должен произойти резкий нагрев радиатора.
5. Зафиксируйте клапан в этом положении. Настройка закончена.

Для того чтобы еще и наглядно ознакомиться с процессом, посмотрите видео, которое размещено ниже.

Современные производители предоставляют довольно широкий выбор терморегуляторов для радиаторов отопления. Об основных критериях вы уже знаете. Во всем остальном ориентируйтесь исключительно на свой вкус и на семейный бюджет. Успехов вам и комфорта вашему дому!

Регулировка температуры батарей отопления

Рекомендации от специалистов

Как правило, терморегулятор на батарею отопления монтируется на входном отверстии радиатора в соответствии со схемой отопления, разработанной ранее, однако некоторые домовладельцы устанавливают устройства на выходе, стремясь снизить влияние оттока остывшей жидкости на работу регулятора.

Сам процесс монтажа довольно прост и не требует особых практических навыков. Работа по установке регуляторов мало чем отличается от процесса монтажа любой соединительной фурнитуры, используемой в системе отопления, поэтому при наличии базового оборудования и элементарных навыков обращения с ними, монтаж регуляторов можно провести довольно быстро.

Таким образом, используя в системе отопления доступные и функциональные регуляторы, можно добиться значительных результатов в вопросах экономии энергоресурсов и добиться плавного распределения тепла от отопительных приборов в доме или квартире.

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Какие батареи отопления лучше по техническим параметрам? Как эффективно увеличить теплоотдачу батареи центрального отопления? Установка батареи отопления своими руками: правила и алгоритм действий Как правильно соединить между собой радиаторы отопления?

После этого регулируют давление в системе:

• Для этого самый первый от котла радиатор открывают на два оборота, второй — на три, и таким образом проходят по всей цепи и распределяют в ней давление. После этой операции вся отопительная система будет прогреваться быстрей и качественней;
• Если в цепи установлен мощный котел, а каждая батарея снабжена трехходовым краном, тогда температура батарей отопления в квартире регулируется намного легче, тем более, если смонтирована система принудительной прокачки воды. Для рационального использования тепла и равномерного прогрева на каждом радиаторе должен быть смонтирован вентиль, тогда при необходимости, станет возможным самостоятельно уменьшить или вовсе отключить отопление в неиспользуемом помещении;
• Систему, в которой теплоноситель продвигается по трубопроводу вертикально (сверху вниз), проходя все радиаторы отопления невозможно отрегулировать. В такой цепи верхние этажи вынуждены открывать окна, так как у них жарко, а в помещениях нижних этажей батареи едва теплые;
• Если система проточная, тогда теплоноситель попадает в каждую батарею, а затем возвращается в центральный стояк. Такая цепь однотрубная и поэтому разницы между температурой верхнего и нижнего этажей почти нет (она не заметна). Здесь на подающую трубу каждого радиатора устанавливают регулирующий клапан;
• Если система двухтрубная, тогда в ней монтируют два стояка, которые обеспечивают подачу воды в батареи отопления и обратно. При такой цепи можно контролировать количество жидкости и температуру. Их регулирование можно производить вручную и с помощью терморегулятора. На каждом радиаторе монтируется отдельный клапан, который дает возможность увеличить или уменьшить поток горячей воды, а в том случае, если система регулирования автоматическая, тогда все это сделается без участия человека.

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами — резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Корпус клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу. Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру.

В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Механический

Комплект состоит из двух элементов – клапан, который врезается в трубу подачи перед радиатором, и термореле (это изящная белая ручка, простым движением одевающаяся на клапан).

Увеличение объёма газа внутри сильфона происходит вследствие температурного расширения.

Устройство механического терморегулятора

Существует небольшая разница между жидкостными и газовыми сильфонами. Газовые надёжнее, быстрее реагируют на изменения климата, но способности балансировки температуры у них не такие точные. Жидкостные же немного инертны, однако точно держат заданную температуру. Чаще всего в продаже можно встретить именно их.

Особенности механического устройства:

• недорогие;
• просто ставить и пользоваться;
• не требуется энергия извне;
• невозможность регуляции в отсутствие владельца.

Электронный

Такой прибор имеет на ручке (или вместо неё) дисплей и кнопочную панель.

В комплекте с прибором идёт термодатчик, который иногда размещается вдали от радиатора и дистанционно передаёт сигналы о температуре на регулятор батареи отопления (датчик может быть и встроенным).

Особенности автоматики:

• Регуляция без вмешательства человека и подстроек.
• Возможность программирования на часы и дни.
• В отсутствие владельца снижать температуру и вновь её повышать к приходу хозяина.
• Работает на аккумуляторах, которые нужно периодически заряжать (зарядник обычно в комплекте).
• Стоит дороже.

Регулирование батареи отопления зависит от системы отопления, установленной в квартире. Если вы не можете это сделать самостоятельно, лучше всего пригласить специалистов, которые сделают все на высшем уровне.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
2. Снизить до 25% затраты на теплопотребление.
3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

• В середине или в угловой части дома.
• Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

• Утеплить стены, углы, полы.
• Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Нормы

Рассмотрим некоторые нормативы, которые действуют на территории нашей страны во время отопительного сезона и применяются как в жилых, так и в общественных помещениях. По требованиям СНиП оптимальная температура в жилом помещении должна быть на уровне 20 — 22°С, а нормы температуры в батареях отопления зависят от прогревания воздуха вне помещения. Например, если подача теплоносителя осуществляется по схеме «вверх — вниз», тогда:

1. при температуре воздуха 5°С подающая труба должна прогреваться до 50°С, а отводящая до 39°С;
2. Если температура воздуха составляет 0°С, то на подающей трубе должно быть 65°С, а на отводящей 48°С;
3. При температуре воздуха −5°С, входящий трубопровод должен прогреваться до 78°С, а отводящий до 56°С.

Настройка ручного радиаторного терморегулятора

Для того чтобы понять, как регулировать температуру батареи отопления, необходимо рассмотреть структуру и принцип работы данного устройства.

На корпусе установлен шток с резиновой прокладкой, который опускается и поднимается (открывает и закрывает проход). При движении теплоносителя с помощью клапана можно регулировать количество жидкости проходящей через корпус, именно с помощью штока происходит подача нужного потока горячей воды в отопительные приборы.

Рассмотрим, почему шток двигается вверх и вниз, что заставляет его это делать?

Термоголовка снабжена сильфоном (баллон с газом или жидкостью, зависит от конструкции), в котором установлена «гармошка». При необходимости поднять температуру в помещении содержимое сильфона начинает растягиваться, давит на «гармошку», а она начинает давить на пружину, которая и выталкивает шток клапана.

При снижении температуры происходит наоборот: содержимое сильфона сжимается,  пружина поднимает шток и проход для жидкости (в вентиле) начинает открываться.

Крепить термоголовку к батарее необходимо горизонтально, так как устройство так работает более качественно, и она лучше омывается воздухом.

В продаже существует и такая конструкция, на которой нет градуировки, а нанесена мнемосхема, с помощью которой происходит регулирование температуры батареи отопления.

Вместо термоголовки иногда применяют и вентиль, который снабжен маховиком и можно самостоятельно, вручную, установить нужную, в конкретном случае, температуру помещения. Это устройство монтируют на выходе из системы (обратная труба), а на подающей трубе устанавливают термостатический вентиль.

Такое устройство имеет накидную гайку и крышку (вместо вентиля) открутив которую можно обнаружить шток. Данная конструкция достаточно компактна.

Выпускают термоголовоки и для конвекторов.

Терморегуляторы разделяют на три вида:

• механические, с ручной настройкой подачи теплоносителя;
• электронные, управляемые выносным термодатчиком;
• полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов — невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

Механический терморегулятор состоит из следующих элементов:

• регулятора;
• привода;
• сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты — более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Электронные терморегуляторые условно разделяют на:

• Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
• Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой.

Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , кот

Экспериментальный анализ усовершенствованной концепции регулирования для многопанельных радиаторов отопления: Proof-of-Concept

Автор

В списке:

• Prek, Matjaž
• Кресе, Горазд

Реферат

Снижение требований к отоплению помещений предъявляет новые требования к эксплуатации радиаторов. Современный тип строительства новых зданий, модернизированные здания с меньшими тепловыми потерями и повышенными требованиями к энергоэффективности и тепловому комфорту требуют улучшенной конструкции радиаторов и регулирования тепловой мощности.Поскольку системы отопления в основном работают с частичной нагрузкой, важно как можно быстрее адаптировать тепловую мощность к изменяющимся условиям.

Рекомендуемое цитирование

Prek, Matjaž & Krese, Gorazd, 2018. « Экспериментальный анализ усовершенствованной концепции регулирования для многопанельных радиаторов отопления: Proof-of-Concept », Энергия, Elsevier, т. 161 (C), страницы 52-59.

Рукоятка: RePEc: eee: energy: v: 161: y: 2018: i: c: p: 52-59
DOI: 10.1016 / j.energy.2018.07.107

Скачать полный текст от издателя

Поскольку доступ к этому документу ограничен, вы можете найти его другую версию.

Ссылки, перечисленные в IDEAS

1. Харрис, Д. Дж., 1995. « Использование металлической фольги в качестве радиационных барьеров для снижения тепловых потерь от зданий », Прикладная энергия, Elsevier, vol. 52 (4), страницы 331-339.
2. Østergaard, Dorte Skaarup & Svendsen, Svend, 2016. « Замена критически важных радиаторов для увеличения потенциала использования низкотемпературного централизованного теплоснабжения — тематическое исследование 4 датских односемейных домов 1930-х годов. », Энергия, Elsevier, т.110 (C), страницы 75-84.
3. Надь, Золтан и Росси, Дино и Херсбергер, Кристиан и Иригойен, Сильвия Доминго и Миллер, Клейтон и Шлютер, Арно, 2014. « Уравновешивание параметров оболочки и системы отопления для модернизации с нулевым уровнем выбросов с использованием данных датчика здания », Прикладная энергия, Elsevier, vol. 131 (C), страницы 56-66.
4. Мартинопулос, Георгиос и Папакостас, Константинос Т. и Пападопулос, Агис М., 2018. « Сравнительный обзор систем отопления в странах ЕС, основанный на эффективности и стоимости топлива », Обзоры возобновляемой и устойчивой энергетики, Elsevier, vol.90 (C), страницы 687-699.
5. Тунзи, Мишель и Остергаард, Дорте Скааруп и Свендсен, Свенд и Бухануф, Рабах и Купер, Эдвард, 2016 г. « Метод исследования и планирования применения низкотемпературных систем централизованного теплоснабжения в существующих гидравлических радиаторных системах в существующих зданиях », Энергия, Elsevier, т. 113 (C), страницы 413-421.

Полные ссылки (включая те, которые не соответствуют позициям в IDEAS)

Исправления

Все материалы на этом сайте предоставлены соответствующими издателями и авторами.Вы можете помочь исправить ошибки и упущения. При запросе исправления, пожалуйста, укажите дескриптор этого элемента: RePEc: eee: energy: v: 161: y: 2018: i: c: p: 52-59 . См. Общую информацию о том, как исправить материал в RePEc.

По техническим вопросам, касающимся этого элемента, или для исправления его авторов, названия, аннотации, библиографической информации или информации для загрузки, обращайтесь: (Haili He). Общие контактные данные провайдера: http://www.journals.elsevier.com/energy .

Если вы создали этот элемент и еще не зарегистрированы в RePEc, мы рекомендуем вам сделать это здесь.Это позволяет связать ваш профиль с этим элементом. Это также позволяет вам принимать возможные ссылки на этот элемент, в отношении которого мы не уверены.

Если CitEc распознал ссылку, но не связал с ней элемент в RePEc, вы можете помочь с этой формой .

Если вам известно об отсутствующих элементах, цитирующих этот элемент, вы можете помочь нам создать эти ссылки, добавив соответствующие ссылки таким же образом, как указано выше, для каждого элемента ссылки. Если вы являетесь зарегистрированным автором этого элемента, вы также можете проверить вкладку «Цитаты» в своем профиле службы авторов RePEc, поскольку там могут быть некоторые цитаты, ожидающие подтверждения.

Обратите внимание, что на фильтрацию исправлений может уйти несколько недель. различные сервисы RePEc.

Работают ли отражатели радиатора? — TheGreenAge

Отражатели радиатора работают по очень простому принципу. Ваш радиатор излучает тепло как в комнату, так и в стену за ним. Это тепло может просто уйти наружу, особенно если у вас тонкие одинарные стенки. Отражатели устанавливаются за радиатором и помогают предотвратить потерю тепла, отражая тепло обратно в комнату.

Почему нельзя использовать фольгу для отражателей радиатора?

Есть несколько причин использовать одобренный материал, такой как Radflek. Этот одобренный материал не мнется и не мнется, как стандартная кухонная пленка — он остается блестящим и плоским, в идеальном положении для отражения тепла. Фольга также может со временем окисляться, поскольку она подвергается воздействию окружающей среды, и это снижает ее отражательные свойства, тогда как отражатели радиаторов обрабатываются химическими веществами для предотвращения окисления. Укладывать кухонную пленку за радиатором — ложная экономия, поскольку со временем ее эффективность будет сильно ограничена этими эффектами.

Самодельные фольговые отражатели радиаторов легко мнутся и окисляются, теряя свои отражательные качества.

Какие радиаторы работают с отражателями радиатора?

Стены, где Radflek будет иметь наибольшее значение, — это открытые участки собственности, где радиатор расположен на внешней стене. Внутренние стены не являются стенами с теплоотдачей, поэтому вы не сэкономите тепло, установив там отражатели. Стены для вечеринок между домами обычно не нуждаются в отражателях, если только ваши соседи не обогревают дом или в нем никто не живет!

Тип радиатора обычно не имеет значения, поскольку отражатели будут работать практически с любым излучателем, если за ним есть место для установки отражателя.

Насколько сильно отличаются отражатели радиатора?

Недавно был отчет BRE о отражателях радиаторов Radflek. Разбивка очень интересная:

Тип имущества	Экономия на один радиатор в год (0,6 кв.м)	Окупаемость (лет)
Изолированные стены полостей	0,80	3,7
Стены пустот после 1983 г.	£ 1.32	2,3
1976-82 Стенки полости	£ 1,91	1,6
Стенки полостей до 1976 г.	£ 2,75	1,1
Неизолированные сплошные стены	£ 4,02	0,7

Эти цифры взяты из исследования независимой организации, и мы можем видеть, что экономия, хотя и небольшая, очень хорошо складывается, если учесть низкую стоимость Radflek. На самом деле, я бы даже сказал, что установка Radflek имеет смысл практически для всех, даже если стены хорошо изолированы — установка настолько проста, а окупаемость достаточно высока, поэтому нет причин не делать этого.

Отражатели радиатора действительно окупаются!

Если у вас есть 5 радиаторов на открытых стенах вашей собственности, вы можете рассчитывать на экономию около 20 фунтов стерлингов в год, то есть окупаемость менее чем за 2 года. Даже в хорошо изолированной собственности вы сэкономите около 5 фунтов стерлингов в год, окупаясь за 6-8 лет.

Многие другие меры по повышению эффективности могут отпугнуть вас из-за внешнего вида, сложности установки или первоначальных затрат. Radflek стоит всего 21,99 фунтов стерлингов за комплект из 3 радиаторов, это простая установка своими руками, и после правильной установки она незаметна.Более того, читатели GreenAge могут получить эксклюзивную скидку 20%, используя код предложения TGA20 .

---

Думаете, мы что-то упустили? Вы другого мнения?

Комментарий ниже, чтобы ваш голос был услышан…

преимуществ, недвусмысленно

• Панельные радиаторы Brugman
• Профессионалов
• Загрузки
• Блог

• Дизайнерские радиаторы

  • Дизайнерские радиаторы

    • Агава
    • Алу-Дзен
    • Arche
    • Астра
    • Бано
    • Балки
    • Воздуходувка
    • Брайс
    • Карре
    • Электронная панель
    • E-Volve
    • FlatLine

Определение класса для класса 236

РАЗДЕЛ I — ОПРЕДЕЛЕНИЕ КЛАССА

Этот класс относится только к автоматическим измерениям температуры и влажности. регулирования, и не включает систему, в которой термостатический контроль составляет лишь элемент системы, даже если система включает регулирование температуры, такое, например, как охлаждение, где заявлены холодильная конструкция или способ.Системы также исключаются, если конкретная конструкция горелки, конструкция котла, удельный теплообменный элемент, удельный огонь конструкция пожаротушения, система теплораспределения, удельная конструкция двигателя внутреннего сгорания, конкретная конструкция топки, конкретная структура или метод газогенератора, конкретный нагрев и заявлены формовочные устройства и т. д., т. е. этот класс ограничен к автоматическому механизму управления температурой или влажностью, но исключает все патенты на конкретный контролируемый механизм, даже хотя термостат заявлен, либо широко, либо конкретно, в сочетание с ним.

(1) Запись. К этому классу относятся только патенты на устройства, которые контролировать температуру или влажность автоматически, но не те, которые просто управляются изменением температуры. Единственное очевидное исключение составляют термостатические клапаны сброса воздуха радиатора отопления, термостатические конденсатоотводчики и термостатические регулирующие клапаны.

(2) Запись. В этом классе предусмотрены все радиаторы отопления автоматические. клапаны сброса воздуха с термостатом.

(3) Запись. К этому классу относятся все автоматические конденсатоотводчики, включая термостат в комбинации.

(4) Запись. Патенты на устройства для управления потоком воздуха. над автомобильным радиатором с помощью термостата, расположенного либо в охлаждающей воде или под капотом относятся к этому классу если не заявлено о новизне в двигателе или системе охлаждения.

РАЗДЕЛ II — ССЫЛКИ НА ДРУГИЕ КЛАССЫ

ПОСМОТРЕТЬ ИЛИ ПОИСК КЛАСС:

34,	Сушка и контакт газа или пара с твердыми телами, подклассы 524+ для автоматического управления такими аппаратами, включая регулирование температуры и влажности для такого конкретного устройства.
62,	Холодильное оборудование, подклассы 132+ для автоматов специализированных специализированных к охлаждению.
65,	Производство стекла, подкласс 162 для управления температурой или нагревателем в зависимости от средство определения состояния в сочетании с обработкой стекла или обработкой аппарат.
73,	Измерения и испытания, подклассы 29.02+ для гигрометров и гигростатов.
116,	Сигналы и индикаторы, подклассы 101+ для неэлектрической сигнализации с термостатическим управлением.
122,	Жидкостные нагреватели и испарители, подклассы 451.1+ для устройств автоматического управления подачей воду в бойлер с помощью термостата и в соответствии с уровень воды в котле, 504,1 и 504,3 для плавких пробок где давление сбрасывается на предохранитель свечи при определенной температуре и 504.2 для устройств, в которых термостат срабатывает при падении котла. уровень воды, чтобы открыть клапан и подать сигнал тревоги.
123,	Двигатели внутреннего сгорания, соответствующие подклассы для устройств для автоматического управление потоком (или подачей) воздуха в коллектор внутреннего сгорания двигатель в зависимости от температуры двигателя или коллектора.
131,	Табак, подкласс 303 для процессов и аппаратов для обработки табака. с жидкостями в сочетании со средствами автоматического регулирования температуры и / или влажность жидкостей.
137,	Работа с жидкостями, соответствующий подкласс для устройств и процессов для работы с жидкостями не предусмотрено иное, включая автоматический контроль жидкости расход в ответ на изменение состояния. Обратите особое внимание подклассы 59+, 72+, 79+, 457 и 468 для регулирование расхода в ответ на изменение теплового режима. alexxlab Радиат Максимальное количество секций в алюминиевом радиаторе: Как рассчитать радиаторы отопления на площадь квартиры alexxlab 06.01.2022 0 Радиат Радиатор алюминиевый или биметаллический: Какой радиатор лучше: алюминиевый или биметаллический alexxlab 31.12.2021 0 Радиат Подключение алюминиевого радиатора: Подключение алюминиевых радиаторов отопления, сборка, монтаж, установка alexxlab 24.08.2021 0 Радиат Чем промыть радиатор газовой колонки: очистка теплообменника и радиатора от накипи alexxlab 29.07.2021 0 Радиат В чем отличие алюминиевых радиаторов от биметаллических: Чем отличаются алюминиевые радиаторы от биметаллических и как их отличить? alexxlab 18.07.2021 0 Радиат Как добавить секции на алюминиевые радиаторы видео: способы соединения и можно ли это делать? alexxlab 28.06.2021 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
