Разбор шарового крана: как разобрать, ремонт своими руками (+ видео)

Содержание

как разобрать, ремонт своими руками (+ видео)

Наша привычка самостоятельно решать мелкобытовые проблемы неистребима. И дело даже не в экономии финансов, хотя они лишними никогда не бывают. Есть что-то очень привлекательное и понятное в том, чтобы жить в интерьере, который не только с любовью задуман, но и самостоятельно воплощен.

Но ремонт современных сантехнических приборов, выполненный своими руками, может быть осложнен разнообразием конструкций тех же смесителей. Сегодня мы расскажем вам, как разобрать шаровый смеситель и отремонтировать его. Это поможет вам не прибегать к помощи специалистов, если проблему можно устранить самостоятельно.

Содержание статьи:

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Современный шаровый сместитель

Ещё одним несомненным преимуществом шарового смесителя является его современный и привлекательный внешний вид: он способен легко вписаться в любой интерьер

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Работающий шаровый смеситель

Шаровый смеситель очень функционален: его легко настроить на нужный вам напор и необходимую температуру одним движением руки

Кроме того, считается, что надежнее шарового смесителя не найти.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

  • поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
  • шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
  • корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
  • шаровой картридж; Его фиксируют при помощи резиновых седел.
Устройство шарового смесителя

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

  • при подъёме рычага шар начинает вращаться;
  • отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
  • в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Неисправности шарового смесителя

Если обращаться со смесителем бережно, не прилагая избыточных усилий там, где они не нужны, изделия такой конструкции могут продолжительное время служить безотказно. Тем не менее, типичными для них можно назвать следующие поломки:

  • При нахождении рычага в блокирующем положении течение воды из крана не прекращается.
  • Неисправный шаровый смеситель обеспечивает слишком слабый напор воды, невзирая на то, что давление в системе водоснабжения вашего жилья не упало, что можно проверить, открывая другие краны.
  • Регулировка температуры воды в смесители нарушилась: невозможно добиться нужных параметров, поскольку смешение горячего и холодного потоков происходит в хаотичном режиме.
Неисправности шарового смесителя

Довольно часто встречающаяся неисправность шарового смесителя проявляется протечкой воды, когда само это устройство находится в блокирующем положении

Прежде, чем приступить к ремонту, следует понять, в чем причина возникшей неисправности, которая проявилась одним из перечисленных выше способов.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Трещина в смесителе

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Приступаем к ремонтным работам

Допустим, что все меры предосторожности были предприняты, но всё равно ремонт шарового крана вашего смесителя неизбежен. Чтобы отремонтировать шаровый смеситель, можно, конечно, пригласить сантехника. Но лучше попытаться выполнить эту работу своими руками. Ничего сверхсложного в ней нет. Просто прислушайтесь к нашим советам.

Для выполнения ремонтных работ вам понадобятся инструменты, которые обязательно подготовьте заранее, чтобы они были под рукой.

Инструменты для выполнения ремонтных работ

Никаких особых инструментов для проведения ремонтных работ с неисправным шаровым смесителем не потребуются: все эти предметы обязательно присутствуют в арсенале любого домашнего мастера

Это:

  • разводной ключ;
  • ключ-шестигранник подходящего размера;
  • отвертка, которой можно действовать при необходимости и как тонкой спицей;
  • плоскогубцы;
  • фонарик.

Для начала следует перекрыть подачу горячей и холодной воды, в противном случае ваши манипуляции с сантехническими приборами могут привести к потопу. Не забудьте, что в кране могут находиться остатки воды, которую тоже следует слить. Перед тем, как приступить к работам, нужно закрыть тряпкой раковину. Эта мера защитит её от возможных повреждений.

Теперь можно приступить к демонтажу смесителя.

Начальный этап ремонтных работ

На начальном этапе ремонтных работ следует удалить декоративную заглушку с изображением горячей и холодной воды, она закрывает доступ к винту, который скрепляет рычаг

Последовательность работ в этом случае такова:

  • На корпусе смесителя должна быть декоративная заглушка, которую придется снять.
  • Под заглушкой находится отверстие, через которое можно добраться до винта, удерживающего рычаг смесителя. Этот винт следует открутить.
  • Теперь рычаг свободен и его можно снять. Если кран установлен давно, и его никто не раскручивал, на этом этапе может потребоваться значительное усилие. Важно действовать осторожно и ничего не повредить.
  • Итак, нам стали доступны купол крана и расположенный под ним эксцентрик, выполненный из пластика. Обе детали нужно удалить. Под ними находится шаровой картридж. Все загрязнения, которые могут быть обнаружены в процессе демонтажа, должны быть аккуратно удалены.
  • Из смесителя извлекается шаровой переключатель. Он должен быть осмотрен со всех сторон. Как уже говорилось ранее, при выявлении повреждений на этой делали, она должна быть заменена на новую. Замазывание герметиком трещин на шаре не имеет смысла.
  • Осматриваем резиновые уплотнители. Они могут потерять эластичность или просто износиться. На место отработавших свой срок уплотнителей нужно поставить новые. Элементы, фиксирующие шаровой переключатель, тоже лучше заменить. Если они долго проработали, то сделать это нужно даже просто в профилактических целях.
Сантехнические прокладки

Сантехнические прокладки являются расходным материалом: они довольно часто выходят из строя и их приходится менять; Если вам приходится покупать новую прокладку, возьмите с собой старую, чтобы не ошибиться в размере

Осталось только собрать смеситель. Делать это нужно в обратной последовательности.

Дополнительную информацию о ремонте вы можете получить из этого видео:

Если вы всё сделали правильно, то теперь смеситель снова должен работать исправно. Впрочем, протечка может находиться под изливом, который по-другому называют носиком или гусаком. Тогда придется снять излив и заменить старые уплотнительные кольца на новые.

Особое внимание следует уделить смесителю в том случае, когда у вас в доме старый водопровод. В этом случае частички ржавчины и другие загрязнения могут засорять отверстия в переключателе, через которые поступает горячая и холодная вода. Эти засорения прочищаются тряпочкой или руками. Такая процедура должна периодически выполняться даже просто в профилактических целях.

Ещё одна проблема, которая может беспокоить владельцев шаровых кранов – это раздражающий шум, возникающий, когда открываешь воду. Он возникает из-за вибрации, создаваемой воздушными и водными потоками. Благодаря её влиянию на резиновые прокладки, они тоже могут начать вибрировать. Чтобы избежать такого эффекта, можно уменьшить напор воды, установить фильтр или добиться более плотного прилегания резиновых прокладок.

Силуминовый смеситель

Внешне силуминовый смеситель выглядит ничуть не хуже любой другой модели, но такие изделия редко служат больше года; Отличить их можно по весу: силумин очень легкий

На срок службы шарового смесителя влияют не только внешние факторы, но и материал, из которого изготовлен сам кран. В продаже часто встречаются дешевые модели, которые произведены из силумина – сплава кремния и алюминия. Они недолговечны, но замечательно подойдут для тренировки любителей всё делать своими руками. А для долгой и безаварийной службы лучше выбрать более дорогую, но зато и надежную модель.

Как отремонтировать шаровый смеситель в ванной

Этот вид неисправности смесителя в ванной комнате, о котором мы вам хотим рассказать, встречается довольно часто. Поэтому мы решили рассмотреть и данный вид ремонта шарового смесителя в ванной своими руками в этой статье. Итак, мы пытаемся переключить воду из излива смесителя в душ, но при этом рычаг переключателя самопроизвольно переключается. Получается, что из излива вода течёт нормально, а в душ её подать невозможно.

Шаровый смеситель в ванной

Шаровые смесители часто используют и в ванной, они тоже могут быть отремонтированы самостоятельно; Как правило, такой ремонт ограничивается заменой верхней или нижней прокладки

Попытаемся найти причину неисправности самостоятельно. Действовать при этом придется наугад, поскольку причин такой неисправности может быть несколько.

Первоначальная последовательность действий такова:

  • откручиваем накидную гайку, а затем снимаем шланг;
  • снимаем верхнюю прокладку, предварительно поддев её тонкой спицей;
  • заменяем только что снятую прокладку новой, смочив её перед установкой водой;
  • собираем смеситель, приводя его в первоначальное рабочее положение.

Если причиной поломки была верхняя прокладка, то, с её заменой, неисправность будет устранена. Если мы ошиблись, то ничего страшного: прокладки – расходный материал, их замена рано или поздно всё равно должна производиться.

Душ по-прежнему не работает? Тогда будем заниматься нижней прокладкой.

Для этого:

  • перекрываем горячую и холодную воду;
  • снимаем гибкий шланг;
  • после этого наступает очередь переходника, излива и рычага переключения: их мы тоже должны снять;
  • теперь вы получили доступ к эксцентрику, который тоже необходимо извлечь;
  • следующим должен стать золотник: его мы также демонтируем;
  • а вот и кольцо нижней прокладки, снимаем его и заменяем новым;
  • сборка смесителя производится в порядке, обратном демонтажу.

Прежде, чем отправляться в магазин за новыми прокладками, обязательно проверьте, нет ли у вас самих запаса этих расходных материалов. Обычно несколько запасных изделий этого вида входит в комплектацию смесителя. Если же прокладок нет или они потерялись, то их можно изготовить самостоятельно, используя для этой цели твердую резину 3-4 мм толщиной.

Правильно отремонтировать смеситель и ничего не забыть поможет вам вот этот видеоматериал:


Ремонт шарового крана своими руками- что внутри? Инструкция +Видео

Внешний вид кранаРемонт шарового крана можно осуществить своими руками. Стоит заметить, что люди привыкли называть все механизмы регулировки подачи воды кранами. Это ошибочно.

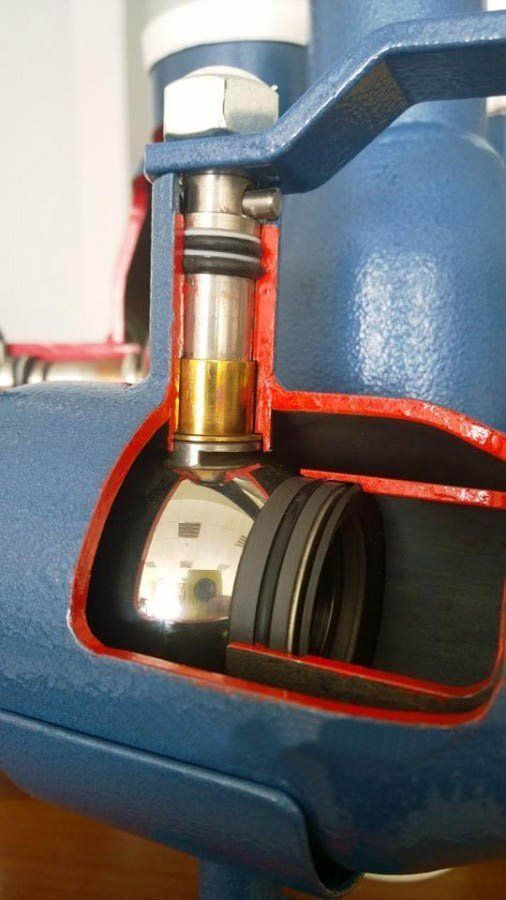

Запорный шаровой кран предназначен для установки непосредственно на трубы подачи воды или ее перекрытия.

А шаровой однорычажный смеситель – это устройство устанавливающееся на раковину, мойку и ванну для подачи и смешивания воды при помощи шара с полостью.

Не путайте со смесителем с катриджем, где при помощи дисков специальной формы подается и смешивается вода, потому что внешне их трудно отличить непрофессиональным взглядом.

Содержание статьи:

Общие сведения

Виды

Кран запорный с шаровым механизмом бывает двух типов:

  1. Цельносварный.
  2. Разборный.

Ремонтабельность изделия

Цельносварный корпус, как не трудно догадаться, ремонту не подлежит и в случае неисправности меняется полностью.

А вот кран, состоящий из нескольких частей с шаровым механизмом отремонтировать не сложно.

Достаточно знать:

  • устройство корпуса
  • особенности конструкции
  • последовательность разбора крана

Перед тем, как приступить к поиску неисправности и разбору конструкции, первым дело необходимо перекрыть воду. Слить оставшуюся жидкость.

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Из чего состоит кранЭто происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Протечка воды непосредственно в месте соединения штока и корпуса крана

Значит износились уплотнители и шайбы. Ремонтировать тут нечего, их только заменить, тем более, это пустяковое дело, по сравнению с остальным ремонтом.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками.  Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

  • Плоскогубцы
  • Разводной ключ
  • Молоток
  • Торцевой шестигранный ключ
  • Запасные детали (при уверенности в причине неисправности)
  • Тряпочки для протирки и минимизации грязи
  • Жидкое специальное средство для удаления ржавчины
  • Силиконовая смазка для сантехнических целей
  • Отвертка

Предварительное ознакомление с правильной и безопасной инструкцией демонтажа – залог успешного начала ремонта.

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Виды поломок и их устранение:

  1. Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
  2. Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
  3. Нарушена регулировка температуры.

Для того, чтобы устранить неисправность и произвести замену прокладок или основного механизма потребуется демонтировать смеситель:

  1. Снять декоративную заглушку, через отверстие открутить регулировочный рычаг.
  2. Снять рычаг.
  3. Далее демонтируются эксцентрики и купол смесителя.
  4. Водный камень, ржавчину и грязь аккуратно удалить.
  5. Достать шаровой механизм. При нарушении целостности деталь заменить.
  6. Произвести замену всех уплотнителей, сделать это необходимо в независимости от состояния прокладок, в целях профилактики.
  7. Собрать смеситель в обратном порядке.

Если точно следовать инструкции, смеситель начнет работать исправно.

Не подлежат ремонту корпус и шар, если они имеют механические повреждения. Все остальное можно исправить.

Рекомендация!

В целях профилактики следует регулярно чистить аэратор.

Следить за чистотой смесителя. Постараться минимизировать прохождение через смеситель ржавой воды.

Ремонт шаровой кран. Как разобрать однорычажный шаровый кран?

Однорычажные шаровые смесители появились сравнительно недавно и заменили уже устаревшие сальниковые смесители, которые часто выходили из строя по причине износа резиновых прокладок. Благодаря своей усовершенствованной конструкции шаровые краны более надежны, хотя постоянное воздействие воды повышенной жесткости на их внутренний механизм со временем приводит к поломкам. Для самостоятельного устранения неисправности шарового крана в виде течи воды нужно знать его конструкцию и как произвести ее разборку.

Рисунок 1. Устройство шарового крана.

Устройство

Чтобы понять, как разобрать шаровый кран, следует изучить его конструкцию. На рис. 1 и 2 представлена схема конструкции однорычажного шарового крана.

Рисунок 2. Схема сборки шарового крана.

Шаровые смесители отличаются своей надежностью и долговечностью благодаря входящему в их конструкцию неразборному картриджу. Все детали смесителя подгоняются очень точно относительно друг друга. Однако такие смесители все же иногда выходят из строя. Знание устройства таких кранов и понимание принципа их работы поможет без труда справиться с их разборкой и ремонтом. На рис. 3 изображена схема принципа работы шарового смесителя.

В основе конструкции таких смесителей лежит полый шар, имеющий отверстия и штырек для крепления его к ручке. В этот шар холодная и горячая вода подается через две водопроводные трубы, после чего, смешавшись в нем, попадает в излив.

При повороте рычага влево или вправо происходит регулировка подачи горячей или холодной воды за счет перекрытия отверстий в шаре. Аналогично поднимая и опуская рычаг, можно отрегулировать силу напора воды.

Вернуться к оглавлению

Демонтаж

Полностью демонтировать смеситель необходимо тогда, когда он требует прочистки, ремонта внутренних деталей или его полной замены на новый кран.

Для того чтобы демонтировать и разобрать шаровый кран, может понадобиться довольно большой арсенал инструментов, но основными являются:

Рисунок 3. Принцип работы шарового крана: 1 – холодная вода, 2 – горячая вода, 3 – шарик.

  • комплект гаечных ключей или разводной ключ не меньше 35 мм;
  • комплект шестигранных ключей;
  • плоская и крестообразная отвертки;
  • молоток;
  • плоскогубцы;
  • трубный ключ (“попка”).

Демонтаж шарового крана начинается с:

Устройство шарового однорычажного смесителя.

  1. Прижмите плоскую отвертку к выемкам на резьбовом кольце и слегка постучите по ней молотком. После этого прокрутите кольцо против часовой стрелки, не допуская при этом поворота всего крана, во избежание повреждения водопроводных шлангов, соединяющихся со смесителем, если вы их не демонтируете.
  2. Демонтируйте ручку смесителя. С помощью шестигранного ключа открутите винт, который фиксирует ручку крана.
  3. С помощью плоскогубцев снимите со смесителя хромированный купол. Под ним располагается кольцо с 4 зубьями, которое можно корректировать движениями вверх-вниз. Постарайтесь не повредить его.
  4. Осмотрите уплотнитель, находящийся внутри шара. В норме на нем не должно быть ржавчины.
  5. Достаньте из крана шар и осмотрите его стоппер, сделанный в виде продолговатого отверстия, препятствующий возможному критическому вращению крана.
  6. Далее проверьте нижнюю часть шара. Она должна быть гладкой и чистой. Если имеются какие-либо повреждения и признаки износа, замените шар на новый.
  7. Достаньте резиновые уплотнители и уплотнительные пружины и замените их на новые, поскольку в процессе эксплуатации они подвергаются износу.
  8. Произведя необходимую замену деталей и смазав все уплотнения специальной силиконовой смазкой для сантехнического оборудования, соберите смеситель в обратном порядке.

В продаже имеются разные модификации шаровых смесителей, соответственно, и способы их разборки могут иметь отличия. Для каждого шарового крана прилагается инструкция по установке и разборке, которую желательно сохранить на случай ремонта.

Общим правилом для всех шаровых кранов является обязательное уплотнение всех соединений с резьбой с помощью специальной фторопластовой ленты. Она должна быть расположена строго по резьбе. Существуют также уплотнители в виде ниток в кассетах. Если после проведения ремонта смесителя вода все равно продолжает подтекать, попробуйте повторить всю процедуру разборки и сборки еще раз, уделив особое внимание уплотнениям резьбовых соединений.

Добавить сайт в закладки

Вынимаем пластиковую деталь в форме щита, состоящую из двух частей черного и белого цветов.

Черная часть – это уплотнитель. Обычно после длительной эксплуатации нарушается его коническая форма или присутствует ржавый налет, вследствие чего кран пропускает воду. Чаще всего для достаточно удалить все загрязнения, но если причина не в уплотнителе, то разбираем кран дальше.

Извлекаем шар из крана одним движением вверх. У шара есть ограничивающее отверстие, задающее диапазон поворота механизма. Внимательно осмотрите шаровой стоппер на предмет загрязнений, чистоты поверхности и скола покрытия. Если покрытие повреждено, то шар, скорее всего, нужно заменить.

При установке нового шара обратите внимание на то, чтобы вырез, идущий по правой стороне детали, попадал на выступ вблизи верхней части крана. Затем вставляем щит, который помещается в слот стороны крана пластиковым предохранителем.

Под черным уплотнением находятся пружины, которые на момент разборки должны быть работоспособны. Если они не выполняют свою функцию, то их нужно заменить. Для этого аккуратно удаляем их плоской отверткой. Поскольку новые пружины намного длиннее и сильнее, чем старые, при их установке лучше всего использовать несколько утконосов и подтянуть щит вниз до сжатия пружин. Затем нужно установить хром-купол и кольцо, после чего их подтянуть плоскогубцами. Чем больше затянуто кольцо, тем тяжелее будет смеситель включаться.

При замене уплотнителей необходимо пользоваться силиконовой смазкой, которая продлит их срок эксплуатации. Она не смывается водой, и небольшое количество смазки улучшит ход трущихся частей крана.

Для того чтобы собрать, кран все действия проводятся в обратном порядке. Прежде чем собрать кран, необходимо смазать все уплотнения силиконовой смазкой для сантехнических деталей. На этом ремонт закончен. Теперь остается только включить водоснабжение и проверить наличие утечек.

О

Как отремонтировать шаровый смеситель. Инструкция как разобрать однорычажный смеситель шарового типа и починить самостоятельно

Шаровые краны, сравнительно недавно появившиеся на рынке сантехники, пришли на замену устаревшим сальниковым смесителям, в которых приходилось с периодически менять резиновые прокладки. В шаровых кранах (смесителях) имеется одна регулировочная ручка, закрепляющаяся под накладкой с помощью одного винта. Шаровые смесители имеют более совершенную конструкцию, но это не исключает возможности их поломки под воздействием жесткой воды. Чтобы самостоятельно устранить неисправность, необходимо знать, как разобрать кран в ванной или на кухне. Ведь именно в этих помещениях данный тип смесителей эксплуатируется с особой интенсивностью. Разбирают кран в случае утечки воды различной степени. Вода может капать, течь тонкой струйкой или литься под полным напором.

Прежде чем приступать к ремонту шарового смесителя, необходимо представлять его устройство. На схеме наглядно изображены все элементы конструкции крана данного типа.

Устройство шарового крана — в маленьком механизме достаточно много деталей!

Керамический неразборный картридж, входящий в устройство шарового крана, обеспечивает надежность и долговечность его работы. Отсутствие каких-либо уплотнителей в однорычажном механизме обуславливается тем, что абсолютно все элементы конструкции подгоняются с ювелирной точностью относительно друг друга. Несмотря на то, что стираться в шаровых смесителях нечему, выход устройств из строя периодически происходит. Знание сложного внутреннего устройства данного смесителя, несомненно, облегчает понимание того, как разобрать шаровый кран.

Важно! Чаще всего деформируется под воздействием жесткой водой запорный механизм. Поэтому в большинстве случаев при ремонте необходимо менять рычаг и поворотную головку на кране.

Пошаговая инструкция по разборке

Для проведения работ запаситесь шестигранным ключом, плоскогубцами, плоской отверткой, небольшим молотком. Не забудьте перед тем, как разобрать однорычажный кран, отключить центральное водоснабжение.


Снятие ручки нашего подопытного смесителя

  • Закройте запорные клапаны.
  • Шестигранным ключом ослабьте винт, которым держится ручка.
  • Снимите ручку шарового крана.
  • Нажмите на выемки резьбового кольца отверткой или слегка постучите небольшим молотком по плоской отвертке. Аккуратно поверните кольцо против часовой стрелки.

Важно! Нельзя допустить проворачивания всего шарового крана, потому что при этом могут повредиться водопроводные шланги под смесителем.

  • Удалите плоскогубцами хром-купол. При этом постарайтесь не повредить 4-зубчатое кольцо, находящееся непосредственно под куполом. Положение данного колеса можно корректировать движениями, направленными вверх или вниз.
  • Оцените состояние уплотнения, обратив внимание на наличие ржавчины. Уплотнитель расположен внутри шара.
  • Извлеките шар из крана. Пристально осмотрите шаровой стоппер, представляющий собой отверстие продолговатой формы и отвечающее за предотвращение возможного критического вращения крана.
  • Осмотрите шар, особенно его нижнюю часть, оценив чистоту и гладкость поверхности детали. При наличии признаков износа металла вокруг отверстий проведите замену шара.
  • Найдите внутри крана уплотнительные пружины и замените их, так как в процессе эксплуатации они утрачивают свои первоначальные свойства.
  • Удалите аккуратно плоской отверткой уплотнения и замените их новыми деталями.
  • Соберите кран, проделав все действия в обратном порядке. До сборки рекомендуется смазать все уплотнения силиконовой нетоксичной смазкой, производимой специально для сантехнических деталей. В данной инструкции кратко объясняется, как разобрать керамический кран, оценить состояние его отдельных элементов, заменить изношенные детали.

Оценка состояния внутренностей и их замена осуществляется в случае надобности

Важно! Существуют различные модификации шаровых кранов, поэтому способы их разборки могут отличаться. В некоторых видах смесителей данного типа имеются небольшие рифленые углубления вверху купола. В процессе разборки необходимо остерегаться повреждения пальцев металлическими осколками.

Инструкцию по установке смесителя, которую производитель обязательно прилагает к изделию, рекомендуется хранить. Ведь ее содержание может пригодиться, если будет непонятно, как разобрать кран на кухне. При выполнении ремонта, как и при установке шарового смесителя, каждое резьбовое соединение необходимо уплотнять специальной лентой из фторопласта. При намотке следят за тем, чтобы лента располагалась по резьбе. Помимо ленточного наполнителя можно приобрести специальную нитку в кассете, откуда ее вытягивают за кончик.

Важно! Если после ремонта вода продолжает сочиться, то попробуйте заново все переделать. Выключите воду и открутите соединение, проделав все операции ещё раз аккуратнее.

Когда ремонт, а когда замена?

Если вы так и не поняли, как разобрать водопроводный кран с целью его ремонта, то воспользуйтесь услугами профессионального сантехника. В принципе, многие владельцы квартир не ремонтируют неисправные смесители, а сразу меняют их новыми шаровыми кранами. Возможно, в этом есть рациональное зерно. Ведь услуги частного сантехника придется оплачивать, а стопроцентной гарантии того, что кран после ремонта опять не сломается, нет. В любом случае решение остается за вами.

Являясь наиболее функциональными кранами для ванных и кухонь, однорычажные смесители получили заслуженную славу простых и стильных кранов. Несмотря на долговечность запорной арматуры этого типа, элементы конструкции со временем изнашиваются и смеситель выходит из строя. В таком случае требуется разборка устройства и замена дефектных деталей. Благодаря несложному устройству и доступности запчастей для восстановления работоспособности современных вентилей, отложите вызов сантехника и приступайте к самостоятельному ремонту. Единственное, что для этого нужно – разобраться в конструкции всех типов однорычажных смесителей и особенностях их ремонта и обслуживания.

Давление и температурный режим воды на выходе из смесителя регулируется положением его рычага. При этом напор плавно меняется при перемещении ручки в вертикальном направлении, а температура – при изменении положения джойстика в горизонтальной плоскости. Простота регулировки обусловлена оригинальной конструкцией крана, который состоит из таких деталей:

Отличия в смесителях с рычагом заключаются как во внешнем оформлении, так и в том, какую конструкцию имеет сменный картридж.

Виды

Несмотря на огромное разнообразие моделей однорычажных смесителей, их можно разделить на два вида, в зависимости от устройства кран-буксы (сменного элемента):

  • смесители с керамическим картриджем;
  • краны с шаровым картриджем.

Вентили и того, и другого типа, имеют как достоинства, так и недостатки.

Кран с шаровым картриджем


Шаровый смеситель имеет высокую надежность и длительный срок службы

Название этого картриджа обусловлено формой его основного элемента. Регулирующее устройство выполнено в форме полого шара с тремя отверстиями для протока воды. Он встроен в корпус посредством картриджной гильзы. Необходимое уплотнение создают подпружиненные фторопластовые вставки, дополнительный прижим к которым происходит за счёт давления жидкости. Материал уплотнителей обеспечивает лёгкое скольжение сферы внутри гильзы. Требуемый напор воды обеспечивается частичным или полным перекрытием отверстий в сфере и корпусе, а регулировка температуры – вариантами их совмещения. Из-за того, что смешение воды происходит внутри шара, картридж подвержен образованию накипи. Именно она и является одной из причин, способной вывести его из строя. Другими недостатками шаровых вентилей можно считать:

  • низкую ремонтопригодность;
  • отно
Как разобрать шаровый кран - инструкция для выполнения работ

Шаровые краны, сравнительно недавно появившиеся на рынке сантехники, пришли на замену устаревшим сальниковым смесителям, в которых приходилось с периодически менять резиновые прокладки. В шаровых кранах (смесителях) имеется одна регулировочная ручка, закрепляющаяся под накладкой с помощью одного винта. Шаровые смесители имеют более совершенную конструкцию, но это не исключает возможности их поломки под воздействием жесткой воды. Чтобы самостоятельно устранить неисправность, необходимо знать, как разобрать кран в ванной или на кухне. Ведь именно в этих помещениях данный тип смесителей эксплуатируется с особой интенсивностью. Разбирают кран в случае утечки воды различной степени. Вода может капать, течь тонкой струйкой или литься под полным напором.

Прежде чем приступать к ремонту шарового смесителя, необходимо представлять его устройство. На схеме наглядно изображены все элементы конструкции крана данного типа.

Устройство шарового крана — в маленьком механизме достаточно много деталей!

Керамический неразборный картридж, входящий в устройство шарового крана, обеспечивает надежность и долговечность его работы. Отсутствие каких-либо уплотнителей в однорычажном механизме обуславливается тем, что абсолютно все элементы конструкции подгоняются с ювелирной точностью относительно друг друга. Несмотря на то, что стираться в шаровых смесителях нечему, выход устройств из строя периодически происходит. Знание сложного внутреннего устройства данного смесителя, несомненно, облегчает понимание того, как разобрать шаровый кран.

[include title="РСЯ - в записи"]

Важно! Чаще всего деформируется под воздействием жесткой водой запорный механизм. Поэтому в большинстве случаев при ремонте необходимо менять рычаг и поворотную головку на кране.

Для проведения работ запаситесь шестигранным ключом, плоскогубцами, плоской отверткой, небольшим молотком. Не забудьте перед тем, как разобрать однорычажный кран, отключить центральное водоснабжение.

Снятие ручки нашего подопытного смесителя

  • Закройте запорные клапаны.
  • Шестигранным ключом ослабьте винт, которым держится ручка.
  • Снимите ручку шарового крана.
  • Нажмите на выемки резьбового кольца отверткой или слегка постучите небольшим молотком по плоской отвертке. Аккуратно поверните кольцо против часовой стрелки.

Важно! Нельзя допустить проворачивания всего шарового крана, потому что при этом могут повредиться водопроводные шланги под смесителем.

  • Удалите плоскогубцами хром-купол. При этом постарайтесь не повредить 4-зубчатое кольцо, находящееся непосредственно под куполом. Положение данного колеса можно корректировать движениями, направленными вверх или вниз.
  • Оцените состояние уплотнения, обратив внимание на наличие ржавчины. Уплотнитель расположен внутри шара.
  • Извлеките шар из крана. Пристально осмотрите шаровой стоппер, представляющий собой отверстие продолговатой формы и отвечающее за предотвращение возможного критического вращения крана.
  • Осмотрите шар, особенно его нижнюю часть, оценив чистоту и гладкость поверхности детали. При наличии признаков износа металла вокруг отверстий проведите замену шара.
  • Найдите внутри крана уплотнительные пружины и замените их, так как в процессе эксплуатации они утрачивают свои первоначальные свойства.
  • Удалите аккуратно плоской отверткой уплотнения и замените их новыми деталями.
  • Соберите кран, проделав все действия в обратном порядке. До сборки рекомендуется смазать все уплотнения силиконовой нетоксичной смазкой, производимой специально для сантехнических деталей. В данной инструкции кратко объясняется, как разобрать керамический кран, оценить состояние его отдельных элементов, заменить изношенные детали.

Оценка состояния внутренностей и их замена осуществляется в случае надобности

Важно! Существуют различные модификации шаровых кранов, поэтому способы их разборки могут отличаться. В некоторых видах смесителей данного типа имеются небольшие рифленые углубления вверху купола. В процессе разборки необходимо остерегаться повреждения пальцев металлическими осколками.

[include title="РСЯ - в записи"]

Инструкцию по установке смесителя, которую производитель обязательно прилагает к изделию, рекомендуется хранить. Ведь ее содержание может пригодиться, если будет непонятно, как разобрать кран на кухне. При выполнении ремонта, как и при установке шарового смесителя, каждое резьбовое соединение необходимо уплотнять специальной лентой из фторопласта. При намотке следят за тем, чтобы лента располагалась по резьбе. Помимо ленточного наполнителя можно приобрести специальную нитку в кассете, откуда ее вытягивают за кончик.

Важно! Если после ремонта вода продолжает сочиться, то попробуйте заново все переделать. Выключите воду и открутите соединение, проделав все операции ещё раз аккуратнее.

Если вы так и не поняли, как разобрать водопроводный кран с целью его ремонта, то воспользуйтесь услугами профессионального сантехника. В принципе, многие владельцы квартир не ремонтируют неисправные смесители, а сразу меняют их новыми шаровыми кранами. Возможно, в этом есть рациональное зерно. Ведь услуги частного сантехника придется оплачивать, а стопроцентной гарантии того, что кран после ремонта опять не сломается, нет. В любом случае решение остается за вами.

Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

Однорычажный кухонный смеситель

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

  • Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
  • Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
  • Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

  • При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
  • После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
  • Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

  • износ верхней купольной прокладки;
  • дефекты полого металлического шара;
  • истирание седлообразных клапанов;
  • ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

  • Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
  • Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
  • Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

  • Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
  • При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
  • Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Рекомендации по ремонту

Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.

Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Видео: как разобрать оба вида смесителей

Как разобрать шаровой кран

Назад к списку статей

Шаровые краны применяются для того, чтобы пользователь мог отрегулировать силу потока жидкости, пара. Конструкция оборудования отличается простотой и надежностью. В ней имеется шарообразный вращающийся элемент, сквозь отверстие в котором проходит поток жидкости. Вращая шар при помощи ручки, можно освободить струю или просто заблокировать ее.

Зачем может понадобиться разобрать кран

Перед тем, как разобрать шаровой кран на кухне, необходимо ознакомиться с его устройством. Даже поверхностные знания помогут определить степень неисправности и узнать, можно ли справиться с неполадкой самостоятельно. Из устройства, испортившегося во время эксплуатации, жидкость подтекает даже при полностью закрытом положении. Нередко механизм портится из-за деформации составляющих частей, причина этого – жесткая вода.

Современные краны отличаются простотой и удобностью устройства. Механизм их может быть шаровым, также выпускаются изделия с картриджами из керамики. Выяснив, как разобрать картридж шарового крана, можно производить небольшой ремонт самостоятельно. В сложных ситуациях эту процедуру стоит перепоручить профессионалам.

Как работает оборудование

Шаровые краны бывают таких видов:

  • Врезные.
  • Настенные.
  • Комбинированные.

Основной устройства является шарообразный элемент диаметром 20 мм. Работа оборудования целиком зависит от того, остается ли форма шара правильной.

В конструкции кранов предусмотрены отдельные отводы для холодной и горячей воды. Они соединены в выводной канал. Если ручка находится в опущенном положении, вода в них не проходит. При поднятой ручке отверстия, сделанные в шаре, совпадают с трубками, по которым проходит горячая и холодная вода. В шаре она смешивается и через выводной канал переходит в носик.

Как разобрать шаровой кран – инструкция

Чтобы провести работу правильно, понадобится подготовить инструменты по такому списку:

  • Отвертка.
  • Ключ-шестигранник.
  • Плоскогубцы.
  • Молоток.
  • Вазелин и ветошь.

Перед тем, как разобрать шаровый кран, приготовьте инструкцию. Лучше придерживаться такой последовательности действий:

  • Перекройте подачу воды. Остаток жидкости из системы слейте в подходящую емкость.
  • Теперь надо снять ручку, удерживающую шаровой кран. Она может быть просто надета на шток или укреплена винтом. В последнем случае надо удалить декоративную накладку и снять винт при помощи шестигранника. Затем шток следует потянуть вверх и снять.
  • После снятия ручки открывается резьбовое кольцо. Надо осторожно нажать на его выемки и повернуть против часовой стрелки. Весь кран поворачивать нельзя – можно случайно повредить шланги.
  • При помощи плоскогубцев удаляется купол. Под ним – зубчатое колесо, которое обеспечивает коррекцию ручки устройства.
  • Оценивается состояние уплотнителя, при наличии ржавчины следует его заменить.
  • Извлекается шар и осматривается отверстие-стоппер.
  • При изношенности элемента следует его сменить.
  • Удаляются уплотнительные детали и заменяются новыми.
  • Теперь можно собирать все назад, используя ту же инструкцию, но в обратном порядке. Если предварительно вы хорошо изучили, как разобрать шаровой кран, все получится. Все резьбовые соединения надо уплотнить, используя фторопластовые ленты.

Все детали разобранного оборудования надо хорошо закрепить. Перед включением восстановите подачу воды. Если с поэтапным выполнением процедуры возникают проблемы, вопросы того, как разобрать шаровый кран на кухне, решаются вызовом специалиста-сантехника.



90000 What is a ball check valve and where is it used? 90001 90002 What is a ball check valve? 90003 90004 A ball check valve functions by means of a ball that moves up and down inside the valve. The seat is machined to fit the ball, and the chamber is conically shaped to guide the ball into the seat to seal and stop a reverse flow. 90005 90004 If the pump capacity is not sufficient it is possible to choose a lighter ball, and if water hammer occurs when the pump stops, it may be solved by selecting a heavier ball.90005 90004 Ball check valves are often preferred for use in pumping stations that are rarely attended, since they demand only limited maintenance, typically if the ball makes noise caused by insufficient pump capacity or water hammer. 90005 90002 AVK ball check valves 90003 90004 AVK ball check valves are self-cleaning, as the ball rotates during operation which eliminates the risk of impurities getting stuck on the ball. The standard ball is designed with a NBR rubber lined metal core, and the rubber hardness is optimized to prevent the ball from getting stuck in the seat.Balls of polyurethane are suitable for abrasive media and when different balls weights are needed to prevent noise and water hammer. A full and smooth bore ensures full flow with low pressure loss and eliminates the risk of deposits at the bottom that could prevent tight closure. 90005 90004 AVK ball check valves are available in ductile iron with epoxy coating internally and externally with flanges in DN50-600 and with internal BSP threads in DN32-50. Furthermore, they are available in stainless steel AISI 316 for installation in aggressive surroundings with flanges in DN80, 100 and 150 and with internal BSP threads in DN32-80.90005 90016 Feature summary 90017 90018 90019 Self-cleaning construction 90020 90019 Full and smooth bore ensures low head loss 90020 90019 Tightness at minimum back pressure 90020 90019 Polyurethane balls available for abrasive media 90020 90019 Different ball weights available 90020 90019 In ductile iron or acid-resistant stainless steel 90020 90019 Available up to DN 600 90020 90033 90034 Typical problems - and how to avoid these with the right ball check valves: 90035 90018 90019 Water hammer effect: use a + 20% ball weight 90020 90033 90018 90019 Vibrations and resonance from the valve: use a - 20% ball weight 90020 90033 90018 90019 The ball getting stuck in the seat: use min.shore 60 rubber on the ball or use metal core in the ball 90020 90033 90004 90005 .90000 Valve Symbols in P & ID - Ball Valve, Relief Valve and more 90001 90002 In this article, you are going to learn about different types of valve symbols used in P & ID. Many types of valves are used in process piping and each has a different symbol. This makes the valve one of the tricky parts of reading P & ID. But with practice, you can easily remember these symbols and can read P & ID effectively. 90003 90002 There are two types of valve symbols - first, generic symbols, and second, a symbol with a modifier.Generic symbols will tell you that there is a valve in the line, but it will not tell you about the types of the valve. Whereas the valve symbol with modifier will tell you the exact type of valve that is used in the pipeline. 90003 90006 Generic symbols of Valves 90007 90008 90002 Here in the image above, you can see commonly used symbols for valves. These symbols are generic in nature - for example, the first symbol of a valve. 90003 90002 Now when you look at the symbol on drawing, it just gives you an indication that some kind of valve is used, but it will not provide you with information about the type of valve whether it is a gate, globe, or plug type valve .There are dedicated symbols for a gate, globe, plug, ball valves which I will explain to you in minutes. 90003 90002 Similarly, the next two symbols are for three-way and four-way valve. It can be a plug or ball valve. Subsequent two symbols are of a check valve and stop check valve. These check valves can be swing check or lift check valve. 90003 90002 The next symbol is the excess flow valve. You can see that it is the same as a check valve with the only difference is the written text, below the valve symbol.You have to be very careful while reading this type of symbol as it can easily overlook. 90003 90002 The last symbol is of automatic recirculation valve. This type of valve is used in the pump discharge line to ensure the pump will not suffer from low inlet pressure which leads to cavitation. 90003 90002 Watch this video which will explain to you all aspects covered in this article. 90003 90002 90003 90023 90006 Relief Valve Symbols 90007 90026 90002 Here in the image above, the first symbol is of angle valve.In most cases, a globe valve is used as an angle valve. The next symbol is of relief valve that used to protect the piping system or equipment from overpressure. 90003 90002 Now the breather valve is used on the cone roof tank. This valve serves the function of the relief valve and vacuum valve. In the event of over-pressure, this valve release the pressure, and in case a vacuum is created in the tank, this valve allows air to enter the tank. Just like breathing air in and out. 90003 90002 The vacuum valve prevents damage to the equipment from negative pressure.Pilot operated relief valve are just working as a relief valve, but are used for large size piping. In this type, a small relief valve is used to operate the main relief valve. This arrangement is cost-effective in the large size relief operation. 90003 90002 Now I will explain to you the specific valve symbol that used in P & ID and isometric drawings. 90003 90002 If you want to learn about more than 18 types of valves in detail, you can buy my course, how to be an expert in piping valves.90003 90037 90006 Gate Valve Symbol 90007 90040 90002 In the image above, you can see the gate valve. Now see the P & ID symbol for the gate valve. It is a modification of a generic valve symbol by inserting a vertical line between two triangles. Three symbols shown below are the gate valve symbols used in isometric drawings. The first is for butt-welding ends, second is for flanged end valve and the third one is for socket end connection. 90003 90006 Globe Valve Symbol 90007 90045 90002 For a globe valve, a symbol is modified by adding a small dark circle between triangles.You can see that P & ID and isometric symbols are almost the same with the only change in end types. 90003 90006 Ball Valve Symbol 90007 90050 90002 You can see that there are two P & ID symbols for a ball valve. The reason is that P & ID and isometric drawing symbols are changed from company to company. So if you switch the company, you should be aware of this. Similarly, you can see the ISO symbols for butt, flanged and socket ends ball valve. 90003 90006 Needle Valve Symbol 90007 90055 90002 Same as a ball valve, a needle valve also has multiple P & ID symbols.If you can see that even these symbols are different but still you can easily interpret. If you are using second P & ID symbols, your isometric symbol will be changed accordingly. 90003 90006 Plug Valve Symbol 90007 90060 90002 For the plug valve, the first symbol is a bit confusing with a globe valve. If you remember the symbol of a globe valve, it has a dark circle in between the triangle, whereas here only circle outline is there. So when you see this type of symbol, better to double check the drawing.90003 90006 Butterfly Valve Symbol 90007 90065 90002 Butterfly valve symbol is the only symbol where a full triangle is not used. If you refer to the first symbol, it is similar to a globe valve but a triangle is not full. The alternative symbol is clearer in this case. For isometric symbols, you can see that there is no socket end butterfly valve. 90003 90006 Diaphragm Valve Symbol 90007 90070 90002 Here is the diaphragm valve. There is no butt-welded diaphragm valve available.Most diaphragm valves are flange type and they are used to handle process media with solid particles. 90003 90006 Special Valve Symbol 90007 90075 90002 In the image above, you can see the symbols with a special note. The first symbol is a special valve. The word NC return below the second symbol is more important. It indicates that this valve remains closed during normal operation. Now the next two symbols are also used alternatively to show the valve position during normal operation.90003 90002 The last symbol used to show the pressure end of the valve. The shaded are showing the pressure side of the valve. 90003 90002 This is all about P & ID and isometric symbols of Valves. If you want to learn about equipment symbol that uses in drawing check this article. 90003 .90000 Introduction to Valves- Quarter-turn rotational motion Ball valves 90001 90002 Ball valves 90003 90004 A Ball valve is a quarter-turn rotational motion valve that uses a ball-shaped disk to stop or start flow. If the valve is opened, the ball rotates to a point where the hole through the ball is in line with the valve body inlet and outlet. If the valve is closed, the ball is rotated so that the hole is perpendicular to the flow openings of the valve body and the flow is stopped. 90005 90002 Types of Ball valves 90003 90004 Ball valves are basically available in three versions: full port, venturi port and reduced port.The full-port valve has an internal diameter equal to the inner diameter of the pipe. Venturi and reduced-port versions generally are one pipe size smaller than the line size. 90005 90004 Ball valves are manufactured in different body configurations and the most common are: 90005 90012 90013 Top entry Ball valves allow access to valve internals for maintenance by removal of the valve Bonnet-cover. It is not required to be removed valve from the pipe system. 90014 90013 Split body Ball valves consists of a two parts, where one part is smaller as the other.The ball is inserted in the larger body part, and the smaller body part is assembled by a bolted connection. 90014 90017 90004 The valve ends are available as butt welding, socket welding, flanged, threaded and others. 90005 90002 Materials - Design - Bonnet 90003 90004 90023 Materials 90024 90005 90004 Balls are usually made of several metallics, while the seats are from soft materials like Teflon®, Neoprene, and combinations of these materials. The use of soft-seat materials imparts excellent sealing ability.The disadvantage of soft-seat materials (elastomeric materials) is, that they are not can be used in high temperatures processes. 90005 90004 For example, fluorinated polymer seats can be used for service temperatures from -200 ° (and larger) to 230 ° C and higher, while graphite seats may be used for temperatures from? ° to 500 ° C and higher. 90005 90004 90023 Stem design 90024 90005 90004 The stem in a Ball valve is not attached to the ball. Usually it has a rectangular portion at the ball, and that fits into a slot cut into the ball.The enlargement permits rotation of the ball as the valve is opened or closed. 90005 90004 90023 Ball valve Bonnet 90024 90005 90004 The Bonnet of a Ball valve is fastens to the body, which holds the stem assembly and ball in place. Adjustment of the Bonnet permits compression of the packing, which supplies the stem seal. Packing material for Ball valve stems is usually Teflon® or Teflon-filled or O-rings instead of packing. 90005 90002 Ball valves applications 90003 90004 The following are some typical applications of Ball valves: 90005 90012 90013 Air, gaseous, and liquid applications 90014 90013 Drains and vents in liquid, gaseous, and other fluid services 90014 90013 Steam service 90014 90017 90002 Advantages and Disadvantages of Ball valves 90003 90004 90023 Advantages: 90024 90005 90012 90013 Quick quarter turn on-off operation 90014 90013 Tight sealing with low torque 90014 90013 Smaller in size than most other valves 90014 90017 90004 90023 Disadvantages: 90024 90005 90012 90013 Conventional Ball valves have poor throttling properties 90014 90013 In slurry or other applications, the suspended particles can settle and become trapped in body cavities causing wear, leakage, or valve failure.90014 90017 90078 Cast steel trunnion ball valve for oil and gas industry .90000 Ball Valve Flow Coefficients - Cv 90001 90002 A conventional ball valve is normally not used as a throttling valve since a partial flow will create high velocity flow tear at the ball and the seal. 90003 90004 Full Bore Valves 90005 90002 Typical flow coefficients - 90007 C 90008 v 90009 - 90010 for full bore valves: 90003 90002 For full table - 90013 rotate the screen! 90014 90003 90016 90017 90018 90019 Valve Size 90020 90021 90018 90023 90024 inches 90025 90020 90023 1/2 90020 90023 3/4 90020 90023 1 90020 90023 1 90034 1/2 90020 90023 2 90020 90023 2 90034 1/2 90020 90023 3 90020 90023 4 90020 90023 6 90020 90023 8 90020 90023 10 90020 90023 12 90020 90023 14 90020 90023 16 90020 90023 18 90020 90021 90018 90023 90024 mm 90025 90020 90023 12 90020 90023 19 90020 90023 25 90020 90023 37.5 90020 90023 50 90020 90023 62.5 90020 90023 75 90020 90023 100 90020 90023 150 90020 90023 200 90020 90023 250 90020 90023 300 90020 90023 350 90020 90023 400 90020 90023 450 90020 90021 90096 90097 90018 90099 Flow Coefficient 90007 90034 C 90010 90008 90007 v 90010 90009 90107 90099 26 90107 90099 50 90107 90099 94 90107 90099 260 90107 90099 480 90107 90099 750 90107 90099 1300 90107 90099 2300 90107 90099 5400 90107 90099 10000 90107 90099 16000 90107 90099 24000 90107 90099 31400 90107 90099 43000 90107 90099 57000 90107 90021 90139 90140 90004 Reduced Bore Valves 90005 90002 Typical flow coefficients - 90007 C 90008 v 90009 - 90010 for reduced bore valves: 90003 90002 For full table - 90013 rotate the screen! 90014 90003 90016 90017 90018 90156 Valve Size 90020 90021 90018 90023 90024 inches 90025 90020 90023 3 90020 90023 4 90020 90023 6 90020 90023 8 90020 90023 10 90020 90023 12 90020 90023 14 90020 90023 16 90020 90023 18 90020 90023 20 90020 90021 90018 90023 90024 mm 90025 90020 90023 75 90020 90023 100 90020 90023 150 90020 90023 200 90020 90023 250 90020 90023 300 90020 90023 350 90020 90023 400 90020 90023 450 90020 90023 500 90020 90021 90096 90097 90018 90099 Flow Coefficient 90007 90034 C 90010 90008 90007 v 90010 90009 90107 90099 420 90107 90099 770 90107 90099 1800 90107 90099 2500 90107 90099 4500 90107 90099 8000 90107 90099 12000 90107 90099 14000 90107 90099 18000 90107 90099 22000 90107 90021 90139 90140 90002 These values ​​are suitable for estimates only.Since the bore in valves varies the valve manufacturer should always be consulted for the actual C 90008 v 90009 for the valve selected. 90003.

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
