Ремонт пылесоса Самсунг своими руками

Сегодня принесли мне в мастерскую пылесос для ремонта, а если быть точнее то для того что бы я поменял мотор. Всё было бы хорошо, но он находился в салофановом пакете в разобранном состоянии. В общем хозяин разобрал, а вот собрать ума не хватило. Понятно, что мне как мастеру такие сюрпризы от клиентов, очень даже не приятны, но приходится собирать и такие конструкторы. Скажу так, если вы собрались отремонтировать пылесос своими руками, то вам в первую очередь надо знать порядок разборки и сборки, а то получается потом как в видео, которое я разместил чуть ниже. С точки зрения мастера, разборка и сборка пылесоса, довольно простая операция, но вот обыкновенному человеку, это может показаться довольно сложным заданием. Специально для тех кто хочет, попробовать себя в роли мастера бытовой техники, я предлагаю почитать эту статью

Для начала давайте посмотрим, в чём заключается, вообще весь ремонт пылесосов Samsung. Как я уже писал выше, это бытовая техника состоит из нескольких запчастей, которые без труда может поменять практически любой человек. Прежде чем приступить к разборке и сборке пылесоса, я хочу рассказать про диагностику деталей, то есть от чего зависит правильная работа пылесоса

1. Неправильная работа мотора пылесоса. Диагностика этой детали производится не так уж сложно, как кажется на первый взгляд. Для начала надо обратить внимание на излишний шум, то есть не стал ли ваш пылесос громче работать, если это так, то надо посмотреть не забиты ли шланги и щетка, обязательно почистить фильтра и контейнер для мусора.
   В том случаи, если вы всё проверили и почистили, а двигатель шумит как и раньше, то можно сделать вывод, что мотор пылесоса надо менять. Еще одним признаком неправильной работы мотора, является запах гари, обычно это происходит из-за износа подшипников или подгоревшей обмотки или якоря. В этом случае теряется мощность всасывания пылесоса, а работа мотора сопровождается повышенным искрением, что бы это увидеть, надо добраться до самого мотора и посмотреть на искрение щеток, как это сделать, можно увидеть в ролике, который я разместил ниже
2. Забит шланг или щётка. Тут всё просто, для начала надо отсоединить щетку от шланга и попробовать, как тянет пылесос без щетки, если ситуация не изменилась, отсоедините шланг от корпуса пылесоса и попробуйте тягу на входе у корпуса. Из опыта могу сказать, что это одна из основных поломок, с которыми пользователи этой техники приходят ко мне в мастерскую. Вы даже не представляете, что мне приходится вытаскивать из шланга и щётки, были, и монеты, и грецкие орехи, и золотые цепочки с крестиками и медальонами, и многое другое. Короче говоря, прежде чем тащить свой электровеник в мастерскую, обязательно надо проверить проходимость щётки и шланга
3. Забит фильтр и плохо пропускает контейнер для мусора. Определяется элементарно, снимайте все фильтра и смотрите, как пылесос начал работать, если тяга появилась, то почистите фильтра и пользуйтесь на здоровье. Как происходит чистка пылесоса, я думаю расказывать не надо, тут главное знать как снять фильтра. В видео ниже вы можете увидеть, где они стоят
4. Вышел из строя симистор. В принципе, в диагностике этой поломки нет ничего сложного, обычно к симистору подходит два провода, которые идут от розетки, а от симистора выходит два провода на мотор. В общем вся проверка сводится к тому, чтобы подсоединить мотор на прямую, то есть без этой детали, если мотор заработал как надо, то симистор нужно менять
5. Подсос воздуха из уплотнительных прокладок. Думаю мало-мальский соображающий человек, сможет обнаружить эту поломку без труда, но если подсос воздуха идёт из под прокладки мотора, то вам придется разобрать корпус пылесоса и проверить, как плотно прижата передняя часть двигателя к своему посадочному месту. Если мотор хоть чуть-чуть болтается, обязательно надо подложить прокладку под заднюю часть двигателя, это делается для того чтобы передняя-всасывающая часть была, как можно плотнее прижата к корпусу. Ниже я опубликовал видео, которое вам рекомендую посмотреть

Как собрать и разобрать пылесос своими руками — видео



Почему не включается пылесос

Надеюсь вы посмотрели, этот весьма познавательный ролик и для себя решили, стоит ли мучиться самому или поручить эту работу тому, кто делает это постоянно. Если вы всё таки чувствуете, что сможете, то приступим к следующей теме нашей статьи, а именно из-за чего не запускается пылесос. Тут важно понимать, что эта неисправность присуща не только пылесосу Samsung, но и остальным пылесосам, у которых есть такая проблема. Для начала давайте перечислим те детали, которые отвечают за включение двигателя

• Кнопка пуска.
  Довольно часто это кнопка выходит из строя и чтобы её проверить, надо сделать следующие. От этой кнопки идет два провода на симистор или напрямую на двигатель, вот на эти два провода надо подать напряжение с розетки, то есть таким действием мы убираем кнопку из цепи. Если кнопка стоит на плате управления, то желательно позвать кого-нибудь электрика, чтобы он установил перемычку на плате, так чтобы из цепи розетка-мотор, убрать эту кнопку
• Обмотка мотора в обрыве. Простому человеку конечно будет сложно определить эту поломку, так как в этом случаи надо уметь пользоваться мультиметром, в общем надо прозвонить обмотки двигателя
• Плата управления вышла из строя. Я уже писал выше, что для того, что бы проверить двигатель пылесоса, надо его напрямую подключить к сети. Проверяя таким способом мотор, мы проверяем заодно и симистор, то есть плату управления, если мотор заработает, значит симисторное управление надо менять или ремонтировать.
  Многие спрашивают, а можно ли вообще убрать симистор и подключить двигатель напрямую. Я как мастер, должен вас предостеречь, дело в том, что для пылесоса очень важно, чтобы мотор запускался без рывка, вот именно этот начальный рывок и сглаживает симисторное управление, то есть благодаря симистору мотор запускается плавно
• Обрыв провода в удлинителе. Вычисляется просто, надо прозвонить провод мультиметром, от вилки до кнопки включения
  Плохой контакт между клеммой щётки и клеммой обмотки. Рассказать об этом очень трудно, но я снял видео по этому поводу, которое вы можете посмотреть ниже. К слову сказать, эта поломка встречается довольно часто, особенно в пылесосах Самсунг
•

В этом видео показана, одна из причин, из за чего не включается пылесос

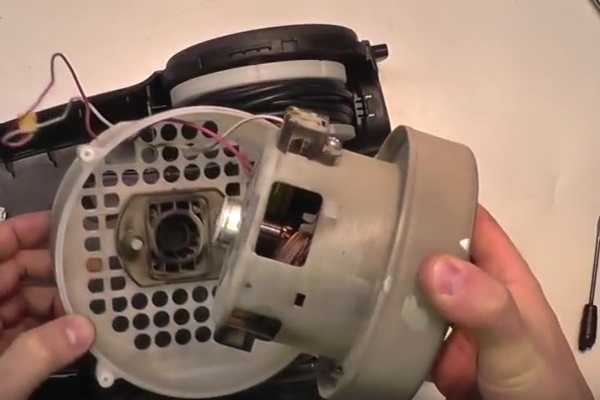

Разборка двигателя пылесоса

Теперь давайте поговорим о том, как поменять подшипники двигателя пылесоса. Рассказывать об этом практически не возможно, тут просто так на пальцах не покажешь. Хотя тема довольно актуальная, я как мастер посоветовал бы поменять мотор, а не подшипники, но учитывая то что мы всё таки живём не на диком западе, а на территории бывшего Советского Союза и многие граждане этого огромного региона, просто не имеют возможности купить данную запчасть, а замена подшипников, всё таки выходит дешевле, я решил пролить свет, на этот тёмный вопрос. Для начала, надо знать, в каком случаи следует менять подшипники. В первую очередь надо обратить внимание на излишнее искрение, если сильно искрит, то замена уже навряд ли поможет, хотя у меня были случаи когда после проделанной операции, двигатель работал не хуже чем новый. Появление шума, так же указывает на то, что пора менять подшипники. Подшипники для пылесоса, надо подбирать качественные, желательно фирмы SKF. Ну а как вообще это делается, вы увидите ниже, посмотрев моё видео и сильно не расстраивайтесь если после замены, двигатель будет искрить или сильно шуметь — значит не получилось, зато попробовали

Смотреть видео – ремонт двигателя пылесоса



Надеюсь моя статья вам помогла. Самое главное знать, что за чем делать и как. Владея этой информацией, вы наверняка сможете проделать всё то, что я делал в своих видео. Конечно мне, как мастеру, это всё кажется просто, может оно и так, но я тоже когда то не знал, как разобрать пылесос, а если ещё учитывать то, что о такой информации, которая вам дана в данной статье, в то время, когда я начинал и речи не шло, то сейчас вам будет на много проще, чем мне когда то. Единственное, что хочу добавить, так это то, что будьте внимательны и соблюдайте технику безопасности, а то током сильно бьётся



Добавить комментарий

разборка пылесоса Samsung 1600w, как открыть и почистить, частые неисправности, как починить, схема разбора

Любая вещь имеет свой срок годности и свои возможности по бесперебойной работе. Но вещам свойственно ломаться и не нужно их сразу же выбрасывать.

Частые в ремонте модели Samsung, мощность двигателя: 1500W, 1600W, 1800W.

Устранить неисправность можно, если узнать, как разобрать пылесос Samsung 1600w видео будет в помощь. Нужны руки и знания, как это делать.

• Принцип и устройство работы пылесоса
• Самые частые неисправности
• Подготовительный этап разборки пылесоса Samsung
  • Какие инструменты понадобятся
• Последовательность разборки пылесоса на примере Samsung 1600w
  • Разборка двигателя
• Как отремонтировать пылесос своими руками
  • Проверка материнской платы
  • Чистка пылесоса
• Профилактические меры
• Видео: ремонт пылесоса Самсунг

Принцип и устройство работы пылесоса

Выбор пылесосов расширяется. Основные варианты:

• Для сухой уборки;
• с аквафильтром;
• моющий пылесос.

Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.

После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.

Первый признак того, что фильтр засорился — падает мощность втягивания.

Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.

Самые частые неисправности

Если нет возможности отдать пылесос мастеру для разборки и оценки его состояния, можно узнать, на что нужно обращать внимание в случае возникновения неисправности. После появления проблем в первую очередь проверяют подшипники, что помогают работать двигателю.

Специалист может оперативно определить проблему поломки пылесоса.

Звук, что характерен для них: резкий гул, грохот, гарь, перегрев корпуса. Помимо них, уделяют вниманию якорю и щетке мотора. Распространенная проблема – шланг не втягивает загрязнения.

В пылесосах часто перетирается шланг.

Причина может крыться в засорении шланга, переполненном мешке для сбора пыли или проблемным оказался фильтр НЕРА. Часто возникает проблема, когда агрегат тянет воздух, но мусор не убирается нормально. Проблема может быть в изношенной щетке или нарушенном положении валика.

Поломка мотора – серьезная проблема.

Если техника не включается, и электричество не пропадало, тогда причина кроется в: срабатывании защиты от перегрева или неисправности цепи питания, вилки, провода, внутренних проводов ил загвоздка в самом выключателе.Если проблема происходит с электроникой, доверить это дело лучше профессионалу.

Только в профессиональном сервисном центре вам оперативно починят пылесос.

Показатель того кроется в том, что во время работы обнаружили дым, выбивание пробок, короткие замыкание. Это все говорит о том, что проблема сосредоточена на замыкании внутри прибора. А частые проблемы с искрением коллектора приводят к быстрому изнашиванию прибора.

Используйте чертежи для разбора пылесоса.

Подготовительный этап разборки пылесоса Samsung

Заприметить неприятность можно в том случае, если какое-то время пользуетесь техникой. Вы знаете, какой звук свойственный вашему самсунгу и мельчайшие изменения в нем или в работе прибора, будут вам заметны.

Поломка многих деталей будет нести за собой финансовые проблемы.

Сломанный движок в пылесосе заметен по: прерывистым звукам, выбрасывает пыль, пахнет горелым. Если нет возможности отдать мастеру, тогда разборка пылесоса самсунг 1800 w своими руками видео и фото будут помощниками.

Какие инструменты понадобятся

Необходимо почистить мешок от пыли или сменить его? Специальных приспособлений и навыков не нужно. Они нужны в случаях проблем с двигателем, проводами, элементами платы. Ими станут:

• напильник;
• шило;
• плоскогубцы;
• наждачная бумага;
• тиски;
• нож строительный;
• запасные разъемы и проводки.

Используйте инструменты для разборки пылесоса.

В случаях замены мелких деталей много потратиться не придется. А вот для замены большой и дорогой комплектующей можно обращать внимание на альтернативу. С условием хорошего материала, из которого он сделан.

Последовательность разборки пылесоса на примере Samsung 1600w

Разборка любой техники начинается с подготовки. И верной последовательности. Нельзя достать до сердца прибора, пока не снимем все, что его прикрывает.

Вы можете самостоятельно разобрать пылесос, используя инструкцию.

Открыть можно так:

1. Отсоедините все, что может мешать и раскручивайте корпус. Отверткой откручиваем все винтики, в том числе и потайные, могут быть возле кнопок. После откручивания всех деталей, что могут держать оболочку пылесоса – снимите ее. Если не вышло, осмотрите еще раз, возможно, есть потайные защелки.
2. Отсоедините электрический монтаж. Увидеть его можно на разъемах.
3. Из всего пластикового корпуса снимаем двигатель, открутив его от станины.

Правильно проведенная диагностика является залогом успеха.

Разборка двигателя

Сердце пылесоса имеет пошаговый процесс раскрытия.

1. Для начала нужно снять крыльчатку. Но для этого необходимо выполнить определенные действия. Снимите переднюю часть кожуха. Тонкой отверткой отгибайте сбоку кожуха, чтобы отвертка попала внутрь. Отодвиньте верхнюю часть кожуха, и крыльчатка станет доступной.
2. Откручиваем гайку на крыльчатке.
3. Снимаем винты корпуса, но щетки к этому моменту нужно уже убрать.
4. Вытяните якорь.
5. Резьбовыми съемниками снимите подшипник.

Фильтры забиваются, мусор плохо втягивается, на мотор дополнительная нагрузка и в итоге он ломается.

Как отремонтировать пылесос своими руками

Чтобы самостоятельно пылесос самсунг сделать ремонт своими руками все элементы, нужно определить место, где она образовалась. Мотор, может быть, подвергнуть разборке, если: образовался запах гари, плохая мощность всасывания пыли. Придерживайтесь последовательности в снятии корпуса.

Часто в пылесосах забивается шланг.

Причиной этой поломки становится зачастую плохая работа щеток на моторе. На них и нужно обращать внимание. Если забит шланг или щетка. Выполняем их чистку. Сначала снимаем щетку и проверяем, как тянет шланг без нее.

Можно поменять трубку пылесоса на новую.

Если все нормально, значит нужно чистить щетку. Если нет, можно снять шланг и проделать те же действия. Зачастую внутри может застревать крупная вещь: цепочка, часы. Забитые фильтры и контейнер для мусора.

Вам необязательно потребуется замена фильтров в пылесосе “Самсунг”, если прибор стал плохо работать.

Для определения достаем все, проверяем тягу пылесоса. Если все в порядке, чистим фильтры. Что касательно замены и ремонта мотора, то здесь нужно оценить свои умения и навыки. Примером тому может стать обрыв обмотки мотора. Для определения проблем с ней, нужно иметь умения пользоваться мультиметром.

Необходимо регулярно промывать фильтр и менять раз в два года.

Только с его помощью сможете определить проблему. К остальным проблемам, которые можно решить самостоятельно относим:

• Поломка кнопки;
• Обрыв провода в удлинителе;
• Плохой контакт на клеммах щетки и обмотке.

Если дело касается ремонта двигателя, то здесь нужно оценить свои силы и финансовые возможности. Легче купить новый компонент, хоть и покупка подшипников значительно дешевле, если дело в них.

Проверьте клеммы на щетке.

Проверка материнской платы

Плата управления в пылесосе не так выглядит, как в компьютере. Ею является симистор. От детали к мотору идут 2 провода с одной стороны и с другой 2 проводка прикреплены к розетке. Сам симистор находиться между ними.

Починить материнскую плату может только специалист.

Снимите его и мотор соедините с проводами от розетки. Если все в порядке, нужно просто заменить плату. Некоторые хозяева пользуются пылесосом без нее.

Чистка пылесоса

Пылесос тоже надо чистить. Начиная с ворса, которым пылесосите, и заканчивая внутренностями. Вовремя опустошайте пылесборник, будь то многоразовый пакет или одноразовый. Если вы убирали строительную пыль, и он был засорен, после того, как снимите все детали, можно прочистить внутренности.

Запах может возникать, если пылесборник заполнен и долго не очищался.

Это удобно сделать другим пылесосом, но осторожно. Осторожность стоить проявить в платах. Не применяйте влажный метод очистки.

Профилактические меры

Лучше не лечение проблемы, а ее профилактика. Это относиться ко всему и к пылесосам тоже. Как она выглядит? Базовый уход: вовремя заменять мешок для сбора пыли или опустошать его.

Каждая техника имеет свои слабые стороны.

Немаловажной деталью есть щетка. Очистка для ее ворса тоже не должна проходить стороной. Если пылесос предназначен для сухой уборки, не стоит им засасывать воду и другие жидкости, они будут накапливаться внутри. Это приводит к поломке.

Чаще чистите пылесос для увеличения его срока годности.

Сохраняйте гарантийный чек после покупки пылесоса, если он у вас есть. Большинство видов поломок могут починить специалисты. Если нет его или другой вид поломки, не бойтесь пользоваться видео с интернета, где умельцы подскажут, как отремонтировать сломанный пылесос самсунг своими руками.

Видео: ремонт пылесоса Самсунг

причин поломок + пошаговая инструкция по разборке пылесоса

Сломанный домашний пылесос может резко изменить ваши планы, испортить настроение и даже сократить семейный бюджет. Однако не стоит сразу рубить с плеча и отправляться на поиски более надежной замены. Можно попробовать отремонтировать агрегат в домашних условиях. Такое решение проблемы сэкономит немалую сумму, согласитесь?

Разберемся, как разобрать пылесос Самсунг, чтобы самостоятельно вернуть ему работоспособность. Конструкция многих чистящих агрегатов схожа, поэтому предложенную инструкцию можно использовать для ремонта моделей других производителей. Главное действовать осторожно и не торопясь.

Содержание статьи:

• Мелкие неисправности и их устранение
  • Проблема №1 — резко падает мощность всасывания
  • Проблема №2 — засорились фильтры пылесоса
  • Проблема №3 — прибор не включается
• Полная пошаговая инструкция по разборке
  • Этап №1 — проводим диагностику неисправности
  • Этап №2 — подбираем инструменты и материалы
  • Этап №3 — разбираем корпус пылесоса
  • Этап №4 — выполнить ремонт двигателя
• Выводы и полезное видео по теме

Мелкие неисправности и их устранение

Если пылесос начинает «бесить» — неправильно выполнять свои функции, шуметь громко, вибрировать — ему нужна помощь.

Чаще всего причиной неисправности является сам процесс очистки: мешок для сбора пыли полностью заполнен или один из фильтров забит мусором.

По сути, частичная разборка пылесоса является регулярным этапом технического обслуживания, особенно для моделей с многоступенчатой ​​системой фильтрации

Некоторые пылесосы легко разбираются, другие требуют определенных знаний. Чтобы не ошибиться, рекомендуем почаще заглядывать в инструкции, которые снабжены схемами и подсказками.

Часто получается самостоятельно, но если вы не умеете ремонтировать технику, то лучше отнести устройство в сервисный центр, к специалистам.

Проблема №1 — резко падает мощность всасывания

Если вы заметили, что пыль плохо всасывается, а мелкий мусор остается целым на полу, то придется выяснять причину путем частичной разборки. Для начала нужно убедиться, что с патрубком, шлангом и щеткой все в порядке.

Процедура:

• отсоединить шланг от пылесоса;
• отделить трубку от шланга;
• снять насадку;
• внимательно осмотрите каждую деталь;
• попробуй продуть трубу и шланг.

Если в один из элементов попал крупный предмет (полиэтиленовый пакет, носок, лист бумаги), необходимо аккуратно его извлечь, затем собрать в обратном порядке и попытаться запустить устройство.

Часто причиной слабой тяги являются накрученные на щетку волосы или куски крупного мусора, застрявшие в изогнутом изгибе насадки. Если причину нельзя устранить без разборки, придется откручивать крепления и отделять внешние элементы

Иногда тяга ослабевает просто из-за случайного касания регулятора мощности и его установки на минимум. Обязательно проверяйте его перед любой разборкой. Еще одной причиной ослабления тяги является .

Проблема №2 — засорились фильтры пылесоса

Необычный звук, слабая тяга, остановка работы — последствия засорения фильтров. Для устройств с индикатором заполнения это также можно определить по загоревшемуся красному свету. В современных устройствах предусмотрено все, чтобы фильтры доставлялись легко и быстро.

Обычно требуется очистить два основных элемента — пластиковый циклонный фильтр (прозрачный резервуар с отделениями) и губку, заключенную в пластиковый контейнер. Но иногда требуется замена HEPA-фильтра, а для моющих агрегатов — дополнительная защита двигателя.

Фото советы по разборке, очистке и замене:

Галерея изображений

Фото

Чтобы стряхнуть пыль из бака и удалить волосы, намотавшиеся вокруг циклонного фильтра, нажмите кнопку, отсоедините бункер от корпуса и снять крышку

Чтобы добраться до фильтра тонкой очистки, необходимо снять крышку, которая находится сзади устройства

Если фильтр чистый, то причина не в нем — устанавливаем на место. Загрязненную деталь лучше заменить на новую, хотя некоторые пытаются ее удалить.

В губчатом фильтре остается мельчайшая пыль. Обычно его вставляют в крышку бака и заключают в небольшой пластиковый контейнер. Губка хорошо моется мыльным раствором.

Контейнер циклонного фильтра

Пластиковая решетка для защиты HEPA-фильтра

Новый HEPA-фильтр для Samsung

Губчатый фильтр в контейнере

Как видите, разборка пылесоса Samsung для очистки фильтров элементарна и выполняется быстро. Вещи стирают в теплой воде с неагрессивным моющим средством. Затем их нужно высушить и собрать.

Проблема №3 — устройство не включается

Стандартная проверка с нерабочим устройством — включить его в сеть. Убедитесь, что вилка шнура питания вставлена ​​в розетку, а кнопка регулировки мощности установлена ​​на нужное деление.

Обычно устройства Samsung оснащены светодиодными индикаторами. При исправной работе горят зеленым, при заполнении пылесборника красным

Если не работает индикация, а пылесос не шумит, скорее всего, придется ремонтировать или менять двигатель. А вот с платой могут быть проблемы, поэтому разборка корпуса необходима в любом случае.

Полная пошаговая инструкция разборки

Частичная разборка производится при замене или очистке фильтров, но чтобы достать двигатель, необходимо полностью разобрать устройство. Предлагаем подробную фотоинструкцию по разборке, которая поможет вам разобраться с ремонтом пылесоса Samsung самостоятельно.

Этап №1 — провести диагностику неисправностей

Когда долго пользуешься одним устройством, прекрасно представляешь, как оно себя ведет во время работы.

Опытный пользователь может не смотреть на индикатор заполнения мешка или бака, он даже по звуку определяет время очистки пылесборника или фильтров. Следовательно, он также будет определять факт неисправности по необычному поведению помощника.

Если заправленный пылесос начинает гудеть или шипеть, механизм со сломанным двигателем или платой издает прерывистые звуки, начинает «плеваться» пылью, пахнуть горелыми проводами или просто не реагирует на включение.

Следует насторожиться, если после опорожнения бака или промывки фильтров устройство шумит, но не выполняет основную функцию — не всасывает пыль. Также не все в порядке, если тяга есть, но она очень слабый и не меняется кнопкой регулировки

Если вы сомневаетесь в исправности пылесоса, то можно попробовать его разобрать. Это простая процедура, не требующая особых знаний и специальных навыков. В качестве инструкций можно использовать видео или фото-брифинги мастеров, тщательно снятые ими и выложенные в Интернете.

Этап #2 — подбираем инструменты и материалы

Для разборки корпуса пылесоса не нужно приобретать специальный инструмент. Скорее всего, пригодится пара отверток, крестовая и шлицевая, которые найдутся в хозяйстве любого горожанина или деревенского жителя.

В основном отвертками придется откручивать винты, скрепляющие различные части корпуса — двигатель заключен в несколько пластиковых или металлических кожухов из соображений звукоизоляции

Для разборки фильтров не нужны никакие инструменты, так как это обычная процедура технического обслуживания. Вам просто нужно вручную снять крышки или открыть пластиковые коробки.

На некоторых моделях для замены HEPA-фильтра необходимо снять заднюю решетку, также открутив 2-4 винта с помощью отвертки.

Но если предстоят манипуляции с двигателем, элементами платы, проводами, то могут потребоваться следующие инструменты и материалы:

• плоскогубцы;
• файл;
• шило;
• наждачная бумага;
• тиски;
• нож строительный;
• запасные разъемы и проводка.

Мелкие детали стоят недорого, но неисправный двигатель требует замены — в среднем 1650-2600 руб.

Если пылесос бюджетный и стоит не более 3500 рублей, то замена ощутима с финансовой точки зрения

Вместо дорогой оригинальной детали можно поискать альтернативный механизм, но следует обратить внимание на материалов, из которых он изготовлен.

Этап №3 — разборка корпуса пылесоса

Часто бывает, что в процессе разборки устройства возникает неисправность, то есть не обязательно причиной неисправности является неисправный двигатель. Возможно, сместился разъем термореле или произошло повреждение печатной платы.

В качестве образца берем популярную модель SC8854 мощностью 2200 Вт, предназначенную для сухой уборки полов и чистки домашнего текстиля — обивки мебели, плотных штор, покрывал

Все действия может выполнить неподготовленный человек, так как разборка данной модели требует внимательности, аккуратности и умения пользоваться отвертками — плоской и крестовой.

Пошаговая инструкция:

Галерея изображений

Фото

Шаг 1 — сначала аккуратно снимаем и откладываем в сторону защитную решетку, затем достаем сам фильтр и проверяем степень загрязнения. Если «мембраны» светлые, то фильтр рабочий, если темные — пора менять

Шаг 2 — вынимаем циклонный фильтр из прозрачного пластика. Для этого нажмите кнопку на ручке в сторону. Отставляем бак в сторону, чтобы в дальнейшем можно было разобрать и его — извлекаем губку фильтра из специального отсека

Шаг 3 — откручиваем крепления. Для дальнейшей разборки потребуется крестовая отвертка. С его помощью откручиваем пять саморезов, утопленных в пластик корпуса: четыре из них расположены по краям углубления под бак, а пятый — сзади, за двигателем

Шаг 4 — снимите верхнюю часть корпуса. Берем плоскую отвертку – с ее помощью гораздо проще выполнять действия. Поддеваем глянцевую поверхность корпуса в районе тача и аккуратно отжимаем сначала с одной стороны, потом с другой

Шаг 5 — отсоединяем разъем платы. Крышку можно легко снять, но держать ее будет разъем — небольшая красная деталь кубической формы. Разъем необходимо аккуратно отсоединить и освободить, после чего можно будет свободно снять крышку и отложить ее в сторону

Шаг 6 — вынимаем электронную начинку. Плату не нужно отсоединять; его можно снять вместе с кожухом. Перед откручиванием креплений отключите два проводка, один из которых соединяет плату с двигателем. Затем откручиваем четыре винта и снимаем кожух

Шаг 7 — снятие круглого корпуса. Для усиления звукоизоляции необходимо несколько разных щитков. Последний защитный чехол имеет круглую форму и крепится на четырех винтах. Отвинтите крышку и отложите ее в сторону

Шаг 8 — достаем двигатель снизу защитного кожуха.. Это последнее действие. Чтобы окончательно отключить его, необходимо снять термореле – небольшая деталь с проводом, которая закреплена на металлическом корпусе двигателя

Снятие НЕРА-фильтра

Снятие циклонного фильтра

Отвертка для откручивания крепежных винтов

Отсоединение верхней части корпуса

Отсоединение разъема платы фотоприемника

Снятие крышки с платой

Снятие круглого защитного корпуса

Разборка пылесоса

На этом процесс разборки можно остановить. Если вы уверены, что двигатель действительно сломан, то поврежденную деталь необходимо отнести в сервисный центр, чтобы купить или заказать новую по образцу.

Но если вы считаете, что сможете восстановить двигатель самостоятельно, то предлагаем инструкцию по последующей разборке.

Этап №4 — выполнить ремонт двигателя

Двигатели разные, поэтому нет гарантии, что вы сможете разобрать агрегат и найти поломку. В крайнем случае, отнесите сломанный механизм в ремонтную мастерскую для замены. Но если опыт ремонта уже был, то можно надеяться на положительный исход операции.

Галерея изображений

Фото

Обычно рабочий механизм заключен в несколько изолирующих кожухов, поэтому их необходимо предварительно снять. В ваших руках вы найдете металлическую деталь

С помощью тестера необходимо проверить провода на целостность и работоспособность. Подсоединяем по очереди оба провода, а затем коллекторные щетки — язычки с обеих сторон

Если пылесос хоть раз использовался без циклонного фильтра или мешка, часть мусора может залететь в корпус — обязательно полностью снять

При обнаружении обрыва провода зачистить концы, выбрать подходящую соединительную клемму и обжать

Демонтаж двигателя с кожухов

Силовая и защитная проводка

Снятие крыльчатки

Зачистка и обжимка проводов

После ремонта проводим испытания. Для этого клеммы тестера соедините с обжимным проводом и прозвоните. Наконец, можно обжать заглушку, закрывающую крыльчатку, и очистить двигатель изнутри.

После обратной сборки становится понятно, насколько хорошо прошел ремонт. В данном случае причиной был обрыв провода, который был на виду.

Часто также происходит разбалансировка рабочего колеса или выход из строя подшипников. Но бывают случаи, когда мастер не находит поломку, тогда единственный выход – замена детали целиком. Иногда более целесообразно, чем тратить деньги на дорогую запчасть.

Выводы и полезное видео по теме

Загудел пылесос — разбираем двигатель до крыльчатки:

Полная разборка и чистка устройства:

Фото и видео инструкции приходят на помощь, когда вы срочно нужно отремонтировать пылесос, а рядом нет сервисного центра или просто не хватает средств. Разборку пылесоса Самсунг, как вы уже убедились, произвести совсем не сложно. При наличии желания и времени некоторые процедуры можно выполнить самостоятельно, без привлечения специалистов.

Вам когда-нибудь приходилось ремонтировать пылесос самостоятельно? Расскажите, пожалуйста, в чем была специфика разборки агрегата, и можно ли было отремонтировать технику. Ждем ваших комментариев, вопросов и советов по выполнению ремонта — контактная форма расположена ниже.

Как разобрать пылесос самсунг самостоятельно

Как разобрать пылесос самсунг своими руками знают не многие. Между тем, это не очень сложно. Наличие специального инструмента и умение обращаться с ним зачастую является достаточным минимумом для успеха.

Содержание

• 1 Основные неисправности
• 2 Подготовка к разборке
• 3 Стадии разборки и ремонта
• 4 Дизассэссембля двигателя
• 5 Плохой съемки. Как правило, они достаточно тривиальны, но если они все же возникают, необходимо разобрать пылесос. Без него не обойтись и при диагностике неисправностей. Основные причины поломки пылесоса следующие:
  • выход из строя подшипников;
  • износ щеток двигателя;
  • отказ двигателя;
  • неисправности в электронной системе.

  Наряду с вышеперечисленными могут быть и другие отклонения в работе, но они, как говорится, лежат на поверхности. Например, сгорел предохранитель. В этом случае достаточно заменить его на новый, и пылесос снова заработает.

  См. также: причины отключения пылесоса.

  Подготовка к разборке

  Прежде чем приступить к ремонту, необходимо все для этого подготовить. Прежде всего, вам нужен набор инструментов. Ничего необычного в него не входит: набор отверток, пассатижи, набор головок, шило, небольшой молоток — этого будет достаточно. Дополнительно нужно иметь жидкость WD-40, смазку ЭП-2 или Литол-24, паяльник и чистую ветошь. Для прозвонки электрических цепей вам понадобится обычный тестер.

  Тем, кто занимается разборкой впервые, желательно иметь при себе фотоаппарат — для фиксации последовательности разборки.

  Этапы разборки и ремонта

  Разобрать пылесос не так сложно, как может показаться на первый взгляд. Для начала нужно выкрутить болты крепления из корпуса.

  После этого можно будет снять крышку. Отсоединив провода от электронной платы, органы управления аккуратно разъединяют корпус. На этом основную часть демонтажных работ можно считать завершенной. Далее осторожно вытащите двигатель и аккуратно извлеките его из пластикового корпуса, в котором он размещен.

  Все работы необходимо проводить без применения грубой силы, чтобы не сломать хрупкие пластиковые детали.

  Разборка двигателя

  Поскольку основная часть неисправностей пылесоса возникает из-за двигателя, для ремонта часто приходится его разбирать.

  Этот процесс не сложный и выглядит так. С помощью тонкой отвертки осторожно снимите крышку крыльчатки. В результате открывается доступ к гайке его крепления. Отверните эту гайку, чтобы снять щетки двигателя и ослабьте стяжные винты корпуса. Осталось аккуратно снять анкер, и можно приступать к снятию подшипников. В результате проделанной работы на рабочем месте у вас должно получиться что-то вроде этого (на фото).

  Для снятия подшипников обычно достаточно доступного инструмента, но иногда требуется специальный съемник. После разборки все детали тщательно очищаются от пыли и грязи. Особое внимание уделяется опорным поверхностям подшипников и коллектора двигателя.

  Гайка крепления рабочего колеса имеет левую резьбу. Исключения встречаются, но очень редко.

  Устранение неполадок

  Иногда бывает так, что пылесос внезапно перестает выполнять свою основную функцию. Вроде все работает, но пыль не засасывает. В этом случае в первую очередь нужно достать и осмотреть фильтры. Если фильтры забиты пылью, их необходимо очистить. Если очистка не работает, фильтры необходимо заменить. Перед заменой нужно включить пылесос без фильтров, и убедиться, что мощность всасывания находится на должном уровне. Если он все же мал, придется осмотреть крыльчатку. Может случиться так, что он полностью забит мусором.

  Заодно проверить состояние щеток и коллектора двигателя. Изношенные щетки необходимо заменить, а коллектор очистить. Также может быть нарушена герметичность шлангов, особенно в местах их крепления к форсункам. На это тоже надо обратить внимание.

  Совет Коллектор можно очень аккуратно почистить мелкой шкуркой №0 или №00.

  Распространенная неисправность следующая — пылесос не включается . На это есть три основные причины:

  • перегорел предохранитель;
  • обрыв сетевого провода;
  • неисправность в переключателе.

  Про предохранитель уже говорилось, а вот для проверки остальных неисправностей понадобится обычный тестер. С его помощью можно легко прозвонить провода и найти место обрыва. Далее паяльник подключается к корпусу и неисправность устраняется.

  Перед тем, как приступить к поиску оборванного провода, необходимо убедиться, что в пылесосе не сработал датчик температуры и принудительно не обесточил двигатель.

  Происходит в случае длительной работы пылесоса. Здесь ремонт не требуется. После охлаждения пылесос автоматически восстановится.

  Если во время работы пылесос вибрирует или визжит , скрежещет, значит проблема с подшипниками. Их нужно смазывать, а лучше сразу заменить. Наличие резких звуков в подшипниковом узле свидетельствует о развитии его мотопотенциала.

  И последняя беда — провод питания не протянут . Ремонт в этом случае также не представляет большой сложности. Здесь проблема может быть скорее всего весной. Вам нужно добраться до вспомогательного барабана и осмотреть его. Возможно ослабление пружины или наоборот ее поджатие. Если здесь все нормально, придется снимать барабан и разматывать с него провод (или наоборот, моток). Это регулирует силу натяжения барабана.

  При осмотре необходимо проверить работоспособность прижимного ролика. Пылесосы любой марки не застрахованы от такой неисправности, когда обороты двигателя перестают регулироваться.
