Маркировка люминесцентных ламп — Блог о строительстве

Трех цифренный код на упаковке лампы содержит как правило информацию относительно качества света (индекс цветопередачи и цветовой температуры).

Первая цифраиндекс цветопередачи в 1х10 Ra (компактные люминесцентные лампы имеют 60-98 Ra, таким образом чем выше индекс, тем достоверней цветопередача)Вторая и третья цифрыуказывают на цветовую температуру лампы.

Таким образом маркировка «827» указывает на индекс цветопередачи в 80 Ra, и цветовую температуру в 2700 К (что соответствует цветовой температуре лампы накаливания)

КодОпределениеОсобенностиПрименение530Basic warmweiß / warm whiteСвет тёплых тонов с плохой светопередачей. Объекты кажутся коричневатыми и малоконтрастными.

Посредственная светоотдачаГаражи, кухни.

В последнее время встречается всё реже.640740Basic neutralweiß / cool white«Прохладный» свет с посредственной цветопередачей и светоотдачейВесьма распространён, должен быть заменён на 840765Basic Tageslicht / daylightГолубоватый «дневной» свет с посредственной цветопередачей и светоотдачейВстречается в офисных помещениях и для подсветки рекламных конструкций ситилайтов827Lumilux internaПохожий на свет лампы накаливания с хорошей цветопередачей и светоотдачейЖильё830Lumilux warmweiß / warm whiteПохожий на свет галогеновой лампы с хорошей цветопередачей и светоотдачейПохожий на 827, с несколько голубоватым оттенком840Lumilux neutralweiß / cool whiteБелый свет для рабочих поверхностей с очень хорошей цветопередачей и светотдачейОбщественные места, офисы. Внешнее освещение865Lumilux Tageslicht / daylight«Дневной» свет с хорошей цветопередачей и посредственной светоотдачейОбщественные места, офисы. Внешнее освещение880Lumilux skywhite«Дневной» свет с хорошей цветопередачей 930Lumilux Deluxe warmweiß / warm white«Тёплый» свет с отличной цветопередачей и плохой светоотдачейЖильё940Lumilux Deluxe neutralweiß / cool white«Холодный» свет с отличной цветопередачей и посредственной светоотдачей.

Музеи, выставочные залы954965Lumilux Deluxe Tageslicht / daylight«Дневной» свет с непрерывным спектром цветопередачи и посредственной светоотдачейВыставочные залы, освещение аквариумов

Сортировать по:умолчанию цене по наличию Сортировать по:умолчанию цене по наличию Люминесцентные лампы- устройства, которые пользуются большой популярностью во всех странах мира.

Множество компаний занимаются их производством и реализацией. Чтобы не потеряться в огромном ассортименте, нужно подробно рассмотреть принципы маркировки этих изделий.То, как человеческий глаз воспринимает цвета, зависит от яркости. Если яркость небольшая, человек хуже видит синий и красный цвет.

Именно поэтому цветовая температура обычного дневного света (она равна 5000-6500 К) может казаться синей в помещениях со слабой освещенностью. Если яркость невысокая, то наиболее оптимальным вариантом будет свет с температурой 3000 К. Интересно, что такой же свет будет казаться желтым в офисе.

Там лучше будет использовать лампы с температурой от 4000 К. Маркировка, указанная на упаковке изделия, сообщает данные о цветопередаче и цветовой температуре. Код, состоящий из трех цифр, говорит о качестве светового потока. Первая цифра – индекс цветопередачи (высокий индекс – хорошее отображение цветов).

Две последующие цифры –величина цветовой температуры лампы. Пример. На упаковке написано число 827.

Оно говорит о том, что коэффициента цветопередачи данной модели лампы равен 80 Ra, а температура – 2700 К.530. Эти лампы излучают теплый свет. Освещаемые предметы могут казаться коричневатыми.

Сейчас редко используют лампы с таким кодом. Раньше их можно было встретить в кухнях и гаражах.640-740. Посредственный прохладный свет.765.

Холодный свет с голубым оттенком. Лампы с таким кодом обычно используют в рабочих кабинетах или в системах световой рекламы.827. Свет такой лампы идентичен свету от обычной лампы.

Применяется для освещения квартир и жилых домов.840. Лампа излучает белый свет. Как и предыдущий вид применяется для освещения жилья. 865.

Дневной свет, который имеет хорошую цветопередачу и средний уровень светоотдачи. В основном используется для освещения офисов или наружного освещения.880. Дневной свет, который хорошо передает цвета предметов.

Сфера использования – внешнее освещение.930. Лампы с таким кодом дают теплый свет, который отлично подойдет для жилых помещений.940. Говорит о холодном свете.

Применение – выставочные залы.954, 965. Такие лампы пригодны для музеев или для освещения аквариумов.Такие коды используются в международной маркировке. В России маркировка имеет немного другой вид.ЛБ – лампа излучает белый свет;ЛД – свет лампы сродни дневному;ЛХБ – от лампы исходит холодный белый свет;ЛТБ – лампа дает теплый белый свет.Маркировку люминесцентных ламп можно рассмотреть на примере ламп для гастрономии (T8 d26mm с цоколем G13).

Этот вид ламп применяют в основном для организации освещения торговых витрин, в частности тех, на которых расположены мясные продукты. Этот модельный ряд имеет наиболее подходящую для таких целей цветовую температуру. Излучаемый ими свет помогает наиболее естественно отображать цвета товара на витрине.Расширенный поиск в разделеРасширенный поиск в разделе Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Принцип работы и основные свойства

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства– балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:

нестабильную работу при низкой температуре;необходимость в правильной утилизации из-за паров ртути;присутствие мерцания, для борьбы с которым требуется усложнять схему;сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:

трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму;U-образными;кольцевыми;компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок.

После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма.

Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Маркировка

Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:

Л лампа;Д дневной свет;Б белый;Т теплый;Е естественный;Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10.

Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Применение

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.

Выпускают лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение.

Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.

Похожие темы:

По своему внешнему виду все люминесцентные лампы различаются как линейные и компактные. Приборы, имеющие кольцевую или U-образную форму, также относятся к линейным, ввиду идентичности их параметров.

В зависимости от индивидуальных особенностей зависит и маркировка люминесцентных ламп.Диаметр отечественных колб находится в пределах 16, 26 и 38 мм. В лампочках иностранного производства размеры обозначаются в дюймах, например, 12х8, 8х8 и 5х8 дюйма. Соответственно, их маркировка выглядит таким образом: Т12, Т8 и Т5.

Стандартные люминесцентные лампы

Все стандартные лампы имеют мощность в пределах от 4-х до 80-ти ватт. Наибольшим спросом пользуются лампочки, мощность которых составляет 18, 36 и 58 ватт. Работа люминесцентных лампочек может осуществляться при самом различном напряжении, поэтому в маркировке его никогда не указывают.

Каждый вид лампочек отечественного производства имеет излучение различной цветности, которое обозначается: ТБ – тепло-белое, Б – белое, Е – естественное, ХБ – холодно-белое и Д – дневное.

Иногда в продаже встречаются осветительные приборы, имеющие красный, желтый, синий, голубой или зеленый цвет излучения, обозначаемый, например, Гцв. Мощность может обозначаться с помощью маркировки 18W 36W 58W. В импортных лампах, через дробь дополнительно проставляется индекс со значением цветопередачи.

Маркировка люминесцентных ламп отличается между собой исходя из производителя продукции.

Например, фирма Филипс обозначается как TL-D, лампы Osram маркируются как Lumilux, продукция Дженерал Электрик имеет обозначение в виде буквы F.Для удобства существует единая мировая система, обозначающая основные виды ламп.Так маркировка FD обозначает линейные лампы, а обозначение FC соответствует кольцевым лампочкам. После этого, в обозначении проставляется мощность, цветовая температура, а также индекс цветопередачи. Наиболее сильным световым потоком обладают люминесцентные лампы с белым цветом, которые используются для обеспечения качественного освещения .

Компактные лампы

В компактных лампочках могут быть внешние или встроенные аппараты включения. Они изогнуты в виде цилиндрической колбы и оборудованы цоколем с несколькими внешними штырями. Мощность светильников, у которых имеется внешний аппарат включения, находится в промежутке от 5-ти до 55-ти ватт.

С помощью тепло-белого цвета наиболее ярко выделяется розовый или красный цвет. С их помощью очень качественно передается естественный цвет лица. Примером расшифровки отечественных ламп, например, ЛБ-65, служат следующие показатели: лампа люминесцентная, белого цвета, мощностью 65 ватт.

Таким образом, маркировку ламп необходимо знать, чтобы использовать ту или иную модель там, где это необходимо. Только в этом случае, при использовании осветительных приборов, будет достигнут максимальный эффект.

Классификация и характеристики люменесцентных ламп

Газоразрядный источник света, на стенках колбы которого нанесено специальное люминофорное покрытие называется люминесцентной лампой. Она выполняется в форме стеклянной трубки.

На торцах установлены специальные электроды, которые зажигают эту лампу. Всё пространство внутри колбы заполняется парами ртути и инертным газом. Именно они после зажигания начинают излучать свет.

После включения устройства, внутри происходит газовый разряд. Именно этот разряд зажигает пары ртути и заставляет их излучать невидимое для человеческого глаза ультрафиолетовое освещение.

Принцип работы и виды изделия

После зажигания ртути, ультрафиолет начинает взаимодействовать с нанесённым на стенки люминофором, что провоцирует его излучать уже видимый спектр света. Таким образом, люминофор исполняет функцию преобразователи, или конвертора, и позволяет нам ощущать уже тот свет, который легко воспринимается человеческим глазом и способен освещать окружающую среду.

Благодаря уникальному свойству стекла не пропускать ультрафиолетовые лучи, оно защищает нас и полностью блокирует выход их в окружающую среду и предохраняет наши глаза от его прямого воздействия, которое губительно.

Но существуют лампы, которые не препятствуют такому излучению. Их изготавливают из увиолевого и кварцевого стекла, такие виды материалов способны пропускать ультрафиолетовые лучи. Как правило, такие лампы используют для очистки и дезинфекции разных приспособлений.В магазине их можно встретить, как бактерицидные они имеют специально обозначение, где это указано.

Для увеличения тепловой отдачи света, используют лампы малого давления с добавлением амальгамы индия и кадмия либо других подобных элементов.

Таким образом, температурный диапазон способен расширяться до шестидесяти градусов, в сравнении со стандартным наполнением лампы, когда температура не более двадцати пяти градусов.Значительное снижение производительности замечается, когда температура внешней среды находится на низком уровне, ниже минимально допустимой. При таких условиях существенно увеличивается время прогрева и зажигания лампы, интенсивность и качество свечения уменьшаются в несколько раз.Для таких условий необходимо использовать специальные утеплители и обогреватели. В связи с этим набирают актуальности лампы, не содержащие ртутных паров, которые работают исключительно на низком давлении инертного газа внутри колбы.

Технические характеристики и классификация

Чтобы классифицировать и выделить технические характеристики люминесцентных ламп следует обратить своё внимание на такие показатели их работоспособности и конструкции:

Тип излучаемого света. Энергосберегающие устройства могут излучать как обычный белый, так и дневной свет. Более новой их разновидностью являются универсальные приборы.Поперечная ширина колбы.

Пропорционально с ростом этого показателя, увеличиваются все остальные показатели, такие мощность, температура света, спектр и длительность эксплуатации прибора. Самыми распространёнными и наиболее эффективными, считаются диаметры восемнадцать, двадцать шесть и тридцать восемь миллиметров. Диаметр и длину всей колбы часто указывают вместе, например, размеры 38406.Показатель силы излучения или простыми словами мощность устройства.

Благодаря данному критерию мы способны просчитать какую площадь возможно осветить с помощью выбранной нами лампы. Также от показателя мощности зависит и коэффициент полезного действия прибора.Количество цоколей может быть в одном варианте, двух либо компактной формой со встроенными цоколями. Для увеличения компактности лампы скручивают спиралью, для экономии пространства.Потребность в конструкции стартера или электронного балласта и безстартерный прибор.

Существует мнение, что лампы, не имеющие стартера, обладают большей экономичностью, но это не так. На самом деле такие устройства просто затрачивают то же количество электроэнергии на более продолжительный запуск.Номинальное напряжение, которое необходимо для функционирования лампы. Существуют разновидности способные работать от стандартного напряжения 220 вольт и более уникального, 127 вольт. Форма колбы: кольцо, у-образная, прямая, спираль, шарообразный прибор, дуговая форма.

Стандартные бытовые лампы обычно имеют самую приемлемую спиральную конструкцию и, как правило, не маркируются.Срок службы. В зависимости от сферы использования, срок службы будет отличаться. Наибольшим периодом работы обладают домашние энергосберегающие лампы.

В сравнении с более старыми аналогами, появившись на рынке, каждая энергосберегающая лампочка маркировалась и имела своё обозначение. Систему обозначения придумали сразу и лишь дополняли с выходом более новых моделей и расширением функциональности.

Производители обозначают тип устройства, но редко указывают такие параметры, как диаметр и длину колбы, они пишутся только на коробке.

Маркировка отечественных производителей

Форма колбы наглядно демонстрирует вид и влияет на большинство характеристик, давайте разберём, как маркируют колбы:

U – ствольчатое устройство.

Спереди дополнительно указывается цифра, которая показывает, сколько электрических дуг возникает внутри. M – уточнение, которое показывает что изделие имеет маленькие габариты при относительно большой мощности.S – Спиральный тип колбы. Так же существуют подвиды, такие как спиральная с установленным корпусом-рубашкой.P – это обозначение показывает, что используется корпус-рубашка. Применяется практически со всеми разновидностями энергосберегающих устройств.C – в форме свечи.Ш – шарообразное устройство, такая форма является стандартно для рефлекторных ламп.R – указывает на то, что в конструкции присутствует рефлектор для направления потока света.

Разбираем все плюсы и минусы

Показатель световой отдачи увеличивается в том случае, когда длина устройства уменьшается. Таким образом, потери анодных и катодных взаимодействий стают меньше и световой поток становится более качественным. Исходя из этого, можно понять что более эффективной будет лампа на 26 Вт, чем две обладающие аналогичной суммарной мощностью.

Период эксплуатации ограничивается износом электродов, так как они при выработке просто исчезают. Струсы и падения устройства негативно сказываются на его жизнеспособности. После падения срок службы и качество света может резко упасть.

Какими плюсами обладают такие устройства:

Относительно высокий коэффициент полезного действия, находится примерно в районе двадцати пяти процентов, а показатель светоотдачи выше до десяти раз, чем у ламп накаливания.Срок эксплуатации примерно двадцать тысяч часов.Довольно высокая степень светоотдачи. Данный показатель превосходит лампы накаливания в пять-шесть раз.

Например, двадцати ватное энергосберегающее устройство, выделяет количество света примерное равное сто ватной лампе накаливания.Очень широкий цветовой спектр. Есть возможность выбрать лампу с таким цветом свечения, который вам необходим. На сегодняшний день существуют сотни разных вариантов оттенков.Свет распределён по всему объёму устройства, а не только на рабочем органе, как в случае с накаливающейся лампой.

Конечно, у такого устройства есть недостатки:

Нуждаются в дополнительной установке балласта, для стабилизации и поддержания нормальной работы лампы. Балласт – это пускорегулирующее устройство, которое обеспечивает нормальный процесс зажигания и стабильную работу энергосберегающей лампы.Сильно зависят от показателя внешней температуры воздуха. Оптимальной температурой для работы, является двадцать градусов.Присутствует риск отравления парами ртути при значительном повреждении оболочки устройства.Нестабильное напряжение будет вызывать сильное мерцание, которое ощутимо для человеческого глаза и сильно портит зрение.Установка диммера возможна только с использованием дополнительных устройств.Утилизация нуждается в специализированном сервисе, который стоит немалых денег.

Выбирает энергосберегающую лампу для своих потребностей

Подбирая для себя данное устройство, следует придерживаться определённых правил, которые впоследствии будут влиять на его показатели качества и долговечности.

Маркировка популярных производителдей

На какие технические характеристики следует обратить внимание:

Особенности помещения, где лампу будут устанавливать. Температура, при которой устройству необходимо будет функционировать.Качество вашей энергосети.Габариты лампы. Если она слишком длинная или широкая, есть шанс что она не поместиться в ваш светильник.Необходимая потребность в мощности, цвете и разновидности светового потока.

Подобрав устройство в соответствии с данными правилами, вы гарантировано получите хороший продукт, который сможет соответствовать всем вашим потребностям.

В данной области нету явного фаворита среди производителей. Каждый дорогой, например, Philips, и более дешёвый бренд может выпускать продукцию с определённой долей бракованных изделий. У более дорогих марок philips данный процент брака будет несколько ниже.

Поэтому подбирая прибор для себя, следует отталкиваться от ваших финансовых возможностей. В среднем цена на одну лампочку philips составляет три-четыре доллара.

Цветные лампочки philips и специализированные будут стоить несколько дороже. За цвет вы переплатите примерно десять-пятнадцать процентов. Специализированные устройства могу стоить порядка десяти и более долларов, это могут быть бактерицидные и фито лампы.

Типы и маркировка люминесцентных ламп

В этой статье представлено описание и маркировка основных типов люминесцентных сламп присутствующих на рынке.

Приводится детальное описание ламп основных производителей — OSRAM, PHILIPS и GENERAL ELECTRIC. По схеме зажигания лампы бывают нескольких видов — требующие стартера (pre-heat start) и не требующие стартера (rapid start и instant start). Подробнее об этом в описании балластов для ламп.

По диаметру колбы лампы делятся на несколько видов (диаметр измеряется в 8-х дюйма), буква T обозначает tubular форму колбы:

T-5– пока не являются широко используемыми, поэтому дорогие.

У этих ламп светоотдача доходит до 100-110 люмен/ватт. Компактные лампы (power compact) также имеют трубки T5. Сейчас компании, производители ламп, стали выпускать достаточно много ламп этого типа.

T-8– новые лампы.

Они постепенно вытесняют стандартные лампы T-12, имея практически такой же световой поток. Пока данные лампы более дорогие. Помните, что их нельзя ставить в схему питания для лампы T-12 (эти лампы рассчитаны на ток 0.260A, большинство T-12 – 0.430A)

T-10– неудавшаяся попытка замены T-12.

T-12– включает в себя большинство стандартных ламп,

Лампы с колбой в виде буквы U,имеют в своем обозначении букву U

Про обозначение компактных ламп (power compact) – ниже.

Про обозначение ламп российского производства написано в отдельном разделе.

По мощности лампы делятся на несколько видов:

Стандартные (T-12 – ток 430A)

High Output (HO) — с током 0.8A. У них мощность больше, соответственно больше и световой поток. Хотя светоотдача при этом меньше, чем у стандартной лампы

Very High Output (VHO) – с током 1.5A

«Экономичные» лампы с пониженной мощностью (Philips – Econ-o-Watt, Osram/Sylvania – SuperSaver) – например, лампа стандартного размера 48″ и обозначенная F40/SS или F40/EW потребляет 34 ватт вместо 40. Света такая лампа дает около 2800 Лм вместо 3200 Лм.

При этом такие лампы бывают всех диаметров и видов. Надо смотреть, чтобы голова кругом не пошла.

По длине лампы тоже бывают любые. Обозначаются лампы обычно:

15— номинальная мощность в ваттах. Реальная может быть другой (обращайте внимание на экономичные лампы). К тому же световой поток от лампы зависит от используемого балласта.

T12 — диаметер трубки

Color — цвет (например CW, WW, 850 и т.д.). Таблица с цветами приведена ниже

EW (или SS) — для экономичных ламп

HO — для high output ламп

HF — для ламп, которые используются совместно с высокочастотным электронным балластом.

RS добавляется в обозначении для ламп, которые могут быть включены в схему без стартера (rapid start)

Начальный световой поток измеряется через 100 часов, средний — через 2000 часов. Световой поток имеет свойство ослабевать с течением времени, поэтому лампы лучше заменять чаще.

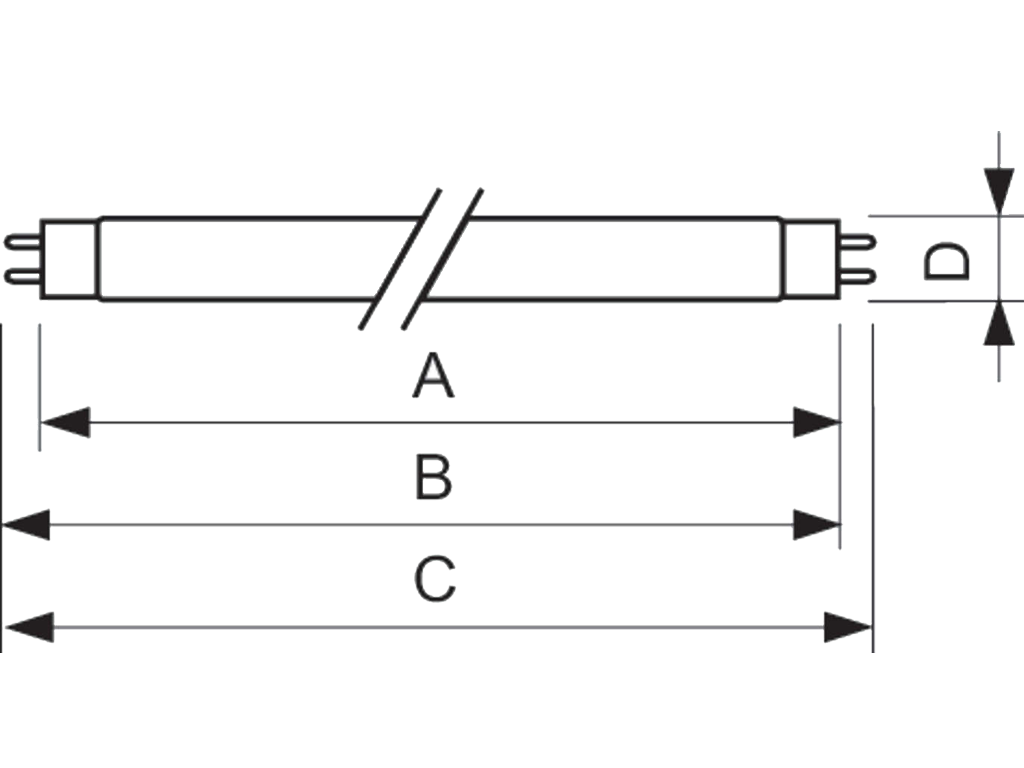

Стандартные люминесцентные лампы (диаметр трубки — 26 мм).

Источники: http://electric-220.ru/news/markirovka_ljuminescentnykh_lamp/2013-07-26-415, http://proosveschenie.ru/dlya-doma-i-kvartir/kharakteristiki-lyumenescentnykh-lamp.html, http://www.dom-spravka.info/_alt_energo/eo_10.html

Источники:

• electro.narod.ru
• shop220.ru
• electrosam.ru
• electricremont.ru

размеры, мощность и схема подключения, компактные потолочные светильники с дневным светом

Для многих людей открытием станет то, что люминесцентные лампы имеют множество разновидностей. Они могут подбираться для какого угодно освещения: и для наружного, и для подсветки внутри дома. Характеристики лампочек также разнятся.

Что это такое и как называются?

Люминесцентные лампы часто называют лампами дневного света из-за их способности производить чистый белый свет, близкий к естественному. Они отличаются от всех остальных разновидностей за счет другого механизма создания освещения. Когда-то давно люминесцентные лампы не были популярны, поскольку спектр оттенков освещения был очень скуден: встречались только бело-зеленые или бело-розовые тона. Однако значительным преимуществом являлось то, что была возможность создавать светильники различных форм. В скором времени новинку оценили дизайнеры, подсвечивая при помощи люминесцентных ламп необычных конфигураций всевозможные интересные детали. Так лампы прочно вошли в обиход.

Стоит чуть подробнее остановиться на работе ламп. Они светятся благодаря тому, что электрический разряд в парах ртути в колбе создает ультрафиолет, с которым в дальнейшем реагирует люминофор – специальное напыление на стенках колбы. Он преобразует УФ-излучение до видимого глазу спектра света. По степени светоотдачи люминесцентные лампы мало чем уступают светодиодным. Люмены в светодиодных лампах не всегда тесно коррелируют с мощностью, и то же самое можно сказать о люминесцентных дневного света. Не стоит путать люмены с люксами: первые показывают светоотдачу лампочки, а вторые – степень освещенности помещения.

Для ламп дневного света производят различные цоколи: компактные люминесцентные лампочки можно даже купить на замену обыкновенным лампам накаливания. Мало того, что модели с люминофором более яркие, они потребляют гораздо меньше электроэнергии, а также менее вредны для здоровья глаз. Основным недостатком люминесцентных источников света является их вредность (если колба треснет, то длительное вдыхание паров ртути может сильно навредить человеческому организму). Еще один недостаток – невозможность использовать лампу при низкой температуре, так как она просто-напросто не включится.

Виды и типы

Люминесцентные светильники подразделяют по множеству факторов. Один из них – размер. Бывают компактные модели или большие. Компактные образцы часто выбираются как альтернатива обыкновенным лампам накаливания в потолочные люстры. Их оснащают винтовым цоколем. Большие модели чаще всего вставляются в светильники, разработанные специально для них. Лампы бывают разных форм: длинные линейные, трубчатые, фигурные. Есть и более распространенные конфигурации, к примеру, круглая лампа или в форме свечи.

Готовая модель имеет соответствующую маркировку – обозначение световой температуры.

По температуре света различают следующие виды:

• ЛД – лампа дневного света;
• ЛХБ – лампа холодного белого света;
• ЛБ – лампа нейтрального белого света;
• ЛТБ – лампа теплого белого света;

• ЛЕ – лампа естественного света;
• ЛК, ЛЖ, ЛЗ, ЛГ, ЛС – красные, желтые, зеленые, голубые, синие соответственно;
• ЛУФ – ультрафиолетовые лампы, применяемые для обеззараживания помещений.

Цветная лампа пользуется широким признанием. Именно ее зачастую выбирают в уличный светильник, который позволяет использование люминесцентных лампочек. В случае с наружной подсветкой обязательно должны использоваться плафоны, создающие подходящий микроклимат для работы люминесцентных моделей. Для общественных заведений наподобие больниц, административных центров и так далее принято покупать люминесцентные светильники. Различают одноламповые, двухламповые, четырехламповые модели в зависимости от размера освещаемого участка. Стоит отметить, что из-за определенных особенностей работы ламп к ним нельзя применять диммер для регулировки интенсивности яркости света.

Еще одна популярная модель – люминесцентная энергосберегающая. Она выполняется из нескольких изогнутых спиралей и обычно имеет компактный вид и винтовой цоколь. На любой энергосберегающей лампочке обыкновенно пишут о принципе ее работы. Учтите, что в случае с люминесцентными вариантами стоит отдавать предпочтение только качественным вариантам, так как в случае разгерметизации колбы здоровью будет нанесен существенный вред.

В целом, различают варианты высокого и низкого давления. Первый тип применяется для создания уличного освещения, а второй – для подсветки жилых комнат дома.

Характеристики

Полностью узнать устройство той или иной модели можно, посмотрев на ее маркировку. Она отражает все характеристики лампы. Важной характеристикой является температура свечения. Подробнее про этот аспект было рассказано в предыдущем разделе. Для замера диаметра колбы применяется 1/8 дюйма в соответствии Международным стандартам. При маркировке ставится буква Т и соответствующая часть дюйма, например, Т8 (25,4 мм). Обратите внимание, что толщина лампы напрямую влияет на то, как долго она будет служить: более широкие в диаметре модели намного долговечнее тонких образцов.

О цоколях и их количестве также можно узнать по маркировке лампы.

Применяются следующие виды разъемов и цоколей:

• G23;
• 2G7;
• G24Q1;
• G24Q2;
• G24Q3;

Для того, чтобы определить напряжение сети, также достаточно просто взглянуть на лампу. Люминесцентный светильник может напрямую подключаться к сети с напряжением в 220 вольт или может потребоваться понизить напряжение до 127 В.

Конфигурация формы отражена в обозначении лампы. Помимо стандартных обозначений, есть и дополнительные.

К стандартным относятся:

• Линейная форма не имеет обозначения;
• U – подковообразная форма;
• S – спиральная форма, обычно применяется с компактными лампами;
• C – лампа-свеча;
• G – форма сферы;
• R – в форме обыкновенной лампы накаливания с рефлектором, задающим направление светового потока;
• T – лампа-таблетка.

К дополнительным значениям можно отнести следующие:

• M – малогабаритная. Буква идет после той, которая обозначает форму, например, ТМ – малогабаритная лампочка круглой плоской формы.
• P – корпус, рассеивающий свет.

Перечислены далеко не все характеристики, так как каждый производитель считает нужным привнести в конструкцию люминесцентных лампочек что-то свое. Есть, однако, такие важные показатели, как мощность, размеры ламп и принцип их работы, и на перечисленных пунктах хотелось бы остановиться подробнее.

Мощность

Маркировка мощности производится при помощи буквы W с последующей цифрой, указывающей на количество ватт в лампочке. Однако ориентироваться только на мощность не следует: в случае с люминесцентными светильниками их светоотдача значит намного больше. Ниже приведена таблица соответствия мощностей люминесцентных ламп и ламп накаливания при равной светоотдаче.

Чем больше мощность лампы, тем она шире или длиннее. Например, линейная конструкция мощностью 18W при диаметре 26 мм будет составлять 590 мм, при 30W – 895 мм, при 36 W – 1200 мм, а при 58W – 1500 мм. Таблица наглядно демонстрирует огромную экономичность светильников дневного света по сравнению с традиционными лампами накаливания. Классификация мощностей производилась на основе наиболее частого выбора. Сюда включены модели как уличного освещения, так и внутреннего.

Есть еще несколько нюансов, которые касаются мощности энергосберегающих ламп. Независимо от выбранной люминесцентной модели, со временем она потеряет часть яркости света. Это связано с постепенным выгоранием элемента внутри. Нужно знать и о том, что 30% всей потребляемой при работе мощности приходится на то, чтобы лампа загорелась. Некоторые светильники оснащены особой системы пуска, которая вовсе не делает их экономичнее. В таких случаях потребление электроэнергии просто растягивается во времени.

Независимо от мощности лампы, она не нагревается сильно. В отличие от ламп накаливания, предел нагрева люминесцентного варианта – 50-60 градусов Цельсия. Даже дотронувшись до светильника без перчаток, получить ожог практически невозможно. Совсем немногие современные модели лампочек могут похвастаться такими же отличительными свойствами.

Размеры

Как была сказано выше, различают компактные модели или стандартные линейные большого размера. В настоящее время чаще используются компактные люминесцентные лампы, так что логичным будет остановиться на них подробнее. Компактные образцы представляют собой лампочки с изогнутой трубкой. Встречаются как U-образные, так и спиральные модели. Компактные варианты изготавливают под разные виды цоколей, что открывает широкий простор для замены обыкновенных ламп люминесцентными энергосберегающими.

Есть модели с винтовыми цоколями, а есть предназначенные только для специальных люминесцентных светильников. Стоит отметить, что модели с винтовым цоколем дороже, поскольку все люминесцентные лампы требуют наличия балласта, и в подобных моделях он встраивается непосредственно в корпус цоколя.

Компактные энергосберегающие лампы дневного света отличаются от ламп накаливания такими характеристиками:

• Энергосберегающие модели поглощают на 80% меньше электрической энергии при такой же светоотдаче, что и лампы накаливания;
• Есть возможность выбрать модель желаемой световой температуры;
• Как правило, срок компактной люминесцентной модели значительно выше, чем предлагают производители ламп накаливания. Традиционные вольфрамовые лампочки служат порядка 1000 часов, в то время как качественная люминесцентная замена может проработать 6000-15000 часов без замены;
• Благодаря долговечности моделей дневного света на уход и поддержание их в рабочем состоянии уходит гораздо меньше времени, сил и денег.

Линейные большие модели чаще всего применяются для освещения в нежилых помещениях, например, на складах. Из-за высокого коэффициента пульсации, равного двойному показателю пульсации электросети их нельзя устанавливать для освещения движущихся конвейеров без дополнительных более стабильных ламп накаливания.

Принцип работы

Из-за особого строения лампы для долговременной работы ее обязательно снабжают балластом, позволяющим нивелировать негативные последствия того, что через лампу пропускается большое количество тока. Балласты бывают электромагнитные и электронные. Электромагнитный балласт более дешевый и простой по конструкции. Однако данная модель имеет ряд серьезных недостатков. Самым значительным из них является то, что лампы с таким балластом сильно и часто мерцают. Это ведет к быстрой усталости, потере сил, а также увеличивает нагрузки на глаза при долговременной работе в помещении с таким освещением.

В добавок ко всему варианты с электромагнитным балластом производят неприятный жужжащий шум, от которого быстро наступает головная боль. Есть и недостатки, не связанные с самочувствием человека. Например, лампы, оснащенные электромагнитным балластом, требуют времени на запуск. Обычно оно колеблется в пределах 1-3 секунд, но по мере износа модели будет увеличиваться. Также светильники потребляют больше электроэнергии, чем модели на электронном балласте.

Электронный балласт преобразует стандартное напряжение сети в высокочастотный переменный ток, использующийся в дальнейшем для питания лампы. Такие модели немного дороже, но они не производят шума, не мерцают, сам балласт занимает меньше места и весит тоже меньше. Встречаются модели, которые мгновенно загораются, однако подобная система пуска плохо сказывается на сроке службы люминесцентных ламп. Гораздо лучше, если имеется система предварительного прогрева. В таком случае пуск занимает примерно одну секунду, которая обычно не играет особой роли.

Таким образом, лучше всего выбрать модель с электронным балластом, поскольку ее стоимость не намного выше, а преимущества очевидны. Более того, на сегодняшний день такой вариант встречается чаще, чем с электромагнитным балластом, так что проблем с поисками возникнуть не должно.

Какие марки выпускают?

На сегодняшний день множество производителей выпускают всевозможные лампочки. Есть модели как российского, так и зарубежного производства. Ниже представлен ряд фирм, пользующихся большим доверием среди потребителей.

• GE – фирма, основанная Томасом Эдисоном. Если изначально General Electric специализировалась только на производстве ламп накаливания, то сейчас это одна из старейших и наиболее уважаемых мировых марок.

• Orsam – еще одна марка с мировым именем, которая производит различные виды осветительного оборудования, начиная от вариантов для авто и заканчивая грандиозными осветительными сооружениями для массовых мероприятий.

• Phillips предлагает люминесцентные модели высокого качества и комплектующие к ним. Лампы выпускаются разные: и трубчатые, и компактные. Есть разные виды цоколей, подходящих и к специальным светильникам, и к обычным.

• Lisma – это фирма-лидер по производству ламп в России. Компания предлагает образцы высокого качества, а также все детали к ним. Преимуществом является большой выбор моделей.

• Sylvania специализируется не на простых лампах, а на дружелюбных к окружающей среде. Как известно, птицы очень чувствительны в ультрафиолету, поэтому для комнат, в которых они содержатся, необходимо выбирать специальные модели. Подобные варианты как раз и выпускаются под данным брендом.

• РУПП «Витязь» выпускает среднюю по качеству продукцию, которая имеет демократичную цену. Многие люди отдают предпочтение лампам данной фирмы как раз из-за стоимости.

• Томский электроламповый завод занимается выпуском ламп с 2009 года и уже завоевал хорошую репутацию среди пользователей. Продукция имеет привлекательную цену и хорошее качество.

• ООО «Фотон» – один из лидеров на российском рынке, известный большим ассортиментом выпускаемой продукции. Здесь можно найти не только люминесцентные лампы, но и полноценные светильники.

Одним словом, выбирать есть из чего. Можно подобрать качественную модель на любой вкус и кошелек.

Как выбрать?

При выборе люминесцентных моделей нужно ориентироваться на множество факторов. Некоторые из них уже были приведены в данной статье. Лампа должна быть выпущена проверенным производителем. Плохо сделанные варианты в случае разгерметизации опасны для здоровья. Не стоит покупать китайскую подделку, поскольку она не прослужит долго, да и ртутные пары в воздухе никому не нужны.

Ориентируйтесь на то, для каких целей нужна лампа дневного света. Есть специализированные варианты для помещений, улицы, медицинских учреждений. Люминесцентные варианты используют повсеместно, в том числе для поддержания постоянной подсветки у цветов или для содержания животных. В последнем случае стоит особенно внимательно отнести к подбору варианта, он обязательно должен подходить для этих целей, в противном случае вы только навредите зверям. Не забудьте и про оптимальную световую температуру. Наиболее комфортным для глаз является естественный белый цвет. Комбинируя разноцветные модели, старайтесь подбирать высококачественные образцы.

Обращайте внимание и на тип балласта. Лучше всего предпочесть электронный, поскольку такие лампы зарекомендовали себя лучше.

Присмотритесь к тому, как работает лампа. Она может подразумевать встроенный стартер или его присутствие в светильнике.

Есть модели следующих типов:

• RS – rapid start – не требуют стартера и зажигаются без предварительного разогрева элементов.
• InS – instant start – модели с постепенным стартом «запаздывают» при включении на 1-3 секунды, но служат лучше.
• US – universal start – универсальные варианты.
• PHs – pre-heat start – требующие наличия стартера люминесцентные светильники.

Модели, не имеющие подобной маркировки требуют обязательного наличия стартера. Значит, сама лампа так устроена.

Как проверить исправность?

Для того, чтобы проверить, находится ли вышедшая из строя люминесцентная лампочка в пригодном состоянии, следует провести небольшой тест:

• Сначала достаньте саму лампу непосредственно из светильника и посмотрите, не почернела ли трубка. Как правило, наличие больших черных пятен говорит о том, что лампа отработала положенный срок и больше не загорится.
• Далее мультиметром нужно проверить, целые ли нити накала. Для проверки выставите его в режим проверки сопротивления и тестером поочередно проверьте каждую из нитей. Если какая-либо из них перегорела, значение на мультиметре будет равно единице. Простым языком, это означает, что электрическая цепь разорвана.
• Если оба приведенных фактора в полном порядке, значит, необходимо работать с балластом.

Самое простое, что можно сделать для проверки работы балласта – снять люминесцентную трубку, подключить к проводам корпуса обыкновенные кабели и между ними установить стандартную лампочку. Обратите внимание, что включать электроприбор в сеть без лампочки нельзя, в противном случае балласт может перегореть. Если лампочка загорелась, значит, балласт работает, и дело в самой люминесцентной трубке: может, лопнула колба или перегорела одна из нитей. Если лампочка не загорелась, значит, балласт неисправен, и придется менять весь светильник.

Данные способы подходят только для проверки уже находящихся в эксплуатации лампочек. Перед покупкой лампу дневного света следует проверять непосредственно в магазине. При наличии неприятного запаха, сильного мерцания или прочих вещей, вызывающих настороженность, смело просите заменить предоставленную вам модель, в противном случае она может перегореть уже спустя пару недель после покупки.

Как подключить?

Есть возможность подключить одну или две люминесцентных лампы одновременно. Для каждого из этих способов разработана своя схема подключения. Взгляните на схему. На ней наглядно показано, как и какие механизмы соединяют друг с другом для исправной работы. Для начала ток от сети поступает в дроссель, где преобразуется для дальнейшего питания лампы. После того, как ток поступил в саму лампу, он переходит на стартер. Далее ток переходит на другую спираль лампочки, замыкая цепь, и таким образом образуется электрический разряд внутри лампы, поджигающий пары ртути.

Для двух ламп принцип работы практически такой же, за исключением того, что ток из дросселя постепенно перетекает в два стартера.

Чтобы подключить лампу, следуйте приведенной ниже инструкции:

• Для начала нужно подобрать подходящий светильник. Обращайте внимание не только на эстетическую составляющую, но и на то, соответствует ли напряжение сети в вашем доме указанному на лампе. В противном случае, она быстро выйдет из строя.
• В зависимости от того, какой тип лампы вами выбран либо вкрутите ее в патрон, либо зафиксируйте в светильнике посредством защелкивания с двух сторон. Во втором случае следите за тем, чтобы закрепить ваш вариант так, как указано на корпусе светильника. Иногда работоспособность лампы зависит именно от того, насколько правильно соединили все контакты при подключении.
• Проверьте исправность лампы, включив ее. При правильной работе она не будет мерцать или шуметь.

Как видно, самостоятельное подключение лампы дневного света не представляет особых сложностей даже для новичка. Самое главное – помнить об элементарных правилах безопасности: не работать с оголенными проводами, когда механизм находится в режиме подачи тока.

Как поменять?

Многие люди испытывают сложности с тем, чтобы самостоятельно поменять лампу дневного света на новую из-за того, что понятия не имеют, как достать перегоревшую модель из корпуса. К счастью, ничего сложного в этом нет:

• Отключите питание. Желательно не просто выключить сам свет, а полностью обесточить квартиру.
• Крепко взявшись за лампу, начинайте вращать ее. Вращать придется до упора, итого угол составляет примерно 90 градусов. Так вы развернете штырьки лампы в вертикальное положение.
• Далее мягко потяните лампу на себя и вниз, пока она полностью не отсоединится. Отложите демонтированный источник света в безопасное место, чтобы он не разбился: помните, пары ртути опасны для здоровья и жизни!
• Аккуратно установите новую лампочку. Повторите траекторию, по которой вы вытягивали лампу, только в обратном направлении. Достигнув пазов, начинайте мягко подкручивать трубку до полной фиксации. Надежность крепления лампочки можно проверить, немного за нее потянув.
• Проверьте, работает ли прибор. Для этого включите ток в квартире и щелкните выключателем.

Можно с уверенностью заявить, что замена лампы очень проста, и при желании ее выполнит любой. Не забудьте вооружиться лестницей-стремянкой, если вы выполняете монтаж светильника на потолке. Так вы облегчите себе работу, заодно снизив вероятность случайно выронить неисправную люминесцентную лампу и разбить ее. При замене ламп в офисе, где панели из нескольких ламп обыкновенно защищают матовым стеклом, непременно протрите светильник внутри. Неизвестно, когда вам еще выпадет возможность очистить его от пыли, к тому же специально ради этого проделывать все приведенные манипуляции вряд ли захочется.

Срок службы и утилизация

Люминесцентные светильники обладают одним из самых долгих сроков службы на сегодняшний день. Некоторые производители заявляют, что их модели подходят для непрерывной работы в течение 20000 часов. Подобные цифры не могут не поражать, однако среднее значение эксплуатации подобных вариантов составляет 13000 часов. Модели, обладающие продолжительным эксплуатационным сроком, хороши для офисных помещений, в которых нет возможности постоянно заменять одни светильники другими. Стоит отметить, что трубчатые модели обычно работают дольше фигурных. Это же правило касается и диаметра ламп: более толстые модели можно эксплуатировать дольше, чем тонкие.

Как известно, внутри колбы находятся пары ртути, из-за чего утилизация светильников должна осуществляться по специальной технологии. За рубежом уже давно установлены штрафы за бездумное обращение с подобной техникой из-за большого вреда для экологии, наносимого утилизацией. Абсолютно на всех люминесцентных лампах стоит предупреждение о том, что их нельзя просто выбросить в помойное ведро. Ртуть является ядовитым веществом, и при случайном раскалывании лампы ее пары надолго останутся в воздухе, никуда не двигаясь и отравляя пространство. К сожалению, в России мало кто озабочен данной проблемой.

Однако не все обстоит так плохо. Есть некоторые фирмы, занимающиеся утилизацией люминесцентных светильников, но их пока не так много. Самым простым решением будет принести перегоревшую лампу в салон света. Как правило, специалисты там знают, что делать с лампочками дневного света, а некоторые даже сотрудничают с утилизирующими компаниями. Обязательно спросите, можно ли сдать перегоревшую колбу в ближайший к вам крупный салон осветительных приборов.

О том, как восстановить люминесцентную лампу своими руками, смотрите в следующем видео.

Люминесцентные лампы — технические характеристики

Практически каждый из нас в выборе освещения для каких-либо целей сталкивался с трудностью выбора того или иного  осветительного прибора.

Сейчас на рынке этой сферы представлено великое множество вариантов, каждый из которых отличается своими положительными качествами и, конечно, некоторыми недостатками.

Тем не менее, есть и те продукты производства, которые уже долгое время сохраняют признание потребительского сегмента.

К числу таких изделий можно отнести люминисцентные лампы, которые нашли широкое применение практически повсеместно. Их эксплуатационные характеристики отмечены на самом высоком уровне, а недостатки можно счесть не слишком значительными.

Словом, для монтажа системы освещения это довольно оптимальный вариант, который к тому же отличается своей экономичностью.

Что такое люминесцентные лампы и их характеристики

Люминесцентная лампа – это довольно распространенное явление в нашей жизни.

Наверняка каждый из нас посещал какие-либо общественные учреждения и замечал специфику освещения в этих зданиях. Однако о том, что именно представляет собой это изделие, знает мало кто.

Люмиисцентные лампы относятся к газозарядным устройствам, основывающим свою работу на воздействии с физической стороны электрического разряда в газах.

В таком устройстве содержится ртуть, обеспечивающая ультрафиолетовое излучение, которое в самой лампе превращается в свет.

Происходит этот процесс с помощью очень важного элемента – люминофора.

Люминофор может быть смесью каких либо химических элементов, например, галофосфата кальция с чем-либо. Подбирая люминофор какого-либо типа, можно добиться самых интересных эффектов, например, изменения цветового решения света лампы.



При выборе изделия стоит обратить внимание на один из самых важных показателей – общий индекс цветопередачи. Обозначается он сочетанием букв Ra, и чем большее значение указано в сопроводительной документации к лампе, тем лучше она будет производить свою работу.





Благодаря такой системе освещения люминисцентная лампа стала явным лидером перед теми же лампами накаливания.

А если учесть, что эксплуатационные характеристики ее обеспечивают куда более длительный срок пользования, то о правильности выбора, обращенного в пользу люминисцентной лампы, задумываться не стоит.

К содержанию ↑

Преимущества и недостатки люминесцентных ламп

Как и все вокруг нас, люминесцентные лампы обладают своими положительными и отрицательными сторонами. К счастью, вторых гораздо меньше.



Как было сказано ранее, люминесцентные лампы – явный лидер среди средств освещения. Превосходство перед лампами накаливания не трудно заметить даже самому не опытному в электрике человеку.

Достоинства

К числу достоинств этого элемента относятся следующие:

• светоотдачу она совершает в куда большей степени, да и качество света несколько выше, чем у других осветительных элементов;
• длительный срок эксплуатации, обеспечивающий отсутствие перебоев в работе с лампами;
• КПД такого изделия значительно выше;
• Рассеянный свет, оказывающий меньший вред на состоянии сетчатки глаза, а значит, при эксплуатации этой лампы вы сможете значительно уменьшить риск проблем со зрением;
• широкий диапазон в плане цветовых решений света.

Недостатки

Конечно, негативные качества у люминесцентных ламп тоже имеют место быть. В этот перечень входят следующие пункты:

• Содержание ртути в таких изделиях представляют некоторую химическую опасность и требуют специальной утилизации;
• Ленточный спектр распределяется не равномерно, а это может вызвать некоторое неудобство в плане восприятия реального цвета предметов, которые освещаются люминесцентной лампой; однако, здесь следует допустить некоторую оговорку: существуют экземпляры, которые представляют практически полноценный сплошной спектр, но степень светоотдачи в этом случае падает;
• Люминофор, содержащийся в этих лампах, со временем производит свою работу с меньшей эффективностью, это уменьшает коэффициент полезного действия лампы и снижает степень светоотдачи;
• В установке люминесцентной лампы обязательно нужно купить дополнительный пускорегулирующий элемент, который либо обойдется потребителю в довольно крупную сумму, но будет отличаться оптимальными эксплуатационными качествами, либо по цене он будет несколько дешевле, зато обеспечит высокий уровень шума и ненадежность работы;
• Низкий показатель мощности, следовательно, этот вариант не слишком подходит для электросети.Имеют место быть и менее значительные недостатки, однако, их влияние играет не слишком значимую роль в применении люминесцентных ламп.

Классификация и типология люминесцентных ламп

Естественно, что прогресс в производстве таких изделий, как люминесцентные лампы, не стоит на месте, и если ранее применялись в основном аналогичные экземпляры со схожими техническими характеристиками, то сегодня потребитель может подобрать себе тот вариант, который будет для него наиболее оптимальным и эффективным.

Существует множество признаков, по которым можно классифицировать эти лампы, но тем не менее, самым основным из, все же, будет признак показателей давления.

На данный момент на рынке представлены газозарядные ртутные экземпляры высокого и низкого давления.

Лампы высокого давления нашли свое применение в основном в освещении вне помещений. Поскольку такие изделия обладают высокой мощностью, то внутри здания их свет будет довольно неприятен для восприятия его глазом.

Также лампы высокого давления отлично подходят для сборки каких-либо осветительных установок.

Лампы низкого давления обладают сравнительно меньшей мощностью, а значит, подходят для применения внутри зданий.

Назначение помещения может быть абсолютно любым: люминесцентные лампы такого показателя подойдут и для цеховых и производственных зданий, и для жилых помещений.

Помимо разделения ламп по принципу давления существует еще и классификация по диаметру трубки или колбы лампы, а также по схеме зажигания.

Для примера можно взять продукты самых известных производителей, например, Osram и Philips. Если внимательно присмотреться к данным на упаковке, то можно увидеть букву и цифру рядом. Это и есть маркировки типа изделия.

Итак, люминесцентные лампы подразделяются на:

• Т5 – лампы с таким показателем являются довольно редким явлением, не нашедшим признания у покупательского сегмента. Стоимость их довольно высока, однако степень светоотдачи показывает прекрасные результаты – до 110 лм/ватт. Стоит отметить, что сейчас производители значительно увеличили объемы производства люминесцентных ламп с таким показателем.
• Т8 – новый продукт, имеющий довольно высокую цену и рассчитанный на нагрузку не более 0,260 А.
• Т10 – аналог лампам маркировки Т12, отличающийся довольно низким качеством и уровнем эффективности.
• Т12 – лидер рынка люминесцентных ламп. Включает в себя широкое разнообразие подтипов, что говорить, практически все стандартные модели относятся к этой группе. В их число входят представители практически всех производителей люминесцентных ламп.

Упомянутый выше принцип классификации по схеме зажигания имеет под собой два типа: требующие стартера и не требующие его.

Мощность тоже является довольно значимой характеристикой люминесцентных ламп, соответственно, это тоже стало фактором для выделения отдельной классификации.

По показателям мощности лампы подразделяются на:

• Стандартные – с маркировкой Т12;
• HO – лампы высокой мощности, однако, отличаются сравнительно меньшей светоотдачей;
• VHO – лампы, способные выдержать нагрузку до 1,5 А;
• «Эконом» — варианты люминесцентных ламп.

К числу критериев, по которым можно распределить лампы по группам, относят и длину.

Вариантов эта дифференциация представляет великое множество. Как правило, производители в обязательном порядке указывают эти данные в инструкции или на упаковке.

Классификация по  использованию стартера

Стоит отметить и тот факт, что люминесцентные лампы можно разделить на виды и по типу подключения их.





Однако в этом случае выделить какие-либо точные категории довольно сложно, поскольку каждый тип, выделенный, например, по мощности или необходимости присутствия стартера, требует соблюдения своих нюансов.

К содержанию ↑

Где применяются люминесцентные лампы

Как было сказано ранее, люминесцентные лампы находят довольно широкое применение практически повсеместно.

Несмотря на некоторые отрицательные стороны применения этого изделия, достоинства его, все же переоценить довольно трудно.

Каждый из нас учился в школе, посещал учреждения здравоохранения, административные здания и т.д.

Так вот система освещения в этих помещения как раз основывается на применении люминесцентных ламп.

Как правило, это довольно масштабные по своим размерам трубки, обеспечивающие качественное освещение в зданиях с некоторыми архитектурными особенностями.

Но если общественные здания отличаются своими габаритами, например, высокими потолками, большими по площади залами и комнатами, где освещение требуется довольно мощное и постоянное, то в домашних условиях люминесцентные лампы, которые оптимально будут эксплуатироваться там, не подойдут.

К счастью, уровень производственных навыков значительно вырос, а значит, появились адаптированные к домашним условиям люминесцентные лампы.

Они отличаются куда меньшими размерами, имеют в своем составе электронные балласты, которые возможно подключать в патроны, применяемые в домашней электронике.

И несмотря на свежесть этого новшества, адаптированные лампы уже прочно завоевывают этот сегмент рынка.



Кстати, существует довольно интересный факт. Уже привычные нам плазменные телевизоры имеют в своем механизме как раз люминесцентные лампы!



Конечно, это тоже адаптированный в соответствии со спецификой применения вариант, но, тем не менее, принцип его работы заключается в том же самом явлении. Жидкокристаллические экраны, кстати, ранее изготовлялись только с применением люминесцентных ламп, однако позже они были заменены на светодиоды.

Все мы видели световую рекламу на улицах города. Она тоже не обошлась без применения люминесцентной лампы! Фасады зданий также освещают именно этим изделием.

Хотя на данный момент конкуренцию в области световой рекламы люминесцентным лампам составляют SMD и DIP экраны.

Также люминесцентные лампы получили широкое применение в области растениеводства для выращивания растений.

Если говорить в общем, выделяя основную мысль применения люминесцентной лампы, то можно сделать вывод: их имеет смысл применять в тех случаях, когда требуется снабдить светом помещение больших размерных показателей.

Совместная работа с системами цифрового интерфейса освещения с возможностью адресации позволяет обеспечить и высокую светоотдачу, и, в то же время, не потратить крупных сумм на оплату электроэнергии, ведь по сравнению с лампами накаливания люминесцентные лампы позволяют сократить потребление энергии более чем в половину! Тем самым, являясь энергосберегающими.

Помимо этого, лампы сокращают расходы и длительностью своего применения.

Вывод

Итак, в данной статье мы рассмотрели самую основную информацию о таком благе современных технологий как люминесцентные лампы.



Для проведения работ по подключению этого устройства требуется обладать не только четкими представлениями об основах электроники и электротехники, но и быть предельно внимательным при выборе того или иного типа изделия.



Соблюдение этих минимальных, но очень важных требований обеспечит вам совершенно беспроблемную эксплуатацию ламп и максимальную полезность от их применения.

К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

Технические характеристики люминесцентных ламп — что нужно знать при выборе

Содержание статьи:

В современном мире, с ростом энерговооруженности человека, остро встает вопрос о внедрении новых энергосберегающих технологий во всех сферах человеческой деятельности. И первое, на что обратили внимание ученые – это электрическое освещение, где преобладали лампы накаливания, которые вырабатывают световую энергию за счет сильного нагрева спирали.

В результате огромное количество просто улетает в атмосферу, а ведь на него было потрачено гигантское количество киловатт-часов. Энергосберегающие или как еще их называют энергоэффективные лампы, это те, которые обладают существенно большей светоотдачей, чем эталонные лампы накаливания. Для начала стоит разобраться, что такое светоотдача.

Световой отдачей источника света называют отношение светового потока — Φv к потребляемой им мощности – P. Она вычисляется по формуле:

η=Φv/P

Измеряется η в лм/Вт, люменах деленных на Ватт. Очевидно, что чем больше светоотдача, тем более энергоэффективной будет лампа.

Светоотдача различных видов ламп

Для того, чтобы определится какие лампы более энергоэффективны приведем значения световой отдачи различных видов ламп.

• У ламп накаливания, в том числе и галогеновых и высокотемпературных кинопроекционных она составляет от 5 до 35 лм/Вт.
• У люминесцентных ламп, к которым относятся и линейные T5, T8, T12 и компактные люминесцентные лампы светоотдача находится в пределах от 45 до 100 лм/Вт.
• У светодиодных ламп, она находится в пределах 10—200 лм/Вт, причем от перспективных образцов ожидается до 260 лм/Вт.
• У дуговых ламп, ксеноновых и дуговых ртутных она изменяется от 30 до 55 лм/Вт.
• У газоразрядных ламп высокого давления (ГЛВД), натриевых, серных, а также ламп на основе галогенидов металлов она составляет 65—200 лм/Вт.

Для удобства, данные по светоотдачи ламп сведены в таблице:

Из этого сравнения видно, что ощутимо большую светоотдачу, чем лампы накаливания имеют люминесцентные, светодиодные и ГЛВД. Поэтому, в принципе, их можно назвать энергоэффективными и энергосберегающими по сравнению с лампами накаливания.

Дело в том, что ГЛВД в быту не используются из-за чрезвычайно большой яркости, в процессе работы нагреваются до высоких температур, для их зажигания используется высокое напряжение и они содержат химические соединения опасные для человека и животных. Такие источники света используются для уличного освещения, в прожекторах, для архитектурной подсветки, где требуется мощный световой поток, в автомобильных фарах и в других, явно небытовых целях.

Какие лампы принято относить к энергосберегающим

Исходя из самого понятия энергосберегающей лампочки, к этому классу можно смело отнести следующие виды ламп:

Линейные люминесцентные лампы или как они называются по научному – газоразрядные лампы низкого давления. К ним относятся лампы T4, T5, T8, T10, T12 с диаметром трубки 4/8, 5/8, 8/8, 10/8 и 12/8 соответственно. Цоколь у всех этих ламп один – G13, где расстояние между штырьками составляет 13 мм.

Компактные люминесцентные лампы (КЛЛ) – это те же лампы, но с изогнутой трубкой, позволяющей им иметь меньшие габариты. Эти лампы имеют широкий ряд штырьковых цоколей: 2D, G23, 2G7, G24, G53. Но наиболее известными эти лампы стали благодаря тому, что их стали выпускать со стандартными резьбовыми цоколями E14, E27, E40 и встроенной электронной пускорегулирующей арматурой – ЭПРА. Это позволило их устанавливать вместо ламп накаливания.

Светодиодные лампы – их свечение основано на принципиально других эффектах – свечении твердого тела полупроводника при пропускании через него электрического тока. Это самые экономичные, экологически чистые и безопасные лампы. Их повсеместное применение ограничивает только пока еще большая цена, которая постоянно снижается. Светодиодные лампы выпускают под все наиболее используемые виды цоколей сменных ламп накаливания и люминесцентных ламп.

Несмотря на то что все вышеперечисленные виды ламп являются энергосберегающими, этим понятием все же принято в быту называть только компактные люминесцентные лампы (КЛЛ), адаптированные под стандартный патрон E14 и E27. Образ именно такой лампы, как энергосберегающей, был навязан в рекламе, именно под таким названием их продают все торговые точки, именно так они указываются в буклетах большинства производителей. Поэтому не будем отходить от этого стойкого заблуждения и рассмотрим технические характеристики именно таких ламп.

Общие ТХ энергосберегающих люминесцентных ламп

На любой упаковке КЛЛ, да и на самой лампе нанесены буквы и цифры, которые красноречиво говорят о предназначении и ее технических характеристиках. Очень часто бывает, что некоторые цифры и таинственные буквенно-цифровые коды ничего не говорят покупателю лампочки, а внимание привлекают кричащие надписи о выдающемся времени работы, световом потоке и чуть ли не пожизненной гарантии.

Настоятельно рекомендуется смотреть именно на технические характеристики лампы, которые расскажут потребителю гораздо больше. Следует отметить, что любой производитель обязан указывать характеристики лампы и в большинстве случаев указывает. И как это бывает в юридических договорах, в том, что написано мелким шрифтом нужной информации гораздо больше. В качестве примера приведем лампу Osram Dulux Superstar Dim Classic A, 16 W.

Напряжение питания

Напряжение питания в наших электросетях принят 220 В при частоте 50 Гц. Именно к таким параметрам и адаптируют КЛЛ производители. Бывает, что на наш рынок «заносит» лампы из-за рубежа, где существуют другие параметры электросети, но это может произойти только в том случае, если лампа куплена с рук. О параметрах электропитания указано на упаковке и на лампе. Например, 220—240V/50Hz.

Мощность

На лампе обязательно указывается мощность, потребляемая лампой из сети. На упаковках еще любят указывать эквивалентную мощность лампы накаливания, которая обеспечивает аналогичныйсветовой поток. У хороших производителей обычно мощность эквивалентной лампы накаливания в 4–5 раз превышает мощность КЛЛ о чем маркетологи могут сообщить на упаковке в виде неправильного математического равенства 16 Вт=80 Вт, или кричащей надписи «экономия 80%». Мощность указывается в Ваттах. В нашем примере мощность 16 Вт, а эквивалент указан в 69 Вт.

Световой поток

Он характеризует количество световой мощности в общем потоке излучения. Измеряется он лабораторно при помощи специальных приборов. На самой лампе он может быть не указан, но на упаковке и в паспорте должен быть указан обязательно. Обозначается — Φv, измеряется в люменах. В нашем примере Φv=880 лм.

Световая отдача

Эта величина не всегда указывается на лампе и на упаковке, но исходя из вышеизложенного, ее легко вычислить:

η=880/16=55 лм/Вт. Это очень неплохой показатель для КЛЛ.

Цветовая температура

Этот показатель измеряется в градусах Кельвина, и она характеризует то, какого бы цветового тона излучало свет абсолютно черное тело, нагретое до указанной температуры. В паспорте и на упаковке лампы всегда должна быть указана цветовая температура. Этому показателю уделяют при покупке ламп незаслуженно мало внимания и очень зря. От нее зависит то, насколько близко свечение лампы к естественным источникам света. Условно ее делят на три диапазона:

Диапазон 2700—3200 К называют «теплым белым». Лампы, имеющие такие характеристики, излучают белый и мягкий свет, который может быть с оттенками желтого цвета. Для жилых помещений такие лампы – наилучший выбор.

Диапазон 4000—4200 К называют «холодным белым». Такими лампами оправдано освещать общественные здания, рабочие помещения и офисы.
Диапазон 6200—6500 К называют «дневным белым». Такими светильниками освещают улицы, нежилые помещения и театральные сцены. Свет от таких ламп имеет резкий белый свет холодных тонов.

При выборе ламп цветовую температуру нужно учитывать обязательно. При замене нужно покупать лампы той же цветовой температуры, что и другие. На рисунке показан диапазон цветовых температур, а такжекак распределяются по этой шкале источники естественного и искусственного света. В нашем примере лампа Osram Dulux Superstar Dim Classic A, 16 W, выпускается в двух вариантах: 2500 К и 4000 К.

Индекс цветопередачи

Индекс цветопередачи, обозначаемый CRI, показывает насколько естественные цвета, освещенные данным источником света, соответствуют видимым (кажущимся) цветам. За эталон принят самый главный естественный свет – солнечный. Коэффициент цветопередачи CRI изменяется в диапазоне от 0 до 100. Условно он делится на шесть поддиапазонов, указанных в таблице.

На предыдущем рисунке указана шкала и какую цветопередачу обеспечивают те или иные виды ламп. Очевидно, что индекс цветопередачи зависит от вида лампы, ее цветовой температуры, а также от качества люминофора. В КЛЛ с пятикомпонентным люминофором CRI может быть даже больше 90. В нашем случае CRI≥80, что очень хорошо.

Особенности маркировки цветовой температуры и индекса цветопередачи

В международной системе маркировки принято обозначать эти два важных показателя в виде трехзначного цифрового кода, который обозначают как цветность. Первая цифра означает CRI, а вторая и третья – цветовую температуру. В нашем примере цветность равна 825. Каким образом можно расшифровать этот код?

Первую цифру необходимо умножить на 10, и тогда получим CRI=8*10=80.
Вторую и третью цифры надо умножить на 100 и получим цветовую температуру: 25*100=2500 K.

Эксплуатационные характеристики КЛЛ

К этим характеристикам относится несколько показателей:

• Вид цоколя (E14, E27, E40 и другие).
• Срок службы лампы в часах. К этому показателю надо относиться очень осторожно, так как он довольно приблизительно показывает, сколько лампа теоретически может гореть при стабильном напряжении сети. В реальности при перепадах напряжениях, при частых включениях и отключениях срок службы сокращается. В нашем примере производитель обещает 10000 часов.
• Количество циклов включения и отключения. Как известно именно моменты включения и особенно отключения создаются броски тока, которые могут значительно сократить время службы лампы. В нашем примере производитель обещает, что лампа выдержит 30000 циклов.
• Возможность регулирования яркости. В самых «продвинутых» моделях КЛЛ может быть реализована такая функция, которая позволит регулировать яркость стандартными диммерами. В указанной ранее лампе такая функция есть.
• Содержание ртути в лампе. Каждая люминесцентная лампа содержит в своем составе пары ртути, что требует ее должной утилизации. В рассматриваемой лампе содержится 2,8 мг ртути.
• Габаритные размеры и вес. Знание габаритных размеров всегда поможет в подборе нужной лампы для имеющегося светильника.

Заключение

При выборе энергосберегающей лампы всегда следует доверять не столько ярким цифрам на упаковке, сколько характеристикам, указанных на лампе и в паспорте. В одном помещении следует использовать лампы одной цветности (цветовой температуры в сочетании с индексом цветопередачи).

Лучше всего покупать продукцию известных мировых брендов, у этих ламп небольшой разброс параметров.

Следует помнить, что энергосберегающие лампы очень чувствительны к качеству электрической энергии и не любят частых включений и отключений.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Типы цоколей компактных люминесцентных ламп

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, имеющая изогнутую форму колбы, что позволяет разместить лампу в светильнике меньших размеров. Такие лампы нередко имеют встроенный электронный дроссель. Компактные люминесцентные лампы разработаны для применения в конкретных специфических типах светильников, либо для замены ламп накаливания в обычных.

Часто компактные люминесцентные лампы называют энергосберегающими лампами, что не совсем точно, поскольку существуют энергосберегающие лампы и на других физических принципах, например светодиодные или люминесцентные лампы линейного типа с пониженным содержанием ртути и меньшим диаметром трубки. Также выпускаются лампы с шарообразной колбой без спиралей накаливания (слабое место обычных КЛЛ). Для инициации разряда используется индуктор.

Существуют несколько типов цоколей компактных люминесцентных ламп. Наиболее распространённые:

• 2D
• G23
• 2G7
• G24Q1
• G24Q2
• G24Q3
• G53

Также есть лампы для установки в патроны ламп накаливания: E14, E27 и E40 со встроенным электронным ПРА. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, заявленный срок службы таких ламп составляет от 3000 до 15000 часов.

2D

Представляет собой изогнутую в одной плоскости люминесцентную лампу с очертаниями в форме квадрата. Цоколь представляет собой прямоугольник 36 х 60 мм, имеет встроенный электронный стартер, в центре 2 латунных контакта на расстоянии 8 мм друг от друга, в качестве крепления на высоте 20 мм от центра используется пластиковый затвор. Мощность ламп 2D составляет 16, 28 и 36 ватт. Основное применение: в качестве декоративного освещения, иногда встречаются в герметичных светильниках для душевых кабинок и в качестве интегрированного освещения современных душевых кабинок.

G23

Лампа G23 представляет собой трубку, сложенную вдвое. Внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только электромагнитный дроссель. Выпускаются на мощность 5‒14 Ватт. Основное применение — настольные лампы, но зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнёзда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.

2G7

Форма трубки и применение аналогичны G23, но лампа может работать и с электронным ПРА. Стартер и конденсатор отсутствуют, на цоколь выведены четыре контакта.

G24

Лампа G24 аналогична лампе G23, но трубка лампы сложена вчетверо. Выпускаются на мощность от 10 до 36 Вт. Лампы G24Q1, G24Q2 и G24Q3 не имеют встроенного стартера и предназначены для применения совместно с ПРА. Применяются как в промышленных, так и в бытовых светильниках.

G53

Лампы G53 представляют собой диск, толщиной 16‒20 мм и диаметром около 73 мм, в который вписана изогнутая люминесцентная трубка. Лампа оснащена встроенными отражателем, рассеивателем и ЭПРА. Цоколь таких ламп имеет 2 латунных Т-образных контакта по бокам на расстоянии 53 мм друг от друга. Мощность таких ламп составляет от 6 до 11 ватт, светильники для ламп этого типа выпускаются как в герметичном исполнении IP44 для влажных помещений, так и в обычном — для монтажа в гипсокартонный или натяжной потолок на замену более энергоёмким галогенным лампам.

Е14, Е27 и E40

Предназначены для установки в патрон вместо ламп накаливания. Эти лампы уже имеют встроенный электронный ПРА. Впервые появились на рынке в конце 1980-х. Цоколи ламп Е14, Е27 и E40 имеют резьбу диаметром 14 мм, 27 мм и 40 мм соответственно, что позволяет производить монтаж в стандартные бытовые и промышленные патроны (E14 для патрона «миньон», E27 для стандартного бытового патрона и E40 для стандартного промышленного патрона).

В целом, типичная люминесцентная лампа со встроенным ПРА по габаритам крупнее лампы накаливания на тот же световой поток, поэтому такая замена возможна не для всех светильников. Лампы под такой патрон выпускаются как с открытой трубкой, так и с рассеивателем.

Хранение люминесцентных ламп: нормы и требования

Категория: Источники освещения

Люминесцентные лампы являются одним из самых экономичных и популярных источников освещения. Внутри колбы прибора находится люминофор и ртутные пары, которые превращают электрический разряд в видимый свет. Из-за наличия тяжелого металла к сбору, утилизации и хранению люминесцентных ламп предъявляются особые требования.

Основные характеристики люминесцентной лампы и правила хранения

Люминесцентная лампа – это запаянная стеклянная колба, заполненная инертным газом и парами ртути. Ее внутренняя поверхность покрыта фотолюминофором – веществом, которое испускает волны видимого света в ответ на воздействие ультрафиолетовых лучей. В двух концах лампы находятся электроды, между которыми загорается газовый разряд.

Ток, проходящий через ртутные пары, провоцирует появление УФ-лучей, которые преображаются люминофором в видимый свет. В зависимости от размера, мощности и конфигурации лампа может содержать от 2,3 до 1000 мг токсичного металла.

Эффективность освещения люминесцентными приборами в 5-6 раз выше, чем лампочками накаливания. Они активно применяются для освещения больниц, школ, производственных и офисных помещений. Поскольку ресурс работы ламп ограничен и зависит от количества циклов включения, на предприятиях и в организациях должен быть запас новых приборов и склад отработанных.

При хранении новых ртутных приборов нужно соблюдать следующие правила:

• каждую лампу упаковывают в антиударную пленку и картонный кожух, на котором указывают характеристики и срок годности;
• приборы сортируют по модели, длине и диаметру, а тару нумеруют;
• хранить лампы можно не дольше 5 лет;
• в помещении нужно поддерживать контролируемые условия – температуру +15…+20°C, влажность 65-70%;
• рекомендуется использовать деревянные или металлические ящики, в которые лампы укладываются строго вертикально.

Хранилище для ртутьсодержащих приборов должно находиться отдельно от бытовых и производственных помещений. Нельзя устраивать склад в неотапливаемой, плохо проветриваемой постройке. Попадание прямых солнечных лучей на колбы не допускается.

Сотрудники, которые устанавливают и демонтируют люминесцентные светильники, должны соответствовать таким требованиям:

• старше 18 лет;
• регулярно проходят медицинские осмотры;
• осведомлены о порядке действий при утечке тяжелого металла;
• проходят инструктаж по технике безопасности (ТБ).

Людей, взаимодействующих с ртутьсодержащими отходами, снабжают защитными костюмами. Спецодежду обрабатывают раствором марганцовки после каждой смены.

Почему так важно соблюдать меры безопасности?

При работе с люминесцентными приборами нужно строго соблюдать меры безопасности, поскольку ртуть является ядовитым для человека веществом.

К последствиям отравления парами жидкого металла относятся:

• нарушения работы сердца, аритмия;
• сильные головные боли;
• нервные расстройства;
• ухудшение координации;
• мышечные судороги;
• диарея;
• поражение почек и печени.

При остром отравлении возможна смерть пострадавшего. Хроническая интоксикация приводит к накоплению тяжелого металла в организме и постепенному развитию полиорганной недостаточности.

Соблюдение правил перемещения, складирования и утилизации позволяет снизить риск повреждения колбы и утечки ртути.

По каким причинам происходит утилизация ламп?

Предприятия, использующие газоразрядные лампы, утилизируют их по следующим причинам:

• выход из строя при работе;
• окончание гарантийного срока хранения;
• механическое повреждение колбы, которое привело к ее разгерметизации;
• наличие брака или дефекта конструкции, который делает невозможной ее эксплуатацию.

В некоторых случаях утилизация происходит в связи с ликвидацией самого предприятия.

Как правильно складировать и собирать ртутные лампы на предприятии для утилизации?

Порядок хранения и сбора ламп, содержащих ртуть, регламентируется СанПином 2.3.7.029.99, ГОСТом 12.3.031-83, ФЗ №89 от 24.06.1998, ФЗ №7 от 10.01.2002, ПП №681 от 3.09.2010 и региональными законами.

Как правильно складировать изделия:

• срок хранения использованных приборов составляет не более 6 месяцев;
• осветительные элементы сортировать по модели, длине, форме и наличию повреждений колбы;
• целые лампы упаковывать в кожухи из гофрокартона, а затем вертикально укладывать в емкости, не имеющие щелей и отверстий;
• в качестве тары для хранения использовать металлические контейнеры или ящики из ДСП;
• поврежденные изделия складировать в герметично закрытые стальные емкости;
• вес металлической тары может составлять до 30 кг, а деревянной – до 15 кг;
• не допускать свободного смещения колб, пустот внутри ящиков и контейнеров, зазоры уплотнять картоном или бумагой;
• в каждую тару помещать не более 30 изделий;
• снаружи на ящике или контейнере указывать степень наполнения, количество ламп и оценку предполагаемой опасности содержимого;
• отработанные лампы нельзя складировать на открытой земле или в картонных коробках.

Контейнеры для содержания разбитых приборов необходимо обрабатывать раствором марганцовки. Части поврежденных ламп упаковывают в герметичные пластиковые упаковки.

Тара с отходами маркируется обозначениями «Отходы 1 класса опасности», «Верх», «Осторожно, хрупкое», «Не бросать!» и пр. Емкости должны быть оснащены запорными устройствами.

Отработанные ртутные изделия складируют в отдельном помещении.

Особенности погрузки и перемещения

Санитарные стандарты определяют не только нормы хранения, но и правила транспортировки использованных ламп. Чтобы избежать повреждения колб, нужно:

• проводить погрузку контейнеров и ящиков при минимальной скорости ветра и в сухую погоду;
• отходы 1 класса опасности транспортировать в спецтаре организации, которая имеет лицензию на их утилизацию;
• наполненные емкости грузить осторожно, избегая бросков, резких движений и падений на твердую поверхность;
• данные о количестве контейнеров и ламп, марках изделий, массе тары и дате передачи занести в журнал учета;
• передачу отходов удостоверить подписью представителя принимающей стороны.

При перемещении ламп должно присутствовать лицо, отвечающее за безопасность на предприятии. Погрузку осуществляют сотрудники утилизирующей организации.

Как предотвратить аварийные ситуации при механическом повреждении ртутьсодержащих ламп?

При разгерметизации нескольких ртутьсодержащих ламп нужно:

• эвакуировать из помещения людей и животных;
• локализовать распространение металла;
• вызвать сотрудников МЧС;
• закрыть доступ в помещение и назначить дежурного для охраны входа в зараженную зону.

При повреждении колбы 1 светильника можно провести удаление ртути (демеркуризацию) силами сотрудников предприятия. Осколки лампы и приспособления, которые использовались при уборке, можно хранить в течение 1-5 дней. Собранный металл нужно сдать в уполномоченное подразделение МЧС.

Как проводить демеркуризацию:

1. Надеть респиратор, резиновые перчатки, защитный костюм и очки.
2. Подготовить герметичную емкость и средства для удаления ртути: бурый раствор марганцовокислого калия (0,2% кристаллов, 5 мл соляной кислоты на 1 л), моно- или дихлорамина (5%), полисульфида натрия (25-50%), соляной кислоты (5-10%) или других веществ, перечисленных в методических указаниях по демеркуризации.
3. Капли металла собрать с помощью вакуумного насоса или совка, покрытого амальгамой. При очистке территории двигаться от периферии к центру. Поместить собранный металл в герметичную емкость.
4. Обработать место разлития ртути реагентом.
5. Упаковать инструменты и остатки колбы в герметичный пластиковый пакет.
6. После завершения работ снять и упаковать одноразовые средства защиты, а спецкостюм отдать на обработку. Прополоскать рот розовым раствором марганцовки.

Для удаления тяжелого металла на предприятии может применяться готовый демеркуризационный набор. В него входят перчатки, респиратор, бахилы, пульверизатор, влажные салфетки, лоток, пленка, совок, средство для мытья, химические реагенты, инструкция, пластиковая сумка или контейнер.

Контроль утилизации промышленных отходов осуществляют экоинспекция и санэпидемстанция.

Нормативные документы и журнал учета

Сотрудники, отвечающие за безопасность, разрабатывают методические рекомендации по демеркуризации и инструкции по ТБ. В журнале учета фиксируются следующие сведения:

• даты поступлений на склад;
• количество, тип и характеристики светильников;
• численность и вес поврежденных ламп;
• даты передачи на утилизацию;
• перечень сотрудников, которые допущены к работе на складе.

Нормы помещения для хранения ЛЛ

К помещению для хранения отработанных ламп предъявляются особые требования:

• пол должен быть из гладкого материала без трещин и выщербин, обработан водоотталкивающим составом;
• пространство организуют таким образом, чтобы между контейнерами и ящиками было расстояние не менее 1 м, допускается хранение тары на стеллажах;
• склад должен быть удален от офисных помещений, производственных цехов и жилых построек;
• помещение для хранения нужно оснастить мощной приточно-вытяжной системой вентиляции и газовым анализатором ртутных паров;
• доступ посторонних лиц на склад с опасными отходами запрещается;
• в хранилище с использованными люминесцентными приборами нельзя курить и принимать пищу;
• в помещении располагают запас средств для удаления ртути – бак с водой объемом не менее 10 л и сухую марганцовку;
• склад опасных отходов должен быть защищен от проникновения осадков, агрессивных реагентов, грунтовых вод и др.

Уровень освещенности хранилища зависит от способа хранения отходов. При складировании емкостей на стеллажах допускается до 200 лк, а при напольной установке – не более 50 лк.

Территория, которая может быть загрязнена ртутью при транспортировке или перемещении ламп, должна иметь бетонное или асфальтовое покрытие. Оно препятствует проникновению тяжелого металла в почву.

Какие фирмы занимаются переработкой?

Переработку и захоронение ртутных ламп должны проводить организации, которые имеют лицензию на работу с отходами 1 класса опасности. Ответственные за безопасность сотрудники предприятия должны:

• проверить лицензию утилизирующей компании;
• заключить договор с фирмой-исполнителем от имени юридического лица;
• составить техническое задание на утилизацию, указав в нем предмет договора, условия и требования к работе.

В документе обязательно присутствует информация о типе и количестве ламп, классе их опасности, местонахождении склада и частоте вывоза.

Организации, которые выполняют переработку ртутьсодержащих ламп, расположены в большинстве крупных городов РФ. Например, эту задачу могут выполнить следующие компании:

• «Экотром»;
• «Мерком»;
• экологическое предприятие «Меркурий»;
• «Экорешения»;
• «ЭкоАрхитектура»;
• «Южный город»;
• «Экология Поволжья»;
• «Экология обращения отходов»;
• «Экоменеджмент» и др.

Стоимость утилизации зависит от количества отработанных приборов, их типа, расположения предприятия и других факторов.

Что делать, если нет пунктов приема энергосберегающих ламп?

Предприятия и организации не могут утилизировать ртутьсодержащие светильники через контейнеры, предназначенные для населения. Если в регионе отсутствуют сертифицированные компании по утилизации отходов 1 класса опасности, нужно использовать лампы иного типа или заключать договоры с фирмами из других областей.

Компактная люминесцентная лампа — Простая английская Википедия, бесплатная энциклопедия

Компактная люминесцентная лампа типа «три U», популярная среди потребителей Северной Америки с середины 1990-х годов.

Компактная люминесцентная лампа ( CFL ) — это тип лампы (или лампочки), предназначенный для размещения в том же пространстве и, как правило, такой же цоколь, что и лампа накаливания, но с преимуществами люминесцентной лампы. Многие КЛЛ могут напрямую заменить существующую лампу накаливания. Они были изобретены в конце 20 века и широко использовались на рубеже веков (после 2000 года).

Покупная цена КЛЛ часто намного выше, чем цена лампы накаливания той же мощности, и свет от КЛЛ выглядит иначе, чем свет от ламп накаливания. ^{[1] КЛЛ} имеют более длительный срок службы и потребляют меньше энергии, чем лампы накаливания той же яркости. КЛЛ может сэкономить более 30 долларов США на расходах на электроэнергию в течение срока службы лампы по сравнению с лампой накаливания. ^[2]

Как и другие люминесцентные лампы, наэлектризованные пары ртути излучают ультрафиолетовый (УФ) свет.Люминофор преобразует его в видимый свет. Балласт предотвращает протекание слишком большого количества электричества через трубку. Обычно он находится в пластиковом основании лампы. Если балласт находится в колбе, колба называется лампой с балластом. Большинство из них — электронные балласты.

Средний номинальный срок службы КЛЛ в 8-15 раз больше, чем у ламп накаливания. ^{[3] КЛЛ} обычно имеют номинальный срок службы от 6000 до 15000 часов, тогда как лампы накаливания обычно производятся с расчетным сроком службы 750 или 1000 часов. ^{[4] [5] [6]}

Срок службы любой лампы зависит от многих факторов, включая рабочее напряжение, производственные дефекты, воздействие скачков напряжения, механические удары, частоту циклов включения и выключения, лампы ориентация и температура окружающей среды. Срок службы КЛЛ значительно короче, если его часто включать и выключать. В случае 5-минутного цикла включения / выключения срок службы КЛЛ может быть сокращен до «близкого к сроку службы ламп накаливания». ^[7] Программа U.S. Energy Star рекомендует оставлять люминесцентные лампы включенными, когда выходите из комнаты менее чем на 15 минут, чтобы избежать этой проблемы. Если свет необходимо часто включать и выключать, можно использовать КЛЛ с холодным катодом. КЛЛ с холодным катодом рассчитаны на гораздо большее количество циклов включения / выключения, чем стандартные КЛЛ.

Ртуть внутри трубки токсична и превращает эти лампы в опасные отходы. После того, как луковицы перестанут работать, их необходимо сдать в центр утилизации. Большинство КЛЛ содержат меньшее количество ртути, чем кончик шариковой ручки.При нормальном использовании ртуть не может улетучиться, хотя она улетучится, если лампочка сломана. Если одна лампочка выходит из строя, это обычно не повод для беспокойства. Рекомендуется открывать окна, чтобы проветрить комнату, и убирать разбитое стекло изолентой вместо пылесоса.

Газоразрядные лампы высокой интенсивности, такие как натриевые, ртутные и металлогалогенные лампы, используются для освещения больших площадей, хотя, как и люминесцентные лампы, они содержат ртуть. Их главное преимущество — гораздо более высокая светоотдача.

Галогенные лампы с галогенной капсулой внутри стандартного корпуса лампы накаливания не содержат ртути. Они потребляют больше энергии, чем КЛЛ, но меньше, чем традиционные лампы накаливания.

Светодиодные лампы также становятся популярной альтернативой. Они также не содержат ртути и потребляют примерно столько же энергии, что и КЛЛ.

Световод: идентификация люминесцентной лампы

Световод

Люминесцентные лампы идентифицируются стандартизированным кодом, который раскрывает ценную информацию о рабочих характеристиках и физических размерах.Коды производителей, указанные на лампах и в каталогах, могут незначительно отличаться от общих обозначений. Однако все основные производители ламп основывают свои коды на системе идентификации, описанной ниже.

Лучший способ узнать идентификацию лампы — на примере. Ниже представлен ассортимент люминесцентных ламп, по одной для каждого популярного способа запуска:

Лампы быстрого запуска (40 Вт или меньше) и предварительного нагрева

Лампы быстрого пуска — самый популярный тип люминесцентных ламп, используемых в коммерческих целях, например, в офисных зданиях.

Чтобы узнать больше о том, что означает «холодный» и «теплый» с точки зрения качества цвета источников света, см. «Показатели цвета».

Обратите внимание, что некоторые лампы могут иметь обозначение F40T12 / ES, но лампа потребляет 34 вместо 40 Вт; на это указывает модификатор «ES», обозначающий «энергосбережение». ES — общее обозначение; фактические обозначения производителя могут быть «SS» для SuperSaver, «EW» для Econ-o-Watt, «WM» для Watt-Miser и другие.

После режима запуска может быть добавлено другое число для обозначения цветопередачи и цветовой температуры, если цвет лампы (CW, WW, WWX и т. Д.) не указывается. Номер часто состоит из трех цифр, первая обозначает цветопередачу (например, «7» означает «75»), а затем следующие две указывают цветовую температуру («41» означает «4100K», например).

ПРИМЕР: F30T12 / CW / RS

Факс	люминесцентный
30	номинальная номинальная мощность
т	указывает форму; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах
CW	цвет; эта лампа холодная белая лампа
RS	режим запуска; лампа является лампой быстрого запуска. Лампы предварительного нагрева не имеют суффикса «RS»

Высокопроизводительные лампы для быстрого пуска

ПРИМЕР: F48T12 / WW / HO

Факс	люминесцентный
48	номинальная длина лампы в дюймах
т	форма; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах
WW	цвет; эта лампа тёпло-белая лампа
HO	Лампа высокой мощности, работающая от тока 800 мА

Лампы для быстрого пуска с очень высокой мощностью

ПРИМЕР: F72T12 / CW / VHO

Факс	люминесцентный
48	номинальная длина лампы в дюймах
т	форма; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах
CW	цвет; эта лампа холодная белая лампа
VHO	лампа очень высокой мощности, работающая от тока 1500 мА; вместо VHO может быть написано «1500» или «PowerGroove» (фирменные наименования)

Лампы мгновенного пуска

ПРИМЕР: F96T12 / WWX

Факс	люминесцентный
96	номинальная длина в дюймах
т	форма; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах
WWX	цвет; эта лампа класса люкс теплый белый свет

Другие люминесцентные лампы

«FC» вместо «F» означает, что фонарь круглый.

«FB» или «FU» вместо «F» означает, что лампа изогнута или имеет U-образную форму. Суффикс «U» может также использоваться для U-образных ламп, за которым следует «/» и число, указывающее расстояние между ножками лампы в дюймах.»FT» вместо «F» используется для двухтрубных ламп T5.

См. Также: Обозначения NEMA для компактных люминесцентных ламп

См. Также: Рекомендации NEMA по эксплуатации систем люминесцентного освещения

Дополнительные световоды

Training_Fluorescent_Lamps_USA | authorSTREAM

Люминесцентные лампы:

Люминесцентные лампы

КАК ПРОИЗВОДИТСЯ СВЕТ:

КАК ПРОИЗВОДИТСЯ СВЕТ Флуоресцентная лампа излучает свет при прохождении электрического тока, протекающего через пары ртути.Электрон, вылетевший из электрода, сталкивается с атомом ртути. Удар производит ультрафиолетовые лучи. Люминофор преобразует ультрафиолет в видимый свет. Этот процесс известен как «флуоресценция», отсюда и название люминесцентной лампы.

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ:

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ Флуоресцентная лампа содержит следующие основные элементы: Колба  Электроды  Газовая основа  Люминофор  Ртуть

ЭЛЕМЕНТЫ ЛЮМИНИРОВАННОЙ ЛАМПЫ:

ФЛУОРЕСЦЕНТНАЯ ЛАМПА ЛАМПА Большинство люминесцентных ламп изготавливаются в виде прямых трубчатых ламп различного диаметра.Лампы Circline имеют форму круга. Лампы U-Bent — это, по сути, прямые лампы, изогнутые в форме буквы U.

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ:

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ ОСНОВАНИЕ Основание обеспечивает надежное удержание лампы в патронах или патронах и обеспечивает электрические соединения для цепи лампы / балласта. Основные типы: Bipin — используются в лампах предварительного нагрева и быстрого запуска.

ЭЛЕМЕНТЫ ЯРКОСТИ ЛАМПЫ:

ЭЛЕМЕНТЫ ЛЮМИНИРОВАННОЙ ЛАМПЫ Одинарный штырь — Используется в тонких лампах.Утопленный двойной контакт — используется в лампах HO и VHO.

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ:

ФИЗИЧЕСКИЕ РАЗМЕРЫ ЭЛЕМЕНТОВ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ Важными размерами люминесцентных ламп являются: Диаметр лампы Номинальная общая длина Диаметр лампы — Выражается в восьмых долях дюйма. Диаметр = 12  8 = 1 ½ дюйма

ЭЛЕМЕНТЫ ЛЮМИНЕСЦЕНТНОЙ ЛАМПЫ:

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ Номинальная длина — Уникальная характеристика люминесцентных ламп. Прямые лампы — измеряются от тыльной стороны одного патрона или патрона до тыльной стороны другого патрона.Закрепить на булавке.

ЭЛЕМЕНТЫ ЯРКОСТИ ЛАМПЫ:

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ U-образные изогнутые лампы — Измеряется от задней части патрона до верхней части лампы. Круговые лампы — измеряются от внешнего диаметра лампы.

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ:

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ ЭЛЕКТРОДЫ Спиральные вольфрамовые проволоки, покрытые эмиссионным материалом При нагревании испускают электроны Электроны бомбардируют атомы ртути, производя ультрафиолетовые лучи.ФОСФОРЫ Люминофоры представляют собой порошки с покрытием внутри колбы, которые преобразуют ультрафиолетовые лучи в видимый свет. Существует два основных типа: галофосфаты, трихроматические или трибандные люминофоры

ЭЛЕМЕНТЫ ЯРКОСТИ ЛАМПЫ:

ЭЛЕМЕНТЫ ЯРКОСТИ ЛАМПЫ Галофосфаты Один люминофор или смесь двух или более люминофоров Производят широкие световые полосы

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ:

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ Трихроматические или трехблочные люминофоры Смесь трех или более редкоземельных люминофоров.Каждый люминофор дает узкую полосу света — синюю, зеленую и красную. В сочетании эти люминофоры излучают высокоэффективный белый свет с отличной цветопередачей. Изменяя пропорцию люминофорной смеси, можно получить любую цветовую температуру.

ЦВЕТОВАЯ ТЕМПЕРАТУРА:

ЦВЕТОВАЯ ТЕМПЕРАТУРА Цветовая температура — это характеристика видимого света, которая находит важное применение в фотографии, видеографии, издательской деятельности и других областях. Цветовая температура источника света определяется путем сравнения его цветности с теоретическим нагретым чернотельным излучателем.Температура (в кельвинах), при которой нагретый излучатель черного тела соответствует цвету источника света, является цветовой температурой этого источника; что касается источника черного тела, он напрямую связан с законом Планка.

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ:

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ Специальные применения люминофора Выращивание растений Аквариумы Диазопечать Фототерапия лечение желтухи у новорожденных Черный свет

ЭЛЕМЕНТЫ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ:

ЭЛЕМЕНТЫ ЭЛЕМЕНТОВ ФЛУОРЕСЦЕНТНОЙ ЛАМПЫ ЛАМПЫ ДЛЯ ГАЗОВ В процессе производства из люминесцентной лампы удаляется весь воздух, а лампа наполняется небольшим количеством газа.Газ влияет на пусковые и рабочие характеристики лампы. Аргон чаще всего используется в США. Смесь криптона и аргона обычно используется в Европе, а также в энергосберегающих люминесцентных лампах в США. Смесь ксенона, криптона и аргона используется в европейских энергосберегающих лампах.

БАЛЛАСТЫ:

БАЛЛАСТЫ Все люминесцентные лампы требуют пускорегулирующего устройства для запуска и работы. Балласт выполняет две основные функции: Ограничение рабочего тока лампы Обеспечение необходимого напряжения

Люминесцентные лампы | Keystone Technologies

---

Это юридическое соглашение («соглашение») между вами (или организацией, от имени которой вы лицензируете изображения («вы» или «ваш») и Keystone Technologies.Загружая изображения («изображения») с keystonetech.com или любой другой из наших платформ, обслуживающих наши изображения («Сервис»), вы соглашаетесь соблюдать настоящее соглашение, а также нашу Политику конфиденциальности и Условия обслуживания. Если вы не согласны, не загружайте и не используйте эти изображения.

Нам может потребоваться время от времени изменять это соглашение, и вы соглашаетесь соблюдать обязательства в отношении будущих версий.

Храните свой пароль в секрете. Они предназначены только для вашего использования.

1.Право собственности: Все изображения защищены законом США об авторских правах и международными соглашениями об авторских правах. Мы оставляем за собой все права, не предоставленные в этом соглашении.

2. Лицензия: В соответствии с условиями этого соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, всемирное бессрочное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в это соглашение.

3. Ограничения:
НЕЛЬЗЯ:
1.Распространять или использовать любое изображение в целях конкуренции с Keystone Technologies. В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или каким-либо правам на изображения, кроме тех, которые разрешены настоящим соглашением.
2. Используйте изображение для представления любых продуктов или услуг, не принадлежащих Keystone Technologies.
3. Добавьте изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Использовать изображение любым незаконным способом или любым способом, который разумный человек может счесть оскорбительным или который может нанести ущерб репутации любого лица или собственности, отраженного на изображении.
5. Ложно представить, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение на любом сервисе, претендующем на получение прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность какой-либо стороны или использовать изображение для вводящей в заблуждение рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (например, логотип Keystone) из любого места, где она есть или встроена в изображение.

4. Возможность передачи; Производные работы: Конечным пользователем работы, которую вы создаете с изображением, должен быть вы сами или ваш работодатель, клиент или заказчик.Только вам разрешено использовать автономные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. Д. Третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, предусмотренных настоящим соглашением. Вы соглашаетесь принять разумные меры для защиты изображений от извлечения или кражи. Вы незамедлительно уведомите нас о любом неправильном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производной работе наши изображения по-прежнему принадлежат Keystone Technologies.

5. Обзор и записи: С разумным уведомлением вы предоставите Keystone Technologies образцы использованных изображений. Вы должны вести учет всего использования изображений, включая подробную информацию об использовании клиентом. Keystone Technologies может периодически запрашивать и проверять такие записи. Если будет обнаружено, что изображения использовались вне рамок данного соглашения, вы удалите изображения в соответствии с предпочтениями Keystone Technologies.

6. Заявления и гарантии: Мы заявляем и гарантируем, что изображения, предоставленные для загрузки, неизмененные и используемые в полном соответствии с настоящим соглашением, не будут нарушать авторские права, права на товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на конфиденциальность. или гласность.

ИЗОБРАЖЕНИЯ

ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ПОДРАЗУМЕВАЕМЫМИ ГАРАНТИЯМИ НЕСУЩЕНИЯ, КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.

7. Ваше возмещение убытков: Вы соглашаетесь возмещать, защищать и удерживать Keystone Technologies, ее аффилированных лиц, участников, аффилированных лиц, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Keystone Technologies» Стороны ») безвредны по любым претензиям, ответственности, убыткам, убыткам, затратам и расходам (включая разумные судебные издержки на адвокатской и клиентской основе), понесенным любой Стороной Keystone Technologies в результате или в связи с (i) любое нарушение или предполагаемое нарушение вами или кем-либо, действующим от вашего имени, любого из условий настоящего соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в этом соглашении; (ii) любое сочетание изображения с любым другим контентом или текстом, а также любые модификации или производные работы на основе изображения.

8. Ограничение ответственности: Keystone Technologies не несет ответственности по настоящему соглашению в той мере, в какой это связано с изменением изображений, использованием в любых производных продуктах, контекстом, в котором используется изображение, или вашим (или третьим сторона действует от вашего имени), нарушение данного соглашения, халатность или умышленное нарушение.

В САМОЙ ПОЛНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, НИ KEYSTONE TECHNOLOGIES, НИ КАКОЙ-ЛИБО ИЗ ЕГО СОТРУДНИКОВ ИЛИ ПОСТАВЩИКОВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОБЩИЕ, КАЧЕСТВЕННЫЕ, СПЕЦИАЛЬНЫЕ, ИЛИ КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ ПРЕДЛОЖЕНИЯ ЛЮБЫЕ ДРУГИЕ УБЫТКИ, ЗАТРАТЫ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ВАМИ ИСПОЛЬЗОВАНИЕМ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, ​​НАРУШЕНИЯ ДАННОГО СОГЛАШЕНИЯ КОМПАНИИ KEYSTONE TECHNOLOGIES ИЛИ ИНАЧЕ, ЕСЛИ ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ KEYSTONE TECHNOLOGIES ПРЕДОСТАВЛЯЕТСЯ УБЫТКИ, ИЗДЕРЖКИ ИЛИ УБЫТКИ.

9. Прекращение действия: Данное соглашение действует до тех пор, пока у вас есть учетная запись, если оно не будет расторгнуто в соответствии с указанным ниже способом. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с этим соглашением, уничтожив изображения и любые производные от них работы, а также любые копии или архивы вышеупомянутых или сопроводительных материалов (если применимо), и прекратив использовать изображения для любых целей. Лицензии, предоставленные по этому соглашению, также прекращают свое действие без уведомления Keystone Technologies, если вы в какой-либо момент не соблюдаете какое-либо из условий этого соглашения.Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением вас или без него, в случае невыполнения вами условий этого соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений для любых целей; уничтожать или удалять все производные работы с изображениями, а также копии и архивы изображений или сопутствующих материалов; и, если потребуется, подтвердите Keystone Technologies в письменной форме, что вы выполнили эти требования.ВЫШЕУЮЩЕЕ ПРЕКРАЩЕНИЕ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО ДРУГИЕ ЗАКОННЫЕ И / ИЛИ КАПИТАЛЬНЫЕ ПРАВА Keystone Technologies. Keystone Technologies НЕ НЕСЕТ НИКАКИХ ОБЯЗАТЕЛЬСТВ ПО ВОЗМЕЩЕНИЮ ВЗНОСОВ, УПЛАЧЕННЫХ ВАМИ В СЛУЧАЕ ПРЕКРАЩЕНИЯ ДЕЙСТВИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНУ ВАШЕГО НАРУШЕНИЯ.

10. Сохранение прав после расторжения: Следующие положения и условия остаются в силе после прекращения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным по настоящему соглашению, остаются в силе в отношении оставшихся лицензий при условии, что настоящее соглашение не будет прекращено как результат вашего нарушения, и что вы в дальнейшем будете соблюдать его условия.

11. Удаление изображений с keystonetech.com: Keystone Technologies оставляет за собой право удалять изображения с keystonetech.com, отозвать любую лицензию на любые изображения по уважительной причине и выбрать замену такого изображения альтернативным изображением. После уведомления об отзыве лицензии на любое изображение вы должны немедленно прекратить использование таких изображений, предпринять все разумные меры для прекращения использования замененных изображений и проинформировать об этом всех конечных пользователей и клиентов.

12. Разное: Настоящее соглашение представляет собой полное соглашение сторон в отношении предмета настоящего Соглашения. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет непоправимый ущерб Keystone Technologies, и что судебный запрет в суде компетентной юрисдикции будет уместен для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любому Компания Keystone Technologies может иметь право на другие льготы. Если мы не сможем обеспечить соблюдение отдельных частей этого соглашения, это не означает, что от таких частей отказываются.Это соглашение не может быть передано вами без нашего письменного согласия, и любая такая предполагаемая передача без согласия является недействительной. Если какая-либо часть этого соглашения будет признана незаконной или не имеющей исковой силы, эта часть будет изменена, чтобы отразить наиболее полное юридически исполнимое намерение сторон (или, если это невозможно, удалена), не влияя на действительность или исковую силу остальной части. Любые судебные иски или разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны быть поданы в суды штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в Восточном округе Пенсильвании, и все стороны соглашаются с исключительная юрисдикция этих судов, отказавшись от каких-либо возражений против уместности или удобства таких мест.Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и не влияет на него иным образом. Действительность, толкование и приведение в исполнение настоящего соглашения, вопросы, возникающие из настоящего соглашения или связанные с ним или их заключением, исполнением или нарушением, а также связанные с этим вопросы, регулируются внутренним законодательством штата Пенсильвания (без ссылки на доктрину выбора права. ). Вы соглашаетесь с тем, что обслуживание процесса в отношении любых действий, разногласий и споров, возникающих из настоящего соглашения или связанных с ним, может осуществляться путем отправки его копии заказным или заказным письмом (или любой другой по существу аналогичной формой почты) с предоплатой почтовых расходов другой стороне. тем не менее, ничто в данном документе не влияет на право осуществлять судебное разбирательство любым другим способом, разрешенным законом.

Прежде чем продолжить, вам необходимо прочитать эти положения и условия до конца.

люминесцентная лампа на вьетнамском — Англо-вьетнамский словарь

Компактная спиральная люминесцентная лампа мощностью 23 Вт излучает около 1400–1600 лм.

Một èn huỳnh quang compact xoắn ốc 23 W phát ra khoảng 1400-1600 лм.

WikiMatrix

Многие компактные люминесцентные лампы и другие альтернативные источники света маркируются как эквивалентные лампе накаливания с определенной мощностью.

Nhiều èn huỳnh quang compact và các nguồn sáng thay thế khác được dán nhãn là tương đương với bóng đèn sợi đốt với công suất cụ thể.

WikiMatrix

Оксид европия (Eu2O3) широко используется в качестве красного люминофора в телевизорах и люминесцентных лампах , а также в качестве активатора люминофоров на основе иттрия.

xít europi (Eu2O3) được sử dụng rộng rãi như là chất lân quang màu đỏ trong ống tia âm cực và èn huỳnh quang , cũng nhê trong quóc vai trò ca.

WikiMatrix

Он обладает тем интересным свойством, что розовый цвет намного более интенсивен при свете люминесцентной лампы , как это видно на рисунке.

Nó có đặc tính thú vị là màu hồng rất mạnh dưới ánh sáng từ đèn huỳnh quang , như thể thấy từ hình ảnh.

WikiMatrix

Их называют «плазменными» дисплеями, потому что в этой технологии используются маленькие ячейки, содержащие электрически заряженные ионизированные газы, или то, что по сути является камерами, более известными как люминесцентные лампы .

Chúng được gọi là «плазма» sẽ được hiển thị bởi công nghệ sử dụng tế bào nhỏ có chứa chất khí tích điện ion hóa, hoặc những chất đặc biệt quang 40 h.

WikiMatrix

Обычный цветной жидкокристаллический дисплей (ЖКД) обычно подсвечивается люминесцентными лампами , (CCFL) или обычными белыми светодиодами, которые фильтруются по цвету для получения красных, зеленых и синих пикселей.

Mt màu thông thường thng màn hình tinh thể lỏng (LCD) thng c backlit bằng èn huỳnh quang (CCFL) hoặc èn LED trắng thông thng có màu lọc xn.

WikiMatrix

Ночью молодежь исполняет групповой народный танец под названием Табал чонгба в ночь полнолуния Ламта (Пхалгун), традиционно сопровождаемый народными песнями и ритмическими ударами местного барабана, но в настоящее время в исполнении современных оркестров и люминесцентных ламп .

Väo запрет Djem CaC Thanh Nien С.Е. Bieu diễn MOT điệu nhảy DAN Gian Goi là Thabal chongba Väo Djem TRANG Tron của lamta (Phalgun), теор Truyen Thống Dji Kem với Bai HAT DAN Gian vÀ nhịp điệu của Тронг Ban DJIA, Nhung Нгай нет được biểu diễn bởi các ban nhạc hiện đại và cùng với những ánh èn huỳnh quang .
