Регулировка реле сухого хода: схема подключения реле защиты для погружного или скважинного устройства и какой принцип его работы

Содержание

схема подключения реле защиты для погружного или скважинного устройства и какой принцип его работы

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса.

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом.

Что такое сухой ход насоса

Иногда используется термин «холостой ход», хоть это и не совсем правильно. Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения.

Нет воды — нет охлаждения.

Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса —  одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Как можно защитить насос от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

  • реле защиты от сухого хода;
  • устройства контроля потока воды;
  • датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

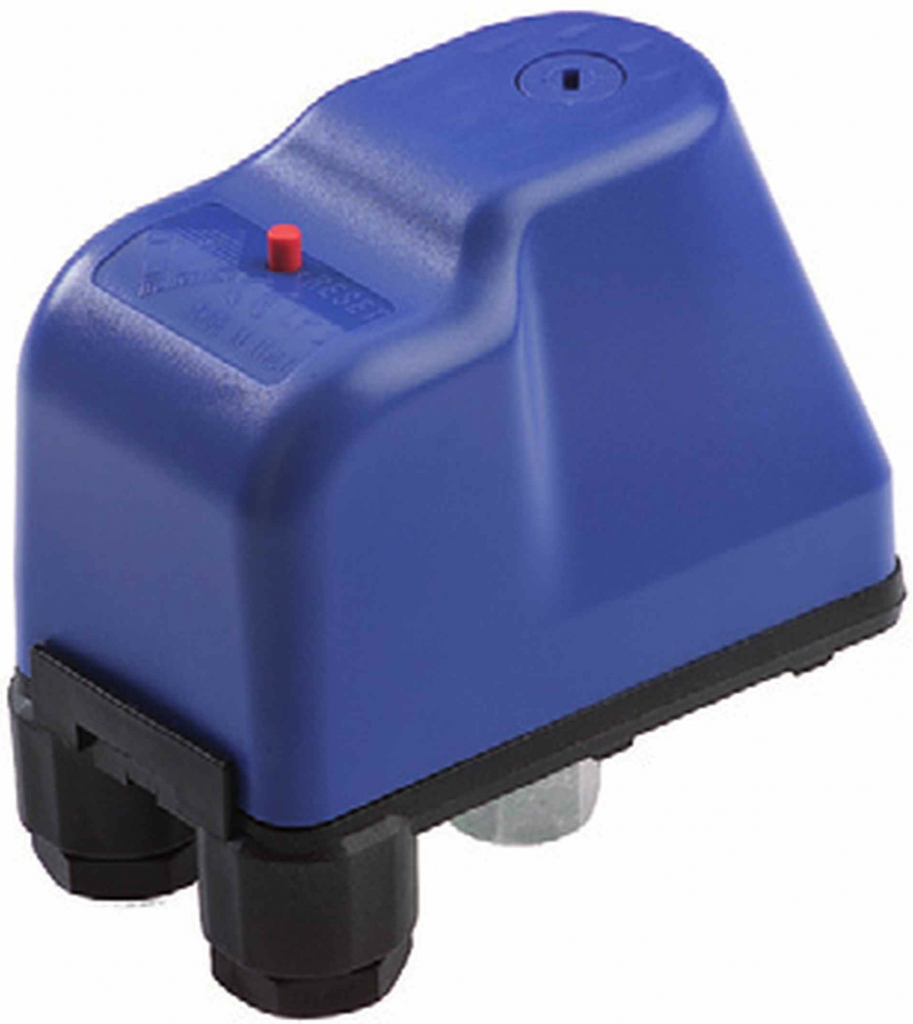

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Когда оно эффективно

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором.

При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать.

Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме.

Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Устройства контроля протока воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

Реле (датчики) протока

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления.

Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

Название                                      Функции                                                             Параметры срабатывания защиты от сухого хода\Подсоединительные размеры\Страна/производитель\Цена

BRIO 2000M Italtecnica Реле давления + датчик протока 7-15 сек 1″ (25 мм) Италия 45$
АКВАРОБОТ ТУРБИПРЕСС Реле давления + реле протока 0,5 л/мин 1″ (25 мм) 75$
AL-KO Реле давления + обратный клапан + защита от сухого хода 45 сек 1″ (25 мм) Германия 68$

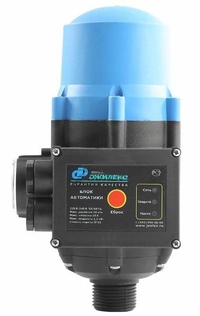

блок автоматики Джилекс Реле давления + защита от холостого хода + манометр 1″ (25 мм) Россия 38$
блок автоматики Aquario Реле давления + защита от холостого хода + манометр + обратный клапан 1″ (25 мм) Италия 50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п.

Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется.

Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления  и гидроаккумулятор.

Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо  при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже.

В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Источник: https://stroychik.ru/vodosnabzhenie/zashhita-nasosa-ot-suhogo-hoda

Реле сухого хода (датчик) для насоса: принцип работы

Насосное оборудование работает корректно только в том случае, когда проток жидкости через него осуществляется постоянно. Если же подача жидкости прекращается, возникает сухой ход, и, как следствие, поломка помпы.

Для предотвращения работы насоса в режиме сухого хода на водопроводе устанавливают специальные приборы.

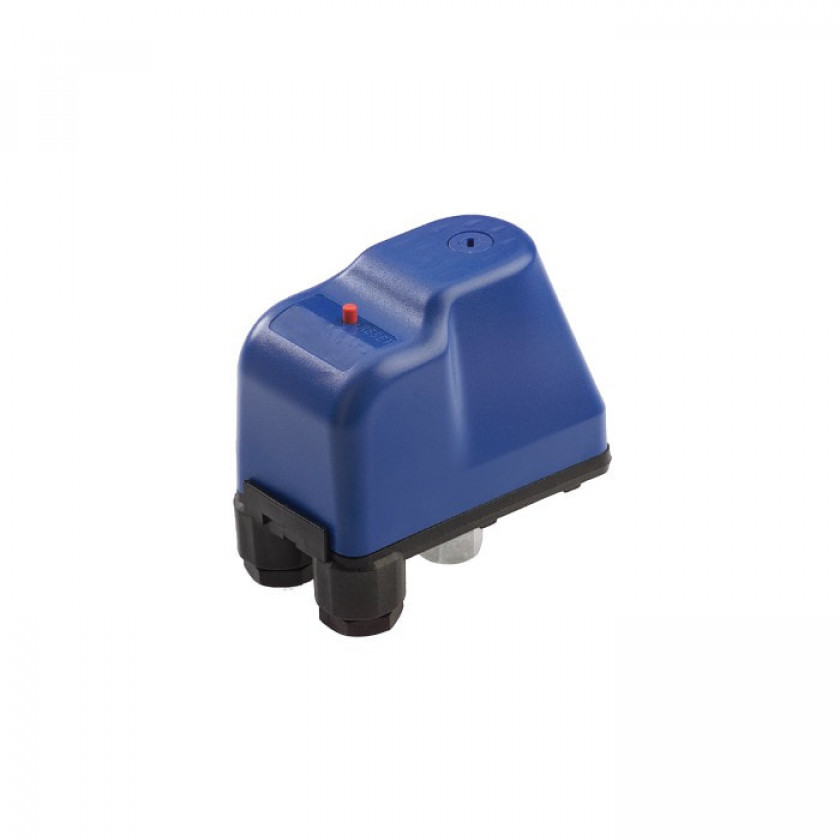

Реле «сухого хода»: о назначении и устройстве

Существует несколько видов устройств, которые отключат технику без подачи воды:

  • реле сухого хода для насоса;
  • датчик контроля потока жидкости;
  • датчик уровня воды.
  • Каждый из этих приборов имеет разную область применения и принцип работы.
  • Реле защиты от сухого хода представляет собой простое электромеханическое устройство, контролирующее наличие давления в водопроводе: стоит давлению снизиться ниже допустимого уровня, электрическая цепь разомкнется и насос выключится.

В устройстве реле присутствует чувствительная мембрана, реагирующая на давление и контактная группа, разомкнутая в нормальном состоянии. Как только давление падает, мембрана давит на контакты, они замыкаются, и подача электроэнергии отключается.

Падение давления возможно в том случае, когда прекращается подача воды в трубопроводе, забивается мусором фильтр или же всасывающий патрубок оказывается выше уровня жидкости. В каждом из этих случаев возникает «сухой ход» насоса, который необходимо остановить, что и делает защитный элемент.

Рабочее давление среды, на которое реагирует реле сухого хода, установлено заводом-изготовителем, и находится в диапазоне от 0,1 атмосферы до 0,6 атмосфер.

Реле холостого хода устанавливают на поверхности, но есть и модели для внутреннего размещения в герметичном корпусе.

Установка

Устройство работает нормально в любой конструкции трубопровода, не предусматривающей наличие гидроаккумулятора. Можно устанавливать и в комплексе с гидроаккумулятором, но такая схема не будет полноценной защитой от сухого хода насоса.

Причина в особенности строения и принципа работы: защитный элемент устанавливают перед реле давления жидкости и гидравлическим аккумулятором, а между перекачивающим агрегатом и защитным прибором монтируется обратный клапан.

При этом мембрана устройства находится постоянно под давлением, которое создает гидроаккумулятор. Это стандартная схема, но иногда возникают ситуации, когда работающий насос не отключается при прекращении потока воды и выходит из строя.

К примеру, возникла ситуация сухого хода: помпа включена, емкость или скважина почти пуста, но в аккумуляторе в малом количестве есть жидкость. Поскольку нижний порог давления выставлен на работу в 1,4-1,6 атмосфер – оно есть, но мембрана будет отжата, а насос будет продолжать работу в холостом ходу.

Прекратит он свою работу тогда, когда большая часть воды из гидроаккумулятора будет откачана или когда двигатель его перегорит. Это значит, что давление в трубопроводе упало до критически низкого уровня и сработало защитное реле. Исходя из этого, в системах с гидроаккумуляторами целесообразно устанавливать другие устройства защиты от сухого хода насоса.

Наиболее эффективно подключение реле сухого хода в паре с поверхностным перекачивающим агрегатом, когда обратный клапан устанавливают после насосного оборудования.

Поплавковый выключатель

Поплавковый выключатель – это наиболее простой и дешевый способ защитить циркуляционный насос от перегрева и поломки при работе «всухую». Преимущество устройства заключается в том, что его можно использовать в качестве датчика уровня рабочей среды и как исполнительный элемент.

Устанавливают выключатели в емкости, скважины, резервуары и используют в управлении бытовых и промышленных насосов в водопроводных, канализационных магистралях. Нужный уровень срабатывания выключателя устанавливается длиной троса.

В одну емкость можно поместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию по управлению основным или резервным помповым оборудованием.

Поплавковые датчики сухого хода бывают легкими и тяжелыми. Первые используются для подачи и отвода воды, вторые – в канализации и дренажных трубопроводах.

Для корректной работы устройства необходим минимальный диаметр колодца – 40 см. Эта особенность не позволяет считать поплавковые выключатели универсальным средством защиты помпы от работы «всухую».

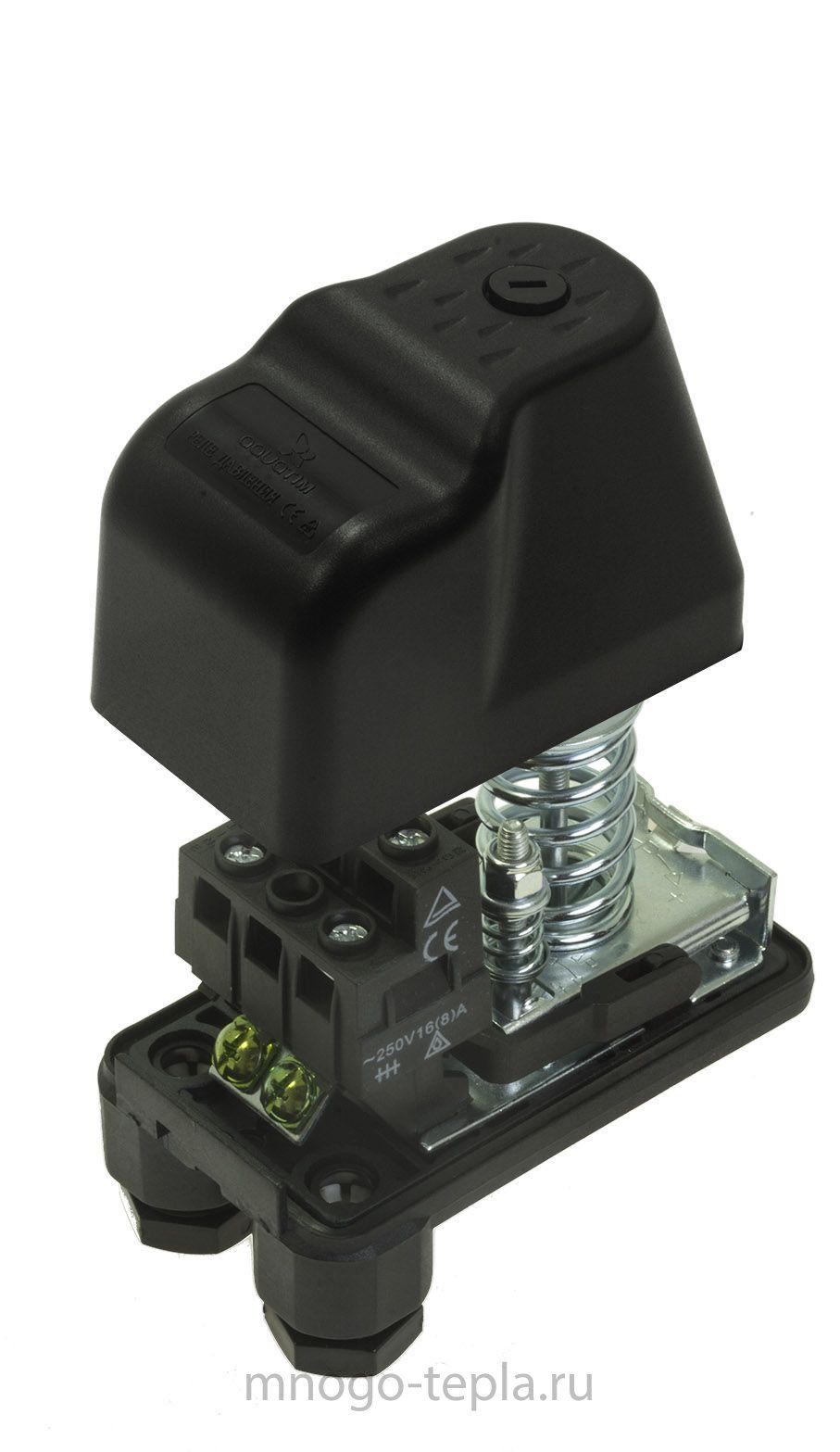

Защитное реле давления

Устройство представляет собой обычное реле давления, оснащенное дополнительной защитой от холостого хода при снижении давления ниже заводских установок.

Это реле давления управляет включением и отключением поверхностного или скважинного насоса, если схема трубопровода включает гидроаккумулятор или предусмотрено подключение к насосной станции автоматической. Реле срабатывает при 0,4-0,6 атмосфер. Этот параметр выставляется на заводе-изготовителе, и изменить его нельзя.

Если колебания давления внутри трубопроводной магистрали находятся в заданных пределах, то реле давления не срабатывает и помпа работает в штатном режиме. При падении давления до установленных величин, что случается при отсутствии воды, срабатывает датчик сухого хода, размыкаются контакты, питающие цепь, и устройство для напорного перемещения жидкости выключается.

Процесс запуска помпы осуществляется только вручную посредством нажатия рычага. Перед этим определяют и устраняют причину остановки двигателя. Обязательное условие во время запуска – наполнение насоса водой.

Какое защитное устройство выбрать?

Выбор прибора по защите насоса от сухого хода обусловлен моделью самой помпы и задачами, с которыми ему нужно справиться. Оптимальным считается вариант, когда используют датчик сухого хода для насоса в виде поплавка и реле давления. Подсоединение к трубопроводу этих устройств позволит в полной мере сократить риски по поломке помпового оборудования.

Использование защитных элементов необязательно, если:

  • глубина скважины или емкости достаточно велика;
  • обслуживание перекачивающего агрегата осуществляется опытным мастером;
  • уровень воды в системе не меняется – подключаться с приборами защиты нет смысла.

Работа насоса требует повышенного внимания: как только пропадает вода или же срабатывает теплореле и отключается двигатель, следует немедленно выяснить причину и устранить ее, и только после этого возобновлять работу помпового агрегата.

Источник: https://nasosovnet.ru/avto/rele-suhogo-hoda.html

Реле сухого хода (датчик) для насоса: принцип работы

Для продолжительной и безаварийной работы насоса (насосной станции) обязательным условием эксплуатации является наличие достаточного количества воды.

Не зависимо от того, откуда происходит забор (скважина, колодец, открытый водоем, централизованные или дренажные системы), насосное оборудование должно оснащаться защитой от холостого хода.

Это обусловлено тем, что вода, при прохождении через насос, обеспечивает его смазку и охлаждение. При отсутствии воды или недостаточном ее количестве работающий насос перегревается и выходит из строя.

Для того чтобы исключить поломку, которая не попадает под гарантийные обязательства производителя, следует установить реле защиты от сухого хода насоса.

Причины возникновения сухого хода

Подключать реле сухого хода для защиты насосного оборудования необходимо в следующих случаях:

  • когда производительность (мощность) скважинного насоса значительно превышает ресурсные возможности самовосстановления достаточного объема воды в скважине;
  • естественный уровень воды в источнике находится значительно ниже монтажного уровня насоса;
  • присутствует постоянное засорение песком, илом, посторонними предметами заборного патрубка или фильтрационной сетки;
  • нарушается герметичность труб и их соединений от физических воздействий почвы или из-за неправильного монтажа;
  • циркуляционный насос работает при низком давлении воды или недостаточном ее количестве в обогревательных (охлаждающих) системах;
  • забор воды происходит из наполняемого источника — медленно восстанавливающей водный уровень скважины (колодца), накопительного резервуара, нестабильно работающего водопровода.

Подсоединение реле холостого к насосной станции — обязательное условие, так как она работает в автоматическом режиме без стороннего контроля.

Устройства защиты от сухого хода

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

  • датчик сухого хода для насоса;
  • реле сухого хода для насоса;
  • реле давления;
  • выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

  • уровню воды;
  • давлению на выпускном патрубке;
  • по силе потока воды.

Возможен комбинированный контроль по нескольким параметрам одновременно.

Поплавковый датчик

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения.

Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.

Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения. к меню ↑

Реле уровня

С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.

Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.

Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга.

Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества.

При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается. к меню ↑

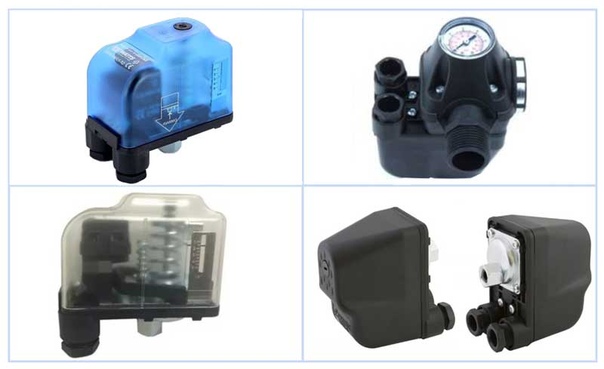

Реле давления

Принцип работы реле давления построен на определении достаточного давления (от 1 бара) на выходном патрубке качающего воду устройства. В случае падения давления ниже 0,5 бара, происходит размыкание контактов с помощью реле давления.

При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.

Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях, которые работают с гидроаккумулятором (накопительной емкостью). к меню ↑

Датчик протока

Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).

Подпружиненный лепесток датчика, под действием проходящей воды,

Как подключить реле давления и реле сухого хода схема?

В домашних системах водоснабжения нередко используется насосная установка. Но для того чтобы она могла полноценно и, главное, бесперебойно функционировать, важно максимально обезопасить устройство от возможного перегрева и пр. Добиться этого можно, используя определенные защитные элементы (датчики), предотвращающие работу насоса на «сухом ходу». Важно понимать принцип работы этих элементов, а также схемы их подключения. Об этом и пойдет речь далее (для наглядности прилагается видео инструкция).

«Сухой ход»: что это такое, причины его возникновения

«Сухим ходом» обычно называют режим работы насоса без воды. Его считают аварийным и, соответственно, очень опасным для устройства, выкачивающего воду. Дело в том, что отсутствие воды – это угроза для функциональных элементов насоса, ведь она является своего рода охладителем и осуществляет смазочную функцию. Даже непродолжительной работы насоса на «сухом ходу» (вне зависимости от его вида) достаточно для его выхода из строя раньше положенного срока.

Совет. Некоторые владельцы водяных насосов не торопятся монтировать защитные элементы, предотвращающие работу устройства вхолостую (без воды), а стоило бы, ведь поломки, возникшие вследствие работы на «сухом ходу», не входят в число гарантийных случаев. А значит, ремонт вам придется делать за свой счет.

Для начала стоит разобраться в том, почему может происходить недостаточное поступление воды:

  • Неудачный выбор насоса. Типичная проблема при эксплуатации устройства в скважине. Отсутствие воды возможно в том случае, если производительность насоса «перебивает» дебит скважины или же уровень монтажа устройства расположен выше динамического уровня воды.
  • Засор в трубе откачивания.

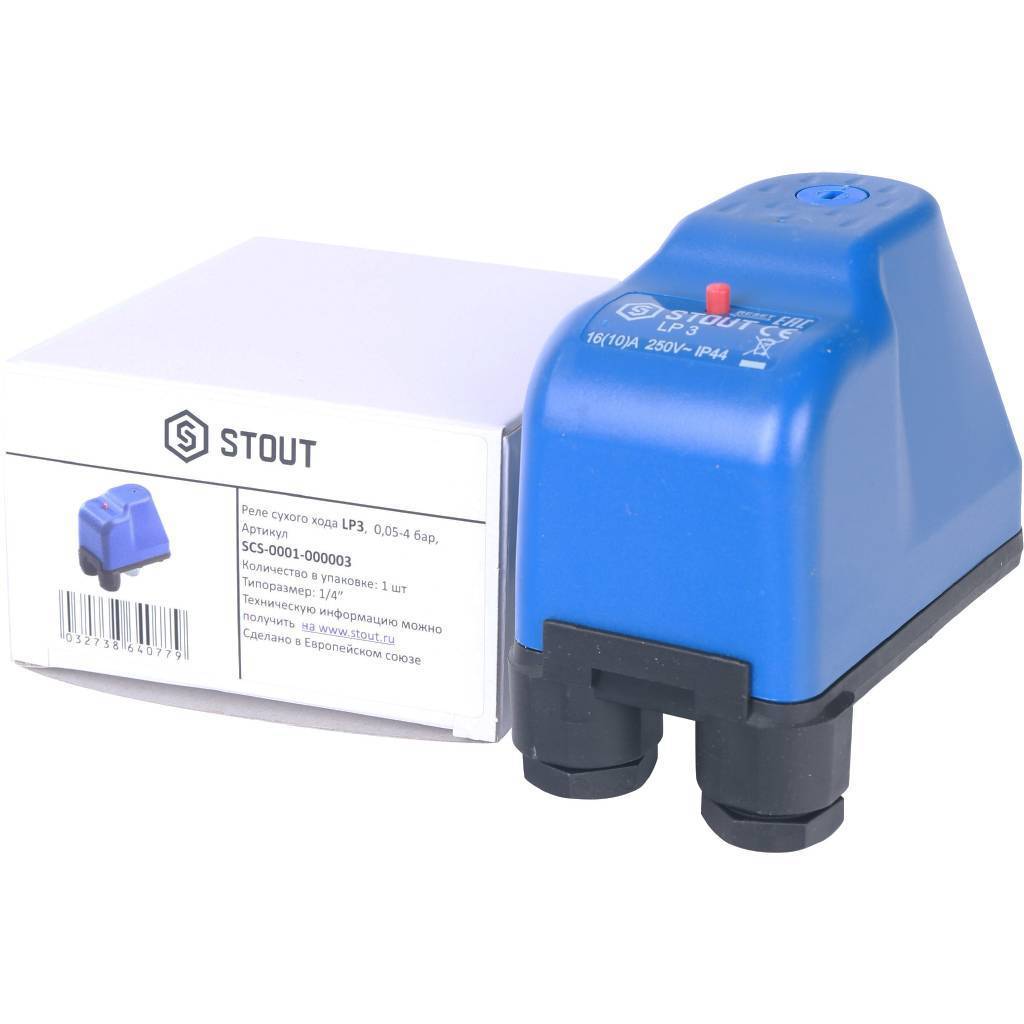

Реле сухого хода

  • Нарушение герметичности водяной трубы.
  • Малое давление воды. Если возникает данная проблема, а насос не оборудован системой защиты от «сухого хода», он будет работать до того момента, пока не выйдет из строя или не будет отключен вручную.
  • Отсутствие контроля за уровнем воды в иссякаемом источнике.

Устройства защиты от «сухого хода»: разновидности, принцип действия

Для предотвращения возможности «сухого хода» было создано несколько приспособлений, различающихся между собой по устройству и схеме работы:

  1. Реле уровня воды и поплавок. Данные элементы считаются одними из самых эффективных и при этом дорогостоящих. Главное преимущество данного устройства – отключение насоса до начала «сухого хода». Реле представлено следующими элементами: плата, несколько датчиков (один из которых – контрольный) и провода. Устройство работает по простой схеме: при снижении уровня воды датчики, установленные в скважине, подают об этом сигнал. Когда вода опустится до контрольного, закачка воды прекращается. Когда же вода снова поднимется – насос запустится автоматически. Поплавковый датчик (поплавок) – идеальный вариант для закрытых источников воды. Устанавливается выше насоса. Настраивается самостоятельно: нужно лишь отрегулировать длину поплавкового кабеля и расположение датчика в емкости. Кабель подключается к источнику электропитания. Если вода доходит до поплавка, подача электроэнергии останавливается, и происходит отключение насоса.

    Поплавковый датчик уровня воды

  2. Реле и датчик давления. Реле подойдет в качестве защиты лишь для насосов с гидроаккумулятором. «Критический» уровень давления в реле невозможно отрегулировать вручную (стандартно он фиксируется на отметке в 0,5 бар). Принцип действия устройства прост: при опускании давления до уровня, отмеченного «критическим», реле размыкает контакт и насос останавливается. На практике же преимущественная часть бытовых насосов способна работать в нормальном режиме при давлении от 1 бар. Поэтому можно с уверенностью говорить о том, что реле сработает лишь тогда, когда подача воды будет полностью прекращена. Датчики действует более эффективно: они подают сигнал об опасном уровне воды при падении давления до 1 бар.
  3. Датчик протока воды. Представляет собой пружинный клапан со встроенным магнитом (с одной стороны) и микропереключатель. Датчик измеряет поток воды, пропускаемый насосом. При сильном водном потоке происходит сдвигание клапана, и он замыкается с переключателем. Насос приводится в действие. Если давление воды снижается, клапанная пружина разжимается и тот разъединяется с переключателем. Данное устройство применяется для защиты повысительных насосов небольшой мощности.

    Реле протока воды для насоса

  4. Мини АКН. Используется для защиты однофазных насосов и регулирует их работу в зависимости от показателей тока и мощности устройства. Мини АКН пользуется большой популярностью ввиду таких достоинств как: малое количество потребляемой энергии, эффективная защита насоса, надежность, простота монтажа и эксплуатации.

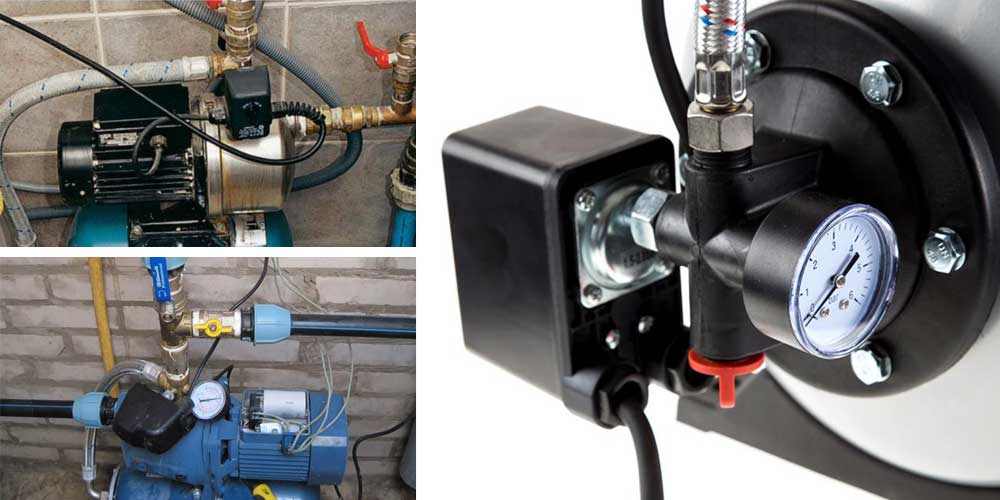

Датчик «сухого хода»: схема подключения

Подключение датчика осуществляется двухэтапно: механически и подключением к электросети. Сначала датчик крепится на насос физически. Обычно на устройстве есть специальное гнездо.

Совет. На некоторых насосах отсутствует такое гнездо. В качестве его замены можно использовать латунный тройничок, к которому, кстати, можно подключить манометр и даже гидроаккумулятор.

Перед тем как вкручивать реле на тройник или на гнездо, необходимо уплотнить резьбу. Сделать это можно либо при помощи специальной (и довольно недешевой) нити, либо льна.

Совет. Для надежной фиксации нити ее наматывание осуществляется по направлению к торцу по часовой стрелке.

После намотки нити можно приступать к закручиванию реле. Делать это нужно очень аккуратно. Когда пойдет туго, нужно подтянуть реле гаечным ключом.

Теперь можно подключать датчик к электросети. Первым делом найдите на датчике две группы контактов. В каждой группе проводов найдите свободные концы и прикрутите к ним жилу провода. Заземление соединяем отдельно, прикрепляя его к винту на реле.

Подключенный датчик сухого хода

Теперь можно подсоединять реле непосредственно к насосу. Подойдет обычный провод. Один его конец подсоединяем к свободным проводам реле, другой – к насосным проводам. Не забывайте о том, что цвета соединяемых жил должны соответствовать друг другу.

Остается лишь проверить работу системы в действии. Подключаем насос к электросети и наблюдаем. Если в процессе работы насоса происходит рост показателя на манометре, а при достижении максимально допустимого показателя на датчике насос отключается – монтаж был осуществлен грамотно. Устройство можно эксплуатировать в реальных условиях.

На этом мы заканчиваем рассмотрение существующих разновидностей защитных устройств для водяного насоса, а также схемы их подключения. Будьте внимательны во время монтажа устройства. Удачи!

Как подключить датчик сухого хода: видео

Сухой ход насоса – это работа агрегата при отсутствии требуемого количества перекачиваемой жидкости. Если вода или другая жидкость заканчивается, то срабатывает защита насоса от сухого хода. Она может быть представлена в виде нескольких разных устройств, самым распространенным из которых считается реле сухого хода для насоса.

Датчик сухого хода для насоса – принцип работы и устройство

Существует несколько наиболее распространенных устройств, главная задача которых заключается в защите насосов от работы на сухом ходу. К ним относится:

  • Реле защиты сухого хода;
  • Датчик контроля объема перекачиваемой жидкости;
  • Датчик количества воды – поплавок.

Каждый из перечисленных приборов применяется в различных насосах с разными задачами и функциями. Наиболее часто используемым при производстве насосов является реле защиты сухого хода. Оно обладает достаточно простой конструкцией, однако показывает высокую эффективность при работе центробежных, вихревых и других типов оборудования.

Реле представляет собой простой электромеханический прибор, призванный контролировать давление внутри трубопровода. Как только давление становится меньше минимально допустимых пределов, электрическая цепь мгновенно разомкнется и агрегат выключиться.

В устройство реле входит реагирующая на колебания давления чувствительная мембрана и группа контактов, которая в нормальном состоянии находится в разомкнутом положении. С палением давления мембрана начинает давить на контакты, что приводит к их замыканию и прекращению подачи электроэнергии к мотору насоса.


Каждый датчик сухого хода для насоса рассчитан на работу в среде с определенным давлением. В зависимост

Реле сухого хода (датчик) для насоса: принцип работы

Датчик сухого хода для насоса: принцип работы и конструкция

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

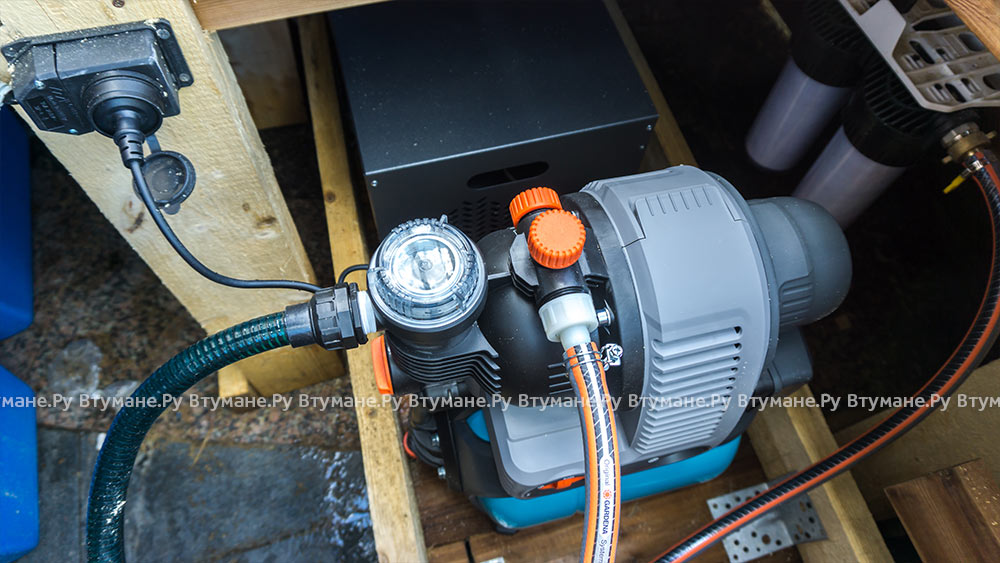

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

  • реле защиты насоса от сухого хода;
  • датчик потока воды;
  • реле давления с опцией защиты по сухому ходу;
  • датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

  • мембраны, являющейся одной из стенок внутренней камеры датчика;
  • контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
  • пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

  • Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
  • Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления насосом «Турби»

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Как защитить насос от сухого хода

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.

Что такое сухой ход насоса

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.

Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса — одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Как можно защитить насос от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

  • реле защиты от сухого хода;
  • устройства контроля потока воды;
  • датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Когда оно эффективно

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключа

принцип работы, схема подключения + видео

В домашних системах водоснабжения нередко используется насосная установка. Но для того чтобы она могла полноценно и, главное, бесперебойно функционировать, важно максимально обезопасить устройство от возможного перегрева и пр. Добиться этого можно, используя определенные защитные элементы (датчики), предотвращающие работу насоса на «сухом ходу». Важно понимать принцип работы этих элементов, а также схемы их подключения. Об этом и пойдет речь далее (для наглядности прилагается видео инструкция).

«Сухой ход»: что это такое, причины его возникновения

«Сухим ходом» обычно называют режим работы насоса без воды. Его считают аварийным и, соответственно, очень опасным для устройства, выкачивающего воду. Дело в том, что отсутствие воды – это угроза для функциональных элементов насоса, ведь она является своего рода охладителем и осуществляет смазочную функцию. Даже непродолжительной работы насоса на «сухом ходу» (вне зависимости от его вида) достаточно для его выхода из строя раньше положенного срока.

Совет. Некоторые владельцы водяных насосов не торопятся монтировать защитные элементы, предотвращающие работу устройства вхолостую (без воды), а стоило бы, ведь поломки, возникшие вследствие работы на «сухом ходу», не входят в число гарантийных случаев. А значит, ремонт вам придется делать за свой счет.

Для начала стоит разобраться в том, почему может происходить недостаточное поступление воды:

  • Неудачный выбор насоса. Типичная проблема при эксплуатации устройства в скважине. Отсутствие воды возможно в том случае, если производительность насоса «перебивает» дебит скважины или же уровень монтажа устройства расположен выше динамического уровня воды.
  • Засор в трубе откачивания.
Реле сухого хода
  • Нарушение герметичности водяной трубы.
  • Малое давление воды. Если возникает данная проблема, а насос не оборудован системой защиты от «сухого хода», он будет работать до того момента, пока не выйдет из строя или не будет отключен вручную.
  • Отсутствие контроля за уровнем воды в иссякаемом источнике.

Устройства защиты от «сухого хода»: разновидности, принцип действия

Для предотвращения возможности «сухого хода» было создано несколько приспособлений, различающихся между собой по устройству и схеме работы:

  1. Реле уровня воды и поплавок. Данные элементы считаются одними из самых эффективных и при этом дорогостоящих. Главное преимущество данного устройства – отключение насоса до начала «сухого хода». Реле представлено следующими элементами: плата, несколько датчиков (один из которых – контрольный) и провода. Устройство работает по простой схеме: при снижении уровня воды датчики, установленные в скважине, подают об этом сигнал. Когда вода опустится до контрольного, закачка воды прекращается. Когда же вода снова поднимется – насос запустится автоматически. Поплавковый датчик (поплавок) – идеальный вариант для закрытых источников воды. Устанавливается выше насоса. Настраивается самостоятельно: нужно лишь отрегулировать длину поплавкового кабеля и расположение датчика в емкости. Кабель подключается к источнику электропитания. Если вода доходит до поплавка, подача электроэнергии останавливается, и происходит отключение насоса.

    Поплавковый датчик уровня воды

  2. Реле и датчик давления. Реле подойдет в качестве защиты лишь для насосов с гидроаккумулятором. «Критический» уровень давления в реле невозможно отрегулировать вручную (стандартно он фиксируется на отметке в 0,5 бар). Принцип действия устройства прост: при опускании давления до уровня, отмеченного «критическим», реле размыкает контакт и насос останавливается. На практике же преимущественная часть бытовых насосов способна работать в нормальном режиме при давлении от 1 бар. Поэтому можно с уверенностью говорить о том, что реле сработает лишь тогда, когда подача воды будет полностью прекращена. Датчики действует более эффективно: они подают сигнал об опасном уровне воды при падении давления до 1 бар.
  3. Датчик протока воды. Представляет собой пружинный клапан со встроенным магнитом (с одной стороны) и микропереключатель. Датчик измеряет поток воды, пропускаемый насосом. При сильном водном потоке происходит сдвигание клапана, и он замыкается с переключателем. Насос приводится в действие. Если давление воды снижается, клапанная пружина разжимается и тот разъединяется с переключателем. Данное устройство применяется для защиты повысительных насосов небольшой мощности.

    Реле протока воды для насоса

  4. Мини АКН. Используется для защиты однофазных насосов и регулирует их работу в зависимости от показателей тока и мощности устройства. Мини АКН пользуется большой популярностью ввиду таких достоинств как: малое количество потребляемой энергии, эффективная защита насоса, надежность, простота монтажа и эксплуатации.

Датчик «сухого хода»: схема подключения

Подключение датчика осуществляется двухэтапно: механически и подключением к электросети. Сначала датчик крепится на насос физически. Обычно на устройстве есть специальное гнездо.

Совет. На некоторых насосах отсутствует такое гнездо. В качестве его замены можно использовать латунный тройничок, к которому, кстати, можно подключить манометр и даже гидроаккумулятор.

Перед тем как вкручивать реле на тройник или на гнездо, необходимо уплотнить резьбу. Сделать это можно либо при помощи специальной (и довольно недешевой) нити, либо льна.

Совет. Для надежной фиксации нити ее наматывание осуществляется по направлению к торцу по часовой стрелке.

После намотки нити можно приступать к закручиванию реле. Делать это нужно очень аккуратно. Когда пойдет туго, нужно подтянуть реле гаечным ключом.

Теперь можно подключать датчик к электросети. Первым делом найдите на датчике две группы контактов. В каждой группе проводов найдите свободные концы и прикрутите к ним жилу провода. Заземление соединяем отдельно, прикрепляя его к винту на реле.

Подключенный датчик сухого хода

Теперь можно подсоединять реле непосредственно к насосу. Подойдет обычный провод. Один его конец подсоединяем к свободным проводам реле, другой – к насосным проводам. Не забывайте о том, что цвета соединяемых жил должны соответствовать друг другу.

Остается лишь проверить работу системы в действии. Подключаем насос к электросети и наблюдаем. Если в процессе работы насоса происходит рост показателя на манометре, а при достижении максимально допустимого показателя на датчике насос отключается – монтаж был осуществлен грамотно. Устройство можно эксплуатировать в реальных условиях.

На этом мы заканчиваем рассмотрение существующих разновидностей защитных устройств для водяного насоса, а также схемы их подключения. Будьте внимательны во время монтажа устройства. Удачи!

Как подключить датчик сухого хода: видео

Защита скважинного насоса от сухого хода: датчики, реле, принцип работы

Надежная эксплуатация любых приборов возможна только при соблюдении условий, выдвинутых производителем. Особенно важно придерживаться данного правила тем, кто работает с приборами, использующими механические узлы, например, с насосами. Работу большинства из них нежелательно проводить «на сухую». В таком дорогостоящем промышленном и бытовом оборудовании обязательно должна стоять защита от сухого хода.

Датчики сухого хода

Причины установки защиты

Когда происходит правильная эксплуатация насоса, то по его полости непрерывным потоком проходит вода. Она выполняет одновременно несколько важных функций:

  • происходит смазка трущихся поверхностей, при этом снижается преодолеваемое усилие;
  • во время трения возникает нагрев, тепло подхватывается потоками воды и уносится от области трения.

Чрезмерный перегрев без реле защиты от сухого хода насоса приводит к быстрой выработке, истиранию сопрягающихся поверхностей. Возникающее тепло при длительной работе способно деформировать рабочие детали, иногда безвозвратно. Электродвигатель также получает излишек тепла, и при значительном перегреве или отсутствии реле защиты насоса от сухого хода способен перегореть.

Нельзя допускать к эксплуатации гидравлическое оборудование с неисправными датчиками защиты от сухого хода.

Конструкционные особенности

Рассмотрим подробнее датчик сухого хода для насоса, принцип работы его работы. Реле защиты от сухого хода представляет собой блочок с несколькими пружинами. Он лимитирует работу всего аппарата.

Регулируется все несколькими гайками. Усилие давления от воды замеряется при помощи мембраны. Она либо ослабляет пружину на малом усилии, либо противостоит ее сопротивлению на большой нагрузке. Принцип работы реле сухого хода сводится к силовой нагрузке на пружинку, которая способна размыкать контакты, подающие напряжение на насос.

Такая защита от сухого хода насоса во время снижения давления до обозначенного встроенным алгоритмом минимума замыкает электроцепь. Напряжение при этом действии на электромотор снижается, и он автоматом отключается сам. Насос остается чувствительным к повышению давления. Как только это сработает, то реле сухого хода по принципу работы своей цепь разомкнет и вновь подаст напряжение на мотор.

Нужно знать, что в большинстве случаев интервал включения/выключения реле составляет от одного до девяти атмосфер.

Реле уровня воды

Часто насосы поступают с заводской регулировкой на минимум в 1,2 амт и максимум в 2,9 атм, когда происходит полное их выключение, не дожидаясь падения до 1 атм.

Проведение регулировок

Выведено прямое взаимное влияние между такими величинами:

  • настройка давления на реле;
  • объем гидроаккумулятора;
  • водопроводное давление.

Начиная настроечные работы, необходимо проконтролировать уровень давления в гидравлическом аккумуляторе.

Установка должна быть отключена от электросети, также необходимо подождать несколько минут для полной разрядки конденсаторов. Вода с полости гидроаккумулятора обязательно удаляется. На нем также демонтируем крышку и замеряем показания по манометру, которые должны быть около 1,4-1,6 атм. При необходимости наращиваем давление воздуха.

ВИДЕО: Автоматика для защиты насосов от сухого хода

Проведение настройки

Реле сухого хода для насоса должно настраиваться под давлением в работающей системе. Предварительно стоит запустить насос, чтобы нагнетать уровень до нужного значения. Система самостоятельно произведет отключение электропитания, так как произойдет сработка реле.

Регулировочные работы осуществляются парой винтов, расположенной под крышкой автомата. Для уточнения пределов сработки необходимо выполнить следующие действия:

  • провести фиксацию давления включения;
  • откинуть кабель насоса от электропитания;
  • убрать крышку датчика и слегка отпустить прижимную гайку меньшей пружинки;
  • настройка нужного параметра давления выполняется подтягиванием/ослаблением пружины с маркировкой «Р»;
  • затем открываем краник, сбрасывая давления мониторим запуск электродвигателя;
  • зафиксируем показания на манометре, повторяем операцию несколько раз и выводим наиболее оптимальные значения давления эмпирическим путем.

Во время регулировочных работ потребуется учесть физические возможности насоса. При паспортном значении со всеми потерями может стоять ограничение производителя в 3,5 бар, поэтому мы обязаны выйти на 3,0 бар, чтобы насос не сгорел от перегрузок.

Качественная защита от сухого хода

Работа насоса без воды является наиболее частой причиной поломки данного оборудования с нормальным энергообеспечением. Популярным материалом для изготовления насосов является термопласт, выдерживающий длительную эксплуатацию и имеющий доступную стоимость.

Во время нагрузки без воды трущиеся поверхности прогреваются. Это происходит тем сильнее, чем больше прибор работает без жидкости. Закономерным последствием нагрева является пластическая деформация, а за ней практически стразу мотор заклинивает и сгорает от перенагрузки.

Существуют определенные зоны риска, для которых повышается вероятность работы в сухом режиме:

  • скважины либо колодцы, имеющие слабый приток воды. Также причиной может служить чрезмерная мощность аппарата, несоответствующая дебету жидкости. Во время засушливых периодов также снижается приток в единицу времени у большинства источников;
  • крупные емкости, служащие запасными резервуарами для сбора технической воды. Необходимо внимательно следить за тем, чтобы насос не работал в опустевшей полости без жидкости;
  • сетевой трубопровод, имеющий врезанный насос, чтобы выравнивать давление в системе. В засушливый сезон могут быть перебои с водоснабжением, приводящие к падению давления.

Внешние элементы для защиты

В качестве защиты от сухого хода используются такие внешние элементы:

  1. Поплавковый выключатель

Элемент относится к бюджетным решениям. Он используется для откачки воды из доступных емкостей. Он лишь защищает от переливов.

  1. Реле давления

Многие приборы имеют контактное размыкание при достижении пороговых значений давления. Большинство из них имеет низкий уровень выключения и корректировка во многих моделях недоступна.

  1. Реле потока с функциями

При отсутствии прокачки воды по реле происходит автоматическое отключение электропитания. Небольшая задержка не оказывает существенного влияния на результат.

Перед приобретением дополнительных защит стоит внимательно ознакомиться с их пороговыми значениями.

ВИДЕО: Как защитить насос от сухого хода

Статьи: защита от сухого хода

«Сухой ход», а именно работа насоса без воды, наравне с проблемой стабильного и качественного энергоснабжения, относится к наиболее частым причинам выхода из строя как насосной части, так и всего насоса в целом. Это, в равной степени, относится как к поверхностным, так и к погружным скважинным насосам.

В насосах для бытовых нужд в качестве основного материала рабочих колес и диффузоров чаще всего используется термопласт (высокопрочный износостойкий пластик), который, отличаясь высокой технологичностью и невысокой ценой, отлично справляется со свое задачей многие годы. Но при работе без воды, которая в нормальных условиях работает и как смазка и как источник отвода тепла, внутренние детали насоса начинают соприкасаться, нагреваться и деформироваться. В крайних случаях может заклинить вал насоса и сгореть электродвигатель. Как правило, после такого испытания, насос либо совсем перестает подавать воду, либо подает её не выдавая своих паспортных характеристик.

«Сухой ход» довольно просто идентифицируется специалистом при разборке насоса и к гарантийным случаям не относится!

Любой производитель насосов указывает, что эксплуатация насоса без воды недопустима. Поэтому так важно предусмотреть защиту от сухого хода, особенно в потенциально опасных с этой точки зрения местах.

Как правило, это следующее:

  • Перекачивание воды из скважин или колодцев с низким дебитом. Виной тому может быть неправильно подобранный насос (с очень высокой производительностью) либо природные явления (в засушливое лето уровень воды во многих колодцах или скважинах падает и дебит колодца/скважины, а проще говоря, количество воды, питающее из подземных источников колодец/скважину в единицу времени, ниже производительности самого насоса).
  • Перекачивание воды из емкостей. Нужно обязательно следить, чтобы насос не выкачал всю воду из емкости и заблаговременно выключать его.
  • Перекачивание воды из сетевых трубопроводов. В этом случае насос врезается непосредственно в сетевой трубопровод и служит для повышения давления в системе. Поскольку давление в сетевом трубопроводе, особенно летом, часто бывает недостаточным, это довольно распространенная схема использования насосных станций. Отследить же, когда в сети пропадет вода, очень часто не представляется возможным.

Без защиты от «сухого хода» насос „не понимает“, что ему надо выключиться при отсутствии воды во всасывающем трубопроводе. Он будет продолжать работать дальше, до тех пор пока не сломается, либо пока его не выключат забывчивые хозяева.


Основные виды защиты от «сухого хода»:

Поплавковый выключатель (поплавок) — достаточно недорогой и надежный помощник в защите от «сухого хода» при перекачивании воды из емкостей или колодцев. Существуют поплавки, которые работают только на заполнение емкости. Т.е контакты внутри поплавка разомкнутся и насос остановится, когда емкость заполнится до определенного уровня. Такой вид поплавков скорее нужен для защиты от перелива, а не от «сухого хода». Второй тип поплавков, который работает на опорожнение, как раз наш случай. Кабель поплавка подключается в разрыв одной фазы питающей насос. Контакты внутри поплавка разомкнутся, когда уровень жидкости в емкости / колодце опустится ниже определенного уровня, тем самым останавливая насос. Необходимый уровень срабатывания задается местом установки поплавка. Кабель поплавка необходимо закрепить на фиксированном уровне так, чтобы при опускании поплавка вместе с общим уровнем воды в момент размыкания контактов в емкости еще оставалась вода. В случае же откачивания воды из колодца погружным/поверхностным (самовсасывающим) насосом, закрепить нужно так, чтобы при размыкании контактов вода находилась над всасывающей решеткой / донным клапаном насоса. Стоит отметить, что этот принцип защиты от «сухого хода» реализован практически во всех колодезных насосах различных производителей (у DAB это насосы серии PULSAR).

К сожалению, поплавок не универсален. В скважине или сетевом трубопроводе ему просто не хватит места. Надо искать другие виды защиты.

Реле давления с защитой по «сухому ходу». Это устройство представляет собой обычное реле давления с дополнительной функцией размыкания контактов при падении давления ниже порогового уровня. Обычно этот уровень задается заводом-изготовителем на уровне 0,4-0,6 бар и регулировке не поддается. При нормальных условиях эксплуатации, давление в системе не может упасть ниже этих значений, поскольку все насосы, используемые для частных нужд, работают при значительно большем давлении (от 1 бар и выше). Упасть же до 0,4-0,6 бар давление может практически только в одном случае — если в насосе отсутствует вода. Нет воды — нет давления, и реле регистрируя «сухой ход» размыкает контакты питающие насос. Заново запустить насос можно будет только вручную, предварительно установив и устранив причину возникновения «сухого хода». Насос же перед новым запуском опять придется заполнять водой.

Стоит отметить, что применение реле давления с защитой по «сухому ходу» возможно только в случае автоматической работы насоса (совместно с гидробаком), иначе применение этого реле теряет смысл. Применяется, в основном, вместе со скважинным погружным (глубинным) насосом, однако может также использоваться с поверхностными насосами (или насосными станциями).

Реле потока с функциями реле давления (прессконтроль). Многие производители предлагают использовать вместо гидробака и реле давления компактное устройство — так называемое «реле потока» (либо прессконтроль). Данное реле подает команду на включение насоса при падении давления в системе до 1,5-2,5 бар, в зависимости от настройки. Отключается же насос после прекращения водоразбора, ввиду отсутствия протока жидкости через реле. Защита по «сухому ходу» и осуществляется благодаря встроенному в реле датчику протока, который регистрирует фактический расход жидкости через реле. Отключение насоса происходит с короткой задержкой по времени, после регистрации сухого хода, что не влияет на работоспособность насоса. Кроме этого, прессконтроль выполняет и другие защитные функции, как то защита по току и напряжению. Основное преимущество прессконтроля — очень малые габариты и вес. К сожалению, сейчас на рынке появилось большое количество прессконтролей произведенных непонятно где. Средний срок службы таких устройств не превышает 1-1,5 года, и то, если повезет. Сертифицированный и качественный прессконтроль (как у насосных установок ACTIVE) стоит около 100 USD.

Реле уровня представляет собой электронную плату, к которой подключается несколько датчиков (электродов). Обычно их три, один контрольный и два рабочих. Датчики подключаются к реле обычным одножильным электрическим проводом, и служат только лишь для подачи сигнала. Принцип следующий: датчики опускаются в скважину на разных уровнях и при опускании уровня воды ниже контрольного датчика, который должен располагаться немного выше уровня установки самого насоса, сигнал от него передается в реле уровня и подается команда на остановку насоса. После того, как вода поднимется выше контрольного датчика, насос автоматически запустится. Этот способ защиты является очень надежным, однако и немного более дорогим чем остальные. Также его возможно применять и в случае откачивания воды из емкостей. Само же реле уровня располагается в доме или другом, защищенном от влаги, месте.

Какой способ защиты выбрать зависит от конкретной задачи и предпочтений. По опыту же можно сказать следующее: при откачивании воды из емкостей / баков / колодцев насосной станцией почти 100% гарантией защиты будет использование одновременно и реле давления с защитой по «сухому ходу», и установленного в емкости поплавка. Они будут просто дублировать друг друга. По цене этот вариант выйдет не дороже установки одного реле потока. При защите скважинного насоса чаще всего используют реле давления с защитой по «сухому ходу». Но лучше использовать чуть более дорогой, но и более надежный способ защиты, с помощью реле уровня.

Заметим, что если у вас пробурена глубокая скважина с хорошим дебитом (подтвержденным паспортом скважины) или если вы имеете значительный опыт эксплуатации насосов в своем колодце / скважине и знаете, что уровень воды при продолжительной работе насоса практически не снижается, можно защиту от «сухого хода» и не использовать. Самое главное быть внимательным — как только вы увидите, что пропала вода в напорном патрубке или сработало тепловое реле и насос отключился, не нужно сразу же пытаться запустить его снова, сперва попытайтесь установить причину неисправности, а уже потом снова запускать насос.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Схема подключения

, принцип действия, регулировка

Когда давление в насосе падает, устройство нуждается в защите. Для этого используются специальные реле. Стандартная модель состоит из штифта, набора контактов и специального кабеля для замыкания. В верхней части устройства есть винт для регулировки. На штифте есть небольшая пружина. Контактор в устройстве установлен с ударно-спусковым механизмом. Корпуса чаще всего изготавливаются из сплава алюминия. В нижней части модификаций установлены форсунки разного диаметра.

Как работает модификация

Как работает реле сухого хода у помпы? Когда давление падает, внутри системы срабатывает контактор. Через контакты проходит напряжение, которое подается на обмотку. Винт действует как ограничитель. Пружина сжимается штифтом. Когда давление падает, контакты размыкаются. Для отключения напряжения используется контактор.

Реле сухого хода для насоса: схема подключения

Подключите устройство через адаптер.В этом случае к трубке подключается выпускное соединение. Кабель замыкается на клемме. Крышка крепится непосредственно к корпусу насоса. Чтобы затянуть выход, понадобится гайка. Насадка часто фиксируется хомутом. Некоторые типы реле подключаются через переходной адаптер к двум выходам. Если рассматривать цепь с несколькими насосами, то применяется расширитель контактора.

Реле регулировки

Для регулировки устройства используется винт, который находится в верхней части корпуса.Для настройки модели снимаются показания датчика. Для повышения допустимого уровня давления винт поворачивается по часовой стрелке. При снижении напряжения скорость замыкания контактов замедляется. Также проблема может заключаться в контакторе с системой пуска. Чтобы снизить уровень давления, винт поворачивается против часовой стрелки. Многое в этом случае зависит от параметров реле и максимальной мощности насосов.

Типы устройств

Есть потоковые и плавающие устройства. Модели могут изготавливаться с одной или несколькими камерами.Модификации низкого давления подходят для насосов малой мощности. Доступны устройства потоковой передачи разных размеров. Для насосов большой мощности имеется реле высокого давления.

Потоковые устройства

На гидроэлектростанциях частые реле протока работают всухую для насоса. Принцип работы модификаций основан на изменении предельного давления. Этот процесс происходит из-за изменения положения пластины. Он находится внизу корпуса. Также следует отметить, что реле этого типа комплектуются проволочными контакторами.Есть одна кнопка запуска. Многие модели используют силовые контакты. Цепь замыкается нажатием на пластины. Реле сухого хода для насоса подключается через переходник.

Поплавковые модели

Самыми распространенными являются реле сухого хода для насоса. Регулировка устройства происходит закручиванием винта. Принцип работы модификаций основан на изменении давления. Все модели в корпусе имеют один штифт. В этом случае сопло располагается кольцом в нижней части конструкции.В большинстве реле используется система ручной настройки. Работают устройства этого типа от сети 220 В. Каркас обычно изготавливается из пластика. Контактные пластины могут быть в вертикальном положении. Большинство реле работают на низкой частоте. Модели подходят для насосов мощностью 4 кВт. Рабочая частота в среднем 55 Гц. Вверху модификации - гайка. Зажимной винт находится на штифте.

Устройства с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается довольно распространенным явлением.Однако важно отметить, что у моделей есть ряд недостатков. Во-первых, специалисты говорят о сложности настройки моделей. Если написано про реле на контакторах, то они используют один вход. Таким образом, часто случаются сбои. Также важно отметить, что модели не способны работать с погружными насосами. Устройства подключаются через кабель. Релейная камера сделана с прочным основанием.

Модели низкого давления

Реле сухого хода для насоса низкого давления изготавливаются только с одной камерой.Контакторы для модификаций могут отличаться по конструкции. Большинство устройств работают в сети 220 В. При этом их рабочая частота составляет не менее 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт. Контакты на пластине находятся в горизонтальном положении. Штифты устанавливаются рядом с пластиной. Всего у модификаций две гайки. Прижимной винт используется для регулировки давления. Штифты часто используются для малого диаметра. Модели этого типа хорошо подходят для работы с погружными насосами.Каркасы в устройствах используются с разной степенью защиты, и в этом случае многое зависит от производителя.

Аппараты высокого давления

Реле сухого хода для насосов высокого давления очень востребованы. Прежде всего, модели используются на гидроэлектростанциях. Они хорошо подходят для насосов, которые используются в системе водоснабжения. Контакторы имеют два выхода. Рабочие гайки находятся в верхней части кожуха. Также стоит отметить, что есть модификации двух камер.Выходной патрубок расположен по центру основания. Большинство моделей построено на дипольном контакторе. Модификации используют несколько штифтов. Устройства хорошо подходят для погружных насосов. Форсунки доступны диаметром от 2,3 см. Реле работает с минимальной частотой 40 Гц. Выходной кабель должен быть подключен к клеммной коробке. Для регулировки пластины есть прижимной винт. Для выравнивания p

Объяснение 5 полезных схем защиты двигателя от сухого хода

5 простых схем защиты от сухого хода, представленных здесь, показывают простые методы, с помощью которых можно определить недостаточные условия воды внутри подземного резервуара без введения зондов внутрь подземного резервуара, и, таким образом, предотвращение любой возможности работы двигателя всухую.Контур также включает в себя функцию контроля над переливом воды.

Идея была предложена одним из заинтересованных читателей этого блога.

Технические характеристики

Есть ли у вас какие-либо представления о том, как определить двигатель «всухую», проверив входной патрубок верхнего резервуара без проверки подземного резервуара, поскольку требуется больше работы по прокладке провода от земли к месту двигателя.

Мое требование - двигатель должен отключиться, если на входе в резервуар не течет вода.Кроме того, мотор не должен изначально отключаться, так как для проталкивания воды на входе в резервуар потребуется не менее 5 секунд.

Мое требование - выключить двигатель, когда он не может перекачивать воду. Это может быть связано с тем, что уровень воды в подземном резервуаре упал ниже определенного порога или неисправен насос.

Я предпочитаю не подключать провода от подземного резервуара к цепи. Я бы предпочел измерить поток воды на входе верхнего резервуара.Надеюсь, вы поняли мое требование.

Я хочу включить мотор вручную. Если мы заменим зуммер на реле, то мотор будет выключен сразу после включения мотора, так как вода потечет на входе бака через несколько секунд.

Чтобы избежать этой проблемы, нам нужно обеспечить некоторую задержку по времени для определения потока воды на входе в резервуар. но я не знаю, как ввести задержку. Пожалуйста помоги мне с этим.

Конструкция № 1

Схема предлагаемого устройства защиты от сухого хода электродвигателя подземного водяного насоса может быть понята с помощью следующих деталей:

Схема питается от адаптера переменного / постоянного тока 12 В.

При кратковременном нажатии кнопки включается транзистор BC547 вместе с каскадом драйвера реле BC557.

Конденсатор 470 мкФ и резистор 1 МОм образуют сеть с временной задержкой и блокируют весь каскад драйвера реле на некоторую заданную задержку после отпускания кнопки.

Этот интервал задержки можно отрегулировать, экспериментируя с конденсатором 470 мкФ и / или резистором 1 МОм.

Как только реле срабатывает, включается двигатель, который немедленно начинает забирать воду в верхний бак.

В тот момент, когда вода внутри трубы верхнего резервуара соединяется с остаточной водой, погруженный зонд, который является положительным зондом, соединяется с зондом, который вводится в устье трубы. Это позволяет напряжению от нижнего щупа достигать базы соответствующего транзистора BC547 через воду и резистор 1 кОм.

Вышеупомянутое действие теперь фиксирует каскад драйвера реле, так что даже после истечения времени задержки реле удерживает и поддерживает работу.

Теперь двигатель останавливается только при двух условиях:

1) Если уровень воды достигает уровня перелива верхнего резервуара, при этом положительный потенциал нижнего датчика соединяется с датчиком, который соединен с базой верхнего транзистора BC547. .

Состояние включает верхний BC547, который мгновенно размыкает защелку ступени драйвера реле и двигатель останавливается.

2) Если вода внутри подземного резервуара высыхает, это, очевидно, останавливает водопровод внутри трубы верхнего резервуара и ломает защелку драйвера реле.

Автоматическая версия вышеуказанного контроллера мотора картера с системой защиты от сухого хода может быть засвидетельствована ниже:

Использование логических вентилей: Проект № 2

Полностью автоматическая версия может быть также построена с использованием 6 вентилей НЕ из IC 4049, как показано ниже, можно ожидать, что эта конфигурация будет работать намного точнее, чем приведенная выше транзисторная версия схемы защиты от сухого хода автоматического подземного погружного водяного насоса.

Отзыв от г-на Прашанта Зингаде

Привет, Свагатам,

Как дела? Ваша идея и логика потрясающие. снимаю перед вами шляпу. Я попробовал версию IC4049, она работает нормально, за исключением одной проблемы (я сделал одну модификацию вашего предыдущего дизайна, и теперь она работает).

Я столкнулся с одной проблемой в версии IC, например, когда мы переводим ее в автоматический режим, функция пробного прогона не работает. См. Прикрепленный смоделированный видеофайл.

Случай 1: Я наблюдаю, что если уровень воды опускается ниже нижнего уровня, реле срабатывает, но не распознает работу всухую, и насос продолжает работать.

Случай 2: В ручном режиме работает отлично. Извините за опечатку.

Warm Regard

Prashant P Zingade

Решение проблемы цепи

Здравствуйте, Prashant,

Да, вы правы.

Чтобы исправить ситуацию, нам нужно будет подключить выход N6 к базе BC547 через конденсатор, вы можете попробовать подключить здесь 10 мкФ.

Минус конденсатора пойдет в сторону базы.

Но проблема в том, что эта операция активирует систему только один раз, и если вода не обнаружена, система отключит реле и останется выключенным постоянно, пока оно не будет активировано вручную с помощью переключателя, и пока не появится желтый датчик. снова в контакте с водой.С уважением.

Обновление

Защита от сухого хода для геркона двигателя: конструкция № 3

На следующей диаграмме показана эффективная защита от сухого хода, которую можно добавить к двигателю насоса в случаях, когда в баке нет воды и вода не вытекает. от выхода трубы.

Здесь сначала нажимается кнопка для запуска двигателя.

Конденсатор 1000 мкФ и резистор 56 кОм действуют как таймер задержки выключения и удерживают транзисторный переключатель в положении ВКЛ даже после отпускания кнопки, так что двигатель продолжает работать в течение нескольких секунд.

В это время можно ожидать, что вода будет вытекать из выпускного отверстия трубы, и это заполнит небольшой контейнер, расположенный рядом с выходом шланга. Видно, что в этом контейнере расположены поплавковый магнит и герконовое реле, расположенное внутри.

Как только вода начинает наполняться внутри контейнера, поплавковый магнит быстро поднимается вверх и достигает в непосредственной близости от герконового реле, фиксируя его во включенном состоянии. Герконовое реле теперь подает положительное напряжение на базу транзистора, обеспечивая фиксацию транзистора и поддерживая работу двигателя.

Однако в отсутствие воды обратная связь герконового реле не может включиться, что приводит к отключению двигателя по истечении времени задержки выключения по истечении заданной величины задержки.

Цепь защиты от сухого пуска с измерением тока: Модель № 4

В приведенных выше идеях схемы в основном зависят от обнаружения воды, что делает эти конструкции немного устаревшими и громоздкими.

Следующая идея, в отличие от приведенной выше, зависит от определения нагрузки или тока для выполнения функции защиты от сухого хода. Таким образом, он является бесконтактным и не требует прямого контакта с двигателем или водой.

Здесь два транзистора вместе с соответствующими компонентами образуют простую схему таймера задержки включения. Когда SW1 включен, транзистор T1 остается выключенным из-за того, что C1 изначально заземляет базовый привод T1, проходящий через R2, пока C1 заряжается.

При этом T2 остается включенным, а реле также включается. НО реле включает двигатель насоса. В зависимости от значения C2 двигателю разрешается некоторое время работать.В случае отсутствия воды двигатель работает без нагрузки с относительно небольшим током, проходящим через RX. Из-за этого RX не может развить достаточный потенциал, что, в свою очередь, удерживает переключатель светодиода оптопары выключенным. Это позволяет C1 беспрепятственно заряжаться в течение установленного периода.

Как только C1 полностью заряжен, T1 включается, а это выключает T2, а также реле. Наконец, двигатель отключается, чтобы защитить его от работы всухую.

Напротив, предположим, что двигатель получает нормальную подачу воды и начинает нормально ее перекачивать, это мгновенно загружает двигатель, заставляя его потреблять больше тока.

Согласно расчетному значению резистора Rx, на нем создается достаточное напряжение для включения светодиода оптопары. После активации оптического сигнала зарядка C1 запрещена, а таймер задержки включения отключен. Реле теперь продолжает подавать 220 В на двигатель, позволяя ему работать, пока есть вода.

Еще одна простая схема защиты двигателя от работы всухую: Проект № 5

Вот еще одна идея, объясняющая очень простую схему контроллера перелива, которая может реализовать и ограничить переток воды из верхнего потока, а также работу двигателя насоса всухую.

Идею запросил г-н С.Р. Паранджапе.

Технические характеристики

Я наткнулся на ваш сайт, когда искал схему таймера. Я очень удивлен, увидев, на что способен один человек!

Я ссылаюсь на вашу запись от пятницы 20, 2012.

У меня похожая проблема. У меня есть разработанная схема, которая, похоже, работает на макетной плате. Я хочу начать откачку, только если есть потребность в верхнем баке, а в нижнем баке достаточно воды.Кроме того, если вода в нижнем резервуаре опускается ниже определенного уровня во время перекачивания, перекачивание следует прекратить.

Я пытаюсь найти способ удовлетворить свое последнее условие.

Я хочу запустить этот контур вручную, и когда контур прекращает перекачивание, это также должно аннулировать мое стартовое действие. Это остановит полную операцию заполнения верхнего бака.
Почему-то я чувствую, что комбинация двух реле (вне цепи) в части ВКЛ / ВЫКЛ всего проекта должна работать.Я не могу понять, насколько это возможно.

Приведенный выше рисунок может выразить то, что я хочу. Проект / схема питается от внешнего источника. Выход (который используется для отключения сигнала) от схемы должен открывать внешний источник, который был активирован вручную.

Я надеюсь, что вы извините меня за использование этого корня для создания моей проблемы. Если вы сочтете достоинства моей проблемы, вы можете разместить ее в своем блоге.

Присоединяю схему, которую я придумал.

Для знакомства - я пожилой человек (возраст 75 лет), и для меня это было хобби, чтобы интересно использовать свое время. Я был профессором статистики в Университете Пуны.

Мне нравится читать ваши проекты.

Благодарю вас

S.R.Paranjape

Дизайн

Я ценю усилия г-на С.Р. Paranjpe, однако вышеуказанный дизайн может быть неправильным по разным причинам.

Правильная версия показана ниже (нажмите, чтобы увеличить), работу схемы можно понять с помощью следующих точек:

Точка «L» расположена в некоторой желаемой точке внутри нижнего резервуара, которая определяет баки понижают уровень воды, при котором двигатель находится в разрешенной зоне работы.

Клемма «O» закреплена на самом верхнем уровне верхнего резервуара или верхнего резервуара, на котором двигатель должен остановиться и перестать заполнять верхний резервуар.

Базовое определение включения выполняется центральным транзистором NPN, база которого подключена к точке "L", а действие выключения выполняется нижним транзистором NPN, база которого подключена к точке "O".

Однако вышеупомянутые операции не могут начаться, пока сама вода не получит положительный потенциал или напряжение.

Включен кнопочный переключатель для облегчения выполнения требуемой функции ручного запуска.

При кратковременном нажатии данной кнопки, положительный потенциал попадает в воду резервуара через контакты кнопки.

Предполагая, что нижний уровень резервуара находится выше точки "L", указанное выше напряжение достигает базы центрального транзистора через воду, что мгновенно переводит центральный транзистор в режим проводимости.

Это срабатывание центрального транзистора включает каскад драйвера реле вместе с двигателем, а также блокирует транзистор драйвера реле, так что теперь, даже если кнопка отпущена, поддерживает работу схемы и двигателя.

В вышеупомянутой ситуации с фиксацией двигатель останавливается при двух условиях: либо уровень воды опускается ниже точки «L», либо если вода перекачивается до верхнего предела верхнего предела резервуаров, то есть в точке «O»

Согласно первому условию, напряжение от коллектора драйвера реле не может достигать точки "L", нарушая защелку и приводя в действие двигатель.

При втором условии, нижний BC547 срабатывает и ломает защелку, заземляя базу центрального транзистора.

Таким образом, схема контроллера верхнего уровня воды может оставаться в рабочем состоянии только до тех пор, пока уровень воды находится в точке «L» или выше или ниже точки «O», а также инициализация зависит исключительно от нажатия кнопки данная кнопка.

IC 555 Схема защиты от сухого хода

Защита от сухого хода может быть добавлена ​​к существующей схеме контроллера на базе IC 555, как показано ниже:

Функция сухого хода в приведенной выше схеме работает следующим образом:

Когда уровень воды опускается ниже датчика «низкого уровня», что приводит к снятию положительного потенциала с контакта №2 микросхемы. Это, в свою очередь, приводит к низкому уровню вывода №2, что мгновенно превращает пи №3 в высокий.

Этот высокий сигнал проходит через конденсатор емкостью 470 мкФ, который включает каскад релейного драйвера, и включается двигатель насоса.

Драйвер реле и насос остаются включенными только до тех пор, пока заряжается 470 мкФ, это может длиться от 3 до 5 секунд.

В течение этого промежутка времени, если насосы начнут откачивать воду, датчик воды, подключенный синих проводов, будет замкнут перекачиваемой водой.

Соответствующий BC547 теперь получит базовое смещение и начнет проводить, минуя конденсатор емкостью 470 мкФ. Это позволит драйверу реле BC547 работать свободно, пока не будет достигнут полный уровень в баке.

С другой стороны, если предположить, что воды нет и насос работает всухую, не сможет смещать верхний BC547, и в конечном итоге 470 мкФ будет полностью заряжен, блокируя любой дальнейший базовый ток на ступени драйвера реле. Благодаря этому реле будет выключено, предотвращая состояние сухого хода.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Очистка контактов реле Полировка

Очистка контактов реле Полировка

UP ДОМ

Заказать реле

ЗАПРЕЩАЕТСЯ полировать и подпиливать слаботочные контакты реле!

Использование любого абразива, даже слабого абразива. контакты реле с низким или средним током могут повредить реле.

Избегайте накопления смазок и покрытий. грязь или пыль, потому что настоящая проблема кроется в очень тонком слое изоляционных загрязнений.

Реле низкого или среднего тока почти всегда имейте тонкую золотую или серебряную вспышку. Эта накладка предотвращает окисление и улучшает слаботочные соединения. Вспышка или покрытие легко удален, и если он будет удален, проблемы с подключением низкого уровня сигнала будут появляются снова быстрее.

Связанные страницы

Последовательность реле

Связаться рейтинги

Реле времени

Осторожно перед чисткой!

Существует тенденция сразу обвинять реле (и переключатели) в любые проблемы с усилителем или переключателем антенны, от высокого входного КСВ до прерывистого выхода.

Реле (и переключатели) почти никогда не вызывают проблемы с входным КСВ или прерывистый режим во время передачи в усилителе или антенный переключатель. Несмотря на редкость проблем с контактом во время передачи, обычно сразу бросаются вперед и физически «чистые контакты» в качестве первого шага.

Физическая очистка слаботочных переключателей и контактов реле, как правило, должна быть одной из последние дел за передача проблем .

Это не значит, что контакт с плохой ямкой или реле было физически повреждено. электрически неправильно или поврежден, не может вызывать сбои в периоды передачи. Есть редкие случаи, когда реле или переключающий контакт могут вызвать прерывистую передачу, но такие случаи обычно указывают на серьезные повреждения реле или переключателя. замена - лучшее решение. Сбой передачи редко случается в реле или выключатель, которые не подвергались некоторым чрезвычайное физическое или электрическое насилие, такое как молния, дуга или повторяющиеся горячее переключение.

Ненужная чистка часто приводит к проблемам с жизнью и надежностью. Сами уборщики может загрязнять керамику в переключателях большой мощности, уменьшая пробой напряжения. Неправильная смазка также задерживает пыль и грязь, снижая напряжение. сломать. Хуже того, очистка может удалить контактное покрытие или высветку, которая помогает соединения приема сигнала низкого уровня.

Проблемы с прерывистым приемом

Могут возникать прерывистые соединения, вызывающие спорадические слабые сигналы приема в любом месте принимающей системы.Плохое или прерывистое соединение может быть внутри антенной системы, в коаксиальном разъеме или в любом месте между компоненты входа антенны и приемника.

Соединения часто восстанавливаются мгновенным применением сигнала передачи. из-за плохой связи.

Прерывистый прием - почти всегда вызван плохим соединение давления, где путь сигнала приемника зависит от давления для образования хорошее электрическое соединение с низким сопротивлением. Это могло быть непреднамеренно, возможно, плохой пайки в антенне или разъеме.Это также может быть намеренно соединение под давлением, такое как обжимное соединение или даже в разъеме.

Есть несколько источников подобных проблем, и мы всегда лучше использовать рациональные, логические методы поиска неисправностей, чтобы найти плохое соединение.

Перейти к исправлению Проблемы с приемом реле

Прерывистые соединения в любом контакте давления, от реле до больших переключателей, почти всегда усугубляется низким или нулевым током.Эти бедные соединения почти всегда восстанавливаются при первом приложении РЧ мощности. это на самом деле очень редко переключатели и реле размыкаются при передаче большой мощности. Это для них очень часто возникают разомкнутые или плохие соединения с очень низким напряжением и токи, например, при приеме сигнала или токи панельного счетчика проходят через их.

Один из способов очистить плохое соединение при приеме - это "поднять" реле. получить путь с мало мощности. Если прием падает или пропадает из-за плохого соединения в реле усилителя, переведите усилитель в режим ожидания и подключите систему к нормальному РЧ возбудителю.Это часто излечивает реле, хотя часто только временно. Другой способ устранить ошибку приема - это подать постоянный ток "протирания", пока включение реле. Это часто позволяет восстановить прием на более длительный период. Вы увидите, почему ниже.

Порядок появления проблем с реле

Следующие данные взяты из моих 30+ лет работы в машиностроении, 45 лет в ремонте и обслуживании и 48 лет на строительном оборудовании. Большая часть моих опыт исходит от таких компаний, как Ameritron, которые продавали более удаленные антенные переключатели и усилители, чем у любой другой компании.Например, пока Я был генеральным менеджером Ameritron в Prime Instruments, мы продали около 100 антенно-релейные системы и более 50 усилителей в месяц. Более 500 Реле переключения RF выходили из строя каждый месяц. Пока я не могу раскрыть текущие числа и продукты, в настоящее время у меня есть доступ к данным о реле, исчисляемых тысячами каждый месяц. Это дает хорошую базу данных о проблемах реле.

В порядке сбоя правильно упорядоченные и исправные реле имеют следующие проблемы:

1.) Отсутствие непрерывности приема. Это самый крупный отказ на очень значительную сумму, на который приходится около 90% всех проблем с полем реле (на основе сервисная и гарантийная история). Это хорошо задокументированный отраслевой проблема.

2.) Сварка или контактная точечная сварка от молнии, дуги трубопровода или горячего переключения. Это около 9-10 процентов. Это число выросло с распространением Китайские лампы с необычно высокой проблемой искрения.Во время это вызвано потребителем (переключение антенного переключателя во время передачи), индуцированное оборудование (радио, которое переключается при наличии RF), или индуцированная молния.

3.) Проблемы, вызванные механическим воздействием механического удара (падение предмета или устройства) или механического воздействия (установка винта шкафа, который вдавливается в реле). Это очень небольшое количество, требующее неосторожного обращения или вмешательства человека. ошибка.

4.) Открытые катушки. Это очень редко, но бывает.

5.) Загрязнение полюсных наконечников оксидами или отложениями, вызывающее подвижная деталь арматуры, чтобы прижаться к столбу и придерживаться. Это случилось несколько раз с ротором на моей большой башне. Лекарство - выстрел WD-40 на полюс магнита (не контакты) и рисование тонкого жесткого картона вперед-назад между полюсом магнита и якорем, прижимая якорь вниз вручную. Сначала я подумал, что это намагниченный полюс, потому что полюс появился «липкий», заставляющий полюс захватывать и удерживать арматуру.

Наиболее распространенными проблемами реле или явными отказами являются отсутствие получать или получать соединения с высоким сопротивлением. Теперь давайте посмотрим на несколько распространенных утверждений или вызывает я никогда не видел:

1.) Ослабление бериллиево-медных носителей контактов изгибом. я видел чрезмерный ток нагрева бериллиево-медных контактных шин до точки изменение цвета. Я обнаружил несколько реле, особенно чувствительных к высокочастотному нагреву контактных шин. Используемое реле В передаче по линии электропередачи Ameritron получается очень плохое РЧ реле при очень высокой мощности, несмотря на прочный внешний вид.Примерно 8-9 ампер на устойчивой несущей 10 МГц для пяти минут, контактные планки в реле питания переменного тока перегреются. Это же реле нормально на 30 амперы 60 Гц переменного тока (фактическое применение), но при работе на более высоком уровне радио частоты, контакт реле ток или рабочий цикл должны быть существенно уменьшены. Почему бедный РФ спектакль? Это конкретное силовое реле предназначено для высокой коммутации. токи с высоким контактным давлением, а не ВЧ проводимость. Контактные планки имеют слишком большое радиочастотное сопротивление, хотя сопротивление постоянному току очень низкое.

2.) Остаточный магнетизм в полюсных наконечниках. Если это происходит, должно быть, редко. Я слышал это только от одного человека или от одного источника. Я этого не видел, и сервисные специалисты не вспомнили об этом как о проблеме. Если остаточный магнетизм - это проблема реле, это должна быть проблема первое срабатывание реле. Для намагничивания в реле необходимо использовать неподходящее железо. Правильные магнитомягкие утюги не затвердевают со временем. Материал либо магнитомягкое железо, не способное поддерживать остаточное поле после снятия возбуждения, или магнитотвердый материал, сохраняющий магнетизм.

Даже предлагаемое решение странное, реверсирование проводов катушки. Если мы перевернем катушку ведет, если мы не наложим обратное поле над магнитным материалом коэрцитивность, ничего не меняется. Если бы мы изменили магнетизм, переставив провода, это просто изменило бы поле и намагничивайте с обратной полярностью.

Для снятия магнитного поля (без нагрева и ударов молотком) требуется воздействие постепенно уменьшающегося переменного поля! Телевизоры с использованием ЭЛТ уменьшающееся переменное поле для размагничивания маски ЭЛТ.Как правило размагничивание прогрессивно происходит только тогда, когда магнит подвергается воздействию циклических полей, достаточных для удаления ядра от линейной части магнитная кривая B-H, постепенно идущая в переменном поле до нуля.

В 80-х годах я руководил производством счетчиков. деление. Изготовили и откалибровали измерительные механизмы. Я помогал дизайну устройства для "зарядки" магнитов до контролируемых уровней, что позволяет нам откалибровать метр движения и метры. Когда мы прошли желаемый уровень намагничивания, нам пришлось стереть полевой магнит до низкого уровня с помощью переменного тока и начать все сначала, постепенно увеличивая заряд.DC поля вверх, а AC или резко импульсные обратные поля вниз. Конечно, есть и другие приемы, чтобы удалить магнетизм, например, нагрев или физический шок, но ни один из них не сможет откалибровать постоянный магнит на точный уровень потока.

Контактные материалы

Многие думают, что серебро - лучший материал для контактов при низком давлении. В Основанием для этого заблуждения является то, что оксид серебра является проводником. К сожалению, чистое серебро или серебряная вспышка - плохой выбор для сухого или слаботочного переключения! Серебро и серебряные сплавы имеют ужасные проблемы сульфидирования, особенно в городских условиях. области.При хранении всего в несколько недель чистый серебряный контакт может загрязняют тонким слоем сульфидов. Серебро низкого давления соединения не имеют длительного низковольтного (приемного) ресурса или надежности! Все еще, это может быть единственным выбором некоторых производителей со средним током до реле высокого и среднего тока. Слой серебра тонкий, с низким током приложения (например, контакты для приема) должны быть отполированы , а не или подано.

Лучшие приемные или маломощные передающие контакты имеют очень тонкую золотую вспышку.В то время как золотая вспышка решает получение проблемы с возвратом и проблемы с слаботочным низковольтным подключением, это также создает новая проблема. Золотая вспышка тонкая и мягкая, плохо поддается шлифовке. подпиливание, трение, нагревание или дуга. Золотая вспышка не следует полировать, подпиливать (не подпиливать контакт) или чистить ничего абразивного. Сжигание контакта с золотой вспышкой может быстро обратный контакт с необработанным основным контактным сплавом. Это сокращает срок хранения и срок службы, увеличение поверхностного сопротивления и проблемы с подключением.

Практически любой материал, уменьшающий точечную коррозию (искрение при переключении) увеличивает проблемы при приеме контактов. И наоборот, любое материал, который делает более качественные низковольтные соединения низкого давления, легче повреждены абразивным трением, горячим переключением или дугой.

Отказ подключения при получении

Отказ вернуться для получения часто ошибочно предполагается, что это «липкое реле». Это предположение, вероятно, происходит потому, что "подпрыгивание" или включение реле, прогоняя RF через реле, или вручную поднимая контактный оператор восстанавливает прием.

Приемное соединение сбои обычны. Эта проблема возникает из-за того, что реле работает при почти нулевом токе и почти нулевом токе. контакт напряжения операция. Настоящая проблема - очень тонкая пленка, обычно всего несколько молекул. толстый, нарастает на контактах. Без достаточное напряжение, чтобы пробить изолирующий слой, и отсутствие тока, достаточного для «очистить» очень тонкую пленку, только механическое протирание и разрыв давления через тонкий изоляционный слой. Давление очистки и очистки составляет часто выше в небольших контактах, потому что площадь контакта очень мала и контакт-носитель более гибкий.Небольшой размер и гибкий носитель позволяют протирание (боковое движение подвижного контакта) и очень небольшое прикосновение площадь позволяет повышенному давлению (на единицу площади) "проталкивать" слой загрязнения.

Высокое сопротивление контакта - безусловно самая распространенная проблема с усилителем и антенным переключателем. Большие реле подходят для высокая мощность передатчика большой контакт. При заданном натяжении возвратной пружины больший контакт имеет меньше давление на единицу площади контакта.Это означает меньшее механическое давление для толкания через непроводящие поверхностные загрязнения. Сильноточные контакты часто используют материалы, которые противостоят точечной коррозии и выдерживают дугу, что обычно означает материалы не подходят для слаботочных или сухих коммутационных приложений.

Источник этого загрязнения хорошо задокументирован. Это происходит либо из качество воздуха в окружающей среде в реле с открытым корпусом или от выделения газов из материалов, используемых внутри герметичных реле. Преобладающая проблема с закрытыми реле с пластмассовым корпусом - выщелачивание газов из пластмассы по мере отверждения пластмассы или возрастов.Это загрязнение усиливается в новых реле и фактически уменьшается с эстафета возраста.

Артикул:


http://www.stabilant.com/appnt31h.htm

http://relays.te.com/schrack/pdf/C0_v4bg_4.pdf

http://relays.te.com/schrack/pdf/C0_v4bg_6.pdf

http://www.hascorelays.com/application_guidelines.asp

http://www.fujitsu.com/downloads/MICRO/fcai/relays/engineering-ref.pdf

www.platinummetalsreview.com/pdf/pmr-v2-i3-094-094.pdf

http://www.songchuan.com/en/Technical-Infomation.pdf

Самая большая проблема с реле и переключателями усилителя и антенной системы вызвана "сухим" работа или переключение. Сухое переключение - это когда реле переключается практически без контакта ток или контактное напряжение. Отсутствие контактного тока позволяет образуется очень легкая непроводящая пленка, часто толщиной всего в несколько молекул. Это была проблемой с тех пор, как использовались первые реле. Хотя это вообще невозможно в переключателях и реле очень слабого тока, телефонных компаниях применил небольшой «ток смачивания» к реле для повышения надежности.За прошедшие годы я просмотрел десятки способов запустить «смачивающий ток». Никто были удовлетворительными по многим причинам. Основная проблема: «токи смачивания» вызывают громкий «щелчок» приемника или всплеск напряжения приемника при возврате на прием. Система смачивания также требует либо изоляции, либо «заземления» нагрузки и источника. порты для постоянного тока и это добавляет новый набор проблем надежности или компонентов.

Если прием прерывается при переходе от TX к RX, это почти наверняка не реле "залипание", или намагниченный полюс реле.Проблема почти всегда вызвана большим контакты реле работает при нулевом токе. В этом можно убедиться, осторожно отключив линия управления реле, пока усилитель работает на прием. Если контроль линия удалена, и если прием остается слабым или отключенным, проблема, вероятно, в релейной системе. С этой проблемой быстрый "удар" RF с помощью Отключенная линия реле должна восстановить прием.

Очистка реле

Существует трех методов очистки контактов .Цель очистки - удалить очень тонкий слой загрязнения, не снимая обшивки и не осаждение загрязнений, таких как бумажные волокна. Нормальная толщина проблемной слои для слаботочных низковольтных соединений - это всего лишь несколько слоев молекул толстый. Удаление загрязнения не займет много времени.

Физический Очистка
Сейф Электрическая очистка
РФ Очистка

Физическая очистка

Если в вашем усилителе есть реле с открытой рамой, намочите кусок твердой глянцевой бумаги с очистителем (WD40 на самом деле подходит для этого) и поместите его между замкнутыми контактами.Правильная физическая очистка включает рисование твердой глянцевой бумаги, пропитанной мягким моющим средством и полировку смазка, вперед-назад между контактами. НЕ замачивать реле. Не используйте цветную бумагу, грязную бумагу или бумагу, оставляющую волокна.

WD40 - отличный очиститель. Если очиститель оставляет остаточную влажность, обязательно сделайте заключительную очистку 100% чистым спиртом или другим светом. чистым углеводородом или продуйте контакт насухо чистым воздухом. Контакты должны нормально нельзя оставлять влажными или смазанными, за исключением особых случаев.Очень высоко Для токовых реле, например, может потребоваться специальная контактная смазка. Низкий и Контакты со средним током обычно лучше всего использовать без смазки. Производители обычно подскажет, в каких особых случаях требуется смазка или смазка контактов.

Безопасная электрическая чистка

Электрическая очистка может быть столь же эффективной, если не более эффективной, физическая очистка контакта. Если у вас есть несколько деталей, немного изобретательности и электрическая пригодность, электрическая чистка может быть одной из самых быстрых и безопасных методы очистки для восстановления слабого сигнала или сухого переключения.Некоторые реле закрыты, что не оставляет нам выбора, кроме как выполнить электрическую очистку. (Либо электрически очистите их или замените герметичные реле. При замене помните, что новое реле часто возникают проблемы со слабым сигналом прямо из коробки, и может потребоваться уборка.)

Проследите схему или проводку, чтобы проверить центральные штыри на входные и выходные разъемы RF имеют прямой путь постоянного тока. Если вход и выходные разъемы имеют постоянный ток путь, система является легким кандидатом для электрической очистки.

Я рекомендую использовать 12-вольтовый источник переменного или постоянного тока силой около 2 ампер или более в качестве источника питания. источник. Какой бы источник вы ни использовали, НЕ увеличивайте ток реле до более чем ~ 10%. номинала контактов реле. Вы не хотите растрескивать или сжигать контактную поверхность

Это означает, что источник питания всегда должен иметь сопротивление, ограничивающее ток, и напряжение питания не должно превышать 25 вольт.

AC будет работать так же хорошо, как и постоянный ток в этом приложении, и на самом деле AC может быть очень немного лучше.

Вы ДОЛЖНЫ заземлить выходной разъем на разъеме. Это предотвращает обратную связь через усилитель от выхода к входу.

1.) Подключите питание через силовой резистор 10-20 Ом (5-10 Вт) или 12 вольт. лампочка на один ампер (например, автомобильный тормоз накаливания или указатель поворота лампочки), к входному разъему возбудителя (магнитолы) усилитель или антенный переключатель. Более высокие напряжения требуют регулировки компонента значения.

2.) Заземлите центральный контакт разъема антенны усилителя, или верните центральный штифт проводным соединением к противоположной клемме блок питания.Он должен быть заземлен на гнезде.

3.) Включите усилитель и, замкнув линию управления реле, включите и выключите антенное реле на передачу нескольких десятков раз. Это почти всегда полностью сожжет любую пленку на контактах, не повредив контактное покрытие.

Если у вас есть ключ или другое устройство для повторного закрытия, которое находится внутри номиналы релейной линии усилителя, вы можете использовать его для цикла усилителя RELAY линия управления. Установите медленную скорость точки и отправьте длинную строку точек который включает реле.

Все усилители Ameritron подходят для электрической очистки без снимая крышку, если они не имеют внутреннего переключателя на PIN-диоде. Другими подходящими усилителями являются линейка Heathkit, RL Drake (серии L4 и L7), и многие другие.

РФ Очистка

Если вы смелы, есть усилитель с низкочастотным или полосовым настроенным входом, и есть трансивер с защитой от КСВ, иногда возможно очистить реле от RF контакты.

1.) Установите усилитель на 160 или 80 метров, а радиостанцию ​​- на 40 метров или выше (это предполагает, что входная цепь настроена в стиле низких частот усилителя).

2.) Поместите передатчик в режим FM или RTTY

3.) Когда усилитель находится в режиме ожидания, настройте его примерно на 10-20 Вт. НЕ ИСПОЛЬЗУЙТЕ мощностью более ~ 20 Вт! Меньше мощности - лучше, но мощность должна быть более 1-2 Вт.

4.) При заблокированной несущей, переключите переключатель режима ожидания в рабочее состояние на несколько десятков раз. раз.

Я использую аналогичный метод для очистки удаленных антенных реле путем их горячего циклирования, но ТОЛЬКО мощностью десять ватт или меньше.

Примечание:
Убедитесь, что ваш усилитель имеет входную цепь нижних частот. если вы используете этот метод. Если у него нет входа нижних частот, вы можете сделать То же самое, просто поменяв местами входные и выходные провода в стабильном усилителе. Это пропустит РЧ через байпасные контакты, не позволяя усилителю усилить в рабочем положении. В крайнем случае, если ни один из них не возможно, просто выполните обычный цикл с устойчивым приводом 10 Вт.Вы НЕ хотите рисковать повторное зажигание передающих контактов. Этот метод немного более рискованный чем постоянная текущая чистка и действительно работает не лучше.

Механические неисправности

Менее распространенной ошибкой является контактная сварка, точечная коррозия или образование ямок. Эти Типы проблем могут возникать из-за горячего переключения, дуги в лампе или молнии. в В тяжелых случаях реле может свариваться и прилипать, а в других случаях поверхность повреждены, что привело к ненадежным соединениям. В любом случае, даже если реле «не прилипает», контактная поверхность и тонкий тонкий слой гидроизоляции, позволяющий сухая коммутация повреждена или разрушена.Это приводит к ненадежному реле.

При шлифовании, лужении, полировке и других агрессивных методах ремонта могут временно восстановить работу, планирую замену реле.

Вторая причина механического отказа - физическое повреждение. Это может быть дизайнер ошибка усугубляется небрежностью, например, обнаружение реле в месте винт шкафа слишком большой длины может попасть в реле. Часто люди проигрывают винты, а кто-то просто хватается за винт произвольной длины, чтобы снова прикрутить ногу или крышку.Дизайнер, из-за плохого размещения отверстий или деталей, по сути, вывести систему из строя. Некоторые коммерческие усилители имеют винты вход непосредственно в линию с реле и всего в долях дюйма от него. Прежде чем закрывать шкаф или менять оборудование, посмотрите, какие компоненты винты могут удариться.

Аварии тоже случаются, поэтому постарайтесь не повредить реле механически, уронив оборудование. Хорошо упакуйте для транспортировки, по крайней мере, от 2 до 4 дюймов . Плотность из пеноматериала с закрытыми порами, поддерживающего любой усилитель, который вы поставляете.

Реле спринта

Цель спринтерской эстафеты 4 х 100 м с помощью четыре спортсмена, носить жезл (длина 30 см, окружность 13 см и не менее весом более 50 г) примерно на 400 метров как можно быстрее.

Обмен дубинок

Правила эстафетных соревнований требуют обмена жезлом. в пределах 20-метровой зоны переключения. Так что уходящий бегун может достичь максимальное ускорение при обмене дубинкой, спортсмен может начать бег 10 метров до зоны переключения.Обмен дубинкой должен происходить через 5 метров. до окончания зоны переключения. Из-за этого каждый спортсмен должен спринт более 100 метров:

  • 1-й спортсмен 105 метров
  • 2-й и 3-й спортсмены 125 метров
  • 4-й спортсмен 120 метров
Изменение зоны захвата реле с 1 апреля 2018 года

Правило 170.3. В эстафетах 4 x 100 м и 4 x 200 м, а также для первого и второго обменов в эстафете Medley каждая зона перехода должна быть 30 м в длину, из которых линия скретчинга находится в 20 м от начала зоны.Для третьего изменения в комбинированной эстафете и в эстафетах 4 x 400 м и более длина каждой зоны перехода должна составлять 20 м, из которых линия скретчинга является центром.

Зона ускорения удалена для реле 4 x 100 м и 4 x 200 м. Эти зоны объединены в одну зону захвата длиной 30 метров. Пока старые разметки не обновлены, зона захвата будет начинаться с существующей линии, обозначающей начало зоны ускорения. Линия царапины остается на том же месте, но теперь проходит через 20 метров от начала зоны.

Галочка

Обмен дубинкой требует согласования скорости прибывающих и выбывающих спортсменов, чтобы они были вместе к концу зона переключения. Это требует, чтобы бегущий бегун начал свой бег, когда входящий бегун достигает галочки. Расстояние галочки от при запуске зоны необходимо учитывать:

  • Скорость движения набегающего полозья
  • реакция и разгонная способность выходящего бегуна

Ниже приводится общее руководство по расстоянию до галочки. от начальной точки исходящего бегуна:

  • Мужчины - от 7 до 9 метров
  • Женщины - от 6 до 7 метров
  • Дети - от 5 до 6 метров
Более точный расчет галочки

Строгое соответствие скоростей уходящего спортсмена и прибывающего спортсмена в пределах зоны обгона является важным условием успешного переключения.Следовательно, оптимальное соотношение скоростей спортсменов в зоне обгона может быть достигнуто с помощью точно рассчитанной галочки.

Выбор положения галочки - важный аспект техники эстафетного бега. Для этого ставим на беговую дорожку напротив зоны галочку. Момент пересечения галочки входящим спортсменом является сигналом для уходящего спортсмена к началу бега.

Метод определения положения галочки начинается с установления точного места обмена дубинками (25 метров в зону).Нам нужно определить:

  • время уходящего спортсмена, чтобы пробежать 25 м из положения стоя или модифицированного старта приседом, например 3,24 секунды
  • времени, которое требуется новому спортсмену, чтобы пробежать последние 25 м своей ноги, например 2,25 секунды
  • разницы для двух спортсменов, например 3,24 - 2,25 = 0,99 секунды
  • средняя скорость приближающегося спортсмена за последние 25 метров, например 25 ÷ 2,25 = 11,11 м / с.

С разницей во времени (0.99 секунд) и средней скорости приближающегося спортсмена (11,11 м / с), мы можем вычислить отметку как 11,11 x 0,99 = 10,99 м

Также необходимо учитывать реакцию уходящего спортсмена на то, что входящий спортсмен ставит галочку. Исследования спортсменов высокого класса показывают, что это время реакции составляет +0,20 секунды. К моменту начала бега уходящего спортсмена входящий спортсмен пройдет 0,20 x 11,11 м / с = 2,22 метра, что означает, что уходящий спортсмен начнет с более короткого старта из 10.99 - 2,22 = 8,77 м вместо расчетных 10,99 м. Таким образом, галочку необходимо разместить на отметке 10,99 + 2,22 = 13,21 м

.

Бегущая строка и обмен дубинками

Бег по переулку и обмен дубинки на каждый член эстафетной команды:

  • первый бегун несет жезл в правой руке и бежит по внутренняя часть переулка
  • второй бегун берет дубинку в левую руку и подбегает ближе за пределы переулка
  • третий бегун берет эстафету в правую руку и бежит близко внутрь переулка
  • четвертый бегун принимает эстафету в левую руку

Обмен является «невизуальным».Как только уходящий спортсмен увидел входящий спортсмен достигнет галочки, он начнет как бы реагировать на стартовый пистолет в спринтерской гонке. Вступающий спортсмен позвонит «Рука», когда он / она может безопасно передать эстафету уходящему спортсмену. В уходящий спортсмен поднимает руку, входящий спортсмен кладет дубинку в руку, и обмен завершен. Уходящий спортсмен не смотрит дубинку ему в руку, следовательно, «невизуальный».

Исходные позиции

1-й этап

Первый спортсмен будет использовать спринтерский старт и должен будет изменить положение для правой руки, чтобы надежно удерживать дубинку. У спортсмена есть следующие варианты хранения дубинки:

Другая ножка

Исходное положение уходящего спортсмена должно учитывать:

  • взрывной старт и быстрый разгон
  • хорошее наблюдение за приближающимся атлетом

Возможное стартовое положение для каждого выбывающего спортсмена: следует:

Это стартовая позиция для бегунов на 2-й и 4-й ногах.3-й бегун будет стоять на внутренней стороне дорожки, используйте левую руку, чтобы поддерживайте тело и наблюдайте за приближающимся спортсменом под правой рукой.

Техники пасов

Upsweep

Принимающая рука вытянута позади них на уровне бедер, ладонь обращена вниз, а большой угол между большим и остальными пальцами находится под большим углом. Прибывающий спортсмен передает эстафету движением вверх в принимающую руку.

Преимущество этого метода заключается в том, что это стандартное положение для принимающей руки.А недостаток в том, что это может потребовать некоторых манипуляций с дубинкой в ​​руке. чтобы следующий обмен был безопасным.

Даунвип

Принимающая рука вытянута позади них на уровне бедер ладонью вверх и под большим углом. между большим и остальными пальцами. Входящий спортсмен проходит дубинкой движением вниз в принимающую руку.

Преимущество этого метод заключается в том, что не потребуется никаких манипуляций с дубинкой, чтобы следующая замена дубинки безопасно.Недостатком является то, что это не естественное положение уходящая рука спортсмена для приема жезла.

Техника Push-Pass

Рука убегающего бегуна вытягивается позади него параллельно земле, а рука открыта, большой палец направлен вниз. Входящий бегун держит дубинку вертикально и толкает ее прямо в открытую руку.

Преимущество в том, что приближающийся бегун может легко отрегулировать положение дубинки вверх, вниз или в сторону и может наблюдать, как рука убегающего бегуна берет дубинку.Уходящему бегуну не потребуется никаких манипуляций с дубинкой, чтобы следующая замена дубинки безопасно. Недостатком является то, что это не естественное положение рука уходящего спортсмена и кисть для приема жезла. Это, пожалуй, самый безопасный метод обмена дубинками.

Отбор членов команды

Эффективность события реле в первую очередь зависит от совершенство обмена дубинками и спринтерские способности команды. Для отбора спортсменов для разных этапов эстафеты разумно найти своих возможностей для определенного раздела (второй и третий бегун преодолевать большие расстояния).Также желательно установить полный состав каждого спортсмена. потенциал для прохождения участков на прямой и вокруг поворота. Эти способности людей должны учитываться при выборе порядка бега эстафетной бригады, учитывая следующее:

  • Первый этап - приоритет отдается спортсмену, имеющему хороший старт, может пройти поворот и хорошо передать эстафету
  • Ответный поединок - выбор за уверенным в себе спортсменом. принимает и передает эстафету, хорошо бегает по прямой и владеет достаточная скоростная выносливость.Спортсмен должен быть на дистанции 200 метров. специалист.
  • Третий этап - выбор идет к уверенному спринтеру надежен в приеме и передаче эстафеты, может хорошо проходить поворот и обладают достаточной скоростной выносливостью. Спортсмен, возможно, должен быть на дистанции 200 метров. специалист.
  • Четвертый этап - здесь мы обычно выбираем бегуна, который получает дубинка хорошо, эффективна в прямом беге и имеет высокую степень соревновательный дух.
Пункты командного заказа и обмена

Следующая информация об обмене дубинками на каждом этапе эстафеты и командном порядке была предоставлена ​​Дэниелом Маасом, чье резюме включает в себя: 193-й американец, пробежавший менее четырех минут / милю, 7 национальных чемпионатов NAIA для государственного колледжа Адамса и 6 События по сборным США.

Если есть заметные различия в скоростях бегунов, может быть хорошей идеей на первом этапе поменяться на 5 метров в зону, а затем на втором этапе поменяться на 5 метров от конца зоны, а затем на третья нога в 5 метрах от начала зоны.Таким образом, ваш бегун на первой ноге преодолеет 95 метров с дубинкой и передаст руку второму быстрейшему бегуну с быстрым стартом. Затем спортсмен на втором этапе пробегает 110 метров с большей скоростью. Бегущий на третьей ноге самый медленный и проходит всего 90 метров, прежде чем отдать дубинку. якорь (самый быстрый бегун), чтобы нести жезл 105 метров. С порядком бега 3-2-4-1, он максимизирует расстояние, на которое два самых быстрых бегуна несут жезл.

Я видел последовательность действий 3-1-4-2, чтобы ваш самый быстрый атлет пролетел 110 метров с дубинкой.Я лично не пробегал в порядке 3-1-4-2 с дифференциалом длины, но видел, что это эффективно. Уж точно не так много на коллегиальном и элитные уровни, но это может быть эффективным в средней школе, где вы можете значительный перепад скорости на каждой ноге. Я также видел командный подход используется в эстафете 4x400 м.

Правила соревнований

С правилами соревнований на этом мероприятии можно ознакомиться по телефону:


Ссылка на страницу

Если вы цитируете информацию с этой страницы в своей работе, то ссылка на эту страницу:

  • MACKENZIE, B.(2001) Sprint Relay [WWW] Доступно по адресу: https://www.brianmac.co.uk/sprints/relay.htm [доступ

Связанные страницы

Следующие страницы Sports Coach предоставляют дополнительную информацию по этой теме:

Связанные книги

Следующие книги предоставляют дополнительную информацию по этой теме:

  • Спринты и эстафеты, Ф. В. Дик
  • Спринт и барьеры, П. Уорден
  • Как обучать отслеживанию событий, М.Арнольд

% PDF-1.4 % 7409 0 объект > endobj xref 7409 306 0000000016 00000 н. 0000016430 00000 п. 0000016555 00000 п. 0000018613 00000 п. 0000019034 00000 п. 0000019073 00000 п. 0000019188 00000 п. 0000032400 00000 п. 0000045392 00000 п. 0000045517 00000 п. 0000060068 00000 п. 0000060193 00000 п. 0000072593 00000 п. 0000086364 00000 п. 0000099402 00000 п. 0000099666 00000 п. 0000100289 00000 н. 0000100821 00000 н. 0000100907 00000 н. 0000101020 00000 н. 0000101544 00000 н. 0000102167 00000 н. 0000115232 00000 н. 0000130428 00000 п. 0000130659 00000 н. 0000131039 00000 н. 0000131189 00000 н. 0000131507 00000 н. 0000131606 00000 н. 0000131919 00000 н. 0000132018 00000 н. 0000132380 00000 н. 0000132504 00000 н. 0000132838 00000 н. 0000133176 00000 п. 0000133352 00000 п. 0000133686 00000 н. 0000134021 00000 н. 0000134409 00000 н. 0000134613 00000 н. 0000134844 00000 н. 0000134996 00000 н. 0000135227 00000 н. 0000135633 00000 н. 0000136035 00000 н. 0000136186 00000 н. 0000136527 00000 н. 0000136912 00000 н. 0000137297 00000 н. 0000137447 00000 н. 0000137678 00000 н. 0000138066 00000 н. 0000138190 00000 н. 0000138420 00000 н. 0000138793 00000 н. 0000139164 00000 н. 0000139316 00000 н. 0000139698 00000 п. 0000139823 00000 п. 0000140205 00000 н. 0000140590 00000 н. 0000140742 00000 н. 0000141067 00000 н. 0000141243 00000 н. 0000141643 00000 н. 0000141742 00000 н. 0000141973 00000 н. 0000142251 00000 н. 0000142400 00000 н. 0000142750 00000 н. 0000142953 00000 н. 0000143341 00000 п. 0000143440 00000 н. 0000143671 00000 н. 0000143968 00000 н. 0000144117 00000 н. 0000144399 00000 н. 0000144548 00000 н. 0000144936 00000 н. 0000145263 00000 н. 0000145655 00000 н. 0000145859 00000 н. 0000146246 00000 н. 0000146397 00000 н. 0000146628 00000 н. 0000146987 00000 н. 0000147375 00000 н. 0000147524 00000 н. 0000147754 00000 н. 0000148142 00000 н. 0000148530 00000 н. 0000148682 00000 н. 0000148912 00000 н. 0000149293 00000 п. 0000149674 00000 н. 0000149826 00000 н. 0000150201 00000 н. 0000150325 00000 н. 0000150724 00000 н. 0000150823 00000 н. 0000151108 00000 н. 0000151453 00000 н. 0000151684 00000 н. 0000151989 00000 н. 0000152342 00000 н. 0000152518 00000 н. 0000152749 00000 н. 0000153031 00000 н. 0000153385 00000 н. 0000153535 00000 н. 0000153766 00000 н. 0000154038 00000 н. 0000154366 00000 н. 0000154516 00000 н. 0000154781 00000 н. 0000155047 00000 н. 0000155171 00000 н. 0000155478 00000 н. 0000155762 00000 н. 0000155938 00000 н. 0000156290 00000 н. 0000158940 00000 н. 0000163555 00000 н. 0000192290 00000 н. 0000192521 00000 н. 0000192881 00000 н. 0000193112 00000 н. 0000193262 00000 н. 0000193649 00000 н. 0000193773 00000 н. 0000194139 00000 н. 0000194370 00000 н. 0000194493 00000 н. 0000194881 00000 н. 0000194980 00000 н. 0000195309 00000 н. 0000195540 00000 н. 0000195664 00000 н. 0000195895 00000 н. 0000196230 00000 н. 0000196354 00000 н. 0000196698 00000 н. 0000196874 00000 н. 0000197215 00000 н. 0000197391 00000 н. 0000197622 00000 н. 0000197990 00000 н. 0000198221 00000 н. 0000198372 00000 н. 0000198718 00000 н. 0000198869 00000 н. 0000199203 00000 н. 0000199327 00000 н. 0000199558 00000 н. 0000199892 00000 н. 0000200228 00000 н. 0000200616 00000 н. 0000200844 00000 н. 0000201048 00000 н. 0000201373 00000 н. 0000201549 00000 н. 0000201876 00000 н. 0000201975 00000 н. 0000202344 00000 н. 0000202443 00000 н. 0000202831 00000 н. 0000202930 00000 н. 0000203199 00000 н. 0000203463 00000 н. 0000203728 00000 н. 0000203904 00000 н. 0000204210 00000 н. 0000204588 00000 н. 0000204819 00000 н. 0000204995 00000 н. 0000205226 00000 н. 0000205536 00000 н. 0000205779 00000 н. 0000206008 00000 н. 0000206185 00000 н. 0000208416 00000 н. 0000208797 00000 н. 0000209237 00000 н. 0000210766 00000 н. 0000210807 00000 п. 0000220287 00000 н. 0000220328 00000 н. 0000222214 00000 н. 0000222255 00000 н. 0000222643 00000 п. 0000222742 00000 н. 0000222936 00000 н. 0000223130 00000 н. 0000223317 00000 н. 0000223514 00000 н. 0000223715 00000 н. 0000223917 00000 н. 0000224119 00000 п. 0000224308 00000 п. 0000224500 00000 н. 0000224693 00000 н. 0000224892 00000 н. 0000225087 00000 н. 0000225286 00000 н. 0000225485 00000 н. 0000225682 00000 н. 0000225880 00000 н. 0000226074 00000 н. 0000226273 00000 н. 0000226466 00000 н. 0000226659 00000 н. 0000226850 00000 н. 0000227044 00000 н. 0000227236 00000 н. 0000227431 00000 н. 0000227632 00000 н. 0000227829 00000 н. 0000228029 00000 н. 0000228222 00000 н. 0000228421 00000 н. 0000228621 00000 н. 0000228820 00000 н. 0000229017 00000 н. 0000229217 00000 н. 0000229406 00000 н. 0000229605 00000 н. 0000229804 00000 н. 0000229995 00000 н. 0000230192 00000 н. 0000230386 00000 п. 0000230584 00000 н. 0000230774 00000 н. 0000230963 00000 н. 0000231152 00000 н. 0000231351 00000 н. 0000231549 00000 н. 0000231747 00000 н. 0000231946 00000 н. 0000232149 00000 н. 0000232346 00000 н. 0000232539 00000 н. 0000232739 00000 н. 0000232940 00000 н. 0000233143 00000 п. 0000233341 00000 п. 0000233535 00000 н. 0000233732 00000 н. 0000233931 00000 н. 0000234123 00000 п. 0000234319 00000 п. 0000234518 00000 н. 0000234712 00000 н. 0000234901 00000 н. 0000235091 00000 н. 0000235281 00000 п. 0000235479 00000 п. 0000235678 00000 н. 0000235877 00000 н. 0000236076 00000 н. 0000236279 00000 н. 0000236476 00000 н. 0000236677 00000 н. 0000236871 00000 н. 0000237073 00000 п. 0000237276 00000 н. 0000237470 00000 н. 0000237671 00000 н. 0000237866 00000 н. 0000238060 00000 н. 0000238255 00000 н. 0000238451 00000 н. 0000238644 00000 н. 0000238836 00000 н. 0000239024 00000 н. 0000239217 00000 н. 0000239407 00000 н. 0000239605 00000 н. 0000239798 00000 н. 0000239985 00000 н. 0000240182 00000 п. 0000240377 00000 н. 0000240571 00000 п. 0000240764 00000 н. 0000240955 00000 п. 0000241143 00000 н. 0000241340 00000 н. 0000241539 00000 н. 0000241729 00000 н. 0000241919 00000 н. 0000242108 00000 н. 0000242307 00000 н. 0000242506 00000 н. 0000242705 00000 н. 0000242904 00000 н. 0000243107 00000 н. 0000243184 00000 н. 0000243383 00000 н. 0000243816 00000 н. 0000243893 00000 н. 0000244357 00000 н. 0000244434 00000 н. 0000244895 00000 н. 0000244972 00000 н. 0000245172 00000 н. 0000245607 00000 н. 0000006416 00000 н. трейлер ] / Назад 6294587 >> startxref 0 %% EOF 7714 0 объект > поток hz \ S $ 0-De4oaUqd- * ڰ / "" (!, EVmXDlZTHAQq7z ~ o̙fo}

% PDF-1.6 % 507 0 объект> endobj xref 507 182 0000000016 00000 н. 0000008563 00000 н. 0000008647 00000 н. 0000008880 00000 н. 0000010254 00000 п. 0000010301 00000 п. 0000010346 00000 п. 0000010392 00000 п. 0000010428 00000 п. 0000010492 00000 п. 0000010538 00000 п. 0000010584 00000 п. 0000010630 00000 п. 0000010676 00000 п. 0000010722 00000 п. 0000010799 00000 п. 0000010845 00000 п. 0000010891 00000 п. 0000010937 00000 п. 0000010983 00000 п. 0000011029 00000 п. 0000011075 00000 п. 0000011121 00000 п. 0000011167 00000 п. 0000011213 00000 п. 0000011259 00000 п. 0000011305 00000 п. 0000011351 00000 п. 0000011397 00000 п. 0000011442 00000 п. 0000011488 00000 п. 0000011540 00000 п. 0000011586 00000 п. 0000011632 00000 п. 0000011677 00000 п. 0000011723 00000 п. 0000011770 00000 п. 0000011816 00000 п. 0000011862 00000 п. 0000011908 00000 п. 0000011953 00000 п. 0000040526 00000 п. 0000068184 00000 п. 0000096150 00000 п. 0000125093 00000 н. 0000150264 00000 н. 0000176467 00000 н. 0000176760 00000 н. 0000177171 00000 н. 0000177560 00000 н. 0000177908 00000 н. 0000178372 00000 н. 0000178448 00000 н. 0000207102 00000 н. 0000236183 00000 п. 0000237139 00000 н. 0000238063 00000 н. 0000240756 00000 н. 0000243418 00000 н. 0000248052 00000 н. 0000248208 00000 н. 0000248561 00000 н. 0000248738 00000 н. 0000249138 00000 н. 0000249228 00000 н. 0000250826 00000 н. 0000251052 00000 н. 0000251914 00000 н. 0000252185 00000 н. 0000253949 00000 н. 0000254181 00000 п. 0000255034 00000 н. 0000255265 00000 н. 0000256105 00000 н. 0000256347 00000 н. 0000257287 00000 н. 0000257340 00000 н. 0000257509 00000 н. 0000257760 00000 н. 0000258478 00000 н. 0000258776 00000 н. 0000260751 00000 п. 0000261186 00000 н. 0000264731 00000 н. 0000264890 00000 н. 0000265238 00000 п. 0000265382 00000 н. 0000265705 00000 н. 0000265816 00000 н. 0000266072 00000 н. 0000266135 00000 н. 0000266319 00000 п. 0000266375 00000 н. 0000266555 00000 н. 0000266735 00000 н. 0000266907 00000 н. 0000267075 00000 п. 0000267243 00000 н. 0000267659 00000 н. 0000268016 00000 н. 0000271633 00000 н. 0000271752 00000 н. 0000272053 00000 н. 0000272224 00000 н. 0000272395 00000 н. 0000272448 00000 н. 0000272633 00000 н. 0000272816 00000 н. 0000272982 00000 н. 0000273186 00000 н. 0000273869 00000 н. 0000274176 00000 н. 0000274363 00000 н. 0000274921 00000 н. 0000275109 00000 н. 0000275608 00000 н. 0000275788 00000 н. 0000276200 00000 н. 0000276326 00000 н. 0000276634 00000 н. 0000276754 00000 н. 0000277026 00000 н. 0000277146 00000 н. 0000277454 00000 н. 0000277614 00000 н. 0000277978 00000 н. 0000278145 00000 н. 0000278519 00000 н. 0000278673 00000 н. 0000279058 00000 н. 0000279213 00000 н. 0000279579 00000 н. 0000280153 00000 п. 0000280298 00000 н. 0000280622 00000 н. 0000280773 00000 п. 0000281084 00000 н. 0000281235 00000 н. 0000281661 00000 н. 0000281812 00000 н. 0000282238 00000 н. 0000282393 00000 н. 0000282688 00000 н. 0000282829 00000 н. 0000283255 00000 н. 0000283404 00000 н. 0000283680 00000 н. 0000283821 00000 н. 0000284247 00000 н. 0000284400 00000 н. 0000284466 00000 н. 0000284554 00000 н. 0000284693 00000 н. 0000285119 00000 п. 0000285270 00000 п. 0000285340 00000 н. 0000285428 00000 п. 0000285567 00000 н. 0000285993 00000 н. 0000286147 00000 н. 0000286217 00000 н. 0000286291 00000 п.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
