Способы регулировки температуры теплых полов, RTL-регулировка

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.
Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке.

Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.

Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Еще информация – защита котла с помощью смесительного узла

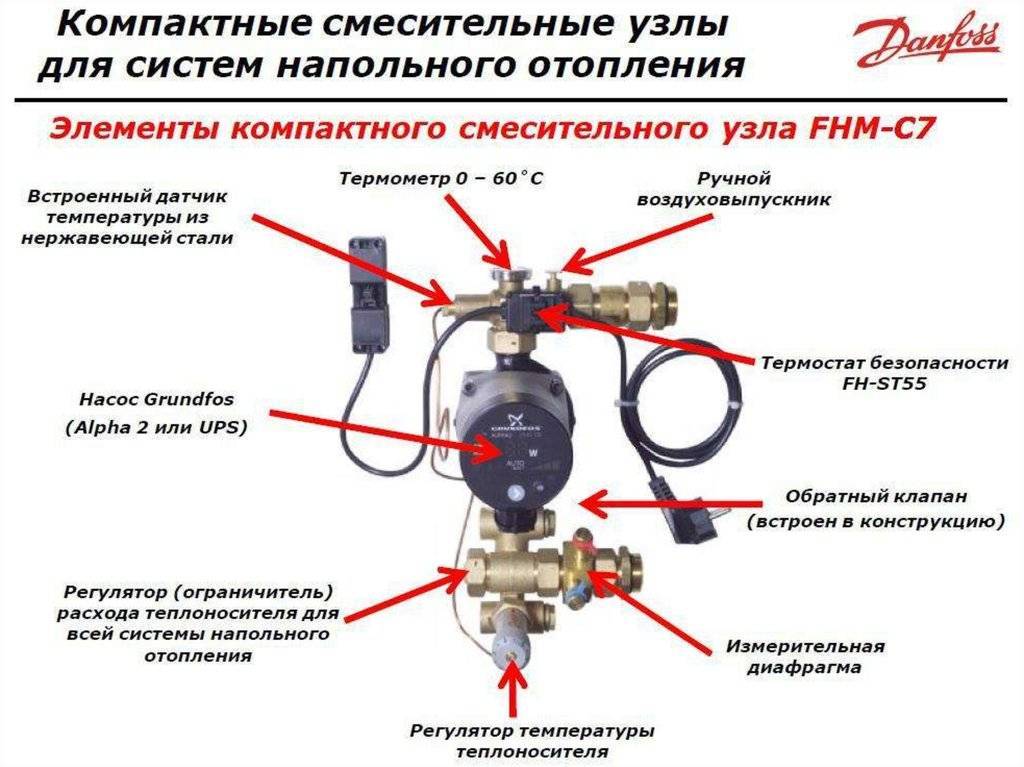

Смесительные узлы для теплого пола, насосные группы, узлы регуляции теплого пола

Система отопления «водяной теплый пол» обладает большим количеством преимуществ, эту система становится все более популярной у российских потребителей. Теплые полы относятся к низкотемпературным отопительным системам, в отличие от радиаторов отопления, поэтому обязательным элементом в системе теплого пола является смесительный узел теплого пола.
При использовании такой системы, оснащенной термосмесителем, неприятности типа получения ожогов полностью исключены, к тому же обеспечивается экономия энергии от 30 до 50%.

Зачем нужен смесительный узел для теплого пола?

Термосмеситель для теплого пола предназначен для обеспечения циркуляции и регулировки температуры теплоносителя в отопительной системе теплого пола.

Состоит из двух основных элементов: циркуляционного насоса для создания циркуляции теплоносителя в контуре теплого пола и регулирующего клапана, который подпитывает контур горячей воды более прохладной из обратки.
Котел, обычно, нагревает воду до температуры 90 — 95°С, которая требуется для работы высокотемпературных радиаторов, а комфортная температура поверхности пола не должна превышать 31°С. С учетом толщины стяжки, в которой проложены трубы системы «теплый пол», а также толщину и тип напольного покрытия, температура теплоносителя в трубах теплого пола должна быть на уровне 35 – 55°С и не выше, т.е. в них нельзя направлять воду непосредственно из котла, так как ее температура слишком велика. Именно с целью понизить температуру теплоносителя на входе в контур теплого пола используется узел смешения. В нем смешивается горячий теплоноситель и более холодный из контура обратки. В результате средняя температура становится ниже и различные контуры отопления в доме работают со своими температурными параметрами: в радиаторы подается горячая вода 95°С, а в контур теплого пола 55°С.

Смесительные группы для теплого пола обычно производятся двух типов.

1. Первый тип предусматривает использование трехходовых смесительных клапанов, задача которых заключается в смешивании горячей воды из котла и холодной воды из обратки. Клапаны обычно оснащены сервоприводами, благодаря которым возможно их управление термостатичными и погодозависимыми устройствами.
   Трехходовый клапан совмещает функции питающего перепускного клапана и байпасного балансировочного клапана.
   Считается, что трехходовой клапан универсален и незаменим в системах отопления с погодозависимыми контролерами и в крупных отопительных системах с множеством контуров.
   Но имеются и некоторые недостатки. Например, может возникнуть ситуация, когда клапан по сигналу термостата может полностью открыться и впустить в систему теплый пол горячую воду с высокой температурой. Резкий температурный скачок может спровоцировать разрыв стяжки. Из недостатков еще стоит отметить, что трехходовые смесительные клапаны обладают высокой пропускной способностью, что не слишком удобно, так как любые изменения в регулировке клапана могут существенно сказаться на температуре пола. Их рекомендуется устанавливать в помещениях, у которых площадь превышает 200 кв.м.
2. Второй тип предусматривает использование двухходовых клапанов. В них смешивание горячей воды с холодной происходит постоянно, что полностью исключает перегрев теплого пола. Двухходовой смесительный клапан обладает малой пропускной способностью, за счет чего обеспечивается плавное и стабильное регулирование температурного режима. Их рекомендуется устанавливать в помещениях, у которых площадь не превышает 200 кв.м.
   Двухходовой клапан иногда еще называют питающим клапаном. На двухходовой клапане обычно установлена термостатическая головка с жидкостным датчиком, постоянно контролирующим температуру теплоносителя, поступающего в контур теплого пола. Термоголовка открывает и закрывает клапан, добавляя или уменьшая подачу горячего теплоносителя от котла отопления.
   Смешение теплоносителей происходит таким образом: теплоноситель из обратки подается постоянно, а горячий теплоноситель подается только, когда необходимо, т. е. его подача регулируется клапаном. В связи с этим теплый пол не перегревается и срок его эксплуатации продлевается.

Коллекторный узел для водяного пола распределяет теплоноситель по отдельным отопительным контурам. Обязательными его элементами являются расходомеры (так как длина труб в контурах разная и, соответственно, гидравлическое сопротивление тоже), термостатические клапаны (помогают регулировать температуру в отдельных контурах системы) и циркуляционный насос, который обеспечивает движение воды в контуре. Кроме основных элементов в смесительный узел могут входить: байпас, который защищает узел от перегрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Погодозависимое управление.
Чтобы изменять мощность системы «теплый пол» в зависимости от погодных условий, например, при резком снижении уличной температуры, необходимо заранее увеличить температуру теплоносителя и его расход.
Для этлго используются клапаны с автоматическим управлением. Погодозависимый контроллер вычисляет необходимую температуру теплоносителя и плавно управляет клапаном. Контроллер постоянно проверяет температуру, и, если фактическая температура теплоносителя, подающегося в теплый пол, не соответствует расчетной, то контроллер поворачивает клапан на несколько градусов в необходимую сторону.
Если все жильцы отсутствуют в доме, то контроллер может снизить температуру теплоносителя и поддерживать ее в пределах заданного значения.

Режим ограничения температуры может обеспечиваться благодаря установке на клапан термостатической головки, оснащенной датчиком выносного типа. Температурный режим нагрева пола ограничивается отметкой, выставленной на термостатической головке.

---

Наши специалисты помогут Вам подобрать, а также смонтировать смесительный узел, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Инструкция использования трехходового клапана esbe. Esbe

Содержание статьи:

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять

Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов

Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Клапаны Esbe технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.

Трехходовые клапаны Esbe модели VTA320

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран

Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Вы можете подробнее прочитать про назначение и особенности .

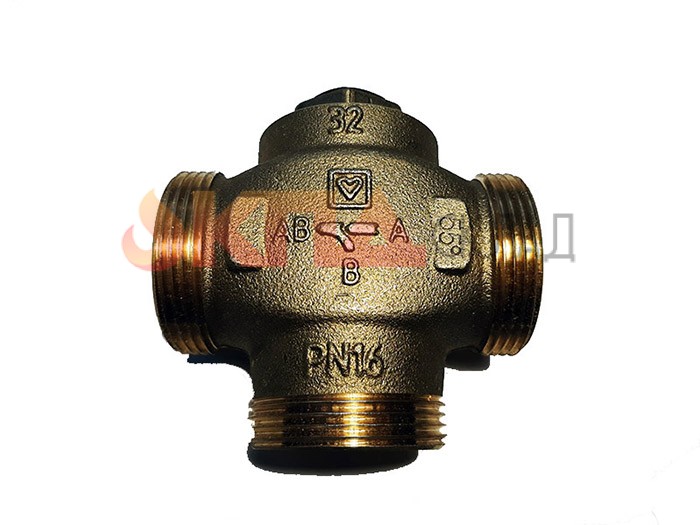

Устройство трехходового клапана

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

 Для выхода из такого положения обычно применяется два варианта действий:

1. Заужается вторая линия.
2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Необходимость использования

Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее Последний вариант считается более продуктивным, так как позволяет настроить поток.

Трехходовые смесительные клапаны краны, вентили и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

Трехходовые клапаны Esbe VRG 131 — 139



Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба

Артикул	DN	Kvs	Соединение	A мм	B мм	C мм	D мм	E мм	Масса кг
11600100	15	0,4	Rp 1/2″	36	72	32	50	36	0,4
11600200	15	0,63	Rp 1/2″	36	72	32	50	36	0,4
11600300	15	1	Rp 1/2″	36	72	32	50	36	0,4
11600400	15	1,6	Rp 1/2″	36	72	32	50	36	0,4
11600500	15	2,5	Rp 1/2″	36	72	32	50	36	0,4
11600600	15	4	Rp 1/2″	36	72	32	50	36	0,4
11600700	20	2,5	Rp 3/4″	36	72	32	50	36	0,43
11600800	20	4	Rp 3/4″	36	72	32	50	36	0,43
11600900	20	6,3	Rp 3/4″	36	72	32	50	36	0,43
11601000	25	6,3	Rp 1″	41	82	34	52	41	0,7
11601100	25	10	Rp 1″	41	82	34	52	41	0,7
11601200	32	16	Rp 1 1/4″	47	94	37	55	47	0,95
11603400	40	25	Rp 1 1/2″	53	106	44	60	53	1,68
11603600	50	40	Rp 2″	60	120	46	64	60	2,3



Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба

Артикул	DN	Kvs	Соединение	A мм	B мм	C мм	D мм	E мм	Масса кг
11601500	15	0,4	G 3/4″	36	72	32	50	36	0,4
11601600	15	0,63	G 3/4″	36	72	32	50	36	0,4
11601700	15	1	G 3/4″	36	72	32	50	36	0,4
11601800	15	1,6	G 3/4″	36	72	32	50	36	0,4
11601900	15	2,5	G 3/4″	36	72	32	50	36	0,4
11602000	15	4	G 3/4″	36	72	32	50	36	0,4
11602100	20	2,5	G 1″	36	72	32	50	36	0,43
11602200	20	4	G 1″	36	72	32	50	36	0,43
11602300	20	6,3	G 1″	36	72	32	50	36	0,43
11602400	25	6,3	G 1 1/4″	41	82	34	52	41	0,7
11602500	25	10	G 1 1/4″	41	82	34	52	41	0,7
11602600	32	16	G 1 1/2″	47	94	37	55	47	0,95
11603500	40	25	G 2″	53	106	44	60	53	1,69
11603700	50	40	G 2 1/4″	60	120	46	64	60	2,3



Как работает трехходовой клапан Esbe?

Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?

Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG



Esbe 3F



Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe

• Простота установки приводов.
• Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
• Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
• Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
• Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
• Высокая точность контроля.
• Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
• Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
• Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
• Легкое и удобное регулирование, высокая производительность
• Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0). В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направленииДля 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой. Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.

---

Особенности конструкции

Корпус устройства содержит два входных и одно выходное отверстие для поступления жидкостей и регулирующий элемент, который может быть разной конструкции (к примеру поворотный шар или ходовой шток), также место под сервопривод.

Обычно, вентиль не предназначен для того, чтобы полностью перекрыть выходной поток жидкости, а способен только контролировать пропорции смешивания жидкостей и температуру в системе. Инструкция не предполагает, но функционально, перекрыть подачу жидкости вполне возможно.

Трёхходовой вентиль определённой разновидности, который выполняет разделительные функции, может иметь поворотный сервопривод перенаправлять поток на разные трубы (тогда он называется «запорным»).

В этом случае, постепенного или плавного смешения жидкостей с контролем температуры не происходит, а сам поворотный механизм состоит из шара (как шаровый кран Бугатти).

Есть несколько его разновидностей, сообразно типу приводного механизма, выполняющих одинаковые функции:

• Гидравлический поворотный привод
  ;
• Пневматический привод;
• Электрический сервопривод
  .

Так, трехходовой вентиль Esbe имея сервопривод, будет предполагать собственно сам образец и совместимый с ним привод производства той же компании.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

• В смесительных узлах систем типа «теплый пол».
• Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
• Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов

В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

• Гидроприводные.
• Электроприводные.
• Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением

Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

1. Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
2. Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
3. Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
4. Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
5. Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
6. Наличие в некоторых деталях так называемой функции защиты от ожога
   – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Популярные модели клапанов Esbe

В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:

• оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
• VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
• VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа.
  Данный вид клапана можно монтировать в кран с любым типом привода;
• VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;

• VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
• DN25 – еще одна особо популярная модель клапана. Представляет собой . Применим также для защиты котлов
  мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;
• модель vrg131 – , разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного использовать сервопривод этого же производителя.

Достаточно большой популярностью сегодня пользуется продукция компании Esbe. не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.

Клапаны Esbe технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод.
Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при .

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят . К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется.
В таких случаях применяются такие специальные устройства как для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран.
Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Сервопривод для тёплого пола — vodotopim.com

Есть оборудование, хоть и вспомогательное, но без него тёплый пол работать не будет, а если и будет, то не долго. Например, расширительный бак, автоматический воздухоотводчик, блок безопасности… А есть оборудование, добавляющее удобство, однако без которого можно обойтись. Сервопривод для тёплого пола относится к такому оборудованию. Но если вам хочется дополнительных удобств и нравятся всякие технические примочки, что ж, отговаривать не стану. Тем более, что мне самому они нравятся…

Что такое сервопривод для тёплого пола?

Что такое сервопривод? Это просто маленький электродвигатель, соединённый со штоком какого-либо вентиля или клапана (например, трёхходового).

На фото приведена одна из множества моделей сервопривода:

И ещё несколько моделей:

Для чего нужен сервопривод?

Сервоприводы используются для регулировки температуры водяных теплых полов, в системах радиаторного отопления.А если смотреть шире, то можно использовать это устройство для автоматического управления любым вентелем, клапаном или заслонкой, где бы они ни стояли.

Как работает сервопривод для тёплого пола?

Сервопривод управляется каким-либо датчиком, например, температурным, и по сигналу этого датчика поворачивает шток клапана в ту или иную сторону. Шток клапана соединён с заслонкой. При повороте сервоприводом штока заслонка открывает или прикрывает проход для теплоносителя.

На фото показан клапан, автоматически регулируемый сервоприводом:

Где устанавливать сервопривод для тёплого пола?

Сервоприводы могут монтироваться на распределительный коллектор тёплого пола вместо колпачка вентиля:

И/или на двух-, трехходовые клапаны в смесительном узле.

Как подключается сервопривод для тёплого пола?

У сервопривода три провода для подключения: один нулевой и два фазных. Это потому, что сервопривод должен поворачиваться в две стороны, то открывая, то закрывая вентиль или трёхходовой клапан.

Управляется сервопривод от терморегулятора или от датчика температуры.

Сервоприводы для коллекторных узлов вот такие:

Ставятся вместо рукояток на коллекторах, а работают так же точно, как рассмотренные выше.

На следующем фото смесительный узел с сервоприводом показан в системе отопления:

Это устройство шведского производства. Кроме сервопривода, у него есть и ручная регулировка (на фото виден маховичок с красным и синим указателями).

Как выбрать сервопривод для тёплого пола?

Все сервоприводы работают одинаково, поэтому при выборе нужно смотреть не на внешность, а на совсем другое.

Есть сервоприводы нормально закрытые и нормально открытые, и есть комнатные термостаты, которые отлично управляют и теми и другими, нужно лишь установить переключатель на самом термостате. А есть термостаты, управляющие только нормально закрытыми сервоприводами, нормально открытыми же – не могут.

На нормально закрытых сервоприводах есть окошко, в котором красный флажок, показывающий как раз, что сервопривод закрыт. Нормально закрытый – это стандартный вариант сервопривода. Как только комнатный термостат даёт команду на нагрев, сервопривод открывается, теплоноситель поступает, куда нужно. Помещение прогрелось — термостат перестаёт давать питание на сервопривод, и под действием пружинки сервопривод закрывает проход теплоносителя.

У нормально открытых сервоприводов окошко открыто. В этом случае термостат даёт питание, когда нагрев помещения или тёплого пола достаточен, и нужно закрывать путь теплоносителю.

Проще всего использовать нормально закрытые сервоприводы, потому что большинство комнатных термостатов «заточены» именно под них.

Надо только знать, что если существует вероятность отключения электричества, то должен быть какой-либо аварийный источник электроэнергии (например, инвертор), от которого питание будет подаваться на сервоприводы. Иначе, даже при работающем котле, но без электричества, нормально закрытые сервоприводы не дадут теплоносителю циркулировать в системе.

Теперь, полагаю, вы сможете решить нужен ли вам сервопривод для тёплого пола и какой выбрать.

сервопривод для тёплого пола

WITA® – Насосная техника. Арматуртехника. Антрибтехник.

WITA® – Насосная техника. Арматуртехника. Антрибтехник.

Не показывать файлы cookie на веб-сайте. Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern. Wenn Sie unter 16 Jahre alt sind und Ihre Zustimmung zu freiwilligen Diensten geben möchten, müssen Sie Ihre Erziehungsberechtigten um Erlaubnis bitten.Мы используем файлы cookie и другие технологии на веб-сайте. Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern. Personenbezogene Daten können verarbeitet werden (z. B. IP-Adressen), z. B. für personalisierte Anzeigen und Inhalte oder Anzeigen- und Inhaltsmessung. Weitere Informationen über die Verwendung Ihrer Daten finden Sie in unserer Datenschutzerklärung. Sie können Ihre Auswahl jederzeit unter Einstellungen widerufen oder anpassen.

Datenschutzeinstellungen

Все активы

Шпайхерн

Individuelle Datenschutzeinstellungen

Информация о файлах cookie Datenschutzerklärung Импрессум

Datenschutzeinstellungen

Wenn Sie unter 16 Jahre alt sind und Ihre Zustimmung zu freiwilligen Diensten geben möchten, müssen Sie Ihre Erziehungsberechtigten um Erlaubnis bitten. Мы используем файлы cookie и другие технологии на веб-сайте. Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern. Personenbezogene Daten können verarbeitet werden (z. B. IP-Adressen), z. B. für personalisierte Anzeigen und Inhalte oder Anzeigen- und Inhaltsmessung. Weitere Informationen über die Verwendung Ihrer Daten finden Sie in unserer Datenschutzerklärung. Sie können Ihre Auswahl jederzeit unter Einstellungen widerufen oder anpassen.Он нашел Sie eine Übersicht über alle verwendeten Cookies. Sie können Ihre Einwilligung zu ganzen Kategorien geben oder sich weitere Informationen anzeigen lassen und so nur bestimmte Cookies auswählen.

Datenschutzeinstellungen

Имя	Печенье Борлабс
Анбитер	Eigentümer dieser Веб-сайт, Impressum
Цвек	Speichert die Einstellungen der Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden.
Имя файла cookie	borlabs-cookie
Печенье Laufzeit	1 Яр

Акцептьерен	OpenStreetMap
Имя	OpenStreetMap
Анбитер	Фонд Openstreetmap, Инновационный центр Сент-Джонс, Cowley Road, Cambridge CB4 0WS, Соединенное Королевство
Цвек	Wird verwendet, um OpenStreetMap-Inhalte zu entsperren.
Датеншуцерклерунг	https://wiki.osmfoundation.org/wiki/Privacy_Policy
Хост(ы)	.openstreetmap.org
Имя файла cookie	_osm_location, _osm_session, _osm_totp_token, _osm_welcome, _pk_id., _pk_ref., _pk_ses., qos_token
Печенье Laufzeit	1-10 лет

Datenschutzerklärung Импрессум

Трехходовой клапан Esbe

инструкция по регулировке.

Принцип трехходового клапана

Несмотря на простую конструкцию, трехходовой клапан ESBE относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение. Адаптации этого типа доступны в нескольких вариантах.

общая информация

Клапан трехходовой — устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если пояснить популярно, то после включения системы отопления устройство будет выполнять функцию всем известного крана, задача которого переключать или смешивать потоки.

Благодаря трехходовому клапану компания ESBE достигла следующих результатов:

1. Перенаправление потоков из разных сетей.
2. Рабочая жидкость доводится до необходимого температурного показателя с помощью смешения холодной и горячей жидкости.
3. Динамическое перенаправление позволяет получить поток стабильной температуры.

Особенности конструкции трехходового клапана ESBE

Регулировка трехходового клапана осуществляется с помощью штока или шарика. В первом случае элемент регулировки перемещается в вертикальном направлении, во втором — вокруг своей оси. Этот элемент перемещается таким образом, что полного перекрытия потоков рабочей жидкости не происходит: она только перемешивается и перенаправляется. Самый простой пример такого устройства – обычный подъемный кран. Его сильная сторона – простая конструкция и невысокая стоимость; Слабым местом является невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «Теплый пол».

Если ввести в конструкцию обычного крана электропривод, то можно будет значительно увеличить его функциональные возможности: устройство сможет регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов – настроить секцию под поток рабочего процесса.

Работа устройства происходит следующим образом:

1. При повороте рукоятки наполовину два потока равномерно смешиваются, что обеспечивается равенством впускных клапанов.
2. Если повернуть ручку до конца, произойдет нажатие первого клапана, из-за чего поток жидкости полностью перекрывается.

В продаже моделей повороты ручек могут незначительно отличаться, что никак не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны трех типов:

• Гидравлический привод.
• Электропривод.
• Пневматический привод.

Электроприборы (например, модель ESBE) немного различаются по принципу действия.Электрический придаток здесь выступает в роли обычного термостата: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. При понижении или повышении температуры осуществляется автоматическое изменение положения запорной арматуры. В результате поперечное сечение потока увеличивается или уменьшается. Параллельно изменяется сечение на входе холодного потока, что позволяет воде сообщать на выходе стабильную температуру. При этом трехходовой клапан ESBE полностью не контролируется человеком: управление оборудованием осуществляется на автоматике.

Электрический и термостатический клапан ESBE можно использовать в системах отопления и горячего водоснабжения. Строго говоря, таким краном можно оборудовать трубопровод любого типа, где необходимо смешивать два потока жидкости и поддерживать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий этого типа недостаток: места входа, через которые протекает жидкость, сильно сужены.В результате это провоцирует рост гидравлического сопротивления.

Такие краны отлично подходят для водоснабжения. Клапаны ESBE часто оборудуются теплыми полами, хотя и используют особую схему подключения. Наряду с вышеперечисленными модификациями можно встретить трехходовые термостатические вентили. Несмотря на внешнее сходство этих устройств, их функции во многом различаются. В термостатных видах используются термостаты с выносным датчиком. К тому же и принцип работы здесь другой.

В отличие от стандартных моделей, термостатические краны регулируют поток только в одной точке. Два других входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую ​​конструкцию, важно протестировать вторую точку на посев, иначе может возникнуть сложность устройства из-за большого гидравлического сопротивления. При обнаружении такого дефекта проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип соединения крана ESBE

Для подавляющего числа имеющихся трехполосных устройств применяется одна схема подключения.Например, можно рассмотреть установку трехходового крана ESBE. Заводить лучше С. водопроводную систему, где чаще всего встречаются смесительные краны. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодные и горячие потоки имеют разное давление, что и провоцирует различия. В результате может возникнуть обратный поток. В этом отношении клапаны ESBE полностью безопасны.

В системах отопления приборами могут быть оборудованы только три секции:

• Смесители системы «теплый пол».
• Входит в состав трубы котла. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
• Выходной патрубок, для уменьшения подачи нагретого теплоносителя.

Смесительный узел

Применение клапана ESBE для теплого пола имеет свою специфику. Расположение узла смешения — дополнительный контур. Переключение коллектором-распределителем осуществляется двумя точками: Это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывается только тогда, когда возникает потребность в дополнительном тепле.

Смесительный узел переключается с вентилем и термостатом. Следует понимать, что термостат для воды подземный позволяет снизить расходы на отопление. Учитывая остроту всех клапанов в точке 2, насос может столкнуться с проблемой недостаточного расхода. Для решения проблемы нужно прожить вторую линию, снижающую уровень потребления электроэнергии. Но такая необходимость возникает не всегда, т.к. сечение некоторых трехходовых клапанов довольно велико.

В ситуации, когда первая линия имеет недостаточную мощность потока, перекрытие термостата прохода происходит не в нужном масштабе.

Для выхода из такой позиции обычно применяются два варианта:

1. Показана вторая строка.
2. Балансировочный клапан установлен.

Второй способ более эффективен, т.к. расход в данном случае точнее. Есть и другая схема подключения трехходового клапана ESBE для теплого пола — переключение насоса на вторую магистраль: здесь балансировочный кран не нужен. Это позволяет регулировать температурный режим во входном и выходном потоке.

Установка крана термостата может осуществляться в одноконтурных системах. Самая простая их вариация – теплый пол небольшой площади. В этом случае габаритный смесительный узел не очень практичен. Более подходящим решением будет соединение одноэтажного пола. Установка трехходового клапана с термостатом осуществляется на обратной трубе, содержащей охлаждаемый теплоноситель. Благодаря термостату, запорной арматуре, что увеличивает проходное сечение. Когда труба нагревается, термодатчик фиксирует это и уменьшает поток.

Применение арматуры для отопительных котлов

Особого внимания заслуживают трехходовые краны для котлов отопления. Они выполняют задачу по предотвращению попадания охлажденного теплоносителя внутрь трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасный перепад температур. Это чревато деформациями мест стыковки, самым безобидным последствием чего станут небольшие протечки. Если вовремя не отреагировать, система может полностью выйти из строя.

С особой ответственностью следует отнестись к установке запорной арматуры в обвязке твердотопливного котла, при которой возникают значительные перепады температур (читайте также: «»). Смесительный клапан позволяет защитить котельное оборудование от попадания теплоносителя с температурой ниже +50 градусов. Таким образом, снижается перепад температур, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют использовать смесительные клапаны также в системах с пластиковым трубопроводом.Хотя полимерные связи и обладают рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них губительно. По регламенту наиболее комфортная температура находится в пределах +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К выбору модели устройства нужно отнестись ответственно, учитывая технические характеристики инженерной сети.

Клапан трехходовой типа ESBE – это всего лишь один из элементов систем жизнеобеспечения жилого дома.С одной стороны, это простая конструкция. С другой стороны, он выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке представлено множество моделей, представленных разными производителями. Трехходовые клапаны, выпускаемые под маркой ESBE, отличаются хорошими эксплуатационными характеристиками.

Немного полезных знаний

Клапан поворотный трехходовой ESBE

Клапан трехходовой является регулирующим устройством в трубопроводах с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию тепловой сети он будет выступать в роли всем известного знакомого – крана-смесителя, переключающего или смешивающего потоки.Клапанная установка позволяет решить ряд практических задач:

• Перенаправить потоки, поступающие из разных конвейеров.
• Достижение заданной температуры рабочей жидкости путем смешения горячего и холодного потока.
• Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Дизайн

Трехходовой смесительный клапан имеет регулирующий элемент, выступающий штоком или шариком. Стержень движется вертикально, шарик вращается вокруг своей оси. Поскольку движение регулирующего элемента не полностью перекрывает поток рабочей жидкости, происходит ее перемешивание и перераспределение. Самые простые модели – это обычный кран. Главное их достоинство – дешевизна и конструктивная простота. Недостатком является невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран можно устанавливать в системах отопления типа «Теплый пол». Теперь представьте кран-кран с электроприводом.Эта конструкция уже функциональна, так как способна автоматически регулировать температуру. Простой клапан балансирует. Главной его особенностью является настройка поперечного сечения для пропуска рабочего потока. Условно принцип его работы можно описать так:

• Ручка повернута на 50% — равномерное перемешивание двух потоков, так как впускные клапаны будут равны.
• Ручка повернута на 100% — первый клапан нажат полностью и перекрывает поток потока жидкости.

Представленные на рынке модификации могут иметь разные повороты ручки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

просмотров

Есть несколько типов таких устройств:

• С гидравлическим приводом.
• С пневматическим ресивером.
• С электроприводом.

Трехходовой клапан с электроприводом, например, модели ESBE будет иметь несколько иной принцип работы.Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение потока горячей воды. При этом изменяется и сечение в месте забора холодного потока. В результате на выходе получается вода с постоянной температурой.Никакого вмешательства человека кран Esbe не требует. Его работа регулируется автоматикой.

Рабочий клапан Princesse

Оснащен электроприводами и термостатами Клапаны esbe Одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, кран можно установить в любом трубопроводе, где необходимо смешать два потока жидкости с поддержанием постоянной температуры. Каким бы качественным и надежным не был трехходовой клапан с термостатом, у него будет один недостаток, характерный для всех устройств этого вида.

Таким недостатком является сильная тяжесть ввода очков. Тяжелое сечение входной точки, в свою очередь, увеличивает гидросист.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE подходят для монтажа систем «Теплый пол», но требуют особой схемы подключения. Кроме конструкций, описанных выше, на рынке представлены трехходовые термостатические вентили. Эти устройства часто путают между собой, но они все же совершенно разные.Термостатические модели имеют терморегулятор с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах подача регулируется только в одной точке, две остальные открыты, и их сечение не меняется. При выборе такой конструкции необходимо проверить, нет ли ерунды в пункте 2, иначе гидравлическое сопротивление приведет к затруднениям в устройстве. Возможно минимизировать проблему придется установкой смесительного клапана в альтернативное кольцо.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые краны соединены по одной схеме. Рассмотрим это на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь чаще всего используется кран. Основной целью установки клапана является снижение риска обратного потока . Между двумя потоками — с холодной и горячей водой — неизбежно произойдет перепад давления. Это может привести к возникновению обратного потока.При установке клапанов ESBE такие заглушки встречаются редко. В системах отопления клапаны ESBE используются только в трех направлениях:

• В смесительных узлах типа «Теплый пол».
• Для стабилизации температуры потока жидкости в подающем трубопроводе котла.
• Уменьшить подачу теплоносителя с высокой температурой из котла в трубопровод.

Клапан смесительного узла

Рассмотрим, как кран ESBE используется в системах «Теплый пол».Смесительный узел создает дополнительный контур в системе. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На вход поток подается только в случае необходимости получения дополнительного тепла. К смесительному узлу подключен термостатический клапан. Так как в точке 2 все клапаны, включая ESBE, одни, может быть недостаточный расход насоса. Для ее увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием.Вторая строка требуется не всегда. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В случае недостаточной мощности потока на первой линии, термостат не сможет открыть проход на требуемое значение . Проблема легко решается двумя способами: второй линией или установкой на ней балансировочного клапана. Второй способ более продуктивен. Он позволяет точно настроить поток.Можно подключить трехходовой кран и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате сравнивается температура входного и выходного потоков. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание сайта микширования здесь , при его немалых габаритах , Не всегда оправдано.Подключать теплый пол лучше одним контуром. Трехходовой клапан с термостатом установлен на обратке, по которой протекал охладитель. В этом случае термостат будет вести запорную арматуру, увеличивая сечение и открывая поток. После нагрева трубы термодатчик считает данные и уменьшает поток.

Для котлов отопления

Клапаны трехходовые для котлов отопления следует рассматривать отдельно. Основная задача их установки – предотвратить попадание холодного потока теплоносителя в подводящую трубу, подсоединенную к котлу.В противном случае на трубах будет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах соединения стыков. О последствиях таких деформаций говорить не приходится. В лучшем случае образуется небольшой поток, в худшем – систему придется полностью менять.

Клапан трехходовой в системе отопления

Особенно важен для подключения запорной арматуры к котлам с твердым топливом, характеризующимся существенными перепадами температуры в процессе эксплуатации.Подключение смесительного клапана позволяет обеспечить, чтобы на вход котельного оборудования не поступала жидкость, температура которой ниже 50 градусов. В результате уменьшается перепад температур, снижается негативное воздействие холода со всеми вытекающими последствиями. Рекомендуемая установка смесительных клапанов В системах с пластиковым трубопроводом. Вот цель — не допустить высоких температур теплоносителя в трубопроводе. При всех достоинствах полимеров они плохо выдерживают частое повышение температуры выше рабочих параметров.В таких условиях работы трубопровод быстро разрушается. Рекомендуемые специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапана позволяет решить многие проблемы, но модель должна быть подобрана точно по техническим характеристикам инженерной сети, иметь достаточный проход.

Заключение

Простейшая запорная арматура – ​​трехходовая смесительная арматура – ​​важный элемент инженерных коммуникаций.Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Шведская компания Esbe (ESBI), вот уже много лет является общепризнанным лидером в области систем водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серии VRG 131 и 3F, а также электроприводы ESBE ARA и 90-й серии являются примером отличного качества и надежности по доступной цене. Широкий ассортимент смесительных клапанов ESBE позволяет сделать оптимальный выбор в зависимости от требований системы.Материалы используют качественные латунные сплавы или чугун. Клапаны доступны с резьбовыми или фланцевыми соединениями.

Модель	код продавца	Ду, мм.	Соединение	КВС, м³/час	Масса, кг	Повторы
ВРГ131-15-0,4 Цена >>	11600100	15	RP 1/2 дюйма	0,4	0,40	—
ВРГ131-15-0.63 Цена >>	11600200	15	RP 1/2 дюйма	0,63	0,40	—
ВРГ131-15-1 Цена >>	11600300	15	RP 1/2 дюйма	1,0	0,40	—
ВРГ131-15-1. 6 Цена >>	11600400	15	RP 1/2 дюйма	1,6	0,40	—
ВРГ131-15-2.5 Цена >>	11600500	15	RP 1/2 дюйма	2,5	0,40	3MG15, 3G15
ВРГ131-15-4 Цена >>	11600600	15	RP 1/2 дюйма	4,0	0,40	—
ВРГ131-20-2.5 Цена >>	11600700	20	RP 3/4 дюйма	2,5	0,43	—
ВРГ131-20-4 Цена >>	11600800	20	RP 3/4 дюйма	4,0	0,43	—
ВРГ131-20-6.3 Цена >>	11600900	20	RP 3/4 дюйма	6,3	0,43	3MG20, 3G20
ВРГ131-25-6.3 Цена >>	11601000	25	РП 1 »	6,3	0,70	—
ВРГ131-25-10 Цена >>	11601100	25	РП 1 »	10	0,70	3мг25, 3Г25
ВРГ131-32-16 Цена >>	11601200	32	RP 1 1/4 дюйма	16	0,95	3мг32, 3г32
ВРГ131-40-25 Цена >>	11603400	40	RP 1 1/2 дюйма	25	1,68	3G40.
ВРГ131-50-40 Цена >>	11603600	50	РП 2 дюйма	40	2,30	3G50.
ВРГ132-25-10 Цена >>	11602500	25	G 1 1/4 дюйма	10	0,70	3МГА25
ВРГ132-32-16 Цена >>	11602600	32	G 1 1/2 дюйма	16	0,95	3МГА25

Фланцевые смесительные клапаны ESBE 3F, 4F Клапаны смесительные фланцевые ESBE 3F, 4F изготовлены из чугуна и находят широкое применение в системах отопления и охлаждения.Клапаны ESBE 3F можно использовать в закрытых системах с водой, не содержащей растворенного кислорода. При работе клапана ESBE 3F, 4f более горячий теплоноситель смешивается с холодным, поступающим в котел, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. За счет этого снижается риск низкотемпературной коррозии. Клапаны изготавливаются с размерами DN 32-150. Фланцевые соединения, корпус чугунный, золотник латунный, уплотнение — СКЭПТ, Т=-10С…110С. PMAX = 6 бар

Модель	код продавца	Ду, мм.	Крутящий момент требуемый привод, Нм	КВС, м³/час	Масса, кг
3Ф-20 Цена >>	11100100	20	3	12	3,5
3Ф-25 Цена >>	11100200	25	3	18	4,0
3Ф-32 цена >>	11100300	32	5	28	5,9
3Ф-40 Цена >>	11100400	40	5	44	6,8
3Ф-50 Цена >>	11100600	50	10	60	9,1
3Ф-65 Цена >>	11100800	65	10	90	10,0
3Ф-80 Цена >>	11101000	80	10	150	16,2
3Ф-100 Цена >>	11101200	100	15	225	21,0
3Ф-125 Цена >>	11101400	125	15	280	27,0
3Ф-150 Цена >>	11101600	150	15	400	37,0
4Ф-50 Цена >>	11101900	50	10	60	11,0
4Ф-65 Цена >>	11102000	65	10	90	12,2
4Ф-80 Цена >>	11102100	80	10	150	20,0
4Ф-100 Цена >>	11102200	100	15	225	25,0

Электроприводы, приводы ESBE ARA 600 для трехходовых смесительных клапанов. Приводы ESBE ARA 600 Разработаны для автоматизации клапанов серий VRG, VRB, MG, G, FРазные модели Обеспечивают различное время закрытия, в среднем от 15 до 240 секунд. Надежность, эффективность и удобство в использовании — основные принципы, которыми руководствуются специалисты ESBE при разработке сервоприводов ESBE ARA.

Модель	код продавца	Эл. еда	Время закрыть	Управление	Усилие	Повторы
Ара639 Цена >>	12520100	AC/DC 24 В	15/30/60/120 сек.	0–10 В / 4–20 мА	6 нм	—
Ара642 Цена >>	12101600	АС 230 Б.	30 сек.	3-точечный с доп. выкл	6 нм	—
Ара651 Цена >>	12101200	АС 230 Б.	60 сек.	3-точечный	6 нм	65
Ара652 Цена >>	12101700	АС 230 Б.	60 сек.	3-точечный с доп. от	6 нм	65 м
Ара655 Цена >>	12120900	АС 230 Б.	60 сек.	2-точечный	6 нм	68
Ара659 Цена >>	12520200	AC/DC 24 В	45/120 сек.	0–10 В / 4–20 мА	6 нм	62р.
Ара661 Цена >>	12101300	АС 230 Б.	120 секунд.	3-точечный	6 нм	66
Ара662 Цена >>	12101800	АС 230 Б.	120 секунд.	3-точечный с доп. от	6 нм	66м
Ара663 Цена >>	12100300	АС 24 В.	120 секунд.	3-точечный	6 нм	62
Ара664 Цена >>	12100800	АС 24 Б.	120 секунд.	3-точечный с доп. от	6 нм	62 м

Электроприводы, приводы ESBE серии 90. Компактные реверсивные приводы ESBE серии 90 предназначены для управления регулирующей арматурой ESBE типоразмеров DN 15-150, момент силы 5-15 нм. Данные сервоприводы поставляются в трех модификациях, в зависимости от типа управляющего сигнала: 2-х точечные, 3-х точечные или пропорциональные, снабжены концевыми выключателями в крайних положениях и имеют возможность регулировки рабочего угла в диапазоне 30-180°. °.ESBE 90 позволяет управлять клапаном и вручную, при этом положение отображается на индикаторном диске. В эту серию входят приводы питания как на 24 В, так и на 230 В и с разным временем открытия. Участники ESBE 90 эффективно работают с клапанами серий VRG100, VRG200, VRG300, VRG200, VRG300, VRG200, F, MG, G, BIV и H.

Модель	код продавца	Эл. еда	Время закрыть	Управление	Усилие
92 Цена >>	12050600	АС 24 Б.	60 сек.	3-точечный	15 нм
92П Цена >>	12550100	AC/DC 24 В	60/90/120 сек.	0–10 В / 4–20 мА	15 нм
93 Цена >>	12051300	АС 24 В.	240 секунд.	3-точечный	15 нм
94 Цена >>	12051700	АС 230 Б.	15 сек.	3-точечный	5 нм
95 Цена >>	12051900	АС 230 Б.	60 сек.	3-точечный	15 нм
95-2 Цена >>	12052000	АС 230 Б.	120 секунд.	3-точечный	15 нм
95м Цена >>	12052200	АС 230 Б.	60 сек.	3-точечный с доп. от	15 нм
95-2м Цена >>	12052100	АС 230 Б.	120 секунд.	3-точечный с доп. от	15 нм
96 Цена >>	12052300	АС 230 Б.	240 секунд.	3-точечный	15 нм
97 Цена >>	12052500	АС 230 Б.	15 сек.	2-точечный	5 нм
98 Цена >>	12052600	АС 230 Б.	60 сек.	2-точечный	15 нм

Контроллеры ESBE серии CRB, CRA, 90C, CUA. Современные контроллеры ESBE серии CRB CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и энергосбережения.В серию CRA входят комбинированные приводы и регуляторы постоянного уровня температуры с возможностью регулирования температуры от 5 до 95°С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с комнатной температурой датчик, на основании показаний которого производится корректировка. Контроллеры ESBE CRB и CRA используются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F

Модель	код продавца	Эл.еда	Время закрыть	Усилие
CRA111 Цена >>	12720100	АС 230 Б.	30 сек.	6 нм
CRA121 Цена >>	12742100	АС 230 Б.	120 секунд.	15 нм
CRA122 Цена >>	12742200	АС 24 Б.	120 секунд.	15 нм
CRB111 Цена >>	12660100	АС 230 Б.	30 сек.	6 нм
CRB114 Цена >>	12661400	АС 230 Б.	30 сек.	6 нм
CRB122 Цена >>	12662200	АС 230 Б.	30 сек.	6 нм
CRC111 Цена >>	12820100	АС 230 Б.	30 сек.	6 нм
CRC121 Цена >>	12842100	АС 230 Б.	120 секунд.	15 нм
Cua111 Цена >>	12640100	АС 230 Б.	120 секунд.	15 нм
CUA122 Цена >>	12642200	АС 230 Б.	120 секунд.	15 нм
90С-1А-90 Цена >>	12601500	АС 230 Б.	120 секунд.	15 нм
90С-1В-90 Цена >>	12601600	АС 230 Б.	120 секунд.	15 нм
90С-1С-90 Цена >>	12601700	АС 230 Б.	120 секунд.	15 нм
90С-3В-90 Цена >>	12603600	АС 230 Б.	120 секунд.	15 нм
90С-3С-90 Цена >>	12603700	АС 230 Б.	120 секунд.	15 нм

Термостатические смесительные клапаны ESBE VTA320, VTA370, VTA570 Термостатические клапаны ESBE базовых серий VTA 320, VTA 370 обладают высокой пропускной способностью и повышенной функциональностью. В зависимости от модели может использоваться в бытовых системах горячего водоснабжения и наружного отопления. Основными функциями этих клапанов являются асимметричное направление потока и защита от ожогов.Защита от возгорания основана на автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды. Муфта компаунд, корпус клапана-латунь ДЗР, золотник — латунь, уплотнение EPDM, PN=10, Макс.температура ОЖ. 95С.

Модель	код продавца	Присоединение	КВС, м³/час	Темп. Диапазон, °С	Масса, кг
ВТА321-15 Цена >>	31100300	RP 1/2 дюйма	1,5	20 — 43	0,45
ВТА321-20 Цена >>	31100700	RP 3/4 дюйма	1,6	20 — 43	0,48
ВТА321-20 Цена >>	31100800	RP 3/4 дюйма	1,6	35 — 60	0,48
ВТА322-25 цена >>	31101000	Г 1 »	1,6	35 — 60	0,48
ВТА372-25 Цена >>	31200100	Г 1 »	3,4	20 — 55	0,52
ВТА572-25 Цена >>	31702100	Г 1 »	4,5	20 — 55	0,86

2-ходовой регулирующий клапан серии VLA121

Модель	код продавца	ДН.	КВС, м³/час	Присоединение	Бэк, кг.
ВЛА121-15-1.6	21150100	15	1,6	RP 1/2 дюйма	1,0
ВЛА121-15-2.5 Цена >>	21150200	15	2,5	RP 1/2 дюйма	1,0
ВЛА121-15-4 Цена >>	21150300	15	4	RP 1/2 дюйма	1.0
ВЛА121-20-6.3 Цена >>	21150400	20	6.3	RP 3/4 дюйма	1,2
ВЛА121-25-10 Цена >>	21150500	25	10	РП 1 »	1,3
ВЛА121-32-16 Цена >>	21150600	32	16	RP 1 1/4 дюйма	1,8
ВЛА121-40-25 Цена >>	21150700	40	25	RP 1 1/2 дюйма	2. 7
ВЛА121-50-38 Цена >>	21150800	50	38	РП 2 дюйма	4,2

3-ходовой регулирующий клапан серии VLA131

Модель	код продавца	ДН.	КВС, м³/час	Присоединение	Бэк, кг.
ВЛА131-15-1.6.	21150900	15	1,6	RP 1/2 дюйма	1,1
ВЛА131-15-2,5	21151000	15	2,5	RP 1/2 дюйма	1,1
ВЛА131-15-4 Цена >>	21151100	15	4	RP 1/2 дюйма	1,1
ВЛА131-20-6.3 Цена >>	21151200	20	6.3	RP 3/4 дюйма	1,3
ВЛА131-25-10 Цена >>	21151300	25	10	RP 1 »	1,5
ВЛА131-32-16 Цена >>	21151400	32	16	RP 1 1/4 дюйма	2,1
ВЛА131-40-25 Цена >>	21151500	40	25	RP 1 1/2 дюйма	3. 0
ВЛА131-50-38 Цена >>	21151600	50	38	РП 2 дюйма	4,7

Клапан регулирующий 2-х корпусный серии ВЛЭ122

Модель	код продавца	ДН.	КВС, м³/час	Присоединение	Бэк, кг.
Вле122-15-0.25	21250100	15	0,25	G 1 »	1,0
Вле122-15-0,4 цена >>	21250200	15	0,4	G 1 »	1,0
Вле122-15-0,63 Цена >>	21250300	15	0,63	G 1 »	1,0
Вле122-15-1 Цена >>	21250400	15	1	G 1 »	1.0
Вле122-15-1.6 Цена >>	21250500	15	1,6	G 1 »	1,0
Вле122-15-2. 5 Цена >>	21250600	15	2,5	G 1 »	1,0
Вле122-15-4 Цена >>	21250700	15	4	G 1 »	1,0
Вле122-20-6.3 Цена >>	21250800	20	6.3	G 1 1/4 дюйма	1,2
Вле122-25-10 Цена >>	21250900	25	10	G 1 1/2 дюйма	1,4
Вле122-32-16 Цена >>	21251000	32	16	G 2 дюйма	1,8
Вле122-40-25 Цена >>	21251100	40	25	G 2 1/4 дюйма	2.6
Вле122-50-38 Цена >>	21251200	50	38	G 2 3/4 дюйма	4,3

3-ходовой регулирующий клапан серии VLE132

Модель	код продавца	ДН.	КВС, м³/час	Присоединение	Бэк, кг.
Вле132-15-1.6	21251300	15	1,6	G 1 »	1,1
Вле132-15-2.5 Цена >>	21251400	15	2,5	G 1 »	1,1
Вле132-15-4 Цена >>	21251500	15	4	G 1 »	1,1
Вле132-20-6.3 Цена >>	21251600	20	6.3	G 1 1/4 дюйма	1,3
Вле132-25-10 Цена >>	21251700	25	10	G 1 1/2 дюйма	1,6
Вле132-32-16 Цена >>	21251800	32	16	G 2 дюйма	2,0
Вле132-40-25 Цена >>	21251900	40	25	G 2 1/4 дюйма	2. 9
Вле132-50-38 Цена >>	21252000	50	38	G 2 3/4 дюйма	4,6

2-ходовой регулирующий клапан серии VLA325

Модель	код продавца	ДН.	КВС, м³/час	Ход штока, мм	Бэк, кг.
ВЛА325-15-1.6 Цена >>	21200100	15	1,6	20	2.1
ВЛА325-15-2.5 Цена >>	21200200	15	2,5	20	2.1
ВЛА325-15-4 Цена >>	21200300	15	4	20	2.1
ВЛА325-20-6.3 Цена >>	21200400	20	6.3	20	2,6
ВЛА325-25-10 Цена >>	21200500	25	10	20	3. 2
ВЛА325-32-16 Цена >>	21200600	32	16	20	4,6
ВЛА325-40-25 Цена >>	21200700	40	25	20	5,8
ВЛА325-50-38 Цена >>	21200800	50	38	20	8.0

2-ходовой регулирующий клапан серии VLB325

Модель	код продавца	ДН.	КВС, м³/час	Ход штока, мм	Бэк, кг.	Повторы
ВЛБ325-65-63 Цена >>	21220100	65	63	25	23.0	ВЛБ225 21203100.
ВЛБ325-80-100 Цена >>	21220200	80	100	45	30,0	ВЛБ225 21203200.
ВЛБ325-100-130 Цена >>	21220300	100	130	45	45,6	ВЛБ225 21203300.
ВЛБ325-125-200	21220400	125	200	45	55.0	ВЛБ225 21203400.
ВЛБ325-150-300	21220500	150	300	45	71,0	ВЛБ225 21203500.

3-ходовой регулирующий клапан серии VLA335

Модель	код продавца	ДН.	КВС, м³/час	Ход штока, мм	Бэк, кг.
ВЛА335-15-1.6	21200900	15	1,6	20	2,5
ВЛА335-15-2.5 Цена >>	21201000	15	2,5	20	2,5
ВЛА335-15-4 Цена >>	21201100	15	4	20	2,5
ВЛА335-20-6. 3 Цена >>	21201200	20	6.3	20	3,2
ВЛА335-25-10 Цена >>	21201300	25	10	20	3,8
ВЛА335-32-16 Цена >>	21201400	32	16	20	6,6
ВЛА335-40-25 Цена >>	21201500	40	25	20	7,5
ВЛА335-50-38 Цена >>	21201600	50	38	20	10

3-ходовой регулирующий клапан серии VLB335

Модель	код продавца	ДН.	КВС, м³/час	Ход штока, мм	Бэк, кг.	Повторы
ВЛБ335-65-63 Цена >>	21221100	65	63	25	19,0	ВЛБ235 21203600.
ВЛБ335-80-100 Цена >>	21221200	80	100	45	24.0	ВЛБ235 21203700.
ВЛБ335-100-130 Цена >>	21221300	100	130	45	32,0	ВЛБ235 21203800.
ВЛБ335-125-200	21221400	125	200	45	46,0	ВЛБ235 21203900.
ВЛБ335-150-300	21221500	150	300	45	61.0	ВЛБ235 21204000.

	Хирургические регулирующие клапаны ESBE VLC125 Двухходовые регулирующие фланцевые клапаны ESBE VLC125 используются для регулирования потока охлаждающей жидкости. Клапаны изготовлены из высокопрочного чугуна, что позволяет использовать их в системах отопления и охлаждения с давлением до 25 бар. Серия VLC125 имеет фланцевые соединения и производится в размерах DN15-DN50. Клапаны предназначены для автоматической работы в сочетании с электроприводами ESBE.
ВЛК125-40-16	21302600	40	16	20	7,7
ВЛК125-40-25 Цена >>	21301100	40	25	20	8,8
ВЛК125-50-38 Цена >>	21301200	50	38	20	12,6

	Электроприводы для регулирующих клапанов грузовиков ESBE Серия линейных приводов ESBE в исполнении на 230 В или 24 В, с аналоговым или импульсным управлением.Приводы имеют различное усилие и приспособлены для клапанов с разным прогоном штока. Также представлена ​​отдельная линейка приводов с возвратной пружиной. В зависимости от модели клапаны, оснащенные такими приводами, могут быть нормально закрытыми или нормально открытыми. ALD121 22150500AC/DC 24 В	2200	20 сек.	Альд144 22151200.
АЛх234 Цена >>	22220100	3 позиции. / 0 … 10 В	AC/DC 24 В	900	15 сек.	—
АЛх334 Цена >>	22221100	3 позиции. / 0 … 10 В	AC/DC 24 В	900	15 сек.	—

Клапан смесительный трехходовой Имеет достаточно простое устройство. Он состоит из корпуса, имеющего два входа и один выход, а также штока специальной формы, на который устанавливается рукоятка (для ручного управления) или электропривод (для автоматического регулирования температуры подачи).Стержень способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, благодаря чему создается определенное соотношение потоков и, как следствие, получается смесь заданной температуры на выходе. Материалом корпуса трехходового клапана чаще всего является сплав латуни или чугун. Стержень изготавливается из латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном Осуществляется с помощью установленного на приводе электропривода, который идет отдельно.Основными характеристиками электроприводов являются: время поворота штока на 90 градусов; Усилие, с которым привод способен вращать шток; Электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общепризнанного контроллера, который на основании показаний различных датчиков температуры рассчитывает положение штока трехходового клапана для получения заданной температуры теплоносителя на выходе.

Выбор электропривода поворотного трехходового смесительного клапана. Для соединения смесительных клапанов ESBE. Применяются приводы серии ARA600, для фланцевых чугунных задвижек — eSBE серии 90. Если задвижка используется как утяжеленная, то привод должен быть с 2-х позиционным управлением. Если как смешивание, то 3-точечное управление или пропорциональное управление: сигнал 0-10В. Далее выберите желаемую комбинацию времени поворота штока и назначения клапана. Для ГВС будет достаточно 60 секунд, а для подачи теплоносителя к радиаторам чаще всего используются электроприводы со временем вращения штока 120 секунд.При необходимости управлять внешним оборудованием в зависимости от положения вентиля (например, отключить ненужный насос и т. д.) определить, нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит особого труда выбрать из представленных моделей ту, которая будет выполнять все указанные функции.

Выслать материал Вам на E-mail

В широком ассортименте запорной арматуры, применяемой в тепловых сетях, есть один редко используемый элемент.По форме он похож на тройник, но внутреннее наполнение от последнего отличается. Да и назначение у него совсем другое. Это трехходовой клапан для отопления с термостатом. Схему его установки, а также принцип работы рассмотрим в сегодняшнем обзоре.

Клапан трехходовой с термоголовкой зонального типа

В основном трехходовые клапаны делятся по принципу действия. Здесь три положения:

• смешение,
• деление
• переключение.

Первые смешивают два потока теплоносителя с разной температурой в один, вторые, наоборот, разделяют один поток на два. А третий просто переключает движение воды с одного направления (контура) на другое. Две первые разновидности внешнего вида Схема приложена друг к другу, поэтому к их корпусу приложена схема, которая показывает, для каких целей необходимо использовать устройство.

Что касается третьей позиции, то ее легко отличить от остальных.Дополнительно имеет блок, с помощью которого происходит переключение. Клапан такого типа обычно устанавливают в двухконтурной, когда необходимо перенаправить поток из системы отопления в и наоборот.

Статья на тему:

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разбираемся с устройством. Чтобы легче было понять, что внутри клапана, необходимо рассмотреть фото ниже, на котором устройство показано в разрезе.Он состоит из трех труб (две боковые одна снизу), между которыми расположена смесительная камера. С четвертой стороны (сверху) расположена термоголовка, отвечающая за контроль температуры теплоносителя.

Внутрь прибора от термостата идет подпружиненный шток с двумя плоскими клапанами распада. Их диаметр соответствует диаметру седел форсунок. Вместо этого можно установить один шаровой кран, расположенный внутри смесительной камеры между двумя седлами.При напоре клапана клапаны частично перекрываются с нижнего патрубка и открываются сверху. Все равно же наоборот, если стержень поднимается вверх.

Но тут надо разобраться, по каким законам работает работа, под действием какой силы она опускается или повышается. Все дело в термоголовке. Внутри него расположен датчик температуры, заполненный специальной жидкостью. Он чувствителен к теплу. Как только температура теплоносителя начинает повышаться, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который находится в термоголовке. Сам резервуар начинает расширяться, тем и давит на шток. Последний опускается и открывает нижний патрубок, откуда в трехходовой клапан поступает холодная вода. Горячий идет из левого патрубка (см фото).

Конечно, просто, при любом повышении температуры воды давления быть не может. Для этого термоголовка имеет градацию по температуре, которая настраивается вручную. Именно параметром является момент нажатия на шток.

Итак, шток реагировал на изменение температуры теплоносителя в подающем патрубке, открывал нижний для холодной воды, а внутри клапана происходило смешение горячей и холодной сред до необходимой температуры.То есть получается, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В случае, если охлаждающая жидкость продолжает нагреваться, шток может упасть в максимально нижнее положение. То есть полностью закроет подачу горячей воды и полностью откроет подачу холодной. И так будет продолжаться до тех пор, пока теплоноситель внутри системы отопления не опустится до нужной температуры. После чего откроется верхний вентиль, пустит горячую воду.

Так работает трехходовой клапан регулировки смешивания. Что касается разделительной модели, то принцип работы почти такой же, только наоборот. В одну форсунку он включает теплоноситель, внутри корпуса устройства разделяется на два потока и выходит из двух соседних сопел.

Этот тип запорной арматуры устанавливается на тех участках, где поток теплоносителя должен разделяться на два контура. Один из них будет с постоянным тепловым режимом, другой с переменным.Во-первых, это поток жидкости, к которому предъявляются требования к качеству. Второй с требованиями по количеству. В то же время чисто структурный поток с постоянным гидродистоном никогда не перекрывается, так как в конструкции устройства длина штока выполнена такой, что клапан не перекрывает постоянный контур.

Но надо указать, что длину удилища можно регулировать. Это дает возможность регулировать необходимый объем теплоносителя на постоянном контуре. Что касается переменной, то она может полностью перекрываться. Таким образом регулируется расход и давление теплоносителя в системе отопления. Как видите, принцип работы трехходового крана достаточно прост. Главное точно подобрать тип устройства и установить его в нужном месте схемы.

Принцип работы трехходового термостатического клапана в системе «Теплый пол»

Чтобы было понятно, как работает схема клапана, можно привести пример циркуляции теплоносителя в системе теплого пола.Трехходовой клапан для теплого пола — смесительный. Схема циркуляции Вот:

• горячая вода через коллектор поступает в кучную систему;
• он должен иметь определенную температуру, которая отслеживается в процессе прохождения через трехходовой клапан;
• как только его значение превышает допустимое, клапан открывает один из контуров, который подключен к реверсу отопления;
• внутрь поступает охлажденный теплоноситель, понижая температуру,
• после этого смешанная вода поступает в контур отопления теплого пола;
• как только температура падает до нужной, внутри клапана перекрывается петля контура с обраткой.

Клапаны трехходовые с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика является наиболее простой и точной. Кроме того, у него нет затрат на электроэнергию. Именно поэтому такой тип трехходовых клапанов сегодня популярен. Но контролировать процесс можно и другими способами. Простой из них — ручной. Скажем прямо, не самый точный вариант, так как диапазон глубины погружения штока задается рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать только в тех системах отопления, где перепады температур незначительны.

Второй вариант — управление температурным режимом с помощью электроприводов. Они получают команды от контроллера.

Клапан трехходовой с электроприводом

Устанавливаемые на клапаны двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, у которых вал не крутится, а в определенной степени поворачивается. Следует отметить, что в эту категорию входят любые типы двигателей, например, тепловые. Главное выполнять условие вращения, а не вращения.

Сегодня производители предлагают две позиции относительно комплектации. Первый представляет собой полный комплект, включающий в себя контроллер и датчик температуры. Есть возможность сразу настроить прибор на нужную температуру, а также угол поворота, например, от 0 до 180°. При этом возможны любые промежуточные значения.Второй — это отдельный накопитель с датчиком внутри, к которому необходимо добавить контроллер, как отдельный элемент.

Что касается контроллера, то это устройство, которое решает задачи управления сигналами. В случае обогрева он реагирует на изменения температуры, которые датчик температуры сигнализирует датчику температуры. Он обрабатывает сигналы и решает, что делать — открыть вентиль или закрыть, а точнее повернуть по часовой стрелке или против. Сегодня производители предлагают огромный модельный ряд трехходовых кранов с электроприводом. Одним из самых популярных брендов является «ESBE» (Швеция).

Трехходовой клапан ESBE с электроприводом

В первую очередь необходимо обозначить, что у данной марки клапанов внутри находится шар со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него теплоноситель поступает в систему отопления. Градус вращения — 90 ÷ 180°.

В магазинах клапан этой модели продается отдельно от сервопривода, поэтому перед установкой их соединяют путем вставки оси (вала) привода в верхнюю часть штока.Имеет отверстие под ось. После этого необходимо точно по инструкции, прилагаемой к устройству, произвести настройку по температурному режиму.

На сегодняшний день производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без него:

Другие модели трехходовых клапанов

Еще один известный бренд – трехходовой кран Roven от южнокорейской компании. Следует отметить, что данное устройство является неотъемлемой частью двухконтурного котла данного производителя.И устанавливается внутри отопительного оборудования. Его основное назначение – разделение теплоносителя для подачи в сеть отопления и для горячего водоснабжения.

Внимание! Клапаны Naven ремонту не подлежат. Основная причина поломки – зубчатая передача от двигателя к штоку. Запчасти нигде не продаются. Когда устройство выходит из строя, его необходимо заменить.

Датская компания Danfoss – известный производитель трехходовых клапанов.Предлагает четыре модели, предназначенные для разных систем:

Фото	Модель	Назначение
	ВФ3.	Применяется в системах кондиционирования и теплоснабжения. Материал изготовления — чугун. С фланцевым соединением.
	ВМВ	Применяется только в системах отопления. Материал изготовления — бронза или нержавеющая сталь.
	ВРБ3.	Это смеситель, который также используется в системах отопления и холодильниках.Материал — нержавеющая сталь.
	ВРГ3.	Устанавливается в тепловых сетях или при транспортировке хладагента. Материал или нержавеющая сталь, или чугун.

Цепи подключения трехходового клапана к тепловой сети

После всех анализов относительно конструкции клапана и принципа его работы появилось понимание, как его можно использовать в различных системах отопления. Чаще всего его используют в трех случаях.

• В самой теплой системе температура теплоносителя должна быть в пределах +45°С. Именно такой режим поддерживается с помощью устройства. Об этом упоминалось выше, и было показано, как это должно работать.
• Для защиты от образования внутри топки конденсата. Бывает, когда в теплообменник генератора поступает относительно сильно холодная вода обратным ходом. От этого на внешних поверхностях образуются капли воды из сконденсировавшегося пара. Допускать нельзя, так как конденсат снижает срок службы оборудования.
• Если необходимо поддерживать разную температуру в разных частях системы отопления.

Первого варианта не будет, потому что он уже описан. Что касается второго случая, то за основу необходимо взять фото ниже.

На схеме двойного контура: один большой проходит через радиаторы, второй короткий сквозной (это вертикальная красная линия, начало которой вверху к радиаторам, конец упирается в вентиль внизу).Пока котел не прогрелся, теплоноситель движется по короткому контуру. Температура поднялась до необходимой, клапан перекрывает байпас и открывает реверс (нижняя синяя линия).

И третья позиция, которая основана на распределении теплоносителя по потребителям, в них требуемая температура не всегда одинакова. Например, для бойлеров косвенного нагрева вода требуется с большей температурой, для батарей с меньшей, а для теплых полов и меньше.

Внимание! В такой схеме нет необходимости устанавливать перед котлом регулирующую запорную арматуру.

Схема разводки при установке трехходового клапана должна быть примерно такой, как показано на фото ниже.

Клапаны отопления трехходовые с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене дешевле 30-35% аппаратов с приводами. Чем он отличается от всех остальных. В его конструкции нет ни стержней, ни датчиков, ни термоголовок. Внутри так называемый термостатический элемент, настроенный на определенную температуру теплоносителя.Например, это может быть либо +45°С, либо +65°С. То есть показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирается на заводе и устанавливается там, поэтому на клапане необходимо указать, какая температура на выходе будет после него. Например, если вам нужен клапан теплого пола, то выбираем с температурой +45°С. Положительной стороной этих устройств является их дешевизна. Минус – невозможность регулировать температурный режим воды.

Внимание! Если клапан такого типа установлен на байпасе твердотопливного котла, то перед покупкой необходимо изучить паспорт самого генератора. Основным показателем для клапана является температура воды в обратном контуре. Именно на нем выбирается устройство.

Разбираемся как регулировать температуру нагрева батареи. Регулирование систем теплого пола

В этой статье я хочу рассказать как и на основании чего регулируется температура охлаждающей жидкости.Не думаю, что эта статья будет полезна или интересна работникам энергосистемы, так как ничего нового они из нее не узнают. А вот простым гражданам, надеюсь, будет полезно.

4.11.1. Режим работы ТЭЦ ТЭЦ и районной котельной (давление в подающем и обратном трубопроводах и температура в подающем трубопроводе) должен быть организован в соответствии с заданием управляющего тепловыми сетями.

Температура сетевой воды в подающих трубах в соответствии с утвержденной для системы отопления температурной картой должна быть установлена ​​на среднюю температуру наружного воздуха за период времени от 12 до 24 часов, определяемую контроллером тепловой сети, в зависимости от протяженности сетей, климатических условий и других факторов.

Температурный график разрабатывается для каждого города в зависимости от местных условий. Он четко определяет, какой должна быть температура сетевой воды в тепловой сети при конкретной температуре наружного воздуха. Например, при -35° температура охлаждающей жидкости должна быть 130/70. Первая цифра определяет температуру в подающем трубопроводе, вторая – в обратном. Регулятор тепловой сети для всех источников тепла (ТЭЦ, котельные) устанавливает эту температуру.

Правила допускают отклонения от указанных параметров:

4.11.1. Отклонения от заданного режима для головных клапанов электростанции (котельной) должны быть не более:

• на температуру воды, поступающей в тепловую сеть, ±3%;
• давление в подающих трубопроводах ± 5%;
• давление в обратных трубопроводах ±0,2 кгс/см2 (±20 кПа).

4.12.36. Для систем водяного отопления основой режима теплоснабжения должен быть график централизованного регулирования качества. Качественно-количественные и количественные графики регулирования теплоснабжения допускаются при необходимом уровне оснащения источников тепла, тепловых сетей и систем теплопотребления средствами автоматического регулирования и разработки соответствующих гидравлических режимов.

Так что, уважаемые граждане, не пытайтесь как-то повлиять на теплосети, если вам весной очень жарко. Они ничего для вас не сделают, так как не имеют ни права, ни возможности. Пожалуйтесь администрации, тогда, возможно, прикажут раньше остановить отопительный сезон. Но помните, что весной температура на улице переменная и если сегодня тепло и вы выключили отопление, то завтра может стать очень холодно и выключить технику гораздо быстрее, чем включить.

Теперь поговорим о том, как бывает холодно в квартире зимой, особенно в основательные морозы. Если в квартире холодно , то кто обычно виноват? Правильно — тепловые сети! Так думает большинство граждан. Отчасти они правы, но не все так просто.

Начнем с того, что в сильные морозы газоснабжающие организации могут вводить ограничения на подачу газа . Из-за этого котлу приходится поддерживать температуру теплоносителя «сколько будет».Как правило, градусов на 10 ниже заложенных в температурном графике. Электростанции устроены проще — они переходят на сжигание мазута, а котельные, которые часто стоят чуть ли не посреди жилых кварталов, дают топить мазута только в экстренных случаях (например, полное прекращение подачи газа), чтобы люди совсем не замерзли В связи с ограничением подачи газа отключить горячую воду с целью снижения расходов теплоносителя и тем самым сохранить температура в системах отопления на нужном уровне.Так что не удивляйтесь, если что-то случится.

Также причиной того, что зимой в квартирах холодно, является высокая степень изношенности самих тепловых сетей, и в частности теплоизоляции трубопроводов . В результате в дома, находящиеся достаточно далеко от источника тепла, теплоноситель «доходит» уже остывшим.

Ну и последняя причина, о которой я расскажу, это плохая теплоизоляция самих квартир и домов. Щель в окнах, дверях, отсутствие утепления самого дома – все это приводит к тому, что тепло уходит в окружающую среду, а нам холодно.Эта причина может быть устранена вами. Установите новые окна, сделайте теплоизоляцию квартиры, поменяйте радиаторы на новые, так как со временем чугунные батареи засоряются и теплоотдача значительно снижается. Кстати если покрасить батарею в черный цвет то она будет лучше греться. Это не шутка, эксперименты подтверждают этот факт.

Ну вот, кажется, и все, что я хотел рассказать в этой статье. Также хочу оговориться, что статью я писал, опираясь во многом на личный опыт.В разных регионах нашей страны ситуация может быть иной и кардинально отличающейся от того, что я здесь написал. Но в целом, думаю, ситуация похожая. По крайней мере, в крупных городах.

Сегодня, когда стоимость всего, включая коммунальные услуги, постоянно растет, а экономическая ситуация нестабильна, установка датчиков на отопление – выгодный вариант, позволяющий существенно сэкономить на коммуналке. Кроме того, естественное желание каждого человека обеспечить эффективное отопление своего дома, а регулирование температуры теплоносителя в системе отопления позволяет сделать это с минимальными затратами.

  Способы улучшения работы системы отопления

Улучшить работу системы в целом, установив регулятор температуры воды в системе отопления, удобно и очень выгодно. Дает возможность значительно сэкономить, и сделать жилье не только теплым, но и финансово выгодным.

Многих интересует, как сделать систему отопления более сбалансированной, чтобы она давала необходимое на данный момент количество тепла. Для достижения этой цели можно использовать несколько способов, прошедших проверку временем:

• Первый способ – установка автоматических регуляторов температуры в системах отопления на каждую отдельную батарею в помещении.
• Второй – регулировать градус теплоносителя перед подачей в каждую конкретную комнату дома или здание в целом в зависимости от их роли. Делается это с помощью специального автоматического устройства, работа которого зависит от того, каковы показания датчиков, которые устанавливаются внутри зданий или снаружи их, в зависимости от назначения.
• Третий способ – использовать поток теплоносителя от специальных котлов, вырабатывающих энергию.

  Что можно и нужно сохранить

Датчик температуры для отопления вполне выгодный вариант для использования в частном доме.Почему? Причин более чем достаточно:

1. Вы можете выбрать предпочтительный режим системы для каждой отдельной комнаты дома. Например, очень важно, чтобы детская или спальня были теплыми, ведь эти помещения используются постоянно, а различные хозяйственные постройки не так важны, и тратить на них лишнее тепло совершенно невыгодно. Гидравлическая балансировка отопления позволяет установить минимальное количество тепла для помещений, которыми вы редко пользуетесь, и наоборот – увеличить его для часто используемых помещений. Налицо явная экономия тепла, за месяц выливающаяся в довольно внушительную сумму, которую можно потратить на себя.
2. Регулятор температуры отопления дает дополнительные преимущества за счет того, что он следит за общим комфортом в помещении. Например, комната находится на солнечной стороне дома и достаточно хорошо прогревается солнцем. В этом случае он не допустит чрезмерного перегрева воздуха и сделает расход тепла меньше. Датчики, которые используются в обычной централизованной автоматике, почти никогда не имеют таких функций.

1. Датчик температуры для отопления отличается от других приборов еще одной приятной особенностью – он следит за уровнем тепла именно там, где установлены батареи, а не отображает его среднее значение в каком-то конкретном помещении. Это позволяет настроить максимально комфортный для вас режим в любой отдельно взятой комнате, который будет отвечать всем вашим требованиям и предпочтениям.

  Использование клапанов

Некоторые пользователи вместо регуляторов температуры воды ставят на свои батареи один из видов вентилей, а именно — обычные краны. Несомненно, этот способ очень дешевый, но в этом случае вы не получите ряд существенных преимуществ. Рассмотрим их подробнее:

• Если производить регулировку с помощью обычных кранов, можно не добиться соблюдения того или иного режима. А использование для этой цели современных приспособлений для регулировки системы отопления позволяет сделать это без особого труда, причем качественно и очень точно.
• Еще одним важным преимуществом является то, что когда вы регулируете температуру батарей кранами, вы тратите много лишнего времени, которое могли бы потратить на что-то другое.Работа регуляторов полностью автоматизирована, и, настроив их один раз, можно надолго забыть об их существовании.
• Работа крана возможна только в двух режимах – «закрыто» и «открыто». А использование такого принципа может привести к срыву установившихся потоков или к стоякам воздуха, что вообще очень плохо. Так что если встает вопрос, как отрегулировать батареи отопления в частном доме, то это маленькое, но очень полезное приспособление просто идеальный вариант, так как не полностью перекрывает поток, а просто уменьшает его.

При устройстве отопления в двух- и более этажных домах количество вентилей должно быть как минимум в 2 раза больше. Чем она будет больше, тем проще в дальнейшем уход за котлом.

  Как работает регулятор

Датчик температуры на батарее отопления представляет собой клапан запорного типа, который устанавливается на входе в отопительные приборы.

Выдвижение штока на необходимую для регулирования длину происходит за счет давления, создаваемого сильфоном с веществом, которое от горячей воды начинает сильно расширяться.Для возврата штока обратно используется установленная пружина, а для регулирования раскрытия используется специальный механизм компенсации раскрытия, к которому прикреплена шкала.

Как регулируется система отопления:

• Под воздействием высокой температуры вещество в мехах начинает нагреваться. Шток становится длиннее, начинает давить на шток, а подача жидкости уменьшается до нужной величины.
• Барабан позволяет выбрать начальную степень, на которую будут удлиняться меха.Соответственно, таким образом устанавливается необходимый температурный режим, по достижении которого регулятор перекрывает подачу воды.

  Правильная установка регулятора

Для установки гидравлических контроллеров не требуется специальных знаний. Только учтите несколько нюансов:

• Вставлять устройство нужно не на выходе, а именно на подаче.
• Подберите устройство, диаметр которого максимально приближен к диаметру труб для подачи.
• Для правильной настройки температуры установите устройство так, чтобы на него не падали прямые солнечные лучи.
• При установке регулятора обратите особое внимание на то, чтобы головка с сильфоном находилась в горизонтальном положении. В противном случае могут появиться застойные зоны. Для его обдува не используйте воздух из труб – только воздух непосредственно из отапливаемого помещения.
• Если в помещении имеется определенное количество радиаторов, установленных последовательно, нет необходимости устанавливать их на каждый отдельный прибор. Достаточно регулирования потока охлаждающей жидкости на входе в первый радиатор. Если у каждой батареи свой стояк, то придется установить регулятор на каждый радиатор.

Как видите, сократить расходы можно, если учесть такие детали, как регуляторы для системы отопления.

ВИДЕО: Автоматический контроль температуры в доме

Регулировка температуры отопления в собственном доме позволяет добиться более комфортного пребывания в помещении в отопительный сезон.

Как это делалось раньше? Ни о какой регулировке температуры систем отопления и речи не было. Были печи, надчеканки и они плавились до условного состояния «тепло». И в результате часто в первый день после пожара в доме было слишком жарко, во второй раз, а на третий день приходилось снова тонуть.

С появлением систем водяного отопления ситуация немного улучшилась, и благодаря водяному нагреву были разработаны способы регулировки температуры систем отопления.

Точное регулирование температуры систем отопления решает две особо важные задачи:

• — Максимально комфортное проживание в доме, где используется именно та температура, которую вы установили;
• — Экономия энергоносителей и ваших денег за счет точной настройки.

2 способа регулировки систем отопления

На самом деле существует два метода регулировки температуры.

1. Количественный . Это метод изменения скорости движения нагретой воды с помощью специальных клапанов или циркуляционного насоса.По сути, мы ограничиваем поступление теплоносителя в систему через отопительное оборудование.

Самый простой пример реализации этого метода — изменение скорости насоса. Чем холоднее, тем сильнее работает насос и тем быстрее движется теплоноситель по системе отопления.

1. Качественный . Этот способ предполагает регулировку температуры всей системы на отопительном приборе (на котле и т.п.)

Способы регулировки радиаторов отопления

Самый простой способ отрегулировать температуру систем радиаторного отопления – установить непосредственно на радиатор.

Принцип работы термоголовки следующий: Головка заполнена жидкостью. Объем жидкости зависит от температуры охлаждающей жидкости. При нагреве объем жидкости увеличивается и клапан термоголовки закрывается. При охлаждении происходит обратное.

Этот способ регулировки достаточно прост и надежен. К недостаткам можно отнести ручную регулировку термоголовки на каждом радиаторе.

Более продвинутый метод — установить вместо термоголовки, затем установить термостат в помещении и соединить все узлы в единую систему.

На первый взгляд это звучит сложно. Но на самом деле все довольно просто реализуется. На сервопривод кинуть два тросика. Один для питания, другой для подключения терморегулятора. На термостате устанавливается нужная температура, а сервопривод автоматически ее регулирует.

Способы регулировки температуры теплых полов

Регулировке температуры теплого пола посвящена не одна статья на нашем сайте. Если вкратце, то есть следующие варианты:

1. Регулировка температуры теплого пола совместно с верхним датчиком температуры на коллекторе и циркуляционным насосом. Датчик считывает температуру на коллекторе (изначально завышенную) и, как только получает необходимую температуру, отключает питание на насосе.

2. Установка насоса для подачи в паре с. Благодаря трехходовому клапану пол перемешивается до необходимой температуры.
3. Монтаж теплых полов с помощью смесительного модуля. Смесительный модуль имеет все необходимое для регулировки температуры системы теплого пола.
4. Аналогичный радиатор.Установка на коллектор сервоприводов совместно с термостатами.

Подробнее читайте в статье.

Теплый пол, когда-то считавшийся роскошью, стал в европейских странах практически одним из стандартных вариантов индивидуального жилья. Он удобен, гигиеничен, долговечен и требует минимального ухода. Кроме того, работа отопления в низкотемпературной области позволяет снизить энергозатраты. Однако вышеперечисленные преимущества «теплого пола» не всегда подтверждаются владельцами оснащенного им жилья.Причинами этого часто являются неверный расчет и гидравлическая регулировка системы.

  Для поддержания заданной температуры в помещении система отопления должна непрерывно подавать тепло в количестве, компенсирующем его потери через стены, пол, потолок, окна и двери. Количество теплопотерь зависит от температуры наружного воздуха. В соответствии со своим значением автоматика современных систем отопления регулирует поступление тепла в помещение. Температура теплоносителя для всех помещений дома одинакова.

Помимо тепла системы отопления, в дом поступает тепло от солнечной радиации (особенно через большие окна с южной стороны), декоративных печей и каминов, печей и осветительных приборов, телевизоров, компьютеров и самих людей.

Интенсивность, продолжительность и частота подачи такого тепла являются переменными. Подача тепла через остекление южных стен в феврале может составлять до 70% от общей тепловой нагрузки. Камин способен полностью покрыть тепловую потребность помещения.На другие сторонние источники тепла обычно приходится менее 25% нагрузки.

Несмотря на наличие комнатных термостатов, быстрая реакция теплого пола на подачу тепла извне невозможна из-за инерционности этой системы. При укладке труб отопления в бесшовную бетонную стяжку время реакции «теплого пола» на изменение количества поступающего тепла составляет около двух часов.

Таким образом, комнатный термостат, быстро среагировавший на поступление наружного тепла, отключает подогрев пола, который продолжает отдавать тепло еще около двух часов.При прекращении подачи наружного тепла и открытии термостатического клапана полный прогрев пола достигается только через такое же время.

Хотя разумно регулировать температуру в помещении с точки зрения энергосбережения, это не работает при быстрых изменениях температуры. Эффективен только эффект саморегуляции.

Эффект саморегуляции
  Саморегуляция представляет собой сложный динамический процесс. Однако на практике теплоснабжение теплыми полами регулируется естественным образом без вмешательства механических устройств за счет следующих двух закономерностей: 1) тепло всегда распространяется от более нагретой зоны к более прохладной; 2) величина теплового потока определяется разностью температур.

Ниже приведены четыре простых примера, иллюстрирующих эффект саморегуляции. Температуру воздуха снаружи помещения, внутри него, температуру пола и количество горячей воды, поступающей в систему отопления, принимают неизменными. Изменяется только температура воздуха в помещении за счет притока постороннего тепла и холодного воздуха через негерметичность помещения.

На рис. 1 показан пример среднего рабочего состояния в отопительный период. Поступлений наружного тепла нет.При средней температуре наружного воздуха пол с температурой 24 °С отдает все тепло в воздух помещения, в котором поддерживается температура 20 °С. При 0 % сторонних теплопритоков тепловыделение пол 100%.

Пример 2. Граничные условия те же, но за счет притока внешнего тепла температура в помещении повысилась до 22 °С (рис. 2). В результате теплоотдача пола уменьшилась вдвое, так как разница температур между полом и воздухом уменьшилась до 2°С.В этом случае «теплый пол» покрывает только 50% тепловой нагрузки, остальные 50% тепла поступают от сторонних источников.

Пример 3. Из-за большого поступления тепла извне температура в помещении повысилась до 24 °С, сравнявшись с температурой пола (рис. 3). В результате тепловая мощность теплых полов упала до нуля. То есть вся тепловая нагрузка в этом случае покрывается теплом от сторонних источников.

Пример 4. Для проветривания в помещении были открыты окна и кратковременно снижена температура комнатного воздуха до 16°С (рис.4). Разница температур между полом и воздухом достигала 8°С, что привело к увеличению теплоотдачи пола до 200%.

Документ требует от организации регулирования температуры теплоносителя, подаваемого в здание, в зависимости от температуры наружного воздуха (EnEV § 12/1). Это обеспечивает доставку в распределительную сеть того количества тепла, которое может быть использовано в ближайшем будущем.

Кроме того, количество тепла, подаваемого в помещения, должно регулироваться в зависимости от температуры их внутреннего воздуха (ЭнЭВ § 12/2), что позволяет регулировать режим отопления с учетом внешнего теплоподвода — от солнечная радиация, бытовая техника и т. д.

На рис. 5 представлена ​​принципиальная схема теплого пола здания, включающая следующие элементы регулирования с учетом перечисленных выше требований: ДТ — датчик температуры наружного воздуха; МВ – трехходовой клапан здания; RF — датчик температуры воздуха в помещении; РВ — комнатный регулирующий клапан.

При правильно рассчитанной и гидравлически отрегулированной отопительной установке будет достаточно только погодозависимого регулирования с изменением температуры теплоносителя, подаваемого в здание, при условии отсутствия внешнего подвода тепла.Однако эффект саморегуляции — непременная составляющая реальных процессов.

Регулирование температуры в помещениях путем изменения количества подаваемого теплоносителя позволяет экономить электроэнергию. Однако если регулирование потока осуществляется в режиме «вкл/выкл», теплый пол может не обеспечивать поддержание комфортной температуры.

Пусть наружного теплоснабжения нет: в помещение тепло подается только от пола, а в окружающую среду оно поступает через ограждающие конструкции (рис. 6). Если помещение начинает нагреваться солнцем, впускной клапан закрывается (рис. 7), и примерно через два часа пол и помещение охлаждаются.

При кратковременных интенсивных поступлениях стороннего тепла система управления не справляется с работой, в результате чего возникают колебания температуры помещения и пола.

Этот недостаток можно устранить, увеличив теплоотдачу пола за счет прокладки трубы отопления с меньшим шагом (искусственный перегрев помещения увеличивает частоту срабатывания термостатического клапана).

Однако наилучший результат дает установка регулирующего клапана, который не перекрывает полностью подачу теплоносителя, а уменьшает ее в части компенсации максимально возможного подвода стороннего тепла. Это позволяет уменьшить колебания температуры пола и воздуха в помещении. Благоприятно сказывается и использование датчиков температуры пола.

На рис. 8, 9 показан принцип работы системы управления теплым полом с байпасом, подключенным параллельно термостатическому клапану. Байпас настраивается на пропуск такого количества теплоносителя, чтобы теплопотери помещения полностью компенсировались суммарно теплом, поступающим от стороннего источника. (В показанном примере это 50 % расхода.) Oventrop предлагает компактные модули с термостатическим клапаном и регулируемым байпасом.

Как UPONOR смотрит на задачу автоматического управления (один из крупнейших производителей, которые кстати согласны с этой точкой зрения):

Автоматическое управление
Автоматическая система управления теплом
пол должен поддерживать поступление
тепла с той же интенсивностью, с которой
помещение теряет его под воздействием
динамически изменяющихся условий, поддерживая
температура в помещении.
Результаты испытаний в реальных условиях
показывают, что при правильной эксплуатации
систем управления и за счет высокой
степени автономности управления,
 система теплого пола способна
компенсировать все теплопотери помещения.
Для оптимальной работы
  рекомендуется сочетание
  централизованного регулирования и
  регулирования в отдельных помещениях.
Централизованная система управления
контролирует температуру
охлаждающей жидкости, подаваемой в соответствии с
погодными условиями на улице.
Система регулирования в отдельных
 помещениях управляет расходом теплоносителя
 в каждом контуре в зависимости от показаний
 датчиков температуры (термостатов),
 расположенных в соответствующих помещениях
 и заданных пользователем параметров.
Позволяет контролировать рассеивание тепла.
этажей в каждой комнате индивидуально,
то, что наиболее точно обеспечивает комфорт
и энергосбережение.

Температура в отдельных помещениях
Местное (индивидуальное) регулирование
 применяется при регулируемом
подаче тепла в отапливаемое помещение.
Основная идея индивидуального управления
  заключается в локальном повышении
комфорта в определенном помещении
и в экономии энергии за счет установки
расчетной температуры в помещении
непосредственно любым человеком.
Регулятор температуры в помещении
  необходим для создания наилучшего
комфортного климата внутри здания. В
 в зависимости от внешних факторов (ориентация
зданий, ветер и т. д.) или внутренних факторов
  (освещение, источники открытого огня,
 время пребывания и т. д.)
  Существуют разные требования к теплу.
 режим внутри здания.
 Системы обогрева пола могут
 удовлетворить всем этим требованиям. В каждом
помещении может быть точная
регулировка температуры с помощью
датчиков температуры (термостатов).
  Однако при открытой планировке различные
  «Комнаты» могут рассматриваться как одно
  пространство (управление зоной). В этом случае
  Uponor рекомендует использовать только один комнатный термостат
  для
  регулирования на всем открытом пространстве,
при этом термостат устанавливается в
  «Помещение» с наибольшей потребностью
  в отоплении. Обычно это комната с 90 126  наибольшим количеством наружных стен или окон.
Зональный контроль
Зональное регулирование применяется в
 при регулировании тепла,
 подается в любую зону, состоящую
 обычно из нескольких помещений (помещений).
  Зональный контроль используется для управления
  определенной группой помещений или
  помещений с открытой планировкой.
Централизованное управление
Централизованное регулирование применяется
 в случаях, когда тепло подается на все здание
 или в коллектор, управляемый системой
 централизованного дистанционного управления
 управления или от теплового пункта (ИТП).

Принципы регулирования температуры охлаждающей жидкости
…

  внутренний теплоноситель
  при постоянном расходе
  Некоторые специалисты по климату в
  помещениях считают, что
регулировка внутренней температуры является лучшим
  способом поддержания комфортной температуры.
  Обоснованием этого является тот факт, что
 большинство зданий имеют очень высокую
 тепловую инерцию. Это означает, что при
быстром изменении температуры наружного воздуха
 изменение внутренней температуры может
 задержаться на несколько дней.Другими словами,
 внутренний контроль температуры
 в гармонии с тепловой инерцией зданий.
 Использование этой
нормативной технологии сводит к минимуму колебания температуры в
 помещениях.

Контроль температуры
  теплоносителя по температуре наружного воздуха
  при постоянном расходе
  В отличие от вышеуказанного
  Некоторые специалисты считают, что лучшим

 в том, что становится возможной работа
 с заданным температурным графиком
 теплоносителя в зависимости
 наружной температуры.Вот основное
 преимущество в том, что при повышении
наружной температуры система
регулирования
сразу же снижает температуру подачи
, тем самым снижая
нежелательные потери тепла.
  Компенсация температуры подачи
  в зависимости от температуры наружного воздуха.
  Настройка системы регулирования работает по
  запрограммированному графику отопления
  для этого здания.Регулирующее устройство
представляет собой трехходовой клапан централизованного управления
.

Схема системы с регуляторами

Каждый отопительный сезон преподносит свои сюрпризы сложностью обогрева помещений, как для жителей многоэтажек, так и для частных коттеджей. От того, как он отрегулирован, зависит качество равномерного обогрева всех помещений дома.

Что нужно для регулировки

Установка оптимальной температуры радиаторов позволяет создать максимально комфортные условия пребывания в помещении.Кроме того, корректировка позволяет:

1. Устранить эффект завоздушивания в батареях, дать возможность теплоносителю свободно перемещаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
2. Снизить затраты на потребление тепла до 25%.
3. Не держите окна постоянно открытыми, если воздух в помещении чрезмерно перегрет.

Регулировкой отопления и регулировкой батареи желательно заниматься до начала отопительного сезона.Это необходимо для того, чтобы не испытывать дискомфорта в квартире и не устанавливать температуру нагрева батарей в аварийном режиме. Перед регулировкой и регулировкой радиаторов необходимо летом сделать все окна утепленными. Кроме того, нужно учитывать особенности расположения квартиры:

• Посередине или в углу дома.
• Нижний или верхний этаж.

Проанализировав ситуацию, желательно использовать энергосберегающие технологии для максимального нагрева внутри квартиры:

• Для утепления стен, углов, полов.
• Выполнить гидро- и теплоизоляцию швов между бетонными швами панельного дома.

Без этих работ регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Типы систем отопления и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно отрегулировать температуру радиаторов, необходимо знать общее устройство системы отопления и разводку теплоносителя.

• В случае индивидуального отопления регулировка упрощается, когда:

1. Система питается от мощного котла.
2. Каждая батарея оснащена трехходовым клапаном.
3. Навесная принудительная подкачка охлаждающей жидкости.

На этапе монтажных работ индивидуального отопления необходимо учитывать минимальное количество отводов в системе. Это необходимо для того, чтобы снизить потери тепла и не снизить давление теплоносителя, подаваемого в радиаторы.

Для равномерного прогрева и эффективного использования тепла на каждую батарею монтируется вентиль. С его помощью можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, оборудованной подачей теплоносителя по трубопроводу сверху вниз по вертикали, регулировка радиаторов невозможна. В этой ситуации верхние этажи открывают окна из-за жары, а в комнатах нижних этажей холодно, так как батареи там еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею и затем возвращается в центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подводящая труба каждого радиатора снабжена регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя к радиатору и обратно. Для увеличения или уменьшения расхода теплоносителя каждая батарея оснащается отдельным вентилем с ручным или автоматическим термостатом.

Типы регулирующих клапанов

Типы кранов

Существующие современные технологии отопления позволяют установить на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный клапан представляет собой теплообменник из клапанов, который соединен трубками с радиатором.

По принципу работы эти краны бывают:

• Мяч, которые в первую очередь несут 100% защиту от аварийных ситуаций. Эти запорные устройства представляют собой конструкцию, которая может поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровой кран нельзя оставлять полуоткрытым, так как в этом случае возможно повреждение уплотнительного кольца и утечка.

• Стандарт без температурной шкалы. Они представлены традиционными бюджетными клапанами. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя к радиатору, они меняют температуру в квартире на неопределенное значение.
• С термоголовкой, позволяющей регулировать и контролировать параметры системы отопления.Такие термостаты бывают автоматическими и механическими.

Обычный термостат прямого действия

Принцип устройства

Термостат прямого действия представляет собой простое устройство для регулирования температуры в радиаторе отопления, который устанавливается рядом с ним. По своей конструкции он представляет собой герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменение температуры теплоносителя.

При подъеме жидкость или газ расширяются.Это приводит к увеличению давления на шток в клапане термостата. Он, в свою очередь, двигаясь, перекрывает поток теплоносителя. При охлаждении радиатора происходит обратное.

Термостат с электронным датчиком

Данное устройство принципиально не отличается от предыдущей версии, разница только в настройках. Если в обычном термостате они выполняются вручную, электронный датчик в этом не нуждается.

Здесь температура задается заранее, а датчик следит за ее поддержанием в заданных пределах.Параметры контроля температуры воздуха электронным термодатчиком регулируются от 6 до 26 градусов.

Пошаговая инструкция по регулировке температуры

Для обеспечения комфортных условий в помещении необходимо выполнить несколько основных действий.

Схемы подключения

1. Изначально на каждой батарее необходимо стравить воздух до того, как вода потечет из крана струйкой.
2. Затем нужно отрегулировать давление в аккумуляторах.
3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, во второй — на три, а затем по той же схеме, увеличивая количество оборотов открытого вентиля на каждом радиаторе. Таким образом, давление теплоносителя равномерно распределяется по всем радиаторам. Это обеспечит ему нормальный проход по трубам и лучший прогрев батарей.
4. В системе принудительного отопления перекачку теплоносителя и контроль рационального расхода тепла поможет сделать регулирующая арматура.
5. В проточной системе температура хорошо контролируется регуляторами температуры, встроенными в каждую батарею.
6. В двухтрубной системе отопления можно регулировать не только температуру теплоносителя, но и его количество в батареях, используя как ручную, так и автоматическую системы управления.

Заключение

Установка завершена

Сегодня для поддержания комфортной температуры в квартире каждый радиатор системы отопления должен быть оснащен системой регулировки.

Современные терморегуляторы помогают не только поддерживать тепловой баланс в помещении, но и экономить энергию на нагрев теплоносителя.

Теплый пол не работает? | Проблемы и исправления

Как и в любой системе отопления, могут быть случаи, когда ваш теплый пол (UFH) не работает должным образом.

Nu-Heat может помочь вам найти основную причину ваших проблем с подогревом пола — будь то электрическая причина или неисправность термостата или детали коллектора — мы поможем вам снова запустить систему.

Переход к проблемам с водяным теплым полом
Переход к проблемам с электрическим теплым полом

Во-первых, давайте рассмотрим несколько потенциальных проблем с подогревом пола, с которыми вы можете столкнуться при использовании воды UFH, и способы их решения.

Или почему бы не позвонить в нашу техническую группу по телефону 01404 540650?

Проблемы с водяным подогревом пола

Одиночная зона не нагревается

Если одна зона не нагревается должным образом, или вообще не выключается , это может быть вызвано рядом проблем с подогревом пола.Большинство довольно просто решить самостоятельно:

Проблемы актуатора подогрева пола:

• Клапан с липким штифтом под приводом

  Под каждым приводом находится небольшой штифт. Вам необходимо удалить привод из пораженной зоны, чтобы убедиться, что штифтовой клапан свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы с длинными губками, чтобы попытаться освободить штифт.

• Привод полностью вышел из строя

  Если привод неисправен, это, скорее всего, связано с электрической проблемой, которая может быть связана с термостатом или монтажной платой. Для проверки цепей лучше обратиться к квалифицированному электрику. Неисправный актуатор также может привести к тому, что теплый пол не отключится и останется включенным постоянно.

Проблемы с термостатом теплого пола:

• Неисправность термостата или низкий заряд батареи

  Вы можете легко сбросить настройки термостата, следуя предоставленному руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, рекомендуется также проверить батарейки.Если ни один из этих способов не работает, это может быть связано с электрической неисправностью, поэтому следует вызвать квалифицированного электрика. Неисправный термостат также может привести к тому, что теплый пол будет постоянно включен .

• Термостат настроен неправильно (ошибки E1 и E2)

  Большинство ошибок термостата отображаются на лицевой стороне статистики. Просто перезагрузите термостат, следуя руководству пользователя, чтобы устранить ошибку. Мы подготовили несколько видеороликов по настройке, которые помогут вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок с термостата Nu-Heat PbS

Проблемы с другими деталями напольного отопления

1. Изолировать все зоны UFH, кроме зоны, которая не нагревается
2. Снимите привод
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к водопроводному крану холодной воды
4. Подсоедините шланг к сливному отверстию на коллекторе и выведите в слив
5. Включите холодный кран, откройте оба крана, точку слива и точку подачи и пропустите воду через эту зону

После того, как пузырьки воздуха будут удалены, вы можете перекрыть клапаны и холодный кран и отсоединить шланг. Лучше всего с этой задачей справится квалифицированный сантехник.

Несколько зон или вся система не нагреваются

Еще одна проблема с подогревом пола, с которой вы можете столкнуться, — система не нагревается должным образом. Это может повлиять на несколько зон или на всю систему. Есть несколько причин, по которым это может происходить:

• Отказ циркуляционного насоса

  Возможно, вышел из строя циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

• Реле насоса на монтажных платах

  Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.

• Запорные клапаны закрыты на коллекторе

  Рычаг запорного клапана должен находиться на одной линии с трубопроводом на коллекторе в открытом положении. Если запорный клапан закрыт, он будет находиться на трубопроводе под углом 90 градусов.

• Штифт смесительного клапана застрял

  Для решения этой проблемы необходимо снять белую головку термостатического клапана и убедиться, что игольчатый клапан не заедает. Если он застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы с длинными губками, чтобы попытаться освободить штифт перед заменой термостатической головки.

• Котел не работает (нет сигнала)

  В этой ситуации вам необходимо обратиться к квалифицированному электрику, который проверит соединения платы электропроводки и реле.

• Нет питания на монтажных платах

  Убедитесь, что питание главного выключателя включено. Если он не горит, вызовите квалифицированного электрика.

Насос работает все время или не выключается

Если вы столкнулись с проблемой подогрева пола, причина может быть в следующем:

• Реле насоса заело на монтажной плате

  Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.

• Неисправность термостата или низкий заряд батареи

  Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батарейки, если в системе используется беспроводной термостат с батарейным питанием.

• Неисправный или неисправный привод

  Если привод неисправен, это, скорее всего, связано с электрической проблемой, которая может быть связана с термостатом или монтажной платой. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе теплого пола (проверка давлением)

Существует несколько потенциальных проблем с подогревом пола, которые могут быть выявлены при опрессовке и которые могут вызывать повышение давления в системе:

• Заправочная петля была оставлена ​​включенной или пропускает

  Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

• В трубопроводе UFH имеется ограничение

  Если давление остается высоким во время опрессовки, даже когда система выключена, то маловероятно, что причиной является засорение трубопровода. Однако, если давление изменяется при изменении скорости насоса (или выключении насоса), то, вероятно, имеется ограничение – либо засор , либо воздушные пробки . Важно отметить, что если насос находится близко к заданному значению, при запуске произойдет начальное повышение или падение давления.

• Расширительный бак вышел из строя (повреждена мембрана)

  Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. Если вода выльется, диафрагма внутри сосуда разорвется, и весь сосуд потребуется заменить .

  В качестве альтернативы диафрагма может быть пуста от воздуха, что означает, что вода не может расширяться при нагревании, что приводит к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подсоедините ножной насос к клапану Шредера сосуда, накачав его до 2 бар.Заполните водяную сторону до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

1. Проверьте систему на наличие утечек в трубопроводах, коллекторах и цилиндре. Это включает быстрый осмотр предохранительного клапана, автоматического воздухоотводчика и расширительного бака.
2. Поднимите давление в системе (см. руководство для получения дополнительной информации об опрессовке полов с подогревом) и изолируйте все коллекторы.Проверьте, с какой стороны коллектора падает давление. Это поможет определить место утечки.
3. Убедитесь, что предохранительный клапан температуры/давления не пропускает воздух.
4. Проверить, не пропускает ли расширительный бак со стороны котла.
5. Проверить, что продувочный клапан котла не пропускает.

Все вышеперечисленное должен выполнять квалифицированный сантехник.

Проблемы с электрическим теплым полом

Возникли проблемы с электрическим теплым полом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам — например, неисправный термостат или проблемы с электропроводкой. Тем не менее, вот несколько советов по устранению неполадок, характерных для электрического UFH.

• Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

  Проблема с подогревом пола может быть связана с термостатом или проблемой с проводкой — ознакомьтесь с нашими советами по термостату или разделом нашего руководства пользователя. Вы также должны проверить, не вышел ли из строя напольный датчик/датчик и правильно ли он подключен к термостату.

  Если с термостатом и датчиком температуры все в порядке, может потребоваться приезд электрика для проверки системы.

• Пол не нагревается до нужной температуры

  Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме — проверьте это перед установкой.

• Я повредил или перерезал электрический нагревательный кабель

  Вы можете купить комплект для ремонта кабеля теплого пола, но эту работу должен выполнять квалифицированный электрик. Позвоните нам по телефону 01404 540650, и наши специалисты смогут посоветовать, что делать.

• Электрическое отопление дороже, чем я ожидал

  Электрический теплый пол дороже, чем водяной теплый пол, поэтому мы рекомендуем его для небольших помещений, а не для установки во всем доме.

  Если вы используете больше электроэнергии, чем предполагалось, попробуйте изменить настройки термостата или программы. Изоляция, образ жизни и поток воздуха в помещении также могут иметь значение.

• Я неправильно установил электрический теплый пол

  Несмотря на то, что электрические системы обогрева пола просты в установке, во время установки могут возникнуть проблемы. Если у вас есть какие-либо вопросы или проблемы, просто позвоните нам!

Если вы занимаетесь устранением неполадок в системе Nu-Heat UFH или после прочтения этого руководства у вас по-прежнему возникают проблемы с подогревом пола, вы всегда можете позвонить в нашу компетентную службу технической поддержки по телефону 01404 540650.

Консультация по проекту

Чтобы обсудить лучшие решения для обогрева полов и возобновляемых источников энергии для вашего проекта.

Диагностика теплых полов — ООО «Системы теплых полов»

ЛИСТ ДИАГНОСТИКИ

В случае, если ваша система подогрева пола (UFH) работает неправильно, проверьте несколько пунктов, чтобы найти причину проблемы:

• Убедитесь, что воздух полностью удален из системы. Не заливать из бойлера; заполнить систему UFH, как описано в инструкции. Много раз сантехник все еще может нагнетать воздух в систему после подключения к котлу, поэтому, даже если установщик UFH промыл систему, вам может потребоваться сделать это снова.
• Самая распространенная проблема с системами UFH — воздух в контурах!
• Убедитесь, что насос работает на скорости 3 (макс.). Тоже правильно установил.
• Убедитесь, что смесительный клапан не установлен на минимум. Нормальная температура составляет 45°С для бетонных полов и 55°С для деревянных подвесных полов. Знак индикации находится под крышкой миксера. Поверните против часовой стрелки для более высокой температуры воды и по часовой стрелке для более низкой температуры. Если в комнатах немного холодно, то увеличьте температуру воды в системе UFH.
• Убедитесь, что подача и обратка к смесительному клапану правильно подключены к котлу. Поток ближе к стенке на смесительном клапане, то есть на клапане с маркировкой «H».
• Убедитесь, что правильный комнатный термостат работает с правильными контурами, т. е. с правильными приводами!!! Это довольно распространенная проблема. В одной комнате всегда будет холодно, так как неправильный комнатный термостат приводит в действие неправильный привод. Простой электрический тест прояснит проблему.
• Во многих случаях сантехника, которая подходит к котлу/радиаторам, не промывает систему, и мусор попадает в насос котла, смесительный клапан и насос теплого пола.Выньте смесительный клапан и промойте его горячей водой, промойте систему, прежде чем снова установить смесительный клапан. Это довольно распространенная проблема. Расходомеры на коллекторе будут показывать очень низкий расход, что означает, что в систему UFH поступает недостаточно потока, так как смесительный клапан заполнен мусором.
• Если в одной комнате немного холодно, то можно отрегулировать некоторые другие петли, уменьшив подачу к ним. Меньший поток к петлям означает меньше тепла для них. Это может произойти, если самая длинная петля изо всех сил пытается нагреться, тогда, уменьшив поток для более коротких петель, вы получите больше воды, поступающей в более длинную петлю.См. инструкцию по регулировке петель. Также вы можете увеличить температуру воды на смесительном клапане. Обратите внимание: если в вашем доме есть радиаторы, очень важно их отрегулировать, иначе они могут забрать всю воду из системы UFH.
• Снимите красные зажимы на приводах. Иногда электрики забывают их снять. Это означает, что приводы всегда открыты. Также обратите внимание, что приводу требуется 4 минуты, чтобы открыться, когда вызывается комнатный термостат. Важно, чтобы приводы были плотно прикручены к возвратному коллектору.Когда комнатные термостаты требуют тепла, включается насос UFH, и приводы начинают открываться.
• Все комнатные термостаты должны быть настроены на 20–21 градус C. Это нормальная расчетная температура в Великобритании для внутреннего климата.
• Система должна быть включена 24 часа в сутки в течение отопительного сезона, используйте понижение температуры ночью, что обычно означает, что система отопления не включается ночью, но очень быстро реагирует утром.
• Максимальная тепловая мощность для любой системы UFH составляет 100 Вт/м2 для бетонного пола и 70 Вт/м2 для деревянного подвесного пола.Собственность должна быть построена в соответствии с действующими строительными нормами, чтобы любая система UFH работала правильно.
• В зимнем саду вы можете терять больше тепла, чем 100 Вт/кв.м, поэтому система UFH продлит время, в течение которого вы можете использовать зимний сад, а не будет поддерживать температуру 20 градусов по Цельсию в течение всего года.
• Если у вас есть комбинированный котел, перед установкой системы UFH убедитесь, что он будет работать с дополнительным насосом.
• Правильным способом установки системы UFH является система S-Plan, т. е. двухходовой клапан для каждой системы, чтобы вы могли иметь независимое управление, если вы смешиваете UFH и радиаторы.
• Для правильной работы системы UFH при первом запуске потребуется 24 часа. То же самое будет применяться, если вы сделаете какие-либо изменения в элементах управления.
• Если у вас большая однозонная система без исполнительных механизмов, всегда проверяйте, полностью ли открыты синие колпачки.
• Когда система работает, проверьте, проходит ли вода через расходомеры на коллекторе потока. Если через расходомеры вода не поступает, то в системе есть воздух.
• Если насос не работает, проверьте правильность подключения электриком (см. наше руководство).Это распространенная проблема. L и N не входят в реле, см. наше руководство.
• Реле котла обычно подает питание на двухходовой клапан, а беспотенциальные контакты на двухходовом клапане запускают котел, т.е. как и система S-Plan. Если двухходовые клапаны не установлены, используйте реле котла в качестве беспотенциального контакта.

Опубликовано 02 января 2004 г.

Как отрегулировать коллектор теплого пола?

Снимите красные колпачки с потока или верхней планки коллектора .Поверните клапан против часовой стрелки, чтобы уменьшить расход . Аналогичным образом поверните клапан по часовой стрелке, чтобы увеличить расход . Отрегулируйте каждого контура, пока расходомер на расходомере не будет завершен.

Нажмите, чтобы увидеть полный ответ.

Кроме того, как мне контролировать температуру на моем теплом полу?

Теплый пол работает при более низкой температуре , чем радиаторы, поэтому предложение вашего строителя включать подогрев пола все время под управлением термостата имеет смысл. Вы используете свой термостат, чтобы установить желаемую температуру . Это эффективный способ запуска системы.

Аналогично, как избавиться от воздушной пробки в полах с подогревом? Для удаления воздуха вам необходимо:

1. Изолировать все зоны UFH, кроме зоны, которая не нагревается.
2. Снимите привод.
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к водопроводному крану.
4. Подсоедините шланг к сливному отверстию на коллекторе и выведите его в канализацию.

Точно так же спрашивают, как сбалансировать коллектор лучистого тепла?

Как сбалансировать радиационный коллектор от Uponor.

1. На балансируемом коллекторе найдите петлю с наибольшим падением давления (ft/hd).
2. Чтобы сбалансировать все остальные контуры на коллекторе, найдите падение давления (фут/hd) для каждого контура и вычтите его из контура с наибольшим падением давления (аналогично контуру, показанному на шаге 1).

Следует ли постоянно включать пол с подогревом?

Рекомендуется, чтобы в разгар зимы система подогрева пола была включена на все раз.Хотя должен находиться при разных температурах в зависимости от использования и активности в доме. Это связано с тем, что теплый пол может прогреваться за два-три часа, поэтому лучше не отключать его полностью.

Содержание



---

БАЗОВАЯ КОНСТРУКЦИЯ:


Расчет центрального отопления и загрузка горячей воды.

Первым шагом при проектировании любой системы отопления является рассчитать требуемую мощность центрального отопления, чтобы соответствовать тепловым потерям (и прибыль) для каждой комнаты.То Барло Хитлоад Калькулятор — это простая программа, которую можно скачать бесплатно. и позволяет легко выполнять все необходимые расчеты.



Нужны ли радиаторы?

Причины, по которым может использоваться радиатор, включают:

• Очень большие окна, которые могут генерировать значительные нисходящие потоки. Радиатор будет противодействовать сквозняку, если он расположен ниже окно.

• Радиаторы могут нагревать помещения быстрее, чем полы, что для полного нагрева может потребоваться до 3 часов. Где время запуска не может быть Для улучшения отклика могут потребоваться излучатели.

• В районах, страдающих от резких перепадов температуры, можно использовать радиатор для ускорения нагрева в этой области.

• Районы с очень высокими потерями тепла (лучше потери по возможности)

• Помещения, в которых укладка пола невозможна трубопровод.

Следует помнить, что чем выше тепловая масса системы напольного покрытия, тем дольше время нагрева. Довольно быстро время нагрева может быть достигнуто за счет более тонкой стяжки над полом изоляция. Вентиляторные конвекторы являются еще одним соображением, поскольку они имеют более высокую тепловой мощности и может использоваться экономно для ускорения начального нагрева.



Принятие решения о том, является ли первичный распределительный трубопровод (до коллекторы) необходимо смешивать.

Вода может перекачиваться из котла/теплоаккумулятора в подпольные коллекторы…

• при температуре котла (обычно до 82°С) с контроль температуры пола на коллекторах,

• или при температуре пола, устраняя необходимость в блендеры и насосы на коллекторах.

Централизованное управление температурой упрощает системы и позволяет более легко реализовать оптимизацию погоды.Тем не менее, прокладка трубопровода при полной температуре позволяет лучше использовать.

Радиаторам требуется вода при более высоких температурах, 83С, в отличие от 40-55С для теплых полов. Отправка очень горячая вода вокруг контура пола может привести к растрескиванию стяжки или поломке пола. температура становится некомфортно высокой. Температурный контроль некоторых Таким образом, сортировка требуется для ограничения температуры воды, поступающей в подпольные контуры.


 Таблица мощности радиатора в зависимости от температуры. Взято с сайта Barlo Radiators.

Если подача при 55°C, возврат при 45°C, тогда радиаторы должны быть больше чем в два раза больше (выход 0,423 при дельта Т 30C из таблицы) нормально для достижения номинальной мощности. Если радиаторы должны использоваться, то может быть более практичным обеспечить температуру управления на подпольных коллекторах, если они расположены рядом с радиаторы, а не радиаторы увеличенного размера или специальные высокопроизводительные температурный трубопровод.



Расчет необходимой длины и плотности трубопроводов.

После того, как известны тепловые потери объекта, необходимо выходная мощность [Вт/м ^2] этажей рассчитывается делением этажа площадь труб теплого пола [м ² ] по тепловым потерям/мощности [Вт]. Расчеты следует производить для каждого помещения в отдельности.

Тепловые потери должны учитывать любой ввод радиатора, который следует вычесть из требуемой мощности UFH.Кроме того, площадь пола в комнаты могут быть уменьшены из-за креплений, например, в кухонных шкафах, или ванны. Учитывайте это при расчете площади пола для использования в расчетах.

Следующая таблица, от Hilton-Croft UFH, предназначен для типичной системы труб PEX.

Температура пола C	Мощность Вт/м 2	Расстояние между трубами см	Плотность трубы м/м 2	Длина контура м	Максимальный контур Площадь, м 2	Нагрев Мощность Вт	Объем воды л/час	Падение давления мбар
Температура подачи 50°C Температура обратки 40С
25. 7	75	30	3,3	60	18	1350	116	50
				80	24	1800	144	97
				100	30	2250	194	204
				115*	35	2625	226	306
26. 5	87	20	5	80	16	1392	120	71
				100	20	1740	150	130
				120	24	2088	180	215
				200*	27	2349	202	295
27. 1	97	10	10	100	10	970	83	47
				140	14	1358	117	119
				180	18	1746	150	235
				200*	20	1940	167	314
Температура подачи 55°C Температура обратки 45С
26. 7	91	30	3,3	40	12	1092	94	23
				60	18	1628	141	70
				80	24	2184	188	155
				100*	30	2730	235	285
27. 7	106	20	5	60	12	1272	109	45
				80	16	1696	146	100
				100	20	2120	182	183
				120*	24	2544	182	183
28. 5	118	10	10	100	10	1180	102	67
				120	12	1416	122	109
				150	15	1770	152	200
				170*	17	2006	173	284

* максимально допустимая длина отопительного контура, включая «хвосты» труб до многообразие.


Возьми a 180 м ² недвижимость с тепловой нагрузкой 13,5 кВт, требующая 75 Вт/м ² . С 50С поток, температура пола 25.7C, 10 х 60 м трубы обеспечат (это действительно должно быть сделано по комнате). Общий расход будет быть 1,16 м ³ /час (20 л/мин) при потере давления 50 мбар (0,5 м напора).



Базовая схема трубопровода отопления

После того, как тепловые потери и длина необходимых трубопроводов UFH рассчитано.При работе необходимо учитывать следующие моменты расположение трубопроводов:

• Сведите количество коллекторов к минимуму. Один или два будут сделать для большинства домашних свойств.

• Держите коллекторы как можно ближе к центру и доступными для обслуживание.

• Помещения со стационарными креплениями, такие как кухонные шкафы, можно избежать (как разрешено в расчетах).

• Планируйте использовать непрерывные трубы, избегая соединители трубопроводов.

• Цель состоит в том, чтобы добиться равномерной температуры пола путем равномерное расположение труб.

• Параллельное управление подачей и обраткой для контура помогает усреднить температуру. Это называется обратным возвратом . профиль трубы



Размеры термостатического смесительного клапана и насоса UFH

Глядя на графики потерь давления для типичных смесительных клапанов UFH (графики взяты с сайта RWC сайте), в 22мм и 28мм мы видим (продолжая пример), что при 20 л/мин система теряет 0.4 бар (напор 4 м) через клапан 22 мм или всего 0,15 бар (напор 1,5 м) через 28-мм клапан.

То кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что при 1,16 м 94 229 3 94 230 /час насос может генерировать напор 4,4 м. Расчеты показывают, что в сумме потеря давления через трубопровод 22мм и смеситель 4,5м, однако это больше, чем может дать насос.

Хотя подойдёт и насос большего размера, во избежание системного шума лучше использовать блендер диаметром 28 мм. который вместе с трубопроводом теряет всего 2 м напора.Мы еще тогда иметь запасной напор насоса 2,4 м для преодоления других коллекторы, приводы и балансировочные клапаны.

Такие кривые насоса могут быть получены с использованием Grundfos WebCAPS.

Эти расчеты основаны на централизованном смешивании для всей имущество. Если имеется более одного коллектора, оснащенного собственным смесительный клапан и насос, то необходимо произвести расчеты отдельно для каждой подсистемы.

Также часто рекомендуется включать клапан защиты от перегрева, чтобы изолировать поток в подполье в случае выхода из строя смесителя клапан для работы.В течение определенного периода вода с высокой температурой >60°C может привести к растрескиванию стяжек, поэтому разумно защищаться от этого. Простейший формой защиты является использование стата, который изолирует питание от UFH. насос и исполнительные механизмы. Полная защита будет включать в себя специальный изолирующий клапан какой-то — бывают как электрические (стат+клапан с приводом), так и чисто механические (клапан с датчиком лампочки) методы. Если этот клапан установлен в контуре UFH, тогда он должен быть приспособлен к давлению расчет потерь.

Калибровочный котел.

Один раз показатель общих тепловых потерь объекта рассчитываются, то потребности в горячей воде можно приблизительно рассчитать как по 2,5кВт на человека. Это основано на ванне с горячей водой. на каждого человека, выздоровевшего за два часа.

Суммарная нагрузка на горячую воду и отопление дает минимальную размер котла. Целесообразно немного увеличить размер котла, возможно, до 30%, но котлы с более высокой мощностью могут страдать от проблем с цикличностью, снижая КПД, особенно на котлах с фиксированной мощностью.Если термонакопитель должна быть привязана к системе, то цикличность может быть преодолена даже для больших котлы фиксированной мощности.



Размер насоса котла.

Для котла потребуется насос соответствующего размера. мощность, хотя иногда котлы поставляются уже с подходящим насосом. А требуемый расход при полном горении, можно определить по выходу котла следующим образом (обычно падение температуры котла составляет около 10°С):

Расход [литров/сек] = Мощность котла [Вт] /   ( 4200 x Падение температуры котла [C] )

Пример (бойлер 24 кВт): расход = 24000 / (4200 x 10) = 0.57 л/с = 35 л/мин

Системы всегда должны иметь какой-либо обходной путь. Пока не используется автоматический байпас, рециркуляция через байпас (обычно низкая нагрузка или отсутствие нагрузки) необходимо добавить к расходу. Рекомендуется использовать автоматический байпас, поскольку он избавляет от необходимости беспокоиться о неблагоприятном влиянии стационарных байпасов на скорость потока и давления.

Другие клапаны, которые, возможно, потребуется встроить в дизайн включает:

• зональные клапаны для отключения различных отопительных контуров, или подача в накопитель горячей воды

• клапан защиты от перегрева, чтобы перекрыть поток к под полом в случае отказа смесительного клапана. Через какое-то время вода с высокой температурой >60°C может привести к растрескиванию стяжек.

Должны быть также предусмотрены припуски для трубопровода от котла к коллекторам и/или баку горячей воды.



Операция буферного хранилища.

Единственный способ обеспечить работу конденсационных котлов постоянно в режиме конденсации для обогрева или для преодоления неудобств цикличность котлов, заключается в подключении теплоаккумулятора к подпольной системе. Накопитель действует как буфер между тепловой нагрузкой и мощностью котла. Он сохраняет тепловую энергию во время работы котла, а затем использует ее. аккумулированное тепло для поддержания отопления после остановки котла. Этот так котел не будет топиться так часто и будет гореть дольше когда это произойдет.

Сокращение циклов само по себе повысит эффективность, однако выгоды также могут быть достигнуты за счет поддержания температуры обратки на уровне котел все время на низком уровне.Без термоаккумулятора это очень труднодостижимо, если только котел не имеет встроенной электроники. Это т.к. для поддержания минимальных расходов через котел при малом нагреве нагрузки, вода будет поступать через байпас в обратку, повышая температура. Этот цикл будет продолжаться до тех пор, пока вода в этом контуре достигает 80°С (верхняя температура котла), к этому времени температура обратки выше 60С. КПД котла тем лучше, чем ниже возврат температуры и при 60°C эффективность конденсации не очень хорошая.

Для напольного отопления требуется только температура подачи 55C макс. Самая низкая температура в системе – под полом. обратки при температуре от 30 до 45°C, поэтому в идеале мы хотим нагревать воду только из от 45°C до 65°C для поддержания теплого пола (при условии, что повышение температуры на 20°C является подходит для котла).

Этого легко добиться с помощью буферного хранилища, настроив термостаты цилиндров соответственно. Котел не запустится, пока оба нижних термостата запрашивают тепло и продолжают работать. огонь, пока оба не будут удовлетворены.Термостаты должны быть настроены так, чтобы что котел повторно нагревает воду за один проход — второй проход потребует обратная вода выше 60С.

Если требуется более горячая вода, например, для работы контуров радиаторов или сети теплообменники горячей воды, то верхняя секция накопителя может иметь собственный термостат, который при необходимости блокирует два нижних термостата. Самый простой способ разогреть термоаккумулятор — просто закачать воду. со дна магазина в котел и обратно, хотя это только возможно с вентилируемыми котловыми системами.В герметичных системах медный змеевик внутри магазина используется как котел, так и пол для привода тепла в хранилище и из хранилища, однако более высокая температура котла будет преобладают по сравнению с прямой установкой (без змеевиков/с вентиляцией). На очень большом вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить входы/выходы более 50кВт.

С котлами без конденсации, где использование буфера преодолеть цикличность, нужны только два нижних термостата цилиндра, оба установить на 75С.

Буферные хранилища также полезны при попытке включить солнечные панели в систему. Катушка в основании магазина позволяет передать тепло в самую холодную точку хранилища, а затем используется для теплых полов.



Калибровка хранилища горячей воды.

При расчете объема бака горячей воды вы можете использовать наш Водяная нагрузка Калькулятор. Как правило, мы допускаем хранение 90 литров на ванна и 60 литров на душ, в период максимального спроса. Если планируется использовать термоаккумулятор, то к нему можно добавить дополнительное хранилище. разрешить работу с буфером. Дополнительное хранилище может также потребоваться, если следует использовать солнечные панели.

Особое внимание следует уделить электрическому нагреву. системы, так как чем меньше накопитель, тем меньше он способен аккумулировать тепло. предоставляется по дешевому тарифу на электроэнергию.

Следует также соблюдать особую осторожность при наличии тела струи, большие душевые розы или общее желание провести значительное время в душе.

Термоаккумуляторы DPS доступны в диаметрах базовых блоков 40 см, 45 см, 50 см и 60 см, с высотой от 85 см до 2 м, что делает диапазон мощностей от 90 литров до 500 литров.



Герметичная или вентилируемая первичная система.

Как правило, лучше всего выбирать герметичную первичную систему. другими словами, тот, который находится под давлением, а не с питанием из резервуара. Герметичные системы имеют следующие основные преимущества:

Если у вас герметичный системный котел или некоторые другие котла, то вентилируемая система не вариант.Однако вентилируемые системы имеют некоторые преимущества, при условии, что вы можете жить с 12 галлонами (12x12x20 дюймов). питательный и расширительный бак на чердаке.

• Автоматически пополняется при обслуживании или воздух продувается.

• Разрешить использование «прямых» термоаккумуляторов, где вода в первичной системе такая же, как и в теплоаккумуляторе (нет катушки), позволяет создать очень простую, экономичную систему с высоким уровнем извлечения.Такой магазины также могут более эффективно использовать солнечную энергию для пола.


---

ЭТАЖ ДИЗАЙН:

Полы со стяжкой



Для заполнения пустот и обеспечения гладкости добавляется засыпной слой песка. твердая поверхность без острых частиц, этого необходимо избегать пробивание ДПМ.

DPM расшифровывается как влагостойкая мембрана.Требуется при укладке деревянный пол или ламинат на цементных основаниях, например, бетонные, керамические, мраморные, асфальтированные/битумные поверхности. ДПМ предотвратит потоотделение и любое попадание влаги с основания пола.

Изоляция пола обычно представляет собой жесткую пенопластовую теплоизоляцию. теплоизоляционная плита с облицовкой из отражающей фольги (целотекс). Доступны плиты различной толщины и размеров (50 мм x 1200×2400 мм, 1200×1000мм…)

Трубы крепятся к стальной сетке с помощью простых проволочных хомутов.То сетка снимается с изоляции с прокладками перед заполнением стяжка.


Добавка к цементу/пластификатор добавляется в смесь стяжки для обеспечения полная герметизация трубы/решетки стяжкой, чтобы обеспечить максимальный нагрев переход из труб в стяжку получается, а дать дополнительная прочность на сжатие и изгиб.

Подвесные полы

В методах подвесного пола, показанных ниже, используется цементная смесь Sand 1:8. как тепловая масса, и распределить тепловую нагрузку.это дешевле Альтернатива использованию алюминиевых пластин.


НАД БАЛКОЙ:

МЕЖДУ БАЛКАМИ:



---





Некоторые ссылки на компании по производству напольных покрытий:

Borders Underfloor Отопление
Техника консервации
Continental UFH
Экватор
Хепворт Hep2O
Hilton-Croft UFH
Невидимый обогрев
Nu-Heat
ОСМА / Термодоска
Пексатерм UFH
Пол ООО «Тепловые системы»
Вирсбо





.
