Реле напряжения. Виды и работа. Применение и устройство

Чтобы защитить от поломок бытовую технику от скачков и перепадов напряжения, применяют прибор, который называется реле напряжения (РН). Это устройство поддерживает напряжение электрической сети в номинальном режиме. Прибор имеет свои особенности и способ подключения.

Как устроено реле напряжения и принцип его действия

Принципиальная схема действия РН заключается в недопущении возникновения излишнего или недостаточного сетевого напряжения питания. Чтобы понять причину необходимости установки РН, назовем некоторые способствующие причины:

• При обрыве проводов линии питания частных домов, возможен перепад напряжения сети на 160 вольт выше нормы, что обуславливает выход из строя незащищенных электроприборов, которые быстро сгорают и становятся неисправными.
• В ненастную погоду, либо по другим обстоятельствам отключение провода нейтрали приводит к увеличению нагрузки и неисправностям бытовой и другой техники.
• При большой протяженности линии сети питания от трансформатора, напряжение уменьшается до значения, ниже критического, что негативно отражается на электрических устройствах, подключенных к этой линии.
• При запуске мощного электроустройства происходит перегрузка фазы, напряжение падает, возможны проблемы с приборами, подключенными к сети.

Реле напряжения включает в себя микросхему, которая следит за величиной напряжения в сети. Если напряжение повышается или снижается, то от микросхемы поступает сигнал на электромагнитное реле, которое быстро включает аппарат, выравнивающий напряжение.

Рабочий интервал РН 100-400 В. Во время грозовой погоды разряд молнии создает превышение этих пределов, поэтому нельзя включать электрические устройства во время грозы с молнией, реле напряжения не справится с этой задачей. Для этого существуют приборы, ограничивающие напряжение.

РН состоит из силовой и электронной частей. Электронная часть занимается контролем напряжения, силовая часть распределяет нагрузки. Главной частью РН является микропроцессор. РН с микропроцессором превосходит по своим параметрам другие типы реле, так как производит плавную регулировку напряжения.

Основным параметром РН служит его быстродействие. Предел срабатывания настраивается потенциометром. Принцип действия этого прибора отличается от работы стабилизатора. При перепадах напряжения сети реле производит отключения участков, не достигших нормы напряжения, а стабилизаторы работают по всей сети равномерно. При возникшей аварии с задачей лучше справится РН, оно произведет отключение участков, на которых произошла авария.

Где применяются РН и их достоинства

Чтобы предотвратить перегрузки электрических приборов во время скачков напряжения в сети питания, применяют РН. Такими приборами могут быть котел отопления, бойлер, холодильник и другие приборы.

Широкая область использования РН обуславливается множеством приборов во всех областях жизни человека, во многих учреждениях и организациях.

Места применения реле напряжения:

• Защита сетей с 1-й и 3-мя фазами.
• Защита фаз сети от перекоса, слипания, обрыва.
• Блокировка неправильного порядка действия фаз.
• Защита электрооборудования от неисправностей.
• Применение в эксплуатации приборов с длительным периодом перехода.
• В устройствах с нагруженным электромотором.
• В спецустановках с требованием качества сети питания (полные фазы, качественное напряжение).
• Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
• В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящие электроприборы от неисправностей.
• На заводах и фабриках, для бесперебойной и безаварийной работы по выполнению технологических процессов.

Преимущества применения

• Применение при любых температурных условиях, внутри и снаружи помещений (интервал температур -20 +40 градусов).
• Множество модификаций реле обуславливает выбор прибора по финансовым возможностям и функциям устройства.
• Реле защищает дорогостоящее оборудование от излишнего и недостающего напряжения, от возникновения неисправностей.
• Большой ассортимент моделей и изготовителей реле дает возможность покупателю выбрать прибор по индивидуальным запросам.
• Установка прибора не требует высокой квалификации, вызов электромонтера не потребуется.
• Приборы имеют оригинальный внешний вид, при установке в помещении легко впишутся в интерьер.
• При работе реле во время возникновения перепадов в сети питания освещение работает нормально, без видимых изменений светового потока.
• Реле исключает из схемы сети участки, которые повредились во время аварии или грозы.

Виды

По типу подключения реле делятся:

• В форме корпуса с вилкой и розеткой.
• По типу удлинителя.
• С монтажом на рейку DIN.

Первый тип реле выполнен с вилкой, которая втыкается в обычную розетку, не вызывает никаких трудностей. Этот прибор защищает несколько потребителей, питающихся от него. Управляющим элементом служит микроконтроллер, анализирующий напряжение питания. Текущее напряжение выдается на цифровой экран. Силовым элементом отключения и регулирования служит электромагнитное реле. На корпусе есть кнопки, которые дают возможность регулировать интервал напряжения и отключать питание.

Реле контроля напряжения в виде удлинителя подобно первому типу. Отличие заключается в том, что в удлинителе есть несколько розеток, под защитой оказывается несколько включенных устройств.

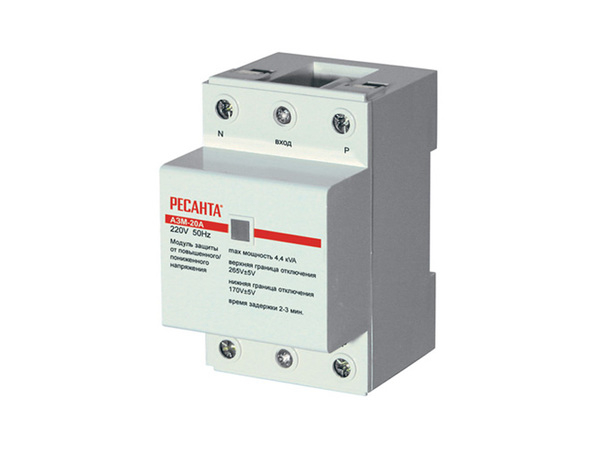

Третий тип реле устанавливается в распределительный шкаф на DIN рейку. Это более функциональное устройство, позволяющее защитить от перепадов напряжения квартиру или дом. В приборе имеется несколько дополнительных настроек и опций, несколько режимов эксплуатации.

По типу нагрузки реле делятся:

• 1-фазное.
• 3-фазное.

Для защиты трехфазных электромоторов и установок применяют приборы первого типа. Они защищают компрессоры, холодильники, кондиционеры и другие устройства с приводом от электромотора.

В помещениях, имеющих подводку сети питания на трех фазах, применяются также 3-фазные реле. Если отключится одна фаза, то остальные две отключатся с помощью реле. При небольших перекосах фаз, перепадах, скачках напряжения реле сразу сработает. Если на одной фазе будет 220 В, а на другой 210, то все фазы мгновенно обесточатся, хотя это не является причиной для отключения, такое напряжение не выведет из строя электроприборы.

Если в помещении имеются три фазы питания входа, то целесообразно будет монтировать отдельные реле защиты на каждую фазу. Во время выбора реле 1-фазного типа необходимо обращать внимание на то, что на корпусе прибора указана пропускная мощность, при которой цепь не размыкается. Поэтому, при выборе следует делать поправку на несколько ампер выше мощности сети питания.

Как выбрать тип РН

• Для приобретения реле лучше обратиться в магазин, специализирующийся на реализации приборов такого типа, в магазине вас проконсультируют о безопасной эксплуатации прибора, оформят гарантию.
• Стоимость реле зависит от факторов:
  — Тип прибора, реечный тип стоит дороже, с удлинителем – средняя цена, в виде розетки – самый дешевый.
  — Изготовитель, импортные реле стоят дороже, отечественные более доступны в цене.
  — Вспомогательные опции, наличие авторегулировок, ручных настроек.
  — Внешнее оформление, наличие разных цветов, красивый вид предполагают выше стоимость прибора.
• Если решили приобретать 1-фазное реле, определите мощность прибора. Реле бытовые имеют силовые контакты на 100 А. Желательно повысить мощность реле на 25%, и с учетом этого результата выбрать покупку.
• 3-фазные реле выбрать проще, так как они изготавливаются на одну силу тока в 16 А.
• Перед приобретением прочитайте инструкцию, проверьте талон на гарантию, проверьте на соответствие характеристики устройства, материал корпуса, эксплуатационные температуры.
• Перед монтажом сначала установить автоматический выключатель для аварийного отключения сети, если оно не соответствует норме.
• Предпочтительно наличие на корпусе реле дисплея, показывающего параметры.
• Если купили розеточные типы реле, то подключите к нему дорогостоящие двигатели.
• Необходимо обратить внимание на негорючесть корпуса реле, лучше, если материалом его будет поликарбонат.
• Опция контроля времени сработки реле желательна в составе.
• Блокировка от перегрева, определение мощности сети питания дает возможность реле выполнять свои функции качественнее.

Как установить и подключить РН

Перед установкой реле следует определить, если необходимость в монтаже такого устройства. Если ваша сеть питания имеет напряжение 150-180 В, то электроприборы не смогут проработать весь срок службы, определенный изготовителем. В вашем случае реле не окажет помощи, потому что будет отключать снабжение питанием, электроприборы будут постоянно отключаться. Для этой ситуации лучше поставить стабилизатор.

Если в электрической сети частые перепады и скачки напряжения, пропадания фаз, то реле необходимо.

Для монтажа реле необходимо иметь:

• Реле.
• Кусок провода сечением 0,5 мм².
• Рейка для монтажа автоматического выключателя.
• Саморезы.
• Плоскогубцы с изолированными ручками.
• Индикатор напряжения.
• Отвертка.

Перед началом установки обесточьте сеть питания, отключите автоматы входа напряжения. Возле автоматов закрепите на стене DIN рейку с помощью саморезов и отвертки. Реле легко защелкивается на рейке с помощью специального механизма, расположенного сзади.

На автомате входа индикатором найдите фазу. Разрежьте входной провод в месте входа. Один конец подключается к контакту входа, второй к контакту выхода. Возьмите провод, соедините его с нулем автомата, второй конец подсоедините к РН на клемму нуля.

Включите сеть питания, проконтролируйте работу реле. Самая простая схема – розеточного типа. Такое устройство втыкается в розетку, вилка электроприбора втыкается в розеточное гнездо реле.

Вводной автомат– обязательный элемент защиты реле напряжения, ставится рядом с реле напряжения. Значение номинала автомата выбирается на одну ступень ниже номинала реле.

Если ток реле выше 65 А, то лучше применить устройство вспомогательного пуска, во избежание частых сработок реле.

Похожие темы:

принцип работы и назначение. Подключение реле контроля напряжения

Зачем устанавливать реле?

Некоторые обладатели техники считают, что сеть достаточно стабильна и проблемы их не коснутся, однако это не так, и перегрузки могут возникнуть из-за различных явлений. В этом случае реле контроля напряжения может спасти технику от сгорания, а ее владельцев — от больших трат.

1. Если на воздушной линии случайно произойдет обрыв, это может привести к большому скачку напряжения, который будет значительно превышать обычные параметры. Чувствительная техника не выдержит таких перемен и сгорит без дополнительной защиты. Причиной обрыва легко может стать непогода, например, разбушевавшийся ветер. Из-за повреждения нейтрального провода может возникнуть схожая проблема с такими же итогами.
2. На уровень напряжения может повлиять и расположение трансформатора. Если он находится далеко от здания, то при передаче тока уровень может упасть до слишком низких значений, что отрицательно скажется на технике при ее работе в этот момент.
3. Если в сеть включается мощный прибор, потребляющий большое количество энергии, то на другой фазе в этот момент может упасть напряжение. Это негативно скажется на других приборах, которые находятся на пустой фазе, они могут повредиться и даже сгореть.

Все эти проблемы могут возникнуть в любое время, никто не застрахован от них, поэтому лучше заранее позаботиться о защите своей техники, установив реле контроля напряжения.

Принцип работы устройства и его конструкция

Механизм управляется специальной микросхемой, которая контролирует работу и отслеживает уровень напряжения в сети. Если оно приближается к опасным параметрам, оборудование включается и выравнивает уровень. Стоит помнить, что реле работает только в определенном диапазоне — от 100 до 400 Вт, поэтому не нужно надеяться на его помощь во время грозы. От попадания молнии это устройство не защитит, тут потребуется ограничитель напряжения, который устанавливается отдельно.

Как устроено реле контроля напряжения?

1. У него есть две части, которые отвечают за работу — электронная и силовая. Первая отслеживает уровень напряжения и контролирует его, а вторая отвечает за регулирование нагрузки.
2. Самой важной частью в этом устройстве является специальный микропроцессор, который контролирует всю деятельность. По-другому он называется компактор. Оборудование на основе таких процессоров считается лучшим вариантом, поскольку оно способно регулировать напряжение наиболее плавно, без лишних скачков.
3. Главными свойствами для реле являются быстрое срабатывание и действие, чтобы устройство могло защитить технику. Уровень быстродействия зависит от установленных настроек.
4. По своему действию реле отличается от стабилизаторов, оно не распределяет все напряжение по сети, а просто отключает аварийные участки, где напряжение отличается от нормы. Именно поэтому использование таких устройств считается более эффективным.

Где используется реле?

Сфера использования этого устройства достаточно широкая, поскольку оно применяется для защиты от перегрузки в электросети и обеспечении безопасности приборов. Поскольку техника и различное оборудование используется повсюду, то и реле может быть установлено в любом заведении и помещении, где имеются приборы, которые необходимо защитить.

1. Реле справляется с защитой как однофазной, так и трехфазной сети, помимо этого, оберегая ее от обрывов, слипаний и перекосов.
2. Может использоваться для защиты устройств, которые имеют значительную нагрузку на мотор во время работы, также помогает при взаимодействии с приборами, имеющими длительный переходный цикл.
3. Некоторые установки требуют определенного качественного напряжения или полных фаз, в этом случае не обойтись без реле.
4. Применяется также в обычных квартирах и домах, чтобы защитить бытовую технику и приборы, в общественных заведениях, где используется дорогостоящее и высокоточное оборудование, на производстве — чтобы не допустить сбоя в работе промышленной техники.

Преимущества устройства

Использование реле имеет немало плюсов. Это удобное и современное оборудование позволяет защитить технику и не беспокоиться о ее сохранности, а также обладает положительными качествами, которые обеспечивают широкие возможности для работы.

1. Агрегат способен работать в условиях значительного температурного диапазона от -20 до +40 градусов по Цельсию, поэтому его можно использовать не только в помещении, но и на улице, если регион не отличается слишком холодными зимами.
2. Производители выпускают довольно большое количество различных устройств со своими функциями и особенностями, поэтому не составит труда подобрать подходящий вариант, как по характеристикам, так и по бюджету.
3. Использование реле экономит расходы на ремонт или покупку новой техники, защищая имеющиеся приборы.
4. Прибор не требует сложной установки, поэтому можно провести монтаж самостоятельно, имея минимальные навыки обращения с подобными устройствами.
5. Модели выглядят достаточно приятно, чтобы не выделяться на фоне обстановки и не нарушать гармоничность интерьера своим присутствием.
6. Интенсивность света не меняется во время перемены напряжения в сети. Если произошел обрыв линии из-за каких-то погодных явлений, то устройство просто отключит аварийный участок во избежание проблем.

Принцип работы реле контроля напряжения

Реле напряжения — это устройства с автоматическим срабатыванием, которые защищают электрическую технику от возможного понижения / повышения напряжения (относительно номинального значения 230 В) в однофазных сетях. Есть приборы, предназначенные для тех же функций при трехфазном питании. При отклонении значений напряжений в любую сторону такое реле отключит нагрузку. Что, в свою очередь, исключит негативное влияние бросков напряжения на эксплуатируемое электрооборудование.

Причинами отклонений напряжения в сети могут быть такие факторы:

— При обрыве воздушной линии электропередач напряжение может достигать 380 В, что вызовет перегорание большинства бытовых электроприборов.

— Разрыв нулевого провода ветром либо по другим причинам приводит к возрастанию напряжения и выходу электроприборов из строя.

— Если объект (здание) находится на большом расстоянии от понижающего трансформатора, возрастают потери в соединительных проводах, что ведет к сильному понижению значений напряжения на входе в дом с последующей поломкой техники.

— Если в сеть включен потребитель значительной мощности, то эта фаза перегружена. В результате напряжение на ней падает ниже номинального, приводя к сгоранию электротехники.

Следует помнить, что реле напряжения работают в диапазоне напряжений 100 – 420 В. Поэтому они не в состоянии защитить электрические приборы от импульсных молниевых разрядов, достигающих несколько тысяч вольт.

Конструктивная схема всех типов реле напряжений состоит из 2-х основных частей – силовой и электронной. В составе электроники имеется микропроцессор, предназначенный непосредственно для контроля напряжения. Если его значение вышло за заданные границы, микропроцессор подает сигнал на силовую часть реле. А она оперативно (от долей до нескольких секунд) отключает напряжение от нагрузки. Эта характеристика реле напряжения называется его быстродействием.

Пределы срабатывания (по напряжению) у всех реле RBUZ составляют:

— Нижний 120 – 210 В.

— Верхний 220 – 280 В.

После стабилизации напряжения в сети у реле срабатывает таймер задержки подключения приборов (3 — 600 с). Это дополнительный фактор защиты компрессорного оборудования, которое чувствительно к частым повторным пускам. Для него рекомендуется устанавливать время задержки 120 — 180 с.

Настройка реле (пороги срабатывания, время задержки и т. д.) осуществляется при помощи трех кнопок (механических либо сенсорных).

У всех реле торговой марки RBUZ (кроме D16, D25-63) реализован алгоритм True RMS, который обеспечивает более точное измерение напряжения и отключение питания от нагрузки до того, как последняя получит повреждения. Благодаря True RMS уменьшается влияние сетевых помех на измерение напряжения, форма которого отлична от синусоиды.

Во всех моделях реле напряжения RBUZ (исключая D16, D25-63) имеется профессиональная модель времени отключения нагрузки. Она не отключает защищаемое оборудование при безопасных по величине и длительности отклонениях напряжения. За основу взята кривая «ITIC (CBEMA) Curve» (http://www. home.agilent.com/upload /cmc_upload/All/1.pdf?&cc=UA&lc=eng). Она называется графиком терпимости подключаемого оборудования и содержится в прошивке микропроцессора реле напряжения. В том случае, когда забросы напряжения, а также их продолжительность не больше, чем запас прочности подключаемой нагрузки, отсоединение питания с нее не делается.

Все реле контроля напряжения RBUZ снабжены энергонезависимой памятью, с помощью которой сохраняются все настройки параметров их работы и критические значения напряжения.

Также они (кроме линии D) имеют встроенную защиту от перегревов. А в линейке Dt применена интересная функция. С целью увеличения продолжительности ресурса ее контактной группы и снижения ее искрения нагрузку коммутируют в максимальной близости к моменту перехода синусоиды через нулевое значение.



Оцените новость:

Реле напряжения или стабилизатор что лучше

Каждый кто задавался вопросом, как же защитить свое оборудование от перепадов напряжения и некачественной эл.энергии в сети, перед походом в магазин сталкивался с проблемой — а что лучше всего выбрать, реле напряжения или стабилизатор?

Прежде чем делать такой выбор в первую очередь вам нужно определиться, что вы хотите стабилизировать — напряжение во всем доме, или защитить какие-то отдельные дорогостоящие приборы (компьютер, led телевизор, холодильник). То есть фактически решить, покупать вам оборудование для подключения к электрощитку или просто в розетку.

Если вариант защиты всего оборудования в доме преобладает, то остановиться можно на таких вот реле:

или стабилизаторах с клеммным подключением:

Чтобы установить и подключить подобные реле и стабилизаторы напряжения понадобятся определенные знания или помощь профессиональных электриков.

Когда речь идет о том, чтобы защитить от перенапряжения только холодильник или телевизор, то выбирайте простой розеточный вариант реле и стабилизатора. Подробно о их настройке и работе можно прочесть в статьях Реле напряжения в розетку и Виды стабилизаторов напряжения.Никаких проводов у них нет, а все подключение происходит через привычную нам розетку и вилку.

Отличия реле напряжения от стабилизатора

В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.

Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.

Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.

Пределы срабатывания

Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.

Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.

И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.

Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.

Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно. У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома



Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.

Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.

Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.

Замер напряжения перед выбором

В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.

Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.

Если же замеры показывают, что напряжение у вас не скачет, но зато стабильно низкое 190В или наоборот высокое 260В и более, то вас спасет только стабилизатор напряжения.

Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.

Сравнение преимуществ и недостатков реле и стабилизатора

Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:

Параметры сравнения	Стабилизатор напряжения	Реле контроля напряжения
Потребление эл.энергии на холостом ходу	Да	Нет
Выравнивание напряжения до 220В	Да	Нет
Работоспособность приборов, если на входе от 160В до 260В	Да	Нет
Габариты	Большие	Малые
Цена	От 5000р и выше	До 3000р
Зависимость работоспособности от внешних условий	Да	Нет
Чувствительность к помехам	Да	Нет
Быстродействие при скачках	Низкая	Высокая
Шум при работе	Есть	Нет

Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений. Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими цена на стабилизаторы и подобрать себе необходимый вариант можно здесь.

Статьи по теме

Разновидности реле контроля напряжения

Пониженное или повышенное напряжение (провалы или забросы) может привести к выходу оборудования из строя или его возгоранию.

Как же защитить электроприборы от нестабильного напряжения? Для этого в цепь нагрузки включают защитное устройство реле напряжения, которое быстро отключает питание при провалах либо скачках напряжения.

Цель использования реле напряжения – отключение нагрузки при переходе напряжения через нижний / верхний порог. Это защитное устройство автоматически возобновит питание  после стабилизации напряжения. Можно настроить время задержки включения в диапазоне от 3 до 600 секунд. Это важно для электрооборудования, которое могут повредить частые повторные включения. Реле хорошо защитит нагрузку при авариях внешних электросетей – перегрузке, перекосе фаз, обрыве нулевого провода и других.

По конструкции реле напряжения это комбинация 2-х устройств – электронного для контроля напряжения и силового для быстрого разъединения цепи. Устройство собрано в общем корпусе. Электронная часть изготавливается на основе микропроцессора. Такой контроллер в реле напряжения обеспечит ему плавную регулировку пределов порога срабатывания.

Важная характеристика реле напряжения – быстродействие, которое составляет не более 1,2 с. Это скорость срабатывания реле, позволяющая сохранить электроприборы при резком изменении напряжения. Настройку верхнего / нижнего порогов срабатывания делают с помощью клавиш (сенсорных или обычных) и цифрового экрана.

Время отключения (быстродействие) реле равно не больше 0,01… 0,03 с при превышении и 1,2 с – при снижении напряжения от нормативного значения 230 В.

По способу установки

По типу установки отличают реле – для розетки, в виде электрического удлинителя и для  монтажа на DIN-рейку в распределительный щиток. Первые два вида реле напряжений считаются бытовыми, а последний – может быть как бытовым, так и промышленным.

Накладное реле напряжения включают непосредственно в розетку. Оно защищает только один электроприбор. Управляют устройством с помощью обычных или сенсорных клавиш. Они же служат для установки времени задержки включения. В таком исполнении реле напряжения есть опция блокировки клавиш, чтобы исключить несанкционированную смену настроек устройства. Это актуально, если дома есть маленькие дети или же реле установлено в общедоступном месте. Цифровой экран показывает текущее значение напряжения, оповещения системы и упрощает навигацию по меню реле. Индикатор зеленого цвета свидетельствует, что напряжение сети находится в заданных пределах и нагрузка подключена. Опасные изменения напряжения сохраняются в энергонезависимой памяти реле.

Функции для реле напряжения с удлинителем практически полностью соответствуют всему, что касается накладных моделей. Различия касаются числа одновременно защищаемых бытовых приборов (2, 3 или 6) и параметров термозащиты реле с удлинителем. Так, нагрузка для такого устройства отключается при температуре внутри корпуса 100 °С, а подключается при 70 ºС. Это исполнение насчитывает 3-и типоразмера – RBUZ R2, P3 и P6. Друг от друга они отличаются числом розеток в удлинителе и длиной провода.

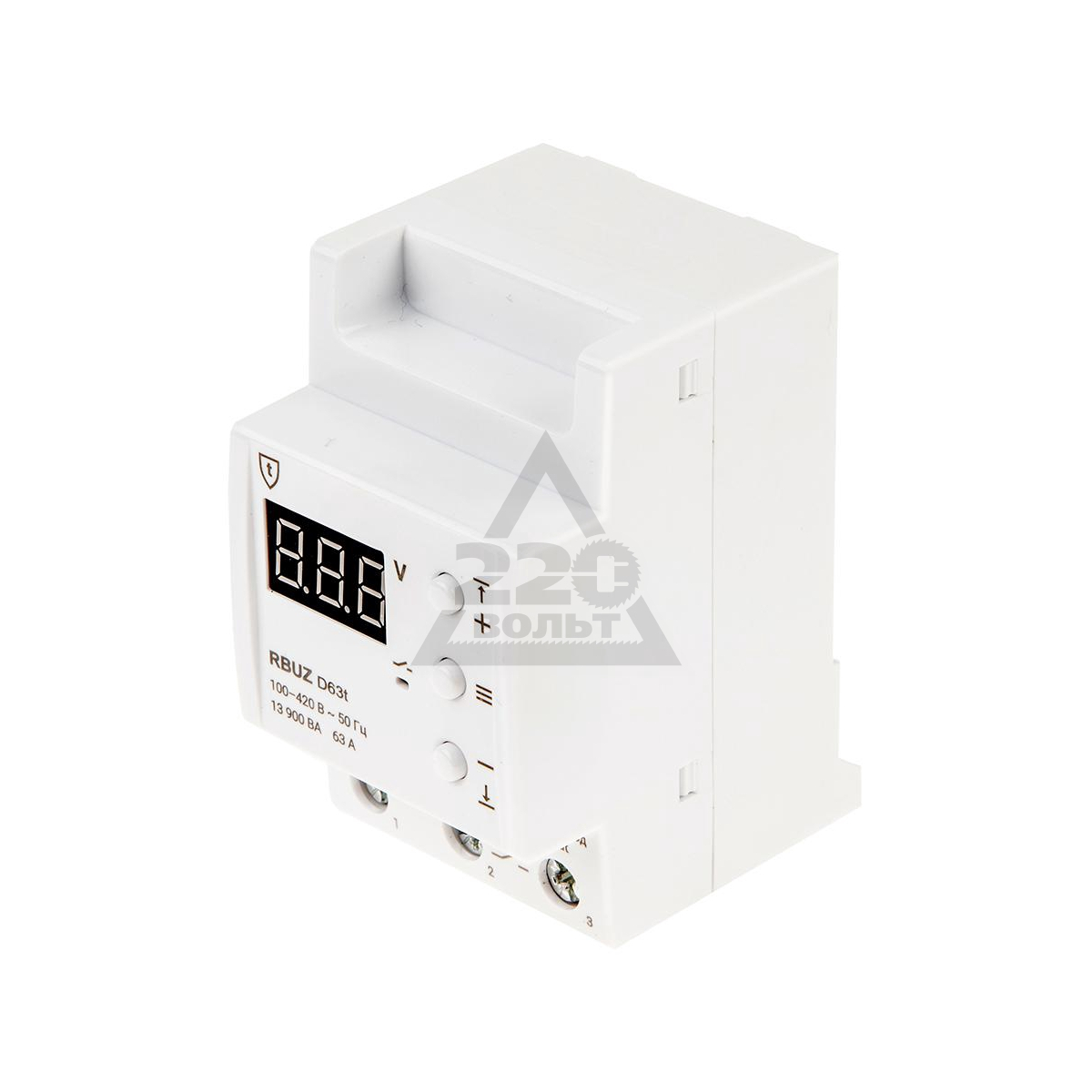

Самая многочисленная серия – реле напряжения на DIN-рейку. Модели  RBUZ D16-63 и RBUZ Dt25-63 – однофазные, 3F – трехфазная. У них корпус из негорючего поликарбоната. Серии D, Dt рассчитаны на разные номинальные токи и мощность нагрузки. Это 5-ть типоразмеров на ток в диапазоне 16…63 А. Управляются такие реле тремя клавишами. Этот процесс упрощает цифровой экран. Зеленый индикатор свидетельствует о подаче напряжения. Критические напряжения сохраняются в памяти реле. Схема реле включает надежные конденсаторы бренда EPCOS (ФРГ). Их применение на порядок увеличивает срок службы реле напряжения  RBUZ. Отличия линии реле Dt – в более точном замере напряжения за счет использования алгоритма True RMS (измерения отстроены от влияния сетевых помех) и наличии защиты от перегрева.

По допустимой мощности и напряжению

Защитные устройства рассчитаны на разную мощность нагрузки, максимальная мощность равна 13 900 ВА. Напряжение – 230 (однофазная сеть) или 380 В (трехфазная).

Реле подбирается с запасом (в 1,2 — 1,3 раза больше) относительно мощности нагрузки. К примеру, если на входе питания стоит автоматический выключатель на 30 А, реле напряжения нужно выбрать на 40 А.

По количеству фаз

Тот же алгоритм управления и импульсный блок питания, что и RBUZ Dt, имеет трехфазное реле напряжения RBUZ 3F. Помимо прочего, это устройство контролирует порядок следования фаз и отключит нагрузку при их перекосе. Чтобы управлять трехфазной нагрузкой, надо использовать контактор. Особенно при мощности свыше 8 500 ВА. С помощью меню этого реле потребитель может отдельно выключить функции контроля порядка фаз и ассиметрии, а также их полного отсутствия (но только совместно с перекосом). Энергонезависимая память реле сохраняет аварии в соответствии с их приоритетом. Если одновременно упало напряжение и произошел фазный перекос, то в памяти будет сохранен последний сбой, т.е. перекос.

Если на ввод в здание трехфазного питания подключить реле напряжение нужного номинала по току, следует помнить об особенностях его работы. Так при пропадании питания на одной фазе реле отключит остальные две, т.к. такой режим не допускается для трехфазной нагрузки. То же будет происходить при небольших перекосах фаз (разнице напряжений на них). Поэтому, если в доме отсутствует трехфазная нагрузка, лучше включить отдельные реле напряжения на каждую из фаз.

Наличие термозащиты

Реле напряжения серий  RBUZ Dt, R2-P6, R1 и SR1 имеют защиту от перегрева. Если температура внутри корпуса прибора станет больше 80 ºС, питание с нагрузки будет снято. Возобновление питания произойдет после снижения ее температуры до 60 ºС. Эти параметры тепловой защиты соответствуют реле серий Dt, R1 и SR1. У последнего есть сенсорные клавиши, светодиодный экран и импульсный блок питания. Это сильно уменьшает его собственное энергопотребление. Для реле напряжений R2, P3 и P6 параметры термозащиты составляют 100 / 70 ºС.



Оцените новость:

назначение, принцип работы, схема подключения

Современная жизнь невозможна без большого количества электроприборов, однако эти устройства могут работать только при определённых параметрах сети. Слишком высокое или слишком низкое напряжение приводит к выходу приборов из строя.

Для защиты техники от аварий, связанных с перепадами напряжения, обрывом нейтрали или перекосом фаз необходимо использовать реле напряжения.

Зачем нужно реле напряжения

Согласно нормативным документам, номинальное напряжение в розетке должно быть 220, а по новому ГОСТу 29322-92 230В, однако добиться этого значения невозможно. Причиной этого являются различные факторы:

• Потери в проводах. Из-за этого на дальнем конце линии падает напряжение ниже допустимого предела.
• Завышенное выходное напряжение питающих трансформаторов. Это необходимо для обеспечения необходимых параметров сети на дальнем конце линии.
• Обрыв нейтрали. В этом случае появляется перекос фаз и колебания напряжения. Их величина зависит от неравномерности нагрузки. Замыкание между нейтральным и фазным проводами. Это может привести к появлению в розетке не фазного напряжения 220(230)В, а линейного 380(400)В.
• Сезонные и суточные колебания нагрузки и другие факторы.

Информация! Согласно ГОСТу напряжение в электросети нашей страны допустимым является отклонение напряжения от нормы ±10%.

Вредным, а иногда опасным для электроприборов является как повышенное, так и пониженное напряжение. Слишком высокое напряжение может привести к выходу аппаратуры из строя, а при слишком низком электронные устройства не будут работать, а электродвигатели в кондиционерах, холодильниках и других приборах могут сгореть.



Теоретически, ответственность за подобные аварии лежит на электроснабжающей компании, но на практике добиться возмещения ущерба очень трудно.

Для защиты от подобных ситуаций во вводном щитке устанавливается реле напряжения РН, другое название этого прибора реле контроля напряжения — РКН. Эти приборы производят постоянный контроль параметров сети и отключают защищаемые устройства при повышенном или пониженном напряжении.

Что делает реле напряжения

Основное назначение реле напряжения — это отключение электроприборов при повышенном или пониженном напряжении. Такие ситуации могут продолжаться как несколько секунд при авариях или переключениях в питающих линиях, так и длительный период времени при сезонных или суточных колебаниях нагрузки.

Выход из строя аппаратуры в этом случае не является основанием для гарантийного ремонта. Кроме того, возможен перегрев и возгорание электроприборов, что может привести к пожару.

Установка РН не обеспечивает постоянное напряжение сети. Для защиты особочувствительных приборов необходимо установить стабилизатор напряжения. Этот прибор выравнивает выходное напряжение и гарантирует постоянные параметры вне зависимости от напряжения в розетке.

Совет! Для уменьшения необходимой мощности стабилизатора к нему можно подключить не всю аппаратуру, а только некоторые особо чувствительные к параметрам сети устройства.

Кроме колебаний напряжения опасность для аппаратуры представляют высоковольтные импульсы, появляющиеся в грозу. Для защиты от этих импульсов необходимо установить модуль грозозащиты или разрядник.

Принцип работы реле напряжения

Реле контроля напряжения состоит из нескольких основных частей:

• Измерительный блок. Производит постоянный контроль напряжения в сети.
• Плата управления. Отключает питание подключённых к аппарату электроприборов.
• Кнопки или реостаты управления. При помощи этих элементов производится настройка прибора.
• Индикаторы. Находятся на передней панели, могут быть из отдельных светодиодов или цифрового табло.
• Электромагнитное реле. Отключает питание защищаемых электроприборов и от него зависит номинальный ток аппарата.

Принцип работы реле напряжения заключается в сравнении показаний измерительного блока с заданными параметрами. При выходе параметров сети за допустимые пределы отключает питание реле и защищаемых электроприборов.

Повторное включение производится через заданный промежуток времени. Перед включением производится повторное измерение параметров сети. Если они не соответствуют заданным, то включение не производится и отсчёт времени начинается заново.

Справка! Для обеспечения работы устройства номинальное напряжение платы управления составляет 50-400В

Что обозначается на корпусе

По маркировке изделия можно определить его параметры. Надписи нанесены на крышке устройства. Чаще всего это название фирмы изготовителя, цифры указывают на номинальный ток устройства. На передней панели некоторых других устройств указывается тип изделия. В этом случае номинальный ток можно определить только по паспорту устройства.

Кроме названия, на аппарате есть регуляторы или кнопки управления, а так же дисплей или сигнальные светодиоды. Все эти элементы имеют обозначения, указывающие на функцию этих деталей.

Сбоку на корпусе РН, предназначенных для установки на DIN-рейку, нанесена схема подключения, а клеммы отмечены цифрами или буквами, соответствующими обозначениям на смене.

Сколько нужно реле контроля напряжения для квартиры

В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.

Однофазный ввод

В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии. Устанавливать реле на каждую линию нет необходимости — все защитные устройства будут срабатывать одновременно.

Трёхфазный ввод

Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:

• Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.
• Однофазные нагрузки разделены по фазам для уменьшения сечения вводного кабеля. В этом случае допускается установка трёх однофазных РН — по одному на каждую фазу или одного трёхфазного устройства. Такая схема предотвращает срабатывание защиты при перекосе (разности напряжения) фаз, не выходящем за допустимые параметры отклонения для однофазной сети.

Схема подключения реле напряжения

Главное правило при подключении РКН — контакты реле должны размыкать фазный провод. Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.

Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.

Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:

1. 1. N — ноль или нейтраль;
2. 2. L1 — подвод питания от сети;
3. 3. L2 — отвод напряжения к электроприборам.

Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.

Совет! Так как нейтральный провод «N» служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов «L», сечение которых определяется вводным автоматом.

Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:

• Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.
• Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.

Основные характеристики при выборе

Перед тем, как выбрать реле напряжения, необходимо определить необходимые параметры защитного устройства.

Токовая нагрузка

Главным фактором при выборе модели РН является номинальный ток устройства. Он определяется мощностью встроенного реле и при превышении тока над номинальным его контакты могут выйти из строя.

Поэтому номинальный ток реле напряжения должен быть равен или больше, чем ток вышестоящего автоматического выключателя.

Количество фаз

Второй по значимости фактор — это количество фаз. Это зависит от места установки прибора:

• Однофазные реле. Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора — по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.
• Трёхфазные реле. Применяются для защиты трёхфазных электродвигателей, которые могут подключаться как непосредственно, так и через пускатель.

Эти устройства кроме колебаний напряжения защищают электродвигатели от перекоса фаз и нарушения чередования. Могут устанавливаться для всей установки или рядом с отдельно расположенным устройством.

Способ управления

Кроме номинального тока и числа фаз реле напряжения отличаются способом настройки. Это не самый важный фактор, но он так же имеет значение при выборе модели защитного устройства:

• Кнопочные. В таких аппаратах выставление верхнего и нижнего пределов, а так же задержки времени до повторного включения производится при помощи последовательного нажатия кнопок. Этот процесс более сложный, чем в моделях с механическими регуляторами, и требует знания или наличия инструкции.
• Механические регуляторы. В устройствах такого типа настройка производится при помощи потенциометров. В некоторых моделях это делается поворотом ручки, в других аппаратах для настройки необходима отвёртка. РКН с механическими регуляторами проще настраивать, но при этом немного ниже точность и есть возможность случайного поворота регулятора.
• Сенсорный. Является аналогом кнопочного управления, но вместо нажатия кнопки настройка производится прикосновением к сенсору.
• Без регулировки. Все настройки производятся заводом-изготовителем, для защиты электроприборов чаще всего этого достаточно, но для некоторых приборов параметры «по умолчанию» не подходят.

Способ индикации

Защитные устройства могут иметь два способа индикации своего состояния:

• Светодиоды разного цвета. Показывают причину срабатывания и состояние реле — включено или выключено. В отличие от моделей с дисплеем не требуют знания кода ошибки.
• Цифровой дисплей. Показывает величину напряжения, (код ошибки) причину срабатывания и время до повторного включения. Некоторые модели имеют два дисплея, при этом на втором показывается ток потребления электроприборов.

Метод установки

Есть несколько способов подключения РН, выбор конкретной модели зависит от назначения аппарата:

• Удлинители (сетевые фильтры). Имеют вид блока розеток со шнуром. Используются для защиты рядом расположенных электроприборов, чаще всего компьютеров и другой оргтехники.
• В розетку. С одной стороны этих устройств есть вилка, с другой ручки или кнопки настройки, индикатор и розетка. Устанавливаются для защиты отдельных приборов, например, холодильника или газового котла.
• Розеточные реле. Устанавливаются в обычную монтажную коробку вместо розетки.
• В щиток на DIN-рейку. Используются для защиты всех электроприборов, находящихся в квартире или доме.

Дополнительные возможности

Кроме базовых функций реле напряжения может иметь дополнительные возможности, не улучшающие защиту, но делающие более удобной эксплуатацию устройства:

• Термозащита. Модели с этой функцией имеют букву «t» или «Т» в конце маркировки. Кроме защиты электрооборудования от повышенного или пониженного напряжения, эти приборы отключают сеть при перегрузке линии или перегреве самого реле, например, из-за плохого контакта.
• Реле многофункциональное — устройство «2 в 1». Производят контроль не только напряжения, но и потребляемого тока.
• Wi-Fi. Используется в системах «умный дом».
• Журнал. Запоминает причину и время последних срабатываний.

В современном доме РКН является необходимым устройством защиты и знание того, что такое реле напряжения, поможет выбрать необходимую модель и способ установки прибора.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Реле контроля напряжения — ЗАЩИТА оборудования

Интересный факт. Понятие лошадиная сила ввел отец известного ученого-физика Ватта. Ватт-отец был инженером-конструктором паровых машин, и ему было жизненно необходимо убедить владельцев шахт покупать его машины вместо тягловых лошадей. Чтобы хозяева шахт могли посчитать выгоду, Ватт придумал термин лошадиная сила для определения мощности паровых машин. Одна л.с. по Ватту — это 500 фунтов груза, которые лошадь могла тянуть весь рабочий день. Так что одна лошадиная сила — это способность тянуть телегу с 227 кг груза в течении 12 часового рабочего дня. Паровые машины, продаваемые Ваттом, имели всего несколько лошадиных сил.

Для чего нужно реле напряжения

Реле напряжения применяются исключительно для защиты оборудования от скачков напряжения и больше ни для чего. Помните, ни пробки, ни автоматические выключатели не защищают от плохого напряжения.

Реле напряжения не выравнивает плохое напряжение, а только отключает питание и автоматически включает сеть при восстановлении нормального напряжения. Если в Вашей сети стабильно плохое напряжение и/или очень частые скачки, то технически Вам поможет только стабилизатор напряжения. Хотя по закону и по совести это является проблемой поставщика электроэнергии.

Причин скачков напряжения может быть много: от неграмотного электрика до обрыва кабеля. Но наиболее частая на сегодня поломка в электрике — это «обгорание» ноля. При обгорании ноля напряжение в Вашей квартире (доме) будет «скакать» от 300В до 380В. При этом сгорает все, что было включено: холодильники, компьютеры, стиральные машины и т.п. Основная причина обгорания — старые кабельные линии. У себя в квартире Вы можете поменять всю электропроводку, но это не защитит Вас от обгорания нуля в подъезде или на площадке. К сожалению, на сегодня в любом киевском ЖЭКе такие ЧП случаются десятками и сотнями в год, а в масштабах г. Киева — тысячами.

Таким образом, реле напряжение эффективно для аварийных ситуаций. Во всех прочих случаях желательно использовать стабилизатор напряжения. Например, если «обычное» напряжение в Вашей сети составляет 170В-190В, то современный холодильник проработает максимум год-полтора. Реле напряжения в данном случае никак не поможет, оно либо будет без конца срабатывать либо просто отключит питание, и Вы останетесь фактически без холодильника. Подробнее см. статью «Стабилизаторы напряжения».

Виды реле напряжения

Реле напряжения — для быта выпускают страны СНГ и, конечно же, Китай. Страны, которые мы привыкли называть «развитой мир», выпускают реле контроля напряжения исключительно для производственного оборудования. Из украинских производителей наиболее известные торговые марки — это «DigiTOP» (г. Донецк), «Зубр» (г.Донецк), «Укрреле» (г. Днепропетровск), «Новатек» (г. Одесса)

В зависимости от типа подключения реле напряжения выпускаются как для одного прибора (с установкой в розетку), так и для группы приборов (в форме удлинителя или тройника) и, конечно же, для всей квартиры/дома (с возможностью установки в электрошкафу). Ниже Вы можете увидеть фотографии реле напряжения для различного вида.

Однофазное или трехфазное реле напряжения: принципиальное различие

Как нам уже известно, реле напряжения предназначено для защиты оборудования. Если Ваше оборудование однофазное — то и реле напряжения должно быть однофазным. Трехфазное реле напряжения (правильное техническое название — реле контроля и чередования фаз) служит для защиты исключительно 3-фазных двигателей. Таким образом, если в Ваш дом/квартиру заходит три фазы, то для защиты Вашего однофазного оборудования Вам потребуется три однофазных реле.

На заметку: Некоторые электрики вполне обосновано могут возразить, что трехфазное реле напряжение тоже будет защищать однофазных потребителей от скачков напряжения. Да — это правда. Но правда и в том, что при пропадании одной из фаз 3-фазное реле напряжение отключает оставшиеся две фазы, поскольку подобное состояние — это гибель для 3-фазного двигателя. Кроме того, настройки 3-фазного реле напряжения обязательно предусматривают сработку даже на небольшой перекос фаз, что также опасно для двигателя. Так, если напряжение на одной фазе будет, например, 230В, а на второй 200В — то реле отключит питание всего дома. Но ведь и 200В и 230В — это абсолютно безопасное питание для любого однофазного бытового прибора! Так что установка промышленного 3-фазного реле напряжения для жилых помещений — нецелесообразно.

Как правильно выбрать реле напряжения

Основная ошибка при выборе однофазного реле — неправильно подобранная мощность. Как известно, все 3-фазные реле выпускаются с мощностью максимум 16А. Это и понятно, мощности промышленного оборудования очень разные и выпуск огромного количества реле на разную мощность абсолютно не экономичен. В промышленности реле управляют контакторами или пускателями, которые уже и подбираются по мощности. А вот для быта наши производственники разработали реле с усиленными контактами: до 100А. Но почти никто из обычных граждан не знает, что номинал силы тока, указанный на реле напряжения, означает силу тока, которую данное реле может пропустить через себя, но разомкнуть !!! Все производители реле напряжения в инструкции указывают на данный факт и рекомендуют корректировать номинальный ток на 20-30%.

Таким образом, при выборе реле напряжения Вам достаточно знать, что если на Вашем вводном автомате написано 25А, то Вам необходимо реле на 32А или 40А. Если Ваш вводной автомат рассчитан на 40А — то достаточно взять реле на 50-60А и т.д.

На заметку: поскольку подавляющее большинство потребителей инструкции читают только когда «чегой-то не заводится» или «ой сломалось», то ТОВ «Энергохіт» (ТМ — DigiTop) в конце 2011г. маркировку своих реле осуществляет не по номинальному току — как положено по правилам, а как понятней рядовому потребителю — т. е. по току отсечки.

И последнее. Реле напряжение не имеет встроенной защиты от высоких токов. Т.е. реле напряжения нужно защищать от высоких токов с помощью автоматического выключателя. Автомат подбирается, как и сказано выше, номиналом на 20-30% ниже, чем номинал реле. Автоматический выключатель устанавливается перед реле.

И самое последнее. Обратите внимание, что ни реле напряжения, ни стабилизаторы не защищают от высокого напряжения разряда молнии. Токи молнии настолько велики, что обычные автоматы и реле просто взрываются. От прямого попадания молнии защищают, как известно, молниеотводы. А вот для защиты от остаточных токов, которые могут распространяться по линиям электропередач и под землей, устанавливаются высоковольтные разрядники. См. статью «Защита в электрике».

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 20.06.13

Что такое реле? — ES Components

Реле — это переключатель с электрическим управлением. Он состоит из набора входных клемм для одного или нескольких управляющих сигналов и набора рабочих контактных клемм. Переключатель может иметь любое количество контактов в нескольких формах контактов, таких как замыкающие контакты, размыкающие контакты или их комбинации.

Реле используются там, где необходимо управлять цепью с помощью независимого маломощного сигнала или когда несколько цепей должны управляться одним сигналом.Реле впервые были использованы в сетях дальней связи в качестве повторителей сигналов: они обновляют сигнал, поступающий из одной цепи, передавая его по другой цепи. Реле широко использовались в телефонных станциях и первых компьютерах для выполнения логических операций.

В традиционной форме реле используется электромагнит для замыкания или размыкания контактов, но были изобретены другие принципы работы, например, в твердотельных реле, которые используют свойства полупроводника для управления без использования движущихся частей. Реле с откалиброванными рабочими характеристиками и иногда с несколькими рабочими катушками используются для защиты электрических цепей от перегрузки или неисправностей; в современных электроэнергетических системах эти функции выполняются цифровыми приборами, которые до сих пор называются реле защиты.

Реле с фиксацией требуется только один импульс управляющей мощности для постоянного срабатывания переключателя. Другой импульс, приложенный ко второму набору управляющих клемм, или импульс с противоположной полярностью сбрасывает переключатель, в то время как повторяющиеся импульсы того же типа не имеют никакого эффекта.Реле с магнитной фиксацией полезны в приложениях, когда прерывание питания не должно влиять на цепи, которыми управляет реле.

Реле используются везде, где необходимо управлять цепью высокой мощности или высокого напряжения с цепью низкой мощности, особенно когда желательна гальваническая развязка. Первое применение реле было в длинных телеграфных линиях, где слабый сигнал, полученный на промежуточной станции, мог управлять контактом, регенерируя сигнал для дальнейшей передачи.Высоковольтными или сильноточными устройствами можно управлять с помощью небольшой низковольтной проводки и контрольных переключателей. Операторы могут быть изолированы от цепи высокого напряжения. Устройства с низким энергопотреблением, такие как микропроцессоры, могут управлять реле для управления электрическими нагрузками, превышающими их возможности прямого привода. В автомобиле реле стартера позволяет контролировать высокий ток коленчатого двигателя с помощью небольшой проводки и контактов в ключе зажигания.

Источник: Википедия

Руководство по выбору защитных реле и реле контроля

Защитные реле и реле контроля обнаруживают или контролируют ненормальные условия энергосистемы.Защитные реле обнаруживают неисправные линии, неисправные устройства или другие состояния энергосистемы ненормального или опасного характера. Затем реле инициирует соответствующие действия цепи управления. Реле контроля используются для проверки условий в энергосистеме или в системе защиты. Функции контрольного реле включают обнаружение неисправностей, проверку напряжения и определение направления, которые подтверждают состояние энергосистемы, но не определяют напрямую неисправность или проблему. И защитные реле, и реле контроля могут быть чувствительны к напряжению, мощности или фазе, току или частоте.

Защитные реле часто имеют схемы для функции защиты, а также реле для переключения. Большинство из них не являются простыми электромеханическими устройствами, такими как автоматический выключатель, но вместо этого содержат схему, которая измеряет некоторую величину и может быть установлена ​​в точке срабатывания. У некоторых есть визуальные дисплеи, такие как огни или даже экраны для их настройки. Управление может осуществляться посредством программирования или с помощью регуляторов, а более простые элементы управления могут не регулироваться.

Реле защиты и реле контроля Категории

Реле защиты и контроля можно разделить на несколько категорий.Защитные реле и реле контроля можно разделить на реле, чувствительные к напряжению, реле, чувствительные к мощности (фазе), реле, чувствительные к току, и реле, чувствительные к частоте.

Реле чувствительное к напряжению

Реле напряжения идентифицируют повышенное и пониженное напряжение или и то, и другое. Они могут обнаруживать ненормальное состояние только на той стороне линии, к которой подключено реле. Это позволяет устройству обеспечивать предпусковую защиту. Реле напряжения просты в установке, не требуют трансформаторов тока и, следовательно, менее дороги.Для этого требуется только подключение напряжения, чтобы их можно было применять независимо от нагрузки системы.

Реле, чувствительное к напряжению. Кредит изображения: Wirthco

Пониженное напряжение

Реле минимального напряжения срабатывают, когда напряжение падает ниже заданного значения. Пониженное напряжение — это постоянное напряжение в системе ниже номинального напряжения трансформатора, двигателя, генератора или номинального напряжения, которое может привести к отказу оборудования. Они могут быть вызваны перегрузкой системы или отказом оборудования. Особое внимание следует уделять пониженному напряжению, поскольку многие нагрузки энергосистем являются нагрузками МВА (двигатели, источники бесперебойного питания и т. Д.).). Это означает, что при уменьшении напряжения ток нагрузки увеличивается, а передаточная способность энергосистемы снижается. Реле минимального напряжения обычно являются устройствами мгновенного действия и должны завершать свою работу каждый раз, когда входное напряжение падает ниже уставки. Переключение нагрузки, регулировка напряжения и защита двигателя — все это приложения для реле защиты от пониженного напряжения.

Повышенное напряжение

Реле максимального напряжения срабатывают, когда напряжение превышает заданное значение. Перенапряжение — это постоянное напряжение системы, превышающее номинальное напряжение конденсатора трансформатора, двигателя, генератора или реактора.Перенапряжения могут привести к отказу оборудования или быть вызваны отказом оборудования, например, отказом контроллера РПН или внезапной потерей нагрузки потребителя. Реле перенапряжения могут быть устройствами мгновенного действия или устройствами с задержкой по времени. Регулировка напряжения, защита шины и резервного копирования, а также защита генератора — это области применения реле защиты от перенапряжения.

Дифференциал

Реле дифференциального напряжения реагируют на разницу между входящим и исходящим напряжениями, связанную с защищаемым оборудованием.Электрические величины, входящие в систему и выходящие из нее, сравниваются трансформаторами тока. Если цепь между цепями равна нулю, то неисправности или проблемы нет. Если сеть не равна нулю, можно определить внутреннюю проблему. Этот тип реле применим ко всем частям энергосистемы и часто является основным выбором для защиты.

Реле чувствительности к питанию (фазе)

Реле

, чувствительные к мощности или фазе, могут контролировать последовательность фаз, чередование фаз, замыкание на землю или замыкание на землю, коэффициент мощности, обрыв или обрыв фазы, а также асимметрию фаз.

Реле обратной последовательности фаз. Изображение предоставлено: Circuitmaniac.com

Обрыв (потеря) фазы — Реле контролирует напряжение с неправильной последовательностью фаз или обрыв одной или нескольких фаз. Отказ может произойти из-за перегоревшего предохранителя, механического отказа коммутационного оборудования или обрыва одной из линий электропередачи. Обрыв фазы включает три фазы, в которых есть три провода. Если трехфразовый двигатель запущен на одной фазе, двигатель не запустится.Если один провод отсоединяется, это определяется как потеря фазы. Предлагается комбинировать устройство контроля обрыва фазы с устройством, которое может обнаруживать сдвиг фазового угла. Это связано с тем, что устройства измерения напряжения, которые контролируют только величину напряжения, могут не обеспечивать защиту при работающем двигателе.

Реверсирование фазы — Реле реверсирования фазы отслеживают изменение фазы на половину цикла или 180 °. Реверс фазы часто происходит из-за неправильного подключения, неисправности входящего питания в результате модификаций, внесенных в систему распределения энергии, или когда Восстановление питания приводит к иному чередованию фаз, чем до отключения электроэнергии.Эта защита требуется для всего оборудования, перевозящего людей, например, эскалаторов или лифтов.

Чередование фаз — Реле чередования фаз контролируют правильность чередования фаз, если два провода имеют обратное соединение и выходят из строя. Устройство используется для обеспечения правильной последовательности при подключении трехфазных нагрузок. Если последовательность фаз неправильная, реле обесточится, предотвращая запуск неправильно подключенного оборудования

Разбаланс фаз — Реле срабатывает, когда величина одного тока превышает величину другого тока на заданную степень. Баланс напряжений работает аналогичным образом.

Коэффициент мощности — При передаче и распределении электроэнергии переменного тока коэффициент мощности представляет собой косинус фазового угла между напряжением и током. Речь идет о разной реальной и кажущейся мощности. Плохой коэффициент мощности может привести к искажению формы сигнала и более высокому потреблению энергии.

Заземление (короткое замыкание) — Реле замыкания на землю (заземление) обнаруживают любой нежелательный путь тока от точки с разным потенциалом до земли.

Реле чувствительное к току

Защитные реле и реле контроля включают в себя реле, чувствительные к току. Реле, чувствительные к току, имеют преимущество перед реле, чувствительными к напряжению, поскольку они не реагируют на противоэлектродвижущую силу (ЭДС), которая сопровождает обрыв фазы на нагрузках двигателя. Они могут обнаружить проблему либо на стороне линии, либо на стороне нагрузки в ответвленной цепи, в которой используется реле.

Реле тока. Изображение предоставлено: ChipDipvideo / CC BY-SA 4.0

Пониженный ток — Реле минимального тока срабатывают, когда ток падает ниже заданного значения. Пониженные токи могут возникать при неисправности источника питания или при разгружении нагруженного двигателя. Часто перенапряжение вызывает недостаточный ток и может привести к повреждению оборудования.

Перегрузка по току — Реле максимального тока срабатывают, когда ток превышает заданное значение. Перегрузка по току может быть вызвана либо нагрузкой, либо питанием, например, внезапным увеличением нагрузки из-за неисправной электроники или физической нагрузки на двигатель.Кроме того, падение напряжения также может вызвать перегрузку по току.

Условия дифференциального тока — Реле дифференциального тока реагируют на разницу между входящим и исходящим токами, связанными с защищаемым оборудованием. Принцип работы дифференциальных реле одинаков для станционной шины и для генераторов; устройство контролирует, чтобы сумма всех токов на шине или генераторе и на выходе из них была равна нулю. В случае неисправности возникает чистый ток, и срабатывает дифференциальное реле.

Чувствительный к частоте

Чувствительные к частоте реле — это реле защиты и реле контроля с возможностью понижения частоты, повышения частоты и дифференциальной частоты. Изменения частоты обычно связаны с подаваемой мощностью. Мощность энергокомпании вряд ли изменится, однако, если электроэнергия вырабатывается на месте с помощью инвертора, резервной системы или альтернативной энергии, более вероятно возникновение проблем с частотой. Частота важна, потому что многие электронные устройства полагаются на нее для определения времени.Например, скорость асинхронного двигателя переменного тока зависит от частоты. Увеличение или уменьшение частоты может привести к увеличению или уменьшению мощности двигателя, что вызовет проблемы в производственном процессе. Частота в конечном итоге зависит от генератора и от того, как быстро он вращается, или, в случае инвертора, от схемы синхронизации в инверторе.

• Реле понижения частоты реагирует на уменьшение частоты переменного электрического входного сигнала.
• Реле защиты от повышения частоты реагирует на повышение частоты. Они подпадают под категории реле мгновенного действия и реле максимального тока с выдержкой времени.
• Дифференциальная частота Реле реагируют на разницу между входящей и исходящей частотами, связанную с защищаемым устройством.

Справочная таблица реле защиты

Защита от замыканий на землю (GFP)
Тип	Система	Типичные приложения
Реле замыкания на землю	Незаземленный переменный ток	Системы управления постоянным током, системы зарядки аккумуляторов, транспортные системы
Реле замыкания на землю	Незаземленный переменный ток	Старые производственные объекты
Реле замыкания на землю	Незаземленный переменный ток	Старые производственные объекты
Реле замыкания на землю	Постоянно заземленный переменный ток	Производители, компании по аренде и пользователи надежно заземленных генераторов
Реле замыкания на землю	Постоянно заземленный переменный ток	Двигатели, генераторы, насосы, оросительные системы, нагревательные кабели, нагреватели с SCR, Оборудование для производства полупроводников
Сопротивление заземления (RG)
Тип	Система	Типичные приложения
Реле замыкания на землю	Сопротивление заземленного переменного тока	Системы с заземлением через сопротивление
Реле замыкания на землю	Жестко заземленный или заземленный через сопротивление переменного тока	Питатель или защита нагрузки, двигатели, генераторы, насосы, нагревательный кабель, регулируемые приводы
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах среднего напряжения для снижения опасности дугового разряда
Система заземления	Незаземленный или с глухим заземлением переменного тока	Используется в системах низкого и среднего напряжения для снижения опасности дугового разряда и простоев
Защита двигателя (MP)
Тип	Система	Типичные приложения
Базовый двигатель Реле защиты	Системы переменного тока	Защита от замыканий на землю и Контроль изоляции двигателей
Стандартный двигатель Реле защиты	Системы переменного тока	Небольшие двигатели, требующие дополнительной защиты (обычно <75 л. с.)
Стандартный двигатель Система защиты	Системы переменного тока	Превосходная защита для двигателей малого и среднего размера (> 50 В)
Реле усовершенствованной защиты двигателя	Системы переменного тока	Малогабаритные двигатели для ответственных применений и двигатели среднего размера для стандартных применений (обычно> 100 л.с.)
Усовершенствованный двигатель Реле защиты	Системы переменного тока	Двигатели большего размера, требующие максимальной защиты (обычно> 500 л.с.)
Комплект дооснащения	Системы переменного тока	Заменяет GE Multilin 169, 269 и 369
Реле защиты насоса	Системы переменного тока	Двигатели для погружных насосов и технологических насосов
Защита фидера (FP)
Тип	Система	Типичные приложения
Реле защиты фидера	Системы переменного тока	Распределительные цепи среднего напряжения
Дополнительный мониторинг (SM)
Тип	Система	Типичные приложения
Монитор наземной проверки	Жестко заземленный или заземленный через сопротивление переменного тока	Электростанции с берега на судно, насосы, краны, погрузочно-разгрузочные работы
Монитор сопротивления	Сопротивление заземленного переменного тока	Системы с заземлением через сопротивление
Монитор изоляции	Системы переменного / постоянного тока	Системы в суровых условиях, таких как пыль, влажность, вибрация или воздействие коррозионных материалов

Схема адаптирована из Littelfuse

Критерии производительности

Технические характеристики

Важные характеристики датчиков и измерений, которые следует учитывать при поиске реле защиты и реле контроля, включают:

• Диапазон измерения напряжения — Диапазон измерения напряжения применяется к реле мощности (фазы), напряжения, напряжения / частоты и параллельного (синхронного) измерения.
• Диапазон измерения тока — Диапазон измерения тока относится к силовым (фазным) и токовым реле.
• Диапазон линейного напряжения -Диапазон линейного напряжения применяется к реле измерения мощности (фазы).
• Режим линейного напряжения — (между фазой или фазой-нейтраль)
• Диапазон измерения частоты — Диапазон частот, в которых может действовать реле. Типичные частоты — 50 Гц, 60 Гц или 400 Гц.
• Диапазон напряжения питания
• Рабочая температура — важный параметр окружающей среды.Это полный требуемый диапазон рабочих температур окружающей среды. Это представляет собой пределы температуры окружающего воздуха.

Дополнительные функции

Другие защитные функции включают:

Временная задержка — Временная задержка, при которой реле может иметь различные временные функции, такие как задержка с момента обнаружения неисправности до отключения или задержка времени, необходимая для сброса. Задержка устанавливается на основе времени устранения неисправности или времени повреждения двигателя. Существует пять различных версий, определяемых крутизной характеристик МТЗ с выдержкой времени: с независимой выдержкой времени, умеренно инверторные, инверсные, очень инверсные, крайне инверсные.

Изображение предоставлено: xnet.rrc.mb.ca

Синхронная проверка — Синхронная проверка предназначена для двух источников питания, таких как два генератора или генератор и настенная розетка, когда при соединении или переключателе между ними оба будут подключены одновременно. Этот тип реле будет проверять выравнивание фазы, чтобы пользователь мог выполнить это переключение.

Характеристики

Общие характеристики защитных реле и реле контроля включают:

• Программируемая выдержка времени — Реле имеет функцию программируемой выдержки времени.
• Автоматический сброс — Реле автоматически сбрасывается после восстановления нормальных условий.
• Визуальные индикаторы — Реле имеет визуальный индикатор, такой как светодиод, для определения различных состояний системы.
• Элементы управления с фиксацией — Реле используются для приложений с фиксацией (например, контроллеры пределов фиксации). Защелки сохраняют последнее определенное состояние перед отключением питания. Если защелка не включена, система должна быть рассчитана на отказоустойчивые или приемлемые «резервные» условия в случае потери питания контроллера.

Стандарты

BS EN 50216-3 — Арматура силового трансформатора и реактора — Часть 3: защитное реле для герметичных жидкостных трансформаторов и реакторов без газовой подушки

IEEE C37.113 — Руководство по применению реле защиты в линиях передачи

MIL-PRF-32484 — Защитные реле и приспособления, вакуумные выключатели среднего напряжения

Ресурсы

Слева, Энтони Ф. Принципы защитных реле.Бока-Ратон: CRC, 2009. Печать.

Ван Кортланд Уоррингтон, Альберт Р. Защитные реле: их теория и практика. Том 2 . Лондон: Chapman & Hall, 1978. Печать.

Steven Engineering — Реле обрыва фазы

Изображение кредита:

Grainger | Phoenix Contact США | Ньюарк element14 | GE

Прочтите информацию для пользователей о защитных реле и реле контроля Универсальное реле напряжения

Тип SW32V

Реле напряжения SW32V — это высококачественный монитор напряжения с большим диапазоном измерения для контроля прямых, переменных и трехфазных сетей на перенапряжение и / или пониженное напряжение.В сетях с трехфазным током можно дополнительно контролировать симметрию и последовательность фаз.

Пределы указаны в вольтах. Это позволяет использовать прибор с различными номинальными напряжениями. Цифровой дисплей используется для отображения результатов измерений и точной установки пределов, времени отклика и функций.

Обзор функций
Для использования в качестве монитора напряжения в установках по производству и распределению энергии, особенно в внутризаводских системах, таких как фотоэлектрические установки или теплоэлектростанции.Мониторинг напряжения в машинах и установках для предотвращения ошибок, повреждений или отказов чувствительного оборудования или устройств.

Управляющее напряжение Us

Номинальное подключение

^…….

AC / DC 24-270 В, 0/45 … 65 Гц, <5 ВА
Постоянный ток: 20,4 … 297 В, переменный ток: 20,4 … 297 В

---

Выходное реле (2 переключающих контакта)

Коммутационное напряжение

^…….

Макс. 415 В переменного тока

Коммутационная способность макс.Переменный ток cos φ = 1

^…….

5 А 250 В

Коммутационная способность макс. DC (резистивный)

^…….

0,3 A 300 В постоянного тока ^….. 5 A 30 В постоянного тока

Номинальный рабочий ток Ie

^…….

AC-15 Ie = 3 A Ue = 250 В
DC-13 Ie = 2 A Ue = 24 В ^….. DC-13 Ie = 0,4 A Ue = 120 В
DC-13 Ie = 0.2 А Ue = 250 В

Рекомендуемая серия предохранителей

^…….

макс. Т 3,15 А (гл)

Срок службы контакта, мех.

^…….

30 x 10 ⁶ рабочих циклов

Срок службы контакта, электр. cos φ = 1

^…….

5 x 10 ⁵ рабочих циклов при 250 В переменного тока / 3 A

---

Измерение напряжения

Измерительное напряжение постоянного тока

^…….

10,0… 600 В пост. Тока

Измерение напряжения фаза — фаза

^{…. …}

26,0… 830 В переменного тока (<5 В: отображается 0)

Измерение напряжения фазы — N

^…….

AC 15,0… 480 В (<5 В: отображается 0)

Измерение частоты переменного тока

^…….

40… 100 Гц

Время измерения DC

^…….

DC Среднее значение более 50 мс

Время измерения AC

^…….

<50 мс

Точность измерения DC

^…….

0,5% измерения ± 1 цифра

Точность измерения переменного тока (с Н)

^…….

> 100 В: 0,8% измерения ± 1 цифра
<100 В: 0,8% от измерения ± 5 цифр (рез.0,1 В)

Точность измерения переменного тока (без N)

^…….

> 100 В: 1,0% от измерения ± 1 цифра
<100 В: 1,0% от измерения ± 5 цифр (разрешение 0,1 В)

Принцип измерения

^…….

Действительное среднеквадратичное измерение (обе полуволны)

Гистерезис

^…….

Регулируемый 0,1.. 130 В

Асимметрия точности

^…….

± Асимметрия в% * 0,15

Гистерезис асимметрии

^…….

Фиксированный 1%

Функции измерения

^…….

3 фазы с / без N, 1 фаза против N, DC

Время отклика

^…….

Регулируемый 0.05 (± 15 мс)… 99,9 с

Время возврата

^…….

Настраиваемый 0 (> 200 мс)… 999 с

---

Условия испытаний (EN 60255)

Номинальное выдерживаемое импульсное напряжение

^…….

6000 В

Категория перенапряжения

^{. ……}

III

Степень загрязнения

^…….

2

Номинальное напряжение изоляции Ui

^…….

690 В переменного тока

Наработка

^…….

100%

Допустимая температура окружающей среды

^…….

-20 ° C … +55 ° C EN 60068-2-2 сухой жар

EMC — невосприимчивость

^…….

EN 61000-6-2

EMC — выбросы

^…….

EN 61000-6-4

---

Корпус

Тип крепления

^…….

V4

Размер спереди назад

^…….

55 мм

Размеры (Ш x В x Г)

^…….

90 x 70 x 58 мм

Электропроводка, однопроволочная

^…….

шт.1 x 4 мм ²

Тонкопроволочный с кабельным наконечником

^…….

шт. 1 x 2,5 мм ²

Класс защиты, корпус

^…….

IP 30

Класс защиты клемм

^…….

IP 20

Крепление

^…….

Защелкивающееся крепление на 35-миллиметровой монтажной рейке согласно EN 60 715 или с помощью резьбового соединения M4 (дополнительная штанга не входит в комплект поставки)

Масса

^…….

ок. 200 г

Подключение реле низкого напряжения

Реле — это переключатель с электрическим управлением. Реле низкого напряжения очень помогают во многих солнечных приложениях вне сети для управления сильноточной цепью с помощью слаботочного переключателя. Ток = амперы. Низкое напряжение, обычно встречающееся в автономных системах, 12 или 24 вольт постоянного тока, имеет высокое сопротивление, которое требует, чтобы большой провод прошел значительное расстояние без потери напряжения.Реле может свести к минимуму эту проблему.

Например, реле можно использовать для включения и выключения редукторного двигателя постоянного тока Simple Pump с помощью реле давления или поплавкового выключателя, номинальное значение которого ниже пикового значения тока двигателя. Номинальная сила тока 12-вольтного редукторного двигателя постоянного тока мощностью 1/5 лошадиных сил составляет от 14 до 15 ампер, но увеличение крутящего момента двигателя при движении вверх насоса может вызвать скачки напряжения, приближающиеся к 25 ампер. Если насос отключается от цепи во время хода вверх, реле давления на 15 ампер или поплавковое реле на 8 ампер могут быть повреждены.Использование реле с номиналом 30 ампер или выше позволяет избежать этой потенциальной проблемы. Использование реле более высокого номинала позволяет избежать этой потенциальной проблемы. Использование реле также позволяет подключать реле давления или поплавок с большего расстояния с помощью провода гораздо меньшего размера.

Вот схема подключения реле с использованием небольшого тумблера (14) для приведения в действие реле (13) на 30 А для включения и выключения электрической нагрузки (15), которая представляет собой светодиодную лампочку, питающуюся от небольшой свинцово-кислотной батареи на 12 В. который находится вне поля зрения в левом верхнем углу фотографии.

1. Плюс аккумуляторной батареи (красный)

2. Минус аккумулятора (черный)

3. Положительная нагрузка (красный)

4. Нагрузка отрицательная (черный)

5. Плюс к реле (синий) от плюса аккумуляторной батареи 1

6. Плюс к катушке реле (белый), которая находится на той же клемме, что и 5

7. Перемычка с минуса на общий выключатель (черная)

8. Перемычка (черная) между минусом аккумулятора и минусом нагрузки

9. Положительный ток от реле к положительному полюсу нагрузки (желтый), который нормально разомкнут (то есть замыкается только при нажатии переключателя 14)

10.Положительное питание от реле, которое срабатывает, когда реле нормально замкнуто (красный), не используется в этом приложении

11. Перемычка от общего переключателя к минусу аккумулятора (черный) 7

12. Плюс от катушки реле к плюсу переключателя (черный)

13. Реле

14. Тумблер однополюсный

15. Нагрузочная светодиодная лампа

Переключатель (14) может быть реле давления или поплавковым выключателем, которые обычно используются в системах перекачивания воды.

Ток от аккумулятора (1 и 2) идет к реле по синему проводу (5) и к плюсу нагрузки по желтому проводу (9). Отрицательная половина цепи идет от аккумулятора к нагрузке через перемычку (8).

Катушка реле запитана от плюсового белого провода (6). Отрицательная половина цепи идет от черного провода катушки реле (12) и черной перемычки (11), которая соединяется с минусом аккумуляторной батареи. Когда тумблер замкнут, на катушку реле подается напряжение, которое замыкает реле и замыкает цепь для питания нагрузки.

Другое применение этого сценария реле — защита функции отключения при низком напряжении небольшого контроллера заряда от скачков тока, превышающих номинальный ток контроллера заряда. В большинстве небольших контроллеров заряда с защитой от низкого напряжения для отключения нагрузки используется полевой МОП-транзистор. МОП-транзистор — это своего рода транзистор, используемый для переключения электронных сигналов, которые могут быть повреждены скачком напряжения, если нагрузка отключена, когда ток нагрузки резко возрастает. Подключите белый провод катушки реле к положительному разъему нагрузки, а черный — к отрицательному.Запустить двигатель насоса через реле. Если напряжение в вашей батарее упадет ниже напряжения отключения контроллера заряда, катушка реле откроется, отключив питание насоса. Альтернативой является запуск помпы непосредственно от батареи, но у вас не будет защиты от низкого напряжения для батареи.

Что такое пониженное напряжение? Как я могу защитить свое оборудование?

Вопрос:

Что такое пониженное напряжение? Как я могу защитить свое оборудование?

Ответ:

Пониженное напряжение возникает, когда среднее напряжение трехфазной энергосистемы падает ниже заданного уровня, и иногда его называют пониженным напряжением.Электромеханические устройства, включая трехфазные двигатели и насосы, предназначены для работы при очень определенных уровнях напряжения. Если этим устройствам разрешено работать при пониженных уровнях напряжения, они будут потреблять более высокие токи. Увеличение тока вызывает повышенный нагрев обмотки и катушек оборудования, повреждая критически важную изоляцию, защищающую их. Работа в условиях пониженного напряжения может резко сократить срок службы электромеханического оборудования и привести к преждевременному выходу из строя.

Пониженное напряжение обычно возникает из-за недостаточного номинала или перегрузки трансформаторов коммунальных и производственных помещений.В периоды пикового потребления и / или когда энергосистема испытывает проблемы, потребность в мощности превышает возможности трансформатора, и в результате падает напряжение. Эти условия могут возникать без предупреждения и не давать явных указаний. Для защиты двигателей и оборудования используйте трехфазное реле контроля, также известное как реле обрыва фазы, как экономичное решение для предотвращения дорогостоящих повреждений от пониженного напряжения.

Трехфазное реле контроля с защитой от пониженного напряжения может отключать оборудование при понижении напряжения, предотвращая повреждение.Эти реле обеспечивают четкую индикацию наличия неисправности для быстрого поиска неисправностей и сокращения времени простоя.

Трехфазные двигатели и другое оборудование обычно используются в различных отраслях промышленности:

• ОВК
• Горное дело
• Насосная
• Лифт
• Кран
• Подъемник
• Генератор
• Орошение
• Петро-Хим
• Сточные воды
• Промышленное оборудование
• и др.

Macromatic предлагает трехфазные реле контроля (реле обрыва фазы), специально разработанные для обнаружения проблем пониженного напряжения.Узнайте больше о защите оборудования и предотвращении дорогостоящего ремонта с помощью трехфазных контрольных реле Macromatic.

Что нужно знать о защитных реле

Защитные реле, пожалуй, наименее изученный компонент защиты цепей среднего напряжения (СН). Фактически, некоторые считают, что автоматические выключатели среднего напряжения работают сами по себе, без прямого включения защитными реле. Другие думают, что работа и согласование защитных реле слишком сложны для понимания.Давайте углубимся в детали и устраним эти заблуждения.

Справочная информация

Стандартный словарь IEEE определяет автоматический выключатель следующим образом.

«Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами, а также для автоматического размыкания цепи при заданной перегрузке по току без вреда для себя при правильном применении в пределах своего номинала».

Согласно этому определению, выключатели среднего напряжения не являются настоящими выключателями, поскольку они не отключаются автоматически при перегрузке по току. Они представляют собой устройства переключения мощности с электрическим приводом, которые не работают до тех пор, пока какое-либо внешнее устройство не направит их на открытие или закрытие. Это верно независимо от того, является ли устройство воздушным, масляным, вакуумным или [SF.sub.6] автоматическим выключателем. Датчики и реле используются для обнаружения перегрузки по току или других ненормальных или неприемлемых условий и для подачи сигнала механизму переключения о срабатывании. Автоматические выключатели среднего напряжения — это переключатели грубой силы, а датчики и реле — это мозги, которые управляют их работой.

Датчики могут быть трансформаторами тока (CT), трансформаторами напряжения (PT), приборами температуры или давления, поплавковыми выключателями, тахометрами или любым устройством или комбинацией устройств, которые будут реагировать на отслеживаемое состояние или событие.В распределительных устройствах наиболее распространенными датчиками являются трансформаторы тока для измерения тока и трансформаторы тока для измерения напряжения. Реле измеряют выходной сигнал датчика и вызывают срабатывание выключателя для защиты системы при превышении установленных пределов, отсюда и название «защитные реле». Наличие разнообразных датчиков, реле и автоматических выключателей позволяет проектировать полные системы защиты, настолько простые или сложные, насколько это необходимо, желательно и экономически целесообразно.

Электромеханические реле

В течение многих лет защитные реле были электромеханическими устройствами, построенными как прекрасные часы, с большой точностью и часто с подшипниками с драгоценными камнями.Они заработали заслуженную репутацию благодаря точности, надежности и надежности. Есть два основных типа рабочих механизмов: реле электромагнитного притяжения и реле электромагнитной индукции.

Реле магнитного притяжения . Реле магнитного притяжения, как показано на рис. , рис. 1 (сюда не включены), имеют либо соленоид, который втягивает плунжер, либо один или несколько электромагнитов, притягивающих шарнирный якорь. Когда магнитная сила достаточна для преодоления сдерживающей пружины, подвижный элемент начинает движение и продолжается до тех пор, пока контакт (-ы) не сработает или магнитная сила не будет снята.Точка срабатывания — это ток или напряжение, при которых плунжер или якорь начинают двигаться, а в реле коммутационного устройства значение срабатывания может быть установлено очень точно.

Эти реле обычно срабатывают мгновенно, без преднамеренной задержки по времени, замыкаясь сразу после срабатывания, если позволяет механическое движение. К этому типу реле можно добавить временную задержку с помощью сильфона, рычага управления или часового механизма спуска. Однако точность синхронизации значительно менее точна, чем у реле индукционного типа, и эти реле редко используются с выдержкой времени в распределительных устройствах.

Реле притяжения могут работать как с переменным, так и с постоянным током на катушках; следовательно, на реле, использующие этот принцип, влияет составляющая постоянного тока асимметричного повреждения, и они должны быть настроены таким образом, чтобы учесть это.

Реле индукционные . Индукционные реле, как показано на Рис. 2 (не включены здесь), доступны во многих вариантах для обеспечения точного срабатывания срабатывания и время-токовой реакции для широкого диапазона простых или сложных системных условий. Индукционные реле — это в основном асинхронные двигатели.Подвижный элемент или ротор обычно представляет собой металлический диск, хотя иногда это может быть металлический цилиндр или чашка. Статор представляет собой один или несколько электромагнитов с катушками тока или потенциала, которые индуцируют токи в диске, заставляя его вращаться. Движение диска сдерживается пружиной до тех пор, пока вращательные силы не станут достаточными для поворота диска и приведения его подвижного контакта к неподвижному контакту, замыкая цепь, которой управляет реле. Чем сильнее обнаруживается повреждение, тем больше ток в катушках и тем быстрее вращается диск.

Калиброванная регулировка, называемая шкалой времени, устанавливает расстояние между подвижными и неподвижными контактами, чтобы изменять время срабатывания реле от быстрого (контакты лишь слегка разомкнуты) до медленного (контакты почти на полный оборот диска). Действие сброса начинается, когда вращательная сила снимается, либо путем замыкания контакта реле, который размыкает прерыватель, либо путем устранения неисправности, обнаруженной реле, иным образом. Сдерживающая пружина возвращает диск в исходное положение.Время, необходимое для сброса, зависит от типа реле и настройки шкалы времени (расстояния между контактами).

С несколькими магнитными катушками можно одновременно определять несколько состояний напряжения и тока. Их сигналы могут быть аддитивными или вычитающими при приведении в действие диска. Например, токово-дифференциальное реле имеет две токовые катушки с противоположным действием. Если два тока равны, независимо от величины, диск не двигается. Если разница между двумя токами превышает настройку датчика, диск вращается медленно для небольшой разницы и быстрее для большей разницы.Контакты реле замыкаются, когда разница сохраняется в течение времени, определяемого характеристиками и настройками реле. Используя несколько катушек, направленные реле могут определять направление тока или мощности, а также величину. Поскольку движение диска создается индуцированными магнитными полями от магнитов переменного тока, индукционные реле почти полностью не реагируют на составляющую постоянного тока асимметричного повреждения.

Большинство реле распределительного устройства заключены в выдвижной корпус для полузащитного монтажа.Реле обычно устанавливают на двери распределительного устройства. Проводка датчика и управления выведена на разъемы на корпусе. Реле вставляется в корпус и подключается с помощью небольших переключателей или переходной вилки, в зависимости от производителя. Его можно отсоединить и вынуть из корпуса, не нарушая проводку. Когда реле отключено, соединения трансформатора тока в корпусе автоматически замыкаются на короткое замыкание вторичной обмотки трансформатора тока и защищают трансформатор тока от перенапряжений и повреждений.

Многие реле оснащены разъемом для тестового кабеля. Это позволяет использовать испытательный комплект для проверки калибровки реле. Передняя крышка реле прозрачна, ее можно снять для доступа к механизму, и на ней есть средства для пломбирования проводов и выводов для предотвращения несанкционированного доступа посторонних лиц.

Реле твердотельное

В последнее время все большую популярность приобрели твердотельные электронные реле. Эти реле могут выполнять все функции, которые могут выполняться электромеханическими реле, и, благодаря универсальности электронной схемы и микропроцессоров, могут выполнять многие функции, ранее недоступные.Как правило, твердотельные реле меньше и более компактны, чем их механические эквиваленты. Например, трехфазное твердотельное реле максимального тока можно использовать вместо трех однофазных механических реле максимального тока, но оно меньше одного из них.

Точность электронных реле выше, чем у механических реле, что обеспечивает более тесную координацию системы. Кроме того, поскольку отсутствует механическое движение и электронная схема очень стабильна, точность калибровки сохраняется в течение длительного времени.При желании время сброса может быть очень коротким, поскольку отсутствует механическое движение.

Электронные реле требуют меньше энергии для работы, чем их механические эквиваленты, что создает меньшую нагрузку на трансформаторы тока и трансформаторы тока, которые их питают. Поскольку твердотельные реле имеют минимум движущихся частей, их можно сделать очень устойчивыми к сейсмическим воздействиям и поэтому они особенно хорошо подходят для зон, подверженных сейсмической активности.

В своих ранних версиях некоторые твердотельные реле были чувствительны к тяжелым электрическим условиям промышленного применения. Они были склонны к выходу из строя, особенно из-за высоких переходных напряжений, вызванных молнией, электросетью и переключением на месте. Однако современные реле были разработаны, чтобы выдерживать эти переходные процессы и другие жесткие условия эксплуатации, и этот тип отказа по существу устранен. Твердотельные реле завоевали прочные и быстрорастущие позиции на рынке, поскольку опыт доказывает их точность, надежность, универсальность и надежность.

Приведенная ниже информация относится к электромеханическим и твердотельным реле, хотя одно из них работает механически, а другое — электронно.Будут отмечены существенные различия.

Типы реле

Существуют буквально сотни различных типов реле. В каталоге одного производителя электромеханических реле перечислены 264 реле для функций защиты и управления распределительных устройств и систем. Для сложных систем с множеством уровней напряжения и межсоединений на больших расстояниях, таких как передача и распределение электроэнергии, ретрансляция — это искусство, которому некоторые инженеры посвящают всю свою карьеру.Для более простого промышленного и коммерческого распределения релейная защита может быть менее сложной, хотя правильный выбор и применение по-прежнему очень важны.

Наиболее часто используемые реле и устройства перечислены здесь, в Таблице (сюда не включена), с указанием их функциональных номеров и описаний Американского национального института стандартов (ANSI). Эти стандартные номера используются в однолинейных схемах и схемах подключения для обозначения реле или других устройств, что позволяет сэкономить место и текст.

Если реле сочетает в себе две функции, отображаются номера функций для обеих. Наиболее часто используемым реле является реле максимального тока, сочетающее в себе функции мгновенного отключения и отключения с обратнозависимой выдержкой времени. Это обозначено как устройство 50/51. В качестве другого примера устройство 27/59 может представлять собой комбинированное реле минимального и максимального напряжения. Полный стандарт ANSI перечисляет 99 номеров устройств, некоторые из которых зарезервированы для использования в будущем.

Реле можно классифицировать по характеристикам срабатывания.Реле мгновенного действия — это реле без преднамеренной задержки по времени. Некоторые могут работать за половину цикла или меньше; другие могут занять до шести циклов. Реле, которые работают за три цикла или меньше, называются высокоскоростными реле.

Реле с выдержкой времени могут быть с независимой или обратнозависимой выдержкой времени. Реле с независимой выдержкой времени имеют предустановленную временную задержку, которая не зависит от величины управляющего сигнала (ток, напряжение или что-то еще) после превышения значения срабатывания. Фактическая заданная временная задержка обычно регулируется.

Реле с обратнозависимой выдержкой времени, такие как реле максимального тока или дифференциальные реле, имеют время срабатывания, которое зависит от значения управляющего сигнала. Временная задержка велика для небольших сигналов и становится все короче по мере увеличения значения сигнала. Время работы обратно пропорционально величине отслеживаемого события.

Реле максимального тока

В распределительном устройстве реле максимального тока обычно используется на каждой фазе каждого автоматического выключателя, и часто используется одно дополнительное реле максимального тока для защиты от замыкания на землю.Обычная практика заключается в использовании одного элемента мгновенного короткого замыкания и одного элемента максимального тока с обратнозависимой выдержкой времени (ANSI 50/51) для каждой фазы.

В стандартном электромеханическом реле оба элемента для одной фазы объединены в одном корпусе реле. Элемент мгновенного действия представляет собой заслонку или соленоид, а элемент с обратнозависимой выдержкой времени представляет собой индукционный диск.

В некоторых твердотельных реле три мгновенных и три обратнозависимых элемента могут быть объединены в один корпус реле меньшего размера, чем у одного индукционного дискового реле.

Реле максимального тока реагируют только на величину тока, а не на направление тока или напряжение. Большинство реле спроектированы для работы от выхода трансформатора тока со стандартным коэффициентом передачи с вторичным током 5 А при номинальном первичном токе. Твердотельное реле не нуждается в дополнительном источнике питания, питаясь своей электронной схемой от выхода трансформатора тока, питающего реле.

На элементе мгновенного действия может быть установлена ​​только точка срабатывания, которая представляет собой значение тока, при котором элемент мгновенного действия будет действовать без преднамеренной временной задержки, чтобы замкнуть цепь отключения автоматического выключателя.Фактическое требуемое время будет немного уменьшаться по мере увеличения величины тока, от примерно 0,02 с максимум до примерно 0,006 с минимум, как видно из мгновенной кривой на рис. 3 (см. Стр. 47) [ИЛЛЮСТРАЦИЯ опущена]. Это время будет зависеть от реле разных номиналов или производителей, а также будет зависеть от электромеханических и твердотельных реле.

Обратите внимание, что эта кривая основана на кратных настройках срабатывания для мгновенного элемента, которые обычно значительно выше, чем настройка срабатывания для элемента с обратнозависимой выдержкой времени.

Временные задержки можно выбирать в широком диапазоне практически для любых мыслимых требований. Выбор выдержки времени начинается с выбора реле. Существует три классификации времени: стандартное, среднее и длительное время задержки. Внутри каждой классификации существует три класса наклонов кривой с обратной зависимостью времени: обратный (наименее крутой), очень обратный (более крутой) и чрезвычайно обратный (самый крутой). Временная классификация и крутизна кривой характерны для выбранного реле, хотя для некоторых твердотельных реле они могут в некоторой степени регулироваться.Для каждого набора кривых, определяемых выбором реле, фактический отклик регулируется с помощью шкалы времени.

В элементе обратнозависимого времени есть две настройки. Сначала устанавливается точка сбора. Это значение тока, при котором начинается процесс отсчета времени, когда диск начинает вращаться на электромеханическом реле или электронная схема начинает отключаться по времени на твердотельном реле.

Затем выбирается установка шкалы времени. Это регулирует кривую выдержки времени между минимальной и максимальной кривыми для конкретного реле.Типичные обратные, очень обратные и чрезвычайно обратные кривые показаны на Рис. 3 (здесь не включены). У данного реле будет только один набор кривых, инверсных, очень инверсных или крайне инверсных, регулируемых во всем диапазоне шкалы времени. Обратите внимание, что ток указан в кратных настройках срабатывания датчика.

Каждый элемент, мгновенный или с временной задержкой, имеет флаг, который указывает, когда этот элемент сработал. Этот флаг необходимо сбросить вручную после срабатывания реле.

Установка точки самовывоза

Стандартное реле максимального тока предназначено для работы от трансформатора тока с коэффициентом сжатия со стандартным вторичным выходом 5 А. Выходной сигнал стандартного трансформатора тока составляет 5 А при номинальном первичном токе, указанном на паспортной табличке, а выходная мощность пропорциональна первичному току в широком диапазоне. Например, трансформатор тока с коэффициентом 100/5 будет иметь выход 5 А, когда первичный ток (измеряемый и измеряемый ток) равен 100 А. Отношение первичной обмотки к вторичной обмотке 20: 1 является постоянным, так что при первичном токе 10 А вторичный ток будет равен 0.5А; для первичной обмотки 20 А, вторичной обмотки 1,0 А; для первичной обмотки 50 А, вторичной 2,5 А; и т. д. Для первичной обмотки на 1000 А вторичный ток составляет 50 А, и аналогично для всех значений тока вплоть до максимума, с которым ТТ будет работать до того, как он перейдет в насыщение и станет нелинейным.

Первым шагом в настройке реле является выбор ТТ, чтобы датчик можно было настроить на желаемое значение первичного тока. Номинальный ток первичной обмотки должен быть таким, чтобы первичный ток от 110 до 125% от ожидаемой максимальной нагрузки производил номинальный вторичный ток 5 А.Максимальный доступный первичный ток короткого замыкания не должен производить вторичный ток более 100 А во избежание насыщения и чрезмерного нагрева. Возможно, невозможно точно выполнить эти требования, но они представляют собой полезные рекомендации. В результате может потребоваться некоторый компромисс.

На реле максимального тока 50/51 настройка выдержки максимального тока (устройство 51) выполняется с помощью заглушки или винта, вставленного в соответствующее отверстие в розетке с рядом отверстий, отмеченных во вторичных амперах ТТ, с помощью регулируемого калиброванный рычаг или каким-либо аналогичным методом.При этом выбирается один отвод вторичного тока (общее количество отводов зависит от реле) на катушке срабатывания. Диапазон уставок первичного тока определяется соотношением выбранного трансформатора тока.

Например, предположим, что коэффициент передачи трансформатора тока составляет 50/5 А. Типичные ответвления — 4, 5, 6, 7, 8, 10, 12 и 16 А. Настройки датчика будут варьироваться от первичного тока 40А (ответвление 4А) до 160А (ответвление 16А). Если требуется датчик на 60 А, выбирается ответвитель на 6 А. Если требуется ток срабатывания более 160 А или менее 40 А, необходимо выбрать трансформатор тока с другим коэффициентом или, в некоторых случаях, другое реле с более высокими или более низкими настройками отводов.

Доступны различные типы реле с катушками срабатывания от 1,5 А до 40 А. Диапазон общих катушек составляет от 0,5 до 2 А, для слаботочных датчиков, таких как измерение замыкания на землю; От 1,5 до 6А средний диапазон; или от 4 до 16 А, диапазон, обычно выбираемый для максимальной токовой защиты. Доступны трансформаторы тока с широким диапазоном номиналов первичной обмотки, со стандартными вторичными обмотками 5А или с другими вторичными номиналами, вторичными обмотками с отводами или несколькими вторичными обмотками.

Подходящую комбинацию коэффициента трансформации трансформатора тока и пусковой катушки можно найти практически для любого желаемого первичного тока срабатывания и настройки реле.

Настройка мгновенного отключения (устройство 50) также регулируется. Параметр задается в амперах срабатывания, полностью не зависит от настройки срабатывания срабатывания элемента с обратнозависимой выдержкой времени или, на некоторых твердотельных реле, кратно точке срабатывания с обратнозависимой выдержкой времени. Например, одно электромеханическое реле регулируется от 2 до 48 А срабатывания; твердотельное реле регулируется от 2 до 12 раз по сравнению с уставкой обратнозависимого времени срабатывания отвода. На большинстве электромеханических реле средством настройки является отводной штекер, аналогичный тому, который используется для элемента с обратнозависимой выдержкой времени.С помощью штекера можно выбрать диапазон полного тока. Неоткалиброванная регулировка винта обеспечивает окончательную настройку датчика. Это требует использования испытательного комплекта для подачи калибровочного тока в катушку, если настройка должна быть точной. На твердотельных реле регулировкой может быть калиброванный переключатель, который можно установить с помощью отвертки.

Установка шкалы времени

Для любой данной настройки отвода или срабатывания реле имеет целое семейство кривых время-ток. Нужная кривая выбирается вращением шкалы или перемещением рычага.Шкала времени или рычаг калибруются произвольными числами, между минимальным и максимальным значениями, как показано на кривых, опубликованных производителем реле. Типичный набор кривых шкалы времени для реле с обратнозависимой выдержкой времени показан на рис. 4 (сюда не входит). При установке шкалы времени на ноль контакты реле замкнуты. По мере увеличения настройки шкалы времени размыкание контактов увеличивается, увеличивая время срабатывания реле. При желании могут быть выполнены настройки между точками калибровки, а применимая кривая может быть интерполирована между напечатанными кривыми.

Точки срабатывания и настройки шкалы времени выбираются таким образом, чтобы реле могло выполнять желаемую защитную функцию. Для реле максимального тока цель состоит в том, чтобы при возникновении неисправности в системе сработало реле, ближайшее к неисправности. Установки времени на вышестоящих реле должны задерживать их срабатывание до тех пор, пока соответствующее устройство максимального тока не устранит неисправность. Требуется исследование селективности, отображающее время-токовые характеристики каждого устройства в исследуемой части системы.Благодаря широкому выбору доступных реле и гибкости настроек каждого реле выборочная координация возможна для большинства систем.

Выбор и настройка других реле, кроме реле максимального тока, выполняются аналогичным образом. Детали будут отличаться в зависимости от типа реле, его функции в системе и производителя реле.

Реле срабатывания

Электромеханическое реле сработает и начнет замыкать свои контакты, когда ток достигнет значения срабатывания.При токе срабатывания с обратнозависимой выдержкой времени рабочие усилия очень малы, а точность синхронизации оставляет желать лучшего. Точность реле времени составляет примерно 1,5 срабатывания или более, и именно здесь начинаются кривые время-ток ( Рис. 4 ) [не включены здесь]. Этот факт необходимо учитывать при выборе и настройке реле.

Когда контакты реле замыкаются, они могут отскочить, слегка размыкаясь и создавая дугу, которая сжигает и разъедает контактные поверхности. Чтобы предотвратить это, реле максимального тока имеют встроенное вспомогательное реле с герметичным контактом, параллельным контактам реле времени, которое замыкается немедленно при соприкосновении контактов реле.Это предотвращает возникновение дуги при дребезге контактов реле. Это вспомогательное реле также активирует механический флаг, указывающий, что реле сработало.

Когда автоматический выключатель, управляемый реле, размыкается, катушка реле обесточивается вспомогательным контактом на выключателе. Это защищает контакты реле, которые рассчитаны на токи до 30 А, но не должны нарушать индуктивный ток цепи отключения выключателя, чтобы предотвратить искрящий износ. Затем диск возвращается в исходное положение пружиной.Реле сброшено. Время возврата — это время, необходимое для полного возврата контактов в исходное положение. Контакты разъединяются примерно через 0,1 сек (шесть циклов) после обесточивания катушки. Общее время сброса зависит от типа реле и настройки шкалы времени. Для максимальной настройки шкалы времени (контакты полностью разомкнуты) типичное время сброса может составлять 6 секунд для реле с обратнозависимой выдержкой времени и до 60 секунд для реле с очень обратной или крайне обратной зависимостью. При более низких настройках шкалы времени расстояние размыкания контактов меньше, следовательно, меньше время сброса.

Работа твердотельного реле не зависит от механических сил или движущихся контактов, а выполняет свои функции электронно. Следовательно, синхронизация может быть очень точной даже для токов, равных величине срабатывания срабатывания. Отсутствует механический дребезг контактов или искрение, а время сброса может быть очень коротким.

Выбор CT и PT

При выборе измерительных трансформаторов для реле и измерения необходимо учитывать ряд факторов; коэффициент трансформации, нагрузка, класс точности и способность выдерживать доступные токи короткого замыкания.

Коэффициент ТТ . Указанные выше рекомендации по трансформатору тока должны иметь номинальный вторичный выход на уровне от 110 до 125% от ожидаемой нагрузки и не более 100 А вторичного тока при максимальном первичном токе повреждения. Если может потребоваться более одного коэффициента трансформации ТТ, доступны ТТ с ответвлениями вторичных обмоток или многообмоточных вторичных обмоток.

Нагрузка CT . Нагрузка трансформатора тока — это максимально допустимая вторичная нагрузка, выраженная в вольтамперах (ВА) или сопротивлении в омах для обеспечения точности. В стандартах ANSI указаны нагрузки от 2,5 до 45 ВА при коэффициенте мощности 90% для измерения ТТ и от 25 до 200 ВА при 50% коэффициента мощности для реле ТТ.

Класс точности ТТ . Стандарты класса точности ANSI: [+ или -] 0,3, 0,6 или 1,2%. Ошибки соотношения возникают из-за тепловых потерь, возведенных в квадрат R. Фазовые ошибки возникают из-за потерь в сердечнике на намагничивание.

ТТ помечены точкой или другим обозначением полярности на первичной и вторичной обмотках, так что в момент, когда ток поступает на отмеченный первичный вывод, он выходит из помеченного вторичного вывода.Полярность не требуется для определения максимального тока, но важна для дифференциальной реле и многих других функций реле.

Коэффициент PT . Выбор коэффициента PT относительно прост. Трансформатор должен иметь такой коэффициент, чтобы при номинальном первичном напряжении вторичный выход составлял 120 В. При напряжениях, превышающих номинальное первичное напряжение более чем на 10%, трансформатор тока будет подвержен насыщению сердечника, что приведет к ошибкам напряжения и чрезмерному нагреву.

Обременение ПТ .Доступны трансформаторы тока для нагрузок от 12,5 ВА при коэффициенте мощности 10% до 400 ВА при коэффициенте мощности 85%.

Точность ПТ . Классы точности — стандарт ANSI [+ или -] 0,3, 0,6 или 1,2%. Первичные цепи PT, а также, где это возможно, вторичные цепи PT, должны быть защищены предохранителями.

CT и PT должны обладать достаточной мощностью для обслуживания нагрузки и достаточной точностью для функций, которые они должны выполнять. Однако увеличение нагрузки или точности, чем необходимо, просто увеличит стоимость измерительных трансформаторов.Твердотельные реле обычно требуют меньших затрат, чем электромеханические реле.

Реле высокого напряжения

Реле высокого напряжения Реле высокого напряжения

Реле — это в основном механические переключатели, которые активируются дистанционным сигналом, а не вручную. В зависимости от По конструкции сигнал может быть электрическим или пневматическим. Главное отличие для реле высокого напряжения следует учитывать достаточную изоляцию между контактами, между контактами и землей и между контакты и активатор.Распространенный метод достижения необходимого изоляция заключается в простом использовании больших расстояний между всеми компонентами и использовать проводники с плавным изгибом для высоковольтных компонентов уменьшить корону. В качестве альтернативы компоненты реле могут быть погружены в воду. в среде с более высокой диэлектрической прочностью, чем воздух (высокий вакуум, трансформатор масло и др.).

Недавно я решил, что реле высокого напряжения будет быть необходимым компонентом для успешной дробилка (т. е. та, которая не разрушает источник питания) вместе с сработавший искровой разрядник.В последнее время, во время круиза по E-Bay для «высокого напряжения», Я наткнулся на аукцион Росс Реле высокого напряжения инженерное (40000 вольт, двухполюсное, одноходовое). К сожалению, моя ставка была перебита (она была продана за 102,50 доллара). Однако картинки реле натолкнуло меня на некоторые идеи, и я приступил к проектированию и сборке своего своя. Все детали были произведены McMaster-Carr.

На этих двух рисунках реле показано сбоку. и сверху соответственно. Три части рамы были вырезаны из 12-дюймового x 24 «x 1/2» лист поликарбоната.Поворотный рычаг и подшипники были изготовлен из бруска сверхвысокомолекулярного полиэтилена размером 1 1/2 «x 1/2». Ось имеет длину 1,6 дюйма и 1/2 дюйма (на самом деле она продается «негабаритной» за отделка «, это действительно диаметр 35/64») Пруток СВМПЭ. Фиксированные контакты длиной 1 1/2 дюйма медного стержня 1/2 дюйма, который я скругил на одном конце (с напильники и полировальные подушечки) и просверлены для установки банановых домкратов (5/32 «) на другой. Подвижный контакт представляет собой медный стержень длиной 4 дюйма и 1/2 дюйма с закругленные концы и отверстие в центре, чтобы помочь нейлоновой фиксации винт удерживайте его в поворотном рычаге.
