Ручной водяной насос своими руками: Ручной насос для воды своими руками: обзор лучших самоделок

Содержание

Как сделать ручной насос для воды на дачу своими руками?

Ручной насос для воды – это энергонезависимый прибор для перекачки воды из скважины или колодца. Чтобы данное устройство начало свою работу, необходимо приложить физические усилия, поэтому такой вариант для всех удобен. Однако есть ситуации, когда применение ручного насоса целесообразно. Поэтому «Сантехник Портал» подробнее расскажет о сфере применения и разновидностях конструкции приборов данного типа.

Содержание

  1. Применение ручных насосов
  2. Преимущества и недостатки колонок
  3. Разновидности ручных насосов
  4. Критерии выбора помпы
  5. Как сделать автономный насос из пластиковых труб?
  6. Выводы

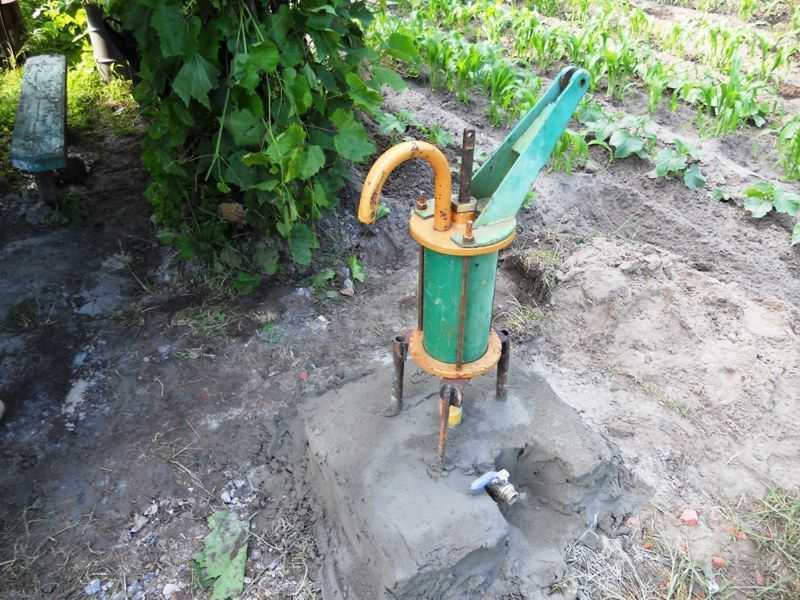

Применение ручных насосов

Ручная помпа для воды, она же колонка, не нуждается в электричестве, поэтому используется в качестве замены электрического насоса в случае отключения электроснабжения.

Главная цель применения насосного оборудования – перекачка жидкости от источника к точкам водозабора: жилой дом, баня, гараж, мастерская, огород. Обычно источником воды на загородном участке являются колодец или скважина, иногда – озера и пруды.

Монтаж дорогого изделия на даче, где вы появляетесь только периодически, экономически малоцелесообразно. Электрические приборы обходятся дороже, нуждаются в обслуживании и чаще ломаются из-за множества элементов и сложной конструкции. Откачать при помощи ручного приспособления нужное количество жидкости, приехав на дачу в выходные, не так уж и сложно.

Также ручной водяной насос используют тогда, когда технически сложно или невозможно подвести агрегат к источнику электропитания. К примеру, если вы хотите поставить колонку в конце огорода.

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

Механический насос для откачивания воды из скважины при сравнении с электрическими изделиями обладает следующими преимуществами:

  • низкая цена;
  • простота конструкции, обеспечивающая долговечность прибора;
  • износостойкость и минимальная вероятность поломок;
  • работа без подключения к электроэнергии;
  • нетребовательность изделий к месту монтажа.

Кроме того, ручные водяные насосы для дачи легко устанавливать и ремонтировать своими руками, не прибегая к помощи специалистов.

Недостатки эксплуатации ручного насоса для скважины обусловлены низким уровнем комфорта:

  • необходимо прикладывать физические усилия, чтобы прибор начал откачивать и подавать воду из источника;
  • невозможность обеспечить постоянное и непрерывное водоснабжение дома.

Наибольшей популярностью у покупателей пользуются импортные изделия из Европы: мембранные насосы Grundfos (ГРУНДФОС), крыльчатые механизмы Knauth. Много товаров от отечественных предприятий: ЛИВГИДРОМАШ, ПНЕВМОГИДРОМАШ, Электром и др.  Есть множество недорогих моделей от тайваньских и китайских производителей.

Разновидности ручных насосов

От конструктивных особенностей разных моделей ручной помпы зависят ее эксплуатационные возможности.

  1. Крыльчатый – это прибор, функционирующий по принципу самовсасывания. Конструкция данных агрегатов включает в себя следующие элементы: всасывающий узел, вал, рычаг для приложения усилий, крыло, клапаны. От повреждений механизм защищен корпусом.

Работают такие устройства очень просто: при давлении на рычаг крыло вращается и заставляет заработать всасывающий узел. Данные изделия применяются для выкачки чистой жидкости без примесей и нерастворимых твердых частиц, а также без нефтепродуктов, масел и химически активных веществ.

  1. Штанговый. Преимуществом приборов данного типа является возможность подъема жидкости с глубины до 30 метров. Изделия похожи на поршневую модель, однако различаются формой поршня – его окончание у штангового варианта вытянуто.

Такая конструкция позволяет использовать устройство в вертикальных прямых шахтах, но при этом износостойкость агрегата снижается – возникает вероятность обрыва вытянутой штанги. Качество изделий зависит от материала изготовления узлов конструкции.

Перед тем как купить механический прибор со штангой нужно учесть, что он достаточно громоздкий и не может устанавливаться на поверхностях с уклоном. Используются такие агрегаты в прямых вертикальных шахтах большой глубины. Цилиндр создает в камере мощное разрежение, в результате вакуум создает условия для интенсивного всасывания жидкости.

  1. Поршневой. Его особенность – создание в процессе работы определенного давления на выходе. Конструкция состоит из поршня, который двигается внутри цилиндра. Иногда используется для подачи воды к системе насосов, которые не могут функционировать по принципу самовсасывания.

Технические характеристики поршневых изделий не позволяют применять их для глубоких артезианских скважин, но они могут поднимать на поверхность подземные воды из менее глубоких источников до 18 метров.

Принцип работы устройств данного типа: при опускании рычага поршень двигается вверх, в камере создается вакуум, благодаря чему жидкость поднимается через открывающийся дисковый клапан.

При движении рычага вверх поршень перемещается вниз и закрывает донный клапан, не позволяя воде циркулировать в обратном направлении. Она движется в часть цилиндра, которая располагается над поршнем. При повторном опускании рычага вниз порция воды выходит наружу через патрубок. Так происходит ее откачка.

  1. Мембранный. Обладает оригинальной конструкцией – клапаны выполнен в виде перекатывающихся шаров. В процессе работы они самостоятельно очищаются, поэтому мембранные приборы можно применять для выкачки и транспортировки жидкости с примесями. Нерастворимые включения не повредят технику. Часто используются как осушительный механизм для подвалов.

  1. Шиберный. Может перекачивать как чистую воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших резервуаров – бочек, канистр.

Стоит отметить, что вне зависимости от размера, массы, глубины подъема, разновидности механизма, все скважинные насосы ручного типа обладают примерно одинаковой производительностью. За полный цикл работы выкачивается около 1 литра жидкости.

При помощи ручного насоса можно выкачать до 40 литров воды за 1 минуту!

Это значительно меньше, чем способны перекачивать электрические приборы. Однако выбор механического устройства более рационален при небольших потребностях в воде, а также в случае отсутствия электроснабжения.

Критерии выбора помпы

Мерилами оценки при выборе ручного водяного насоса для колодца или скважины, являются основные параметры конкретного объекта:

  1. Глубина подъема. Принято разделять все перекачивающие жидкость колонки на две категории – способные поднять воду с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.
  2. Диаметр шахты источника. При диаметре 4 дюйма можно использовать любые механические приспособления для воды, если диаметр меньше, при выборе определяется индивидуальными характеристиками моделей, указанные в технической документации.
  3. Качество воды. При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.
  4. Вес и габариты. Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.
  5. Режим эксплуатации. Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.
  6. Функциональность. Важно заблаговременно решить, будет ли прибор для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным.
  7. Декоративность. Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок. Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.

В подобных гидротехнических колонках все узлы унифицированы, им легко подобрать замену. Установка и обслуживание механизмов не требует применения специальных инструментов, достаточно владеть элементарными техническими знаниями.

Как сделать автономный насос из пластиковых труб?

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель. Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.

Для самостоятельной сборки колонки понадобится:

  • канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
  • сетчатый фильтр для монтажа на конец трубы;
  • тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
  • обратный клапан заводского изготовления;
  • крепление ручки из тройника 25*20 мм с впаянной резьбой;
  • металлическая трубка для ручки;
  • прокладка из фторопласта для изготовления поршня;
  • хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка самодельной конструкции происходит следующим образом:

  1. К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикрутите сначала поршень из фторопласта, затем обратный клапан.
  2. Вставьте ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закройте насадкой с фильтром. Получается конструкция «труба в трубе», которую нужно погрузить в колодец.
  3. Сбоку от колодезного люка проделайте отверстие для трубы. Потребуется 2-3 хомута с резиновыми уплотнителями для фиксации трубы к стене колодца
  4. К другому концу ПП трубы накрутите тройник, в него вставьте ручку. Чтобы выкачивать жидкость, нужно взять ручку двумя руками и двигать трубу вверх/вниз.
  5. Внешнюю часть дополните изливом из отрезка канализационной трубы и двух фитингов – тройника и уголка на 90º. Во время движения ручки вверх/вниз вода выливается из излива (носика) в подставленный сосуд.

Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.

Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.

Выводы

Обобщая все вышеописанное, можно сделать следующие выводы:

  • в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
  • если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
  • если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.

Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.

При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.

К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.

Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.

Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:

Ручной водяной насос для скважины своими руками

Содержание

  • Виды ручных насосов
  • Как выбрать
  • Устройство поршневого насоса
  • Изготовление насоса
  • Как сделать глубинный насос

Часто владельцам загородных домов приходится изготавливать ручные насосы для скважины самостоятельно, так как в продаже имеются достаточно дорогие устройства. При наличии сварочного аппарата можно сделать ручной насос для скважины своими руками. Часто встречается название «помпа». Именно такие устройства являются наиболее распространенными среди владельцев участков.

Виды ручных насосов

Выбирая насос для скважины на загородном участке, необходимо помнить о том, что следует учитывать глубину залегания и степень загрязненности жидкости.

По конструкции описываемые механизмы могут разделяться на несколько видов:

  1. Крыльчатые. Данные механизмы являются самовсасывающими. Они состоят из рычага, всасывающего элемента, а также вала и клапанов. При воздействии на рычаг в таких механизмах приводится в движение крыло, которое и приводит в действие всасывающий элемент устройства. Стоимость таких моделей может быть разной. Цена обычно зависит от используемых материалов. Такие насосы предназначены для перекачивания только чистой воды без добавления различных жидкостей или абразивных частиц.
  2. Штанговые водяные насосы. Такие устройства предназначены для подъема жидкости с глубины не более 30 метров. Подобные конструкции работают по такому же принципу, что и поршневые. Недостатком таких устройств является большой размер. Также стоит отметить, что во время работы подобных устройств может происходить обрыв штанг.
  3. Поршневые изделия. Такие механизмы отличаются тем, что создают давление на выходе. Часто подобные насосы используются как вспомогательные для предварительного наполнения водой несамовсасывающих изделий. Но если на участке нет электричества или не хочется тратить большое количество средств, можно установить подобную конструкцию в качестве основной. Стоит отметить, что такими механизмами нельзя качать воду из артезианских скважин.
  4. Мембранные. Такие конструкции можно использовать для перекачивания как чистой, так и загрязненной воды.Особенность таких механизмов заключается в том, что они имеют самоочищающиеся клапаны, в которых не происходит заклинивание при попадании загрязнений.
    В таких конструкциях нет трущихся деталей. Именно поэтому подобные устройства отличаются долгим сроком службы. Обычно корпус таких устройств выполнен из чугуна.
  5. Гидравлические механизмы отличаются малым весом и небольшими размерами.

Как выбрать

Самой распространенной причиной приобретения ручного насоса является низкая стоимость таких конструкций по сравнению с другими типами механизмов. Но во время выбора стоит руководствоваться и другими параметрами:

  1. Глубина скважины. Данный параметр и является основным во время выбора описываемых устройств. Ручные механизмы разделяются на 2 типа. Первый тип – это механизмы, которые предназначены для подъема воды с глубины до 6 метров. Второй вид ручных насосов приспособлен для подъема водына 30 метров.Для подъема жидкости с 30 метров используются штанговые устройства.
  2. Диаметр скважины. Этот параметр должен быть не меньше 10 см.Именно при таком диаметре на скважину можно устанавливать любой насос.
  3. Степень загрязнения.
  4. Вес устройства и его размеры. Эти параметры имеют значение во время транспортировки устройства, а также при его установке.Вес может варьироваться от 4 до 130 кг.
  5. Цель установки. Перед приобретением механизма необходимо точно узнать, нужно ли будет соединять приобретенное устройство с другим оборудованием или же оно будет использоваться отдельно.
  6. Способ монтажа. Многие устанавливают стационарные изделия. Но в некоторых случаях лучше приобрести переносное оборудование. При помощи портативных механизмов можно брать воду для хозяйственных нужд из водоема, а для питья – из колодца или скважины.
  7. Время эксплуатации. Существуют модели, которые предназначены только для использования в теплое время года.  Другие же могут работать весь год.
  8. Внешний вид. Если механизм устанавливается в саду, он может выполнять еще и декоративную функцию. При помощи правильно подобранного устройства можно сделать участок более индивидуальным и красивым.

Приобретая насос по описанным критериям можно выбрать более подходящий вариант для своего участка.

Устройство поршневого насоса

Перекачивание воды через устройство происходит благодаря поршню, который закрепляется на штоке. Этот элемент конструкции перемещается по металлическому корпусу. Чтобы вода не возвращалась в обратном направлении, в поршне устанавливаются клапаны. Шток присоединяется к ручке насоса при помощи шарнира. При нажатии на ручку происходит подъем поршня, что приводит к перекачиванию воды.

В нижней части конструкции находится шланг, который опускается в воду. В средней части устройства расположена выходная труба, через которую и поступает вода. Стоит помнить, что ручные насосы можно использовать только в том случае, если глубина скважины на участке составляет менее 10 метров.

Подъем воды в ручном насосе происходит благодаря созданию вакуума в корпусе во время передвижения поршня. Жидкость поднимается до тех пор, пока не откроется выходное отверстие,так как во время подъема поршня создается разряженная атмосфера, утягивающая его вниз. Чтобы правильно собрать устройство для своего участка, сначала необходимо подготовить схему ручного насоса для скважины. На представленном видео отображен процесс использования стандартного ручного механизма.

Изготовление насоса

Для создания ручного насоса необходимо следовать определенной технологии:

  1. Сначала подбирается корпус для будущего устройства. Для этого подбирается труба, длина которой может составлять около 700 мм. Лучше всего найти корпус гидроцилиндра. Диаметр корпуса должен составлять более 8 см. При возможности стоит изготовить корпус из трубки, которая имеет толстые стенки. В таком случае внутренние стенки получаются гладкими. Стоит отметить, что сечение корпуса может быть и квадратным. Главное условие – чтобы сечение было одинаковым по всей длине. При этом поршень должен иметь такую же форму, что и корпус.
  2. После этого создаются крышки для насоса. Они могут быть из металла или пластмассы. Чтобы надежно загерметизировать насос, можно использовать деревянные крышки, так как дерево разбухает от воды и исключает возможность проникновения ее через щели. Верхняя крышка создается с отверстием, в которое будет вставлен шток. Нижняя крышка соединяется с клапаном. На этом этапе происходит просверливание отверстия и приваривание выводного патрубка.
  3. Затем изготавливается поршень. Он может быть из различных материалов. Часто он создается из металла и пластмассы. Во время создания поршня стоит помнить о том, что на нем должен быть резиновый уплотнитель. Поршень должен передвигаться по корпусу легко, но при этом предотвращать попадание воды через щели. Поршень соединяется со штоком при помощи резьбы.
  4. После этого подбирается входная труба, которая может быть из резинового жесткого шланга или пластмассы. Многие используют трубы из металла.
  5. Важными частями создаваемой конструкции являются обратные клапаны. Производительность насоса зависит именно от качества данных элементов. Они должны быть достаточно прочными для удержания воды. Если использовать некачественные клапаны, жидкость будет просачиваться обратно во входной шланг. Для ручных насосов подходят шариковые клапаны. Также можно выбрать мембранные изделия. Мембранные клапаны можно сделать из прочной резины. Они закрепляются на входном отверстии клапана.
  6. Шток для насоса и патрубок создаются такой длины, чтобы насос можно было установить на глубине от 0,5 до 1 метра. Также на данном этапе создается ручка, которая впоследствии закрепляется на шарнире. Обычно ручка создается из алюминиевой трубки. Чтобы она опускалась в исходное положение, к ее короткому концу присоединяется пружина.

Конструкции, сделанные своими руками, являются достаточно эффективными для выкачивания воды из скважины. Представленное ниже видео позволяет увидеть процесс применения ручного насоса.

Как сделать глубинный насос

Глубинные насосы используются в случае, если глубина скважины составляет более 12 метров. Чтобы собрать глубинный насос, необходимо сделать металлический цилиндр и найти трубы и шланги, по которым будет перемещаться вода. Также нужно приобрести поршневой блок.

Заборные трубы из металла при создании глубинного насоса устанавливаются на глубине грунтовых вод. После этого самодельный цилиндр опускается в скважину таким образом, чтобы поршень не доставал до нижней створки. Расстояние между данными элементами должно составлять около 6 см. Верхний конец штока насоса пропускается через прокладку и соединяется с ручкой устройства.

Для изготовления насоса используются следующие материалы и инструменты:

  • материал, необходимый для создания обратных клапанов;
  • отрезок трубы из металла;
  • токарный станок;
  • тормозная камера;
  • круглые изделия из пластмассы или дерева, которые необходимы для создания крышек насоса;
  • трубки из алюминия и меди;
  • прокладки;
  • напильник и молоток;
  • автомобильная камера;
  • электрическая дрель;
  • пластмассовые трубы или резиновый шланг;
  • пружина для возврата ручки насоса в обратное положение;
  • сварочный аппарат.

Стоит помнить, что во время создания устройства стоит придерживаться технологии его изготовления и установки. Сделав насос для скважины своими руками можно забыть о проблемах с недостатком воды в загородном доме. При отсутствии желания тратить время на создание описываемого механизма можно приобрести недорогой пластиковый электронасос.

  • Чистка дымохода своими руками
  • Домашняя мини сауна в квартире своими руками
  • Как высушить подвал и погреб от сырости
  • Как вывести плесень в квартире

Как сделать ручной насос своими руками

Очевидно, что вода является одним из самых важных соображений, если дела идут плохо. Вы можете прожить без воды около трех дней, прежде чем умрете, и по какой-то причине книги, которые говорят вам об этом, не подчеркивают тот факт, что вы, скорее всего, умрете задолго до этого, потому что ваш мозг перестает работать правильно, чем больше вы обезвожены. . Добавьте к этому головные боли и т. д., с которыми вам приходится сталкиваться из-за обезвоживания, и это рецепт катастрофы.

Почти так же очевидно (я не хотел начинать этот абзац с одного и того же слова, поэтому добавил туда уточнение), вам нужно отфильтровать воду, которую вы получаете, прежде чем вы сможете ее пить. Позже я напишу несколько статей о различных способах сделать это, но прежде чем вы сможете фильтровать воду, вы должны ее собрать.

Вы можете подумать, что это просто статья о выживании в пустыне или что-то в этом роде, но вы ошибаетесь. Вы находитесь в гораздо большей опасности из-за отсутствия воды, чем вы думаете.

В вашем доме существует давление воды, потому что водопроводная компания навязывает его вам, если только у вас нет собственного колодца. В таких случаях вы, вероятно, используете электричество, чтобы подтолкнуть его к себе. Чего многие люди не знают, так это того, что если вы отключите электричество, вы потеряете давление воды. Если вы теряете воду, вы не только обезвоживаете, но и теряете способность к надлежащей санитарии и управлению отходами, что вызывает болезни. Вам все равно нужно найти источник воды. Некоторые из них труднодоступны, поэтому возможность просто опустить в них шланг (например, крутой берег реки) значительно упрощает работу с ними.

Кроме того, вам может понадобиться сделать что-то, что сможет вручную выкачивать воду из подвала или лодки. По сути, это должно работать везде, где вам нужно переместить приличный объем воды из одного места в другое. Однако из-за атмосферного давления и т. Д. Вы можете поднять воду только на несколько футов.

Но надежда есть. Во многих случаях вода доступна всего в нескольких метрах. Вам просто нужно вытащить его из маленькой дыры и туда, где вы можете до него добраться. Вот почему они изобрели насосы. Кроме того, если у вас возникла обратная проблема и вас затопило, вам понадобится насос для откачки лишней воды, и у вас может не быть электричества.

Итак, как вы можете перемещать приличное количество воды в течение длительного периода времени без использования электричества, если у вас нет одного из этих причудливых ручных насосов для колодца?

Введите ручной водяной насос.

Очевидно, что вы можете просто пойти и купить ручной насос, но это не только не будет так увлекательно, как сделать его самостоятельно, он может не соответствовать вашим конкретным потребностям, и у вас может не оказаться в магазине. Вам нужно знать, как работает простой водяной ручной насос и как его сделать. Я здесь, чтобы помочь.

Как вы, наверное, уже знаете, читая мой сайт, я занимаюсь пониманием концепции вещей и адаптацией к текущей ситуации, а не просто учусь делать что-то, что может не помочь, когда вам это нужно. Это ничем не отличается от изготовления водяного насоса с ручным приводом.

Ключом к такому насосу является обратный клапан. Ничего страшного, если вы никогда не слышали об обратном клапане — я собираюсь рассказать вам об этом.

Назначение обратного клапана в жизни — пропускать воду или воздух в одном направлении, но блокировать их движение в другом. Это физический эквивалент диода.

Чтобы насос работал, вам нужен шланг, который выходит из того места, где находится вода (который присоединяется к ВХОДУ), и шланг туда, куда она пойдет (который присоединяется к ВЫПУСКУ). Между ними есть способ перемещать воду. Перекачивать воду легко, но если вы хотите сделать это очень просто, вам нужно использовать насос, вроде велосипедного насоса для шин. Эти насосы просто ходят вверх и вниз. Если у вас нет способа позволить воде поступать в одну сторону и выходить в другую, вы просто будете закачивать воду и выталкивать ее обратно туда, откуда она пришла.

Концепция ручного насоса:

Ручной насос состоит всего из трех компонентов: поршень, впускной обратный клапан и выпускной обратный клапан. Ключ в том, как сделать каждый из них. Вам нужно, чтобы вода текла в одном направлении, а не в другом. Обратный клапан предназначен именно для этого.

Один обратный клапан находится в шланге от источника воды к насосу. Он позволяет воде всасываться через шланг к вашему насосу, но когда вы выталкиваете его обратно, он забивается и не позволяет ей пройти обратно.

Другой обратный клапан идет от помпы туда, куда вы пытаетесь налить воду. Он позволяет выталкивать воду из помпы, но не позволяет ей всасываться обратно, когда вы поднимаете рычаг.

Я сделал эти изображения из Powerpoint, так что не смейтесь.

Как работает обратный клапан?

Ключом ко всей этой операции является обратный клапан. Если у вас их два, то все, что вам нужно сделать, это придумать способ тянуть и проталкивать через них воду, чтобы получился насос.

Очень простой способ сделать обратный клапан — это сделать какую-нибудь трубку. В этой трубке находится мяч. Один конец трубки немного больше, чем мяч, поэтому вода (или воздух) может без проблем обтекать мяч. Где-то посередине трубы она сужается, так что мяч не может пройти через нее. На самом деле, чтобы он работал, он должен прижиматься к краю, поэтому, если вода (или воздух, но я не буду продолжать говорить воздух, просто притворитесь, что это я) движется в направлении более узкой части, мяч получает присасывается к более узкой части и блокирует отверстие.

Примерно так и работает обратный клапан. Для практического использования вам могут понадобиться несколько других дополнений.

Так как шар может не полностью герметично прилегать к более узкой трубе, иногда вокруг меньшей секции надевают резиновое уплотнительное кольцо, чтобы шар прижимался к ней. Это особенно важно, если у вас твердый шарик, например шариковый подшипник. Если у вас есть более мягкий мяч, такой как надувной мяч, он примет форму вашей меньшей трубы и лучше уплотнится.

Одна из проблем с гибким шаром в обратном клапане заключается в том, что при достаточном давлении шар может засосаться в меньшее отверстие и не выйти обратно. Есть два способа остановить это. Самый простой и распространенный способ — убедиться, что меньшая труба внутри обратного клапана имеет твердый край, который не позволяет шарику войти. Если он наклонный, он легче застрянет. Другой способ сделать это — заблокировать меньшую трубу, чтобы мяч не мог пройти через определенную точку. Это немного сложнее, но может быть необходимо в некоторых обстоятельствах. Есть много способов сделать это, которые будут работать.

Другим ключевым элементом обратного клапана является то, что когда клапан открыт и вода течет от более узкого конца к более широкому концу и вокруг шара, шар будет стремиться следовать за водой по большей трубе. Если это произойдет, мячу потребуется слишком много времени, чтобы вернуться туда, где он блокирует движение воды в другом направлении, поэтому эффективность вашего насоса будет низкой. Чтобы остановить это, вам нужен способ не дать мячу уйти очень далеко по трубе, но при этом позволить ему вырваться из того места, где он запечатан в начале узкой части.

Простой способ сделать это — отойти на дюйм или около того от центра шара и проткнуть жесткую проволоку или булавку через большую трубу, запечатав места, где она входит в трубу. Это позволяет шарику двигаться к большему концу по мере того, как вода течет в этом направлении, тем самым открывая клапан, но штифт не дает шарику уйти слишком далеко. Это не только предотвращает засорение мяча там, где этого быть не должно, но и удерживает мяч у узкого конца, поэтому, когда вода меняет направление, мяч немедленно перекрывает поток. Если вы не поместите его в нужное место, он либо не позволит шарику выйти из того места, где он запечатывается, либо позволит ему опуститься так далеко, что вы в конечном итоге будете проталкивать воду некоторое время с каждым насосом, который возвращается из откуда оно пришло.

Пояснение к плунжерной (поршневой) части

Насос немного проще понять. Все, что вам нужно, это трубка с приличным объемом и вставить в нее другую герметичную трубку, которая сжимается по бокам. Все размеры зависят от того, что у вас есть в наличии и что вы можете физически толкать и тянуть. Трудная часть — создать хорошее уплотнение, которое не мешает вам толкать и тянуть внутреннюю трубу внутри внешней трубы.

Очевидно, что на одном конце этой внутренней трубки вам нужен способ подключения к тому, что питает вашу помпу. В данном случае работу выполняют ваши крепкие руки, поэтому проще всего поставить букву «Т» на конце и сделать ручку, как у ручного велосипедного насоса. Вы можете так же легко (хорошо, может быть, не так просто, но продолжайте) прикрепить конец трубы к колесу с помощью соединения, которое может изгибаться, позволяя велосипеду или двигателю приводить его в действие. Но это другая история.

Как я уже говорил, внутренняя труба должна плотно прилегать к внешней трубе, чтобы вода, которую вы толкаете и тянете, не выдавливалась между двумя трубами, но при этом позволяла вам легко перемещать ее. Один из способов сделать это — вырезать пару канавок во внутренней трубе и вставить в канавки пару уплотнительных колец. Может потребоваться пара попыток, чтобы получить правильные размеры, но это не так уж сложно.

Еще один способ герметизировать внутреннюю часть корпуса насоса, но заставить его двигаться, — это вырезать что-то вроде резиновой шины или сандалии в виде круга, всего на волосок больше, чем внешняя трубка, и надеть его на внутренний конец внутренней трубы. Резина будет прижиматься к внешней трубе так же, как и уплотнительные кольца. Во многих случаях это проще, чем возиться с уплотнительными кольцами, а детали достать проще. Вы также можете использовать пробку на конце внутренней трубки, если ваши размеры совпадают.

Теоретически можно просто использовать две трубы, которые подходят настолько хорошо, что герметизируются, но у меня никогда не получалось это сделать.

Как работает насос?

Начнем с насоса, полностью вставленного в трубу. Очевидно, что первым шагом является подтягивание поршня вверх.

Когда вы вытягиваете внутреннюю трубу/трубку/пвх/что-то еще из большего, вода всасывается в поршень. Это потому, что у вас есть какая-то печать. Потянув за ручку, поршень втягивается в поршень и создает вакуум внутри внешней трубки, что, скорее всего, больше давления, чем то, что держит вашу воду. Вы должны убедиться, что ваша подающая трубка не слишком длинная и не слишком высоко над водой, чтобы это было так. Затем, когда вы тянете, вода всасывается из вашего источника через подающую трубку и попадает в ваш насос.

Поскольку вы установили свой первый обратный клапан в правильном направлении, шарик внутри отталкивается от узкой трубки внутри него и направляется к проводу, позволяя воде обтекать его. Обратный клапан в вашей выходной трубке расположен в противоположном направлении, поэтому, когда вы тянете ручку насоса, он всасывается в меньшую трубку внутри и перекрывает выход. В противном случае вы либо засосете воздух в свой насос, либо воду из того места, куда вам нужно.

На данный момент ваш насос заполнен водой. Нажимаем поршень обратно.

Когда вы снова нажимаете ручку вниз, вода в насосе выталкивается обратно к входным и выходным трубам/трубам/шлангам. Это давление отодвигает оба шарика обратного клапана от насоса. Поскольку впускной клапан расположен правильно, теперь он упирается в меньшую трубу внутри и препятствует прохождению воды в этом направлении. В противном случае вы будете сосать воду из своего источника и выталкивать ее обратно. Другой шар обратного клапана находится в противоположном направлении, поэтому теперь он движется от трубы меньшего диаметра внутри обратного клапана к проводу, который не дает ему уйти слишком далеко. Эта вода, которая выталкивается из вашего ручного насоса, затем может течь вокруг этого мяча и через выходную трубу.

Промыть и повторить.

Итак, теперь давайте посмотрим видео, чтобы вы могли понять, как можно построить один из них, используя эту концепцию.

Вот, собственно, и все, что касается теории работы простого ручного насоса. Почти у всех насосов есть вариации на эту тему. Если вы понимаете эту базовую теорию, вы можете делать всевозможные насосы.

Рубрики: Проекты DIY Prepper, Как быть выживальщиком, Принадлежности и снаряжение для выживания / подготовки, Вода С тегами: ручной насос из ПВХ, вода

Хитрый микс | Как сделать свой собственный искусственный ручной водяной насос

Вы когда-нибудь хотели чего-то очень сильного, но сколько бы вы ни искали, вы просто не могли найти насос, соответствующий вашему бюджету. Дело в точке. Сколько я себя помню, я всегда мечтал о старом добром ручном водяном насосе для нашего сада. Мы искали в Интернете и в фермерских сообществах в нашем районе и нашли один или два, но они были либо слишком дорогими, либо не продавались. Бах вздор, но если самоделки чего-то сильно хотят, то им остается только сделать это. Верно 😉

Творчество не ждет идеального момента. Он создает свои идеальные моменты из обычных. Брюс Гаррабандт Нажмите, чтобы твитнуть

Довольно круто, по моему скромному мнению. А все началось с этого рисунка, нескольких деталей сантехники и трубы из ПВХ. И если вы давно следите за нашим блогом, то знаете, как мы любим делать из труб ПВХ что угодно, от кабельных катушек до гигантских карандашей 😀

Так что, если вы ищете ручной насос и просто не можете не терпите расстаться с большим количеством мулы, вот учебник «Сделай сам», чтобы сделать свой собственный и правильно подготовить трубы из ПВХ к покраске.

Что потребуется для изготовления искусственного ручного водяного насоса

Для изготовления водяного насоса вам потребуется:

  • 2 заглушки с внутренней резьбой 110 мм (4 3/8″)
  • 1 переходник на 90 градусов колено
  • Переходник с муфтой от 50 мм до 40 мм (2″ x 1 1/2″)
  • Тройник санитарный из ПВХ 110 мм x 50 мм (4 3/8″ x 2″)
  • ПВХ клей или клей
  • 40 мм ( Труба ПВХ 1 1/2″
  • Труба ПВХ 50 мм (2″)
  • Труба ПВХ 110 мм (4 3/8″)

Так как мы используем трубы ПВХ во многих наших проектах «сделай сам», и у нас всегда есть обрезки лежал без дела, и все, о чем мне нужно было беспокоиться, это найти сантехнику. Для тех частей, которые немного более «специализированы», например, перекресток, я люблю использовать Plumb-It здесь, в Центурионе. У них есть эта сумасшедшая, крутая продавщица, которая просто суетится вокруг полок, чтобы найти то, что я ищу, и она не смотрит на меня так: «Ты хочешь сделать ЧТО!!!» 😀

Вам также потребуется

  • Наждачная бумага зернистостью 100 и ацетон
  • Черная пластиковая аэрозольная краска
  • Резьбовая шпилька M10 и шайбы для установки
  • Деревянные обрезки
  • Ржавые гайки и болты, кольцевая пила
  • 22 ручная пила

Ниже я приложил приблизительный план размеров насоса (спасибо, что связались и попросили Рика). Не стесняйтесь адаптировать измерения к костюму.

Как сделать искусственный ручной водяной насос из труб ПВХ

Прежде всего нам нужно подготовить и отрезать трубы и фитинги для нашего ручного насоса. Мне нравится делать большую часть подготовительной работы перед тем, как резать трубы, так как ПВХ может быть немного сложно красить.

Как подготовить трубы и фитинги из ПВХ к покраске

Используйте наждачную бумагу с зернистостью 100, чтобы очистить трубы и фитинги из ПВХ и немного придать им шероховатость. Вы можете обнаружить, что на ваших фитингах есть маркировка, которую также довольно легко стереть шлифованием.

Обязательно отшлифуйте все углы и закоулки. После того, как все биты станут шероховатыми, протрите ПВХ ацетоном. Он помогает открыть «поры» для лучшей адгезии краски и избавляет от пыли и маслянистых остатков.

Теперь трубы из ПВХ готовы к покраске. Всегда используйте аэрозольную краску, предназначенную для пластика. Мне нравится использовать Rust-Oleum, так как у них так много разных цветов на выбор, и вы можете найти их в любом хозяйственном магазине здесь, в Южной Африке. Krylon также производит краски для пластика, но очень немногие магазины продают их в нашем лесу. Так что используйте ту марку, которая вам подходит, если на банке написано «работает с пластиком» 😉

Мы покрасим их чуть позже, но сначала нам нужно разрезать все эти трубы и соединить их вместе, чтобы получился ручной насос.

Резка труб из ПВХ

Наша искусственная ручная водяная помпа имеет высоту 30 см (11 3/4″), не считая ручки помпы, общая длина которой составляет 43 см (17″). Вы можете изменить приведенные ниже размеры, если хотите, чтобы они были выше. Для водяного насоса и носика я обрезал трубы из ПВХ следующим образом:

  • Водосточный желоб
    • 40 мм (1 1/2″) труба из ПВХ – отмерьте и отрежьте 1 кусок 50 мм (2″)
    • 50 мм ( 2″) Труба из ПВХ – отмерьте и отрежьте кусок 1 x 50 мм (2″). Если вы хотите удлинить водослив, отрежьте 50-миллиметровую (2-дюймовую) трубу из ПВХ длиннее.
  • Корпус ручного насоса
    • 110 мм (4 3/8″) труба из ПВХ – отмерьте и отрежьте 2 куска по 30 мм (1 2/8″). Приспособьте это, если вы хотите, чтобы ваш ручной насос был выше.

Сборка деталей – водослив

Водослив состоит из 4 частей, как показано ниже: )

  • 50 мм (2″) кусок 40 мм (1 1/2″) трубы из ПВХ
  • 50-мм (2″) кусок 50-мм (2″) трубы из ПВХ
  • Вставьте переходник в один конец 90-градусного колена и с помощью ПВХ-клея или клея приклейте 40-мм (1 1/2″) кусок трубы внутри. Вклейте 50-миллиметровый кусок трубы в другой конец редуктора.

    Сборка деталей – корпус насоса

    Корпус ручного водяного насоса состоит из:

    • 2 кусков 30 мм (1 2/8″) трубы из ПВХ 110 мм (4 3/8″)
    • Санитарный тройник из ПВХ 110 мм x 50 мм (4 3/8″ x 2″)
    • 2 торцевых заглушки с внутренней резьбой 110 мм (4 3/8″)

    На торцевых заглушках были эти забавные маленькие ручки, облегчающие включение и выключение. Я не хотел, чтобы ручной водяной насос был узловатым 😉, поэтому я сначала снял их с помощью плоскогубцев. Просто отрежь и покрути.

    Небольшие шрамы, оставшиеся после «операции на ручке», можно зашлифовать наждачной бумагой с зернистостью 100.

    Собрать корпус насоса тоже довольно просто. Приклейте 30-миллиметровый (1 2/8″) кусок 110-миллиметровой (4 3/8″) трубы из ПВХ (те самые кольца, которые вы видите ниже) в заглушку с внутренней резьбой.

    Мы будем превращать ручной насос в водное сооружение, как только это будет сделано, поэтому нам нужно было сначала сделать отверстие в одной из концевых заглушек с внутренней резьбой. Вы можете пропустить этот шаг, если будете использовать свой сад только в качестве украшения.

    Прикрепите стопорные заглушки к обоим концам санитарного тройника из ПВХ, а затем приклейте носик. Ваш водяной насос должен выглядеть примерно так, как показано на рисунке ниже.

    Опрыскайте насос черной аэрозольной краской или грунтовкой, специально предназначенной для пластика. Лучше всего нанести несколько тонких слоев и дать каждому слою как следует высохнуть, прежде чем наносить следующий.

    Добавление механизма искусственного ручного насоса

    Правильно, корпус насоса почти готов. Пора сделать ручку насоса. Мы спорили о том, чтобы сделать металлическую ручку, но это также оказалось немного больше, чем мог позволить наш бюджет (без каламбура 😉 ). Поэтому мы просто вырезали ее из куска дерева с помощью нашего лобзика.

    Похоже на маленького головастика 😀 После шлифовки ручки мы использовали ту же аэрозольную краску, чтобы нанести на нее несколько слоев черного цвета, прежде чем просверлить отверстие в ручке для стержня с резьбой, который был обрезан до нужной длины. Наша длина около 14 см (5,5 дюйма). Добавьте гайку на один конец резьбового стержня.

    Первоначальный эскиз явно требовал «большой гайки» по обеим сторонам ручки 😀 Итак, муженек срезал два винта (да, я знаю, что часто путаю свои гайки с винтами) и приклеил их на место.

    Чтобы прикрепить ручку к водяному насосу, просверлите отверстие, достаточное для того, чтобы резьбовая планка входила в заглушку вверху. Мы просверлили еще четыре отверстия по краю, чтобы потом можно было вставить гайку и винта для более аутентичного вида.

    Приклейте шайбу с обеих сторон просверленного отверстия, а затем приклейте гайку на резьбовом стержне к шайбе.

    Для этих кусочков на боковой стороне ручки мы использовали мешалки для краски и вырезали из них изогнутую маленькую форму с помощью нашего лобзика.

    Они были приклеены и привинчены к ручке, чтобы держать их на месте.

    Добавление металлического знака патента

    Почти готово. Следующий шаг совершенно необязателен. Казалось, что искусственному ручному водяному насосу нужна еще одна маленькая деталь, чтобы завершить внешний вид. Небольшой металлический знак.

    Вырезан из пустой жестяной банки и отштампован вручную с помощью набора для штамповки металла. Чтобы закрепить знак, мы отметили, где он должен быть, и прикрепили его с помощью заклепок.

    Вот и все. От труб и фитингов из ПВХ до искусственного ручного водяного насоса с «номером патента» и других ржавых деталей.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
