Сборка дымохода по дыму: Стыковка внутреннего контура сэндвич трубы

Содержание

Схемы сборки дымохода «по дыму» и «по конденсату» | Инженерные системы Эколайф

Дымоходы из нержавеющей стали собираются из отдельных металлических элементов по определенной схеме. Правильно выбранный способ соединения труб играет важную роль для надежной, долговечной и безопасной работы всей отопительной системы.

Существует два метода монтажа стальных дымоходов – «по дыму» и «по конденсату». Перед началом работ важно понять, в чем особенность каждой схемы сборки и в каких случаях ее лучше применять. При правильном выборе конструкция будет отлично справляться с отведением продуктов горения и станет безопасной при эксплуатации.

Первый способ — установка «по дыму»

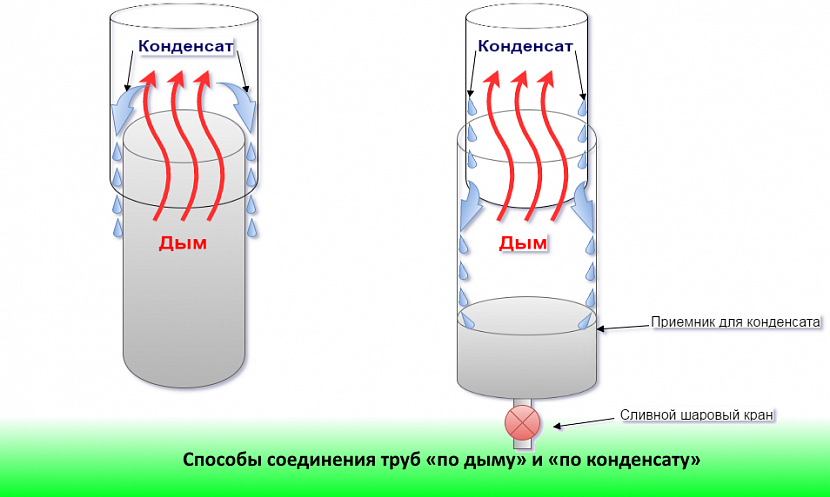

Рисунок 1. Соединение труб «ПО ДЫМУ». Когда «папа» снизу — стекающий конденсат просачивается в стыки между трубами и попадает на внешнюю поверхность или в слой утеплителя. Это резко усиливает коррозию, ухудшает теплоизоляцию и снижает срок службы дымохода.

Рисунок 1. Соединение труб «ПО ДЫМУ». Когда «папа» снизу — стекающий конденсат просачивается в стыки между трубами и попадает на внешнюю поверхность или в слой утеплителя. Это резко усиливает коррозию, ухудшает теплоизоляцию и снижает срок службы дымохода.

При таком варианте монтажа дымоходной системы каждая последующая секция трубы одевается поверх уже установленной. Это необходимо, чтобы продукты сгорания могли беспрепятственно выходить по дымоходу наружу.

ВАЖНО. Способ подходит только для печей с высокой температурой дымовых газов, при которой в дымоходе не образуется конденсат.

Второй способ — установка «по конденсату»

Рисунок 2. Соединение дымохода «ПО КОНДЕНСАТУ». Когда «папа» сверху — конденсат стекает свободно.

Рисунок 2. Соединение дымохода «ПО КОНДЕНСАТУ». Когда «папа» сверху — конденсат стекает свободно.

При такой схеме установки каждая верхняя секция трубы заводится в нижнюю. Делается это для того, чтобы капли образовавшегося конденсата могли беспрепятственно стекать по стенкам дымохода, а затем либо сгорать в топке, либо собираться в отстойнике для дальнейшего отвода из системы.

ВАЖНО. Такой тип сборки больше всего подходит для отопительных устройств длительного горения: газовых котлов или твердотопливных котлов с функцией тлеющего горения.

Чем опасен конденсат для поверхности дымохода

При сжигании в печи любого вида топлива всегда образуются пары жидкости, которые содержат серу, углеводороды и различные калийные соединения. Эти пары выделяются из самого топлива (например, дрова при сгорании выделяют 30% дымового пара) и образуются в процессе химической реакции между кислородом и водородом.

Водяные пары сами по себе являются причиной коррозии дымохода. Но гораздо более разрушительное воздействие на его металлическую поверхность оказывают кислоты (азотная, серная, угольная), возникающие в результате растворения конденсатом слоя сажи, осевшего на внутренних поверхностях дымохода.

ВАЖНО. Регулярная очистка дымохода от сажи является важной процедурой для его защиты от коррозии. Чем толще слой сажи, тем больше кислот выделяется на внутренних частях дымохода, приводя к его быстрому разрушению и нарушению работы всей системы дымоудаления.

Так какую же сборку использовать?

ЭТО НУЖНО ЗНАТЬ. Нормальное дымоудаление происходит при любом типе сборки, так как дым не просачивается через соединения. А вот капли конденсата легко находят слабые места в конструкции «по дыму» — точки сочленений элементов дымоходной трубы.

Именно здесь накапливается влага, нарушая герметичность и целостность системы. Поэтому схема «по дыму» применяется очень редко (например, в банных печах), а вот «по конденсату» используется в большинстве случаев. В особенности, при сборке дымоходной системы для:

  • газовых котлов: так как дымовые газы сильно насыщены паром, а температура горения в них невысокая, то осадки воды выделяются обильнее;
  • каминов и печей: так как дымоход в таких системах расположен снаружи, то избыточная влага появляется из-за существенного перепада температур;
  • топок с тлеющим горением: так как невысокая температура горения приводит к повышенному конденсатообразованию.
Не забывайте подписываться на канал и ставить «пальцы вверх»

Не забывайте подписываться на канал и ставить «пальцы вверх»

Лучше не допускать ошибок при сборке дымоходной системы, так как они могут не только негативно отразиться на работе котла или печки, но и стать причиной возгорания.

Если нужна помощь — обращайтесь к специалистам по дымоходам!

Спасибо, что вы с нами!

Список публикаций канала Инженерные системы Эколайф

Сборка дымохода по «дыму» и «конденсату» | Теплодар — котлы и печи для отопления и бани

Преимущества современных дымоходов из нержавеющих труб очевидны. Они легкие и долговечные. Их легко доставить до места и нарастить в случае необходимости, так как конструкции состоят из отдельных секций. Но чтобы отвод дыма производился достаточно эффективно, к обустройству предъявляются жесткие требования. Существует два типа монтажа с различными схемами сборки. Для правильной установки нужно обязательно знать их отличия.

Что такое сборка дымохода «по дыму»?

Основа данного метода состоит в том, что при установке новой секции трубы ее плотно насаживают на предыдущую. Такой тип монтажа обеспечивает нормальное движение продуктов сгорания и улучшенную тягу. Подходит для отопительного оборудования с высокой температурой дыма, так как образование влаги, осаживающейся на стенках, при этом не происходит.

Каковы особенности дымохода «по конденсату»?

Такой вид монтажа используется в печах длительного горения. На этот раз конструкция собирается таким образом, чтобы нижняя часть новой секции вводилась внутрь предыдущей. Образующаяся при работе печи влага свободно стекает по стенкам в отстойник и может накапливаться в конденсатосборнике или сгорать прямо в топке. Влага на внутренней поверхности дымохода — крайне нежелательное явление, способствующее растворению сажи и появлению кислот, повреждающих трубы.

Как осуществляют монтаж дымохода «по дыму»?

Сборка «по дыму» отлично подходит для банных котлов и печей. Но в настоящее время такой монтаж довольно редок. Выполняют его при наличии тройника, через который осуществляется отвод конденсата. До тройника монтируют «по дыму», а дальше — «по конденсату».

Как правильно собирают дымоходы «по конденсату»?

Сборка «по конденсату» используется для определенных видов отопительного оборудования. Среди них:

  1. Камины и печи с дымоходом, выведенным за стену дома. В холодное время в такой наружной конструкции дым быстро остывает и образует много конденсата.
  2. Газовые котлы. Низкая температура дыма и высокое содержание в нем пара также способствует образованию влаги.
  3. Топки с режимом тлеющего горения.

Схема «по конденсату» применяется при монтаже печей, работающих на твердом топливе, с функцией длительного горения.

Во время сборки нельзя допускать ошибок, так как это может нарушить работу всей отопительной системы и стать причиной возгораний и несчастных случаев. Люди, не имеющие опыта, могут неправильно собрать всю конструкцию, например:

  1. в сборку «по дыму» не включить тройник, что приведет к усиленному оседанию влаги на внутренних стенках труб;
  2. допустить ошибки в соединении отдельных секций сэндвич-модулей, что вызовет деформацию их внутренних стенок и спровоцирует общую неисправность;
  3. своими действиями способствовать намоканию огнестойкого утеплителя, из-за чего усилится коррозия металла.

Следует еще до начала монтажных работ убрать защитную пленку со всех секций и лишь потом соединять. В противном случае возможен пожар, вызванный ее нагреванием и выделением токсичных веществ.

Правильно собранные дымоходы улучшают КПД обогревательного оборудования, так как поддерживают силу тяги на нужном уровне и не допускают попадания отработанных продуктов горения в жилые помещения. Проектирование и сборка системы должны проводиться сертифицированными специалистами. Только они смогут профессионально установить дымоход, без ошибок в расчетах и сборке.

Дымоход по дыму или по конденсату? Вечный вопрос!

12.04.2019

А все очень просто- это когда дым не встречает препятствий при проходе по стыкам дымохода- т.е. уходит вверх как течет вода по канализационной труба. Снизу- папа, сверху — мама. Получается, что дыму то хорошо- он проходит беспрепятственно, а как же в этом случае конденсату? Конденсат стекает по стенкам дымохода вниз, и эта гремучая смесь встречает препятствие и затекает в утеплитель дымохода. В утеплителе конденсат впитывается и утеплитель теряет свои свойства- шипит при растопке (высыхает) и имеет резкий запах. Это конечно очень губительно для изоляции дымохода.  Мы даже встречали случаи, когда конденсат впитывался, замерзал и разрывал дымоходную трубу. Вот такие дела…. Вы скажете- мы промажем герметиками «Специальными» и конденсат не пройдет в утеплитель. А мы вам ответим, что еще не придумали такого герметика, который при 500-600 градусов был бы эластичен и компенсировал бы расширения трубы дымохода. Есть герметик 1500С, но он боится воды, и размокает и трескается при деформации. А красный герметик до 260С не пригоден для печного оборудования.

Минусы сборки по дыму-

  • Разрушение утеплителя и потеря противопожарных свойств
  • Неприятный запах в помещении
  • Возможно разрушение наружней трубы
  • Уменьшен срок службы дымохода
  • Потеря гарантии

Плюсы сборки по дыму-

Рассмотрим вариант со сборкой дымохода — По конденсату — (верный способ)

Итак, по этому способу получается, что конденсат должен не встречать на пути препятствий. Следовательно- снизу будет «мама», а сверху «папа». Получается, что конденсат беспрепятственно проходит вниз по дымовому каналу и стекает в конденсатоотводчик или прям в печь (не критично- до печи доходит не много конденсата- он успевает высохнуть по пути). А что же дым… Будет впитываться в утеплитель? Нет… Он будет спокойно выходить из дымохода под действием тяги. И даже если захочет уйти в утеплитель, то у него ничего не получится, т.к. тяга ему помешает и направит в обход изоляции по дымовому каналу.

Итак, что же мы видим- по конденсату собирать безопаснее и правильно. И производители дымоходов в своих инструкциях пишут — «Сборка строго по конденсату».

Плюсы сборки по конденсату-

  • Сухой утеплитель в дымоходе
  • Увеличенный срок службы дымохода
  • Нет неприятных запахов сырости и гари
  • Гарантия на дымоход сохраняется
  • Так необходимо по инструкции

Минусы сборки по конденсату-

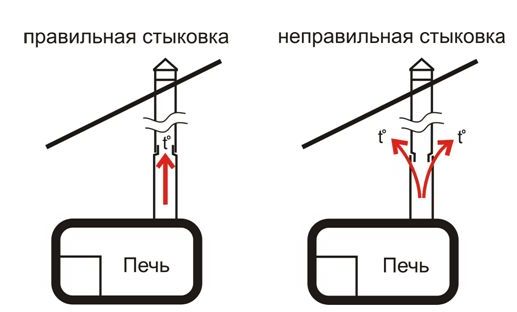

Как собирают «по дыму», когда положено «по конденсату» ? (не делайте так)

Получается так, что сборка произведена «по дыму», т.к. все хорошо собиралось изначально, «мама» легко оделась на печь и «знающие всё» монтажники спокойно начали сборку. А когда подошли к установке оголовка (верхней части дымохода- обнаруживают что не стыкуется он. … Правильно- все перевернулось- теперь сверху должна стоять печь, а зонтик внизу)

А что же про наружную трубу дымохода?

Это мы рассказали про внутреннюю трубу дымохода, по ней идет дым. А что же про внешнюю… Ну тут думаем все понятно- только по конденсату. Конденсат в данном случае — это дождь или снег. И он не должен встречать препятствия при стекании по трубе. И не забудьте хомуты! Вообще, если вы покупаете качественные заводские трубы, то там есть инструкция по сборке- и там написано, что трубы собирать нужно по конденсату, в противном случае гарантии не будет. В нашем интернет магазине вы сможете найти дымоходы только качественных и проверенных производителей- мы эти дымоходы ставим сами и вам советуем. Ссылка на католог дымоходов на нашем сайте — (Дымоходы)



Собирайте ваши дымоходы грамотно, с первого раза, без переделок и только профессиональными руками и головой.

Заказывайте у нас дымоходы, печи, и камины и мы грамотно проконсультируем и подскажем нюансы именно вашего монтажа.




Установка дымохода по конденсату или по дыму. Статьи компании «АртКАМИН»

Из данной статьи вы узнаете как же правильно собирать дымоход, по дыму или все же по конденсату.

Сборка дымохода «по дыму»

Сборка дымохода «по дыму» (не правильный способ установки дымохода) — это это когда дым не встречает препятствий при проходе по стыкам дымохода. Т.е. уходит вверх как течет вода по канализационной труба. Снизу — папа, сверху — мама. Получается, что дым проходит по трубе беспрепятственно. При этом, конденсат стекает по стенкам дымохода вниз, и эта гремучая смесь встречает препятствие и затекает в утеплитель дымохода. В утеплителе конденсат впитывается и утеплитель теряет свои свойства — шипит при растопке (высыхает) и имеет резкий запах. Это конечно очень губительно для изоляции дымохода. Встречались случаи, когда конденсат впитывался, замерзал и разрывал дымоходную трубу. Есть вариант промазать стыки труб герметиками «Специальными» и конденсат не пройдет в утеплитель.

Однако,  еще не придумали такого герметика, который при 500-600 градусов был бы эластичен и компенсировал бы расширения трубы дымохода. Есть герметик 1500С, но он боится воды, и размокает и трескается при деформации. А красный герметик до 260С не пригоден для печного оборудования.

Минусы сборки «по дыму»:

  • Разрушение утеплителя и потеря противопожарных свойств
  • Неприятный запах в помещении
  • Возможно разрушение наружной трубы
  • Уменьшен срок службы дымохода
  • Потеря гарантии

Плюсы сборки «по дыму»:

Сборка дымохода «по конденсату»:

Сборка дымохода «по конденсату» (правильный способ установки дымохода) — это когда конденсат должен не встречать на пути препятствий. Следовательно снизу будет «мама», а сверху «папа». Получается, что конденсат беспрепятственно проходит вниз по дымовому каналу и стекает в конденсатоотводчик или прям в печь (это не критично, так как до печи доходит не много конденсата, он успевает высохнуть по пути).

 А что же дым… Будет впитываться в утеплитель? Нет… Он будет спокойно выходить из дымохода под действием тяги. И даже если захочет уйти в утеплитель, то у него ничего не получится, т.к. тяга ему помешает и направит в обход изоляции по дымовому каналу.

Итак, что же мы видим — по конденсату собирать безопаснее и правильно. И производители дымоходов в своих инструкциях пишут — «Сборка строго по конденсату».

Плюсы сборки по конденсату:

  • Сухой утеплитель в дымоходе
  • Увеличенный срок службы дымохода
  • Нет неприятных запахов сырости и гари
  • Гарантия на дымоход сохраняется
  • Так необходимо по инструкции

Минусы сборки по конденсату:

  • пока не проявились



























Выше мы рассказали Вам про внутреннюю трубу дымохода, по ней идет дым. А что же про внешнюю… Ну тут думаем все понятно — только по конденсату.

Конденсат в данном случае — это дождь или снег. И он не должен встречать препятствия при стекании по трубе. И не забудьте хомуты! Вообще, если вы покупаете качественные заводские трубы, то там есть инструкция по сборке — и там написано, что трубы собирать нужно по конденсату, в противном случае гарантии не будет.

Собирайте ваши дымоходы грамотно, с первого раза, без переделок и только профессиональными руками и головой.

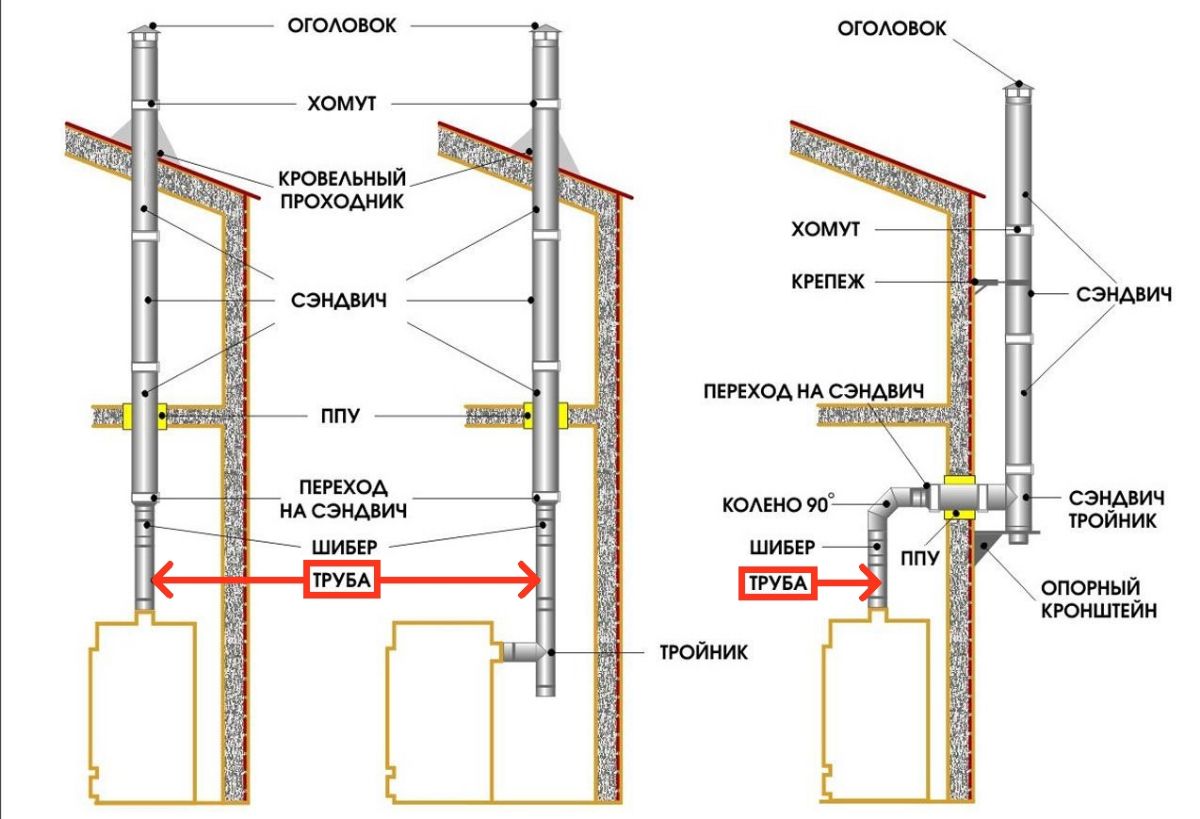

Инструкция по монтажу и эксплуатации дымоходной системы VVD-TONA

Дымоходная система VVD-TONA является совместным изделием немецкой фирмы TONA — производителя уникальных ультратонких керамических труб и отечественной фирмы Инжкомцентр ВВД — старейшего производителя модульных дымоходных элементов на российском рынке. Использование в качестве внутреннего дымоходного контура керамической трубы TONA, современных отечественных термоизоляционных материалов – БСТВ и керамоволокна, а также относительно недорогой коррозионностойкой стали AISI 430 с зеркальной поверхностью для внешнего контура позволило создать уникальную, практически с неограниченным сроком эксплуатации, безопасную, превосходящую по своим техническим и эксплуатационным характеристикам соответствующие аналоги и в то же время экономически обоснованную, современную дымоходную систему.

В зависимости от необходимости и назначения с помощью широкого номенклатурного ряда модульных элементов имеется возможность комплектации дымоходов VVD-TONA в трех технических исполнениях. Каждое из этих исполнений может комплектоваться элементной базой следующих диаметров: 130/220, 150/260, 180/280, 200/300 мм. Перед сборкой любого варианта дымоходной системы все элементы должны быть освобождены от упаковки и защитного покрытия и проверены на отсутствие каких-либо транспортных повреждений.

1. Прямоточный вариант.

Использование легких тонкостенных керамических труб взамен металлических толщиной 1 мм из жаростойких марок сталей весьма незначительно увеличило вес модульных элементов и соответственно всей дымоходной системы, что позволяет монтировать невысокие дымоходы до 8-10 м с опорой непосредственно на теплогенерирующий аппарат с позволяющей это делать его конструкцией и частичным снятием весовой нагрузки дымохода на пересекаемые перекрытия. При необходимости устройства дымохода большей высоты с целью предотвращения избыточной нагрузки на теплогенерирующий аппарат в разрезе одного из верхних перекрытий устанавливается промежуточный проходной опорный кронштейн. Система дымохода в этом варианте конструктивно проста и аналогична типовой схеме сборки дымохода VVD.

На теплогенерирующий аппарат устанавливается стартовый элемент из номенклатурного ряда VVD, затем дроссельная заслонка, а на нее переходной элемент для вертикального перехода на дымоходную систему VVD-TONA. Сборка дымохода до переходного элемента осуществляется по дыму, а выше его – по конденсату. Далее система собирается из отдельных модульных элементов VVD-TONA: либо это прямолинейные сэндвичные элементы 0,5 и 1 м, либо при конструктивной необходимости устанавливается комбинация из отводных 30° сэндвичных элементов, также возможно применение тройникового сэндвичного элемента.
В разрезах перекрытий устанавливается типовой элемент VVD – разделка потолка, обеспечивающий пожарную безопасность в зоне перекрытий, а также частичную вертикальную разгрузку дымоходной системы.

Внимание! Стыковка сэндвичных элементов в разрезе перекрытия запрещается!

Пересечение кровли также производится с использованием типовых элементов для прохождения кровли – либо мастер-флеш соответствующего типа, либо разделка кровли. На окончании дымохода устанавливается дефлектор либо зонт-оголовок требуемого диаметра.

Конструктивная безопасность всех сопряжений керамических элементов системы обеспечивается применением либо соответствующих жаростойких уплотнителей, предварительно установленных в муфтовых соединениях элементов, либо при профессиональной и серийной сборке дымоходов с помощью специального комплектного жаростойкого герметика TONA.

Внимание! Во всех случаях сборки дымоходов VVD-TONA категорически запрещается применение ударных нагрузок при уплотнении стыковочных узлов керамических элементов (такие уплотнения допустимы для внешнего контура дымохода).

Стыковка сэндвичных элементов должна производиться аккуратно в заходной момент с легким покачиванием верхнего элемента, а в последующем – движением его строго по оси дымохода до полной посадки внешнего контура.

Места соединений элементов блокируются штатными стяжными хомутами.
При наличии стыковочных узлов выше кровли в количестве более двух, исключая окончание, рекомендуется установка растяжного крепежного узла. Растяжки крепятся на дымоходе к специальному обжимному хомуту.

При монтаже растяжного узла на дымоход, смонтированный в новом деревянном доме, необходимо учесть последующую усадку дома и соответственно возможность перемещения обжимного хомута по дымоходу. В любом случае функциональное состояние растяжного узла является важным и требует постоянного визуального контроля.
Контроль состояния дымохода и необходимость его чистки выполняется не реже одного раза в год. Физические свойства керамической трубы и эффективность термоизоляции делают дымоход не склонным к сажеобразованию, тем не менее чистку дымохода в необходимых случаях требуется выполнять аккуратно, избегая ударных нагрузок, помня, что внутри дымохода керамическая труба.

2. Пристенный вариант.

Необходимость пристенного варианта дымохода обуславливается либо горизонтальным выходом патрубка теплогенерирующего аппарата, либо конструктивной невозможностью по разным причинам сборки прямоточного дымохода, либо в соответствии с требованиями художественного оформления. Пристенный вариант монтажа дымохода возможен как с внутренней стороны стены, так и с внешней. Вариант с внешней установкой будет отличаться дополнительно устанавливаемой в разрезе стены стеновой разделкой соответствующего размера.

Оба варианта начинаются с установки на стене опорного кронштейна. Место его крепления определяется в соответствии с горизонтальным участком дымохода от теплогенерирующего аппарата и горизонтальным входом в тройник, установленный на опорный кронштейн.

После монтажа опорного кронштейна производится сборка конденсатоотводного прочистного узла с присоединением к нему с помощью телескопического устройства горизонтального участка дымохода от теплогенерирующего аппарата.
В зависимости от возможности и желания пользователя на горизонтальный участок устанавливается одноконтурная дроссельная заслонка.
На опорный кронштейн, закрепленный с внутренней или внешней стороны стены, крепится с помощью комплекта болтов и гаек опорная пластина. На нее устанавливается сэндвичный тройник, который снизу закрывается конденсатоотводной заглушкой.
При сборке дымохода с внешней стороны в стену соосно горизонтальному участку дымохода врезается стеновая разделка. Сквозь нее проходит требуемой длины сэндвичный элемент, который стыкуется с тройником.

Внимание! Стыковка сэндвичных элементов в разрезе стены запрещается!

С другой стороны на сэндвичный элемент надевается горизонтальный переходной элемент. В него до упора вставляется труба телескопического устройства, затем обратным движением труба одевается до упора либо на одноконтурную дроссельную заслонку, либо на одноконтурный отводный элемент.
При необходимости труба укорачивается до требуемой длины.
При монтаже дымохода с внутренней стороны стены необходимость в установке стеновой разделки отсутствует, и горизонтальный переходной элемент устанавливается сразу на тройник. Дальнейшая сборка дымохода осуществляется типовыми прямолинейными сэндвичными элементами до их полной посадки. Сборка дымохода до переходного элемента осуществляется по дыму, а далее в двухконтурной его части – по конденсату.

Меры безопасности те же, что и при сборке прямоточного дымохода. Каждый стык блокируется обжимными хомутами. Через три стыковочных узла рекомендуется установка телескопического стенового кронштейна, фиксирующего вертикальную ось дымохода. При высоте дымохода более 12 метров рекомендуется установка промежуточного проходного опорного кронштейна, снимающего вертикальную нагрузку с нижних элементов дымохода. Требования по установке растяжного узла те же, что и при сборке прямоточного дымохода. На окончание дымохода устанавливается зонт-оголовок либо дефлектор требуемого диаметра.

Внимание! Категорически не рекомендуется монтировать дымоход на расстоянии менее 130 мм от внешнего контура до стены, выполненной из возгораемого материала. Температура от воздействия дымохода на поверхности стены не должна быть более 50°С, в противном случае требуется дополнительная термоизоляция стены.

При чистке вертикальной части дымохода необходимо снять конденсатоотводную заглушку с тройника, а при чистке горизонтального участка полностью расстыковать телескопический узел. Меры предосторожности те же, что и при чистке прямоточного дымохода.

ВНИМАНИЕ! При сборке дымоходных систем VVD-TONA необходимо строго соблюдать прямолинейности их осей. Любое искривление оси дымохода за счет выборки зазоров в муфтовых соединениях керамических элементов может привести к разрушению этих элементов. Вертикальность оси дымохода задается изначально первым элементом дымоходной системы, устанавливаемым на опорный кронштейн, а в последующем контролируется и обеспечивается с помощью промежуточных телескопических кронштейнов.

3. Вариант перехода с кирпичного дымохода на дымоход VVD-TONA.

В целях упрощения общестроительных и печных работ, сокращения их сроков, уменьшения суммарной весовой нагрузки дымохода, улучшения качества внутренней поверхности дымохода (соответственно минимизации сажеобразования) предусмотрена конструктивная возможность монтажа дымоходной системы VVD-TONA непосредственно на начало кирпичного дымоходного канала. Для этого из жарокоррозионностойкой стали сконструирован специальный переходной элемент с дымоходных каналов 125х125 и 125х250 мм соответственно на диаметры 150 и 200 мм.
В соответствии с пожеланиями Гильдии Печников в конструкции этого переходного элемента заложена шиберная заслонка. После установки данного переходного элемента дальнейшая сборка дымохода осуществляется аналогично сборке прямоточного варианта дымохода. С теми же предосторожностями и требованиями по безопасности.

вернуться обратно

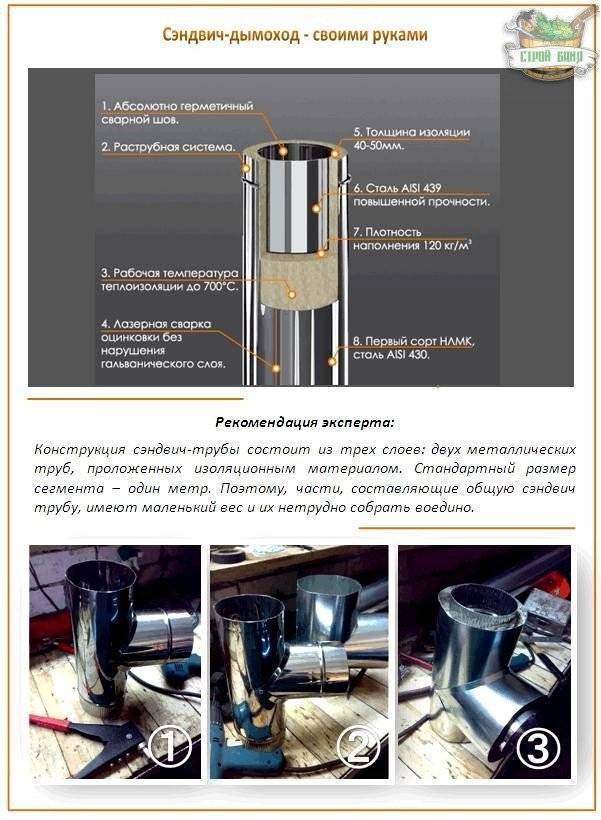

Конденсат в сэндвич-дымоходе: как устранить дефект

Если конденсат начинает течь по дымоходу, он попадает в утеплитель. В результате сэндвич-труба становится абсолютно непригодной для эксплуатации. Изделие теряет свойства и не способно выполнять функциональные обязанности.

Правильная сборка дымохода подразумевает отсутствие герметизации внутренних швов. Продукты горения устремляются вверх благодаря существующей тяге. Дорога внутрь им закрыта, конденсат начинает стекать по трубе вниз.

Наличие жидкости оказывает негативное воздействие на дымоход. Чтобы избежать образования конденсата в сэндвич-трубе, необходимо предварительно ознакомиться с устройством канала. Это поможет свести к минимуму возможность возникновения характерных ошибок при монтаже этой разновидности системы.

Изучив конструкцию канала, ознакомившись с его особенностями, можно будет правильно выбрать дымоход для конкретного проекта.

Необходимо отметить, что подобный канал для вывода продуктов горения отличается довольно сложной конструкцией и обладает определенными отрицательными и положительными характеристиками.

Почему происходит появление конденсата

Смолистая жидкость, получаемая в результате соединения окислов и воды, называется конденсатом.

Как правило, он образовывается при снижении температуры. Через некоторое время жидкость начинает накапливаться на стенках трубы.

Чтобы уменьшить появление отложений в сэндвич-дымоходе, устанавливается специальный конденсатоотводчик. Это приспособление уже давно зарекомендовало себя с положительной стороны.

Нередко появление такого дефекта вызывает перепад температур. Конденсат может также возникнуть из-за осадков при закрытом выходном отверстием.

Кроме того, жидкость в сэндвич-дымоходе образуется при совместном выделении диоксид углерода и водяного пара и выходе скопившихся газов наружу.

Поскольку температура стенок намного меньше точки росы, начинает образовываться смола, оседающая внутри конструкции.

Если в дымовом канале смонтирован отвод конденсата, оседания липкого вещества не происходит. Но, к сожалению, такие приспособления встречаются очень редко.

Основные причины появления отложений:

  • неполное сгорание топлива;
  • низкая температура выходящих газов;
  • недостаточно сухое или совсем сырое вещество, являющееся источником получения энергии;
  • большая разница между наружной и внутренней температурами;
  • плохая тяга;
  • засор в металлопрокатных изделиях, из-за чего осуществляется сгорание выходного канала;
  • недостаточно прогретые трубы;
  • конструкция устройства не соответствует чертежам.

Нормальная тяга появляется только при очень сухом топливе: оно полностью исключает возникновение конденсата. Хорошо высушенная древесина дает возможность в самые короткие сроки прогреть любое устройство.

Как следствие, внутренняя поверхность стенок трубы останется чистой и без всевозможных отложений.

Когда топливо плохо высушено, при сгорании происходит низкая теплоотдача. Влажный материал становится причиной образования большого количества паров. Они устремляются внутрь трубы и оседают на стенках в виде конденсата.

По этой причине выбирать топливо нужно очень внимательно. Смолистые дрова, даже хорошо просушенные, могут спровоцировать появление на стенках дымохода смолистых отложений.

Наилучшим топливом для каминов и печей считаются колотые дрова, хорошо высушенные и содержащие минимум липкого сока растений.

Кислотный конденсат начинает образовываться при соединении водяных паров и окислов азота. Из-за него нарушается нормальное функционирование канала, в результате чего печь плохо отапливает помещение.

Как правильно выбрать дымоход

Главными критериями, по которым определяются качества системы дымохода, являются следующие:

  1. Жаропрочная сталь.
  2. Лазерная сварка.
  3. Важно, чтобы трубы соединялись расширителями. Длина гофры должна составлять 600 мм.
  4. Листовая сталь 0,5 мм. Для больших диаметров – более 1000 мм – толщина изделия может достигать 1 мм.
  5. Для газового отопления толщина изоляции должна составлять 30 мм. При обогреве помещений с использованием дров делается более плотный слой – 75 кг/м³ толщиной 100 мм.
  6. Наличие отводов.

Резка трубы бывает нескольких видов:

  • плазменная;
  • лазерная;
  • холодная.

Худшей считается ручная резка металла. Чтобы соединить торцы внахлест, применяется также стыковая сварка. На наружном контуре, имеющем цветное покрытие, в качестве исключения допускается наличие фальца. На месте сгиба плавится металл, снижается точность производства.

При использовании торцевого соединения применяются сплошная сварка и роликовый аппарат.

Фитинги заготовок должны иметь обработанные торцевые части, что позволяет добиться хорошего прилегания изделий. В этом случае не требуется применения точечной сварки.

Хомут

Без этой детали не может существовать ни один дымовой канал. С ее помощью выполняется фиксация элементов системы. Важно, чтобы стяжка хомутов осуществлялась продольно, в результате чего изоляционный слой плотно соединяется. Подобный трубопровод абсолютно безопасен.

Тройники

Формирование тройников должно выполняться методом вытяжки, однако такая операция осуществляется крайне редко из-за высокой стоимости оборудования.

Технология монтажа дымохода

Существует несколько способов соединения. Среди них отмечают следующее:

  • байонетный;
  • фланцевый;
  • мостик холода;
  • «по конденсату»;
  • «по дыму».

Монтаж трубы «по дыму» выполняется для исключения попадания угарного газа внутрь жилища.

Сборка «по конденсату» применяется для образования жидкости, стекающей вниз трубы.

Фланцевое соединение предполагает свободное прохождение дыма. Тяга помогает ему быстро выйти наружу. Однако если стыки были заделаны не очень аккуратно, конденсат может случайно попасть внутрь, что чревато повреждением внутреннего утеплителя.

При байонетной сборке внутренняя труба вставляется в самый нижний раструб, что полностью исключает возможность попадания жидкости внутрь металлопрокатного изделия.

К сожалению, даже при очень маленькой щели дым быстро выводится наружу. Какой выбор будет самым лучшим? Появление газа наносит вред организму человека, конденсат уменьшает срок эксплуатации дымового канала.

В этой ситуации единственным выходом считается надежная герметизация зазоров и стыков.

Советы профессионалов

  1. Внутренние трубы лучше устанавливать «по конденсату». Этот способ защитит швы изделия и предотвратит возникновение затекания.
  2. Даже при наличии двойного слоя сэндвич-дымоходы требуют надежной изоляции участков, имеющих высокую пожарную опасность. Сэндвич-труба не должна быть первым элементом, присоединяемым непосредственно к печи.
  3. Чтобы герметизация имела максимальную эффективность, желательно пользоваться веществом, выдерживающим более 1000 градусов.
  4. Лучшим утеплителем считается минеральная вата, отличающаяся великолепными теплоизоляционными свойствами. В качестве стройматериала, предназначенного для защиты конструкции от воздействия окружающей среды, используется также базальтовая вата толщиной от 25 до 60 мм. Печные мастера применяют материал марки Rockwool WIRED MAT 80.
  5. Для внутреннего утеплителя можно также использовать керамзит или полиуретан. Такой материал подрезается на половину толщины и предполагает создание перехлеста в 10 см. Можно также набивать утеплитель вручную, но такая работа требует аккуратности.
  6. Стыки труб, соединение тройников и других изделий обязательно фиксируются хомутами.
  7. Запрещается оставлять в дымоходе горизонтальные участки длиной более 1 м.
  8. Кронштейны крепления трубы устанавливаются с шагом 2 м. Тройник соединяется консольной опорной деталью.
  9. Для прохода канала через стену нужно обязательно устанавливать специальные патрубки, имеющие хорошую изоляцию, отвечающую правилам пожарной безопасности.
  10. Запрещается соприкосновение каналов со всеми инженерными коммуникациями.
  11. Чтобы было проще чистить дымоход, при его изготовлении в основании делается съемный стакан. Иногда выполняется отверстие, прикрытое дверцей, – ревизия.
  12. Сэндвич-дымоход не требует квалифицированного ухода. Достаточно проводить очистку канала два раза в течение всего отопительного сезона.

Похожие статьи:

Дымоход 101: Сборка топки — Дымоходные работы и печи Скалистых гор

Топка камина — самая узнаваемая часть анатомии дымохода. Это та часть, где есть огонь.

Каменные топки бывают разных форм и размеров, но при правильной сборке все они имеют некоторые общие черты. Работа топки заключается в том, чтобы безопасно сдерживать огонь, направляя дым в дымоход, а не в ваш дом. Каменная топка построена из огнеупорных кирпичей, способных выдерживать тепло огня, скрепленных огнеупорным раствором.Никакая часть топки не может быть горючей по понятным причинам.

Стенки топки расположены под углом, чтобы создать эффект воронки, направляющей дым в трубу. На задней стороне топки обычно есть сплошной блок и слой раствора, чтобы помочь сохранить тепло и минимизировать расширение и сжатие. За самой топкой имеется пространство между стенкой дымохода. Это должно быть заполнено негорючим щебнем или кирпичами.

Традиционная топка состоит из двух металлических частей: перемычки и заслонки.

Перемычка представляет собой стальной стержень или уголок, который помещается в топку для поддержки кирпичей над отверстием камина. Иногда внутри камина используется вторая перемычка для поддержки выступающих (выступающих) кирпичей, которые составляют часть дымовой камеры.

Заслонка представляет собой металлическую крышку, которую можно открывать и закрывать, чтобы позволить меньшему или большему количеству тепла и дыма выходить в дымоход. Если камин не используется, заслонка может быть полностью закрыта, чтобы предотвратить холодные нисходящие потоки.Существуют заслонки, которые можно установить в верхней части дымохода, но, поскольку мы говорим о топке, мы говорим здесь конкретно о горловых заслонках. Начинающий каменщик может попытаться использовать демпфер в качестве несущей конструкции, но этого следует избегать.

Эта заслонка может полностью или частично закрываться с помощью рычага, чтобы огонь горел дольше.

Эти металлические детали будут расширяться и сжиматься больше, чем кирпичная кладка, поэтому для этих частей должно быть оставлено место. Без надлежащего строительства металл будет расширяться и давать трещины в кладочных конструкциях. Эти металлические детали встроены в огнеупорную кладку ровно столько, чтобы выровнять их, и в кладке оставлено пространство от 1/8″ до 1/4″ везде, где эти детали могут расширяться. Иногда это пространство заполняют негорючим материалом, таким как стекловолокно, чтобы сохранить пространство для расширения.

Custom Chimney Damper Source… Заслонка дымохода Chim-a-lator… установка chimalator



ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ ПЕРЕД УСТАНОВКОЙ И ИСПОЛЬЗОВАНИЕМ CHIM-A-LATOR

ПРИМЕЧАНИЕ: ЕСЛИ У ВАС ЕСТЬ БОЛЬШЕ ЗАВЕРШИТЕ ЭТОТ ТЕСТ

1.0 ПЕРЕКРЕСТНОЕ КУРЕНИЕ ТЕСТ

А. ОПРЕДЕЛЕНИЕ

Существует явление, которое иногда возникает в каменных дымоходах, которые проходят параллельно через один и тот же дымоход называется «перекрестное курение». Перекрестное курение происходит, когда домовладелец начинает огонь в камине наверху и замечает, что дым идет в дом через отверстие камина внизу.

Есть два первичных причины почему дым из одного камина попадает в дом через другой камин.Во-первых, ветер, нисходящий поток и/или отклонение могут вызвать появление дыма. по другому дымоходу. Или, во-вторых, дым мог идти из одного дымохода в другой. другой через трещины в швах плитки дымохода. Это вторая ситуация это называется перекрестным курением из одного дымохода в другой.

Надевание Chim-A-Lator решит первую проблему. Однако Хим-А-Латор не решит вторую проблема. На самом деле, установка Chim-A-Lator может усугубить проблему. заметно.Chim-A-Lator не вызывает проблемы, но, изолируя второй дымоход, перекрестный дым не может выйти вверх по второму дымоходу. Дым вместо этого опускается второй дымоход, тем самым усугубляя существующую проблему. заметно.

B. ДЛЯ ИСПЫТАНИЙ

Крышка неиспользуемого дымохода на сверху с куском картона и весом. Разожгите довольно горячий огонь в другой камин. Затем откройте заслонку в другом камине и наблюдайте в дымоход с фонариком, идет ли дым или нет. Кроме того, включите вентилятор на кухне и в ванной и наблюдайте в экстремальных условиях. если есть чердачный вентилятор, он никогда не должен работать при использовании камина. Это тянет слишком много воздуха из дома.

C. ДЛЯ ИСПРАВЛЕНИЯ ПРОБЛЕМА

Есть очень простой, практичный и бесплатный метод борьбы с перекрестным курением один раз Chim-A-Lators установлены: открыть оба дымохода, изменить тягу в обоих дымоходах в обычным образом, а затем начать огонь.Кроме того, открытие окна или установка воздухозаборника Air-A-Lator для снижения отрицательного давления в быту поможет.

Это решение, но не решает проблему с вашим камином. Попробуйте заклеить любую трещины или отверстия, в том числе расширительная трещина непосредственно внутри и над открывание камина. Используйте высокотемпературный каминный герметик или гофрированную фольгу для герметизации. дыры и трещины. Если это не устранит проблему, утечки наиболее скорее всего в стыках плитки дымохода. Это условие лучше оставить для эксперты. Многие трубочисты и каменщики занимаются перекладкой, ремонтом и изоляцией. дымоходы сегодня современными и проверенными методами




2.0 ЧИМ-А-ЛАТОР ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ВНИМАНИЕ: ПЕРЕД ТЕМ, КАК КРЫША

ПРИНИМАЙТЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ НА ЛЕСТНИЦЕ ИЛИ КРЫШЕ. ЭТО МОЖЕТ БЫТЬ ОЧЕНЬ ОПАСЕН. Мы рекомендуем вам позвонить местному трубочисту или каменщик; они смогут сделать установку для вас безопасно! Они также могут осмотрите и почистите дымоход, чтобы убедиться, что он безопасен.

  ШАГ 1:

А. Откройте существующую заслонку. Вверните четыре болта рамы (1/4‑20 x 1 1/2 дюйма) в Рамка.

Б. Поднимитесь на крышу с помощью ВЕРХНЕГО БЛОКА и отвертки, фонарик тоже есть. удобный.

ПРИМЕЧАНИЕ: Также должно быть не менее 1 1/2 дюйма плитки дымохода. расширение от цементного колпака — если нет, вам понадобится удлинение дымохода.

 C. Полностью размотайте кабель в сборе (1) (трос, кожух троса и талреп), разложив по крыша.

             ПРИМЕЧАНИЕ: БЫТЬ ОСТОРОЖНО, НЕ ПЕРЕГРУЖАЙТЕ КАБЕЛЬ.

Д. Нижний талреп, кабельный кожух и кабельный канал.

Э. Установите верхний блок на плиту дымохода, центральный блок и затяните болты рамы (2) . Не затягивайте слишком сильно.

Ф. Теперь вы закончили на крыше. Приступайте к камину.

 ЭТАП 2: У КАМИНА

А. Протяните лишний кабель вниз через область демпфера.Убедитесь, что нет перегибов в кабель.

Б. Расположите блок регулятора справа или слева от камина, в зависимости от того, опускает кабель более прямо. (Для установки на ЛЕВУЮ СТЕНУ удалите винты в (г) . Переверните крючки так, чтобы они были направлены вниз.) Проверьте расположение с помощью съемная ручка (5) на конце рычага (4) . Переместите его вверх и вниз, чтобы следите за тем, чтобы он не попал в раму стеклянной двери, перемычку или пол. Отверстия лучше всего просверливать в центре огнеупорных кирпичей, если это возможно.

С. Отметьте и просверлите (4) чистых отверстия для кронштейна регулятора, используя кирпичную кладку 3/16 дюйма. сверло. Прикрепите к стене с помощью шурупов № 14 x 1 1/4 дюйма (3) . (Эти Шурупы работают лучше всего и не ослабляются и не плавятся.) (Если сверлить стальной камин используйте сверло 7/32)

Примечание. Если винт затягивается, не применяйте силу. Отвали завинтите на 1/4 оборота и попробуйте еще раз, если все еще затянуто, выкрутите винт и просверлите чистое отверстие и немного рассверлить отверстие сверлом.

Д. Зацепите талреп (1d) за рычаг (4) , как показано на рисунке. С рычагом под верхним крюком (A) , ослабьте зажим троса (1c) и потяните трос через проушину фаркопа. Посмотрите, где трос касается старой рамы амортизатора. На этом этапе надрежьте раму или просверлите отверстие в раме старого амортизатора и проденьте трос. через отверстие. Это позволяет также закрыть нижнюю заслонку. Закрытие нижнего демпфер уменьшит накопление инея на верхнем блоке, а также поможет уменьшить любой запах из дымохода.

Э. Установите талреп наполовину (Рис. № 2). С рычагом под верхним крюком (A) , тяните трос до тех пор, пока не почувствуете натяжение пружины. Сделайте небольшую петлю и затяните кабель зажать и отрезать лишний кабель.

Настройка талреп, удерживающий верхнюю проушину. Кабель правильно отрегулирован, когда вам нужно немного дополнительное давление, чтобы вставить рычаг (4) в нижний крюк (B) .




1. КАБЕЛЬ В СБОРЕ

1а. КАБЕЛЬ (ТЕСТ 400 ФУНТОВ) — 30 футов)

1б. КОРПУС КАБЕЛЯ (7 футов)

1с. КАБЕЛЬНЫЙ ЗАЖИМ И ВИНТ

1д. ТАРПУР

2. БОЛТЫ К РАМЕ — 4 шт. 1/4‑20 x 1 1/2

3. #14 ВИНТЫ ДЛЯ ЛИСТОВ 1 1/4 (4 ШТ.)

4. РЫЧАГ

5. СЪЕМНАЯ РУЧКА



ТО РАБОТА:

1. Открыть ЧИМ-А-ЛАТОР полностью. Верхний крюк — это полностью открытое положение.

2. Начать огонь.

3. После того, как огонь разгорится и дымоход прогреется, закрыть ЧИМ-А-ЛАТОР опуская рычаг на одну ступень за раз.Когда дым начинает возвращаться в дом, откройте на одну щель или пока не прекратится дым. При этом больше тепла реализовано и древесина длится дольше.

4. Когда огонь догорит и у вас пропадет тяга, откройте ЧИМ-А-ЛАТОР полностью. способ предотвращения курения.

5. После того, как пожар потушен, закройте заслонку, чтобы предотвратить утечку нагретого домашнего воздуха. вверх по дымоходу.

ПРИМЕЧАНИЕ: При экстремально низких температурах заслонка может закрыться из-за мороза.Если это бывает открыт до 2-го паза (C) , заслонка должна освободиться в течение нескольких минут.




3.0 ПРОБЛЕМЫ С КАМИНОМ И РЕШЕНИЯ

Есть несколько причины, по которым камин может выпускать дым обратно в комнату. Это известно как «Курение за спиной». «Вниз» означает, что «задымление» вызвано ветром. продуть дымоход.«Перекрестное курение» означает, что «обратное курение» в результате перехода дыма из одного дымохода в другой.

А. ПРОБЛЕМА

  1. Камин «задымит» только тогда, когда огонь сначала начал. См. 1‑2.
  2. Камин продолжает «задымление» после дымоход хорошо прогревается. См. 3‑4‑5‑6‑7‑8‑9‑10.
  3. Холодный воздух выходит из трубы, когда камин не используется.См. 10–11–12–13.

  Б. РЕШЕНИЯ

1 Убедитесь, что заслонка полностью открыта при запуске.

2. Как только заслонка открывается, холодный наружный воздух (более тяжелый) чем теплый воздух) хочет надавить вниз, вызывая обратную тягу. Где камин дымоход построен на внешней стене дома, возможно, потребуется прогрев дымоход, сворачивая газетные факелы, зажигая и удерживая факел в горло дымохода, чтобы начать тягу.

3. Если есть деревья, холм, соседний дом или что-либо выше ваш дымоход, ветер, дующий через них, сгоняет вниз и создает «нисходящую тягу» и вызывает «обратное курение». Установка Chim-A-Lator полностью прекращает «Down-drafting» и гарантированно это сделает.

4. Проверьте, достаточно ли большой существующий демпфер. Площадь открытия заслонки должна быть на 50% больше площади дымохода. Чтобы исправить это состояние, снимите старый демпфер. и увеличить отверстие, если это возможно.Затем установите Chim-A-Lator вместо демпфер старого образца.

5. Иногда камин «дымит обратно», потому что там недостаточно большой дымовая камера. Дымовая камера — это закрытое пространство над камином. открытие. Камера должна быть достаточно большой, чтобы дым мог собираться и подниматься вверх. дымоход. Опускание верхнего края каминного проема с закрывающимся колпаком может увеличить дымовую камеру.

6. Некоторые камины имеют «обратный дым», потому что отверстие топки больше. чем в 10 раз больше площади отверстия дымохода (на коротких дымоходах в 7 раз больше) желательно).Опять же закрывающийся колпак, уменьшающий размер каминного проема вверху может исправить это состояние; или другим способом было бы поднять очаг с одним или несколькими слоями кирпича (Ad-A-Lator может быть легко установлен кирпичом).

7. «Закуривание» может быть вызвано тем, что дом слишком плотно заперт. Вытяжные вентиляторы, кухонные вентиляторы, работающая печь, на самом деле могут создать вакуум в помещении. дом. Чердачные вентиляторы с электроприводом могут вытягивать много воздуха из дома. через каналы, щели и т.Откройте окно размером от 2 до 6 дюймов, чтобы убедиться, что это случае или откройте заслонку зольника и «прочистную дверцу» снаружи дома. Курение может происходить при наличии отверстий или щелей в дымовой камере.

8. «Обратное курение» может возникать при низком барометрическом давлении, тяжелом влажный воздух, отсутствие ветра или отсутствие достаточного количества тепла, чтобы создать сквозняк. ВСЕГДА ПОДДЕРЖИВАЙТЕ ДОСТАТОЧНО ГОРЯЧИЙ ОГОНЬ.

9. Чистый дымоход. Слишком много сажи или смолы вызвано сырой древесиной, другими некачественными материалами. топлива или нехватка воздуха.Чтобы почистить, вызовите «трубочиста». Спросите о периодическом осмотр.

10. Очень старые камины строились без дымовой полки или с неподходящей дымовая полка, поэтому ветер легко задувает. Установка Chim-A-Lator устраняет необходимость в дымовой полке.

11. Демпферы металл-металл негерметичны, даже если они новые, и они деформироваться от сильной жары. Установка Chim-A-Lator решает эту проблему, потому что он плотно прилегает и демпфер никогда не деформируется.

12. Много раз старый демпфер ломался или не работал. Установка Chim-A-Lator — единственный практичный способ заменить его.

Где дымоходы построены на внешней линии стены (и даже при наличии воздухонепроницаемой Установлена ​​заслонка Chim-A-Lator), может поступать некоторое количество холодного воздуха. Этот тип дымохода почти полностью открыт для холодного наружного воздуха и медленного возникает «конвекционный ток». Теплый воздух поднимается в дымоходе, охлаждается и опускается вниз. медленный темп.Чтобы этого не произошло, также закройте нижнюю заслонку или сверните газетную пробку. и запихнуть в горло. Используйте это, чтобы начать следующий огонь. ПРИМЕЧАНИЕ. Когда при строительстве нового камина обязательно установите перед камином приток свежего воздуха. решетка. Это творит чудеса для успешного камина. Спросите наш Air-A-Lator брошюра.



Монтаж дымохода – стандарты, необходимые для безопасной установки дымохода

Установка дымохода часто является слабым звеном в системе сжигания древесины.Убедитесь, что ваше устройство соответствует всем применимым кодам и правилам безопасности.

(труба дымохода также может называться дымовой трубой, соединителем дымохода и т. д.)



CSA B365 Правила установки

Эти правила основаны на коде установки CSA , используемом в Канаде. Точные правила в вашем районе можно узнать у местного инспектора по строительству, у продавца дровяного отопления или у трубочиста.

  1. Максимальная общая длина прямой трубы: 3 м (10 футов. )
  2. Сборка должна быть максимально короткой и прямой между печью и дымоходом. Использование двух 45-градусных колен часто предпочтительнее одного 90-градусного колена, потому что в потоке выхлопных газов создается меньшая турбулентность, и они приводят к меньшему горизонтальному движению.
  3. Максимальное количество изгибов под углом 90 градусов: 2. Максимальная длина по горизонтали без поддержки: 1 м (3 фута).
  4. Нельзя использовать оцинкованные дымоходы
  5. , так как покрытия испаряются при высоких температурах и выделяют опасные газы.Используйте дымоходы, окрашенные в черный цвет.
  6. Дымоходные трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 калибра.
  7. Соединения дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
  8. Каждое соединение в сборе должно быть закреплено не менее чем тремя винтами.
  9. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые узлы должны иметь инспекционную обертку с одним незакрепленным концом или телескопическую секцию.
  10. Минимальный уклон вверх к дымоходу: 20 мм/м (1/4 дюйма/фут.).
  11. Один конец узла должен быть надежно закреплен на вороте дымохода с помощью 3 винтов для листового металла, а другой конец надежно закреплен на дымоходе.
  12. Должна быть предусмотрена возможность очистки труб либо путем прочистки, либо путем удаления узла трубы. Снятие сборки не должно требовать перемещения печи.
  13. Загнутые концы (папа) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
  14. Дымоход ни в коем случае не должен проходить через пол или потолок из горючих материалов, а также через чердак, подкровельное пространство, чулан или скрытое пространство.
  15. Минимальное расстояние от горючих материалов: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если на трубе или на горючей поверхности установлен соответствующий экран.
  16. Позвоните инспектору Barrie WETT для получения дополнительной информации об установке устройств для сжигания древесины.

Рекомендуемая установка дымохода

Идеальным комплектом дымохода является тот, который поднимается прямо вверх от дымохода прибора и прямо в дымоход без колен.Система слева представляет собой одностенную трубу с инспекционной оболочкой (трубным соединителем), позволяющей собирать и разбирать ее, не перемещая печь.

Прямая сборка дымохода обеспечивает наименьшее ограничение потока газа и обеспечивает более сильную тягу. Прямые сборки также требуют меньше обслуживания, потому что в них нет углов, в которых могут скапливаться отложения креозота.

Идеально ровный узел дымохода – еще одна веская причина устанавливать дымоходы вверх через теплое пространство дома, а не наружу и вверх по внешней стене

Двустенная труба

Герметичная труба с двойными стенками является хорошим выбором для обеспечения максимальной тяги и минимизации отложений креозота.Используйте герметичные трубы с двойными стенками, если сборка должна быть длинной или если ожидается, что прибор будет производить дымовые газы с низкой температурой. В системе вверху справа используется герметичная телескопическая труба с двойными стенками между печью и дымоходом.

Вентилируемая труба с двойными стенками позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если сборка дымохода короткая и прямая, можно использовать вентилируемую трубу с двойными стенками. Тем не менее, вентилируемая труба не является хорошим выбором для более длинных узлов дымохода или для таких приборов, как приборы центрального отопления, которые имеют тенденцию производить низкие температуры дымовых газов.

Также доступны сертифицированные системы дымоходов с двойными стенками

. Эти системы тестируются для определения минимального зазора, при котором они могут быть установлены. Информацию о зазорах можно найти на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Минимальные монтажные расстояния для сертифицированных двустенных дымоходов намного меньше, чем для одностенных труб. Кроме того, максимальная длина сборки дымохода с двойными стенками может быть больше разрешенной для одностенной трубы.

Существует два основных типа двустенных дымоходов: герметичные и вентилируемые. Герметичная двустенная дымоходная труба эффективно удерживает тепло дымовых газов, поскольку воздушное пространство между внутренней обшивкой и внешней оболочкой действует как изолятор.

Прочтите руководство по установке дровяной печи

Что входит в инспекцию WETT?

Сертифицированная WETT инспекция — это инспекция, которая должна проводиться инспектором, сертифицированным WETT.Чтобы получить сертификат WETT, общий домашний инспектор должен пройти курс обучения. Курс обычно состоит из 4-5 дней обучения, а также 80 недель практического опыта до получения сертификата.

Просмотрите некоторые типичные недостатки, обнаруженные во время сертифицированных проверок WETT в округе Симко.

В то время как обычная проверка дома включает визуальный осмотр камина, дымохода и очага, проверка, сертифицированная WETT, включает проверку всех элементов любых технологий сжигания древесины в доме, чтобы убедиться, что они установлены правильно и установлены с соответствие стандартам CSA, строительным нормам и правилам пожарной безопасности. Это также должно включать посещение крыши для осмотра дымохода на наличие возможных структурных или вентиляционных проблем.

Проверка может включать осмотр дровяной печи, дымохода, дымохода и дровяного камина. Инспектор должен обратить внимание на расположение системы и ее расстояние по отношению к любым горючим материалам. Если есть проблема с работой техники в вашем доме, важно, чтобы техник, которого вы нанимаете, также был лицензированным техником WETT.Посмотреть фотографии дефектов WETT инспекции Фото

проверенных района

Итоги

Сертифицированные проверки WETT — это больше, чем просто гарантия вашего спокойствия. Если дровяные приборы являются частью вашего дома, крайне важно, чтобы эти приборы были правильно установлены и проверены для вашей безопасности.

Инспекционная служба Barrie WETT занимается инспекцией дровяных приборов уже более 20 лет.

Посетите страницу «Установка дровяной печи» для получения дополнительной информации о безопасной установке дровяных печей.

Профессиональные услуги по инспекции домов от Wasaga Beach Home Inspector

Профессиональные услуги по инспекции жилья от Alliston Home Inspector

Услуги профессиональной домашней инспекции от Orillia Home Inspector

Позвоните Роджеру по телефону 705-795-8255

Напишите Роджеру по адресу [email protected]

Как выявить и устранить распространенные проблемы с дымоудалением

Представьте себе: холодный зимний вечер, вы решили разжечь огонь в камине и закутаться под одеяло, только чтобы обнаружить, что весь твой дом наполняется дымом.Не очень привлекательная картина, и уж точно не то, что вы ожидаете от своего камина.

Камин, который наполняет дом дымом, не только доставляет неудобства, но и может представлять угрозу безопасности. Ниже приведены многие распространенные причины, по которым вы можете дымить в своем доме, как определить причину вашей проблемы и как ее исправить.

Закрытая заслонка

Наиболее вероятная причина того, что ваш дом наполняется дымом, когда вы разжигаете огонь, заключается в том, что заслонка закрыта. Заслонка должна быть полностью открыта, когда камин используется, и закрыта, когда он не используется.

Все внутренние камины имеют заслонку, которую необходимо открыть перед тем, как разжечь в камине огонь. Закрытая заслонка блокирует дымоход, чтобы предотвратить попадание дождя и мусора в ваш дом, а также удерживать кондиционированный воздух (т. е. нагретый или охлажденный). Когда заслонка закрыта во время горения огня, дым не выходит через дымоход. и некуда идти, кроме как вернуться в свой дом.

Ваша заслонка будет расположена в одном из двух мест – в горловине камина или в верхней части дымохода.Работа демпфера зависит от того, какой у вас тип.

Горловой демпфер

Большинство заслонок изготовлены из чугуна. Этот тип заслонки представляет собой металлическую дверцу, расположенную прямо над топкой у основания коптильной камеры. Вы можете легко проверить, открыт он или закрыт, взглянув в дымоход с фонариком.

Чугунные дроссельные заслонки

открываются и закрываются с помощью ручки, прикрепленной к дверце заслонки. Чтобы открыть заслонку, просто поднимите ручку, сдвиньте ее до упора вперед и потяните назад, чтобы зафиксировать на месте.

Если вы забыли открыть заслонку перед тем, как зажечь огонь, соблюдайте осторожность, открывая ее, так как заслонка из горячего металла может вызвать сильные ожоги. Мы рекомендуем использовать каминный инструмент, чтобы безопасно открыть заслонку, пока в камине горит огонь.

Демпфер верхнего уплотнения

Другой тип демпфера, который вы можете использовать, это демпфер с верхним уплотнением. Эти заслонки расположены в верхней части дымохода и полностью закрывают дымоход. Они открываются и закрываются с помощью троса или цепи из нержавеющей стали, спускающейся по дымоходу к ручке, расположенной внутри камина.

Засор дымохода

Если заслонка открыта, а в доме все еще дым, возможно, у вас засорился дымоход. Они могут принимать несколько разных форм.

Наращивание креозотом

Если у вас есть дровяной камин, одним из самых распространенных и опасных засоров дымохода является креозот. Когда древесина горит медленно, она образует смолу и другие органические пары, которые в сочетании с выделяемой влагой образуют креозот. Пары креозота конденсируются при охлаждении, а побочные продукты сгорания поднимаются в дымоход.Этот конденсированный креозот может затем скапливаться на футеровке дымохода.

Мы рекомендуем один раз в год (перед отопительным сезоном) проводить профессиональную проверку камина и дымохода на наличие отложений креозота. Если скопился значительный слой креозота (1/8 дюйма или более), его следует удалить, чтобы снизить риск возгорания дымохода.

Птичьи гнезда и заграждения для животных

Животные, такие как белки, птицы и летучие мыши, как известно, устраивают свои дома в дымоходах.Их гнезда и мусор могут накапливаться со временем, вызывая проблемы с блокировкой. Даже паутина в дымоходах, которые давно не использовались, может перенаправить поток воздуха.

Если все, что у вас есть, это гнезда животных и мусор, обратитесь к профессиональному подметальщику, который сможет безопасно и эффективно устранить засор. Если у вас есть живые животные, вызывающие засорение, не разжигайте огонь, пока дезинсектор не удалит их.

Слишком маленькие дымоходные колпаки или дымоходы

Многие камины закрываются колпаком или дымоходом.Эти аксессуары являются декоративными и практичными, так как они помогают защитить дымоход от дождя и мусора.

Слишком маленький дымоход или колпак дымохода может привести к повторному проникновению дыма в ваш дом. Основание дымохода или крышки часто надевается на верхнюю часть дымохода, но никогда не должно быть меньше дымохода. Верхняя часть дымохода не должна быть намного уже самого дымохода — «уменьшение» диаметра может вызвать проблемы с дымоходом.

Как правило, верхние части и колпаки должны иметь комбинированное отверстие, в четыре раза превышающее площадь поперечного сечения самого дымохода.Если ваш дымоход или крышка слишком малы, подумайте о том, чтобы заменить их большим, чтобы решить некоторые проблемы с дымом.

Перепад давления

Хорошо функционирующий дом будет иметь близкое к нейтральному давление воздуха в помещении и будет работать, чтобы поддерживать естественное давление. Когда в камине горит огонь, огонь тянет огромное количество воздуха вверх по дымоходу. Чтобы поддерживать нейтральное давление дома, выходящий из дымохода воздух необходимо заменить новым «подпиточным» воздухом.

Часто, когда дым возвращается в ваш дом, это означает, что в помещении слишком низкое давление. Другими словами, самый простой способ для подпиточного воздуха заменить воздух, потерянный или отработанный где-то еще в доме, через дымоход.

Простой способ проверить, вызывает ли перепад давления проблемы с дымоудалением, — подержать горящую палочку ладана в горловине камина. Если дым идет вверх по трубе, перепад давления не является вашей виной, и вы можете двигаться дальше.

Однако, если дым от ваших благовоний сдувается вниз и обратно в комнату, это означает, что в вашем дымоходе есть тяга вниз. Чтобы решить эту проблему, вам нужно найти способ нейтрализовать нисходящий поток. Вы можете сделать это, открыв окно или дверь внизу дома, выключив вентилятор или печь или закрыв окна наверху. Попробуйте эти вещи по одной (все еще используя ладан для проверки) и дайте воздуху достаточно времени (2-3 минуты), чтобы измениться. Посмотрите, что нужно для контроля давления воздуха в помещении, чтобы в дымоходе не было нисходящей тяги, а дым начал подниматься вверх.

Обратите внимание, что каждый дом уникален, поэтому то, что подходит одному, может не подойти всем. Хорошее эмпирическое правило состоит в том, чтобы подумать об уменьшении количества воздуха, выходящего наверху дома, и увеличении количества воздуха, поступающего в дом на нижних этажах. Обратите внимание: может иметь значение, какое окно вы открываете или закрываете, особенно на ветру — когда вы открываете окно, проверьте, действительно ли поступает наружный воздух.

После того, как вы взяли под контроль давление, вам нужно проверить, чтобы убедиться, что у вас есть достаточный приток воздуха для пожара.

Адекватный поток воздуха

Современные дома, как правило, очень герметичны (например, изоляция из распыляемой пены, пленка для дома, окна с защитой от непогоды и т.  д.) и гораздо более энергоэффективны, чем дома, построенные до 1970-х годов. Поскольку эти дома очень тесные, вентиляции и воздуху для горения трудно легко попасть в дом, а это означает, что в доме недостаточно подпиточного воздуха для правильной работы камина.

Чтобы проверить, не является ли поток воздуха причиной ваших проблем с дымом, вам необходимо смоделировать потери воздуха, вызванные пожаром — это можно сделать, включив кухонный вентилятор, чтобы создать нисходящий поток.Как только вы включите вентилятор, снова используйте зажженные благовония, чтобы увидеть, куда идет дым.

Затем добавьте вентиляцию (открыв окно на нижнем этаже, через которое воздух поступает в дом и т. д., как описано выше), пока холодный дымоход не начнет подниматься вверх, даже при включенном кухонном вентиляторе. Прохождение этого процесса поможет вам определить, сколько воздуха необходимо для камина.

Хотя количество необходимого воздуха для горения варьируется в зависимости от типа камина, типа дымохода и размера горящего огня, общее эмпирическое правило составляет 1 кубический фут в минуту добавочного воздуха на 1 квадратный дюйм дымохода. район

Очевидно, что открывать окно каждый раз, когда вы хотите разжечь огонь, не является идеальным долгосрочным решением для каждого домовладельца.Для постоянного исправления вы можете установить одно из следующих:

  • Приводная (с вентилятором) система подпитки, подключенная к системе HVAC (требуется заслонка с электроприводом)
  • Комплект подпиточного воздуха с электроприводом, подключенный к системе выпуска (подключен к регулятору давления)
  • Каминный вентилятор

Погода

Поскольку дымоход вашего камина проходит через линию крыши и выходит за пределы дома, внешние погодные условия иногда могут привести к тому, что дым наполнит ваш дом. Двумя наиболее распространенными погодными виновниками являются сильный холод и сквозняк.

Экстремальный холод

При очень низких температурах неиспользуемый дымоход может заполниться холодным воздухом высокой плотности, что само по себе блокирует поток дыма в дымоход. Это особенно верно, если ваш дымоход расположен снаружи дома. В этих случаях примите меры, чтобы «нагреть» дымоход, разведя небольшой костер из газет в задней части топки. Продолжайте подкладывать газету, пока дым от огня не исчезнет в дымоходе.

*Примечание: Каменному дымоходу потребуется значительно больше времени для «прогрева», чем металлическому дымоходу.

Ветровая или поперечная прорисовка

Ветер может вызывать дым несколькими способами. Первый способ известен как динамическая ветровая нагрузка. Это происходит, когда ветер дует с одной стороны дома, создавая зону высокого давления на этой стороне дома и создавая соответствующую зону низкого давления на другой стороне дома. Это вызывает перепад давления, который можно решить, открыв окно с наветренной стороны дома. Для более постоянного исправления вам нужно затянуть подветренную сторону птичника (сторона отрицательного давления) и установить комплект наружного воздуха

.

Ветер также может вызывать турбулентность в верхней части дымохода, препятствуя выходу дыма, или даже может сдуть дым обратно по дымоходу в камин. Это особенно распространено, если поблизости есть высокие крыши или деревья. Вы можете исправить это, заменив кепку от дождя на кепку, создающую сквозняк.

Эффект стека

Эффект дымовой трубы описывает движение воздуха в здание, дымоходы, дымовую трубу и т. д. и из них. В большинстве домов обычно существует нейтральный уровень давления примерно на полпути между первым этажом и крышей, что означает, что все, что выше этого уровня, положительно находится под давлением (воздух будет просачиваться), а все, что ниже, находится под отрицательным давлением (воздух будет просачиваться).

В старых домах и часто в высоких домах отрицательное давление редко превышает 8 Па, что соответствует разнице давлений на высоте 10 футов. высоты. Печи и камины обычно хорошо работают при отрицательном давлении до 8 Па.

Однако современные дома, как правило, строятся более плотно с использованием изоляции из напыляемой пены, зачеканенных окон и запечатанных дверных проемов. Они также, как правило, полны мощных вытяжных вентиляторов на кухне и в ванной, поэтому уровень нейтрального давления в доме может быть выше (если он вообще существует). Это означает, что отрицательное давление в нижних частях дома может намного превышать 8 Па, вызывая нисходящий поток в дымоходе.

Вы можете помочь уменьшить эффект дыма в своем доме, остановив утечку воздуха в самых верхних частях вашего дома, включая люки доступа на чердак, потолочные светильники и плохо подогнанные окна. Тем не менее, вы не можете изменить кухонные и ванные вытяжные вентиляторы, которые выдувают воздух из дома. В этом случае эффект дыма можно исправить, только добавляя в дом столько воздуха, сколько выдувается из него, т.е.е. открытие окна или добавление комплекта наружного воздуха.

Плохая практика строительства

Если вы следовали всем приведенным выше советам по устранению неполадок и ничто не предотвратило попадание дыма обратно в ваш дом, возможно, ваш камин был сконструирован неправильно.

Высота дымохода

Когда дом выше дымохода, дом имеет «более высокую эффективную дымовую трубу» и может работать как лучший дымоход, чем сам дымоход, втягивая воздух через дымоход и выталкивая его через трещины/утечки выше в доме. Высота дымохода также может создать ситуацию с нисходящим потоком, если дымоход не проходит достаточно высоко в воздух с достаточно низкой плотностью, чтобы создать окружающий восходящий поток. Как правило, более высокий дымоход обычно лучше тянет.

Если ваш камин дымит из-за слишком короткой трубы, проблема, вероятно, усугубляется, когда дует ветер. Мало того, что слишком короткий дымоход вряд ли будет правильно вентилироваться, он также может представлять серьезную опасность возгорания, рискуя поджечь крышу.

Хотя это и не всегда верно, мы рекомендуем следовать правилу 2-10-3 — дымоход должен быть 2 фута.выше любой конструкции в пределах 10 футов и на 3 фута выше точки, в которой она пересекает линию крыши. Тем не менее, если вы строите дымоход, мы всегда рекомендуем проконсультироваться с профессионалом, а также проверить местные строительные нормы и правила.

Слишком плотное горло или дымовая камера

Горловина или дымовая камера, которые слишком узкие для размера топки, создадут проблемы с дымоудалением. Передняя и задняя части горловины должны хорошо прилегать к верхней части топки и не ограничивать открывающееся воздушное пространство.Если у вас есть демпфер горла, убедитесь, что он также не ограничивает отверстие горла. Проверьте, не был ли на задней стенке глотки добавлен огнеупорный кирпич или другой материал, который может уменьшить площадь отверстия глотки и должен быть удален. Пощупайте гладкие, обтекаемые поверхности без препятствий, ограничивающих или перенаправляющих поток воздуха.

Неподходящий размер дымохода

Чтобы камин хорошо топился, необходимо убедиться, что размер дымохода соответствует количеству дыма, которое может образоваться в топке.Хорошее эмпирическое правило заключается в том, что отверстие камина должно быть не более чем в 10-12 раз больше площади дымохода. Дымоход меньшего размера просто не может справиться с таким количеством дыма, что приводит к тому, что часть дыма попадает обратно в ваш дом. Для металлических дымоходных систем мы рекомендуем дымоход не менее 14 дюймов для коробов размером 36 дюймов и больше.

Размер дымохода должен соответствовать размеру топки в соответствии с разделом R1003.15.1 или R1003.15.2 (IRC 2015).

  • Квадратные дымоходы — соотношение 10:1 (o на каждые 10 квадратных дюймов каминного проема требуется 1 квадратный дюйм дымохода)
  • Круглые дымоходы — соотношение 12:1
  • Прямоугольный (соотношение сторон 2:1 или более) – соотношение сторон 8:1

Однако из этого правила есть некоторые исключения

  • Прозрачный камин — два отверстия = требуется удвоенный размер дымохода (большинство производителей для этого требуют стеклянных дверей с одной стороны)
  • Крупногабаритные блоки — рекомендуется 2 дымохода
  • Камин Rumford — 48 дюймов и больше имеют риск протяжки и требуют большей высоты дымохода

И помните, больше не всегда лучше.Ваш дымоход должен быть соответствующего размера для вашего камина. Если дымоход слишком большой, количества тепла, выделяемого небольшим огнем, может быть недостаточно, чтобы поднять тягу вверх.

Конкурирующие дымоходы

Дом с несколькими дымоходами, разделяющими один дымоход, может передавать дым друг другу, когда один горит, а другой нет, что приводит к повторному проникновению дыма в дом.

Когда вы разжигаете огонь в одном камине, вы создаете отрицательное давление внутри дома. Если дом достаточно герметичен, то самый простой способ получить воздух для огня — через открытый дымоход другого камина — другими словами, дым поднимается по дымоходу и всасывается обратно по другому дымоходу вместе с необходимым свежим воздухом.

Чтобы исправить это, вы можете увеличить высоту дымохода, из-за которого дым, чтобы один дымоход был выше другого. Это позволяет дыму выходить, не возвращаясь вместе со свежим воздухом. Рекомендуется минимальный перепад высот 8-12 дюймов. Если увеличение высоты дымохода невозможно, вы также можете рассмотреть возможность добавления комплекта для наружного воздуха (также называемого комплектом для свежего воздуха) к камину, который вызывает дым.

Резюме

Утечка дыма может быть вызвана множеством различных факторов, некоторые из которых устранить легче, чем другие.Наиболее распространенными причинами проникновения дыма в дом являются:

  • Объем дымохода — диаметр и высота
  • Перепад давления
  • Воздушный поток
  • Препятствия (проверьте заслонку!)
  • Ветер

Однако этот список не является исчерпывающим для всех возможных сценариев и не может быть таковым – к другим возможным влияниям относятся:

  • Размещение каминной решетки
  • Сырые дрова
  • Вытяжные вентиляторы
  • Высота над уровнем моря
  • Высокие деревья у линии крыши

Если у вас есть камин, который наполняет ваш дом дымом, и вы не можете определить причину, или вам неудобно делать это самостоятельно, обратитесь за помощью к лицензированному специалисту, который поможет выявить проблему и предложит подходящие варианты. , долгосрочные решения.

Часто задаваемые вопросы о дымоходе и печной трубе


Я хочу сам установить дымоход, но не знаю, с чего начать.

Самый простой способ начать — обратиться к нашему Руководству по планированию установки дымохода. Однако мы ответим здесь на несколько вопросов.

  • Сначала определите, какой тип дымохода требуется вашему устройству. Эта информация находится в инструкции по эксплуатации вашего прибора, и существует несколько типов дымоходов. Например; Дымоход класса А предназначен для дров, угля и большинства видов топлива, однако он может не потребоваться для вашего газового или пеллетного котла.Вентиляционный клапан предназначен для устройств для сжигания пеллет или кукурузных горелок. B-Vent предназначен для некоторых газовых приборов, но не для всех. Дымоход с прямым отводом предназначен для газового прибора с прямым отводом. Практический результат. Прочтите руководство по эксплуатации, чтобы узнать, какой тип дымохода требуется для вашего устройства.
  • Затем определите размер необходимой трубы дымохода. Никогда не делайте меньше, чем требуется, иначе вы рискуете получить дым или газы или, другими словами, плохую тягу.
  • В некоторых случаях для США и Канады действуют разные требования, которые мы указываем в зависимости от типа дымохода.
  • После того, как вы определите 4 вышеуказанных требования, вам нужно будет выбрать производителя и марку дымохода (многие производители предлагают несколько марок в одном типе). Несмотря на то, что доступно несколько брендов, мы рекомендуем Dura-Vent DuraTech для большинства новых установок из-за их репутации, гарантии, ассортимента продукции, доступности и цены. Посетите наш раздел дымоходов класса А, чтобы получить дополнительные рекомендации.

  • См. также нашу статью о правильной вентиляции.

Должен ли я устанавливать дымоход вертикально или горизонтально через стену, а затем вверх?

A: При установке через стену, скорее всего, будут проблемы с тягой из-за охладителя, изгибов и т. д.Кроме того, их сложнее чистить и они дороже в установке. Всегда бегите прямо вверх, если можете.

Какой производитель или тип выбрать?

Мы рекомендуем дымоход Dura-Vent для новых установок. Их репутация, гарантия, предложение продуктов, доступность и цена трудно превзойти. Также смотрите нашу статью Какая дымоходная труба лучше для меня?

Какой бренд из линейки продуктов Dura-Vent выбрать?

A: Самая популярная дымоходная труба класса А, которую мы продаем, — это марка DuraTech от Dura-Vent.DuraTech — это дымоходная система с двойными стенками, которая имеет более широкий выбор компонентов, чем большинство других, она имеет хорошую цену, ее предпочитают профессиональные монтажники, и она широко доступна.

Что, если я застряну и не смогу во всем разобраться после того, как куплю дымоход? Могу ли я вернуть его?

Если вы застряли, позвоните нам. У нас есть несколько обученных представителей службы поддержки клиентов, которые готовы помочь вам. Если вы решите вернуть всю покупку или ее часть… нет проблем. Наша философия заключается в том, чтобы помочь людям получить то, что они хотят или в чем нуждаются, или забрать это обратно, если это не сработает.Плата за пополнение запасов не взимается, но вы будете нести ответственность за расходы по доставке. Мы здесь, чтобы помочь вам добиться успеха в установке дымохода.

Как определить уклон крыши, чтобы знать, какой отлив дымохода купить?

См. нашу статью «Как измерить уклон крыши».

Я видел, как люди использовали черную трубу для всей установки дымохода дровяной печи. Я хотел бы сэкономить деньги, но безопасно ли это?

Абсолютно нет! Черная труба не является трубой дымохода и должна использоваться только до точки проникновения в потолок или стену.С этого момента требуется дымоход класса А. Черная одностенная труба печи имеет зазор для горючих материалов 18 дюймов (черная труба с двойными стенками имеет зазор 6 дюймов, тогда как дымоход класса А обычно имеет диаметр 2 дюйма). Черная труба, используемая снаружи, будет работать при более низкой температуре дымовых газов, чем дымоход класса А. и потенциально будет накапливать креозот довольно быстро, увеличивая вероятность пожара в дымоходе.Не существует безопасного способа использовать черную трубу для дымохода для всей системы дымохода, поэтому спросите себя … Стоит ли экономия денег для меня или жизни и дома моей семьи, стоит ли риска №

В моем доме уже есть круглый металлический дымоход класса А, но его диаметр составляет 6 дюймов, а дровяная печь, которую я устанавливаю, имеет дымоход 8 дюймов.Могу ли я использовать переходник и использовать мой 6-дюймовый дымоход?

Как правило, вы никогда не должны уменьшать размер дымохода меньше, чем выпускное отверстие дымохода дровяной печи, так как это обычно приводит к тому, что дым будет выходить спереди или тяга будет меньше желаемой. дымоход.Однако, учитывая сказанное и предполагая, что дымоход у вас в хорошем состоянии, почему бы не попробовать?Я видел установки с дымоходом меньшего размера, чем требуется, которые имеют очень сильную тягу, которые отлично работают. Просто купите переходник и попробуй, если сильно дымит то надо заменить дымоход на нужный размер.

У меня есть дымоход подходящего размера, но моя дровяная печь/камин сильно дымит спереди. Что я могу сделать?

Есть несколько вещей, которые вам нужно проверить;

  • Вы чистили дымоход или проверяли его на наличие препятствий, таких как птичьи гнезда, чрезмерное накопление креозота и т. д.? Если нет, то возьмите мощный фонарик, снимите крышку дымохода и посмотрите (или взгляните со дна камина). При необходимости почистите дымоход. У нас есть огромный выбор средств для чистки дымоходов в категории «Щетка для дымохода», в категории «Аксессуары для чистки дымохода» и в категории «Техническое обслуживание дымохода».
  • Если ваша дровяная печь или камин дымит только спереди, но после разведения огня дует хорошо, то, скорее всего, причина связана с холодным дымоходом, который имеет так называемый нисходящий поток, когда наружный воздух проходит через дымоход. в дом. Это чаще встречается на внешнем дымоходе, например, на многих каминных дымоходах. В этой ситуации нет простого решения, но одним из решений было бы свернуть газету, зажечь ее и подержать в дымоходе, чтобы изменить направление тяги, а затем зажечь огонь.Другой вариант – установить регулятор тяги в дымоход или поверх дымохода. Создатель тяги представляет собой вентилятор, который либо выталкивает дым вверх, либо вытягивает его вверх и наружу. Создатели сквозняка работают очень хорошо и обычно решают проблему, но они несколько дороги. Индукторы тяги доступны в нашей категории «Индукторы тяги дымохода».
  • Если ваша дровяная печь или камин дымит только тогда, когда ветер дует с определенного направления, вы можете попробовать специальную заглушку, называемую Vac-U-Stack, или нагнетатель тяги, который обычно решает проблему.Для коптильного каменного камина распространенной проблемой является дымоход, либо слишком маленький по отношению к отверстию, либо дымоход недостаточно высок. Быстрый и простой тест: возьмите кусок алюминиевой фольги, вытащите его на всю ширину вашего камина, сложите его до 4 дюймов в высоту, какой бы ни была ширина вашего камина, и прикрепите его скотчем к отверстию вашего камина. По сути, вы уменьшили размер каминного проема. Если этот простой тест сработает, перейдите в нашу категорию дымозащитных экранов и купите дымозащитный экран для постоянной установки.
  • В других случаях дымоход недостаточно высок. Простой и недорогой способ проверить, так ли это, — купить недорогую черную трубу (для круглых дымоходов) или изготовить дымоход по размеру (для каменных дымоходов) и временно добавить эту секцию к верхней части дымохода. Если плохая тяга устранена с помощью этого метода, то либо купите достаточно трубы для дымохода класса А, чтобы увеличить высоту (круглые дымоходы), либо для каменного дымохода обратитесь к каменщику, чтобы увеличить его, или купите растяжку для дымохода.

Мне нужна еще труба дымохода класса А марки XYZ.

Могу ли я использовать дымоход любой другой марки?

Нет. Каждый производитель дымоходной трубы класса А использует свои собственные методы крепления трубы, поэтому одна марка, скорее всего, не будет правильно соединяться с другой маркой трубы и может быть опасной из-за плохой посадки, поскольку она может развалиться или утечки креозота, дыма или газов.

Могу ли я просто полностью протянуть одностенную черную трубу?

Нет, вы должны перейти на дымоход класса А на потолке или стене.

Могу ли я провести дымоход класса А до самой печи?

Могли бы, но зачем? Черная печная труба излучает дополнительное тепло в помещение и стоит значительно дешевле дымохода класса А.

У меня отдельно стоящая дровяная печь и мне нужна труба, что мне нужно?

Обратитесь к нашему Руководству по планированию установки дымохода для получения дополнительной информации и помощи.

Можно ли смешивать дымоход MetalBest с дымоходом DuraTech или DuraPlus?

Нет, труб разных производителей смешивать нельзя. Они имеют свои собственные механизмы блокировки и зависят от марки.

У вас есть специальный адаптер для использования DuraTech с MetalBest?

Нет, труб разных производителей смешивать нельзя. Они имеют свои собственные механизмы блокировки и зависят от марки.

В: У меня на плите патрубок 7 дюймов. Должен ли я установить 7 дюймов или увеличить его до 8 дюймов?

7-дюймовая труба будет работать нормально, но если вы когда-нибудь решите установить 8-дюймовое устройство, вам нужно будет обновить трубу до 8 дюймов. Такая же ситуация будет иметь место, если вы используете 6-дюймовое устройство.Несколько лет назад в большинстве дровяных печей использовался 8-дюймовый дымоход, но за последние несколько лет производители сделали меньшие по размеру более эффективные дровяные печи, и в настоящее время в большинстве печей используется 6-дюймовый дымоход. 6- и 8-дюймовую дымоходную трубу найти легче, чем 7-дюймовую, и во многих случаях вы найдете больше вариантов в размерах 6 и 8 дюймов.

В чем разница между дымоходом DuraTech и DuraPlus?

DuraPlus представляет собой дымоходную систему с тройными стенками и слоем изоляции между самой внутренней и средней стенками, тогда как DuraTech представляет собой дымоходную систему с двойными стенками и слоем изоляции между двумя металлическими стенками.И DuraTech, и DuraPlus испытываются при одной и той же температуре, 2100 градусов, а расстояние до горючих газов у ​​обеих марок составляет 2 дюйма. DuraTech является наиболее популярным выбором в большинстве случаев и является нашим самым продаваемым брендом труб. DuraTech предлагает более широкий выбор длины труб и отделки, более широкий выбор фитингов и компонентов, это самый популярный выбор среди профессиональных монтажников, и он широко распространен в США. DuraPlus — единственный выбор для мобильных домов, а DuraPlus HTC — единственный выбор для дровяных печей в Канаде.

Можно ли смешивать DuraTech с DuraPlus, DuraBlack с DVL, DuraTech с Selkirk и т.

д.?

НЕТ, НЕТ, НЕТ! Они не будут хорошо сочетаться друг с другом или вообще не будут соответствовать друг другу и будут представлять проблему безопасности. Придерживайтесь одной марки дымоходной трубы и одной марки печной трубы.

В чем разница между печной трубой и дымоходной трубой?

Многие путают термины. Печную трубу обычно окрашивают в черный цвет и используют в интерьере дома до перехода через стену или потолок, после чего на ней используется дымоход класса А.Печная труба, черная труба, одностенная труба — все это относится к одному и тому же. Труба дымохода, труба класса А, труба с тройной стенкой, изолированная труба — все относится к трубе дымохода класса А. Труба с двойными стенками может быть связана либо с черной трубой с двойными стенками, такой как DVL, либо с трубой для дымохода с двойными стенками, такой как DuraTech.

Какое смещение и подъем как для черной трубы, так и для трубы дымохода.

Эта информация доступна в инструкциях по установке для каждой марки труб. Кроме того, здесь вы можете найти отступы труб DuraVent.

На какой высоте нужно проложить дымоход класса А?

Стандарт № 211 Национальной ассоциации противопожарной защиты гласит: «Дымоходы должны возвышаться не менее чем на три фута над самой высокой точкой, где они проходят через крышу здания, и не менее чем на два фута выше любой части здания в пределах десяти футов. ”

Почему я должен покупать на NorthlineExpress.com?

Мы являемся экспертами в области установки дымоходов, и у нас есть полный штат сотрудников, готовых помочь вам решить ваши проблемы с дымоходной системой.У нас есть большой запас товаров для дымоходов, от труб до щеток, чистящих средств и всего, что только можно вообразить для вашего камина, дровяной печи и печи на пеллетах. В отличие от многих интернет-магазинов, у которых практически нет товарных запасов, у нас есть склад площадью 23 000 кв. футов, заполненный продукцией. Большим преимуществом является то, что мы обычно можем быстрее обрабатывать ваш заказ, предоставлять более качественную информацию для отслеживания вашего заказа, и мы понимаем продукты, поскольку мы видим, чувствуем и обрабатываем их. NorthlineExpress имеет рейтинг A с BBB, и у нас есть политика, чтобы клиент был доволен, даже если мы теряем деньги, это просто облегчает жизнь.Позвонив в нашу компанию, вы поговорите с человеком, который всегда заботится о ваших интересах. Также см. Зачем покупать на NorthlineExpress.com и на наших приветственных страницах.

Могу ли я использовать дымоход DuraTech в Канаде?

Для дровяных печей и большинства каминов, устанавливаемых в Канаде, DuraPlus HTC — единственный выбор от Dura-Vent. Причина в том, что труба HTC имеет изоляцию толщиной 2 дюйма, чтобы пройти 2-часовое испытание на возгорание/температуру, требуемое в Канаде. DuraTech имеет слой изоляции 1 дюйм и не проходит испытание в Канаде, но проходит испытание в США.Единственный список DuraTech для использования с дровяными приборами в Канаде — это несколько каминов Zero Clearance, перечисленных для использования в Канаде. Кроме этого, DuraTech торгуется только в Канаде по добыче нефти и газа. Всегда читайте руководство по эксплуатации вашего прибора, чтобы получить рекомендации по выбору правильного дымохода. DuraPlus HTC внесен в список для использования в Канаде согласно ULC S629 (143-P-03-2).

Как обслуживать дымоход камина, дровяной печи или печи на пеллетах?

Это не сложно, но существуют различные типы дымоходов от каменных каминов, готовые дымоходы, пеллетные вентиляционные трубы и многое другое.Мы отвечаем на все эти вопросы в следующих статьях;

Должен ли я купить одностенную или двустенную печную трубу?

Это зависит от вашего допуска к горючим веществам. Черная печная труба с одной стенкой должна находиться на расстоянии не менее 18 дюймов от горючих материалов, будет излучать больше тепла, чем черная печная труба с двойными стенками (желательно в большинстве случаев), стоит намного меньше и при необходимости может быть обрезана по длине. Черная печная труба с двойными стенками имеет 6 дюймов от горючих материалов и не очень горячий на ощупь. Расстояние до горючих материалов также можно уменьшить с помощью различных предметов, таких как теплозащитные экраны для труб. Для установки мобильных домов требуется черная печная труба с двойными стенками для дополнительной безопасности.

Могу ли я пройти сквозь стену с одностенной или двустенной черной печной трубой?

Нет, при переходе через стену или потолок необходимо использовать дымоход класса А заводского изготовления, такой как DuraTech или DuraPlus.

В чем самая большая разница между марками одностенной черной печной трубы?

Черная печная труба доступна в NorthlineExpress 3 марок одностенных труб и не менее двух марок труб с двойными стенками.Одностенная черная печная труба предлагается трех сортов; Snap-Lock, DuraBlack и HeatFab. Труба Snap-Lock — самый дешевый, но не обязательно лучший выбор. Он защелкивается, отсюда и его название, имеет более тонкий металл, чем DuraBlack, и не подходит друг к другу так хорошо, как черные трубы других марок. DuraBlack — наш самый популярный выбор черной печной трубы, поскольку она дешевле, чем HeatFab, имеет толщину 24 калибра, хорошо сочетается с дымоходными системами Dura-Vent и имеет множество доступных фитингов. HeatFab — самая толстая черная труба калибра 22, имеет множество фитингов, хорошо сочетается друг с другом и является хорошим выбором для тех, кто ищет самую качественную и долговечную печную трубу.

Нужно ли свинчивать секции одностенной черной трубы?

Да. Свинчивание секций черной печной трубы вместе обеспечивает дополнительный запас прочности и обычно требуется большинством строительных норм и правил. Черная печная труба с двойными стенками, такая как ДВЛ, может быть свинчена вместе, но не проходит через внутреннюю стену.Для этой цели мы продаем специальные винты для труб Black Stove.

Гофрированный конец моей черной печной трубы поднимается или опускается?

Обжатый конец печной трубы опускается вниз. Многие думают, что загнутый конец поднимается вверх, чтобы удерживать дым в трубке, но это неверно. Во-первых, дым не поднимается сам по себе, а вытягивается в трубу естественной тягой. Во-вторых, обжатый конец должен быть направлен вниз, чтобы конденсат или креозот, стекающий по трубе печи, оставался внутри трубы или дровяной печи/камина.

В: У меня на дровяной печи есть овальное отверстие. Вы продаете переходники с круглой на овальную?

Да, есть. Однако иногда их очень трудно совместить. Возможно, вам придется найти магазин листового металла и изготовить его по индивидуальному заказу. Поищите в нашем разделе трубы для плиты, чтобы узнать, есть ли у нас размер, соответствующий вашей печи.

Я хочу установить собственную систему дымохода на пеллетах, но не знаю, с чего начать.

См. наш раздел «Как установить дымоходные системы Pellet Vent Pro» и «Инструкции по установке Pellet Vent Pro».

  • Сначала определите размер дымохода, который требуется для вашей пеллетной печи. Доступны пеллетные вентиляционные трубы диаметром 3 дюйма и 4 дюйма. Эта информация находится в инструкции по эксплуатации вашей пеллетной печи. Никогда не делайте меньше, чем требуется, иначе вы рискуете получить дым или газы или, другими словами, плохую тягу.

  • Определите планировку или тип установки, подходящий для вашего дома. Для пеллетной вентиляции наиболее популярна установка через стену с выходом наружу, а не прямая установка, и она относительно недорогая.

  • После того, как вы определите вышеуказанные требования, вам нужно будет выбрать производителя и марку дымохода (многие производители предлагают несколько марок в одном типе).

В: Какого производителя или марку выбрать?

Доступно несколько марок. Мы рекомендуем Dura-Vent PelletVent Pro для новых установок благодаря их репутации, гарантии, ассортименту продукции, доступности и цене. На нашем веб-сайте представлены производители и бренды «выбор клиентов» для пеллетных вентиляционных труб.

В: В чем разница между PelletVent и PelletVent Pro?

Dura-Vent PelletVent дешевле, чем PelletVent Pro, однако мы рекомендуем Dura-Vent PelletVent Pro. PelletVent Pro доступен в гальваническом или черном цвете (алюминиевый только в PelletVent), имеет более широкий выбор доступных компонентов и имеет зазор 1 дюйм до горючих материалов по сравнению с зазором 3 дюйма у PelletVent и многих других марок вентиляционных труб для пеллет. PelletVent Pro предпочитают профессиональные установщики, и это наша самая продаваемая вентиляционная труба для гранул.Дополнительную информацию можно найти в разделе «Пеллетная вентиляционная труба».

В: Могу ли я уменьшить 4-дюймовую пеллетную печь до 3-дюймовой вентиляционной трубы на пеллетах?

Нет. Если у вас уже установлена ​​3-дюймовая вентиляционная система для пеллет, а теперь у вас есть 4-дюймовая пеллетная вентиляционная печь, вам необходимо заменить 3-дюймовую трубу на 4-дюймовую вентиляционную трубу, в противном случае пеллетная печь, скорее всего, не будет тянуть правильно. Вы всегда можете увеличить 3-дюймовую пеллетную печь для использования с 4-дюймовой системой, но вы никогда не должны уменьшать размер. Оптимальная производительность обычно достигается, когда диаметр отверстия для пеллет такой же, как у прибора.Осадка может быть слишком большой, но обычно это не проблема. Слишком слабая тяга — гораздо большая проблема, так как печь может не гореть должным образом или газы могут скапливаться в доме. Для увеличения вентиляционного отверстия от 3 до 4 дюймов используйте артикул 5SP-3PVP-X4AD или 5SP-3PVP-X4ADB.

В: Имеется ли забор свежего воздуха для моей пеллетной печи?

Да. См. код изделия 5SP-3PVP-AIK для систем Dura-Vent PelletVent Pro, и обычно их также можно установить с другой трубой для выпуска пеллет.

Подготовка холодного камина — дровяной камин

Когда вы разжигаете огонь в камине, вы ожидаете, что теплый воздух и дым будут подниматься по дымоходу и выходить через верхнюю часть дымохода. Однако, если ваш дымоход холодный, этот холодный воздух может устремиться вниз, выталкивая дым от только что зажженного камина обратно в ваш дом. Есть несколько простых мер, которые вы можете предпринять, чтобы подготовить холодный камин и направить поток дыма в правильном направлении.

Почему важна подготовка холодного камина

Простая физика — принцип, согласно которому горячий воздух поднимается вверх, — заставляет дым подниматься вверх и выходить из трубы, а не возвращаться в дом. Когда ваш камин не используется, особенно если дымоход расположен на внешней стене, дымоход наполняется холодным воздухом. Этот холодный воздух тяжелее и плотнее, чем теплый воздух в вашей топке, и он будет препятствовать выходу теплого воздуха и дыма через дымоход. Подготовка дымохода к огню убережет вас от дыма, заполняющего ваш дом, и обеспечит правильную тягу дымохода.

Как подготовить холодный камин

Наиболее распространенный способ согреть дымоход – это подержать зажженный картон или лист бумаги внутри топки, прямо под дымоходом, пока тяга не изменится и не будет течь вверх и из дымохода.Для этого возьмите четыре-пять кусочков газеты и туго сверните их, чтобы получились «факелы». Зажгите один из факелов и держите его под дымоходом. Продолжайте этот процесс, зажигая больше газет, когда это необходимо, пока не увидите дым, поднимающийся из трубы. Если у вашего дровяного камина есть газовый стартер, вы можете зажечь стартер без дров в камине, чтобы прогреть дымоход.

Дополнительные советы по подготовке камина

Есть несколько других способов подготовить камин к удачному огню.Во-первых, оставьте слой золы толщиной от одного до двух дюймов в основании топки. Если у вас нет золы от предыдущих костров, вы можете использовать золу от вашего гриля. Разведите огонь по направлению к задней части топки, положив сверху свернутые газеты сухие щепки и все более крупные куски дерева сверху. Убедитесь, что вы используете сухие, выдержанные дрова, чтобы разжечь теплый потрескивающий огонь, который будет правильно подниматься и выходить из дымохода.

Если подготовка камина не работает

Если ваш камин не дует должным образом даже после того, как вы подготовили холодный камин, прогрев дымоход и разожгите огонь сухими, выдержанными дровами, возможно, проблема в вашем дымоходе.Если дым регулярно возвращается в ваш дом, пора обратиться к профессионалам. Чтобы получить помощь в решении проблем с чертежом дымохода, позвоните специалистам компании Chimney Saver Solutions. Мы можем проконсультировать вас по методам разведения огня или помочь вам решить любые проблемы с вашим дымоходом.

УЛЬТРАЧерный – ICC-RSF

ПОЖИЗНЕННАЯ ГАРАНТИЯ НА СОЕДИНИТЕЛЬ ДЫМОХОДА ULTRABLACK

ICC гарантирует, что в дымоходных системах ULTRABlack не будет функциональных отказов из-за дефектов материала или качества изготовления до тех пор, пока дымоходная система принадлежит первоначальному потребителю.Эта гарантия предусматривает замену любых компонентов, вышедших из строя в результате нормального использования в бытовом отдельно стоящем камине, дровяной печи, топке или котле. Настоящая гарантия не распространяется на ущерб, причиненный зданию в результате возгорания дымохода или неправильного использования изделия.

ICC будет нести ответственность только за ремонт или замену любых компонентов, признанных дефектными в соответствии с настоящей гарантией. Ни при каких обстоятельствах ICC не несет ответственности за любой случайный или косвенный ущерб, вызванный дефектами дымоходной системы ULTRABlack.

Для получения обслуживания по данной гарантии дефектный компонент следует вернуть дилеру, у которого он был приобретен. Если вы не можете вернуть компонент первоначальному дилеру, свяжитесь с ICC, чтобы узнать имя ближайшего дилера, который может вам помочь. ICC не несет ответственности за транспортные расходы, связанные с гарантийной заменой. ICC отремонтирует или заменит любые компоненты, которые после осмотра уполномоченным агентом ICC будут признаны дефектными.

ICC не несет ответственности за любые работы, необходимые для демонтажа или замены системы ULTRABlack, замененной по настоящей гарантии.

Этот соединитель предназначен для отвода бытового мазута, необработанной древесины, угля с низким содержанием серы и природного или сжиженного газа. Он предназначен для работы при постоянной температуре 650°C (1200°F) или ниже. Эта гарантия недействительна, если компонент используется в приложении, для которого он не предназначен.

Систему ULTRABlack необходимо устанавливать в соответствии с инструкциями по установке, прилагаемыми к каждой системе при покупке.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
