Сечение провода для 2 квт нагрузки: Как сечение кабелей и проводов влияет на выбор мощности и тока

Содержание

Какое сечение провода надо иметь, чтобы оно соответствовало (с запасом) мощности приборов? ГОСТы?

Если речь о бытовых электроприборах и прокладки (или самостоятельной замене) электропроводки в квартире (доме), то на мой взгляд лучше ориентироваться на правила ПУЭ, чем на некие ГОСТы.

ПУЭ, это правила устройства электроустановок.

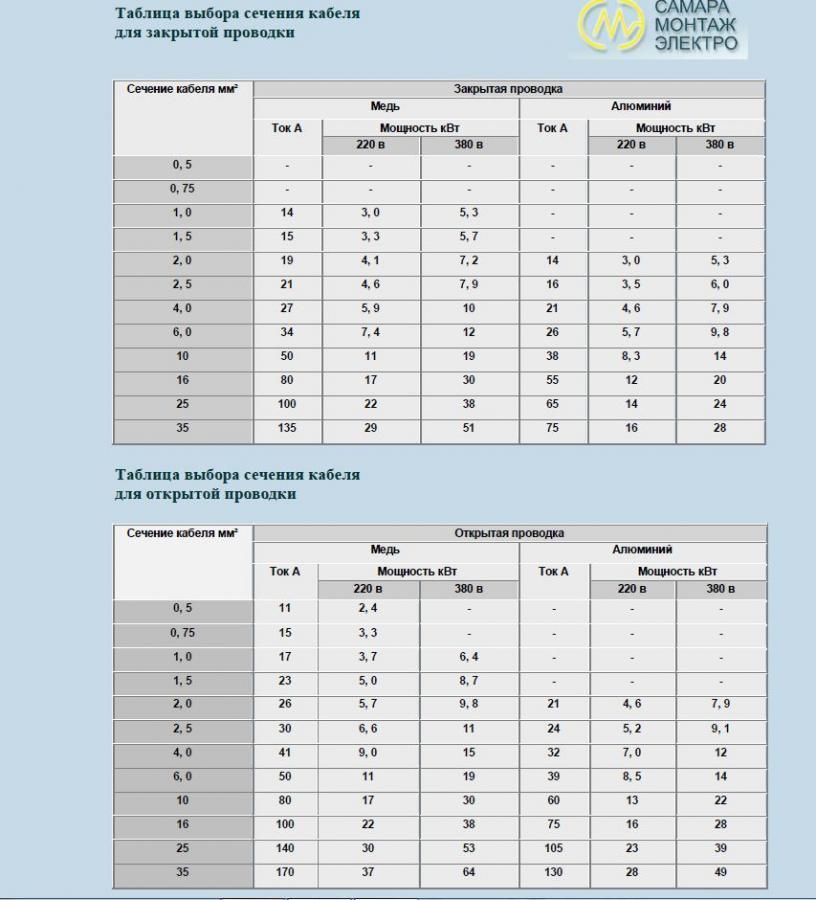

В этом документе есть вот такие таблицы

в которых указаны допустимо максимальные нагрузки по мощности в зависимости от сечения провода (жилы).

Основываясь на этой таблице и подбирается сечение проводов учитывая мощность электроприборов.

Но если нужен именно ГОСТ, то можно изучить ГОСТ 22483-2012 (жилы токопроводящие для кабелей и проводов).

Статус ГОСТа действующий (с некоторыми дополнениями и изменениями).

Обычно в квартирах (частных домах) на розеточную группу закладывается сечением 2,5 квадрата, а на освещение 1,5 квадрата.

И речь идёт о медных проводах.

Провод сечением 2,5 квадрата выдерживает нагрузку до 5,9 кВт (напряжение в сети, 220 Вольт).

То есть можно подключать приборы мощностью до 5,9 кВт, это и есть тот самый запас о котором Вы спрашивали.

Мощней 5,9 кВт в квартире может быть разве что стационарная электроплита с духовкой, но к ней прокладывается отдельная электропроводка.

Перед покупкой проводов определитесь с мощностью электроприборов.

Эта информация есть , или на бирке приборов, или же в паспорте изделий.

Далее определитесь сколько приборов будет «сидеть» на одном кабеле.

Затем определяемся с суммарной мощностью всех подключаемых приборов.

То есть подбираем сечение кабеля по мощности (по нагрузке).

А дальше пользуйтесь таблицей (см. выше).

Если речь о мощных бытовых приборах (электроплита, проточный и накопительный водонагреватель, стиральная машина и.т.д), то лучше прокладывать кабель отдельно от электрощита на лестничной площадке к прибору.

Далее, помимо сечения проводов нужно учитывать допустимую нагрузку на розетки.

Например розетка на 10 Ампер выдерживает нагрузку до 2,2 кВт, розетка на 16 Ампер 3,5 кВт.

Так же учитывается допустимая нагрузка на автоматы (есть специальные таблицы автоматов по мощности).

То есть всё это работает в комплексе, а не по отдельности.

Сечение медного кабеля | Полезные статьи

Проектирование любых электрических сетей включает выбор кабеля с подходящими параметрами, ключевым из которых является сечение. От того, насколько правильно подобрано сечение медного кабеля, зависит работоспособность и надежность всей сети. Если неправильно рассчитать этот параметр, то можно столкнуться с проблемой, когда сеть будет работать с существенным перегрузом. Использование кабеля на переделе возможностей обычно приводит к его значительному нагреву и рано или поздно он выйдет из строя.

По определению, сечение медного кабеля — это площадь среза токоведущей жилы. Если кабель состоит из одной жилы круглого сечения, то его площадь вычисляется по формуле площади круга, а если из множества проводников — то суммой сечения всех жил.

Этот параметр является стандартизированной величиной. Главным документом, регламентирующим этот вопрос, является ПУЭ («Правила устройства электроустановок»). Кроме того, зная марку кабеля, количество и сечение жил, можно также определить, сколько весит медный кабель.

Как рассчитать сечение медного кабеля

Для того чтобы правильно рассчитать сечение кабеля, необходимо знать следующие параметры медных кабелей: напряжение сети, сила тока и мощность потребителей. Основным же параметром, влияющим на подбор кабеля, является предельно допустимая токовая нагрузка. Выбор сечения по токовой нагрузке производится по следующему алгоритму:

1)    определение суммарной мощности нагрузки;

2)    расчет силы тока;
3)    выбор сечения кабеля по таблице.

Допустим, вам необходимо выбрать кабель для бытовой сети. Для начала необходимо определить суммарную мощность всех электрических приборов и оборудования, которые планируется использовать. Делается это простым арифметическим сложением всей нагрузки. Значение мощности у каждого прибора указывается в его паспортных данных и на табличке. Расчет силы тока для однофазной сети 220 В рассчитывается по формуле:

I = P / 220, где

Р — суммарная мощность, кВт;
220 — напряжение сети, В.


Формула расчета для 3-фазной сети 380В:

I = P / √3 х 380

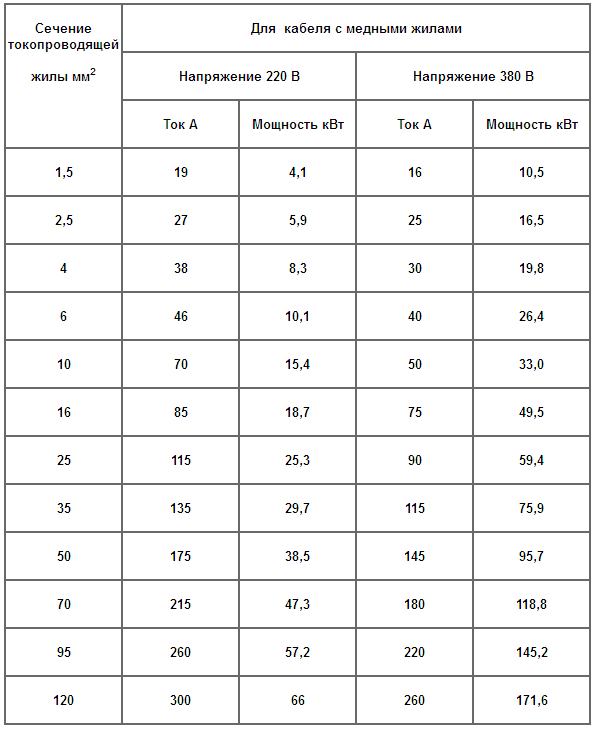

Используя полученную величину, остается выбрать соответствующее значение сечения из таблицы в ПУЭ.

Кабель медный: технические характеристики

Описанная методика помогает выбрать для квартиры или дома силовой кабель для различных групп электропотребителей. Следует понимать, что токовая нагрузка для осветительной группы значительно ниже, чем у розеточной, следовательно, нет необходимости закладывать везде одинаковое сечение. Вес медного кабеля и его стоимость для освещения будут существенно ниже.

Дополнительные факторы, влияющие на выбор сечения

Дополнительным фактором, который может внести свои коррективы при выборе, является длина кабеля. Его следует учитывать при прокладке длинных трасс. Дело в том, что при увеличении длины увеличивается вес медного кабеля, а с ним — сопротивление и потери. Проектная величина потерь не должна превышать 5 %.

Потери можно рассчитать вручную, но проще всего воспользоваться готовыми данными зависимости потерь от момента нагрузки из ПУЭ и приведенными в таблицах ниже. Момент нагрузки — величина, получаемая произведением длины кабеля в метрах на мощность в кВт. Например, момент нагрузки для медного кабеля длиной 40 м и мощности нагрузки 3 кВт составляет: 40 х 3 = 120 кВт*м.

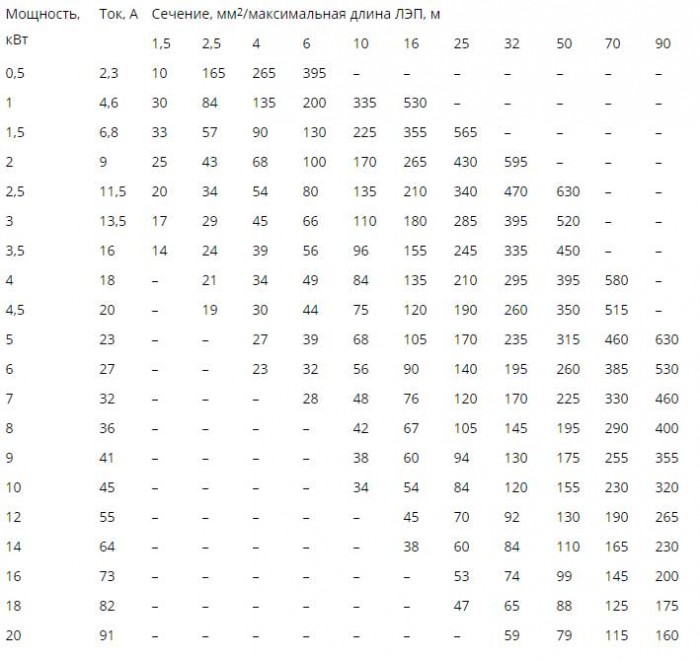

Зависимость потерь напряжения от момента нагрузки для кабельной линии 220В при заданном сечении токопроводящей жилы

Зависимость потерь напряжения от момента нагрузки для кабельной линии 380 В при заданном сечении токопроводящей жилы

Приведенные данные не учитывают увеличение сопротивления от нагрева кабеля при токах эксплуатации, составляющих от 0,5 и выше от предельно допустимых значений для данного сечения. В этом случае необходимо применить поправочный коэффициент, который также приводится в ПУЭ.

При более точных расчетах длинных кабельных сетей учитывают также потери в контактных соединениях. Это обычно делается при наличии большого количества потребителей (например, при проектировании линии городского освещения). Существуют и другие, менее значительные факторы, влияющие на величину потерь, но ими, как правило, пренебрегают, если общая величина падения напряжения не превышает нормативные 5 %.

Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку медного кабеля по выгодным ценам.

Стандартные сечения кабеля и провода. Блог компании РусЭлектроКабель

Главные параметры кабеля, которые нужно учитывать при разработке проектов электроснабжения, материал и сечение жил. Производители выпускают широкий ассортимент продукции разных характеристик. Рассказываем о существующих видах кабеля и местах их применения.

Медный и алюминиевый кабели имеют одинаковые стандартные сечения: 0,5; 0,75 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. Однако, минимальная площадь сечения жилы алюминиевого кабеля 2,5 кв.мм и 0,5 кв.мм медного кабеля. Максимальное значение для обоих проводников – 1600 кв.мм. Алюминий – материал относительно низкой прочности, кабель толщиной менее 2,5 кв. мм легко ломается после двух, трех изгибов, а также «плывет» в местах объединения.




Выбор кабеля для подключения бытовых приборов

Для подключения бытовых устройств освещения подходит медный провод размером от 1 до 1,5 кв. мм. Его можно заменить алюминиевой продукцией минимальных параметров. Для установки розеток необходимо использовать изделия площадью не менее 2,5 кв. мм независимо от материала.

Если требуется подключить мощные устройства, создающие относительно большую нагрузку на сеть, лучше применять медный кабель размером от 4 до 10 кв. мм в зависимости от характеристик прибора. Чтобы снизить нагрузку с общей электропроводки, для питания мощной бытовой техники прокладывают выделенную линию. Такие кабели также используют для подвода напряжения к распредкоробкам, питающим несколько бытовых розеток.

Проводники площадью более 10 кв. мм применяют только для подвода напряжения к электрическим щиткам. Неэкранированный кабель сечением от 0,5 до 2,5 кв. мм применяют для подвода напряжения к бытовой технике.

Выбор сечения кабеля для электроснабжения производственных помещений

Для питания автоматических устройств, схем управления, аппаратов защиты, которые используются для безопасной и эффективной эксплуатации промышленного оборудования применяют провода площадью от 1 до 6 кв. мм.

Кабель силовой до 120 кв. мм востребован для электроснабжения производственного оборудования высокой мощности. Провода площадью 2,5 – 50 кв. мм применяют в схемах напряжением до 1 тыс. Вольт. Для прокладки высоковольтных сетей требуется кабель размером от 35 до 1600 кв. мм.


Сечение провода и нагрузка (мощность) таблица

При монтаже электропроводки в квартире или в частном доме очень важно правильно подобрать сечение провода. Если взять слишком толстый кабель, то это «влетит вам в копеечку», так как его цена напрямую зависит от диаметра (сечения) токопроводящих жил. Применение же тонкого кабеля приводит к его перегреву и при несрабатывании защиты возможно оплавление изоляции, короткое замыкание и как следствие — пожар. Наиболее правильным будет выбор сечения провода в зависимости от нагрузки, что отражено в приведенных ниже таблицах.

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т. д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²Проложенные открытоПроложенные в трубе
медьалюминиймедьалюминий
ток, Амощность, кВтток, Амощность, кВтток, Амощность, кВтток, Амощность, кВт
220В380В220В380В220В380В220В380В
0. 5112.4
0.75153.3
1173.76.41435.3
1.52358.7153.35.7
2.5306.611245.29.1214.67.9163.56
44191532712275.910214.67.9
6501119398.514347.412265.79.8
10801730601322501119388.314
161002238751628801730551220
25140305310523391002238651424
35170376413028491352951751628

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

    Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
  • поправочный коэффициент на температуру окружающей среды;
  • поправочный коэффициент для кабелей, прокладываемых в земле;
  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Последствия превышения тока

Чрезмерное увеличение температуры разрушает проводник и цепь прохождения электрического тока. Нарушение изоляции в результате теплового воздействия создает благоприятные условия для коррозии, повышает вероятность короткого замыкания. Кроме повреждений оборудования, ухудшается безопасность. Необходимо подчеркнуть дополнительные затраты, которые вызваны сложными операциями по восстановлению работоспособности скрытой проводки.

Приведенные выше рекомендации надо соблюдать в комплексе. Не следует превышать длительно допустимый правилами ток. Необходимо поддерживать благоприятные условия эксплуатации. Нужно не забывать о соответствующих коррекциях при разовом или постоянном подключении мощных нагрузок.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2Медные жилыАлюминиевые жилы
Ток, АМощность, ВтТок, АМощность, Вт
0.561300
0.75102200
1143100
1.5153300102200
2194200143100
2.5214600163500
4275900214600
6347500265700
105011000388400
1680176005512100
25100220006514300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

    Для примера обозначим некоторые из них:
  1. Чайник – 1-2 кВт.
  2. Микроволновка и мясорубка 1,5-2,2 кВт.
  3. Кофемолка и кофеварка – 0,5-1,5 кВт.
  4. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Подбор диаметра проволоки предохранителя

В этом случае нужно решить обратную задачу. Тепловое разрушение проволоки прекратит подачу питания, выполняя защитные функции.

Таблица для выбора предохраняющего элемента

Максимальный ток, А0,5125
Диаметр проводника в мм для материаловМедь0,030,050,090,16
Алюминий0,070,10,19

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина2000 – 25009,0 – 11,4
Джакузи2000 – 25009,0 – 11,4
Электроподогрев пола800 – 14003,6 – 6,4
Стационарная электрическая плита4500 – 850020,5 – 38,6
СВЧ печь900 – 13004,1 – 5,9
Посудомоечная машина2000 – 25009,0 – 11,4
Морозильники, холодильники140 – 3000,6 – 1,4
Мясорубка с электроприводом1100 – 12005,0 – 5,5
Электрочайник1850 – 20008,4 – 9,0
Электрическая кофеварка630 – 12003,0 – 5,5
Соковыжималка240 – 3601,1 – 1,6
Тостер640 – 11002,9 – 5,0
Миксер250 – 4001,1 – 1,8
Фен400 – 16001,8 – 7,3
Утюг900 –17004,1 – 7,7
Пылесос680 – 14003,1 – 6,4
Вентилятор250 – 4001,0 – 1,8
Телевизор125 – 1800,6 – 0,8
Радиоаппаратура70 – 1000,3 – 0,5
Приборы освещения20 – 1000,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

    Медь, по сравнению с алюминием, более эффективна:
  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Причина нагрева электропроводки

По форме провод выполняется в виде круга, квадрата, прямоугольника или треугольника. У квартирной проводки сечение преимущественно круглое. Шина медная устанавливается обычно в распределительном шкафу и бывает прямоугольной или квадратной.

Площади поперечных сечений жил определяются по основным размерам, замеряемым штангенциркулем:

  • круг – S = πd2 / 4;
  • квадрат – S = a2;
  • прямоугольник – S = a * b;
  • треугольник – πr2 / 3.

В расчетах приняты следующие обозначения:

  • r – радиус;
  • d – диаметр;
  • b, a – ширина и длина сечения;
  • π = 3,14.

После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.

Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.

Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная – от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт.

На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.

На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2. 5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Кратковременные режимы работы

Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,

где Тп.в – отношение длительности рабочего периода к продолжительности цикла.

Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.

Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.

Общепринятые сечения для проводки в квартире

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).

Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).

Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

    где:
  • U — напряжение постоянного тока, В
  • p — удельное сопротивление провода, Ом*мм2/м
  • l — длина провода, м
  • S — площадь поперечного сечения, мм2
  • I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.

Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Что необходимо для расчёта по нагрузке

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

    Где:
  • Р – это суммарная мощность для всех электроприборов, Вт;
  • U — напряжение сети, В;
  • COSφ — коэффициент мощности.

Для трёхфазной сети напряжением 380 В:

Наименование прибораПримерная мощность, Вт
LCD-телевизор140-300
Холодильник300-800
Пылесос800-2000
Компьютер300-800
Электрочайник1000-2000
Кондиционер1000-3000
Освещение300-1500
Микроволновая печь1500-2200

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.

Сечение токо- проводящих жил, ммМедные жилы проводов и кабелей
Напряжение 220ВНапряжение 380В
Ток, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6

Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо- проводящих жил, ммАлюминиевые жилы проводов и кабелей
Напряжение 220ВНапряжение 380В
Ток, АМощность, кВтТок, АМощность, кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044170112,2
12023050,6200132

Определение допустимого тока

Все проводники при прохождении тока нагреваются. Чрезмерное повышение температуры провоцирует механическое разрушение конструкции, включая защитные и декоративные оболочки. Чтобы сохранить работоспособность трассы пользуются понятием «длительно допустимый ток». Справочные значения для проводов с медными и алюминиевыми жилами приведены в правилах ПУЭ и отраслевых ГОСТах.

Таблица разрешенных токовых нагрузок

Материал проводникаОболочкаПлощадь поперечного сечения жилы, мм кв.Допустимые токовые нагрузки, АТип трассы, количество кабелей в канале
медьполивинилхлорид1,523монтаж в открытом лотке
медьрезина + свинец1,533в земле, двухжильный кабель
алюминийполивинилхлорид2,524открытый лоток
алюминийполимер2,529в земле, трехжильный кабель
медьпластик, резина2,540перемещаемая конструкция, одножильный кабель

Для точного расчета специалисты пользуются формулой теплового баланса, которая содержит:

  • электрическое сопротивление метра проводника при определенной температуре;
  • поправочные коэффициенты для учета передачи тепла в окружающее пространство с помощью конвекции, инфракрасного излучения;
  • нагрев от внешних источников.

Отвод тепловой энергии улучшается при прокладке трассы в земле (под водой). Хуже условия, когда несколько кабелей находится в одном канале.

К сведению. Иногда применяют аналог расчета по мощности с учетом неразрушающего уровня нагрева.

Какое сечение провода нужно для 3 кВт

Когда электрический ток протекает по кабелю, часть энергии теряется. Она уходит на нагрев проводников из-за их сопротивления, с уменьшением которого возрастает величина передаваемой мощности и допустимый ток для медных проводов. Наиболее приемлемым проводником на практике является медь, которая имеет небольшое электрическое сопротивление, устраивает потребителей по стоимости и выпускается в широком ассортименте.

Следующим металлом с хорошей проводимостью является алюминий. Он дешевле меди, но более ломкий и деформируется в местах соединений. Прежде внутридомовые отечественные сети были проложены алюминиевыми проводами. Их прятали под штукатурку и надолго забывали об электропроводке. Электроэнергия преимущественно уходила на освещение, и провода легко выдерживали нагрузку.

С развитием техники появилось множество электроприборов, которые стали незаменимы в быту и потребовали большего количества электричества. Потребляемая мощность возросла и проводка перестала с ней справляться. Теперь стало немыслимо делать электроснабжение квартиры или дома без расчета электропроводки по мощности. Провода и кабели выбираются так, чтобы не было лишних затрат, а они полностью справлялись со всеми нагрузками в доме.

Площадь сечения проводки

По форме провод выполняется в виде круга, квадрата, прямоугольника или треугольника. У квартирной проводки сечение преимущественно круглое. Шина медная устанавливается обычно в распределительном шкафу и бывает прямоугольной или квадратной.

Площади поперечных сечений жил определяются по основным размерам, замеряемым штангенциркулем:

  • круг — S = πd2 / 4;
  • квадрат — S = a2;
  • прямоугольник — S = a * b;
  • треугольник — πr2 / 3.

В расчетах приняты следующие обозначения:

  • r — радиус;
  • d — диаметр;
  • b, a — ширина и длина сечения;
  • π = 3,14.

Расчет мощности в проводке

Мощность, выделяющаяся в жилах кабеля при его эксплуатации, определяется по формуле: P = In2Rn,

где In — нагрузочный ток, А; R — сопротивление, Ом; n — количество проводников.

Формула подходит при расчете одной нагрузки. Если к кабелю их подключено несколько, количество тепла рассчитывается отдельно для каждого потребителя энергии, а затем результаты суммируются.

Допустимый ток для медных многожильных проводов также рассчитывается через поперечное сечение. Для этого необходимо распушить конец, замерить диаметр одной из проволочек, посчитать площадь и умножить на их количество в проводе.

Какое сечение провода нужно для 3-10 квт?

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.


Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.


Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
Ток, АМощность, кВтТок, АМощность, кВт
220 В380 В220 В380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.


При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.


Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.


Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Сечение проводов для разных условий эксплуатации

Сечения проводов удобно измерять в квадратных миллиметрах. Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.

В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.

Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.

Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:

  • одножильный кабель в трубе длиной более 10 м: I = In х0,94;
  • три одножильных кабеля в одной трубе: I = In х0,9;
  • прокладка в воде с защитным покрытием типа Кл: I = In х1,3;
  • четырехжильный кабель равного сечения: I = In х0,93.

Пример

При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм2. Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм2. Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприборПотребляемая мощность, кВт (кBA)Потребляемая сила тока, АРежим потребления тока
Лампочка накаливания0,06 – 0,250,3 – 1,2Постоянно
Электрочайник1,0 – 2,05 – 9До 5 минут
Электроплита1,0 – 6,05 – 60Зависит от режима работы
Микроволновая печь1,5 – 2,27 – 10Периодически
Электромясорубка1,5 – 2,27 – 10Зависит от режима работы
Тостер0,5 – 1,52 – 7Постоянно
Гриль1,2 – 2,07 – 9Постоянно
Кофемолка0,5 – 1,52 – 8Зависит от режима работы
Кофеварка0,5 – 1,52 – 8Постоянно
Электродуховка1,0 – 2,05 – 9Зависит от режима работы
Посудомоечная машина1,0 – 2,05 – 9Максимальный с момента включения до нагрева воды
Стиральная машина1,2 – 2,06 – 9Максимальный с момента включения до нагрева воды
Сушильная машина2,0 – 3,09 – 13Постоянно
Утюг1,2 – 2,06 – 9Периодически
Пылесос0,8 – 2,04 – 9Зависит от режима работы
Обогреватель0,5 – 3,02 – 13Зависит от режима работы
Фен для волос0,5 – 1,52 – 8Зависит от режима работы
Кондиционер1,0 – 3,05 – 13Зависит от режима работы
Стационарный компьютер0,3 – 0,81 – 3Зависит от режима работы
Электроинструмент (дрель, лобзик и т. п.)0,5 – 2,52 – 13Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В
Мощность электроприбора, кВт (кBA)0,10,30,50,70,91,01,21,51,82,02,53,03,54,04,55,06,0
Стандартное сечение, мм20,350,350,350,50,750,751,01,21,51,52,02,52,53,04,04,05,0
Диаметр, мм0,670,670,670,50,980,981,131,241,381,381,61,781,781,952,262,262,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA)10305080100200300400500600700800900100011001200
Стандартное сечение, мм20,350,50,751,21,53,04,06,08,08,0101010161616
Диаметр, мм0,670,50,81,241,381,952,262,763,193,193,573,573,574,514,514,51

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание

, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Рассеивание тепла при работе кабеля

Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.

Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.

Выбор сечения провода

Для типовой квартиры электрики особенно не задумываются о том, какие сечения проводки выбрать. В большинстве случаев используют такие:

  • вводной кабель — 4-6 мм2;
  • розетки — 2,5 мм2;
  • основное освещение — 1,5 мм2.

Подобная система вполне справляется с нагрузками, если нет мощных электроприборов, к которым порой надо вести отдельное питание.

Отлично подходит для того, найти допустимый ток медного провода, таблица из справочника. В ней также приведены данные расчета при использовании алюминия.

Основой для выбора проводки является мощность потребителей. Если суммарная мощность в линиях от главного ввода P = 7,4 кВт при U = 220 В, допустимый ток для медных проводов составит по таблице 34 А, а сечение — 6 мм2 (закрытая прокладка).

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки
Диаметр, мм1,61,82,02,32,52,73,23,64,55,66,2
Сечение провода, мм22,02,53,04,05,06,08,010,016,025,035,0
Максимальный ток при длительной нагрузке, А1416182124263238556575
Максимальная мощность нагрузки, киловатт (BA)3,03,54,04,65,35,76,88,412,114,316,5

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Кратковременные режимы работы

Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,

где Тп.в — отношение длительности рабочего периода к продолжительности цикла.

Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.

Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.

Как правильно подобрать

При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:

  • чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
  • по мощности рекомендуется не более 2 кВт;
  • нельзя соединять провода разного сечения;
  • освещение и розетки лучше монтировать на разные автоматы;
  • если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
  • для водонагревателей и варочных панелей сечение не менее 6 мм²;
  • для электрической духовки необходимо сечение не менее 4 мм².

Вам это будет интересно Особенности монтажного провода

К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.


Удлинители для бытовых приборов

На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.


Заземляющий контур

Как правильно выбрать вводной провод в квартиру?

Величина номинального тока на кабеле ввода в квартиру зависит от того, сколько подключено потребителей. В таблице приведены необходимые приборы и их мощность.

ЭлектроприборНоминальная мощность, кВт
Телевизор0,18
Бойлер2-6
Холодильник0,2-0,3
Духовой шкаф2-5
Пылесос0,65-1
Электрочайник1,2-2
Утюг1,7-2,3
Микроволновка0,8-2
Компьютер0,3-1
Стиральная машина2,5-3,5
Система освещения0,5
Всего12,03-23,78

Силу тока по известной мощности можно найти из выражения:

I = P∙Kи/(U∙cos φ), где Kи = 0,75 — коэффициент одновременности.

Для большинства электроприборов, являющихся активной нагрузкой, коэффициент мощности cos φ = 1. У люминесцентных ламп, электродвигателей пылесоса, стиральной машины и др. он меньше 1 и его необходимо учитывать.

Длительно допустимый ток для приборов, приведенных в таблице, составит I = 41 — 81 А. Величина получается довольно внушительной. Всегда следует хорошенько подумать, когда приобретаешь новый электроприбор, потянет ли его квартирная сеть. По таблице для открытой проводки сечение входного провода составит 4-10 мм2. Здесь еще надо учитывать, как квартирная нагрузка повлияет на общедомовую. Возможно, что ЖЭК не позволит подключить столько электроприборов к стояку подъезда, где через распределительные шкафы под каждую фазу и нейтраль проходит шина (медная или алюминиевая). Их просто не потянет электросчетчик, который обычно устанавливается в щите на лестничной площадке. Кроме того, плата за перерасход нормы электроэнергии вырастет до внушительных размеров из-за повышающих коэффициентов.

Если проводку делать для частного дома, то здесь надо учитывать мощность отводящего провода от главной сети. Обычно используемого алюминиевого провода СИП-4 сечением 12 мм2 может и не хватить для большой нагрузки.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А

» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А1,02,03,04,05,06,010,016,020,025,032,040,050,063,0
Стандартное сечение, мм20,350,350,500,751,01,22,02,53,04,05,06,08,010,0
Диаметр, мм0,670,670,800,981,11,21,61,82,02,32,52,73,23,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Выбор проводки для отдельных групп потребителей

После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.

Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.

Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.

На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.

На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Как рассчитать трехфазную проводку?

На расчет допустимого сечения кабеля влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.

Для питания трехжильного кабеля при U = 380 В применяется формула:

I = P/(√3∙U∙cos φ).

Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.

Если Вы уже зарегестрированны, вводите данные для входа!

Предыдущая статья Следующая статья

Мощность техники и сечение провода

Здравствуйте!

Наслышан о некоторых затруднениях, возникающих при выборе техники и её подключении (какая розетка необходима для духовки, варочной панели или стиральной машины). Для того чтобы Вы могли быстро и просто это решить, в качестве доброго совета предлагаю Вам ознакомится с представленными ниже таблицами.

Виды техникиВходит в комплектЧто ещё необходимо
Зависимый комплект: эл. панель, духовой шкафклеммыкабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам)
Эл. панель (независимая)клеммыкабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам)
Эл. духовой шкаф (независимый)кабель, вилкой может не комплектоватьсяевророзетка
Газовая панелькабель и вилка для электроподжигагазовый шланг, евророзетка
Газовый духовой шкафкабель и вилка для электроподжигагазовый шланг, евророзетка
Стиральная машинакабель, вилка, шланги около 1300мм. (слив, залив)для подключения к воде вывод ¾ или проходной кран, евророзетка
Посудомоечная машинакабель, вилка, шланги около 1300мм. (слив, залив)для подключения к воде вывод ¾ или проходной кран, евророзетка
Холодильник, винный шкафкабель, вилка евророзетка
Вытяжкакабель, вилкой может не комплектоватьсягофрированная труба (не менее 1 метра) или короб ПВХ, евророзетка
Кофемашина, пароварка, свч-печькабель, вилкаевророзетка

Электрическое подключение при напряжении 220В/380В

Виды техникиМаксимальная потребляемая мощностьРозеткаСечение кабельАвтомат+ УЗО⃰ в щите
Однофазное подключениеТрехфазное подключение
Зависимый комплект: эл. панель, духовой шкафоколо 11 Квт (9)Рассчитанная на потребляемую мощность комплекта6мм² (ПВС 3*6) (32-42)4мм² (ПВС 5*4) (25)*3отдельный не менее 25А (только 380В)
Эл. панель (независимая)6-15 Квт (7)Рассчитанная на потребляемую мощность панелидо 9 Квт/4мм² 9-11 Квт/6мм² 11-15Квт/10мм² (ПВС 4,6,10*3)до 15 Квт/ 4мм² (ПВС 4*5)отдельный не менее 25А
Эл. духовой шкаф (независимый)около 3,5 – 6 Квтевророзетка2,5мм²не менее 16А
Газовая панельевророзетка1,5мм²16А
Газовый духовой шкафевророзетка1,5мм²16А
Стиральная машина2,5 Квтевророзетка2,5мм²отдельный не менее 16А
Посудомоечная машина2 Квтевророзетка2,5мм²отдельный не менее 16А
Холодильник, винный шкафменее 1Квтевророзетка1,5мм²16А
Вытяжкаменее 1Квтевророзетка1,5мм²16А
Кофемашина, пароваркадо 2 Квтевророзетка1,5мм²16А

⃰ Устройство защитного отключения

Электрическое подключение при напряжении 220В/380В

Виды техникиМаксимальная потребляемая мощностьРозеткаСечение кабельАвтомат+ УЗО⃰ в щите
Однофазное подключениеТрехфазное подключение
Зависимый комплект: эл. панель, духовой шкафоколо 9.5КвтРассчитанная на потребляемую мощность комплекта6мм² (ПВС 3*3-4) (32-42)4мм² (ПВС 5*2.5-3) (25)*3отдельный не менее 25А (только 380В)
Эл. панель (независимая)7-8 Квт (7)Рассчитанная на потребляемую мощность панелидо 8 Квт/3.5-4мм² (ПВС 3*3-4)до 15 Квт/ 4мм² (ПВС 5*2-2.5)отдельный не менее 25А
Эл. духовой шкаф (независимый)около 2-3 Квтевророзетка2-2,5мм²не менее 16А
Газовая панельевророзетка0.75-1.5мм²16А
Газовый духовой шкафевророзетка0.75-1,5мм²16А
Стиральная машина2,5-7(с сушкой) Квтевророзетка1.5-2,5мм²(3-4 мм²)отдельный не менее 16А-(32)
Посудомоечная машина2 Квтевророзетка1. 5-2,5мм²отдельный не менее 10-16А
Холодильник, винный шкафменее 1Квтевророзетка1,5мм²16А
Вытяжкаменее 1Квтевророзетка0.75-1,5мм²6-16А
Кофемашина, пароваркадо 2 Квтевророзетка1,5-2.5мм²16А

Выбирая провод, в первую очередь следует обратить внимание на номинальное напряжение, которое не должно быть меньше чем в сети. Во вторую очередь следует обратить внимание на материал жил. Медный провод имеет большую гибкость по сравнению с алюминиевым проводом, и его можно паять. Алюминиевые провода нельзя прокладывать по сгораемым материалам.

Также следует обратить внимание на сечение жил, которое должно соответствовать нагрузке в амперах. Определить силу тока в амперах можно разделив мощность (в ваттах) всех подключаемых устройств на напряжение в сети. Например, мощность всех устройств 4,5 кВт, напряжение 220 V, это 24,5 ампера. Найдем по таблице нужное сечение кабеля. Это будет медный провод с сечением 2 мм2 или алюминиевый провод с сечением 3 мм2. Выбирая провод нужного вам сечения, учитывайте, легко ли его будет подключать к электро-устройствам. Изоляция провода должна соответствовать условиям прокладки.

Проложенные открыто
SМедные жилыАлюминиевые жилы
мм2ТокМощность кВтТокМощность кВт
А220 В380 ВА220 В380 В
0,5112,4
0,75153,3
1173,76,4
1,52358,7
2265,79,8214,67,9
2,5306,611245,29,1
44191532712
6501119398,514
10801730601322
161002238751628
2514030531052339
3517037641302849
Проложенные в трубе
SМедные жилыАлюминиевые жилы
мм2ТокМощность кВтТокМощность кВт
А220 В380 ВА220 В380 В
0,5
0,75
11435,3
1,5153,35,7
2194,17,21435,3
2,5214,67,9163,56
4275,910214,67,9
6347,412265,79,8
10501119388,314
16801730551220
251002238651424
351352951751628

Маркировка проводов.

1 -я буква характеризует материал токопроводящей жилы: алюминий — А, медь — буква опускается.

2-я буква обозначает: П — провод.

3-я буква обозначает материал изоляции: В — оболочка из поливинилхлоридного пластиката, П — оболочка полиэтиленовая, Р — оболочка резиновая, Н — оболочка наиритовая. В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О — оплетка, Т — для прокладки в трубах, П — плоский, Ф -т металлическая фальцованная оболочка, Г — повышенная гибкость, И — повышенные защитные свойства, Р — оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д. Например: ПВ — медный провод с поливинилхлоридной изоляцией.

ПВ

Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с одно-проволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки. Сечение проводов составляет 0,5-10 мм2. Провода имеют окрашенную ПВХ изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.

ПВС

Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2, 3, 4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм2. Выпускается со скрученными жилами в ПВХ-изоляции и такой же оболочке.

Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В, с частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.

ПУНП

Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм2. Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке. Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.

ВВГ

Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм2. Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.

Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют одно-проволочную медную жилу сечением 1,5-4,0 мм2, изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета.

Вот, вроде бы главное, что желательно понимать при выборе техники и проводов к ним ))

Предыдущая статья Следующая статья

Выбор сечения кабеля

Сечение токопроводящей жилы, кв. мм Медные жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
Сечение токопро водящей жилы, кв.мм Алюминивые жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля

Таблица подбора сечения кабеля

Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Являясь основными проводниками электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, телевизор и т.д.), кабели и провода для всей электрической сети должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

Для подбора сечения кабеля и провода по мощности и силе тока можно воспользоваться следующими таблицами:

Сечение токопроводящей жилы, мм2 Для  кабеля с медными жилами
Напряжение 220 В
Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6



Сечение токопроводящей жилы, мм2 Для  кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

Данные взяты из таблиц ПУЭ.

При разработке и проектировании электрической сети, необходимо правильно рассчитывать сечение кабеля по мощности и силе тока. Неправильные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет позволит Вам избежать аварийной ситуации и больших затрат на ремонт электропроводки и замены электроприборов.

Материалы, близкие по теме:

кВт согласно таблице размеров кабелей

кВт согласно таблице размеров кабелей

Сколько мм2 сечения кабеля будет использоваться для подключения домовой цепи или автоматического выключателя к ближайшему столбу и сколько мм2 сечения кабеля будет использовано для подключения различной нагрузки (и т. д. свет, вентилятор, кондиционер) оборудование к распределительному щиту в проводке дома. Ответ на поставленный выше вопрос можно получить с помощью следующей диаграммы. Рейтинг MCB в зависимости от нагрузки дома в кВт также можно получить по этой таблице. Как известно, для внутридомовой электропроводки и для основного электроснабжения дома используется кабель из медных проводов с изоляцией из ПВХ, поэтому в таблице указана номинальная характеристика кабеля из медных проводов. кВт к таблице размеров кабелей , как следует из самого названия, если мы применили новое подключение к отделу электроснабжения, то в соответствии с санкционной нагрузкой, сколько номинальных размеров кабеля требуется, можно получить по этой таблице.

130A 190A 385A
кВт (нагрузка) кВт Размер кабеля в MM2 Текущий рейтинг (а) MCB Рейтинг (а)
0,5 кВт 0,75 мм2 6-8A 6A
1 кВт 1.5 мм2 6 — 12A 8a 9A
2 кВт 2,5 мм 12 — 18A 15A
15A
3 кВт 2,5 мм 12-15 мм 15A
4 кВт 4 мм2 4 мм2 18 — 25A 20A
5 кВт 6 мм2 25-45 A 25A 25A
6 кВт 6mm2 25-46 A 25A 25A
7 кВт 9 кВт 45-52 A 45a5a
8 кВт
8 кВт 10 мм2 45-52 A 45A
9 кВт 16 MM2 68 — 72 A 72 A 700A
10 кВт 16 мм2 68 — 72 A 70023
70023 11-16 кВт 20 мм2 70-75 A 72A
17 – 18 кВт 25 мм2 80 — 92 A 85A
19 — 25 кВт 35 мм2 115 — 125 A 120 A
26 до 28 кВт 50 мм2 125 — -140A
28 -40 кВт 120mm2 170 — 210 А
ДО 80 кВт 150 350 — 400 А

ТАБЛИЦА РАЗМЕРОВ КВТ ДЛЯ КАБЕЛЯ

Связанная статья-

com/current-rating-of-distribution-transformer/

Электрика

Электрические блоки, ампер и электрическая проводка, сечение проводов и AWG, электрические формулы и двигатели 12-вольтовая электрическая система автомобиля.

12 В — максимальная длина провода в зависимости от силы тока

Максимальная длина медного провода при падении напряжения 2 %.

12 Вольт — сечение провода в зависимости от силы тока

Максимальный ток (амперы) в электрической цепи 12 В в зависимости от силы тока.размер (AWG) и длина провода.

Переменный ток – активная, реактивная и полная мощность

Действительная, мнимая и полная мощность в цепях переменного тока.

Цепи переменного тока – зависимость мощности от напряжения и тока

Переменный ток В цепи переменного тока генерируется источником синусоидального напряжения.

Алюминиевые и медные провода – электрическое сопротивление в зависимости от площади поперечного сечения

Электрическое сопротивление в простых медных или алюминиевых проводах.

Характеристики алюминиевых проводников

Характеристики полностью алюминиевых проводников (AAC).

Асинхронные асинхронные двигатели.

Электрические свойства

Типовые данные электродвигателя, такие как номинальный ток, предохранитель, пусковой ток, размер контактора и автоматического выключателя — для асинхронных асинхронных двигателей.

AWG — Преобразователь американского калибра проводов

Американский калибр проводов (AWG) и преобразователь площади поперечного сечения.

AWG — Номинальные токи для американских калибров проводов

Номинальные значения тока в амперах по сравнению с американскими калибрами проводов AWG.

AWG — американский калибр проводов по сравнению сКруговые милы

AWG в зависимости от диаметра в милах, круговых милах, диаметра в мм и площади в мм 2 .

Конденсаторы

Конденсаторы и емкость — заряд и единица заряда.

Конденсаторы – параллельные и последовательные соединения

Цепи конденсаторов, соединенные параллельно и последовательно.

Конденсаторы – накопленная энергия

Потенциальная мощность и энергия, хранящиеся в конденсаторах.

Маркировка CE

Подтверждает, что изделие разработано в соответствии со стандартами Европейской директивы по машинам.

Окружности в прямоугольнике — Калькулятор

Расчет максимального количества окружностей в прямоугольнике — может использоваться для расчета количества труб или проводов в кабелепроводе и т.п.

CM — Площадь круга в милах

Единица измерения площади в милах (CM) обозначает размер поперечного сечения провода или кабеля.

Медный и алюминиевый провод — максимальный ток в зависимости от калибра

Максимальный ток в медном и алюминиевом проводе.

Медная проволока — электрическое сопротивление в сравнении с сопротивлением.Калибр

Калибр, вес, круговые милы и электрическое сопротивление в медной проволоке.

Закон Кулона

Электрическая сила, действующая на точечный заряд.

Делитель тока — онлайн-калькулятор

Делитель электрического тока выдает ток, который составляет часть входного тока.

Диэлектрическая прочность изоляционных материалов

Диэлектрическая прочность материала — это способность материала действовать как изолятор.

Размер электрического кабеля в зависимости от номинального тока

Сила тока в зависимости от размера кабеля для стационарных установок в зданиях.

Схема электрических цепей — шаблон чертежа

Схема электрических цепей, которой можно поделиться в Интернете.

Падение напряжения в электрических цепях

Закон Ома и падение напряжения в электрических цепях.

Электрический ток — однофазный и трехфазный Сила тока

Преобразование между однофазным (напряжение 120, 240 и 480 В) и трехфазным (напряжение 240 и 480 В).

Электрический нагрев массы

Электрический нагрев объекта или массы – изменение температуры в зависимости от подводимой энергии.

Калькулятор электродвигателей

Расчет силы тока, л.с. и кВА для электродвигателей.

Электродвигатели — 230 и 460 В, трехфазная электропроводка

Размеры медных проводов и трансформаторов для трехфазных электродвигателей на 230 и 460 В.

Электродвигатели — электропроводка 480 В

Данные электропроводки электродвигателя 480 В — ток NEMA, размер пускового устройства, размер HMCP для двигателей мощностью от 1/2 до 500 л.с.

Электродвигатели — КПД

Расчет КПД электродвигателя.

Электродвигатели – Стандартные крутящие моменты IEC и NEMA

Классификация крутящего момента электродвигателей IEC и NEMA.

Электродвигатели – крутящий момент в зависимости от мощности и скорости

Выходная мощность и крутящий момент электродвигателя в зависимости от скорости вращения.

Поражение электрическим током

Физиологические последствия поражения электрическим током.

Электрический провод — Расчет площади поперечного сечения

Расчет площади поперечного сечения и диаметра одиночного и пучкового электрического провода.

Электрический провод — максимальная длина при однофазном питании 240 В

Максимальная длина однофазного электрического провода 240 В при макс. падение напряжения 2%.

Электрический провод — сопротивление

Электрическое сопротивление в проводе из меди, алюминия, латуни, константана, нихрома, платины, серебра или вольфрама.

Последовательные электрические цепи

Напряжение и ток в последовательных цепях.

Электропроводность – элементы и другие материалы

Электропроводность – это способность элемента проводить электрический ток.

Электрические двигатели постоянного тока — токи при полной нагрузке

Ток при полной нагрузке в электрических двигателях постоянного тока на 120 и 240 вольт.

Типы электрических шкафов по NEMA

Описание типов электрических шкафов NEMA.

Электрические формулы

Часто используемые электрические формулы, такие как закон Ома и другие.

Электрическая индуктивность – последовательное и параллельное соединение

Электрическая индуктивность в последовательно и параллельно соединенных индукторах.

Электрические асинхронные двигатели — скольжение

Скольжение — это разница между синхронной и асинхронной скоростью электрического асинхронного двигателя.

Электрические асинхронные двигатели — синхронная скорость

Рабочая скорость асинхронного двигателя зависит от входной частоты сети и количества магнитных полюсов в двигателе.

Электрические асинхронные двигатели — крутящий момент в зависимости от скорости

Рабочий крутящий момент при полной нагрузке в сравнении с крутящим моментом при разрушении, подтягивании и блокировке ротора.

Электрические металлические трубки (EMT) — кабелепроводы

Торговые размеры и макс. расстояние между опорами трубопровода.

Электрические двигатели — размеры корпуса

Размеры корпуса электродвигателей NEMA.

Электрические двигатели — ток полной нагрузки

Ток полной нагрузки для одно- и трехфазных электродвигателей на 460, 230 и 115 вольт.

Электродвигатели – тепловые потери

Тепловые потери от электродвигателя в окружающую среду.

Электрические двигатели — мощность в лошадиных силах в зависимости от напряжения и силы тока

Номинальная мощность электродвигателей в лошадиных силах в зависимости от их номинала в амперах.

Электрические двигатели – Классы изоляции

Электрические двигатели Классы температуры и изоляции NEMA.

Электрические двигатели с заблокированным ротором Буквы кода конструкции

Заблокированный ротор NEMA с указанием кодовых букв для электродвигателей.

Электродвигатели — максимальный размер и длина кабеля в зависимости от мощности

Максимальная длина кабеля электродвигателя в зависимости от мощностисила.

Электродвигатели – мощность на валу в зависимости от напряжения и силы тока

Расчет мощности на валу электродвигателей.

Электрические двигатели – однофазные электродвигатели на 230 В

Калибр медных проводов и размер трансформатора для однофазных электродвигателей на 230 В.

Электродвигатели — скорость при работе в зависимости от синхронной нагрузки

Скорость работающего электродвигателя с нагрузкой ниже синхронной скорости (без нагрузки) двигателя.

Электродвигатели. Скорость в зависимости от числа полюсов и частоты

Скорость электродвигателей с 2, 4, 6 или 8 полюсами при 50 Гц и 60 Гц.

Рейтинги эффективности электродвигателей

NEMA — рейтинги эффективности электродвигателей.

Коэффициент эксплуатации электродвигателей

Коэффициент эксплуатации — SF — это мера периодической перегрузочной способности, при которой двигатель может работать без повреждений.

Электрическое сопротивление в последовательных и параллельных сетях

Резисторы в параллельных и последовательных соединениях.

Электрические единицы

Определение общепринятых электрических единиц, таких как ампер, вольт, ом, сименс.

Зарядка электромобилей – мощность в зависимости от напряжения и тока

Зарядка электромобиля – переменный ток в сравнении с постоянным, однофазный в сравнении с трехфазным и мощность в зависимости от напряжения и силы тока.

Электродвижущая сила — ЭДС

Изменение электрического потенциала между двумя точками.

Электротехнические сокращения

Сокращения согласно Международной электротехнической комиссии (МЭК).

Удлинители — номинальная нагрузка в зависимости от сечения и длины провода

Размер удлинителей — полная номинальная нагрузка при напряжении 115 В.

Гальваническая коррозия и электродный потенциал

Введение в электрохимические ряды и коррозию металлов.

Рабочие циклы электродвигателей IEC

Восемь — S1 — S8 — рабочих циклов IEC работающих электродвигателей.

Индуктивность

Электромагнитное поле — ЭДС — индуцируется в электрической цепи.

Асинхронные двигатели – количество полюсов и синхронная скорость в сравнении со скоростью при полной нагрузке

Синхронная скорость и скорость при полной нагрузке асинхронных двигателей с амплитудным током (AC).

Катушки индуктивности — запасенная энергия

Энергия, запасенная в магнитном поле.

Промежуточный металлический кабелепровод — IMC

Более легкие и дешевые металлические кабелепроводы.

IP — степень защиты от проникновения

IP — степень защиты от проникновения используется для определения защиты от окружающей среды или электрического корпуса электрического оборудования.

Законы Кирхгофа о напряжении и токе

Законы Кирхгофа о токе и напряжении.

LENI – Цифровой индикатор энергии освещения

Энергопотребление систем освещения

Освещение и силовые установки

Свет и силовые установки в обычных типах зданий и помещений.

Освещение. Цветовая температура

Источники света и их цветовое излучение в градусах Кельвина.

Luminous Efficacy

Видимый свет, излучаемый источниками света.

NEMA — Национальная ассоциация производителей электрооборудования

Национальная ассоциация производителей электрооборудования.

NEMA Конструкция электрического двигателя A, B, C и D

NEMA установила четыре различных конструкции A, B, C и D для электрических асинхронных двигателей.

Классификация корпусов NEMA и IEC

Классификация корпусов NEMA в сравнении с классификациями корпусов IEC.

Стандарты корпуса NEMA для электродвигателей

Стандарт корпуса NEMA для электродвигателей.

Классы изоляции NEMA

Системы электрической изоляции, рассчитанные по стандартным классификациям NEMA для достижения максимально допустимых рабочих температур.

Пускатели Nema

Контакторы или пускатели размера Nema.

Никель-хромовый нагревательный провод — повышение температуры в зависимости от силы тока

Электрическое сопротивление в зависимости от повышения температуры никель-хромового нагревательного провода.

Закон Ома

Связь между напряжением, током и электрическим сопротивлением.

Калибр проводов онлайн — AWG — Калькулятор

Расчет AWG, мил, мм, см или квадратных мм.

Проницаемость

Электромагнетизм и формирование магнитных полей.

Многофазные двигатели — асимметрия напряжения в зависимости от коэффициента ухудшения характеристик

Повышенная асимметрия напряжения и снижение эффективности.

Делитель потенциала — онлайн-калькулятор

Выходное напряжение с делителем потенциала.

Силовые установки – Стандарты DIN VDE

Стандарты DIN VDE для силовых установок.

Силовая проводка — цветовые коды

Цветовые коды, используемые в силовой проводке.

Калькулятор срока службы аккумуляторных батарей

Свойства аккумуляторных батарей и аккумуляторов.

Относительная диэлектрическая проницаемость – диэлектрическая проницаемость

Обычные материалы и их относительная диэлектрическая проницаемость.

Относительное и абсолютное напряжение

Электрические цепи и напряжение в любой точке.

Сопротивление и проводимость

Обратной величиной электрического сопротивления является проводимость.

Сопротивление в зависимости от удельного сопротивления

Электрическое сопротивление и удельное сопротивление.

Удельное сопротивление и проводимость. Температурные коэффициенты для обычных материалов

Удельное сопротивление, проводимость и температурные коэффициенты для обычных материалов, таких как серебро, золото, платина, железо и т. д.

Резисторы. Калькулятор цветовых кодов

допуски — онлайн калькулятор.

Резисторы — Буквенные и цифровые коды

Буквенные и цифровые коды для обозначения номиналов резисторов.

Резисторы – стандартные значения

Предпочтительная серия номеров для резисторов.

Резисторы в параллельных цепях

Сопротивление, напряжение и ток в параллельных цепях резисторов.

Жесткий алюминиевый кабелепровод — RAC

Размеры жесткого алюминиевого кабелепровода.

Уравнения однофазной мощности

Уравнения мощности для однофазных электрических систем.

Меньшие круги внутри большего круга — Калькулятор

Подсчитайте количество маленьких кругов, которые вписываются во внешний больший круг — напр.сколько труб или проводов помещается в большую трубу или кабелепровод.

Удельное сопротивление грунта

Типы грунта и удельное сопротивление.

SWG — Стандартный калибр проволоки

Имперский стандартный калибр проволоки, используемый с проволокой и листовым металлом.

Трехфазные электродвигатели – мощность в зависимости от тока и напряжения

Ток при полной нагрузке, размеры проводов и кабелепроводов для трехфазных электродвигателей.

Трехфазные электрические двигатели. Коэффициент мощности в зависимости от индуктивной нагрузки

Индуктивные нагрузки и коэффициенты мощности электрических трехфазных двигателей.

Трехфазные уравнения мощности

Электрические трехфазные уравнения.

Трансформаторы – Номинальная мощность в кВА в зависимости от напряжения и силы тока

Переменное напряжение и индуцированное электромагнитное поле – ЭДС — в трансформаторе.

Всплески переходных процессов

Переходные процессы — это всплески высокого напряжения, вызванные внешним или внутренним источником переходных процессов.

Размер провода — конвертер площади в диаметр

Преобразование площади провода из квадратных миллиметров в диаметр в миллиметрах.

Знайте разницу между трехфазным и однофазным питанием

В Северной Америке дома питаются от однофазного электричества напряжением 120 вольт. Типичная коробка бытового автоматического выключателя показывает четыре провода, идущие в наши дома: два «горячих» провода, нулевой провод и заземление. Два «горячих» провода несут напряжение 240 В переменного тока, которое используется для тяжелых приборов, таких как электрические плиты и сушилки.Однако напряжение между горячим проводом и нейтральным проводом составляет 120 В переменного тока, что питает все остальное в наших домах.

Однако электростанции в Северной Америке передают трехфазную мощность сверхвысокого напряжения в диапазоне от 230 кВ до 500 кВ. При внимательном рассмотрении линий электропередач высокого напряжения можно обнаружить три отдельных проводника, каждый из которых несет ток, а также нейтральный проводник. Распределение трехфазной энергии обходится дешевле, потому что для линий передачи трехфазной энергии не требуются такие же толстые медные провода, как для однофазной линии передачи.Кроме того, трехфазное подключение обеспечивает гибкость при подключении к сети и может предоставить клиентам не только стандартное питание 120 В переменного тока, но и 208 В переменного тока. Практически каждое промышленное здание, в том числе и ваше, получает трехфазное питание, так как оно имеет множество преимуществ перед однофазным.

Проектирование или модернизация центра обработки данных для использования трехфазного питания окупается, но некоторые центры не понимают преимуществ, которые дает трехфазное питание. Давайте рассмотрим различия между однофазным и трехфазным питанием, чтобы понять, почему трехфазное питание не только обеспечивает реальную экономию средств, но и создает более эффективный центр обработки данных.

Проблема с однофазным

Обычная однофазная сеть 120 В переменного тока, работающая на частоте 60 Гц, не может обеспечивать постоянную мощность. На этой частоте синусоида переменного тока пересекает нулевую точку 120 раз в секунду. Лучше всего понимать, что мощность измеряется в ваттах, а ватты — это произведение приложенного напряжения на ампер тока, протекающего в цепи (Вт = В x А).

Когда либо напряжение, либо ток пересекают нулевую точку, подаваемая электрическая мощность падает до нуля.На практике эти мгновенные падения до нуля не оказывают заметного влияния на оборудование в цепи. Если оборудование представляет собой, например, двигатель, механическая инерция его вращающегося якоря «проходит» через нулевые точки. (Однако эти пересечения нулевой точки складываются. Двигатели, работающие от однофазного питания, имеют более короткий срок службы, чем двигатели, рассчитанные на трехфазное питание). Точно так же, если оборудование под нагрузкой представляет собой полупроводниковую электронику, сглаживающие конденсаторы в фильтре источника питания «буферизируют» эти нулевые точки.

Трехфазная мощность, с другой стороны, состоит из трех синусоид, разнесенных на 120 градусов. Эта форма мощности создается генератором переменного тока с тремя независимыми обмотками, каждая из которых расположена ровно на 120 градусов друг от друга. Каждый ток (фаза) проводится по отдельному проводнику. Благодаря соотношению фаз ни напряжение, ни ток, подаваемые на ИТ-нагрузку, никогда не падают до нуля. Это означает, что трехфазная мощность при заданном напряжении может обеспечить большую мощность. Фактически примерно в 1,7 раза больше мощности однофазного питания.

В последние годы вычислительная мощность, которую можно сконфигурировать в одной стойке, увеличилась во много раз. Не так давно стойка могла вмещать до десяти серверов, потребляющих 5 кВт. Теперь, благодаря бесконечной миниатюризации и неудержимому развитию технологий, в одной и той же стойке могут разместиться четыре или пять десятков серверов, а потребляемая мощность превысит 15 кВт.

Питание стойки мощностью 15 кВт от однофазной сети при 120 В переменного тока потребляет 125 ампер. Медь, необходимая для безопасного проведения этого тока, AWG 4, имеет диаметр почти четверть дюйма.[1] С ним трудно работать и дорого. Понятно, что однофазное питание для таких нагрузок нецелесообразно. Однако в трехфазной системе каждый проводник AWG 11 диаметром всего 0,09 дюйма будет нести только около 42 ампер. Если вам интересно узнать больше об арифметике, стоящей за этим, прочитайте наш блог «Трехфазные разветвители питания 208 В (стоечные PDU) демистифицированы, часть II: понимание емкости».

Чем может помочь трехфазный режим

Выбор системы питания может принести вам эффективность и экономичность или отсутствие гибкости и чрезмерные затраты.Однофазное питание идеально подходит для бытовых пользователей, чья наибольшая нагрузка приходится на сушилку или электрическую плиту. Однако центры обработки данных должны учитывать преимущества, которые дает трехфазное питание. К ним относятся:

  • Может питать устройства на 120 В переменного тока и 208 В переменного тока от одного и того же источника питания, смешивая и подбирая PDU по мере необходимости.
  • Трехфазный режим позволяет вам сегодня работать со всеми вашими устройствами при напряжении 120 В переменного тока, но вы можете перейти на 208 В переменного тока, просто заменив свои PDU, что вы можете сделать быстро и без значительного времени простоя.
  • Стоимость кабелей резко снижается, когда вы подаете трехфазное питание непосредственно на свои серверные шкафы.
  • Сокращаются объем работы электриков, прокладывающих кабели переменного тока, и общее время установки.

Если вы ищете способы обеспечения будущего своего центра обработки данных с помощью трехфазного питания, узнайте, как PDU вписываются в набор необходимых вам решений.

Эта запись в блоге спонсирована компанией Raritan.

руководство по размерам проводов для ветряных турбин и запасов электроэнергии — Интернет

Напряжение и мощность могут передаваться от турбины к выпрямителю и от выпрямителя к нагрузке.Выбор правильного размера провода имеет решающее значение для производительности и безопасности ветряной турбины.

При выборе размера провода для системы ветряной турбины учитывайте 3 фактора:

Минимизация падения напряжения

Недостаточное сечение провода приведет к падению напряжения в проводах, что потребует более быстрого вращения турбины для поддержания минимальное напряжение на нагрузке (аккумуляторная батарея, инвертор, …).

Минимизация потерь мощности

Недостаточное сечение провода приведет к тому, что избыточная мощность (ватт) будет теряться в проводах, а не поступать на нагрузку (аккумуляторную батарею, инвертор и т. д.).Желательна потеря менее 5%.

Безопасность

Национальный электротехнический кодекс (NEC) установил безопасный рабочий ток (сила тока) для каждого размера провода, известного как Американский калибр провода (AWG). Различные типы проводов также имеют определенные безопасные напряжения и среды, которые также важны. Цель состоит в том, чтобы свести к минимуму несчастные случаи и снизить вероятность возникновения пожаров.

Для наружного применения используйте провод, предназначенный для использования вне помещений, который может годами выдерживать воздействие УФ-излучения и влаги.Большинство наружных удлинителей не предназначены для постоянного использования вне помещений.

Падение напряжения

Закон Ома используется для расчета падения напряжения в проводе. Уравнение:

Вольт = Ток (Ампер) x Сопротивление (Ом)

Вот общие значения сопротивления для медного провода и их NEC, «не превышающие» Сила тока:

$ 0.55 2
Среднее сечение провода (AWG) Сопротивление на фут (Ом) Макс. сила тока (А) согласно NEC (60C) Прибл.Стоимость на ногу ($ / ft) диаметр (дюймы) диаметр (мм)
12 25 25 $ 0.25 0,0808 2.053
10 0,001 30 $ 0.30 $ 0.30 0.1019 2,588
8
8 0 0,0006 40 40 0,1285 0,264
6 0.0004 55 $ 1.00 0,1620 4,115
4 0,00025 70 $ 1.25 0,2043 5,189
3 0,0002 85 $ 2.00 0,2294 5.827
2 0,000156 95 $ 2,25
1
1 0,000124 110 $ 250 0.2576 7.348
0 0 0,0001 125 $ $ 3.50 0.3249 8.252
8.252

Использование таблицы выше вы можете рассчитать падение напряжения от ветряной турбины до выпрямителя или аккумуляторный блок, выполнив следующие действия. Мы будем использовать этот расчет, чтобы в конечном итоге определить, сколько мощности (Ватт) теряется в проводах в виде тепла.

[A] Шаг 1: Расстояние от турбины до выпрямителя/аккумулятора?

Пример: __100____ футов.

[B] Этап 2: Турбина постоянного или переменного тока? _____ (2 для постоянного тока, 3 для переменного тока)

Пример: __ 3 _____

[C] Шаг 3: Размер провода Ом/фут из таблицы ______ Ом/фут

Пример: ___0,0004_ (6 AWG )

[D] Этап 4: Максимальный ток постоянного выпрямленного тока?

Пример: ___40__ ампер постоянного тока

Обратите внимание, что для [D] используйте максимальную мощность, которую может поддерживать турбина, деленную на напряжение вашей нагрузки. В большинстве случаев напряжением нагрузки является напряжение вашей аккумуляторной батареи (т.е. 12 В, 24 В, 48 В и т. д.) Максимальная поддерживаемая мощность обычно на 50% выше номинальной мощности.

Теперь давайте рассчитаем падение напряжения, используя введенную выше информацию:

Падение напряжения для ветряной турбины переменного тока = A x B x C x (0,67)D

Используя приведенный выше пример = 100 x 3 x 0,0004 x (0,67) )40 = 3,22

Падение напряжения для ветряной турбины постоянного тока = A x B x C x D

(Нет примера расчета, так как наш пример относится к ветряной турбине переменного тока)

Если вы хотите рассчитать падение напряжения от вашего выпрямителя к вашей нагрузки (батареи), вы используете приведенное выше уравнение для ветряной турбины постоянного тока.2/[100 x 3 x 0,0004] = 10,37/[0,12] = 86,4 Вт мощности, теряемой в проводах при максимальной мощности ветряной турбины

Повторите этот расчет для секции выпрямитель-нагрузка вашей системы (если вы используете 3-фазный ветряк переменного тока), а затем сложить общую мощность потерь в ваттах. Сравните эту потерю мощности с номинальной мощностью вашей турбины. Например, на турбине мощностью 1000 Вт потери в проводе 86 Вт составляют потери 8,6%! Это не вина ветряка! При увеличении размера провода в этом примере до проводов № 3 потери мощности будут уменьшены до 4.8% при максимально длительных условиях. В качестве альтернативы, если это возможно, вы можете укоротить провод от ветряной турбины до выпрямителя до 60 футов со 100 футов, которые мы использовали в нашем примерном расчете.

Вам придется решить, какие потери мощности в проводах приемлемы для вас, но большинство людей стараются не превышать 5%, а многие коммерческие системы должны обеспечивать потери не более 3%.

Увеличивайте размер провода для [C] до тех пор, пока общее напряжение и потери мощности не станут для вас приемлемыми.

Здесь, я думаю, важно отметить, что мы рассчитали мощность, теряемую в проводах, когда ветряк работает на МАКСИМАЛЬНОЙ МОЩНОСТИ.

Теперь давайте рассчитаем мощность, теряемую в проводах, когда тот же ветряк, который мы использовали в приведенных выше примерах, работает на 15 ампер (а не на 40 ампер). 15 ампер — гораздо более реалистичный показатель, потому что ветряные турбины работают на пиковой мощности только при сильном ветре (примерно 28 миль в час). Для этого расчета мы будем использовать приведенное выше уравнение потерь мощности:

Уравнение 2B (ветряные турбины переменного тока):
Потери мощности (Вт) = 0.2 x (100 x 3 x 0,0004) = 18 Вт потерянной мощности

Что на самом деле означают 18 Вт потерянной мощности? Если ваша ветряная турбина заряжает 24-вольтовую аккумуляторную батарею (фактическое напряжение батареи составляет около 27 вольт) током 15 ампер, тогда ветряная турбина производит:

Мощность (Ватт) = вольт x ампер = 27 вольт x 15 ампер = 405 ватт.

Если в проводах теряется 18 Вт в виде тепла, то в проводах теряется только 4,2% мощности. Так вот, в нормальных условиях эксплуатации потери мощности в проводах очень малы.Это то, с чем вы можете и должны будете жить.

Безопасность

Существует большая вероятность того, что если вы использовали приведенные выше размеры проводов разумного размера для минимизации потерь мощности, то вы выбрали размер провода, который также не превышает максимальный уровень силы тока, указанный в приведенной выше таблице. Хотя лучше перепроверьте!

Если вы используете только 2 провода от ветряной турбины постоянного тока, то значение, используемое на шаге 4 [D], представляет собой ток в амперах, протекающий по каждому проводу. Например, для 40 ампер необходимо использовать провод сечением не менее #8 AWG.

Если вы используете ветряную турбину с 3 проводами (3-фазный «дикий» переменный ток), то значение, используемое на шаге 4 [D], можно уменьшить на 33 %, поскольку используются 3 проводника, а не 2. Например, максимум 40 ампер постоянного тока будет уменьшен до 26,64 ампер постоянного тока, что теперь позволяет использовать провод № 10 AWG. Это иллюстрирует преимущество 3-фазной/3-проводной схемы.

Резюме

К сожалению, потеря мощности и падение напряжения — это жизненный факт. Ветряные турбины, удлинители, электропроводка в стене вашего дома — все это тратит энергию в виде тепла.Правильный выбор сечения проводов будет не только более безопасным, но и позволит вам добиться наилучшей производительности вашей системы в долгосрочной перспективе. Это одна из самых выгодных областей для вложения ваших долларов в зеленую энергию.

Однофазные энергосистемы | Многофазные цепи переменного тока

На принципиальной схеме однофазной системы электропитания мало что показано в отношении проводки практической силовой цепи.



Выше показана очень простая цепь переменного тока. Если бы рассеиваемая мощность нагрузочного резистора была существенной, мы могли бы назвать это «схемой питания» или «системой питания», а не рассматривать ее как обычную схему.

Различие между «цепью питания» и «обычной схемой» может показаться произвольным, но с практической точки зрения это точно не так.

Практический анализ цепей

Одной из таких проблем является размер и стоимость проводки, необходимой для подачи питания от источника переменного тока к нагрузке. Обычно мы не задумываемся об этом, если просто анализируем цепь ради изучения законов электричества.

Однако в реальном мире это может стать серьезной проблемой.Если мы зададим источнику в приведенной выше схеме значение напряжения, а также зададим значения рассеиваемой мощности для двух нагрузочных резисторов, мы сможем определить требования к проводке для этой конкретной схемы:



С практической точки зрения проводка для нагрузки 20 кВт при 120 В переменного тока довольно прочная (167 А).





83,33 А для каждого нагрузочного резистора на рисунке выше дают в сумме 166,66 А общего тока цепи.Это немалое количество тока, и для него потребуются медные провода сечением не менее 1/0.

Такая проволока имеет диаметр более 1/4 дюйма (6 мм) и весит более 300 фунтов на тысячу футов. Имейте в виду, что медь тоже недешева! В наших интересах было бы найти способы минимизировать такие затраты, если бы мы проектировали энергосистему с проводниками большой длины.

Один из способов сделать это — увеличить напряжение источника питания и использовать нагрузки, рассчитанные на рассеивание по 10 кВт каждая при этом более высоком напряжении.

Нагрузки, конечно, должны иметь более высокие значения сопротивления, чтобы рассеивать ту же мощность, что и раньше (по 10 кВт каждая) при большем напряжении, чем раньше.

Преимуществом будет меньшее потребление тока, что позволит использовать меньший, легкий и дешевый провод:



Те же нагрузки 10 кВт при 240 В переменного тока требуют менее прочной проводки, чем при 120 В переменного тока (83 А).





Теперь наш общий ток цепи равен 83.33 ампера, половина того, что было раньше.

Теперь мы можем использовать проволоку 4 калибра, которая весит меньше половины веса проволоки 1/0 калибра на единицу длины. Это значительное снижение стоимости системы без ухудшения производительности.

Вот почему разработчики систем распределения электроэнергии предпочитают передавать электроэнергию с использованием очень высокого напряжения (многие тысячи вольт): чтобы извлечь выгоду из экономии, полученной за счет использования меньшего, легкого и дешевого провода.

Опасность повышения напряжения источника

Однако это решение не лишено недостатков.Еще одна практическая проблема с силовыми цепями — опасность поражения электрическим током от высокого напряжения.

Опять же, это обычно не то, на чем мы концентрируемся, изучая законы электричества, но это очень важная проблема в реальном мире, особенно когда речь идет о больших объемах энергии.

Повышение эффективности за счет повышения напряжения в цепи представляет собой повышенную опасность поражения электрическим током. Энергораспределительные компании решают эту проблему, протягивая свои линии электропередач вдоль высоких столбов или вышек и изолируя линии от несущих конструкций большими фарфоровыми изоляторами.

В точке потребления (потребитель электроэнергии) остается вопрос, какое напряжение использовать для питания нагрузок.

Высокое напряжение обеспечивает большую эффективность системы за счет снижения тока в проводнике, но не всегда практично держать силовую проводку вне досягаемости в точке использования, как это может быть поднято вне досягаемости в распределительных системах.

На этот компромисс между эффективностью и опасностью решили пойти европейские проектировщики энергосистем, поскольку все их домашние хозяйства и приборы работают при номинальном напряжении 240 вольт вместо 120 вольт, как в Северной Америке.

Вот почему туристы из Америки, посещающие Европу, должны иметь при себе небольшие понижающие трансформаторы для своих портативных приборов, чтобы понизить мощность 240 В переменного тока до более подходящих 120 В переменного тока.

Решения для подачи напряжения потребителям

Понижающие трансформаторы в конечной точке питания используют

Можно ли одновременно реализовать преимущества повышения эффективности и снижения угрозы безопасности?

Одним из решений может быть установка понижающих трансформаторов в конечной точке потребления электроэнергии, как это должен делать американский турист, находясь в Европе.

Однако это было бы дорого и неудобно для всего, кроме очень малых нагрузок (где трансформаторы можно построить дешево) или очень больших нагрузок (где стоимость толстых медных проводов превышала бы стоимость трансформатора).

Две нагрузки более низкого напряжения в серии

Альтернативным решением может быть использование источника более высокого напряжения для питания двух последовательно подключенных нагрузок более низкого напряжения. Этот подход сочетает эффективность высоковольтной системы с безопасностью низковольтной системы:



Последовательно соединенные нагрузки 120 В переменного тока, приводимые в действие источником 240 В переменного тока на 83.3 А полный ток.



Обратите внимание на маркировку полярности (+ и -) для каждого отображаемого напряжения, а также на однонаправленные стрелки для тока.

По большей части я избегал маркировки «полярности» в цепях переменного тока, которые мы анализировали, даже несмотря на то, что это обозначение допустимо для обеспечения системы отсчета для фазы.

В последующих разделах этой главы фазовые отношения станут очень важными, поэтому я ввожу это обозначение в начале главы для вашего ознакомления.

Ток через каждую нагрузку такой же, как и в простой 120-вольтовой цепи, но токи не складываются, потому что нагрузки подключены последовательно, а не параллельно.

Напряжение на каждой нагрузке составляет всего 120 вольт, а не 240, поэтому запас прочности выше. Имейте в виду, у нас все еще есть полные 240 вольт по проводам системы питания, но каждая нагрузка работает при пониженном напряжении.

Если кто-то и получит удар током, скорее всего, это произойдет от контакта с проводниками определенной нагрузки, а не от контакта с главными проводами энергосистемы.

Модификации конструкции серии с двумя нагрузками

У этой конструкции есть только один недостаток: последствия отказа одной нагрузки или ее отключения (при условии, что каждая нагрузка имеет последовательный переключатель включения/выключения для прерывания тока) нехороши.

При последовательной цепи, если какая-либо нагрузка размыкается, ток прекращается и в другой нагрузке. По этой причине нам нужно немного изменить дизайн: (рисунок ниже)



Добавление нейтрального проводника позволяет управлять нагрузками по отдельности.





Двухфазная система питания

Вместо одного источника питания на 240 вольт мы используем два источника на 120 вольт (в фазе друг с другом!) последовательно для получения 240 вольт, а затем прокладываем третий провод к точке соединения между нагрузками на случай возникновения одного загрузочное отверстие.

Это называется двухфазной системой питания . Три меньших провода по-прежнему дешевле, чем два провода, необходимые для простой параллельной конструкции, поэтому мы по-прежнему впереди по эффективности.

Проницательный наблюдатель заметит, что нейтральный провод должен проводить только разность тока между двумя нагрузками обратно к источнику.

В вышеприведенном случае с идеально «сбалансированными» нагрузками, потребляющими одинаковое количество энергии, по нулевому проводу течет нулевой ток.

Обратите внимание, как нейтральный провод соединен с заземлением на стороне источника питания. Это общая черта в энергосистемах, содержащих «нейтральные» провода, поскольку заземление нейтрального провода обеспечивает минимально возможное напряжение в любой момент времени между любым «горячим» проводом и заземлением.

Важным компонентом системы питания с расщепленной фазой является двойной источник переменного напряжения. К счастью, спроектировать и построить его несложно.

Поскольку большинство систем переменного тока в любом случае получают питание от понижающего трансформатора (понижающего напряжение с высоких уровней распределения до напряжения пользовательского уровня, такого как 120 или 240), этот трансформатор можно построить с вторичной обмоткой с отводом от середины:



Американское электропитание 120/240 В переменного тока вырабатывается от общего трансформатора с центральным отводом.



Если питание переменного тока поступает непосредственно от генератора (альтернатора), катушки могут быть аналогичным образом соединены центральным отводом для того же эффекта. Дополнительные расходы на включение центрального отвода в обмотку трансформатора или генератора минимальны.

Вот где маркировка полярности (+) и (-) становится действительно важной. Это обозначение часто используется для ссылки на фазировку нескольких источников переменного напряжения , поэтому ясно, помогают ли они друг другу («усиливают») или противостоят друг другу («компенсируют»).

Если бы не эта маркировка полярности, соотношение фаз между несколькими источниками переменного тока могло бы быть очень запутанным. Обратите внимание, что источники с расщепленной фазой на схеме (каждый 120 вольт ∠ 0°) с метками полярности (+) и (-), как и батареи последовательного включения, могут быть альтернативно представлены как таковые: (рисунок ниже)



Двухфазный источник 120/240 В переменного тока эквивалентен двум последовательным источникам 120 В переменного тока.



Чтобы математически рассчитать напряжение между «горячими» проводами, мы должны вычесть напряжений, потому что их отметки полярности показывают, что они противоположны друг другу:





Если мы пометим общую точку соединения двух источников (нейтральный провод) одним и тем же знаком полярности (-), мы должны выразить их относительные фазовые сдвиги как разнесенные на 180°.В противном случае мы бы обозначили два источника напряжения, находящихся в прямой оппозиции друг к другу, что дало бы 0 вольт между двумя «горячими» проводниками.

Почему я трачу время на подробное описание меток полярности и фазовых углов? В следующем разделе будет больше смысла!

Энергетические системы в американских домах и легкой промышленности чаще всего имеют расщепленную фазу, обеспечивая так называемое питание 120/240 В переменного тока. Термин «расщепленная фаза» просто относится к раздельному питанию в такой системе.

В более общем смысле этот тип источника питания переменного тока называется однофазным , потому что обе формы напряжения находятся в фазе или в шаге друг от друга.

Термин «однофазный» является противоположностью другому типу энергосистемы, называемой «многофазной», которую мы собираемся подробно исследовать. Приносим извинения за длинное вступление, предшествующее заглавной теме этой главы.

Преимущества многофазных энергосистем становятся более очевидными, если сначала хорошо разобраться в однофазных системах.



ОБЗОР:

  • Однофазные энергосистемы определяются наличием источника переменного тока только с одной формой волны напряжения.
  • Система питания с расщепленной фазой — это система с несколькими (синфазными) источниками переменного напряжения, соединенными последовательно, обеспечивающими питание нагрузки более чем одним напряжением с более чем двумя проводами. Они используются в первую очередь для достижения баланса между эффективностью системы (низкие токи в проводниках) и безопасностью (низкие напряжения нагрузки).
  • Источники переменного тока с расщепленной фазой можно легко создать, соединив обмотки катушек трансформаторов или генераторов переменного тока по центру.

СВЯЗАННЫЕ РАБОЧИЕ ТАБЛИЦЫ:

Однофазный трехпроводный служебный вход (Руководство по промышленным электрическим устройствам, цепям и материалам)



ГОАЛЫ

• проанализировать требования односемейного жилья.

• определить размеры служебно-вводных проводников.

• выберите правильный материал и продемонстрируйте правильные методы для служебно-входная установка.

Служебный вход для большинства современных осветительных установок – это однофазное, трехпроводное обслуживание.


ил. 1 Однофазная трехпроводная система .

Средний провод называется нейтральным проводом и заземляется. Следовательно, этот нейтральный провод (заземляющий проводник) является идентифицированным или белым проводом любой однофазной трехпроводной установки.Два внешних провода известные как горячие провода (проводники). Напряжение между нейтральным проводом и любым из двух горячих проводов составляет 115 вольт, а напряжение между два горячих провода это 230 вольт.

Преимуществом является наличие как 115, так и 230 вольт. Много типов нагрузок, таких как электрические водонагреватели, электрические плиты и дробные моторы лошадиные силы, работают от 230 вольт.

Напряжение на служебном входе постепенно увеличивалось во многих частях страна.Поэтому не редкость найти 120 вольт и 240 вольт как стандартные напряжения.

ТИПОВОЙ ДОМ НА ОДНУ СЕМЬЮ

Целью данного блока является представление фундаментальной установки правила служебного входа, поскольку они касаются расчетов, которые воздействуют на служебный выключатель, служебные проводники и заземление. Ответвительные цепи, питающие различные элементы электрооборудования в резиденции освещаются кратко.Установки учета электроэнергии отопительное оборудование, а также электрические водонагреватели различаются в зависимости от требованиям местной коммунальной службы. В результате это не можно подробно охватить все эти методы измерения. Электрик необходимо уточнить требования к этим установкам в коммунальной компании. служащие области, в которой проводка должна быть установлена.

Типичное применение для однофазной трехпроводной сети 115/230 В. установка представляет собой жилой дом на одну семью.2) В доме есть водонагреватель мощностью 3 кВт; а сушилка для белья 5,0 кВт; комнатный кондиционер 8 А, 230 В; посудомоечная машина номинал 11,1 А, 115 В; настенная духовка мощностью 4 кВт; кухонная плита мощностью 6 кВт единица измерения; мусоропровод на 7,5 А, 115 В; и 12 кВт электрического отопления помещений оборудование установлено для всех шести комнат. В каждой комнате индивидуальный термостат. контроль.

Определение количества цепей освещения

Для определения количества цепей освещения осветительная нагрузка необходимо рассчитать место жительства.Расчеты основаны на ваттах на метод квадратных футов, описанный в Национальном электротехническом кодексе (упомянутый здесь как «Кодекс»). В целом, внешние размеры здания используются, не считая открытых подъездов, гаражей, недостроенных чердаков и подвалов. Для рассматриваемой резиденции площадь составляет 1500 квадратных футов. Рекомендуемый удельная нагрузка составляет 3 Вт на квадратный фут.

Таким образом, общая осветительная нагрузка в ваттах составляет:

1500 квадратных футов x 3 Вт на квадратный фут = 4500 Вт

Для определения минимального количества цепей освещения филиала 115 В:

ампера = ватт/вольт = 4500/115 = 39.1 или 40 ампер

Как правило, 15-амперные цепи освещения с использованием проводников № 14 AWG устанавливаются в жилых помещениях. Некоторые электрические характеристики требуют минимальный размер проводника № 12 AWG во всех цепях.

Таким образом, 40/15 = 2 плюс или 3 цепи освещения (минимум)

Однако в жилом доме такого типа может быть до 60 розеток, в т.ч. потолочные светильники, светильники на крыльце и настенные розетки, расположенные по всей жилой площади, подвалу, гаражу и территории.Как результат, большинство электриков предпочитают ограничивать количество розеток на цепь до 8 или 10. Это приводит к более адекватному количеству цепей освещения. За в жилом помещении, охватываемом этим блоком, будет не менее 6 цепей освещения. установлен, даже несмотря на то, что минимальное необходимое количество цепей составляет 3.

Определение количества цепей малых электроприборов

В Кодексе указано, что для небольших бытовых приборов дополнительная нагрузка не на каждую цепь розетки должно быть включено менее 1500 Вт торговые точки.Эти цепи должны питать только розетки на кухне, кладовая, семейная комната, столовая и комната для завтрака в жилом доме. Два Должны быть предусмотрены ответвленные цепи на 20 ампер и более, и такие цепи не должно иметь других выходов. Вместо провода №14 используется провод №12 AWG. Провод AWG для минимизации падения напряжения в цепи. Таким образом, с помощью провод большего размера, производительность приборов улучшается, а опасность снижается перегрузка цепей.

Так как автоматические стиральные машины потребляют большое количество тока во время стирки. определенные части их операционных циклов, Кодекс требует, чтобы Установить 20-амперную цепь для розеток прачечной.Все удобства розетки должны быть с заземлением.

Чтобы определить требования к служебному входу в это жилище, небольшой Предполагается, что нагрузка на электроприбор составляет 4500 Вт при трех 20-амперных цепях. по 1500 Вт на цепь.

Вывоз мусора . Рейтинг мусоропровода на 7,5 ампер, 115 вольт, и будет питаться от отдельного 15-амперного цепь, для которой требуются проводники № 14 AWG.

Загрузка вывоза мусора:

7.5 ампер х 115 вольт = 862 Вт

Посудомоечная машина . Посудомоечная машина рассчитана на 11,1 ампер, 115 вольт, и будет питаться от отдельной 15-амперной цепи с использованием №. Провод 14AWG. (Возможна поставка мусоропровода и посудомоечная машина с одной трехпроводной цепью 115/230 В.)

Мощность посудомоечной машины в ваттах:

11,1 ампер x 115 вольт = 1276 Вт

Контур осушителя . Электрическая сушилка для белья рассчитана на 5.0 кВт, 230 В. Потребляемый ток:

5000 ватт/230 вольт = 21,7 ампер

В Кодексе указано, что номинальная мощность параллельных цепей для нагрузок в непрерывном режиме должна составлять не менее 125 % мощности прибора.

21,7 ампер x 1,25 = 27,1 ампер

Цепь к осушителю будет трехпроводной, 30 ампер, 230 вольт. состоящий из двух проводов № 10 AWG для горячих проводов и одного № 10 Проводник AWG для нейтрального проводника.

Настенная духовка . Духовка рассчитана на 4 кВт, 115/230 V и будет подключен к отдельной цепи. В ваттах нагрузка 4000 Вт; в амперах нагрузка равна:

ампера = ватт/вольт=4000/230=17,4 ампера

Для этой цепи можно использовать провод

№ 12 AWG.

Кухонный блок . Мощность варочной поверхности 6 кВт, 115/230 В. Устройство будет подключено к отдельной цепи. состоящий из трех №Проводники 10 AWG питаются от двухполюсной розетки на 30 ампер. устройство сверхтока.

Нагрузка в амперах:

ампера = ватт/вольт = 600/230 = 26А

Кондиционер . Комнатный кондиционер потребляет 8 ампер. на 230 вольт и будет подключен к отдельной 15-амперной, 230-вольтовой цепи с проводниками № 14 AWG (15 ампер).

Нагрузка кондиционера в ваттах:

8 ампер x 230 вольт = 1840 Вт

Водонагреватель .Многие коммунальные предприятия предоставляют текущие для нагрузок бытовых электрических водонагревателей по норме потребляемой мощности ниже, чем при обычном освещении. В таких установках некоторая полезность компаниям требуется отдельный непиковый счетчик, в то время как другие компании заранее определяют фиксированная часть ежемесячного счета за свет для покрытия потребления электроэнергии водонагревателя.

Как правило, для внепиковой измерительной схемы верхний элемент нагреватель подключен к двухполюсной цепи 230 вольт, питаемой через дом метр.Нижний элемент нагревателя соединен с двухполюсным, Цепь 230 вольт, подаваемая через внепиковый счетчик. Эти элементы могут быть подключен для ограниченного спроса, и в этом случае оба элемента не могут быть под напряжением одновременно; или они могут быть подключены для неограниченного спроса, в этом случае оба элемента могут быть запитаны одновременно. Типы термостатов, поставляемых с водонагревателем, определяют, как элементы подключены.

Изготавливаются различные типы оборудования, в которых устройства защиты от перегрузки по току как штатного, так и непикового режима могут располагаться в одном корпусе.Непиковое устройство называется проходным блоком и не подключено каким-либо образом к главной шине панели, даже если она находится в тот самый корпус. В проходном блоке два провода от непикового метр подключен к одной стороне устройства, а два провода питания элемент водонагревателя подключен к другой стороне.

Водонагреватель в этом доме рассчитан на 3 кВт. Эта нагрузка в амперах равно:

ампер = ватт / вольт = 3000 / 230 = 13 ампер

При подключении на неограниченный спрос максимальный ток этой воды ТЭН 13 ампер.

Обратитесь в местную коммунальную компанию за инструкциями по правильному подключению. водонагревателей.

Электрическое отопление помещений . Указанная общая мощность 12 кВт Электрические отопительные приборы будут установлены по всей резиденции. В каждой из шести комнат будет установлен термостат для обеспечения индивидуального отопления. контроль. В соответствии с Национальным электротехническим кодексом должно быть четыре или более индивидуально управляемых электрических обогревателей для применения определенных факторы спроса, разрешенные Кодексом.Эти коэффициенты используются для расчета служебно-входная мощность. Приблизительно 2 кВт тепла помещения будет предоставляется в каждом номере. Поскольку эти блоки рассчитаны на 230 вольт, нагрузка за каждого:

ампера = ватт/вольт = 2000/230 = 8,7 А

Номинальный ток ответвленной цепи составляет 125 процентов от нагрузки, или 1,25 х 8,7 = 10,9 ампер.

Поэтому каждый агрегат будет подключен к отдельной 15-амперной, 230-вольтовой схема с использованием №Провод 14AWG.

Некоторые коммунальные предприятия предлагают более низкие тарифы на электрическое отопление, когда это является жилым требованием в дополнение к общим электрическим услугам. Эти ставки обычно основаны на специальных методах измерения. Электрик следует проконсультироваться с коммунальной компанией, поставляющей электроэнергию в данном районе. правильный способ подключения тепловых нагрузок.

Сводка ответвлений для жилого дома:

№Цепей

Напряжение

Использование

Номинальный ток ответвленной цепи

Столбы

Сечение провода (№ AWG)

6

3

1

1

1

1

1

1

1

6

115

115

115

115

115/230

115/230

115/230

230

230

230

Общее освещение

Мелкая бытовая техника и прачечная

Вывоз мусора

Посудомоечная машина

Сушилка

Духовка

Поверхность для приготовления пищи

Кондиционер

Водонагреватель

Отопление помещений

15

20

15

15

30

20

30

15

20

15

1

1

1

1

2

2

2

2

2

2

14

12

14

14

10

12

10

14

12

14

РАЗМЕР СЛУЖЕБНЫХ ПРОВОДОВ

Раздел 230-42 Национального электротехнического кодекса определяет, что служебный вход проводники должны иметь достаточную токонесущую способность, чтобы нести нагрузки в соответствии со статьей 220. Для жилых помещений Кодекс разрешает использование любого из двух методов для определения размера этих проводников

Метод № 1 (Стандартный метод) (Статья 220, Части A и B)

Общая нагрузка освещения

15,00 квадратных футов при 3 Вт на квадратный фут: 4500 Вт

Загрузка малых бытовых приборов (раздел 220-16):

Три цепи электроприборов на 20 А по 1500 Вт на цепь: 4500 Вт

Всего (без диапазона): 9000 Вт

Применение коэффициента спроса ( Таблица 220-11 ):

3000 Вт при 100% = 3000 Вт

9000 — 3000 = 6000 Вт при 35% = 2100 Вт

Чистая расчетная нагрузка без диапазона 5100 Вт

Настенная духовка и кухонный блок (стол 220-19, примечание 4):

6000 + 4000 = 10000 Вт при 80% = 8000 Вт

Чистая расчетная нагрузка с диапазоном (5 100 + 8 000) = 13 100 Вт

Электрический обогрев помещений (раздел 220-15) 12 000 Вт

Мощность кондиционера составляет 8 x 230 = 1840 Вт.Это значение меньше чем 12 000 ватт отопления помещений; поэтому кондиционер нагрузку не нужно включать в расчет службы (раздел 220-21).

Водонагреватель …. 3000 Вт

Сушка 5000 Вт

Посудомоечная машина …. 1276 Вт

Вывоз мусора (862 x 1,25)

[Раздел 210-22(а)] 1077 Вт

Всего …. 10 353 Вт

Так как есть четыре прибора в дополнение к кухонным блокам и пространству. отопления, к стационарному прибору может быть применен коэффициент нагрузки 75 %. нагрузка (раздел 220-17).

Таким образом, 10 353 х 0,75 = 7 765 Вт

Общая расчетная нагрузка: 13 100 + 12 000 + 7 765 = 32 865 Вт

ампер = ватт/вольт = 32 865/230 = 142,9 ампер

Согласно таблице 310-16 примечание 3 Кодекса на нагрузку 142,9 ампер, В качестве медных служебно-вводных жил может быть проложен провод № 1 RHW или THW.

Следует отметить, что для односемейных жилых домов с начальной нагрузкой мощностью 10 кВт и более, рассчитанных в соответствии со статьей 220, должно быть не менее 100 ампер, трехпроводное обслуживание.Этот минимум также применяется к жилым помещениям, имеющим шесть или более двухпроводных ответвлений [23042(b)].

Способ № 2 (статья 220, часть С)

Факультативный метод определения нагрузки односемейного жилого дома признается Кодексом в Разделе 220-30. Этот метод упрощает расчетов и обычно приводит к меньшему размеру служебного входа чем разрешено Методом 1.

1500 квадратных футов при 3 Вт на квадратный фут…. 4500 Вт

Три цепи электроприборов на 20 А по 1 500 Вт на цепь …. 4 500 ватт

Настенный духовой шкаф (номинальное значение на паспортной табличке) …. 4000 Вт

Кухонный блок, устанавливаемый на столешницу (номинальное значение на паспортной табличке) …. 6000 Вт

Водонагреватель …. 3000 Вт

Фен …. 5000 Вт

Посудомоечная машина …. 1276 Вт

Вывоз мусора (862 x 1,25) [ 210-22(a)] …. 1077 Вт

Электрический обогрев помещений 12 000 Вт

Мощность кондиционера 8 x 230 = 1840 Вт.Это значение меньше, чем отопление помещений мощностью 12 000 ватт; следовательно, нагрузка на кондиционер не нужно включать в расчет услуги. [220-21] _____

Общая нагрузка…. 41 353 Вт

Тогда: первые 10 кВтч при 100% = 10 000 Вт

остаточная нагрузка при 40 % (31 353 x 0,4) = 12 541 Вт

Общая расчетная нагрузка…. 22 541 Вт

Ампер = ватт/вольт = 22 541/230 = 98 ампер

По таблице 310-16 Кодекса на нагрузку 98 ампер №.4 Провод RHW или аналогичный может быть установлен в качестве медного служебного ввода. проводники.

Оба метода 1 и 2 для определения общей нагрузки верны, насколько касается Кодекса. Таким образом, решение о том, какой метод разрешен в районе производится местным электроинспектором.

Предоставить единую панель, на которой будут размещаться все цепи в проживания необходимо установить панель на 200 ампер.

В некоторых регионах требуется, чтобы проводники, питающие панель или выключатель должна иметь допустимую токовую нагрузку, равную номиналу панели или переключиться.Таким образом, для жилого помещения, включенного в этот раздел, № 2/0 RHW. или аналогичный провод требуется для служебного входа. Установка провода № 2/0 RHW или эквивалентного даст домовладельцу полные 200 ампер емкость. См. примечание 3 к таблице 310-1 6.

Выключатель сервисного входа (секции 230-70 и 230-71)

Раздел 230-71 Национального электротехнического кодекса по существу указывает, что средства отключения обслуживания должны состоять не более чем из шести выключателей или шесть автоматических выключателей в одном корпусе, в группе отдельных корпусов, или в или на распределительном щите.Цель этого раздела состоит в том, чтобы гарантировать, что все электрооборудование в здании может быть отключено без более шести ручных операций. Однако некоторые местные постановления не разрешить правило шести подразделений, а скорее потребовать, чтобы каждая услуга иметь один главный разъединитель.

Для размещения количества цепей, перечисленных в Сводке ветвей Цепи для Резиденции, будет установлена ​​панель на 200 ампер. Этот панель будет содержать все необходимые ответвления цепи плюс 200-амперный основной вывод в одном корпусе.Этот тип корпуса приемлем, т.к. как центр нагрузки, так и сервисное оборудование, и соответствует требованиям Кодекса в большинстве населенных пунктов.

Как правило, сервисный выключатель находится в подвале, а счетчик монтируется снаружи дома для легкого доступа коммунальной компании.

Заземление

Раздел 250-5(b)(1) Кодекса требует заземления внутренних переменных токовые системы, где система может быть заземлена так, чтобы максимальное напряжение на землю, на незаземленных проводниках, не превышает 150 вольт.Заземление осуществляется путем прокладки провода от нейтрального соединения в основной сервисный выключатель или счетчик на систему водопровода со стороны улицы счетчик воды. Причина подключения по улице со стороны воды счетчик так, что цепь заземления остается подключенной, если счетчик должен быть сняты для ремонта.

Разделы

250-91 и 250-92 устанавливают правила, регулирующие материалы заземления и установку заземляющего провода. Требуемый размер заземляющего провода находится в таблице

250-94.Ранее упоминалось, что место жительства, охватываемое этим блок будет снабжен служебно-вводными проводами № 2/0 RHW. В соответствии Согласно Таблице 250-94, для проводов RHW № 2/0 требуется заземляющий провод № 4 AWG.

Примечание. В рамках данного раздела невозможно проиллюстрировать все методы учета водонагревателя и электрической нагрузки на отопление помещений. больной 11-2, таким образом, иллюстрирует всю нагрузку, подключенную к одному счетчику. Этот рисунок используется только для описания требований к установке.

Склеивание

Надлежащее соединение всего оборудования служебного ввода так же важно, как и использование надлежащего размера служебных проводников. Раздел 250-71 списков оборудование, которое должно быть соединено, и в Разделе 250-72 перечислены методы разрешено для соединения этого оборудования. Соединительные перемычки должны иметь токонесущую мощность не менее, чем требуется для соответствующего заземляющего проводника.

Назначение соединения на оборудовании служебного входа — обеспечить низкое пути импеданса к земле в случае неисправности на любом из служебных входов проводники.Сильное искрение, представляющее опасность возгорания, может вина. Надлежащее соединение в некоторой степени снижает эту опасность.

Существует опасность пожара, так как служебные проводники не слился у начальника службы. Ток короткого замыкания на этих проводниках ограничивается только мощностью трансформатора или трансформаторов, питающих сервисное оборудование и расстояние, на котором сервисное оборудование находится от этих трансформаторов. Ток короткого замыкания может легко достигать 10 000 ампер в жилых районах и до 200 000 ампер в промышленных области.Все устройства перегрузки по току (предохранители и автоматические выключатели) должны иметь соответствующие прерывающая способность. См. разделы 110-9 и 230-98 Кодекса.

ВИКТОРИНА

1. Укажите одну причину, по которой однофазная трехпроводная система 115/230 В используется в современных установках вместо 115-вольтовой двухпроводной системы.


ил. 11-2 Типовой служебный вход установка.

  • Точка крепления к зданию, секция 230-26
  • Как правило, служебная головка должна находиться над соединениями: раздел/на 230-54
  • Разрешения на обслуживание капель: раздел/на 230-24
  • Размер служебно-вводных проводников: сек/по 230-4 1 (100 Рекомендуемый минимум ампер с заземленной нейтралью может быть оголен при 300 вольт или меньше на землю.)
  • Размер канала: таблицы 3a, 3b, 3c, 4, 5, 5a, 8
  • Установка счетчика на уровне глаз
  • Главный выключатель и защита от перегрузки по току: разделы с 230-70 по 230-94
  • 230-65 доступный ток короткого замыкания. Сервисное оборудование должен соответствовать току короткого замыкания на входе терминалы.
  • Предохранители или автоматические выключатели должны иметь отключающую способность достаточно для используемого напряжения и тока, который должен быть отключен.(разделы 110-9 и 110-10).
  • Служебные заземлители: таблица 250-94, секции 250-91,92
  • Рекомендуемая высота гнезда счетчика
  • Соединение сквозного сечения, а также изоляционных втулок



2. Укажите, какова площадь в квадратных футах жилого дома на одну семью. определено для достижения приблизительной нагрузки освещения.

3.Какое количество ватт на квадратный фут разрешено Кодексом, когда определение нагрузки освещения для одноквартирного дома?

4. Какое минимальное количество электрических цепей разрешено Кодексом? для одноквартирного дома?

5. Объясните, почему провод заземления подключен к уличной стороне водомер в установках, где есть общественная система водоснабжения.

В пунктах 6-10 выберите лучший ответ и поставьте соответствующую букву в предоставленном пространстве.

6. Однофазная, 115/230 В, трехпроводная система

а. быть заземленным.

б. быть незаземленным.

с. иметь одну цепь прибора.

д. иметь №12 служебно-вводных проводов.

7. Провод, используемый для цепей небольших электроприборов, не может быть меньше

.

а. № 10.

б. № 12.

в. № 14.

д. № 16.

8. В обычной трехпроводной установке для одноквартирного дома напряжение от одного незаземленного провода до глухозаземленной нейтрали примерно

а.460 вольт. в. 150 вольт.

б. 230 вольт. д. 115 вольт.

9. Для односемейных жилых домов с начальной нагрузкой 10 кВт и более, вычисленные в соответствии с приемлемыми методами, услуга должна быть не менее ______

а. 50 ампер. в. 100 ампер.

б. 80 ампер. д. 120 ампер.

10. Сервисно-входное оборудование

а. общего размера для всех установок.

б. связанный.

в.сшитый.

д. выбирается до определения нагрузки.

11. Определите минимальное количество необходимых 115-вольтовых цепей освещения. в индивидуальном жилом доме с активной площадью 2300 квадратных футов.

12. В доме на одну семью имеется электрическая плита мощностью 7,6 кВт, напряжением 115/230 вольт. Определить минимальное сечение проводников, которые будут использоваться для фидера диапазона. от шкафа служебного входа до выхода плиты.

Выбор кабеля правильного размера

Выбор кабеля правильного размера
Осторожно

Электричество опасно и может быть опасным.В сомнениях? Вызовите квалифицированного электрика.

Выбор кабеля правильного размера

При подключении к электросети важно правильно подобрать размер кабеля. Провод должен быть правильного размера, чтобы он мог справиться с потребляемой мощностью устройства. Размер, указанный для кабелей, указан в мм 2 , и это измерение фактически представляет собой площадь поперечного сечения провода внутри. Чем больше эта площадь, тем больший ток она может нести.

Если используется кабель, который слишком мал для проходящего через него тока, это становится опасным.Это приводит к перегреву провода и создает серьезную угрозу безопасности. В таблице ниже приведены типичные значения доступных размеров кабеля, а также соответствующие номинальные значения тока и максимальной мощности.

Текущий

Размер проводника

0

1,0 мм 2

10 AMPS

до 2400 Вт

1.25 мм 2

13 Amps

4

1,5 мм

1,5 мм 2

15 AMPS

до 3600 Вт

2.5 мм 2

20 AMPS

4,0 мм 2

25 AMPS

до 6000 Вт

Связанные страницы

Нужна помощь или материалы?

Связанные темы форума

У вас есть вопрос или комментарий по этой теме? Нажмите здесь, чтобы опубликовать свой вопрос/комментарий.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
